1 fasadni sistemi 2018 ORIGINALNI PROIZVODI

2 weber in Demit fasadni sis temi Ste vedeli, da smo lansirali nov fasadni sistem na mineralni volni iz steklenih vlaken? Z razredom gorljivosti A2 s1 d0 je primeren tudi za objekte nad 22m. objekt: Rezidenca Čeligo, Portotož

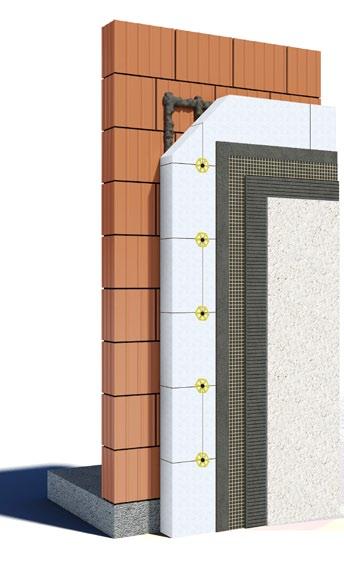

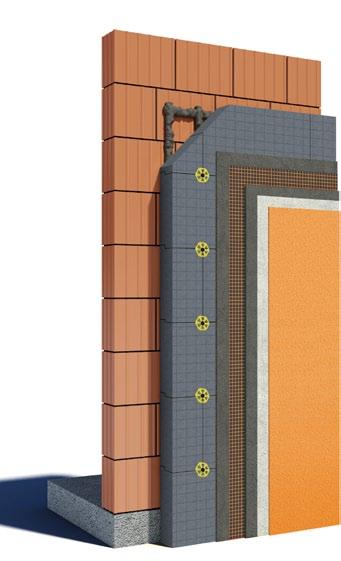

3 weber.therm Family EPS in Demit UNI BEST SELLER weber.therm Demit Original od 1975 vgrajenih 24 milijonov m 2 Fasadna sistema weber in Demit z različnimi EPS izolacijskimi ploščami, ki se razlikujejo po toplotni i. Fasadni sistem na EPS izolacijskih ploščah s preklopom in z razbremenilnimi zarezami za dimenzijsko. λ = od W/m 2 K EKO SKLAD = od 12,5 cm požarni razred = B-s2-d0 λ = od W/m 2 K EKO SKLAD = od 12,5 cm požarni razred = B-s2-d0 grafitni EPS-F 031 običajni EPS-F 039 preizkušenost - EPS se v fasadne sisteme vgrajuje že več kot 60 let trajnost - EPS dolgoročno ne izgublja toplotne i z različnimi surovinami in dodatkom grafita lahko povečujemo toplotno plošč običajni EPS ima slabšo med izolacijami običajni EPS je dimenzijsko nestabilna izolacija, ki neprestano deluje pod armirnim slojem EPS ni priporočljiv v primeru, ko se odločamo za temne zaključne sloje, ki povzročajo termične obremenitve izolacije EPS je občutljiv na UV svetlobo grafitni EPS je občutljiv na neposredno osončenje, ki povzroči: segrevanje in zvijanje izluževanje grafita masti ploščo in zmanjšuje oprijem armirne malte grafitni EPS-F s preklopom in zarezami 031 običajni EPS-F s preklopom in zarezami 039 EPS-F izolacijska plošča s preklopom in razbremenilnimi zarezami v rastru 10 x 10 cm, ki: premoščajo površinske napetosti dimenzijsko stabilizirajo ploščo preprečujejo prosevanje plošč preprečujejo nastanek razpok preprečujejo nastanek toplotnih mostov med ploščami podaljšujejo življenjsko dobo sistema namensko razvito fino lepilo za lepljenje izolacije namensko razvita groba malta za izdelavo armirnega sloja omogoča lažje zaribavanje in lepše pripravljeno podlago za nanos zaključnega sloja EPS ima nižjo med izolacijami EPS je občutljiv na UV svetlobo grafitni EPS je občutljiv na neposredno osončenje, ki povzroči segrevanje in zvijanje izluževanje grafita masti ploščo in zmanjšuje oprijem armirne malte Sestava fasadnega sistema weber.therm family EPS Demit UNI lepilo weber.therm family weber.therm family WL** Demit UNI effect* (mikroarmiran) izolacija EPS-F (031, 035, 039) EPS-F (031, 039) sidra weber SD5, weber HTR-P weber SD5, weber HTR-P armirna malta weber.therm family weber.therm family WL** Demit UNI effect* (mikroarmiran) mrežica weber 9901 Demit armirna mrežica osnovni premaz weber G700 weber.pas topdry weber.pas persil weber.pas extraclean weber.pas Akril Demit primer (basic / silicate) Demit Acryloxane Demit Si L -Si weber.pas topdry weber.pas persil weber.pas extraclean weber.pas Akril Sestava fasadnega sistema lepilo Demit Stirofix izolacija EPS-F z zarezami (031, 039) sidra armirna malta mrežica osnovni premaz weber SD5, weber HTR-P Demit Original Demit armirna mrežica Demit primer (basic/silicate) Demit Acryloxane Demit Si L -Si weber.pas topdry weber.pas persil weber.pas extraclean weber.pas Akril *z dodanimi vlakni, ki povečujejo trdnost in mehansko odpornost. **bel cement z dodatnimi lahkimi agregati, ki izboljšujejo obdelavnost in hitrost izvedbe ter zmanjšujejo porabo na m 2

4 weber.therm Family MW weber.therm Frees tyle več kot 100 letna tradicija Fasadni sistem na izolaciji iz kamene volne, ki povečuje požarno in zvočno konstrukcije. Fasadni sistem na EPS-F ali MW izolacijskih ploščah s klasičnim, debeloslojnim praskanim ometom oz. teranovo. λ = od W/m 2 K EKO SKLAD = od 14 cm požarni razred = A2-s1-d0 negorljivost primernost za visoke, večstanovanjske in javne objekte ustreznost za objekte z zahtevo po požarni i razreda A1 priporočljiva izbira pri odločitvi za temnejše zaključne sloje najvišja zvočna belo-modri EPS-F 035 λ = od W/m 2 K EKO SKLAD = od 12,5 cm požarni razred na EPS-F = B-s2-d0 požarni razred na MW = A2-s1-d0 debeloslojni omet samočistilni učinek - neprestani površinski osip (z delci ometa odpada umazanija ter spore alg in plesni) vsebnost apna zavira razvoj alg in plesni ponuja najvišjo debeloslojnost zmanjšuje termične obremenitve debeloslojnost povečuje odpornost na mehanske poškodbe zahtevnejša izvedba opcija izolacija iz EPS ali MW MW plošča 034, 035 brušenje ni možno - večja poraba malte za armiranje višja izolacije v primerjavi z ostalimi komponentami v sistemu večja teža na m 2 večja možnost razpok v primeru navlaževanja EPS-F 031, 035, 039 ohranja izgled starih objektov brez prosevanja izolacijskih plošč zahtevna in dražja izvedba ključno pri izvedbi je upoštevanje vremenskih pogojev klasična izvedba detajlov manjše število barvnih odtenkov MW lamela 040 MW plošča 035 MW lamela 039 Sestava fasadnega sistema lepilo izolacija sidra armirna malta weber.therm family GROB MW (lamela, plošča) mrežica weber 9901 osnovni premaz weber SD5, weber HTR-P weber.therm family GROB weber G700 weber.pas topdry weber.pas persil weber.pas extraclean Demit Si L -Si Sestava fasadnega sistema lepilo izolacija sidra armirna malta weber.therm family EPS-F (031, 035, 039) MW (lamela ali plošča) weber SD5, weber HTR-P weber.therm family mrežica weber 9901 osnovni premaz / weber.min freestlye omet

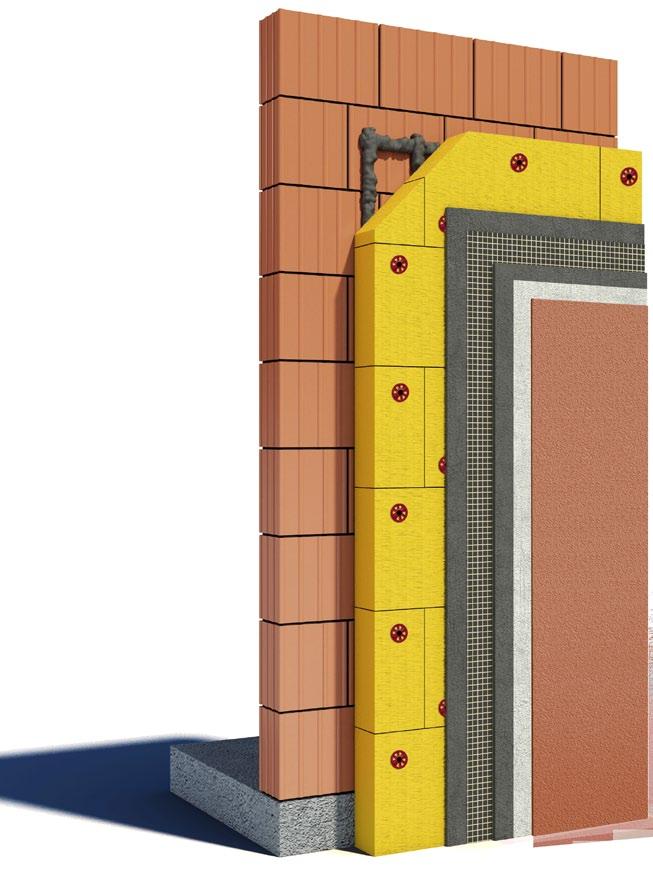

5 weber.therm Family GW Fasadni sistem na mineralni volni iz steklenih vlaken, ki ponuja požarno, dimenzijsko, odpornost na mehanske poškodbe in hitrejšo izvedbo. λ = od W/m 2 K EKO SKLAD = od 14 cm požarni razred = A2-s1-d0 v skladu s standardom za MW - EN okolju prijazna - 80 % izdelana iz recikliranega stekla do 50 % nižja teža v primerjavi z običajno mineralno izolacijo iz kamene volne enostavnejše prenašanje in manipulacija nižja obremenitev konstrukcije hitrejša vgradnja A2 razred gorljivosti primerno za vgradnjo na objekte nad 22 m višine NOVO na trgu! do 50 % večja dimenzija plošče (120x60 cm) hitrejša izvedba visoka elastičnost in prilagodljivost zmanjšuje možnost poškodb v primeru mehanskih obremenitev (toča) preprečuje prosevanja plošč na površini zaključnega sloja (kompenzira napetosti in temperaturne obremenitve) omogoča enostavno prilagajanje krivinam in nepravilnostim podlage pri vgradnji zmanjšuje možnost nastanka fug med ploščami pri vgradnji hitrejše rezanje plošč zaradi nižje gostote prihranek pri času izvedbe visoka dimenzijska površinske toplotne obremenitve plošče dimenzijsko ne spremenijo visoka visoka zvočna Sestava fasadnega sistema lepilo izolacija sidra (3 kosi /ploščo) armirna malta mrežica weber 9901 osnovni premaz weber.therm family GROB weber.therm family GW weber HTR-P weber SD5 + weber HDT podložka weber.therm family GROB weber G700 weber.pas topdry weber.pas persil weber.pas extraclean Demit Si L -Si

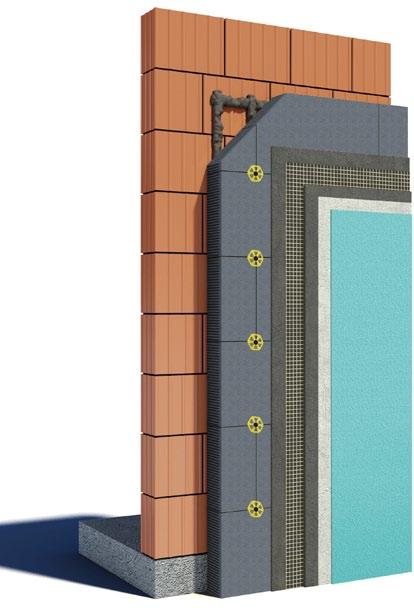

6 weber.therm Clima 031 weber.therm Clima kremšnita BEST OF weber Varno paroprepustni fasadni sistem na konusno perforiranih EPS-F izolacijskih ploščah. λ = W/m 2 K EKO SKLAD = od 12,5 cm požarni razred = B-s2-d0 konusna perforacija za varno brez ozkega grla, ki preprečuje kondenzacijo znotraj sistema in podaljšuje življenjsko dobo fasadnega sistema lepilo s steklenimi kroglicami omogoča višjo in lažje zaribavnje armirnega sloja perforacija povečuje dimenzijsko plošče občutljivost grafitnih plošč na neposredno osončenje (potrebna zaščita ob vgradnji) gorljivost Varno paroprepustni fasadni sistem na kalupnih, dvoslojnih EPS-F izolacijskih ploščah z različno gostoto in s konusno perforacijo. λ = W/m 2 K EKO SKLAD = od 12,5 cm požarni razred = B-s2-d0 dvoslojnost preprečuje segrevanje in zvijanje plošč ob vgradnji povečuje dimenzijsko plošč po vgradnji preprečuje prosevanje plošč konusna perforacija za varno brez ozkega grla, ki preprečuje kondenzacijo znotraj sistema in podaljšuje življenjsko dobo fasadnega sistema perforacija povečuje dimenzijsko plošče višja gostota belega dela (30 kg/m3) povečuje odpornost na mehanske poškodbe kalupna izdelava za manjše navzemanje vlage lepilo s steklenimi kroglicami omogoča višjo in lažje zaribavnje armirnega sloja gorljivost Sestava fasadnega sistema lepilo weber.therm clima izolacija weber.therm clima (031) Sestava fasadnega sistema lepilo weber.therm clima izolacija weber.therm clima kremšnita (031) sidra armirna malta weber SD5, weber HTR-P weber.therm clima mrežica weber 9901 sidra armirna malta weber SD5, weber HTR-P weber.therm clima mrežica weber 9901 osnovni premaz weber G700 weber.pas topdry weber.pas persil weber.pas extraclean osnovni premaz weber G700 weber.pas topdry weber.pas persil weber.pas extraclean

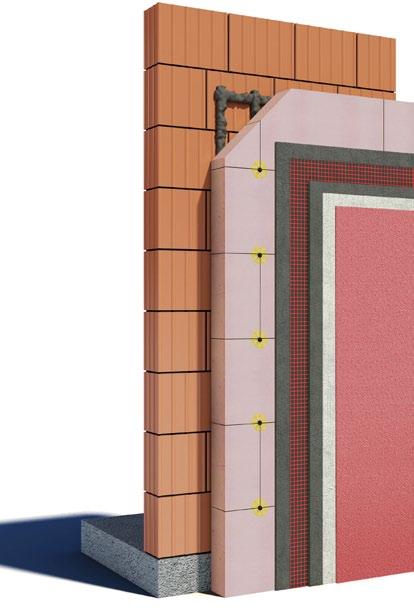

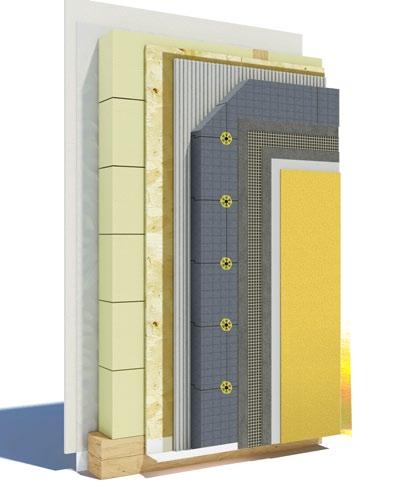

7 weber.therm Plus ult ra 020 Ultra izolativen fasadni sistem na bakelitni izolaciji, ki ponuja 50 % višjo toplotno kot običajni EPS-F. BEST OF weber weber.therm Demit Line 4Q Priporočena rešitev za montažne objekte in slabo vpojne površine, ki ne omogočajo mehanske vezave z običajnimi lepili. λ = W/m 2 K EKO SKLAD = od 8 cm požarni razred = B-s2-d0 λ = od W/m 2 K EKO SKLAD = od 12,5 cm požarni razred = B-s2-d0 50 % višja toplotna v primerjavi z običajnim EPS in MW preizkušenost izolacije (30 let uporabe) zaprta celična struktura dolgoročno zadržuje plin in zagotavlja nizko lambdo primeren za vse vrste objektov, kjer ni zahteve po A2 požarnem razredu priporočen za reševanje detajlov, kjer se srečujemo s pomanjkanjem prostora (balkoni, špalete) pri sanacijah zgodovinskih objektov ohranja originalni izgled pri novogradnjah z omejenimi gabariti pridobimo do 8 % uporabne površine primeren tudi za vgradnjo na notranjih površinah EPS-F s preklopom in zarezami 039, 031 EPS-F 031, 035, 039 dve sistemski rešitvi za vgradnjo fasadnega sistema na površine: OSB4, OSB3 mavčno-kartonske Riduro Aquapanel vezane cementno-lesene Betonyp Fermacel betonske površine z brezcementnim lepilom močan oprijem na slabo vpojne podlage brez osnovnega premaza s cementnim lepilom dvokomponentna rešitev z uporabo posebnega prednamaza cenovno ugodna rešitev za montažne objekte požarni razred izolacije C1-s1-d0 zahteva natančno izvedbo pri vgradnji ETA certifikat pokriva rešitev z brezcementnimi lepili in maltami MW plošča 035 MW lamela 039 MW Clima 34 cementno rešitev pokriva tehnično soglasje Sestava fasadnega sistema lepilo izolacija sidra armirna malta weber.therm plus ultra weber.therm plus ultra (bakelit) weber SD5, weber HTR-P weber.therm plus ultra mrežica weber 9903 osnovni premaz weber G700 weber.pas topdry weber.pas persil weber.pas extraclean weber.pas Akril Sestava rešitve podlaga OSB3, OSB4, mavčno-kartonska plošča (Rigips Riduro, Rigips Rigidur, Aquapanel), cementno vezana plošča (Fermacel, Betonyp) brezcementna rešitev cementna rešitev osnovni premaz / weber.podklad HAFT lepilo Demit Line Organic lepilo weber.therm tehnik izolacija Demit Original EPS-F (039,031) EPS-F/MW sidra weber PZV čep za sidro weber čep armirna malta Demit Line Organic malta weber.therm family mrežica Demit armirna mrežica weber 9901 osnovni premaz Weber G700 weber G700 Demit AcryLoxane weber.pas Akril weber.pas i

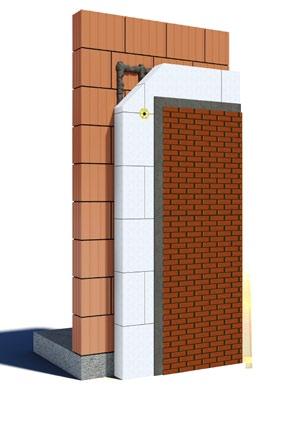

8 weber.therm Minus 7 Rešitev za zimske razmere in vlažna obdobja s fasadnim lepilom in armirno malto ter dodatki za, ki pospešijo sušenje. weber.therm AK/BK 500 Rešitev za vgradnjo fasadne obloge iz klinkerja ali keramičnih ploščic na fasadni sistem. običajni EPS-F 039 λ = od W/m 2 K EKO SKLAD = od 12,5 cm požarni razred = B-s2-d0 lepljenje EPS plošč na nezmrznjeno podlago nad 0 +0C izdelava armirnega sloja na EPS nad -7 +0C z dodatkom pospešeno sušenje akrilnega zaključnega sloja v hladnem obdobju hitro fiksira ploščo in prepreči njeno zvijanje, ki bi prekinilo vezavo s podlago λ = od W/m 2 K zahteve za fasadne obloge: dimenzija do 0,09 m2 debelina do 15 mm vpojnost pri vgradnji na EPS < 6 % vpojnost pri vgradnji na MW < 3 % delež fug na površini > 6 % dilatacijske/elastične fuge na 6 m 2 rešitev s pridobljenim tehničnim soglasjem grafitni EPS-F 031 za pripravo lepila in armirne malte je potrebno mešanje z vodo, ki ima temperaturo nad 20 +0C EPS-F 031, 035, 039 belo-modri EPS-F 035 MW plošča 035 ali MW lamela 039 Sestava fasadnega sistema lepilo weber.therm minus 7 izolacija EPS-F (031, 035, 039) Sestava rešitve lepilo izolacija weber.therm family EPS-F (031, 035, 039) / MW (plošča, lamela) sidra weber SD5, weber HTR-P armirna malta weber.therm minus 7 mrežica weber 9901 sidra weber SD5, weber HTR-P armirna malta weber.therm family mrežica weber 9903 osnovni premaz weber G700 weber.pas Akril + pospeševalec sušenja M715 sidro armirna malta sidro weber SD5 weber.therm family weber SD5 lepilo za obloge weber.therm 370 fugirna masa weber.therm 371

9 weber in Demit i Ste vedeli, da je razlika med najcenejšim in najdražjim zaključnim slojem le 0,5 /kg? Spoznajte prednosti in pomanjkljivosti zaključnih slojev ter izberite najboljšega za vašo fasado. objekt: Rižanski vodovod, Koper

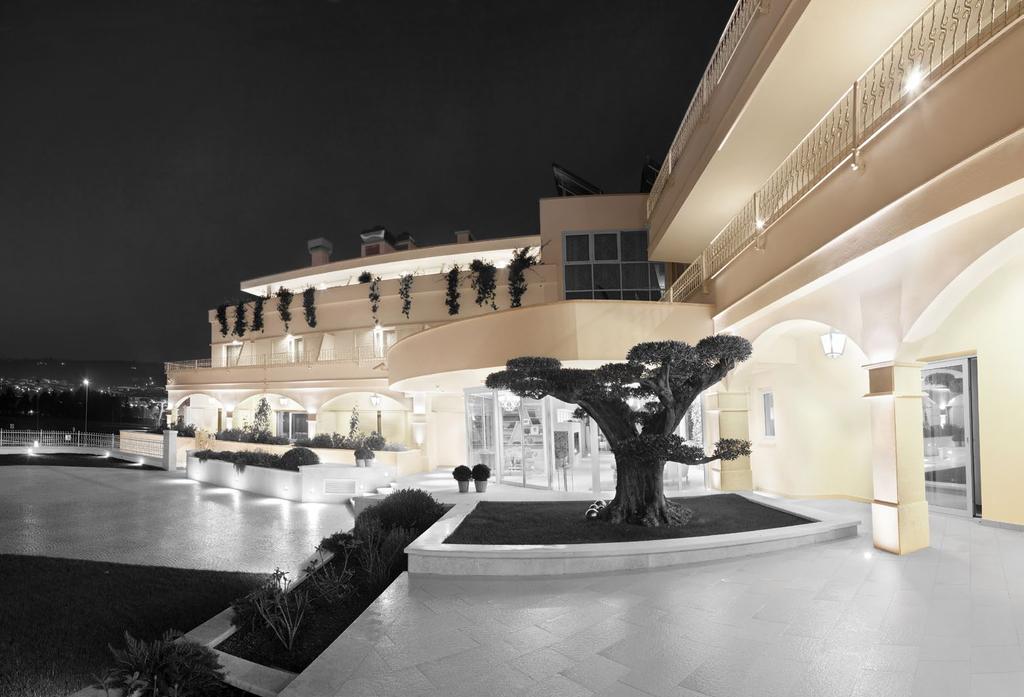

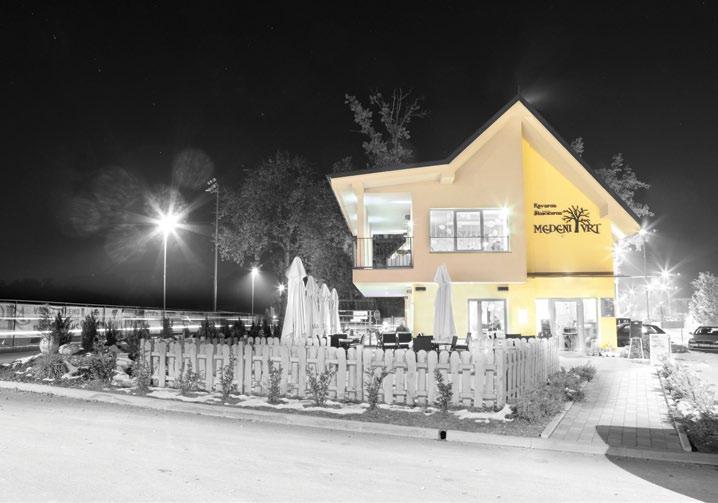

10 w e b e r. p a s Akril in Demit AcryLoxane Zaključni sloji na akrilni bazi v različnih granulacijah. w e b e r. p a s ExtraClean in Demit Si L -Si Silikonizirani i v različnih granulacijah. objekt: kavarna Medeni vrt, Šenčur objekt: Naselje ob potoku, Lavrica Prednosti POMANJKLJIVOSTI Prednosti POMANJKLJIVOSTI neomejenost barvnih odtenkov dobra prekrivnost granulata manjša občutljivost na vremenske pogoje hitrejše sušenje - priporočljiva izbira za hladnejše obdobje visoka elastičnost in odpornost na temperaturne šoke možnost dodajanja aditiva M715 za pospešitev sušenja termo-elastičnost, zaradi katere postane lepljiv za umazanijo slabša pralnost in odstranjevanje umazanije slabša slabša barvna obstojnost in odpornost na kisel dež hitrejše sušenje v toplem obdobju primernost samo za vgradnjo na EPS visoka vodoodbojnost pralnost počasno sušenje v toplem vremenu manjša dovzetnost za umazanijo počasno sušenje v hladnem obdobju kanaliziranje vode, zaradi česar se ob robovih kanala lahko nabira umazanija ustvarjanje kondenzacijskih vodnih kapljic, ki nase vežejo spore alg in plesni omejenost barvnih odtenkov

11 w e b e r. p a s topdry Zaključni sloj, ki prerazporeja zastalo vlago in zmanjšuje možnost razvoja alg in plesni. BEST OF weber Alge in plesni so težava, na katero investitorji v času izbire zaključnega sloja niso pozorni... Vzrok za razvoj alg in plesni na fasadah je vlaga, ki zastaja na fasadnih površinah. Vir vlage je lahko: 1. padavinska voda, (njen dostop preprečujemo z daljšimi napušči), 2. kondenzacija, ki se pojavlja vsakodnevno ob segrevanju ozračja v okolici objekta. Vlaga iz zraka kondenzira na hladnih površinah (npr. avtomobilu in tudi fasadi). Rešitve iz preteklosti se niso izkazale za učinkovite... Povečana vodoodbojnost zaključnih slojev Zmotno je prepričanje, da i z visoko vodoodbojnostjo hitreje posušijo fasadno površino in zmanjšajo možnost razvoja alg in plesni. Izkazalo se je, da kondenzacijske kapljice, ki zastajajo na razbrazdani površini nimajo tako velike lastne teže, da bi jih gravitacija odvedla s fasadne površine. V nasprotju s pričakovanji še pospešujejo razvoj alg in plesni, saj na površini delujejo kot lepilo in nase vežejo spore alg in plesni, ki se z vetrom prenašajo po zraku. Algicid v zaključnih slojih objekt: Matej Mljač univ.d.i.a. M.S.Arch, Lokev weber.pas topdry je inovativni, ki zmanjšuje možnost razvoja alg in plesni na fasadni površini. Alge in plesni se razvijajo zaradi neprestane kondenzacije vlage na fasadni površini. Na vodoodbojnih zaključnih slojih nastajajo kapljice, ki delujejo kot lepilo in nase vežejo spore alg. weber.pas topdry neprestano prerazporeja zastalo vodo na površini iz mokrih na bolj suha področja. Končni rezultat je tudi do 10x hitreje suha fasada, kar močno zmanjša možnost razvoja alg in plesni. Alge in plesni se težje razvijajo na bazičnih površinah. Zato je bil prvi poskus proizvajalcev zaključnih slojev dvigniti ph fasadne površine z dodatkom algicida. Na žalost je njihova učinkovitost kratkoročna (2-5 let), saj se neprestano izpirajo iz fasade in so hkrati UV neobstojni. Zakaj v preteklosti ni bilo težav za algami in plesnijo? Alge in plesni se ne razvijajo na suhih površinah. V preteklosti na objektih niso vgrajevali izolacije ali pa so bile debeline izolacije manjše od 5 cm. Ko so v hladnih obdobjih (takrat se omočena fasada težko posuši) ogrevali notranje prostore, je toplota prehajala skozi stene in sušila zaključne sloje. Danes se na objekte, z namenom energetske učinkovitosti, vgrajujejo večje debeline izolacije, ki preprečujejo prehod toplote in sušenje zaključnega sloja. Zaključni sloj je dlje časa vlažen in posledica je razvoj alg in plesni na fasadnih površinah. Levo: fasada brez izolacije Desno: fasada z izolacijo. Na obeh površinah je enak

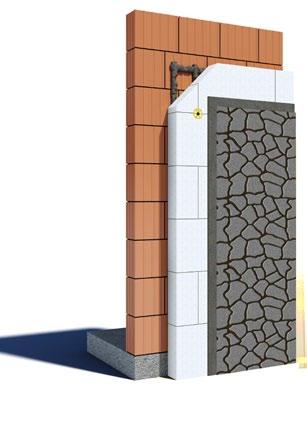

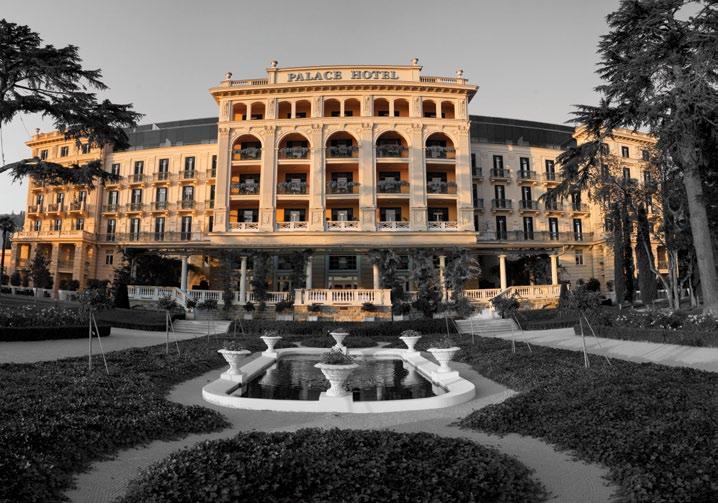

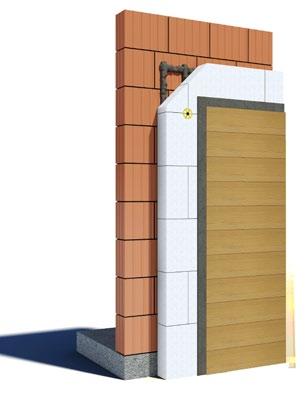

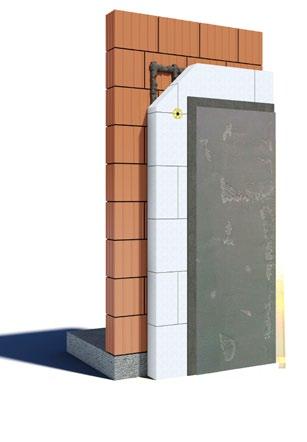

12 w e b e r. p a s persil Zaključni sloji, ki združuje najboljše lastnosti zaključnih slojev in kompenzira njihove pomanjkljivosti. weber.design imitacije z zaključnimi sloji Imitacije opeke, betona, lesa, kamna in bleščice na zaključnih slojih. objekt: Hotel Palace, Portorož Prednosti najmanjša občutljivost na vremenske razmere visoka kemična vezava s podlago - dolga življenjska doba visoka barvna obstojnost in odpornost neomejenost barvnih odtenkov dobra prekrivnost granulata visoka vodoodbojnostv s weber.pas Persil je izdelan iz nove generacije veziv, ki združujejo prednosti silikatnih, akrilnih in silikonskih zaključnih slojev ter eliminirajo njihove slabosti. Ponuja izredno dobre aplikativne lastnosti in ponuja najvarnejšo izbiro za vse vrste mineralnih podlag in vremenskih pogojev. imitacija opeke / osnovni premaz weber NPU700 matrični vzorec weber SKT weber.design OPEKA odstranitev matričnega vzorca izvedba fasadnega sistema do zaključnega sloja imitacija betona weber.pas Akril izravnalna masa weber.design BETON izravnalna masa weber.design BETON brušenje imitacija lesa imitacija kamna / / izravnalna masa weber.design les izravnalna masa weber.design les obdelava z orodjem weber.design PODFL lazurni premaz weber.design LAZURA osnovni premaz weber NPU700 matrični vzorec weber SPT weber.design kamen odstranitev matričnega vzorca bleščice na zaključnem sloju weber.pas akril brizganje weber.ton effecto transparentnega premaza z bleščicami.

13 izvedbe detajlov in priporočene rešit ve Vdor vode v fasadni sistem je najpogostejši razlog za težave in močno skrajša življenjsko dobo fasadnega sistema. V nadaljevanju predstavljamo rešitve in detajle, ki podaljšujejo življenjsko dobo fasadnega sistema. objekt: Rezidenca Park Lucija, Lucija

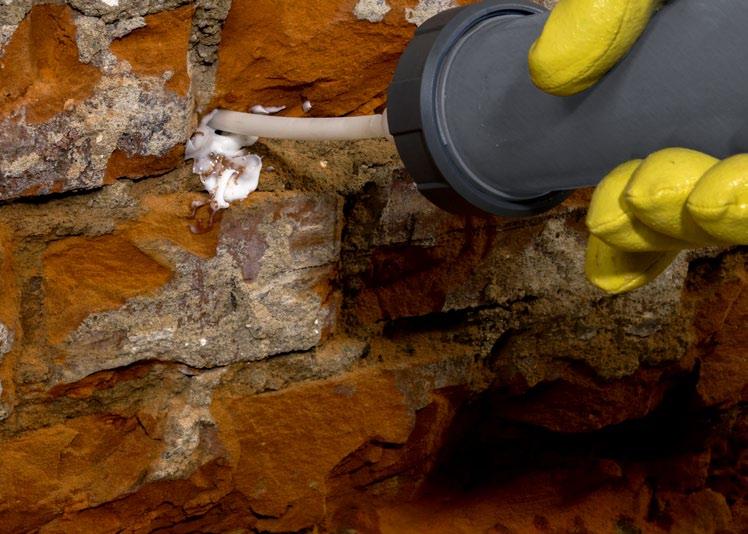

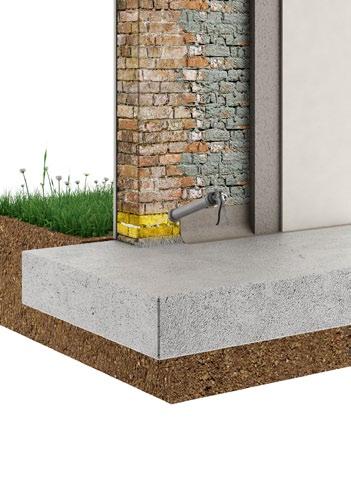

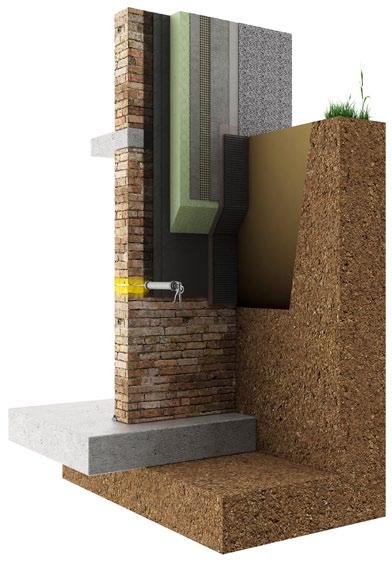

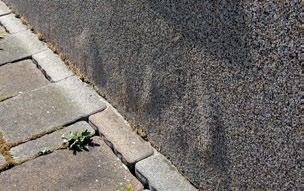

14 weber.therm Izvedba podzidka - sanacija Rešitev pri sanaciji podzidka z delnim izkopom, kjer se srečujemo s slabo ali neobstoječo hidroizolacijo in je potrebno preprečiti možnost kapilarnega vleka. weber.therm Izvedba podzidka - novogradnja Za izvedbo hidroizolacije stene pod nivojem tal ni potrebna uporaba bitumenskih trakov Poudarki pri izvedbi Preprečitev kapilarnega vleka vlage po konstrukciji z weber.tec 946 injektirno kremo, ki v nasprotju z injektirnimi tekočinami ne vsebuje vode, zato po injektiranju dolgotrajno izsuševanje stene ni potrebno. Izvedba/popravilo hidroizolacije z nanosom hladnega bitumna weber.tec 915, ki omogoča izdelavo brez uporabe ognja in ponuja varnejšo izvedbo v primerjavi z bitumenskimi trakovi, ki jih je potrebno preklapljati. Preklopi na bitumenskih trakovih so zaradi nenatančne izvedbe velikokrat mesto zatekanja. Izvedba hidroizolacije z weber.tec 915 je enostavnejša in varnejša v primerjavi z bitumenskimi trakovi. XPS izolacije na hidroizolacijo ne lepimo s cementnimi lepili, saj lepilo zahteva vodovpojno površino. Za lepljenje XPS izolacije na bitumensko hidroizolacijo uporabimo weber PU peno. Zaščita armirnega sloja z vodoodbojnim dodatkom Demit Aqua plus v armirno malto, ki prepreči dvig kapilarnega vleka po armirnem sloju in prepreči mehurjenje zaključnega sloja na podzidku Poudarki pri izvedbi Vse vogale temeljne plošče je potrebno pobrusiti in neravnine na površini izravnati. Izdelava zaokrožitve na stiku s temeljno ploščo s hitrovezno vodotesno malto weber.tec 933 Izvedba hidroizolacije z nanosom hladnega bitumna weber.tec 915, ki omogoča izdelavo brez uporabe ognja in ponuja varnejšo izvedbo v primerjavi z bitumenskimi trakovi, ki jih je potrebno preklapljati. Preklopi bitumenskih trakov so zaradi nenatančne izvedbe velikokrat mesto zatekanja. Izvedba hidroizolacije z weber.tec 915 je enostavnejša in varnejša v primerjavi z bitumenskimi trakovi. Lepljenje XPS izolacije na bitumensko hidroizolacijo z weber PU peno. Zaščita armirnega sloja z vodoodbojnim dodatkom Demit Aqua plus v armirno malto, ki prepreči dvig kapilarnega vleka po armirnem sloju in prepreči mehurjenje zaključnega sloja na podzidku. Sestava rešitve 1 injektirna krema weber.tec osnovni premaz za hidroizolacijo weber.tec hidroizolacija weber.tec lepilo weber.therm PU pena Izvedba hidroizolacije z weber.tec 915 hladnim bitumnom je enostavnejša, hitrejša in varnejša v primerjavi z bitumenskimi trakovi. Pomembno Sestava rešitve 1 mulda weber.tec osnovni premaz za hidroizolacijo weber.tec hidroizolacija weber.tec lepilo weber.therm PU pena Preprečite mehurjenje in poškodbe na armirnem sloju podzidka, ki nastanejo zaradi kapilarnega vleka vlage po armirni malti. Z vodotesnim dodatkom Demit Aqua plus, cementna armirna malta dobi vodoodbojne lastnosti. Prednosti 5 izolacija XPS 5 izolacija XPS 6 armirna malta z vodoodbojnim dodatkom weber.therm family + Demit Aqua plus 6 armirna malta z dodatkom za vodotesnost weber.therm family M751 + Demit Aqua plus 7 mrežica weber mrežica weber armirna malta z vodotesnim dodatkom weber.therm family + Demit Aqua plus 9 osnovni premaz weber G weber.pas marmolit 8 osnovni premaz weber G700 9 weber.pas marmolit 10 zaščita za mehanske poškodbe čepasta folija 11 zaščita za mehanske poškodbe čepasta folija

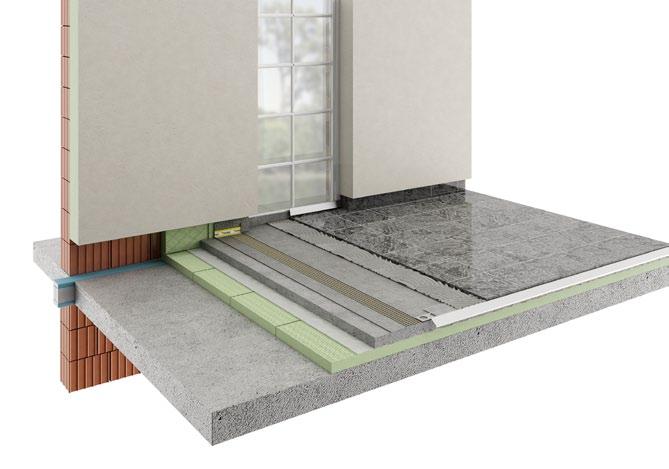

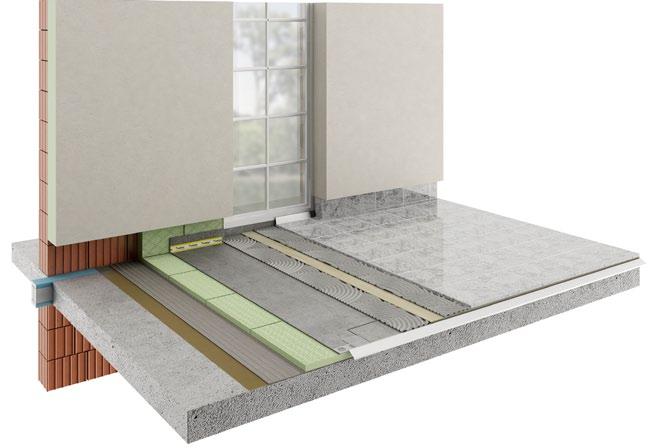

15 rešit ve za balkone Izvedba balkona brez es t riha Izvedba balkonske plošče brez estriha predstavlja izziv zaradi temperaturnih obremenitev na površini, nestabilne podlage pod ploščicami in odstopanja ploščic v primeru, da fuge popustijo. rešit ve za balkone Izvedba balkona z es t rihom Izvedba balkonske plošče z estrihom, ki zagotavlja stabilno in vpojno podlago za ostale nanose ter akumulacijo, ki preprečuje temperaturne šoke Prednosti Sestava rešitve 1 AB plošča 2 osnovni premaz weber.floor lepilo za izolacijo weber.col extraflex 4 izolacija XPS/bakelit 5 hidroizolacija weber.tec superflex D2 6 vodotesni trak weber.tec odkapni profil 8 vodotesni trak weber butyl trak 9 separacijski filc weber.tec vodotesno lepilo weber.xerm ploščice 12 fugirna masa 13 elastična masa Prednosti prihranek pri višini weber.tec 844, vodotesno lepilo za keramiko, preprečuje običajne težave na balkonih: vdor vode pod keramične ploščice odslojitve ploščic v primeru vdora vode skozi fuge in zmrzali karbonizacijo iz fug (beli madeži) separacijski filc dobro prenaša temperaturne obremenitve POMANjKLJIVOSTI v primeru neposrednega osončenja se lahko močno poveča temperatura na površini ploščic (priporočena svetla keramična obloga) votel udarni zvok Sestava rešitve 1 AB plošča 2 izolacija XPS/bakelit 3 PE folija 4 estrih 5 hidroizolacija weber.dry flex DF33 6 mrežica iz steklenih vlaken weber vodotesni trak weber.tec odkapni profil 9 lepilo 10 ploščice weber.col extraflex ali weber.xerm fugirna masa weber.color perfect 12 elastična masa weber.color silikon Estrih pod keramično oblogo zagotavlja: stabilno podlago, ki zmanjšuje napetosti na površini in preprečuje nastanek razpok na fugah akumulacijo toplote, ki zmanjšuje temperaturne šoke na površini zmanjšuje votel udarni zvok Priporočamo zamenjavo cementnega lepila za keramiko z vodotesnim lepilom weber.xerm 844, ki prepreči odstopanje ploščic in izluževanje karbonizacije v primeru vdora vode skozi razpoko v fugi.

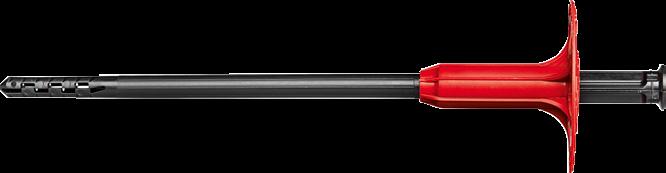

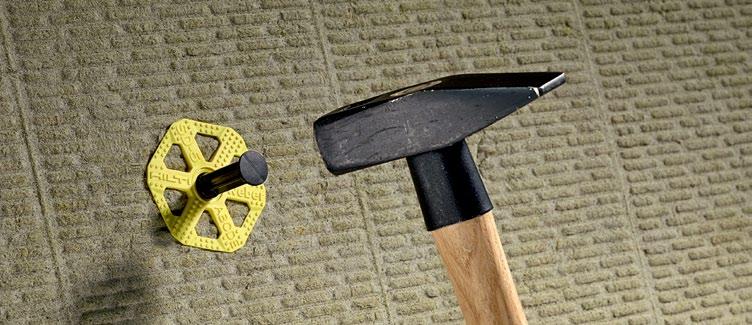

16 sidranje fasadnega sis tema weber SD-5 / HT R-P Fasadni sidri, ki ne potrebujeta poglabljanja, razviti v sodelovanju s podjetjem HILTI. injekt irna krema weber.tec 946 Enostavna rešitev za preprečitev kapilarnega vleka po konstrukciji. Prednosti sider weber SD-5 / HTR-P Sidra ni potrebno poglabljati v izolacijo Polna nosilnost že pri 2,5 cm poglobitve v nosilno konstrukcijo Primerno za vse podlage Enostavna, hitra in zanesljiva vgradnja sidro ne predstavlja toplotnega mostu - testirana točkovna prevodnost na površini = 0,000 W/mK odpade faza frezanja izolacije ni potrebe po vgrajevanju čepa običajna sidra zahtevajo 5 cm globoko izvrtino nosilnost pri opeki v debelejši steni opeke in ne v tanki steni prekata prihranek pri obrabi svedra najvišja nosilnost v svojem razredu A - beton B - polna opeka C - votla opeka D - lahki beton E - porobeton (siporex) SD-5 HTR-P vgradnja z dvema udarcema sidro je predsestavljeno šestkotna glava preprečuje kotaljenje sidra sidro s plastičnim navojnim vijakom vgradnja z vijačenjem v konstrucijo sidro je predsestavljeno natančna regulacija poglobitve glave v ravnino izolacije Pri sanacijah se srečujemo z neobstoječo ali staro in poškodovano hidroizolacijo. V stenah je zato prisoten kapilarni vlek vlage, ki ga je pred izvedbo fasadnega sistema potrebno zaustaviti. weber.tec 946 je enostavna in zelo učinkovita rešitev za izvedbo vodoravne zapore v steni, ki je obremenjena s kapilarnim vlekom vlage. Stena je takoj po vbrizgu pripravljena za vgradnjo weber fasadnega sistema ali preplastitev s sanacijskimi ometi - brez čakanja, izlivanja iz izvrtin, dodatnega dolivanja v doze in ostalih zapletov, ki so možni pri običajnih postopkih injektiranja ali sanacije. Prednosti Varna rešitev v nasprotju z injektirnimi tekočinami z injektirno kremo v vlažno steno ne dovajamo dodatne vode primerna za širok spekter kapilarno aktivnih konstrukcij deluje na mestu injektiranja - krema je gosta in ne izteka iz izvrtin ali steka v razpoke znotraj konstrukcije (kar je težava injektirnih tekočin) hitra izvedba v nasprotju s tekočinami ni potrebno dolgotrajno izsuševati stene po injektiranju ali čakati na penetracijo snovi enostavna izvedba s cevasto pištolo predhodne izkušnje niso potrebne

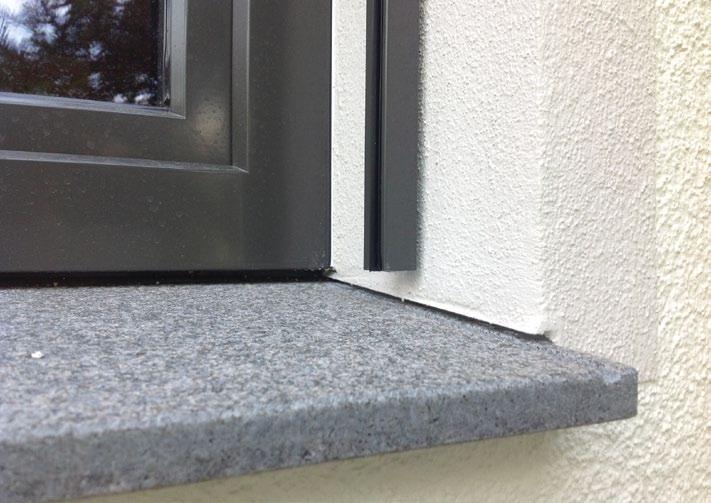

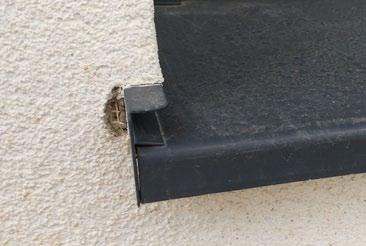

17 strokovna in vodotesna vgradnja okenskih polic weber sol-pad profil za police Police so kritični del na fasadnem sistemu. Neustrezna izvedba je razlog za veliko število težav. priporočila pri izvedbi fasadnega sis tema Zagotavljanje vodotesnosti fasadnega sistema, pravilna izvedba stikov fasadnega sistema z drugimi elementi na fasadi, izbira pravilnih zaključkov in njihova natančna vgradnja preprečuje zatekanje vode v fasadni sistem in poškodbe na fasadnem sistemu. izvedba sekundarnega nivoja odvodnjavanja pod polico Stiki polic s fasadnim sistemom in okenskim okvirjem so mesta, ki predstavljajo vzrok za veliko število težav. Vdor vode v fasadni sistem lahko povzroči resne težave z razpokanjem in/ali nabrekanjem zaključnega sloja, izluževanje CaCo 3 na površino, propadanje podzidka in podobno. S pravilno izvedbo sekundarne vodotesnosti pod polico je fasadni sistem varen pred vdorom vode. vgradnja weber ekspanzijske pene PREDNOSTI WEBER SOL-PAD REŠITVE polica se vgradi po zaključku fasaderskih del profil je vgrajen v fasadni sistem ločeno od police profil je povezan z armirnim slojem špalete del profila pod polico omogoča odvodnjavanje izmera in prileganje police je natančnejše krčenje in širjenje ALU polic ne povzroča poškodb preprečuje nastanek razpok in zatekanje vode v fasadni sistem morebitno zatekanje vode pod polico je kanalizirano stran od fasadnega sistema Pri običajni vgradnji okenskih polic stik fasadnega sistema in police ni ustrezno, vodotesno povezan. Zato nastajajo težave z zatekanjem, pojavljajo se razpoke zaradi premikov ter raztezkov in nabira se umazanija. Sanacija teh težav je lahko draga in nepotrebna. Zatesnitve z elastičnimi masami so kratkotrajne in neučinkovite. Tesnilne mase in silikoni niso trajna rešitev. Za zatesnitev stikov fasadnega sistema z drugimi elementi priporočamo uporabo weber ekspanzijske pene, ki preprečuje zatekanje v fasadni sitem na stikih sistema z drugimi elementi in preprečuje pritiske na fasadni sistem, ki bi vodili v razpoke na zaključnem sloju. vgradnja polic z dilatacijskimi zaključki Nepravilna vgradnja, izbira neustreznih zaključkov in pomanjkljiva vodotesnost lahko povzročijo resne poškodbe na fasadnem sistemu. Okenske police se zaradi temperaturne obremenitve krčijo in raztezajo. Napetosti se ne smejo prenesti na fasadni sistem. 5 6 profil je pripravljen za vgradnjo pod kotom 50 letvica ustrezno zatesni stik police in okenskega okvirja zagotovljeno je ustrezno odvodnjavanje vgrajene police zatekanje med polico in okvirjem ni mogoče

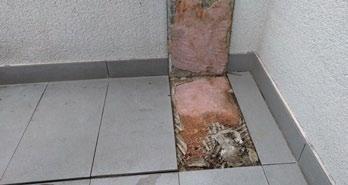

18 test nosilnosti podlage Pri sanacijah, kjer se fasadni sistem vgrajuje na obstoječe omete in premaze, je potrebno predhodno izvesti test nosilnosti ometov in v primeru slabe oprijemljivosti določiti postopek priprave podlage: odstranitev obstoječih ometov do nosilne konstrukcije utrditev ometov z globinskim utrjevalcev weber Haftgrund H ali predhodno armiranje in sidranje podlage vodotesnost balkonskih plošč Terase in balkoni so temperaturno obremenjene površine. Fuge lahko popustijo in voda vdre pod ploščico v cementno lepilo. Posledica vdora vode so odstopanja ploščic v času zmrzali in zatekanje vode v fasadni sistem. Namesto običajnih lepil za keramiko priporočamo uporabo vodotesnega lepila weber.xerm 844 za lepljenje keramičnih ploščic in vgradnjo vodotesnih trakov weber. tec 828 na prehode balkonske hidroizolacije na fasadni sistem. pravilno armiranje vogalov in kotov Napetosti fasadnega sistema v vogalih in kotih ob nepravilnem armiranju lahko povzročijo razpoke na fasadnem sistemu. V kotih odprtin priporočamo vgradnjo weber prefabriciranih mrežic, ki ojačajo šibke dele fasadnega sistema in preprečijo nastanek tovrstnih razpok. preprečitev kapilarnega vleka Armirni sloj na podzidku je največkrat v neposrednem stiku s tlemi in vlago. Kot vse mineralne površine dopušča vstop vlage, ki se kapilarno prenaša navzgor pod. V kombinacije izsuševanja soli in zmrzovanja so posledica poškodbe na zaključnem sloju izluževanje CaCo3 ali loščenje zaključnega sloja. Z dodatkom weber.demit Aqua+, ki ga vmešamo v armirno malto znižamo vpojnost armirnega sloja in preprečimo vstop vode v armirni sloj.

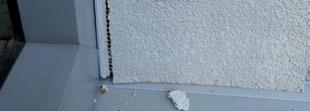

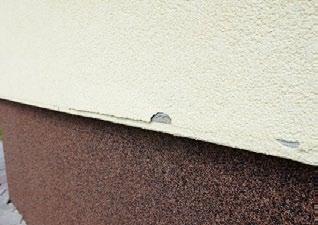

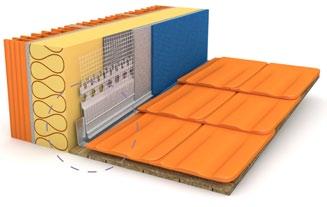

19 priključevanje, tesnjenje in zaključevanje Zaključni profili in pripomočki profil za priključevanje pločevinas t ih obrob Fasadni profili so pomemben in nepogrešljiv sestavni del fasadnega sistema. Njihova naloga je zatesnjevanje, preprečevanje zatekanja in preusmerjanje vode. Weber v svojem prodajnem programu nudi 36 različnih profilov za reševanje različnih situacij. Izmed vseh izpostavljamo profile s katerimi bi rešili najpogostejše težave s katerimi se srečujemo na objektih. Zatekanje nadstreška, ki je posledica pločevinastih obrob na fasadni sistem in zatesnitev s tesnilnimi/silikonskimi masami. profili za priključevanje na okenske in vrat ne okvire natični odkapni profil za vgradnjo na ALU profil Težava, ki nastane zaradi nepravilne izbire priključnega profila. Posledice zatekanja vode na previsni površini brez vgrajenega natičnega odkapnega profila na ALU profil. Težava, ki nastane zaradi ne priključnega profila. profil za odvodnjavanje na balkonskih ploščah 8630 ST14 standardni za priključitev fasadnega sistema na okenske okvirje z odprtino do velikosti 1,0 m standardni 3D za priključitev fasadnega sistema na okenske okvirje z odprtino do velikosti 2,5 m flex za priključitev fasadnega sistema na vratne okvirje in mesta s tresljaji z odprtino nad velikostjo 2,5 m z ekspanzijsko peno za priključitev fasadnega sistema na okenske in vratne okvirje z neravninami ali tresljaji z odprtino nad velikostjo 2,5 m 2 Posebno pozornost je potrebno posvetiti pravilni izbiri profila glede na situacijo, saj le tako zagotovimo pravilno funkcionalnost. Vgradnja brez zaključnih profilov ali nepravilna izbira le-teh lahko vodi do poškodb in skrajša življenjsko dobo fasadnega sistema Posledice zatekanja vode po čelnem delu balkonske plošče zaradi napačne izbire zaključnega profila.

20 splet na aplikacija t udija.weber Znotraj katere lahko na svojem objektu menjate barve fasade. kontakt i in informacije Tehnično-svetovalna služba Zaposleni v podjetju Saint-Gobain so enostavno dosegljivi. Poiščite tehničnega svetovalca na vašem področju, ga pokličite in se dogovorite za datum srečanja na vašem objektu. Weber je razvil napredno spletno aplikacijo za barvne študije objektov, ki uporabniku omogoča menjavo barv na njegovi hiši. Na podlagi vaše fotografije objekta v realnosti, vam arhitekti obdelajo fotografijo v različnih konceptih in obdelan objekt naložijo v spletno aplikacijo, znotraj katere lahko menjate barve na različnih pozicijah fasade. Kako poteka naročilo in izdelava barvne študije? 1. obiščete stran 2. naložite fotografijo objekta in opišete vaše želje 3. prejmete predračun in plačate znesek 40 + DDV 4. v 5 delovnih dneh prejmete povezavo do izdelane weber e-barvne študije 5. ko vgradite weber fasadni sistem, lahko zahtevate povračilo plačanega zneska Za nove ideje lahko znotraj aplikacije, ki se nahaja na e-studija.weber-terranova.si, brezplačno dostopate do preko 3000 že izdelanih barvnih študij. Osrednjeslovenska David Metličar tel.: e-pošta: david.metlicar@saint-gobain.com Gorenjska Aleš Meglič tel.: e-pošta: ales.meglic@saint-gobain.com Zgornja Podravska in Pomurska David Lešnik tel.: e-pošta: david.lesnik@weber-terranova.si Spodnja Savinska, Zasavska, Zgornja Posavska Andrej Ledinšek tel.: e-pošta: andrej.ledinsek@saint-gobain.com Koroška, Zgornja Savinjska, Spodnja Podravska Matej Anželj tel.: e-pošta: matej.anzelj@weber-terranova.si Jugovzhodna Slovenija, Spodnja Posavska Tomaž Levka tel.: e-pošta: tomaz.levka@saint-gobain.com Obalno-Kraška, Notranjsko-Kraška, Goriška Jernej Merljak tel.: e-pošta: jernej.merljak@saint-gobain.com

21 Pri Webru skrbimo za ljudi in za njihovo okolje. Ugodje Skrbimo za ugodje bivanja ljudi. Razumevanje Dolgoročnos t Skrbimo za to, kar je ljudem pomembno. Skrbimo za dolgoročno odgovornost. Saint-Gobain Gradbeni izdelki d.o.o. Cvetkova ulica Ljubljana info@si.weber tel.:
