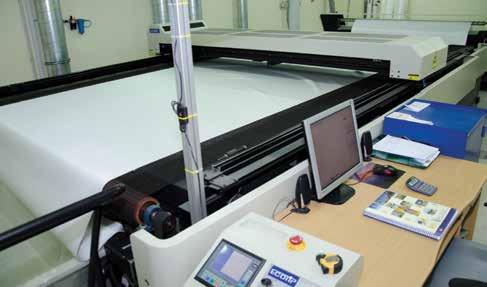

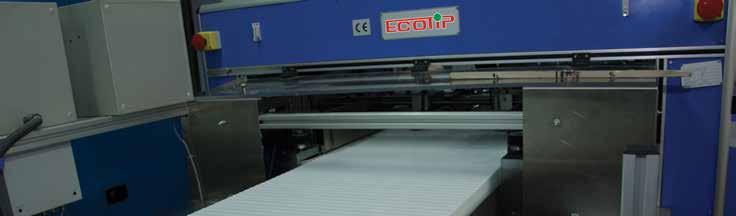

2 filtracija zraka i tekućina filtracija vazduha i tečnosti prezentacija tvrtke Ecotip prezentacija firme Ecotip ECOTIP d.o.o. je slovenska tvrtka sa sjedištem u Slovenskim Konjicama. Naša glavna djelatnost je proizvodnja ECOFIL filtera prema EN 779:2012 standardu: Filter klasa G1 G4... filteri za grubu filtraciju u filter pločama, rolama, filter vrećicama i ulošcima; Filter klasa M5 M6 i F7 F9... filteri za finu filtraciju u filter pločama, rolama, filter vrećicama i ulošcima; V-filteri... filteri za mikrofiltraciju; Filtrer klasa E10 E12, H13 H14 i U15 U17... apsolutni filteri sa mogućnošću izbora testa puštanja (test propusnosti) i preciznog točkastog testa (skeniranje). ECOFIL filteri se koriste u mnogim zemljama širom svijeta u različitim uvjetima i za različite namjene: ECOFIL filteri za ventilaciju i klimatizaciju u tvornicama, zgradama, bolnicama, računalnim centrima, elektroničkoj industriji,... ECOFIL filteri za lakirnice kao predfilteri, podni i stropni filteri i visoko temperaturno otporni filteri za sušare. ECOFIL filteri za industrijsku filtraciju odnosno za uklanjanje prašine (cijevni i vrećasti filteri) za različite uvjete i namjene u farmaceutskoj industriji, industriji cementa, vapna, željeza, željezarama, proizvodnji aluminija i drva u industriji prehrane i pića, i tvornicama šećera, ljevaonicama, spalionicama,... ECOFIL filteri za filtraciju tekučina: galvanizacija, pročišćavanje otpadnih voda, tvornice šećera i ostala industrija. ECOFIL filteri se proizvode u standardnim dimenzijama, koje se mogu prilagoditi vašim željama i potrebama te izradi prema narudžbi i tehničkim savjetima. Naši proizvodi prikazani su u ovom katalogu, sa željom da zadovoljimo vaše potrebe. Rado ćemo odgovoriti na sva vaša pitanja, pa se ne ustručavajte kontaktirati nas. ECOTIP d.o.o. Tovarniška cesta 4 A SI Slovenske Konjice Slovenija T +386 (0) F +386 (0) E ecotip@ecotip.si W ECOTIP d.o.o. je slovenačka kompanija sa sjedištem u Slovenskim Konjicama. Naša osnovna delatnost je proizvodnja ECOFIL filtera prema EN 779: 2012 standardu: Filter klasa G1 G4... filteri za grubu filtraciju u filter pločama, rolnama, filter vrećicama i ulošcima; Filter klasa M5 M6 i F7 F9... filteri za finu filtraciju u filter pločama, rolnama, filter vrećicama i ulošcima; V-filteri... filteri za mikrofiltraciju; Filtrer klasa E10 E12, H13 H14 i U15 U17... apsolutni filteri sa mogućnošću izbora probnog testa (test propusnosti) i precizno-točkastog testa (skeniranje). ECOFIL filteri se koriste u mnogim zemljama širom sveta u različitim uslovima i za različite namene: ECOFIL filteri za ventilaciju i klimatizaciju u tvornicama, zgradama, bolnicama, računskim centrima, elektronskoj industriji,... ECOFIL filteri za lakirnice kao predfilteri, podni i plafonski filteri i visoko temperaturno otporni filteri za sušare. ECOFIL filteri za industrijsku filtraciju odnosno otprašivanje (cevasti i vrećasti filteri) za različite uslove i namere u farmaceutskoj industriji, cementarama, proizvodnji kreča, željezarama, jivnicama, fabrikama aluminijuma, drvnoj industriji, u industriji prehrane, fabrikama pića šećera, čeličanama, kafilerijama,... ECOFIL filteri za filtraciju tečnosti: galvanizacija, prečišćavanje otpadnih voda, fabrike šećera i druge industrijse grane. ECOFIL filteri se proizvode u standardnim dimenzijama, koje se mogu prilagoditi vašim željama i potrebama, izradi prema narudžbi i tehničkim savjetima. Naši proizvodi prikazani su u ovom katalogu, sa željom da zadovoljimo vaše potrebe. Biće nam zadovoljstvo da odgovorimo na sva vaša pitanja, zato ne oklevajte da nas kontaktirate. 2

3 sadržaj sadržaj Prostorna filtracija i klimatizacija Tabela filtera zraka... Filter ploče za klimatizaciju... Z-Line (kazetni) filteri za klimatizaciju... Panelni kazetni filteri s plastičnim okvirima... Tehnički podaci za kazetne filtere... Filteri u roli za klimatizaciju... Vrećasti filteri za klimatizaciju Prostorna filtracija i klimatizacija... Tabela vazdušnih filtera... Filter ploče za klimatizaciju... Z-line (kasetni) filteri za klimatizaciju... Panelni kasetni filteri sa plastičnim okvirima... Tehnički podaci za kasetne filtere... Filter rolne za klimatizaciju...vrećasti filteri za klimatizaciju Filteri za lakirne komore Filteri za lakirne komore... Sustav korištenja filtera za lakirne komore Filteri za lakirne komore... Filteri za lakirne komore..sistem upotrebe filtera za lakirne komore Apsolutni filteri EPA, HEPA & ULPA Apsolutni filteri uvod... Kompaktni filteri... Separatorski sustav (EPA, HEPA, ULPA)... Mini-plisirni sustav (EPA, HEPA, ULPA) Apsolutni filteri EPA, HEPA & ULPA...Apsolutni filteri uvod... Kompaktni filteri... Separatorski sistem (EPA, HEPA, ULPA)...Mini-faltani sistem (EPA, HEPA, ULPA) Vrećasti filteri za industrijsku filtraciju Vrećasti filteri za industrijsku filtraciju Vrećasti filteri za industrijsku filtraciju... Vrećasti filteri Filter patrone - ulošci Filter patrone Filter patrone - ulošci... Filter patrone Industrijsko otprašivanje Tabela materijala za filtere Industrijsko otprašivanje... Tabela materijala za filtere Filtracija tekućina Filter svijeće, vreće, membranska filtracija... Materijali za filter prese... Vakuumski filteri Filtracija tečnosti...filter patrone, vrećice, membranska filtracija... Materijal za filter prese... Vakuumski filteri 3

4 Korištenje Upotreba Način rukovanja Način rukovanja Filteri za prefiltraciju i filtraciju vrlo grube prašine. Filteri za prefiltraciju i filtraciju vrlo grube prašine. Predfilteri za visoke koncentracije prašine. Uređaji za ventilaciju i klimatizaciju u sustavima sa niskim zahtjevima u pogledu kvalitete zraka. Ventilacija u proizvodnim halama u čeličanama i željezarama. Predfilteri za visoke koncetracije prašine. Oprema za provetravanje i klimatizaciju sa niskim zahtevima u pogledu kvaliteta vazduha. Provetravanje proizvodnih hala, na primer u čeličanama i železarama. Predfilteri za klimatizaciju i ventilaciju. Filteri za ventilaciju postrojenja u procesnoj industriji, na primjer, za ventilaciju strojarnica ili za zaštitu strojne opreme. Predfilteri za zaštitu visokoučinskih filter uređaja. Predfilteri za klimatizaciju i ventilaciju. Filteri za ventilacione sisteme u procesnoj industriji, na primer, za ventilaciju strojarnica ili strojnog parka. Predfilteri za zaštitu filter uređaja visokih performansi. Filteri za odvajanje fine prašine u ventilacijskim sustavima kao predfilteri i konačni filteri u industrijskim i komercijalnim prostorima gdje je potrebna visoka čistoća zraka. Robne kuće, restorani, sobe za sastanke, prostorije sa opremom osjetljive tehnologije i konačnu obradu površina, liječničke ordinacije, poljske bolnice, predfilteri za veću kvalitetu zraka. Filteri za odvajanje fine prašine u ventilacionim sistemima kao predfilteri i finalni filteri u industrijskim i komercijalnim prostorima gde je potrebna visoka čistoća vazduha. Robne kuće, restorani, sobe za sastanke, prostorije sa opremom osetljive tehnologije i konačnu obradu površina, klinike, poljske bolnice, predfilteri za viši kvalitet vazduha. Filteri za odvajanje fine prašine u visokokvalitetnim sustavima za ventilaciju i klimatizaciju, primjerice u industriji računalne opreme, farmaceutskoj i fotografskoj industriji, kod završne obrade površina u automobilskoj industriji, bolničkim sobama i laboratorijima. Filteri za odvajanje fine prašine u visokokvalitetnim sistemima za ventilaciju i klimatizaciju, na primer u industriji računarske opreme, farmaceutskoj i fotografskoj industriji, kod završne obrade površina u automobilskoj industriji, bolnicama i laboratorijama. Fini filteri za čist zrak u sustavavima s izuzetno visokim zahtjevima za čistoću zraka. Filteri za zaštitu visokokvalitetne strojne opreme, na primjer u montažnim ili prekidačkim sobama, u proizvodnji hrane, predfilteri za apsolutne filtere, čiste sobe, na primjer u farmaceutskoj industriji, te u proizvodnji mikročipova i operacijskim dvoranama. Fini filteri u sistemima ventilacije sa visokim zahtevima za čistoću vazduha. Filteri za zaštitu visokokvalitetne mašinske opreme, na primer u montažnim halama i prekidačkim sobama, u proizvodnji hrane, predfilteri za apsolutne filtere, u čistim sobama objekata, na primer u farmaceutskoj industriji te u proizvodnji mikročipova i operativnim dvoranama. Klasa filtera Klasa filtera DIN 24185/ EN 779:2012* G1 65 % tabela filtera zraka tabela vazdušnih filtera Materijal filtera (rola, ploča) Materijal filtera (rolna, ploča) Za ugradnju u zidove ili stropove Za montažu u zid ili plafon GRUBI FILTERI GRUBI FILTERI G % G3 90 % G4 40 % M5 60 % M6 80 % F 7 90 % F 8 95 % F 9 FINI FILTERI FINI FILTERI 2020B M CC600G-10 VA600G-10 F70 F85 F90 F95 Filter u roli Filter rolne Svi sustavi Svi sistemi Sintetika Sintetika 1521R Sintetika Sintetika 1525 Kazetni filteri Kasetni filteri Vrećasti filteri Vrećasti filteri Filter jedinice Filter jedinice Za ugradnju u zidove i kanale te za upotrebu u jedinicama za ventilaciju Za ugradnju u zidove i kanale i ventilacionu opremu Kazetni filter - 30 Kasetni filter - 30 Kazetni filter - 40 Kasetni filter - 40 Kazetni filter - 50 Kasetni filter - 50 MP-Mini plise MP-Mini falta MP-Mini plise MP-Mini falta MP-Mini plise MP-Mini falta MP-Mini plise MP-Mini falta * % Zadržavanje prašine/iskoristivost Zadržavanje prašine/učinkovitost APSOLUTNI FILTERI APSOLUTNI FILTERI FV-30 FV-40 FV-50 FV-50K FV-70 FV-85 FV-90 FV-95 R-Plise 30 R-Falta 30 R-Plise 40 R-Falta 40 R-Plise 50 R-Falta 50 MP-Mini plise MP-Mini falta V-Filter V-filter V-Filter V-filter V-Filter V-filter V-Filter V-filter Grupa Grupa GRUBA GRUBA SREDNJA SREDNJA FINA FINA Klasa Klasa KLASIFIKACIJA FILTERA ZRAKA 1 KLASIFIKACIJA VAZDUŠNIH FILTERA¹ Konačni pad tlaka Konačni pad pritiska (test) Prosječno zadržavanje (Am) sintetičke prašine Prosečno zadržavanje (Am) sintetičke prašine Prosječna učinkovitost (Em) za čestice od 0,4 μm Prosečna efikasnost (Em) za čestice od 0,4 μm Minimalna učinkovitost² za čestice od 0,4 μm Minimalna efikasnost² za čestice od 0,4 μm G1 250 Pa 50 Am<65 % G2 250 Pa 65 Am<80 % G3 250 Pa 80 Am<90 % G4 250 Pa 90 Am % M5 450 Pa 40 Am<60 % M6 450 Pa 60 Am<80 % F7 450 Pa 80 Am<90 % 35 % F8 450 Pa 90 Am<95 % 55 % F9 450 Pa 95 Am % 70 % Clean Air Solutions 1) Svojstva atmosferske prašine znatno se razlikuju u odnosu s onima od sintetičkog preuzimanja prašine koji se upotrebljava kod testova. Rezultati testova stoga ne pružaju osnovu za prognoziranje radnog kapaciteta ili životnog vijeka. Gubitak preuzimanja medija ili ispadanje čestica ili vlakana mogu negativno utjecati na učinkovitost. 2) Minimalna učinkovitost najniža je od bilo koje sljedeće tri vrijednosti: početne učinkovitosti, učinkovitosti prilikom rasterećenja ili učinkovitosti u cjelokupnom postupku ispitivanja opterećenja. 1) Karakteristike atmosferske prašine snažno se razlikuju u poređenju sa onima od sintetičkog preuzimanja prašine, upotrebljenog kod testova. Zbog toga rezultati testova ne daju osnovu za prognoziranje bilo radnog kapaciteta ili životnog veka. Gubitak preuzimanja medija ili ispadanje čestica ili vlakana mogu negativno da utiču i na efikasnost.2) Minimalna efikasnost je najniža od bilo koje sledeće tri vrednosti: početne efikasnosti, efikasnosti prilikom rasterećenja ili efikasnosti u celokupnom postupku ispitivanja opterećenja. 4

5 filter ploče za klimatizaciju filter ploče za klimatizaciju Tip Tip B M Klasa filtera Klasa filtera... EN 779:2012 Materijal Materijal... G2 G3... G4 G4...M5 Sintetika Sintetika Sintetika Sintetika Sintetika Sintetika Obnovljiv Obnovljiv... Da Da Da Da Ne Ne Vrsta proizvoda... Vrsta proizvoda Tehnički podaci filtera sukladno standardu EN 779: Tehnički podaci filtera prema standardu EN 779: Rola Ploča Rolna Ploča Termičko spojeni flis napravljen od sintetskih vlakana. Termički vezan flis napravljen od sintetičkih vlakana. Početni pad tlaka Δp A Rola Ploča Rolna Ploča Progresivno strukturiran filtarski medij napravljen od toplinski spojenih sintetičkih vlakana. Progresivno strukturiran filtarski medij od termičko vezanih sintetičkih vlakana. Početni pad tlaka Δp A Rola Ploča Rolna Ploča Višeslojni filtarski medij od sintetičkih vlakana varijabilne gustoće, termički spojen i laminiran. Raspoređena vlakana jednakomerno zadržavaju prašinu u cjeloj dubini filtarskog medija. Višeslojni filterski medij napravljen od sintetičkih vlakana promenljive gustine, termički vezan i laminiran. Vlakna su ravnomerno raspoređena za zadržavaje prašine na celoj dubini filterskog medija. Početni pad tlaka Δp A Samougasiv sukladno DIN , klasa F1... Samougasiv prema DIN , klasa F1... Nazivni protok zraka [m 3 /h] Nominalni protok vazduha Protok zraka V [m 3 /h m 2 ] Protok vazduha Protok zraka V [m 3 /h m 2 ] Protok vazduha Protok zraka V [m 3 /h m 2 ] Protok vazduha Prosječno zadržavanje prašine (Am) [%] Prosečno zadržavanje prašine (Am) 72 88,10 91, ,80 Prosječna učinkovitost (Em) [%] Prosečna efikasnost (Em) / / / / 53,20 Početni pad tlaka Preporučeni konačni pad tlaka Preporučeni konačni pad pritiska Maksimalna radna temperatura Maksimalna radna temperatura [ C] Dubina ugradnje / debljina Gradna dubina / debljina [mm]

6 primarna filtracija primarna filtracija Kazetni filter Kasetni filter kazetni filteri za klimatizaciju kasetni filteri za klimatizaciju Kazetni filter Kasetni filter Kazetni filter Kasetni filter...30r R Plosnate filter kazete od 12 mm debelog filter materijala. Koriste se u postrojenjima za ventilaciju u standardnim debljinama od 11 mm, 20 mm i 25 mm. Pločaste filter kasete od filter materijala debljine 12 mm. Koriste se u ventilacionim instalacijama u standardnim debljinama od 11 mm, 20 mm i 25 mm. Samougasiv sukladno DIN , klasa F1 Samougasiv prema DIN , klasa F1 Z-Line kazetni filteri iz filtarskog materiala Ecofil 1525 s posebno oblikovanim plisejima omugoćavaju veći protok zraka i sposobnost zadržavanja prašine nego ravna izvedba. Dostupni su u različitim veličinama u standardnim debljinama od 48 mm i 98mm. Z - Line kasetni filteri iz filterskog materijala Ecofil 1525 s posebno oblikovanim faltama omugoćavaju veći protok vazduha i sposobnost zadržavanja prašine nego ravna izvedba. Dostupni su u različitim veličinama u standardnim debljinama od 48 mm i 98 mm. Samougasiv sukladno DIN , klasa F1 Samougasiv prema DIN , klasa F1 Protok zraka Protok vazduha [m 3 /h] Brzina zraka Brzina vazduha 1 m/s 1,5 m/s 2 m/s 2,5 m/s Dimenzije Dimenzije h=50 h=100 h=50 h=100 h=50 h=100 h=50 H= H592 [mm] H592 [mm] Filter kazete izrađene su od visoko učinkovitog filtarskog medija filter klase M5. U zahtjevnoj prefiltraciji koriste se u ravnoj ili plise verziji. Dostupne u standardnim i nestandardnim veličinama i u različitim debljinama. Filter kasete izrađene su od visoko efikasnog filterskog medija filter klase M5. U zahtevnoj prefiltraciji koriste se u ravnoj ili faltanoj verziji. Dostupne u standardnim i nestandardnim veličinama i u različitim debljinama. Samougasiv sukladno DIN , klasa F1 Samougasiv prema DIN , klasa F1 592H592 [mm] H287 [mm] Dp Klasa filtera G3 Klasa filtera Okvir Pocinčani čelik Okvir Pocinkovani čelik Vrsta medija 1525 Vrsta medija Zadržavanje (Am) [%] 87,50 Zadržavanje (Am) Učinkovitost (Em) [%] / Efikasnost (Em) Brzina protoka [m/s] 1,50 Brzina protoka Δ pad tlaka 25 Δ pad pritiska T maks. [ C] 100 T maks. 6 G3 G4 Pocinčani čelik Pocinčani čelik Pocinkovani čelik Pocinkovani čelik ,50 91,80 / / 1,50 1, M5 M5 Pocinčani čelik Pocinčani čelik Pocinkovani čelik Pocinkovani čelik 2025M 2025M ,50 1,

7 panelni filteri s plastičnim okvirima panelni filteri sa plastičnim okvirima ECOTIP Ecofil kazetni filteri u filtar klasama G4, M5-M6 i F7-F9 prema EN 779:2012 garantiraju učinkovitu filtriranje zraka i niski pad tlaka kroz korištenje višeslojnih sintetičkih mikro vlakana. Okviri od sintetskih vlakana pružaju pouzdano zatvaranje filtarskog medija, visoku čvrstoću i dimenzijsku stabilnost i spaljivanje bez ostataka. funkcionalnost i kvaliteta funkcionalnost i kvalitet ECOTIP Ecofil kasetni filteri u filtar klasama G4, M5-M6 i F7-F9 prema EN 779:2012 garantuju efikasno filtriranje vazduha i niski pad pritiska kroz korišćenje višeslojnih sintetičkih mikro vlakana. Okviri od sintetičkih vlakana pružaju pouzdano zatvaranje filterskog medija, visoku čvrstoću i dimenzijsku stabilnost i spaljivanje bez ostataka. Visok kvalitet proizvodnje Visok kvalitet proizvodnje ECOTIP Ecofil filtarske kazete su otporne na vlagu i vodu te su mikrobiološki inertne. Primjena sintetskih materijala u skladu s VDI 6022 omogućuje savršen higijenski rad filtera. ECOTIP Ecofil filterske kasete su otporne na vlagu i vodu te su mikrobiološki inertne. Primena sintetskih materijala u skladu sa VDI 6022 omogućava savršen higijenski rad filtera. Minimalne razlike tlaka Minimalne razlike pritiska ECOTIP Ecofil filtarske kazete imaju tri puta veću filtarsku površinu od uobičajenih i konvencionalnih filter stanica. To uzrokuje manju brzinu protoka zraka kroz filtarski medij i manje razlike tlaka. Troškovi energije su tako bitno niži. ECOTIP Ecofil filter kasete imaju tri puta veću površinu filtera od normalnih i konvencionalnih filter ćelija. To izaziva nižu brzinu protoka vazduha kroz filterski medij i manje razlike pritiska. Troškovi energije su takođe značajno niži. Visoka sigurnost filtera Visoka sigurnost filtera Primjena tehnologije vruće taljenog ljepila ("hot-melt") sprječava prolaz čestica kroz medij te maksimalno brtvljenje između medija i okvira. S time je omugućen protok zraka i u rubnim djelovima filtera. Primena tehnologije vruće taljenog lepka ("hot-melt") sprečava prolazak čestica kroz medij te maksimalno zaptivanje između medija i okvira. S time je omugućen protok vazduha i u rubnim delovima filtera. Optimizirana geometrija plisiranja Optimizirana geometrija faltanja Bitne prednosti kazetnih filtera ECOTIP Ecofil su ujednačenost, jednakomjernost i dostupnost filtarskog medija. Oštar "V" oblik nabora omogućuje maksimalni dubinski učinak. altenaufbau ermoglicht eine maximale liefenwirkung. Osnovne prednosti ECOTIP Ecofil filter ćelija su visoka uniformnost i dostupnost filter medija. Oštre falte u obliku slova "V" omogućavaju maksimalan efekat dubine. Maksimalna usklađenost s okolinom Maksimalno usaglašavanje sa okolinom Sve komponente ECOTIP Ecofil plisiranog filtera temelje na bazi kombinacije čistog poliestera i poliolefina. Filtarski mediji su bez veziva, otapala ili bojila. Sve komponente ECOTIP Ecofil faltanog filtera temelje na osnovu kombinacije čistog poliestera i poliolefina. Filterski mediji su bez veziva, rastvarača i sredstva za bojenje. 7

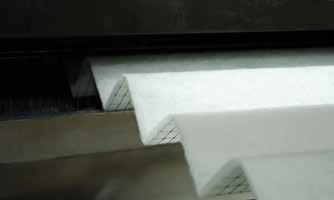

8 ecofil panel filter ecofil panel filter G4/M5 Opis Opis Panelni filter Ecofil s gusto plisiranim filtarskim medijem, koji je izrađen od sintetičkih mikro vlakana. Mogućnost recikliranja spaljivanjem i mogućnost izvedbe bez metala. Nova tehnologija plisiranja Ecofil s metodom vručeg spajanja ("hot-melt") za izvedbu s niskim početnim tlakom. Posebna konstrukcija s okvirom od plastike, kartona ili metala i dodatnim pojačanjem. [V] [V] [Š] [Š] [D] [D] Ecofil panel filter sa gusto faltanim filterskim medijem, koji je napravljen od sintetičkih mikro vlakana. Mogućnost recikliranja spaljivanjem i mogućnost izrade bez metala. Nova tehnologija Ecofil faltanja sa metodom vručeg spajanja ("hot-melt") za verziju sa niskim početnim pritiskom Posebna konstrukcija sa okvirom od plastike, kartona ili metala i dodatnim pojačanjem. Tip Tip Dimenzije [Š V D*] mm Dimenzije [Š V D*] mm Površina filtera (m 2 ) Površina filtera (m 2 ) 20* 25* 48* 98* Nazivni protok zraka Nominalni protok vazduha ( %) R40 R [D D]* 1,00 1,10 1,86 2, m 3 /h R40 R [D D]* 1,15 1,26 2,34 3, m 3 /h R40 R [D D]* 1,44 1,80 3,39 4, m 3 /h R40 R [D D]* 1,00 1,30 2,34 3, m 3 /h R40 R [D D]* 1,09 1,60 2,94 3, m 3 /h Dostupno u različitim veličinama. Dostupno u različitim veličinama. Tehnički podaci Tehnički podaci Klasa filtera Klasa filtera EN 779:2012 G4 M5 Prosječna stopa filtracije (sintetički prah) Am Prosečna stopa filtracije (sintetički prah) Am 94 % 95 % Prosječna učinkovitost (atmosferska prašina) Em Prosječna efikasnost (atmosferski prah) Em 37 % 45 % Početni pad tlaka kod 100 % nominalnog protoka na 100 % nominalnog protoka [D D] = 20, 25 (mm) 70 Pa 80 Pa [D D] = 48 (mm) 50 Pa 55 Pa [D D] = 98 (mm) 45 Pa 50 Pa Konačni pad tlaka kod 100 % nazivnog protoka (prepor.) Konačni pad pritiska na 100 % nominalnog protoka (prepor.) 20, 25, 48, 98 (mm) 250 Pa 450 Pa Broj slojeva Broj slojeva 1 1 Maksimalna radna temperatura Maksimalna radna temperatura 80 C 80 C Maksimalna operativna vlažnost (relativna) Maksimalna radna vlažnost (relativna) 100 % 100 % Zapaljivost Zapaljivost DIN F1 F1 Tehnički podaci su bili izabrani na osnovu naših najboljih mogućnosti. Odgovornost za podatke ne prihvačamo. Zadržavamo pravo na tehničke izmjene. Tehnički podaci su bili izabrani na osnovu naših najboljih mogućnosti. Odgovornost za podatke ne prihvatamo. Zadržavamo pravo promena. Početni pad tlaka Δp A Protok zraka (% nazivnog protoka) Protok vazduha (% nominalnog protoka) 8

9 ecofil panel filter ecofil panel filter Opis M6/F7/F8/F9 Opis Panelni filter Ecofil s gusto plisiranim filtarskim medijem, koji je izrađen od sintetičkih mikro-vlakana. Mogućnost recikliranja spaljivanjem i mogućnost izvedbe bez metala. Nova tehnologija plisiranja Ecofil s metodom vručeg spajanja ("hot-melt) za izvedbu s niskim početnim tlakom. Posebna konstrukcija s okvirom od plastike, kartona ili metala i dodatnim pojačanjem. [V] [V] [Š] [Š] [D] [D] Ecofil panel filter sa gusto faltanim filterskim medijem, koji je napravljen od sintetičkih mikro vlakana. Mogućnost recikliranja spaljivanjem i mogućnost izrade bez metala. Nova tehnologija Ecofil faltanja sa metodom vručeg spajanja ("hot-melt") za verziju sa niskim početnim pritiskom Posebna konstrukcija sa okvirom od plastike, kartona ili metala i dodatnim pojačanjem. Tip Tip Dimenzije [Š V D*] mm Dimenzije [Š V D*] mm Površina filtera (m 2 ) Površina filtera (m 2 ) 20* 25* 48* 98* Nazivni protok zraka Nominalni protok vazduha ( %) R70 R85 R [D D]* 1,00 1,10 1,86 2, m 3 /h R70 R85 R [D D]* 1,15 1,26 2,34 3, m 3 /h R70 R85 R [D D]* 1,44 1,80 3,39 4, m 3 /h R70 R85 R [D D]* 1,00 1,30 2,34 3, m 3 /h R70 R85 R [D D]* 1,09 1,60 2,94 3, m 3 /h Dostupno u različitim veličinama. Dostupno u različitim veličinama. Tehnički podaci Tehnički podaci Klasa filtera Klasa filtera EN 779:2012 M6 F7 F8/F9 Prosječna stopa filtracije (sintetički prah) Am Prosečan stepan filtracije (sintetički prah) Am 95 % 98 % 99 % Prosječna učinkovitost (atmosferska prašina) Em Prosječna efikasnost (atmosferski prah) Em 65 % 85 % 95 % Početni pad tlaka kod 100 % nominalnog protoka na 100 % nominalnog protoka [D D] = 20 (mm) 90 Pa 120 Pa 140 Pa [D D] = 25 (mm) 90 Pa 110 Pa 125 Pa [D D] = 48 (mm) 60 Pa 80 Pa 100 Pa [D D] = 98 (mm) 55 Pa 70 Pa 80 Pa Konačni pad tlaka kod 100 % nazivnog protoka (prepo.) Konačni pad pritiska na 100 % nominalnog protoka (prepo.) 20, 25, 48, 98 (mm) 450 Pa 450 Pa 450 Pa Broj slojeva Broj slojeva Maksimalna radna temperatura Maksimalna radna temperatura 80 C 80 C 80 C Maksimalna operativna vlažnost (relativna) Maksimalna radna vlažnost (relativna) 100 % 100 % 100 % Zapaljivost Zapaljivost DIN F1 F1 F1 Tehnički podaci su bili izabrani na osnovu naših najboljih mogućnosti. Odgovornost za podatke ne prihvačamo. Zadržavamo pravo na tehničke izmjene. Tehnički podaci su bili izabrani na osnovu naših najboljih mogućnosti. Odgovornost za podatke ne prihvatamo. Zadržavamo pravo promena. Početni pad tlaka Δp A Protok zraka (% nazivnog protoka) Protok vazduha (% nominalnog protoka) 9

10 ecofil panelni filter M ecofil panel filter M GA/ALU INO/INOX Opis Description Višeslojni metalno zavareni Ecofil panelni filter. Obostrana ekspandirana metalna mreža. Obnovljiv, za pranje. Od pocinčanog čelika ili aluminija s pocinčanim Ecofil metalnim okvirom i višeslojnim punilom od aluminija. INO ili INOX s Ecofil INOX okvirom i nehrđajućim višeslojnim punilom. [H] [H] [B] [W] [T] [D] Višeslojni metalno zavareni Ecofil panelni filter. Obostrana ekspandirana metalna mreža. Obnovljiv, za pranje. Od pocinkovanog čelika ili aluminijuma sa pocinkovanim Ecofil metalnim okvirom i višeslojnim punjenjem od aluminijuma. INO ili INOX sa Ecofil INOX okvirom i nehrđajućim višeslojnim punjenjem. Tip Tip Dimenzije [Š V D] mm Dimenzije [Š V D] mm Klasa filtera Klasa filtera Nazivni protok zraka Nominalni protok vazduha ( %) GA/ALU INO/INOX GA/ALU INO/INOX GA/ALU INO/INOX G m 3 /h G m 3 /h G m 3 /h Dostupno u različitim veličinama. Dostupno u različitim veličinama. Tehnički podaci Tehnički podaci Klasa filtera Klasa filtera EN 779:2012 G2 G2 G3 Prosječna stopa filtracije (sintetički prah) Am Prosečan stepan filtracije (sintetički prah) Am 65 % 70 % 80 % Prosječna učinkovitost (atmosferska prašina) Em Prosječna efikasnost (atmosferski prah) Em Početni pad tlaka kod 100 % nominalnog protoka na 100 % nominalnog protoka 10 Pa 15 Pa 30 Pa Konačni pad tlaka kod 100 % nazivnog protoka (prepor.) Konačni pad pritiska na 100 % nominalnog protoka (prepor.) 400 Pa 400 Pa 400 Pa Dudina filtera Dubina filtera 20 mm 25 mm 48 mm Maksimalna radna temperatura Maksimalna radna temperatura 400 C 400 C 400 C Maksimalna operativna vlažnost (relativna) Maksimalna radna vlažnost (relativna) 100 % 100 % 100 % Zapaljivost Zapaljivost DIN F1 F1 F1 Tehnički podaci su bili izabrani na osnovu naših najboljih mogućnosti. Odgovornost za podatke ne prihvačamo. Zadržavamo pravo na tehničke izmjene. Tehnički podaci su bili izabrani na osnovu naših najboljih mogućnosti. Odgovornost za podatke ne prihvatamo. Zadržavamo pravo promena. Početni pad tlaka Δp A Protok zraka (% nazivnog protoka) Protok vazduha (% nominalnog protoka) 10

11 prostorna filtracija prostorna filtracija Tip Tip Filteri u roli Filter rolne Vrećasti filteri Vrećasti filteri Klasa filtera Klasa filtera... EN 779:2012 Materijal Materijal... Obnovljiv Obnovljiv... G3...G4 Sintetika/Prirodna vlakna Sintetika/Prirodna vlakna G3... G4... M5 Sintetika Sintetika Ne Ne Ne Ne Ne Ne M6...F7... F8/9 Sintetika Sintetika Vrsta proizvoda... Vrsta proizvoda Role Rolne Flis od sintetskih i prirodnih vlakana. Isprepletena vlakna čine krutu, protiv trganja otpornu laminiranu mrežu. Bez ljepljive tvari za zadržavanje prašine. Flis od sintetičkih i prirodnih vlakana. Isprepletena vlakna čine čvrstu, protiv cepanja otpornu laminiranom mrežu. Bez lepljive materije za zadržavanje prašine. Vrećasti filteri Vrećasti filteri Filter medij izrađen od sintetkih vlakana formiran je u filter većice, koje su hermetički montirane u okvir od pocinčanog lima ili plastike. Zašiljeni oblik džepova pruža visoku učinkovitost za zadržavanje prašine. Filter medij napravljen od sintetičkih vlakana formiran je u filter većice, koje su hermetički montirane u okvir od pocinkovanog lima ili plastike. Špicasti oblik džepova pruža visoku efikasnost kod zadržavanja prašine. Vrećasti filteri Vrećasti filteri Filtarski medij izrađen je od sintetskih vlakana. Posebno oblikovane zašiljene vreće omogućuju nesmetan protok zraka. Vreće su bez korištenja ljepila hermetički ugrađene u okvir od drva ili pocinčanog lima. Filterski medij napravljen je od sintetičkih vlakana. Posebno oblikovane špicaste vreće omogućavaju nesmetan protok vazduha. Vreće su bez korišćenja lepka hermetički ugrađene u okvir od drveta ili pocinkovanog lima. Tehnički podaci filtera sukladno standardu EN 779: Tehnički podaci filtera prema standardu EN 779: Početni pad tlaka Δp A Početni pad tlaka Δp A Početni pad tlaka Δp A Samougasiv sukladno DIN , klasa F1... Samougasiv prema DIN , klasa F1... Nazivni protok zraka Nominalni protok vazduha Prosječno zadržavanje prašine (Am) [%] Prosečno zadržavanje prašine (Am) Prosječna učinkovitost (Em) [%] Prosečna efikasnost (Em) Početni pad tlaka Preporučeni konačni pad tlaka Preporučeni konačni pad pritiska Maksimalna radna temperatura Maksimalna radna temperatura Dubina ugradnje / debljina Gradna dubina / debljina Protok zraka V [m 3 /h m 2 ] Protok vazduha [m 3 /h] / / [ C] [mm] Protok zraka V [m 3 /h m 2 ] Protok vazduha , / / 60, Protok zraka V [m 3 /h m 2 ] Protok vazduha >98,10 >99 77, ,

12 filteri za lakirne komore filteri za lakirne komore Tip Tip CC600G-10 VA600G-10 FST-80 UG-300 Klasa filtera Klasa filtera... EN 779:2012 Materijal Materijal... Obnovljiv Obnovljiv... M5... M5 Sintetika Sintetika G2 Stakleno vlakno Stakleno vlakno Ne Ne Ne Ne Ne Ne G4... M5 Stakleno vlakno Stakleno vlakno Vrsta proizvoda... Vrsta proizvoda Tehnički podaci filtera sukladno standardu EN 779: Tehnički podaci filtera prema standardu EN 779: Rola Ploča Rolna Ploča Termički vezana sintetička vlakana s progresivnom labirintnom strukturom. Filtarski materijali CC600G-10 i VA600G-10 su za veću učinkovitost natopljeni adhezivnom tvari za hvatanje prašine. Termički vezana sintetička vlakna s progresivnom labirintom strukturom. Materijali za filtere CC600G-10 i VA600G-10 su za veću efikasnost natopljeni adhezivnom materijom za hvatanje prašine. Početni pad tlaka Δp A Rola Ploča Rolna Ploča Progresivno strukturiran materijal izrađen od termički vezanih staklenih vlakana. Filter materijal je posebno dizajniran za filtriranje maglina boja i lakova na bazi otapala i vode. Progresivno strukturiran materijal napravljen od termički vezanih staklenih vlakana. Filter materijal je posebno dizajniran za filtriranje maglina boja i lakova na bazi razređivača i vode. Početni pad tlaka Δp A Kazeta Kaseta Filtarski slojevi izrađeni su od čvrsto spojenih staklenih vlakana. Termički otporan filtarski sloj UG-300 je uokviren zajedno sa obostranom mrežastom maskom od aluminija. Filterski slojevi izrađeni su od čvrsto spojenih staklenih vlakana. Termički otporan filterski sloj UG-300 je uokviren zajedno sa obostranom mrežastom maskom od aluminijuma. Početni pad tlaka Δp A Samougasiv sukladno DIN , klasa F1... Samougasiv prema DIN , klasa F1... Nazivni protok zraka Nominalni protok vazduha Prosječno zadržavanje prašine (Am) [%] Prosečno zadržavanje prašine (Am) Prosječna učinkovitost (Em) [%] Prosečna efikasnost (Em) Protok zraka V [m 3 /h m 2 ] Protok vazduha [m 3 /h] ,80 97, , čestice boje u prahu čestice boje u prahu / Protok zraka V [m 3 /h m 2 ] Protok vazduha Protok zraka V [m 3 /h m 2 ] Protok vazduha ,20 55 Početni pad tlaka Preporučeni konačni pad tlaka Preporučeni konačni pad pritiska Maksimalna radna temperatura Maksimalna radna temperatura [ C] Dubina ugradnje / debljina Gradna dubina / debljina [mm]

13 filteri za lakirne komore filteri za lakirne komore Stropni filter CC600G-10 sustav korištenja filtera sistem upotrebe filtera Vrećasti i kazetni filteri Stropni filteri impregnirani su posebnom ljepljivom tekućinom i koriste se u lakirnicama za protok zraka od vrha prema dnu. Filtarski materijali proizvedeni su od toplinsko spojenih poliesterskih vlakana sa specifičnom progresivnom labirintnom strukturom. Materijali za filtere proizvedeni su od toplotno spojenih poliestarskih vlakana sa specifičnom progresivnom labirintnom strukturom. Vrećasti filteri i kazete se isporučuju u različitim veličinama i kvaliteti filtracije. Klase filtera: G2 G4, M5 M6 i F5 F9 (EN 779:2012). Plafonski filter CC600G-10 Plafonski filteri impregnirani su posebnom lepljivom tečnošću i koriste se u lakirnicama za protok vazduha od vrha prema dnu. Vrećasti i kasetni filteri Vrećasti filteri i kasete isporučuju se u različitim veličinama i kvalitetu filtracije. Klase filtera: G2 G4, M5 M6 i F7 F9 (EN 779:2012). Podni filter je dizajniran isključivo za zadržavanje viška boje - raspršenih čestica boje u lakirnicama. Napravljen je od kontinuiranih filamentnih vlakana progresivne netkane strukture. Podni filter FST-80 Predfilter Filter materijal za pre filtraciju ima progresivnu lavirintu strukturu te je isporučiv u različitim dimenzijama u rolnama i pločama. Papirnati filteri velike akumulacije Podni filter FST-80 Podni filter je dizajniran isključivo za zadržavanje viška boje - razpršenih krutih čestica boje u lakirnicama. Sastoji se od kontinuiranih filamentnih vlakana progresivne netkane strukture. Papirni filteri velike akumulacije Predfilter Filter materijal za prefiltraciju ima progresivnu labirintnu strukturu te je isporučiv u različitim dimenzijama u rolama i pločama. 13

14 14 apsolutni filteri apsolutni filteri

15 apsolutni filteri apsolutni filteri EPA, HEPA i ULPA filtracija EPA, HEPA i ULPA filtracija Kompaktni filteri Separatorski sustav Mini-plisirni sustav Tehnologija čistih soba Kompaktni filteri Separatorski sistem Mini-faltani sustav Tehnologija čistih soba Klasa filtera Klasa filtera... Q, R, S E10 E12, H13 H14 & U15 U17 EN 779:2012 Materijal Materijal... Papiri od mikro staklenih vlakana Papiri od mikro staklenih vlakana Obnovljiv Obnovljiv... Ne Ne Vrsta proizvoda Vrsta proizvoda... Element Element Element Element Element Element Element Element Element Element HEPA filter Apsolutni filteri Apsolutni filteri Test skladan sa EN Testni aerosol: Parafinska uljna magla Test po EN Testni aerosol: Parafinska uljna magla Test stope propuštanja Test stope propuštanja ULPA filter Visoko efikasan apsolutni filter Visoko efikasan apsolutni filter Test skladan sa EN Testni aerosol: DEHS Test po EN Testni aerosol: DEHS Filtarska oprema Filtarska oprema Tip Tip Stari Stari Tip Tip Novi Novi Učinkovitost Efikasnost Stara Stara Učinkovitost Efikasnost Nova Nova SCAN-Test SCAN-Test Q E10 EPA 85 % 85 % R E11 EPA 98 % 95 % S E12 EPA 99,97 % 99,5 % S H13 HEPA 99,997 % 99,95 % S H14 HEPA 99,999 % 99,995 % Tip Tip Novi Novi Učinkovitost Efikasnost U15 ULPA 99,9995 % U16 ULPA 99,99995 % U17 ULPA 99, % ECOFIL apsolutni filteri su membranski filteri velikog kapaciteta filtracije 0,3 mikronskih čestica. Primjena: u klimatskim sustavima kao i u završnoj fazi filtracije u farmaciji, operacijskim dvoranama, elektronski industriji, nuklearnim elektranama, u mikrobiologiji... ECOFIL apsolutni filteri su membranski filteri visoke efikasnosti filtracije 0,3 mikronskih čestica. Aplikacija: u klimatizacijskim sisemima i u završnoj fazi filtracije u farmaciji, operacionim salama, elektronici, nuklearnim centralama, mikrobiologiji... Ugljeni filteri Ugljeni filteri 15

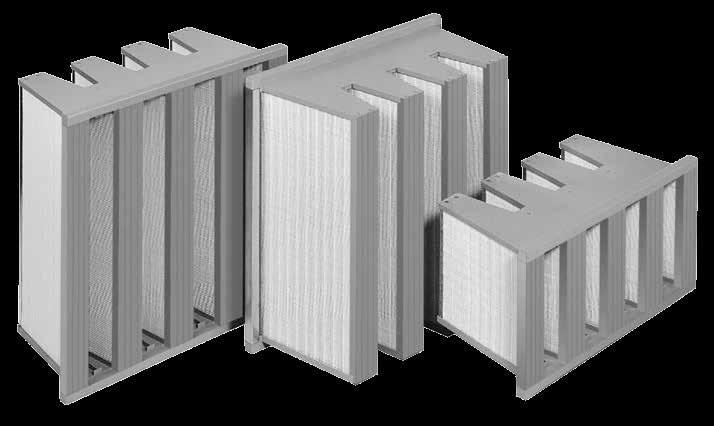

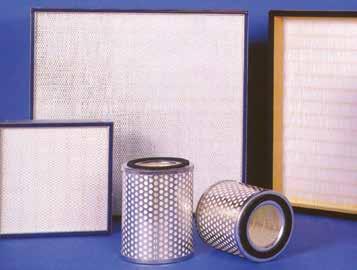

16 apsolutni filteri apsolutni filteri kompaktni filteri kompaktni filteri Filteri Ecofil FP za odvajanje finog praha Finoprašni filteri Ecofil FP sprečavaju zagađenje zraka uzrokovano finom prašinom, dimom, parom, čađom, peludom, bakterijama... Kao takvi, vrlo su pogodni kao konačni filteri ili predfilteri za HEPA ili ULPA filtere u klima uređajima. Finoprašni Ecofil FP filteri ispunjavaju sve standardne filtarske zahtjeve, pogotovo po dugovječnosti rada, sigurnosti i fleksibilnosti. Filteri su isporučivi u 8 verzija, ovisno o stupnju zadržljivosti, u 4 s obzirom na visinu, u 2 ovisno o dubini, kao i na 2 izvedbe (NT/HT). Parametri korištenja Radna temperatura Model»NT«: <75 C Model»HT«: 120 C (ne odnosi se na FP-65) Padovi tlaka preporučeni konačni pad tlaka: 450 Pa maksimalni konačni pad tlaka (izdržljivost): 800 Pa maksimalna izdržljivost (novi filter): >1500 Pa Dopuštena relativna vlažnost FP-65: <85 % FP-M6 do FP-F9: <100 % Materiajali Filtarski medij FP-65: 18 m 2 paipir iz celuloznih vlakana FP-M6 do FP-F9: 18 m 2 cik-cak presavijeni papir iz staklenih vlakana»nt«okviri bezhalogenski reciklirani polistirol»ht«okviri plastika i pocinčani čelik Material brtvljenja poliuretan Klasifikacija zapaljivosti korištenih materijala model "NT": K2/F2 sukladno DIN model "HT": K1/F1 sukladno DIN Filteri Ecofil FP za odstranjivanje finog praha Finoprašni filteri Ecofil FP sprečavaju zagađenje vazduha uzrokovano finom prašinom, dimom, parom, garom, polenom, bakterijama... Kao takvi, vrlo su pogodni kao konačni filteri ili predfilteri za HEPA ili ULPA filtere u klima uređajima. Finoprašni filteri Ecofil FP ispunjavaju sve standardne filterske zahteve, pogotovo po dugovečnosti rada, bezbednosti i fleksibilnosti. Filteri su isporučivi u 8 verzija, zavisno o stepenu zadržljivosti, u 4 s obzirom na visinu, u 2 zavisno o dubini, kao i na 2 izvedbe (NT/HT). Parametri upotrebe Radna temperatura Model»NT«: <75 C Model»HT«: <120 C (ne važi za FP-65) Pad pritiska preporučeni konačni pad pritiska: 450 Pa maksimalni konačni pad pritiska (izdržljivost): 800 Pa maksimalna izdržljivost (novi filter): >1500 Pa Prihvatljiva relativna vlažnost FP-65: <85 % FP-M6 do FP-F9: < 100 % Materijali Filterski medij FP-65: 18 m 2 papir iz celuloznih vlakana FP-M6 do FP-F9: 18 m 2 cik-cak faltani papir iz staklenih vlakana»nt«okviri bezhalogenski reciklirani polistirol»ht«okviri plastika i pocinkovani lim Zaptivna sredstvo poliuretan Klasifikacija zapaljivosti upotrebljenih materijala model»nt«: K2/F2 prema DIN model»ht«: K1/F1 prema DIN

17 apsolutni filteri apsolutni filteri TEHNIČKI PODACI TEHNIČKI PODACI kompaktni filteri kompaktni filteri Ecofil FP filter Ecofil FP filter Protok zraka (norm. vijek trajanja) Protok vazduha (norm. životni vek) Početni pad tlaka Nazivni protok (dugi vijek trajanja) Nominalni protok (dug životni vek) Početni pad tlaka Klasa filtera Klasa filtera EN 779:2012 Prosječna učinkovitost (atmosf.) Prosečna efikasnost (atmosf.) Prosječna zadržljivost (gravimet.) Prosečna zadržljivost (gravimetrijska) FP M6-610 F7-610 F8-610 F9-610 m 3 /h Pa m 3 /h Pa / M6 M6 F7 F8 F9 % % >95 >98 >99 >99 ~100 Početni pad tlaka Δp A Tip Tip FP-F9 FP-F8 FP-F7 FP-M6/65 & M6/75 Protok zraka Protok vazduha [m 3 /h] Najbolji izbor Najbolji izbor Bogat izbor službeno testiranih filtera. Niski pad tlaka - visoka učinkovitost. Velika filtarska površina, 18 m 2 : izuzetno dug vijek trajanja; Nominalna protok zraka do m 3 /h. Papir od mikro staklenih vlakana kao medij - minimalno habanje vlakana. Samonosiva rigidna struktura - visoka otpornost na lom, potpuna zadržljivost prašine. Mogućnost određivanja smjera protoka zraka i ugradnje filtera. Bez emisija štetnih tvari, iz potpuno spaljivog recikliranog materijala. Okviri izrađeni od reciklirane plastike. Bogat izbor zvanično testiranih filtera. Niski pad pritiska - visoka efikasnost. Velika filterska površina, 18 m 2 : izuzetno dug životni vek; nominalna protok vazduha do m 3 /h. Papir od mikro staklenih vlakana kao medij - minimalno habanje vlakana. Samonoseća kruta struktura - visoka otpornost na frakture, potpuna zadržljivost prašine. Mogućnost određivanja smera protoka vazduha i ugradnje filtera. Bez emisija štetnih materija, iz potpuno zapaljivog recikliranog materijala. Okviri napravljeni od reciklirane plastike. 25 HT:292 NT: V V 17

18 apsolutni filteri apsolutni filteri separatorski sustav separatorski sistem EPA, HEPA & ULPA Početni pad tlaka Δp A Protok zraka Protok vazduha [m³/h] Klasa filtera (kriva) Klasa filtera (kriva) Dimenzije Dimenzije mm Ugradna dubina Ugradna dubina mm Separator Separator mm Protok zraka Protok vazduha m 3 /h Pad tlaka Pad pritiska Pa E11 (1) E11 (2) E11 (3) H13 (4) H13 (5) H13 (6) ,9 3,9 4,9 2,9 3,9 4, Okviri izrađeni od različitih materijala (MDF, nehrđajući čelik, itd) Robusna tehnika plisiranja filtera Visoka otpornost na temperaturu (do 120 C) Filteri sa ili bez zaštitne mreže 100% brtvljenje Proizvodi proizvedeni u skladu s EN i DIN Ecofil apsolutni fiteri (E10 H14) Područja primjene Apsolutni filteri Ecofil - filter klasa E10 H14 - koriste se u slučajevima kada moramo zadovoljiti najviše zahtjeve za čistoću zraka: industrijski procesi (mikroelektronika, farmacija, prehrambena industrija, medicina, optika, mikrobiologija, itd) operacijske sale i bolnice, filtriranje opasnih tvari kao što su azbest, teški metali i kancerogena prašina i u području nuklearne energije. Koristeći mikro staklena vlakna i robusnu tehniku plisiranja s aluminijskim separatorima, filteri Ecofil postižu iznimno visoku učinkovitost uz zadržavanje submikronskih čestica i osiguravaju optimalne uvjete za rad. Materijali i izvedbe Okviri: Ugradne dubine: Brtvljenje: Zaštita: višeslojno drvo, MDF ploče, limovi od nehrđajućeg čelika i pocinčanog čeličnog lima 150 mm i 292 mm PU pjena Temperatura: do 120 C Relativna vlažnost: do 100 % Filteri sa ili bez zaštitnih mreža Kod izrade Ecofil filtera možemo se prilagoditi potrebama i željama klijenata. Ovisno o zahtjevima, nudimo mogućnost izrade filtera većeg kapaciteta. Okviri od različitih materijala ( MDF, nerđajućeg čelika, itd ) Robustan tehnika faltanja filtera Visoka otpornost na temperaturu (do 120 C) Filteri sa ili bez zaštite mreže 100 % zaptivanje Proizvodi su testirani u skladu sa EN i DIN Ecofil apsolutni filteri (E10 H14) Područja primene Apsolutni filteri Ecofil - filter klasa E10 H14 - koriste se u slučajevima kada moramo zadovoljiti najviše zahteve za čistoću vazduha: industrijski procesi (mikroelektronika, farmacija, prehrambena industrija, medicina, optika, mikrobiologija, itd.), operacione sale i bolnice, filtriranje opasnih materija kao što su azbest, teški metali i kancerogena prašina i na području nuklearne energije. Koristeći mikro staklena vlakna i robusnu tehniku faltanja sa aluminijumskim separatorima, filteri Ecofil postižu izuzetno visoku efikasnost uz zadržavanje submikronskih čestica i obezbeđuju optimalne uslove za rad. Materijali i verzije Okviri: Ugradne dubine: Zaptivanje: Zaštita: višeslojno drvo, MDF ploče, limovi od nerđajućeg čelika i pocinkovanog čeličnog lima 150 mm, 292 mm PU pena Temperatura: do 120 C Relativna vlažnost: do 100 % Filteri sa ili bez zaštitnih mreža Kod izrade Ecofil filtera možemo se prilagoditi potrebama i željama klijenata. Zavisno o zahtevima, nudimo mogućnost izrade filtera većeg kapaciteta. 18

19 apsolutni filteri absolutni filteri EPA, HEPA & ULPA mini-plisirni sustav mini-faltani sistem Početni pad tlaka Δp A Protok zraka Protok vazduha [m³/h] Klasa filtera (kriva) Klasa filtera (kriva) Dimenzije Dimenzije mm Ugradna dubina Ugradna dubina mm Dubina pliseja Dubina falte mm Protok zraka Protok vazduha m 3 /h Pad tlaka Pad pritiska Pa Učinkovitost od 85 % do 99, % Opsežna izbor okvira i materijala (aluminij, MDF, itd.) Širok raspon brtve (PU-pjena, EPDM, gel) Filteri sa ili bez zaštitnih mreža 100% brtvljenje Proizvodi su suskladni EN i DIN standardima E11 (1) H13 (2) H13 (3) H13 (4) H13 (5) H13 (6) Efikasnost od 85 % do 99, % Širok spektar okvira i materijala (aluminijum, MDF, itd.) Širok raspon zaptivki (PU- pena, EPDM, gel) Filteri sa ili bez zaštite mreže 100 % zaptivanje Proizvodi su testirani u skladu sa EN i DIN Ecofil apsolutni fiteri (E10 H14 i U15 U17) Područja primene Apsolutni filteri Ecofil - filter klase E10 H14 i U15 U17 - koriste se kada je potrebno da se ispunjavaju najstrože zahtjeve za čistoću zraka i sterilnost: industrijski procesi (mikroelektronika, farmacija, prehrambena industrija, medicina, optika, mikrobiologija, itd.), operacione sale i bolnice, u čistim sobama, ventilacijski uređaji, filtriranje opasnih tvari kao što su azbest, teški metali i kancerogena prašina i proizvodnja i upotreba nuklearne energije. Koristeći mikro staklena vlakna i robusnu Ecofil tehniku plisiranja, filteri Ecofil postižu izuzetno visok kapacitet zadržavanja submikronskih čestica, a sa time i kontrolu nad protokom zraka (laminarno strujanje). Prednosti za korisnike Maksimalni učinak uz minimalnu potrošnju energije. Materijali i izvedbe Okviri: Ugradne dubine: Brtvljenje: Zaštita: Temperatura: do 80 C Relativna vlažnost: do 100 % aluminij, drvo, MDF ploče, limovi od nehrđajućeg čelika i pocinčani lim 46 mm, 54 mm, 69 mm, 75 mm, 78 mm, 150 mm, 292 mm Pjenaste, ravne i gel brtve, U-profil brtve i visoko temperaturne brtve Filteri sa ili bez zaštitnih mreža U proizvodnji Ecofil filtera, možemo se prilagoditi zahtjevima i željama naših kupaca. Ecofil apsolutni filteri (E10 H14 i U15 U17) Područja primene Apsolutni filteri Ecofil - filter klase E10 H14 i U15 U17 - koriste se kada je potrebno da se ispunjavaju najstrože zahteve za čistoću vazduha i sterilnost: industrijski procesi (mikroelektronika, farmacija, prehrambena industrija, medicina, optika, mikrobiologija, itd.) operacione sale i bolnice, u čistim sobama, ventilacioni uređaji, filtriranje opasnih materija kao što su azbest, teški metali i kancerogena prašina i proizvodnja i upotreba nuklearne energije. Koristeći mikro staklena vlakna i robusnu Ecofil tehniku faltanja, filteri Ecofil postižu izuzetno visok kapacitet zadržavanja submikronskih čestica, a sa time i kontrolu nad protokom vazduha (laminarno strujanje). Prednosti za korisnike Maksimalna efikasnost uz minimalne troškove energije. Materijali i verzije Okviri: Ugradne dubine: Zaptivanje: Zaštita: Temperatura: do 80 C Relativna vlažnost: do 100 % aluminijum, drvo, medijapan, nerđajući čelik i pocinkovani lim 46 mm, 54 mm, 69 mm, 75 mm, 78 mm, 150 mm, 292 mm Penaste, ravne i gel zaptivke, U-profil zaptivke i visoko temperaturne zaptivke Filteri sa ili bez zaštitnih mreža U proizvodnji Ecofil filtera, možemo se prilagoditi zahtevima i željama naših kupaca. 19

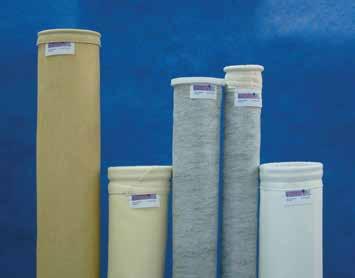

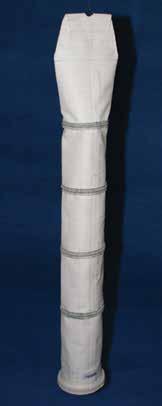

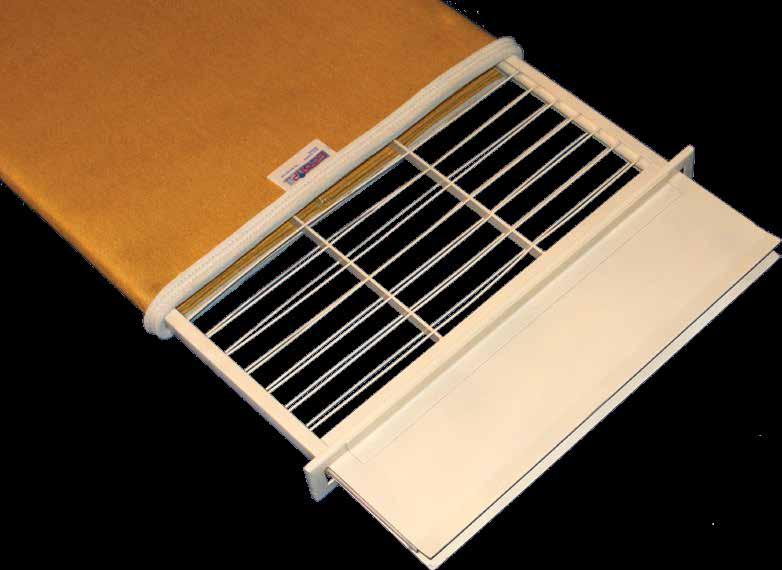

20 industrijsko otprašivanje industrijsko otprašivanje filterschläuche filter bags 20

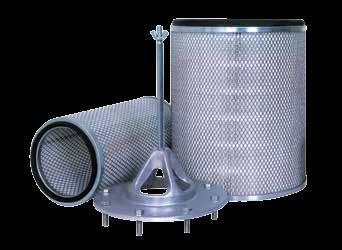

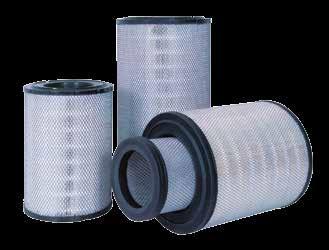

21 filter patrone - ulošci filter patrone - ulošci Radialni zračni filtarski ulošci Radialni vazdušni filterski ulošci Ecofil filter ulošci su namijenjeni za široku primjenu u motorima kamiona, autobusa, poljoprivrednim i građevinskim strojevima, kao i za sve druge teške strojevi i mehanizaciju. Ecofil filter ulošci proizvedeni su u skladu s visokim standardima kvalitete DPS i 2DPS. Ecofil filter patrone su dizajnirane za široku upotrebu u motorima kamiona, autobusa, poljoprivrednim i građevinskim strojevima, kao i za svu drugu tešku opremu i mehanizaciju. Ecofil filter ulošci su proizvedeni u skladu sa visokim standardima kvaliteta DPS 2DPS. Radialni zračni filteri s PU brtvom Radialni filteri sa PU zaptivnim obručem Zračni filteri Ecofil s poliuretanskim brtvenim prstenovima izrađeni su u skladu s plisirnom tehnikom DPS i 2DPS. Prikladni su za primjenu u ekstremnim uvjetima filtracije. Vazdušni filteri Ecofil sa poliuretanskim zaptivnim obručem izrađeni su u skladu sa tehnikom faltanja DPS i 2DPS. Pogodni su za primenu filtracije pod ekstremnim uslovima. Ecofil filter adapter Ecofil filter adapter DPS je plisirani filtarski sustav s najvećim mogućim učinkom filtracije. Korištenjem ovog sustava osigura se jednakomjeran glatki prostor između pliseja i odgovarajući protok zraka kroz filter. Razmaki između pliseja ne mijenjaju se, čak ni u ekstremnim uvjetima filtracije, niti se mijenja ili smanjuje emisijska površina. Time je zajamčen normalan protok zraka i dugoročna učinkovitost filtera. DPS je faltani filterski sistem sa najvećom mogućom efikasnošću filtriranja. Ovaj sistem garantuje ravnomeran razmak između falti i skladan prolaz vazduha kroz filter. Razmak između falti ostaje isti čak i pod ekstremnim uslovima filtracije. Površina filtera je takođe nepromenjena. Na taj način se garantuje normalan prolaz vazduha i dugoročne performanse filtera. 21

22 industrijsko otprašivanje industrijsko otprašivanje Ecofil PE/PE 351 Ecofil PE/PE 401 Ecofil PE/PE 451 Ecofil PE/PE 501 Ecofil PE/PE 501 Si Ecofil PE/PE 504 glaze CS17 Ecofil PE/PE 551 glaze Ecofil PE/PE 551 Si Ecofil PE/PE 551 CS17 Ecofil PE/PE 354 glaze ExCharge Ecofil PE/PE 401 ExCharge Ecofil PE/PE 451 ExCharge Ecofil PE/PE 501 ExCharge Ecofil PE/PE 551 ExCharge Ecofil PE/PE 554 glaze ExCharge Ecofil PE/PE 551 ExCharge CS17 Ecofil PP/PP 504 Ecofil PP/PP 554 Ecofil AC/AC 551 Ecofil DT/DT Koda Koda Sastav Sastav vlakno vlakno (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (i) (i) (g) (b) tkanina tkanina (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (a) (i) (i) (g) (b) 3 Težina Težina (g/m 2 ) ISO Debljina Debljina (mm) 1,5 1,6 1,7 2,0 2,1 1,7 2,0 1,9 1,9 1,1 1,6 1,9 1,9 1,9 1,8 1,9 2,1 2,2 2,4 2,5 5 Gustoća Gustina (g/m 3 ) 0,23 0,25 0,26 0,25 0,24 0,29 0,28 0,29 0,29 0,32 0,25 0,24 0,26 0,29 0,31 0,29 0,24 0,25 0,23 0,2 6 Propusnost zraka Propusnost vazduha 200 Pa) EN ISO (J) 417 (A) 417 (A) 333 (E) 333 (E) 267 (K) 250 (F) 250 (F) 250 (F) 417 (A) 417 (A) 417 (A) 333 (E) 250(F) 217 (L) 250 (F) 333 (E) 200 (C) 250 (F) 333 (E) 7 Volumen pora Zapremina pora (%) Vlačna čvrstoća Zatezna čvrstoća (dan) ISO veličina uzorka veličina uzorka 200/50 mm uzdužno uzdužno poprijeko popreko Istezanje do pucanja Istezanje do pucanja (%) ISO uzdužno uzdužno poprijeko popreko Temperaturna postojanost* Temperaturna postojanost* ( C) kontinuirana kontinuirana kratkotrajna kratkotrajna Najveća promjena dimenzija Maksimalna promena dimenzija (%) na 150 C na 150 C <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 12 Dodatna obrada površine Dodatna obrada površine (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (6) (6) (2) (2) (6) (2) (2) (2) (2) (6) (2) (2) (2) (2) (2) (7) (7) (9) (5) (9) (5) (10) (10) (10) (10) (10) (10) (10) (7) (12) (12) (12) (12) (12) DODATNA OBRADA DODATNA OBRADA (1) Termofiksiran Termofiksiran (2) Opaljena površina Zaglađena povšina (3) Antistatička mješavina vlakana Antistatička mešavina vlakana (4) Mikro pore iz mikro vlakana Mikro pore od mikro vlakana (5) Uljna i vodootporna impregnacija za optimalno odstranjivanje prašine Uljna i vodootporna impregnacija za optimalno odstranjivanje prašine (6) Zaglađena/kalandrirana prednja strana Uglačana/kalandrirana prednja strana (7) Dostupne širine: 200 cm, 210 cm i 220 cm Dostupne širine: 200 cm, 210 cm i 220 cm (8) Teflonski premaz površine Teflonska prevlaka površine (9) Obrada za bolje otpadanje prašine Obrada za bolje opadanje prašine (10) Konstantna inoks mreža u strukturi filter materiala; otpornost <10 6 Ohm (DIN dio 1 i dio 5) Konstantna provodna matrica od metalnih niti; otpornost <10 6 Ohm (DIN deo 1 i deo 5) (11) Potpuna teflonska impregnacija Potpuna teflonska impregnacija (12) ACU-antistatik s bakrenim vlaknima; otpornost <10 3 Ohm (DIN dio 1 in dio 5) ACU-antistatik sa bakarnim vlaknima; otpornost <10 3 Ohm (DIN deo 1 i deo 5) SASTAVNI MATERIJALI KOMPOZITNI MATERIJALI (a) Poliester Poliester (b) Poliakrilonitril homopolimer Poliakrilonitril homopolimer (c) Polifenil sulfid Polifenil sulfid (d) Meta aramid Meta aramid (e) Polimid Polimid (f) Teflon Teflon (g) Poliakrilonitril kopolimer Poliakrilonitril kopolimer (h) Poliamid-imid Poliamid-imid (i) Polipropilen Polipropilen NAPOMENE NAPOMENE * Kemijski sastav dimnih plinova može zahtijevati održavanje niže radne temperature * Hemijski sastav dimnih gasova može zahtevati održavanje niže radne temperature 22

23 tabela materijala za filtere tabela materijala za filtere Ecofil DT/DT 554 glaze Ecofil DT/DT 551 MPS Ecofil DT-PE/DT-PE 551 MPS Ecofil DT-PE/DT-PE 601 Ecofil PPS/PPS 551 Ecofil PPS/PPS 551 MPS Ecofil PPS/PPS 554 CS17 Ecofil PPS/PPS 554 CS30 Ecofil PPS/PPS 601 Ecofil NO/NO 401 Ecofil NO/NO 501 Ecofil NO/NO 501 CS17 Ecofil NO/NO 551 Ecofil NO/NO 554 CS17 Ecofil AsphalTec LPC Ecofil AsphalTec HPC Ecofil PI/PI 501 Ecofil PI/PI 501 CS30 Ecofil PI/PI 551 Ecofil PI/PI 551 MPS Ecofil PI/PI 554 CS17 Ecofil PTFE/PTFE 752 MPS Ecofil PTFE/PTFE 754 MPS CS18 Ecofil PTFE/PTFE 754 MPS CS30 Ecofil TFL/PTFE 752 MPS Ecofil TFL/PTFE 754 MPS CS (b) (b) (b)+(a) (b)+(a) (c) (c) (c) (c) (c) (d) (d) (d) (d) (d) (h) (h) (e) (e) (e) (e) (e) (f) (f) (f) (f) (f) (b) (b) (b)+(a) (b)+(a) (c) (c) (c) (c) (c) (d) (d) (d) (d) (d) (d) (d) (e) (e) (e) (e) (e) (f) (f) (f) (f) (f) ,4 2,1 2 2,1 1,8 1,8 1,6 1,7 1,8 2,1 2,5 2,3 2,5 2,3 2,1 2,4 2,7 2,6 2,7 2,4 2,4 1,5 1,5 1,2 1,5 1,2 0,23 0,26 0,28 0,29 0,31 0,31 0,34 0,32 0,33 0,19 0,2 0,22 0,22 0,24 0,19 0,21 0,19 0,19 0,2 0,23 0,23 0,5 0,5 0,63 0,5 0, (H) 125 (B) 167 (H) 150 (D) 250 (F) 167 (H) 200 (C) 200 (C) 200 (C) 417 (A) 333 (E) 333 (E) 250 (F) 225 (G) 417 (A) 333 (E) 333 (E) 250 (F) 250 (F) 167 (H) 200 (C) 183 (I) 167 (H) 167 (H) 250 (F) 183 (I) <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 <2 <2 <2 <2 <2 (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (6) (2) (2) (2) (2) (2) (6) (6) (2) (2) (2) (2) (2) (6) (2) (2) (2) (2) (2) (2) (6) (4) (6) (6) (4) (6) (4) (4) (4) (5) (11) (5) (5) (11) (4) (5) (4) (4) (4) PROPUSNOST ZRAKA PROPUSTLJIVOST VAZDUHA (8) (11) (8) (A) (B) (C) (D) (E) (F) (G) (H) (I) (J) (K) (L) (M) 250 l/(dm Pa 75 l/(dm Pa 120 l/(dm Pa 90 l/(dm Pa 200 l/(dm Pa 150 l/(dm Pa 135 l/(dm Pa 100 l/(dm Pa 110 l/(dm Pa 350 l/(dm Pa 160 l/(dm Pa 130 l/(dm Pa 275 l/(dm Pa Klizne trake za zračne filtere Klizni remeni za vazdušne filtere Antistatički materijal - ExCharge Antistatički materijal - ExCharge Konstantna inoks mreža u strukturi filter materiala; otpornost <10 6 ohm Ex Charge s DEKRA Exam certifikatima Konstantna provodna matrica od metalnih niti; otpornost <10 6 ohm ExCharge sa DEKTRA Exam certifikatima 23

24 24 filtracija tekućina filtracija tečnosti

25 filtracija tekućina filtracija tečnosti Filtarske svijeće (ulošci) Tehnološki napredan uložak s udvostručenim vijekom trajanja sa poboljšanim performansama. Jedinstvena konstrukcija uložaka pruža dvostruko duži životni vijek od uobičajenih filtera za filtriranje tekućina. Sa kompjuterskim modeliranjem geometrija uloška je optimizirana do te mjere, da se iskorištava cjelokupna površina filtera. Poboljšana konstrukcija u usporedbi s standardnim filterima omogućuje veće zadržavanje nečistoća (u prosjeku dva puta veće) i pruža dubinsku filtraciju. Ecofil filtar svijeće dostupne su u sljedećim kvalitetnim klasama: 1 µm, 3 µm, 5 µm, 10 µm, 20 µm, 30 µm, 50 µm i 100 µm. Koriste se u raznim procesima obrade vode, kemijskim i fotografskim procesima, tretmanu derivata, proizvodnji pića... Filterske sveće (ulošci) Tehnološki napredan uložak sa dvostrukim životnim dobom i sa poboljšanim performansama. Jedinstvena konstrukcija daje patroni dvostruki prosečan životni dob u odnosu na konvencionalne patrone za filtraciju tečnosti. Sa kompjuterskim modeliranjem geometrija uloška je optimizovana do te mere, da se iskorištava cjelokupna površina filtera. Poboljšana struktura u poređenju sa standardnim filterima omogućava veću zadržavanje prljavštine (u proseku duplo veću) i obezbeđuje dubinsko filtriranje. Kvaliteta klasa filter sveća Ecofil : 1 µm, 3 µm, 5 µm, 10 µm, 20 µm, 30 µm, 50 µm i 100 µm. Primena: procesi obrade vode, hemijski i fotografski procesi, tretman derivata, proizvodnja pića... Filtarske vreće Ecofil filter vrećice omogućuju visoku kvalitetu i učinkovitu filtraciju. Ecofil filter vrećice su idealni za uklanjanje tvrdih čestica u različitim procesima. Ovi filteri su proizvedeni i testirani u vrlo strogim uvjetima kako bi se osigurala djelotvorna filtracija i koriste se pri visokim protocima, gdje gustoća tekućine (iznad CPS) zahtijeva filtraciju. Ecofil filtar vrećice dostupne su u sljedećim kvalitetnim klasama: 1 µm, 2,5 µm, 5 µm, 10 µm und 25 µm (zadržavanje prljavštine). Korištenje: ljepila, pića, premazi, rashladna sredstva, tinte, deterdženti, boje, sustavi za pranje, rafinerije, razrjeđivači, sintetičke smole... Apsorpcijske svijeće (ulošci) Djelotvorno i ekonomično uklanjanje ugljikovodika pomoću apsorpcijskih patrona. Apsorpcijska patrona koristi modificirani polimer, koji ekonomično i učinkovito smanjuje ugljikovodike prisutnih u tekućinama. Radijalna struktura filtera pruža maksimalnu iskoristivost raspoložive površine. Ovaj proizvod se može koristiti samostalno ili u kombinaciji s drugim filtrima. Takve patrone riješavaju mnoge probleme koji se javljaju uz onečišćenje vode i drugih tekućina koje sadrže ugljikovodike. Korištenje: tretman industrijskih otpadnih voda, čišćenje postrojenja u rafinerijama, autopraonicama i drugim sličnim mjestima. Filterske vreće Ecofil filter vreće omogućavaju visoko kvalitetnu i efikasnu filtraciju. Ecofil filter vreće su idealna za uklanjanje čvrstih čestica u različitim procesima. Ovi filteri se proizvode i testiraju pod veoma strogim uslovima za obezbeđivanje efikasne filtracije i upotrebljavaju se pri visokim stepenima protoka, gde gustina tečnosti (iznad cps) zahteva filtraciju. Kvalitet klasa Ecofil filter vreća: 1 µm, 2,5 µm, 5 µm, 10 µm i 25 µm (zadržavanja prljavštine). Primena: lepila, pića, premazi, sredstva za hlađenje, mastila, deterdženti, boje, sistemi za pranje, rafinerije, razređivači, sintetičke smole... Apsorpcijske sveće (ulošci) Djelotvorno i ekonomično uklanjanje ugljikovodonika pomoću apsorpcijskih patrona. Apsorpcijska patrona koristi modifikovani polimer, koji ekonomično i efikasno smanjuje ugljovodonike prisutne u tečnostima. Radijalna struktura filtera obezbeđuje maksimalnu iskorišćenost raspoložive površine. Ovaj proizvod se može koristiti samostalno ili u kombinaciji sa drugim filterima. Takve patrone rešavaju mnoge probleme u vezi sa zagađenjem vode i drugih tečnosti koje sadrže ugljovodonike. Primena: tretman industrijskih otpadnih voda, čišćenje postrojenja u rafinerijama nafte, autoperionicama i drugim sličnim mestima. Ultra filtracija Kvalitetno rješenje filtracije sa najlon membrankim filter patronama. Najlon membranski filter ulošci pružaju široku kemijsku kompatibilnost i visoku učinkovitost na niskim razinama za uklanjanja kod kritičnih procesa protoka tekućina. Idealni su za biološku filtraciju. Filteri dostupni su u kvaliteti (veličina pora): 0,1 µm, 0,2 µm, 0,45 µm und 0,65 µm. Korištenje: u prehrambenoj industriji, kemijskoj industriji i medicini, informacijskoj industriji (optika, računarstvo, fotografije)... Ultra filtracija Kvalitetno rješavanje filtracije sa najlon membranskom filterskom patronom. Najlon membranska filterska patrona omogućava široku hemijsku kompatibilnost i visoku efikasnost na nivou niskog izlučivanja kod kritičnih procesa tokova tečnosti. Naročito pogodne su za biološku filtraciju i dostupne su sa veličinama pora od 0,1 µm, 0,2 µm, 0,45 µm and 0,65 µm. Primena: u preradi hrane, hemijski i medicinski industriji, informatičkoj industriji (optika, računarske tehnologije, fotografija)... 25

26 odjeća za filter preše odjeća za filter prese Tlačni lamelni filtar Materijal za filter preše za izlučivanje čvrstih čestica iz tekućine Materijal za filter prese za izlučivanje čvrstih čestica Blato Blato Filtarski medij Filterski medij Podpritisni lamelni filter Odstupna pločasta filter preša Čisti filtrat Čisti filtrat Pločasta i okvirna (ramska) filter preša Odstupajuća pločasta filter presa Viševalčna filter preša Pločasta i okvirna filter presa Verikalna automatska filter preša Viševaljkasta tračna presa Vertikalna automatska filter presa 26
