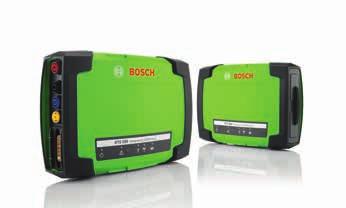

1 Tehnika za življenje SOLUTIONS KTS 560 / KTS 590 Diagnostika ECU z ESI[tronic]

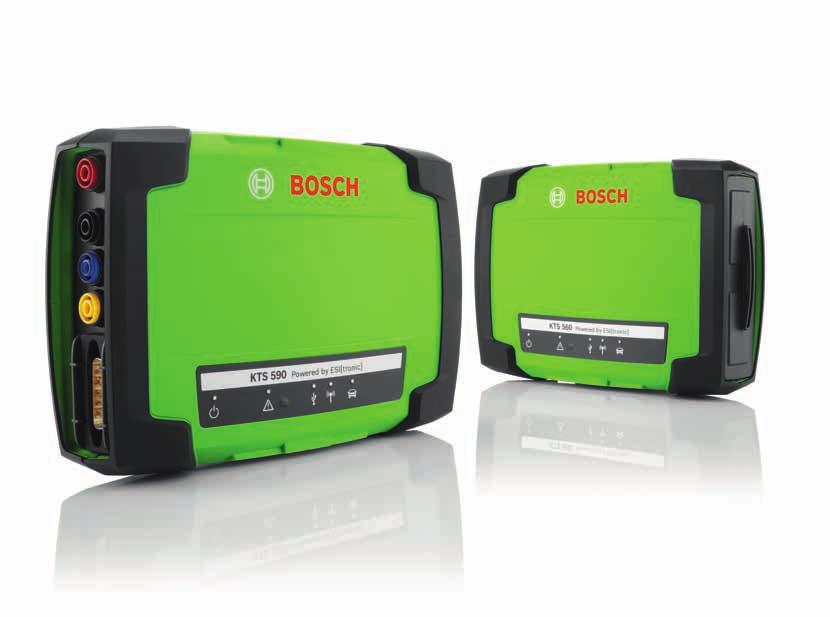

2 Visokotehnološka diagnoza ECU za optimalno učinkovitost Nova trpežna modula KTS KTS 560 in KTS 590 sta osnovana na Boschevi diagnostični aplikaciji ESI[tronic] 2.0. Modula ne podpirata samo vseh sodobnih diagnostičnih protokolov, temveč tudi prihodnje protokole, ki bodo temeljili na Ethernetu. Poleg tega je možno vzporedno poganjati več diagnostičnih protokolov hkrati. To pomeni, da lahko za diagnozo in reprogramiranje v skladu z EURO 5 uporabljate tudi portale avtomobilskega proizvajalca. Sistem ne omogoča samo komunikacije z vozilom, temveč tudi enostavno in učinkovito merjenje napetosti, upora in toka. Modul 590 je poleg tega opremljen z dvokanalnim osciloskopom, ki ne samo prikazuje gibanje napetosti in toka, temveč ju tudi analizira. S KTS 590 oziroma KTS 560 lahko izmerite vse signale iz senzorjev in aktuatorjev. Sistem ima poleg standarda USB 2.0 tudi močno vgrajeno strojno opremo Bluetooth, ki zagotavlja zanesljivo mobilno povezavo z osebnim računalnikom z operacijskim sistemom Windows.

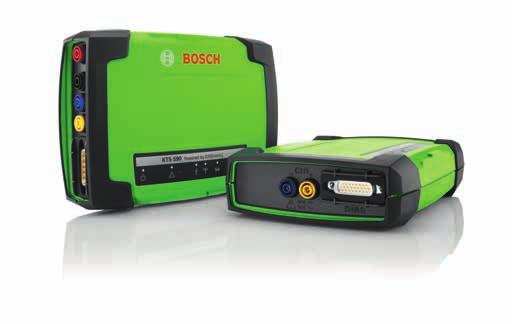

3 Tehnični podatki Obratovalna napetost: 8 28 V DC Povezava z osebnim računalnikom: USB 2.0, Bluetooth, razred 1 Podprti protokoli IISO 15031, ISO 22900, SAE J in -2 (PassThru), ISO (K in L), SAE J1850 VPW in PWM, CAN ISO 11898, ISO (OBD), CAN Single Wire, CAN Low Speed, ISO (diagnostika preko IP-naslova) in drugi protokoli, ki veljajo za vozila. KTS 590 Diagnoza ECU in izboljšana merilna tehnologija (dvokanalni multimeter, dvokanalni osciloskop) KTS 560 Diagnoza ECU in merilna tehnologija (enokanalni multimeter) Podatki o merilni tehnologiji Merilni kanali Vhodna upornost Izolirano >900 kω Meritev napetosti KTS 590 osciloskop Merilno območje Natančnost 200 mv 60 V DC/30 V AC ±0.75 % izmerjene vrednosti, plus ±0.25 % izmerjene vrednosti Merilno območje Spojka 200 mv 60 V DC/ 30 V AC, 42 V AC vrh DC, AC, DC(+), DC( ) Frekvenčni razpon AC Merjenje upora Od 10 Hz do 100 khz ( 3 db) Vir signala CH1/CH2: U, 100 A, 600 A; Diagnostični zatiči 1 do 15 (brez 4, 5) Odboj X od 25 µsdo 1 s Merilno območje Ločljivost Od 100 Ωdo 1 MΩ Od 0,1 do 1000 Ω (odvisno od merilnega območja) Sprožilni način Frekvenčni razpon Hitrost skeniranja Ročno, Avto-Čas, Avto-Stopnja Do 5 MHz 20 MS/s (MS = mega sample) Vhodni upor >9 MΩ

4

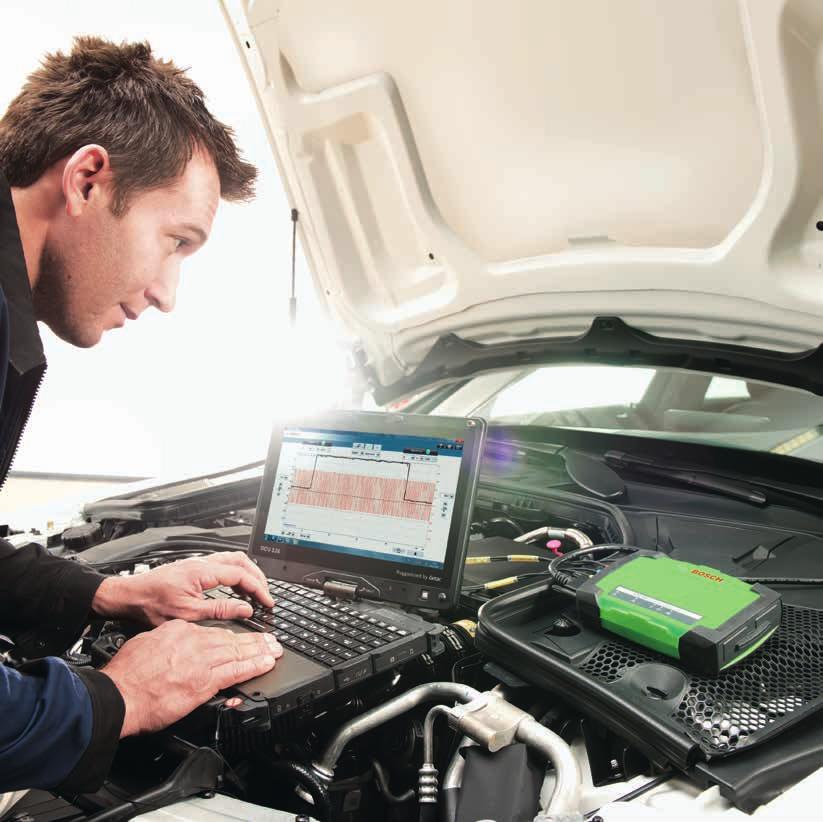

5 Vse prednosti na kratko Varna naložba: podpora za vse pomembne in bodoče diagnostične protokole, ki temeljijo na Ethernetu; diagnostični protokoli delujejo vzporedno, s čimer kar najbolje izkoristite portale proizvajalcev vozil. Čvrsta zasnova, ki je kot nalašč za delavnice. Močna strojna oprema Bluetooth za zanesljivo mobilno uporabo. Deluje z vsemi osebnimi računalniki z operacijskim sistemom Windows, ki imajo nameščeno licenčno različico Boscheve diagnostične aplikacije ESI[tronic] 2.0 Vgrajena tehnologija za merjenje napetosti, upora in toka. V skladu z EURO 5 podpira aplikacije proizvajalcev vozil za diagnostiko in reprogramiranje. Vgrajene LED-lučke vam priročno sporočijo trenutni status komunikacije med vozilom in PC. Naročite rešitev Številka naročila KTS 560: KTS 590: Dostava vključuje diagnostično napravo in naslednje dodatke: priključni kabel OBD (1,5 m) napajalna enota merilni dodatki povezovalni kabel USB (3 m) komplet delov za sestavo vozička adapter Bluetooth USB kovček

6 Poganja nas učinkovitost Boscheva tehnologija se uporablja v skoraj vseh vozilih po svetu. Osredotočeni smo na ljudi in zagotavljanje mobilnosti. Zato smo zadnjih 125 let pionirskega duha in strokovnosti na področju raziskav ter proizvodnje posvetili doseganju tega cilja. Še naprej se posvečamo svoji edinstveni kombinaciji rešitev za nadomestne dele, diagnostičnih naprav, opreme za delavnice in storitev: rešitve za učinkovito popravilo vozil inovativna (programska) oprema za delavnice najobsežnejša ponudba novih in nadomestnih delov na svetu široka mreža trgovcev na debelo za hitro in zanesljivo dobavo delov obsežne ponudbe programov za izobraževanje in usposabljanje ciljno usmerjena prodaja in podpora pri trženju Za več informacij obiščite: bosch-automotive-aftermarket.com. Kar poganja vas, poganja tudi nas. A A-AS/MKC F 026 P /05 Ob upoštevanju tehničnih in programskih sprememb. Robert Bosch GmbH Automotive Aftermarket Business Unit Automotive Service Solutions Plochingen Nemčija bosch-werkstattwelt.de Tehnika za življenje
