1 2013 Detektory Všeobecný prehľad

2 Obsah 0. Prehľad výrobkov 1. Úvod 4 2. Technológia Detekcia pohybu Regulácia osvetlenia podľa intenzity denného svetla 8 3. Šetrenie energiou 9 4. Podpora iko 9 5. Príklady použitia Prehľad výrobkov 18 Ako čítať QR kódy a čítanie QR kódov stačí mať správne vybavený mobilný telefón (s fotoaparátom a príslušnou aplikáciou). Vhodnú aplikáciu si môžete bezplatne stiahnuť pre iphone na App Sotre (napr. aplikácia QR Code Reader and Scanner) a pre telefóny s operačným systémom Android na Google play (napr. aplikácia QR Droid). Po spustení aplikácie sa objaví akoby aplikácia fotoaparátu. Potom stačí už len namieriť na QR kód a aplikácia ho automaticky prečíta. V prípade zakódovanej web stránky sa objaví jej adresa a vy sa môžete jednoducho prekliknúť na jej obsah.

3 Stropné detektory 230 V na vnútornú montáž Katalógové číslo Popis detektor prítomnosti detektor prítomnosti detektor prítomnosti detektor prítomnosti det. prítomnosti DAI/DSI det. prítomnosti 1-10 V detektor prítomnosti detektor prítomnosti detektor prítomnosti Technológia infračervená infračervená infračervená infračervená infračervená infračervená infračervená infračervená a ultrazvuková infračervená a ultrazvuková Farba biela biela biela biela biela biela biela biela biela Master/slave detektor master master master master/slave master master master master slave Počet kanálov (svetlo + ventilátor) pripojiť na Výstupný kontakt 1 O (max. 10 A), relé O (max. 10 A), relé O (max. 10 A), relé O (max. 10 A), relé Zbernica DAI/DSI O (max. 10 A), relé O (max. 10 A), relé O (max. 10 A), relé - Detekcia svetla a pohybu svetla a pohybu svetla a pohybu svetla a pohybu svetla a pohybu svetla a pohybu svetla a pohybu svetla a pohybu pohybu Výstupný kontakt 2 O (max. 10 A), relé - O (max. 10 A), relé - zbernica DAI/DSI Detekcia pohybu - pohybu Funkcie zap/vyp zap/vyp zap/vyp zap/vyp nastavenie intenzity osvetlenia podľa denného svetla, s cieľom udržať konštantnú úroveň nastavenie intenzity osvetlenia podľa denného svetla, s cieľom udržať konštantnú úroveň zap/vyp zap/vyp zap/vyp Detekčný uhol Snímaná oblasť (priemer) 20 m 20 m 20 m 20 m 20 m 20 m 7-12 m malé pohyby: 8 x 10 m veľké pohyby: 16 x 10 m malé pohyby: 8 x 10 m veľké pohyby: 16 x 10 m Montáž povrchová montáž povrchová montáž povrchová montáž povrchová montáž povrchová montáž povrchová montáž povrch. alebo zapust. montáž povrch. alebo zapust. montáž povrch. alebo zapust. montáž Viac informácií na strane Príslušenstvo Inštalačná krabica na zapustenú montáž: na povrchovú montáž: na zapustenú montáž: Diaľkové ovládanie IR na zapustenú montáž:

4 Detektory 24V Katalógové číslo *** *** ** ** *** *** Popis detektor pohybu regálový detektor pohybu det. poh. so svetel. senzorom detektor pohybu detektor prítomnosti detektor prítomnosti súmrakový spínač Technológia infračervená infračervená infračervená infračervená infračervená a ultrazvuková infračervená a ultrazvuková - Umiestnenie Výstupný kontakt 1 Farba biela biela biela biela biela biela biela v interiéri (alebo v exteriéri s ochranným krytom) zap/vyp (tranzistor P) v interiéri (alebo v exteriéri s ochranným krytom) zap/vyp (tranzistor P) v exteriéri (s ochranným krytom) zap/vyp (tranzistor P) v interiéri v interiéri v interiéri v exteriéri zap/vyp (tranzistor P) zap/vyp (tranzistor P) zap/vyp (tranzistor P) bezpotenciálový O kontakt (max. 4 A), relé Detekcia pohybu pohybu pohybu a svetla pohybu svetla a pohybu svetla a pohybu svetla Výstupný kontakt spínač zap/vyp spínač zap/vyp - Detekcia pohybu pohybu - Detekčný uhol Snímaná oblasť 0,5-9 m x 1 m (xb) 0,5-15 m 0,5-15 m 7-12 m (priemer) malé pohyby: 0,5-6 m veľké pohyby: 3,5-9 m malé pohyby: 0,5-12 m veľké pohyby: 3,5-18 m Montáž stena/strop stena/strop stena/strop strop strop strop stena Viac informácií na strane Príslušenstvo Modul na ovládanie osvetlenia *** možnosť pripojiť k iko Home Control prostredníctvom modulu digitálnych vstupov (katalógové číslo: ) , , , , , , , , , , , , , , , apájanie , , Ochranný kryt IP a povrchovú montáž alebo alebo

5 Vonkajšie detektory 230V, IP54 Katalógové číslo * Popis detektor pohybu detektor pohybu detektor pohybu detektor pohybu súmrakový spínač súmrakový spínač Farba biela čierna biela čierna biela biela Výstupný kontakt O (max. 10 A), relé O (max. 10 A), relé O (max. 10 A), relé O (max. 10 A), relé O (max. 16 A), relé O (max. 10 A), relé Detekcia svetla a pohybu svetla a pohybu svetla a pohybu svetla a pohybu svetla svetla Detekčný uhol Snímaná oblasť 14 m 11 m 14 m 11 m - - Ochrana ochrana proti podlezeniu ochrana proti podlezeniu ochrana proti podlezeniu ochrana proti podlezeniu - - Montáž stena/strop stena/strop stena stena stena stena Viac informácií na strane * k dispozícii aj špecálne vezie pre iko Home Control (kat.č: ) a ikobus (kat.č: ) Príslušenstvo Držiak pre montáž na strop biela: čierna:

6 Detektory pohybu 230V na montáž do interéru v dizajnoch Pure, Intense a Original Katalógové číslo 1xx-78010** 1xx xx x x Popis detektor pohybu detektor pohybu s bezpotenciálovým kontaktom detektor pohybu 2- kanálový detektor pohybu 2- kanálový Zahŕňa aktor + senzor aktor + senzor aktor + senzor aktor + senzor + stred. kryt a rámček len iko Original detektor pohybu aktor + senzor + stred. kryt a rámček len iko Original Farba všetky dostupné farby všetky dostupné farby všetky dostupné farby white a cream white a cream Master/slave master/slave master master master master Výstupný kontakt O (max. 10 A), relé kontakt O beznapäťový (max. 4 A), relé 1,7 A, triak 1,3 A, triak O (max. 4,3 A), relé Detekcia svetla a pohybu svetla a pohybu svetla a pohybu svetla a pohybu svetla a pohybu Možnosť použiť tlačidlový spínač áno áno áno nie áno Detekčný uhol Snímaná oblasť 8-9 m 8 m 8 m 6 m 6 m Záťaž s halogénovou/ žiarovkou 230V max W max. 920 W W W max W Ďalšie informácie - - iba žiarovky a halogénové žiarovky 230 V iba žiarovky a halogénové žiarovky 230 V Viac informácií na strane Farby ** k dispozícii aj špecálne verzie pre iko Home Control (katalógové číslo: a 1xx-55511) a ikobus (katalógové číslo: 1xx-78050) 100-xxxxx cream 104-xxxxx greige 124-xxxxx dark brown 101-xxxxx white 121-xxxxx sterling 154-xxxxx white steel 102-xxxxx light grey 122-xxxxx anthracite 157-xxxxx champagne steel 103-xxxxx silver 123-xxxxx bronze 161-xxxxx black steel -

7 Mini detektor 230V, IP 65, montáž na strop Katalógové číslo Popis detektor prítomnosti Technológia infračervená Farba biela Výstupný kontakt O (max. 10 A), relé Detekcia svetla a pohybu Funkcie spínač zap/vyp Detekčný uhol 360 Snímaná oblasť (priemer) 8 m Montáž zapustená Viac informácií na strane 61 Príslušenstvo Diaľkové ovládanie IR Garážové detektory 230V, IP 54, na vnútornú montáž Katalógové číslo Popis detektor prítomnosti/neprítomnosti detektor prítomnosti/neprítomnosti detektor prítomnosti/neprítomnosti detektor prítomnosti/neprítomnosti Technológia: infračervená infračervená infračervená infračervená Farba biela biela biela biela Master/slave detektor: master slave master slave Výstupný kontakt O (max. 10 A), relé O (max. 10 A), relé Detekcia svetla a pohybu pohybu svetla a pohybu pohybu Funkcie: spínač zap/vyp spínač zap/vyp spínač zap/vyp spínač zap/vyp Detekčný uhol Snímaná oblasť (priemer): 20 m 20 m 20 m 20 m Montáž zapustená zapustená povrchová povrchová Viac informácií na strane Príslušenstvo Inštalačná krabica: K dispozícii od 12/2013 Diaľkové ovládanie IR:

8 1. Úvod Detektory ďaleko presahujú možnosti ovládania svietidiel pomocou vypínačov. Zvyšujú vaše pohodlie a bezpečnosť. avyše môžete používať aj modul na ovládanie osvetlenia, aby ste rozumne hospodárili s energiou. Už nikdy viac nebudete zbytočne svietiť. Tento modul od spoločnosti iko poskytuje nekonečné možnosti. Správne regulovanie osvetlenia je naozaj veľmi dôležité, napríklad v školských zariadeniach alebo v kanceláriách. Zvyšuje sa tak produktivita žiakov alebo zamestnancov. Znižuje sa počet chýb a úrazov. Okrem toho, v správne osvetlenom prostredí sa ľudia tak rýchlo neunavia. Dôležitým však nie je iba ergonomický aspekt. Globálne otepľovanie, zákonom stanovené znižovanie emisií CO2 a zvyšovanie cien energií vedú k nevyhnutnosti šetrenia. Detektory majú významnú úlohu v budovách v rámci sektora služieb. Užitočné sú tiež v domácnostiach. Detektor pohybu na toaletách alebo na chodbe zaistí, že svetlo sa zapne len vtedy, keď to bude potrebné. Získate tak viac pohodlia a uvedomíte si, ako veľa ste ušetrili. Okrem toho, detektor pohybu hlási aj prítomnosť neželaných návštevníkov v záhrade. iko je synonymom bezchybnej kvality. Produkty od tejto spoločnosti podliehajú dôkladnej kontrole v každom štádiu výroby. Ponúka štvorročnú záruku, hoci zo zákona sú povinné iba dva roky. Pochváliť sa tiež môže mnohými skúsenosťami. iko má vďaka svojej pobočke Servodan viac ako 50-ročné skúsenosti v oblasti detektorov. Spoločnosť Servodan je číslo jeden na dánskom trhu a dobrú pozíciu má aj v órsku a vo Švédsku. Prečo? Pretože jej výrobky sú inovatívne a kvalitné. Katalóg od spoločnosti iko predstavuje naše štandardné výrobky. Mali by ste však vedieť, že sa na nás môžete obrátiť aj priamo s konkrétnymi projektmi. Kontaktujte nás, povedzte nám o svojom projekte a my vám pripravíme riešenie na mieru. V tomto katalógu nájdete rôzne nápady, ktoré vás inšpirujú, ako využiť naše výrobky na rôznych miestach.

9 5 2. Technológia 2.1 Detekcia pohybu Technológia detekcie PIR (pasívneho infračerveného detektora) PIR snímač zistí rozdiel medzi teplom ľudského tela v pohybe a okolitým prostredím. teplo pohyb Senzory používajú špeciálne šošovky, ktoré rozdeľujú snímanú oblasť na dve časti: centrálnu (priamo pred objektívom snímača) na zachytenie drobných pohybov a vonkajšiu (Fresnelove šošovky) zameranú na veľké pohyby. Detekcia je veľmi presná. Ultrazvuková technológia (US) Pri detekcii ultrazvukovou technológiou táto vysiela do snímanej oblasti vlny a meria rýchlosť, akou sa vrátia späť. Aj drobný pohyb ľudí v tejto oblasti zmení frekvenciu návratu týchto vĺn k svojmu východiskovému bodu. Zaznamenáva sa akákoľvek prítomnosť, dokonca aj na veľkú vzdialenosť. odraz ultrazvukové vlny

10 6 Technológia Dual Snímače Dual Tech spájajú výhody PIR a ultrazvukovej technológie. Rovnako zaručujú optimálnu detekciu ľudskej činnosti na danom mieste. Snímače Dual Tech sú synonymom maximálnej spoľahlivosti a veľkého potenciálu pri šetrení energiou. Snímače Dual Tech podliehajú neustálym procesom zdokonaľovania. Ak sú v automatickom režime, citlivosť snímača sa prispôsobuje zvyčajným pohybom na danom mieste. apríklad, ak sa v nejakej miestnosti nikdy nezdržiavate viac ako tridsať minút, snímač automaticky nastaví dobu oneskorenia. Šetrenie energiou sa tak dokonale prispôsobí vašim potrebám. Čo by ste mali vedieť iko detektory sú vybavené dvoma reléovými kontaktmi (z volfrámu a striebra/niklu). To umožňuje ľahko pripojiť všetky prístroje (vrátane predradníkov, elektrických transformátorov a pod.). Toto relé vydrží extrémne zaťaženie vysokým zapínacím prúdom. apríklad elektronický predradník potrebuje na rozsvietenie 40-krát väčší prúd než spotrebúva v pohotovostnom režime. Výhody pre elektroinštalatéra žiadne ďalšie reléové kontakty alebo spínač žiadny prvok na kontrolu spotreby prúdu žiadne ďalšie káble rýchlejšia inštalácia jeden produkt na celú miestnosť vysoká spoľahlivosť Výhody pre zákazníkov nižšie náklady na inštaláciu menej náhradných dielov kratšia doba vrátenia investície v prípade rekonštrukcie značný návrat investícií štvorročná záruka

11 8 2.2 Regulácia osvetlenia podľa intenzity denného svetla Vďaka automatickej regulácii je osvetlenie nastavené na požadovanú úroveň pomocou stmievačov a senzorov na intenzity denného svetla, ktoré preniká na dané miesto (systém s otvorenou slučkou). Denné svetlo sa tak využíva optimálnym spôsobom a prostredie je stále ideálne osvetlené. Skombinovaním s detektormi pohybu alebo prítomnosti sa svetlo zapne len vtedy, keď je niekto v miestnosti. zónová regulácia svetelný senzor 25% 50% 75% Svetelný senzor je určený na vnútorné aj vonkajšie použitie. iko ponúka nastavenie na dve alebo tri svetelné zóny a 1-10 V alebo DAI stmievanie. Kancelárie Šatne Zasadacie miestnosti

12 9 3. Šetrenie energiou Inteligentné ovládanie osvetlenia vám pomôže šetriť energiu. V závislosti od konkrétnych podmienok, usporiadania priestoru a použitých výrobkov vám môže znížiť spotrebu až o 80 %. Úspora až: 30% 45% 60% 80% jednoduchý detektor pohybu s funkciou zap/vyp detektor prítomnosti s funkciou stmievania ovládanie osvetlenia v 2 zónach, regulácia osvetlenia v závislosti od detekcie pohybu a denného svetla ovládanie osvetlenia v 3 zónach, regulácia osvetlenia v závislosti od detekcie pohybu a denného svetla 4. Podpora iko iko vám pomôže pri realizácii vašich projektov na ovládanie osvetlenia pri novostavbe aj pri renovácii. Môžete sa spoľahnúť na optimálne riešenia podľa požadovaných funkcií, očakávaného pohodlia a želanej úspory energie. K tomu sa môžete spoľahnúť na našu plnú podporu. Od definovania požiadaviek, cez technické poradenstvo pri výpočte rozpočtu a času vrátenia investície, až po uvedenie do prevádzky. Správne rozhodnutie pri výbere osvetlenia závisí aj od zariadenia, funkčných charakteristík a využívania daného priestoru. ech už riešite akýkoľvek priestor (zasadacie miestnosti, šatne, schodiská, učebne, auly, kancelárie atď.), vždy je možné spoločne nájsť najvýhodnejšie riešenie osvetlenia, ktoré bude efektívne aj z energetického hľadiska. Konečný výsledok umožňuje dosiahnuť optimálnu úsporu energie, ponúka viac pohodlia a zvyšuje produktivitu zamestnancov.

13 10 5. Príklady použitia Chceme vás inšpirovať pri vytváraní vašich projektov. Výhody inteligentného osvetlenia sa dajú využívať vo všetkých priestoroch, od veľkých až po tie najmenšie. V tejto časti nájdete niekoľko príkladov. Kancelárie a menšie zasadacie miestnosti Potenciálna úspora energie: 60% Príklad: V uzavretej kancelárii sedí zamestnanec celý deň a vykonáva tam väčšinu svojich aktivít (práca na počítači, čítanie...). 1. ajvýhodnejšie riešenie: pasívny infračervený detektor (PIR), 230 Vac, 1-kanálový detektor prítomnosti so snímačom denného svetla. Podľa zvoleného detektora sa snímaná oblasť pohybuje od 38 až do 140 m 2. 6,5 m 4 m Odporúčané výrobky Detektor prítomnosti 360 Detektor prítomnosti 360 alebo 230 Vac, 1-kanálový (10 A) 230 Vac, 1-kanálový (10 A) na povrchovú montáž na povrchovú aj zapustenú montáž Katalógové číslo: Katalógové číslo: Úspora energie: 30% Úspora energie: 30%

14 11 2. Aby ste zvýšili energetické úspory, môžete sa rozhodnúť pre rôzne senzory. Toto riešenie spočíva v jedinom zariadení, ktorého inštalácia je veľmi jednoduchá. Snímaná oblasť detekcie je do 140 m². Odporúčané výrobky Detektor prítomnosti 360 Detektor prítomnosti Vac, 2-kanálový, variant DAI, 230 Vac, 1-kanálový (10A), variant 1-10 V na povrchovú montáž na povrchovú montáž Katalógové číslo: Katalógové číslo: Úspora energie: 60% Úspora energie:45% 11

15 12 Kancelárie pre väčší počet zamestnancov, konferenčné miestnosti, jedálne, triedy, auly. Potenciálna úspora energie: 80% Príklad: Vo veľkých kanceláriách sú zvyčajne veľké okná a často tu pracuje viac ľudí. Zamestnanci vykonávajú väčšinu svojej činnosti v rámci jedného priestoru (práca na počítači, čítanie...). 1. ajvýhodnejšie riešenie: pasívny infračervený detektor (PIR), 230 Vac, 360, 1-kanálový alebo 2-kanálový detektor prítomnosti so snímačom na sledovanie intenzity denného osvetlenia. 6 m 8 m Odporúčané výrobky Detektor prítomnosti 360 Detektor prítomnosti Vac, 1-kanálový (10A) 230 Vac, 2-kanálový (2 x10a) (zap/vyp) Katalógové číslo: Katalógové číslo: Úspora energie: 30% Úspora energie: 30%

16 13 2. Ak senzory nie je možné namontovať na strop, môžete použiť detektor prítomnosti 24 Vdc (PIR) na montáž na stenu, v kombinácii s DC modulom (zap/vyp) a svetelným senzorom. 8 m 12 m možnosť: odporúčané výrobky Detektor pohybu 90 DC modul (spínač zap/vyp) Svetelný senzor IP20 24 Vdc, snímaná oblasť 5 15 m s nastaviteľným rozsahom snímania Katalógové číslo: Katalógové číslo: Katalógové číslo: Úspora energie: 30%

17 14 3. Ak zariadenie v priestore 12 m (nábytok, stropný podhľad, visiace lampy...) zabraňuje pasívnej infračervenej Dual Tech (PIR technológia v kombinácii s ultrazvukovou). Senzor PIR ako prvý 8m detekcii, iko odporúča použiť senzory zachytáva pohyb v miestnosti. Za rozlišovanie drobných pohybov je ďalej zodpovedný ultrazvukový senzor. alebo 2. možnosť: odporúčané výrobky napájanie, 24 Vdc/40 ma Katalógové číslo: detektor prítomnosti 180/360 detektor prítomnosti 360 detektor prítomnosti 360 PIR/US, 24 Vdc master, PIR/US, 230 Vac slave, PIR/US, 230 Vac alebo Katalógové číslo: Katalógové číslo: Úspora energie: 30% Úspora energie: 30%

18 15 4. a zvýšenie energetických úspor môžu byť detektory prítomnosti s pasívnou infračervenou a ultrazvukovou technológiou použité v kombinácii so senzorom denného svetla 24 Vdc, DC modulom (zap/vyp) pre tri zóny a tlačidlovým spínačom. 8 m m = nastavenie troch zón (zap/vyp) zóna 1 zóna 2 zóna 3 3. možnosť: odporúčané výrobky Svetelný senzor IP20 Detektor prítomnosti 360 Tlačidlový spínač Modul DC - zap/vyp s nastaviteľnou oblasťou snímania PIR/US, 24 Vdc Katalógové číslo: Katalógové číslo: Katalógové číslo: Úspora energie: 45% Katalógové číslo: Svetelný senzor Detektor prítomnosti Bezpotenciálové tlačidlo Tlačidlový spínač Modul DC zap/vyp apájací zdroj DC Žiarivky max VA zóna 1 Žiarivky max VA zóna 2 Žiarivky max VA zóna 3

19 16 5. Pri použití svietidiel so stmievateľnými predradníkmi (1-10 V/DAI) môže byť priestor rozdelený do dvoch alebo troch svetelných zón. V závislosti od množstva svetla prenikajúceho do miestnosti a nastavenej hodnoty sa intenzita osvetlenia v jednotlivých zónach líši. Takto môžete ušetriť až 80% energie a využívať pohodlie optimálneho osvetlenia. 8 m m nastavenie na tri zóny (1-10 V) nastavenie na tri zóny (predradníky DAI) zóna 1 zóna 2 zóna 3 4. možnosť: odporúčané výrobky Detektor prítomnosti 360 Svetelný senzor IP20 Modul DC - DIM Tlačidlový spínač PIR/US, 24 Vdc s nastaviteľným rozsahom snímania kombinácia svetla, pohybu a času Katalógové číslo: Katalógové číslo: Kat.číslo (1-10 V) (DAI) Úspora energie: 80% Katalógové číslo: Detektor prítomnosti 360 na povrchovú montáž na strop Detektory pohybu 24V (Max. 8 ks) Svetelný senzor JY(st)Y 2x2x0,8 alebo Modul DC - DIM Bezpotenciálové tlačidlo Tlačidlový spínač Žiarivky max VA zóna 1 : 1-10 V/ DAI apájací zdroj Žiarivky max VA zóna 2 : 1-10 V/ DAI Žiarivky max VA zóna 3 : 1-10 V/ DAI

20 18 6. Prehľad výrobkov a nasledujúcich stranách nájdete prehľad našich výrobkov. Súmrakový spínač 16A 3000 W 3000 VA max. 16 A IP lux Súmrakový spínač, 230 Vac, lux, 1-kanálový (16A) Kvalitný Funkčný Spoľahlivý Úsporný Dokonalý komfort epšia ochrana proti vlámaniu Automatický súmrakový spínač do vstupných chodieb, prístreškov, záhrad... Vhodný na ovládanie vonkajšieho osvetlenia. Osvetlenie sa zapne automaticky, keď úroveň denného svetla klesne pod nastavenú hodnotu luxov. Ak je intenzita denného svetla vyššia ako je nastavená hodnota luxov, osvetlenie sa automaticky vypne. Súmrakový spínač poskytuje aj dostatok priestoru na káble a rovnako umožňuje rýchlu a jednoduchú inštaláciu.

21 19 Technické údaje Katalógové číslo x 73 x 47 mm (VxŠxH) apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie 0,9 W Reléový kontakt O (max. 16 A) Maximálna povolená záťaž žiarovky (3000 W) halogénové žiarovky 230 V (3000 W) všetky nízkonapäťové halogénové žiarovky (3000 VA) žiarivky (nekompenzované) (3000 VA) sodíkové výbojky/ortuťové nízkotlakové výbojky (1000 W) žiarovky plnené plynom (vysoký/nízky tlak) (1000 W) Úsporné žiarovky (CFi) (3000 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 165 A/20 ms Svetelná citlivosť lux Hysteréza svetelnej citlivosti ± 50% Doba oneskorenia vypnutia ± 1 min Stupeň ochrany IP54 Trieda ochrany Zariadenia triedy II Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Schémy zapojenia 103 mm 73 mm 47 mm

22 20 Súmrakový spínač 10A Súmrakový spínač, 230 Vac, lux, 1-kanálový (10A) Kvalitný Funkčný Spoľahlivý Úsporný Dokonalý komfort epšia ochrana proti vlámaniu Automatický súmrakový spínač do vstupných chodieb, prístreškov, záhrad... Vhodný na ovládanie vonkajšieho osvetlenia. Osvetlenie sa zapne automaticky, keď úroveň denného svetla klesne pod nastavenú hodnotu luxov. Ak je intenzita denného svetla vyššia ako je nastavená hodnota luxov, osvetlenie sa automaticky vypne. Súmrakový spínač poskytuje aj dostatok priestoru na káble a rovnako umožňuje rýchlu a jednoduchú inštaláciu W 1200 VA max. 10 A IP lux

23 21 Technické údaje Katalógové číslo: x 74 x 49 mm (VxŠxH) apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie 0,9 W Reléový kontakt O (max. 10 A) Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky 230 V (500 W) všetky nízkonapäťové halogénové žiarovky (500 VA) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (1200 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 80 A/20 ms Svetelná citlivosť lux Hysteréza svetelnej citlivosti + 50% Doba oneskorenia ± 1 min Stupeň ochrany IP54 Trieda ochrany zariadenia triedy II Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Schémy zapojenia 74 mm 95 mm 49 mm

24 22 Vonkajší detektor pohybu 10 A Vonkajší detektor pohybu 180, 230 Vac, na povrchovú montáž na steny Kvalitný Funkčný Štýlový Jednoduchá inštalácia Úsporný Dokonalý komfort epšia ochrana proti vlámaniu Automatický spínač do vstupných chodieb, prístreškov, záhrad... Vybavený zabudovaným senzorom intenzity svetla: osvetlenie sa zapne iba vtedy, keď detektor zaznamená pohyb v snímanej oblasti a ak hladina denného svetla je nižšia ako nastavená hodnota luxov. Svetlo zostáva zapnuté po celý čas, kedy detektor zaznamenáva pohyb. Zabudovaný časový spínač poskytuje možnosť nastaviť si želanú dobu oneskorenia. Osvetlenie ostane zapnuté počas nastavenej doby potom, čo bol zachytený posledný pohyb. Šošovka snímača môže byť prekrytá uzatváracou clonou, čo umožňuje zmeniť snímanú oblasť. Uzatváracia clona sa dá prispôsobiť tak, aby snímala len požadovanú oblasť. Možnosť aktivovať pomocou tlačidla s automatickým vypnutím W 1200 VA max. 10 A IP54 8 s - 30 min 5 lux- 180 max. 11 m max. 14 m

25 UX TIME 30m 8s Snímaná oblasť v metroch 14 m 8 m 6 m 23 Technické údaje Katalógové čísla (biela) (čierna) 125 x 72 x 63 mm (VxŠxH) apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie 0,6 W Reléový kontakt O (max. 10A), citlivý na svetlo a pohyb Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky 230 v (2300 W) všetky nízkonapäťové halogénové žiarovky (2300 VA) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (1200 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 80 A/20 ms Detekčný uhol 180 Snímaná oblasť (vo výške 2,5 m) polkruhovitá až do 14 m ( ) (biela) polkruhovitá až do 11 m ( ) (čierna) Montážna výška 2 3 m Svetelná citlivosť 5 lux Doba oneskorenia 8 s 30 min Stupeň ochrany IP54 Trieda ochrany zariadenia triedy II Prevádzková teplota C Svorky 3 x 1,5 mm² Káblová priechodka 2 x 12,5 mm Osvedčenie certifikát CE, v súlade s normou E astavenie Schémy zapojenia 72 mm 63 mm modrá hnedá červená modrá ' hnedá červená ' 125 mm UX TIME 30m 8s Snímaná oblasť v metroch 14 m 8 m 6 m Zmeny v snímanej oblasti Pohľad zhora 180 Pohľad zboku 2,5 m 11 m 7 m 5 m 2 m 11 m 7 m biela: 14 m čierna: 11 m 0 biela: 14 m čierna: 11 m 0 biela: 14 m čierna: 11 m 5 m 2 m

26 24 Vonkajší detektor pohybu 10 A Vonkajší detektor pohybu 180, 230 Vac, na povrchovú montáž na steny a stropy Kvalitný Funkčný Štýlový Jednoduchá inštalácia Úsporný Dokonalý komfort epšia ochrana proti vlámaniu 2300 W 1200 VA max. 10 A IP54 8 s - 30 min 5 lux- 180 max. 11 m max. 14 m Automatický spínač do vstupných chodieb, prístreškov, záhrad... Vybavený zabudovaným senzorom intenzity svetla: osvetlenie sa zapne iba vtedy, keď detektor zaznamená pohyb v snímanej oblasti a ak hladina denného svetla je nižšia ako nastavená hodnota luxov. Svetlo zostáva zapnuté po celý čas, kedy detektor zaznamenáva pohyb. Zabudovaný časový spínač poskytuje možnosť nastaviť si želanú dobu oneskorenia. Osvetlenie ostane zapnuté počas nastavenej doby potom, čo bol zachytený posledný pohyb. Šošovka snímača môže byť prekrytá uzatváracou clonou, čo umožňuje zmeniť snímanú oblasť. Uzatváracia clona sa dá prispôsobiť tak, aby snímala len požadovanú oblasť. Možnosť aktivovať pomocou tlačidla s automatickým vypnutím.

27 12m 8s UX TIME METER 25 Technické údaje Katalógové čísla - detektor pohybu (biela) (čierna) Katalógové čísla - držiak (biela) (čierna) 70 x 90 x 130 mm (VxŠxH) apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie 0,8 W Reléový kontakt O (max. 10 A), citlivý na svetlo a pohyb Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky 230 V (2300 W) všetky nízkonapäťové halogénové žiarovky (2300 VA) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (1200 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 80 A/20 ms Detekčný uhol 180 Snímaná oblasť polkruhovitá až do 14 m ( ) (vo výške 2,5 m) polkruhovitá až do 11 m ( ) (vo výške 2,5 m) Montážna výška 2 3 m Svetelná citlivosť 5 lux Hysteréza svetelnej citlivosti + 10% Doba oneskorenia 8 s 30 min Stupeň ochrany IP54 Trieda ochrany zariadenia triedy II Prevádzková teplota C Svorky 3 x 1,5 mm² Káblová priechodka 2 x 12,5 mm Osvedčenie certifikát CE, v súlade s normou E astavenie Schémy zapojenia Snímaná oblasť 130 mm 70 mm 45 mm hnedá modrá červená hnedá modrá červená 11 m 7 m 5 m 2 m 11 m 7 m 5 m m 90 mm Montáž na strop UX 30m 8s TIME + - METER Zmeny snímanej oblasti Pohľad zhora 180 Pohľad zboku 2,5 m biela: 14 m čierna: 11 m 0 biela: 14 m čierna: 11 m 0 biela: 14 m čierna: 11 m

28 26 Detektor prítomnosti, 1-kanálový Detektor prítomnosti so senzorom intenzity osvetlenia, 360, 230 Vac, 1-kanálový (10 A), na povrchovú alebo zapustenú montáž na strop Kvalitný Funkčný Štýlový Jednoduchá inštalácia Možnosť zmenšiť snímanú oblasť (priemer od 7 do 12 m) 2300 W 1200 VA max. 10 A IP20 Detektor prítomnosti do malých priestorov, kancelárií, skladov Je určený výlučne na vnútorné použitie. Podľa zvolenej aplikácie sa osvetlenie zapne alebo vypne manuálne pomocou tlačidlového spínača, alebo automaticky, keď zaznamená nejaký pohyb. Rozsvietenie alebo zhasnutie môže, ale nemusí závisieť od denného svetla. Osvetlenie zostáva zapnuté, pokým sa zaznamenáva nejaký pohyb. Zabudovaný spínač poskytuje možnosť nastaviť si želanú dobu oneskorenia, počas ktorej sa stále svieti aj potom, čo bol zachytený posledný pohyb. Osvetlenie možno vypnúť aj manuálne. IR diaľkové ovládanie na ľahké a rýchle nastavenie (voliteľné). 5 s/ 2-30 min lux m

29 27 Technické údaje Katalógové číslo detektora prítomnosti Katalógové číslo IR diaľkového ovládania Katalógové číslo inštalačnej krabice detektora prítomnosti 24 x 90 mm (VxD) 56 x 90 mm (VxD) (vrátane zapustenej časti) inštalačnej krabice 43 x 90 mm (VxD) apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie 0,8 W Reléový kontakt O (max. 10 A), citlivý na svetlo a pohyb Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky230 V (2300 W) všetky nízkonapäťové halogénové žiarovky (500 VA) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (1200 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 80 A/ 20 ms Detekčný uhol 360 Snímaná oblasť kruhová, s priemerom 7 12 m Montážna výška 2,5 4 m Svetelná citlivosť lux Doba oneskorenia 5 s/2 30 min Stupeň ochrany IP20 Trieda ochrany zariadenia triedy II Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Snímaná oblasť Schéma zapojenia Ø 90 mm 55 mm Ø 90 mm 32 mm 16 mm 24 mm 60 mm PIR ø 4 m (12 m 2 ) ø 7 m (38 m 2 ) Pohľad zhora, naznačený na zemi (z výšky 2,5 m). ø 3 m ø 5 m 0,8 m Tip na umiestnenie a optimálnu detekciu vchodových dvier zmenšite vzdialenosť medzi dverami a detektorom. Efektívna detekcia osôb je možná v minimálnej výške 0,8 m nad podlahou. Snímaná zóna zobrazená z boku.

30 28 Detektor prítomnosti, 1-kanálový, osvetlenie Detektor prítomnosti so senzorom intenzity osvetlenia, 360, 230 Vac, 1-kanálový (10 A), na povrchovú montáž na strop Kvalitný Funkčný Jednoduchá inštalácia Úsporný Veľká snímaná zóna (do 20 m) 2300 W 1200 VA max. 10 A IP min lux 360 max. 20 m Detektor prítomnosti do kancelárií, skladov, kaviarní... U rčený výlučne na vnútorné použitie Podľa zvolenej aplikácie sa osvetlenie zapne alebo vypne manuálne pomocou tlačidlového spínača, alebo automaticky, keď zaznamená nejaký pohyb. Rozsvietenie alebo zhasnutie môže, ale nemusí závisieť od denného svetla. Osvetlenie zostáva zapnuté, pokým sa zaznamenáva nejaký pohyb. Zabudovaný spínač poskytuje možnosť nastaviť si želanú dobu oneskorenia, počas ktorej sa stále svieti aj potom, čo bol zachytený posledný pohyb. Osvetlenie sa dá vypnúť aj manuálne. Šošovka snímača môže byť prekrytá uzatváracou clonou, čo umožňuje zmeniť snímanú oblasť. Uzatváracia clona sa dá prispôsobiť tak, aby snímala len požadovanú oblasť.

31 29 Technické údaje Katalógové číslo x 127 mm (VxD) apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie < 1 W Reléový kontakt O (max. 10 A), citlivý na svetlo a pohyb Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky230 V (2300 W) všetky nízkonapäťové halogénové žiarovky (500 VA) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (1200 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 80 A/20 ms Detekčný uhol 360 Snímaná oblasť kruhová, s priemerom do 20 m Montážna výška 2,5 3 m Svetelná citlivosť lux Hysteréza svetelnej citlivosti + 10% Doba oneskorenia vypnutia 1 30 min Stupeň ochrany IP20 Trieda ochrany zariadenia triedy II Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Schéma zapojenia Umiestnenie Ø 127 mm Ø 127 mm PIR 59 mm Montáž Snímaná zóna A B C D ø 2 m 3 m² ø 3,4 m 9 m² ø 8 m 50 m² ø 13,5 m 140 m² 0,8 m Tip na umiestnenie a optimálnu detekciu vchodových dvier zmenšite vzdialenosť medzi dverami a detektorom. Efektívna detekcia osôb je možná v minimálnej výške 0,8 m nad podlahou. ø 3 m ø 5 m ø 12 m ø 20 m Pohľad zhora, naznačený na zemi (z výšky 2,5 m). A + B = drobné pohyby tela C + D = veľké pohyby tela Snímaná oblasť zobrazená z boku.

32 30 Detektor prítomnosti, 1-kanálový, master/slave, osvetlenie Detektor prítomnosti, 1-kanálový (10 A), so senzorom intenzity osvetlenia master/slave, na povrchovú montáž na strop Kvalitný Funkčný Jednoduchá inštalácia Úsporný Veľká snímaná zóna (do 20 m) Možnosť použiť ako master alebo slave 2300 W 1200 VA max. 10 A IP min lux 360 max. 20 m Detektor prítomnosti na použitie do veľkých kancelárií, skladov, kaviarní... Výlučne určený na vnútorné použitie Podľa zvolenej aplikácie sa osvetlenie zapne alebo vypne manuálne pomocou tlačidlového spínača, alebo automaticky, keď zaznamená nejaký pohyb. Rozsvietenie alebo zhasnutie môže, ale nemusí závisieť od denného svetla. Osvetlenie ostáva zapnuté, pokým sa zaznamenáva nejaký pohyb. Zabudovaný časovač umožňuje nastaviť želanú dobu oneskorenia, počas ktorej sa stále svieti aj potom, čo bol zachytený posledný pohyb. Osvetlenie sa dá vypnúť aj manuálne. Šošovka snímača môže byť prekrytá uzatváracou clonou, čo umožňuje zmeniť snímanú oblasť. Uzatváracia clona sa dá prispôsobiť tak, aby snímala len požadovanú oblasť. Vo veľkých priestoroch môže byť použitý jeden master a jeden alebo viaceré slave detektory. Riadia sa podľa nastavenia, ktoré má master.

33 31 Technické údaje Katalógové číslo x 127 mm (VxD) Master/slave master/slave apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie ± 1 W Reléový kontakt O (max. 10 A), citlivý na pohyb a svetlo Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky 230 V (2300 W) všetky nízkonapäťové halogénové žiarovky (500 VA) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (1200 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 80 A/20 ms Detekčný uhol 360 Snímaná oblasť kruhová, s priemerom do 20 m Montážna výška 2,5 3 m Svetelná citlivosť lux Hysteréza svetelnej citlivosti + 10% Doba oneskorenia vypnutia 1 30 min Stupeň ochrany IP20 Trieda ochrany zariadenia triedy II Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Schéma zapojenia Umiestnenie Ø 127 mm Ø 127 mm Master Slave tlačidlo (230 V) PIR PIR 59 mm S S S Montáž Snímaná oblasť A B C D ø 3 m ø 5 m ø 12 m ø 20 m Pohľad zhora, naznačený na zemi (vo výške 2,5 m). A + B = malé pohyby tela C + D = veľké pohyby tela ø 2 m 3 m² ø 3,4 m 9 m² ø 8 m 50 m² ø 13,5 m 140 m² 0,8 m Snímaná oblasť zobrazená z boku. Tip na umiestnenie a optimálnu detekciu vchodových dvier, zmenšite vzdialenosť medzi dverami a detektorom. Efektívna detekcia osôb je možná z minimálnej výšky 0,8m nad zemou.

34 32 Detektor prítomnosti, 2-kanálový, osvetlenie + ventilátor Detektor prítomnosti so senzorom intenzity osvetlenia, 360, 230 Vac, 2-kanálový (2 x 10 A), na povrchovú montáž na strop Kvalitný Funkčný Jednoduchá inštalácia Úsporný Veľká snímaná zóna (do 20 m) 2300 W 1200 VA max. 10 A IP min lux 360 max. 20 m Detektor prítomnosti na použitie na toaletách, v práčovňách Výlučne určený na montáž do vnútra Podľa zvolenej aplikácie sú ventilátor a osvetlenie zapnuté/vypnuté manuálne pomocou tlačidlového spínača alebo automaticky, ak je zaznamenaný pohyb. Úroveň denného svetla nevplýva na ovládanie ventilácie Osvetlenie ostane zapnuté pokým sa zaznamenáva nejaký pohyb a keď je úroveň denného svetla je nižšia ako nastavená hodnota. Zabudovaný časovač umožňuje nastaviť želanú dobu oneskorenia, počas ktorej sa stále svieti aj potom, čo bol zachytený posledný pohyb. Ventilácia sa vypne, keď uplynie nastavená doba oneskorenia, ktorá je zvýšená o 25% Osvetlenie aj ventilácia môžu byť vypnuté aj manuálne. Možnosť pokryť šošovku senzora pomocou dodanej uzatváracej clony na rozdelenie snímanej oblasti. Uzatváracia clona sa dá prispôsobiť želanému dosahu.

35 33 Technické údaje Katalógové číslo x 127 mm (VxD) apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie < 1,5 W Reléový kontakt O (max. 10 A), citlivý na svetlo a pohyb Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky 230 V (2300 W) všetky nízkonapäťové halogénové žiarovky (500 VA) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (1200 VA) motor ventilátora (690 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 80 A/20 ms Detekčný uhol 360 Snímaná oblasť kruhová, s priemerom do 20 m Montážna výška 2,5 3 m Svetelná citlivosť lux Hysteréza svetelnej citlivosti + 10% Doba oneskorenia 1 30 min Stupeň ochrany IP20 Trieda ochrany zariadenia triedy II Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Schéma zapojenia Umiestnenie Ø 127 mm Ø 127 mm PIR 59 mm Montáž Snímaná oblasť A B C D ø 3 m ø 5 m ø 12 m ø 20 m Pohľad zhora, naznačený na zemi (vo výške 2,5 m). A + B = drobné pohyby tela C + D = veľké pohyby tela ø 2 m 3 m² ø 3,4 m 9 m² ø 8 m 50 m² ø 13,5 m 140 m² 0,8 m Snímaná oblasť zobrazená z boku. Tip na umiestnenie a optimálnu detekciu vchodových dvier, zmenšite vzdialenosť medzi dverami a detektorom. Efektívna detekcia osôb je možná z minimálnej výšky 0,8m nad zemou.

36 34 Detektor prítomnosti, 2-kanálový Detektor prítomnosti so senzorom intenzity osvetlenia, 360, 230 Vac, 2-kanálový (2 x 10 A), na povrchovú montáž na strop Kvalitný Funkčný Jednoduchá inštalácia Úsporný Veľká snímaná zóna (do 20 m) 2300 W 1200 VA max. 10 A IP min lux 360 max. 20 m Detektor prítomnosti na použitie v triedach, zasadacích miestnostiach Po stlačení tlačidlového spínača sa vždy zapne kanál č. 2, kanál č.1 sa zapne len v prípade ak je úroveň intezity denného svetla nižšia ako nastavená na detektore. Svetlo (kanál 1+2) sa automaticky vypne po zistení posledného pohybu a uplynutí oneskorenia (od 1 do 30 minút). Osvetlenie na kanáli 1 sa automaticky vypne, akonáhle je úroveň denného svetla dostatočne vysoká (vyššia ako nastavená na detektore). Kanál 1 slúžina osvetlenie miestnosti alebo zóny bližšie pri okne. Kanál 2 sa používa na osvetlenie tabule a/alebo druhej zóny ďalej od okien. Osvetlenie môže byť vypnuté aj manuálne. Možnosť pokryť šošovku senzora pomocou dodanej uzatváracej clony na rozdelenie snímanej oblasti. Uzatváracia clona sa dá prispôsobiť želanému dosahu.

37 35 Technické údaje Katalógové číslo x 127 mm (VxD) apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie < 1,5 W Reléový kontakt kanál 1 O (max. 10 A), citlivý na svetlo a pohyb Reléový kontakt kanál 2 O (max. 10 A), citlivý na pohyb Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky 230 V (2300 W) všetky nízkonapäťové halogénové žiarovky (500 VA) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (1200 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 80 A/20 ms Detekčný uhol 360 Snímaná oblasť kruhová, s priemerom do 20 m Montážna výška 2,5 3 m Svetelná citlivosť lux Hysteréza svetelnej citlivosti + 10% Doba oneskorenia vypnutia 1 30 min Stupeň ochrany IP20 Trieda ochrany zariadenia triedy II Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Schéma zapojenia Umiestnenie Ø 127 mm Ø 127 mm P IR 59 mm Poznámka: 1 a rovnaká fáza Montáž Snímaná oblasť A B C D ø 3 m ø 5 m ø 12 m ø 20 m Pohľad zhora, naznačený na zemi (vo výške 2,5 m). A + B = drobné pohyby tela C + D = veľké pohyby tela ø 2 m 3 m² ø 3,4 m 9 m² ø 8 m 50 m² ø 13,5 m 140 m² 0,8 m Snímaná oblasť zobrazená z boku. Tip na umiestnenie a optimálnu detekciu vchodových dvier, zmenšite vzdialenosť medzi dverami a detektorom. Efektívna detekcia osôb je možná z minimálnej výšky 0,8m nad zemou.

38 36 Detektor pohybu 90 regálový Detektor pohybu na ovládanie vnútorného osvetlenia, 90, 24 Vdc, dosah 9 m, na montáž na steny a stropy Kvalitný Funkčný Jednoduchá inštalácia Úsporný Kompaktný Až 8 detektorov na jeden modul So zabudovaným testom pohybu astaviteľná citlivosť IP20/IP54 90 max. 9 m Detektor na zistenie pohybu v skladoch a medzi regálmi. Funguje na základe pasívnej infračervenej technológie (PIR) a reaguje na zmeny teploty a pohyby tela. Pripravený na používanie po 3 až 5 minútach po pripojení k napájacej sieti (čas na uvedenie do činnosti). Držiak na pripevnenie na steny a stropy. Používať v kombinácii s DC modulom , alebo ) na ovládanie vnútorného osvetlenia. Možnosť použiť aj v exteriéri. V tomto prípade sa ako vodotesná bariéra používa ochranný kryt so stupňom ochrany IP54 (nie je súčasťou balenia).

39 max. 8 m 37 Technické údaje Katalógové číslo detektora pohybu Katalógové číslo ochranného krytu IP detektora pohybu 67 x 52 x 34 mm (VxŠxH) vrátene ochranného krytu 69 x 56 x 41 mm (VxŠxH) apájacie napätie 24 Vdc ± 10% Výstupný kontakt spínač zap/vyp (tranzistor P) Spotreba elektrickej energie < 5 ma Detekčný uhol 90 Snímaná oblasť 0,5 9 m x 1 m (DxŠ) Montážna výška max. 8 m Stupeň ochrany IP20 Stupeň ochrany s krytom IP54 Prevádzková teplota C Dĺžka kábla k detektorom max. 200 m Káblová priechodka 2 x 2 x 0,6 mm Osvedčenie certifikát CE, v súlade s normou E Umiestnenie Od 1 do 8 senzorov 10 až 144 m Schéma zapojenia Detektory pohybu (Max. 8 ks) JY(st)Y 2x2x0,8 JY(st)Y 2x2x0,8 smer pohybu Bezpotenciálové tlačidlo Tlačidlový spínač Svetelný senzor M a x 8 m. 1 m. 9 m. 9 m Citlivosť 3 ormal Vac 1 5 Min. Max.

40 38 Detektor pohybu 90 Detektor pohybu na ovládanie osvetlenia, 90, 24 Vdc, dosah 9 m, na montáž na steny a stropy Kvalitný Funkčný Jednoduchá inštalácia Úsporný Kompaktný Až 8 senzorov na jeden modul So zabudovaným testom pohybu astaviteľná citlivosť IP20/IP54 90 max. 15 m Detektor pohybu určený na použitie na chodbách, schodiskách, v malých kanceláriách, garážach, parkovacích domoch,... Funguje na základe pasívnej infračervenej technológie (PIR) a reaguje na zmeny teploty a pohyby tela. Pripravený na používanie po 3 až 5 minútach po pripojení k napájacej sieti (čas na uvedenie do činnosti). Držiak na pripevnenie na steny a stropy. a ovládanie vnútorného osvetlenia používajte v kombinácii s DC modulom , alebo Možnosť použiť aj v exteriéri. V tomto prípade sa ako vodotesná bariéra používa ochranný kryt so stupňom ochrany IP54 (nie je súčasťou balenia).

41 39 Technické údaje Katalógové číslo detektora pohybu Katalógové číslo ochranného krytu IP detektora pohybu 67 x 52 x 34 mm (VxŠxH) vrátane ochranného krytu 69 x 56 x 41 mm (VxŠxH) apájacie napätie 24 Vdc ± 10% Výstupný kontakt spínač zap/vyp (tranzistor P) Spotreba elektrickej energie < 5 ma Detekčný uhol 90 Snímaná oblasť 0,5 15 m Montážna výška max. 2,5 m Stupeň ochrany IP20 Stupeň ochrany s krytom IP54 Prevádzková teplota C Dĺžka kábla k detektorom max. 200 m Káblová priechodka 2 x 2 x 0,6 mm Osvedčenie certifikát CE, v súlade s normou E V Umiestnenie Detektory pohybu (Max. 8 ks) Schéma zapojenia JY(st)Y 2x2x0,8 JY(st)Y 2x2x0,8 Meter M 15 7, ,5 V Bezpotenciálové tlačidlo Tlačidlový spínač Svetelný senzor Citlivosť 3 ormal Vac 1 5 Min. Max.

42 40 Detektor pohybu 90 so svetelným senzorom Detektor pohybu so snímačom intenzity osvetlenia, 90, 24 Vdc, dosah 15 m, montáž na steny a stropy Kvalitný Funkčný Jednoduchá inštalácia Úsporný Kompaktný Až 8 senzorov na jeden modul So zabudovaným testom pohybu astaviteľná citlivosť So zabudovaným svetelným senzorom IP20/IP lux 90 max. 15 m Detektor pohybu určený na použitie na chodbách, schodiskách, v malých kanceláriách, garážach, parkovacích domoch,... Funguje na základe pasívnej infračervenej technológie (PIR) a reaguje na zmeny teploty a pohyby tela (aj na pohyby vozidiel). Pripravený na používanie po 3 až 5 minútach po pripojení k napájacej sieti (čas na uvedenie do činnosti). Osvetlenie sa automaticky zapne, keď je úroveň denného svetla nižšia ako nastavená hodnota luxov a keď je v snímanej oblasti zachytený pohyb. Ak je úroveň denného svetla vyššia ako nastavená hodnota luxov, osvetlenie sa automaticky vypne. Montážne držiaky sú určené na pripevnenie na steny a stropy. a ovládanie vonkajšieho osvetlenia používajte v kombinácii s DC modulom ( ). V inštaláciách s viacerými detektormi pohybu sa použije iba jeden so zabudovaným svetelným senzorom. Ostatné ním nemusia byť vybavené. Použite detektory pohybu

43 41 Technické údaje Katalógové číslo detektora pohybu Katalógové číslo ochranného krytu IP detektora pohybu 67 x 52 x 34 mm (VxŠxD) vrátane ochranného krytu 69 x 56 x 41 mm (VxŠxD) apájacie napätie 24 Vdc ± 10% Výstupný kontakt spínač zap/vyp (tranzistor P) Spotreba elektrickej energie < 5 ma Detekčný uhol 90 Snímaná oblasť 0,5 15 m Svetelná citlivosť lux Montážna výška max. 2,5 m Stupeň ochrany detektora pohybu IP20 Stupeň ochrany ochranného krytu IP54 Prevádzková teplota C Dĺžka kábla k detektorom max. 200 m Káblová priechodka 2 x 2 x 0,6 mm Osvedčenie certifikát CE, v súlade s normou E Umiestnenie Schéma zapojenia V Detektory pohybu (Max. 7 ks) Detektor pohybu (en 1 ks) Meter M 15 7, ,5 V JY(st)Y 2x2x0,8 JY(st)Y 2x2x0,8 0 m 5 m 10 m 15 m 5 m Bezpotenciálové tlačidlo Tlačidlový spínač JY(st)Y 2x2x0,8 10 m 15 m m 2,5 m Citlivosť 3 ormal Vac 1 5 Min. Max.

44 42 Detektor prítomnosti 180 Detektor prítomnosti so snímačom intenzity osvetlenia, 180, 24 Vdc, na povrchovú montáž na strop Kvalitný Funkčný Jednoduchá inštalácia Úsporný Veľká snímaná oblasť (do 100 m²) So zabudovaným svetelným senzorom Inteligentné ovládanie osvetlenia Rýchla detekcia malého pohybu (2 3 cm) vďaka pasívnej infračervenej technológii (PIR) a ultrazvukovej technológii (US) IP min lux 180 max. 9 m Detektor prítomnosti určený na použitie v kanceláriách Tento detektor je samostatný: automaticky vyhľadá optimálne nastavenia pre danú snímanú oblasť. Vďaka kombinácii dvoch technológií (infračervenej a ultrazvukovej) postačuje na zapnutie osvetlenia napríklad iba jeden slabý infračervený a jeden silný ultrazvukový signál. Je tiež garantovaná aktivácia bez prerušenia, osvetlenie ostáva zapnuté po celý čas, kedy detektor zachytáva drobné pohyby. Detektor prítomnosti nie je potrebné nastaviť po inštalácii manuálne. V priebehu štyroch týždňov sa nastaví automaticky. Keď je už úplne nastavený, citlivosť sa automaticky prispôsobí zaregistrovaným pohybom v snímanej oblasti: citlivý počas aktívnej činnosti a menej citlivý, ak sa v priestore nik nenachádza. Používa sa v kombinácii s napájacím zdrojom ( alebo ) alebo v kombinácii s DC modulom , alebo a rozdelenie snímanej oblasti sa dá šošovka senzora prekryť pomocou dodanej uzatváracej clony. Uzatváracia clona sa dá prispôsobiť podľa želanej oblasti snímania.

45 43 Technické údaje Katalógové číslo detektora pohybu Katalógové číslo montážnej podložky x 115 mm (VxD) apájacie napätie 24 Vdc ± 10% Výstupný kontakt spínač zap/vyp (tranzistor P) Reléový kontakt 1 spínač zap/vyp (tranzistor P), citlivý na svetlo a pohyb Reléový kontakt 2 zap/vyp (tranzistor P), citlivý na pohyb Bezpotenciálový kontakt O alebo C, max. 24 Vdc, 500mA Spotreba elektrickej energie 18 ma Detekčný uhol 180 Oblasť snímania malých pohybov 0,5 6 m Oblasť snímania veľkých pohybov 3,5 9 m Doba oneskorenia vypnutia 8 40 min Svetelná citlivosť lux Hysteréza svetelnej citlivosti + 10% Montážna výška 2,5 3 m Stupeň ochrany IP40 Prevádzková teplota 0 40 C Osvedčenie certifikát CE, v súlade s normou E Snímaná oblasť Schéma zapojenia 38 mm 7, ,5 3 4,5 6 7,5 9 10, ,5 3 1,5 0 1,5 3,5 6, mm 4,5 6 7,5 JY(st)Y 2x2x0,8 180 /100 m² A A 50 mm 76,3 mm Citlivosť snímania ultrazvuk malé pohyby pohyby tela Power Pack 25,3 mm Citlivosť snímania infračervené svetlo malé pohyby pohyby tela 230V~ ~ 24V 24V 40mA µ, µ, 10A 250V ~ Ø 128,0 mm Montážna podložka Poznámky aznačená oblasť snímania, ak je detektor prítomnosti umiestnený vo výške 2,5 m v otvorenom priestore bez nábytku. Maximálna montážna výška 3 m. Ak sú v priestore deliace priečky, snímaná oblasť sa môže zmenšiť o 25%. 230 Vac

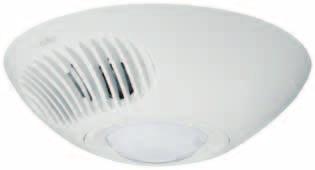

46 44 Detektor prítomnosti 360 Detektor prítomnosti so smímačom intenzity osvetlenia, 360, 24 Vdc, montáž na strop Kvalitný Funkčný Jednoduchá inštalácia Úsporný Veľká snímacia oblasť (do 200 m²) So zabudovaným svetelným senzorom Inteligentné ovládanie svetla Rýchla detekcia malých pohybov (2 3 cm) vďaka pasívnej infračervenej (PIR) a ultrazvukovej technológii (US) IP min lux 360 max. 18 m Detektor prítomnosti určený na použitie v kanceláriách. Tento detektor prítomnosti je samostatný: automaticky prispôsobuje lepšie nastavenia pre danú snímanú oblasť. Vďaka kombinácii dvoch technológií (infračervenej a ultrazvukovej) postačuje na zapnutie osvetlenia napríklad iba jeden slabý infračervený a jeden silný ultrazvukový signál. Je tiež garantovaná aktivácia bez prerušenia, osvetlenie ostáva zapnuté po celý čas, kedy detektor zachytáva drobné pohyby. Detektor prítomnosti nie je potrebné nastaviť po inštalácii manuálne. V priebehu štyroch týždňov sa nastaví automaticky. Keď je už úplne nastavený, citlivosť sa automaticky prispôsobí zaregistrovaným pohybom v snímanej oblasti: citlivý počas aktívnej činnosti a menej citlivý, ak sa v priestore nik nenachádza. Používa sa v kombinácii s napájaním ( alebo ) alebo v kombinácii s DC modulom , alebo a rozdelenie snímanej oblasti sa dá šošovka senzora prekryť pomocou dodanej uzatváracej clony. Uzatváracia clona sa dá prispôsobiť podľa želanej oblasti snímania.

47 45 Technické údaje Katalógové číslo detektora pohybu Katalógové číslo montážnej podložky x 115 m (VxD) apájacie napätie 24 Vdc ± 10% Výstupný kontakt spínač zap/vyp (tranzistor P) Reléový kontakt 1 spínač zap/vyp (tranzistor P), citlivý na svetlo a pohyb Reléový kontakt 2 spínač zap/vyp (tranzistor P), citlivý na pohyb Bezpotenciálový kontakt O alebo C, max. 24 Vdc, 500 ma Spotreba elektrickej energie 33 ma Detekčný uhol 360 Snímaná oblasť malých pohybov 0,5 12 m Snímaná oblasť veľkých pohybov 3,5 18 m Doba oneskorenia vypnutia 8 40 min Svetelná citlivosť lux Hysteréza svetelnej citlivosti + 10% Montážna výška 2,5 3 m Stupeň ochrany IP40 Prevádzková teplota 0 40 C Osvedčenie certifikát CE, v súlade s normou E Snímaná oblasť Schéma zapojenia 38 mm 7, ,5 3 1,5 9 7,5 0 1,5 3 4,5 6 7, ,5 3 1,5 0 6,5 3,5 1, mm 4,5 6 7,5 360 /200 m² JY(st)Y 2x2x0, A A 50 mm 76,3 mm Citlivosť snímania ultrazvuk malé pohyby pohyby tela Power Pack 25,3 mm Citlivosť snímania infračervené svetlo malé pohyby pohyby tela 230V~ ~ 24V 24V 40mA µ, µ, 10A 250V ~ Ø 128,0 mm Montážna podložka Poznámky aznačená oblasť snímania, ak je detektor prítomnosti umiestnený vo výške 2,5 m v otvorenom priestore bez nábytku. Maximálna montážna výška 3 m. Ak sú v priestore deliace priečky, snímaná oblasť sa môže zmenšiť o 25%. 230 Vac

48 46 Detektor prítomnosti 24 V Detektor prítomnosti so snímačom intenzity osvetlenia, 360, 24 Vdc, na povrchovú alebo zapustenú montáž na strop Kvalitný Funkčný Štýlový Jednoduchá inštalácia Možnosť upraviť snímanú oblasť (priemer od 7 do 12 m) IP m Detektor prítomnosti určený na použitie v malých priestoroch, kanceláriách, skladoch Používa sa v kombinácii s DC modulom ( , , alebo ) na reguláciu vnútorného osvetlenia. V závislosti od zvolenej aplikácie sa svetlo zapne alebo vypne buď manuálne, pomocou tlačidlového spínača, alebo automaticky, keď je zaregistrovaný pohyb. Svetlo ostáva zapnuté, pokým zariadenie zaznamenáva pohyb. Možnosť pripojiť k iko Home Control cez modul digitálnych vstupov ( ). Vo veľkých priestoroch je možné zapojiť niekoľko detektorov paralelne.

49 47 Technické údaje Katalógové číslo Katalógové číslo krabice na prisadenú montáž x 90 mm (VxD) 56 x 90 mm (VxD) (vrátane zapustenej časti) krabice na prisadenú montáž 43 x 90 mm (VxD) apájacie napätie 24 Vdc ± 10% Spotreba elektrickej energie < 5 ma Reléový kontakt spínač zap/vyp (tranzistor P), citlivý na pohyb Detekčný uhol 360 Snímaná oblasť kruhová, 7 12 m Montážna výška 2,5 4 m Stupeň ochrany IP20 Trieda ochrany zariadenia triedy II Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Snímaná oblasť Schéma zapojenia Detektory prítomnosti Svetelný senzor Bezpotenciálové tlačidlo Tlačidlový spínač JY(st)Y 2x2x0,8 ø 4 m (12 m 2 ) ø 7 m (38 m 2 ) Pohľad zhora naznačený na zemi (z výšky 2,5 m) ,8 m 230 Vac ø 3 m ø 5 m Detektory prítomnosti Snímaná oblasť, pohľad z boku. Svetelný senzor Tip na umiestnenie a optimálnu detekciu vchodových dvier zmenšite vzdialenosť medzi dverami a detektorom. Efektívna detekcia osôb je možná vo výške minimálne 0,8 m nad zemou. Bezpotenciálové tlačidlo Tlačidlový spínač JY(st)Y 2x2x0, Vac

50 48 Detektor prítomnosti 360, 2-kanálový, DAI/DSI, osvetlenie Detektor prítomnosti so snímačom intenzity denného svetla, 360, 230 Vac, DAI/DSI, na povrchovú montáž na strop Kvalitný Funkčný Jednoduchá inštalácia Úsporný Veľká snímaná oblasť (do 20 m) Riadenie DAI/DSI 1-60 min lux ock/ Unlock Dim Up Fact.1-50 Time 1-1 Time 2-1 earn In 360 max. 20 m App. Auto Fact Time 1 +1 Time 2 +1 Clear App Man Fact.2-5 Time 1-10 Time 2-10 Fade - DAI/DSI ED On/Off Test On Off Reset evel 1 - evel 1 + Automatic evel 2 - Dim Down Fact.2 +5 Time Time Fade + evel 2 + IP20 Detektor prítomnosti určený na použitie vo veľkých kanceláriách, skladoch, kaviarňach Výlučne určený na ovládanie osvetlenia s predradníkmi DAI/DSI. Existujú dve možné aplikácie na tento detektor prítomnosti: ručná aplikácia: ručné zapnutie / vypnutie pomocou tlačidla a automatické vypnutie cez detektor prítomnosti alebo v závislosti od úrovne denného svetla automatická aplikácia: (je možné nastaviť len pomocou IR diaľkového ovládania - voliteľný prvok): automatické zapnutie / vypnutie cez detektor prítomnosti, v závislosti od úrovne denného svetla. Po aktivácii detektora sa svetlo zapne ak sú splnené podmienky detektora (svetelná úroveň ux) So zvyšujúcou sa intenzitou denného osvetlenia v miestnosti sa osvetlenie automaticky stmieva (individuálne kanál 1 a kanál 2), pokiaľ nie je dosiahnutá ich nastavená úroveň. Osvetlenie sa automaticky vypne, akonáhle je úroveň denného svetla dostatočne vysoká. Svetlo (kanál 1+2) sa automaticky vypne po zistení posledného pohybu a uplynutí oneskorenia (od 1 do 60 minút).

51 49 Technické údaje Katalógové číslo Katalógové číslo IR diaľkového ovládania x 127 mm (VxD) apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie 0,3 W Reléový kontakt DAI/DSI Detekčný uhol 360 Snímaná oblasť kruhová, 3 20 m Montážna výška 2,5 4 m Svetelná citlivosť lux Doba oneskorenia vypnutia 1 60 min Stupeň ochrany IP20 Trieda ochrany zariadenia triedy I Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Schéma zapojenia Ø 127 mm Ø 127 mm 59 mm D2 1 D1 D1&2 1 Snímaná oblasť DAI/DSI Zbernica DAI/DSI Zbernica ,8 m DAI Bus1 DAIBus 2 ø 3 m ø 4 m (12 m 2 ) ø 7 m (38 m 2 ) Pohľad zhora, naznačený na zemi (vo výške 2,5 m). Umiestnenie ø 5 m Snímaná oblasť, pohľad z boku. Tip na umiestnenie a optimálnu detekciu vchodových dvier zmenšite vzdialenosť medzi dverami a detektorom. Efektívna detekcia osôb je možná vo výške minimálne 0,8 m nad zemou. Z ó n a 1 Z ó n a 1 Z ó n a 1 Z ó n a 1 Z ó n a 1 Z ó n a 1 Z ó n a 2 Z ó n a 2 Z ó n a 2

52 50 Detektor prítomnosti 360, 1-kanálový, 1-10 V, osvetlenie Detektor prítomnosti so snímačom intenzity denného svetla, 360, 230 Vac, 1-kanálový (10 A), master/slave, na povrchovú montáž na strop Kvalitný Funkčný Jednoduchá inštalácia Úsporný Veľká snímaná oblasť (do 20 m) Riadenie 1-10V Možnosť použiť ako master alebo slave detektor ock/ Unlock App. Auto App Man ED On/Off 2300 W 1200 VA max. 10 A IP min 1-10 V Test On Off Reset Dim Up Fact.1-50 Time 1-1 Time 2-1 earn In evel 1 - Fact Time 1 +1 Time 2 +1 Clear evel 1 + Automatic Fact.2-5 Time 1-10 Time 2-10 Fade - evel 2 - Dim Down Fact.2 +5 Time Time Fade + evel lux 360 max. 20 m Detektor prítomnosti určený na použitie vo veľkých kanceláriách, skladoch, kaviarňach Výlučne určený na vnútorné použitie. Existujú dve možné aplikácie na tento detektor prítomnosti: ručná aplikácia: ručné zapnutie / vypnutie pomocou tlačidla a automatické vypnutie cez detektor prítomnosti alebo v závislosti od úrovne denného svetla. automatická aplikácia: (je možné nastaviť len pomocou IR diaľkového ovládania - voliteľný prvok): automatické zapnutie / vypnutie cez detektor prítomnosti, v závislosti od úrovne denného svetla. Po aktivácii detektora sa svetlo zapne ak sú splnené podmienky detektora (svetelná úroveň ux) So zvyšujúcou sa intenzitou denného osvetlenia v miestnosti sa osvetlenie automaticky stmieva, pokiaľ nie je dosiahnutá ich nastavená úroveň. Osvetlenie sa automaticky vypne, akonáhle je úroveň denného svetla dostatočne vysoká. Svetlo sa automaticky vypne po zistení posledného pohybu a uplynutí oneskorenia (od 1 do 60 minút).

53 51 Technické údaje Katalógové číslo Katalógové číslo IR diaľkového ovládania: Master/slave master/slave 59 x 127 mm (VxD) apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie 0,2 W Reléový kontakt O (max. 10 A), citlivý na pohyb a svetlo Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky 230 V (2300 W) všetky nízkonapäťové halogénové žiarovky (500 VA) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (1200 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 165 A/20 ms Detekčný uhol 360 Snímaná oblasť kruhová, 3 20 m Montážna výška 2,5 4 m Svetelná citlivosť lux Doba oneskorenia 1 60 min Stupeň ochrany IP20 Trieda ochrany zariadenia triedy I Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Snímaná oblasť Schéma zapojenia A B C D ø 3 m ø 5 m ø 12 m ø 20 m Pohľad zhora, snímaná oblasť zobrazená na zemi (z výšky 2,5 m). Umiestnenie ø 2 m 3 m² ø 3,4 m 9 m² ø 8 m 50 m² ø 13,5 m 140 m² 0,8 m Snímaná oblasť, pohľad z boku. Zóna 1 Zóna 1 Zóna1 Zóna 1 Zóna V Zóna 1 Zóna 1 Zóna1 Zóna 1 Tip na umiestnenie a optimálnu detekciu vchodových dvier zmenšite vzdialenosť medzi dverami a detektorom. Efektívna detekcia osôb je možná vo výške minimálne 0,8 m nad zemou.

54 52 Detektor prítomnosti Dual Tech 360, 1-kanálový, master/slave, osvetlenie Detektor prítomnosti so snímačom intenzity denného svetla, 360, 24 Vdc, na zapustenú alebo povrchovú montáž na strop Kvalitný Funkčný Štýlový Jednoduchá inštalácia Možnosť zmenšiť snímanú oblasť (priemer od 7 do 12 m) Detektor prítomnosti určený na použitie vo veľkých kanceláriách, skladoch, kaviarňach Podľa zvolenej aplikácie sa osvetlenie zapne a vypne manuálne pomocou tlačidlového spínača alebo automaticky, keď je zaznamenaný pohyb. Rozsvietenie alebo zhasnutie môžu, ale nemusia, závisieť od daného denného svetla. Osvetlenie ostane zapnuté, ak je zaregistrovaný nejaký pohyb. Zabudovaný časovač umožňuje nastaviť želanú dobu oneskorenia, počas ktorej ostane po poslednom zaregistrovanom pohybe svetlo zapnuté min lux IP20 max. 8 m PIR Možnosť pokryť šošovku senzora pomocou dodanej uzatváracej clony na rozdelenie snímanej oblasti. Uzatváracia clona sa dá prispôsobiť podľa 360 max. 10 x 16 m US želaného dosahu.. Vo veľkých priestoroch môže byť využitá konfigurácia master/slave detektor. Slave závisí od nastavenia, ktoré má master.

55 53 Technické údaje Katalógové číslo master slave Katalóg. číslo IR diaľkového ovládača Katalóg. číslo inštalačnej krabice x 120 mm (VxD) 60 x 120 mm (VxD) apájacie napätie 230 Vac ± 10% 230 Vac ± 10% Spotreba elektrickej energie 1W 1W Reléový kontakt O (max. 10 A, 230 V), bezpotenciálový Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky 230 V (2300 W) všetky nízkonapäťové halogénové žiarovky (2300 W) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (58 x 18 W) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 165 A/20 ms Detekčný uhol Dosah PIR: Ø 8 m PIR: Ø 8 m US: 10 x 16 m US: 10 x 16 m Montážna výška 2 3m 2 3m Svetelná citlivosť lux Doba oneskorenia 1 30 min Stupeň ochrany IP20 IP20 Trieda ochrany Zariadenia triedy 1 Zariadenia triedy 1 Prevádzková teplota 0 45 C 0 45 C Osvedčenie certifikát CE, certifikát CE, v súlade s normou E v súlade s normou E Schéma zapojenia Ø 120 mm Ø 47 mm Ø 109 mm Detektor prítomnosti DUA TECH mm pohybov tela Ovál) = 138 m2 malých pohybov vál) = 66 m2 US 16 US m 16 m 10 x 8 m (Ovál) = 66 m2 64 mm S S 7.5m 8m PIR ø8 m 7.5m 360 8m Učebňa Učebňa 14m US 10 m 14m US 16 m PIR detekcia malých pohybov ø4 m = 12,5 m2 PIR detekcia malých pohybov ø4 m = 12,5 m2 20% prekrytie 14 m US detekcia pohybov tela PIR detekcia pohybov tela detekcia tela 16 x 10PIR m (Ovál) = 138 m2pohybov ø8 m = 50 m2 ø8 mmalých = 50pohybov m2 US detekcia 10m US 10 m M/S R 10m PIR ø4 m PIR ø8 m 230 Vac US 10 m US 8 m 2.5 m PIR ø8 m D2 Jumper 12m Zasadačka 8m 16 m Pohľad zhora Zasadačka 8m ø8 m PIR ø4 m D1 Snímaná oblasť US 8 m Bočný pohľad 12m US 10 m 360 Detektor prítomnosti DUA TECH SAVE 64 mm Pohľad zhora d Detektor prítomnosti DUA TECH SAVE (Max. 10 ks) 29 mm 60 mm 29 mm 60 mm 34 mm Ø 109 mm 34 mm Ø 47 mm Ø 109 mm 29 mm 34 mm Ø 47 mm 60 mm MASTER 8m Ø 120 mm Veľkoplošná kancelária Veľkoplošná kancelária S S

56 54 Detektor prítomnosti IP54 360, 1-kanálový, zapustený, master/slave, osvetlenie Detektor prítomnosti so snímačom intenzity denného svetla, 360, IP54, 230 V, na zapustenú montáž na strop Kvalitný Funkčný Štýlový Jednoduchá inštalácia Možnosť upraviť snímanú oblasť Detektor prítomnosti určený na použitie vo veľkých kanceláriách, skladoch, v hromadných garážach, parkovacích domoch Podľa zvolenej aplikácie sa osvetlenie zapne a vypne manuálne pomocou tlačidlového spínača alebo automaticky, keď je zaznamenaný pohyb. Rozsvietenie alebo zhasnutie môžu, ale nemusia, závisieť od daného denného svetla. Osvetlenie ostane zapnuté, ak je zaregistrovaný nejaký pohyb. Zabudovaný časovač umožňuje nastaviť želanú dobu oneskorenia, počas ktorej ostane po poslednom zaregistrovanom pohybe svetlo zapnuté min lux IP54 max. 20m PIR Možnosť pokryť šošovku senzora pomocou dodanej uzatváracej clony na rozdelenie snímanej oblasti. Uzatváracia clona sa dá prispôsobiť podľa 360 želaného dosahu.. Vo veľkých priestoroch môže byť využitá konfigurácia master/slave detektor. Slave závisí od nastavenia, ktoré má master.

57 55 Technické údaje master slave Katalógové číslo Katalóg. číslo IR diaľkového ovládača Katalóg. číslo inštalačnej krabice x 100 mm (VxD) 74 x 100 mm (VxD) apájacie napätie 230 Vac ± 10% 230 Vac ± 10% Spotreba elektrickej energie 0,2 W 0,2 W Reléový kontakt O (max. 10 A, 230 V), bezpotenciálový Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky 230 V (2300 W) všetky nízkonapäťové halogénové žiarovky (2300 W) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (58 x 18 W) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 165 A/20 ms Detekčný uhol Dosah Ø 20 m Ø 20 m Montážna výška 3 4 m 3 4 m Svetelná citlivosť lux Doba oneskorenia impulz, 2 60 min Stupeň ochrany IP54 IP54 Trieda ochrany Zariadenia triedy 1 Zariadenia triedy 1 Prevádzková teplota -5 do +50 C -5 do +50 C Osvedčenie certifikát CE, v súlade s normou E certifikát CE, v súlade s normou E Schéma zapojenia Detektor prítomnosti Detektor prítomnosti Master Slave (Max. 10 ks) Detektor prítomnosti Slave T 1 /S T 1 /S 1 1 T 1 /S T 1 /S Ø3 Ø5 Ø12 Ø20 2 2,5 m Snímaná oblasť 7 m² 19 m² Ø m² 300 m² 0,8 m 30% 27 46,4 Ø2 7 m² Ø3,4 9 m² Ø8 50 m² Ø13,5 140 m²

58 56 Detektor prítomnosti IP54 360, 1-kanálový, prisadený, master/slave, osvetlenie Detektor prítomnosti so snímačom intenzity denného svetla, 360, IP54, 230 V, na povrchovú montáž na strop Kvalitný Funkčný Štýlový Jednoduchá inštalácia Možnosť upraviť snímanú oblasť Detektor prítomnosti určený na použitie vo veľkých kanceláriách, skladoch, v hromadných garážach, parkovacích domoch Podľa zvolenej aplikácie sa osvetlenie zapne a vypne manuálne pomocou tlačidlového spínača alebo automaticky, keď je zaznamenaný pohyb. Rozsvietenie alebo zhasnutie môžu, ale nemusia, závisieť od daného denného svetla. Osvetlenie ostane zapnuté, ak je zaregistrovaný nejaký pohyb. Zabudovaný časovač umožňuje nastaviť želanú dobu oneskorenia, počas ktorej ostane po poslednom zaregistrovanom pohybe svetlo zapnuté min lux IP54 max. 20m PIR Možnosť pokryť šošovku senzora pomocou dodanej uzatváracej clony na rozdelenie snímanej oblasti. Uzatváracia clona sa dá prispôsobiť podľa 360 želaného dosahu.. Vo veľkých priestoroch môže byť využitá konfigurácia master/slave detektor. Slave závisí od nastavenia, ktoré má master.

59 57 Technické údaje master slave Katalógové číslo Katalóg. číslo IR diaľkového ovládača x 117 mm (VxD) 64 x 117 mm (VxD) apájacie napätie 230 Vac ± 10% 230 Vac ± 10% Spotreba elektrickej energie 0,2 W 0,2 W Reléový kontakt O (max. 10 A, 230 V), bezpotenciálový Maximálna povolená záťaž žiarovky (2300 W) halogénové žiarovky 230 V (2300 W) všetky nízkonapäťové halogénové žiarovky (2300 W) žiarivky (nekompenzované) (1200 VA) úsporné žiarovky (CFi) (58 x 18 W) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 165 A/20 ms Detekčný uhol Dosah Ø 20 m Ø 20 m Montážna výška 3 4 m 3 4 m Svetelná citlivosť lux Doba oneskorenia impulz, 2 60 min Stupeň ochrany IP54 IP54 Trieda ochrany Zariadenia triedy 1 Zariadenia triedy 1 Prevádzková teplota -5 do +50 C -5 do +50 C Osvedčenie certifikát CE, v súlade s normou E certifikát CE, v súlade s normou E Schéma zapojenia Detektor prítomnosti Detektor prítomnosti Master Slave (Max. 10 ks) Detektor prítomnosti Slave T 1 /S T 1 /S 1 1 T 1 /S T 1 /S Ø3 Ø5 Ø12 Ø20 2 2,5 m Snímaná oblasť 7 m² 19 m² 110 m² 300 m² 30% 18,2 45,9 Ø117,3 0,8 m Ø2 7 m² Ø3,4 9 m² Ø8 50 m² Ø13,5 140 m²

60 58 Detektor pohybu 180 Detektor pohybu, 180, dosah max. ± 8 m, na zapustenú montáž Kvalitný Kompaktný Jednoduchá inštalácia enápadný Katalógové číslo 1XX Katalógové číslo 1XX XX Detektor pohybu určený do menších miestností, ako sú napr. toalety, komory, pivnice Svetlo ostáva zapnuté, pokým je zaznamenávaný akýkoľvek pohyb. Zabudovaný časovač umožňuje nastaviť želanú dobu oneskorenia, počas ktorej ostane po poslednom zaregistrovanom pohybe svetlo zapnuté. Ak chcete, aby svetlo ostalo zapnuté 4 hodiny, stlačte tlačidlo nad senzorom. Ak si ho želáte ovládať manuálne, môžete k detektoru pripojiť aj dodatočný tlačidlový spínač alebo prepínač. Detektor pohybu 1XX môže byť použitý ako master alebo slave. K dispozícii vo všetkých dizajnoch iko Pure, iko Intense a iko Original. Montáž do jedno aj viac-násobných rámčekov iko min lux 180 max. 8 m

61 (09-7x2) (09-7x2) 59 Technické údaje Katalógové číslo 1XX Popis zapustený detektor pohybu 180 Master/slave master/slave Obsahuje aktor+senzor Farba / Dizajn všetky farby a dizajny Možnosť externého áno tlačidlového spínača Montáž do štandardnej prístrojovej inštalačnej krabice apájacie napätie 230 Vac ± 10% Spotreba elektrickej energie < 0,5 W Reléový kontakt O (max. 10 A), citlivý na svetlo a pohyb Maximálna povolená záťaž žiarovka, halogénové žiarovky 230 V (10 A 2300 W) osvetlenie s nízkym napätím s feromagnetickými transformátormi (záťaž najmenej 85%) (6 A 1380 VA) nízkonapäťové halogénové osvetlenie s elektronickými transformátormi (10 A 2300 VA) žiarivky (nekompenzované, sériovo kompenzované alebo kompenzované spolu) (6 A 1380 VA) osvetlenie s elektronickým predradníkom (3 A 690 VA) úsporné žiarovky (CFi), 230 V - ED svietidlá (1 A 230 VA) Maximálna kapacitná záťaž 140 μf Maximálny zapínací prúd 165 A/20 ms Detekčný uhol 180 Snímaná oblasť 8 9 m Montážna výška 0,8 1,2 m Svetelná citlivosť lux Doba oneskorenia 1 30 min Stupeň ochrany IP40 Prevádzková teplota C Osvedčenie certifikát CE, v súlade s normou E Schéma zapojenia Snímaná oblasť 85 mm 230 Vac 180 Slave Master 85 mm E ' 1 µ x 230V~ 4A µ 50Hz 8-9 m m 59 mm 0,8-1,2 m 10 0 E ' 1 µ x 230V~ 4A µ 50Hz 59 mm 0 m mm 27 mm

62 (09-7x2) (09-7x2) 60 Technické údaje Katalógové číslo 1XX XX Popis zapustený detektor pohybu 180 zapustený detektor pohybu 180 bezpotenciálový kontakt 2-vodičový Master/slave master master Obsahuje aktor + senzor aktor + senzor Farba / Dizajn všetky farby a dizajny všetky farby a dizajny Možnosť externého áno áno tlačidlového spínača Montáž do štandardnej prístrojovej inštalačnej krabice do štandardnej prístrojovej inštalačnej krabice apájacie napätie 230 Vac ± 10% 230 Vac ± 10% Reléový kontakt O (max. 4 A), bezpotenciálový kontakt 1,7 A, triac Maximálna povolená záťaž žiarovka, halogénová žiarovka žiarovka, halogénová žiarovka 230 V (4 A 920 W) 230 V (1,7 A 400 W) osvetlenie s nízkym napätím s feromagnetickými transformátormi (záťaž najmenej 85%) (2,5 A 575 VA) žiarivky (nekompenzované alebo sériovo kompenzované) (2,5 A 575 VA) motory (4 A 920 VA) Detekčný uhol Snímaná oblasť 8 m 8 m Montážna výška 0,8 1,2 m 0,8 1,2 m Svetelná citlivosť lux lux Doba oneskorenia 5 s 30 min 5 s 30 min Stupeň ochrany IP20 IP20 Prevádzková teplota v prevádzke: 0 40 C v prevádzke: 0 40 C počas skladovania a prevozu: C počas skladovania a prevozu: C Osvedčenie certifikát CE, v súlade s normou E certifikát CE, v súlade s normou E Schéma zapojenia Snímaná oblasť 85 mm 230 Vac 230 Vac mm E ' 1 µ x 230V~ 4A µ 50Hz 8-9 m m 59 mm 1' 1 E1 µ V~ 4A µ 50Hz E1 230V~ 2,2A µ 50Hz 0,8-1,2 m 10 0 E ' 1 µ x 230V~ 4A µ 50Hz 59 mm 1XX XX m mm 33 mm

63 Pripravujeme 61 Mini detektor 230V, IP 65, montáž na strop Katalógové číslo Katalóg. číslo IR diaľkového ovládača apájacie napätie 230 Vac ± 10% Farba biela Reléový kontakt O (max. 10 A, 230 V) Detekčný uhol 360 Dosah Ø 8 m Montáž zapustená na strop 60,3 x 36,0 mm (VxD) Stupeň ochrany IP65 K dispozícii od december 2013
