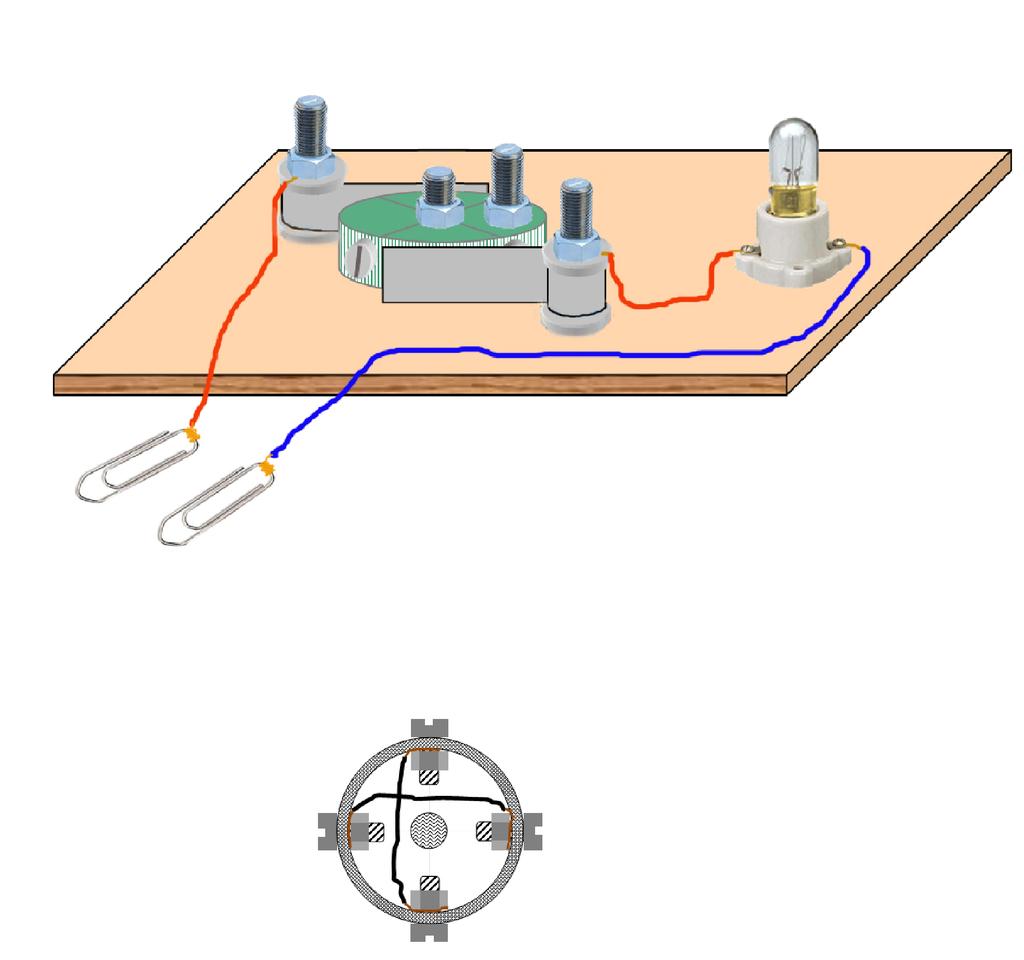

SASTAVNI CRTEŽ PRESJEK-SPOJ PODLOGE S OKRETNIM DIJELOM U NACRTU SHEMA SPAJANJA- OKRETNI DIO ODOZDO SHEMA SPAJANJA

Transcript

1 SASTAVNI CRTEŽ SHEMA SPAJANJA SHEMA SPAJANJA- OKRETNI DIO ODOZDO PRESJEK-SPOJ PODLOGE S OKRETNIM DIJELOM U NACRTU SAVIJENI KONTAKTNI LIM Duljina oko 00 mm prije izrade omči, komad VODIČI ZA SPAJANJE KONTAKATA OKRETNOG DIJELA Duljina oko 80 mm prije izrade omči, komada VODIČI ZA SPAJANJE KONTAKTNIH LIMOVA I TROŠILA Duljina oko 40 mm prije izrade omči, komad Duljina oko 80 mm prije izrade omči, komad

2 RADIONIČKI CRTEŽ Ø Ø Ø Ø4 7 Ø4 Ø 4 0 R.br. Naziv Kom. Materijal Dimenzije 5. Kontakt spajalica čelik Podloška 5 čelik za vijak M 4 3. Matica os. donja čelik matica M 4. Matica os. gornja čelik sigurnosna matica M 4 7 čelik matica M 4. Matica ručke, kontakta okr. dijela i kont. lima 0. Vijak kontakta 4 čelik M 4 x 0(6) okretnog dijela 9. Vijak osovine čelik M 4 x Vijak ručke čelik M 4 x 0 7. Vijak kont. lima čelik M 4 x Vodiči 5 bakreni 0, 6 mm cca. izolirani vodič 60 cm duljine 5. Žarulja E 0/ V 4. Grlo za žarulju E 0 3. Kontaktni lim pocinčani čelični lim 55 x 0 x 0,5 (mm). Okretni dio plastika Ø 40 x 0 (mm). Podloga drvena ploča 30 x 90 x 7 (mm) M : MODEL JEDNOPOLNE OKRETNE SKLOPKE

3

4

5

6

7 SASTAVNI I RADIONIČKI CRTEŽ 4 5 6c 7 6a 6b 3

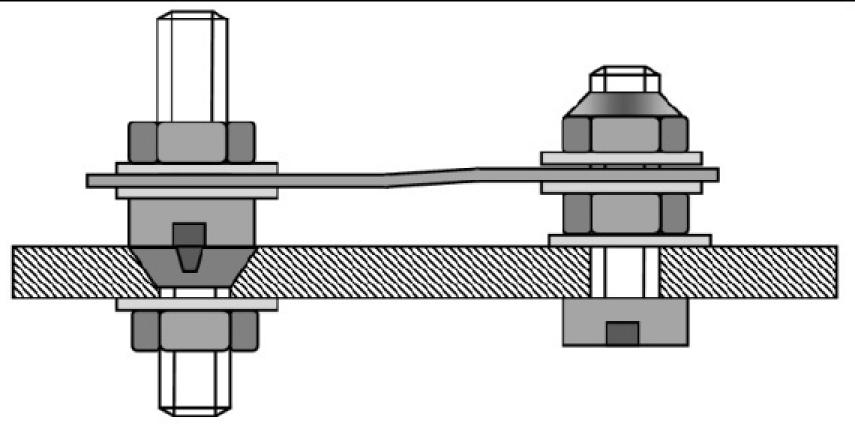

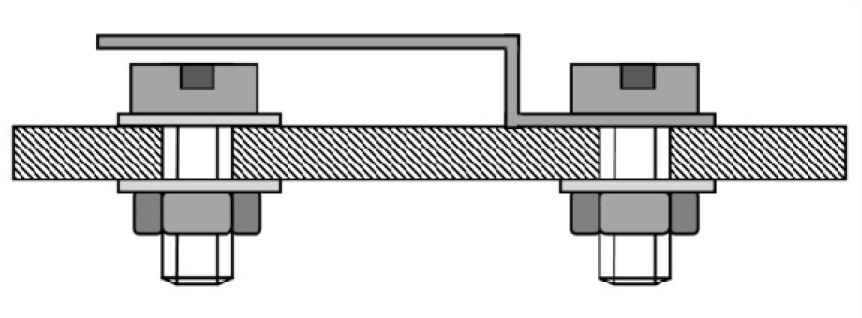

8 POGLED S DONJE STRANE PODLOGE (SHEMA SPAJANJA) 5 SPOJ POLUGE SKLOPKE I PODLOGE (DJELOMIČNI PRESJEK) GRAFITNI OTPORNIK 6c 6b metalni kontakti redne stezaljke,,5 mm 6a grafitna mina H, cca. 70 mm spojni vodič duljina cca. 60 mm prije izrade omči spojni vodič duljina cca. 50 mm prije izrade omči spojni vodič 3 duljina cca. 60 mm prije izrade omči

9 , R.br Naziv Kom. Materijal Dimenzije metalni kontakt redne stezaljke grafit H tvrdoće r. s. za vodič,5 mm Ø x70 vijak M4x0 s poluokruglom glavom vijak M4x0 s upuštenom glavom 9. Kontakt otpornika 3 8. Grafitna mina 7. Ručka sklopke Vijak, podloške i obična matica (čelične pocinčane) 6. Kontakt otpornika 3 Vijak, matica i podloška (čelične pocinčane) 5. Osovina sklopke Vijak, 3 podloške, obična i samozatezna matica (čelične pocinčane) vijak M4x30 s ravnom glavom 4. Vodiči sa spajalicom 3 bakreni izolirani vodič 3. Grlo i žarulja svjetla-fiksni vodiči 0, 6 mm i spajalice za papir E 0, V. Kontaktni lim pocinčani čelični lim. Podloga ukočena drvena ploča (laminatna obloga) M : REGULATOR JAKOSTI SVJETLA 60 x 4 x 0,5 (mm) 30 x90 x6 (mm) 5..0.

10 SASTAVNI I RADIONIČKI CRTEŽ Kontakt prekidača-djelomični presjek 3 3 Kontakt tipkala-djelomični presjek Shema spajanja-pogled s donje strane podloge

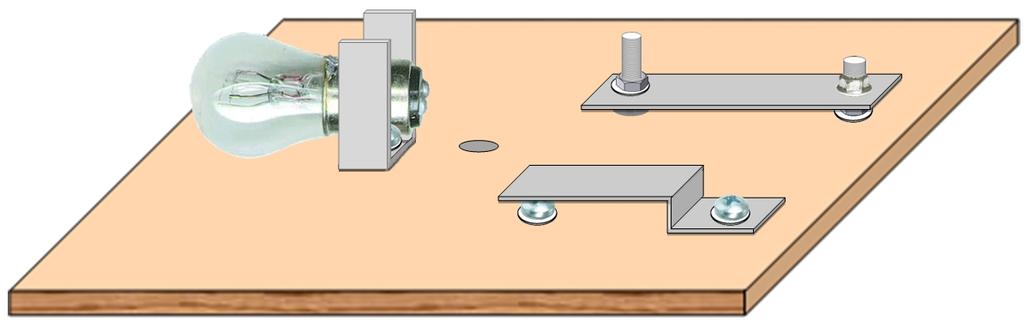

11 R. br Naziv Kom. Materijal Dimenzije 6. Spojni vodiči bakreni izolirani vodič x 0,75 mm, 5. Žarulja žarulja za automobil (pozicijsko i štop svjetlo) mnogožični Cu vodič oznaka BAY5d, V, /5 W 4. Nosač žarulje pocinčani čelični lim 54xx0,6 3. Kontakt tipkala pocinčani čelični lim 55xx0,6. Kontakt prekidača pocinčani čelični lim 50xx0,6. Podloga laminat 0x80x0,6 M : ŽARULJA S DVIJE ŽARNE NITI U STRUJNOM KRUGU..0.

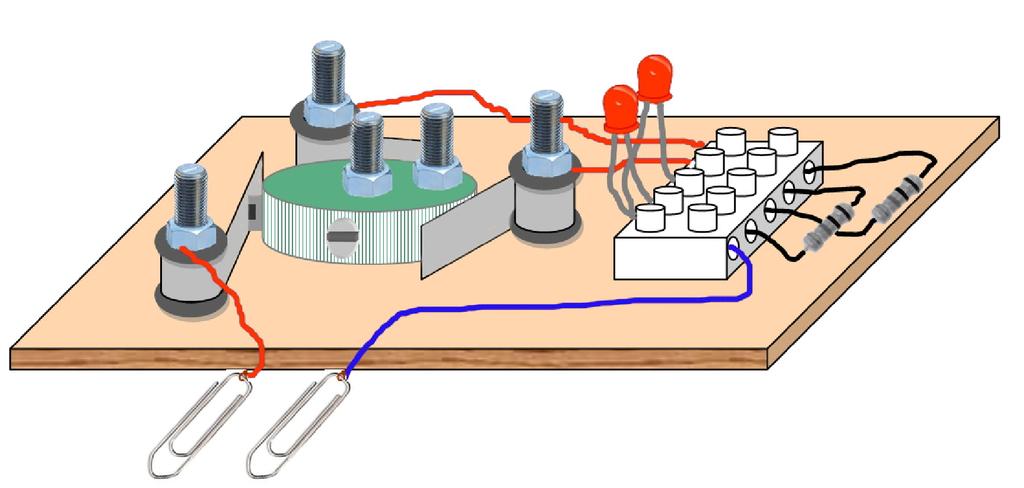

12 SASTAVNI I RADIONIČKI CRTEŽ SASTAVNI CRTEŽ B C D E LED A F LED 3 SHEMA SPAJANJA (pogled odozdo) LED E LED 5 KONTAKT PREKIDAČA I LED (djelomični presjek) 6 3 F D 7 A B C

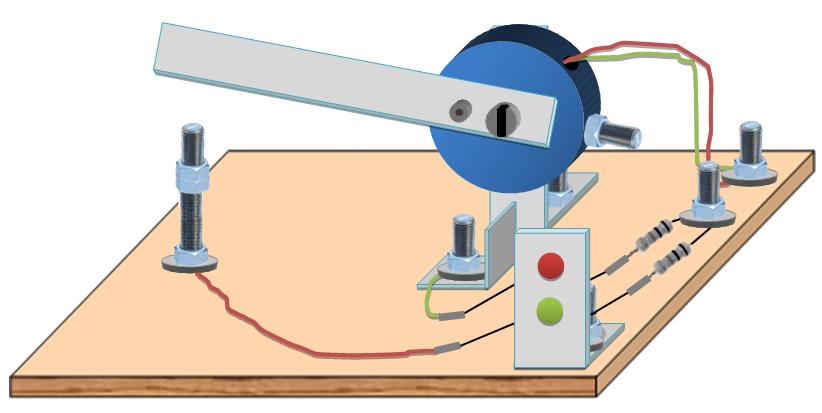

13 RADIONIČKI CRTEŽ o R. br. Naziv Kom. Materijal Dimenzije 7. Kontakt prekidača na podlozi 6 Vijak, matica i podloške Vijak M4x6,obična i matica i podloške 6. Ručica prekidača Vijak, matica i podloške Vijak M4x6,obična i matica i podloške 5. Osovina prekidača Vijak, matica i podloške Vijak M4x0,obična i 4. Spojni vodič bakreni izolirani vodič i stopica sigurnosna matica i podl. Vodič 0,6 mm i kabelska stopica 6,35 mm 3. Signalno svjetlo svjetleća dioda i otpornik LED 5 mm i R0. Kontakt prekidača pocinčani čelični lim 70xx0,55. Podloga laminat 0x80x5(6) M : BINARNI OKRETNI PREKIDAČ..03.

14 SASTAVNI CRTEŽ LED R LED R SHEMA SPAJANJA-okretni dio + - R=R=70 Ω SHEMA SPAJANJA SAVIJENI KONTAKTNI LIM VODIČI ZA SPAJANJE Duljina oko 70 mm prije izrade omči, 3 komada komada, duljine 00mm i 40 mm prije izrade omče komada, duljine 80mm i 40 mm prije izrade omče 9 4 PRESJEK-SPOJ PODLOGE S OKRETNIM DIJELOM U NACRTU

15 RADIONIČKI CRTEŽ 38 5 Ø Ø Ø 40 Ø Ø4 0 R.br. Naziv Kom. Materijal Dimenzije 5 Vodiči 7 bakreni izolirani vodič 0, 6 mm cca. 70 cm duljine 4. Podloška 7 čelik za vijak M 4 3. Kontaktna spajalica čelik Matica os. gornja čelik sigurnosna matica M 4. Matica ručke, kontakta okr. dijela, osovine i kont. lima čelik matica M 4 0. Vijak kontakta okr. dijela 6 čelik M 4 x 0 9. Vijak osovine čelik M 4 x 30 Ø4 Ø4 8. Vijak ručke čelik M 4 x 0 7. Vijak kont. lima 3 čelik M 4 x Redna stezaljka 5 sp. mj ,5 mm 60 O 7 Ø4 5. Otpornik 70 Ω, 0,5 W LED 5 mm Ø4 7 M : 3. Kontaktni lim 3 pocinčani čelični lim 45 x 0 x 0,5 (mm). Okretni dio plastika Ø 40 x 0 (mm). Podloga drvena ploča 30 x 90 x 7 (mm) MODEL OKRETNE REGULACIJSKE SKLOPKE..00.

16

17

18

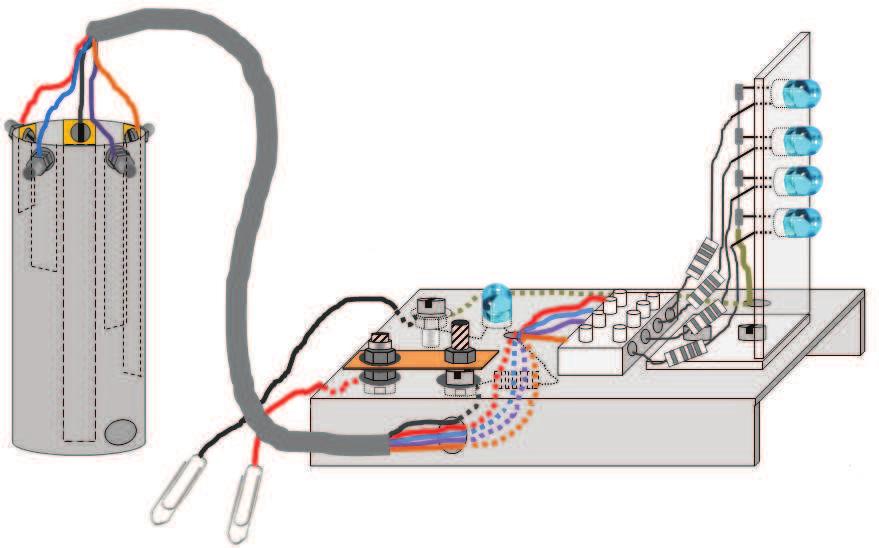

19 POKAZIVAĈ DUBINE ELEKTROLITSKE TEKUĆINE Radni zadatak za 53. natjecanje mladih tehniĉara-državna razina VIII. razred Podruĉje: Elektrotehnika Opis zadatka: RADNA LISTA Zadatak vam je s pomoću priložene tehniĉke dokumentacije izraditi ureċaj s kojim ćete mjeriti dubinu tekućine koja ima elektrolitska svojstva, odnosno koja je vodiĉ elektriĉne struje. Naš ureċaj ćemo rabiti za mjerenje dubine slane vode u posudi. Dubina se oĉitava na pokazivaĉu izraċenom od svjetlećih dioda, tako da se diode ukljuĉuju ovisno o dubini tekućine, odnosno da se strujni krug u koji su umetnute diode zatvara preko kontaktnih limova u mjernoj cijevi. Ovisno o dubini tekućine u koju uronimo mjernu cijev, ukljuĉivat će se svjetleće diode. UreĊaj se sastoji naĉelno od dva dijela, mjerne cijevi i signalnog dijela. Signalni dio obuhvaća osim svjetlećih dioda koje signaliziraju dubinu tekućine i prekidaĉ s svjetlosnim prikazom stanja ( indikator, indikacija stanja je svjetleća dioda s odgovarajućim predotporom). Pri izradi radnog zadatka rabit ćete pribor za tehniĉko crtanje, alat za obradu plastike, metala i alat koji se rabi pri izvoċenju elektroinstalacijskih radova.koristi sve potrebne mjere zaštite pri radu. SREDSTVA ZA RAD Materijal Pribor i alat Mjedeni lim 0,5 mm Elektriĉna akumulatorska bušilica i Akrilno staklo (pleksiglas) 3 mm svrdla za metal 05, 04.5 i mm DIN 84 matiĉni vijci s ravnom glavom Ĉekić, šilo,toĉkalo i ĉeliĉna crtaća igla na izvijaĉ M4x0 Kliješta i nožić za skidanje izolacije Matice M4 (obiĉne i jedna Odvijaĉi plosnati (0,4 x,5 i x 5,5) samozatezna Podloške za maticu M4 Šiljasta kombinirana obiĉna, Bakreni plastikom izolirani vodiĉ, 0.6 poluokrugla (plosnata) i okrugla kliješta mm i UTP mrežni kabel osmožilni Škare za lim i škare za papir Redna stezaljka, 4 spoj na mjesta Viliĉasti kljuĉ za matice M4- komada Otpornici 70 Ω, 0,5 W Podloga za toĉkanje i bušenje Svjetleće diode 5 mm Trenutno lijepilo Krep traka, širine 5 mm Medicinska šprica PVC cijev, vanjski promjer 40 mm Vodootporni flomaster 0,5 mm Spajalice za papir Pribor za tehniĉko crtanje i kutnik Plastiĉne ĉaše dl Baterijski uložak V Aparat za savijanje plastike Lemilo 0-40 W i pribor za lemljenje Produžni kabel 3m, pr. mjesto Tijek izvođenja vježbe:. Pripremanje dokumentacije, radnog mjesta, pribora i alata. Mjerenje i ocrtavanje na podlozi, nosaĉu svjetlećih dioda, i mjernoj cijevi 3. Mjerenje i ocrtavanje na limu (kontakt sklopke i kontakti mjerne cijevi) 4. Oznaĉavanje šilom mjesta provrta na podlozi, nosaĉu svjetlećih dioda i mjernoj cijevi 5. Toĉkanje mjesta provrta na metalnim dijelovima 6. Bušenje provrta na podlozi, nosaĉu svjetlećih dioda i mjernoj cijevi 7. Odrezivanje kontaktnih limova (mjerne cijevi i sklopke na podlozi) 8. Savijanje podloge i nosaĉa svjetlećih dioda 9. Priprema vodiĉa za spajanje (skidanje izolacije i izrada omĉi na krajevima) 0. Priprema svjetlećih dioda i otpornika za spajanje. Spajanje elemenata sklopa u cjelinu. Spajanje vodiĉa s kontaktima mjerne cijevi, kontaktima sklopke, kontaktima redne stezaljke i signalnim svjetlećim diodama 3. Provjera ispravnosti uratka
