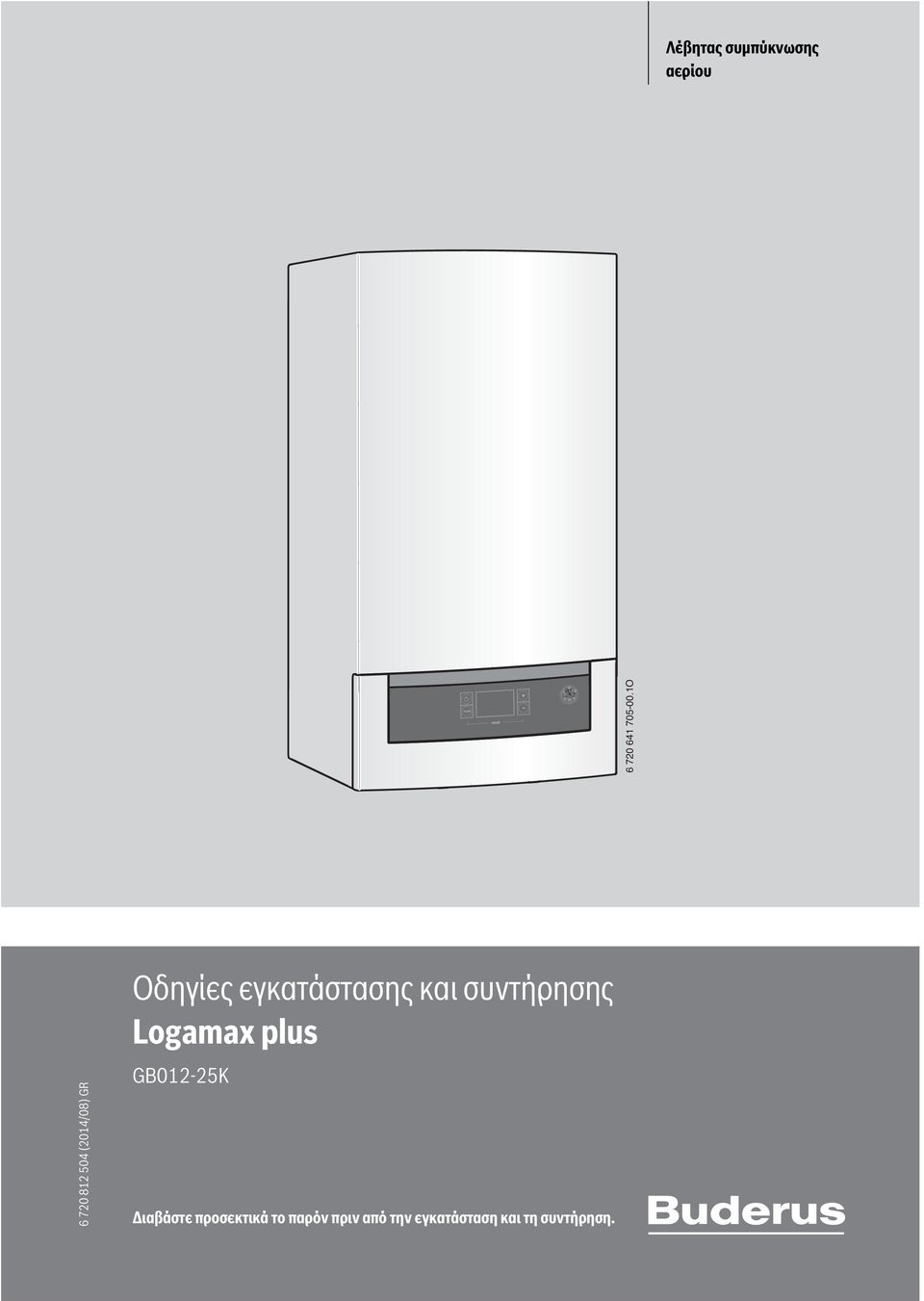

1 Λέβητας συμπύκνωσης αερίου O (2014/08) GR Οδηγίες εγκατάστασης και συντήρησης Logamax plus GB012-25K Διαβάστε προσεκτικά το παρόν πριν από την εγκατάσταση και τη συντήρηση.

2 Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Eπεξήγηση συμβόλων Γενικές υποδείξεις ασφαλείας Κυκλοφορητής θέρμανσης Διάγραμμα κυκλοφορητή Προστασία του κυκλοφορητή από το μπλοκάρισμα Συσκευασία Περιγραφή της συσκευής Χρήση - Πεδία εφαρμογής Δήλωση συμβατότητας κατασκευαστικών προτύπων της ΕΚ Επισκόπηση των ομάδων αερίου που μπορούν να χρησιμοποιηθούν Πινακίδα τύπου Περιγραφή συσκευών Εξαρτήματα Διαστάσεις και αποστάσεις συνδέσεων και ασφάλειας Εσωτερική διαμόρφωση λέβητα Ηλεκτρική καλωδίωση Τεχνικά χαρακτηριστικά Σύνθεση συμπυκνώματος Κανονισμοί Εγκατάσταση Σημαντικές υποδείξεις Ποιότητα νερού (Νερό πλήρωσης και συμπλήρωσης) Έλεγχος του μεγέθους του δοχείου διαστολής Επιλογή του χώρου τοποθέτησης Συναρμολόγηση της βάσης ανάρτησης Τοποθέτηση λέβητα Εγκατάσταση σωληναγωγών Έλεγχος των συνδέσεων Ηλεκτρική σύνδεση Γενικές υποδείξεις Σύνδεση συσκευής Συνδέσεις στο Cotronic Σύνδεση θερμοστάτη on/off 230 Volt ή Open Therm Αντικατάσταση καλωδίου τροφοδοσίας Ρυθμίσεις του μενού σέρβις Χειρισμός του μενού σέρβις Επισκόπηση ου Service Μενού Μενού Μενού Προσαρμογή στο τύπο αερίου Αλλαγή σε άλλο τύπο αερίου Ρύθμιση αερίου (φυσικό αέριο και υγραέριο) Προετοιμασία Μέθοδος ρύθμισης πίεσης στο ακροφύσιο Μέτρηση καυσαερίων Ρύθμιση ισχύος λέβητα Έλεγχος στεγανότητας της διόδου καυσαερίων Μέτρηση τιμής CO στα καυσαέρια Μέτρηση τιμής απώλειας καυσαερίων Προστασία του περιβάλλοντος/ανακύκλωση Συντήρηση Περιγραφή διάφορων βημάτων συντήρησης Εμφάνιση τελευταίας αποθηκευμένης βλάβης Αφαίρεση μπροστινού καλύμματος Σίτα στο σωλήνα κρύου νερού Επιπρόσθετος εναλλάκτης θερμότητας Καθαρισμός θαλάμου καυστήρα, καυστήρα και μπεκ Καθαρισμός εναλλάκτη θέρμανσης Καθαρισμός σιφωνιού συμπυκνωμάτων Έλεγχος δοχείου διαστολής (βλ. επίσης σελίδα 12) Ρύθμιση πίεσης λειτουργίας της εγκατάστασης θέρμανσης Έλεγχος ηλεκτρικής καλωδίωσης Λίστα ελέγχου για την επιθεώρηση και τη συντήρηση (πρωτόκολλο συντήρησης και επιθεώρησης) Έναρξη λειτουργίας Ενδείξεις οθόνης Πριν από την έναρξη λειτουργίας Ενεργοποίηση/απενεργοποίηση συσκευής Ρύθμιση μέγιστης θερμοκρασίας προσαγωγής Ρύθμιση θερμοκρασίας ζεστού νερού Ρύθμιση συστήματος ελέγχου θέρμανσης Μετά την έναρξη λειτουργίας Ρύθμιση θερινής λειτουργίας Ρύθμιση αντιπαγετικής προστασίας Ενεργοποίηση φραγής πλήκτρων Ενδείξεις στην οθόνη Βλάβες Αποκατάσταση βλαβών Βλάβες που εμφανίζονται στην οθόνη Βλάβες που δεν εμφανίζονται στην οθόνη Τιμές αισθητηρίου Αισθητήρας θερμοκρασίας προσαγωγής Αισθητήρας θερμοκρασίας ζεστού νερού Θερμικό καυσαερίων (επιπρόσθετος εναλλάκτης θερμότητας) Logamax plus (2014/08)

3 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1 16 Τιμές ρύθμισης για ισχύ θέρμανσης/ζεστού νερού χρήσης Πρωτόκολλο εκκίνησης Δείκτης Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1.1 Eπεξήγηση συμβόλων Προειδοποιητικές υποδείξεις Οι παρακάτω λέξεις κλειδιά έχουν οριστεί και μπορεί να χρησιμοποιούνται στο παρόν έγγραφο: ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει, ότι μπορεί να προκληθούν σοβαροί έως θανατηφόροι τραυματισμοί. ΚΙΝΔΥΝΟΣ σημαίνει, ότι θα προκληθούν σοβαροί έως θανατηφόροι τραυματισμοί. Σημαντικές πληροφορίες Περαιτέρω σύμβολα Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται με ένα προειδοποιητικό τρίγωνο. Επιπλέον επισημαίνονται με λέξεις κλειδιά, το είδος και η σοβαρότητα των συνεπειών, στην περίπτωση που δεν τηρούνται τα απαραίτητα μέτρα για την αποτροπή κινδύνου. Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνονται με το διπλανό σύμβολο. Σύμβολο Ερμηνεία Ενέργεια Παραπομπή σε κάποιο άλλο σημείο του εγγράφου Παράθεση/καταχώριση στη λίστα Παράθεση/καταχώριση στη λίστα (2o επίπεδο) Πίν Γενικές υποδείξεις ασφαλείας Οι παρούσες οδηγίες εγκατάστασης απευθύνονται σε ειδικούς υδραυλικών εγκαταστάσεων, εγκαταστάσεων αερίου, συστημάτων θέρμανσης και ηλεκτρολογικών εγκαταστάσεων. Διαβάστε τις οδηγίες εγκατάστασης (για το λέβητα, τους θερμοστάτες κτλ.) πριν από την εγκατάσταση. Τηρείτε τις υποδείξεις ασφαλείας και προειδοποίησης. Τηρείτε τις εθνικές και τοπικές προδιαγραφές, τους τεχνικούς κανόνες και τις οδηγίες. Οι εργασίες που εκτελούνται πρέπει να καταγράφονται. Υποδείξεις σε περίπτωση οσμής αερίου Κίνδυνος έκρηξης σε περίπτωση διαρροής αερίου. Σε περίπτωση οσμής αερίου ακολουθήστε τις παρακάτω υποδείξεις. Αποφύγετε τη δημιουργία φλόγας ή σπινθήρων: Μην καπνίζετε και μη χρησιμοποιείτε αναπτήρα ή σπίρτα. Μην ενεργοποιείτε ηλεκτρικούς διακόπτες, μην αποσυνδέετε βύσματα. Μην τηλεφωνείτε και μην πατάτε κουδούνια. Κλείστε την παροχή αερίου από την κεντρική διάταξη διακοπής ή από το μετρητή. Ανοίξτε τα παράθυρα και τις πόρτες. Προειδοποιήστε όλους τους ενοίκους και εκκενώστε το κτίριο! Εμποδίστε την είσοδο τρίτων στο κτίριο. Εκτός του κτιρίου: Καλέστε την πυροσβεστική, την αστυνομία και την εταιρεία παροχής αερίου. Προβλεπόμενη χρήση Η χρήση του λέβητα επιτρέπεται αποκλειστικά για θέρμανση νερού θέρμανσης και για παραγωγή ζεστού νερού χρήσης. Κάθε άλλη χρήση θεωρείται μη προδιαγραφόμενη. Η εταιρία δεν φέρει καμία ευθύνη για βλάβες που προκαλούνται από αυτή. Εγκατάσταση, έναρξη λειτουργίας και συντήρηση Η εγκατάσταση, έναρξη λειτουργίας και συντήρηση πρέπει να εκτελούνται αποκλειστικά από εκπαιδευμένο τεχνικό προσωπικό. Μετά από εκτέλεση εργασιών σε εξαρτήματα που μεταφέρουν αέριο, ελέγξτε τη στεγανότητα. Για λειτουργία εξαρτώμενη από τον αέρα του χώρου: Βεβαιωθείτε, ότι ο χώρος τοποθέτησης πληροί τις προϋποθέσεις εξαερισμού. Τοποθετείτε μόνο αυθεντικά ανταλλακτικά. Ηλεκτρολογικές εργασίες Οι ηλεκτρολογικές εργασίες πρέπει να ανατίθενται αποκλειστικά σε τεχνικούς ηλεκτρολογικών εγκαταστάσεων. Πριν από οποιαδήποτε ηλεκτρολογική εργασία: Διακόψτε πλήρως την ηλεκτρική παροχή και ασφαλίστε την εγκατάσταση έναντι μη ηθελημένης επανενεργοποίησης. Βεβαιωθείτε ότι δεν υπάρχει ηλεκτρική τάση. Τηρείτε επίσης τα διαγράμματα σύνδεσης των υπόλοιπων εξαρτημάτων της εγκατάστασης. Παράδοση στον ιδιοκτήτη Κατά την παράδοση ενημερώστε τον ιδιοκτήτη σχετικά με το χειρισμό και τις συνθήκες λειτουργίας της εγκατάστασης θέρμανσης. Εξηγήστε το χειρισμό τονίζοντας ιδιαίτερα τα σημεία που σχετίζονται με την ασφάλεια. Επισημάνετε ότι η μετατροπή ή επισκευή πρέπει να ανατίθεται αποκλειστικά σε εκπαιδευμένο συνεργάτη. Επισημάνετε την αναγκαιότητα επιθεώρησης και συντήρησης για την ασφαλή και φιλική προς το περιβάλλον λειτουργία. Παραδώστε τις οδηγίες εγκατάστασης και λειτουργίας στον ιδιοκτήτη και υποδείξτε του να τις φυλάξει. Logamax plus (2014/08) 3

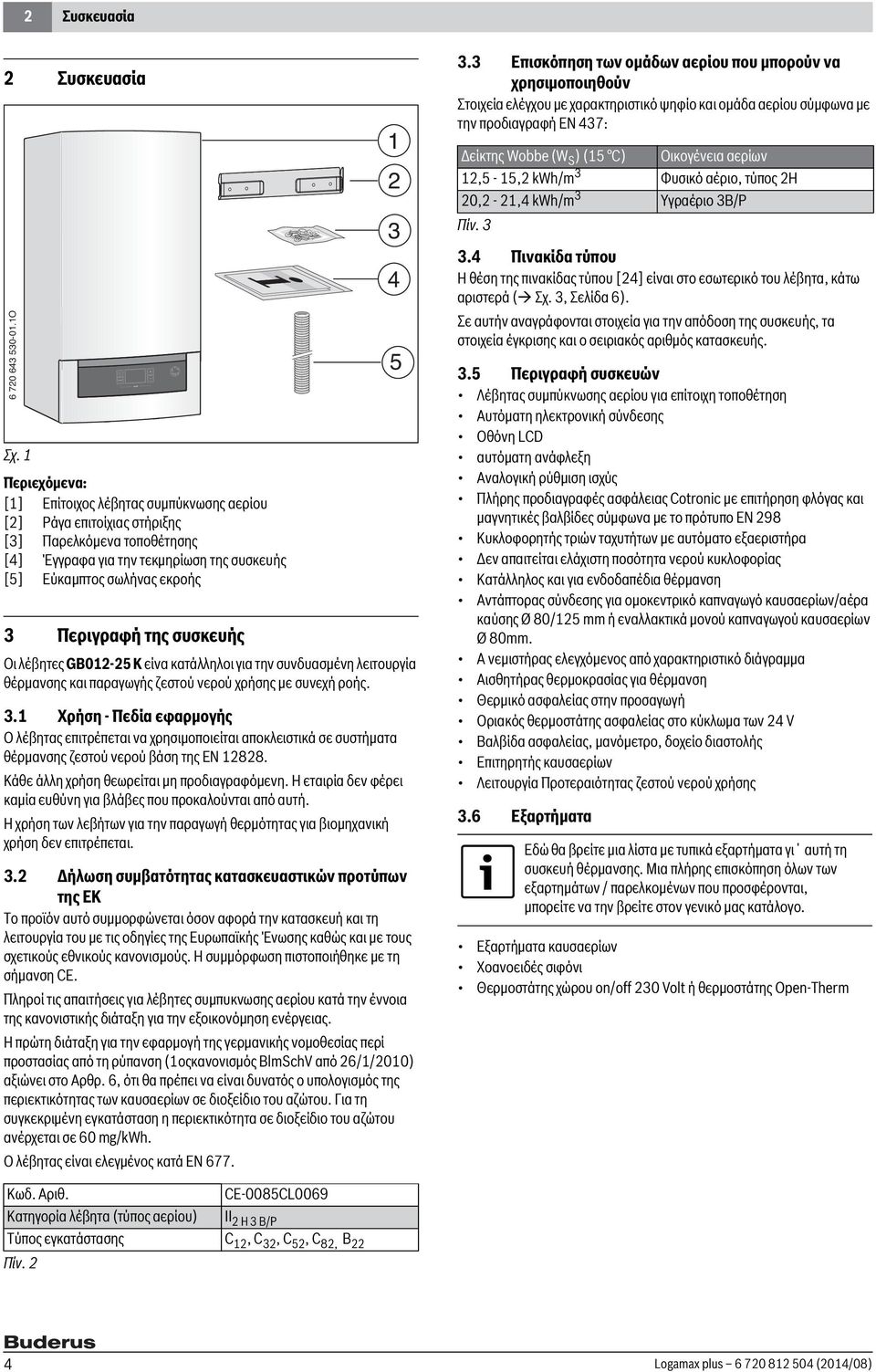

4 2 Συσκευασία 2 Συσκευασία O Σχ. 1 Περιεχόμενα: [1] Επίτοιχος λέβητας συμπύκνωσης αερίου [2] Ράγα επιτοίχιας στήριξης [3] Παρελκόμενα τοποθέτησης [4] Έγγραφα για την τεκμηρίωση της συσκευής [5] Εύκαμπτος σωλήνας εκροής 3 Περιγραφή της συσκευής Οι λέβητες GB K είνα κατάλληλοι για την συνδυασμένη λειτουργία θέρμανσης και παραγωγής ζεστού νερού χρήσης με συνεχή ροής. 3.1 Χρήση - Πεδία εφαρμογής Ο λέβητας επιτρέπεται να χρησιμοποιείται αποκλειστικά σε συστήματα θέρμανσης ζεστού νερού βάση της EN Κάθε άλλη χρήση θεωρείται μη προδιαγραφόμενη. Η εταιρία δεν φέρει καμία ευθύνη για βλάβες που προκαλούνται από αυτή. Η χρήση των λεβήτων για την παραγωγή θερμότητας για βιομηχανική χρήση δεν επιτρέπεται. 3.2 Δήλωση συμβατότητας κατασκευαστικών προτύπων της ΕΚ Το προϊόν αυτό συμμορφώνεται όσον αφορά την κατασκευή και τη λειτουργία του με τις οδηγίες της Ευρωπαϊκής Ένωσης καθώς και με τους σχετικούς εθνικούς κανονισμούς. Η συμμόρφωση πιστοποιήθηκε με τη σήμανση CE. Πληροί τις απαιτήσεις για λέβητες συμπυκνωσης αερίου κατά την έννοια της κανονιστικής διάταξη για την εξοικονόμηση ενέργειας. Η πρώτη διάταξη για την εφαρμογή της γερμανικής νομοθεσίας περί προστασίας από τη ρύπανση (1οςκανονισμός BlmSchV από 26/1/2010) αξιώνει στο Αρθρ. 6, ότι θα πρέπει να είναι δυνατός ο υπολογισμός της περιεκτικότητας των καυσαερίων σε διοξείδιο του αζώτου. Για τη συγκεκριμένη εγκατάσταση η περιεκτικότητα σε διοξείδιο του αζώτου ανέρχεται σε 60 mg/kwh. Ο λέβητας είναι ελεγμένος κατά EN Επισκόπηση των ομάδων αερίου που μπορούν να χρησιμοποιηθούν Στοιχεία ελέγχου με χαρακτηριστικό ψηφίο και ομάδα αερίου σύμφωνα με την προδιαγραφή EN 437: Δείκτης Wobbe (W S ) (15 C) Οικογένεια αερίων 12,5-15,2 kwh/m 3 Φυσικό αέριο, τύπος 2H 20,2-21,4 kwh/m 3 Υγραέριο 3B/P Πίν Πινακίδα τύπου Η θέση της πινακίδας τύπου [24] είναι στο εσωτερικό του λέβητα, κάτω αριστερά ( Σχ. 3, Σελίδα 6). Σε αυτήν αναγράφονται στοιχεία για την απόδοση της συσκευής, τα στοιχεία έγκρισης και ο σειριακός αριθμός κατασκευής. 3.5 Περιγραφή συσκευών Λέβητας συμπύκνωσης αερίου για επίτοιχη τοποθέτηση Αυτόματη ηλεκτρονική σύνδεσης Οθόνη LCD αυτόματη ανάφλεξη Αναλογική ρύθμιση ισχύς Πλήρης προδιαγραφές ασφάλειας Cotronic με επιτήρηση φλόγας και μαγνητικές βαλβίδες σύμφωνα με το πρότυπο EN 298 Κυκλοφορητής τριών ταχυτήτων με αυτόματο εξαεριστήρα Δεν απαιτείται ελάχιστη ποσότητα νερού κυκλοφορίας Κατάλληλος και για ενδοδαπέδια θέρμανση Αντάπτορας σύνδεσης για ομοκεντρικό καπναγωγό καυσαερίων/αέρα καύσης Ø 80/125 mm ή εναλλακτικά μονού καπναγωγού καυσαερίων Ø 80mm. A νεμιστήρας ελεγχόμενος από χαρακτηριστικό διάγραμμα Αισθητήρας θερμοκρασίας για θέρμανση Θερμικό ασφαλείας στην προσαγωγή Oριακός θερμοστάτης ασφαλείας στο κύκλωμα των 24 V Βαλβίδα ασφαλείας, μανόμετρο, δοχείο διαστολής Επιτηρητής καυσαερίων Λειτουργία Προτεραιότητας ζεστού νερού χρήσης 3.6 Εξαρτήματα Εδώ θα βρείτε μια λίστα με τυπικά εξαρτήματα γι αυτή τη συσκευή θέρμανσης. Μια πλήρης επισκόπηση όλων των εξαρτημάτων / παρελκομένων που προσφέρονται, μπορείτε να την βρείτε στον γενικό μας κατάλογο. Εξαρτήματα καυσαερίων Χοανοειδές σιφόνι Θερμοστάτης χώρου on/off 230 Volt ή θερμοστάτης Open-Therm Κωδ. Αριθ. CE-0085CL0069 Κατηγορία λέβητα (τύπος αερίου) II 2 H 3 B/P Τύπος εγκατάστασης C 12, C 32, C 52, C 82, B 22 Πίν. 2 4 Logamax plus (2014/08)

5 Περιγραφή της συσκευής Διαστάσεις και αποστάσεις συνδέσεων και ασφάλειας. min min , R 3 / 4 R 1 / 2 R 3 / 4 R 1 / 2 R 3 / O Σχ. 2 Logamax plus (2014/08) 5

6 3 Περιγραφή της συσκευής 3.8 Εσωτερική διαμόρφωση λέβητα mode reset O Σχ. 3 6 Logamax plus (2014/08)

7 Περιγραφή της συσκευής 3 Υπόμνημα για το Σχ. 3: [1] Δοχείο διαστολής [2] Επιτηρητής καυσαερίων [3] Εναλλάκτης θερμότητας καυσαερίων [4] Χειροκίνητος εξαεριστήρας [5] Αισθητήριο ασφαλείας συμφόρησης συμπυκνώματος [6] Θάλαμος καύσης [7] Καυστήρας - Ακροφύσια αερίου [8] Ηλεκτρόδιο ιονισμού [9] Βαλβίδα ασφαλείας (κύκλωμα θέρμανσης) [10] Αυτόματο Εξαεριστικό [11] Κυκλοφορητής θέρμανσης [12] Διακόπτης ελέγχου ταχυτήτων κυκλοφορητή [13] Σιφόνι συμπυκνώματος [14] Οπλισμός νερού (τουρμπίνα) [15] Εύκαμπτος σωλή παροχέτευσης συμπυκνώματος [16] Μανόμετρο [17] Πλήκτρο μείωσης [18] Πλήκτρο λειτουργίας (Mode) [19] Πλήκτρο αύξησης [20] Οθόνη ενδείξεων [21] Πλήκτρο αναμονής (Stand-by) [22] Θέση κεντρικής πλακέτας Cotronic [23] Βάνα πλήρωσης [24] Οπλισμός αερίου [25] Πινακίδα τύπου [26] Αισθητήρας θερμοκρασίας ζεστού νερού χρήσης [27] Ηλεκτρόδιο ανάφλεξης [28] Διάταξη επιτήρησης καυσαερίων (θάλαμος καύσης) [29] Αισθητήρας θερμοκρασίας προσαγωγής [30] Επιτηρητής θερμοκρασίας κύριου εναλλάκτη θερμότητας [31] Ανεμιστήρας [32] Αναρρόφηση αέρα καύσης [33] Έξοδος καυσαερίων Logamax plus (2014/08) 7

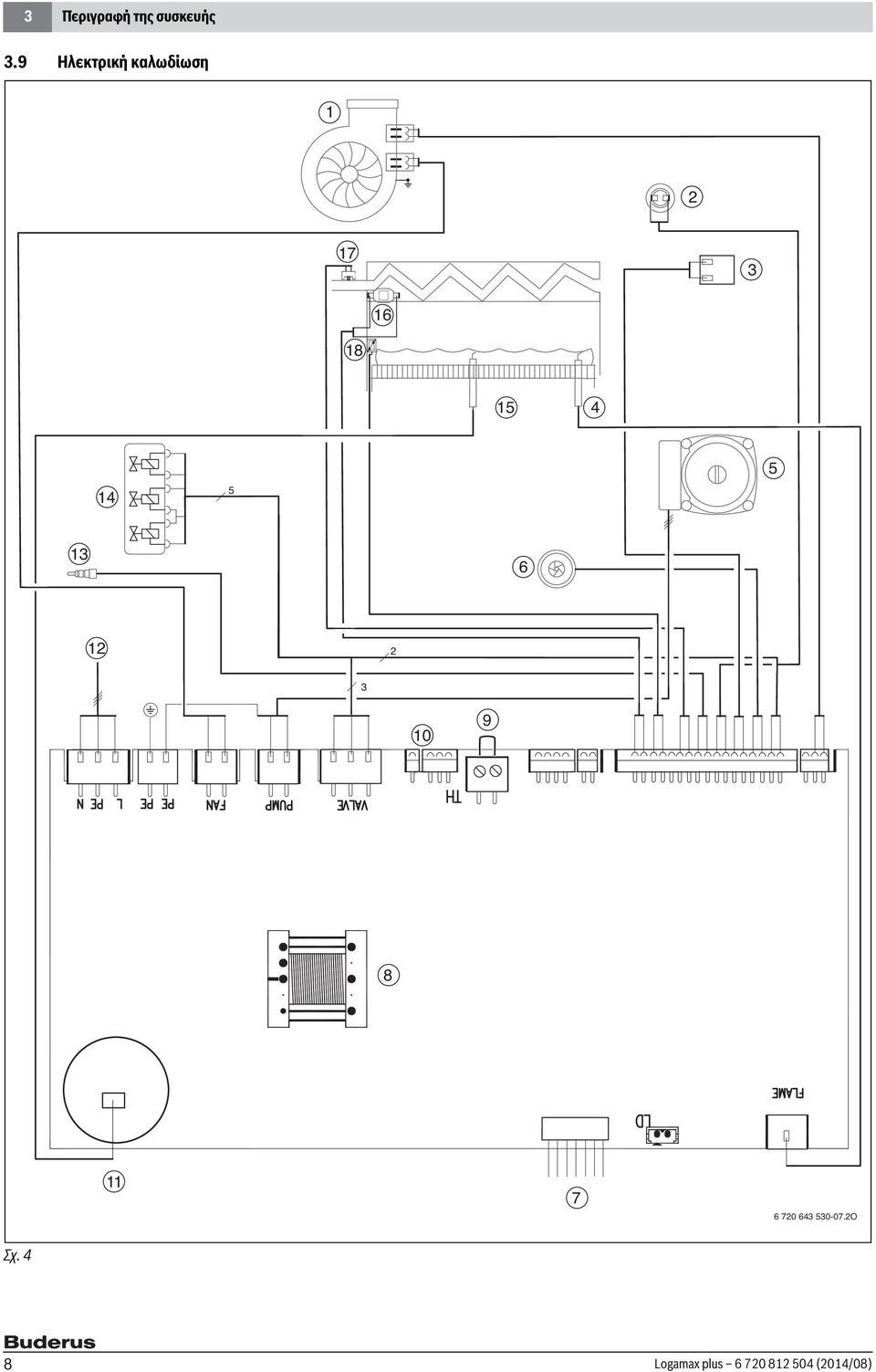

8 3 Περιγραφή της συσκευής 3.9 Ηλεκτρική καλωδίωση O Σχ. 4 8 Logamax plus (2014/08)

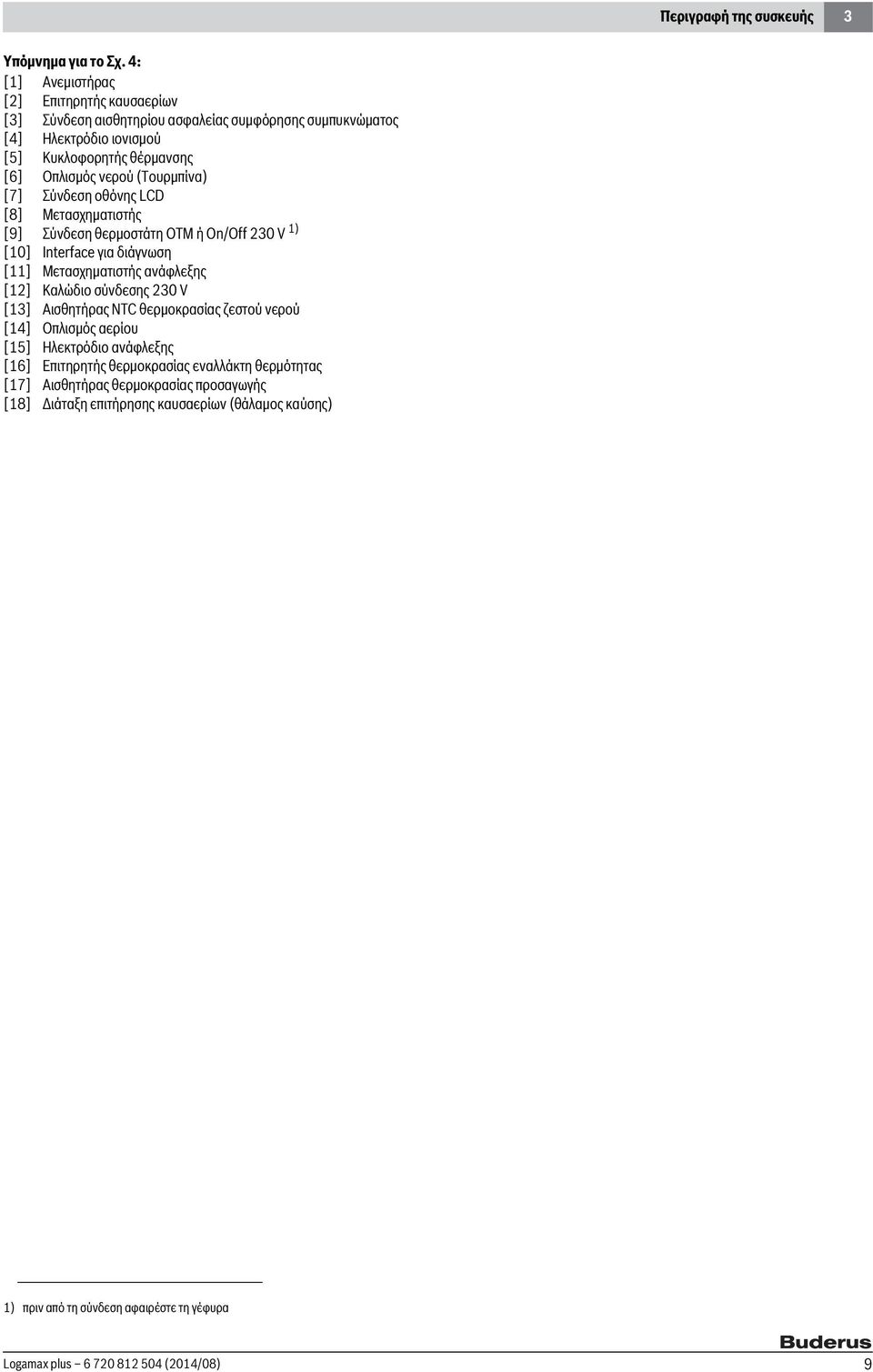

9 Περιγραφή της συσκευής 3 Υπόμνημα για το Σχ. 4: [1] Ανεμιστήρας [2] Επιτηρητής καυσαερίων [3] Σύνδεση αισθητηρίου ασφαλείας συμφόρησης συμπυκνώματος [4] Ηλεκτρόδιο ιονισμού [5] Κυκλοφορητής θέρμανσης [6] Οπλισμός νερού (Τουρμπίνα) [7] Σύνδεση οθόνης LCD [8] Μετασχηματιστής [9] Σύνδεση θερμοστάτη ΟΤΜ ή On/Off 230 V 1) [10] Interface για διάγνωση [11] Μετασχηματιστής ανάφλεξης [12] Καλώδιο σύνδεσης 230 V [13] Αισθητήρας NTC θερμοκρασίας ζεστού νερού [14] Οπλισμός αερίου [15] Ηλεκτρόδιο ανάφλεξης [16] Επιτηρητής θερμοκρασίας εναλλάκτη θερμότητας [17] Αισθητήρας θερμοκρασίας προσαγωγής [18] Διάταξη επιτήρησης καυσαερίων (θάλαμος καύσης) 1) πριν από τη σύνδεση αφαιρέστε τη γέφυρα Logamax plus (2014/08) 9

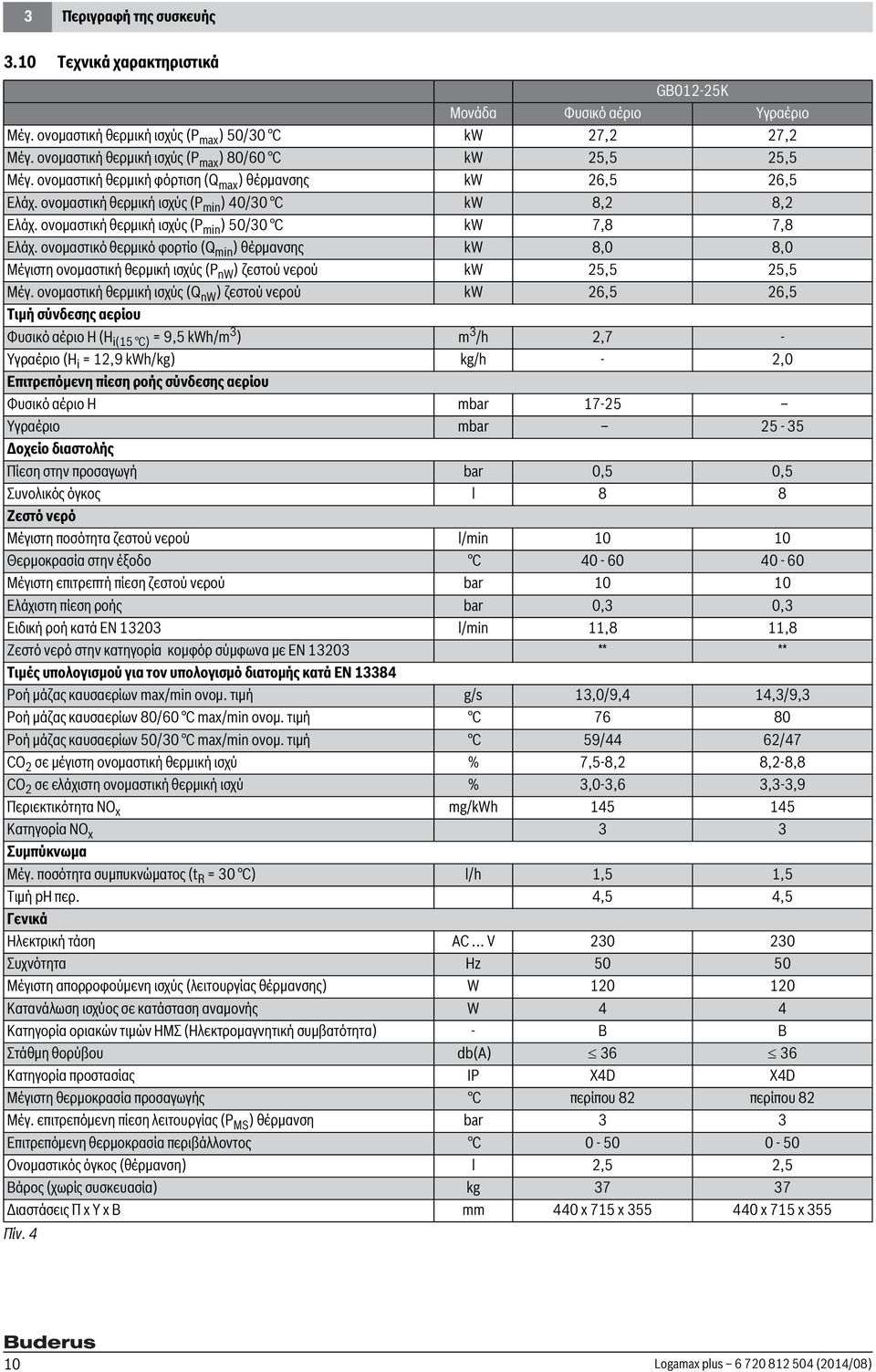

10 3 Περιγραφή της συσκευής 3.10 Τεχνικά χαρακτηριστικά GB012-25K Μονάδα Φυσικό αέριο Υγραέριο Μέγ. ονομαστική θερμική ισχύς (P max ) 50/30 C kw 27,2 27,2 Μέγ. ονομαστική θερμική ισχύς (P max ) 80/60 C kw 25,5 25,5 Μέγ. ονομαστική θερμική φόρτιση (Q max ) θέρμανσης kw 26,5 26,5 Ελάχ. ονομαστική θερμική ισχύς (P min ) 40/30 C kw 8,2 8,2 Ελάχ. ονομαστική θερμική ισχύς (P min ) 50/30 C kw 7,8 7,8 Ελάχ. ονομαστικό θερμικό φορτίο (Q min ) θέρμανσης kw 8,0 8,0 Μέγιστη ονομαστική θερμική ισχύς (P nw ) ζεστού νερού kw 25,5 25,5 Μέγ. ονομαστική θερμική ισχύς (Q nw ) ζεστού νερού kw 26,5 26,5 Τιμή σύνδεσης αερίου Φυσικό αέριο H (H i(15 C) = 9,5 kwh/m 3 ) m 3 /h 2,7 - Υγραέριο (H i = 12,9 kwh/kg) kg/h - 2,0 Επιτρεπόμενη πίεση ροής σύνδεσης αερίου Φυσικό αέριο Η mbar Υγραέριο mbar Δοχείο διαστολής Πίεση στην προσαγωγή bar 0,5 0,5 Συνολικός όγκος l 8 8 Ζεστό νερό Μέγιστη ποσότητα ζεστού νερού l/min Θερμοκρασία στην έξοδο C Μέγιστη επιτρεπτή πίεση ζεστού νερού bar Ελάχιστη πίεση ροής bar 0,3 0,3 Ειδική ροή κατά EN l/min 11,8 11,8 Ζεστό νερό στην κατηγορία κομφόρ σύμφωνα με EN ** ** Τιμές υπολογισμού για τον υπολογισμό διατομής κατά EN Ροή μάζας καυσαερίων max/min ονομ. τιμή g/s 13,0/9,4 14,3/9,3 Ροή μάζας καυσαερίων 80/60 C max/min ονομ. τιμή C Ροή μάζας καυσαερίων 50/30 C max/min ονομ. τιμή C 59/44 62/47 CO 2 σε μέγιστη ονομαστική θερμική ισχύ % 7,5-8,2 8,2-8,8 CO 2 σε ελάχιστη ονομαστική θερμική ισχύ % 3,0-3,6 3,3-3,9 Περιεκτικότητα NO x mg/kwh Κατηγορία NO x 3 3 Συμπύκνωμα Μέγ. ποσότητα συμπυκνώματος (t R = 30 C) l/h 1,5 1,5 Τιμή ph περ. 4,5 4,5 Γενικά Ηλεκτρική τάση AC... V Συχνότητα Hz Μέγιστη απορροφούμενη ισχύς (λειτουργίας θέρμανσης) W Κατανάλωση ισχύος σε κατάσταση αναμονής W 4 4 Κατηγορία οριακών τιμών ΗΜΣ (Ηλεκτρομαγνητική συμβατότητα) - B B Στάθμη θορύβου db(a) Κατηγορία προστασίας IP X4D X4D Μέγιστη θερμοκρασία προσαγωγής C περίπου 82 περίπου 82 Μέγ. επιτρεπόμενη πίεση λειτουργίας (P MS ) θέρμανση bar 3 3 Επιτρεπόμενη θερμοκρασία περιβάλλοντος C Ονομαστικός όγκος (θέρμανση) l 2,5 2,5 Βάρος (χωρίς συσκευασία) kg Διαστάσεις Π x Υ x Β mm 440 x 715 x x 715 x 355 Πίν Logamax plus (2014/08)

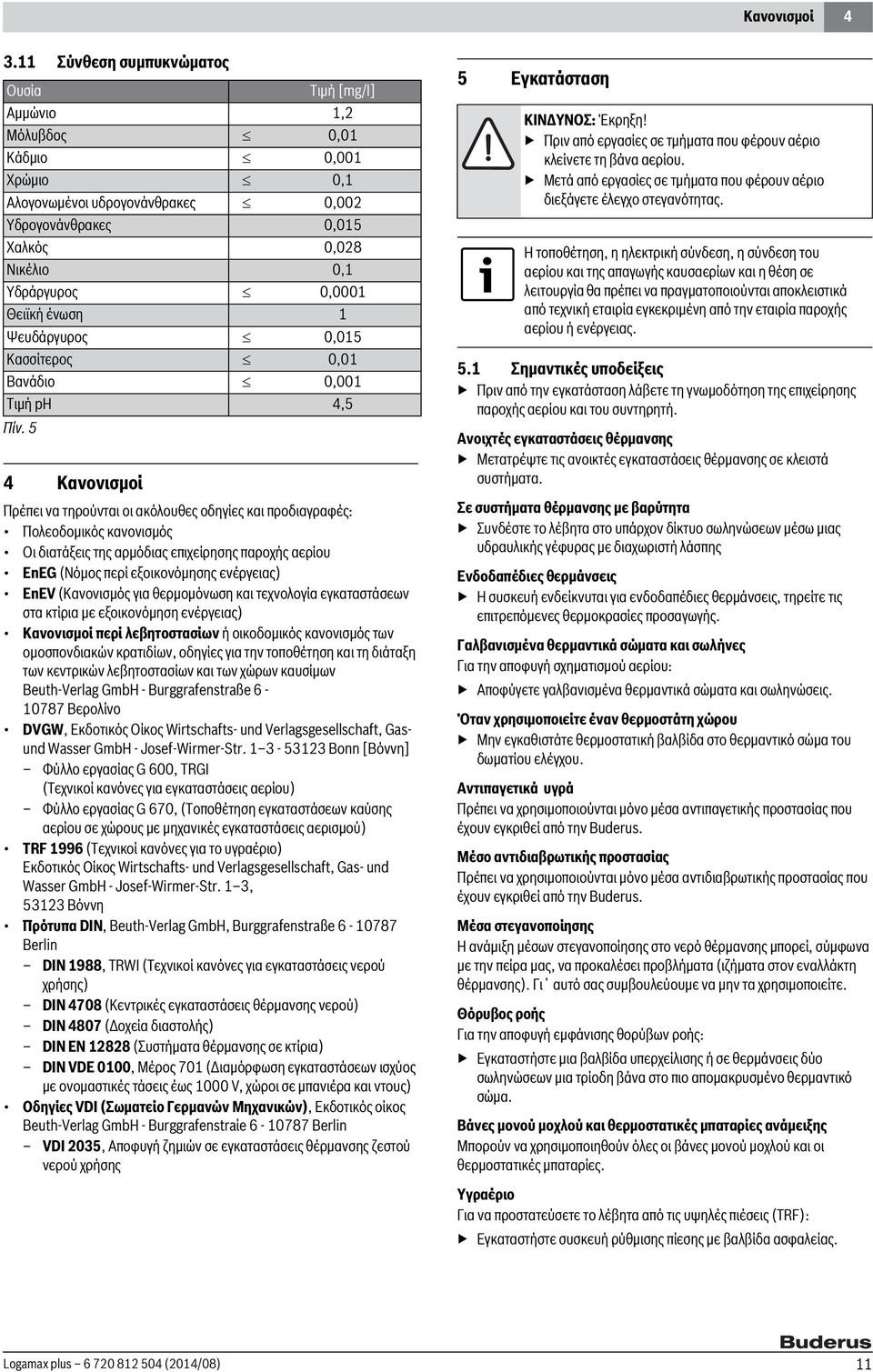

11 Κανονισμοί Σύνθεση συμπυκνώματος Ουσία Τιμή [mg/l] Αμμώνιο 1,2 Μόλυβδος 0,01 Κάδμιο 0,001 Χρώμιο 0,1 Αλογονωμένοι υδρογονάνθρακες 0,002 Υδρογονάνθρακες 0,015 Χαλκός 0,028 Νικέλιο 0,1 Υδράργυρος 0,0001 Θειϊκή ένωση 1 Ψευδάργυρος 0,015 Κασσίτερος 0,01 Βανάδιο 0,001 Τιμή ph 4,5 Πίν. 5 4 Κανονισμοί Πρέπει να τηρούνται οι ακόλουθες οδηγίες και προδιαγραφές: Πολεοδομικός κανονισμός Οι διατάξεις της αρμόδιας επιχείρησης παροχής αερίου EnEG (Νόμος περί εξοικονόμησης ενέργειας) EnEV (Κανονισμός για θερμομόνωση και τεχνολογία εγκαταστάσεων στα κτίρια με εξοικονόμηση ενέργειας) Κανονισμοί περί λεβητοστασίων ή οικοδομικός κανονισμός των ομοσπονδιακών κρατιδίων, οδηγίες για την τοποθέτηση και τη διάταξη των κεντρικών λεβητοστασίων και των χώρων καυσίμων Beuth-Verlag GmbH - Burggrafenstraße Βερολίνο DVGW, Εκδοτικός Οίκος Wirtschafts- und Verlagsgesellschaft, Gasund Wasser GmbH - Josef-Wirmer-Str Bonn [Βόννη] Φύλλο εργασίας G 600, TRGI (Τεχνικοί κανόνες για εγκαταστάσεις αερίου) Φύλλο εργασίας G 670, (Τοποθέτηση εγκαταστάσεων καύσης αερίου σε χώρους με μηχανικές εγκαταστάσεις αερισμού) TRF 1996 (Τεχνικοί κανόνες για το υγραέριο) Εκδοτικός Οίκος Wirtschafts- und Verlagsgesellschaft, Gas- und Wasser GmbH - Josef-Wirmer-Str. 1 3, Βόννη Πρότυπα DIN, Beuth-Verlag GmbH, Burggrafenstraße Berlin DIN 1988, TRWI (Τεχνικοί κανόνες για εγκαταστάσεις νερού χρήσης) DIN 4708 (Κεντρικές εγκαταστάσεις θέρμανσης νερού) DIN 4807 (Δοχεία διαστολής) DIN EN (Συστήματα θέρμανσης σε κτίρια) DIN VDE 0100, Μέρος 701 (Διαμόρφωση εγκαταστάσεων ισχύος με ονομαστικές τάσεις έως 1000 V, χώροι σε μπανιέρα και ντους) Οδηγίες VDI (Σωματείο Γερμανών Μηχανικών), Εκδοτικός οίκος Beuth-Verlag GmbH - Burggrafenstraίe Berlin VDI 2035, Αποφυγή ζημιών σε εγκαταστάσεις θέρμανσης ζεστού νερού χρήσης 5 Εγκατάσταση ΚΙΝΔΥΝΟΣ: Έκρηξη! Πριν από εργασίες σε τμήματα που φέρουν αέριο κλείνετε τη βάνα αερίου. Μετά από εργασίες σε τμήματα που φέρουν αέριο διεξάγετε έλεγχο στεγανότητας. Η τοποθέτηση, η ηλεκτρική σύνδεση, η σύνδεση του αερίου και της απαγωγής καυσαερίων και η θέση σε λειτουργία θα πρέπει να πραγματοποιούνται αποκλειστικά από τεχνική εταιρία εγκεκριμένη από την εταιρία παροχής αερίου ή ενέργειας. 5.1 Σημαντικές υποδείξεις Πριν από την εγκατάσταση λάβετε τη γνωμοδότηση της επιχείρησης παροχής αερίου και του συντηρητή. Ανοιχτές εγκαταστάσεις θέρμανσης Μετατρέψτε τις ανοικτές εγκαταστάσεις θέρμανσης σε κλειστά συστήματα. Σε συστήματα θέρμανσης με βαρύτητα Συνδέστε το λέβητα στο υπάρχον δίκτυο σωληνώσεων μέσω μιας υδραυλικής γέφυρας με διαχωριστή λάσπης Ενδοδαπέδιες θερμάνσεις Η συσκευή ενδείκνυται για ενδοδαπέδιες θερμάνσεις, τηρείτε τις επιτρεπόμενες θερμοκρασίες προσαγωγής. Γαλβανισμένα θερμαντικά σώματα και σωλήνες Για την αποφυγή σχηματισμού αερίου: Αποφύγετε γαλβανισμένα θερμαντικά σώματα και σωληνώσεις. Όταν χρησιμοποιείτε έναν θερμοστάτη χώρου Μην εγκαθιστάτε θερμοστατική βαλβίδα στο θερμαντικό σώμα του δωματίου ελέγχου. Αντιπαγετικά υγρά Πρέπει να χρησιμοποιούνται μόνο μέσα αντιπαγετικής προστασίας που έχουν εγκριθεί από την Buderus. Μέσο αντιδιαβρωτικής προστασίας Πρέπει να χρησιμοποιούνται μόνο μέσα αντιδιαβρωτικής προστασίας που έχουν εγκριθεί από την Buderus. Μέσα στεγανοποίησης Η ανάμιξη μέσων στεγανοποίησης στο νερό θέρμανσης μπορεί, σύμφωνα με την πείρα μας, να προκαλέσει προβλήματα (ιζήματα στον εναλλάκτη θέρμανσης). Γι αυτό σας συμβουλεύουμε να μην τα χρησιμοποιείτε. Θόρυβος ροής Για την αποφυγή εμφάνισης θορύβων ροής: Εγκαταστήστε μια βαλβίδα υπερχείλισης ή σε θερμάνσεις δύο σωληνώσεων μια τρίοδη βάνα στο πιο απομακρυσμένο θερμαντικό σώμα. Βάνες μονού μοχλού και θερμοστατικές μπαταρίες ανάμειξης Μπορούν να χρησιμοποιηθούν όλες οι βάνες μονού μοχλού και οι θερμοστατικές μπαταρίες. Υγραέριο Για να προστατεύσετε το λέβητα από τις υψηλές πιέσεις (TRF): Εγκαταστήστε συσκευή ρύθμισης πίεσης με βαλβίδα ασφαλείας. Logamax plus (2014/08) 11

12 5 Εγκατάσταση 5.2 Ποιότητα νερού (Νερό πλήρωσης και συμπλήρωσης) Ακατάλληλο ή βρώμικο νερό μπορεί να οδηγήσει σε δυσλειτουργίες του λέβητα και ζημιές στον εναλλάκτη θερμότητας. Επίσης μπορεί να επηρεαστεί η παροχή ζεστού νερού π.χ. από τη συσσώρευση ιζημάτων, τη διάβρωση ή την εναπόθεση αλάτων. Για την προστασία του λέβητα καθ' όλη τη διάρκεια ζωής του από ζημιές λόγω αλάτων και τη διασφάλιση μιας απρόσκοπτης λειτουργίας, προσέξτε τα εξής. Χρησιμοποιείτε αποκλειστικά ακατέργαστο νερό δικτύου ύδρευσης (προσέξτε το διάγραμμα στην σχ. 5). Τα ύδατα πηγών και τα υπόγεια ύδατα δεν είναι κατάλληλα για νερό πλήρωσης. Περιορίστε τη συνολικό ποσότητα των παραγόντων σκλήρυνσης στο νερό πλήρωσης και συμπλήρωσης του κυκλώματος θέρμανσης. Για τον έλεγχο των επιτρεπόμενων ποσοτήτων νερού σε σχέση με την ποιότητα του νερού πλήρωσης χρησιμεύει το διάγραμμα στην σχ < 100 kw < 50 kw O Σχ. 5 Προδιαγραφές του νερού πλήρωσης για μονούς λέβητες έως 100 kw [1] Όγκος νερού καθ' όλη τη διάρκεια ζωής της συσκευής (σε m 3 ) [2] Σκληρότητα νερού (σε dh) [3] Ακατέργαστο νερό σύμφωνα με τον κανονισμό για το πόσιμο νερό [4] Πάνω από την οριακή καμπύλη επιβάλλεται η λήψη μέτρων. Προβλέψτε διαχωρισμό του συστήματος κάτω από το λέβητα με τη βοήθεια ενός εναλλάκτη θερμότητας. Όταν αυτό δεν είναι εφικτό, ενημερωθείτε από ένα υποκατάστημα της Buderus για τα προβλεπόμενα μέτρα. Το ίδιο ισχύει σε συστοιχίες εγκαταστάσεων. Όταν η πραγματικά απαιτούμενη ποσότητα νερού πλήρωσης είναι μεγαλύτερη από τον όγκο νερού καθ' όλη τη διάρκεια ζωής ( σχ. 5), απαιτείται επεξεργασία του νερού. Κατά τη διαδικασία αυτή χρησιμοποιείτε μόνο χημικά, μέσα επεξεργασίας νερού κτλ. που έχουν εγκριθεί από την Buderus. Ενημερωθείτε από την Buderus σχετικά με τα εγκεκριμένα μέτρα επεξεργασίας νερού. Πρόσθετες υποδείξεις στο φύλλο εργασίας Buderus K8. Δεν επιτρέπεται η επεξεργασία του νερού με μέσα που π.χ. αυξάνουν/ μειώνουν την τιμή ph (χημικά πρόσθετα ή αντιψυκτικά). Πριν από την πλήρωση ξεπλύνετε καλά την εγκατάσταση θέρμανσης. Πόσιμο νερό υγιεινής (παροχή ζεστού νερού) Χρησιμοποιείτε αποκλειστικά ακατέργαστο νερό δικτύου ύδρευσης. Απαγορεύεται η χρήση υπόγειων υδάτων Έλεγχος του μεγέθους του δοχείου διαστολής Με το ακόλουθο διάγραμμα μπορείτε να υπολογίσετε κατά προσέγγιση, αν το εγκατεστημένο δοχείο διαστολής επαρκεί ή αν απαιτείται πρόσθετο δοχείο διαστολής. Για τις εμφανιζόμενες χαρακτηριστικές καμπύλες λήφθηκαν υπόψη τα παρακάτω βασικά δεδομένα: 1 % του νερού λέβητα στο δοχείο διαστολής ή 20 % του ονομαστικού όγκου στο δοχείο διαστολής Διαφορά πίεσης λειτουργίας της βαλβίδας ασφαλείας 0,5 bar, σύμφωνα με την προδιαγραφή DIN 3320 Η προρυθμισμένη πίεση [αρχική πίεση] στο δοχείο διαστολής αναλογεί στο στατικό ύψος της εγκατάστασης. Μέγιστη πίεση λειτουργίας: 3 bar tv ( C ) A B O VA ( l ) Σχ. 6 [I] Αρχική πίεση 0,2 bar [II] Αρχική πίεση 0,5 bar (βασική ρύθμιση) [III] Αρχική πίεση 0,75 bar [IV] Αρχική πίεση 1,0 bar [V] Αρχική πίεση 1,2 bar [t V ] Επιλέξτε [V A ] Περιεχόμενο εγκατάστασης σε λίτρα [A] Εύρος λειτουργίας του δοχείου διαστολής [B] απαιτείται πρόσθετο δοχείο διαστολής Στην οριακή περιοχή: Εξακριβώστε το ακριβές μέγεθος του δοχείου σύμφωνα με την προδιαγραφή DIN EN Εάν το σημείο τομής βρίσκεται δεξιά δίπλα από την καμπύλη: Εγκαταστήστε πρόσθετο δοχείο διαστολής. 12 Logamax plus (2014/08)

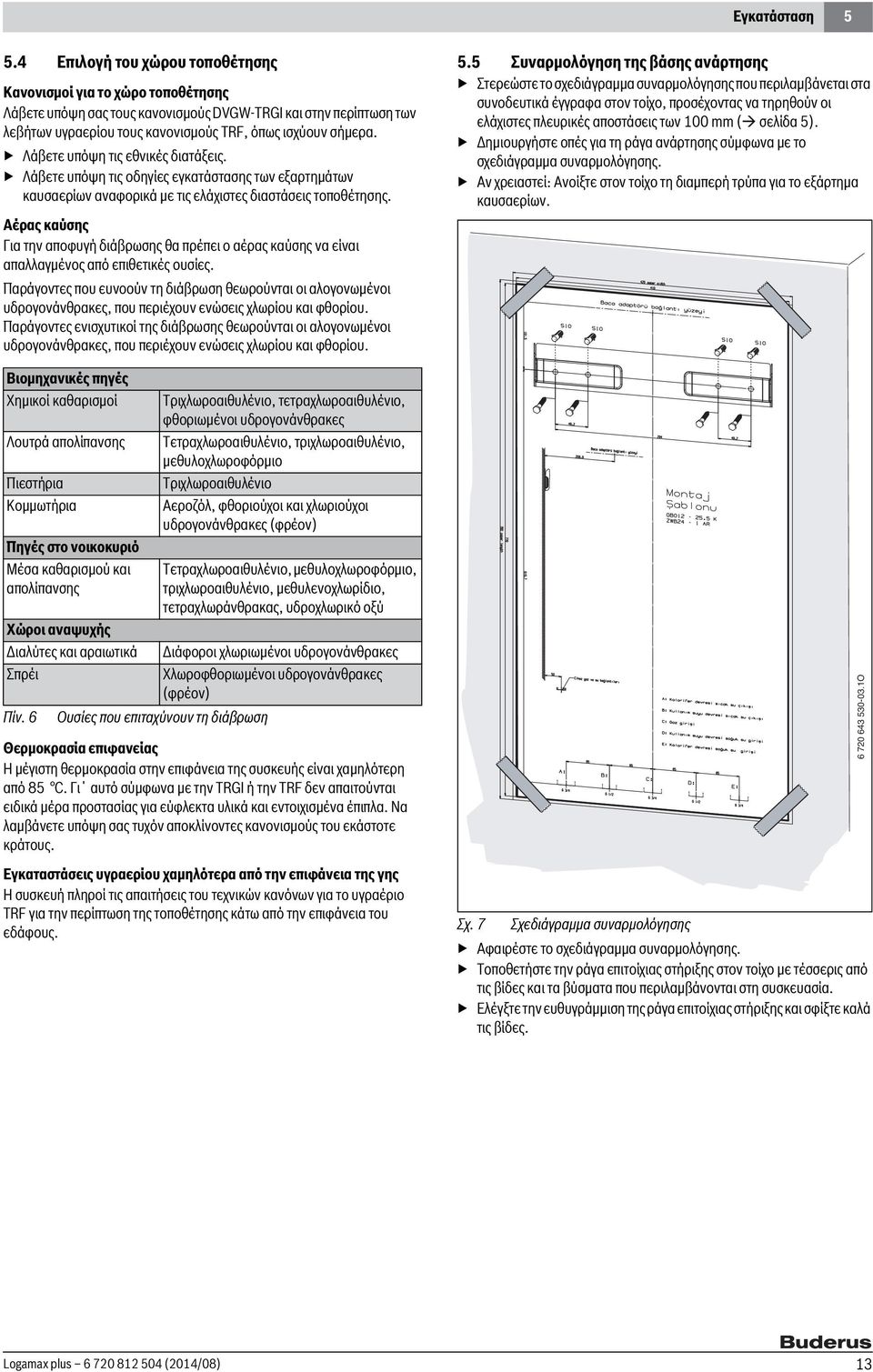

13 Εγκατάσταση Επιλογή του χώρου τοποθέτησης Κανονισμοί για το χώρο τοποθέτησης Λάβετε υπόψη σας τους κανονισμούς DVGW-TRGI και στην περίπτωση των λεβήτων υγραερίου τους κανονισμούς TRF, όπως ισχύουν σήμερα. Λάβετε υπόψη τις εθνικές διατάξεις. Λάβετε υπόψη τις οδηγίες εγκατάστασης των εξαρτημάτων καυσαερίων αναφορικά με τις ελάχιστες διαστάσεις τοποθέτησης. Αέρας καύσης Για την αποφυγή διάβρωσης θα πρέπει ο αέρας καύσης να είναι απαλλαγμένος από επιθετικές ουσίες. Παράγοντες που ευνοούν τη διάβρωση θεωρούνται οι αλογονωμένοι υδρογονάνθρακες, που περιέχουν ενώσεις χλωρίου και φθορίου. Παράγοντες ενισχυτικοί της διάβρωσης θεωρούνται οι αλογονωμένοι υδρογονάνθρακες, που περιέχουν ενώσεις χλωρίου και φθορίου. Βιομηχανικές πηγές Χημικοί καθαρισμοί Λουτρά απολίπανσης Πιεστήρια Κομμωτήρια Πηγές στο νοικοκυριό Μέσα καθαρισμού και απολίπανσης Τριχλωροαιθυλένιο, τετραχλωροαιθυλένιο, φθοριωμένοι υδρογονάνθρακες Τετραχλωροαιθυλένιο, τριχλωροαιθυλένιο, μεθυλοχλωροφόρμιο Τριχλωροαιθυλένιο Αεροζόλ, φθοριούχοι και χλωριούχοι υδρογονάνθρακες (φρέον) Τετραχλωροαιθυλένιο, μεθυλοχλωροφόρμιο, τριχλωροαιθυλένιο, μεθυλενοχλωρίδιο, τετραχλωράνθρακας, υδροχλωρικό οξύ Χώροι αναψυχής Διαλύτες και αραιωτικά Διάφοροι χλωριωμένοι υδρογονάνθρακες Σπρέι Χλωροφθοριωμένοι υδρογονάνθρακες (φρέον) Πίν. 6 Ουσίες που επιταχύνουν τη διάβρωση Θερμοκρασία επιφανείας Η μέγιστη θερμοκρασία στην επιφάνεια της συσκευής είναι χαμηλότερη από 85 C. Γι αυτό σύμφωνα με την TRGI ή την TRF δεν απαιτούνται ειδικά μέρα προστασίας για εύφλεκτα υλικά και εντοιχισμένα έπιπλα. Να λαμβάνετε υπόψη σας τυχόν αποκλίνοντες κανονισμούς του εκάστοτε κράτους. Εγκαταστάσεις υγραερίου χαμηλότερα από την επιφάνεια της γης Η συσκευή πληροί τις απαιτήσεις του τεχνικών κανόνων για το υγραέριο TRF για την περίπτωση της τοποθέτησης κάτω από την επιφάνεια του εδάφους. 5.5 Συναρμολόγηση της βάσης ανάρτησης Στερεώστε το σχεδιάγραμμα συναρμολόγησης που περιλαμβάνεται στα συνοδευτικά έγγραφα στον τοίχο, προσέχοντας να τηρηθούν οι ελάχιστες πλευρικές αποστάσεις των 100 mm ( σελίδα 5). Δημιουργήστε οπές για τη ράγα ανάρτησης σύμφωνα με το σχεδιάγραμμα συναρμολόγησης. Αν χρειαστεί: Ανοίξτε στον τοίχο τη διαμπερή τρύπα για το εξάρτημα καυσαερίων. Σχ. 7 Σχεδιάγραμμα συναρμολόγησης Αφαιρέστε το σχεδιάγραμμα συναρμολόγησης. Τοποθετήστε την ράγα επιτοίχιας στήριξης στον τοίχο με τέσσερις από τις βίδες και τα βύσματα που περιλαμβάνονται στη συσκευασία. Ελέγξτε την ευθυγράμμιση της ράγα επιτοίχιας στήριξης και σφίξτε καλά τις βίδες O Logamax plus (2014/08) 13

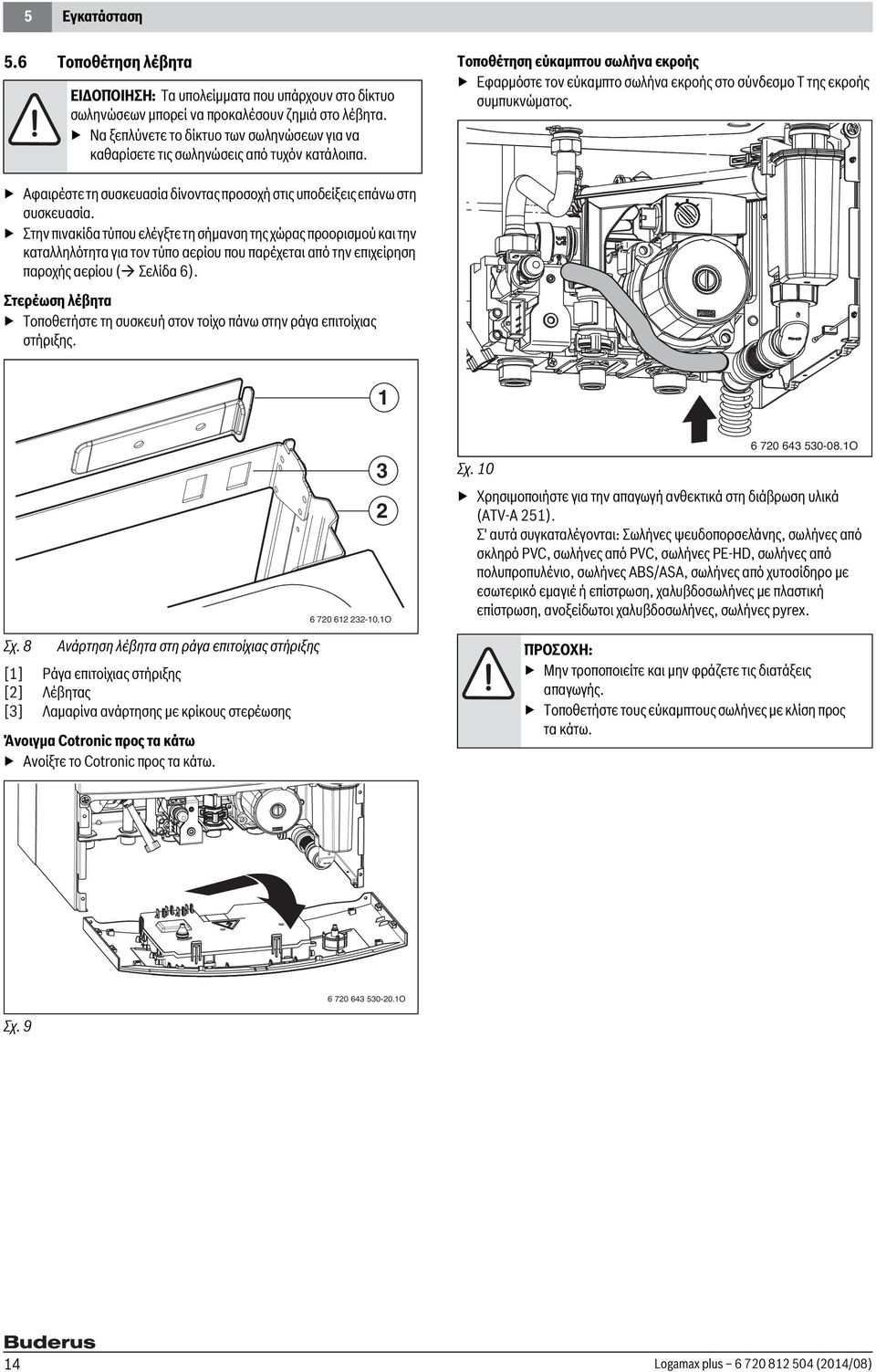

14 5 Εγκατάσταση 5.6 Τοποθέτηση λέβητα ΕΙΔΟΠΟΙΗΣΗ: Τα υπολείμματα που υπάρχουν στο δίκτυο σωληνώσεων μπορεί να προκαλέσουν ζημιά στο λέβητα. Να ξεπλύνετε το δίκτυο των σωληνώσεων για να καθαρίσετε τις σωληνώσεις από τυχόν κατάλοιπα. Τοποθέτηση εύκαμπτου σωλήνα εκροής Εφαρμόστε τον εύκαμπτο σωλήνα εκροής στο σύνδεσμο Τ της εκροής συμπυκνώματος. Αφαιρέστε τη συσκευασία δίνοντας προσοχή στις υποδείξεις επάνω στη συσκευασία. Στην πινακίδα τύπου ελέγξτε τη σήμανση της χώρας προορισμού και την καταλληλότητα για τον τύπο αερίου που παρέχεται από την επιχείρηση παροχής αερίου ( Σελίδα 6). Στερέωση λέβητα Τοποθετήστε τη συσκευή στον τοίχο πάνω στην ράγα επιτοίχιας στήριξης. 1 Σχ. 8 Ανάρτηση λέβητα στη ράγα επιτοίχιας στήριξης [1] Ράγα επιτοίχιας στήριξης [2] Λέβητας [3] Λαμαρίνα ανάρτησης με κρίκους στερέωσης Άνοιγμα Cotronic προς τα κάτω Ανοίξτε το Cotronic προς τα κάτω O O Σχ. 10 Χρησιμοποιήστε για την απαγωγή ανθεκτικά στη διάβρωση υλικά (ATV-A 251). Σ' αυτά συγκαταλέγονται: Σωλήνες ψευδοπορσελάνης, σωλήνες από σκληρό PVC, σωλήνες από PVC, σωλήνες PE-HD, σωλήνες από πολυπροπυλένιο, σωλήνες ABS/ASA, σωλήνες από χυτοσίδηρο με εσωτερικό εμαγιέ ή επίστρωση, χαλυβδοσωλήνες με πλαστική επίστρωση, ανοξείδωτοι χαλυβδοσωλήνες, σωλήνες pyrex. ΠΡΟΣΟΧΗ: Μην τροποποιείτε και μην φράζετε τις διατάξεις απαγωγής. Τοποθετήστε τους εύκαμπτους σωλήνες με κλίση προς τα κάτω O Σχ Logamax plus (2014/08)

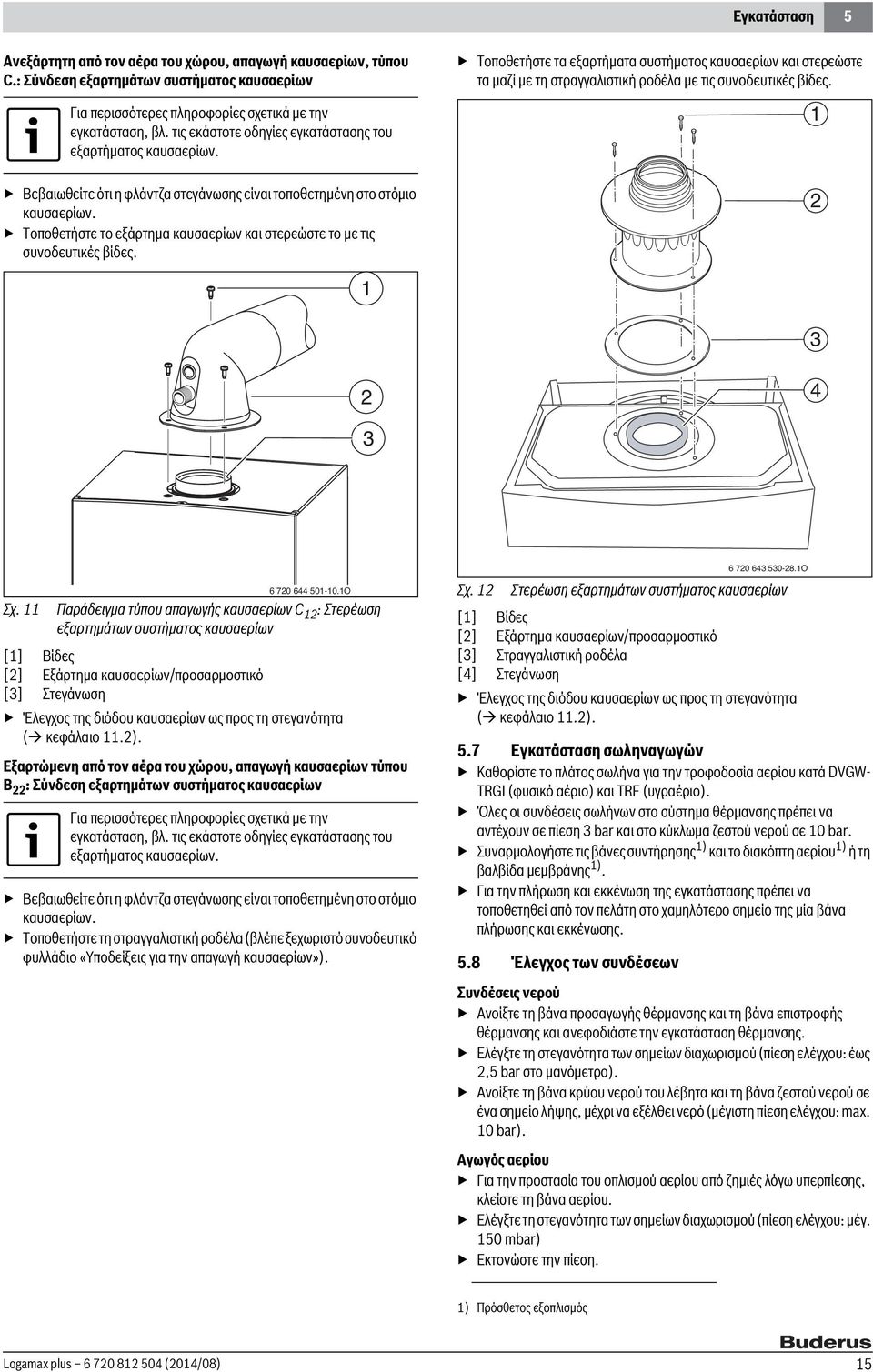

15 Εγκατάσταση 5 Aνεξάρτητη από τον αέρα του χώρου, απαγωγή καυσαερίων, τύπου C.: Σύνδεση εξαρτημάτων συστήματος καυσαερίων Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση, βλ. τις εκάστοτε οδηγίες εγκατάστασης του εξαρτήματος καυσαερίων. Βεβαιωθείτε ότι η φλάντζα στεγάνωσης είναι τοποθετημένη στο στόμιο καυσαερίων. Τοποθετήστε το εξάρτημα καυσαερίων και στερεώστε το με τις συνοδευτικές βίδες. Τοποθετήστε τα εξαρτήματα συστήματος καυσαερίων και στερεώστε τα μαζί με τη στραγγαλιστική ροδέλα με τις συνοδευτικές βίδες O Σχ. 11 Παράδειγμα τύπου απαγωγής καυσαερίων C 12 : Στερέωση εξαρτημάτων συστήματος καυσαερίων [1] Βίδες [2] Εξάρτημα καυσαερίων/προσαρμοστικό [3] Στεγάνωση Έλεγχος της διόδου καυσαερίων ως προς τη στεγανότητα ( κεφάλαιο 11.2). Εξαρτώμενη από τον αέρα του χώρου, απαγωγή καυσαερίων τύπου B 22 : Σύνδεση εξαρτημάτων συστήματος καυσαερίων Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση, βλ. τις εκάστοτε οδηγίες εγκατάστασης του εξαρτήματος καυσαερίων. Βεβαιωθείτε ότι η φλάντζα στεγάνωσης είναι τοποθετημένη στο στόμιο καυσαερίων. Τοποθετήστε τη στραγγαλιστική ροδέλα (βλέπε ξεχωριστό συνοδευτικό φυλλάδιο «Υποδείξεις για την απαγωγή καυσαερίων»). Σχ. 12 Στερέωση εξαρτημάτων συστήματος καυσαερίων [1] Βίδες [2] Εξάρτημα καυσαερίων/προσαρμοστικό [3] Στραγγαλιστική ροδέλα [4] Στεγάνωση Έλεγχος της διόδου καυσαερίων ως προς τη στεγανότητα ( κεφάλαιο 11.2). 5.7 Εγκατάσταση σωληναγωγών Καθορίστε το πλάτος σωλήνα για την τροφοδοσία αερίου κατά DVGW- TRGI (φυσικό αέριο) και TRF (υγραέριο). Όλες οι συνδέσεις σωλήνων στο σύστημα θέρμανσης πρέπει να αντέχουν σε πίεση 3 bar και στο κύκλωμα ζεστού νερού σε 10 bar. Συναρμολογήστε τις βάνες συντήρησης 1) και το διακόπτη αερίου 1) ή τη βαλβίδα μεμβράνης 1). Για την πλήρωση και εκκένωση της εγκατάστασης πρέπει να τοποθετηθεί από τον πελάτη στο χαμηλότερο σημείο της μία βάνα πλήρωσης και εκκένωσης. 5.8 Έλεγχος των συνδέσεων O Συνδέσεις νερού Ανοίξτε τη βάνα προσαγωγής θέρμανσης και τη βάνα επιστροφής θέρμανσης και ανεφοδιάστε την εγκατάσταση θέρμανσης. Ελέγξτε τη στεγανότητα των σημείων διαχωρισμού (πίεση ελέγχου: έως 2,5 bar στο μανόμετρο). Ανοίξτε τη βάνα κρύου νερού του λέβητα και τη βάνα ζεστού νερού σε ένα σημείο λήψης, μέχρι να εξέλθει νερό (μέγιστη πίεση ελέγχου: max. 10 bar). Αγωγός αερίου Για την προστασία του οπλισμού αερίου από ζημιές λόγω υπερπίεσης, κλείστε τη βάνα αερίου. Ελέγξτε τη στεγανότητα των σημείων διαχωρισμού (πίεση ελέγχου: μέγ. 150 mbar) Εκτονώστε την πίεση. 1) Πρόσθετος εξοπλισμός Logamax plus (2014/08) 15

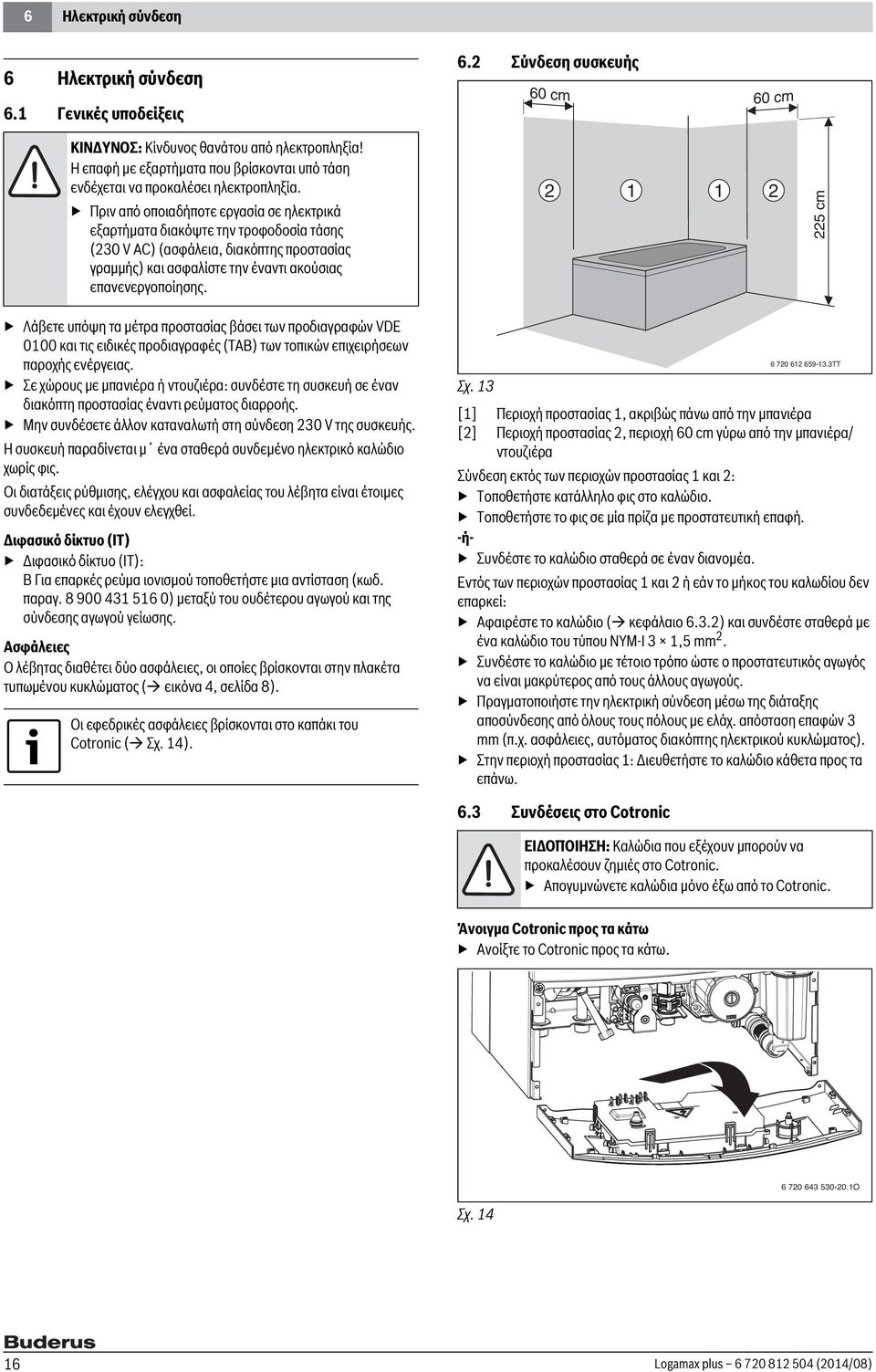

16 6 Ηλεκτρική σύνδεση 6 Ηλεκτρική σύνδεση 6.1 Γενικές υποδείξεις 6.2 Σύνδεση συσκευής 60 cm 60 cm ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου από ηλεκτροπληξία! Η επαφή με εξαρτήματα που βρίσκονται υπό τάση ενδέχεται να προκαλέσει ηλεκτροπληξία. Πριν από οποιαδήποτε εργασία σε ηλεκτρικά εξαρτήματα διακόψτε την τροφοδοσία τάσης (230 V AC) (ασφάλεια, διακόπτης προστασίας γραμμής) και ασφαλίστε την έναντι ακούσιας επανενεργοποίησης cm Λάβετε υπόψη τα μέτρα προστασίας βάσει των προδιαγραφών VDE 0100 και τις ειδικές προδιαγραφές (TAB) των τοπικών επιχειρήσεων παροχής ενέργειας. Σε χώρους με μπανιέρα ή ντουζιέρα: συνδέστε τη συσκευή σε έναν διακόπτη προστασίας έναντι ρεύματος διαρροής. Μην συνδέσετε άλλον καταναλωτή στη σύνδεση 230 V της συσκευής. Η συσκευή παραδίνεται μ ένα σταθερά συνδεμένο ηλεκτρικό καλώδιο χωρίς φις. Οι διατάξεις ρύθμισης, ελέγχου και ασφαλείας του λέβητα είναι έτοιμες συνδεδεμένες και έχουν ελεγχθεί. Διφασικό δίκτυο (IT) Διφασικό δίκτυο (IT): B Για επαρκές ρεύμα ιονισμού τοποθετήστε μια αντίσταση (κωδ. παραγ ) μεταξύ του ουδέτερου αγωγού και της σύνδεσης αγωγού γείωσης. Ασφάλειες Ο λέβητας διαθέτει δύο ασφάλειες, οι οποίες βρίσκονται στην πλακέτα τυπωμένου κυκλώματος ( εικόνα 4, σελίδα 8). Οι εφεδρικές ασφάλειες βρίσκονται στο καπάκι του Cotronic ( Σχ. 14) TT Σχ. 13 [1] Περιοχή προστασίας 1, ακριβώς πάνω από την μπανιέρα [2] Περιοχή προστασίας 2, περιοχή 60 cm γύρω από την μπανιέρα/ ντουζιέρα Σύνδεση εκτός των περιοχών προστασίας 1 και 2: Τοποθετήστε κατάλληλο φις στο καλώδιο. Τοποθετήστε το φις σε μία πρίζα με προστατευτική επαφή. -ή- Συνδέστε το καλώδιο σταθερά σε έναν διανομέα. Εντός των περιοχών προστασίας 1 και 2 ή εάν το μήκος του καλωδίου δεν επαρκεί: Αφαιρέστε το καλώδιο ( κεφάλαιο 6.3.2) και συνδέστε σταθερά με ένα καλώδιο του τύπου NYM-I 3 1,5 mm 2. Συνδέστε το καλώδιο με τέτοιο τρόπο ώστε ο προστατευτικός αγωγός να είναι μακρύτερος από τους άλλους αγωγούς. Πραγματοποιήστε την ηλεκτρική σύνδεση μέσω της διάταξης αποσύνδεσης από όλους τους πόλους με ελάχ. απόσταση επαφών 3 mm (π.χ. ασφάλειες, αυτόματος διακόπτης ηλεκτρικού κυκλώματος). Στην περιοχή προστασίας 1: Διευθετήστε το καλώδιο κάθετα προς τα επάνω. 6.3 Συνδέσεις στο Cotronic ΕΙΔΟΠΟΙΗΣΗ: Καλώδια που εξέχουν μπορούν να προκαλέσουν ζημιές στο Cotronic. Απογυμνώνετε καλώδια μόνο έξω από το Cotronic. Άνοιγμα Cotronic προς τα κάτω Ανοίξτε το Cotronic προς τα κάτω. Σχ O 16 Logamax plus (2014/08)

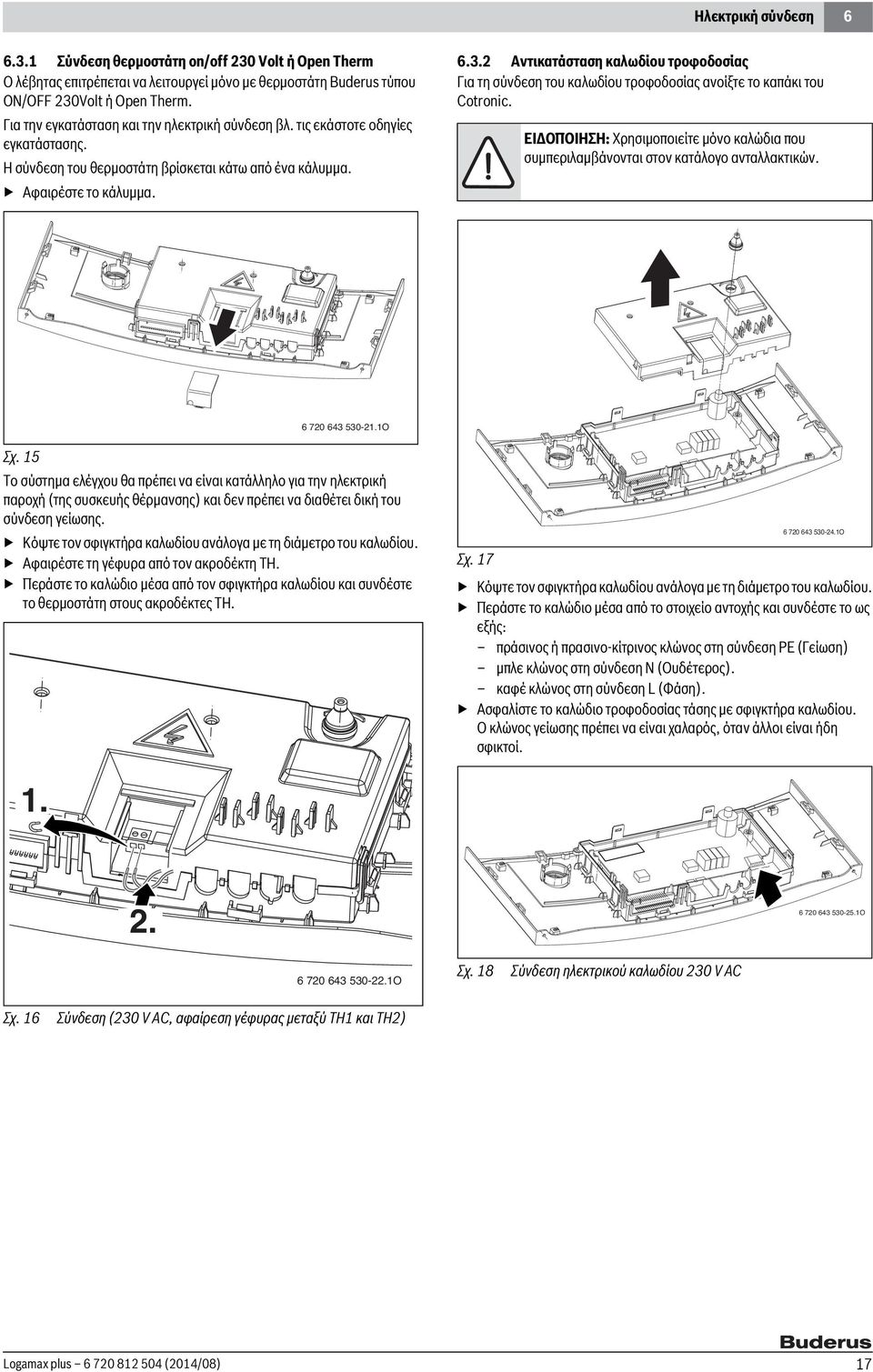

17 Ηλεκτρική σύνδεση Σύνδεση θερμοστάτη on/off 230 Volt ή Open Therm Ο λέβητας επιτρέπεται να λειτουργεί μόνο με θερμοστάτη Buderus τύπου ON/OFF 230Volt ή Open Therm. Για την εγκατάσταση και την ηλεκτρική σύνδεση βλ. τις εκάστοτε οδηγίες εγκατάστασης. Η σύνδεση του θερμοστάτη βρίσκεται κάτω από ένα κάλυμμα. Αφαιρέστε το κάλυμμα Αντικατάσταση καλωδίου τροφοδοσίας Για τη σύνδεση του καλωδίου τροφοδοσίας ανοίξτε το καπάκι του Cotronic. ΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο καλώδια που συμπεριλαμβάνονται στον κατάλογο ανταλλακτικών O Σχ. 15 Το σύστημα ελέγχου θα πρέπει να είναι κατάλληλο για την ηλεκτρική παροχή (της συσκευής θέρμανσης) και δεν πρέπει να διαθέτει δική του σύνδεση γείωσης. Κόψτε τον σφιγκτήρα καλωδίου ανάλογα με τη διάμετρο του καλωδίου. Αφαιρέστε τη γέφυρα από τον ακροδέκτη ΤΗ. Περάστε το καλώδιο μέσα από τον σφιγκτήρα καλωδίου και συνδέστε το θερμοστάτη στους ακροδέκτες TH O Σχ. 17 Κόψτε τον σφιγκτήρα καλωδίου ανάλογα με τη διάμετρο του καλωδίου. Περάστε το καλώδιο μέσα από το στοιχείο αντοχής και συνδέστε το ως εξής: πράσινος ή πρασινο-κίτρινος κλώνος στη σύνδεση PE (Γείωση) μπλε κλώνος στη σύνδεση Ν (Ουδέτερος). καφέ κλώνος στη σύνδεση L (Φάση). Ασφαλίστε το καλώδιο τροφοδοσίας τάσης με σφιγκτήρα καλωδίου. Ο κλώνος γείωσης πρέπει να είναι χαλαρός, όταν άλλοι είναι ήδη σφικτοί O O Σχ. 18 Σύνδεση ηλεκτρικού καλωδίου 230 V AC Σχ. 16 Σύνδεση (230 V AC, αφαίρεση γέφυρας μεταξύ TH1 και TH2) Logamax plus (2014/08) 17

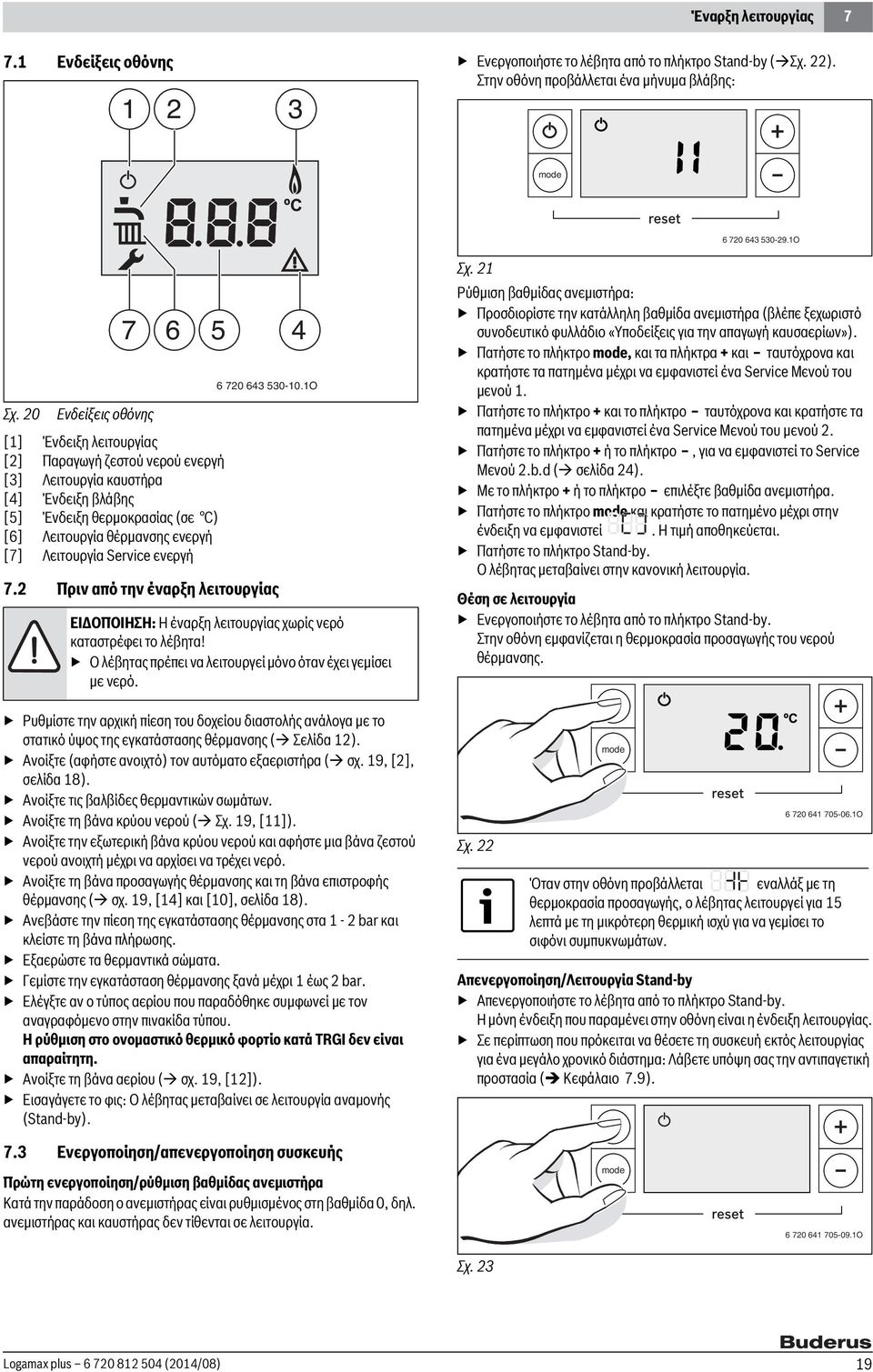

18 7 Έναρξη λειτουργίας 7 Έναρξη λειτουργίας mode mode O Σχ. 19 [1] Χειροκίνητος εξαεριστήρας [2] Αυτόματος εξαεριστήρας [3] Πλήκτρο mode (τρόπου λειτουργίας) [4] Πλήκτρο αναμονής (Stand-by) [5] Οθόνη [6] Πλήκτρο αύξησης [7] Πλήκτρο μείωσης [8] Μανόμετρο [9] Εύκαμπτος σωλήνας εκροής [10] Βάνα επιστροφής θέρμανσης (πρόσθετος εξοπλισμός) [11] Βάνα κρύου νερού (πρόσθετος εξοπλισμός) [12] Βάνα αερίου (κλειστή) (πρόσθετος εξοπλισμός) [13] Ζεστό νερό χρήσης [14] Βάνα προσαγωγής θέρμανσης (πρόσθετος εξοπλισμός) [15] Διάταξη πλήρωσης 18 Logamax plus (2014/08)

19 Έναρξη λειτουργίας Ενδείξεις οθόνης Ενεργοποιήστε το λέβητα από το πλήκτρο Stand-by ( Σχ. 22). Στην οθόνη προβάλλεται ένα μήνυμα βλάβης: mode O 7 6 Σχ. 20 Ενδείξεις οθόνης [1] Ένδειξη λειτουργίας [2] Παραγωγή ζεστού νερού ενεργή [3] Λειτουργία καυστήρα [4] Ένδειξη βλάβης [5] Ένδειξη θερμοκρασίας (σε C) [6] Λειτουργία θέρμανσης ενεργή [7] Λειτουργία Service ενεργή O 7.2 Πριν από την έναρξη λειτουργίας ΕΙΔΟΠΟΙΗΣΗ: Η έναρξη λειτουργίας χωρίς νερό καταστρέφει το λέβητα! Ο λέβητας πρέπει να λειτουργεί μόνο όταν έχει γεμίσει με νερό. Ρυθμίστε την αρχική πίεση του δοχείου διαστολής ανάλογα με το στατικό ύψος της εγκατάστασης θέρμανσης ( Σελίδα 12). Ανοίξτε (αφήστε ανοιχτό) τον αυτόματο εξαεριστήρα ( σχ. 19, [2], σελίδα 18). Ανοίξτε τις βαλβίδες θερμαντικών σωμάτων. Ανοίξτε τη βάνα κρύου νερού ( Σχ. 19, [11]). Ανοίξτε την εξωτερική βάνα κρύου νερού και αφήστε μια βάνα ζεστού νερού ανοιχτή μέχρι να αρχίσει να τρέχει νερό. Ανοίξτε τη βάνα προσαγωγής θέρμανσης και τη βάνα επιστροφής θέρμανσης ( σχ. 19, [14] και [10], σελίδα 18). Ανεβάστε την πίεση της εγκατάστασης θέρμανσης στα 1-2 bar και κλείστε τη βάνα πλήρωσης. Εξαερώστε τα θερμαντικά σώματα. Γεμίστε την εγκατάσταση θέρμανσης ξανά μέχρι 1 έως 2 bar. Ελέγξτε αν ο τύπος αερίου που παραδόθηκε συμφωνεί με τον αναγραφόμενο στην πινακίδα τύπου. Η ρύθμιση στο ονομαστικό θερμικό φορτίο κατά TRGI δεν είναι απαραίτητη. Ανοίξτε τη βάνα αερίου ( σχ. 19, [12]). Εισαγάγετε το φις: Ο λέβητας μεταβαίνει σε λειτουργία αναμονής (Stand-by). Σχ. 21 Ρύθμιση βαθμίδας ανεμιστήρα: Προσδιορίστε την κατάλληλη βαθμίδα ανεμιστήρα (βλέπε ξεχωριστό συνοδευτικό φυλλάδιο «Υποδείξεις για την απαγωγή καυσαερίων»). Πατήστε το πλήκτρο mode, και τα πλήκτρα + και ταυτόχρονα και κρατήστε τα πατημένα μέχρι να εμφανιστεί ένα Service Μενού του μενού 1. Πατήστε το πλήκτρο + και το πλήκτρο ταυτόχρονα και κρατήστε τα πατημένα μέχρι να εμφανιστεί ένα Service Μενού του μενού 2. Πατήστε το πλήκτρο + ή το πλήκτρο, για να εμφανιστεί το Service Μενού 2.b.d ( σελίδα 24). Με το πλήκτρο + ή το πλήκτρο επιλέξτε βαθμίδα ανεμιστήρα. Πατήστε το πλήκτρο mode και κρατήστε το πατημένο μέχρι στην ένδειξη να εμφανιστεί. Η τιμή αποθηκεύεται. Πατήστε το πλήκτρο Stand-by. Ο λέβητας μεταβαίνει στην κανονική λειτουργία. Θέση σε λειτουργία Ενεργοποιήστε το λέβητα από το πλήκτρο Stand-by. Στην οθόνη εμφανίζεται η θερμοκρασία προσαγωγής του νερού θέρμανσης. Σχ. 22 mode O Όταν στην οθόνη προβάλλεται εναλλάξ με τη θερμοκρασία προσαγωγής, ο λέβητας λειτουργεί για 15 λεπτά με τη μικρότερη θερμική ισχύ για να γεμίσει το σιφόνι συμπυκνωμάτων. Απενεργοποίηση/Λειτουργία Stand-by Απενεργοποιήστε το λέβητα από το πλήκτρο Stand-by. Η μόνη ένδειξη που παραμένει στην οθόνη είναι η ένδειξη λειτουργίας. Σε περίπτωση που πρόκειται να θέσετε τη συσκευή εκτός λειτουργίας για ένα μεγάλο χρονικό διάστημα: Λάβετε υπόψη σας την αντιπαγετική προστασία ( Κεφάλαιο 7.9). 7.3 Ενεργοποίηση/απενεργοποίηση συσκευής Πρώτη ενεργοποίηση/ρύθμιση βαθμίδας ανεμιστήρα Κατά την παράδοση ο ανεμιστήρας είναι ρυθμισμένος στη βαθμίδα 0, δηλ. ανεμιστήρας και καυστήρας δεν τίθενται σε λειτουργία. mode O Σχ. 23 Logamax plus (2014/08) 19

20 7 Έναρξη λειτουργίας 7.4 Ρύθμιση μέγιστης θερμοκρασίας προσαγωγής Η μέγιστη θερμοκρασία προσαγωγής μπορεί να ρυθμιστεί μεταξύ 35 C και περίπου 82 C. Η τρέχουσα θερμοκρασία προσαγωγής εμφανίζεται στην οθόνη. Για τη ρύθμιση της μέγιστης θερμοκρασίας προσαγωγής: Πατήστε το πλήκτρο mode όσες φορές χρειάζεται, μέχρι να αναβοσβήνει στην οθόνη το σύμβολο. Στην οθόνη αναβοσβήνει η μέγιστη ρυθμισμένη θερμοκρασία προσαγωγής. Σχ. 24 Με τα πλήκτρα + και ρυθμίστε τη μέγιστη επιθυμητή θερμοκρασία προσαγωγής (οι τυπικές μέγιστες θερμοκρασίες προσαγωγής αναγράφονται στον Πίνακα 7). Στην περίπτωση των ενδοδαπέδιων θερμάνσεων προσέξτε τις μέγιστες επιτρεπόμενες θερμοκρασίες προσαγωγής. Στις ενδοδαπέδιες θερμάνσεις χρησιμοποιήστε μια βάνα ανάμιξης (τρίοδη) για την αποφυγή συμπύκνωσης στη συσκευή θέρμανσης. mode Όταν ρυθμίζεται.. η λειτουργία θέρμανσης είναι κλειδωμένη (θερινή λειτουργία) O Με το πλήκτρο mode αποθηκεύστε τη ρύθμιση. Στην οθόνη εμφανίζεται η τρέχουσα θερμοκρασία προσαγωγής. Όταν ο καυστήρας είναι ενεργός στη λειτουργία θέρμανσης, εμφανίζονται στην οθόνη το σύμβολο και το σύμβολο του καυστήρα. Θερμοκρασία προσαγωγής Παράδειγμα εφαρμογής.. Θερινή λειτουργία περ. 35 C Ενδοδαπέδια θέρμανση περ. 75 C Θέρμανση με θερμαντικά σώματα περίπου 82 C Θέρμανση με θερμοπομπούς Πίν. 7 Μέγιστη θερμοκρασία προσαγωγής 7.5 Ρύθμιση θερμοκρασίας ζεστού νερού Για τη ρύθμιση της θερμοκρασίας ζεστού νερού: Πατήστε το πλήκτρο mode όσες φορές χρειάζεται, μέχρι να αναβοσβήνει στην οθόνη το σύμβολο. Στην οθόνη αναβοσβήνει η ρυθμισμένη θερμοκρασία ζεστού νερού χρήσης. mode Σχ. 25 Με τα πλήκτρα + και ρυθμίστε την επιθυμητή θερμοκρασία ζεστού νερού χρήσης: Λέβητες με παραγωγή ζεστού νερού με συνεχή ροή: C Με το πλήκτρο mode αποθηκεύστε τη ρύθμιση. Στην οθόνη εμφανίζεται η τρέχουσα θερμοκρασία προσαγωγής. Όταν ο καυστήρας είναι ενεργός στη λειτουργία ζεστού νερού, εμφανίζεται το σύμβολο και το σύμβολο του καυστήρα, ενώ στην ένδειξη θερμοκρασίας προβάλλεται. 7.6 Ρύθμιση συστήματος ελέγχου θέρμανσης O Προσέξτε τις οδηγίες χρήσης του χρησιμοποιούμενου θερμοστάτη. Σε αυτές σας υποδεικνύεται, με ποιον τρόπο μπορείτε να ρυθμίσετε τη θερμοκρασία χώρου, με ποιον τρόπο μπορεί να γίνει η θέρμανση οικονομική και να εξοικονομηθεί ενέργεια. Εναλλακτικά των θερμοστατών της Buderus, μπορούν να χρησιμοποιηθούν οι παρακάτω θερμοστάτες με λειτουργία OpenTherm: Honeywell CR12002 cabled-programmable T87M1029 cabled-w/o-programmable CRF12102 w/o cabled-programmable Y87RF w/o cable w/o programmable Siemens QAA cabled-programmable Theben Ramses 816 TOP cabled-programmable 7.7 Μετά την έναρξη λειτουργίας Ελέγξτε την πίεση ροής σύνδεσης αερίου ( Σελίδα 26). Ελέγξτε στον εύκαμπτο σωλήνα του συμπυκνώματος αν εξέρχεται συμπύκνωμα. Εάν όχι,ελένξτε το δοχείο συμπυκνωμάτων και ανοίξτε και στη συνέχεια κλείστε πάλι το γενικό διακόπτη. Έτσι ενεργοποιείται το πρόγραμμα πλήρωσης σιφονιού. Επαναλάβετε αυτή τη διαδικασία αρκετές φορές, μέχρι να αρχίσει να εξέρχεται συμπύκνωμα. Συμπληρώστε το πρωτόκολλο εκκίνησης ( Σελίδα 38). 20 Logamax plus (2014/08)

21 Έναρξη λειτουργίας Ρύθμιση θερινής λειτουργίας Ο κυκλοφορητής θέρμανσης και η λειτουργία θέρμανσης απενεργοποιούνται. Η παροχή ζεστού νερού χρήσης και η τροφοδοσία τάσης για το σύστημα ελέγχου θέρμανσης διατηρούνται. ΕΙΔΟΠΟΙΗΣΗ: Υπάρχει κίνδυνος να παγώσει η εγκατάσταση θέρμανσης. Στη θερινή λειτουργία η συσκευή προστατεύεται μόνο από τον παγετό. Εάν υπάρχει κίνδυνος παγετού προσέξτε την αντιπαγετική προστασία ( κεφάλαιο 7.9). Για τη ρύθμιση της καλοκαιρινής λειτουργίας: Πατήστε το πλήκτρο mode όσες φορές χρειάζεται, μέχρι να αναβοσβήνει στην οθόνη το σύμβολο. Στην οθόνη αναβοσβήνει η μέγιστη ρυθμισμένη θερμοκρασία προσαγωγής. 7.9 Ρύθμιση αντιπαγετικής προστασίας Αντιπαγετική προστασία για την εγκατάσταση θέρμανσης: Η αντιπαγετική προστασία για την εγκατάσταση θέρμανσης εξασφαλίζεται μόνο, όταν ο κυκλοφορητής θέρμανσης βρίσκεται σε λειτουργία κι έτσι επιτυγχάνεται η κυκλοφορία σε ολόκληρη την εγκατάσταση θέρμανσης. Αφήστε τη θέρμανση ανοιχτή. Ρυθμίστε τη μέγιστη θερμοκρασία προσαγωγής σε τουλάχιστον 35 C ( κεφάλαιο 7.4). -ή- Αν θέλετε η συσκευή να παραμείνει απενεργοποιημένη: Με τη συσκευή απενεργοποιημένη αναμείξτε αντιπαγετικό υγρό στo νερό θέρμανσης ( Σελίδα 11) και εκκενώστε το κύκλωμα ζεστού νερού. Για περισσότερες πληροφορίες ανατρέξτε και στις οδηγίες χρήσης του θερμοστάτη. mode Σχ. 26 Πατήστε το πλήκτρο όσες φορές χρειάζεται, μέχρι στην οθόνη να εμφανιστεί... Με το πλήκτρο mode αποθηκεύστε τη ρύθμιση. Στην οθόνη εμφανίζεται... mode O Αντιπαγετική προστασία λέβητα: Η λειτουργία Αντιπαγετικής προστασίας λέβητα ενεργοποιεί τον καυστήρα και τον κυκλοφορητή θέρμανσης, όταν η θερμοκρασία στο χώρο τοποθέτησης της συσκευής (μετράται στον αισθητήρα θερμοκρασίας της προσαγωγής θέρμανσης) πέσει κάτω από τους 5 C. Με τον τρόπο αυτόν αποτρέπεται το ενδεχόμενο να παγώσει ο λέβητας. Ενεργοποιήστε τη θερινή λειτουργία ( κεφάλαιο 7.8) ή ρυθμίστε το λέβητα σε λειτουργία αναμονής (Stand-by) ( κεφάλαιο 7.3). ΕΙΔΟΠΟΙΗΣΗ: Υπάρχει κίνδυνος να παγώσει η εγκατάσταση θέρμανσης. Στη θερινή λειτουργία και στη λειτουργία Stand-by ο λέβητας προστατεύεται μόνο από τον παγετό Ενεργοποίηση φραγής πλήκτρων Η φραγή πλήκτρων καθιστά τα πλήκτρα ανενεργά. Μπορούν να πατηθούν μόνο το Reset σε περίπτωση βλάβης ( κεφάλαιο 15.1) και η απενεργοποίηση της φραγής πλήκτρων. Ενεργοποίηση φραγής πλήκτρων: Πατήστε ταυτόχρονα τα πλήκτρα + και μέχρι στην οθόνη να εμφανιστεί η ένδειξη Loc O Σχ. 27 mode O Σχ. 28 Απενεργοποίηση φραγής πλήκτρων: Πατήστε ταυτόχρονα τα πλήκτρα + και μέχρι στην οθόνη να προβάλλεται μόνο η θερμοκρασία προσαγωγής θέρμανσης. Logamax plus (2014/08) 21

22 8 Κυκλοφορητής θέρμανσης 8 Κυκλοφορητής θέρμανσης 8.1 Διάγραμμα κυκλοφορητή Η ταχύτητα του κυκλοφορητή μπορεί να τροποποιηθεί από το κιβώτιο ακροδεκτών του κυκλοφορητή. 1 2 H / m mode 0 bar Σχ. 29 [1] Χαρακτηριστική καμπύλη για τη θέση διακόπτη 1 [2] Χαρακτηριστική καμπύλη για τη θέση διακόπτη 2 [3] Χαρακτηριστική καμπύλη για τη θέση διακόπτη 3 (βασική ρύθμιση) [H] Διαφορά μανομετρικού ύψους [ V ] Όγκος νερού κυκλοφορίας Για να εξοικονομήσετε όσο γίνεται περισσότερη ενέργεια και να διατηρήσετε τυχόν θορύβους ροής στα χαμηλότερα δυνατά επίπεδα, επιλέξτε μια χαμηλή χαρακτηριστική καμπύλη. 8.2 Προστασία του κυκλοφορητή από το μπλοκάρισμα Η λειτουργία αυτή αποτρέπει ένα ενδεχόμενο φρακάρισμα του κυκλοφορητή μετά από ένα αρκετά μεγάλο διάστημα παύσης της λειτουργίας. Στη λειτουργία Stand-by η προστασία κυκλοφορητή από μπλοκάρισμα παραμένει ενεργή. Μετά από κάθε διακοπή της λειτουργίας του κυκλοφορητή ακολουθεί μέτρηση του παρερχόμενου χρόνου και μετά την παρέλευση 24 ωρών ο κυκλοφορητής τίθεται παροδικά σε λειτουργία για μικρό χρονικό διάστημα. 9 Ρυθμίσεις του μενού σέρβις Χειρισμός του μενού σέρβις Το μενού Service σας παρέχει πρόσβαση στην άνετη ρύθμιση και έλεγχο των λειτουργιών του λέβητα.o Το μενού σέρβις υποδιαιρείται σε τρία υπομενού: Μενού 1, για τη ρύθμιση των παραμέτρων του πρώτου επιπέδου (Επισκόπηση Σελίδα 23) Μενού 2, για τη ρύθμιση των παραμέτρων του δεύτερου επιπέδου (Επισκόπηση Σελίδα 24) Μια επισκόπηση των Service Μενού θα βρείτε στο κεφάλαιο 9.2 από τη σελίδα V / l/h O 5 Σχ. 30 [1] Πλήκτρο αναμονής (Stand-by) [2] Πλήκτρο αύξησης [3] Πλήκτρο μείωσης [4] Ένδειξη θερμοκρασίας (σε C) [5] Πλήκτρο mode επιλογή τρόπου λειτουργίας 4 Επιλογή Service Μενού Η εμφάνιση των Service Μενού διαφέρει από μενού σε μενού. Η περιγραφή υπάρχει στην αρχή της επισκόπησης κάθε μενού. Εμφάνιση μενού: Μενού 1 ( σελίδα 23) Μενού 2 ( σελίδα 24) Πατήστε το πλήκτρο + ή το πλήκτρο, για να πλοηγηθείτε στα Service Μενού της περιοχής μενού. Ρύθμιση τιμής Με το πλήκτρο mode μεταβείτε στο Service Μενού. Στην ένδειξη αναβοσβήνει η τιμή. Πατήστε το πλήκτρο + ή το πλήκτρο, για να ρυθμίσετε την επιθυμητή τιμή. Αποθήκευση τιμής Πατήστε το πλήκτρο mode και κρατήστε το πατημένο μέχρι στην ένδειξη να εμφανιστεί. -ή- Μετά από 5 δευτερόλεπτα χωρίς πάτημα κάποιου πλήκτρου η τιμή αποθηκεύεται αυτόματα. Αν μετά από 15 λεπτά δεν πατηθεί κανένα πλήκτρο, πραγματοποιείται αυτόματα έξοδος από το επίπεδο σέρβις. Έξοδος από τη λειτουργία σέρβις χωρίς αποθήκευση των τιμών Πατήστε ταυτόχρονα και κρατήστε πατημένα το πλήκτρο mode και το πλήκτρο + και το πλήκτρο. -ή- Πατήστε το πλήκτρο Stand-by. Ο λέβητας μεταβαίνει ξανά στην κανονική λειτουργία. Επαναφορά των τιμών στη βασική ρύθμιση Για να επαναφέρετε όλες τις τιμές των μενού σέρβις 1 και 2 στην εργοστασιακή ρύθμιση: Στο δεύτερο μενού σέρβις επιλέξτε το την παράμετρο 2.8.E και αποθηκεύστε την τιμή 00. Ο λέβητας εκκινεί με τις εργοστασιακές ρυθμίσεις O 22 Logamax plus (2014/08)

23 Ρυθμίσεις του μενού σέρβις Επισκόπηση ου Service Μενού Μενού 1 Για να εμφανίσετε μια παράμετρο ρυθμισης από αυτό το μενού: Πατήστε το πλήκτρο mode και τα πλήκτρα + και ταυτόχρονα και κρατήστε τα πατημένα μέχρι να εμφανιστεί η πρώτη παράμετρος του Service μενού 1. Πατήστε το πλήκτρο + ή το πλήκτρο, για να πλοηγηθείτε στις υπόλοιπες παραμέτρους ρύθμισης του Service μενού 1. Λειτουργία σέρβις Δυνατές ρυθμίσεις/ένδειξη 1.2.C Λειτουργία εξαέρωσης Μετά τις εργασίες συντήρησης μπορεί να ενεργοποιηθεί η λειτουργία εξαέρωσης. Δυνατές ρυθμίσεις είναι: 00: Λειτουργία εξαέρωσης OFF 01: Η λειτουργία εξαέρωσης είναι ενεργοποιημένη και μετά την παροδο του σχετικού χρονικού διαστήματος επανέρχεται πάλι αυτόματα στη θέση 00 H εργοστασιακή ρύθμιση είναι F Τρόπος λειτουργίας Με αυτή την παράμετρο ρύθμισης μπορείτε να αλλάξετε προσωρινά τον τρόπο λειτουργίας της συσκευής. Πιθανές ρυθμίσεις είναι: 00: κανονική λειτουργία, η συσκευή λειτουργεί σύμφωνα με τα προδιαγραφόμενα από το σύστημα ελέγχου. 03: η συσκευή λειτουργεί για 15 λεπτά με ελάχιστη ισχύ. Μετά από 15 λεπτά η συσκευή μεταβαίνει στον κανονικό τρόπο λειτουργίας. 04: η συσκευή λειτουργεί για 15 λεπτά με μέγιστη ισχύ. Μετά από 15 λεπτά η συσκευή μεταβαίνει στον κανονικό τρόπο λειτουργίας. Η εργοστασιακή ρύθμιση είναι b Χρονικό διάστημα (περίοδος) για την απενεργοποίηση και επανενεργοποίηση του καυστήρα Το χρονικό διάστημα καθορίζει τον ελάχιστο χρόνο αναμονής μεταξύ απενεργοποίησης και επανενεργοποίησης του καυστήρα. Εύρος ρύθμισης: 1 έως 10 λεπτά. Η βασική ρύθμιση είναι 3 λεπτά. 1.3.C Διαφορά θερμοκρασίας για απενεργοποίηση και επανενεργοποίηση του καυστήρα Η διαφορά θερμοκρασίας καθορίζει, την μείωση της θερμοκρασίας από την ρυθμισμένη θερμοκρασία προσαγωγής πέρα από την οποία το σύστημα ενεργοποιείται για την κάλυψη της απαίτηση θέρμανσης, Μπορεί να ρυθμιστεί σε βήματα του 1 K. Το διάστημα θερμοκρασίας μπορεί να ρυθμιστεί από 0 έως 10 K. Η εργοστασιακή ρύθμιση είναι 5 K. 1.5.b Χρόνος συνέχισης λειτουργίας ανεμιστήρα Με αυτή την παράμετρο μπορείτε να ρυθμίσετε το χρονικό διάστημα λειτουργίας του ανεμιστήρα, μετά την λήξη λειτουργίας του καυστήρα. Ο χρόνος συνέχισης λειτουργίας μπορεί να ρυθμιστεί μεταξύ 01 και 18 ( δευτερόλεπτα). Η εργοστασιακή ρύθμιση είναι 03 (30 δευτερόλεπτα). 1.6.A Εμφάνιση τελευταίας αποθηκευμένης βλάβης Η συγκεκριμένη παράμετρος Service επιτρέπει την ανάκληση τ του τελευταίου κωδικού βλάβης που έχει αποθηκευτεί. Με 00 καθαρισμός της μνήμης βλαβών. 1.6.d Τρέχουσα ροή τουρμπίνας Εμφανίζεται η τρέχουσα ροή της τουρμπίνας. Πιθανές ενδείξεις: : 0,0 έως 99 l/min 1.7.A Φωτισμός οθόνης LCD Πιθανές ρυθμίσεις είναι: 00: off 01: on H εργοστασιακή ρύθμιση είναι 01. Πίν. 8 Μενού 1 Logamax plus (2014/08) 23
