Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων

Transcript

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΗΜΟΣ: Φαιστού ΕΡΓΟ: Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων Προϋπολογισµός: ,11 ΕΥΡΩ Χρηµατοδότηση: Εσοδα Τ Ε Χ Ν Ι Κ Η Ε Κ Θ Ε Σ Η Εγγραφο ήµου/φορέα: Εργο: Κωδ. Προϋπ/σµού: 25/ Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων Περιγραφή: Με την παρούσα µελέτη ο ήµος Φαιστού θα προµηθευτεί το απαραίτητο ηλεκτρολογικό υλικό που είναι απαραίτητο για την συντήρηση και επισκευή των γεωτρήσεων του ήµου Φαιστού. Οι τεχνικές προδιαγραφές των προς προµήθεια υλικών αναφέρονται στην Ειδική Συγγραφή Υποχρεώσεων που συνοδεύει την παρούσα µελέτη. Ο συνολικός προϋπολογισµός της προµήθειας ανέρχεται στο ποσό των ,11 (συµπεριλαµβανοµένου του νόµιµου ΦΠΑ 23%). Η προµήθεια έχει εγγραφεί στον Κ.Α. 25/ του π/υ έτους 2011 µε πίστωση ,00 η οποία προέρχεται από ΕΣΟ Α. Η προµήθεια θα γίνει σύµφωνα µε τις διατάξεις του ΕΚΠΟΤΑ µε κριτήριο κατακύρωσης την χαµηλότερη τιµή. Τα προς προµήθεια υλικά θα τοποθετούνται από το εργατοτεχνικό προσωπικό του ήµου. Θ Ε Ω Ρ Η Θ Η Κ Ε Ο ΠΡΟΪΣΤΑΜΕΝΟΣ Οι Συντάξαντες ΣΤΑΥΡΟΣ ΧΑΛΚΙΑ ΑΚΗΣ Πολιτικός Μηχ/κος µε Β βαθµό Φλουρής Εµµανουήλ 1

2 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων ΓΕΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ Άρθρο 1ο Αντικείµενο της προµήθειας Η συγγραφή αυτή αφορά στην Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων Α ρ θ ρ ο 2ο ιαταξεις που ισχυουν Η διενεργεια του διαγωνισµου και η εκτελεση της προµηθειας γινονται συµφωνα µε τις διαταξεις: α) Της υπ.αριθµ.11389/93 Υπ.Αποφ."Ενιαιος κανονισµος προµηθειων οργανισµων τοπικης αυτοδιοικησης", της 26625/ αποφ.υπεσ, του Ν.1797/88, του Ν.2000/91 καθως και των εκτελεστικων πραξεων τους. β) Του εν ισχυει.κ.κ.εφ'οσον δεν αντικειται στα παραπανω. Α ρ θ ρ ο 3ο Συµβατικα τευχη Συµβατικα τευχη κατα σειρα ισχυος ειναι: α) Η διακηρυξη του διαγωνισµου β) Το τιµολογιο προσφορας του αναδοχου γ) Ο Προυπολογισµος προσφορας του αναδοχου δ) Τα τεχνικα στοιχεια (τεχνικη περιγραφη) της προσφορας του αναδοχου Α ρ θ ρ ο 4ο Τροπος εκτελεσης της προµηθειας Η εκτελεση της προµηθειας αυτης θα πραγµατοποιηθει µε προχειρο διαγωνισµο µε τους ορους που θα καθορισει το ηµοτικό Συµβούλιο του ήµου Φαιστού κατα τις διαταξεις των αρθρων 7,8,10,11,12,13,14,15,16,17,18,19,20,21,22 της Υπ.Αποφ.11389/93 Σε περιπτωση που η αξια (χωρις ΦΠΑ) του δηµοπρατουµενου αντικειµενου υπερβαινει τα ECU, η διακηρυξη πρεπει να δηµοσιευθει στην επισηµη εφηµεριδα των Ε.Κ. Α ρ θ ρ ο 5ο Η δαπάνη δηµοσίευσης της προκυρηξης βαραίνει τον ανάδοχο, από 4/9/2009, σύµφωνα µε το άρθρο 46 του Ν. 3801/2009, ΦΕΚ

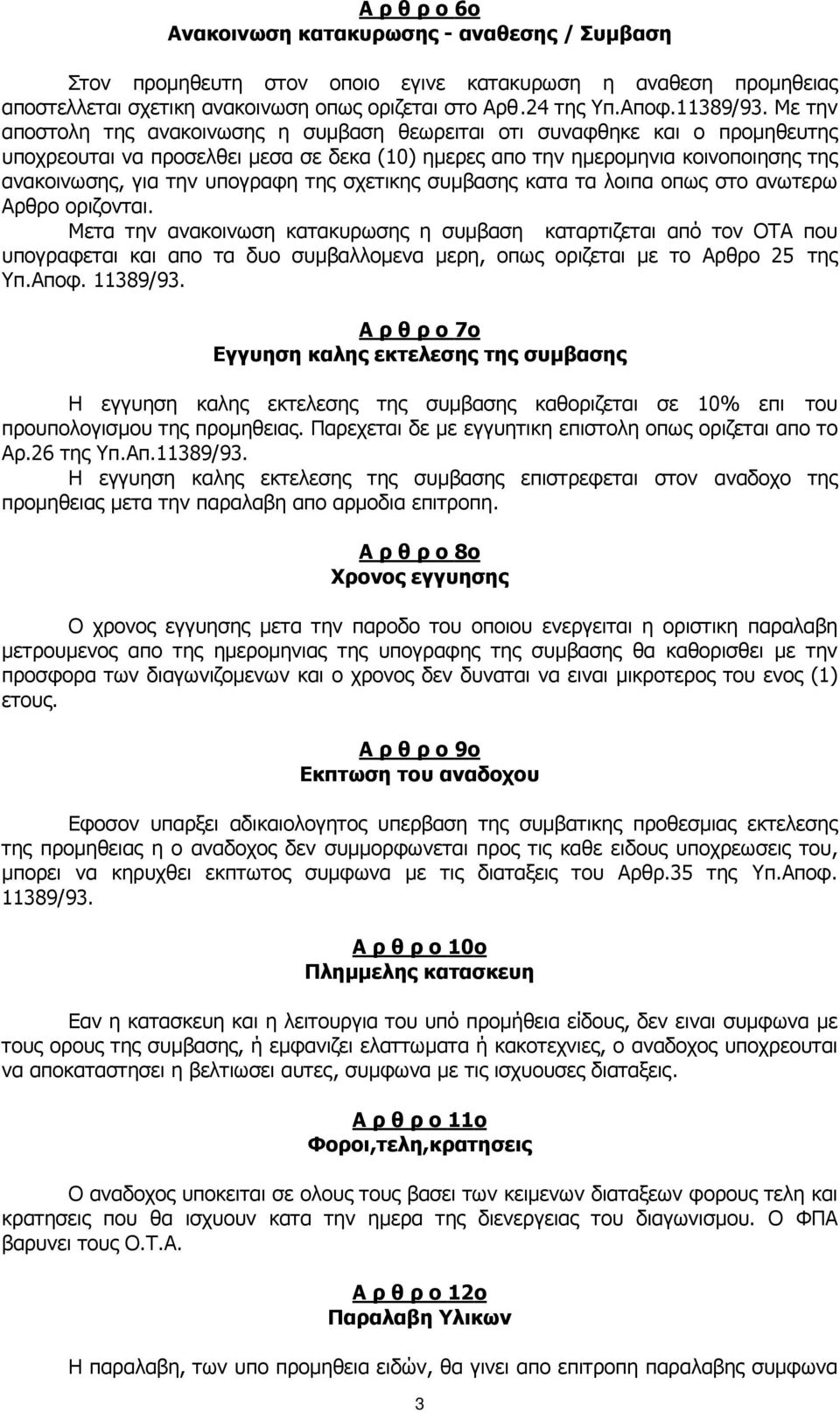

3 Α ρ θ ρ ο 6ο Ανακοινωση κατακυρωσης - αναθεσης / Συµβαση Στον προµηθευτη στον οποιο εγινε κατακυρωση η αναθεση προµηθειας αποστελλεται σχετικη ανακοινωση οπως οριζεται στο Αρθ.24 της Υπ.Αποφ.11389/93. Με την αποστολη της ανακοινωσης η συµβαση θεωρειται οτι συναφθηκε και ο προµηθευτης υποχρεουται να προσελθει µεσα σε δεκα (10) ηµερες απο την ηµεροµηνια κοινοποιησης της ανακοινωσης, για την υπογραφη της σχετικης συµβασης κατα τα λοιπα οπως στο ανωτερω Αρθρο οριζονται. Μετα την ανακοινωση κατακυρωσης η συµβαση καταρτιζεται από τον ΟΤΑ που υπογραφεται και απο τα δυο συµβαλλοµενα µερη, οπως οριζεται µε το Αρθρο 25 της Υπ.Αποφ /93. Α ρ θ ρ ο 7ο Εγγυηση καλης εκτελεσης της συµβασης Η εγγυηση καλης εκτελεσης της συµβασης καθοριζεται σε 10% επι του προυπολογισµου της προµηθειας. Παρεχεται δε µε εγγυητικη επιστολη οπως οριζεται απο το Αρ.26 της Υπ.Απ.11389/93. Η εγγυηση καλης εκτελεσης της συµβασης επιστρεφεται στον αναδοχο της προµηθειας µετα την παραλαβη απο αρµοδια επιτροπη. Α ρ θ ρ ο 8ο Χρονος εγγυησης Ο χρονος εγγυησης µετα την παροδο του οποιου ενεργειται η οριστικη παραλαβη µετρουµενος απο της ηµεροµηνιας της υπογραφης της συµβασης θα καθορισθει µε την προσφορα των διαγωνιζοµενων και ο χρονος δεν δυναται να ειναι µικροτερος του ενος (1) ετους. Α ρ θ ρ ο 9ο Εκπτωση του αναδοχου Εφοσον υπαρξει αδικαιολογητος υπερβαση της συµβατικης προθεσµιας εκτελεσης της προµηθειας η ο αναδοχος δεν συµµορφωνεται προς τις καθε ειδους υποχρεωσεις του, µπορει να κηρυχθει εκπτωτος συµφωνα µε τις διαταξεις του Αρθρ.35 της Υπ.Αποφ /93. Α ρ θ ρ ο 10ο Πληµµελης κατασκευη Εαν η κατασκευη και η λειτουργια του υπό προµήθεια είδους, δεν ειναι συµφωνα µε τους ορους της συµβασης, ή εµφανιζει ελαττωµατα ή κακοτεχνιες, ο αναδοχος υποχρεουται να αποκαταστησει η βελτιωσει αυτες, συµφωνα µε τις ισχυουσες διαταξεις. Α ρ θ ρ ο 11ο Φοροι,τελη,κρατησεις Ο αναδοχος υποκειται σε ολους τους βασει των κειµενων διαταξεων φορους τελη και κρατησεις που θα ισχυουν κατα την ηµερα της διενεργειας του διαγωνισµου. Ο ΦΠΑ βαρυνει τους Ο.Τ.Α. Α ρ θ ρ ο 12ο Παραλαβη Υλικων Η παραλαβη, των υπο προµηθεια ειδών, θα γινει απο επιτροπη παραλαβης συµφωνα 3

4 µε τον τροπο και κατα τον χρονο που οριζεται απο τη συµβαση. Η επιτροπη συγκροτειται για τη συγκεκριµενη καθε φορα προµηθεια, µε αποφαση του ηµοτικου η Κοινοτικου Συµβουλιου και σ'αυτην οριζεται και ο προεδρος της,κατα τα λοιπα οπως οριζονται απο το Αρθρο 28 της Υπ.Αποφ.11389/93. Η παραλαβη των υλικων και η εκδοση των σχετικων πρωτοκόλλων παραλαβης πραγµατοποιειται µεσα απο τον οριζοµενο απο την συµβαση χρονο, κατα τα λοιπα οπως το Αρθρ.29 της Υπ.Αποφ.11389/93 οριζεται. Θ Ε Ω Ρ Η Θ Η Κ Ε Ο Προϊστάµενος Οι Συντάξαντες ΣΤΑΥΡΟΣ ΧΑΛΚΙΑ ΑΚΗΣ Πολιτικός Μηχ/κος µε Β βαθµό Φλουρής Εµµανουήλ 4

5 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων ΙΑΚΗΡΥΞΗ ΗΜΟΠΡΑΣΙΑΣ ΠΡΟΜΗΘΕΙΩΝ Ο ήµος Φαιστού Νοµού ΗΡΑΚΛΕΙΟΥ διακηρύσσει οτι εκτιθεται σε Προχειρο µειοδοτικο διαγωνισµο συµφωνα µε τον ΕΚΠΟΤΑ, η Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων. Α ρ θ ρ ο 1ο Τοπος και χρονος διεξαγωγης του διαγωνισµου O διαγωνισµος θα διενεργηθει... την... ηµερα... και απο ωρα... εως... ενωπιον της αρµοδιας επιτροπης. Α ρ θ ρ ο 2ο εκτοι στο διαγωνισµο Στο διαγωνισµο γινονται δεκτοι οικοι κατασκευαστες και αντιπροσωποι των οικων κατασκευης των ζητουµενων. Στο διαγωνισµο, επίσης, γινονται δεκτες προσφορες που αφορουν σε µηχανηµατα αλλοδαπης προελευσεως γνωστων εργοστασιων η εγχωριας κατασκευής, αποδεδειγµενης καλης λειτουργικοτητας. Θα τηρηθουν οι ισχυουσες διαταξεις περι προστασιας της εγχωριας βιοµηχανιας. Α ρ θ ρ ο 3ο Προυπολογισµος Προµηθειας Η προυπολογισθεισα ενδεικτικη δαπανη για την ως ανω προµηθεια εχει εκτιµηθει στο ποσο των ,11 ΕΥΡΩ µαζι µε το ΦΠΑ. Α ρ θ ρ ο 4ο ικαιολογητικα συµµετοχης στο διαγωνισµο Τα φυσικα η νοµικα προσωπα που θα λαβουν µερος στο διαγωνισµο οφειλουν να προσκοµισουν κατα τη διενεργεια αυτου τα ακολουθα δικαιολογητικα: Πιστοποιητικο του Επµορικου και Βιοµηχανικου Επιµελητηριου που να φαινεται το επαγγελµα του διαγωνιζοµενου και οτι ειναι εγγεγραµµενος σ'αυτο, ή εργατικο πτυχιο σε ισχυ συµφωνα µε το αρθρο 2. Εαν δεν προσκοµισθουν ολα τα ανωτερα δικαιολογητικα η προσφορα απορριπτεται σαν απαραδεκτη. Α ρ θ ρ ο 5ο Τροπος διενεργειας του διαγωνισµου α) Οι προσφορες θα επιδοθουν µεσα σε σφραγισµενο φακελλο που θα περιεχει: 1.Τα δικαιολογητικα συµµετοχης στο διαγωνισµο (Αρθρ.5) 2.Τις Τεχνικες περιγραφες,σχεδια,λοιπα στοιχεια και πληροφοριες. -5-

6 3.Σφραγισµενο φακελλο µε την οικονοµικη προσφορα. β) Οι προσφορες θα γινονται δεκτες απο την αρµοδια επιτροπη απο την... µεχρι την... ακριβως ωρα. Μετα το περας του ανωτερω χρονου, καµµια προσφορα δεν γινεται δεκτη εκτος εαν η επιδοση των προσφορων συνεχιζεται χωρις διακοπη και µετα την ωρα αυτη. γ) Η επιδοση εναλλακτικων προσφορων απο τον ιδιο προµηθευτη επιτρεπεται. δ) Αντιπροσφορες δεν γινονται δεκτες. ε) Οταν η οριζοµενη ανωτερω ωρα παρελθει, ανακοινωνεται η ληξη της παραδοσεως των προσφορων και γραφεται τουτο στα πρακτικα. Η επιτροπη συνεχιζει να συνεδριαζει δηµοσια και αρχιζει την αποσφραγιση των φακελλων των προσφορων κατα σειρα επιδοσεως και αναγραφονται στο πρακτικο τα εγγραφα και δικαιολογητικα που βρισκονται σε καθε φακελλο περιληπτικα ετσι ωστε να τ'ακουν ολοι οι ενδιαφεροµενοι. Ο φακελλος της οικονοµικης προσφορας παραµενει σφραγισµενος και γραφεται επ'αυτου ο αυτος µε κεινον του εξωτερικου φακελλου αυξοντας αριθµος. Μετα την καταγραφη των δικαιολογητικων ολων των προσφορων οι παρισταµενοι στην αιθουσα του διαγωνισµου εξερχονται και η συνεδριαση συνεχιζεται µυστικη. Η επιτροπη στη συνεχεια και σε µυστικη συνεδριαση ελεγχει τα δικαιολογητικα συµµετοχης και αποφασιζει ποιες προσφορες γινονται δεκτες και ποιες απορριπτονται. Κατοπιν η συνεδριαση γινεται δηµοσια και ο προεδρος ανακοινωνει ποιοι αποκλειονται και για ποιους λογους και τους καλει να παραλαβουν τα σχετικα εγγραφα της προσφορας τους µε τον σφραγισµενο φακελλο της οικονοµικης προσφορας. Στη συνεχεια αποσφραγιζονται κατα σειρα οι φακελλοι των οικονοµικων προσφορων εκεινων που εγιναν δεκτες στο διαγωνισµο και ανακοινωνονται οι τιµες µεγαλοφωνα. Οσες προσφορες δεν φερουν την υπογραφη του διαγωνιζοµενου η δεν ειναι συµφωνες µε τους ορους της διακηρυξης απορριπτονται. Επισης απορριπτονται οι προσφορες που ειναι αοριστες και δεν µπορουν να εκτιµηθουν η σε καποιο σηµειο δεν ειναι συµφωνες προς τους ορους της διακηρυξης. Οι προσφορες και τα απαιτουµενα δικαιολογητικα συµµετοχης στο διαγωνισµο µονογραφονται κατα την διενεργεια αυτου από ολα τα µελη της επιτροπης. Κατοπιν ακολουθειται η νοµιµος διαδικασια για την εγκριση του αποτελεσµατος του διαγωνισµου. Α ρ θ ρ ο 6ο Εγγυηση καλης εκτελεσης Προ της υπογραφης της συµβασεως ο αναδοχος οφειλει να καταθεσει εγγυηση καλης εκτελεσης συµφωνα µε το αρθρο επτα (7) της γενικης συγγραφης υποχρεωσεως της µελετης. Α ρ θ ρ ο 7ο Τιµες προµηθειας - Κρατησεις Οι τιµες της προµηθειας θα δοθουν σε ΕΥΡΩ για ελευθερη παραδοση στον ήµο Φαιστού Ο αναδοχος της προµηθειας βαρυνεται µε τις νοµιµες κρατησεις. Ο Φ.Π.Α. βαρυνει τους Ο.Τ.Α. / Ν.Π... Α ρ θ ρ ο 8ο Γλωσσα συνταξεως των προσφορων Οι προσφορες θα ειναι συνταγµενες εξ ολοκληρου στην Ελληνικη γλωσσα η στην Αγγλικη απο τον οικο µε µεταφραση στην Ελληνικη. Α ρ θ ρ ο 9ο Χρονος εγγυησεως Ο χρονος εγγυησεως καλης λειτουργιας, των υπο προµηθεια ειδών, θα καθοριζεται -6-

7 στις προσφορες των διαγωνιζοµενων. Ο χρονος αυτος αρχιζει απο την ηµεροµηνια προσωρινης παραλαβης απο την αρµοδια προς τουτο επιτροπη. Κατα τον χρονο εγγυησεως ο προµηθευτης υποχρεωνεται µε δικη του δαπανη να αντικαταστησει καθε ανταλλακτικο που θα παρουσιασει βλαβη η φθορα λογω κακης ποιοτητας η κακης συναρµολογησεως και να επισκευασει καθε βλαβη απο οµοια αιτια. Ο χρονος εγγυησεως καλης λειτουργιας δεν µπορει να ειναι µικροτερος του ενος ετους. Σε περίπτωση που ο προµηθευτης παραληψει ή αµελησει να προβει στις ανωτερω ενεργειες,τοτε κανει τουτο ο ηµος σε βαρος και για λογαριασµο του προµηθευτη. Α ρ θ ρ ο 10ο ασµοι εισαγωγης Οι διαγωνιζοµενοι πρεπει να εχουν υποψη τους οτι ο ήµος απαλλασεται της καταβολης δασµων κατα τον εκτελωνισµο του µηχανηµατος. Κατοπιν αυτου η τιµη αυτου δεν θα επιβαρυνθει µε αντιστοιχο ποσο δασµων εισαγωγης και εποµενως οι τιµες δεν θα περιλαµβανουν κονδυλια που αντιστοιχουν σε δασµους. Η σχετικη ατελεια θα προσκοµισθει στο τελωνειο µε µεριµνα του ήµου. Εαν για καποιο λογο δεν µπορει να χορηγηθει ατελεια δασµων εισαγωγης ο ήµος θα καταβαλλει αυτους επι πλεον της συµβατικης αξιας της προµηθειας. Α ρ θ ρ ο 11ο Υποβολη τευχους τεχνικης περιγραφης Με την προσφορα οι διαγωνιζοµενοι πρεπει να υποβαλλουν ειδικο τευχος τεχνικης περιγραφης στο οποιο θα διδεται σαφης περιγραφη για το προσφεροµενο και προσπεκτους τεχνικων στοιχειων του οικου κατασκευης. Οποια προσφορα δεν συνοδευεται απο το τευχος αυτο η συνοδευεται απο το τευχος µε ασαφεις η ελλειπεις τεχνικες περιγραφες µπορει να απορριφθει, αναλογα µε τις ελλειψεις η ασαφειες. Α ρ θ ρ ο 12ο Ληψη Πληροφοριων - ηµοσιευση Αντιγραφο της διακηρυξης αυτης θα βρισκεται στα γραφεια του φορέα και θα βρισκεται στη διαθεση των ενδιαφεροµενων κατα τις εργασιµες ηµερες και ωρες. ήµος Φαιστού Ο ΗΜΑΡΧΟΣ -7-

8 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΑΡΘΡΟ 1ο Αντικείµενο Προµήθειας Με την µελέτη αυτή προβλέπεται η Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων, για να καλυφθούν ανάγκες του ήµου Φαιστού. ΑΡΘΡΟ 2ο Ισχύουσες δατάξεις Η εκτέλεση της προµήθειας θα γίνει σύµφωνα µε τις διατάξεις: α) Του ισχύοντος ηµοτικού και Κοινοτικού Κώδικος. β) Αποφ. ΥΠΕΣ 11389/93 ΑΡΘΡΟ 3ο Τεχνικές Προδιαγραφές Καλώδιο ΝΥΜ διατοµής 3x2,5mm2 ονοµαστικής τάσης 300/500V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥΜ διατοµής 5x1,5mm2 ονοµαστικής τάσης 300/500V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥY διατοµής 3x1,5mm2 ονοµαστικής τάσης 600/1000V σύµφωνα µε τις προδιαγραφές IEC Καλώδιο ΝΥY διατοµής 3x2,5mm2 ονοµαστικής τάσης 600/1000V σύµφωνα µε τις προδιαγραφές IEC Καλώδιο ΝΥY διατοµής 5x1,5mm2 ονοµαστικής τάσης 600/1000V σύµφωνα µε τις προδιαγραφές IEC Καλώδιο ΝΥΥ διατοµής 5x2,5mm2 ονοµαστικής τάσης 600/1000V σύµφωνα µε τις προδιαγραφές IEC Καλώδιο ΝΥA διατοµής 1,5mm2 ονοµαστικής τάσης 450/750V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥA διατοµής 2,5mm2 ονοµαστικής τάσης 450/750V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥA διατοµής 6,0mm2 πολύκλωνο ονοµαστικής τάσης 450/750V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥA διατοµής 10mm2 ονοµαστικής τάσης 450/750V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥA διατοµής 16mm2 ονοµαστικής τάσης 450/750V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥAF διατοµής 25mm2 ονοµαστικής τάσης 450/750V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥAF διατοµής 35mm2 ονοµαστικής τάσης 450/750V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥAF διατοµής 50mm2 ονοµαστικής τάσης 450/750V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥAF διατοµής 70mm2 ονοµαστικής τάσης 450/750V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD

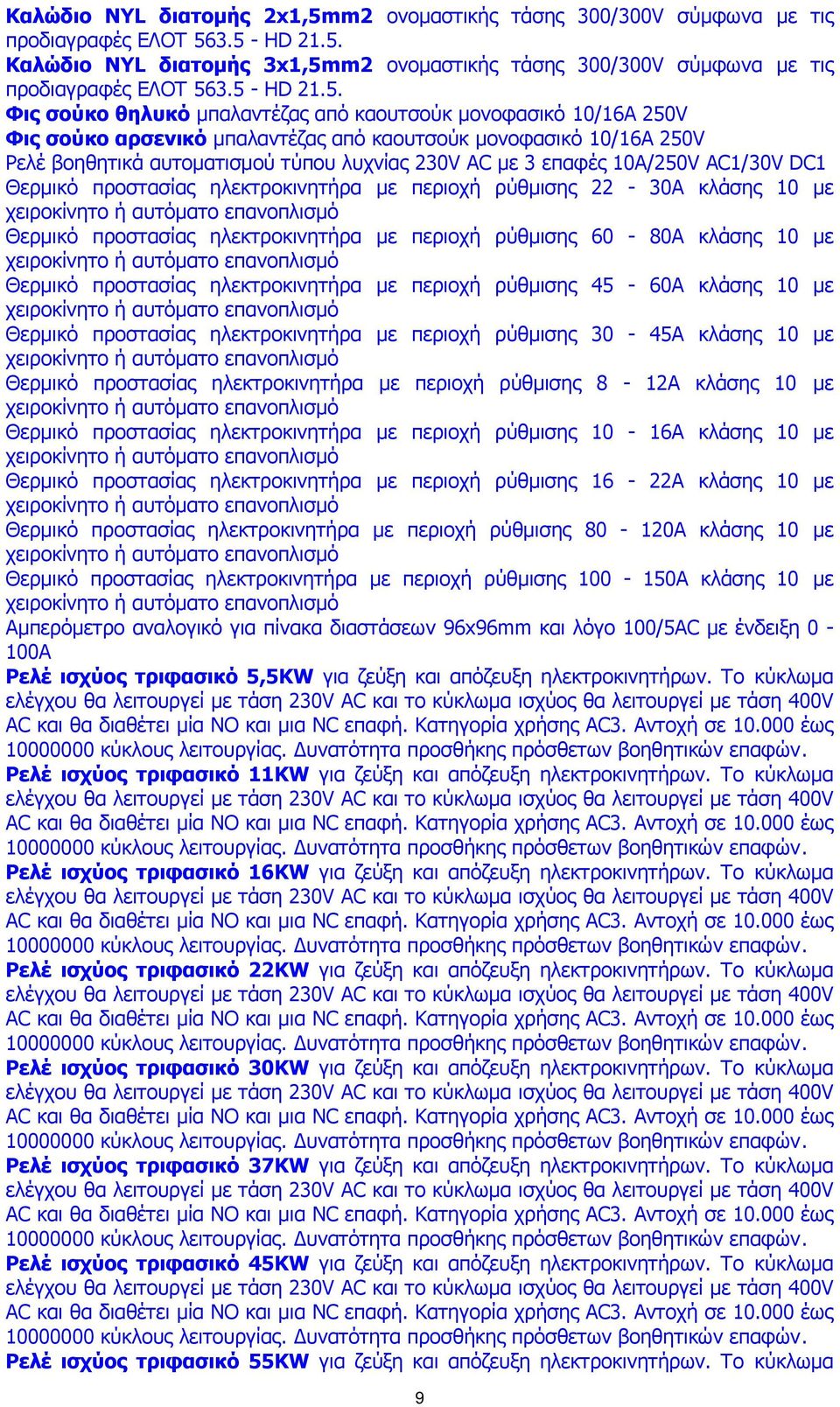

9 Καλώδιο ΝΥL διατοµής 2x1,5mm2 ονοµαστικής τάσης 300/300V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Καλώδιο ΝΥL διατοµής 3x1,5mm2 ονοµαστικής τάσης 300/300V σύµφωνα µε τις προδιαγραφές ΕΛΟΤ HD Φις σούκο θηλυκό µπαλαντέζας από καουτσούκ µονοφασικό 10/16Α 250V Φις σούκο αρσενικό µπαλαντέζας από καουτσούκ µονοφασικό 10/16Α 250V Ρελέ βοηθητικά αυτοµατισµού τύπου λυχνίας 230V AC µε 3 επαφές 10Α/250V AC1/30V DC1 Θερµικό προστασίας ρύθµισης 22-30Α κλάσης 10 µε Θερµικό προστασίας ρύθµισης 60-80Α κλάσης 10 µε Θερµικό προστασίας ρύθµισης 45-60Α κλάσης 10 µε Θερµικό προστασίας ρύθµισης 30-45Α κλάσης 10 µε Θερµικό προστασίας ρύθµισης 8-12Α κλάσης 10 µε Θερµικό προστασίας ρύθµισης 10-16Α κλάσης 10 µε Θερµικό προστασίας ρύθµισης 16-22Α κλάσης 10 µε Θερµικό προστασίας ρύθµισης Α κλάσης 10 µε Θερµικό προστασίας ρύθµισης Α κλάσης 10 µε Αµπερόµετρο αναλογικό για πίνακα διαστάσεων 96x96mm και λόγο 100/5AC µε ένδειξη 0-100Α Ρελέ ισχύος τριφασικό 5,5KW για ζεύξη και απόζευξη ηλεκτροκινητήρων. Το κύκλωµα Ρελέ ισχύος τριφασικό 11KW για ζεύξη και απόζευξη ηλεκτροκινητήρων. Το κύκλωµα Ρελέ ισχύος τριφασικό 16KW για ζεύξη και απόζευξη ηλεκτροκινητήρων. Το κύκλωµα Ρελέ ισχύος τριφασικό 22KW για ζεύξη και απόζευξη ηλεκτροκινητήρων. Το κύκλωµα Ρελέ ισχύος τριφασικό 30KW για ζεύξη και απόζευξη ηλεκτροκινητήρων. Το κύκλωµα Ρελέ ισχύος τριφασικό 37KW για ζεύξη και απόζευξη ηλεκτροκινητήρων. Το κύκλωµα Ρελέ ισχύος τριφασικό 45KW για ζεύξη και απόζευξη ηλεκτροκινητήρων. Το κύκλωµα Ρελέ ισχύος τριφασικό 55KW για ζεύξη και απόζευξη ηλεκτροκινητήρων. Το κύκλωµα 9

10 Ρελέ ισχύος τριφασικό 75KW για ζεύξη και απόζευξη ηλεκτροκινητήρων. Το κύκλωµα Ρελέ ισχύος τριφασικό 90KW για ζεύξη και απόζευξη ηλεκτροκινητήρων. Το κύκλωµα Μετασχηµατιστής έντασης 100/5 Βάση βοηθητικού ρελέ οκτώ επαφών για τοποθέτηση σε ράγα πίνακα Χρονικό ρελέ καθυστέρησης Υ/ από 0-15sec. Για την εκκίνηση κινητήρων µε µέθοδο εκκίνησης Υ/. Θα υπάρχουν επαφές για την απευθείας όπλιση των ρελέ του αστέρα, του τριγώνου και του κυρίου ρελέ. Θα υπάρχει η δυνατότητα ρύθµισης του βασικού χρόνου 0-15sec για την µεταγωγή από τον αστέρα στο τρίγωνο µετά από εντολή είτε των µπουτόν είτε του διακόπτη αυτόµατης λειτουργίας. Θα εγκαθίσταται σε ηλεκτρολογικό πίνακα σε βάση τύπου λυχνίας 8 ή 11 ποδών. Χρονικό καθυστέρησης από 0-60min. Θα εγκαθίσταται σε ηλεκτρολογικό πίνακα σε βάση τύπου λυχνίας 8 ή 11 ποδών. Επιτηρητής τάσης τριφασικός. Για την προστασία τριφασικού από ανωµαλίες του δικτύου, Θα προστατεύει από απώλεια µιας ή περισσότερων φάσεων, απώλεια ουδέτερου, υπόταση και υπέρταση. Θα εγκαθίσταται σε ηλεκτρολογικό πίνακα σε βάση τύπου λυχνίας 8 ή 11 ποδών. Επιτηρητής ασυµµετρίας και διαδοχής. Για την προστασία ασύγχρονων τριφασικών κινητήρων από ανωµαλία του δικτύου διανοµής. Θα εγκαθίσταται σε ηλεκτρολογικό πίνακα σε βάση τύπου λυχνίας 8 ή 11 ποδών. Βάση για επιτηρητή Επιτηρητής στάθµης. Για τον έλεγχο πλήρωσης δεξαµενής µέσω φλοτέρ µε ρυθµιζόµενη χρονοκαθυστέρηση. Θα εγκαθίσταται σε ηλεκτρολογικό πίνακα σε βάση τύπου λυχνίας 8 ή 11 ποδών. Πολύµπριζο µε πέντε υποδοχές και καλώδιο 1m. Το πολύµπριζο θα διαθέτει διακόπτη ON/OFF. Μαχαιρωτό φυσίγγι Νο 00 50Α Μαχαιρωτό φυσίγγι Νο 00 80Α Μαχαιρωτό φυσίγγι Νο Α Μαχαιρωτό φυσίγγι Νο Α Μαχαιρωτό φυσίγγι Νο 1 100Α Μαχαιρωτό φυσίγγι Νο 1 160Α Μαχαιρωτό φυσίγγι Νο 2 200Α Μαχαιρωτό φυσίγγι Νο 2 250Α Μαχαιρωτό φυσίγγι Νο 2 315Α Μήτρα ασφαλειών D25 Μήτρα ασφαλειών D20 Μήτρα ασφαλειών D35 Καλώδιο UTP 4 ζευγών cat 5e. Σύµφωνα µε τον κανονισµό TIA/EIA-568-A, θα είναι κατάλληλο για χρήση σε συχνότητες µέχρι 100 MHz. Θερµοµαγνητικό ρελέ προστασίας ηλεκτροκινητήρα ισχύος 7,5KW κατηγορίας AC3 µε ικανότητα διακοπής µεγαλύτερη των 15kA/400V. Θερµοµαγνητικό ρελέ προστασίας ηλεκτροκινητήρα ισχύος 15KW κατηγορίας AC3 µε ικανότητα διακοπής µεγαλύτερη των 10kA/400V. Θερµοµαγνητικό ρελέ προστασίας ηλεκτροκινητήρα ισχύος 22KW κατηγορίας AC3 µε ικανότητα διακοπής µεγαλύτερη των 50kA/400V. Θερµοµαγνητικό ρελέ προστασίας ηλεκτροκινητήρα ισχύος 30KW κατηγορίας AC3 µε ικανότητα διακοπής µεγαλύτερη των 50kA/400V. 10

11 Θερµοµαγνητικό ρελέ προστασίας ηλεκτροκινητήρα ισχύος 37KW κατηγορίας AC3 µε ικανότητα διακοπής µεγαλύτερη των 15kA/400V. Φυσίγγι NEOZED 6A Φυσίγγι NEOZED 10A Φυσίγγι NEOZED 16A Φυσίγγι NEOZED 20A Φυσίγγι NEOZED 25A Φυσίγγι NEOZED 50A Φυσίγγι NEOZED 35A Σπρέι καθαρισµού επαφών ρελέ Σιλικόνη άχρωµη για ηλεκτρολογική χρήση Μπαταρία 5Ah/12V Φλοτέρ πλωτήρας µαύρου χρώµατος(για λύµατα) µε καλώδιο µήκους 1m Χρονοδιακόπτης ηµερήσιος µε εφεδρεία 50hours Τριπολικό ρελέ ισχύος 4kW µε µία ΝΟ και µία ΝC επαφή, και πρόσθετη βοηθητική χρονική επαφή µε ρύθµιση χρόνου 0,1 έως 30sec. Ενισχυτής φλοτέρ για τον έλεγχο της στάθµης δεξαµενής. Θα εγκαθίσταται σε ηλεκτρολογικό πίνακα σε βάση τύπου λυχνίας 8 ή 11 ποδών. Τα εργοστάσια κατασκευής των προσφερόµενων υλικών θα διαθέτουν πιστοποιητικό ποιότητας ISO 9001 για κατασκευή και εµπορία ηλεκτρολογικού υλικού. Αντίγραφο του πιστοποιητικού θα επισυναφθεί στην τεχνική προσφορά. Ο χρόνος παράδοσης των προς προµήθεια ειδών θα είναι τριάντα (30) ηµερολογιακές ηµέρες από την υπογραφή της σύµβασης και τόπος παράδοσης τα γραφεία του ήµου Φαιστού. Θ Ε Ω Ρ Η Θ Η Κ Ε Ο Προϊστάµενος Οι Συντάξαντες ΣΤΑΥΡΟΣ ΧΑΛΚΙΑ ΑΚΗΣ Πολιτικός Μηχ/κος µε Β βαθµό Φλουρής Εµµανουήλ 11

12 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων ΑΡ.ΜΕΛΕΤΗΣ: 36/2011 Μ Ε Λ Ε Τ Η ΕΚΠΟΤΑ - ΠΡΟΧΕΙΡΟΣ ΙΑΓΩΝΙΣΜΟΣ Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων Προϋπολογισµού: ,11 σε ΕΥΡΩ Οκτώβριος, 2011

13 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων Π Ρ Ο Υ Π Ο Λ Ο Γ Ι Σ Μ Ο Σ Α/Α ΠΕΡΙΓΡΑΦΗ ΜΟΝΑ Α ΠΟΣΟΤ. ΤΙΜΗ Μ. Μ ΑΠΑΝΗ 1 Καλώδιο ΝΥΜ 3Χ2,5mm2 m 400,00 2,40 960,00 2 Καλώδιο NYM 5x1.5mm2 m 400,00 2, ,00 3 Καλώδιο NYY 3X1.5mm2 m 400,00 1,55 620,00 4 Καλώδιο NYY 3X2.5mm2 m 400,00 2,45 980,00 5 Καλώδιο NYY 5X1.5mm2 m 400,00 2, ,00 6 Καλώδιο NYY 5X2.5mm2 m 200,00 4,00 800,00 7 Καλώδιο NYA 1.5mm2 m 400,00 0,45 180,00 8 Καλώδιο NYA 2.5mm2 m 300,00 0,70 210,00 9 Καλώδιο NYA 6.0mm2 m 200,00 1,60 320,00 πολύκλωνο 10 Καλώδιο NYA 10.0mm2 m 200,00 2,60 520,00 πολύκλωνο 11 Καλώδιο NYA 16.0mm2 m 200,00 4,30 860,00 πολύκλωνο 12 Καλώδιο NYAF 25mm2 m 30,00 6,50 195,00 13 Καλώδιο NYAF 35mm2 m 30,00 8,90 267,00 14 Καλώδιο NYAF 50mm2 m 20,00 12,00 240,00 15 Καλώδιο NYAF 70mm2 m 20,00 17,50 350,00 16 Καλώδιο NYL 2X1,5mm2 m 200,00 1,00 200,00 17 Καλώδιο NYL 3X2,5mm2 m 500,00 2, ,00 18 Φις σούκο αρσενικό µπαλαντέζας ΤΕΜ. 10,00 3,00 30,00 από καουτσούκ µονοφασικό 19 Φις σούκο θηλυκό µπαλαντέζας ΤΕΜ. 10,00 3,00 30,00 από καουτσούκ µονοφασικό 20 Σπρέυ καθαρισµού επαφών ρελέ ΤΕΜ. 4,00 7,00 28,00 21 Σιλικόνη άχρωµη για ΤΕΜ. 7,00 4,00 28,00 ηλεκτρολογική χρήση 22 Μπαταρία 5Αh/12V ΤΕΜ. 5,00 30,00 150,00 23 Βάση βοηθητικού ρελέ έντεκα ΤΕΜ. 15,00 6,20 93,00 επαφών τύπου ράγας 24 Ταινία 3Μ ΤΕΜ. 40,00 18,00 720,00 25 Ταινία µονωτική ΤΕΜ. 150,00 1,00 150,00 26 Ρελέ βοηθητικά αυτοµατισµού ΤΕΜ. 30,00 12,00 360,00 τύπου λυχνίας 48V AC µε 3 επαφές 27 Θερµικά προστασίας ΤΕΜ. 4,00 100,00 400,00 ρύθµισης 60-80Α 28 Θερµικά προστασίας ΤΕΜ. 4,00 62,00 248,00 ρύθµισης 45-60Α 29 Θερµικά προστασίας ΤΕΜ. 4,00 82,00 328,00 ρύθµισης 30-45Α 30 Θερµικά προστασίας ΤΕΜ. 4,00 33,00 132,00 ρύθµισης 7-10Α 31 Θερµικά προστασίας ΤΕΜ. 4,00 35,00 140,00 13

14 ρύθµισης 10-16Α 32 Θερµικά προστασίας ΤΕΜ. 4,00 43,00 172,00 ρύθµισης 16-22Α 33 Θερµικά προστασίας ΤΕΜ. 2,00 152,00 304,00 ρύθµισης Α 34 Θερµικά προστασίας ΤΕΜ. 2,00 180,00 360,00 ρύθµισης Α 35 Θερµικά προστασίας ΤΕΜ. 5,00 62,00 310,00 ρύθµισης 22-30Α 36 Κος πρέσας Νο 16 ΤΕΜ. 50,00 0,30 15,00 37 Κος πρέσας Νο 25 ΤΕΜ. 50,00 0,45 22,50 38 Κος πρέσας Νο 35 ΤΕΜ. 50,00 0,60 30,00 39 Κος πρέσας Νο 50 ΤΕΜ. 50,00 0,85 42,50 40 Κος πρέσας Νο 70 ΤΕΜ. 50,00 1,10 55,00 41 Αµπερόµετρο διαστάσεων ΤΕΜ. 5,00 8,00 40,00 96x96mm µε λόγο 100/5 AC 42 Τριπολικό ρελέ ισχύος 5,5KW ΤΕΜ. 5,00 28,00 140,00 12A 43 Τριπολικό ρελέ ισχύος 11KW 25A ΤΕΜ. 6,00 58,00 348,00 44 Τριπολικό ρελέ ισχύος 16KW 32A ΤΕΜ. 8,00 77,00 616,00 45 Τριπολικό ρελέ ισχύος 22KW 50A ΤΕΜ. 7,00 100,00 700,00 46 Τριπολικό ρελέ ισχύος 30KW 65A ΤΕΜ. 5,00 150,00 750,00 47 Τριπολικό ρελέ ισχύος 45KW 95A ΤΕΜ. 4,00 260, ,00 48 Τριπολικό ρελέ ισχύος 55KW ΤΕΜ. 4,00 300, ,00 115A 49 Τριπολικό ρελέ ισχύος 37KW 80Α ΤΕΜ. 6,00 220, ,00 50 Τριπολικό ρελέ ισχύος 75KW ΤΕΜ. 2,00 340,00 680,00 150Α ΣΥΝΟΛΟ ,00 ΦΠΑ 23% 4.803,32 ΤΕΛΙΚΟ ΣΥΝΟΛΟ (ΣΕ ΕΥΡΩ): ,32 Θ Ε Ω Ρ Η Θ Η Κ Ε Ο Προϊστάµενος Οι Συντάξαντες ΣΤΑΥΡΟΣ ΧΑΛΚΙΑ ΑΚΗΣ Πολιτικός Μηχ/κος µε Β βαθµό Φλουρής Εµµανουήλ 14

15 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΗΜΟΣ: Φαιστού ΤΙΤΛΟΣ: Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων Π Ρ Ο Υ Π Ο Λ Ο Γ Ι Σ Μ Ο Σ Α/Α ΠΕΡΙΓΡΑΦΗ ΜΟΝΑ Α ΠΟΣΟΤ. ΤΙΜΗ Μ. Μ ΑΠΑΝΗ 51 Ρελέ ισχύος τριφασικό 90KW ΤΕΜ. 2,00 400,00 800,00 52 Μετασχηµατιστής έντασης 100/5 ΤΕΜ. 15,00 14,00 210,00 53 Βάση βοηθητικού ρελέ οκτώ ΤΕΜ. 20,00 4,60 92,00 επαφών 54 Χρονικό καθυστέρησης από 0 - ΤΕΜ. 25,00 17,00 425,00 60min 55 Βοηθητικό ρελαί ισχύος 4kW µε ΤΕΜ. 20,00 70, ,00 πρόσθετη χρονική βοηθητική επαφή 0,1-30sec για την εκκίνηση µε Υ/ 56 Επιτηρητής τάσης ΤΕΜ. 40,00 45, ,00 57 Επιτηρητής ασυµµετρίας ΤΕΜ. 35,00 25,00 875,00 58 Βάση για επιτηρητή ΤΕΜ. 30,00 1,30 39,00 59 Επιτηρητής στάθµης ΤΕΜ. 40,00 20,00 800,00 60 Φλοτέρ πλωτήρας µαύρου ΤΕΜ. 50,00 24, ,00 χρώµατος(για λύµατα) 61 Μαχαιρωτό φυσίγγι Νο 00 50Α ΤΕΜ. 20,00 3,00 60,00 62 Μαχαιρωτό φυσίγγι Νο 00 80Α ΤΕΜ. 20,00 3,00 60,00 63 Μαχαιρωτό φυσίγγι Νο Α ΤΕΜ. 20,00 3,00 60,00 64 Μαχαιρωτό φυσίγγι Νο Α ΤΕΜ. 20,00 4,00 80,00 65 Μαχαιρωτό φυσίγγι Νο 1 100Α ΤΕΜ. 20,00 5,00 100,00 66 Μαχαιρωτό φυσίγγι Νο 1 160Α ΤΕΜ. 20,00 6,00 120,00 67 Μαχαιρωτά φυσίγγια Νο 2 200Α ΤΕΜ. 20,00 7,00 140,00 68 Μαχαιρωτά φυσίγγια Νο 2 250Α ΤΕΜ. 15,00 7,00 105,00 69 Μαχαιρωτά φυσίγγια Νο 2 315Α ΤΕΜ. 10,00 9,00 90,00 70 Μήτρα ασφαλειών D20 ΤΕΜ. 20,00 0,40 8,00 71 Μήτρα ασφαλειών D25 ΤΕΜ. 20,00 0,40 8,00 72 Μήτρα ασφαλειών D35 ΤΕΜ. 30,00 0,50 15,00 73 Φυσίγγι NEOZED 20A ΤΕΜ. 30,00 0,40 12,00 74 Καλώδιο UTP cat 5e 4 ζευγών m 700,00 0,65 455,00 75 Φυσίγγι NEOZED 50A ΤΕΜ. 20,00 0,60 12,00 76 Φυσίγγι NEOZED 35A ΤΕΜ. 30,00 0,55 16,50 77 Φυσίγγι NEOZED 25A ΤΕΜ. 30,00 0,40 12,00 78 Θερµοµαγνητικό ρελέ ΤΕΜ. 2,00 50,00 100,00 προστασίας ηλεκτροκινητήρα ισχύος 7,5KW κατηγορίας AC3 79 Θερµοµαγνητικό ρελέ ΤΕΜ. 3,00 105,00 315,00 προστασίας ηλεκτροκινητήρα ισχύος 15KW κατηγορίας AC3 80 Θερµοµαγνητικό ρελέ ΤΕΜ. 2,00 165,00 330,00 προστασίας ηλεκτροκινητήρα ισχύος 22KW κατηγορίας AC3 81 Θερµοµαγνητικό ρελέ ΤΕΜ. 3,00 170,00 510,00 προστασίας ηλεκτροκινητήρα ισχύος 30KW κατηγορίας AC3 82 Θερµοµαγνητικό ρελέ ΤΕΜ. 3,00 170,00 510,00 προστασίας ηλεκτροκινητήρα ισχύος 37KW κατηγορίας AC3 83 Πολύµπριζο πέντε θέσεων µε TEM. 20,00 9,00 180,00 15

16 διακόπτη ON/OFF και καλώδιο 1m 84 Χρονικό ρελέ Υ/ 0-15sec TEM. 10,00 29,00 290,00 85 Ενισχυτής φλοτέρ για τον έλεγχο ΤΕΜ. 10,00 22,00 220,00 στάθµης δεξαµενής 86 Φυσίγγι NEOZED 6A ΤΕΜ. 20,00 0,50 10,00 87 Φυσίγγι NEOZED 10A ΤΕΜ. 20,00 0,50 10,00 88 Φυσίγγι NEOZED 16A ΤΕΜ. 20,00 0,50 10,00 ΣΥΝΟΛΟ ,50 ΦΠΑ 23% 2.640,29 ΤΕΛΙΚΟ ΣΥΝΟΛΟ (ΣΕ ΕΥΡΩ): ,78 Θ Ε Ω Ρ Η Θ Η Κ Ε Ο Προϊστάµενος Οι Συντάξαντες ΣΤΑΥΡΟΣ ΧΑΛΚΙΑ ΑΚΗΣ Πολιτικός Μηχ/κος µε Β βαθµό Φλουρής Εµµανουήλ 16

17 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΗΡΑΚΛΕΙΟΥ ΗΜΟΣ ΦΑΙΣΤΟΥ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΗΜΟΣ: Φαιστού ΕΡΓΟ: Προµήθεια ηλεκτρολογικού υλικού αρδευτικών γεωτρήσεων ΣΥΝΟΛΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Α/Α Περιγραφή ΣΥΝΟΛΟ 1 Από α/α 1 έως α/α ,00 2 Από α/α 51 έως α/α ,50 Σύνολο ,50 ΦΠΑ 23% 7.443,61 Τελικό Σύνολο ,11 Θ Ε Ω Ρ Η Θ Η Κ Ε Ο Προϊστάµενος Οι Συντάξαντες ΣΤΑΥΡΟΣ ΧΑΛΚΙΑ ΑΚΗΣ Πολιτικός Μηχ/κος µε Β βαθµό Φλουρής Εµµανουήλ 17
