1

2 Αν ο χρήστης αποτύχει να

3 Πριν από την εγκατάσταση εγκατάσταση.

4 Ο λέβητας αερίου δεν πρέπει να εγκατασταθεί σε χώρο που δεν προστατεύεται από τη βροχή και τα καιρικά φαινόµενα. Εάν πρέπει να εγκατασταθεί υπαίθρια φροντίστε να προστατευθεί ικανοποιητικά µε ειδικό κέλυφος ώστε να µην υπάρξουν επιπτώσεις από ισχυρό αέρα, χιόνι ή βροχή. Επίσης, κατάλληλη µόνωση πρέπει να γίνει για να αποτραπεί οποιοδήποτε πάγωµα.

5 Εκτόνωση κυκλώµατος θέρµανσης: Απουσία για παρατεταµένη χρονική περίοδο από το σπίτι και σε περίπτωση παγοποίησης ή αύξησης της πίεσης του κυκλώµατος, το νερό εκκρίνεται µέσω αυτού του µέρους. Φίλτρο νερών Θέρµανσης (διηθητήρας): βελτιώστε τη λειτουργία της θέρµανσης µε την αφαίρεση των µολυσµατικών παραγόντων µέσα στους σωλήνες µε το καθαρισµό του φίλτρου. Όταν η θέρµανση δεν αποδίδει κατάλληλα, αφαιρέστε το συνδετήρα και καθαρίστε το φίλτρο. (βλ. τη σελίδα 35) Έξοδος νερών συµπυκνωµάτων : Τα νερά των συµπυκνωµάτων βγαίνουν από αυτό το µέρος. (συνδέστε τη σωλήνα αποστραγγισης-δείτε τη σελίδα 59)

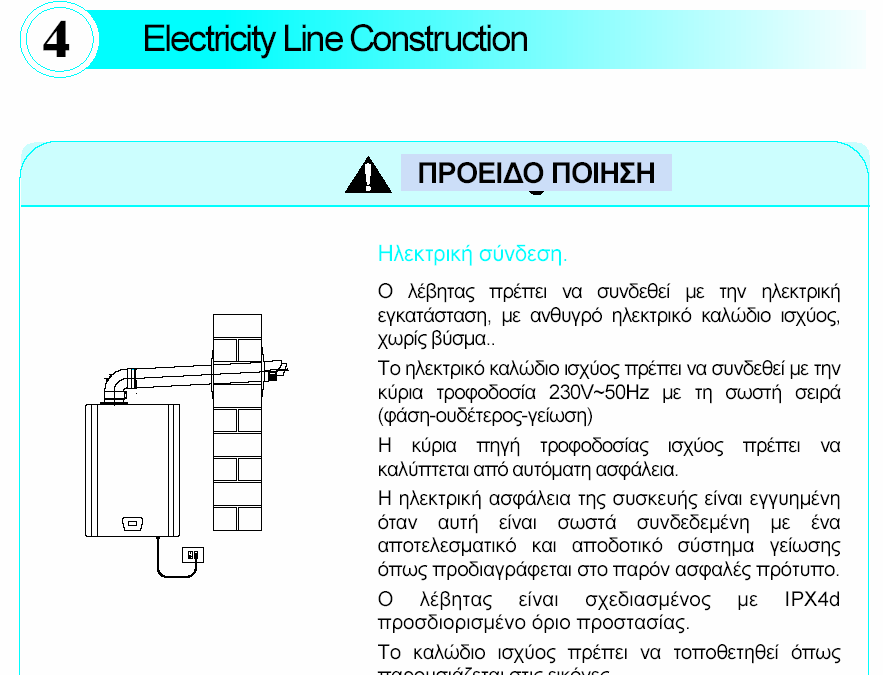

6 Ηλεκτρολογική εγκατάσταση.

7 Προειδοποίηση Σύνδεση θερµοστάτη εξωτερικής δεξαµενής αποθήκευσης Ο λέβητας σχεδιάσθηκε για να συνδεθεί µε τη καθαρή επαφή ενός θερµοστάτη χώρου. Αφαιρέστε τη γέφυρα από τα σηµεία 3 και 4 και συνδέστε το καλώδιο που προέρχεται από η ελεύθερη επαφή του θερµοστάτη.(προσοχή θερµοστάτης. χωρίς τάση) Ο λέβητας σχεδιάσθηκε για να συνδεθεί µε ένα αισθητήρα εξωτερικής θερµοκρασίας. Συνδέστε το στα σηµεία 5 και 6 όπως φαίνεται στην εικόνα. Ο λέβητας σχεδιάσθηκε για να συνδεθεί µε τη καθαρή επαφή ενός θερµοστάτη εξωτερικής δεξαµενής. Συνδέστετη στα σηµεία 1 και 2 όπως φαίνεται στην εικόνα. ΠΡΟΣΟΧΗ Ο Λέβητας πρέπει να τροφοδοτηθεί µε 230V Ασφαλίστε το καλώδιο παροχής όπως στην εικόνα

8 Μη αυξάνετε την πίεση αερίου παραπάνω από την προβλεπόµενη. Αυτό µπορεί να προκαλέσει πυρκαγιά ή βλάβη του λέβητα Πριν την λειτουργία του λέβητα, ελέγξτε για πιθανή διαρροή αερίου Σαπουνάδα Ο σωλήνας αερίου πρέπει να είναι µεταλλικός, εγκεκριµένος και σύµφωνα µε τα πρότυπα. Κατά τη χρησιµοποίηση LPG, µην εγκαθιστάτε την ασφάλεια φελλού. Μία ενδιάµεση shut-off βαλβίδα αερίου πρέπει τοποθετηθεί.(η ασφάλεια φελλού µπορεί να προκαλέσει δυσλειτουργίες.) Η δεξαµενή του υγραερίου προπανίου (LPG) πρέπει να είναι 50 κιλών τουλάχιστον. Μπορείτε να χρησιµοποιήσετε δύο ή περισσότερες δεξαµενές. (συνδέστε διπλή βαλβίδα για να προµηθεύετε αερίο ταυτόχρονα).

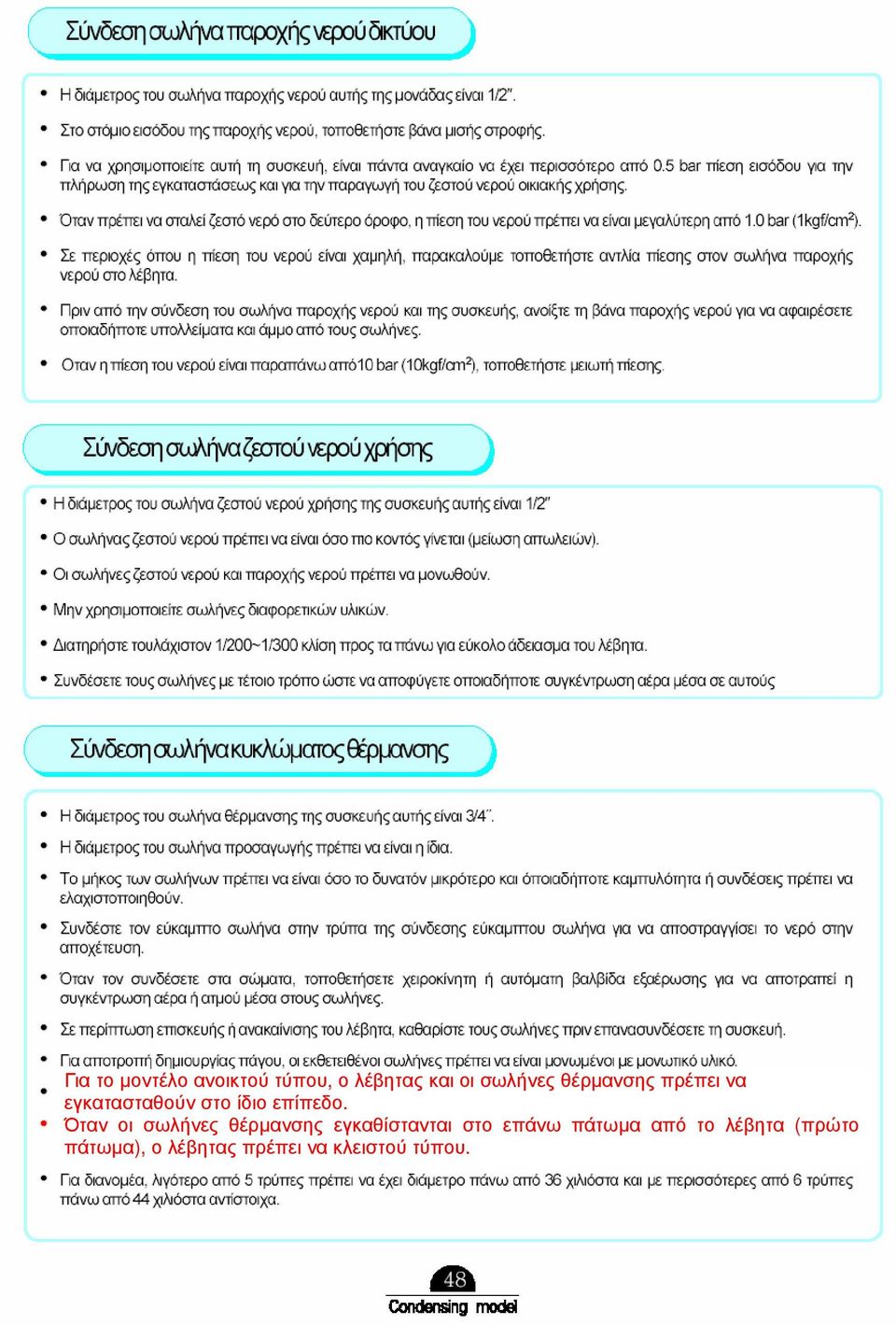

9 Για το µοντέλο ανοικτού τύπου, ο λέβητας και οι σωλήνες θέρµανσης πρέπει να εγκατασταθούν στο ίδιο επίπεδο. Όταν οι σωλήνες θέρµανσης εγκαθίστανται στο επάνω πάτωµα από το λέβητα (πρώτο πάτωµα), ο λέβητας πρέπει να κλειστού τύπου.

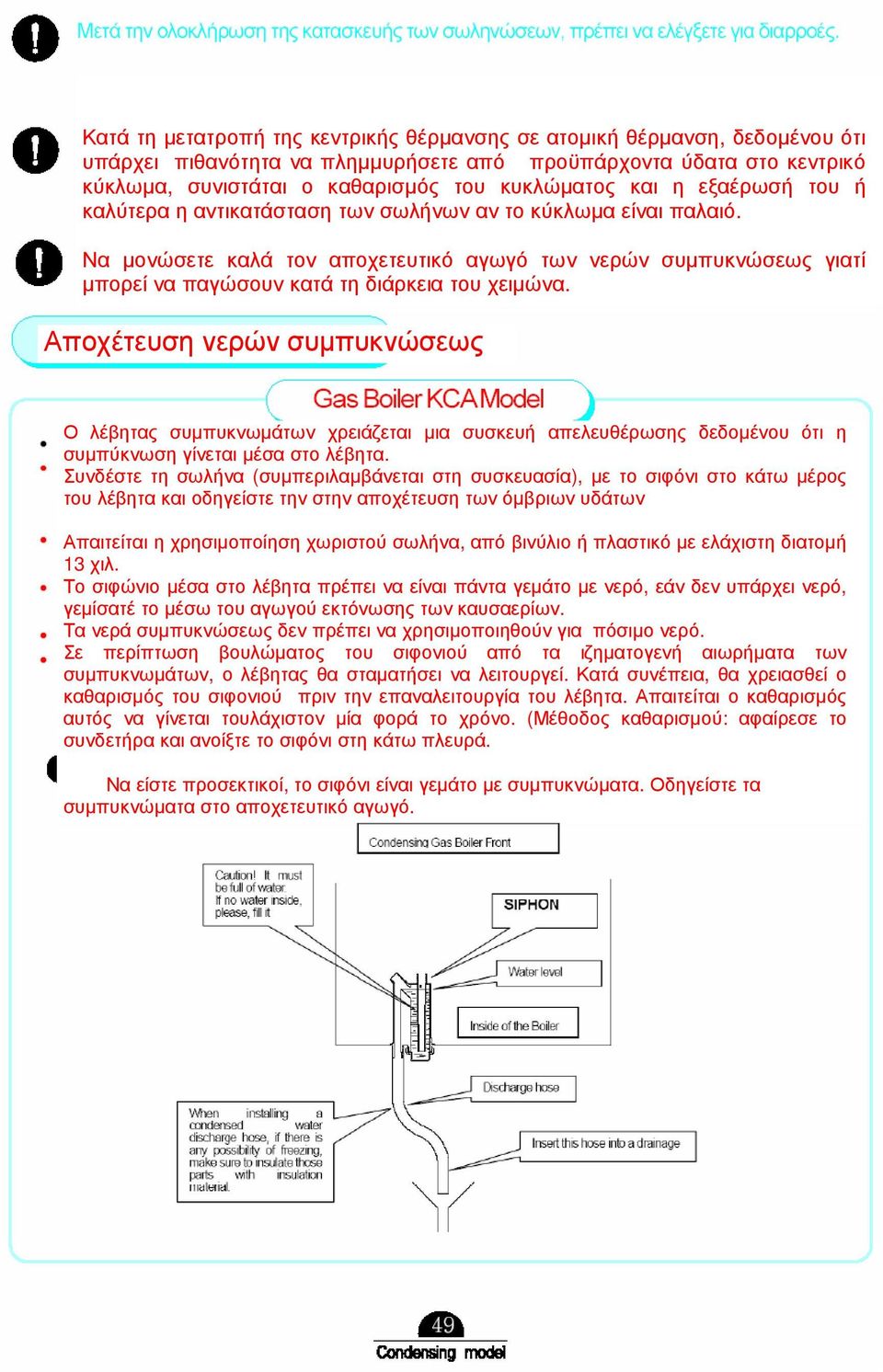

10 Κατά τη µετατροπή της κεντρικής θέρµανσης σε ατοµική θέρµανση, δεδοµένου ότι υπάρχει πιθανότητα να πληµµυρήσετε από προϋπάρχοντα ύδατα στο κεντρικό κύκλωµα, συνιστάται ο καθαρισµός του κυκλώµατος και η εξαέρωσή του ή καλύτερα η αντικατάσταση των σωλήνων αν το κύκλωµα είναι παλαιό. Να µονώσετε καλά τον αποχετευτικό αγωγό των νερών συµπυκνώσεως γιατί µπορεί να παγώσουν κατά τη διάρκεια του χειµώνα. Αποχέτευση νερών συµπυκνώσεως Ο λέβητας συµπυκνωµάτων χρειάζεται µια συσκευή απελευθέρωσης δεδοµένου ότι η συµπύκνωση γίνεται µέσα στο λέβητα. Συνδέστε τη σωλήνα (συµπεριλαµβάνεται στη συσκευασία), µε το σιφόνι στο κάτω µέρος του λέβητα και οδηγείστε την στην αποχέτευση των όµβριων υδάτων Απαιτείται η χρησιµοποίηση χωριστού σωλήνα, από βινύλιο ή πλαστικό µε ελάχιστη διατοµή 13 χιλ. Το σιφώνιο µέσα στο λέβητα πρέπει να είναι πάντα γεµάτο µε νερό, εάν δεν υπάρχει νερό, γεµίσατέ το µέσω του αγωγού εκτόνωσης των καυσαερίων. Τα νερά συµπυκνώσεως δεν πρέπει να χρησιµοποιηθούν για πόσιµο νερό. Σε περίπτωση βουλώµατος του σιφονιού από τα ιζηµατογενή αιωρήµατα των συµπυκνωµάτων, ο λέβητας θα σταµατήσει να λειτουργεί. Κατά συνέπεια, θα χρειασθεί ο καθαρισµός του σιφονιού πριν την επαναλειτουργία του λέβητα. Απαιτείται ο καθαρισµός αυτός να γίνεται τουλάχιστον µία φορά το χρόνο. (Μέθοδος καθαρισµού: αφαίρεσε το συνδετήρα και ανοίξτε το σιφόνι στη κάτω πλευρά. Να είστε προσεκτικοί, το σιφόνι είναι γεµάτο µε συµπυκνώµατα. Οδηγείστε τα συµπυκνώµατα στο αποχετευτικό αγωγό.

11 Σύστηµα αντιπάγωσης Εάν η µονάδα συνδεθεί µε το κύκλωµα θέρµανσης, οι σωλήνες δεν είναι γεµάτες µε νερό και εκκινήσει ο λέβητας από το σύστηµα αντιπάγωσης, είναι πιθανόν να προκληθεί υπερθέρµανση ή άλλη βλάβη. Κατά συνέπεια, σιγουρευτείτε ότι απελευθερώσατε τον αέρα από τους σωλήνες και ελέγξτε τη στάθµη του νερού. Όταν δεν χρησιµοποιείται ο λέβητας για πολύ χρόνο, στραγγίξατε εντελώς τη µονάδα από τα νερά για να αποτρέψετε πιθανή παγοποίηση. Κλείστε τη shut-off βαλβίδα αερίου και αποσυνδέστε τη µονάδα από το ρεύµα. Τα εκτεθειµένα µέρη πρέπει να προστατευθούν από το πάγωµα µε την επικάλυψη τους µε µονωτικό υλικό πάχους τουλάχιστον 25mm. (Για πιό κρύες περιοχές αυτό πρέπει να είναι τουλάχιστον 50mm.)

12 Ο καπναγωγός πρέπει να εγκατασταθεί έτσι ώστε να υπάρχει καλός εξαερισµός στον εξωτερικό χώρο και να µην υπάρχει καµία περίπτωση εισαγωγής των καυσαερίων στο εσωτερικό του σπιτιού. Είναι δυνατό να προκληθεί ελλιπής καύση λόγω έλλειψης οξυγόνου και η παρουσία καυσαερίων µπορεί να προκαλέσει δηλητηρίαση από µονοξείδιο του άνθρακα.

13 Όταν ο καπναγωγός περνάει από τοίχο ή οροφή, καλύψτε τον µε άφλεκτο υλικό πάχους τουλάχιστον 20mm µε και κρατείστε τουλάχιστον 50mm ελεύθερου χώρου. Παρακαλώ εγκαταστήστε τον καπναγωγό έτσι ώστε το προστατευτικό κάλυµµα βροχής να τοποθετείται στην άνω πλευρά. Εάν η κάλυψη δεν τοποθετείται σωστά, η βροχή µπορεί να εισαχθεί µέσα στο λέβητα µέσω του καπναγωγού.

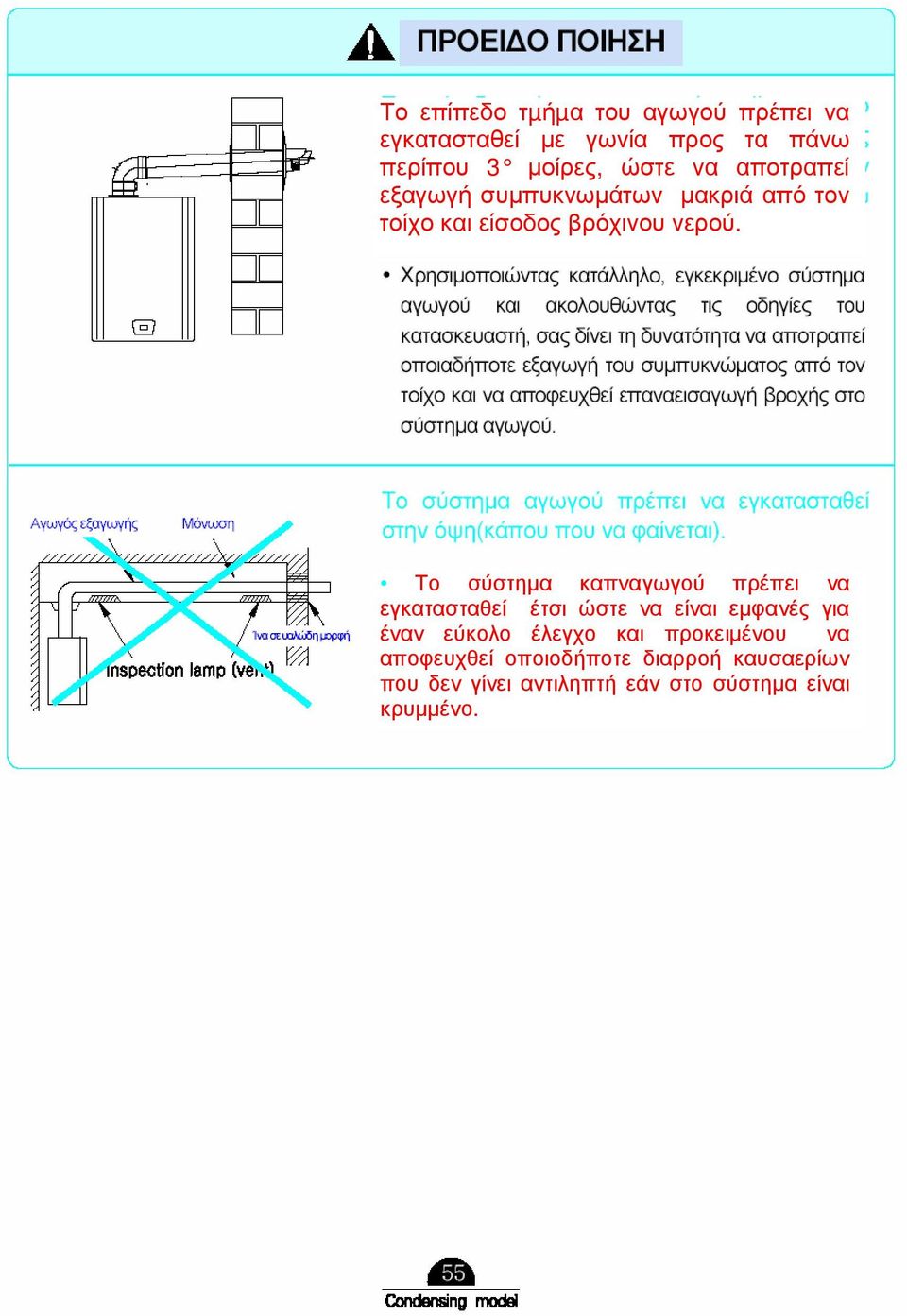

14 Το επίπεδο τµήµα του αγωγού πρέπει να εγκατασταθεί µε γωνία προς τα πάνω περίπου 3 µοίρες, ώστε να αποτραπεί εξαγωγή συµπυκνωµάτων µακριά από τον τοίχο και είσοδος βρόχινου νερού. Το σύστηµα καπναγωγού πρέπει να εγκατασταθεί έτσι ώστε να είναι εµφανές για έναν εύκολο έλεγχο και προκειµένου να αποφευχθεί οποιοδήποτε διαρροή καυσαερίων που δεν γίνει αντιληπτή εάν στο σύστηµα είναι κρυµµένο.

15 Οι λέβητες KCA µπορεί να τοποθετηθούν µε πολλούς διαφορετικούς τύπους συστηµάτων καπναγωγών, όπως B33 C13 C33 C43 C53 C63 C83. Για την εγκατάσταση των διαφορετικών συστηµάτων καπναγωγών παρακαλείστε να ακολουθήσετε προσεκτικά τις ακόλουθες οδηγίες. Οµόκεντρο σύστηµα καπναγωγού Κάθε οµόκεντρο σύστηµα καπναγωγού, περιλαµβάνει έναν προσαρµοστή, όπως φαίνεται στο σχήµα, το οποίο επιτρέπει την σύνδέση του λέβητα µε τον καπναγωγό. Φροντίστε µε προσοχή για τη σωστή τοποθέτηση των εξαρτηµάτων όπως παρουσιάζεται στο σχήµα. 74

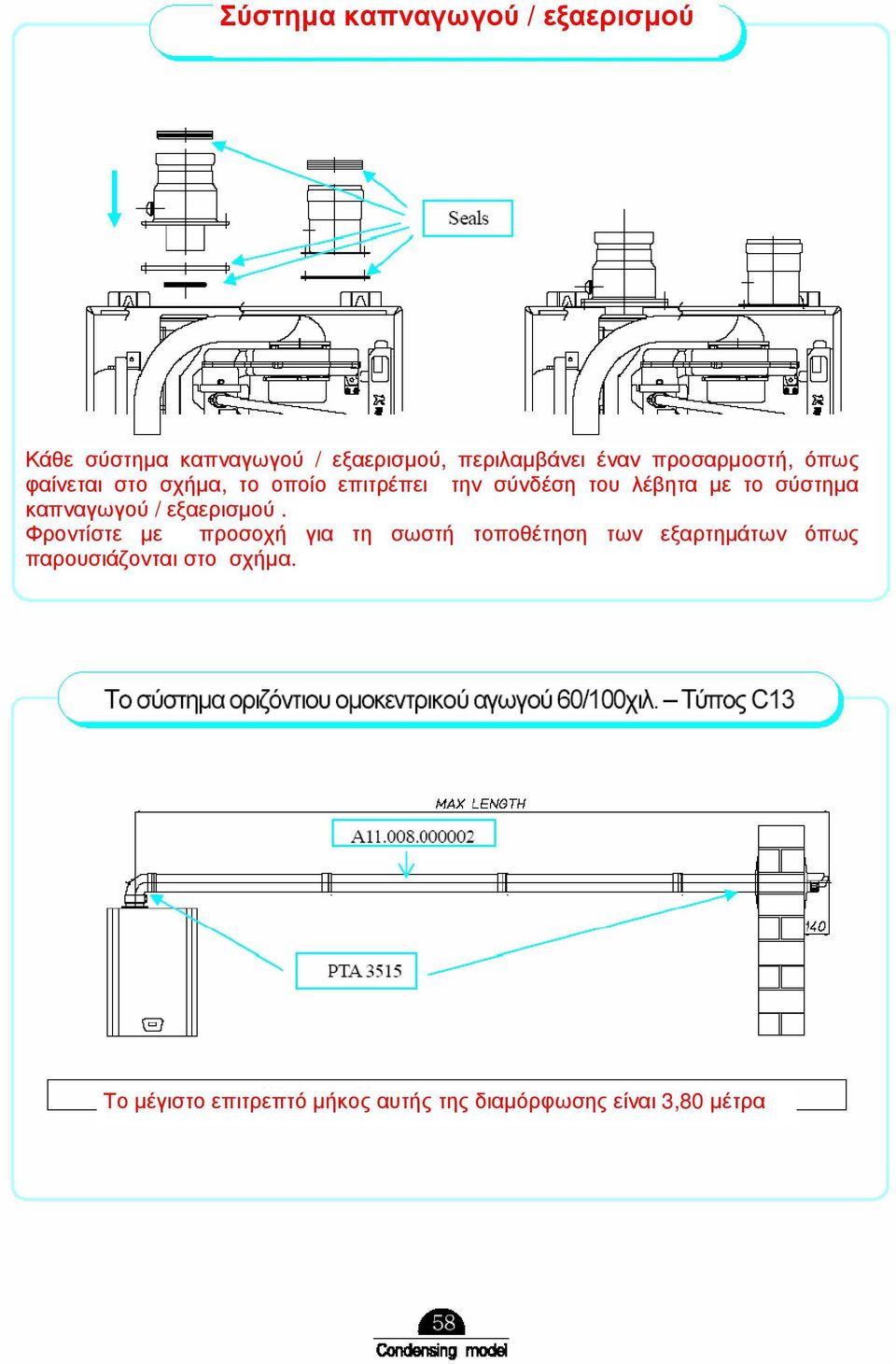

16 Σύστηµα καπναγωγού / εξαερισµού Κάθε σύστηµα καπναγωγού / εξαερισµού, περιλαµβάνει έναν προσαρµοστή, όπως φαίνεται στο σχήµα, το οποίο επιτρέπει την σύνδέση του λέβητα µε το σύστηµα καπναγωγού / εξαερισµού. Φροντίστε µε προσοχή για τη σωστή τοποθέτηση των εξαρτηµάτων όπως παρουσιάζονται στο σχήµα. Το µέγιστο επιτρεπτό µήκος αυτής της διαµόρφωσης είναι 3,80 µέτρα

17 Το µέγιστο επιτρεπτό µήκος αυτής της διαµόρφωσης είναι 3,80 µέτρα Προσοχή!! Η καµινάδα πρέπει να προεξέχει τουλάχιστον 350 χιλ. από τη βάση (προσέξτε την εικόνα) Το µέγιστο επιτρεπτό µήκος αυτής της διαµόρφωσης είναι 5,50 µέτρα

18 Ισοδύναµη αντίσταση Μείωση του µήκους Τότε,για παράδειγµα, εάν είναι αναγκαίο να εισάγετε µια γωνία 90 στο σύστηµα αγωγού 60/100 τύπου C13, το συνολικό µήκος που το οριζόντιο σύστηµα αγωγού µπορεί να φτάσει δεν είναι 3,80 µ. αλλά όχι περισσότερο από 2.50 µ. Εάν είναι αναγκαίο εισάγετε δύο γωνίες 45 στο σύστηµα αγωγού 60/100 κάθετου τύπου C33, το συνολικό ύψος που το κάθετο µέρος µπορεί να φτάσει δεν είναι 5 µ. αλλά όχι περισσότερο από 3,50 µ. Το µέγιστο επιτρεπτό µήκος αυτής της διαµόρφωσης είναι 5,50 µέτρα Για να θεωρηθεί τύπου C13, οι ακροδέκτες για την εισαγωγή αερισµού και την έξαγωγή πρέπει να συµπεριλαµβάνονται σε ένα τετραγωνο 50 εκατοστών. Ακόµα είναι δυνατόν να εγκαταστήσετε τον ακροδέκτη σε µεγαλύτερη απόσταση από αυτό ή σε διαφορετικό τοίχο. Για να αποφευχθεί η πρόκληση προβληµάτων στον λέβητα, απαγορεύεται να εγκαταστήσετε το σύστηµα της εισαγωγής και εξόδου του αγώγου πάνω στον τοίχο, τοποθετηµένο στην πλαι πλευρά του σπιτιού.

19 Αντιθέτως, υπάρχει κίνδυνος έκρηξης του κλειστού θαλάµου καύσης του λέβητα. Το µέγιστο επιτρεπτό µήκος (1) + (2) αυτής της διαµόρφωσης είναι 31,50 µ. Το µέγιστο επιτρεπτό µήκος αυτής της διαµόρφωσης είναι 3,80 µέτρα

20 Προσοχή!! Η καµινάδα πρέπει να προεξέχει τουλάχιστον 350 χιλ. από τη βάση (προσέξτε την εικόνα) Το µέγιστο επιτρεπτό µήκος (1) + (2) αυτής της διαµόρφωσης είναι 33,80 µ. Ισοδύναµη αντίσταση Μείωση του µήκους Για παράδειγµα, εάν είναι αναγκαίο να εισάγετε 2 γωνίες 90 στο σύστηµα αγωγού τύπου C53, το συνολικό µήκος που το σύστηµα αγωγού µπορεί να φτάσει δεν είναι 33.70µ., αλλά όχι περισσότερο από 29.30µ.

21 Για αυτά τα θέµατα, παρακαλούµε να ακολουθήσετε τις οδηγίες που περιέχονται στην προηγούµενη παράγραφο.

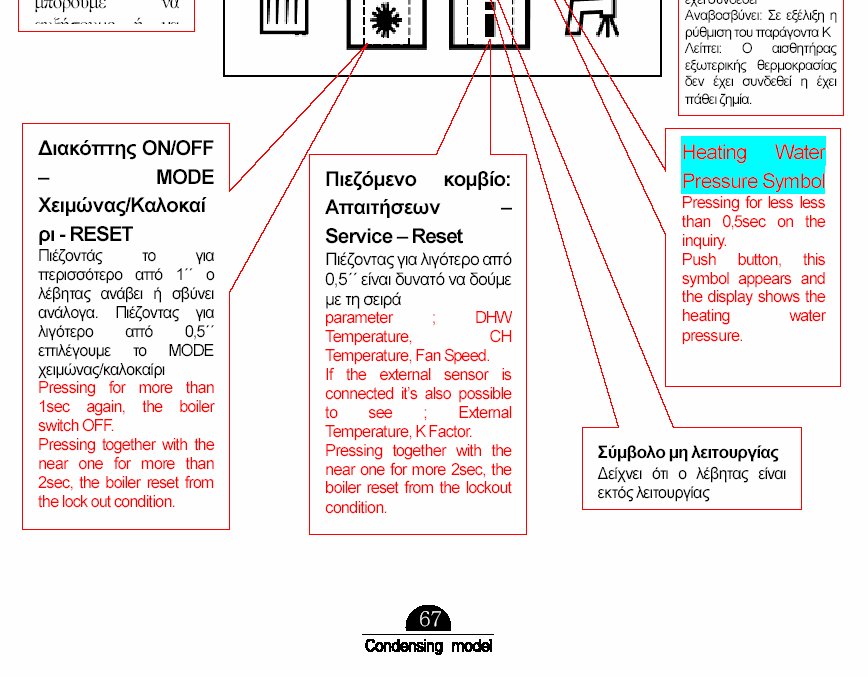

22 ιακόπτης ΟΝ/OFF MODE Χειµώνας / Καλοκαίρι - RESET Πιέζοντάς το για περισσότερο από 1 ο λέβητας ανάβει ή σβήνει ανάλογα. Πιέζοντας για λιγότερο από 0,5 επιλέγουµε το MODE χειµώνας / καλοκαίρι. Ξαναπιέζοντάς το για 1, ο λέβητας τίθεται OFF. Πιέζοντάς το µαζί µε το διπλανό κοµβίο για περισσότερο από 2, λειτουργεί το RESET Πιεζόµενο κοµβίο : Aπαιτήσεων Service Reset Πιέζοντας για λιγότερο από 0,5 είναι δυνατό να δούµε µε τη σειρά τις επιλογές : Θερµοκρασία DHW, Θερµοκρασία CH, ταχύτητα FAN. Εάν ο εξωτερικός αισθητήρας είναι συνδεδεµένος είναι δυνατόν να δούµε την εξωτερική θερµοκρασία και τον παράγοντα Κ. Πιέζοντάς το µαζί µε το διπλανό κοµβίο για περισσότερο από 2, λειτουργεί το RESET. Σύµβολο ένδειξης πίεσης νερών θέρµανσης Πιέζοντάς για λιγότερο από 0,5 το κοµβίο απαιτήσεων, αυτό το σύµβολο εµφανίζεται και ο ενδείκτης δείχνει την πίεση του κυκλώµατος θέρµανσης.

23 Χαµηλή στάθµη νερών στο λέβητα Πίεση νερών κυκλώµατος θέρµανσης κάτω από την ελάχιστη επιτρεπτή Βλάβη αισθητήρα πίεσης (σήµα -> γείωση) Πίεση νερών κυκλώµατος θέρµανσης πάνω από τη µέγιστη επιτρεπτή Βλάβη αισθητήρα πίεσης (σήµα -> + ) ιακοπή λειτουργίας από υπερθέρµανση ιακοπή λειτουργίας από τον θερµοστάτη του αγωγού καυσαερίων ιακοπή λειτουργίας από τον αισθητήρα υπερθέρµανσης ή το θερµοστάτη του αγωγού καυσαερίων, κατά τη διάρκεια αναµονής του λέβητα Πτώση ηλεκτρικής τάσεως κατά τη διάρκεια των τελευταίων 24 ωρών Εισαγωγή στο µενού του τεχνίτη Όταν ο λέβητας είναι σε λειτουργία (ON), πιέζοντας ταυτόχρονα το κουµπί και το κουµπί για τουλάχιστον 10 δευτερόλεπτα, σας επιτρέπει να µπείτε στο µενού του service και να επιλέξετε κάποιες παραµέτρους, όπως ο πίνακας που ακολουθεί. Μία πλήρης επεξήγηση του service µενού, αναγράφεται στα κεφάλαια που ακολουθούν. Χρόνος ανάφλεξης Υπερλειτουργία κυκλοφορητή (θέµανση) Delay επανεκκίνησης Υπερλειτουργία κυκλοφορητή (DHW) Κύκλωµα θέρµανσης (επιλογή Θεροκρασιών)

24 Εισαγωγή στο µενού του χρήστη Όταν ο λέβητας είναι σε κατάσταση λειτουργίας (ΟΝ), πιέζοντας το κουµπί για λιγότερο από 0,5 δευτερόλεπτα, είναι δυνατό να δείτε στον ενδείκτη, τις ακόλουθες παραµέτρους στη σειρά: Πίεση κυκλώµατος θέρµανσης Θερµοκρασία νερών χρήσης Θερµοκρασία νερών θέρµανσης Εξωτερική θερµοκρασία (1) Παράγοντας Κ (1) Ταχύτητα Fan Πτώση τάσης τις τελευταίες 24 ώρες Επαναφορά στις αρχικές ενδείξεις (1) Η εξωτερική θερµοκρασία και ο παράγοντας Κ εµφανίζονται εάν ο εξωτερικός αισθητήρας είναι τοποθετηµένος. Μια πλήρης εξήγηση της διαδικασίας χρήστη, αναγράφεται στο εγχειρίδιο χρήστη.

25 Αφαιρέστε το µπροστινό κάλυµµα του λέβητα. Αντικαταστήστε το µπεκ αερίου στη µπροστινή πλευρά του θαλάµου µίξεως και του στοµίου αέρα που βρίσκεται στο επάνω µέρος του θαλάµου µίξεως, µεταξύ του αεραγωγού ανεµιστήρα και του θαλάµου µίξεως, ακολουθώντας τα στοιχεία που απαριθµούνται στον ακόλουθο πίνακα. Εισάγετε τον ελεγκτή του αναλυτή καύσης µέσα στο προβλεπόµενο σηµείο του αγωγού καυσαερίων. Ελέγξτε το επίπεδο του CO2 στη µέγιστη ισχύ του λέβητα. Ελέγξτε το επίπεδο του CO2 στην ελάχιστη ισχύ του λέβητα. Παρεµβάλατε ένα µανόµετρο στο σωλήνα σιλικόνης που συνδέει τη βαλβίδα αερίου µε τον ανεµιστήρα (µε τη χρήση ενός πρόσθετου "Τ" που παρεµβάλλεται στο σωλήνα σιλικόνης) Ελέγξτε ότι οι τιµές του CO2 και οι τιµές της πίεσης του µπεκ, συµφωνούν µε τους ακόλουθους πίνακες. Ελέγξατε για τη διαφορά του επιπέδου του CO2 που υπάρχει από την µέγιστη στην ελάχιστη ισχύ. Αυτή η διαφορά πρέπει να είναι απολύτως σεβαστή.

26 Προσέξτε το επίπεδο του CO2 στην ελάχιστη ισχύ. Εάν δεν είναι σωστό, ρυθµίστε το γυρίζοντας τη βίδα που είναι τοποθετηµένη στη βαλβίδα αερίου. Γυρίζοντάς την δεξιόστροφα το επίπεδο του CO2 θα αυξηθεί. Μετά από αυτήν την ρύθµιση, ελέγξτε µία ακόµη φορά το επίπεδο του CO2 στη µέγιστη ισχύ. Κλείστε και σφραγίστε, για παράδειγµα µε µπογιά, τα σηµεία ρύθµισης των παραµέτρων προκειµένου να αποφευχθεί τροποποίηση τους από τρίτο άτοµο. Κολλήστε ένα πίνακα στοιχείων στο λέβητα, πάνω από τον παλαιό, µε τις νέες σωστές τιµές πιέσεων αερίου.

27 Η φλόγα δεν είναι υπερβολικά υψηλή ή αποκολλάται από τον καυστήρα Όλα τα εξαρτήµατα τοποθετήθηκαν σωστά εν υπάρχουν διαρροές από το κύκλωµα αερίου Ρύθµιση Μικροδιακοπτών Από τους µικροδιακόπτες DIP1 και DIP2 που βρίσκονται µέσα στον ηλεκτρονικό πίνακα είναι δυνατόν να επιλέξετε τη κατάλληλη ταχύτητα του ανεµιστήρα για το λέβητα, σύµφωνα µε τον παρακάτω πίνακα. Οι υπάρχουσες ρυθµίσεις γίνονται στο εργοστάσιο από τον κατασκευαστή. Αλλά, εν πάση περιπτώσει, εάν κάποια αµφιβολία υπάρχει για τη σωστή ρύθµιση, παρακαλούµε ελέγξτε τους µικροδιακόπτες, σύµφωνα µε τον παρακάτω πίνακα.

28 Ρύθµιση ικανότητας ανάφλεξης Η ικανότητα ανάφλεξης του λέβητα ρυθµίζεται στο εργοστάσιο, στο επίπεδο αναφοράς που αντιστοιχεί σε στροφές/λεπτό του ανεµιστήρα. Εάν είναι απαραίτητο, παραδείγµατος χάριν προκειµένου να µειωθεί κάποιος θόρυβος κατά τη διάρκεια του σταδίου ανάφλεξης, είναι δυνατό να ρυθµιστούν οι στροφές του ανεµιστήρα από την µέγιστη που αντιστοιχεί σε περιστροφές/λεπτό, µέχρι την ελάχιστη που αντιστοιχεί σε περιστροφές/λεπτό. Όταν χρειάζεται, παρακαλούµε ακολουθήστε τα παρακάτω: Πιέστε ταυτόχρονα το και το αριστερό κουµπί για τουλάχιστον 10sec, µέχρι να αρχίσουν τα ψηφία να αναβοσβήνουν (ή πηγαίνετε κατευθείαν στο επόµενο βήµα εάν προέρχεστε από το προηγούµενο). Πιέστε το κουµπί στην αριστερή πλευρά µέχρι ο αριθµός 0 να εµφανισθεί στο αριστερό ψηφίο. Στα δύο δεξιά ψηφία εµφανίζεται ο αριθµός 33 (αντιπροσωπεύει τις στροφές του ανεµιστήρα που εκφράζεται σε στροφές/λεπτό διηρηµένες µε το 100 πχ 3,300/100=33) Πιέστε το στη δεξιά πλευρά, προκειµένου να ρυθµίσετε τις στροφές του ανεµιστήρα µέχρι το επιθυµητό επίπεδο, ώστε να επιτευχθεί η κάλλιστη ανάφλεξη στο θάλαµο καύσης. Η ρύθµιση µπορεί να γίνει µεταβάλλοντας την ταχύτητα του ανεµιστήρα από έως στροφές/λεπτό (η ένδειξη θα παρουσιασθεί στα δύο δεξιά ψηφία που αλλάζουν από 28 έως 38) Ρύθµιση του χρόνου υπερλειτουργίας κυκλοφορητή-κύκλωµα θέρµανσης Ο λέβητας έχει µια λειτουργία που επιτρέπει στον κυκλοφορητή να παραµένει ΟΝ, για συγκεκριµένο χρόνο µετά τη διακοπή λειτουργίας του (από 0 έως 2000 δευτερόλεπτα), έτσι ώστε η θερµοκρασία µέσα στο κύκλωµα θέρµανσης να παραµένει οµοιόµορφη. Αυτός ο χρόνος (κανονικά είναι ρυθµισµένος από το εργοστάσιο στα 1000 δευτερόλεπτα) ρυθµίζεται ως ακολούθως : Πιέστε ταυτόχρονα το και το αριστερό κουµπί για τουλάχιστον 10sec µέχρι να αρχίσουν τα ψηφία να αναβοσβήνουν. Πιέστε το κουµπί στην αριστερή πλευρά µέχρι ο αριθµός 1 να εµφανισθεί στο αριστερό ψηφίο. Στα δύο δεξιά ψηφία εµφανίζεται ένας αριθµός από 0 έως 99. Πιέστε το στη δεξιά πλευρά, προκειµένου να ρυθµίσετε τον χρόνο υπερλειτουργίας του κυκλοφορητή µέχρι το επιθυµητό επίπεδο. Ο αριθµός από 0 έως 99. που επιλέγουµε στα δύο δεξιά ψηφία, αντιπροσωπεύει το ποσοστό επί τοις 100 των 2000 δευτερολέπτων.

29 Ρύθµιση του χρόνου υπερλειτουργίας κυκλοφορητή-κύκλωµα ζεστού νερού Ο λέβητας έχει µια λειτουργία που επιτρέπει στον κυκλοφορητή να παραµένει ΟΝ, για συγκεκριµένο χρόνο µετά τη διακοπή λειτουργίας του για παραγωγή ζεστού νερού (από 0 έως 30 δευτερόλεπτα), έτσι ώστε να αποτραπεί κάθε πιθανότητα υπερθέρµανσης του εναλλάκτη παραγωγής ζεστού νερού. Αυτός ο χρόνος (κανονικά είναι ρυθµισµένος από το εργοστάσιο στα 15 δευτερόλεπτα) ρυθµίζεται ως ακολούθως : Πιέστε ταυτόχρονα το και το αριστερό κουµπί για τουλάχιστον 10sec, µέχρι να αρχίσουν τα ψηφία να αναβοσβήνουν. Πιέστε το κουµπί στην αριστερή πλευρά µέχρι ο αριθµός 3 να εµφανισθεί στο αριστερό ψηφίο. Στα δύο δεξιά ψηφία εµφανίζεται ένας αριθµός από 0 έως 99. Πιέστε το στη δεξιά πλευρά, προκειµένου να ρυθµίσετε τον χρόνο υπερλειτουργίας του κυκλοφορητή µέχρι το επιθυµητό επίπεδο. Ο αριθµός από 0 έως 99. που επιλέογυµε στα δύο δεξιά ψηφία, αντιπροσωπεύει το ποσοστό επί τοις 100 των 30 δευτερολέπτων. Ρύθµιση του εύρους θερµοκρασίας των νερών θέρµανσης Ο λέβητας έχει µια λειτουργία που επιτρέπει να αλλάξουµε το εύρος θερµοκρασιών των νερών θέρµανσης από oc (είναι το standard για σώµατα panels,φέτες κλπ) σε οc (είναι το standard για θέρµανση δαπέδου) oc επιλέγετε µε την παράµετρο oc επιλέγετε µε την παράµετρο 1. Αυτή η επιλογή (κανονικά είναι ρυθµισµένη από το εργοστάσιο στο 0 δηλ. σε oc ) ρυθµίζεται ως ακολούθως : Πιέστε ταυτόχρονα το και το αριστερό κουµπί για τουλάχιστον 10sec µέχρι να αρχίσουν τα ψηφία να αναβοσβήνουν. Πιέστε το κουµπί στην αριστερή πλευρά µέχρι ο αριθµός 4 να εµφανισθεί στο αριστερό ψηφίο. Στα δύο δεξιά ψηφία εµφανίζεται ο αριθµός 0. Πιέστε το στη δεξιά πλευρά, προκειµένου να αλλάξετε την παράµετρο από 0 στο 1 ή αντίστροφα, επιλέγοντας το ένα ή το άλλο εύρος.

30 Έλεγχος πίεσης και ροής κυκλώµατος θέρµανσης Η αρχική πίεση των νερών στο κύκλωµα θέρµανσης ελέγχεται συνεχώς κατά την αναµονή και κατά τη λειτουργία του λέβητα. Εάν η πίεση είναι ή πηγαίνει κάτω από 0.5 bar, ο λέβητας σταµατάει και ο κώδικας σφάλµατος E10 εµφανίζεται στο display. Εάν η πίεση υπερβεί τα 3,5 bar (παραδείγµατος χάριν λόγω µιας βουλωµένης βαλβίδας ασφάλειας), ο λέβητας σταµατάει και ο κώδικας σφάλµατος E13 εµφανίζεται στο display. Κάθε φορά που ξεκινάει ο κυκλοφορητής, η ροή του νερού ελέγχεται και παρακολουθείται η προσαύξηση της πίεσης που λαµβάνεται στην έξοδο του κυκλοφορητή. Αυτή η προσαύξηση πρέπει να είναι τουλάχιστον 0,5 bar. Εάν, µέσα σε 10 δευτερόλεπτα, αυτή η αύξηση της πίεσης δεν αναγνωρισθεί, ο καυστήρας δεν ανάβει και ο κυκλοφορητής σταµατάει για 10 δευτερόλεπτα. Στη συνέχεια ο κυκλοφορητής επανεκκινεί για καινούργια προσπάθεια. Μετά από (5)πέντε προσπάθειες χωρίς επιτυχία, ο λέβητας σταµατάει και ο κώδικας σφάλµατος E02 εµφανίζεται στο display. Σε περίπτωση µη κυκλοφορίας των νερών (παραδείγµατος χάριν, εάν κλείσουµε τις βαλβίδες των θερµαντικών σωµάτων) η αντλία παραµένει σε λειτουργία, η ανάφλεξη του καυστήρα δεν πραγµατοποιείται και ο κώδικας λάθους E02 εµφανίζεται στο display. Μόλις η κυκλοφορία των νερών αποκατασταθεί, το λάθος εξαφανίζεται και η ανάφλεξη του καυστήρα είναι δυνατή. Από την άλλη πλευρά εάν, παραδείγµατος χάριν, ο αισθητήρας ροής είναι χαλασµένος λόγω ηλεκτρικού βραχυκυκλώµατος, η ανάφλεξη του καυστήρα δεν πραγµατοποιείται και ο κώδικας λάθους E13 εµφανίζεται στο display. Βλάβη του ανιχνευτή Θερµοκρασίας Βλάβη του αισθητήρα υπερθέρµανσης ή του θερµοστάτη καπναγωγού Κατά τη διάρκεια λειτουργίας του λέβητα (καυστήρας ΟΝ), εάν η θερµοκρασία στον εναλλάκτη κυκλώµατος θέρµανσης ξεπεράσει τους 95 οc ή εάν η θερµοκρασία στον καπναγωγό ξεπερνά τους 95oC, ο λέβητας σταµατάει την λειτουργία του έως ότου δηµιουργηθούν συνθήκες επανεκκίνησης. Στο µεταξύ ο κυκλοφορητής και το fan συνεχίζουν να λειτουργούν µέχρις ότου η θερµοκρασία πέσει κάτω από 65oC. Προκειµένου να επανεκκινήσει ο λέβητας είναι απαραίτητο να αφαιρεθεί η αιτία της υπερθέρµανσης και να περιµένετε µέχρις ότου η θερµοκρασία πέσει κάτω από 65oC. Όταν ο λέβητας είναι σε αναµονή (καυστήρας OFF), εάν το ίδιο πρόβληµα εµφανισθεί, ο κώδικας λάθους E20 εµφανίζεται στο display µέχρις ότου η θερµοκρασία πέσει κάτω από 65oC; στο µεταξύ ο κυκλοφορητής και το fan συνεχίζουν να λειτουργούν. Εάν κατά τη διάρκεια αυτής της περιόδου γίνει προσπάθεια εκκίνησης ο λέβητας σταµατάει την λειτουργία του, έως ότου δηµιουργηθούν συνθήκες επανεκκίνησης.

31 Σφάλµα συχνότητας ηλεκτρικού ρεύµατος Εάν η συχνότητα του ηλεκτρικού ρεύµατος είναι διαφορετική από τη ρύθµιση κάρτας τυπωµένου κυκλώµατος (PCB), ο λέβητας δεν λειτουργεί και ο κώδικας σφάλµατος E15 εµφανίζεται στο display. Ο λέβητας έχει µια επιλογή που επιτρέπει την εξαναγκασµένη λειτουργία του για θέρµανση και για 15 λεπτά χωρίς οποιαδήποτε διαµόρφωση αερίου, στις ακόλουθες διαφορετικές συνθήκες: µέγιστη εισαγωγή, εισαγωγή ανάφλεξης, ελάχιστη εισαγωγή. Αυτή η λειτουργία επιλέγεται :. για να γίνει δοκιµή καύσης και αποδοτικότητας, χωρίς οποιαδήποτε παρέµβαση από το σύστηµα (παραµένουν όλοι οι όροι ασφάλειας), στις συνθήκες : µέγιστη εισαγωγή, εισαγωγή ανάφλεξης, ελάχιστη εισαγωγή.. για να ελέγξουµε την ταχύτητα του fan στις τρεις συνθήκες. Αυτή η λειτουργία επιλέγεται µε τον ακόλουθο τρόπο : Ο λέβητας εξαναγκάζεται να λειτουργήσει στην µέγιστη εισαγωγή,. Πιέστε το κουµπί για τουλάχιστον 10 δευτερόλεπτα µέχρι τα ψηφία να εξαφανισθούν. Απελευθερώνοντας το κουµπί η serviceman λειτουργία αρχίζει Τα ψηφία στη δεξιά πλευρά δείχνουν τον αριθµό 01, Ο καυστήρας είναι τώρα στη µέγιστη εισαγωγή. Μετά από λίγα δευτερόλεπτα τα δύο ψηφία στη δεξιά πλευρά αναβοσβήνουν και δείχνουν τη θερµοκρασία των νερών θέρµανσης. Ο λέβητας εξαναγκάζεται να λειτουργήσει στην εισαγωγή ανάφλεξης,. Ξεκινώντας από την προηγούµενη συνθήκη, πιέστε το κουµπί στη δεξιά πλευρά, ο αριθµός 01 εµφανίζεται στα δεξιά ψηφία. Πιέστε το κουµπί ακόµη µία φορά στη δεξιά πλευρά, ο αριθµός 02 εµφανίζεται στο δεξιά ψηφία. Ο καυστήρας είναι τώρα στην εισαγωγή ανάφλεξης. Μετά από λίγα δευτερόλεπτα τα δύο ψηφία στη δεξιά πλευρά αναβοσβήνουν και δείχνουν τη θερµοκρασία των νερών θέρµανσης. Ο λέβητας εξαναγκάζεται να λειτουργήσει στην ελάχιστη εισαγωγή,. Ξεκινώντας από την προηγούµενη συνθήκη, πιέστε το κουµπί στη δεξιά πλευρά, ο αριθµός 02 εµφανίζεται στα δεξιά ψηφία. Πιέστε το κουµπί ακόµη µία φορά στη δεξιά πλευρά, ο αριθµός 03 εµφανίζεται στο δεξιά ψηφία. Ο καυστήρας είναι τώρα στην ελάχιστη εισαγωγή. Μετά από λίγα δευτερόλεπτα τα δύο ψηφία στη δεξιά πλευρά αναβοσβήνουν και δείχνουν τη θερµοκρασία των νερών θέρµανσης. Ο λέβητας µπορεί να εξαναγκαστεί να λειτουργήσει για 15 λεπτά σε µία από τις τρεις προηγούµενες συνθήκες, πιέζοντας τα και κοµβία στην αριστερή πλευρά του display. Η λειτουργία serviceman διακόπτεται αυτόµατα µετά από 15 λεπτά ή µε το σβήσιµο του λέβητα.

32 Έλεγχος των στροφών του fan Ο πίνακας ελέγχου οδηγεί το fan και διαβάζει την ταχύτητα του από ένα σήµα που επιστρέφει από το fan (feed back). Μετά από κάθε αίτηµα ανάφλεξης, η ακολουθία ελέγχου του καυστήρα επιτρέπει στο fan να φθάνει στη σωστή ταχύτητα περιστροφών για την κάλλιστη ανάφλεξη. Κατά τη διάρκεια της λειτουργίας η ταχύτητα του fan παραµένει σε εκείνη που έχουµε προεπιλέξει. Εάν, για οποιοδήποτε λόγο, η ταχύτητα του fan παραµένει έξω από το προβλεπόµενο, ο καυστήρας σταµατάει και ο κώδικας σφάλµατος E09 εµφανίζεται στο display. Η ανάφλεξη του καυστήρα αποφεύγεται έως ότου η ταχύτητα του fan επανέλθει στη κανονική. Λειτουργία αντιπάγωσης Εάν η θερµοκρασία στο κύκλωµα θέρµανσης, που ανιχνεύεται από τον αρχικό αισθητήρα θερµοκρασίας πέσει κάτω από 6 οc, ο κυκλοφορητής ενεργοποιείται και ο καυστήρας ανάβει στην ελάχιστη ισχύ, µέχρι τη θερµοκρασία των 35 οc. Σε αυτήν την θερµοκρασία η αντιπαγωτική λειτουργία τίθεται εκτός λειτουργίας και ο κυκλοφορητής λειτουργεί για τον προεπιλεγµένο χρόνο υπερλειτουργίας "CH" Η αντιπαγωτική λειτουργία ενεργοποιείται σε οποιαδήποτε θέση και αν βρίσκεται ο λέβητας (ακόµη και σε θέση OFF-αρκεί να µην διακόψουµε την ηλεκτρική παροχή). Εάν ο λέβητας είναι σε κατάσταση Lock out (εκτός λειτουργίας από βλάβη), ενεργοποιείται µόνο ο κυκλοφορητής. Λειτουργία αντιµπλοκαρίσµατος Μετά από 24 ώρες αδράνειας, ο κυκλοφορητής ενεργοποιείται για 30 δευτερόλεπτα, προκειµένου να αποτραπεί µπλοκάρισµά του. Μετά από 24 ώρες αδράνειας η τρίοδη βαλβίδα ενεργοποιείται για 10 δευτερόλεπτα, προκειµένου να αποτραπεί µπλοκάρισµά της. Εάν υπάρχει κάποια απαίτηση λειτουργίας κατά τη διάρκεια αυτής της διαδικασίας, τότε η λειτουργία αντιµπλοκαρίσµατος διακόπτεται. Η λειτουργία είναι ενεργός επίσης όταν ο λέβητας έχει βλάβη ή είναι σε θέση OFF. Έλεγχος πτώσης ηλεκτρικής τάσης Εάν η ηλεκτρική τάση µειωθεί κάτω από 180 ~ 190 βολτ, ο κώδικας σφάλµατος E21 εµφανίζεται στο display και ο λέβητας πηγαίνει σε κατάσταση αναµονής. Όταν η τάση επανέλθει στα κανονικά όρια, ο λέβητας επαναλειτρουργεί. Ο κώδικας σφάλµατος E21 αποθηκεύεται για 24 ώρες στη µνήµη και µπορεί να ελεγχθεί από το κουµπί (εξετάστε το "εγχειρίδιο του χρήστη").

33 Σχηµατικό διάγραµµα κυκλώµατος θέρµανσης (CH) και παραγωγής ζεστού νερού (DHW)

34 Παραγωγή ζεστού νερού χρήσης (DHW)-Με πλακοειδή εναλλάκτη Παραγωγή ζεστού νερού χρήσης (DHW)-Με εξωτερική αποθήκευση _ Αυτός ο τρόπος επιτρέπει τη χρήση µιας εξωτερικής δεξαµενής µε θερµοστάτη και τρίοδη βάνα. _ Όταν ο θερµοστάτης κλείνει την επαφή, ο λέβητας ξεκινάει : η τρίοδη βάνα γυρίζει προς τη θέση CH και ο κυκλοφορητής και ο ανεµιστήρας ενεργοποιούνται. _ Μετά από τον έλεγχο αρχικής ροής των νερών και αφού ο ανεµιστήρας φθάσει στην απαιτούµενη για την ανάφλεξη ταχύτητα, επιτρέπει την έναυση του καυστήρα. _ Αφού περάσει 1 δευτερόλεπτο από την ανίχνευση φλόγας, η φάση διαµόρφωσης της φλόγας αρχίζει µε ενέργεια τύπου PID µέχρι την επίτευξη της επιθυµητής θερµοκρασίας. _ Κατά τη διάρκεια της φάσης DHW, ένας θερµοστάτης ελέγχει τη θερµοκρασία των νερών. _ Εάν η θερµοκρασία αυξηθεί πάνω από 86 oc, ο καυστήρας σταµατά και ο ανεµιστήρας συνεχίζει να λειτουργεί για άλλα 30 δευτερόλεπτα. _ Ο καυστήρας αρχίζει να επαναλειτουργεί όταν η θερµοκρασία πέσει κάτω από 80 οc. _ Η φάση λειτουργίας παραγωγής ζεστού νερού τελειώνει όταν η επαφή του θερµοστάτη στη δεξαµενή αποθήκευσης ανοίξει. _ Μετά την επίτευξη της επιθυµητής θερµοκρασίας στη δεξαµενή, ο ανεµιστήρας συνεχίζει να λειτουργεί για 30 δευτερόλεπτα και ο κυκλοφορητής συνεχίζει να λειτουργεί για όσο χρόνο έχει προβλεφθεί στο σύστηµα υπερλειτουργίας (DHW). _ Όταν ο χρόνος υπερλειτουργίας τελειώσει, ο κυκλοφορητής σταµατά και η τρίοδη βάνα γυρίζει στη θέση DHW. _ Το DHW έχει την προτεραιότητα σε σχέση µε τη θέρµανση σε περίπτωση ταυτόχρονης ζήτησης.

35 Προσαγωγή / Επιστροφή 80/60 οc Προσαγωγή / Επιστροφή 50/30 οc Προσαγωγή / Επιστροφή 50/30 οc Προσαγωγή / Επιστροφή 80/60 οc Ωφέλιµη απόδοση στο 30% του φορτίου-επιστροφές 47 οc Ωφέλιµη απόδοση στο 30% του φορτίου-επιστροφές 30 οc ιάµετρος διαφράγµατος Θερµοκρασία DHW
