1 ΠΕΡΙΕΧΟΜΕΝΑ ΠΟΛΥΜΕΡH 1. Εισαγωγή 2. Ονοματολογία Πολυμερών, ταξινόμηση και στοιχεία σύνθεσης πολυμερών 3. Χαρακτηρισμός πολυμερών, διαμόρφωση μακρομοριακών αλυσίδων, μοριακό βάρος, γυροσκοπική ακτίνα 4. Διαλύματα, περιοχές συγκεντρώσεων, αλληλεπιδράσεις 5. Ισορροπία φάσεων 6. Άμορφα και κρυσταλλικά πολυμερή, ελαστομερή, πολυμερικά μείγματα και συνπολυμερή

2 ΠΟΛΥΜΕΡΗ Ονοματολογία Πολυμερών Ταξινόμηση Πολυμερές: Πολλά μέρη ή Πολλά Μονομερή (ή Μακρομόρια) Οι δομικές μονάδες, τα μονομερή, συνδέονται μεταξύ τους με ομοιοπολικούς δεσμούς Αιθυλένιο Ο Βαθμός Πολυμερισμού N: είναι (ή και μεγαλύτερος) σε συνθετικά πολυμερή (εργαστηριακά ή βιομηχανικά). Πολυαιθυλένιο Τα φυσικά πολυμερή έχουν συχνά πολύ μεγαλύτερη n (π.χ. στο DNA έχουμε n ) ΠΡΟΒΛΗΜΑ: Αν μία μακρομοριακή αλυσίδα πολυαιθυλενίου έχει μοριακό βάρος, Μ= gr/mol. Ποιος είναι ο Βαθμός Πολυμερισμού; ΠΕΡΙΟΧΕΣ ΕΦΑΡΜΟΓΗΣ ΠΟΛΥΜΕΡΩΝ 1. Πλαστικά 2. Ελαστομερή 3. Ίνες 4. Επικαλυπτικά 5. Συγκολλητικά 6. Οπτοηλεκτρονικά

3 ΕΠΙΣΤΗΜΗ ΠΟΛΥΜΕΡΩΝ ΣΥΝΘΕΣΗ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΦΥΣΙΚΗ ΠΟΛΥΜΕΡΩΝ ΦΥΣΙΚΟΧΗΜΕΙΑ ΤΕΧΝΟΛΟΓΙΑ ΠΟΛΥΜΕΡΩΝ ΕΦΑΡΜΟΓΕΣ

4 Μοριακές δομές που συναντούμε συχνά σε πολυμερή Μεθάνιο CH 2 Αιθάνιο C 2 H 6 C n H 2n+2 Παραφίνες (Αλκάνια) Αλκοόλες R-OH π.χ. Μεθυλική αλκοόλη (Μεθανόλη) CH 3 OH Αιθέρες R-O-R π.χ. Διμεθυλαιθέρας CH 3 OCH 3 Αλδεΰδες R O H π.χ. Φορμαλδεΰδη (μεθανόλη) H O H Οξέα OH R O π.χ. Αιθανοϊκό οξύ (οξικό οξύ) O H 3 C OH Εστέρες Αρωματικοί Υδρογονάνθρακες R

5 ΚΑΤΑΤΑΞΗ ΠΟΛΥΜΕΡΩΝ: Ένας εύχρηστος τρόπος κατάταξης των πολυμερών είναι ο ακόλουθος: ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΦΑΡΜΟΓΕΣ

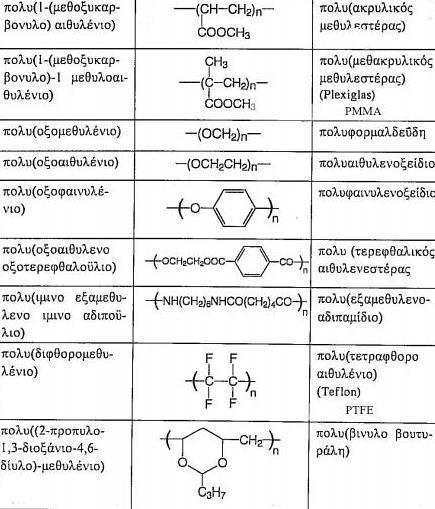

6 ΟΝΟΜΑΤΟΛΟΓΙΑ ΠΟΛΥΜΕΡΩΝ: ΠΙΝΑΚΑΣ I: Ονοματολογία ορισμένων κοινών πολυμερών ΟΝΟΜΑ (IUPAC) ΧΗΜΙΚΟΣ ΤΥΠΟΣ ΚΟΙΝΟ ΟΝΟΜΑ

7 Τα συστατικά και τα εναλλασσόμενα συμπολυμερή ονομάζονται με την παρεμβολή του -CO- ανάμεσα στα ονόματα των μονομερών. Τα συσταδικά συμπολυμερή με την παρεμβολή του -b- και τα ενοφθαλμισμένα με την παρεμβολή του -g-. π.χ. πολύ(αιθυλένιο-co-προπυλένιο) ή συμπολυμερές αιθυλένιο/προπυλένιο.

8 ΚΑΤΗΓΟΡΙΕΣ ΠΟΛΥΜΕΡΩΝ Με βάση την γεωμετρία της αλυσίδας τους. ΓΡΑΜΜΙΚΑ Εύκαμπτα ή Δύσκαμπτα ( Ραβδωτά) Το μέγεθος που καθορίζει την ευκαμψία του λέγεται «Μήκος ευκαμψίας» (persistence length): l 0 i r i s j r j <r i r j > = <cosθ ij > = exp ( s l 0 ) s: απόσταση ανάμεσα στα σημεία i και j κατά μήκος της αλυσίδας - Το μήκος ευκαμψίας, l 0, υποδεικνύει πότε η αλυσίδα «χάνει» την μνήμη της αρχικής της διεύθυνσης. - < > : μέση τιμή πάνω σε όλες τις πιθανές διαμορφώσεις και σε όλα τα ζευγάρια i, j. Μεγάλο l 0 : Δύσκαμπτη αλυσίδα (l 0 L) l 0 : Ραβδωτή αλυσίδα (l 0 >>L) Μικρό l 0 : Εύκαμπτη αλυσίδα (l 0 <<L) Όπου L το συνολικό μήκος της αλυσίδας

9 ΚΑΤΗΓΟΡΙΕΣ ΠΟΛΥΜΕΡΩΝ ΔΙΑΚΛΑΔΙΣΜΕΝΑ (Branched) «Κτενοειδή» (Comb branched) «Τυχαία διακλαδισμένα» (Randomly blanched) «Αστεροειδή» (Star Polymers) Πολυμερικό δίκτυο (Network) Χημικό Πύκτωμα (Chemical gel)

10 ΟΥΔΕΤΕΡΑ ΚΑΤΗΓΟΡΙΕΣ ΠΟΛΥΜΕΡΩΝ Τα περισσότερα πολυμερή δεν έχουν φορτία (είναι ουδέτερα) Αυτά συνήθως διαλύονται σε οργανικούς διαλύτες. ΦΟΡΤΙΣΜΕΝΑ (ΠΟΛΥΗΛΕΚΤΡΟΛΥΤΕΣ) Κάποια πολυμερή όταν διαλύονται, συνήθως σε νερό, χάνουν ιόντα από κάποιες δομικές μονάδες τους και έτσι αποκτούν φορτία κατά μήκος της αλυσίδας. Τα ιόντα αποσπώνται συνήθως μετά από προσθήκη κάποιου αλκαλίου (π.χ. NaOH). Το συνολικό διάλυμα είναι ουδέτερο π.χ. πολυακρυλικά και πολυμεθακρυλικά οξέα, DNA, πρωτεΐνες κ.λπ. Πολυαμφολύτες Μακρομόρια που περιέχουν τόσο θετικά όσο και αρνητικά μονομερή

11 ΚΑΤΗΓΟΡΙΕΣ ΠΟΛΥΜΕΡΩΝ Mε βάση το είδος και την διαδοχή των μονομερών: ΟΜΟΠΟΛΥΜΕΡΗ ( Homopolymers) Αποτελούνται από ένα είδος δομικών μονάδων. π.χ.... Α Α Α Α... ή ( Α ) n ΣΥΜΠΟΛΥΜΕΡΗ ( Copolymers ) (ή ΕΤΕΡΟΠΟΛΥΜΕΡΗ) Αποτελούνται από δύο ή περισσότερα είδη μονομερών Κατηγορίες συμπολυμερών: Συσταδικά ή αδρομερή (Block copolymers) Όταν είναι γραμμικά και αποτελούνται από εναλλασσόμενες συστάδες (blocks) ομοπολυμερών. π.χ.... Α Α Α Β Β Β... Έχουμε δυσυσταδικά (diblock), τρισυσταδικα (triblock) κλπ. Ανάλογα με τον αριθμό συστάδων. Τυχαία ή στατικά (Random copolymers) Όταν οι δομικές μονάδες κατανέμονται τυχαία. π.χ.... Α Β Β Α Β Α Α Α... Εναλλασσόμενα (alternating copolymers) Όταν δύο δομικές μονάδες εναλλάσσονται με απόλυτη κανονικότητα. π.χ.... Α Β Α Β Α Β Α... Ενοφθαλμισμένα (graft copolymers) Όταν κατά μήκος ενός ομοπολυμερούς «ενοφθαλμίζονται» ως διακλαδώσεις συστάδες ενός άλλου ομοπολυμερούς.

12 Εικόνα 1: Μερικοί τύποι Συμπολυμερών Τύποι συμπολυμερών:

13 ΜΟΡΙΑΚΗ ΔΙΑΜΟΡΦΩΣΗ ΓΕΩΜΕΤΡΙΚΟΣ ΙΣΟΜΕΡΙΣΜΟΣ Σε ένα απλό μόριο όπως το κανονικό βουτάνιο CH 3 CH 2 CH 2 CH 3 υπάρχουν δύο πιθανές διαμορφώσεις, των CH 3 και Η,Η που συνδέονται με τα άτομα άνθρακα 2 και 3, περί τον δεσμό που τα ενώνει.

14 ΣΤΕΡΕΟ-ΙΣΟΜΕΡΙΣΜΟΣ Αν ένα πολυμερές έχει περισσότερες από μία χημικές μονάδες ενωμένες στα άτομα άνθρακα του κορμού της αλυσίδας μπορούν να προκύψουν περισσότερες από μία διευθετήσεις σε τρεις διαστάσεις. Στερεοκανονικότητα πολυμερών: π.χ. στο πολυπροπυλένιο (CH-CH 2 ) n CH 3 Αν Χ Η και Y CH 3 Ισοτακτικό Οι ίδιοι υποκαταστάτες Χ ή Υ βρίσκονται στην ίδια πλευρά της αλυσίδας. Συνδιοτακτικό Οι ίδιοι υποκαταστάτες βρίσκονται σε διαφορετική πλευρά της αλυσίδας. Ατακτικό Οι υποκαταστάτες εναλλάσσονται άτακτα. Υπάρχει στενή σχέση μεταξύ της στερεοκανονικότητας και της κρυσταλλικότητας. Άτακτικά πολυμερή με ογκώδεις υποκαταστάτες δεν κρυσταλλώνονται.

15 ΣΥΝΘΕΣΗ ΠΟΛΥΜΕΡΩΝ ΜΕΘΟΔΟΙ ΠΟΛΥΜΕΡΙΣΜΟΥ Πολυμερισμός προσθήκης(ή αλυσιδωτός) (addition or chain polymerisation) Ένα πολυμερές σχηματίζεται με συνένωση πολλών ίδιων μορίων μέσω αντιδράσεων προσθήκης. Πολυμερισμός συμπύκνωσης(ή σταδιακός) (Polycondensation or step polymerisation) Ένα πολυμερές σχηματίζεται με συνένωση πολλών μορίων μέσω αντιδράσεων συμπύκνωσης. Πολυμερισμός προσθήκης: π.χ. πολυαιθυλένιο Α Ν + Α Α Ν+1 Πολυμερισμός συμπύκνωσης : Α Ν + Α Μ Α Ν+M π.χ. στους πολυεστέρες: R- COOH + R - OH RCOOR + H 2 O...

16 A. ΠΟΛΥΜΕΡΙΣΜΟΣ ΠΡΟΣΘΗΚΗΣ Συνήθως ο πολυμερισμός προκαλείται μέσω ενός καταλύτη έναρξης, δηλαδή μιας ουσίας που παράγει ελεύθερες ρίζες. π.χ. Οργανικά υπεροξείδια (ενώσεις με ομάδα Ο Ο ) R O O R R O. + θέρμανση. O R οξυγόνο με ασύζευκτο ηλεκτρόνιο Πολυμερισμός πολυπροπυλενίου Tα μονομερή πρέπει να έχουν τουλάχιστον ένα διπλό ή τριπλό δεσμό. - Με τον πολυμερισμό έχουμε αναδιάρθρωση δεσμών - Δεν παράγονται υποπροϊόντα

17 B. ΠΟΛΥΜΕΡΙΣΜΟΣ ΣΥΜΠΥΚΝΩΣΗΣ Συντελείται με αντίδραση δύο χαρακτηριστικών ομάδων και σχηματισμό μιας νέας δομικής μονάδας που δεν προϋπήρχε στα μονομερή. π.χ. Πολυστεροποίηση: έχουμε αντίδραση μεταξύ των χαρακτηριστικών μονάδων: -COOH (καρβοξυλομάδα) και ΟΗ (υδροξείδιο) και παραγωγή της δομικής μονάδας C O (εστερική ομάδα) με απομάκρυνση ενός μορίου νερού. Ο Αιθυλενογλυκόλη Τερεφθαλικό οξύ + n H 2 O Dacron (Πολυεστέρας)

18 Διαφορές και ομοιότητες πολυμερισμού Προσθήκης Η επαναλαμβανόμενη μονάδα είναι ίδια με τα μονομερή. Συμπύκνωσης Η επαναλαμβανόμενη μονάδα προκύπτει από δύο μονομερή που συνδυάζονται. Οι επαναλαμβανόμενες μονάδες προστίθενται η μία μετά την άλλη. Η συγκέντρωση των μονομερών μειώνεται σταθερά κατά τη διάρκεια της αντίδρασης. Οποιεσδήποτε δύο δομικές μονάδες είναι παρούσες μπορούν να συνδυαστούν. Τα μονομερή εξαφανίζονται πολύ σύντομα από την έναρξη της αντίδρασης. Μεγάλα μοριακά βάρη, M w, σχηματίζονται αμέσως. Το μοριακό βάρος δεν αλλάζει πολύ κατά τη διάρκεια της αντίδρασης. Μεγάλος χρόνος αντίδρασης Υψηλή απόδοση Μικρή αλλαγή στο M w Το μοριακό βάρος μεγαλώνει σταθερά καθώς προχωρά η αντίδραση. Σε κάθε στάδιο της αντίδρασης όλα τα μοριακά βάρη είναι παρόντα.

19 ΜΟΡΙΑΚΟ ΒΑΡΟΣ Πολλές από τις ιδιότητες των πολυμερικών συστημάτων είναι συνέπεια του μεγάλου μοριακού βάρους τους. π.χ. Οι μηχανικές ιδιότητες εξαρτώνται σημαντικά από το μοριακό βάρος, Κ ΜΗΧΑΝΙΚΗ ΑΝΤΟΧΗ M C M Υπάρχει ένα κρίσιμο ΜΒ, Μ c, κάτω από το οποίο δεν υπάρχει μηχανική αντοχή. Για μεγάλα ΜΒ ή μηχανική αντοχή είναι σταθερή, K. π.χ. Πολυαμίδια : Μ c = 400, K=150 Βινυλικά Πολυμερή : Μ c =100, =400 κλπ. Βασικό χαρακτηριστικό όλων των πολυμερών είναι ότι έχουν μια κατανομή Μοριακών Βαρών (δηλαδή ανομοιογένεια στο μέγεθος της μακρομοριακής αλυσίδας) Μέτρο αυτής της ανομοιογένειας είναι η «Πολυδιασπορά» (Polydispersity).

20 ΚΑΤΑΝΟΜΗ ΜΟΡΙΑΚΩΝ ΒΑΡΩΝ (Molecular Weight Distribution) Κατά βάρος κλάσμα των μορίων με μέγεθος x και μοριακό βάρος Μ x w x = n xm x x=1 n x M X ΜΕΣΑ ΜΟΡΙΑΚΑ ΒΑΡΗ: Μέσο μοριακό βάρος κατά αριθμό, Μ n (Number average molecular weight) M n = n xm x x=1 x=1 n x n x : αριθμός mole αλυσίδων του τύπου x με μοριακό βάρος M x To M n μετράτε με τεχνικές ωσμωτικής πίεσης, κρυοσκοπία, ζεοσκοπία. Μέσο μοριακό βάρος κατά βάρος, Μ w (Weight Average Molecular weight) M w = x=1 n x M x 2 = x=1 n x M x=1 w x M x x To Μ w μετράτε με στατική σκέδαση φωτός (static light scattering)

21 ΠΟΛΥΔΙΑΣΠΟΡΑ (Polydispersity) Μετρά το εύρος της κατανομής των μοριακών βαρών. Πολυδιασπορά : p= M w M n Μοριακή ανομοιογένεια : M w M n 1 Πρόβλημα: Υπολογίστε το μέσο κατά αριθμό, Μ n και κατά βάρος, M w, μοριακό βάρος για ένα σύστημα που προέρχεται από την ανάμειξη ίσων βαρών 2 ομοιογενών δειγμάτων του ίδιου πολυμερούς με μοριακά βάρη 1000 και Απάντηση : Επειδή έχουμε ανάμειξη ίσων βαρών ισχύει ότι : w 1 =w 2 n 1 M 1= n 2 M 2 M w = n 1 M 1 2 +n 2 M 2 2 = n 1 M 1 (M 1 +M 2 ) = M 1 +M 2 n 1 M 1 +n 2 M 2 2n 1 M 1 2 M n = n 1 M 1 +n 2 M 2 n 1 +n 2 = 2n 1 M 1 n 1 +n 1 M1 M2 = 2M 1 M1 = 2000 M = 5500 g/mol g/mol

22 Μακρομοριακή αλυσίδα: ΔΙΑΜΟΡΦΩΣΗ ΑΛΥΣΙΔΩΝ Αποτελείται από Ν μονομερή, με Ν 1 Τα μονομερή συνδέονται μεταξύ τους Η εντροπία είναι πολύ μειωμένη σε σχέση με την κατάσταση όπου τα μονομερή είναι ελεύθερα. Οι αλυσίδες είναι γενικά εύκαμπτες. Σε μακρομόρια με trans και gauche καταστάσεις η ευκαμψία της αλυσίδας οφείλεται στην τυχαία εναλλαγή των καταστάσεων αυτών. Σε θερμοκρασία Τ=0 η αλυσίδα θα βρισκόταν σε διαμόρφωση ελάχιστης ενέργειας όλο trans ( zig-zag) Για Τ 0 στην αλυσίδα παρουσιάζονται και gauche διαμορφώσεις με αυξημένη ενέργεια ΔΕ. Η πιθανότητα η αλυσίδα να βρεθεί σε τέτοια κατάσταση δίνεται από τον παράγοντα Boltzmann P(ΔΕ)~e ΔΕ ΚΤ Λόγω θερμικών κινήσεων υπάρχει ένας τεράστιος αριθμός πιθανών διαμορφώσεων μιας μακρομοριακής αλυσίδας ( με Ν 1).

23 ΔΙΑΜΟΡΦΩΣΗ ΑΛΥΣΙΔΩΝ Χαρακτηριστικά μεγέθη που περιγράφουν την στατιστική διαμόρφωση του πολυμερούς είναι: i. Το μήκος της αλυσίδας (contour length), L, μετριέται κατά μήκος του κορμού της μακρομοριακής αλυσίδας. ii. Η τετραγωνική ρίζα του μέσου τετραγώνου της απόστασης μεταξύ των άκρων της αλυσίδας (root-mean-square end-toend distance) R N R N 2 1/2 iii. Η μέση γυροσκοπική ακτίνα R G (radius of gyration): είναι η τετραγωνική ρίζα του μέσου τετραγώνου της απόστασης των δομικών μονάδων (μονομερών) της αλυσίδας από το κέντρο βάρους της.

24 ΔΙΑΜΟΡΦΩΣΗ ΑΛΥΣΙΔΩΝ Διαστάσεις αλυσίδας (Πόσο μεγάλη είναι μια πολυμερική αλυσίδα;) ΜΟΝΤΕΛΟ : ΙΔΑΝΙΚΗ ΑΛΥΣΙΔΑ Αλυσίδα με ελευθέρως συνδεδεμένα μεταξύ τους δομικά στοιχεία (αλυσίδα τυχαίου περιπάτου) (freely jointed chain random walk chain) Έστω αλυσίδα που αποτελείται από Ν μονάδες που συνδέονται μεταξύ τους σε τυχαίες διευθύνσεις. r : i το διάνυσμα της i μονάδας Όλες οι μονάδες έχουν το ίδιο μέγεθος, r i = l Τότε το διάνυσμα που ενώνει τα άκρα της αλυσίδας είναι: N R N = r i i=1 Επειδή έχουμε άπειρες πιθανές διαμορφώσεις πρέπει να πάρουμε ένα μέσο όρο. Έχουμε: R N = 0 Επειδή η πιθανότητα να βρούμε R N και R N είναι ακριβώς η ίδια. < > : Μέση τιμή όλων των πιθανών διαμορφώσεων.

25 Χαρακτηριστικό μέγεθος: Μέση απόσταση ανάμεσα στα άκρα μιας αλυσίδας R N = R 2 N = N 1/2 l ΑΠΟΔΕΙΞΗ: Γράφουμε: R 2 N = R N R N = R 2 N N R N = r i i=1 N 1 = r i + r N i=1 = R N 1 + r N Άρα, R 2 N = R 2 N R N 1 r N + r 2 N = = R 2 N R N 1 l cos θ Ν + l 2 Όπου θ Ν η γωνία ανάμεσα στα r N και R N 1. Η γωνία θ Ν μπορεί να πάρει τυχαίες τιμές γιατί σε μια αλυσίδα με ελεύθερα συνδεδεμένα στοιχεία η διεύθυνση r N είναι τελείως ανεξάρτητη από το r N 1 άρα και από την R. N 1 Άρα cosθ N =0 Έτσι έχουμε: R 2 N = R 2 N 1 + l 2 Αν λοιπόν σε μια αλυσίδα προσθέσουμε ένα ακόμα στοιχείο η αλυσίδα που προκύπτει έχει R 2 N αυξημένο κατά l 2. Συνεπώς, επαγωγικά, για μια αλυσίδα με N στοιχεία έχουμε: R 2 N = Ν l 2 = L l ή R 2 1/2 N = Ν 1/2 l = L 1/2 l 1/2 Αποτέλεσμα για ιδανική αλυσίδα: R 2 N = Νl 2 = Ll

26 Διαμόρφωση μιας αλυσίδας πολυαιθυλενίου 1000 ζευγών. Από L.R.G Treloar, The Physics of Rubber Elasticity, Third Edition, Claredon Press, Oxford The random flight observed by Perrin. Reproduced with permission from J. Perrin, Atoms, English translation by D.L. Hammick, Constable and Company, London,1916.

27 MΟΝΤΕΛΟ του Kuhn (Ισοδύναμη αλυσίδα του Kuhn) Για κάθε πολυμερική αλυσίδα (εύκαμπτη ή δύσκαμπτη) μπορούμε να ορίσουμε ένα χαρακτηριστικό μήκος, l eff, τέτοιο ώστε διαδοχικά μέρη της αλυσίδας, μήκους l eff, να θεωρούνται ανεξάρτητα. Για L < l eff η αλυσίδα είναι δύσκαμπτη Για L > l eff η αλυσίδα είναι εύκαμπτη Τότε έχουμε N eff = L l eff που αποτελούν την αλυσίδα. Έτσι,, όπου N eff είναι ο αριθμός των μερών Kuhn 2 R N = R 2 N = Neff l 2 eff = L l eff l eff 2 = L l eff Αυτή η σχέση, l eff = R N 2 αποτελεί και τον ορισμό του ισοδύναμου L μήκους του Kuhn, l eff. Το στατιστικό στοιχείο Kuhn είναι εκείνο το μήκος της αλυσίδας στο όποιο διατηρείται σε σημαντικό βαθμό η αρχική διεύθυνση των μονομερών, ενώ μετά από αυτό το μήκος η αλυσίδα παρουσιάζει σημαντική κάμψη.

28 Μήκος Ευκαμψίας και μήκος Kuhn (Persistence length and Kuhn segment) Το μήκος του Kuhn είναι περίπου διπλάσιο του μήκους ευκαμψίας l 0 που ορίζεται από την σχέση cosθ(s) = exp ( s l ), 0 l 0 : μήκος πέρα από το οποίο χάνεται η «μνήμη» του αρχικού προσανατολισμού. Αυτό ισχύει προς δυο κατευθύνσεις πάνω στην αλυσίδα. Άρα έχουμε: l eff 2l 0 Η ισοδύναμη αλυσίδα ακολουθεί στατιστική Gauss Σύμφωνα με τη στατιστική κατανομή αν ένα φαινόμενο είναι πράγματι τυχαίο, τότε η οριακή κατανομή που θα προκύψει μετά από άπειρες προσπάθειες θα είναι η κανονική κατανομή ή κατανομή Gauss.

29 Γκαουσιανή κατανομή Τι σημαίνει ότι το μέγεθος της αλυσίδας δίνεται από την σχέση, R 2 = N 1/2 l ; Ποια είναι η πιθανότητα να βρούμε μια αλυσίδα με μέγεθος R~L = N l ; Πόσες διαμορφώσεις υπάρχουν με το ίδιο R ; (Την ίδια απόσταση ανάμεσα στην αρχή και το τέλος της αλυσίδας) Απάντηση P N (R ) = Aexp ( 3R 2 2), A: σταθερά 2Nl Αν P N (R ) είναι η πιθανότητα να βρούμε μια διαμόρφωση με συγκεκριμένο R έχουμε A = ( 3 2πNl 2)3/2 P N (R ) = ( 3 2)3/2 3R 2 exp ( 2πNl 2Nl 2) Έτσι ώστε,

30 Γκαουσιανή αλυσίδα P N (R ) dr = P N (R)4πR 2 dr = 1 0 Η πιθανότητα να βρεθεί το άκρο της αλυσίδας στο σφαιρικό κέλυφος με εσωτερική ακτίνα R και εξωτερική R + dr (όταν το άλλο άκρο της είναι στην αρχή των αξόνων) έχουμε: 3/2 3 w N (R)dR = ( 2πNl 2) exp ( 3R2 2Nl 2) 4πR2 dr Άρα η ακτινική συνάρτηση πυκνότητας πιθανότητας είναι: 3/2 3 w N (R) = ( 2πNl 2) exp ( 3R2 2Nl2) 4πR2

31 Γυροσκοπική ακτίνα R g Η γυροσκοπική ακτίνα ορίζεται ως η μέση απόσταση των στοιχειωδών μονάδων i μιας πολυμερικής αλυσίδας από το κέντρο βάρους της. G: κέντρο βάρους της αλυσίδας S i : το διάνυσμα που συνδέει το κέντρο βάρους με την μονάδα i Κέντρο Βάρους: Γυροσκοπική Ακτίνα: N m i S i = 0 i R G = R G 2 = 1 N S i 2 i R G 2 = 1 6 R N 2 N

32 ΑΠΟΔΕΙΞΗ: R 2 G = 1 N ( S N i=1 i ) 2 r ij = S i S j : διάνυσμα που συνδέει τα μονομερή i και j (με i και j=1 έως N) (r ij ) 2 i j = [S 2 i + S 2 j 2 S i S ] j i j Ν Όμως, S i=1 i = 0 (αν m i = m όλα τα μονομερή είναι ίδια) Άρα, (r ij ) 2 i j = [S 2 i + S 2 2 i j j ] = 2N j S i Και, R G 2 = 1 r 2N 2 i j ij 2 = 1 r N 2 i>j j ij 2 Όπου r ij η απόσταση μεταξύ των άκρων μιας αλυσίδας με j i δομικές μονάδες. r ij 2 = j i l 2 Για γραμμική αλυσίδα, αν πάμε από το άθροισμα σε ολοκλήρωμα N N N N j=1 S j S(u)du και S 0 i>j i S(v)dv u R G 2 = 1 N 2 0 N N ( S(u) S(v)) 2 dudv u N N = 1 N 2 ( v u)l 2 dudv 0 u. αλλαγή μεταβλητής v =v-u, u =N-u,. Τελικά, R G 2 = 1 6 Νl2 = 1 6 R N 2 για Ν

33 Μοντέλο freely rotating chain ΔΙΑΜΟΡΦΩΣΗ ΑΛΥΣΙΔΩΝ (Αλυσίδα με σκελετό ατόμων ελευθέρως περιστρεφόμενων επί της βάσης του κώνου σθένους) R N 2 = N l 2 1 cos θ 1 + cos θ 2Νl2 R G N1/2 l 6 1 cos θ 1 + cos θ

34 ΑΛΛΗΛΕΠΙΔΡΑΣΕΙΣ ΕΞΑΙΡΕΤΕΟΥ ΟΓΚΟΥ (Excluded volume and long-range interactions) Πόσο ρεαλιστικό είναι το μοντέλο του τυχαίου περιπάτου; Πως επηρεάζουν οι αλληλεπιδράσεις το μέγεθος μιας αλυσίδας; Ομοιοπολικοί δεσμοί ε 0 = 5 ev Ενέργεια αλληλεπίδρασης μεταξύ μονομερών - διαλύτη ή μονομερώνμονομερών ε = 0.1 ev Θερμική Ενέργεια (θερμοκρασία δωματίου) kτ~ 0.03 ev Αν η ε (μεταξύ μονομερών-μονομερών) είναι αρκετά μεγαλύτερη από την θερμική ενέργεια kτ, υπερισχύει το ελκτικό μέρος του δυναμικού. Η έλξη ανάμεσα στα μονομερή θα προκαλέσει μείωση του μεγέθους της αλυσίδας (σε σχέση με το μέγεθος ιδανικής αλυσίδας). Αν η ε είναι μικρότερη απο την θερμική ενέργεια ΚΤ η υπάρχει απωστική αλληλεπίδραση ανάμεσα στα μονομερή της αλυσίδας, το μέγεθος της θα είναι αυξημένο σε σχέση με αυτο της ιδανικής αλυσίδας.

35 ΔΙΑΜΟΡΦΩΣΗ ΑΛΥΣΙΔΩΝ Εικόνα 2 A self- avoiding path in two dimensions Εικόνα 3 (α) A typical Gaussian conformation of a polymer of 1000 monomers that is self-avoiding in three-dimensional space. Each segment length is l. Although in three dimensions a self-avoiding chain never crosses itself on the plane two-dimensional projection crossings are possible. This is why this figure is very different in spirit and in its meaning from FIGURE 2. (β) A typical Gaussian conformation for the same chain is shown for comparison. Από S. Buldyrev.

36 ΔΙΑΜΟΡΦΩΣΗ ΑΛΥΣΙΔΩΝ Εικόνα 4: (α) A typical conformation of a polymer globule (in the top left corner). (β) A polymer coil (with excluded volume). Both have been generated computationally for the polymer of 1000 segments, of the length 1 each. Από S. Buldyrev

37 ΕΞΑΙΡΕΤΕΟΣ ΟΓΚΟΣ - Ποιότητα Διαλύτη Αν έχουμε αλληλεπίδραση σκληρής σφαίρας ανάμεσα στα μονομερές δεν μπορεί να καταληφθεί από ένα άλλο. Άρα το μέγεθος της αλυσίδας θα είναι μεγαλύτερο απ αυτό της ιδανικής αλυσίδας. Συντελεστής επεκτατικότητας (swelling coefficient): Όπου R N 2 Θ = Nl 2 a 2 = R N 2 R N 2 Θ Εξάρτηση από τον διαλύτη και την θερμοκρασία. «ΚΑΛΟΣ ΔΙΑΛΥΤΗΣ»: α > 1 (good solvent) Οι ευνοικές αλληλεπιδράσεις πολυμερούς- διαλύτη είναι να αυξήσουν τις διαστάσεις των αλυσίδων. «ΚΑΚΟΣ ή ΦΤΩΧΟΣ ΔΙΑΛΥΤΗΣ»: α < 1 (bad solvent) Οι ελκτικές αλληλεπιδράσεις πολυμερούς-πολυμερούς τείνουν να μειώσουν το μέγεθος της αλυσίδας. «ΔΙΑΛΥΤΗΣ ΘΗΤΑ» α = 1 (theta solvent) Σε μια κατάλληλη θερμοκρασία (θερμοκρασία θήτα) οι ελκτικές αλληλεπιδράσεις μεταξύ των μονομερών μιας αλυσίδας σε κακό διαλύτη αντισταθμίζουν πλήρως τα αποτελέσματα της αλληλεπίδρασης εξαιρετέου όγκου έτσι ώστε η αλυσίδα να αποκτά την αδιατάρακτη (ιδανική) διάσταση της.
