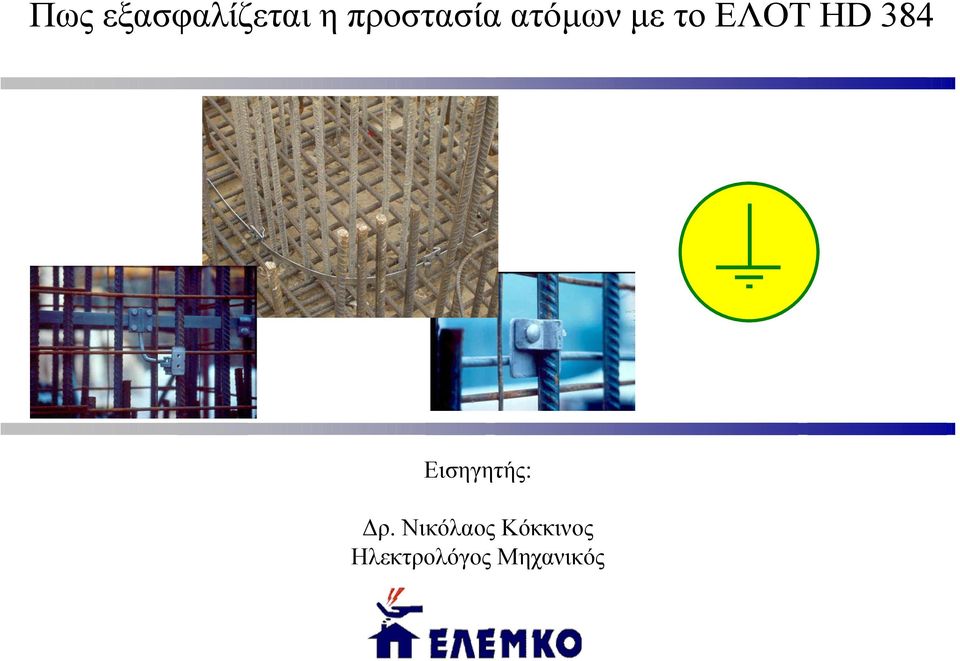

1 Πως εξασφαλίζεται η προστασία ατόµων µε τοελοτhd 384 Εισηγητής: ρ. Νικόλαος Κόκκινος Ηλεκτρολόγος Μηχανικός

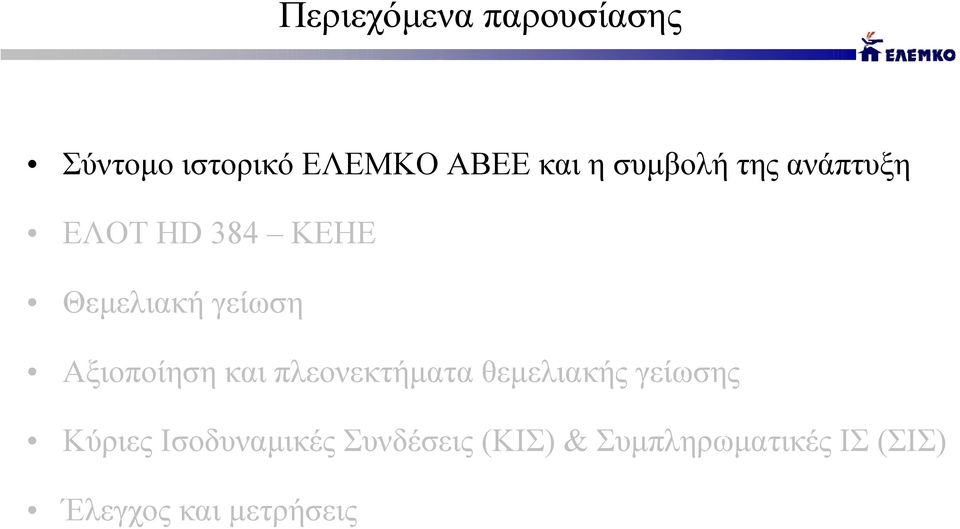

2 Περιεχόµενα παρουσίασης Σύντοµο ιστορικόελεμκοαβεεκαιησυµβολή της ανάπτυξη ΕΛΟΤ HD 384 ΚΕΗΕ Θεµελιακή γείωση Αξιοποίηση και πλεονεκτήµατα θεµελιακής γείωσης Κύριες Ισοδυναµικές Συνδέσεις (ΚΙΣ) & Συµπληρωµατικές ΙΣ (ΣΙΣ) Έλεγχος και µετρήσεις

3 Ιστορικό ΕΛΕΜΚΟ ΑΒΕΕ 33 χρόνια εµπειρίας Αντικεραυνική Προστασία Γειώσεις Προστασία από κρουστικές υπερτάσεις Μέσα προστασίας για ασφαλή εργασία σε υποσταθµούς µέσης τάσης ίκτυο εξαγωγών σε 18 χώρες Εγκαταστάσεις Έδρα, Μεταµόρφωση Αττικής Πωλήσεις Τεχνική Υποστήριξη Παραγωγή και σχεδιασµός υλικών Αποθήκη Υποκατάστηµα, Θεσσαλονίκη Πωλήσεις Τεχνική Υποστήριξη Αποθήκη Εργαστήριο δοκιµών, Θήβα Ηλεκτρικές και περιβαλλοντικές δοκιµές Υλικών αντικεραυνικής προστασίας, Γειώσεων Απαγωγών κρουστικών υπερτάσεων

4 Συµβολή της ΕΛΕΜΚΟ στην εκπαίδευση Από το 1987 οργάνωση σεµιναρίων σε ολόκληρη την Ελλάδα (µόνο 2005 παρακολούθησαν περισσότεροι από 800 µηχανικοί και εγκαταστάτες) Αντικεραυνικός κώδικας Τόµος Ι 1989, Προστασία κτισµάτων και κατασκευών µετηνµέθοδο του κλωβού Faraday Αντικεραυνικός κώδικας Τόµος ΙΙ 1992, Ισοδυναµική σύνδεση και θεµελιακή γείωση ( > αντίτυπα) Οδηγός κατασκευής και αξιοποίησης θεµελιακής γείωσης 2006

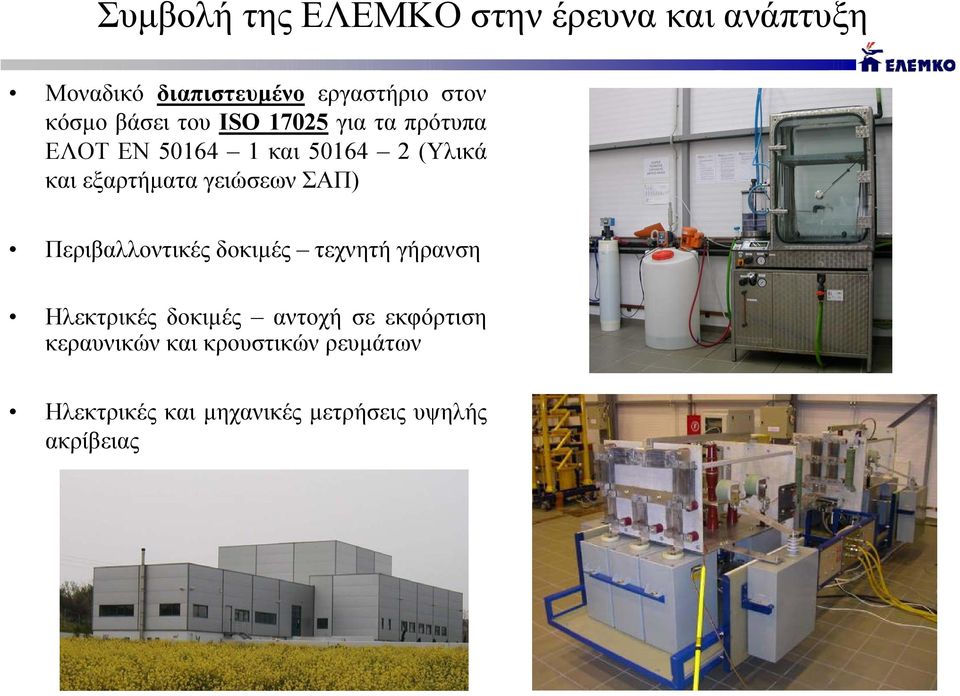

5 Συµβολή της ΕΛΕΜΚΟ στην έρευνα και ανάπτυξη Μοναδικό διαπιστευµένο εργαστήριο στον κόσµο βάσειτουiso γιαταπρότυπα ΕΛΟΤ ΕΝ και (Υλικά και εξαρτήµατα γειώσεων ΣΑΠ) Περιβαλλοντικές δοκιµές τεχνητή γήρανση Ηλεκτρικές δοκιµές αντοχή σε εκφόρτιση κεραυνικών και κρουστικών ρευµάτων Ηλεκτρικές και µηχανικές µετρήσεις υψηλής ακρίβειας

6 Περιεχόµενα παρουσίασης Σύντοµο ιστορικόελεμκοαβεεκαιησυµβολή της ανάπτυξη ΕΛΟΤ HD 384 ΚΕΗΕ Θεµελιακή γείωση Αξιοποίηση και πλεονεκτήµατα θεµελιακής γείωσης Κύριες Ισοδυναµικές Συνδέσεις (ΚΙΣ) & Συµπληρωµατικές ΙΣ (ΣΙΣ) Έλεγχος και µετρήσεις

7 ΕΛΟΤ HD 384 και KEHE Οεπικυρωµένος µε απόφαση της κυβέρνησης κανονισµός ΕΛΟΤ HD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις 2 η έκδοση, 2004" αντικαθιστά το γνωστό επί δεκαετίες (50 χρόνια) ΚΕΗΕ Στο νέο κανονισµό γίνεται ιδιαίτερη αναφορά στην ισοδυναµική σύνδεση αγώγιµων µερών ενός κτιρίου αλλά και στη γείωση Ο νέος κανονισµός θέτει πληθώρα νέων απαιτήσεων για τη σωστή αξιόπιστη και ασφαλή λειτουργία των ηλεκτρικών εγκαταστάσεων Ο ΕΛΟΤ υπεύθυνος φορέας του Ελληνικού Κράτους για τη σύνταξη τουνέουκανονισµού εξέδωσε το "Εγχειρίδιο Εφαρµογής του Προτύπου ΕΛΟΤ HD 384" πού κάθε µηχανικός και εγκαταστάτης πρέπει να προµηθευτεί

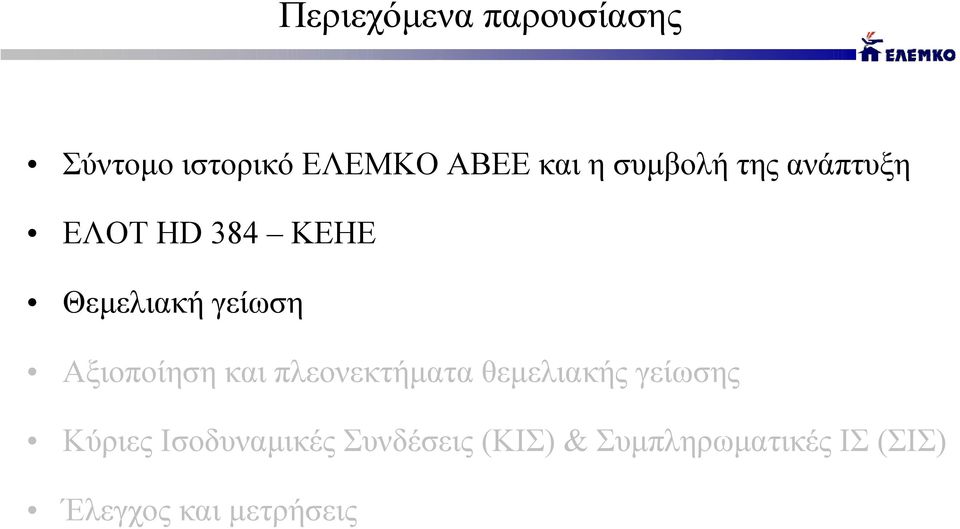

8 Περιεχόµενα παρουσίασης Σύντοµο ιστορικόελεμκοαβεεκαιησυµβολή της ανάπτυξη ΕΛΟΤ HD 384 ΚΕΗΕ Θεµελιακή γείωση Αξιοποίηση και πλεονεκτήµατα θεµελιακής γείωσης Κύριες Ισοδυναµικές Συνδέσεις (ΚΙΣ) & Συµπληρωµατικές ΙΣ (ΣΙΣ) Έλεγχος και µετρήσεις

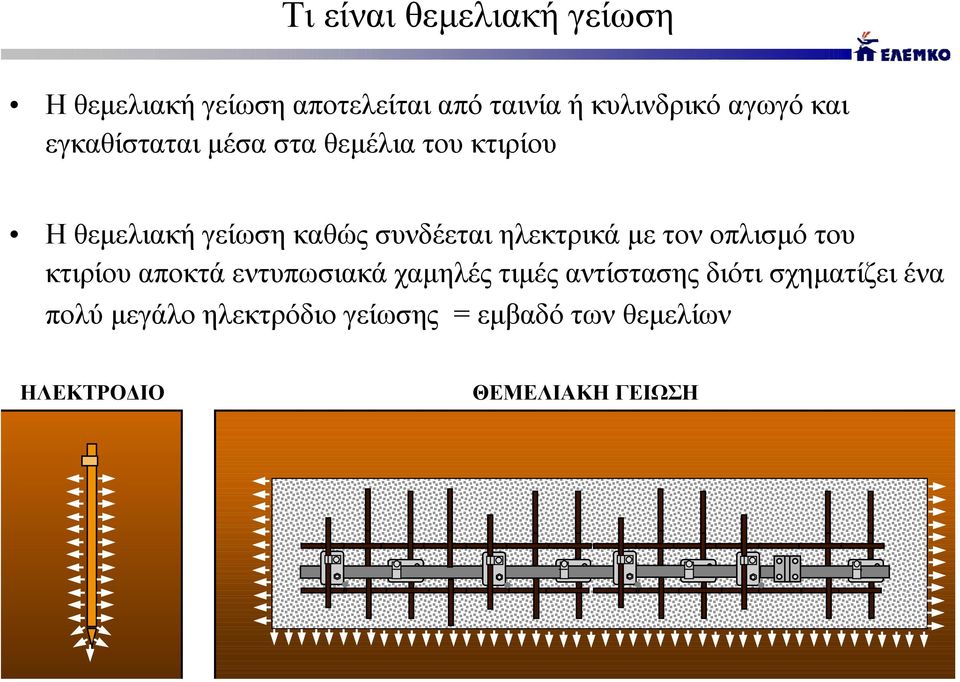

9 Τι είναι θεµελιακή γείωση Ηθεµελιακή γείωση αποτελείται από ταινία ή κυλινδρικό αγωγό και εγκαθίσταται µέσα στα θεµέλια του κτιρίου Ηθεµελιακή γείωση καθώς συνδέεται ηλεκτρικά µε τον οπλισµό του κτιρίου αποκτά εντυπωσιακά χαµηλές τιµές αντίστασης διότι σχηµατίζει ένα πολύ µεγάλο ηλεκτρόδιο γείωσης = εµβαδό των θεµελίων ΗΛΕΚΤΡΟ ΙΟ ΘΕΜΕΛΙΑΚΗ ΓΕΙΩΣΗ

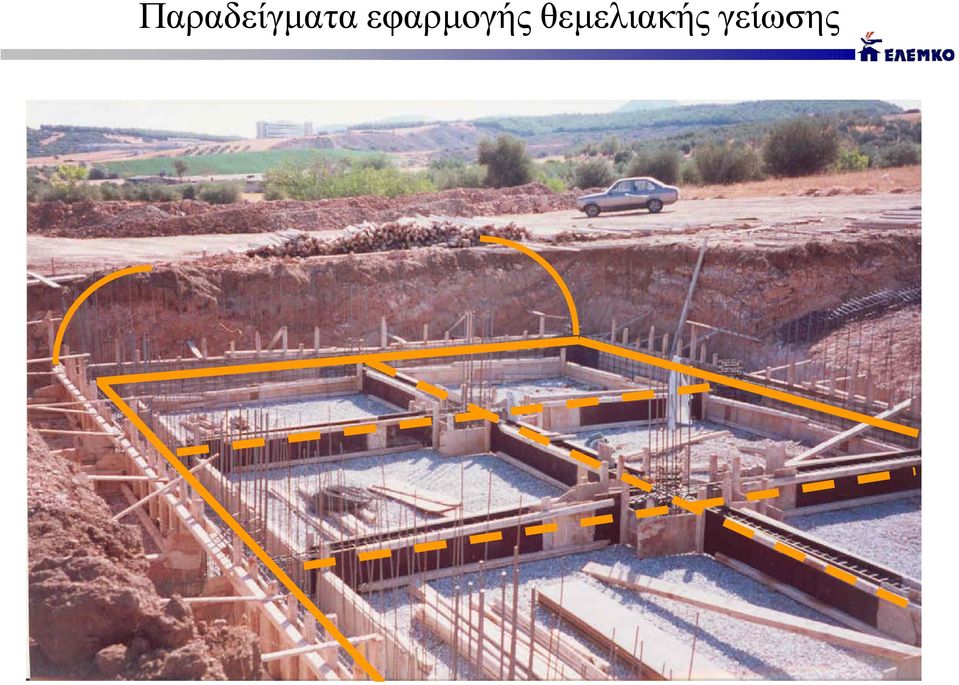

10 Παραδείγµατα εφαρµογής θεµελιακής γείωσης

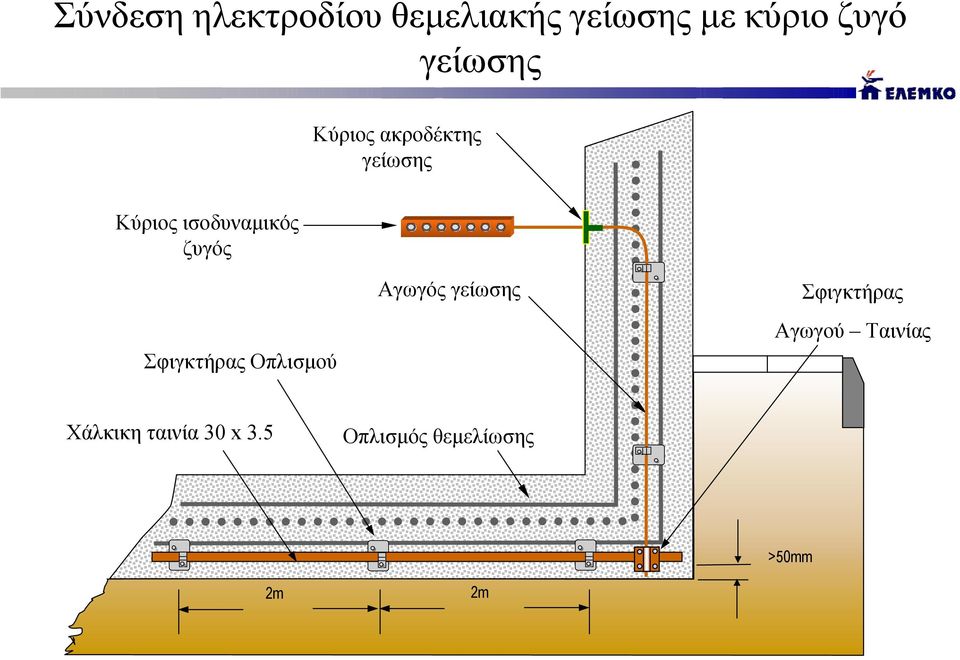

11 Σύνδεσηηλεκτροδίουθεµελιακής γείωσης µε κύριο ζυγό γείωσης Κύριος ακροδέκτης γείωσης Κύριος ισοδυναµικός ζυγός Σφιγκτήρας Οπλισµού Αγωγός γείωσης Σφιγκτήρας Αγωγού Ταινίας Χάλκικη ταινία 30 x 3.5 Οπλισµός θεµελίωσης 2m 2m >50mm

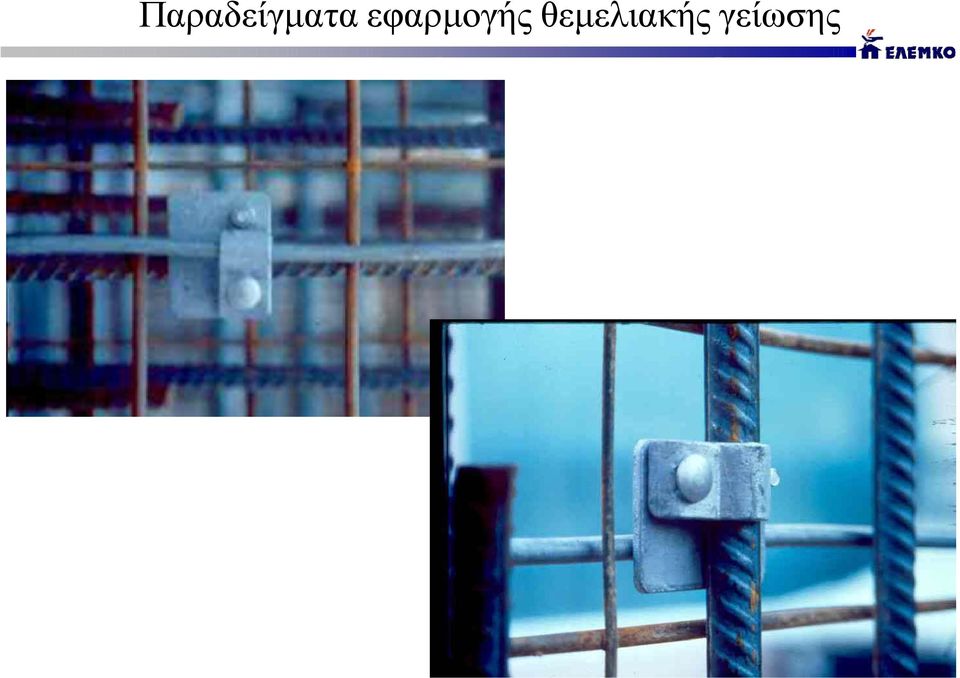

12 Παραδείγµατα εφαρµογής θεµελιακής γείωσης

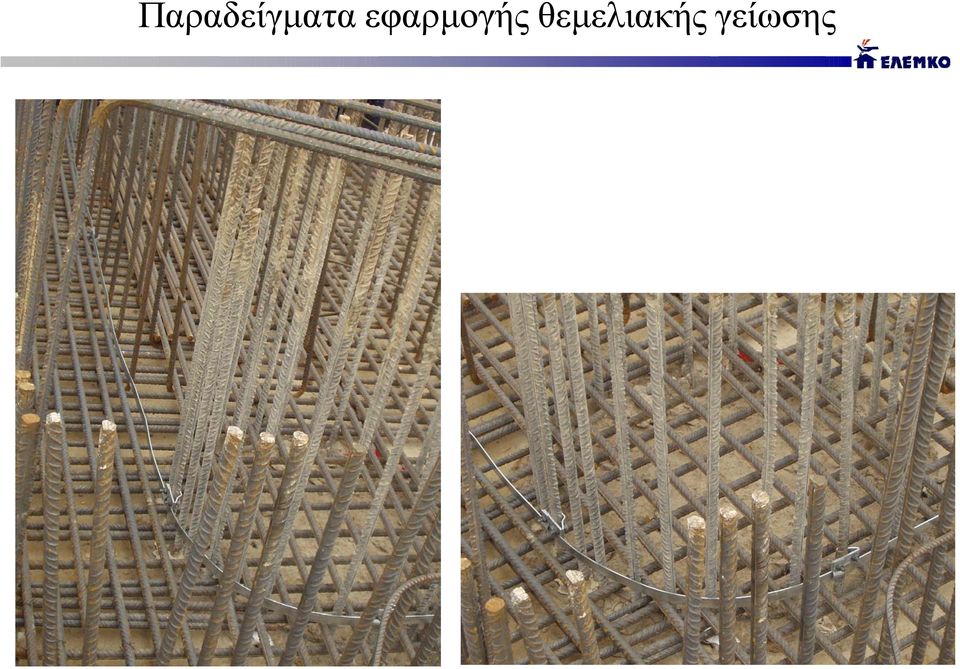

13 Παραδείγµατα εφαρµογής θεµελιακής γείωσης

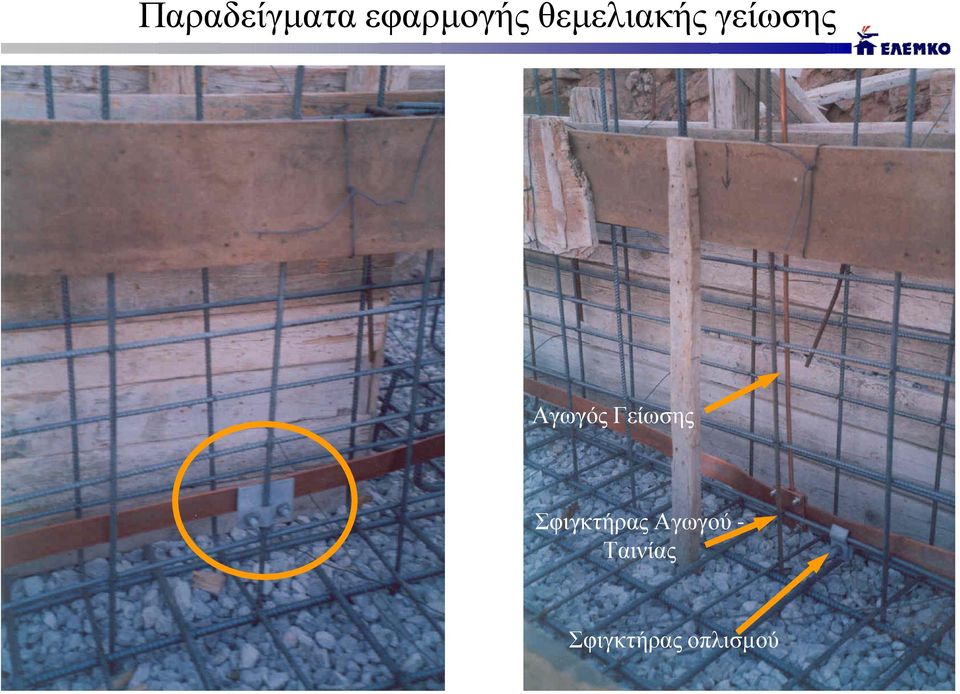

14 Παραδείγµατα εφαρµογής θεµελιακής γείωσης Αγωγός Γείωσης Σφιγκτήρας Αγωγού - Ταινίας Σφιγκτήρας οπλισµού

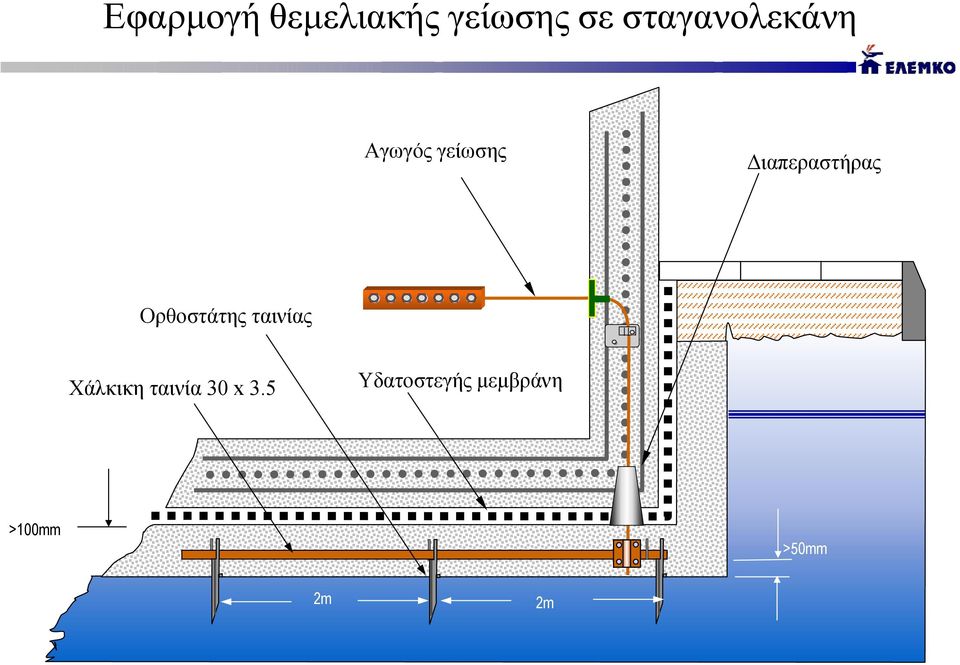

15 Εφαρµογήθεµελιακής γείωσης σε σταγανολεκάνη Αγωγός γείωσης ιαπεραστήρας Ορθοστάτης ταινίας Χάλκικη ταινία 30 x 3.5 Υδατοστεγής µεµβράνη >100mm >50mm 2m 2m

16 Ειδικές εφαρµογές θεµελιακής γείωσης

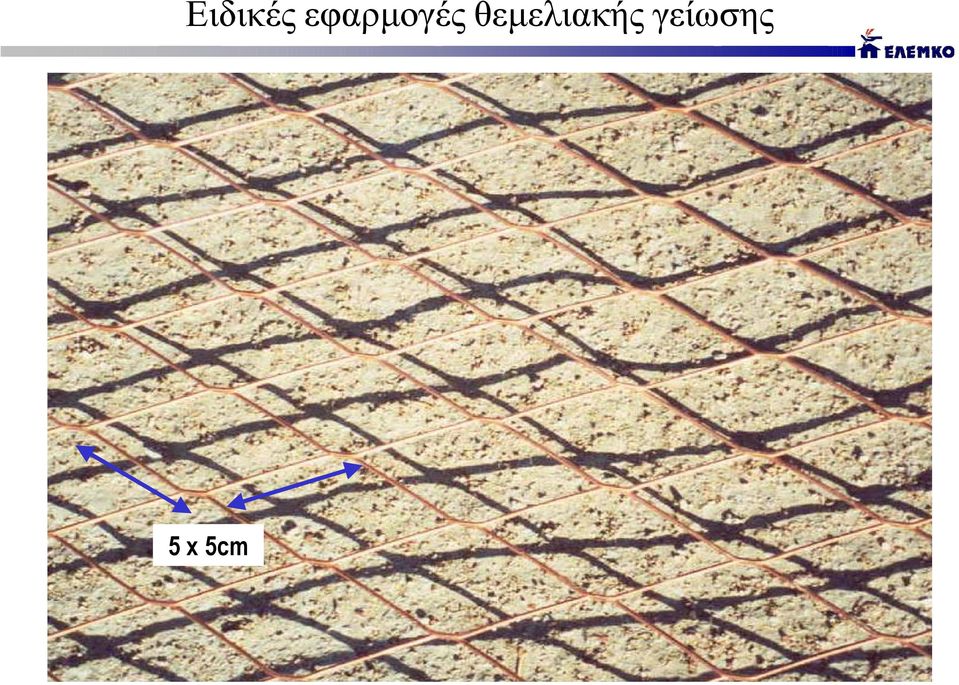

17 Ειδικές εφαρµογές θεµελιακής γείωσης 5 x 5cm

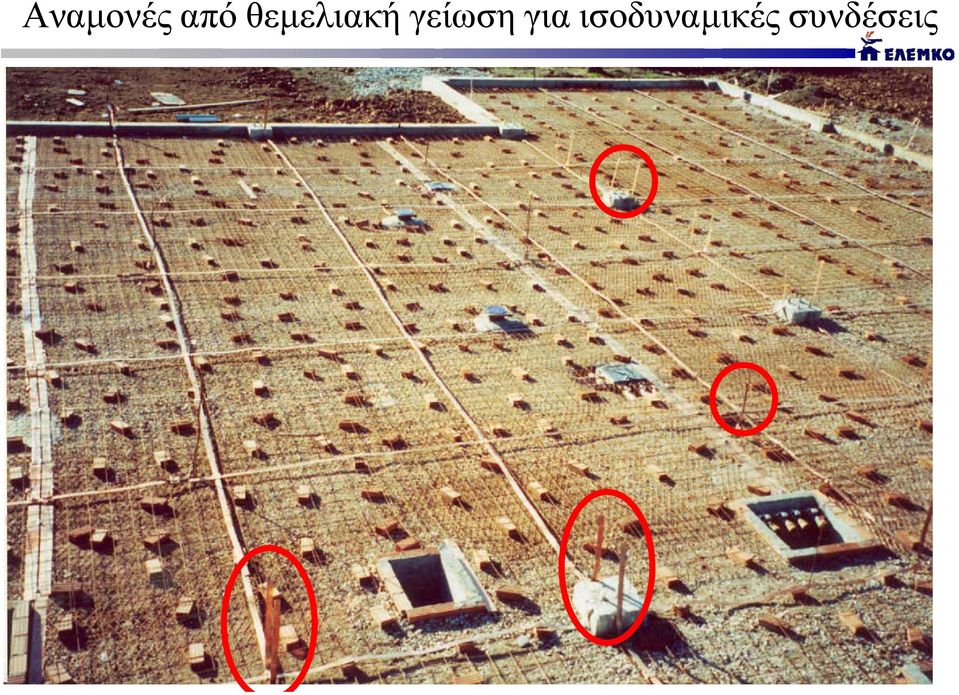

18 Αναµονές από θεµελιακή γείωση για ισοδυναµικές συνδέσεις

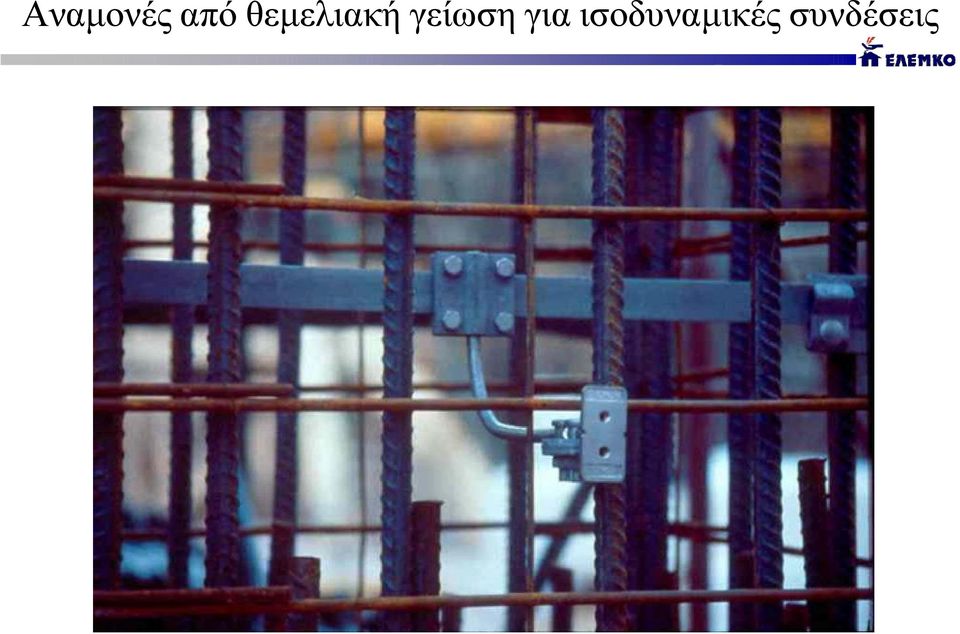

19 Αναµονές από θεµελιακή γείωση για ισοδυναµικές συνδέσεις

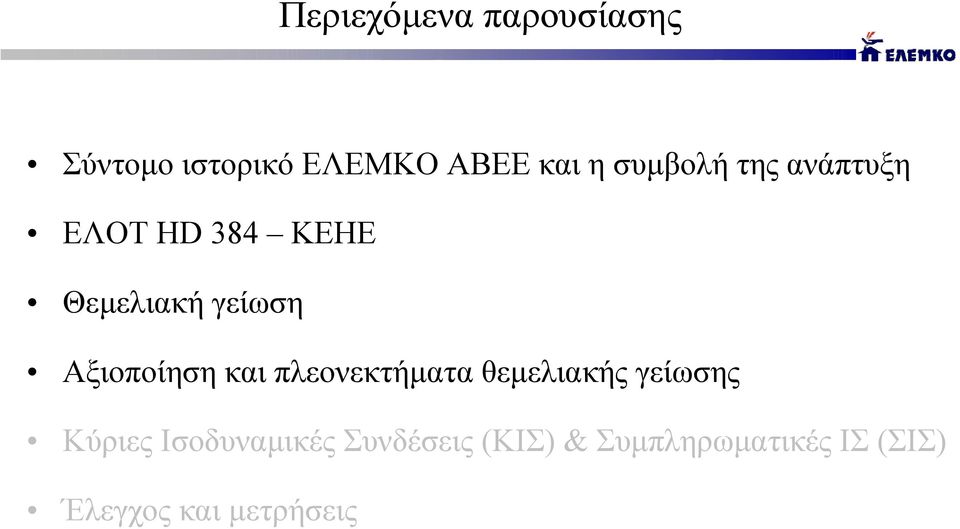

20 Περιεχόµενα παρουσίασης Σύντοµο ιστορικόελεμκοαβεεκαιησυµβολή της ανάπτυξη ΕΛΟΤ HD 384 ΚΕΗΕ Θεµελιακή γείωση Αξιοποίηση και πλεονεκτήµατα θεµελιακής γείωσης Κύριες Ισοδυναµικές Συνδέσεις (ΚΙΣ) & Συµπληρωµατικές ΙΣ (ΣΙΣ) Έλεγχος και µετρήσεις

21 Αξιοποίηση και πλεονεκτήµατα θεµελιακής γείωσης Έχει σχεδόν πάντα πολύ χαµηλότερη τιµή γείωσης από οποιουδήποτε άλλου τύπου γείωσης Παρουσιάζει σταθερή τιµή αντίστασηςκαθ όλη την διάρκεια του έτους λόγω του βάθους που εγκαθίσταται Πλήρη µηχανική προστασία και αντοχή στη διάβρωση Εξάλειψη βηµατικών τάσεων Ευκολία στην πραγµατοποίηση ισοδυναµικών συνδέσεων Ευελιξία έναντι άλλων τύπων γειώσεων καθώς µπορεί να χρησιµοποιηθεί και για γείωση Αντικεραυνικής Προστασίας Το κόστος είναι χαµηλότερο από εκείνο άλλων τύπων γειώσεων που παρέχουν το ίδιο αποτέλεσµα µε τηθεµελιακή Για να έχουµε τα παραπάνω πλεονεκτήµαταπρέπειναοσχεδιασµός να γίνει στην φάση µελέτης της θεµελίωσης

22 Περιεχόµενα παρουσίασης Σύντοµο ιστορικόελεμκοαβεεκαιησυµβολή της ανάπτυξη ΕΛΟΤ HD 384 ΚΕΗΕ Θεµελιακή γείωση Αξιοποίηση και πλεονεκτήµατα θεµελιακής γείωσης Κύριες Ισοδυναµικές Συνδέσεις (ΚΙΣ) & Συµπληρωµατικές ΙΣ (ΣΙΣ) Έλεγχος και µετρήσεις

23 Κύριες Ισοδυναµικές Συνδέσεις (ΚΙΣ) εισερχοµένων µεταλλικών δικτύων σε θεµελιακή γείωση W/St Σύµβολο Περιγραφή Θεµελιακή γείωση Κύριος ζυγός γείωσης Κύριος ακροδέκτης γείωσης Ηλεκτρικός πίνακας Σπινθηριστής Ισοδυναµική σύνδεση Ηλεκτρική παροχή Μονωτική φλάντζα Ορατός σωλήνας LIFT W Θαµµένος σωλήνας Οδηγός ανελκυστήρα kwh Μετρητής G G/St W/St W/Cu

24 Κύριες και Συµπληρωµατικές Ισοδυναµικές Συνδέσεις (ΣΙΣ) εισερχοµένων µεταλλικών δικτύων σε θεµελιακή γείωση Σωλήνες Ζεστού / Κρύου νερού Γενικός Πίνακας Σωλήνες φυσικού αερίου Κύριος ισοδυναµικός ζυγός Ηλεκτρόδιο θεµελιακής γείωσης

25 Εφαρµογές ισοδυναµικών συνδέσεων

26 Αναµονές από θεµελιακή γείωση για ισοδυναµικές συνδέσεις Αναµονή από θεµελιακή γείωση Σ ΑΓ

27 Εφαρµογές ισοδυναµικών συνδέσεων

28 Εφαρµογές ισοδυναµικών συνδέσεων

29 Εφαρµογές ισοδυναµικών συνδέσεων

30 Παραδείγµατα εφαρµογής θεµελιακής γείωσης

31 Εφαρµογές ισοδυναµικών συνδέσεων

32 Παραδείγµατα εφαρµογής θεµελιακής γείωσης ΣΑΠ

33 Παραδείγµατα εφαρµογής θεµελιακής γείωσης ΣΑΠ

34 Λανθασµένη εφαρµογήςθεµελιακής γείωσης

35 Αποτελέσµατα λανθασµένης εφαρµογής θεµελιακής γείωσης

36 Αποτελέσµατα λανθασµένης εφαρµογής θεµελιακής γείωσης 30kA 10/350µs

37

38 Αποτελέσµατα σωστής εφαρµογής θεµελιακής γείωσης

39 Αποτελέσµατα σωστής εφαρµογής θεµελιακής γείωσης 100kA 10/350µs

40 Περιεχόµενα παρουσίασης Σύντοµο ιστορικόελεμκοαβεεκαιησυµβολή της ανάπτυξη ΕΛΟΤ HD 384 ΚΕΗΕ Θεµελιακή γείωση Αξιοποίηση και πλεονεκτήµατα θεµελιακής γείωσης Κύριες Ισοδυναµικές Συνδέσεις (ΚΙΣ) & Συµπληρωµατικές ΙΣ (ΣΙΣ) Έλεγχος και µετρήσεις

41 Μετρήσεις και έλεγχος ηλεκτρικών εγκαταστάσεων βάσει του ΕΛΟΤ HD 384 Μέρος 6 Εξακρίβωση συνέχειας ισοδυναµικών συνδέσεων µερεύµα >200mA έχοντας εν κενώ τάση µεταξύ 4V και 24V Μέτρηση αντίστασης µόνωσης µε τάσησυνεχούςρεύµατος 50V, 100V, 250V, 500V και 1000V Μέτρηση χρόνου απόκρισης προστασίας διαφορικού ρεύµατος (ρελέ) Μέτρηση ρεύµατος λειτουργίας προστασίας διαφορικού ρεύµατος (ρελέ) Μέτρηση σύνθετης αντίστασης βρόχου σφάλµατος Μέτρηση τιµής εκτεταµένης και σηµειακής τιµής αντίστασης γείωσης

42 Εξακρίβωση συνέχειας ισοδυναµικών συνδέσεων Γενικός Πίνακας Θερµοσίφωνας Από ηλεκτρόδιο θεµελιακής γείωσης Κύριος ισοδυναµικός ζυγός

43 Μέτρηση αντίστασης µόνωσης Καταναλωτής TN Μετρητής Γενικός Πίνακας L N L PE N

44 Έλεγχος σωστής λειτουργίας µέσων προστασίας Γενικός διακόπτης και ασφάλειες RCD L 1 L 2 L 3 N PE Απαγωγείς Κρουστικών Υπερτάσεων

45 Μέτρηση αντίστασης γείωσης Γειωσόµετρo κοντά στη γείωση ιαγώνιος Εκτεταµένης Γείωσης A Κινητό Ηλεκτρόδιο Τάσεως Σταθερό Ηλεκτρόδιο Εντάσεως O1 O2 Ε V P 1 P 1 P 1 C 1 20%EC 1 Εκτεταµένη Γείωση 80% EC 1 ~5 Χ Ο1Ο2 Ω E P 1 C 1 P 1 Απόσταση ~3m

46 Μέτρηση ειδικής αντίστασης του εδάφους A Ηλεκτρόδια Εντάσεως C 1 Ηλεκτρόδια Τάσεως P 1 V P 1 C 1 Έδαφος Απόσταση D Απόσταση D Απόσταση D Ισοδύναµη µε το βάθος

47 Ευχαριστωγιατηνπροσοχησας
