1 /2005 EXP (DE) Για τον τεχνικό Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 και Logano S121 WT Διαβάστε το παρόν προσεκτικά πριν από τη συναρμολόγηση, το χειρισμό και τη συντήρηση

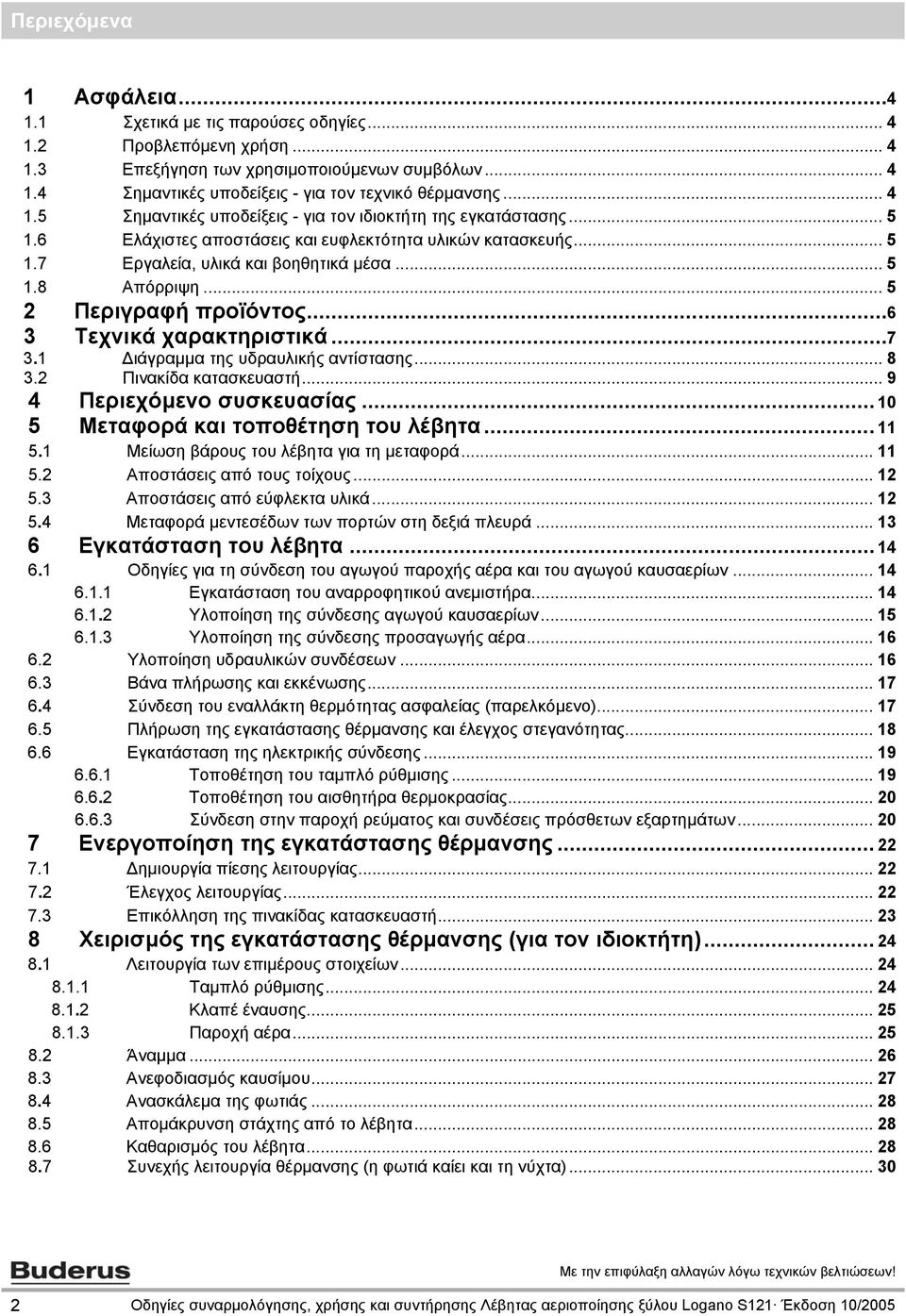

2 Περιεχόμενα 1 Ασφάλεια Σχετικά με τις παρούσες οδηγίες Προβλεπόμενη χρήση Επεξήγηση των χρησιμοποιούμενων συμβόλων Σημαντικές υποδείξεις - για τον τεχνικό θέρμανσης Σημαντικές υποδείξεις - για τον ιδιοκτήτη της εγκατάστασης Ελάχιστες αποστάσεις και ευφλεκτότητα υλικών κατασκευής Εργαλεία, υλικά και βοηθητικά μέσα Απόρριψη Περιγραφή προϊόντος Τεχνικά χαρακτηριστικά Διάγραμμα της υδραυλικής αντίστασης Πινακίδα κατασκευαστή Περιεχόμενο συσκευασίας Μεταφορά και τοποθέτηση του λέβητα Μείωση βάρους του λέβητα για τη μεταφορά Αποστάσεις από τους τοίχους Αποστάσεις από εύφλεκτα υλικά Μεταφορά μεντεσέδων των πορτών στη δεξιά πλευρά Εγκατάσταση του λέβητα Οδηγίες για τη σύνδεση του αγωγού παροχής αέρα και του αγωγού καυσαερίων Εγκατάσταση του αναρροφητικού ανεμιστήρα Υλοποίηση της σύνδεσης αγωγού καυσαερίων Υλοποίηση της σύνδεσης προσαγωγής αέρα Υλοποίηση υδραυλικών συνδέσεων Βάνα πλήρωσης και εκκένωσης Σύνδεση του εναλλάκτη θερμότητας ασφαλείας (παρελκόμενο) Πλήρωση της εγκατάστασης θέρμανσης και έλεγχος στεγανότητας Εγκατάσταση της ηλεκτρικής σύνδεσης Τοποθέτηση του ταμπλό ρύθμισης Τοποθέτηση του αισθητήρα θερμοκρασίας Σύνδεση στην παροχή ρεύματος και συνδέσεις πρόσθετων εξαρτημάτων Ενεργοποίηση της εγκατάστασης θέρμανσης Δημιουργία πίεσης λειτουργίας Έλεγχος λειτουργίας Επικόλληση της πινακίδας κατασκευαστή Χειρισμός της εγκατάστασης θέρμανσης (για τον ιδιοκτήτη) Λειτουργία των επιμέρους στοιχείων Ταμπλό ρύθμισης Κλαπέ έναυσης Παροχή αέρα Άναμμα Ανεφοδιασμός καυσίμου Ανασκάλεμα της φωτιάς Απομάκρυνση στάχτης από το λέβητα Καθαρισμός του λέβητα Συνεχής λειτουργία θέρμανσης (η φωτιά καίει και τη νύχτα) Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005

3 8.8 Απενεργοποίηση του λέβητα Προσωρινή απενεργοποίηση του λέβητα Απενεργοποίηση του λέβητα για μεγάλο χρονικό διάστημα Απενεργοποίηση του λέβητα σε περίπτωση έκτακτης ανάγκης Αποφυγή συμπύκνωσης και σχηματισμού πίσσας Επιθεώρηση και συντήρηση του λέβητα Γιατί είναι σημαντική η τακτική συντήρηση; Καθαρισμός της εγκατάστασης θέρμανσης Έλεγχος της πίεσης λειτουργίας της εγκατάστασης θέρμανσης Έλεγχος της θερμικής βαλβίδας ασφαλείας Έλεγχος της θερμοκρασίας καυσαερίων Πρωτόκολλα επιθεώρησης και συντήρησης Αποκατάσταση βλαβών Ευρετήριο Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005 3

4 1 Ασφάλεια 1 ΑΣΦΑΛΕΙΑ 1.1 Σχετικά με τις παρούσες οδηγίες Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για την ασφαλή και ορθή συναρμολόγηση, την έναρξη λειτουργίας, το χειρισμό και τη συντήρηση του λέβητα. Οι παρούσες οδηγίες συναρμολόγησης και συντήρησης απευθύνονται σε εξειδικευμένους τεχνικούς, οι οποίοι χάρη στην τεχνική τους κατάρτιση και εμπειρία διαθέτουν τις απαραίτητες γνώσεις για το χειρισμό εγκαταστάσεων θέρμανσης. Οι πληροφορίες σχετικά με το χειρισμό του λέβητα απευθύνονται στον ιδιοκτήτη της εγκατάστασης και επισημαίνονται αντίστοιχα. Ο λέβητας αεριοποίησης ξύλου στις εκδόσεις Logano S121 και Logano S121 WT αναφέρεται στη συνέχεια γενικά ως "λέβητας". Πιθανές διαφορές μεταξύ των εκδόσεων αναφέρονται ρητά. 1.2 Προβλεπόμενη χρήση Ο λέβητας επιτρέπεται να χρησιμοποιηθεί αποκλειστικά για τη θέρμανση διαμερισμάτων και μονοκατοικιών. Λάβετε υπόψη τα στοιχεία της πινακίδας κατασκευαστή και τα τεχνικά χαρακτηριστικά (--> κεφάλαιο 3, σελίδα 7), προκειμένου να εξασφαλίσετε τον ορθό χειρισμό. 1.3 Επεξήγηση των χρησιμοποιούμενων συμβόλων Στις παρούσες οδηγίες χρησιμοποιούνται για επισήμανση τα παρακάτω σύμβολα: ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ Υποδεικνύει έναν πιθανό κίνδυνο, ο οποίος, ΠΡΟΕΙΔΟ- ΠΟΙΗΣΗ! ΠΡΟΣΟΧΗ! εάν δεν ληφθούν τα κατάλληλα προληπτικά μέτρα, μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή ακόμη και σε θάνατο. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ/ ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να προκαλέσει τραυματισμούς μικρού ή μεσαίου βαθμού ή υλικές ζημιές. ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Συμβουλές για τη βέλτιστη χρήση και ρύθμιση της εγκατάστασης καθώς και άλλες χρήσιμες πληροφορίες. 1.4 Σημαντικές υποδείξεις - για τον τεχνικό θέρμανσης Κατά την εγκατάσταση και τη λειτουργία πρέπει να λαμβάνετε υπόψη τις προδιαγραφές και τους κανονισμούς που ισχύουν στη χώρα σας: Τις τοπικές οικοδομικές διατάξεις σχετικά με την τοποθέτηση, την τροφοδοσία αέρα καύσης, την απαγωγή καυσαερίων και τη σύνδεση καπνοδόχου. Τους κανονισμούς και τα πρότυπα που ισχύουν για τον εξοπλισμό ασφαλείας της εγκατάστασης θέρμανσης. ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Buderus. Για βλάβες που προκλήθηκαν από ανταλλακτικά που δεν διανέμονται από την Buderus η εταιρεία δεν αναλαμβάνει καμία ευθύνη. Οδηγίες για το χώρο τοποθέτησης ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ από δηλητηρίαση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η ανεπαρκής παροχή αέρα κατά την ανεξάρτητη από τον αέρα του χώρου λειτουργία μπορεί να οδηγήσει σε έκλυση επικίνδυνων καυσαερίων. Βεβαιωθείτε ότι τα ανοίγματα εισόδου και εξόδου αέρα δεν είναι μικρότερα από το κανονικό ή φραγμένα. Αν δεν διορθωθεί άμεσα το ελάττωμα, ο λέβητας δεν επιτρέπεται να τεθεί σε λειτουργία. Επισημάνετε εγγράφως το πρόβλημα και τον κίνδυνο στον ιδιοκτήτη της εγκατάστασης. ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ από εύφλεκτα υλικά ή υγρά. Βεβαιωθείτε ότι δεν υπάρχουν εύφλεκτα υλικά ή υγρά κοντά στο λέβητα. Ενημερώστε τον ιδιοκτήτη της εγκατάστασης για τις ισχύουσες ελάχιστες αποστάσεις από εύφλεκτες ή μη εύφλεκτες ουσίες. * Παραπομπές Οι παραπομπές σε συγκεκριμένο απόσπασμα ή άλλο έγγραφο υποδεικνύονται με ένα βέλος. 4 Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005

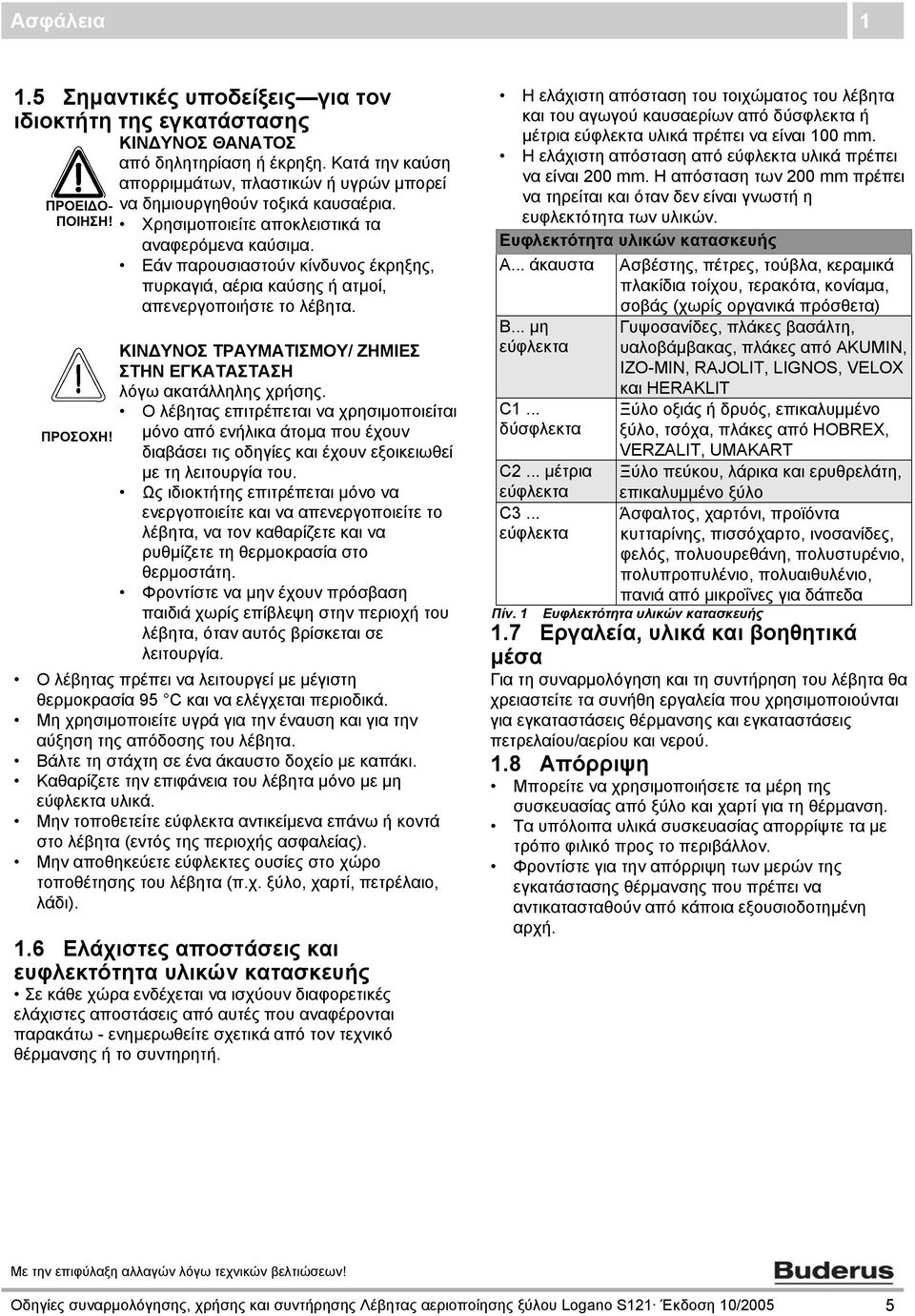

5 Ασφάλεια Σημαντικές υποδείξεις για τον ιδιοκτήτη της εγκατάστασης ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ από δηλητηρίαση ή έκρηξη. Κατά την καύση απορριμμάτων, πλαστικών ή υγρών μπορεί ΠΡΟΕΙΔΟ- να δημιουργηθούν τοξικά καυσαέρια. ΠΟΙΗΣΗ! Χρησιμοποιείτε αποκλειστικά τα αναφερόμενα καύσιμα. Εάν παρουσιαστούν κίνδυνος έκρηξης, πυρκαγιά, αέρια καύσης ή ατμοί, απενεργοποιήστε το λέβητα. ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ/ ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω ακατάλληλης χρήσης. Ο λέβητας επιτρέπεται να χρησιμοποιείται μόνο από ενήλικα άτομα που έχουν διαβάσει τις οδηγίες και έχουν εξοικειωθεί με τη λειτουργία του. Ως ιδιοκτήτης επιτρέπεται μόνο να ενεργοποιείτε και να απενεργοποιείτε το λέβητα, να τον καθαρίζετε και να ρυθμίζετε τη θερμοκρασία στο θερμοστάτη. Φροντίστε να μην έχουν πρόσβαση παιδιά χωρίς επίβλεψη στην περιοχή του λέβητα, όταν αυτός βρίσκεται σε λειτουργία. Ο λέβητας πρέπει να λειτουργεί με μέγιστη θερμοκρασία 95 C και να ελέγχεται περιοδικά. Μη χρησιμοποιείτε υγρά για την έναυση και για την αύξηση της απόδοσης του λέβητα. Βάλτε τη στάχτη σε ένα άκαυστο δοχείο με καπάκι. Καθαρίζετε την επιφάνεια του λέβητα μόνο με μη εύφλεκτα υλικά. Μην τοποθετείτε εύφλεκτα αντικείμενα επάνω ή κοντά στο λέβητα (εντός της περιοχής ασφαλείας). Μην αποθηκεύετε εύφλεκτες ουσίες στο χώρο τοποθέτησης του λέβητα (π.χ. ξύλο, χαρτί, πετρέλαιο, λάδι). 1.6 Ελάχιστες αποστάσεις και ευφλεκτότητα υλικών κατασκευής Σε κάθε χώρα ενδέχεται να ισχύουν διαφορετικές ελάχιστες αποστάσεις από αυτές που αναφέρονται παρακάτω - ενημερωθείτε σχετικά από τον τεχνικό θέρμανσης ή το συντηρητή. Η ελάχιστη απόσταση του τοιχώματος του λέβητα και του αγωγού καυσαερίων από δύσφλεκτα ή μέτρια εύφλεκτα υλικά πρέπει να είναι 100 mm. Η ελάχιστη απόσταση από εύφλεκτα υλικά πρέπει να είναι 200 mm. Η απόσταση των 200 mm πρέπει να τηρείται και όταν δεν είναι γνωστή η ευφλεκτότητα των υλικών. Ευφλεκτότητα υλικών κατασκευής Α... άκαυστα Β... μη εύφλεκτα C1... δύσφλεκτα C2... μέτρια εύφλεκτα C3... εύφλεκτα Πίν. 1 Ασβέστης, πέτρες, τούβλα, κεραμικά πλακίδια τοίχου, τερακότα, κονίαμα, σοβάς (χωρίς οργανικά πρόσθετα) Γυψοσανίδες, πλάκες βασάλτη, υαλοβάμβακας, πλάκες από AKUMIN, IZO-MIN, RAJOLIT, LIGNOS, VELOX και HERAKLIT Ξύλο οξιάς ή δρυός, επικαλυμμένο ξύλο, τσόχα, πλάκες από HOBREX, VERZALIT, UMAKART Ξύλο πεύκου, λάρικα και ερυθρελάτη, επικαλυμμένο ξύλο Άσφαλτος, χαρτόνι, προϊόντα κυτταρίνης, πισσόχαρτο, ινοσανίδες, φελός, πολυουρεθάνη, πολυστυρένιο, πολυπροπυλένιο, πολυαιθυλένιο, πανιά από μικροΐνες για δάπεδα Ευφλεκτότητα υλικών κατασκευής 1.7 Εργαλεία, υλικά και βοηθητικά μέσα Για τη συναρμολόγηση και τη συντήρηση του λέβητα θα χρειαστείτε τα συνήθη εργαλεία που χρησιμοποιούνται για εγκαταστάσεις θέρμανσης και εγκαταστάσεις πετρελαίου/αερίου και νερού. 1.8 Απόρριψη Μπορείτε να χρησιμοποιήσετε τα μέρη της συσκευασίας από ξύλο και χαρτί για τη θέρμανση. Τα υπόλοιπα υλικά συσκευασίας απορρίψτε τα με τρόπο φιλικό προς το περιβάλλον. Φροντίστε για την απόρριψη των μερών της εγκατάστασης θέρμανσης που πρέπει να αντικατασταθούν από κάποια εξουσιοδοτημένη αρχή. Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005 5

6 2 Περιγραφή προϊόντος 2 ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ Ο λέβητας αποτελείται από: Ταμπλό ρύθμισης Πόρτα φόρτωσης Πόρτα στάχτης Κλαπέ αέρα Θερμόμετρο Το ταμπλό ρύθμισης ενεργοποιεί τον αναρροφητικό ανεμιστήρα και τον κυκλοφορητή ανάλογα με τη θερμοκρασία του νερού του λέβητα. Στο θερμοστάτη μπορεί να ρυθμιστεί η μέγιστη θερμοκρασία νερού του λέβητα. Πίσω από την πόρτα φόρτωσης (επάνω) βρίσκεται ο θάλαμος αποθήκευσης καυσίμου, ο οποίος συνδέεται μέσω του λίθινου μπεκ με το θάλαμο καύσης. Πίσω από την πόρτα στάχτης (κάτω) βρίσκεται ο θάλαμος καύσης, ο οποίος είναι επενδυμένος με πυρότουβλα. Με τα πλευρικά κλαπέ αέρα ρυθμίζεται η παροχή αέρα και η θερμαντική ισχύς. Το θερμόμετρο στο ταμπλό ρύθμισης δείχνει την τρέχουσα θερμοκρασία του νερού λέβητα. Εναλλάκτης θερμότητας ασφαλείας Ο λέβητας διατίθεται και με εναλλάκτη θερμότητας ασφαλείας (ένδειξη "WT"). Όταν υπάρχει κίνδυνος υπερθέρμανσης, ενεργοποιείται μια θερμοστατική βαλβίδα και ο εναλλάκτης θερμότητας ασφαλείας διαρρέεται από νερό ψύξης. Καύσιμα Ο λέβητας επιτρέπεται να λειτουργεί μόνο με φυσικό και ανεπεξέργαστο ξύλο. Τα καυσόξυλα μπορούν να έχουν μήκος από 420 έως 570 mm (ανάλογα με τον τύπο λέβητα). Μπορούν επίσης να χρησιμοποιηθούν συμπιεσμένα καύσιμα και μπρικέτες που αποτελούνται αποκλειστικά από ξύλο. Σχ. 1 Logano S121 1 Ταμπλό ρύθμισης 2 Πόρτα φόρτωσης 3 Πόρτα στάχτης 4 Κλαπέ αέρα για αέρα καύσης 5 Θερμόμετρο Σχ. 2 Τομή 1 Αναρροφητικός ανεμιστήρας 2 Πυρότουβλα 3 Λίθινο μπεκ 6 Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005

7 Τεχνικά χαρακτηριστικά 3 3 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Σχ. 3 Συνδέσεις και διαστάσεις (διαστάσεις σε mm) Συνδέσεις (για τον υπολογισμό των διαστάσεων βλέπε τους παρακάτω πίνακες): VK = Προσαγωγή λέβητα RK = Επιστροφή λέβητα EL = Εκκένωση (Σύνδεση για βάνα πλήρωσης και εκκένωσης) MV = Σημείο μέτρησης θερμικής βαλβίδας ασφαλείας VL-SWT = Προσαγωγή εναλλάκτη θερμότητας ασφαλείας RL-SWT = Επιστροφή εναλλάκτη θερμότητας ασφαλείας Μέγεθος λέβητα Τύπος Ύψος Η mm Πλάτος Β mm Συνολικό μήκος λέβητα D mm Ύψος σύνδεσης αγωγού καυσαερίων C mm Διάμετρος σύνδεσης αγωγού καυσαερίων mm 150 Καθαρό βάρος kg Ύψος Α (σύνδεση προσαγωγής VK) mm Ύψος Ε (σύνδεση επιστροφής RK) mm 65 Σύνδεση νερού θέρμανσης VK, RK Εξωτερικό σπείρωμα 1 1/2" Σύνδεση εναλλάκτη θερμότητας ασφαλείας - Εξωτερικό σπείρωμα 1/2" Πίν. 2 Διαστάσεις I Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005 7

8 3 Τεχνικά χαρακτηριστικά Μέγεθος λέβητα Τύπος Ξύλο ως καύσιμο με θερμογόνο δύναμη 13 MJ/kg και μέγιστη υγρασία 20 % Ονομαστική θερμική ισχύς kw Εύρος ισχύος kw Συντελεστής απόδοσης % 78 έως 85 Κατανάλωση καυσίμου (ονομαστική ισχύς) kg/h 5,7 7 8,5 10 Χρόνος καύσης (ονομαστική ισχύς) h 2 Μέγιστο μήκος των καυσόξυλων mm (διάμετρος 100 mm) Κατηγορία λέβητα κατά EN Χωρητικότητα νερού I Χωρητικότητα του θαλάμου αποθήκευσης I καυσίμου Διαστάσεις πόρτας φόρτωσης (ημικύκλιο πλάτος χ mm 430 χ χ χ χ 280 ύψος) Θερμοκρασία καυσαερίων C 100/200 Ροή μάζας καυσαερίων (ελάχιστη/ονομαστική g/sec 15,2 18,0 21,0 28,0 ισχύς) Περιεκτικότητα σε CO2 % 12,6 12,6 12,7 12,7 Απαιτούμενη αντίθλιψη (απαιτούμενος ελκυσμός) Pa Επιτρεπόμενη υπερπίεση λειτουργίας bar 3,0 Μέγιστη πίεση ελέγχου bar 4,5 Μέγιστη θερμοκρασία λειτουργίας C 95 Ελάχιστη θερμοκρασία επιστροφής C 65 Βαθμός ηλεκτρικής προστασίας IP 21 Απαιτούμενη ηλεκτρική ισχύς W 50 Πίν. 3 Τεχνικά χαρακτηριστικά 3.1 Διάγραμμα της υδραυλικής αντίστασης Σχ. 4 Υδραυλική αντίσταση (υδραυλικές απώλειες) σε συνάρτηση με την ογκομετρική παροχή 8 Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005

9 Τεχνικά χαρακτηριστικά Πινακίδα κατασκευαστή Στην πινακίδα κατασκευαστή αναγράφονται τα παρακάτω στοιχεία σχετικά με το λέβητα: Πινακίδα κατασκευαστή Επεξήγηση Τύπος κατασκευής του λέβητα Σειριακός αριθμός Μοντέλο/Τύπος λέβητα Θερμική ισχύς (ονομαστική τιμή) Επιτρεπόμενη υπερπίεση λειτουργίας Κατηγορία λέβητα κατά EN303-5 Μέγιστη θερμοκρασία νερού λέβητα Χωρητικότητα νερού Βάρος λέβητα (κενό) Συνιστώμενα καύσιμα Τάση σύνδεσης δικτύου Κατανάλωση ηλεκτρικής ισχύος Χώρες παράδοσης Διεύθυνση κατασκευαστή Πίν. 4 Πινακίδα κατασκευαστή Το προϊόν συμμορφώνεται με τις βασικές απαιτήσεις των σχετικών κανονισμών και οδηγιών. Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005 9

10 4 Περιεχόμενο συσκευασίας 4 ΠΕΡΙΕΧΟΜΕΝΟ ΣΥΣΚΕΥΑΣΙΑΣ Βεβαιωθείτε κατά την παράδοση ότι η συσκευασία είναι άθικτη. Ελέγξτε αν το περιεχόμενο είναι πλήρες. Θέση Εξάρτημα Τεμάχια 1 Ταμπλό ρύθμισης 1 2 Αναρροφητικός ανεμιστήρας 1 3 Σκαλιστήρι 1 4 Φτυάρι στάχτης 1 5 Τάπα 1 6 Βάνα πλήρωσης και εκκένωσης 1/2" 1 Οδηγίες συναρμολόγησης, χρήσης 1 και συντήρησης Πίν. 5 Περιεχόμενο συσκευασίας Προαιρετικά παρελκόμενα κατά παραγγελία Θερμική βαλβίδα ασφαλείας για εναλλάκτη θερμότητας ασφαλείας TS 130 3/4" ZD (Honeywell) ή STS 20 (WATTS) - Βαλβίδα εξαέρωσης 3/8" Σχ. 5 Περιεχόμενο συσκευασίας 10 Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005

11 Μεταφορά και τοποθέτηση του λέβητα 5 5 ΜΕΤΑΦΟΡΑ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΛΕΒΗΤΑ Σε αυτό το κεφάλαιο περιγράφεται η ασφαλής μεταφορά και τοποθέτηση του λέβητα. Μεταφέρετε το λέβητα κατά το δυνατόν συσκευασμένο πάνω στην παλέτα στο σημείο τοποθέτησης. ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω παγετού. Τοποθετήστε την εγκατάσταση θέρμανσης ΠΡΟΣΟΧΗ! σε χώρο προστατευμένο από τον παγετό. ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Φροντίστε για την οικολογική απόρριψη των υλικών συσκευασίας. ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Λάβετε υπόψη τους οικοδομικούς κανονισμούς, ιδίως τον ισχύοντα κανονισμό θέρμανσης, όσον αφορά τις κατασκευαστικές απαιτήσεις για χώρους τοποθέτησης καθώς και τον αερισμό και εξαερισμό τους. 5.1 Μείωση βάρους του λέβητα για τη μεταφορά Αν χρειαστεί, μπορείτε να μειώσετε το βάρος του λέβητα αφαιρώντας το κάλυμμα και βγάζοντας τα πυρότουβλα. Αφαιρέστε το επάνω κάλυμμα του λέβητα προς τα επάνω. Αφαιρέστε τα πλευρικά καλύμματα ξεβιδώνοντας δύο βίδες σε κάθε πλευρά. Αφαιρέστε το μπροστινό έλασμα. Αφαιρέστε τα πυρότουβλα από το θάλαμο καύσης (κάτω). ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Μπορείτε επίσης να αφαιρέσετε επιπλέον και την πόρτα φόρτωσης και την πόρτα στάχτης (--> κεφάλαιο 5.4, σελίδα 13). Σχ. 6 Αφαίρεση του καλύμματος 1 Επάνω κάλυμμα λέβητα 2 Πλευρικό κάλυμμα 3 Μπροστινό έλασμα 4 Πυρότουβλα Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/

12 5 Μεταφορά και τοποθέτηση του λέβητα 5.2 Αποστάσεις από τους τοίχους Τοποθετήστε το λέβητα σύμφωνα με τις αναφερόμενες αποστάσεις από τους τοίχους ( --> Σχ. 7). Η άκαυστη επιφάνεια τοποθέτησης ή βάση έδρασης πρέπει να είναι επίπεδη και οριζόντια. Εάν χρειάζεται, τοποθετήστε από κάτω σφήνες από άκαυστο υλικό. Εάν η βάση έδρασης δεν είναι επίπεδη, η πλευρά σύνδεσης (πίσω πλευρά) μπορεί να βρίσκεται 5 mm ψηλότερα για καλύτερο εξαερισμό και κυκλοφορία. Η βάση έδρασης πρέπει να είναι μεγαλύτερη από την επιφάνεια βάσης του λέβητα. Στην μπροστινή πλευρά τουλάχιστον 300 mm, στις υπόλοιπες πλευρές περ. 100 mm. Διάσταση Απόσταση από τον τοίχο Α 1000 Β 600 C 600 Πίν. 6 Αποστάσεις από τους τοίχους (διαστάσεις σε mm) 5.3 Αποστάσεις από εύφλεκτα υλικά ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ από εύφλεκτα υλικά ή υγρά. Βεβαιωθείτε ότι δεν υπάρχουν ΠΡΟΕΙΔΟ- ΠΟΙΗΣΗ! εύφλεκτα υλικά ή υγρά κοντά στο λέβητα. Ενημερώστε τον ιδιοκτήτη της εγκατάστασης για τις ισχύουσες ελάχιστες αποστάσεις από εύφλεκτες ή δύσφλεκτες ουσίες. Σχ. 7 Αποστάσεις από τους τοίχους στο χώρο τοποθέτησης 1 Βάση έδρασης ή άκαυστο υπόστρωμα 12 Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005

13 Μεταφορά και τοποθέτηση του λέβητα Μεταφορά μεντεσέδων των πορτών στη δεξιά πλευρά Οι μεντεσέδες της πόρτας φόρτωσης και της πόρτας στάχτης είναι τοποθετημένοι από το εργοστάσιο στην αριστερή πλευρά - οι πόρτες ανοίγουν προς τα αριστερά. Εάν το απαιτούν οι συνθήκες στο χώρο τοποθέτησης, μπορείτε να μεταφέρετε τους μεντεσέδες στη δεξιά πλευρά. Ανοίξτε την πόρτα φόρτωσης και την πόρτα στάχτης. Βγάλτε τους πείρους μεντεσέδων. Ξεβιδώστε τους μεντεσέδες και τον κρίκο ασφάλισης από τον κορμό του λέβητα έχοντας βάλει σημάδι προηγουμένως για τη βόλτα σπειρώματος. Έτσι η πόρτα θα κλείνει το ίδιο στεγανά με πριν. Στερεώστε τους μεντεσέδες στη δεξιά πλευρά του λέβητα. Σφίξτε τους μεντεσέδες και τον κρίκο ασφάλισης ομοιόμορφα μέχρι το σημαδεμένο βήμα σπειρώματος, ώστε η πόρτα να κλείνει στεγανά. Στερεώστε τις πόρτες με τους πείρους μεντεσέδων. Προσέξτε να μην μπερδέψετε την επάνω με την κάτω πόρτα. Μεταφορά της ράβδου χειρισμού για το διακόπτη πόρτας Με τη ράβδο χειρισμού ενεργοποιείται μια ηλεκτρική επαφή, όταν ανοίγει η πόρτα φόρτωσης. Έτσι ενεργοποιείται ή απενεργοποιείται ο αναρροφητικός ανεμιστήρας. Ανοίξτε το άνοιγμα καθαρισμού στο συλλέκτη καυσαερίων. Ξεβιδώστε δύο παξιμάδια της ράβδου χειρισμού. Αφαιρέστε το έλασμα συγκράτησης για το βύσμα (δύο σταυρόβιδες). Αφαιρέστε τη ράβδο χειρισμού. Τοποθετήστε και πάλι τη ράβδο χειρισμού με την αντίστροφη σειρά. ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Κατά την τοποθέτηση στην άλλη πλευρά προσέξτε το παξιμάδι και η ράβδος χειρισμού να είναι ισεπίπεδα. Σχ. 8 Μεταφορά μεντεσέδων των πορτών στη δεξιά πλευρά 1 Πείροι μεντεσέδων Σχ. 9 Μεταφορά της ράβδου χειρισμού Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/

14 6 Εγκατάσταση του λέβητα 6 ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΕΒΗΤΑ Σε αυτό το κεφάλαιο δίνονται οδηγίες για την εγκατάσταση του λέβητα. Αναλυτικά περιγράφονται τα παρακάτω βήματα: Εγκατάσταση της σύνδεσης αγωγού καυσαερίων Υδραυλική σύνδεση Σύνδεση της βάνας πλήρωσης και εκκένωσης Σύνδεση του εναλλάκτη θερμότητας ασφαλείας Πλήρωση της εγκατάστασης θέρμανσης και έλεγχος στεγανότητας 6.1 Οδηγίες για τη σύνδεση του αγωγού παροχής αέρα και του αγωγού καυσαερίων Εγκατάσταση του αναρροφητικού ανεμιστήρα Ο αναρροφητικός ανεμιστήρας αναρροφά τα καπναέρια από το λέβητα. Βιδώστε τη φλάντζα του αναρροφητικού ανεμιστήρα με τα παξιμάδια πεταλούδες στο συλλέκτη καυσαερίων κατά τρόπο τέτοιο που ο αέρας ψύξης για το μοτέρ του ανεμιστήρα να αναρροφάται από την αριστερή ή από τη δεξιά πλευρά. Στερεώστε το συγκρατητήρα καλωδίων με το παξιμάδι πεταλούδα στο άνοιγμα καθαρισμού του συλλέκτη καυσαερίων. Συνδέστε το βύσμα του αναρροφητικού ανεμιστήρα στην 7πολική πρίζα. Σχ. 10 Εγκατάσταση του αναρροφητικού ανεμιστήρα 14 Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005

15 Εγκατάσταση του λέβητα Εγκατάσταση της σύνδεσης αγωγού καυσαερίων Λάβετε υπόψη ότι η σύνδεση του λέβητα στην καπνοδόχο πρέπει να πραγματοποιηθεί σύμφωνα με τους σχετικούς τοπικούς οικοδομικούς κανονισμούς και σε συνεννόηση με το συντηρητή. Μια καπνοδόχος με καλό ελκυσμό αποτελεί βασική προϋπόθεση για τη σωστή λειτουργία του λέβητα. Ο παράγοντας αυτός επηρεάζει σε μεγάλο βαθμό την απόδοση και την οικονομική λειτουργία του. Ο λέβητας επιτρέπεται να συνδεθεί μόνο σε καπνοδόχο με κατάλληλο ελκυσμό βλ. Τεχνικά χαρακτηριστικά (--> πίν. 3, σελίδα 8). Για τον υπολογισμό πρέπει να χρησιμοποιηθεί η ογκομετρική ροή καυσαερίων σε συνολική ονομαστική θερμική ισχύ. Το ωφέλιμο ύψος καπνοδόχου υπολογίζεται από την είσοδο των καυσαερίων στην καπνοδόχο ( --> πίν. 7, σελίδα 16). ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω ανεπαρκούς ελκυσμού καπνοδόχου. Πρέπει να τηρείται η απαιτούμενη ΠΡΟΣΟΧΗ! αντίθλιψη που αναφέρεται στα Τεχνικά χαρακτηριστικά (ανοχή ±3 Pa). Πρέπει να τοποθετήσετε ένα ρυθμιστή ελκυσμού για τον περιορισμό του μέγιστου ελκυσμού. Εγκαταστήστε τη σύνδεση αγωγού καυσαερίων με άνοιγμα πρόσβασης για τον καθαρισμό. Στερεώστε τον αγωγό καυσαερίων στο λέβητα με πιρτσίνι 5 mm ή βίδα στις υπάρχουσες οπές. Ο αγωγός καυσαερίων πρέπει να είναι όσο το δυνατόν πιο κοντός και να έχει ανοδική κλίση από το λέβητα προς την καπνοδόχο. Τοποθετήστε τον αγωγό καυσαερίων που είναι στερεωμένος μόνο στην καπνοδόχο και τοποθετημένος στο στόμιο αγωγού καυσαερίων πολύ προσεκτικά, ώστε να μην αποσπαστεί. Οι αγωγοί με μήκος πάνω από 2 m πρέπει να στερεώνονται κατάλληλα. Όλα τα τμήματα του αγωγού καυσαερίων πρέπει να αποτελούνται από άκαυστες ύλες. Εικ. 11 Σύνδεση αγωγού καυσαερίων 1 Ρυθμιστής ελκυσμού Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/

16 6 Εγκατάσταση του λέβητα ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Τα δεδομένα στον πίν. 7 είναι ενδεικτικές τιμές. Ο ελκυσμός εξαρτάται από τη διάμετρο, το ύψος, την ανωμαλία της επιφάνειας της καπνοδόχου και τη διαφορά θερμοκρασίας μεταξύ των προϊόντων καύσης και του εξωτερικού αέρα. Συνιστούμε τη χρήση καπνοδόχου με παρέμβλημα. Αναθέστε την ακριβή μελέτη της καπνοδόχου σε έναν τεχνικό θέρμανσης ή στο συντηρητή Υλοποίηση της σύνδεσης αγωγού παροχής αέρα ΠΡΟΕΙΔΟ- ΠΟΙΗΣΗ! ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ λόγω έλλειψης οξυγόνου στο χώρο τοποθέτησης. Εξασφαλίστε επαρκή παροχή καθαρού αέρα με ανοίγματα προς το ύπαιθρο. ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Λόγω έλλειψης αέρα καύσης μπορεί να σχηματιστεί πίσσα και αέριο απανθράκωσης. Εξασφαλίστε επαρκή παροχή καθαρού αέρα με ανοίγματα προς το ύπαιθρο. Επισημάνετε στον ιδιοκτήτη της εγκατάστασης ότι τα ανοίγματα αυτά πρέπει να παραμένουν ανοιχτά. 6.2 Υλοποίηση υδραυλικών συνδέσεων ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω μη στεγανών συνδέσεων. Εγκαταστήστε τους αγωγούς σύνδεσης χωρίς ΠΡΟΣΟΧΗ! τάση στις συνδέσεις του λέβητα. Συνδέστε την επιστροφή θέρμανσης στη σύνδεση RK. Συνδέστε την προσαγωγή θέρμανσης στη σύνδεση VK. Στεγανοποιήστε την τάπα με κάνναβη. Ισχύς λέβητα Τύπος αεραγωγού Ελάχιστο ύψος mm 180 mm 200 mm mm 180 mm 200 mm 220 mm mm 180 mm 200 mm 220 mm mm 200 mm 220 mm τουλάχ. 7 m τουλάχ. 5 m τουλάχ. 5 m τουλάχ. 8 m τουλάχ. 6 m τουλάχ. 5 m τουλάχ. 5 m τουλάχ. 10 m τουλάχ. 8 m τουλάχ. 7 m τουλάχ. 6 m τουλάχ. 10 m τουλάχ. 9 m τουλάχ. 6 m Πίν. 7 Συνιστώμενα ελάχιστα ύψη της καπνοδόχου Εικ. 12 Υλοποίηση υδραυλικών συνδέσεων 16 Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005

17 Εγκατάσταση του λέβητα 6 ΠΡΟΣΟΧΗ! ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Η συμπύκνωση και ο σχηματισμός πίσσας μπορεί να μειώσουν τη διάρκεια ζωής του λέβητα. Η θερμοκρασία επιστροφής πρέπει να είναι τουλάχιστον 65 C και η θερμοκρασία του νερού λέβητα μεταξύ 80 και 90 C. Εγκαταστήστε μια θερμοστατική βαλβίδα, η οποία εμποδίζει την πτώση της θερμοκρασίας επιστροφής κάτω από τους 65 C (σύστημα ανόδου θερμοκρασίας του νερού επιστροφής). Εάν ο λέβητας πρόκειται να χρησιμοποιηθεί και για τη θέρμανση πόσιμου νερού το καλοκαίρι, πρέπει να εγκαταστήσετε ένα δοχείο αδρανείας (συνιστώμενος όγκος 25 I ανά kw ισχύος λέβητα). 6.3 Βάνα πλήρωσης και εκκένωσης Τοποθετήστε τη βάνα πλήρωσης και εκκένωσης του λέβητα μαζί με το παρέμβυσμα στη σύνδεση EL. 6.4 Σύνδεση του εναλλάκτη θερμότητας ασφαλείας (παρελκόμενο) Για τους λέβητες διατίθεται ένας εξωτερικός εναλλάκτης θερμότητας ασφαλείας (κύκλωμα ψύξης). Στις χώρες στις οποίες ισχύει το πρότυπο EN 303-5, ο λέβητας πρέπει να διαθέτει κατάλληλο εξοπλισμό που να εξασφαλίζει την ασφαλή απαγωγή της πλεονάζουσας θερμότητας χωρίς πρόσθετη ενέργεια. Με αυτό τον τρόπο δεν γίνεται υπέρβαση του ορίου μέγιστης θερμοκρασίας του νερού λέβητα των 100 C (προστασία έναντι υπερθέρμανσης). Η ελάχιστη υπερπίεση του νερού ψύξης πρέπει να είναι 2,0 bar (μέγιστη 6,0 bar). Πρέπει να εξασφαλίζεται ογκομετρική παροχή τουλάχιστον 11 l/min. Συνδέστε τον εναλλάκτη θερμότητας ασφαλείας σύμφωνα με το υδραυλικό σχέδιο με μία θερμική βαλβίδα ασφαλείας (παρελκόμενο). Τοποθετήστε ένα φίλτρο στην προσαγωγή νερού ψύξης πριν από τη θερμοστατική βαλβίδα. Σχ. 13 Σύνδεση του εναλλάκτη θερμότητας ασφαλείας 1 Εκκένωση 2 Σημείο μέτρησης θερμικής βαλβίδας ασφαλείας 3 Θερμική βαλβίδα ασφαλείας 4 Προσαγωγή νερού ψύξης 5 Εκροή νερού ψύξης 6 Απορροή Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/

18 6 Εγκατάσταση του λέβητα 6.5 Πλήρωση της εγκατάστασης θέρμανσης και έλεγχος στεγανότητας Πριν από την ενεργοποίηση πρέπει να ελέγξετε τη στεγανότητα της εγκατάστασης θέρμανσης, για να μην εμφανιστούν διαρροές κατά τη διάρκεια της λειτουργίας. Εφαρμόστε στο λέβητα πίεση 1,3 φορές μεγαλύτερη από την επιτρεπόμενη (λάβετε υπόψη την πίεση ασφαλείας της βαλβίδας ασφαλείας). ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω παγετού. Εάν η εγκατάσταση θέρμανσης και οι ΠΡΟΣΟΧΗ! σωληνώσεις δεν έχουν τοποθετηθεί σε χώρο προστατευμένο από τον παγετό, συνιστούμε να γεμίσετε την εγκατάσταση με ένα υγρό με χαμηλό σημείο πήξης και μέσα αντιδιαβρωτικής και αντιψυκτικής προστασίας. ΠΡΟΣΟΧΗ! ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω υπερπίεσης κατά τον έλεγχο στεγανότητας. Οι διατάξεις πίεσης, ρύθμισης και ασφαλείας ενδέχεται να υποστούν ζημιά, όταν υφίστανται υπερβολική πίεση. Φροντίστε κατά τον έλεγχο στεγανότητας να μην υπάρχουν εγκατεστημένες διατάξεις πίεσης, ρύθμισης ή ασφαλείας που δεν μπορούν να απομονωθούν από το θάλαμο νερού του λέβητα. Απομονώστε το δοχείο διαστολής από το σύστημα κλείνοντας τη βαλβίδα με κάλυμμα ασφαλείας. Ανοίξτε τις βαλβίδες ανάμειξης και φραγής του νερού θέρμανσης. Συνδέστε τον εύκαμπτο σωλήνα στη βρύση. Προσαρμόστε τον γεμάτο νερό εύκαμπτο σωλήνα στο μαστό της βάνας πλήρωσης και εκκένωσης, στερεώστε τον με ένα κολάρο εύκαμπτου σωλήνα και ανοίξτε τη βάνα πλήρωσης και εκκένωσης. Ανοίξτε την τάπα του αυτόματου εξαεριστήρα κατά μία περιστροφή, για να διαφύγει ο αέρας. Γεμίστε αργά την εγκατάσταση θέρμανσης. Παρακολουθείτε ταυτόχρονα την ένδειξη πίεσης (μανόμετρο). Κλείστε τη βρύση και τη βάνα πλήρωσης και εκκένωσης, μόλις επιτευχθεί η επιθυμητή πίεση λειτουργίας. Ελέγξτε τη στεγανότητα των συνδέσεων και των σωληνώσεων. Εξαερώστε την εγκατάσταση θέρμανσης μέσω των βαλβίδων εξαέρωσης στα θερμαντικά σώματα. Σε περίπτωση πτώσης της πίεσης λειτουργίας λόγω της εξαέρωσης πρέπει να συμπληρώσετε νερό. Αποσυνδέστε τον εύκαμπτο σωλήνα από τη βάνα πλήρωσης και εκκένωσης. Σχ. 14 Μανόμετρο για κλειστές εγκαταστάσεις 1 Κόκκινος δείκτης 2 Δείκτης μανόμετρου 3 Πράσινη περιοχή 18 Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005

19 Εγκατάσταση του λέβητα Εγκατάσταση της ηλεκτρικής σύνδεσης ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ από ηλεκτρικό ρεύμα. Διεξάγετε ηλεκτρικές εργασίες μόνο ΠΡΟΕΙΔΟ- ΠΟΙΗΣΗ! εφόσον διαθέτετε την ανάλογη εξειδίκευση. Πριν ανοίξετε το μηχάνημα: Διακόψτε την τροφοδοσία τάσης σε όλους τους πόλους και εξασφαλίστε ότι δεν μπορεί να επανέρθει κατά λάθος. Λάβετε υπόψη τις προδιαγραφές εγκατάστασης Τοποθέτηση του ταμπλό ρύθμισης Οδηγήστε τους τριχοειδείς αγωγούς και το καλώδιο αισθητήρα μέσα από τη δίοδο καλωδίων. Προσαρμόστε το ταμπλό ρύθμισης στο επάνω κάλυμμα του λέβητα. Στερεώστε το ταμπλό ρύθμισης στην κάτω πλευρά του επάνω καλύμματος λέβητα με δύο πεταλούδες. Αφαιρέστε το κάλυμμα του ταμπλό ρύθμισης. ξεβιδώνοντας από αυτό τέσσερις βίδες. Συνδέστε το καλώδιο του αναρροφητικού ανεμιστήρα (βύσμα στο πίσω κάλυμμα) στο ταμπλό ρύθμισης σύμφωνα με το ηλεκτρολογικό σχέδιο --> σχ. 19, σελίδα 21). Σχ. 15 Τοποθέτηση του ταμπλό ρύθμισης 1 Δίοδος καλωδίων με σφιγκτήρα καλωδίων 2 Διέλευση καλωδίων μέσα από το επάνω κάλυμμα του λέβητα Σχ. 16 Αφαίρεση του καλύμματος του ταμπλό ρύθμισης 1 Βίδες του καλύμματος 2 Πεταλούδες 3 Καλώδιο αναρροφητικού ανεμιστήρα Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/

20 6 Εγκατάσταση του λέβητα Τοποθέτηση του αισθητήρα θερμοκρασίας ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Οι τριχοειδείς αγωγοί μπορεί να παρουσιάσουν διαρροή, όταν κάμπτονται, ή από αιχμηρά γρέζια. ΠΡΟΣΟΧΗ! Τοποθετήστε τους τριχοειδείς αγωγούς προσεκτικά και σε μεγάλες ακτίνες. Αφαιρέστε το επάνω κάλυμμα του λέβητα προς τα επάνω. Τοποθετήστε τους τριχοειδείς αγωγούς και το καλώδιο αισθητήρα στο σημείο μέτρησης. Τοποθετήστε τα τμήματα των τριχοειδών αγωγών και του καλωδίου αισθητήρα που περισσεύουν πάνω στη θερμομόνωση τυλιγμένα. Σπρώξτε το σετ αισθητήρα θερμοκρασίας με το ελατήριο επαφής μέχρι τέρμα μέσα στο κυάθιο. Ωθήστε την ασφάλεια αισθητήρα πλευρικά πάνω στην κεφαλή του κυαθίου. ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Φροντίστε να υπάρχει καλή επαφή μεταξύ των επιφανειών των αισθητήρων στο κυάθιο, ώστε να εξασφαλίζεται η μετάδοση της θερμοκρασίας. Χρησιμοποιήστε το ελατήριο επαφής. Σχ. 17 Τοποθέτηση του αισθητήρα θερμοκρασίας 1 Κυάθιο (σημείο μέτρησης) Σύνδεση στην παροχή ρεύματος και συνδέσεις πρόσθετων εξαρτημάτων Εγκαταστήστε μια σταθερή ηλεκτρική σύνδεση σύμφωνα με τις τοπικές διατάξεις. ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ Τα θερμά τμήματα του λέβητα μπορεί να προκαλέσουν ζημιές στα ηλεκτρικά καλώδια. ΠΡΟΕΙΔΟ- ΠΟΙΗΣΗ! Προσέξτε να περαστούν όλα τα καλώδια στις προκαθορισμένες διόδους ή πάνω από τη θερμομόνωση του λέβητα. Οδηγήστε το καλώδιο ηλεκτρικής τροφοδοσίας μέσα από τη δίοδο καλωδίων στο αριστερό ή το δεξί πλευρικό κάλυμμα στο λέβητα. Οδηγήστε τα καλώδια σύνδεσης επιπλέον εξαρτημάτων (π.χ. κυκλοφορητής, τρίοδη βάνα) μέσα από τη δίοδο καλωδίων στο πλευρικό κάλυμμα. Περάστε όλα τα καλώδια στο ταμπλό ρύθμισης μέσα από τη δίοδο καλωδίων του επάνω καλύμματος λέβητα και συνδέστε τα σύμφωνα με το ηλεκτρολογικό σχέδιο. Συνδέστε τα καλώδια του αναρροφητικού ανεμιστήρα (βύσματα στο πίσω κάλυμμα) στο ταμπλό ρύθμισης. Σχ. 18 Εγκατάσταση ηλεκτρικών συνδέσεων 1 Διέλευση καλωδίων στο δεξί πλευρικό κάλυμμα 20 Οδηγίες συναρμολόγησης, χρήσης και συντήρησης Λέβητας αεριοποίησης ξύλου Logano S121 Έκδοση 10/2005
