1 ηµοκρίτειο Πανεπιστήµιο Θράκης Τµήµα Πολιτικών Μηχανικών ΕΠΙΣΚΕΥΕΣ ΕΝΙΣΧΥΣΕΙΣ στοιχείων από Ω.Σ. Έµφαση σε ακραίους κόµβους Χρ. Καραγιάννης, καθηγητής Πρόεδρος Τµήµατος Πολιτικών Μηχανικών

2 Εισαγωγή Η επισκευή και ενίσχυση στοιχείων ΩΣ ως αντικείµενο συνεπούς έρευνας σχετικά νέο πεδίο µελέτης (µε µεγάλο οικονοµικό ενδιαφέρον) Παλαιές κατασκευές εκτεταµένες βλάβες Σύγχρονοι κανονισµοί αποδεκτό επίπεδο βλαβών Ανάγκη για τεκµηριωµένες µεθόδους και τεχνικές επισκευής και ενίσχυσης. Ειδικώτερα οι κόµβοι είναι αποδεκτό ότι έχουν ιδιαίτερη δοµική αξία. - Αποδεικνύονται πολλές φορές κρίσιµα δοµικά στοιχεία - εν υπάρχουν πλήρεις οδηγίες σχεδιασµού στους Ελλην. Κανον. -Υφίστανται βλάβες -Προφανής η ανάγκη τεκµηριωµένων τεχνικών αποκατάστασης για κόµβους παλαιότερων κατασκευών κόµβους µε βλάβες από σεισµό

3 Περιλαµβάνονται πειραµατικά αποτελέσµατα και σχετικά συµπεράσµατα από A. Χρήση ρητινενέσεων για την επισκευή Κόµβων (µε διατµητικές & καµπτικές βλάβες) οκών & Υποστυλωµάτων (µε καµπτικές βλάβες) B.Χρήση FRP (ινωπλισµένων πολυµερών) για την ενίσχυση Κόµβων (διατµητική & καµπτική καταπόνηση) οκών (διατµητική καταπόνηση) Πλακοδοκών (διατµητική καταπόνηση) Γ.Χρήση ελαφρών µανδυών για την επισκευή - ενίσχυση Κόµβων (µε διατµητικές & καµπτικές βλάβη)

4 Α.Χρήση ρητινών για επισκευή στοιχείων ΩΣ (ρητινενέσεις) Κόµβων (µε διατµητικές & καµπτικές βλάβες) οκών & Υποστυλωµάτων (µε καµπτικές βλάβες)

5 οκίµια οµάδας Α (κόµβοι µε δοµικά στοιχεία µικρών διατοµών)

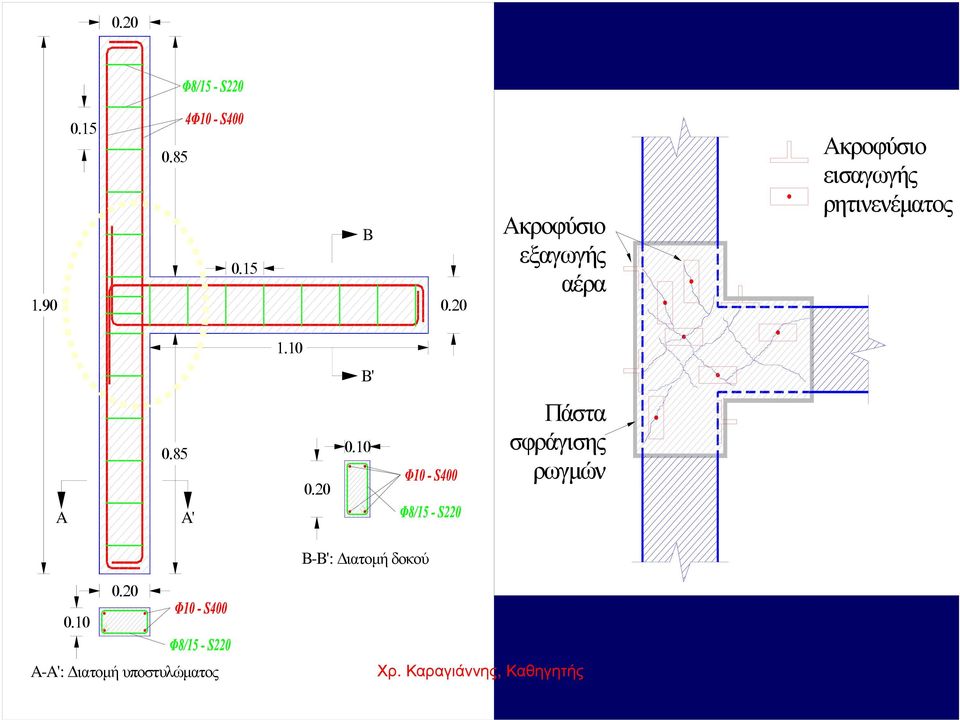

6 B 0.20 Ακροφύσιο εξαγωγής αέρα Ακροφύσιο εισαγωγής ρητινενέµατος 1.10 B' Πάστα σφράγισης ρωγµών A A' B-B': ιατοµή δοκού A-A': ιατοµή υποστυλώµατος

7 17 Πίνακας οκίµια 1. Οπλισµοί δοκιµίων ακραίων κόµβων (οµάδα Α) (Karayannis et al 1998) οκίµια Υποστυλώµατα οκός Περιοχή κόµβου J2 (a, b, c) άνω κάτω 2 συνδετήρες 8 J2V * 2 10 άνω κάτω 2 συνδ κάθετοι ράβδοι 10 J άνω κάτω 1 συνδετήρας 8 J1V * 2 10 άνω κάτω 1 συνδ κάθετοι ράβδοι 10 J άνω κάτω χωρίς οπλισµό J0V * 2 10 άνω κάτω 2 κάθετοι ράβδοι 10 J2b άνω κάτω 2 συνδετήρες 8 J2Vb * 3 10 άνω κάτω 2 συνδ κάθετοι ράβδοι 10 J1b άνω κάτω 1 συνδετήρας 8 J1Vb * 3 10 άνω κάτω 1 συνδ κάθετοι ράβδοι 10 JX2b * 3 10 άνω κάτω 2 συνδ. 8 + χιαστί ράβδοι 2X 10 JX * 2 10 άνω κάτω 1 συνδ. 8 + χιαστί ράβδοι 2X 10 JX1b * 3 10 άνω κάτω 1 συνδ. 8 + χιαστί ράβδοι 2X 10 JX * 2 10 άνω κάτω χιαστί ράβδοι 2X 10 JX0b * 3 10 Χρ. άνω Καραγιάννης, κάτω Καθηγητής χιαστί ράβδοι 2X 10 * Οι κάθετοι ράβδοι και οι χιαστί οπλισµοί στην περιοχή του κόµβου εκτείνονται σε όλο το µήκος των υποστυλωµάτων

8 Κόµβος J2 Αρχικό δοκίµιο Ρηγµάτωση στο κόµβο και αστοχία στη σύνδεση µε τη δοκό Τύπος Α Επισκευασµένο Αστοχία (πλαστική άρθρωση) στη δοκό Τύπος C

9 Κόµβος J0 Αρχικό δοκίµιο Πλήρης αστοχία του κόµβου Τύπος Β Επισκευασµένο Πλήρης αστοχία του κόµβου Τύπος Β

10 Κόµβος J2b Αρχικό δοκίµιο Πλήρης αστοχία του κόµβου Τύπος Β Επισκευασµένο Αστοχία (πλαστική άρθρωση) στη δοκό Τύπος C

11 17 οκίµια Πίνακας 4. Ανηγµένα χαρακτηριστικά µεγέθη της απόκρισης των κόµβων της οµάδας Α (λόγοι τιµών µετά την επισκευή / αρχική) (Karayannis et al 1998) οκίµια Κ.Α. Φορτίο (κύκλοι) υσκαµψία (κύκλοι) Ενέργεια (κύκλοι) επισ./αρχ. 1ος 3ος 10ος Μ.Ο. 1ος 3ος 10ος Μ.Ο. 1ος 3ος 10ος Μ.Ο. J2 (a) 25/11 * 1.00 * 1.18 * 1.89 * 1.44 * 2.00 * 1.90 * 1.80 * 1.88 * 0.63 * 1.08 * 1.48 * 1.24 * J2 (b) 24/ J2 (c) 26/12 * 1.00 * 1.18 * 1.59 * 1.25 * 1.18 * 1.05 * 1.00 * 1.06 * 0.80 * 2.06 * 2.43 * 1.95 * J2V 26/ J1 19/ J1V 23/ J0 ** 13/ J0V 9/ J2b 25/ J2Vb 24/ J1b 32/ J1Vb 34/ JX2b 22/ JX1 29/ JX1b 25/ JX0 29/ JX0b 30/ Κ.Α.: Κύκλος Αστοχίας (επισκευασµένου / αρχικού). Μ.Ο.: Μέσος Όρος. * : Μη άµεσα συγκρίσιµο µε τα άλλα δοκίµια λόγο του µεγαλύτερου 1 ου κύκλου φόρτισης κατά την αρχική φόρτιση. ** : Η επισκευή περιελάµβανε αρχικώς την τοπική καθαίρεση χαλαρών τµηµάτων περιοχής βλάβης και αντικατάσταση µε κονιάµατα υψηλής αντοχής και εν συνεχεία Χρ. την Καραγιάννης, εφαρµογή ρητινενέσεων. Καθηγητής : Η αστοχία παρατηρήθηκε πριν από τον 10 ο κύκλο αστοχίας. : Η τιµή υπολογίζεται από όλες τις τιµές των κύκλων φόρτισης πριν από τον κύκλο αστοχίας.

12 οκίµια οµάδας Β (κόµβοι µε δοµικά στοιχεία κανονικών διατοµών)

13 Πίνακας 2. Οπλισµοί δοκιµίων ακραίων κόµβων (οµάδα Β) (Karayannis et al 2003) οκίµια ιαστάσεις (mm) Υποστυλώµατα οκός Περιοχή κόµβου JA υποστ.: άνω χωρίς οπλισµό δοκός: 200/ κάτω JB υποστ.: άνω 4 συνδετήρες 8 ( 8/60) δοκός: 200/ κάτω JC υποστ.: άνω σπειροειδής οπλισµός 8/100 δοκός: 200/ κάτω (2 βήµατα σπείρας) JA & JB JC Ιστορικό Φόρτισης

14 ΟΚΙΜΙΟ ΧΩΡΙΣ ΣΥΝ ΕΤΗΡΕΣ ΣΤΟΝ ΚΟΜΒΟ Κόµβος JA Ρ (kn) δ (mm)

15 ΟΚΙΜΙΟ ΕΠΙ ΙΟΡΘΩΜΕΝΟ ΜΕ ΕΝΕΣΙΜΗ ΡΗΤΙΝΗ ΤΡΟΠΟΣ ΕΠΙ ΙΟΡΘΩΣΗΣ Ακροφύσια Ακροφύσια Ακροφύσια Ακροφύσια Λεπτόρευστη εποξειδική ρητίνη Ρωγµές Πάστα εποξειδικής συγκολλητικής ρητίνης Πάστα εποξειδικής συγκολλητικής ρητίνης Πάστα εποξειδικής συγκολλητικής ρητίνης Κόµβος JA - R JA

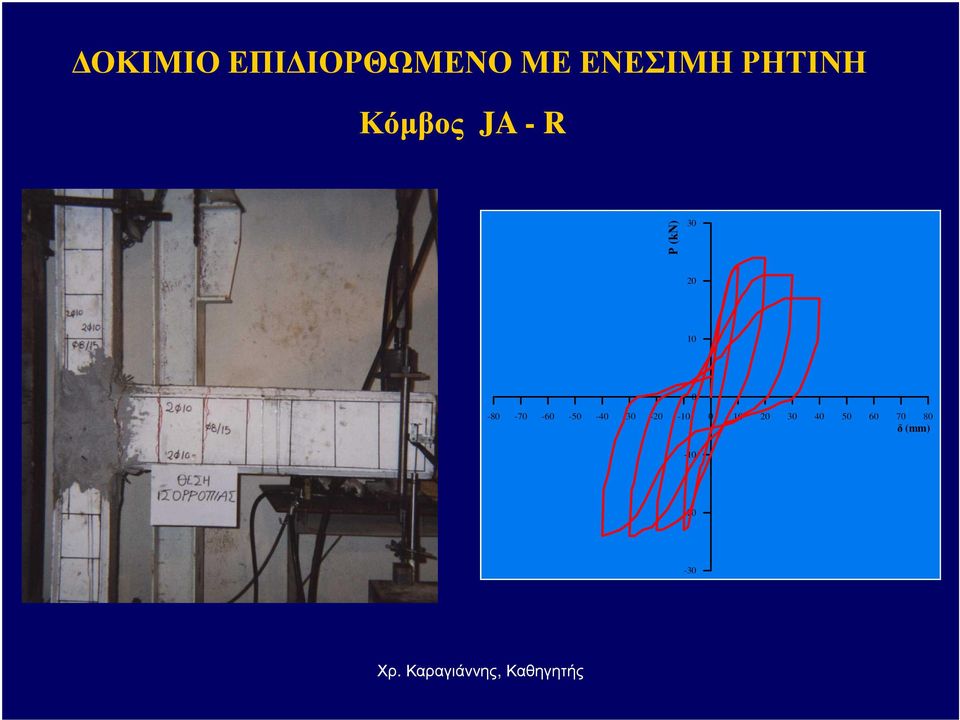

16 ΟΚΙΜΙΟ ΕΠΙ ΙΟΡΘΩΜΕΝΟ ΜΕ ΕΝΕΣΙΜΗ ΡΗΤΙΝΗ Κόµβος JA - R Ρ (kn) δ (mm)

17 Βλάβη τύπου Β Σύγκρισηκόµβων αρχικού JA -επισκευασµένου JA-R Βλάβη τύπου C Load (kn) JA-R JA JA-R Deformation (mm) JA

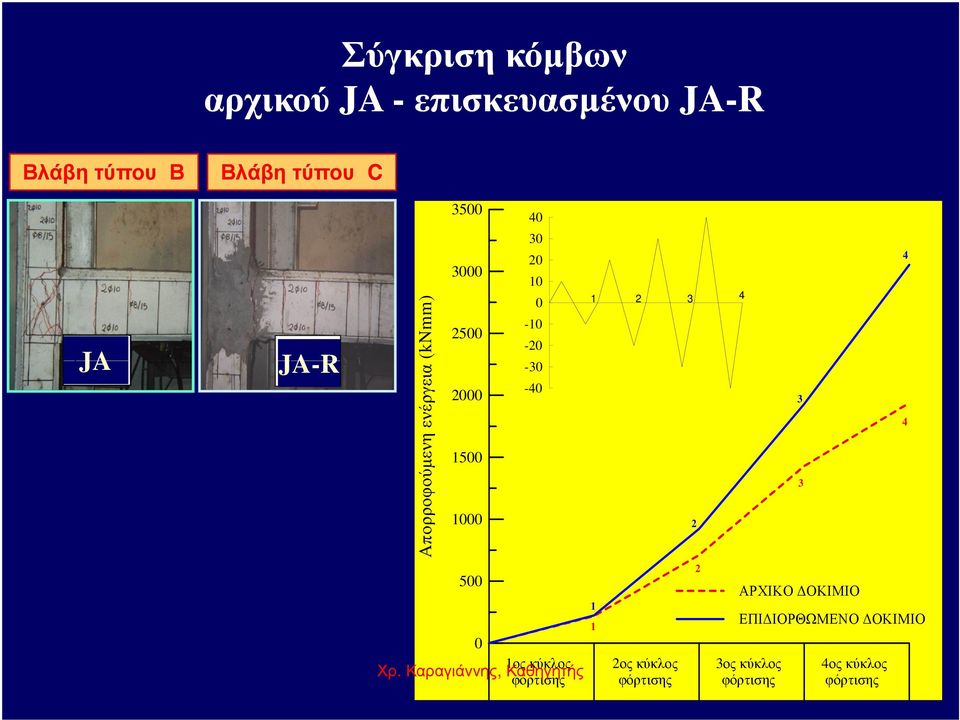

18 Σύγκρισηκόµβων αρχικού JA -επισκευασµένου JA-R Βλάβη τύπου Β Βλάβη τύπου C JA JA-R (knmm) Aπορροφούµενη ενέργεια ος κύκλος φόρτισης ος κύκλος φόρτισης 2 2 3ος κύκλος φόρτισης 3 3 JA-R JA ΑΡΧΙΚΟ ΟΚΙΜΙΟ ΕΠΙ ΙΟΡΘΩΜΕΝΟ ΟΚΙΜΙΟ 4ος κύκλος φόρτισης 4 4

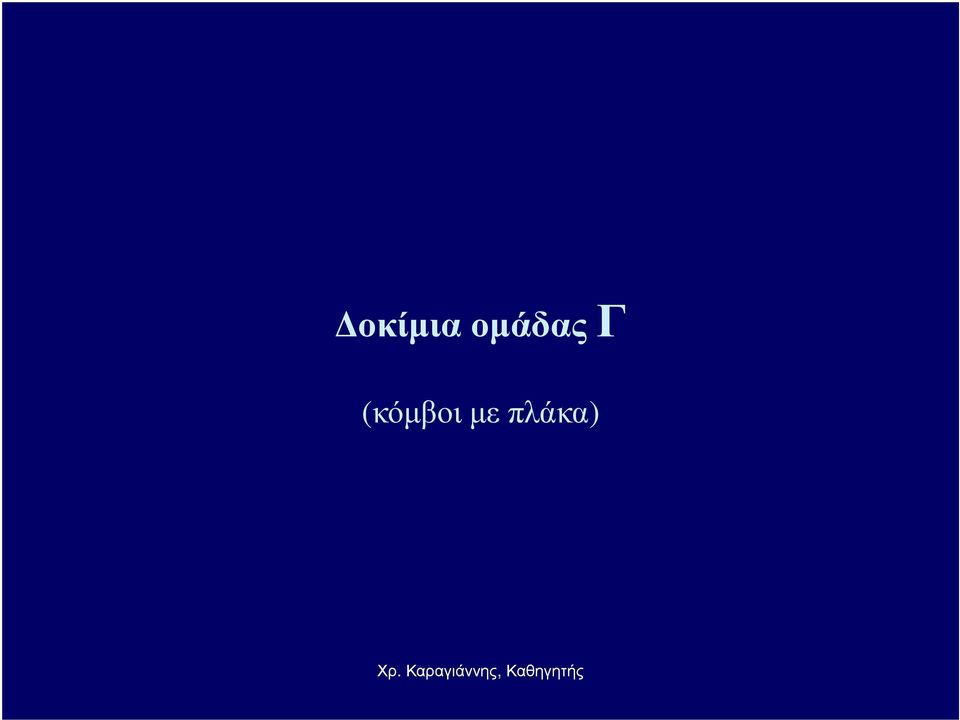

19 οκίµια οµάδας Γ (κόµβοι µε πλάκα)

20

21 Load (kn) Deformation (mm) Πειραµατικά αποτελέσµατα οκίµιο A1FL - Πλαστική άρθρωση στη δοκό κοντά στη σύνδεση µε τον κόµβο - Ευνοϊκή επιρροή των εγκαρσίων δοκών Καµµία βλάβηστο σώµα του κόµβου στις πλάγιες όψεις - Αστοχίατου κεκαµµένουτµήµατοςτης αγκύρωσηςτων διαµήκων οπλισµών της δοκού Βλάβη στην οπίσθια όψητου κόµβου A1FL Βλάβη τύπου A

22 Load (kn) Deformation (mm) Πειραµατικά αποτελέσµατα Επισκευασµένο δοκίµιο A1FL Επισκευές στη θέση της πλαστικής άρθρωσης και στην οπίσθια όψη του κόµβου - Βλάβες στις εγκάρσιες δοκούς και στη σύνδεση υποστυλώµατος και κόµβου - Η περιοχή της αρχικής άρθρωσης και η οπίσθιαόψητου κόµβουπαρέµεινεχωρίς βλάβες A1FL-R A1FL-R Βλάβη τύπου C

23 Σύγκριση κόµβων µε πλάκα αρχικού A1FL -επισκευασµένου A1FL-R 40 Load (kn) A1FL-R A1FL A1FL-R Deformation (mm) A1FL

24 Α.Χρήση ρητινών για επισκευή στοιχείων ΩΣ (ρητινενέσεις) Κόµβων (µε διατµητικές & καµπτικές βλάβες) οκών & Υποστυλωµάτων (µε καµπτικές βλάβες)

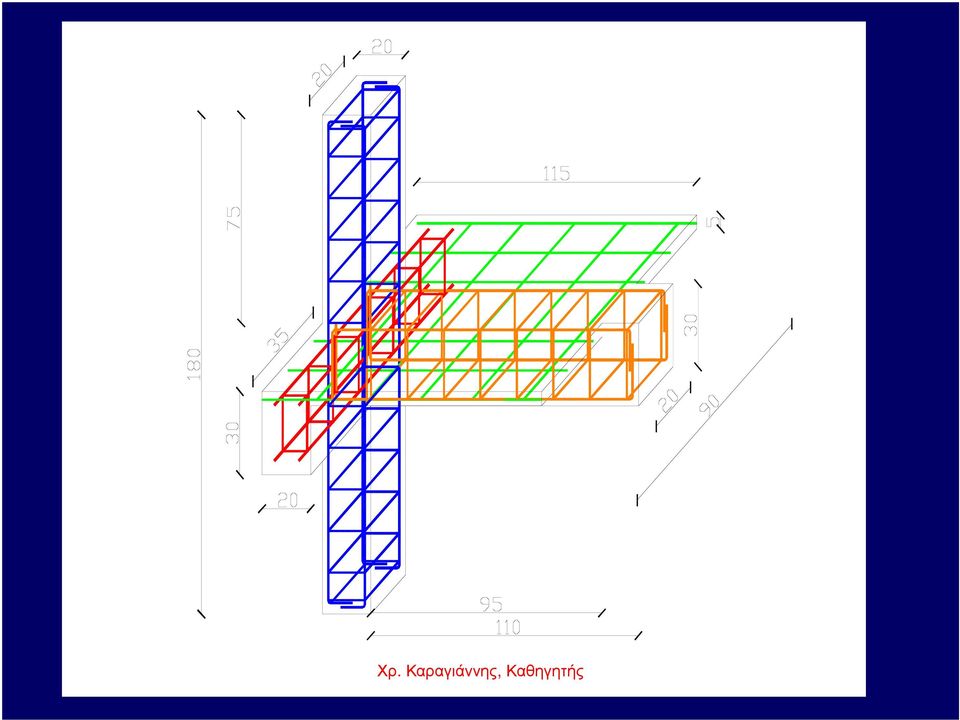

25 Επισκευή Υποστυλωµάτων Το δοκίµιο είχε τα εξής γεωµετρικά χαρακτηριστικά: Συνολικό µήκος υποστυλώµατος 340 cm ιατοµή υποστυλώµατος 25x35 cm Συνολικό µήκος δοκού 85 cm ιατοµή δοκού 35x20 cm 340

26 ΟΠΛΙΣΜΟΣ ΟΚΙΜΙΟΥ οκίµιο οπλισµένο µε χρήση σπειροειδούς οπλισµού ως εγκάρσιου οπλισµού

27 ΠΕΙΡΑΜΑΤΙΚΗ ΙΑΤΑΞΗ LOAD CELL STRAIN GAIGE 22,5 LVDT LVDT 22, LVDT

28 Συγκρίσεις kn Απορροφούµ µενη ενέργεια knmm ο βήµα φόρτισης 2ο βήµα φόρτισης 3ο βήµα φόρτισης ΑΡΧΙΚΟ ΕΠΙ ΙΟΡΘΩΜΕΝΟ 4ο βήµα φόρτισης ο βήµα φόρτισης 1 2ο βήµα φόρτισης 2 2 3ο βήµα φόρτισης ΑΡΧΙΚΟ ΕΠΙ ΙΟΡΘΩΜΕΝΟ 4ο βήµα φόρτισης Μέγιστες τιµές φορτίων ανά βήµα φόρτισης Συνολική απορροφούµενη ενέργεια

29 Συµπεράσµατα Η καλότεχνη εφαρµογή ρητινενεµάτων : -Αποκαθιστά πλήρως την ικανότητα για ανάληψη φορτίου -Αποκαθιστά την δυσκαµψία φορτίσεως -Αποκαθιστά την ικανότητα για απορρόφηση ενέργειας (µε επιφύλαξη στις καθαρά καµπτικές βλάβες) -Επιφύλαξη ηµιουργία πλαστικών αρθρώσεων µικρού µήκους

30 Β. Χρήση Ινωπλισµένων πολυµερών (FRP)για επισκευή ενίσχυση στοιχείων ΩΣ Κόµβων (διατµητική & καµπτική καταπόνηση) οκών (διατµητική καταπόνηση) Πλακοδοκών (διατµητική καταπόνηση)

31 Test set up and geometry of specimens Nc= 0.05 Ac fc LOAD CELL LOAD CELL δ (mm) Loading sequence f c = 36.4 MPa LVDT f y = 586 MPa SikaWrap Hex230C Sikadur 330

32 Πειραµατικό Πρόγραµµα - οκίµια Group A C-FRP οκίµιο A /15 πιλοτικό δοκίµιο / / /15 C-FRP / /15 οκίµιο A2 Ίδια χαρακτηριστικά µε το A1 αλλά ενισχυµένο από την αρχή µε CFPR οκίµιο A3 Είναι το A1 επισκευασµένο (µετά την αρχική φόρτιση) µε ρητινενέσεις και ενισχυµένο µε CFRP

33 Χρήση FRP για την: - Περίσφιξη της κρίσιµης περιοχής της δοκού -Εξασφάλιση τηςαγκύρωσης των FRP που περιβάλλουν τον κόµβο Περίσφιξη κρίσιµης περιοχής υποστυλώµατος µε FRP / /15 FRP για τη περίσφιξη του κόµβου Εφαρµογή των φύλλων C-FPR για την ενίσχυσητων δοκιµίων A2 & A3

34 Ρ (kn) A1 Βλάβη τύπου A A1 δ (mm) Hysteretic response of Specimen A Πειραµατικά αποτελέσµατα - δοκίµιο Α1 -Επαρκής αγκύρωση εν παρατηρείται µείωση συνάφειας ή ολίσθηση -Μεταφορά τέµνουσας µε µηχανισµό διαγώνια αντηρίδας µόνο -Χωρίς οπλισµό Έλλειψη µηχανισµού δικτυώµατος -Σηµαντικές βλάβες στον κόµβο Πτώση ικανότητας 1. Αρχική θέση 2. Εσωτερική µετατόπιση της ράβδου µετά τη καταστροφή του µηχανισµού της διαγώνιας 40 αντηρίδας Ρ (kn) A δ (mm) Απόκριση οκιµίου Α1

35 Ρ (kn) Απόκριση δοκιµίου A2 A2 δ (mm) Πειραµατικά αποτελέσµατα - δοκίµιο A2 -Επαρκής αγκύρωση -Εξωτερική περίσφιξη αύξηση της θλιπτικής αντοχής του σκυροδέµατος -Εξωτερικός διατµητικός οπλισµός µε εφαρµογή φύλλων FRP -Μετατροπή του αρχικού δοκιµίου (specimen A1) ανάπτυξη νέου µηχανισµού µεταφοράς τέµνουσας - Βελτίωση του µηχανισµού αντηρίδας - Πιθανή ανάπτυξη κάποιου µηχανισµού «δικτυώµατος» - Όχι σηµαντικές βλάβες στον κόµβο - Μικρές βλάβες στα φύλλα FRP - Καµπτικές ρωγµές (πλαστική άρθρωση) στο τµήµα της δοκού που δεν ενισχύθηκε από C-FRP. Βλάβη τύπου C

36 Ρ (kn) Απόκριση δοκιµίου A3 δ (mm) Πειραµατικά αποτελέσµατα - δοκίµιο A3 (Α1-R) -Επαρκής αγκύρωση - Ρητινενέσεις στο σύστηµα ρωγµών -Εξωτερική περίσφιξη αύξηση της θλιπτικής αντοχής του σκυροδέµατος -Εξωτερικός διατµητικός οπλισµός µε εφαρµογή φύλλων FRP - Επανακατασκευή του εσωτερικού σώµατος του κόµβου - ανάπτυξη εκ νέου µηχανισµού αντηρίδας - Ενισχυµένος µηχανισµός αντηρίδας (λόγω της υψηλής αντοχής της ρητίνης) -Πιθανή ανάπτυξη κάποιου µηχανισµού «δικτυώµατος» -Όχι σηµαντικές βλάβες στον κόµβο - Μικρές βλάβες στα φύλλα FRP A3 -Καµπτικές ρωγµές (πλαστική άρθρωση) στο τµήµα της δοκού που δεν ενισχύθηκε από C-FRP. Βλάβη τύπου C

37 Ρ (kn) Συγκρίσεις - Group A A1 Ρ (kn) A2 A δ (mm) δ (mm) Υστερητική απόκριση δοκιµίου A1 Ρ (kn) δ (mm) A3 A1-40 Σύγκριση δοκιµίων A2 και A1 Ρ (kn) δ (mm) A3 A Σύγκριση δοκιµίων A3 και A1 Σύγκριση δοκιµίων A3 και A2

38 Β. Χρήση Ινωπλισµένων πολυµερών (FRP)για επισκευή ενίσχυση στοιχείων ΩΣ Κόµβων (διατµητική & καµπτική καταπόνηση) οκών (διατµητική καταπόνηση) Πλακοδοκών (διατµητική καταπόνηση)

39 Πειραµατικό πρόγραµµα 200 shear span 500 mm 2 16 P shear span 500 mm R RJ φύλλα FRP RJe φύλλα FRP RJm φύλλα FRP /20 cm (λείος χάλυβας) RS

40 Πειραµατικά αποτελέσµατα 300 RJ 250 (kn) Total load RJe RS RJm 50 R Midspan deflection (mm)

41 Μορφές αστοχίας ιάρρηξη υφάσµατος FRP οκός R:Τυπική διατµητική αστοχία δοκού χωρίς συνδετήρες. οκός RJ:Τα υφάσµατα από FRP άλλαξαν ριζικά την συµπεριφορά σε καµπτική (πλάστιµη). Αστοχία συνδετήρα οκός RS:Τυπική διατµητική αστοχία δοκού µε συνδετήρες. ιάρρηξη υφάσµατος FRP οκός RJe:Τα υφάσµατα από FRPστα ακραία τµήµατα περιόρισαν την ανάπτυξη ρηγµατώσεων. ιαγώνια διατµητική ρηγµάτωση και ψαθυρή αστοχία στα µη ενισχυµένα τµήµατα των δοκών ιάρρηξη υφάσµατος FRP οκός RJm:Τα υφάσµατα από FRPστα µεσαία τµήµατα περιόρισαν την ανάπτυξη ρηγµατώσεων.

42 Β.Χρήση Ινωπλισµένων πολυµερών (FRP)για επισκευή ενίσχυση στοιχείων ΩΣ Κόµβων (διατµητική & καµπτική καταπόνηση) οκών (διατµητική καταπόνηση) Πλακοδοκών (διατµητική καταπόνηση)

43 Στόχοι έρευνας Στην παρούσα πειραµατική διερεύνηση µελετάται: Η αποτελεσµατικότηταεπικολλητών ινωπλισµένων υφασµάτων από ίνες άνθρακα (C-FRP) στην διατµητική ενίσχυση πλακοδοκών Τα υφάσµατα από C-FRP επικολλήθηκαν στις 3 πλευρές της δοκού T (µορφή U-ενίσχυσης) Υφάσµατα C-FRP έλασµα Η βελτίωση της αγκύρωσης των ινωπλισµένων υφασµάτων µε τη χρήση χαλύβδινων προσαρµοσµένων χαλύβδινων ελασµάτων.

44 Πειραµατικό πρόγραµµα διατµητικών δοκών Τ

45 Πειραµατικά αποτελέσµατα T3J (kn) T2J T2J-A Total load T TS Midspan deflection (mm)

46 Μορφές αστοχίας (δοκοί T και ΤS) οκός T: Τυπική διαγώνια διατµητική αστοχία δοκού χωρίς οπλισµό διάτµησης Θραύση συνδετήρα οκός TS: Τυπική διαγώνια διατµητική αστοχία δοκού µε συνδετήρες ως οπλισµό διάτµησης

47 Μορφή αστοχίας (δοκός T3J) οκός T3J: Ψαθυρή διατµητική αστοχία λόγω πρόωρης αποκόλλησης του υφάσµατος C-FRP (αστοχία συγκόλλησης σκυροδέµατος - υφάσµατος)

48 Γ. Λεπτοί Μανδύες Ωπλισµένου Σκυροδέµατος Συνήθεις µανδύες (ΩΣ ή εκτοξευόµενο Σκυρόδεµα) Ασφαλής τεχνική ενίσχυσης Αυξάνουν πολύ τις διαστάσεις Αλλάζουν πολύ τα χαρακτηριστικά του στοιχείου Προτείνονται ειδικοί µανδύες από ΩΣ µε τα χαρακτηριστικά : Μικρό πάχος (2 cm) Λεπτοί µανδύες Πυκνούς οπλισµούς µικρής διαµέτρου ( = 5 mm) εν αλλάζουν τις διαστάσεις (ελάχιστα 4 cm/πλευρά) Είναι δυνατόν να µην αλλάξουν (λίγο) τα επιθυµητά χαρακτηριστικά του στοιχείου

49 Πειραµατικό πρόγραµµα Οµάδα οκίµια Υποστυλώµατα οκός Περιοχή κόµβου Τύπος µανδύα Js0 χωρίς οπλισµό Js J Js1 Js2 Js3 J0 J1 ( ) 4 10 ( ) 4 10 (200/300) 2 10 (α) 2 10 (κ) (200/300) 6 10 (α) 6 10 (κ) 1 συνδετήρας 8 ( 8/150) 2 συνδετήρες 8 ( 8/100) 3 συνδετήρες 8 ( 8/75) χωρίς οπλισµό 1 συνδετήρας 8 ( 8/150) A Πάχος 2 cm 5 / 5 (αραιοί οπλισµοί) A Πάχος (αραιοί 2 cm οπλισµοί) 5 / 5 JA0 2 κάθετοι ράβδοι 10 JA JA2 JA3 JA5 ( ) * (200/300) 4 12 (α) 4 12 (κ) 2 κάθετοι ράβδοι 10 & 2 συνδετήρες 8 2 κάθετοι ράβδοι 10 & 3 συνδετήρες 8 2 κάθετοι ράβδοι 10 & 5 συνδετήρες 8 Β Πάχος 2 cm 5 / 2 (πυκνοί οπλισµοί) ** JAE1 1 συνδετήρας 8 * Οι κάθετοι ράβδοι στην περιοχή του κόµβου εκτείνονται σε όλο το µήκος των υποστυλωµάτων ** Ο κόµβος JAE1 έχει µόνο 4 14 στα δοκίµια JA0, JA2, JA3 & JA5 στο υποστύλωµα

50 Js J Οµάδα Js Οµάδα J 4 οκίµια 2 οκίµια

51 ιατοµή µανδύα: 24x24 cm στο υποστύλωµα 24x34 cm στη δοκό ιαµήκης οπλισµός υποστυλώµατος &5 (2&5 στις πλαϊνές πλευρέςκαι 4&5 στην πίσω πλευρά του δοκιµίου) Οπλισµός σύνδεσης υποστυλώµατος - δοκού &5/6 45 Εγκάρσιος οπλισµός κόµβου &5/ Οπλισµός περίσφιξης της κρίσιµης περιοχής της δοκού και αγκύρωσης του εγκάρσιου οπλισµού του κόµβου &5/7.5 Οπλισµός περίσφιξης της κρίσιµης περιοχής του υποστυλώµατος &5/7.5

52 Μανδύας τύπου Α (αραιοί οπλισµοί)

53 O JA0 JAE οκίµια JA0, JA2, JA3, JA Οµάδα JΑ

54 ιατοµή µανδύα: 24x34 cm στο υποστύλωµα 24x34 cm στη δοκό ιαµήκης οπλισµός υποστυλώµατος &5 (5&5 στην πίσω πλευρά και 5&5 στις πλαϊνές πλευρές) 30 Οπλισµός σύνδεσης υποστυλώµατος - δοκού 5& Οπλισµός περίσφιξης της κρίσιµης περιοχής της δοκού και αγκύρωσης του εγκάρσιου οπλισµού του κόµβου &5/ Εγκάρσιος οπλισµός κόµβου &5/ Οπλισµός περίσφιξης της κρίσιµης περιοχής του υποστυλώµατος &5/3

55 Οµάδα κόµβων Js ιαστάσεις mm Μανδύας Α (αραιοί οπλισµοί)

56 Js0 M (knm) d (mm) Βλάβη τύπου B

57 Js0 - R M (knm) d (mm) Βλάβη τύπου B

58 Js1 M (knm) d (mm) Βλάβη τύπου A

59 M (knm) Js1 - R Βλάβη τύπου A d (mm)

60 Οµάδα κόµβων J ιαστάσεις mm Μανδύας Α (αραιοί οπλισµοί)

61 J0

62 J0 M (knm) d (mm) Βλάβη τύπου B

63 J0 - R M (knm) d (mm) Βλάβη τύπου A

64 Οµάδα κόµβων JΑ ιαστάσεις mm Μανδύας Β (πυκνοί οπλισµοί)

65 JA0

66 JA0 M (knm) d (mm) Βλάβη τύπου B Χρ. Καραγιάννης, -80 Καθηγητής -90

67 JA0 - R M (knm) d (mm) Βλάβη τύπου C

68 Συµπεράσµατα I. Χρήση Ρητινών Η καλότεχνη εφαρµογή ρητινενεµάτων : -Αποκαθιστά πλήρως την ικανότητα για ανάληψη φορτίου -Αποκαθιστά την δυσκαµψία φορτίσεως -Αποκαθιστά την ικανότητα για απορρόφηση ενέργειας (µε επιφύλαξη στις καθαρά καµπτικές βλάβες) -Επιφύλαξη ηµιουργία πλαστικών αρθρώσεων µικρού µήκους

69 II. Χρήση FRP Η χρήση των C-FRP στην ενίσχυση κόµβων Μεταβάλει τον µηχανισµό µεταφοράς της τέµνουσας στον κόµβο Βελτιώνει την ικανότητα του κόµβου σε φορτίο, σε δυσκαµψία φορτίσεως και σε απορρόφηση ενέργειας. Καταλήγει συχνά σε δηµιουργία πλαστικών αρθρώσεων πολύ µικρού µήκους υσκολία ή αδυναµία συνολικής εφαρµογήςσε πραγµατικές κατασκευές.

70 ΙΙΙ. Λεπτοί Μανδύες Προτείνονται ειδικοί µανδύες από ΩΣ µε τα χαρακτηριστικά : Μικρό πάχος (2 cm) Λεπτοί µανδύες Πυκνούς οπλισµούς µικρής διαµέτρου ( = 5 mm) εν αλλάζουν τις διαστάσεις (ελάχιστα 4 cm/πλευρά) Είναι δυνατόν να µην αλλάξουν (λίγο) τα επιθυµητά χαρακτηριστικά του στοιχείου Ο λεπτός µανδύας Αποκαθιστά πλήρως ή και αυξάνει τη ικανότητα του κόµβου υνατότητα εφαρµογής σχεδόν σε κάθε περίπτωση υνατότητα χρήσης λεπτών µανδυών ως - τεχνική επισκευής - τεχνική ενίσχυσης
