1 strechy odkvapy trapézy TRAPÉZOVÉ PROFILY A FASÁDNE SYSTÉMY

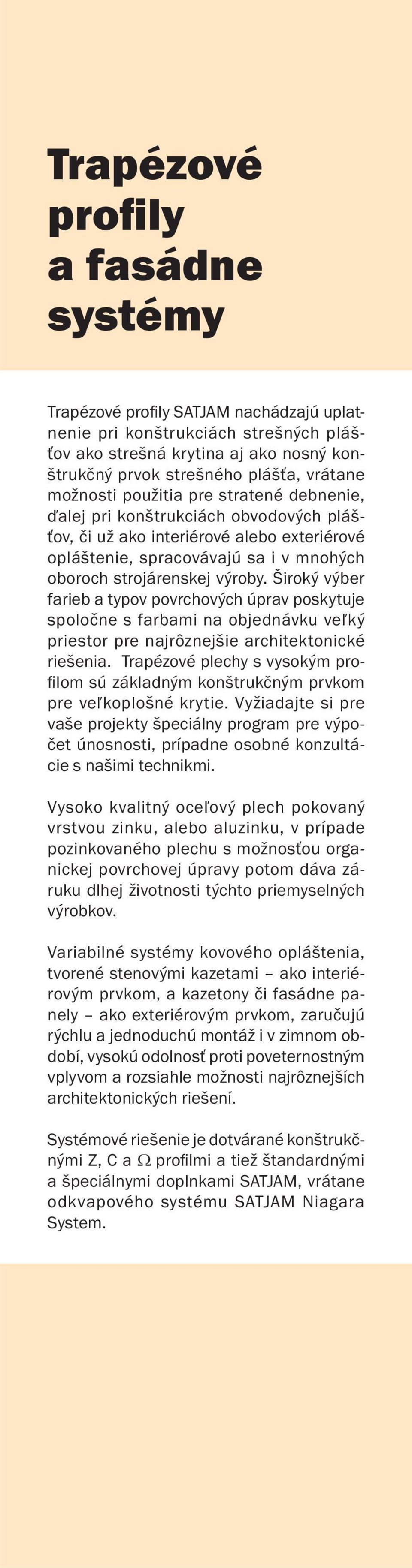

2 Trapézové profily a fasádne systémy Trapézové profi ly SATJAM nachádzajú uplatnenie pri konštrukciách strešných plášťov ako strešná krytina aj ako nosný konštrukčný prvok strešného plášťa, vrátane možnosti použitia pre stratené debnenie, ďalej pri konštrukciách obvodových plášťov, či už ako interiérové alebo exteriérové opláštenie, spracovávajú sa i v mnohých oboroch strojárenskej výroby. Široký výber farieb a typov povrchových úprav poskytuje spoločne s farbami na objednávku veľký priestor pre najrôznejšie architektonické riešenia. Trapézové plechy s vysokým profi lom sú základným konštrukčným prvkom pre veľkoplošné krytie. Vyžiadajte si pre vaše projekty špeciálny program pre výpočet únosnosti, prípadne osobné konzultácie s našimi technikmi. Vysoko kvalitný oceľový plech pokovaný vrstvou zinku, alebo aluzinku, v prípade pozinkovaného plechu s možnosťou organickej povrchovej úpravy potom dáva záruku dlhej životnosti týchto priemyselných výrobkov. Variabilné systémy kovového opláštenia, tvorené stenovými kazetami ako interiérovým prvkom, a kazetony či fasádne panely ako exteriérovým prvkom, zaručujú rýchlu a jednoduchú montáž i v zimnom období, vysokú odolnosť proti poveternostným vplyvom a rozsiahle možnosti najrôznejších architektonických riešení. Systémové riešenie je dotvárané konštrukčnými Z, C a Ω profi lmi a tiež štandardnými a špeciálnymi doplnkami SATJAM, vrátane odkvapového systému SATJAM Niagara System.

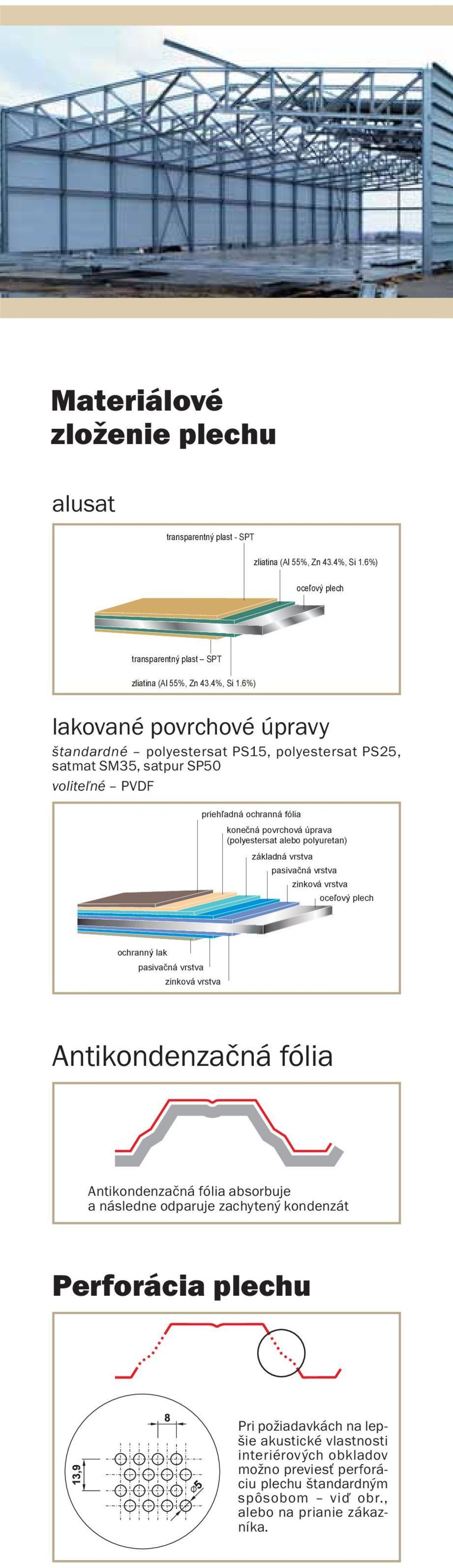

3 Materiálové zloženie plechu alusat transparentný plast - SPT zliatina (Al 55%, Zn 43.4%, Si 1.6%) oceľový plech transparentný plast SPT zliatina (Al 55%, Zn 43.4%, Si 1.6%) lakované povrchové úpravy štandardné polyestersat PS15, polyestersat PS25, satmat SM, satpur SP50 voliteľné PVDF priehľadná ochranná fólia konečná povrchová úprava (polyestersat alebo polyuretan) základná vrstva pasivačná vrstva zinková vrstva oceľový plech ochranný lak pasivačná vrstva zinková vrstva Antikondenzačná fólia Antikondenzačná fólia absorbuje a následne odparuje zachytený kondenzát Perforácia plechu Pri požiadavkách na lepšie akustické vlastnosti interiérových obkladov možno previesť perforáciu plechu štandardným spôsobom viď obr., alebo na prianie zákazníka.

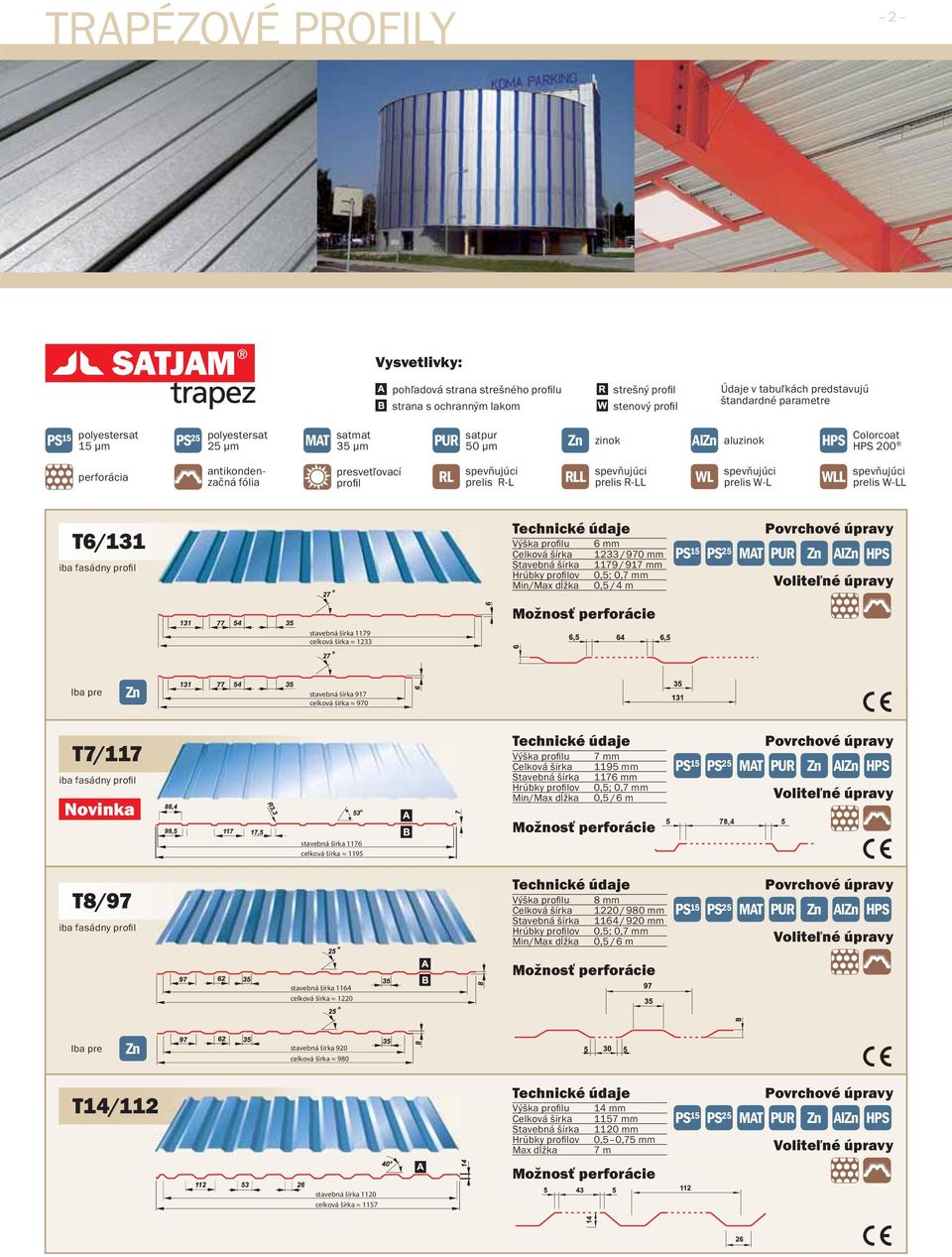

4 TRAPÉZOVÉ PROFILY 2 Vysvetlivky: pohľadová strana strešného profi lu strana s ochranným lakom strešný profi l stenový profi l Údaje v tabuľkách predstavujú štandardné parametre polyestersat 15 μm PS25 polyestersat 25 μm MAT satmat μm PUR satpur 50 μm Zn zinok AlZn aluzinok HPS Colorcoat HPS 200 perforácia antikondenzačná fólia presvetľovací profi l RL spevňujúci prelis R-L RLL spevňujúci prelis R-LL WL spevňujúci prelis W-L WLL spevňujúci prelis W-LL T6/131 iba fasádny profi l Výška profi lu 6 Celková šírka 1233 / 970 Stavebná šírka 1179 / 917 Hrúbky profi lov 0,5; 0,7 Min/Max dĺžka 0,5 / 4 m stavebná šírka 1179 celková šírka 1233 Iba pre Zn stavebná šírka 917 celková šírka 970 T7/117 iba fasádny profi l Novinka stavebná šírka 1176 celková šírka 1195 Výška profi lu 7 Celková šírka 1195 Stavebná šírka 1176 Hrúbky profi lov 0,5; 0,7 Min/Max dĺžka 0,5 / 6 m 5 78,4 5 T8/97 iba fasádny profi l Výška profi lu 8 Celková šírka 1220 / 980 Stavebná šírka 1164 / 920 Hrúbky profi lov 0,5; 0,7 Min/Max dĺžka 0,5 / 6 m stavebná šírka 1164 celková šírka 1220 Iba pre Zn stavebná šírka 920 celková šírka 980 T14/112 Výška profi lu 14 Celková šírka 1157 Stavebná šírka 1120 Hrúbky profi lov 0,5 0,75 Max dĺžka 7 m stavebná šírka 1120 celková šírka 1157

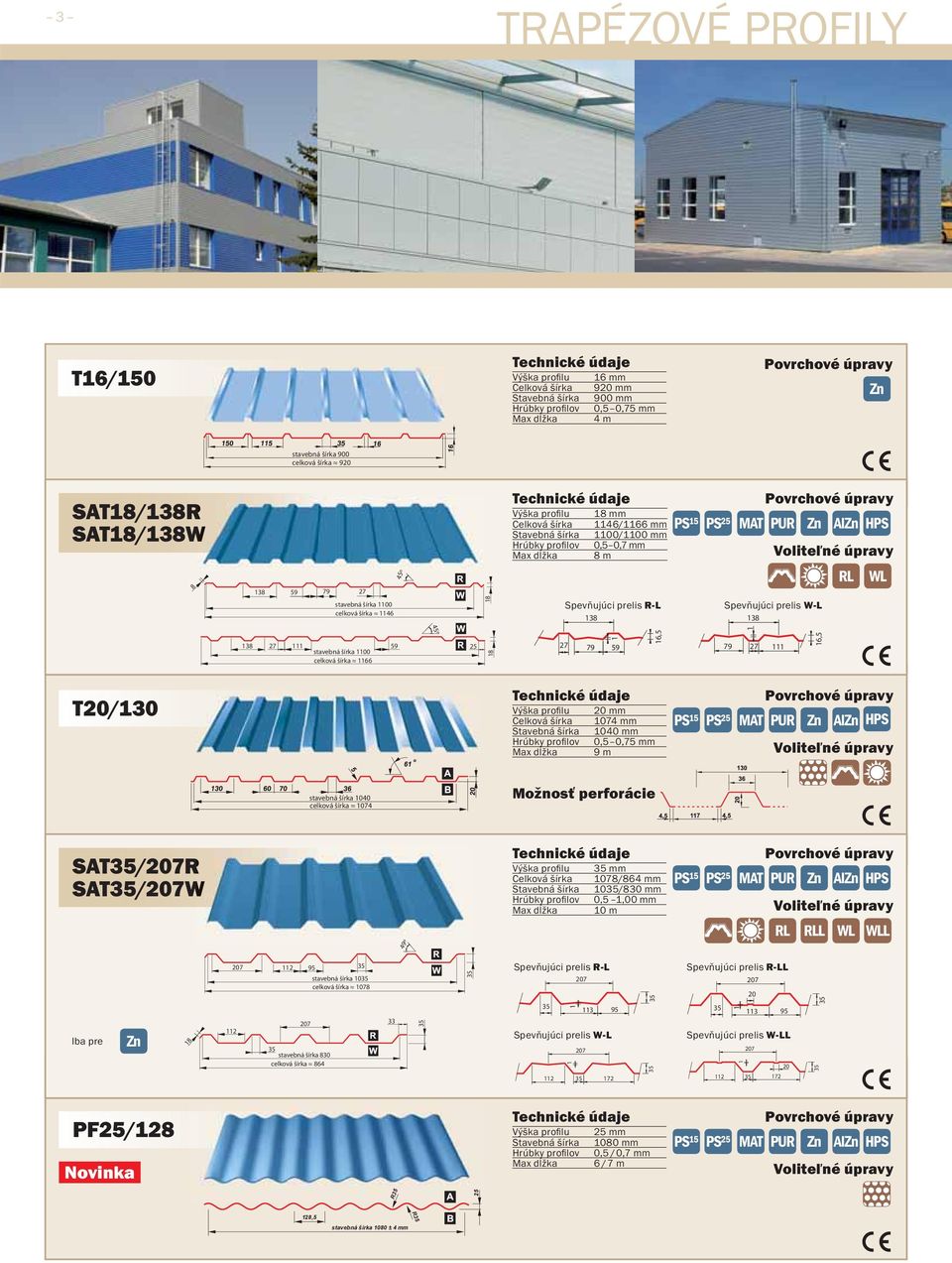

5 3 TRAPÉZOVÉ PROFILY SAT18/138R SAT18/138W Výška profi lu 18 Celková šírka 1146/1166 Stavebná šírka 1100/1100 Hrúbky profi lov 0,5 0,7 Max dĺžka 8 m Spevňujúci prelis R-L 138 RL WL Spevňujúci prelis W-L ,5 1 1 T16/150 Výška profi lu 16 Celková šírka 920 Stavebná šírka 900 Hrúbky profi lov 0,5 0,75 Max dĺžka 4 m Zn stavebná šírka 900 celková šírka stavebná šírka 1100 celková šírka º stavebná šírka 1100 celková šírka º ,5 T20/130 Výška profi lu 20 Celková šírka 1074 Stavebná šírka 1040 Hrúbky profi lov 0,5 0,75 Max dĺžka 9 m stavebná šírka 1040 celková šírka 1074 SAT/207R SAT/207W 49º Výška profi lu Celková šírka 1078/864 Stavebná šírka 10/830 Hrúbky profi lov 0,5 1,00 Max dĺžka 10 m RL RLL WL WLL Iba pre Zn stavebná šírka 830 celková šírka 864 stavebná šírka 10 celková šírka Spevňujúci prelis R-L Spevňujúci prelis W-L Spevňujúci prelis R-LL Spevňujúci prelis W-LL PF25/128 Novinka Výška profi lu 25 Stavebná šírka 1080 Hrúbky profi lov 0,5 / 0,7 Max dĺžka 6 / 7 m R ,5 R stavebná šírka 1080 ± 4

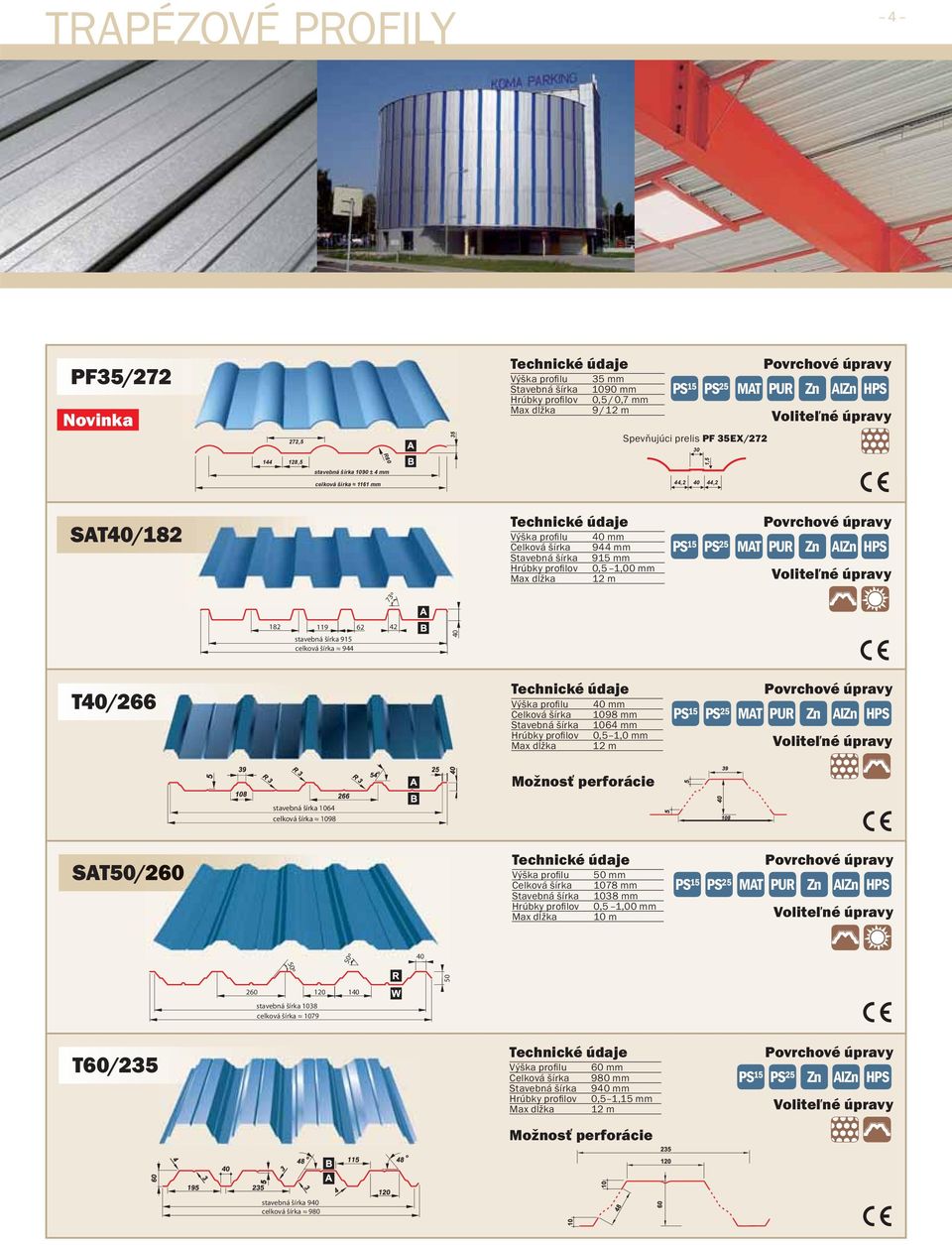

6 73º TRAPÉZOVÉ PROFILY 4 PF/272 Novinka 272,5 Výška profi lu Stavebná šírka 1090 Hrúbky profi lov 0,5 / 0,7 Max dĺžka 9 / 12 m Spevňujúci prelis PF EX/ R ,5 1,5 44, ,2 SAT40/182 Výška profi lu 40 Celková šírka 944 Stavebná šírka 915 Hrúbky profi lov 0,5 1,00 Max dĺžka 12 m stavebná šírka 915 celková šírka 944 T40/266 Výška profi lu 40 Celková šírka 1098 Stavebná šírka 1064 Hrúbky profi lov 0,5 1,0 Max dĺžka 12 m stavebná šírka 1064 celková šírka 1098 SAT50/260 Výška profi lu 50 Celková šírka 1078 Stavebná šírka 1038 Hrúbky profi lov 0,5 1,00 Max dĺžka 10 m 50º 40 50º 50 stavebná šírka 1090 ± 4 celková šírka stavebná šírka 1038 celková šírka 1079 T60/2 Výška profi lu 60 Celková šírka 980 Stavebná šírka 940 Hrúbky profi lov 0,5 1,15 Max dĺžka 12 m Zn AlZn HPS stavebná šírka 940 celková šírka 980

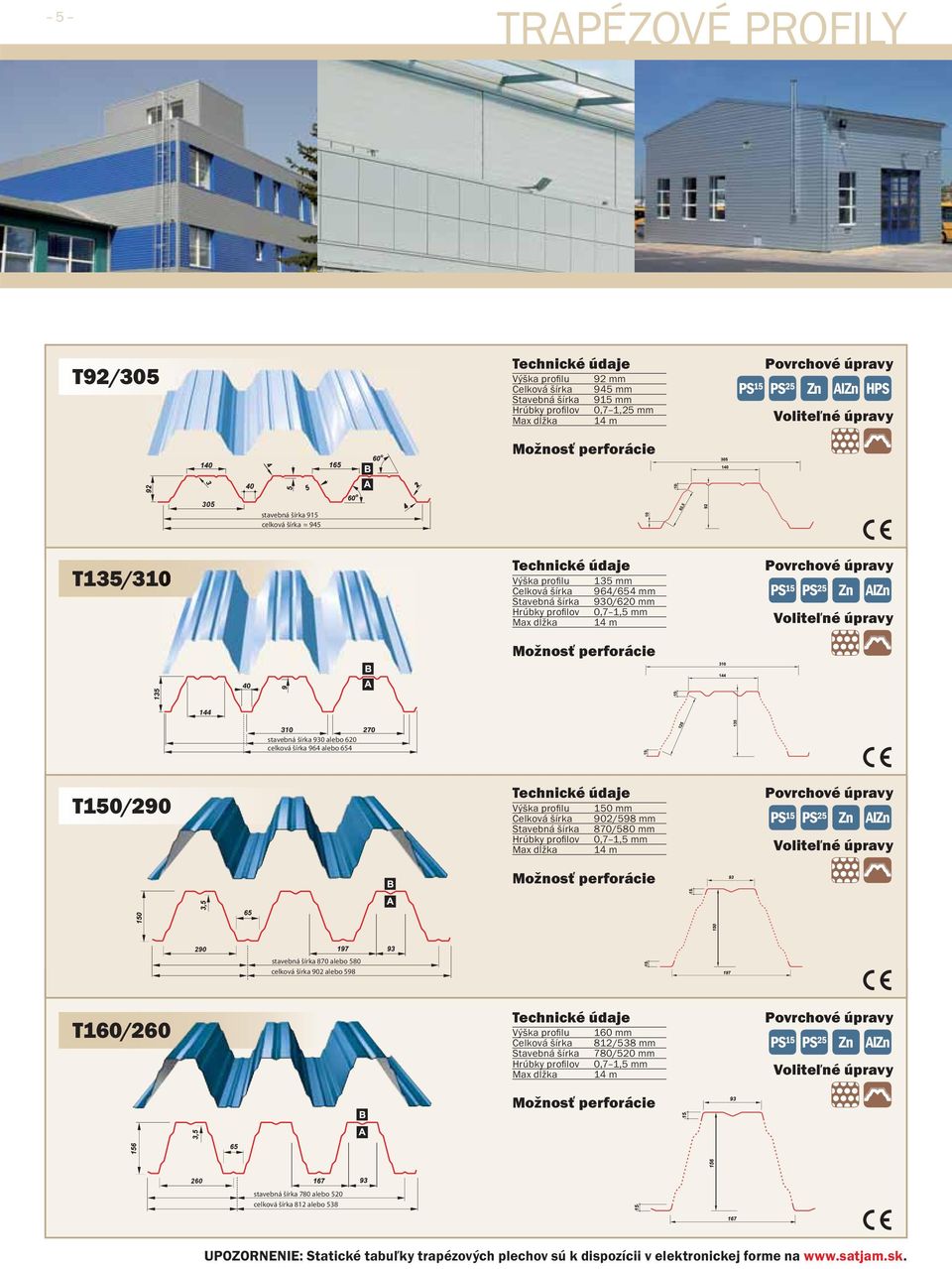

7 5 TRAPÉZOVÉ PROFILY T92/305 Výška profi lu 92 Celková šírka 945 Stavebná šírka 915 Hrúbky profi lov 0,7 1,25 Max dĺžka 14 m Zn AlZn HPS 305 stavebná šírka 915 celková šírka 945 T1/310 Výška profi lu 1 Celková šírka 964/654 Stavebná šírka 930/620 Hrúbky profi lov 0,7 1,5 Max dĺžka 14 m Zn AlZn stavebná šírka 930 alebo 620 celková šírka 964 alebo 654 T150/290 Výška profi lu 150 Celková šírka 902/598 Stavebná šírka 870/580 Hrúbky profi lov 0,7 1,5 Max dĺžka 14 m Zn AlZn 290 stavebná šírka 870 alebo 580 celková šírka 902 alebo 598 T160/260 Výška profi lu 160 Celková šírka 812/538 Stavebná šírka 780/520 Hrúbky profi lov 0,7 1,5 Max dĺžka 14 m Zn AlZn 260 stavebná šírka 780 alebo 520 celková šírka 812 alebo 538 UPOZORNENIE: Statické tabuľky trapézových plechov sú k dispozícii v elektronickej forme na

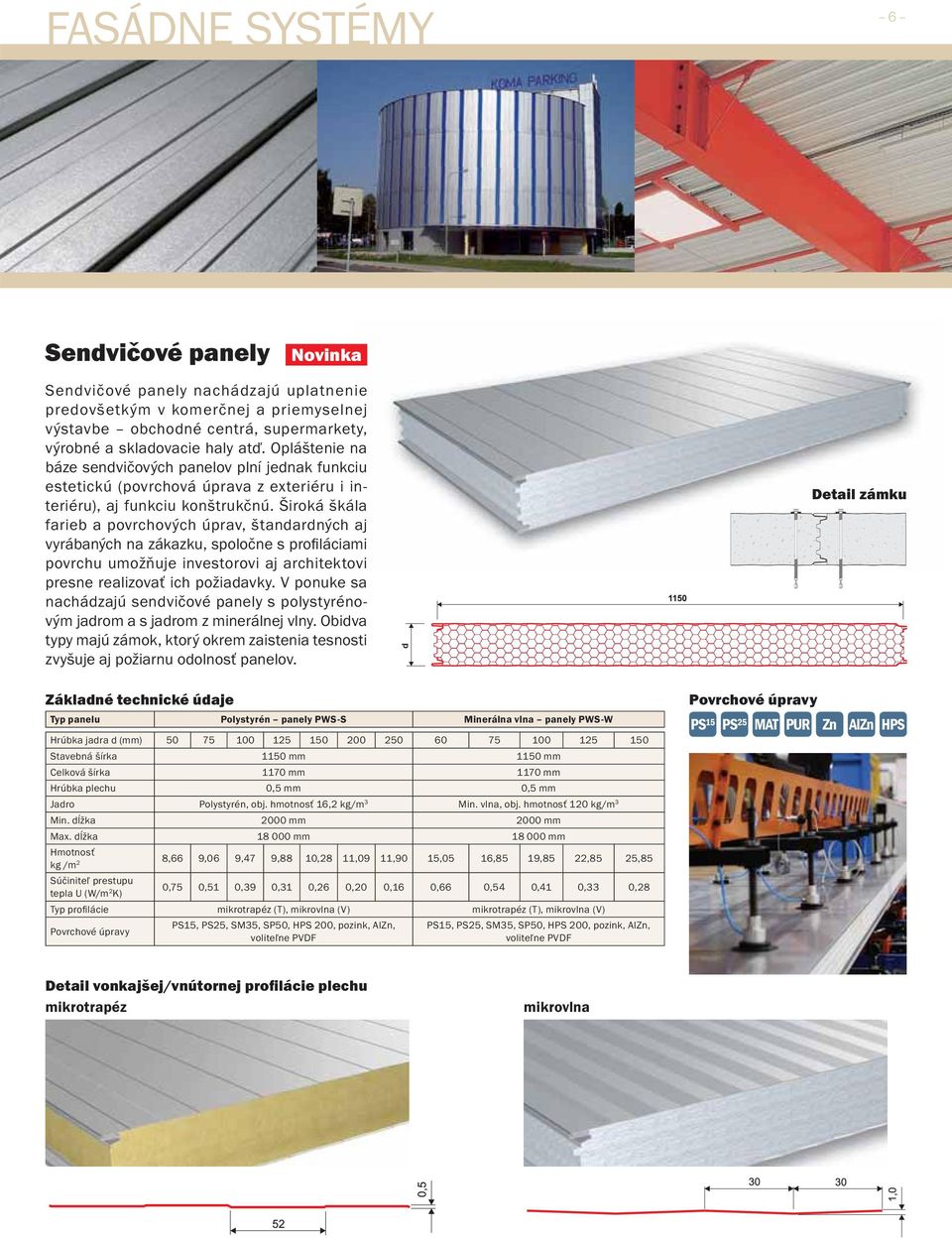

8 FASÁDNE SYSTÉMY 6 Sendvičové panely Novinka Sendvičové panely nachádzajú uplatnenie predovšetkým v komerčnej a priemyselnej výstavbe obchodné centrá, supermarkety, výrobné a skladovacie haly atď. Opláštenie na báze sendvičových panelov plní jednak funkciu estetickú (povrchová úprava z exteriéru i interiéru), aj funkciu konštrukčnú. Široká škála farieb a povrchových úprav, štandardných aj vyrábaných na zákazku, spoločne s profi láciami povrchu umožňuje investorovi aj architektovi presne realizovať ich požiadavky. V ponuke sa nachádzajú sendvičové panely s polystyrénovým jadrom a s jadrom z minerálnej vlny. Obidva typy majú zámok, ktorý okrem zaistenia tesnosti zvyšuje aj požiarnu odolnosť panelov. d Detail zámku Základné technické údaje Typ panelu Polystyrén panely PWS-S Minerálna vlna panely PWS-W Hrúbka jadra d () Stavebná šírka Celková šírka Hrúbka plechu 0,5 0,5 MAT PUR Zn AlZn HPS Jadro Polystyrén, obj. hmotnosť 16,2 kg/m 3 Min. vlna, obj. hmotnosť 120 kg/m 3 Min. dĺžka Max. dĺžka Hmotnosť kg /m 2 8,66 9,06 9,47 9,88 10,28 11,09 11,90 15,05 16,85 19,85 22,85 25,85 Súčiniteľ prestupu tepla U (W/m 2 K) 0,75 0,51 0,39 0,31 0,26 0,20 0,16 0,66 0,54 0,41 0,33 0,28 Typ profi lácie mikrotrapéz (T), mikrovlna (V) mikrotrapéz (T), mikrovlna (V) PS15, PS25, SM, SP50, HPS 200, pozink, AlZn, voliteľne PVDF PS15, PS25, SM, SP50, HPS 200, pozink, AlZn, voliteľne PVDF Detail vonkajšej/vnútornej profilácie plechu mikrotrapéz mikrovlna

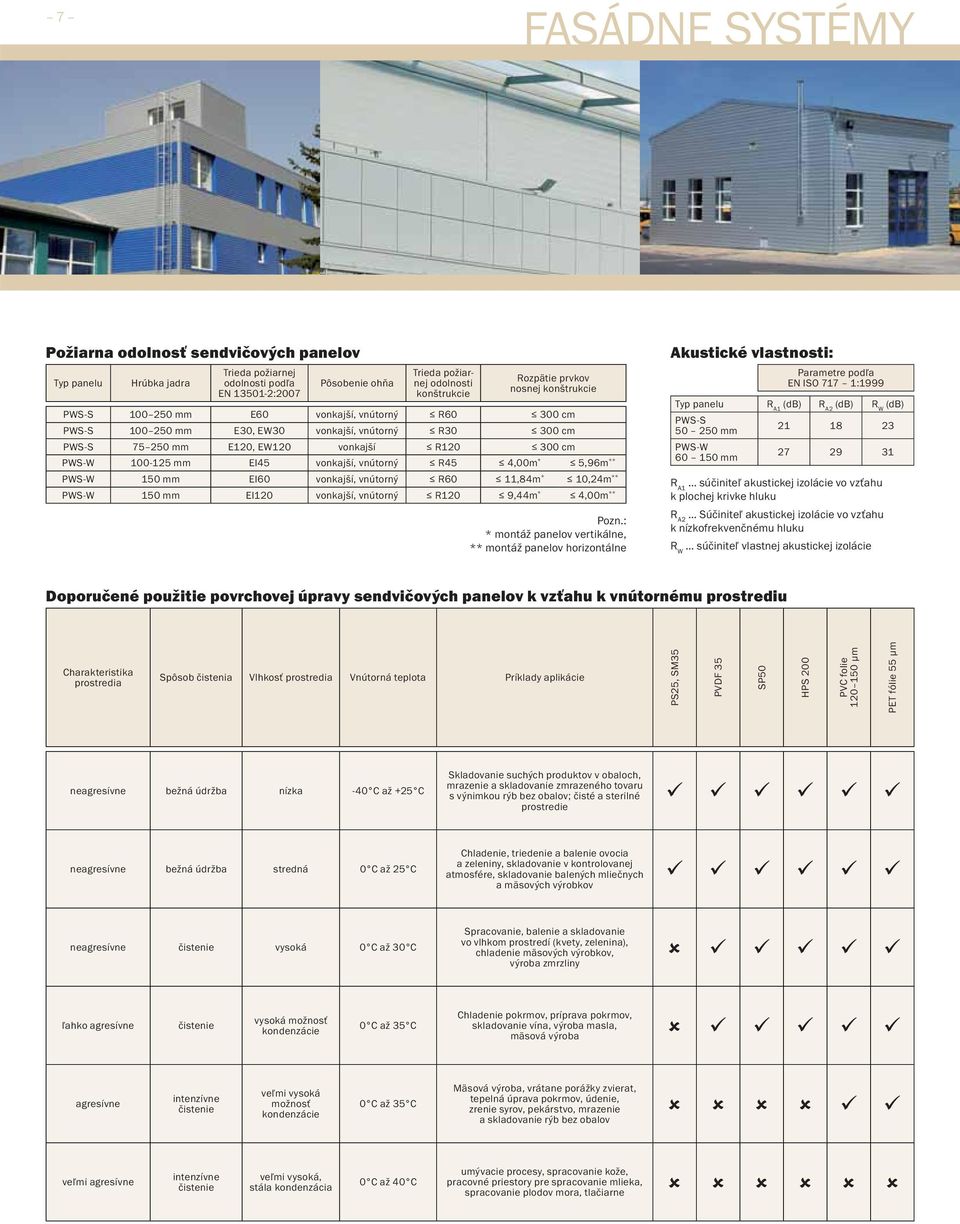

9 7 FASÁDNE SYSTÉMY Požiarna odolnosť sendvičových panelov Typ panelu Hrúbka jadra Trieda požiarnej odolnosti podľa EN 101-2:2007 Pôsobenie ohňa Trieda požiarnej odolnosti konštrukcie Rozpätie prvkov nosnej konštrukcie PWS-S E60 vonkajší, vnútorný R cm PWS-S E30, EW30 vonkajší, vnútorný R cm PWS-S E120, EW120 vonkajší R cm PWS-W EI45 vonkajší, vnútorný R45 4,00m * 5,96m ** PWS-W 150 EI60 vonkajší, vnútorný R60 11,84m * 10,24m ** PWS-W 150 EI120 vonkajší, vnútorný R120 9,44m * 4,00m ** Pozn.: * montáž panelov vertikálne, ** montáž panelov horizontálne Akustické vlastnosti: Parametre podľa EN ISO 717 1:1999 Typ panelu R A1 (db) R A2 (db) R W (db) PWS-S PWS-W R A1 súčiniteľ akustickej izolácie vo vzťahu k plochej krivke hluku R A2 Súčiniteľ akustickej izolácie vo vzťahu k nízkofrekvenčnému hluku R W súčiniteľ vlastnej akustickej izolácie Doporučené použitie povrchovej úpravy sendvičových panelov k vzťahu k vnútornému prostrediu Charakteristika prostredia Spôsob čistenia Vlhkosť prostredia Vnútorná teplota Príklady aplikácie PS25, SM PVDF SP50 HPS 200 PVC folie μm PET fólie 55 μm neagresívne bežná údržba nízka -40 C až +25 C Skladovanie suchých produktov v obaloch, mrazenie a skladovanie zmrazeného tovaru s výnimkou rýb bez obalov; čisté a sterilné prostredie neagresívne bežná údržba stredná 0 C až 25 C Chladenie, triedenie a balenie ovocia a zeleniny, skladovanie v kontrolovanej atmosfére, skladovanie balených mliečnych a mäsových výrobkov neagresívne čistenie vysoká 0 C až 30 C Spracovanie, balenie a skladovanie vo vlhkom prostredí (kvety, zelenina), chladenie mäsových výrobkov, výroba zmrzliny ľahko agresívne čistenie vysoká možnosť kondenzácie 0 C až C Chladenie pokrmov, príprava pokrmov, skladovanie vína, výroba masla, mäsová výroba agresívne intenzívne čistenie veľmi vysoká možnosť kondenzácie 0 C až C Mäsová výroba, vrátane porážky zvierat, tepelná úprava pokrmov, údenie, zrenie syrov, pekárstvo, mrazenie a skladovanie rýb bez obalov veľmi agresívne intenzívne čistenie veľmi vysoká, stála kondenzácia 0 C až 40 C umývacie procesy, spracovanie kože, pracovné priestory pre spracovanie mlieka, spracovanie plodov mora, tlačiarne

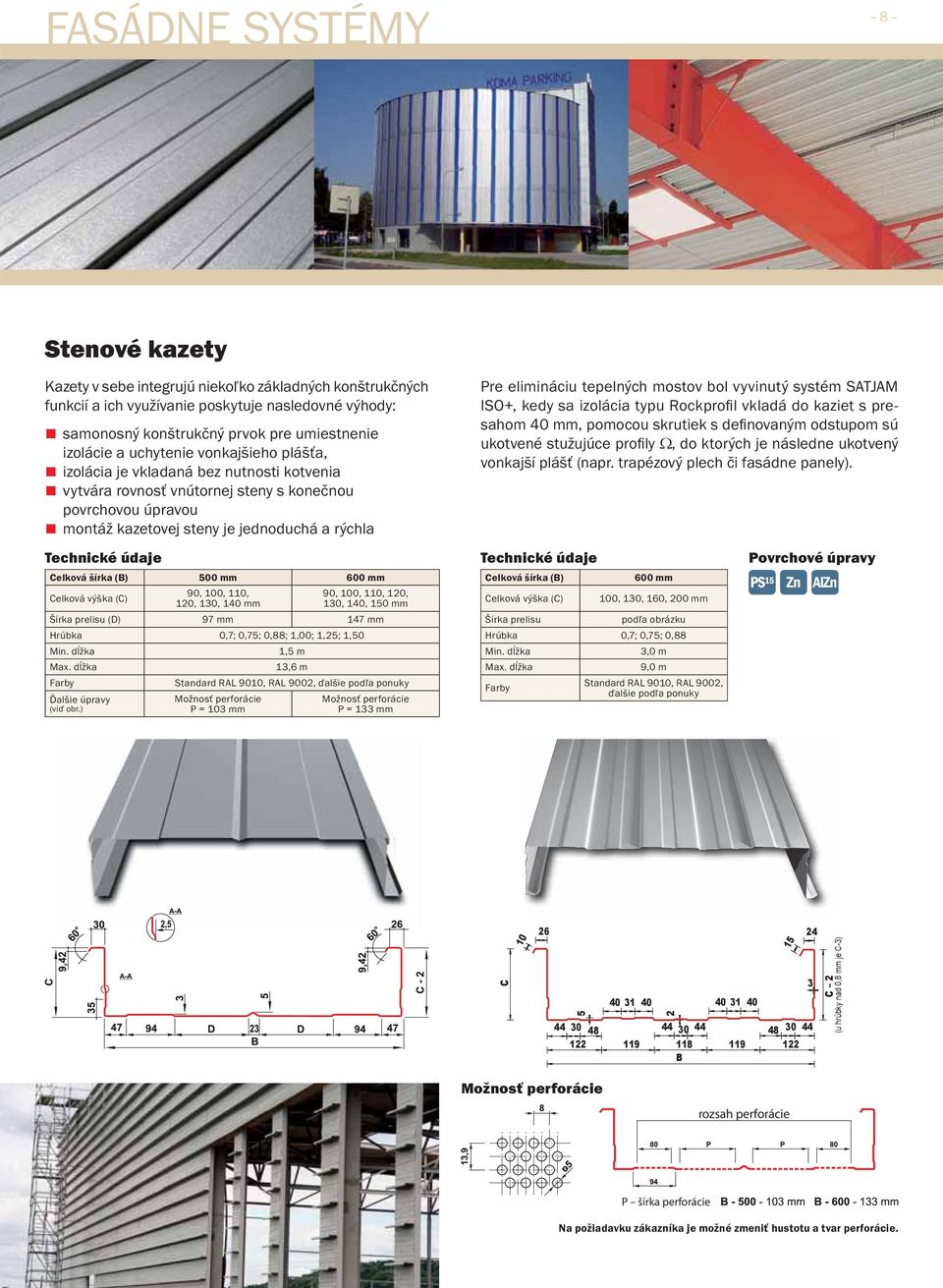

10 FASÁDNE SYSTÉMY 8 Stenové kazety Kazety v sebe integrujú niekoľko základných konštrukčných funkcií a ich využívanie poskytuje nasledovné výhody: samonosný konštrukčný prvok pre umiestnenie izolácie a uchytenie vonkajšieho plášťa, izolácia je vkladaná bez nutnosti kotvenia vytvára rovnosť vnútornej steny s konečnou povrchovou úpravou montáž kazetovej steny je jednoduchá a rýchla Celková šírka (B) Celková výška (C) 90, 100, 110, 120, 130, , 100, 110, 120, 130, 140, 150 Šírka prelisu (D) Hrúbka 0,7; 0,75; 0,88; 1,00; 1,25; 1,50 Min. dĺžka 1,5 m Max. dĺžka 13,6 m Farby Standard RAL 9010, RAL 9002, ďalšie podľa ponuky Ďalšie úpravy (viď obr.) P = 103 P = 133 Pre elimináciu tepelných mostov bol vyvinutý systém SATJAM ISO+, kedy sa izolácia typu Rockprofi l vkladá do kaziet s presahom 40, pomocou skrutiek s defi novaným odstupom sú ukotvené stužujúce profi ly Ω, do ktorých je následne ukotvený vonkajší plášť (napr. trapézový plech či fasádne panely). Celková šírka (B) 600 Celková výška (C) 100, 130, 160, 200 Šírka prelisu podľa obrázku Hrúbka 0,7; 0,75; 0,88 Min. dĺžka 3,0 m Max. dĺžka 9,0 m Farby Standard RAL 9010, RAL 9002, ďalšie podľa ponuky Zn AlZn C B 15 3 C 2 (u hrúbky nad 0,8 je C-3) rozsah perforácie P šírka perforácie Na požiadavku zákazníka je možné zmeniť hustotu a tvar perforácie.

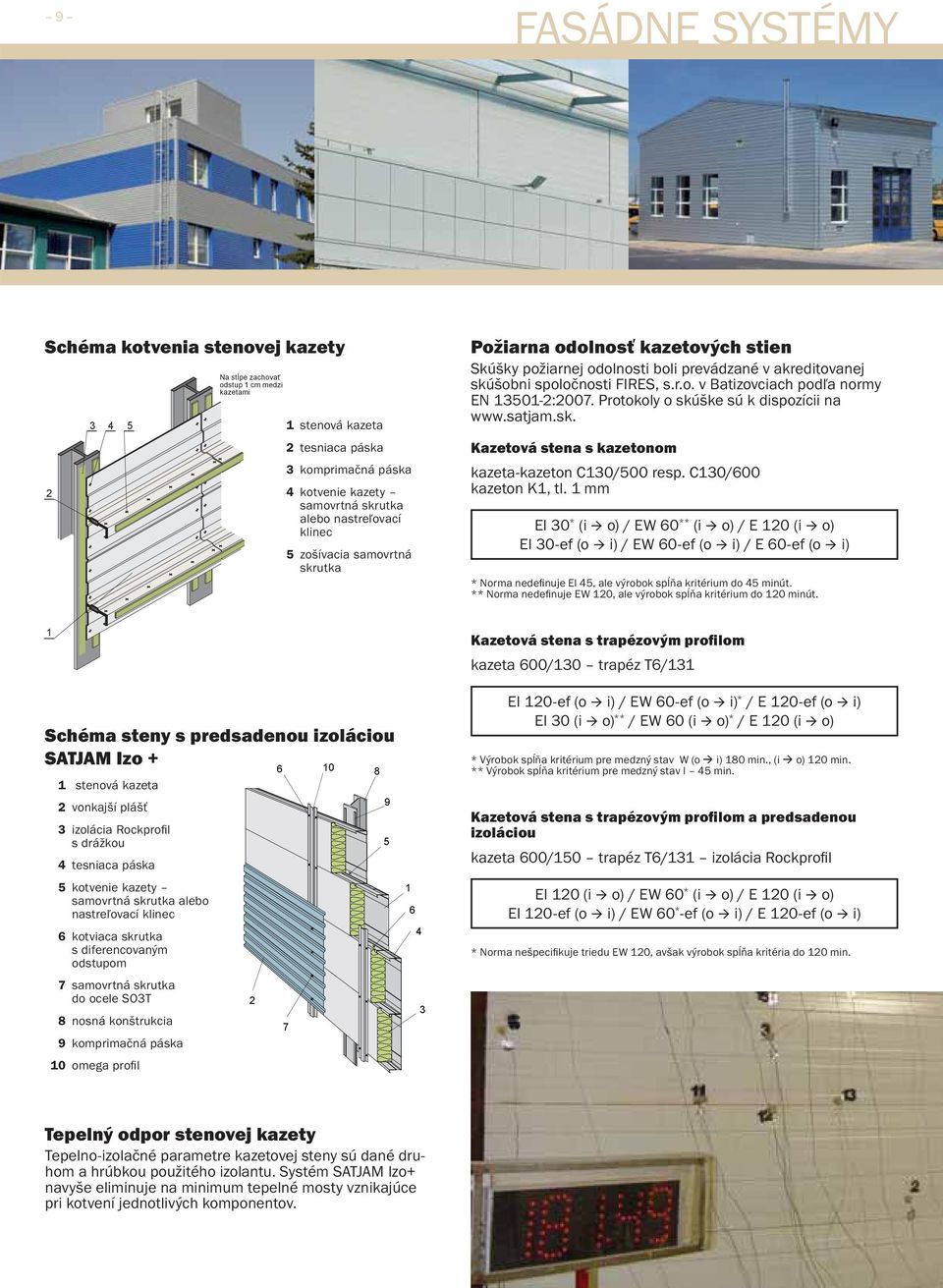

11 9 FASÁDNE SYSTÉMY Schéma kotvenia stenovej kazety Na sloupu stĺpe zachovať zachovat odstup 1 cm mezi medzi kazetami 1 stenová kazeta 2 tesniaca páska 3 komprimačná páska 4 kotvenie kazety samovrtná skrutka alebo nastreľovací klinec 5 zošívacia samovrtná skrutka Požiarna odolnosť kazetových stien Skúšky požiarnej odolnosti boli prevádzané v akreditovanej skúšobni spoločnosti FIRES, s.r.o. v Batizovciach podľa normy EN 101-2:2007. Protokoly o skúške sú k dispozícii na Kazetová stena s kazetonom kazeta-kazeton C130/500 resp. C130/600 kazeton K1, tl. 1 EI 30 * (i o) / EW 60 ** (i o) / E 120 (i o) EI 30-ef (o i) / EW 60-ef (o i) / E 60-ef (o i) * Norma nedefi nuje El 45, ale výrobok spĺňa kritérium do 45 minút. ** Norma nedefi nuje EW 120, ale výrobok spĺňa kritérium do 120 minút. 1 Kazetová stena s trapézovým profilom kazeta 600/130 trapéz T6/131 Schéma steny s predsadenou izoláciou SATJAM Izo + 1 stenová kazeta 2 vonkajší plášť 3 izolácia Rockprofi l s drážkou 4 tesniaca páska 5 kotvenie kazety samovrtná skrutka alebo nastreľovací klinec 6 kotviaca skrutka s diferencovaným odstupom 7 samovrtná skrutka do ocele SO3T 8 nosná konštrukcia 9 komprimačná páska 10 omega profi l EI 120-ef (o i) / EW 60-ef (o i) * / E 120-ef (o i) EI 30 (i o) ** / EW 60 (i o) * / E 120 (i o) * Výrobok spĺňa kritérium pre medzný stav W (o i) 180 min., (i o) 120 min. ** Výrobok spĺňa kritérium pre medzný stav I 45 min. Kazetová stena s trapézovým profilom a predsadenou izoláciou kazeta 600/150 trapéz T6/131 izolácia Rockprofi l EI 120 (i o) / EW 60 * (i o) / E 120 (i o) EI 120-ef (o i) / EW 60 * -ef (o i) / E 120-ef (o i) * Norma nešpecifi kuje triedu EW 120, avšak výrobok spĺňa kritéria do 120 min. Tepelný odpor stenovej kazety Tepelno-izolačné parametre kazetovej steny sú dané druhom a hrúbkou použitého izolantu. Systém SATJAM Izo+ navyše eliminuje na minimum tepelné mosty vznikajúce pri kotvení jednotlivých komponentov.

12 FASÁDNE SYSTÉMY 10 Perforácia Perforovaný plech sa môže použiť na výrobu trapézových plechov, stenových kaziet či fasádnych panelov v prípade, že potrebujeme vylepšiť akustické vlastnosti vnútorného priestoru. Perforovaný oceľový plech nachádza uplatnenie okrem stavebníctva taktiež napr. v strojárskej výrobe. W P Priesvit % Štandardné rozmery a hrúbky tabúľ a zvitkov Tabule Tabule Tabule Svitky 2,0 3,5 29,62 0,75; 1,0 0,75; 1, P P W 3,2 5,0 32,65 4,0 7,0 29,60 5,0 8,0,43 8,0 12,0 40,31 12,0 18,0 41,80 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,0; 1,25; 1,5; 2,0 1,25; 1,5 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,0; 1,25; 1,5; 2,0 1,0; 1,25; 1,5 1,0; 1,25; 1,5 1250, 1500, , 1500, ,0; 1,25; 1,5 1250, ,0; 1,25; 1,5; 2,0 1,0; 1,25; 1,5; 2,0 1250, , 1000 W 3,0 8,0 10,34 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1,25; 1,5; 2,0 1250, 2000 P 4,0 12,0 9,32 1,25; 1,5 1,25; 1,5 1,25; 1,5 1250, 1500 P 5,0 14,0 11,10 1,25; 1,5 1,25; 1,5 1,25; 1,5 1250, 1500 W P 10,0 15,0 44,40 1,0; 1,5; 2,0 1,0; 1,5 1,0 1250, 1500, 1000 Pozn.: *) Uvedené rozmery pre pozinkovaný plech alebo plech s polyesterovou povrchovou úpravou. Iné rozmery alebo iné materiály (čierna oceľ, nerezová oceľ atď.) po konzultácii s obchodnými zástupcami. Profily Ω Tieto pomocné profi ly slúžia ako oceľové laty na strechy a fasády. Štandardne sa vyrábajú z pozinkovaného plechu alebo aluzinku, ale na požiadavku zákazníka sa môžu vyrobiť aj z lakovaných plechov. Hrúbka: 0,70 1,00 Dĺžka: 0,50 6,00 m Zn AlZn Prednosti: vysoká tuhosť a pevnosť trvanlivosť a dlhá životnosť malé zaťaženie konštrukcie ideálna rovinnosť roštu pohodlná a jednoduchá montáž OMEGA 20 * v závislosti na od šířce šírky pásky OMEGA 30 OMEGA 50

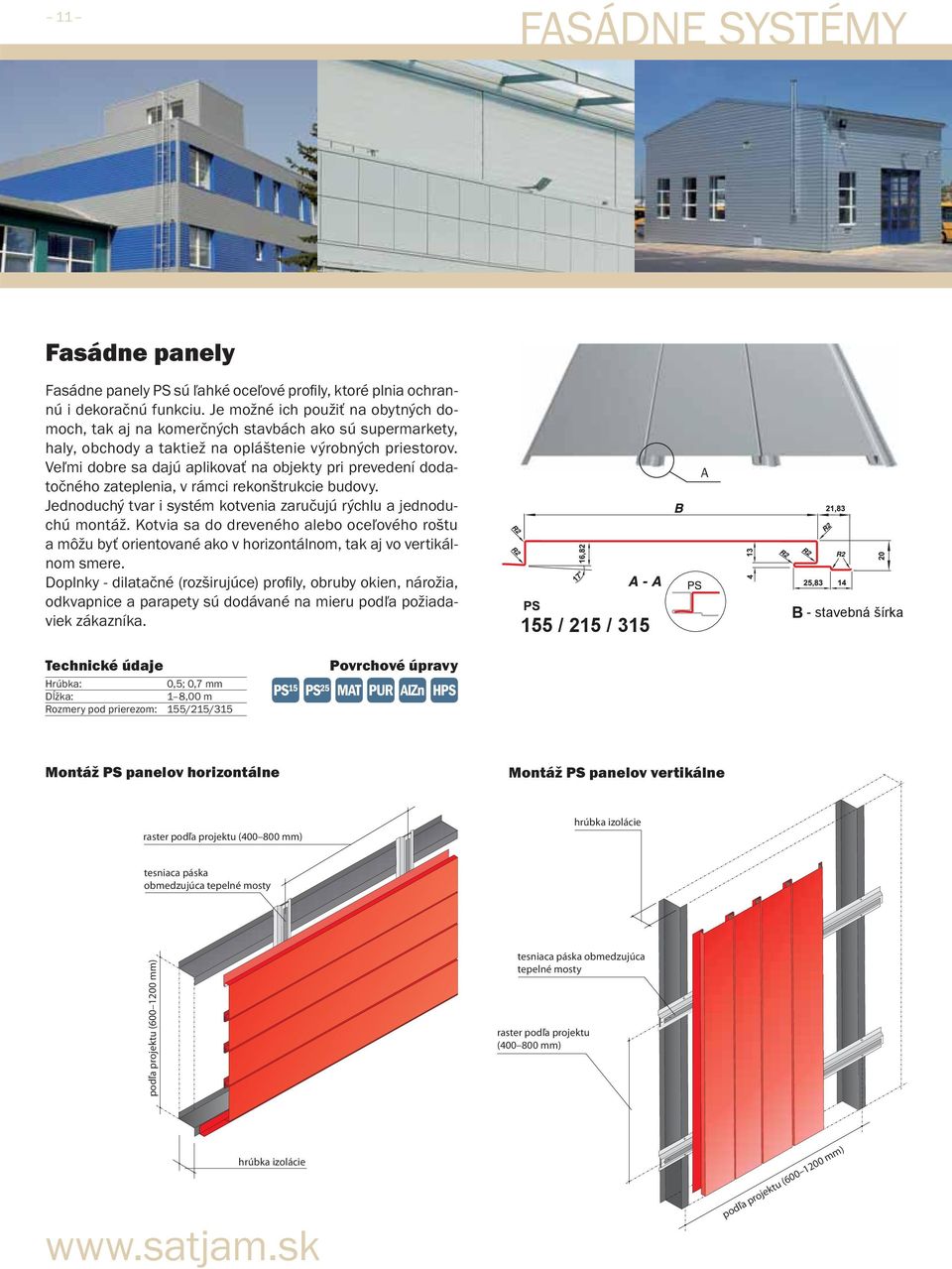

13 11 FASÁDNE SYSTÉMY Fasádne panely Fasádne panely PS sú ľahké oceľové profi ly, ktoré plnia ochrannú i dekoračnú funkciu. Je možné ich použiť na obytných domoch, tak aj na komerčných stavbách ako sú supermarkety, haly, obchody a taktiež na opláštenie výrobných priestorov. Veľmi dobre sa dajú aplikovať na objekty pri prevedení dodatočného zateplenia, v rámci rekonštrukcie budovy. Jednoduchý tvar i systém kotvenia zaručujú rýchlu a jednoduchú montáž. Kotvia sa do dreveného alebo oceľového roštu a môžu byť orientované ako v horizontálnom, tak aj vo vertikálnom smere. Doplnky - dilatačné (rozširujúce) profi ly, obruby okien, nárožia, odkvapnice a parapety sú dodávané na mieru podľa požiadaviek zákazníka. 155 / 215 / 315 A stavebná šírka Hrúbka: 0,5; 0,7 Dĺžka: 1 8,00 m Rozmery pod prierezom: 155/215/315 MAT PUR AlZn HPS Montáž PS panelov horizontálne Montáž PS panelov vertikálne raster podľa projektu ( ) hrúbka izolácie tesniaca páska obmedzujúca tepelné mosty podľa projektu ( ) tesniaca páska obmedzujúca tepelné mosty raster podľa projektu ( ) hrúbka izolácie podľa projektu ( )

14 FASÁDNE SYSTÉMY 12 Rozmery Kazetony A B C D E Ľahké kovové obkladové prvky sú určené predovšetkým pre vonkajšie opláštenie objektov, ale môžu sa aplikovať aj v interiéroch ako stenové obklady alebo stropné podhľady. U obvodových plášťov sa aplikujú tak ako v rámci novostavieb, tak aj pri rekonštrukciách a dodatočnom zatepľovaní objektov v rámci prevetrávanej fasády. Prvky Kazeton sú ukotvené do oceľových roštov, tvorených zo Z, C alebo Ω profi lov, a to ako v horizontálnom, tak aj vo vertikálnom smere. krycia šírka krycia dĺžka šírka špáry vodorovne šírka špáry zvisle hĺbka kazetonu materiál hrúbka min max min max min max min max min max 1, dle projektu OCEL 1, dle projektu , dle projektu HLINÍK 1, dle projektu Iné hrúbky, rozmery a povrchové úpravy po konzultácii. MAT PUR PVDF KAZETON K-1/Ω KAZETON K-2/Ω Aplikácia kazetonu na kazetovú stenu Schéma montáže kazetonu K-1 na stenu tvorenú stenovou kazetou (ľahká konštrukcia) tepelná izolácia stenová kazeta expandujúca páska 10 3 natreľovací klinec alebo samovrtná skrutka oceľový Ω profil fólia SATJAMFOL kazeton K-1 Systém skrytého kotvenia Kazetony K-1 a K-2 predstavujú systém opláštenia so skrytým kotvením. Montáž je veľmi jednoduchá a rýchla a spočíva v nasadení spodnej časti horného kazetonu na prikotvenú hornú časť (nos) spodného kazetonu a následnom ukotvení do profilu Ω. Omega profily sa dodávajú v štandardnej dĺžke 4 m.

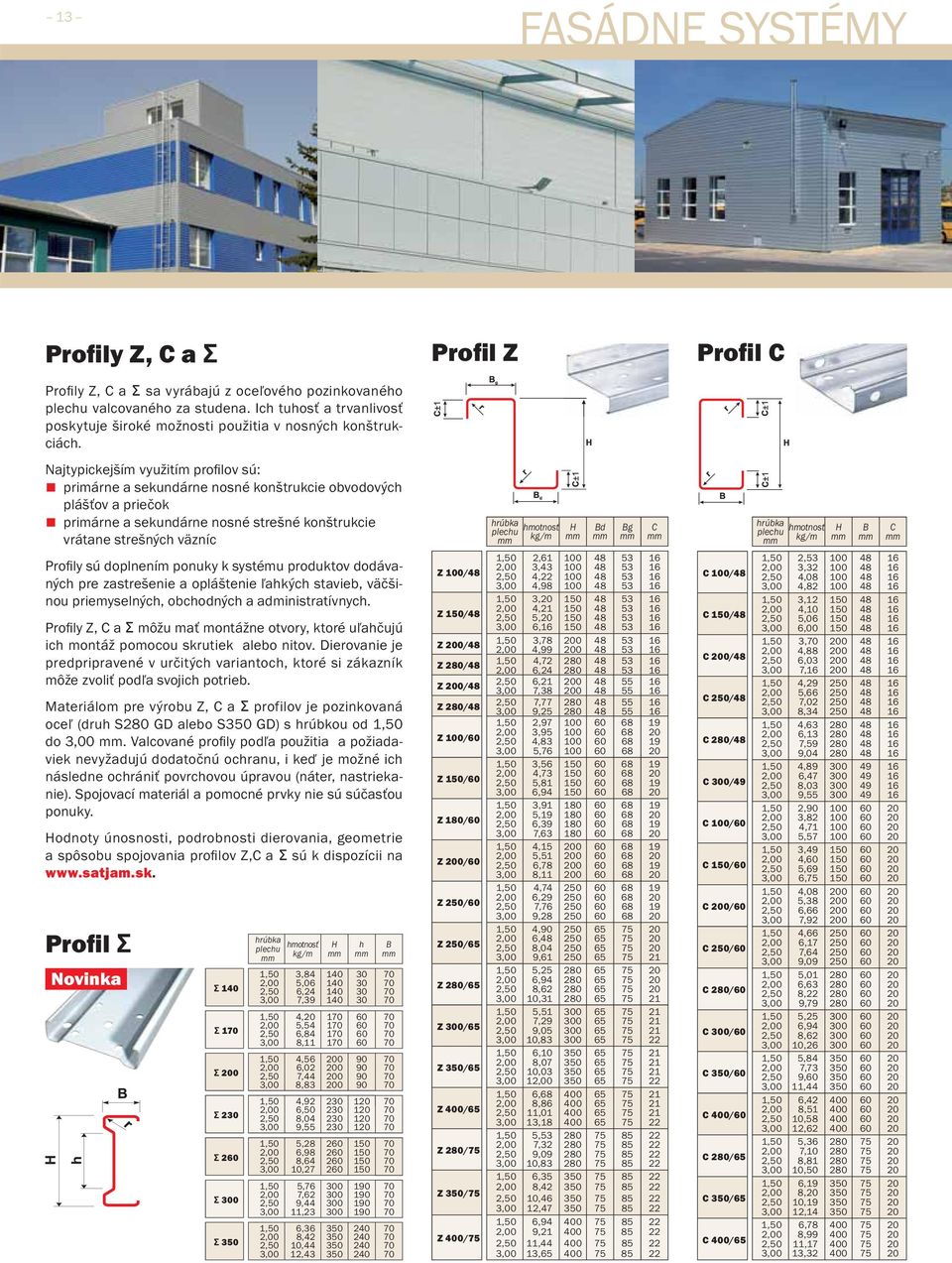

15 13 FASÁDNE SYSTÉMY Profily Z, C a Σ Profil Z Profil C Profi ly Z, C a Σ sa vyrábajú z oceľového pozinkovaného plechu valcovaného za studena. Ich tuhosť a trvanlivosť poskytuje široké možnosti použitia v nosných konštrukciách. Najtypickejším využitím profi lov sú: primárne a sekundárne nosné konštrukcie obvodových plášťov a priečok primárne a sekundárne nosné strešné konštrukcie vrátane strešných väzníc Profi ly sú doplnením ponuky k systému produktov dodávaných pre zastrešenie a opláštenie ľahkých stavieb, väčšinou priemyselných, obchodných a administratívnych. Profi ly Z, C a Σ môžu mať montážne otvory, ktoré uľahčujú ich montáž pomocou skrutiek alebo nitov. Dierovanie je predpripravené v určitých variantoch, ktoré si zákazník môže zvoliť podľa svojich potrieb. Materiálom pre výrobu Z, C a Σ profilov je pozinkovaná oceľ (druh S280 GD alebo S0 GD) s hrúbkou od 1,50 do 3,00. Valcované profi ly podľa použitia a požiadaviek nevyžadujú dodatočnú ochranu, i keď je možné ich následne ochrániť povrchovou úpravou (náter, nastriekanie). Spojovací materiál a pomocné prvky nie sú súčasťou ponuky. Hodnoty únosnosti, podrobnosti dierovania, geometrie a spôsobu spojovania profi lov Z,C a Σ sú k dispozícii na Profil Σ Novinka Σ 140 Σ 170 Σ 200 Σ 230 Σ 260 Σ 300 Σ 0 hrúbka plechu hmotnosť kg/m H h B 1,50 3, ,00 5, ,50 6, ,00 7, ,50 4, ,00 5, ,50 6, ,00 8, ,50 4, ,00 6, ,50 7, ,00 8, ,50 4, ,00 6, ,50 8, ,00 9, ,50 5, ,00 6, ,50 8, ,00 10, ,50 5, ,00 7, ,50 9, ,00 11, ,50 6, ,00 8, ,50 10, ,00 12, Z 100/48 Z 150/48 Z 200/48 Z 280/48 Z 200/48 Z 280/48 Z 100/60 Z 150/60 Z 180/60 Z 200/60 Z 250/60 Z 250/65 Z 280/65 Z 300/65 Z 0/65 Z 400/65 Z 280/75 Z 0/75 Z 400/75 hrúbka plechu hmotnosť kg/m H Bd Bg C 1,50 2, ,00 3, ,50 4, ,00 4, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 4, ,50 4, ,00 6, ,50 6, ,00 7, ,50 7, ,00 9, ,50 2, ,00 3, ,50 4, ,00 5, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 5, ,50 6, ,00 7, ,50 4, ,00 5, ,50 6, ,00 8, ,50 4, ,00 6, ,50 7, ,00 9, ,50 4, ,00 6, ,50 8, ,00 9, ,50 5, ,00 6, ,50 8, ,00 10, ,50 5, ,00 7, ,50 9, ,00 10, ,50 6, ,00 8, ,50 10, ,00 12, ,50 6, ,00 8, ,50 11, ,00 13, ,50 5, ,00 7, ,50 9, ,00 10, ,50 6, ,00 8, ,50 10, ,00 12, ,50 6, ,00 9, ,50 11, ,00 13, C 100/48 C 150/48 C 200/48 C 250/48 C 280/48 C 300/49 C 100/60 C 150/60 C 200/60 C 250/60 C 280/60 C 300/60 C 0/60 C 400/60 C 280/65 C 0/65 C 400/65 hrúbka plechu hmotnosť kg/m H B C 1,50 2, ,00 3, ,50 4, ,00 4, ,50 3, ,00 4, ,50 5, ,00 6, ,50 3, ,00 4, ,50 6, ,00 7, ,50 4, ,00 5, ,50 7, ,00 8, ,50 4, ,00 6, ,50 7, ,00 9, ,50 4, ,00 6, ,50 8, ,00 9, ,50 2, ,00 3, ,50 4, ,00 5, ,50 3, ,00 4, ,50 5, ,00 6, ,50 4, ,00 5, ,50 6, ,00 7, ,50 4, ,00 6, ,50 7, ,00 9, ,50 5, ,00 6, ,50 8, ,00 9, ,50 5, ,00 6, ,50 8, ,00 10, ,50 5, ,00 7, ,50 9, ,00 11, ,50 6, ,00 8, ,50 10, ,00 12, ,50 5, ,00 7, ,50 8, ,00 10, ,50 6, ,00 8, ,50 10, ,00 12, ,50 6, ,00 8, ,50 11, ,00 13,

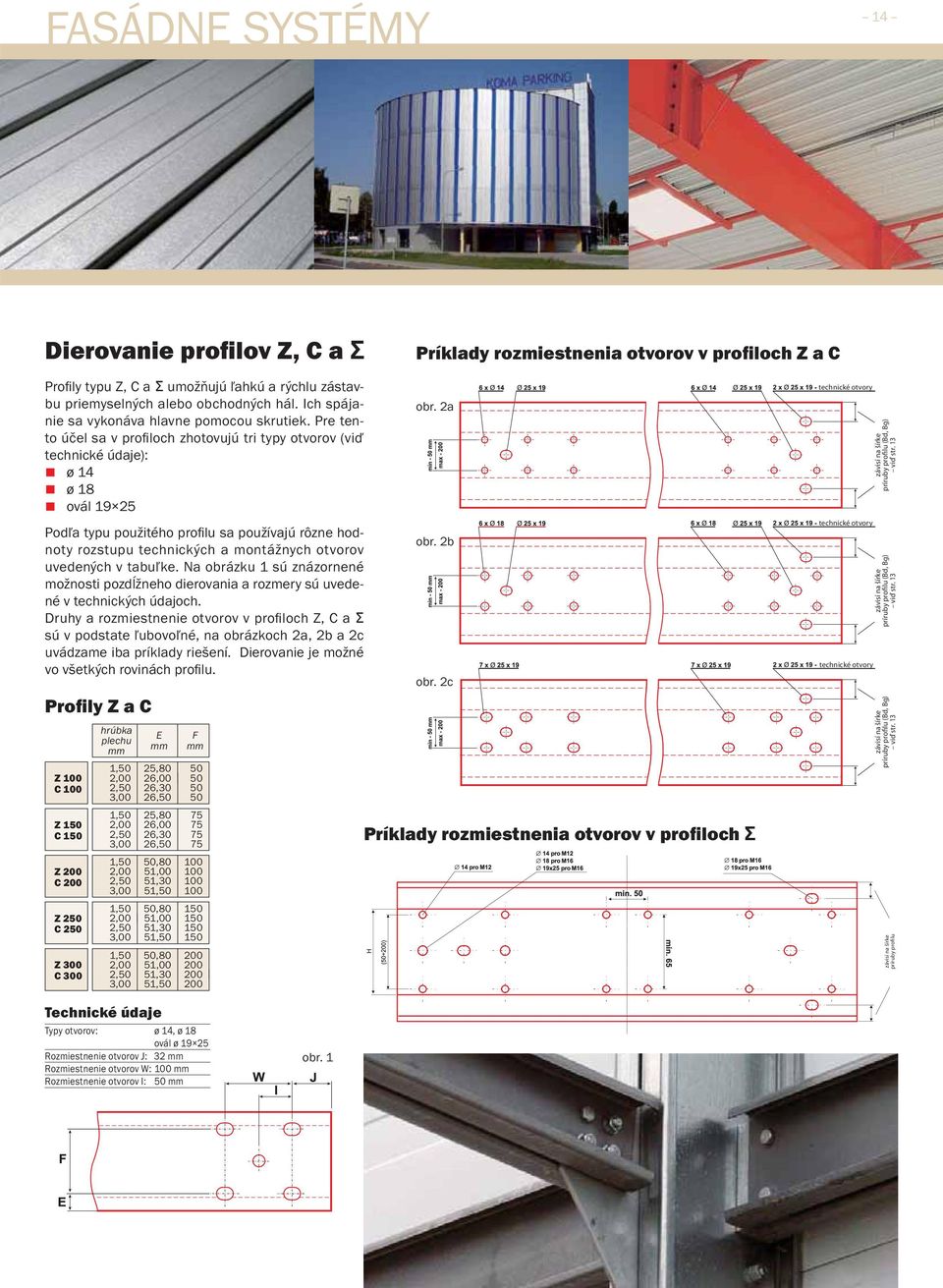

16 FASÁDNE SYSTÉMY 14 Dierovanie profilov Z, C a Σ Príklady rozmiestnenia otvorov v profiloch Z a C Profi ly typu Z, C a Σ umožňujú ľahkú a rýchlu zástavbu priemyselných alebo obchodných hál. Ich spájanie sa vykonáva hlavne pomocou skrutiek. Pre tento účel sa v profi loch zhotovujú tri typy otvorov (viď technické údaje): ø 14 ø 18 ovál Podľa typu použitého profi lu sa používajú rôzne hodnoty rozstupu technických a montážnych otvorov uvedených v tabuľke. Na obrázku 1 sú znázornené možnosti pozdĺžneho dierovania a rozmery sú uvedené v technických údajoch. Druhy a rozmiestnenie otvorov v profi loch Z, C a Σ sú v podstate ľubovoľné, na obrázkoch 2a, 2b a 2c uvádzame iba príklady riešení. Dierovanie je možné vo všetkých rovinách profi lu. Profily Z a C Z 100 C 100 Z 150 C 150 Z 200 C 200 Z 250 C 250 Z 300 C 300 hrúbka plechu E F 1,50 25, ,00 26, ,50 26, ,00 26, ,50 25, ,00 26, ,50 26, ,00 26, ,50 50, ,00 51, ,50 51, ,00 51, ,50 50, ,00 51, ,50 51, ,00 51, ,50 50, ,00 51, ,50 51, ,00 51, obr. 2a obr. 2b obr. 2c Príklady rozmiestnenia otvorov v profiloch Σ technické otvory technické otvory technické otvory závisí na šírke príruby profilu (Bd, Bg) viď str. 13 závisí na šírke príruby profilu (Bd, Bg) viď str. 13 závisí na šírke príruby profilu (Bd, Bg) viď str. 13 závisí na šírke príruby profilu Typy otvorov: ø 14, ø 18 ovál ø Rozmiestnenie otvorov J: 32 Rozmiestnenie otvorov W: 100 Rozmiestnenie otvorov I: 50 obr. 1

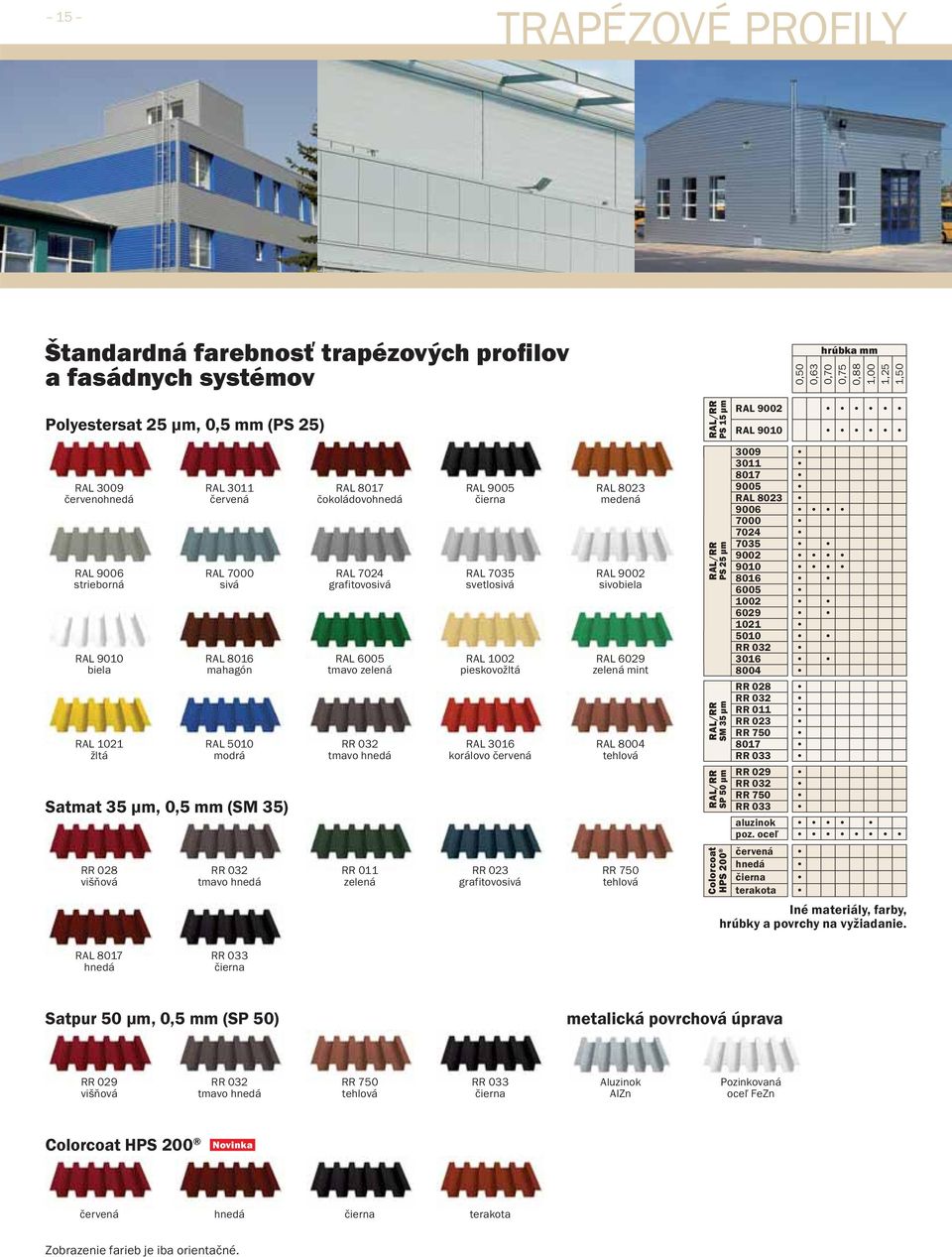

17 15 TRAPÉZOVÉ PROFILY Štandardná farebnosť trapézových profilov a fasádnych systémov hrúbka 0,50 0,63 0,70 0,75 0,88 1,00 1,25 1,50 Polyestersat 25 μm, 0,5 () RAL/RR μm RAL 9002 RAL 9010 RAL 3009 RAL 3011 RAL 8017 RAL 9005 červenohnedá červená čokoládovohnedá čierna RAL 9006 RAL 7000 RAL 7024 RAL 70 strieborná sivá grafitovosivá svetlosivá Satmat μm, 0,5 (SM ) RR 028 RR 032 RR 011 RR 023 višňová tmavo hnedá zelená grafitovosivá RAL 8023 medená RAL 9002 sivobiela RAL 9010 RAL 8016 RAL 6005 RAL 1002 RAL 6029 biela mahagón tmavo zelená pieskovožltá zelená mint RAL 1021 RAL 5010 RR 032 RAL 3016 RAL 8004 žltá modrá tmavo hnedá korálovo červená tehlová RR 750 tehlová RAL/RR μm RAL/RR SM μm RAL/RR SP 50 μm Colorcoat HPS RAL RR RR 028 RR 032 RR 011 RR 023 RR RR 033 RR 029 RR 032 RR 750 RR 033 aluzinok poz. oceľ červená hnedá čierna terakota Iné materiály, farby, hrúbky a povrchy na vyžiadanie. RAL 8017 hnedá RR 033 čierna Satpur 50 μm, 0,5 (SP 50) metalická povrchová úprava RR 029 RR 032 RR 750 RR 033 višňová tmavo hnedá tehlová čierna Aluzinok AlZn Pozinkovaná oceľ FeZn Colorcoat HPS 200 Novinka červená hnedá čierna terakota Zobrazenie farieb je iba orientačné.

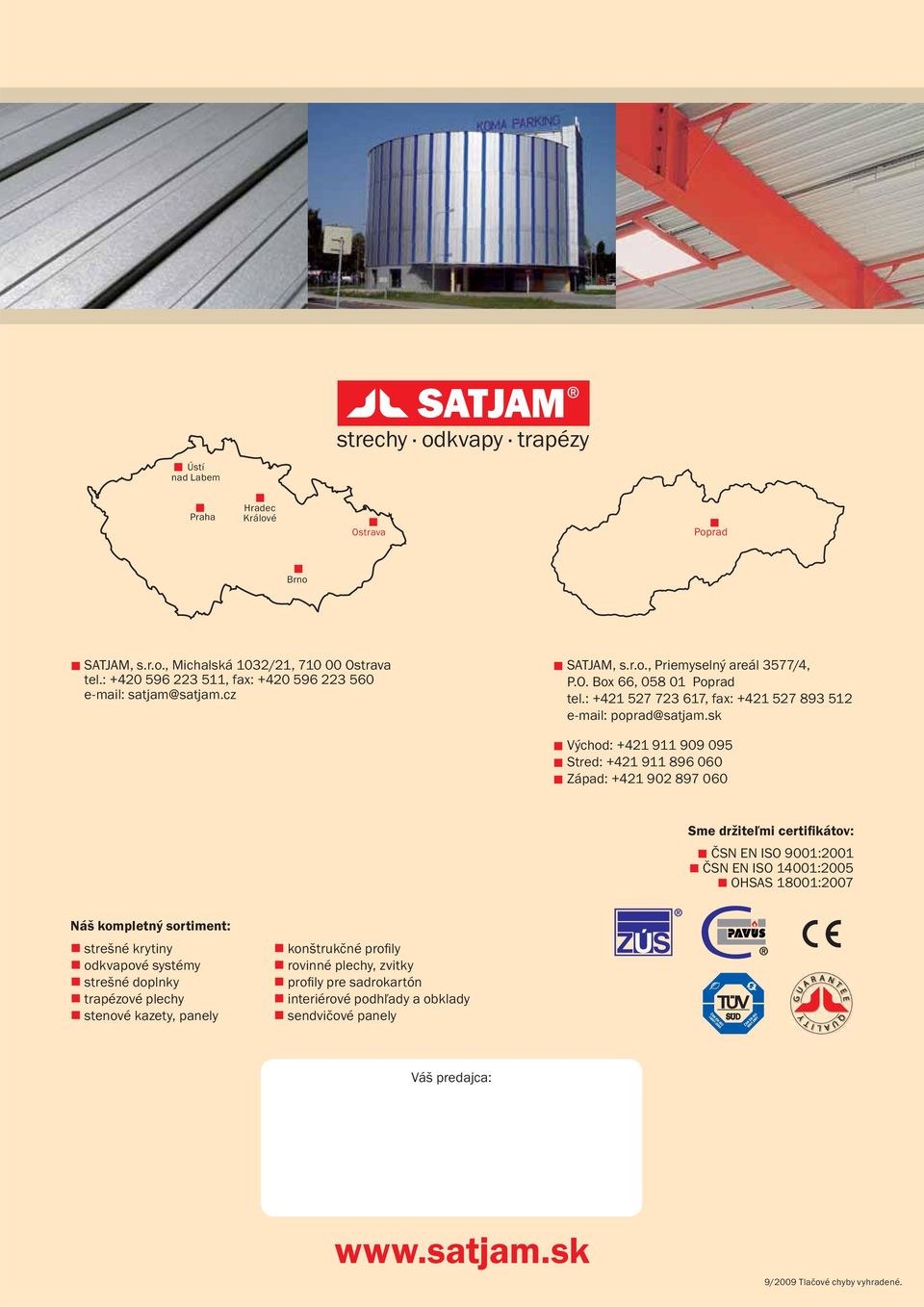

18 strechy odkvapy trapézy Ústí nad Labem Praha Hradec Králové Ostrava Poprad Brno SATJAM, s.r.o., Michalská 1032/21, Ostrava tel.: , fax: SATJAM, s.r.o., Priemyselný areál 77/4, P.O. Box 66, Poprad tel.: , fax: Východ: Stred: Západ: Sme držiteľmi certifikátov: ČSN EN ISO 9001:2001 ČSN EN ISO 14001:2005 OHSAS 18001:2007 Náš kompletný sortiment: strešné krytiny odkvapové systémy strešné doplnky trapézové plechy stenové kazety, panely konštrukčné profi ly rovinné plechy, zvitky profi ly pre sadrokartón interiérové podhľady a obklady sendvičové panely Váš predajca: 9/2009 Tlačové chyby vyhradené.
