1 Štandardné elastomérové ložisko Elastické uloženia staticky namáhaných stavebných dielov Prehľad a pomoc pri stanovení rozmerov ( pri dimenzovaní )

2 Typ ložiska bi-trapézové ložisko Hrúbka ložiska [mm] 1 Prípustné napätie v tlaku σ m,k** [N/mm²] 1 7 Popis produktu nevystužené elastomérové ložisko, zaťažiteľné nezávisle od formátu, s kontrolou kvality materiálu, kontrolný doklad stavebného dozoru č. P /1 Stropné ložisko Cigular 1,1 Tvárne ložisko, tepelne izolačné slúži ako tepelná izolácia, navrstvenie železobetónových stropov na nosných konštrukciách; všeobecný záznam o kontrole stavebným dozorom č. P Klzné ložisko Ciparall (Ciparall - Gleitlager) * vystužené elastomérové kĺzne ložisko s oddelenou kĺznou a tvárnou vrstvou (tvarovo stabilná klzná plocha); všeobecný záznam o kontrole stavebným úradom č. P Klzné ložisko Civalit (Civalit - Gleitlager) 11 1 priečne vystužené pruhované klzné ložisko (tvarovo stabilná klzná plocha) všeobecný záznam o kontrole stavebným dozorom č. P-0490 Kompaktné ložisko CR * všeobecný záznam o kontrole stavebným dozorom č ; všeobecná stavebne dozorovaná pripúšťacia skúška - povolenie č. Z * prípustné hodnoty tlakového napätia ako faktor f (tvarový faktor) ** charakteristické hodnoty merania 2

3 Typ ložiska kompaktné ložisko G Hrúbka ložiska [mm] 1 Prípustné napätie v tlaku σ m,k ** [N/mm²] * Popis produktu všeobecná stavebne dozorovaná (pripúštacia skúška) - povolenie č. Z Kompaktné ložisko S * všeobecná stavebno dozorovaná (pripúštacia skúška) - povolenie č Kompaktné ložisko S * všeobecná stavebno dozorovaná( pripúštacia skúška ) - povolenie č Kompresné ložisko Doskové dierované ložisko TM 1 * 8 2* všeobecná stavebno dozorovaná (pripúštacia skúška) - povolenie č. P Dierované nevystužené elastomérové ložisko; Všeobecná stavebno dozorovaná (pripúštacia skúška) - povolenie č. P * prípustné napätie v tlaku ako faktor f (tvarový faktor) ** charakteristické hodnoty merania Štandardné elastomérové ložisko 3

4 Štandardné elastomérové ložisko Typ ložiska Doskové dierované ložisko TM a s oceľovou výstužou doskové dierované klzné ložisko TM Jadrové kompaktné ložisko Hrúbka ložiska [mm] Prípustné tlakové napätie σm,k** [N/mm²] 2* 2* 1 * Popis produktu Elastomérové ložisko s oceľovou výstužou; Všeobecné stavebno dozorované povolenie (pripúštacia skúška ) č. P Elastomérové kĺzne ložisko s oceľovou výstužou s oddelenou klznou a tvárnou vrstvou (tvarovo stála/stabilná klzná plocha); Všeobecne stavebno dozorované povolenie č. P Elastomérové ložisko vyššej tvrdosti s menším pružením, vhodné ako termická deliaca platňa v oceľových konštrukciách; Všeobecné stavebno dozorované povolenie č. P sendičové ložisko Q 40 1* Elastomerové ložisko s oceľovou výstužou; Všeobecné stavebno dozorované povolenie č. P * prípustné napätie v tlaku ako faktor f (tvarový faktor) ** charakteristické hodnoty merania 4

5 Elastomérové ložiská od firmy Calenberg sa používajú už od roku 1964 všade tam, kde tlakové sily, uhlové skrútenia a horizontálne sily na spojovacích miestach stavebných častí môžu viesť ku škodám na stavebnom objekte. Elastomérové ložiská sú takmer inkompresibilné t.z. zostanú pod zaťažením objemovo konštantné. Ak bude elastomérové ložisko zaťažené tlakom, zapruží a roztiahne sa do strán. Tento efekt je možné redukovať vložením oceľových plechov. Stúpajúce zaťažovanie životného prostredia si vyžaduje od stavebných materiálov vyššiu odolnosť voči starnutiu. Všetky elastomérové ložíská zn. Calenberg sú skúšané na odolnosť voči poveternostným vplyvom, - ozónu a UV-žiareniu a spĺňajú zodpovedajúce požiadavky. Na meranie nevystužených elastomerových ložísk sa v praxi osvedčil tvarový faktor S pomer stlačenej plochy ku voľnej bočnej ploche ložiska (vzorce viď nižšie). K rýchlemu určeniu tvarového faktora sú v tabuľke na strane uvedené približné pomocné hodnoty pre jednotlivé rozmery ložiska (dĺžka a šírka). Získanú pomocnú hodnotu treba deliť želanou hrúbkou ložiska. Takto dostaneme tvarový faktora S, ktorý potrebujeme ako vstupnú veličinu pre diagram na strane 6, v ktorom sú znázornené nevystužené elastomérové ložiská zn. Calenberg na predbežnú voľbu. Ako druhá vstupná veličina je potrebné existujúce charakteristické tlakové napätie. Nad priesečníkom oboch hodnôt môžeme získať potrebný typ ložiska. bez diery: bez diery: s dierou: s dierou:

6 Dimenzované rozmery pre tvarové faktory šírka ložiska [mm] Dĺžka ložiska [mm] 6

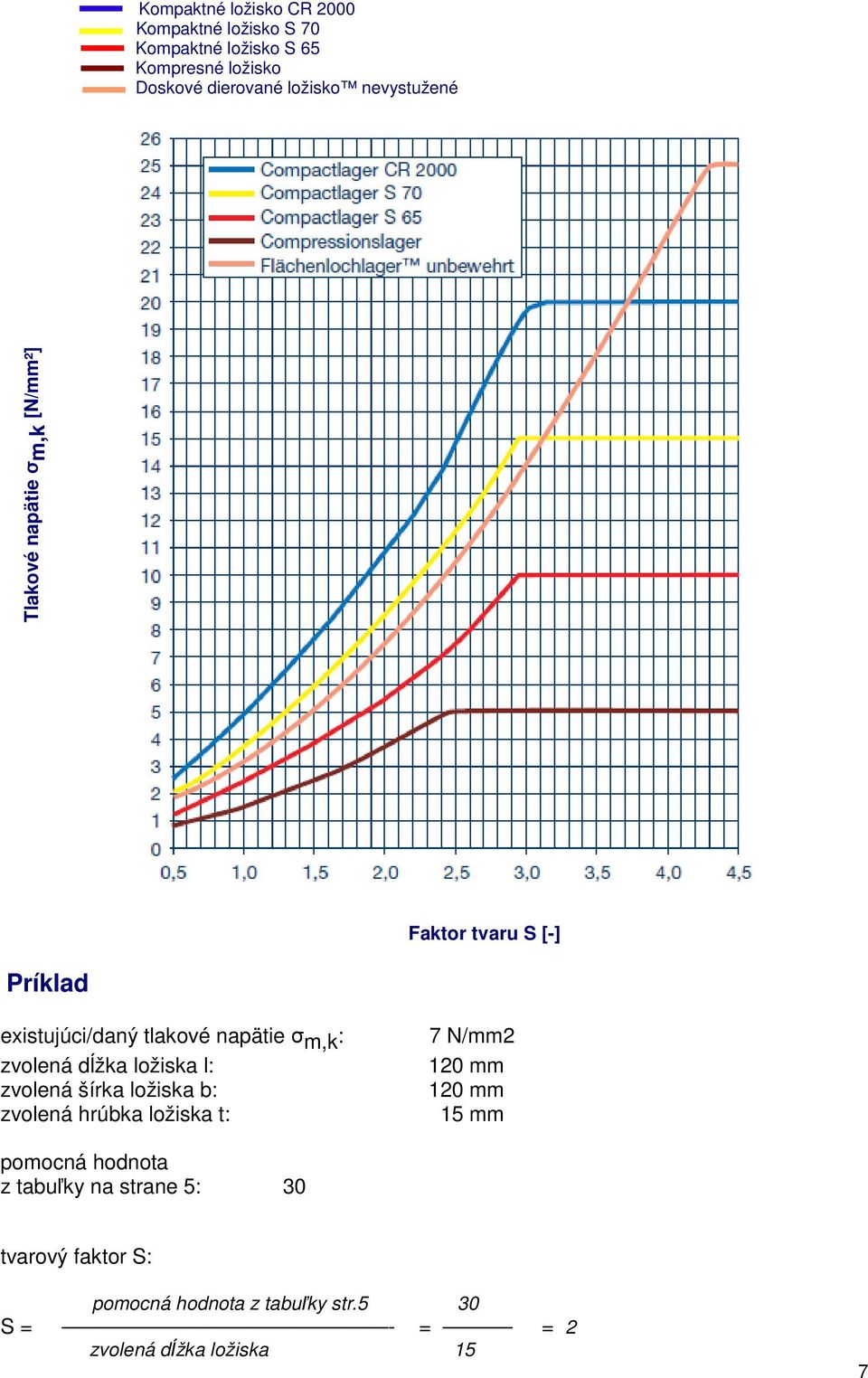

7 Kompaktné ložisko CR 00 Kompaktné ložisko S 70 Kompaktné ložisko S 6 Kompresné ložisko Doskové dierované ložisko nevystužené Tlakové napätie σ m,k [N/mm²] Faktor tvaru S [-] Príklad existujúci/daný tlakové napätie σ m,k : zvolená dĺžka ložiska l: zvolená šírka ložiska b: zvolená hrúbka ložiska t: 7 N/mm2 1 mm 1 mm 1 mm pomocná hodnota z tabuľky na strane : tvarový faktor S: pomocná hodnota z tabuľky str. S = - = = 2 zvolená dĺžka ložiska 1 7

8 z diagramu hore: Kompaktné ložisko S 70 Nevystužené doskové dierované ložisko, ktoré by tiež prichádzalo do úvahy, sa nemôže použiť, keďže toto ložisko sa v hrúbke 1 mm nedodáva. Volené hrúbky ložiska sa teda musia zhodovať s existujúcimi. Presné dimenzovanie sa uskutoční podľa zodpovedajúcich informácií o výrobku. Výber ložiska na základe tvarového faktoru stavebná časť 2 stav. časť 2 t ložisko stavby r 1 b r 2 r 1 l r 2 stavebná časť 1 stav. časť 1 Bokorys Nárys r 1 r 2 Vysvetlivky značiek l = dĺžka ložiska b/š = šírka ložiska t = hrúbka ložiska (= výška stavebnej konštrukcie) I A = dĺžka prekrytia/presahu stavebnej konštrukcie b A = šírka presahu stavebnej konštrukcie Odstup ložiska od okrajov r i = vzdialenosť ložiska od okrajov (vzdialenosť ložiska k vonkajšej hrane stavebnej konštrukcie) pri oceľovo-betónových stav. častiach/konštrukciách = odstup vonkajšej hrany stav. časti r 2 po vnútornú hranu oceľovej výstuže plocha prekrytia stavebnej časti/konštrukcie A B plocha ložiska stavby A E r 1 stav. l I A časť 2 Stav. časť 1 r 2 Pôdorys Maximálna veľkosť plochy pôdorysu elastomérového ložiska v oceľovo-betónovej konštrukcii (vzdialenosť od okraja). Treba zohľadniť normu DIN 4-1 a,,zošit 2 DafSTb. Pri konštrukciách/stav. častiach z dreva alebo ocele musí byť vzdialenosť elastomérového ložiska od kraja min. 3 cm. 8

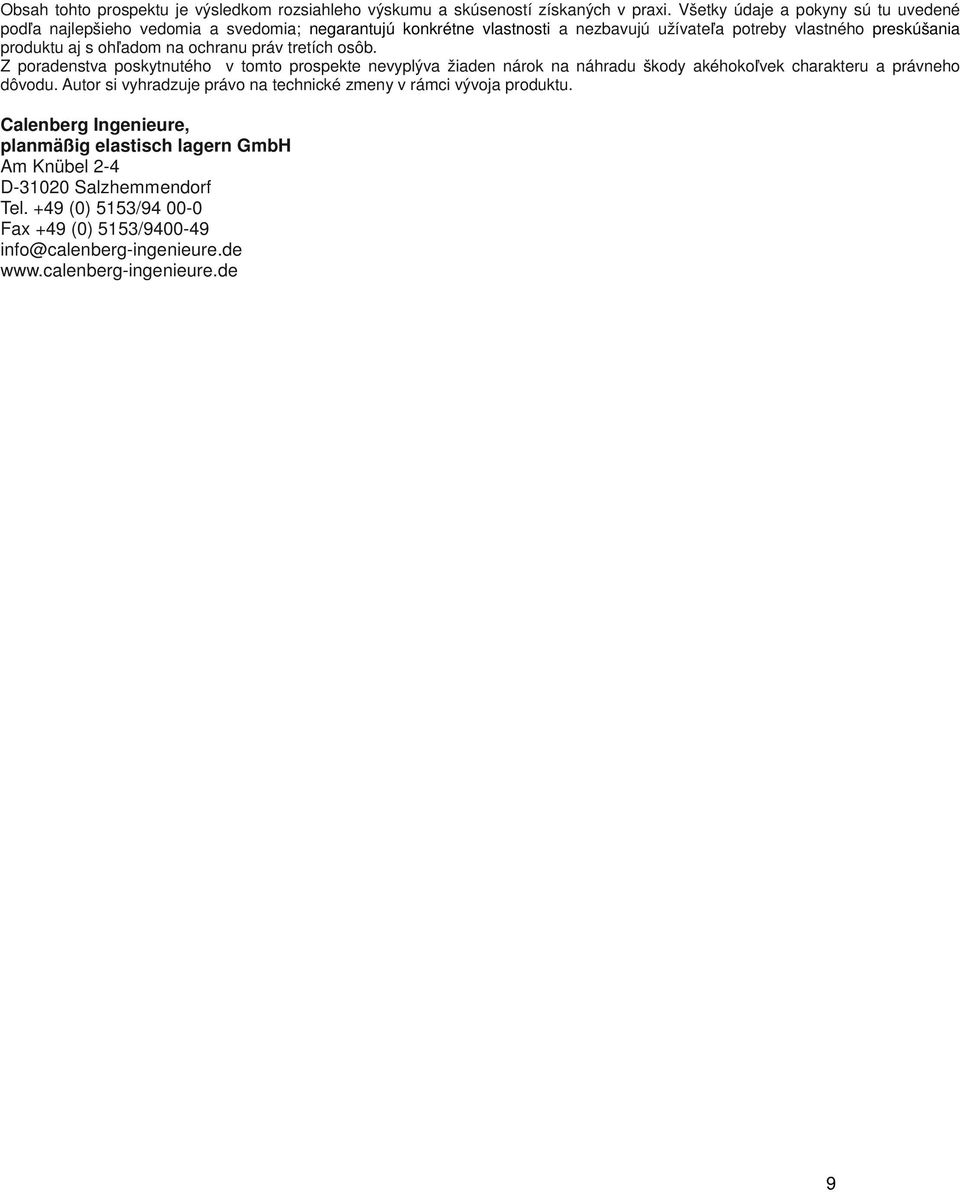

9 Obsah tohto prospektu je výsledkom rozsiahleho výskumu a skúseností získaných v praxi. Všetky údaje a pokyny sú tu uvedené podľa najlepšieho vedomia a svedomia; negarantujú konkrétne vlastnosti a nezbavujú užívateľa potreby vlastného preskúšania produktu aj s ohľadom na ochranu práv tretích osôb. Z poradenstva poskytnutého v tomto prospekte nevyplýva žiaden nárok na náhradu škody akéhokoľvek charakteru a právneho dôvodu. Autor si vyhradzuje právo na technické zmeny v rámci vývoja produktu. Calenberg Ingenieure, planmäßig elastisch lagern GmbH Am Knübel 2-4 D-3 Salzhemmendorf Tel. +49 (0) 13/ Fax +49 (0) 13/ info@calenberg-ingenieure.de 9
