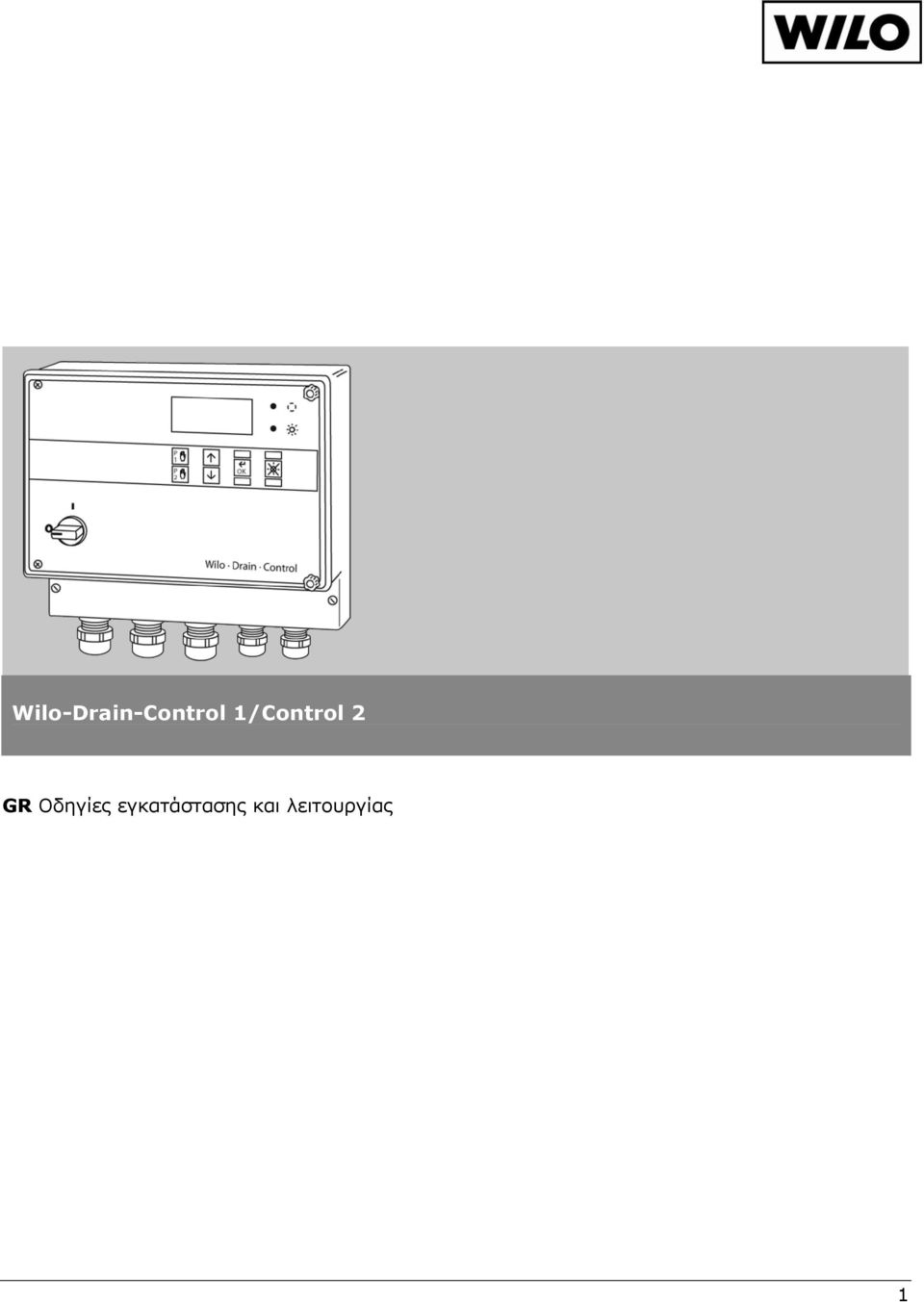

1 Wilo-Drain-Control 1/Control 2 GR Οδηγίες εγκατάστασης και λειτουργίας 1

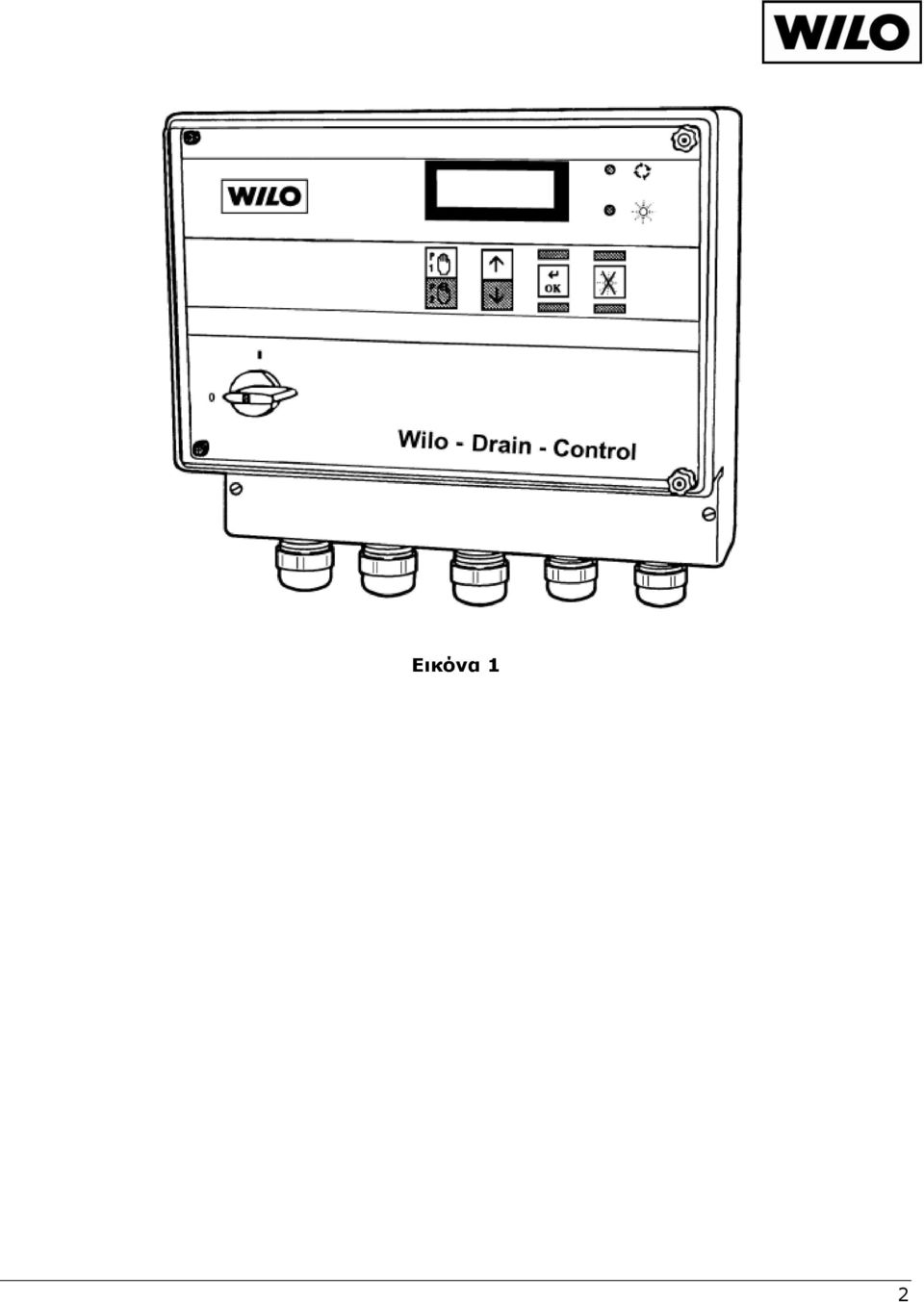

2 Εικόνα 1 2

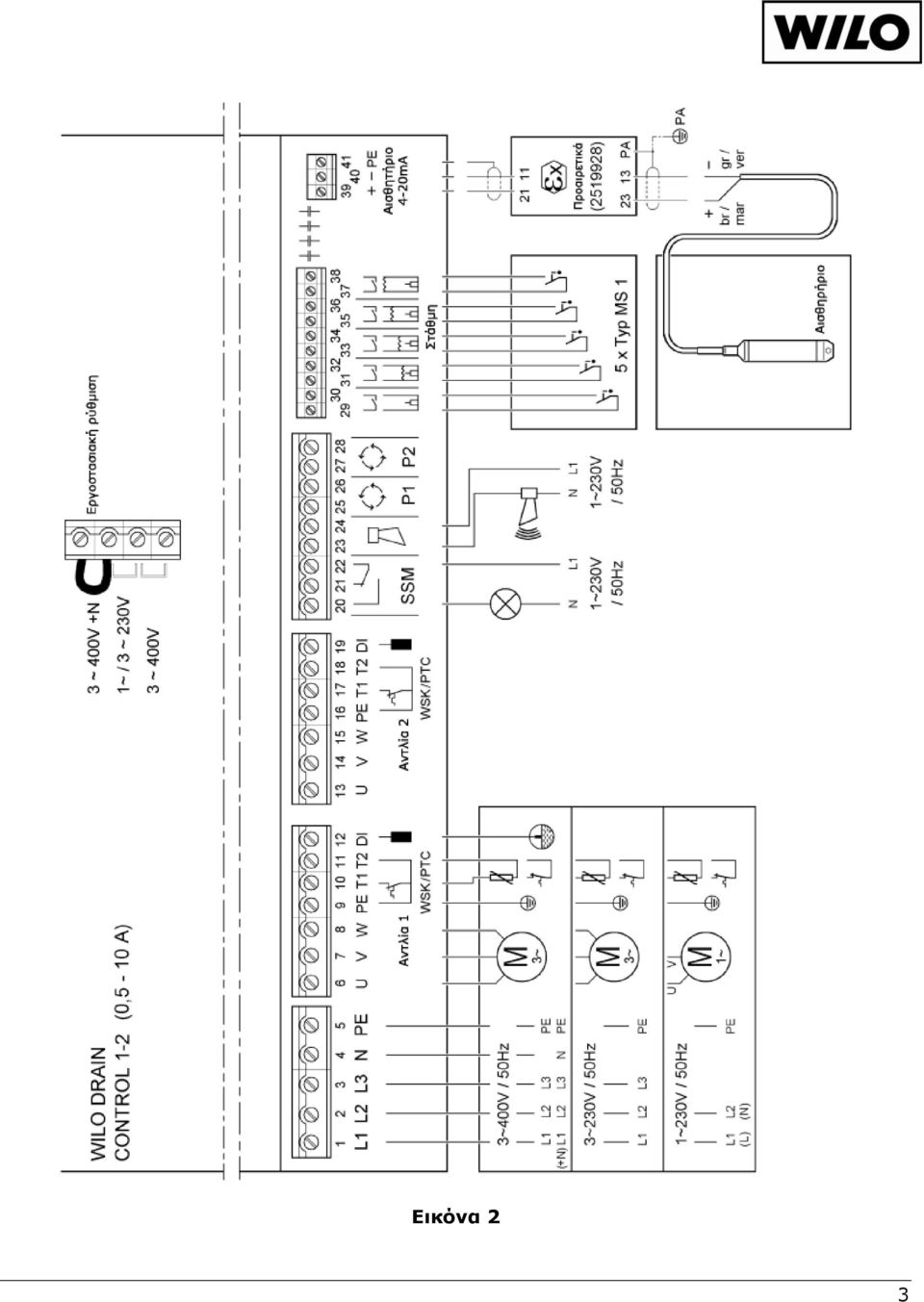

3 Εικόνα 2 3

4 Εικόνα 3 4

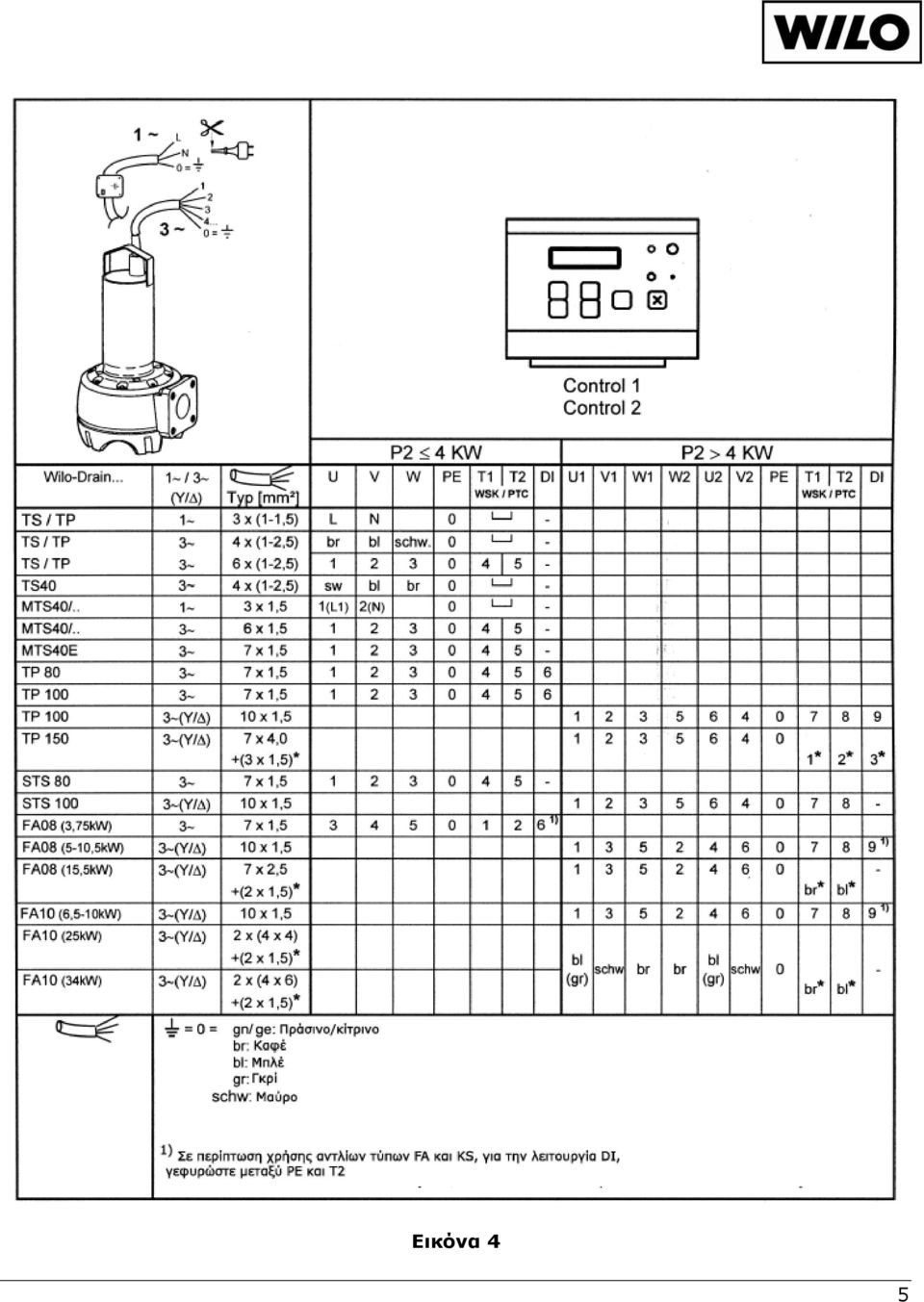

5 Εικόνα 4 5

6 Εικόνα 5 6

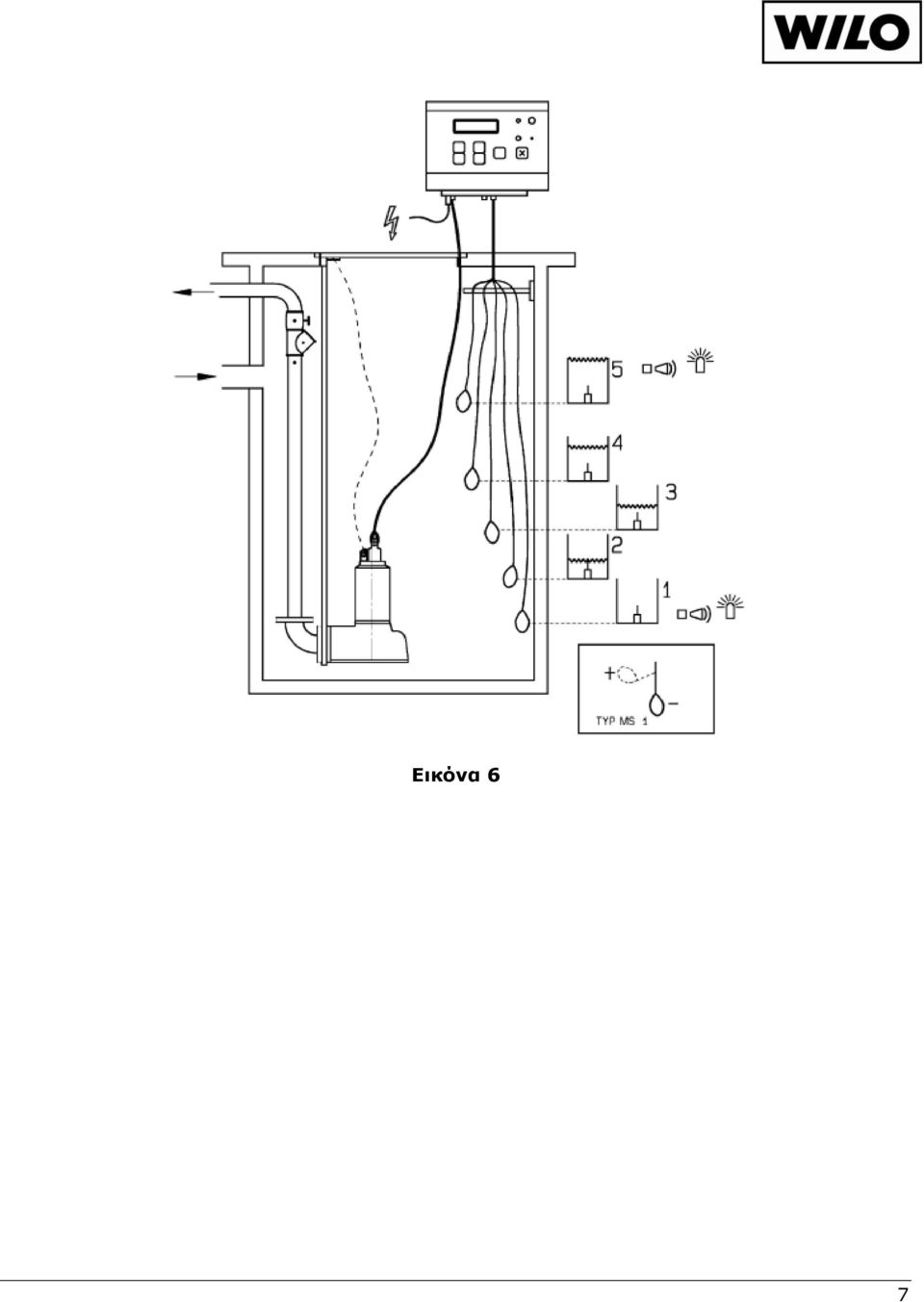

7 Εικόνα 6 7

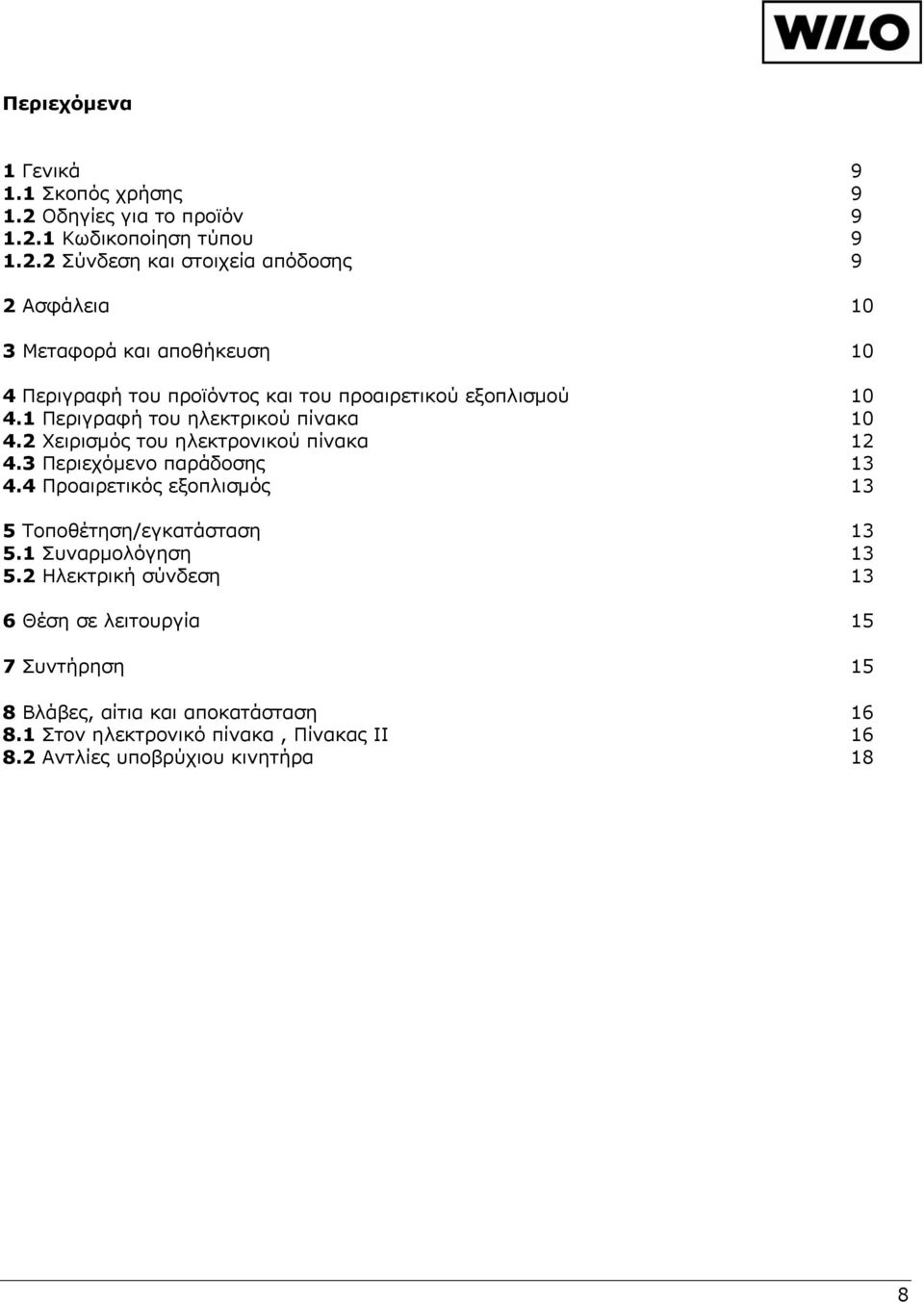

8 Περιεχόμενα 1 Γενικά Σκοπός χρήσης Οδηγίες για το προϊόν Κωδικοποίηση τύπου Σύνδεση και στοιχεία απόδοσης 9 2 Ασφάλεια 10 3 Μεταφορά και αποθήκευση 10 4 Περιγραφή του προϊόντος και του προαιρετικού εξοπλισμού Περιγραφή του ηλεκτρικού πίνακα Χειρισμός του ηλεκτρονικού πίνακα Περιεχόμενο παράδοσης Προαιρετικός εξοπλισμός 13 5 Τοποθέτηση/εγκατάσταση Συναρμολόγηση Ηλεκτρική σύνδεση 13 6 Θέση σε λειτουργία 15 7 Συντήρηση 15 8 Βλάβες, αίτια και αποκατάσταση Στον ηλεκτρονικό πίνακα, Πίνακας II Αντλίες υποβρύχιου κινητήρα 18 8

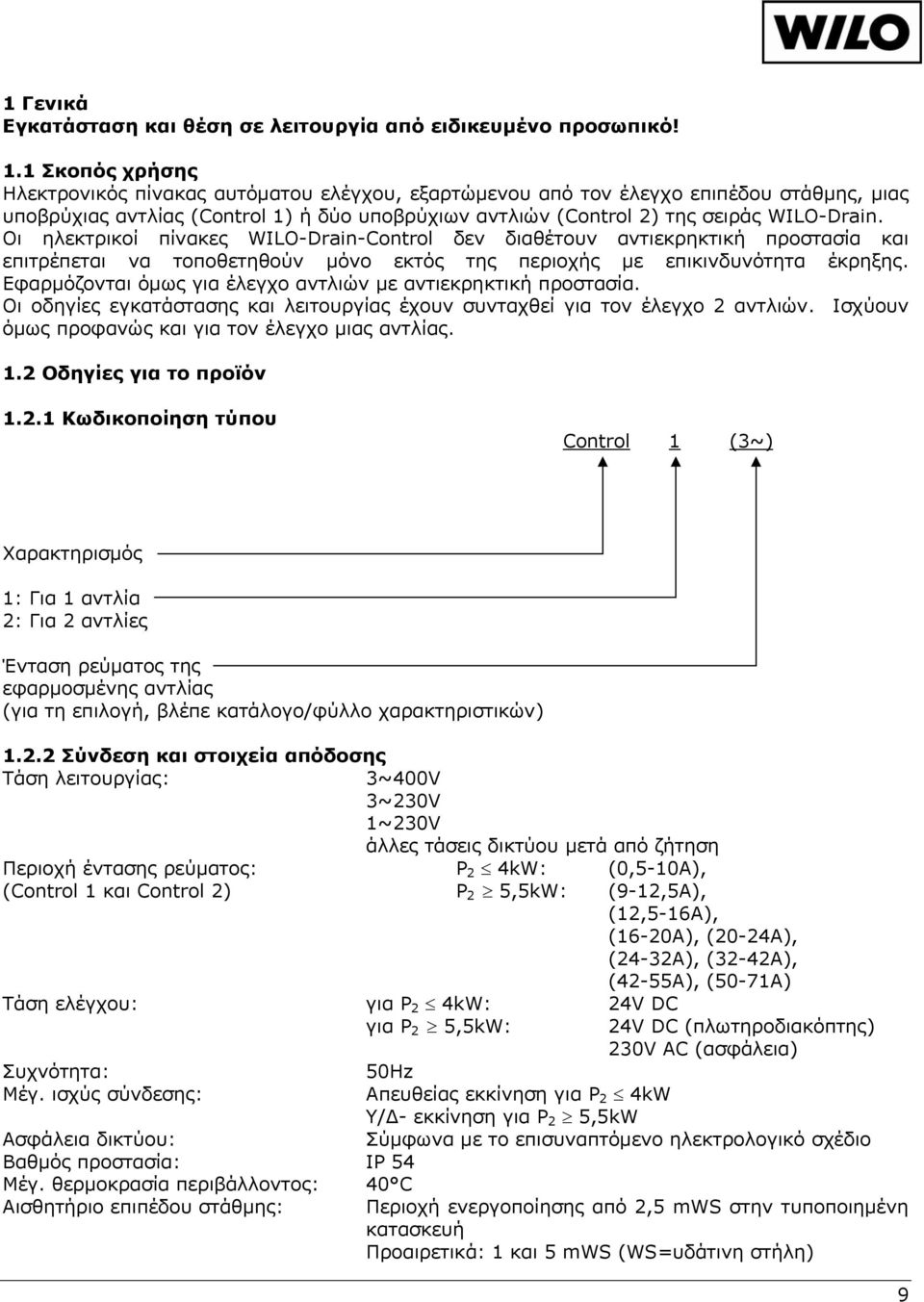

9 1 Γενικά Εγκατάσταση και θέση σε λειτουργία από ειδικευμένο προσωπικό! 1.1 Σκοπός χρήσης Ηλεκτρονικός πίνακας αυτόματου ελέγχου, εξαρτώμενου από τον έλεγχο επιπέδου στάθμης, μιας υποβρύχιας αντλίας (Control 1) ή δύο υποβρύχιων αντλιών (Control 2) της σειράς WILO-Drain. Οι ηλεκτρικοί πίνακες WILO-Drain-Control δεν διαθέτουν αντιεκρηκτική προστασία και επιτρέπεται να τοποθετηθούν μόνο εκτός της περιοχής με επικινδυνότητα έκρηξης. Εφαρμόζονται όμως για έλεγχο αντλιών με αντιεκρηκτική προστασία. Οι οδηγίες εγκατάστασης και λειτουργίας έχουν συνταχθεί για τον έλεγχο 2 αντλιών. Ισχύουν όμως προφανώς και για τον έλεγχο μιας αντλίας. 1.2 Οδηγίες για το προϊόν Κωδικοποίηση τύπου Control 1 (3~) Χαρακτηρισμός 1: Για 1 αντλία 2: Για 2 αντλίες Ένταση ρεύματος της εφαρμοσμένης αντλίας (για τη επιλογή, βλέπε κατάλογο/φύλλο χαρακτηριστικών) Σύνδεση και στοιχεία απόδοσης Τάση λειτουργίας: 3~400V 3~230V 1~230V άλλες τάσεις δικτύου μετά από ζήτηση Περιοχή έντασης ρεύματος: P 2 4kW: (0,5-10A), (Control 1 και Control 2) P 2 5,5kW: (9-12,5A), (12,5-16A), (16-20A), (20-24A), (24-32A), (32-42A), (42-55A), (50-71A) Τάση ελέγχου: για P 2 4kW: 24V DC για P 2 5,5kW: 24V DC (πλωτηροδιακόπτης) 230V AC (ασφάλεια) Συχνότητα: 50Hz Μέγ. ισχύς σύνδεσης: Απευθείας εκκίνηση για P 2 4kW Y/Δ- εκκίνηση για P 2 5,5kW Ασφάλεια δικτύου: Σύμφωνα με το επισυναπτόμενο ηλεκτρολογικό σχέδιο Βαθμός προστασία: IP 54 Μέγ. θερμοκρασία περιβάλλοντος: 40 C Αισθητήριο επιπέδου στάθμης: Περιοχή ενεργοποίησης από 2,5 mws στην τυποποιημένη κατασκευή Προαιρετικά: 1 και 5 mws (WS=υδάτινη στήλη) 9

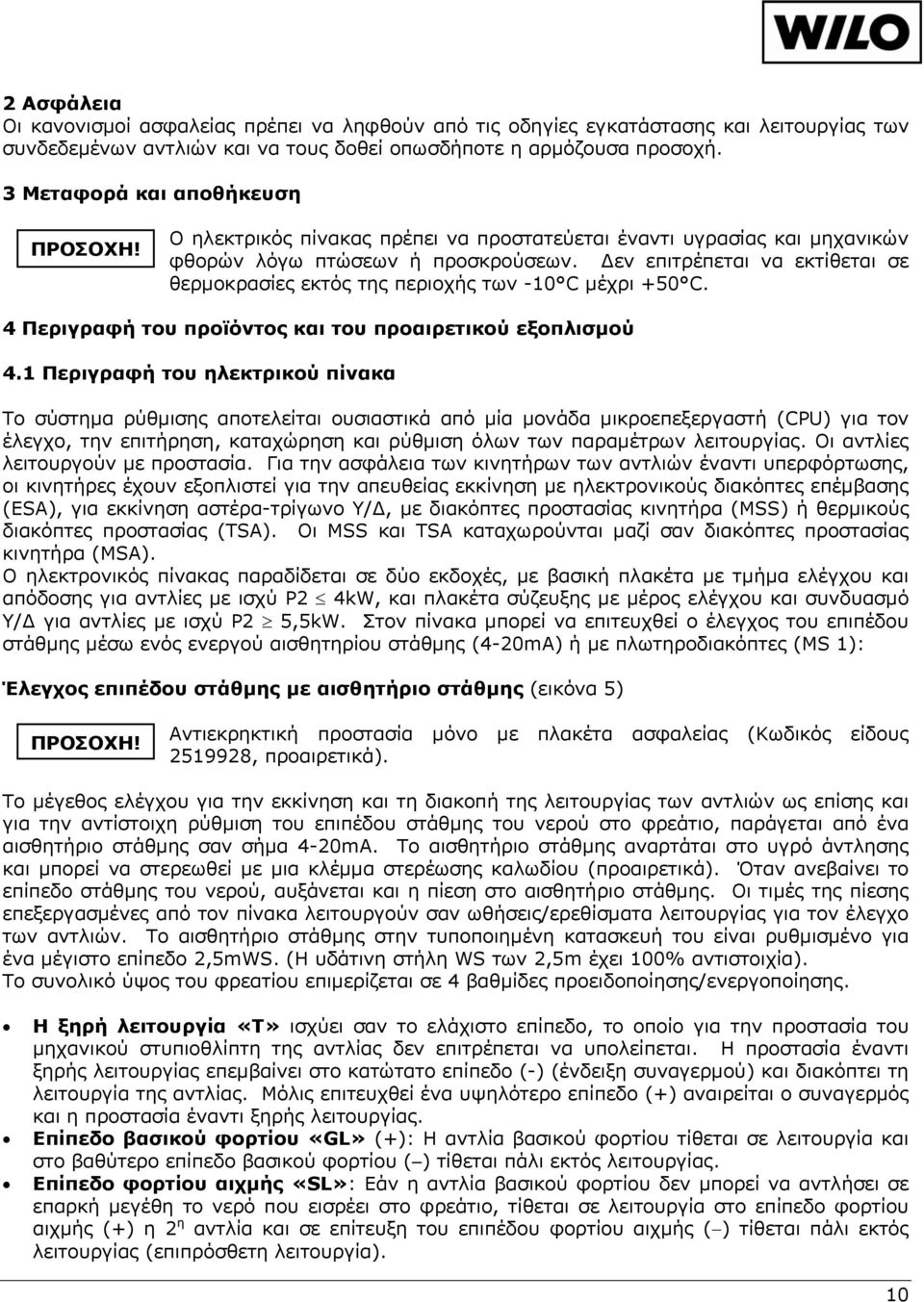

10 2 Ασφάλεια Οι κανονισμοί ασφαλείας πρέπει να ληφθούν από τις οδηγίες εγκατάστασης και λειτουργίας των συνδεδεμένων αντλιών και να τους δοθεί οπωσδήποτε η αρμόζουσα προσοχή. 3 Μεταφορά και αποθήκευση ΠΡΟΣΟΧΗ! Ο ηλεκτρικός πίνακας πρέπει να προστατεύεται έναντι υγρασίας και μηχανικών φθορών λόγω πτώσεων ή προσκρούσεων. Δεν επιτρέπεται να εκτίθεται σε θερμοκρασίες εκτός της περιοχής των -10 C μέχρι +50 C. 4 Περιγραφή του προϊόντος και του προαιρετικού εξοπλισμού 4.1 Περιγραφή του ηλεκτρικού πίνακα Το σύστημα ρύθμισης αποτελείται ουσιαστικά από μία μονάδα μικροεπεξεργαστή (CPU) για τον έλεγχο, την επιτήρηση, καταχώρηση και ρύθμιση όλων των παραμέτρων λειτουργίας. Οι αντλίες λειτουργούν με προστασία. Για την ασφάλεια των κινητήρων των αντλιών έναντι υπερφόρτωσης, οι κινητήρες έχουν εξοπλιστεί για την απευθείας εκκίνηση με ηλεκτρονικούς διακόπτες επέμβασης (ESA), για εκκίνηση αστέρα-τρίγωνο Y/Δ, με διακόπτες προστασίας κινητήρα (MSS) ή θερμικούς διακόπτες προστασίας (TSA). Οι MSS και TSA καταχωρούνται μαζί σαν διακόπτες προστασίας κινητήρα (MSA). Ο ηλεκτρονικός πίνακας παραδίδεται σε δύο εκδοχές, με βασική πλακέτα με τμήμα ελέγχου και απόδοσης για αντλίες με ισχύ P2 4kW, και πλακέτα σύζευξης με μέρος ελέγχου και συνδυασμό Y/Δ για αντλίες με ισχύ P2 5,5kW. Στον πίνακα μπορεί να επιτευχθεί ο έλεγχος του επιπέδου στάθμης μέσω ενός ενεργού αισθητηρίου στάθμης (4-20mA) ή με πλωτηροδιακόπτες (MS 1): Έλεγχος επιπέδου στάθμης με αισθητήριο στάθμης (εικόνα 5) ΠΡΟΣΟΧΗ! Αντιεκρηκτική προστασία μόνο με πλακέτα ασφαλείας (Κωδικός είδους , προαιρετικά). Το μέγεθος ελέγχου για την εκκίνηση και τη διακοπή της λειτουργίας των αντλιών ως επίσης και για την αντίστοιχη ρύθμιση του επιπέδου στάθμης του νερού στο φρεάτιο, παράγεται από ένα αισθητήριο στάθμης σαν σήμα 4-20mA. Το αισθητήριο στάθμης αναρτάται στο υγρό άντλησης και μπορεί να στερεωθεί με μια κλέμμα στερέωσης καλωδίου (προαιρετικά). Όταν ανεβαίνει το επίπεδο στάθμης του νερού, αυξάνεται και η πίεση στο αισθητήριο στάθμης. Οι τιμές της πίεσης επεξεργασμένες από τον πίνακα λειτουργούν σαν ωθήσεις/ερεθίσματα λειτουργίας για τον έλεγχο των αντλιών. Το αισθητήριο στάθμης στην τυποποιημένη κατασκευή του είναι ρυθμισμένο για ένα μέγιστο επίπεδο 2,5mWS. (Η υδάτινη στήλη WS των 2,5m έχει 100% αντιστοιχία). Το συνολικό ύψος του φρεατίου επιμερίζεται σε 4 βαθμίδες προειδοποίησης/ενεργοποίησης. Η ξηρή λειτουργία «T» ισχύει σαν το ελάχιστο επίπεδο, το οποίο για την προστασία του μηχανικού στυπιοθλίπτη της αντλίας δεν επιτρέπεται να υπολείπεται. Η προστασία έναντι ξηρής λειτουργίας επεμβαίνει στο κατώτατο επίπεδο (-) (ένδειξη συναγερμού) και διακόπτει τη λειτουργία της αντλίας. Μόλις επιτευχθεί ένα υψηλότερο επίπεδο (+) αναιρείται ο συναγερμός και η προστασία έναντι ξηρής λειτουργίας. Επίπεδο βασικού φορτίου «GL» (+): Η αντλία βασικού φορτίου τίθεται σε λειτουργία και στο βαθύτερο επίπεδο βασικού φορτίου ( ) τίθεται πάλι εκτός λειτουργίας. Επίπεδο φορτίου αιχμής «SL»: Εάν η αντλία βασικού φορτίου δεν μπορεί να αντλήσει σε επαρκή μεγέθη το νερό που εισρέει στο φρεάτιο, τίθεται σε λειτουργία στο επίπεδο φορτίου αιχμής (+) η 2 η αντλία και σε επίτευξη του επιπέδου φορτίου αιχμής ( ) τίθεται πάλι εκτός λειτουργίας (επιπρόσθετη λειτουργία). 10

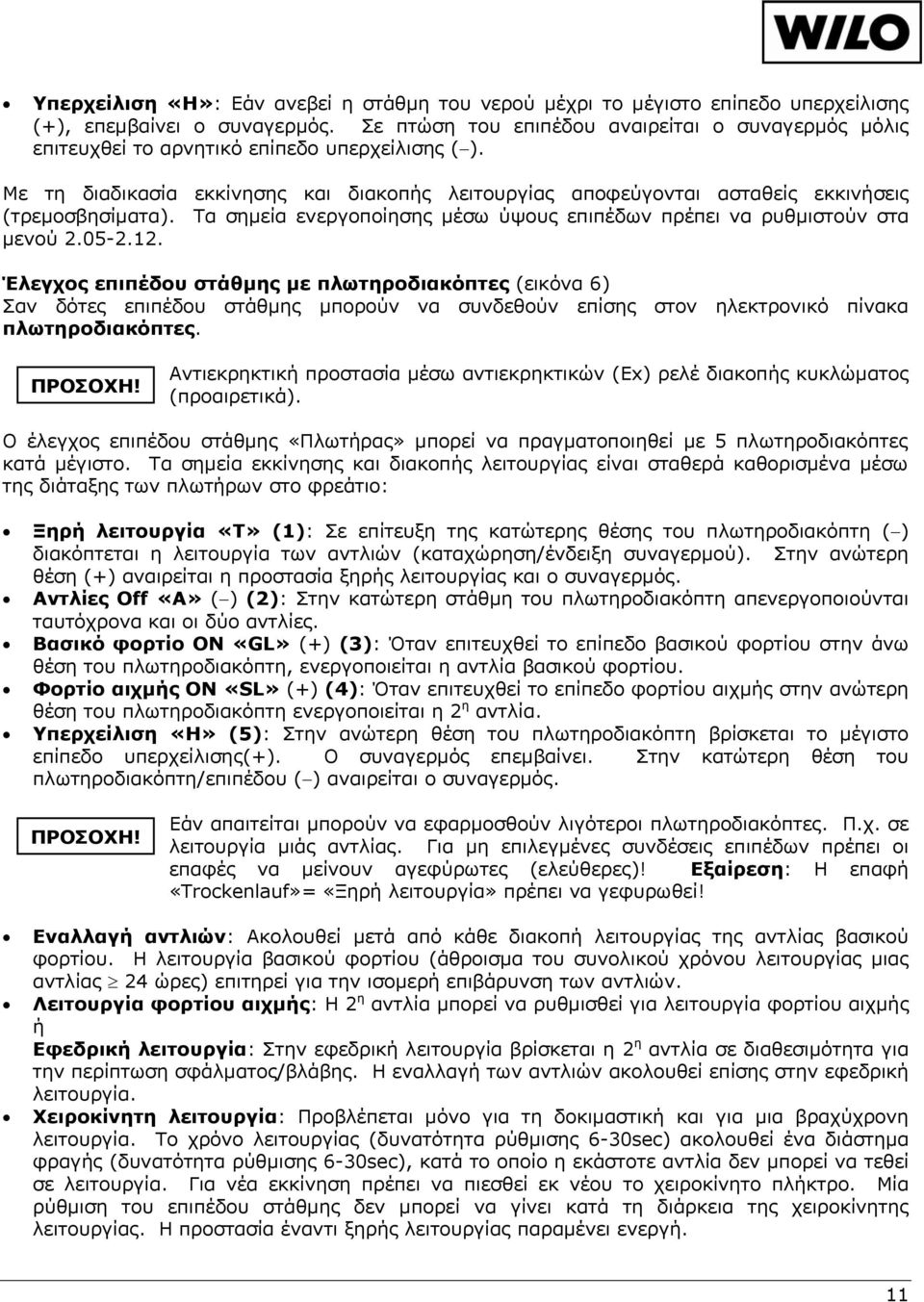

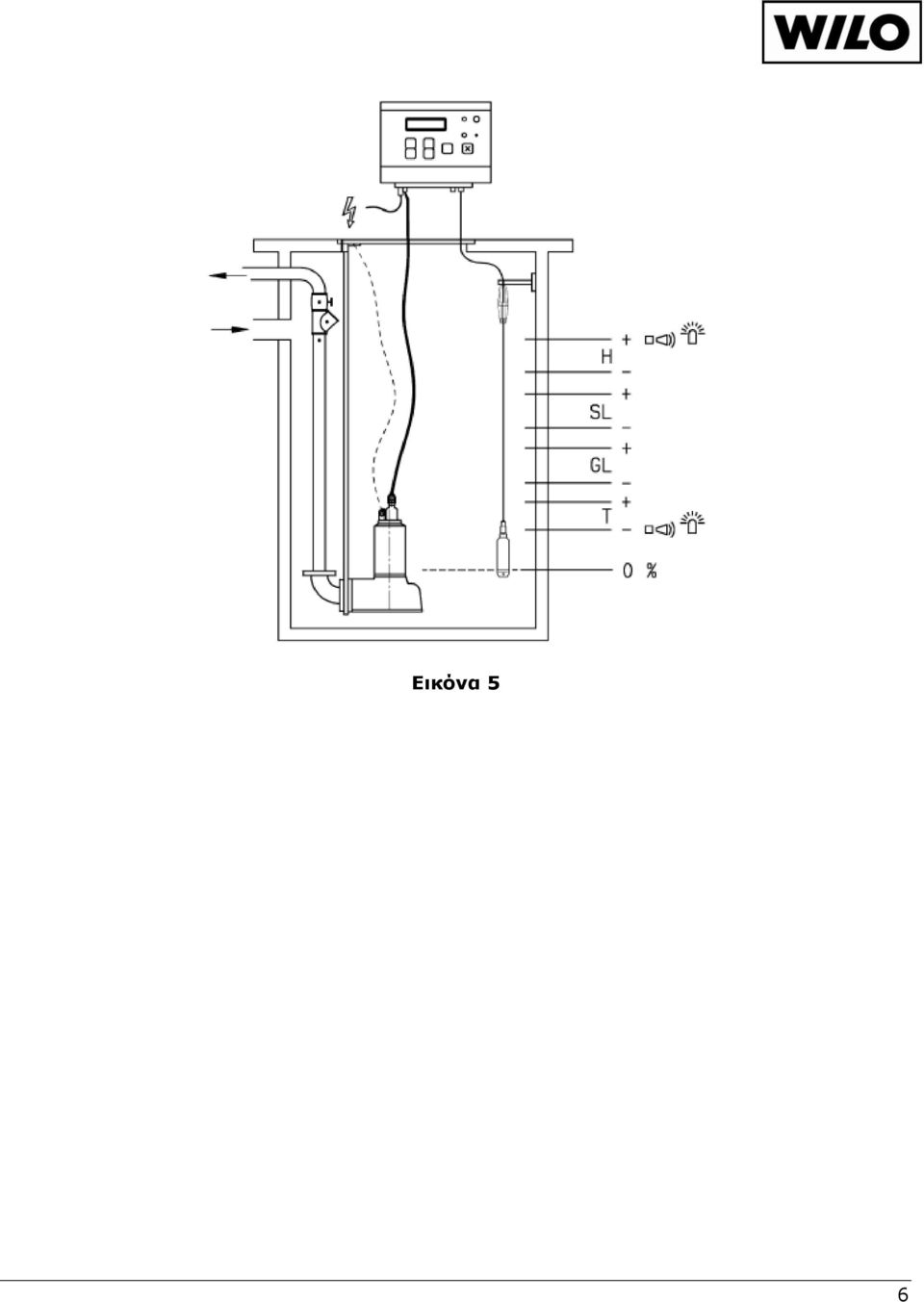

11 Υπερχείλιση «H»: Εάν ανεβεί η στάθμη του νερού μέχρι το μέγιστο επίπεδο υπερχείλισης (+), επεμβαίνει ο συναγερμός. Σε πτώση του επιπέδου αναιρείται ο συναγερμός μόλις επιτευχθεί το αρνητικό επίπεδο υπερχείλισης ( ). Με τη διαδικασία εκκίνησης και διακοπής λειτουργίας αποφεύγονται ασταθείς εκκινήσεις (τρεμοσβησίματα). Τα σημεία ενεργοποίησης μέσω ύψους επιπέδων πρέπει να ρυθμιστούν στα μενού Έλεγχος επιπέδου στάθμης με πλωτηροδιακόπτες (εικόνα 6) Σαν δότες επιπέδου στάθμης μπορούν να συνδεθούν επίσης στον ηλεκτρονικό πίνακα πλωτηροδιακόπτες. ΠΡΟΣΟΧΗ! Αντιεκρηκτική προστασία μέσω αντιεκρηκτικών (Ex) ρελέ διακοπής κυκλώματος (προαιρετικά). Ο έλεγχος επιπέδου στάθμης «Πλωτήρας» μπορεί να πραγματοποιηθεί με 5 πλωτηροδιακόπτες κατά μέγιστο. Τα σημεία εκκίνησης και διακοπής λειτουργίας είναι σταθερά καθορισμένα μέσω της διάταξης των πλωτήρων στο φρεάτιο: Ξηρή λειτουργία «T» (1): Σε επίτευξη της κατώτερης θέσης του πλωτηροδιακόπτη ( ) διακόπτεται η λειτουργία των αντλιών (καταχώρηση/ένδειξη συναγερμού). Στην ανώτερη θέση (+) αναιρείται η προστασία ξηρής λειτουργίας και ο συναγερμός. Αντλίες Off «A» ( ) (2): Στην κατώτερη στάθμη του πλωτηροδιακόπτη απενεργοποιούνται ταυτόχρονα και οι δύο αντλίες. Βασικό φορτίο ΟΝ «GL» (+) (3): Όταν επιτευχθεί το επίπεδο βασικού φορτίου στην άνω θέση του πλωτηροδιακόπτη, ενεργοποιείται η αντλία βασικού φορτίου. Φορτίο αιχμής ON «SL» (+) (4): Όταν επιτευχθεί το επίπεδο φορτίου αιχμής στην ανώτερη θέση του πλωτηροδιακόπτη ενεργοποιείται η 2 η αντλία. Υπερχείλιση «H» (5): Στην ανώτερη θέση του πλωτηροδιακόπτη βρίσκεται το μέγιστο επίπεδο υπερχείλισης(+). Ο συναγερμός επεμβαίνει. Στην κατώτερη θέση του πλωτηροδιακόπτη/επιπέδου ( ) αναιρείται ο συναγερμός. ΠΡΟΣΟΧΗ! Εάν απαιτείται μπορούν να εφαρμοσθούν λιγότεροι πλωτηροδιακόπτες. Π.χ. σε λειτουργία μιάς αντλίας. Για μη επιλεγμένες συνδέσεις επιπέδων πρέπει οι επαφές να μείνουν αγεφύρωτες (ελεύθερες)! Εξαίρεση: Η επαφή «Trockenlauf»= «Ξηρή λειτουργία» πρέπει να γεφυρωθεί! Εναλλαγή αντλιών: Ακολουθεί μετά από κάθε διακοπή λειτουργίας της αντλίας βασικού φορτίου. Η λειτουργία βασικού φορτίου (άθροισμα του συνολικού χρόνου λειτουργίας μιας αντλίας 24 ώρες) επιτηρεί για την ισομερή επιβάρυνση των αντλιών. Λειτουργία φορτίου αιχμής: Η 2 η αντλία μπορεί να ρυθμισθεί για λειτουργία φορτίου αιχμής ή Εφεδρική λειτουργία: Στην εφεδρική λειτουργία βρίσκεται η 2 η αντλία σε διαθεσιμότητα για την περίπτωση σφάλματος/βλάβης. Η εναλλαγή των αντλιών ακολουθεί επίσης στην εφεδρική λειτουργία. Χειροκίνητη λειτουργία: Προβλέπεται μόνο για τη δοκιμαστική και για μια βραχύχρονη λειτουργία. Το χρόνο λειτουργίας (δυνατότητα ρύθμισης 6-30sec) ακολουθεί ένα διάστημα φραγής (δυνατότητα ρύθμισης 6-30sec), κατά το οποίο η εκάστοτε αντλία δεν μπορεί να τεθεί σε λειτουργία. Για νέα εκκίνηση πρέπει να πιεσθεί εκ νέου το χειροκίνητο πλήκτρο. Μία ρύθμιση του επιπέδου στάθμης δεν μπορεί να γίνει κατά τη διάρκεια της χειροκίνητης λειτουργίας. Η προστασία έναντι ξηρής λειτουργίας παραμένει ενεργή. 11

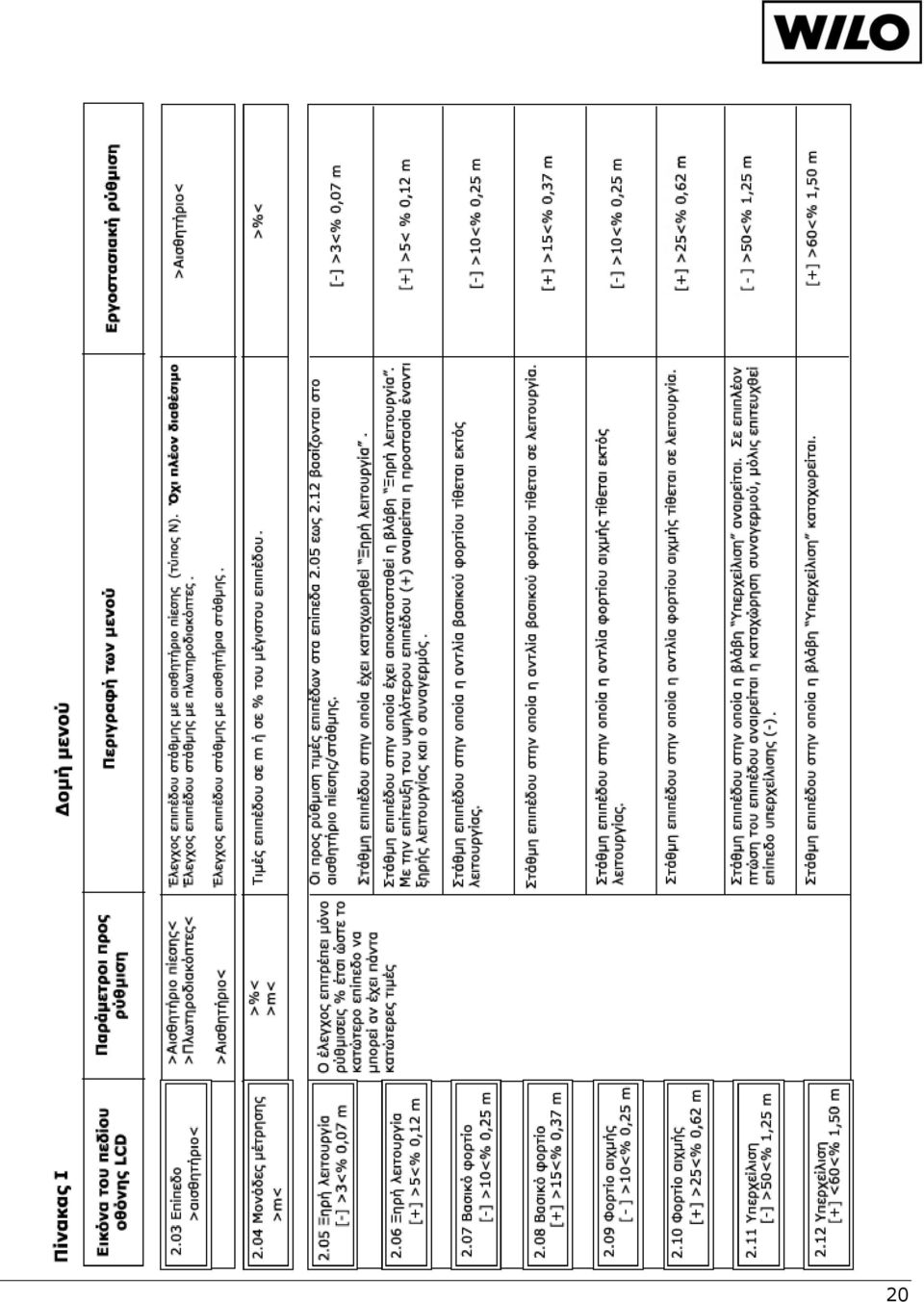

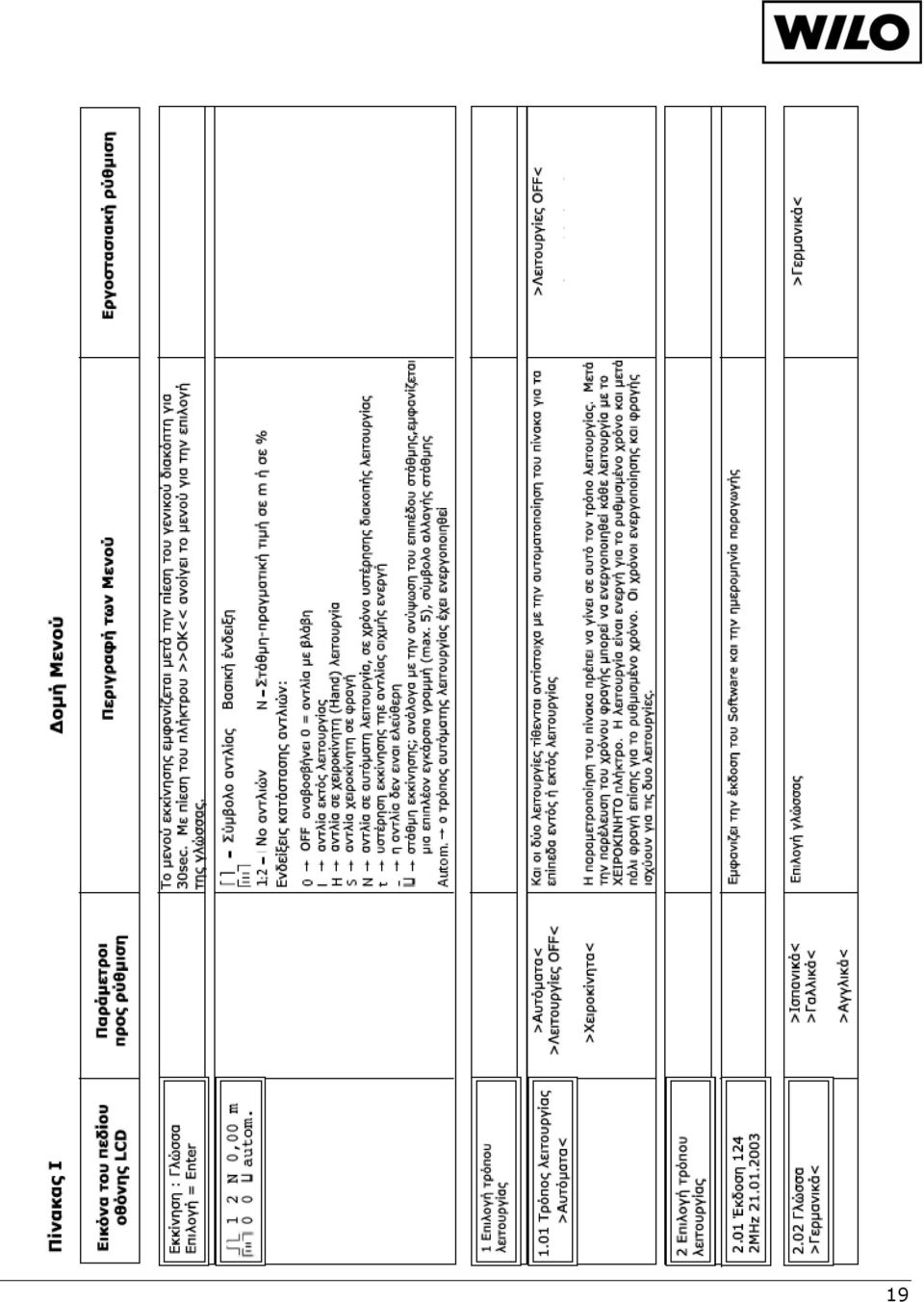

12 Εσπευσμένη λειτουργία: Είναι δυνατή σε κάθε κατάσταση λειτουργίας, ως επίσης σε υπάρχουσα ξηρή λειτουργία, και έχει προβλεφθεί για καταστάσεις κινδύνου/ανάγκης. Η αντλία ή οι αντλίες 1 ή/και 2 λειτουργούν για όσο διάστημα είναι πιεσμένο το αντίστοιχο πλήκτρο (χειροκίνητη λειτουργία). 4.2 Χειρισμός του ηλεκτρονικού πίνακα (Εικόνα 1) Ο ηλεκτρονικός πίνακας ρυθμίζεται και χειρίζεται μέσα από τα πολυάριθμα μενού του, τα οποία εμφανίζονται στην οθόνη. Η πρόσβαση στα μενού γίνεται μέσα από το πεδίο χειρισμού με 6 πλήκτρα, τα οποία έχουν την ακόλουθη σημασία: Χειροκίνητη/Εσπευσμένη λειτουργία αντλίας 1 Χειροκίνητη/Εσπευσμένη λειτουργία αντλίας 2 Μετάβαση προς τα πίσω Μετάβαση προς τα εμπρός Πλήκτρο επικύρωσης (επιβεβαίωσης) Πλήκτρο delete/ακύρωσης για βλάβες Σύμβολο για την ετοιμότητα λειτουργίας με πράσινη λυχνία Σύμβολο βλάβης με κόκκινη λυχνία βλάβης 1 2 N 0, 0 0 m 0 0 Autom. Οι ρυθμίσεις εμφανίζονται στο πεδίο διαλόγου δύο σειρών της οθόνης με 2x16 σύμβολα. Τα μεμονωμένα μενού απεικονίζονται και περιγράφονται στον Πίνακα 1. Ανοίξτε το γενικό διακόπτη. Το μενού 1. στον Πίνακα 1 εμφανίζεται για 30sec, ώστε να είναι δυνατόν με πίεση του πλήκτρου το άνοιγμα του μενού για την επιλογή γλώσσας. Μετά από 30sec εμφανίζεται η πρότυπη ένδειξη, η οποία ενημερώνει για την κατάσταση της εγκατάστασης. Για το χειρισμό του μενού πρέπει να ακολουθηθεί η παρακάτω ακολουθία πίεσης των πλήκτρων. Ακολουθία πλήκτρων κλπ Επεξεργασία του προγράμματος Τα κύρια μενού εμφανίζονται με διαδοχική σειρά 1, 2, 3, 4 Προεπιλέξτε το κύριο μενού 1 Εμφανίζεται το υπομενού, π.χ με παραμέτρους σε >...< 2 Το σύμβολο >...< αλλάζει σε..., το όποιο αναβοσβήνει 3 Αλλαγή των ρυθμισμένων τιμών 4 Όταν η νέα τιμή επιβεβαιωθεί, το σύμβολο... αλλάζει σε >...< 5 Μετάβαση στο επόμενο υπομενού. Όταν οι τιμές σε όλα τα υπομενού έχουν επιβεβαιωθεί, γίνεται επαναφορά προς τα πίσω στο κύριο μενού 12

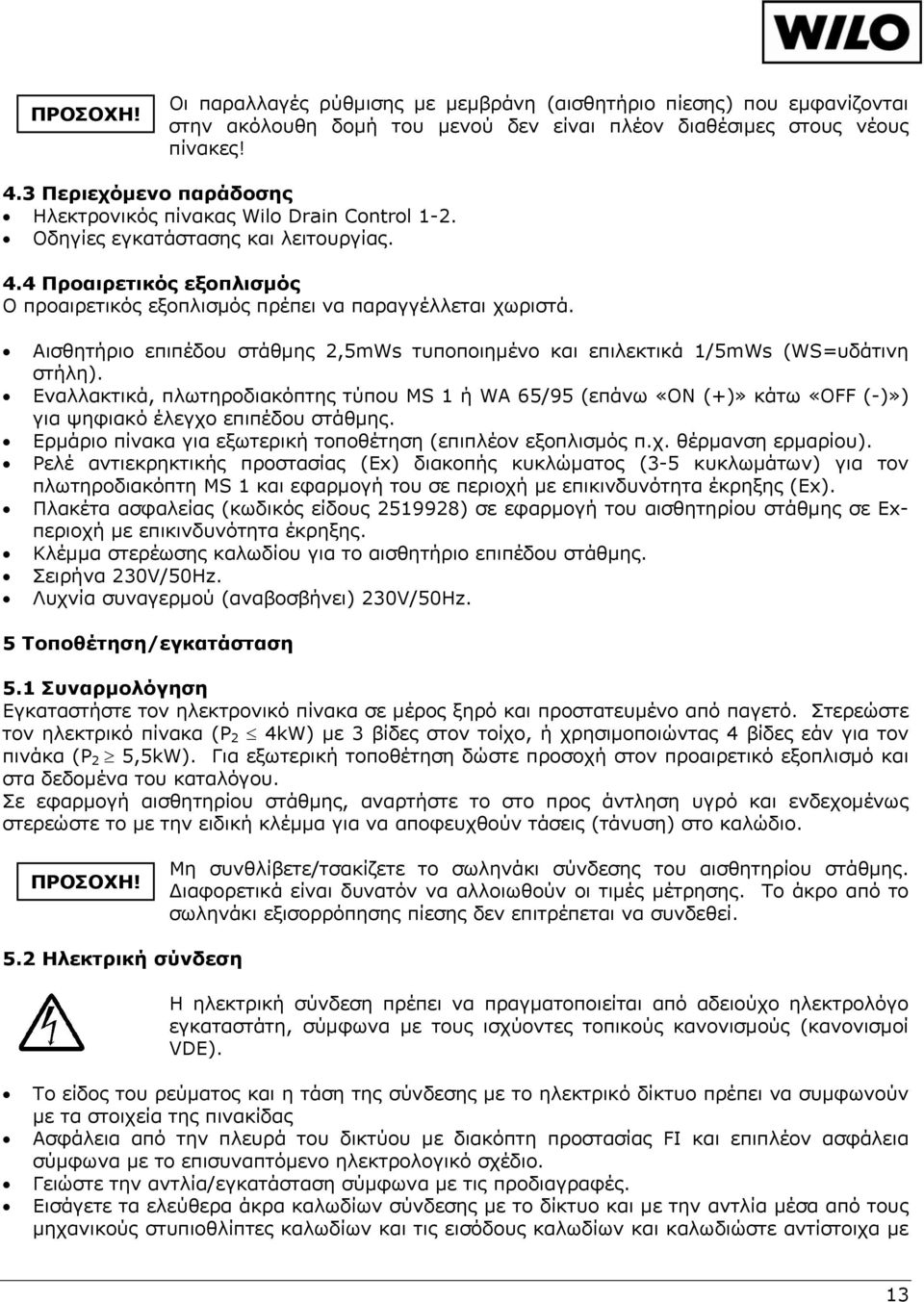

13 ΠΡΟΣΟΧΗ! Οι παραλλαγές ρύθμισης με μεμβράνη (αισθητήριο πίεσης) που εμφανίζονται στην ακόλουθη δομή του μενού δεν είναι πλέον διαθέσιμες στους νέους πίνακες! 4.3 Περιεχόμενο παράδοσης Ηλεκτρονικός πίνακας Wilo Drain Control 1-2. Οδηγίες εγκατάστασης και λειτουργίας. 4.4 Προαιρετικός εξοπλισμός Ο προαιρετικός εξοπλισμός πρέπει να παραγγέλλεται χωριστά. Αισθητήριο επιπέδου στάθμης 2,5mWs τυποποιημένο και επιλεκτικά 1/5mWs (WS=υδάτινη στήλη). Εναλλακτικά, πλωτηροδιακόπτης τύπου MS 1 ή WA 65/95 (επάνω «ΟΝ (+)» κάτω «OFF (-)») για ψηφιακό έλεγχο επιπέδου στάθμης. Ερμάριο πίνακα για εξωτερική τοποθέτηση (επιπλέον εξοπλισμός π.χ. θέρμανση ερμαρίου). Ρελέ αντιεκρηκτικής προστασίας (Ex) διακοπής κυκλώματος (3-5 κυκλωμάτων) για τον πλωτηροδιακόπτη MS 1 και εφαρμογή του σε περιοχή με επικινδυνότητα έκρηξης (Ex). Πλακέτα ασφαλείας (κωδικός είδους ) σε εφαρμογή του αισθητηρίου στάθμης σε Exπεριοχή με επικινδυνότητα έκρηξης. Κλέμμα στερέωσης καλωδίου για το αισθητήριο επιπέδου στάθμης. Σειρήνα 230V/50Hz. Λυχνία συναγερμού (αναβοσβήνει) 230V/50Hz. 5 Τοποθέτηση/εγκατάσταση 5.1 Συναρμολόγηση Εγκαταστήστε τον ηλεκτρονικό πίνακα σε μέρος ξηρό και προστατευμένο από παγετό. Στερεώστε τον ηλεκτρικό πίνακα (P 2 4kW) με 3 βίδες στον τοίχο, ή χρησιμοποιώντας 4 βίδες εάν για τον πινάκα (P 2 5,5kW). Για εξωτερική τοποθέτηση δώστε προσοχή στον προαιρετικό εξοπλισμό και στα δεδομένα του καταλόγου. Σε εφαρμογή αισθητηρίου στάθμης, αναρτήστε το στο προς άντληση υγρό και ενδεχομένως στερεώστε το με την ειδική κλέμμα για να αποφευχθούν τάσεις (τάνυση) στο καλώδιο. ΠΡΟΣΟΧΗ! Μη συνθλίβετε/τσακίζετε το σωληνάκι σύνδεσης του αισθητηρίου στάθμης. Διαφορετικά είναι δυνατόν να αλλοιωθούν οι τιμές μέτρησης. Το άκρο από το σωληνάκι εξισορρόπησης πίεσης δεν επιτρέπεται να συνδεθεί. 5.2 Ηλεκτρική σύνδεση Η ηλεκτρική σύνδεση πρέπει να πραγματοποιείται από αδειούχο ηλεκτρολόγο εγκαταστάτη, σύμφωνα με τους ισχύοντες τοπικούς κανονισμούς (κανονισμοί VDE). Το είδος του ρεύματος και η τάση της σύνδεσης με το ηλεκτρικό δίκτυο πρέπει να συμφωνούν με τα στοιχεία της πινακίδας Ασφάλεια από την πλευρά του δικτύου με διακόπτη προστασίας FI και επιπλέον ασφάλεια σύμφωνα με το επισυναπτόμενο ηλεκτρολογικό σχέδιο. Γειώστε την αντλία/εγκατάσταση σύμφωνα με τις προδιαγραφές. Εισάγετε τα ελεύθερα άκρα καλωδίων σύνδεσης με το δίκτυο και με την αντλία μέσα από τους μηχανικούς στυπιοθλίπτες καλωδίων και τις εισόδους καλωδίων και καλωδιώστε αντίστοιχα με 13

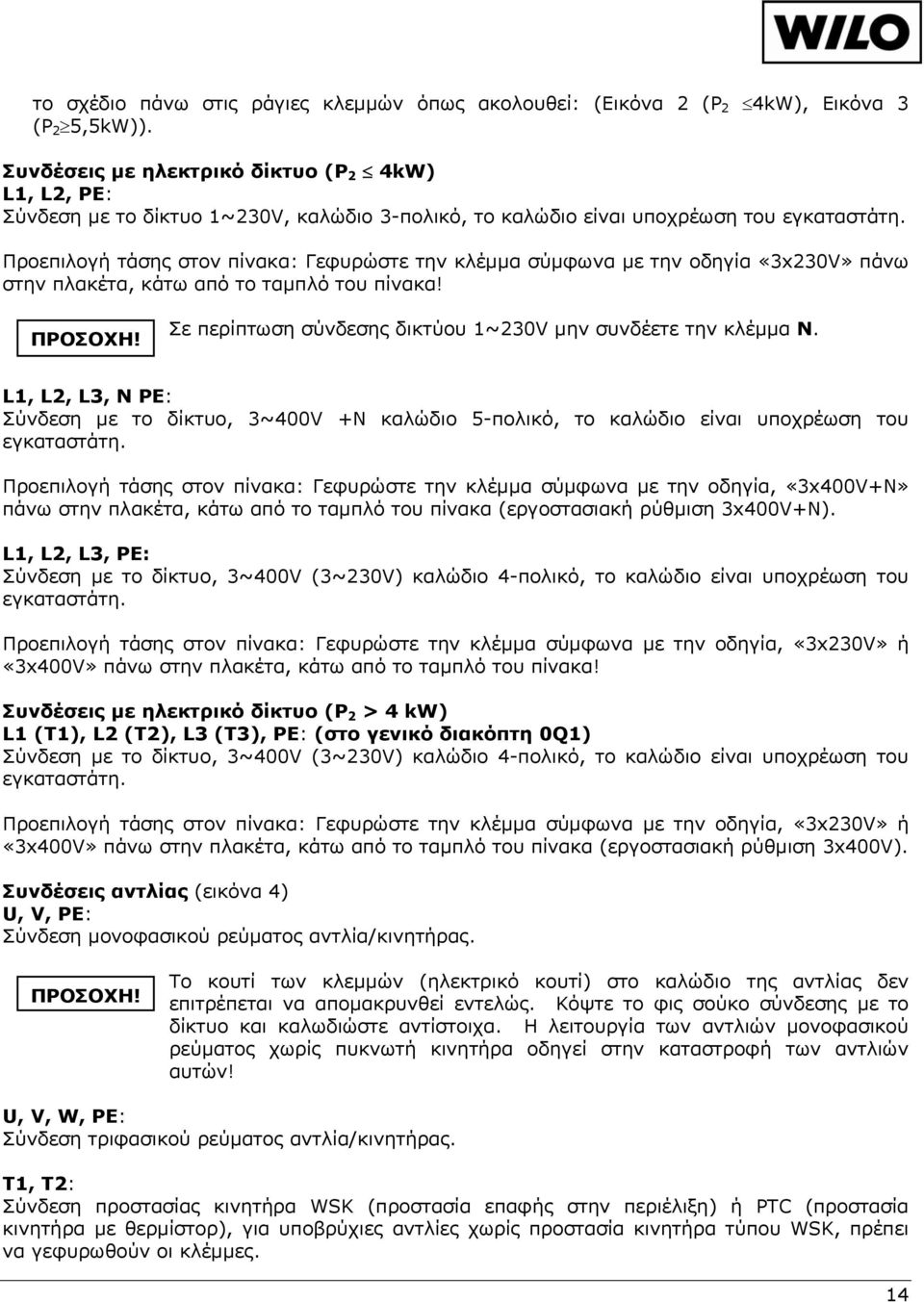

14 το σχέδιο πάνω στις ράγιες κλεμμών όπως ακολουθεί: (Εικόνα 2 (P 2 4kW), Εικόνα 3 (P 2 5,5kW)). Συνδέσεις με ηλεκτρικό δίκτυο (P 2 4kW) L1, L2, PE: Σύνδεση με το δίκτυο 1~230V, καλώδιο 3-πολικό, το καλώδιο είναι υποχρέωση του εγκαταστάτη. Προεπιλογή τάσης στον πίνακα: Γεφυρώστε την κλέμμα σύμφωνα με την οδηγία «3x230V» πάνω στην πλακέτα, κάτω από το ταμπλό του πίνακα! ΠΡΟΣΟΧΗ! Σε περίπτωση σύνδεσης δικτύου 1~230V μην συνδέετε την κλέμμα N. L1, L2, L3, N PE: Σύνδεση με το δίκτυο, 3~400V +N καλώδιο 5-πολικό, το καλώδιο είναι υποχρέωση του εγκαταστάτη. Προεπιλογή τάσης στον πίνακα: Γεφυρώστε την κλέμμα σύμφωνα με την οδηγία, «3x400V+N» πάνω στην πλακέτα, κάτω από το ταμπλό του πίνακα (εργοστασιακή ρύθμιση 3x400V+N). L1, L2, L3, PE: Σύνδεση με το δίκτυο, 3~400V (3~230V) καλώδιο 4-πολικό, το καλώδιο είναι υποχρέωση του εγκαταστάτη. Προεπιλογή τάσης στον πίνακα: Γεφυρώστε την κλέμμα σύμφωνα με την οδηγία, «3x230V» ή «3x400V» πάνω στην πλακέτα, κάτω από το ταμπλό του πίνακα! Συνδέσεις με ηλεκτρικό δίκτυο (P 2 > 4 kw) L1 (T1), L2 (T2), L3 (T3), PE: (στο γενικό διακόπτη 0Q1) Σύνδεση με το δίκτυο, 3~400V (3~230V) καλώδιο 4-πολικό, το καλώδιο είναι υποχρέωση του εγκαταστάτη. Προεπιλογή τάσης στον πίνακα: Γεφυρώστε την κλέμμα σύμφωνα με την οδηγία, «3x230V» ή «3x400V» πάνω στην πλακέτα, κάτω από το ταμπλό του πίνακα (εργοστασιακή ρύθμιση 3x400V). Συνδέσεις αντλίας (εικόνα 4) U, V, PE: Σύνδεση μονοφασικού ρεύματος αντλία/κινητήρας. ΠΡΟΣΟΧΗ! Το κουτί των κλεμμών (ηλεκτρικό κουτί) στο καλώδιο της αντλίας δεν επιτρέπεται να απομακρυνθεί εντελώς. Κόψτε το φις σούκο σύνδεσης με το δίκτυο και καλωδιώστε αντίστοιχα. Η λειτουργία των αντλιών μονοφασικού ρεύματος χωρίς πυκνωτή κινητήρα οδηγεί στην καταστροφή των αντλιών αυτών! U, V, W, PE: Σύνδεση τριφασικού ρεύματος αντλία/κινητήρας. T1, T2: Σύνδεση προστασίας κινητήρα WSK (προστασία επαφής στην περιέλιξη) ή PTC (προστασία κινητήρα με θερμίστορ), για υποβρύχιες αντλίες χωρίς προστασία κινητήρα τύπου WSK, πρέπει να γεφυρωθούν οι κλέμμες. 14

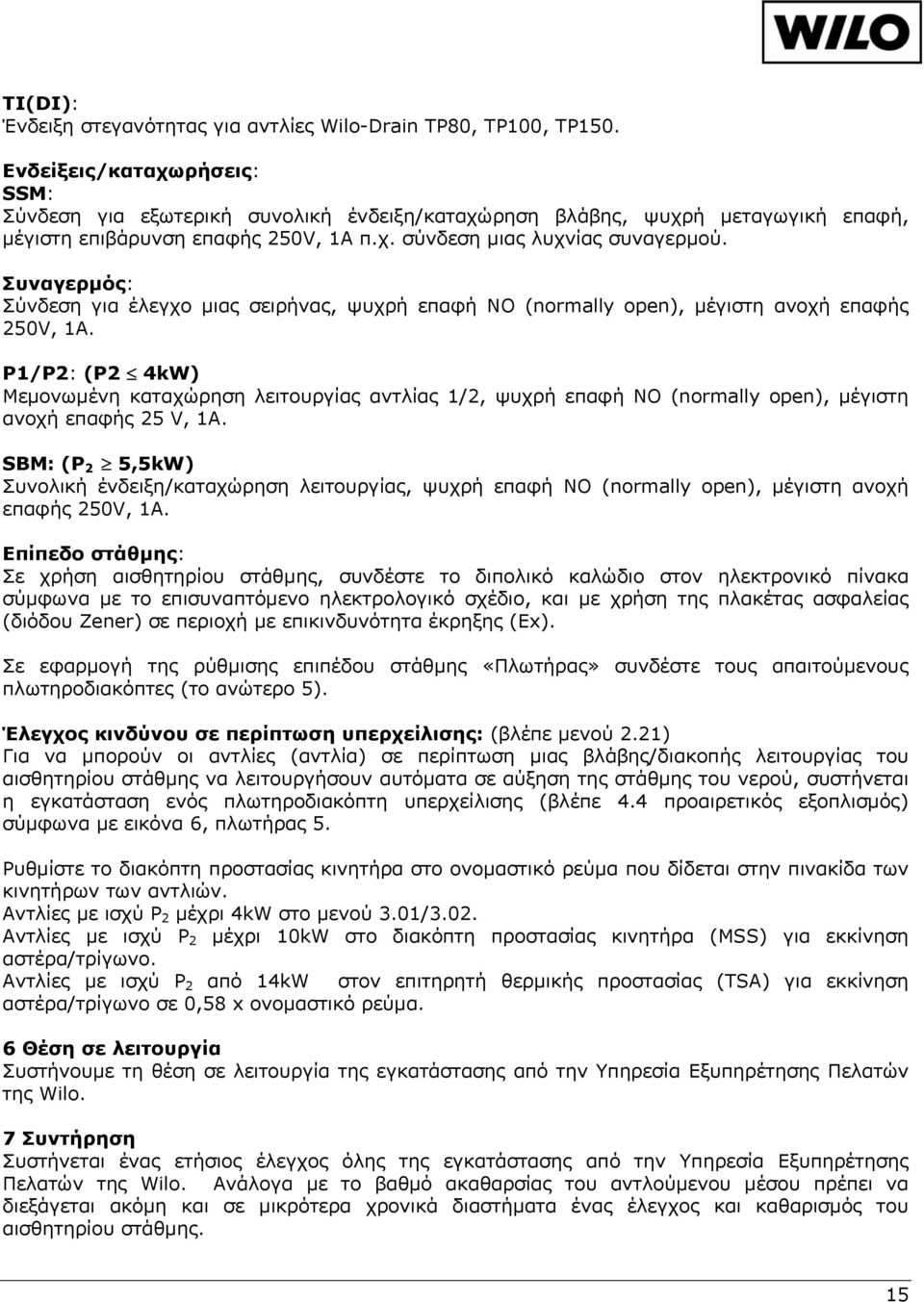

15 TI(DI): Ένδειξη στεγανότητας για αντλίες Wilo-Drain TP80, TP100, TP150. Ενδείξεις/καταχωρήσεις: SSM: Σύνδεση για εξωτερική συνολική ένδειξη/καταχώρηση βλάβης, ψυχρή μεταγωγική επαφή, μέγιστη επιβάρυνση επαφής 250V, 1A π.χ. σύνδεση μιας λυχνίας συναγερμού. Συναγερμός: Σύνδεση για έλεγχο μιας σειρήνας, ψυχρή επαφή ΝΟ (normally open), μέγιστη ανοχή επαφής 250V, 1A. P1/P2: (P2 4kW) Μεμονωμένη καταχώρηση λειτουργίας αντλίας 1/2, ψυχρή επαφή ΝΟ (normally open), μέγιστη ανοχή επαφής 25 V, 1A. SBM: (P 2 5,5kW) Συνολική ένδειξη/καταχώρηση λειτουργίας, ψυχρή επαφή ΝΟ (normally open), μέγιστη ανοχή επαφής 250V, 1A. Επίπεδο στάθμης: Σε χρήση αισθητηρίου στάθμης, συνδέστε το διπολικό καλώδιο στον ηλεκτρονικό πίνακα σύμφωνα με το επισυναπτόμενο ηλεκτρολογικό σχέδιο, και με χρήση της πλακέτας ασφαλείας (διόδου Zener) σε περιοχή με επικινδυνότητα έκρηξης (Ex). Σε εφαρμογή της ρύθμισης επιπέδου στάθμης «Πλωτήρας» συνδέστε τους απαιτούμενους πλωτηροδιακόπτες (το ανώτερο 5). Έλεγχος κινδύνου σε περίπτωση υπερχείλισης: (βλέπε μενού 2.21) Για να μπορούν οι αντλίες (αντλία) σε περίπτωση μιας βλάβης/διακοπής λειτουργίας του αισθητηρίου στάθμης να λειτουργήσουν αυτόματα σε αύξηση της στάθμης του νερού, συστήνεται η εγκατάσταση ενός πλωτηροδιακόπτη υπερχείλισης (βλέπε 4.4 προαιρετικός εξοπλισμός) σύμφωνα με εικόνα 6, πλωτήρας 5. Ρυθμίστε το διακόπτη προστασίας κινητήρα στο ονομαστικό ρεύμα που δίδεται στην πινακίδα των κινητήρων των αντλιών. Αντλίες με ισχύ P 2 μέχρι 4kW στο μενού 3.01/3.02. Αντλίες με ισχύ P 2 μέχρι 10kW στο διακόπτη προστασίας κινητήρα (MSS) για εκκίνηση αστέρα/τρίγωνο. Αντλίες με ισχύ P 2 από 14kW στον επιτηρητή θερμικής προστασίας (TSA) για εκκίνηση αστέρα/τρίγωνο σε 0,58 x ονομαστικό ρεύμα. 6 Θέση σε λειτουργία Συστήνουμε τη θέση σε λειτουργία της εγκατάστασης από την Υπηρεσία Εξυπηρέτησης Πελατών της Wilo. 7 Συντήρηση Συστήνεται ένας ετήσιος έλεγχος όλης της εγκατάστασης από την Υπηρεσία Εξυπηρέτησης Πελατών της Wilo. Ανάλογα με το βαθμό ακαθαρσίας του αντλούμενου μέσου πρέπει να διεξάγεται ακόμη και σε μικρότερα χρονικά διαστήματα ένας έλεγχος και καθαρισμός του αισθητηρίου στάθμης. 15

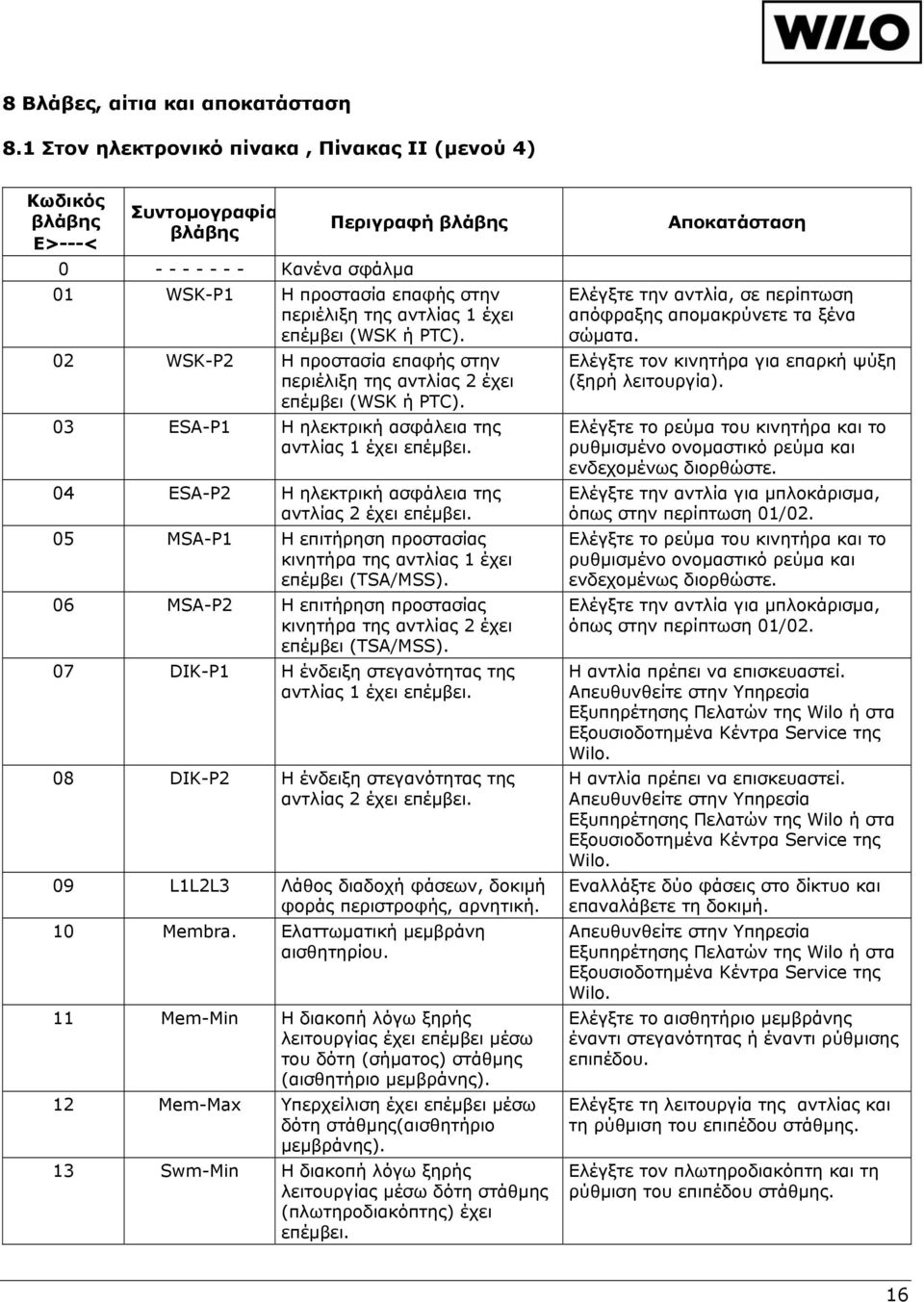

16 8 Βλάβες, αίτια και αποκατάσταση 8.1 Στον ηλεκτρονικό πίνακα, Πίνακας II (μενού 4) Κωδικός βλάβης E>---< Συντομογραφία βλάβης Κανένα σφάλμα Περιγραφή βλάβης 01 WSK-P1 Η προστασία επαφής στην περιέλιξη της αντλίας 1 έχει επέμβει (WSK ή PTC). 02 WSK-P2 Η προστασία επαφής στην περιέλιξη της αντλίας 2 έχει επέμβει (WSK ή PTC). 03 ESA-P1 Η ηλεκτρική ασφάλεια της αντλίας 1 έχει επέμβει. 04 ESA-P2 Η ηλεκτρική ασφάλεια της αντλίας 2 έχει επέμβει. 05 MSA-P1 Η επιτήρηση προστασίας κινητήρα της αντλίας 1 έχει επέμβει (TSA/MSS). 06 MSA-P2 Η επιτήρηση προστασίας κινητήρα της αντλίας 2 έχει επέμβει (TSA/MSS). 07 DIK-P1 Η ένδειξη στεγανότητας της αντλίας 1 έχει επέμβει. 08 DIK-P2 Η ένδειξη στεγανότητας της αντλίας 2 έχει επέμβει. 09 L1L2L3 Λάθος διαδοχή φάσεων, δοκιμή φοράς περιστροφής, αρνητική. 10 Membra. Ελαττωματική μεμβράνη αισθητηρίου. 11 Mem-Min Η διακοπή λόγω ξηρής λειτουργίας έχει επέμβει μέσω του δότη (σήματος) στάθμης (αισθητήριο μεμβράνης). 12 Mem-Max Υπερχείλιση έχει επέμβει μέσω δότη στάθμης(αισθητήριο μεμβράνης). 13 Swm-Min Η διακοπή λόγω ξηρής λειτουργίας μέσω δότη στάθμης (πλωτηροδιακόπτης) έχει επέμβει. Αποκατάσταση Ελέγξτε την αντλία, σε περίπτωση απόφραξης απομακρύνετε τα ξένα σώματα. Ελέγξτε τον κινητήρα για επαρκή ψύξη (ξηρή λειτουργία). Ελέγξτε το ρεύμα του κινητήρα και το ρυθμισμένο ονομαστικό ρεύμα και ενδεχομένως διορθώστε. Ελέγξτε την αντλία για μπλοκάρισμα, όπως στην περίπτωση 01/02. Ελέγξτε το ρεύμα του κινητήρα και το ρυθμισμένο ονομαστικό ρεύμα και ενδεχομένως διορθώστε. Ελέγξτε την αντλία για μπλοκάρισμα, όπως στην περίπτωση 01/02. Η αντλία πρέπει να επισκευαστεί. Απευθυνθείτε στην Υπηρεσία Εξυπηρέτησης Πελατών της Wilo ή στα Εξουσιοδοτημένα Κέντρα Service της Wilo. Η αντλία πρέπει να επισκευαστεί. Απευθυνθείτε στην Υπηρεσία Εξυπηρέτησης Πελατών της Wilo ή στα Εξουσιοδοτημένα Κέντρα Service της Wilo. Εναλλάξτε δύο φάσεις στο δίκτυο και επαναλάβετε τη δοκιμή. Απευθυνθείτε στην Υπηρεσία Εξυπηρέτησης Πελατών της Wilo ή στα Εξουσιοδοτημένα Κέντρα Service της Wilo. Ελέγξτε το αισθητήριο μεμβράνης έναντι στεγανότητας ή έναντι ρύθμισης επιπέδου. Ελέγξτε τη λειτουργία της αντλίας και τη ρύθμιση του επιπέδου στάθμης. Ελέγξτε τον πλωτηροδιακόπτη και τη ρύθμιση του επιπέδου στάθμης. 16

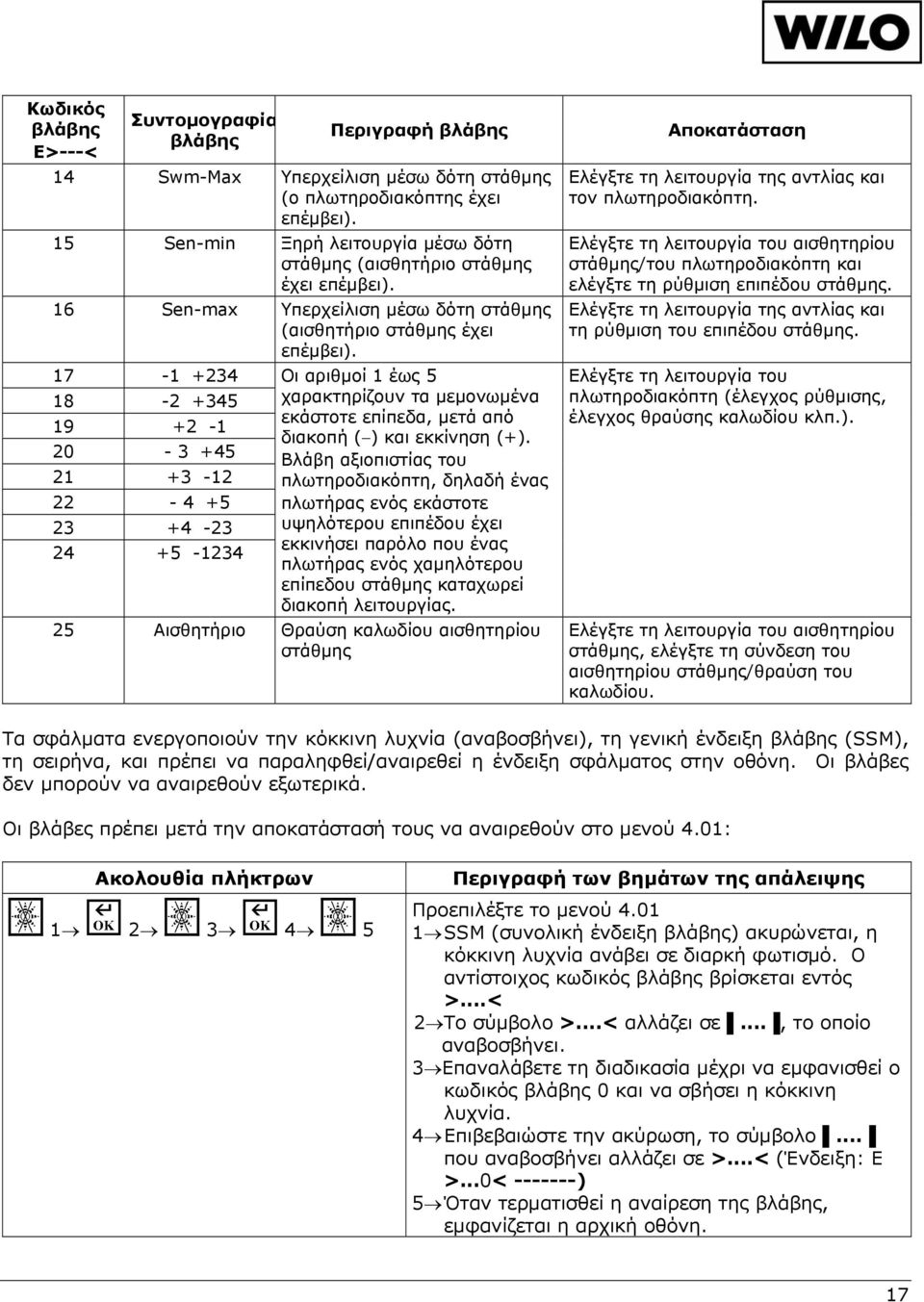

17 Κωδικός βλάβης E>---< Συντομογραφία βλάβης Περιγραφή βλάβης 14 Swm-Max Υπερχείλιση μέσω δότη στάθμης (ο πλωτηροδιακόπτης έχει επέμβει). 15 Sen-min Ξηρή λειτουργία μέσω δότη στάθμης (αισθητήριο στάθμης έχει επέμβει). 16 Sen-max Υπερχείλιση μέσω δότη στάθμης (αισθητήριο στάθμης έχει επέμβει) Οι αριθμοί 1 έως 5 χαρακτηρίζουν τα μεμονωμένα εκάστοτε επίπεδα, μετά από διακοπή ( ) και εκκίνηση (+). Βλάβη αξιοπιστίας του πλωτηροδιακόπτη, δηλαδή ένας πλωτήρας ενός εκάστοτε υψηλότερου επιπέδου έχει εκκινήσει παρόλο που ένας πλωτήρας ενός χαμηλότερου επίπεδου στάθμης καταχωρεί διακοπή λειτουργίας. 25 Αισθητήριο Θραύση καλωδίου αισθητηρίου στάθμης Αποκατάσταση Ελέγξτε τη λειτουργία της αντλίας και τον πλωτηροδιακόπτη. Ελέγξτε τη λειτουργία του αισθητηρίου στάθμης/του πλωτηροδιακόπτη και ελέγξτε τη ρύθμιση επιπέδου στάθμης. Ελέγξτε τη λειτουργία της αντλίας και τη ρύθμιση του επιπέδου στάθμης. Ελέγξτε τη λειτουργία του πλωτηροδιακόπτη (έλεγχος ρύθμισης, έλεγχος θραύσης καλωδίου κλπ.). Ελέγξτε τη λειτουργία του αισθητηρίου στάθμης, ελέγξτε τη σύνδεση του αισθητηρίου στάθμης/θραύση του καλωδίου. Τα σφάλματα ενεργοποιούν την κόκκινη λυχνία (αναβοσβήνει), τη γενική ένδειξη βλάβης (SSM), τη σειρήνα, και πρέπει να παραληφθεί/αναιρεθεί η ένδειξη σφάλματος στην οθόνη. Οι βλάβες δεν μπορούν να αναιρεθούν εξωτερικά. Οι βλάβες πρέπει μετά την αποκατάστασή τους να αναιρεθούν στο μενού 4.01: Ακολουθία πλήκτρων Περιγραφή των βημάτων της απάλειψης Προεπιλέξτε το μενού SSM (συνολική ένδειξη βλάβης) ακυρώνεται, η κόκκινη λυχνία ανάβει σε διαρκή φωτισμό. Ο αντίστοιχος κωδικός βλάβης βρίσκεται εντός >...< 2 Το σύμβολο >...< αλλάζει σε..., το οποίο αναβοσβήνει. 3 Επαναλάβετε τη διαδικασία μέχρι να εμφανισθεί ο κωδικός βλάβης 0 και να σβήσει η κόκκινη λυχνία. 4 Επιβεβαιώστε την ακύρωση, το σύμβολο... που αναβοσβήνει αλλάζει σε >...< (Ένδειξη: E >...0< ) 5 Όταν τερματισθεί η αναίρεση της βλάβης, εμφανίζεται η αρχική οθόνη. 17

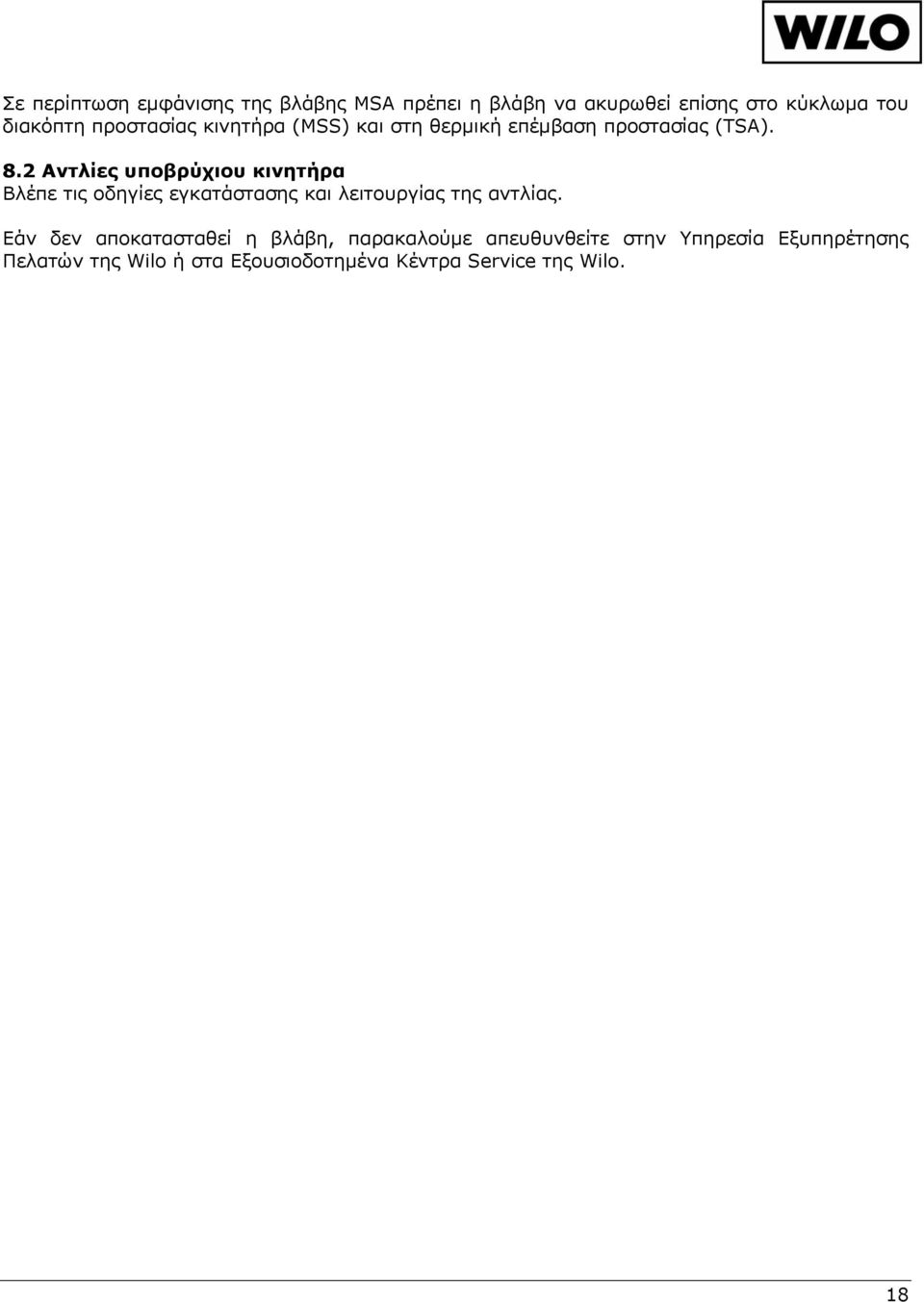

18 Σε περίπτωση εμφάνισης της βλάβης MSA πρέπει η βλάβη να ακυρωθεί επίσης στο κύκλωμα του διακόπτη προστασίας κινητήρα (MSS) και στη θερμική επέμβαση προστασίας (TSA). 8.2 Aντλίες υποβρύχιου κινητήρα Βλέπε τις οδηγίες εγκατάστασης και λειτουργίας της αντλίας. Εάν δεν αποκατασταθεί η βλάβη, παρακαλούμε απευθυνθείτε στην Υπηρεσία Εξυπηρέτησης Πελατών της Wilo ή στα Εξουσιοδοτημένα Κέντρα Service της Wilo. 18
