Wilo-Drain Control PL2. GR Οδηγίες εγκατάστασης και λειτουργίας

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Wilo-Drain Control PL2. GR Οδηγίες εγκατάστασης και λειτουργίας"

Transcript

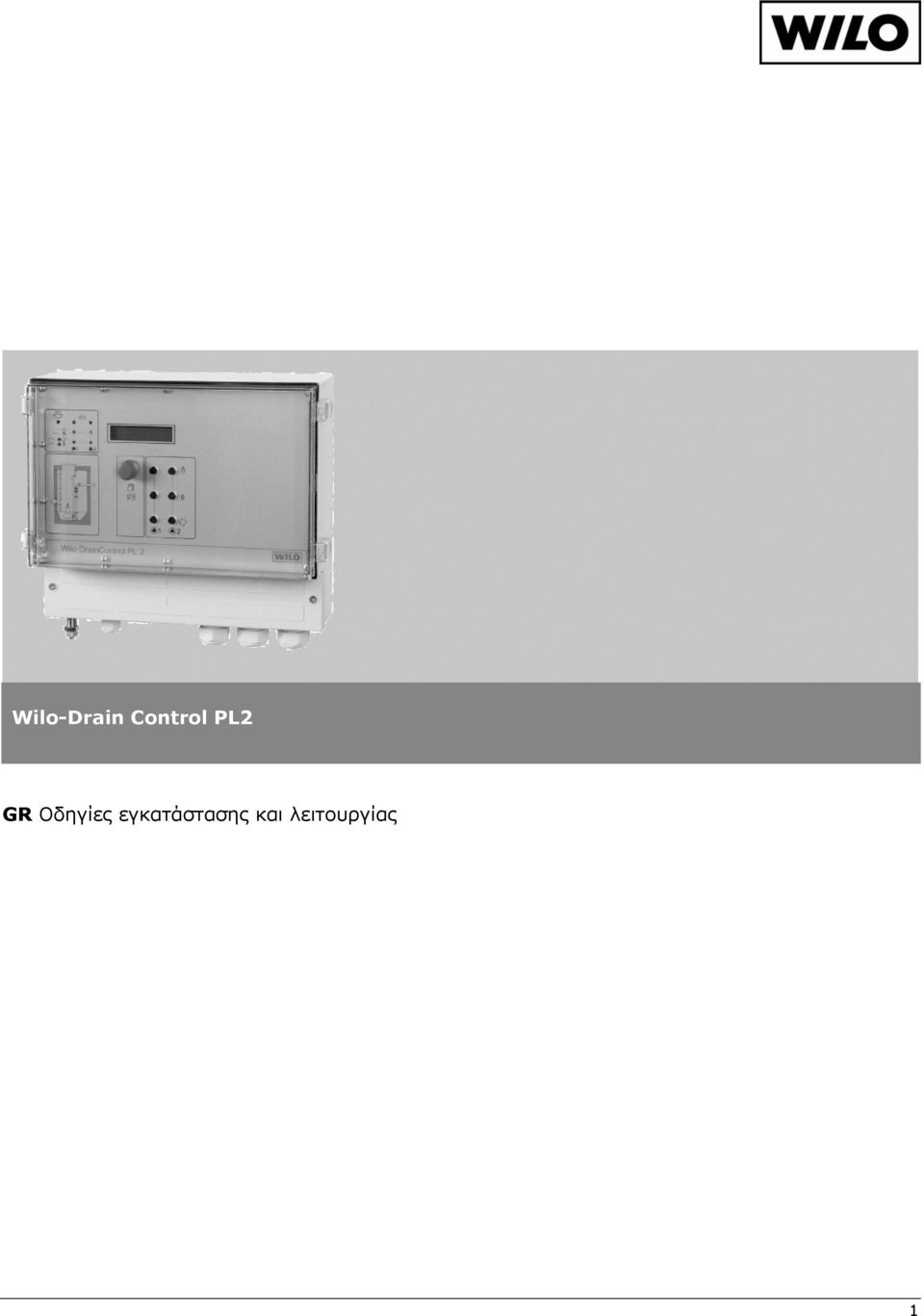

1 Wilo-Drain Control PL2 GR Οδηγίες εγκατάστασης και λειτουργίας 1

2 Περιεχόμενα 1 Γενικά Σκοπός χρήσης Οδηγίες για το προϊόν Σύνδεση και στοιχεία απόδοσης 3 2 Ασφάλεια Συμβολισμοί Ειδίκευση προσωπικού Κίνδυνοι εάν αγνοηθούν οι υποδείξεις ασφάλειας Υποδείξεις ασφάλειας για το χρήστη Υποδείξεις ασφάλειας για εργασίες ελέγχου και εγκατάστασης Αυθαίρετες τροποποιήσεις και κατασκευή ανταλλακτικών Ανεπίτρεπτοι τρόποι λειτουργίας 5 3 Μεταφορά και προσωρινή αποθήκευση 5 4 Περιγραφή του προϊόντος και του προαιρετικού εξοπλισμού Περιγραφή της εγκατάστασης Χειρισμός του ηλεκτρικού πίνακα Στοιχεία ένδειξης Στοιχεία χειρισμού Γενικός διακόπτης Ρυθμίσεις 10 5 Τοποθέτηση/εγκατάσταση Περιεχόμενο παράδοσης Συναρμολόγηση Ηλεκτρική σύνδεση Ηλεκτρική σύνδεση του πίνακα PL Ηλεκτρική σύνδεση του πίνακα PL2-WS 14 6 Θέση σε λειτουργία 15 7 Συντήρηση 16 8 Βλάβες, αίτια και αποκατάσταση 16 9 Μετεξοπλισμός και προαιρετικός εξοπλισμός Προαιρετικός εξοπλισμός Μέθοδος αεροκώδωνα με εμβαπτιζόμενο κώδωνα (προαιρετικό σετ) Συναρμολόγηση Μέθοδος αεροκώδωνα με πεπιεσμένο αέρα (σετ προαιρετικού εξοπλισμού) Συναρμολόγηση Ηλεκτρονικό αισθητήριο επίπεδου στάθμης με πλακέτα ασφαλείας διόδου Zener Συναρμολόγηση 19 2

3 1 Γενικά Εγκατάσταση και θέση σε λειτουργία μόνο από ειδικευμένο προσωπικό! 1.1 Σκοπός χρήσης Ο έλεγχος των αντλιών έχει σχεδιασθεί για τη ρύθμιση του επιπέδου στάθμης του υγρού άντλησης. Ο πίνακας ελέγχει και επιτηρεί δύο αντλίες μέχρι απορρόφηση ισχύος 4 kw (δεν είναι κατάλληλος για αντλίες με επιτήρηση στεγανότητας). Κύριος τομέας εφαρμογής είναι ο έλεγχος υποβρύχιων αντλιών για: Άντληση ακάθαρτου νερού. Άντληση αποβλήτων. Απομάκρυνση αποχετευτικών λυμάτων. ΠΡΟΣΟΧΗ! Πρέπει να δοθεί προσοχή στις ισχύουσες προδιαγραφές για εφαρμογή σε περιοχές με επικινδυνότητα έκρηξης. Μπορούν να τοποθετηθούν κλειστοί και ανοιχτοί υποβρύχιοι κώδωνες. Σε περίπτωση ανερχόμενων αερίων είναι απαραίτητη η εφαρμογή ανοιχτού αεροκώδωνα με πεπιεσμένο αέρα. Η σειρά των πινάκων PL2/PL2-WS δεν διαθέτει αντιεκρηκτική προστασία και επιτρέπεται να εγκατασταθεί μόνο εκτός της περιοχής με επικινδυνότητα έκρηξης. Για λόγους ασφαλείας συστήνεται επιπλέον, με χρήση του κατάλληλου εξοπλισμού, να μην υπάρχει πρόσβαση σε μη εξουσιοδοτημένα άτομα σχετικά με το χειρισμό του πίνακα. 1.2 Οδηγίες για το προϊόν Σύνδεση και στοιχεία απόδοσης Τάση λειτουργίας PL2 3~400 V (L1,L2,L3,N,PE) 1~230 V (μετά το γεφύρωμα) PL2-WS 3~400 V (L1,L2,L3,PE) 1~230 V (L,N,PE) Συχνότητα 50/60 Hz Τάση ελέγχου 230 V AC Απορρόφηση ισχύος max. 20 VA Max. ισχύς σύνδεσης P2 4KW Περιοχή απορρόφησης ρεύματος 0,3-12,0A Προστασία κινητήρα Ενσωματωμένη προστασία υπερφόρτωσης (WSK) στον κινητήρα της αντλίας Βαθμός προστασίας IP 65 Περίβλημα Polycarbonat Περιοχή θερμοκρασίας 20 C μέχρι +60 C Εύρος μέτρησης πίεσης PL2 0 2,5 mws PL2-WS 0 1,0 mws Συνθετικός αγωγός 8 mm x 6 mm Επαφή συναγερμού Επιβάρυνση επαφής 250 V, 1A 3

4 2 Ασφάλεια Αυτές οι οδηγίες λειτουργίας περιέχουν θεμελιώδεις υποδείξεις για την εγκατάσταση και λειτουργία. Γι αυτό το λόγο πρέπει να διαβάζονται από τον υπεύθυνο εγκαταστάτη όσο και από τον υπεύθυνο χρήσης πριν από τη συναρμολόγηση ή τη θέση σε λειτουργία. Δεν πρέπει να προσέξουμε μόνο τις γενικές υποδείξεις ασφάλειας αυτής της παραγράφου αλλά και τις ειδικές υποδείξεις ασφάλειας που αναγράφονται στις παρακάτω παραγράφους. 2.1 Συμβολισμοί Οι υποδείξεις ασφάλειας που περιλαμβάνονται σ αυτές τις οδηγίες λειτουργίας, που αν δεν προσεχθούν μπορεί να προκαλέσουν κινδύνους σε ανθρώπους και περιβάλλον, συμβολίζονται με το γενικό σύμβολο κινδύνου: ή με το παρακάτω ειδικό σύμβολο για κίνδυνο από ηλεκτρική τάση: Για υποδείξεις ασφάλειας που, αν δεν προσεχθούν, μπορεί να προκαλέσουν κινδύνους για τον κυκλοφορητή ή την εγκατάσταση και τη λειτουργία τους χρησιμοποιείται η λέξη: ΠΡΟΣΟΧΗ! 2.2 Ειδίκευση προσωπικού Το προσωπικό που ασχολείται με την εγκατάσταση/συναρμολόγηση πρέπει να διαθέτει την απαραίτητη ειδίκευση γι αυτές τις εργασίες. 2.3 Κίνδυνοι εάν αγνοηθούν οι υποδείξεις ασφάλειας Η μη τήρηση των οδηγιών ασφάλειας μπορεί να έχει σαν επακόλουθο τον κίνδυνο προσώπων, αντλίας και εγκατάστασης. Η μη τήρηση των οδηγιών ασφάλειας μπορεί να δικαιολογήσει ακύρωση της εγγύησης. Ειδικότερα η μη τήρηση των κανόνων ασφαλείας μπορεί να προκαλέσει τους εξής κινδύνους: Διακοπή σοβαρών λειτουργιών της εγκατάστασης. Κινδύνους για πρόσωπα από ηλεκτρικές, μηχανικές και βακτηριολογικές επιδράσεις. 2.4 Υποδείξεις ασφάλειας για το χρήστη Πρέπει να τηρούνται οι κανονισμοί που ισχύουν για την πρόληψη ατυχημάτων. Πρέπει να αποκλεισθούν οι κίνδυνοι που προέρχονται από την ηλεκτρική ενέργεια. Πρέπει να προσεχθούν οι προδιαγραφές τής τοπικής επιχείρησης παραγωγής και διανομής ενέργειας (ΔΕΗ). 2.5 Υποδείξεις ασφάλειας για εργασίες ελέγχου και εγκατάστασης Ο χρήστης πρέπει να φροντίζει ώστε όλες οι εργασίες ελέγχου και εγκατάστασης να πραγματοποιούνται από εξουσιοδοτημένο και ειδικευμένο προσωπικό, το οποίο γνωρίζει οπωσδήποτε τις οδηγίες λειτουργίας. 4

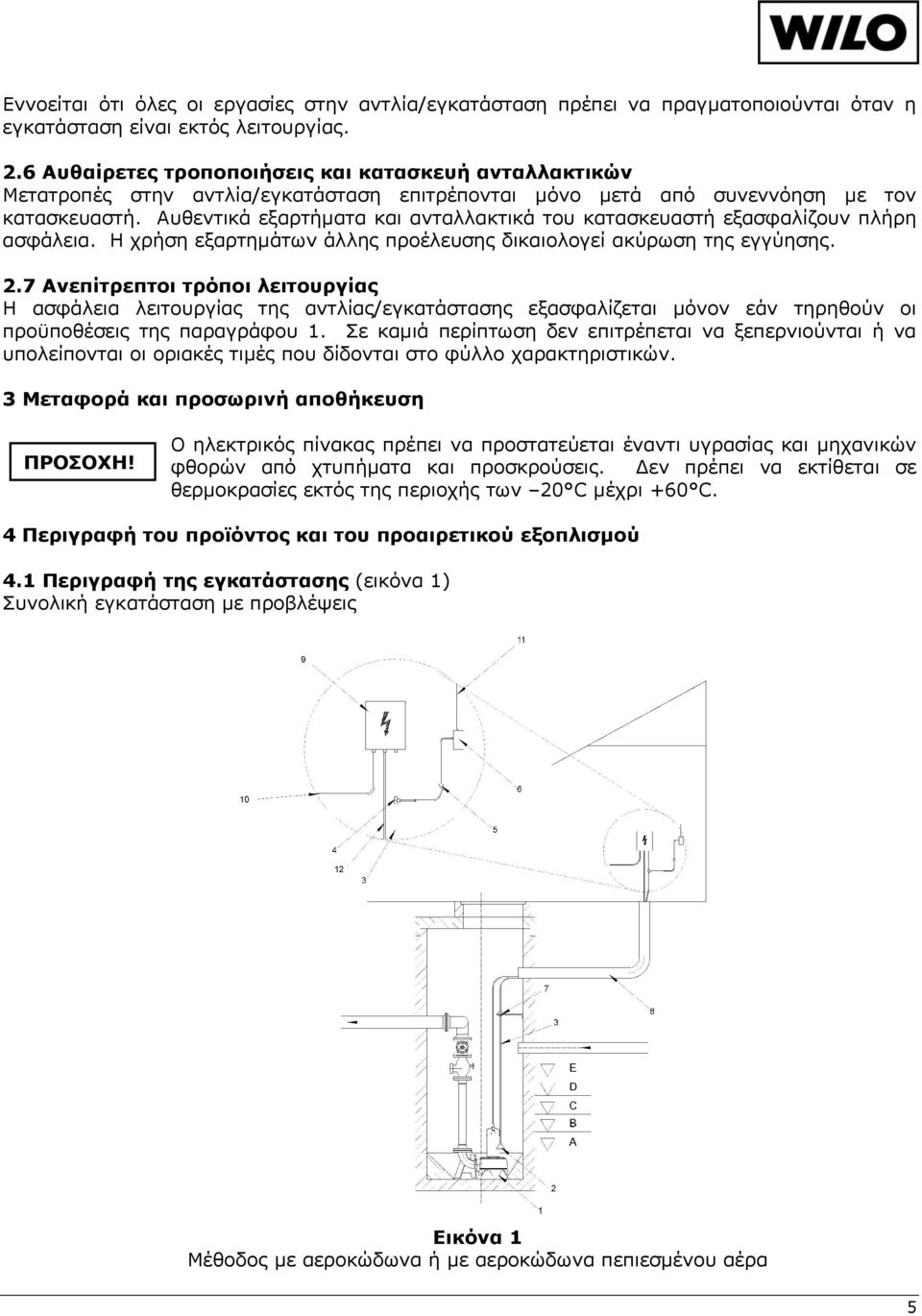

5 Εννοείται ότι όλες οι εργασίες στην αντλία/εγκατάσταση πρέπει να πραγματοποιούνται όταν η εγκατάσταση είναι εκτός λειτουργίας. 2.6 Αυθαίρετες τροποποιήσεις και κατασκευή ανταλλακτικών Μετατροπές στην αντλία/εγκατάσταση επιτρέπονται μόνο μετά από συνεννόηση με τον κατασκευαστή. Αυθεντικά εξαρτήματα και ανταλλακτικά του κατασκευαστή εξασφαλίζουν πλήρη ασφάλεια. Η χρήση εξαρτημάτων άλλης προέλευσης δικαιολογεί ακύρωση της εγγύησης. 2.7 Ανεπίτρεπτοι τρόποι λειτουργίας Η ασφάλεια λειτουργίας της αντλίας/εγκατάστασης εξασφαλίζεται μόνον εάν τηρηθούν οι προϋποθέσεις της παραγράφου 1. Σε καμιά περίπτωση δεν επιτρέπεται να ξεπερνιούνται ή να υπολείπονται οι οριακές τιμές που δίδονται στο φύλλο χαρακτηριστικών. 3 Μεταφορά και προσωρινή αποθήκευση ΠΡΟΣΟΧΗ! Ο ηλεκτρικός πίνακας πρέπει να προστατεύεται έναντι υγρασίας και μηχανικών φθορών από χτυπήματα και προσκρούσεις. Δεν πρέπει να εκτίθεται σε θερμοκρασίες εκτός της περιοχής των 20 C μέχρι +60 C. 4 Περιγραφή του προϊόντος και του προαιρετικού εξοπλισμού 4.1 Περιγραφή της εγκατάστασης (εικόνα 1) Συνολική εγκατάσταση με προβλέψεις Εικόνα 1 Μέθοδος με αεροκώδωνα ή με αεροκώδωνα πεπιεσμένου αέρα 5

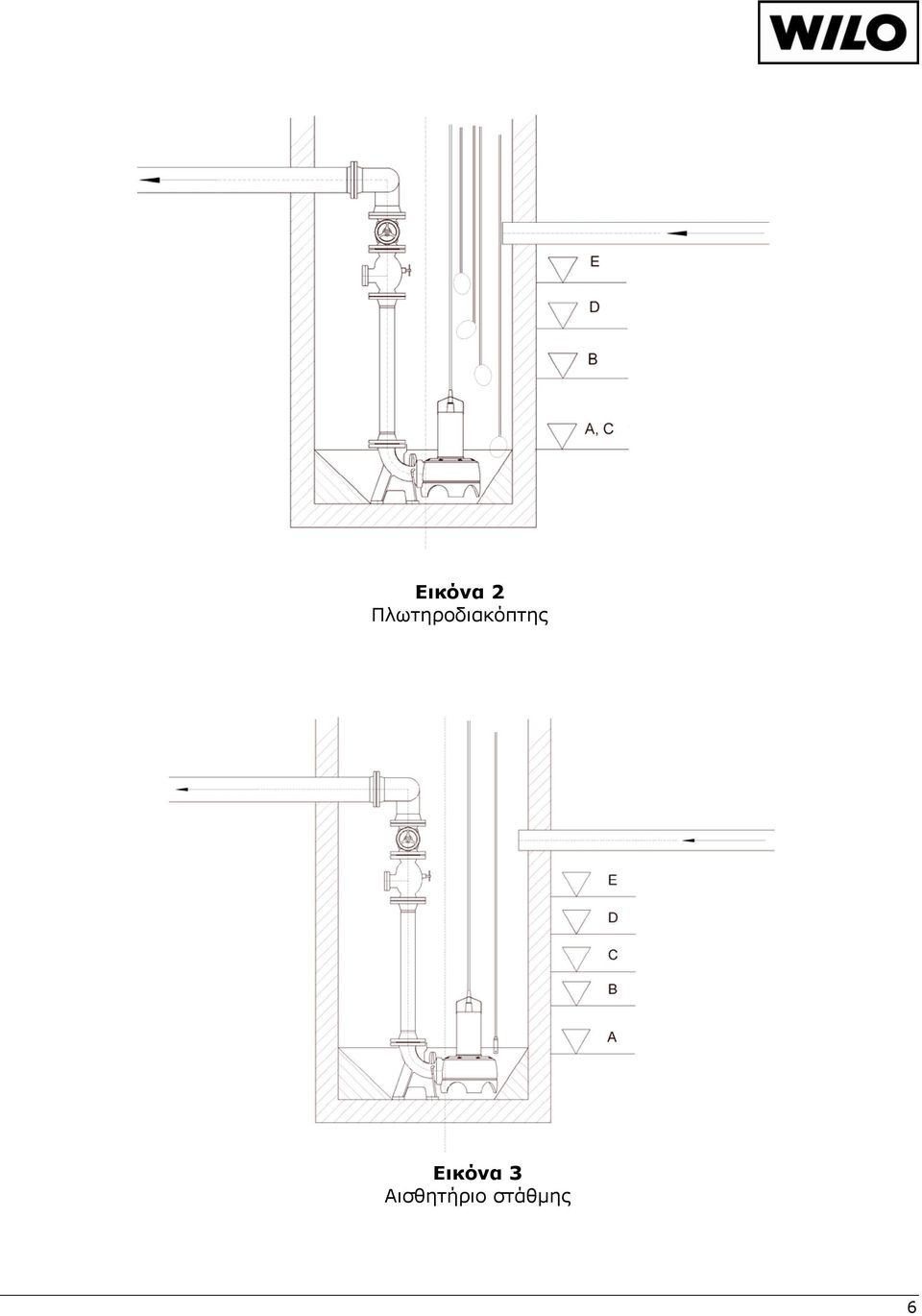

6 Εικόνα 2 Πλωτηροδιακόπτης Εικόνα 3 Αισθητήριο στάθμης 6

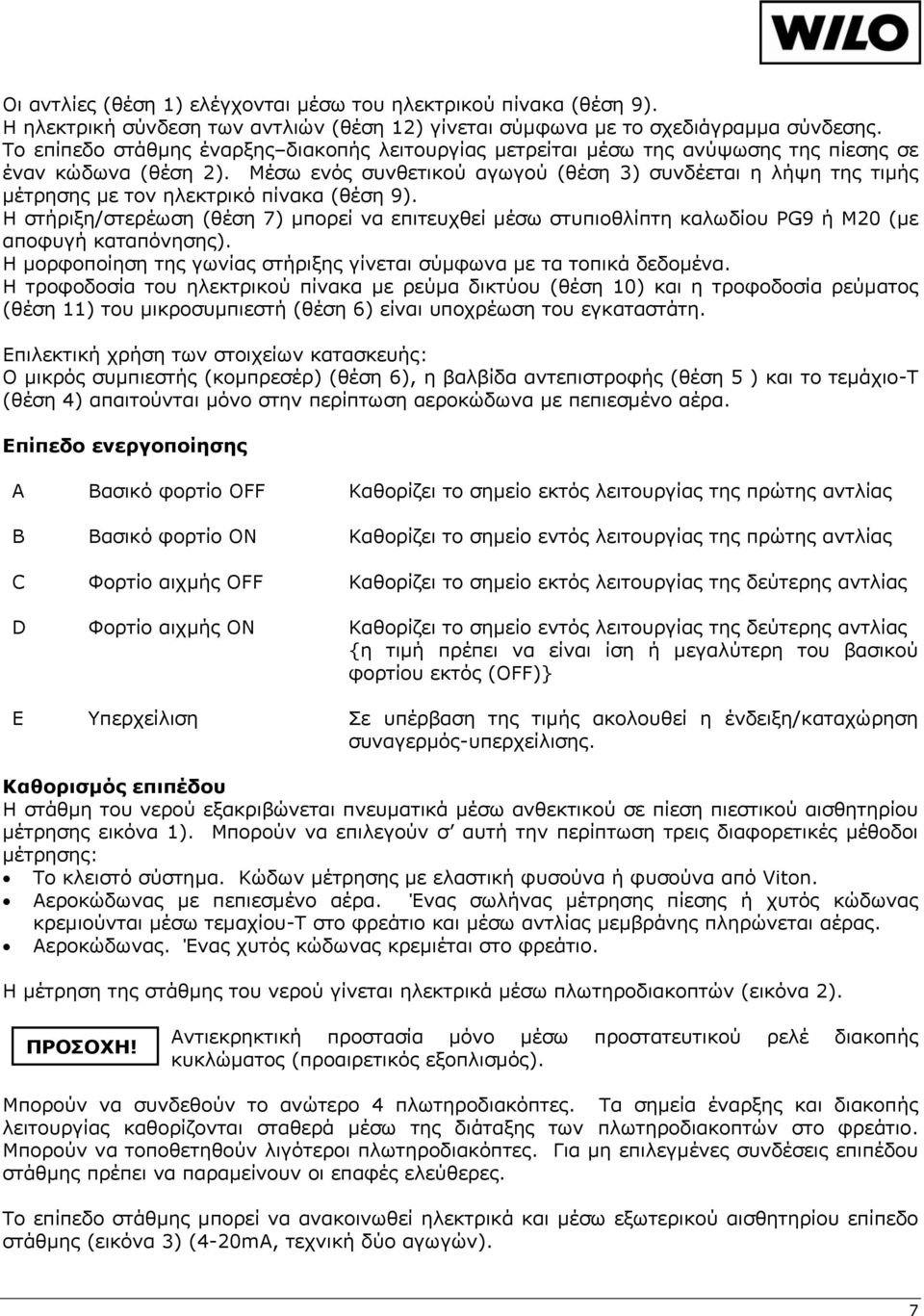

7 Οι αντλίες (θέση 1) ελέγχονται μέσω του ηλεκτρικού πίνακα (θέση 9). Η ηλεκτρική σύνδεση των αντλιών (θέση 12) γίνεται σύμφωνα με το σχεδιάγραμμα σύνδεσης. Το επίπεδο στάθμης έναρξης διακοπής λειτουργίας μετρείται μέσω της ανύψωσης της πίεσης σε έναν κώδωνα (θέση 2). Μέσω ενός συνθετικού αγωγού (θέση 3) συνδέεται η λήψη της τιμής μέτρησης με τον ηλεκτρικό πίνακα (θέση 9). Η στήριξη/στερέωση (θέση 7) μπορεί να επιτευχθεί μέσω στυπιοθλίπτη καλωδίου PG9 ή M20 (με αποφυγή καταπόνησης). Η μορφοποίηση της γωνίας στήριξης γίνεται σύμφωνα με τα τοπικά δεδομένα. Η τροφοδοσία του ηλεκτρικού πίνακα με ρεύμα δικτύου (θέση 10) και η τροφοδοσία ρεύματος (θέση 11) του μικροσυμπιεστή (θέση 6) είναι υποχρέωση του εγκαταστάτη. Επιλεκτική χρήση των στοιχείων κατασκευής: Ο μικρός συμπιεστής (κομπρεσέρ) (θέση 6), η βαλβίδα αντεπιστροφής (θέση 5 ) και το τεμάχιο-t (θέση 4) απαιτούνται μόνο στην περίπτωση αεροκώδωνα με πεπιεσμένο αέρα. Επίπεδο ενεργοποίησης A Βασικό φορτίο OFF Καθορίζει το σημείο εκτός λειτουργίας της πρώτης αντλίας B Βασικό φορτίο ΟΝ Καθορίζει το σημείο εντός λειτουργίας της πρώτης αντλίας C Φορτίο αιχμής OFF Καθορίζει το σημείο εκτός λειτουργίας της δεύτερης αντλίας D Φορτίο αιχμής ΟΝ Καθορίζει το σημείο εντός λειτουργίας της δεύτερης αντλίας {η τιμή πρέπει να είναι ίση ή μεγαλύτερη του βασικού φορτίου εκτός (OFF)} E Υπερχείλιση Σε υπέρβαση της τιμής ακολουθεί η ένδειξη/καταχώρηση συναγερμός-υπερχείλισης. Καθορισμός επιπέδου Η στάθμη του νερού εξακριβώνεται πνευματικά μέσω ανθεκτικού σε πίεση πιεστικού αισθητηρίου μέτρησης εικόνα 1). Μπορούν να επιλεγούν σ αυτή την περίπτωση τρεις διαφορετικές μέθοδοι μέτρησης: Το κλειστό σύστημα. Κώδων μέτρησης με ελαστική φυσούνα ή φυσούνα από Viton. Αεροκώδωνας με πεπιεσμένο αέρα. Ένας σωλήνας μέτρησης πίεσης ή χυτός κώδωνας κρεμιούνται μέσω τεμαχίου-τ στο φρεάτιο και μέσω αντλίας μεμβράνης πληρώνεται αέρας. Αεροκώδωνας. Ένας χυτός κώδωνας κρεμιέται στο φρεάτιο. Η μέτρηση της στάθμης του νερού γίνεται ηλεκτρικά μέσω πλωτηροδιακοπτών (εικόνα 2). ΠΡΟΣΟΧΗ! Αντιεκρηκτική προστασία μόνο μέσω προστατευτικού ρελέ διακοπής κυκλώματος (προαιρετικός εξοπλισμός). Μπορούν να συνδεθούν το ανώτερο 4 πλωτηροδιακόπτες. Τα σημεία έναρξης και διακοπής λειτουργίας καθορίζονται σταθερά μέσω της διάταξης των πλωτηροδιακοπτών στο φρεάτιο. Μπορούν να τοποθετηθούν λιγότεροι πλωτηροδιακόπτες. Για μη επιλεγμένες συνδέσεις επιπέδου στάθμης πρέπει να παραμείνουν οι επαφές ελεύθερες. Το επίπεδο στάθμης μπορεί να ανακοινωθεί ηλεκτρικά και μέσω εξωτερικού αισθητηρίου επίπεδο στάθμης (εικόνα 3) (4-20mA, τεχνική δύο αγωγών). 7

8 ΠΡΟΣΟΧΗ! Αντιεκρηκτική προστασία μόνο μέσω ειδικής αντίστοιχης πλακέτας ασφαλείας (προαιρετικός εξοπλισμός ). Το εξωτερικό αισθητήριο μεταβάλλει τη στάθμη επιπέδου (0-2,5mWS στον PL2; 0-1mWS στον PL2-WS) σε ένα ηλεκτρικό σήμα (4-20mA). Το ηλεκτρονικό σύστημα ρύθμισης POL2/POL2-WS κάνει δυνατή την αυτόματη λειτουργία της εγκατάστασης. Το σύστημα ρύθμισης αποτελείται ουσιαστικά από μία μονάδα μικροεπεξεργαστή (CPU) για τον έλεγχο, επιτήρηση, καταχώρηση και ρύθμιση όλων των διαδικασιών λειτουργίας. Οι αντλίες λειτουργούν με ασφάλεια. Για ασφάλεια/προστασία έναντι υπερφόρτωσης υπάρχει εγκατεστημένο ηλεκτρονικό διακοπής ρεύματος. 4.2 Χειρισμός του ηλεκτρικού πίνακα Όλα τα στοιχεία σηματοδότησης και χειρισμού βρίσκονται στο έμπροσθεν μέρος του πίνακα (εικόνα 4) Εικόνα 4 Στοιχεία σηματοδότησης και χειρισμού του πίνακα Ο πίνακας χρησιμοποιείται και ρυθμίζεται μέσω πλήκτρων και ενός ψηφιακού ποτενσιομέτρου. Μία διαφοροποίηση των τιμών ρύθμισης (μέσω ψηφιακού ποτενσιομέτρου) εμφανίζεται αμέσως στην οθόνη LCD σαν κανονικό ευκρινές κείμενο. Η ένδειξη πληρότητας/επίπεδο στάθμης εμφανίζεται σε cm. Το ηλεκτρονικό σύστημα ελέγχου ευρίσκεται σε περίβλημα επίτοιχης τοποθέτησης (IP65). 8

9 4.2.1 Στοιχεία ένδειξης (θέση 1) Κόκκινη λυχνία ενεργή = Βλάβη αντλίας ή συναγερμός υπερχείλισης Στοιχεία χειρισμού (θέση 2) Χειρισμός/ εφαρμογή του περιστρεφόμενου κομβίου Η επιλογή ενός νέου πεδίου ή νέας παραμέτρου επιτυγχάνεται μέσω αριστερής ή δεξιάς περιστροφής του περιστρεφόμενου κομβίου. Μέσω σύντομης πίεσης του κομβίου αλλάζει/μετέρχεται στο νέο πεδίο ή η νέα ρύθμιση επικυρώνεται και αποθηκεύεται. Κίτρινη λυχνία ενεργή=αντλία σε λειτουργία Κίτρινη λυχνία αναβοσβήνει=αντλία σε χρόνο στέρησης διακοπής λειτουργίας Πράσινη λυχνία ενεργή=αυτόματη λειτουργία Πράσινη λυχνία αναβοσβήνει=χειροκίνητη λειτουργία Εάν πρέπει να αλλάξει μια ρύθμιση, μετατίθεται το περιστρεφόμενο κομβίο μέχρι να εμφανισθεί στην οθόνη η αντίστοιχη ρύθμιση. Μετά ακολουθεί μια σύντομη πίεση του κουμπιού. Η πιο πρόσφατα αποθηκευμένη τιμή αναβοσβήνει και μπορεί τώρα να μεταβληθεί. Γρήγορη περιστροφή προκαλεί μεγαλύτερες διαφοροποιήσεις των τιμών, αργή περιστροφή κάνει δυνατή μία ακριβέστερη ρύθμιση. Με το περιστρεφόμενο κουμπί μπορούν να ζητηθούν όλες οι παράμετροι ρύθμισης, οι ώρες λειτουργίας, εκκινήσεις αντλιών και ρεύμα κινητήρα. Με το περιστρεφόμενο κουμπί ακυρώνονται όλες οι βλάβες μετά την αποκατάσταση του αιτίου. Σε βλάβες που εξακολουθούν να μην αναιρούνται διακόπτεται η επαφή μόνο του ρελέ γενικής ένδειξης βλάβης (SSM) και του βομβητή. Με το πλήκτρο «Hand» (χειροκίνητα) μπαίνει η αντλία σε λειτουργία. Η πράσινη λυχνία είναι ενεργή. Μετά 2 min διακόπτεται αυτόματα η λειτουργία της αντλίας. Με το πλήκτρο «Null» (0) διακόπτεται η λειτουργία της αντλίας και η πράσινη λυχνία σβήνει. Με το πλήκτρο «Auto» (αυτόματα) λειτουργεί η αντλία μέσω επιπέδου στάθμης. Η πράσινη λυχνία φωτίζει συνεχώς. 9

10 4.2.3 Γενικός διακόπτης (θέση 3) Ο γενικός διακόπτης (θέση 3) εξυπηρετεί τη θέση σε λειτουργία/διακοπή λειτουργίας του ηλεκτρικού πίνακα και είναι ενσωματωμένος στους πίνακες της σειράς PL2-WS. Ο πίνακας PL2 μπορεί να εξοπλισθεί επιλεκτικά με εσωτερικό γενικό διακόπτη ή με έναν εξωτερικό διακόπτη διακοπής τροφοδοσίας από το ηλεκτρικό δίκτυο Ρυθμίσεις Ο ακόλουθος πίνακας δείχνει τις δυνατότητες ρύθμισης. Στην επάνω σειρά της οθόνης εμφανίζεται η δυνατότητα επιλογής. Στην κάτω σειρά βλέπουμε την τιμή την οποία προτιθέμεθα να αλλάξουμε. Στον πίνακα περιέχονται οι δυνατότητες ρύθμισης σαν να λειτουργεί το ψηφιακό ποτενσιόμετρο σύμφωνα με την έννοια των δεικτών του ρολογιού. 1 Σειρά στην οθόνη Grundlast EIN (Βασικό φορτίο ΟΝ) Grundlast AUS (Βασικό φορτίο OFF) Spitzenlast EIN (φορτίο αιχμής ON) Spitzenlast AUS (φορτίο αιχμής OFF) Hochwasser (υπερχείλιση) Laufzeit-Wechsel (χρόνος λειτουργίαςεναλλαγή) Verzögerung (επιβράδυνση) Nachlauf (υστέρηση διακοπής λειτουργίας) * μόνο σε PL2 Δυνατότητα ρύθμισης Ερμηνεία cm Η τιμή καθορίζει το σημείο λειτουργίας της πρώτης cm* αντλίας cm Η τιμή καθορίζει το σημείο εκτός λειτουργίας της cm* πρώτης αντλίας cm Η τιμή καθορίζει το σημείο λειτουργίας της δεύτερης cm* αντλίας cm Η τιμή καθορίζει το σημείο εκτός λειτουργίας της cm* δεύτερης αντλίας cm Σε υπέρβαση της ρυθμισμένης τιμής εμφανίζεται cm* στην οθόνη η ένδειξη συναγερμός υπερχείλισης, η λυχνία υπερχείλισης ανάβει και το ρελέ της γενικής ένδειξης βλάβης ως επίσης και το ρελέ υπερχείλισης επεμβαίνουν. Η βλάβη αναιρείται αυτόματα, εάν το επίπεδο της σταθερά ρυθμισμένης υστέρησης λειτουργίας πέσει κατά 5 cmws. ΠΡΟΣΟΧΗ! Συναγερμός υπερχείλισης από σημείο εκκίνησης=λάθος ένδειξη στην οθόνη Ist abgeschaltet Σε υπέρβαση του ρυθμισμένου χρόνου στη 1 60 min λειτουργία βασικού φορτίου, γίνεται εναλλαγή (απενεργοποιημένος) αντλιών. Ο χρόνος τρέχει στην περίπτωση που ούτε το σημείο εκτός λειτουργίας επιτεύχθηκε εντός του προεπιλεγμένου χρόνου, ούτε η αντλία φορτίου αιχμής τέθηκε σε λειτουργία. Στην τρίτη εναλλαγή επιπρόσθετα σηματοδοτείται βλάβη sec. Φροντίζει, ώστε μετά από μία διακοπή τάσης να μην εκκινήσουν ξανά όλες οι αντλίες ταυτόχρονα (σε εγκαταστάσεις περισσότερων αντλιών) αλλά διαβαθμισμένα. Εάν η αντλία απαιτηθεί, ο έλεγχος είναι ρυθμισμένος στην αυτόματη λειτουργία και υπάρχει πάλι τάση, θα εμφανισθεί στην οθόνη η ένδειξη: >Delay xx s<. Μετά την παρέλευση του ρυθμισμένου χρόνου, θα εκκινήσει πάλι η αντλία sec. Η αντλία βασικού φορτίου λειτουργεί μετά από υπέρβαση του σημείου διακοπής λειτουργίας ακόμη τόσο, όσο να εκπνεύσει ο ρυθμισμένος χρόνος. 10

11 1 Γραμμές οθόνης Δυνατότητα Εξήγηση ρύθμισης Max. Strom 1 (Μέγ. Ρεύμα) A Επιτηρεί τη ροή ρεύματος στη φάση L2. Εάν γίνει υπέρβαση της ρυθμισμένης τιμής για ένα ορισμένο διάστημα τίθεται η αντλία εκτός λειτουργίας και εκκινεί πάλι μετά την πίεση του πλήκτρου εξάλειψης (Reset) για >0,25 sec. Εμφανίζεται η ένδειξη P1: Υπερένταση. ΠΡΟΣΟΧΗ! Εάν γίνει δοκιμή του ηλεκτρικού πίνακα χωρίς φορτίο, πρέπει να ρυθμιστεί το όριο ρεύματος κινητήρα στο 0 A. Διαφορετικά θα εμφανισθεί βλάβη «Ohne Last» (χωρίς φορτίο). Max. Strom 2 (Μέγ. Ρεύμα) 24h Einschaltung (24ωρη λειτουργία) Akustischer Alarm (ακουστικός συναγερμός) Intervall Alarm (Διάστημα συναγερμός) Pumpen Wechsel (εναλλαγή αντλιών) A Επιτηρεί τη ροή ρεύματος στη φάση L2. Εάν γίνει υπέρβαση της ρυθμισμένης τιμής για ένα ορισμένο διάστημα τίθεται η αντλία εκτός λειτουργίας και εκκινεί πάλι μετά την πίεση του πλήκτρου εξάλειψης (Reset) για >0,25 sec. Εμφανίζεται η ένδειξη P2: Υπερένταση. ΠΡΟΣΟΧΗ! Εάν γίνει δοκιμή του ηλεκτρικού πίνακα χωρίς φορτίο, πρέπει να ρυθμιστεί το όριο ρεύματος κινητήρα στο 0 A. Διαφορετικά θα εμφανισθεί βλάβη «Ohne Last» (χωρίς φορτίο). Ist aktiviert (ενεργοποίηση) Ist abgeschaltet (απενεργοποίηση) Ist aktiviert Ist abgeschaltet Ist aktiviert Ist abgeschaltet Ist aktiviert Ist abgeschaltet P1: th. Störung 1 Ist aktiviert Ist abgeschaltet P2: th. Störung 1 Ist aktiviert Ist abgeschaltet Service-Mode Niveau- Steuerung (έλεγχος επιπέδου στάθμης) Sprache (γλώσσα) ist aktiviert, Ist abgeschaltet Interner Wandler Schwimmschalter 4-20 ma Interface Deutsch, Englisch, Französisch, Polnisch Ist aktiviert=ρύθμιση ενεργή. Εάν δεν απαιτηθούν οι αντλίες μέσω του επιπέδου στάθμης για μία διάρκεια 24 ωρών, λειτουργούν αυτόματα για χρονικό διάστημα 5 sec. ΠΡΟΣΟΧΗ! Ενεργοποιείστε αυτή τη λειτουργία μόνον όταν η αντλία επιτρέπεται να εξέλθει από το αντλούμενο υγρό. Ist aktiviert=ρύθμιση ενεργή. Σε μία βλάβη αντηχεί ο εσωτερικός βομβητής Ist aktiviert=ρύθμιση ενεργή. Το ρελέ ένδειξης βλάβης έχει επέμβει. Αντί να αναβοσβήνει η λυχνία, μπορείτε να χρησιμοποιήστε την οικονομικότερη λύση μιας λυχνίας διαρκείας. Ist aktiviert=ρύθμιση ενεργή. Μετά από κάθε λειτουργία της αντλίας βασικού φορτίου ακολουθεί μία εναλλαγή λειτουργίας αντλιών. Ist aktiviert=ρύθμιση ενεργή. Στην κλέμμα 31,32 (αντλία 1) πρέπει να συνδεθεί μια διμεταλλική επαφή (επαφή προειδοποίησης). Ist abgeschaltet=(ανενεργή). Η κλέμμα 31 είναι χωρίς λειτουργία. Ist aktiviert=ρύθμιση ενεργή. Στην κλέμμα 38,39 (αντλία 2) πρέπει να συνδεθεί μια διμεταλλική επαφή (επαφή προειδοποίησης). Ist abgeschaltet=(ανενεργή). Η κλέμμα 38 είναι χωρίς λειτουργία. Ist aktiviert=ρύθμιση ενεργή. Όλες οι ρυθμίσεις μπορούν να αλλάξουν. Ist abgeschaltet=ρύθμιση ανενεργή. Οι ρυθμίσεις εμφανίζονται, δεν μπορούν όμως να διαφοροποιηθούν. Εξακρίβωση επιπέδου στάθμης μέσω αεροκώδωνα ή μέσω αεροκώδωνα με πεπιεσμένο αέρα. Εξακρίβωση επιπέδου στάθμης μέσω πλωτηροδιακόπτη (κατά μέγιστο 4 τεμάχια). Εξακρίβωση επιπέδου στάθμης μέσω εξωτερικού αισθητηρίου (4-20 ma). Ρύθμιση γλώσσας 11

12 ΠΡΟΣΟΧΗ! Σημείο εκκίνησης λειτουργίας από σημείο διακοπής λειτουργίας=λάθος ένδειξη στην οθόνη. Σημείο εκκίνησης λειτουργίας=με σημείο διακοπής λειτουργίας, ακολουθεί χρονική υστέρηση=5 cm (σημείο επικάλυψης = σημείο εκκίνησης λειτουργίας). Εάν επιλεγούν για το σημείο εκκίνησης και διακοπής λειτουργίας τιμές μικρότερες από 5 cmws, εκκινεί η αντλία σε 5 cmws και διακόπτει τη λειτουργία της σε 3 cmws, για την εγγύηση ασφαλούς λειτουργίας. Service Mode Στην κατάσταση παράδοσης είναι ενεργοποιημένο το Service Mode, δηλαδή είναι δυνατή η διαφοροποίηση όλων των ρυθμίσεων. Εάν αποσυνδεθεί το Service-Mode στο μενού, μπορούν να ζητηθούν μόνο οι ρυθμίσεις με το ψηφιακό ποτενσιόμετρο (δεν μπορούν να μεταβληθούν, διαθέσιμες μόνο για ανάγνωση). Μετά τη σύνδεση με το δίκτυο ή μια διακοπή τάσης ξεκινά ο έλεγχος σε αυτόματη λειτουργία μετά την παρέλευση του ρυθμισμένου χρόνου υστέρησης. Η προστασία του κινητήρα ελέγχει απευθείας τις αντλίες. Στην οθόνη LC εμφανίζονται εναλλακτικά, στην πρώτη γραμμή το επίπεδο, στη δεύτερη γραμμή οι ώρες λειτουργίας των αντλιών. Μετά την εκκίνηση των αντλιών εμφανίζεται στη δεύτερη σειρά η ισχύς ρεύματος των αντλιών. Μέσω περιστροφής του ψηφιακού ποτενσιομέτρου μπορούν να εμφανισθούν οι εκκινήσεις των αντλιών. Παράλληλα με τις ενδείξεις της οθόνης LC εμφανίζονται μέσω των λυχνιών οι ακόλουθες ενδείξεις: LED κόκκινη Συναγερμός υπερχείλισης/βλάβη αντλίας LED κίτρινη, συνεχής φωτισμός Η αντλία είναι σε λειτουργία LED κίτρινη, αναβοσβήνει Αντλία σε χρόνο υστέρησης διακοπής λειτουργίας LED πράσινη, συνεχής φωτισμός Αυτόματη λειτουργία LED πράσινη, αναβοσβήνει Χειροκίνητη λειτουργία Διατίθενται 4 ή 5 επαφές ρελέ για την ένδειξη καταχώρηση των σφαλμάτων/βλαβών. Γενική ένδειξη βλάβης (με τάση) μόνο στον PL2. ΠΡΟΣΟΧΗ! Σε περίπτωση συναγερμού υφίστανται 230VAC. Γενική ένδειξη βλάβης (ψυχρή επαφή). Βλάβη αντλίας 1 (ψυχρή επαφή). Βλάβη αντλίας 2 (ψυχρή επαφή). Συναγερμός υπερχείλισης (ψυχρή επαφή). Ο χειρισμός και η ρύθμιση επιτυγχάνονται μέσω ψηφιακού ποτενσιομέτρου ή μέσω πλήκτρων. Ο μικροεπεξεργαστής αναγνωρίζει την αλλαγή των στοιχείων ρύθμισης και δείχνει αυτόματα την αντίστοιχη τιμή (σημεία εκκίνησης λειτουργίας, χρόνους, οριοθέτηση ρεύματος κινητήρα κλπ.) στην οθόνη LC. Ο έλεγχος αναγνωρίζει την καταχώρηση λανθασμένων στοιχείων: Όμοιες τιμές ρύθμισης (χωρίς υστέρηση). Σημείο εκκίνησης κάτω από σημείο διακοπής λειτουργίας. Υπερχείλιση κάτω από σημείο εκκίνησης. 12

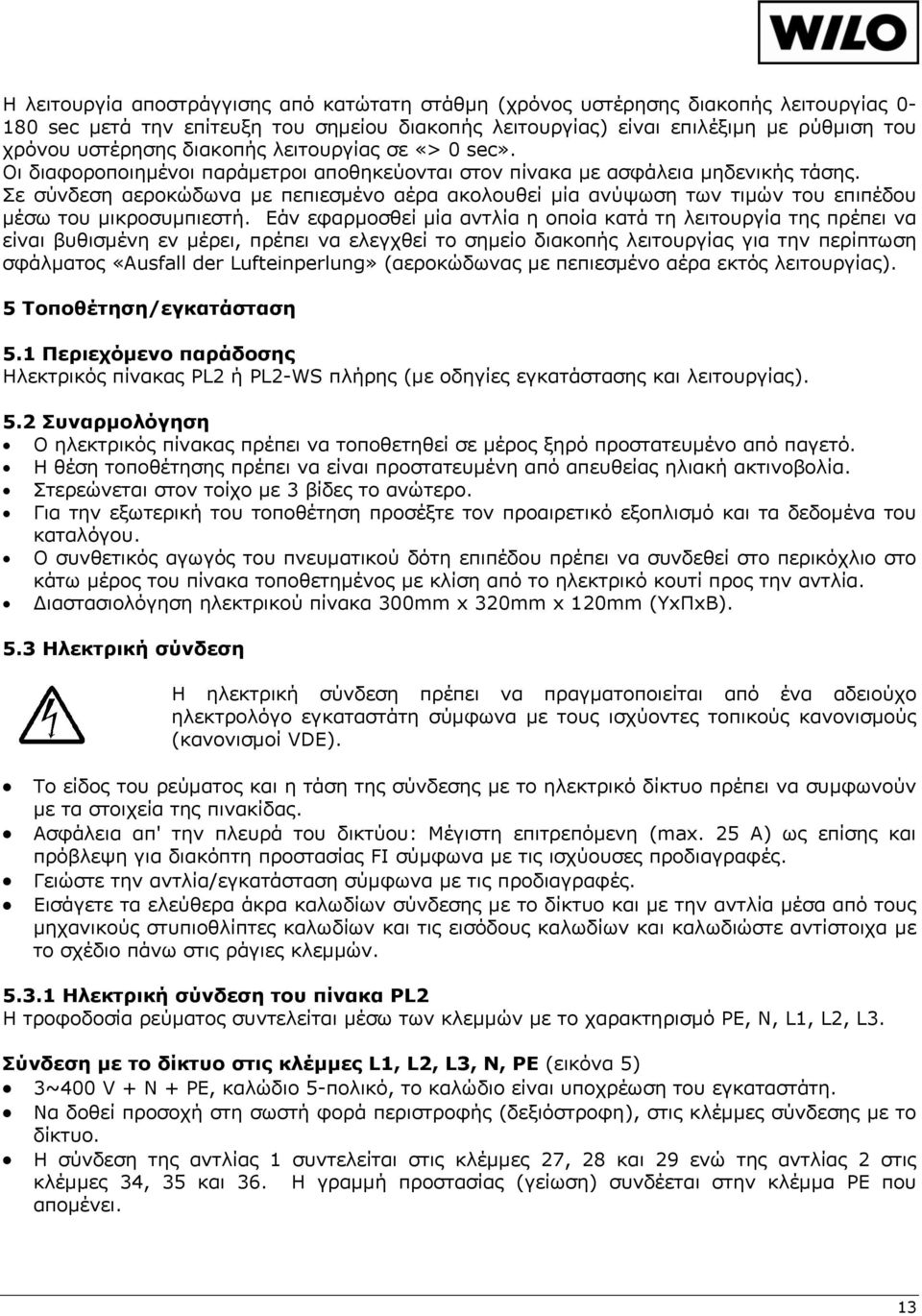

13 Η λειτουργία αποστράγγισης από κατώτατη στάθμη (χρόνος υστέρησης διακοπής λειτουργίας sec μετά την επίτευξη του σημείου διακοπής λειτουργίας) είναι επιλέξιμη με ρύθμιση του χρόνου υστέρησης διακοπής λειτουργίας σε «> 0 sec». Οι διαφοροποιημένοι παράμετροι αποθηκεύονται στον πίνακα με ασφάλεια μηδενικής τάσης. Σε σύνδεση αεροκώδωνα με πεπιεσμένο αέρα ακολουθεί μία ανύψωση των τιμών του επιπέδου μέσω του μικροσυμπιεστή. Εάν εφαρμοσθεί μία αντλία η οποία κατά τη λειτουργία της πρέπει να είναι βυθισμένη εν μέρει, πρέπει να ελεγχθεί το σημείο διακοπής λειτουργίας για την περίπτωση σφάλματος «Ausfall der Lufteinperlung» (αεροκώδωνας με πεπιεσμένο αέρα εκτός λειτουργίας). 5 Τοποθέτηση/εγκατάσταση 5.1 Περιεχόμενο παράδοσης Ηλεκτρικός πίνακας PL2 ή PL2-WS πλήρης (με οδηγίες εγκατάστασης και λειτουργίας). 5.2 Συναρμολόγηση Ο ηλεκτρικός πίνακας πρέπει να τοποθετηθεί σε μέρος ξηρό προστατευμένο από παγετό. Η θέση τοποθέτησης πρέπει να είναι προστατευμένη από απευθείας ηλιακή ακτινοβολία. Στερεώνεται στον τοίχο με 3 βίδες το ανώτερο. Για την εξωτερική του τοποθέτηση προσέξτε τον προαιρετικό εξοπλισμό και τα δεδομένα του καταλόγου. Ο συνθετικός αγωγός του πνευματικού δότη επιπέδου πρέπει να συνδεθεί στο περικόχλιο στο κάτω μέρος του πίνακα τοποθετημένος με κλίση από το ηλεκτρικό κουτί προς την αντλία. Διαστασιολόγηση ηλεκτρικού πίνακα 300mm x 320mm x 120mm (ΥxΠxΒ). 5.3 Ηλεκτρική σύνδεση Η ηλεκτρική σύνδεση πρέπει να πραγματοποιείται από ένα αδειούχο ηλεκτρολόγο εγκαταστάτη σύμφωνα με τους ισχύοντες τοπικούς κανονισμούς (κανονισμοί VDE). Το είδος του ρεύματος και η τάση της σύνδεσης με το ηλεκτρικό δίκτυο πρέπει να συμφωνούν με τα στοιχεία της πινακίδας. Ασφάλεια απ' την πλευρά του δικτύου: Μέγιστη επιτρεπόμενη (max. 25 A) ως επίσης και πρόβλεψη για διακόπτη προστασίας FI σύμφωνα με τις ισχύουσες προδιαγραφές. Γειώστε την αντλία/εγκατάσταση σύμφωνα με τις προδιαγραφές. Εισάγετε τα ελεύθερα άκρα καλωδίων σύνδεσης με το δίκτυο και με την αντλία μέσα από τους μηχανικούς στυπιοθλίπτες καλωδίων και τις εισόδους καλωδίων και καλωδιώστε αντίστοιχα με το σχέδιο πάνω στις ράγιες κλεμμών Ηλεκτρική σύνδεση του πίνακα PL2 Η τροφοδοσία ρεύματος συντελείται μέσω των κλεμμών με το χαρακτηρισμό PE, N, L1, L2, L3. Σύνδεση με το δίκτυο στις κλέμμες L1, L2, L3, N, PE (εικόνα 5) 3~400 V + N + PE, καλώδιο 5-πολικό, το καλώδιο είναι υποχρέωση του εγκαταστάτη. Να δοθεί προσοχή στη σωστή φορά περιστροφής (δεξιόστροφη), στις κλέμμες σύνδεσης με το δίκτυο. Η σύνδεση της αντλίας 1 συντελείται στις κλέμμες 27, 28 και 29 ενώ της αντλίας 2 στις κλέμμες 34, 35 και 36. Η γραμμή προστασίας (γείωση) συνδέεται στην κλέμμα PE που απομένει. 13

14 Σύνδεση με το δίκτυο στις κλέμμες L1, N, PE (εικόνα 7) 1~230 V + N + PE, καλώδιο 3-πολικό, το καλώδιο είναι υποχρέωση του εγκαταστάτη. Πρέπει να γεφυρωθούν οι κλέμμες L1 έναντι της L2 και N έναντι της L3 Η γραμμή φάσης τοποθετείται στην κλέμμα L1 και η γραμμή ουδετέρου στην κλέμμα N. Η σύνδεση της αντλίας 1 ακολουθεί στις κλέμμες 28 και 29 και η σύνδεση της αντλίας 2 στις κλέμμες 35 και 36. Η γείωση συνδέεται στην κλέμμα PE που απομένει Ηλεκτρική σύνδεση του πίνακα PL2-WS Η τροφοδοσία ρεύματος επιτυγχάνεται στις κλέμμες με το χαρακτηρισμό PE, L1, L2, L3. Σύνδεση με το δίκτυο στις κλέμμες L1, L2, L3, PE (εικόνα 9) 3~400 V + PE, καλώδιο 4-πολικό, το καλώδιο είναι υποχρέωση του εγκαταστάτη. Να δοθεί προσοχή στη σωστή φορά περιστροφής (δεξιόστροφη), στις κλέμμες σύνδεσης με το δίκτυο. Η σύνδεση της αντλίας 1 ακολουθεί στις κλέμμες 27, 28 και 29 και η σύνδεση της αντλίας 2 στις κλέμμες 34, 35 και 36. Η γείωση συνδέεται στην κλέμμα PE που απομένει. Σύνδεση με το δίκτυο στις κλέμμες L1, N, PE (εικόνα 11) 1~230 V + N + PE, καλώδιο 3-πολικό, το καλώδιο είναι υποχρέωση του εγκαταστάτη. Η σύνδεση της αντλίας 1 ακολουθεί στις κλέμμες 27 και 28 και της αντλίας 2 στις κλέμμες 34 και 35. Η γείωση συνδέεται στην κλέμμα PE που απομένει. Επαφές σήματος και ένδειξης/καταχώρησης (εικόνα 6, 8, 10 & 12) Κλέμμες 31, 32 (WSK1, αντλία1) και 38, 39 (WSK1, αντλία2) Η διμεταλλική επαφή, η οποία ελευθερώνει τη λειτουργία των αντλιών αυτόματα αφού ψυχθούν, συνδέεται στις κλέμμες 31 και 32 (αντλία 1) και 38 και 39 (αντλία 2). Κλέμμες 32, 33 (WSK2, αντλία1) και 39, 40 (WSK2, αντλία2) Η διμεταλλική επαφή, η οποία μετά την αναίρεση (βλάβης/reset) ελευθερώνει τη λειτουργία της αντλίας συνδέεται στις κλέμμες 32 και 33 (αντλία 1) ως επίσης και στις κλέμμες 39 και 40 (αντλία 2). Η μορφοποίηση επιτυγχάνεται μέσω Software. Κλέμμες 1, 2 Στον ηλεκτρικό πίνακα PL2 υπάρχει στις κλέμμες 1 και 2 της πλακέτας επαφή γενικής ένδειξης βλάβης με τάση (230V AC). Αυτή η έξοδος δέχεται ειδική ασφάλεια 1 A T. Σε περίπτωση συναγερμού, τάση 230V AC. Στον πίνακα PL2-WS οι κλέμμες 1 και 2 είναι ανενεργές. Κλέμμες 3, 4, 5 Γενική ένδειξη βλάβης στις κλέμμες 3, 4 και 5, ψυχρές επαφές. Η επαφή είναι κλειστή σε περίπτωση συναγερμού, διακοπή τροφοδοσίας ρεύματος/τάσης και σε κλειστό γενικό διακόπτη. (μεταξύ των κλεμμών 3 και 4). 14

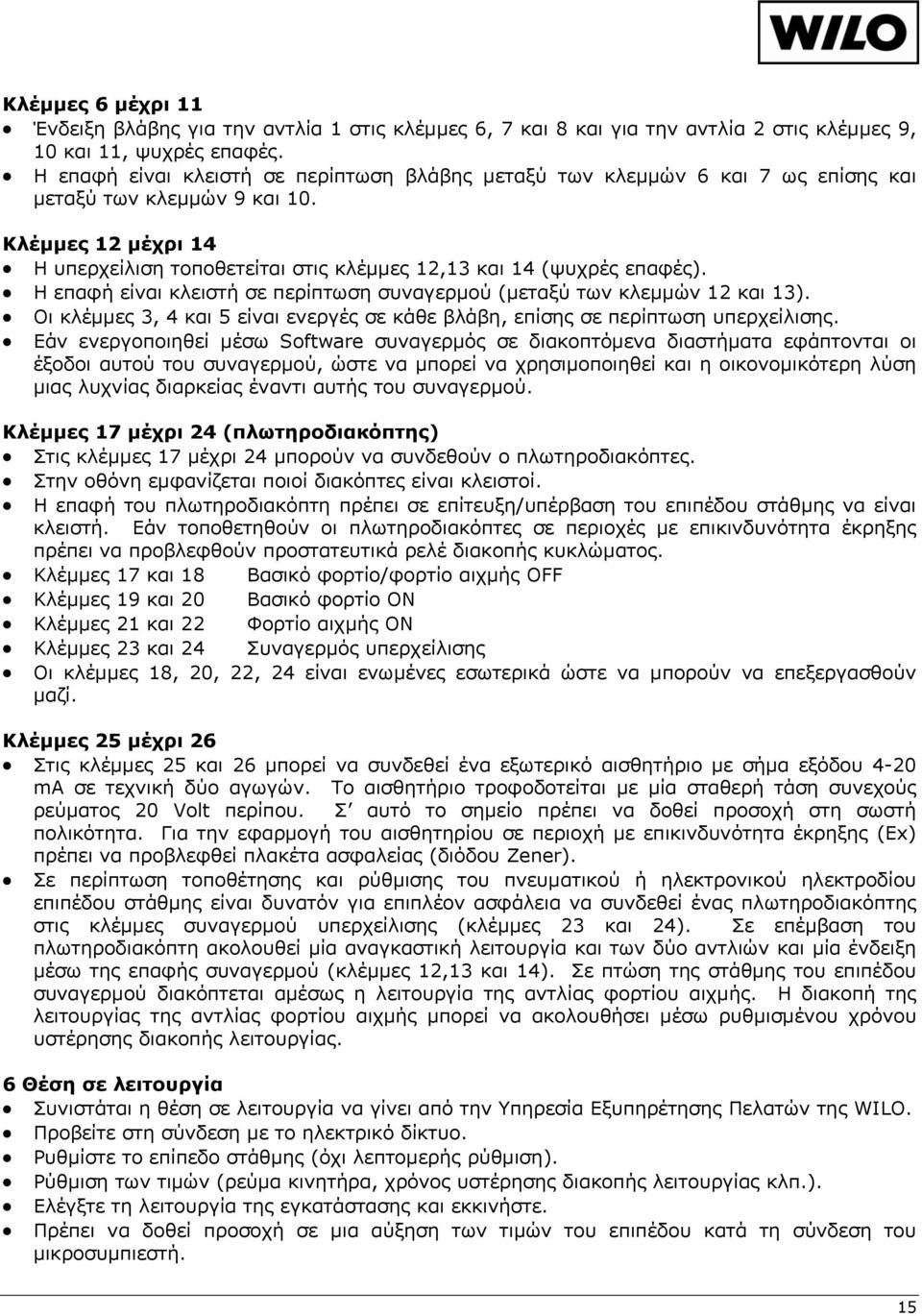

15 Κλέμμες 6 μέχρι 11 Ένδειξη βλάβης για την αντλία 1 στις κλέμμες 6, 7 και 8 και για την αντλία 2 στις κλέμμες 9, 10 και 11, ψυχρές επαφές. Η επαφή είναι κλειστή σε περίπτωση βλάβης μεταξύ των κλεμμών 6 και 7 ως επίσης και μεταξύ των κλεμμών 9 και 10. Κλέμμες 12 μέχρι 14 Η υπερχείλιση τοποθετείται στις κλέμμες 12,13 και 14 (ψυχρές επαφές). Η επαφή είναι κλειστή σε περίπτωση συναγερμού (μεταξύ των κλεμμών 12 και 13). Οι κλέμμες 3, 4 και 5 είναι ενεργές σε κάθε βλάβη, επίσης σε περίπτωση υπερχείλισης. Εάν ενεργοποιηθεί μέσω Software συναγερμός σε διακοπτόμενα διαστήματα εφάπτονται οι έξοδοι αυτού του συναγερμού, ώστε να μπορεί να χρησιμοποιηθεί και η οικονομικότερη λύση μιας λυχνίας διαρκείας έναντι αυτής του συναγερμού. Κλέμμες 17 μέχρι 24 (πλωτηροδιακόπτης) Στις κλέμμες 17 μέχρι 24 μπορούν να συνδεθούν ο πλωτηροδιακόπτες. Στην οθόνη εμφανίζεται ποιοί διακόπτες είναι κλειστοί. Η επαφή του πλωτηροδιακόπτη πρέπει σε επίτευξη/υπέρβαση του επιπέδου στάθμης να είναι κλειστή. Εάν τοποθετηθούν οι πλωτηροδιακόπτες σε περιοχές με επικινδυνότητα έκρηξης πρέπει να προβλεφθούν προστατευτικά ρελέ διακοπής κυκλώματος. Κλέμμες 17 και 18 Βασικό φορτίο/φορτίο αιχμής OFF Κλέμμες 19 και 20 Βασικό φορτίο ΟΝ Κλέμμες 21 και 22 Φορτίο αιχμής ΟΝ Κλέμμες 23 και 24 Συναγερμός υπερχείλισης Οι κλέμμες 18, 20, 22, 24 είναι ενωμένες εσωτερικά ώστε να μπορούν να επεξεργασθούν μαζί. Κλέμμες 25 μέχρι 26 Στις κλέμμες 25 και 26 μπορεί να συνδεθεί ένα εξωτερικό αισθητήριο με σήμα εξόδου 4-20 ma σε τεχνική δύο αγωγών. Το αισθητήριο τροφοδοτείται με μία σταθερή τάση συνεχούς ρεύματος 20 Volt περίπου. Σ αυτό το σημείο πρέπει να δοθεί προσοχή στη σωστή πολικότητα. Για την εφαρμογή του αισθητηρίου σε περιοχή με επικινδυνότητα έκρηξης (Ex) πρέπει να προβλεφθεί πλακέτα ασφαλείας (διόδου Zener). Σε περίπτωση τοποθέτησης και ρύθμισης του πνευματικού ή ηλεκτρονικού ηλεκτροδίου επιπέδου στάθμης είναι δυνατόν για επιπλέον ασφάλεια να συνδεθεί ένας πλωτηροδιακόπτης στις κλέμμες συναγερμού υπερχείλισης (κλέμμες 23 και 24). Σε επέμβαση του πλωτηροδιακόπτη ακολουθεί μία αναγκαστική λειτουργία και των δύο αντλιών και μία ένδειξη μέσω της επαφής συναγερμού (κλέμμες 12,13 και 14). Σε πτώση της στάθμης του επιπέδου συναγερμού διακόπτεται αμέσως η λειτουργία της αντλίας φορτίου αιχμής. Η διακοπή της λειτουργίας της αντλίας φορτίου αιχμής μπορεί να ακολουθήσει μέσω ρυθμισμένου χρόνου υστέρησης διακοπής λειτουργίας. 6 Θέση σε λειτουργία Συνιστάται η θέση σε λειτουργία να γίνει από την Υπηρεσία Εξυπηρέτησης Πελατών της WILO. Προβείτε στη σύνδεση με το ηλεκτρικό δίκτυο. Ρυθμίστε το επίπεδο στάθμης (όχι λεπτομερής ρύθμιση). Ρύθμιση των τιμών (ρεύμα κινητήρα, χρόνος υστέρησης διακοπής λειτουργίας κλπ.). Ελέγξτε τη λειτουργία της εγκατάστασης και εκκινήστε. Πρέπει να δοθεί προσοχή σε μια αύξηση των τιμών του επιπέδου κατά τη σύνδεση του μικροσυμπιεστή. 15

16 7 Συντήρηση Κατά τη διάρκεια όλων των εργασιών συντήρησης και επισκευής πρέπει να είναι αποσυνδεδεμένο το ηλεκτρικό ρεύμα και εξασφαλισμένη κάθε ακούσια επαναφορά του. Ο ηλεκτρικός πίνακας PL2/PL2-WS σχεδόν δεν απαιτεί συντήρηση. Για την εγγύηση υψίστης ασφάλειας λειτουργίας με το ελάχιστο κόστος συστήνεται ένας έλεγχος κάθε 6 μήνες ως προς τα ακόλουθα: Έλεγχος ως προς τη στεγανότητα του συνθετικού αγωγού (οπτικός έλεγχος για βλάβες). Κατά την εφαρμογή του μικροσυμπιεστή για τη λειτουργία του αεροκώδωνα με πεπιεσμένο αέρα ελέγξτε οπτικά ως προς τη λειτουργία του. Σε μεγαλύτερες παύσεις λειτουργίας της εγκατάστασης (π.χ. διακοπή ρεύματος) πρέπει να ελεγχθεί το μηδενικό σημείο της ένδειξης επιπέδου στάθμης στην περίπτωση που ο κώδωνας κρέμεται ελεύθερα στο φρεάτιο. Σε περίπτωση εφαρμογής εξωτερικού αισθητηρίου επιπέδου στάθμης ή πλωτηροδιακόπτη πρέπει να διεξαχθεί έλεγχος/καθαρισμός των. 8 Βλάβες, αίτια και αποκατάσταση Σε βλάβες της εγκατάστασης πρέπει να διεξαχθούν οι ακόλουθοι έλεγχοι: Ξένα σώματα στο δοχείο (στον εμβαπτισμένο αεροκώδωνα). Έλεγχος ηλεκτρικής σύνδεσης (βλάβη ασφάλειας). Εάν έχουν παρουσιασθεί βλάβες, εμφανίζονται στην κάτω σειρά της οθόνης. 16

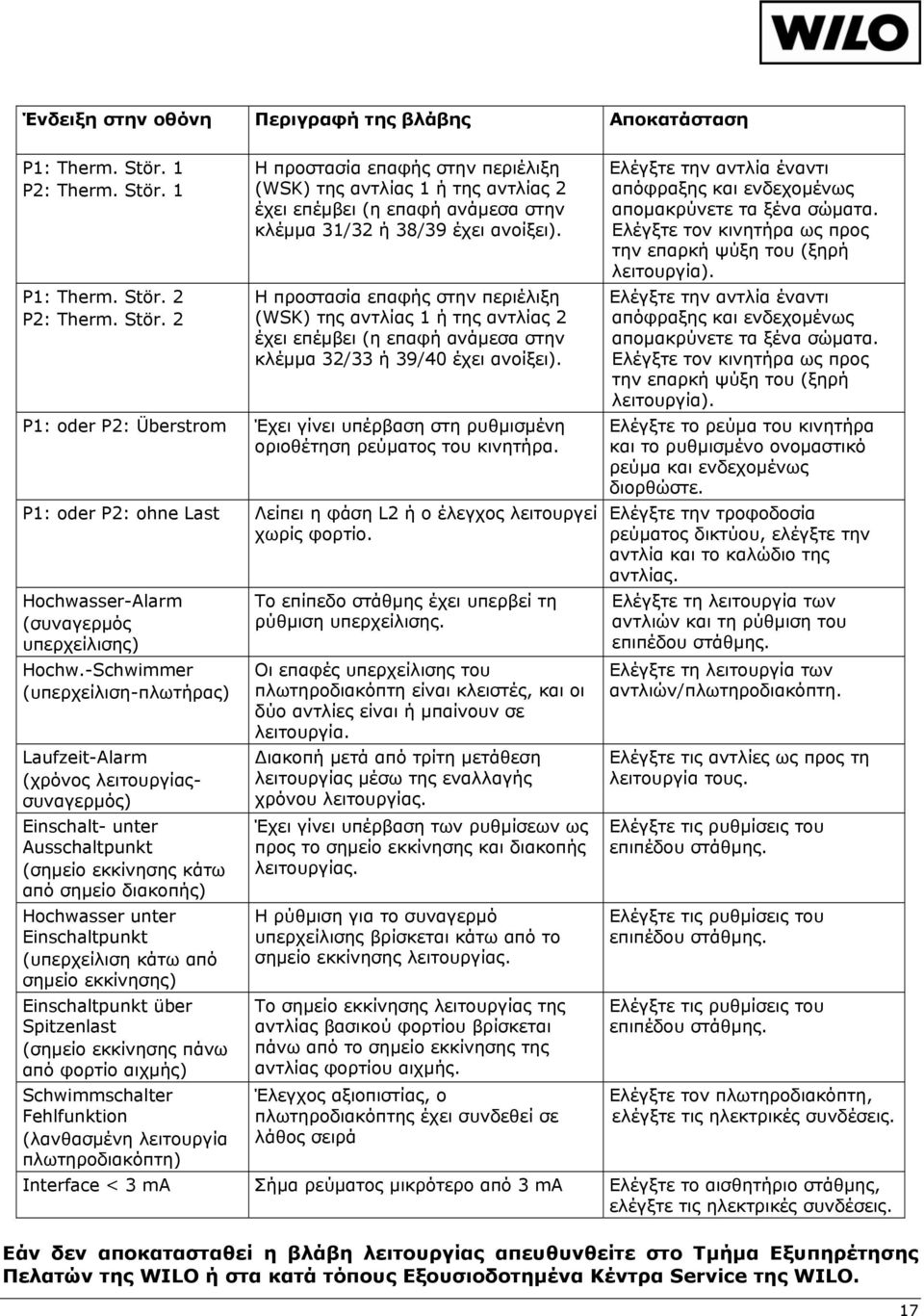

17 Ένδειξη στην οθόνη Περιγραφή της βλάβης Αποκατάσταση P1: Therm. Stör. 1 P2: Therm. Stör. 1 P1: Therm. Stör. 2 P2: Therm. Stör. 2 Η προστασία επαφής στην περιέλιξη (WSK) της αντλίας 1 ή της αντλίας 2 έχει επέμβει (η επαφή ανάμεσα στην κλέμμα 31/32 ή 38/39 έχει ανοίξει). Η προστασία επαφής στην περιέλιξη (WSK) της αντλίας 1 ή της αντλίας 2 έχει επέμβει (η επαφή ανάμεσα στην κλέμμα 32/33 ή 39/40 έχει ανοίξει). P1: oder P2: Überstrom Έχει γίνει υπέρβαση στη ρυθμισμένη οριοθέτηση ρεύματος του κινητήρα. P1: oder P2: ohne Last Λείπει η φάση L2 ή ο έλεγχος λειτουργεί χωρίς φορτίο. Hochwasser-Alarm (συναγερμός υπερχείλισης) Hochw.-Schwimmer (υπερχείλιση-πλωτήρας) Laufzeit-Alarm (χρόνος λειτουργίαςσυναγερμός) Einschalt- unter Ausschaltpunkt (σημείο εκκίνησης κάτω από σημείο διακοπής) Hochwasser unter Einschaltpunkt (υπερχείλιση κάτω από σημείο εκκίνησης) Einschaltpunkt über Spitzenlast (σημείο εκκίνησης πάνω από φορτίο αιχμής) Schwimmschalter Fehlfunktion (λανθασμένη λειτουργία πλωτηροδιακόπτη) Το επίπεδο στάθμης έχει υπερβεί τη ρύθμιση υπερχείλισης. Οι επαφές υπερχείλισης του πλωτηροδιακόπτη είναι κλειστές, και οι δύο αντλίες είναι ή μπαίνουν σε λειτουργία. Διακοπή μετά από τρίτη μετάθεση λειτουργίας μέσω της εναλλαγής χρόνου λειτουργίας. Έχει γίνει υπέρβαση των ρυθμίσεων ως προς το σημείο εκκίνησης και διακοπής λειτουργίας. Η ρύθμιση για το συναγερμό υπερχείλισης βρίσκεται κάτω από το σημείο εκκίνησης λειτουργίας. Το σημείο εκκίνησης λειτουργίας της αντλίας βασικού φορτίου βρίσκεται πάνω από το σημείο εκκίνησης της αντλίας φορτίου αιχμής. Έλεγχος αξιοπιστίας, ο πλωτηροδιακόπτης έχει συνδεθεί σε λάθος σειρά Ελέγξτε την αντλία έναντι απόφραξης και ενδεχομένως απομακρύνετε τα ξένα σώματα. Ελέγξτε τον κινητήρα ως προς την επαρκή ψύξη του (ξηρή λειτουργία). Ελέγξτε την αντλία έναντι απόφραξης και ενδεχομένως απομακρύνετε τα ξένα σώματα. Ελέγξτε τον κινητήρα ως προς την επαρκή ψύξη του (ξηρή λειτουργία). Ελέγξτε το ρεύμα του κινητήρα και το ρυθμισμένο ονομαστικό ρεύμα και ενδεχομένως διορθώστε. Ελέγξτε την τροφοδοσία ρεύματος δικτύου, ελέγξτε την αντλία και το καλώδιο της αντλίας. Ελέγξτε τη λειτουργία των αντλιών και τη ρύθμιση του επιπέδου στάθμης. Ελέγξτε τη λειτουργία των αντλιών/πλωτηροδιακόπτη. Ελέγξτε τις αντλίες ως προς τη λειτουργία τους. Ελέγξτε τις ρυθμίσεις του επιπέδου στάθμης. Ελέγξτε τις ρυθμίσεις του επιπέδου στάθμης. Ελέγξτε τις ρυθμίσεις του επιπέδου στάθμης. Ελέγξτε τον πλωτηροδιακόπτη, ελέγξτε τις ηλεκτρικές συνδέσεις. Interface < 3 ma Σήμα ρεύματος μικρότερο από 3 ma Ελέγξτε το αισθητήριο στάθμης, ελέγξτε τις ηλεκτρικές συνδέσεις. Εάν δεν αποκατασταθεί η βλάβη λειτουργίας απευθυνθείτε στο Τμήμα Εξυπηρέτησης Πελατών της WILO ή στα κατά τόπους Εξουσιοδοτημένα Κέντρα Service της WILO. 17

18 9 Μετεξοπλισμός και προαιρετικός εξοπλισμός 9.1 Προαιρετικός εξοπλισμός Ο προαιρετικός εξοπλισμός πρέπει να παραγγέλλεται χωριστά. Ηλεκτρονικό αισθητήριο επιπέδου στάθμης 0-1mWS (PL2-WS) ή 0-2,5mWS (PL2) (4-20mA) με 10,30 ή 50m καλώδιο σύνδεσης. Πλακέτα ασφαλείας (δίοδος Zener) σε κέλυφος με καλώδιο σύνδεσης. Πλωτηροδιακόπτης. Προστατευτικό ρελέ διακοπής κυκλώματος πλωτηροδιακόπτη για τοποθέτηση σε περιοχή με επικινδυνότητα έκρηξης. Ερμάριο για εξωτερική τοποθέτηση ηλεκτρικού πίνακα (δυνατότητα επιπλέον εξοπλισμού π.χ. διακόπτης προστασίας FI). Σειρήνα 230 V/50 Hz. Λυχνία συναγερμού 230 V/50 Hz. Λυχνία ένδειξης 230 V/50 Hz. Ομάδα στοιχείου εγκατάστασης «Εμβαπτιζόμενος κώδωνας». Εμβαπτιζόμενος κώδωνας με περίπου 10m συνθετικού σωλήνα 8x6x1. Στήριγμα με στυπιοθλίπτη καλωδίου για αποφυγή καταπόνησης M16. Ομάδα στοιχείου εγκατάστασης «Αεροκώδωνας με πεπιεσμένο αέρα». Αντλία μεμβράνης (μικροσυμπιεστής) με περίπου 3m συνθετικού σωλήνα. Τεμάχιο-Τ και βαλβίδα αντεπιστροφής. 9.2 Μέθοδος αεροκώδωνα με εμβαπτιζόμενο κώδωνα (προαιρετικό σετ) Ο ηλεκτρικός πίνακας μπορεί να λειτουργήσει με εμβαπτιζόμενους κώδωνες διαφόρων μεγεθών Συναρμολόγηση Εκκενώστε το δοχείο. Συναρμολογήστε τη συσκευή ελέγχου. Ξεβιδώστε τη βίδα στην περιοχή του θόλου. Ανοίξτε το καπάκι στο θόλο. Στερεώστε τον εμβαπτιζόμενο κώδωνα μέσω του συμπεριλαμβανόμενου στηρίγματος. Ελέγξτε την ελεύθερη κινητικότητα του εμβαπτιζόμενου κώδωνα. Οδηγείτε το άκρο του καλωδίου και το τεμάχιο του συνθετικού αγωγού μέσα από το στυπιοθλίπτη. Τακτοποιήστε την ένωση καλωδίων. Βιδώστε σταθερά εξωτερικά. Συνδέστε τη συσκευή ελέγχου πάλι στο ελεύθερο άκρο καλωδίου. Δώστε τις τιμές ρύθμισης. Ελέγξτε τη λειτουργία της εγκατάστασης και βάλτε την σε λειτουργία. 9.3 Μέθοδος αεροκώδωνα με πεπιεσμένο αέρα (σετ προαιρετικού εξοπλισμού) Επιπλέον στα στοιχεία εγκατάστασης «Ηλεκτρ. πίνακας» και «Εμβαπτισμένος κώδωνας» τοποθετείται ένας μικροσυμπιεστής (βλέπε εικόνα 1) Συναρμολόγηση Τοποθέτηση του μικροσυμπιεστή (βλέπε εικόνα 1). Σύνδεση του συνθετικού αγωγού (με το τεμάχιο-t και τη βαλβίδα αντεπιστροφής). Σφίξτε τις βίδες. Ελέγξτε τις τιμές ρύθμισης. Ελέγξτε και λειτουργήστε την εγκατάσταση. 18

19 9.4 Ηλεκτρονικό αισθητήριο επίπεδου στάθμης με πλακέτα ασφαλείας διόδου Zener Για τοποθέτηση του πίνακα σε περιοχή με επικινδυνότητα έκρηξης πρέπει να συναρμολογηθεί μια πλακέτα ασφαλείας (με δίοδο Zener) ανάμεσα στο αισθητήριο και στον πίνακα Συναρμολόγηση Η ηλεκτρική σύνδεση επιτυγχάνεται στις κλέμμες 25 και 26. Η σύνδεση διεξάγεται όπως ακολουθεί: Βεβαιωθείτε ότι ο ηλεκτρικός πίνακας είναι άνευ τάσης (κλειστή ηλεκτρική παροχή). Απομακρύνετε το κάλυμμα των κλεμμών από τον ηλεκτρικό πίνακα. Ανοίξτε το περίβλημα της πλακέτας ασφαλείας διόδου Zener. Συνδέστε το ηλεκτρονικό αισθητήριο στην πλακέτα ασφαλείας διόδου Zener. Στερεώστε τη γραμμή σύνδεσης της πλακέτας ασφαλείας διόδου Zener στις κλέμμες 25 και 26 στον ηλεκτρικό πίνακα. Συνδέστε τη πλακέτα ασφαλείας διόδου Zener με την εξισορρόπηση δυναμικού (PA) (ελάχ. 4,0 mm² χαλκός). ΠΡΟΣΟΧΗ! Τηρήστε οπωσδήποτε τις υποδείξεις ασφαλείας της πλακέτας διόδου Zener Κλείστε το κάλυμμα του περιβλήματος. Ελέγξτε και λειτουργήστε την εγκατάσταση. Διατηρείται το δικαίωμα τεχνικών αλλαγών! 19

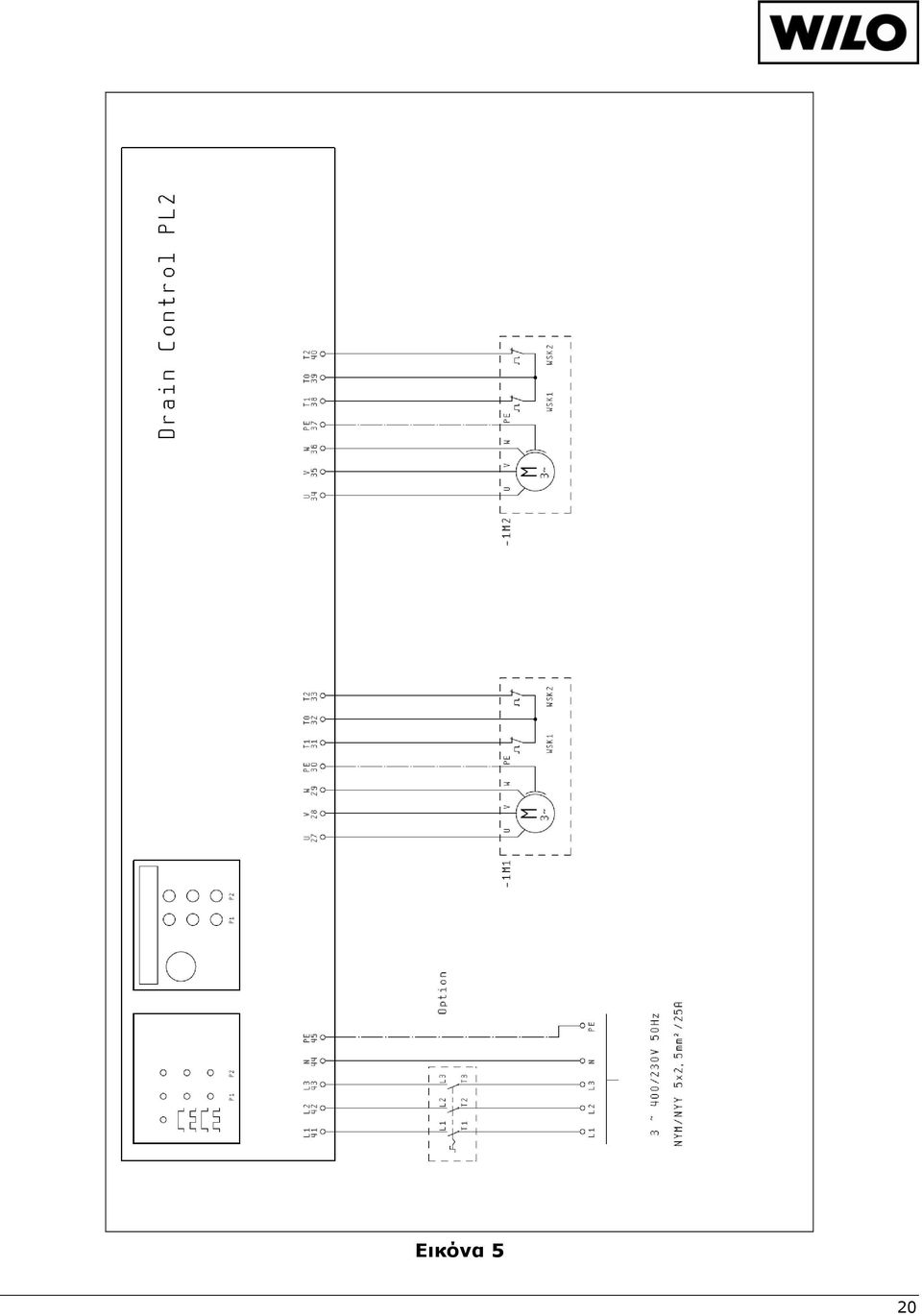

20 Εικόνα 5 20

21 Εικόνα 6 21

22 Εικόνα 7 22

23 Εικόνα 8 23

24 Εικόνα 9 24

25 Εικόνα 10 25

26 Εικόνα 11 26

27 Εικόνα 12 27
