Οpen Office: Μαθηματικοί καί άλλοι τύποι(formulas)

Transcript

1 Οpen Office: Μαθηματικοί καί άλλοι τύποι(formulas) Γενικά υπάρχουν δύο τρόποι εισαγωγής μαθηματικών καί άλλων τύπων σε έγγραφα του Open Office(ΟΟ): O πρώτος μας δίνει ακριβέστερο έλεγχο. Πρώτος τρόπος: Formula Γιά να εισάγουμε τύπους(μαθηματικούς, χημικούς κλπ) στό έγγραφο επιλέγουμε Insert->Object->Formula Από εδώ καί μετά υπάρχουν αρκετοί διαφορετικοί τρόποι γιά την εισαγωγή. Ενας απλός είναι από το Μενού View-Selection(μπορεί να εμφανιστεί αυτόματα, αν όχι χρησιμοποιούμε το παρακάτω μενού)

2 Το παραθυράκι στά δεξιά πού λέει <<Selection>> Περιέχει σε γραφική μορφή τις διάφορες αυτόματες επιλογές μορφοποίησης, ανάλογα με το αν θέλουμε δείκτες, βέλη, κλάσματα κλπ.

3 Χωρος εισαγωγής τύπου Ανεξάρτητα από το αν επιλέξαμε το View->Selection η όχι, εμφανίζεται ένας χώρος κάτω όπου θα γράψουμε αυτά πού χρειάζεται γιά να εμφανιστεί ο τύπος. Ετσι γιά παράδειγμα αν θέλουμε να έχουμε ένα δείκτη μέσω του μενού Selection επιλέγουμε το Formats καί επιλέγουμε δεξιό δείκτη(right subscript). Mε την επιλογή του υπομενού, π.χ του Formats εμφανίζονται από κάτω οι διάφορες επιλογές του μενού αυτού(στό κάτω μέρος, όλες οι επιλογές στην περιοχή του πράσινου δείκτη). Στην παραπάνω εικόνα πού έχουμε δύο μενού Selection ανοιχτά σε δύο διαφορετικές επιλογές(το μεγάλο στό Formats καί το μικρό στα κλάσματα), φαίνεται ότι τα δύο υπομενού είναι διαφορετικά. Οταν πάμε (καί κρατήσουμε λίγο) το ποντίκι πάνω από κάθε επιλογή του μενού εμφανίζεται ένα μπαλονάκι(balloon) πού λέει τι είναι η συγκεκριμένη επιλογή.

4 Επιλέγουμε το right subscript, οπότε στο κάτω μέρος της οθόνης(όπου γράφουμε τον τύπο μας) εμφανίζεται. <?>_{<?>} [επόμενη εικόνα]ενώ στό ίδιο το έγγραφο ένα περίγραμμα. Στό κάτω μέρος θα φτιάχνουμε τον τύπο πού θέλουμε, ενώ στό ίδιο τό έγγραφο θα βλέπουμε πώς θα εμφανίζεται ο τύπος πού γράψαμε μέχρι τώρα(μπορεί να υπάρχει μιά μικρή καθυστέρηση στήν εμφάνιση). Σε κάθε τέτοια φόρμουλα αντικαθιστούμε το <?> με αυτό πού θέλουμε, π.χ. Γιά να γράψουμε Η2 αντικαθιστούμε στό <?>_{<?>} με H_{2} ΠΡΟΣΟΧΗ: ΑΛΛΑΖΟΥΜΕ ΜΟΝΟ τα <?> με αυτό πού θέλουμε και όχι αγκύλες{} η άλλα σύμβολα(π.χ. _). Ετσι <?> αλλάζει σε Η Γιά κείμενο πού μπορεί να εμφανιστεί με το πληκτρολόγιο, π.χ. 2NaCl+ δέν χρειάζεται να χρησιμοποιήσουμε ειδικά σύμβολα, γράφουμε δηλαδή στόκάτω περίγραμμα κανονικά. Αντικαθιστούμε τώρα το πρώτο <?> με Η καί τό δεύτερο με 2(αφού πρώτα γράψουμε κάτι πού δέν χρειάζεται ειδική μορφοποίηση, 2NaCl+. Στό έγγραφο εμφανίζεται ο τύπος με τη μορφή πού θα έχει

5 Ενα παράδειγμα χημικής εξίσωσης τόσο σαν τί φαίνεται τελικά, όσο καί πως το γράφουμε εμφανίζεται στό παρακάτω snapshot:

6 Μιά σημαντική σημείωση είναι ότι εκθέτες γράφονται σαν ^{}, π.χ. 261 γράφεται 2^{61} ενώ δείκτες σαν _{}, π.χ. Α12 γράφεται Α_{12}. Εξαίρεση αποτελούν πρόσημα (+,-),όπου χρειάζεται ένα έξτρα {}, π.χ. Α+ γράφεται σαν Α^{+{}}, καί όχι Α^{+}. Είδαμε ότι το μενού εμφανίζεται με το το View->Selection. Εμφανίζεται επίσης αν κάνουμε στο κάτω παράθυρο δεξί κλίκ. Η διαφορά είναι ότι πρίν εμφανιζόταν σε σύμβολα καί τώρα σε γράμματα. Στήν επόμενη εικόνα φαίνεται στό κάτω περίγραμμα η αντιστοιχία συμβόλων καί τελικού αποτελέσματος.

7 Μερικά ειδικά θέματα -Οπως είδαμε, τα _ καί ^ (δείκτες/εκθέτες) παίρνουν μόνο το επόμενο χαρακτήρα εκτός αν αυτός είναι σε {}. Επίσης οι {} χρησιμοποιούνται στό παρακάτω παράδειγμα γιά να έχουν τό σύμβολο του αθροίσματος έξω από το κλάσμα -Προκειμένου γιά αθροίσματα, πρώτα πατάμε Σχ καί μετά τα σύμβολα με τα όρια τους

8 Ενα άλλο θέμα είναι η χρήση του χαρακτήρα προστασίας \ γιά ειδικά σύμβολα, π.χ. )( γράφεται \)\( O δεύτερος τρόπος είναι ίσως απλούστερος, αλλά δίνει λιγώτερο έλεγχο:

9 Από το μενού Format επιλέγουμε Character. Με τον τρόπο αυτό μπορούμε να έχουμε δείκτες(subscripts) καί εκθέτες(superscripts).

10 Ενα παράδειγμα φαίνεται στην παρακάτω εικόνα:

11 Σημειώνουμε ότι αν επιλέξουμε εκθέτες η δείκτες, η επιλογή αυτή ισχύει καί γιά όλους τους επόμενους χαρακτήρες πού θα τυπώσουμε, μέχρι να ξαναεπιλέξουμε Normal. Ετσι αν έχουμε κείμενο με πολλούς κανονικούς χαρακτήρες καί λίγους δείκτες η εκθέτες είναι προτιμώτερο αντί να ενεργοποιούμε καί να απενεργοποιούμε συνέχεια το Normal/Subscript/Superscript, να επιλέγουμε μόνο τους χαρακτήρες πού θέλουμε να είναι δείκτες/εκθέτες καί να αλλάζουμε το format μόνο γιά αυτούς. Οσον αφορά ειδικούς χαρατήρες, αυτούς μπορούμε να τούς εισάγουμε με το Insert>Special Character καθώς γράφουμε κείμενο

12 Το σχετικό μενού περιλαμβάνει πολλά σύμβολα, χωρισμένα σε ενότητες(π.χ. Μαθηματικοί τελεστές)

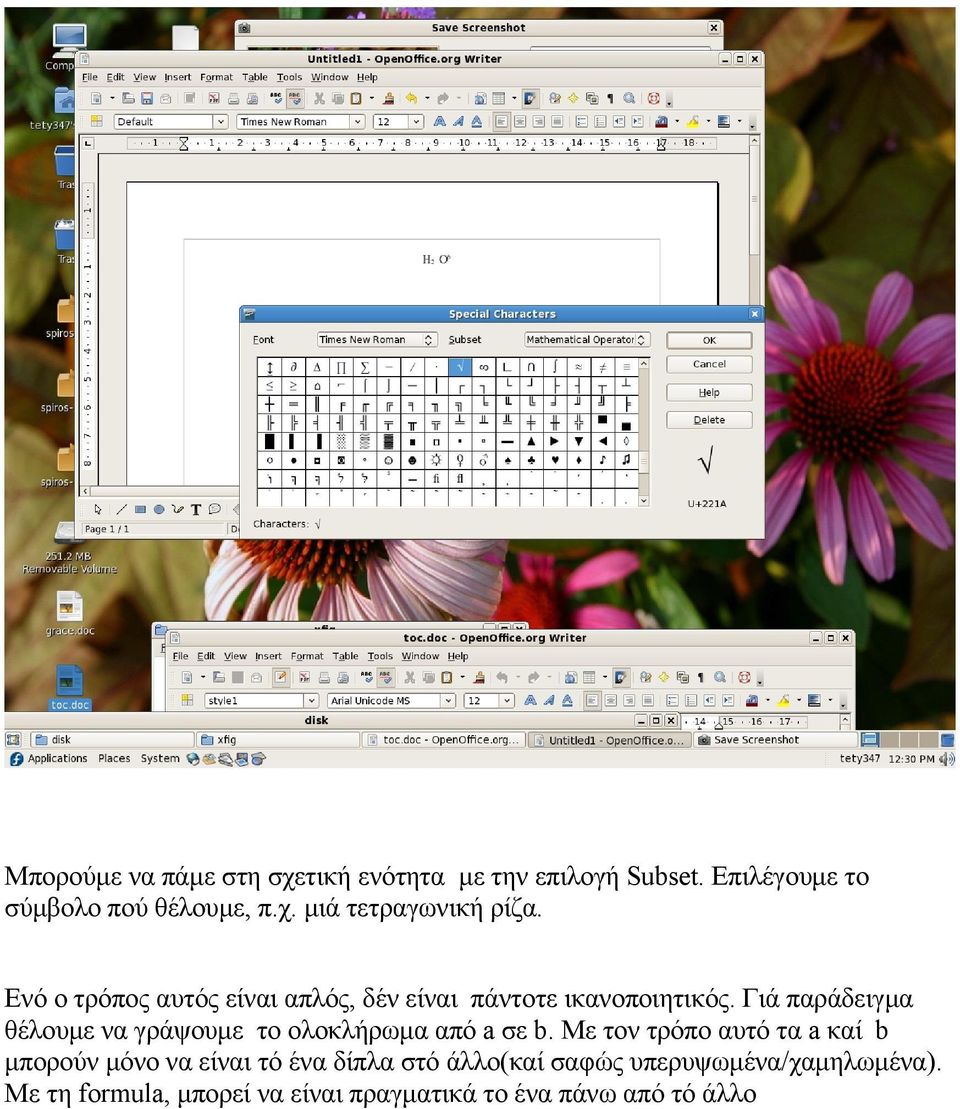

13 Μπορούμε να πάμε στη σχετική ενότητα με την επιλογή Subset. Επιλέγουμε το σύμβολο πού θέλουμε, π.χ. μιά τετραγωνική ρίζα. Ενό ο τρόπος αυτός είναι απλός, δέν είναι πάντοτε ικανοποιητικός. Γιά παράδειγμα θέλουμε να γράψουμε το ολοκλήρωμα από a σε b. Mε τον τρόπο αυτό τα a καί b μπορούν μόνο να είναι τό ένα δίπλα στό άλλο(καί σαφώς υπερυψωμένα/χαμηλωμένα). Με τη formula, μπορεί να είναι πραγματικά το ένα πάνω από τό άλλο

14 Διαφορές στην ποιότητα των δύο μεθόδων. Τα ίδια σχόλια ισχύουν π.χ. γιά αθροίσματα.

15

16 Πίνακες: Εισγωγή πινάκων γίνεται από το μενού Tables. Η μορφοποίηση των πινάκων γίνεται από το παρακάτω υπομενού:

17 , π.χ. γιά έναν πίνακα με τα όρια όπως παρακάτω πρέπει να επιλέξουμε το υπομενού Borders από το Table Properties(πρώτα βάζουμε τον δείκτη(cursor) οπουδήποτε μέσα στόν πίνακα καί επιλέγουμε Table Properties

18 οπότε εμφανίζεται το μενού Table Format :

19 απόπου μπορούμε να επιλέξουμε τη μορφή των συνόρων του πίνακα Αυτό επίσης μπορούμε να το κάνουμε από το μενού Table->Table Boundaries

20 κλικάροντας στό 2ο κουτάκι
