1 Click to edit Master text styles Second level Third level Έργο: Fourth level Έλεγχος Μεταλλικών Δικτυωμάτων Fifth level Συνεδριακού Κέντρου στη Λευκωσία Μάιος

2 Σύνοψη Η εταιρία Miltiades Neofytou έχει αναθέσει στην εταιρία Nortest Cyprus Ltd τον έλεγχο των μεταλλικών δικτυωμάτων του Συνεδριακού Κέντρου στη Λευκωσία. Σε συμφωνία με το μηχανικό του έργου, έχουμε διενεργήσει μια σειρά από ελέγχους με τα αποτελέσματα να περιγράφονται συνοπτικά στον πιο κάτω πίνακα: Έλεγχος Παρατηρήσεις Σελ Διαστασιολογία Δικτυωμάτων - 5 Grouting Οπτικός Έλλειψη σε σχεδόν όλες τις μεταλλικές βάσεις Ορισμένα σημεία έχουν κριθεί ως μη ικανοποιητικά Κοχλιώσεων Κρίνεται ως μη ικανοποιητικός 19 Μαγνητικά Σωματίδια (Για εντοπισμό επιφανειακών ασυνεχειών) Ακτινογραφικός έλεγχος (Για εντοπισμό εσωτερικών ασυνεχειών) Ορισμένα σημεία έχουν κριθεί ως μη ικανοποιητικά Σχεδόν όλες οι κολλήσεις έχουν κριθεί ως μη ικανοποιητικές

3 Περιεχόμενα Α/Α Τίτλος Σελίδα 1 Περιγραφή Έργου 4 2 Διαστασιολόγηση 5 3 Grouting 9 4 Μη Καταστροφικοί Έλεγχοι 12 5 Οπτικός Έλεγχος 13 6 Έλεγχος Κοχλιώσεων 19 7 Έλεγχος με Μαγνητικά Σωματίδια 25 8 Ραδιογραφικό Έλεγχος 31 9 Γενικά Σχόλια Παράρτημα Α (Διαστασιολογία) 11 Παράρτημα Β (Οπτικός Έλεγχος) 12 Παράρτημα Γ (Έλεγχος με Μαγνητικά Σωματίδια) 13 Παράρτημα Δ (Ραδιογραφικός Έλεγχος) 3

4 Περιγραφή Έργου Έργο: Έλεγχος των μεταλλικών δικτυωμάτων του Συνεδριακού Κέντρου Ο μηχανικός του έργου κ. Λοΐζος Χατζηγεωργίου μας έχει αναθέσει τον έλεγχο των μεταλλικών δικτυωμάτων σύμφωνα με το NSSS 5 th edition (Table B) με τις πιο κάτω μεθόδους: Οπτικός έλεγχος Παχυμέτρηση και διαστασιολόγηση των μεταλλικών δικτυωμάτων 10% έλεγχος κοχλιώσεων μεταλλικών συνδέσμων Έλεγχος επιφανειακών ασυνεχειών με μαγνητικά σωματίδια Έλεγχος εσωτερικών ασυνεχειών με τη μέθοδο των ραδιογραφιών Έλεγχος με υπερήχους (δεν εφαρμόζεται λόγο του ανεπαρκές πάχους των δικτυωμάτων <10mm). Χρησιμοποιήθηκε ο ακτινογραφικός έλεγχος σε μεγαλύτερο ποσοστό Αξιολόγηση Η αξιολόγηση των ευρημάτων θα γίνει σύμφωνα με το National Steel Structure Specification 5 th edition. 4

5 Διαστασιολόγηση 5

6 Διαστασιολόγηση 1 Πραγματοποιήθηκε διαστασιολόγηση και παχυμέτρηση όλων των δικτυωμάτων με τη χρήση υπερήχων - σε όσα δικτυώματα ήταν προσβάσιμα - και τα αποτελέσματα έχουν καταγραφεί σε πίνακα (βλέπε Παράρτημα Α). Λόγω ανεπαρκών στοιχείων που μας δόθηκαν για την υφιστάμενη κατασκευή, αναγκαστήκαμε να δημιουργήσουμε απλά σχεδιαγράμματα των δικτυωμάτων για να είναι πιο ευανάγνωστα τα αποτελέσματα. Δώσαμε ταυτότητα στα δικτυώματα για να μπορέσουμε να χαρτογραφήσουμε τις διαφορές στις διαστασιολογίες πιο παραστατικά. 6

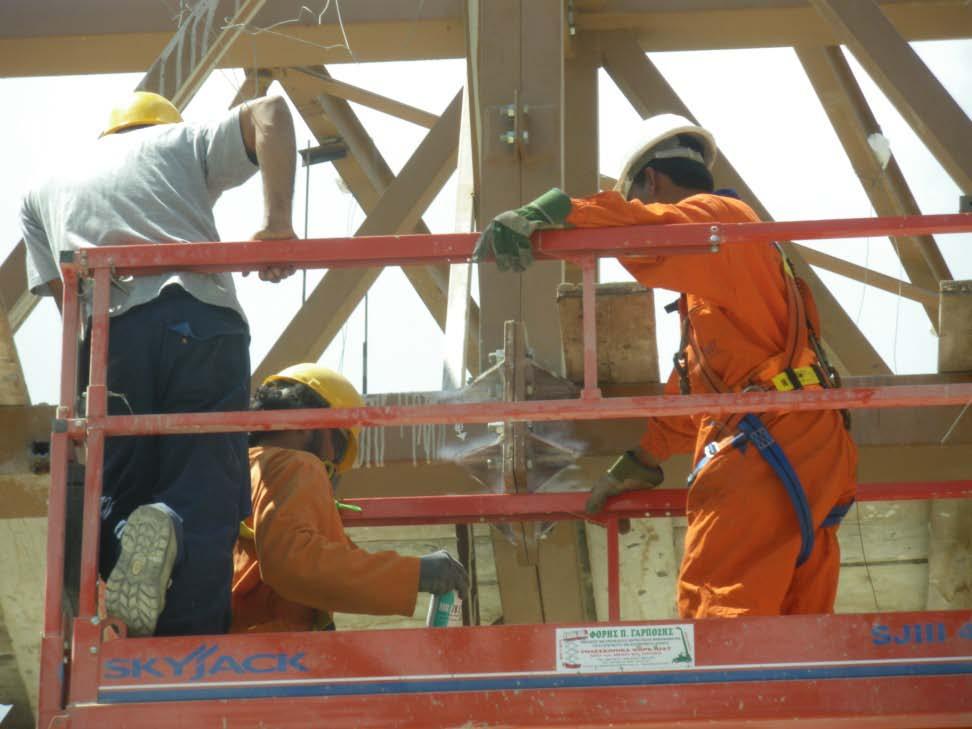

7 Διαστασιολόγηση 2 Περιορισμοί: Η δυσκολία στη χρήση συγκεκριμένων ανυψωτικών μηχανημάτων (λόγω εδάφους), στο εσωτερικό σκέπαστρο, μας περιόρισε τον αριθμό των μετρήσεων. Έχουμε πάρει αρκετές ενδείξεις από σχεδόν όλα τα δικτυώματα. 7

8 Διαστασιολόγηση 3 Τα αποτελέσματα είναι χωρισμένα σε δυο μέρη: Στο πρώτο παρουσιάζονται τα αποτελέσματα των εξωτερικών δικτυωμάτων (βλέπε Παράρτημα Α) Στο δεύτερο παρουσιάζονται τα αποτελέσματα του εσωτερικού σκέπαστρου (Βλέπε Παράρτημα Α) 8

9 Grouting 9

10 Grouting Μέσα στα πλαίσια του οπτικού έλεγχου διαπιστώσαμε την ανυπαρξία grouting στις βάσεις σχεδόν όλων των μεταλλικών δικτυωμάτων. Πρέπει να παρθούν οι κατάλληλες πρόνοιες για την κατάλληλη στήριξη της μεταλλική κατασκευής. 10

11 Grouting Ανυπαρξία στερέωσης της βάσης 11

12 Μη Καταστροφικοί έλεγχοι (NDT) Οι έλεγχοι έχουν διενεργηθεί απo την εταιρία μας που είναι διαπιστευμένο εργαστήριο κατά ISO και αυτό εγγυάται: Την κατάρτιση και εμπειρία του προσωπικού που διενεργεί και εποπτεύει τους ελέγχους Την καταλληλότητα του εξοπλισμού Τη σωστή διαδικασία ελέγχου Τη σωστή καταχώρηση των αποτελεσμάτων σύμφωνα με τα πρότυπα Οι μη καταστροφικοί έλεγχοι έγιναν βάση των πιο κάτω προτύπων: Οπτικός έλεγχος σύμφωνα με το CYS ΕΝ 970 Μαγνητικά Σωματίδια σύμφωνα με το CYS ΕΝ 1290 Ραδιογραφικός έλεγχος σύμφωνα με το CYS EN

13 Οπτικός Έλεγχος 13

14 Μεταλλικά Δικτύωμα: Έχει διενεργηθεί οπτικός έλεγχος για να αξιολογηθεί το δικτύωμα με ειδικό εξοπλισμό, welding gauges και έχουν παρατηρηθεί μια σειρά από ασυνέχειες οι οποίες και έχουν σημανθεί για επιδιόρθωση. Σημείωση: Κατά την επιδιόρθωση πρέπει να παρθούν τα κατάλληλα μέτρα και οι σωστές διαδικασίες συγκόλλησης. Οπτικός έλεγχος 14

15 Οπτικός έλεγχος - Ασυνέχειες Μετά τον οπτικό έλεγχο διαπιστώθηκαν οι πιο κάτω κατηγορίες σφαλμάτων οι οποίες και έχουν επισημανθεί για επιδιόρθωση όπως θα δείτε και στο φωτογραφικό υλικό: Undercut, Irregular profile, Surface porosity, Insufficient weld metal, Cold lap Στο Παράρτημα Β θα βρείτε λεπτομερή αναφορά των οπτικών ελέγχων. Σε ορισμένα σημεία υπήρχαν περιορισμοί και η αξιολόγηση δεν έγινε σε όλα τα σημεία. 15

16 Οπτικός έλεγχος - Ασυνέχειες 1 Undercut 16

17 Οπτικός έλεγχος - Ασυνέχειες 2 Cold Lab and Insufficient Weld Profile Surface Porosity and Insufficient Weld Profile 17

18 Οπτικός έλεγχος - Ασυνέχειες 3 Insufficient Weld Metal Irregular Profile 18

19 Έλεγχος Κοχλιώσεων 19

20 Έλεγχος Κοχλιώσεων Έχουμε ελέγξει δειγματοληπτικά το 10% των κοχλιώσεων του σκεπάστρου και έχουμε παρατηρήσει ότι: Καμιά κοχλίωση δεν πληρούσε τις προδιαγραφές σύσφιξης που ακολουθήθηκαν σύμφωνα πάντοτε με το πρότυπο NSSS 5 th edition Σε ορισμένες περιπτώσεις έχει διαπιστωθεί πως δεν υπήρχαν βίδες να στηρίζουν την κατασκευή Αρκετές έχουν οξειδωθεί με αποτέλεσμα να μην μπορούν να αξιολογηθούν οπτικά Λόγω της παλαιότητας των κοχλιώσεων και της καταπόνησης που έχουν υποστεί, θα χρειαστούν να γίνουν πιο εξειδικευμένες αναλύσεις για να διαπιστωθούν οι μηχανικές ιδιότητές τους NSSS (National Steel Structure Specification for Building Construction) 20

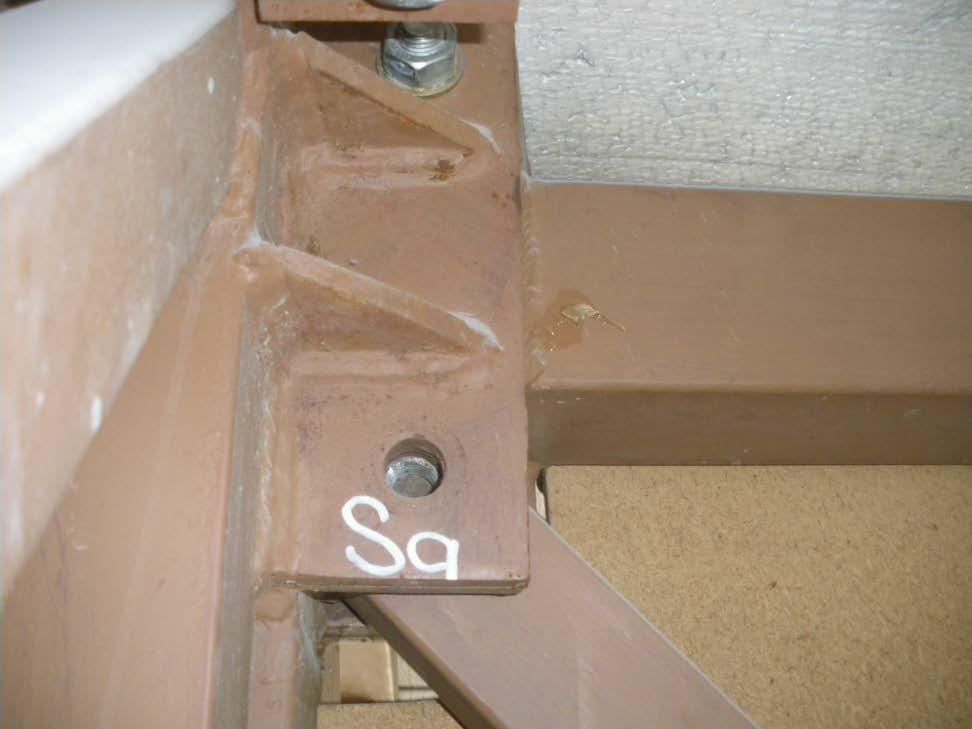

21 Προβλήματα Κοχλιώσεων 1 Ανεπαρκής σύσφιξη Δεν υπάρχει μηχανικός σύνδεσμος 21

22 Προβλήματα Κοχλιώσεων 2 Δεν υπάρχει μηχανικός σύνδεσμος Ανεπαρκής σύσφιξη 22

23 Προβλήματα Κοχλιώσεων 3 Δεν υπάρχει μηχανικός σύνδεσμος Έντονη Οξείδωση 23

24 Προβλήματα Κοχλιώσεων 4 Ανεπαρκής σύσφιξη 24

25 Έλεγχος με Μαγνητικά Σωματίδια 25

26 Έλεγχος με Μαγνητικά Σωματίδια Για τον εντοπισμό επιφανειακών ασυνεχειών χρησιμοποιήθηκε ο έλεγχος με μαγνητικά σωματίδια, σύμφωνα με το CYS EN 1290 Ο έλεγχος έγινε σε διάφορες εσσωραφές και εξωραφές (Βλέπε Παράρτημα Γ) 26

27 Έλεγχος με Μαγνητικά Σωματίδια Στον έλεγχο που διεξήγαμε για επιφανειακές ασυνέχειες έχουμε παρατηρήσει τα πιο κάτω: Undercut, weld missing, surface porosity, Irregular profile Σύμφωνα με το διεθνές πρότυπο National Steel Structure Specification for Building Construction (NSSS) 5 th edition, οι πιο πάνω εξωτερικές ατέλειες είναι εκτός προδιαγραφών και πρέπει να επιδιορθωθούν Στο Παράρτημα Γ θα βρείτε λεπτομερή αναφορά των ελέγχων με μαγνητικά σωματίδια, αλλά και σχέδια που αναγράφονται οι συγκολλήσεις που ελέγχθηκαν. 27

28 Έλεγχος με Μαγνητικά Σωματίδια Ασυνέχειες 1 Σημεία που έγιναν έλεγχοι 28

29 Έλεγχος με Μαγνητικά Σωματίδια Ασυνέχειες 2 Undercut, Irregular Profile 29

30 Έλεγχος με Μαγνητικά Σωματίδια Ασυνέχειες 3 Σημεία που έγιναν έλεγχοι 30

31 Ακτινογραφικός Έλεγχος 31

32 Ακτινογραφικός έλεγχος Διενεργήσαμε ακτινογραφικό έλεγχο σε ποσοστό 50% των κρίσιμων εσσωραφών στα κύρια μεταλλικά δικτυώματα (MST1, MST2 και MST3) Τα αποτελέσματα έχουν αναλυθεί σύμφωνα με το NSSS 5 th Edition NSSS (National Steel Structure Specification) 32

33 Ακτινογραφικός έλεγχος Με τη διενέργεια των ακτινογραφικών ελέγχων έχουν παρατηρηθεί οι πιο κάτω εσωτερικές ατέλειες: Luck of fusion, Porosity και Slag Inclusions Σύμφωνα με το διεθνές πρότυπο National Steel Structure Specification for Building Construction (NSSS) 5 th edition, οι πιο πάνω εσωτερικές ατέλειες είναι εκτός προδιαγραφών και πρέπει να επιδιορθωθούν άμεσα. Οι ασυνέχειες αυτές διαπιστώθηκαν σχεδόν σε όλα τα κολλήματα που ελέγχθηκαν Κατά την επιδιόρθωση πρέπει να παρθούν τα κατάλληλα μέτρα και οι σωστές διαδικασίες συγκόλλησης. Με το πέρας των επιδιορθώσεων, οι κολλήσεις πρέπει να επαναξιολογηθούν Στο Παράρτημα Δ θα βρείτε λεπτομερή αναφορά των ακτινογραφικών έλεγχων και σχέδια που αναγράφονται οι συγκολλήσεις που ελέγχθηκαν. Οι ακτινογραφίες θα κωδικοποιηθούν σε ψηφιακή μορφή και θα σταλούν με την επόμενη έκδοση της μελέτης 33

34 Γενικά Σχόλια Όλες οι ασυνέχειες που καταγράφηκαν με τις διάφορες μεθόδους (οπτικά, μαγνητικά σωματίδια και ραδιογραφικά) πρέπει να επιδιορθωθούν άμεσα. Στο τομέα των συγκολλήσεων οι επιδιορθώσεις πρέπει να γίνουν σύμφωνα με τη σωστή διαδικασία συγκόλλησης βάση του CYS EN και από πιστοποιημένους συγκολλητές σύμφωνα με το CYS EN Οι επιδιορθώσεις πρέπει επανελεγχθούν και να αξιολογηθούν σύμφωνα με το NSSS 5 th Edition Στον έλεγχο των κοχλιώσεων έχουμε παρατηρήσει πως καμιά δεν είχε την απαιτούμενη σύσφιξη. Θα χρειαστεί να σφίξουν όλες οι κοχλιώσεις της μεταλλικής κατασκευής και να επανελεγχθούν βάση του NSSS 5 th edition. Με τον οπτικό έλεγχο και μόνο δεν μπορούμε να αξιολογήσουμε τις μηχανικές ιδιότητες αλλά και την καταπόνηση των κοχλιώσεων. Θα χρειαστούν πιο εξειδικευμένοι έλεγχοι. 34

35 Έργο Το πιο πάνω έργο έγινε υπό την εποπτεία του: Χάρη Κάλλη Γενικός Διευθυντής Nortest Cyprus Ltd 35

36 Παράρτημα Α Διαστασιολογία

37 Παράρτημα Β Οπτικός Έλεγχος

38 Παράρτημα Γ Έλεγχος με Μαγνητικά Σωματίδια

39 Παράρτημα Δ Ραδιογραφικός Έλεγχος
