Έλεγχοσ και Βελτιςτοπούηςη των Φρηςιμοποιούμενων Παραμϋτρων ςτα Όργανα Μϋτρηςησ Τψύςυχνων Η/Μ Πεδύων ΔΛΡΛΩΜΑΤΛΚΘ ΕΓΑΣΛΑ. Κωνςταντίνοσ Ρ.

Transcript

1 Έλεγχοσ και Βελτιςτοπούηςη των Φρηςιμοποιούμενων Παραμϋτρων ςτα Όργανα Μϋτρηςησ Τψύςυχνων Η/Μ Πεδύων ΔΛΡΛΩΜΑΤΛΚΘ ΕΓΑΣΛΑ Κωνςταντίνοσ Ρ. Χατηθμιχαιλ Επιβλέπων: Φίλιπποσ Κωνςταντίνου Κακθγθτισ Ε.Μ.Ρ. Ακινα, Φεβρουάριοσ 2011 [1]

2 [2]

3 Έλεγχοσ και Βελτιςτοπούηςη των Φρηςιμοποιούμενων Παραμϋτρων ςτα Όργανα Μϋτρηςησ Τψύςυχνων Η/Μ Πεδύων ΔΛΡΛΩΜΑΤΛΚΘ ΕΓΑΣΛΑ Κωνςταντίνοσ Ρ. Χατηθμιχαιλ Επιβλέπων: Φίλιπποσ Κωνςταντίνου Κακθγθτισ Ε.Μ.Ρ. Εγκρίκθκε από τθν τριμελι εξεταςτικι επιτροπι τθν 18 θ Φεβρουαρίου 2011 (Υπογραφι) (Υπογραφι) (Υπογραφι) Φίλιπποσ Κωνςταντίνου Κωνςταντίνα Νικιτα Ακανάςιοσ Ραναγόπουλοσ Κακθγθτισ Ε.Μ.Ρ. Κακθγιτρια Ε.Μ.Ρ. Λζκτορασ Ε.Μ.Ρ Ακινα, Φεβρουάριοσ 2011 [3]

4 (Υπογραφι)... Χατηθμιχαιλ Κωνςταντίνοσ Διπλωματοφχοσ Θλεκτρολόγοσ Μθχανικόσ και Μθχανικόσ Υπολογιςτϊν Ε.Μ.Ρ All rights reserved [4]

5 Copyright - All rights reserved Κωνςταντίνοσ Χατηθμιχαιλ, 2011 Με επιφφλαξθ παντόσ δικαιϊματοσ. Απαγορεφεται θ αντιγραφι, αποκικευςθ και διανομι τθσ παροφςασ εργαςίασ, εξ ολοκλιρου ι τμιματοσ αυτισ, για εμπορικό ςκοπό. Επιτρζπεται θ ανατφπωςθ, αποκικευςθ και διανομι για ςκοπό μθ κερδοςκοπικό, εκπαιδευτικισ ι ερευνθτικισ φφςθσ, υπό τθν προχπόκεςθ να αναφζρεται θ πθγι προζλευςθσ και να διατθρείται το παρόν μινυμα. Ερωτιματα που αφοροφν τθ χριςθ τθσ εργαςίασ για κερδοςκοπικό ςκοπό πρζπει να απευκφνονται προσ τον ςυγγραφζα. [5]

6 [6]

7 Ευχαριςτύεσ Θ παροφςα διπλωματικι εργαςία εκπονικθκε με τθ ςυνεργαςία του Εργαςτθρίου Κινθτϊν αδιοεπικοινωνιϊν του Εκνικοφ Μετςόβιου Ρολυτεχνείου και τθσ Ελλθνικισ Επιτροπισ Ατομικισ Ενζργειασ (Ε.Ε.Α.Ε.). Κα ικελα να ευχαριςτιςω τον κακθγθτι κ. Φίλιππο Κωνςταντίνου για τθν επίβλεψθ τθσ εργαςίασ κακϊσ και για τθν ευκαιρία που μου ζδωςε να αςχολθκϊ με το επιςτθμονικό αντικείμενο που με ενδιζφερε. Επιπλζον, κα ικελα να ευχαριςτιςω όλα τα μζλθ του Εργαςτθρίου Κινθτϊν αδιοεπικοινωνιϊν και ιδιαίτερα το Μάριο Μανίκα για τθν πολφτιμθ βοικεια και το χρόνο που μου διζκεςαν κακ' όλθ τθ διάρκεια εκπόνθςθσ τθσ διπλωματικισ μου εργαςίασ. Επιπλζον, κα ικελα να ευχαριςτιςω τον Υπεφκυνο Γραφείου Μθ Λοντιηουςϊν Ακτινοβολιϊν τθσ E.Ε.Α.Ε. κ. Ευκφμιο Καραμπζτςο για τθν αμζριςτθ ςυμπαράςταςι του κακϊσ και τισ πολφτιμεσ ςυςτάςεισ του. Τζλοσ κα ικελα να ευχαριςτιςω τθν οικογζνεια και τουσ φίλουσ μου για τθν κακοδιγθςθ, τθν εμπιςτοςφνθ και τθν υποςτιριξθ που μου προςζφεραν όλα αυτά τα χρόνια. [7]

8 [8]

9 Περύληψη Αντικείμενο τθσ παροφςθσ διπλωματικισ εργαςίασ αποτελεί ο ζλεγχοσ κι θ βελτιςτοποίθςθ των χρθςιμοποιοφμενων παραμζτρων ςτα όργανα μζτρθςθσ υψίςυχνων θλεκτρομαγνθτικϊν πεδίων. Στο κεφάλαιο 1 γίνεται μία ςφντομθ ειςαγωγι ςτθ μθ ιονίηουςα θλεκτρομαγνθτικι ακτινοβολία, ςτισ προτεινόμενεσ παραμζτρουσ μζτρθςισ τθσ από ελλθνικοφσ και ευρωπαϊκοφσ οργανιςμοφσ, κακϊσ και ςτα όρια που επιβάλλει θ ελλθνικι νομοκεςία. Τα κεφάλαια 2 ζωσ 4 περιγράφουν αναλυτικά τισ χρθςιμοποιοφμενεσ μετρθτικζσ διατάξεισ. Συγκεκριμζνα, ςτο κεφάλαιο 2 περιγράφεται θ λειτουργία των ςυχνοεπιλεκτικϊν μετρθτϊν SRM-3000 και SRM-3006 τθσ Narda. Στο κεφάλαιο 3 αναλφεται θ λειτουργία του Αναλυτι Φάςματοσ FSH6 τθσ Rohde&Schwarz, ενϊ ςτο κεφάλαιο 4 περιγράφεται θ λειτουργία των μετρθτικϊν διατάξεων HF και HF-6080 τθσ Aaronia. Εν ςυνεχεία, ςτα κεφάλαια 5 ζωσ 9 παρουςιάηονται και αναλφονται οι μετριςεισ που υλοποιικθκαν με τα παραπάνω όργανα μζτρθςθσ ςτισ διάφορεσ τθλεπικοινωνιακζσ υπθρεςίεσ. Συγκεκριμζνα, οι υπθρεςίεσ GSM-900MHz, GSM-1800MHz, Tetra, WiFi ςτα 2.4GHz και ςτα 5.2GHz, FM ραδιοφωνία, καταλαμβάνουν τα κεφάλαια 5,6,7,8 και 9, αντίςτοιχα. Θ εργαςία ολοκλθρϊνεται ςτο κεφάλαιο 10, όπου παρουςιάηονται οι προτεινόμενεσ ρυκμίςεισ ανά όργανο και υπθρεςία. Επιχειρείται, τζλοσ, μία ποςοτικι ανάλυςθ τθσ επίδραςθσ του Resolution Bandwidth (RBW), τθσ πιο κρίςιμθσ παραμζτρου μζτρθςθσ, ςτισ διενεργθκείςεσ μετριςεισ. Λζξεισ - Κλειδιά μετριςεισ θλεκτρομαγνθτικϊν πεδίων, μθ ιονίηουςα θλεκτρομαγνθτικι ακτινοβολία, SRM- 3000, Spectrum Analyzer FSH6, HF-60105, HF-6080, Resolution Bandwidth [9]

10 Abstract The main objective of this diploma thesis is the control and the optimization of the parameters that are used at the high-frequency measuring instruments. Chapter 1 is a brief introduction in non-ionizing radiation, the parameters of its measurement that are suggested by greek and european organizations and the limits that are institutionalized by the greek legislation. Chapters 2 to 4 include the description of the measuring instruments that were used. In particular, in chapter2 the operation of the selective radiation meters Narda SRM-3000 and SRM-3006 is being described. In Chapter 3 we describe the operation of Rohde&Schwarz FSH6 Spectrum Analyzer, whereas Chapter 4 describes the operation of Aaronia HF and HF High Frequency meters. In Chapters 5 to 9 we present and analyze the measurements that were conducted using the above described measuring instruments. Particularly, measurements in telecommunication services such as GSM-900MHz, GSM-1800MHz, Tetra, WiFi at 2.4GHz and at 5.2 GHz, FM radio, are presented in chapters 5,6,7,8 and 9, respectively. Finally, the thesis concludes in Chapter 10 with the suggested measurement parameters for each measuring instrument and each telecommunication service. We also present a quantitive analysis of the influence of Resolution Bandwidth, which is the most critical measurement parameter, in the conducted measurements. Keywords electromagnetic field measurements, non-ionizing radiation, SRM-3000, Spectrum Analyzer FSH6, HF-60105, HF-6080, Resolution Bandwidth [10]

11 [11] Αυιερώνεται στην οικογένειά μου

12 Περιεχόμενα ΕΥΧΑΛΣΤΛΕΣ... 7 ΡΕΛΛΘΨΘ... 9 ABSTRACT ΡΕΛΕΧΟΜΕΝΑ ΚΑΤΑΛΟΓΟΣ ΣΧΘΜΑΤΩΝ ΚΕΦΑΛΑΙΟ 1: ΕΛΣΑΓΩΓΘ ΕΛΣΑΓΩΓΘ ΘΛΕΚΤΟΜΑΓΝΘΤΛΚΘ ΑΚΤΛΝΟΒΟΛΛΑ ΛΟΝΛΗΟΥΣΑ ΑΚΤΛΝΟΒΟΛΛΑ ΜΘ ΛΟΝΛΗΟΥΣΑ ΑΚΤΛΝΟΒΟΛΛΑ ΠΛΑ Θ/Μ ΑΚΤΛΝΟΒΟΛΛΑΣ ΒΑΣΕΛ ΤΘΣ ΕΛΛΘΝΛΚΘΣ ΝΟΜΟΚΕΣΛΑΣ ΘΛΕΚΤΟΔΛΕΓΕΤΛΚΕΣ ΕΡΛΔΑΣΕΛΣ ΚΕΜΛΚΕΣ ΕΡΛΔΑΣΕΛΣ ΚΕΦΑΛΑΙΟ 2: ΕΡΛΛΕΚΤΛΚΟΣ ΜΕΤΘΤΘΣ ΑΚΤΛΝΟΒΟΛΛΑΣ SRM ΓΕΝΛΚΑ ΣΤΟΛΧΕΛΑ ΤΥΡΟΛ ΣΥΝΔΕΟΜΕΝΩΝ ΚΕΑΛΩΝ ΑΡΑΛΤΟΥΜΕΝΟΣ ΕΞΟΡΛΛΣΜΟΣ ΔΛΑΤΑΞΘ ΜΕΤΘΣΕΩΝ ΑΝΑΓΝΩΛΣΘ ΧΑΑΚΤΘΛΣΤΛΚΩΝ ΜΕΓΕΚΩΝ ΣΥΝΤΕΛΕΣΤΘΣ ΚΕΑΛΑΣ (ANTENNA FACTOR) ΠΛΑ ΕΚΚΕΣΘΣ ΑΡΟ ΔΛΕΚΝΕΛΣ ΣΥΣΤΑΣΕΛΣ ΑΣΦΑΛΕΛΑΣ (EXPOSURE LIMITS FROM COMMON SAFETY GUIDELINES AND STANDARDS) ΚΑΤΑΝΟΜΘ ΤΘΛΕΡΛΚΟΛΝΩΝΛΑΚΩΝ ΥΡΘΕΣΛΩΝ ΣΤΟ ΘΛΕΚΤΟΜΑΓΝΘΤΛΚΟ ΦΑΣΜΑ (ASSIGNMENT OF TELECOM SERVICES TO FREQUENCY BANDS) ΜΕΤΘΣΕΛΣ ΜΕ ΤΘΝ ΧΘΣΘ ΤΟΥ ΤΛΑΞΟΝΛΚΟΥ PROBE ΤΘΣ NARDA ΜΕΤΘΣΕΛΣ ΜΕ ΤΘΝ ΧΘΣΘ PROBES ΑΡΟ ΑΛΛΟΥΣ ΚΑΤΑΣΚΕΥΑΣΤΕΣ ΛΛΣΤΑ ΛΕΛΤΟΥΓΛΩΝ ΤΟΥ SRM ΦΑΣΜΑΤΛΚΘ ΑΝΑΛΥΣΘ (SPECTRUM ANALYSIS MODE) ΡΑΑΜΕΤΟΛ ΣΤΘ ΛΕΛΤΟΥΓΛΑ ΤΘΣ ΦΑΣΜΑΤΛΚΘΣ ΑΝΑΛΥΣΘΣ ΕΦΟΣ ΗΪΝΘΣ ΣΥΧΝΟΤΙΤΩΝ (FREQUENCY RANGE) ΕΦΟΣ ΗΪΝΘΣ ΑΝΆΛΥΣΘΣ (RESOLUTION BANDWIDTH-RBW) MEASUREMENT RANGE ΤΦΡΟΣ ΑΡΟΤΕΛΖΣΜΑΤΟΣ (RESULT TYPE) ΡΛΙΚΟΣ ΤΛΜΪΝ ΜΖΣΟΥ ΠΟΥ(NUMBER OF AVERAGES) ΜΟΝΆΔΑ ΑΡΕΛΚΠΝΛΣΘΣ (DISPLAY UNIT) [12]

13 2.8.3 ΕΚΤΜΜΘΣΘ ΑΣΦΆΛΕΛΑΣ (SAFETY EVALUATION MODE) ΡΑΑΜΕΤΟΛ ΣΤΘ ΛΕΛΤΟΥΓΛΑ ΤΘΣ ΕΚΤΛΜΘΣΘΣ ΑΣΦΑΛΕΛΑΣ ΛΕΛΤΟΥΓΛΑ ΑΡΟΔΛΑΜΟΦΩΣΘΣ UMTS P-CPICH ΥΚΜΛΣΘ ΡΑΑΜΕΤΩΝ ΣΥΣΚΕΥΘΣ SRM ΜΕΣΩ ΛΟΓΛΣΜΛΚΟΥ ΡΟΓΑΜΜΑΤΟΣ ΥΛΟΡΟΛΘΣΘ ΜΕΤΘΣΕΩΝ ΜΕ ΤΟ SRM ΖΛΕΓΧΟΣ ΕΞΟΡΛΛΣΜΟΥ ΕΓΚΑΤΑΣΤΑΣΘ ΤΘΣ ΜΕΤΘΤΛΚΘΣ ΔΛΑΤΑΞΘΣ ΥΚΜΛΣΕΛΣ ΟΓΑΝΟΥ ΚΕΦΑΛΑΙΟ 3: ΑΝΑΛΥΤΘΣ ΦΑΣΜΑΤΟΣ (SPECTRUM ANALYZER) ΓΕΝΛΚΑ ΣΤΟΛΧΕΛΑ ΑΡΑΛΤΟΥΜΕΝΟΣ ΕΞΟΡΛΛΣΜΟΣ ΔΛΑΤΑΞΘ ΜΕΤΘΣΕΩΝ ΡΑΑΜΕΤΟΛ ΤΟΥ ΑΝΑΛΥΤΘ ΦΑΣΜΑΤΟΣ ΣΥΧΝΟΤΘΤΑ ΡΛΝΑΚΕΣ ΚΑΝΑΛΛΩΝ ΕΡΛΡΕΔΟ ΑΝΑΦΟΑΣ RBW ΚΑΛ VBW RESOLUTION BANDWIDTH (RBW) VIDEO BANDWIDTH (VBW) SWEEP TIME TRACE MODE DETECTOR ΜΕΤΘΣΘ ΤΘΣ ΛΣΧΥΟΣ ΚΑΝΑΛΛΟΥ (CHANNEL POWER) ΥΛΟΡΟΛΘΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SPECTRUM ANALYZER ΖΛΕΓΧΟΣ ΕΞΟΡΛΛΣΜΟΥ ΕΓΚΑΤΑΣΤΑΣΘ ΤΘΣ ΜΕΤΘΤΛΚΘΣ ΔΛΑΤΑΞΘΣ ΥΚΜΛΣΕΛΣ ΟΓΑΝΟΥ ΡΕΛΓΑΦΘ ΟΚΟΝΘΣ ΚΕΦΑΛΑΙΟ 4: AARONIA HF-60105, HF ΓΕΝΛΚΑ ΣΤΟΛΧΕΛΑ ΔΛΑΤΑΞΘ ΜΕΤΘΣΕΩΝ ΛΕΛΤΟΥΓΛΕΣ ΟΓΑΝΟΥ ΛΕΛΤΟΥΓΛΑ SPECTRUM ANALYSIS ΛΕΛΤΟΥΓΜΑ EXPOSURE LIMIT CALCULATION ΛΕΛΤΟΥΓΜΑ AUDIO OUTPUT ΛΕΛΤΟΥΓΜΑ BROADBAND DETECTOR (RF POWER DETECTOR) ΡΑΆΜΕΤΟΛ ΟΓΆΝΟΥ CENTER FREQUENCY SPAN [13]

14 4.4.3 FLOW ΚΑΛ FHIGH RBW VBW SPTIME (SAMPLE TIME) ΡΕΛΓΑΦΘ ΟΚΟΝΘΣ ΚΕΦΑΛΑΙΟ 5: ΜΕΤΘΣΕΛΣ GSM 900MHZ ΡΕΛΓΑΦΘ ΣΘΜΑΤΟΣ ΣΥΣΤΑΣΕΛΣ ΚΑΤΑ ΤΑ ΡΟΤΥΡΑ ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SRM ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ SRM ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SPECTRUM ANALYZER ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ SPECTRUM ANALYZER ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ AARONIA HF ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ AARONIA HF ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ AARONIA HF ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ AARONIA HF ΚΕΦΑΛΑΙΟ 6: ΜΕΤΘΣΕΛΣ GSM 1800MHZ ΡΕΛΓΑΦΘ ΣΘΜΑΤΟΣ ΣΥΣΤΑΣΕΛΣ ΚΑΤΑ ΤΑ ΡΟΤΥΡΑ ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SRM ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ SRM ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SPECTRUM ANALYZER ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ SPECTRUM ANALYZER ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ AARONIA HF ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ AARONIA HF ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ AARONIA HF ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ AARONIA HF ΚΕΦΑΛΑΙΟ 7: ΜΕΤΘΣΕΛΣ TETRA ΡΕΛΓΑΦΘ ΣΘΜΑΤΟΣ ΣΥΣΤΑΣΕΛΣ ΚΑΤΑ ΤΑ ΡΟΤΥΡΑ ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SRM ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ SRM ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SPECTRUM ANALYZER ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ SPECTRUM ANALYZER ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ AARONIA HF ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ AARONIA HF ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ AARONIA HF ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ AARONIA HF [14]

15 ΚΕΦΑΛΑΙΟ 8: ΜΕΤΘΣΕΛΣ IEEE (WIFI) ΤΟ ΡΟΤΥΡΟ IEEE (WIFI) ΡΕΛΓΑΦΘ ΣΘΜΑΤΟΣ WIFI 2.4GHZ ΣΥΣΤΑΣΕΛΣ ΚΑΤΑ ΤΑ ΡΟΤΥΡΑ ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SRM ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ SRM ΡΕΛΓΑΦΘ ΣΘΜΑΤΟΣ WIFI 5.2 GHZ ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SRM ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ SRM ΚΕΦΑΛΑΙΟ 9: ΜΕΤΘΣΕΛΣ FM ΡΕΛΓΑΦΘ ΣΘΜΑΤΟΣ ΣΥΣΤΑΣΕΛΣ ΚΑΤΑ ΤΑ ΡΟΤΥΡΑ ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SRM ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ SRM ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ SPECTRUM ANALYZER ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ SPECTRUM ANALYZER ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ AARONIA HF ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ AARONIA HF ΡΑΟΥΣΛΑΣΘ ΜΕΤΘΣΕΩΝ ΜΕ AARONIA HF ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ AARONIA HF ΚΕΦΑΛΑΙΟ 10: ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΑΝΑ ΟΓΑΝΟ ΜΕΤΘΣΘΣ ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΓΛΑ ΤΟ SRM-3000 ΤΘΣ NARDA SAFETY SOLUTIONS ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΓΛΑ ΤΟ SPECTRUM ANALYZER FSH6 ΤΘΣ ROHDE & SCHWARZ ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΓΛΑ ΤΟ HF ΤΘΣ AARONIA ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΓΛΑ ΤΟ HF-6080 ΤΘΣ AARONIA ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΑΝΑ ΥΡΘΕΣΛΑ ΡΟΣΟΤΛΚΟΡΟΛΘΣΘ ΤΘΣ ΕΡΛΔΑΣΘΣ ΤΟΥ RBW ΣΤΛΣ ΜΕΤΘΣΕΛΣ ΓΕΝΛΚΘ ΡΕΛΓΑΦΘ ΥΡΘΕΣΛΑ : FM ΥΡΘΕΣΛΑ : GSM ΥΡΘΕΣΛΑ : GSM ΥΡΘΕΣΛΑ : TETRA ΥΡΘΕΣΛΑ : WIFI-2.4GHZ ΥΡΘΕΣΛΑ : WIFI-5.2GHZ ΣΧΟΛΛΑΣΜΟΣ ΑΡΟΤΕΛΕΣΜΑΤΩΝ ΒΛΒΛΛΟΓΑΦΛΑ [15]

16 [16]

17 Κατάλογος Σχημάτων 1.1 ΤΟ ΦΑΣΜΑ ΤΘΣ ΘΛΕΚΤΟΜΑΓΝΘΤΛΚΘΣ ΑΚΤΛΝΟΒΟΛΛΑΣ ΔΛΑΤΑΞΘ ΜΕΤΘΣΕΩΝ ΜΕ SRM Θ ΛΕΛΤΟΥΓΛΑ ΤΘΣ ΦΑΣΜΑΤΛΚΘΣ ΑΝΑΛΥΣΘΣ Θ ΛΕΛΤΟΥΓΛΑ ΤΘΣ ΕΚΤΛΜΘΣΘ ΑΣΦΑΛΕΛΑΣ Θ ΛΕΛΤΟΥΓΛΑ ΤΘΣ ΑΡΟΔΛΑΜΟΦΩΣΘΣ UMTS P CPICH ΤΟ SRM ΛΟΓΛΣΜΛΚΟ SRM-TOOLS ΤΟ SRM-3000 ΣΕ ΧΘΣΘ ΔΛΑΤΑΞΘ ΜΕΤΘΣΕΩΝ ΜΕ SPECTRUM ANALYZER ΑΝΑΛΥΤΘΣ ΦΑΣΜΑΤΟΣ FSH 6 ΤΘΣ ROHDE & SCHWARZ ΡΕΛΓΑΦΘ ΟΚΟΝΘΣ Ο ΜΕΤΘΤΘΣ ΑΚΤΛΝΟΒΟΛΛΑΣ AARONIA HF ΑΡΕΛΚΟΝΛΣΘ ΜΕΤΘΣΕΩΝ ΜΕ AARONIA ΣΤΟΝ Θ/Υ ΡΕΛΓΑΦΘ ΟΚΟΝΘΣ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=50KHZ ΣΤΟ GSM-900MHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=100KHZ ΣΤΟ GSM-900MHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=200KHZ ΣΤΟ GSM-900MHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=300KHZ ΣΤΟ GSM-900MHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=30KHZ, VBW=30KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=100KHZ, VBW=100KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=100KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=30KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=100KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK [17]

18 5.11 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=1MHZ, VBW=1MHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=1MHZ, SWT=700MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=30KHZ, VBW=30KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=100KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=100KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=1MHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK [18]

19 5.31 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=30KHZ, VBW=30KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=100KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=100KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=1MHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 900MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=50KHZ ΣΤΟ GSM-1800MHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=100KHZ ΣΤΟ GSM-1800MHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=200KHZ ΣΤΟ GSM-1800MHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=300KHZ ΣΤΟ GSM-1800MHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=30KHZ,VBW=30KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=100KHZ, VBW=100KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=100KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=300KHZ, [19]

20 VBW=30KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=100KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=1MHZ, VBW=1MHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=1MHZ, SWT=700MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=30KHZ, VBW=30KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=100KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=100KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=1MHZ, [20]

21 VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=30KHZ, VBW=30KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=100KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=100KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=1MHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=10KHZ ΣΤΟ TETRA ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=20KHZ ΣΤΟ TETRA ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣΜΕ SRM-3000 ΚΑΛ RBW=30KHZ ΣΤΟ TETRA ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=50KHZ ΣΤΟ TETRA ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=100KHZ ΣΤΟ TETRA ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=3KHZ, VBW=30KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=10KHZ, VBW=100KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=30KHZ, [21]

22 VBW=10KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=30KHZ, VBW=30KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=30KHZ, VBW=100KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=700MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=700MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=700MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΟ TETRA, RBW=300KHZ, VBW=3MHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=3KHZ, VBW=30KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=10KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=30KHZ, VBW=10KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=30KHZ, VBW=30KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=30KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=100KHZ, [22]

23 VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΟ TETRA, RBW=300KHZ, VBW=3MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=3KHZ, VBW=30KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=10KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=30KHZ, VBW=10KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=30KHZ, VBW=30KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=30KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=300KHZ, VBW=3MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=30KHZ ΣΤΟ WIFI-2.4 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=50KHZ ΣΤΟ WIFI-2.4 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=100KHZ ΣΤΟ WIFI-2.4 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=200KHZ ΣΤΟ WIFI-2.4 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=300KHZ ΣΤΟ WIFI-2.4 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=500KHZ ΣΤΟ WIFI-2.4 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=30KHZ,RESULT TYPE=AVERAGE ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=30KHZ,RESULT TYPE=MAX ΣΤΟ WIFI- [23]

24 5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=30KHZ,RESULT TYPE=MAX AVERAGE ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=50KHZ,RESULT TYPE=AVERAGE ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=50KHZ,RESULT TYPE=MAX ΣΤΟ WIFI- 5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=50KHZ,RESULT TYPE=MAX AVERAGE ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=100KHZ,RESULT TYPE=MAX ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=100KHZ,RESULT TYPE=MAX AVERAGE ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=200KHZ,RESULT TYPE=MAX ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=200KHZ,RESULT TYPE=MAX ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=300KHZ,RESULT TYPE=MAX ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=300KHZ,RESULT TYPE=MAX AVERAGE ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=500KHZ,RESULT TYPE=AVERAGE ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=500KHZ,RESULT TYPE=MAX ΣΤΟ WIFI-5.2 GHZ ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3006 ΚΑΛ RBW=500KHZ,RESULT TYPE=MAX AVERAGE ΣΤΟ WIFI-5.2 GHZ ΣΥΓΚΛΣΘ ΤΟΥ INTEGRATION VALUE(DBM) ΓΛΑ RESULT TYPE=MAX ΣΥΓΚΛΣΘ ΤΟΥ INTEGRATION VALUE(DBM) ΓΛΑ RESULT TYPE=MAX AVERAGE ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=10KHZ ΣΤΑ FM ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=20KHZ ΣΤΑ FM ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=30KHZ ΣΤΑ FM ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=50KHZ ΣΤΑ FM ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=100KHZ ΣΤΑ FM ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=200KHZ ΣΤΑ FM ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=300KHZ ΣΤΑ FM ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SRM-3000 ΚΑΛ RBW=500KHZ ΣΤΑ FM ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=30KHZ, VBW=30KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [24]

25 9.10 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=30KHZ, VBW=100KHZ, SWT=100MS,TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=100KHZ, VBW=30KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=100KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ SPECTRUM ANALYZER ΣΤΑ FM, RBW=100KHZ, VBW=1MHZ, SWT=700MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=30KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=100KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS [25]

26 9.31 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=300KHZ, VBW=3MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=300KHZ, VBW=3MHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=300KHZ, VBW=3MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=300KHZ, VBW=3MHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=1MHZ, VBW=3MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF ΣΤΑ FM, RBW=1MHZ, VBW=3MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=MAX PEAK ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=30KHZ, VBW=30KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=30KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=30KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΓΛΑ ΤΟ SRM-3000 ΤΘΣ NARDA SAFETY SOLUTIONS ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΓΛΑ ΤΟ SPECTRUM ANALYZER FSH6 ΤΘΣ ROHDE & SCHWARZ ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΓΛΑ ΤΟ HF ΤΘΣ AARONIA ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΓΛΑ ΤΟ HF-6080 ΤΘΣ AARONIA ΡΟΤΕΛΝΟΜΕΝΕΣ ΥΚΜΛΣΕΛΣ ΑΝΑ ΥΡΘΕΣΛΑ [26]

27 10.6 ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤΘ ΜΕΓΛΣΤΘ ΜΕΤΘΚΕΛΣΑ ΤΛΜΘ ΣΤΑ FM ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤO ΑΡΕΛΚΟΝΛΗΟΜΕΝΟ ΕΥΟΣ ΗΩΝΘΣ ΣΤΑ FM ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤO CHANNEL POWER ΣΤΑ FM ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤΘ ΜΕΓΛΣΤΘ ΜΕΤΘΚΕΛΣΑ ΤΛΜΘ ΣΤΟ GSM-900 ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤO ΑΡΕΛΚΟΝΛΗΟΜΕΝΟ ΕΥΟΣ ΗΩΝΘΣ ΣΤΟ GSM-900 ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤO CHANNEL POWER ΣΤΟ GSM-900 ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤΘ ΜΕΓΛΣΤΘ ΜΕΤΘΚΕΛΣΑ ΤΛΜΘ ΣΤΟ GSM-1800 ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤO ΑΡΕΛΚΟΝΛΗΟΜΕΝΟ ΕΥΟΣ ΗΩΝΘΣ ΣΤΟ GSM-1800 ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤO CHANNEL POWER ΣΤΟ GSM-1800 ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤΘ ΜΕΓΛΣΤΘ ΜΕΤΘΚΕΛΣΑ ΤΛΜΘ ΣΤΟ TETRA ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤO ΑΡΕΛΚΟΝΛΗΟΜΕΝΟ ΕΥΟΣ ΗΩΝΘΣ ΣΤΟ TETRA ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤO CHANNEL POWER ΣΤΟ TETRA ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤΘ ΜΕΓΛΣΤΘ ΜΕΤΘΚΕΛΣΑ ΤΛΜΘ ΣΤΟ WIFI 2.4 ΜΕ ΧΘΣΘ SRM ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤO ΑΡΕΛΚΟΝΛΗΟΜΕΝΟ ΕΥΟΣ ΗΩΝΘΣ ΣΤΟ WIFI 2.4 ΜΕ ΧΘΣΘ SRM ΜΕΤΘΣΘ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ WIFI 5.2 ΜΕ ΤΟ SRM-3006 ΓΛΑ RESULT TYPE=MAX ΚΑΛ RBW=300KHZ ΜΕ ΧΘΣΘ SRΜ ΜΕΤΘΣΘ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ WIFI 5.2 ΜΕ ΤΟ SRM-3006 ΓΛΑ RESULT TYPE=MAX ΚΑΛ RBW=300KHZ ΣΥΓΚΛΣΘ ΤΩΝ RBW ΩΣ ΡΟΣ ΤO CHANNEL POWER ΣΤΟ WIFI [27]

28 [28]

29 Κεφϊλαιο 1: Ειςαγωγό 1.1 Ειςαγωγό Ο τρόποσ μζτρθςθσ τθσ υψίςυχνθσ μθ ιονίηουςασ θλεκτρομαγνθτικισ ακτινοβολίασ κακορίηεται με βάςθ τα πρότυπα που δθμοςιεφουν ελλθνικοί αλλά και ευρωπαϊκοί οργανιςμοί. Τα πρότυπα αυτά, ωςτόςο, παρουςιάηουν οριςμζνεσ διαφοροποιιςεισ αναφορικά με τισ προτεινόμενεσ παραμζτρουσ μζτρθςθσ τθσ ακτινοβολίασ. Σκοπόσ τθσ παροφςθσ Διπλωματικισ Εργαςίασ αποτελεί θ μελζτθ κι ο ζλεγχοσ των προτάςεων αυτϊν και τελικά θ παρουςίαςθ των βζλτιςτων παραμζτρων μζτρθςθσ για κάκε υπθρεςία. Για το ςκοπό αυτό διενεργικθκε μεγάλο πλικοσ μετριςεων με τθ χριςθ των οργάνων : i. SRM-3000 και SRM-3006 τθσ Narda Safety Solutions ii. Spectrum Analyzer FSH6 τθσ Rohde & Schwarz iii. HF και HF-6080 τθσ Aaronia Για να επιτευχκεί ρεαλιςτικόσ ζλεγχοσ των μετριςεων, θ διενζργεια αυτϊν ζγινε με απευκείασ ςφνδεςθ του οργάνου μζτρθςθσ με τθν εκάςτοτε πθγι μζςω τθσ χριςθσ καλωδίων. Ωσ πθγι παραγωγισ ςιματοσ χρθςιμοποιικθκε θ γεννιτρια "Hewlett Packard E4433B ESG-D Series Signal Generator" (250 khz-4.0 GHz) για τισ υπθρεςίεσ FM, GSM-900MHz, GSM- 1800MHz, Tetra και τα access points "Power Station 2-EXT" και "Power Station 5-EXT" τθσ UBIQUITI NETWORKS QA για τισ υπθρεςίεσ WiFi-2.4GHz και WiFi-5.2GHz, αντίςτοιχα. Ραρατίκενται οι προτεινόμενεσ παράμετροι μζτρθςθσ κατά τα διάφορα πρότυπα: ΕΛΟΤ Συνιςτϊμενο ηωνικό εφροσ ανάλυςθσ (RBW) και εφροσ ηϊνθσ βίντεο (VBW) για διαφορετικζσ υπθρεςίεσ Υπθρεςία RBW(kHz) VBW(kHz) FM AM TV video TV audio GSM UMTS 5000 >3000 [29]

30 Ραραμετροποίθςθ ςε ςυγκεκριμζνεσ κατθγορίεσ υπθρεςιϊν 1) Μετριςεισ ιςχυροφ θλεκτρικοφ ι μαγνθτικοφ πεδίου RBW εφροσ ηϊνθσ καναλιοφ average mode RMS detector 2) Σιματα με f>3ghz RBW εφροσ ηϊνθσ καναλιοφ average mode RMS detector 3) Αςυνεχι Σιματα Πταν οι τεχνικζσ παράμετροι του ςιματοσ είναι γνωςτζσ(duty cycle, διαμόρφωςθ κλπ) RBW εφροσ ηϊνθσ καναλιοφ max hold peak detector Πταν οι τεχνικζσ παράμετροι είναι άγνωςτεσ RBW εφροσ ηϊνθσ καναλιοφ average mode RMS detector 4)Συγκαναλικά ςυςτιματα(gsm,tetra κλπ) RBW εφροσ ηϊνθσ καναλιοφ max hold peak detector 5) Αναλογικζσ/Ψθφιακζσ Ευρυηωνικζσ Εκπομπζσ(TV,T-DAB,DVB-T) Channel Power [30]

31 EN FM Radio RMS ι peak detector RBW 150kHz DAB(digital radio) RMS detector RBW 1.5 MHz DRM(Digital Radio Mondial) RMS detector TV analog(αρκεί το φζρον τθσ εικόνασ) peak detector RBW 300kHz Σημείωςη: H μετροφμενθ τιμι πρζπει να μειϊνεται κατά 2.2dB DVB-T RMS detector RBW 8 MHz ςτισ ηϊνεσ ΛV/V και RBW 7 MHz ςτθ ηϊνθ III ECC Rec(02)04 Συχνότθτα RBW sweep time 9kHz-30MHz 10kHz ms 30MHz-300MHz 100kHz 100ms 300MHz-3GHz 100kHz 700ms-1sec Threshold level: 40dB χαμθλότερα από τα επίπεδα αναφοράσ Μax Hold ι Peak mode detector Οι ρυκμίςεισ που αναφζρονται ςτισ διάφορεσ κατθγορίεσ υπθρεςιϊν ςτο ΕΛΟΤ επαναλαμβάνονται και ςτθν εν λόγω ςφςταςθ. [31]

32 EN50400 Band RBW(kHz) VBW(kHz) SPAN(kHz) FM AM TV video Tv audio GSM UMTS Programme of Measurement of Non-Ionising Radiation Emissions, Commission for Communications Regulation [Ireland] Frequency Range 100kHz-10GHz >10GHz Duration 6min 68/(f^1.05) Σθμειϊςεισ Στον παρακάτω πίνακα: Ππου αναγράφεται variable RBW οφείλεται ςτο ότι εκεί το εφροσ ηϊνθσ του ςιματοσ ποικίλλει. Εκεί κα βάηουμε RBW εφροσ ηϊνθσ ςιματοσ Ο analyzer πρζπει να είναι ςε MAX HOLD [32]

33 Emission Type Band(MHz) RBW Detector Sweep Time PMR VHF Low kHz RMS 100 ms PMR VHF Low kHz RMS 100 ms FM Radio kHz RMS 100 ms PMR VHF Mid kHz RMS 100 ms PMR VHF High kHz RMS 100 ms TV-VHF(PAL) MHz Peak 100 ms T-DAB (2)MHz RMS 100 ms TETRA kHz Peak 700ms-1sec PMR UHF High kHz RMS 700ms-1sec TV UHF (PAL) MHz Peak 700ms-1sec TV UHF(DVB-T) MHz RMS 700ms-1sec GSM (300)kHz Peak 700ms-1sec GSM (300)kHz Peak 700ms-1sec UMTS TDD MHz LCR / 4.6MHz HCR RMS 700ms-1sec UMTS FDD (5)MHz RMS 700ms-1sec WiFi 2.4 GHz variable RMS 700ms-1sec MMDS (PAL) MHz Peak 700ms-1sec MMDS(DVB-T) MHz RMS 700ms-1sec FWALA 3GHz variable RMS 700ms-1sec FWALA 3GHz variable RMS 700ms-1sec WiFi variable RMS 700ms-1sec FWA (Lic-exempt) variable RMS 700ms-1sec FWALA 10GHz variable RMS 700ms-1sec Noise where present As per in-band signals. Else highest RBW on analyzer RMS Appropriate to band. See above [33]

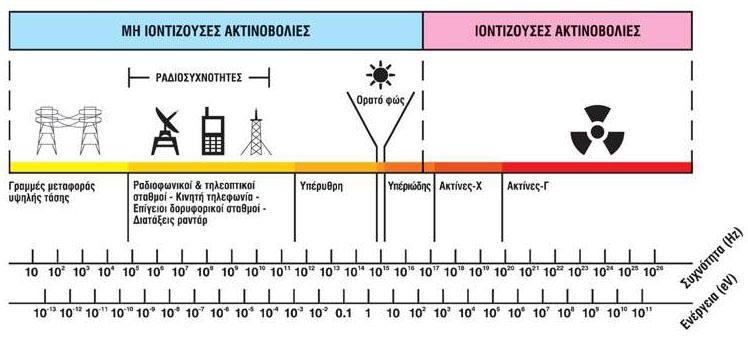

34 1.2 Ηλεκτρομαγνητικό Ακτινοβολύα Θλεκτρομαγνθτικι ακτινοβολία ονομάηεται θ ενζργεια που διαδίδεται μζςω του ελεφκερου χϊρου με τθ μορφι θλεκτρομαγνθτικϊν κυμάτων. Το φάςμα τθσ θλεκτρομαγνθτικισ ακτινοβολίασ αποτελείται από κφματα που ςτθν πλειονότθτα τουσ είναι αόρατα. Μόνο ζνα μικρό μζροσ τθσ ακτινοβολίασ αυτισ μπορεί να εντοπιςκεί από το ανκρϊπινο μάτι και αποτελεί το ορατό φωσ που παράγει τα διάφορα χρϊματα του ουράνιου τόξου. Τα θλεκτρομαγνθτικά κφματα ταξιδεφουν εξαιρετικά γριγορα, με τθν ταχφτθτα του φωτόσ, μεταφζροντασ ενζργεια και πλθροφορίεσ. Το φάςμα τθσ θλεκτρομαγνθτικισ ακτινοβολίασ διαιρείται ςε δφο μεγάλεσ περιοχζσ: τθν περιοχι τθσ ιονίηουςασ ακτινοβολίασ και τθν περιοχι τθσ μθ ιονίηουςασ ακτινοβολίασ. Σχήμα 1.1: Το φάσμα της ηλεκτρομαγνητικής ακτινοβολίας [34]

35 1.2.1 Ιονύζουςα ακτινοβολύα Λονίηουςα ακτινοβολία ονομάηεται θ ακτινοβολία που μεταφζρει ενζργεια ικανι να ειςχωριςει ςτθν φλθ, να προκαλζςει ιοντιςμό των ατόμων τθσ (βίαιθ εκδίωξθ θλεκτρονίου από το άτομο), να διαςπάςει βίαια χθμικοφσ δεςμοφσ και να προκαλζςει βιολογικζσ βλάβεσ ςε ηϊντεσ οργανιςμοφσ. Θ ιονίηουςα ακτινοβολία περιλαμβάνει τθν κοςμικι ακτινοβολία, τισ ακτίνεσ Χ και τισ ακτινοβολίεσ α, β και γ ραδιενεργοφ διάςπαςθσ Μη ιονύζουςα ακτινοβολύα Μθ ιονίηουςα ακτινοβολία ονομάηεται θ ακτινοβολία που μεταφζρει ςχετικά μικρι ενζργεια, ανίκανθ να προκαλζςει ιοντιςμό, ικανι όμωσ να προκαλζςει θλεκτρικζσ, χθμικζσ και κερμικζσ επιδράςεισ ςτα κφτταρα. Ειδικότερα, μθ ιονίηουςεσ ακτινοβολίεσ είναι οι θλεκτρομαγνθτικζσ ακτινοβολίεσ ςτισ οποίεσ εντάςςονται τα ςτατικά θλεκτρικά και μαγνθτικά πεδία, όπωσ είναι αυτά που δθμιουργοφνται ςτο φυςικό περιβάλλον, τα χαμθλόςυχνα θλεκτρικά και μαγνθτικά πεδία που δθμιουργοφνται ςτο περιβάλλον διατάξεων θλεκτρικισ ενζργειασ, τα ραδιοκφματα και τα μικροκφματα που εκπζμπονται από κεραίεσ επικοινωνιϊν (π.χ. κεραίεσ ραδιοφωνίασ και τθλεόραςθσ, ςτακμοί βάςθσ κινθτισ τθλεφωνίασ ςυςτιματα ραντάρ κι άλλα), κακϊσ και θ υπζρυκρθ, θ ορατι και θ υπεριϊδθσ ακτινοβολία. Γίνεται αντιλθπτό πωσ οι πθγζσ των θλεκτρομαγνθτικϊν πεδίων, ςτα οποία υποβαλλόμαςτε κακθμερινά (ραδιοκφματα, μικροκφματα, θλεκτριςμόσ), όντασ μεγάλου μικουσ κφματοσ και χαμθλισ ςυχνότθτασ, δεν μποροφν να προκαλζςουν ιονιςμό, διότι θ ενζργεια που μεταφζρουν είναι μικρι. Οι βιολογικζσ επιδράςεισ των μθ ιονιηουςϊν ακτινοβολιϊν διαφζρουν ουςιαςτικά από αυτζσ τθσ ιονίηουςασ ακτινοβολίασ και εξαρτϊνται από τθν ζνταςθ και τθ ςυχνότθτά τουσ. Ζτςι, τα χαμθλόςυχνα θλεκτρικά και μαγνθτικά πεδία επιδροφν ςτο ανκρϊπινο ςϊμα, επάγοντασ πεδία και ρεφματα ςτο εςωτερικό του, ενϊ τα ραδιοκφματα και τα μικροκφματα κερμαίνοντασ τα κφτταρα και τουσ ιςτοφσ. Οι βλαβερζσ επιδράςεισ ςτθν υγεία που είναι γνωςτζσ για τισ μθ ιονίηουςεσ ακτινοβολίεσ είναι αυτζσ που προκφπτουν κατά τθν διάρκεια ι αμζςωσ μετά το πζρασ τθσ ζκκεςθσ και προκφπτουν μόνο όταν υπερβαίνονται κάποια κατϊφλια-ςτάκμεσ επιπζδων ζκκεςθσ. Λαμβάνοντασ υπόψθ τισ ιδιαιτερότθτεσ του κάκε ανκρϊπου και το γεγονόσ ότι ςτο γενικό πλθκυςμό υπάρχουν και ειδικζσ ομάδεσ ατόμων όπωσ μικρά παιδιά, αςκενείσ, θλικιωμζνοι, ζγκυεσ, προκφπτουν βαςικοί περιοριςμοί που θ τιρθςι τουσ εξαςφαλίηει και τθν απουςία των βλαβερϊν επιδράςεων ςτθν υγεία. Οι βαςικοί περιοριςμοί προκφπτουν από τα κατϊφλια των αποδεδειγμζνων βλαβερϊν επιδράςεων ςτθν υγεία αφοφ υιοκετθκοφν μεγάλοι ςυντελεςτζσ αςφαλείασ [35]

36 1.3 Όρια Η/Μ ακτινοβολύασ βϊςει τησ ελληνικόσ νομοθεςύασ Τα όρια αςφαλοφσ ζκκεςθσ του κοινοφ ορίηονται ςτισ παραγράφουσ 9 και 10 (κατά περίπτωςθ) του άρκρου 31 του νόμου 3431(ΦΕΚ 13/Α/ ) με κζμα: "Ρερί Θλεκτρονικϊν Επικοινωνιϊν και άλλεσ διατάξεισ" και ςτα άρκρα 2-4 τθσ υπ' αρικμόν 53571/3839 (ΦΕΚ 1105/Β/ ) Κοινισ Απόφαςθσ των Υπουργϊν Ανάπτυξθσ, Ρεριβάλλοντοσ, Χωροταξίασ και Δθμοςίων Ζργων, Υγείασ και Ρρόνοιασ, Μεταφορϊν και Επικοινωνιϊν, με κζμα "Μζτρα προφφλαξθσ του κοινοφ από τθ λειτουργία κεραιϊν εγκατεςτθμζνων ςτθν ξθρά". Τα όρια μποροφν να χωριςτοφν ςε όρια για τισ θλεκτροδιεγερτικζσ επιδράςεισ και ςε όρια για τισ κερμικζσ επιδράςεισ. Θ επιλογι των ορίων με βάςθ τθν οποία κα γίνει θ ςφγκριςθ εξαρτάται από τθ ςυχνότθτα ι τισ ςυχνότθτεσ τθσ θλεκτρομαγνθτικισ ακτινοβολίασ που εκπζμπονται από τον ελεγχόμενο ςτακμό κεραιϊν. Από τισ τιμζσ των παρακάτω πινάκων εφαρμόηονται αυτζσ με ςυντελεςτι 70% γενικά κι αυτζσ με ςυντελεςτι 60% ςτθν περίπτωςθ που οι κεραίεσ εκπομπισ βρίςκονται ςε απόςταςθ μικρότερθ από 300 μζτρα από τθν περίμετρο κτιριακϊν εγκαταςτάςεων βρεφονθπιακϊν ςτακμϊν, γθροκομείων και νοςοκομείων Ηλεκτροδιεγερτικϋσ Επιδρϊςεισ Σε περίπτωςθ που υπάρχουν εκπομπζσ ςε μία ι περιςςότερεσ ςυχνότθτεσ, μικρότερεσ ι ίςεσ με 10ΜΘz, οι μετριςεισ των εκπομπϊν αυτϊν ςυγκρίνονται με τα όρια για τισ θλεκτροδιεγερτικζσ επιδράςεισ. Τα όρια αυτά για τα μετριςιμα μεγζκθ τθσ ζνταςθσ του θλεκτρικοφ πεδίου και τθσ ζνταςθσ του μαγνθτικοφ πεδίου ι τθσ μαγνθτικισ επαγωγισ, για ςυντελεςτζσ μείωςθσ 70% και 60% παρουςιάηονται ςτουσ κάτωκι πίνακεσ: Επίπεδα αναφοράσ για ηλεκτροδιεγερτικζσ επιδράςεισ με ςυντελεςτή 70% Ηϊνθ Συχνοτιτων Ζνταςθ θλεκτρικοφ πεδίου, Ε(V/m) Ζνταςθ μαγνθτικοφ πεδίου, Θ(Α/m) Μαγνθτικι επαγωγι πεδίου, Β(μΤ) 1-3 khz 175/f kHz-10MHz Σημείωςη: f είναι θ ςυχνότθτα ςε khz [36]

37 Επίπεδα αναφοράσ για ηλεκτροδιεγερτικζσ επιδράςεισ με ςυντελεςτή 60% Ηϊνθ Συχνοτιτων Ζνταςθ θλεκτρικοφ πεδίου, Ε(V/m) Ζνταςθ μαγνθτικοφ πεδίου, Θ(Α/m) Μαγνθτικι επαγωγι πεδίου, Β(μΤ) 1-3 khz 150/f kHz-10MHz Σημείωςη: f είναι θ ςυχνότθτα ςε khz Θερμικϋσ επιδρϊςεισ Σε περίπτωςθ που υπάρχουν εκπομπζσ ςε μία ι περιςςότερεσ ςυχνότθτεσ μεγαλφτερεσ από 100 khz, οι μετριςεισ των εκπομπϊν αυτϊν ςυγκρίνονται με τα όρια για τισ κερμικζσ επιδράςεισ. Δθλαδι, αν υπάρχουν εκπομπζσ ςτθν περιοχι ςυχνοτιτων 100kHz ζωσ 10 ΜΘz, αυτζσ ςυγκρίνονται τόςο με τα όρια για τισ θλεκτροδιεγερτικζσ όςο και για τισ κερμικζσ επιδράςεισ. Τα όρια για τισ κερμικζσ επιδράςεισ και για τα μετριςιμα μεγζκθ τθσ ζνταςθσ του θλεκτρικοφ πεδίου και τθσ ζνταςθσ του μαγνθτικοφ πεδίου ι τθσ μαγνθτικισ επαγωγισ κακϊσ και το μζγεκοσ αναφοράσ τθσ ιςοδφναμθσ πυκνότθτασ ιςχφοσ, για ςυντελεςτζσ μείωςθσ 70% και 60% παρουςιάηονται ςτουσ κάτωκι πίνακεσ: Επίπεδα αναφοράσ για θερμικζσ επιδράςεισ με ςυντελεςτή 70% Ζνταςθ θλεκτρικοφ πεδίου, Ε(V/m) Ζνταςθ μαγνθτικοφ πεδίου, Θ(Α/m) Μαγνθτικι επαγωγι πεδίου, Β(μΤ) Λςοδφναμθ πυκνότθτα ιςχφοσ, S eq (W/m 2 ) Ηϊνθ Συχνοτιτων 100kHz- 10MHz 72.8/ f 0.61/f 0.77/f MHz MHz 1.15 f f f f/ GHz Σημείωςη: f είναι θ ςυχνότθτα ςε MHz [37]

38 Επίπεδα αναφοράσ για θερμικζσ επιδράςεισ με ςυντελεςτή 60% Ζνταςθ θλεκτρικοφ πεδίου, Ε(V/m) Ζνταςθ μαγνθτικοφ πεδίου, Θ(Α/m) Μαγνθτικι επαγωγι πεδίου, Β(μΤ) Λςοδφναμθ πυκνότθτα ιςχφοσ, S eq (W/m 2 ) Ηϊνθ Συχνοτιτων 100kHz- 10MHz 67.3/ f 0.565/f 0.71/f MHz MHz f f f f/ GHz Σημείωςη: f είναι θ ςυχνότθτα ςε MHz [38]

39 Κεφϊλαιο 2: Επιλεκτικόσ μετρητόσ ακτινοβολύασ SRM Γενικϊ τοιχεύα Ο επιλεκτικόσ μετρθτισ ακτινοβολίασ SRM-3000(Selective Radiation Meter) τθσ Narda Safety Test Solutions είναι μία μετρθτικι ςυςκευι των θλεκτρομαγνθτικϊν πεδίων. Το SRM είναι ζνα όργανο κατάλλθλο για τθ μζτρθςθ πεδίων ςυχνοτιτων που κυμαίνονται από 100 khz ζωσ 3GHz. Θ παροχι μίασ μεγάλθσ ποικιλίασ λειτουργιϊν ςε ςυνδυαςμό με τθ φορθτότθτα που το χαρακτθρίηει, το κακιςτοφν ζνα πολφ ςθμαντικό εργαλείο για τθν υλοποίθςθ μετριςεων τθσ θλεκτρομαγνθτικισ ακτινοβολίασ τόςο ςε εργαςτθριακοφσ όςο και ςε εξωτερικοφσ χϊρουσ. Στα πλαίςια τθσ εργαςίασ αυτισ χρθςιμοποιικθκε και ζνα ακόμθ όργανο τθσ ίδιασ οικογζνειασ, το SRM-3006, το οποίο παρουςιάηει παρόμοια χαρακτθριςτικά με το SRM-3000 αλλά δίνει τθ δυνατότθτα μετριςεων ζωσ τα 6GHz. 2.2 Σύποι ςυνδεόμενων κεραιών Το SRM-3000 δίνει τθ δυνατότθτα μετριςεων με μία ποικιλία κεραιϊν, οι οποίεσ καλφπτουν ζνα μεγάλο εφροσ ςυχνοτιτων, κακιςτϊντασ το ζτςι κατάλλθλο για μετριςεισ ςε διαφορετικζσ τθλεπικοινωνιακζσ υπθρεςίεσ. Υποςτθρίηει τόςο μονοαξονικζσ όςο και τριαξονικζσ κεραίεσ, οι οποίεσ αναγνωρίηουν αυτόματα τισ τρεισ χωρικζσ ςυντεταγμζνεσ του πεδίου, δίνοντασ τθ δυνατότθτα για υλοποίθςθ ιςοτροπικϊν μετριςεων. Πταν οι κεραίεσ που παρζχονται μαηί με το SRM-3000 ςυνδζονται με τθ βαςικι μονάδα του οργάνου, μεταφζρονται οι παράμετροι των κεραιϊν(τφποσ, ςειριακόσ αρικμόσ, θμερομθνία βακμονόμθςθσ, λίςτα με παράγοντεσ κεραιϊν), ζτςι ϊςτε να αναγνωριςτοφν από το SRM Επιπλζον, μποροφν να ςυνδεκοφν και διαφόρων άλλων τφπων κεραίεσ. Ο παρακάτω πίνακασ ςυνοψίηει τουσ τφπουσ των κεραιϊν που είναι κατάλλθλεσ για τθ μζτρθςθ τθσ πεδιακισ ζνταςθσ ςτισ διάφορεσ ηϊνεσ ςυχνοτιτων. Το μειονζκτθμα τθσ χριςθσ αυτϊν των κεραιϊν είναι πωσ οι ιςοτροπικζσ μετριςεισ είναι είτε αδφνατεσ είτε απαιτοφν μεγάλο χρονικό διάςτθμα. Τφποσ κεραίασ Μετροφμενο πεδίο Εφροσ ςυχνοτιτων Ευρυηωνικό δίπολο Θλεκτρικό 30 ΜΘz-3 GHz Λογαρικμικι-Ρεριοδικι κεραία Θλεκτρικό 30 MHz-20 GHz Κεραία βρόχου Μαγνθτικό 10 khz-30 MHz [39]

40 2.3 Απαιτούμενοσ Εξοπλιςμόσ Για τθν πραγματοποίθςθ μετριςεων θλεκτρομαγνθτικοφ υποβάκρου - μθ ιονίηουςασ ακτινοβολίασ ςτο πεδίο ακτινοβολίασ μιασ κεραίασ με τθ χριςθ SRM-3000 ο απαιτοφμενοσ εξοπλιςμόσ περιλαμβάνει μία πλειάδα εξαρτθμάτων. Σε αυτά εντοπίηονται ζνασ επιλεκτικόσ μετρθτισ ακτινοβολίασ SRM 3000 (Selective Radiation Meter) (βαςικι μονάδα), ζνασ τριαξονικόσ αιςκθτιρασ θλεκτρικοφ πεδίου, ςυχνοτιτων 75 MHz 3 GHZ (Triaxial probe, E field, 75 MHz 3 GHz), καλϊδιο RF (RF cable) 100 khz 3 GHz, 1.5 m, καλϊδιο RF (RF cable) 100 khz 3 GHz, 5 m, καλϊδιο ςειριακισ κφρασ (Cable D89 / D89 for serial interface), καλϊδιο μετατροπισ USB ςε Serial (Adapter USB to serial interface / USB 2.0 to D89), τμιμα αποδιαμόρφωςθσ UMTS (UMTS P CPICH Demodulation), ςτιριγμα κεραίασ (Antenna holder for uniaxial and triaxial antennas), μετατροπζασ για τθ ςτιριξθ του αιςκθτιρα ςτο τρίποδο (Basic unit tripod adapter), τρίποδο 1.65m με τςάντα μεταφοράσ (Tripod, non conductive, 1.65 m, with carrying bag), ζξτρα μπαταρία επαναφορτιηόμενθ (Additional battery pack, rechargeable), εξωτερικόσ φορτιςτισ μπαταριϊν (External charger set for SRM 3000 battery packs), λουρί μεταφοράσ τθσ βαςικισ μονάδασ (Carrying strap for SRM 3000 basic unit), βαλίτςα μεταφοράσ (Transport hardcase), μετατροπζασ 12.0 VDC, 100 V 240 V AC, με διαφορετικζσ πρίηεσ, λογιςμικό ρφκμιςθσ παραμζτρων SRM (Configuration software SRM tools ), εγχειρίδιο χριςθσ (Operating manual) και κερμόμετρο. Το πεδιόμετρο SRM-3000 είναι ζνα ολοκλθρωμζνο ςφςτθμα αυτόματθσ μζτρθςθσ θλεκτρομαγνθτικοφ πεδίου κακϊσ και ςφγκριςθσ των αποτελεςμάτων των μετριςεων με τα επιτρεπτά όρια αςφάλειασ από εκπομπζσ θλεκτρομαγνθτικισ ακτινοβολίασ. Το SRM-3000 αποτελείται από τθν βαςικι μονάδα και τον αιςκθτιρα μζτρθςθσ. Θ βαςικι μονάδα περιλαμβάνει αναλυτι φάςματοσ για τθν περιοχι ςυχνοτιτων 100 khz μζχρι 3 GHz. Μπορεί να λειτουργεί με τριαξονικό αιςκθτιρα (probe) τθσ Narda ι με κεραίεσ άλλων καταςκευαςτϊν. Ο τριαξονικόσ αιςκθτιρασ, ο οποίοσ μετράει ςε τρεισ κάκετουσ άξονεσ ταυτόχρονα, επιτρζπει μετριςεισ ομοιοκατευκυντικζσ από 75 MHz μζχρι 3 GHz καλφπτοντασ τισ περιοχζσ του φάςματοσ FM, VHF, UHF, GSM 900, GSM 1800, UMTS, WLAN κ.α. Θ βαςικι μονάδα λειτουργεί με μπαταρία, είναι μεγάλθσ αντοχισ και εφκολα μεταφερόμενθ με το χζρι. Ρροςφζρει όλεσ τισ διαδικαςίεσ που απαιτοφνται για μζτρθςθ, αποκικευςθ και μεταφορά δεδομζνων ςε φορθτό θλεκτρονικό υπολογιςτι για μόνιμθ αποκικευςθ και περαιτζρω επεξεργαςία. [40]

41 Θ ςυςκευι SRM μπορεί να υπολογίςει αποτελζςματα που αφοροφν ςτο επίπεδο τθσ ζνταςθσ του πεδίου ι ςτο ποςοςτό του επιτρεπτοφ επιπζδου ζκκεςθσ από μία πθγι ι ζνα κανάλι, κακϊσ και από μία λίςτα από πολλζσ πθγζσ ι κανάλια. Επιπλζον, παρζχει τθ δυνατότθτα υπολογιςμοφ τθσ ςυνειςφοράσ από δεδομζνθ τθλεπικοινωνιακι υπθρεςία, αλλά και τθ ςυνειςφορά από όλεσ τισ υπθρεςίεσ και το ποςοςτό τουσ ςτθν ςυνολικι ζκκεςθ. Τα αποτελζςματα μζτρθςθσ παρουςιάηονται ςε μονάδεσ ζνταςθσ πεδίου, πυκνότθτασ ιςχφοσ ι ποςοςτοφ του επιτρεπτοφ ορίου. 2.4 Διϊταξη Μετρόςεων Σχιμα 2.1 : Διάταξθ μετριςεων με SRM-3000 Θ παραπάνω διάταξθ αφορά ςτθ διενζργεια μετριςεων ςτον αζρα. Θ κεραία τριϊν αξόνων εγκακίςταται ςε ζνα ξφλινο τρίποδο και ςυνδζεται με τθν κφρια μονάδα του SRM μζςω καλωδίου. Θ αποκικευςθ των ςειρϊν μετριςεων και άλλων δεδομζνων ςε όλεσ τισ κζςεισ μζτρθςθσ πραγματοποιείται με τθν βοικεια ενόσ φορθτοφ υπολογιςτι, ο οποίοσ ελζγχει το όργανο μζτρθςθσ μζςω κατάλλθλα εξελιγμζνου λογιςμικοφ, από όπου ρυκμίηονται [41]

42 και όλεσ οι παράμετροι λειτουργίασ κατά τθν διεξαγωγι των μετριςεων. Το υπολογιςτικό αυτό ςφςτθμα, χρθςιμοποιεί ζναν καλϊδιο DB9/DB9 ςε κφρα RS232 και το λογιςμικό που προαναφζρκθκε για τθν ςυλλογι και τθν καταγραφι των πεδιακϊν μετριςεων. Στον υπολογιςτι γίνεται περαιτζρω ανάλυςθ ϊςτε να απεικονίηονται τα αποτελζςματα ςε μορφι πινάκων και διαγραμμάτων. Υπενκυμίηουμε πωσ ςτα πλαίςια τθσ εργαςίασ οι μετριςεισ υλοποιικθκαν με απευκείασ ςφνδεςθ τθσ πθγισ με τα όργανα μζτρθςθσ μζςω καλωδίων. 2.5 Αναγνώριςη χαρακτηριςτικών μεγεθών Θ βαςικι μονάδα του SRM περιλαμβάνει τον αναλυτι φάςματοσ με τθν RF είςοδο, τον επεξεργαςτι ελζγχου και μετριςεων, τα πλθκτρολόγια ειςόδου εντολϊν κακϊσ και τθν οκόνθ προβολισ αποτελεςμάτων. Πλεσ οι διαδικαςίεσ και παράμετροι μετριςεων ειςάγονται από τα πλθκτρολόγια (softkeys) ι με το thumbwheel. Το SRM υπολογίηει και παρουςιάηει τα αποτελζςματα ωσ επίπεδα τθσ ζνταςθσ πεδίου ι ποςοςτοφ επί των επιτρεπτϊν ορίων ζκκεςθσ μίασ πθγισ ι ενόσ διαφλου ι ενόσ πίνακα πθγϊν ι διαφλων. Επιπλζον, ζχει τθ δυνατότθτα να υπολογίηει και να παρουςιάηει τθν ολικι πεδιακι ςυνειςφορά από μία ςυγκεκριμζνθ τθλεπικοινωνιακι υπθρεςία(π.χ. FM, GSM, UMTS), αλλά και τθ ςυνειςφορά από όλεσ τισ υπθρεςίεσ και το ποςοςτό ςυνειςφοράσ κάκε υπθρεςίασ ςτο ολικό πεδίο. To SRM αναγνωρίηει αυτόματα το ςυντελεςτι κεραίασ (antenna factor), τα όρια ζκκεςθσ από διεκνείσ ςυςτάςεισ αςφαλείασ, κακϊσ και τθν κατανομι των τθλεπικοινωνιακϊν υπθρεςιϊν ςτο θλεκτρομαγνθτικό φάςμα υντελεςτόσ κεραύασ (Antenna factor) Μζςω ενόσ ειδικοφ καλωδίου ελζγχου, το SRM αναγνωρίηει αυτόματα τουσ ςυντελεςτζσ διόρκωςθσ μζςω μίασ μνιμθσ EEPROM που βρίςκεται μζςα ςτον αιςκθτιρα. Αν ο αιςκθτιρασ είναι ςυνδεδεμζνοσ με τθ βαςικι μονάδα μζςω καλωδίου επζκταςθσ τθσ Narda, τότε το SRM κα αναγνωρίςει και ςτθν περίπτωςθ αυτι τουσ παράγοντεσ απωλειϊν αυτόματα, μζςω μίασ παρόμοιασ EEPROM των καλωδίων. Για αιςκθτιρεσ και καλϊδια άλλων καταςκευαςτϊν, ο χριςτθσ μπορεί να ειςάγει τουσ ςχετικοφσ παράγοντεσ διόρκωςθσ (παράγοντασ κεραίασ, απϊλειεσ καλωδίων) μζςω του ειδικοφ λογιςμικοφ και να τουσ μεταφζρει ςτθ ςυνζχεια ςτο όργανο μζςω τθσ ςειριακισ κφρασ. Στθ ςυνζχεια ο χριςτθσ κα πρζπει να επιλζξει τον τφπο του αιςκθτιρα ι/και του καλωδίου που χρθςιμοποιεί από το μενοφ ρυκμίςεων. [42]

43 2.5.2 Όρια ϋκθεςησ από διεθνεύσ ςυςτϊςεισ αςφαλεύασ (Exposure limits from common safety guidelines and standards) Τα όρια ζκκεςθσ αποκθκεφονται μζςα ςτο όργανο και μποροφν εφκολα να επιλεγοφν μζςω ενόσ απλοφ μενοφ. Αν ο χριςτθσ επικυμεί να ενθμερϊςει το όργανο με άλλα όρια, μπορεί να τα ειςάγει μζςω του ςχετικοφ λογιςμικοφ Κατανομό τηλεπικοινωνιακών υπηρεςιών ςτο ηλεκτρομαγνητικό φϊςμα (Assignment of telecom services to frequency bands) Ο χριςτθσ μπορεί να ειςάγει μζςω του ςχετικοφ λογιςμικοφ ςε ειδικοφσ πίνακεσ όςεσ υπθρεςίεσ τον ενδιαφζρουν (π.χ. GSM 900). Κάκε υπθρεςία αντιςτοιχείται ςε μία ηϊνθ ςυχνοτιτων. Ο χριςτθσ ορίηει το κάτω και το άνω όριο κάκε ηϊνθσ. Στο τζλοσ θ λίςτα των υπθρεςιϊν φορτϊνεται ςτο όργανο μζςω τθσ ςειριακισ κφρασ. 2.6 Μετρόςεισ με την χρόςη του τριαξονικού probe τησ NARDA Οι μετριςεισ δίνουν αυτόματα ιςοτροπικά αποτελζςματα. Οι μετριςεισ αυτζσ μπορεί να γίνουν με τον αιςκθτιρα ςυνδεδεμζνο απευκείασ ςτθ βαςικι μονάδα, ςυνδεδεμζνο ςτθ βαςικι μονάδα μζςω καλωδίου και με τον αιςκθτιρα πάνω ςτο τρίποδο και ςυνδεδεμζνο με τθ βαςικι μονάδα μζςω καλωδίου. Με τον αιςκθτιρα ςυνδεδεμζνο απευκείασ με τθν βαςικι μονάδα πραγματοποιοφνται μετριςεισ ςε όλο το φάςμα ςυχνοτιτων τθσ ηϊνθσ των κινθτϊν τθλεπικοινωνιϊν. Το SRM είναι ιδανικό για μετριςεισ ςε ιςτοφσ κεραιϊν όπου είναι εξαιρετικά δφςκολθ θ διεξαγωγι μετριςεων ςτενισ ηϊνθσ. Με τον αιςκθτιρα ςυνδεδεμζνο με τθν βαςικι μονάδα μζςω καλωδίου είναι δυνατόσ ο ζλεγχοσ μίασ περιοχισ για τθν εφρεςθ του ςθμείου με τθν υψθλότερθ ζνταςθ θλεκτρικοφ πεδίου. Είναι επίςθσ δυνατό να κρεμαςτεί θ βαςικι μονάδα μζςω ενόσ λουριοφ και ο αιςκθτιρασ να ςυγκρατείται με το χζρι. Με τον αιςκθτιρα τοποκετθμζνο πάνω ςτο τρίποδο και ςυνδεδεμζνο με τθν βαςικι μονάδα μζςω καλωδίου παράγονται τα πιο αξιόπιςτα αποτελζςματα εφόςον το μετροφμενο πεδίο δεν επθρεάηεται από τθν παρουςία τθσ βαςικισ μονάδασ ι του ανκρϊπου. [43]

44 2.7 Μετρόςεισ με την χρόςη probes από ϊλλουσ καταςκευαςτϋσ. Είναι δυνατό να γίνουν μετριςεισ με κεραίεσ ι probes από άλλουσ καταςκευαςτζσ. Στθν περίπτωςθ αυτι οι κεραίεσ κα μετροφν μόνο ςε ζνα άξονα με ςυνζπεια οι μετριςεισ να είναι κατευκυντικζσ. Τότε για τθν εφρεςθ τθσ κατεφκυνςθσ μζγιςτθσ εκπομπισ μπορεί να περιςτρζφεται θ κεραία με το χζρι και να εντοπίηεται θ κατεφκυνςθ μεγίςτου. Το SRM μπορεί να μετριςει με κατευκυντικι κεραία και τουσ τρεισ άξονεσ. Στθν περίπτωςθ αυτι χρθςιμοποιείται θ ειδικι βάςθ που τοποκετείται πάνω ςτο τρίποδο ςτθν οποία είναι ςθμειωμζνεσ οι κατευκφνςεισ Χ,Ψ και Η. Το SRM αποκθκεφει τα αποτελζςματα για κάκε άξονα Χ, Ψ και Η και ςτθν ςυνζχεια υπολογίηεται θ ζνταςθ πεδίου. 2.8 Λύςτα λειτουργιών του SRM-3000 Κακϊσ το SRM-3000 ζχει καταςκευαςτεί για κακθμερινι χριςθ, διακζτει ζνα πλικοσ γενικϊν και ειδικϊν λειτουργιϊν που προορίηονται για τισ κυριότερεσ εφαρμογζσ που ενδιαφζρουν τουσ περιςςότερουσ χριςτεσ. [44]

45 2.8.1 Υαςματικό Ανϊλυςη (Spectrum Analysis Mode) Σχιμα 2.2 : Θ λειτουργία τθσ Φαςματικισ Ανάλυςθσ Θ λειτουργία τθσ Φαςματικισ Ανάλυςθσ είναι χριςιμθ για τθν αναγνϊριςθ των πθγϊν μζςα ςε ζνα εφροσ ςυχνοτιτων. Σε περιβάλλοντα πολλϊν ςυχνοτιτων, θ λειτουργία τθσ Φαςματικισ Ανάλυςθσ (Spectrum Analysis mode) παρζχει μία γενικι εικόνα όλων των φαςματικϊν ςυνιςτωςϊν και των αντίςτοιχων τιμϊν τθσ ζνταςθσ του θλεκτρικοφ πεδίου. Ο χριςτθσ πρζπει απλά να διαλζξει το εφροσ τθσ φαςματικισ ηϊνθσ που επικυμεί να μετριςει. Το SRM μπορεί να δεχκεί φαςματικζσ ηϊνεσ που βρίςκονται εντόσ τθσ φαςματικισ ηϊνθσ που καλφπτει ο ςυνδεδεμζνοσ αιςκθτιρασ. Στθν οκόνθ του SRM απεικονίηεται το φάςμα και με τθ χριςθ ενδεικτϊν (markers) μπορεί να εκτιμθκεί θ ζνταςθ του θλεκτρικοφ πεδίου. Επίςθσ υπάρχουν πίνακεσ που παρουςιάηουν όλεσ τισ τιμζσ τθσ ζνταςθσ του θλεκτρικοφ πεδίου που ξεπερνοφν ζνα κακοριςμζνο όριο και τισ αντίςτοιχεσ ςυχνότθτεσ. Ζνα ειδικό χαρακτθριςτικό είναι και θ ικανότθτα ολοκλιρωςθσ ςε μία επικυμθτι ηϊνθ ςυχνοτιτων. Αυτό επιτρζπει ςτο χριςτθ να απεικονίηει τθν ιςχφ ενόσ καναλιοφ εκπομπισ με εφροσ ηϊνθσ μεγαλφτερο από το Resolution Bandwidth (RBW) τθσ μζτρθςθσ. [45]

46 2.8.2 Παρϊμετροι ςτη λειτουργύα τησ Υαςματικόσ Ανϊλυςησ Εύροσ ζώνησ ςυχνοτότων (Frequency Range) Το επικυμθτό προσ μζτρθςθ εφροσ ηϊνθσ ςυχνοτιτων ορίηεται μζςω των παραμζτρων Fcent και Fspan. Με το Fcent ορίηεται θ ςυχνότθτα που επικυμοφμε να είναι θ κεντρικι ςυχνότθτα του εφρουσ ηϊνθσ που ςαρϊνουμε. Ζπειτα, με τo Fspan μποροφμε να ορίςουμε το εφροσ απεικόνιςθσ ςτο οποίο κεντρικι ςυχνότθτα κα είναι θ Fcent που ορίςαμε προθγουμζνωσ. Με τθν επιλογι αυτϊν των δφο παραμζτρων, ο άξονασ των ςυχνοτιτων αυτόματα προςαρμόηεται ςτο επιλεγμζνο εφροσ ηϊνθσ. Εναλλακτικά, ο χριςτθσ μπορεί να ορίςει το επικυμθτό εφροσ ηϊνθσ μζςω των Fmin και Fmax τα οποία ορίηουν τθ μικρότερθ και τθ μζγιςτθ μετροφμενθ ςυχνότθτα, αντίςτοιχα Εύροσ ζώνησ ανϊλυςησ (Resolution Bandwidth-RBW) Το RBW χαρακτθρίηει τθν επιλεκτικότθτα του αναλυτι φάςματοσ αναφορικά με ςιματα που ζχουν το ίδιο πλάτοσ. Μόνο τα ςιματα που απζχουν φαςματικά απόςταςθ μεγαλφτερθ από το RBW μποροφν να διαχωριςτοφν μεταξφ τουσ. Σε περίπτωςθ που δε κζλουμε να το ορίςουμε χειροκίνθτα, το SRM-3000 μπορεί να ορίςει αυτόματα το RBW που ταιριάηει καλφτερα ςε δεδομζνο εφρο ηϊνθσ. Τα κριτιρια επιλογισ του είναι δφο: Το πρϊτο αναφζρεται ςτθν προςπάκεια να επιτευχκεί ο βζλτιςτοσ χρόνοσ ςάρωςθσ (sweep time) και ορίηεται μζςω τθσ επιλογισ "FAST SWEEP" ςτο CONFIGURATION menu. Το δεφτερο αφορά ςτθν προςπάκεια να επιτευχκεί θ υψθλότερθ δυνατι ανάλυςθ κι επιλζγεται από το "HIGH RESOLUTION" ςτο CONFIGURATION menu Measurement Range Το Measurement Range κακορίηει τθν ευαιςκθςία του ςυςτιματοσ και επθρεάηει τα αποτελζςματα που απεικονίηονται. Θ ρφκμιςθ αυτι αν και μπορεί να γίνει μζςω αυτόματθσ επιλογισ, ςυνικωσ γίνεται χειροκίνθτα. Μεγάλθ προςοχι πρζπει να δίνεται ςτο γεγονόσ ότι για να απεικονίηονται ρεαλιςτικά αποτελζςματα κα πρζπει θ διακριτικι ικανότθτα του οργάνου να επιλζγεται ζτςι ϊςτε να είναι ςε κζςθ να διακρίνει τισ διάφορεσ φαςματικζσ ςυνιςτϊςεσ και να τισ διαφοροποιεί από τα επίπεδα του τθλεπικοινωνιακοφ κορφβου. [46]

47 Σύποσ Αποτελϋςματοσ (Result Type) Ο τφποσ του αποτελζςματοσ κακορίηει τον τρόπο με τον οποίο υπολογίηονται και απεικονίηονται οι τιμζσ που καταγράφονται. Για κάκε υπθρεςία απεικονίηεται μία και μόνο τιμι. Οι επιλογζσ που δίνονται ςτο χριςτθ είναι : ACT, MAX, AVERAGE, MAX AVERAGE. Με τθν επιλογι "ACT" απεικονίηεται θ τελευταία πραγματικι μετροφμενθ τιμι. Με τθν επιλογι "MAX" απεικονίηεται θ μζγιςτθ τιμι από αυτζσ που μετρικθκαν. Με τθν επιλογι "AVERAGE" υπολογίηεται ο μζςοσ όροσ ενόσ κακοριςμζνου πλικουσ μετροφμενων τιμϊν. Το πλικοσ αυτό κακορίηεται από το χριςτθ. Με τθν επιλογι "MAX AVERAGE" απεικονίηεται το μζγιςτο από όλεσ τισ τιμζσ που ςυμμετζχουν ςτον υπολογιςμό του μζςου όρου Πλόθοσ τιμών Μϋςου Όρου(Number of Averages) Το πλικοσ των τιμϊν μζςου όρου κακορίηει τον αρικμό των τιμϊν που λαμβάνονται υπ' όψιν ϊςτε να παραχκεί το αποτζλεςμα του τφπου αποτελζςματοσ "AVERAGE" Μονϊδα Απεικόνιςησ (Display Unit) Θ μονάδα απεικόνιςθσ αναφζρεται ςτθ μονάδα ςτθν οποία απεικονίηεται το μετροφμενο πεδίο. Οι δυνατζσ επιλογζσ είναι dbv/m, dbmv/m, dbμv/m, dba/m, V/m, W/m 2, mw/cm 2 και %, το οποίο αναφζρεται ςε ζνα επιλεγμζνο πρότυπο αςφαλείασ. Θ ποικιλία μονάδων μζτρθςθσ παρζχει μεγάλθ ευκολία για τθν περεταίρω επεξεργαςία των μετριςεων. [47]

48 2.8.3 Εκτύμηςη αςφϊλειασ (Safety Evaluation Mode) Σε αυτι τθ λειτουργία, το SRM απεικονίηει τα αποτελζςματα τθσ ζνταςθσ του θλεκτρικοφ πεδίου ςε μορφι πινάκων, ζχοντασ κατανείμει το ςυνολικό αποτζλεςμα ςτισ ανεξάρτθτεσ πθγζσ ακτινοβολίασ. Επίςθσ απεικονίηεται και θ ςυνολικι ζκκεςθ. Οι ηϊνεσ ςυχνοτιτων για κάκε υπθρεςία είναι ρυκμιηόμενεσ από το χριςτθ. Τα αποτελζςματα μποροφν να απεικονίηονται ωσ ποςοςτά ενόσ ορίου ζκκεςθσ ι ωσ απόλυτεσ τιμζσ ςε V/m ι A/m ι W/m 2 ι mw/cm 2. Θ λειτουργία αυτι παρζχει ςτο χριςτθ μία εφκολθ και άμεςθ εκτίμθςθ τθσ ςυνειςφοράσ των ανεξάρτθτων πθγϊν (υπθρεςιϊν) ςτθ ςυνολικι ζνταςθ του θλεκτρικοφ πεδίου. Αυτό είναι πολφ χριςιμο ςτθν περίπτωςθ εκείνθ που πολλοί πάροχοι μοιράηονται τον ίδιο χϊρο για τισ κεραίεσ εκπομπισ. Σχιμα 2.3 : Θ λειτουργία τθσ Εκτίμθςθ Αςφαλείασ Το SRM απεικονίηει τα αποτελζςματα ωσ ποςοςτά επί των εκάςτοτε ορίων ζκκεςθσ. Θ λειτουργία αυτι βαςίηεται ςτθ Φαςματικι λειτουργία (spectrum analysis mode) και ακολουκείται από ολοκλιρωςθ ςε ςυγκεκριμζνεσ φαςματικζσ ηϊνεσ. Θ διαδικαςία μετριςεων είναι πλιρωσ αυτοματοποιθμζνθ. Το SRΜ μετράει όλο το εφροσ ςυχνοτιτων για κάκε επιλεγμζνθ υπθρεςία και ρυκμίηει αυτόματα το Resolution Bandwidth (RBW) ϊςτε να ταιριάηει [48]

49 με το μικρότερο φαςματικό εφροσ που πρόκειται να μετρθκεί. Αποκθκεφει τισ απόλυτεσ τιμζσ τθσ ζνταςθσ του θλεκτρικοφ πεδίου από τισ επιλεκτικζσ μετριςεισ κακϊσ και τα αντίςτοιχα όρια ζκκεςθσ. Θ ολοκλιρωςθ ςε όλεσ τισ φαςματικζσ ηϊνεσ για τισ ανεξάρτθτεσ υπθρεςίεσ, παρζχει τθν ςυνειςφορά. Το SRM ομαδοποιεί τισ φαςματικζσ ηϊνεσ μεταξφ των επιλεγμζνων υπθρεςιϊν ωσ Others και τισ ςυμπεριλαμβάνει ςτο τελικό ςυγκεντρωτικό αποτζλεςμα Παρϊμετροι ςτη λειτουργύα τησ Εκτύμηςησ Αςφαλεύασ Στθν εν λόγω λειτουργία το SRM-3000 παρζχει μία πλθκϊρα παραμζτρων, τισ οποίεσ μπορεί να προςαρμόςει ο χριςτθσ ςτισ ανάγκεσ των μετριςεϊν του. Πλεσ οι επιλογζσ αναπτφχκθκαν παραπάνω ςτθ λειτουργία τθσ "Φαςματικισ Ανάλυςθσ" Λειτουργύα Αποδιαμόρφωςησ UMTS P-CPICH Στθ λειτουργία αυτι, το SRM μπορεί να αποκωδικοποιιςει τα πιλοτικά κανάλια Primary common pilot (P-CPICH) κάκε κυψζλθσ UMTS που ανιχνεφεται για εφροσ ηϊνθσ 5 MHz. [49]

50 Σχιμα 2.4 : Θ λειτουργία τθσ Αποδιαμόρφωςθσ UMTS P CPICH Το όργανο παρζχει τα αποτελζςματα ςε ζνα πίνακα ςφμφωνα με τουσ κωδικοφσ scrambling που χρθςιμοποιοφνται για να αναγνωρίςουν κάκε κυψζλθ. Το SRM απεικονίηει τα αποτελζςματα ωσ ποςοςτά μίασ τιμισ ορίου ι ςε απόλυτεσ τιμζσ ςε V/m ι A/m ι W/m 2 ι mw/cm 2. Εκτόσ από το άκροιςμα των εντάςεων θλεκτρικοφ πεδίου των αποδιαμορφωμζνων ςθμάτων (Total), το SRM υπολογίηει τθν πραγματικι ςυνολικι αναλογικι ιςχφ του καναλιοφ UMTS (Analog). Για κάκε κυψζλθ, το SRM απεικονίηει ταυτόχρονα τισ τρζχουςεσ τιμζσ (Value) και τισ μζγιςτεσ τιμζσ από τθν τελευταία φορά που ζγινε Reset. Στθ ςυνζχεια εφαρμόηει ζναν παράγοντα προςζγγιςθσ που κακορίηεται από τον χριςτθ τόςο ςτα επιμζρουσ όςο και ςτα ςυνολικά αποτελζςματα των μετριςεων. Ζτςι υπολογίηονται οι τιμζσ για τθν χειρότερθ περίπτωςθ, οι οποίεσ κα εμφανίηονταν αν όλα τα κανάλια που μεταφζρουν κίνθςθ (traffic channels) λειτουργοφςαν ςτο μζγιςτο φορτίο τουσ. [50]

51 Θ επιλογι καναλιοφ UMTS γίνεται δίνοντασ τθν κεντρικι ςυχνότθτα ι τον αρικμό του καναλιοφ. Για μία γριγορθ και εφκολθ αναγνϊριςθ των διαφόρων κωδικϊν scrambling, μποροφν να επιλεγοφν πίνακεσ με ονόματα κυψελϊν που ζχουν ειςαχκεί από τον χριςτθ. Σε κάκε κϊδικα μίασ κυψζλθσ πρζπει να ζχει αντιςτοιχθκεί ζνα όνομα. 2.9 Ρύθμιςη Παραμϋτρων υςκευόσ SRM μϋςω Λογιςμικού Προγρϊμματοσ Το Λογιςμικό πρόγραμμα SRM-Tools είναι ζνα ανεξάρτθτο λογιςμικό που παρζχεται από τθν εταιρεία καταςκευισ τθσ ςυςκευισ SRM, εγκακίςταται ςε υπολογιςτι με λειτουργικό WINDOWS95 ι και νεότερθσ ζκδοςθσ και επιτρζπει τθ ρφκμιςθ των παραμζτρων τθσ ςυςκευισ μζςω υπολογιςτι. Σχιμα 2.5 : Το SRM-3000 Οι λειτουργίεσ που υλοποιοφνται μζςω του λογιςμικοφ είναι παραμετροποίθςθ τθσ ςυςκευισ SRM 3000, λιψθ αποκθκευμζνων δεδομζνων από τθν ςυςκευι, ενεργοποίθςθ καταςτάςεων λειτουργίασ /χαρακτθριςτικϊν κι αναβάκμιςθ λογιςμικοφ. Οι λειτουργίεσ που καλφπτονται από τθ ςυγκεκριμζνθ δυνατότθτα είναι θ δθμιουργία ενόσ προφίλ ςυγκεκριμζνων ρυκμίςεων - λειτουργιϊν, θ μεταφορά του προφίλ από τον υπολογιςτι ςτθ ςυςκευι κακϊσ κι θ μεταφορά ενόσ προφίλ λειτουργιϊν από τθ ςυςκευι ςτον υπολογιςτι. [51]

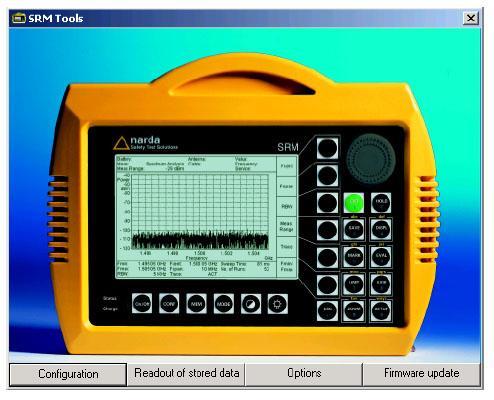

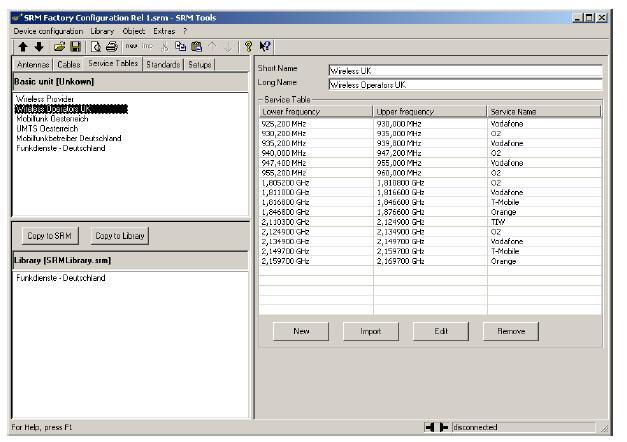

52 Το λογιςμικό SRM Tools παρζχει ακόμθ τθ δυνατότθτα για ειςαγωγι και διαχείριςθ μζχρι και 20 λιςτϊν «Antenna Factor» για κεραίεσ που δεν είναι τθσ εταιρείασ καταςκευισ τθσ ςυςκευισ (Narda). Οι παράμετροι «Antenna Factor» για τισ κεραίεσ τθσ καταςκευάςτριασ εταιρείασ δεν χρειάηεται να ειςαχκοφν διότι το SRM 3000 τισ αναγνωρίηει αυτόματα κατά τθ ςφνδεςθ. Επιπλζον, επιτρζπει τθν ειςαγωγι και διαχείριςθ μζχρι και 20 πινάκων «cable loss» για καλϊδια που δεν είναι τθσ εταιρείασ καταςκευισ τθσ ςυςκευισ (Narda). Οι παράμετροι «cable loss» για καλϊδια τθσ καταςκευάςτριασ εταιρείασ δεν χρειάηεται να ειςαχκοφν διότι το SRM 3000 τισ αναγνωρίηει αυτόματα κατά τθσ ςφνδεςθ. Τζλοσ δίνεται θ δυνατότθτα για ειςαγωγι και διαχείριςθ μζχρι και 20 πινάκων υπθρεςιϊν, ειςαγωγι και διαχείριςθ μζχρι και 20 πινάκων κυψελϊν, διαχείριςθ προτφπων αςφαλείασ (πχ. IEEE, FCC, ICNIRP, BGV B11, Ö NORM, Safety Code 6), διαχείριςθ μζχρι και 20 προκακοριςμζνων ρυκμίςεων ςυςκευισ. αλλά και διαχείριςθ και αποκικευςθ όλων των ρυκμίςεων των βιβλιοκθκϊν τθσ ςυςκευισ. Σχιμα 2.6 : Λογιςμικό SRM-Tools [52]

53 Πλα τα αποτελζςματα και τα δεδομζνα που αποκθκεφονται ςτθ ςυςκευι SRM 3000 μποροφν να μεταφερκοφν ςτον υπολογιςτι μζςω του λογιςμικοφ SRM - Tools. Μζςω του λογιςμικοφ παρζχονται οι δυνατότθτεσ για μεταφορά όλων ι και επιλεγμζνων αποκθκευμζνων αποτελεςμάτων / δεδομζνων ςε μορφι text ι CSV ςτον υπολογιςτι για περαιτζρω επεξεργαςία μζςω άλλων προγραμμάτων (πχ Microsoft EXCEL ) αλλά και για εκτφπωςθ αποτελεςμάτων ςε μορφι περίλθψθσ. Πλεσ οι λειτουργίεσ τθσ ςυςκευισ είναι δυνατόν να ελεγχκοφν απομακρυςμζνα μζςω του λογιςμικοφ και τθ χριςθ ενόσ υπολογιςτι με ςειριακι διεπαφι Τλοπούηςη Μετρόςεων με το SRM Έλεγχοσ Εξοπλιςμού Ρριν τθν υλοποίθςθ μετριςεων με τθ χριςθ του SRM 3000 προθγείται ο ζλεγχοσ μίασ πλειάδασ παραμζτρων, οι οποίεσ μασ εξαςφαλίηουν τθν ορκότθτα των μετριςεων. Αρχικά, ελζγχονται οι πίνακεσ ςυχνοτιτων τθσ ςυςκευισ ϊςτε να εξακριβωκεί ότι αναφζρονται ςτισ φαςματικζσ ηϊνεσ που ενδιαφζρουν. Σε περίπτωςθ που απαιτείται θ προςκικθ ι διόρκωςθ κάποιου πίνακα, αυτι είναι εφικτι μζςω του λογιςμικοφ SRM-TS. Στθ ςυνζχεια ελζγχονται τα καλϊδια που ςυνδζουν τα probes με τθν κυρίωσ ςυςκευι ϊςτε να προλθφκεί τυχόν ςφάλμα εξαιτίασ τθσ φκοράσ τουσ ι τθσ ελαττωματικισ διαςφνδεςθσ. Λδιαίτεροσ ζλεγχοσ απαιτείται ϊςτε θ ςυςκευι να είναι κλειςτι όταν κα ςυνδζεται το καλϊδιο τθσ ςυςκευισ ςτο probe. Εν ςυνεχεία ελζγχεται θ ορκι ςτερζωςθ του probe ςτο τρίποδο, κακϊσ κι θ ςφνδεςθ τθσ ςυςκευισ με τον υπολογιςτι. Τζλοσ, απαιτείται ζλεγχοσ τθσ επαρκοφσ φόρτιςθσ των μπαταριϊν για το χρονικό διάςτθμα που απαιτεί θ ςυγκεκριμζνθ μζτρθςθ. Πταν γίνεται εκκίνθςθ τθσ ςυςκευισ (ςυςκευι ON), αρχικά γίνεται εςωτερικόσ ζλεγχοσ από τθν ίδια τθ ςυςκευι τθσ λειτουργικότθτασ των επιμζρουσ ςυςτθμάτων λειτουργιϊν. Πταν θ λειτουργία εςωτερικοφ ελζγχου ολοκλθρωκεί με επιτυχία, θ ςυςκευι είναι ζτοιμθ προσ χριςθ. Στθν περίπτωςθ που εμφανιςτεί κάποιο ςφάλμα κατά τθ διάρκεια εςωτερικοφ ελζγχου, θ διαδικαςία εκκίνθςθσ τθσ ςυςκευισ διακόπτεται και ο αντίςτοιχοσ ενδεικτικόσ κωδικόσ του ςφάλματοσ εμφανίηεται ςτθν οκόνθ. [53]

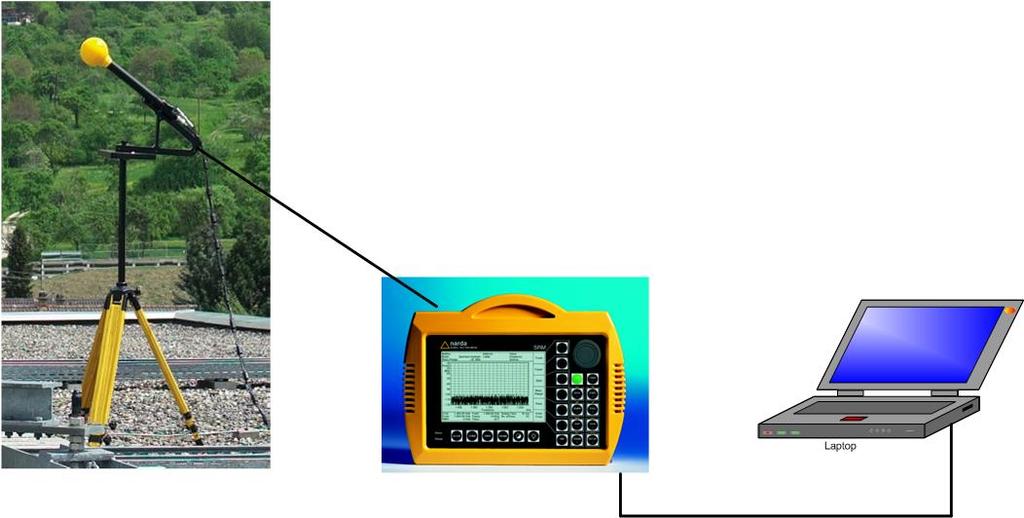

54 Εγκατϊςταςη τησ μετρητικόσ διϊταξησ Το πρϊτο βιμα ςτθν διαδικαςία εκτζλεςθσ μετριςεων είναι θ εγκατάςταςθ τθσ μετρθτικισ διάταξθσ. Θ κζςθ εγκατάςταςθσ παίηει ςθμαντικό ρόλο ςτον υπολογιςμό του θλεκτρομαγνθτικοφ υπόβακρου τθσ υπό εξζταςθσ περιοχισ, κακϊσ πρζπει να είναι ανοιχτι και να μθν παρεμποδίηεται από φυςικά ςτοιχεία (βουνά) ι ανκρϊπινεσ καταςκευζσ (κτίρια). Συνεπϊσ, βαςιηόμενοι ςτα αποτελζςματα τθσ κεωρθτικισ μελζτθσ επιλζγονται αρχικά κάποια πικανά ςθμεία εγκατάςταςθσ τθσ μετρθτικισ διάταξθσ. Στθ ςυνζχεια, κατόπιν αυτοψίασ ςτα πικανά αυτά ςθμεία (πικανι φπαρξθ προςωρινϊν εμποδίων, περιφράξεων, κλπ), γίνεται επιλογι ενόσ ι περιςςοτζρων ςθμείων εγκατάςταςθσ τθσ μετρθτικισ διάταξθσ. Κατά τθν εγκατάςταςθ του μετρθτικοφ ςυςτιματοσ ςτο χϊρο διεξαγωγισ των μετριςεων λαμβάνονται όλα τα απαραίτθτα μζτρα για τθν προςταςία του προςωπικοφ και του εξοπλιςμοφ από τισ περιβαλλοντικζσ ςυνκικεσ. Τελικό βιμα πριν τθν ζναρξθ των μετριςεων αποτελοφν οι ςυνδζςεισ μεταξφ των οργάνων, οι οποίεσ κα πρζπει να γίνουν με προςοχι και ειδικι μζριμνα για τθν αποφυγι καταπονιςεων ςτα ςθμεία των ςυνδετιρων κάτι που κα ςιμαινε επιπλζον απϊλειεσ ςτο ςφςτθμα Ρυθμύςεισ οργϊνου Θ υλοποίθςθ των μετριςεων λαμβάνει χϊρα αξιοποιϊντασ τισ ρυκμίςεισ που μασ παρζχει το όργανο. Ζτςι, ανάλογα με τα ςιματα που κζλουμε να μετριςουμε, επιλζγουμε τισ παραμζτρουσ αυτζσ που κα μασ οδθγιςουν με τθ μεγαλφτερθ δυνατι αςφάλεια ςε ορκά αποτελζςματα. Θ βζλτιςτθ ρφκμιςθ ανάλογα με τθν περιοχι ςυχνοτιτων που μασ ενδιαφζρει είναι και το αντικείμενο τθσ παροφςθσ διπλωματικισ εργαςίασ. Αρχικά, επιλζγουμε τθ λειτουργία του αναλυτι φάςματοσ, ϊςτε να εντοπίςουμε τισ περιοχζσ ςυχνοτιτων με φαςματικό ενδιαφζρον και να απορρίψουμε εκείνεσ οι οποίεσ δεν εμφανίηουν ςθμαντικό πλθροφοριακό περιεχόμενο. Με τον τρόπο αυτό οδθγοφμαςτε ςτθ ρφκμιςθ παραμζτρων όπωσ θ αρχικι και τελικι ςυχνότθτα του φάςματοσ που μασ ενδιαφζρει (εναλλακτικά θ κεντρικι ςυχνότθτα και το εφροσ γφρω από αυτι). Αναγνωρίηοντασ τισ υπθρεςίεσ που αντιςτοιχοφν ςτο εν λόγω φάςμα, μποροφμε να εςτιάςουμε τθν προςοχι μασ ςε επιμζρουσ ρυκμίςεισ, όπωσ το Measurement Range, το Resolution Bandwidth και το Trace Mode, ρυκμίςεισ οι οποίεσ αναλφκθκαν ςε βάκοσ προθγουμζνωσ. Οι πραγματοποιιςιμεσ μετριςεισ αποκθκεφονται ςτθ μνιμθ του οργάνου και είναι πλζον διακζςιμεσ για περαιτζρω επεξεργαςία. [54]

55 Σχιμα 2.7 : Το SRM-3000 ςε χριςθ [55]

56 Κεφϊλαιο 3: Αναλυτόσ Υϊςματοσ (Spectrum Analyzer) 3.1 Γενικϊ τοιχεύα Ο αναλυτισ φάςματοσ (Spectrum Analyzer) FSH6 τθσ Rohde&Schwarz είναι ζνα όργανο που παρζχει τθ δυνατότθτα φαςματικισ απεικόνιςθσ των ςθμάτων. Αποτελεί απαραίτθτο εργαλείο για τθν ανάλυςθ ςθμάτων ςτισ ραδιοςυχνότθτεσ. Ο αναλυτισ φάςματοσ μασ δίνει τθ δυνατότθτα μζτρθςθσ, απεικόνιςθσ κι επεξεργαςίασ ςθμάτων ςτο πεδίο τθσ ςυχνότθτασ. Με αυτι του τθ λειτουργία επιτρζπει ςτο χριςτθ να ερευνιςει το φαςματικό περιεχόμενο μίασ ςυγκεκριμζνθσ ηϊνθσ ςυχνοτιτων, το κόρυβο που αυτι περιζχει κακϊσ και τυχόντα προϊόντα ενδοδιαμόρφωςθσ. 3.2 Απαιτούμενοσ Εξοπλιςμόσ Το είδοσ του μετρθτικοφ εξοπλιςμοφ που απαιτείται, για τισ μετριςεισ Θ/Μ υποβάκρου - μθ ιονίηουςασ ακτινοβολίασ με χριςθ Αναλυτι Φάςματοσ (Spectrum Analyzer) περιλαμβάνει ςυγκεκριμζνο εξοπλιςμό που αποτελείται από τον αναλυτι φάςματοσ (Spectrum Analyzer), τθν κεραία λιψθσ, ζναν φορθτό υπολογιςτι, τθ γεννιτρια παροχισ τάςθσ (ςε περίπτωςθ που δεν υπάρχει παροχι τάςθσ 220V), μπαταρία 12V (ςε περίπτωςθ που δεν υπάρχει παροχι τάςθσ 220V), DC/AC μετατροπζα (ςε περίπτωςθ που δεν υπάρχει παροχι τάςθσ 220V), τροφοδοτικό τάςθσ DC (ςε περίπτωςθ που δεν υπάρχει παροχι τάςθσ 220V), καλϊδια διαςφνδεςθσ, ςυνδετιρεσ, μονάδεσ ςτιριξθσ και μεταφοράσ (τρίποδο, καρότςι), κερμόμετρο. 3.3 Διϊταξη Μετρόςεων Το παρακάτω ςχιμα περιγράφει τθν ςυνδεςμολογία τθσ διάταξθσ για μετριςεισ ακτινοβολίασ ςτον αζρα. Υπενκυμίηεται ότι ςτα πλαίςια τθσ παροφςθσ εργαςίασ οι μετριςεισ υλοποιικθκαν με απευκείασ ςφνδεςθ των πθγϊν με τα όργανα μζτρθςθσ μζςω καλωδίων. [56]

57 R&S HE Modul MHz 2. Modul MHz ή EMCO EM-6865 (2-18 GHz) s/n: 905 ή EMCO EM-6952 (1-18 GHz) s/n: 750 ΠΗΓΗ ΕΚΠΟΜΠΗΣ Η/Μ ΑΚΤΙΝΟΒΟΛΙΑΣ TestLine 18 Tyco Electronics (2m_2) Spectrum Analyzers 1. HP 8563E 2. R&S FSH R&S FSH Σχιμα 3.1 : Διάταξθ μετριςεων με Spectrum Analyzer Κα πρζπει να παρζχεται θ δυνατότθτα ο αναλυτισ να είναι ελεγχόμενοσ από κατάλλθλο λογιςμικό πρόγραμμα. Το πρόγραμμα είναι αναγκαίο λόγω του πολφ μεγάλου όγκου δεδομζνων (ςυχνότθτα και πλάτοσ του λαμβανόμενου ςιματοσ) που ςυλλζγεται κατά τθν διάρκεια μιασ μζτρθςθσ και τθν αξιόπιςτθ καταγραφι διαφορετικϊν ςετ μετριςεων ςε διαφορετικά ςθμεία και από διαφορετικοφσ ανκρϊπουσ. Ακόμα το λογιςμικό κα πρζπει να λαμβάνει υπόψθ του ςτουσ υπολογιςμοφσ του λαμβανόμενου ςιματοσ, τον παράγοντα κεραίασ (antenna factor) κακϊσ και τισ απϊλειεσ από τουσ ςυνδετιρεσ (connectors) των καλωδίων. Αυτό κα ζχει ςαν αποτζλεςμα τθν δυνατότθτα χρθςιμοποίθςθσ διαφορετικϊν τφπων κεραιϊν και καλωδίων ανάλογα με τθν ανάγκθ τθσ εκάςτοτε μζτρθςθσ (ςυχνότθτα ι περιοχι) διατθρϊντασ ςτο ελάχιςτο το ανκρϊπινο λάκοσ. Επίςθσ ο αναλυτισ φάςματοσ κα πρζπει να διακζτει πολφ καλό δυναμικό εφροσ (dynamic range) και καλι επίδοςθ ςτθν ενδοδιαμόρφωςθ για αξιόπιςτα αποτελζςματα. Για τθν κάλυψθ όλου του εφρουσ ηϊνθσ ςυχνοτιτων που απαιτεί θ μζτρθςθ, απαιτείται θ χριςθ μιασ ι περιςςοτζρων βακμονομθμζνων κεραιϊν, όπωσ φαίνεται και ςτο παραπάνω ςχιμα. [57]

58 3.4 Παρϊμετροι του Αναλυτό Υϊςματοσ υχνότητα Ο Spectrum Analyzer επιτρζπει τθ ρφκμιςθ του εφρουσ ςυχνοτιτων προσ μζτρθςθ με δφο τρόπουσ. Κατά τον πρϊτο τρόπο, ορίηεται θ κεντρικι ςυχνότθτα (Center Frequency) και κατόπιν επιλζγεται το διάςτθμα των ςυχνοτιτων ςτο οποίο κα βρίςκεται ςτο μζςον θ προθγουμζνωσ οριςκείςα κεντρικι ςυχνότθτα (Span). Το εφροσ που κα οριςτεί εξαρτάται από το ςιμα που κζλουμε να μετριςουμε. Ωσ βαςικόσ κανόνασ κα πρζπει να κεωρείται πωσ το εφροσ κα πρζπει να είναι τουλάχιςτον διπλάςιο από το εφροσ που καταλαμβάνει το προσ μζτρθςθ ςιμα. Στθν παροφςα φάςθ κα πρζπει να τονιςτεί ότι ο Αναλυτισ Φάςματοσ παρζχει τθ δυνατότθτα το εφροσ αυτό να είναι μθδενικό (ZERO SPAN). Με τον τρόπο αυτό μετράται το ςιμα μόνο ςτθν κεντρικι ςυχνότθτα. Ζχοντασ μόνο μία ςυχνότθτα δεν είναι δυνατι θ απεικόνιςθ ςτο πεδίο τθσ ςυχνότθτασ. Ζτςι, με τθ λειτουργία αυτι μποροφμε να εξετάςουμε το ςιμα ςτο πεδίο του χρόνου. Κατά τθν εναλλακτικι επιλογι, ο χριςτθσ μπορεί να ορίςει τθν αρχικι και τθν τελικι ςυχνότθτα του ςυχνοτικοφ εφρουσ που τον ενδιαφζρει (Start Frequency, Stop Frequency). Ππωσ γίνεται εφκολα αντιλθπτό είναι προτιμθτζο να ορίηεται θ κεντρικι ςυχνότθτα και το εφροσ ςυχνοτιτων, όταν κζλουμε να μετριςουμε κάποιο ςιμα ςε γνωςτι ςυχνότθτα. Αντικζτωσ, προτιμάται θ επιλογι τθσ αρχικισ και τελικισ ςυχνότθτασ ςε περιπτϊςεισ όπου ερευνοφμε ςιματα, όπωσ για παράδειγμα οι αρμονικζσ, τα οποία βρίςκονται ςε ζνα εφροσ ςυχνοτιτων που μασ ενδιαφζρει Πύνακεσ καναλιών Σχεδόν όλα τα ςυςτιματα εκπομπισ διαιροφν το διατικζμενο εφροσ ηϊνθσ ςε κανάλια αντιςτοιχίηοντασ ζνα ςυγκεκριμζνο φαςματικό εφροσ ςε κάκε κανάλι. Ο Αναλυτισ Φάςματοσ επιτρζπει τθ δθμιουργία πινάκων με τζτοιου είδουσ κανάλια, αντίςτοιχα των υπθρεςιϊν που ενδιαφζρουν, κακιςτϊντασ τθ χριςθ τουσ απλι. Οι πίνακεσ αυτοί (μζχρι εκατό ςτο ςφνολο) μποροφν να δθμιουργθκοφν μζςω κατάλλθλου λογιςμικοφ και ςυγκεκριμζνα του R&S FSH View. [58]

59 3.4.3 Επύπεδο Αναφορϊσ Το Επίπεδο Αναφοράσ (Reference Level) είναι το επίπεδο που απεικονίηεται από τθν υψθλότερθ ςτάκμθ ςτο διάγραμμα του αναλυτι. Αν το επίπεδο αναφοράσ είναι χαμθλό, τότε το κζρδοσ είναι υψθλό, γεγονόσ που ςθμαίνει πωσ ακόμθ και αςκενι ςιματα μποροφν να απεικονιςτοφν κακαρά. Εάν τα ςιματα που κζλουμε να μετριςουμε είναι ιςχυρά, τότε κα πρζπει να επιλεγεί υψθλό επίπεδο αναφοράσ ζτςι ϊςτε να μθν υπάρχει απϊλεια πλθροφορίασ. Λδιαίτερα όταν απεικονίηεται το φάςμα ενόσ ςφνκετου ςιματοσ, κα πρζπει το επίπεδο αναφοράσ να είναι αρκετά υψθλό ϊςτε να εξαςφαλίηει τθν παρουςία κι απεικόνιςθ όλων των ςυνιςτωςϊν του ςιματοσ. Το επίπεδο αναφοράσ μπορεί να ζχει ωσ μονάδεσ τα dbm, dbmv, dbμv, Watt ι Volt RBW και VBW Ζνα από τα πιο βαςικά χαρακτθριςτικά του Spectrum Analyzer είναι θ δυνατότθτά του να απεικονίηει το φάςμα ενόσ ςιματοσ. Το εφροσ ηϊνθσ απεικόνιςθσ (Resolution Bandwidth- RBW) κακορίηει το πόςο αποτελεςματικά κα μπορεί ο αναλυτισ φάςματοσ να απεικονίςει διαφορετικζσ γειτονικζσ ςυχνότθτεσ. Το VBW (Video Bandwidth) ορίηεται από τθ ςυχνότθτα αποκοπισ του φίλτρου που χρθςιμοποιείται ϊςτε να φιλτραριςτεί το ςιμα τθσ εικόνασ πριν τθν απεικόνιςθ. Σε αντίκεςθ με το RBW, το VBW δεν επιδρά ςτθν απόδοςθ τθσ ανάλυςθσ του φαςματικοφ αναλυτι Resolution Bandwidth (RBW) Το εφροσ ηϊνθσ ανάλυςθσ (RBW) κακορίηει τθν ανάλυςθ των φαςματικϊν ςυχνοτιτων. Ζνα θμιτονοειδζσ ςιμα απεικονίηεται ςτθν οκόνθ αφοφ προθγουμζνωσ διζλκει από ζνα ηωνοπερατό φίλτρο με εφροσ ςυχνοτιτων διζλευςθσ αυτό που ορίηουμε από το RBW. Ζτςι, ςε περίπτωςθ που κζλουμε να απεικονίςουμε δφο ι περιςςότερα ςιματα που γειτνιάηουν φαςματικά, κα πρζπει να επιλζξουμε χαμθλό ηωνικό εφροσ ανάλυςθσ προκειμζνου να είναι εφικτι θ απεικόνιςι τουσ. Θ επιλογι του ηωνικοφ εφρουσ ανάλυςθσ επθρεάηει επιπλζον το επίπεδο του κορφβου που απεικονίηεται από το φαςματικό αναλυτι. Αν το επιλεγμζνο εφροσ ανάλυςθσ είναι μικρό, τότε μειϊνεται το επίπεδο του κορφβου που απεικονίηεται. Αν το ηωνικό εφροσ ανάλυςθσ [59]

60 αυξθκεί ι μειωκεί κατά ζναν παράγοντα 3, τότε ο κόρυβοσ που απεικονίηεται αυξάνεται ι μειϊνεται αντίςτοιχα κατά 5dB. Αν το RBW μεταβλθκεί κατά ζναν παράγοντα 10, τότε ο κόρυβοσ που απεικονίηεται μεταβάλλεται κατά 10 db. Θ επιλογι του RBW ζχει ςθμαντικι επίδραςθ και ςτο χρόνο ςάρωςθσ (sweep time). Αν πρόκειται να απεικονιςτεί το πραγματικό φάςμα ενόσ ςιματοσ, τότε τα ηωνοπερατά φίλτρα που κακορίηουν το RBW πρζπει να ςαρϊςουν ολόκλθρο το φάςμα που μασ ενδιαφζρει. Τα ςτενά ηωνοπερατά φίλτρα χρειάηονται περιςςότερο χρόνο για να ςαρϊςουν τθν ίδια φαςματικι περιοχι από ό,τι τα μεγαλφτερου εφρουσ ηϊνθσ. Για αυτό το λόγο, όςο ςτενότερο επιλζγεται το RBW τόςο μεγαλφτερο κα πρζπει να επιλζγεται το Sweep Time Video Bandwidth (VBW) Το Video Bandwidth εξομαλφνει τθν κυματομορφι του ςιματοσ μειϊνοντασ το κόρυβο. Αν το θμιτονοειδζσ ςιμα είναι διαμορφωμζνο κατά πλάτοσ, τότε εκτόσ από το DC ςιμα του φζροντοσ, παράγεται κι ζνα ςιμα που είναι τθσ ίδιασ ςυχνότθτασ με το ΑΜ. Θ παρακάτω εικόνα δείχνει ζνα RF ςιμα το οποίο είναι διαμορφωμζνο από ζνα θμιτονοειδζσ ςιμα κακϊσ και το ςιμα video που δθμιουργείται, ςτο πεδίο του χρόνου. Αν το εφροσ ηϊνθσ του φίλτρου του video είναι μικρότερο από τθ ςυχνότθτα τθσ AC ςυνιςτϊςασ, τότε θ ςυνιςτϊςα αυτι κα ςυμπιεςτεί, ςε βακμό που κα κακοριςτεί κυρίωσ από τθ μζγιςτθ ςυχνότθτα τθσ AC ςυνιςτϊςασ. Αν επικυμοφμε θ ΑΜ ςυνιςτϊςα να απεικονιςτεί πιςτά, τότε θ ςυχνότθτα αποκοπισ κα πρζπει να τεκεί μεγαλφτερθ από τθ ςυχνότθτα του φζροντοσ που διαμορφϊνει το ςιμα. Αν το θμιτονοειδζσ ςιμα περιζχει κόρυβο, το ςιμα που προκφπτει μετά από τθ διαμόρφωςθ μπορεί να κεωρθκεί κι αυτό ωσ κόρυβοσ. Αν το VBW μειωκεί, οι υψίςυχνεσ [60]

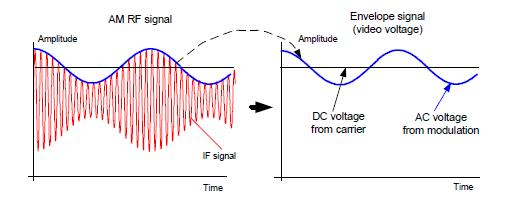

61 ςυνιςτϊςεσ του κορφβου, που ξεπερνοφν τθ ςυχνότθτα αποκοπισ του φίλτρου του video κα αποκοποφν. Ζτςι, όςο μικρότερο είναι το VBW τόςο μικρότερο είναι και το πλάτοσ του κορφβου ςτθν ζξοδο του φίλτρου του video. Ωσ απόρροια των ανωτζρω, μποροφν να εξαχκοφν κάποια ςυμπεράςματα. Αρχικά, αν εκτελοφμε μετριςεισ ςε διαμορφωμζνα ςιματα, τότε κα πρζπει το VBW να είναι επαρκϊσ μεγάλο ζτςι ϊςτε οι επικυμθτζσ διαμορφωμζνεσ ςυνιςτϊςεσ να μθν απορρίπτονται (VBW RBW). Επιπλζον, αν κζλουμε να διατθριςουμε τα ςιματά μασ χωρίσ κόρυβο, τότε κα πρζπει να επιλεχκεί το μικρότερο δυνατό VBW (VBW 0.1*RBW). Τζλοσ, αν τα μετροφμενα ςιματα ζχουν τθ μορφι παλμϊν, το VBW κα πρζπει να είναι τουλάχιςτον τρεισ φορζσ μεγαλφτερο από το RBW ζτςι ϊςτε οι ακμζσ των ςθμάτων-παλμϊν να μθν παραμορφϊνονται Sweep Time Πταν το μετροφμενο διάςτθμα ςυχνοτιτων είναι μθ μθδενικό, τότε Sweep Time ονομάηεται ο χρόνοσ που απαιτείται ϊςτε ο αναλυτισ φάςματοσ να μετριςει το φάςμα. Ππωσ αναφζρκθκε και προθγουμζνωσ το Sweep Time ζχει άμεςθ ςχζςθ με το RBW κακϊσ θ ανάλυςθ που ηθτάμε να γίνει θ ςάρωςθ προφανϊσ επθρεάηει το χρονικό διάςτθμα που θ ςάρωςθ απαιτεί. Ζτςι, αν το Sweep Time είναι πολφ μικρό, τότε το φίλτρο τθσ ανάλυςθσ δεν προλαβαίνει να τοποκετθκεί ςε όλεσ τισ ςυχνότθτεσ που επικυμοφμε με αποτζλεςμα το επίπεδο που απεικονίηεται να είναι πολφ χαμθλό. Επιπλζον, είναι προφανισ θ εξάρτθςθ του Sweep Time από το Span κακϊσ όςο μεγαλφτερο το φαςματικό εφροσ τόςο μεγαλφτερο χρονικό διάςτθμα απαιτείται για να γίνει θ ςάρωςθ. Ο R&S FSH Spectrum Analyzer απαιτεί ζνα ελάχιςτο χρόνο ςάρωςθσ των 20 ms για ζνα φαςματικό εφροσ των 600ΜΘz. Τζλοσ, όπωσ αναφζρκθκε και πριν, όταν το φαςματικό εφροσ είναι μθδενικό, τότε το ςιμα απεικονίηεται ςτο πεδίο του χρόνου κι όχι τθσ ςυχνότθτασ, πλζον. Ο άξονασ Χ του διαγράμματοσ τθσ μζτρθςθσ γίνεται άξονασ του χρόνου, ξεκινϊντασ ςτα 0s και τελειϊνοντασ ςτο sweep time που εμείσ ορίηουμε Trace Mode Ο αναλυτισ φάςματοσ παρζχει πλθκϊρα επιλογϊν αναφορικά με τον τρόπο καταγραφισ κι απεικόνιςθσ των μετριςεων. Με τθν επιλογι CLEAR/WRITE διαγράφεται οποιαδιποτε παλιά καταχϊρθςθ ςε κάκε νζα ςάρωςθ. Με τθν επιλογι AVERAGE λαμβάνεται ο μζςοσ όροσ ενόσ πλικουσ καταγραφϊν, το οποίο ορίηεται από το χριςτθ και κυμαίνεται από 2 ζωσ 999. Σε αυτό το mode μειϊνεται θ επίδραςθ του κορφβου. Για το λόγο αυτό διευκολφνει [61]

62 πολφ όταν κζλουμε να απεικονίςουμε θμιτονοειδι ςιματα ςε περιοχζσ όπου υπάρχει ζντονοσ κόρυβοσ. Λδιαίτερθσ αναφοράσ χριηει το γεγονόσ ότι ςφμφωνα με τθν Ελλθνικι Νομοκεςία το χρονικό διάςτθμα που απαιτείται για τθν εξαγωγι αυτοφ του μζςου όρου είναι τα ζξι λεπτά. Με τθν επιλογι MAX HOLD καταγράφεται θ μζγιςτθ τιμι που ζχει παρατθρθκεί για κάκε ςυχνότθτα μζχρι εκείνθ τθ χρονικι ςτιγμι. Το mode αυτό είναι ιδιαιτζρωσ κατάλλθλο για αςυνεχι ςιματα ι για ςιματα με διακυμάνςεισ ςτο πλάτοσ τουσ. Με τθν επιλογι MIN HOLD καταγράφεται θ ελάχιςτθ τιμι που ζχει παρατθρθκεί για κάκε ςυχνότθτα μζχρι εκείνθ τθ χρονικι ςτιγμι. Τζλοσ, με τθν επιλογι VIEW αποτυπϊνεται θ τρζχουςα τιμι για κάκε ςυχνότθτα. Αυτό, για παράδειγμα επιτρζπει μεταγενζςτερθ επεξεργαςία του φάςματοσ με τθ βοικεια των ενδεικτϊν (markers) Detector Με τθ ρφκμιςθ του detector κακορίηεται ο τρόποσ με τον οποίο κα απεικονιςτεί το επίπεδο κακενόσ εικονοςτοιχείου (pixel). Ο αναλυτισ φάςματοσ μετράει όλο το φάςμα που του ορίηουμε. Ωςτόςο ζχει μόλισ 301 εικονοςτοιχεία ςτον άξονα Χ ϊςτε να απεικονίςει τα δεδομζνα. Ζτςι, ςε κάκε εικονοςτοιχείο απεικονίηεται φάςμα ίςο με span/301. Ραρζχεται θ δυνατότθτα χριςθσ τεςςάρων διαφορετικϊν detectors. Με τθν επιλογι AUTO PEAK απεικονίηονται το μζγιςτο και το ελάχιςτο επίπεδο ςε κάκε εικονοςτοιχείο μζςα ςτο εφροσ ηϊνθσ που μετράμε. Αυτό ςθμαίνει ότι με αυτι τθν επιλογι δε χάνονται κακόλου ςιματα. Πταν το επίπεδο ςιματοσ μεταβάλλεται, τότε το πλάτοσ τθσ κυματομορφισ παρζχει ζνα μζτρο τθσ μεταβολισ αυτισ. Με τθν επιλογι MAX PEAK απεικονίηεται θ μζγιςτθ τιμι μζςα ςε ζνα φαςματικό εφροσ που ςχετίηεται με ζνα εικονοςτοιχείο. Θ εφαρμογι αυτισ τθσ επιλογισ γενικά ςυνίςταται ςε περιπτϊςεισ FM ςθμάτων ι ςθμάτων που ζχουν τθ μορφι παλμϊν. Με τθν επιλογι MIN PEAK απεικονίηεται θ ελάχιςτθ τιμι που ςχετίηεται με ζνα εικονοςτοιχείο μζςα ςε ζνα δεδομζνο εφροσ ηϊνθσ. Τα θμιτονοειδι ςιματα απεικονίηονται ορκά, ενϊ τα ςιματα που ζχουν ζντονθ τθν παρουςία κορφβου καταπιζηονται. Θ επιλογι αυτι μπορεί να χρθςιμοποιθκεί για να τονίςει τα θμιτονοειδι ςιματα μζςα ςε περιβάλλον κορφβου. Με τθν επιλογι SAMPLE απεικονίηεται μόνο μία αυκαίρετθ μζτρθςθ ςε κάκε εικονοςτοιχείο. Αυτι θ ρφκμιςθ κα πρζπει να χρθςιμοποιείται όταν ζχουμε μθδενικό span αφοφ είναι θ μοναδικι που απεικονίηει ορκά το ςιμα ςτο πεδίο του χρόνου. Επιπλζον, [62]

63 χρθςιμοποιείται για να μετριςει τθν ιςχφ του κορφβου, κακϊσ ο κόρυβοσ ςυνικωσ ζχει ενιαίο φάςμα με κανονικι διακφμανςθ πλάτουσ. Τζλοσ, με τθν επιλογι RMS μετράται θ ιςχφσ του φάςματοσ ςε ζνα εικονοςτοιχείο. ανεξαρτιτωσ ςχιματοσ του ςιματοσ, οι μετριςεισ ιςχφοσ με RMS detector παρζχουν πάντα τθν αλθκινι ιςχφ. Θ ρφκμιςθ αυτι ςυνίςταται ειδικά για ψθφιακά διαμορφωμζνα ςιματα. Αυξάνοντασ το sweep time μποροφμε να ζχουμε πιο ςτακερζσ μετριςεισ κακϊσ όςο μεγαλφτεροσ είναι ο χρόνοσ ςάρωςθσ τόςο μεγαλφτεροσ είναι ο χρόνοσ μζτρθςθσ για τθν ιςχφ ςε κάκε εικονοςτοιχείο. Κα πρζπει να αναφερκεί ότι το RBW κα πρζπει να είναι τουλάχιςτον ίςο αν όχι μεγαλφτερο από το εφροσ του μετροφμενου ςιματοσ. Σε διαφορετικι περίπτωςθ, θ ιςχφσ που απεικονίηεται κα είναι πολφ χαμθλι κακϊσ θ χριςιμθ πλθροφορία κα υπερκαλφπτεται από άλλων μορφϊν ςιματα, όπωσ ο κόρυβοσ. Συνίςταται, μάλιςτα, το VBW να είναι μεγαλφτερο από το RBW ζτςι ϊςτε οι μετρθκείςεσ τιμζσ να αντικατοπτρίηουν τθν πραγματικότθτα Μϋτρηςη τησ Ιςχύοσ Καναλιού (Channel Power) Θ επιλογι του Channel Power μασ δίνει τθ δυνατότθτα να μθ μετράμε τθν ολικι ιςχφ ςε ζνα εφροσ ςυχνοτιτων, αλλά ςε ζνα ςυγκεκριμζνο κανάλι. Το RBW που χρθςιμοποιείται επιλζγεται να είναι τζτοιο ϊςτε να παραμζνει μικρότερο από το εφροσ ηϊνθσ του καναλιοφ. Απαιτείται θ ολοκλιρωςθ των τιμϊν που αντιςτοιχοφν ςε κάκε ςυχνότθτα μζςα ςτο εφροσ του καναλιοφ προκειμζνου να υπολογιςτεί θ ςυνολικι ιςχφσ του καναλιοφ. Το μικρό RBW λειτουργεί όπωσ ζνα ςτενοφ εφρουσ φίλτρο, το οποίο εμποδίηει τα ανεπικφμθτα ςιματα να επθρεάςουν τισ μετριςεισ μασ. [63]

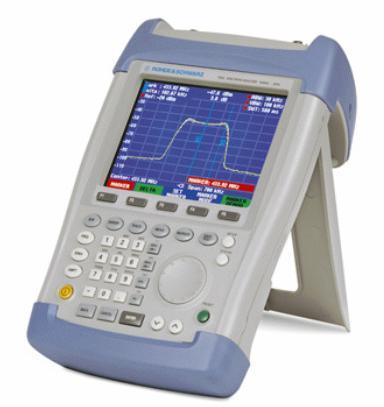

64 Σχιμα 3.2 : Αναλυτισ Φάςματοσ FSH 6 τθσ Rohde & Schwarz 3.5 Τλοπούηςη μετρόςεων με Spectrum Analyzer Έλεγχοσ εξοπλιςμού Ρρωταρχικό μζλθμα πριν τθ διενζργεια των μετριςεων αποτελεί ο ζλεγχοσ των καλωδίων που ςυνδζουν τα probes με τθν κυρίωσ ςυςκευι ϊςτε να προλθφκεί τυχόν ςφάλμα εξαιτίασ τθσ φκοράσ τουσ ι τθσ ελαττωματικισ διαςφνδεςθσ. Λδιαίτεροσ ζλεγχοσ απαιτείται ϊςτε θ ςυςκευι να είναι κλειςτι όταν κα ςυνδζεται το καλϊδιο τθσ ςυςκευισ ςτο probe. Εν ςυνεχεία ελζγχεται θ ορκι ςφνδεςθ τθσ ςυςκευισ με τον υπολογιςτι. Τζλοσ, απαιτείται [64]

65 ζλεγχοσ τθσ επαρκοφσ φόρτιςθσ των μπαταριϊν για το χρονικό διάςτθμα που απαιτεί θ ςυγκεκριμζνθ μζτρθςθ Εγκατϊςταςη τησ μετρητικόσ διϊταξησ Το πρϊτο βιμα ςτθν διαδικαςία εκτζλεςθσ μετριςεων είναι θ εγκατάςταςθ τθσ μετρθτικισ διάταξθσ. Θ κζςθ εγκατάςταςθσ παίηει ςθμαντικό ρόλο ςτον υπολογιςμό του θλεκτρομαγνθτικοφ υπόβακρου τθσ υπό εξζταςθσ περιοχισ, κακϊσ πρζπει να είναι ανοιχτι και να μθν παρεμποδίηεται από φυςικά ςτοιχεία (βουνά) ι ανκρϊπινεσ καταςκευζσ (κτίρια). Συνεπϊσ, βαςιηόμενοι ςτα αποτελζςματα τθσ κεωρθτικισ μελζτθσ επιλζγονται αρχικά κάποια πικανά ςθμεία εγκατάςταςθσ τθσ μετρθτικισ διάταξθσ. Στθ ςυνζχεια, κατόπιν αυτοψίασ ςτα πικανά αυτά ςθμεία (πικανι φπαρξθ προςωρινϊν εμποδίων, περιφράξεων, κλπ), γίνεται επιλογι ενόσ ι περιςςοτζρων ςθμείων εγκατάςταςθσ τθσ μετρθτικισ διάταξθσ. Κατά τθν εγκατάςταςθ του μετρθτικοφ ςυςτιματοσ ςτο χϊρο διεξαγωγισ των μετριςεων λαμβάνονται όλα τα απαραίτθτα μζτρα για τθν προςταςία του προςωπικοφ και του εξοπλιςμοφ από τισ περιβαλλοντικζσ ςυνκικεσ. Τελικό βιμα πριν τθν ζναρξθ των μετριςεων αποτελοφν οι ςυνδζςεισ μεταξφ των οργάνων, οι οποίεσ κα πρζπει να γίνουν με προςοχι και ειδικι μζριμνα για τθν αποφυγι καταπονιςεων ςτα ςθμεία των ςυνδετιρων κάτι που κα ςιμαινε επιπλζον απϊλειεσ ςτο ςφςτθμα Ρυθμύςεισ οργϊνου Θ υλοποίθςθ των μετριςεων λαμβάνει χϊρα αξιοποιϊντασ τισ ρυκμίςεισ που μασ παρζχει το όργανο. Ζτςι, ανάλογα με τα ςιματα που κζλουμε να μετριςουμε, επιλζγουμε τισ παραμζτρουσ αυτζσ που κα μασ οδθγιςουν με τθ μεγαλφτερθ δυνατι αςφάλεια ςε ορκά αποτελζςματα. Θ βζλτιςτθ ρφκμιςθ ανάλογα με τθν περιοχι ςυχνοτιτων που μασ ενδιαφζρει είναι και το αντικείμενο τθσ παροφςθσ διπλωματικισ εργαςίασ. Αρχικά, εντοπίηουμε τισ περιοχζσ ςυχνοτιτων με φαςματικό ενδιαφζρον και απορρίπτουμε εκείνεσ οι οποίεσ δεν εμφανίηουν ςθμαντικό πλθροφοριακό περιεχόμενο. Με τον τρόπο αυτό οδθγοφμαςτε ςτθ ρφκμιςθ παραμζτρων όπωσ θ αρχικι και τελικι ςυχνότθτα [65]

66 του φάςματοσ που μασ ενδιαφζρει (εναλλακτικά θ κεντρικι ςυχνότθτα και το εφροσ γφρω από αυτι). Αναγνωρίηοντασ τισ υπθρεςίεσ που αντιςτοιχοφν ςτο εν λόγω φάςμα, μποροφμε να εςτιάςουμε τθν προςοχι μασ ςε επιμζρουσ ρυκμίςεισ, όπωσ το Επίπεδο Αναφοράσ, το Measurement Range, το Resolution Bandwidth,το Video Bandwidth, το Sweep Time, ο detector και το Trace mode, ρυκμίςεισ οι οποίεσ αναλφκθκαν ςε βάκοσ προθγουμζνωσ. Οι πραγματοποιιςιμεσ μετριςεισ αποκθκεφονται ςτθ μνιμθ του οργάνου και είναι πλζον διακζςιμεσ για περαιτζρω επεξεργαςία Περιγραφό Οθόνησ Σχ. 3.3 : Ρεριγραφι Οκόνθσ Τα αποτελζςματα των μετριςεων με τον Spectrum Analyzer FSH6 τθσ Rohde & Schwarz παρουςιάηονται όπωσ φαίνεται ςτο παραπάνω ςχιμα. Εκτόσ από τθν κυματομορφι του ςιματοσ, παρζχονται οι απαραίτθτεσ πλθροφορίεσ αναφορικά με τισ επιμζρουσ ρυκμίςεισ που χρθςιμοποιικθκαν, κακϊσ και το Channel Power τθσ κάκε μζτρθςθσ. [66]

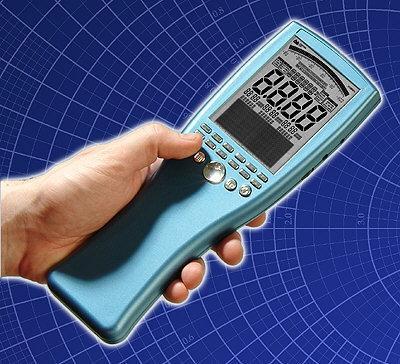

67 Κεφϊλαιο 4: Aaronia HF Γενικϊ τοιχεύα Οι HF Spectrum Analyzers τθσ Aaronia αποτελοφν τθν οικογζνεια οργάνων τθσ εταιρίασ για μετριςεισ του θλεκτρομαγνθτικοφ πεδίου ςτο εφροσ 1ΜΘz ζωσ 9.4GHz. Θ βαςικι διαφορά των οργάνων αυτϊν ςε ςφγκριςθ με τα υπόλοιπα που χρθςιμοποιικθκαν ςτα πλαίςια τθσ παροφςθσ εργαςίασ αναφζρεται ςτο γεγονόσ πωσ οι μετριςεισ υλοποιοφνται με τθ χριςθ DSP(Digital Signal Processor). 4.2 Διϊταξη μετρόςεων Οι μετρθτικζσ διατάξεισ που χρθςιμοποιικθκαν περιελάμβαναν το κυρίωσ όργανο το οποίο ςυνδεόταν με τθ γεννιτρια μζςω ενόσ SMA καλωδίου, ενϊ οι ρυκμίςεισ του οργάνου ελζγχονταν μζςω ειδικοφ λογιςμικοφ που παρζχει θ εταιρία. Σχιμα 4.1 : Ο μετρθτισ ακτινοβολίασ Aaronia HF [67]

68 4.3 Λειτουργύεσ Οργϊνου Το Aaronia HF υποςτθρίηει τζςςερισ διαφορετικζσ λειτουργίεσ: Spectrum Analysis, Exposure Limit Calculation, Audio Output και Broadband-Detector(Powermeter) Λειτουργύα Spectrum Analysis Ρρόκειται για τθ λειτουργία που ζχει αναλυκεί και ςτθν παράγραφο για το SRM Σε περιβάλλοντα πολλϊν ςυχνοτιτων, θ λειτουργία τθσ Φαςματικισ Ανάλυςθσ (Spectrum Analysis mode) παρζχει μία γενικι εικόνα όλων των φαςματικϊν ςυνιςτωςϊν και των αντίςτοιχων τιμϊν τθσ ζνταςθσ του θλεκτρικοφ πεδίου. Ο χριςτθσ πρζπει απλά να διαλζξει το εφροσ τθσ φαςματικισ ηϊνθσ που επικυμεί να μετριςει. Το όργανο μπορεί να δεχκεί φαςματικζσ ηϊνεσ που βρίςκονται εντόσ τθσ φαςματικισ ηϊνθσ που καλφπτει ο ςυνδεδεμζνοσ αιςκθτιρασ. Στθν οκόνθ απεικονίηεται το φάςμα και με τθ χριςθ ενδεικτϊν (markers) μπορεί να εκτιμθκεί θ ζνταςθ του θλεκτρικοφ πεδίου Λειτουργύα Exposure Limit Calculation Με τθ λειτουργία αυτι μποροφμε να εξάγουμε άμεςα ςυμπεράςματα αναφορικά με το αν θ μετροφμενθ ζνταςθ του θλεκτρικοφ πεδίου ξεπερνά ι όχι τα όρια που ζχουν κεςμοκετθκεί από τθ νομοκεςία. Το Aaronia-HF απεικονίηει τθ μζγιςτθ ζνταςθ που υπάρχει ςτο εφροσ ηϊνθσ που του ορίηουμε και το μετατρζπει ςε πυκνότθτα ιςχφοσ λαμβάνοντασ υπ' όψιν τουσ παράγοντεσ κεραίασ και καλωδίου που χρθςιμοποιοφνται. Επιπλζον, παρζχεται θ δυνατότθτα απευκείασ απεικόνιςθσ του ποςοςτοφ του ορίου ςτο οποίο αντιςτοιχεί θ μετροφμενθ ζνταςθ του πεδίου Λειτουργύα Audio Output Πλα τα όργανα τθσ οικογζνειασ HF τθσ Aaronia προςφζρουν μεταξφ άλλων ζναν αποδιαμορφωτι, ο οποίοσ κακιςτά εφικτό να γίνει ακουςτι θ διαμόρφωςθ ενόσ ςιματοσ. Θ λειτουργία αυτι είναι χριςιμθ όταν προςπακοφμε να εντοπίςουμε και να αναγνωρίςουμε μία πθγι ακτινοβολίασ. Ραρζχεται θ δυνατότθτα για αποδιαμόρφωςθ AM και FΜ. Αξίηει να αναφερκεί πωσ ςε αντίκεςθ με τουσ απλοφσ ευρυηωνικοφσ ανιχνευτζσ, θ αποδιαμόρφωςθ [68]

69 ςυμβαίνει ςε μία ςυγκεκριμζνθ ςυχνότθτα θ οποία ορίηεται ωσ θ κεντρικι ςυχνότθτα (center frequency) από το χριςτθ Λειτουργύα Broadband detector (RF power detector) Ο ενςωματωμζνοσ RF ανιχνευτισ επιτρζπει τθ διενζργεια ευρυηωνικϊν μετριςεων μεγίςτου ςε ςυχνότθτεσ που προςεγγίηουν τα 10GHz. Οι ευρυηωνικζσ μετριςεισ προςφζρουν άμεςθ απεικόνιςθ του επιπζδου τθσ ολικισ ιςχφοσ ςε ολόκλθρο το μετροφμενο εφροσ ηϊνθσ. 4.4 Παράμετροι οργάνου Ππωσ και ςτα υπόλοιπα όργανα, ζτςι και ςτα όργανα τθσ Aaronia παρζχεται θ δυνατότθτα ρφκμιςθσ διαφόρων παραμζτρων μζτρθςθσ τθσ θλεκτρομαγνθτικισ ακτινοβολίασ. Ραρατίκενται οριςμζνεσ από τισ βαςικότερεσ αυτϊν Center Frequency Ορίηεται θ κεντρικι ςυχνότθτα ςε ζνα εφροσ ςυχνοτιτων που ορίηεται μζςω τθσ παραμζτρου "Span". Κακϊσ μεταβάλλεται θ κεντρικι ςυχνότθτα, το Span παραμζνει αμετάβλθτο. Ζτςι, είναι εφικτόσ ο υπολογιςμόσ διαφορετικϊν περιοχϊν εφρουσ ηϊνθσ που ζχουν το ίδιο Span Span Το Span κακορίηει το εφροσ τθσ ςάρωςθσ. Κεωρϊντασ τθν κεντρικι ςυχνότθτα μζςω του Center Frequency, μποροφμε να ορίςουμε πλιρωσ τθν μπάντα ςυχνοτιτων που κζλουμε να μετριςουμε flow και fhigh Οι παράμετροι αυτζσ αναφζρονται ςτθν αρχικι και τθν τελικι τιμι τθσ ςυχνότθτασ ςτο εφροσ που επικυμοφμε να κάνουμε τθ μζτρθςθ. Με αυτζσ τισ δφο παραμζτρουσ μποροφμε να ορίςουμε πλιρωσ τθν μπάντα ςυχνοτιτων ςτθν οποία επικυμοφμε τθ μζτρθςθ τθσ ακτινοβολίασ RBW Το εφροσ ηϊνθσ ανάλυςθσ (RBW) κακορίηει τθν ανάλυςθ των φαςματικϊν ςυχνοτιτων. Πταν το RBW πάρει πολφ μεγάλεσ τιμζσ, θ ςάρωςθ γίνεται πολφ γριγορα αλλά τα [69]

70 αποτελζςματα είναι μθ ακριβι κακϊσ μειϊνεται θ ευαιςκθςία του οργάνου. Ζτςι, δεν είναι εφικτι θ απεικόνιςθ γειτονικϊν αλλά διαφορετικισ ιςχφοσ ςυνιςτωςϊν με αποτζλεςμα να παρατθρείται μία ομαλοποίθςθ τθσ κυματομορφισ. Αντικζτωσ, χαμθλζσ τιμζσ RBW οδθγοφν ςε ςάρωςθ που διαρκεί μεγαλφτερο χρονικό διάςτθμα αλλά είναι περιςςότερο ευαίςκθτεσ ςτισ μεταβολζσ των γειτονικϊν ςυνιςτωςϊν. Με μία χαμθλι τιμι του RBW είναι εφικτι θ απεικόνιςθ ακόμα και αρκετά αςκενϊν ςθμάτων VBW To VBW ζχει ωσ ςκοπό τθν οπτικι ομαλοποίθςθ του ςιματοσ. Πςο χαμθλότερο είναι το VBW τόςο πιο ομαλι απεικονίηεται θ καμπφλθ. Ζτςι, αν κελιςουμε να παρατθριςουμε ςιματα χαμθλισ ιςχφοσ, είναι προτιμότερο να κζςουμε τισ υψθλότερεσ τιμζσ VBW ϊςτε να ζχουμε πιο πιςτι αναπαράςταςθ τθσ πραγματικότθτασ. Με τθ βοικεια του φίλτρου αυτοφ είναι δυνατι θ καταπίεςθ ανεπικφμθτων αρμονικϊν και ςποραδικϊν κορυφϊν SpTime (Sample Time) Θ παράμετροσ αυτι ορίηει το χρόνο που απαιτείται για να λθφκεί το κάκε δείγμα. Πςο μεγαλφτερο ορίηεται το SpTime, τόςο ακριβζςτερθ κα είναι θ μζτρθςθ αλλά και τόςο περιςςότερο χρόνο κα απαιτιςει θ ολοκλιρωςι τθσ. Σχιμα 4.2 : Απεικόνιςθ μετριςεων με Aaronia ςτον Θ/Υ [70]

71 4.5 Περιγραφό Οθόνησ Σχ. 4.3 : Ρεριγραφι Οκόνθσ Οι μετριςεισ με τα όργανα τθσ Aaronia παρουςιάηονται με τθν παραπάνω μορφι. Εκτόσ από τθν κυματομορφι του ςιματοσ, προςφζρεται χρωματικι απεικόνιςθ τθσ ςτάκμθσ του ςιματοσ με τθν πάροδο του χρόνου. Επιπλζον, χρθςιμοποιικθκαν τρεισ ενδείκτεσ (markers) για τθν παρουςίαςθ των κρίςιμων τιμϊν του ςιματοσ. [71]

72 Κεφϊλαιο 5: Μετρόςεισ GSM 900MHz 5.1 Περιγραφό όματοσ Θ υπθρεςία GSM αποτελεί το δθμοφιλζςτερο πρότυπο παγκοςμίωσ για ςυςτιματα κινθτισ τθλεφωνίασ. Το GSM είναι ζνα κυψελοειδζσ ψθφιακό ςφςτθμα κινθτισ τθλεφωνίασ δεφτερθσ γενιάσ (2G), το οποίο για τθ μετάδοςθ τθσ πλθροφορίασ χρθςιμοποιεί θλεκτρομαγνθτικά ςιματα με τθν τεχνικι πολλαπλισ πρόςβαςθσ με διαχωριςμό του διακζςιμου φάςματοσ ςυχνοτιτων ςε ζνα αρικμό καναλιϊν και τθ διαίρεςθ αυτϊν ςε χρονοκυρίδεσ. Θ υπθρεςία αυτι κατζχει δφο ηϊνεσ ςυχνοτιτων, τθ ηϊνθ 925 ΜΘz ζωσ 960 ΜΘz που κα αναλυκεί ςτο παρόν κεφάλαιο και τθ ηϊνθ 1805 MHz ζωσ 1880 MHz που κα αναλυκεί ςτο κεφάλαιο 6. Οι μετριςεισ πραγματοποιικθκαν με βάςθ το ςιμα GSM που παριγαγε θ γεννιτρια Hewlett Packard E4433B ESG-D Series Signal Generator (250 khz-4.0 GHz). Ραρατίκενται τα χαρακτθριςτικά του προσ μζτρθςθ ςιματοσ : Frequency : MHz Amplitude : -20dBm GSM : Standard Data Format : Pattern Modulation : GMSK NxT Frame : Primary Bits/Symbol : 1 Bit Rate : Kbps Filter : Gaussian Channel : P-GSMBase Data : PN9 Repeat : Cont Phase Pol : Normal Diff Encode : On Ορίςτθκαν οι default ρυκμίςεισ τθσ γεννιτριασ για τθν υπθρεςία GSM(GSM Standard). H ςυχνότθτα επιλζχκθκε ϊςτε να ανικει ςτο φάςμα που καταλαμβάνει θ υπθρεςία. H διαμόρφωςθ ορίηεται ωσ GMSK, αυτι δθλαδι που χρθςιμοποιείται ςτο GSM, ενϊ εφαρμόηεται και διαφορικι κωδικοποίθςθ. Ο ςυνδυαςμόσ επιλογϊν Data Format: Pattern, Data: PN9 και Repeat: Cont ορίηουν πωσ δθμιουργείται μία ςυνεχισ εςωτερικά παραγόμενθ Pseudo-noise ακολουκία με ρυκμό 2 9. Το φίλτρο που χρθςιμοποιικθκε είναι τφπου Gaussian με τιμι παραμζτρου α=0.3, κακϊσ όπωσ ορίηει θ γεννιτρια, θ GMSK διαμόρφωςθ [72]

73 Ιςχφσ (dbm) ακολουκείται από φίλτρα τφπου Gaussian με τιμζσ παραμζτρου α<0.5. Θ επιλογι Channel: P- GSMBase ορίηει πωσ το κανάλι που εφαρμόηεται ςτθ γεννιτρια είναι P-GSM, το οποίο προςομοιϊνει το ςιμα του GSM-900MHz, κακϊσ θ γεννιτρια δίνει επιπλζον τθν επιλογι για εφαρμογι ςιματοσ GSM-400MHz και GSM-850MHz. Τζλοσ, οι ρυκμίςεισ Bits/symbol και Bit Rate φανερϊνουν τισ πραγματικζσ τιμζσ που χρθςιμοποιοφνται ςτο GSM. 5.2 υςτϊςεισ κατϊ τα πρότυπα Για τθ ςυγκεκριμζνθ υπθρεςία τα διάφορα πρότυπα προτείνουν: RBW VBW Sweep Time Trace Mode Detector 200 khz khz 300kHz 700ms-1sec Max Hold Max Peak 5.3 Παρουςύαςη μετρόςεων με SRM-3000 Ρραγματοποιικθκαν μετριςεισ με το SRM-3000 τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ. Συγκεκριμζνα, μεταβάλλαμε το Resolution Bandwidth (RBW) και για κάκε τιμι του καταγράψαμε τα δεδομζνα ςε τρεισ μορφζσ αποτελεςμάτων, ΜΑΧ, Average και Max Average. Τα αποτελζςματα παρατίκενται παρακάτω: Average MAX Max Average Συχνότθτα (MHz) Σχ. 5.1: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=50kHz ςτο GSM-900MHz [73]

74 Ιςχφσ (dbm) Ιςχφσ (dbm) Average ΜΑΧ Max Average Συχνότθτα (MHz) Σχ. 5.2: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=100kHz ςτο GSM-900MHz Συχνότθτα (MHz) Average MAX Max Average Σχ. 5.3: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=200kHz ςτο GSM-900MHz [74]

75 Ιςχφσ (dbm) Συχνότθτα (MHz) Average MAX Max Average Σχ. 5.4: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=300kHz ςτο GSM-900MHz 5.4 χολιαςμόσ αποτελεςμϊτων SRM-3000 Ροιοτικόσ Σχολιαςμόσ τθσ Κυματομορφισ Τα ςχιματα μαρτυροφν πωσ με RBW 200 khz θ κυματομορφι παρουςιάηεται αρκετά ομαλι ςε αντίκεςθ με τα μικρότερα RBW που οδθγοφν ςε απεικονίςεισ με μεγαλφτερθ λεπτομζρεια και διακυμάνςεισ. Επιπλζον, κοινι διαπίςτωςθ για όλεσ τισ τιμζσ του RBW αποτελεί το γεγονόσ ότι οι Average και Max Average μετριςεισ οδθγοφν ςε ομαλότερθ απεικόνιςθ των αποτελεςμάτων, ςε αντίκεςθ με τισ MAX μετριςεισ οι οποίεσ παρουςιάηουν περιςςότερεσ διακυμάνςεισ, όπωσ άλλωςτε είναι αναμενόμενο. Σχολιαςμόσ ωσ προσ τθ μζγιςτθ τιμι (Peak value) Το ςιμα που εφαρμόςτθκε από τθ γεννιτρια είχε πλάτοσ -20dBm. Ππωσ φαίνεται από το ςχιμα 5.1 θ Average κι θ Max Average μζτρθςθ με RBW=50kHz οδθγεί ςε καταπίεςθ τθσ [75]

76 μζγιςτθσ τιμισ του πεδίου. Αντίκετα, τιμζσ του RBW που υπερβαίνουν τα 100kHz οδθγοφν ςε πιςτι απεικόνιςθ τθσ μζγιςτθσ τιμισ του πεδίου. Σχολιαςμόσ ωσ προσ το κόρυβο Ραρατθροφμε πωσ ο κόρυβοσ απεικονίηεται ςτα -100dBm για RBW=50kHz. Στισ μεγαλφτερεσ τιμζσ και ςυγκεκριμζνα για RBW 100kHz θ ςτάκμθ του κορφβου ανεβαίνει κατά 10dBm κι απεικονίηεται ςτα -90dBm. Φυςικά, ςτισ Max τιμζσ ο κόρυβοσ απεικονίηεται ςε πιο υψθλζσ ςτάκμεσ από ό,τι ςτισ Average και τισ Max Average, όπωσ άλλωςτε και το υπόλοιπο ςιμα. Ανάμεςα ςτισ Average και Max Average παρατθροφμε λίγο πιο ψθλά από άποψθ ιςχφοσ κορφβου τισ Max Average μετριςεισ, όπωσ άλλωςτε αναμζναμε με βάςθ τον τρόπο που υλοποιοφνται οι μετριςεισ αυτζσ. 5.5 Παρουςύαςη μετρόςεων με Spectrum Analyzer Ρραγματοποιικθκαν μετριςεισ με τον Αναλυτι Φάςματοσ (Spectrum Analyzer) τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sweep Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: Σχ.5.5 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=30kHz, VBW=30kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [76]

77 Σχ.5.6 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=30kHz, VBW=300kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.5.7 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=100kHz, VBW=100kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [77]

78 Σχ.5.8 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=100kHz, VBW=300kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.5.9 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=100kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [78]

79 Σχ.5.10 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=100ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.5.11 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=700ms, Trace Mode=Average, Detector=RMS [79]

80 Σχ.5.12 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=700ms, Trace Mode=Average, Detector=Max Peak Σχ.5.13 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=700ms, Trace Mode=Max Hold, Detector=RMS [80]

81 Σχ.5.14 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=700ms, Trace Mode=Average, Detector=RMS Σχ.5.15 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=1MHz, VBW=1MHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [81]

82 Σχ.5.16 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=700ms, Trace Mode=Average, Detector=Max Peak Σχ.5.17 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=700ms, Trace Mode=Average, Detector=RMS [82]

83 Σχ.5.18 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=700ms, Trace Mode=Max Hold, Detector=RMS 5.6 χολιαςμόσ Αποτελεςμϊτων Spectrum Analyzer Σχολιαςμόσ ωσ προσ RBW και VBW Αρχικά, εφαρμόςαμε RBW μικρότερο από το ελάχιςτο αποδεκτό που προτείνουν τα όρια. Ζτςι, με RBW=30kHz παρουςιάηεται υπερεκτίμθςθ τθσ ολικισ ιςχφοσ του ςιματοσ(channel Power) με τιμι περί τα -12dBm, κακϊσ οι υπόλοιπεσ μετριςεισ προςδιορίηουν Channel Power περί τα -17dBm, όπωσ απεικονίηεται ςτα ςχιματα 5.5 και 5.6. Επαναλαμβάνοντασ τα ίδια για RBW=100kHz (Σχιματα 5.7, 5.8) παρατθριςαμε ακριβϊσ τα ίδια αποτελζςματα κακϊσ το Channel Power κυμαίνεται περί τα -15dBm, αυξθμζνο δθλαδι κατά 2dBm ςε ςχζςθ με τισ περιςςότερεσ μετριςεισ. Αξίηει να αναφερκεί πωσ ςυγκρίνοντασ το Σχιμα 5.5 με το 5.6 και το 5.7 με το 5.8 ςυμπεραίνουμε πωσ δεν παρουςιάηονται αιςκθτζσ διαφορζσ, γεγονόσ που υποδεικνφει πωσ οι τιμζσ του VBW δεν επθρεάηουν ιδιαίτερα τθν απεικόνιςθ τθσ κυματομορφισ. Τζλοσ, όπωσ φαίνεται και ςτο Σχιμα 5.15, με RBW=1MHz οδθγοφμαςτε ςε χαμθλότερεσ τιμζσ Channel Power και ςυγκεκριμζνα ςτα 2 dbm χαμθλότερα ςε ςχζςθ με τν πλειοψθφία των μετριςεων, γεγονόσ που μαρτυρά ότι χρειαηόμαςτε χαμθλότερο RBW. [83]

84 Σχολιαςμόσ ωσ προσ το Sweep Time Στθ ςυνζχεια, με τισ υπόλοιπεσ παραμζτρουσ ίδιεσ, ςυγκρίκθκαν τα αποτελζςματα των μετριςεων για Sweep Time ίςο με 100ms και 700 ms. Τα ςχιματα 5.9 και 5.10 πιςτοποιοφν ότι οφτε αυτόσ ο παράγοντασ επθρεάηει αιςκθτά τισ μετριςεισ μασ κακϊσ τόςο θ ποιοτικι αναπαράςταςθ τθσ κυματομορφισ όςο και οι τιμζσ του Channel Power δεν παρουςιάηουν ζντονθ διαφορά. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Ακολοφκωσ, με δεδομζνεσ κάποιεσ παραμζτρουσ όπωσ RBW=300kHz, VBW=300kHz, Sweep Time=700ms και διαφορετικά detectors και modes (Σχιματα ) οδθγοφμαςτε ςτο ςυμπζραςμα ότι το RMS detector οδθγεί ςε χαμθλζσ τιμζσ του Channel Power, ενϊ το Max Peak εξυπθρετεί το worst case scenario. Ωσ προσ τουσ τρόπουσ καταγραφισ των δεδομζνων το Average και το Max Hold οδθγοφν ςε παρόμοια αποτελζςματα. (Σχιματα 5.13, 5.14), ωςτόςο αυτό οφείλεται και ςτο εργαςτθριακό ςιμα, το οποίο δε λαμβάνει υπ' όψιν του τθν κίνθςθ. Επειδι το GSM είναι μία υπθρεςία που επθρεάηεται από τθν κίνθςθ, κα πρζπει γενικά να ακολουκοφμε τισ μζγιςτεσ τιμζσ. Τζλοσ, επαναλάβαμε τα παραπάνω με RBW=300kHz, VBW=1ΜHz και Sweep Time= 100ms.(Σχιματα ). Τα ςυμπεράςματα ιταν παρόμοια με πριν. 5.7 Παρουςύαςη μετρόςεων με Aaronia HF Ρραγματοποιικθκαν μετριςεισ με το Aaronia HF τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sample Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: [84]

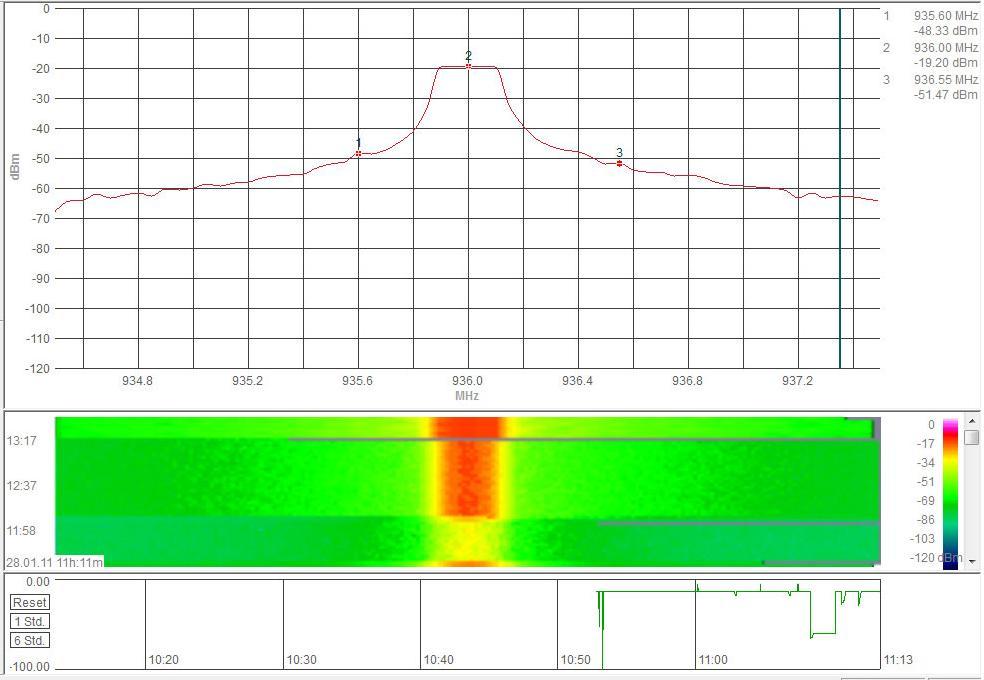

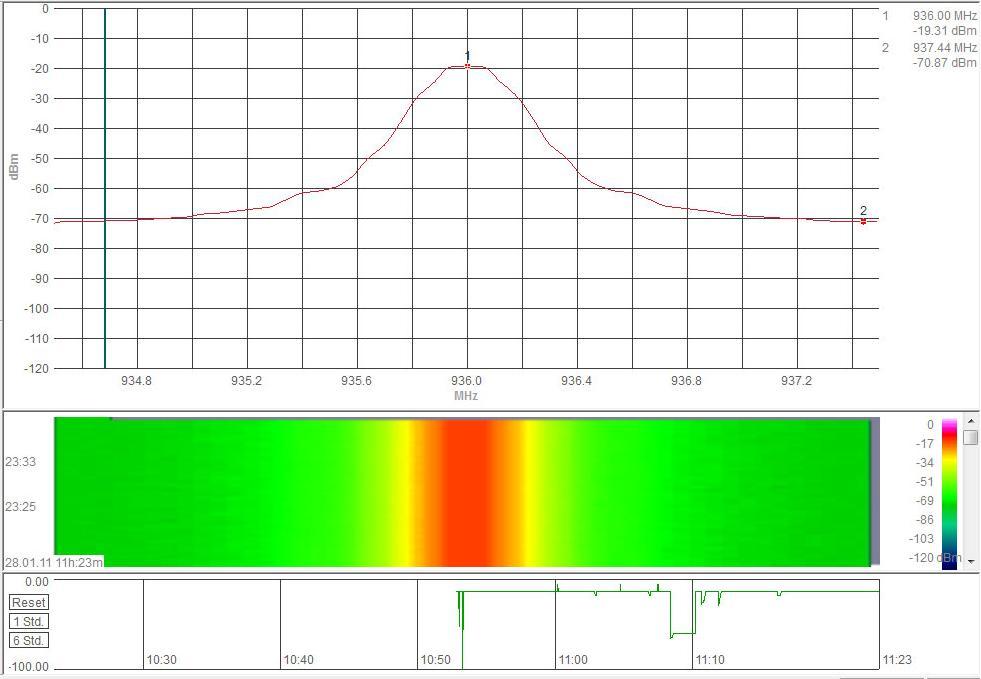

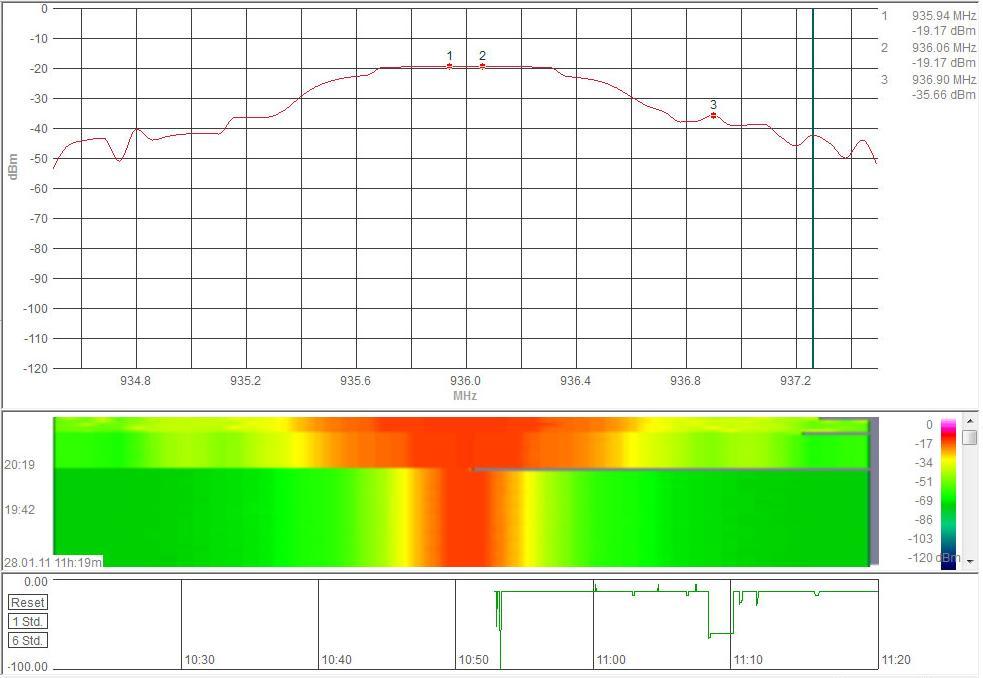

85 Σχ.5.19 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=30kHz, VBW=30kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.5.20 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=30kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [85]

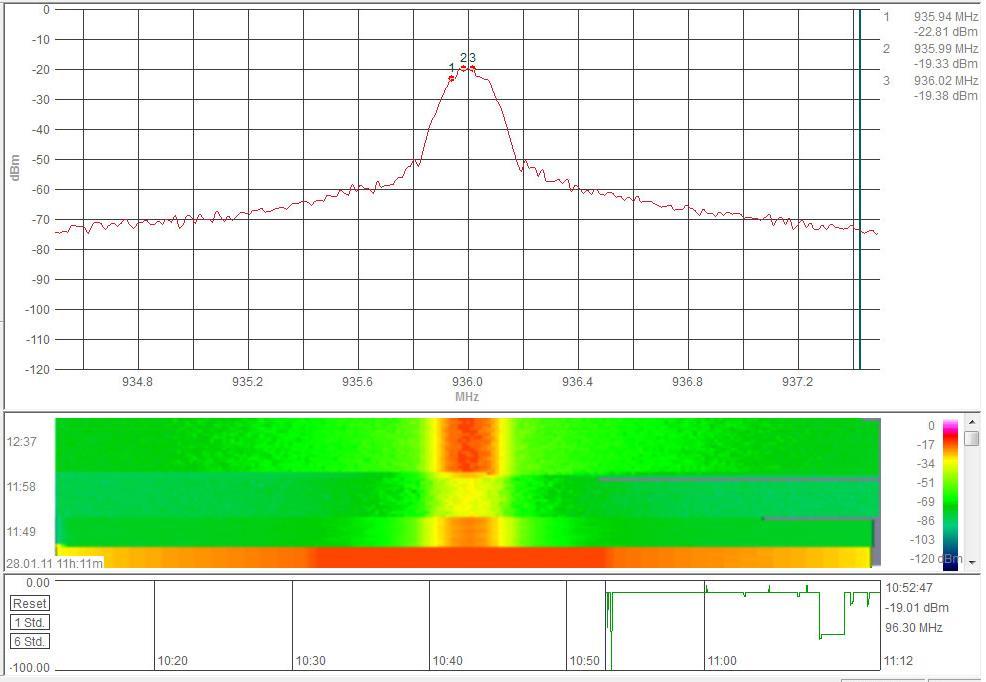

86 Σχ.5.21 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=100kHz, VBW=100kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.5.22 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=100kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [86]

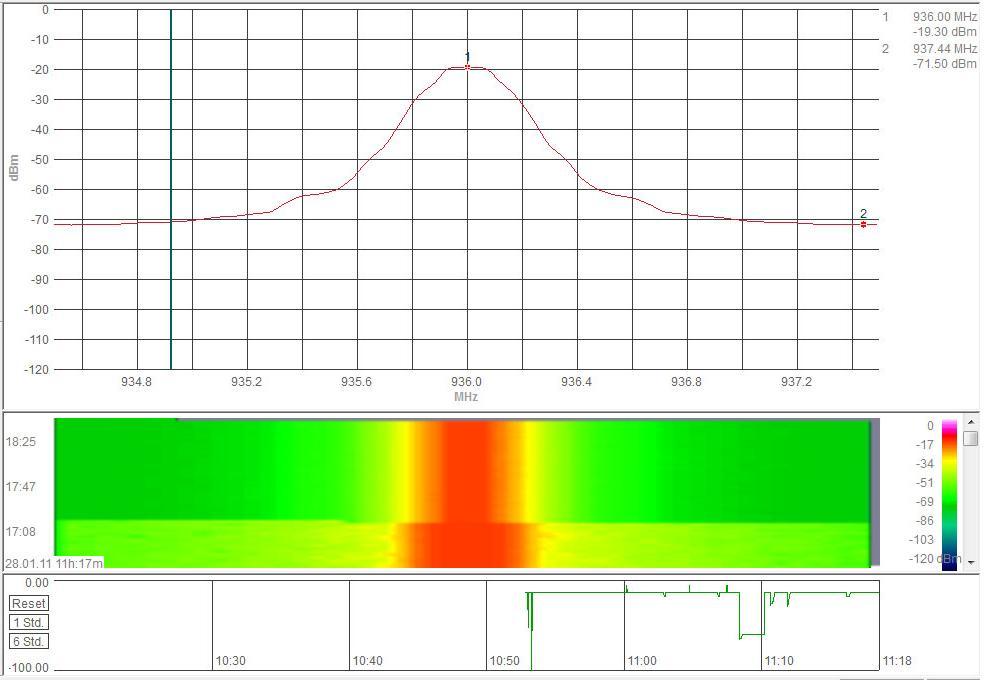

87 Σχ.5.23 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=100kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.5.24 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=100ms, Trace Mode=Max Hold, Detector=Max Peak [87]

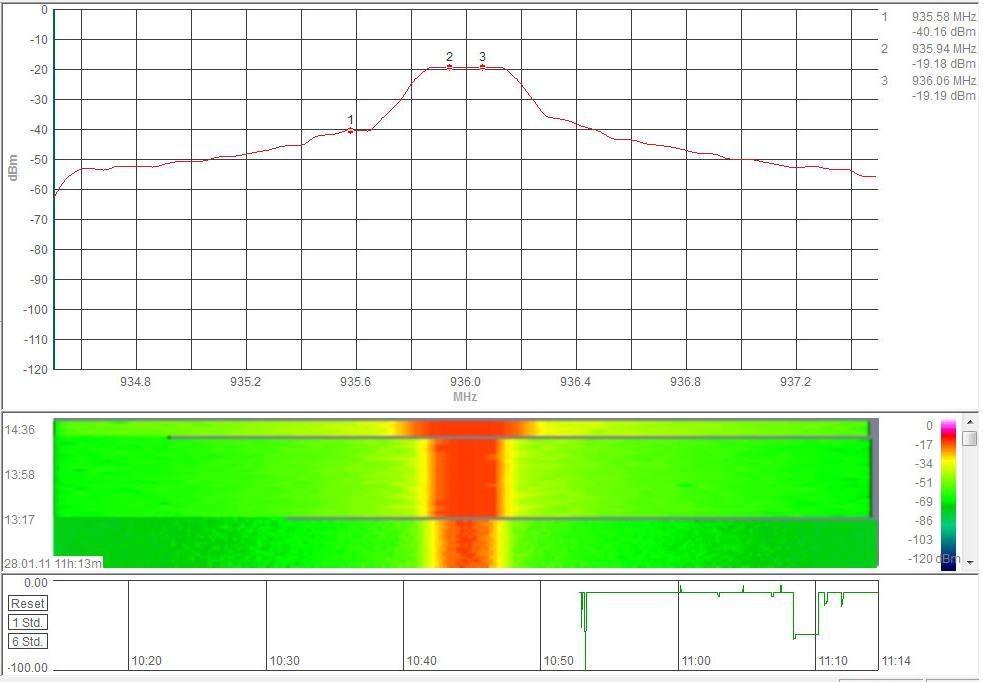

88 Σχ.5.25 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.5.26 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=500ms, Trace Mode=Average, Detector=Max Peak [88]

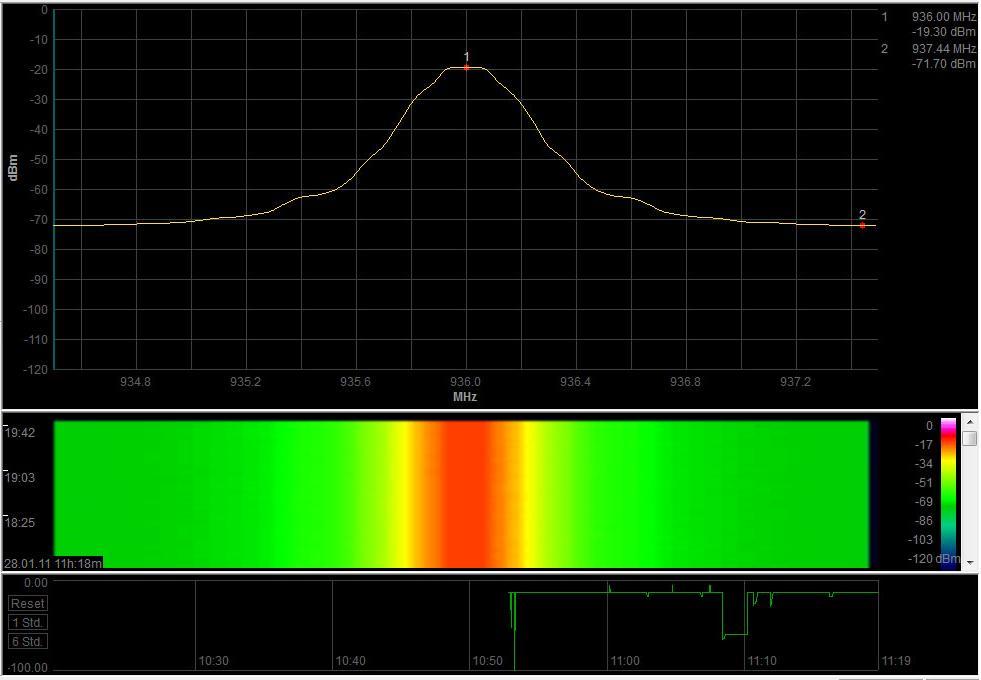

89 Σχ.5.27 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS Σχ.5.28 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=500ms, Trace Mode=Average, Detector=RMS [89]

90 Σχ.5.29 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=1MHz, VBW=1MHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.5.30 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=100ms, Trace Mode=Average, Detector=Max Peak [90]

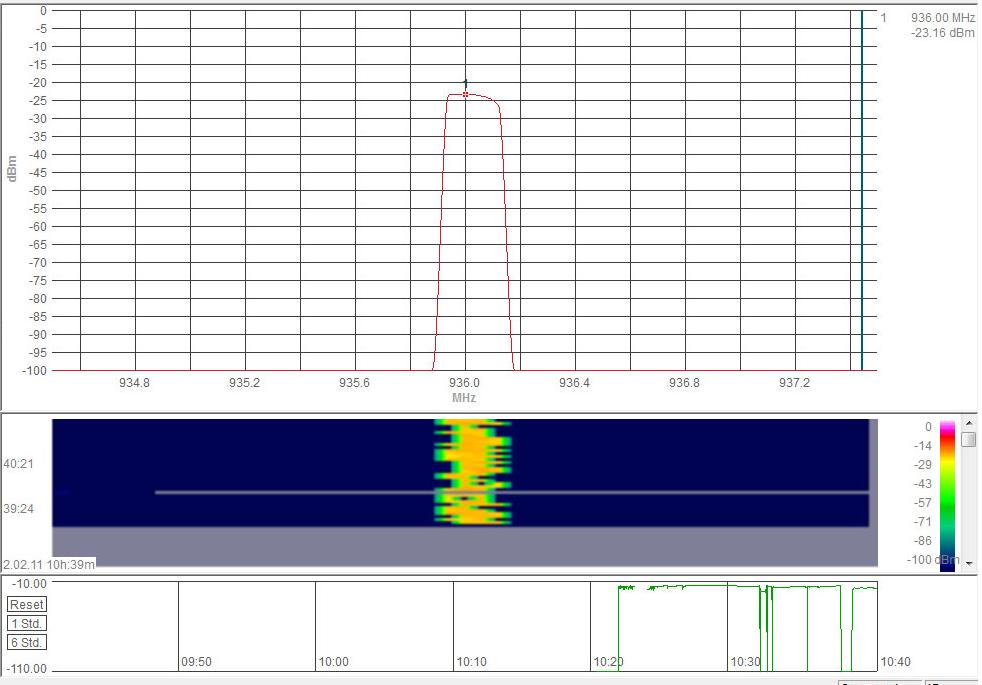

91 Σχ.5.31 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=100ms, Trace Mode=Average, Detector=RMS Σχ.5.32 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS [91]

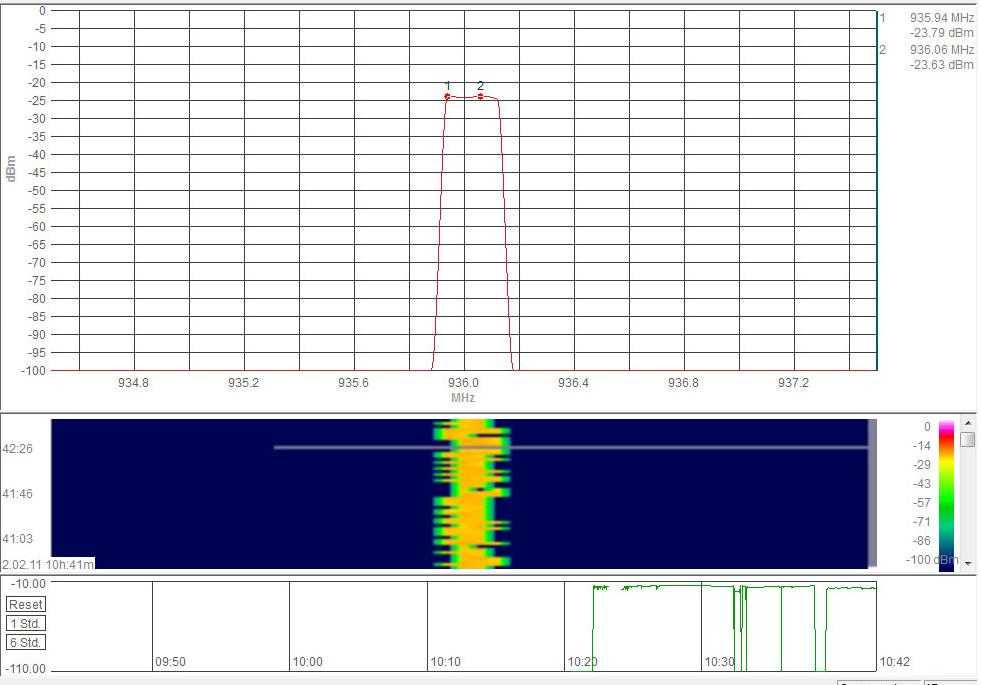

92 5.8 χολιαςμόσ Αποτελεςμϊτων Aaronia HF Σχολιαςμόσ ωσ προσ RBW και VBW Εφαρμόηοντασ διάφορεσ τιμζσ RBW παρατθροφμε πωσ για RBW 100kHz το ςιμα απεικονίηεται με αρκετζσ λεπτομζρειεσ και ςυμπιεςμζνο ωσ προσ το εφροσ του. Αυτό μαρτυρά πωσ απαιτείται μεγαλφτερθ τιμι RBW. Στα επόμενα ςχιματα, όπου ζχει εφαρμοςκεί RBW=300kHz θ βελτίωςθ είναι αιςκθτι. Ωςτόςο, ακόμα υψθλότερεσ τιμζσ, όπωσ RBW=1MHz, το οποίο απεικονίηεται ςτο ςχιμα 5.29 οδθγοφν ςε αλλοίωςθ τθσ κυματομορφισ και διαπλάτυνςθ αυτισ. Το ςτοιχείο αυτό μαρτυρά πωσ απαιτείται εφαρμογι χαμθλότερθσ τιμισ RBW. Σε ό,τι αφορά το VBW, θ διαφοροποίθςθ κακίςταται ςαφισ παρατθρϊντασ τα ςχιματα 5.21 και 5.22, από όπου φαίνεται πωσ μία τιμι VBW RBW οδθγεί ςε καλφτερα αποτελζςματα. Σχολιαςμόσ ωσ προσ το Sample Time (βλ. ςελίδα 70) Στα ςχιματα 5.22 και 5.24 οι μετριςεισ υλοποιικθκαν διατθρϊντασ όλεσ τισ υπόλοιπεσ παραμζτρουσ ςτακερζσ και αλλάηοντασ μόνο τθν παράμετρο Sample Time. Ππωσ φαίνεται από τα αποτελζςματα, δεν παρουςιάηεται κάποια αιςκθτι διαφορά για τισ τιμζσ Sample Time=100ms και Sample Time=500ms. Εντοφτοισ, κεωρείται προτιμθτζο να εφαρμόηουμε τισ μεγαλφτερεσ τιμζσ Sample Time κακϊσ με αυτό τον τρόπο το φίλτρο που εφαρμόηεται κι ζχει εφροσ όςο ορίηεται από το RBW ζχει περιςςότερο χρόνο ϊςτε να εφαρμοςτεί ςτο προσ μζτρθςθ ςιμα. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Ρροκειμζνου να αποφανκοφμε για τθν επίδραςθ των παραμζτρων αυτϊν ςτισ μετριςεισ, διατθριςαμε ςτακερζσ όλεσ τισ υπόλοιπεσ και πειραματιςτικαμε με τθν εφαρμογι των προσ ζλεγχο παραμζτρων ςυνδυάηοντάσ τεσ με όλουσ τουσ δυνατοφσ ςυνδυαςμοφσ, όπωσ απεικονίηεται ςτα ςχιματα 5.25 ζωσ Από τα ςχιματα 5.25 και 5.26 φαίνεται πωσ οι Average μετριςεισ οδθγοφν ςε χαμθλότερου μεγίςτου απεικονίςεισ ςε ςχζςθ με τισ Max Hold μετριςεισ. Σε ό,τι αφορά τα detectors, με τθν εφαρμογι RMS detector οδθγοφμαςτε ςε ςτάκμεσ κορφβου -70dBm εν αντικζςει με το Max Peak detector όπου ο κόρυβοσ απεικονίηεται ςτα -50dBm, δθλαδι 20dB υψθλότερα. Επίςθσ, με το RMS detector θ φαςματικι πλθροφορία παρουςιάηεται περιςςότερο ςυγκεντρωμζνθ γφρω από τθν κεντρικι ςυχνότθτα ςε ςχζςθ με το Max Peak το οποίο οδθγεί ςε πιο ευρυηωνικι αναπαράςταςθ του ςιματοσ. Τζλοσ, άξιο αναφοράσ αποτελεί το γεγονόσ ότι, όπωσ φαίνεται και ςτο ςχιμα 5.26 ο ςυνδυαςμόσ παραμζτρων RBW=300kHz, Max Peak detector και Average Result Type οδθγοφν ςε καταπίεςθ τθσ μζγιςτθσ τιμισ του ςιματοσ κατά περίπου 4dB ςε ςχζςθ με όλεσ τισ υπόλοιπεσ μετριςεισ. [92]

93 5.9 Παρουςύαςη μετρόςεων με Aaronia HF-6080 Ρραγματοποιικθκαν μετριςεισ με το Aaronia HF-6080 τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sample Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: Σχ.5.33 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=30kHz, VBW=30kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS [93]

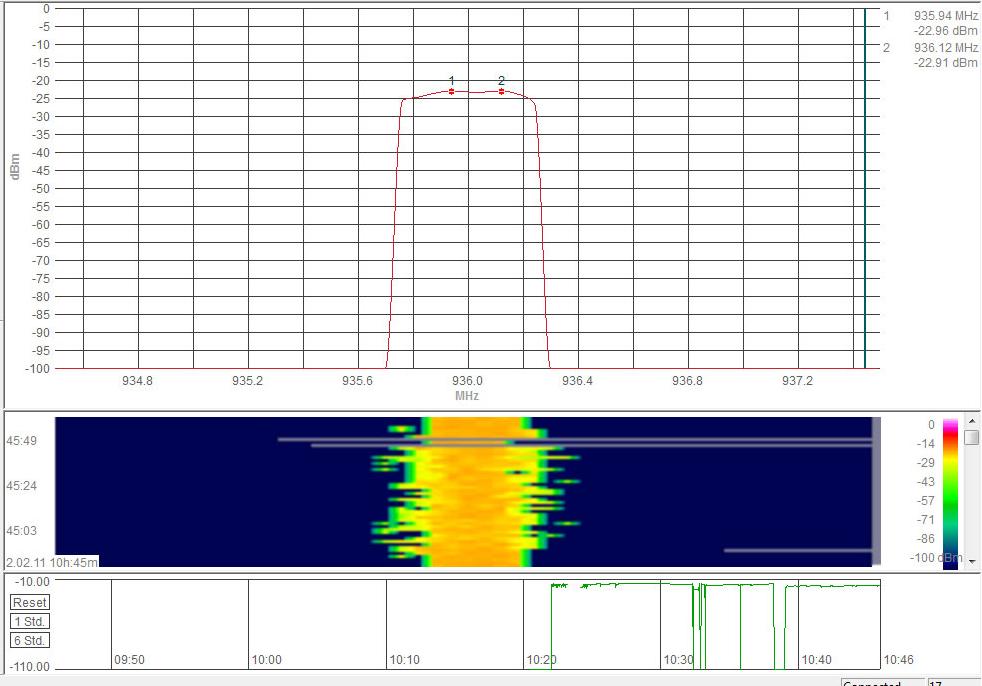

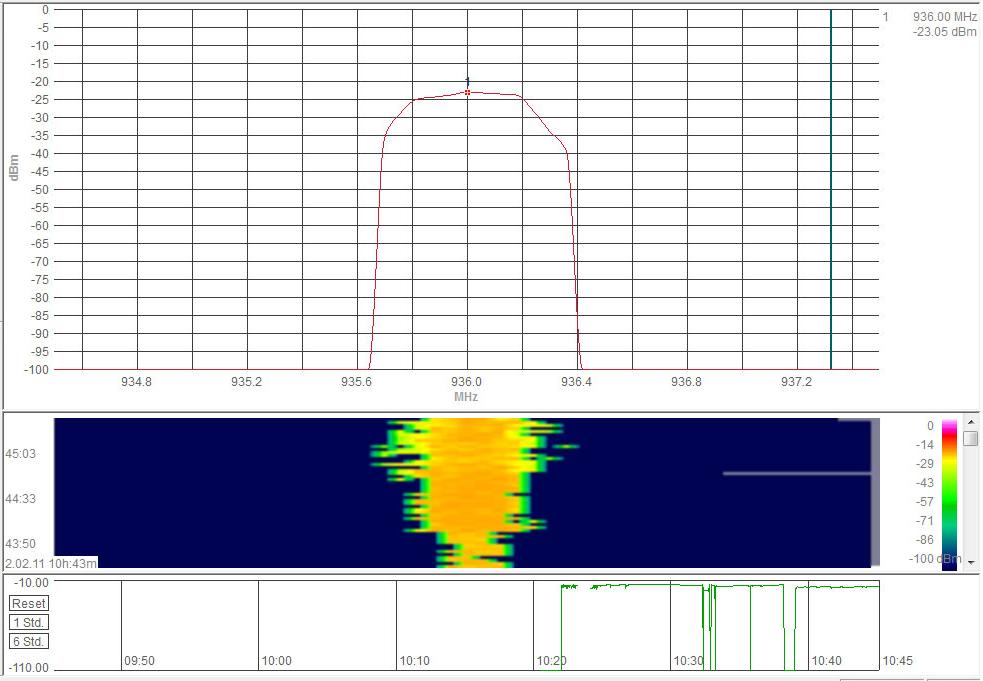

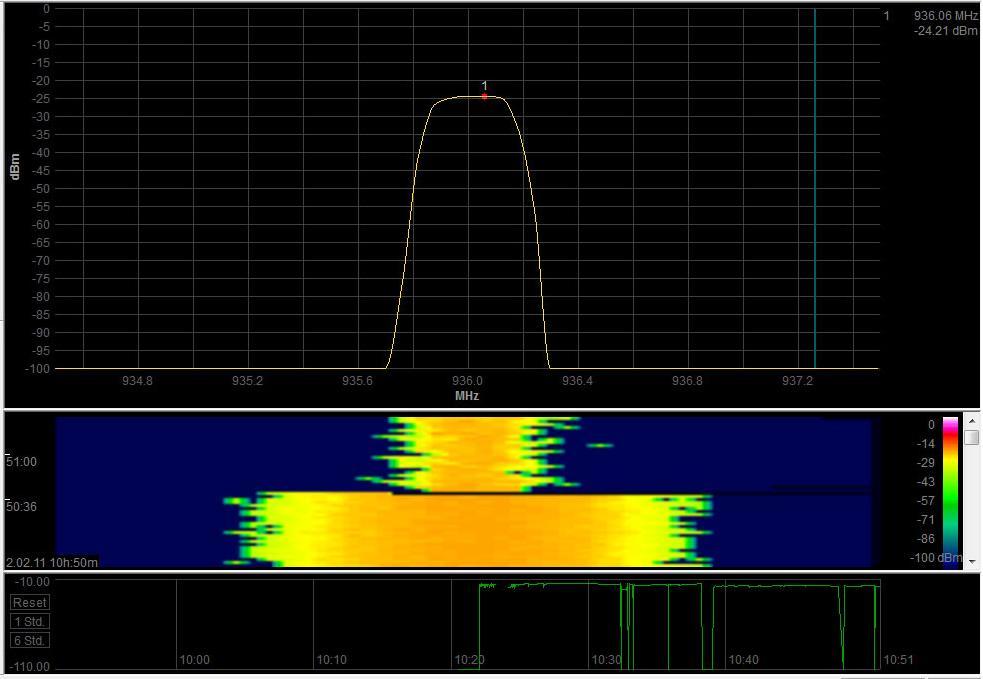

94 Σχ.5.34 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=30kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS Σχ.5.35 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=100kHz, VBW=100kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS [94]

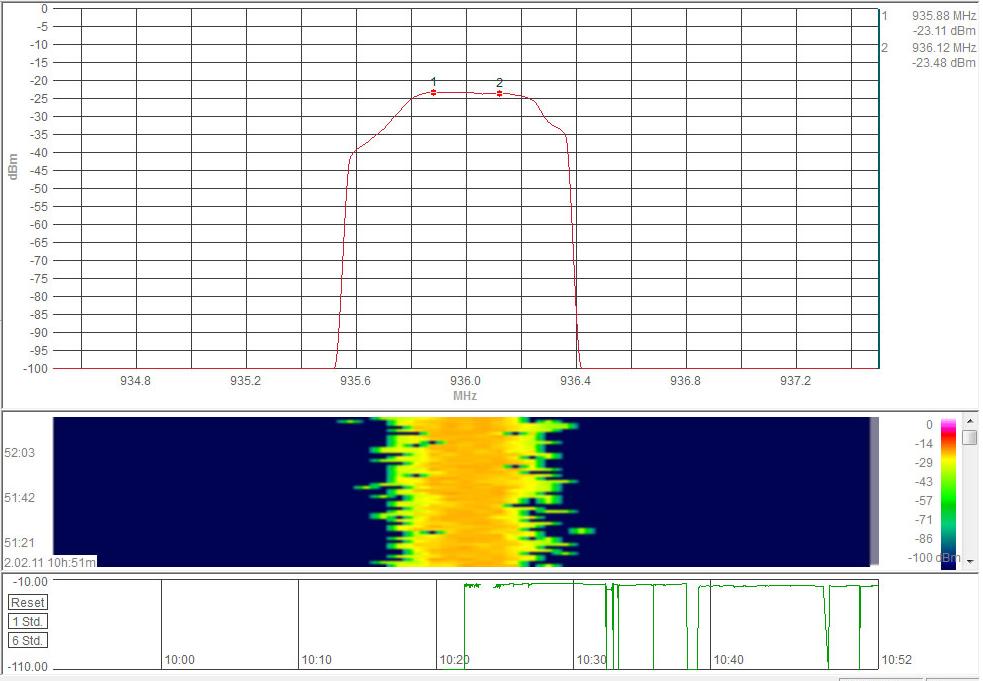

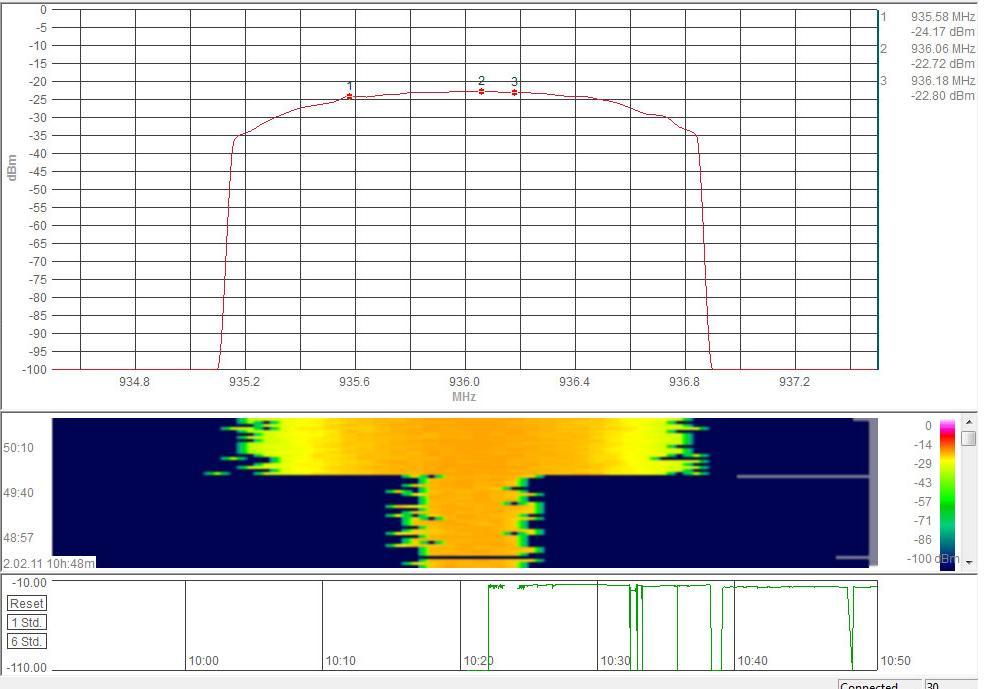

95 Σχ.5.36 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=100kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS Σχ.5.37 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=300kHz, VBW=100kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS [95]

96 Σχ.5.38 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS Σχ.5.39 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS [96]

97 Σχ.5.40 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=500ms, Trace Mode=Average, Detector=RMS Σχ.5.41 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=1MHz, VBW=1MHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS [97]

98 Σχ.5.42 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=100ms, Trace Mode=Average, Detector=RMS Σχ.5.43 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF-6080 ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS [98]

99 5.10 χολιαςμόσ Αποτελεςμϊτων Aaronia HF-6080 Σχολιαςμόσ ωσ προσ RBW και VBW Αρχικό ςυμπζραςμα από όλεσ τισ μετριςεισ είναι πωσ το όργανο απεικονίηει το μζγιςτο του ςιματοσ ςε ςτάκμθ 3-4 db χαμθλότερα από τθν τιμι που εφαρμόςτθκε από τθ γεννιτρια. Από μία απλι επιςκόπθςθ των ςχθμάτων παρατθροφμε πωσ με RBW=30kHz το ςιμα απεικονίηεται ιδιαίτερο ςτενό, όπωσ ακριβϊσ και για RBW=100kHz, ενϊ με RBW=1MHz αρχίηει να αλλοιϊνεται θ κυματομορφι του με αποτζλεςμα θ ςτάκμθ να παρουςιάηεται ενιαία για εφροσ πολφ μεγαλφτερο ςυγκριτικά με τισ υπόλοιπεσ μετριςεισ. Επαλθκεφεται, ζτςι, και με αυτό το όργανο πωσ θ βζλτιςτθ επιλογι RBW για το GSM-900MHz είναι θ τιμι RBW=300kHz. Συγκρίνοντασ τα ςχιματα 5.36 και 5.41 διαπιςτϊνουμε πωσ θ επιλογι του VBW δεν επθρεάηει αιςκθτά τα αποτελζςματα των μετριςεϊν μασ. Σχολιαςμόσ ωσ προσ το Sample Time Τα ςχιματα 5.37 και 5.38 μαρτυροφν πωσ κακϊσ αυξάνεται θ τιμι του Sample Time θ απεικόνιςθ του ςιματοσ γίνεται ολοζνα και πιο ρεαλιςτικι. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Το ςυγκεκριμζνο όργανο δε μασ παρζχει τθ δυνατότθτα επιλογισ detector κακϊσ χρθςιμοποιείται μόνο το RMS detector. Αναφορικά με το trace mode, όπωσ φαίνεται κι από τα ςχιματα αλλά και θ Average επιλογι οδθγεί ςε απεικόνιςθ μικρότερο εφρουσ ηϊνθσ ςθμάτων αλλά και καταπιεςμζνων κατά περίπου 1 db ωσ προσ τθ μζγιςτθ τιμι. [99]

100 Κεφϊλαιο 6: Μετρόςεισ GSM 1800MHz 6.1 Περιγραφό όματοσ Στο παρόν κεφάλαιο μελετάται θ μζτρθςθ τθσ θλεκτρομαγνθτικισ ακτινοβολίασ ςτθ ηϊνθ ςυχνοτιτων όπου εκτείνεται το GSM-1800MHz, δθλαδι ςτθν μπάντα 1805ΜΘz-1880MHz του φάςματοσ. Οι μετριςεισ πραγματοποιικθκαν με βάςθ το ςιμα GSM που παριγαγε θ γεννιτρια Hewlett Packard E4433B ESG-D Series Signal Generator (250 khz-4.0 GHz). Ραρατίκενται τα χαρακτθριςτικά του προσ μζτρθςθ ςιματοσ : Frequency : 1.83 GHz Amplitude : -20dBm GSM : Standard Data Format : Pattern Modulation : GMSK NxT Frame : Primary Bits/Symbol : 1 Bit Rate : Kbps Filter : Gaussian Channel : P-GSMBase Data : PN9 Repeat : Cont Phase Pol : Normal Diff Encode : On Ορίςτθκαν οι default ρυκμίςεισ τθσ γεννιτριασ για τθν υπθρεςία GSM(GSM Standard). H ςυχνότθτα επιλζχκθκε ϊςτε να ανικει ςτο φάςμα που καταλαμβάνει θ υπθρεςία. H διαμόρφωςθ ορίηεται ωσ GMSK, αυτι δθλαδι που χρθςιμοποιείται ςτο GSM, ενϊ εφαρμόηεται και διαφορικι κωδικοποίθςθ. Ο ςυνδυαςμόσ επιλογϊν Data Format: Pattern, Data: PN9 και Repeat: Cont ορίηουν πωσ δθμιουργείται μία ςυνεχισ εςωτερικά παραγόμενθ Pseudo-noise ακολουκία με ρυκμό 2 9. Το φίλτρο που χρθςιμοποιικθκε είναι τφπου Gaussian με τιμι παραμζτρου α=0.3, κακϊσ όπωσ ορίηει θ γεννιτρια, θ GMSK διαμόρφωςθ ακολουκείται από φίλτρα τφπου Gaussian με τιμζσ παραμζτρου α<0.5. Θ επιλογι Channel: P- GSMBase ορίηει πωσ το κανάλι που εφαρμόηεται ςτθ γεννιτρια είναι P-GSM, το οποίο [100]

101 προςομοιϊνει το ςιμα του GSM-900MHz, κακϊσ θ γεννιτρια δίνει επιπλζον τθν επιλογι για εφαρμογι ςιματοσ GSM-400MHz και GSM-850MHz. Θ καταςκευι τθσ γεννιτριασ ζγινε προτοφ γίνει θ μετάβαςθ τθσ υπθρεςίασ ςε υψθλότερεσ φαςματικζσ ηϊνεσ και ςυγκεκριμζνα ςτα 1.8GHz. Ζτςι, χρθςιμοποιικθκε το ςιμα που εφαρμόηεται και ςτο GSM-900, θ οποία αποτελεί και πραγματικι υπθρεςία για τα ευρωπαϊκά δεδομζνα. Τζλοσ, οι ρυκμίςεισ Bits/symbol και Bit Rate φανερϊνουν τισ πραγματικζσ τιμζσ που χρθςιμοποιοφνται ςτο GSM. 6.2 υςτϊςεισ κατϊ τα πρότυπα Για τθ ςυγκεκριμζνθ υπθρεςία τα διάφορα πρότυπα προτείνουν RBW VBW Sweep Time Trace Mode Detector 200 khz khz 300kHz 700ms-1sec Max Hold Max Peak 6.3 Παρουςύαςη μετρόςεων με SRM-3000 Ρραγματοποιικθκαν μετριςεισ με το SRM-3000 τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ. Συγκεκριμζνα, μεταβάλλαμε το Resolution Bandwidth (RBW) και για κάκε τιμι του καταγράψαμε τα δεδομζνα ςε τρεισ μορφζσ αποτελεςμάτων, ΜΑΧ, Average και Max Average. Τα αποτελζςματα παρατίκενται παρακάτω: [101]

102 Ιςχφσ (dbm) Ιςχφσ (dbm) Average MAX Max Average Συχνότθτα (MHz) Σχ. 6.1: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=50kHz ςτο GSM-1800MHz Average MAX Max Average Συχνότθτα (MHz) Σχ. 6.2: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=100kHz ςτο GSM-1800MHz [102]

103 Ιςχφσ (dbm) Ιςχφσ (dbm) Συχνότθτα (MHz) Average MAX Max Average Σχ. 6.3: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=200kHz ςτο GSM-1800MHz Συχνότθτα (MHz) Average MAX Max Average Σχ. 6.4: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=300kHz ςτο GSM-1800MHz 6.4 χολιαςμόσ αποτελεςμϊτων SRM-3000 Ροιοτικόσ Σχολιαςμόσ τθσ Κυματομορφισ Τα ςχιματα μαρτυροφν πωσ με RBW 200 khz θ κυματομορφι παρουςιάηεται αρκετά ομαλι ςε αντίκεςθ με τα μικρότερα RBW που οδθγοφν ςε απεικονίςεισ με μεγαλφτερθ λεπτομζρεια και διακυμάνςεισ. [103]

104 Επιπλζον, κοινι διαπίςτωςθ για όλεσ τισ τιμζσ του RBW αποτελεί το γεγονόσ ότι οι Average και Max Average μετριςεισ οδθγοφν ςε ομαλότερθ απεικόνιςθ των αποτελεςμάτων, ςε αντίκεςθ με τισ MAX μετριςεισ οι οποίεσ παρουςιάηουν περιςςότερεσ διακυμάνςεισ, όπωσ άλλωςτε είναι αναμενόμενο. Σχολιαςμόσ ωσ προσ τθ μζγιςτθ τιμι (Peak value) Το ςιμα που εφαρμόςτθκε από τθ γεννιτρια είχε πλάτοσ -20dBm. Ππωσ φαίνεται από το ςχιμα 6.1 θ Average κι θ Max Average μζτρθςθ με RBW=50kHz οδθγεί ςε καταπίεςθ τθσ μζγιςτθσ τιμισ του πεδίου. Αντίκετα, τιμζσ του RBW που υπερβαίνουν τα 100kHz οδθγοφν ςε πιςτι απεικόνιςθ τθσ μζγιςτθσ τιμισ του πεδίου. Σχολιαςμόσ ωσ προσ το κόρυβο Ραρατθροφμε πωσ ο κόρυβοσ απεικονίηεται ςτα -100dBm για RBW=50kHz. Στισ μεγαλφτερεσ τιμζσ και ςυγκεκριμζνα για RBW 100kHz θ ςτάκμθ του κορφβου ανεβαίνει κατά 10dBm κι απεικονίηεται ςτα -90dBm. Φυςικά, ςτισ Max τιμζσ ο κόρυβοσ απεικονίηεται ςε πιο υψθλζσ ςτάκμεσ από ό,τι ςτισ Average και τισ Max Average τιμζσ, όπωσ άλλωςτε και το υπόλοιπο ςιμα. Ανάμεςα ςτισ Average και Max Average παρατθροφμε λίγο πιο ψθλά από άποψθ ιςχφοσ κορφβου τισ Max Average μετριςεισ, όπωσ άλλωςτε αναμζναμε με βάςθ τον τρόπο που υλοποιοφνται οι μετριςεισ αυτζσ. 6.5 Παρουςύαςη μετρόςεων με Spectrum Analyzer Ρραγματοποιικθκαν μετριςεισ με τον Αναλυτι Φάςματοσ (Spectrum Analyzer) τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sweep Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: [104]

105 Σχ.6.5 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=30kHz, VBW=30kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.6.6 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=100kHz, VBW=100kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [105]

106 Σχ.6.7 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=100kHz, VBW=300kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.6.8 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=30kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [106]

107 Σχ.6.9 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=100kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.6.10 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=100ms, Trace Mode=Max Hold, Detector=Max Peak [107]

108 Σχ.6.11 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.6.12 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=700ms, Trace Mode=Average, Detector=Max Peak [108]

109 Σχ.6.13 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=700ms, Trace Mode=Max Hold, Detector=RMS Σχ.6.14 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=700ms, Trace Mode=Average, Detector=RMS [109]

110 Σχ.6.15 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=1MHz, VBW=1MHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.6.16 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=700ms, Trace Mode=Average, Detector=Max Peak [110]

111 Σχ.6.17 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=100ms, Trace Mode=Average, Detector=RMS Σχ.6.18 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS [111]

112 6.6 χολιαςμόσ Αποτελεςμϊτων Spectrum Analyzer Σχολιαςμόσ ωσ προσ RBW και VBW Αρχικά, εφαρμόςαμε RBW μικρότερο από το ελάχιςτο αποδεκτό που προτείνουν τα πρότυπα. Ζτςι, με RBW=30kHz παρουςιάηεται υπερεκτίμθςθ τθσ ολικισ ιςχφοσ του ςιματοσ(channel Power) με τιμι περί τα -14dBm, κακϊσ οι υπόλοιπεσ μετριςεισ προςδιορίηουν Channel Power περί τα -19dBm, όπωσ απεικονίηεται ςτo ςχιμα 6.5. Με RBW=100kHz (Σχιματα 6.6, 6.7) παρατθριςαμε το ίδιο αποτζλεςμα κακϊσ το Channel Power κυμαίνεται περί τα -17dBm, αυξθμζνο δθλαδι κατά 2dBm ςε ςχζςθ με τισ περιςςότερεσ μετριςεισ. Αξίηει να αναφερκεί πωσ ςυγκρίνοντασ το Σχιμα 6.6 με το 6.7 και το 6.8 με το 6.9 ςυμπεραίνουμε πωσ δεν παρουςιάηονται αιςκθτζσ διαφορζσ, γεγονόσ που υποδεικνφει πωσ οι τιμζσ του VBW δεν επθρεάηουν ιδιαίτερα τθν απεικόνιςθ τθσ κυματομορφισ. Τζλοσ, όπωσ φαίνεται και ςτο Σχιμα 6.15, με RBW=1MHz οδθγοφμαςτε ςε αποδεκτζσ τιμζσ Channel Power, γεγονόσ που ςυνιςτά διαφοροποίθςθ ςε ςχζςθ με το GSM-900MHz, όπου τόςο μεγάλεσ τιμζσ RBW οδθγοφςαν ςε χαμθλότερεσ τιμζσ ιςχφοσ του ςιματοσ. Σχολιαςμόσ ωσ προσ το Sweep Time Στθ ςυνζχεια, με τισ υπόλοιπεσ παραμζτρουσ ίδιεσ, ςυγκρίκθκαν τα αποτελζςματα των μετριςεων για Sweep Time ίςο με 100ms και 700 ms. Τα ςχιματα 6.10 και 6.11 πιςτοποιοφν ότι οφτε αυτόσ ο παράγοντασ επθρεάηει αιςκθτά τισ μετριςεισ μασ κακϊσ τόςο θ ποιοτικι αναπαράςταςθ τθσ κυματομορφισ όςο και οι τιμζσ του Channel Power δεν παρουςιάηουν ζντονθ διαφορά. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Ακολοφκωσ, με δεδομζνεσ κάποιεσ παραμζτρουσ όπωσ RBW=300kHz, VBW=300kHz, Sweep Time=700ms και διαφορετικά detectors και modes (Σχιματα ) οδθγοφμαςτε ςτο ςυμπζραςμα ότι το RMS detector οδθγεί ςε χαμθλζσ τιμζσ του Channel Power, ενϊ το Max Peak εξυπθρετεί το worst case scenario. Ωσ προσ τουσ τρόπουσ καταγραφισ των δεδομζνων το Average και το Max Hold οδθγοφν ςε παρόμοια αποτελζςματα. (Σχιματα 6.13, 6.14), ωςτόςο αυτό οφείλεται και ςτο εργαςτθριακό ςιμα, το οποίο δε λαμβάνει υπ' όψιν του τθν κίνθςθ. Επειδι το GSM είναι μία υπθρεςία που επθρεάηεται από τθν κίνθςθ, κα πρζπει γενικά να ακολουκοφμε τισ μζγιςτεσ τιμζσ. Το παραπάνω ςυμπζραςμα πιςτοποιικθκε και για RBW=300kHz, VBW=1MHz, Sweep Time=100ms και διαφορετικά trace modes, όπωσ φαίνεται και ςτα ςχιματα 6.16 και [112]

113 6.7 Παρουςύαςη μετρόςεων με Aaronia HF Ρραγματοποιικθκαν μετριςεισ με το Aaronia HF τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sample Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: Σχ.6.19 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=30kHz, VBW=30kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [113]

114 Σχ.6.20 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=30kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.6.21 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=100kHz, VBW=100kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [114]

115 Σχ.6.22 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=100kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.6.23 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=100kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [115]

116 Σχ.6.24 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=100ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.6.25 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [116]

117 Σχ.6.26 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=500ms, Trace Mode=Average, Detector=Max Peak Σχ.6.27 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS [117]

118 Σχ.6.28 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=300kHz, SWT=500ms, Trace Mode=Average, Detector=RMS Σχ.6.29 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=1MHz, VBW=1MHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [118]

119 Σχ.6.30 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=100ms, Trace Mode=Average, Detector=Max Peak Σχ.6.31 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=100ms, Trace Mode=Average, Detector=RMS [119]

120 Σχ.6.32 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο GSM 900MHz, RBW=300kHz, VBW=1MHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS 6.8 χολιαςμόσ Αποτελεςμϊτων Aaronia HF Σχολιαςμόσ ωσ προσ RBW και VBW Αρχικά, εφαρμόςτθκε πολφ μικρι τιμι RBW τθσ τάξθσ των 30kHz το οποίο οδιγθςε ςε απεικόνιςθ με υψθλι λεπτομζρεια, αλλά και ςυμπίεςθσ ωσ προσ το εφροσ, αλλά και ωσ προσ τθ μζγιςτθ τιμι του ςιματοσ.. Ππωσ φαίνεται και από τα ςχιματα 6.19 και 6.20 θ μεταβολι του VBW δεν επθρζαςε αιςκθτά τισ μετριςεισ. Το ίδιο ςυμπζραςμα επαλθκεφτθκε και για RBW=100kHz ςτα ςχιματα 6.21 και Φυςικά, θ υψθλότερθ τιμι RBW οδιγθςε και ςε καλφτερθ απεικόνιςθ του ςιματοσ. Τθ βζλτιςτθ απεικόνιςθ, ωςτόςο, επιτφχαμε με RBW=300kHz. Συγκρίνοντασ τα ςχιματα 6.23 και 6.24 διαπιςτϊνουμε πωσ κακϊσ ανεβαίνουν οι τιμζσ RBW αρχίηει να γίνεται αιςκθτι κι θ διαφοροποίθςθ των αποτελεςμάτων για διαφορετικζσ τιμζσ VBW. Ζτςι, επαλθκεφεται το γεγονόσ ότι για να ζχουμε πιςτι αναπαράςταςθ του ςιματοσ απαιτείται τιμι VBW RBW. Τζλοσ, όπωσ φαίνεται και από το ςχιμα 6.29 θ εφαρμογι υψθλότερων τιμϊν RBW και ςυγκεκριμζνα RBW=1MHz οδθγεί ςε [120]

121 φαςματικι διαπλάτυνςθ του ςιματοσ και ςε αλλοίωςθ τθσ κυματομορφισ. Το ςτοιχείο αυτό μαρτυρά πωσ απαιτείται εφαρμογι χαμθλότερθσ τιμισ RBW. Σχολιαςμόσ ωσ προσ το Sample Time Στα ςχιματα 6.24 και 6.25 οι μετριςεισ υλοποιικθκαν διατθρϊντασ όλεσ τισ υπόλοιπεσ παραμζτρουσ ςτακερζσ και αλλάηοντασ μόνο τθν παράμετρο Sample Time. Ππωσ φαίνεται από τα αποτελζςματα, δεν παρουςιάηεται κάποια αιςκθτι διαφορά για τισ τιμζσ Sample Time=100ms και Sample Time=500ms. Εντοφτοισ, κεωρείται προτιμθτζο να εφαρμόηουμε τισ μεγαλφτερεσ τιμζσ Sample Time κακϊσ με αυτό τον τρόπο το φίλτρο που εφαρμόηεται κι ζχει εφροσ όςο ορίηεται από το RBW ζχει περιςςότερο χρόνο ϊςτε να εφαρμοςτεί ςτο προσ μζτρθςθ ςιμα. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Ρροκειμζνου να αποφανκοφμε για τθν επίδραςθ των παραμζτρων αυτϊν ςτισ μετριςεισ, διατθριςαμε ςτακερζσ όλεσ τισ υπόλοιπεσ και πειραματιςτικαμε με τθν εφαρμογι των προσ ζλεγχο παραμζτρων ςυνδυάηοντάσ τεσ με όλουσ τουσ δυνατοφσ ςυνδυαςμοφσ, όπωσ απεικονίηεται ςτα ςχιματα 6.25 ζωσ Από τα ςχιματα 6.25 και 6.26 βλζπουμε πωσ ςτο εν λόγω όργανο δεν παρουςιάηονται αιςκθτζσ διαφορζσ ανάμεςα ςτισ Average και τισ Max Hold μετριςεισ. Σε ό,τι αφορά τα detectors, παρατθροφμε πωσ θ εφαρμογι RMS detector οδθγεί ςε απεικόνιςθ του κορφβου ςτα -70dBm ςε αντίκεςθ με τισ Max Peak μετριςεισ που οδθγοφν ςε κόρυβο τθσ τάξθσ των -40dBm. Αυτι θ διαφορά των 30 db κακιςτά το ςιμα αρκετά πιο ευδιάκριτο και οδθγεί ςτο ςυμπζραςμα πωσ ςτο Aaronia HF θ χριςθ αυτισ τθσ ρφκμιςθσ κεωρείται προτιμθτζα, ςε αντίκεςθ με τον Spectrum Analyzer FSH 6 τθσ Rohde & Schwarz. Τα παραπάνω αποτελζςματα επαλθκεφτθκαν και ςτα ςχιματα 6.30 ζωσ 6.32 όπου οι μετριςεισ υλοποιικθκαν με μεγαλφτερο VBW και ςυγκεκριμζνα VBW=1MHz. [121]

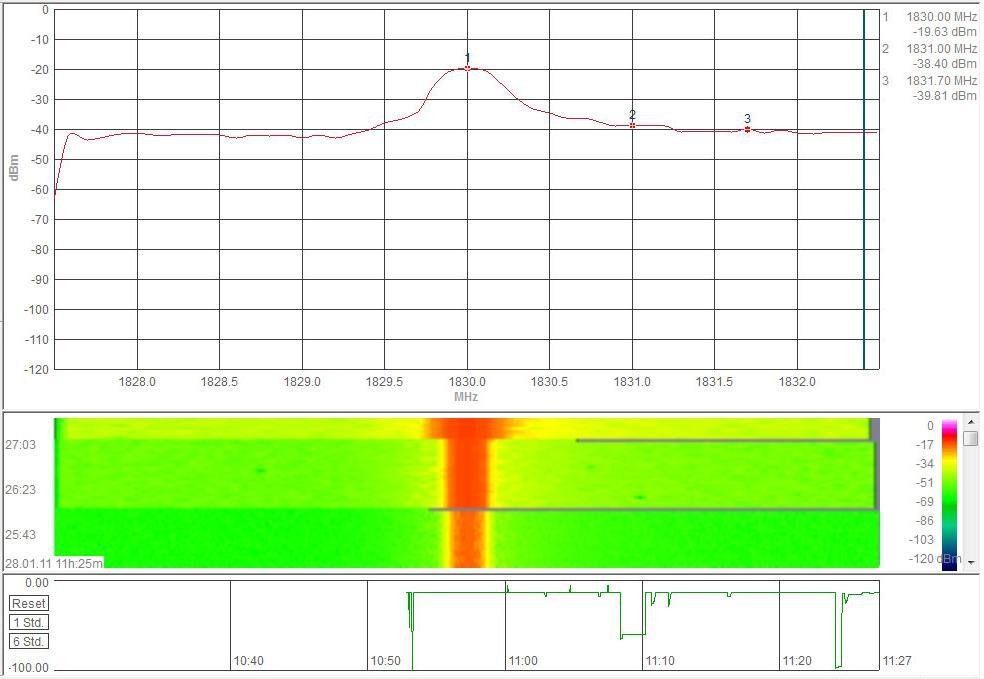

122 6.9 Παρουςύαςη μετρόςεων με Aaronia HF-6080 Ρραγματοποιικθκαν μετριςεισ με το Aaronia HF-6080 τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sample Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: Σχ.6.33 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=30KHZ, VBW=30KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [122]

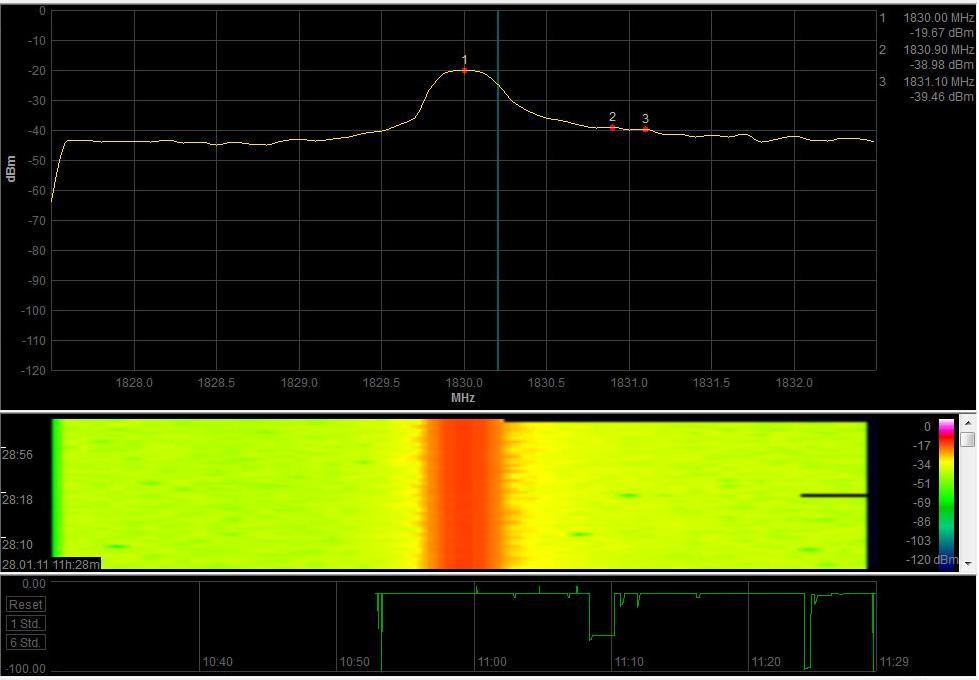

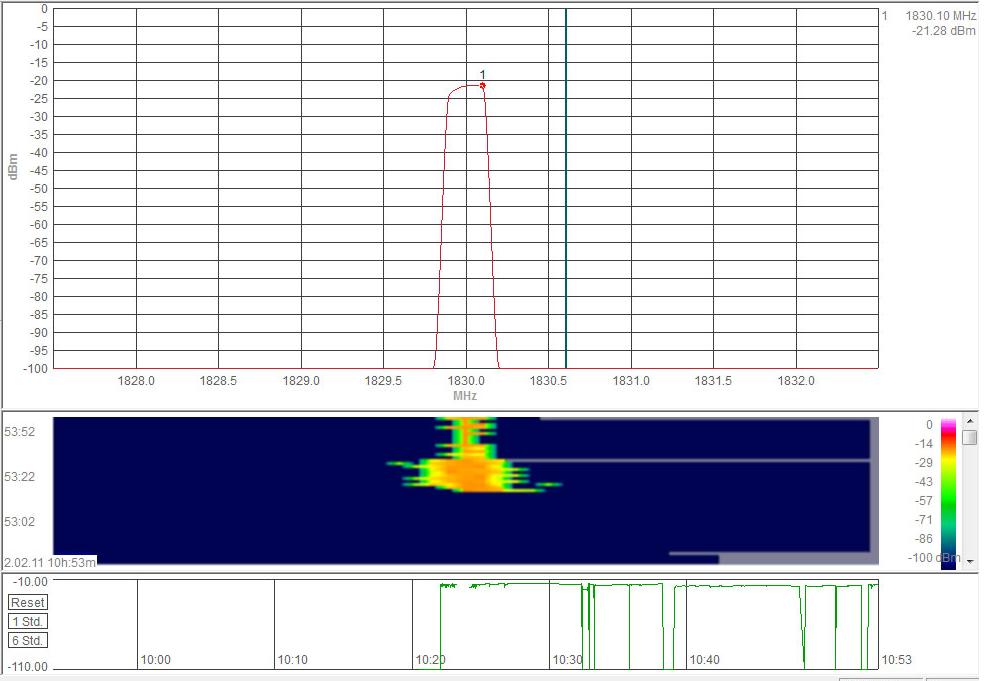

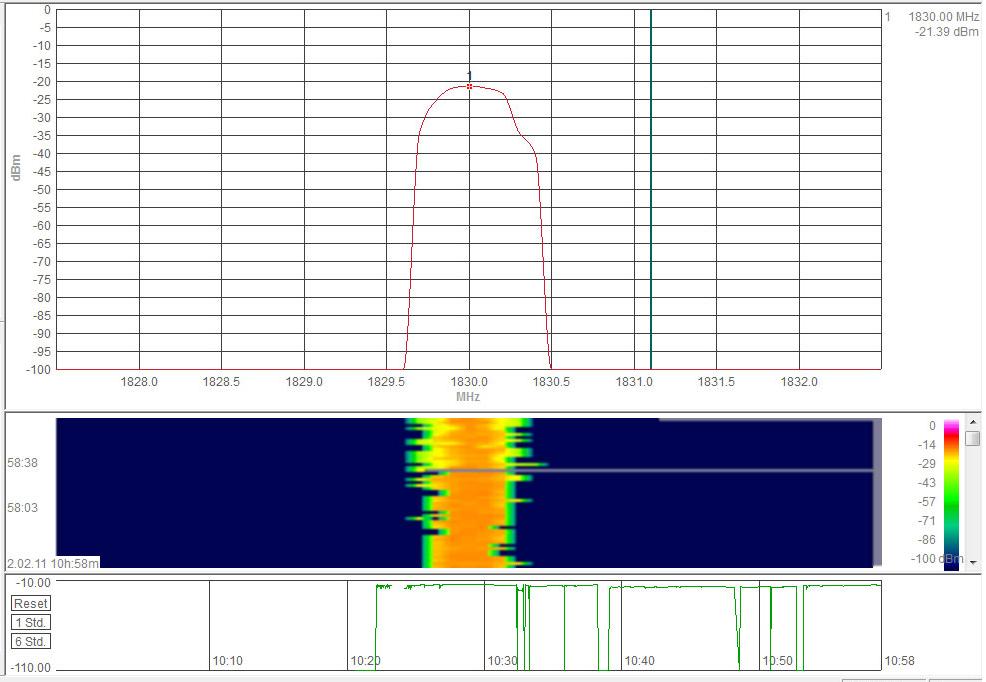

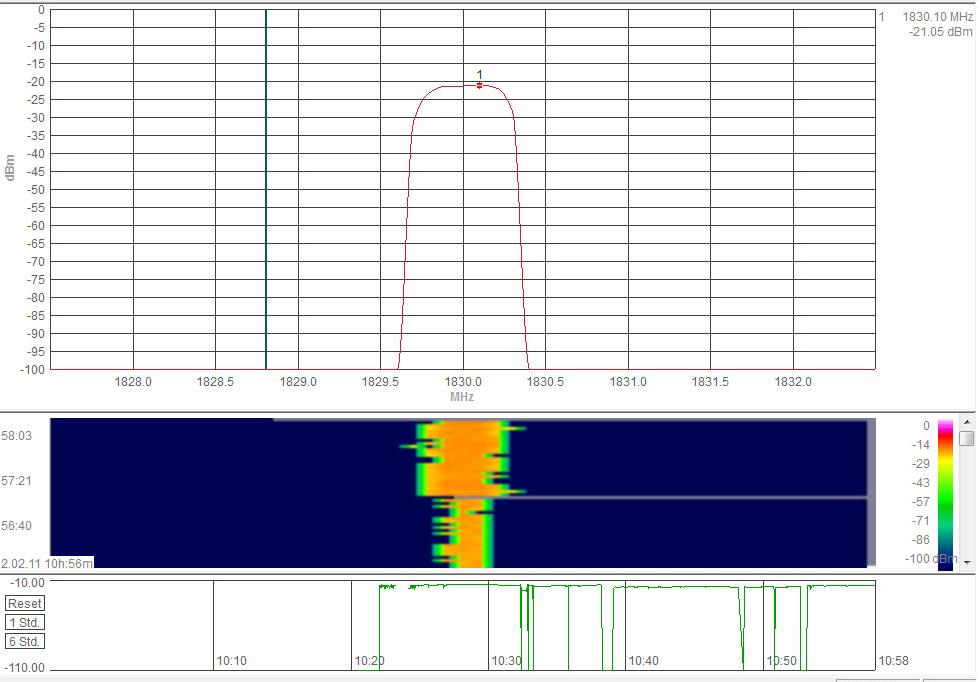

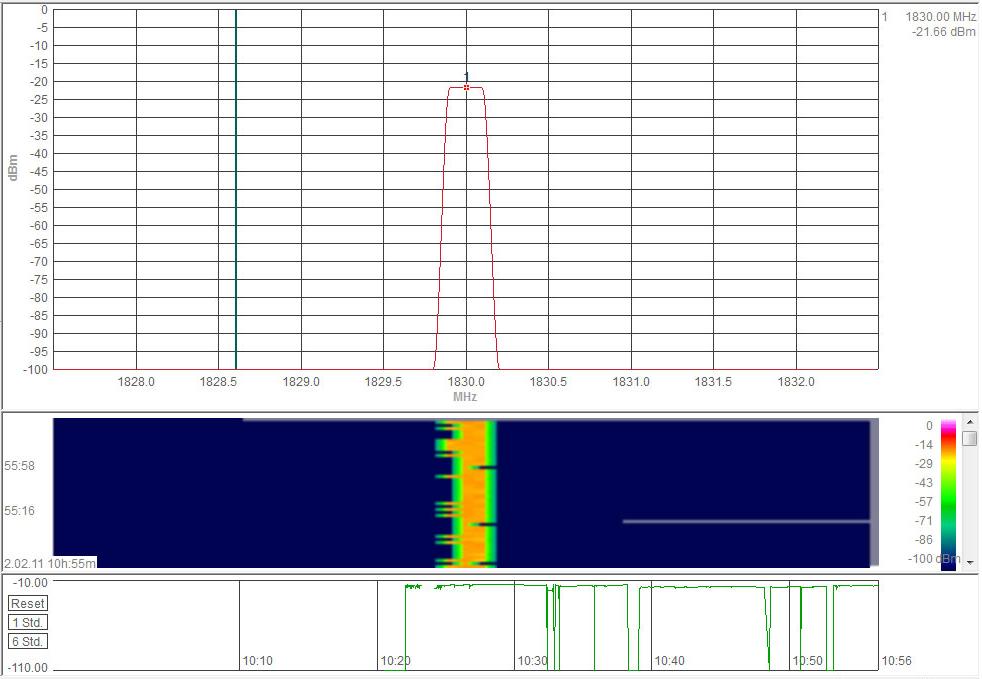

123 ΣΧ.6.34 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΣΧ.6.35 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=100KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [123]

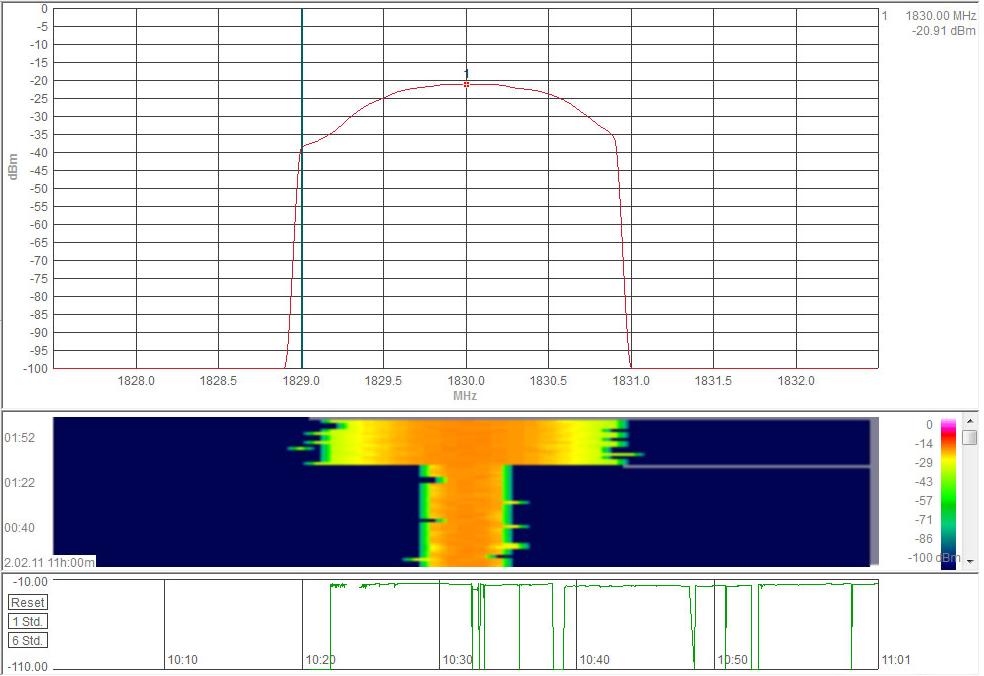

124 ΣΧ.6.36 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=100KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΣΧ.6.37 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [124]

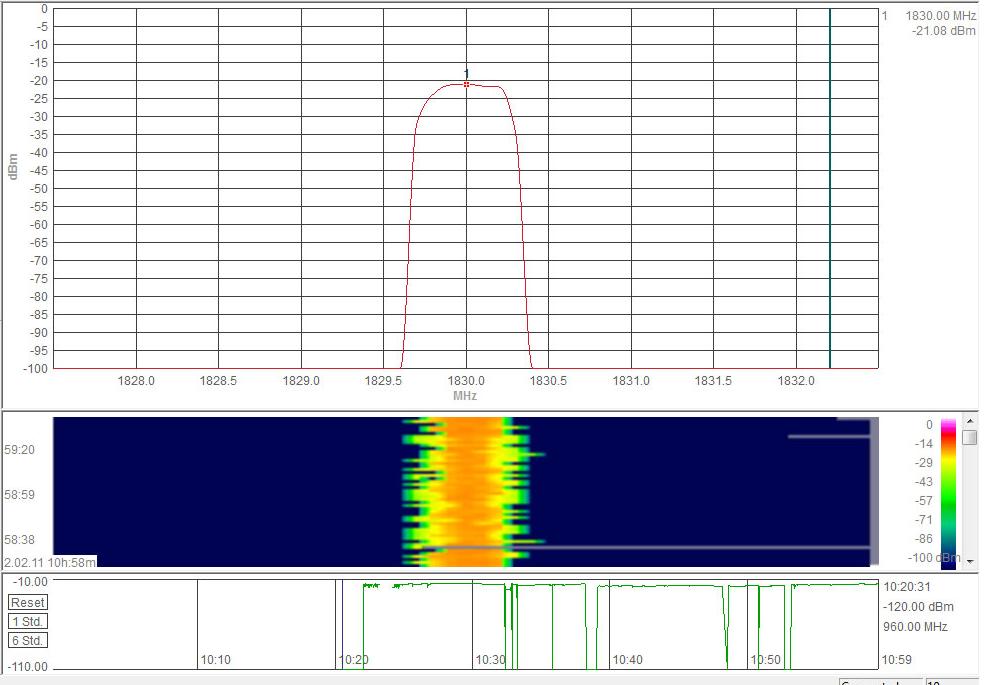

125 ΣΧ.6.38 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΣΧ.6.39 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [125]

126 ΣΧ.6.40 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΣΧ.6.41 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=1MHZ, VBW=1MHZ,SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [126]

127 ΣΧ.6.42 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΣΧ.6.43 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ GSM 1800MHZ, RBW=300KHZ, VBW=1MHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [127]

128 6.10 χολιαςμόσ Αποτελεςμϊτων Aaronia HF-6080 Σχολιαςμόσ ωσ προσ RBW και VBW Γενικό ςυμπζραςμα αποτελεί το γεγονόσ πωσ το εν λόγω όργανο παρουςιάηει παραπλιςια αντιμετϊπιςθ τθσ υπθρεςίασ GSM ςε οποιαδιποτε από τισ δφο ηϊνεσ ςυχνοτιτων κι αν εκτείνεται. Θ μόνθ διαφορά εντοπίηεται ςτθν απεικόνιςθ τθσ μζγιςτθσ τιμισ, κακϊσ ςτο GSM-900MHz παρατθρείται γενικι καταπίεςθ του ςιματοσ κατά 3-4dB ενϊ ςτο GSM-1800 θ καταπίεςθ οδθγεί ςε αποτελζςματα 1-2dB χαμθλότερθσ ςτάκμθσ αναφορικά με το εφαρμοςκζν ςτθ γεννιτρια ςιμα. Από μία απλι επιςκόπθςθ των ςχθμάτων παρατθροφμε πωσ με RBW=30kHz το ςιμα απεικονίηεται ιδιαίτερο ςτενό, όπωσ ακριβϊσ και για RBW=100kHz, ενϊ με RBW=1MHz αρχίηει να αλλοιϊνεται θ κυματομορφι του με αποτζλεςμα θ ςτάκμθ να παρουςιάηεται ενιαία για εφροσ πολφ μεγαλφτερο ςυγκριτικά με τισ υπόλοιπεσ μετριςεισ. Επαλθκεφεται, ζτςι, και με αυτό το όργανο πωσ θ βζλτιςτθ επιλογι RBW για το GSM-1800MHz είναι θ τιμι RBW=300kHz. Συγκρίνοντασ τα ςχιματα 6.33 και 6.34 διαπιςτϊνουμε πωσ θ επιλογι του VBW δεν επθρεάηει αιςκθτά τα αποτελζςματα των μετριςεϊν μασ. Σχολιαςμόσ ωσ προσ το Sample Time Τα ςχιματα 6.38 και 6.39 μαρτυροφν πωσ κακϊσ αυξάνεται θ τιμι του Sample Time θ απεικόνιςθ του ςιματοσ γίνεται ολοζνα και πιο ρεαλιςτικι. Θ παρατιρθςθ αυτι αποδεικνφει τθν ανάγκθ εφαρμογισ ενόσ Sample Time με τιμι περί τα 500ms προκειμζνου να μθν αλλοιϊνεται θ κυματομορφι του ςιματοσ. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Το ςυγκεκριμζνο όργανο δε μασ παρζχει τθ δυνατότθτα επιλογισ detector κακϊσ χρθςιμοποιείται μόνο το RMS detector. Αναφορικά με το trace mode, όπωσ φαίνεται κι από τα ςχιματα αλλά και θ Average επιλογι οδθγεί ςε απεικόνιςθ μικρότερο εφρουσ ηϊνθσ ςθμάτων αλλά και καταπιεςμζνων κατά περίπου 1 db ωσ προσ τθ μζγιςτθ τιμι. [128]

129 Κεφϊλαιο 7: Μετρόςεισ Tetra 7.1 Περιγραφό όματοσ Tο TETRA αποτελεί τθν πιο ςφγχρονθ λφςθ ςτα επίγεια ςυγκαναλικά ραδιοςυςτιματα για χριςθ ωσ Κινθτό αδιοςφςτθμα Δθμόςιασ Ρρόςβαςθσ (PAMR) ι Κινθτό αδιοςφςτθμα Λδιωτικισ Χριςθσ (PMR). Ζχει τθ δυνατότθτα να προςφζρει περιςςότερα χαρακτθριςτικά απ' ότι ζχει ποτζ προςφερκεί ςτον τομζα των PAMR και PMR και πολλά ςθμαντικά χαρακτθριςτικά που δεν μποροφν να υποςτθριχκοφν από άλλα κυψελωτά δίκτυα, όπωσ Ομαδικι κλιςθ (ζνασ προσ πολλοφσ), δυνατότθτεσ Διεκπεραιωτι, κρυπτοφϊνθςθ/κρυπτογράφθςθ ςτθ ραδιοεπαφι, κρυπτοφϊνθςθ/κρυπτογράφθςθ από άκρο ςε άκρο, ταυτόχρονθ ραδιοεπικοινωνία φωνισ και δεδομζνων, κακϊσ και Αμεςότροπθ λειτουργία (Walkie - Talkie). To Tetra εκτείνεται ςτθ ηϊνθ ςυχνοτιτων 380MHz-430 MHz. Οι μετριςεισ πραγματοποιικθκαν με βάςθ το ςιμα Tetra που παριγαγε θ γεννιτρια Hewlett Packard E4433B ESG-D Series Signal Generator (250 khz-4.0 GHz). Ραρατίκενται τα χαρακτθριςτικά του προσ μζτρθςθ ςιματοσ : Frequency : 395 MHz Amplitude : -20dBm Tetra : Standard Data Format : Pattern Modulation : π/4 DQPSK NxT Frame : Primary Bits/Symbol : 2 Bit Rate : Kbps Filter : RNYQ(a=0.350) EVM Channel : Standard 1 Data : PN9 Repeat : Cont Phase Pol : Normal Ορίςτθκαν οι default ρυκμίςεισ τθσ γεννιτριασ για τθν υπθρεςία Tetra. H ςυχνότθτα επιλζχκθκε ϊςτε να ανικει ςτο φάςμα που καταλαμβάνει θ υπθρεςία. H διαμόρφωςθ ορίηεται ωσ π/4 DQPSK, αυτι δθλαδι που χρθςιμοποιείται ςτο Tetra. Ο ςυνδυαςμόσ επιλογϊν Data Format: Pattern, Data: PN9 και Repeat: Cont ορίηουν πωσ δθμιουργείται μία ςυνεχισ εςωτερικά παραγόμενθ Pseudo-noise ακολουκία με ρυκμό 2 9. Το φίλτρο που [129]

130 Ιςχφσ (dbm) χρθςιμοποιικθκε είναι τφπου RNYQ με τιμι παραμζτρου α=0.35, κακϊσ όπωσ ορίηει θ γεννιτρια, θ DQPSK διαμόρφωςθ ακολουκείται από φίλτρα τζτοιου τφπου. Θ επιλογι Channel: Standard 1 ορίηει ότι το κανάλι που χρθςιμοποιείται ακολουκεί τα πρότυπα που ακολουκοφνται ςτθν υπθρεςία Tetra. Τζλοσ, οι ρυκμίςεισ Bits/symbol και Bit Rate φανερϊνουν τισ πραγματικζσ τιμζσ που χρθςιμοποιοφνται ςτο Tetra. 7.2 υςτϊςεισ κατϊ τα πρότυπα Για τθ ςυγκεκριμζνθ υπθρεςία τα διάφορα πρότυπα προτείνουν RBW Trace Mode Detector Sweep Time 30kHz Max Hold Max Peak 700ms-1sec 7.3 Παρουςύαςη μετρόςεων με SRM-3000 Ρραγματοποιικθκαν μετριςεισ με το SRM-3000 τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ. Συγκεκριμζνα, μεταβάλλαμε το Resolution Bandwidth (RBW) και για κάκε τιμι του καταγράψαμε τα δεδομζνα ςε τρεισ μορφζσ αποτελεςμάτων, ΜΑΧ, Average και Max Average. Τα αποτελζςματα παρατίκενται παρακάτω: Average MAX Max Average Συχνότθτα (MHz) Σχ. 7.1: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=10kHz ςτο Tetra [130]

131 Ιςχφσ (dbm) Ιςχφσ (dbm) Average MAX Max Average Συχνότθtα (MHz) Σχ. 7.2: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=20kHz ςτο Tetra Average MAX Max Average Συχνότθτα (MHz) Σχ. 7.3: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=30kHz ςτο Tetra [131]

132 Ιςχφσ (dbm) Ιςχφσ (dbm) Average MAX Max Average Συχνότθτα (MHz) Σχ. 7.4: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=50kHz ςτο Tetra Average MAX Max Average Συχνότθτα (MHz) Σχ. 7.5: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=100kHz ςτο Tetra [132]

133 7.4 χολιαςμόσ αποτελεςμϊτων SRM-3000 Ροιοτικόσ Σχολιαςμόσ τθσ Κυματομορφισ Οι μετριςεισ υλοποιικθκαν με τρεισ τφπουσ δεδομζνων, ϊςτε να ςυγκρικοφν και να οδθγθκοφμε ςε αυτόν που αναπαριςτά τα δεδομζνα καλφτερα. Επαναλιφκθκε το ςυμπζραςμα ότι οι Average μετριςεισ οδθγοφν ςε ομαλότερθ αναπαράςταςθ τθσ κυματομορφισ και ςε χαμθλότερεσ ςτάκμεσ τόςο του ςιματοσ όςο και του κορφβου, ςε ςχζςθ με τισ Μax Average κι ακόμθ περιςςότερο με τισ MAX μετριςεισ. Επιπλζον, όπωσ διακρίνουμε μζςω του ςχιματοσ 7.5, τιμζσ του RBW που ξεπερνοφν τα 50kHz οδθγοφν ςε αλλοίωςθ του φαςματικοφ περιεχομζνου τθσ κυματομορφισ, μαρτυρϊντασ πωσ απαιτοφνται χαμθλότερεσ τιμζσ ηωνικισ ανάλυςθσ ϊςτε να αποτυπωκεί ορκά το ςιμα. Σχολιαςμόσ ωσ προσ τθ μζγιςτθ τιμι (Peak value) Κοινό ςυμπζραςμα από όλα τα παραπάνω ςχιματα αποτελεί το γεγονόσ ότι με τφπο αποτελζςματοσ MAX οδθγοφμαςτε ςε μζγιςτθ τιμι (Peak Value) ελαφρϊσ μεγαλφτερθ από τα - 20dBm που εφαρμόςτθκαν ωσ ιςχφσ ςιματοσ ςτθ γεννιτρια. Σχολιαςμόσ ωσ προσ το κόρυβο Τα παραπάνω ςχιματα πιςτοποιοφν το γεγονόσ πωσ θ απεικόνιςθ του κορφβου γίνεται ςτθν ίδια ςτάκμθ και ςυγκεκριμζνα περί τα -100dBm ανεξαρτιτωσ RBW για όλουσ τουσ τφπουσ δεδομζνων. 7.5 Παρουςύαςη μετρόςεων με Spectrum Analyzer Ρραγματοποιικθκαν μετριςεισ με τον Αναλυτι Φάςματοσ (Spectrum Analyzer) τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sweep Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: [133]

134 Σχ.7.6 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=3kHz, VBW=30kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.7.7 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=10kHz, VBW=100kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [134]

135 Σχ.7.8 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=30kHz, VBW=10kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.7.9 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=30kHz, VBW=30kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [135]

136 Σχ.7.10 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=30kHz, VBW=100kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.7.11 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=30kHz, VBW=300kHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [136]

137 Σχ.7.12 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=30kHz, VBW=300kHz, SWT=700ms, Trace Mode=Average, Detector=Max Peak Σχ.7.13 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=30kHz, VBW=300kHz, SWT=700ms, Trace Mode=Max Hold, Detector=RMS [137]

138 Σχ.7.14 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=30kHz, VBW=300kHz, SWT=700ms, Trace Mode=Average, Detector=RMS Σχ.7.15 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=100kHz, VBW=1MHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [138]

139 Σχ.7.16 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=100kHz, VBW=1MHz, SWT=700ms, Trace Mode=Max Hold, Detector=RMS Σχ.7.17 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=100kHz, VBW=1MHz, SWT=700ms, Trace Mode=Average, Detector=Max Peak [139]

140 Σχ.7.18 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=100kHz, VBW=1MHz, SWT=700ms, Trace Mode=Average, Detector=RMS Σχ.7.19 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτο Tetra, RBW=300kHz, VBW=3MHz, SWT=700ms, Trace Mode=Max Hold, Detector=Max Peak [140]

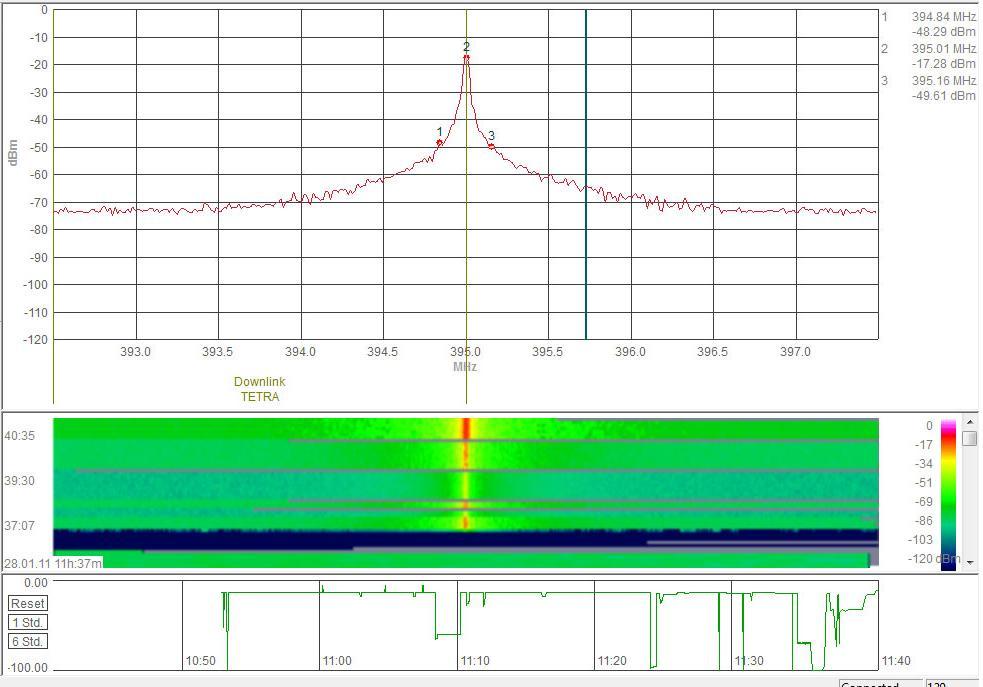

141 7.6 χολιαςμόσ Αποτελεςμϊτων Spectrum Analyzer Σχολιαςμόσ ωσ προσ RBW και VBW Αρχικά, εφαρμόςαμε RBW μικρότερο από το ελάχιςτο αποδεκτό που προτείνουν τα πρότυπα. Ζτςι, με RBW=3kHz παρουςιάηεται υπερεκτίμθςθ τθσ ολικισ ιςχφοσ του ςιματοσ(channel Power) με τιμι περί τα -6dBm, όπωσ απεικονίηεται ςτo ςχιμα 7.6, κακϊσ οι υπόλοιπεσ μετριςεισ προςδιορίηουν Channel Power περί τα -17dBm,. Με RBW=10kHz (Σχιμα 7.7) παρατθριςαμε το ίδιο αποτζλεςμα κακϊσ το Channel Power κυμαίνεται περί τα dBm, αυξθμζνο δθλαδι κατά 2.5dBm ςε ςχζςθ με τισ περιςςότερεσ μετριςεισ. Ακολοφκωσ, διατθριςαμε ςτακερό το RBW=30kHz και μεταβάλλαμε το VBW ςε τιμζσ μικρότερεσ, ίςεσ και μεγαλφτερεσ του RBW με ςκοπό να απεικονίςουμε τθν επιρροι του VBW ςτα αποτελζςματα των μετριςεϊν μασ. Ππωσ φαίνεται και από τα ςχιματα 7.8 ζωσ 7.10 δεν εμφανίηεται αιςκθτι διαφοροποίθςθ ωσ προσ τθν αναπαράςταςθ των δεδομζνων. Άξιο αναφοράσ αποτελεί, όμωσ, το γεγονόσ πωσ όςο αυξάνονται οι τιμζσ του VBW, τόςο αυξάνεται κι θ ςτάκμθ του απεικονιηόμενου τθλεπικοινωνιακοφ κορφβου. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Στθ ςυνζχεια, με RBW=30kHz, VBW=300kHz και Sweep Time=700ms πειραματιςτικαμε με τα διάφορα detectors και modes(σχιματα ). Οδθγθκικαμε και πάλι ςτο ςυμπζραςμα ότι το RMS detector παρουςιάηει πιο χαμθλά το Channel Power, γεγονόσ που μασ ωκεί ςτο να προτιμοφμε το Max Peak detector, κζλοντασ να εξαςφαλίςουμε πωσ το όργανο μζτρθςθσ δεν υποεκτιμά τθν ιςχφ του ςιματοσ. Ωσ προσ τα modes δεν υπάρχει αιςκθτι διαφορά ανάμεςα ςε Max Hold και Average. (Σχιματα 7.11, 7.12) Εντοφτοισ, αυτό οφείλεται ςτθν εργαςτθριακι φφςθ του ςιματοσ. Κακϊσ το Tetra επθρεάηεται από τθν κίνθςθ, κεωρείται απαραίτθτο ςε πραγματικζσ ςυνκικεσ να χρθςιμοποιοφμε το Max Hold, κακϊσ επικυμοφμε να εξαςφαλίςουμε τθν αςφάλεια του κοινοφ από τθν θλεκτρομαγνθτικι ακτινοβολία ακόμα και ςτισ χειρότερεσ ςυνκικεσ, όπωσ αυτζσ απεικονίηονται μζςω των μεγίςτων τιμϊν των μετριςεων. O παραπάνω πειραματιςμόσ επαναλιφκθκε για RBW=100kHz, VBW=1MHz, Sweep Time=700ms. Τα αποτελζςματα, όπωσ παρουςιάηονται ςτα ςχιματα , ιταν παρόμοια με πριν. Τζλοσ, εφαρμόςαμε RBW αρκετά μεγαλφτερο από αυτό που προτείνεται ςτα ελλθνικά και τα διεκνι πρότυπα, όπου όπωσ παρατθριςαμε άρχιςε να αλλοιϊνεται θ κυματομορφι, γεγονόσ που υποδεικνφει πωσ απαιτείται χαμθλότερθ ηωνικι ανάλυςθ(rbw). [141]

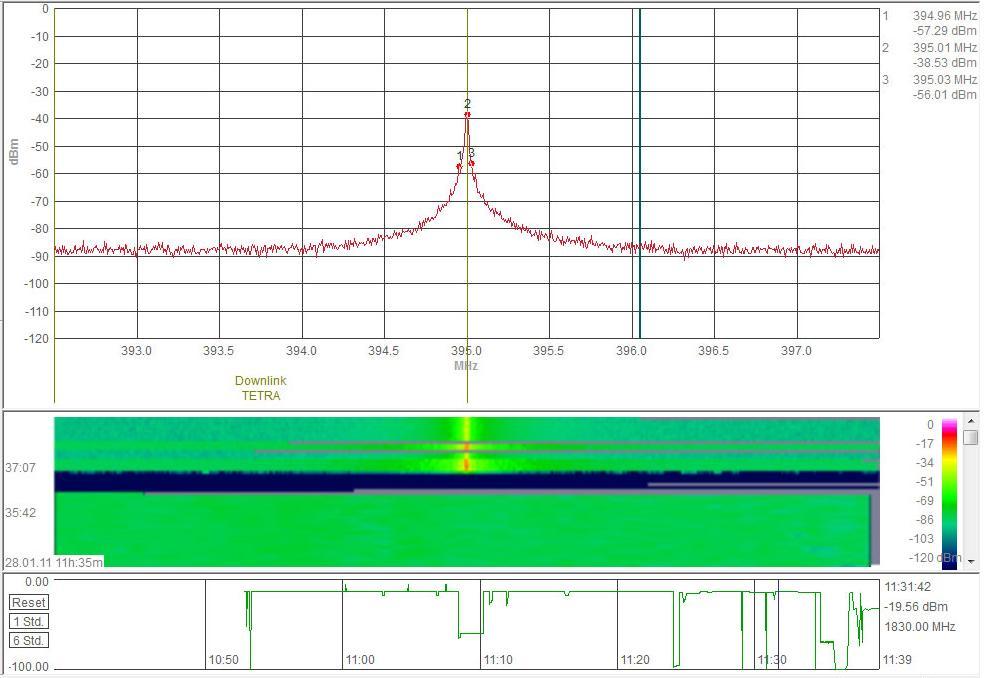

142 7.7 Παρουςύαςη μετρόςεων με Aaronia HF Ρραγματοποιικθκαν μετριςεισ με το Aaronia HF τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sample Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: Σχ.7.20 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=3kHz, VBW=30kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [142]

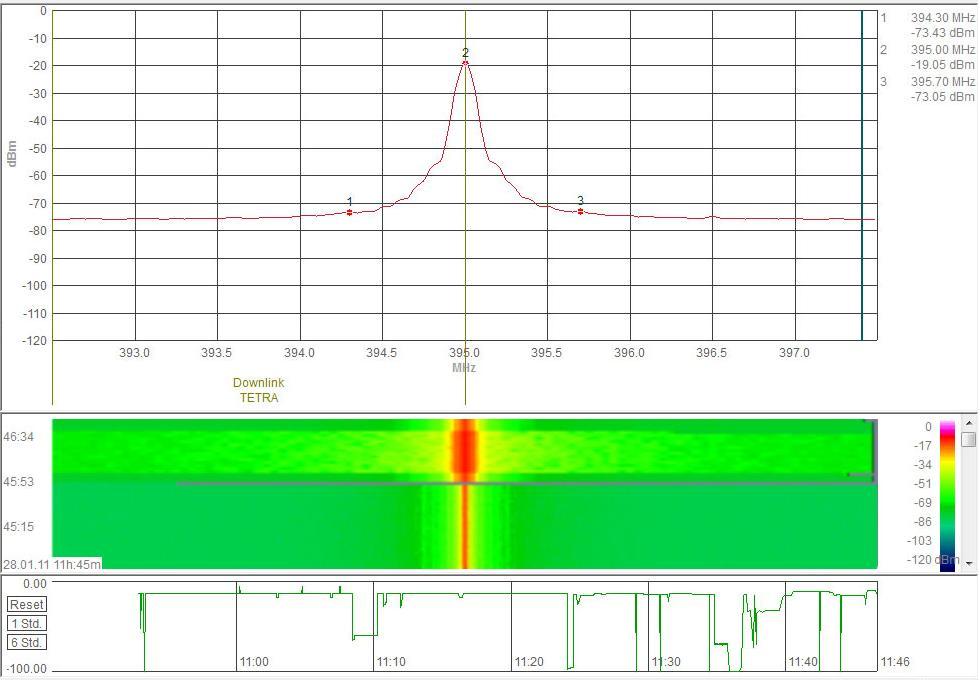

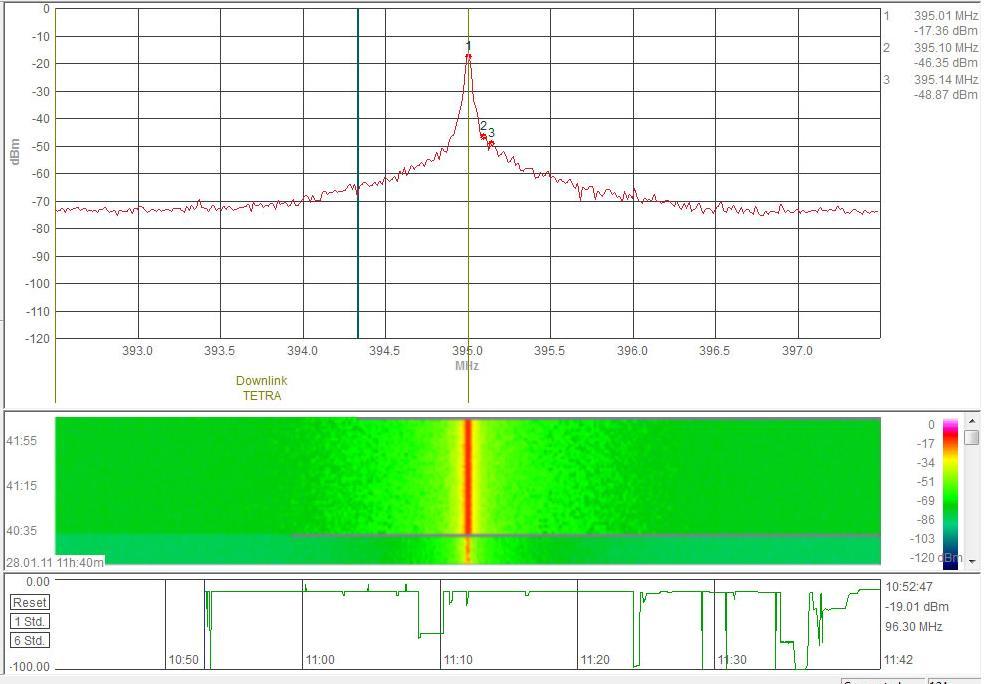

143 Σχ.7.21 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=10kHz, VBW=100kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.7.22 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=30kHz, VBW=10kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [143]

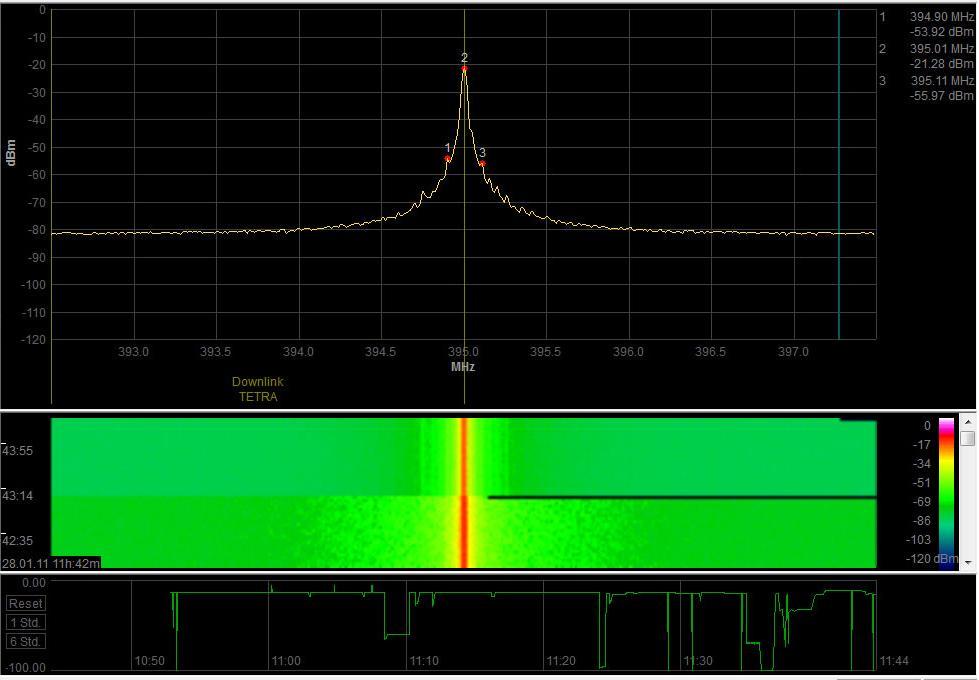

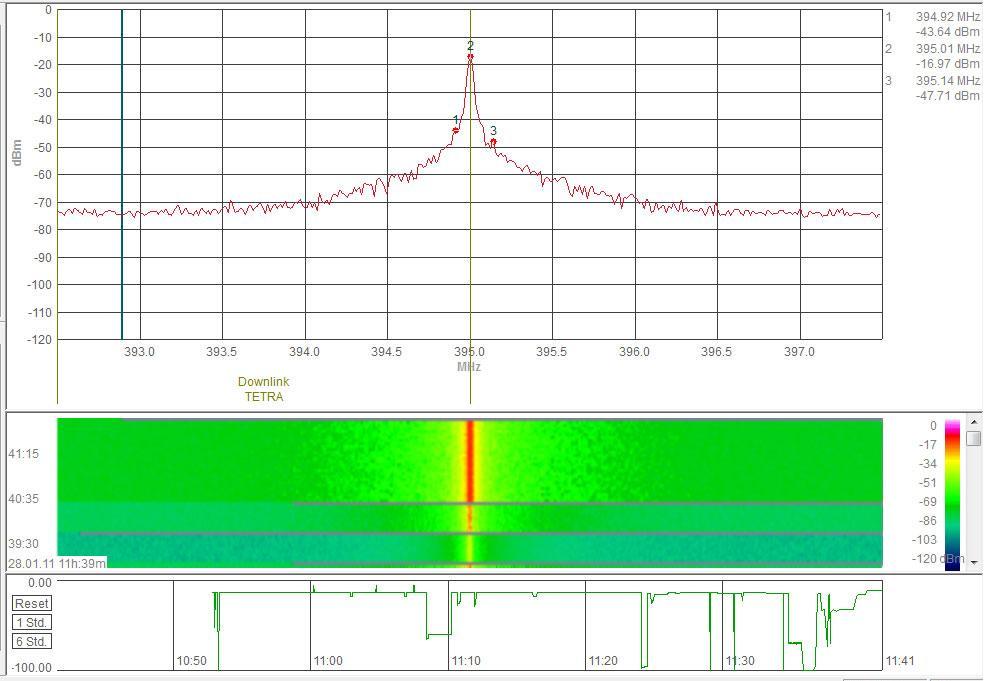

144 Σχ.7.23 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=30kHz, VBW=30kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.7.24 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=30kHz, VBW=100kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [144]

145 Σχ.7.25 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=30kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.7.26 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=30kHz, VBW=300kHz, SWT=500ms, Trace Mode=Average, Detector=Max Peak [145]

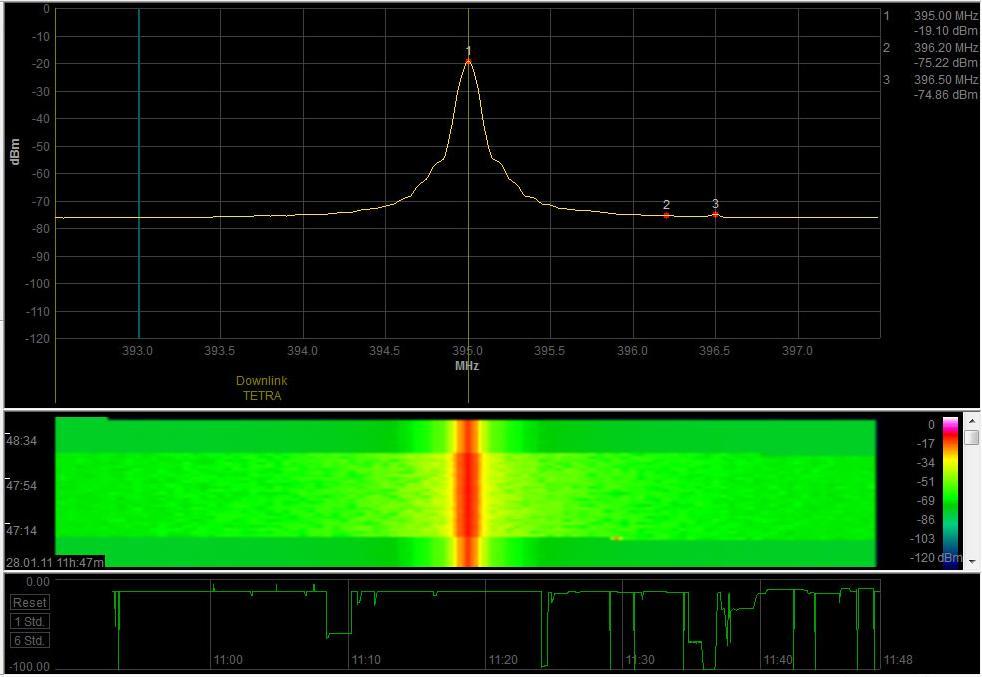

146 Σχ.7.27 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=30kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS Σχ.7.28 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=30kHz, VBW=300kHz, SWT=500ms, Trace Mode=Average, Detector=RMS [146]

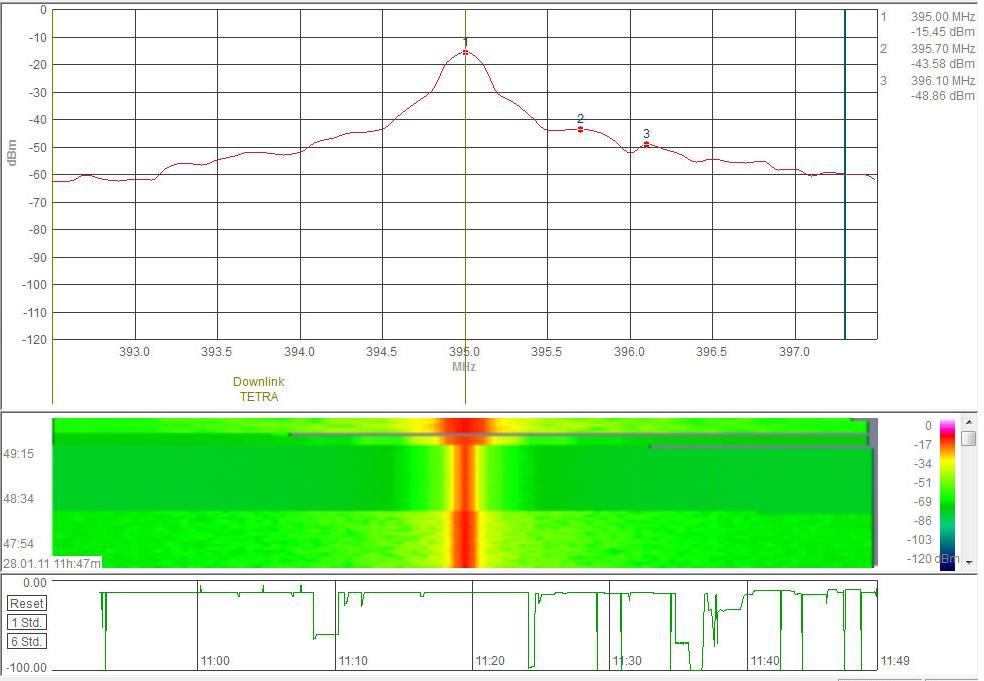

147 Σχ.7.29 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=100kHz, VBW=1MHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.7.30 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=100kHz, VBW=1MHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS [147]

148 Σχ.7.31 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=100kHz, VBW=1MHz, SWT=500ms, Trace Mode=Average, Detector=Max Peak Σχ.7.32 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=100kHz, VBW=1MHz, SWT=500ms, Trace Mode=Average, Detector=RMS [148]

149 Σχ.7.33 Μετρήςεισ ςτάθμησ ςήματοσ με Aaronia HF ςτο Tetra, RBW=300kHz, VBW=3MHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak 7.8 χολιαςμόσ Αποτελεςμϊτων Aaronia HF Σχολιαςμόσ ωσ προσ RBW και VBW Στθν προςπάκεια εντοπιςμοφ του βζλτιςτου RBW για τθν εν λόγω υπθρεςία, πειραματιςτικαμε ςε ζνα εφροσ τιμϊν RBW μεταξφ των 3kHz και 300kHz. Με RBW=3kHz παρατθριςαμε πολφ μεγάλθ ςυμπίεςθ του ςιματοσ, με τθ μζγιςτθ τιμι του να απεικονίηεται ςτα -40dBm ενϊ από τθ γεννιτρια είχε οριςτεί ςτα -20dBm. Με RBW=10kHz παρατθροφμε πωσ το ςυνολικό ςιμα κι όχι θ μζγιςτθ τιμι αυτοφ απεικονίηεται περίπου 10dB χαμθλότερα ςε ςχζςθ με μεγαλφτερεσ τιμζσ RBW. Επιπλζον, θ απεικόνιςθ πολλϊν λεπτομερειϊν τθσ κυματομορφισ μαρτυρά το γεγονόσ ότι απαιτείται εφαρμογι υψθλότερθσ τιμισ RBW. Το ίδιο ςυμπζραςμα προκφπτει και για RBW=30kHz,ενϊ όπωσ φαίνεται και ςτο ςχιμα 7.33 θ τιμι RBW=300kHz προκαλεί αλλοίωςθ τθσ κυματομορφισ του ςιματοσ. Ζτςι, οδθγοφμαςτε ςτο ςυμπζραςμα πωσ θ βζλτιςτθ επιλογι RBW επιτυγχάνεται για RBW=100kHz. Αναφορικά με το VBW, όπωσ παρουςιάηεται και ςτα ςχιματα 7.22 ζωσ 7.24, δεν παρουςιάηει αιςκθτζσ διαφοροποιιςεισ θ μεταβολι του. [149]

150 Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Επιχειρϊντασ να ελζγξουμε τισ παραμζτρουσ αυτζσ, διατθριςαμε τισ υπόλοιπεσ ςτακερζσ και πειραματιςτικαμε με όλουσ τουσ δυνατοφσ ςυνδυαςμοφσ των δφο προσ ζλεγχο παραμζτρων. Για να ιςχυροποιιςουμε τα αποτελζςματά μασ, επαναλάβαμε τθν ίδια διαδικαςία τόςο για RBW=30kHz όςο και για RBW=100kHz, όπωσ φαίνεται ςτα ςχιματα 7.25 ωσ 7.28 και 7.29 ωσ 7.32, αντίςτοιχα. Τα ςυμπεράςματα που προζκυψαν, επαλικευςαν πωσ για το ςυγκεκριμζνο όργανο το RMS detector οδθγεί ςε αρκετά χαμθλότερθ ςτάκμθ κορφβου ςε ςχζςθ με το Max Peak detector κακιςτϊντασ τθν αναπαράςταςθ του ςιματοσ πιο ευδιάκριτθ. Επιπλζον, το RMS detector οδθγεί ςε ςτενότερου εφρουσ ηϊνθσ απεικόνιςθ του ςιματοσ, ενϊ το Max Peak detector απεικονίηει το ςιμα ςε υψθλότερθ από τθν εφαρμοςκείςα ςτάκμθ, κακϊσ όλεσ οι Max Peak μετριςεισ οδθγοφν ςε τιμζσ μεγίςτου περί τα -17 dbm ενϊ από τθ γεννιτρια ζχει οριςτεί ςιμα πλάτουσ -20dBm. Αναφορικά με το Trace Mode που χρθςιμοποιικθκε, άξιο αναφοράσ είναι το γεγονόσ πωσ ενϊ θ κυματομορφι δεν παρουςιάηει ζντονεσ διαφορζσ, εντοφτοισ με τθ χριςθ του Max Hold mode θ απεικόνιςθ τθσ μζγιςτθσ τιμισ του ςιματοσ ζγινε ςε τιμζσ υψθλότερεσ από αυτζσ που εφαρμόςτθκαν από τθ γεννιτρια. 7.9 Παρουςύαςη μετρόςεων με Aaronia HF-6080 Ρραγματοποιικθκαν μετριςεισ με το Aaronia HF-6080 τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sample Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: [150]

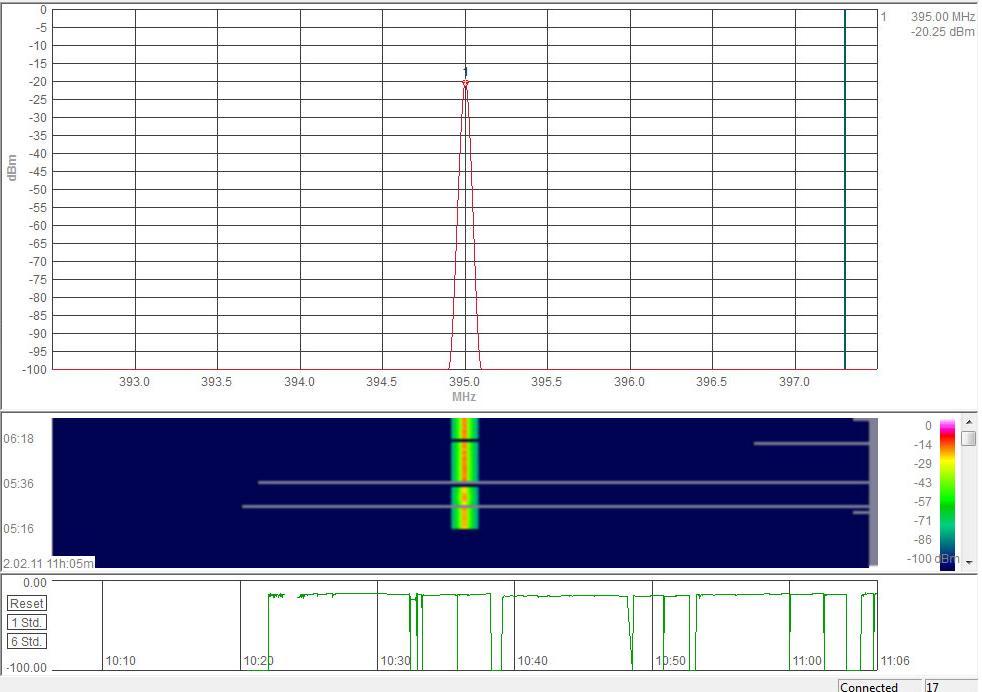

151 ΣΧ.7.34 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=3KHZ, VBW=30KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΣΧ.7.35 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=10KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [151]

152 ΣΧ.7.36 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=30KHZ, VBW=10KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΣΧ.7.37 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=30KHZ, VBW=30KHZ,SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS DETECTOR=RMS [152]

153 ΣΧ.7.38 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=30KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΣΧ.7.39 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [153]

154 ΣΧ.7.40 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=30KHZ, VBW=300KHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS ΣΧ.7.41 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [154]

155 ΣΧ.7.42 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=AVERAGE, DETECTOR=RMS 7.43 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΟ TETRA, RBW=300KHZ, VBW=3MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [155]

156 7.10 χολιαςμόσ Αποτελεςμϊτων Aaronia HF-6080 Σχολιαςμόσ ωσ προσ RBW και VBW Με απλι επιςκόπθςθ των ςχθμάτων παρατθροφμε πωσ δεν παρουςιάηονται ζντονεσ διαφοροποιιςεισ αναφορικά με το RBW όταν αυτό λαμβάνει τιμζσ 3kHz ζωσ 100kHz. Αντικζτωσ, όπωσ διαπιςτϊνουμε κι από το ςχιμα 7.43 θ επιλογι RBW=300kHz κρίνεται υπερβολικι για τθν υπθρεςία Tetra κακϊσ οδθγεί ςε υπερβολικι διαπλάτυνςθ του ςιματοσ. Ραρατθρϊντασ τα ςχιματα 7.36 ζωσ 7.39 διαπιςτϊνουμε πωσ επαλθκεφεται θ οδθγία κατά τθν οποία επιβάλλεται εφαρμογι VBW RBW ϊςτε να ζχουμε ςωςτι απεικόνιςθ τθσ κυματομορφισ, αφοφ για τιμζσ VBW<RBW διαπιςτϊνουμε καταπίεςθ τθσ μζγιςτθσ τιμισ του ςιματοσ κατά 1dB. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Το όργανο αυτό δε μασ δίνει τθ δυνατότθτα επιλογισ κάποιου detector πζρα από το RMS. Επομζνωσ ο ςχολιαςμόσ περιορίηεται ςτθν επιλογι του trace mode. Ππωσ φαίνεται από τα ςχιματα 7.39 και 7.40 οφτε θ εφαρμογι αυτι επθρεάηει αιςκθτά τισ μετριςεισ μασ. Θ μόνθ διαφοροποίθςθ ζγκειται ςτθ μζγιςτθ τιμι θ οποία ςτισ Average μετριςεισ εντοπίηεται 1dB χαμθλότερα από τισ Max Hold. Εντοφτοισ, αυτό οφείλεται και ςτθν εργαςτθριακι φφςθ του ςιματοσ. Ζτςι, ςε ζνα ςφςτθμα όπωσ το Tetra το οποίο εξαρτάται από τθν τθλεπικοινωνιακι κίνθςθ, θ επιλογι του Max Hold mode κρίνεται επιβεβλθμζνθ. [156]

157 Κεφϊλαιο 8: Μετρόςεισ IEEE (WiFi) 8.1 Σο πρότυπο IEEE (WiFi) Το IEEE είναι μια οικογζνεια προτφπων τθσ IEEE για αςφρματα τοπικά δίκτυα (WLAN) που είχαν ωσ ςκοπό να επεκτείνουν το (Ethernet) ςτθν αςφρματθ περιοχι. Τα πρότυπα είναι ευρφτερα γνωςτά ωσ «WiFi» επειδι θ WiFi Alliance, ζνασ οργανιςμόσ ανεξάρτθτοσ τθσ IEEE, παρζχει τθν πιςτοποίθςθ για τα προϊόντα που υπακοφν ςτισ προδιαγραφζσ του Αυτι θ οικογζνεια πρωτοκόλλων αποτελεί το κακιερωμζνο πρότυπο τθσ βιομθχανίασ ςτο χϊρο των αςφρματων τοπικϊν δικτφων. Ο όροσ WiFi (Wireless Fidelity, κατά τθν ορολογία High Fidelity θ οποία αφορά τθν εγγραφι ιχου) χρθςιμοποιείται για να προςδιορίςει τισ ςυςκευζσ που βαςίηονται ςτθν προδιαγραφι IEEE b/g και εκπζμπουν ςε ςυχνότθτεσ 2.4GHz. Ωςτόςο το WiFi ζχει επικρατιςει και ωσ όροσ αναφερόμενοσ ςυνολικά ςτα αςφρματα τοπικά δίκτυα. Συνικεισ εφαρμογζσ του είναι θ παροχι αςφρματων δυνατοτιτων πρόςβαςθσ ςτο Internet, τθλεφωνίασ μζςω διαδικτφου (VoIP) και διαςφνδεςθσ μεταξφ θλεκτρονικϊν ςυςκευϊν όπωσ τθλεοράςεισ, ψθφιακζσ κάμερεσ, DVD Player και θλεκτρονικοί υπολογιςτζσ. Οι μετριςεισ WiFi που υλοποιικθκαν βαςίςτθκαν ςε δφο διαφορετικά access points, εκ των οποίων το ζνα λειτουργεί ςτθν περιοχι των 2.4 GHz και το άλλο ςε αυτιν των 5.2 GHz. 8.2 Περιγραφό ςόματοσ WiFi 2.4GHz Οι μετριςεισ πραγματοποιικθκαν ςτα γραφεία τθσ Ελλθνικισ Επιτροπισ Ατομικισ Ενζργειασ (Ε.Ε.Α.Ε.). Το προσ μζτρθςθ ςιμα προιλκε από το access point "Power Station 2- EXT" τθσ UBIQUITI NETWORKS QA οι παράμετροι του οποίου ελζγχονταν μζςω του ιςτοτόπου διαχείριςισ του. Ραρατίκενται τα χαρακτθριςτικά του προσ μζτρθςθ ςιματοσ, όπωσ εφαρμόηονται ςτθν πράξθ και ορίηονται by default από το access point: Wireless Mode : Access Point IEEE Mode: b only (αναφζρεται ςτο πρότυπο b) Channel Spectrum Width : 20MHz, Max Data Rate :11Mbps Channel Shifting : disabled Channel : Output Power : 24 dbm Data Rate, Mbps : 11 [157]

158 Ιςχφσ (dbm) 8.3 υςτϊςεισ κατϊ τα πρότυπα Για τθν υπθρεςία WiFi δεν υπάρχουν ςυγκεκριμζνεσ οδθγίεσ ωσ προσ τθ διενζργεια μετριςεων. Τα διάφορα πρότυπα ςυνιςτοφν απλϊσ τθ χριςθ ηωνικισ ανάλυςθσ (RBW) μεγαλφτερθσ ι ίςθσ του εφρουσ ηϊνθσ του ςιματοσ, οδθγία που αποτελεί κοινι ςυνιςταμζνθ για τθ διενζργεια οποιαδιποτε μζτρθςθσ. Επιπλζον, προτείνεται θ χριςθ RMS detector και Sweep Time=700ms-1sec. 8.4 Παρουςύαςη μετρόςεων με SRM-3000 Ρραγματοποιικθκαν μετριςεισ με το SRM-3000 τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ. Συγκεκριμζνα, μεταβάλλαμε το Resolution Bandwidth (RBW) και για κάκε τιμι του καταγράψαμε τα δεδομζνα ςε τρεισ μορφζσ αποτελεςμάτων, ΜΑΧ, Average και Max Average. Τα αποτελζςματα παρατίκενται παρακάτω: Average MAX Max Average Συχνότθτα (GΗz) Σχ. 8.1: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=30kHz ςτο WiFi-2.4 GHz [158]

159 Ιςχφσ (dbm) Ιςχφσ (dbm) Average MAX Max Average Συχνότθτα (GHz) Σχ. 8.2: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=50kHz ςτο WiFi-2.4 GHz Average MAX Max Average Συχνότθτα (GHz) Σχ. 8.3: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=100kHz ςτο WiFi-2.4 GHz [159]

160 Ιςχφσ (dbm) Ιςχφσ (dbm) Average MAX Max Average Συχνότθτα (GHz) Σχ. 8.4: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=200kHz ςτο WiFi-2.4 GHz Average MAX Max Average Συχνότθτα (GHz) Σχ. 8.5: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=300kHz ςτο WiFi-2.4 GHz [160]

161 Ιςχφσ (dbm) Average MAX Max Average Συχνότθτα (GHz) Σχ. 8.6: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=500kHz ςτο WiFi-2.4 GHz 8.5 χολιαςμόσ αποτελεςμϊτων SRM-3000 Ροιοτικόσ Σχολιαςμόσ τθσ Κυματομορφισ Ωσ προσ τον ποιοτικό ςχολιαςμό τθσ κυματομορφισ αξίηει να αναφερκεί πωσ οι τιμζσ RBW 100 khz δίνουν αποτελζςματα με πολφ υψθλι ανάλυςθ, ενϊ θ τιμι των 500kHz παρουςιάηει αλλοίωςθ του φάςματοσ, κακϊσ θ τιμι του RBW είναι αρκετά αυξθμζνθ με αποτζλεςμα να μθ διακρίνεται επαρκϊσ θ φαςματικι διαφοροποίθςθ ςτισ διάφορεσ ςυνιςτϊςεσ.. Καλφτερα αποτελζςματα παρουςιάηονται για RBW=200kHz και RBW=300kHz. Κάνοντασ μία ποςοτικι ςφγκριςθ των αποτελεςμάτων ωσ προσ τισ διάφορεσ τιμζσ RBW, αξίηει να αναφερκεί πωσ με RBW 50kHz παρατθροφμε διαφορά 20dBm μεταξφ των Average(και Max Average) τιμϊν ςε ςχζςθ με τισ Max τιμζσ. Σε απόλυτα μεγζκθ αυτι θ διαφορά μεταφράηεται ςε -20 dbm και 0dBm, αντίςτοιχα. Με RBW 100kΘz παρατθροφμε και πάλι διαφορά 20dBm μεταξφ των Average(και Max Average) τιμϊν ςε ςχζςθ με τισ Max τιμζσ. Σε απόλυτα μεγζκθ αυτι θ διαφορά μεταφράηεται ςε -10 dbm και 10dBm, αντίςτοιχα. Τζλοσ, γενικι παρατιρθςθ αποτελεί το γεγονόσ πωσ οι Average και Μax Average μετριςεισ οδθγοφν ςε παραπλιςια αποτελζςματα. Αξίηει να τονίςουμε, βζβαια, πωσ εξαιτίασ τθσ φφςθσ του ςιματοσ, το οποίο παρουςιάηει ριπζσ, οι Max τιμζσ μασ οδθγοφν ςε αςφαλζςτερα αποτελζςματα. [161]

162 Σχολιαςμόσ ωσ προσ τθ μζγιςτθ τιμι (Peak value) Συγκρίνοντασ τισ Max τιμζσ των δεδομζνων ϊςτε να ζχουμε κοινι αναφορά για τα ςυμπεράςματά μασ, παρατθροφμε πωσ με RBW 50kHz ζχουμε καταπίεςθ του μεγίςτου περί τα 0 dbm αντί για 10 dbm που παρατθρικθκε ςτθν πλειονότθτα των μετριςεων. Σχολιαςμόσ ωσ προσ το κόρυβο Ραρόμοια αποτελζςματα προκφπτουν και για το κόρυβο, κακϊσ μζχρι το RBW=100kHz απεικονίηεται ςτα -60 dbm ςε Average και Max Average μετριςεισ και ςτα -40 dbm ςτισ Max μετριςεισ. Για RBW>100kHz ο κόρυβοσ απεικονίηεται ςτα -50dBm και -30dBm αντίςτοιχα. 8.6 Περιγραφό ςόματοσ WiFi 5.2 GHz Οι μετριςεισ πραγματοποιικθκαν ςτα γραφεία τθσ Ελλθνικισ Επιτροπισ Ατομικισ Ενζργειασ (ΕΕΑΕ). Το προσ μζτρθςθ ςιμα προιλκε από το access point "Power Station 5-EXT" τθσ UBIQUITI NETWORKS QA, οι παράμετροι του οποίου ελζγχονταν μζςω του ιςτοτόπου διαχείριςισ του. Ραρατίκενται τα χαρακτθριςτικά του προσ μζτρθςθ ςιματοσ: Wireless Mode : Access Point Channel Spectrum Width : 20 MHz, Max Data Rate : 54 Mbps Channel Shifting : disabled Channel : Output Power : 7dBm Data Rate, Mbps : Παρουςύαςη μετρόςεων με SRM-3006 Ρραγματοποιικθκαν μετριςεισ με το SRM-3006, το οποίο μπορεί να μετριςει θλεκτρομαγνθτικι ακτινοβολία ςε ςυχνότθτεσ ζωσ 6GHz, εφροσ το οποίο καλφπτει τισ ανάγκεσ για τθ ςυγκεκριμζνθ υπθρεςία. Τροποποιικθκαν οριςμζνεσ από τισ παραμζτρουσ μζτρθςθσ. Συγκεκριμζνα, μεταβάλλαμε το Resolution Bandwidth (RBW) και για κάκε τιμι του καταγράψαμε τα δεδομζνα ςε τρεισ μορφζσ αποτελεςμάτων, ΜΑΧ, Average και Max Average. Τα αποτελζςματα παρατίκενται παρακάτω: [162]

163 Σχ. 8.7: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=30kHz,Result Type=Average ςτο WiFi-5.2 GHz Σχ. 8.8: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=30kHz,Result Type=MAX ςτο WiFi-5.2 GHz [163]

164 Σχ. 8.9: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=30kHz,Result Type=Max Average ςτο WiFi-5.2 GHz Σχ. 8.10: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=50kHz,Result Type=Average ςτο WiFi-5.2 GHz [164]

165 Σχ. 8.11: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=50kHz,Result Type=MAX ςτο WiFi-5.2 GHz Σχ. 8.12: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=50kHz,Result Type=Max Average ςτο WiFi-5.2 GHz [165]

166 Σχ. 8.13: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=100kHz,Result Type=Max ςτο WiFi-5.2 GHz Σχ. 8.14: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=100kHz,Result Type=Max Average ςτο WiFi-5.2 GHz [166]

167 Σχ. 8.15: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=200kHz,Result Type=Max ςτο WiFi-5.2 GHz Σχ. 8.16: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=200kHz,Result Type=Max ςτο WiFi-5.2 GHz [167]

168 Σχ. 8.17: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=300kHz,Result Type=Max ςτο WiFi-5.2 GHz Σχ. 8.18: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=300kHz,Result Type=Max Average ςτο WiFi-5.2 GHz [168]

169 Σχ. 8.19: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=500kHz,Result Type=Average ςτο WiFi-5.2 GHz Σχ. 8.20: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=500kHz,Result Type=Max ςτο WiFi-5.2 GHz [169]

170 Σχ. 8.21: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3006 και RBW=500kHz,Result Type=Max Average ςτο WiFi-5.2 GHz Το SRM-3006 μασ παρζχει τθ δυνατότθτα και για μζτρθςθ τθσ ιςχφοσ που περικλείει το ςιμα. Ραρουςιάηουμε τα αποτελζςματα για τισ Max και Max Average μετριςεισ για τα διάφορα RBW. Integration Value for Max measurements RBW=500 RBW=30 RBW=50 RBW=100 RBW=200 RBW= : Σφγκριςη του Integration Value(dBm) για Result Type=MAX [170]

171 Integration Value for Max Average measurements RBW=500 RBW=30 RBW=50 RBW=100 RBW=200 RBW= : Σφγκριςη του Integration Value(dBm) για Result Type=Max Average 8.8 χολιαςμόσ αποτελεςμϊτων SRM-3006 Ροιοτικόσ Σχολιαςμόσ τθσ Κυματομορφισ Ωσ προσ τον ποιοτικό ςχολιαςμό τθσ κυματομορφισ αξίηει να αναφερκεί πωσ οι τιμζσ RBW 100 khz δίνουν αποτελζςματα με πολφ υψθλι ανάλυςθ, ενϊ θ τιμι των 500kHz παρουςιάηει αλλοίωςθ του φάςματοσ, κακϊσ θ τιμι του RBW είναι αρκετά αυξθμζνθ με αποτζλεςμα να μθ διακρίνεται επαρκϊσ θ φαςματικι διαφοροποίθςθ ςτισ διάφορεσ ςυνιςτϊςεσ.. Καλφτερα αποτελζςματα παρουςιάηονται για RBW=200kHz και RBW=300kHz. Κάνοντασ μία ποςοτικι ςφγκριςθ των αποτελεςμάτων ωσ προσ τισ διάφορεσ τιμζσ RBW, αξίηει να αναφερκεί πωσ με RBW 50kHz παρατθροφμε διαφορά 20dBm μεταξφ των Average(και Max Average) τιμϊν ςε ςχζςθ με τισ Max τιμζσ. Σε απόλυτα μεγζκθ αυτι θ διαφορά μεταφράηεται ςε -60 dbm αντί για -40dBm. Με RBW 100kΘz παρατθροφμε διαφορά 30dBm μεταξφ των Average(και Max Average) τιμϊν ςε ςχζςθ με τισ Max τιμζσ. Σε απόλυτα μεγζκθ αυτι θ διαφορά μεταφράηεται ςε -60 dbm αντί για -30dBm. Τζλοσ, γενικι παρατιρθςθ αποτελεί το γεγονόσ πωσ οι Average και Μax Average μετριςεισ οδθγοφν ςε παραπλιςια αποτελζςματα. Αξίηει να τονίςουμε, βζβαια, πωσ εξαιτίασ [171]

172 τθσ φφςθσ του ςιματοσ, το οποίο παρουςιάηει ριπζσ, οι Max τιμζσ μασ οδθγοφν ςε αςφαλζςτερα αποτελζςματα. Σχολιαςμόσ ωσ προσ τθ μζγιςτθ τιμι (Peak value) Συγκρίνοντασ τισ Max τιμζσ των δεδομζνων ϊςτε να ζχουμε κοινι αναφορά για τα ςυμπεράςματά μασ, παρατθροφμε πωσ με RBW 50kHz ζχουμε καταπίεςθ του μεγίςτου περί τα -40 dbm αντί για -30 dbm που παρατθρικθκε ςτθν πλειονότθτα των μετριςεων. Σχολιαςμόσ ωσ προσ το κόρυβο Ωσ προσ το κόρυβο, παρατθρείται επίςθσ διαφοροποίθςθ ανάλογα με τισ τιμζσ του RBW. Για RBW 50kHz ο κόρυβοσ απεικονίηεται ςτα -80dBm για Average και Max Average μετριςεισ και ςτα -60dBm για Max μετριςεισ, ενϊ για RBW 100kΘz απεικονίηεται ςτα - 70dBm και -50 dbm, αντίςτοιχα. Ανεξαρτιτωσ RBW παρατθροφμε βζβαια τθ ςτακερι διαφορά των 20 dbm μεταξφ των τφπων αποτελεςμάτων. Σχολιαςμόσ ωσ προσ τθν ιςχφ ςιματοσ(integration Value) Ππωσ παρατθροφμε, οι Max μετριςεισ οδθγοφν ςε αποτελζςματα ιςχφοσ περί τα 20dBm υψθλότερα ςε ςχζςθ με τισ Max Average μετριςεισ. Ωσ προσ τισ Max τιμζσ, παρατθρείται ςτακερότθτα περί τα -40dBm για RBW 200kHz. Για RBW=300kHz παρατθρείται τιμι κατά 5dBm αυξθμζνθ ενϊ για RBW=500kHz παρατθροφμε πολφ υψθλι τιμι που αγγίηει τα -30dBm. Ραρόμοια, για τισ Max Average μετριςεισ παρατθρείται ςτακερότθτα τθσ ιςχφοσ περί τα -63dBm μζχρι το RBW=300kHz ενϊ για RBW=500kHz παρατθροφμε υπερεκτίμθςθ τθσ ολικισ ιςχφοσ με τιμζσ που αγγίηουν τα -57dBm, γεγονόσ που μαρτυρά πωσ απαιτείται χαμθλότερθ τιμι RBW για να ζχουμε αξιόπιςτα αποτελζςματα. Σθμείωςθ : Οι Average και Max Average μετριςεισ παρουςιάηουν παραπλιςιεσ τιμζσ και ςτθν ολικι ιςχφ που περικλείει το ςιμα γι' αυτό και δεν ζγινε ειδικι αναφορά ςτισ Average μετριςεισ. Ραρατθροφμε πωσ τα καλφτερα αποτελζςματα τα επιτυγχάνουμε για Max τιμζσ(γεγονόσ που οφείλεται ςτισ ριπζσ που παρουςιάηει το WiFi ςιμα) και για τιμζσ RBW=200kHz και 300kHz. Ανάμεςα ςε αυτζσ τισ δφο τιμζσ, θ τιμι των 300kHz οδθγεί ςε [172]

173 ελαφρϊσ υψθλότερεσ ςτάκμεσ ιςχφοσ, γεγονόσ που κακιςτά αςφαλείσ τισ μετριςεισ μασ για τθ χειρότερθ περίπτωςθ. [173]

174 Κεφϊλαιο 9: Μετρόςεισ FM 9.1 Περιγραφό όματοσ Θ επόμενθ υπθρεςία που μελετικθκε είναι θ FM ραδιοφωνία. Θ υπθρεςία αυτι εκτείνεται ςτισ ςυχνότθτεσ 87.5ΜHz-108ΜΘz του τθλεπικοινωνιακοφ φάςματοσ. Οι μετριςεισ πραγματοποιικθκαν με βάςθ το ςιμα FM που παριγαγε θ γεννιτρια Hewlett Packard E4433B ESG-D Series Signal Generator (250 khz-4.0 GHz). Ραρατίκενται τα χαρακτθριςτικά του προσ μζτρθςθ ςιματοσ: Frequency Amplitude FM deviation Rate Waveform 96.3 MHz -20dBm 75 khz 400Hz Sine Για τισ παραμζτρουσ Waveform και Rate επιλζχκθκαν οι default τιμζσ τθσ γεννιτριασ για τθν εν λόγω υπθρεςία, όπωσ ορίηεται με χριςθ του FM menu που μασ παρζχει. Θ ςυχνότθτα επιλζχκθκε ϊςτε να ανικει ςτο εφροσ ςυχνοτιτων που καλφπτει θ FM ραδιοφωνία. Τζλοσ, θ παράμετροσ FM deviation που χρθςιμοποιείται ςτθν πράξθ λαμβάνει τιμζσ 50kHz ι 75kHz. Για τισ μετριςεισ μασ εφαρμόςαμε τθν τιμι των 75 khz. 9.2 υςτϊςεισ κατϊ τα πρότυπα Για τθ ςυγκεκριμζνθ υπθρεςία τα διάφορα πρότυπα προτείνουν: RBW VBW Sweep Time Detector Mode 30kHz-200kHz 30kHz 100ms RMS ι Max Peak Max Hold ι Average 9.3 Παρουςύαςη μετρόςεων με SRM-3000 Ρραγματοποιικθκαν μετριςεισ με το SRM-3000 τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ. Συγκεκριμζνα, μεταβάλλαμε το Resolution Bandwidth (RBW) και για κάκε τιμι του καταγράψαμε τα δεδομζνα ςε δφο μορφζσ αποτελεςμάτων, ΜΑΧ και Average. Τα αποτελζςματα παρατίκενται παρακάτω: [174]

175 Ιςχφσ (dbm) Ιςχφσ (dbm) MAX Average Συχνότθτα (MHz) Σχ. 9.1: Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=10kHz ςτα FM Average MAX Συχνότθτα (MHz) Σχ. 9.2 Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=20kHz ςτα FM [175]

176 Ιςχφσ (dbm) Ιςχφσ (dbm) Average MAX Συχνότθτα (MHz) Σχ. 9.3 Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=30kHz ςτα FM Average MAX Συχνότθτα (MHz) Σχ. 9.4 Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=50kHz ςτα FM [176]

177 Ιςχφσ (dbm) Ιςχφσ (dbm) Average MAX Συχνότθτα (ΜΗz) Σχ. 9.5 Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=100kHz ςτα FM Average MAX Συχνότθτα (MHz) Σχ. 9.6 Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=200kHz ςτα FM [177]

178 ΙΣχφσ (dbm) Ιςχφσ (dbm) Average MAX Συχνότθτα (MHz) Σχ. 9.7 Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=300kHz ςτα FM Average MAX Συχνότθτα (MHz) Σχ. 9.8 Μετρήςεισ ςτάθμησ ςήματοσ με SRM-3000 και RBW=500kHz ςτα FM [178]

179 9.4 χολιαςμόσ αποτελεςμϊτων SRM-3000 Ροιοτικόσ Σχολιαςμόσ τθσ Κυματομορφισ Τα ςχιματα μαρτυροφν πωσ με RBW 50kHz είναι εμφανισ θ διάκριςθ των διαφόρων τόνων του ςιματοσ. Αντικζτωσ, με μεγαλφτερεσ τιμζσ RBW το ςιμα παρουςιάηεται πιο ομαλό. Ωςτόςο, για RBW 300kHz το όργανο δεν μπορεί πλζον να ξεχωρίςει τισ φαςματικζσ ςυνιςτϊςεσ του ςιματοσ με αποτζλεςμα να μθν είναι δυνατι θ πιςτι απεικόνιςι του. Επιπλζον, κοινι διαπίςτωςθ για όλεσ τισ τιμζσ του RBW αποτελεί το γεγονόσ ότι οι Average μετριςεισ οδθγοφν ςε ομαλότερθ απεικόνιςθ των αποτελεςμάτων, ςε αντίκεςθ με τισ MAX μετριςεισ οι οποίεσ παρουςιάηουν περιςςότερεσ διακυμάνςεισ, όπωσ άλλωςτε είναι αναμενόμενο. Σχολιαςμόσ ωσ προσ τθ μζγιςτθ τιμι (Peak value) Το ςιμα που εφαρμόςτθκε από τθ γεννιτρια είχε πλάτοσ -20dBm. Ππωσ φαίνεται από τα ςχιματα οι Average μετριςεισ με RBW 100kHz οδθγοφν ςε καταπίεςθ τθσ μζγιςτθσ τιμισ του πεδίου. Αντίκετα, τιμζσ του RBW που υπερβαίνουν τα 100kHz οδθγοφν ςε πιςτι απεικόνιςθ τθσ μζγιςτθσ τιμισ του πεδίου. Σχολιαςμόσ ωσ προσ το κόρυβο Ραρατθροφμε πωσ ο κόρυβοσ απεικονίηεται ςτα -100dBm για RBW 50kHz. Στισ μεγαλφτερεσ τιμζσ και ςυγκεκριμζνα για RBW 100kHz θ ςτάκμθ του κορφβου ανεβαίνει κατά 10dBm κι απεικονίηεται ςτα -90dBm. Φυςικά, ςτισ Max τιμζσ ο κόρυβοσ απεικονίηεται ςε πιο υψθλζσ ςτάκμεσ από ό,τι ςτισ Average τιμζσ, όπωσ άλλωςτε και το υπόλοιπο ςιμα. 9.5 Παρουςύαςη μετρόςεων με Spectrum Analyzer Ρραγματοποιικθκαν μετριςεισ με τον Αναλυτι Φάςματοσ (Spectrum Analyzer) τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sweep Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: [179]

180 Σχ.9.9 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=30kHz, VBW=30kHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS Σχ.9.10 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=30kHz, VBW=100kHz, SWT=100ms,Trace Mode=Max Hold, Detector=RMS [180]

181 Σχ.9.11 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=100kHz, VBW=30kHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS Σχ.9.12 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=100kHz, VBW=100kHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS [181]

182 Σχ.9.13 Μετριςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=100kHz, VBW=300kHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS Σχ.9.14 Μετριςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=100kHz, VBW=100kHz, SWT=700ms, Trace Mode=Max Hold, Detector=RMS [182]

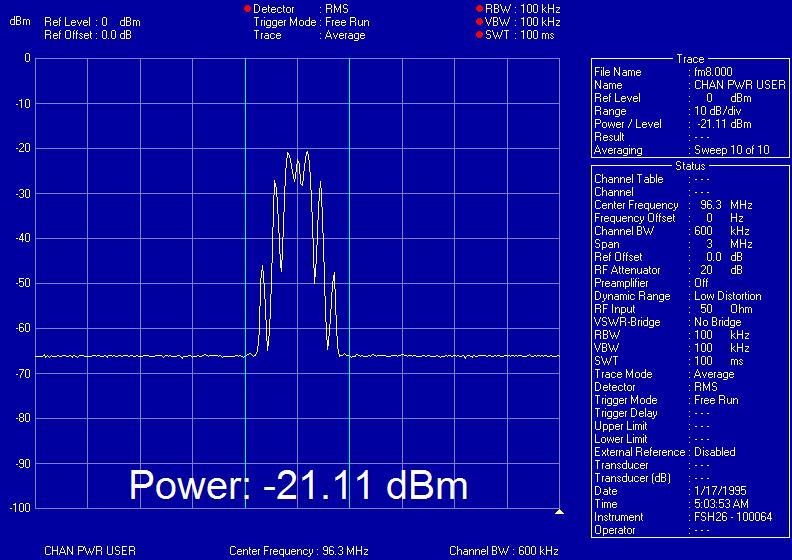

183 Σχ.9.15 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=100kHz, VBW=100kHz, SWT=100ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.9.16 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=100kHz, VBW=100kHz, SWT=100ms, Trace Mode=Average, Detector=RMS [183]

184 Σχ.9.17 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=100kHz, VBW=100kHz, SWT=100ms, Trace Mode=Average, Detector=Max Peak Σχ.9.18 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=300kHz, VBW=300kHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS [184]

185 Σχ.9.19 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=300kHz, VBW=300kHz, SWT=100ms, Trace Mode=Average, Detector=RMS Σχ.9.20 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=300kHz, VBW=300kHz, SWT=100ms, Trace Mode=Max Hold, Detector=Max Peak [185]

186 Σχ.9.21 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=300kHz, VBW=300kHz, SWT=100ms, Trace Mode=Average, Detector=Max Peak Σχ.9.22 Μετρήςεισ ςτάθμησ ςήματοσ με Spectrum Analyzer ςτα FM, RBW=100kHz, VBW=1MHz, SWT=700ms, Trace Mode=Max Hold, Detector=RMS [186]

187 9.6 χολιαςμόσ Αποτελεςμϊτων Spectrum Analyzer Σχολιαςμόσ ωσ προσ RBW και VBW Αρχικά, εφαρμόςαμε το ελάχιςτο αποδεκτό RBW κατά τα πρότυπα(rbw=30khz). Με RBW=30kHz παρουςιάηεται υπερεκτίμθςθ τθσ ολικισ ιςχφοσ του ςιματοσ(channel Power) με τιμζσ -14dBm (για VBW=30kHz) και -16 dβm(για VBW=100kHz), κακϊσ οι υπόλοιπεσ μετριςεισ προςδιορίηουν Channel Power περί τα -19dBm. Οι μετριςεισ αυτζσ πιςτοποιοφν και τθν οδθγία ότι το VBW πρζπει να είναι μεγαλφτερο ι ίςο από το RBW ϊςτε να απεικονίηεται ορκά θ κυματομορφι, κακϊσ διαφορετικά χάνουμε χριςιμθ φαςματικι πλθροφορία, όπωσ ςυμπεραίνουμε από τα ςχιματα 9.9 και Το ίδιο ςυμπζραςμα πιςτοποιικθκε και με τισ μετριςεισ με RBW=100kHz και VBW=30, 100 και 300 khz ςτα ςχιματα 9.11, 9.12 και 9.13, αντίςτοιχα. Σχολιαςμόσ ωσ προσ το Sweep Time Στθ ςυνζχεια, με τισ υπόλοιπεσ παραμζτρουσ ίδιεσ, ςυγκρίκθκαν τα αποτελζςματα των μετριςεων για Sweep Time ίςο με 100ms και 700 ms. Τα ςχιματα 9.12 και 9.14 πιςτοποιοφν ότι με χρόνο ςάρωςθσ 700 ms παρατθρείται πτϊςθ τθσ μζγιςτθσ τιμισ(-20dbm) κακϊσ και ομαλοποίθςθ τθσ κυματομορφισ, αφοφ το φίλτρο το εφροσ του οποίου κακορίηει το RBW παραμζνει για περιςςότερο χρόνο ςε κάκε ςθμείο τθσ ςάρωςθσ με αποτζλεςμα να μθν παρουςιάηονται τόςο ζντονεσ μεταβολζσ πλάτουσ. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Ακολοφκωσ, με δεδομζνεσ κάποιεσ παραμζτρουσ όπωσ RBW=100kHz, VBW=100kHz, Sweep Time=100ms και διαφορετικά detectors και modes (Σχιματα ) οδθγοφμαςτε ςτο ςυμπζραςμα ότι τo Average mode μειϊνει τθν επίδραςθ του κορφβου, γεγονόσ κετικό για μετριςεισ που διενεργοφνται ςε περιβάλλον ζντονου κορφβου. Ωςτόςο το Max Hold mode οδθγεί ςε Channel Power ελαφρϊσ υψθλότερθσ τιμισ, γεγονόσ που ταιριάηει με τθ λογικι του worst case scenario. Ωσ προσ τα detectors, το Max Peak detector οδθγεί ςε τιμζσ υψθλότερου ολικοφ πεδίου (Channel Power) ςε ςχζςθ με το RMS detector. Τζλοσ, επαναλάβαμε τα παραπάνω με RBW=300kHz, VBW=300kHz και Sweep Time= 100ms. (Σχιματα ). To Max Hold και πάλι οδιγθςε ςε Power Channel υψθλότερο από το Average, ενϊ τα δφο detectors (RMS και Max Peak) οδιγθςαν ςε παρόμοια αποτελζςματα. [187]

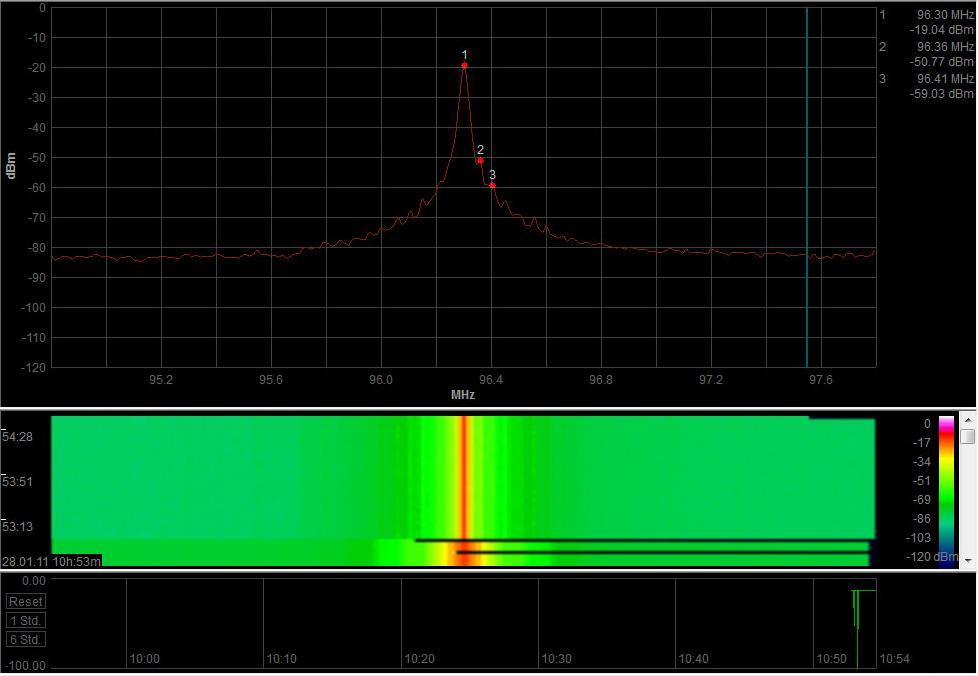

188 9.7 Παρουςύαςη μετρόςεων με Aaronia HF Ρραγματοποιικθκαν μετριςεισ με το Aaronia HF τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sample Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: Σχ.9.23 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=30kHz, VBW=100kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS [188]

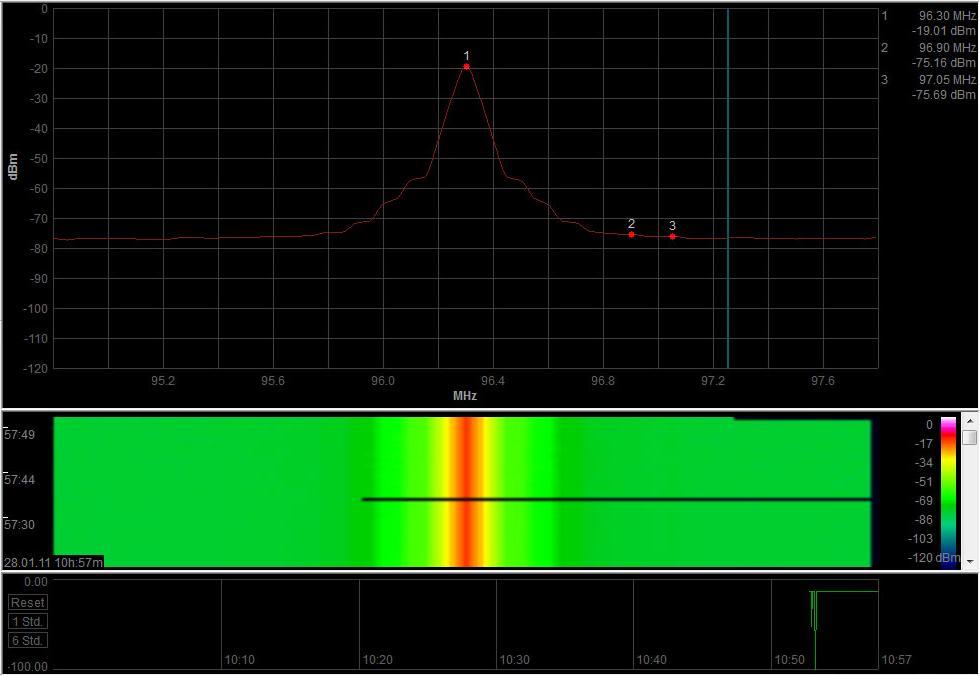

189 Σχ.9.24 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=30kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS Σχ.9.25 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=100kHz, VBW=100kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS [189]

190 Σχ.9.26 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=100kHz, VBW=300kHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS Σχ.9.27 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=100kHz, VBW=1MHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS [190]

191 Σχ.9.28 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=100kHz, VBW=100kHz, SWT=100ms, Trace Mode=Max Hold, Detector=RMS Σχ.9.29 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=100kHz, VBW=1MHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [191]

192 Σχ.9.30 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=100kHz, VBW=1MHz, SWT=500ms, Trace Mode=Average, Detector=RMS Σχ.9.31 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=100kHz, VBW=1MHz, SWT=500ms, Trace Mode=Average, Detector=Max Peak [192]

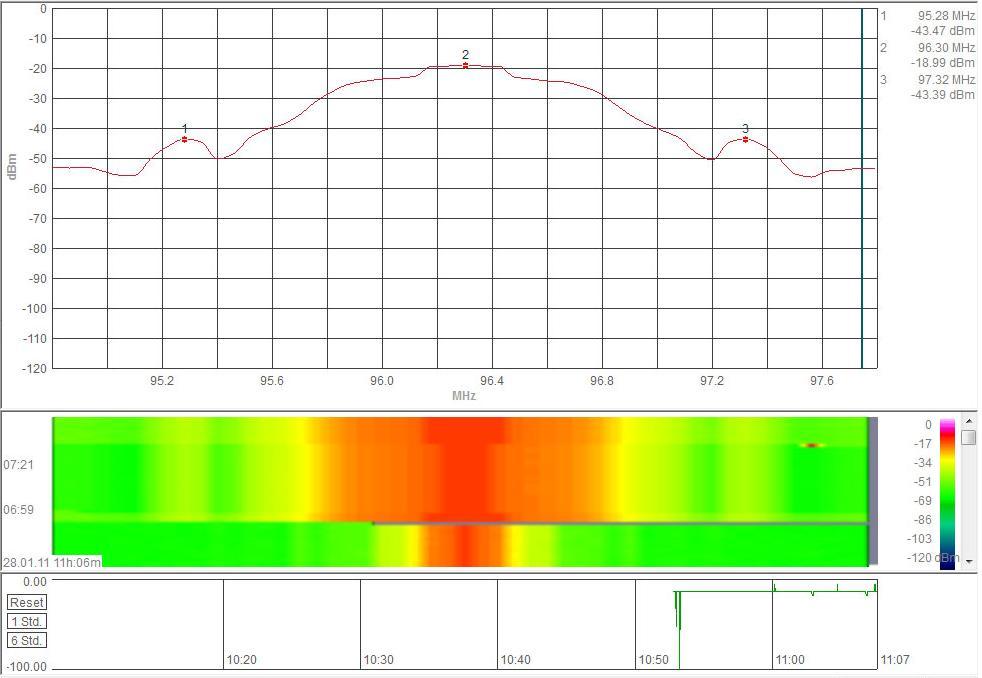

193 Σχ.9.32 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=300kHz, VBW=3MHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS Σχ.9.33 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=300kHz, VBW=3MHz, SWT=500ms, Trace Mode=Average, Detector=RMS [193]

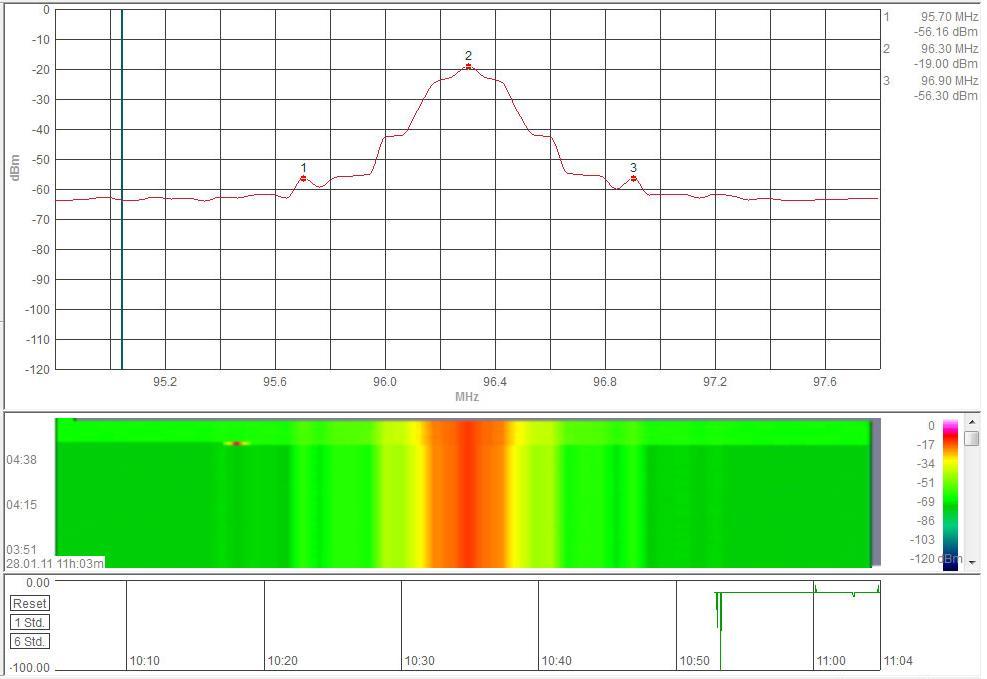

194 Σχ.9.34 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=300kHz, VBW=3MHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak Σχ.9.35 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=300kHz, VBW=3MHz, SWT=500ms, Trace Mode=Average, Detector=Max Peak [194]

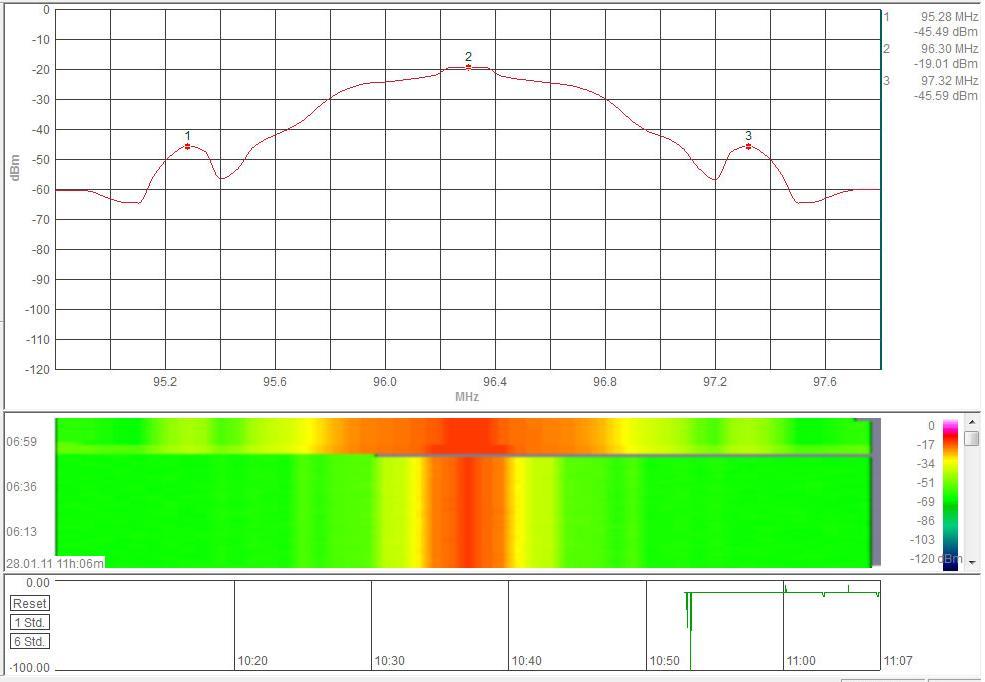

195 Σχ.9.36 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=1MHz, VBW=3MHz, SWT=500ms, Trace Mode=Max Hold, Detector=RMS Σχ.9.37 Μετριςεισ ςτάκμθσ ςιματοσ με Aaronia HF ςτα FM, RBW=1MHz, VBW=3MHz, SWT=500ms, Trace Mode=Max Hold, Detector=Max Peak [195]

196 9.8 χολιαςμόσ Αποτελεςμϊτων Aaronia HF Σχολιαςμόσ ωσ προσ RBW και VBW Αρχικά, εφαρμόςαμε το ελάχιςτο αποδεκτό κατά τα πρότυπα RBW, δθλαδι τθν τιμι RBW=30kHz. Τροποποιϊντασ τθν τιμι VBW από 100kHz ςε 300kHz, παρατθροφμε ότι δεν παρουςιάηεται αιςκθτι διαφοροποίθςθ ςτο αποτζλεςμα, όπωσ φαίνεται ςτα ςχιματα Εν ςυνεχεία, αυξιςαμε το RBW ςε 100 khz, επιτυγχάνοντασ πολφ καλφτερα αποτελζςματα απεικόνιςθσ τθσ κυματομορφισ. Συγκρίνοντασ τα ςχιματα παρατθροφμε ότι και πάλι δεν παρουςιάηεται ζντονθ διαφοροποίθςθ των αποτελεςμάτων αν μεταβάλουμε το VBW. Τζλοσ, όπωσ παρατθροφμε από τα ςχιματα , οι τιμζσ RBW 300kHz αρχίηουν να αλλοιϊνουν τθν κυματομορφι του ςιματοσ, μαρτυρϊντασ πωσ απαιτείται θ εφαρμογι χαμθλότερθσ τιμισ RBW. Σχολιαςμόσ ωσ προσ το Sample Time Στα ςχιματα 9.25 και 9.28 οι μετριςεισ υλοποιικθκαν διατθρϊντασ όλεσ τισ λοιπζσ παραμζτρουσ ςτακερζσ και αλλάηοντασ μόνο τθν παράμετρο Sample Time. Ππωσ φαίνεται από τα αποτελζςματα, δεν παρουςιάηεται κάποια αιςκθτι διαφορά για τισ τιμζσ Sample Time=100ms και Sample Time=500ms. Εντοφτοισ, κεωρείται προτιμθτζο να εφαρμόηουμε τισ μεγαλφτερεσ τιμζσ Sample Time κακϊσ με αυτό τον τρόπο το φίλτρο που εφαρμόηεται κι ζχει εφροσ όςο ορίηεται από το RBW ζχει περιςςότερο χρόνο ϊςτε να εφαρμοςτεί ςτο προσ μζτρθςθ ςιμα. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Κζλοντασ να ςυγκρίνουμε τα αποτελζςματα ωσ προσ αυτζσ τισ παραμζτρουσ, διατθριςαμε τισ υπόλοιπεσ ςτακερζσ και μεταβάλλαμε τισ προσ ζλεγχο παραμζτρουσ ςε όλουσ τουσ δυνατοφσ ςυνδυαςμοφσ. Στα ςχιματα 9.27 και φαίνονται τα αποτελζςματα. Το μοναδικό ςυμπζραςμα που μπορεί να προκφψει με το ςυγκεκριμζνο όργανο είναι πωσ οι Μax Hold μετριςεισ οδθγοφν ςε αποτελζςματα υψθλότερα τόςο ωσ προσ το κόρυβο όςο και ωσ προσ τθ γενικότερθ απεικόνιςθ του ςιματοσ ςε ςχζςθ με τισ Average μετριςεισ, όπωσ άλλωςτε είναι λογικό. Ωςτόςο, κακϊσ το εν λόγω όργανο δε μασ δίνει τθ δυνατότθτα μζτρθςθσ τθσ ολικισ ιςχφοσ του ςιματοσ(channel Power), δεν είναι δυνατό να βγάλουμε αςφαλι ςυμπεράςματα ωσ προσ τθν επιλογι του detector, που όπωσ φάνθκε από τθν ανάλυςθ με τον Spectrum Analyzer FSH 6 τθσ Rohde & Schwarz, παίηει ςθμαντικό ρόλο ςτθ μζτρθςθ τθσ ολικισ ιςχφοσ του ςιματοσ. Τα παραπάνω ςυμπεράςματα επαλθκεφτθκαν για RBW=300kHz και VBW=3MHz ςτα ςχιματα [196]

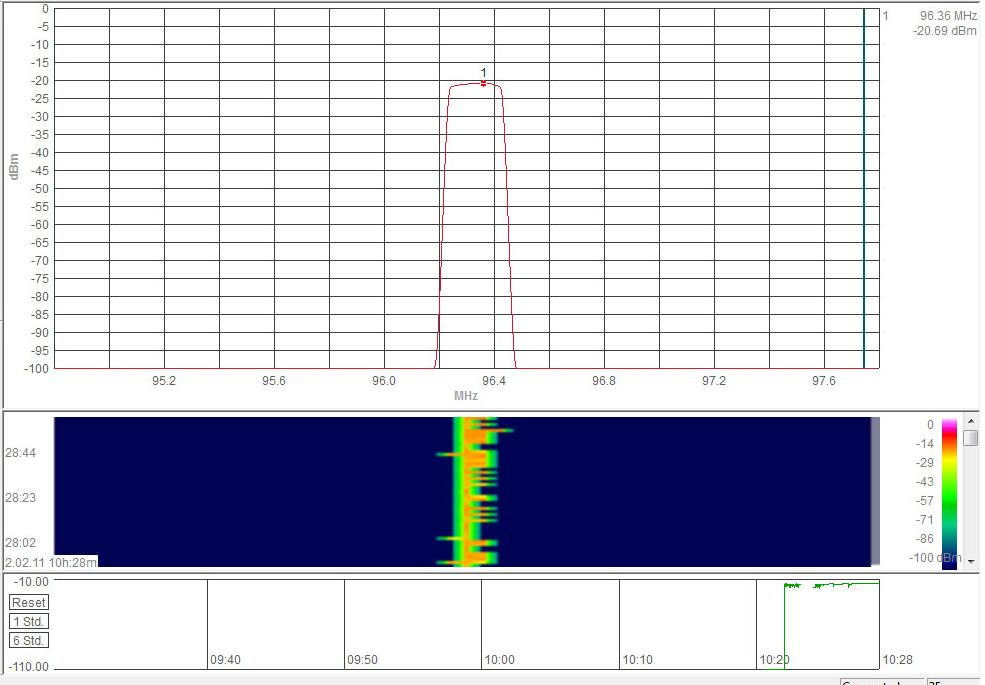

197 9.9 Παρουςύαςη μετρόςεων με Aaronia HF-6080 Ρραγματοποιικθκαν μετριςεισ με το Aaronia HF-6080 τροποποιϊντασ κάποιεσ από τισ παραμζτρουσ μζτρθςθσ, όπωσ το RBW, το VBW, το Sample Time, το Trace Mode και το Detector. Τα αποτελζςματα παρουςιάηονται κάτωκι: ΣΧ.9.38 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=30KHZ, VBW=30KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [197]

198 ΣΧ.9.39 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=30KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS 9.40 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=30KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [198]

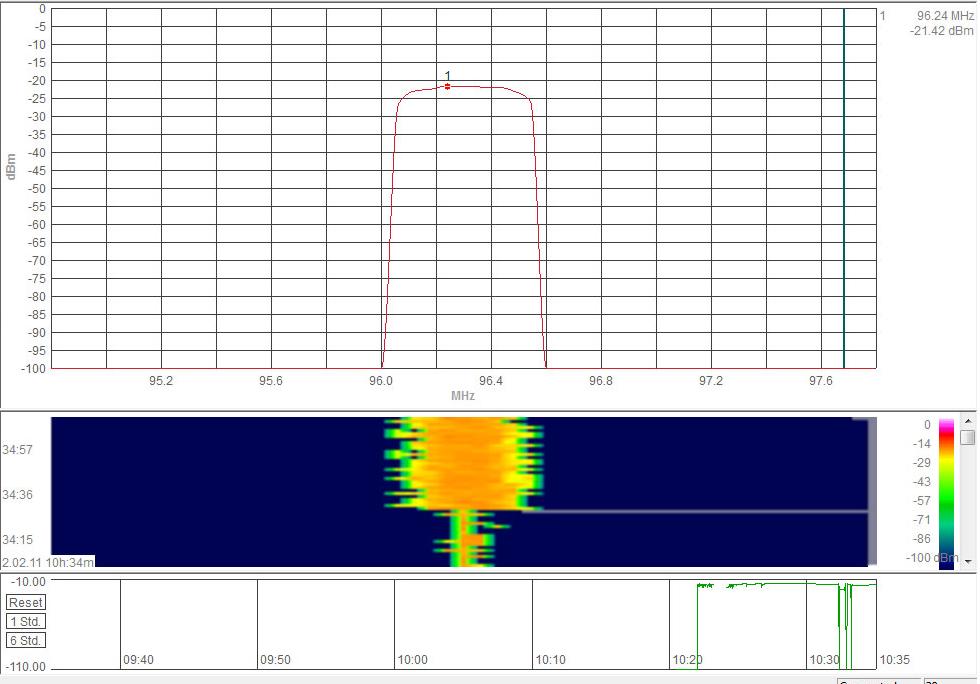

199 ΣΧ.9.41 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΣΧ.9.42 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS [199]

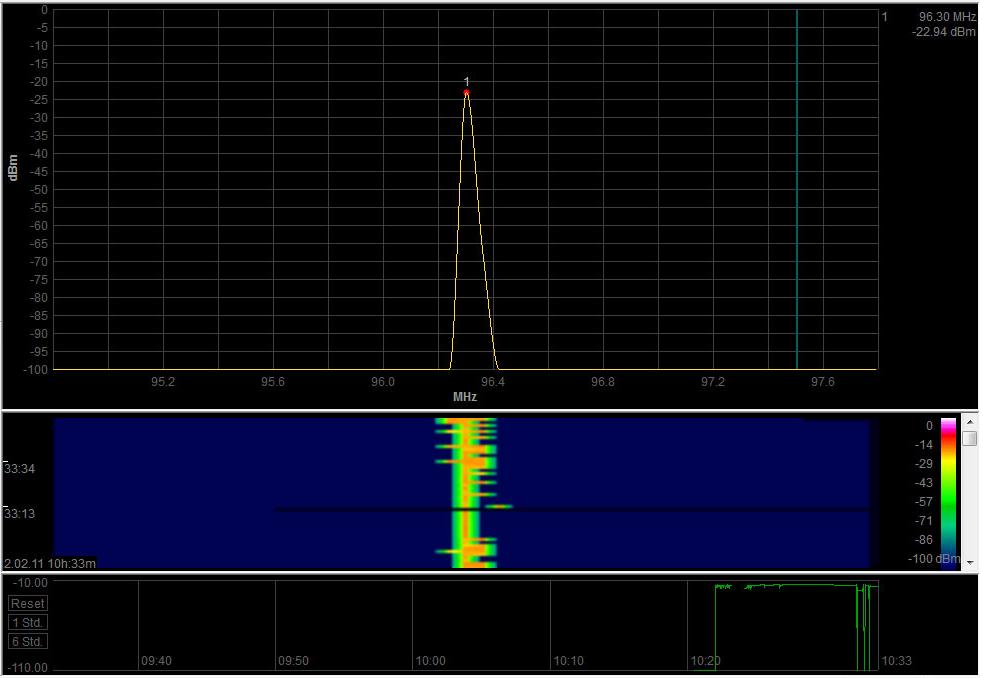

200 ΣΧ.9.43 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΣΧ.9.44 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=100KHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS [200]

201 ΣΧ.9.45 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=MAX HOLD, DETECTOR=RMS ΣΧ.9.46 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=300KHZ, VBW=300KHZ, SWT=100MS, TRACE MODE=AVERAGE, DETECTOR=RMS [201]

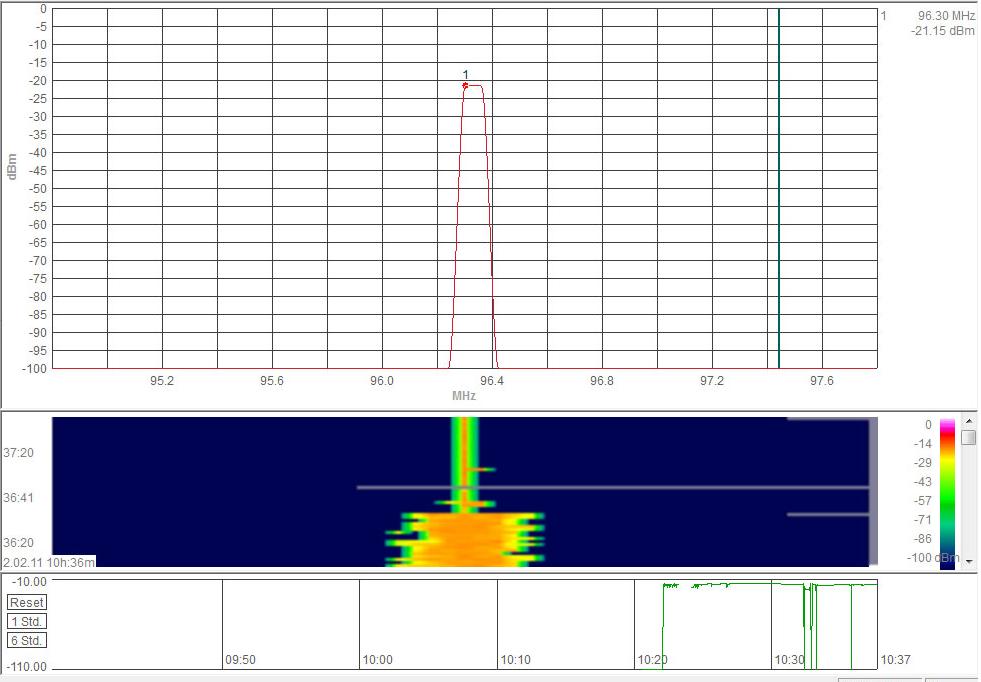

202 ΣΧ.9.47 ΜΕΤΘΣΕΛΣ ΣΤΑΚΜΘΣ ΣΘΜΑΤΟΣ ΜΕ AARONIA HF-6080 ΣΤΑ FM, RBW=100KHZ, VBW=1MHZ, SWT=500MS, TRACE MODE=MAX HOLD, DETECTOR=RMS 9.10 χολιαςμόσ Αποτελεςμϊτων Aaronia HF-6080 Σχολιαςμόσ ωσ προσ RBW και VBW Ρειραματιηόμενοι με τισ διάφορεσ τιμζσ RBW παρατθριςαμε ότι θ βζλτιςτθ απεικόνιςθ επιτυγχάνεται για RBW=100kHz, κακϊσ με RBW=30kHz παρουςιάηεται ανομοιόμορφθ θ κυματομορφι ενϊ με RBW=300kHz παρατθροφμε τθ διαπλάτυνςθ του ςιματοσ, γεγονόσ που μαρτυρά τθν ανάγκθ για εφαρμογι χαμθλότερθσ τιμισ RBW. Αναφορικά με το VBW παρατθροφμε πωσ δεν επθρεάηει αιςκθτά τισ μετριςεισ μασ, κακϊσ ςυγκρίνοντασ τα ςχιματα 9.43 και 9.47, ςτα οποία θ μόνθ διαφοροποίθςθ είναι θ παράμετροσ VBW με τιμζσ 100kHz και 1MHz αντίςτοιχα, διακρίνουμε ότι θ κυματομορφι απεικονίηεται χωρίσ διαφορζσ. [202]

203 Σχολιαςμόσ ωσ προσ το Sample Time Από απλι επιςκόπθςθ των ςχθμάτων 9.41 και 9.43 ςυμπεραίνουμε ότι θ εφαρμογι μεγαλφτερου Sample Time οδθγεί ςε ομαλότερθ απεικόνιςθ τθσ κυματομορφισ. Ζτςι, ςε αντίκεςθ με τα υπόλοιπα όργανα όπου κι ζνα μικρό Sample Time τθσ τάξθσ των 100ms αρκοφςε για να δϊςει τα επικυμθτά αποτελζςματα, ςτο παρόν όργανο απαιτείται εφαρμογι υψθλότερθσ τιμισ, με προτεινόμενθ τα 500ms. Σχολιαςμόσ ωσ προσ το Detector και το Trace Mode Το Aaronia HF-6080 δε μασ παρζχει τθ δυνατότθτα επιλογισ τθσ παραμζτρου detector, κακϊσ οι μετριςεισ που υλοποιεί απεικονίηονται μόνο μζςω RMS detector. Ο ςχολιαςμόσ, επομζνωσ, αφορά μόνο τθ ςφγκριςθ που ζγινε ωσ προσ το trace mode του οργάνου. Από τα ςχιματα 9.41 και 9.44 παρατθροφμε πωσ οι Average μετριςεισ οδθγοφν ςε ιςχφ ςιματοσ με μζγιςτο κατά 3dB χαμθλότερο από αυτό που δίνουν οι Max Hold μετριςεισ. Επιπλζον, θ κυματομορφι παρουςιάηεται περιςςότερο τριγωνικι, γεγονόσ που αποδεικνφει πωσ ςτισ Average μετριςεισ το φαςματικό περιεχόμενο απεικονίηεται ςυγκεντρωμζνο ακριβϊσ ςτθ ςυχνότθτα που εφαρμόηεται από τθ γεννιτρια, ςε αντίκεςθ με τισ Max Hold μετριςεισ, οι οποίεσ εξαιτίασ τθσ φφςθσ τουσ απεικονίηουν οποιοδιποτε μζγιςτο ζχει εντοπιςτεί και ςτισ διπλανζσ από τθν εφαρμοςκείςα ςυχνότθτα. Θ φιλοςοφία των Max Hold μετριςεων, φυςικά, ςυνάδει με τθ φιλοςοφία του worst case scenario το οποίο και υιοκετοφμε για τθν προςταςία του κοινοφ από τθν ακτινοβολία. [203]

204 Κεφϊλαιο 10: Προτεινόμενεσ ρυθμύςεισ 10.1 Προτεινόμενεσ ρυθμύςεισ ανϊ όργανο μϋτρηςησ Στθν ενότθτα που ακολουκεί παρουςιάηονται οι προτεινόμενεσ ρυκμίςεισ ανά υπθρεςία για κάκε ζνα από τα όργανα που χρθςιμοποιικθκαν. Οι προτάςεισ βαςίηονται ςτο ςχολιαςμό που προθγικθκε για κάκε υπθρεςία ςτα κεφάλαια 5 ζωσ 9, όπου παρατίκενται οι μετριςεισ με κάκε όργανο κακϊσ κι ο ςχολιαςμόσ των μετριςεων αυτϊν Προτεινόμενεσ ρυθμύςεισ για το SRM-3000 τησ Narda Safety Solutions Υπθρεςία FM GSM-900MHz GSM-1800MHz Tetra WiFi-2.4GHz WiFi-5.2GHz RBW 100kHZ 200kHz 200kHz 50kHz 200kHz 300kHz Result Type Max Max Max Max Max Max Σχ : Ρροτεινόμενεσ ρυκμίςεισ για το SRM-3000 τθσ Narda Safety Solutions Σθμείωςθ: Θ υπθρεςία WiFi-5.2GHz μετρικθκε με το SRM-3006 που ανικει ςτθν ίδια οικογζνεια οργάνων και μπορεί να υλοποιιςει μετριςεισ μζχρι τα 6GHz Προτεινόμενεσ ρυθμύςεισ για το Spectrum Analyzer FSH6 τησ Rohde & Schwarz Υπθρεςία FM GSM-900MHz GSM-1800MHz Tetra RBW 100kHz 300kHz 300kHz 100kHz VBW 100kHz 300kHz 300kHz 300kHz Sweep Time 100ms 700ms 700ms 700ms Trace Mode Max Hold Max Hold Max Hold Max Hold Detector Max Peak Max Peak Max Peak Max Peak Σχ : Ρροτεινόμενεσ ρυκμίςεισ για το Spectrum Analyzer FSH6 τθσ Rohde & Schwarz [204]

205 Προτεινόμενεσ ρυθμύςεισ για το HF τησ Aaronia Υπθρεςία FM GSM-900MHz GSM-1800MHz Tetra RBW 100kHz 300kHz 300kHz 100kHZ VBW 100kHz 300kHz 300kHz 100kHz Sample Time 500ms 500ms 500ms 500ms Trace Mode Max Hold Max Hold Max Hold Max Hold Detector RMS RMS RMS RMS Σχ : Ρροτεινόμενεσ ρυκμίςεισ για το HF τθσ Aaronia Προτεινόμενεσ ρυθμύςεισ για το HF-6080 τησ Aaronia Υπθρεςία FM GSM-900MHz GSM-1800MHz Tetra RBW 100kHz 300kHz 300kHz 100kHZ VBW 100kHz 300kHz 300kHz 100kHZ Sample Time 500ms 500ms 500ms 500ms Trace Mode Max Hold Max Hold Max Hold Max Hold Detector RMS RMS RMS RMS Σχ : Ρροτεινόμενεσ ρυκμίςεισ για το HF-6080 τθσ Aaronia 10.2 Προτεινόμενεσ ρυθμύςεισ ανϊ υπηρεςύα Στθν ενότθτα αυτι παρουςιάηονται οι προτεινόμενεσ ρυκμίςεισ για κάκε υπθρεςία, λαμβάνοντασ υπ' όψιν τισ μετριςεισ με όλα τα όργανα μζτρθςθσ που χρθςιμοποιικθκαν. Οι μετριςεισ κι ο ςχολιαςμόσ αυτϊν παρατίκενται ςτα κεφάλαια 5 ζωσ 9. Σθμείωςθ: Στο WiFi χρθςιμοποιικθκαν τα SRM που δίνουν δυνατότθτα επιλογισ μόνο RBW και Result Type, το οποίο αντιςτοιχεί ςτο Trace Mode των υπολοίπων οργάνων. WiFi- 2.4GHz WiFi- 5.2GHz Υπθρεςία FM GSM-900MHz GSM-1800MHz Tetra RBW 100kHz 300kHZ 300kHZ 100kHz 200kHz 300kHz VBW 100kHZ 300kHZ 300kHZ 100kHz Sweep Time 100ms 700ms 700ms 700ms Trace Mode Max Hold Max Hold Max Hold Max Hold Max Hold Max Hold Detector Max Peak Max Peak Max Peak Max Peak Σχ : Ρροτεινόμενεσ ρυκμίςεισ ανά υπθρεςία [205]

206 10.3 Ποςοτικοπούηςη τησ επύδραςησ του RBW ςτισ μετρόςεισ Γενικό Περιγραφό Στο εν λόγω κεφάλαιο επιχειροφμε να ποςοτικοποιιςουμε τθν επίδραςθ του RBW ςτισ μετριςεισ. Για το ςκοπό αυτό χρθςιμοποιιςαμε το SRM-3000 και τον Spectrum Analyzer FSH 6 τθσ Rohde & Schwarz, προκειμζνου να παρουςιάςουμε τισ αποκλίςεισ που παρουςιάηουν οι μετριςεισ όταν εφαρμόηονται οι προτεινόμενεσ για κάκε υπθρεςία παράμετροι ςε ςχζςθ με τισ χειρότερεσ παραμζτρουσ που μποροφν να επιλεχκοφν. Ριςτοποιείται, ζτςι, θ διαφοροποίθςθ που παρουςιάηεται ςτα τελικά αποτελζςματα όταν εφαρμόηονται λανκαςμζνεσ παράμετροι και κακίςταται ςαφισ θ αναγκαιότθτα τιρθςθσ ςυγκεκριμζνων ρυκμίςεων. Τα δφο όργανα μποροφν να μασ δϊςουν ςυμπεράςματα για διαφορετικζσ παραμζτρουσ. Με το SRM-3000 κα εςτιάςουμε κυρίωσ ςτθ διαφοροποίθςθ που παρουςιάηει θ απεικονιηόμενθ μζγιςτθ τιμι του ςιματοσ για τα διάφορα RBW. Λδιαίτερθ προςοχι κα πρζπει να δοκεί ςτο γεγονόσ ότι για τθ μελζτθ αυτοφ του χαρακτθριςτικοφ αυτοφ (απεικονιηόμενθ μζγιςτθ τιμι ςιματοσ) χρθςιμοποιικθκαν οι τφποι δεδομζνων που κάκε φορά παρουςίαηαν τισ πιο αιςκθτζσ διαφορζσ κι όχι αναγκαςτικά ο τφποσ δεδομζνων που προτείνεται ωσ βζλτιςτοσ για τθν υπθρεςία. Επιπλζον, με το SRM-3000 κα απεικονίςουμε και τθ μεταβολι ςτο φάςμα που απεικονίηεται να καταλαμβάνει το προσ μζτρθςθ ςιμα ανάλογα με τθν τιμι RBW που του εφαρμόηουμε. Ο Αναλυτισ Φάςματοσ, από τθν άλλθ, παρζχει τθ δυνατότθτα άμεςθσ απεικόνιςθσ τθσ ολικισ ιςχφοσ του ςιματοσ. Ζτςι, μασ επιτρζπει να επιχειριςουμε μία ποςοτικι ςφγκριςθ ωσ προσ τθ διαφοροποίθςθ τθσ ολικισ ιςχφοσ(channel Power) για τα διάφορα RBW. Σε όλεσ τισ μετριςεισ εφαρμόςτθκε ςιμα ςτάκμθσ -20dBm ςτθ γεννιτρια. Τα αποτελζςματα παρατίκενται παρακάτω. [206]

207 Ιςχφσ (dbm) Ιςχφσ (dbm) Τπηρεςύα : FM dbm RBW=10kHz RBW=200kHz Συχνότθτα (MHz) Σχ : Σφγκριςθ των RBW ωσ προσ τθ μζγιςτθ μετρθκείςα τιμι ςτα FM με χριςθ του SRM RBW=100kHz RBW=500kHz -100 ΔΕ=1.1ΜΘz Συχνότθτα (MHz) Σχ : Σφγκριςθ των RBW ωσ προσ τo απεικονιηόμενο εφροσ ηϊνθσ ςτα FM με χριςθ του SRM-3000 [207]

208 Ιςχφσ (dbm) Ιςχφσ ςχιματοσ (dbm) RBW=30kHz -20 RBW=100kHz -25 Σχ : Σφγκριςθ των RBW ωσ προσ το Channel Power ςτα FM με χριςθ του SRM Τπηρεςύα : GSM dBm RBW=50kHz RBW=300kHz Συχνότθτα (MHz) Σχ : Σφγκριςθ των RBW ωσ προσ τθ μζγιςτθ μετρθκείςα τιμι ςτo GSM-900 με χριςθ του SRM-3000 [208]

209 Ιςχφσ Σιματοσ (dbm) Ιςχφσ (dbm) RBW=50kHz RBW=300kHz -100 ΔΕ=0.6ΜΘz Συχνότθτα (MHz) Σχ : Σφγκριςθ των RBW ωσ προσ τo απεικονιηόμενο εφροσ ηϊνθσ ςτo GSM-900 με χριςθ του SRM RBW=30kHz RBW=300kHz Σχ : Σφγκριςθ των RBW ωσ προσ το Channel Power ςτo GSM-900 με χριςθ του SRM-3000 [209]

210 Ιςχφσ (dbm) Ιςχφσ (dbm) Τπηρεςύα : GSM dBm RBW=50kHz RBW=300kHz Συχνότθτα (GHz) Σχ : Σφγκριςθ των RBW ωσ προσ τθ μζγιςτθ μετρθκείςα τιμι ςτo GSM-1800 με χριςθ του SRM RBW=50kHz RBW=300kHz ΔΕ = 0.7 MHz Συχνότθτα (GHz) Σχ : Σφγκριςθ των RBW ωσ προσ τo απεικονιηόμενο εφροσ ηϊνθσ ςτo GSM-1800 με χριςθ του SRM-3000 [210]

211 Ιςχφσ (dbm) Ιςχφσ Σιματοσ (dbm) RBW=30kHz RBW=300kHz Σχ : Σφγκριςθ των RBW ωσ προσ το Channel Power ςτo GSM-1800 με χριςθ του SRM Τπηρεςύα : Tetra dbm RBW=10kHz RBW=30kHz Συχνότθτα (MHz) Σχ : Σφγκριςθ των RBW ωσ προσ τθ μζγιςτθ μετρθκείςα τιμι ςτo Tetra με χριςθ του SRM-3000 [211]

212 Ιςχφσ Σιματοσ (dbm) Ιςχφσ (dbm) RBW=30kHz RBW=100kHz ΔΕ=0.2 MHz Συχνότθτα (dbm) Σχ : Σφγκριςθ των RBW ωσ προσ τo απεικονιηόμενο εφροσ ηϊνθσ ςτo Tetra με χριςθ του SRM RBW=3kHz RBW=30kHz -18 Σχ : Σφγκριςθ των RBW ωσ προσ το Channel Power ςτo Tetra με χριςθ του SRM-3000 [212]

213 Ιςχφσ (dbm) Ιςχφσ (dbm) Τπηρεςύα : WiFi 2.4 GHz dbm RBW=30kHz RBW=200kHz Συχνότθτα (GHz) Σχ : Σφγκριςθ των RBW ωσ προσ τθ μζγιςτθ μετρθκείςα τιμι ςτo WiFi 2.4 με χριςθ του SRM ΔΕ = 0 ΜΘz RBW=30kHz RBW=200kHz Συχνότθτα (GHz) Σχ : : Σφγκριςθ των RBW ωσ προσ τo απεικονιηόμενο εφροσ ηϊνθσ ςτo WiFi-2.4 με χριςθ του SRM-3000 [213]

214 Τπηρεςύα : WiFi 5.2 GHz Ακολουκοφν οι μετριςεισ που υλοποιικθκαν με το SRM-3006 για Result Type=Max και RBW=300 και 30 khz. Σχ : Μζτρθςθ ςτάκμθσ ςιματοσ WiFi 5.2 με το SRM-3006 για Result Type=max και RBW=300kHz Σχ : Μζτρθςθ ςτάκμθσ ςιματοσ WiFi 5.2 με το SRM-3006 για Result Type=max και RBW=300kHz [214]

215 Ιςχφσ Σιματοσ (dbm) RBW=500kHz RBW=300kHz Σχ : Σφγκριςθ των RBW ωσ προσ το Channel Power ςτο WiFi 5.2 με χριςθ SRM χολιαςμόσ αποτελεςμϊτων Ραρατθρϊντασ τα παραπάνω, προκφπτει μία πλθκϊρα χριςιμων ςυμπεραςμάτων: 1) Οι χαμθλζσ τιμζσ RBW οδθγοφν ςε καταπίεςθ τθσ απεικόνιςθσ του πλάτουσ του ςιματοσ. Υπενκυμίηουμε πωσ ςτθ γεννιτρια εφαρμόςτθκε ςιμα ςτάκμθσ -20dBm ςε όλεσ τισ μετριςεισ. Συγκρίναμε, λοιπόν τα μζγιςτα του προτεινόμενου RBW και του ελάχιςτου RBW που χρθςιμοποιικθκε για κάκε μζτρθςθ. Οι μεγαλφτερεσ διαφορζσ προζκυψαν για το WiFi ςιμα, κακϊσ τόςο ςτα 2.4 όςο και ςτα 5.2 GHz παρατθρικθκε διαφοροποίθςθ τθσ τάξθσ των 10 dbm. Ακολοφκωσ παρατθρικθκε ζντονθ διαφοροποίθςθ ςτθ ηϊνθ των FM με απόκλιςθ 7.45 dbm ανάμεςα ςτο προτεινόμενο RBW και το ελάχιςτο που χρθςιμοποιικθκε. Στισ υπόλοιπεσ υπθρεςίεσ, το παραπάνω ςυμπζραςμα και πάλι επαλθκεφκθκε αλλά με χαμθλότερθ ζνταςθ του φαινομζνου, κακϊσ οι διαφοροποιιςεισ ιταν τθσ τάξθσ των 4dBm(GSM-900,GSM-1800) και ακόμα μικρότερθ ςτο Tetra(2 dbm). 2) Ππωσ γνωρίηουμε για το RBW, όςο μεγαλφτερεσ τιμζσ λαμβάνει, τόςο πιο δφςκολθ είναι θ διαφοροποίθςθ των διαφόρων ςυνιςτωςϊν του ςιματοσ με αποτζλεςμα το ςιμα να παρουςιάηεται ενιαίο και ςυνικωσ πιο "απλωμζνο" ςτο φάςμα. Το παραπάνω φαινόμενο επαλθκεφκθκε και ςτισ παραπάνω μετριςεισ. Ριο ζντονο ιταν το φαινόμενο ςτα FM, κακϊσ το προτεινόμενο RBW=100kHz οδθγεί ςε πιο ευρφ απεικονιηόμενο φάςμα κατά 1.1MHz ςε ςχζςθ με το RBW=10kHz. Ακολοφκθςαν το GSM-1800(0.7ΜΘz) και GSM-900(0.6 MHz). Ρολφ μικρι [215]
