1 ΠΑΡΟΥΣΙΑΣΗ ΔΙΠΛΩΜΑΤΙΚΗΣ ΕΡΓΑΣΙΑΣ ΜΕΛΕΤΗ ΔΟΜΩΝ ΜΕΤΑΤΡΟΠΕΩΝ ΑΝΑΛΟΓΙΚΟΥ ΣΗΜΑΤΟΣ ΣΕ ΨΗΦΙΑΚΟ Καραβίτης Κωνσταντίνος Α.Μ: 5030 Επιβλέπων Καθηγητής: Κ.Ευσταθίου Συνεπιβλέπων Καθηγητής: Γ.Παπαδόπουλος ΠΑΤΡΑ

2 ΣΤΟΧΟΣ Σχεδίαση και κατασκευή των κυριότερων μετατροπέων Α/D για εκπαιδευτική χρήση. Παρουσίαση και μελέτη της Α/D μετατροπής μέσα από το RMCLab. 2

3 ΜΕΘΟΔΟΙ ΜΕΤΑΤΡΟΠΗΣ Dual - Slope A/D Converter. Tracking A/D Converter. Successive Approximation A/D Converter. Algorithmic A/D Converter. 3

4 Εργαλεία που χρησιμοποιήθηκαν. Το PSpice (Version 9.2). Το Matlab (Version 6. 5). 5 Το σχεδιαστικό πακέτο MAX+PLUS II της Altera (Version 7. 22). Το Advanced Schematic Capture (Version ) 2 από την PROTEL. Το Advanced PCB Design (Version ) 2 από την PROTEL. Το Advanced PCB Router (Version ) 2 από την PROTEL. 4

5 Dual - Slope A/D Converter

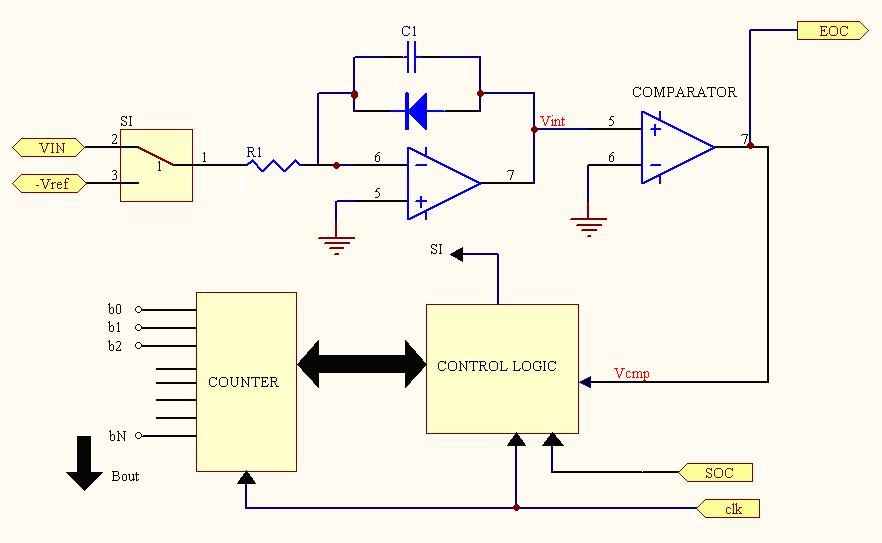

6 Dual-Slope A/D Converter ΠΛΕΟΝΕΚΤΗΜΑΤΑ Μεγάλη Ανάλυση. Μεγάλη ακρίβεια. Μεγάλη γραμμικότητα. Απόρριψη θορύβου. Εύκολη υλοποίηση. ΜΕΙΟΝΕΚΤΗΜΑΤΑ Μικρή ταχύτητα. Το μπλοκ διάγραμμα του μετατροπέα. 6

7 Dual-Slope A/D Converter Κατάσταση Ηρεμίας: Ο διακόπτηςsi είναι στο κάτω μέρος. Η τάσηεξόδουτου ολοκληρωτή (Vint) δεσμεύεται στα 0.7 V. Η έξοδος του συγκριτή είναι high. Ο απαριθμητής είναι σε κατάσταση αδράνειας. dv dt int = Vin R1 C1 dv dt int Vref = R1 C1 Την χρ.στιγμή Τ = 0 ενεργοποιείται το σήμα SOC και αρχίζει η διαδικασία της μετατροπής. 7

8 Dual-Slope A/D Converter Μεταβολή τάσης στο διάστημα Τ = 1 έως Τ = 2: N Vin 2 ΔVT 12 = R1 C1 F clk Μεταβολή τάσης στο διάστημα Τ = 2 έως Τ = 3: Vref K ΔVT 23 = R1 C1 F clk Ισχύει: ΔV V in T12 = V = ΔV ref T 23 K 2 N dv dt int = V in R1 C1 dv dt int = V ref R1 C1 8

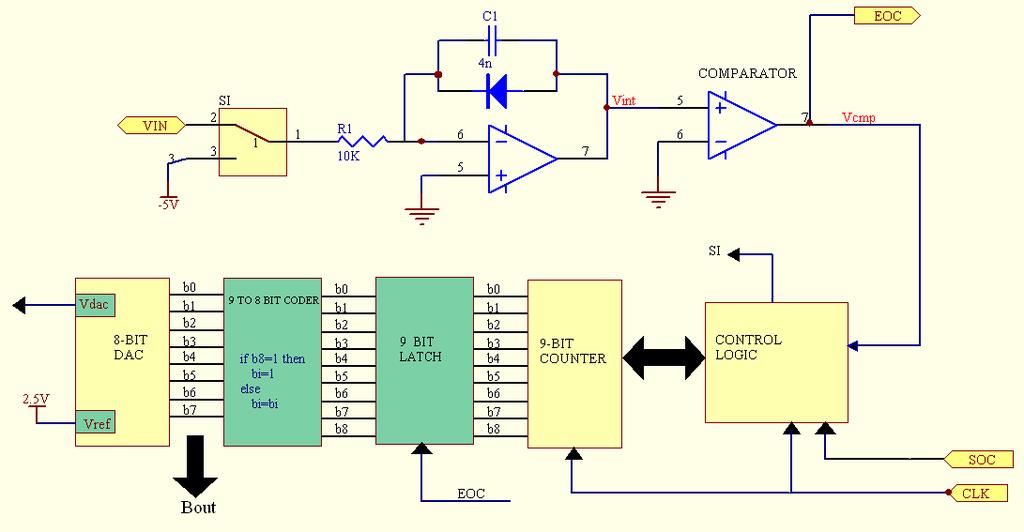

9 Η Υλοποίηση του Dual-Slope A/D Converter. Το μπλοκ διάγραμμα της υλοποίησης του Dual-Slope μετατροπέα. 9

10 Χαρακτηριστικά της υλοποίησης του Dual-Slope A/D Converter Η ανάλυση του μετατροπέα ισούται με 8 bit. Ο Dual-Slope που υλοποιήσαμε μετατρέπει τάση πλάτους από 0 V μέχρι 2.5 V. Η συχνότητα του ρολογιού που χρησιμοποιεί ο απαριθμητής είναι: Fclk = 12 MHz. H συχνότητα μετατροπής είναι: 1 1 FA / D = FA / D = min 9 2 V in 1 + F V 12 MHz clk ref KHz 10

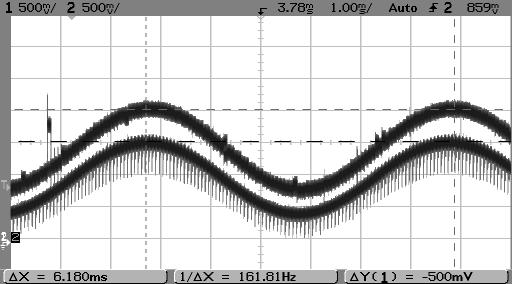

11 Η Λειτουργία του Dual-Slope A/D Converter V DAC V in Η λειτουργία του μετατροπέα για ημιτονοειδή τάση εισόδου. Vin = cos(2 π 160 t) V. 11

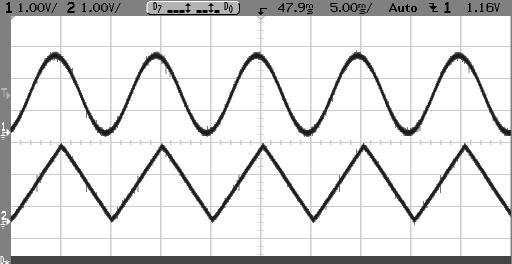

12 Η Λειτουργία του Dual-Slope A/D Converter V DAC V in Η λειτουργία του μετατροπέα για τριγωνική τάση εισόδου πλάτους 1V peak-peak και συχνότητας fin = 160 Hz. 12

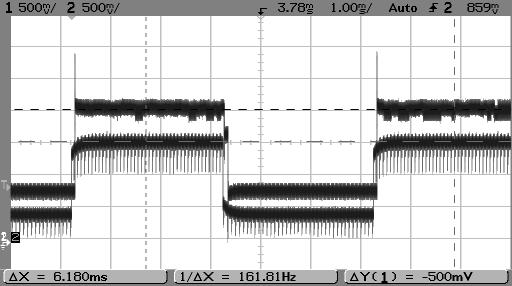

13 Η Λειτουργία του Dual-Slope A/D Converter V DAC V in Η λειτουργία του μετατροπέα για παλμική τάση εισόδου πλάτους 1V peakpeak και συχνότητας fin = 160 Hz. 13

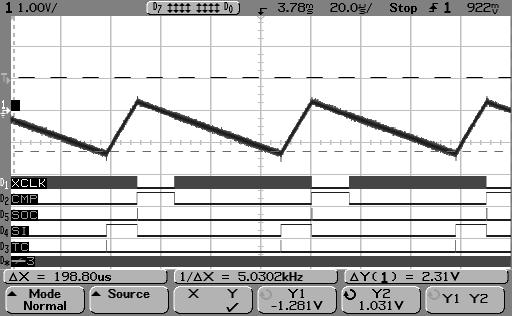

14 Η Λειτουργία του Dual-Slope A/D Converter V ΙΝΤ Ο τρόπος με τον οποίο γίνεται η μετατροπή στον Dual-Slope A/D Converter. Vin = 1 V. 14

15 Απόρριψη Θορύβου Ο Dual-Slope A/D Converter έχει το πλεονέκτημα να ολοκληρώνει τον θόρυβο που υπερτίθεται στο χρήσιμο σήμα εισόδου. Οι συχνότητες που είναι πολλαπλάσιες της συχνότητας ολοκλήρωσης της τάσης εισόδου απορρίπτονται ολικά. 15

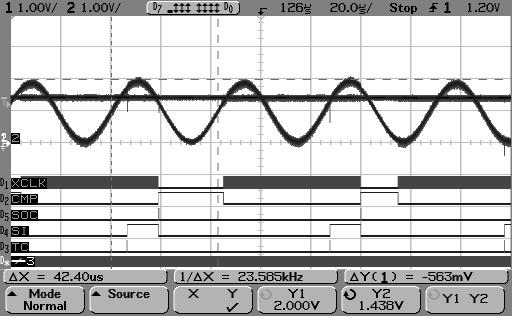

16 Απόρριψη Θορύβου Vin f int ( t ) = [1 + sin( 2πf 1 = = ΔT MHz 2 9 int t )] V 23.5 KHz V IN (t) V DAC 16

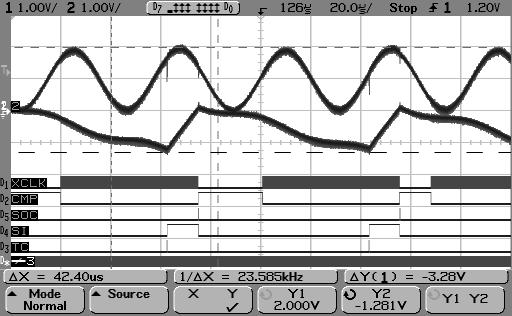

17 Η Ολοκλήρωση Του Θορύβου V IN V INT 17

18 Tracking A/D Converter

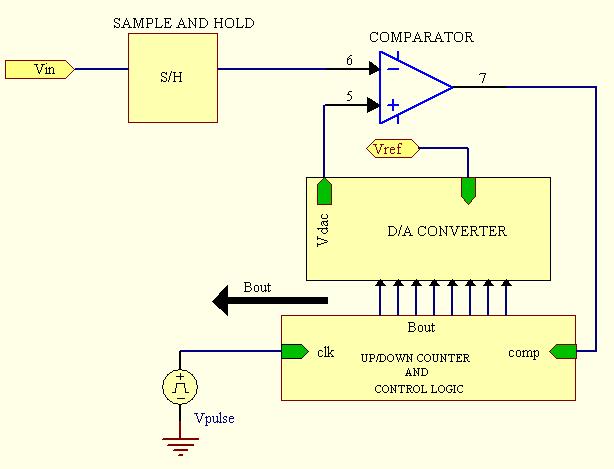

19 Tracking A/D Converter ΠΛΕΟΝΕΚΤΗΜΑΤΑ Μεγάλη ταχύτητα μετρήσεων. Απλή υλοποίηση. ΜΕΙΟΝΕΚΤΗΜΑΤΑ Μικρό εύρος συχνοτήτων εισόδου. Η Γραμμικότητα εξαρτάται από αυτή του DAC. Το μπλοκ διάγραμμα του μετατροπέα. 19

20 Εξομοίωση του Αλγόριθμου Λειτουργίας του Tracking A/D Converter. Χαρακτηριστικά της εξομοίωσης. Ανάλυση: Ν = 8. F clk = 50KHz. V ref = 2.5V. fin = 20 Hz. V V LSb error 2.5V = 9. 8mV 8 2 V LSb V in = 1.25V V sin(2 π fin t). 20

21 Το Εύρος των Συχνοτήτων Εισόδου Περιορίζεται από τον ρυθμό αλλαγής τάσης που μπορεί να πετύχει ο μετατροπέας. dv V ref F clk = N dt 2 Για να μπορεί ο μετατροπέας να παρακολουθεί την τάση εισόδου του,όταν αυτή μεταβάλλεται στον χρόνο, πρέπει: dvin dt Fin Fin MAX MAX Vref F N 2 Fclk = N 2 π 62 Hz clk 21

22 Χαρακτηριστικά της Υλοποίησης του Tracking A/D Converter. Ανάλυση: Ν = 8. Fclk = 50KHz. Vref = 2.5V. 22

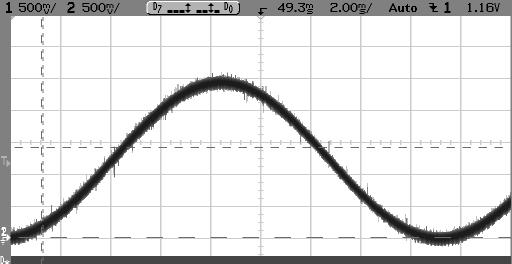

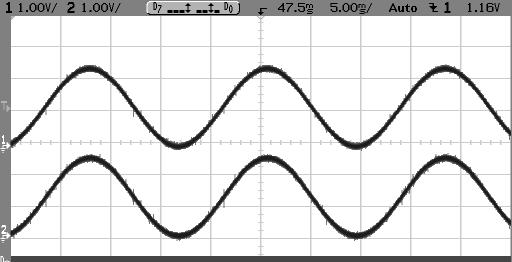

23 Η Λειτουργία του Tracking A/D Converter V IN V DAC Η λειτουργία του μετατροπέα για ημιτονοειδή τάση εισόδου. Vin = 1.2V + 1.2V sin(2 π 60 t). 23

24 Η Λειτουργία του Tracking A/D Converter V IN V DAC Η λειτουργία του μετατροπέα για τριγωνική τάση εισόδου πλάτους 2V peak to peak και συχνότητας 100 Hz. 24

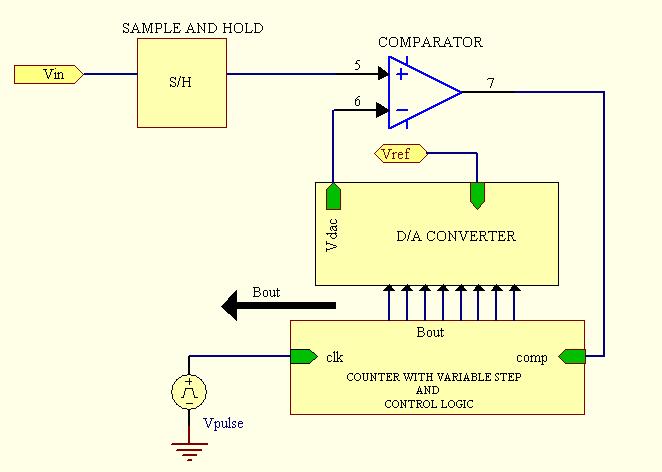

25 Ο Βελτιωμένος Tracking A/D Converter Το μπλοκ διάγραμμα του μετατροπέα. 25

26 Ο Τρόπος Αυξομείωσης της Ψηφιακής Εξόδου. 26

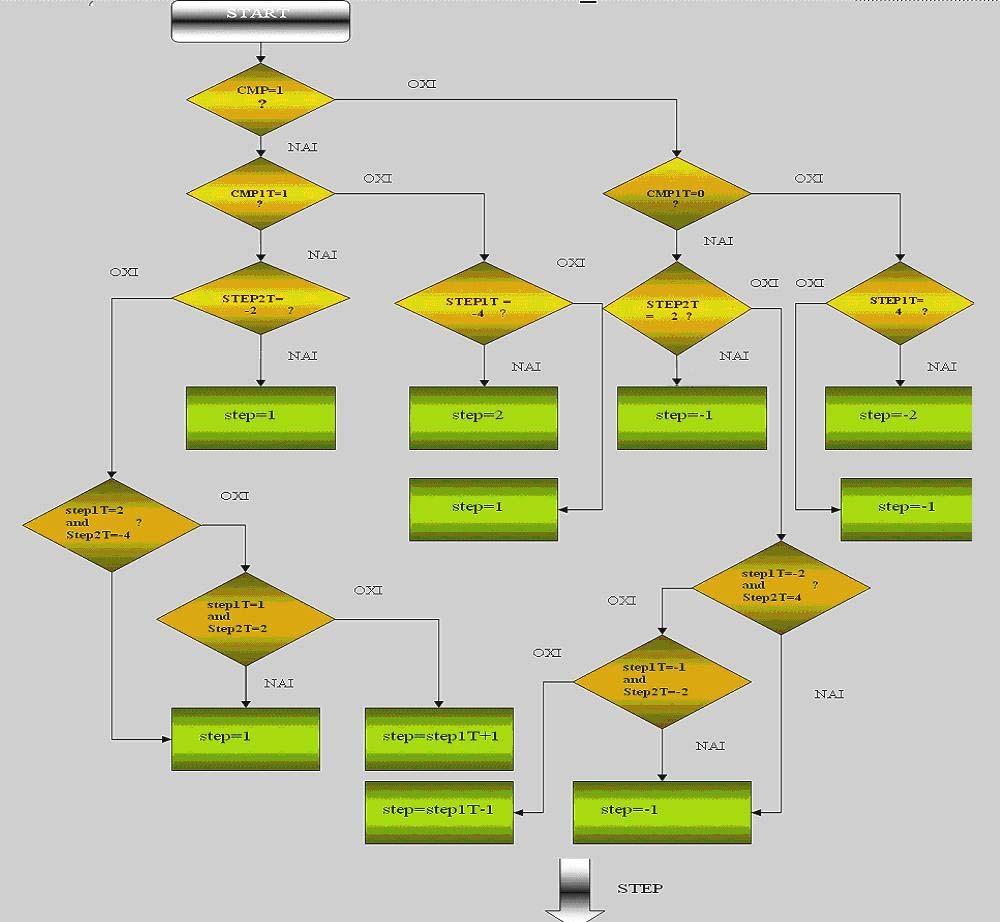

27 Ο Βελτιωμένος Απαριθμητής 27

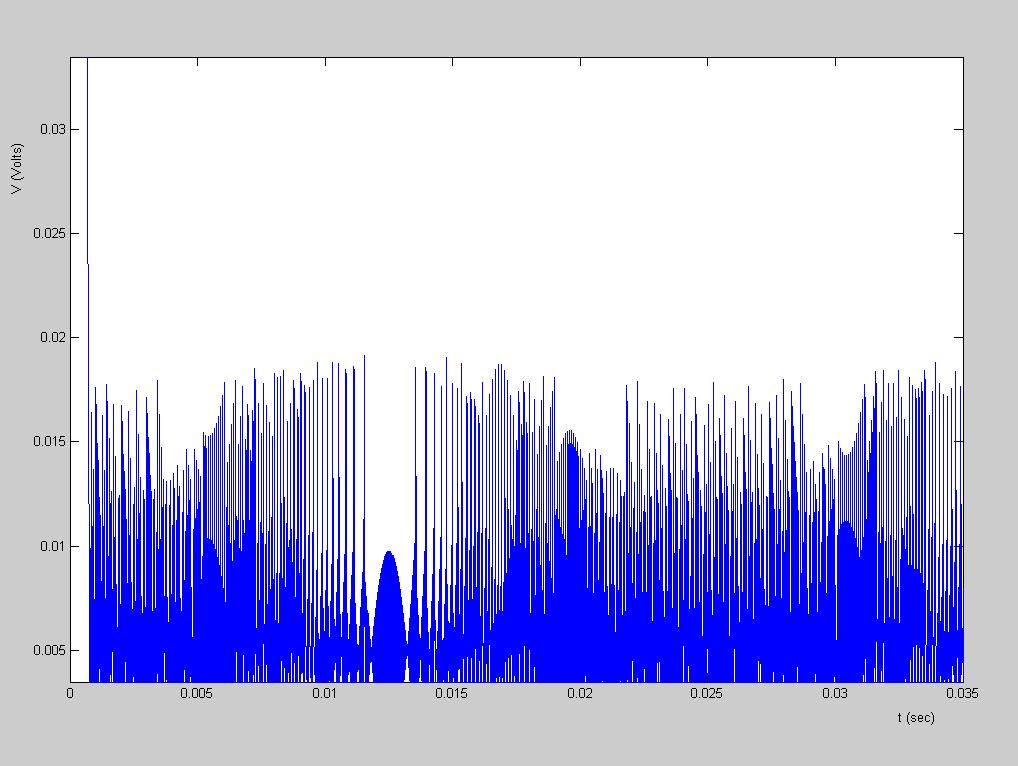

28 Εξομοίωση της Λειτουργίας του Βελτιωμένου Tracking A/D Converter Χαρακτηριστικά της εξομοίωσης. Ανάλυση: Ν = 8. F clk = 50KHz. V ref = 2.5V. V in = 1.25V V sin(2 π fin t). fin = 20 Hz. V V LSb error 2.5V = V 9.8mV LSb Η εξομοίωση της λειτουργίας του μετατροπέα. 28

29 Χαρακτηριστικά της Υλοποίησης του Βελτιωμένου Tracking A/D Converter. Ανάλυση: Ν = 8. Fclk = 50KHz. Vref = 2.5V. 29

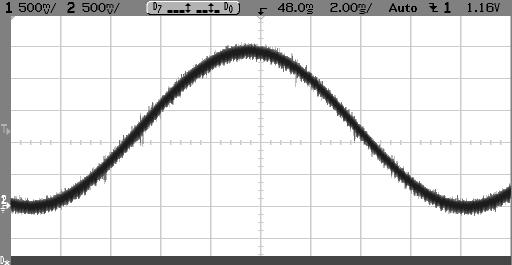

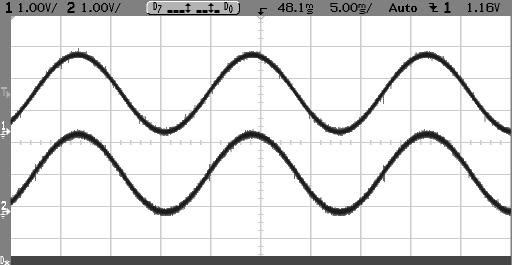

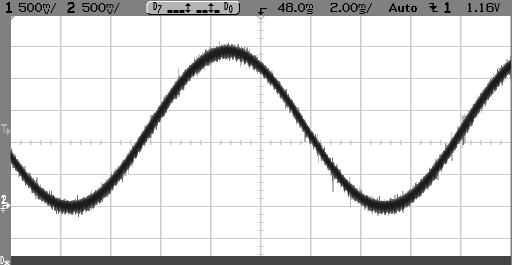

30 Η Λειτουργία του Βελτιωμένου Tracking A/D Converter V IN V DAC Η λειτουργία του μετατροπέα για ημιτονοειδή τάση εισόδου. Vin = 1.2V + 1.2V sin(2 π 60 t). 30

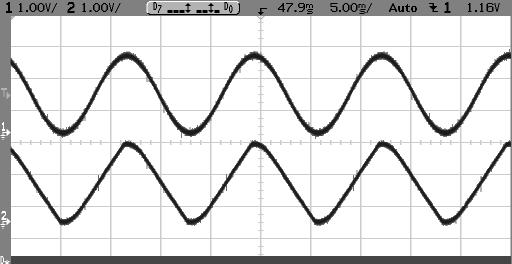

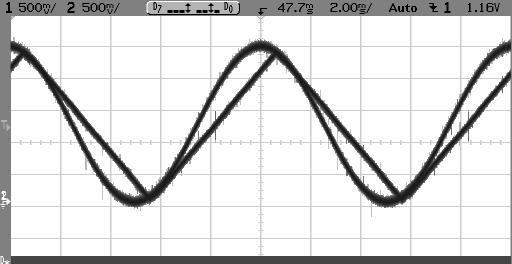

31 Σύγκριση με τον απλό Tracking A/D Converter Βελτιωμένος Tracking A/D fin = 80 Hz Απλός Tracking A/D 31

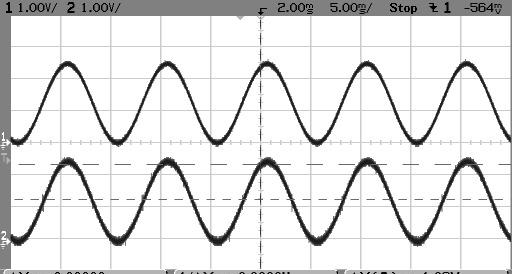

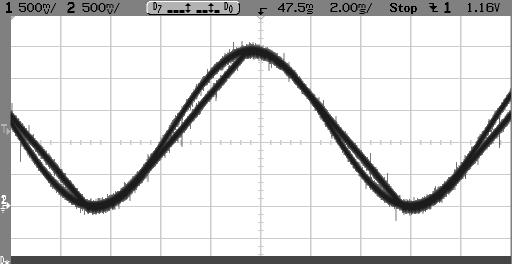

32 Σύγκριση με τον απλό Tracking A/D Converter Βελτιωμένος Tracking A/D fin = 100 Hz Απλός Tracking A/D 32

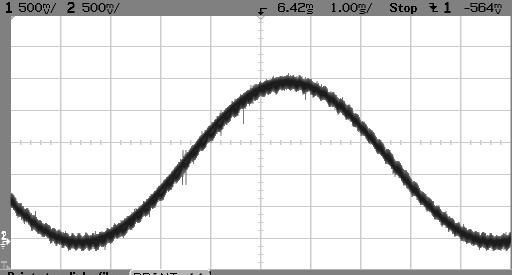

33 Η Λειτουργία του Βελτιωμένου Tracking A/D Converter fin = 120 Hz 33

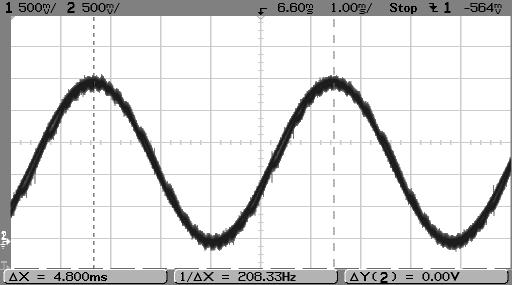

34 Η Λειτουργία του Βελτιωμένου Tracking A/D Converter fin = 208 Hz 34

35 Η Λειτουργία του Βελτιωμένου Tracking A/D Converter fin = 260 Hz 35

36 Η Λειτουργία του Βελτιωμένου Tracking A/D Converter Η λειτουργία του μετατροπέα για τριγωνική τάση εισόδου πλάτους 2V peak to peak και συχνότητας 200Hz.. 36

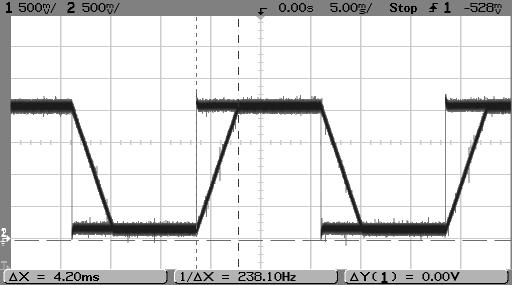

37 Η Βελτίωση στην ταχύτητα μετατροπής Απλός Tracking A/D ΔΧ: Χρόνος προσέγγισης. Βελτιωμένος Tracking A/D 37

38 Successive Approximation A/D Converter

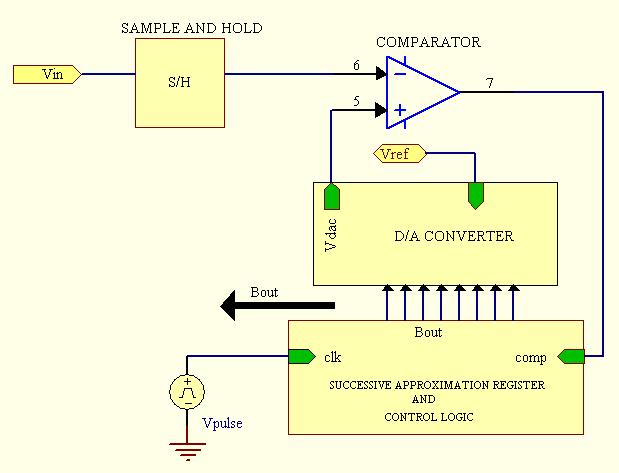

39 Successive Approximation A/D Converter ΠΛΕΟΝΕΚΤΗΜΑΤΑ Ικανοποιητικός χρόνος μετατροπής. Απλή κατασκευή. Μεγάλο εύρος συχνοτήτων. ΜΕΙΟΝΕΚΤΗΜΑΤΑ Η Γραμμικότητα εξαρτάται από αυτή του DAC. Το μπλοκ διάγραμμα του μετατροπέα. 39

40 Ο Αλγόριθμος δυαδικής έρευνας 0 x? 256 ΟΧΙ x > 128? ΝΑΙ 0 x? x? 256 ΟΧΙ x> 64? ΝΑΙ ΟΧΙ x > 192? ΝΑΙ 0 x? x? x? x?

41 Ο Αλγόριθμος Λειτουργίας του Successive Approximation A/D Converter b1 MSbit b2 Bout b3 b4 b5 b6 b7 b8 LSbit 41

42 Χαρακτηριστικά της Υλοποίησης του Successive Approximation A/D Converter Ανάλυση: N = 8. F CLK = KHz. F A/D = 12.6 KHz. V ref = 2.5 V. 42

43 Η Λειτουργία του Successive Approximation A/D Converter Vin ( t) = [1 + sin( 2π 800 t )] V V S/H 43

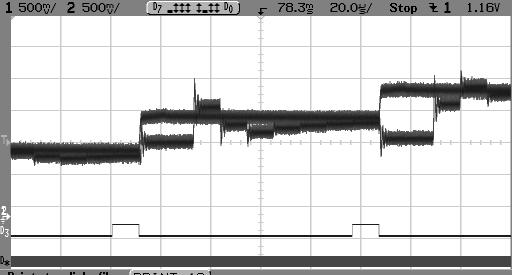

44 Η Λειτουργία του Successive Approximation A/D Converter V S/H V DAC 44

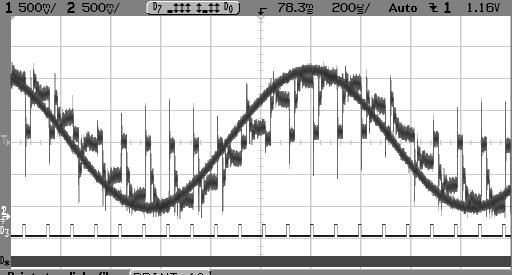

45 Η Λειτουργία του Successive Approximation A/D Converter Vin ( t) [1 + sin( 2π 800 t )] V = V DAC 45

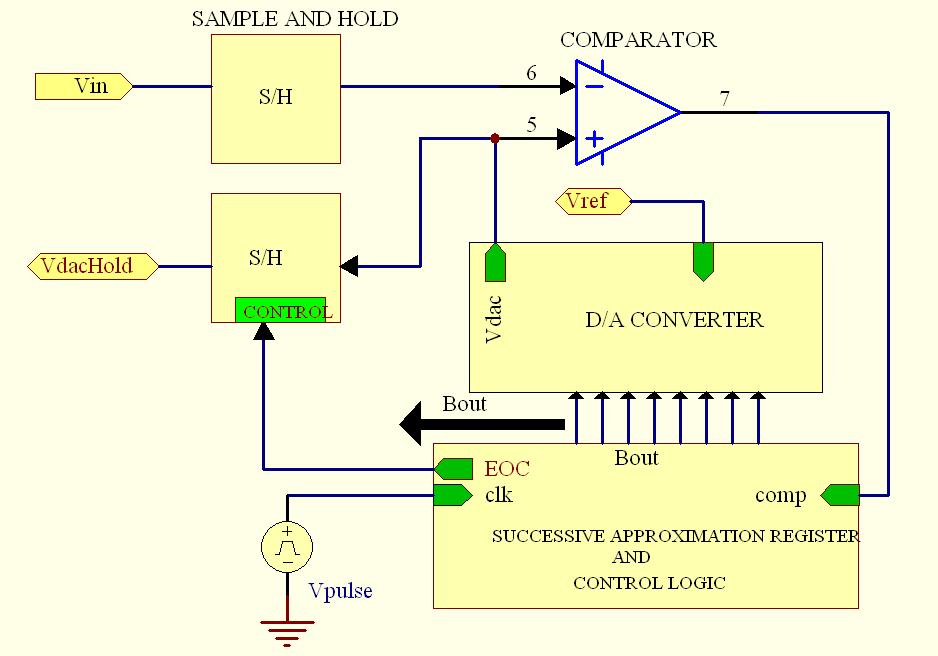

46 Successive Approximation A/D Converter 46

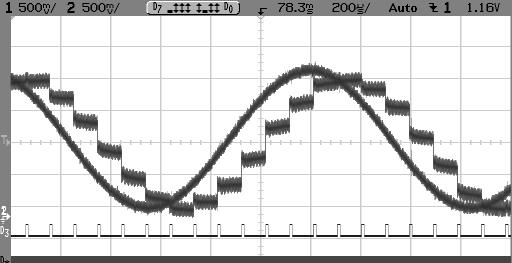

47 Η Λειτουργία του Successive Approximation A/D Converter Vin ( t) = [1 + sin( 2π 800 t )] V V DACHold 47

48 Η Λειτουργία του Successive Approximation A/D Converter Vin ( t) = [1 + sin( 2π 10 t )] V 48

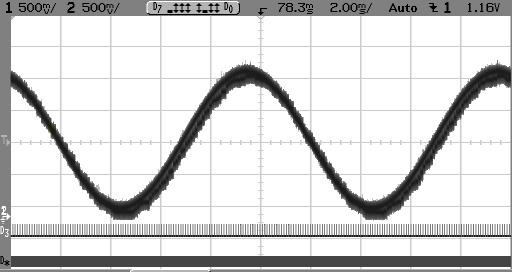

49 Η Λειτουργία του Successive Approximation A/D Converter Vin ( t ) = [1 + sin( 2π 100 t )] V 49

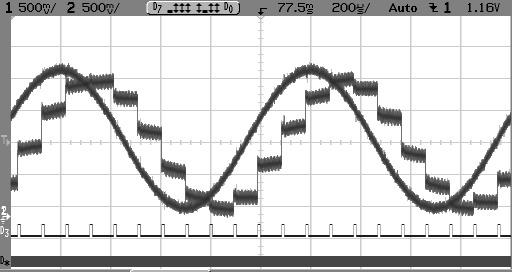

50 Η Λειτουργία του Successive Approximation A/D Converter Vin ( t ) = [1 + sin( 2π 1000 t )] V 50

51 Algorithmic A/D Converter

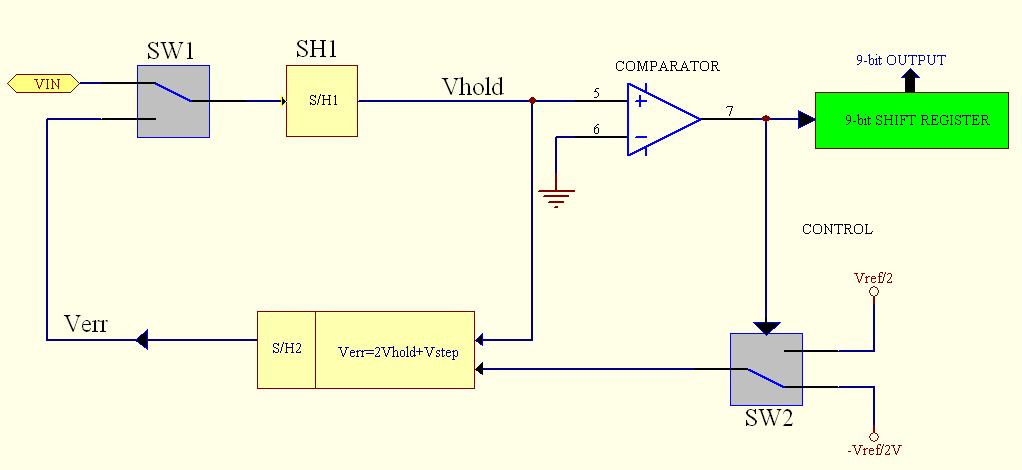

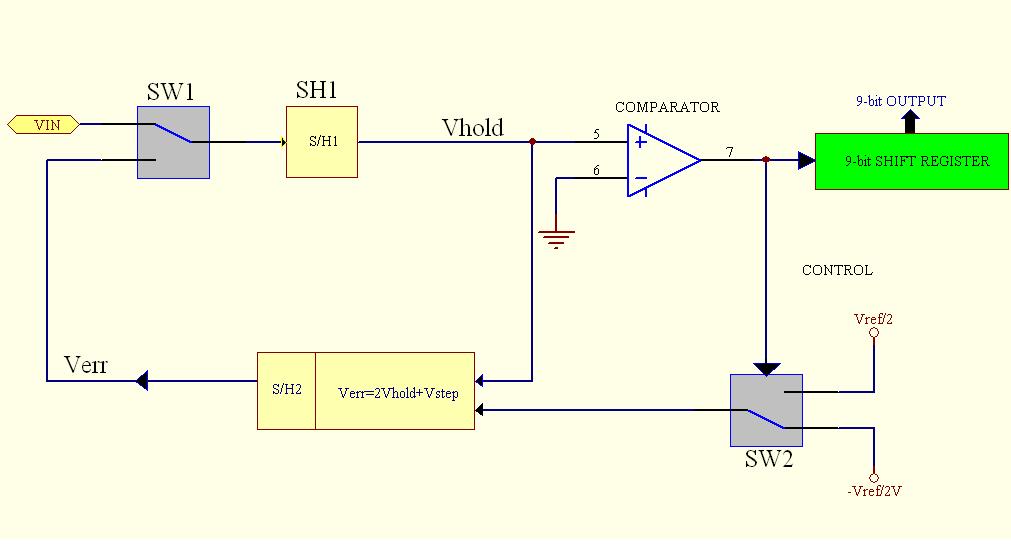

52 Algorithmic A/D Converter ΠΛΕΟΝΕΚΤΗΜΑΤΑ Μεγάλη Ανάλυση. Απλή υλοποίηση. ΜΕΙΟΝΕΚΤΗΜΑΤΑ Μικρή ταχύτητα. Κακή γραμμικότητα. Το μπλοκ διάγραμμα του Algorithmic A/D Converter. 52

53 Algorithmic A/D Converter Vs Ο 1 ος κύκλος μετατροπής. 1 η φάση: Σύγκριση της τάσης V S με το μηδέν. Vstep 2 η φάση: Καθορισμός του MSbit και της τάσης Vstep. 3 η φάση: Καθορισμός της τάσης Verr που θα συγκριθεί μετομηδένστονεπόμενο κύκλο μετατροπής. SAMPLE HOLD HOLD SAMPLE 53

54 Algorithmic A/D Converter Shift Register b1 MSbit b2 Bout b3 b4 b5 b6 b7 b8 b9 LSbit Ο αλγόριθμος λειτουργίας του Algorithmic A/D Converter. 54

55 Η Κωδικοποίηση της Εξόδου ΑΡΙΘΜΟΣ bit OFFSET BINARY CODE

56 Algorithmic A/D Converter Το κύκλωμα του Algorithmic A/D Converter. 56

57 Algorithmic A/D Converter Το κύκλωμα που υλοποιεί την συνάρτηση Verr=2Vhold+Vstep. 57

58 Algorithmic A/D Converter V C 5 = V hold V offset V C6 = 0 V offset = V offset V err = V offset H πρώτη φάση του κυκλώματος Verr=2Vhold+Vstep 58

59 Algorithmic A/D Converter V C5 = 0 V off = V off ΔQ C5 = C = C V 5 hold 5 ( Vhold Voff ( V off )) Q = C V + C V = C V C6 6 off 5 hold 6 C6 V C6 = V off + C C 5 6 V hold V = C 5 err V hold C6 H δεύτερηφάσητουκυκλώματοςverr=2vhold+vstep 59

60 Algorithmic A/D Converter V C5 = V hold V off V C 6 = V off + C C 5 6 V hold V err = V off H τρίτη φάση του κυκλώματος Verr=2Vhold+Vstep 60

61 Algorithmic A/D Converter V C5 = 0 V off = V off ΔQ C5 = C V 5 = C hold 5 ( Vhold Voff ( Voff )) Q C6 = C 6 = C V V C6 6 off + C V 5 hold + C V 5 hold V C 6 = V off + 2 C C 5 6 V hold H τέταρτη φάση του κυκλώματος Verr=2Vhold+Vstep 61

62 Algorithmic A/D Converter V V C5 C6 V = ± 2 = V off ref V C + 2 C off 5 6 V hold V err = V off H πέμπτη φάση του κυκλώματος Verr=2Vhold+Vstep 62

63 Algorithmic A/D Converter V C6 = 0 V offset = V offset ΔQ C6 = 2C V 5 = C ( V 6 hold offset ( V offset C ) + 2 C 5 6 V hold ) Q C5 V ref = C5 ( ± Voffset) + 2C5 2 V hold V ref VC = ± Voffset + 2V 5 2 hold H έκτη φάση του κυκλώματος Verr=2Vhold+Vstep. V = V + V = 2V ± err C5 offset hold V ref 2 63

64 Algorithmic A/D Converter Συμπεράσματα για το κύκλωμα που υλοποιεί την συνάρτηση Verr = 2Vhold + Vstep: Η λειτουργία του κυκλώματος δεν εξαρτάται από το μέγεθος της χωρητικότητας των πυκνωτών και από το ταίριασμά τους (matching) matching). Η λειτουργία του κυκλώματος δεν εξαρτάται από την τάση εκτροπής του τελεστικού ενισχυτή. 64

65 Algorithmic A/D Converter Χαρακτηριστικά της υλοποίησης. Ανάλυση: Ν =9bit. F CLK = 12.7 KHz. F A/D = Hz. V ref = 5 V. 65

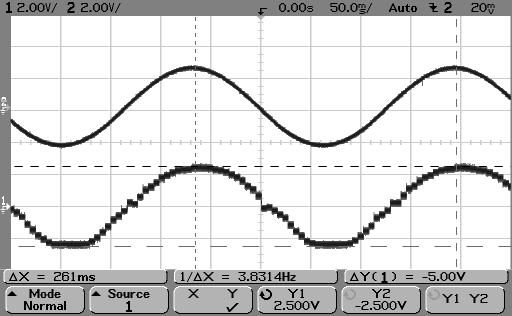

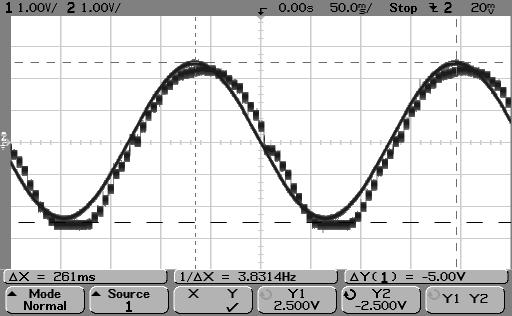

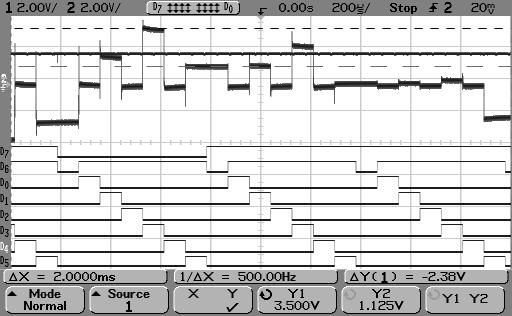

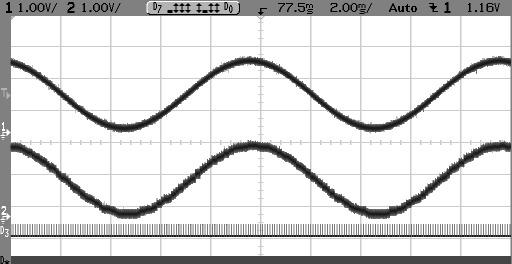

66 Η Λειτουργία του Αλγοριθμικού Μετατροπέα Vin = 2.5 sin(2 π 3.8 t) V. Κανάλι 2: Vin Κανάλι 1: V DAC Η λειτουργία του μετατροπέα για ημιτονοειδή τάση εισόδου. 66

67 Η Λειτουργία του Αλγοριθμικού Μετατροπέα Τριγωνική τάση εισόδου πλάτους 5V peak to peak και συχνότητας 3.8 Hz. Κανάλι 2: Vin Κανάλι 1: V DAC Η λειτουργία του μετατροπέα για τριγωνική τάση εισόδου. 67

68 Η Λειτουργία του Αλγοριθμικού Μετατροπέα Vin = 2V H έξοδος του κυκλώματος που υλοποιεί την σχέση Verr=2Vhold+Vstep. 68

69 ΥΛΟΠΟΙΗΣΗ

70 ΤΟ ΣΥΣΤΗΜΑ ΤΩΝ ΜΕΤΑΤΡΟΠΕΩΝ ΤΜΗΜΑ ΕΦΑΡΜΟΓΗΣ ALGORITHMIC ADC ΤΜΗΜΑ ΔΙΕΠΑΦΗΣ ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ DUAL-SLOPE ADC TRACKING AND SUCCESSIVE APPROXIMATION ADC 70

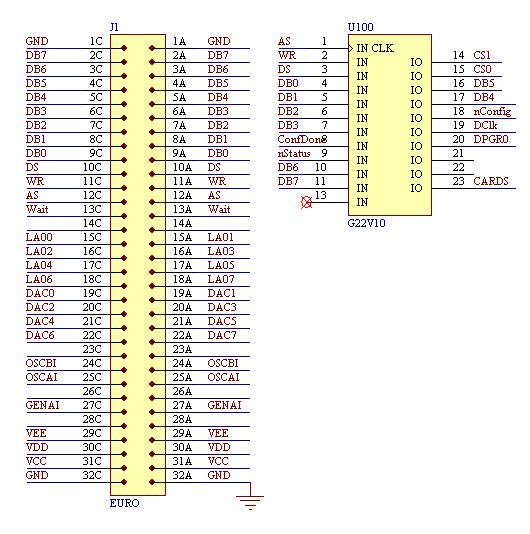

71 ΗΛΕΚΤΡΟΝΙΚΟ ΣΧΕΔΙΟ ΤΜΗΜΑ ΔΙΕΠΑΦΗΣ ΑΝΑΛΟΓΙΚΟ ΤΜΗΜΑ ΤΩΝ ΜΕΤΑΤΡΟΠΕΩΝ FPGA 71

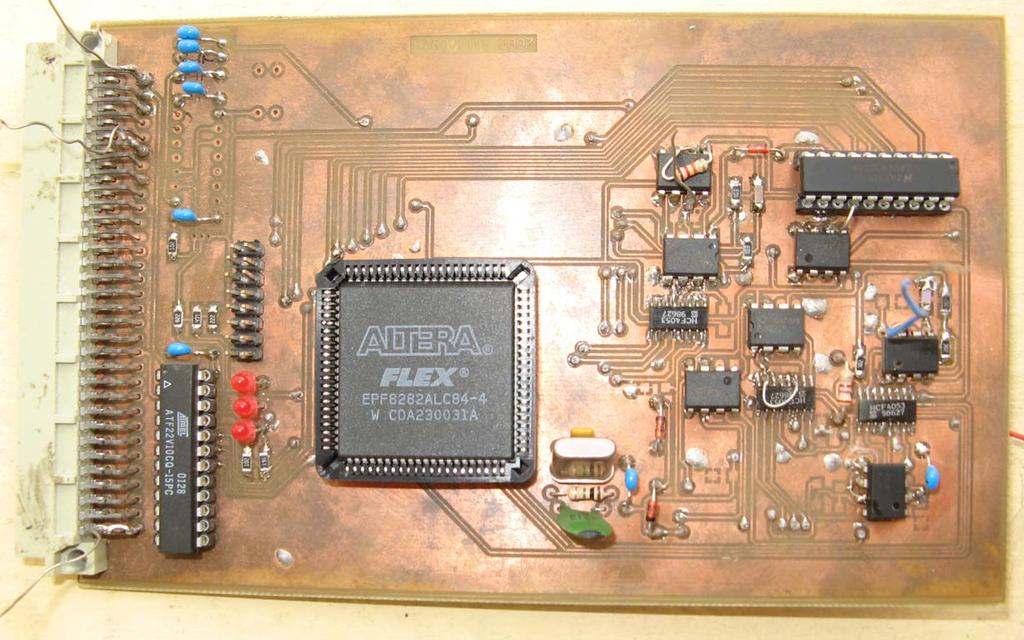

72 ΚΑΤΑΣΚΕΥΗ Η δοκιμαστική κάρτα των μετατροπέων A/D (Top View). 72

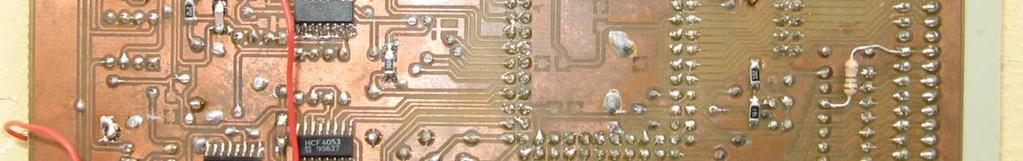

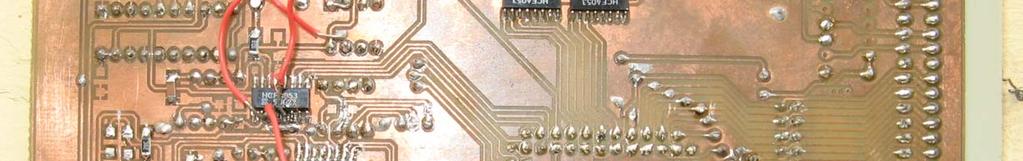

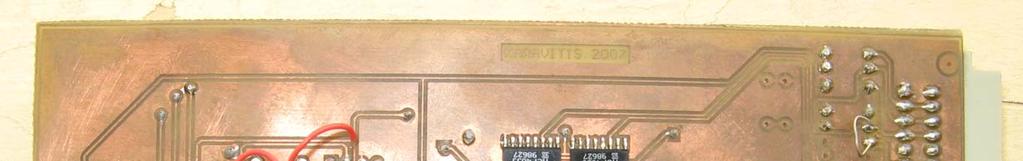

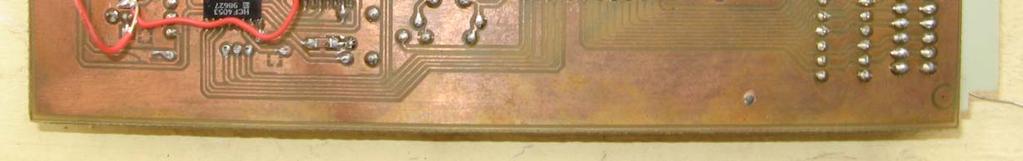

73 ΚΑΤΑΣΚΕΥΗ Η δοκιμαστική κάρτα των μετατροπέων A/D (Bottom View). 73
