ΤΕΧΝΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΠΡΟΙΟΝΤΩΝ ΣΥΓΚΟΛΛΗΣΗΣ

Transcript

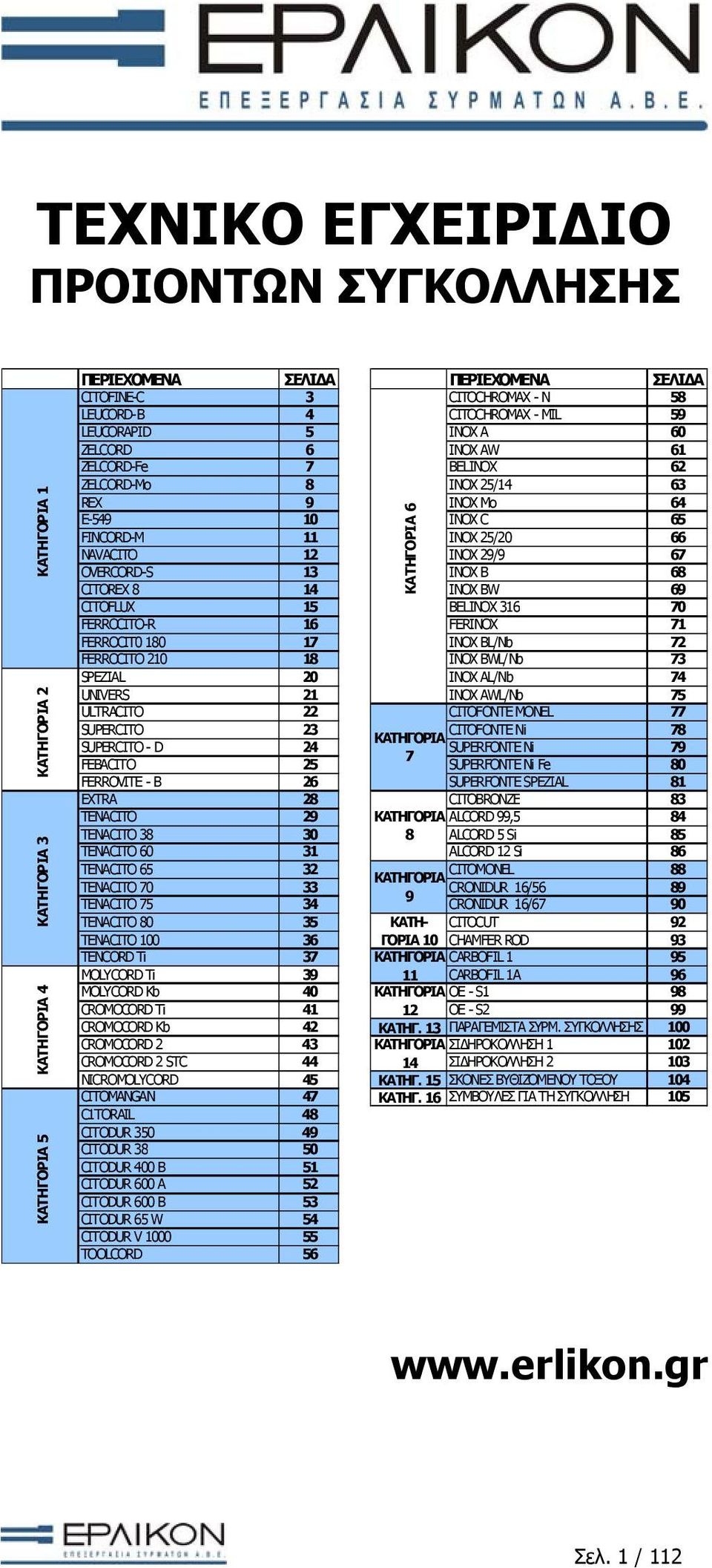

1 ΤΕΧΝΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΠΡΟΙΟΝΤΩΝ ΣΥΓΚΟΛΛΗΣΗΣ ΚΑΤΗΓΟΡΙΑ 5 ΚΑΤΗΓΟΡΙΑ 4 ΚΑΤΗΓΟΡΙΑ 3 ΚΑΤΗΓΟΡΙΑ 2 ΚΑΤΗΓΟΡΙΑ 1 ΠΕΡΙΕΧΟΜΕΝΑ ΣΕΛΙΔΑ ΠΕΡΙΕΧΟΜΕΝΑ ΣΕΛΙΔΑ CITOFINE-C 3 CITOCHROMAX - Ν 58 LEUCORD-Β 4 CITOCHROMAX - MIL 59 LEUCORAPID 5 INOX A 60 ZELCORD 6 INOX AW 61 ZELCORD-Fe 7 BELINOX 62 ZELCORD-Mo 8 INOX 25/14 63 REX 9 INOX Mo 64 Ε INOX C 65 FINCORD-Μ 11 INOX 25/20 66 NAVACITO 12 INOX 29/9 67 OVERCORD-S 13 INOX Β 68 CITOREX 8 14 INOX BW 69 CITOFLUX 15 BELINOX FERROCITO-R 16 FERINOX 71 FERROCIT INOX BL/Nb 72 FERROCITO INOX BWL/Nb 73 SPEZIAL 20 INOX AL/Nb 74 UNIVERS 21 INOX AWL/Nb 75 ULTRACITO 22 CITOFONTE MONEL 77 SUPERCITO 23 CITOFONTE Ni 78 ΚΑΤΗΓΟΡΙΑ SUPERCITO - D 24 SUPERFONTE Ni 79 7 FEBACITO 25 SUPERFONTE Ni Fe 80 FERROVITE - Β 26 SUPERFONTE SPEZIAL 81 EXTRA 28 CITOBRONZE 83 TENACITO 29 ΚΑΤΗΓΟΡΙΑ ALCORD 99,5 84 TENACITO ALCORD 5 Si 85 TENACITO ALCORD 12 Si 86 TENACITO CITOMONEL 88 ΚΑΤΗΓΟΡΙΑ TENACITO CRONIDUR 16/ TENACITO CRONIDUR 16/67 90 TENACITO ΚΑΤΗ- CITOCUT 92 TENACITO ΓΟΡΙΑ 10 CHAMFER ROD 93 TENCORD Ti 37 ΚΑΤΗΓΟΡΙΑ CARBOFIL 1 95 MOLYCORD Ti CARBOFIL 1A 96 MOLYCORD Kb 40 ΚΑΤΗΓΟΡΙΑ OE - S1 98 CROMOCORD Ti OE - S2 99 CROMOCORD Kb 42 ΚΑΤΗΓ. 13 ΠΑΡΑΓΕΜΙΣΤΑ ΣΥΡΜ. ΣΥΓΚΟΛΛΗΣΗΣ 100 CROMOCORD 2 43 ΚΑΤΗΓΟΡΙΑ ΣΙΔΗΡΟΚΟΛΛΗΣΗ CROMOCORD 2 STC ΣΙΔΗΡΟΚΟΛΛΗΣΗ NICROMOLYCORD 45 ΚΑΤΗΓ. 15 ΣΚΟΝΕΣ ΒΥΘΙΖΟΜΕΝΟΥ ΤΟΞΟΥ 104 CITOMANGAN 47 ΚΑΤΗΓ. 16 ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗ ΣΥΓΚΟΛΛΗΣΗ 105 C1TORAIL 48 CITODUR CITODUR CITODUR 400 Β 51 CITODUR 600 A 52 CITODUR 600 Β 53 CITODUR 65 W 54 CITODUR V TOOLCORD 56 ΚΑΤΗΓΟΡΙΑ 6 Σελ. 1 / 112

2 ΚΑΤΗΓΟΡΙΑ 1 CITOFINE-C LEUCORD-Β LEUCORAPID ZELCORD ZELCORD-Fe ZELCORD-Mo REX Ε-549 FINCORD-Μ NAVAL OVERCORD-S CITOREX 8 CITOFLUX FERROCITO-R FERROCIT0 180 FERROCITO 210 Σελ. 2 / 112

3 Hλεκτρόδιο γενικής χρήσης για απλές συνδέσεις λεπτών χαλύβδινων ελασμάτων Citofine-C Τύπος οξειδίου DIN 1913 AWS: SFA ISO 2560 E Α2 Ε430 Α15 Υλικά Εφαρμογών Ηλεκτρόδιο γενικής χρήσης που δίνει κορδόνι καθαρό και λίγο κοίλο. Επίσης κατάλληλο για λεπτά ελάσματα ιδιαίτερα σε περιπτώσεις όπου η προσαρμογή των ελασμάτων δεν είναι καλή. Μη κραματούχοι χάλυβες κατασκευών St 33, St 34, St 37, St42 C Μn Si 0,05 0,10 <0,05 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) >430 >360 >14 >20 Εναλλασσόμενο και συνεχές με (-) στη λαβίδα Ø2,0/300 Ø 2,5/350 Ø3,2,0/350 Ø4/ Οριζόντια Σελ. 3 / 112

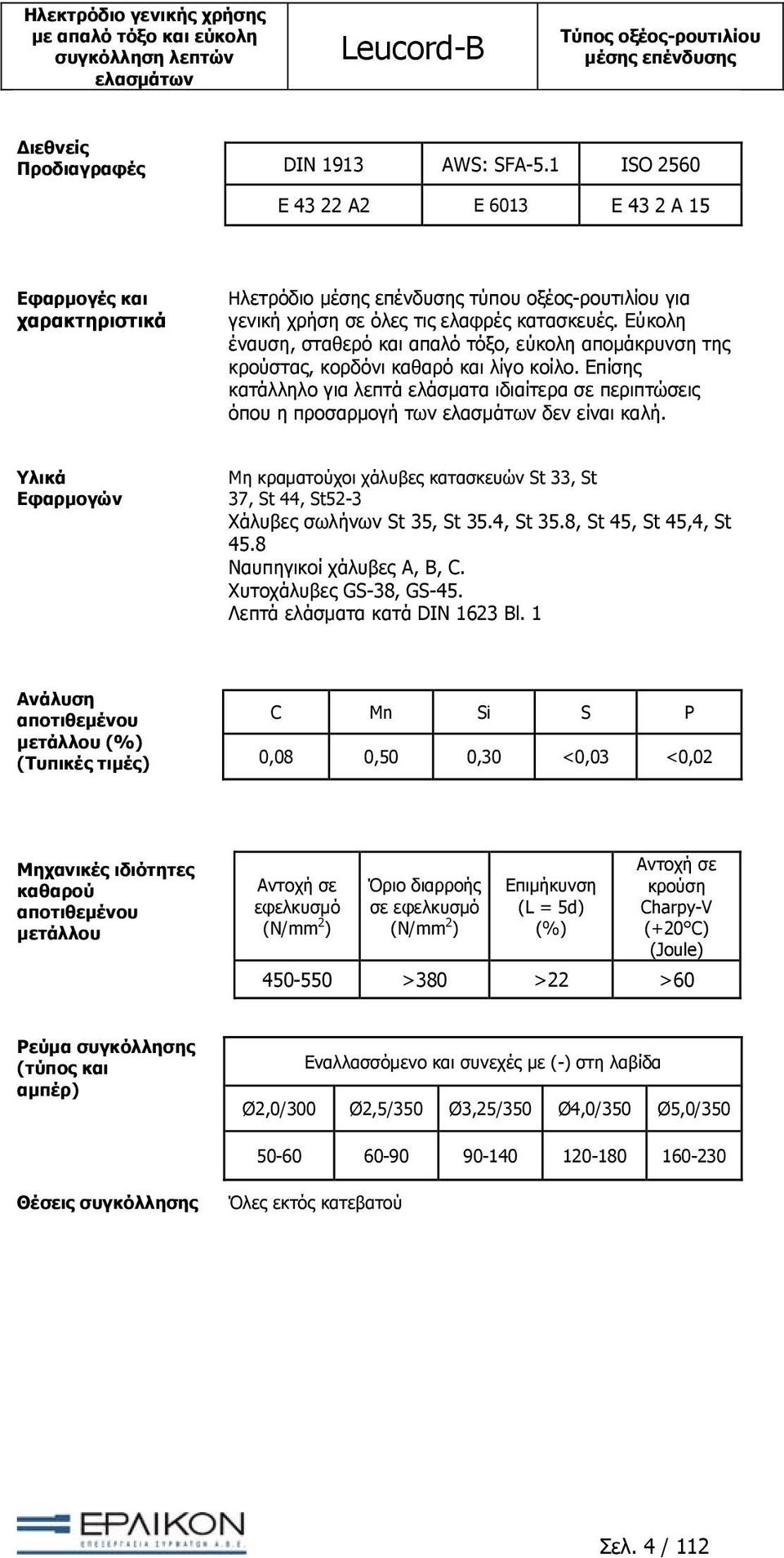

4 Ηλεκτρόδιο γενικής χρήσης με απαλό τόξο και εύκολη συγκόλληση λεπτών ελασμάτων Leucord-B Τύπος οξέος-ρουτιλίου μέσης επένδυσης DIN 1913 AWS: SFA-5.1 ISO 2560 E Α2 Ε 6013 Ε 43 2 Α 15 Ηλετρόδιο μέσης επένδυσης τύπου οξέος-ρουτιλίου για γενική χρήση σε όλες τις ελαφρές κατασκευές. Εύκολη έναυση, σταθερό και απαλό τόξο, εύκολη απομάκρυνση της κρούστας, κορδόνι καθαρό και λίγο κοίλο. Επίσης κατάλληλο για λεπτά ελάσματα ιδιαίτερα σε περιπτώσεις όπου η προσαρμογή των ελασμάτων δεν είναι καλή. Υλικά Εφαρμογών Μη κραματούχοι χάλυβες κατασκευών St 33, St 37, St 44, St52-3 Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45,4, St 45.8 Ναυπηγικοί χάλυβες Α, Β, C. Xυτοχάλυβες GS-38, GS-45. Λεπτά ελάσματα κατά DIN 1623 Bl. 1 Aνάλυση C Mn Si S Ρ 0,08 0,50 0,30 <0,03 <0,02 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) >380 >22 >60 Εναλλασσόμενο και συνεχές με (-) στη λαβίδα Ø2,0/300 Ø2,5/350 Ø3,25/350 Ø4,0/350 Ø5,0/ Όλες εκτός κατεβατού Σελ. 4 / 112

5 Ηλεκτρόδιο γενικών κατασκευών με ταχεία απόθεση και υψηλή αντοχή εφελκυσμού Leucorapid Τύπος οξέως-ρουτιλίου με παχειά επένδυση DIN 1913 AWS: SFA-5.1 ISO 2560 E AR 7 E 6013/6020 E 51 3 AR 22 Ηλεκτρόδιο με παχειά επένδυση τύπου οξέος-ρουτιλίου με μεγάλη ταχύτητα στη συγκόλληση, κατάλληλο για γενικές εργασίες σιδηρών κατασκευών, για πιεστικά δοχεία και αμαξώματα. Κορδόνι καθαρό χωρίς πιτσιλίσματα με εύκολη απομάκρυνση της κρούστας ακόμα και σε γωνιακές κολλήσεις και βαθειές συνδέσεις και με υψηλή αντοχή σε. Υλικά Μη κεκραμένοι χάλυβες κατασκευών St 33, St 34, St 7, St 42, Εφαρμογών St 46, St 52 Ελάσματα λεβήτων Η-I, Η-II, H-III, 17Mn4 Χάλυβες σωλήνων St 35, St 35.4, St 45, St 45.4, St 45.8 Ναυπηγικοί χάλυβες A, B, C, D, Ε Χυτοχάλυβες GS 38, GS 45 C Μn Si 0,10 0,70 0,40 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) >380 >24 >60 Εναλλασσόμενο και συνεχές με (-) στη λαβίδα Ø2,5/350 Ø 3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατός ουρανός Σελ. 5 / 112

6 Για ρίζες γεμίσματα και επιστρώσεις σε συγκολλήσεις σωληνώσεων Zelcord Τύπου κυτταρίνης DIN 1913 AWS: SFA-5.1 ISO 2560 E C4 E 6011 E 43 4C 14 Χαρακτηριστικά Ηλεκτρόδιο τύπου σελλουλόδης γενικής χρήσης. Κατάλληλο για συγκολλήσεις κατεβατού υπαίθριων σωληνώσεων, ραφές ριζών, ενδιάμεσες και τελικές στρώσεις και επικαλύψεις που απαιτούν καλή διείσδυση. Εύκολο να συγκολληθεί με συνεχές ή εναλλασσόμενο ρεύμα. Παράγει υψηλής ποιότητας αποτιθέμενο μέταλλο και συνιστάται για συσκευές ακτινογραφιών. Κατάλληλο για ναυπηγική, κατασκευή δεξαμενών και γεφυρών. Υλικά Εφαρμογών Χάλυβες σωληνώσεων API 5L, API 5LX, Χ42 C Si Mn 0,12 0,16 0,60 Όριο διαρροής σε (L = 5d) Θερμοκρασία ( C) κρούση Charpy - ν (Joule) Εναλλασσόμενο και συνεχές με (-) ή (+) στη λαβίδα Ø 2,5/350 Ø3,25/350 Ø4,0/350 Ø5,0/350 Ραφές ριζών Ενδιάμεσες στρώσεις Τελικές στρώσεις κι επικαλύψεις Οριζόντια, ανεβατό, κατεβατό, ουρανός Σελ. 6 / 112

7 Ηλεκτρόδιο κυτταρίνης γενικής χρήσης για κατεβατό Zelcord Fe Τύπου κυτταρίνης μέσης επένδυσης DIN 1913 AWS: SFA-5.1 ISO 2560 E C4 E 6010 E 43 3C 19 Ηλεκτρόδιο μέσης επένδυσης τύπου κυτταρίνης για κολλήσεις κατεβατού σε σωληνώσεις και κατασκευές δεξαμενών. Κατάλληλο για συγκολλήσεις ριζών και γεμίσματα σε κατασκευές σωληνώσεων. Η ισχύς του τόξου είναι τέτοια ώστε Ι - σύνδεσμο σε ελάσματα μέχρι 8 mm πάχος μπορούν να συγκολληθούν στο κατεβατό χωρίς δυσκολία. Απόδοση περίπου 90% Υλικά Μη κεκραμμένοι χάλυβες St 33, St 37, St 44, St 52-3 Εφαρμογών Ελάσματα λεβήτων Η Ι, Η II Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St Ε 210,7 (St 34.7), St Ε240,7 (St 38.7), St Ε 290,7 (St 43.7), St Ε 320,7 (St 47.7), St Ε 360,7 (St 537) Χάλυβες κατά API-norm X-42, X-46, X-52 Ναυπηγικοί χάλυβες Α, Β, D C Mn Si S Ρ 0,12 0,40 0,15 <0,02 0,02 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) >360 >24 >80 Συνεχές με (+) στη λαβίδα Ø2,5/350 Ø 3,25/350 Ø4,0/350 Ø5,0/ Kατεβατό Σελ. 7 / 112

8 Ηλεκτρόδιο κυτταρίνης με υψηλή αντοχή, κατάλληλο για κατεβατό σε δίκτυα μολυβδενιούχων σωληνώσεων Zelcord Mo Τύπου κυτταρίνης μέσης επένδυσης DIN AWS: SFA-5.5 ISO - Ε A1 - Ηλεκτρόδιο μέσης επένδυσης τύπου κυτταρίνης για κολλήσεις κατεβατού σε σωληνώσεις και κατασκευές δεξαμενών. Κατάλληλο για συγκολλήσεις ριζών και γεμίσματα σε κατασκευές σωληνώσεων. Η ισχύς του τόξου είναι τέτοια ώστε Ι σύνδεσμοι σε ελάσματα μέχρι 8 mm πάχος μπορούν να συγκολληθούν στο κατεβατό χωρίς δυσκολία. Απόδοση περίπου 90% Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 37, St 44, St 52-3 Εφαρμογών Ελάσματα λεβήτων Η II Χάλυβες σωλήνων St 45, St 45.4, St 45.8, St Ε 21 0,7 (St 34.7), St Ε 240,7 (St 38.7), St Ε 290,7 (St 43.7) St Ε 320,7 (St 47.7), St Ε 380,7 (St 53.7), St Ε (St 60,7) Χάλυβες κατά API-norm X42, X46, X52, X60 C Mn Si Mo S Ρ 0,10 0,40 0,15 0,50 <0,02 0,02 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) >400 >22 >80 Συνεχές με (+) στη λαβίδα Ø3,25/350 Ø4,0/350 Ø5,0/ Kατεβατό Σελ. 8 / 112

9 Ηλεκτρόδιο χαμηλής θερμοκρασίας, με καλό κατεβατό Rex Τύπου ρουτιλίου κυτταρίνης μέσης επένδυσης DIN 1913 AWS: SFA-5.1 ISO 2560 Ε R (C) 3 Ε 6012,0/6013 E 43 2 R 12 Ηλεκτρόδιο τύπο ρουτιλίου-κυτταρρίνης για εφαρμογές σε κοντέινερς και πιεστικά Χαμηλής θερμοκρααίας και για αυτό κατάλληλο για συναρμολογήσεις λεπτών ελασμάτων. Ιδιαίτερα κατάλληλο για εξωτερικές γωνιακές ραφές και κορδόνια στο κατεβατό. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St44, Εφαρμογών St 52-3 Ελάσματα λεβήτων Η Ι, Η II Χάλυβες σωλήνων 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 52, St 52,4 Ναυπηγικοί χάλυβες Α, Β, D Χυτοχάλυβες GS-38, GS-45, GS-52 C Μη Si S Ρ 0,08 0,50 0,30 <0,02 <0,02 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) >360 >22 >60 Εναλλασσόμενο και συνεχές με (-) στη λαβίδα Ø2,5/350 Ø 3,25/350 Ø4,0/350 Ø5,0/ Οριζόντια, ανεβατό, ουρανός και κατεβατό Σελ. 9 / 112

10 Ηλεκτρόδιο γενικής χρήσης και για κατεβατό Ε-549 Ρουτιλίου-κυτταρίνης μέσης επένδυσης DIN 1913 AWS: SFA-5.1 ISO 2560 Ε R (C) 3 Ε Ε 51 4 R 12 Ηλεκτρόδιο μέσης επένδυσης ρουτιλίου για συγκολλήσεις και αναγομώσεις υλών και κοινών χαλύβων μέχρι St Κατάλληλο, για όλες τις θέσεις, ιδιαίτερα για κατεβατό, καθώς και για συγκολλήσεις με κακή εφαρμογή ελασμάτων. Διακρίνεται για την ταχύτητα και τη δυνατότητα να συγκολλά ακόμα και με χαμηλή ένταση ρεύματος. Κυριότερες εφαρμογές η κατασκευή λεβήτων και η ναυπηγική. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, Εφαρμογών St52-3 Λαμαρίνες λεβήτων Η Ι, Η II, Η III, 17 Mn4 Χάλυβες σωλήνων St 35. St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 52, St 52.4 Ναυπηγικοί χάλυβες Α, Β, C Χυτοχάλυβες GS 38, GS 45, GS 52 C Mn Si S Ρ 0,10 0,50 0,30 <0,02 <0,02 Όριο διαρροής σε (L=5α) κρούση Charpyv (+20 C) (Joule) >380 >22 >80 Θερμοκρασία ( 0 C) Charpy-v (Joule) >80 >60 >50 Εναλλασσόμενο ή συνεχές με ( - ) στη λαβίδα Ø2,0/300 Ø2,5/350 Ø 3,25/350 Ø4,0/350 Ø5,0/ Οριζόντια, ανεβατός ουρανός Σελ. 10 / 112

11 Ηλεκτρόδιο πολύ εύκολης χρήσης σε όλες τις θέσεις και όλα τα ρεύματα (AC/DC), με εξαιρετική συμπεριφορά στη συγκόλληση Fincord-M Τύπος ρουτιλίου μέσης επένδυσης DIN 1913 AWS: SPA-5.1 ISO 2560 Ε R 3 Ε Ε 432 R 22 Ηλεκτρόδιο μέσης επένδυσης τύπου ρουτιλίου, ιδιαίτερα κατάλληλο για κολλήσεις λεπτών ελασμάτων. Για συνεχείς ραφές το FINCORD-M μπορεί να κρατιέται σε επαφή με το αντικείμενο χωρίς κίνδυνο κυρτότητας τoυ κορδονιού. Αυτόματη έναυση και επανέναυση. Ελάχιστo πιτσίλισμα. Στρωτή εμφάνιση ραφής. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, St Εφαρμογών 52-3 Ελάσματα λεβήτων Η Ι, Η II Χάλυβες σωλήνων St 35, St 35.4, St 35-8, St 45, St 45.4, St 45.8, St 52, St 52.4 Ναυπηγικοί χάλυβες Α, Β Χυτοχάλυβες GS 38, GS 45 Λεπτά ελάσματα κατά DIN 1623 p. 1 C Mn Si S Ρ 0,08 0,50 0,35 <0,02 <0,02 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) >360 >22 >60 Εναλλασσόμενο και συνεχές με ( - ) στη λαβίδα Ø2,0/300 Ø2,5/350 Ø 3,25/350 Ø4,0/350 Ø5,0/ Οριζόντια, ανεβατός ουρανός Σελ. 11 / 112

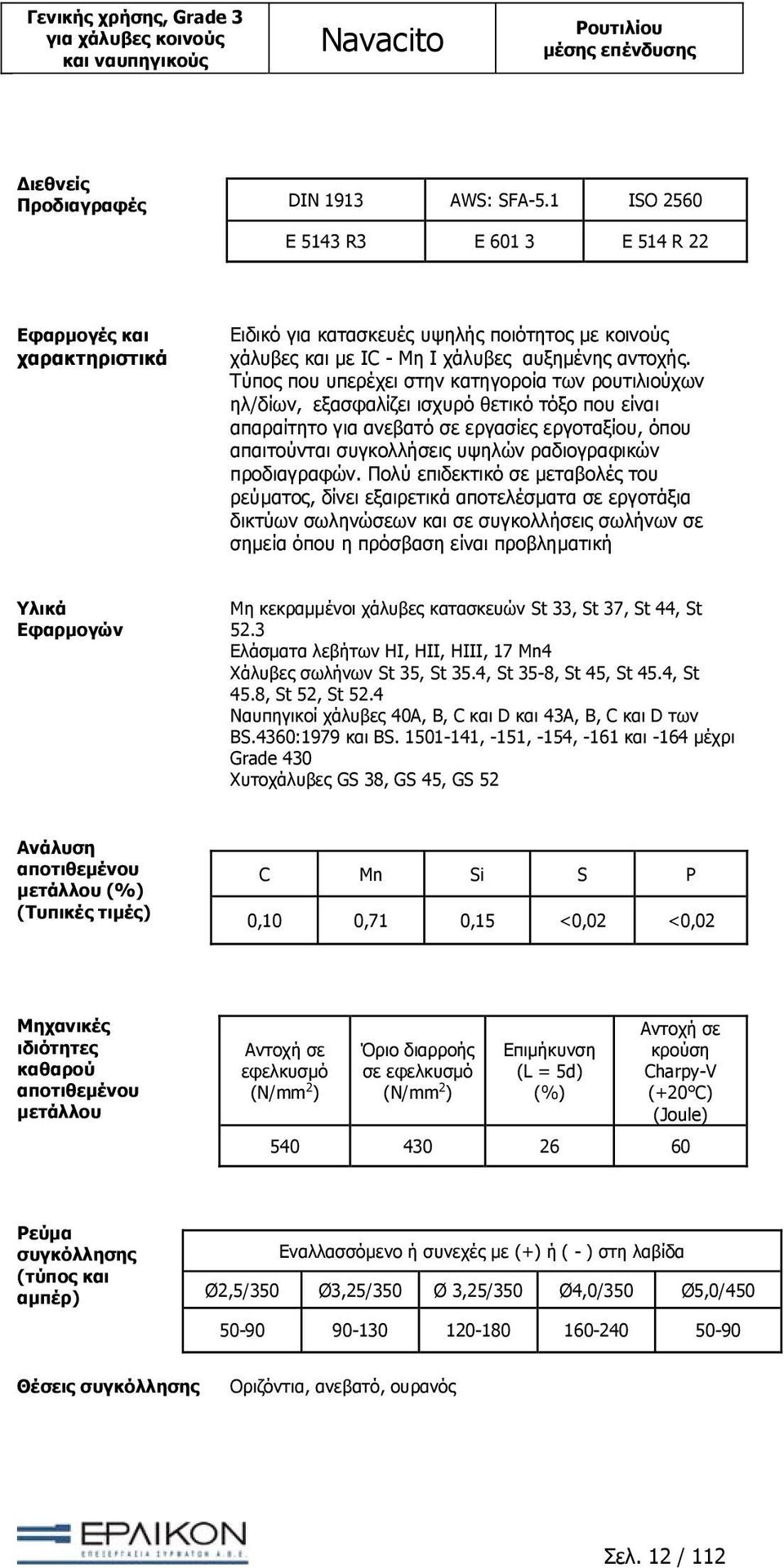

12 Γενικής χρήσης, Grade 3 για χάλυβες κοινούς και ναυπηγικούς Navacito Ρουτιλίου μέσης επένδυσης DIN 1913 AWS: SFA-5.1 ISO 2560 Ε 5143 R3 Ε Ε 514 R 22 Ειδικό για κατασκευές υψηλής ποιότητος με κοινούς χάλυβες και με IC - Μη Ι χάλυβες αυξημένης αντοχής. Τύπος που υπερέχει στην κατηγοροία των ρουτιλιούχων ηλ/δίων, εξασφαλίζει ισχυρό θετικό τόξο που είναι απαραίτητο για ανεβατό σε εργασίες εργοταξίου, όπου απαιτούνται συγκολλήσεις υψηλών ραδιογραφικών προδιαγραφών. Πολύ επιδεκτικό σε μεταβολές του ρεύματος, δίνει εξαιρετικά αποτελέσματα σε εργοτάξια δικτύων σωληνώσεων και σε συγκολλήσεις σωλήνων σε σημεία όπου η πρόσβαση είναι προβληματική Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, St Εφαρμογών 52.3 Ελάσματα λεβήτων HI, HII, HIΙΙ, 17 Mn4 Χάλυβες σωλήνων St 35, St 35.4, St 35-8, St 45, St 45.4, St 45.8, St 52, St 52.4 Ναυπηγικοί χάλυβες 40Α, Β, C και D και 43Α, Β, C και D των BS.4360:1979 και BS , -151, -154, -161 και -164 μέχρι Grade 430 Χυτοχάλυβες GS 38, GS 45, GS 52 C Mn Si S Ρ 0,10 0,71 0,15 <0,02 <0,02 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) Εναλλασσόμενο ή συνεχές με (+) ή ( - ) στη λαβίδα Ø2,5/350 Ø3,25/350 Ø 3,25/350 Ø4,0/350 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 12 / 112

13 Ηλεκτρόδιο εύκολης χρήσης σε (AC/DC). Ιδανικά για μικρές κολλήσεις και μεταλλικές κατασκευές από λεπτά ελάσματα Overcord - S Τύπος ρουτιλίου με παχειά επένδυση DIN 1913 AWS: SFA-5.1 ISO 2560 Ε RR 6 Ε 6013 Ε 512 RR22 Ηλεκτρόδιο παχειάς επένδυσης τύπου ρουτιλίου για γενικές εργασίες σιδηρών κατασκευών λεπτών ελασμάτων σιδήρου και χάλυβα, εργασίες καροσσερί αυτοκινήτων, κατασκευές λεβήτων, εργασίες λαμαρινοκατασκευών κ.λ.π. Καλή εμφάνιση ραφών χωρίς πιτσίλισμα, αυτόματη έναυση κι επανέναυση. Εύκολη απομάκρυνση κρούστας. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, St Εφαρμογών 52-3 Ελάσματα λεβήτων H I, H II Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 52, St 52.4 Ναυπηγικοί χάλυβες Α, Β, D Χυτοχάλυβες GS 38, GS 45, GS 52 C Mn Si S Ρ 0,08 0,60 0,45 <0,02 <0,02 Όριο διαρροής σε (L=5d) κρούση Charpyv (+20 C) (Joule) >380 >22 >80 Θερμοκρασία ( 0 C) Charpy-v (Joule) >60 >50 >25 Εναλλασσόμενο και συνεχές με (+) ή ( - ) στη λαβίδα Ø2,0/300 Ø2,5/350 Ø 3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 13 / 112

14 Ισχυρό ηλεκτρόδιο με λεπτά κορδόνια Citorex 8 Τύπος βασικός ρουτιλίου DIN 1913 AWS: SFA-5.1 ISO 2560 E RR(B) 8 Ε 6013 Ε 514 RR 22 Ηλεκτρόδιο ρουτιλίου-βασικού τύπου. Ενδείκνυται ιδιαιτέρως για ρίζες και δύσκολα συγκολλούμενες θέσεις π.χ. σωληνώσεις, λέβητες, κατασκευές δεξαμενών. Το αποτιθέμενο μέταλλο του CITOREX 8 έχει υψηλές μηχανικές. Εύκολη απομάκρυνση κρούστας και λεπτά κορδόνια. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 34, St 37, St εφαρμογών 42, St 46, St 52 Ελάσματα λεβήτων Η Ι, Η II, Η III, 17 Mn 4 Χάλυβες σωλήνων St 35, St 35.4, St 35,8, St 45, St 45.4, St 45.8, St 52, St 52.4, St 34.7, St 38.7, St 43.7, St 47.7, St 53.7 Ναυπηγικοί χάλυβες Α, Β, C, D, Ε Χυτοχάλυβες GS 38, GS 45, GS 52 Λεπτόκοκκοί χάλυβες St Ε 26, St Ε 29, St Ε 32, St Ε 36 Λεπτά ελάσματα κατά DIN 1623 bl. 1 C Μη Si 0,08 0,70 0,20 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) >380 >24 >80 Εναλλασσόμενο ή συνεχές με ( - ) στη λαβίδα Ø2,0/300 Ø2,5/350 Ø 3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 14 / 112

15 Εξαιρετικά ταχύ ηλεκτρόδιο για γενικές κατασκευές, με ιδιαίτερα εύκολη απομάκρυνση της κρούστας Citoflux Τύπος ρουτιλίου οξέος DIN 1913 AWS: SFA-5.1 ISO 2560 Ε AR 7 Ε 6013/6020 Ε 433 AR 22 Ηλεκτρόδιο τύπου οξέος-ρουτιλίου, με μεγάλη ταχύτητα, κατάλληλο για γενικές εργασίες κατασκευών, για δεξαμενές και αμαξώματα. Γρήγορη απόθεση, καθαρή και χωρίς πιτσιλίσματα ραφή, εύκολη απομάκρυνση κρούστας ακόμα και σε γωνιακές κολλήσεις και σε βαθειές συνδέσεις. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, St Εφαρμογών 52-3 Ελάσματα λεβήτων H I, H II, 17 Μη 4 Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 52, St 52.4 Ναυπηγικοί χάλυβες Α, Β, D Χυτοχάλυβες GS 38, GS 45, GS 52 C Mn Si S Ρ 0,08 0,70 0,20 <0,02 <0,02 Όριο διαρροής σε (L=5d) κρούση Charpyv (+20 C) (Joule) >360 >24 >80 Θερμοκρασία ( 0 C) Charpy-v (Joule) >80 >70 >50 >25 Εναλλασσόμενο και συνεχές με (-) στη λαβίδα Ø2,5/350 Ø 3,25/450 Ø4,0/450 Ø 5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 15 / 112

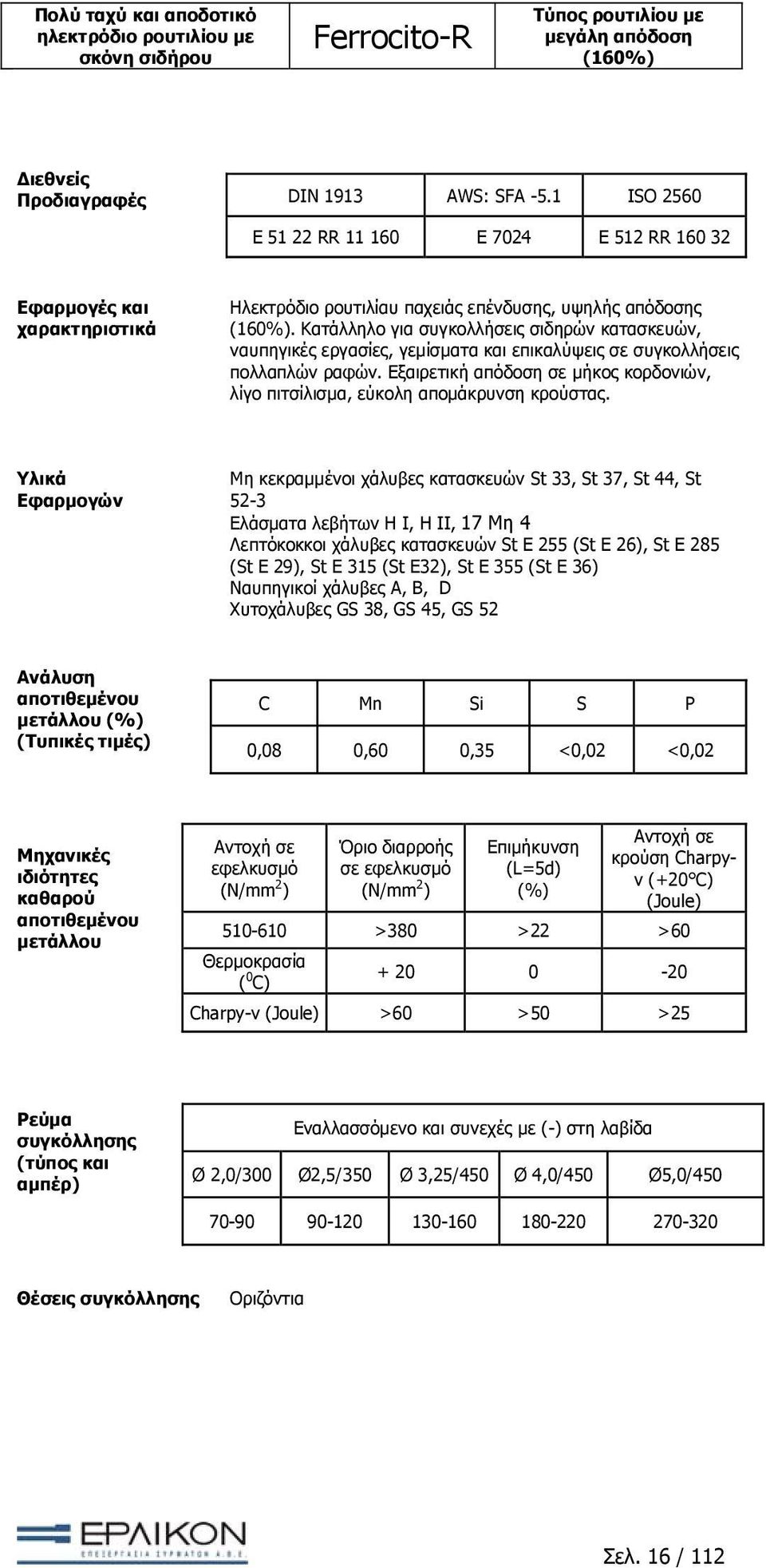

16 Πολύ ταχύ και αποδοτικό ηλεκτρόδιο ρουτιλίου με σκόνη σιδήρου Ferrocito-R Τύπος ρουτιλίου με μεγάλη απόδοση (160%) DIN 1913 AWS: SFA -5.1 ISO 2560 Ε RR Ε 7024 Ε 512 RR Ηλεκτρόδιο ρουτιλίαυ παχειάς επένδυσης, υψηλής απόδοσης (160%). Κατάλληλο για συγκολλήσεις σιδηρών κατασκευών, ναυπηγικές εργασίες, γεμίσματα και επικαλύψεις σε συγκολλήσεις πολλαπλών ραφών. Εξαιρετική απόδοση σε μήκος κορδονιών, λίγο πιτσίλισμα, εύκολη απομάκρυνση κρούστας. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, St Εφαρμογών 52-3 Ελάσματα λεβήτων H I, H II, 17 Μη 4 Λεπτόκοκκοι χάλυβες κατασκευών St Ε 255 (St Ε 26), St Ε 285 (St Ε 29), St Ε 315 (St Ε32), St Ε 355 (St Ε 36) Ναυπηγικοί χάλυβες Α, Β, D Χυτοχάλυβες GS 38, GS 45, GS 52 C Mn Si S Ρ 0,08 0,60 0,35 <0,02 <0,02 Όριο διαρροής σε (L=5d) κρούση Charpyv (+20 C) (Joule) >380 >22 >60 Θερμοκρασία ( 0 C) Charpy-v (Joule) >60 >50 >25 Εναλλασσόμενο και συνεχές με (-) στη λαβίδα Ø 2,0/300 Ø2,5/350 Ø 3,25/450 Ø 4,0/450 Ø5,0/ Οριζόντια Σελ. 16 / 112

17 Πολύ γρήγορο με απόδοση 180% Ferrocito 180 Τύπος ρουτιλίου DIN 1913 AWS: SFA-5.1 ISO 2560 Ε RR Ε 7024 Ε 51 3 RR Ηλεκτρόδιο με επένδυση ρουτιλίου, υψηλής αντοχής και μεγάλης απόδοσης (περίπου 180%). Κατάλληλο για οικονομικά γεμίσματα, περιέχει οτην επένδυση του σκόνη σιδήρου και έχει διπλάσια ταχύτητα εναπόθεσης από τα κοινά ηλεκτρόδια. Το ηλεκτρόδιο δουλεύεται επίσης με επαφή του άκρου του στο μέταλλο βάσεως. Εύκολη απομάκρυνση κρούστας. Υλικά Μη κεκραμένοι χάλυβες κατασκευών St 33, St 34, St 37, St 42, εφαρμογών St 46, St 52 Λεπτόκοκκοι χάλυβες St Ε 26, SI Ε 29, St Ε 32, St Ε 36 Ελάσματα λεβήτων Η Ι, Η II, Η III, 17 Μη 4 Ναυπηγικοί χάλυβες Α, Β, C, D Χυτοχάλυβες GS 38, GS 45, GS 52 C Μη Si 0,08 0,80 0,35 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) >380 >24 >60 Εναλλασσόμενο και συνεχές με (-) στη λαβίδα Ø3.26/450 Ø4,0/450 Ø5,0/45Ο Οριζόντια Σελ. 17 / 112

18 Πολύ ταχύ και αποδοτικό Απόδοση 210% Ferrocito 210 Τύπος ρουτιλίου DIN 1913 AWS: SFA-5.1 ISO 2560 Ε RR Ε 7024 Ε 51 3 RR Ηλεκτρόδιο ρουτιλίου υψηλής αντοχής με απόδοση περίπου 210%. Λόγω της απόδοσης του κάνει οικονομικές ραφές. Καλή έναυαη και επανέναυση, ανθεκτικό στο πολύ ρεύμα και εύκολη απομάκρυνση κρούστας. Υλικά Μη κεκραμένοι χάλυβες κατασκευών St 33, St 34, St 37, St 42, εφαρμογών St 46, St 52 Λεπτόκοκκοι χάλυβες St Ε 26, St Ε 29, St Ε 32, St Ε 36 Ελάσματα λεβήτων Η Ι, Η II, Η III, 17 Μη 4 Ναυπηγικοί χάλυβες Α, Β, C, D Χυτοχάλυβες GS 38, GS 45, GS 52 C Μη Si 0,06 0,70 0,30 (Ν/mm 2 ) Όριο διαρροής σε (Ν/mm 2 ) (L = 5d) κρούση Charpy-V (+20 C) (Joule) >380 >24 >60 Εναλλασσόμενο και συνεχές με (-) στη λαβίδα Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια Σελ. 18 / 112

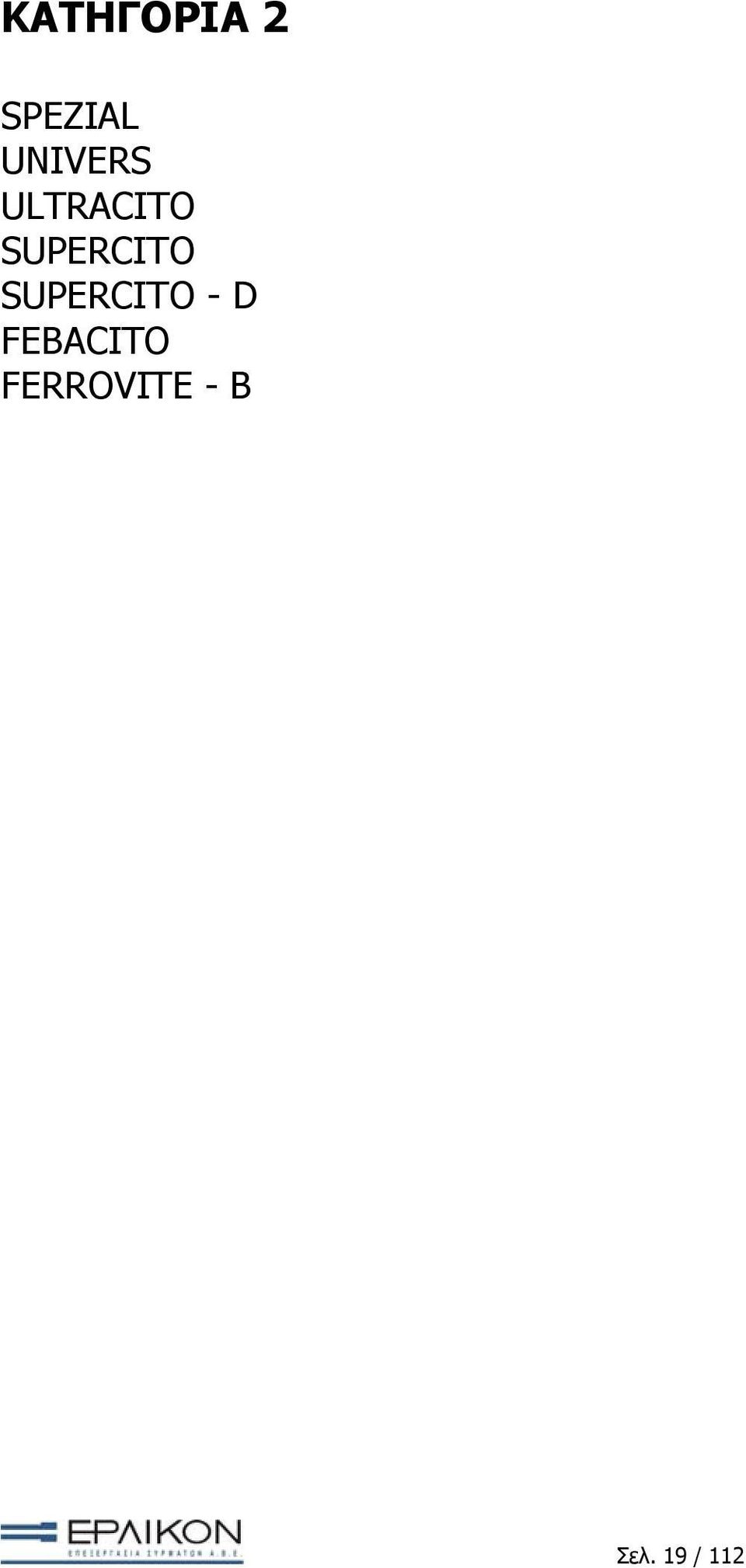

19 ΚΑΤΗΓΟΡΙΑ 2 SPEZIAL UNIVERS ULTRACITO SUPERCITO SUPERCITO - D FEBACITO FERROVITE - Β Σελ. 19 / 112

20 Βασικό ηλεκτρόδιο γενικής χρήσης για εφαρμογές που περιλαμβάνουν σφυρηλατήσεις. Εξαιρετική συμπεριφορά στην συγκόλληση ακόμα και στο A.C Spezial Βασικού τύπου με διπλή επένδυση DIN 1913 AWS:SFA-5.1 ISO 2560 Ε B (R) 10 Ε 7016 Ε 5 14 Β 26 (Η) Ηλεκτρόδιο βασικού τύπου γενικής χρήσης για εφαρμογές που περιλαμβάνουν εργασία σφυρηλασίας, σιδηρές κατασκευές, λέβητες και κατασκευές πιεστικών δοχείων. Εξαιρετικά σ' όλες τις θέσεις, επίσης ικανό να συγκολλήσει με εναλλασσόμενο ρεύμα. Λίγο πιτσίλισμα και ραφές χωρίς υποκοπές. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, St Εφαρμογών 52-3, St 50-2* Λεπτόκοκκοι χάλυβες κατασκευών St Ε 255 (St Ε 26), St Ε 285 (St Ε 29), St Ε 315 (St E 32), St E 355 (St E 36), W St E 255 (W St 26), W St E 285 (W St E 29), W St E 315 (W St E 32), W St Ε 355 (W St Ε 36) Ελάσματα λεβήτων Η Ι, Η II, 17 Mn 4, 19 Μn 5* Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 55*, St 55.4*, St 52, St52.4, St Ε 210,7 (St 34.7), St Ε 240,7 (St 38.7) St Ε 290,7 (St 43.7), St Ε 320 Ε (St 47.7) St Ε 360,7 (St 53.7). Χυτοχάλυβες GS 38, GS 45, GS 52 Ναυπηγικοί χάλυβες Α, Β, D. * Προθέρμανση σε C ανάλογα με το πάχος του ελάσματος. C Mn Si S Ρ 0, ,70 <0,02 <0,02 Θερμική επεξεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ώρες σε φούρνο Εφησυχασμέ νο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >380 >26 > >380 >26 > >290 >28 >80 Εναλλασσόμενο και συνεχές με (+) στη λαβίδα Ø 2,0/300 Ø2,5/350 Ø 3,25/450 Ø 4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 20 / 112

21 Βασικό ηλεκτρόδιο με υψηλή αντοχή σε κρούση, κατάλληλο για στιβαρές και με μεγάλες ενώσεις κατασκευές, ακόμα και από πολύ ανθρακούχους χάλυβες. Univers Βασικού τύπου με παχειά επένδυση DIN 1913 AWS:SFA-5.1 ISO 2560 Ε B 10 Ε 60/7016 Ε 434 Β 20 (Η) Ηλεκτρόδιο βασικού τύπου με μικρή αντοχή σε και εξαιρετικές τιμές αντοχής σε κρούση. Κατάλληλο για κολλήσεις ριζών για σοβαρές κατασκευές και συνδέσεις μεγάλων τεμαχίων. Επίσης για εφαρμογές ως υπόστρωμα σε ανθρακούχους χάλυβες υψηλής περιεκτικότητας σε C. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, St Εφαρμογών 52-3, St 50-2*, St 60-2* Λεπτόκοκκοι χάλυβες κατασκευών St Ε 255 (St Ε 26), St Ε 285 (St Ε 29), St Ε 315 (St E 32), St E 355 (St E 36), W St E 255 (W St 26), W St E 285 (W St E 29), W St E 315 (W St E 32), W St Ε 355 (W St Ε 36) Ελάσματα λεβήτων Η Ι, Η II, 17 Mn 4, 19 Μn 5* Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 55*, St 55.4*, St 52, St 52.4 Ναυπηγικοί χάλυβες Α, Β, D, Ε. Χυτοχάλυβες GS 38, GS 45, GS 52 * Προθέρμανση σε C ανάλογα με το πάχος του ελάσματος. C Mn Si S Ρ 0,06 0,80 0,20 <0,02 <0,02 Θερμική επεξεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ώρες σε φούρνο Εφησυχασμέ νο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >360 >26 > >360 >26 > >260 >28 >180 Συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 21 / 112

22 Εύκολη χρήση με υψηλές μηχανικές, Ultracito Τύπος βασικός ρουτιλίου με παχειά επένδυση DIN 1913 AWS: SFA-5.1 ISO 2560 Ε B (R) 10 Ε 7018 Ε 51 4 Β23 (Η) Παχύ ηλεκτρόδιο βασικό-ρουτιλίου με αξιοσημείωτη αντοχή στην απορρόφηση υγρασίας ώστε το αποκτούμενο αποτιθέμενο μέταλλο να είναι απαλλαγμένο πόρων. Πολλή εύκολη απομάκρυνση κρούστας και ελάχιστο πιτσίλισμα. Πολλή καλή συμπεριφορά ακόμη και στο εναλλασσόμενο ρεύμα. Κατάλληλο για εργασίες κατασκευών και επισκευές π.χ. ναυπηγική, κατασκευή λεβήτων κ.λ.π. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, St Εφαρμογών 52.3 Ελάσματα λεβήτων Η Ι, Η II, Η III, 17 Mn4 Χάλυβες σωλήνων St 35, St 35.4, St 35,8, St 45, St 45.4, St 45.8, St 52, St 52.4 Ναυπηγικοί χάλυβες Α, Β, D, Ε Χυτοχάλυβες GS 38, GS 45, GS 52 C Mn Si S Ρ 0, ,40 <0,02 <0,02 Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >380 >22 >150 Θερμοκρασία ( 0 C) Charpy-v (Joule) >150 >130 >80 Εναλλασσόμενο και συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 22 / 112

23 Αξιόπιστο βασικό ηλεκτρόδιο γενικής χρήσης, με συνεκτικό χωρίς ρηγματώσεις απόθεμα Supercito Βασικού τύπου με σκόνη σιδήρου DIN 1913 AWS: SFA-5.1 ISO 2560 Ε Β 10 Ε 7018 Ε 51 5 Β (Η) Ηλεκτρόδιο βασικού τύπου με απόδοση 115%. Κατάλληλο για συνεκτικές συνδέσεις μεγάλης αντοχής σε ρηγματώσεις, ακόμα και κατηγορίας, τομάς και ανθρακούχων χαλύβων με άνθρακα μέχρι 0,4%. Καλά σε όλες τις θέσεις, εύκολη απομάκρυνση κρούστας. Υλικά Μη κεκραμενοι χάλυβες κατασκευών St 33, St 37, St 44, St 52- εφαρμογών 3, St 50-2*, St 60-2*, St70-2* Λεπτόκοκκοι χάλυβες κατασκευών St Ε 255 (St Ε 26), St Ε 285 (St Ε 29), St Ε 315 (St Ε 32),St E3 55 (St E 36), W St E 255 (W St 28), W St E 285 (W St En 29), W St E 315 (W St E 32), W St Ε 355 (W St Ε 36) W St E 255 (TT St Ε 29), Τ St Ε 315 (ΤΤ St Ε 32), Τ St Ε 355 (ΤΤ St Ε 36) Ελάσματα λεβήτων Η Ι, Η II, A St 35, A St 41, A St Μη 4,19 Μη 5* Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 55*, St 55.4*, St 52, St52.4, St Ε 210,7 (St 34.7), St Ε 240,7 (St 38.7) St Ε 290,7 (St 43.7), St Ε 320,7 (St 47.7), St Ε 360,7 (St 53.7). Ναυπηγικοί χάλυβες Α, Β, D, Ε Χυτοχάλυβες GS 38, GS 45, GS 52 * Προθέρμανση σε C ανάλογα με το πάχος του ελάσματος. C Mn Si S Ρ 0, ,50 <0,02 <0,02 Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >380 >24 >150 Θερμοκρασία ( 0 C) Charpy-v (Joule) >150 > 130 >80 >60 Συνεχές με (+) στη λαβίδα Ø2,0/300 Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 23 / 112

24 Ισχυρό ηλεκτρόδιο εύκολο στη συγκόλληση Supercito-D Βασικού τύπου διπλής επένδυσης με σκόνη σιδήρου DIN 1913 AWS: SFA-5.1 ISO 2560 Ε Β 10 Ε 7018 Ε515Β (Η) Ηλεκτρόδιο βασικού τύπου με διπλή επένδυση. Χάρη στη διπλή επένδυση έχουμε σταθερό τόξο σ' εναλλασσόμενο ρεύμα ακόμα και σε χαμηλή τάση ανοικτού κυκλώματος, όπως επίσης και σε χαμηλή ένταση ρεύματος, γεγονός που εξασφαλίζει άριστα αποτελέσματα στο ανεβατό. Κατάλληλο στις βαριές κατασκευές, σωληνοποιία, ναυπηγικές εργασίες κ.λ.π. Συγκόλληση ανθρακούχων χαλύβων μέχρι 0,4% C. Απόδοση 115%. Εξαιρετικά σ' όλες τις θέσεις, εύκολη έναυση μη διακοπτόμενη πορεία, χάρις στη διπλή επένδυση, εύκολη απομάκρυνση κρούστας. Υλικά Μη κεκραμενοι χάλυβες κατασκευών St 33, St 37, St 44, St 52- εφαρμογών 3, St 50-2*, St 60-2*, St70-2* Λεπτόκοκκοι χάλυβες κατασκευών St Ε 26, St Ε 29, St Ε 36, W St Ε 26, W St Ε 29, W St Ε 32, W St Ε 36, TT ST Ε 26, TT St Ε 29, TT St Ε 32, TT St Ε 36. Ελάσματα λεβήτων Η Ι, Η II, A St 35, A St 41, A St Μη 4, 19 Μη 5* Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 55*, St 55.4* St 52, St 52.4, St Ε 210,7 (St 34.7), St Ε 240,7 (St 38.7), St Ε 290,7 (St 43.7), St Ε 320,7 (St 47.7), St E 360,7 (St 53.7) Ναυπηγικοί χάλυβες Α, Β, D, Ε Χυτοχάλυβες GS 38, GS 45, GS 52 * Προθέρμανση σε C ανάλογα με το πάχος του ελάσματος. C Mn Si S Ρ 0,06-0,1 0, ,4-0,6 <0,02 <0,02 Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >380 >24 >150 Θερμοκρασία ( 0 C) Charpy-v (Joule) >150 > 130 >80 >60 Συνεχές με (+) στη λαβίδα ή εναλλασσόμενο Ø2,0/300 Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 24 / 112

25 Αξιόπιστο ηλεκτρόδιο για AC και DC Febacito Τύπος βασικός ρουτιλίου με παχειά επένδυση DIN 1913 AWS: SFA-5.1 ISO 2560 E B(R) 10 Ε 7018 Ε 51 4 B26 (Η) Παχύ ηλεκτρόδιο βασικο-ρουτιλίου με αξιοσημείωτη αντοχή στην απορρόφηση υγρασίας ώστε το αποκτούμενο αποτιθέμενο μέταλλο να είναι απαλλαγμένο πόρων. Απόδοση %. Πολλή εύκολη απομάκρυνση κρούστας και ελάχιστο πιτσίλισμα. Πολλή καλή συμπεριφορά ακόμη και στο εναλλασσόμενο ρεύμα. Κατάλληλο για εργασίες κατασκευών και επισκευές π.χ. ναυπηγική, κατασκευή λεβήτων αμαξώματα κ.λ.π. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, St Εφαρμογών 52.3 Ελάσματα λεβήτων Η Ι, Η II, Η III, 17 Mn4 Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 52, St 52.4 Ναυπηγικοί χάλυβες Α, Β, D, Ε Χυτοχάλυβες GS 38, GS 45, GS 52 C Mn Si S Ρ 0, ,40 <0,02 <0,02 Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >380 >21 >140 Θερμοκρασία ( 0 C) Charpy-v (Joule) >140 >110 >70 Εναλλασσόμενο και συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 25 / 112

26 Χαμηλού υδρογόνου με μεγάλη απόδοση για AC και DC Ferrovite-B Βασικού τύπου DIN 1913 AWS: SFA-5.1 ISO 2560 Ε Β Ε 7028 Ε 51 4 Β Ηλεκτρόδιο βασικής επένδυσης, υψηλής αντοχής, με απόδοση 155% περίπου. Κατάλληλο για οικονομικές γομώσεις σε περιπτώσεις ανοιγμάτων μεγάλων διατομών. Καλή εμφάνιση ραφής, ελάχιστο πιτσίλισμα εύκολη απομάκρυνση κρούστας. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 34, St 37, εφαρμογών St42, St 46, St 52 St 50*, St 60*, St 70* Λεπτόκοκκοι χάλυβες κατασκευών St Ε 255 (St Ε 26), St Ε 285 (St Ε 29); St Ε 315 (St Ε 32), St Ε 355 (St Ε 36), W St Ε 255 (W St Ε 26), W St Ε 285 (W St Ε 29), W St Ε 315 (W St Ε 32), W St Ε 355 (W St Ε 36) Ελάσματα λεβήτων Η Ι, Η II, Η III, H IV, 17 Μn 4, 19 Μn 5* Ναυπηγικοί χάλυβες Α, Β, D, Ε. Χυτοχάλυβες GS 38, GS 45, GS 52 * Προθέρμανση σε C ανάλογα με το πάχος του ελάσματος. C Mn Si 0,08 0,85 0,45 Θερμική επεξεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ώρες σε φούρνο Εφησυχασμέ νο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >380 >24 > >380 >24 > >290 >28 >120 Συνεχές με (+) στη λαβίδα και εναλλασσόμενο Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια Σελ. 26 / 112

27 ΚΑΤΗΓΟΡΙΑ 3 EXTRA TENACITO TENACITO 38 TENACITO 60 TENACITO 65 TENACITO 70 TENACITO 75 TENACITO 80 TENACITO 100 TENCORD Ti Σελ. 27 / 112

28 Εξαιρετικά υψηλής ποιότητος ηλεκτρόδιο χαμηλού υδρογόνου, για AC/DC με πολύ σταθερό τόξο ακόμα και σε σκουριές ή μπογιές Extra Βασικού τύπου με διπλή επένδυση DIN 8529 AWS: SFA-5.1 ISO 2560 Ε Υ42 53 Μη Β Ε 7016 Ε 515 Β 26 (Η) Ηλεκτρόδιο βασικού τύπου γενικής χρήσης ανταποκρινόμενο στις πιο υψηλές απαιτήσεις ποιότητας. Ιδιαίτερα κατάλληλο σε εφαρμογές που συμπεριλαμβάνουν εργασίες σιδηρών κατασκευών, χάλυβα, μηχανήματα και κατασκευή οχημάτων. Η διπλή επένδυση εξασφαλίζει εξαιρετικά σταθερό τόξο, κατάλληλο για ραφές ριζών και συγκόλληση σ' όλες τις θέσεις. Δεν επηρεάζεται από την σκουριά ή τις μπογιές της επιφάνειας του ελάσματος. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, Εφαρμογών St 52-3, St 50-2*, St 60-2*, St 70-2* Λεπτόκοκκοι χάλυβες κατασκευών St Ε 255 (St Ε 26), St Ε 285 (St Ε 29), St Ε 315 (St Ε32), St Ε 355 (St Ε 36), W St Ε 255 (W St Ε 26), W St Ε 285 (W St Ε 29). W St Ε 315 (W StΕ 32) W St Ε 355 (W St Ε 36), Τ St 255 (TT St Ε 26), Τ St 285 (TT St Ε 29), Τ St 315 (TT StΕ 32), Τ St 355 (TT St Ε 36) Ελάσματα λεβήτων Η Ι, Η II, A St 35, A St 41, A St 45, 17 Mn4, 19 Mn5* Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 55*, St 55.4*, St 52, St 52.4, St Ε 210,7 (St 34.7), St Ε 240,7 (St 38.7), St Ε 290,7 (St 43.7) St Ε 32Ο.7 (St 47.7), St Ε 360,7 (St 53.7). Ναυπηγικοί χάλυβες Α, Β, D, E Χυτοχάλυβες GS 38, GS 45, GS 52 * Προθέρμανση σε C ανάλογα με το πάχος του ελάσματος. C Mn Si S Ρ 0, ,40 <0,02 <0,02 Θερμική επεξεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ώρες σε φούρνο Εφησυχασμέ νο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >430 >24 > >400 >24 > >290 >26 >130 Εναλλασσόμενο και συνεχές με (+) στη λαβίδα Ø 2,0/300 Ø2,5/350 Ø 3,25/450 Ø 4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 28 / 112

29 Ηλεκτρόδιο χαμηλού υδρογόνου για συγκολλήσεις ελαφρά κραματούχων, λεπτοκόκκων κατασκευαστικών χαλύβων υψηλής αντοχής Tenacito Βασικού τύπου υψηλής ποιότητος (έλεγχος COD) DIN 8529 AWS: SFA 5.1 ISO 2560 E SΥ Μη Β Ε Ε 51 5 Β 20 Ηλεκτρόδιο βασικού τύπου υψηλών μηχανικών ιδιοτήτων και αντοχής σε ρηγματώσεις. Επίσης κατάλληλο για συγκολλήσεις με αντοχή σε ρηγματώσεις σε ανθρακούχους χάλυβες υψηλής περιεκτικότητας σε C. Εξαιρετική ικανότητα σ' όλες τις θέσεις χάρι στη διπλή επένδυση των ηλεκτροδίων διαμέτρου μέχρι 3-25mm, εξασφαλίζοντας σταθερά τόξου. Ο χειρισμός του ηλεκτροδίου σε συγκολλήσεις ριζών και ουρανού χωρίς προβλήματα. Λίγο πιτσίλισμα εύκολη απομάκρυνση κρούστας και καλής εμφάνισης ραφές. Εγκεκριμμένο για εφαρμογές σε θαλάσσιες εξέδρες πετρελαίου. Υλικά Μη κεκραμμένοι χάλυβες κατασκευών St 33, St 37, St 44, Εφαρμογών St 52-3, St 50-2*, St 60-2*, St 70-2* Λεπτόκοκκοι χάλυβες κατασκευών St Ε 255 (St Ε 26), St Ε 285 (St Ε 29), St Ε 315 (St Ε 32), St Ε 355 (St Ε 36), W St Ε 255 (W St Ε 26), W St Ε 285 (W St Ε 29). W St Ε 315 (W St Ε 32) W St Ε 355 (W St Ε 36), Τ St 255 (TT St Ε 26), Τ St 285 (TT St Ε 29), Τ St 315 (TT St Ε 32), Τ St 355 (TT St Ε 36) Ελάσματα λεβήτων Η Ι, Η II, A St 35, A St 41, A St 45, 17 Mn4, 19 Mn5* Χάλυβες σωλήνων St 35, St 35.4, St 35.8, St 45, St 45.4, St 45.8, St 52, St 52.4 Χάλυβες μεγάλης αντοχής στη κρούση στις χαμηλές θερμοκρασίες TT St 35 Ν, TT St 41 Ν, TT St 45 Ν Ναυπηγικοί χάλυβες Α, Β, D, Ε Χυτοχάλυβες GS-38, GS-45, GS 52 * Προθέρμανση σε C ανάλογα με το πάχος του ελάσματος. C Mn Si S Ρ 0, ,30 <0,02 <0,02 Θερμική επεξεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ώρες σε φούρνο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >430 >26 > >420 >26 >140 Εφησυχασμένο >290 >28 >160 Εναλλασσόμενο και συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 29 / 112

30 Ηλεκτρόδιο εξαιρετικά χαμηλού υδρογόνου με ιδιαιτέρα καλή συνεκτικότητα καλή μορφοποίηση και υπερβολικά καλή αντοχή σε κρούση μέχρι C Tenacito 38 Βασικού τύπου υψηλής ποιότητος (έλεγχος COD) DIN 8529 AWS: SFA 5.5 ISO E SΥ Ni ΒH 5 Ε 7018-G - Ηλεκτρόδιο βασικού τύπου για εφαρμογές υψηλών απαιτήσεων. Εξαιρετική συνεκτικότητα και υψηλή αντοχή σε ρηγματώσεις καθώς η περιεκτικότητα υδρογόνου του αποτιθέμενου είναι εξαιρετικά χαμηλή. Καλή ικανότητα σ' όλες τις θέσεις χάρι της διπλής επένδυσης ηλεκτρόδια διαμέτρου μέχρι 3,25 mm, εξασφαλίζουν πολύ σταθερά τόξου. Χειρισμός του ηλεκτροδίου σε συγκολλήσεις ρίζας και ουρανού χωρίς προβλήματα. Εγκεκριμμένο για εφαρμογές σε θαλάσσιες εξέδρες πετρελαίου. Υλικά Εφαρμογών Λεπτόκοκκοι χάλυβες κατασκευών με εγγυημένα ελάχιστο όριο διαρροής σε <420 Ν/mm 2 όπως 15 Mn Ni 63 (FG 38 WS, TSB 370, Ark RE) και St Ε 255 (St Ε 26), St E 285 (St Ε 29), St Ε 315 (St Ε 32), St Ε 355 (St Ε 26), St Ε 380 (St Ε 39), W St Ε 355 (W St Ε 36), W St Ε 380 (W St Ε 39), Τ St Ε 255 (ΤT St Ε 26), Τ St Ε 285 (ΤΤ St E 29), St Ε 315 (ΤΤ St Ε 32), Τ St Ε 355 (TΤ St Ε 36), Τ St Ε 380 (ΤΤ St Ε 39). C Mn Si Ni S P 0, ,30 0,95 <0,012 <0,012 Όριο διαρροής σε σε οριακές θερμοκρασίες (0,2%) Περιεκτικότητα σε υδρογόνο (μετά από επαναξήρανση) Θερμική επεξεργασία Μετά τη συγκόλληση Θερμική κατεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ώρες σε φούρνο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >460 >25 >180 0,2 όριο σε C 0,2 όριο σε C 0,2 όριο σε C >370 >320 >270 >370 >320 >270 Διαλελυμένο υδρογόνο κατά DIN 8572 (ISO 3690) Αποτιθέμενο μέταλλο (H DM) 5 ml/100g Συνεχές με (+) στη λαβίδα Λειωμένο μέταλλο (H FM) 3 ppm Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 30 / 112

31 Χαμηλού υδρογόνου για όλες τις θέσεις Tenacito 60 Βασικού τύπου DIN 8529 AWS: SFA 5.5 ISO E Υ50 76 Mn 1 Ni B Ε 8018-G - Ηλεκτρόδιο βασικού τύπου για λεπτόκοκκους χάλυβες κατασκευών με υψηλή αντοχή σε. Καλή ικανότητα σε όλες τις θέσεις. Ελάχιστο πιτσίλισμα. Εύκολη απομάκρυνση κρούστας. Κορδόνια καλής εμφάνισης με μεγάλη αντοχή σε ρηγματώσεις. Χάρις στην διπλή επένδυση τα ηλεκτρόδια μέχρι 3,25 mm είναι εξαιρετικά σταθερά ικανά για συγκολλήσεις ριζών και συγκόλληση σε όλες τις θέσεις. Υλικά Λεπτόκοκκοι χάλυβες κατασκευών St Ε 380 (St Ε 39), St Ε 420 εφαρμογών (St Ε 43), St Ε 460 (St Ε 47), W St 380 (W St Ε 39). W St Ε 420 (W St Ε 43), W St Ε 460 (W St Ε 47), Τ St Ε 380 (TT St Ε 39), Τ St Ε 420 (ΤΤ St Ε 43), Τ St Ε 460 (ΤΤ St Ε 47) C Mn Si Ni S P 0, ,30 0,60 <0,02 <0,02 Θερμική επεξεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ώρες σε φούρνο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >500 >24 > >470 >24 >140 Θερμοκρασία ( 0 C) Charpy-v (Joule) >140 >120 >100 >90 >60 Συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 31 / 112

32 Χαμηλού υδρογόνου για όλες τις θέσεις Tenacito 65 Βασικού τύπου DIN 8529 AWS: SFA 5.5 EN 757 ESΥ 5576 Mn1NiMo BH5 Ε 9018-G-H4 E 55 5 Mn1NiMo BT42H5 Ηλεκτρόδιο βασικού τύπου για λεπτόκοκκους χάλυβες κατασκευών με υψηλή αντοχή σε. Καλή ικανότητα σε όλες τις θέσεις. Ελάχιστο πιτσίλισμα. Εύκολη απομάκρυνση κρούστας. Κορδόνια καλής εμφάνισης χωρίς ρηγματώσεις. Χάρις στην διπλή επένδυση τα ηλεκτρόδια μέχρι 3.25 mm είναι εξαιρετικά σταθερά ικανά για συγκολλήσεις ριζών και συγκόλληση σε όλες τις θέσεις. Ραφές με ραδιογραφική ποιότητα. Υλικά Λεπτόκοκκοι χάλυβες κατασκευών St Ε 355 έως St Ε 500, εφαρμογών T St Ε 550 V, 17 MnMoV 6 4. C Mn Si Ni Mo S,P 0,05 1,50 0,30 1,20 < 0,35 < 0,02 Θερμική επεξεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ώρες Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >560 >20 > >550 >20 >150 Θερμοκρασία ( o C) Charpy-V (Joule) >160 >130 >110 >100 >70 Συνεχές με (+) στη λαβίδα Ø 2,5/350 Ø 3,25/450 Ø 4,0/450 Ø 5,0/ Θέσεις συγκόλλησεις Οριζόντια, ανεβατό, ουρανός Σελ. 32 / 112

33 Χαμηλού υδρογόνου με υψηλή αντοχή σε Tenacito 70 Βασικού τύπου DIN 8529 AWS: SFA 5.5 ISO EY Mn 1 Ni B Ε 9018-G - Ηλεκτρόδιο βασικού τύπου για λεπτόκοκκους χάλυβες κατασκευών με υψηλή αντοχή σε. Καλή ικανότητα σε όλες τις θέσεις. Ελάχιστο πιτσίλισμα. Εύκολη απομάκρυνση κρούστας. Κορδόνια καλής εμφάνισης με μεγάλη αντοχή σε ρηγματώσεις. Τα ειδικά της διπλής επένδυσης καθιστούν τα ηλεκτρόδια διαμέτρου μέχρι 3-25 mm κατάλληλα για συγκολλήσεις ριζών σ' όλες τις θέσεις. Υλικά Λεπτόκοκκοι χάλυβες κατασκευών St Ε 420 (St Ε 43), St Ε 460 Εφαρμογών (St Ε 47), St Ε 500 (St Ε 51), W St 420 (WSt Ε 43), W St Ε 460 (WSt Ε 47), WSt Ε 500 (W St Ε 51), Τ St Ε 420 (ΤΤ St Ε 43), Τ St Ε 460 (ΤΤ St Ε 47), Τ St Ε 500 (ΤΤ St Ε 51) C Mn Si Ni S Ρ 0, ,60 0,65 <0,02 <0,02 Θερμική επεξεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/2 ώρες σε φούρνο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >510 >24 > >510 >24 >120 Θερμοκρασία ( o C) Charpy-v (Joule) >140 >110 >80 >50 >30 D.V.M. (Joule) >140 >120 >100 >80 >50 Συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 33 / 112

34 Χαμηλού υδρογόνου με υψηλή αντοχή σε Tenacito 75 Βασικού τύπου DIN 8529 AWS: SFA 5.5 ISO E Y69 75 Mn2NiCrMo B Ε G - Ηλεκτρόδιο βασικού τύπου για λεπτόκοκκους χάλυβες κατασκευών με μεγάλη αντοχή σε. Καλή ικανότητα σε όλες τις θέσεις. Εύκολη απομάκρυνση κρούστας. Κορδόνια καλής εμφάνισης με μεγάλη αντοχή σε ρηγματώσεις. Τα ειδικά της διπλής επένδυσης καθιστούν τα ηλεκτρόδια διαμέτρου μέχρι 3,25 mm κατάλληλα για συγκολλήσεις ριζών σ' όλες τις θέσεις. Υλικά Εφαρμογών Θερμικώς κατεργασμένοι λεπτόκοκκοι χάλυβες κατασκευών π.χ. Ν-Α- XTRA 65, Ν-A-XTRA 70, Τ 1, Τ 1 Α, Τ 1 Β, HSΒ 77 V κ.λπ. Εάν η προσδιδόμενη θερμότητα είναι υψηλή ή σε περίπτωση επιθυμίας εξομάλυνσης των εσωτερικών τάσεων μπορεί να είναι προτιμότερη η χρήση του Tenacito 80, C Μη Si Cr Ni Mo S Ρ 0, ,50 0, ,40 <0,02 <0,02 Θερμική επεξεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/2 ώρες σε φούρνο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >690 >18 > >660 >18 >120 Θερμοκρασία ( o C) Charpy-v (Joule) >120 >100 >80 >60 >40 D.V.M. (Joule) >110 >100 >80 >60 >50 Συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 34 / 112

35 Χαμηλού υδρογόνου με υψηλή αντοχή σε Tenacito 80 Βασικού τύπου DIN 8529 AWS: SFA 5.5 ISO E Y69 75 Mn2NiCrMo B Ε G - Ηλεκτρόδιο βασικού τύπου για λεπτόκοκκους χάλυβες κατασκευών μεγάλης αντοχής σε. Λίγο πιστίλισμα. Εύκολη απομάκρυνση κρούστας. Κορδόνια καλής εμφάνισης με μεγάλη αντοχή σε ρηγματώσεις. Τα ειδικά της διπλής επένδυσης καθιστούν τα ηλεκτρόδια διαμέτρου μέχρι 3,25 mm κατάλληλα για συγκολλήσεις ριζών σ' όλες τις θέσεις. Υλικά Εφαρμογών Θερμικώς κατεργασμένοι λεπτόκοκκοι χάλυβες κατασκευών π.χ. Ν-Α- XTRA 70, Τ 1, Τ 1 Α, Τ 1 Β, HSΒ 77 V κ.λπ. C Μη Si Cr Ni Mo S Ρ 0, ,50 0, ,40 <0,02 <0,02 Θερμική κατεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/2 ώρες σε φούρνο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >720 >16 > >700 >16 >120 Θερμοκρασία ( o C) Charpy-v (Joule) >120 >100 >80 >50 >30 D.V.M. (Joule) >110 >100 >80 >60 >50 Συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 35 / 112

36 Χαμηλού υδρογόνου με υψηλή αντοχή σε Tenacito 100 Βασικού τύπου DIN 8529 AWS: SFA 5.5 ISO E Y89 53 Mn2NiCrMo B Ε G - Ηλεκτρόδιο βασικού τύπου για λεπτόκοκκους χάλυβες κατασκευών μεγάλης αντοχής σε. Καλή ικανότητα σε όλες τις θέσεις. Λίγο πιτσίλισμα. Εύκολη απομάκρυνση κρούστας. Κορδόνια καλής εμφάνισης με μεγάλη αντοχή σε ρηγματώσεις. Ειδικά της διπλής επένδυσης καθιστούν τα ηλεκτρόδια διαμέτρου μέχρι 3,25 mm κατάλληλα για συγκολλήσεις ριζών σ' όλες τις θέσεις. Υλικά Εφαρμογών Θερμικώς κατεργασμένοι λεπτόκοκκοι χάλυβες κατασκευών με όριο διαρροής σε πάνω από 900 Ν/mm 2 π.χ. ΧΑΒΟ 90 C Μη Si Cr Ni Mo S Ρ 0, ,50 0, ,50 <0,02 <0,02 Θερμική κατεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/2 ώρες σε φούρνο Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >870 >14 > >820 >14 >80 Θερμοκρασία ( o C) Charpy-v (Joule) >80 >60 >40 D.V.M. (Joule) >80 >60 >50 Συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 36 / 112

37 Ανθεκτικό στην ατμοσφαιρική διάβρωση Tencord Ti Τύπος ρσυτιλίου παχειάς επένδυσης DIN AWS: SFA 5.5 ISO - Ε 7013-G - Ηλεκτρόδιο τύπου ρουτιλίου ελαφρώς κεκραμένου για χάλυβες κατασκευών μεσαίου πάχους, ανθεκτικών στην ατμοσφαιρική διάβρωση. Καλή ικανότητα σε όλες τις θέσεις. Αυτόματη έναυση και επανέναυση. Υλικά Χάλυβες κατασκευών ανθεκτικοί στην ατμοσφαιρική διάβρωση Εφαρμογών WT St 37, Wt St 52, π.χ. Patinax 37, RHB 35, COR-TEN A, B, C, Acor 50 Super, Hoesch Regista. C Μη Si Cu Ni S Ρ 0,08 0,50 0,10 0,45 0,80 <0,02 <0,02 Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >380 >24 >70 Εναλλασσόμενο και συνεχές με (+) ή (-) στη λαβίδα Ø2,5/350 Ø3,25/450 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 37 / 112

38 ΚΑΤΗΓΟΡΙΑ 4 MOLYCORD Ti MOLYCORD Kb CROMOCORD Ti CROMOCORD Kb CROMOCORD 2 CROMOCORD 2 STC NICROMOLYCORD Σελ. 38 / 112

39 Θερμοκρασία εργασίας υλικών μέχρι C Molycord Ti Τύπος ρουτιλίου παχειάς επένδυσης DIN 8575 AWS: SFA 5.5 ISO 3580 E Mo R 22 Ε 8013-G E Mo R 22 Ηλεκτρόδιο παχειάς επένδυσης τύπου ρουτιλίου για κατασκευές λεβήτων, πιεστικών δοχείων και σωληνώσεων για εργασίες σε θερμοκρασίες μέχρι 525 C. Καλή ικανότητα σ' όλες τις θέσεις. Λίγο πιτσίλισμα. Στρωτή εμφάνιση ραφής. Εύκολη απομάκρυνση της κρούστας. Υλικά Χάλυβες λεβήτων και σωλήνων με αντοχή σε ερπυσμό St 35.8, εφαρμογών St 45.8, 17 Mn 4, 19 6Mn 5, 15 Mo 3 Χάλυβες σωλήνων St Ε 360,7 (St 53.7), St E (St 56.7), St Ε (St 60,7) Χάλυβες API-standards X 52, X 56, X 60 Τηρείστε τις οδηγίες στην προθέρμανση και κατεργασία μετά την συγκόλληση του βασικού. C Μη Si Mo S Ρ 0,08 0,60 0,30 0,50 <0,02 <0,02 Όριο διαρροής σε σε οριακές θερμοκρασίες (0,2%) (Ν/mm 2 ) Θερμική κατεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ώρες σε φούρνο Εφησυχασμός Θερμική κατεργασία Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >470 >20 > >440 >22 > >260 >26 >100 Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ω/ σε φούρνο Εφησυχασμός C >350 >300 >180 Εναλλασσόμενο και συνεχές με (-) στη λαβίδα Ø2,5/350 Ø3,25/350 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 39 / 112

40 Θερμοκρασία εργασίας υλικών μέχρι C Molycord Kb Βασικός τύπου DIN 8575 AWS: SFA 5.5 ISO 3580 E Mo B 20 Ε 7018-A1 E Mo B26 Ηλεκτρόδιο βασικού τύπου για κατασκευές λεβήτων, πιεστικών δοχείων και σωληνώσεων για εργασίες σε θερμοκρασίες μέχρι 525 C. Εξαιρετική ικανότητα σ' όλες τις θέσεις εργασίας χάρι στη διπλή επένδυση σε διαμέτρους μέχρι 3,25 mm, εξασφαλίζουν πολύ σταθερά τόξου. Χειρισμός του ηλεκτροδίου χωρίς προβλήματα σε συγκολλήσεις ριζών και ανεβατό. Λίγο πιτσίλισμα. Εύκολη απομάκρυνση της κρούστας και ραφές καλής εμφάνισης. Υλικά Χάλυβες λεβήτων και σωλήνων με αντοχή σε ερπυσμό St 35.8, εφαρμογών St 45.8, 17 Mn 4, 19 Mn 5, 15 Mo 3 Χυτοχάλυβες GS 22 Mo 4 και άλλοι. Χάλυβες σωλήνων St Ε 360,7 (St 53.7), St Ε (St 56.7) St Ε (St 60,7) Χάλυβες API-standards X 52, X 56, X 60 Τηρείστε τις οδηγίες οτην προθέρμανση και κατεργασία μετά την συγκόλληση, του βασικού. C Μη Si Mo S Ρ 0,06 0,80 0,50 0,50 <0,02 <0,02 Όριο διαρροής σε σε οριακές θερμοκρασίες (0,2%) (Ν/mm 2 ) Θερμική κατεργασία Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ώρες σε φούρνο Εφησυχασμός Θερμική κατεργασία Όριο διαρροής σε (L=5d) κρούση Charpy-v (+20 C) (Joule) >470 >22 > >450 >22 > >320 >30 >100 Μετά τη συγκόλληση Εξομάλυνση Τάσεων C/15 ω/ σε φούρνο Εφησυχασμός C >350 >300 >200 Συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/350 Ø4,0/450 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 40 / 112

41 Θερμοκρασία εργασίας υλικών μέχρι C Cromocord Ti Τύπος ρουτιλίου DIN 8575 AWS: SFA 5.5 ISO 3580 E Cr Mo 1 R 22 Ε 8013-G E 1 Cr Mo R 22 Ηλεκτρόδιο ρουτιλίου κατάλληλο για κατασκευές λεβήτων, δεξαμενών και σωληνώσεων που υπόκεινται σε θερμοκρασίες εργασίας έως 550 C. Για υψηλές απαιτήσεις, χοντρά ελάσματα ή σε άλλες περιπτώσεις βιαίας καταπόνησης χρησιμοποιούμε το ηλεκτρόδιο Cromocord Kb. Καλή συμπεριφορά σε όλες τις θέσεις. Τηρούμε τις προδιαγραφές προθερμάνσεως πριν και μετά την συγκόλληση του βασικού. Υλικά Χάλυβες σωλήνων και ελάσματα λεβήτων αντοχής σε ερπυσμό εφαρμογών 13 Cr Mo 44,15 Cr Mo 5 C Μη Si Cr Mo 0,08 0,60 0, ,50 Όριο διαρροής σε (L=5d) ανοπτυμένο (30min / C) κρούση Charpyv (+20 C) (Joule) >490 >22 >60 Βαμμένο (30 min / C / αέρα + 30 min /720 0 C) >300 >26 >80 Όριο διαρροής σε σε οριακές θερμοκρασίες (0,2%) (Ν/mm 2 ) Θερμική κατεργασία Θερμοκρασία δοκιμής C Ανοπτυμένο Βαμμένο >350 >200 Εναλλασσόμενο και συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/350 Ø4,0/350 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 41 / 112

42 Θερμοκρασία εργασίας υλικών μέχρι C Cromocord Kb Βασικού τύπου DIN 8575 AWS: SFA 5.5 ISO 3580 E Cr Mo 1 Β 26 Ε 8018-Β2 E 1 Cr Mo Β 26 Βασικό ηλεκτρόδιο κατάλληλο για κατασκευές λεβήτων, δεξαμενών και σωληνώσεων που υπόκεινται σε θερμοκρασίες εργασίας έως 550 C. Η διπλή επένδυση μέχρι την Ø3,25 mm εξασφαλίζει πολύ σταθερό τόξο, κατάλληλο για συγκόλληση ριζών και για όλες τις θέσεις. Τηρούμε τις προδιαγραφές προθερμάνσεως πριν και μετά την συγκόλληση του βασικού. Υλικά Χάλυβες σωλήνων και ελάσματα λεβήτων αντοχής σε ερπυσμό εφαρμογών 13 Cr Μο 44,15 Cr Μο 5 Χυτοχάλυβες GS 22 Cr Μο 5, GS 22 Cr Μο 54, GS 25 Cr Mo 4 κ.λπ. Χάλυβες επιφανειακής σκλήρυνσης 15 Cr 3 (EC 60), 16 Mn Cr (EC 80), 20 Mn Cr 5 (EC 100) Κεκραμένοι χάλυβες 25 Cr Mo 4 κ.λπ. C Μη Si Cr Mo 0,06 0,80 0, ,50 Όριο διαρροής σε (L=5d) ανοπτυμένο (30min / C) κρούση Charpyv (+20 C) (Joule) >480 >22 >120 Βαμμένο (30 min / C / αέρα + 30 min /720 0 C) >300 >28 >160 Όριο διαρροής σε σε οριακές θερμοκρασίες (0,2%) (Ν/mm 2 ) Θερμική κατεργασία Θερμοκρασία δοκιμής C Ανοπτυμένο Βαμμένο >300 >230 Συνεχές με (+) στη λαβίδα και εναλλασσόμενο Ø2,5/350 Ø3,25/350 Ø4,0/350 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 42 / 112

43 Θερμοκρασία εργασίας υλικών μέχρι C Cromocord 2 Βασικού τύπου DIN 8575 AWS: SFA 5.5 ISO 3580 E Cr Mo 2 Β 26 Ε 9016 Β3 E 2 Cr Mo Β 26 Βασικό ηλεκτρόδιο κατάλληλο για κατασκευές λεβήτων, δεξαμενών και σωληνώσεων που υπόκεινται σε θερμοκρασίες εργασίας έως 600 C. Η διπλή επένδυση μέχρι την Ø3,25 mm εξασφαλίζει εξαιρετικά σταθερό τόξο, και το καθιστά κατάλληλο για συγκολλήσεις ριζών. Τηρούμε τις προδιαγραφές προθερμάνσεως πριν και μετά την συγκόλληση του βασικού. Υλικά Χάλυβες αντοχής σε ερπυσμό καθώς και Cr Mo χάλυβες ή Crεφαρμογών Mo-V χάλυβες αντοχής σε πίεση υδρογόνου π.χ. 10 Cr Mo 910, 10 Cr Si Mo V 7 κ.λπ. Συγκόλληση ομοίων χυτοχαλύβων, επίσης κεκραμένων χαλύβων με μέχρι 2% Cr. C Μη Si Cr Mo 0,06 0,80 0, Όριο διαρροής σε (L=5d) ανοπτυμένο (30min / C) κρούση Charpyv (+20 C) (Joule) >500 >20 >120 Βαμμένο (30 min / C / αέρα + 30 min /780 0 C) >380 >24 >140 Όριο διαρροής σε σε οριακές θερμοκρασίες (0,2%) (Ν/mm 2 ) Θερμική κατεργασία Θερμοκρασία δοκιμής C Ανοπτυμένο Βαμμένο >300 >230 Συνεχές με (+) στη λαβίδα και εναλλασσόμενο Ø2,5/350 Ø3,25/350 Ø4,0/350 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 43 / 112

44 Μεγάλη αντοχή στην ευθραυστότητα Cromocord 2 STC Βασικού τύπου DIN 8575 AWS: SFA 5.5 ISO 3580 E Cr Mo 2 Β 20 Ε 9018 Β3 E 2 Cr Mo Β 20 Ειδικά μελετημένο για συγκόλληση χαλύβων τύπου 2 1/4 Cr/1 Mo. To αποτιθέμενο μέταλλο παρουσιάζει εξαιρετική συνεκτικότητα. Τα χαμηλά επίπεδα από ίχνη ανεπυθύμητων στοιχείων καθιστούν το αποτιθέμενο μέταλλο πλήρως ανεπηρέαστο από ευθραυστότητα όπως εφαρμογές του. Εκτενείς δοκιμαστικές θερμικές κατεργασίες με σταδιακή ψύξη κάτω από συνθήκες ποιοτικής έγκρισης έχουν επιβεβαιώσει αυτήν την επιθυμητή ιδιότητα. Το αποτιθέμενο μέταλλο είναι παρόμοιο με του παραγεμισμένου σύρματος OERLIKON-FLUXOFIL 37 STC καθώς και με του συνδυασμού σκόνης/σύρματος, FLUXOF1L 37 STC/OP 37 STC. Τυπικές εφαρμογές: Χημικές εγκαταστάσεις όπως υδροθραυστήρες, παραγωγή αμμωνίας, εξαέρωση και ρευστοποίηση γαιανθράκων κ.λπ. Υλικά 10 Cr Mo 9 10, 12 Cr Mo 9 10, A 387 Gr 22, Cl 1 και 2, A 182 Εφαρμογών Gr F 22, A 336 Gr F 22 και F 22a C Mn Si Cr Mo S Ρ As Sn Sb 0,09 0,50 0, <0,020 <0,010 <0,040 <0,010 <0,003 Όριο διαρροής σε (L=5d) κρούση Charpyv (+20 C) (Joule) >400 >300 >140 Βαμμένο σε (650 0 C/5 ώρες / σε αέρα C/17 ώρες / σε αέρα) Όριο διαρροής σε σε οριακές θερμοκρασίες (0,2%) (Ν/mm2) Θερμική κατεργασία Βαμμένο σε C /ω σε αέρα C 17ω/σε αέρα Βαμμένο και μετά από βαθμιαία ψύξη C/5 ω/αέρας C / 17ω / αέρας και βαθμιαία ψύξη Θερμική κατεργασία Θερμοκρασία δοκιμής C Βαμμένο Θερμοκρασία 0 C >140 >120 >10 >140 >100 >60 Θερμικά κατεργασμένο >300 >230 Συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/350 Ø4,0/350 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 44 / 112

45 Για κατασκευές μηχανών και συσκευών Nicromolycord Βασικού τύπου DIN 8575 AWS: SFA 5.5 ISO Ε G - Βασικό ηλεκτρόδιο για γεμίσματα και συγκολλήσεις σε κατασκευές μηχανημάτων και συσκευών. Καλά. Τηρούμε τις προδιαγραφές προθέρμανσης πριν και μετά τη συγκόλληση του βασικού. Υλικά Συγκόλληση ιδίων και παρομοίων χαλύβων και χυτοχαλύβων εφαρμογών των τύπων 24 Cr Mo V 52, 24 Mr MoV 55, 21 Cr Mo V 5 11, 36 Cr Ni Mo 4, 28 Hi Cr Mo 55, 28 Ni Cr Mo 4, GS-24 Gr Ni Mo 3 25 C Μη Si Cr Ni Mo 0,06 0,80 0,20 1,0 2,4 1,0 Όριο διαρροής σε (L=5d) Μετά τη συγκόλληση κρούση Charpyv (+20 C) (Joule) >900 >12 >25 Βαφή αέρος (30min / C/ψύξη σε αέρα+6ώρες ανόπτυση / C /ψύξη του φούρνου μέχρι C) >720 >14 >25 Βαφή λαδιού (30min/920 0 C/ψύξη σε λάδι +6 ώρες ανόπτυση/600 0 C/ψύξη του φούρνου μέχρι C) >800 >14 >25 Συνεχές με (+) στη λαβίδα Ø2,5/350 Ø3,25/350 Ø4,0/350 Ø5,0/ Οριζόντια, ανεβατό, ουρανός Σελ. 45 / 112
