1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Συστήματα Αυτομάτου Ελέγχου Ι Ενότητα #7: Άλγεβρα Βαθμίδων (μπλόκ) Ολική Συνάρτηση Μεταφοράς Δημήτριος Δημογιαννόπουλος Τμήματος Μηχανικών Αυτοματισμού Τ.Ε.

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. 2

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 3

4 Σκοποί Ενότητας Κανόνες συνδυασμών διαγραμμάτων βαθμίδων Συνάρτηση μεταφοράς σύνθετων συστημάτων συνδυάζοντας συναρτήσεις υποσυστημάτων Παραδείγματα σύνθετων συστημάτων Η έννοια της συνδεσμολογίας ελέγχου 4

5 Περιεχόμενα Ενότητας (1) Ολική συνάρτηση Μεταφοράς Παράδειγμα σύνθετου ηλεκτρομηχανικού συστήματος: Κινητήρας συνεχούς ρεύματος Blocks (βαθμίδες) σε σειρά Blocks (βαθμίδες) παράλληλα 5

6 Περιεχόμενα Ενότητας (2) Σύστημα κλειστού βρόχου Μετακινήσεις Κόμβων/ Αθροιστών Παραδείγματα Εφαρμογές σε σύνθετα συστήματα 6

7 Ολική συνάρτηση Μεταφοράς 7

8 Ολική συνάρτηση Μεταφοράς Συνάρτηση Μεταφοράς = σχέση εξόδου εισόδου συστήματος G με αλγεβρική εξίσωση στο πεδίο Laplace (αντί διαφορικής εξίσωσης στο πεδίο του χρόνου!) 8

9 Ολική συνάρτηση Μεταφοράς Συνάρτηση Μεταφοράς = σχέση εξόδου εισόδου συστήματος G με αλγεβρική εξίσωση στο πεδίο Laplace (αντί διαφορικής εξίσωσης στο πεδίο του χρόνου!) Συνδυάζοντας συναρτήσεις μεταφοράς διαφόρων συστημάτων που σχηματίζουν ένα γενικευμένο σύστημα, μπορούμε να βρούμε τη συνάρτηση μεταφοράς του γενικευμένου/σύνθετου συστήματος. 9

10 Ολική συνάρτηση Μεταφοράς Συνάρτηση Μεταφοράς = σχέση εξόδου εισόδου συστήματος G με αλγεβρική εξίσωση στο πεδίο Laplace (αντί διαφορικής εξίσωσης στο πεδίο του χρόνου!) Συνδυάζοντας συναρτήσεις μεταφοράς διαφόρων συστημάτων που σχηματίζουν ένα γενικευμένο σύστημα, μπορούμε να βρούμε τη συνάρτηση μεταφοράς του γενικευμένου/σύνθετου συστήματος. Για τούτο υπάρχουν εύκολοι κανόνες που θα δούμε παρακάτω 10

11 Παράδειγμα σύνθετου ηλεκτρομηχανικού συστήματος Κινητήρας συνεχούς ρεύματος 11

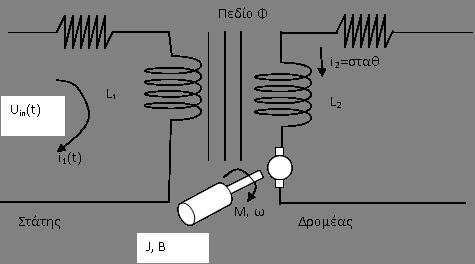

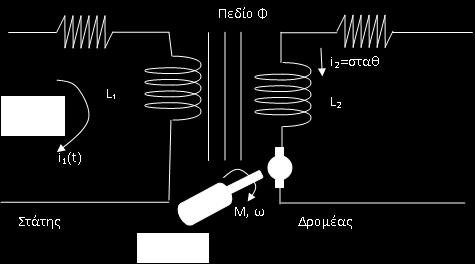

12 Παράδειγμα Σύνθετου Ηλεκτρομηχανικού Συστήματος: Κινητήρας Συνεχούς Ρεύματος - 1 J: Αδράνεια άξονα B: Τριβή περιστροφής (έδρανα κλπ) M: Παραγόμενη ροπή 1 uu 1 (tt): Τάση εισόδου ω: Ταχύτητα εξόδου άξονα 12

13 Παράδειγμα Σύνθετου Ηλεκτρομηχανικού Συστήματος: Κινητήρας Συνεχούς Ρεύματος - 2 J: Αδράνεια άξονα B: Τριβή περιστροφής (έδρανα κλπ) M: Παραγόμενη ροπή 1 uu 1 (tt): Τάση εισόδου ω: Ταχύτητα εξόδου άξονα Στάτης: u 1 tt = ii 1 tt RR 1 +LL 1 dd dddd ii 1 tt LL UU 1 ss = II 1 ss RR 1 +LL 1 ss II 1 (ss) (1) 13

14 Παράδειγμα Σύνθετου Ηλεκτρομηχανικού Συστήματος: Κινητήρας Συνεχούς Ρεύματος - 3 J: Αδράνεια άξονα B: Τριβή περιστροφής (έδρανα κλπ) M: Παραγόμενη ροπή 1 uu 1 (tt): Τάση εισόδου ω: Ταχύτητα εξόδου άξονα Στάτης: u 1 tt = ii 1 tt RR 1 +LL 1 dd dddd ii 1 tt LL UU 1 ss = II 1 ss RR 1 +LL 1 ss II 1 (ss) (1) Πεδίο: MM tt = kk ii 1 tt => MM ss = kk II 1 (ss) (2) 14

15 Παράδειγμα Σύνθετου Ηλεκτρομηχανικού Συστήματος: Κινητήρας Συνεχούς Ρεύματος - 4 J: Αδράνεια άξονα B: Τριβή περιστροφής (έδρανα κλπ) M: Παραγόμενη ροπή 1 uu 1 (tt): Τάση εισόδου ω: Ταχύτητα εξόδου άξονα Στάτης: u 1 tt = ii 1 tt RR 1 +LL 1 dd ii dddd 1 tt LL UU 1 ss = II 1 ss RR 1 +LL 1 ss II 1 (ss) (1) Πεδίο: MM tt = kk ii 1 tt => MM ss = kk II 1 (ss) (2) Άξονας: JJ dd ωω tt + ΒΒ ωω tt = MM tt => JJ ss ΩΩ ss + BB ΩΩ ss = MM(ss) (3) dddd 15

16 Παράδειγμα Σύνθετου Ηλεκτρομηχανικού Συστήματος: Κινητήρας Συνεχούς Ρεύματος - 5 Από UU 1 ss II 1 ss : 1 => ΙΙ 1 ss = 1 ss LL 1 +RR 1 UU 1 ss (4) ή 16

17 Παράδειγμα Σύνθετου Ηλεκτρομηχανικού Συστήματος: Κινητήρας Συνεχούς Ρεύματος - 6 Από UU 1 ss II 1 ss : 1 => ΙΙ 1 ss = 1 ss LL 1 +RR 1 UU 1 ss (4) ή Από I 1 (s) M(s): (2) => Μ(s) = k I 1 (s) (5) ή 17

18 Παράδειγμα Σύνθετου Ηλεκτρομηχανικού Συστήματος: Κινητήρας Συνεχούς Ρεύματος - 7 Από UU 1 ss II 1 ss : 1 => ΙΙ 1 ss = 1 ss LL 1 +RR 1 UU 1 ss (4) ή 1 Από I 1 (s) M(s): (2) => Μ(s) = k I 1 (s) (5) ή Από M(s) Ω(s): (3) = > ΩΩ ss = 1 JJ ss+bb ή MM(ss) (6) 18

19 Παράδειγμα Σύνθετου Ηλεκτρομηχανικού Συστήματος: Κινητήρας Συνεχούς Ρεύματος - 8 Άρα συνολικά: Με απλά λόγια το σύνθετο σύστημα σχηματίζεται με συνδυασμό blocks από τα στοιχειώδη συστήματα! 19

20 Παράδειγμα Σύνθετου Ηλεκτρομηχανικού Συστήματος: Κινητήρας Συνεχούς Ρεύματος - 9 Άρα συνολικά: Με απλά λόγια το σύνθετο σύστημα σχηματίζεται με συνδυασμό blocks από τα στοιχειώδη συστήματα! Θέλουμε ενσωμάτωση των πολλών blocks ενός σύνθετου συστήματος, σε ένα block, αυτό της ολικής συνάρτησης μεταφοράς του συστήματος. ΠΩΣ; 20

21 Blocks (βαθμίδες) σε σειρά 21

22 Blocks (βαθμίδες) σε σειρά UU 1 ss = GG 1 ss UU ss YY ss = GG 2 ss UU 1 ss Υ ss = GG 1 ss GG 2 ss UU ss YY(ss) UU(ss) = GG 1 ss GG 2 ss Άρα, για τον κινητήρα συνεχούς ρεύματος που είδαμε: ΩΩ(ss) UU 1 (ss) = kk (JJJJ + ΒΒ)(ssLL 1 + RR 1 ) 22

23 Blocks (βαθμίδες) παράλληλα 23

24 Blocks (βαθμίδες) παράλληλα YY ss = GG 1 ss UU ss + GG 2 ss UU ss YY(ss) UU(ss) = GG 1 ss + GG 2 (ss) 24

25 Σύστημα κλειστού βρόχου 25

26 Σύστημα κλειστού βρόχου E(s) EE ss = UU ss HH ss YY ss EE ss + HH ss YY ss = UU ss + - YY ss = GG ss EE ss GG ss EE ss + - GG ss HH ss YY ss = GG ss UU ss YY ss + GG ss HH ss YY ss = GG ss UU(ss) - YY(ss) UU(ss) = GG(ss) 1+HH ss GG(ss) - - Με κόκκινο η «ειδική» (και σπάνια) περίπτωση θετικής ανατροφοδότησης 26

27 Μετακινήσεις Κόμβων/ Αθροιστών 27

28 Μετακινήσεις Κόμβων/ Αθροιστών + 28

29 Παραδείγματα 29

30 Παραδείγματα H(s) 30

31 Παραδείγματα H(s) 31

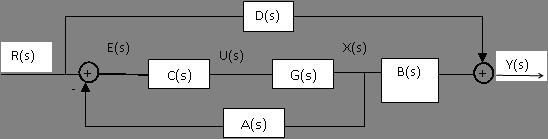

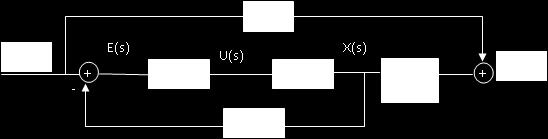

32 Παραδείγματα (2) Πρώτα το XX(ss) RR(ss) = CC ss GG(ss) 1+AA ss CC ss GG(ss) οπότε και τώρα: XX ss BB ss RR ss = BB ss CC ss GG(ss) 1+AA ss CC ss GG(ss) 32

33 Παραδείγματα (2) Πρώτα το XX(ss) RR(ss) = CC ss GG(ss) 1+AA ss CC ss GG(ss) οπότε και τώρα: XX ss BB ss RR ss = BB ss CC ss GG(ss) 1+AA ss CC ss GG(ss) Άρα και YY(ss) RR(ss) = BB ss CC ss GG(ss) + DD(ss) 1+AA ss CC ss GG(ss) 33

34 Εφαρμογές σε σύνθετα συστήματα Κινητήρας Συνεχούς Ρεύματος με διέγερση δρομέα 34

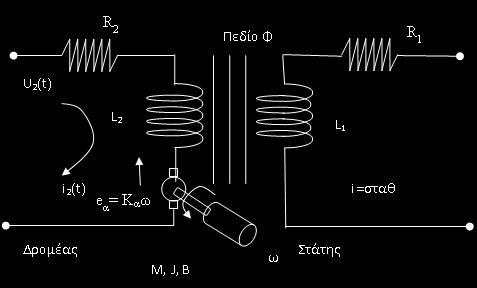

35 Εφαρμογές σε Σύνθετα B: Τριβή (έδρανα, ρουλεμάν) J: Αδράνεια άξονα M: Παραγόμενη ροπή ω: Ταχύτητα περιστροφής άξονα ΩΩ(ss) UU 2 (ss) =?? Συστήματα - 1 Δρομέας: u 2 tt ee αα tt = ii 2 tt RR 2 +LL 2 dd dddd ii 2 tt L U 2 ss KK aa ΩΩ ss = II 2 ss RR 2 +LL 2 ss II 2 ss (1) Πεδίο: MM tt = ΚΚ ii 2 tt L MM ss = ΚΚ II 2 ss (2) Φορτίο: JJ dd dddd ωω tt + ΒΒ ωω tt = MM tt L JJ ss ΩΩ ss + BB ΩΩ ss = MM ss (3) 35

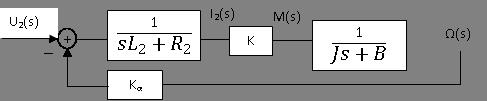

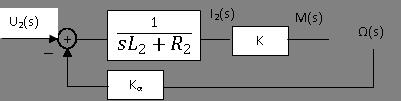

36 Εφαρμογές σε Σύνθετα Συστήματα - 2 Άρα (1): ΙΙ 2 ss = UU 2 ss KK αα ΩΩ(ss) ss LL 2 +RR 2 ή (2): M(s)=K II 2 (s) ή (3): ΩΩ ss = MM(ss) JJ ss+bb ή και τελικά 1 ΩΩ ss = uu 2 (ss) 1+KK αα ss LL2+RR2 KK 1 JJ ss+bb 1 ss LL2+RR2 KK 1 JJ ss+bb = KK JJ LL ss 2 + RR 2 JJ+BB LL 2 ss+kk KK αα +RR 2 BB 36

37 Εφαρμογές σε Σύνθετα Συστήματα - 3 Και αν θέλουμε να ελέγξουμε την ταχύτητα ω(t) του κινητήρα ανατροφοδοτώντας αυτήν και συγκρίνοντας την με μια επιθυμητή τιμή; Άρα επιπλέον μια εξίσωση: uu 2 tt = UU dd UU = UU dd KK ww ωω(tt) 37

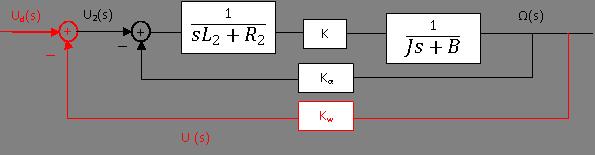

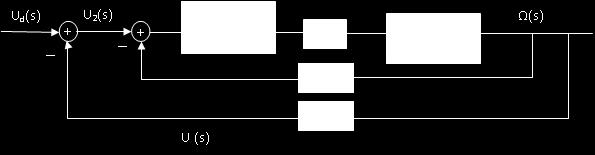

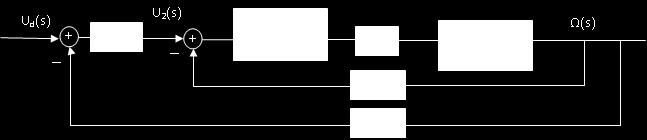

38 Εφαρμογές σε Σύνθετα Συστήματα - 4 ή και ΩΩ(ss) UU dd (ss) = ΩΩ(ss) UU2(ss) 1+KK ww ΩΩ(ss) UU2(ss) = KK JJ LLss 2 + RR 2 JJ+BB LL 2 ss+kk KK αα +RR 2 BB+KK KK ww 38

39 Εφαρμογές σε Σύνθετα Συστήματα - 5 Φυσικά μπορεί να θέλουμε να ενισχύσουμε τη διαφορά UU dd UU με ένα block C(s): Τότε (δείξτε το!) ΩΩ(ss) UU dd (ss) = KK CC(ss) JJ LL ss 2 + RR 2 JJ + BB LL 2 ss + KK KK αα +RR 2 BB + KK KK ww KK 1 + KK ww CC(ss) JJ LL ss 2 + RR 2 BB + BB LL 2 ss + KK KK αα +RR 2 BB + KK KK ww 39
