1 Οδηγίες εγκατάστασης Ενεργειακό τζάκι KA316 Για τον τεχνικό Διαβάστε προσεκτικά το παρόν πριν από τη συναρμολόγηση και τη συντήρηση (06/2010) GR

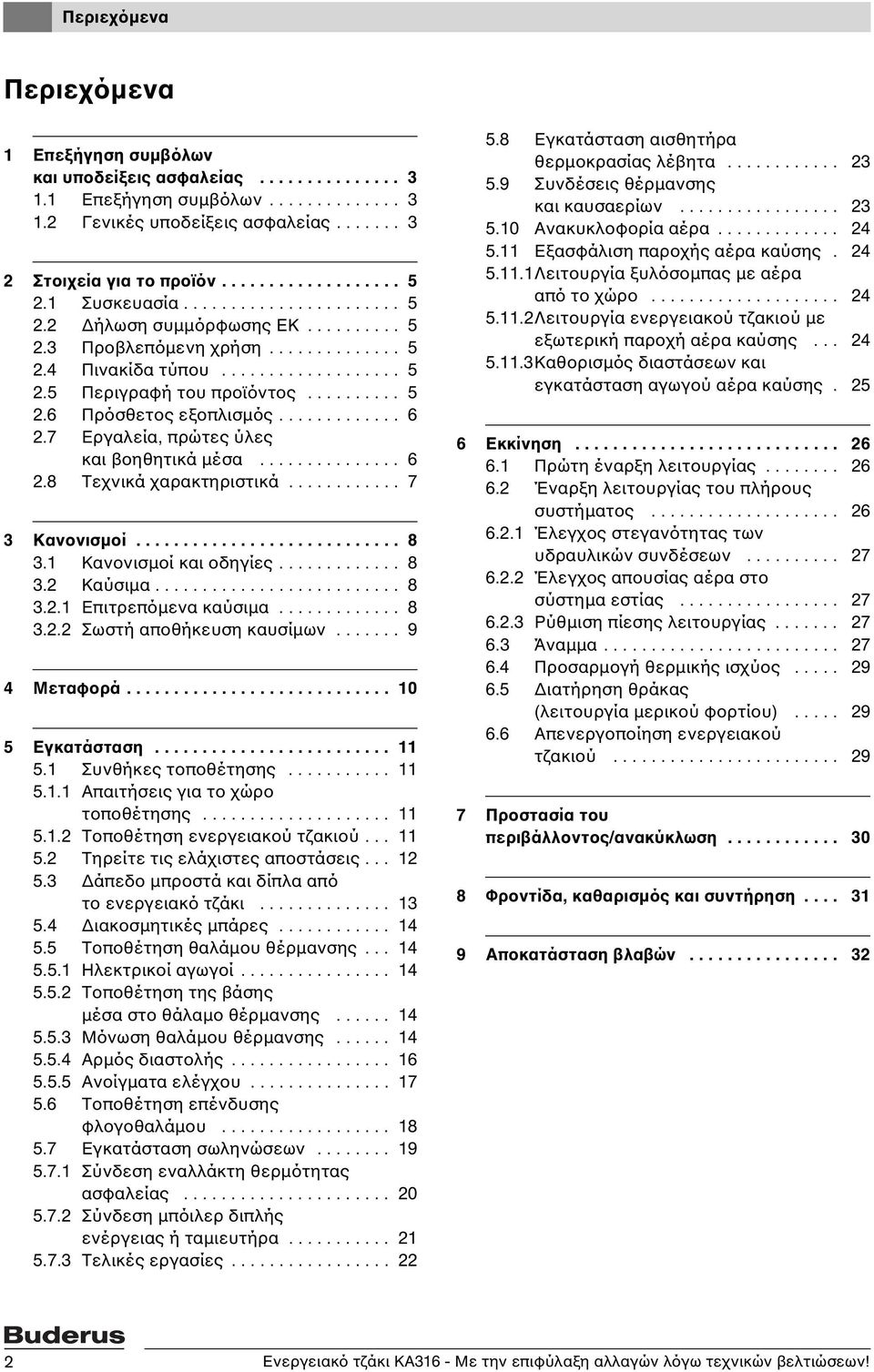

2 Περιεχόμενα Περιεχόμενα 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Eπεξήγηση συμβόλων Γενικές υποδείξεις ασφαλείας Στοιχεία για το προϊόν Συσκευασία Δήλωση συμμόρφωσης ΕΚ Προβλεπόμενη χρήση Πινακίδα τύπου Περιγραφή του προϊόντος Πρόσθετος εξοπλισμός Εργαλεία, πρώτες ύλες και βοηθητικά μέσα Τεχνικά χαρακτηριστικά Κανονισμοί Κανονισμοί και οδηγίες Καύσιμα Επιτρεπόμενα καύσιμα Σωστή αποθήκευση καυσίμων Μεταφορά Εγκατάσταση Συνθήκες τοποθέτησης Απαιτήσεις για το χώρο τοποθέτησης Τοποθέτηση ενεργειακού τζακιού Τηρείτε τις ελάχιστες αποστάσεις Δάπεδο μπροστά και δίπλα από το ενεργειακό τζάκι Διακοσμητικές μπάρες Τοποθέτηση θαλάμου θέρμανσης Ηλεκτρικοί αγωγοί Τοποθέτηση της βάσης μέσα στο θάλαμο θέρμανσης Μόνωση θαλάμου θέρμανσης Αρμός διαστολής Ανοίγματα ελέγχου Τοποθέτηση επένδυσης φλογοθαλάμου Εγκατάσταση σωληνώσεων Σύνδεση εναλλάκτη θερμότητας ασφαλείας Σύνδεση μπόιλερ διπλής ενέργειας ή ταμιευτήρα Τελικές εργασίες Εγκατάσταση αισθητήρα θερμοκρασίας λέβητα Συνδέσεις θέρμανσης και καυσαερίων Ανακυκλοφορία αέρα Εξασφάλιση παροχής αέρα καύσης Λειτουργία ξυλόσομπας με αέρα από το χώρο Λειτουργία ενεργειακού τζακιού με εξωτερική παροχή αέρα καύσης Καθορισμός διαστάσεων και εγκατάσταση αγωγού αέρα καύσης Εκκίνηση Πρώτη έναρξη λειτουργίας Έναρξη λειτουργίας του πλήρους συστήματος Έλεγχος στεγανότητας των υδραυλικών συνδέσεων Έλεγχος απουσίας αέρα στο σύστημα εστίας Ρύθμιση πίεσης λειτουργίας Άναμμα Προσαρμογή θερμικής ισχύος Διατήρηση θράκας (λειτουργία μερικού φορτίου) Απενεργοποίηση ενεργειακού τζακιού Προστασία του περιβάλλοντος/ανακύκλωση Φροντίδα, καθαρισμός και συντήρηση Αποκατάσταση βλαβών Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

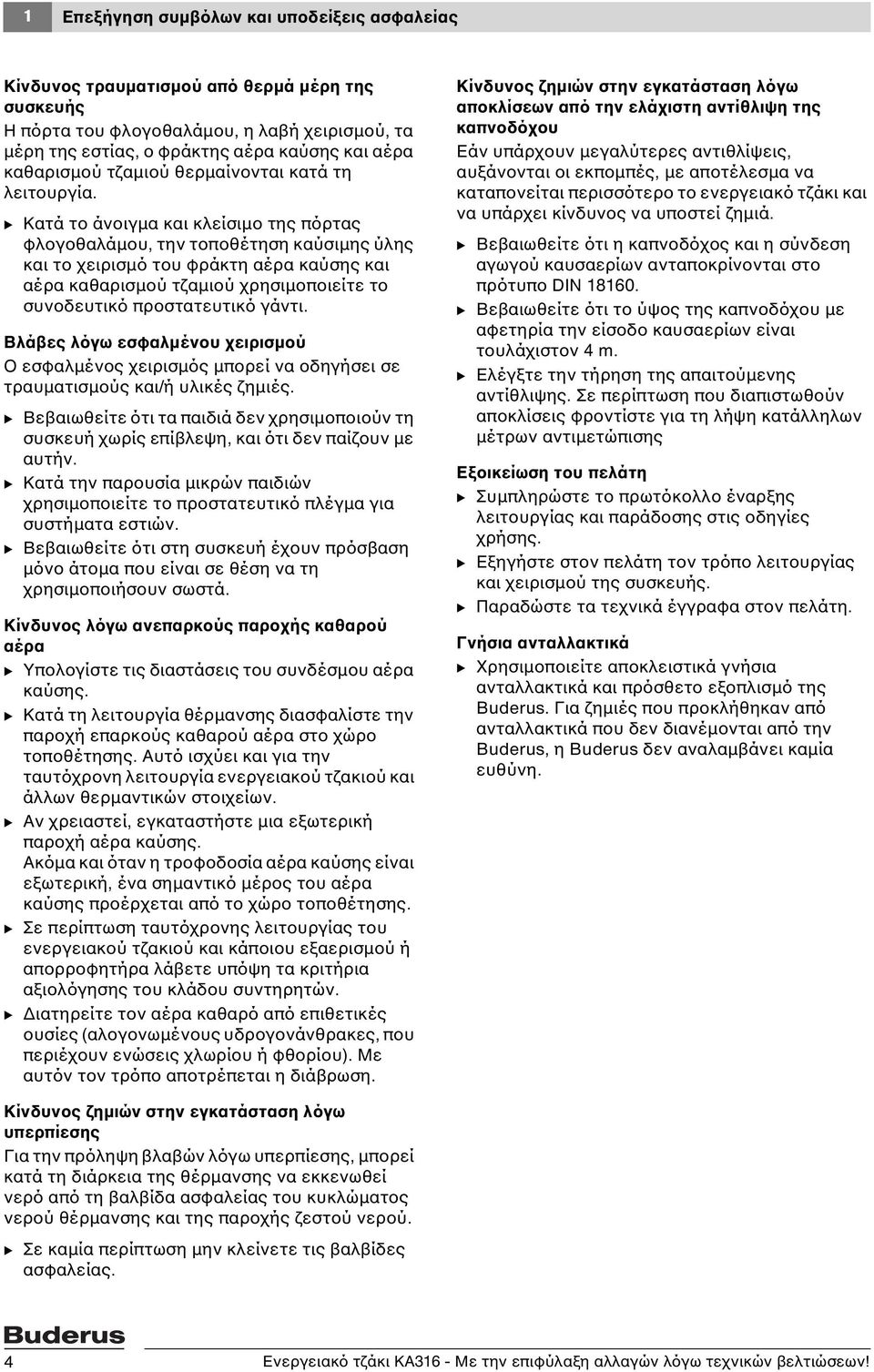

3 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1.1 Eπεξήγηση συμβόλων Προειδοποιητικές υποδείξεις Οι λέξεις κλειδιά στην αρχή μιας προειδοποιητικής υπόδειξης επισημαίνουν το είδος και τη σοβαρότητα των συνεπειών, σε περίπτωση που δεν τηρούνται τα μέτρα για την αποφυγή του κινδύνου. ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών. ΚΙΝΔΥΝΟΣ σημαίνει, ότι μπορεί να προκληθούν τραυματισμοί που μπορεί να αποβούν θανατηφόροι. Σημαντικές πληροφορίες Περαιτέρω σύμβολα Σύμβολο B Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται και πλαισιώνονται με ένα γκρι προειδοποιητικό τρίγωνο σε γκρι φόντο. Εάν υπάρχει κίνδυνος λόγω ρεύματος στο προειδοποιητικό τρίγωνο υπάρχει σύμβολο κεραυνού αντί για θαυμαστικό. Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνονται με το διπλανό σύμβολο. Διαχωρίζονται με γραμμές επάνω και κάτω από το κείμενο. Ερμηνεία Ενέργεια Παραπομπή σε άλλα σημεία του εγγράφου ή σε άλλα έγγραφα Παράθεση/καταχώριση στη λίστα 1.2 Γενικές υποδείξεις ασφαλείας Η παράβλεψη των οδηγιών ασφαλείας ενδέχεται να προκαλέσει σοβαρούς τραυματισμούς - ακόμα και θάνατο - καθώς και υλικές ζημιές ή καταστροφές στο περιβάλλον. B Βεβαιωθείτε, ότι η εγκατάσταση και η σύνδεση καυσαερίων, η πρώτη έναρξη λειτουργίας καθώς η συντήρηση διεξάγονται αποκλειστικά από εξειδικευμένη τεχνική εταιρεία. B Φροντίστε ο έλεγχος αποδοχής του συστήματος εστίας να γίνει από τον υπεύθυνο συντηρητή της περιοχής. B Ο καθαρισμός και η συντήρηση θα πρέπει να επαναλαμβάνονται τουλάχιστον μία φορά ετησίως. Ελέγξτε ολόκληρη την εγκατάσταση ως προς την απρόσκοπτη λειτουργία της. Αποκαταστήστε αμέσως τυχόν ελαττώματα. B Πριν από την έναρξη λειτουργίας του ενεργειακού τζακιού διαβάστε προσεκτικά τις υποδείξεις ασφαλείας. Κίνδυνος πυρκαγιάς από εκρηκτικά και εύφλεκτα υλικά B Μην αποθηκεύετε ή τοποθετείτε εύφλεκτα υλικά και υγρά κοντά ή πάνω στο ενεργειακό τζάκι. B Πριν την έναρξη εργασιών με εκρηκτικά ή εύφλεκτα υλικά κοντά στο ενεργειακό τζάκι, περιμένετε το ενεργειακό τζάκι να σβήσει τελείως και να κρυώσει. B Μην τοποθετείτε εύφλεκτα αντικείμενα (π.χ. έπιπλα, χαλιά, λουλούδια) μπροστά από το άνοιγμα του φλογοθαλάμου. Τηρείτε τις ελάχιστες αποστάσεις στο κεφάλαιο 5.2, Σελίδα 12 (αποστάσεις από εύφλεκτα αντικείμενα). B Κατά το άνοιγμα της πόρτας φλογοθαλάμου μπορεί να πέσουν σπινθήρες από το φλογοθάλαμο πάνω στο δάπεδο. Τοποθετήστε την πλάκα προστασίας από τους σπινθήρες μπροστά από την εστία. Κίνδυνος λόγω ελλιπούς μέριμνας για την προσωπική ασφάλεια σε περιπτώσεις έκτακτης ανάγκης π.χ. σε περίπτωση πυρκαγιάς B Μην θέσετε σε καμία περίπτωση τη ζωή σας σε κίνδυνο. Πάνω απ' όλα προέχει η ασφάλειά σας. Παράθεση/καταχώριση στη λίστα (2η επίπεδο) Πίν. 1 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 3

4 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Κίνδυνος τραυματισμού από θερμά μέρη της συσκευής Η πόρτα του φλογοθαλάμου, η λαβή χειρισμού, τα μέρη της εστίας, ο φράκτης αέρα καύσης και αέρα καθαρισμού τζαμιού θερμαίνονται κατά τη λειτουργία. B Κατά το άνοιγμα και κλείσιμο της πόρτας φλογοθαλάμου, την τοποθέτηση καύσιμης ύλης και το χειρισμό του φράκτη αέρα καύσης και αέρα καθαρισμού τζαμιού χρησιμοποιείτε το συνοδευτικό προστατευτικό γάντι. Βλάβες λόγω εσφαλμένου χειρισμού Ο εσφαλμένος χειρισμός μπορεί να οδηγήσει σε τραυματισμούς και/ή υλικές ζημιές. B Βεβαιωθείτε ότι τα παιδιά δεν χρησιμοποιούν τη συσκευή χωρίς επίβλεψη, και ότι δεν παίζουν με αυτήν. B Κατά την παρουσία μικρών παιδιών χρησιμοποιείτε το προστατευτικό πλέγμα για συστήματα εστιών. B Βεβαιωθείτε ότι στη συσκευή έχουν πρόσβαση μόνο άτομα που είναι σε θέση να τη χρησιμοποιήσουν σωστά. Κίνδυνος λόγω ανεπαρκούς παροχής καθαρού αέρα B Υπολογίστε τις διαστάσεις του συνδέσμου αέρα καύσης. B Κατά τη λειτουργία θέρμανσης διασφαλίστε την παροχή επαρκούς καθαρού αέρα στο χώρο τοποθέτησης. Αυτό ισχύει και για την ταυτόχρονη λειτουργία ενεργειακού τζακιού και άλλων θερμαντικών στοιχείων. B Αν χρειαστεί, εγκαταστήστε μια εξωτερική παροχή αέρα καύσης. Ακόμα και όταν η τροφοδοσία αέρα καύσης είναι εξωτερική, ένα σημαντικό μέρος του αέρα καύσης προέρχεται από το χώρο τοποθέτησης. B Σε περίπτωση ταυτόχρονης λειτουργίας του ενεργειακού τζακιού και κάποιου εξαερισμού ή απορροφητήρα λάβετε υπόψη τα κριτήρια αξιολόγησης του κλάδου συντηρητών. B Διατηρείτε τον αέρα καθαρό από επιθετικές ουσίες (αλογονωμένους υδρογονάνθρακες, που περιέχουν ενώσεις χλωρίου ή φθορίου). Με αυτόν τον τρόπο αποτρέπεται η διάβρωση. Κίνδυνος ζημιών στην εγκατάσταση λόγω αποκλίσεων από την ελάχιστη αντίθλιψη της καπνοδόχου Εάν υπάρχουν μεγαλύτερες αντιθλίψεις, αυξάνονται οι εκπομπές, με αποτέλεσμα να καταπονείται περισσότερο το ενεργειακό τζάκι και να υπάρχει κίνδυνος να υποστεί ζημιά. B Βεβαιωθείτε ότι η καπνοδόχος και η σύνδεση αγωγού καυσαερίων ανταποκρίνονται στο πρότυπο DIN B Βεβαιωθείτε ότι το ύψος της καπνοδόχου με αφετηρία την είσοδο καυσαερίων είναι τουλάχιστον 4 m. B Ελέγξτε την τήρηση της απαιτούμενης αντίθλιψης. Σε περίπτωση που διαπιστωθούν αποκλίσεις φροντίστε για τη λήψη κατάλληλων μέτρων αντιμετώπισης Εξοικείωση του πελάτη B Συμπληρώστε το πρωτόκολλο έναρξης λειτουργίας και παράδοσης στις οδηγίες χρήσης. B Εξηγήστε στον πελάτη τον τρόπο λειτουργίας και χειρισμού της συσκευής. B Παραδώστε τα τεχνικά έγγραφα στον πελάτη. Γνήσια ανταλλακτικά B Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά και πρόσθετο εξοπλισμό της Buderus. Για ζημιές που προκλήθηκαν από ανταλλακτικά που δεν διανέμονται από την Buderus, η Buderus δεν αναλαμβάνει καμία ευθύνη. Κίνδυνος ζημιών στην εγκατάσταση λόγω υπερπίεσης Για την πρόληψη βλαβών λόγω υπερπίεσης, μπορεί κατά τη διάρκεια της θέρμανσης να εκκενωθεί νερό από τη βαλβίδα ασφαλείας του κυκλώματος νερού θέρμανσης και της παροχής ζεστού νερού. B Σε καμία περίπτωση μην κλείνετε τις βαλβίδες ασφαλείας. 4 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

5 Στοιχεία για το προϊόν 2 2 Στοιχεία για το προϊόν 2.1 Συσκευασία B Ελέγξτε το περιεχόμενο παραγγελίας για τυχόν φθορές και ελλείψεις. Ενεργειακό τζάκι: 1 παλέτα Επένδυση φλογοθαλάμου και ελάσματα τοποθετημένα σε ξεχωριστές μονάδες συσκευασίας στο φλογοθάλαμο Προστατευτικό γάντι Τεχνικά έγγραφα 2.2 Δήλωση συμμόρφωσης ΕΚ Το προϊόν αυτό συμμορφώνεται όσον αφορά την κατασκευή και τη λειτουργία του με τις οδηγίες της Ευρωπαϊκής Ένωσης καθώς και με τους σχετικούς εθνικούς κανονισμούς. Η δήλωση συμμόρφωσης πιστοποιήθηκε με τη σήμανση CE. Μπορείτε να βρείτε τη δήλωση συμμόρφωσης του προϊόντος στο internet στην ηλεκτρονική διεύθυνση ή να τη ζητήσετε από το αρμόδιο υποκατάστημα της Buderus. 2.4 Πινακίδα τύπου Η πινακίδα τύπου βρίσκεται στην μπροστινή πλευρά του ενεργειακού τζακιού. Μεταφέρετε τις τιμές της πινακίδας τύπου στο πρότυπο των οδηγιών χρήσης. 2.5 Περιγραφή του προϊόντος Η απαιτούμενη επένδυση του φλογοθαλάμου από πυρότουβλα και πλάκες βερμικουλίτη τοποθετούνται από τον κατασκευαστή της εστίας. Η Buderus δεν παρέχει καμία εγγύηση για τα παραπάνω. Το ενεργειακό τζάκι αποτελείται από ένα υψηλής ποιότητας χαλύβδινο σώμα. 2.3 Προβλεπόμενη χρήση Το ενεργειακό τζάκι είναι ένα σύστημα εστίας νερού κατά DIN EN με μια αυτοκλειόμενη πόρτα φλογοθαλάμου. Η λειτουργία του ενεργειακού τζακιού επιτρέπεται μόνο σε τοποθετημένη κατάσταση (όχι όταν είναι απομονωμένο), πάντα όταν έχει γεμίσει με νερό και μόνο με κλειστή πόρτα φλογοθαλάμου. Όταν χρησιμοποιείται κατάλληλη καπνοδόχος είναι εφικτή η πολλαπλή σύνδεση στην καπνοδόχο. Το ενεργειακό τζάκι μπορεί να λειτουργήσει με αέρα από το χώρο ή ένα μέρος του αέρα καύσης μπορεί να προέρχεται μέσω εξωτερικής τροφοδοσίας αέρα καύσης. Ο χώρος κατοικίας θερμαίνεται μέσω συναγωγής και μέσω του συστήματος θέρμανσης. Για περισσότερα στοιχεία ανατρέξτε στο κεφάλαιο 2.8, Σελίδα 7. Σε υπάρχουσες εγκαταστάσεις ελέγξτε, αν πληρούνται οι απαιτήσεις των παρουσών οδηγιών εγκατάστασης για τη λειτουργία της ενεργειακής εστίας. Το ενεργειακό τζάκι ή/και ο θάλαμος θέρμανσης αναφέρονται εφεξής και ως σύστημα εστίας. Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 5

6 2 Στοιχεία για το προϊόν Κύρια μέρη του ενεργειακού τζακιού είναι: Αυτοκλειόμενη πόρτα φλογοθαλάμου [1] με μεντεσέδες αριστερά ή δεξιά. Η πλευρά των μεντεσέδων πρέπει να αναφέρεται κατά την παραγγελία και δεν μπορεί να προσαρμοστεί από τον πελάτη. Φλογοθάλαμος [2] με μια επένδυση από πυρότουβλα και πλάκες βερμικουλίτη Ο ανοξείδωτος φλογοθάλαμος υποδέχεται την καύσιμη ύλη. Η τέφρα παραμένει στο φλογοθάλαμο. Συνιστούμε την απομάκρυνση της τέφρας το αργότερο όταν φτάσει μέχρι τα ανοίγματα αέρα παροχής στο πίσω τοίχωμα. Κάλυμμα καμινάδας [3] Στο κάλυμμα καμινάδας βρίσκονται οι σωλήνες νερού. Το κάλυμμα καμινάδας δεν μπορεί να διαχωριστεί από το ενεργειακό τζάκι. Φράκτης αέρα καθαρισμού τζαμιού [4] Ο φράκτης αέρα καθαρισμού τζαμιού ρυθμίζει τη ροή αέρα πάνω από το τζάμι και εμποδίζει το μαύρισμα του τζαμιού. Φράκτης αέρα καύσης [5] Ο φράκτης αέρα καύσης ρυθμίζει την παροχή του πρωτεύοντος και δευτερεύοντος αέρα. Ο αέρας καύσης οδηγείται μέσω της κάτω σύνδεσης αέρα στο πίσω τοίχωμα και τροφοδοτείται προς καύση μέσω των ανοιγμάτων αέρα των πλίνθων του πίσω τοιχώματος. 2.6 Πρόσθετος εξοπλισμός Ο παρακάτω πρόσθετος εξοπλισμός διατίθεται για το ενεργειακό τζάκι: Θερμική βαλβίδα ασφαλείας βάση τοποθέτησης Εξωτερική σύνδεση αέρα σε μορφή στομίου ή γωνίας Πλήρες σύστημα Σωλήνες καυσαερίων Μπόιλερ διπλής ενέργειας ή ταμιευτήρας 2.7 Εργαλεία, πρώτες ύλες και βοηθητικά μέσα Για την εγκατάσταση του ενεργειακού τζακιού θα χρειαστείτε τα εργαλεία που χρησιμοποιούνται συνήθως στις ξυλόσομπες και στις θερμάστρες με επένδυση εφυαλωμένων πυρίμαχων πλακιδίων. Σχ. 1 Ενεργειακό τζάκι 1 Αυτοκλειόμενη πόρτα φλογοθαλάμου 2 Φλογοθάλαμος 3 Κάλυμμα καμινάδας 4 Φράκτης αέρα καθαρισμού τζαμιού 5 Φράκτης αέρα καύσης 6 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

7 Στοιχεία για το προϊόν Τεχνικά χαρακτηριστικά Σχ. 2 Διαστάσεις του ενεργειακού τζακιού (διαστάσεις σε mm) Ενεργειακό τζάκι Μονάδα μέτρησης KA316 Ονομαστική θερμική ισχύς kw 14 Ονομαστική θερμική ισχύς kw 7 αέρα Ονομαστική θερμική ισχύς νερού kw 7 Ικανότητα θέρμανσης χώρου (αέρας) Ελάχιστη ποσότητα αέρα καύσης m³ περίπου 120 m³/h 58 Βάρος kg 190 Περιεχόμενο νερό l 22 Απαιτούμενο μέγεθος l 500 ταμιευτήρα Ύψος ανοίγματος mm 385 πλήρωσης Πλάτος ανοίγματος mm 640 πλήρωσης Ø Σύνδεσμος καυσαερίων mm 200 Ø Σύνδεσμος αέρα καύσης mm 120 Μέγιστη θερμοκρασία C 95 προσαγωγής Ελάχιστη θερμοκρασία C 60 επιστροφής Μέγιστη πίεση λειτουργίας bar 3 Πίεση εργοστασιακού bar 4 ελέγχου Ισχύς της θερμικής kw 34 βαλβίδας ασφαλείας Ελεύθερες διατομές προσαγωγής/ ανακυκλοφορίας cm 2 >850 Έγκριση κατά EN 13229: Πίν. 2 Τεχνικά χαρακτηριστικά Διαστάσεις καπνοδόχου Ροή μάζας καυσαερίων g/s 15,9 Θερμοκρασία καυσαερίων στο C 240 σύνδεσμο καυσαερίων Περιεκτικότητα σε CO 2 % 8,1 Ελάχιστη αντίθλιψη σε Pa 13 ονομαστική θερμική ισχύ Πίν. 3 Διαστάσεις καπνοδόχου κατά DIN EN Προσέξτε για τις διαστάσεις της καπνοδόχου τις υποδείξεις ασφαλείας στο κεφάλαιο 1.2 στη Σελίδα 3. Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 7

8 3 Κανονισμοί 3 Κανονισμοί 3.1 Κανονισμοί και οδηγίες Τηρείτε για την εγκατάσταση και τη λειτουργία του συστήματος τους κανονισμούς και τις οδηγίες που ισχύουν στη χώρα σας! Το ενεργειακό τζάκι πρέπει να συνδεθεί σύμφωνα με τους ισχύοντες κανονισμούς. Πριν από την εγκατάσταση ή τη χρήση του ενεργειακού τζακιού μελετήστε τα τεχνικά έγγραφα! Γερμανία Ενεργειακά τζάκια για στερεά καύσιμα κατά DIN EN 13229/A1-W, κατηγορία 1c Διαστάσεις καπνοδόχου κατά DIN EN , DIN EN Τεχνικοί κανόνες για την εγκατάσταση πόσιμου νερού DIN 1988 Τεχνικός εξοπλισμός ασφαλείας εγκαταστάσεων παραγωγής θερμότητας EN Προδιαγραφές VDE Αυστρία σύμφωνα με τον αυστριακό κανονισμό για τις εγκαταστάσεις θέρμανσης 15a B-VG Η λειτουργίας της εγκατάστασης καύσης επιτρέπεται στην Αυστρία μόνο με ονομαστικό φορτίο. Ελβετία Κανονισμός περί προστασίας της ατμόσφαιρας (LRV) Τηρείτε κατά τη σύνδεση και λειτουργία του συστήματος εστίας εκτός από τους πυροσβεστικούς και πολεοδομικούς κανονισμούς (πάντα στην ενημερωμένη έκδοση): τις κανονιστικές διατάξεις για τα οικοδομικά έργα και την καύση, τους τεχνικούς κανόνες του κλάδου κατασκευής συστημάτων εστιών και θέρμανσης αέρα, τις τοπικές πολεοδομικές διατάξεις σχετικά με τις προϋποθέσεις τοποθέτησης, π.χ. κανονιστικές διατάξεις για την καύση που ισχύουν στα ομόσπονδα κρατίδια της Γερμανίας. 3.2 Καύσιμα Επιτρεπόμενα καύσιμα ΚΙΝΔΥΝΟΣ: Κίνδυνος πυρκαγιάς από τη φλόγα ανάφλεξης και έκρηξη! B Μην χρησιμοποιείτε υγρή καύσιμη ύλη (π.χ. βενζίνη, πετρέλαιο) ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση και στο περιβάλλον από μη επιτρεπόμενες καύσιμες ύλες! B Μην χρησιμοποιείτε για καύση πλαστικό, οικιακά απορρίμματα, χημικά επεξεργασμένα υπολείμματα ξύλου, παλιά χαρτιά, τεμαχίδια ξύλου, απορρίμματα φλοιών και μοριοσανίδων. Η χρήση μη επιτρεπόμενης καύσιμης ύλης αποτελεί στη Γερμανία παραβίαση του ομοσπονδιακού νόμου περί ελέγχου των οχλήσεων, στη Ελβετία του κανονισμού περί προστασίας της ατμόσφαιρας (LRV). Ως καύσιμη ύλη για την ξυλόσομπα επιτρέπονται φυσικά καυσόξυλα ξηραμένα στον αέρα. Συνιστούμε το ξύλο οξιάς ως ιδανική καύσιμη ύλη. Δεν επιτρέπονται οι παρακάτω καύσιμες ύλες: Επεξεργασμένο ξύλο Κόντρα πλακέ Ροκανίδια Μπρικέτες Κάρβουνο Κωκ Τα είδη ξύλου διαφέρουν στη θερμογόνο δύναμη. Τα σκληρά ξύλα ενδείκνυνται ιδιαίτερα ως καυσόξυλα. Καίγονται αργά με χαμηλή φλόγα και δημιουργούν θράκα που διαρκεί πολύ. Τα ρητινούχα ξύλα είναι πλούσια σε ρητίνη, καίγονται πιο γρήγορα και έχουν μεγαλύτερη τάση να δημιουργούν σπινθήρες. 8 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

9 Κανονισμοί Σωστή αποθήκευση καυσίμων Ο ομοσπονδιακός νόμος περί ελέγχου των οχλήσεων προβλέπει για τα καυσόξυλο εναπομένουσα υγρασία κάτω από 25 % επί του ξηρού ή άνυδρου βάρους της καύσιμης ύλης. Αυτό επιτυγχάνεται με την αποθήκευση για διάρκεια περ. δύο ετών με τον παρακάτω περιγραφόμενο τρόπο. Περισσότερες πληροφορίες μπορείτε να βρείτε στο κεφάλαιο «Προδιαγραφές καύσιμης ύλης» στις οδηγίες χρήσης. Αποθήκευση εκτός κτιρίων B Αποθηκεύετε τα καυσόξυλα κατά το δυνατόν στη νότια πλευρά ενός κτιρίου, σε σημείο που προστατεύεται από τη βροχόπτωση και αερίζεται. B Στοιβάξτε χαλαρά τα καυσόξυλα σε έναν τοίχο και στηρίξτε τα τουλάχιστον από τη μία πλευρά N O W S Σχ. 3 Αποθήκευση καυσίμων εκτός κτιρίων Αποθήκευση εντός κτιρίων B Σε περίπτωση αποθήκευσης εντός κτιρίου, επιλέξτε έναν όσο το δυνατόν ξηρό και καλά αεριζόμενο χώρο. Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 9

10 4 Μεταφορά 4 Μεταφορά ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος τραυματισμού κατά τη μεταφορά μεγάλων φορτίων και σε περίπτωση ανεπαρκούς ασφάλισης κατά τη μεταφορά! B Ανυψώστε και μεταφέρετε το ενεργειακό τζάκι με επαρκή αριθμό ατόμων. B Χρησιμοποιείτε κατάλληλα μέσα μεταφοράς, π.χ. ένα καρότσι μεταφοράς, ένα χειροκίνητο καρότσι με ιμάντα ή ένα ανυψωτικό όχημα. B Ασφαλίστε το ενεργειακό τζάκι έναντι πτώσης. Το ενεργειακό τζάκι παραδίδεται συσκευασμένο πάνω σε παλέτα. B Τοποθετήστε το καρότσι μεταφοράς ή το ανυψωτικό όχημα στην πίσω πλευρά του συσκευασμένου ενεργειακού τζακιού. B Ασφαλίστε το ενεργειακό τζάκι με έναν ιμάντα στο μέσο μεταφοράς. B Μεταφέρετε το ενεργειακό τζάκι στο χώρο τοποθέτησης. B Κατά τη μεταφορά προσέξτε να μην υποστούν ζημιά τα εξαρτήματα αεραγωγών στην κάτω πλευρά και το κιβώτιο παροχής αέρα στον πάτο της συσκευής. 10 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

11 Εγκατάσταση 5 5 Εγκατάσταση Το ενεργειακό τζάκι παραδίδεται συσκευασμένο πάνω σε παλέτα. B Ελέγξτε το περιεχόμενο παραγγελίας ( κεφάλαιο 2.1, Σελίδα 5) για τυχόν φθορές και ελλείψεις. B Φροντίστε για την οικολογική απόρριψη της συσκευασίας. B Τοποθετήστε το ενεργειακό τζάκι σύμφωνα με τους τεχνικούς κανόνες του κλάδου κατασκευής συστημάτων εστιών και θέρμανσης αέρα τηρώντας τις ελάχιστες αποστάσεις ( κεφάλαιο 5.2). 5.1 Συνθήκες τοποθέτησης Απαιτήσεις για το χώρο τοποθέτησης Τα συστήματα εστιών με ενεργειακά τζάκια επιτρέπεται να τοποθετούνται μόνο σε χώρους, στους οποίους δεν προκύπτουν κίνδυνοι από τη λειτουργία του ενεργειακού τζακιού. ΚΙΝΔΥΝΟΣ: Κίνδυνος πυρκαγιάς από την τοποθέτηση του ενεργειακού τζακιού σε ακατάλληλους χώρους! B Μην εγκαθιστάτε συστήματα εστιών σε κλιμακοστάσια (εξαιρούνται τα κτίρια διαμερισμάτων με περισσότερες από δύο κατοικίες) και δημόσια προσβάσιμους διαδρόμους. χώρους που χρησιμοποιούνται για την παραγωγή, επεξεργασία ή αποθήκευση εύφλεκτων ή εκρηκτικών υλών ή μιγμάτων. χώρους ή διαμερίσματα, που αξεαρίζονται μέσω συστημάτων αερισμού ή θέρμανσης ζεστού αέρα με τη βοήθεια ανεμιστήρων. Εξαιρέσεις αποτελούν τα συστήματα εστιών, που λειτουργούν αποκλειστικά στη λειτουργία ανακυκλούμενου αέρα ή είναι εξοπλισμένα με διατάξεις ασφαλείας, που εμποδίζουν αξιόπιστα την υποπίεση στο χώρο τοποθέτησης. Επίσης πρέπει να πληρούνται οι παρακάτω απαιτήσεις: Η βάση τοποθέτησης πρέπει να διαθέτει επαρκή αντοχή φορτίου και σταθερότητα. Ο χώρος τοποθέτησης πρέπει να είναι ξηρός και χωρίς παγετό. Το μέγεθος του χώρου τοποθέτησης πρέπει να διασφαλίζει μια απρόσκοπτη λειτουργία. Ο χώρος τοποθέτησης πρέπει να διαθέτει τουλάχιστον: μία πόρτα προς τα έξω ή ένα ανοιγόμενο παράθυρο. Ο χώρος τοποθέτησης πρέπει να συνδέεται άμεσα ή έμμεσα με άλλους χώρους από πλευράς αέρα καύσης Τοποθέτηση ενεργειακού τζακιού B Τοποθετήστε το ενεργειακό τζάκι σε μια κατάλληλα προετοιμασμένη επίπεδη επιφάνεια, π.χ. μια βάση τοποθέτησης ή μια χτισμένη βάση με λεία επιφάνεια. ΚΙΝΔΥΝΟΣ: Κίνδυνος πυρκαγιάς λόγω εύφλεκτων αντικειμένων εντός των αποστάσεων ασφαλείας! B Τηρείτε τις αποστάσεις ασφαλείας ( Πίνακας 4, Σελίδα 12 και Σχ. 6, Σελίδα 13). B Τηρείτε τις αποστάσεις ασφαλείας από εύφλεκτα αντικείμενα και υλικά (έπιπλα, υφάσματα, λουλούδια κτλ.). B Αφαιρέστε το ξύλινο κιβώτιο και τη συσκευασία. B Φροντίστε για την οικολογική απόρριψη της συσκευασίας. B Αφαιρέστε τις βίδες [1] από την παλέτα. B Ανασηκώστε το ενεργειακό τζάκι προσεκτικά από την παλέτα. Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 11

12 5 Εγκατάσταση B Κατά την ανύψωση με γερανό ή ανυψωτικό μηχάνημα χρησιμοποιήστε τους κρίκους μεταφοράς [2]. Σχ. 5 βάση τοποθέτησης B Ευθυγραμμίστε το ενεργειακό τζάκι κάθετα και οριζόντια. Σχ. 4 Τοποθέτηση ενεργειακού τζακιού (βασικό σχέδιο) 1 Βίδες 2 Κρίκοι μεταφοράς Τοποθέτηση ενεργειακού τζακιού πάνω στη βάση τοποθέτησης (πρόσθετος εξοπλισμός) B Τοποθετήστε τη βάση τοποθέτησης. Η απόσταση από το έδαφος πρέπει να είναι 200 mm. B Τοποθετήστε το ενεργειακό τζάκι πάνω στη βάση τοποθέτησης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος τραυματισμού από τη μεταφορά πολύ μεγάλων φορτίων! B Ανασηκώστε και μεταφέρετε το ενεργειακό τζάκι με επαρκή αριθμό ατόμων. ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου από πυρκαγιά! B Τηρείτε ελάχιστη απόσταση 200 mm ανάμεσα στο ενεργειακό τζάκι και το δάπεδο. 5.2 Τηρείτε τις ελάχιστες αποστάσεις B Τοποθετήστε το ενεργειακό τζάκι σύμφωνα με τους τεχνικούς κανόνες του κλάδου κατασκευής συστημάτων εστιών και θέρμανσης αέρα τηρώντας τις ελάχιστες αποστάσεις του Πίνακας 4 και της Σχ. 6. B Τηρείτε τις ελάχιστες αποστάσεις μπροστά από το ενεργειακό τζάκι: Ελάχιστες αποστάσεις από τη θερμομόνωση της ψευδοροφής 1) από τη θερμομόνωση του πίσω τοιχώματος 2) από τη θερμομόνωση του πλευρικού τοιχώματος 2) από το δάπεδο τοποθέτησης 3) Πίν. 4 Ελάχιστες αποστάσεις 250 mm 120 mm 120 mm τουλάχιστον 200 mm 1) Απόσταση ανάμεσα στο ανώτερο σημείο του συνδετικού στοιχείου (σωλήνας αερίου θέρμανσης) και της ψευδοροφής. Όταν από το ανώτερο σημείο της ποδιάς προς το ταβάνι του χώρου τηρείται ελάχιστη απόσταση 500 mm, τότε μπορεί να παραληφθεί αυτό το μέτρο προστασίας (απόσταση, ψευδοροφή και θερμομόνωση ψευδοροφής). Ο αέρας κυκλοφορεί ελεύθερα μέσα σε αυτήν την περιοχή (πάνω από την ποδιά ως το ταβάνι του χώρου τοποθέτησης). 2) Τηρείτε τις παραπάνω ελάχιστες αποστάσεις ανάμεσα στη μεγάλη εξωτερική πλευρά του ενεργειακού τζακιού και τη θερμομόνωση. 3) Ελάχιστη απόσταση τοποθέτησης ανάμεσα στο ενεργειακό τζάκι (πάτος συσκευής) και το δάπεδο τοποθέτησης, ενδεχομένως της φέρουσας πλάκας. 12 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

13 Εγκατάσταση Δάπεδο μπροστά και δίπλα από το ενεργειακό τζάκι B Όταν το δάπεδο είναι από εύφλεκτο υλικό, προστατέψτε ή αντικαταστήστε το δάπεδο. B Προστατέψτε το δάπεδο από τους σπινθήρες. Απόσταση T μπροστά T: Ύψος της βάσης φλογοθαλάμου H πάνω από το δάπεδο συν 30 cm (τουλάχιστον 50 cm) Πλευρική απόσταση E ( Σχ. 6) Ε: Ύψος της βάσης φλογοθαλάμου H πάνω από το δάπεδο συν 20 cm (τουλάχιστον 30 cm) Σχ. 6 A B C E T Ελάχιστες αποστάσεις από εύφλεκτα αντικείμενα Εύρος ακτινοβολίας της φωτιάς από το τζάμι παραθύρου παρατήρησης 80 cm Απόσταση ασφαλείας σε αμφίπλευρα αεριζόμενη προστασία ακτινοβολίας 40 cm Επένδυση (ποδιά) ενεργειακού τζακιού από εύφλεκτα αντικείμενα 5 cm Προστατευτικό δαπέδου πλευρικά 30 cm Προστατευτικό δαπέδου μπροστά 50 cm Σχ. 7 Δάπεδο μπροστά από το ενεργειακό τζάκι Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 13

14 5 Εγκατάσταση 5.4 Διακοσμητικές μπάρες Όταν πληρούνται οι παρακάτω προϋποθέσεις, επιτρέπονται οι διακοσμητικές μπάρες στο περίβλημα του ενεργειακού τζακιού σε απόσταση τουλάχιστον 10 mm: Η διακοσμητική μπάρα δεν επιτρέπεται να αποτελεί μέρος του κτιρίου. Για να αποτραπεί η συσσώρευση θερμότητας, πρέπει οι ενδιάμεσοι χώρου προς το περίβλημα να είναι ελεύθεροι. Η διακοσμητική μπάρα δεν πρέπει να βρίσκεται στο εύρος ακτινοβολίας του συστήματος εστίας. Σχ. 8 Διακοσμητικές μπάρες 1 Διακοσμητικές μπάρες 2 Πλαίσιο 5.5 Τοποθέτηση θαλάμου θέρμανσης Οι εσωτερικές επιφάνειες του θαλάμου θέρμανσης ( Σχ. 9, Σελίδα 17) πρέπει να είναι λείες, καθαρές και ανθεκτικές στην τριβή.σύμφωνα με τους τεχνικούς κανόνες του κλάδου κατασκευής συστημάτων εστιών και θέρμανσης αέρα τοποθετήστε μια μόνωση στα απαιτούμενα σημεία. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση! B Για να αποτραπεί η ανάκλαση θερμότητας προς το ενεργειακό τζάκι, μην χρησιμοποιείτε για τη μόνωση θερμοανακλαστικά υλικά Ηλεκτρικοί αγωγοί B Μην τοποθετείτε ηλεκτρικούς αγωγούς μέσα ή πάνω στο θάλαμο θέρμανσης (βλέπε προδιαγραφές VDE και διατάξεις που ισχύουν στη χώρα σας) Τοποθέτηση της βάσης μέσα στο θάλαμο θέρμανσης B Οι εγκαταστάσεις καύσης πρέπει να τοποθετηθούν πάνω σε μια βάση, που μπορεί να φέρει το βάρος τους. Όταν η βάση τοποθέτησης δεν πληροί τις απαιτήσεις, λάβετε κατάλληλα μέτρα (π.χ. κατανομή φορτίου). ΚΙΝΔΥΝΟΣ: Κίνδυνος πυρκαγιάς από τη χρήση μη επιτρεπόμενων οικοδομικών και μονωτικών υλικών! B Η επένδυση δαπέδου πρέπει να αποτελείται από μη εύφλεκτα υλικά. B Κάτω από το δάπεδο δεν πρέπει να χρησιμοποιούνται εύφλεκτα μονωτικά υλικά Μόνωση θαλάμου θέρμανσης B Προστατέψτε όλα τα εύφλεκτα υλικά, τα έπιπλα, τις επενδύσεις δαπέδου ή τα διακοσμητικά υλικά κοντά στην εστία από θερμική επίδραση. Πυριτικά μονωτικά υλικά B Τοποθετήστε τη θερμομόνωση χωρίς αρμούς και με προεξοχές σε όλες τις πλευρές. B Τοποθετήστε τις θερμομονωτικές στρώσεις από ορυκτοβάμβακα ή παρόμοιο υλικό σε μεγάλη πυκνότητα προς το χώρο τοποθέτησης και το χώρο αέρα συναγωγής ως προστασία από παρασυρόμενες ίνες. B Για τη δημιουργία μονωτικών στρώσεων χρησιμοποιήστε φύλλα, πλάκες ή κελύφη με τις παρακάτω ιδιότητες: Πυριτικά μονωτικά υλικά (ίνες λιθοβάμβακα, ίνες σκωρίας και κεραμικές ίνες) της κατηγορίας δομικών υλικών A1 κατά DIN 4102 μέρος 1 Ανώτατη οριακή θερμοκρασία χρήσης τουλάχιστον 700 C Ονομαστική φαινόμενη πυκνότητα 80 kg/m 3 B Προσέξτε τα υλικά της μονωτικής στρώσης να διαθέτουν αντίστοιχη διακριτικό αριθμό μονωτικού υλικού κατά AGI-Q 132. B Όταν οι μονωτικές στρώσεις δεν συγκρατούνται από γειτονικούς τοίχους, περιβλήματα ή πλάκες, πρέπει να στερεωθούν σε απόσταση έως 30 cm. Πλάκες με επικάλυψη αλουμινίου B Και κατά τη χρήση πλακών με επικάλυψη αλουμινίου τηρείτε το προβλεπόμενο πάχος μονωτικού υλικού σύμφωνα με τις ισχύουσες προδιαγραφές για την κατασκευή εστιών. Η επενδυμένη στρώση αλουμινίου δεν επηρεάζει τεχνικά τις θερμικές ιδιότητες. B Μεταξύ στρώσης αλουμινίου, μόνωσης και ενεργειακού τζακιού τοποθετήστε ένα μη ανακλαστικό υλικό. 14 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

15 Εγκατάσταση 5 Μόνο εφόσον διαθέτουν μια γενική πολεοδομική έγκριση από το DIBT (Γερμανικό Ινστιτούτο Κατασκευών, Βερολίνο), θεωρούνται και άλλα υλικά χωρίς διακριτικό αριθμό μονωτικού υλικού κατά AGI-Q 132 ως κατάλληλα. Μονωτικά υλικά Μορφή παράδοσης Προς μόνωση τοίχοι B Γενικά προστατέψτε και μονώστε όλους τους προς μόνωση τοίχους, τα δάπεδα, τα ταβάνια, τα έπιπλα και τα εύφλεκτα εξαρτήματα κτλ. του οικοδομήματος έτσι, ώστε να μην αναπτύσσονται θερμοκρασίες υψηλότερες από αυτές που προβλέπονται από τους αρχιτεκτονικούς κανονισμούς, κατά κανόνα 85 C. Τηρείτε τους αντίστοιχους κανονισμούς (π.χ. κανονιστική διάταξη για την καύση, τεχνικοί κανόνες του κλάδου κατασκευής συστημάτων εστιών και θέρμανσης αέρα. Θερμική αγωγιμότητα Ανώτατη οριακή θερμοκρασία χρήσης Ονομαστική φαινόμενη πυκνότητα Ομάδα Είδος Ομάδα Είδος Ομάδα Είδος Ομάδα Είδος Ομάδα Είδος 12 Λιθοβάμβακας 06 Φύλλα 01 Φύλλα Οριακή καμπύλη Ορυκτό μαλλί 07 Πλάκες 02 Φύλλα Οριακή καμπύλη Κελύφη 10 Κελύφη Οριακή καμπύλη Κελύφη Οριακή καμπύλη 2 20 Πλάκες Οριακή καμπύλη 1 21 Πλάκες Οριακή καμπύλη Πίν. 5 Επιτρεπόμενα μονωτικά υλικά σύμφωνα με την γερμανική Ένωση Βιομηχανικών Κατασκευών (AGI)-Χώρος εργασίας Q 132 Προς μόνωση τοίχοι Θερμομόνωση Επένδυση 10 cm Εύφλεκτοι τοίχοι, τοίχοι από εύφλεκτα δομικά μέρη ναι ναι Φέροντες τοίχοι από οπλισμένο σκυρόδεμα ναι ναι Εντοιχισμένα έπιπλα σε ξεχωριστά δωμάτια πίσω από την εστία 1) Εντοιχισμένα έπιπλα πίσω από την εστία εκτός της κατοικίας 1) (συσσώρευση θερμότητας) ναι ναι ναι ναι Πίν. 6 Προς μόνωση τοίχοι 1) Πάχος τοίχου 10 cm ή μεγαλύτερο από μη εύφλεκτα δομικά υλικά, δεν απαιτείται πρόσθετη τοιχοποιία. Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 15

16 5 Εγκατάσταση Προσαρτώμενοι τοίχοι που δεν χρειάζονται μόνωση B Προσαρτώμενοι τοίχοι που δεν χρειάζονται μόνωση, επενδυμένοι με μια θερμομόνωση τουλάχιστον 8 cm για την ελαχιστοποίηση της απώλειας θερμότητας, κατά την προσάρτηση σε έναν εξωτερικό τοίχο του κτιρίου 10 cm. Τα μονωτικά υλικά πρέπει να πληρούν τις απαιτήσεις του πίνακα 6. Τοίχοι που δεν χρειάζονται μόνωση Θερμομόνωση Επένδυση 10 cm Πάχος τοίχου 10 cm ή μικρότερο από μη εύφλεκτα δομικά υλικά κατά DIN 4102A Πάχος τοίχου 10 cm ή μεγαλύτερο από μη εύφλεκτα δομικά υλικά κατά DIN 4102A ναι ναι ναι όχι Πίν. 7 Τοίχοι που δεν χρειάζονται μόνωση Ελάχιστη θερμομόνωση μπροστά από προς μόνωση δομικά μέρη Υλικά κατά AGI-Q 132 και EN Επιτρεπόμενα εναλλακτικά θερμομονωτικά υλικά Πίν. 8 1) χωρίς μανδύα συναγωγής 2) με μανδύα συναγωγής Προς μόνωση σημείο Οροφή ή τοίχος πάνω από το ενεργειακό τζάκι Πάχος (mm) 1) Πάχος (mm) 2) Υλικό Κωδικός Επένδυση Κεραμίδια ή πλίνθοι DIN / EN Θερμομόνωση Λιθοβάμβακας ή AGI Q 132 ορυκτοβάμβακας Πίσω τοίχωμα Επένδυση Κεραμίδια ή πλίνθοι DIN 18895/ EN Θερμομόνωση Λιθοβάμβακας ή AGI Q 132 ορυκτοβάμβακας Πλευρικό τοίχωμα Επένδυση Κεραμίδια ή πλίνθοι DIN 18895/ EN Θερμομόνωση Λιθοβάμβακας ή ορυκτοβάμβακας AGI Q 132 Δάπεδο Πλάκα βάσης Οπλισμένο σκυρόδεμα Θερμομόνωση Λιθοβάμβακας ή ορυκτοβάμβακας Οροφή ή τοίχος πάνω από το ενεργειακό τζάκι Promat Promasil 950 K κ.ά. Πίσω τοίχωμα Πλευρικό τοίχωμα Δάπεδο Δάπεδο Οπλισμένο σκυρόδεμα Ελάχιστη θερμομόνωση μπροστά από προς μόνωση δομικά μέρη DIN 18895/ EN AGI Q 132 Άδεια DIPT DIN 18895/ EN Αρμός διαστολής B Μεταξύ ενεργειακού τζακιού και περιβλήματος προβλέψτε έναν αρμό διαστολής, που σφραγίζεται με μονωτικό κορδόνι ή μονωτική ταινία. 16 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

17 Εγκατάσταση 5 Σχ. 9 Θάλαμος θέρμανσης με ενεργειακό τζάκι (διαστάσεις σε mm) 1 Προς μόνωση τοίχος 2 Επένδυση 3 Μόνωση (θερμομόνωση) 4 Θάλαμος συναγωγής 5 Αγωγός απαγωγής καυσαερίων μέσω του προς μόνωση τοίχου 6 Σύνδεση καυσαερίων Ø 200 mm 7 Οροφή πάνω από το ενεργειακό τζάκι 8 Έξοδος αέρα ανακυκλοφορίας 9 Περίβλημα προς το χώρο τοποθέτησης του ενεργειακού τζακιού (ποδιά) 10 Είσοδος προσαγωγής/ανακυκλοφορίας, άνοιγμα ελέγχου 11 Φέρουσα πλάκα 12 βάση τοποθέτησης 13 Δάπεδο κάτω από το ενεργειακό τζάκι 14 Θυρίδα αέρα καύσης και σύνδεσμος αέρα καύσης Ανοίγματα ελέγχου Όλα τα εξαρτήματα με δυνατότητα χειρισμού και συντήρησης (ρυθμιστές ελκυσμού καπνοδόχου, κλαπέτα διακοπής, βάνες διακοπής, εξαεριστήρες κτλ.) πρέπει να εγκατασταθούν σε καλά προσβάσιμα σημεία. B Για να ελέγξετε το άνοιγμα προσαγωγής στον πάτο του ενεργειακού τζακιού, δημιουργήστε κάτω από το ενεργειακό τζάκι ένα άνοιγμα ελέγχου. B Αν χρειαστεί δημιουργήστε και άλλα ανοίγματα ελέγχου. Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 17

18 5 Εγκατάσταση 5.6 Τοποθέτηση επένδυσης φλογοθαλάμου Η επένδυση φλογοθαλάμου τοποθετείται μετά το τέλος των εργασιών εγκατάστασης. Αποτελείται από πυρότουβλα, πλάκες βερμικουλίτη και περιβλήματα. Ο φλογοθάλαμος είναι ανοξείδωτος. Υποδέχεται την καύσιμη ύλη. Η τέφρα παραμένει στο φλογοθάλαμο. B Ωθήστε τους πλίνθους δαπέδου [1, 2] ως το πίσω τοίχωμα του ενεργειακού τζακιού. B Τοποθετήστε τον μπροστινό πλίνθο [4] και το γωνιακό πλίνθο [3] και ενώστε τους. B Ωθήστε τους πλευρικούς πλίνθους αριστερά και δεξιά [5] πάνω στους γωνιακούς πλίνθους [3], ώστε να ταιριάζουν οι κάτω πλίνθοι πίσω τοιχώματος [6] ακόμα πίσω από τους πλευρικούς πλίνθους.προσέξτε οι πλευρικοί πλίνθοι να εφαρμόζουν στο πλευρικό τοίχωμα του ενεργειακού τζακιού. B Τοποθετήστε από δύο ελατηριωτά ελάσματα [10] πλευρικά πίσω από τους πλίνθους πλευρικού τοιχώματος [5]. Τα ελατηριωτά ελάσματα εμποδίζουν τη δημιουργία κενού μεταξύ των αριστερών και δεξιών πλίνθων πίσω τοιχώματος. B Ωθήστε τους κάτω πλίνθους πίσω τοιχώματος [6] πάνω στους πλίνθους βάσης στο χώρο πίσω από τους πλευρικούς πλίνθους πάνω στα ελατηριωτά ελάσματα [11]. Προσέξτε οι οπές στους πλίνθους πίσω τοιχώματος να συμφωνούν με τις οπές στο πίσω τοίχωμα του ενεργειακού τζακιού. B Τοποθετήστε τους επάνω πλίνθους πίσω τοιχώματος [7] πάνω στους κάτω πλίνθους πίσω τοιχώματος [6]. Προσέξτε οι οπές στους πλίνθους πίσω τοιχώματος να συμφωνούν με τις οπές στο πίσω τοίχωμα του ενεργειακού τζακιού. B Η γωνιασμένη στη μακριά πλευρά πλάκα διανομής αερίου θέρμανσης ( Σχ. 11, [2], Σελίδα 19) πρέπει να ωθηθεί με τη φαρδιά πλευρά στο φλογοθάλαμο προς τα πάνω ανάμεσα στις σειρές των σωλήνα του εναλλάκτη θερμότητας, να περιστραφεί πάνω από τους κάτω σωλήνες του εναλλάκτη θερμότητας, να τοποθετηθεί πάνω στους κάτω σωλήνες του εναλλάκτη θερμότητας και να ωθηθεί τέρμα μπροστά. Οι εσοχές στις γωνίες πρέπει να δείχνουν προς τα κάτω. Εμποδίζουν τη μετακίνηση της πλάκας διανομής αερίου θέρμανσης. Μόνο αν τοποθετηθεί σωστά η πλάκα διανομής αερίου θέρμανσης διασφαλίζεται η καλύτερη δυνατή μεταφορά θερμότητας. B Τοποθετήστε τις πλάκες κατεύθυνσης αερίου θέρμανσης ( εικόνα 12, [1], σελίδα 19 ) πάνω στα στηρίγματα στο κάλυμμα καμινάδας ( Σχ. 12, [2], Σελίδα 19) και στους σωλήνες του εναλλάκτη θερμότητας. Η λοξοτομή 25 της πλάκας κατεύθυνσης αερίου θέρμανσης πρέπει να δείχνει προς τα κάτω στην πόρτα του φλογοθαλάμου. B Τοποθετήστε το διαχωριστήρα [12] πάνω στους πλίνθους πίσω τοιχώματος [7]. B Τοποθετήστε από δύο ελατηριωτά ελάσματα [10] πάνω στη λοξοτομή του αριστερού και δεξιού πλευρικού πλίνθου [5]. B Τοποθετήστε τους πλίνθους εκτροπής [7, 8] πάνω στους πλίνθους πίσω τοιχώματος. Προσέξτε οι πλίνθοι εκτροπής να μην σχηματίζουν κενό στο κέντρο. B Το γωνιακό έλασμα [9] χρησιμεύει στην τοποθέτηση και σταθεροποίηση των πλίνθων εκτροπής. Ωθήστε το γωνιακό έλασμα πλευρικά στις εγκοπές υποδοχής ανάμεσα στους πλευρικούς πλίνθους και τους πλίνθους εκτροπής. Σχ. 10 Διάταξη της επένδυσης φλογοθαλάμου 1 Πλίνθος βάσης αριστερά 2 Πλίνθος βάσης δεξιά 3 Γωνιακός πλίνθος 4 Μπροστινός πλίνθος 5 Πλευρικοί πλίνθοι 6 Κάτω πλίνθοι πίσω τοιχώματος 7 Επάνω πλίνθοι πίσω τοιχώματος 8 Πλίνθοι εκτροπής 9 Γωνιακό έλασμα 10 Ελατηριωτά ελάσματα 11 Διαχωριστήρες 18 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

19 Εγκατάσταση Εγκατάσταση σωληνώσεων Για να διευκολυνθεί η εγκατάσταση και να ελεγχθεί η απόδοση θερμότητας στο σύστημα θέρμανσης, μπορεί να πραγματοποιηθεί η σύνδεση νερού θέρμανσης μέσω ενός πλήρους συστήματος. Διαβάστε σχετικά τις οδηγίες εγκατάστασης του αντίστοιχου πλήρους συστήματος. Όταν χρησιμοποιούνται επιμέρους εξαρτήματα για τη σύνδεση στο σύστημα θέρμανσης, πρέπει τα αντίστοιχα εξαρτήματα να διασφαλίζουν τις λειτουργίες ασφαλείας και τις προϋποθέσεις λειτουργίας (π.χ. άνοδος θερμοκρασίας επιστροφής, βαλβίδα ασφαλείας, δοχείο διαστολής μεμβράνης). Σχ. 11 Πλάκα διανομής αερίου θέρμανσης 1 Σωλήνες εναλλάκτη θερμότητας 2 Πλάκα διανομής αερίου θέρμανσης Γενικά για το σύστημα σωληνώσεων Το σύστημα εστίας, το πλήρες σύστημα και το μπόιλερ [ Σχ. 13, Σελίδα 20] πρέπει να συνδεθούν με σωληνώσεις θερμικής αντοχής έως 150 C. Σε μήκη αγωγών m συνιστούμε τη χρήση χαλκοσωλήνων 22 x 1 mm. Σε ακόμα μεγαλύτερα μήκη αγωγών ή όταν υπάρχουν πολλές γωνίες αγωγών απαιτείται υπολογισμός του δικτύου σωληνώσεων και προσαρμογή της διαμέτρου σωλήνων στις συνθήκες του συστήματος εστίας. Στατικό ύψος εγκατάστασης Η διαφορά ύψους μεταξύ του ανώτατου σημείου του συστήματος σωληνώσεων (ενεργειακό τζάκι) και του πλήρους συστήματος επιτρέπεται στα συνοδευτικά εξαρτήματα να είναι έως 15 m (λεγόμενο "στατικό ύψος"). Σχ. 12 Πλάκες κατεύθυνσης αερίου θέρμανσης 1 Πλάκα κατεύθυνσης αερίου θέρμανσης 2 Στηρίγματα στο κάλυμμα καμινάδας Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 19

20 5 Εγκατάσταση B Για να εκκένωση του συστήματος σωλήνων και των εξαρτημάτων, εγκαταστήστε στο χαμηλότερο σημείο μια βάνα πλήρωσης και εκκένωσης [5] Σύνδεση εναλλάκτη θερμότητας ασφαλείας Το σύστημα εστίας είναι εξοπλισμένο με έναν εναλλάκτη θερμότητας ασφαλείας (κύκλωμα ψύξης). Οι συνδέσεις παρουσιάζονται στην Σχ. 14. ΚΙΝΔΥΝΟΣ: Κίνδυνος για την υγεία λόγω μολυσμένου πόσιμου νερού! B Λάβετε υπόψη τις διατάξεις και τους κανονισμούς για την αποφυγή μόλυνσης του πόσιμου νερού (π.χ. από νερό εγκαταστάσεων θέρμανσης) που ισχύουν στη χώρα σας. B Τηρείτε το πρότυπο EN Σε παλαιότερες ενδοδαπέδιες θερμάνσεις (χωρίς σωλήνα με διαχυτική μόνωση) απαιτείται απομόνωση των συστημάτων με τη βοήθεια ενός εναλλάκτη θερμότητας. Σχ. 13 Σωλήνωση συστήματος εστίας 1 Μπόιλερ 2 Αγωγός αισθητήρα λέβητα 3 Ενεργειακό τζάκι 4 Πλήρες σύστημα 5 Βάνα πλήρωσης και εκκένωσης Σύνδεση σωληνώσεων B Όταν οι σωληνώσεις έχουν θερμική αντοχή έως 160 C, πραγματοποιήστε όλες τις συνδέσεις μέσω συγκόλλησης, με κοχλιωτά κολάρα σύσφιξης ή με συστήματα πρεσαριστής προσαρμογής. Συναρμολογήστε όλα τα εξαρτήματα με δυνατότητα χειρισμού και συντήρησης (ρυθμιστές ελκυσμού καπνοδόχου, κλαπέτα διακοπής, βάνες διακοπής, εξαεριστήρες κτλ.) σε καλά προσβάσιμα σημεία. B Αν χρειαστεί δημιουργήστε ανοίγματα ελέγχου. Σχ. 14 Πίσω όψη των συνδέσεων του εναλλάκτη θερμότητας ασφαλείας 1 Συνδέσεις θερμικής βαλβίδας ασφαλείας 2 Εκκένωση 3 Κυάθιο εμβάπτισης ¾ " για τον αισθητήρα θερμοκρασίας του συστήματος ελέγχου 4 Κυάθιο εμβάπτισης για τον αισθητήρα θερμοκρασίας θερμικής βαλβίδας ασφαλείας 5 Επιστροφή θέρμανσης 6 Εξαέρωση 7 Βαλβίδα ασφαλείας 8 Προσαγωγή θέρμανσης 20 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

21 Εγκατάσταση 5 Η παροχή κρύου νερού και η απορροή της θερμικής βαλβίδας ασφαλείας δεν πρέπει να κλείνουν! Συναρμολογήστε τη θερμική βαλβίδα ασφαλείας πριν από την είσοδο στον εναλλάκτη θερμότητας ασφαλείας (ξηρή σύνδεση του εναλλάκτη θερμότητας ασφαλείας). B Συνδέστε τον εναλλάκτη θερμότητας ασφαλείας σύμφωνα με το σχέδιο υδραυλικής εγκατάστασης με μια θερμική βαλβίδα ασφαλείας (πρόσθετος εξοπλισμός). Έλεγχος λειτουργίας θερμικής βαλβίδας ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων λόγω καυτού νερού! B Φροντίστε ο έλεγχος λειτουργίας να πραγματοποιείται μόνο από εκπαιδευμένο προσωπικό. Ο εναλλάκτης θερμότητας ασφαλείας εγγυάται την ασφαλή λειτουργία του ενεργειακού τζακιού σε περίπτωση βλάβης του συστήματος εστίας. Ελέγξτε τη θερμική βαλβίδα ασφαλείας σύμφωνα με τα στοιχεία του κατασκευαστή. Παραδείγματα για τέτοιου είδους βλαβών είναι το πάγωμα του συστήματος θέρμανσης ή μια ελαττωματική απορροή του νερού θέρμανσης. B Αφαιρέστε το στοιχείο αισθητήρα από το κυάθιο εμβάπτισης. B Βυθίστε τον αισθητήρα θερμοκρασίας σε ένα δοχείο με νερό. B Θερμάνετε το νερό στο δοχείο μέχρι να βράσει. Πριν από το σημείο βρασμού πρέπει να ανοίξει η θερμική βαλβίδα ασφαλείας τη δίοδο νερού ψύξης. B Ελέγξτε τη δίοδο του νερού ψύξης στην απορροή νερού ψύξης ( Σχ. 14, [1], Σελίδα 20). Αφού κρυώσει το νερό στο δοχείο πρέπει να κλείσει η θερμική βαλβίδα ασφαλείας ξανά τη δίοδο νερού ψύξης. B Μετά την ολοκλήρωση του ελέγχου λειτουργίας τοποθετήστε τον αισθητήρα θερμοκρασίας ξανά στο σημείο μέτρησης της θερμικής βαλβίδας ασφαλείας. Σε περίπτωση ανεπιτυχούς ελέγχου λειτουργίας (η θερμική βαλβίδα ασφαλείας δεν ανοίγει τη δίοδο νερού ψύξης ή δεν στεγανοποιεί επαρκώς) απαιτείται αντικατάσταση της θερμικής βαλβίδας ασφαλείας. Απαγορεύεται οποιαδήποτε προσαρμογή των ρυθμίσεων! Σύνδεση μπόιλερ διπλής ενέργειας ή ταμιευτήρα Το ενεργειακό τζάκι πρέπει να χρησιμοποιείται πάντα σε συνδυασμό με ένα μπόιλερ διπλής ενέργειας ή έναν ταμιευτήρα. Ως ελάχιστο μέγεθος συνιστούμε ένα μπόιλερ διπλής ενέργειας ή ταμιευτήρα χωρητικότητας 500 l. Η σύνδεση της προσαγωγής και επιστροφής καθώς και των αγωγών ασφαλείας πρέπει να γίνει σύμφωνα με το εκάστοτε ισχύον διάγραμμα συνδέσεων ( Σχ. 14, Σελίδα 20 και Σχ. 15, Σελίδα 22). Πλήρωση και εξαέρωση του συστήματος εστίας: Ελέγξτε τη στεγανότητα όλων των εξαρτημάτων σε απόλυτη πίεση λειτουργίας έως 2,5 bar. Προσαγωγή θέρμανσης επιστροφή θέρμανσης B Συνδέστε την προσαγωγή θέρμανσης ( Σχ. 14, [8], Σελίδα 20) και την επιστροφή θέρμανσης ( Σχ. 14, [5], Σελίδα 20) με κατάλληλο υλικό σωλήνων με το πλήρες σύστημα και το μπόιλερ. B Πραγματοποιήστε τις συνδέσεις στο πλήρες σύστημα και στο μπόιλερ διπλής ενέργειας ή ταμιευτήρα σύμφωνα με το διάγραμμα συνδέσεων. B Τοποθετήστε τους αγωγούς εκκένωσης, εξαέρωσης και εκφύσησης έτσι, ώστε το εξερχόμενο νερό να μπορεί να απομακρυνθεί ανεμπόδιστα. Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 21

22 5 Εγκατάσταση Σχ. 15 Διάγραμμα συνδέσεων στο μπόιλερ διπλής ενέργειας ή ταμιευτήρα 1 Ενεργειακό τζάκι 2 Πλήρες σύστημα (διατίθεται από τον πελάτη) 3 Μπόιλερ διπλής ενέργειας ή ταμιευτήρας 4 Θερμική βαλβίδα ασφαλείας 5 Αυτόματος εξαεριστήρας 6 Βαλβίδα ασφαλείας 7 Εκροή (ορατή, χοάνη και σιφόνι) 8 Δοχείο διαστολής 9 Βαλβίδα διακοπής 10 Βάνα πλήρωσης και εκκένωσης Τελικές εργασίες Τοποθέτηση και γείωση σωληνώσεων Για να αποτραπούν ηλεκτρικές διαφορές δυναμικού, πρέπει να γειωθούν οι σωληνώσεις μεταξύ συστήματος εστίας και μπόιλερ. Οι εργασίες αυτές επιτρέπεται να πραγματοποιηθούν μόνο από μια εξουσιοδοτημένη τεχνική εταιρεία σύμφωνα με τις ισχύουσες προδιαγραφές. Μόνωση σωληνώσεων B Μονώστε τις σωληνώσεις σύμφωνα με τις ισχύουσες προδιαγραφές. 22 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

23 Εγκατάσταση Εγκατάσταση αισθητήρα θερμοκρασίας λέβητα B Ωθήστε τον αισθητήρα θερμοκρασίας λέβητα του ταμπλό ρύθμισης στο ήδη μονωμένο κυάθιο εμβάπτισης του ενεργειακού τζακιού. B Στερεώστε τον αισθητήρα θερμοκρασίας λέβητα με την ασφάλεια αισθητήρα. B Επεκτείνετε τον αγωγό σύνδεσης με έναν ηλεκτρικό αγωγό που ενδείκνυται για το συγκεκριμένο τρόπο τοποθέτησης (τουλάχιστον 1,0 mm²) μέχρι το ταμπλό ρύθμισης. Σχ. 16 Τοποθετήστε όλους τους ηλεκτρικούς αγωγούς έτσι, ώστε να μην έρχονται σε επαφή με θερμά εξαρτήματα. Εγκατάσταση αισθητήρα θερμοκρασίας λέβητα 1 Αισθητήρας θερμοκρασίας λέβητα 2 Κυάθιο εμβάπτισης για τον αισθητήρα θερμοκρασίας λέβητα 3 Ασφάλεια αισθητήρα 4 Τοποθέτηση κυαθίου εμβάπτισης για τη θερμική βαλβίδα ασφαλείας 5.9 Συνδέσεις θέρμανσης και καυσαερίων ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου από πυρκαγιά! B Όταν οι σωλήνες θέρμανσης και καυσαερίων οδηγούνται μέσα από εξαρτήματα από εύφλεκτο υλικό, αντικαταστήστε σε μια περιοχή 20 cm περιμετρικά των σωλήνων όλα τα εύφλεκτα δομικά υλικά με μη εύφλεκτα, μη παραμορφώσιμα υλικά κατά DIN B Σε τοίχους πολλαπλών στρώσεων κλείστε τους ενδιάμεσους χώρους ανάμεσα στα χωρίσματα στην περιοχή των σωλήνων με μη εύφλεκτα, μη παραμορφώσιμα υλικά. B Μην οδηγείτε τους σωλήνες αερίου θέρμανσης ή καυσαερίων μέσα από τα ενδιάμεσα χωρίσματα ή λοιπούς μη προσβάσιμους κοίλους χώρους και εντοιχισμένα έπιπλα. B Όλα τα μέρη της σύνδεσης ανάμεσα στο ενεργειακό τζάκι και στο σύστημα καυσαερίων πρέπει να έχουν πάχος ελάσματος τουλάχιστον 2 mm. Οι σωλήνες καυσαερίων πρέπει να έχουν τις παρακάτω ελάχιστες αποστάσεις από εύφλεκτα υλικά: 15 cm από επενδύσεις θυρών και παρόμοια εξαρτήματα από εύφλεκτα υλικά 25 cm από άλλα εξαρτήματα από εύφλεκτα υλικά Όταν οι σωλήνες καυσαερίων αποτελούνται από ορυκτά υλικά, έχουν πάχος τουλάχιστον 2 cm και διαθέτουν επένδυση από μη εύφλεκτα υλικά, μειώνονται οι παραπάνω αποστάσεις στο ένα τέταρτο. Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 23

24 5 Εγκατάσταση Σχ. 17 Σε περίπτωση μη στεγανών συνδέσεων και διασυνδέσεων υπάρχει κίνδυνος διαρροής καυσαερίων. B Όλες οι συνδέσεις και διασυνδέσεις μεταξύ ενεργειακού τζακιού και καπνοδόχου πρέπει να είναι στεγανές. Συνιστούμε τη χρήση κολάρων στεγανοποίησης. Κολάρο στεγανοποίησης 5.10 Ανακυκλοφορία αέρα B Τα ανοίγματα αέρα παροχής και ανακυκλοφορίας πρέπει να έχουν διαστασιολογηθεί έτσι, ώστε να διασφαλίζεται η άψογη θέρμανση των θερμαινόμενων χώρων. B Διατάξτε τα σημεία εξόδου του αέρα ανακυκλοφορίας (θερμού αέρα) έτσι, ώστε σε μια πλευρική απόσταση 30 cm μέχρι ένα ύψος 50 cm πάνω από τα ανοίγματα εξόδου να μην υπάρχουν εξαρτήματα από εύφλεκτα υλικά, επενδύσεις τοίχου και εντοιχισμένα έπιπλα. B Δημιουργήστε τα ανοίγματα ανακυκλοφορίας αέρα (θερμού αέρα) ακριβώς κάτω από ή μέσα στην οροφή του θαλάμου θέρμανσης. B Δημιουργήστε τα ανοίγματα προσαγωγής και αέρα καύσης (κρύου αέρα) ακριβώς κάτω από ή μέσα στον πάτο του θαλάμου θέρμανσης Εξασφάλιση παροχής αέρα καύσης ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου από δηλητηρίαση! Η ανεπαρκής παροχή αέρα μπορεί να οδηγήσει σε επικίνδυνη διαρροή καυσαερίων. B Μην τροποποιείτε τις υποδομές για την παροχή αέρα καύσης. B Διατηρείτε τα ανοίγματα αέρα καύσης του συστήματος εστίας ανοιχτά κατά τη λειτουργία. B Λειτουργείτε το σύστημα εστίας μόνο όταν βρίσκεται σε άριστη κατάσταση Λειτουργία ξυλόσομπας με αέρα από το χώρο Το ενεργειακό τζάκι λαμβάνει τον αέρα καύσης από το χώρο τοποθέτησης. Μέσω του κάτω ανοίγματος αέρα καύσης διοχετεύεται ο αέρας καύσης στο φλογοθάλαμο.δεν συνδέεται σωλήνας αέρα καύσης Λειτουργία ενεργειακού τζακιού με εξωτερική παροχή αέρα καύσης Η εξωτερική παροχή αέρα καύσης δεν πληροί τις απαιτήσεις του ανεξάρτητου από τον αέρα χώρου τρόπου λειτουργίας. Το ενεργειακό τζάκι λαμβάνει τον αέρα καύσης κυρίως μέσω εξωτερικής παροχής αέρα καύσης. Ένα μέρος του αέρα καύσης προέρχεται πάντα από το χώρο τοποθέτησης. Ο σωλήνας αέρα καύσης μπορεί να συνδεθεί από κάτω στο ενεργειακό τζάκι. Εξασφάλιση εξωτερικής παροχής αέρα καύσης B Εάν απαιτείται, δημιουργήστε τρύπα στον τοίχο για το σωλήνα αέρα καύσης. B Συνδέστε την παροχή αέρα καύσης στο σύνδεσμο αέρα καύσης (πρόσθετος εξοπλισμός) και στερεώστε την με ένα σφιγκτήρα. Η διάμετρος του συνδέσμου αέρα καύσης είναι 120 mm. 24 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

25 Εγκατάσταση Καθορισμός διαστάσεων και εγκατάσταση αγωγού αέρα καύσης B Λάβετε υπόψη τις μεγαλύτερες αντιστάσεις λόγω χρήσης γωνιών, αναστροφών ή μακριών τμημάτων αγωγού κατά το σχεδιασμό του σωλήνα αέρα καύσης. Το συνολικό μήκος του σωλήνα αέρα καύσης πρέπει να είναι το πολύ 5 m. Ανά γωνία 90 μειώνεται το μήκος του σωλήνα αέρα καύσης κατά ένα μέτρο. B Συμπεριλάβετε τα υπάρχοντα θερμαντικά στοιχεία στον υπολογισμό και το σχεδιασμό του συστήματος εστίας. B Τοποθετήστε το σωλήνα αέρα καύσης με τρόπο που να είναι εύκολος ο καθαρισμός του. B Ασφαλίστε το σωλήνα αέρα καύσης από μετατόπιση με κατάλληλη στερέωση. B Αν χρειαστεί, τοποθετήστε θερμομόνωση στο σωλήνα αέρα καύσης. B Διασφαλίστε ότι το κλαπέτο διακοπής είναι ευδιάκριτο για τον ιδιοκτήτη. B Διασφαλίστε τις ιδιότητες υλικού του σωλήνα αέρα καύσης και του υλικού στερέωσης: Ανθεκτικό στη διάβρωση Ανθεκτικό στη φθορά λόγω τριβής Δεν παραμορφώνεται Άκαυστο Λεία επιφάνεια που καθαρίζεται εύκολα Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 25

26 6 Εκκίνηση 6 Εκκίνηση 6.1 Πρώτη έναρξη λειτουργίας ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω εσφαλμένης πρώτης έναρξης λειτουργίας! B Βεβαιωθείτε, ότι η πρώτη έναρξη λειτουργίας θα διεξαχθεί από εξουσιοδοτημένη τεχνική εταιρεία. ΚΙΝΔΥΝΟΣ: Κίνδυνος θανάτου λόγω πυρκαγιάς στην καπνοδόχο! B Πριν από την πρώτη έναρξη λειτουργίας πρέπει να ελεγχθεί η καπνοδόχος από το συντηρητή της περιοχής. B Σε περίπτωση ανάφλεξης αιθάλης, κλείστε όλες τις παροχές αέρα προς το ενεργειακό τζάκι καθώς και την πόρτα φλογοθαλάμου. B Ελέγξτε αν είναι στεγανός ο αγωγός καυσαερίων. B Μην πραγματοποιείτε κατασκευαστικές τροποποιήσεις στο σύστημα εστίας. Η επένδυση φλογοθαλάμου πρέπει να εφαρμόζει στα τοιχώματα του ενεργειακού τζακιού. Προσέξτε να μην υπάρχουν κενά ανάμεσα στους πλίνθους. Οι οπές στους πλίνθους του πίσω τοιχώματος πρέπει να είναι ευθυγραμμισμένες με τις οπές του πίσω τοιχώματος. B Αφαιρέστε τυχόν αυτοκόλλητα πριν από την πρώτη έναρξη λειτουργίας. B Αφαιρέστε τα εξαρτήματα από το φλογοθάλαμο. B Καθαρίστε τις επιφάνειες, τη λαβή χειρισμού και την πόρτα φλογοθαλάμου με ένα πανί. B Διασφαλίστε επαρκή παροχή αέρα προς το χώρο τοποθέτησης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος τραυματισμού από την αυτοκλειόμενη πόρτα του φλογοθαλάμου (κατά DIN EN 13229, κατηγορία 1c)! B Κατά την τοποθέτηση καυσίμου προσέξτε την αυτοκλειόμενη πόρτα. Κατά την πρώτη έναρξη λειτουργίας στεγνώνει η προστατευτική βαφή που χρησιμοποιήθηκε. Τα αέρια που ελευθερώνονται μπορεί να προκαλέσουν δυσάρεστες οσμές. B Προκειμένου να επιτευχθεί η απαέρωση της προστατευτικής βαφής, αφήστε το σύστημα εστίας να λειτουργήσει τις δύο πρώτες ώρες σε ονομαστική ισχύ. B Κατά τη φάση απαέρωσης: Αερίστε καλά το χώρο τοποθέτησης και όλους τους συνδεδεμένους χώρους. Προσέξτε κατά τη διάρκεια της φάσης απαέρωσης να μην παραμένουν για πολλή ώρα άτομα σε αυτούς τους χώρους. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω ανοιχτής πόρτας φλογοθαλάμου κατά τη λειτουργία θέρμανσης! B Γενικά διατηρείτε την πόρτα του φλογοθαλάμου πάντα κλειστή κατά τη λειτουργία θέρμανσης. B Ασφαλίστε πρόσθετα την κλειστή πόρτα φλογοθαλάμου με λαβή χειρισμού. 6.2 Έναρξη λειτουργίας του πλήρους συστήματος Όταν έχει εγκατασταθεί ένα πλήρες σύστημα, ακολουθήστε για την έναρξη λειτουργίας τα σχετικά τεχνικά έγγραφα. ΚΙΝΔΥΝΟΣ: Κίνδυνος για την υγεία λόγω μολυσμένου πόσιμου νερού! B Λάβετε υπόψη τις διατάξεις και τους κανονισμούς για την αποφυγή μόλυνσης του πόσιμου νερού (π.χ. από νερό εγκαταστάσεων θέρμανσης) που ισχύουν στη χώρα σας. B Τηρείτε το πρότυπο EN B Ανάψτε την ξυλόσομπα ( κεφάλαιο 6.3, Σελίδα 27). 26 Ενεργειακό τζάκι KA316 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!
