COMUTATOARE DE SARCINĂ]

Transcript

1 COMUTATOARE DE SARCINĂ] COMUTATOARE DE SARCINĂ SV Curent nominal Categorii de utilizare A AC-23B, AC-22B Aplicaţie Comutatorul de sarcină este folosit în calitate de comutator principal în cutiile de distribuţie în case sau în calitate de comutator individual în circuitele electrice. Cu un comutator de sarcină putem înlocui complet comutatorul cu camă. Comutatoarele de sarcină pot fi sigilate fie în poziţia ÎNCHIS, fie în poziţia DESCHIS. Avantaje Comutatorul de sarcină are o construcţie mai simplă şi mai robustă, ceea ce îi oferă o mai mare fiabilitate. De asemenea arată starea contactelor. Comutatoarele cu I n 63A au dublă întrerupere în poziţia DESCHIS. Monopolar Tip I n [A] Nr.Cod U n [V] Categoria de utilizare Greutate [g] Ambalaj [buc] Bipolar Tip I n [A] Nr.Cod U n [V] Categoria de utilizare Greutate [g] Ambalaj [buc]

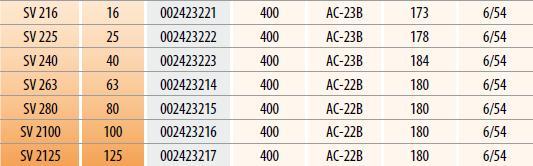

2 Tripolar Tip I n [A] Nr.Cod U n [V] Categoria de utilizare Greutate [g] Ambalaj [buc] Tetrapolar Tip I n [A] Nr.Cod U n [V] Categoria de utilizare Greutate [g] Ambalaj [buc]

3 COMUTATOARE DE SARCINĂ EVESYS Curent nominal Categorii de utilizare 16, 25 A AC-22A, AC-11 Aplicaţie: 1.Aplicaţii ale EVESYS în instalaţiile casnice: Pornirea sau oprirea alimentării circuitelor cu încărcare redusă (iluminare, prize, sonerie) Pornirea sau oprirea alimentării circuitelor cu încărcare mai mare, prin contactori, relee, relee de impuls, comutatoare, butoane Folosirea în sisteme de control (manual, automatic): comutator central Afişarea stării instalaţiei (punerea în funcţiune a cuptoarelor, prezenţa tensiunii, topirea siguranţei) semnalizator luminos, comutator cu lampă de control, buton de comandă cu lampă de control Comutator al circuitelor de măsură (de exemplu măsurarea tensiunii, frecvenţei) întrerupător-comutator 2. În industrie (în special panourile de control) Control manual şi semnalizare a proceselor Pornire/oprire a circuitelor auxiliare şi de măsurare (iluminare, prize) Comutator Tip I n [A] Cod U n [V] Nr. de poli Categoria de utilizare Greut ate [g] Ambalaj [buc] Comutator cu semnalizator luminos Tip I n [A] Nr.Cod U n [V] Nr. de poli Categoria Utilizată Greut ate [g] Ambalaj [buc]

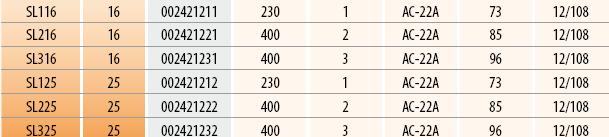

4 Întrerupător-comutator Tip I n [A] Nr.Cod U n [V] Nr. de poli Categoria de utilizare Greu tate [g] Ambalaj [buc] Întrerupător-comutator central Tip I n [A] Nr.Cod U n [V] Nr. de poli Categoria de utilizare Greut ate [g] Ambalaj [buc] Comutator de control Tip I n [A] Nr.Cod U n [V] Nr. de poli Categoria Utilizată Greut ate [g] Ambalaj [buc] Buton de comandă Tip I n [A] Nr.Cod U n [V] Nr. de poli Categoria de utilizare Greut ate [g] Ambalaj [buc]

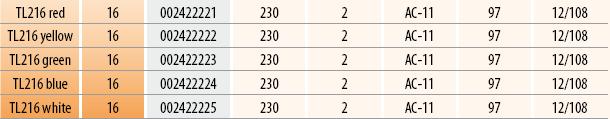

5 Buton de comandă cu semnalizator luminos Tip I n [A] Nr.Cod U n [V] Nr. de poli Categoria de utilizare Greut ate [g] Ambalaj [buc] Unde: red = roşu; yellow = galben; green = verde; blue = albastru; white = alb Buton TL Tip Nr.Cod Greutate [g] Ambalaj [buc] Unde: red = roşu; yellow = galben; green = verde; blue = albastru; white = alb Semnalizator luminos L1 Tip I n [A] Nr.Cod U n [V] U izg Nr. de poli Greutate [g] Ambalaj [buc] Unde: red = roşu; yellow = galben; green = verde; blue = albastru; white = alb Lampă Tip Nr.Cod Greutate [g] Ambalaj [buc] Tip Nr.Cod Greutate [g] Ambalaj [buc]

6 Semnalizator luminos 2 SS 220 Tip Nr.Cod U n [V] Greutate [g] Ambalaj [buc] Aplicaţii: Unde: red/green = roşu/verde Pentru semnalizarea în tablou de comandă sau în cutiile distribuţie. Lămpile sunt produse cu ferestre roşii şi verzi. Standarde: CEE 25, IEC 60685, VDE 0710, DIN Sonerie/Buzzer Tip Nr.Cod U n [V] Greutate [g] Ambalaj [buc] Unde : bell = sonerie Aplicaţii: Folosit ca sonerie la intrare, montate în tablourile de apartament, etc. Standarde: CEE 15, DIN Transformator pentru sonerii Tip I n [A] Nr.Cod P n [VA] U 1n [V] U 2n [V] Greutate [g] Ambalaj [buc] Aplicaţii: Pentru alimentarea soneriilor,buzzerelor sau a altor dispozitive. Este protejat împotriva scurtcircuitelor, bobinajul primar şi secundar fiind separate. Standarde: IEC 61558, EN 60742

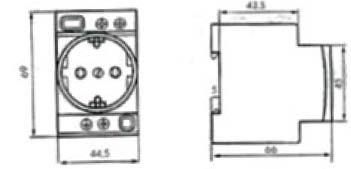

7 Priză DIN Tip Nr.Cod I n [A] U n [V] Nr. poli Greut ate [g] Ambalaj [buc]

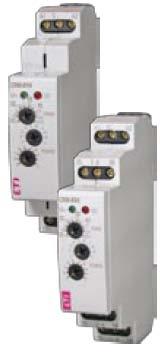

8 ECHIPAMENTE DE CONTROL Relee de timp multifuncţionale CRM -91H, CRM 93H Avantaje: 1 modul, montabil pe şină DIN Tensiune de alimentare: AC/DC 12V-240V 10 funcţii: 5 funcţii de timp controlate prin sursa de tensiune 4 funcţii de timp controlate prin intrarea de comandă 1 funcţie de memorie Domeniul de timp este de 0,1s 10 zile divizat în 10 intervale Setările funcţionării sunt uşor de folosit Contacte de ieşire: CRM-91H: 1xcontact comutator 16A CRM- 93H: 3xcontact comutator 8A Indicare releu ieşire activ: LED roşu multifuncţional, functionare intermitentă sau continuă funcţie de starea de ieşire Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc] Releu de timp CRM 2H Avantaje: 1 modul, montabil pe şină DIN Tensiune de alimentare : AC/DC 12V-240V 2 funcţii de timp: ciclu asimetric ce începe cu puls ciclu asimetric ce începe cu pauză Domeniu de timp: 0,1s -100 zile divizat în 10 domenii Setare brută a domeniului de timp prin intermediul comutatorului rotativ Contact la ieşire: 1xcontact comutator 16A Indicare releu ieşire activ: LED roşu multifuncţional Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc]

9 Releu de întârziere Delay ON stea-triunghi CRM-2T Avantaje: 1 modul, montabil pe şină DIN Tensiune de alimentare: AC/DC 12V-240V Destinat întârzierii motoarelor stea/triunghi Timpul t1 (triunghi) : domeniul de timp 0,1s 100 zile divizat în 10 domenii de timp selectarea brută a domeniilor de timp prin comutator rotativ Timpul t2 (întârziere) între stea/triunghi: domeniul de timp 0,1s -1s este setat de comutatorul potenţiometric selectarea fină a domeniilor de timp prin comutatorul potenţiometric Contacte de ieşire: 2x contact comutator 16A Indicare releu ieşire activ: LED roşu multifuncţional Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc] Automat de scară CRM-4 Avantaje: 1 modul, montabil pe şină DIN Tensiune de alimentare: AC 230V Protecţie împotriva blocării butoanelor Domeniul de timp: 0,5-10min Operarea sistemului de comutare: AUTO: funcţionare normală în concordanţă cu timpul programat OFF: permanent OFF (exemplu: la schimbarea becului) ON: permanent ON Selectarea domeniilor de timp prin comutator potenţiometric Contact la ieşire: 1x contact comutator 16A (se încarcă până la 4000VA/AC1) Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc]

10 Automat de scară cu semnalizare înaintea decuplării CRM 42 Avantaje: 1 modul, motabil pe şină DIN Tensiune de alimentare: 230Vca Automat de scară inteligent,cu utilizare similară cu CRM-4, dar cu control lărgit. În modul PROG este posibilă selectarea temporizării OFF prin numărul de apăsări pe comutator. Fiecare apăsare multiplică timpul reglat de comutatorul potenţiometric, ceea ce înseamnă că în cazul reglării la 5 min. şi a apăsării de 3 ori a butonului, ieşirea este automat prelungită la 15 min. Ieşirea poate fi oprită înaintea timpului programat (resetare) printr-o apăsare lungă a butonului (pentru mai mult de 2 sec.) Contactul de ieşire al releului 16A/AC1 (al cărui curent de cuplare poate ajunge până la 80A) permite comutarea becurilor şi de asemenea a lămpilor fluorescente Operarea sistemului de comutare: ON ieşire constantă (model service) AUTO temporizare automată în concordanţă cu reglajul comutatorului potenţiometric în intervalul 30s 10 min PROG temporizare cu opţiunea de prelungire a timpului prin numărul de apăsări Timpul (în modul AUTO şi PROG) poate fi oprit printr-o apăsare lungă a butonului (mai mare de 2 sec) Indicare releu ieşire activ : LED roşu multifuncţional, intermitent în anumite etape Posibilitatea de conectare de până la 100 întrerupătoare cu lămpi glimm (în total 100mA) Conexiune prin 3 sau 4 conectori (posibilitatea controlării intrării S prin A1 sau A2) Avertizare înaintea opririi semnal intermitent dublu cu 40 şi 30 sec înaintea opririi Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc] Ceas programabil digital SHT-1, SHT-1/2, SHT-3 şi SHT-3/2 Avantaje: Dimensiune 2 module, montare pe şină DIN Programare la nivel de zile şi săptămâni într-un singur dispozitiv (SHT-1; SHT-1/2) Programare la nivel de zile, săptămâni, luni şi an (SHT-3; SHT-3/2) Alimentare cu tensiune AC230V sau AC/DC V Comutare: automată conform programului (AUTO)/ numai manuală/ manuală până la schimbarea următorului program/ aleatorie (CUBE) Opţiune de selecţie a anotimpurilor automată vară/iarnă Capac sigilabil pe partea frontală a dispozitivului 100 de memorări, ecran LCD clar, cu o rată de actualizare de min. 1s Ieşire puls/ciclică Contact de ieşire : 1x contact comutator 16A SHT-1, SHT-3 Contact de ieşire: 2x contact comutator 16A SHT-1/2, SHT-3/2

11 Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc] Releu de timp analogic electro-mecanic APC-D1, APC-DR1 Avantaje: Releul de timp APC controlează orice instalaţie electrică cu ajutorul programului zilnic Variante fără (D1) sau cu (DR1) baterie de rezervă Comutator manual cu poziţia permanentăon Tensiune de alimentare: AC 230V Capac sigilabil pe partea frontală Contact de ieşire: 1xND 16A Setări simple. Timp minim de comutare este de 15 min. 1 modul, montat pe şină DIN Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc] Variatoare multifuncţionale SMR-T, SMR-H, SMR-B Avantaje: SMR-T SMR-H Releu multifuncţional destinat pentru instalarea în cutiile de joncţiune, sub întrerupătoare sau într-o instalaţie electrică deja existentă (SMR-T nu are nevoie de NUL pentru a funcţiona) Soluţie rapidă de transformare a întrerupătoarelor de perete standard în comutatoare controlate în timp sau într-un releu de memorie controlat printr-un buton Conexiune prin 3 conductori, funcţionează fără NUL Ieşire : VA (sarcină rezistivă) Nu poate fi folosit pentru lumini fluorescente sau pentru lumini cu program de economisire a energiei (sarcini de tip capacitiv) Conexiune prin 4 conductori Ieşire : 0-200VA Nu poate fi folosit pentru lumini fluorescente sau pentru lumini cu program de economisire a energiei (sarcini de tip capacitiv)

12 SMR-B Conexiune prin 4 conductori 10 funcţii Contact la ieşire 1x16A/4000VA, 250V AC1 Nu poate fi folosit pentru lumini fluorescente sau pentru lumini cu program de economisire a energiei Separare galvanică independentă intrare AC/DC 5-250V (spre exemplu controlul unui sistem securizat) Tip Nr.Cod Greutate [g] Ambalaj [buc] Variatoare cu montare rapidă SMR-S, SMR-U Avantaje: Variator controlat prin buton cu montare rapidă într-o cutie de joncţiune sau într-o instalaţie existentă (SMR-S nu necesită NUL pentru a funcţiona) Poate controla luminozitatea lămpilor (dimmare), control din mai multe locaţii (buton conectat în paralel), protecţie încorporată împotriva supraîncălzirii oprirea ieşirii Prin schimbarea comutatorului simplu de perete cu un comutator cu SMR-S/SMR-U poate fi executat controlul efectiv al luminozităţii. SMR-S permite variaţia luminozităţii lămpilor cu halogen alimentate de la un transformator de 12V (sarcină inductivă). SMR-U de asemenea permite variaţia luminozităţii lămpilor cu halogen alimentate printr-un transformator electronic de 12V (sarcină capacitivă). Nu este posibilă utilizarea sa pentru dimarea lămpilor fluorescente sau a celor economice SMR-S Conexiune prin 3 conductori, funcţional fără NUL Sarcină maximă 300VA (sarcini rezistive) Ieşire fără contact 1x triac Cu rezistenţă variabilă SMR-U Conexiune prin 4 conductori Sarcină maximă: 500VA Ieşire fără contact 2x MOSFET Nu permite conectarea de sarcini inductive şi capacitive în acelaşi timp

13 Tip Nr.Cod Greutate [g] Ambalaj [buc] Relee de memorie şi de impuls MR-41, MR-42 Avantaje: 1 modul, montat pe şină DIN Alimentare tensiune: UNI AC/DC 12V-240V 230 AC 230V Păstrează în memorie parametrii de funcţionare dinaintea deconectării alimentării. Când este reluată alimentarea releul se reîntoarce la starea iniţială MR-41 Contact la ieşire: 1x contact comutator 16A/AC1 MR-42 Opţiuni -2x contacte în paralel sau se leagă un alt releu Funcţia selectată prin intermediul legăturii externe ( jumper) între B1-B2 Contact la ieşire: 2x contact comutator 16A/AC1 Tip Nr.Cod Greutate [g] Ambalaj [buc] Automat de scară cu variator (dimmer) DIM-2 Avantaje: 1 modul, montat pe şină DIN Tensiunea de alimentare: 230Vca Funcţie de creştere şi descreştere graduală a intensităţii luminii, controlul intrărilor prin buton şi comutator Protecţie împotriva blocării butonului Reglarea comutatorului potenţiometric: viteza (fracvenţa) de dimare în creştere intensitatea maximă a luminii timpul după care lumina atinge intensitate maximă viteza (fracvenţa) de dimare în scădere Contact de ieşire: 1x triac Încărcare AC1 2A/500W Tip Nr.Cod Greutate [g] Ambalaj [buc]

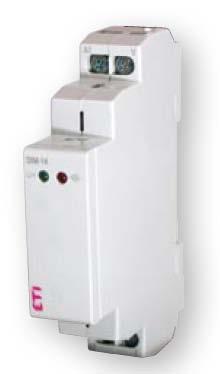

14 Variator (dimmer) cu control DIM-14 Avantaje: 1 modul, montabil pe şină DIN Tensiunea de alimentare: 230Vca Destinat pentru variaţia intensităţii luminoase a becurilor electrice şi a lămpilor cu halogen alimentate de un transformator Pentru comutarea şi varierea intensităţii luminii, controlul intrării printr-un buton Apăsarea scurtă opreşte/porneşte lumina, apăsare mai lungă ( mai mare de 0,5s) permite intensitatea luminii să crească sau să descrească gradual. Atunci când releul este decuplat nivelul luminozităţii este stocat în memorie, iar atunci când porneşte ultimul nivel al luminozităţii este reluat Ieşire fără contacte: 2x MOSFET Indicare prin LED releu activ (indiferent de nivelul luminozităţii) Posibilitatea conectării în paralel a butoanelor de control Sarcină rezistivă, inductivă sau capacitivă, de până la 300W, şi pe termen scurt şi până la 500W Conectarea simultană a sarcinilor inductive şi a celor capacitive nu sunt permise Protecţie electronică împotriva supratensiunii Protecţie încorporată împotriva supraîncălzirii dispozitivului - oprirea ieşirii şi semnalizarea supraîncălzirii prin LED Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc] Releu crepuscular SOU-1 + senzor Avantaje: 1 modul, montabil pe şină DIN Folosit în iluminatul stradal şi al grădinilor, iluminarea panourilor publicitare, vitrinelor, etc. Tensiunea de alimentare: 230Vca Realizează controlul iluminatului in concordanţă cu nivelul intensităţii luminii de ambient Întârziere ajustabilă pentru eliminarea fluctuaţiilor pe termen scurt a luminozităţii Nivelul intensităţii luminii reglabil în 2 etape: Lx şi Lx Senzor extern, gradul de protecţie IP56, cu posibilitatea montajului pe perete Contact de ieşire: 1x contact comutator 16A/AC1 Indicare ieşire releu activ prin LED Tip Nr.Cod Greutate [g] Ambalaj [buc] *senzorul poate fi achiziţionat şi separat (cod )

15 Releu crepuscular digital SOU-2 + senzor Avantaje: 2 module, montabile pe şină DIN Tensiune de alimentare: 230Vca Reglarea intensităţii luminozităţii Lx Serveşte la controlul iluminării în baza intensităţii luminii de ambient în timp real (combinaţie a SOU-1 şi SHT-1 într-un singur dispozitiv) Avantajul dispozitivului digital este că se poate regla şi în funcţie de perioadă ( spre exemplu noaptea, weekend-ul, etc.) Funcţia comutare aleatoare permite simularea prezenţei când nu sunteţi acasă Comutare în funcţie de program: (AUTO)/ permanent manual/ aleator(cube) Senzor extern IP56 montabil pe perete sau în panoul electric Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc] *senzorul poate fi achiziţionat şi separat ( ) Releu de monitorizare a curentului PRI-51 Avantaje: Pentru monitorizarea conductorilor privind încălzirea, indicarea scurgerii de curent, monitorizarea consumului pentru motoarele monofazice Monofazic, 1 modul, montabil pe şină DIN Tensiune de alimentare: AC 24V-240V şi DC 24V Ieşire cu contact: 1x contact comutator 8A/AC1 Alimentarea nu este separată galvanic de curentul măsurat, acestea trebuind să aibă aceeaşi fază Întârziere reglabilă 0,5-10s pentru eliminarea fluctuaţiilor pe termen scurt Reglare fină prin comutator potenţiometric, cu posibilitatea selectării a 5 domenii: AC 0,1-1A, AC 0,2-2A, AC 0,5-5A, AC 0,8-8A, AC 1,6-16A Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc]

16 Releu de monitorizare a tensiunii HRN-33, HRN-34, HRN-35 Avantaje: Serveşte la controlul/monitorizarea tensiunii de alimentare a dispozitivelor sensibile la fluctuaţiile de tensiune, protejează dispozitivele electrice împotriva sub/supratensiunii 1 modul, montabil pe şină DIN, monitorizare monofazică Alimentare cu tensiune monitorizată (monitorizează nivelul propriei alimentări) Indicare a 3 stadii LED-urile indică starea normală şi 2 stări de eroare Întârzierea reglabilă pentru toate tipurile este de 0 10s (pentru eliminarea scăderilor sau creşterilor de tensiune de scurtă durată) Tensiunea U min reglabilă în % faţă de U max Reglajul întârzierii şi a intervalului de monitorizare a tensiunii se face prin comutator potenţiometric HRN-33 HRN-34 HRN-35 monitorizează tensiunea în intervalul AC V U max şi U min pot fi monitorizate independent ca şi HRN-33, numai că intervalul de tensiune este DC 6-30V monitorizează circuitele alimentate de la baterie (12, 24V) ca şi HRN-33, dar cu ieşiri ale releului independente pentru fiecare nivel de tensiune posibilitatea comutării altor sarcini Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc] Releu de monitorizare a sub/supratensiunii HRN-54, HRN-54N Avantaje: Monitorizează tensiunea, defectele pe fază si succesiunea în tabloul electric, serveşte la protecţia dispozitivelor din reţelele trifazice 1 modul, montabil pe şină DIN Este posibilă reglarea nivelului minim şi maxim al monitorizării tensiunii Reglarea timpului de întârziere pentru a nu răspunde la fluctuaţii ale tensiunii şi defecte în alimentare de scurta durată Starea de defect indicată prin LED roşu şi prin decuplarea contactelor de ieşire ale releului Contact de ieşire: 1x contact comutator 8A/250V AC1 În cazul în care tensiunea de alimentare scade sub 60% U n (U off - tensiune sub nivelul minim) releul decuplează instantaneu HRN-54 alimentare din toate fazele, releul este funcţional chiar dacă una din faze este defectă HRN-54N alimentarea L1-N, releul monitorizează de asemenea toate defectele de pe nul Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc]

17 Releu de nivel HRH-1 Avantaje: Monitorizează nivelul apei în fântâni, rezervoare de apă, piscine, etc Opţiuni: comutator cu monitorizare a unei singure stări comutator cu monitorizare pentru două stări 2 relee independente cu monitorizare a unei singure stări Selectivitate cu comutator DIP: scurgere in (aproape) scurgere away (departe) combinaţie Timpul de întârziere reglabil la activare prin schimbarea de nivel, tipul este selectabil prin comutator DIP Sensibilitatea este reglabilă prin comutator potenţiometric Frecvenţa 50Hz previne polarizarea lichidelor şi creşterea oxidării sondelor de măsurare Alimentarea AC 230V, AC/DC 24V sau AC 110V Contacte de ieşire: 2x contact comutator 16A / 250V AC1 Tip Nr.Cod Greutate [g] Ambalaj [buc] Releu de nivel HRH-5 Avantaje: Releul este proiectat pentru monitorizarea nivelelor lichidelor în rezervoare, fântâni, piscine etc. Într-un singur dispozitiv poţi alege următoarele configuraţii: Unu monitorizarea unui singur nivel ( prin conectarea H şi D) a lichidului conductibil Doi monitorizarea a două nivele a lichidului conductibil (porneşte de la un nivel şi se opreşte la celălalt nivel) Alegerea funcţiilor PUMP UP, PUMP DOWN (vezi date tehnice) Ajustarea fină prin potenţiometru (5-100 kω) Ajustarea timpului de întârziere a semnalului de ieşire (0.5-10s) Măsurarea frecvenţei de până la 10Hz previne polarizarea lichidului şi creşterea oxidării senzorilor Separare galvanică în alimentarea cu tensiune UNI V(AC/DC) Contact ieşire 1x contact comutator 8A/250V AC1 1 modul, montabil pe şină DIN Tip Nr.Cod Greutate [g] Ambalaj [buc]

18 Senzori HRH Tip Nr.Cod Descriere Greutate [g] Ambalaj [buc] Senzor SHR-1-M Senzor cupru fără cablu, secţiune maximă a 9,7 1 conductorului 2,5mm 2 Senzor SHR-1-N Senzor din material inoxidabil fără cablu, 9,7 1 secţiune maximă a conductorului 2,5 mm 2 Senzor SHR Senzor din oţel inoxidabil fără cablu, secţi- 48,6 1 ne maximă a conductorului 2,5 mm 2 IP68 Senzor SHR Senzor din oţel inoxidabil cu 3m cablu PVSC 2x0,75 mm 2 IP67 Senzor HRH Senzor cu 10m cablu 30 1 Senzor HRH Senzor cu 15m cablu 35 1 Senzor HRH Senzor cu 20m cablu 40 1 Senzor HRH Senzor cu 30m cablu 48 1 Senzor HRH Senzor cu 40m cablu 62 1 Releu termostat TER-3 (A, B, C) Avantaje: 1 modul, montabil pe şină DIN Starea ieşirii se semnalizează cu LED roşu, iar tensiunea de alimentare prin LED verde Un singur termostat pentru monitorizarea temperaturii şi reglare în intervalul ( ) C în cadrul a şase intervale Poate fi folosit la monitorizarea temperaturii în tablouri de distribuţie, la sisteme de încălzire, la sisteme de răcire, radiatoare, motoare, dispozitive, spatii deschise, etc. Funcţia de recunoaşte a defectului de scurt-circuit sau a deconectării senzorului de monitorizare Posibilitatea setării funcţiilor încălzire/răcire cu ajutorul comutatorului DIP Histerezisul (sensibilitatea) ajustabilă prin intermediul potenţiometrului între 0.5-5K Tensiune de alimentare AC/DC 24V-240V, fără separare galvanică Contact de ieşire : 1xNO 16A/250V AC1 Este posibilă montarea directă a senzorului în blocul terminal pentru monitorizarea temperaturii în tabloul de distribuţie sau în împrejurimile acestuia Se pot alege senzorii exteriori cu izolaţie dublă în lungime de 3, 6 şi 12m Tip Domeniu temperatură monitorizată Cod Greutate [g] Ambalaj [buc]

19 Releu termostat multifunţional digital TER-9 Avantaje: Termostat digital cu 6 funcţii, cu ceas digital încorporat, programare zilnică, săptămânală (ca şi SHT-1) Funcţiile termice pot fi gestionate şi în timp real Se poate folosi pentru panouri solare, încălzirea sau răcirea locuinţelor 2 termostate într-unul singur, 2 intrări pentru senzori, 2 ieşiri care nu sunt sub tensiune Funcţii: 2 termostate independente, 1x dependent şi 1x termostat diferenţial, termostat pentru 2 nivele, termostat cu zonă neutră, comenzi pentru încălzire Setarea programului pentru functiile de ieşire, calibrarea senzorilor în concordanţă cu temperatura de referinţă (off set) Termestatul este comandat de programarea ceasului digital 2 module, montabil pe şină DIN Alimentare AC 230V ori AC/DC 24V cu separare galvanică Contact de ieşire: 1x contact comutator 8A/ 250V AC1 Memorează cele mai utilizate temperaturi Ecran LCD iluminat Zero erori atunci când se setează valoarea Funcţie de monitorizare a scurt-circuitelor sau a deconectării senzorului Tip I n [A] Nr.Cod Greutate [g] Ambalaj [buc] Notă: Senzorul termic se comandă conform tabelului de mai jos Senzor termic TZ Tip Lungimea senzorului Nr.Cod Greutate [g] Ambalaj [buc] Termostat pentru monitorizarea temperaturii motoarelor TER-7 Avantaje: Monitorizează temperatura cu ajutorul senzorului PTC pe carcasa motorului Nivele stabilite de comutare Funcţia de memorie MEMORY activată de comutatorul DIP Resetare stare de defect: cu butonul de pe partea frontală a releului la distanţă cu contact extern (comandă prin două fire) Funcţia de monitorizare a scurt-circuitului şi defectarea senzorului. LED-ul roşu semnalizează prin flashuri defectarea senzorului Contact de ieşire: 2x contact comutator 8A/250V AC1

20 LED-ul roşu semnalizează excesul de temperatură Tensiune de alimentare AC/DC V (UNI) 1 modul, montabil pe şină DIN Tip Nr.Cod Greutate [g] Ambalaj [buc] Contor timp funcţionare HM-1 Aplicaţii: Compresori Pompe Echipament medical Panouri de control Aparate de aer condiţionat Avantaje: Mărimea de 2 module Montabil pe şină DIN Durată lungă de folosire Grad protecţie: IP 40 Tensiune de alimentare 230V AC Tip Tensiunea [U e AC] Nr.Cod Greutate [g] Ambalaj [buc] Numărător de impulsuri PC-1 Aplicaţii: Numărător general de evenimente Numărător al operaţiilor de comutare Avantaje: Montare pe bază Versiune sarcină grea Totalizator 6 digit (cifre) Protecţie IP31 Tip Tensiunea [U e AC] Nr.Cod Greutate [g] Ambalaj [buc]

21 DATE TEHNICE COMUTATOARE DE SARCINĂ SV DATE TEHNICE Tensiune nominală U n 230/400 Vca, 400 Vca Curent nominal I n A Frecvenţă nominală f n 50/60 Hz Secţiune cablu de conectare 50 mm 2 ; I n 63 A 25 mm 2 ; I n < 63 A Lăţime comutator 18 mm/pol Tip comutator Separator ( I n 63 A) Comutator (I n < 63 A) Standarde IEC , EN COMUTATOARE DE SARCINĂ EVESYS DATE TEHNICE Tensiune nominală U n 230/400 Vca, 24 Vcc Curent nominal I n 16A, 25A Frecvenţă nominală f n 50/60 Hz Secţiune cablu racord 1,5 6mm 2 Lăţimea comutatorului 17,5mm Standarde IEC ,EN ,IEC , EN , EN Comutator

22 Comutator cu semnalizator luminos Întrerupător-comutator Întrerupător-Comutator central Comutator de control Buton de comandă Buton de comandă cu semnalizator luminos Semnalizator luminos L1 Semnalizator luminos 2 SS 220 Sonerie/Buzzer

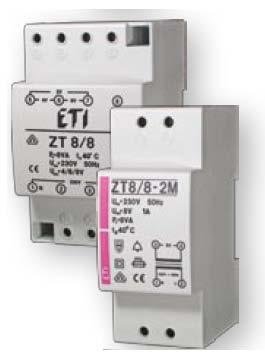

23 Transformator pentru sonerii tip 3M Transformator pentru sonerii tip 2M Priză DIN RELEE DE TIMP MULTIFUNCŢIONALE CRM-91H, CRM-93H CRM-91H CRM-93H Nr. funcţii 10 Borne alimentare A1-A2 Alimentare cu tensiune AC/DC V (AC 50-60Hz) Consum AC 0,7-3VA / DC 0,5-1,7W Indicator de alimentare LED verde Intervale de timp 0.1s 10 zile Setări timp comutator rotativ Abaterea orară 5% - reglare mecanică Sensibilitatea repetărilor 0,2% - reglaj stabil Coeficient de temperatură 0,01% / C la 20 C Ieşiri Contacte comutatoare 1 3 Curent nominal 16A/AC1 8A/AC1 Rezistenţa la rupere 4000VA/AC1 2000VA/AC1 384W / DC 192 W / DC Curent de vârf 30A / <3s 10A / <3s Tensiune de cuplare 250V AC1/24V DC

24 Capacitate min. de rupere( în cc) 500mW Indicator releu ieşire LED multifuncţional roşu Durata de viaţă mecanică 3x10 7 Durata de viaţă electrică 0,7x10 5 Control Tensiunea pe intrarea de control AC/DC V Consumul de la ieşire AC 0,025-0,2VA / DC 0,1-0,7W Încărcare între S-A2 da Tub neon nu Terminale control A1-S Lungimea impulsului min.25 ms/max.nelimitat Timp de resetare max.150ms Temperatura de operare C Temperatura de stocare C Rezistenţa la supratensiune 4kV Poziţia de funcţionare oricare Montare şină DIN EN Gradul de protecţie IP 40 în panoul frontal Categoria de supratensiune III Gradul de poluare 2 Secţiunea max. a cablului 2.5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN Conexiuni Sarcini cu intrări de control posibile Posibilitatea conectării de sarcini între S-A2 în paralel, fără distorsionarea utilizării normale a releului. Dimensiuni:

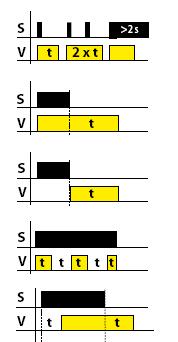

25 Model monopolar Funcţionare a) Temporizare ON - după acţionare b) Temporizare OFF - după acţionare c) Ciclu ce începe cu pauză după acţionare d) Ciclu ce începe cu impuls după acţionare e) Temporizare OFF după decuplare face instantaneu control pe ieşire f) Temporizare OFF - răspunde prin a face contact de control indiferent de lungimea sa g) Temporizare OFF - după decuplarea contactului de control cu ieşire instant h) Temporizare OFF - după deschiderea şi închiderea contactului de control i) Memorie j) Generator de impuls

26 Domenii de timp 0.1-1s 1-10s 0.1-1min 1-10min 0.1-1oră 1-10ore zi 1-10zile numai ON numai OFF Descriere

27 RELEU DE TIMP CRM-2H Nr. funcţii 2 Alimentare A1-A2 Tensiune de alimentare AC/DC V (AC 50-60Hz) Consum AC 0,7-3VA / DC 0,5-1,7W Indicator de alimentare LED verde Intervale de timp 0.1s 100 zile Setări timp comutator rotativ şi potenţiometru Abaterea orară 5% - reglare mecanică Sensibilitatea repetărilor 0,2% - reglaj stabil Coeficient de temperatură 0,01% / C la 20 C Ieşiri Contacte comutatoare 1 Curent nominal 16A/AC1 Capacitate de rezistenţă la 4000VA/AC1, 384W / DC rupere Curent de vârf 30A / <3s Tensiune de cuplare 250V AC1/24V DC Capacitate min. de rupere (DC) 500mW Indicator releu ieşire LED multifuncţional roşu Durata de viaţă mecanică 3x10 7 Durata de viaţă electrică 0,7x10 5 Timp de resetare max. 150ms Temperatura de operare C Temperatura de stocare C Rezistenţa la supratensiune 4kV(alimentare-ieşire) Poziţia de funcţionare oricare Montare/şină DIN şină DIN EN Gradul de protecţie IP 40 în panoul frontal Categoria de supratensiune III Gradul de poluare 2 Secţiunea max. a cablului 2.5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN Conexiuni Ciclu ce începe cu impuls Ciclu ce începe cu pauză

28 Funcţionare Ciclu ce începe cu impuls Ciclu ce începe cu pauză Descriere Domenii de timp 0.1-1s 1-10s 0.1-1min 1-10min 0.1-1oră 1-10ore zi 1-10zile numai ON numai OFF

29 Dimensiuni Model monopolar

30 RELEU COMANDĂ DELAY ON STEA/TRIUNGHI CRM-2T CRM-2T Nr. funcţii 1 Alimentare A1-A2 Alimentare cu tensiune AC/DC V (AC 50-60Hz) Consum AC 0,7-3VA / DC 0,5-1,7W Toleranţa tensiunii de alim. -15%- +10% Indicator de alimentare LED verde Intervale de timp t1: 0.1s 100 zile t2: 0,1s-1s Setări timp comutator rotativ şi potenţiometru Abaterea orară 5% - reglare mecanică Sensibilitatea repetărilor 0,2% - reglaj stabil Coeficient de temperatură 0,01% / C la 20 C Ieşiri Contacte comutatoare 2x contact comutator (AgNi) Curent nominal 16A/AC1 Rezistenţa la scurt-circuit 4000VA/AC1, 384W / DC Curent de vârf 30A / <3s Tensiune de cuplare 250V AC1/24V DC Capacitate min. de rupere (DC) 500mW Indicator releu ieşire LED multifuncţional roşu Durata de viaţă mecanică 3x10 7 Durata de viaţă electrică 0,7x10 5 Timp de resetare max. 150ms Control Temperatura de operare C Temperatura de stocare C Rezistenţa la supratensiune 4kV Poziţia de funcţionare oricare Montare/şină DIN şină DIN EN Gradul de protecţie IP 40 în panoul frontal Categoria de supratensiune III Gradul de poluare 2 Secţiunea max. a cablului 2.5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN

31 Conexiune Funcţie Descriere

32 Domenii de timp 0.1-1s 1-10s 0.1-1min 1-10min 0.1-1oră 1-10ore zi 1-10zile 3-30 zile zile AUTOMAT DE SCARĂ CRM-4 Funcţii delay OFF Alimentare A1-A2 Tensiune de alimentare AC-230V/50-60Hz Consum AC max.12a/1.8w Toleranţa tensiunii de alim. -15%- +10% Indicator de alimentare LED verde Intervale de timp 0,5-10min Setări timp potenţiometru Abaterea orară 10% - reglare mecanică Sensibilitatea repetărilor 5% - reglaj stabil Coeficient de temperatură 0,05% / C la 20 C Ieşiri Contacte comutatoare 1 Curent nominal 16A/AC1 Rezistenţa la scurt-circuit 4000VA/AC1, 384W / DC Curent de vârf 30A / < 3s Tensiune de cuplare 250V AC1/24V DC Capacitate min. de rupere (DC) 500mW Indicator releu ieşire LED multifuncţional roşu Durata de viaţă mecanică 3x10 7 Durata de viaţă electrică 0,7x10 5 Control Tensiunea de control AC 230V Consumul pe intrare AC 0,53VA Încărcare între S-A2 da Led da, max.20 buc (la 1 ma) Terminale control A1-S Lungimea impulsului min. 25ms/max. nelimitat Timp de resetare max. 150ms Temperatura de operare C

33 Temperatura stocată C Rezistenţa la supratensiune 4kV(încărcare-ieşire) Poziţia de funcţionare oricare Montare/şină DIN şină DIN EN Gradul de protecţie IP 40 în panoul frontal Categoria de supratensiune III Gradul de poluare 2 Secţiunea max. a cablului 2.5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN Conexiuni Conexiune prin trei conductori Conexiune prin patru conductori Descriere Funcţionare

34 Model monopolar Dimensiuni AUTOMAT DE SCARĂ CU SEMNALIZARE ÎNAINTEA DECUPLĂRII CRM-42 CRM-42 Funcţii delay OFF sensibil la control Alimentare A1-A2 Tensiunea de alimentare AC-230V 50-60Hz Consum AC max.12a/1.8w Toleranţa tensiunii de alim. -15%- +10% Indicator de alimentare LED verde Intervale de timp 0,5-10min Setări timp potenţiometru Abaterea orară 5% - reglare mecanică Sensibilitatea repetărilor 5% - reglaj stabil Coeficient de temperatură 0,05% / C la 20 C Ieşiri Contacte comutatoare 1,(AgSnO 2 ), comutare potenţialăa1 Curent nominal 16A/AC1 Rezistenţa la scurt-circuit 4000VA/AC1, 384W / DC

35 Conexiuni Curent de vârf 30A / < 3s Tensiune de cuplare max.250v AC1/24V DC Capacitate min. de rupere (DC) 500mW Indicator releu ieşire LED multifuncţional roşu Durata de viaţă mecanică 3x10 7 Durata de viaţă electrică 0,7x10 5 Control Tensiunea de control AC 230V Consum pe intrare AC 0,53VA Led da, max.100 buc (la 1 ma) Terminale control A1-S, A2-S Lungimea impulsului min. 50ms/max. nelimitat Timp de resetare max. 150ms Temperatura de operare C Temperatura de stocare C Poziţia de funcţionare oricare Montare/şină DIN şină DIN EN Gradul de protecţie IP 40 în panoul frontal Categoria de supratensiune III Gradul de poluare 2 Lungimea max. a cablului 2.5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN Conexiune prin 3 conductori Conexiune prin 4 conductori Funcţii Mod pornit Mod AUTO Mod pornit LED roşu LED roşu Mod PROG LED roşu

36 Descriere CEAS PROGRAMABIL DIGITAL SHT-1, SHT-1/2, SHT-3, SHT-3/2 Terminale pt. alimentare A1-A2 Tensiunea de alimentare AC/DC (AC 50-60Hz) Consum UNI AC max.12a/1.8w Tensiunea de alimentare AC 230V/50-60 Hz Consum 230 AC max.14va/2w Toleranţa tensiunii de alim. -15%- +10% Baterie da Mod vară/iarnă automatic Ieşiri Număr contacte 1xCO SHT-1, SHT-3; 2xCO SHT-1/2, SHT-3/2 Curent nominal 16A/AC1 Rezistenţa la scurt-circuit 4000VA/AC1, 384W / DC Curent de vârf 30A / < 3s Tensiune de cuplare 250V AC1/24V DC Capacitate min. de rupere (DC) 500mW Durata de viaţă mecanică > 3x10 7 Durata de viaţă electrică > 0,7x10 5 Control Baterie până la 3 ani Precizie max. ±1s / la 23 C Interval minim 1s Memorare date pentru min.10 ani Programare

37 Program SHT-1, SHT-1/2 zilnic, săptămânal Program SHT-3, SHT-3/2 zilnic, săptămânal, lunar, anual Afişare date Ecran LCD Alte informaţii Temperatura de operare C Temperatura de stocare C Rezistenţa la supratensiune 4kV (alimentare-ieşire) Poziţia de funcţionare oarecare Montare/şină DIN şină DIN EN Gradul de protecţie IP 20 Categoria de supratensiune III Gradul de poluare 2 Secţiunea max. a cablului max. 2x1.5mm 2, 2x2.5mm 2 Dimensiuni 90x35,6x64mm Standarde EN , EN Descriere elemente vizualizate pe ecran Descriere

38 Conexiuni Dimensiuni RELEU DE TIMP ANALOGIC ELECTRO-MECANIC APC-D1, APC-DR1 APC-DR1 APC-D1 Tensiune de alimentare 230V AC 230V AC Rezervă energie da (100 ore) nu Scală/timp de comutare minim 15min 15min Precizia de operare ±1s/zi la 22 C ±1s/zi la 22 C Program Zilnic Zilnic Contact de ieşire 1xNO 1xNO Capacitatea de comutare 16A, 125/250V, AC1 16A, 125/250V, AC1 Consum energie 0,5W 0,5W Temperatura de operare C C Montare şină DIN EN şină DIN EN Categoria de protecţie IP20 IP20 Categoria supratensiune II II Dimensiuni 90x17,5x66 90x17,5x66 Standarde EN EN

39 Dimensiuni Conexiune Programare VARIATOARE MULTIFUNCŢIONALE SMR-T, SMR-H, SMR-B SMR-T SMR-H SMR-B Număr funcţii Conexiuni 3-conductori,fără nul 4-coductori, cu nul 4-conductori,cu nul Tensiune de alimentare AC 230V/50-60Hz Consum(inactiv/activ) 0,8/3VA 0,8/3VA max.1va/1va Toleranţa tensiunii de alimentare -15%; +10% Domeniu de timp 0,1s-10 zile Selectarea domeniului de timp prin comutator rotativ şi potenţiometru Abatere orală 10% reglare mecanică Sensibilitatea 2% reglaj stabil repetărilor Coeficient temperatură 0,1% C la 20 C Ieşiri 1x triac 1xND (AgSnO 2 ) Sarcină rezistivă VA 0-200VA 16A, 125/250V AC1 Sarcină inductivă VA 0-100VA 8A, 250Vca(cosφ>0,4) Control Tensiune AC 230V Curent 3mA Lungimea impulsului min. 50ms/max. nelimitat Temperatura de operare C Poziţia de funcţionare oricare Montare liber în funcţie de conexiune Gradul de protecţie IP 30 din panoul frontal Categoria de III supratensiune Gradul de poluare 2 Siguranţă (5x20) 1A/250V 1A/250V x Conexiuni 4x conductori 0,75 mm 2 lungime 90mm 2x0,75mm 2 ; 2x2,5mm 2 Lămpi glimm în întrerupătoare max. 10 buc. max. 20 buc. Dimensiuni 49 x 49 x 13mm 49x49x21mm Standarde EN , EN

40 Funcţii Funcţia a delay off la limita de intrare măreşte timpii de ieşire când este pornit. Fiecare apăsare măreşte timpul (max.5 ori).apăsarea îndelungă decuplează ieşirea Funcţia b delay off reversiv timp de ieşire după oprirea apărării comutatorului, comutare instant Funcţia c delay off reversiv şi începe calculul timpului după oprirea apăsării, releul porneşte Funcţia d ciclă impuls intermitent regulate, ciclul începe cu un impuls ieşire ciclică cu intervale Funcţia e schimbarea impulsului delay on la apăsarea comutatorului şi delay off după apăsarea comutatorului Funcţia f delay on delay on după apăsarea comutatorului până la deconectare Funcţia g releu plus porneşte printr-o apăsare şi încă o apăsare decuplează ieşirea. Lungimea apăsării nu este importantă, este posibilă reglarea întârzierii printr-un comutator potenţiometric şi deci eliminarea utilizării butonului Funcţia h releu de impuls cu întârziere pornire printr-o apăsare, iar o altă apăsare decuplează ieşirea în cazul în care este făcută înaintea finalizării timpului Funcţia i delay on după decuplare ciclul începând cu o pauză ieşire ciclică în intervale regulare, Funcţia j* ciclul începe cu un decalaj comutatorul este apăsat din nou - delay on după deconectare sau *funcţia j este valabilă numai pentru SMR-B

41 Domenii de timp 0.1-1s 1-10s 0.1-1min 1-10min 0.1-1oră 1-10ore zi 1-10zile numai ON numai OFF Conexiuni Descriere

42 Descriere VARIATOR CU MONTARE RAPIDĂ SMR-S, SMR-U SMR-S SMR-U Conexiuni 4-conductori,fără nul 4-coductori, cu nul Tensiune de alimentare AC 230V/50-60Hz Consum(inactiv/activ) max. 3VA Toleranţă admisă pentru tensiunea de alimentare -15%; +10% Ieşire Sarcină rezistivă VA 500VA* Sarcină capacitive VA 500VA* Sarcină inductivă x 500VA* Control Tensiunea de control AC 230V Curentul 3mA Lungimea impulsului min. 50ms/max. nelimitat Temperatura de operare C Poziţia de funcţionare oricare Montaj liber în funcţie de conexiune Gradul de protecţie IP 30 din panoul frontal Categoria supratensiunii III Gradul de poluare 2 Siguranţă F 1,6A/250V x Conexiuni conductori 0,75 mm 2 lungime 90mm Lămpi glimm în întrerupătoare max. 10 buc. Dimensiuni 49 x 49 x 13mm Standarde EN , EN *Atunci când sarcina este mai mare de 300VA este necesar să se asigure o răcire suficientă: vezi manualul de instrucţiuni şi date tehnice. Atenţie: nu poate fi utilizat pentru lămpi fluorescente sau economice! SMR-U: nu permite conectarea de sarcini inductive şi capacitive în acelaşi timp

43 Funcţii O apăsare scurtă (<0.5s) porneşte lumina, iar o altă apăsare o opreşte. O apăsare lungă (>0.5s) provoacă o reglare graduală a intensităţii luminii min-max-min când se opreşte apăsarea butonului. După aceasta se memorează un reglaj al intensităţii luminii, iar o altă apăsare porneşte-opreşte lumina păstrând intensitatea reglată anterior. Intensitatea poate fi modificată printr-o altă apăsare lungă. După aceasta se memorează un nou reglaj al intensităţii luminii. Conexiuni Conexiune tipică pentru SMR-S Conexiune tipică pentru SMR-U dimarea luminilor dimarea luminilor

44 Descriere Dimensiuni RELEE DE IMPULS ŞI MEMORIE MR-41, MR-42 MR-41 MR-42 Număr de funcţii 1 2 Alimentare A1-A2 Tensiune de alimentare UNI AC/DC V (AC50-60Hz) Consum UNI AC 0,17-3VA/DC 0,5-1,2W AC 0,17-12VA/DC 0,11-1,9W Tensiune de alimentare 230 AC 230V/50-60 Hz Consum 230 AC max. 12VA/DC1,2W AC max.12va/dc 1,9W Indicator alimentare LED verde Ieşire Toleranţă tensiune -15%; +10% Număr contacte 1xCO 2xCO Curent nominal 16A/AC1 2x16A/AC1 Rezistenţa la scurt-circuit 4000VA/AC1, 384W/DC 4000VA/AC1, 2x384W/DC Curent de vârf 30A/<3s 30A/<3s Tensiune de cuplare 250V AC1/24V DC 250V AC1/24V DC Capacitatea minimă de 500mW 500mW rupere DC Indicator ieşire LED roşu LED roşu

45 Durată viaţă mecanică 3x10 7 Durată viaţă electrică 0,7x10 5 Control Tensiunea de control AC/DC V Consum pe intrare AC 0,025-0,2VA/ DC 0,1-0,7W (UNI); AC 0,53VA (AC230V) Sarcină între A2 ON/OFF da Lămpi glimm nu (UNI), da - max.4buc la 1mA(AC 230V) Terminale de comandă A1 ON/OFF Capacitatea maximă a cablului de control - fără lampă legată 12nF (UNI), 12nF (230V) - cu lampă legată 9nF(UNI), lămpile nu pot fi conectate/no 9nF(230V), max. 4buc. (1buc.-1mA) Lungimea impulsului min.25ms/max. nelimitat Temperatura de operare C Temperatura de stocare C Rezistenţă electrică 4kV (alimentare-ieşire) Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP40 în panoul frontal Categoria supratensiune III Gradul de poluare 2 Secţiunea max. a cablului 2,5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN Model monopolar Conexiuni

46 Funcţii Dimensiuni AUTOMAT DE SCARĂ CU VARIATOR (DIMMER) DIM-2 DIM-2 Alimentare A1-A2 Tensiunea de alimentare AC 230V (50Hz) Consum max.5va Toleranţa tensiune de alim. -15%; +10% Indicator de alimentare LED verde Setări timp potenţiometru Abaterea orară 10% - reglare mecanică Sensibilitatea repetărilor 5% - reglaj stabil Coeficient de temperatură 0,01% / C la 20 C Control T1 Terminale T1-A1

47 Tensiune AC 230V Puterea pe intrarea de control max. 1,5VA Lungimea impulsului min.100ms / max. nelimitat Lămpi glimm da, max.5 buc. (la 1mA) Control T2 Terminale T2-A1 Tensiune AC 230V Puterea pe intrarea de control max. 0,1VA Lungimea impulsului min. 100ms/max. nelimitat Lămpi grimm nu Ieşiri fără contact triac Curent nominal 2A Sarcină rezistivă VA Sarcină inductivă VA Temperatura de operare C Temperatura de depozitare C Poziţia de operare oricare Montaj şină DIN EN Grad de protecţie IP 40 în panou frontal Categoria de supratensiune III Grad de poluare 2 Secţiunea max. a cablului 2,5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN Conexiuni

48 Funcţii Control pe intrarea T1(buton) Ciclul de variere a intensităţii luminoase este activat prin apăsarea butonului. Extinderea ciclului se face printr-o altă apăsare a butonului (în timpul ciclului) Control pe intrarea T2 (comutator) Legendă: Luminozitate: % Timpul dimării în urcare: 1-40s Întârzierea: 0s-20min Timpul dimării în coborâre:1-40s Contact de control Ciclul este pornit prin acţionarea comutatorului şi creşte până la valoarea maximă a luminozităţii. După ce comutatorul este trecut pe poziţia oprit ciclul devine complet. Descriere

49 Model monopolar Dimensiuni

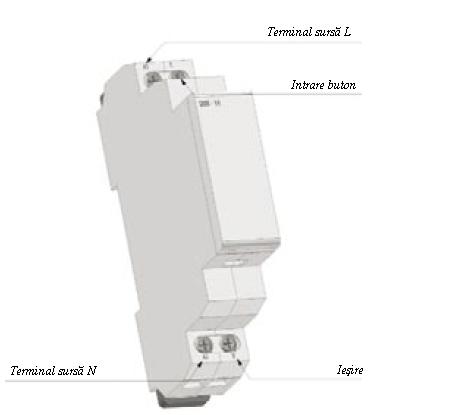

50 DIMMER CU CONTROL DIM-14 DIM-14 Alimentare A1-A2 Tensiune de alimentare AC 230V (50Hz) Consum 1,3W Toleranţă tensiune de alim. -15%; +10% Indicator alimentare LED verde Consum pe ieşire 6VA Control Terminale T1-A1 Tensiune AC 230V Puterea pe intrarea de control AC 0,3-0,6VA Lungimea impulsului min.80ms / max. nelimitat Lămpi glimm da, max.5 buc. (la 1mA) Ieşiri 2x MOSFET Curent nominal 2A Sarcină rezistivă 500VA * Sarcină inductivă 500VA * Sarcină capacitivă 500VA * Ieşire indicare stare LED roşu Temperatura de operare C Temperatura de depozitare C Poziţia de operare oricare Montaj şină DIN EN Grad de protecţie IP 40 din panoul frontal Categoria de supratensiune III Grad de poluare 2 Lungimea max. a cablului 2,5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN *Pentru cazurile în care sarcina depăşeşte 300VA este necesară o răcire mai mare Recomandări pentru montare: lăsaţi un spaţiu de min. ½ din modul (aprox. 9mm) pe părţile laterale pentru a asigura o mai bună răcire a dispozitivului. Avertizare pentru DIM-14: nu este permisă conectarea în acelaşi timp a sarcinilor de timp inductiv şi capacitiv. Conexiune

51 Funcţii Descriere

52 RELEU CREPUSCULAR SOU-1 + SENZOR Alimentare A1-A2 Tensiunea de alimentare AC 230 AC 230V (50-60Hz) Consum AC 230 AC max. 12VA/1,8W Toleranţă tensiune de alim. -15%; +10% Indicator alimentare LED verde Timp de acţionare 0-2 min Reglajul timpului de acţionare potenţiometru Nivelul iluminării - scala1) (1-100) Lx Nivelul iluminării - scala2) ( ) Lx Ieşire Număr de contacte 1xCO Curent nominal 16/AC1 Rezistenţa la scurt-circuit 4000 VA/AC1, 384 W/CC Curent de vârf suportat 30A/<3s Tensiunea de cuplare 250V AC1/24V CC Capacitatea de rupere minimă 500mW în cc Indicator ieşire LED roşu Durată de viaţă mecanică 3x10 7 Durată de viaţă electrică 0,7x10 5 Control Tensiune AC 230V Consumul pe intrare 0,8-530mVA Încărcare între S-A2 da Lămpi glimm da, max.4buc. (la 1ms) Terminale A1-S Lungimea impulsului min.25ms/max. nelimitat Timpul de resetare 150 ms Temperatura de operare C Temperatura de stocare C Impuls tensiune maximă 4kV (alimentare-ieşire) Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP 40 în panou frontal Lungimea conductorului max.50m (conductor standard) pentru senzor Categoria de supratensiune III Gradul de poluare 2 Secţ. max. a conductorului 2,5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN Conexiuni

53 Funcţionare Descriere Model monopolar

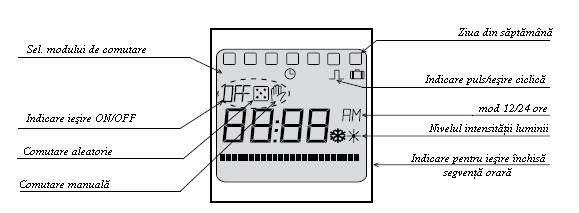

54 Dimensiuni Senzor SOU-1 ÎNTRERUPĂTOR CREPUSCULAR DIGITAL SOU-2 SOU-2 Alimentare A1-A2 Tensiune de alimentare AC 230V (50-60Hz) Consum MAX. 3,5VA Toleranţă tensiune de alim. -15%; +10% Baterie de siguranţă da Timp vară/iarnă automatic Ieşire Număr de contacte 1 contact comutator (AgNi) Curent nominal 8A/AC1 Rezistenţa la scurt-circuit 2500VA/AC1, 240W/CC Tensiunea de cuplare max.250v AC1/24V CC Capacitatea de rupere minimă 500mW în cc Durată de viaţă mecanică 1x10 7 Durată de viaţă electrică 0,7x10 5 Timpi Baterie de siguranţă 3 ani Precizie max. ±1sec./ zi (23 C) Interval minim 1 min. Durata memorării min.10 ani Program circuit Plaja de iluminare Lx Număr de programe 100 Program zilnic, săptămânal Afişare date ecran LCD Control Temperatura de operare C Temperatura de stocare C Impuls de tensiune maximă 4kV (alimentare-ieşire) Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP 20 în panou frontal Categoria de supratensiune III Gradul de poluare 2 Secţ. max. a conductorului 2,5mm 2 Dimensiuni 90x35,6x64mm Standarde EN , EN , EN

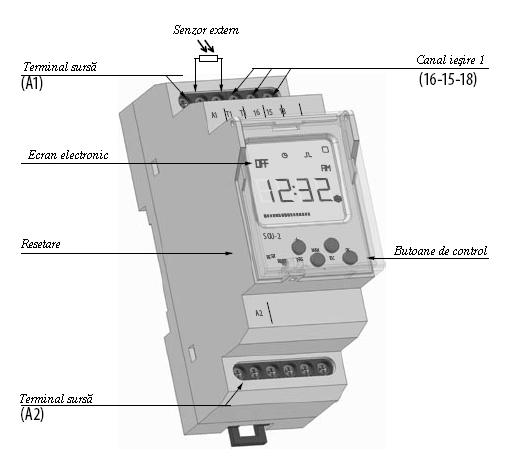

55 Conexiune senzor extern Elemente de control Descriere

56 RELEU DE MONITORIZARE A INTESITĂŢII PRI-51 PRI-51 Alimentare A1-A2 Tensiunea de alimentare AC V/ CC 24V(AC 50-60Hz) Consum max. 1,5VA Toleranţă tensiune de alim. -15%; +10% Circuitul de măsură Sarcină între B1 şi B2 Domenii de monitorizare PRI51/1 PRI51/2 PRI51/5 PRI51/8 PRI51/16 AC AC AC AC AC 0.1-1A 0.2-2A 0.5-5A 0.8-8A A Vârf de suprasarcină <1ms 100A Curent permanent max. 1A 2A 5A 8A 16A Ajustare curent potenţiometru Ajustare timp pauză potenţiometru Întârzierea 0.5s-10s Reglaj mecanic al sensibilităţii 5% Abatere întârziere <1% Toleranţa valorilor limită 5% Coeficientul temperaturii < 0.1%/ C Histerezis 5% Ieşiri Număr de contacte 1 contact comutator (AgNi) Curent nominal 8A/AC1 Rezistenţa la scurt-circuit 2500VA/AC1, 240W/CC Indicator ieşire LED roşu/verde Control Temperatura de operare C Temperatura de stocare C Impuls tensiune maximă 4kV (alimentare-ieşire) Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP 40 în panou frontal Categoria de supratensiune III Gradul de poluare 2 Secţ. max. a conductorului 2,5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN Conexiuni Exemplu de conexiune: PRI-51 cu transformator de curent pentru creşterea gamei de curenţi.

57 Funcţii Descriere

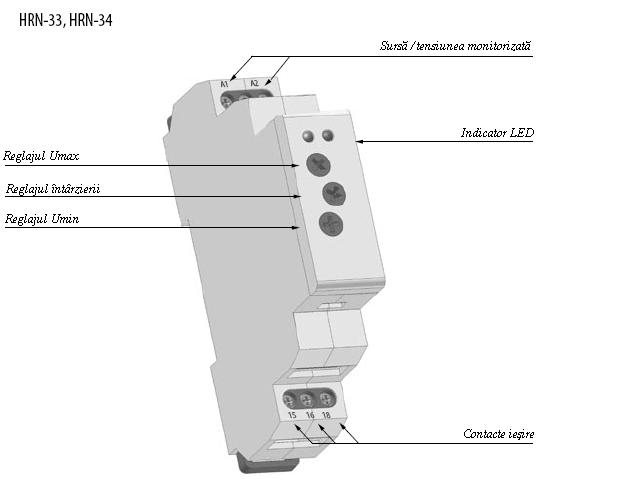

58 RELEU DE MONITORIZARE A TENSIUNII HRN-33, HRN-34, HRN-35 HRN-33 HRN-34 HRN-35 Alimentare A1-A2 A1-A2 A1-A2 Tensiune de alimentare monitorizare tensiune monitorizare tensiune monitorizare tensiune Consum AC/CC max.1,2 VA AC/CC max.1,2 VA AC/CC max.1,2 VA Nivel superior (Umax) AC V CC 18-30V AC V Nivel inferior (Umin) 30-99%Umax 30-99%Umax 30-99%Umax Întârziere 0-10s 0-10s 0-10s Precizia reglajului 5% 5% 5% (mecanic) Sensibilitatea repetărilor <1% <1% <1% Coeficient temperatură <0,1%/ C <0,1%/ C <0,1%/ C Histerezis 2-6% din valoarea reglabilă 2-6% din valoarea reglabilă 2-6% din valoarea reglabilă Ieşire Număr de contacte 1 x contact comutator (AgNi) 1 x contact comutator (AgNi) 1 x contact comutator pentru fiecare nivel de tensiune (AgNi) Curent nominal 16A / AC1 16A / AC1 16A / AC1 Rezistenţa la scurt-circuit 4000 VA/AC1, 384 W/CC 4000 VA/AC1, 384 W/CC 4000 VA/AC1, 384 W/CC Curent de vârf 30A /<3s 30A /<3s 30A /<3s Tensiunea de cuplare max. 250V AC1/24V CC max. 250V AC1/24V CC max. 250V AC1/24V CC Capacitatea de rupere 500mW 500mW 500mW minimă în cc Indicator ieşire LED verde/roşu LED verde/roşu LED verde/roşu Durată de viaţă mecanică 3x10 7 3x10 7 3x10 7 Durată de viaţă electrică 0,7x10 5 0,7x10 5 0,7x10 5 Control Temperatura de operare C Temperatura de stocare C Impuls tensiune maximă 4kV Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP 40 în panou frontal Categoria de supratensiune III Gradul de poluare 2 Secţ.max. a conductorului 2,5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN

59 Funcţionare Legendă: Umax nivel reglabil superior de tensiune Un tensiunea măsurată Umin nivelul reglabil inferior de tensiune contact comutator de ieşire Nr contact comutator de ieşire Nr.2 LED Un LED verde LED U LED roşu Hysteresis histerezis Conexiuni

60 Simboluri Indicare LED Stare normală: Umin < Un < Umax LED verde = ON LED roşu = OFF Stare normală: Umin < Un < Umax LED verde = ON LED roşu = OFF Peste Umax (supratensiune) Sub Umin (subtensiune) Un > Umax sau Un < Umin LED verde = ON LED roşu = ON Peste Umax (supratensiune) SubUmin (subtensiune) Un > Umax sau Un < Umin LED verde = OFF LED roşu = ON Stare normală: Umin < Un < Umax LED verde = ON LED roşu = OFF Peste Umax (supratensiune) Un > Umax LED verde = ON LED roşu = ON Sub Umin (subtensiune) Un < Umin LED verde = OFF LED roşu = ON Descriere funcţionării Releele de monitorizare din seria HRN-3x monitorizează nivelul tensiunii în circuitele monofazice. Tensiunea monitorizată are şi rol de tensiune de alimentare. Este posibilă reglarea a două nivele independente de tensiune, atunci când ieşirea este activă. HRN-33 şi HRN-34: în stare normală ieşirea este totdeauna cuplată. Se decuplează când apare o fluctuaţie inferioară sau superioară de tensiune. Această combinaţie de legături ale ieşirilor este avantajoasă atunci când alimentarea cu tensiune (monitorizată) e întreruptă este considerată a fi stare de defect în acelaşi mod ca o scădere a tensiunii în cadrul intervalului selectat. În ambele situaţii ieşirea este deconectată. În mod diferit versiunea HRN-35 utilizează relee diferite pentru fiecare nivel, iar în stare normală este deconectat. Dacă nivelul superior este depăşit (supratensiune) porneşte primul releu, când nivelul inferior

61 (subtensiune) este depăşit, porneşte al doilea releu. Este deci posibil, dacă aceste fluctuaţii de tensiune sunt de scurtă durată să se semnalizeze o stare de eroare. Pentru eliminarea situaţiilor de funcţionare eronată a releului datorită fluctuaţiilor de tensiune din reţea, este utilizată întârzierea ce poate fi reglată între 0 şi 10 s,. Funcţionează când starea normală este înlocuită de starea de defect şi previne pulsaţiile nedorite ce pot apare pe ieşirea releului cauzate de vârfurile parazite de tensiune. Întârzierea nu este aplicabilă la trecerea de la starea de defect la cea normală, dar histerezisul (1 6 % depinde de reglarea tensiunii) este aplicabil. Mulţumită contactelor comutatorului, este posibilă obţinerea altor configuraţii şi funcţii în concordanţă cu cerinţele actuale ale aplicaţiei. Descriere RELEU DE MONITORIZARE A SUB/SUPRATENSIUNII HRN-54, HRN-54N HRN-54 HRN-54N Alimentare şi circuite măsură L1, L2, L3 L1, L2, L3, N Alimentare L1, L2, L3 L1, N Alimentare/măsurare tensiune 3x400V 3x400V/230V Nivel U min (75 95) % Un Nivel U max ( )% Un Consum max. 2VA Histerezis 5% Supratensiune permanentă max. AC 3x460V AC 3x265V

62 Vârfuri supratensiune (<1ms) Ac 3x500V AC 3x288V Timp întârziere T1 max. 500ms Timp întârziere T s Ieşire Număr de contacte 1 contact comutator (AgNi) Curent nominal 8A/AC1 Rezistenţa la scurt-circuit 2500VA/AC1, 240W/CC Curent de vârf 10A Tensiunea de comutare max. 250V AC1/24V CC Capacitatea min. de rupere în 500mW cc Indicator ieşire LED roşu Durată de viaţă mecanică 1x10 7 Durată de viaţă electrică 1x10 5 Timp de resetare max. 150ms Control Temperatura de operare C Temperatura de stocare C Vârf tensiune maximă 4kV Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP 40 în panou frontal Categoria de supratensiune III Gradul de poluare 2 Secţ. max. a conductorului 2,5mm 2 Dimensiuni 90x17,6x64mm Standarde EN , EN Conexiuni

63 Funcţionare Unde: Green/red = verde/roşu Descrierea funcţiilor Releu trifazic monitorizează mărimea tensiunii pe fază. Este posibilă reglarea simultană a două nivele de tensiune şi astfel să se monitorizeze independent subtensiunea cât şi supratensiunea. În starea normală, când tensiunea se află în limitele admise, releul de ieşire este închis iar LED-ul roşu se aprinde. În cazul în care tensiunea creşte sau scade sub limitele admise, releul de ieşire este decuplat, iar LED-ul roşu este activ (LED-ul indică starea de eroare este intermitent în cazul în care s-a reglat o întârziere). În cazul în care tensiunea de alimentare scade sub 60% din U n (sub limita admisă) releul decuplează instantaneu, iar starea de eroare este indicată prin LED-ul roşu. În cazul în care întârzierea este în desfăşurare şi apare starea de eroare, atunci întârzierea este oprită instantaneu. Descriere

64 RELEU DE NIVEL HRH-1 HRH-1 Număr funcţii 4 Terminale de alimentare A1-A2 Tensiunea de alimentare AC/CC 230V, AC/CC 24V, AC 110V (separare galvanică) Consum max. 4,5VA Toleranţă tensiune de alim. -15%; +10% Circuitul de măsură Histerezis (ieşire-intrare) în intervalul reglabil 5kΩ-100kΩ Tensiune pe electrozi max. AC 5V Curent în senzor AC < 1mA Timp de reacţie max. 400ms Capacitatea max. a cablului 4nF Întârziere td reglabil s Întârziere th reglabil s Precizie Sensibilitate reglaj (mecanică) ± 5% Ieşiri Număr de contacte 2x contact comutator (AgNi) Curent nominal 16A/AC1 Rezistenţa la scurt-circuit 4000VA/AC1, 384W/CC Curent de vârf 30A / <3s Tensiune de cuplare 250V AC1 / 24V CC Capacitatea min. de rupere în cc 500mW Durata de viaţă mecanică 3x10 7 Durata de viaţă electrică 0.7x10 5 Alte informaţii Temperatura de operare C Temperatura de stocare C Vârf de tensiune maximă 4kV (alimentare-ieşire) Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP 40 în panou frontal Categoria de supratensiune III Gradul de poluare 2 Secţ. max. a conductorului conductor max. 1x2.5mm 2 Dimensiuni 90x52x65mm Greutate 240g Standarde EN , EN Conexiuni şi simbol

65 Descrierea terminalelor A1, A2 tensiune de alimentare C conductor pentru ambele probe D conductor pentru proba inferioară E2 H conductor pentru proba superioară E1 S terminal împământare pentru posibila ecranare a cablului contacte de ieşire releu contacte de ieşire releu 2 Descriere Descriere Releu pentru controlul nivelului lichidelor conductibile (apă, soluţii chimice, alimentare etc.). Măsoară nivelul lichidelor prin intermediul semnalelor electrice. Tensiunea 5Vca/50Hz este utilizată ca un semnal de măsurare. Utilizarea acestui semnal în curent alternativ previne creşterea oxidării conductorilor şi polarizarea nedorită prin electroliza lichidelor. Este posibilă controlarea a două nivele independente sau utilizarea unei funcţii combinate pentru controlul unui singur nivel. Depinde de reglarea comutatorului DIP (de văzut diagrama funcţiilor). Releul este echipat cu regulator de sensibilitate în funcţie de rezistenţa lichidelor. Când sensibilitatea este reglată în concordanţă cu anumite condiţii particulare, este posibilă eliminarea unor deconectări nedorite (datorate poluării, sedimentelor, umidităţii, etc.). Este de asemenea posibilă reglarea unei întârzieri pentru fiecare sondă în domeniul s şi prin utilizarea comutatorului DIP cu acelaşi timp de întârziere (când releul comută ON/OFF, alegerea depinde de aplicaţia respectivă). Senzori de măsură Măsurătoarea senzorului poate fi arbitrată (indiferent de conductivitatea contactului, recomandarea ar fi utilizarea sondelor de alamă sau oţel inoxidabil). Conductorul nu trebuie să fie ecranat dar este recomandabil să fie aşa. În aplicaţii conductorii ecranaţi sunt conectaţi la terminalul S (inpământare).

66 CONTACTOR DE NIVEL HRH-5 HRH-5 Număr funcţii 2 Terminale de alimentare A1-A2 Tensiunea de alimentare V AC/CC Intrări max. 2VA Toleranţă tensiune de alim. -15%; +10% Circuitul de măsură Sensibilitate (rezistenţă de reglabil între 5kΩ-100kΩ intrare) Tensiune pe electrozi max. AC 3.5V Intensitatea în senzor AC < 0.1mA Timp de răspuns max. 400ms Capacitatea max. a cablului sondei 800nF (sensibilitate 5kΩ), 100nF (sensibilitate 100kΩ) Întârziere (t): reglabil s Întârziere după cuplare (t1): 1,5 sec. Precizie Precizie (reglaj mecanic) ± 5% Ieşiri Număr de contacte 1x contact comutator (AgNi) Curent nominal 8A/AC1 Rezistenţa la scurt-circuit 2500VA, 240W Tensiune de cuplare 250V AC1 / 24V CC Cap. min. de rupere în cc 500mW Durată viaţă mecanică (AC1) 1x10 7 Durată viaţă electrică 1x10 5 Alte informaţii Temperatura de operare C Temperatura de stocare C Vârf tensiune maximă 3,75kV (alimentare-senzori) Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP 40 în panou frontal Categoria de supratensiune III Gradul de poluare 2 Secţiune max. a conductorului (mm 2 ) conductor max. 1x4, 2x2.5/cu mufă max.1x2.5, 2x1.5 Dimensiuni 90x17.6x64mm Greutate 72g Standarde EN , EN Simbol

67 Descriere Conexiuni Date tehnice Sonde de măsurare HRH-5 SONDE DE MĂSURARE Cabluri 10m, 15m, 20m, 30m, 40m Secţiunea max. a conductorului 1,5 mm 2 Tensiunea de izolaţie Ui 750V Fluide Conductibile, neagresive* (care nu atacă materialul sondei) *sondă specială pentru fluidele agresive

68 Funcţii Releul este destinat pentru monitorizarea nivelului lichidelor conductive cu posibilitatea de funcţionare: PUMP UP sau PUMP DOWN. Pentru prevenirea polarizării şi electrolizei lichidului şi oxidare nedorită a senzorului de măsură se foloseşte curentul alternativ. Pentru măsurare se utilizează trei tipuri de senzori: H nivel superior, D nivel inferior, C- senzor comun. În caz că utilizaţi un rezervor fabricat din material conductiv, puteţi utiliza senzorul C. În cazul în care doriţi să monitorizaţi un singur nivel, este necesară conectarea intrării H şi D la un singur senzor în acest caz sensibilitatea se va înjumătăţii (2,5...50k Ω). Sonda C poate fi conectată cu un conductor de protecţie la sistemul de alimentare (PE). Pentru a preveni deconectările nedorite ale contactelor de ieşire datorate diverselor influenţe (sedimente depuse pe sondă, umiditate ), este posibilă reglarea sensibilităţii dispozitivului în concordanţă cu conductivitatea lichidului monitorizat (corespunzător rezistenţei lichidului) în domeniul de la 5 la kΩ. Pentru reducerea influenţelor conectării nedorite ale contactelor de ieşire cauzate de lichidului din rezervor, este posibilă reglarea întârzierii reacţiei pe ieşire 0,5-10s. Sonda de măsură TERMOSTATE TER-3 (A, B, C) TER-3 (A,B,C) Număr funcţii o singură funcţie Terminale de alimentare A1-A2 Tensiunea de alimentare AC/CC neseparate galvanic Consum 2VA Toleranţă tensiune de alim. -15%; +10% Circuitul de măsură Terminale de măsură T1-T1 Domeniul de temperatură TER-3A TER-3B TER-3C C C C Histerezis reglabil în domeniu k Senzor extern, termistor NTC Indicator def. senzor LED roşu intermitent Reglaj sensibilitate mecanic 5% Abatere de cuplare 0,5 C

69 Coeficient de temperatură < 0,1% / C Ieşiri Număr de contacte 1x contact comutator (AgNi) Curent nominal 16A/AC1, 10A/24V CC Rezistenţa la scurt-circuit 4000 VA/AC1, 300W/CC Tensiune de cuplare 250V AC1 / 24V CC Cap. min. de rupere în cc 500mW Indicare releu ieşire LED roşu Durata mecanică 3x10 7 Durata electrică 0,7x10 5 Control Temperatura de operare C Temperatura de stocare C Vârf de tensiune maximă 4kV Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP 40 în panou frontal Categoria de supratensiune III Gradul de poluare 2 Secţ. max. a conductorului 2,5 mm 2 Dimensiuni 90x17.6x64mm Standarde EN , EN Conexiuni Senzor Funcţii

70 TER-3 este un releu cu o singură intrare şi cu un senzor separat de monitorizare a temperaturii. Acest dispozitiv se montează în cutii de joncţiune, iar senzorul extern sesizează temperatura spaţiului monitorizat, a obiectelor sau a lichidelor. Alimentarea nu este separată galvanic de cea a senzorului. Senzorul este dublu izolat. Senzorul care însoţeşte dispozitivul are lungimea maximă de 12 m. Dispozitivul indică defectarea senzorului ceea ce înseamnă că în caz de scurt-circuit sau deconectare ledul roşu se aprinde intermitent. Mulţumită ajustării histerezisului este avantajos de a reglementa lăţimea gamei şi astfel se defineşte sensibilitatea încărcării la comutare. Prin reglarea histerezisului sesizarea temperaturii este scăzută. Când se instalează dispozitivul este necesar a ne aminti că histerezisul creşte odată cu temperatura din zona cuprinsă între îmbrăcămintea (izolaţia) senzorului şi termistor. Descriere TERMOSTAT PENTRU MONITORIZAREA TEMPERATURII MOTOARELOR TER-7 TER-7 Funcţie monitorizează temperatura bobinajului motorului Terminale de alimentare A1-A2 Tensiunea de alimentare AC/CC V Consum max.2va Toleranţă tensiune de alim. -15%; +10% Circuitul de măsură Terminale de măsură Ta-Tb Rezistenţa senzorului la rece 50Ω - 1.5kΩ Nivel superior 3.3kΩ Nivel inferior 1.8kΩ Senzor PTC temperatura bobinajului motorului Indicator defect senzor LED roşu pâlpâind Precizie < 5% Precizie repetată ± 5%

71 Notă: Coeficient de temperatură < 0,1% / C Ieşiri Număr de contacte 2x contact comutator (AgNi) Curent nominal 8A/AC1 Rezistenţa la scurt-circuit 2000 VA/AC1, 192 W/CC Curent de vârf 10A/<3s Tensiune de cuplare 250V AC1 / 24V CC Cap. min. de rupere în cc 500mW Durata de viaţă mecanică 3x10 7 Durata de viaţă electrică 0,7x10 5 Alte informaţii Temperatura de operare C Temperatura de stocare C Vârf de tensiune maximă 4kV (alimentare-ieşire) Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP 40 Categoria de supratensiune III Gradul de poluare 2 Secţ. max. a conductorului conductor max. 1x2,5 sau 2x1,5 cu izolaţie max. 1x2,5 Dimensiuni 90x17.6x64mm Greutate 83g Standarde EN , EN Senzorii se pot lega în serie în conformitate cu condiţiile din specificaţiile tehnice comutare limitată. Atenţie! În cazul în care este alimentat direct de la sursă, nulul trebuie conectat la terminalul A2. Simbol şi conexiuni Funcţionare Unde: memory = memorie Red LED = LED roşu

72 Temperatura bobinajului motoarelor se monitorizează cu ajutorul termistorului PTC care este montat în interiorul motorului pe bobinaj. Rezistenţa termistorului este de 1,5 kω în stare rece. Încălzirea motorului duce la creşterea rezistenţei termistorului care la depăşirea valorii de 3,3kΩ, prin intermediul contactelor de ieşire comanda contactorul pentru decuplarea motorului. La scăderea temperaturii când rezistenţa termistorului PTC ajunge la 1,8kΩ contactul de ieşire al releului cuplează din nou. Releul monitorizează tot timpul starea de funcţionare a senzorului. Când comutatorul este în poziţia TK monitorizarea defectelor senzorului nu este funcţională acest lucru este posibil dacă bimetalul senzorului se conectează numai în două stări: ON sau OFF.Dispozitivul poate lucra cu senzorul bimetal în această poziţie. Altă unitate de siguranţă este funcţia MEMORY : dacă temperatura este depăşită (şi ieşirea releului este decuplată) ieşirea este menţinută în starea de defect până când se intervine prin intermediul butonului RESET. Descriere TERMOSTAT MULTIFUNCŢIONAL DIGITAL TER-9 TER-6 Număr de funcţii 6 Terminale de alimentare A1-A2 Tensiunea de alimentare AC 230V sau AC/CC 24V, separare galvanică Consum max.3,5va Toleranţă tensiune de alim. -15%; +10% Circuitul de măsură Terminale de măsură T1-T1 în T2-T2 Domeniu de temperatură C Histerezis (sensibilitate) reglabil în gama K

73 Diferenţe de temperatură reglabil C Senzor termistor NTC 12Ω la 25 C Indicator defect senzor semnal Err Precizie 5% Precizie repetare < 0,5% Coeficient de temperatură < 0,1% / C Ieşiri Număr de contacte 1x contact comutator (AgNi) Curent nominal 8A/AC1 Rezistenţa la scurt-circuit 2500 VA/AC1, 240 W/CC Tensiune de cuplare 250V AC1 / 24V CC Cap. min. de rupere în cc 500mW Indicare releu ieşire ON/OFF Durată viată mecanică 1x10 7 Durată viaţă electrică 1x10 5 Alte informaţii Temperatura de operare C Temperatura de stocare C Vârf tensiune maximă 4kV (alimentare-contact) Poziţia de operare oricare Montaj şină DIN EN Gradul de protecţie IP 40 în panou frontal Categoria de supratensiune III. Gradul de poluare 2 Secţ. max. a conductorului 2.5mm 2 Dimensiuni 90x35,6x64mm Standarde EN , EN , EN Conexiuni Unde: Output=ieşire Notă : Aparatul poate opera cu un singur senzor. În acest caz este necesară conectarea unei rezistenţe de 10kΩ. Această rezistenţă este parte a aparatului.

74 Descriere Două termostate independente Legendă: Ts1 temperatură reală (măsurată) 1 Ts2 temperatură reală (măsurată) 2 T1 temperatură reglabilă T1 T2 temperatură reglabilă T2 H1 histerezis reglabil pentru T1 H2 histerezis reglabil pentru T2 dy1 setarea întârzierii contactului la ieşire dy2 setarea întârzierii blocării la ieşire Contacte de ieşire (pentru T1) Contacte de ieşire (pentru T2) Funcţie de termostat tipică, ieşirea nu se decuplează până când temperatura nu ajunge la valoarea reglată. Histerezisul elimină comutările frecvente. Meniul conţine şi funcţia de răcire/încălzire. Funcţii dependente de 2 termostate Legendă: Ts1 temperatură reală (măsurată) 1 Ts2 temperatură reală (măsurată) 2 T1 temperatură reglabilă T1 T2 temperatură reglabilă T2 H1 histerezis reglabil pentru T1 H2 histerezis reglabil pentru T2 dy1 setarea întârzierii contactului la ieşire dy2 setarea întârzierii blocării la ieşire Contacte de ieşire (pentru T2) Ieşirea este închisă când ambele temperaturi sunt sub nivelul reglat. Dacă oricare dintre temperaturi atinge nivelul reglat atunci contactele se deschid.

75 Termostat diferenţial Legendă: Ts1 temperatură reală (măsurată) T1 Ts2 temperatură reală (măsurată) T2 D diferenţă reglabilă dy1 setarea întârzierii contactului la ieşire dy2 setarea întârzierii blocării la ieşire Contacte de ieşire (pentru T1) Contacte de ieşire (pentru T2) Termostatul diferenţial menţine diferenţa dintre cele două temperaturi. De exemplu la boilere, termostatul diferenţial se poate folosi pentru monitorizarea a două bazine, de exemplu la calorifere. Termostat în 2 etape Legendă: Ts temperatura reală (măsurată) T1 temperatură reglabilă D- diferenţă ajustabilă H1 histerezis reglabil pentru T1 H2 histerezis reglabil pentru T2 dy1 setarea întârzierii contactului la ieşire dy2 setarea întârzierii blocării la ieşire Contacte de ieşire Contacte de ieşire Se foloseşte tipic la 2 boilere. La primul boiler se monitorizează temperatura reglată, iar la al doilea, dacă diferenţa de temperatură este mai mare decât valoarea reglată pentru diferenţa de temperatură (D), ieşirile funcţionează ca la un termostat normal la intrarea T1. Dacă temperatura scade sub valoarea reglată atunci ieşirea 2 porneşte. Termostat cu funcţia WINDOW Legendă: Ts temperatura reală (măsurată) T1 temperatură reglabilă MAX T2 temperatură reglabilă MIN (T2= T1-D) H1 histerezis reglabil pentru T1 H2 histerezis reglabil pentru T2 dy1 setarea întârzierii contactului la ieşire dy2 setarea întârzierii blocării la ieşire Contacte de ieşire Contacte de ieşire Ieşirea este închisă doar atunci când temperatura este în domeniul reglat. Dacă temperatura scade contactul se deschide. T2 este setat ca T1-D. Funcţia este folosită pentru protecţie împotriva îngheţului. Termostat cu zonă liberă Legendă: Ts temperatura reală (măsurată) T1 temperatură reglabilă MAX T2 temperatură reglabilă MIN (T2= T1-D) H1 histerezis reglabil pentru T1 H2 histerezis reglabil pentru T2 dy1 setarea întârzierii contactului la ieşire dy2 setarea întârzierii blocării la ieşire Contacte de ieşire Contacte de ieşire

76 Se poate regla temperatura T1 şi diferenţa de temperatură D, aceasta reprezentând zona neutră. Dacă temperatura scade sub T1 atunci cu histerezisul reglat H1, ieşirea se cuplează pe încălzire şi când atinge T1 atunci se stinge. Dacă temperatura este mai mare de T2, atunci contactul pentru răcire se închide şi când atinge temperatura T2 ieşirea decuplează. SENZORI TERMICI TZ Senzorii de temperatură NTC cu termistor în toc de metal (TZ). Senzor TZ: - cablu V03SS 2Dx0,5 mm cu izolaţie din silicon - se foloseşte pentru temperaturi extreme Parametrii tehnici TZ Domeniu C Element de scanare NTC 12K 2% În aer/în apă (t65) 62s/8s În aer/în apă (t95) 216s/23s Material cablu silicon Materialul terminalului nichel-cupru Grad protecţie IP67 Clasă protecţie II (dublă izolaţie) Valori rezistive a senzorilor dependente de temp. Temperatură ( C) Senzor NTC (kω) 20 14,7 30 9,8 40 6,6 50 4,6 60 3,2 70 2,3 TZ: Senzor de temperatură pt C TZ senzorul termic poate fi conectat direct la blocul terminal (lungimea senzorului 110mm) TZ-3 senzor de temperatură 3m, izolaţie dublă silicon TZ-6 senzor temperatură 6m, izolaţie dublă silicon TZ-12 senzor de temperatură 12m, izolaţie dublă silicon Dimensiuni Monopolar

77 Bipolar Capacitatea de încărcare a produsului Este valabil şi pentru următoarele produse: CRM -4, SHT-1, MR-41, MR-42, SOU-1, SHT-1/2, SHT-3, SHT- 3/2, CRM-42, SMR-B Este valabil şi pentru următoarele produse: CRM-93H, SOU-2, HRN-54, HRN-54N, PRI-51, TER-9 Este valabil şi pentru produsele: CRM-91H, CRM-2H, CRM-2T, HRN-33, HRN-34, HRN-35, TER-3

78 RELEU DE TIMP HM-1 Date mecanice Descriere Ecran 5 întreg, 2 decimal Înălţime 4mm Domeniu de calcul 99999,99 Precizia citirii 1/100h (36s) Greutate 32g Date electrice Tensiune de operare 230V ± 10%, 50Hz Consum energie Max. 8mA Precizie ± 0,02% Protecţie IP 40 Condiţii ambientale Temperatura de operare C Temperatura de depozitare C Umiditate relativă max. 80% la + 25 C Certificări CE Mark RoHS Dimensiuni

79 RELEU DE IMPULS PC-1 Date mecanice Descriere Calcul adăugare fără resetare Ecran 6 digit Înălţime 4mm Durata de viaţă 2x10 6 pulsuri Greutate 60g Date electrice Tensiune de operare 230V ± 10%, 50Hz Consum energie 4W Durata pulsului 50ms Durata intervalului 50ms Viteza calculului max. 10 pulsuri/sec Durata ciclului 100% (max.20sec la 230V AC) Conexiuni Legături 120mm Protecţie IP 31 Condiţii ambientale Temperatura de operare C Temperatura de C depozitare Umiditate relativă max. 80% la + 25 C Certificări CE Mark RoHS Dimensiuni
