1 Zidni sistemi IZO PROFI opeka polnjena s kameno volno. Naravno. Varno. Energetsko učinkovito. Opeka s polnjena kameno 100% N A R AV NO IZO PROFI Navodila za gradnjo volno

2 Zidni sistemi Učinkovita, energetsko varčna in zdravju prijazna gradnja Sistem gradnje z brušeno opeko IZO PROFI Številne enodružinske in vrstne hiše so medtem nastale z brušeno opeko PROFI. Sedaj vam je na voljo naša razširjena ponudba izdelkov IZO PROFI brušene opeke različnih dimenzij za odlično toplotno izolirane zunanje stene brez dodatne izolacije: 50 IZO PROFI, 44 IZO PROFI, 38 IZO PROFI, IZO PROFI in izdelki za gradnjo večstanovanjskih objektov dimenzij: 32 IZO PROFI, -38 IZO PROFI in IZO PROFI. hidrofobna. Nosilna lupina iz opeke se napolni s ploščami mineralne volne. Tako dobimo neprimerljivo boljše toplotno izolativne vrednosti. Kot polnilo se uporablja mineralna volna s svojimi izjemnimi lastnostmi. Mineralna volna v največji meri zagotavlja toplotno in zvočno izolacijo, je negorljiva, odporna je na staranje, je paropropustna in ne vpija vlage saj je Prilagoditev individualnim in arhitekturnim idejam je ena od odlik, ki jo omogoča opeka. Razvijanje inovativnih in novih tehničnih rešitev na kraju gradnje tako predstavlja naraven postopek v okviru procesa gradnje. Zaradi polnila iz mineralne volne je opeka IZO PROFI izjemno dober toplotni in zvočni izolator. Zakaj opeka IZO PROFI omogoča visoko toplotno zaščito in akumulacijo toplote. ščiti pred hrupom in zvočnimi obremenitvami. je difuzijsko odprta in uravnava vlago. skrbi za zdravo klimo v bivalnem prostoru v vseh letnih časih. je okolju prijazno proizvedena. po rušenju jo lahko brez težav reciklirate. je primerna za ekološke nizkoenergijske in energetsko učinkovite hiše. zagotavlja objekte z nizkimi stroški vzdrževanja. 2

3 IZO PROFI za večjo toplotno zaščito od 0,12 2 W/m K Monolitna in učinkovita gradnja Zunanje stene iz brušene opeke IZO PROFI z vgrajeno toplotno izolacijo dosegajo zadostno toplotno izolacijo brez dodanih toplotno izolacijskih oblog. Optimalno toplotno zaščito zagotavljajo znotraj ležeče plošče mineralne volne. Monolitni zid se odlikuje z optimalnimi gradbeno-fizikalnimi in ekološkimi lastnostmi in s tem predstavlja sodobno in trajnostno rešitev za gradnjo. Izdelki za monolitni zid brez dodatne izolacije 50 IZO PROFI* 50 W.i Plan Tehnični podatki 44 IZO PROFI* 44 W.i Plan 38 IZO PROFI* 38 W.i Plan 50 IZO PROFI 44 IZO PROFI 38 IZO PROFI Format D x D x V (cm) x 50 x 24,9 x 44 x 24,9 x 38 x 24,9 Poraba (kom./m² ) Bruto suha gostota (ca kg/m³) Masa (ca kg/kom.) 19,3 17,0 14,7 Površinsko pogojena masa, neometano (ca. kg/m² ) Tlačna trdnost kamna (N/mm² ) karakter. Tlačna trdnost stene f k (N/mm² ) z Dbm 4,0 4,0 4,0 karakter. Tlačna trdnost stene f k (N/mm² ) z Dfx 3,3 3,3 3,3 Toplotna zaščita Toplotna prevodnost (izračunana vrednost) λ = 0,064 W/mK λ = 0,064 W/mK λ = 0,070 W/mK Toplotna upornost, neometano R = 7,81 m² K/W R = 6,88 m² K/W R = 5,43 m² K/W Koeficient toplotne prehodnosti, neometano U = 0,13 W/m² K U = 0,14 W/m² K U = 0,18 W/m² K Koeficient toplotne prehodnosti, ometano zunaj: 2,0 cm omet iz lahke malte ( λ=0,40 W/mK) U = 0,12 W/m² K U = 0,14 W/m² K U = 0,18 W/m² K zunaj: 4,0 cm visoko toplotno-izolativni omet ( λ=0,90 W/mK) U = 0,12 W/m² K U = 0,13 W/m² K U = 0,16 W/m² K Dbm: Tankoslojna malta za zidanje Dfx: Lepilo Dryfix.extra *Komercialni naziv proizvodov W.i Plan 3

4 IZO PROFI za več bivalnega prostora Prihranek prostora in trajnostna gradnja Pri večstanovanjski gradnji in gradnji objektov z različno uporabo na najožjem prostoru je zaželen gradbeno-fizikalno varen sistem gradnje, ki ne zahteva veliko vzdrževanja. Zidne konstrukcije z majhno skupno debelino znižujejo stroške gradnje. Samo tako lahko naredimo cenovno dostopen bivalni prostor. Zaradi izolacijske opeke IZO PROFI se zmanjša debelina zunanje izolacije in s tem tudi skupna debelina zidov do 10 cm. Pri dvonadstropnem dvojčku to pomeni 2 pridobitev površine vsaj 4 m! Izdelki za gradnjo večnadstropnih stanovanj in objektov. 32 IZO PROFI* 32 W.i Objekt Plan Tehnični podatki -38 IZO PROFI* -38 W.i Objekt Plan IZO PROFI* W.i Objekt Plan 32 IZO PROFI -38 IZO PROFI IZO PROFI Format D x D x V (cm) x 32 x 24,9 37,5 x x 24,9 40 x 20 x 24,9 Poraba (kom./m² ) 16 10,5 10 Bruto suha gostota (ca kg/m³) Masa (ca kg/kom.) 14,0 17,6 15,9 Površinsko pogojena masa, neometano (ca. kg/m² ) Tlačna trdnost kamna (N/mm² ) 12,5 12,5 10 karakter. Tlačna trdnost stene f k (N/mm² ) z Dbm 5,0 5,0 4,6 karakter. Tlačna trdnost stene f k (N/mm² ) z Dfx 4,1 4,1 4,0 Toplotna zaščita Toplotna prevodnost (izračunana vrednost) λ = 0,078 W/mK Toplotna upornost, neometano R = 3,87 m² K/W Koeficient toplotne prehodnosti, neometano U = 0, W/m² K Koeficient toplotne prehodnosti z toplotno-izolativnimi veznimi sistemi (WDVS) zunaj: 8 cm TIO ( λ=0,04 W/mK) U = 0,17 W/m² K zunaj: 10 cm TIO ( λ=0,04 W/mK) zunaj: 12 cm TIO ( λ=0,04 W/mK) zunaj: 16 cm TIO ( λ=0,04 W/mK) zunaj: 20 cm TIO ( λ=0,04 W/mK) Dbm: Tankoslojna malta za zidanje Dfx: Lepilo Dryfix.extra TIO - toplotno izolacijska obloga *Komercialni naziv proizvodov W.i Plan U = 0,15 W/m² K U = 0,14 W/m² K U = 0,12 W/m² K U = 0,11 W/m² K 4 λ = 0,077 W/mK R = 3, m² K/W U = 0,29 W/m² K U = 0,18 W/m² K U = 0,17 W/m² K U = 0,16 W/m² K U = 0,13 W/m² K U = 0,12 W/m² K λ = 0,086 W/mK R = 2,33 m² K/W U = 0,40 W/m² K U = 0,22 W/m² K U = 0,20 W/m² K U = 0,18 W/m² K U = 0,15 W/m² K U = 0,13 W/m² K

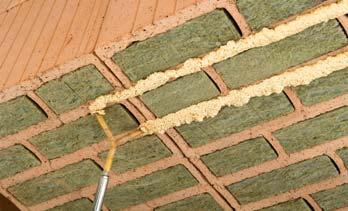

5 Nanos z malto oz. lepilom Obdelava s tankoslojno malto Tanka plast malte se nanaša na vrsto ravnih opek z valjčkom. Za to je treba malto zmešati z vodo iz vodovoda, jo premešati v čisti posodi in vliti v zalogovnik valjčka. Po namestitvi prve vrste se tanka plast malte nanese z nanašalnim valjčkom. Alternativno lahko tanko plast malte nanesete pri IZO PROFI tudi z nazobčano lopatico (velikost zobcev 8 mm). Za ta namen se malta pripravi z isto gostoto kot za nanašalni valjček. Obdelava s sistemom DRYFIX S to preprosto, izjemno hitro in suho obdelavo brušenih opek lahko zidamo tudi pri temperaturi do -5 C. Pri obdelavi s sistemom DRYFIX vrste brušenih opek izjemno trdno»zlepijo«usposobljeni gradbeni strokovnjaki. Pri obdelavi opeke IZO PROFI (debelina stene od 50 do cm) z lepilom DRYFIX.extra se naneseta po dva traka lepila na oba prva notranja robova na vsaki strani stene. S tem dobimo skupno 4 trake lepila. Širina trakov lepila pri tem ustreza debelini mostička (pribl. 1,5 cm). Pri opeki IZO PROFI se prav tako nanesejo 4 trakovi lepila s širino pribl. 1,5 cm. Ker ima ta opeka le 5 vzdolžnih trakov, uporabimo tudi zunanji mostiček na zunanji strani stene za nanos lepila. Na zunanji mostiček na notranji strani stene ne nanašamo lepila, da lahko zagotovimo čisto podlago za notranji omet. Namig! Pri obdelavi opeke IZO PROFI upoštevajte tudi splošne direktive za obdelavo brušene opeke s tanko plastjo malte oz. s sistemom DRYFIX v naši brošuri»navodila za gradnjo z opeko «in v naših dokumentih za usposabljanje. Vsa dodatna pravila obdelave tako s tanko plastjo malte kot tudi s sistemom DRYFIX veljajo tudi za opeko IZO PROFI. Uporaba sistema DRYFIX je dovoljena izključno dokazljivo usposobljenim strokovnjakom gradbenega podjetja. Uporabnost izdelkov z upoštevanjem veljavnih gradbenih predpisov, standardov in trenutnega stanja tehnike mora glede na projekt preveriti in potrditi vodja gradbišča. Prekinitve dela Nastavek za PUpištolo (Y-šoba), potreben za nanos lepila, sestavimo s priloženim gradbenim kompletom na kraju izvajanja. Mineralna volna je pri opeki IZO PROFI neposredno hidrofobirana in zato ne vpija vode. Vseeno je treba opeko IZO PROFI kot vse gradbene materiale zaščititi pred vdorom vlage. Ob koncu dela in zlasti pri daljših časih mirovanja je zato treba nedokončane zidove in okenske parapete prekriti s folijami ali bitumenskimi trakovi. 5

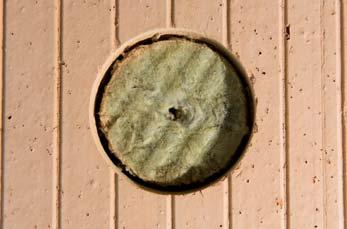

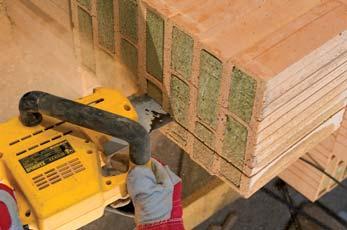

6 Rezanje in rezkanje Rezanje Rezkanje Namig! Pri vseh gradbenih materialih nastaja med rezanjem in rezkanjem prah! Osebam, ki izvajajo takšna dela, priporočamo nošenje protiprašnih mask! Električne vtičnice Opeko IZO PROFI lahko v vseh smereh režemo tako suho kot mokro z običajnimi gradbiščnimi rezalnimi stroji, npr. s strojem za rezanje opek, tračno žago ali z žago aligator. Vlakna mineralne volne se pri tem ne zataknejo v žagin list; mineralna volna se preprosto odreže. Tudi majhne kose, široke le nekaj centimetrov, lahko brez težav režete in so zadostno stabilni. Ročno dolbenje rež v zidovje načeloma ni dovoljeno. Reže lahko preprosto naredite z utornim rezkarjem za zidovje z vzporedno delujočimi diamantnimi ločilnimi ploščami. Tudi pri rezkanju se vlakna mineralne volne ne zatikajo v ločilne plošče, ampak jih te prerežejo. Izrezi za elektro-doze se izvedejo s kronskim vrtalnikom. Izvrtan material (zdrobljena opeka in mineralna volna) lahko pri tem večinoma odstranite z vrtalno krono. Odstranitev odpada od rezanja Opeka IZO PROFI je narejena iz povsem mineralnih komponent, opeke in mineralne volne. Nastali odpad pri rezanju lahko tako odstranite skupaj z običajnim gradbenim odpadom na deponijo za gradbeni odpad. Zdrobljene opeke in mineralne volne pri tem ni treba ločevati. Zaradi deleža mineralne volne pa odpad pri rezanju vseeno ne velja kot sortiran material (npr. kot samo opeka brez ostankov malte ali betona). 6

7 Tehnika pritrjevanja Vrtanje Pritrjevanje oken Pri vrtanju v opeke IZO PROFI morate uporabiti postopek vrtanja brez udarnega načina. Poleg tega morate uporabiti ostro nabrušen sveder za trde kovine. Več mostičkov kot prevrtate, bolje se pri ustrezni dolžini vložkov porazdelijo delujoče sile v zidovju. 180 mm 190 mm Tehnika pritrjevanja X = širok okenski okvir Pri manjših zahtevah, npr. pri montaži okrasnih letev, držal za brisače, kabelskih kanalov ali svetil zadostuje sidranje le v prvi mostiček opeke (zunanji mostiček) z ustreznim vložkom (npr. Fischer univerzalni vložek UX ali Fischer razporni vložek SX). cm zunaj Pri srednjih zahtevah, npr. montaži lahkih visečih omaric ali lahkih fasadnih oblog, lahko praviloma uporabimo ustrezno dolge okvirne vložke (npr. Fischer univerzalni okvirni vložek FUR), ki zagotavljajo sidranje prek več mostičkov X = širok okenski okvir zunaj znotraj opeke (zunanji in notranji mostički). 20 cm cm 5 cm cm 50 cm znotraj Pri višjih zahtevah, npr. montaži markiz, nadstreškov, WC-jev ali težkih visečih omar je treba uporabiti ustrezno dolga injekcijska sidra (sidrni drog + izločevalni tulec + malta za injiciranje) za varno sidranje prek več mostičkov opeke. Morebitne potrebne povezave vložkov za nosilne konstrukcije je treba skrbno načrtovati in izmeriti s strani strokovnajkov. Montaža okna se izvede pri opekah IZO PROFI s pomočjo vijakov s samoreznim navojem za okenske okvirje. Pri tem je treba upoštevati, da so vijaki dovolj dolgi za varno pritrditev okna. Potrebno dolžino vijakov dobimo iz širine okenskega okvirja in prištejemo 190 mm. Namig: 50 IZO PROFI Opeka za okensko špaleto Pri opeki 50 IZO PROFI lahko poševno okensko špaleto naredimo tudi z zato namenjeno opeko za okenske špalete 50 IZO PROFI. 7

8 Podnožje (priključek) Previs zidu pri 50, 44 in 38 IZO PROFI Prosti previs čez rob surovega betona (oz. čez nosilne rešetkaste opeke, razvrščene na rob stropa) je načeloma omejen na 12 cm. Morebitnih prisotnih elementov roba stropa oz. izolacije rešetke pri tem ne smemo upoštevati. Načrtovane večje proste previse je treba glede na projekt preveriti in določiti iz statičnega vidika. 50 IZO PROFI 44 IZO PROFI 38 IZO PROFI Izdelava podnožja s talnim podzidkom pri 50, 44 in 38 IZO PROFI Pri monolitnem zidovju se za izdelavo podzidka (prva oz. prvi dve vrsti na stropu kleti ali talni plošči) praviloma uporablja opeka z majhno debelino stene, da je preprosteje izvesti navpično zatesnitev stavbe in izolacijo podzidka v območju pršenja vode. Pri opeki 50 IZO PROFI lahko za podzidek uporabimo 44 IZO PROFI ali 38 IZO PROFI. Kot podzidek za 44 IZO PROFI je primerna opeka 38 IZO PROFI ali 32 IZO PROFI. Za izdelavo podzidka z opeko 38 IZO PROFI se kot podzidek uporablja 32 IZO PROFI 50 IZO PROFI 44 IZO PROFI 38 IZO PROFI Podzidek 38 IZO PROFI Podzidek 32 IZO PROFI Strop kleti ali talna plošča Podzidek 32 IZO PROFI Strop kleti ali talna plošča Novo! Podzidek 32 IZO PROFI je dopolnilni izdelek za 44 IZO PROFI in 38 IZO PROFI. Primeren je za izdelavo podzidka (prva oz. prvi dve vrsti pri debelini stene 32 cm) na stropu kleti ali talni plošči. Pozor! Opeka 30 IZO PROFI zaradi različne geometrije lukenj (razporeditev mostičkov) iz statičnih razlogov ni primerna za podzidek za izdelavo podzidka pri opeki 38 IZO PROFI! 8

9 Stropne preklade 50, 44 in 38 IZO PROFI Potrebna globina ležišča stropa na steno znaša najmanj 20 cm. Pri opečnih stropih nosilci sami nalegajo najmanj 20 cm. Za zagotavljanje enotne osnove za omet, se v območju rešetke zunaj namesti venčna opeka. Med venčno opeko in stropno ploščo se vstavi ustrezna izolacija rešetke. 50 IZO PROFI 44 IZO PROFI 38 IZO PROFI Opaž Izolacija Opaž Izolacija Opaž Izolacija 32, -38 in IZO PROFI Iz statičnih razlogov in z upoštevanjem zahtev čim boljše zvočne izolacije se betonska horizontalna zidna vez pri opeki IZO PROFI izvede čim dlje do zunanjega roba zida. Če uporabite venčni opaž plošče, je največja debelina tega elementa omejena na 5 cm pri opeki 32 IZO PROFI in na 3 cm pri opeki -38 IZO PROFI. Pri opeki IZO PROFI se ti elementi ne uporabljajo; horizontalna zidna vez se betonira do zunanjega roba zida. ODLIČNA zvočna izolacija Pozor! Pri uporabi prefabriciranih elementov moramo dosledno upoštevati navodila za pravilno vgradnjo in zagotoviti kvalitetno povezavo med elementi stropne plošče in horizontalne vezi. Še posebej moramo iti pozorni na pravilno izvedbo naleganja na nosilni zid in povezavo sodelujočih elementov v prerezu. Pred vgradnjo betona je potrebno detajl pregledati na licu mesta s strani usposobljenih strokovnjakov. 9

10 Izdelava kotov 50 IZO PROFI V kombinaciji z opeko 38 IZO PROFI - brez vertikalne vezi IZO PROFI IZO PROFI 1./3./5...Vrsta 38 IZO PROFI 50 IZO PROFI 2./4./6...Vrsta IZO PROFI Izdelava kotov se izvede z rezanjem prilagodilnega kosa. Pri tej rešitvi ne pride do odpada pri rezanju. 38 IZO PROFI Izdelava kotov se izvede v formaciji s pomočjo celih zidakov; kalupni zidaki ali prilagodilni kosi pri tem niso potrebni. 12,5 18,5 44 Odrezan prilagodilni kos 44 IZO PROFI 1./3./5...Vrsta 44 Oba prilagodilna kosa izrežite iz ene opeke (18,5+6,5= cm)! 6,5 44 IZO PROFI ) V kombinaciji z opažnim elementom - DRYFIX vogalnikom 50, za izvedbo vertikalne vezi. 2./4./6...Vrsta ) V kombinaciji z opažnim elementom - DRYFIX vogalnikom 44, za izvedbo vertikalne vezi ) V kombinaciji z opažnim elementom - DRYFIX vogalnikom 38, za izvedbo vertikalne vezi. 32 IZO PROFI Izdelava kota s pomočjo kotne opeke - izvedba brez vertikalne vezi. 18, IZO Profi Ecke (kot) 18, i IZO PROFI Izdelava kotov se izvede v formaciji s pomočjo celih zidakov; kalupni zidaki ali prilagodilni kosi pri tem niso potrebni. 30 IZO PROFI 1/1 1./3./5...Vrsta 30 IZO PROFI 1/1 2./4./6...Vrsta ) V kombinaciji z opažnim elementom - DRYFIX vogalnikom 30, za izvedbo vertikalne vezi. 2) V kombinaciji z opažnim elementom - DRYFIX vogalnikom, za izvedbo vertikalne vezi. 10

11 Zunanji omet Sistemska priporočila Opeka Priprava podlage Osnovni omet in izravnalni omet Armirani sloj Zaključni sloj 50 IZO PROFI 44 IZO PROFI 38 IZO PROFI 32 IZO PROFI 38 PROFI Pri strojni obdelavi ni potreben osnovni obrizg 1) Osnovni obrizg Baumit (100-% prekriven) Čas sušenja pred nadaljnjo obdelavo: 3 dni Lahek osnovni omet Baumit GrundPutz Leicht Toplotna prevodnost λ ~ 0,40 W/mK Nazivna debelina ometa: 20 mm Čas sušenja min.: 7 dni za 1 cm debeline ometa Baumit ThermoExtra Toplotna prevodnost λ ~ 0,09 W/mK Baumit ThermoPutz 2) Toplotna prevodnost λ ~ 0,13 W/mK Nazivna debelina ometa: 40 mm Čas sušenja: 5 dni za 1 cm debeline ometa Izdelava armirnega sloja in izglajevanja z lepilom Baumit Strarcontact in alkalno obstojno tekstilno mrežico Baumit Startext. Čas sušenja min.: 7 dni Baumit UniPrimer (grundiranje; Čas sušenja pred nadaljnjo obdelavo: 1 dan) + Baumit NanoporTop ali Baumit SilikatTop Baumit SilikonTop Baumit GranoporTop Baumit StyleTop 30 PROFI PROFI PROFI Pri strojni obdelavi ni potreben osnovni obrizg 1) Osnovni obrizg Baumit (100-% prekriven) Čas sušenja pred nadaljnjo obdelavo: 3 dni Lahek osnovni omet Baumit GrundPutz Leicht Toplotna prevodnost λ ~ 0,40 W/mK Nazivna debelina ometa: 20 mm Čas sušenja: 7 dni za cm debeline ometa Baumit ThermoExtra Toplotna prevodnost λ ~ 0,09 W/mK Baumit ThermoPutz 2) Toplotna prevodnost λ ~ 0,13 W/mK Nazivna debelina ometa: 40 mm Čas sušenja: 5 dni za cm debeline ometa Polnjenje celotne površine kot vmesni sloj z Baumit PutzSpachtel ali Baumit HaftMörtel. Pri prehodih materialov je treba izvesti lokalno armiranje z Baumit TextilglasGitter. Pri vseh oknih je treba izvesti diagonalno armiranje z Baumit DiagonalArmierung. Čas sušenja: 7 dni Baumit UniPrimer (grundiranje; Čas sušenja pred nadaljnjo obdelavo: 1 dan) + Baumit NanoporTop Baumit SilikatTop Baumit SilikonTop Baumit GranoporTop Baumit StyleTop ali Baumit EdelPutz 3) 1) Pri ročni obdelavi lahkega osnovnega ometa Baumit Grundputz Leicht je potreben obrizg Baumit VorSpritzer (100-% prekriven). 2) Baumit ThermoPutz obdelujemo samo ročno. 3) Pri končnem premazu z Baumit EdelPutz lahko izpustimo vmesni sloj z Baumit PutzSpachtel oz. Baumit HaftMörtel. 4) Ta priporočila za ometavanje veljajo tako pri obdelavi z lepilom za ravne opeke DRYFIX.extra kot tudi pri obdelavi s tankoslojno malto. 11

12 Wienerberger Opekarna Ormož d.o.o. Opekarniška cesta Ormož
