1 RECI STREHI PREPROSTO : Izolacija za pravo ugodje doma

2 Učinkovita toplotna izolacija vaše strehe: Samo streha, pri kateri so bile upoštevane vse zahteve gradbene fizike glede toplotne zaščite ter točke rosišča, zagotavlja prijetno klimo v bivalnih prostorih, znižuje stroške ter zagotavlja dolgotrajno funkcionalnost strehe. Vse te zahteve lahko čisto proprosto izpolnite z izolacijo, visoko kakovostnim izolativnim materialom iz Poliuretana (PUR/PIR). Poleg tega se izolacija neprekinjeno polaga po strešnih špirovcih, kar preprečuje nastanek toplotnih mostov, ki vodijo do izgubljanja toplotne energije. Toplotna prevodnost: Toplotna prevodnost (λ) je lastnost materiala, ki nam pove koliko toplotne energije preide skozi material debeline 1 m, pri temperaturni razliki 1 K med obema površinama. Toplotna prevodnost je pomembna lastnost za kvaliteto izolacije. Nižja je vrednost toplotne prevodnosti, boljša je izolacijska sposobnost izolacijskega materiala. Izolacijska sposobnost materiala je vedno prikazana s stopnjo toplotne prevodnosti (WLS): Npr. Top: WLS 024 Mineralna volna: WLS 040 Primerjava stopnje toplotne prevodnosti ter debeline izolacije Lažje dosežemo tudi zahtevane Uvrednosti kot npr. z podvojitvijo debeline strešnih špirovcev ter uporabo običanje izolacije med strešnimi špirovci. WLS mm = = WLS mm WLS mm = WLS mm npr. mineralna vlakna Kompakt Tanjša izolacija prihrani prostor in stroške! Top Bramac nasvet za preprečevanje nastanka rose. V primeru, da pri prenovi ostrešja obdržimo obstoječo izolacijo med špirovci, moramo potrebno debelino plošč dimenzijsko določiti tako, da se točka rosišča nahaja v izolaciji oz. čim višje proti zgornji plasti plošče. Zlato pravilo: debelina (v cm) obstoječe mineralne volne med špirovci + 4 cm, dobimo potrebno debelino izolacije. Servis! Bramac vam nudi brezplačen servisni izračun prilagojen vašim individualnim potrebam. Izračunali vam bomo: Uvrednost toplotno zaščito ter točko rosišča pritrjevanje z vijaki Preprosto izpolnite obrazec za brezplačen izračun izolacije, na naši spletni strani 02

3 Pro optimalno za novogradnjo in obnovo Opis izdelka Izolacijski element (material) za novogradnje, s katerim izboljšamo toplotno sposobnost strehe z izolacijo med špirovci, brez potrebe po uporabi debelejših špirovcev, ali manjšanjem podstrešnega prostora. Lahko se uporablja tudi pri obnovi strehe, kadar je zagotovljena potrebna zrakotesnost strešne konstrukcije. Tehnični podatki Material: Toplotna prevodnost: Dimenzija: Debelina materiala: Gorljivost: Teža: Barva: Povezava: Prekrivanje: Kos/pakiranje: PUR/PIR trda pena s kaširanjem (prekritjem) na zgornji strani iz 3 slojne napenjalne folije iz polipropilena z IR odbijajočo površino WLS 030 (λ=0,030 W/mK) 1020 x 2400 mm (zunaj) 1000 x 2380 mm (vgrajeno) 50 mm razred E (EN norma) / B2 (DIN norma) ca. 6,8 kg/ploščo srebrna z rdečim potiskom utor/vzmetna vez integriran samolepilni trak 24 plošč na paleti ca. 57,1 m²/(vgradna dimenzija) Prednosti dopolnitev obstoječe toplotne izolacije med špirovci boljše izolacijske lastnosti v primerjavi z ostalimi izolacijskimi materiali (kamena volna, steklena volna, lesna vlakna) bistveno lažji material od izdelkov iz lesnih vlaken polaganje kot neprekinjena izolacija, brez toplotnih mostov povezava po sistemu utor in pero, zlepljeni stiki med ploščami zagotavljajo zrakotesnost materiala vgradnja neposredno na špirovce, brez opaža reflektivni sloj zagotavlja optimalno klimo v prostorih poleti in pozimi do 40% izboljšanje Uvrednosti obstoječe konstrukcije z izolacijo med špirovci difuzijsko sposoben material Dodatki sistemski vijaki slemensko/žlotni trak RECI STREHI PREPROSTO 03

4 Kompakt optimalno za obnovo Opis izdelka Izolacijski material za novogradnje, s katerim izboljšamo izolativno sposobnost strehe z izolacijo med špirovci brez potrebe po uporabi strešnih špirovcev večje debeline ali zmanjšanju podstrešnega bivalnega prostora. Lahko ga uporabimo tudi pri obnovi strehe. Tehnični podatki Material: Toplotna prevodnost: Dimenzija: Debelina materiala: Gorljivost: Barva: Povezava: Prekrivanje: Debelina 80 mm: Debelina 100 mm: Debelina 120 mm: Debelina 140 mm: Debelina 160 mm: Debelina 180 mm: PUR/PIR trda pena s kaširanjem (prekritjem) na zgornji strani iz 3 slojne spodnje napenjalne folije iz polipropilena WLS 028 (λ=0,028 W/mK) 1020 x 2400 mm (zunaj) 1000 x 2380 mm (vgrajeno) 80 do 180 mm razred E (EN norma) / B2 (DIN norma) zelena z belim tiskom utor/vzmetna vez integriran samolepilni trak 15 plošč na paleto ca. 35,7 m²/(vgradna dimenzija) 12 plošč na paleto ca. 28,6 m²/(vgradna dimenzija) 10 plošč na paleto ca. 23,8 m²/(vgradna dimenzija) 9 plošč na paleto ca. 21,4 m²/(vgradna dimenzija) 8 plošč na paleto ca. 19,0 m²/(vgradna dimenzija) 6 plošč na paleto ca. 14,3 m²/(vgradna dimenzija) Prednosti dopolnitev obstoječe toplotne izolacije med špirovci boljše izolacijske lastnosti v primerjavi z ostalimi izolacijskimi materiali (kamena volna, steklena volna, lesna vlakna) bistveno lažji material od izdelkov iz lesnih vlaken polaganje kot neprekinjena izolacija, brez toplotnih mostov povezava po sistemu utor in pero, zlepljeni stiki med ploščami zagotavljajo zrakotesnost materiala natisnjeni mrežni razdelki za enostavnejši in natančnejši razrez pohoden material zaradi načina izdelave izdelka, dobimo difuzijsko sposoben material, ki omogoča prehajanje vlage iz konstrukcije Dodatki sistemski vijaki slemensko/žlotni trak 04

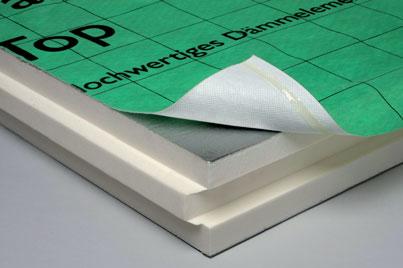

5 Top optimalno za novogradnjo Opis izdelka Zelo učinkovit izolacijski material za uporabo pri novogradnjah in obnovah streh za doseganje maksimalnega (optimalnega) izolacijskega učinka z majhno debelino izolacijskega materiala. Polagamo ga kot neprekinjeno izolacijo nad špirovci. S tem preprečimo nastanek toplotnih mostov. Lahko se polaga brez opaža. Tehnični podatki Material: Toplotna prevodnost: Dimenzija: Debelina materiala: Gorljivost: Barva: Povezava: Prekrivanje: Debelina 80 mm: Debelina 100 mm: Debelina 120 mm: Debelina 140 mm: Debelina 160 mm: Debelina 180 mm: PUR/PIR trda pena obojestransko prevlečena z aluminijem ter prevleko iz 3 slojne spodnje napenjalne folije iz polipropilena WLS 024 (λ=0,024 W/mK) 1020 x 2400 mm (zunaj) 1000 x 2380 mm (vgrajeno) 80 do 180 mm razred E (EN norma) / B2 (DIN norma) zelena s črnim potiskom utor/vzmetna vez integriran samolepilni trak 15 plošč na paleto ca. 35,7 m²/(vgradna dimenzija) 12 plošč na paleto ca. 28,6 m²/(vgradna dimenzija) 10 plošč na paleto ca. 23,8 m²/(vgradna dimenzija) 9 plošč na paleto ca. 21,4 m²/(vgradna dimenzija) 8 plošč na paleto ca. 19,0 m²/(vgradna dimenzija) 6 plošč na paleto ca. 14,3 m²/(vgradna dimenzija) Prednosti majhna toplotna prevodnost omogoča vgradnjo tanjšega sloja izolacije dopolnitev že obstoječe izolacije med špirovci boljše izolacijske lastnosti v primerjavi z ostalimi izolacijskimi materiali (kamena volna, steklena volna, lesna vlakna) bistveno lažji material od izdelkov iz lesnih vlaken polaganje kot neprekinjena izolacija, brez toplotnih mostov povezava po sistemu utor in pero, zlepljeni stiki med ploščami zagotavljajo zrakotesnost materiala pohoden material natisnjeni mrežni razdelki za enostavnejši in natančnejši razrez Dodatki sistemski vijaki slemensko/žlotni trak RECI STREHI PREPROSTO 05

6 Tehnični detajli Tipično izdelana streha: Pro Kompakt Novogradnja: 160 mm mineralne volne, 50 mm Pro, Uvrednost ca. 0,19 W/m²K, zračno nepropustna plast pod špirovci. Kompakt Obnova: stara mineralna volna odstranjena, 140 mm, Uvrednost ca. 0,19 W/m²K, zračno nepropustna plast z Bramac Universal folijo preko špirovcev. Top Obnova: 80 mm stare mineralne volne, mirujoča plast zraka, 120 mm Kompakt, Uvrednost ca. 0,16 W/m²K, zračno nepropustna plast z Bramac Universal folijo preko špirovcev. Novogradnja: 120 mm Top, Uvrednost ca. 0,19 W/m²K, zračno nepropustna plast položena na opaž nad špirovci, ki so vidni v podstrešju. Top Novogradnja: 120 mm Top, Uvrednost ca. 0,19 W/m²K, zračno nepropustna plast položena pod špirovci. 06

7 Primerjava različnih izolacijskih materialov debelina plošč [mm] Pro WLS 030 Uvrednost* 0,55 Kompakt WLS 028 Uvrednost* 0,269 0,226 0,195 0,171 0,152 Top WLS 024 Uvrednost* 0,167 0,147 0,131 WLS 035 druge izolacije WLS 040 WLS 045 Uvrednost* Uvrednost* Uvrednost* 0,334 0,280 0,242 0,212 0,189 0,379 0,318 0,275 0,242 0,216 0,423 0,356 0,308 0,271 0,242 * v Uvrednosti se upoštevajo Rsi 0,1 in Rse 0,04 Detajl zaključka strehe Detajl kapa RECI STREHI PREPROSTO 07
