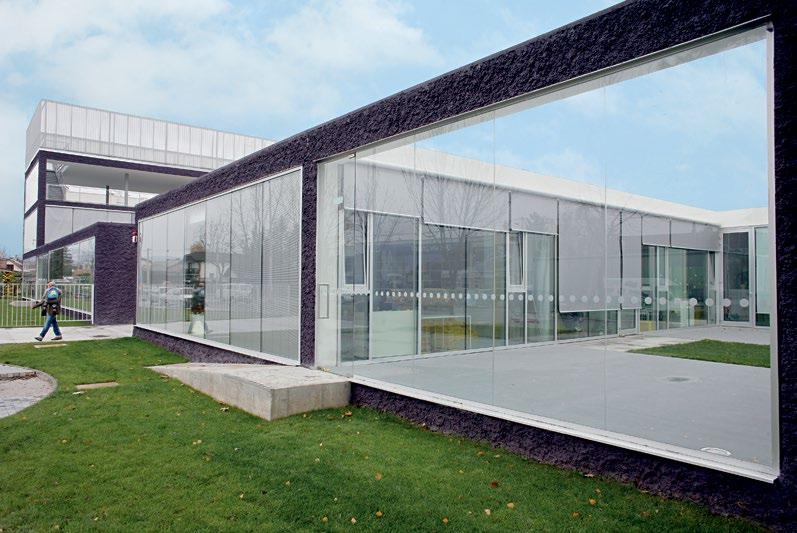

Lumenart (Hrvaška) Arhitekt: Andrija Rusjan Foto: Damir Fabijanić

Transcript

1 Mapa za projektante

2 Že tisočletja nazaj, se elementi ogenj, voda, zrak in zemlja združujejo, da ustvarjajo gradbeni material neprimerljive uporabnosti in privlačnosti. In še danes se glinena opeka izkaže s svojimi odličnimi lastnostmi. Tako iz okoljskega, energetskega in ekonomskega vidika je glinena opeka še vedno dragocen, učinkovit in naraven gradbeni material, ki ustvarja topel dom.

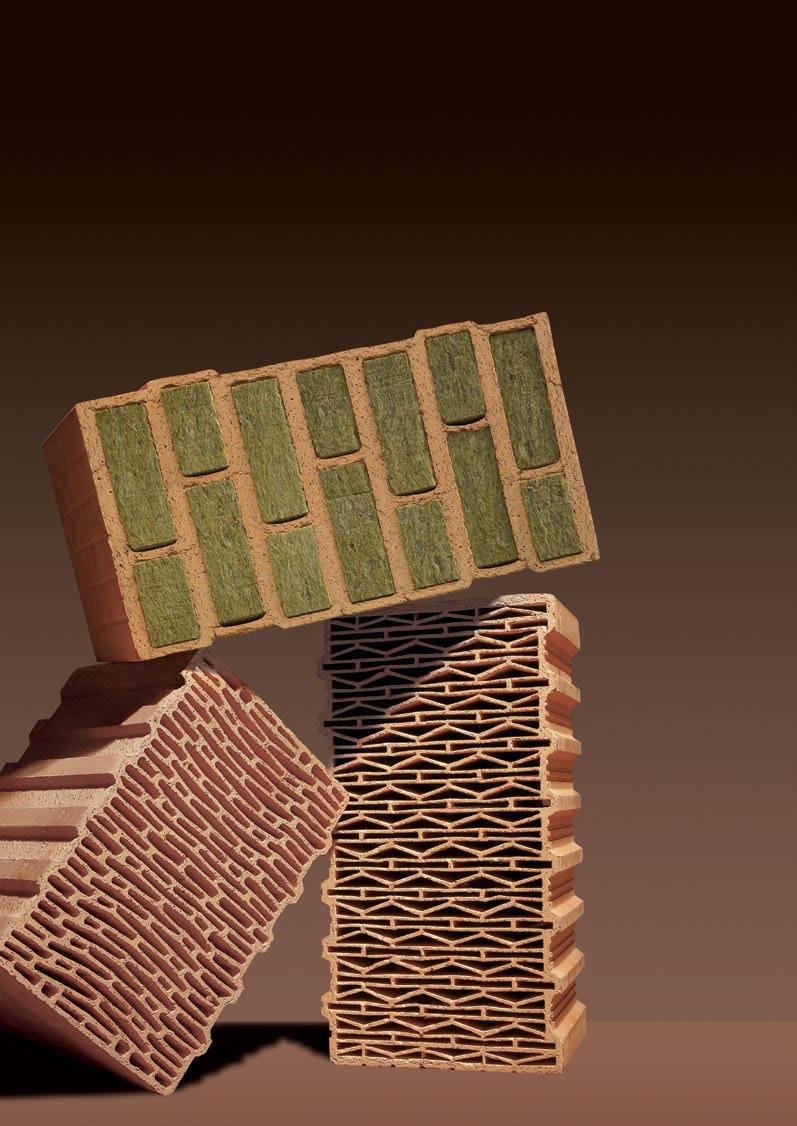

3

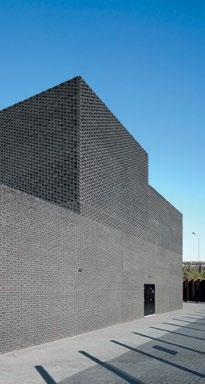

4 Lumenart (Hrvaška) Arhitekt: Andrija Rusjan Foto: Damir Fabijanić Izjava arhitekta: Čeprav je opeka tradicionalen material, nam v kombinaciji s sodobnimi materiali in oblikami vedno lahko daje pozornosti vredne rezultate. In tako bo vedno ostalo. Hrvaška je dežela zanimive in bogate sodobne arhitekture. Temelj tovrstne arhitekture je bil ustvarjen v preteklosti. Pri nas se je v glavnem vedno gradilo s preverjenimi, lahko dostopnimi in predvsem s kvalitetnimi metodami in materiali.»high tech«gradnja ni nikoli pustila globokih korenin. Opeka je od nekdaj material, ki jo arhitekti radi uporabljamo, z njo eksperimentiramo in z mislimi na njo začenjamo že v fazi koncepta v kreacijo. Hiša Lumenart je grajena z opeko, ker je lokacija za gradnjo zahtevna, ker jo je bilo potrebno hitro zgraditi, ker se je želelo dobiti zdravo delovno sredino, ker je opeka omogočala, da se realizirajo vse kreativne zamisli... 4

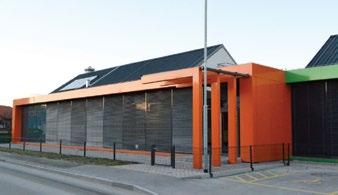

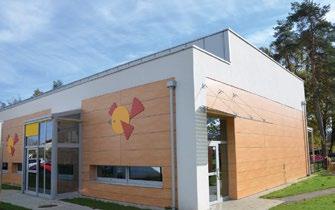

5 5 Vrtec Zagreb (Hrvaška) Arhitekt: Hrvoje Njirić Foto: Domagoj Blažević Značilnosti, ki obkrožajo grajeno okolje, se odražajo v ponovitvah manjših gradbenih enot in atrijev. Ta veriga razvitih in praznih horizontalnih prostorov se upogne navzgor in ustvarja navpično površino z vrtovi, ki postajajo terase, in hodniki, ki postajajo stopnice. Postavitev objekta, ki je namerno v sozvočju z obdajajočo mestno strukturo, ustvarja različne zunanje površine, vključno z atriji, odprtimi in pokritimi terasami ter vrtom na strehi. Območje v zadnjem delu, ki ga ni bilo mogoče pozidati, je urejeno v veliko igrišče.

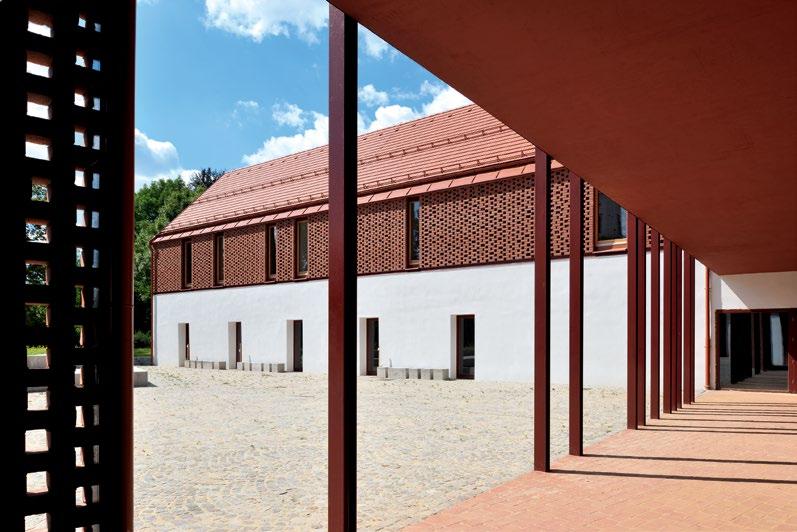

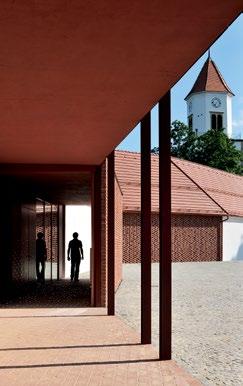

6 Grajska pristava (Slovenija) Arhitekti: Maruša Zorec, Maša Živec, Žiga Ravnikar Foto: Miran Kambič Zapuščena stavba ormoške grajske pristave je bila prenovljena in prilagojena novim vsebinam: etnografsko-arheološkemu muzeju in glasbeni šoli. Izjemno lepi obstoječi obokani prostori v pritličju so ohranjeni z obodnimi zidovi vred, novi, dodani elementi in volumni pa so po značaju popolnoma drugačni in izvedeni iz lokalnega gradnika opeke. Objekt ohranja arhitekturno zasnovo grajske pristave, obenem pa ga s sodobno likovno in tehnološko obdelavo umešča v sodobni čas. Tudi materiala, kot sta opeka in peščenjak, uporabljena za sodobne intervencije, imata korenine daleč v zgodovini. Grobe nenatančne oblike in polaganje opeke v male odprtine ustvarjajo presenetljive svetlobne podobe. Svetloba se odbija, razpršuje, sipa, blešči in pleše, medtem ko zastira zunanjo svetlobo tako, da ne moti dejavnosti v prostoru. Izjava arhitektke Maruše Zorec: Objekt se navezuje na okolico s samo obstoječo lego v prostoru, deloma pa tudi z novo rabo tradicionalnih materialov. Navdihovali smo se pri tradicionalni gradnji v širšem ormoškem prostoru in pri ambientalnih kvalitetah obstoječih prostorov. 6

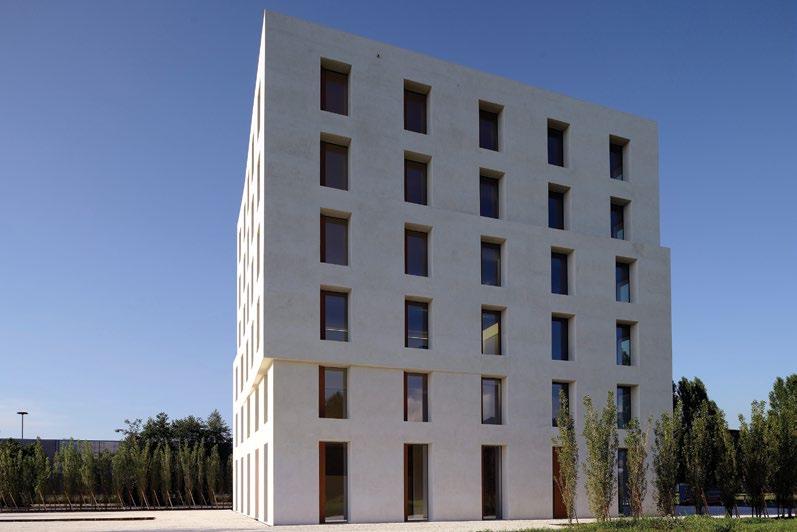

7 7 Poslovni objekt House 2226 (Avstrija) Arhitekt: Dietmar Eberle Foto: DI Norbert Prommer Poslovni objekt House 2226 v Lustenau je objekt, zgrajen iz masivnih opečnih blokov Wienerberger, ki skozi celo leto brez prezračevanja, hlajenja ali ogrevanja vzdržuje temperaturo v prostoru med 22 do 26 C, kar zagotavlja najvišji nivo udobnega bivanja. Izjava arhitekta:»pomembno je, da se v objektu konstantno vzdržuje temperatura. Hiša 2226 akumulira veliko energije in reagira izredno počasi na zunanje vplive okolja. V svojem življenju sem zgradil že veliko pasivnih hiš in moje 30-letne izkušnje pravijo, da je vse to nesmisel. Na eni strani porabimo veliko manj energije, na drugi pa ogromno denarja namenimo v kratkotrajno in rutinsko vzdrževanje strojne opreme in če na koncu preračunamo, prihranka nimamo. Moj moto je: Nazaj h koreninam! Ne želim nobene pametne hiše, nobenega pametnega mesta. Enostavno želim samo nore objekte, ki odlično funkcionirajo in so trajni.«

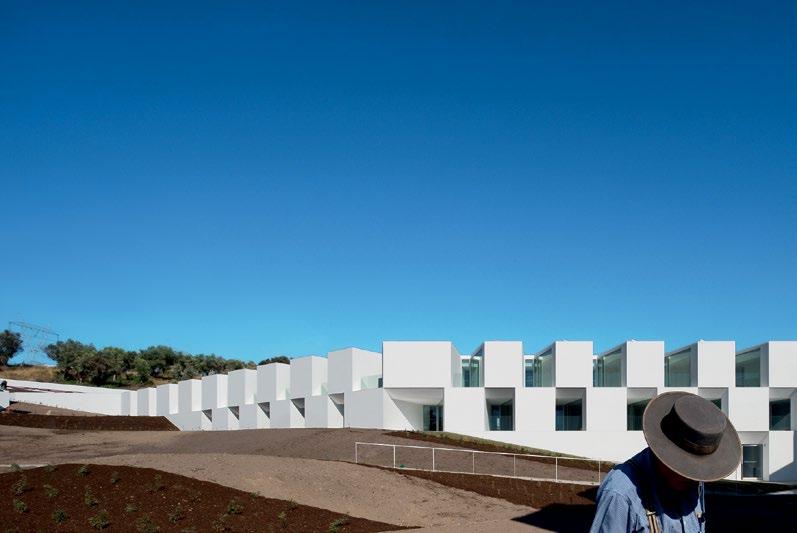

8 Reference Dom za starejše Alcácer do Sal (Portugalska) Arhitekta: Francisco in Manuel Aires Mateus Foto: Fernando in Sérgio Guerra Načrtovanje doma za starejše, ki vključuje tako funkcionalnost kot udobje uporabnikov zahteva moralno odgovornost in videnje. Zmagovalni projekt natečaja Brick Award 12 je primer, ki se je odzval na potrebe skupnosti starejših in je hkrati rešitev, definirana z besedama družbeno / privatno. Objekt je postavljen na obrobje portugalskega mesta Alcácer do Sal. Z razgibano, funkcionalno nadstropnostjo sledi terenu, ki se zliva v šahovnici podobno strukturo. Zgradba je udobno nameščena in sledi svojemu rahlo valovitemu obrisu, tako da hkrati ohranja konstantno linijo strehe, medtem ko število nadstropij variira. Bleščeče bela fasada ustvarja čudovit kontrast med zemeljsko rjavo in nebesno modro. Izjava arhitekta: Zmagovalni projekt natečaja Brick Award 12 je primer, ki se je odzval na potrebe skupnosti starejših in je hkrati rešitev, definirana z besedama družbeno / privatno. 8

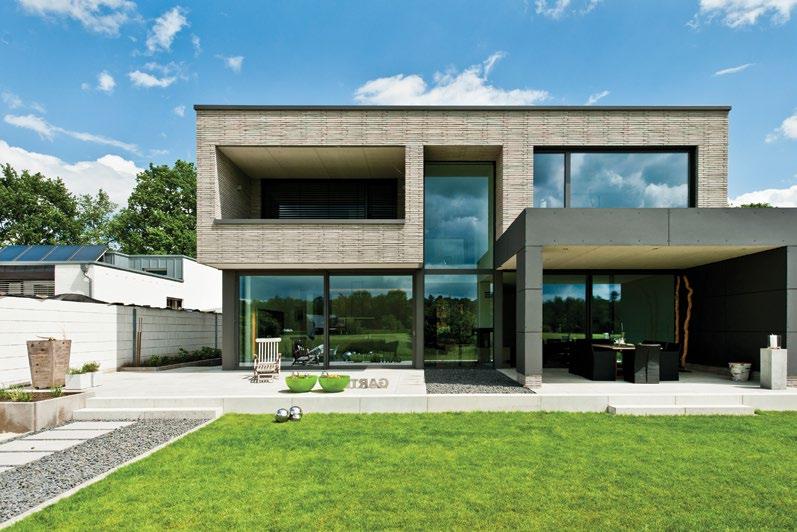

9 9 Individualna hiša (Belgija) Arhitekt: Anja Engelshove Foto: Wienerberger / Arnt Haug Dolgi format dizajnerske fasadne opeke iz programa Terca waterstruck ter ostali materiali so bili skrbno načrtovani in izbrani. Materiali popolnoma ustrezajo kubični obliki in se med seboj dopolnjujejo. Posebna fasada, ki ustvarja igro svetlobe in senc, in namerno izpuščeno obdelovanje fug dajeta občutek edinstvenosti vsake posamezne vodno obdelane opeke.

10 O nas Prva Wienerbergerjeva vizija je bila predstavljena leta 1819: Podjetje, ki narekuje trende na področju opečnih izdelkov in cevi. Skupina Wienerberger je največji proizvajalec opeke (Porotherm, Terca) na svetu in zaseda vodilno mesto na trgu glinene strešne opeke (Koramic, Tondach) v Evropi in betonskih tlakovcev (Semmelrock) v osrednji Evropi. Gradbeni materiali in rešitve iz opeke so zdrave, ekonomične in energetsko učinkovite. Wienerberger v Sloveniji Wienerberger na Hrvaškem Wienerberger v Bosni in Hercegovini Wienerberger v Evropi V Sloveniji je podjetje Wienerberger Opekarna Ormož d.o.o. vodilni proizvajalec in prodajalec zidne opeke tako po kapaciteti proizvodnje kot na področju ponudbe. Wienerberger nudi tržišču opečne izdelke in sisteme opečne gradnje, ki se proizvajajo in prodajajo pod zaščiteno blagovno znamko POROTHERM. POROTHERM opeka nudi potrošnikom obilo prednosti v primerjavi s klasično opeko: boljše izolacijske lastnosti, hitrejšo in stroškovno racionalnejšo gradnjo in ugodno bivalno klimo. Wienerberger Opekarna Ormož prodaja na slovenskem trgu tako proizvode iz domače proizvodnje kakor tudi proizvode iz drugih podjetij v skupini Wienerberger. Ormož Ljubljana Zagreb Karlovac Osjek Zadar Sarajevo Mostar Slovenija: Wienerberger Opekarna Ormož d.o.o. Hrvaška ter Bosna in Hercegovina: Wienerberger Ilovac d.d. 10

11 11 Prednosti POROTHERM sistema Uporaba toplote sonca Gradnja pozimi Odpornost na vlago Ugodna in zdrava klima Požarna odpornost Hitra gradnja Solarna energija Zrakotesnost Prihranek Sistem gradnje Varnost Energetska učinkovitost Solarna energija Akumulacija toplote Zvočna izolacija Termoizolacija Kvaliteta proizvodov Prihranek pri porabi malte Do 6 nadstropij

12 Vsebina ArgeTon 12 Zidni sistem Fasadni sistem Fasadni sistem Zidni sistem Fasadni sistem Fasadni sistem Porotherm Terca ArgeTon Sistemske rešitve za celotni objekt: opečni zidovi in stropni sistem. Trajne rešitve za fasado s klinker opeko. Rešitve za obešano fasado iz opečnih plošč različnih dimenzij in barv.

13 13 Uvod e 4 koncept Večstanovanjske stavbe Javni objekti str str str POROTHERM Zidni sistem POROTHERM Profi opeka POROTHERM W.i Plan POROTHERM S opeka POROTHERM Pomožni elementi Zidanje z opeko POROTHERM str str str str str POROTHERM Preklade in Stropni sistem POROTHERM Preklade str POROTHERM Stropni sistem str Prednosti gradnje s Stropnim sistemom str POROTHERM TERCA in ARGETON TERCA Fasadni sistem Dimenzije TERCA opeke Dilatacijske fuge Spoj nosilnega zidu in klinker fasade ARGETON Fasadni sistem Tehnična natančnost Aluminijasta konstrukcija BARRO ARGETON Bordure str str str str. 93 str str str str TEHNIČNI PODATKI Tehnični podatki POROTHERM zidnih elementov Normativi Tipski popis str str str TEHNIČNI DETAJLI Tehnični detajli str

14 e 4 koncept 4 faktorji, ki vam povedo, da delate prav Dobrodošli v koncept e 4 hiše iz opeke! Pri konceptu e 4 hiše iz opeke smo sodelovali z naravo, da lahko gradite in živite naravno in v skladu s svojo vizijo. Vaš dom je lahko naraven, zdrav, cenovno dostopen in ohrani svojo vrednost. Vse to so dobri razlogi, da se podrobneje spoznate z e 4 hišo iz opeke. 14

15 15 Energija Wienerbergerjevi izdelki iz gline veljajo za vodilne na području rešitev pri gradnji energetsko varčnih objektov. e 4 hiša iz opeke vas varuje pred nepredvidljivimi in vedno višjimi cenami energije, ker v primerjavi z drugimi rabi znatno manj energije. Izjemno učinkovito toplotno izolacijo predstavlja plašč iz opeke, ki pozimi zadržuje toploto znotraj, poleti pa zunaj idealna je tudi pri rabi obnovljivih virov energije, kot sta na primer fotovoltaika ali biomasa. Obrnite se k soncu! Izkoristite brezplačno sončno energijo kolikor se da tako, da sonce spustite v hišo točneje, v prostore, ki jih želite ogrevati. Izognite se toplotnim mostovom! Wienerberger nudi niz optimalnih gradbenih rešitev, s katerimi se boste izognili nastanku toplotnih mostov na izrazito občutljivih območjih, npr. ob oknih, balkonu ali pod stropom. Uporabite opeko kot toplotni zbiralnik! Če gradite hišo v skladu s konceptom e 4 hiše iz opeke, gradite masivno konstrukcijo. To pomeni, da izkoriščate visoko kapaciteto zadrževanja toplote, ki odlikuje opeko. Ekonomičnost Rešitve, ki izpolnjujejo zahteve najstrožjih predpisov, in to po najnižjih cenah gradnje in vzdrževanja. Čas montaže: Tradicionalne rešitve Načrtujte kompaktno gradnjo! Z načrtovanjem kompaktne gradnje obenem zmanjšujete porabo energije. S konceptom e 4 opečne hiše vlagate samo toliko denarja, kot je potrebno. Tekom na splošno drage faze gradnje vam sprejemljiva cena omogoča, da ostanete znotraj predvidenega proračuna. Zahvaljujoč nizkim stroškom režije, upravljanja in vzdrževanja ter uporabi obnovljive energije ostajajo nizki tudi skupni stroški. DRYFIX 50 % prihranka pri času gradnje s sistemom Porotherm DRYFIX Cena energije / leto Običajne stanovanjske zgradbe e 4 hiša iz opeke EUR / leta

16 e 4 koncept Ekologija Rešitve, ki ob uporabi gline izboljšujejo okoljsko bilanco. Učinkovita izolacija, ki odlikuje koncept e 4 hiše iz opeke, je predpogoj za rabo obnovljive energije in s tem povezano zmanjšanje izpustov CO 2. Obenem je opeka popolnoma ekološki gradbeni material. To pomeni, da lahko znižate stroške in obenem varujete okolje. Koristen v vseh pogledih Popolna svoboda in prilagodljivost pri načrtovanju po lastnih željah Nizki stroški gradnje Nizki stroški upravljanja Visoka energetska učinkovitost skozi celotno življenjsko dobo Visoko bivalno udobje in prijetna klima Ohranjanje vrednosti za prihodnje generacije Aktivni prispevek k zaščiti podnebja Emocije Rešitve za zdravje in dobro počutje. Rešitve z uporabo Wienerbergerjevih izdelkov iz gline zagotavljajo pogoje za zdravo življenje. Glina kot naravni material predstavlja popolno rešitev zdravo in prijetno za bivanje. Koristen v vseh pogledih Koncept e 4 hiše iz opeke ni zasnovan le s pomočjo na svetovnem trgu vodilne znamke Wienerberger, temveč tudi z veliko strasti in veselja. Veselja zaradi arhitektonske svobode, zdrave bivalne klime, ki omogoča temperaturno ravnovesje in uravnava vlago v prostoru. Veselje zaradi visoke kakovosti življenja in ohranjanja vrednosti za številne nove generacije. 16

17 17 Dejstva in številke Energija & ogrevalni sistem Površina (neto) 203 m 2 Energija, potrebna za ogrevanje 32,10 k Wh/m 2 /a Skupna potrebna energija 71,38 Wh/m 2 /a Skupna proizvedena energija 73,78 Wh/m 2 /a Emisije CO 2 0,91 kg CO 2 /m 2 /a 48 m 2 solarnih panelov 6,5 kwp fotovoltaika litrov v zbiralniku vode 40 kw moči bojlerja na drva Talno gretje v vseh prostorih Sistem zidnega gretja Gradbeni izdelki Skupine Wienerberger Zunanji zidovi Porotherm 49 W.i Profi Dryfix Notranji zidovi Porotherm Profi Dryfix + Porotherm SBZ Profi Dryfix Stropi Porotherm stropni komplet Fasada Terca fasadne opeke + Argeton keramični fasadni paneli Streha Strešniki TONDACH Tlak Semmelrock Rainer in Bianca sta lastnika prve e 4 hiše iz opeke v Evropi. Navdušena sta nad kombinacijo energetske učinkovitosti:»odlično je, da proizvedemo več energije, kot je pa rabimo za kakovostno življenje.«rainer Lugauer»Opeka nam nudi zdravo in ugodno bivalno klimo v našem domu.«bianca Lugauer

18 Večstanovanjske stavbe Moderna gradnja iz opeke Predelni zidovi Vrhunska toplotna izolacija Mehanska odpornost in trajnost Prednosti za projektanta: Enostaven statični sistem, ki omogoča ločitev nosilnega zunanjega zidu s toplotno izolacijskim ovojem Rešitve brez toplotnih mostov Visoka statična nosilnost Vrhunska zvočna izolacija z opekami, razvitimi posebej za visoko zvočno izolativnost Opeka žgana na visokih temperaturah je najboljša rešitev za požarno varnost negorljiv gradbeni material razreda A1 Kompatibilne sistemske rešitve med zunanjimi in notranjimi zidovi Obstojen gradbeni material, ki je varen pred razpokami in ima odlične mehanske lastnosti Suha gradnja opečnih zidov nima gradbene vlage, zato ni tveganja za nastajanje zidne plesni Enostavno dokazovanje potresne odpornosti večstanovanjskih stavb z računalniškim programom AmQuake Prednosti za izvajalca: Večji format opeke omogoča enostavno in hitro gradnjo z zanesljivim sistemom Dryfix.extra lepilom v dozi Lažjo manipulacijo z opeko zaradi peresa in utora ter gradnja brez malte Hitra gradnja in manj delovne sile na gradbišču Manjši stroški gradnje zaradi enostavnejše manipulacije manjša potreba po uporabi dvigal in ostalih strojev Enostavno rezanje z električno žago ali vodno žago Enostavna montaža zaščitnih odrov in opažev Enostavno zarezovanje inštalacijskih kanalov Visoka gostota in tlačna trdnost omogočata možnost enostavnega pritrjevanja Lažje delo zaradi obstoječih sistemskih rešitev Gradnja možna tudi pozimi 18

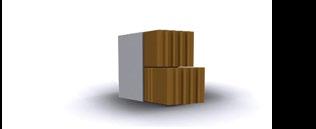

19 19 Zvočna izolacija Rešitve za okna Stropni sistem Nosilni zidovi Potresna odpornost Prednosti za stanovalca: Topla površina opečnih zidov daje prijetno bivalno klimo (hitro ogrevanje = nižji stroški) Visoka sposobnost akumuliranja toplote opeka ohranja temperaturno ravnovesje in s tem zdravo in udobno bivanje. Poleti je hladno, pozimi pa toplo Majhne zračne pore v porozirani opeki regulirajo vlago v prostoru (zidovi dihajo) Odlična kvaliteta zraka v prostorih, certificirani in preverjeni gradbeni materiali, ki ne oddajajo škodljivih snovi, temveč jih absorbirajo Varen in trajen dom Prednosti za investitorja: Kvalitetni masivni sistem visoke prodajne vrednosti Povečanje stanovanjske površine z zmanjševanjem debeline izolacije Odlični odzivi kupcev in najemnikov Trajna vrednost varna naložba v prihodnost Visoka kvaliteta bivalnih prostorov in ugodna naravna klima

20 Večstanovanjske stavbe ENAKA TOPLOTNA IZOLACIJA Prihranek na površini! 2 cm površine Porotherm 25 Profi + toplotna izolacija Prihranek 2 cm x površina AB zid s toplotno izolacijo Ob izbiri najkvalitetnejših rešitev je mogoče prihraniti pri debelini zunanjega zidu. Porotherm opeka vam ob svojih izjemnih toplotnih lastnostih ter ob dodatni primerni toplotni izolaciji omogoča dodatni prihranek, npr. pri večstanovanjskem, 4-nadstropnem objektu z neto površino 1600 m 2 je mogoče prihraniti do 1,3 % površine pri sami debelini konstrukcije. V takem primeru bi to pomenilo prihranek okrog EUR! Za vse vrste hiš, ne glede na to, ali gre za nizkoenergijsko, pasivno, solarno ali plus energijsko hišo, je dostopna izvedba z monolitnimi zidovi brez izolacije ter z dodatno izoliranimi zidovi. S kombinacijo Porotherm toplotno izolacijskih opek se ustvarja visoka stopnja izolacije s tankimi zidovi, kot je to primer pri sistemu gradnje Porotherm 20/50 Profi ali Porotherm 25 Profi. HITROST GRADNJE: Do 3-krat hitrejša gradnja. Čas je denar! S pomočjo inovativnih rešitev podjetja Wienerberger lahko ustvarimo dodatni zaslužek, ki ga omogoča hitrejša gradnja in lažja manipulacija na gradbišču. Gradnja s sistemom Porotherm Profi je do 3-krat hitrejša v primerjavi z ostalimi rešitvami, suha gradnja pa omogoča takojšnje napredovanje del. AB 4,35 h 0,96 h PTH 30 S 3,20 h 0,96 h PTH 30 PROFI 1,60 h 0,48 h PTH 25 S 3,05 h 0,76 h Izvor podatkov: GNG Norme, Wienerberger Opekarna Ormož d.o.o. PTH 25 PROFI 1,53 h 0,38 h PTH 20 S 3,20 h 0,64 h PTH PROFI 1,48 h 0,30 h Vrsta konstrukcije Poraba časa za izgradnjo 1 m 3 zidu za izgradnjo 1 m 2 zidu PRIMERJAVA CENE KONSTRUKCIJE: Ugodnejša investicija! Sistem gradnje Porotherm večkratno upraviči investicijo, saj kot mnogobarvnež odgovarja na izzive, pred katerimi se boste znašli, upoštevajoč debelino samega zidu in izolacijo, toplotne lastnosti, prihranke, ki se ustvarijo ob gradnji, nižje manipulativne stroške, enostavnost, lahko in čisto postavitev ter dolgoročno vzdržljivost same zgradbe. Vse navedeno predstavlja celo vrsto upravičenj za investicijo v sistem gradnje Wieneberger. 20

21 , , Debelina zidu 10 9,5 100 Izolacija 21 AB + izo PTH 30 PROFI + izo PTH 30 S + izo PTH 25 PROFI + izo PTH 25 S + izo PTH 20 S + izo PTH PROFI + izo Vrsta konstrukcije Indeks cen v EUR/m2 % 40 39, , ,5 34 Skupna debelina sistema (cm) POTRES: Nadstropnost zidanih stavb Število nadstropij Maximalno št. nadstropij 4 Pripombe: V modelu izračuna s pomočjo programa AmQuake je upoštevana os betonskega dvigala. Rezultatov ni mogoče neposredno primerjati s številkami iz tabele št. 9.3, po evropski normi SIST EN Zid debeline 25 cm Zid debeline 30 cm Maks. število nadstropij po SIST EN ,25 0,225 0,2 0,175 0,15 Referečni pospešek tal Potresna karta Slovenije povratna doba 475 let Po analizah parametrov, v skladu z Maribor 0,100 M. Sobota 0,100 evropskim standardom SIST EN , in izračuni je mogoče graditi zidano konstrukcijo tudi do 6 nadstropij, odvisno od koncepta projekta. Zagotovljena je možnost uporabe primernih, zanesljivih in Kranj Celje 0,150 0,225 Nova Gorica 0,175 Koper 0,100 modernih orodij za izračun zidanih konstrukcij. Če projektirate ali gradite zidano konstrukcijo, vam podjetje Wienerberger brezplačno Ljubljana 0,250 Postojna 0,200 Ptuj 0,125 nudi programsko opremo AmQuake. Novo mesto 0,175 Kočevje 0,125 Model za izračun po programu AmQuake

22 Večstanovanjske stavbe PRIHRANEK ENERGIJE: Do 9-krat hitrejši odziv ogrevanja in nižji stroški! Pomebno je vedeti, da bi potrebovali 48 ur, da bi pri AB konstrukciji notranje površine zidov iz začetne temperature T 0 = 10 C ogreli na želeno temperaturo T 2 = 21 C, medtem ko bi se nam v enakih pogojih notranje površine opečnih sten grajene iz opeke POROTHERM 25 PROFI iz začetne temperature T 0 = 10 C na želeno temperaturo AB + izolacija T 2 = 21 C ogrele že v 5-tih urah. Toplotni tok na notranji površini je q = 30 W/m 2, kar pomeni, da je potrebno 43 ur, da dosežemo enako temperaturo. Potrebna energija na enoto površine znaša: Q = 43*30 = 1290 Wh/m 2. Vir: Študija prof. B. Trogrlić: Nestacionarni prehod toplote (Betonski zid + izolacija) vs. (POROTHERM 25 PROFI + izolacija). 10 C 12 C 13 C 21 C 1 h 6 h 9 h 48 h 15 C Porotherm opeka 1 h 22 C 6 h ZVOČNA IZOLACIJA: Zaščita pred hrupom! Merjenja zvočne izolativnosti opečnih zidov dokazujejo, da so opečni zidovi odlična rešitev za zvočno izolacijo. V kombinaciji s posebnimi zvočno izolativnimi opekami se doseže zvočna izolativnost tudi do 61 db, kar ustreza rešitvam za zidove s potrebo po visoki zvočni izolaciji (šole, bolnišnice, zid med dvemi stanovanji...). Porotherm 25 SSZ HD OGNJEODPORNOST: Varnost in zaščita! Opeka, ki je žgana pri 900 ºC, spada v razred negorljivosti A1. Zidovi, debelejši od 10 cm, ki so grajeni z opeko Porotherm, spadajo v razred požarne odpornosti EI 90, nosilni zidovi debeline 25 cm in več pa spadajo v razred požarne odpornosti REI 180. Varnejšega ne boste našli! Zid iz opeke Požarna varnost v skladu s SIST EN Porotherm 8 EI 60 Porotherm 10, 11,5 EI 90 Porotherm 20 REI 90 Porotherm 25, 30, 38, 50 REI

23 23 DIFUZIJA VODNE PARE: Prostori, ki dihajo. Zdrava naravna klima. Kombinacija zidu iz opeke POROTHERM PROFI in toplotne izolacije, ki omogoča prehod vlage, je odlična kombinacija za prijetno in zdravo klimo v objektu ,5 AB EPS PTH Kamena volna Material Faktor difuzije vodne pare µ AB 90 EPS 60 Kamena volna 3,5 POROTHERM opeka 8 Vlaga ostaja v hiši ustvarjeni so pogoji za nezdravo klimo v prostoru. Hiša, ki diha ustvarjeni so pogojii za zdravo klimo v prostoru.

24 Javni objekti ODGOVORNOST DO BODOČIH GENERACIJ: Graditi zdravju prijazno. 24

25 25 Samo najboljše je dovolj dobro za naše otroke. Danes je to mišljenje pomembno vodilo skupnosti, ko se izbira gradbeni material za izgradnjo novih vrtcev. V preteklosti je zaradi nižjih investicijskih stroškov bila velikokrat izbrana montažna ali energetsko neučinkovita varianta gradnje. Danes je odločitev o izbiri gradbenega materiala za gradnjo vrtcev veliko bolj odgovorna temelji na vodilu trajnostne in energetsko učinkovite gradnje. Gradnja z opeko izpolnjuje vse te zahteve. Wienerbergerjev sistem opečne gradnje Porotherm nudi optimalne proizvode za zdravo, ekološko sprejemljivo gradnjo. Najnovejše generacije opeke Porotherm Profi ali Porotherm opeke z integrirano toplotno izolacijo iz kamene volne so temelji energetsko učinkovite gradnje in zagotavljajo odlično naravno klimo v prostoru. Inovativne opeke s pripadajočimi sistemskimi rešitvami omogočajo rešitve za vse vrste energetsko učinkovite gradnje in dajejo odgovor na izziv direktive Vrtec TEZNO (Slovenija) Arhitekta: A consulting (Jelenko in Barbara Ačanski) Foto: Urška Vouri Nekonvencionalno ustvarjanje Gradnja otroških vrtcev z jasnimi urbanističnimi, administrativnimi in tudi finančnimi prednostmi predstavlja pravi izziv za arhitekte. Ob tem morajo biti zgradbe energetsko učinkovite, ekološko sprejemljive in trajnostne. Vrtci grajeni z Wienerbergerjevimi sistemi združujejo funkcionalnost, kreativnost, ekološko in trajnostno gradnjo ter najnovejše tehnologije na najvišjem nivoju. Neodvisne raziskave na Inštitutu za gradbeno biologijo v Rosenheimu in na Inštitutu Sentinel Haus v Freiburgu v Nemčiji so dokazale, da proizvodi ne vsebujejo škodljivih snovi in da ne prihaja do izhlapevanja emisij, ki bi škodljivo vplivale na zdravje. Vedno večja pojavnost alergij pri otrocih je vse bolj pomemben dejavnik pri izbiri gradbenih materialov za naše otroke. In na koncu: odlična zvočna izolacija je dosežena z masivno opeko. A to ne veseli le»majhnih ušes«. Kot vodilni proizvajalec opeke na svetu in Evropi se Wienerberger ukvarja z vsemi vidiki zdravega bivanja, npr.: z Inštitutom Sentinel Haus iz Freiburga, ki od leta 2004 raziskuje in svetuje na področju te problematike. Ljudje preživimo do 80 % svojega časa v zaprtih prostorih. Zaradi tega so kemijski, fizični in biološki faktorji, ki vplivajo na zrak v prostoru vse pomembnejši za zdravje. Vse več pozornosti se namenja tudi glivicam, plesnim, hlapljivim organskim spojinam in elektrosmogu. Opeke Porotherm so dobile certifikat v različnih priznanih raziskovanjih v skladu s konceptom okoljskega znaka Nature plus. Vrtec Manka Golarja, Gornja Radgona, enota Črešnjevci Arhitektka: Mariapia Tessarolo, udia, Progrin d.o.o.

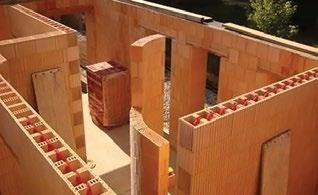

26 Javni objekti Optimalna poraba energije Visoka energetska učinkovitost se doseže s kompleksnim in natačnim pristopom k projektiranju, uporabo gradbenih materialov za energetsko učinkovito gradnjo ter z visoko učinkovitim sistemom prezračevanja z rekuperacijo toplote. Vsi gradbeni materiali Wienerbergerjevega sistema jamčijo optimalno udobnost in kvaliteto objekta. Masivni zrakotesni opečni zidovi ustvarjajo zdrav bivalni prostor s prijetno in zdravo bivalno klimo. Opeka je odlična podlaga za izvedbo inštalacije zidnega ogrevanja, ki se lahko vgradi namesto tradicionalnega ogrevalnega sistema. Prednost zidnega ogrevanja je termodinamični način delovanja. V prostorih je 70 % toplote rezultat sevanja in približno 30 % rezultat konvekcije. Odlična energetska učinkovitost Masivna opeka Porotherm Profi s posebno geometrijo lukenj se priporoča za gradnjo zidov v energetsko učinkovitih objektih. Zahvaljujoč odlični sposobnosti akumulacije toplote monolitnih zidnih konstrukcij ohranjajo prijetno hladne prostore tudi v poletnih najbolj vročih dneh. Porotherm 38 Profi Porotherm 50 W.i Opeka polnjena s kameno volno Zvočna izolacija Inovativni proizvodi dobivajo točke tudi za zvočno izolacijo. Opeka 25 SSZ HD je razvita za posebne zahteve in se odlikuje z izjemno gosto masivno mrežno strukturo in z veliko gostoto. Zvočno-izolacijska vrednost Rw = 56 db, pri debelini zidov 25 cm, zadovoljuje kriterije standardnih predpisov kot tudi zahteve za višjo zvočno izolacijo. Masivni opečni zid je garancija za mir znotraj in izven prostora. Cevni sistem ogrevanja v opečnem zidu»cevni sistem za stensko ogrevanje«porotherm 25 SSZ HD 56 db Zvočno izolacijska opeka, ki se polni z malto ali betonom, 61 db 26

27 27 Zdrava klima v prostorih za otroke Pri gradnji vrtcev je še posebej pomembno, da nas vodi misel na zdravo bivalno okolje, zato moramo zavestno izbirati materiale brez škodljivih snovi, da bo lahko vrtec istočasno raj za igro in oaza dobrega počutja za najmlajše. Za gradnjo zidov uporabljamo opeko nove generacije, ki je kot vsa Wienerbergerjeva opeka narejena iz štirih naravnih elementov: ognja, zraka, vode in gline. Ne vsebuje škodljivih snovi in ni prisotnega izhlapevanja, tako da ne povzroča alergij. Varnost Opeka s svojimi odličnimi lastnostmi vzdržuje najvišjo raven varnosti objekta. Visoka trdnost in trajnost opeke trajno varuje objekt pred zunanjimi vplivi in nepredvidljivimi vplivi iz okolja, ki so zaradi ekstremnih klimatskih in vremenskih razmer čedalje pogostejši. Opeka se v samem procesu proizvodnje žge pri 900 C in je negorljiv gradbeni material razreda A1. Z opeko dosežemo najvišjo požarno odpornost gradbene konstrukcije. Nizki stroški vzdrževanja Otroški vrtec je dvakratna vrednost naložbe mesta. Stroški gradnje in vzdrževalni stroški so nižji, hkrati pa je vrtec zdravo bivalno okolje prihodnjim generacijam. eur Požarna odpornost opečnih zidov POROTHERM Opečni zid Požarna odpornost po SIST EN Porotherm 8 EI 60 Porotherm 10,11,5 EI 90 Porotherm 20 REI 90 Porotherm 25, 30, 38, 50 REI Stroški sanacije za 80 let Stroški sanacije za 60 let Stroški sanacije za 40 let Stroški sanacije za 20 let Monolitna konstrukcija Večslojna konstrukcija Začetna investicija Vrtec Sonček Rogoza (Slovenija) Arhitekt: Uroš Rošker, udia

28 28

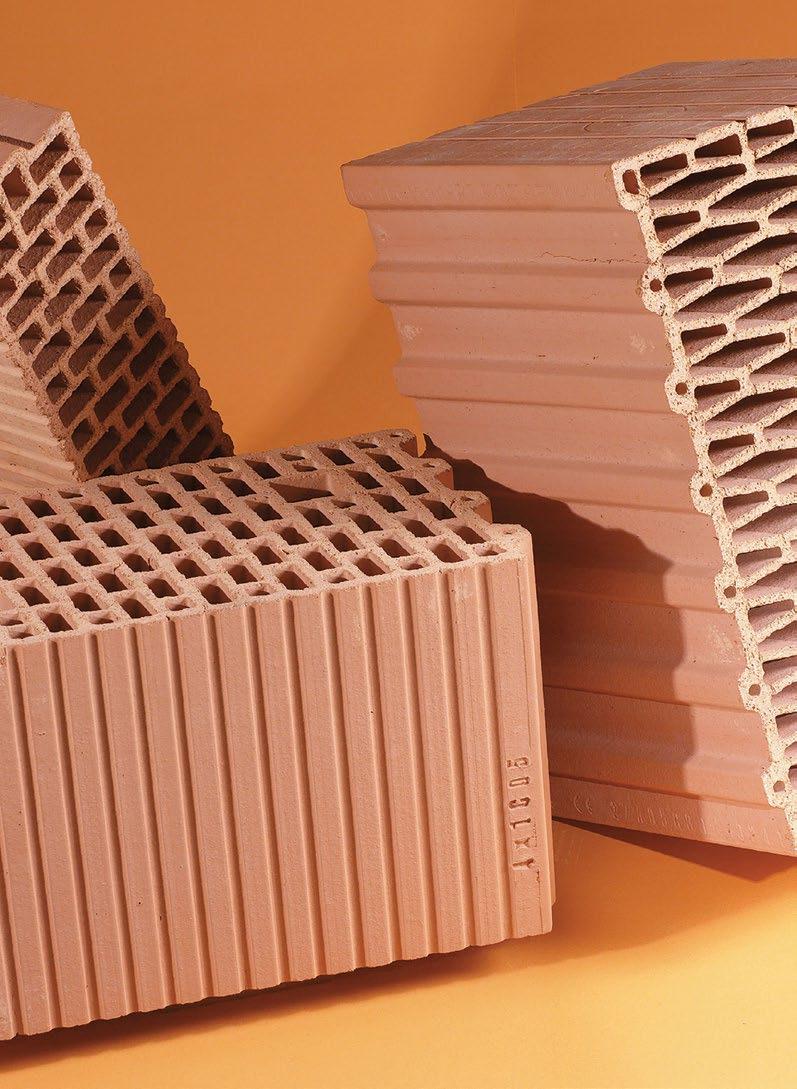

29 29 POROTHERM Zidni sistem POROTHERM Profi Porotherm Profi opeka str. 30 Tehnično soglasje str. 31 Porotherm 50 Profi str. 32 Porotherm 38 Profi str. 33 Porotherm 30 Profi str. 34 Porotherm 25 Profi str. 35 Porotherm Profi str. 36 Porotherm Profi str. 37 Porotherm Profi str. 38 Porotherm W.i Plan str. 39

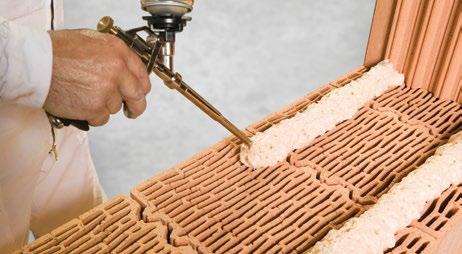

30 Porotherm PROFI Gradnja ob vsakem letnem času POROTHERM DRYFIX.extra je najhitrejša rešitev za obdelavo POROTHERM brušene opeke. Namesto debelega sloja malte se horizontalne stične površine lepijo z izredno čvrstim Dryfix.extra lepilom za opeko POROTHERM PROFI. S tem izredno hitrim in suhim DRYFIX.extra načinom obdelave brušene opeke je mogoče brez prekinitve zidati celo pozimi, pri temperaturi do 5 ºC. POROTHERM DRYFIX.extra je lepilo, zelo preprosto za uporabo in ob vsakem letnem času takoj pripravljeno za nanos. S tem so mešalec za malto ter visoki stroški prevoza malte in manipulacije ter nanašanja malte stvar preteklosti. Čisto gradbišče, enostavna logistika, hitro in enostavno zidanje omogočajo ekonomično gradnjo ob vsakem letnem času. POROTHERM PROFI OPEKA gradbeni material 21.stoletja POROTHERM Profi opeka z izrednimi toplotnimi karakteristikami je s pomočjo nadzorovanega računalniškega postopka natančno brušena na obeh naležnih površinah. Zidanje opeke je zelo enostavno, hitro in natančno. Kot vezivno sredstvo se uporablja POROTHERM DRYFIX.extra lepilo, ki zagotavlja izredne toplotne lastnosti, manjši strošek pri materialu za zidanje, vendar so zaradi suhe in hitre gradnje objekti prej pripravljeni za vselitev. Wienerberger, inovativnost, znanje in vrhunska tehnologija so garancija za izredno kvaliteto izdelka in rešitve. Z izbiro izdelka podjetja Wienerberger ustvarjate trajno vrednost ter gradite moderno in energetsko učinkovito! POROTHERM Profi opeka je naravni in ekološko sprejemljiv izdelek, narejen iz naravnih materialov gline, peska in žagovine, opeko pa je mogoče tudi reciklirati. Kot vezivno sredstvo se uporablja enokomponentno lepilo POROTHERM DRYFIX. extra, ki zagotavlja izredne toplotne lastnosti, manjšo porabo materiala ter hitro in enostavno gradnjo. Enokomponentno lepilo POROTHERM DRYFIX.extra je turbo rešitev za obdelavo POROTHERM brušene opeke. Namesto debelega sloja malte se spojnice lepijo z izredno učinkovitim lepilom POROTHERM DRYFIX.extra. Z lepilom POROTHERM DRYFIX.extra in Profi opeko je mogoče graditi tudi pozimi, pri temperaturi do 5 ºC. POROTHERM DRYFIX.extra je lepilo, zelo preprosto za uporabo in ob vsakem letnem času takoj pripravljeno za nanos; mešalec za malto in visoki stroški prevoza malte pa so brez dvoma stvar preteklosti. Čisto gradbišče, enostavna logistika, hitro in enostavno zidanje omogočajo ekonomično gradnjo ob vsakem letnem času. 30

31 31 SLOVENSKO TEHNIČNO SOGLASJE Zakon o gradbenih proizvodih (ZG Pro-1, Ur. l. RS št //2013-9) Slovensko tehnično soglasje se podeli na zahtevo proizvajalca in temelji na preiskavah, preizkusih ali oceni, s sklicevanjem na ustrezne osnovne zahteve za gradbene objekte, ki so navedeni v prilogi Uredbe 305/2011/EU. Gradbenemu proizvodu, za katerega se ugotovi, da ustreza predvideni uporabi, Slovensko tehnično soglasje podeli organ Slovensko tehnično soglasje, ki je pravna oseba in je z dovoljenjem ministra pristojnega za trg določen za podeljevanje Slovenskega tehničnega soglasja. Slovensko tehnično soglasje: STS-11/0036 za opečni sistem POROTHERM DRYFIX.extra je podelil ZAG - Zavod za arhitekturo in gradbeništvo, Ljubljana. Na podlagi podeljenega tehničnega soglasja je na osnovi pregleda kontrole proizvodnje izdan: CERTIFIKAT KONTROLE PROIZVODNJE REG ZGPro Proizvajalci Zidni elementi: Wienerberger Ilovac d.d., Karlovac Lepilo DRYFIX.EXTRA: Polypag AG, Švica Mehanska trdnost in stabilnost Mejno stanje nosilnosti Metoda dokazovanja (preskus, izračun) SIST EN 1990 SIST EN 1991 SIST EN SIST EN SIST EN Način izražanja vrednostne ravni izračun z upoštevanjem: - tankoslojnih stičnih reg, - materialni varnostni faktor γ M = 1,5 - faktor obnašanja q = 2,0 za analizo po standardu SIST EN Zahtevana vrednostna raven vrednosti mejnih obremenitev mora biti manjša od vrednosti računskih nosilnosti E d,dst E d,stb E d,dst..projektna vrednost učinkov vplivov, ki zmajšujejo stabilnost E d,stb..projektna vrednost učinkov vplivov, ki povečujejo stabilnost

32 Porotherm PROFI POROTHERM 50 Profi Tehnične karakteristike Dimenzije 25x50x24,9 cm Debelina zidu d 50 cm NF 15,96 NF/kom Masa m 20,2 kg Poraba opeke 16 kom/m² Poraba opeke 32,0 kom/m³ Poraba tankoslojne malte 7//14 l/m² // l/m³ Poraba lepila DRYFIX.extra 150//300 ml/m² // ml/m³ Koliko m² zidu pozidamo z 1 m³ opeke 2,00 m² Obtežba za m² zidu (tankoslojna malta/dryfix.extra) 3,30//3,25 kn/m 2 Obtežba za m³ zidu (tankoslojna malta/dryfix.extra) 6,60//6,50 kn/m 3 Mehanske karakteristike Normativi Zidanje zidov z opeko POROTHERM 50 Profi v tankoslojni malti Material Delo opeka 32 kom/m 3 t.malta 14 l/m 3 KV 1,2 h/m 3 PKV 0,5 h/m 3 Zidanje zidov z opeko POROTHERM 50 Profi z lepilom POROTHERM DRYFIX.extra Material Delo opeka 32 kom/m 3 lepilo 300 ml/m 3 KV 1,05 h/m 3 PKV 0,42 h/m 3 Tlačna trdnost f 8,0 N/mm² Horizontalna tlačna trdnost f h 2,0 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit λ 0,09 W/mK Bruto volumen ρ 650 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost F0 Vsebnost aktivnih topljivih soli S0 Ognjeodpornost Razred požarne odpornosti 120* min * Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. Odlična toplotna in zvočna izolacija ter potresna odpornost. Enostavna, hitra, ekonomična in natančna gradnja. Zaradi sposobnosti akumulacije toplote se zidovi pozimi počasi hladijo, poleti pa počasi segrevajo. Za gradnjo pasivnih in nizkoenergetskih hiš. Hitra in enostavna gradnja z izrednimi toplotnimi lastnostmi. Natančen, vizualno lep opečni blok brez maltnih rež je optimalna podlaga za omet. Maksimalna toplotna zaščita, brez toplotnih mostov. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek. 32

33 33 POROTHERM 38 Profi Tehnične karakteristike Dimenzije 25x38x24,9 cm Debelina zidu d 38 cm NF 12,13 NF/kom Masa m 19,0 kg Poraba opeke 16 kom/m² Poraba opeke 42,1 kom/m³ Poraba tankoslojne malte 4,0 // 10,5 l/m² // l/m³ Poraba lepila DRYFIX.extra 150 // 395 ml/m² // ml/m³ Koliko m² zidu pozidamo z 1 m³ opeke 2,63 m² Obtežba za m² zidu (tankoslojna malta/dryfix.extra) 3,12 // 3,00 kn/m 2 Obtežba za m³ zidu (tankoslojna malta/dryfix.extra) 8,41 // 8,28 kn/m 3 Mehanske karakteristike Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2,5 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit λ 0,126 W/mK Bruto volumen ρ 800 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost F0 Vsebnost aktivnih topljivih soli S0 Ognjeodpornost Razred požarne odpornosti REI 180* min Normativi Zidanje zidov z opeko POROTHERM 38 Profi v tankoslojni malti Material Delo opeka 42,1 kom/m 3 t.malta 10,5 l/m 3 KV 1,10 h/m 3 PKV 0,47 h/m 3 Zidanje zidov z opeko POROTHERM 38 Profi z lepilom POROTHERM DRYFIX.extra Material Delo opeka 42,1 kom/m 3 lepilo 395 ml/m 3 KV 1,02 h/m 3 PKV 0,43 h/m 3 * Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun Odlična toplotna in zvočna izolacija ter potresna odpornost. Enostavna, hitra, ekonomična in natančna gradnja Zaradi sposobnosti akumulacije toplote se zidovi pozimi počasi hladijo, poleti pa počasi segrevajo. Kot vezivno sredstvo se uporablja POROTHERM DRYFIX.extra enokomponentno lepilo, ki zagotavlja izredne toplotne lastnosti, manjšo porabo gradbenega materiala, zaradi suhe in hitre gradnje pa so objekti hitro pripravljeni za vselitev. Natančen, vizualno lep opečni blok brez maltnih rež je optimalna podlaga za omet. Maksimalna toplotna zaščita, brez toplotnih mostov. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek.

34 Porotherm PROFI POROTHERM 30 Profi Tehnične karakteristike Dimenzije 25x30x24,9 cm Debelina zidu d 30 cm NF 9,60 NF/kom Masa m 15 kg Poraba opeke 16 kom/m² Poraba opeke 53,3 kom/m³ Poraba tankoslojne malte 3,0 // 10,0 l/m² // l/m³ Poraba lepila DRYFIX.extra 150 // 500 ml/m² // ml/m³ Koliko m² zidu pozidamo z 1 m³ opeke 3,33 m² Obtežba za m² zidu (tankoslojna malta/dryfix.extra) 2,4 // 2,3 kn/m 2 Obtežba za m³ zidu (tankoslojna malta/dryfix.extra) 8,13 // 7,93 kn/m 3 Mehanske karakteristike Normativi Zidanje zidov z opeko POROTHERM 30 Profi v tankoslojni malti Material Delo opeka 53,3 kom/m 3 t.malta 10 l/m 3 KV 1,2 h/m 3 PKV 0,50 h/m 3 Zidanje zidov z opeko POROTHERM 30 Profi z lepilom DRYFIX.extra Material Delo opeka 53,3 kom/m 3 lepilo 500 ml/m 3 KV 1,12 h/m 3 PKV 0,48 h/m 3 Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2,5 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit λ 0,138 W/mK Bruto volumen ρ 800 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost F0 Vsebnost aktivnih topljivih soli S0 Ognjeodpornost Razred požarne odpornosti REI 180* min * Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. Odlična toplotna in zvočna izolacija in potresna odpornost. Enostavna, hitra, ekonomična in natančna gradnja. Zaradi sposobnosti akumulacije toplote se zidovi pozimi počasi hladijo, poleti pa počasi segrevajo. Idealen za gradnjo na mediteranu. Izredna toplotna izolacija, ki nadomešča dodatno izolacijo do 9 cm v primerjavi z zidom grajenim iz klasične opeke. Zaradi gostote je odličen pri akumulaciji toplote, kar dodatno prispeva k prihranku energije. Zelo hiter odziv pri ogrevanju zidov, kar je zaželena lastnost pri gradnji javnih objektov, apartmajev in hotelov. Natančen, vizualno lep opečni blok brez maltnih rež je optimalna podlaga za omet. Maksimalna toplotna zaščita, brez toplotnih mostov. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek. 34

35 35 POROTHERM 25 Profi Tehnične karakteristike Dimenzije 37,5x25x24,9 cm Debelina zidu d 25 cm NF 12,00 NF/kom Masa m 18,5 kg Poraba opeke 10,5 kom/m² Poraba opeke 42,7 kom/m³ Poraba tankoslojne malte 2,5 // 10,0 l/m² // l/m³ Poraba lepila DRYFIX.extra 150 // 610 ml/m² // ml/m³ Koliko m² zidu pozidamo z 1 m³ opeke 4,07 m² Obtežba za m² zidu (tankoslojna malta/dryfix.extra) 1,94 // 1,90 kn/m 2 Obtežba za m³ zidu (tankoslojna malta/dryfix.extra) 7,76 // 7,60 kn/m 3 Mehanske karakteristike Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2,5 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit λ 0,145 W/mK Bruto volumen ρ 700 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost F0 Vsebnost aktivnih topljivih soli S0 Ognjeodpornost Razred požarne odpornosti REI 180* min Normativi Zidanje zidov z opeko POROTHERM 25 Profi v tankoslojni malti Material Delo opeka 42,7 kom/m 3 t.malta 10,0 l/m 3 KV 1,22 h/m 3 PKV 0,41 h/m 3 Zidanje zidov z opeko POROTHERM 25 Profi z lepilom DRYFIX.extra Material Delo opeka 42,7 kom/m 3 lepilo 610 ml/m 3 KV 1,19 h/m 3 PKV 0,34 h/m 3 * Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. Odlična toplotna in zvočna izolacija ter potresna odpornost. Gradnja z opeko Porotherm 25 Profi je trikrat hitrejša od klasičnega načina gradnje. Poleg hitrosti ima opeka tudi izredno nizko toplotno prevodnost, ki zagotavlja odlično toplotno izolacijo ob minimalni uporabi dodatne izolacije, kar ta sistem gradnje dela neprekosljivega, ko gre za tanjše zidove. Zaradi svojih lastnosti je primerna za gradnjo večstanovanjskih zgradb, saj tako prihranimo pri neto površini. Natančen, vizualno lep opečni blok brez maltnih rež je optimalna podlaga za omet. Maksimalna toplotna zaščita, brez toplotnih mostov. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek.

36 Porotherm PROFI POROTHERM Profi Tehnične karakteristike Dimenzije 50x20x24,9 cm Debelina zidu d 20 cm NF 12,80 NF/kom Masa m 18 kg Poraba opeke 8 kom/m² Poraba opeke 40 kom/m³ Poraba tankoslojne malte 2 l/m² Poraba lepila DRYFIX.extra 750 ml/5 m 2 Koliko m² zidu pozidamo z 1 m³ opeke 5 m² Obtežba za m² zidu (tankoslojni/dryfix.extra) 1,39 // 1,32 kn/m 2 Mehanske karakteristike Normativi Zidanje zidov z opeko POROTHERM Profi v tankoslojni malti Material Delo opeka 8 kom/m 2 t.mort 2,0 l/m 2 KV 0,31 h/m 2 PKV 0,08 h/m 2 Zidanje zidov z opeko POROTHERM Profi z lepilom DRYFIX.extra Material Delo opeka 8 kom/m 2 lepilo 150 ml/m 2 KV 0,24 h/m 2 PKV 0,06 h/m 2 Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit λ 0,176 W/mK Bruto volumen ρ 750 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost F0 Vsebnost aktivnih topljivih soli S0 Ognjeodpornost Razred požarne odpornosti REI 90* min * Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. Nenosilni zid, ki omogoča enostavno in hitro gradnjo ter povečano odpornost na potresne sile. Sinonim za hitro gradnjo, saj le z 8 kosi zgradimo 1 m 2 zidu. Gradnja dobesedno nikoli ni bila hitrejša in enostavnejša. Izdelek je narejen iz porozirane opeke, z olajšano maso in izboljšanimi toplotnimi lastnostmi. S svojimi dimenzijami je prilagojen POROTHERM gradbenemu sistemu, sistem spojev na pero-utor pa omogoča enostavnejšo in hitrejšo gradnjo. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek. 36

37 37 POROTHERM Profi Tehnične karakteristike Dimenzije 50x12x24,9 cm Debelina zidu d 12 cm NF 7,70 NF/kom Masa m 10,5 kg Poraba opeke 8 kom/m² Poraba opeke 66,7 kom/m³ Poraba tankoslojne malte 1 l/m 2 Poraba lepila DRYFIX.extra 750 ml/10 m 2 Koliko m² zidu pozidamo z 1 m³ opeke 8,4 m² Obtežba za m² zidu (tankoslojna malta/dryfix.extra) 0,91 // 0,90 kn/m 2 Mehanske karakteristike Tlačna trdnost f 10 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit λ 0,33 W/mK Bruto volumen ρ 780 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost F0 Vsebnost vodotopnih soli S0 Ognjeodpornost Razred požarne odpornosti EI 90* min Normativi Zidanje zidov z opeko POROTHERM Profi v tankoslojni malti Material Delo opeka 8 kom/m 2 t.malta 1,0 l/m 2 KV 0,30 h/m 2 PKV 0,07 h/m 2 Zidanje zidov z opeko POROTHERM Profi z lepilom DRYFIX.extra Material Delo opeka 8 kom/m 2 lepilo 75 ml/m 2 KV 0,23 h/m 2 PKV 0,05 h/m 2 * Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. Nenosilni zid, ki omogoča enostavno, hitro in suho gradnjo. Izdelek je narejen iz porozirane opeke z olajšano maso in izboljšanimi toplotnimi lastnostmi. S svojimi dimenzijami je prilagojen POROTHERM gradbenemu sistemu, sistem spojev na pero-utor pa omogoča enostavnejšo in natančno gradnjo. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek.

38 Porotherm PROFI POROTHERM Profi Tehnične karakteristike Dimenzije 50x10x24,9 cm Debelina zidu d 10 cm NF 6,40 NF/kom Masa m 8,8 kg Poraba opeke 8 kom/m² Poraba opeke 80 kom/m³ Poraba tankoslojne malte 1 l/m 2 Poraba lepila DRYFIX.extra 750 ml/10m 2 Koliko m² zidu pozidamo z 1 m³ opeke 10,00 m² Obtežba za m² zidu(tankoslojni/dryfix.extra) 0,76 // 0,74 kn/m 2 Mehanske karakteristike Normativi Zidanje zidov z opeko POROTHERM Profi v tankoslojni malti Material Delo opeka 8 kom/m 2 t.malta 1,0 l/m 2 KV 0,31 h/m 2 PKV 0,07 h/m 2 Zidanje zidov z opeko POROTHERM Profi z lepilom DRYFIX.extra Material Delo opeka 8 kom/m 2 lepilo 75 ml/m 2 KV 0,23 h/m 2 PKV 0,05 h/m 2 Tlačna trdnost f 10 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit λ 0,33 W/mK Bruto volumen ρ 700 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost F0 Vsebnost aktivnih topljivih soli S0 Ognjeodpornost Razred požarne odpornosti EI 90* min * Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. Optimalna rešitev za kvalitetno in ekonomično zidno oblogo ali predelni zid. Odlikuje se po velikih dimenzijah, suhem sistemu spajanja pero-utor, majhni teži, enostavni, hitri in ekonomični vgradnji, izredni ravnosti površine. Je odličen nosilec ometa, ekološki izdelek in je del POROTHERM opečnega gradbenega sistema. 38

39 39 DODANA VREDNOST namesto dodatnih stroškov Večja toplotna zaščita Več uporabne stanovanjske površine Boljše varovanje okolja Naravna in zdrava gradnja 0,12 W/m 2 K Varovanje podnebja in okolja je izjemno pomembno. Za trajno zmanjšanje emisij CO 2 po vsem svetu mora prispevati vsak posameznik in sam zmanjšati porabo energije. Največje prihranke bomo dosegli z novogradnjami z natančno premišljeno hišno in ogrevalno tehniko. Načrt Porotherm z vgrajeno toplotno izolacijo je inovativna povezava žgane gline in kakovostne mineralne izolacije in je optimalno primeren za zunanje stene ekoloških nizkoenergijskih, pasivnih in sončnih hiš. Prednosti: Omogočajo visoko toplotno zaščito in shranjevanje toplote Ščitijo pred hrupom in zvočnimi obremenitvami So difuzijsko odprte in uravnavajo vlago Skrbijo za zdravo klimo v bivalnem prostoru v vseh letnih časih Proizvedene so okolju prijazno Po rušenju jih lahko brez težav reciklirate Primerne so za ekološke nizkoenergijske, pasivne in sončne hiše Zagotavljajo konstrukcije z nizkimi stroški vzdrževanja Vključena toplotna zaščita Zunanje stene iz opek Porotherm z vgrajeno toplotno izolacijo so postavljene popolnoma brez dodatnih zunanjih veznih sistemov toplotne izolacije. Optimalno toplotno zaščito zagotavljajo znotraj ležeče plošče kamene volne. Da bodo zagotovljene lastnosti zunanje stene od začetka pa do konca uporabne dobe zgradbe, sta odločilnega pomena vsebnost vlage gradbenega materiala in nadaljnje zadrževanje vlage. Najnižja vsebnost vlage Opeke POROTHERM z vgrajeno toplotno izolacijo se sušijo, žgejo in zaščitijo pred vlago med skladiščenjem in prevozom. Načeloma imajo opeke najnižjo vsebnost vlage izmed vseh mineralnih gradbenih materialov. Zato masivna opečna stena že od začetka zagotavlja najvišjo toplotno zaščito. Dobra klima v prostoru Opeka lahko hitro izloči vlago zahvaljujoč kapilarni strukturi. Opeke Porotherm z vgrajeno toplotno izolacijo optimalno zadržujejo vlago, saj kamena volna trajno odbija vlago. Hkrati je prepustna za paro, s čimer zagotavlja zdravo klimo v prostoru.

40 POROTHERM W.i Plan opeka polnjena s kameno volno POROTHERM 50 W.i Plan POROTHERM 44 W.i Plan Tehnične karakteristike Dimenzije 25x50x24,9 cm Debelina zidu d 50 cm NF 15,96 NF/kom Masa m 18,7 kg Poraba opeke 16 kom/m² Poraba opeke 32 kom/m 3 Poraba tankoslojne malte 7//14 l/m² // l/m 3 Poraba lepila DRYFIX.extra 150//300 ml/m² // ml/m 3 m² od 1 m³ opeke 2,00 m 2 Obtežba za m² zidu (t.malta/dryfix.extra) Obtežba za m 3 zida (t.malta/dryfix.extra) Mehanske karakteristike 3,05//3,00 kn/m 2 6,10//6,00 kn/m 3 Tlačna trdnost f b 7,5 N/mm² Karakteristična tlačna trdnost zidu (t. malta / DRYFIX.extra) f k 3/2,5 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti λ design,mas 0,064 W/mK Bruto volumen ρ 600 kg/m³ Ekvivalentna specifična toplotna kapaciteta c equ 2,02 kj/kgk Faktor difuzije vodne pare μ equ 2,3/3,8 Računska masna vlažnost x r 2,6 % Maks. dovoljena vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,005 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost Vsebnost aktivnih topljivih soli Ognjeodpornost Razred požarne odpornosti REI 120* min F0 S0 Tehnične karakteristike Dimenzije 25x44x24,9 cm Debelina zidu d 44 cm NF 14,05 NF/kom Masa m 16,4 kg Poraba opeke 16 kom/m² Poraba opeke 36,4 kom/m 3 Poraba tankoslojne malte 6//13,6 l/m² // l/m 3 Poraba lepila DRYFIX.extra 150//341 ml/m² // ml/m 3 m² od 1 m³ opeke 2,28 m 2 Obtežba za m² zidu kn/m 3,72//2,62 (t.malta/dryfix.extra) Optežba za m 3 zida kn/m 6,10//6,00 (t.malta/dryfix.extra) Mehanske karakteristike Tlačna trdnost f b 7,5 N/mm² Karakteristična tlačna trdnost zidu (t. malta / DRYFIX.extra) f k 3,7/3,0 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti λ design,mas 0,064 W/mK Bruto volumen ρ 600 kg/m³ Ekvivalentna specifična toplotna kapaciteta c equ 2,00 kj/kgk Faktor difuzije vodne pare μ equ 2,3/3,9 Računska masna vlažnost x r 2,6 % Maks. dovoljena vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,005 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost Vsebnost aktivnih topljivih soli Ognjeodpornost Razred požarne odpornosti REI 120* min F0 S0 40

41 41 POROTHERM 38 W.i Plan POROTHERM 30 W.i Plan Tehnične karakteristike Dimenzije 25x38x24,9 cm Debelina zidu d 38 cm NF 12,13 NF/kom Masa m 14,4 kg Poraba opeke 16 kom/m² Poraba opeke 42,1 kom/m 3 Poraba tankoslojne malte 4//10,5 l/m² // l/m 3 Poraba lepila DRYFIX.extra 150//395 ml/m² // ml/m 3 m² od 1 m³ opeke 2,63 m 2 Obtežba za m² zidu (t.malta/dryfix.extra) Optežba za m 3 zida (t.malta/dryfix.extra) Mehanske karakteristike 2,40//2,30 6,16//6,06 kn/m 2 kn/m 3 Tlačna trdnost f b 7,5 N/mm² Karakteristična tlačna trdnost zidu (t. malta / DRYFIX.extra) f k 3,7/3,0 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti λ design,mas 0,070 W/mK Bruto volumen ρ 610 kg/m³ Ekvivalentna specifična toplotna kapaciteta c equ 2,02 kj/kgk Faktor difuzije vodne pare μ equ 2,3/3,9 Računska masna vlažnost x r 2,6 % Maks. dovoljena vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,005 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost Vsebnost aktivnih topljivih soli Ognjeodpornost Razred požarne odpornosti REI 120* min F0 S0 Tehnične karakteristike Dimenzije 25x30x24,9 cm Debelina zidu d 30 cm NF 9,60 NF/kom Masa m 13,0 kg Poraba opeke 16 kom/m² Poraba opeke 53,3 kom/m 3 Poraba tankoslojne malte 3//10 l/m² // l/m 3 Poraba lepila DRYFIX.extra 150//500 ml/m² // ml/m 3 m² od 1 m³ opeke 3,33 m 2 Obtežba za m² zidu kn/m 2,18//2,08 (t.malta/dryfix.extra) Optežbe za m 3 zida kn/m 7,03//6,93 (t.malta/dryfix.extra) Mehanske karakteristike Tlačna trdnost f b 10 N/mm² Karakteristična tlačna trdnost zidu (t. malta / DRYFIX.extra) f k 4,6/4,0 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti λ design,mas 0,085 W/mK Bruto volumen ρ 700 kg/m³ Ekvivalentna specifična toplotna kapaciteta c equ 1,64 kj/kgk Faktor difuzije vodne pare μ equ 2,5/4,4 Računska masna vlažnost x r 2,6 % Maks. dovoljena vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,005 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost Vsebnost aktivnih topljivih soli Ognjeodpornost Razred požarne odpornosti REI 90* min F0 S0

42 POROTHERM W.i Plan opeka polnjena s kameno volno POROTHERM 25 W.i Plan POROTHERM 20 W.i Plan 42 Tehnične karakteristike Dimenzije 37,5x25x24,9 cm Debelina zidu d 25 cm NF 11,97 NF/kom Masa m 17,6 kg Poraba opeke 10,5 kom/m² Poraba opeke 42,7 kom/m 3 Poraba tankoslojne malte 2,5//10 l/m² // l/m 3 Poraba lepila DRYFIX.extra 150//600 ml/m² // ml/m 3 m² od 1 m³ opeke 4,07 m 2 Obtežba za m² zidu (t.malta/dryfix.extra) Optežba za m 3 zida (t.malta/dryfix.extra) Mehanske karakteristike 1,95//1,85 7,62//7,52 kn/m 2 kn/m 3 Tlačna trdnost f b 10 N/mm² Karakteristična tlačna trdnost zidu (t. malta / DRYFIX.extra) f k 4,6/4,0 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti λ design,mas 0,077 W/mK Bruto volumen ρ 755 kg/m³ Ekvivalentna specifična toplotna kapaciteta c equ 1,62 kj/kgk Faktor difuzije vodne pare μ equ 2,6/4,5 Računska masna vlažnost x r 2,6 % Maks. dovoljena vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,005 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost Vsebnost aktivnih topljivih soli Ognjeodpornost Razred požarne odpornosti REI 90* min F0 S0 Tehnične karakteristike Dimenzije 40x20x24,9 cm Debelina zidu d 20 cm NF 10,22 NF/kom Masa m 15,9 kg Poraba opeke 10,0 kom/m² Poraba opeke 42,7 kom/m 3 Poraba tankoslojne malte 2//25 l/m² // l/m 3 Poraba lepila DRYFIX.extra 150//750 ml/m² // ml/m 3 m² od 1 m³ opeke 4,27 m 2 Obtežba za m² zidu kn/m 1,69//1,59 (t.malta/dryfix.extra) Optežba za m 3 zida kn/m 6,89//6,79 (t.malta/dryfix.extra) Mehanske karakteristike Tlačna trdnost f b 10 N/mm² Karakteristična tlačna trdnost zidu (t. malta / DRYFIX.extra) f k 4,6/4,0 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti λ design,mas 0,096 W/mK Bruto volumen ρ 800 kg/m³ Ekvivalentna specifična toplotna kapaciteta c equ 1,53 kj/kgk Faktor difuzije vodne pare μ equ 2,6/4,5 Računska masna vlažnost x r 2,6 % Maks. dovoljena vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,005 m Razred razpona / Razred dopustnih odstopanj T1+/R1+ Reakcija na požar A1 Zmrzlinska odpornost Vsebnost aktivnih topljivih soli Ognjeodpornost Razred požarne odpornosti REI 90* min F0 S0

43 43 POROTHERM Zidni sistem PORTHERM S Porotherm 45 S P+E str. 45 Porotherm 38 S P+E str. 46 Porotherm 30 S Plus str. 47 Porotherm 30 S P+E str. 48 Porotherm 25 S P+E str. 49 Porotherm 20/50 P+E str. 50 Porotherm 20 S P+E str. 51 Porotherm 11,5 P+E str. 52 Porotherm 10 P+E str. 53 Porotherm 8 P+E str. 54 Zvočno izolacijska opeka str. 55 Porotherm 25 SSZ HD str. 55 Porotherm Pomožni elementi Navodila za gradnjo s POROTHEM sistemom str. 56 str. 58

44 Porotherm S POROTHERM Zidni sistem POROTHERM S Popolni gradbeni material POROTHERM je tisto, kar zagotavlja enostavnost v gradbeništvu, uporaba celotnega sistema v vseh fazah gradnje pa prinaša celo vrsto prednosti. Ob standardnih POROTHERM opekah izdelujemo tudi posebne elemente, ki omogočajo enostavno in hitro gradnjo. Kot dopolnilo našemu sistemu POROTHERM nosilnih zidov v paleti izdelkov nudimo tudi POROTHERM elemente za pregradne zidove, POROTHERM preklade in POROTHERM stropni sistem. 44

45 45 POROTHERM 45 S P+E Tehnične karakteristike Dimenzije 25x45x23,8 cm Debelina zidu d 45 cm NF 13,37 NF/kom Masa m 20,98 kg Poraba opeke 16 kom/m² Poraba opeke 36 kom/m³ Poraba malte 77//0,17 l/m²// m 3 /m 3 Koliko m² zidu pozidamo z 1 m³ opeke 2,25 m 2 Obtežba za m² zidu (opeka, malta za zidanje) 4,74 kn/m 2 Obtežba za m 3 zidu (opeka, malta za zidanje) 10,06 kn/m 3 Mehanske karakteristike Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2,0 N/mm² 45 cm 25 cm Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit λ 0,16* W/mK Bruto volumen ρ 780 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj Reakcija na požar Zmrzlinska odpornost Vsebnost aktivnih topljivih soli * Zidano s toplotno izolativno malto λ = 0,19 W/mK. Ognjeodpornost T1/R1 Razred požarne odpornosti REI 120** min ** Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. A1 F0 S0 Normativi Material Delo opeka 36 kom/m 3 t.malta 0,17 l/m 3 KV 2,25 h/m 3 PKV 1,3 h/m 3 Zidanje zidov z opeko POROTHERM 45 S P+E izračun za 1 m 3 zidu Za gradnjo energetsko učinkovitih hiš. Zid iz opeke POROTHERM 45 S P+E ima odlične toplotno izolacijske lastnosti in nudi udobno in zdravo bivalno klimo ter neomejeno življenjsko dobo. Zaradi visoke mase zidu ima odlično zvočno izolacijo. Izredno visoka sposobnost akumulacije: zidovi se pozimi počasi hladijo, poleti pa počasi segrevajo. Maksimalna toplotna zaščita, brez toplotnih mostov ob uporabi toplotno izolativne malte. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek. Velika strižna površina zidov in posebej razvita geometrija zidakov za visoko potresno odpornost.

46 Porotherm S POROTHERM 38 S P+E Tehnične karakteristike 38 cm 25 cm Dimenzije 25x38x23,8 cm Debelina zidu d 38 cm NF 11,59 NF/kom Masa m 13,99 kg Poraba opeke 16 kom/m² Poraba opeke 42 kom/m³ Poraba malte 69//0,18 l/m²// m 3 /m 3 Koliko m² zidu pozidamo z 1 m³ opeke 2,625 m 2 Obtežba za m 2 zidu (opeka, malta za zidanje) 3,48 kn/m 2 Obtežba za m³ zidu (opeka, malta za zidanje) 9,12 KN/m 3 Mehanske karakteristike Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2,0 N/mm² Fizikalne lastnosti Normativi Material Delo opeka 42 kom/m 3 t.malta 0,18 l/m 3 KV 2,1 h/m 3 PKV 0,8 h/m 3 Zidanje zidov z opeko POROTHERM 38 S P+E izračun za 1 m 3 zidu Koeficient toplotne prevodnosti, 10 dry unit* λ 0,18* W/mK Bruto volumen ρ 780 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj Reakcija na požar Zmrzlinska odpornost Vsebnost aktivnih topljivih soli * Zidano s toplotno izolativno malto λ = 0,19 W/mK. Ognjeodpornost T1/R1 Razred požarne odpornosti REI 120** min ** Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. A1 F0 S0 Za gradnjo energetsko učinkovitih hiš. Zid iz opeke POROTHERM 38 S P+E ima odlične toplotno izolacijske lastnosti in nudi udobno in zdravo bivalno klimo ter neomejeno življenjsko dobo. Zaradi visoke mase zidu ima odlično zvočno izolacijo. Izredno visoka sposobnost akumulacije: zidovi se pozimi počasi hladijo, poleti pa počasi segrevajo. Maksimalna toplotna zaščita, brez toplotnih mostov ob uporabi toplotno izolativne malte. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek. Velika strižna površina zidov in posebej razvita geometrija zidakov za visoko potresno odpornost. 46

47 47 POROTHERM 30 S Plus Tehnične karakteristike Dimenzije 25x30x23,8 cm Debelina zidu d 30 cm NF 9,15 kom Masa m 11,8 kg Poraba opeke 16 kom/m² Poraba opeke 53,3 kom/m³ Poraba malte 38 l/m² Koliko m² zidu pozidamo z 1 m³ opeke 3,3 m 2 Volumenska masa* 8,63 kn/m³ Teža na m² zidu* 2,59 KN/m² 25 cm 30 cm Mehanske karakteristike Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2,5 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit λ 0,154* W/mK Bruto volumen ρ 700 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj Reakcija na požar Zmrzlinska odpornost Vsebnost aktivnih topljivih soli * Zidano s toplotno izolativno malto λ = 0,19 W/mK. Mavčni omet Zvočne karakteristike POROTHERM 30 S PLUS zidan s toplotno izolativno malto Toplotno-izolacijski omet Silikatni omet Opomba Potreben je statični izračun. T1/R1 A1 F0 S0 50 db Normativi Material Delo opeka 53,3 kom/m 3 malta 0,13 l/m 3 KV 2,25 h/m 3 PKV 0,95 h/m 3 Zidanje zidov z opeko POROTHERM 30 S PLUS izračun za 1 m 3 zidu Primeren je za gradnjo energijsko varčnih objektov z vrhunsko toplotno izolacijo, s čimer se znatno zmanjšajo stroški ogrevanja in hlajenja. Sistem maltnih žepov, ki omogočajo boljšo povezavo opečnih blokov, je patentno zaščiten. Optimalna klima, toplotna in zvočna izolacija so garancija za udobnost življenja v objektu. Izredno visoka sposobnost akumulacije: zidovi se pozimi počasi hladijo, poleti pa počasi segrevajo.

48 Porotherm S POROTHERM 30 S P+E Tehnične karakteristike 30 cm 25 cm Dimenzije 25x30x23,8 cm Debelina zidu d 30 cm NF 9,15 NF/kom Masa m 11,02 kg Poraba opeke 16 kom/m² Poraba opeke 53 kom/m³ Poraba malte 54//0,18 l/m² // m³/m³ Koliko m² zidu pozidamo z 1 m³ opeke 3,3 m 2 Obtežba za m² zidu (opeka, malta za zidanje) 2,74 kn/m 2 Obtežba za m³ zidu (opeka, malta za zidanje) 8,7 kn/m 3 Mehanske karakteristike Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2,0 N/mm² Fizikalne lastnosti Normativi Material Delo opeka 53 kom/m 3 t.malta 0,18 l/m 3 KV 2,25 h/m 3 PKV 0,95 h/m 3 Zidanje zidov z opeko POROTHERM 30 S P+E izračun za 1 m 3 zidu Koeficient toplotne prevodnosti, 10 dry unit λ 0,20* W/mK Bruto volumen ρ 750 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj Reakcija na požar Zmrzlinska odpornost Vsebnost aktivnih topljivih soli * Zidano s toplotno izolativno malto λ = 0,19 W/mK. Ognjeodpornost T1/R1 Razred požarne odpornosti REI 120** min ** Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. A1 F0 S0 Porozirana opeka POROTHERM 30 S P+E ima odlične toplotno izolacijske lastnosti in s kombinacijo različnih debelin izolacijskih oblog lahko hitro zadostimo kriterije za najbolj varčne energijske razrede. Trajni ovoj stavbe iz opečnega zidu, ki nam nudi zdravo in udobno bivalno klimo. Izredno visoka sposobnost akumulacije: zidovi se pozimi počasi hladijo, poleti pa počasi segrevajo. Certificirane in preizkušene sistemske rešitve reševanja toplotnih mostov za opečni zid debeline 30 cm. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek. 48

49 49 POROTHERM 25 S P+E Tehnične karakteristike Dimenzije 37,5x25x23,8 cm Debelina zidu d 25 cm NF 11,44 NF/kom Masa m 14,19 kg Poraba opeke 10,7 kom/m² Poraba opeke 43 kom/m³ Poraba malte 27//0,11 l/m² // m³/m³ Koliko m² zidu pozidamo z 1 m³ opeke 4,02 m² Obtežba za m² zidu (opeka, malta za zidanje) 2,0 kn/m 2 Obtežba za m³ zidu (opeka, malta za zidanje) 8,1 KN/m 3 37,5 cm 25 cm Mehanske karakteristike Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2,0 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit* λ 0,3 W/mK Bruto volumen ρ 750 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj Reakcija na požar Zmrzlinska odpornost Vsebnost aktivnih topljivih soli * Zidano s toplotno izolativno malto λ = 0,19 W/mK. Ognjeodpornost T1/R1 Razred požarne odpornosti REI 120** min ** Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. A1 F0 S0 Normativi Material Delo opeka 43 kom/m 2 malta 0,11 l/m 2 KV 2,1 h/m 2 PKV 0,95 h/m 2 Zidanje zidov z opeko POROTHERM 25 S P+E izračun za 1 m 3 zidu Opeka POROTHERM 25 S P+E zaradi večjih dimenzij omogoča hitro gradnjo. Dobra toplotna izolacija zunanjega zidu kljub majhni debelini, saj je opeka porozirana. V kombinaciji z različnimi debelinami izolacijskih oblog lahko hitro zadostimo kriterije za najbolj varčne energijske razrede. Opečni zid, ki nam nudi zdravo in udobno bivalno klimo. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek. Odlična izbira za gradnjo večstanovanjskih objektov, kjer so pomembni argumenti gabariti in hitra gradnja.

50 Porotherm S POROTHERM 20/50 S P+E Tehnične karakteristike 50 cm 20 cm Dimenzije 50x20x23,8 cm Debelina zidu d 20 cm NF 12,2 NF/kom Masa m 15,14 kg Poraba opeke 8 kom/m² Poraba opeke 40 kom/m³ Poraba malte 22//0,09 l/m² // m³/m³ Koliko m² zidu pozidamo z 1 m³ opeke 5,00 m 2 Obtežba za m² zidu (opeka, malta za zidanje) 1,61 kn/m 2 Obtežba za m³ zidu (opeka, malta za zidanje) 7,68 kn/m 3 Mehanske karakteristike Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2,0 N/mm² Fizikalne lastnosti Normativi Material Delo opeka 40 kom/m 3 malta 0,09 l/m 3 KV 2,06 h/m 3 PKV 0,9 h/m 3 Zidanje zidov z opeko POROTHERM 20/50 S P+E izračun za 1 m 3 zidu Koeficient toplotne prevodnosti, 10 dry unit λ 0,217* W/mK Bruto volumen ρ 630 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj Reakcija na požar Zmrzlinska odpornost Vsebnost aktivnih topljivih soli * Zidano s toplotno izolativno malto λ = 0,80 W/mK. Ognjeodpornost T1/R1 Razred požarne odpornosti REI 120** min ** Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. A1 F0 S0 Izredno hitra gradnja in majhna poraba na m 2 zidu zaradi dolžine opeke 50 cm. Odlična izbira za gradnjo predelnih zidov, na katere brez težav montiramo elemente notranje opreme (pri teži večji od 100 kg je potrebno nosilnosti preveriti s statičnim izračunom). Opečni zid, ki nudi zdravo in udobno bivalno klimo. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek. 50

51 51 POROTHERM 20 S P+E Tehnične karakteristike Dimenzije 37,5x20x23,8 cm Debelina zidu d 20 cm NF 9,15 NF/kom Masa m 11,8 kg Poraba opeke 10,7 kom/m² Poraba opeke 54 kom/m³ Poraba malte 23//0,11 l/m² // m³/m³ Koliko m² zidu pozidamo z 1 m³ opeke 5,05 m 2 Obtežba za m² zidu (opeka, malta za zidanje) 1,68 kn/m 2 Obtežba za m³ zidu (opeka, malta za zidanje) 8,35 KN/m 3 37,5 cm 20 cm Mehanske karakteristike Tlačna trdnost f 10 N/mm² Horizontalna tlačna trdnost f h 2,0 N/mm² Fizikalne lastnosti Koeficient toplotne prevodnosti, 10 dry unit* λ 0,3 W/mK Bruto volumen ρ 750 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj Reakcija na požar Zmrzlinska odpornost Vsebnost aktivnih topljivih soli * Zidano s toplotno izolativno malto λ = 0,80 W/mK. Ognjeodpornost T1/R1 Razred požarne odpornosti REI 90** min ** Enostransko ometano, debeline min. 10 mm. Opomba Potreben je statični izračun. A1 F0 S0 Normativi Material Delo opeka 54 kom/m 3 malta 0,11 l/m 3 KV 2,25 h/m 3 PKV 0,95 h/m 3 Zidanje zidov z opeko POROTHERM 20 S P+E izračun za 1 m 3 zidu Opeka POROTHERM 20 S P+E je odlična izbira za gradnjo predelnih zidov, omogoča hitro in cenovno ugodno gradnjo. Opečni zid, ki nudi zdravo in udobno bivalno klimo. Izredna ravnost površine, odličen nosilec ometa in ekološki izdelek.

52 Porotherm S POROTHERM 11,5 P+E Tehnične karakteristike 50 cm 11,5 cm Dimenzije 50x11,5x23,8 cm Debelina zidu d 11,5 cm NF 7,02 NF/kom Masa m 10,5 kg Poraba opeke 8 kom/m² Poraba malte 6 l/m² Koliko m² zidu pozidamo z 1 m³ opeke 8,7 m² Teža na m² zidu* 0,98 KN/m² * Zidano z apneno cementno malto (1800 kg/m³). Mehanske karakteristike Tlačna trdnost 10 N/mm² Normativi Material Delo opeka 8 kom/m 2 malta 0,006 m 3 /m 2 KV 0,33 h/m 2 PKV 0,27 h/m 2 Zidanje zidov z opeko POROTHERM 11,5 P+E izračun za 1 m 2 zidu Fizikalne lastnosti Bruto volumen ρ 760 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj T1/R1 Reakcija na požar A1 Zmrzlinska odpornost F0 Vsebnost aktivnih topljivih soli S0 Opomba Potreben je statični izračun. 1/3 2/3 Povezovanje nenosilnih zidov s sidranjem Ognjeodpornost Naravni in ekološki proizvod Hitra in ekonomična gradnja MALTA ALI IZOLACIJA POROTHERM 11,5 P+E Armaturna palica ø 8 v vsakem 2. nizu Kvaliteta proizvodov POROTHERM sistem MALTA ALI IZOLACIJA Kovinsko sidro, pritrjeno z vijakom ali vložkom POROTHERM 11,5 P+E 52

53 53 POROTHERM 10 P+E Tehnične karakteristike Dimenzije 50x10x23,8 cm Debelina zidu d 10 cm NF 6,1 NF/kom Masa m 8,5 kg Poraba opeke 8 kom/m² Poraba malte 5,5 l/m² Koliko m² zidu pozidamo z 1 m³ opeke 10 m² Teža na m² zidu* 0,78 KN/m² * Zidano z apneno cementno malto (1800 kg/m³). Mehanske karakteristike Tlačna trdnost 10 N/mm² 10 cm 50 cm Fizikalne lastnosti Bruto volumen ρ 720 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj T1/R1 Reakcija na požar A1 Zmrzlinska odpornost F0 Vsebnost aktivnih topljivih soli S0 Normativi Material Delo opeka 0,8 kom/m 2 malta 0,0055 m 3 /m 2 KV 0,33 h/m 2 PKV 0,27 h/m 2 Zidanje zidov z opeko POROTHERM 10 P+E izračun za 1 m 2 zidu Opomba Potreben je statični izračun. Povezovanje pregradnih in nosilnih zidov Opečni zid Betonski zid Ognjeodpornost Naravni in ekološki proizvod Hitra in ekonomična gradnja Kvaliteta proizvodov POROTHERM sistem

54 Porotherm S POROTHERM 8 P+E Tehnične karakteristike Dimenzije 50x8x23,8 cm Debelina zidu d 8 cm NF 4,88 NF/kom Masa m 8,3 kg Poraba opeke 8 kom/m² Poraba malte 4,5 l/m² Koliko m² zidu pozidamo z 1 m³ opeke 12,5 m² Teža na m² zidu* 0,75 KN/m² 8 cm * Zidano z apneno cementno malto (1800 kg/m³). Mehanske karakteristike 50 cm Tlačna trdnost 10 N/mm² Fizikalne lastnosti Normativi Material Delo opeka 8 kom/m 2 malta 0,0045 m 3 /m 2 KV 0,33 h/m 2 PKV 0,27 h/m 2 Zidanje zidov z opeko POROTHERM 8 P+E izračun za 1 m 2 zidu Bruto volumen ρ 760 kg/m³ Specifična toplotna kapaciteta c 920 J/kgK Difuzijski faktor μ 5/10 Računska masna vlažnost x r 2,6 % Maksimalna računska vlažnost x max 5,4 % Računska debelina sloja kondenzirane vodne pare 0,05 m Razred razpona / Razred dopustnih odstopanj T1/R1 Reakcija na požar A1 Zmrzlinska odpornost F0 Vsebnost aktivnih topljivih soli S0 Opomba Potreben je statični izračun. Medsebojno povezovanje pregradnih zidov Ognjeodpornost Naravni in ekološki proizvod Hitra in ekonomična gradnja malta malta Kvaliteta proizvodov POROTHERM sistem malta malta 54

55 55 ZVOČNO IZOLACIJSKA opeka Tehnične karakteristike Dimenzije 37,5x25x23,8 cm Debelina zidu d 25 cm NF 11,44 NF/kom Masa m 13,3 kg Poraba opeke 10,7 kom/m² Poraba opeke 42,7 kom/m 3 Poraba malte 150 l/m² Koliko m² zidu pozidamo z 1 m³ opeke 4,16 m 2 Teža na m² zidu* 4,2 KN/m 2 Volumenska masa* 16,66 KN/m³ * Opeka polnjena in zidana z AC malto. Meritev ZAG, poročilo št. P747/ ,5 cm 25 cm Mehanske karakteristike Tlačna trdnost 10 N/mm² * Tlačna trdnost je odvisna od tlačne trdnosti malte, s katero polnimo odprtine v zidaku. Zvočne karakteristike Zvočna izolacija Rw 61 db * Za opeko polnjeno z malto. POROTHERM 25 SSZ HD Normativi Material Delo opeka 42,7 kom/m 3 malta 0,72 m 3 /m 3 KV 4,1 h/m 3 PKV 2,95 h/m 3 Zidanje zidov z zvočno izolacijsko opeko. Izračun za 1 m 3 zidu z upoštevanjem polnjenja z malto Tehnične karakteristike Dimenzije 25x25x23,8 cm Debelina zidu d 25 cm NF 7,63 kom Masa m 20,0 kg Poraba opeke 16,0 kom/m² Poraba opeke 64,0 kom/m 3 Poraba malte za maltne žepke 36,0 l/m² Teža na m² zidu* 400 kg/m² Gostota malte za polnjenje 1400 kg/m³ * Opeka polnjena in zidana z AC malto. Meritev ZAG, poročilo št. P747/ Mehanske karakteristike Tlačna trdnost 20 N/mm² * Tlačna trdnost je odvisna od tlačne trdnosti malte, s katero polnimo odprtine v zidaku. Zvočne karakteristike Zvočna izolacija Rw 56 db * Za opeko polnjeno z malto. Proizvod se lahko pohvali z vrhunskimi zvočnimi lastnostmi. Nikjer na tržišču ne boste našli izdelka s takšnimi lastnostmi. Zvočna izolacija, ki zadostuje zahtevam tehničnih predpisov in norm. Pogoji namembnosti zgradbe so doseženi s pomočjo potrebne površinske mase enostavnega gradbenega elementa (zapolnjevanje odprtin s težko malto).

56 POROTHERM Pomožni elementi POROTHERM Pomožni elementi OPEČNI VOGALNIK 25 Tehnične karakteristike Dimenzije 38x25x23,8 cm Debelina zidu d 38/30/25 cm Masa 15,6 kg/kom Poraba vogalnikov 4,0 kom/m Odprtina za vertikalno vez 17 x 17 cm EURO VOGALNIK 45 Tehnične karakteristike Dimenzije 58,5x45x23,8 cm Debelina zidu d 45 cm Masa 32 kg/kom Poraba vogalnikov 4,0 kom/m Odprtina za vertikalno vez 22 x 22 cm EURO VOGALNIK 38 Tehnične karakteristike Dimenzije 50x38x23,8 cm Debelina zidu d 38 cm Masa 30 kg/kom Poraba vogalnikov 4,0 kom/m Odprtina za vertikalno vez 22 x 22 cm VOGALNIK 30 Tehnične karakteristike Dimenzije 39x30x23,8 cm Debelina zidu d 30 cm Masa 25 kg/kom Poraba vogalnikov 4,0 kom/m Odprtina za vertikalno vez 23 x 23 cm Namenjeni so izdelavi vertikalnih armiranobetonskih vezi v opečnih zidovih. Vertikalne vezi, izvedene iz zidnih in gotovih elementov za vertikalno vez, imajo naslednje prednosti: a. Enostavno in istočasno zidanje zidov in vertikalnih vezi z ozirom na to, da ni potrebna izdelava opaža niti dodatna povezava. b. Elementi omogočajo kvalitetno povezavo med vertikalnimi vezmi in zidovi iz opeke, kar je zelo pomembno za odpornost zidov proti silam, ki jih lahko povzroči potres. 56

57 57 POROTHERM DRYFIX vogalnik 30 Tehnične karakteristike Dimenzije 42x30x24,9 cm Debelina zidu d 30 cm Poraba DRYFIX vogalnikov 4 kom/m Lepilo* 46 kom/doza Odprtina za vertikalno vez 18 x 18 cm Normativi Material Kot 4,0 kom/m 2 KV 0,15 h/m 2 Delo PKV 0,10 h/m 2 * DRYFIX vogalniki se vgradijo s pomočjo lepila POROTHERM DRYFIX.extra, ki ga nanesemo na vertikalne in horizontalne stične površine. Z eno dozo lepila (750 ml) lahko zlepimo 46 kom. DRYFIX vogalnikov 30 in 41 kom. DRYFIX vogalnikov 38. POROTHERM DRYFIX vogalnik 38 Tehnične karakteristike Dimenzije 50x38x24,9 cm Debelina zidu d 38 cm Poraba opeke 4 kom/m Lepilo* 41 kom/doza Odprtina za vertikalno vez 19 x 19 cm Normativi Material Kot 4,0 kom/m 2 KV 0,15 h/m 2 Delo PKV 0,10 h/m 2 * DRYFIX vogalniki se vgradijo s pomočjo lepila POROTHERM DRYFIX.extra, ki ga nanesemo na vertikalne in horizontalne stične površine. Z eno dozo lepila (750 ml) lahko zlepimo 46 kom. DRYFIX vogalnikov 30 in 41 kom. DRYFIX vogalnikov 38. VENČNI OPAŽ VIŠINE 16 & 18 & 20 cm z XPS 50 mm Tehnične karakteristike Dimenzije 100x10x15,8/17,8/19,8 cm Poraba opaža 1 kom/m Lepilo 40 kom/doza Opomba: Venčni opaž vgradimo s pomočjo lepljenja po spodnji horizontalni stični površini z lepilom POROTHERM DRYFIX.extra. Z eno dozo lepila (750 ml) lahko vgradimo 40 m opaža.

58 Navodila za gradnjo Zidanje s POROTHERM PROFI DRYFIX.extra lepilom Polaganje horizontalne hidroizolacije Izravnalni sloj malte Zidanje prve vrste Po izdelavi temeljev in talne plošče je potrebno položiti horizontalno hidroizolacijo, da zidovi ne vlečejo vlage iz zemlje. To je zelo pomembno, saj se tako preprečuje drago naknadno saniranje vlažnih zidov. Za hidroizolacijo se uporablja polimerni premaz. Hidroizolacijo se najprej polaga preko temeljev pod zidovi, tako da je na notranji strani približno 15 cm širša od zidu za kasnejši preklop z izolacijo tal. Po postavljanju hidroizolacije je potrebno označiti položaj in debelino zidov glede na projekt. Pred dvigovanjem zidov je potrebno izravnati podlago. Od najvišje točke se pod prvo vrsto opeke polaži izravnalni sloj malte debeline približno 1,5 cm. Priporočljivo je uporabiti orodje za izravnavo (posebej razvito za brušeno opeko Nivelirmax), ki omogoča milimetersko natančno izravnavo malte z letvijo. Za izravnalni sloj malte priporočamo uporabo v naprej pripravljene toplotno izolacijske malte. Prva horizontalna stična površina se polaga na še vlažni sloj izravnalne malte. Izredno pomembno je z največjo pozornostjo izvesti točno postavitev, nato pa preveriti ravnino površine ter jo po potrebi popraviti s pomočjo 3 4 m dolge alu letve. Opeke se polagajo ena poleg druge po sistemu pero utor Priprava POROTERM DRYFIX.extra lepila Priprava POROTHERM Profi opeke Zidanje Dozo lepila je potrebno pred uporabo pretresti približno 20-krat (pred vsako uporabo) ter jo obrniti in pritrditi na adapter pištole. Nato moramo odviti vijak in za vsaj 2 sekundi pritisniti na sprožilec (da bi se pištola napolnila; pustite, naj lepilo priteče ven). Izhod lepila se regulira s sprožilcem in regulacijskim vijakom. Opeko moramo očistiti prahu in jo dobro navlažiti. Na nivelirano stično površino (obdelano, kot je navedeno v točki 3) nanesemo paralelno 2 trakova lepila premera približno 3 cm približno 5 cm od roba opeke. Pri debelini zidov od 10 do 12 cm se nanaša samo en trak lepila. Ko je opeka položena, se je ne sme več premikati. Po potrebi napolnite pištolo z lepilom. Na pištoli mora vedno ostati ena napolnjena doza. Dozo lepila morate po uporabi vedno postaviti v pokončni položaj. Po uporabi očistite lepilo s pištole. 58

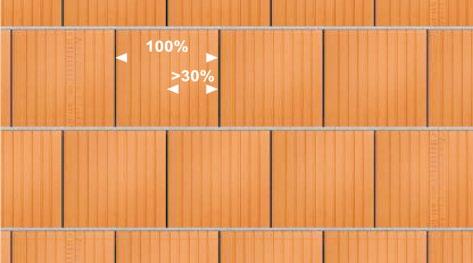

59 59 Zidanje s POROTHERM sistemom Pripravljalna dela Postavljanje horizontalne hidroizolacije Izravnalni sloj malte Pred vgradnjo je potrebno opeko dobro namočiti in odprašiti, najbolje jo je nekaj minut polivati v paleti z vodo iz cevi za polivanje, nato pa pustiti, da stoji min. Polivanje služi temu, da opeka med zidanjem ne bi vpijala vlage iz malte ter s tem oslabila njene vezivne lastnosti. Uporaba morske ali nečiste vode za polivanje opeke ali za pripravo malte ni dovoljena. Po izdelavi temeljev in talne plošče je potrebno položiti horizontalno hidroizolacijo, da zidovi ne vlečejo vlage iz zemlje. To je zelo pomembno, saj se tako preprečuje drago naknadno saniranje vlažnih zidov. Za hidroizolacijo se uporablja polimerni premaz. Hidroizolacijo se najprej polaga preko temeljev pod zidovi, tako da je na notranji strani približno 15 cm širša od zidu za kasnejši preklop z izolacijo tal. Po polaganju hidroizolacije je potrebno označiti položaj in debelino zidov glede na projekt. Pred zidanjem zidov je potrebno izravnati podlago. Površina se izravnava z malto, ki se nanaša v debelini zidu, debelina podložne malte pa znaša najmanj 1 cm. Tlačna trdnost malte mora biti najmanj M5. Za izravnavajoči sloj malte se lahko uporabi vnaprej pripravljena toplotno izolacijska malta Zidanje prve vrste Malta Zidanje Opeka Porotherm S se polaga na še vlažni sloj izravnalne malte. Izredno pomembno je z največjo pozornostjo izvesti točno postavitev, nato pa preveriti ravnino površine ter jo po potrebi popraviti s pomočjo 3 4 m dolge alu letve. Malto nanašamo z zidarsko žlico na horizontalno vrsto po celotni širini zidnega elementa. Debelina malte je med 8 15 mm. Ob zidanju maltni žep zapolnjujemo z malto. Ob uporabi toplotno izolacijske malte se ustvarja dodatni prihranek energije (približno 15 %). Z zidanjem nadaljujemo z običajno zidarsko povezavo z minimalnim preklopom opek 30 %, Porotherm S opeko se polaga eno poleg druge in se jo spaja po sistemu pero in utor. Med zidanjem je potrebno nadzorovati ravnino površine z libelo in gumijastim kladivom. Višino zidu je potrebno preverjati z letvijo, na kateri so označene vrednosti višinskega rastra 25 cm, ter odstopanja poravnati z gumijastim kladivom, dolžinski raster pa je potrebno preverjati z letvijo, na kateri je označen dolžinski raster 25,5 cm. Pozimi se ne sme zidati, kadar so temperature pod 5ºC.

60 Navodila za gradnjo OPOMBA: Zaščitne trakove in folijo embalaže je potrebno obvezno odrezati in odložiti na mestu za odlaganje odpadkov, nikakor pa je ne smete sežigati, saj se ob gorenju sproščajo plini, ki so škodljivi za človeka in za naravo. Pomembno je vedeti Zidarska dela je potrebno izvesti zanesljivo in strokovno po veljavnih predpisih in dobro preverjenih pravilih. Pri izvedbi zidov zgradbe mora izvajalec upoštevati naslednje: Zidanje je potrebno izvajati s pravilnimi zidarskimi povezavami, preklop pa mora znašati najmanj eno četrtino dolžine zidnega elementa > od 30 %. Če zidate pozimi, je potrebno zidove zaščititi pred mrazom. Zidovi, katerih izvajanje ne nastopi pred zimskim mrazom, pa je potrebno zaščititi na odgovarjajoči način. Pozimi se ne sme zidati, kadar so temperature nižje od 5 C**. Vsako naknadno brušenje ali izdelava žlebov v zidovih zgradbe, ki nista bila predvidena v projektu, je mogoče izvesti le ob pisnem soglasju projektanta. Prečni in vzdolžni zidovi morajo biti na spoju medsebojno povezani z zidarsko povezavo. Predelne zidove pa je potrebno»zobato«povezati z nosilnim zidom v vsaki drugi vrsti za 1/2 dolžine opeke. Zidove ob vertikalni vezi je mogoče izvajati tudi zobato. Opeko je potrebno pred gradnjo dobro navlažiti. Opeko je priporočljivo navlažiti še na paleti in jo pustiti stati minut. Vlaženje je potrebno, da opeka med gradnjo ne bi prevzela vlage iz malte in s tem oslabila vezivne lastnosti malte. Za vlaženje ni dovoljeno uporabljati morske ali nečiste vode. Za zidanje je priporočljiva uporaba predpripravljene toplotno izolativne malte POROTHERM TM. Porozirane opeke, kakršna je POROTHERM, ni dovoljeno razbijati z zidarskim kladivom, temveč jo je potrebno rezati z žago za rezanje opeke. Opeko je potrebno zaščititi pred vlago že pri skladiščenju, izgotovljen zid pa je potrebno zaščititi pred dežjem tako, da vodo napeljemo stran od zidu. Potrebno je paziti, da ne zaide v vertikalne razpoke v zidu, saj bi daljše zadrževanje vlage v teh razpokah lahko izzvalo topljenje topljivih soli iz opeke ali malte. Kadar te soli pridejo na površino, lahko povzročijo»cvetenje«. Z delov zidov, ki»zacvetijo«, je potrebno odstraniti sloj naloženih soli s trdo ščetko, nato pa zid premazati s sredstvom proti cvetenju. ** Razen v primeru gradnje s sistemom PTH DRYFIX, ko lahko zidake lepimo do - 5 C. 60

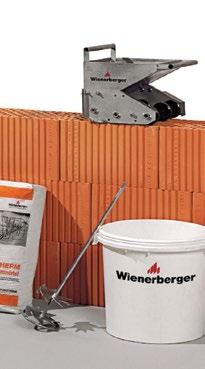

61 61 Ometavanje Zidna površina mora biti suha, čista, brez mastnih madežev, hrapava in brez prahu. Če je prišlo do cvetenja, ko se zid posuši, je potrebno zgornji sloj odstraniti s ščetko. Površina ne sme biti zmrznjena. Kadar obstaja nevarnost nočnega zmrzovanja, se ometi ne smejo izvajati. Temperatura zraka na dan pred ometavanjem, med ometavanjem in dva dni kasneje ne sme biti nižja od 5 ºC. Na zunanjo stran opečnega zidu je najprej potrebno nanesti cementni obrizg debeline ~ 0,3 cm. V kolikor je zid iz POROTHERM opeke, zadostuje, da na sloj cementnega obrizga nanesete lahki omet debeline 1,5 do 2,5 cm. Če želite doseči boljšo toplotno izolacijo zidu, boste morali nanesti sloj toplotno izolativnega ometa. Pri nanašanju ometa se je potrebno držati navodil proizvajalca ometa. Med nanašanjem ometa v posameznih slojih je potrebno čakati določen čas, odvisno od tipa ometa in debeline posameznega sloja ometa. Čas sušenja je najmanj 5 dni za 10 mm sloja ometa. Pritrjevanje opreme na zidove Na popolnoma očiščene zidove želimo pogosto pritrditi pohištvo ali opremo. Pri zidanih konstrukcijah iz opečnih votlakov lahko pride do problemov, če sta oprema in pohištvo težka. Problem je mogoče rešiti z dolgimi vijaki in pripadajočimi vstavki. Drugi primerni način je vbrizgavanje injektirne mase v opečne votlake, ki napolni luknje zidnega elementa kot balon. Vbrizgana injektirna masa se strdi in tako bolje pričvrsti vijak. Oprema se lahko pričvrsti tudi na posebne vijake vgradijo se v plast malte med zidanjem, ko se gradbeni material strdi. Pritrjevanje opreme na zidove

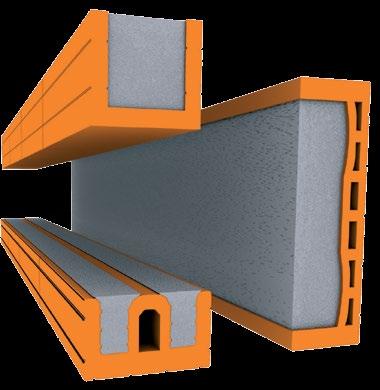

62 62

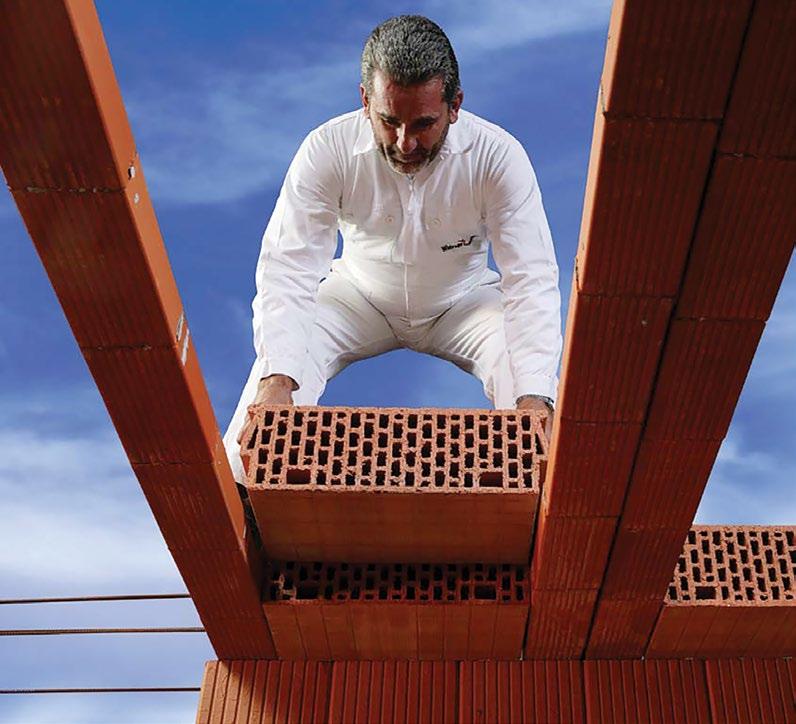

63 63 POROTHERM Preklade in stropni sistem Preklade POROTHERM str. 64 POROTHERM nosilci str. 69 POROTHERM polnilo 60 str. 69 POROTHERM podložno polnilo str. 70 POROTHERM venčna opeka str. 73 STROPNO POLNILO (klasično) Izvedba POROTHERM stropnega sistema Prednosti gradnje s stropnim sistemom POROTHERM str. 73 str. 74 str. 77

64 Preklade POROTHERM Preklade POROTHERM Opečne preklade POROTHERM so predpripravljeni, prefabricirani elementi, ki so sestavljeni iz opečnih kanalov, betona in armature. Izdelujejo se v treh oblikah in dimenzijah povprečnega preseka, predvideni pa so za premoščanje svetlih odprtin od 0,75 do 3,00 m. Proizvaja se jih v korakih po 0,25 m. V gradbenem stanju delujejo kot prečni elementi, sestavljeni iz preklade in dela zidu nad njim. Odlikuje jih usklajenost z ostalim gradbenim sistemom POROTHERM, zahtevana nosilnost, majhna teža, preprostost vgradnje in kontinuirana visoka kvaliteta. Preklade se proizvajajo in izdelujejo v skladu s standardom EN ter objavljenimi značilnostmi izdelka. Sestavni deli prefabricirane preklade so skladni z odgovarjajočimi standardi za armirno jeklo, jeklo za prednapenjanje, beton in opeko. Dimenzije: Dimenzije povprečnih prerezov preklade so prikazane na slikah 1 do 4. Proizvedene dolžine so od 1,00 m do 3,00 m v korakih po 0,25 m. Slika 3: Dimenzije povprečnih prerezov preklade tipa C Slika 4: Dimenzije povprečnih prerezov preklade tipa D Slika 1: Dimenzije povprečnih prerezov preklade tipa A Slika 2: Dimenzije povprečnih prerezov preklade tipa B 64

65 65 POROTHERM preklada 12 x 6,5 Tehnične karakteristike Dimenzije 12x6,5 cm Dolžina l cm V korakih 25 cm Masa m 14 kg/m 2 Beton C 40/50 Jeklo 1800/2000 N/mm 2 Armatura 4Ф2,5 mm Normativi Material Delo preklada 1,0 m malta* 0,002 m 3 /preklado KV 0,16 h/preklado PKV 0,08 h/preklado Postavitev POROTHERM preklade. * Minimalno naleganje preklade na zid je 12 cm na vsaki strani. POROTHERM opečna preklada je izdelek za enostavno, hitro in cenovno ugodno premostitev vratnih in okenskih odprtin pri zidovih debeline 11,5; 15, 25, 38 in 45 cm. Izračunana dovoljena obremenitev POROTHERM preklad 12 X 6,5 cm Dolžina (cm) Razpon (cm) q S,d (kn/m) 6,46 4,98 3,98 3,27 2,74 2,32 2,49 2,22 1,72 POROTHERM preklada 10 x 8,5 Tehnične karakteristike Dimenzije 12x8,5 cm Dolžina l cm V korakih 25 cm Masa m 18 kg/m 2 Beton C 40/50 Jeklo 1800/2000 N/mm 2 Armatura 6Ф2,5 mm Normativi Material Delo preklada 1,0 m malta 0,002 m 3 /preklado KV 0,16 h/preklado PKV 0,08 h/preklado Postavitev POROTHERM preklade. * Minimalno naleganje preklade na zid je 12 cm na vsaki strani. POROTHERM opečna preklada je proizvod za enostavno, hitro in cenovno ugodno premostitev vratnih in okenskih odprtin pri zidovih debeline 10, 20 in 30 cm. Izračunana dovoljena obremenitev POROTHERM preklad 10 X 8,5 cm Dolžina (cm) Razpon (cm) q S,d (kn/m) 2,80 2,01 1,68 1,40 1,20 1,05 0,93 0,84 0,76 0,70

66 Preklade POROTHERM POROTHERM preklada 6,5 x 23,8 Normativi Material Delo preklada 1,0 m malta 0,002 m 3 /preklado KV 0,16 h/preklado PKV 0,08 h/preklado Postavitev POROTHERM preklade. * Minimalno naleganje preklade na zid je 12 cm na vsaki strani. Tehnične karakteristike Dimenzije 6,5x23,8 cm Dolžina l cm V korakih 25 cm Masa m 39 kg/m 2 Beton C 25/30 Jeklo vzdolžna armatura BSt 600 N/mm 2 Jeklo prečna armatura BSt 420 N/mm 2 Armatura vzdolžna v zgornjem delu Ф14 mm Armatura v spodnjem delu Ф14 mm Prečna armatura Ф7 mm POROTHERM prednapeta opečna preklada je proizvod za enostavno, hitro in cenovno ugodno premostitev vratnih in okenskih odprtin. Primerna je tudi za pripravo odprtine za rolete. Izračunana dovoljena obremenitev POROTHERM preklade 6,5 X 23,8 cm Dolžina (cm) Razpon (cm) q S,d (kn/m) 8,50 8,50 9,50 9,50 11,00 8,50 8,50 7,00 7,00 Vgradnja preklade POROTHERM 6,5 x 23,8 Slika: Zidanje z opeko POROTHERM Premostitev zidnih odprtin je z opečno preklado POROTHERM 6,5 x 23,8 cm izredno enostavno in hitro. POROTHERM prednapeto opečno preklado je potrebno previdno položiti na horizontalno ravno podlogo iz malte na ožjo stran. Opečno stran podboja je potrebno obrniti proti zunanji strani in jo poravnati z zunanjim nosilnim zidom. Naleganje preklade POROTHERM na zid mora znašati vsaj: za preklade dolžine do 175 cm 12 cm; za preklade dolžine od 200 do 225 cm 20 cm; za preklade dolžine 300 cm 25 cm. Pred zidanjem je potrebno zgornjo površino preklade in zidnih elementov namočiti z vodo, da dosežete boljši oprijem med preklado, malto in opeko. Za tlačni pas nad POROTHERM preklado priporočamo uporabo POROTHERM opeke, rezane po meri z žago za opeko. Za določene debeline zidu ob POROTHERM prekladi 8 x 23,8 cm je potrebno uporabiti tudi izolacijske plošče, ki se vstavijo med dve prekladi. Preklade se podpirajo na polovici razpona za svetle odprtine 1 m < L < 2 m in na 1/3 razpona, če so svetle odprtine 2 < 3 < m. 66

67 67 Vgradnja POROTHERM preklade 12 x 6,5 in 10 x 8,5 Premostitev zidnih odprtin z opečnimi prekladami POROTHERM je izredno enostavno in hitro. POROTHERM prednapete opečne preklade je potrebno položiti na horizontalno poravnano podlogo iz malte. Globina naleganja POROTHERM preklade na zid mora znašati vsaj 12 cm. Pred zidanjem je potrebno opečno stran POROTHERM preklade in zidnih elementov dobro namočiti z vodo, da dosežete boljši oprijem med preklado, malto in opeko. Za tlačni pas nad POROTHERM preklado priporočamo uporabo POROTHERM opeke, rezane po meri z žago za opeko. Posebno pozornost je potrebno posvečati temu, da so vertikalne in horizontalne stične površine povsod napolnjene z malto, saj sicer nosilnost preklade ni zagotovljena. Preklade se podpirajo na polovici razpona za svetle odprtine 1 < L < 2 m in na 1/3 razpona, če so svetle odprtine 2 m < L < 3 m. Slika: Tlačni pas nad Porotherm preklado Slika: Nepravilno vgrajenaa Porotherm preklada Prednosti POROTHERM opečnih preklad: POROTHERM PREKLADA Enostavna in hitra premostitev zidnih odprtin Premostitev zidnih odprtin z uporabo POROTHERM opečnih preklad je izredno enostavna: brez opaževanja, brez armature, brez betoniranja, delno je saniran tudi toplotni most. Manjša količina armature zaradi prednapenjanja Za prednapenjanje se uporablja jeklo vrhunske nazivne trdnosti 1800/2000 N/mm 2. Kvaliteta izdelka Kontinuiran in računalniško voden tovarniški nadzor kvalitete in neodvisni nadzor s strani Inštituta IGH Zagreb zagotavljata vrhunsko kvaliteto. Slika: Podpiranje PODLOŽKA PODPORA Dober nosilec ometa Visoka nosilnost, majhni upogibi Nosilnost opečnih preklad je določena s statičnim izračunom in preiskavami, ki so izvedene na Inštitutu IGH Zagreb. Majhna teža Ugodna cena Manjši stroški, saj več ni potrebe po opaževanju, armaturi ali betonu ter zahtevnemu reševanju toplotnih mostov. Slika: Vstavljena toplotna izolacija med prekladami POROTHERM Usklajenost s POROTHERM sistemom Vse preklade so v celoti usklajene s POROTHERM gradbenim sistemom.

68 Stropni sistem Splošno Sodobni pogoji gradnje iščejo vse bolj enostavne in hitrejše tehnološke postopke ob optimalnem izpolnjevanju vseh bistvenih zahtev pri gradnji stavb v smislu funkcionalnosti in stabilnosti. Za izvedbo manjših stavbnih objektov, družinskih hiš (manjših) in večstanovanjskih zgradb so se razvili različni polmontažni stropni sistemi. Enostavni so za izvedbo, zahtevajo manj dodatne opreme (opaževanje, podpiranje) in specializirana delovna sila zanje ni potrebna. Pogoje gradbene fizike zgradbe, toplotno in zvočno izolacijo ter pogoje vibracij je mogoče zagotoviti s pomočjo pravilne izbire gradbenega materiala in primernim oblikovanjem struktur. Eni najbolj znanih in najpogosteje uporabljenih polmontažnih opečnih stropov so stropi sistema POROTHERM. V projektni obdelavi POROTHERM stropov je potrebno izvršiti predpisane izračune: Računsko preverjanje mejnih stanj nosilnosti (preverjanje do zloma). V tem računskem preverjanju morajo projektanti za večje razpone preveriti glavne natezne napetosti. Računsko preverjanje mejnih stanj uporabnosti, ki se izvajajo ob nadzoru upogiba stropa. Probleme upogiba stropa je mogoče rešiti na enega izmed naslednjih načinov: s povišanjem stropa v fazi izvedbe, s povečanjem višine stropa, s povečanjem armature, z odstranjevanjem delne ali polne vpetosti (kontinuitete) na podporah. Obremenitev POROTHERM stropa je potrebno računati glede na dejansko strukturo stropa v celoti, namembnosti zgradbe in veljavne predpise. Medetažne in podstrešne konstrukcije se močno razlikujejo ob stalnih in koristnih obremenitvah. V strop vgrajeni nosilci POROTHERM so skriti nosilci v stropu in se nahajajo izpod povečanih linijskih in točkovnih obremenitev ter kot nosilci kratkih razponov, ki so pravokotni glede na osnovne POROTHERM nosilce. Pri sanaciji zgradbe je potrebno nosilce POROTHERM stropa umestiti na že obstoječe zidove, potrebna je kakovostna priprava ležišča za nosilce POROTHERM, zato je izvedba tovrstnih konstrukcij relativno zahtevna. Osnovni elementi stropnega sitema POROTHERM (SPOG) so prednapeti opečno betonski nosilci (POG) POROTHERM in opečna polnila (IB) POROTHERM 60. Dva elementa, ki dopolnjujeta in ustvarjata celovito sestavo, sta: POROTHERM venčna opeka (pomožni element in idealna rešitev za toplotno izolacijo stropne konstrukcije, ki obenem služi kot izgubljeni opaž v fazi izvedbe horizontalne vezi stropa) ter POROTHERM podložno polnilo (izgubljeni oplaž za izvedbo prečnega betonskega ojačitvenega rebra, ki se izvaja pri razponu stropa večjem od 3 m). Nosilnost stropnega sistema POROTHERM je določena s statičnim izračunom ter z raziskavo, ki je bila izvedena na Inštitutu IGH Zagreb. V skladu z revidiranim statičnim izračunom in preverjenimi raziskavami je Inštitut IGH izdal tehnično dovoljenje za uporabo prednapetih nosilcev v stropnem sistemu POROTHERM, 68

69 69 ki izpolnjujejo zahteve v zvezi z mehansko odpornostjo in stabilnostjo kot bistvenih zahtev za zgradbo. Stropna konstrukcija se lahko izvaja z enojnim ali dvojnim polaganjem nosilcev. Material z dvojnimi nosilci ima povečano nosilnost, primeren pa je za prevzemanje obremenitve predelnih zidov, postavljenih v smeri razpona. POROTHERM nosilci Tehnične karakteristike Dimenzije 12 6,5 cm Dolžina l 2,75-6,75 m V korakih 25 cm Masa m 17 kg/m Beton C 40/50 Armatura Ф14 mm Jeklo za prednapinjanje 1800/2000 N/mm 2 Armatura spona 720/770 N/mm 2 POROTHERM nosilec meri v preseku povprečno 6,5 x 12 cm in je sestavljen iz opečnih kanalov, mikrobetona znamke C40/50 in armature prednapetih žic premera 0,25 mm, nazivne kakovosti 720/770 N/mm 2. Nosilce se polaga z osnim razmakom 60 cm. Normativi Material Delo Nosilec do 5 m 1,67 m /m 2 Polnilo 6,7 kom/m 2 16/60 Polnilo 10/60 po projektu Armatura 2,5 kg/m 2 Beton 0,076 m 3 /m 2 Malta 0,0005 m 3 /m 2 KV 0,46 h/m 2 PKV 1,76 h/m 2 Izdelava POROTHERM stropa: polaganje POROTHERM nosilcev in polnil, postavljanje in vezava armature ter betoniranje tlačne plošče debeline 6 cm. Normativi Material Nosilec nad 5 m 1,6 m /m 2 Delo KV 0,54 h/m 2 PKV 1,84 h/m 2 Polaganje POROTHERM nosilcev POROTHERM 60 Tehnične karakteristike Dimenzije cm NF 9,85 kom Masa m 10,8 kg Poraba opeke 6,7 kom/m 2 Zvočne karakteristike Parket Cementni estrih Polietilen 0,25 mm Stiropor EPS T 22/20 Armirani beton POROTHERM db OPOMBA Pomembno je izdelati statični izračun.

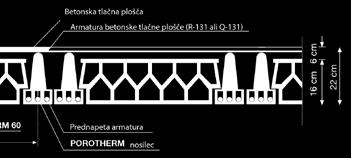

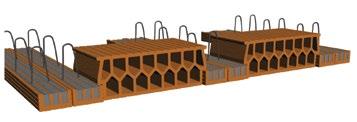

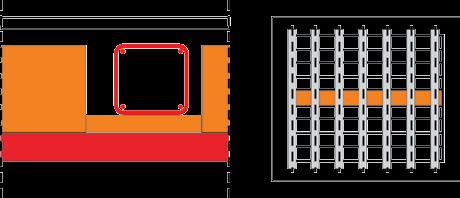

70 Stropni sistem POROTHERM 60 je opečno stropno polnilo, s katerim se izpolnjuje medprostor med položenimi POROTHERM nosilci, in sicer v smeri pravokotno na POROTHERM nosilce. POROTHERM podložno polnilo Tehnične lastnosti Dimenzije 25 48x10 cm NF 6,2 kom Masa m 8,2 kg Poraba 1,67 kom/m 2 Element, ki dopolnjuje POROTHERM stropni sistem. Uporablja se ga namesto opaža za betoniranje prečnega ojačitvenega rebra. Razen višine, ki znaša 10 cm, so ostale dimenzije enake kot pri POROTHERM 60 stropnem polnilu. Uporablja se za razpone večje od 3,0 m, kadar je potrebno stropno konstrukcijo ojačati s prečnim ojačitvenim rebrom. PRESEK A-A Tloris POROTHERM podložno polnilo 70

71 71 Prikaz stropa z enojnimi nosilci Povprečni prerez stropa razmak nosilcev 60 cm Tabela nosilnosti stropa z razmakom nosilcev 60 cm Tip nosilca* SVETLA ODPRTINA L 0 (m) RAČUNSKA ODPRTINA L R (m) DOLŽINA NOSILCA L (m) ODPORNOST M RD (knm/m 2 ) IZRAČUNANO DELOVANJE q SD (knm/m2 ) NAJVEČJA OBREMENITEV Q k (Nm/m2 )** POG 6 2,5 2,58 2,75 14,22 15,08 5,0 POG 6 2,75 2,83 3,00 14,22 12,64 4,0 POG 7 3,00 3,08 3,25 16,59 12,57 4,0 POG 8 3,25 3,33 3,50 18,95 12,38 3,5 POG 9 3,50 3,58 3,75 21,32 12,13 3,5 POG 10 3,75 3,83 4,00 23,71 11,89 3,5 POG 12 4,00 4,08 4,25 28,44 12,60 4,0 POG 13 4,25 4,33 4,50 30,81 12,17 3,5 POG 14 4,50 4,58 4,75 33,17 11,76 3,5 POG 16 4,75 4,83 5,00 37,92 12,13 3,5 POG 17 5,00 5,08 5,25 40,29 11,69 3,0 POG 17 5,25 5,33 5,50 40,29 10,66 2,5 POG 19 5,50 5,58 5,75 45,03 10,90 2,5 POG 19 5,75 6,83 6,00 45,03 10,00 2,0 POG 19 6,00 6,08 6,25 45,03 9,22 1,5 * Število označuje število žic s premerom 2,5 mm v nosilcu. ** Zaokroženo na 0,5 kn/m 2.

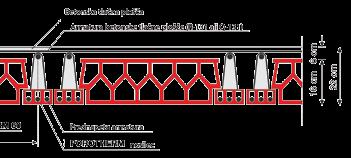

72 Stropni sistem Prikaz stropa z dvojnimi nosilci Povprečni presek stropa razmak nosilcev 60 cm Največji izračunani razponi stropa z dvojnimi nosilci za stanovanjske zgradbe NAJVEČJI IZRAČUNANI RAZPONI STROPA Z DVOJNIMI NOSILCI ZA STANOVANJSKE ZGRADBE* (LASTNA TEŽA + DODATNA STALNA OBREMENITEV 2,0 kn/m 3 + KORISTNA OBREMENITEV 2,0 kn/m 3 ) TIP NOSILCA POG 6 POG 7 POG 8 POG 9 POG 10 POG 12 POG 13 POG 14 POG 16 POG 17 POG 19 SVETLOBNA ODPRTINA L 0 (m) 3,50 3,75 4,00 4,25 5,00 5,25 5,50 5,75 5,75 6,00 6,50 IZRAČUNANI RAZPON L R (m) 3,58 3,83 4,08 4,33 5,08 5,33 5,58 5,83 5,83 6,08 6,58 DOLŽINA NOSILCA L (m) 3,75 4,00 4,25 4,50 5,25 5,50 5,75 5,75 6,00 6,25 6,75 * Predelni zidovi v smeri razpona stropa, razen lahkih zidov iz mavčnih plošč, niso vključeni. Tabela nosilnosti stropa z dvojnimi nosilci za koristne bremenitve Q TIP NOSILCA POG 6 POG 7 POG 8 POG 9 POG 10 POG 12 POG 13 POG 14 POG 16 POG 17 POG 19 SVETLA ODPRTINA L 0 (m) IZRAČUNANI RAZPON L R (m) DOLŽINA NOSILCEV L (m) LASTNA TEŽA + DODATNA STALNA OBREMENITEV 2,0 kn/m 3 + KORISTNA OBREMENITEV Q kn/m 3 3,00 3,08 3,25 5,06 3,25 3,33 3,50 3,61 5,06 3,50 3,58 3,75 2,46 3,71 4,96 3,75 3,83 4,00 1,52 2,26 3,71 4,73 4,00 4,08 4,25-1,72 2,68 3,58 4,60 4,25 4,33 4, ,82 2,62 3,53 5,25 4,50 4,58 4, ,82 2,63 4,16 4,87 4,75 4,83 5, ,87 3,24 3,88 4,57 5,00 5,08 5, ,45 3,03 3,65 4,85 5,25 5,33 5, ,77 2,30 2,86 3,96 4,55 5,65 5,50 5,58 5, ,67 2,18 3,18 3,72 4,72 5,75 5,83 6, ,58 2,49 2,99 3,91 6,00 6,08 6, ,89 2,35 3,19 6,25 6,33 6, ,79 2,56 6,50 6,58 6, ,00 72

73 73 POROTHERM venčna opeka Tehnične karakteristike Dimenzije 33x14x20 cm NF 3,90 kom Masa m 5,4 kg Poraba 3 kom/m Opečni element debelina 6,5 cm Stiropor debelina 7,5 cm Koeficient toplotne prevodnosti stiropor λ 0,043 W/mK Koeficient toplotne prevodnosti opečni el. λ 0,30 W/mK Koeficient prehoda toplote (skupni) U 0,47 W/m 2 K Porotherm venčna opeka je idealna rešitev za toplotno izolacijo horizontalne AB vezi, hkrati pa služi kot»izgubljeni opaž«v fazi izvajanja in betoniranja horizontalne AB vezi. Sestavljena je iz opečnega bloka debeline 6,5 cm in stiropora debeline 7,5 cm. Polaga se ob zunanjih zidovih (debeline 38 cm ali več) na zunanji strani AB vezi. Toplotne lastnosti: Stiropor debeline 7,5 cm (λ = 0,043 W/mK) in opečni blok debeline 6,5 cm (λ = 0,3 W/ mk) dajeta koeficient toplotne prehodnosti samega elementa (brez delitve toplotnega odpora pri prehodu toplote iz zraka na element) v vrednosti U = 0,47 W/m²K. STROPNO POLNILO (klasično) Tehnične karakteristike Dimenzije cm NF 6,82 kom Masa m 7,5 kg Poraba opeke 8 kom/m 2 Klasičnega stropnega polnila ni mogoče uporabiti v POROTHERM stropnem sistemu oziroma ga ni mogoče nalegati na POROTHERM nosilce. Klasično stropno polnilo se polaga med klasične polmontažne opečne stropne nosilce pravokotno na os smeri polaganja nosilcev.

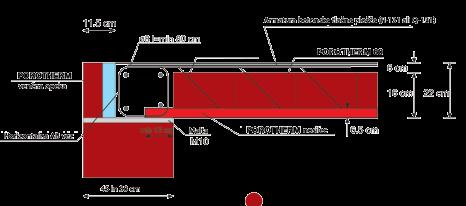

74 Stropni sistem Izvedba POROTHERM stropnega sistema POROTHERM nosilce se polaga na končno vrsto nosilnega zidu na horizontalno poravnano podlago iz sveže malte debeline 1 cm. OSNI razmik gredic znaša 60 cm, kar pospešuje gradnjo, vendar ne zmanjšuje nosilnosti. POROTHERM nosilce je potrebno položiti na zid z vsaj 12 cm naleganja. Točni osni razmik gredic je najlaže doseči tako, da na vsakem koncu nosilca položimo stropno polnilo. Preostali prostor med POROTHERM nosilci se nato izpolni z opečnimi elementi (POROTHERM 60 stropno polnilo), in sicer v smeri pravokotno na položene nosilce. Elementov stropnega polnila se ne sme položiti na nosilni zid. Prostor, ki je preostal po polaganju stropnega polnila in nosilcev, je potrebno zapolniti s POROTHERM nosilci tako, da jih polagamo enega poleg drugega. Ti nosilci služijo namesto izgubljenega opaža, saj opečno polnilo ne sme nalegati na zidove, temveč zgolj na nosilce. Pred betoniranjem tlačne plošče je potrebno spone na nosilcih dvigniti za 45º, da te prevzamejo svojo funkcijo prevzema strižnih sil. Dostava spon v ležečem položaju je potrebna zaradi lažjega transporta. Za vezavo stropne konstrukcije in horizontalnih AB vezi je predvidena vezna armatura po obodu stropa, ki je vsidrana v strop in AB vez. Najmanjša količina rebraste armature je 0,8 mm po vsakem nosilcu. Dolžina palice, ki jo zarijemo v betonsko ploščo med spone, znaša najmanj 80 cm. Zaščitni sloj betona nad armaturo mora biti min. 2 cm. Spoje zidov in stropov je potrebno povezati z armiranimi betonskimi horizontalnimi vezmi. Beton teh spojev je potrebno dodatno izolirati, za kar predlagamo naš izdelek POROTHERM venčno opeko. Vgrajuje se na zunanje zidove z zunanje strani horizontalnih AB vezi. Deluje kot toplotna zaščita, preprečuje ustvarjanje toplotnih mostov in kondenzacijo vodne pare, hkrati pa nadomesti leseni opaž. POROTHERM venčna opeka je element, ki je sestavljen iz opečnega dela debeline 6,5 cm ter iz plošče stiropora debeline 7,5 cm. 74

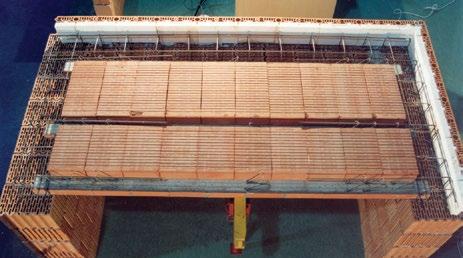

75 75 Za razpone večje od 3,0 m je potrebno strop ojačiti s prečnim ojačitvenim rebrom. Betonsko ojačitveno rebro se izvede nad elementom POROTHERM podložno polnilo. Ojačitev POROTHERM podložno polnilo POROTHERM podložno polnilo se postavlja med nosilce, in sicer vzporedno s stropnim polnilom ter pravokotno na njihovo vzdolžno os. Nižji so od stropnega polnila, tako da nad njim lahko izvedemo prečno ojačitveno rebro. Armirano betonsko ojačitveno rebro se formira nad POROTHERM podložnim polnilom. Minimalna armatura ojačitvenega rebra je 4 Ø 12 mm, povezana s stremeni Ø 8 mm/25 cm. POROTHERM nosilec RAZPON (m) NADVIŠANJE (cm) 3,0 1,0 4,0 1,3 5,0 1,7 6,0 2,0 POROTHERM nosilce je potrebno podpirati tako, da so pred betoniranjem tlačne plošče na polovici razpona povišani za l/300. Podpiranje se izvede s sistemom podpornikov, ki se postavljajo na razmaku max. 150 cm. Podpiranje je potrebno planirati tako, da se podpornike postavi pod POROTHERM podložna polnila, saj morajo le-ta služiti kot nadomestek za odvzete opaže, njihova nosilnost je manjša od POROTHERM polnila. Podpornike se sme odstraniti, ko beton doseže predvideno tlačno trdnost, vendar nikakor ne prej kot 21 dni od dneva betoniranja.

76 Stropni sistem Tlačna plošča debeline 6 cm se izvaja iz betona kvalitete vsaj C20/25. Poraba betona znaša 0,076 m 3 betona na m 2 stropa (76 lit/m 2 stropa). Za armaturo tlačne plošče se uporabljajo varjene mreže. Pri tem je potrebno uporabiti mrežo min R- 131 ali po statičnem izračunu močnejšo armaturo. Važna opomba pred betoniranjem zgornje plošče morate opečno polnilo dobro namočiti. Beton je najbolje vgraditi brez prekinitve, kadar pa je prekinitev neizogibna, se mora izvesti nad nosilnim zidom ali opečnim elementom v smeri osi nosilca. Površino betonske plošče je treba poravnati takoj po vgradnji betona ter beton nato pravilno negovati. 76

77 77 Prednosti gradnje s stropnim sistemom POROTHERM Stropni sistem POROTHERM je polmontažni sistem opečnih izdelkov za izgradnjo medetažnih stropnih konstrukcij opečnih zgradb. Visoka nosilnost, majhni upogibi Nosilnost stropnega sistema POROTHERM je določena s statičnim izračunom in raziskavo, izvedeno na Inštitutu IGH Zagreb in ZAG Ljubljana. V prilogi je TABELA NOSILNOSTI stropnih konstrukcij, izvedenih v sistemu»spog«, ki je narejena v skladu z revidiranim statičnim izračunom in Dovoljenjem za uporabo, izdanem na Inštitutu IGH Zagreb. Izračun je narejen po Evropskih predpisih za armirano betonske in prednapete konstrukcije EUROCODE 2 (EN ). Manjša količina armature pri prednapenjanju Armatura je iz tovarniško prednapetih in visokokvalitetnih hladno vlečenih jeklenih žic. Način prednapenjanja je t.i. adhezijsko prednapenjanje pred strjevanjem betona, ki se izvaja na stezi za prednapenjanje, s čimer se sila iz jeklenih žic z adhezijo v obliki tlaka prenaša na beton. Enostavna, hitra in ekonomična gradnja Pri nanašanju opečnega polnila med POROTHERM nosilci ni potrebno izvajati opaža za betoniranje tlačne plošče, pri polaganju POROTHERM podložnih polnil ni potrebno izvajati opaža za betoniranje prečnega ojačitvenega rebra, pri vgradnji POROTHERM venčne opeke pa ni potrebno izvajati opaža, niti dodatne toplotne izolacije betonske AB horizontalne vezi. Manjši stroški transporta Spone na POROTHERM nosilcih so pri transportu položene tako, da zavzema nosilec manj prostora kot klasični opečni nosilci z rešetkasto armaturo.

78 Stropni sistem Boljša toplotna izolacija S poroznostjo in večjo višino opečnega elementa (stropno polnilo) dosežemo boljšo toplotno izolacijo. Rezultat: kakovostna in udobna bivalna klima ter večja energetska učinkovitost. Tako hkrati prihranite denar in zaščitite naravno okolje. Boljša zvočna izolacija Zvočna izolacija, ki jo zagotavlja gradbeni material, je zelo pomembna pri kasnejši uporabi zgrajenega objekta. Ljudje, ki živijo v objektu, se za dosego mirnega in zdravega življenja morajo dobro počutiti in se hkrati zaščititi pred hrupom iz okolja. To velja predvsem za objekte, v katerih je potrebno vzdrževati tiho bivanjsko okolje, kot so bolnice, šole, pisarne in seveda stanovanjske zgradbe in družinske hiše. POROTHERM stropno polnilo je izdelano iz gradbenega materiala, ki s svojo strukturo z zračnimi porami duši zvočne valove. Da dosežete popoln učinek zvočne izolacije, mora biti stropna konstrukcija zgrajena na pravilen način. V osnovi je zvočna izolacija povezana s težo konstrukcije. Ker so opečni elementi stropnega polnila lahki, se nad stropnim sistemom POROTHERM priporoča izvedba plavajočega estriha. S tem se odpravlja problem zvočne izolacije. Tudi tlačna plošča (6 cm) pomeni boljšo zvočno izolacijo. Akustične lastnosti V skladu z veljavnimi tehničnimi smernicami EN je mogoče zvočno izolacijo izvedenega stropa namesto preizkušanja oceniti. ZVOČNO IZOLACIJO je mogoče oceniti iz mase na posamezno ploščo po formuli: R w = 40 log (M R ) 56 + (3/8) (M R /h t ) (db) (8.1) kjer je: M R masa stropa v kg/m 2 h t višina stropa v cm Za M R = 550 kg/m 2 in h t = 22 cm znaša R w = 109, ,4 = 63 db 78

79 79 Kompletni stropni sistem Elementi stropnega sistema POROTHERM (POROTHERM nosilci, POROTHERM 60 stropno polnilo, POROTHERM venčna opeka rešitev za toplotno izolacijo horizontalne AB vezi in POROTHERM podložno polnilo, ki omogoča betoniranje prečnega ojačitvenega rebra brez izdelave dodatnega opaža) predstavljajo celotni sistem za stropno konstrukcijo. Odpornost na ogenj Opeka ne gori in tako trajno zaščiti vaš dom. Izgradnja stropnega sistema POROTHERM pomeni izredno varnost. V primeru požara se ne ustvarjajo strupeni plini. Stropni sistem POROTHERM premaguje pomembne tehnične zahteve glede požarov. Razred požarne varnosti je opredeljen ob izpolnjevanju treh kriterijev: Mehanska trdnost z ohranjanjem nosilnosti preko določenega obdobja (R) Toplotna izolacija srednja temperatura 140 ºC in največja temperatura 180 ºC na strani, ki ni izpostavljena požaru (l) Ohranjanje celovitosti v požaru z odsotnostjo gorljivih plinov v bližini strani, ki je izpostavljena požaru (E) Po tabeli določen razred požarne odpornosti stropa POROTHERM v skladu z normo EN za strop, ki ni prekrit z ometom na spodnji strani, znaša REI 30. Večjo požarno odpornost je mogoče doseči z dodatkom mavčnega ometa ali katerega drugega zaščitnega sloja na spodnji plošči stropa. Dober nosilec ometa Zaradi izredno ravne površine predstavlja stropni sistem POROTHERM optimalni izbor, saj se s tem zmanjša strošek porabe ometa pri dokončni obdelavi. Prijetna klima in zdravo bivanje POROTHERM stropno polnilo ima difuzijske lastnosti, ko gre za vlago. V zahvalo svoji mikroporoznosti uravnava POROTHERM stropno polnilo vlažnost zraka v notranjih prostorih. Opečno polnilo prejema vlago in jo nato vrača, v kolikor je zrak v notranjosti suh. V prostorih s stropnim polnilom POROTHERM vedno vlada prijetna in zdrava klima.

80 Stropni sistem Enostavna napeljava inštalacije Votli deli vzdolž opečnih elementov omogoča enostavno in hitro napeljavo vseh inštalacij brez nepotrebnega razbijanja ali izdelave kanala na stropni površini. Konkurenčna cena POROTHERM stropa Cena POROTHERM stropa na m 2 je manjša od cene klasičnega polmontažnega stropa. Kvaliteta izdelka Izdelki POROTHERM so proizvedeni v skladu s strogimi predpisi in zadoščajo visokim evropskim standardom kvalitete. Stropni sistem POROTHERM zagotavlja življenje v kvalitetnem in varnem domu za več generacij. Armatura nosilcev je iz visoko kvalitetnih tovarniško prednapetih jeklenih žic, beton znamke C 40/50 pa je prilagojen statičnim zahtevam. Celotni sistem gradnje Celotni sistem gradnje POROTHERM je tisto, kar omogoča enostavnost pri gradnji. POROTHERM stropni sistem je del celotnega sistema gradnje POROTHERM in je v popolnosti kompatibilen z njim. Uporaba celotnega sistema v vseh fazah gradnje prinaša celo vrsto prednosti. 80

81 81 TERCA Kreativne rešitve fasade TERCA kreativne fasadne rešitve Dimenzije TERCA fasadne opeke Raster projektiranja TERCA opeke str. 82 str. 89 str. 90 Dilatacijske fuge str. 91 Spoj nosilnega zidu in klinker fasade str. 93

82 Terca NARAVNI GRADBENI MATERIAL s tradicijo KREATIVNE fasadne rešitve Zemlja, voda, ogenj, zrak že grški filozofi so se posvečali teoriji štirih elementov. Klinker fasadna oprema Terca združuje starodavno tradicijo z moderno tehnologijo proizvodnje čistega, naravnega gradbenega materiala. S klinker fasadno opeko Terca bolj kot kadarkoli prej izpolnjujete najvišje cilje ekonomskih in ekoloških kriterijev zahtevnosti vaših strank. Fasadna obloga iz Terce predstavlja trajno zaščito ovoja zgradbe, ki še po nekaj desetletjih vzdržuje svoj prvobitni izgled in funkcijo. Pustite svoj pečat v moderni arhitekturi s klinker fasadno opeko Terca.»Pokaži mi, kako gradiš in pokažem ti, kdo si«že pesnik Christian Morgenstern se je ukvarjal z individualnostjo pri gradnji stanovanj. Obličje hiše nosi trajni podpis njenih stanovalcev in arhitektov. Klinker fasadna opeka Terca ponuja izredno kreativno svobodo pri oblikovanju fasade, saj ima vsaka posamezna opeka svoj doprinos. Minimalna odstopanja barve prispevajo k estetskim kontrastom iz vseh pogledov. Z ozirom na strukturo glinenega materiala in višino temperature žganja opeke se klinker fasadna opeka pojavlja v živahno rumenih, toplo rdečih, zemeljsko rjavih ali diskretno sivih odtenkih. Terca ustvarja igro svetlobe in sence ter daje občutek posebnosti vsake posamezne opeke. Eksperimentirajte s perspektivami in dovolite svetlobi, da deluje. 82

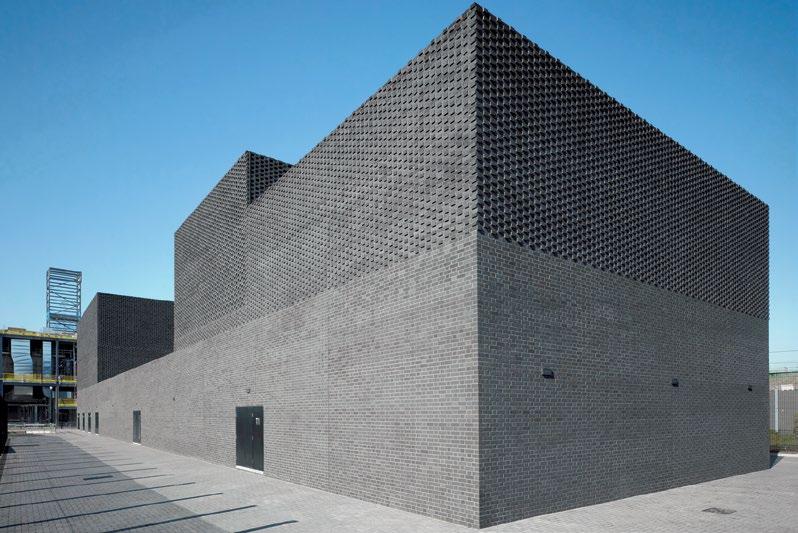

83 83 Primarni objekt za Olimpijski park 2012, London Foto: Andrew Lee Gradimo za ZDRAVO in MODERNO ŽIVLJENJE Ljudje, za katere projektirate in gradite, si zaslužijo, da za njih porabite naravne materiale, v katerih se bodo odlično počutili. Klinker fasadna opeka Terca je s svojimi edinstvenimi lastnostmi odličen izbor za takšno gradnjo. Omogoča visoko zaščito pred vremenskimi vplivi, odporna je na ogenj in v objektu odseva spokojnost. S klinker fasadno opeko Terca ustvarjate brezčasno lepe ambiente, objekte nenadomestljivega značaja in edinstvenega čara.

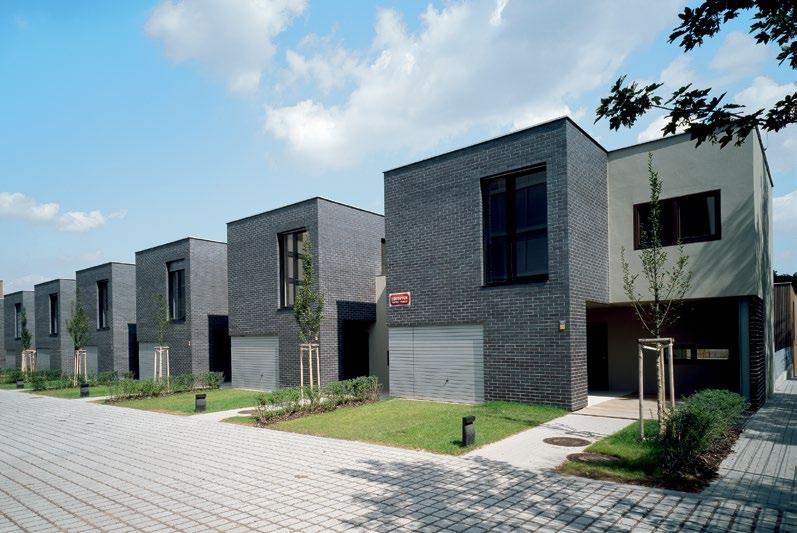

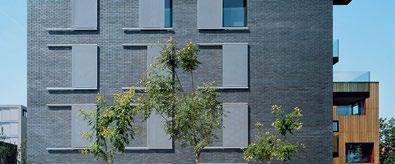

84 Terca Večstanovanjski objekt v Krutci, Češka Foto: Filip Slapal KONSTRUKTIVNI SISTEM večslojnih zunanjih zidov NOSILNI ZIDOVI iz opeke POROTHERM Dvoslojni zid spada v evropskih državah že desetletja med najpomembnejše fasadne konstrukcije. Pri skrbnem projektiranju in izvedbi je s tem mogoče izpolniti vse zahteve za zunanje zidove. Konsekventna delitev funkcij v tri sloje z različnimi nalogami omogoča popoln izkoristek odkritih lastnosti materiala iz žgane gline. Nosilni zidovi iz opeke Porotherm imajo osnovno funkcijo nosilnosti. Iz zunanje strani so zaščiteni pred vremenskimi vplivi, ter izpostavljeni zelo majhnim temperaturnim razlikam. Poleg tega nosilni zidovi iz opeke služijo za doseganje in vzdrževanje ugodne in enakomerne klime stanovanja. Ob dobri zvočni izolaciji se odlikujejo predvsem po sposobnosti akumuliranja toplote ter po majhni odporni difuziji vodne pare, kar omogoča zdravo stanovanje in ugodno klimo. Zaradi tega je priporočljivo, da so nosilni zidovi iz opeke debeline vsaj 25 cm, in sicer iz opeke z vertikalnimi odprtinami, ki ima ugodne lastnosti glede zvočne izolacije. Z dvoslojnim načinom gradnje pa je po drugi strani mogoče zadostiti tako statičnim kot fizikalnim zahtevam. 84

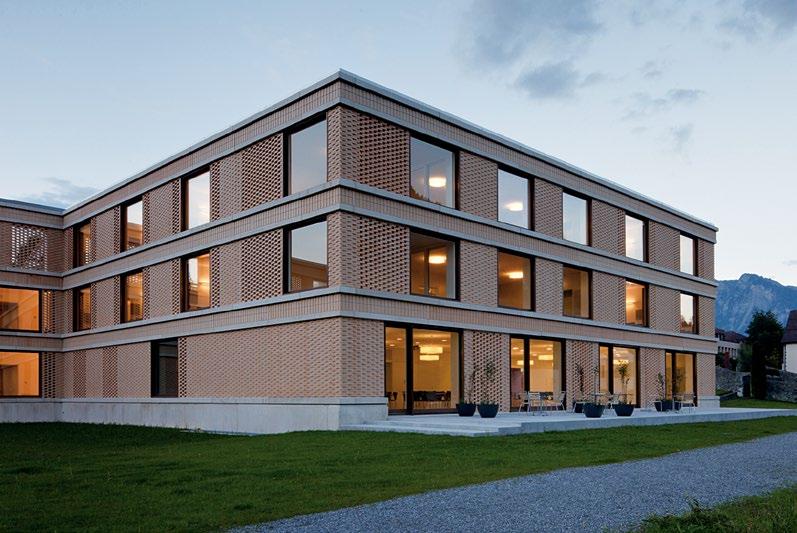

85 85 Center za psihiatrijo, Švica Foto: Beat Bühler Fasadna OPEKA Fasadna opeka služi najprej kot zaščitni sloj proti vremenskim vplivom in prispeva tudi k zaščiti pred poletno vročino. Odporna mora biti na vplive dežja, sunke vetra in mehanske poškodbe ter pripomore pri zvočni izolaciji celotne konstrukcije. Poleg tega je fasadna opeka deloma izpostavljena velikim temperaturnim razlikam. Na osnovi dolgoletnih izkušenj priporočamo fasadni zid debeline 12 cm, ob uporabi gotove malte za zidanje s klinker opeko, ki omogoči zadostno tlačno in natezno trdnost zidu. Fasadni zid je potrebno zgraditi iz materiala z minimalnim vpijanjem vode (do največ 6 %), odpornim na zmrzovanje, to pa je TERCA fasadna klinker opeka. Toplotna IZOLACIJA Vmesni sloj mora prevzeti glavni del toplotne izolacije. Kot izolacijski material imajo prednost izolacijske plošče. Predvsem so se izkazale plošče iz mineralnih vlaken (kamena volna). Mogoče je uporabiti tudi druge izolacijske materiale (EPS, pletena vlakna, sipki materiali), pri čemer moramo biti posebej pozorni na vpijanje vlage in nevarnost sesedanja.

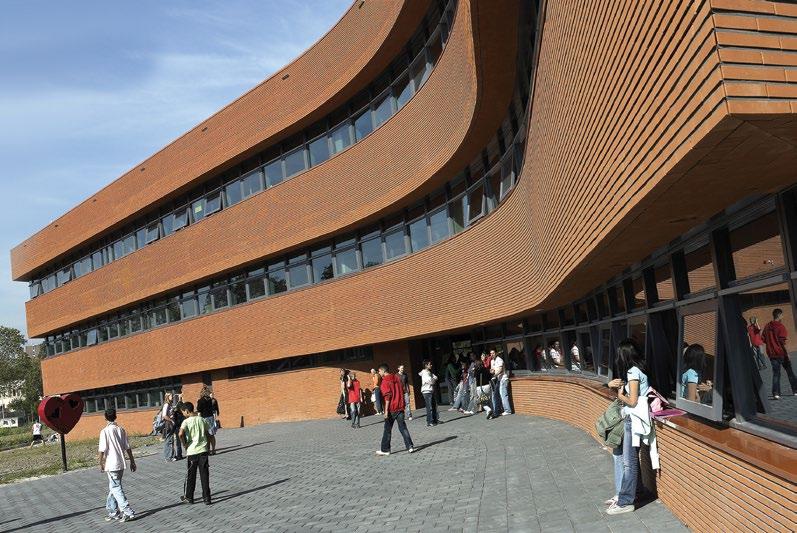

86 Terca Srednja šola, Nizozemska Foto: Ruud Peijnenburg IZOLACIJA Dvoslojne zidove je mogoče načeloma izvesti z ali brez sloja zraka. Na splošno daje sloj zraka večjo mero gotovosti glede na prehod vlage skozi izolacijo, posebno pri uporabi fasadnega zidu kot zunanjega, ter pri uporabi izolacijskega materiala, občutljivega na vlago (steklena volna, kamena volna). Zaradi tega je potrebno dati prednost varianti izvedbe s slojem zraka oziroma z ventilirano fasado. Pri ventilirani fasadi se vlaga, ki z notranje strani difuzira skozi zid, odvaja s kroženjem zraka za zidom iz fasadne opeke, medtem ko lahko padavinske vode brez škode vplivajo na notranji strani zidu iz fasadne opeke. 4 cm, z ventilacijskimi odprtinami navzgor in navzdol. Pri tem je pomembno paziti, da pri zidanju malta ne pride v zračni prostor. Ventiliranje je potrebno zagotoviti tudi pri odprtini na fasadnih zidovih. Tako je potrebno v območju oken dodatno razporediti odprtine za ventiliranje v delu parapeta in podboja. Odprtine za zrak morajo biti razporejene tako, da je zagotovljen nemoteni izhod prodrle padavinske vode. Za izdelavo izolacije je potrebno uporabiti material, ki je vodoodporen, preverjen, atestiran in odobren za področje uporabe. Spodnje odprtine služijo, tako pri zidovih z ventilirano fasado kot pri izvedbi dvoslojnih zidov z vmesno izolacijo, za odvod padavinske vode. Priporočamo vam, da izvedete pri fasadni klinker opeki zračni sloj v debelini min. 2 cm kot sloj za odvajanje padavinskih voda, z odprtinami razporejenimi na dnu. Pri izvedbi ventilirane fasade je potrebno izvesti zračni sloj minimalno 86

87 87 ZAŠČITA pred vlago Pri zidanju fasadnega zidu iz klinker opeke je potrebno nosilni zid ter dno medprostora med nosilnim in fasadnim zidom zaščititi pred vlago. Izolacijski trak praviloma iz bitumena ali polimera je potrebno položiti na področju medprostora s padcem na zunanjo stran, podloženo s podložnim klinom, ter pod fasadnim zidom horizontalno do sprednjega roba fasadne opeke. Površina polaganja mora biti takšna, da fasadni zid ne more zdrseti po njej. Na notranji strani je potrebno izolacijski trak dvigniti najmanj 15 cm nad površino postavljanja ter jo tako pričvrstiti in zalepiti. Odprtine za odvajanje vode iz medprostora je potrebno izvesti pri dnu fasadnega zidu, najmanj 10 cm nad zgornjim robom terena. V kolikor se fasadni zid izkaže za nižjega od površine terena, je potrebno izvesti drenažni sloj ali drenažo. Pri odprtinah na fasadnem zidu iz klinker opeke je potrebno nad podbojem (npr. podbojem za vrata ali okno) položiti vodoneprepustno folijo ter jo dvigniti za 15 cm. Enako velja za spoj med temeljem in tlemi. Folijo je potrebno pričvrstiti izza toplotne izolacije na zunanji strani notranjega zidu. V prvem sloju fasadne opeke je potrebno za odvodnjo vode predvideti odprte spoje (ne zapolniti maltnih rešetk). Vrste fasadnega zidu je potrebno na njihovih stičnih točkah (npr. mejnik oken in vrat) odvesti z vodoprepustnim zapornim slojem. Na spodnji strani fasadnega zidu je potrebno med sloji malte položiti en sloj izolacijskega traku, ki ga je treba povleči navzgor ob notranjem zidu in ga pričvrstiti ob stično površino notranjega zidu. Izvedba hidroizolacije v podnožju zidu presek Cocktail serija: VEČ BARV KOT KADARKOLI Cosmopolitan Cuba Libre Piña Colada Kir Royal

88 Terca Margarita Mojito June Bug Mai Tai Martinez Punch Terca Oxford Rot Terca Oxford Rotbund Terca Oxford Hellrotbunt 88

89 89 Dimenzije TERCA fasadne klinker opeke TERCA fasadna klinker opeka TERCA fasadna klinker opeka normalnega formata (NF) ima naslednje dimenzije (dolžina, širina, višina): 25,0 cm x 12,0 cm x 6,5 cm Wienerberger klinker opeka je grobokeramični naravni proizvod iz gline, zaradi česar ima lahko majhno toleranco v barvi in dimenziji. Prave dimenzije normalnega klinker formata lahko po podatkih proizvajalca odstopajo od zahtevanih dimenzij največ: v dolžino za ± 5 mm v širino za ± 5 mm v višino za ± 3 mm TERCA polna Tolerance se izenačijo preko rež: širina spojne reže: 1,0 cm debelina ležajne reže: 1,2 cm TERCA z velikimi luknjami TERCA z malimi luknjami Vse klinker opeke imajo velikost normalnega formata (NF). Vgradnja fasadne opeke TERCA fasadna klinker opeka se načeloma zida v polno fugo, kar pomeni, da se zida v zidarskem vezu, enakem polovici opeke. Ta mera preklopa za opeko normalnega formata ne sme biti manjša od 4,5 cm. Opeko enega sloja je potrebno zidati v eni višini. Opeka, posebno tista za fasadne zidove, se zida v tradicionalni zidarski povezavi. Obstaja gotski, holandski in flamski vez. Nepravilni vez je brez pravilne razporeditve. Po potrebi je mogoče za fasadni zid iz klinker opeke uvesti tudi druge formate opeke.

90 Terca 1. vrsta mera odprtine mera projekcije Raster projektiranja za TERCA klinker fasado 2. vrsta Raster MODUL Da bi zagotovili optimalno povezovanje fasadnega zidu, se je potrebno držati meritvenega razmerje modula. Rasterska mera navadno določa pojavno sliko zgradbe zunanja mera mera projekcije s fasadnimi zidovi iz klinker opeke. Tlorisni modul 13 cm je osnovan na dolžini opeke 25 cm in širini spojne rege 1,0 cm. Za formate opek je vedno potrebno odbiti mero rege od mere modula. Tako ima opeka normalnega formata dolžino 25 cm in širino spojne rege 1,0 cm. Za formate opeke je vedno potrebno odbiti mero rege od mere modula. Tako ima opeka normalnega formata (NF) dolžino 25 cm (toleranca je upoštevana) s spojno rego 26 cm in širino opeke 12 cm s spojno rego 13 cm. Višina opeke znaša 6,5 cm s spojno rego 7,7 cm. Orientacijska mera za gradnjo Raster TLORIS Modul (13 cm) je osnova za definiranje modula za projektiranje in osnova za gradbeno orientacijsko mero. Iz njega izhajajo, z odbijanjem ali dodajanjem mere za spojno rego 1,0 cm. Orientacijske mere za gradnjo: začetna mera: n x zunanja mera: n x 13-1 končna mera: n x 13 n število dela polovice opeke Običajne velikosti odprtin (vrat in oken) so usklajene z osnovnim modulom. Vendar točne mere ni mogoče obdržati. Zaradi tega se enakomernost dosega z zmanjšanjem ali povečanjem spojne rege. Raster PRESEK Meritveno razmerje v vertikalnem preseku odgovarja plastni meri in znaša za opeko normalnega formata (NF) 7,7 cm. Raster = 7,7 cm Naležna rega: 1,2 cm Višina opeke: 6,5 cm Slojna mera: 7,7 cm 90

91 91 Dilatacijske FUGE Oblikovanje dilatacijske fuge v fasadnih zidovih iz klinker opeke HORIZONTALNE dilatacijske fuge Zaradi različnih deformacij zunanjih in notranjih zidov iz klinker opeke je potrebno v fasadi razporediti horizontalne dilatacijske fuge. Priporočeno je, da horizontalni razmak dilatacijskih fug znaša največ 10 mm, vertikalno po višini največ 2 nadstropji. Pozicioniranje fuge je odvisno od: velikosti in geometrije zidu položaja in velikosti odprtin debeline zunanje opeke podpore zidu različnih obremenitev zidu intenzitete sončnih žarkov nianse barve površine fasade klimatskih pogojev geografske lege objekta Tako je potrebno pri visoko izolativnih podlagah, zelo osvetljenih temnih površinah in pri izpostavljenosti dežju izbrati majhne razmake med fugami. Skozi dilatacijske fuge je potrebno razčlenjene gradbene dele sidrati in armirati, s čimer omogočimo gibanje brez trenja. To pomeni, da morajo biti deli zidov, ki se dvigajo iz temelja, z dilatacijskimi fugami ločeni od delov zidu, ki visijo nad konzolami. 1. Dilatacijska fuga 2. Fasadni zid iz klinker opeke 3. Penasti material 4. Osnovni premaz za sprijemanje 5. Tesnilni material (tesnilna masa za fuge) Oblikovanje dilatacijske fuge za ometani fasadni zid iz klinker opeke OBLIKOVANJE dilatacijskih fug Dilatacijske fuge je potrebno s primernim trajnoelastičnim materialom trajno in neprepustno zapreti. Širina fuge mora, odvisno od izbranega tesnilnega materiala, vključevati spremembe dolžine zaradi temperaturnega raztezanja. Toplotno raztezanje zidu: 0,005 mm/mk Pri tem se 10 m dolg zid razteza pri temperaturni razliki 60 K za 3 mm. Poleg tega morata biti oba dela zidu popolnoma ločena eden od drugega z odgovarjajočim trajnoelastičnim tesnilnim materialom. Glede na vrsto materiala za fuge je najbolj zaželena širina fuge od 10 do 30 mm. 1. Dilatacijska fuga 2. Zid iz opeke 3. Penasti material 4. Osnovni premaz za sprijemanje 5. Tesnilni material (tesnilna masa za fuge) 6. Profil dilatacijske fuge 7. Zunanja malta

92 Terca VERTIKALNE dilatacijske fuge Male fasadne površine, posebno na družinskih hišah, večinoma začnejo odstopati na glavnih kotih zgradbe. Tam nastane zaradi pritiska, vlečnega premikanja in izmikanja največja statična obremenitev na fasadnem zidu. Daljše fasadne površine se delijo na polja največ 10 m. Pri tem je pomembno naslednje: za tanjše zidove pod velikim bremenom zunanjih vplivov je potrebno dolžine zmanjšati, pri debelejših in bolje zaščitenih zidovih pa je mogoče privzeti največjo vrednost po predpisih. Vertikalna dilatacija PRIMER TLORISA HIŠE Oblikovanje kota KOTNA DILATACIJSKA FUGA Neposredno na kotnih stikih izvedene dilatacijske fuge omogočajo neodvisno premikanje fasadnih zidov, ki se stikajo na kotu zidov. Sidra je potrebno razporediti blizu dilatacijskih fug. Vertikalni razmik sidra je cca. 33 cm. Oblikovanje kota ZIDANI KOT V tem primeru je potrebno z obeh strani razporediti fuge, in sicer vedno maksimalno za polovico velikosti dovoljenega razmaka fuge na ravni površini. Sidra je potrebno razporediti na razmaku min. 1 m od kota. Priporočeni so kotni mostovi (cinkani, premera 6 mm) v vertikalnih razmakih največ 0,6 m. 92

93 93 SPOJ nosilnega zidu in klinker fasade Razpored sider Potrebna količina sider je 5 kom/m 2 (na večjih višinah 7 kom/m 2 ). Pri odprtinah, dilatacijah in na robnih poljih je potrebno dodatno sidranje na vsakih 25 cm (4 kom/m). OR OR OR Vrste sider TR a) Sidra tipa LSA - W Vgrajuje se v reže opečnega zidu. b) Sidra tipa LSA - DW z vložkom 8 x 60 Za naknadno vgradnjo vložka v armiranobetonski zid ali polno opeko. Material je nerjaveče jeklo Au (W /1.4401) Material je nerjaveče jeklo Au (W /1.4401) Konzole Konzole služijo za prevzemanje vertikalne obremenitve s strani fasadne klinker opeke in ga prinašajo na notranji nosilni sloj (zid ali preklada). V naslednjih primerih je potrebno ojačati fasadni zid: pri debelini zidu 120 mm, naslonjenem po polni širini na betonski temelj ali ploščo po višini minimalno vsakih 6 m naslonjenem minimalno 2/3 širine pri debelini zidu 120 mm na vsakem nadstropju nad (za podboje) preširokih odprtinah če zaradi gradbene fizike fasadni zid ni postavljen na temelj ali na konzolno ploščo. Za različne zahteve zaprtih površin zidov, stropov zgradb, okenskih ograj, gotovih preklad so za posebne konstrukcije na razpolago različni tipi konzol.

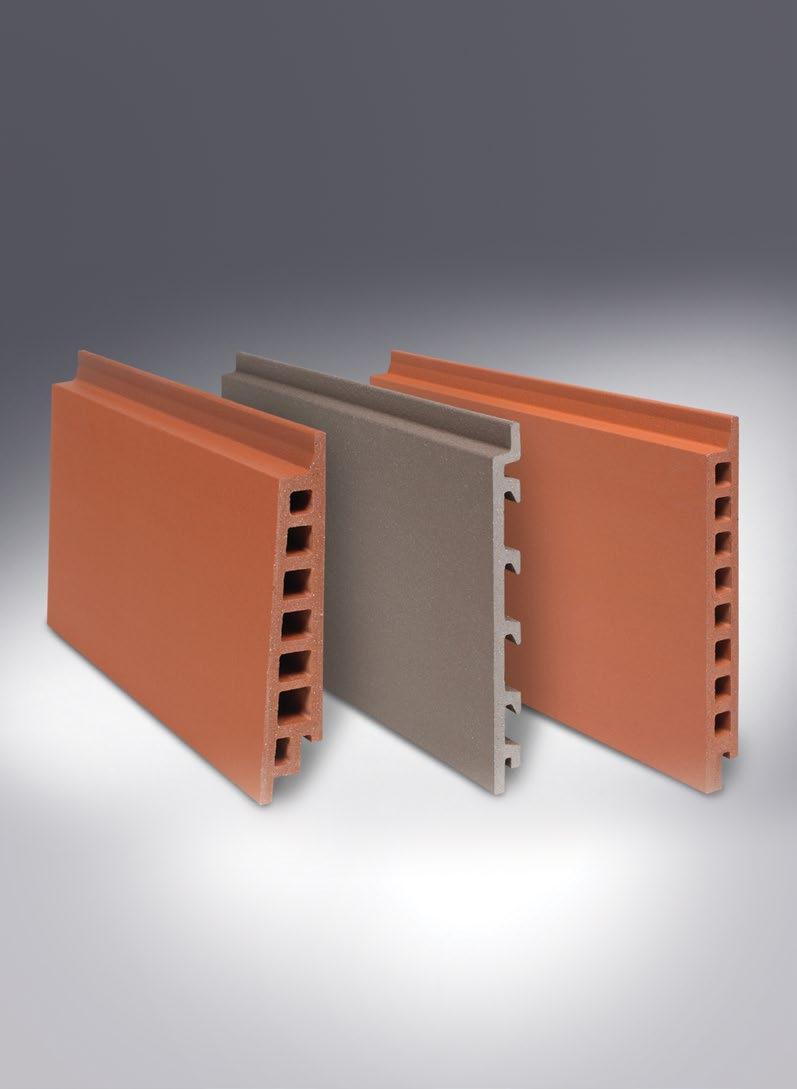

94 94 Argeton

95 95 ARGETON PARTNER, na katerega se lahko ZANESETE Fasada z edinstvenim str. 96 značajem Atraktivne opcije str. 101 Aluminijasta T-konstrukcija str. 102 BARRO - ARGETON bordure str. 104

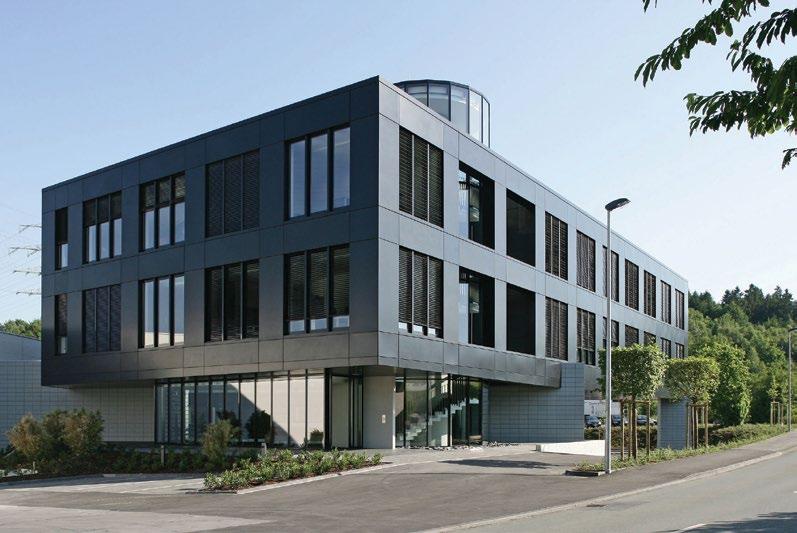

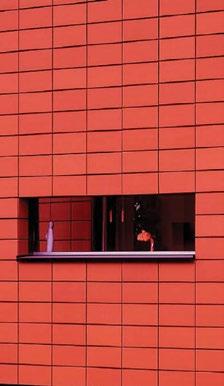

96 ArGeTon Večstanovanjski objekt v Bergschenhoek-u, Nizozemska Fasada z EDINSTVENIMI značilnostmi Nadčasna vrhunska keramična fasada z edinstvenimi značilnostmi. Na začetku osemdesetih let je, pod inspiracijo te ideje, razvil ArGeTon ventilirano obešeno fasado iz gline. Uživajte v darovih, ki jih ponuja sodobni mednarodni partner, ki bo inovativne proizvodne sisteme uporabil v vašo korist. Zanesite se na nas! Zagotavljamo učinkovit moderni pristop, prodajo in distribucijo prilagojeno vašim zahtevam ter doslednost kvalitete velikega pojetja. ArGeTon ima svoje korenine v globalno aktivni družbi Wienerberger, največjemu proizvajalcu opeke na svetu. Dosledna optimizacija in kontinuirano razvijanje posebnih lastnosti, formata in barve izdelka pomagajo ArGeTon-u pri izpolnjevanju zahtev strank ter pri odgovarjanju na njihove posamezne želje na prilagodljiv način. ArGeTon je na primer prvi proizvajalec keramičnih fasadnih plošč, ki je prestal»test odpornosti na udarce žoge«v skladu z normo DIN

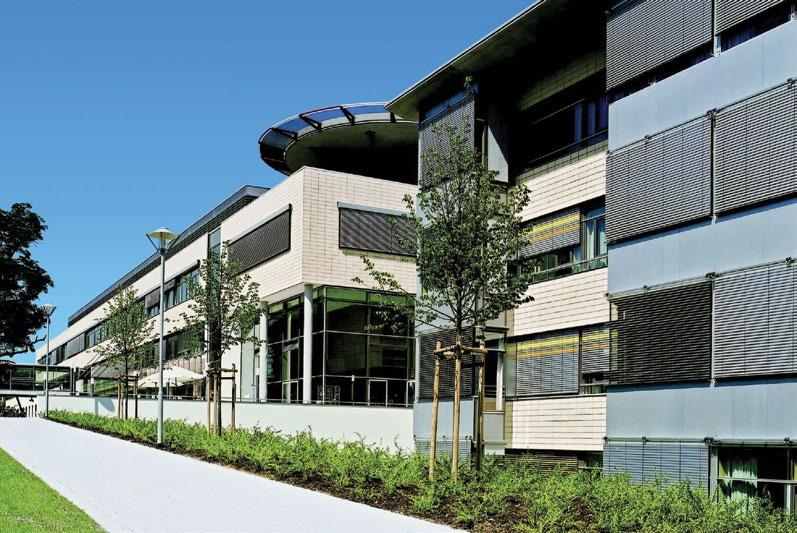

97 97 Klinika v Erfurtu, Nemčija ATRAKTIVNA IN MODERNA Fasada ArGeTon je preprosta kombinacija tradicije in moderne vrhunske tehnologije. V kombinaciji z jeklom, steklom in lesom vas bo ta fasada impresionirala s svojo subtilnostjo, eleganco, enostavnostjo in brezčasno popolnostjo. Zato krasi nove vrhunske konstrukcije, obnovljenim zgradbam pa daje moderni videz. Fasada ArGeTon kombinira tradicijo in moderno vrhunsko tehnologijo. Fasadna obloga predstavlja visokokvalitetno arhitekturo in dizajn, ki ostaja atraktiven in moderen tudi po mnogih letih.

98 ArGeTon Designcenter Interprint, Arnsberg, Nemčija PRERAČUNANA in domiselna ArGeTon kombinira visoko tehnologijo in ekologijo, saj ima vedno na umu ekonomsko učinkovitost. Na današnjem tržišču se je praktično nemogoče izogniti uporabi umetnih sestavin. Toda ArGeTon plošče so narejene izključno iz naravnih sestavin, ki jim dajejo tudi prijeten in naraven izgled. Tako v novih kot v obnovljenih zgradbah se ArGeTon fasada iz glinenih plošč dokazuje z izjemno energetsko učinkovitostjo. Je odporna na ogenj, njeni spoji pa preprečujejo prečno pomikanje plošč, kakor tudi vdor deževnice in ropot plošč zaradi vetra. Plošče so med proizvodnjo kalibrirane s posebnim orodjem, ki zagotavlja deklarirane dimenzije. To je prepotrebno za ustvarjanje natančne mreže spojev, kakršna bo v končni fazi pustila splošni izgled fasade. 98

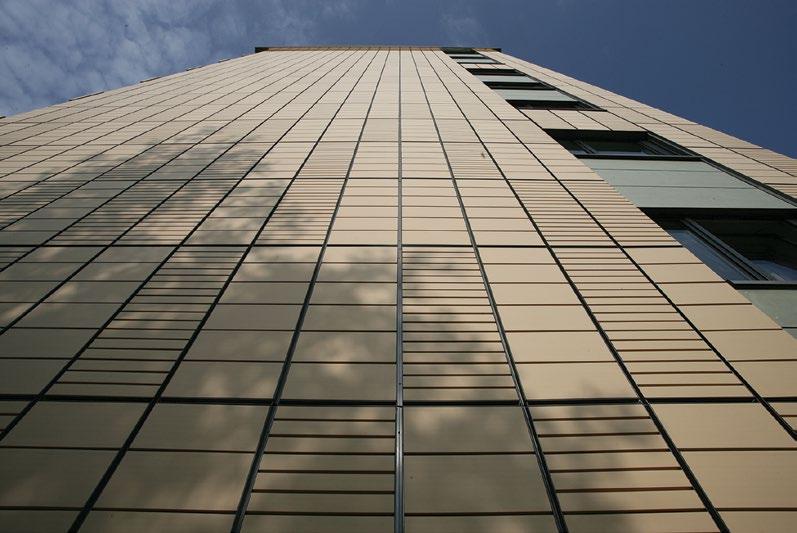

99 99 Večstanovanjski objekt, Bonn, Nemčija Vedno V STILU ATRAKTIVNE možnosti KREATIVNI obseg Estetska privlačnost ArGeTon fasade ostaja leta nespremenjena. Inovativni sistem odvajanja meteorne vode preprečuje nečistočo. Keramične barve so vzdržljive in ostanejo svetle in žive tudi po izpostavljanju raznolikim vremenskim pogojem. Fasada bo zaradi šarma vedno izvor radosti in užitka za tiste, ki jo opazujejo. Veliki razpon oblik, formatov in površin nam pomaga, da ustvarimo dizajn, ki bo odgovarjal našim osebnim zahtevam. Zaradi tega so možne elegantne in moderne kombinacije z modernimi gradbenimi materiali, kot so jeklo ali steklo. Naša paleta izdelkov je označena s prefinjenostjo, eleganco in brezčasno popolnostjo. Estetska privlačnost ArGeTon fasade ostaja leta nespremenjena. Zaradi svojega šarma bo vedno izvor radosti in užitka za vsako oko.

100 ArGeTon Poslovni objekt podjetja Trust, Nemčija Tehnična NATANČNOST ArGeTon je mednarodno priznan kot pionir sodobnih proizvodnih tehnologij. Primer: posebna mreža spojev in lastnosti materiala plošče omogočata popolne pogoje pretoka. Zagotavljamo vam učinkovit moderni pristop, prodajo in distribucijo prilagojeno vašim zahtevam, ter dosledno zagotovitev kvalitete velike skupine. ArGeTon ima svoje korenine v globalno aktivni družbi Wienerberger, največjemu proizvajalcu opeke na svetu. Arhitektura nekaterih zgradb zahteva posebno oblikovanje fasade. Da bi zadovoljili tem potrebam, proizvajamo tudi nekatere oblike, ki bodo v popolnosti odgovarjale vašim posameznim idejam. Kontaktirajte nas! 100

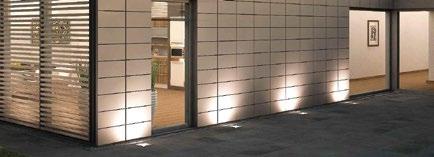

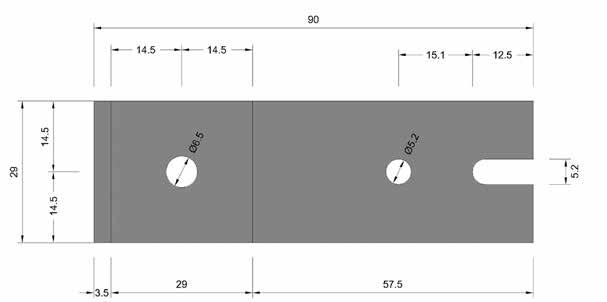

101 101 Atraktivne OPCIJE Kreativni OBSEG Velik razpon oblik, formatov in površin nam pomaga pri ustvarjanju dizajna, ki bo odgovarjal vašim osebnim zahtevam. Zaradi tega so možne elegantne in moderne kombinacije z modernimi konstrukcijskimi materiali, kot sta jeklo in steklo. Naša paleta proizvodov je obeležena s prefinjenostjo, eleganco in brezčasno popolnostjo. Splošne specifikacije Debelina plošče: 30 mm ± 1,5 mm Standardna dolžina: 400 mm, 450 mm, 500 mm, 600 mm Maksimalna dolžina: mm ArGeTon TAMPA ArGeTon TERZO ArGeTon TERZO 2 ArGeTon TERZO 3 ArGeton LINEO 4 ArGeTon LINEO 9 TAMPA TERZO LINEO MAKSIMALNA DOLŽINA BARRO TAMPA TERZO TERZO 1 TERZO 2 TERZO 3 LINEO 4 LINEO mm mm Velikost 150 mm Ø 50/50 mm ali 69/69 mm, max. dolžina mm Velikost 175 mm Velikost 187,5 mm Velikost 200 mm Velikost 212,5 mm Velikost 225 mm Velikost 237,5 mm Velikost 243,5 mm Velikost 243,5 mm Velikost 250 mm Velikost 257 mm Velikost 300 mm

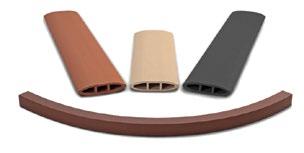

102 ArGeTon Lachsrot Toskanarot Naturrot Tizian Rot Burgunderrot Hellbraun Kaffee Rotbraun Schokobraun Hellgrau Silbergrau Lichtgrau Platingrau Granitgrau Erzgrau Ferrograu Basalt Vulkangrau Vulkanschwarz Gletscherblau Perlweiß Creme Carraraweiß Apricot-Beige Sand Sahara Aluminijasta T-KONSTRUKCIJA z vertikalnimi nosilnimi letvicami Na obstoječi zid s pomočjo atestiranih pritrdil na vodoravni osni razdalji ter na razmaku, ki ga pogojuje statika, pričvrstite aluminijaste konzole. Pri tem je v skladu s 1. delom DIN potrebno paziti na oblikovanje fiksnih in drsečih točk. V konzole potisnite vertikalne aluminijaste nosilne profile (posebna vzmet za pritrjevanje omogoča natančno pričvrščevanje). Po tem, ko ste nosilni profil poravnali, ga pričvrstite s slepimi zakovicami. T-profili so predvsem v mreži za ploščo predhodno perforirani. ArGeTon plošče iz opeke s posebnimi držali na štirih točkah montirate na podkonstrukcijo s pomočjo samovreznih vijakov iz legiranega jekla ali aluminijskih slepih zakovnic. Začnite s spodnjo vrsto. Zgornja sponka za plošče ArGeTon Spodnja sponka za plošče ArGeTon Srednja sponka za plošče ArGeTon Vse specifikacije v mm 102

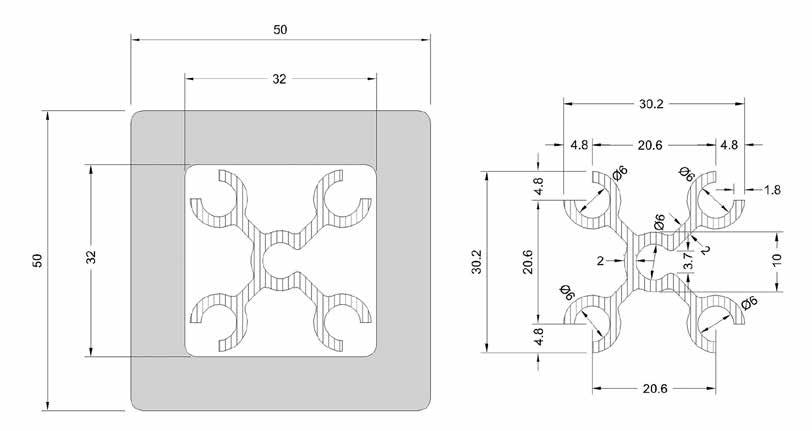

103 103 Aluminijasta T-KONSTRUKCIJA z vodoravnimi nosilnimi letvicami Podkonstrukcija je sestavljena iz vertilkalnih kotnih osnovnih nosilnih profilov, ki jih s pomočjo zidne konzole pritrdite na zgradbo. Po osnovni podkonstrukciji so razporejene vodoravne nosilne letvice iz aluminija. Razmik med njimi je odvisen od višine mreže ArGeTon plošč iz opeke, ki jih s pomočjo posebnih kljukic pritrdite na paralelne nosilne letvice. Maksimalna širina pritrjevanja vodoravnih profilov je 1,25 m. Zgornja sponka za plošče ArGeTon Spodnja sponka za plošče ArGeTon Srednja sponka za plošče ArGeTon Horizontalni nosilni profil (širina) Vse specifikacije v mm Aluminijski spojni profili za plošče ArGeTon Aluminijski spojni robni profil Aluminijski vzmetni profil Aluminijski kotni profili za plošče ArGeTon

104 ArGeTon BARRO - ARGETON Dolge opeke bordure Barro - ArGeTon bordure je mogoče uporabiti kot zaščito pred soncem, vizualno zaveso ali preprosto kot dekoracijo. Zaradi tega dajejo fasadi elegantni izgled ter istočasno ohranjajo učinkovitost. Barro je na voljo v maksimalni dolžini mm. Daljše kose je mogoče dobiti s spajanjem posameznih Barro bordur. 104

105 105 POSTOPKI MONTAŽE BARRO elementov OBLJUBA Jamčimo za izjemno vzdržljivost in obstojnost naših izdelkov na vremenske vplive. To dosežemo s celovitim nadzorom kakovosti pri vseh fazah proizvodnje BARRO elementov, kar izkazujemo s certifikati testiranja. Toda to ni dovolj. Zadovoljni smo le, če ste tudi vi zadovoljni. Zaradi tega je naš cilj zadostiti vašim standardom in željam, uresničiti vaše ideje, odgovoriti na vaša vprašanja in ponuditi rešitve še preden pride do problema. Izpolnjevanje vaših pričakovanj in preseganje le-teh to je stalnica našega poslanstva.

106 106 Tehnični podatki

107 107 TEHNIČNI PODATKI Tehnični podatki zidnih str. 108 elementov Normativ porabe materiala in dela str. 111 Tipski popisi str. 113

108 Tehnični podatki 3,25* 3,12 3,0* 2,4 2,3* 1,94 1,90* 20,98 13,99 11, ,74 3,48 2,74 Proizvodni program zidnih elementov za nosilne zidove in tehnični podatki zidnih elementov 108 Toplotna prevodnost (W/mK) Volumenska masa v suhem stanju (kg/m 3 ) Koeficient difuzije vodne pare (μ) Vpijanje vode Eurorazred reakcije na požar Vsebnost aktivnih topljivih soli Strižna trdnost (N/mm 2 ) Širjenje vlage (mm/m) Naziv izdelka Neto Bruto Pravokotna trdnost (N/mm 2 ) Horizontalna Luknjičavost (%) Obstojnost na mraz Razred proizvodnje Skupina proizvoda Masa (kg) Poraba opeke m 2 /m 3 Poraba veziva l/m 2 Poraba malte l/m 3 Obtežba m 2 zidu (kn/m 2 ) Razred dopustnih odstopanj Razred odstopanj Skupina opeke po SIST Dimenzije (DxŠxV mm) Razred razpona Zaporedna številka ,16** POROTHERM 45 S P+E 5. 0,18** POROTHERM 38 S P+E 6. 0,20** POROTHERM 30 S P+E 7. Opomba: Potrebno je narediti statični izračun za vse vrste zidnih konstrukcij. * Lepljeno z lepilom DRYFIX.extra ** Zidano s t.i. malto. POROTHERM 30 S

109 109 Proizvodni program zidnih elementov za nosilne zidove in tehnični podatki zidnih elementov , ,30 14, POROTHERM 20 S P+E ,30 11,8 11. POROTHERM 20/50 S P+E ,217** 15, POROTHERM Profi 500 x 200 x 249 <55 2, ,176 18,0 13. Zvočno izolativna opeka 375 x 250 x , NPD NPD 27,5 43,0 110,0 22,0 54,0 110,0 8,0 18,0 40,0 90,0 8,0 2,0 40,0 10,0 3,12 3,0* 2,4 2,3* 1,94 1,90* 2,59 2,00 1,68 1,39 Razred proizvodnje Skupina proizvoda Luknjičavost (%) Pravokotna trdnost Horizontalna (N/mm 2 ) Toplotna prevodnost (W/mK) Obstojnost na mraz Masa (kg) Volumenska masa v suhem stanju (kg/m 3 ) Poraba opeke m 2 /m 3 Poraba veziva l/m 2 Poraba malte l/m 3 Obtežba m 2 zidu (kn/m 2 ) Naziv izdelka Bruto Neto Zaporedna številka Razred razpona Razred odstopanj Dimenzije (DxŠxV mm) Skupina opeke po SIST Širjenje vlage (mm/m) Strižna trdnost (N/mm 2 ) Vsebnost aktivnih topljivih soli Eurorazred reakcije na požar Vpijanje vode Koeficient difuzije vodne pare (μ) Razred dopustnih odstopanj ** Zidano s t.i. malto.

110 Tehnični podatki Proizvodni program zidnih elementov za nenosilne zidove in tehnični podatki zidnih elementov Razred proizvodnje Skupina proizvoda Luknjičavost (%) Pravokotna trdnost Horizontalna (N/mm 2 ) Naziv izdelka Bruto Neto Zaporedna številka Razred razpona Razred odstopanj Dimenzije (DxŠxV mm) Skupina opeke po SIST Širjenje vlage (mm/m) Strižna trdnost (N/mm 2 ) Vsebnost aktivnih topljivih soli Eurorazred reakcije na požar Vpijanje vode Koeficient difuzije vodne pare (μ) Razred dopustnih odstopanj Volumenska masa v suhem stanju (kg/m 3 ) Toplotna prevodnost (W/mK) Obstojnost na mraz Masa (kg) Poraba opeke m 2 /m 3 Poraba veziva l/m 2 Poraba malte l/m 3 Obtežba m 2 zidu (kn/m 2 ) 1. NPD 0,33 0,90* NPD 700 0,33 0,74* NPD ,5 4. NPD 8,5 0,78 NPD ,5 5. 8,3 0,75 NPD 8,5 0,78 8,3 0,75 Opomba: Potrebno je narediti statični izračun za vse vrste zidnih konstrukcij. * Lepljeno z lepilom DRYFIX.extra 110

111 111 Normativ porabe materiala in dela Nosilni zidovi ZIDANJE NOSILNEGA ZIDU POROTHERM S OPIS POSTAVKE Zidanje nosilnega zidu debeline 38 cm s POROTHERM 38 S Zidanje nosilnega zidu debeline 30 cm s POROTHERM 30 S Zidanje nosilnega zidu debeline 25 cm s POROTHERM 25 S enota mere zidak kom MATERIAL malta l KV ur PKV ur DELO Skupaj ur ,8 0,3 1, ,1 0,8 2, ,67 0,28 0,95 53, ,25 0,95 3,20 10,7 27,5 0,525 0,24 0, ,1 0,95 3,05 ZIDANJE NOSILNEGA ZIDU POROTHERM PROFI lepljenje z DRYFIX.extra MATERIAL OPIS POSTAVKE enota zidak DRXFIX. mere kom extra l Zidanje nosilnega zidu debeline 38 cm s POROTHERM 38 Profi Zidanje nosilnega zidu debeline 30 cm s POROTHERM 30 Profi Zidanje nosilnega zidu debeline 25 cm s POROTHERM 25 Profi KV ur PKV ur DELO Skupaj ur ,39 0,16 0,55 42, ,02 0,43 1, ,34 0,14 0,48 53, ,12 0,48 1,60 10, ,29 0,085 0, ,29 0,34 1,63 ZIDANJE NOSILNEGA ZIDU KLASIČNI FORMAT OPIS POSTAVKE Zidanje nosilnega zidu debeline 29 cm z modul blokom 29x19x19 Zidanje nosilnega zidu debeline 25 cm z blokom 25x19x19 enota mere zidak kom MATERIAL malta l KV ur PKV ur DELO Skupaj ur m ,75 0,31 1,06 m ,6 1,1 3,7 m ,88 0,30 1,18 m ,38 1,15 4,53 Predelni zidovi ZIDANJE PREDELNEGA ZIDU KLASIČNI FORMAT OPIS POSTAVKE Zidanje pregradnega zidu debeline 20 cm s POROTHERM 20 S P+E Zidanje pregradnega zidu debeline 11,5 cm s POROTHERM 11,5 S P+E Zidanje pregradnega zidu debeline 10 cm s POROTHERM 10 S P+E Zidanje pregradnega zidu debeline 8 cm s POROTHERM 8 S P+E enota mere zidak kom MATERIAL malta l KV ur PKV ur DELO Skupaj ur m 2 10,7 23 0,50 0,14 0,64 m ,40 0,20 0,60 m 2 8 5,5 0,40 0,20 0,60 m 2 8 4,5 0,40 0,20 0,60 ZIDANJE PREDELNEGA ZIDU POROTHERM PROFI lepljenje z DRYFIX.extra MATERIAL OPIS POSTAVKE enota zidak malta mere kom ml Zidanje pregradnega zidu debeline 20 cm s POROTHERM 20 Profi Zidanje pregradnega zidu debeline 12 cm s POROTHERM 12 Profi Zidanje pregradnega zidu debeline 10 cm s POROTHERM 10 S Profi KV ur PKV ur DELO Skupaj ur m ,24 0,06 0,30 m ,23 0,05 0,28 m ,23 0,05 0,28

112 Tehnični podatki Normativ porabe materiala in dela Predelni zidovi ZIDANJE PREDELNEGA ZIDU zid 19 cm OPIS POSTAVKE enota mere zidak kom MATERIAL malta l KV ur PKV ur DELO Skupaj ur Zidanje pregradnega zidu debeline 19 cm s POROBLOK 25x19x23,8 Zidanje pregradnega zidu debeline 19 cm s blokom 25x19x19 Zidanje pregradnega zidu debeline 19 cm s blokom 25x19x19 VGRADNJA POROTHERM PREKLADE OPIS POSTAVKE enota mere preklada kom MATERIAL malta l KV ur PKV ur DELO Skupaj ur POROTHERM preklade od 0,75 m do 2,50 m POROTHERM preklade od 2,50 m do 3,00 m IZDELAVA POROTHERM STROPA OPIS POSTAVKE enota mere venčna opeka nosilec m polnilo kom MATERIAL podložno polnilo kom armatura kg beton m 3 malta l KV ur PKV ur DELO Skupaj ur POROTHERM ravni strop s tlačno ploščo d = 6cm nosilci do 5,0 mm 2 nosilci do 5,25 mm 2 Zidanje POROTHERM venčne opeke po m 1 zunanjem robu plošče VGRAJEVANJE POROTHERM POMOŽNIH ELEMENTOV OPIS POSTAVKE enota mere zidak kom MATERIAL malta l KV ur PKV ur DELO Skupaj ur Izvedba vertikalne vezi z EURO vogalnikom 45 Izvedba vertikalne vezi z EURO vogalnikom 38 Izvedba vertikalne vezi z EURO vogalnikom 30 Izvedba vertikalne vezi z opečnim potresnikom 38 Izvedba vertikalne vezi z DRYFIX vogalnikom 38 Izvedba vertikalne vezi z DRYFIX vogalnikom 30 Zidanje z zvočno izolativno opeko Vir: WOO NORME/GNG 112

113 113 Tipski popis za posamezne vrste opečnih zidov Nosilni zidovi POROTHERM Profi dryfix.extra Zidanje opečnih nosilnih zidov debeline 38 cm iz porozirane opeke toplotne prevodnosti 0,126 W/mK, dimenzije 25x38x24,9 cm in Porotherm Dryfix.extra lepila. Bruto celotna masa opečnega zidu debeline 38 cm je 800 kg/m 3 (zidni element npr. Porotherm 38 Profi in vezivo npr. Porotherm Dryfix.extra). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, lepljenje opeke, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 3 Zidanje opečnih nosilnih zidov debeline 30 cm iz porozirane opeke toplotne prevodnosti 0,139 W/mK, dimenzije 25x30x24,9 cm in Porotherm Dryfix.extra lepila. Bruto celotna masa opečnega zidu debeline 30 cm je 800 kg/m 3 (zidni element npr. Porotherm 30 Profi in vezivo npr. Porotherm Dryfix. extra). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, lepljenje opeke, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 3 Zidanje opečnih nosilnih zidov debeline 25 cm iz porozirane opeke toplotne prevodnosti 0,16 W/mK, dimenzije 37,5x25x24,9 cm in Porotherm Dryfix.extra lepila. Bruto celotna masa opečnega zidu debeline 25 cm je 780 kg/m 3 (zidni element npr. Porotherm 25 Profi in vezivo npr. Porotherm Dryfix.extra). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, lepljenje opeke, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 3 POROTHERM Profi tankoslojna malta Zidanje opečnih nosilnih zidov debeline 38 cm iz porozirane opeke dimenzije 25x38x24,9 cm in tankoslojne malte (TM10). Bruto celotna masa opečnega zidu debeline 38 cm je 800 kg/m 3 (zidni element npr. Porotherm 38 profi in malta npr. Porotherm tankoslojna malta TM10). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, lepljenje opeke, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 3 Zidanje opečnih nosilnih zidov debeline 30 cm iz porozirane opeke dimenzije 25x30x24,9 cm in tankoslojne malte (TM10). Bruto celotna masa opečnega zidu debeline 30 cm je 800 kg/m 3 (zidni element npr. Porotherm 30 Profi in malta npr. Porotherm tankoslojna malta TM10). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, lepljenje opeke, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 3 Zidanje opečnih nosilnih zidov debeline 25 cm iz porozirane opeke dimenzije 37,5x25x24,9 cm in tankoslojne malte (TM10). Bruto celotna masa opečnega zidu debeline 25 cm je 780 kg/m 3 (zidni element blok npr. Porotherm 25 Profi in npr. Porotherm tankoslojna malta TM10). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, lepljenje opeke, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. POROTHERM S količina: m 3 Zidanje opečnih nosilnih zidov debeline 38 cm iz porozirane opeke toplotne prevodnosti 0,18 W/mK, dimenzije 25x38x23,8 cm in lahke malte (LM). Bruto celotna masa opečnega zidu debeline 38 cm je 720 kg/m 3 (zidni element npr. Porotherm 38 S Plus in malta npr. Thermomörtel TM 50). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, zapoljnevanje fug, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 3 Zidanje opečnih nosilnih zidov debeline 30 cm iz porozirane opeke toplotne prevodnosti 0,15 W/mK, dimenzije 25x30x23,8 cm in lahke malte (LM). Bruto celotna masa opečnega zidu debeline 30 cm je 685 kg/m 3 (zidni element npr. Porotherm 30 S Plus in malta npr. Thermomörtel TM 50). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, zapolnjevanje fuge, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 3

114 Tehnični podatki Zidanje opečnih nosilnih zidov debeline 30 cm iz porozirane opeke toplotne prevodnosti 0,20 W/mK, dimenzije 37,5x30x23,8 cm in lahke malte (LM). Bruto celotna masa opečnega zidu debeline 30 cm je 680 kg/ m 3 (zidni element npr. Porotherm 30 S P+E in malta npr. Thermomörtel TM 50). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, zapolnjevanje fug, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 3 Predelni zidovi POROTHERM Profi Zidanje predelnih opečnih zidov debeline 20 cm zidnim elementom toplotne prevodnosti 0,179 W/mK, dimenzije 50x20x24,9 cm (zidni element npr. Porotherm Profi). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, lepljenje opeke, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 2 Zidanje predelni opečnih zidov debeline 12 cm z zidnim elementom dimenzije 50x12x24,9 cm (zidni element npr. Porotherm Profi). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, lepljenje opeke, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 2 Zidanje predelnih opečnihih zidov debeline 10 cm z zidnim elementom dimenzije 50x10x24,9 cm (zidni element npr. Porotherm Profi). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, lepljenje opeke, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 2 POROTHERM S Zidanje predelnih opečnih zidov debeline 20 cm z opeko dimenzije 37,5x20x23,8 cm (zidni element npr. Porotherm 20 S P+E). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 2 Zidanje predelnih opečnih zidov debeline 20 cm z opeko dimenzije 50x20x23,8 cm (zidni element npr. Porotherm 20/50 S). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, zapolnjevanje fuge, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 2 Zidanje predelnih opečnih zidov debeline 11,5 cm z opeko dimenzije 50x11,5x23,8 cm (zidni element npr. Porotherm 11,5 P+E). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 2 Zidanje predelnih opečnih zidov debeline 10 cm z opeko dimenzije 50x10x23,8cm (zidni element npr. Porotherm 10 P+E). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, rezanje opeke za zidarsko vezivo, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 2 Zidanje predelnih opečnih zidov debeline 8 cm z opeko dimenzije 50x8x23,8 cm (zidni element npr. Porotherm 8 P+E). V ceno je vključeno vso delo in material pomožnih sredstev, pomožni material, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi glajenje površin okenskih parapetov. Izvedba natančno po navodilih proizvajalca. količina: m 2 Oblaganje betonskih ali opečnatih zidov z opečnatim blokom debeline 8 cm z vključenim sidranjem v nosilnem zidu (zidni element npr. Porotherm 8 P+E). V ceno je vključeno vso delo in material pomožnih sredstev, opaž in pomožni materiali, rezanje opeke za zidarsko vez ter potreben opaž. Izvedba natančno po navodilih proizvajalca. količina: m 2 Oblaganje betonskih ali opečnih kotov z zidnim elementom Porotherm 8 P+E z vključenim sidranjem. V ceno je vključeno vso delo in material pomožnih sredstev, opaž in pomožni materiali, rezanje opeke za zidarsko vez ter potreben opaž. Izvedba natančno po navodilih proizvajalca. količina: m 2 114

115 115 Stropni sistem Polaganje Porotherm stropnih nosilcev dolžine do 5,00 m, polaganje Porotherm polnil med nosilci ter armiranje in betoniranje tlačne plošče debeline 6 cm. V ceno je vključeno vso delo in material ter potrebna dela, podporniki ipd. količina: m 2 Polaganje Porotherm stropnih nosilcev dolžine od 5,25 m do 6,75 m, polaganje Porotherm polnil med nosilci ter armiranje in betoniranje tlačne plošče debeline 6 cm. V ceno je vključeno vso delo in material ter potrebna dela, podporniki ipd. količina: m 2 Zidanje po obodu plošče Porotherm z venčno opeko dimenzije 14x33x20 cm. Obodni zidni element služi kot opaž in kot izolacija horizontalne AB vezi. V ceno je vključeno vso delo in material ter potrebna dela. količina: m 1 Preklade Dobava in vgradnja prednapetih opečnih preklad Porotherm dimenzije 12x6,5 cm, dolžine do 2,50 m. V ceno je vključeno vso delo in material ter potrebna dela. količina: m 1 Dobava in vgradnja prednapetih opečnih preklad Porotherm dimenzije 10x8,5 cm, dolžine od 2,75 m do 3,25 m. V ceno je vključeno vso delo in material ter potrebna dela. količina: m 1 Dobava in vgradnja prednapetih opečnih preklad Porotherm dimenzije 12x6,5 cm, dolžine od 2,75 m do 3,00 m. V ceno je vključeno vso delo in material ter potrebna dela. količina: m 1 Dobava in vgradnja prednapetih opečnih preklad Porotherm dimenzije 8x23,8 cm, dolžine do 2,50 m. V ceno je vključeno vso delo in material ter potrebna dela. količina: m 1 Dobava in vgradnja prednapetih opečnih preklad Porotherm dimenzije 10x8,5 cm, dolžine do 2,50 m. V ceno je vključeno vso delo in material ter potrebna dela. količina: m 1 Dobava in vgradnja prednapetih opečnih preklad Porotherm dimenzije 8x23,8 cm, dolžine od 2,75 m do 3,00 m. V ceno je vključeno vso delo in material ter potrebna dela. količina: m 1 Vertikalna vez Zidanje vertikalnih protipotresnih zidnih vezi z betonskim vogalnikom 30. Element je dimenzije 42x29,5x23,8 cm. V ceno je vključeno vso delo in material ter potrebna dela. količina: m 1 Zidanje vertikalnih protipotresnih zidnih vezi z EURO vogalnikom 38. Element je dimenzije 38x25x23,8 cm. V ceno je vključeno vse delo in material ter potrebna dela. količina: m 1

116 Tehnični podatki Zvočno-izolacijski zidni elementi POROTHERM Profi Zidanje nosilnega zidu debeline 25 cm z zvočno-izolacijsko opeko Porotherm SBZ profi, ki se polni z betonom ali težko malto za doseganje predpisane zvočne izolacije 62 db. Dimenzija opeke je 37,5x25x24,9 cm. (Odprtine se morajo popolnoma zapolniti, da se prepreči oslabitev zvočne izolacije. Predvideni material za polnjenje je beton ali težka malta volumenske mase 1880 kg/m 3.) V ceno je vključeno vso delo in material pomožnih sredstev, opaž in pomožni material, polnjenje fug, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi zgladitev površin okenskih parapetov (razume se ravno zglajena površina). Izvedba natančno po navodilih proizvajalca. količina: m 3 Zidanje nosilnega zidu debeline 25 cm z zvočno-izolacijsko opeko Porotherm SBZ profi, ki se polni z betonom ali težko malto za doseganje predpisane zvočne izolacije 62 db. Dimenzija opeke je 50x25x24,9 cm. (Odprtine se morajo popolnoma zapolniti, da se prepreči oslabitev zvočne izolacije. Predvideni material za polnjenje je beton ali težka malta volumenske mase 1880 kg/m 3.) V ceno je vključeno vso delo in material pomožnih sredstev, opaž in pomožni material, polnjenje fug, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi zgladitev površin okenskih parapetov (razume se ravno zglajena površina). Izvedba natančno po navodilih proizvajalca. količina: m 3 Zidanje nosilnega zidu debeline 20 cm z zvočno-izolacijsko opeko Porotherm SBZ profi, ki se polni z betonom ali težko malto za doseganje predpisane zvočne izolacije 60 db. Dimenzija opeke je 40x20x24,9 cm. (Odprtine se morajo popolnoma zapolniti, da se prepreči oslabitev zvočne izolacije. Predvideni material za polnjenje je beton ali težka malta volumenske mase 1880 kg/m 3.) V ceno je vključeno vso delo in material pomožnih sredstev, opaž in pomožni material, polnjenje fug, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi zgladitev površin okenskih parapetov (razume se ravno zglajena površina). Izvedba natančno po navodilih proizvajalca. količina: m 3 POROTHERM S Zidanje nosilnega zidu debeline 25 cm z zvočno-izolacijsko opeko Porotherm 25 SSZ HD za doseganje predpisane zvočne izolacije 56 db. Dimenzija opeke je 25x25x23,8 cm. Predvideni material za zidanje je težka malta volumenske mase 1880 kg/m 3. V ceno je vključeno vso delo in material pomožnih sredstev, opaž in pomožni material, polnjenje fug, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi zgladitev površin okenskih parapetov (razume se ravno zglajena površina). Izvedba natančno po navodilih proizvajalca. količina: m 3 Zidanje nosilnega zidu debeline 25 cm z zvočno-izolacijsko opeko Porotherm, ki se polni z betonom ali težko malto za doseganje predpisane zvočne izolacije 61 db. Dimenzija opeke je 37,5x25x23,8 cm. (Odprtine se morajo popolnoma zapolniti, da se prepreči oslabitev zvočne izolacije. Predvideni material za polnjenje je beton ali težka malta volumenske mase 1880 kg/m 3.) V ceno je vključeno vso delo in material pomožnih sredstev, opaž in pomožni material, polnjenje fug, rezanje opeke za zidarsko vez, končna obdelava vertikalnih špalet odprtine, kakor tudi zgladitev površin okenskih parapetov (razume se ravno zglajena površina). Izvedba natančno po navodilih proizvajalca. količina: m 3 116

117 TEHNIČNI DETAJLI 117

118 118 Tehnični detajli

119 119

120 120 Tehnični detajli

121 121 POROTHERM 38 PROFI POROTHERM 38 PROFI POROTHERM 38 PROFI POROTHERM 38 PROFI POROTHERM 38 PROFI - polnjen z eps granulatom

122 Tehnični detajli POROTHERM 38 PROFI POROTHERM 38 PROFI - polnjen z eps granulatom 122

123 123

124 Tehnični detajli WIENERBERGER DRYFIX 30 - TEMELJNA PLOŠČA PASIV PREREZ A zap.št. d (cm) W/(m K) 1 2,0 apneno cemetna malta 0, ,0 opečni zidak - PTH PROFI 30 0,14 3 0,5 lepilna malta za kameno volno 0, ,0 kamena volna - plošče PTP-035 0, ,4 armirana lepilna malta 0,90 6 0,3 zaključni tankoslojni omet 1,00 Toplotna prehodnost: U = 0,13 W/(m²K) PREREZ B zap.št. d (cm) W/(m K) 7 1,0 lesena talna obloga 0,21 8 6,0 mikroarmirani cementni estrih 0,14 9 ločilni sloj (PE folija) 10 8,0 kamena volna 0, ,0 AB temeljna plošča 2, ,0 XPS ekstrudirani polistiren 0, ,5 hidroizolacija 0, ,0 XPS ekstrudirani polistiren 0, ,0 podložni beton 2, ,0 utrjeno gramozno nasutje Toplotna prehodnost: U = 0,12 W/(m²K) PREREZ C zap.št. d (cm) W/(m K) 1 2,0 apneno cemetna malta 0, ,0 Opečni zidak PTH PROFI 30 polnjen z EPS granulatom Ø 2-3 mm0, ,5 hidroizolacija 0, ,0 XPS ekstrudirani polistiren 0, ,4 armirana lepilna malta 0,90 6 0,3 zaključni tankoslojni omet 1, Toplotna prehodnost: U = 0,11 W/(m²K)

125 125 WIENERBERGER DRYFIX 30 - VERTIKALNA VEZ V ZUNANJEM ZIDU PREREZ A zap.št. d (cm) W/(m K) 1 2,0 notranji omet (apneno cemetna malta) 0, ,0 opečni zidak - PTH PROFI 30 0, ,5 lepilna malta za kameno volno 0, ,0 T.I. plošče iz kamene volne - plošče PTP-035 0, ,4 armirana lepilna malta 0, ,3 zaključni tankoslojni omet 1,000 Toplotna prehodnost: U = 0,126 W/(m²K) PREREZ B zap.št. d (cm) W/(m K) 1 2,0 notranji omet (apneno cemetna malta) 0, ,0 EPS vogalnik 30 0, ,0 AB vez 1, ,0 EPS vogalnik 30 0, ,5 lepilna malta za kameno volno 0, ,0 T.I. plošče iz kamene volne - plošče PTP-035 0, ,4 armirana lepilna malta 0, ,3 zaključni tankoslojni omet 1,000 Toplotna prehodnost: U = 0,112 W/(m²K)

126 Tehnični detajli 0 0 WIENERBERGER DRYFIX 30 - STIK ZUNANJEGA ZIDU S STREHO PREREZ A zap.št. d (cm) W/(m K) 1 2,0 notranji omet (apneno cemetna malta) 0, ,0 opečni zidak - PTH PROFI 30 0, ,5 lepilna malta za kameno volno 0, ,0 T.I. plošče iz kamene volne - plošče PTP-035 0, ,4 armirana lepilna malta 0, ,3 zaključni tankoslojni omet 1,000 Toplotna prehodnost: U = 0,126 W/(m²K) PREREZ B zap.št. d (cm) W/(m K) 7 1,25 obloga iz mavčnokartonske plošče 12,5 na kovinsko podkonstrukcijo 0, ,0 instalacijska ravnina 8 cm s toplotno izolacijo iz steklene volne 0, ,5 zrakotesna ravnina in parna ovira z leplenimi stiki - OSB 4 15 mm 0, ,0 distančna letev 12/5 s toplotno izolacijo iz steklene volne 0, ,0 špirovci - vmesni prostor s toplotno izolacijo iz steklene volne 0, ,5 sekundarna kritina - lesenovlaknene plošče 2,5 0, ,0 zračni kanal 5 cm 0, ,5 deske 2,5 cm 0, ločilna podlaga 0, kritina 0,000 Toplotna prehodnost: U = 0,082 W/(m²K) PREREZ C zap.št. d (cm) W/(m K) 1 2,0 notranji omet (apneno cemetna malta) 0, ,0 AB vez 1, ,0 čelni opaž XPS 0, ,5 lepilna malta za kameno volno 0, ,0 T.I. plošče iz kamene volne - plošče PTP-035 0, ,4 armirana lepilna malta 0, ,3 zaključni tankoslojni omet 1, Toplotna prehodnost: U = 0,125 W/(m²K)

127 127 WIENERBERGER DRYFIX 30 - PREREZ SKOZI OKNO (ZGORAJ) - PASIV PREREZ A zap.št. d (cm) W/(m K) 1 2,0 notranji omet (apneno cemetna malta) 0, ,0 opečni zidak - PTH PROFI 30 0, ,5 lepilna malta za kameno volno 0, ,0 T.I. plošče iz kamene volne - plošče PTP-035 0, ,4 armirana lepilna malta 0, ,3 zaključni tankoslojni omet 1,000 Toplotna prehodnost: U = 0,126 W/(m²K) PREREZ B zap.št. d (cm) W/(m K) 1 2,0 notranji omet (apneno cemetna malta) 0, ,5 preklada POROTHERM 0, ,0 T.I. XPS 0, ,5 preklada POROTHERM 0, ,0 tesnilni trak 0, ,5 lepilna malta za kameno volno 0, ,0 T.I. plošče iz kamene volne - plošče PTP-035 0, ,4 armirana lepilna malta 0, ,3 zaključni tankoslojni omet 1,000 Toplotna prehodnost: U = 0,128 W/(m²K)

128 Tehnični detalji WIENERBERGER DRYFIX 30 - PREREZ SKOZI OKNO (SPODAJ) - PASIV PREREZ A zap.št. d (cm) W/(m K) 1 2,0 notranji omet (apneno cemetna malta) 0, ,0 opečni zidak - PTH PROFI 30 0, ,5 lepilna malta za kameno volno 0, ,0 T.I. plošče iz kamene volne - plošče PTP-035 0, ,4 armirana lepilna malta 0, ,3 zaključni tankoslojni omet 1,000 Toplotna prehodnost: U = 0,126 W/(m²K) 128

129 129 WIENERBERGER DRYFIX 30 - OKENSKA PREKLADA V ZIDU PREREZ A zap.št. d (cm) W/(m K) 1 2,0 notranji omet (apneno cemetna malta) 0, ,0 opečni zidak - PTH PROFI 30 0, ,5 lepilna malta za kameno volno 0, ,0 T.I. plošče iz kamene volne - plošče PTP-035 0, ,4 armirana lepilna malta 0, ,3 zaključni tankoslojni omet 1,000 Toplotna prehodnost: U = 0,126 W/(m²K) PREREZ B zap.št. d (cm) W/(m K) 1 2,0 notranji omet (apneno cemetna malta) 0, ,0 EPS - preklada DRYFIX 30 0, ,0 AB vez 2, ,5 EPS vogalnik 30 0, ,4 armirana lepilna malta 0, ,3 zaključni tankoslojni omet 1,000 Toplotna prehodnost: U = 0,110 W/(m²K)

130 130 Tehnični detajli

131 131

132 132 Tehnični detajli

133 133

134 Tehnični detajli PTH PROFI 30 PTH PROFI 30 PTH PROFI 30 PTH PROFI

135 135

136 136 Tehnični detajli

137 137

138 Tehnični detalji Zid s prezračevano fasado v povezavi z oknom - POROTHERM 30 S P+E Zid s prezračevano fasado v povezavi z oknom - POROTHERM 30 S P+E 138

139 139

140 140 Tehnični detalji

141 141

142 142 Tehnični detalji

143 143

144 144 Tehnični detajli

145 145
