LAN Cabling Certification Multi LAN 50 MI 016 LAN analizator odličnih performansi Opće informacije Vrhunski instrument CAT6/klaseE za analizu i certifikaciju širokopojasnih mreža (do 50 MHz).

Karakteristike Autotest funkcija za potpunu i brzu certifikaciku LAN kabela u skladu sa svim relevantnim standardima. Channel i Permanent Link adapteri.

Primjena Certifikacija LAN mreža do kategorije 6/klase E. Pomoć pri otkrivanju i otklanjanju problema u IT mrežama.

Komplet sadrži svu potrebnu opremu za brzo i efikasno izvođenje LAN certifikacije.

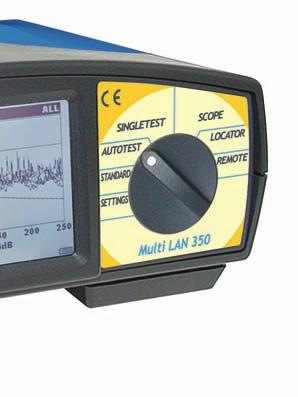

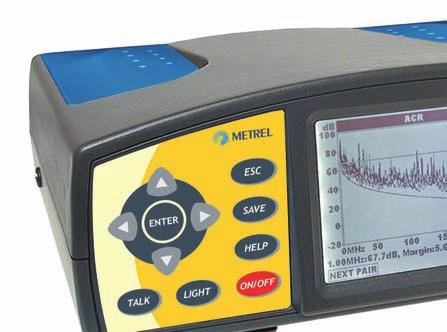

2 LAN Cabling Certification Multi LAN 50 MI 016 LAN analizator odličnih performansi Opće informacije Vrhunski instrument CAT6/klaseE za analizu i certifikaciju širokopojasnih mreža (do 50 MHz). MultiLAN 50 je napravljen u skladu s TSB67, TSB95 i TIA/EIA 568-B Level III standardima. Podržani standardi: TIA Cat 5e i 6, ISO klasa D i klasa E, EN 5017 klasa D i E, itd. Karakteristike Autotest funkcija za potpunu i brzu certifikaciku LAN kabela u skladu sa svim relevantnim standardima. Channel i Permanent Link adapteri. TDR visoke razlučivosti s TDNext funkcijom koja služi za određivanje tipa pogreške/anomalije, kao i udaljenosti do iste. LANLink PC softver za dokumentiranje i izradu mjernih izvještaja/certifikata. Primjena Certifikacija LAN mreža do kategorije 6/klase E. Pomoć pri otkrivanju i otklanjanju problema u IT mrežama. Prednosti Multi LAN 50 LAN analizator izvrsnih karakteristika, vrhunske kvalitete i izuzetno povoljne cijene. Izvođenje automatskog mjerenja (funkcija Autotest) za manje od 55 sekundi. Komplet sadrži svu potrebnu opremu za brzo i efikasno izvođenje LAN certifikacije. NEXT, udaljeni NEXT Sukladno razini III točnosti za: Opći podaci PSNEXT, udaljeni Baseline interface Standard kabliranja: TSB 67, TSB 95, TIA/EIA 568-B Level III PSNEXT Permanent Link Standardi testiranja: TIA Cat 5e, 6 ELFEXT Channel ISO klasa D (00), E PSELFEXT Mjerni opseg točnost 0 50 MHz EN 5017 klasa D (00), E... Gušenje (Attenuation) Prikazno na zaslonu točnost 0 50 MHz Tip kabla: UTP, STP, ScTP, FTP Return Loss, udaljeni RL Zaslon: LCD s pozadinskim svjetlom 0 x 40 točaka ACR, udaljeni ACR Memorija: 1000 autotestova PSACR, udaljeni Spajanje: Permanent Link adapter Channel Link adapter PSACR Napajanje: 6 x LR14 NiMH punjive baterije Duljina 0 00 m točnost ±(0.5 m + %) Eksterni punjač: Da Propagacijsko kašnjenje ns; točnost ±(5 ns + % ) Dimenzije (Š x V x D): 65 x 110 x 185 mm Delay skew ns točnost 10 ns Težina (sa baterijom):.1 kg (bez dodataka) Impedancija Ω točnost 10 % DC otpor 0 00 Ω točnost ±(Ω +5 %) Mapa ožičenja (Wire Map) Otkriva greške na spojevima Dodatne mogućnosti TDR, TDnext Razlučivost1 ns (0.1m) zoom, Mod za razgovor: Dvosmjerna komunikacija uz pomoć slušalica podesiva širina impulsa Lokator: Podržava identifikatora kabela

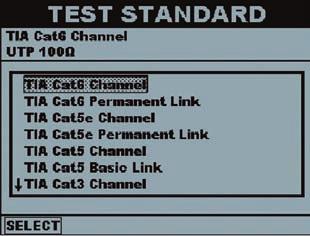

Odaberite standard za potpunu i brzu LAN certifikaciju.

KATNI RAZDJELNIK RADNI PROSTOR Glavna jedinica Udaljena jedinica

Instrument Multi LAN 50 (main unit) Udaljena jedinica Multi LAN 50

komada PC SW LANLink s USB i RS kablovima Lokatori (#1 - #4), 4

certifikat Profi set MI 016 PS (1) Spojni kabel (patch cord) ()

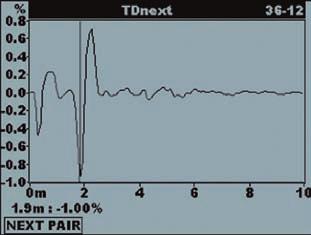

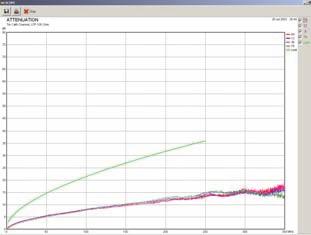

3 Odaberite standard za potpunu i brzu LAN certifikaciju. TDNext funkcija za određivanje mjesta greške na kabelu. LANLink PC softver za izradu izvješća. Mogući način spajanja pri ispitivanju permanent link adapterom KATNI RAZDJELNIK RADNI PROSTOR Glavna jedinica Udaljena jedinica Multi LAN 50 HORIZONTALNO KABLIRANJE LANremote 50 Testiranje performansi parametara do 50 MHz. Informacije za narudžbu Standardni set MI 016 ST () () (1) (5) (4) Instrument Multi LAN 50 (main unit) Udaljena jedinica Multi LAN 50 (remote unit) Permanent Link adapter, komada Chanel Link adapter, komada PC SW LANLink s USB i RS kablovima Lokatori (#1 - #4), 4 komada Attenuation calibration module Adapter mrežnog napajanja, komada Slušalice, komada 1 x 1. V NiMH baterije Originalne upute proizvođača Kalibracijski certifikat Profi set MI 016 PS (1) Spojni kabel (patch cord) () Telekomunikacijska utičnica () Konsolidacijska točka (4) Horizontalni kabel (5) Horizontalni razvod Sve isto kao u MI 016 ST kompletu osim: Instrument Multi LAN 50 umjesto udaljene jedinice Multi LAN 50

LAN Cabling Certification Opto LAN MI 5100 Komplet za ispitivanje optičkih kabela Opto LAN je potpun alat za testiranje višemodnih MM optičkih kabela (50 µm i 6.

U kombinaciji s Multi LAN 50 moguće je napraviti certifikacijska izvješća LAN instalacija za optičke i bakrene kablove.

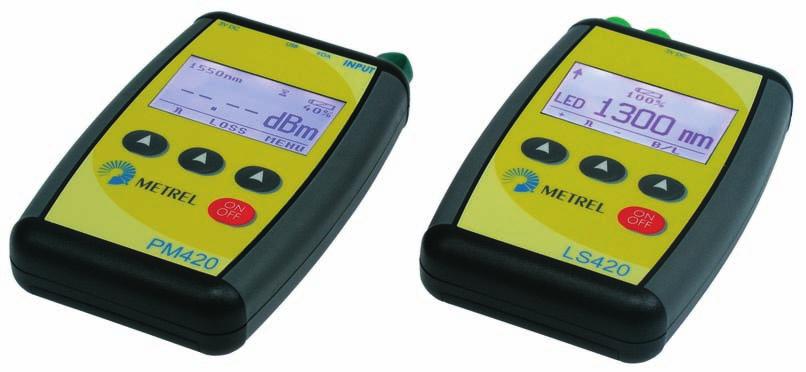

4 LAN Cabling Certification Opto LAN MI 5100 Komplet za ispitivanje optičkih kabela Opto LAN je potpun alat za testiranje višemodnih MM optičkih kabela (50 µm i 6.5 µm) u LAN instalacijama, valnih duljina 850 nm i 100 nm. Također su dostupni i laserski izvori svjetlosti valnih duljina 100nm i 1500nm (za jednomodna SM vlakna). U kombinaciji s Multi LAN 50 moguće je napraviti certifikacijska izvješća LAN instalacija za optičke i bakrene kablove. Pogodan za: Testiranje performansi optičkog linka, verifikaciju optičkih mreža, rješavanje problema, brzu provjeru optičkog vlakna, spojeva, spot testing itd. Karakteristike: Mjeri umetnute gubitke (Insertion loss) i snagu signala. Instrument za optičko mjerenje snage PM40 podržava šest valnih duljina (MM- višemodna i SM- jednomodna). Malih dimenzija, lagan, mali potrošač. USB sučelje. Ugrađen punjač za baterije. Prebacivanje mjernih rezultata na računalo. Softver LAN Link služi za izradu profesionalnih mjernih izvještaja. Automatska detekcija valne duljine - nije potrebno ručno podešavanje. Dodatne mogućnosti sa PM 40 LAN instrumentom: Rad u LAN modu namijenjen je za verifikaciju optičkih kablova u LAN infrastrukturi (optičkih dijelova mreže). Rezultati testiranja se mogu usporediti sa graničnim vrijednostima definiranim u LAN standardu. Za svaki rezultat donosi se PASS/FAIL odluka. Granične vrijednosti se definiraju na temelju unešenih podataka o optičkom linku (tip kabela, standard, duljina, itd). Organizacija memorije je pogodna za duplex optičke kabele koji se obično koriste u LAN mrežama. Najnovije verzije standarda mogu se nadograditi putem USB sučelja. Podržani sandardi: TIA/EIA 568A horizontal/backbone, ISO Channel/ Link, EN 5017 Channel/Link, EN 5017 Channel/Link i 10Base/100Base/1000Base serije Mjerni standardi: ANSI/TIA/EIA A; EN Sigurnosni standardi: IECIEN ; MODELI: 1) PM 40 Opto LAN Standard Set - MI 5100 ST - ispitivanje SM/MM vodiča ) PM 40 Opto LAN Pro Set - MI 5100 PS - ispitivanje i verifikacija SM/MM vodiča - uspoređivanje mjernih rezultata sa LAN (optičkim) standardom / graničnim vrijednostima PM40 (LAN) - optički mjerač Opći podaci Foto-detektor: 1mm InGaAs Zaslon: LCD s pozadinskim svjetlom Valne duljine: 850, 100, 110, 1490, 1550 and 165 (1650) nm Dimenzije: 4 x 79 x 15 mm (sa,5 mm univerzalnim adapterom) Točnost: +/- 5% -0 dbm (točnost definirana na -0 dbm) Težina: 14 g bez baterije Nesigurnost: +/- 0. dbm (točnost definirana na -0 dbm) Radna temperatura: 0 C do + 40 C (intrinsična točnost je definirana pri 5 C) Razlučivost: 0.01 db, 0.01 dbm Relativna vlažnost: 85 %, 40 C do 70 % pri 45 C, bez kondenzacije Dinamički opseg Sučelje: USB, IrDA CW mod: -60 dbm do +10 dbm za 100, 110, 1490, Napajanje: x 1.5 NiMH tip AA, punjive baterije 1550 i 165 (1650) nm Vrijeme trajanja baterije: > 40 sati, bez pozadinskog svjetla AWD mod: -47 dbm za 100 nm nm Punjač: V DC, 00 ma -40 dbm za 850 nm 4

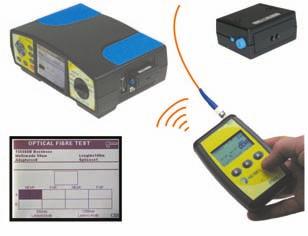

IR optički adapter FOA-1 omogućava prijenos rezultata testiranja iz memorije instrumenta za mjerenje optičke snage PM40 na instrument Multi LAN 50 MI016.

Mjerni rezultati se mogu pohraniti u troslojunu strukturu memorije instrumenta Muti LAN 50 i preurediti u finalno izvješće pomoću LAN Link softvera.

PC softver LAN Link omogućuje putem USB sučelja prijenos izmjerenih podataka sa PM40 ili Multi LAN 50 instrumenta na računalo.

optičkog koluta (fiber mandrel) je preporučena poradi povećane stabilnosti i točnosti pri mjerenju (opcija A1187).

VSP-01 1 4 1 4 5 5 Vizualno ispitivanje raznih grešaka: 1) Ispitivanje neprekinutosti/identifikacija niti ) Savijena ili prekinuta nit ) Loš spoj niti na konektoru 4) Loš spoj niti (splice) 5) Oštri

5 IR optički adapter FOA-1 omogućava prijenos rezultata testiranja iz memorije instrumenta za mjerenje optičke snage PM40 na instrument Multi LAN 50 MI016. Multi LAN uređaj automatski će prepoznati adapter i na zaslonu instrumenta će se prikazati mod za testiranje optičkih kablova. Mjerni rezultati se mogu pohraniti u troslojunu strukturu memorije instrumenta Muti LAN 50 i preurediti u finalno izvješće pomoću LAN Link softvera. Rezultati mjerenja mogu se pohraniti u internu memoriju PM40 i prenijeti na računalo. PC softver LAN Link omogućuje putem USB sučelja prijenos izmjerenih podataka sa PM40 ili Multi LAN 50 instrumenta na računalo. Komplet uključuje sve potrebne optičke spojne kabele: PC/FC, SC, ST, 50 μm i 6 μm. Ispitivanja/mjerenja moguće je izvoditi prema mjernoj metodi A ili B. Upotreba ref. optičkog koluta (fiber mandrel) je preporučena poradi povećane stabilnosti i točnosti pri mjerenju (opcija A1187). Standard testiranja i granične vrijednosti odabiru se putem izbornika instrumenta (samo PM40LAN). VSP Vizualno ispitivanje raznih grešaka: 1) Ispitivanje neprekinutosti/identifikacija niti ) Savijena ili prekinuta nit ) Loš spoj niti na konektoru 4) Loš spoj niti (splice) 5) Oštri pregib niti 1) Jumper patchcord ) Kabel koji se testira ) Adapteri 4) Jumper patchcord 5) Mandrel (kolut) Informacije za narudžbu Profi set MI 5100 PS Dodatni pribor Izvor svjetlosti LS 40 (MM vodiči) Izlazna snaga LED 850 nm: LED 100 nm: Laser 650 nm: Stabilnost (1 sat, delta/) LED 850 nm: LED 100 nm: A 1184 Illuminated microscope -mikroskop s osvjetljenjem A 1185 Optical Light Source LS40 SM -laserski izvor svjetlosti A 1187 Multimode Fiber mandrels ( kom.) A 1188 Set za mokro čišćenje s torbicom A 1189 Set za suho čišćenje - 0dBm (6.5 μm jezgra vlakna) tipična vrijednost - 0dBm (6.5 μm jezgra vlakna) tipična vrijednost LS 40 (LED850/LED0/LD650) ili VSP-05 +/-0.0 db testirano nakon 0 minuta zagrijavanja +/-0.0 db testirano nakon 0 minuta zagrijavanja Opći podaci Dimenzije: 4 x 79 x 10 mm (uključujući adapter) Težina: 14 g bez baterije Radna temperatura: 0 C to + 40 C (intrinsična točnost je definirana pri 5 C) Temperatura skladištenja: -10 C do 70 C Relativna vlažnost: 85%, 40 C do 70 % pri 45 C, bez kondenzacije Napajanje: x 1.5 NiMH tip AA, punjive baterije Vrijeme trajanja baterije: > 15 sati Punjač: V DC,00 ma Instrument za mjerenje optičke snage PM 40 LAN, Optički LED izvor svjetlosti LS 40 Izvor vidljive svjetlosti (Visible pen) VSP-01 Spojni kabel FC - ST 50 µm Spojni kabel FC - SC 50 µm Spojni kabel ST - CS 50 µm Spojni kabel FC - ST 50 µm Spojni kabel FC - SC 6.5 µm Spojni kabel ST - SC 6.5 µm CS adapter ST adapter Multi LAN 50 IR optički adapter FOA-1 (A 1186) LANLink softver USB kabel x 1. V NiMH baterije Punjač baterija, komada Originalne upute proizvođača Kalibracijski certifikat Kofer Standard set MI 5100 ST Sve isto kao kod MI 5100 PS osim: Instrument za mjerenje optičke snage PM 40 umjesto PM 40 LAN Bez Multi LAN 50 IR optički adaptera FOA-1 (A 1186) 5
