Tehnologija mjerenja električnih veličina. Izumljena ponovo. Jednostavnije i sigurnije: novo doba mjernih instrumenata Testo.

Transcript

1 Tehnologija mjerenja električnih veličina. Izumljena ponovo. Jednostavnije i sigurnije: novo doba mjernih instrumenata Testo.

2 Mjerni instrumenti za mjerenje električnih veličina High-tech instrumenti iz Schwarzwalda. Već više od 55 godina, Testo predstavlja inovativna mjerna rješenja Made in Germany. Kao stručnjak u mjernoj tehnologiji i tržišni lider u svijetu prijenosnih mjernih instrumenata, mi smo osvojili više od kupaca širom svijeta s vrlo preciznim mjernim instrumentima za razne sektore. Bilo u hlađenju, klimatizaciji i ventilaciji, industriji, za mjerenje emisija i analizu dimnih plinova, u farmaceutskoj i zdravstvenoj djelatnosti, za praćenje kvalitete zraka u radnoj okolini i kvalitete hrane, ili mjerenju električnih veličina mi mjerimo. Naši proizvodi pomažu uštedjeti vrijeme i resurse, štite okoliš i zdravlje ljudi, te povećavaju vrijednost robe i usluga. Naši korjeni su u Schwarzwaldu. Naš dom je širom svijeta. Naše sjedište je u gradu Lenzkirchu u pokrajini Schwarzwald. Međutim, Testo je već dugi niz godina globalna tvrtka sa stalnim rastom, danas zastupljena na svim kontinentima sa 30 podružnica i više od 80 distributera. Blizu zaposlenika tvrtke Testo u svijetu, predano i stručno istražuje, razvija i proizvodi mjerne instrumente. Podružnice tvrtke Distributeri Naše inovacije su snaga koja vas vodi naprijed. Zahtjevi za praktična mjerna rješenja postaju sve složeniji i specifičniji. Zato smo si zadali zadatak identificiranja takvih zahtjeva kupaca u industriji i trgovini te ih pretvoriti u novu tehnologiju. Naš odjel razvoja i istraživanja svojim nam je intenzivnim radom dao vodeću ulogu na tržištu u proteklim desetljećima. Na sljedećim stranicama, predstavljamo vam rezultat opsežnog istraživanja u mjerenju električnih veličina: revolucionarni mjerni instrumenti sa kojima je vaš dnevni posao sigurniji i učinkovitiji nego ikad prije. 2

3 Tehnologija mjerenja električnih veličina. Izumljena ponovo. Inovativni Testo instrumenti za mjerenje električnih veličina posebno se ističu zbog svoje izuzetno visoke razine razumljivosti, postavljaju nove standarde s inteligentnom i potpuno novom tehnologijom mjerenja. Digitalni multimetri s automatskim prepoznavanjem parametara, strujna kliješta sa jedinstvenim obuhvatnim mehanizmom i detektori napona koji mjere i struju - dobrodošli u novo doba. Ispitivanje napona na toplinskoj pumpi Mjerenje toka struje na vanjskoj rashladnoj jedinici Mjerenje napona na vanjskoj rashladnoj jedinici Otkrivanje pogreške na sustavu grijanja Mjerenje napona na klima uređaju Provjera napona na razvodnoj kutiji

4 Mjerni instrumenti za mjerenje električnih veličina Automatsko prepoznavanje mjernih parametara. Digitalni multimetar 760. Sve tri izvedbe modela 760 eliminiraju pogrešne postavke, jer se parametri mjerenja prepoznaju automatski nakon priključenja sonde a istovremeno su osvjetljene odgovarajuće funkcijske tipke. Funkcijske tipke zamjenjuju tradicionalni okretni gumb, što znači lakši rad i veću pouzdanost. Automatsko prepoznavanje parametara mjerenja nakon priključenja sonde Lako i moderno upravljanje pomoću tipki umjesto okretnog gumba True root mean square mjerenje - TRMS Veliki osvijetljeni LCD zaslon Usporedba digitalnih multimetara Automatsko prepoznavanje parametara mjerenja Lako i moderno upravljanje pomoću tipki umjesto okretnog gumba Osvijetljeni zaslon True root mean square measurement -TRMS Mjerenje μa Lo-pass filter Mjerenje napona do 1,000 V Ispitivanje napona na razvodnoj kutiji toplinske pumpe. Tehnički podaci Mjerno područje napona 0.1 mv do 600 V AC/DC 0.1 mv do 1,000 V AC/ DC Mjerno područje struje 1 ma do 10 A 0.1 μa do 10 A AC/DC AC/DC Mjerno područje otpora 0.1 do 40 MΩ 0.1 doo 60 MΩ Mjerno područje frekvencije Mjerno područje kapaciteta Hz do 500 khz nf do 100 μf Hz do 30 MHz nf do 30,000 μf Hz do 60 MHz nf do 60,000 μf Mjerno područje do +500 C temperature Zaslon ( prikaz) 4,000 6,000 Mjerna kategorija CAT IV 300 V CAT III 600 V Klasa zaštite IP 64 Odobrenja CAT IV 600 V CAT III 1000 V TÜV, CSA, CE Prema standardima EN Provjera napona na razvodnoj kutiji. Ispitivanje na plameniku kotla za grijanje. 4

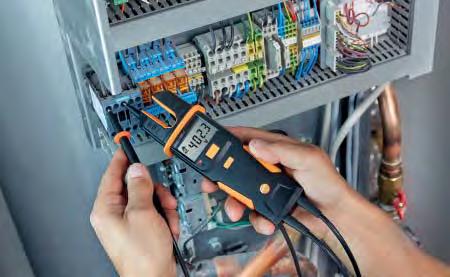

5 Hvata kablove bez dodira. Strujna kliješta 770. Tri izvedbe strujnih kliješta modela 770 su jednako pogodne za beskontaktno mjerenje toka struje u razvodnim ormarima. Jedan krak kliješta može se potpuno uvuči u instrument. Ovaj jedinstveni obuhvatni mehanizam pridonosi lakšem hvatanju kablova u tijesnim razvodnim ormarima. Automatsko prepoznavanje mjernih parametara osigurava pouzdan rad: u području pod naponom, sva tri instrumenta detektiraju istosmjernu i izmjeničnu struju te automatski prepoznaju druge parametre, kao što su otpor, kontinuitet, diode i kapacitet. Jedinstveni obuhvatni mehanizam olakšava rad u ograničenom prostoru Automatski AC/DC za struju i napon Veliki dvolinijski zaslon True root mean square mjerenje - TRMS Sa dodatnim funkcijama, početna struja, napon i mjerenje μa Bluetooth i aplikacija Smart Probes Usporedba modela Jedinstveni obuhvatni mehanizam Automatsko prepoznavanje mjernih parametara Dvolinijski zaslon True root mean square mjerenje -TRMS Mjerenje pogonskih struja Mjerno područje za μa Bluetooth i aplikacija Smart Probes Mjerenje snage Mjerenje struje u razvodnom ormariću. Tehnički podaci Mjerno područje napona 1 mv do 600 V AC/DC Mjerno područje struje 0.1 do 400 A AC/DC 0.1 do 600 A AC/DC Mjerenje snage μa mjerno područje 0.1 do 400 μa AC/DC Otpor mjerno područje Mjerno područje frekvencije 0.1 Ω do 40 MΩ 0.1 Ω do 60 MΩ Hz do 10 khz Mjerno područje kapaciteta μf do 100 μf μf do 60,000 μf Mjerno područje temperature -20 do +500 C Bluetooth i aplikacija Smart Probes Zaslon ( prikaz) 4,000 6,000 Mjerna kategorija CAT IV 600 V / CAT III 1000 V Odobreno od TÜV, CSA, CE Sukladno sa EN , EN Mjerenje napona u razvodnoj kutiji toplinske pumpe. Mjerenje na vanjskoj jedinici klima uređaja. 5

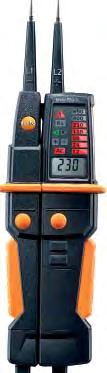

6 Mjerni instrumenti za mjerenje električnih veličina Vidljivi rezultati u svakom položaju. Detektor napona 750. Tri izvedbe detektora napona modela 750 su prvi instrumenti sa višestranim LED zaslonom. Zaslon je vidljiv s bilo kojeg mjesta i jamči očitanje zahvaljujući svojim jedinstvenim optičkim vlaknima. Sva tri modela zadovoljavaju najnovije standarde za detektore napona EN : 2010 te klasu sigurnosti CAT IV. Imaju najvažnije funkcije za detekciju napona, testiranje kontinuiteta i mjerenje okretnog magnetskog polja. Jasan, patentirani zaslon sa optičkim vlaknima Protuklizni prsten za sigurnije držanje Ergonomsko kućište Osvjetljenje mjesta mjerenja Usporedba modela Patentirani višestrani zaslon Optička vlakna za optimalnu detekciju Protuklizni prsten Ergonomski oblik Sukladan sa DIN EN : Osvjetljenje mjesta mjerenja Jednopolno testiranje napona Funkcija RCD-okidača Dodatni zaslon Mjerenje napona u razvodnom ormariću. Tehnički podaci Testiranje napona Test kontinuiteta Test okretnog magnetskog polja Jednopolno testiranje napona Mjerna kategorija do 690 V AC/DC < 500 kω do 690 V AC/DC pri 50/60 Hz do 690 V AC/DC pri 50/60 Hz CAT IV 600 V / CAT III 1000 V Klasa zaštite IP 64 Odobreno od TÜV, CSA, CE Sukladno sa EN :2010 Mjerenje napona na kompresoru. Mjerenje napona na bojleru. 6

7 Prvi detektor napona za mjerenje struje. Detektor struje / napona 755. Oni su prvi od svoje vrste: detektori napona koji zadovoljavaju najnovije standarde i sa kojima se također može mjeriti struja. To znači da su dva instrumenta dovoljna za gotovo sve dnevne mjerne zadatke. Svaki put kad se koriste oni automatski odabiru prave postavke i stoga spriječavaju opasne netočne postavke. Oba modela imaju sve važne funkcije za detekciju napona / prekid struje, za mjerenje struje i otpora, kao i za ispitivanje kontinuiteta. Ispitni kablovi mogu se jednostavno zamijeniti, tako da nije potrebno mijenjati instrument u slučaju oštećenja. Automatsko prepoznavanje mjernih parametara Sukladno sa normom za detektore napona DIN EN :2010 Prikaz rezultata bez prethodnog odabira parametra Osvjetljenje mjesta mjerenja Izmjenjivi ispitni kablovi Tehnički podaci Mjerno područje -napon Struja Otpor Test kontinuiteta do do 1000 V AC/DC V AC/DC 0.1 do 200 A AC 1 Ω do 100 kω < 50 Ω Usporedba modela Sukladno sa normom za detektore napona DIN EN :2010. Automatsko prepoznavanje mjernih parametara Measuring voltage on a compressor. Test okretnog magnetskog polja Jednopolno testiranje napona 100 do 690 V AC pri 50/60 Hz 100 do 690 V AC pri 50/60 Hz Zaslon ( prikaz) 4,000 Mjerna kategorija CAT IV 600 V CAT III 1000 V Klasa zaštite IP 64 Odobreno od TÜV, CSA, CE Osvjetljenje mjesta mjerenja Izmjenjivi ispitni kablovi Mjerno područje -napon 1,000 V Jednopolno testiranje napona Test okretnog magnetskog polja Filter za signale visoke frekvencije. Beskontaktni detektor napona 745. Beskontaktni detektor napona sa mjernim rasponom do 1000 V je posebno dobro prilagođen za brzu početnu provjeru svih Filter za signale visoke frekvencije sumnjivih izvora. Nakon detekcije prisutnosti napona, 745 daje upozorenje jasnim vizualnim i zvučnim signalom. Kako bi se povećala sigurnost, 745 ima filter za signale visoke frekvencije. Podesiva osjetljivost Vizualni i zvučni signal Tehnički podaci Ispitivanje napona Mjerna kategorija Odobreno od 12 do 1,000 V AC CAT IV 600 V CAT III 1000 V CSA, CE Sukladno sa EN , EN Osvjetljenje mjesta mjerenja Klasa zaštite IP 67 Testiranje napona na napajanju kompresora. 7

8 Mjerni instrumenti za mjerenje električnih veličina Podaci za narudžbu Multimetar , multimetar, baterije i 1 set ispitnih kablova Br. za nar , TRMS multimetar, baterije, 1 set ispitnih kablova i 1 adapter za temp. sondu tip K 760-3, TRMS multimetar, baterije i 1 set ispitnih kablova 760-1/-2/-3 pribor Magnetni nosač Set sigurnosnih krokodil štipaljki Set krokodil štipaljki Set ispitnih kablova 2 mm (kutni priključak) Set ispitnih kablova 4 mm (kutni priključak) Set ispitnih kablova 4 mm (ravni priključak) Set produžnih ispitnih kablova (ravni priključak) Set produžnih ispitnih kablova (kutni priključak) 760 torbica ISO certifikat za multimetar DAkkS certifikat za multimetar /-2 pribor Set od 5 x 10 A/600 V osigurači Set od 5 x 630 ma/600 V osigurači /-3 pribor Adapter za temp. sonudu (Tip K) Strujna kliješta - sonda pribor Set od 5 x 10 A/1000 V osigurača Set od 5 x 630 ma/1000 V osigurača Voltage tester 750 Br. za nar , detektor napona, baterije, štitnik i kapa sonde 750-2, detektor napona, baterije, štitnik i kapa sonde 750-3, detektor napona, baterije, štitnik i kapa sonde 750 pribor 750 torbica za nošenje ISO certifikat za detektor napona DAkkS certifikat za detektor napona Strujna kliješta 770 Br. za nar , TRMS sonda, baterije i 1 set ispitnih kablova 770-2, TRMS sonda, baterije i 1 set ispitnih kablova 1 x adapter za temp. sonde tip K 770-3, TRMS sonda, baterije i 1 set ispitnih kablova 770 pribor Adapter za temp. sondu tip K (samo za 770-2/-3) Set sigurnosnih krokodil štipaljki Set krokodil štipaljki Set ispitnih kablova 4 mm (kutni priključak) Set ispitnih kablova 4 mm (ravni priključak) Set produžnih ispitnih kablova (ravni priključak) Set produžnih ispitnih kablova (kutni priključak) 755 / 770 torbica za nošenje ISO certifikat za strujna kliješta DAkkS certifikat za strujna kliješta Detektor struje/napona tester 755 Br. za nar , detektor struje / napona, baterije, ispitni kablovi i kapice 755-2, detektor struje / napona, baterije, ispitni kablovi i kapice 755 pribor 755 / 770 torbica za nošenje Zamjenski set vrška sonde ISO certifikat za struju / napon DAkkS certifikat za struju / napon Beskontaktni detektor napona 745 Br. za nar. 745, beskontaktni detektor napona, baterije ISO certificat za detekciju napona DAkkS certificat za detekciju napona XXXX/msp/I/ XXX2/msp/I/ Zadržavamo pravo izmjene bez prethodne najave.
