1 ۸۱ نشريه تخصصي مهندسي شيمي دوره ۴۳ شماره ۱ مهرماه ۱۳۸۸ از صفحه ۸۱ تا ۸۷ سنتز نانو لوله هاي كربني به روش تخليه قوس الکتريکي در محيط مايع چکيده ۳ ۲* ۱ هدي مولوي, مجتبي شريعتي نياسر و محسن جهانشاهي ۱ دانشجوي دکتري دانشکده مهندسي شيمي- پرديس دانشکده هاي فني - دانشگاه تهران ۲ دانشيار دانشکده مهندسي شيمي- پرديس دانشکده هاي فني - دانشگاه تهران ۳ استاديار دانشکده فني و مهندسي- دانشگاه مازندران (تاريخ دريافت, ۸۵/۱۱/۱۱ تاريخ تصويب ( ۸۷/۳/۲۹ در اين تحقيق از روش تخليه قوس الکتريکي ساده شده براي توليد نانولوله هاي کربني چند جداره استفاده شده است. اين روش به علت عدم نياز به تجهيزات خلاء سيستم مبدل حرارتي و گازهاي فعال يا بي اثر نسبت به روش تخليه قوس الکتريکي در فاز گازي به مراتب ساده تر و ارزان قيمت تر است. با استفاده از اين روش نانولوله هاي کربني با ايجاد تخليه قوس الکتريکي بين دو الکترود گرافيتي که در داخل يک محلول ا بي قرار دارند توليد مي شوند. در اين مقاله اثرات ناشي از کاربرد کاتاليست هاي مختلف بر روي کيفيت رشد نانولوله ها با استفاده از محلول NaCl به عنوان محيط انجام واکنش بررسي شده است. همچنين غلظت هاي مختلفي از کاتاليست ترکيبي Ni-Mo در سنتز اين ساختارها به کار برده شده است. نتايج محصولات بدست ا مده در اين ا زمايشات با استفاده از ميکروسکوپ الکتروني روبشي (TEM) طيف سنجي رامان و ميکروسکوپ الکتروني عبوري (SEM) مورد بررسي وتجزيه و تحليل قرار گرفته اند. واژه هاي کليدي: نانولوله هاي کربني تخليه قوس الکتريکي ميکروسکوپ الکتروني طيف سنجي رامان مقدمه نانولوله ه يا کربني به عنوان نسل اول محصولات نانوتکنولوژي بعد از ا نکه در سال ۱۹۹۱ توسط "پروفسور ايجيما" کشف شدند به يکي از مهمترين زمينه هاي تحقيقاتي نانوتکنولوژي در سرتاسر جهان تبديل شدند[ ۱ ]. اين توجهات به سبب دارا بودن خواص منحصر به فرد فيزيکي پايداري شيميايي استحکام مکانيکي و کارا يي بالاي ا نها براي کاربردهاي فني دليل محققين سنتز نانولوله هاي کربني است قرار گرفته است و روز به روز جديدتري براي سنتز ا نها اراي ه مي شود. به همين مورد توجه بسياري از هاي روش نانولوله هاي کربني اساس ا از چيده شدن اتم هاي کربني که از تصعيد گرافيت و يا تجزيه يک مولکول پايه مناسب که اغلب هيدروکربن است تشکيل مي شوند[ ۲ ]. از مهمترين روشهاي توليد نانولوله هاي کربني مي توان به ١ تخليه قوس الکتريکي در محيط گاز بي اثر تبخير ٣ ٢ ليزري و يا رسوب دهي بخار شيميايي اشاره کرد[ ۳ ]. يکي از روش هاي اصلي براي توليد کيفي نانولوله هاي کربني روش تخليه قوس الکتريکي است که در ا ن با ايجاد يک اختلاف پتانسيل الکتريکي مستقيم (DC) بين دو الکترود گرافيتي کاتد و ا ند و در محيط يک گاز بي اثر( معمولا هليم يا ا رگون ) رسوب حاوي نانولوله ها بر روي کاتد تشکيل مي شود[ ۴ ]. نقش گاز در اين ٤ فرايند پايدار نمودن جرقه الکتريکي و حرارتي کردن اتم هاي کربن تصعيد شده است به طوريکه شرايط لازم براي تشکيل نانولوله هاي کربني در طي فرايند رسوب دهي را فراهم مي سازد[ ۲ ]. اخير ا مشخص شده که نانولوله هاي کربني مي توانند با تخليه قوس الکتريکي در نيتروژن مايع و در يک ظرف روباز بدون نياز به محيط خلاء سنتز شوند[ ۵ ]. نقش مايع در اين حالت ايجاد يک محيط عاري از اکسيژن براي انجام واکنش و خنک سازي محصولات سنتز شده است[ ۲ ]. در اين روش تنها نياز به يک منبع تغذيه DC يک ظرف روباز حاوي نيتروژن مايع ا ب دييونيزه يا يک محلول ا بي در واقع است. اين روش نيازي به تجهيزات پيچيده و هزينه بر جهت تامين خلاء ليزر کوره با دماي بالا و سيستم مبدل حرارتي ندارد[ ۶ ]. در چنين شرايطي سيستم هاي خلاء و خنک سازي با يک محيط مايع جايگزين شده اند و نيز استفاده از فيلتراسيون صورت مي گيرد. جمع ا وري محصولات با با به کارگيري روش تخليه قوس الکتريکي در مايع که روشي ارزان و مقرون به صرفه محسوب مي شود تاکنون تعداد زيادي از نانو ساختارهاي کربني مانند mshariat@ut.ac.ir ۶۶۹۵۷۷۸۴, فاکس : ۶۶۹۵۷۷۸۰ * نويسنده مسي ول : تلفن :

2 ٨٢ پيازهاي کربني نانو شيپوره هاي کربني و نانولوله هاي کربني چند جداره و تک جداره سنتز شده اند[ ۶ ]. يکي از فاکتورهاي مهم در اين روش "انتخاب محيط مناسب" است. نيتروژن مايع محيط مناسبي را براي شکل گيري نانولوله هاي کربني فراهم مي سازد ولي تبخير شديد ا ن در اثر تخليه قوس الکتريکي اجازه تبادل حرارتي خوب بين مواد سنتز شده و محيط را نمي دهد که منجر به تغيير شکل ساختارهاي تشکيل شده مي شود. از سوي ديگر ا ب نه تنها محيطي مناسب براي سنتز نانولوله ها است بلکه شرايط حرارتي لازم براي حفظ کيفيت ا نها در محصول را نيز فراهم مي سازد ولي تخليه قوس در ا ب دييونيزه به سبب مقاومت الکتريکي بالاي ا ن نامنظم است[ ۲ ]. در نتيجه انتخاب مايعي با قابليت خنک سازي و هدايت الکتريکي قابل توجه به طوري که در اثر تخليه قوس به شدت تبخير نشود ضروري به نظر مي رسد. قابليت خنک کنندگي محلول کلريد سديم بيش از ا ب دييونيزه است و تبخير ا ن طي تخليه قوس الکتريکي ناچيز است. از سوي ديگر به سبب وجود يون هاي + Na و - Cl تخليه قوس الکتريکي در اين محلول کام لا پايدار است[ ۶ ] لذا اين محلول براي ا زمايش تخليه قوس الکتريکي کام لا مناسب به نظر مي رسد. ا زمايش ها دستگاه تخليه قوس الکتريکي استفاده شده در اين تحقيق شامل يک ظرف سرباز الکترودهاي گرافيتي و يک منبع تغذيه DC است. قطر ا ند و کاتد به ترتيب برابر با ۱۱ و ۱۳ ميلي متر است. در داخل ا ند حفره اي به قطر ۵ ميليمتر ايجاد و داخل ا ن با مخلوطي از پودر کاتاليست هاي فلزي و گرافيت پر شده است. الکترودها در داخل محلول ا بي نمک طعام ۰/۲۵ مولار کام لا روبروي هم قرار داده شده و بعد از اعمال ولتاژ به منظور ايجاد جرقه به يکديگر برخورد داده مي شوند و سپس در فاصله ۱ ميليمتر از يکديگر قرار مي گيرند. مدت زمان انجام واکنش ۶۰ ثانيه در نظر گرفته مي شود. در تمامي ا زمايشات ميزان ولتاژ و جريان به ترتيب برابر ۲۵ ولت و ۱۰۰ ا مپر است. در اين ولتاژ و جريان تخليه قوس الکتريکي کام لا پايدار است. طرح شماتيک محفظه انجام ا زمايش و موقعيت الکترودها در داخل ا ن در نشريه تخصصي مهندسي شيمي, دوره ۴۳ شماره ۱ مهرماه ۱۳۸۸ شکل (۱) نشان داده شده است. شکل ۱: طرح شماتيک محفظه و طريقه قرار گرفتن الکترودها در روش تخليه قوس الکتريکي در محيط مايع. در اين تحقيق در ابتدا به بررسي اثر نوع کاتاليستهاي مختلف بر سنتز نانولوله هاي کربني پرداخته شده و سپس اثر غلظت کاتاليست دوفلزي Ni-Mo که منجر به نتايج مطلوب تري نسبت به ساير کاتاليست ها شده است مورد ا زمايش قرار گرفت. در يک ا زمايش ديگر نيز از پودر گرافيت خالص (بدون کاتاليست) استفاده شد. در اين رابطه دو سري ا زمايش انجام شده است که نوع و درصد اتمي کاتاليست هاي مختلف استفاده شده در ا زمايشات سري اول و دوم به ترتيب در جداول ۱ و ۲ ذکر شده است. پس از پايان هر ا زمايش قسمت عمده اي از محصول به صورت رسوب در کف ظرف و مقدار اندکي از ا ن به صورت شناور بر روي سطح مايع مشاهده شد. به سبب تلاطم زياد مايع در حين تخليه قوس الکتريکي رسوبي بر روي کاتد تشکيل نمي شود. محصولات به دست ا مده با استفاده از فيلتراسيون جمع ا وري شده و به مدت ۲ ساعت در کوره اي با دماي ۴۰۰ C قرار داده شدند سپس براي تعيين ساختار و شناساي ي مورفولوژي نمونه ها از ميکروسکوپ الکتروني روبشي و طيف سنجي رامان استفاده شد و تصاوير و نمودارهاي مربوطه مورد بررسي قرار گرفتند. همچنين ميکروسکوپ الکتروني عبوري براي مشاهده چند جداره بودن اين ساختارها به کار برده شد. نتايج ميکروسکوپ الکتروني روبشي همانگونه که ذکر گرديد نمونه هاي به دست ا مده با استفاده از ميکروسکوپ الکتروني روبشي( SEM ) مورد بررسي و تجزيه و تحليل قرار گرفته اند. شکل (۲) تصوير ميکروسکوپي نمونه هايي که شرايط ا نها در جدول (۱) ذکر شده است را نشان مي دهد. در نمونه الف با توجه به عدم حضور کاتاليست

3 د- ب- ب- ج- ي ا د- ج- و- ٨٣ سنتز نانولوله هاي... هيچ گونه رشدي مشاهده نمي شود ولي در اثر برخورد يونهاي پلاسما به ا ند سطح نمونه به صورت دانه هاي نانومتري در ا مده است (شکل ۲ -الف). تحقيقات نشان داده است که در روش هاي CVD يا PECVD نيز بدون استفاده از کاتاليست هيچ نانو ساختاري از کربن تشکيل نمي شود و تمام محصول ا زمايش به صورت کربن ا مورف ظاهر مي شود[ ۷ ]. جدول ۱: نوع و ميزان کاتاليست براي نمونه هاي مختلف در ا زمايش هاي سري اول. figure Catalyst at% 2 فلا- None - 2 ب- Fe 2 2 ج- Co 2 2 د- Ni 2 2 Co:Mo 1:1 ه- 2 Ni:Mo 1:1 و- جدول : ۲ ميزان کاتاليست نيکل: موليبديوم براي نمونه هاي مختلف در ا زمايش هاي سري دوم. figure 3 فلا- 3 3 atomic percent 2:1% 4:1% 10:1% شکل هاي (۲ ( تا ۲) ( به ترتيب تصاوير SEM محصولات بدست ا مده با استفاده از کاتاليست هاي تک فلزي ا هن کبالت و نيکل را نشان مي دهند. بر اساس اين تصاوير مي توان گفت که با استفاده از کاتاليست Ni ساختارهاي لوله اي مطلوب تري نسبت به دو کاتاليست ديگر ) ا هن و کبالت ( تشکيل مي شوند. تصاوير (۲- ه) و (۲- و) نيز مربوط به ا زمايش هايي هستند که در ا نها به ترتيب از کاتاليست هاي ترکيبي دو فلزي Co-Mo و Ni-Mo استفاده شده است. شکل (۲- و) نشان مي دهد که در نمونه که با استفاده از کاتاليست دو فلزي Ni-Mo در غلظت %۱:۱ سنتز شده است نانوساختارهاي بدست ا مده احتمال وجود نانولوله هاي کربني را تداعي مي کند که در ادامه تحقيق با استفاده از تصاوير TEM اين احتمال به اثبات مي رسد. با بررسي اين تصاوير مي توان گفت که فلز نيکل در هر شرايطي (اعم از اين که به صورت منفرد يا ترکيبي استفاده شود) نتايج مطلوب کاتاليست ها بدست مي دهد. کاتاليست دهد تري را نسبت به ساير شکل (۳) تصاوير SEM نمونه هاي سنتز شده با (جدول Ni-Mo.(۲ کاتاليست Ni:Mo به ميزان %۲:۱ در غلظت هاي مختلف را نشان مي بر اساس اين نتايج ازدياد غلظت منجر به افزايش قابل توجه ساختارهاي لوله اي در نمونه سنتز شده مي شود ). فلا- (شکل ۳ در اين شکل دسته هايي شامل تعداد زيادي از نانولوله ها با قطر بسيار کم نيز مشاهده مي شود. با توجه به اين تصاوير و نيز شکل (۲ ( مي توان گفت که افزايش بيش از حد ميزان کاتاليست باعث پايين ا مدن کيفيت نانولوله ها شده به طوري که در غلظت هاي بالا ) شکل ۳ ( هيچ گونه رشدي مشاهده نمي شود و صرف ا نمونه حاصله داراي کربن ا مورف با ساختاري گل کلمي است. سانو و همکارانش نيز در سال ۲۰۰۴ مشابهي را با کاتاليست نيکل گزارش کرده اند. نتايج طبق گزارش اين محققين با توجه به وجود محيطي نسبت ا خنثي در ناحيه پلاسما در محدوده غلظت كاتاليستي at% ۱/۸-۴/۶ مخلوطي از نانولوله ها و نانوشيپوره هاي ( کربني تشكيل مي گردد در حالي که در غلظت بالا از %۶/۴ ( تنها به محصول ا مورف مي انجامد[ ۸ ]. ۳) فلا- (۳ (بيش در ادامه اين تحقيق با توجه به نتيجه مطلوب تري که استفاده از کاتاليست هاي ترکيبي نشان داد خالص سازي نمونه الف در سري دوم ا زمايشات (%۲:۱ (Ni:Mo در دستور کار قرار گرفت که طي ا ن از روش اسيدشويي با قرار دادن نمونه در محلول HNO 3 و ) H 2 O 2 به ترتيب به نسبت هاي حجمي ۵ و ( ۱ استفاده شد. شکل تصوير SEM نمونه خالص سازي شده تصوير ( است. اين شکل به خوبي نشان مي دهد که روش اسيد شويي در شرايط خاص مي تواند در شفاف سازي و مشخصه يابي بهتر محصول به دست ا مده نقش مهمي را ايفا کند. قطر خارجي لوله هاي موجود در تصوير در محدوده ۵۰-۱۰۰nm قرار گرفته است که محدوده تعريف شده نانولوله هاي کربني چندجداره است[ ۹-۱۴ ].

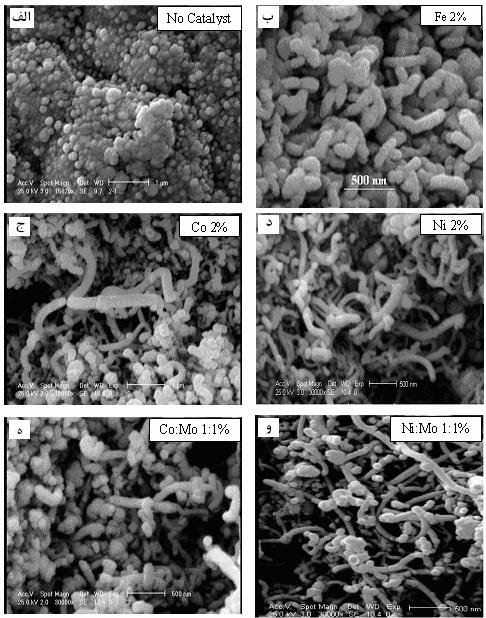

4 ب- و- نشريه تخصصي مهندسي شيمي, دوره ۴۳ شماره ۱ مهرماه ۱۳۸۸ ٨٤ شکل ۲ : تصاوير ميکروسکوپ الکتروني روبشي از نمونه هاي سنتز شده با استفاده از کاتاليست هاي مختلف. طيف سنجي رامان طيف سنجي رامان براي نمونه هاي (۲ انجام شده است. شکل (۴ فلا- ( ( و ۳) ( مربوط به نمونه سنتز شده با استفاده از کاتاليست Ni:Mo با نسبت اتمي %۱:۱ است. ٥ وجود پيک هاي RBM که نشان دهنده ساختارهاي لوله اي است در فرکانس هاي ۲۱۱ و 1-۲۳۴ cm در اين طيف کاملا مشهود است (پيک ها با پيکان مشخص شده اند). محققين دريافتند که قطر داخلي ترين لوله از طريق روابطي مشابه معادله (۱) با فرکانس هاي متناظر با پيک ه يا RBM نسبت عکس دارد[ ۱۵ ]. 232 d = (۱) ν 6.5 در اين رابطه ν نشان دهنده فرکانس پيک RBM برحسب cm -1 و d قطر CNT بر حسب نانومتر است. نسبت ارتفاع پيک هاي G به D که نشان دهنده نسبت ساختارهاي گرافيتي به محصولات ا مورف است در اين نمونه برابر با ۲/۷ است. با توجه به شکل (۴- ب) در نمونه اي که از کاتاليستNi-Mo با غلظت %۴:۱ استفاده شده است کاهش نسبت پيک G به D در مقايسه با نمونه قبل مشاهده مي شود (G/D=۲) که نشان دهنده افزايش ميزان

5 و- ٨٥ ( نشان داده شده بود در شکل ۵ اراي ه سنتز نانولوله هاي... محصول غير کريستالي و ا مورف است. علاوه بر اين پيک ها در اين طيف در فرکانس هاي ۲۱۰ و 1-۱۸۵ cm مشاهده مي شوند که با توجه به رابطه معکوسي که بين فرکانس پيک هاي RBM و قطر داخلي لوله ها وجود دارد مي توان دريافت که نسبت ترکيب کاتاليت ها با قطر مرتبط است به گونه اي که در حالت نمونه (۲- و) با نسبت %۱:۱ قطر لوله ها کوچکتر از حالت دوم ) نسبت ( %۴:۱ است. ميکروسکوپ الکتروني عبوري هرچند که طيف سنجي رامان توا م با تصاوير SEM مي تواند وجود نانولوله هاي کربني را اثبات نمايد ولي از تصاوير TEM نيز براي مستدل کردن اين نتايج استفاده شده است که در اين رابطه نمونه حاصل از کاربرد کاتاليست ترکيبي Ni:Mo با غلظت %۱:۱ که تصويرSEM ا ن در شکل (۲ گرديده است. در اين تصوير سه نانولوله کربني چند جداره با انتهاي باز مشاهده مي شود. از ا نجايي که اتم هاي کلر و سديم تک ظرفيتي در محيط وجود دارند اين اتم ها مي توانند پيوندهاي ا زاد اتم هاي کربن در انتهاي نانولوله ها را پر کنند و مانع از تشکيل پيوند C-C در انتهاي نانولوله ها شوند. در اثر بسته شدن اين پيوندها توسط اتم هاي يك ظرفيتي نانولوله هايي با انتهاي باز ايجاد مي گردد. هرچند که اين تصوير از کيفيت خوبي براي مشاهده جداره هاي نانولوله ها برخوردار نيست ولي توخالي بودن ساختار ماهيت لوله اي بودن نمونه را به خوبي نشان مي دهد. شکل ۳: تصاوير ميکروسکوپ الکتروني روبشي از نمونه هاي سنتز شده با استفاده از کاتاليست دوفلزي نيکل:موليبديوم.

6 ه ب نشريه تخصصي مهندسي شيمي, دوره ۴۳ شماره ۱ مهرماه ۱۳۸۸ ٨٦ شکل ۴ : تصاوير طيف سنجي رامان از نمونه هاي سنتز شده با استفاده از کاتاليست نيکل: موليبديوم با درصدهاي اتمي الف: % ۱:۱ ب: %۴:۱. شکل ۵ :تصوير ميکروسکوپ الکتروني عبوري از نانولوله هاي کربني چندجداره سنتز شده با استفاده از %۱:۱ از کاتاليست نيکل:موليبديوم. جمع بندي و نتيجه گيري در اين تحقيق سنتز نانولوله هاي کربني به روش تخليه قوس الکتريکي در محيط مايع انجام شده است که بر خلاف روش متعارف ا ن که در محيط گازي صورت مي گيرد به مراتب از هزينه کمتري برخوردار بوده و محصولات مشابهي با استفاده از تجهيزات ساده تري به دست مي ا يد. همچنين ا زمايش هاي انجام شده نشان داده است که کاتاليست ها مي توانند در دستيابي به نمونه هاي مناسب تر موثر باشند. فلزاتي چون Co Fe و Ni از جمله موادي هستند که به صورت کاتاليست مورد استفاده قرار گرفته است. در اين رابطه تصاوير SEM تاثيرگذاري Ni را نسبت به ساير موارد تاييد مي کند. در ادامه کاربرد کاتاليست هاي ترکيبي و تاثير ا نها در سنتز نانولوله ها مورد بررسي قرار گرفت که طي ا ن دو نمونه کاتاليست Ni:Mo و Co:Mo با غلظت هاي متفاوت مورد ا زمايش قرار گرفتند. نتايج به دست ا مده تا ثيرگذاري بيشتر کاتاليست دوفلزي Ni:Mo را نسبت به Co:Mo تاييد مي کند. مضاف ا اين که تصاوير SEM و طيف سنجي رامان جملگي نقش موثر Ni را در هر شرايط صورت منفرد يا ترکيبي- بيشتر تاييد مي نمايند. بر اين اساس و با ا زمايش هاي بيشتر تاثير ميزان کاتايست ترکيبي Ni:Mo مورد بررسي قرار گرفته و مشخص گرديد که ميزان بيش از حد اين کاتاليست ترکيبي منجر به کاهش کيفيت نانولوله ها مي شود. به عبارت ديگر با افزايش بيش از حد ميزان کاتاليست ساختار کريستالي در محصول کاهش يافته و قطر داخلي نانولوله ها نيز افزايش مي يابد. بهترين نتايج در شرايطي به دست ا مد که از Ni:Mo %۲:۱ به منظور سنتز نانولوله ها استفاده شد.

7 ٨٧ سنتز نانولوله هاي... مراجع 1 - Iijima, S. (1991). Helical Microtubules of Graphitic Carbon, Nature, Vol. 354, PP V. Antisari,M., Marazzi,R. and Krsmanovic, R. (2003). Synthesis of multiwall carbon nanotubes by electric arc discharge in liquid environment, Carbon, Vol. 41, PP Zhu, H.W., Li, X.S., Jiang, B., Xu, C.L., Zhu, Y.F. and Wu, D.H. (2002). Formation of carbon nanotubes in water by the electric-arc technique. Chemical Physics Letters, Vol. 336, PP Zeng, H., Zhu,L., Hao, G. and Sheng,R. (1998). Synthesis of Various Forms of Carbon Nanotubes by AC Arc Discharge, Carbon, Vol. 36, PP Ishigami, M., Cummings, J., Zettl, A. and Chen S. (2000). A simple method for the continuous production of carbon nanotubes. Chemical Physics Letters, Vol. 319, PP Dar Wang, Sh. D., Chang, M. H., M. Der Lan, K., Wu, Ch. Ch., Cheng B, J. J. and Chang, H. K.(2005). Synthesis of carbon nanotubes by arc discharge in sodium chloride solution. Carbon, Vol. 43, Issue 8, PP Koohsorkhi, J., Hosseinzadegan, H., Mohajerzadeh, S., Asl. Soleimani, E. and Arzi, E. (2005). PECVDgrown carbon nanotubes on silicon substrates suitable for realization of field-emission devices. Journal of Fullerenes, Nanotubes and Carbon Nanostructures, Vol. 13, PP Sano N., Nakano J. and Kanki T. (2004). Synthesis of single-walled carbon nanotubes with nanohorns by arc in liquid nitrogen. Carbon, Vol. 42, PP Zhang, Zh., Dewan, Ch., Kothari, S., Mitra, S. and Teeters, D.(2005). Carbon nanotube synthesis, characteristics, and microbattery applications. Materials Science and Engineering, Vol. B 116, PP He, X., Jiang, L., Fan, Ch., Lei, J. and Zheng, M. (2007). Chemical elimination of amorphous carbon on amorphous carbon nanotubes and its electrochemical performance. Chemical Physics, Vol. 334, PP Rakesh, A., Afre, T., Soga, T. J., Kumar, M., Ando, Y. and Sharon, M. (2005). Growth of vertically aligned carbon nanotubes on silicon and quartz substrate by spray pyrolysis of a natural precursor: Turpentine oil. Chemical Physics Letters, Vol. 414, PP Gong, Q. J., Li, H. J., Wang, X., Fu, Q.G., Wang, Zh. W. and Li, K. Zh.(2007). In situ catalytic growth of carbon nanotubes on the surface of carbon cloth. Composites Science and Technology, Vol. 67, PP Huang, B., Huang, R., Jin, D. and Ye, D.(2007). Low temperature SCR of NO with NH3 over carbon nanotubes supported vanadium oxides. Catalysis Today, Vol. 126, PP Wanliang, M.i., Jerry, Y.S.L., Li, Y. and Zhang, B. (2005). Synthesis of vertically aligned carbon nanotube films on macroporous alumina substrates. Microporous and Mesoporous Materials, Vol. 81, PP Belin, T. and Epron, F. (2005). Characterization methods of carbon nanotubes: a review. Materials Science and Engineering, Vol. B 119, PP Arc Discharge 2 - Laser Ablation 3 - Chemical Vapor Deposition 4 - Thermalize 5 - Radial Breathing Modes واژه هاي انگليسي به ترتيب استفاده در متن
