1 Versiune 11/06 OSCILOSCOP DIGITAL Seria DSO 8000 RO INSTRUCȚIUNI DE UTILIZARE Cod produs : DSO 8062 Cod produs : DSO 8064 Cod produs : DSO 8104 Cod produs : DSO 8204 Instrucțiuni de siguranță Acest capitol conține instrucțiuni de siguranță importante pe care trebuie să le respectați atunci când utilizați şi depozitați osciloscopul. Citiți le înainte de utilizarea aparatului pentru a vă asigura propria siguranță şi pentru a păstra osciloscopul în cea mai bună stare. Simboluri de siguranță Aceste simboluri de siguranță pot să apară în manualul de utilizare sau pe osciloscop. Avertisment: Indică anumite condiții sau practici care pot avea drept rezultat rănirea sau AVERTISMENT pierderea vieții. Atenție: Indică anumite condiții sau practici care pot avea drept rezultat deteriorarea ATENȚIE osciloscopului sau a altor bunuri. PERICOL Tensiune înaltă. ATENȚIE Consultați manualul Bornă conductor de protecție Bornă împământare Indicații de siguranță Indicație generală Asigurați vă că tensiunea de intrare BNC nu depăşeşte valoarea vârf de 300V. Nu conectați niciodată tensiune activă periculoasă la partea de împământare a conectorilor ATENȚIE BNC. Risc de incendiu şi electrocutare. Nu aşezați obiecte grele pe osciloscop. Evitați impactul sever sau manipularea abuzivă ce pot duce la deteriorarea osciloscopului. Nu descărcați energie statică în osciloscop. Utilizați pentru borne numai fişă de contact, nu fire neizolate. Nu blocați şi nu acoperiți deschiderea ventilatorului de răcire. Nu efectuați măsurători direct la sursa de tensiune sau la instalațiile din clădiri (Vedeți nota de mai jos). Nu demontați osciloscopul decât dacă sunteți calificat ca personal autorizat. (Notă) Directiva EN :2001 defineşte categoriile de măsurători şi cerințele aferente după cum urmează. Acest osciloscop se încadrează în categoria II. *Categoria de măsurare IV se referă la măsurătorile efectuate la sursa instalațiilor de joasă tensiune. *Categoria de măsurare III se referă la măsurătorile efectuate la instalațiile din clădiri. *Categoria de măsurare II se referă la măsurătorile efectuate pe circuitele conectate direct la instalația de joasă tensiune.

2 Alimentare Tensiune de intrare: 100 ~ 240V AC, 47 ~ 63Hz Tensiunea sursei de alimentare nu trebuie să fluctueze cu mai mult de 10%. AVERTISMENT Pentru a evita electrocutarea conectați la pământ conductorul de protecție al cablului de alimentare. Siguranța Siguranță tip T2A / 250V Înainte de punerea în funcțiune asigurați vă că s a instalat tipul corect de siguranță. AVERTISMENT Pentru o protecție constantă împotriva incendiilor înlocuiți siguranța numai cu o siguranță de tipul şi capacitatea specificate. Deconectați cablul de alimentare înainte de a înlocui siguranța. Înainte de a înlocui siguranța asigurați vă că s a remediat cauza din care s a ars. Curățarea osciloscopului Mediul de funcționare Mediul de depozitare Deconectați cablul de alimentare înainte de curățare. Utilizați o cârpă moale înmuiată într o soluție din detergent blând şi apă. Nu pulverizați lichide în interiorul osciloscopului. Nu utilizați substanțe chimice sau soluții de curățare care conțin substanțe agresive ca de ex. benzen, toluen, xilen sau acetonă. Spațiu: interior, ferit de lumina directă a soarelui, fără praf, poluare aproape neconductivă (vedeți mai jos) Umiditate relativă: < 80% Altitudine: < 2000 m Temperatură: 0 o C până la 50 o C (Notă) Directiva EN :2001 defineşte gradele de poluare şi cerințele aferente după cum urmează. Acest osciloscop se încadrează în gradul 2. Poluarea se referă la adaosul de materii străine, solide, lichide sau gazoase (gaze ionizate), care pot cauza reducerea rigidității dielectrice sau a rezistivității suprafețelor. *Gradul de poluare 1: Nu există poluare sau există numai poluare uscată, neconductivă. Poluarea nu are nicio influență. *Gradul de poluare 2: Există numai poluare normală sau neconductivă. Ocazional poate să apară totuşi o conductivitate temporară cauzată de condens. *Gradul de poluare 3: Există poluare conductivă sau poluare uscată, neconductivă, care devine conductivă datorită condensului care este de aşteptat. În astfel de condiții, aparatura este de obicei ferită de expunerea directă la soare, precipitații şi forța maximă a vântului, însă nici temperatura, nici umiditatea nu sunt controlate. Spațiu: interior Umiditate relativă: < 80% Temperatură: 20 o C până la 70 o C Noțiuni de bază Urmați aceste instrucțiuni pentru a seta corect osciloscopul, mai ales dacă sunteți la prima utilizare. Caracteristicile osciloscopului Acest osciloscop digital cu întrebuințări multiple se adresează unui domeniu larg de aplicații, cum ar fi testele de producție, cercetarea şi verificarea câmpului. Caracteristici generale Domeniu larg de selecție: lățime de bandă 60MHz până la 200 MHz, 2 sau 4 canale Rată mare de eşantionare: până la 25GS/s timp echivalent Ecran performant: TFT color de 14,2 cm (5,6 inch) cu unghi mare de vizualizare, 8 x 12 diviziuni forme de undă Conexiune USB: pentru imprimante şi echipamente de stocare Funcționare opțională cu baterii Memorie (deep memory): lungime înregistrare 25 kpts Măsurători automate: maxim 27 tipuri Detectare vârfuri: până la 10ns Analiză FFT Triggeri: video, lățimea impulsului, margine, întârziere Mod Programare şi redare Măsurători Go No Go Meniu ajutor Interfețe USB, RS 232 şi opțional GPIB 2 w ww.germanelectronics.ro

3 Conținutul coletului Verificați conținutul coletului înainte de a utiliza osciloscopul. În caz că lipseşte vreun articol, contactați distribuitorul dvs. local. Deschiderea coletului Conținut 1. Osciloscop digital 2. Set sonde măsurători DSO 8062: GTP 060A x 2 DSO 8064: GTP 060A x 4 DSO 8104: GTP 100A x 4 DSO 8204: GTP 250A x 4 3. Cablu alimentare rețea 4. Instrucțiuni de utilizare (acest document) Alimentare Amplasați şi alimentați osciloscopul după cum urmează. Rabatați suportul Porniți alimentarea cu curent 1. Conectați cablul de alimentare la panoul din spate. 2. Porniți întrerupătorul principal. 3. Indicatorul ON / STBY (PORNIRE / AŞTEPTARE) de pe panoul frontal devine roşu. Apăsați butonul PORNIRE / AŞTEPTARE Indicatorul ON / STBY de pe panoul frontal devine verde. 3 w ww.germanelectronics.ro

4 Afişaj Afişajul devine activ în 6 ~ 8 secunde. Începând cu a doua oară va apărea ultima setare a afişajului. Testul de funcționare Înainte de a utiliza osciloscopul într un mediu nou, parcurgeți aceşti paşi pentru a vă asigura că este stabil din punct de vedere funcțional. 1. Conectarea sondei Conectați sonda la borna de intrare a canalului 1 şi la ieşirea de calibrare a sondei (2V pp ± 3%, 1kHz undă dreptunghiulară). Reglați scala de atenuare a sondei la factorul x Capturarea semnalului Asigurați vă că apare semnalul de compensare. Dacă CH 1 este inactiv (ledul tastei este stins), apăsați tasta şi activați l (led aprins). 3. Setarea scalelor Apăsați tasta Auto Set verticală şi nivelul triggerului.. Osciloscopul reglează automat scala orizontală, cea 4 w ww.germanelectronics.ro

5 Semnal de compensare sondă, 2 Vpp, 1kHz 4. Compensarea sondei Observați marginea semnalului de referință şi compensați sonda în consecință. Pentru a regla scala utilizați butonul Volți/Div (pt. verticală) şi butonul Timp/Div (pt. orizontală). Pentru mai multe detalii vedeți capitolul Compensarea sondei. Supracompensare Normal Subcompensare 5. Începerea măsurătorilor Continuați cu celelalte măsurători. Scurtăturile pentru operațiunile principale sunt indicate în capitolul respectiv, urmate de descrierile detaliate. Descrierea panourilor Panoul frontal cu 4 canale 5 w ww.germanelectronics.ro

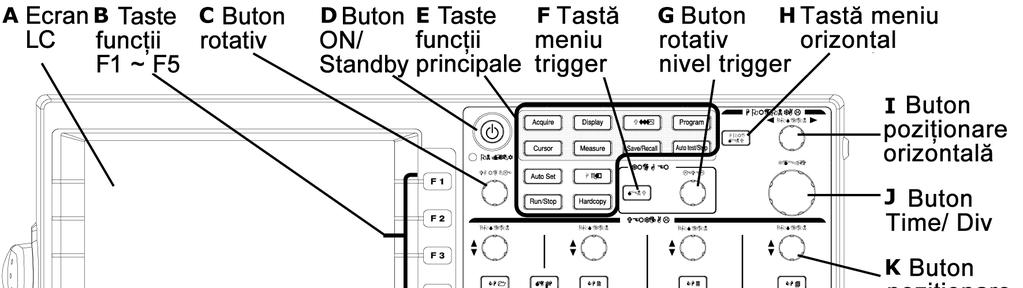

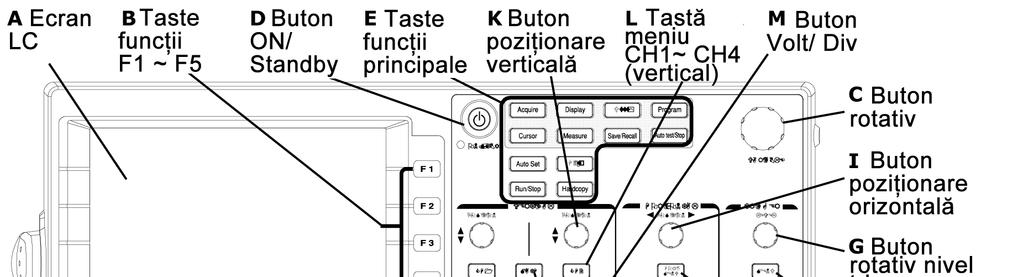

6 Panoul frontal cu 2 canale Descrierea elementelor panoului frontal A Ecran LCD Ecran LCD TFT color, rezoluție 320 x 234. B Taste funcții F1~ F5 Taste soft pentru funcțiile afişate în partea stângă a ecranului. C Buton rotativ În sensul acelor de ceasornic: creşte valoarea sau trece la parametrul următor. În sens invers acelor de ceasornic: descreşte valoarea sau trece la parametrul anterior. D Buton On / Standby Apăsați o dată: alimentare pornită (indicator verde). Apăsați din nou: aşteptare (indicator roşu). E Taste funcții princhpale Tasta Acquire, pentru configurarea modului achiziție. Tasta Display,pentru configurarea setărilor afişajului. Tasta Utility,pentru configurarea setărilor de sistem, efectuarea testului Go No Go, imprimare şi transfer de date împreună cu Tasta Hardcopy, şi pentru derularea calibrării. Tasta Program şi tasta Auto Test / Stop, pentru funcția Programare şi redare. Tasta Cursor pentru configurarea cursorului orizontal şi vertical. Tasta Measure pentru configurarea şi derularea măsurătorilor automate. Tasta Help pentru afişarea meniului ajutor încorporat. Tasta Save / Recall pentru salvarea şi revenirea la imagini, forme de undă şi setări cu ajutorul memoriei USB sau al memoriei interne. Tasta Auto Set pentru găsirea automată a semnalelor şi setarea automată a scalelor. Tasta Run/Stop pentru înghețarea reprezentării semnalului (Stop). F Tastă meniu trigger Pentru configurarea setărilor trigger. G Buton rotativ nivel Setarea nivelului trigger ului: creştere (în sensul acelor de ceasornic) sau descreştere (în sens trigger invers acelor de ceasornic). H Tastă meniu orizontal Pentru configurarea reprezentării orizontale. I Buton poziționare Deplasează forma de undă la dreapta (în sensul acelor de ceasornic) sau la stânga (în sens orizontală invers acelor de ceasornic). J Buton Time/ Div Pentru reglajul scalei orizontale: fin (în sensul acelor de ceasornic) sau grosier (în sens invers acelor de ceasornic). K Buton poziționare Deplasează forma de undă în sus (în sensul acelor de ceasornic) sau în jos (în sens invers verticală acelor de ceasornic). L Tastă meniu canal (pe Pentru configurarea reprezentării pe verticală pentru fiecare canal. verticală) M Buton Volt/ Div Pentru reglajul scalei verticale pentru fiecare canal: fin (în sensul acelor de ceasornic) sau grosier (în sens invers acelor de ceasornic). N Bornă intrare Conector BNC tată pentru intrarea semnalului. O Bornă împământare Bornă pentru conectarea firului de împământare DUT (Device Under Test / dispozitiv în test). P Tastă MATH funcții Pentru efectuarea operațiunilor matematice pe baza semnalelor de intrare ale canalelor 1 şi matematice 2. 6 w ww.germanelectronics.ro

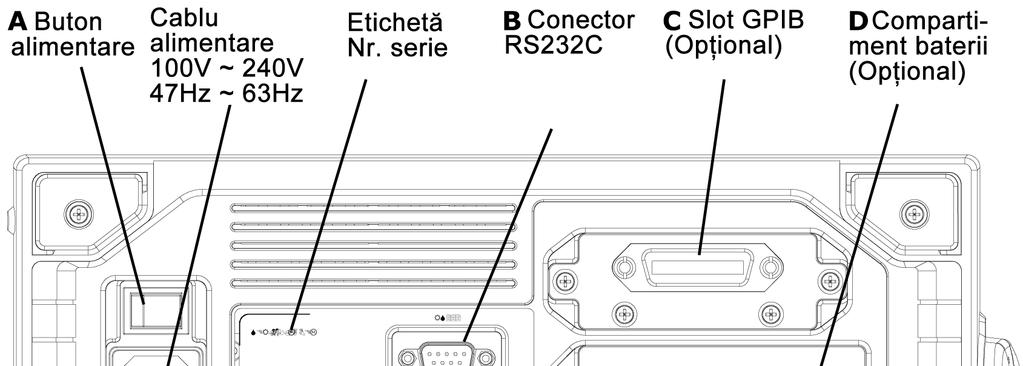

7 Q Mufă USB R Tastă pornire / oprire meniu S Ieşire compensare sondă T Intrare trigger externă Conector tip A mamă compatibil 1.1 / 2.0. Pentru imprimare şi transfer de date. Afişează (Pornit) sau ascunde (Oprit) meniul pe ecran. Ieşire semnal 2Vpp pentru compensarea sondei. (numai modelul 2CH) Pentru semnal extern trigger folosit în decalare declanşare (triggering). Panoul din spate Panoul din spate al osciloscopului Descrierea elementelor panoului din spate A Buton alimentare PORNIT (indicatorul de pe panoul frontal devine verde). OPRIT (indicatorul de pe panoul frontal devine roşu). Pentru operațiunea de alimentare vedeți capitolul respectiv de mai sus. B Conector RS232C Conector tată cu 9 pini pentru comunicare de date. C Slot GPIB (Opțional) Conector mamă cu 24 pini pentru comunicare de date. D Compartiment Acumulator Li Ion 11,1V, timp de încărcare 8h / timp de funcționare 3h. acumulator (Opțional) E Mufă dispozitiv USB Conector mamă tip B slave pentru comunicare de date. Notă: mufa USB host şi mufa USB slave de pe panoul din spate nu pot fi folosite simultan. F Mufă USB host Conector mamă tip A, compatibil 1.1 /2.0 viteză maximă, acelaşi rol ca şi mufa USB de pe panoul frontal. Notă: mufa USB host şi mufa USB slave de pe panoul din spate nu pot fi folosite simultan. G Bornă ieşire Go No Go Ieşiri rezultate test Go NoGo sub formă de impuls. H Bornă ieşire calibrare Pentru ieşirea semnalului de calibrare. 7 w ww.germanelectronics.ro

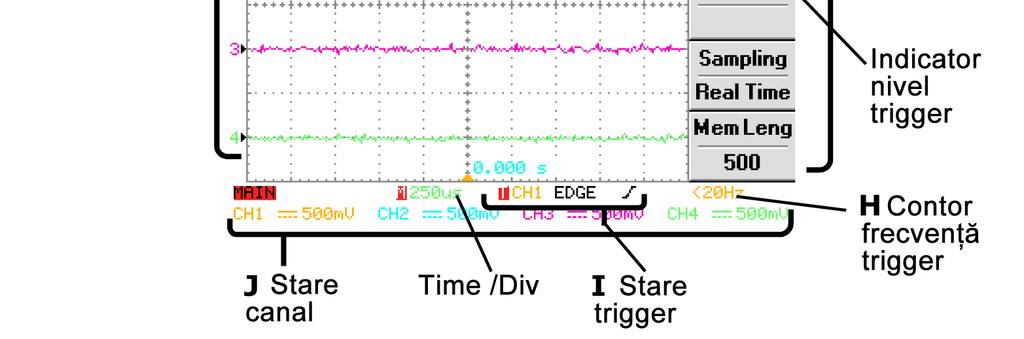

8 Display Displayul osciloscopului Descrierea elementelor displayului A Forme de undă Forme de undă semnal de intrare, activate prin apăsarea tastei Canal. Canal 1: chihlimbar Canal 3: roz Canal 2: albastru Canal 4: verde B Stare baterie (Opțional) Indică nivelul de încărcare al bateriei, dacă aceasta a fost instalată. C Stare conexiune la Indică interfața de comunicare activă. distanță : RS232C : USB : GPIB (opțional) D Bară memorie / dată : (standard) Ora şi data curente, configurabile în meniul Utilități. Bara de memorie apare temporar la configurarea scalei orizontale şi a lungimii memoriei, indicând raportul şi poziția formei de undă afişată comparativ cu informațiile stocate în memoria internă. E Stare trigger : mod Auto Trigger : stare trigger neidentificată : triggering oprit F Stare achiziție : mod normal : mod detectare vârfuri : mod medie G Tastă funcție Tasta funcție activă şi meniul corespunzător tastelor soft F1 ~ F5. H Contor frecvență trigger Frecvența semnalului pentru canalul selectat. indică faptul că frecvența este mai mică de 20 Hz şi nu se află în domeniul triggerului osciloscopului. I Stare trigger (De la stânga) Canal sursă trigger, tip trigger şi pantă. J Stare canal (De la stânga) Canal, limitare lățime de undă activată, mod cuplare, scală Time / Div. 8 w ww.germanelectronics.ro

9 Instrucțiuni de bază Comenzi rapide Vă prezentăm lista de operațiuni împreună cu comenzile rapide aferente. Descrierea simbolurilor Display F1 F1 F1 ~ F4 Configurarea sistemului Achiziție Selectare mod achiziție Selectare lungime memorie Cursor Selectare cursor orizontal Selectare cursor vertical Display Înghețare formă de undă Împrospătare imagine pe ecran Selectare gradație afişaj Comutare undă vector /punctată Setare contrast ecran Oprire meniu pe ecran Vedere formă de undă acumulată Orizontal Mărire imagine pe orizontală Rulare imagine pe orizontală Vedere în mod XY Vertical Invertire formă de undă Limitare lățime bandă frecvență Selectare mod cuplare Selectare atenuare sondă Alte configurări Selectare sunet buzzer Selectare limbă Reglare dată/oră Configurare interfață date Vedere informații sistem = Apăsați tasta Display, apoi apăsați F1 = Apăsați repetat F1 dacă este nevoie = Folosiți toate tastele F1, F2, F3, şi F4 pentru a finaliza operațiunea. Acquire F1 ~ F4 Acquire F5 Cursor F1 ~ F2 Cursor F1, F3 Run/Stop Display F3 Display F5 Display F1 Display F4 Menu ON/OFF Display F2 HORIMENU F2 ~ F3 HORIMENU F4 HORIMENU F5 CH1/2/3/4 F2 CH1/2/3/4 F3 CH1/2/3/4 F1 CH1/2/3/4 F4 Utility F3 Utility F4 Utility F5 F5 F2 F1 Utility F2 F1 Utility F5 F2 Măsurarea semnalului Măsurători automate Întârziere măsurători automate Setare automată scală Măsurători automate de timp Vedere toate rezultatele măsurătorilor Măsurători automate de tensiune Test Go No Go Editare şablon test Go No Go Derulare test Go No Go Operare funcții matematice Adunare / Scădere Derulare măsurători FFT Programare şi redare Editare paşi program Redare program Measure F5 F3 Auto Set Measure F5 F3 Measure Measure F1 ~ F4 Measure F1 F3 Utility F3 F1 ~ F3 Utility F3 F1 F1 ~ F4 Utility F5 F4 Utility F5 F3 F4 MATH F1 MATH F1 F2 ~ F4 F2 ~ F5 Program F1 F2 ~ F5 Program F1 F2 ~ F5 Trigger Utilizare întârziere trigger (numai 2CH) Trigger F1 F2 ~ F4 F5 F1 ~ F4 9 w ww.germanelectronics.ro

10 Utilizare margine trigger Utilizare trigger lățime de undă Utilizare trigger video Imprimare şi transfer de date Imprimare Imprimare imagine afişată / formă de undă Save/Recall Salvare rapidă prin USB Salvare tot (imagine/configurare/formă de undă) Salvare imagine Salvare configurare Salvare formă de undă Revenire la configurare Revenire la forma de undă Configurare fişiere în unitatea USB Calibrare Calibrare osciloscop Compensare sondă Trigger F1 Trigger F1 Trigger F1 F2 ~ F3 F5 F1 ~ F4 F2 ~ F4 F5 F1 ~ F4 F2 ~ F5 Utility F1 F1 Hardcopy Utility F1 F1 Hardcopy Save/Recall F5 F1 F1 ~ F4 Save/Recall F3 FF1 ~ F4 Save/Recall F4 F1 ~ F4 Save/Recall F5 F3 F1 ~ F4 Save/Recall F5 F4 F1 ~ F4 Save/Recall F3 F5 F1 ~ F4 Utility F5 F1 F1 ~ F3 Utility F5 F5 F1 F1 ~ F3 Structura meniului Fără meniu pentru tastele următoare: Auto Set, Run/Stop, Help, Auto test/stop, Hardcopy. Achiziție, canal, cursor, display 10 w ww.germanelectronics.ro

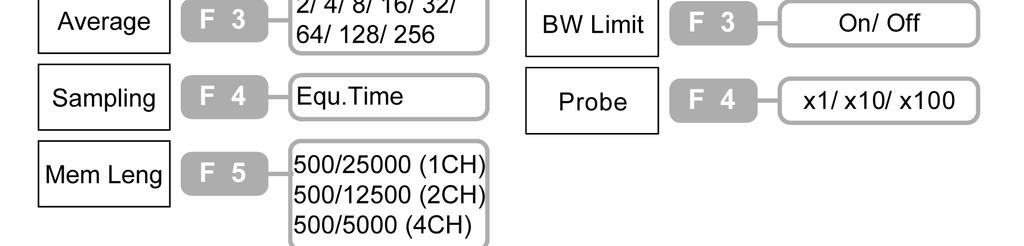

11 Acquire = Achiziție Normal = Normal Peak Detect = Detecție vârfuri Average = Medie Source = Sursă Horizontal = Orizontală Vertical = Verticală Sampling = Eşantionare Mem Leng = Lungime memorie Coupling = Cuplare Invert = Inversare Display = Ecran Type = Tip Accumlate = Acumulare Refresh = Împrospătare BW Limit = Limitare lățime de bandă Probe = Sondă Contrast = Constrast (icon) = (pictogramă) Orizontal, funcții matematice, măsurare (1 din 2) 11 w ww.germanelectronics.ro

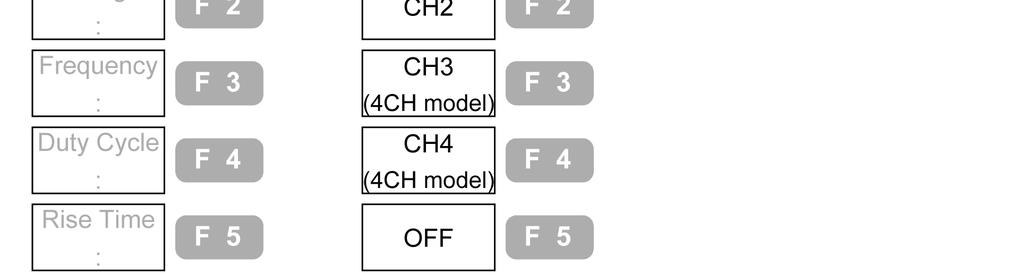

12 Main = Principal Roll = Rulare Operațion = Operație Position = Poziție Source = Sursă Window = Fereastră Measure = Măsurare Măsurare (2 din 2), Program 12 w ww.germanelectronics.ro

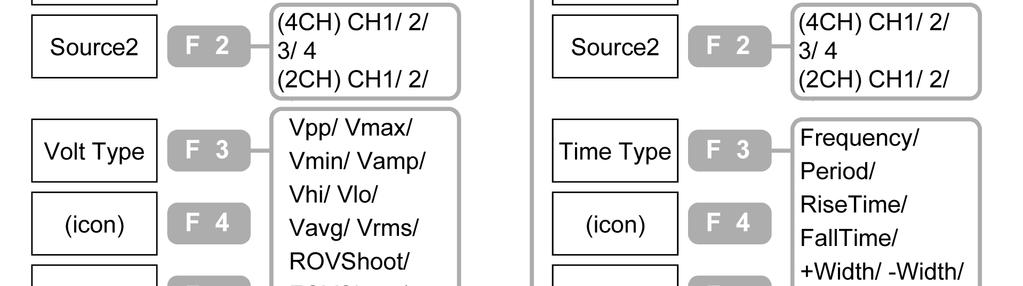

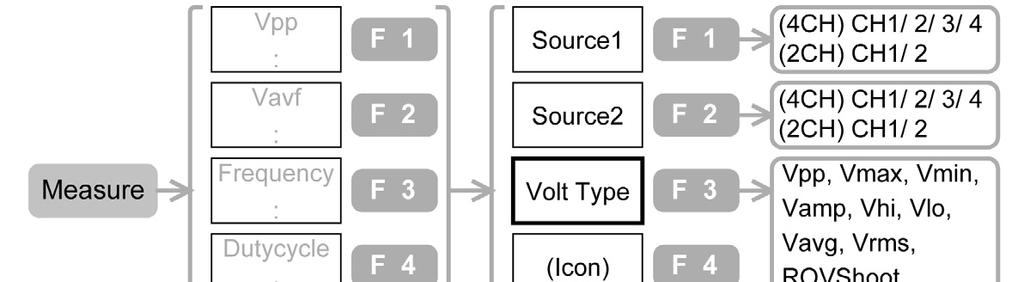

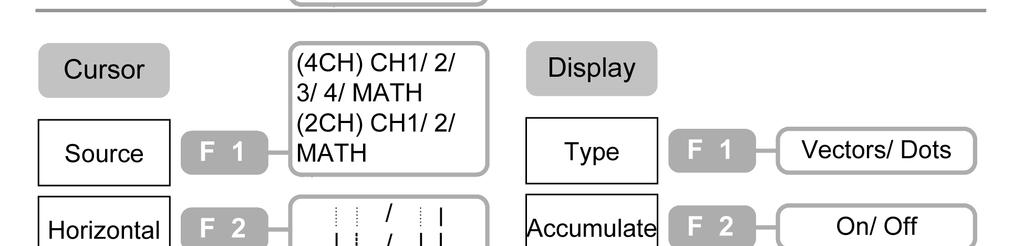

13 Measure = Măsurare Source = Sursă Delay Type = Tip întârziere (icon) = (pictogramă) Back = Înapoi Volt Type = Tip tensiune Time Type = Tip timp Frequency = Frecvență Save / Recall (1 din 2) Period = Perioadă RiseTime = Timp creştere FallTime = Timp cădere Width = Lățime Dutycycle = Ciclu de lucru Edit = Editare Step = Pas Item = Element Save = Salvare Memory = Memorie Time = Timp Play = Redare Cycle = Ciclu From/To = De la/la 13 w ww.germanelectronics.ro

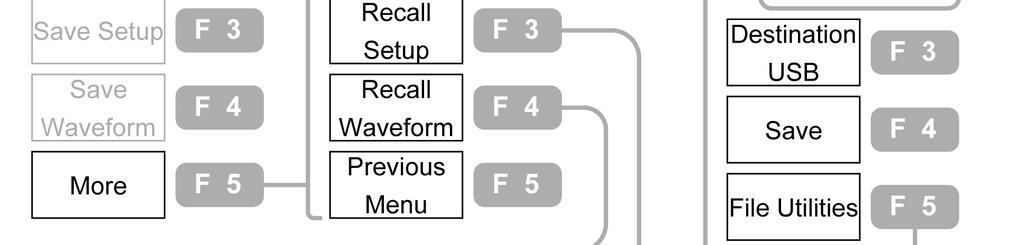

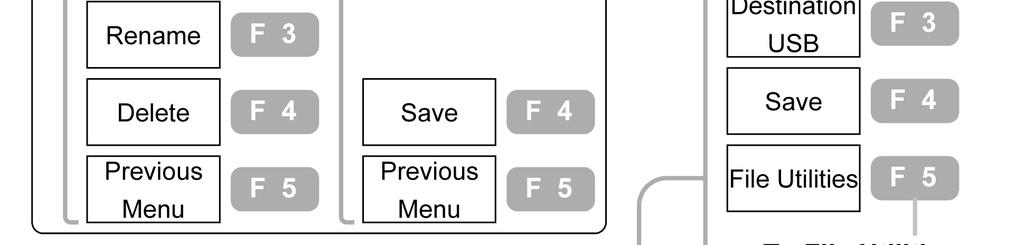

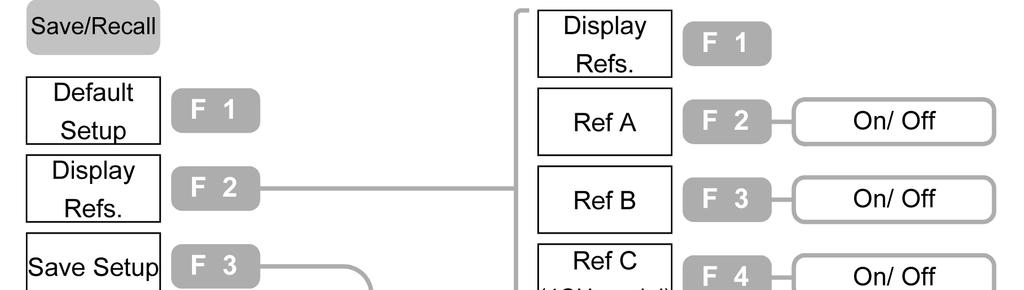

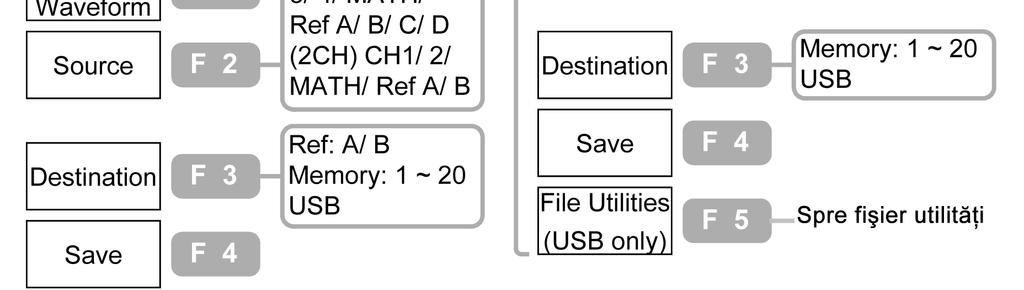

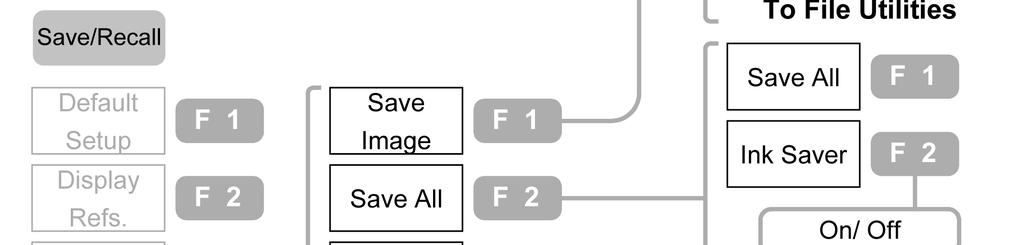

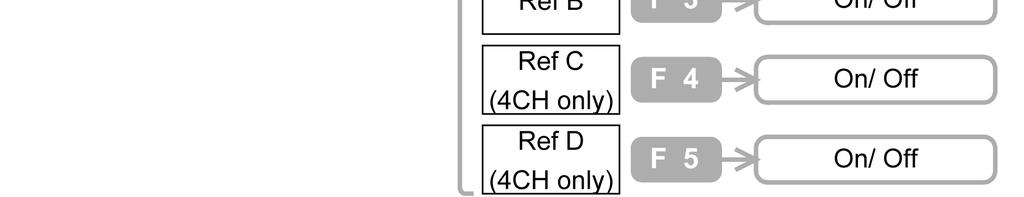

14 Default Setup = Configurare standard Display Refs. = Referințe afişaj Save setup = Salvare configurare Save waveform = Salvare formă undă Destination = Destinație Save / Recall (2 din 2) Select = Selectare New Folder = Dosar nou Rename = Redenumire Delete = Ştergere Enter Character = Introducere caracter Back Space = Pauză Previous Meniu = Meniu anterior Save = Salvare 14 w ww.germanelectronics.ro

15 Trigger 15 w ww.germanelectronics.ro

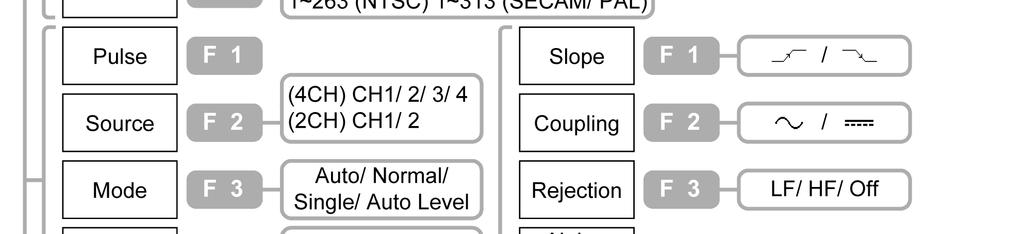

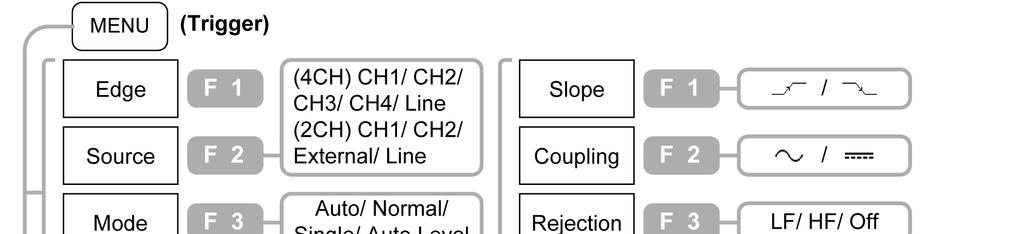

16 MENU (4CH) CH1/ CH2/ Pantă Margine CH3/ CH4/ Line Cuplare Sursă (2CH) CH1/ CH2/ Suprimare LF/ HF/ Off Extern/ Linie Mod Auto/ Normal/ Single/ Auto Level Suprimare zgomot On/ Off Pantă / Cuplare Video Sursă Standard (4CH) CH1/ CH2/ CH3/ CH4 (2CH) CH1/ CH2 NTSC/ SECAM/ PAL Meniu anterior Polaritate Linie Câmp 1/ Câmp 2 1~263 (NTSC) 1~313 (SECAM/ PAL) Impuls Pantă Sursă (4CH) CH1/ 2/ 3/ 4 Cuplare (2CH) CH1/ 2 Mod Auto/ Normal/ Suprimare Single/ Nivel automat Când >/ </ =/? Suprimare zgomot 20ns~200us Pantă/Cuplare Meniu anterior Întârziere Pantă (model 2CH) După timp 100ns~1.3ms Cuplare După eveniment 2 ~ Suprimare LF/ HF/ Oprit Ext: TTL: 1.48V/ Suprimare zgomot Pornit / Oprit ECL: 1.35V User: 12~+12V Pantă/Cuplare Meniu anterior 16 w ww.germanelectronics.ro

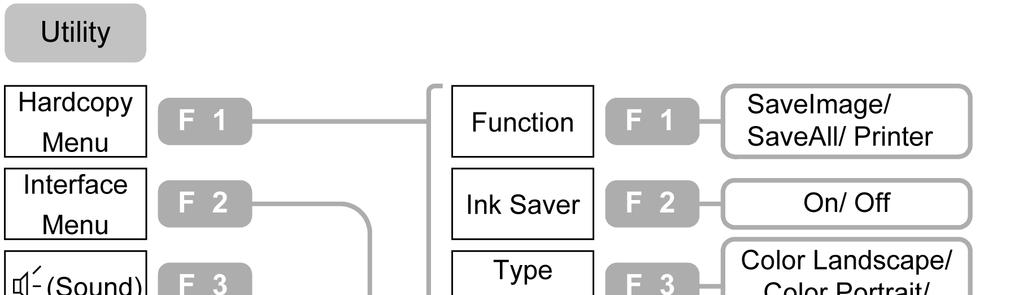

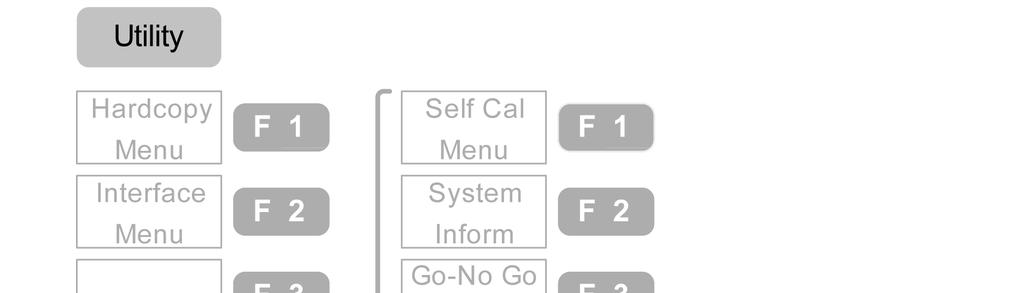

17 Utilități (1 din 3) Meniu hard copy Funcție Salvare imagine /salvare tot /imprimantă Meniu interfață Imprimantă Pornit / Oprit (Sunet) Tip (numai imprimantă) Peisaj color/ Portret color/ Peisaj gri/ Portret gri Oprit Raport (numai imprimantă) Limbă Engleză Meniu anterior Mai mult Tip RS232/USB/GPIB 17 w ww.germanelectronics.ro

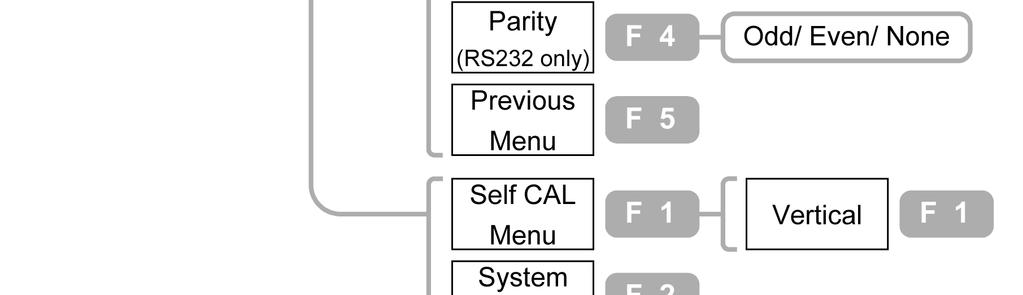

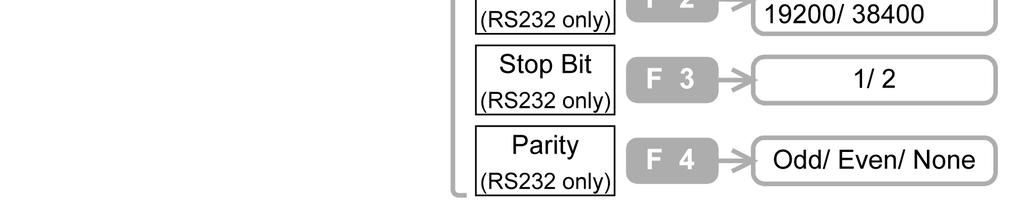

18 Raport Baud (numai RS232) 2400/4800/9600/ Adresa (numai GPIB) 19200/38400 Bit stop (numai RS232) 1/2 Paritate (numai RS232) Impar/Par/ Fără Meniu anterior Meniu calibrare automată Vertical Info sistem Utilități (2 din 3) 18 w ww.germanelectronics.ro

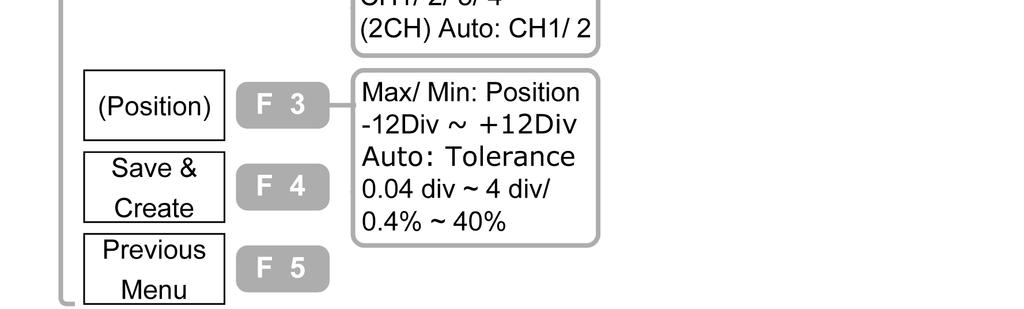

19 Utilități Meniu Go No Go No Go când Mai mult Editare şablon Sursă (4CH) CH1/ 2/ 3/ 4 (2CH) CH1/ 2 Încălcare STOP STOP+ Continuă Continuă+ Go No Go Pornit/Oprit Raport Şablon Max/ Min/ Auto Sursă Max: Ref. A/ M1~20 Min: Ref.B/ M1~20 (4CH) Auto: CH1/ 2/ 3/ 4 (2CH) Auto: CH1/ 2 Poziție Max/ Min: Poziție 12Div ~ +12Div Auto: Toleranță 0.04 div ~ 4 div/ 0.4% ~ 40% Salvare/ Creare Meniu anterior 19 w ww.germanelectronics.ro

20 Utilități (3 din 3) Mai mult Mai mult Utilități Tip undă Frecvență Meniu compensare sondă Ciclu de lucru Implicit 1k Meniu anterior Meniu setări timp Dată Timp 20 w ww.germanelectronics.ro

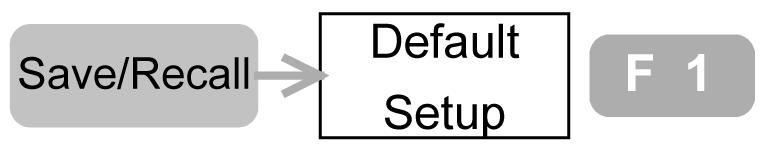

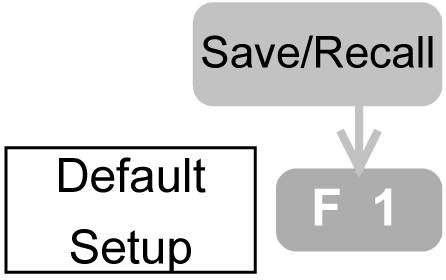

21 (zi) Zi/ lună/ an Salvare Anulare (oră) Ore/ minute Salvare Anulare Setări standard Acestea sunt setările instalate în fabrică şi apar la apăsarea tastei Save/Recall F1 (Configurare standard). Configurare standard Achiziție Mod: Normal Lungime memorie: 500 Canal (vertical) Scală: 2V / Div Cuplare: DC Limitare BW: inactivă Invertire: inactivă Atenuare sondă: x1 Cursor Afişaj Go No Go Sursă: CH1 Vertical: nu Tip: puncte Grilă: Go No Go: inactiv NoGo când : Orizontal: nu Acumulare: inactivă Sursă: CH1 Încălcare: Stop Orizontal Scală: 2.5us/Div Mod: Bază de timp principală Funcții matematice Tip: + Poziție: 0.00 Div Măsurare Programare Trigger Sursă 1: CH1 Tip voltaj: Vpp Tip întârziere: FRR Mod: Editare Element: memorie Tip: margine Mod: Auto Cuplare: DC Suprimare zgomot: inactivă Canal: CH1 + CH2 Unit/Div: 2V Sursă 2: CH2 Tip timp: Frecvență Pas: 1 Sursă 2: CH1 Pantă: Suprimare: inactivă Utilitate Hard copy: salvare imagine, imprimantă inactivă Sunet: inactiv Configurarea setărilor Achiziția Procesul de achiziție eşantionează semnalele de intrare analogice şi le transformă în format digital, pentru ca mai târziu să fie reconstruite într o formă de undă. Selectarea modului achiziție Normal Detecție vârfuri Medie Eşantionare 2/ 4/ 8/ 16/ 32/ 64/ 128/ 256 Timp echivalent 1. Apăsați tasta Acquire. Selectați modul de achiziție dintre F1 ~ F3 şi apăsați tasta. Pictograma achiziție din colțul dreapta sus al ecranului se modifică în consecință. 2. (Pentru modul medie) Pentru a selecta numărul de eşantioane apăsați repetat F3. 21 w ww.germanelectronics.ro

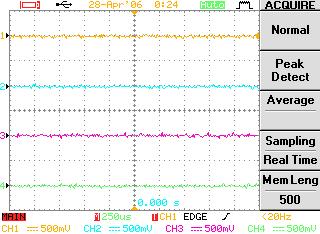

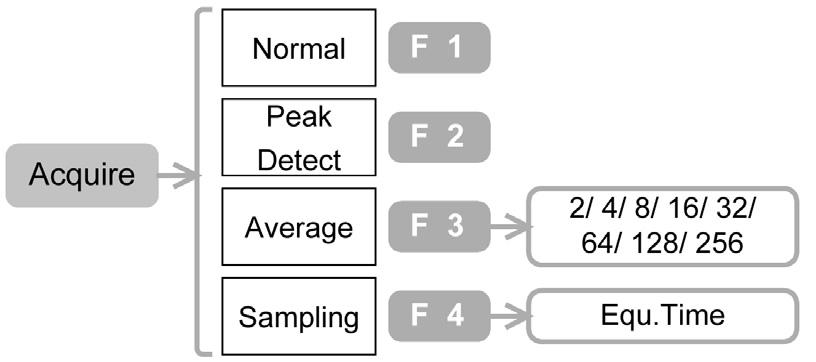

22 Domeniu Exemplu Mod normal Modul achiziție Normal Toate informațiile achiziție sunt folosite pentru a trasa forma de undă. Detectare vârfuri Se memorează perechile de valori minime şi maxime pentru fiecare interval de achiziție (bucket). Acest mod este util pentru a capta distorsiunile anormale din semnal. Medie Se face media mai multor achiziții pentru a trasa o undă fără zgomot. Cifra medie 2, 4, 8, 16, 32, 64, 128, 256 Modul eşantionare Se înregistrează primul eşantion din fiecare interval de achiziție. Timpul echivalent Eşantionare timp echivalent. Osciloscopul trasează forma de undă prin acumularea eşantioanelor înregistrate. Util în cazul semnalelor repetitive. Mod detecție vârfuri Mod mediu 22 w ww.germanelectronics.ro

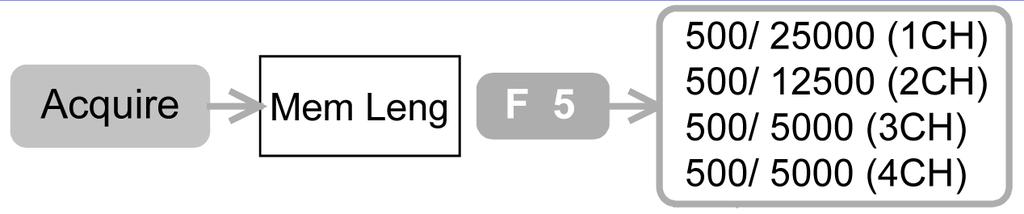

23 Selectare lungime memorie formă de undă Acquire Lungime memorie 1. Apăsați tasta Acquire F5. 2. Pentru a comuta între lungime mică şi lungime mare a memoriei apăsați repetat tasta F5. Domeniu 500 Lungime mică a memoriei, comună pentru toate numerele de canale: utilă la captarea semnalelor de înaltă frecvență Lungime mare a memoriei atunci când sunt active trei sau patru canale Lungime mare a memoriei atunci când sunt active două canale Lungime mare a memoriei atunci când este activ un singur canal. Țineți cont de faptul că ecranul afişează întotdeauna 250 puncte (300 puncte atunci când meniul este inactiv). Cursorul Selectarea tipului de cursor orizontal Cursor Sursă Orizontal 1. Apăsați tasta Cursor F1. Pentru a selecta canalul apăsați repetat tasta F1. 2. Pentru a selecta activarea cursorului apăsați repetat tasta F2. 3. Pentru a deplasa cursorul folosiți butonul rotativ. 4. În colțul din dreapta sus al ecranului se afişează pozițiile a două cursoare (T1 & T2), diferența de timp dintre ele (Δ), şi frecvența (f). Domeniu Sursă CH1 ~ CH4 (model 4CH) CH1 ~ CH2 (model 2CH) MATH Formă de undă Canal1~Canal2 Formă de undă Canal1~Canal2 Forma de undă ca rezultat al unei operații matematice. 23 w ww.germanelectronics.ro

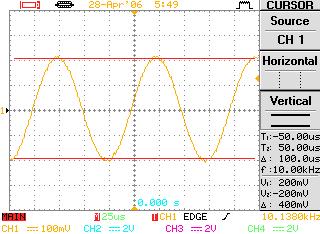

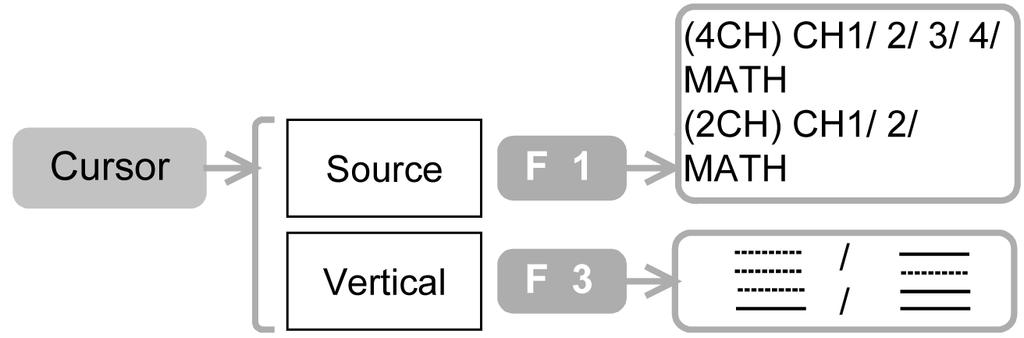

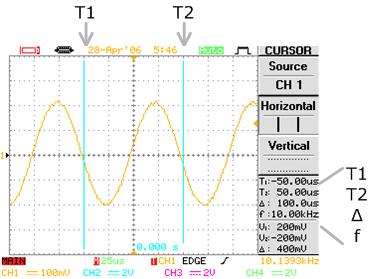

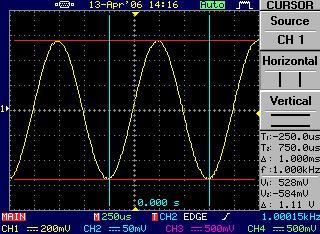

24 Orizontal (tipul cursorului) Atât T1 cât şi T2 sunt invizibile. T2 este activ, T1 este fixat. Butonul rotativ deplasează numai T2. T1 este activ, T2 este fixat. Butonul rotativ deplasează numai T1. Atât T1, cât şi T2 sunt active. Butonul rotativ deplasează împreună T1 şi T2. Selectarea tipului de cursor vertical Cursor Sursă Vertical 1. Apăsați tasta Cursor F1. Pentru a selecta canalul apăsați repetat tasta F1. 2. Pentru a selecta activarea cursorului apăsați repetat tasta F3. 3. Pentru a deplasa cursorul folosiți butonul rotativ. 4. În colțul din dreapta jos al ecranului se afişează pozițiile a două cursoare (V1 & V2) şi diferența de tensiune dintre ele (Δ). V1 V2 V1 V2 Δ Domeniu Sursă CH1 ~ CH4 (model 4CH) CH1 ~ CH2 (model 2CH) MATH Formă de undă Canal1~Canal4 Formă de undă Canal1~Canal2 Forma de undă ca rezultat al unei operații matematice. 24 w ww.germanelectronics.ro

25 Vertical (tipul cursorului) Atât V1 cât şi V2 sunt invizibile. V2 este activ, V1 este fixat. Butonul rotativ deplasează numai V2. V1 este activ, V2 este fixat. Butonul rotativ deplasează numai V1. Atât V1, cât şi V2 sunt active. Butonul rotativ deplasează împreună V1 şi V2. Selectarea formei de undă vectori / puncte Display Tip Vectori / Puncte 1. Apăsați tasta Display F1. 2. Pentru a selecta formatul liniei apăsați repetat tasta F1. Domeniu Vectori Punctele eşantionate sunt unite pentru a forma o linie formă de undă. Puncte Pe ecran se afişează numai punctele. Exemplu Vectori Puncte Vedere formă de undă acumulată Display Acumulare Pornire /Oprire Împrospătare 1. Apăsați tasta Display F2. 2. Pentru a opri acumularea apăsați din nou F2. 3. Pentru a şterge forma de undă acumulată apăsați F3. Domeniu Pornire Forma de undă este acumulată pentru a arăta variațiile de semnal. Oprire Forma de undă este împrospătată de fiecare dată. 25 w ww.germanelectronics.ro

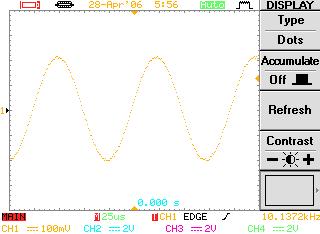

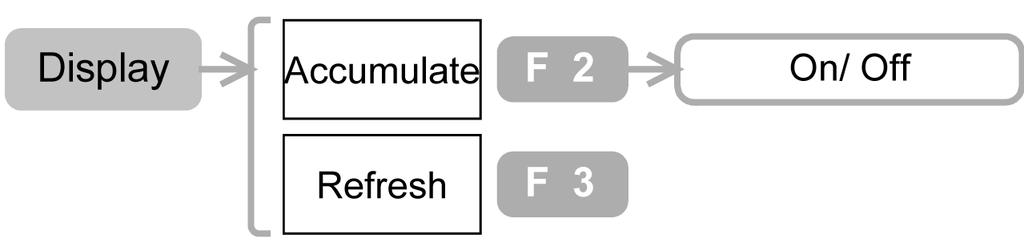

26 Exemplu Acumulare oprită Acumulare pornită Setarea contrastului afişajului Display Contrast Înghețarea formei de undă 1. Apăsați tasta Display F4. 2. Pentru a modifica contrastul folosiți butonul rotativ. 1. Pentru a îngheța forma de undă (şi triggerul) apăsați tasta Run/Stop. 2. Pentru a debloca forma de undă apăsați din nou tasta Run/Stop.. Comenzile de achiziție ale tastei RUN/STOP Achiziționează continuu forme de undă sau opreşte achizițiile. Apăsați tasta pentru a porni şi a opri achizițiile de forme de undă. Apăsați tasta atunci când doriți să reluați achizițiile continue după o achiziție single shot. Starea achiziției este afişată în colțul din dreapta sus. Indicatorul pentru starea achiziției (RUN/STOP pornită/oprită) 26 w ww.germanelectronics.ro

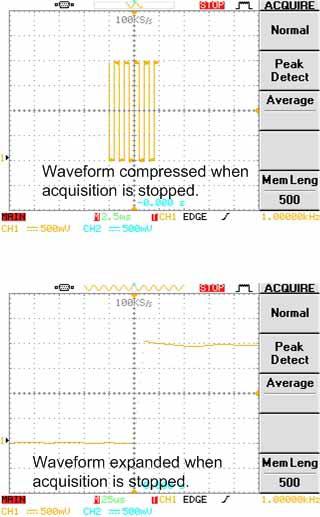

27 Oprirea achiziției Comandă panou Atâta timp cât achiziția este în derulare, afişajul formei de undă se modifică. Oprirea achiziției (la apăsarea tastei ) îngheață afişajul. În oricare din moduri, afişajul formei de undă poate fi scalat cu ajutorul comenzilor orizontale. Butonul Time/DIV şi pornirea/oprirea achiziției (RUN/STOP) Comandă panou Dacă achiziția de forme de undă este oprită (cu ajutorul tastei dilată sau comprimă forma de undă. ), butonul rotativ Butonul POZIȚIONARE ORIZONTALĂ pentru pornirea/oprirea achiziției (RUN/STOP) Comandă panou Dacă achiziția de forme de undă este oprită (cu ajutorul tastei dilată sau comprimă forma de undă. ), butonul 27 w ww.germanelectronics.ro

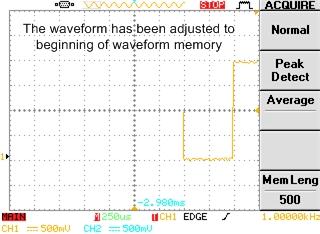

28 Dacă forma de undă a fost dilatată sau comprimată, pictograma formei de undă poate să arate inclusiv zona pe care scala orizontală o dilată şi o comprimă raportată la întreaga lungime memorie pentru forma de undă. Selectarea tipului de grilă display Comandă panou Display (pictogramă) 1. Apăsați tasta Display F5. 2. Pentru a selecta tipul de grilă apăsați repetat F5. Domeniu Afişează numai axele X şi Y. Afişează grila completă. Afişează numai cadrul exterior. 28 w ww.germanelectronics.ro

29 Exemplu Grilă completă Numai axele X şi Y Numai cadrul exterior Oprirea meniului pe display Comandă panou Exemplu 3. Apăsați tasta MENU ON/OFF F5. 4. Pentru a porni meniul apăsați din nou. Meniu pornit 29 w ww.germanelectronics.ro

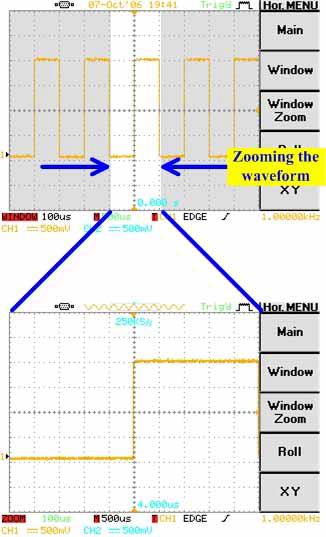

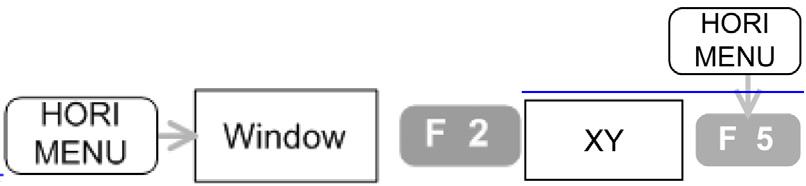

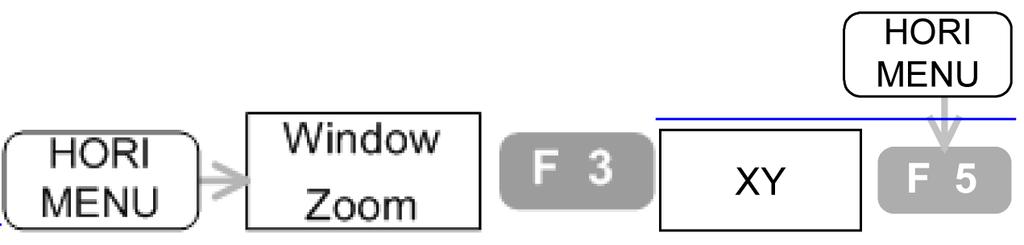

30 Meniu oprit Vedere orizontală Fereastra Fereastră Pentru a comuta între afişajul normal şi cel mărit apăsați tasta soft pentru a afişa baza de timp pentru zoom fereastră, între timp zona de afişaj a formei de undă va deveni gri la culoare, cu excepția zonei mărite. Folosiți butonul TIME/DIV pentru a modifica lungimea (domeniul de timp al cadrului ferestrei: de la 2ns până la un pas mai rapid decât baza de timp dorită. De exemplu, dacă este selectată baza de timp 1ms, baza de timp maximă a cadranului ferestrei va fi de 500µs; rotiți butonul de poziționare orizontală pentru a modifica poziția. Mărirea ferestrei (zoom) Mărire fereastră Apăsați tasta soft F3 pentru a afişa forma de undă mărită. 30 w ww.germanelectronics.ro

31 Derularea vederii orizontale Derulare Derulare 1. Apăsați tasta orizontală F3. 2. Pentru a reveni la vederea standard (principală) apăsați F1. 31 w ww.germanelectronics.ro

32 Vederea în modul XY Nu este disponibilă pentru canalul 3 şi canalul4 Vederea verticală Selectarea metodei de cuplare 1. Alimentați semnal canal 1 (orizontal) şi canal 2(vertical) 2. Apăsați tasta orizontală F5. 3. Pentru a regla poziția şi scala pe orizontală folosiți butonul Volts/Div şi butonul poziționare canal Pentru a regla poziția şi scala pe verticală folosiți butonul Volts/Div şi butonul poziționare canal 2. Cuplare Domeniu 1. Apăsați tasta canal F1. 2. Pentru a selecta cuplarea apăsați repetat F1. Cuplare AC Cuplare DC Cuplare împământare Observați porțiunea AC dintr un semnal cu ajutorul cuplării AC. Exemplu Cuplare DC Cuplare AC Inversarea formei de undă 32 w ww.germanelectronics.ro

33 Inversare 1. Apăsați tasta canal F2. 2. Pentru a anula acest efect apăsați din nou F2. Exemplu CH2 (forma de undă inferioară), inversare oprită CH2, inversare pornită Triggerul este de asemenea inversat. Limitarea lățimii de bandă a frecvenței Comandă panou Limitare lățime de bandă Limitare lățime de bandă Pornire/Oprire 1. Apăsați tasta canal F3. 2. Pentru a anula acest efect apăsați din nou F3. Domeniu Limitare LU pornită Lățimea de undă este limitată la 20Mhz ( 3Db). 33 w ww.germanelectronics.ro

34 Limitare LU oprită Se utilizează întreaga lățimea de undă nominală. Selectarea atenuării sondei Sondă Sondă 1. Apăsați tasta canal F4. 2. Pentru a selecta nivelul de atenuare apăsați repetat F4. 3. Scala verticală este reglată în consecință. Domeniu x1 Lipsă atenuare x 10 Factor de atenuare 10 x 100 Factor de atenuare 100 Alte setări Selectarea sunetului buzzerului Comandă panou Domeniu 1. Apăsați tasta Utility F3. 2. Pentru a alege setare buzzer apăsați repetat F3. Pitch mic Pitch mare Pitch mixt Fără sunet Afişarea informațiilor ajutătoare Osciloscopul dispune de meniul de ajutor accesibil din panoul frontal. Comandă panou Afişarea informațiilor sistem 1. Apăsați tasta Help. Forma de undă îngheață şi afişajul trece în modul Ajutor. 2. Pentru a vedea informațiile ajutătoare încorporate alegeți una din tastele următoare şi apăsați o. Ecranul afişează funcțiile corespunzătoare. Acquire, Cursor, Display, Measure, Program, Utility 3. Pentru a reveni la utilizarea normală apăsați din nou tasta Help. Mai mult Info sistem 1. Apăsați tasta Utility F5 F2. 2. Ecranul afişează informațiile următoare. Numele modelului, numărul de serie, versiunea software ului integrat, nivelul acumulatorului şi nivelul restant (acumulatorul este un element opțional). 34 w ww.germanelectronics.ro

35 3. Pentru a reveni la afişarea semnalului apăsați cealaltă tastă. Setarea datei Mai mult Meniu setare dată/ceas Mai mult Data (Ziua) Salvare Anulare Zi / Lună /An 1. Apăsați tasta Utility F5 F5 F2. Dacă nu apare Date apăsați din nou F1. 2. Pentru a selecta elementul apăsați repetat F2. 3. Pentru a seta parametrul folosiți butonul rotativ. 4. Pentru a salva modificarea apăsați de două ori F4. 5. Pentru a reveni la meniul anterior apăsați F5. Domeniu Ziua 1 ~ 31 Luna 1 ~ 12 Anul 2000 ~ w ww.germanelectronics.ro

36 Setarea orei Comandă panou Mai mult Meniu setare dată/ceas Mai mult Ceas (Ora) Salvare Anulare Ore / Minute 1. Apăsați tasta Utility F5 F5 F2 F1. Dacă nu apare Time apăsați din nou F1. 2. Pentru a selecta elementul apăsați repetat F2. 3. Pentru a seta parametrul folosiți butonul rotativ. 4. Pentru a salva modificarea apăsați de două ori F4. 5. Pentru a reveni la meniul anterior apăsați F5. Domeniu Ore 0 ~ 23 Minute 0 ~ 59 Setarea interfeței de comunicare Utility Meniu interfață Tip Adresă Rată Baud Bit stop Paritate Impar/ par/ fără 1. Apăsați tasta Utility F2. Pentru a selecta interfața apăsați repetat F1. 2. Pictograma interfeței apare în partea stânga sus a ecranului. USB: RS232C: GPIB (Opțional): 36 w ww.germanelectronics.ro

37 Pictograma interfeței 3. (Numai pentru RS232C) Pentru a configura RS232 apăsați repetat F2 (viteză Baud), F3 (bit stop), şi F4 (paritate). 4. (Numai pentru GPIB) Pentru a selecta adresa apăsați repetat F2. 5. Conectați cablul USB/ RS232C/ GPIB la panoul din spate. USB RS 232C CGPIB (Opțional) Domeniu Viteza Baud (RS232C) 2400, 4800, 9600, 19200, Bit stop (RS232C) 1, 2 Paritate (RS232C) Impar/ par/ fără Adresă (GPIB) 1 ~ 30 2: RxD, 3: TxD, 5: GND 1, 4, 6 ~ 9: fără conexiune Pentru a instala deconectați osciloscopul şi introduceți cardul GPIB în slot. Întreținerea acumulatorului (opțional) Acumulatorul este un element opțional instalat din fabrică. Pentru achiziție şi instalare contactați distribuitorul dvs. local. Specificații Li Ion, 11,1V 1600mAh pro pachet (două pachete pro osciloscop) Timp de încărcare: aprox. opt ore. Timp de funcționare: aprox. trei ore. Informații Pentru a vedea starea acumulatorului apăsați tasta Utility F5 F2. acumulator Mai mult Info sistem Ecranul afişează tensiunea şi capacitatea acumulatorului în sectorul inferior. 37 w ww.germanelectronics.ro

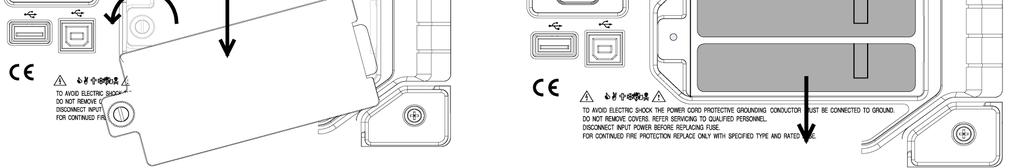

38 În caz de neutilizare Scoateți acumulatoarele din aparat pentru a le prelungi durata de funcționare. Măsurători Măsurătorile automate Auto Set Auto Set găseşte automat setările adecvate (vertical, orizontal, trigger) pentru semnalele de intrare. Limitare: Semnalele mai mici de 30Mv sau 30Hz nu vor fi recunoscute. Comandă panou Achiziție Afişaj Orizontal Trigger Vertical În continuare configurația Auto Set. Mod: Oprire după: Stil: Format: Scală: Poziție: Cuplare: Poziție: Pantă: Tip: Sursă: Nivel: Lățime de bandă: Offset: Cuplare: Scală: Eşantionare Numai butonul RUN/STOP Vectori YT În funcție de frecvența semnalului În centru pe ecran DC Centru Pozitivă Margine Frecvența cea mai înaltă Punctul din mijloc al sursei triggerului Complet 0 În funcție de semnal În funcție de semnal Efectuarea măsurătorilor automate Comandă panou Rezultat măsurătoare Mod editare Măsurători Sursă 1 Sursă 2 Tip voltaj (pictogramă) Înapoi 38 w ww.germanelectronics.ro

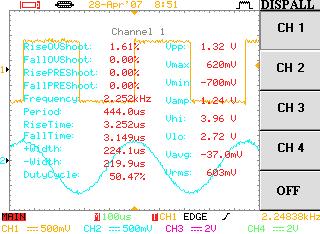

39 Tip timp Frecvență, perioadă, timp creştere, timp cădere, lățime+, lățime, ciclu de lucru Tip întârziere 1. Apăsați tasta Measure. F3. F1 la F5 arată rezultatul măsurătorii anterioare. 2. Apăsați oricare din tastele F1 ~ F5. Meniul trece în modul Editare. 3. Pentru a selecta primul canal ce urmează a fi măsurat apăsați repetat F1. 4. Pentru a selecta al doilea canal ce urmează a fi măsurat apăsați repetat F2 (esențial pentru măsurătorile de întârziere). 5. Pentru a selecta tipul măsurătorii (tensiune, timp şi întârziere) apăsați repetat F3. 6. Pentru a selecta elementul de măsurare folosiți butonul rotativ. Pictograma corespunzătoare este indicată la F4. 7. Pentru a reveni la afişarea rezultatului măsurătorii apăsați F5. Domeniu Sursa 1, 2 (4CH) CH1~ CH4 (2CH) CH1,CH2 Tip tensiune Vpp Vmax Vmin Vamp Vhi Vlo Vavg Vrms ROVShoot FOVShoot RPREShoot FPREShoot Tip timp Frecvență Perioadă (model 4CH) Canal1~ Canal2 (model 2CH) Canal1,Canal2 Diferența dintre tensiunea de vârf pozitivă şi cea negativă. (= Vmax Vmin). Tensiunea de vârf pozitivă. Tensiunea de vârf negativă. Diferența dintre tensiunea globală înaltă şi cea globală joasă. (= Vhi Vlo). Tensiunea globală înaltă. Tensiunea globală joasă. Tensiunea medie a primului ciclu. Valoarea medie efectivă a tensiunii. Creştere tensiune de supracreştere. Scădere tensiune de supracreştere. Creştere tensiune de oscilație. Scădere tensiune de oscilație. Frecvența formei de undă. Durata ciclului formei de undă. (= 1/ Freq) Timp creştere Timpul de creştere al impulsului. (~ 90%) Timp cădere Timpul de cădere al impulsului. (90% ~) Lățime + Lățime Ciclu de lucru Tip întârziere FRR FRF Lățime impuls pozitiv. Lățime impuls negativ. Raportul impulsul de semnal comparat la întregul ciclu. (= 100 x Lățime impuls / Ciclu) Timpul dintre primul front crescător al semnalului sursei 1şi primul front crescător al semnalului sursei 2. Timpul dintre primul front crescător al semnalului sursei 1şi primul front descrescător al semnalului sursei w ww.germanelectronics.ro

40 FFR Timpul dintre primul front descrescător al semnalului sursei 1şi primul front crescător al semnalului sursei 2. FFF Timpul dintre primul front descrescător al semnalului sursei 1şi primul front descrescător al semnalului sursei 2. LRR Timpul dintre primul front crescător al semnalului sursei 1şi ultimul front crescător al semnalului sursei LRF 2. Timpul dintre primul front crescător al semnalului sursei 1şi ultimul front descrescător al semnalului sursei 2. LFR Timpul dintre primul front descrescător al semnalului sursei 1şi ultimul front crescător al semnalului sursei 2. LFF Timpul dintre primul front descrescător al semnalului sursei 1şi ultimul front descrescător al semnalului sursei 2. Afişarea rezultatelor măsurătorilor automate Rezultat măsurătoare Mod afişare 1. Aveți la dispoziție două moduri de afişare: rezultate selectate în meniu şi rezultate complete pe ecranul principal. 2. Pentru a vedea rezultatele selectate apăsați repetat tasta Measure până la apariția modului Rezultate. 3. Pentru a vedea rezultatele complete ale măsurătorilor apăsați din nou tasta Measure. Pentru a selecta canalul alegeți una din tastele F1 ~ F4 şi apăsați o. Osciloscopul derulează toate măsurătorile de tensiune şi de timp adecvate. Rezultatele sunt afişate pe ecran. 4. Pentru a reveni la afişajul normal apăsați F5. 40 w ww.germanelectronics.ro

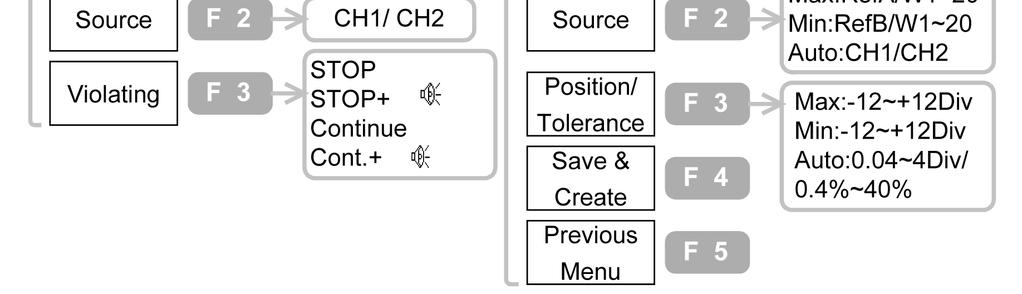

41 Test Go No Go Editarea condițiilor de măsurare Go No Go Editare şablon de măsurare Mai mult Meniu Go No Go No Go când Şablon Sursă Sursă Încălcare STOP STOP + Continuare Cont. + Poziție/ Toleranță Salvare & creare Meniu anterior 1. Apăsați tasta Utility F5. Pentru a selecta No Go când (condiții de încălcare) apăsați repetat F4. 2. Apăsați F3 şi intrați în meniul Go NoGo. 3. Pentru a selecta semnalul de test apăsați repetat F2. 4. Pentru a selecta evenimentul de încălcare apăsați repetat F3. 5. Apăsați F1 şi intrați în meniul editare Şablon. 6. Pentru a selecta şablonul apăsați repetat F1. 7. Pentru a selecta sursa şablonului apăsați repetat F2. 8. Pentru a selecta poziția şablonului (Minim/Maxim) sau toleranța (Auto) folosiți butonul rotativ. 9. Pentru a salva şablonul editat apăsați F Pentru a reveni la meniul anterior apăsați F5. Domeniu Go NoGo când (condiții de încălcare) Şablon Max Min No Go = semnalul se află în interiorul şablonului. No Go = semnalul încalcă şablonul. Setează nivelul maxim al şablonului. Sursa şablonului Ref. A: una din cele patru forme de undă de referință. M 1 ~ 20: una din cele 20 forme de undă stocate în memoria internă. Poziția şablonului ± 12/ Div Setează nivelul minim al şablonului. Sursa şablonului 41 w ww.germanelectronics.ro

42 Auto Ref. B: una din cele patru forme de undă de referință. W1 ~ W20: una din cele 20 forme de undă stocate în memoria internă. Poziția şablonului ± 12/ Div Creează automat şablonul maxim şi minim pentru un semnal de intrare specificând marginea (toleranța) în jurul formei de undă. Sursa şablonului CH1: folosiți semnalul canalului 1 CH2: folosiți semnalul canalului 2 Toleranța şablonului 0,4% ~ 40% Crearea unui şablon în modul Auto Toleranța Semnal sursă CH1 CH2 În condiții de încălcare Stop Stop + Continuare Cont. + Canalul 1 ca subiect al măsurătorii Canalul 2 ca subiect al măsurătorii În caz de încălcare, măsurătoarea se întrerupe. În caz de încălcare, măsurătoarea se întrerupe şi se emite un sunet de buzzer. Chiar şi în caz de încălcare, măsurătoarea continuă. În caz de încălcare măsurătoarea continuă, dar se emite un sunet de buzzer. Efectuarea măsurătorii Go No Go Mai mult Meniu Go No Go Raport 0:0 1. Editați condițiile de măsurare. 2. Apăsați tasta Utility F5 F3. 3. Pentru a efectua o măsurătoare Go No Go apăsați F4. 4. Pentru a întrerupe o măsurătoare Go No Go apăsați din nou F4. 5. Rezultatul măsurătorii este afişat la F5 ca (Numărul măsurătorii: Numărul încălcării). 6. Osciloscopul emite rezultatul măsurătorii, la nivelul panoului din spate, sub formă de impuls 10us. Bornă de ieşire de pe panoul din spate (colector deschis) 42 w ww.germanelectronics.ro

43 Operațiile matematice Adunarea / scăderea semnalelor Poziție 1. Apăsați tasta MATH. 2. Pentru a selecta operația (adunare sau scădere) apăsați repetat F1. 3. (Pentru modelul 4CH) Pentru a selecta perechile de canale apăsați repetat F2. 4. Pentru a seta poziția formei de undă rezultate apăsați F4. Apoi folosiți butonul rotativ. Domeniu Tip operație matematică + Pereche canale CH1_CH2 CH3_CH4 Poziție Adunare Scădere Operație matematică între canalul 1 şi canalul 2 Operație matematică între canalul 3 şi canalul 4 (numai pentru modelul 4CH) 12 Div ~ +12 Div 43 w ww.germanelectronics.ro

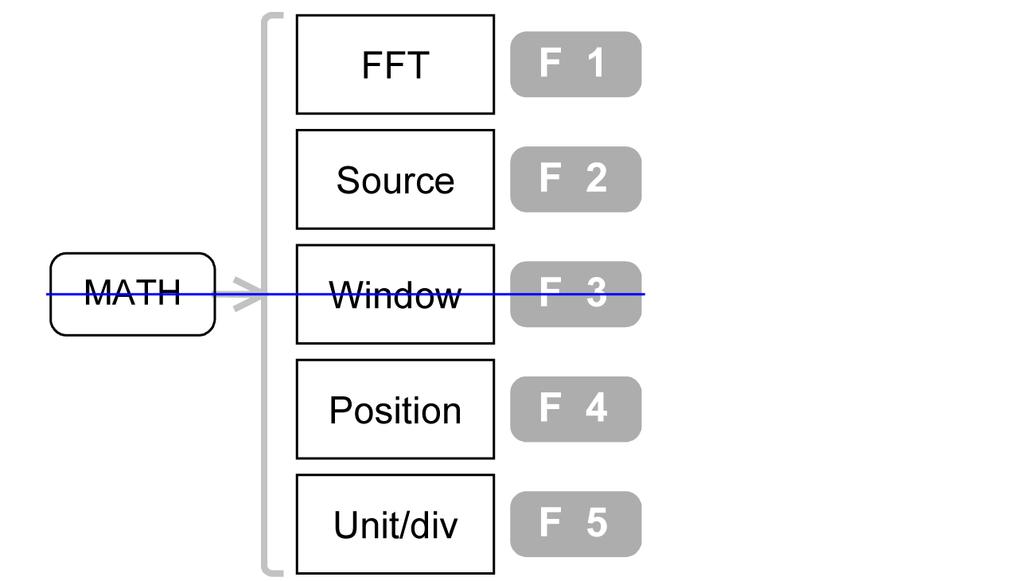

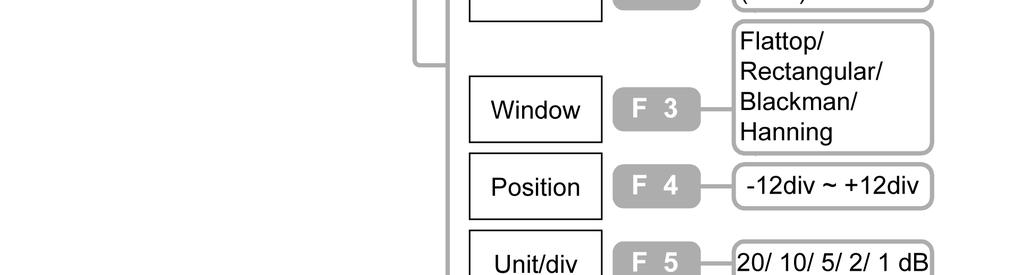

44 Analiza FFT Nu este disponibilă pentru canalul 3 şi canalul 4. FFT Sursă Fereastră Poziție Unit/ Div Flattop /Dreptunghiulară Blackman/ Hanning 1. Apăsați tasta MATH F1. Apăsați repetat F1 până când apare FFT. 2. Pentru a selecta canalul de măsurat apăsați repetat F2. 3. Pentru a selecta tipul de fereastră FFT apăsați repetat F3. 4. Pentru a seta poziția formei de undă rezultate apăsați F4. Apoi folosiți butonul rotativ. 5. Pentru a selecta scala de amplitudine apăsați repetat F5. Domeniu Fereastră FFT Dreptunghiulară Blackman Hanning Flattop Poziție Scală amplitudine Adecvată pentru analiza proceselor tranzitorii. Rezoluția frecvenței nu este atât de bună ca la Hanning, însă dispune de o mai bună suprimare a lobilor laterali. Rezoluție mai bună a frecvenței. Precizie mai bună pentru magnitudine. 12 Div ~ +12 Div 1, 2, 5, 10, 20 db / Div 44 w ww.germanelectronics.ro

45 Programare şi redare Editarea paşilor de programare Editare Pas Program Element Meniu: Cursor/ Configurare măsurători automate: S1 ~ 20 Timp: 1 ~ 99 (sec) Salvare 1. Apăsați tasta Program F1. Dacă nu apare meniul Edit mai apăsați o dată F1. 2. Pentru a selecta pasul de editat apăsați F2. Apoi folosiți butonul rotativ. Cursorul de pe afişaj se deplasează în consecință. 3. Pentru a selecta elementul de programare apăsați F3. Apoi folosiți butonul rotativ pentru a selecta parametrii. 4. Pentru a salva pasul editat apăsați F5. 5. Repetați procedura de mai sus şi pentru ceilalți paşi. Domeniu Pas (numărul) 1~ 20 Element Meniu Configurare Timp AutoMeasure sau Cursor. Configurările interne S1 ~ ~ 99 secunde pentru fiecare pas. Redarea programului Program Redare Ciclu De la:/ La: Start 45 w ww.germanelectronics.ro

46 1. Editați programul 2. Apăsați tasta Program F1. Dacă meniul Play nu apare, mai apăsați o dată F1. 3. Pentru a seta numărul de repetiții (ciclul) apăsați F2. Apoi folosiți butonul rotativ. 4. Pentru a selecta pasul De la: (From:) apăsați F3. Dacă meniul From nu apare, mai apăsați o dată F3.Apoi folosiți butonul rotativ. 5. Pentru a selecta pasul La: (To:) (sfârşitul programului) apăsați F3. Dacă meniul To nu apare, mai apăsați o dată F3.Apoi folosiți butonul rotativ. 6. Pentru a porni programul apăsați F5 sau apăsați tasta. 7. Pentru a întrerupe programul apăsați din nou tasta. Domeniu Ciclu (numărul de repetiții) 1 ~ 99 De la: / La: (pasul de început şi cel de sfârşit) S1 ~ 20. De la: La: Trigger Utilizarea triggerului margine Margine Sursă Mod Pantă/ Cuplare (2CH) CH1/2/ Extern/ Linie (4CH) CH1/2/3/4/ Linie Auto/ Normal/ Single/ Nivel automat Pantă Cuplare Suprimare Suprimare zgomot Meniul anterior LF/ HF/ Oprit Pornit/ Oprit 1. Apăsați tasta trigger MENU. Apăsați repetat F1până când apare Edge. 2. Pentru a selecta semnalul sursă trigger apăsați repetat F2. 3. Pentru a selecta modul Trigger apăsați repetat F3. 4. Pentru a intra în meniul Pantă/ Cuplare (Slope / Coupling) apăsați F5. 5. Pentru a selecta panta triggerului apăsați repetat F1. 6. Pentru a selecta cuplarea triggerului apăsați repetat F2. 7. Pentru a selecta modul de suprimare frecvențe apăsați repetat F3. 8. Pentru a porni suprimarea zgomotului apăsați F4. Pentru a opri apăsați din nou. 9. Pentru a reveni la meniul anterior apăsați F5. 46 w ww.germanelectronics.ro

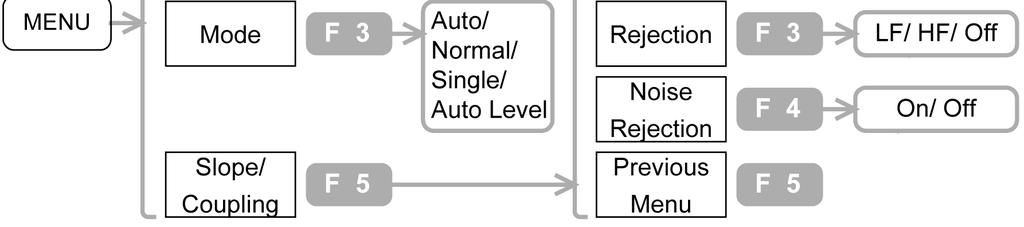

47 Domeniu Sursă trigger CH1 ~ CH2 CH1 ~ CH4 Extern Linie Mod Trigger Auto Normal Single Nivel automat Pantă Cuplare Suprimare (frecvențe) LF HF Oprită Suprimare zgomote PORNITĂ OPRITĂ Canal 1 ~ Canal 2 (model 2CH) Canal 1 ~ Canal 4 (model 4CH) Semnal de la intrare trigger extern (numai pentru modelul 2CH) Semnal alimentare AC Osciloscopul generează un trigger intern în cazul în care nu există niciun trigger. Selectați acest mod când afişați forma de undă la o bază de timp mai lentă, maxim 10 s/div. În cazul în care există un trigger, osciloscopul achiziționează forma de undă. În cazul în care există un trigger, osciloscopul achiziționează forma de undă o singură dată. Pentru o nouă achiziție apăsați tasta Run /Stop. Osciloscopul reglează automat indicatorul de nivel al triggerului în partea centrală a formei de undă. Front crescător Front descrescător. Cuplare AC Cuplare DC Suprimare frecvențe joase. Suprimă frecvențele sub 50kHz. Suprimare frecvențe înalte. Suprimă frecvențele peste 50kHz. Suprimare dezactivată. Utilizează cuplare DC cu sensibilitate joasă pentru a suprima zgomotele. Suprimare zgomote dezactivată. Utilizarea triggerului video Video Sursă Standard Polaritate Linie 1. Apăsați tasta trigger MENU. Apăsați repetat F1până când apare Video. 2. Pentru a selecta semnalul sursă trigger apăsați repetat F2. 3. Pentru a selecta standard video apăsați repetat F3. 4. Pentru a selecta polaritatea triggerului apăsați repetat F4. 5. Pentru a selecta linia de câmp trigger apăsați F5. Apoi folosiți butonul rotativ. 47 w ww.germanelectronics.ro

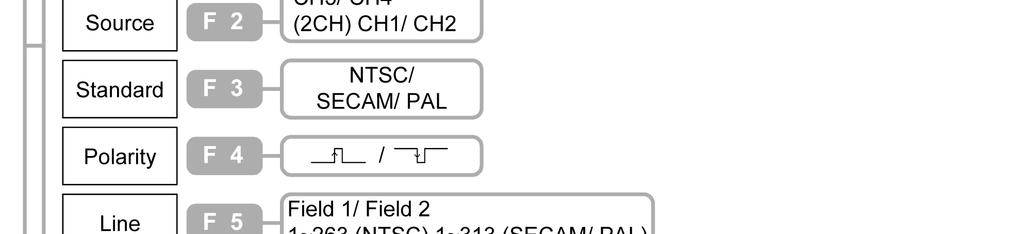

48 Domeniu Sursă trigger CH1 ~ 2 (4) Canal 1 ~ Canal 2 (Canal 4) Standard video NTSC Standardul video al Comitetului Sistemului Național de Televiziune. PAL Standardul video Phase Alternative by Line. SECAM Standardul video SEquential Couleur A Memoire. Polaritate Impuls pozitiv Impuls negativ Câmp video 1 ~ ~ 313 Pentru NTSC Pentru PAL/ SECAM Utilizarea triggerului lățime impuls Impuls Sursă Mod Când (2CH) CH1/2/ Extern/ Linie (4CH) CH1/2/3/4/ Linie Auto/ Normal/ Single/ Nivel automat >/ </ =/ 20ns~ 200us Pantă Cuplare Suprimare Suprimare zgomote Meniul anterior LF/HF/ Oprit Pornit / Oprit Pantă/ Cuplare 1. Apăsați tasta trigger MENU. Apăsați repetat F1până când apare Pulse. 2. Pentru a selecta semnalul sursă trigger apăsați repetat F2. 3. Pentru a selecta modul trigger apăsați repetat F3. 4. Pentru a selecta condițiile de triggering apăsați repetat F4. Pentru a seta parametrul folosiți butonul rotativ. 5. Pentru a intra în meniul Pantă/ Cuplare (Slope/ Coupling) apăsați F5. 6. Pentru a selecta panta triggerului apăsați repetat F1. 7. Pentru a selecta cuplarea triggerului apăsați repetat F2. 8. Pentru a selecta modul suprimare frecvențe apăsați repetat F3. 9. Pentru a porni suprimarea zgomotelor apăsați F4. Pentru a opri apăsați din nou. 10. Pentru a reveni la meniul anterior apăsați F Pentru a seta nivelul triggerului folosiți butonul rotativ. 48 w ww.germanelectronics.ro

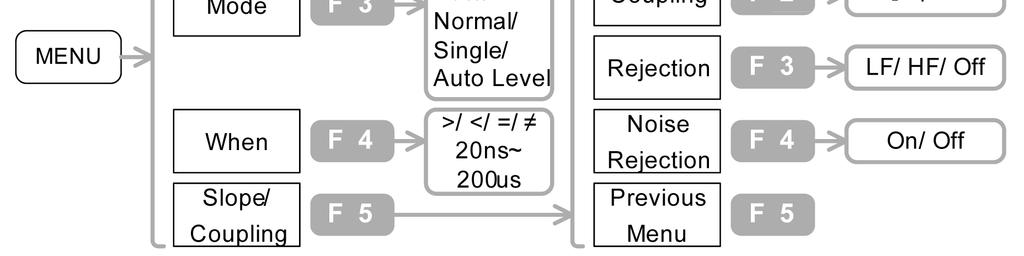

49 Domeniu Sursă trigger CH1 ~ CH 4 Canal 1 ~ Canal 4 Extern Semnal de intrare trigger extern (numai pentru modelul 2CH) Linie Semnal alimentare AC Mod Trigger Auto Osciloscopul generează un trigger intern în cazul în care nu există niciun trigger. Normal În cazul în care există un trigger, osciloscopul achiziționează forma de undă. Single În cazul în care există un trigger, osciloscopul achiziționează forma de undă o singură dată. Pentru o nouă achiziție apăsați tasta Run /Stop. Nivel automat Osciloscopul reglează automat indicatorul de nivel al triggerului în partea centrală a formei de undă. Factori de comparație în funcție de timp < Triggers pe lățime impuls mai mică decât timpul setat. > Triggers pe lățime impuls mai mare decât timpul setat. = Triggers pe lățime impuls egală cu timpul setat. Triggers pe lățime impuls diferită față de timpul setat. Pantă Cuplare Suprimare (frecvențe) LF HF Oprită Suprimare zgomote PORNITĂ OPRITĂ Triggers pe lățime impuls pozitiv Triggers pe lățime impuls negativ Cuplare AC Cuplare DC Suprimare frecvențe joase. Suprimă frecvențele sub 50kHz. Suprimare frecvențe înalte. Suprimă frecvențele peste 50kHz. Suprimare dezactivată. Utilizează cuplare DC cu sensibilitate joasă pentru a suprima zgomotele. Suprimare zgomote dezactivată. Utilizarea triggerului întârziere avansată Triggerul întârziere avansată este disponibil numai pentru modelele 2CH. Întârziere După timp 100ns~ 1.3ms Pantă Cuplare După eveniment 2 ~ Suprimare LF/HF/ Oprit Ext: TTL:1.48V ECL: 1.35V Suprimare zgomote Pornit / Oprit 49 w ww.germanelectronics.ro

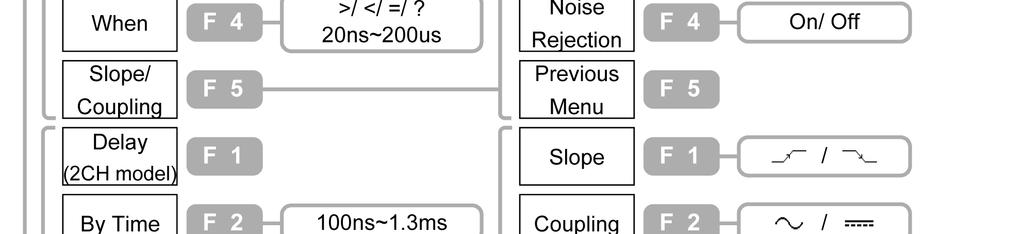

50 Pantă/ Cuplare Utilizator:±12V Meniul anterior 1. Conectați semnalul trigger la borna de intrare trigger extern, iar semnalul principal la canalul 1 sau Apăsați tasta trigger MENU F1. Apăsați F1 până când apare Delay. 3. Pentru a seta timpul de întârziere apăsați F2. Apoi folosiți butonul rotativ. 4. Pentru a selecta numărul de evenimente trigger apăsați repetat F3. Apoi folosiți butonul rotativ. 5. Pentru a selecta nivelul de triggering al semnalului de start apăsați repetat F4. Pentru nivel utilizator folosiți butonul rotativ. 6. Pentru a selecta panta triggerului apăsați F5 şi apoi apăsați repetat F1. 7. Pentru a selecta modul de cuplare apăsați repetat F2. 8. Pentru a selecta modul suprimare frecvențe apăsați repetat F3. 9. Pentru a selecta suprimarea zgomotelor apăsați repetat F4. Domeniu După timp (timp întârziere trigger) 100ns ~ 1.3ms După eveniment 2 ~ Ext. (nivelul de triggering al semnalului de start) TTL ECL Utilizator Pantă Cuplare Suprimare (frecvențe) LF HF Oprită Suprimare zgomote PORNITĂ OPRITĂ +1,4V 1,3V Nivel definit de utilizator ±12V Front crescător Front descrescător Cuplare AC Cuplare DC Suprimare frecvențe joase. Suprimă frecvențele sub 50kHz. Suprimare frecvențe înalte. Suprimă frecvențele peste 50kHz. Suprimare dezactivată. Utilizează cuplare DC cu sensibilitate joasă pentru a suprima zgomotele. Suprimare zgomote dezactivată. Exemplu Triggeringul apare numai după o perioadă de timp predefinită (T). A: Trigger de start (Extern) B: Trigger principal (CH 1 sau 2) C: Setarea de timp (T) D: Trigger E: Punct trigger Triggeringul apare numai după un număr predefinit de evenimente (trei în acest caz) A: Start trigger (Extern) B: Trigger principal (CH 1 sau 2) C: Punctul de start al contorului triggerului extern D: Trigger E: Punct trigger 50 w ww.germanelectronics.ro

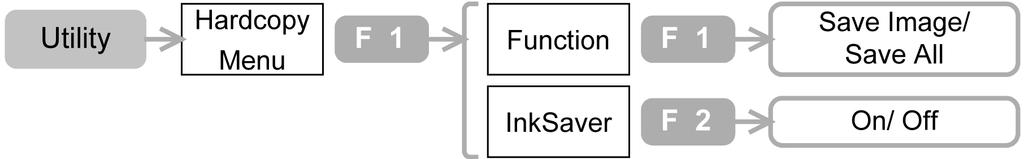

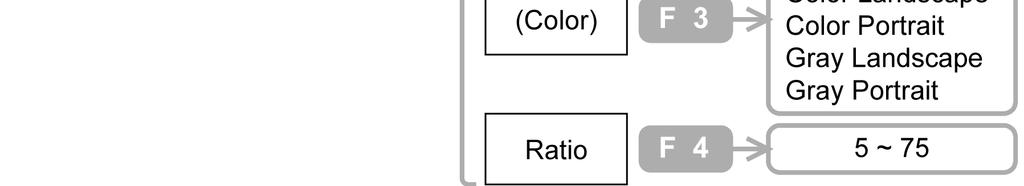

51 Imprimare / transfer de date Imprimare Imprimarea imaginii de pe ecran Meniu Hardcopy Funcție imprimantă Imprimantă Pornit / Oprit (Color) Peisaj color Portret color Peisaj gri Portret gri Raport 5 ~ Apăsați tasta Utility F1. Apăsați F1 până când apare Printer. 2. Pentru a selecta culoarea de fundal a afişajului apăsați repetat F2. 3. Pentru a selecta culoarea şi imaginea apăsați repetat F3. 4. Pentru a selecta dimensiunea imaginii apăsați F4. Apoi folosiți butonul rotativ. 5. Conectați imprimanta la mufa USB de pe panoul frontal sau din spate. Notă: Conectorul USB host şi conectorul USB slave nu pot fi folosite simultan. USB panou frontal USB panou spate 6. Pentru a începe imprimarea apăsați tasta Hardcopy. (Osciloscopul memorează setările pentru imprimare. Începând cu data viitoare nu mai este nevoie să configurați setările decât dacă doriți să le schimbați.) Domeniu Imprimantă pornită Imprimantă (culoare fundal afişaj) Pornit/ Oprit 51 w ww.germanelectronics.ro

52 Imprimantă oprită Salvare /Revenire Salvare rapidă via stick USB Culoare /Portret Portret color Portret gri Raport (dimensiunea imaginii) 10 ~ 100 Lista imprimantelor compatibile Vizitați secțiunea Osciloscoape de pe site ul GWInstek pentru o listă actualizată a imprimantelor compatibile. Meniu copiere imagine Funcție Imprimantă Salvare imagine / Salvare tot Pornit / Oprit 1. Apăsați tasta Utility F1. 2. Pentru a selecta informațiile salvate apăsați repetat F1. 3. Pentru a selecta culoarea de fundal a displayului apăsați repetat F2. 4. Conectați stick ul USB la mufa USB de pe panoul frontal sau panoul din spate. Notă: Conectorul USB host şi conectorul USB slave nu pot fi folosite simultan. Panou frontal Panou spate Domeniu 5. Pentru a stoca informațiile apăsați tasta Hardcopy. (Osciloscopul memorează setările de imprimare. Începând de data viitoare nu mai este nevoie să configurați setările decât dacă doriți să le schimbați.) Imagine Tot Imprimantă (culoare fundal afişaj) Pornit/ Oprit Salvează imaginea de pe display (DSOxxxx.BMP). Salvează următoarele date într un dosar (Allxxxx). Imaginea afişată: DSOxxxx.BMP Forma de undă: xxxx.csv Configurare: xxxx.set Pentru exemplificare vedeți capitolul precedent. 52 w ww.germanelectronics.ro

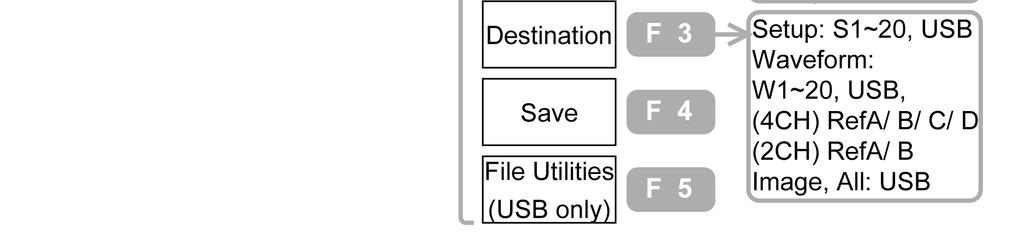

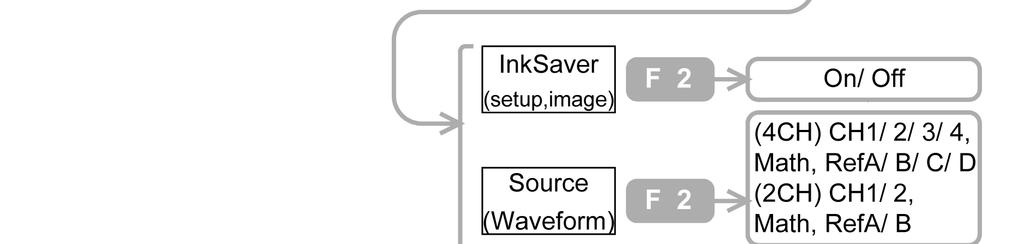

53 Salvare imagini / forme de undă / configurare Save/Recall Salvare Salvare imagine / Salvare tot configurare Salvare imagine Salvare imagine Pornit / Oprit Mai mult Salvare tot Imprimantă (configurare, Pornit / Oprit imagine) Sursă (formă de undă) (4CH) CH1/ 2/ 3/ 4, Math, Ref.A/ B/ C/ D (2CH) CH1/ 2, Math, Ref.A/ B Destinație Config: S1~20, USB Formă de undă: W1~20, USB, (4CH) Ref.A/ B/ C/ D (2CH) Ref.A/ B Imagine, Tot: USB Salvare Fişier utilități (numai USB) 1. Apăsați tasta Save/Recall F3 (Configurare) sau F4 (Formă de undă) sau F5 F1 (Imagine) sau F5 F2 (Tot). 2. (Pentru salvare imagine şi salvare tot) Pentru a selecta culoarea de fundal a ecranului apăsați repetat F2. 3. (Pentru formă de undă) Pentru a selecta sursa formei de undă apăsați F2. Apoi folosiți butonul rotativ. 4. Pentru a selecta tipul locației apăsați repetat F3. Apoi folosiți butonul rotativ. 5. (Stocarea pe stick USB) Conectați stick ul USB la mufa USB de pe panoul frontal sau panoul din spate. Notă: Conectorul USB host şi conectorul USB slave nu pot fi folosite simultan. 53 w ww.germanelectronics.ro

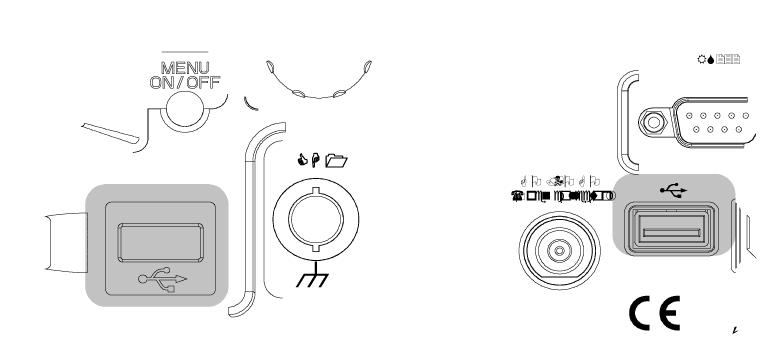

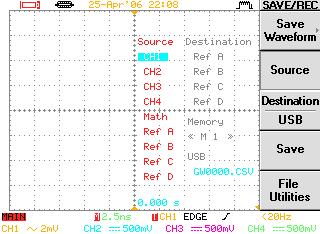

54 Panou frontal USB Panou spate USB Salvare ecran dialog Domeniu 6. Pentru a salva fişierul apăsați F4. 7. Pentru a configura dosarele USB vedeți capitolul următor. Tip fişier Configurare Fişier configurare (xxxx.set). Formă de undă Fişier formă de undă (xxxx.csv). Imagini Tot Imprimantă (culoare fundal display) Pornit/ Oprit Fişier imagini (xxxx.bmp). Un dosar (Allxxxx) care conține fişiere de configurare (xxxx.set), fişier forme de undă (xxxx.csv), şi fişier imagini (xxxx.bmp). Pentru exemplificare vedeți imaginile din capitolele precedente. Sursă CH1 ~ CH4 Forme de undă canalele 1~ 4 MATH Formele de undă generate de operațiile matematice. Ref. A~D Formele de undă interne de referință A~D. Destinație Ref. A~D (4CH) Formele de undă interne de referință A~D. Ref. A/ B (2CH) Configurările interne S1~S20. Forme de undă Formele de undă interne W1~W20. USB Stick USB. 54 w ww.germanelectronics.ro

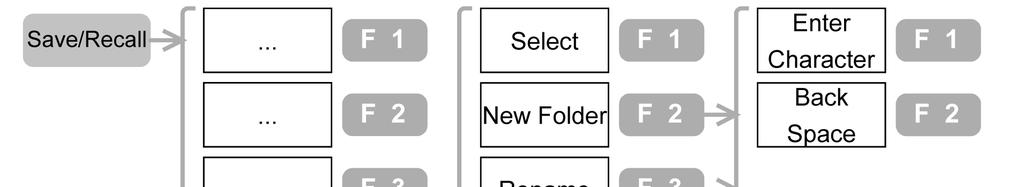

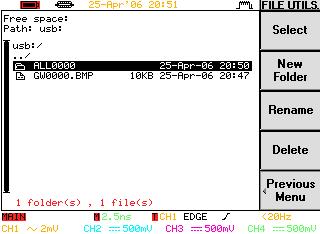

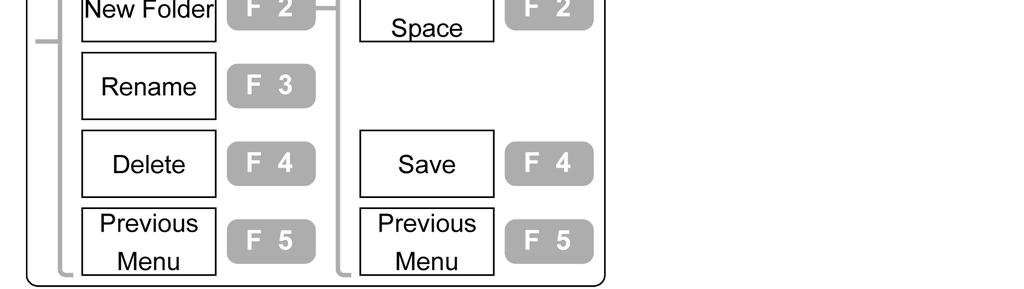

55 Configurarea dosarelor şi fişierelor pe stick ul USB Pentru această etapă se presupune că ați conectat un stick USB la osciloscop şi ați selectat deja F5 Fişier utilități (File utilities) în alte meniuri de salvare şi revenire. Introducere caracter Selectare Dosar nou Pauză Redenumire Ştergere Salvare Fişier utilități Meniu anterior Meniu anterior Afişarea conținutului dosarului 1. Folosiți butonul rotativ pentru a selecta dosarul. 2. Pentru a deschide dosarul apăsați F1. 3. Pentru a reveni la nivelul anterior selectați root şi apăsați F1. Crearea unui nou dosar & redenumirea unui fişier / dosar 1. Apăsați F2 (dosar nou) sau F3 (redenumirea unui fişier sau unui folder). Apare ecranul de editare. 2. Pentru a introduce un caracter selectați litera folosind butonul rotativ şi apăsați F1. 3. Pentru a şterge un caracter apăsați F2. 55 w ww.germanelectronics.ro

56 Ştergerea unui fişier /dosar 4. Pentru a salva rezultatul apăsați F4. 1. Folosiți butonul rotativ pentru a merge la fişierul sau dosarul respectiv. 2. Apăsați F4. Apăsați din nou pentru a confirma ştergerea. Revenire forma de undă / Configurări Revenire configurare Mai mult Revenire forma de undă Revenire Sursă Configurări: S1 ~ 20 Memorie: W1 ~ 20 USB Utilități fişier Destinație (formă de undă) (4CH) Ref.A/ B/ C/ D (2CH) Ref.A/ B Revenire Fişier utilități (numai USB) Afişarea formei de undă la care ați revenit Save/Recall Ref. afişaj Ref. afişaj Ref. A Ref. B Ref. C (numai 4CH) Ref. D Pornit /Oprit Pornit /Oprit Pornit /Oprit Pornit /Oprit 56 w ww.germanelectronics.ro

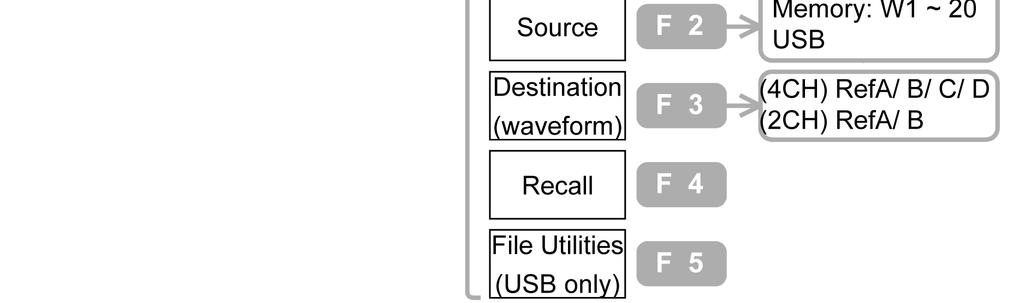

57 1. Apăsați tasta Save/Recall F5 F3 (Configurare) / F4 (Formă de undă). 2. Pentru a selecta sursa apăsați repetat F2. 3. Pentru a selecta locația de memorie folosiți butonul rotativ. 4. (Revenirea la date de pe stick USB) Conectați stick ul USB la mufa USB de pe panoul frontal sau panoul din spate. Notă: Conectorul USB host şi conectorul USB slave nu pot fi folosite simultan. USB Panou frontal USB Panou spate 5. (Revenirea la forme de undă) pentru a selecta destinația (formă de undă de referință) apăsați repetat F3. 6. Pentru a reveni la forme de undă/ configurări apăsați F4. 7. Pentru a configura dosare pe stick ul USB vedeți capitolul anterior. 8. (Afişarea formei de undă la care ați revenit) Apăsați tasta Save/Recall F2. Pentru a afişa forma de undă selectați una din tastele F2 ~ F4 şi apăsați o. Domeniu Tip fişier Forma de undă Configurare Sursă Configurare Formă de undă USB Destinație Ref. A~D (4CH) Ref. A/B (2CH) Revenire la formă de undă Ref.B Fişier forme de undă (xxxx.csv). Fişier configurare panou (xxxx.set). S1 S20 configurare internă. W1 W20 forme de undă interne USB flash drive (xxxx.set) Forme de undă de referință stocate în memoria internă. Revenirea la setările standard Configurare standard Apăsați tasta Save/Recall F1. Osciloscopul revine la setările de panou instalate din fabrică, descrise mai jos. Achiziție Mod: Normal Lungime memorie: 500 Canal (Vertical) Scală: 2V / Div Cuplare: DC Limitare LU: inactivă Invertire: inactivă Atenuare sondă: x1 Cursor Sursă: CH1 Vertical: nu Orizontal: nu 57 w ww.germanelectronics.ro

58 Display Tip: puncte Acumulare: inactivă Grilă: Go No Go Go No Go: inactiv No Go când : Sursă: CH1 Încălcare: Stop Orizontal Scală: 2.5us/Div Mod: Bază de timp principală Funcții matematice Tip: + Poziție: 0.00 Div Canal: CH1 + CH2 Unit/Div: 2V Măsurare Sursă 1: CH1 Tip voltaj: Vpp Sursă 2: CH2 Tip timp: Frecvență Tip întârziere: FRR Programare Mod: Editare Pas: 1 Trigger Utilitate Element: memorie Tip: margine Mod: Auto Cuplare: DC Suprimare zgomot: inactivă Hardcopy: salvare imagine, imprimantă inactivă Sursă 2: CH1 Pantă: Suprimare: inactivă Sunet: inactiv Calibrarea Calibrarea scalei verticale Calibrarea trebuie efectuată în două situații. 1 Atunci când utilizați osciloscopul într un mediu nou, cum ar fi măsurătorile de câmp. 2 Când temperatura se modifică cu mai mult de 5 o C. Mai mult Meniu calibrare automată Vertical 1. Asigurați vă că mediul ambiant se încadrează în aceste condiții. Temperatură: 26 ± 5 o C. Umiditate relativă: 80%. 2. Conectați ieşirea de calibrare de pe panoul din spate la canalul 1(conector BNC tată). Ieşirea de calibrare Conectați la canalul 1 3. Apăsați tasta Utility F5 F1 F1 4. Apăsați F5 şi porniți calibrarea. Durează aproximativ 2 minute. 5. Când s a finalizat calibrarea comutați conexiunea la canalul 2. Repetați procedurile de mai sus pentru întreg canalul. 58 w ww.germanelectronics.ro

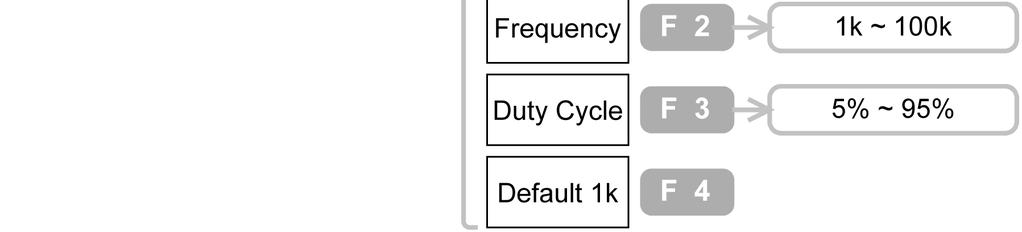

59 Compensarea sondei Efectuați compensarea sondei atunci când o folosiți pentru prima oară. Mai mult Mai mult Meniu Tip unde compensare sondă Frecvență 1k ~ 100k Ciclu de lucru 5% ~ 95% Standard 1k 1. Conectați sonda la canalul 1 şi la ieşirea semnalului de referință. 2. Apăsați tasta Utility F5 F5 F1 F1. Apăsați din nou F1 şi selectați tipul de undă. 3. Apăsați F2. Folosiți butonul rotativ pentru a seta frecvența. 4. Apăsați F3. Folosiți butonul rotativ pentru a seta ciclul de lucru. 5. Compensați sonda observând forma undei. Supracompensare Normal Subcompensare 59 w ww.germanelectronics.ro
