1 Katalog proizvoda Katalog proizvoda Električno podno grijanje Intelligent solutions with lasting effect devi.com.hr

2 inteligentna rješenja DEVI - partner za budućnost DEVI je dio kompanije Danfoss i dio Danfoss-ovih rješenja za grijanje vanjskih i unutarnjih površina. DEVI proizvodi i razvija proizvode s ciljem stvaranja veće udobnosti i praktičnosti s najmanjom mogućom potrošnjom energije. Nudimo rješenja kod naglih promjena klimatskih uvijeta s našim dokazanim tehnologijama koje pridonose velikim energetskim uštedama. DEVI nudi sustave električnog podnog grijanja i sigurnosna rješenja topljenja snijega i leda. Tehnologija i rješenja U akcijskom planu energetske učinkovitosti Hrvatske vlade, postavlja se cilj značajnog smanjenja ukupne potrošnje energije u građevinskom sektoru do Energetski zakoni postrožuju se od 2015 kako bi energetska učinkovitost do 2020 godine bila na maksimalno mogućoj razini. DEVI tehnologija prati ovakav način razmišljanja te u skladu s njim razvija svoje proizvode. Na zahtjev naših kupaca, stvorili smo sustav bežične regulacije za upravljanje sustavom grijanja DEVIlink TM. Rješenje možete koristiti na novim i već postojećim sustavima. Bežični sustav upravljanja preko mobitela radi na principu slanja jednostavnih kodova SMS-om. Bez obzira radi li se o malim ili velikim projektima, mi Vam stojimo na usluzi kako bi Vam pomogli pri izračunu i projektiranju. Radujemo se nastavku dobre suradnje s našim kupcima. Danfoss d.o.o. Odjel Grijanja DEVI nudi rješenja za sve vrste podova, tehnologije praktične za upotrebu kako bi korisniku bilo lakše provesti uštede energije. Primjer jednog od najboljih sustava koji štedi energiju: DEVIcell TM DRY sustav za isključivo suhu gradnju direktno ispod drvenih podova u kombinaciji sa sustavom DEVIlink TM ili inovativnim termostatom DEVIreg TM Touch. DEVIflex TM - novi grijači kabel Potpuno novi grijači kabel uspješno zamjenjuje DTIP kablove. Nova serija grijačih kabela zove se DEVIflex TM i nudi dvije snage; 10W/m i 18W/m. Njegov okrugao profil čini montažu jednostavnom. Danfoss d.o.o. Odjel Grijanja Magazinska 9a Zagreb Telefon Faks ljubomir.mirilovic@danfoss.com W: devi.com.hr 2

3 Pregled sadržaja Unutarnje aplikacije DEVIflex TM 10T (DTIP)... Stranica 4 DEVIflex TM 18T (DTIP)... Stranica 6 DEVIdry TM... Stranica 8 DEVIcell TM DRY... Stranica 10 DEVIheat TM 150 (DSVF) i DEVIfoil TM grijač ogledala... Stranica 11 DEVIcomfort TM 100/150 (DTIR)... Stranica 12 DEVIheat TM 100/150 (DSVF)... Stranica 14 Vanjske aplikacije DEVIsafe TM 20T... Stranica 16 DEVIsnow TM 30T (DTCE)... Stranica 18 DEVIsnow TM 300 (DTCE)... Stranica 20 DEVIasphalt TM 30T/300 (DTIK)... Stranica 22 Samoregulirajući grijači kablovi Samoregulirajući grijači kablovi... Stranica 24 Pomoćni materijal kod montaže... Stranica 25 Krivulja snage... Stranica 26 DEVIpipeheat TM w/plug... Stranica 27 Regulacija DEVIlink TM bežična regulacija... Stranica 29 DEVIreg TM Touch... Stranica 35 DEVIreg TM 535 termostat... Stranica 36 DEVIreg TM 530 termostat... Stranica 37 DEVIreg TM 316 termostat... Stranica 38 DEVIreg TM 330 termostat... Stranica 39 DEVIreg TM 610 termostat... Stranica 40 DEVIreg TM 850 digitalni regulator... Stranica 41 Opće upute Opće upute - montaža termostata... Stranica 42 Opće upute - montaža tankih grijaćih mrežica... Stranica 43 Opće upute - montaža grijačih kablova i mrežica... Stranica 44 Izračuni i Dimenzioniranje Razmaci između kablova i preporučena snaga grijanja... Stranica 44 Dimenzioniranje gubitka topline... Stranica 45 Telefon Faks

4 DEVIflex TM 10T (DTIP) DEVIflex TM 10T (DTIP) je fleksibilni, električni grijači kabel visoke izvedbe koji je usklađen sa zahtjevima M2 strogog standarda IEC 60800:2009. DEVIflex TM 10T postavlja se na grijače površine do 100 W/m². Unutarnje Aplikacije GODINA JAMSTVA Grijači kabel DEVIflex je potpuno opleten dvožilni vodljivi kabel s otpornim plastičnim vanjskim omotačem. Materijali vrhunske kvalitete i čvrsta konstrukcija omogućavaju nam da sa zadovoljstvom i sigurnošću dajemo svim DEVIflex TM 10T kablovima 20- godišnje jamstvo DEVIwarranty TM. Jednostavna montaža: DEVIflex 10T je jednostavan za montažu bez obzira o kojem se načinu montaže radi. Njegov okrugao profil čini montažu širokog raspona unutrašnjih podnih konstrukcija jednostavnom. DEVIflex TM 10T mijenja DEVIflex TM DTIP-10 kablove za grijanje. Kao i njegov prethodnik, 10T jednako tako je ekološki prihvatljiv kabel za grijanje (bez olova). Napomena! DEVI proizvodi niz proizvoda koji pojednostavljuju ugradnju podnog grijanja. Prednosti: Jednostavna ugradnja Fleksibilni kabel Siguran, pouzdan i otporan Dug vijek trajanja 20 godina jamstva Primjena: Hodnik, kuhinja, dnevni boravak i sl.. DEVI pruža potpuna rješenja za grijanje DEVI grijači kablovi i termostati su idealno i energetski učinkovito rješenje za sustave grijanja. Nudimo sve, od jednostavnih elektroničkih termostata, do inteligentnih sustava bežične regulacije. 4 Napon: 220V-240V Konstrukcija: okrugao, dvožilni vodič s opletom, jedan hladan vod Snaga: 10 W/m Maks. temp: 65 C Dimenzije kabla: Ø 6,9 mm Jačina deformacije: 1500N Vlačna čvrstoća: 500N Izolacija: PEX Vanjski omotač: PVC Oplet: 100% pokrivenost, Al folija, 0,5mm 2 odvodna žica od kositrenog bakra Hladni vod: 2.3 m DTCL, 3G1,5 mm², uzemljeno Min. temp. instalacije: - 5 C Min. radijus savijanja: 6 x promjer kabela (Ø) Standard: IEC 60800:2009 / M2 klasifikacija

5 DEVIflex TM 10T Tip Snaga Napon Otpor Ω Dužina Kod DEVIflex TM 10T 20W 230V m 140F1215 DEVIflex TM 10T 40W 230V m 140F1216 DEVIflex TM 10T 60W 230V 882 6m 140F1217 DEVIflex TM 10T 80W 230V 660,8 8m 140F1218 DEVIflex TM 10T 100W 230V m 140F1219 DEVIflex TM 10T 135W 230V m 140F1407 DEVIflex TM 10T 205W 230V m 140F1220 DEVIflex TM 10T 240W 230V m 140F1408 DEVIflex TM 10T 290W 230V m 140F1221 DEVIflex TM 10T 350W 230V 144,6 35m 140F1408 DEVIflex TM 10T 390W 230V m 140F1222 DEVIflex TM 10T 505W 230V m 140F1223 DEVIflex TM 10T 600W 230V 88,2 60m 140F1224 DEVIflex TM 10T 695W 230V 76,3 70m 140F1225 DEVIflex TM 10T 790W 230V 66,9 80m 140F1226 DEVIflex TM 10T 920W 230V 57,4 90m 140F1227 DEVIflex TM 10T 990W 230V 53,4 100m 140F1228 DEVIflex TM 10T 1220W 230V 43,44 120m 140F1229 DEVIflex TM 10T 1410W 230V 37,52 140m 140F1230 DEVIflex TM 10T 1575W 230V 33,6 160m 140F1231 DEVIflex TM 10T 1760W 230V 30,06 180m 140F1232 DEVIflex TM 10T 1990W 230V 26,6 200m 140F1233 DEVIflex TM 10T 2050W 230V 25,83 210m 140F1234 Unutarnje Aplikacije Pribor Tip Kod DEVIcrimp TM - Set za popravak dvožilnog DEVIflex TM kabla DEVIrep TM - Set za popravak grijaćeg DEVIflex TM kabla (u kutiji) DEVIclip TM Twist spojnica - pakiranje kom DEVIclip TM C-C montažna traka10 kom po 1 m DEVIfast TM montažna bakrena traka 25 m, c-c=2,5 cm DEVIfast TM montažna pocinčana traka 25 m, c-c=2,5cm Montažna plastična traka 1 m DEVIturntable TM - Rotirajući stol za montažu kablova Telefon Faks

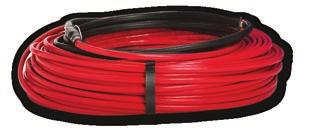

6 DEVIflex TM 18T DEVIflex 18T je fleksibilni, električni grijači kabel visoke izvedbe koji je usklađen sa zahtjevima M2 strogog standarda IEC 60800:2009. Unutarnje Aplikacije GODINA JAMSTVA DEVIflex 18T mijenja DEVIflex DTIP-18 kablove za grijanje. Mrežica DEVIflex 18T je potpuno opleten dvožilni vodljivi kabel s otpornim plastičnim vanjskim omotačem. Materijali vrhunske kvalitete i čvrsta konstrukcija omogućavaju nam da sa zadovoljstvom i sigurnošću dajemo svim DEVIflex kablovima 20- godišnje jamstvo DEVIwarranty TM. Jednostavna montaža: DEVIflex 18T je jednostavan za montažu bez obzira o kojem se načinu montaže radi. Njegov okrugao profil čini instalaciju širokog raspona zatvorenih podnih konstrukcija jednostavnom. Prednosti: Jednostavna ugradnja Fleksibilni kabel Siguran, pouzdan i otporan Dug vijek trajanja 20 godina jamstva Kao i njegov prethodnik, 18T jednako tako je ekološki prihvatljiv kabel za grijanje (bez olova). Napomena! DEVI proizvodi niz proizvoda koji pojednostavljuju ugradnju podnog grijanja. Primjena: Hodnik, kuhinja, dnevni boravak i sl. DEVI pruža potpuna rješenja za grijanje DEVI grijači kablovi i termostati su idealno i energetski učinkovito rješenje za sustave grijanja. Nudimo sve, od jednostavnih elektroničkih termostata, do inteligentnih sustava bežične regulacije. Napon 220V-240V Konstrukcija: okrugao, dvožilni vodič s opletom, jedan hladan vod Snaga: 18 W/m Maks. temp.: 65 C Dimenzije kabla: Ø 6,9 mm Jačina deformacije: 1500N Vlačna čvrstoća: 500N Izolacija: PEX Vanjski omotač: PVC Oplet: 100% pokrivenost, Al folija, 0,5mm 2 odvodna žica od kositrenog bakra Hladni vod: 2.3 m DTCL, 3G1,5 mm², uzemljeno Min. temp. instalacije: - 5 C Min. radijus savijanja: <6 x promjer kabela (Ø) Standard: IEC 60800:2009 / M2 klasifikacija 6

7 DEVIflex TM 18T Tip Snaga Napon Otpor Ω Dužina Kod DEVIflex TM 18T 130W 230V 410 7,3m 140F1235 DEVIflex TM 18T 180W 230V m 140F1236 DEVIflex TM 18T 230W 230V ,8m 140F1400 DEVIflex TM 18T 270W 230V m 140F1236 DEVIflex TM 18T 310W 230V m 140F1401 DEVIflex TM 18T 395W 230V 134,2 22m 140F1238 DEVIflex TM 18T 535W 230V 98,6 29m 140F1239 DEVIflex TM 18T 615W 230V 86,4 34m 140F1240 DEVIflex TM 18T 680W 230V 77,7 37m 140F1241 DEVIflex TM 18T 820W 230V 64,7 44m 140F1242 DEVIflex TM 18T 935W 230V 56,7 52m 140F1243 DEVIflex TM 18T 1075W 230V 49,3 59m 140F1244 DEVIflex TM 18T 1220W 230V 43,4 68m 140F1245 DEVIflex TM 18T 1340W 230V 39,5 74m 140F1246 DEVIflex TM 18T 1485W 230V 35,6 82m 140F1247 DEVIflex TM 18T 1625W 230V 32,58 90m 140F1248 DEVIflex TM 18T 1880W 230V 28,14 105m 140F1249 DEVIflex TM 18T 2135W 230V 24,8 118m 140F1250 DEVIflex TM 18T 2420W 230V 21,88 131m 140F1251 DEVIflex TM 18T 2775W 230V 19,07 155m 140F1252 DEVIflex TM 18T 3050W 230V 17,3 170m 140F1402 Unutarnje Aplikacije Pribor Tip Kod DEVIcrimp TM - Set za popravak dvožilnog DEVIflex kabla DEVIrep TM - Set za popravak grijaćeg DEVIflex kabla (u kutiji) DEVIclip TM Twist spojnica - pakiranje kom DEVIclip TM C-C montažna traka10 kom po 1 m DEVIfast TM montažna bakrena traka 25 m, c-c=2,5 cm DEVIfast TM montažna pocinčana traka 25 m, c-c=2,5cm Montažna plastična traka 1 m DEVIturntable TM - Rotirajući stol za montažu kablova Telefon Faks

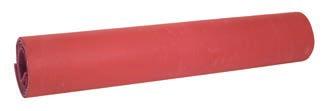

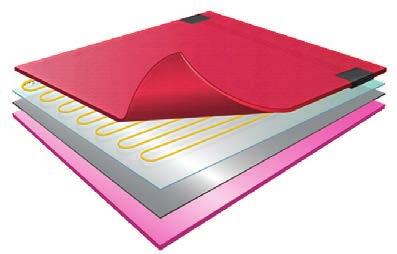

8 DEVIdry TM DEVIdry sustav električnog podnog grijanja namijenjen suhoj ugradnji u pod, ispod laminata odnosno parketa kod novogradnji ali i kod renovacija. Unutarnje Aplikacije DEVIdry DEVIdry Prije svega odlikuje ga vrlo jednostavna i brza ugradnja te učinkovita raspodjela topline. DEVIdry sustav sastoji se od DEVIdry Element (grijaćih elemenata), DEVIdry Kit (set za regulaciju) te DEVIdry FM (materijala za popunjavanje. DEVIdry dobavljiv je u dvije varijante; DEVIdry 55 W/m2 (montaža na drvenu podlogu) i DEVIdry 100 W/m2 (montaža na betonsku podlogu). DEVIdry svoju veliku prednost pokazuje u reflektiranju topline prema gore a sprječava prolazak hladnoće iz poda. DEVIdry Materijal za popunjavanje Slojevi DEVIdry sustava 1) Gumena podloga 2) Grijači kabel 55W/m² ili 100 W/m² 3) Poliesterska folija - pojačanje 4) Al folija 5) Polipropilenska pjena ➊ ➋ ➌ ➍ ➎ DEVIdry PRO dodatak za regulaciju Prednosti: Jednostavna i brza montaža Brz odziv i brza raspodjela topline Debljina samo 8 mm Nema potrebe za alatima 5 godina jamstva Primjena: Ispod parketa i laminata Debljina: 8 mm Napajanje: 230V Snaga: 55 W/m / 100W/m2 Zvučna izolacija: 17 db Izolacijska vrijednost: 8 W/m² K Standard: IEC

9 Jedinstven, patent Klik & Plug sustav električnog podnog grijanja ispod drvenih podova, parketa i laminata. 1) Skicirajte površinu koju želite pokriti s DEVIdry grijaćim kablom. Izračunajte točan broj m2. 2) Dobro očistite pod Unutarnje Aplikacije 3) Spojite ploče 4) Učvrstite ploče alatom 5) Odrežite krajeve 6) Ispunite rubove s materijalom za popunjavanje 7) Spojite termostat Ponuda Tip Snaga Napon Dimenzije (m) Površina (m²) Grijana površina Neto učin Kod DEVIdry TM W 230V 1,0x1,0 1 m2 0,4 m² 22W DEVIdry TM W 230V 1,0x2,0 2 m2 1,4 m² 77W DEVIdry TM W 230V 1,0x3,0 3 m2 2,4 m² 132W DEVIdry TM W 230V 1,0x4,0 4 m2 3,4 m² 187W DEVIdry TM W 230V 1,0x5,0 5 m2 4,4 m² 242W DEVIdry TM W 230V 1,0x1,0 1 m2 0,4 m² 40W DEVIdry TM W 230V 1,0x2,0 2 m2 1,4 m² 140W DEVIdry TM W 230V 1,0x3,0 3 m2 2,4 m² 240W DEVIdry TM W 230V 1,0x4,0 4 m2 3,4 m² 340W DEVIdry TM W 230V 1,0x5,0 5 m2 4,4 m² 440W DEVIdry TM PRO produžni kabel 25 cm DEVIdry TM PRO produžni kabel 100 cm DEVIdry TM PRO produžni kabel 200 cm DEVIdry TM FM Materijal za popunjavanje 1,0x1,0 1 m DEVIdry TM FM Materijal za popunjavanje 1,0x2,0 2 m DEVIdry TM FM Materijal za popunjavanje 1,0x4,0 4 m DEVIdry TM PRO termostat s DEVIreg TM 535 i alat za montažu Telefon Faks

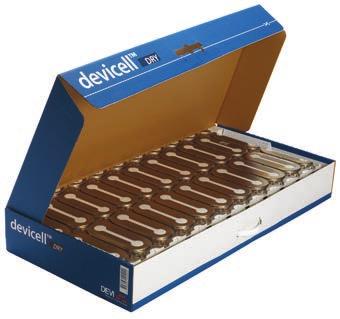

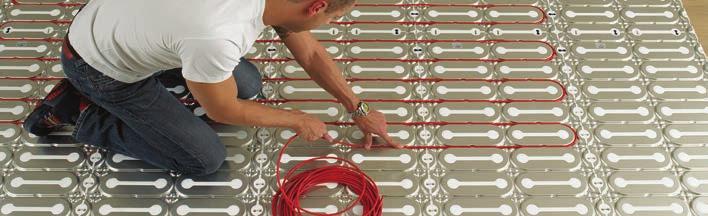

10 Unutarnje Aplikacije Set za termostat koji se koristi sa DEVIcell DRY pločama. DEVIcell TM DRY DEVIcell TM DRY ploče za montiranje DEVIflex TM kablova direktno ispod drvenih podloga. Isključivo suha ugradnja - ne smiju se pokrivati betonom ili sličnim mokrim materijalom. Jednostavna montaža: DEVIcell TM DRY idealno je rješenje za sva koji žele bez brige i gnjavaže, brzo i čisto, montirati podno grijanje ispod drvenih podova. DEVIcell TM DRY ploče polegnuti na pod Montirati DEVIflex TM grijači kabel i pribor za termostat Preporuka je koristiti parket / laminat pogodan za podno grijanje Koristiti DEVIreg TM termostat sa mogućnošću ograničivanja maksimalne podne temperature Prednosti: Energetski učinkovito grijanje Brza i jednostavna montaža Pogledajte stranice 4 i 5 za više informacija o DEVIflex TM grijaćim kablovima. Primjena: DEVIcell TM DRY montira se u pod, drvo / parket / laminat. DEVIcell DRY, DEVIflex TM i DEVIreg TM Touch energetski su učinkovita rješenja. Sustav grijanja: Izolirana ploča sa aluminijem pripremljena je za DEVIflex T10 koji daje maksimalnu snagu od 100 W/m 2. Potpuna pokrivenost aluminijem osigurava bržu reakciju i raspodjelu topline. Kod svake montaže treba koristiti termostat koji ima mogućnost ograničavanja temperature poda (DEVIreg Touch, DEVIreg 535 i DEVIreg 530/532). Isto tako možete koristiti bežični sustav regulacije DEVIlink. Svaki set uključuje pomoćni materijal za međusobno povezivanje ploča. Sadrži i monterski set koji sadrži instalacijsku cijev, aluminijsku traku za montiranje te podni osjetnik. Podni osjetnik dolazi sa preporučenim termostatima. Mjere: Visina: Izolacija EPS: Aluminij: U - vrijednost: Maks. pritisak na pov.: 50 x 100 cm 12,8 mm 12,0 mm 0,8 mm 3 W/m² K 3,67 t/m2 Potrebno je 10 m kabla za površinu od 1m2 Ponuda Tip Kod DEVIcell 2m2 (1 kutija sa 4 ploče po 0,5 m2) 140F1131 DEVIcell 5m2 (1 kutija sa10 ploča 0,5 m2) 140F1130 DEVIcell 50m2 (1 kutija sa 100 ploča 0,5 m2) 140F1132 Napomena: ploče se ne pakiraju u kutije Montažni set za termostatske osjetinke - 1 set po termostatu

11 DEVIheat TM 150 (DSVF) i DEVIfoil TM grijač ogledala DEVI grijač ogledala, grije ogledala u kupaoni i time ih zaštićuje od zaparivanja. Grijača mrežica pričvršćuje se za stražnju stranu ogledala i prekriva se adhezivnim slojem. DEVIheat TM 150 (DSVF): Konstrukcija: jednožilni vodič sa zaštitom Napon: 230V Snaga: W/m2 Hladni kraj: 2x2 m, 1,0 mm2 Promjer grijača: 3 mm Izolacija vodiča: teflon FEP Izolacija zaštite: PVDF Maks. temp.: 60 C Certifikat: CE GODINA JAMSTVA Unutarnje Aplikacije DEVIfoil TM : Snaga: 17,5W, 40W ili 70W Napon: 230 V IP Razred: IP 44 Maks. temp.: 80 C Prednosti: Ogledala se ne magle Niska potrošnja energije Jednostavna montaža Primjena: Kupaonica Niska potrošnja energije: Mrežica se montira tako da se uključuje sa rasvjetom kupaonice kako bi uvijek postigli željeni rezultat - kupaonsko ogledalo bez magle. Potrošnja energije jednaka je žarulji. Ponuda Tip Učinak Napon Dimenzije (mm) Kod DEVIfoil TM - grijača folija 17,5 W 230 V 274x DEVIfoil TM - grijača folija 40 W 230 V 410x DEVIfoil TM - grijača folija 70 W 230 V 708x DEVIheat TM DSVF grijač ogledala 75 W 230 V V 600x DEVIheat TM DSVF grijač ogledala 50 W 230 V V 700x Telefon Faks

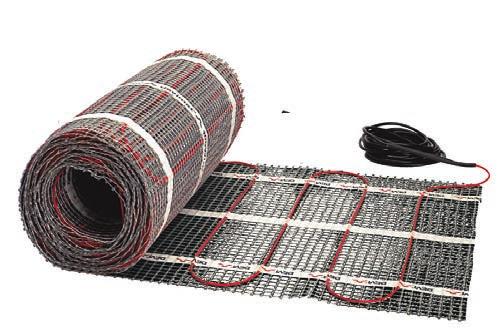

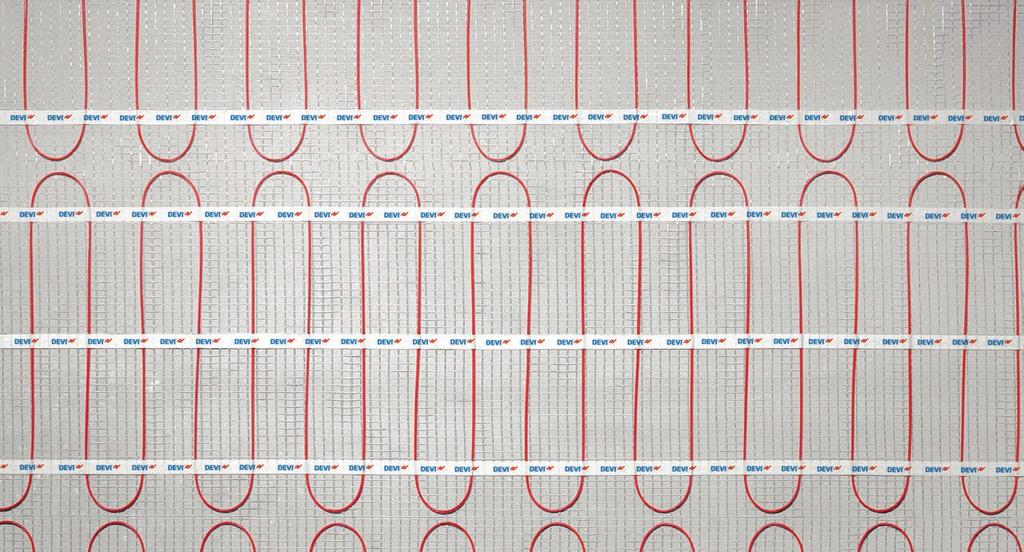

12 DEVIcomfort TM 100/150 (DTIR) DEVIcomfort TM 100/150 su tanke grijače mrežice s dvožilnim kablom i zaštitnim opletom. Za lakšu montažu grijači kabel je položen na samoljepljivo pletivo. Proizvod je namijenjen aplikacijama u unutrašnjim prostorima, gdje je ograničena visina poda. Unutarnje Aplikacije GODINA JAMSTVA Kod renovacije starih podova mrežica se najčešće polaže na postojeće pločice/parkete, a kod novogradnje mrežica se najčešće polaže na estrih. Mrežicu je poželjno zaliti odgovarajućom samonivelirajućom masom odnosno fleksibilnim ljepilom za pločice. Sustav grijanja DEVImat DTIR-100 pogodan je za montažu ispod drvenih podnih obloga. DEVImat DTIR-150 pogodan je za montažu ispod keramičkih i kamenih podnih obloga. Korištenje naprednih elektronskih termostata npr. DEVIreg Touch omogućava brzu i preciznu regulaciju temperature u prostora ili poda. Konstrukcija: Dvožilni s zaštitnim opletom Napajanje: 230 V Snaga DTIR-150: 150 W/m2 kod 230 V Snaga DTIR-100: 100 W/m2 kod 230 V Promjer: ~ 4 mm Širina (mrežica / montaža): 48 / 50 cm Mrežno pletivo: staklena vlakna + ljepilo sa jedne strane za pričvršćivanje mrežice za podlogu C-C razmak: 7,5 cm Priključni kabel: 1 x 4,0 m; 1 mm 2 + oplet Zaštitni oplet: Al traka + oplet 0,5 mm² Izolacija vodiča: FEP Vanjski plašt: PVC Maks. temperatura: 90 C Tolerancija el. otpora: +10% / -5% Certifikati: IEC 800, VDE, CE 12

13 DEVIcomfort TM 100 (DTIR) Tip Učin Napon Otpor kod 20 C Dimenzije (m) Površina (m2) Kod DEVIcomfort TM W 230 V ,5x1,0 0, DEVIcomfort TM W 230 V 529 0,5x2,0 1, DEVIcomfort TM W 230 V 352 0,5x3,0 1, DEVIcomfort TM W 230 V 264 0,5x4,0 2, DEVIcomfort TM W 230 V 212 0,5x5,0 2, DEVIcomfort TM W 230 V 176 0,5x6,0 3, DEVIcomfort TM W 230 V 151 0,5x7,0 3, DEVIcomfort TM W 230 V 132 0,5x8,0 4, DEVIcomfort TM W 230 V 106 0,5x10,0 5, DEVIcomfort TM W 230 V 88 0,5x12,0 6, DEVIcomfort TM W 230 V 76 0,5x14,0 7, DEVIcomfort TM W 230 V 66 0,5x16,0 8, DEVIcomfort TM W 230 V 59 0,5x18,0 9, DEVIcomfort TM W 230 V 52 0,5x20,0 10, DEVIcomfort TM W 230 V 44 0,5x24,0 12, Unutarnje Aplikacije DEVIcomfort TM 150 (DTIR) Tip Učin Napon Otpor kod 20 C Dimenzije (m) Površina (m2) Kod DEVIcomfort TM W 230 V 705 0,5x1,0 0, DEVIcomfort TM W 230 V 333 0,5x2,0 1, DEVIcomfort TM W 230 V 235 0,5x3,0 1, DEVIcomfort TM W 230 V 176 0,5x4,0 2, DEVIcomfort TM W 230 V 141 0,5x5,0 2, DEVIcomfort TM W 230 V 117 0,5x6,0 3, DEVIcomfort TM W 230 V 101 0,5x7,0 3, DEVIcomfort TM W 230 V 88 0,5x8,0 4, DEVIcomfort TM W 230 V 70 0,5x10,0 5, DEVIcomfort TM W 230 V 59 0,5x12,0 6, DEVIcomfort TM W 230 V 50 0,5x14,0 7, DEVIcomfort TM W 230 V 44 0,5x16,0 8, DEVIcomfort TM W 230 V 39 0,5x18,0 9, DEVIcomfort TM W 230 V 35 0,5x20,0 10, DEVIcomfort TM W 230 V 29 0,5x24,0 12, Tip Set za popravak dvožilne grijače mrežice DEVIcomfort TM (DTIR) Kod Telefon Faks

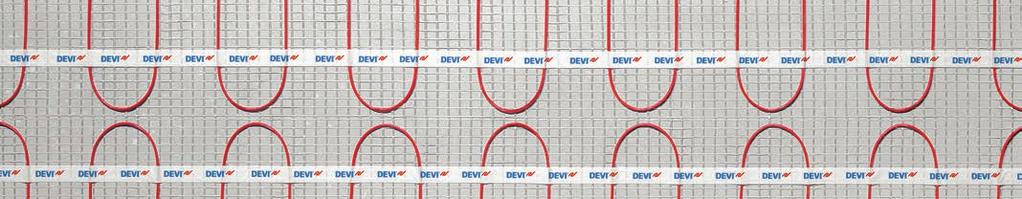

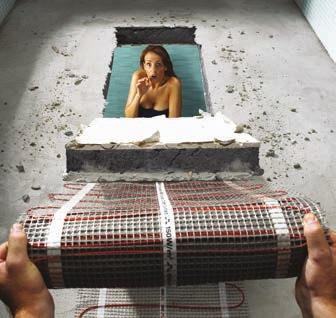

14 DEVIheat TM 100/150 (DSVF) DEVImat DSVF W/m² ili DSVF W/m² su tanke grijače mrežice s jednožilnim kablom i zaštitnim opletom. Za lakšu montažu grijači kabel je položen na samoljepljivo pletivo. Proizvod je namijenjen aplikacijama u unutrašnjim prostorima, gdje je ograničena visina poda. Unutarnje Aplikacije GODINA JAMSTVA Kod renovacije starih podova mrežica se najčešće polaže na postojeće pločice/ parket, a kod novogradnje mrežica se najčešće polaže na estrih. Mrežicu je poželjno zaliti odgovarajućom samonivelirajućom masom odnosno fleksibilnim ljepilom za pločice. Sustav grijanja DEVImat DSVF-100 pogodan je za montažu ispod drvenih podnih obloga. DEVImat DSVF-150 pogodan je za montažu ispod keramičkih i kamenih podnih obloga. Korištenje naprednih elektronskih termostata npr. DEVIreg Touch omogućava brzu i preciznu regulaciju temperature u prostora ili poda. Tip grijača: jednožilni vodič sa zaštitom Napajanje: 230 V Učinak DSVF-100: 90 W/m2 na 220 V 100 W/m2 na 230 V Učinak DSVF-150: 135 W/m2 na 220 V 150 W/m2 na 230 V Promjer grijača: ~ 2,3 mm Širina mrežice/pokrivenost prostora: 45/50 cm Mrežica: sadrži ljepilo sa jedne strane za pričvršćivanje mrežice na pod CC-razmak između grijača: 7,5 cm Hladni kraj: 2 x 4,0 m; 1 mm2 + zaštita Zaštita: bakar - 10 x 0,15 mm Izolacija vodiča: Teflon MFA/PFA Izolacija zaštite: PVDF Maks. temperatura: 90 C Tolerancija vrijednosti otpora: +10% / -5% Certifikat: IEC 800, VDE, CE 14

15 DEVIheat TM 100 (DSVF) Tip Učin Napajanje Otpor kod 20 C Dimenzije (m) Površina (m ² ) Kod DEVIheat TM W 230 V ,5x1,0 0,5 140F0300 DEVIheat TM W 230 V 529 0,5x2,0 1,0 140F0301 DEVIheat TM W 230 V 353 0,5x3,0 1,5 140F0302 DEVIheat TM W 230 V 265 0,5x4,0 2,0 140F0303 DEVIheat TM W 230 V 212 0,5x5,0 2,5 140F0304 DEVIheat TM W 230 V 176 0,5x6,0 3,0 140F0305 DEVIheat TM W 230 V 151 0,5x7,0 3,5 140F0306 DEVIheat TM W 230 V 132V 0,5x8,0 4,0 140F0307 DEVIheat TM W 230 V 118 0,5x10,0 5,0 140F0308 DEVIheat TM W 230 V 88,2 0,5x12,0 6,0 140F0309 DEVIheat TM W 230 V 75,6 0,5x14,0 7,0 140F0310 DEVIheat TM W 230 V 66,1 0,5x16,0 8,0 140F0311 DEVIheat TM W 230 V 53 0,5x20,0 10,0 140F0313 Unutarnje Aplikacije DEVIheat TM 150 (DSVF) Tip Učin Napajanje Otpor kod 20 C Dimenzije (m) Površina (m2) Kod DEVIheat TM W 230 V 705 0,5x1,0 0,5 140F0328 DEVIheat TM W 230 V 353 0,5x2,0 1,0 140F0329 DEVIheat TM W 230 V 235 0,5x3,0 1,5 140F0330 DEVIheat TM W 230 V 176 0,5x4,0 2,0 140F0331 DEVIheat TM W 230 V 141 0,5x5,0 2,5 140F0332 DEVIheat TM W 230 V 118 0,5x6,0 3,0 140F0333 DEVIheat TM W 230 V 101 0,5x7,0 3,5 140F0334 DEVIheat TM W 230 V 88 0,5x8,0 4,0 140F0335 DEVIheat TM W 230 V 71 0,5x10,0 5,0 140F0336 DEVIheat TM W 230 V 59 0,5x12,0 6,0 140F0338 DEVIheat TM W 230 V 50 0,5x14,0 7,0 140F0339 DEVIheat TM W 230 V 44 0,5x16,0 8,0 140F0340 DEVIheat TM W 230 V 39 0,5x18,0 9,0 140F0337 DEVIheat TM W 230 V 35 0,5x20,0 10,0 140F0341 Pribor Tip Kod Set za popravak grijače mrežice DEVIheat TM 100/150 (DSVF) Telefon Faks

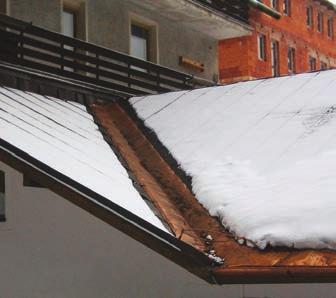

16 DEVIsafe TM 20T DEVIsafe TM 20T, je fleksibilni, električni grijaći kabel visoke izvedbe koji je usklađen sa zahtjevima M2 strogog standarda IEC 60800:2009. Vanjske Aplikacije GODINA JAMSTVA Energetska učinkovitost DEVI nudi elektroničku regulaciju za automatsko topljenje snijega i leda. DEVIsafe je potpuno opleteni dvožilni vodljivi kabel s otpornim crnim plastičnim vanjskim omotačem sa zaštitom od UV zraka. Materijali vrhunske izvedbe, kvalitete i grube konstrukcije omogućavaju nam da Vam sa zadovoljstvom damo 20-godišnje jamstvo DEVIwarranty TM. Jednostavna instalacija: Njegov okrugao profil čini montažu jednostavnom i laganom u vanjskim primjenama kao što su krov, oluk ili primjene na zemlji. Prednosti: Jednostavna ugradnja Fleksibilni kabel Sigurno i otporno Radni napon 230V / 400V Široka primjena 20 godina jamstva i UV zaštita DEVIreg 850 je inteligentni, digitalni automatski sustav za preciznu regulaciju i učinkovit nadzor topljenja snijega i leda. Može regulirati dvije zone npr. krov i prilaz kući. Primjena: Standardna primjena uključuje otapanje snijega i leda: krov, oluci, stepeništa, parkirališta, prilazi. Osjetnik temperature i vlage za DEVIreg 850. DEVIsafe TM 20T je posebno pogodan za krovove. Konstrukcija: okrugao, dvožilni vodič s opletom, jedan hladan vod Radni napon: 230V / 400V Promjer kabla: 7 mm Maks. temp.: 80 C Hladni vod: 2,5 m Izolacija vodiča: Crni PVC Standard: IEC 800 /Razred CE DEVI nudi niz proizvoda koji pojednostavljuju ugradnju podnog grijanja. Za manje sustave predlažemo jedan DEVIreg TM 316 ili DEVIreg TM

17 Vanjske Aplikacije DEVIsafe TM 20T - 230V Tip Snaga Napon Otpor Ω Dužina Kod DEVIsafe TM 20T 125W 230V 430,1 6m 140F1273 DEVIsafe TM 20T 245W 230V 211,6 12m 140F1274 DEVIsafe TM 20T 335W 230V 157,3 17m 140F1275 DEVIsafe TM 20T 505W 230V 104,8 25m 140F1276 DEVIsafe TM 20T 670W 230V 79,2 33m 140F1277 DEVIsafe TM 20T 835W 230V 61,87 40m 140F1278 DEVIsafe TM 20T 1000W 230V 52,9 50m 140F1279 DEVIsafe TM 20T 1200W 230V 44,08 60m 140F1280 DEVIsafe TM 20T 1365W 230V 39,68 70m 140F1281 DEVIsafe TM 20T 1700W 230V 31,21 85m 140F1282 DEVIsafe TM 20T 2030W 230V 25,68 100m 140F1283 DEVIsafe TM 20T 2360W 230V 22,4 118m 140F1284 DEVIsafe TM 20T 2690W 230V 19,7 135m 140F1285 DEVIsafe TM 20T 3035W 230V 17,25 150m 140F1286 DEVIsafe TM 20T 3390W 230V 15,64 170m 140F1287 DEVIsafe TM 20T 3890W 230V 13,65 195m 140F1288 DEVIsafe TM 20T - 400V Tip Snaga Napon Otpor Ω Dužina Kod DEVIsafe TM 20T 425W 400V 369,5 21m 140F1289 DEVIsafe TM 20T 585W 400V 280,7 29m 140F1290 DEVIsafe TM 20T 875W 400V 180,2 44m 140F1291 DEVIsafe TM 20T 1165W 400V 137,3 58m 140F1292 DEVIsafe TM 20T 1450W 400V 109,4 73m 140F1293 DEVIsafe TM 20T 1740W 400V 89,89 87m 140F1294 DEVIsafe TM 20T 2085W 400V 77,18 104m 140F1295 DEVIsafe TM 20T 2665W 400V 60,88 133m 140F1296 DEVIsafe TM 20T 2955W 400V 55,08 148m 140F1297 DEVIsafe TM 20T 3530W 400V 49,31 176m 140F1298 DEVIsafe TM 20T 4105W 400V 38,95 205m 140F1299 Telefon Faks

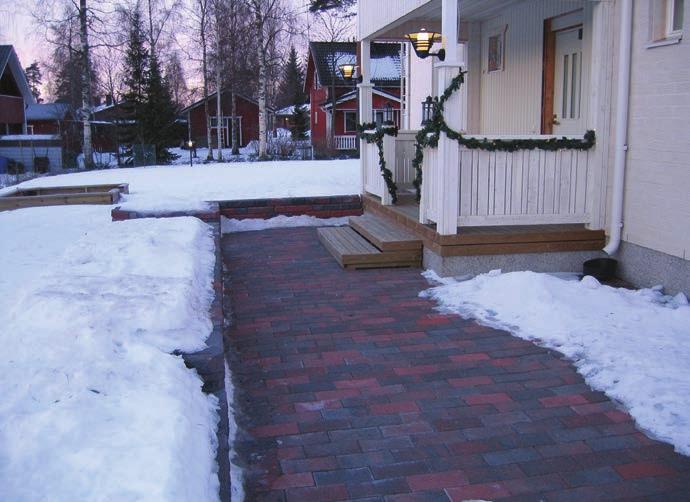

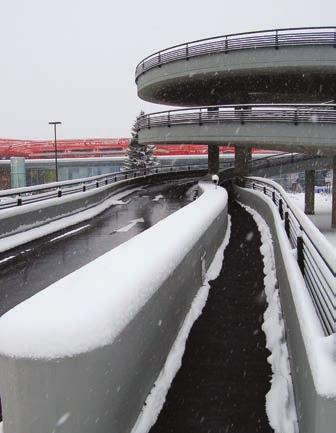

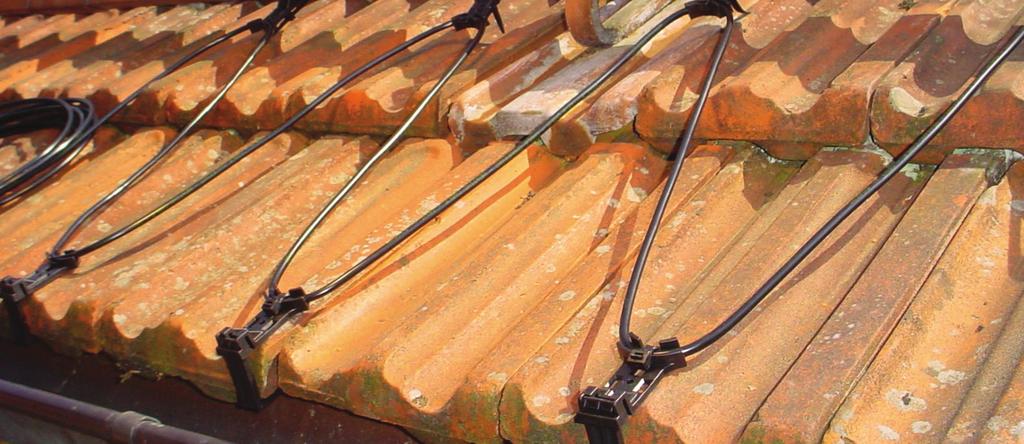

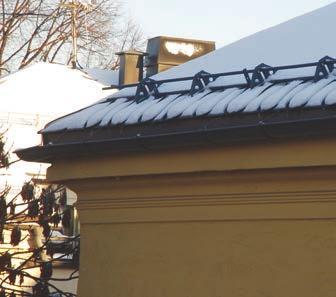

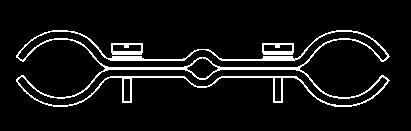

18 DEVIsnow TM 30T (DTCE) DEVIsnow TM 30T dvožilni grijači kabel sa opletom za vanjske aplikacije i zaštitom od UV zračenja. Kabel je namijenjen za primjenu na vanjskim podnim i krovnim aplikacijama. Vanjske Aplikacije GODINA JAMSTVA Energetska učinkovitost DEVI nudi elektroničku regulaciju za automatsko topljenje snijega i leda. Jednostavna instalacija: DEVIsnow TM 30T nudi niz proizvoda koji čine montažu grijaćih kablova jednostavnom. Prednosti: Dvožilni grijači kabel sa opletom UV otporan Široka primjena Napajanje 230V / 400V 20 godina jamstva Primjena: Odleđivanje i zaštita krovova od snijega i leda, grijanje cijevi i rampi, parking zona, stubišta itd. DEVIreg 850 je inteligentni, digitalni automatski sustav za preciznu regulaciju i učinkovit nadzor topljenja snijega i leda. Može regulirati dvije zone npr. krov i prilaz kući. Osjetnik temperature i vlage za DEVIreg 850. Konstrukcija: dvožilni vodič s opletom Radni napon: 230V / 400V Promjer kabla: 7 mm Maks. temp.: 80 C Hladni vod: 2,5 m Izolacija vodiča: Crni PVC Standard: IEC 800 /Razred CE DEVI nudi niz proizvoda koji pojednostavljuju ugradnju podnog grijanja

19 Vanjske Aplikacije DEVIsnow TM 30T (DTCE) V Tip Snaga Napon Otpor Ω Dužina Kod DEVIsnow TM 30T 150 W 230 V 352,7 5 m DEVIsnow TM 30T 300 W 230 V m DEVIsnow TM 30T 400 W 230 V m DEVIsnow TM 30T 630 W 230 V m DEVIsnow TM 30T 830 W 230 V 63,7 27 m DEVIsnow TM 30T 1020 W 230 V 51,9 34 m DEVIsnow TM 30T 1250 W 230 V 42,3 40 m DEVIsnow TM 30T 1350 W 230 V 39,2 45 m DEVIsnow TM 30T 1440 W 230 V 36,7 50 m DEVIsnow TM 30T 1700 W 230 V 31,1 55 m DEVIsnow TM 30T 1860 W 230 V 28,4 63 m DEVIsnow TM 30T 2060 W 230 V 25,7 70 m DEVIsnow TM 30T 2340 W 230 V 22,6 78 m DEVIsnow TM 30T 2420 W 230 V 21,9 85 m DEVIsnow TM 30T 2930 W 230 V 18,1 95 m DEVIsnow TM 30T 3290 W 230 V 16,1 110 m DEVIsnow TM 30T 3680 W 230 V 14,4 125 m DEVIsnow TM 30T 4110 W 230 V 12,9 140 m DEVIsnow TM 30T (DTCE) V Tip Snaga Napon Otpor Ω Dužina Kod DEVIsnow TM 30T 267 W 400 V 599,5 8,5 m DEVIsnow TM 30T 520 W 400 V 307,7 17,5 m DEVIsnow TM 30T 1090 W 400 V 146,8 35 m DEVIsnow TM 30T 2160 W 400 V 74,1 70 m DEVIsnow TM 30T 3225 W 400 V 49,6 110 m DEVIsnow TM 30T 4295 W 400 V 37, m DEVIsnow TM 30T 4955 W 400 V 32, m DEVIsnow TM 30T 5770 W 400 V 27,7 190 m DEVIsnow TM 30T 6470 W 400 V 24, m Telefon Faks

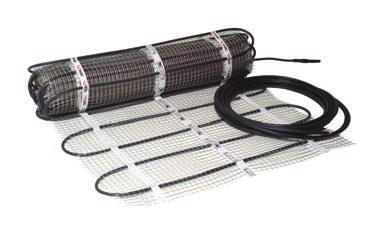

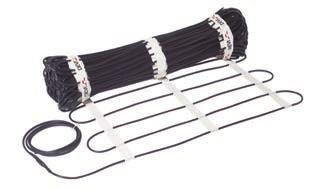

20 DEVIsnow TM 300 (DTCE) DEVIsnow TM 300 mreža za podne aplikacije. Grijača mreža se isporučuje u širini od 0,50 m i 0,75 m za napajanje 230V ili 400V. Vanjske Aplikacije GODINA JAMSTVA Energetska učinkovitost DEVI nudi elektroničku regulaciju za automatsko topljenje snijega i leda. Grijača mreža pogodna je za topljenje snijega i leda na velikim površinama, putevima, pješačkim zonama i sl. Može se montirati u beton, pod pločice ili kamene površine. Prednosti: Dvožilni grijači kabel Široka primjena Radni napon 230V / 400V Dostupnost u širinama od 0,5 m i 0,75 m 20 godina jamstva Primjena: Odleđivanje snijega i leda, rampi, parking zona, stubišta itd. DEVIreg 850 je inteligentni, digitalni automatski sustav za preciznu regulaciju i učinkovit nadzor topljenja snijega i leda. Može regulirati dvije zone npr. krov i prilaz kući. Osjetnik temperature i vlage za DEVIreg 850. Konstrukcija: dvožilni vodič Radni napon: 230V / 400V Promjer kabla: 7 mm Maks. temp.: 80 C Hladni vod: 10 m Izolacija vodiča: Crni PVC Standard: IEC 800 /Razred CE Za manje sustave predlažemo jedan DEVIreg TM 316 ili DEVIreg TM

21 DEVIsnow TM V - širina 0,5m Tip Snaga Napon Otpor Ω Dimenzije Površina (m2) Kod DEVIsnow TM W 230 V 183,7 0,5 x 2,0 1 m DEVIsnow TM W 230 V 86,27 0,5 x 4,0 2 m DEVIsnow TM W 230 V 43,19 0,5 x 8,0 4 m DEVIsnow TM W 230 V 36,74 0,5 x 9,8 4,9 m DEVIsnow TM W 230 V 28,03 0,5 x 12,2 6,1 m DEVIsnow TM W 230 V 26,16 0,5 x 14,0 7,0 m DEVIsnow TM W 230 V 20,92 0,5 x 16,0 8,0 m DEVIsnow TM W 230 V 16,33 0,5 x 22,0 11,0 m DEVIsnow TM W 230 V 14,03 0,5 x 24,0 12,0 m DEVIsnow TM V - širina 0,75m Tip Snaga Napon Otpor Ω Dimenzije Površina (m2) Kod DEVIsnow TM W 400 V 228,6 0,75 x 3,2 2,4 m DEVIsnow TM W 400 V 152,4 0,75 x 4,8 3,6 m DEVIsnow TM W 400 V 60,84 0,75 x 11,0 8,2 m DEVIsnow TM W 400 V 44,14 0,75 x 16,0 12,0 m DEVIsnow TM W 400 V 37,47 0,75 x 19,4 14,5 m DEVIsnow TM W 400 V 24,35 0,75 x 28,2 21,15 m Vanjske Aplikacije Telefon Faks

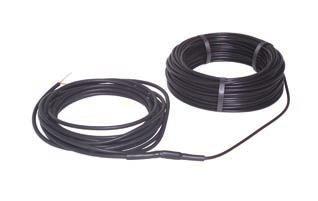

22 DEVIasphalt TM 30T/300 (DTIK) DEVIasphalt TM dvožilni grijači kabel sa zaštitnim opletom snage 30 W/m dobavljiv i kao grijača mreža snage 300 W/m². Namijenjeni su za vanjske aplikacije (montaža u tekući asfalt). Grijači kabel koristi se za otapanje snijega i leda na asfaltiranim područjima. Vanjske Aplikacije GODINA JAMSTVA Energetska učinkovitost DEVI nudi elektroničku regulaciju za automatsko topljenje snijega i leda. Jednostavna instalacija: Jedna od glavnih prednosti DTIK serije je brza i jednostavna instalacija. Prednosti: dvožilni grijači kabel 100% oplet Visoka kvaliteta plašta Kratkotrajno otporan do 240 C 20 godina jamstva Primjena: Namijenjeni su za vanjske aplikacije (montaža u asfalt) kao što su nogostupi, pristupne ceste, pješačke zone i javna parkirališta, rampe, stubišta te odvodni kanali. DEVIreg 850 je inteligentni, digitalni automatski sustav za preciznu regulaciju i učinkovit nadzor topljenja snijega i leda. Može regulirati dvije zone npr. krov i prilaz kući. Osjetnik temperature i vlage za DEVIreg 850. DEVIasphalt TM 30T (kabel): 30 W/m DEVIasphalt TM 300 (mreža): 300 W/m² Konstrukcija: dvožilni kabel Radni napon: 400V Maks. radna temperatura: 90 C Maks. temp. (kratkotrajno): 240 C Hladni vod: 10 m Promjer kabla: 6,4-7,2 mm Deformacijska izdržljivost: >2000 N Natezna čvrstoća: >120 N Konstrukcija Izolacija vodiča: XPLE Vanjski plašt: XPLO Oplet: 1 mm² Cu + 100% Al-folija Hladni vod: DTWK 2,5 mm 2 Standard: SS / IEC60800/EN62395 Certifikat: SEMKO Za manje sustave predlažemo jedan DEVIreg TM 316 ili DEVIreg TM

23 DEVIasphalt TM 30T - 400V (kabel) Tip Snaga Napon Otpor Ω Dužina Kod DEVIasphalt TM 30T 267W 400V 599,50 8,50m DEVIasphalt TM 30T 520W 400V 307,70 17,50m DEVIasphalt TM 30T 1090W 400V 146,80 35m DEVIasphalt TM 30T 2160W 400V 74,10 70m DEVIasphalt TM 30T 3225W 400V 49,60 110m DEVIasphalt TM 30T 4295W 400V 37,25 145m DEVIasphalt TM 30T 4955W 400V 32,29 170m DEVIasphalt TM 30T 5770W 400V 27,70 190m DEVIasphalt TM 30T 6470W 400V 24,73 215m Vanjske Aplikacije DEVIasphalt TM V - mreža širine 0,50 m Tip Snaga Napon Otpor Ω Dužina Površina Kod DEVIasphalt TM W 400V 293 0,5 x 3,4 1,7 m² DEVIasphalt TM W 400V 142 0,5 x 7 3,5 m² DEVIasphalt TM W 400V 87 0,5 x 11,8 5,9 m² DEVIasphalt TM W 400V 66 0,5 x 15,8 7,9 m² DEVIasphalt TM V - mreža širine 0,75 m Tip Snaga Napon Otpor Ω Dužina Površina Kod DEVIasphalt TM W 400V 219 0,75 x 3,2 2,4 m² DEVIasphalt TM W 400V 146 0,75 x 4,8 3,6 m² DEVIasphalt TM W 400V 88 0,75 x 8 6 m² DEVIasphalt TM W 400V 58 0,75 x 11 8,25 m² DEVIasphalt TM W 400V 53 0,75 x 13 9,75 m² DEVIasphalt TM W 400V 42 0,75 x m² DEVIasphalt TM W 400V 36 0,75 x 19,4 14,5 m² DEVIasphalt TM W 400V 27 0,75 x 25,4 19 m² DEVIasphalt TM W 400V 23 0,75 x 28,2 21,1 m² DEVIasphalt TM V - mreža širine 1 m Tip Snaga Napon Otpor Ω Dužina Površina Kod DEVIasphalt TM W 400V 91,40 1 x 6 6 m² DEVIasphalt TM W 400V 44,10 1 x m² DEVIasphalt TM W 400V 38,1 1 x 14,8 14,8 m² DEVIasphalt TM W 400V 27,8 1 x m² Telefon Faks

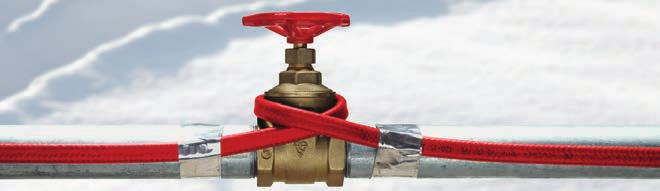

24 Samoregulirajući kablovi Priključak (230V, 1,3 mm ² ) Poluvodič Dupla polyolefin izolacija Bakreni oplet Vanjski omotač sa UV zaštitom polyolefin Preporučeni termostati DEVIreg TM 610 DEVIreg TM 316 DEVIreg TM 330 Samoregulirajući grijači kablovi DEVI samoregulirajući grijaći kabeli sadrže temperaturno promjenjivi otporni element između dva paralelna bakrena vodiča koji automatski regulira i ograničava izlaznu snagu grijaču u svakom njegovom dijelu u skladu s trenutnom temperaturom okoline. Prednosti/Primjena: DEVIhotwatt TM 55 Sa DEVIhotwatt TM samoregulirajućim kablom osiguravamo udobno i ekonomično rješenje za održavanje temperature sanitarne vode. Cijev mora biti izolirana odgovarajućom debljinom izolacije. DEVIpipeguard TM 10 Bez obzira čime izolirate cijev koja je izložena temperaturama nižim od 0 C, cijev će se prije ili kasnije zamrznuti. To može izazvati ozbiljna oštećenja na cjevovodu te visoke troškove. Ove probleme možete riješiti korištenjem DEVIpipeguard TM samoregulirajućim kablom. Može se montirati na bilo koje cijevi, vodovod, odvodnju i sl.. DEVIpipeguard TM 25 Kao i kod DEVIpipeguard TM 10 kabla, sa DEVIpipeguard TM 25 samoregulirajućim kablom osiguravamo udobno i ekonomično rješenje protiv zamrzavanja samo što DEVIpipeguard TM 25 ima veću snagu. DEVIiceguard TM 18 Tijekom dužeg hladnog razdoblja često dolazi do taloženja leda koji se formira na olucima, kanalizacijskim otvorima, krovovima itd. što predstavlja opasnost, ali i moguć visoki trošak održavanja. DEVI nudi kvalitetno rješenje u takvim slučajevima; DEVIiceguard TM samoregulirajući kabel. Regulacija samoregulirajućim kablom Kod korištenja DEVIpipeguard TM i DEVIiceguard TM grijačih kablova uvijek instalirajte termostat kako bi osigurali uštedu energije. Kod montaže DEVIhotwatt TM kabla koristite termostat kako bi osigurali deaktivaciju grijača na temperaturama iznad 65 C. Osjetnik se montira na cijev ispod izolacije. Samoregulirajući grijači kabel se može skratiti na potrebnu dužinu (do 30cm) što omogućava brzu i jednostavnu montažu. Kod grijanja cijevi preporuča se kabel pričvrstiti na cijev sa Al trakom. DEVIreg TM 850 Ponuda samoregulirajućih kablova Konstrukcija: Radni napon: Maks. zaštita od zamrzavanja: Min. radijus savijanja: Maks. dozvoljena temp. okoline: Certifikat: Maks. otpor opleta: Tip Učinak Promjer dvožilni vodič s opletom 230V 16A C-automat 25 mm ON 65 C OFF 85 C VDE/CE 0,014Ohm/m Kod na kolutu od 300m Kod na kolutu od 100m DEVIhotwatt TM 8 W/m kod/55 C 6x12 mm DEVIpipeguard TM W/m kod/10 C 6x12 mm DEVIpipeguard TM 25 25W/m kod/10 C 6x12 mm DEVIiceguard TM 18 W/m kod/0 C 6x12 mm DEVIpipeguard TM Ex 20 20W/m kod/10 C 6x14 mm DEVIpipeguard TM Ex 30 30W/m kod/10 C 6x14 mm DEVIpipeguard TM Ex 40 40W/m kod/10 C 6x14 mm

25 Pomoćni materijal kod montaže Set pomoćnog materijala za spoj kabla u priključnu dozu Set pomoćnog materijala za spoj kabla na priključni kabel Set pomoćnog materijala za spoj kabla s klasičnim grijaćim kablom DEVI Twisto A; spoj grijaćeg kabla na priključni kabel - (uključujući i 1,5 m priključnog kabla 3x1,5mm²) DEVI Twisto V; spoj dva grijača kabla DEVI Twisto E; završetak grijaćeg kabla Samoregulirajući kablovi DEVI Twisto AS; završetak grijaćeg kabla + spoj grijaćeg kabla na priključni kabel (uključujući i 1,5 m priključnog kabla 3x1,5mm²) DEVI Twisto T; T - rascjep za spoj 3 grijača kabla + završetak grijaćeg kabla DEVI Twisto T2E; T - rascjep za spoj 2 grijača kabla + 2 završetka grijaćeg kabla (uključujući i 1,5 m priključnog kabla 3x1,5mm²) DEVI Twisto T3E; T - rascjep za spoj 2 grijača kabla + 3 završetka grijaćeg kabla (uključujući i 1,5 m priključnog kabla 3x1,5mm²) DEVI Twisto X; X - rascjep za spoj 4 grijača kabla + 2 završetka grijaćeg kabla Pribor Tip Kod Priključni set - grijači kabel / kutija Priključni set - grijači kabel / hladni kraj Priključni set - grijači kabel / grijači kabel DEVI Twisto A spoj grijaćeg / priključnog kabla (uključen i priključni kabel) DEVI Twisto V spoj dva grijača kabla DEVI Twisto E završetak grijaćeg kabla DEVI Twisto AS spoj grijaćeg / priključnog kabla i završetak (uključen i priključni kabel) DEVI Twisto T spoj tri grijača kabla + završni DEVI Twisto T2E spoj dva grijača kabla + završni DEVI Twisto T3E spoj tri grijača kabla + tri završna DEVI Twisto X spoj četiri grijača kabla + dva završna Telefon Faks

26 Samoregulirajući kablovi Krivulja snage Tip Snaga W/m Maks dužina 10A Maks dužina 16A DEVIhotwatt TM 8W/m DEVIiceguard TM 18W/m DEVIpipeguard TM 10 10W/m DEVIpipeguard TM 25 25W/m DEVIpipeguard TM 10 - izračun snage Snaga kabla [W/m] Krivulja snage za Iceguard Krivulja snage za Pipeguard Iceguard 18 A - Pipeguard 10 B - Pipeguard B A Krivulja snage za Hotwatt Hotwatt Temperatura zraka [C ] Temperatura cijevi cevi [C ] Temperatura cijevi cevi [C ] Osigurač (B i C tip) Snaga kabla [W/m] Snaga kabla [W/m] W/m Početna temp. ( C) 10A (8 Maks) 16 A (12.8 Maks) 20A (16 Maks) 25 A (20 Maks) 32A (25 Maks) 15, , , , , , , DEVIpipeguard TM 25 - izračun snage Osigurač (B i C tip) W/m Početna temp. ( C) 10A (8 Maks) 16 A (12.8 Maks) 20A (16 Maks) 25 A (20 Maks) 32A (25 Maks) 41, , , , , , , , DEVIiceguard TM 18 - izračun snage Osigurač (B i C tip) W/m Početna temp. ( C) 10A (8 Maks) 16 A (12.8 Maks) 20A (16 Maks) 25 A (20 Maks) 32A (25 Maks)

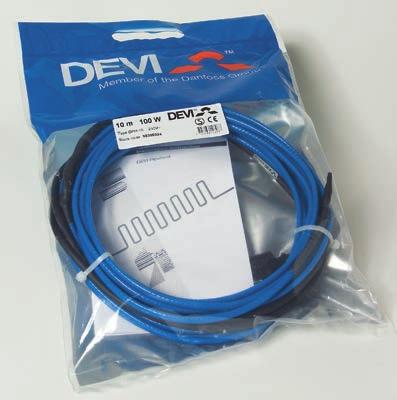

27 DEVIpipeheat TM w/plug DEVIpipeheat TM w/plug je samoregulirajuči grijači kabel s već pripremljenim nastavkom za direktno spajanje u utičnicu. Temperaturno ovisni otporni elementi, koji se nalaze između dva paralelna bakrena vodiča reguliraju odnosno automatski limitiraju snagu grijanja duž cijelog grijaćeg kabla u zavisnosti od vanjske temperature. Porastom temperature okoline snaga grijanja grijaćeg kabla se smanjuje, čime se sprječava pregrijavanje. Odobreno za korištenje u vodi za piće. Prednosti: Brza i jednostavna montaža Širok raspon ponude Primjena: Montiran na ili u cijevi za vodu, pogodan je za zaštitu od smrzavanja cijevi na gradilištima, kućama, vikendicama i sl.. Samoregulirajući kablovi Montaža u cijev Konstrukcija: Napon: Promjer: Izolacija vodiča: Oplet: Min. radijus savijanja: Maks. dozvoljena temperatura: Hladni vod: Odobrenje: dvožilni kabel sa opletom 230 V 6 x 8 mm Poliolefin UV-zaštita poliolefin 25 mm ON: 65 C OFF: 85 C 1,5 m gumiran ETA VA1.99/18009 Montaža na cijevi Ponuda: Tip Dužina Snaga Napon Kod DEVIpipeheat TM w/plug 2 M 20 W 230 V DEVIpipeheat TM w/plug 4 M 40 W 230 V DEVIpipeheat TM w/plug 6 M 60 W 230 V DEVIpipeheat TM w/plug 8 M 80 W 230 V DEVIpipeheat TM w/plug 10 M 100 W 230 V DEVIpipeheat TM w/plug 12 M 120 W 230 V DEVIpipeheat TM w/plug 14 M 140 W 230 V DEVIpipeheat TM w/plug 16 M 160 W 230 V DEVIpipeheat TM w/plug 19 M 190 W 230 V DEVIpipeheat TM w/plug 22 M 220 W 230 V DEVIpipeheat TM w/plug 25 M 250W 230 V Pribor: Tip Kod Cijevni fiting za DEVIpipeheat TM w/plug (3/4 i 1 ) Telefon Faks

28 DEVI regulacija grijanja Regulacija DEVI nudi niz rješenja za bržu, kvalitetniju i ugodniju regulaciju u Vašem prostoru. Nudimo Vam različite izvedbe termostata, digitalnih regulatora, termostata za montažu na DIN šinu, te termostata sa ekranom osjetljivim na dodir i to u nekoliko boja kako bi termostati što bolje odgovarali Vašem prostoru. 28

29 DEVIlink TM - bežična regulacija DEVIlink TM je moderan sustav regulacije grijanja koji Vam omogućava energetski učinkovit sustav. Sastoji se od centralne upravljačke jedinice koja je Z-Wave tehnologijom bežično povezana sa termostatima u cijeloj kući. Sustav može regulirati električno i hidrauličko podno grijanje radijatore, grijače, rasvjetu kao i električne uređaje. Jednostavna upotreba DEVIlink TM sustav je toliko jednostavan da s njime može upravljati bilo tko od ukućana. S nekoliko dodira na regulatoru sa ekranom osjetljivim na dodir, regulirate temperaturu u svim prostorijama. Izbornik je jednostavan i logičan, slično kao i na pametnim telefonima. Energetski učinkovit DEVIlink TM je energetski učinkovit sustav koji omogućava programabilnu regulaciju grijanja i ostalih potrošača energije kada niste kod kuće ili spavate. DEVIlink TM štedi Vaš novac i energiju. Široka primjena Bežična tehnologija omogućuje jednostavnu montažu i pristupačnost u novogradnji kao i kod renovacija privatnih kuća, javnih i poslovnih zgrada. Regulacija pomoću mobitela Omogućavamo Vam rješenje regulacije preko mobilnog telefona. PC regulacija više sustava Pomoću Vašeg računala DEVI nudi regulaciju i nadzor do 36 DEVIlink TM sustava odjednom. DEVIlink sustav Sustav DEVIilink se sastoji od DEVIilink CC (centralna kontrolna jedinica s 3,5 ekranom osjetljivim na dodir touch screen ), DEVIlink FT (podni termostat) i opcijski DEVIlink RS (prostorni osjetnik temperature) te DEVIlink PR/HR (releji za uključivanje i isključivanje grijaćih elemenata ili električnih uređaja). Podni termostat se montira na diskretno mjesto u priključnu kutiju na zidu te poveže sa grijaćim elementom i podnim osjetnikom temperature. Prostorni osjetnik temperature s baterijskim napajanjem se montira na zid, na mjesto po želji. Relej se uključi u šuko utičnicu (PR) ili se montira u priključnu kutiju. Preko jedne centralne kontrolne jedinice koja bežično komunicira sa svim komponentama sustava u objektu se može na jednostavan način upravljati temperaturom i drugim parametrima / postavkama u svim prostorijama grijanog objekta. Regulacija Telefon Faks

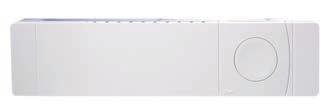

30 DEVIlink TM - bežična regulacija DEVIlink TM CC Centralna jedinica Centralna jedinica je upravljačka jedinica sustava. Zaslon osjetljiv na dodir jednostavan je za upotrebu. Postoje centralna kontrolna jedinica sa napajanjem u priključnoj kutiji i sa adapterskim napajanjem. Centralna jedinica CC Regulacija Radni napon: 15VDC +/-10% Ekran: 3,5 TFT osjetljiv na dodir Frekvencija: MHz Raspon: do 30 m Snaga emitiranja: >1 mw IP Razred: 21 Dimenzije: 125 mm x 107 mm x 25 mm Napajanje na priključnoj kutiji Radni napon: VAC 50/60 Hz Izlazni napon: 15 VDC +/-10% Napajanje s adapterom - kabel i utikač Radni napon: VAC 50/60 Hz Izlazni napon: 15 VDC +/-10% Duljina kabela: 2,5 m DEVIlink TM BSU baterija Baterija se koristi tokom programiranja i montaže kako bi se sustav mogao staviti u pogon. Izlazni napon: 15 VDC +/-10% Broj baterija: 10 x AA DEVIlink TM FT Podni termostat Podni termostat se montira na diskretno mjesto u priključnu kutiju na zidu te se poveže sa grijaćim elementom i podnim osjetnikom temperature. Radni napon VAC, 50/60 Hz Relej: Ohmsko opterećenje: 230V 15A/3450W Induktivno opterećenje: Cos Ø = 0,3 maks. 4A Podni osjetnik temp.: 15 kohm pri 25 C Regulacija: PWM Frekvencija: 868,42 MHz IP razred: 31 Dimenzije: 85 mm x 85 mm x 21mm 30

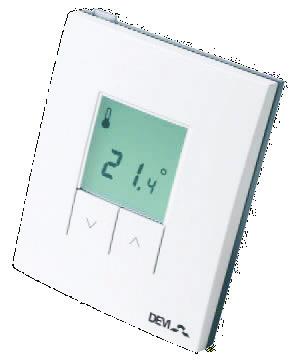

31 DEVIlink TM RS Prostorni osjetnik Osjetnik se može staviti u bilo koju prostoriju u kojoj želite regulirati sobnu temperaturu. Osjetnik radi na baterije te se može postaviti po želji. Baterije: alkalne 2xAA, 1.5V Ekran: zeleni LED Temp. osjetljivost: od 0 C do + 40 C Frekvencija: MHz IP Razred: 21 Dimenzije: 81 mm x 66 mm x 22.5 mm DEVIlink TM Plug-In Relejna utičnica U Plug In relejnu utičnicu, moguće je uključiti sve elektronične uređaje. Relej se uključi u šuko utičnicu (PR) ili se montira u priključnu kutiju. Preko jedne centralne kontrolne jedinice, koja bežično komunicira sa svim komponentama sustva, u objektu se može na jednostavan način upravljati temperaturom i drugim parametrima/postavkama u svim prostorijama grijanog objekta. Regulacija Radni napon: 230 V AC, 50 Hz Potrošnja u pripravnosti: <1W Ohmsko opterećenje: 2300 W, 460 VA, 600 W žarulje s žarnom niti Regulacija: PWM ili ON / OFF Frekvencija: MHz Domet: do 30 m Snaga emitiranja: maks. 1 mw IP-razred: 20 Dimenzije: 106 mm x 59 mm x 75 mm DEVIlink TM HR Skriveni relej U skriveni relej moguće je uključiti sve elektronične uređaje. Relej se montira u priključnu kutiju. Preko jedne centralne kontrolne jedinice, koja bežično komunicira sa svim komponentama sistema, u objektu se može na jednostavan način upravljati temperaturom i drugim parametrima/postavkama u svim prostorijama grijanog objekta. Radni napon: V AC, 50 Hz Potrošnja u pripravnosti: <1W Ohmsko opterećenje: 2300 W, 460 VA, 600 W žarulje s žarnom niti Regulacija: PWM ili ON/OFF Osigurač: T 10 A H Frekvencija: MHz Domet: do 30 m Snaga emitiranja: Maks. 1 mw IP-razred: 20 Dimenzije: 52 mm 52 mm 31 mm Telefon Faks

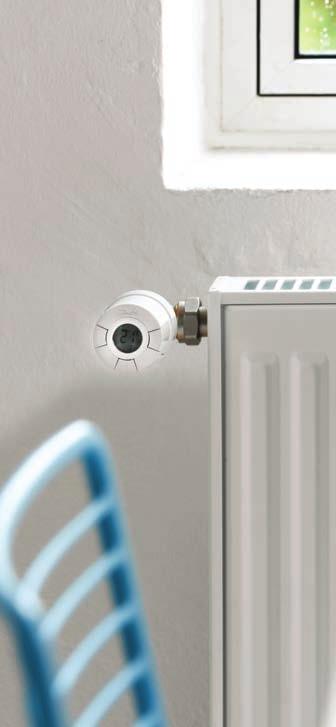

32 DEVIlink TM - bežična regulacija Living Connect TM radiatorski termostat Living Connect TM je inteligentni radijatorski termostat koji bežično komunicira sa DEVIlink TM CC centralnom jedinicom. Radijatorski termostat isporučuje se sa priključkom za RA2000 i M30x1,5 termostatske ventile. Regulacija Danfoss Link TM HC za vodeno podno grijanje. Priključna kutija bežično komunicira s centralnom jedinicom sa kojom pomoću elektrotermičkog pogona zatvara ili otvara protok vode u sustavu. Dva odvojena releja za kontrolu crpke za grijanje. Primopredajnik signala CF-RU omogućava neometano odašiljanje pojačanog bežičnog signala kako bi dosegao sve komponente. DEVIlink TM Butler DEVIlink Butler je komunikacijski GSM modul za komuniciranje sa sustavom DEVIlink preko mobitela. Idealan za stanove, kuće i vikendice na moru ili planinama. GSM kartica nije uključena. DEVIlink TM CM komunikacijski modul Proslijeđene informacije sa DEVIlink TM IS servera, komunikacijski modul pretvara informaciju u bežični signal pomoću kojeg komunicira sa centralnom jedinicom DEVIlink TM CC. Tehničke karakteristike DEVIlink TM CM: Radni napon: 8-32 VDC Potrošnja u pripravnosti: Maks. 4 W Raspon temp.: od 0 C do + 45 C Zaštita od smrzavanja: 5 C Dimenzije: 80 mm x 80 mm x 30 mm bez kabla Tehničke karakteristike - Adapter Radni napon: VAC, 50/60 Hz Potrošnja u pripravnosti: maks. 0,3W Dužina kabla: 2,5 m Utikač: CEE 7/16 (Europlug) Raspon temp.: od 0 C do + 40 C IP razred: 20 Dimenzije: 76 mm x 47 mm x 42 mm - bez utikača DEVIlink sustav regulira i podno grijanje i radijatore. 32

33 DEVIlink TM SCM DEVIlink TM SCM (Simple Communication Module) komunikacijski modul koji povezuje DEVIlink Butler sa DEVIlink TM centralnom jedinicom (CC). Software: Kako bi sustav radio u potpunosti, potrebno je instalirati najnoviju inačicu software-a na DEVIlink TM centralnu jedinicu. Najnovija verzija dostupna je na Tehničke karakteristike SCM: Radni napon: 8-32 VDC Potrošnja u pripravnosti: maks. 4 W Zaštita od smrzavanja: 5 C Dimenzije: 80 mm x 80 mm x 30 mm - bez kabela Regulacija Tehničke karakteristike Adapter: Radni napon: VAC 50/60 Hz Potrošnja u pripravnosti: maks. 0,3W Dužina kabla: 2,5 m Utikač: CEE 7/16 (Europlug) Raspon temp.: od 0 C do + 40 C IP Razred: 20 Dimenzije: 76 mm x 47 mm x 42 mm - bez utikača DEVIlink TM IS server DEVIlink IS server preko kojeg možete regulirati do 36 DEVIlink TM sustava. Svi uređaji iz DEVIlink TM sustava, bežično su spojeni na DEVIlink TM IS server. DEVIlink TM IS server spojen je na lokalnu internet mrežu što nam omogućuje regulaciju grijanja računalom preko interneta. Većina računala kompatibilna je sa našim software-om te nema potreba za instaliranje dodatnih software-a kao što su Explorer, Chrome ili Mozilla. Ponuda proizvoda: Tip Kod DEVIlink TM Centralna jedinica (CC) sa napajanjem u priključnoj kutiji (PSU) 140F1076 DEVIlink TM Centralna jedinica (CC) sa mrežnim adapterom (NSU) 140F1077 DEVIlink TM Podni termostat (FT) s podnim osjetnikom DEVIlink TM Sobni osjenik (RS) DEVIlink TM Batrijsko napajanje (BSU) 014G0260 DEVIlink TM Plug-In relej (PR) DEVIlink TM Skriveni relej Danfoss Link TM Living Connect radijatorski termostat sa adapterima za RA M30x1,5 014G0003 Danfoss Link TM HC priključna kutija - 5 izlaza 014G0103 Danfoss Link TM HC priključna kutija - 10 izlaza 014G0100 Danfoss Link TM Primopredajnik signala (CF-RU) 088U0230 DEVIlink TM Butler GSM komunikacijski modul 014G0102 DEVIlink TM SCM komunikacijski modul 014G0105 DEVIlink TM CM komunikacijski modul 088L1911 DEVIlink TM IS server 088L9269 Telefon Faks

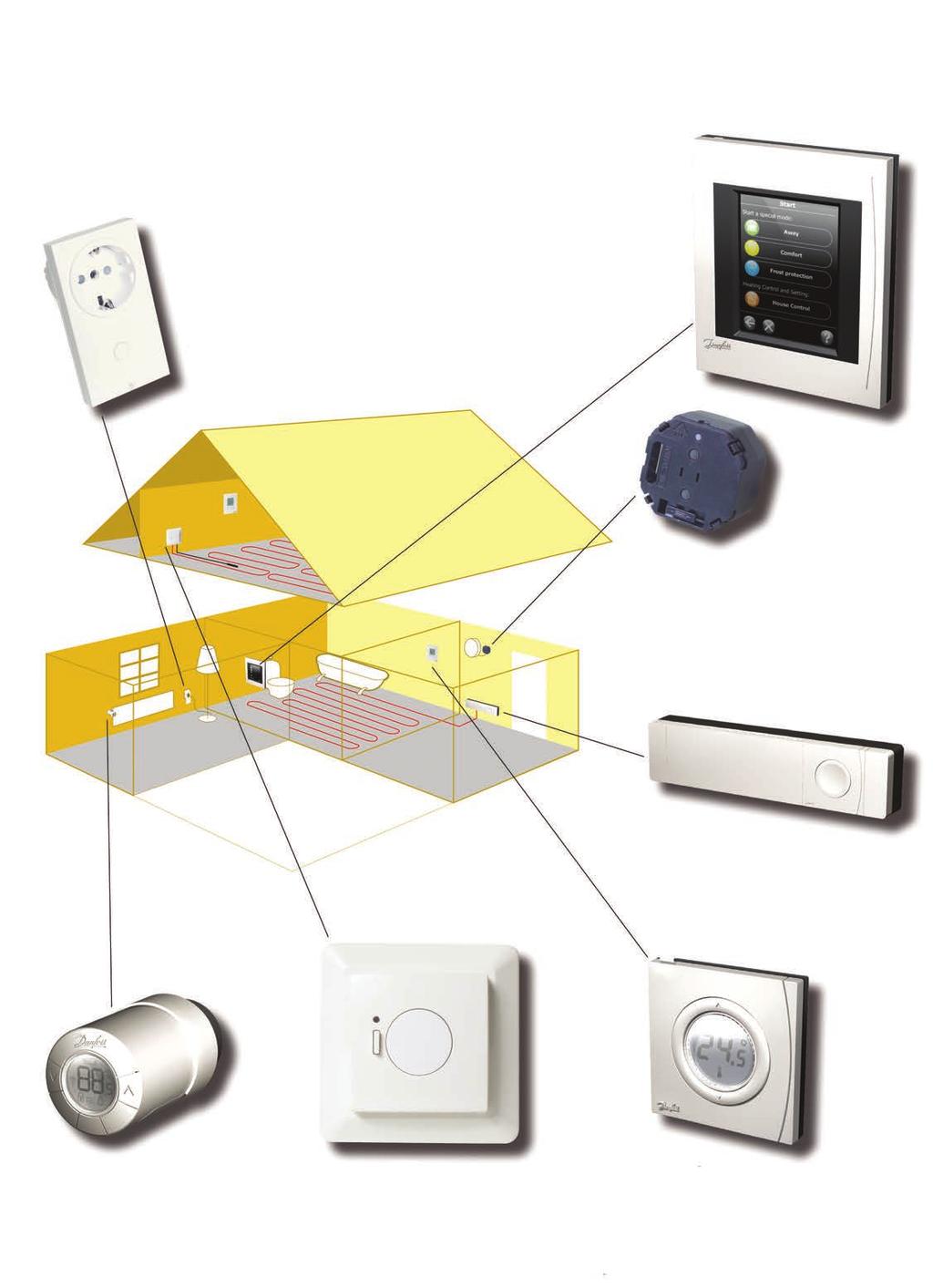

34 DEVIlink TM sustav - pregled DEVIlink TM CC centralna jedinica S njim se lako može regulirati temperatura u svakom prostoru u objektu, (posebno i zajedno). Regulacija DEVIlink TM PR (relejna utičnica) je namijenjen za standardne utičnice u namjeni iskapčanja ili ukapčanja električne opreme. DEVIlink TM HR (skriveni relej) je namijenjen za iskapčanje ili ukapčanje električne opreme. Postavljena u razvodnu kutiju te ima funkciju odašiljanja bežičnog signala. Danfoss Link TM HC spojna kutija omogućava regulaciju vodenog podnog grijanja. Living connect TM omogućava programiranje grijanja radijatora preko DEVIlink TM. DEVIlink TM FT termostat s osjetnikom temperature tla uključuje ili isključuje grijanje podnog grijanja na struju. DEVIlink TM RS termostat u prostoriji omogućava namještanje sobne temperature. U isto vrijeme nudi uvid u stvarne temperature zraka u prostoriji. 34

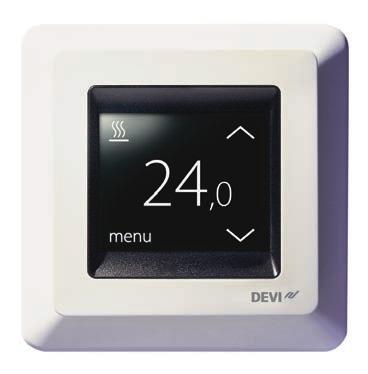

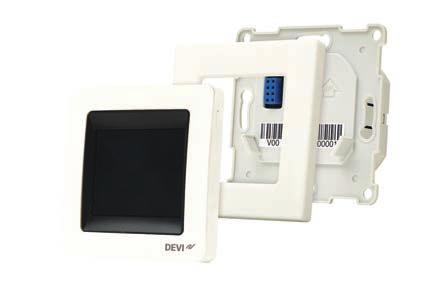

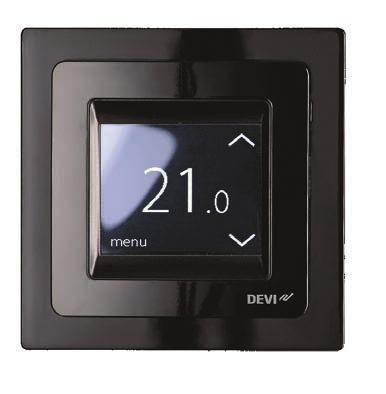

35 DEVIreg TM Touch DEVIreg TM Touch termostat dolazi sa pozadinskim osvjetljenjem na 2 ekranu osjetljivom na dodir te je jednostavan za korištenje kao pametni telefoni. DEVIreg TM Touch nudimo u dvije varijante, bijela i crna verzija. Konfiguracija Kada uključite DEVIreg TM Touch prvi put, program će vas voditi kroz niz jednostavnih, ne tehničkih pitanja o sustavu koji instalirate. Jednostavan termostat DEVIreg TM Touch je kompatibilan sa različitim okvirima i osjetnicima tako da ga bez problema možete integrirati u postojeće sustave podnog grijanja. Prednosti: Intuitivan i potpuno prilagodljiv programski sat 2 ekran na dodir, diskretan i moderan dizajn Gumb za brži pristup postavkama Odsutnost, Zaštita od smrzavanja, programski sat isključen i Off Paket za uštedu energije Detektor otvorenog prozora Prikaz potrošnje - Sukladno standardu EN Regulacija Primjena: DEVIreg TM Touch možete koristiti u bilo kojoj prostoriji, sa svim vrstama podova, uključujući i drvene podove i parkete. Pogodan je za projekte renovacija te u novogradnji. Radni napon: V 50/60 Hz Potrošnja u mirovanju: < 400 mw Relej: 16A/3680W 230V Induktivni otpor: Cos Φ = 0,3 maks. 1 A Osjetnik: DEVI, NTC 15 kohm kod 25 C Osjetnik: 0 C 42 kohm 20 C 18 kohm 50 C 6 kohm Regulacija: PWM Pulse Wide Modulation Raspon temperature: od +5 C do +30 C Ograničenja podne temp.: maks. od +20 C do +35 C (+45 C) min. od +10 C do +35 C (+45 C) Zaštita od smrzavanja: +5 C (od +5 C do +9 C) Raspon temp.: u štednom načinu: od 0 C do +30 C Temperatura skladištenja: od 20 C do +65 C IP - razred: 21 Dimenzije: - Gornji dio 67 mm 67 mm 22 mm - Donji dio 67 mm 67 mm 22 mm Kompatibilni okviri: Merten Atelier-M Merten 1-M Merten M-Smart Merten M-Plan Berker Q1 Berker Modul 2 Berker S1 Busch Jäeger Reflex Busch Jäeger Reflex Elso Fashion Gira E2 Gira Standard 55 Gira Esprit ABB Jussi ELKO RS16 ELJO Trend Legrand Valena Legrand Galea Life Schneider Exxact Schneider Primo Hager Kallysto Hager Kallysto Art 1 Hager Kallysto Stil 2 Jung A plus 1 Jung A500 1 Jung LS990 2 Ponuda: Tip DEVIreg TM Touch - HR izbornik - Bijela DEVIreg TM Touch - Crni Kompatibilni osjetnici: 10 kohm 6,8 kohm 33 kohm 12 kohm 47 kohm Kod 140F F1069 Telefon Faks

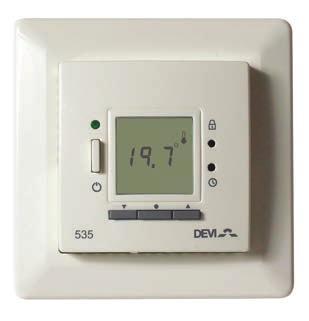

36 DEVIreg TM 535 Programibilni termostat za kontrolu električnog podnog grijanja. Devireg TM 535 termostat se montira podžbukno (u zid). Najčešće se koristi u stambenim prostorima, hotelima, javnim i uredskim zgradama. DEVIreg TM 535 termostat DEVIreg TM 535 ima 15 amperski relej i prekidač za uklj/isklj (on/off ). Odlikuje ga iznimno mala potrošnja u stanju mirovanja zahvaljujući naprednoj tehnologiji proizvodnje. Regulacija Mogućnost izbora između prostornog i podnog osjetnika ( i, ili ), jednostavno namještanje programa s mogućnošću odabira 4 perioda u danu / 7 dana u tjednu, podešavanje set-back funkcije, odabir maks. i min. temperature poda, pokazuje trenutnu temperaturu u prostoru, funkcija zaštite od smrzavanja, itd. Prednosti: 3 programa očuvanja energije 2-polni prekidač U slučaju kvara podnog osjetnika gasi grijanje IP 31 razred Čuvanje postavki 80 dana (OFF) Zaštita za djecu Prikazuje trenutnu temperaturu Niska potrošnja Primjena: DEVIreg TM 535 nudi regulaciju temperature u cijeloj kući ili pojedinim prostorijama kao i na svim vrstama podnih grijanja. Shema spajanja Radni napon: V ~ 50/60 Hz Potrošnja u mirovanju: maks 0.30W Relej: 230V ~ 15 A/3450W Induktivni otpor: cosφ = 0.3 maks. 4A Osjetnik: NTC 15kOhm kod 25 C Osjetnik: 0 C 42 kohm 20 C 18 kohm 50 C 6 kohm Histereza: - sobni osjetnik +/-0,2 C - podni osjetnik +/-0,4 C Temp. okoline od -10 C do +30 C Zaštita od smrzavanja: 5 C Temperaturni raspon - sobni osjetnik 5-35ºC - podni osjetnik 5-45ºC Pozadinsko osvjetljenje: LED dioda IP razred: IP 31 Dimenzije : 86 mm x 36 mm x 53 mm Ponuda: Tip DEVIreg TM 535 Kod 140F

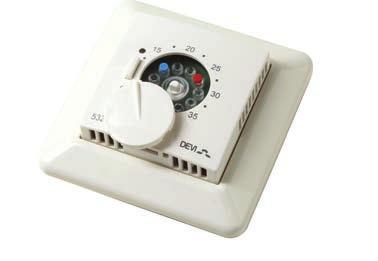

37 DEVIreg TM 530 Elektronički termostat za kontrolu električnog podnog grijanja. Devireg TM 530 termostat se montira podžbukno (u zid), te se najčešće koristi u stambenim prostorima, hotelima, javnim i uredskim zgradama. Dostupan je sa različitim izvedbama ovisno o primjeni. Termostat ima 15 amperski relej i prekidač za uklj/isklj (on/off). Odlikuje ga iznimno mala potrošnja u standby režimu zahvaljujući naprednoj tehnologiji proizvodnje. Prednosti: 2-polni prekidač U slučaju kvara podnog osjetnika gasi grijanje IP 31 razred Niska potrošnja Primjena: DEVIreg TM 530 postavlja se s vanjske strane zida i koristi kao dodatno grijanje željenog prostora (najčešća primjena za kupaonice). DEVIreg TM 531 sa prostornim osjetnikom, za kontrolu temperature u prostoru. Pogodan za osnovno grijanje. DEVIreg TM 532 prostorni i podni osjetnik, za kontrolu temperature u prostoru i nadzor maksimalne temperature poda. Tipična primjena u kombinaciji osnovnog grijanja u prostoru i drvenih podova (ili druge osjetljive vrste podne obloge, koje zahtijevaju ograničenje temperature poda). Regulacija Radni napon: 230 VAC +10%/-20%,~ 50 Hz Potrošnja: Maks. 0.25W Relej: 15 A / 3450W Induktivni otpor: cosφ = 0.3 maks. 4A Osjetnik: NTC 15kOhm kod 25ºC Osjetnik: - 0 C 42 kohm - 20 C 18 kohm - 50 C 6 kohm Histereza: +/-0,2 C Temp. okoline: od -10 C do +30 C Signalizacija: LED indikator LED ugašen: termostat OFF Crvena LED: grijanje ON Zelena LED: grijanje OFF (Standby) LED crvena/zelena: kvar podnog osjetnika IP Razred: IP 31 Dimenzije: 85 mm x 85 mm 5-45C 5-35C 5-35C 20C 50C Uklanjanjem središnjeg kotačića, lako možete postaviti maksimalnu temperaturu. Time se izbjegavaju nepotrebne potrošnje zbog pogrešnih postavki NTC NTC Maks 16A Ponuda: F N NTC Maks 16A F N Maks 16A Devireg 530 Devireg 531 Devireg 532 F N NTC Sheme spajanja Tip DEVIreg TM 530 podni osjetnik DEVIreg TM 531 prostorni osjetnik DEVIreg TM 532 podni i prostorni osjetnik Kod 140F F F1039 Telefon Faks

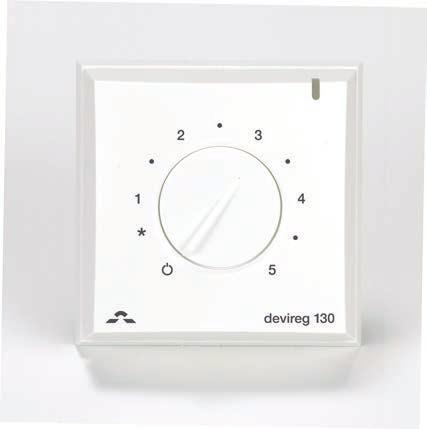

38 DEVIreg TM 130 Elektronički termostat za regulaciju električnog podnog grijanja. Devireg TM 130 termostat se montira nadžbukno (na zid), te se najčešće koristi u stambenim prostorima, hotelima, javnim i uredskim zgradama. Dostupan je sa različitim izvedbama osjetnika, ovisno o primjeni. Prednosti: nadžbukna ugradnja jednostavna i brza montaža Niska potrošnja Regulacija Primjena: DEVIreg TM 130 sa podnim osjetnikom, za regulaciju podne temperature. Montira se s vanjske strane zida i koristi kao dodatno grijanje željenog prostora (najčešća primjena za kupaonice). DEVIreg TM 132 prostorni i podni osjetnik, za regulaciju temperature u prostoru i nadzor maksimalne temperature poda. Tipična primjena u kombinaciji osnovnog grijanja u prostoru i drvenih podova (ili drugih osjetljivih vrsta podnih obloga, koje zahtjevaju ograničenje temperatutre poda). Radni napon: V ~ 50/60 Hz Potrošnja u mirovanju: maks 3 W Relej: 16 Amp ~ 230 V Induktivno opterećenje: 1 Amp (faktor snage 0,3 ) Osjetnik: NTC 15kOhm kod 25 C Osjetnik: 0 C 42 kohm 20 C 18 kohm 50 C 6 kohm Histereza: +/- 0,2 C Temp. okoline: od -10 C do +50 C Zaštita od smrzavanja: 5 C Signalizacija: LED dioda (crvena/zelena) IP razred: IP 30 Dimenzije : 82 mm x 82 mm x 36 mm Ponuda: Tip DEVIreg TM 130 podni osjetnik DEVIreg TM 132 prostorni i podni osjetnik Kod 140F F1011 devireg C devireg C 20C Shema spajanja 50C NTC NTC Maks 16A F N NTC Maks 16A F N NTC 38

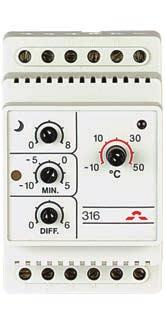

39 DEVIreg TM 316 DEVIreg TM 316 je modularni, višefunkcionalni elektronički termostat za montažu na DIN-šinu. Mogućnost podešenja minimalne temperature, noćnog set-back-a i histereze. Omogućava regulaciju u grijanju i hlađenju. Led indikacija uključeno (crvena), isključeno grijanje (zelena) isključeno kod min. temp. (žuta) Posebne značajke: montaža na DIN šinu mogućnost podešenja minimalne temperature mogućnost noćnog set-back-a i histereze Primjena: Zaštita od smrzavanja, otapanje snijega i leda, grijanje cijevi, grijanje prostora, grijanje poda, za reguliranje hlađenja. Shema spajanja Grijanje MIN K 25ºC Regulacija Napon: 250 V Radni napon: 180 V V Raspon temp.: od -10 C do +50 C Opterećenje: 16 A Induktivni otpor: cosφ= 0,3 Maks 4 A Histereza: od 0,2 C do - 6 C Signalizacija: LED diode Temp. okoline: od -10 C do +50 C Osjetnik: NTC 15 kohm IP razred: IP 20 Potrošnja: 0,2 W Izlaz: 7,0 W Ponuda: Tip Kod DEVIreg 316 ( -10 C C) 140F Hlađenje K 25ºC L V~ N L V~ N DEVIreg TM 330 Elektronički termostat za montažu na DIN-šinu. Može se koristiti i za hlađenje npr. sustav spremnika, hladnjaci, klimatizacija. Izvedbe sa višim temperaturama nalaze primjenu u industriji - npr. osigurava nesmetan protok svih tekućina u cijevima. Termostat je dostupan sa raznim temperaturnim izvedbama, što ga čini pogodnim za razne unutarnje i vanjske primjene. Primjena: zaštita od smrzavanja, otapanje snijega i leda, grijanje cijevi, grijanje prostora, grijanje poda Shema spajanja Grijanje osjetnik Hlađenje osjetnik Napon: 250 V Radni napon: 180 V V Opterećenje releja: 16 A Induktivni otpor: cosφ= 0,3 Maks 4 A Signalizacija: LED diode Temp. okoline: od -10 C do + 50 C Osjetnik: NTC IP razred: IP 20 Učinkovitost: 0,2 W Izlaz: 7,0 W Dimenzije: 58 mm x 86 mm x 36 mm Ponuda: Tip DEVIreg TM 330 sa NTC osjetnikom (od 5 C do 45 C) DEVIreg TM 330 sa NTC osjetnikom (od -10 C do 10 C) DEVIreg TM 330 sa NTC osjetnikom (od 60 C do 160 C) Kod 140F F F1073 Telefon Faks

40 DEVIreg TM 610 DEVIreg TM 610 je elektronički termostat za montažu na zid sa vanjske strane objekta ili na cijev. Prostrano kućište čini ožičenje i puštanje u pogon vrlo laganim. S prednje strane ugrađen je dvopolni prekidač. Led pokazatelj kada je termostat upaljen. DEVIreg TM 610 nudi točnu regulaciju temperature te vrhunsku kvalitetu izvedbe. Konstruiran tako da omogućava korištenje za grijanje ali i za hlađenje. Regulacija Posebne značajke: IP 44 razred Nadžbukni Primjena: Regulacija grijanja i hlađenja Napon: 250 V Radni napon: 180 V V Temp. raspon: od -10 C do +50 C Relej: 10 A Induktivni otpor: cosφ= 0,3 maks 4 A Prekidač: 2-polni Histereza: ±0,2ºC Signalizacija: LED diode Raspon temp.: od -10 C do + 50 C Osjetnik: NTC 15 kohm IP razred: IP 44 Dimenzija: 100 mm x 69.5 mm x 45 mm Shema spajanja: Grijanje MIN. Hlađenje 15K 25ºC L N V~ Ponuda: Tip DEVIreg TM 610 (-10 C C) Kod 140F

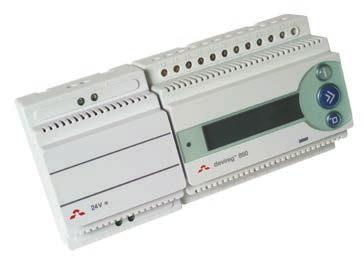

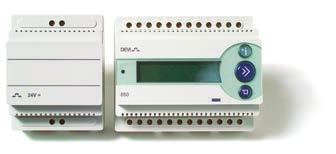

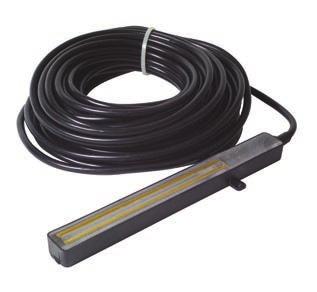

41 DEVIreg TM 850 digitalni regulator DEVIreg TM 850 je digitalni regulator za aplikacije vanjskog grijanja odnosno topljenja snijega i leda na vanjskim površinama. Digitalni, vrlo precizan i potpuno automatski. Krovni i podni osjetnici prepoznaju i temperaturu i vlagu. Zajedno s naprednom programskom opremom termostata omogućuju nam visoku sigurnost i malu potrošnju energije. Jedan DEVIreg 850 može upravljati slijedeće sustave grijanja: (1) pojedinačni krovni sustav, (2) pojedinačni podni sustav, (3) dvojni krovni ili dvojni podni sustav (grijanje je podijeljeno na dva samostalna područja npr. stepenice i pločnik ili krov i oluk), (4) kombinirani krovno podni sustav (grijanje je podijeljeno na dva samostalna područja npr. pod i krov/oluci). Regulacija U slučaju nedovoljne priključne snage, moguće je u dvojnim i kombiniranim sustavima odrediti prioritet odnosno grijano područje sa prednosti. Primjena Upotreba do maks. 4 osjetnika u zavisnosti od aplikacije. Tipične podne aplikacije: grijanje rampi, stepenica, parkirališta, pješačkih staza, grijanje oluka, krovova, odvodnih cijevi, krovnih uvala. Napon: Potršnja: Ponuda: Tip 230V DEVIreg TM 850 termostat + napajanje Podni osjetnik za DEVIreg TM 850 (kućište osjetnika uključeno) Dva podna osjetnika za DEVIreg TM 850 (kućište osjetnika uključeno) Krovni osjetnik za DEVIreg TM DEVIreg 850 maks. 3W - osjetnik maks. 13W Relej: - Maks. opterećenje 250V 16A - Maks. induktivno opterećenje 1A (faktor snage 0,3) IP razred: -DEVIreg 850 IP 30 - osjetnik IP 67 Raspon temp.: -DEVIreg 850 od -10 C do +40 C -osjetnik od -30 C do +70 C Osjetnik vlage i temp.: maks. 2-4 osjetnika Kabel osjetnika: 15m 4 x 1mm2 Zaslon: 16 znakova Dimenzije: DEVIreg 850-: 53 mm x 86 mm x 105 mm (DIN-šina, 6 modula) Napajanje: 53 mm x 86 mm x 52,5 mm (DIN-šina, 4 modula) Krovni osjetnik: 15 mm x 23,5 mm x 216 mm Podni osjetnik: Ø = 87 mm; visina 74 mm Kućište podnog osjet.: Ø = 93 mm; visina 98 mm Napajanje 24V (za spajanje više osjetnika) DEVIreg TM 850 Podni osjetnik vlage i temperature DEVIreg TM 850 krovni osjetnik vlage i temperature Kod 140F F F F F1089 Telefon Faks

42 Opće upute - montaža termostata Pozicioniranje termostata unutarnje grijanje: Ne na zidove gdje će termostat biti direktno izložen suncu. Opće upute Minimalno 50cm od prozora i vrata koja će se povremeno biti otvorena. Ne na vanjske zidove. Visina ugradnje bi trebala biti od 80 do 150cm. U vlažnim prostorijama sukladno lokalnim propisima s obzirom na IP klasu termostata. DEVI preporučuje, da se točno na sredinu, između dvije susjedne linije grijaćeg kabla, uvijek ugradi podni osjetnik temperature, jer će grijači sistem biti precizniji, štedljiviji, a istovremeno će korisniku osigurati veću udobnost. Ohmske vrijednosti temperaturnih osjetnika: Devireg TM 13x, 53x, 535, 550, 610, 316, 330 ( ºC), 330 (5-45ºC) Devireg TM 330 (30-90ºC) Devireg TM 330 (60-160ºC) temp. k Ohm temp. k Ohm temp. K Ohm 3,0 C 36,7 30,0 C 79,8 60,0 C 67,8 6,0 C 32,3 34,0 C 66,9 66,0 C 53,6 9,0 C 28,4 38,0 C 56,3 72,0 C 42,7 12,0 C 25,1 42,0 C 47,6 78,0 C 34,2 15,0 C 22,2 46,0 C 40,3 84,0 C 27,6 18,0 C 19,7 50,0 C 34,3 90,0 C 22,4 21,0 C 17,5 54,0 C 29,3 96,0 C 18,2 25,0 C 15,0 58,0 C 25,1 102,0 C 15,0 28,0 C 13,4 62,0 C 21,5 108,0 C 12,3 29,0 C 12,9 64,0 C 20,0 114,0 C 10,2 30,0 C 12,4 66,0 C 18,6 120,0 C 8,5 31,0 C 12,0 68,0 C 17,2 126,0 C 7,1 34,0 C 10,7 70,0 C 16,0 132,0 C 6,0 37,0 C 9,6 74,0 C 13,9 138,0 C 5,1 40,0 C 8,7 78,0 C 12,1 144,0 C 4,3 43,0 C 7,8 82,0 C 10,5 150,0 C 3,7 46,0 C 7,0 86,0 C 9,2 156,0 C 3,1 50,0 C 6,2 90,0 C 8,0 160,0 C 2,8 42

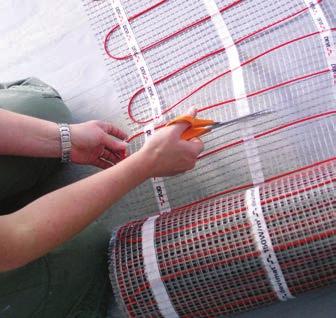

43 Opće upute - montaža tankih grijaćih mrežica Planiranje: Označite pozicije fiksnih elementa, koji se montiraju na pod. Na ta područja ne montirati grijaču mrežicu zbog mogućnosti oštećenja npr. kod bušenja rupa u podu. Izračunajte neto površinu grijanja (cjelokupna površina prostora umanjena za površinu gdje se nalaze fiksni elementi). Izaberite prikladnu grijaču mrežicu ako se veličina grijane površine ne poklapa s veličinom mrežice odaberite prvu manju veličinu mrežice. Odredite poziciju razvodne kutije (termostata) i nacrtajte plan polaganja grijače mrežice. Priprema za montažu podnog osjetnika temperature: Od pozicije razvodne kutije po zidu do poda, montirajte dvije instalacijske cijevi. Dužina jedne neka ide do poda, a druga neka bude dulja za 1m. U kraču cijev idu priključni kablovi grijače mrežice, a u dulju podni osjetnik temperature. U podu izdubite približno, 0,5 do 1m dug i 1cm širok kanal od zida prema unutrašnjosti prostora. U njega će se pričvrstiti instalacijska cijev podnog osjetnika temperature. Instalacijsku cijev podnog osjetnika temperature zaštitite protiv ulaza građevinskog materijala na kraju je zalijepite ljepljivom trakom ili upotrijebite mesingani čep. Instalacijsku cijev pričvrstite u kanal. Opće upute Polaganje mrežice: Podnu površinu očistite da bude bez prašine i tvrdih dijelova. Pod premažite primerom (osnovnim premazom), koji poboljšava kontakt između samoljepljive mrežice i poda. Prije polaganja se uvjerite da će te upotrijebiti odgovarajući tip, veličinu i snagu grijače mrežice. Na početku polaganja grijače mrežice pazite da je instalacijska cijev podnog osjetnika temperature na sredini između dvije susjedne linije grijaćeg kabla mrežice. Mrežicu jednostavno razmotate po podu. Grijači kablovi mrežice neka budu okrenuti prema gore, a samoljepljivi dio prema dolje. Kada dođete do pozicije fiksnog elementa ili zida prerežite pletivo mrežice (ne grijači kabel!!), Okrenite mrežicu u željeni smjer te nastavite s polaganjem mrežice. Kada ste uvjereni da je mrežica pravilno položena, čvrsto je pritisnite na pod da se dobro primi za podlogu. Provjerite omsku vrijednost (dozvoljeno odstupanje od -5% do +10%) te fotografirajte postavljenu mrežicu. Kako bi izbjegli mehanička oštećenja, grijaču mrežicu zalijte (bez zračnih mjehura) fleksibilnim ljepilom ili samonivelirajućom masom primjerenom za podno grijanje. Nakon toga slijedi polaganje finalne podne obloge. Telefon Faks

44 Opće upute montaža grijaćih kablova i mrežica Opće upute Upotrebljavaju se samo u skladu s DEVI preporukama odnosno prema uputama za montažu i korištenje. Ne smije ih se kratiti / rezati. Potrebno ih je zaštititi pred prekomjernim vlačnim i tlačnim opterećenjima. Spoj priključnog i grijaćeg kabla ne smije biti mehanički opterećen. Površina ispod njih mora biti čista i bez oštrih dijelova. Prije spajanja na napajanje potrebno ih je razmotati. Provjerite omsku vrijednost kablova / mrežica prije polaganja, ali i nakon završene montaže. Dozvoljena tolerancija od deklarirane vrijednosti označene na etiketi kabla je od -5% do +10%. Kablovi se ne smiju križati niti dodirivati. Radijus savijanja grijaćeg kabla neka ne bude manji od 6x presjeka (cca. 5cm) Preporučujemo da se za napajanje grijaćih kablova uvijek upotrebljava primjereni termostat. Spajanje na napajanje mora napraviti ovlašteni elektroinstalater sukladno lokalnim propisima. Za detaljnije informacije pročitajte upute za montažu i upotrebu pojedinih tipova grijaćih kablova / mrežica, koja su priložena u svakom pakiranju. Razmaci između kablova i preporučena snaga grijanja Snaga električnog grijanja je definirana sa specifičnom snagom grijaćeg kabla i međusobnim razmakom dvije susjedne linije grijaćeg kabla (C-C razmak). Unutarnje grijanje tip kabla / C-C razmak 7,5 cm 10 cm 12,5 cm DEVIflex TM 18T (DTIP) W/m² DEVIflex TM 10T (DTIP) 133 W/m² 100 W/m² 80 W/m² Tablica prikazuje snagu grijanja s obzirom na tip kabla i C-C razmak kod upotrebe Devifast montažne trake. Više o aplikacijama unutarnjeg podnog grijanja i preporučenim snagama možete pročitati u priručniku Kompletni DEVI sustavi. Topljenje snijega i leda (žljebovi) tip kabla / br. linija kabla 1 2 DEVIsafe TM 20T - 40 W/m DEVIsnow TM 30 (DTCE) 30 W/m* - * U odvodnim cijevima obavezna je uporaba samo jedne linije grijaćeg kabla (maks. 30W/m odvodne cijevi). Tablica prikazuje snagu grijanja s obzirom na tip kabla i C-C razmak. Više o krovnim aplikacijama vanjskog grijanja i preporučenim snagama možete pročitati u priručniku Kompletni DEVI sustavi. Topljenje snijega i leda (podovi, krovovi) tip kabla / C-C razmak 7,5 cm 10 cm 12,5 cm DEVIsafe TM 20T 266 W/m² 200W/m² - DEVIsnow TM 30T (DTCE) W/m² 240 W/m² DEVIasphalt TM 30T (DTIK) W/m² 240 W/m² Tablica prikazuje snagu grijanja s obzirom na tip kabla i C-C razmak kod upotrebe DEVIfast TM montažne trake. Više o aplikacijama vanjskog grijanja i preporučenim snagama možete pročitati u priručniku Kompletni DEVI sustavi. Izračun C-C Ohmov zakon Primjer C-C razmak možete izračunati djeljenjem m 2 sa ukupnom duljinom kabla. Formula: m C-C = 2 x 100 ukupna duljina kabela snaga kabla(w/m) C-C razmak (m) = snaga grijanja (W/m²) U 2 R UxI RxP P I I 2 xr U R P U P I U R IxR P I 2 P R U I U 2 P R = U2 = 230 x 230 = 88,2 ohm P 600 I = Jakost struje (A), U = Napon (V) R = Otpornost (Ω), P = Snaga (W) 44

45 Dimenzioniranje gubitka topline (W/m) Za različite dimenzije cijevi, debljine izolacije i temperature Promjer cijevi Debljina izolacije " mm T ( C) ¹/₂ ³/₄ 1 1¹/₄ 1¹/₂ 2 2¹/₂ mm 20 7,2 8,4 10,0 12,0 13,4 16,2 19, ,7 12,6 15,0 18,0 20,2 24,4 29, ,3 16,8 20,0 24,0 26,8 32,5 38, ,5 25,2 30,0 36,0 40,2 48,7 58, ,6 33,7 40,0 48,1 53,6 65,0 77, mm 20 4,6 5,3 6,1 7,2 7,9 9,4 11, ,8 7,9 9,1 10,8 11,9 14,2 16, ,1 10,6 12,2 14,4 15,8 18,8 22, ,6 15,7 18,2 21,6 23,9 28,2 33, ,2 21,0 24,4 28,8 31,8 37,7 44, Opće upute 30 mm 20 3,6 4,1 4,7 5,5 6,0 7,0 8, ,4 6,1 7,1 8,2 9,0 10,6 12, ,3 8,3 9,5 10,9 12,0 14,0 16, ,9 12,4 14,2 16,4 18,0 21,0 24, ,5 16,4 18,8 21,8 24,0 28,0 32, mm 20 3,1 3,5 4,0 4,6 4,9 5,8 7, ,7 5,3 6,0 6,8 7,4 8,6 10, ,2 7,1 7,9 9,1 10,0 11,5 13, ,4 10,6 12,0 13,7 14,9 17,3 20, ,5 14,0 16,0 18,2 19,9 23,0 26, mm 20 2,8 3,1 3,5 4,0 4,3 5,0 6, ,2 4,7 5,3 6,0 6,5 7,4 9, ,6 6,2 7,1 8,0 8,6 10,0 11, ,4 9,4 10,6 12,0 13,8 15,0 17, ,3 12,5 14,0 16,1 17,4 19,9 23, mm 20 2,4 2,6 2,9 3,2 3,5 3,9 5, ,5 3,8 4,3 4,8 5,2 5,9 6, ,7 5,2 5,8 6,5 7,0 7,8 9, ,1 7,8 8,6 9,7 10,4 11,8 13, ,4 10,3 11,5 12,9 13,8 15,6 18, mm 20 2,0 2,3 2,5 2,8 3,0 3,4 4, ,1 3,5 3,7 4,2 4,4 4,8 5, ,2 4,6 5,0 5,6 6,0 6,7 7, ,2 6,8 7,6 8,4 8,0 10,1 11, ,4 9,1 10,1 11,2 12,0 13,4 15, mm 20 1,8 1,9 2,1 2,4 2,5 2,8 3, ,8 2,9 3,2 3,5 3,7 4,1 4, ,6 4,0 4,3 4,7 4,9 5,5 6, ,4 5,9 6,4 7,1 7,4 8,3 9, ,2 7,8 8,5 9,4 10,0 11,0 12, Tablica pokazuje gubitak topline kod cijevi promjera od 1/2 do 24 sa raznim debljinama izolacije. Primjer: Debljina izolacije od 30 mm na cijevi od 2 ima procijenjeni gubitak topline od 7 W/m na T 20 C Telefon Faks

46 Bilješke:

47 Bilješke:

48 Inteligentna rješenja... Za inteligentna rješenja podnog grijanja odaberite DEVI. Upotrijebili smo svo naše znanje kako bi DEVI proizvodi bili pouzdani za rad, jednostavni za instalaciju i puštanje u rad. Vaši klijenti cijeniti će udobnost i sigurnost naših rješenja za grijanje iz godine u godinu. Radite sa profesionalcima DEVI je osnovan godine te je od tada tržišni lider u rješenjima električnog podnog grijanja za unutarnju i vanjsku upotrebu. Svi naši proizvodi zadovoljavaju najstrože međunarodne zahtjeve za sigurnost kao i energetske standarde, a nudimo Vam i 20 godina garancije. Naša opsežna globalna mreža prodaje, usluga i podrške daje Vam sigurnost da nikada niste daleko od DEVI stručnjaka. Saznajte više o DEVI proizvodima devi.com.hr Kontaktirajte nas još danas! Danfoss d.o.o. Odjel Grijanja Magazinska 9a Zagreb Hrvatska Telefon Telefaks Mobitel ljubomir.mirilovic@danfoss.com w: devi.com.hr
