1 Rješenja električnim podnim grijanjem Katalog proizvoda Mi ne možemo kontrolisati vremenske prilike, ali možemo kontrolisati posledice sa Warmup Sistemima ELEKTRIČNO PODNO GRIJANJE ZA VAŠU KUĆU Manje od 100 mjesečno da ugrijete svoju kuću * Za kuću od 100m2, sa prijatnom temperaturom od 20ºC

2 SADRŽAJ O NAMA 3 WARMUP RJEŠENJA Rješenja elektriičnim podnim grijanjem 4-5 SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR Grejni Kablovi (WIS) 6-7 Grejne Mrežice (PFM) 8 Grejne Mrežice (PVC) 9 Sistemi grejnih mreža Sistem grejne folije (WLFH) Grejni kabal za kupatila (DWS) TERMOSTATI 3iE Programabilni termostat XSTAT Programabilni termostat 18 MSTAT Mehanički termostat 19 TOPLOTNA IZOLACIJA Izolacione ploče OPREMA ZA KUPATILO Sušač za peškire (HTR) 22 Grijač ogledala (WMD) 23 SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA Kablovi za topljenje snijega 24 Kontrolne jedinice 25 Programi za spoljna gazišta Programi za krovove i oluke Kablovi za grijanje oluka (WRGC) 31 Kablovi za zaštitu cijevi od smrzavanja (WFPC) SPOLJNO GRIJANJE Električni spoljni infra-red grijač (WPH) 34 ZAŠTO IZABRATI WARMUP? 35

3 O NAMA Warmup Plc je u Velikoj Britaniji vodeći i najprodavaniji proizvođač električnih proizvoda podnog grijanja, i jedan od najbrže rastućih u svijetu. Od osnivanja 1994, Warmup-ov sistem podnog grijanja je postao izbor za više od 1 miliona instalacija u 40 zemalja širom svijeta. Operativni cilj Warmup-ov ključni operativni cilj je osigurati da svaki proizvod koji dizajnira, proizvodi i prodaje kod naših klijenta i kupaca izaziva dugoročno zadovoljstvo proizvodom po konkurentnoj cijeni. Vodeći na tržištu istraživanja i razvoja Da bi odgovorio na vaša pitanja o vremenu zagrijavanja, troškovima i najboljoj radnoj proceduri, Warmup je izvršio niz opsežnih testova po EN442-2 standardima u našem postrojenju za testiranje u Njemačkoj. Posvećenost Kao dio našeg opredjeljenja za sigurnost proizvoda, jednostavnost i dugotrajan rad, Warmup uveliko ulaže u istraživanje i razvoj. To nam omogućuje da uvijek ponudimo najbolje proizvode na tržištu poduprte najboljom garancijom. Warmup proizvodi prolaze stroge sigurnosne testove i odobreni su po najvišim i najnovijim britanskim, evropskim i međunarodnim normama. Ove informacije nam omogućuju da vam tačno kažemo kako će se naši proizvodi ponašati u datoj situaciji, omogućavajući vam da odaberete proizvod i instalacijsku metodu koja je prava za vas. Warmup je jedini proizvođač s ovim informacijama, i jedina kompanija koja može odgovoriti na vaša pitanja sa 100% tačnosti. Razvijanje Warmup se širi u inostranstvo još od 2001, a mi ćemo i dalje ulagati velika sredstva u utvrđivanju djelovanja u više zemalja širom 4 kontinenta osiguravajući se da su sve regije i zemlje razumjeli i prihvatili elektro-standarde i standarde naših proizvoda. 3

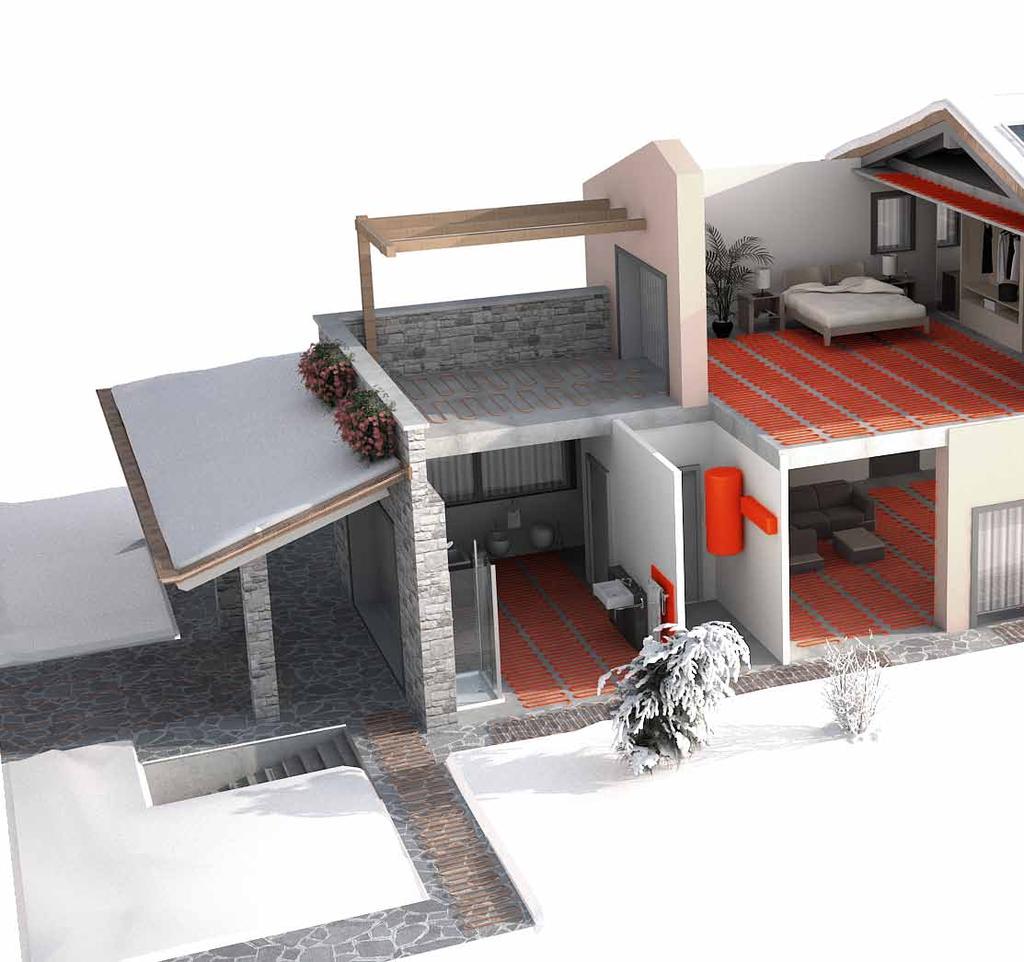

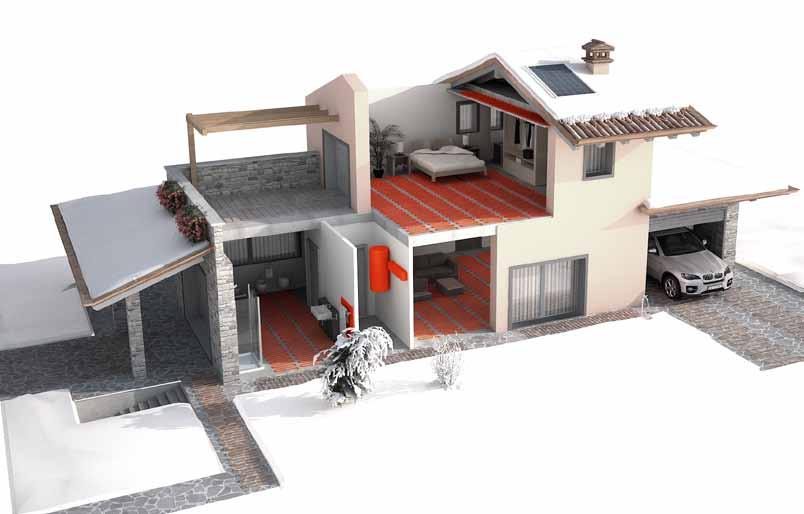

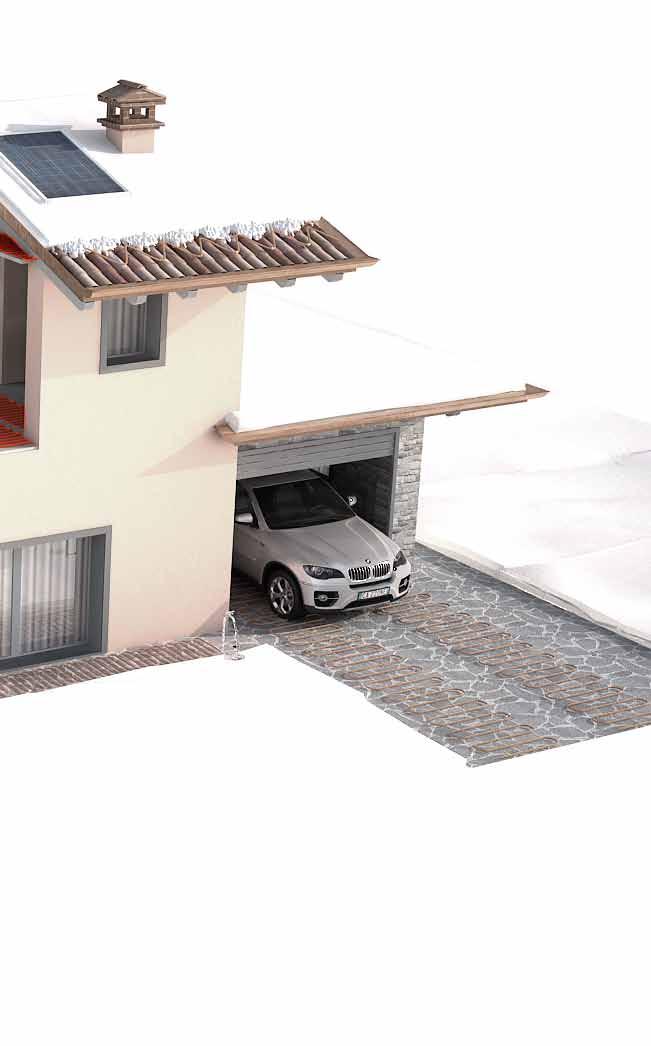

4 WARMUP RJEŠENJA RJEŠENJA ELEKTRIČNIM PODNIM GRIJANJEM Warmup nudi širok spektar rjesenja zagrijavanja unutrašnjih i vanjskih projekata. Bilo da se radi o novom objektu, renoviranju ili topljenju snijega i odmrzavanju, Warmup ima odgovarajući proizvod i pravo rješenje za vaš projekat. Konstrukcijske karakteristike ovog kabla daju nam apsolutno povjerenje i mi nudimo dvije jedinstvene garancije. DOŽIVOTNA GARANCIJA i Safety Net Instalacija. Izbor Warmup sistema električnog podnog grijanja podrazumijeva: Sistemi električnog podnog grijanja sve više postaju popularni u stambenim i komercijalnim projektima. Ovaj rast popularnosti je zbog činjenice da su sistemi energetski efikasni i brzo reaguju. Warmup sistemi električnog podnog grijanja su raznovrsni i mogu se lako instalirati u bilo kojoj prostoriji, bilo koje veličine i ispod bilo koje vrste poda. Niži troškovi u odnosu na tradicionalno centralno grijanje na plin. Smanjeni operativni troškovi. Udobnost i prilagodljivost. Poboljšan kvalitet vazduha u prostoriji Nema troškova održavanja. Puna profesionalna podrška. Snaga naših sistema grijanja je u materijalima koji se koriste za izradu kablova, u jednostavnosti i brzoj instalaciji. Warmup pruža dinamičnu uslugu poštujući vaše vrijeme, i nudi odgovarajuće rješenje za vaš projekat. Warmup proizvodi grijač debljine samo 2mm sa ETFE izolacijom, koji je bez premca u industriji. 4

5 geprüfte Sicherheit ELEKTRIČNO PODNO GRIJANJE Sistemi električnog podnog grijanja za sve vrste podova i sve vrste gradnje KONTROLA TEMPERATURE I REGULACIJA Veliki izbor dodatne opreme za kontrolu temperature i potrošnje SISTEMI ZA TOPLJENJE SNIJEGA I ODMRZAVANJE Budite sigurni, izbjegnite nesreće i uklonite snijeg i led sa Warmup sprektrom sistema za vanjski prostor Warmup proizvodi su u skladu sa evropskim standardima, imaju CE oznaku i certificirani su od strane sljedećih međunarodno priznatih institucija: 5

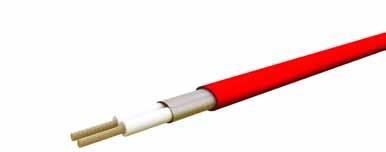

6 SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR GREJNI KABLOVI (WIS) Ovaj sistem, instaliran u košuljicu, proizvodi visoku toplotnu inerciju,pa je najsličniji konvencionalnom sistemu podnog grijanja na vodu. Kako biste u potpunosti koristili ovu osobinu, sistem mora raditi duži vremenski period. Idealan za novoizgradjene dobro izolovane kuće, ovaj grejni kabal je namjenjen za instalaciju u košuljicu od 50mm do 100mm. Nakon instaliranja, grejana košuljica može biti pokrivena sa bilo kojom vrstom poda. OSOBINE I KORISTI Debljina - 6mm tanak kabal zaštićen sa više slojeva metala i izolacije Pod može da se mijenja sa minimalnim rizikom od oštećenja Uzemljenje ga čini bezbjednim u vlažnim sobama Prilagodljiv - kompatibilan sa svim vrstama podova Prikladan za novu gradnju Odobrenja: u skladu sa CE oznakom 10 godina garancije Veličine WIS grejnog kabla Šifra Dužina kabla (m) Snaga (W) Amperaža (A) Otpor (Ω) WIS WIS WIS WIS WIS WIS WIS TEHNIČKE KARAKTERISTIKE Građa grijača: Dvožilni kabal, zaštićen sa više slojeva metala i izolacije i uzemljenjem Radni napon: V, 50Hz Snaga: 20W po dužnom metru Debljina kabla: 6mm Unutrašnja izolacija: ECTFE (fluoropolymer) Spoljna izolacija: PVC Dužina hladnog kraja: 2,5m WIS WIS WIS WIS WIS WIS WIS WIS Grejni element Unutrašnja izolacija: ECTFE Uzemljenjeomotač Spoljna izolacija: PVC Prečnik 6mm 6

7 DIJAGRAM ZA INSTALACIJU Metalna montažna traka SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR GREJNI KABLOVI (WIS) Instrukcije za dimenzioniranje Završni pod KALKULACIJA ZA RAZMAK KABLOVA Da biste izračunali razdaljinu izmedju kablova molim vas da koristite sledeću jednačinu: Košuljica (30mm) Košuljica (20mm) Grejni kabal C C = A 100 L c Podloga Toplotna izolacija Gdje je: C-C razdaljina izmedju kablova u centimetrima A površina koja treba da se zagrije u m 2 L c dužina kabla u metrima ZAVRŠNI PODOVI PREPORUČENA SNAGA Prostorija/ Soba Preporučena snaga (W/m²) Predsoblje Hodnik Dnevni boravak Kuhinja Kupatilo Spavaća soba Kancelarija Tabela je osnovni vodič za dobro izolirane kuće. Da bi se odredila snaga sa većom tačnošću potrebno je znati koje su vrijednosti gubitka toplote. U prostorima gdje postoje veliki prozori ili vrata od stakla, izabrana snaga bi trebala biti veća zbog strujanja vazduha. To se može postići tako što ćete odabrati veću snagu kabla ili smanjujući razmak izmedju kablova u blizini takvih tijela. Nakon upotrebe ovog kabla mogu se postaviti skoro sve vrste zavrsnog poda, ali biste uvjek treba konsultovati proizvodjača podova zbog temperaturne tolerancije i kompatibilnosti ljepila, da se nebi oštetio pod ili da bi se izbjegao neadekvatan prijenos toplote. PRIBOR Da bi osigurali da je grejni kabal pravilno fiksiran, isporučujemo metalne trake koje omogućavaju brzu i jednostavnu instalaciju. 7

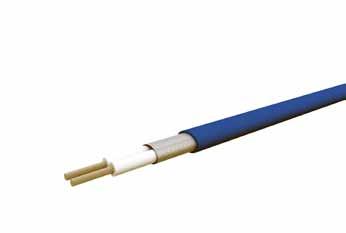

8 SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR GREJNE MREŽICE (PFM) Warmup PFM mat sistemi su dizajnirani da budu dovoljno jaki za profesionalnu upotrebu, a opet tako jednostavni za instalaciju za uradi sam entuzijaste. PFM koristi dvožilni grejni element do kojeg dolazi samo jedan kabal i tako omogućava instalaciju za samo nekoliko sati, bez podizanja visine poda. Kabal je pričvršćen u više petlji za tanku ali čvrstu mrežicu, da bi odgovarao podovima i tako male površine 1m². PFM mreža je pogodna za upotrebu ispod bilo kojih karamičkih ili kamenih ploča uključujući: škriljac, mermer, porcelan, terakota i krečnjak. Podno grijanje će takodje raditi ispod debljih podova kao što su kamene ploče, medjutim ova vrsta poda zahtijeva više vremena da se zagrije Dimenzije grejne mreže PFM 150W/m² OSOBINE I KORISTI Šifra Površina (m²) Dimenzije (m) Snaga (W) Amperaža. Otpor (Ω) PFM1 1,0 2 x 0, ,7 353 Najtanji kabal koji možete kupiti: 2mm, multi-strand jezgro, dupla izolacija fluoropolimera Brza instalacija - jednostavno odmotajte mrežu preraspoređenim kablom Brzo vrijeme zagrijavanja: temperatura poda će se podići 5ºC za manje od 20mins Idean za podove sa keramičkim pločicama U skladu sa EN50366 s obzirom na elektromagnetska polja Odobrenja: ASTA BEAB (100 i 150W/m 2 ), CERTIF, KEMA i GS (150W/m 2 ) Garancija: Doživotna garancija i SafetyNet PFM1.5 1,5 3 x 0, ,0 235 PFM2 2,0 4 x 0, ,3 176 PFM3 3,0 6 x 0, ,0 118 PFM4 4,0 8 x 0, ,6 88 PFM5 5,0 10 x 0, ,3 71 PFM6 6,0 12 x 0, ,9 59 PFM7 7,0 14 x 0, ,6 50 PFM8 8,0 16 x 0, ,2 44 PFM9 9,0 18 x 0, ,9 39 PFM10 10,0 20 x 0, ,5 35 PFM11 11,0 22 x 0, ,2 32 PFM15 15,0 30 x 0, ,8 24 TEHNIČKE KARAKTERISTIKE Građa grijača: Mrežica od stakloplastike s raspoređenim dvožilnim uzemljenim kablom Radni napon: V, 50Hz Izlazna struja: 100W/m² & 150W/m² Debljina mreže: 2-3mm Unutarnja izolacija: ETFE (fluopolimer) Spoljna izolacija: ETFE (fluopolimer) Dužina hladnog kraja: 3m Spoljna izolacija: ETFE Uzemljenjeomotač Unutrašnja izolacija: ETFE Grejni elementi Dimenzije grejne mreže PFM 100W/m² Šifra Površina (m²) Dimenzije (m) Snaga (W) Amperaža Otpor (Ω) 100PFM1 1,0 2x 0, , PFM1.5 1,5 3x 0, , PFM2 2,0 4x 0, , PFM3 3,0 6x 0, , PFM4 4,0 8x 0, , PFM5 5,0 10x 0, , PFM6 6,0 12x 0, , PFM7 7,0 14x 0, ,0 76 Prečnik 2mm 100PFM8 8,0 16x 0, , PFM9 9,0 18x 0, , PFM10 10,0 20x 0, , PFM11 11,0 22x 0, , PFM12 12,0 24x 0, ,2 44

9 Ovaj sistem, kao i sistem PFM mreža je dizajniran za profesionalnu upotrebu, a opet jednostavan za instalaciju za uradi sam entuzijaste. On ima iste karakteristike kao PFM, ali zahtjeva manju početnu investiciju, tako da je on dobar izbor sistema za projekat cijele kuće. PVC mreža je pogodna za upotrebu ispod bilo kojih karamičkih ili kamenih ploča uključujući: škriljac, mermer, porcelan, terakot i krečnjak. Podno grijanje će takodje raditi ispod debljih podova kao što su kamene ploče, medjutim ova vrsta poda zahtijeva više vremena da se zagrije. SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR GREJNE MREŽICE (PVC) Dimenzije grejne mreže PVC 150W/m² Šifra Površina (m²) Dimenzije (m) Snaga (W) Amperaža Otpor (Ω) PVC1 1,0 2 x 0, ,7 353 PVC1.5 1,5 3 x 0, ,0 235 PVC2 2,0 4 x 0, ,3 176 PVC3 3,0 6 x 0, ,0 118 PVC4 4,0 8 x 0, ,6 88 PVC5 5,0 10 x 0, ,3 71 PVC6 6,0 12 x 0, ,9 59 PVC7 7,0 14 x 0, ,6 50 PVC8 8,0 16 x 0, ,2 44 PVC9 9,0 18 x 0, ,9 39 PVC10 10,0 20 x 0, ,5 35 OSOBINE I KORISTI Grejni element je debljine 3mm, bez potrebe podizanja nivoa poda Brza instalacija - jednostavno odmotajte mrežu sa preraspoređenim kablom Brzo vrijeme zagrijavanja: temperatura poda će se podići 5ºC za manje od 20mins Idealan za podove sa keramičkim pločicama U skladu sa standardom EN50366 s obzirom na elektromagnetska polja Odobrenja: SEMKO, u skladu sa CE oznakom Garancija: 10 godina SafetyNet Dimenzije grejne mreže PVC 100W/m² Šifra Površina (m²) Dimenzije (m) Snaga (W) Amperaža. Otpor (Ω) 100PVC1.5 1,5 3 x 0, , PVC2 2,0 4 x 0, , PVC3 3,0 6 x 0, , PVC4 4,0 8 x 0, , PVC5 5,0 10 x 0, , PVC6 6,0 12 x 0, , PVC7 7,0 14 x 0, ,0 76 Grejni elementi Unutrašnja izolacija: ETFE Uzemljenjeomotač Spoljašnja izolacija: PVC TEHNIČKE KARAKTERISTIKE Građa grijača: Mrežica od stakloplastike s raspoređenim dvožilnim uzemljenim kablom Radni napon: V, 50Hz Izlazna struja: 100W/m² &150W/m² Debljina: 3-3,5mm Unutrašnja izolacija: ETFE (fluoropolimer) Spoljašnja izolacija: PVC Dužina hladnog kraja: 3m 100PVC8 8,0 16 x 0, , PVC9 9,0 18 x 0, , PVC10 10,0 20 x 0, ,3 53 Prečnik 3,5mm 9

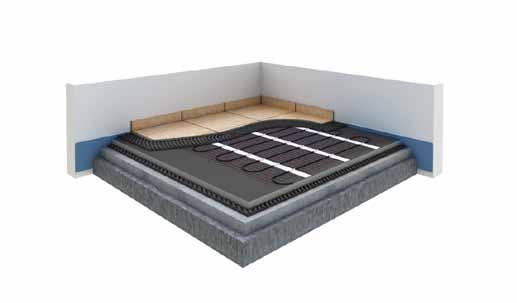

10 SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR SISTEMI GREJNIH MREŽA Instrukcije za dimenzioniranje ELEKTRIČNO PODNO GRIJANJE U RENOVIRANJU OBJEKATA DIJAGRAM ZA INSTALACIJU Sistemi grejnih mreža su posebno dizajnirani za upotrebu u renoviranju kuća, gdje je visina poda ograničena. Ove sisteme možete instalirati sve dok imate minimum 12mm visine na raspolaganju. Završni pod Grejna mreža Upotreba ovih sistema se najviše koristi u kuhinjama i kupatilima, medjutim mogu se instalirati u bilo kojoj prostoriji ispod keramičkih pločica ili kamena. RAZLIKE IZMEDJU PFM I PVC GREJNIH MREŽA Glavna razlika je u izolacionim materijalima koji se koriste u izradi kabla. Dok je u PFM mrežama izolacija ojačani fluoropolimer (ETFE), u PVC mrežama spoljna izolacija je PVC. ETFE omogućuje veću snagu uz manju debljinu kabla, veću otpornost naprezanja i zato Warmup nudi DOŽIVOTNU GARANCIJU za ovaj sistem. Ravnajuća košuljica Podloga Fleksibilno ljepilo Fleksibilno ljepilo Toplotna izolacija ZAVRŠNI PODOVI PREPORUČENA SNAGA Ovo su direktni sistemi grijanja koji se mogu instalirati ispod svih vrsta pločica, kamena ili mermera, medjutim uvijek biste trebali konsultovati proizvodjača podova u smislu tolerancije temperature i kompatibilnosti ljepila da se nebi oštetio pod ili da se izbjegne neadekvatan prijenos toplote. Izbor snage će u velikoj mjeri zavisiti od krajnje svrhe i upotrebe sistema. Kao opšte pravilo, u dobro izolovanim kućama, kupatilima i drugim malim prostorijama bi trebalo biti 150W/m 2, dok ostale sobe mogu imati samo 100W/m 2. Ako će sistem biti instaliran kao osnovni izvor grijanja onda bi trebalo instalirati 150W/m 2. U kućama gdje je slaba izolacija, uvjek koristiti system od 150W/m 2, i sistem ce biti korišten kao dodatni izvor grijanja drugom sistemu grijanja koji možda već imate. 10

11 SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR SISTEMI GREJNIH MREŽA Instrukcije za dimenzioniranje DIJAGRAM RASPOREDA INSTALACIJE Na ovom primjeru krajnja površina koja se grije nakon oduzimanja fiksnih sanitarija je 7,40m 2, tako da treba izabrati mrežu od 7m 2, kako bi se dobila idealna pokrivenost. Da bi se izračunala količina izolacionog materijala, krajnja površina koja se grije treba da se pomnoži sa 110%, da bi se uzeo u obzir izolacioni materijal koji će ostati kao višak prilikom postavljanja ploča na predvidjena mjesta. 11

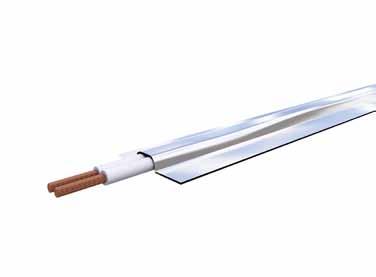

12 SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR SISTEM GREJNE FOLIJE (WLFH) Lak za instalaciju, sistem grejne folije daje ujednačenu toplotu ispod vašeg poda, riješavajući tako probleme toplih i hladnih mjesta u podu. Može se jednostavno instalirati ispod podova i u suhim i u vlažnim prostorima bez dodatnog uzemljenja. Toplotna i reflektirajuća svojstva grijača sa ojačanom aluminijskom folijom pomažu u očuvanju energije za grijanje. Dodatne uštede mogu se postići korišćenjem grejne folije zajedno s Warmup izolacijskim pločama što drastično smanjuje vrijeme zagrijevanja. OSOBINE I KORISTI Instalira se direktno ispod završnog sloja poda; nije potrebna nivelacija Potpuno ravna uzemljena grejna folija neće podići razinu poda Brzo vrijeme zagrijavanja: temperature poda će se podići 5ºC za manje od 30mins Odličan za grijanje ispod pomerajućih podova poput laminata i obrađenog drveta U skladu sa standardom EN50366 s obzirom na elektromagnetska polja Odobrenja: BEAB, u skladu sa CE oznakom 15 godina garancije i SafetyNet Dimenzije za sistem grejne folije WLFH 140W/m² Šifra Površina (m²) Dužina (m) Širina (m) Snaga (W) Amperaža Otpor (Ω) WLFH1 1,0 2 0, ,6 378 WLFH1.5 1,5 3 0, ,9 252 WLFH2 2,0 4 0, ,2 189 WLFH3 3,0 6 0, ,8 126 WLFH4 4,0 8 0, ,4 94 WLFH5 5,0 10 0, ,0 76 WLFH6 6,0 12 0, ,7 63 WLFH7 7,0 14 0, ,3 54 WLFH8 8,0 16 0, ,9 47 TEHNIČKE KARAKTERISTIKE Građa grijača:: ECTFE izolacija u aluminijskim folijama Radni napon: V, 50Hz Izlazna struja: 140W/m² Debljina mreže: 1mm Širina folije: 50cm Izolacija: ECTFE (fluoropolimer) Dužina hladnog kraja: 3m ECTFE kabal u alumijskoj foliji Izolacija: ECTFE Grejni element WLFH9 9,0 18 0, ,5 42 WLFH10 10,0 20 0, ,1 38 WLFH12 12,0 24 0, ,

13 SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR SISTEM GREJNE FOLIJE (WLFH) Instrukcije za dimenzioniranje GRIJANJE U RENOVIRANIM OBJEKTIMA Sistem grejne folije je dizajniran za upotrebu u renoviranim objektima gdje je slobodna visina poda minimalna. Ovaj sistem možete instalirati sve dok imate minimum 12mm visine sa završnim podom. Ovi sistemi se mogu koristiti ispod laminata u bilo kojoj prostoriji vaše kuće. DIJAGRAM ZA INSTALACIJU ZAVRŠNI POD Završni pod Ovo je direktni sistem grijanja i laminat možete postaviti direktno preko njega, medjutim uvijek biste trebali konsultovati proizvodjača podova u smislu tolerancije temperature i kompatibilnosti ljepila da se ne bi oštetio pod ili da se izbjegne neadekvatan prijenos toplote. Grejna folija Ravnajučakošuljica PREPORUČENA SNAGA Podloga Foliju treba postaviti tako da bude pokriveno izmedju 80 i 90% ukupne površine koja se treba grijati, kako bi se omogućio prostor između granica folije i granica prostorije. U svakom slučaju, ako je neophodno, kabal se može razdvojiti od folije, a da se pri tome ne ošteti, i postavi na minimalnom razmaku od 50mm tako što se pričvrsti sa aluminijumskom trakom i to je način da se pokriju djelovi prostorije koji su komplikovanijeg geometrijskog oblika. Fleksibilno ljepilo Toplotna izolacija 13

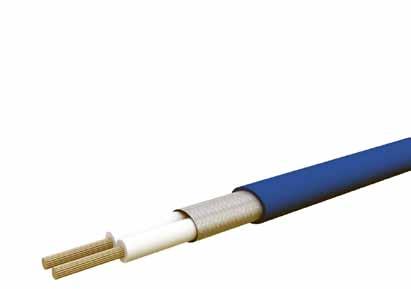

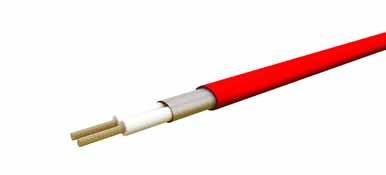

14 SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR GREJNI KABAL ZA KUPATILA (DWS) Ultra-tanki Warmupov sistem kablova za grijanje je fleksibilan i idealan za brzu i laku instalaciju u prostorijama koje su nepravilnog oblika. Mi dizajniramo naše sisteme koristeći ultra-tanke (2mm), dvožilne kablove. Mali presjek naših kablova omogućuje da se sistem instalira u nekoliko sati bez podizanja nivoa poda. Nema potrebe da se iskopava pod i nema potrebe za miješanjem betona. Jednostavno postavite naše grejne elemente na podlogu, pločice preko njih i recite zbogom hladnim nogama zauvjek! OSOBINE I KORISTI Najjači i najtanji kablovi koje možete kupiti: 2mm, multi-strand jezgro, dvostruka izolacija od fluoropolimera Brza instalacija - Jedan priključak vodi ka samo nekoliko koraka Brzo vrijeme zagrijavanja: temperatura poda će se podići 5ºC za manje od 20 min Idealan za podove sa keramičkim pločicama U skladu sa standardom EN50366 s obzirom na elektromagnetska polja Odobrenja: ASTA BEAB, CERTIF, KEMA, GS i u skladu sa CE oznakom Garancija: Doživotna garancija i SafetyNet TEHNIČKE KARAKTERISTIKE Sastav grijača: Dvožilni kabal sa uzemljenjem Radni napon: V, 50Hz Debljina kabla: 2mm Unutarnja izolacija: ETFE (fluopolimer) Spoljna izolacija: ETFE (fluopolimer) Dužina hladnog kraja: 3m Spoljna izolacija: ETFE Unutrašnja izolacija: ETFE Grejni elementi Veličine DWS grejnog kabla Šifra Površina (m²) Boja Dužina (m) Snaga (W) Amperaža Otpor (Ω) DWS300 1,5-2,4 Plava ,3 176 DWS400 2,5-3,4 Srebrna ,7 136 DWS600 3,5-4,4 Zelena ,6 88 DWS800 4,5-5,9 Crvena ,6 64 Prečnik 2mm Uzemljenje-omotač 14

15 DIJAGRAM ZA INSTALACIJU Fleksibilno ljepilo Završni pod SISTEMI PODNOG GRIJANJA ZA UNUTRAŠNJI PROSTOR GREJNI KABLOVI ZA KUPATILA (DWS) Instrukcije za dimenzioniranje KALKULACIJA ZA RAZMAK KABLOVA Ravnajuća košuljica Fleksibilno ljepilo Da biste izračunali razdaljinu izmedju kablova molim vas da koristite sledeću jednačinu: Podloga C C = A 100 L c Toplotna izolacija Grejni kabal DWS Gdje je: C-C razdaljina izmedju kablova u centimetrima A površina koja treba da se zagrije u m 2 L c dužina kabla u metrima PREPORUČENA SNAGA Površina (m²) Šifra Snaga (W) 1,5 2,4 DWS ,5 3,4 DWS ,5 4,4 DWS ,5 5,9 DWS Ako ne postoji toplotna izolacija, preporučuje se veća snaga da bi se dobio brži efekat grijanja sistema i brzo zagrijevanje prostora. ZAVRŠNI PODOVI Ovi sistemi direktnog grijanja mogu se instalirati ispod svih vrsta pločica, kamena ili mermera, iako uvijek treba konsultovati proizvođača podova s obzirom na temperaturnu toleranciju i kompatibilnosti ljepila, da se ne bi oštetio pod ili da bi se izbjegao neadekvatan prijenos toplote. 15

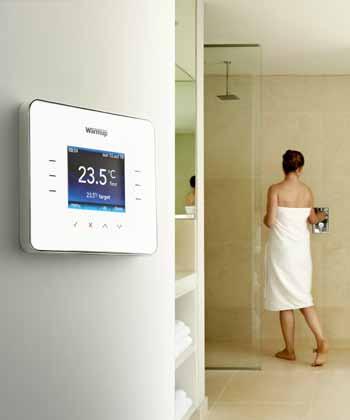

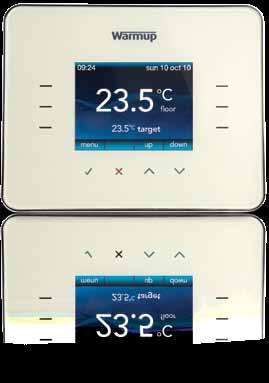

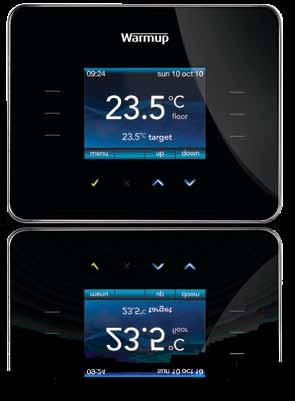

16 TERMOSTATI 3iE PROGRAMABILNI TERMOSTAT NOVI 3IE PROGRAMABILNI TERMOSTAT DAJE SAVRŠENU RAVNOTEŽU IZMEĐU FUNKCIONALNOSTI I ESTETIKE Dostupan isključivo od Warmup-a, 3iE je prvi svjetski potpuno interaktivan, sa touch-screen tehnologijom, uštedom energije, programabilni termostat. Uz napredno praćenje energije, Warmup 3iE vam omogućava pregled snimljenih aktuelnih grafičkih prikaza potrošnje energije u odnosu na troškove. To znači da znate tačno koji su troškovi vašeg podnog grijanja. Warmup 3iE je ujedno i prvi programibilni termostat s Aktivnom Kontrolom Enegije, koji vam može uštedjeti do 10% na računima za struju aktivno tražeći da testirate niže nivoe potrošnje energije. INOVATIVAN Prvi termostat osjetljiv na dodir sa ekranom u boji od 5 cm Prvi termostat sa Aktivnom Kontrolom Energije Jednostavan meni za korištenje - uputstvo nije potrebno INTERAKTIVAN Grafički prikaz vašeg programa omogućava brzo i jednostavno podešavanje Odaberite vrstu prikaza koji vam najbolje odgovara, širok izbor tema ekrana INTELIGENTAN Automatski se prilagođava promjenjivim uslovima u vašoj sobi, vašem domu, pa čak i sezoni, da omogući optimalno vrijeme uključenja - štedeći energiju Funkcija Samostalnog Proporcionalnog Prilagođavanja ENERGETSKI EFIKASAN Ekskluzivno - Aktivna Kontrola Energije - može uštedjeti do 10% ili više na vašem računu za struju U realnom vremenu grafički prikaz pokazuje vam tačno koliko energije koristite i kada 16

17 TERMOSTATI 3iE PROGRAMABILNI TERMOSTAT DISPLEJ MENI ENERGY MONITORING RADNI NAPON U 8 BOJA SA TOUCH SCREEN TEHNOLOGIJOM INTUINTIVAN I INTERAKTIVAN, NA NEKOLIKO RAZLIČITIH JEZIKA AKTIVNA KONTROLA ENERGIJE TM V AC ±10%, 50Hz SNAGA 16A (± 3600W) IP STANDARD DIMENZIJE INSTALACIJA JEZICI BOJE VRSTA SENZORA PROGRAMIRANJE PODRŠKA BATERIJE ODOBRENJA GARANCIJA IP20 / IP32 SA MOGUĆOM ZAŠTITOM 90 x 110 x 130mm ZIDNA ENGLESKI, NEMAČKI, PORTUGALSKI, ŠPANSKI, FRANCUSKI, HOLANDSKI, RUMUNSKI, ITALIJANSKI, TURSKI I GRČKI BIJELI, KREM, CRNI, SREBRNI, ZELENI, TIRKIZNI, PINK, BORDO NTC10K, 3M DUŽINE DO 10 PROGRAMA ZA SVAKI DAN U NEDELJI 60 MINUTA BEAB, u skladu sa CE oznakom 3 GODINE 17

18 TERMOSTATI XSTAT PROGRAMIBILNI TERMOSTAT Warmupov XSTAT je digitalni termostat koji se lako montira, ima dva senzora i može uključivati sistem grijanja u unapred određeno vrijeme različitih dana u nedelji. Termostat dolazi sa zadanim rasporedom koji je pogodan za većinu instalacija. Osim ako ne promijenite te postavke, termostat će raditi sa ovom zadanim rasporedom. OSOBINE I KORISTI Intuitivan displej i meni jednostavan za korišćenje Unapred programiran za lako pokretanje i optimalnu kontrolu toplote Sat za 4 programa za inteligentnu kontrolu i savršeni konfor 14 mm dubine omogućava instalaciju u standardnu kutiju Senzori poda i vazduha omogućavaju preciznu kontrolu temperature Warmupov XSTAT može se instalirati u minuti, omogućavajući i efikasnu kontrolu i upravljanje sistema grijanja. Tastatura je jednostavna i ojačana bez potrebe za nekom obukom da bi se koristila. XSTAT može raditi u 3 različita režima: TEHNIČKE KARAKTERISTIKE Napon: V, 50Hz Opterećenje: 16A, 3600W Funkcija sata: 4 programa / 7 dana Sensori: pod i prostor: NTC12K, dužina 3m Limitări de temperatură : +5 a +55ºC IP standard: IP20 Dimenzije: 86 x 86 x 34mm Dimenzije displeja: 26 x 39mm Odobrenja: BEAB, u skladu sa CE oznakom Garancija: 3 godine Individualno programiranje: temperatura se može menjati prema individualnim potrebama (4 programa za 5 dana + vikend, 4 programa za 6 dana + nedelja, 4 programa za 7 dana). Comfort mod: temperatura se može privremeno promeniti pritiskom dugmeta, bez promene programa (postoji i dodatna opcija za hladnije dane). Ručni mod: programiranje se može lako isključiti tokom perioda praznika. Podešavanja temperature će ostati dok se ne isključi ovaj mod. 18

19 Warmup MSTAT (mehanički termostat za podno grijanje) olakšava regulaciju temperature u vašoj kući. Bez potrebe programiranja, MSTAT vam jednostavno omogućuje da podesite željenu temperaturu poda. Savršen za one prostorije koje nemaju potrebe za programiranje grijanja i gdje želite brzo i jednostavno upravljanje sistemom grijanja. TERMOSTATI MSTAT MEHANIČKI TERMOSTAT OSOBINE I KORISTI Jednostavna regulacija (ON/OFF) Dubina MSTAT-a omogućava ugradnju u standardne kutije Sonda osigurava preciznu kontrolu temperature Termostat zadovoljava zahtjeve sljedećih standarda: EMC standardi: EN : 2001, EN : 2001 i standardi niskog napona: EN , EN TEHNIČKE KARAKTERISTIKE Radni napon: V, 50Hz Opterećenje: 16A, 3600W Dimenzije: 80 x 80 x 50mm IP standard: IP20 Sensor: Podni Vrsta senzora: NTC12k, dužina 3m Odobrenja: ASTA BEAB, u skladu sa CE oznakom 3 godine garancije 19

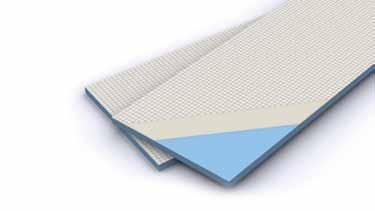

20 TOPLOTNA IZOLACIJA IZOLACIONE PLOČE Upotreba izolacije u kombinaciji sa električnim podnim grijanjem garantuje brzo zagrijavanje i znatnu uštedu energije u poredjenju sa instalacijom bez izolacije. Da biste dobili optimalan rezultat u smislu uštede energije, izolacija bi trebala da se koristi u instalaciji bilo koje vrste podnog grijanja. Warmup izolacija se sastoji od jezgra od ojačane polistirenske pjene (RTM), zatvorene strukture ćelija. Preporučene izolacione ploče za keramičke pločice, kamen ili mermer su napravljene od ojačanog polistirena, obloženog sa obe strane sa fiberglas mrežom koja je pričvršćena cementnim polimerom. Za laminat i druge drvene podove preporučene ploče su sačinjene od čvrstog ojačanog polistirena. Izolacioni materijal je raznovrstan i ima široku primenu, kako u novogradnji tako i u renoviranju SA IZOLACIONIM PLOČAMA BEZ IZOLACIONIH PLOČA ore

21 TOPLOTNA IZOLACIJA OBLOŽENE IZOLACIONE PLOČE Oznaka Debljina (mm) Dužina (mm) Širina (mm) Težina (Kg) Toplotni otpor (m²ºk/w) INSBOARD ,95 0,16 INSBOARD ,22 0,28 INSBOARD ,48 0,59 INSBOARD ,26 1,53 IZOLACIONE PLOČE TEHNIČKE KARAKTERISTIKE OBLOŽENE IZOLACIONE PLOČE NEOBLOŽENE IZOLACIONE PLOČE Oznaka Debljina (mm) Dužina (mm) Širina (mm) Toplotni otpor (m²ºk/w) WPB ,36 WPB ,71 Gustina: 36Kg/m 3 Toplotna provodljivost: 0,027 W/mºK Snaga pritiska: 3,0Kg/cm² Apsorpcija vode: 0,02% max Klasa zapaljivosti: Euroclass E (EN ) Pakovanje: 8 kom. (6mm), 6 kom. (10mm), 5 kom. (20 i 50mm) NEOBLOŽENE IZOLACIONE PLOČE FLEKSIBILNA TOPLOTNA IZOLACIJA Oznaka Širina (mm) Pokriva (m²) WIU WIU WIU WIU Gustina: 36Kg/m 3 Toplotna provodljivost: 0,031 W/mºK Snaga pritiska: 300Kpa Apsorpcija vode: 1,5% max Klasa zapaljivosti: Euroclass E (EN ) Pakovanje: 10 komada FLEKSIBILNA TOPLOTNA IZOLACIJA Gornja strana: neravni polistiren Donja strana: Srebrna samolepljiva folija Toplotna provodljivost: 0,19m 2 ºK/W Debljina: 6mm 21

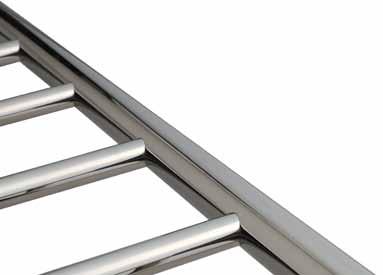

22 OPREMA ZA KUPATILO SUŠAČ ZA PEŠKIRE (HTR) Nakon što izađete ispod vrućeg tuša prohladnog jutra, malo šta je bolje od mekanog, toplog peškira omotanog oko vas. Objesite svoje mokre peškire i sušite ih opet u bilo kojem trenutku, ostavljajući ih ne samo tople i suhe, već i svježe i namirisane takođe. Asortiman Warmup sušača peškira nudi odličnu funkciju u kombinaciji s elegantnim dizajnom, što je važno za bilo koje savremeno ili tradicionalno kupatilo. Jednostavan koncept, za jednostavnu radost - svaki dan. OSOBINE I KORISTI Moderan dizajn 100% inox sa savršenim sjajem Ujednačena emisija toplote Nema tečnosti što znači da nema curenja, nema prijegrijavanja, nema puštanja boje, nema održavanja Energetski efikasan, ekvivalento potrošnji samo jedne sijalice Sveobuhvatni paket sa svom dodatnom opremom za pričvršćivanje, uključujući i malo dijamantsko svrdlo (za bušenje porcelanskih pločica), za bezbjednu ugradnju Model HTR 680x450 L HTR 680x450 R HTR 800x600 L HTR 800x600 R HTR 800x600 L-C HTR 800x600 R-C Položaj kabla Lijevo Desno Lijevo Desno Lijevo Desno Broj prečki Visina (mm) Širina (mm) Dubina (mm) Snaga (W) Amperaža (A) 0,23 0,23 0,43 0,43 0,43 0,43 TEHNIČKE KARAKTERISTIKE Radni napon: V AC, 50Hz IP standard: IP34, zaštita od vode, dupla izolacija Garancija: 5 godina HTR 800 x 600 HTR 800 x 600 HTR 680 x 450 ZAKRIVLJENE PREČKE 22

23 Warmup grijači ogledala su tehnološki napredno, trajno, sigurno i jednostavno rješenje za zamagljena ogledala - idealni u kupatilu. Warmup grijači ogledala su dizajnirani da daju dovoljno toplote, tako da neće razočarati korisnike nakon vrućeg tuša ili kade, kada im je najviše potrebno ogledalo. OPREMA ZA KUPATILO GRIJAČ OGLEDALA (WMD) OSOBINE I KORISTI Tanki film ne zauzima prostor Samoljepljivi su i prikladni za instalaciju direktno na poleđini ogledala Priključuju se na postojeće strujno kolo sa svijetlom za automatski rad kad se svjetlo uključi Prikladni su za većinu vrsta ogledala, postojećih ili novih Može se koristiti u kombinaciji za veće površine Otporni na vlažnost, vibracije, udarce i prašinu TEHNIČKE KARAKTERISTIKE Model Dimenzije (mm) Snaga (W) WMD1 400 x W WMD2 600 krug 55W WMD3 290 x W WMD4 600 x W Radni napon: V AC, 50Hz Izolacija: Dvostruka izolacija IP Standard: IP57 Snaga: 200W/m² Hladan spoj: 1m Odobrenja: u skladu sa CE oznakom Garancija: 2 godine 23

24 SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA KABLOVI ZA TOPLJENJE SNIJEGA Kablovi za topljenje snijega štite od leda i snijega na stepenicima, trotoarima i putevima. Kablovi se mogu instalirati ispod betona ili asfalta*. Grejni kabal ima jedan hladan kraj, potpuno je uzemljen i bezbjedan, što ga čini idealnim za spoljnu upotrebu. *Kabal ne sme biti u direktnom kontaktu sa asfaltom već mora biti prekriven sa najmanje 20mm betona. OSOBINE I KORISTI Višenamjenska ugradnja u beton ili ispod ploča Savitljivi kabal: brza i laka instalacija za svaku konfiguraciju Dvožilni kabal sa jednim hladnim krajem za povezivanje Dostupan u raznim dužinama da bi odgovarao vašim potrebama Dostupan u različitoj snazi da bi dobili pravu snagu za vaše potrebe Garancija: 10 godina 27W/m Model Dužina (m) Snaga (W) Amperaža Otpor (Ω) W27SM W27SM W27SM W27SM W27SM W27SM W/m Model Dužina (m) Snaga (W) Amperaža Otpor (Ω) W17SM W17SM W17SM W17SM W17SM W17SM W17SM W17SM W17SM W17SM W17SM TEHNIČKE KARAKTERISTIKE W17SM W17SM Radni napon: V, 50Hz Izlazna snaga: 17W/m & 27W/m Prečnik: 7.5mm Unutrašnja izolacija: PTFE (ispod 400w) XLPE (preko 400w) Dužina hladnog kraja: 4m Toplo-hladna veza: bez crijeva Minimalna temperature pri instalaciji: 5 C Maximalna temperature: 65 C Minimalni radijus savijanja: 5x prečnik IP standard: IPX7 Hladni kabal Prečnik 7.5mm Veza bez crijeva Spoljna izolacija: PVC Topli kabal Aluminumska podloga Unutrašnja izolacija: PTFE Grejni elementi W17SM W17SM W17SM W17SM W17SM W17SM

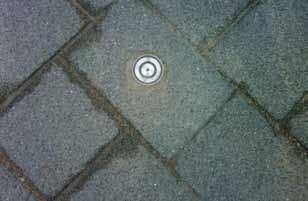

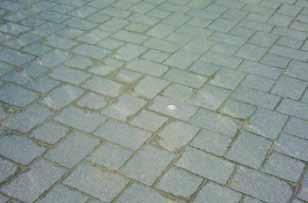

25 Warmup vam pruža mogućnost odabira kontrolnih jedinica i pribora kako bi odgovarali vašim potrebama. Automatsko aktiviranje senzora za temperaturu i vlažnost, kontroleri regulišu ekonomičnu potrošnju dok su spoljne površine i krovovi bez leda i snijega. Sistem radi dok ima snijega i leda i zatim se isključuje automatski u unapred određeno vrijeme. Dolazi sa garancijom od 3 godine. SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA KONTROLNE JEDINICE Kontrolna jedinica za veće sisteme (ETO2-4550) Jedinica kontroliše 2 zone istovremeno Može upravljati sistem na krovu, zemlji ili zemlji i krovu istovremeno Može se uključiti stendby mod ili podesiti da radi duže pri ekstremnim vremenskim nepogodama Tehničke karakteristike Radni napon: V, 50Hz Izlazna snaga: 3x16A, 11KW Temperaturni opseg: 0 / +5ºC Radni opseg: -20/+5 ºC Dimenzije: 90x156x45mm Dimenzije (sa kutijom): 170x162x45mm IP standard: IP20 Kontrolna jedinica za manje sisteme (ETR2-1550) Kontroliše zone na zemlji ili krovu i olucima Može se podesiti da radi duže pri ekstremnim vremenskim nepogodama Tehničke karakteristike Radni napon: V, 50Hz Izlazna snaga: 16A, 3600W ON/OFF razlika: 0,4ºC Temperaturni opseg: 0/+10 ºC Dimenzije: 86x52x59mm IP standard: IP20 Senzor za temperature (ETF-744/99) Detektuje temperature i koristi se u kombinaciji sa senzorom za oluk Može se koristiti odvojeno za kontrolu temperature Detektuje samo temperaturu Senzor za krovove i oluke (ETOR-55) Montirani u oluke i oko cijevi Detektuju samo vlažnost Mogu se instalirati do dva senzora Senzor za zemlju (ETOG-55) Postavlja se u spoljnu površinu gde se pojavljuju najveći problem sa snijegom i ledom Detektuje temperaturu i vlažnost Mogu se instalirati do dva senzora 25

26 SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA PROGRAMI ZA SPOLJNA GAZIŠTA Instrukcije za dimenzioniranje Sistemi za topljenje snijega (kablovi od 17W/m and 27W/m ) su idealnu riješenje za topljenje snijega i leda u spoljnim područijima kao što su rampe, prilazi, staze, stepenice i slično. Kablovi od 27W/m se trebaju koristiti u zonama gde je potrebna veća snaga na manjem prostoru. Sistemi su prilagodljivi i mogu se koristiti ispod betona, kamena, asfalta i slično. Za stepenice PREPORUČENA SNAGA Snaga koja će se koristiti zavisi od različitih faktora kao što su lokacija i vrsta programa koji se koristi. Osim ovih faktora može se uzijeti u obzir i uticaj vijetra i promjena temperature. DIJAGRAM ZA INSTALACIJU Kabal se mora instalirati u 50mm betona Završni sloj Za prilaze Za staze Donja tabela je uopšteni vodič za snagu koju treba koristiti u različitim situacijama: Spoljna temperatura Snaga (W/m² ) -5 C C C C C Primjedba: neizolovana područja trebaju veću snagu. INSTALACIJA ISPOD ASFALTA Betonski pokrivač Kabal za topljenje snijega Tvrda podloga Asfalt Beton (20mm minimum) Kabal za topljenje snijega betonska osnova Tvrda podloga Snaga se možda treba povećati u slijedećim slučajevima: Za prilazne rampe 1. Ako je područje često izloženo vjetrovima 2. Ako je nadmorska visina veća od 1000m 3. Ako su sniježne padavine veće od 6mm za 6 sati VAŽNO: Grejni kabal MORA biti pokriven sa najmanje 20mm betona prije postavljanja asfalta. 26

27 Warmup pruža izbor kontrolnih jedinica i dodataka kako bi odgovarali vašem projektu. Automatskim aktiviranjem pomoću očitavanja senzora temperature i vlažnosti, kontrolne jedinice osiguravaju ekonomičnu potrošnju dok istovremeno održavaju spoljna područja i krovove bez leda i snijega. Sistem je operativan dok na površini ima snijega i leda i automatski se isključuje nakon unaprijed odrijeđenog vremena. Dolazi sa garancijom od 3 godine. SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA PROGRAMI ZA SPOLJNA GAZIŠTA Instrukcije za dimenzioniranje KALKULACIJA ZA RAZMAK KABLOVA Da biste izračunali razdaljinu izmedju kablova molim vas da koristite sledeću jednačinu: METODE UČVRŠĆIVANJA Sa metalnim šinama ili trakama KONTROLNE JEDINICE ZA KABLOVE I SENZORI C C = A 100 L c Napajanje Gdje je: C-C : razdaljina izmedju kablova u centimetrima A : površina koja treba da se zagrije u m 2 L c : dužina kabla u metrima Sa ojačanom mrežom Kontroler (ETO2 or ETR2) Kabal senzora Kabal za povezivanje DODACI Da bi se kabal za topljenje snijega odgovarajuće učvrstio, objezbjeđujemo metalnu montažnu traku za laku i brzu instalaciju. Zemljani senzor 27

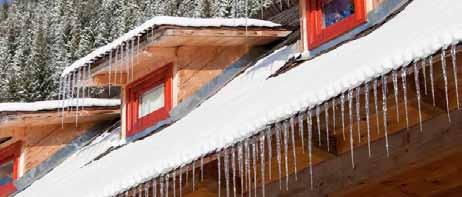

28 SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA PROGRAMI ZA KROVOVE I OLUKE Instrukcije za dimenzioniranje Warmup kablovi protiv leda su rješenje koje eliminiše opasne sniježne naslage na krovovima i spriječava smrzavanje cijevi za vodu i kanalizaciju tokom hladnog vremena. Kada se koristi na krovovima i u olucima, Warmup dvožilni sistem kablova od 17W/m omogućava neprestano topljenje snijega i oslobađa krov i oluke od njega. Dugotrajni grejni element ima jedan hladan kraj za povezivanje. Otporan je na UV zračenje i ekološki zdrav, što ga čini idealnim za spoljnu upotrebu. DIJAGRAM ZA INSTALACIJU Visina (zavisi od dubine ispusta) Visina Za oluke Ispust Osnova trougla (30cm) Za slivnike MOGUĆI OBRAZAC INSTALACIJE Krovni prozor Udubljenje Za krovove Krovni prozor Linija krova Oluk Slivnik 28

29 SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA PROGRAMI ZA KROVOVE I OLUKE Instrukcije za dimenzioniranje Prosječna količina potrebnog kabla Područje Šta izmeriti Kako izračunati Linija krova Ispust Dužina krova Pomnožiti dužinu krova sa ispustom Krovni prozor Dužina oko prozora Pomnožiti broj prozora sa dužinom oko prozora Udubljenje Broj udubljenja Broj udubljenja x 1,8 metara Oluk Dužina oluka Ukupna dužina oluka Slivnik Količina i dužina slivnika Količina x dužina x 2 KONTROLA GRIJAČA I SENZORI TEMPERATURE Sistem se može kontrolisati pomoću ETO2 ili ETR2. Senzori koji se mogu koristiti: ETF 744/99 - Senzor za temperaturu ETOR-55 - Senzor za vlažnost Faktor množenja za ispust Krovni ispust Množitelj za krovove sa olukom Množitelj za krovove bez oluka Manje od 30cm cm cm cm cm cm cm Kabal se postavlja na krov u trouglastom obliku. Visina trougla zavisi od veličine ispusta. A. Senzor ETOR-55 B. Senzor ETF744/99 C. Kutija za vezivanje (ako je sensor kratak) D. Kabal za topljenje snijega 29

30 SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA PROGRAMI ZA KROVOVE I OLUKE Instrukcije za dimenzioniranje DIJAGRAM ZA INSTALACIJU DIJAGRAM ZA INSTALACIJU - SLIVNIK Kabal za topljenje snijega je postavljen u oluk poput šine uz pomoć distancera Krstasti držač Konop za kačenje Kabal Distancer 20 cm Kabal 25 cm Držač za smanjivanje potiska kabla PRIBOR Držač za smanjivanje potiska kabla (WTRH) Distancer (WGDR) Ivično ojačanje (WCEG) Konop za kačenje (WSC) Čelični krstasti držač (WSCB) 1 m 30

31 Kablovi za grijanje oluka spriječavaju gomilanje snijega i leda koje može oštetiti oluke. Dvožilni kabal snage 30W pravi suve trake u oluku i tako se topi led i snijeg. Grejni kabal ima jedan hladan kraj bez crijeva. Otporan je na UV zrake i ekološki zdrav što ga čini idealnim za spoljnu upotrebu. SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA KABLOVI ZA GRIJANJE OLUKA (WRGC) Model Dužina kabla (m) Snaga (W) Amp. Otpor (Ω) WRGC WRGC WRGC WRGC WRGC WRGC WRGC WRGC WRGC Spoljašnja izolacija: PVC OSOBINE I KORISTI Otporan na UV zrake Dostupan u raznim dužinama da bi odgovarao vašim potrebama 100% vodootporan kabal sa integrisanim nastavkom Lak za instalaciju, plug-in sistem Ugrađeni thermostat, bez potrebe za dodatnom kontrolom 10 godina garancije TEHNIČKE KARAKTERISTIKE Grejni elementi Unutrašnja izolacija: PTFE Radni napon: V, 50Hz Izlazna snaga: 30W/m Prečnik: 8.2mm Unutrašnja izolacija: PTFE Dužina hladnog kraja: 4m Toplo-hladna veza: bez crijeva Minimalna temperature pri instalaciji: 5 C Maximalna temperature: 90 C Minimalni radijus savijanja: 5x prečnik IP standard: IPX7 Prečnik: 8.2mm Aluminijumski omotač (memorija kabla) 31

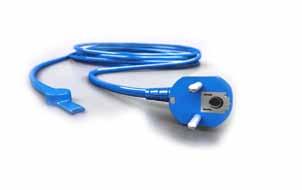

32 SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA KABLOVI ZA ZAŠTITU CIJEVI OD SMRZAVANJA (WFPC) Kablovi za zaštitu cijevi od smrzavanja su vodootporni i idealni za unutrašnju i spoljnu upotrebu kao zaštita cijevi od smrzavanja. Warmup kablovi su dostupni u formi plug-in i mogu se koristiti na metalnim i PVC cijevima. Samoregulacija uključuje sistem automatski čuvajući vaše cijevi sigurnim i ekonomičnim za upotrebu. OSOBINE I KORISTI Model Dužina kabla (m) Snaga (W) Amp. Otpor (Ω) Dostupni od 1 to 60 metara Za metalne i plastične cijevi 100% vodootporan kabal sa integrisanim nastavkom Lak za instalaciju, plug-in sistem Ugrađen termostat, bez potrebe za dodatnom kontrolom Garancija: 10 godina WFPC WFPC WFPC WFPC WFPC WFPC WFPC TEHNIČKE KARAKTERISTIKE Radni napon: V, 50Hz Prečnik: 9mm Izlazna snaga: 10W/m Dužina hladnog kraja: 2m Povezivanje: Stalna veza. uzemljenje i utikač Toplo-hladna veza: bez crijeva Regulacija: On/+5 C, OFF/+15 C Nominalna temperatura: 65 C Minimalna temperatura pri instalaciji: 5 C Minimalni radijus savijanja: 45mm IP standard: IPX7 Spoljašnja izolacija: PVC Unutrašnja izolacija: PTFE Grejni elementi WFPC WFPC WFPC WFPC WFPC WFPC WFPC WFPC WFPC WFPC WFPC WFPC WFPC WFPC Prečnik: 9mm

33 SISTEMI ZA TOPLJENJE SNIJEGA I ZAŠTITE OD SMRZAVANJA KABLOVI ZA ZAŠTITU CIJEVI OD SMRZAVANJA (wfpc) Instrukcije za dimenzioniranje INSTALACIJA Grejni kabal treba da bude iste dužine kao i cijev i treba da se pričvrsti upotrebom plastičnih držača za kabal ili alumijumskom trakom. Senzor treba da bude ravno u odnosu na cijev u najrizičnijem području. Kabal se ne smije nigdje dodirivati ili ukrštavati. Bezbjedan rad u hladnim uslovima do -20 C se može garantovati upotrebom izolacionog materijala. Izolacija sa minimum debljine od 20 mm smanjuje zahtjeve energije grijanja. Termostat ne smije biti izolovan od cijevi i mora biti u mogućnosti da prati temperature u svakom trenutku. Senzor Izolacija Izolaţie Ţeavă Cijev U slučaju da su cijevi izradjene od plastičnih materijala, onda one moraju biti obložene trakama od aluminijumske folije prije instaliranja kabla. Cablu de protecţie împotriva Kabal za zaštitu od smrzavanja îngheţului pentru conducte Coliere de strângere Držači za kabal (plastični) Priză de alimentare Utikač 33

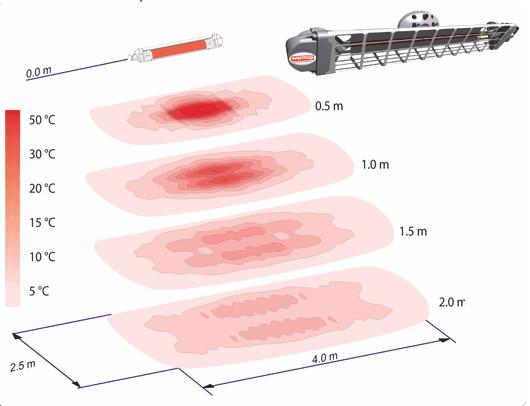

34 SPOLJNO GRIJANJE ELEKTRIČNI SPOLJNI INFRA-RED GRIJAČ (WPH) Warmup električni grijači za otvoreno su ekološka alternativa tradicionalnoj opremi za grijanje na gorivo za pabove, restorane i prostore s vanjskim područjima kao što su terase, krovovi i dvorišta. Warmup električni grijači proizvode velike količine topline, bez štetnog efekta zagađenja, i bez štetnih plinova. Svjetiljka emituje infracrvenu energiju koja je usmjerena pomoću posebne parabolične reflektivne građe kako bi se povećala efikasnost grijača. Warmup električni baštenski grijač proizvodi toplotni sjaj koji povećava osjećaj toplote. OSOBINE I KORISTI Zidno ili fleksibilno postavljanje na praktičnom stalku. Direktna toplota tačno gdje vam je potrebna Otporni na vlagu i prašinu (IP65 standard). Warmup električni grijači za otvoreno su sigurni za korišćenje u svim vremenskim uslovima 5 x jeftinije od plina 5000 sati garancije! TEHNIČKE KARAKTERISTIKE Radni napon: V, 50Hz Dimenzije: 835 x 112 x 84mm Težina: 1,02kg Snaga: 1760W Amperaža: 7,7A Pokrivenost: 8-10m ² IP standard: IP65 34

35 Izabrati Warmup znači izabrati kompaniju koja je bazirana na sledećim principima: ZAŠTO IZABRATI WARMUP? ISTRAŽIVANJE & RAZVOJ Warmup tim za istraživanje i razvoj i uslovi rada osiguravaju da imate najsigurniji, najefikasniji proizvod koji je dostupan. Warmup ima dva objekta za testiranje po standardu EN442-2 u Njemačkoj koji rade kontinuirano. PROIZVODI Warmup grijači su dizajnirani da budu najtanji, najčvršći i najlakši za instalaciju u industriji. Za razliku od drugih marki mi koristimo samo najkvalitetnije fluoropolimere za izolaciju naših grejnih žica. SIGURNOST Warmup garantuje da su svi naši proizvodi prošli sve testove i da su u skladu sa svim zahtjevima i normama, obaveznim ili ne. Warmup ima svoje proizvode koji su odobreni od strane nekoliko različitih medjunarodno priznatih institucija. DUGOROČNI UČINAK Warmup nudi doživotnu garanciju za neke od svojih proizvoda, i prvi je proizvodjač u industriji koji pruža ovu garanciju. Dugoročne garancije Warmup-a znače da imamo savršeno znanje i povjerenje u naše proizvode, od faze dizajna, kroz kontinuiranu kontrolu kvaliteta, koristeći naše objekte za testiranja. EKONOMIČNOST UPOTREBE ZBOG ZAŠTITE OKOLINE I SMANJENJA TROŠKOVA ENERGIJE Warmup termostati precizno kontrolišu temperaturu upotrebom oba senzora, za pod i vazduh. Warmup 3iE koji je jedinstven, je jednostavno najbolji dostupan termostat za električno podno grijanje. 3iE termostat ima mogućnost praćenja potrošnje energije zbog potpune energetske efikasnosti i kontrole. NAŠ SERVIS Niko vam neće obezbijediti bolju uslugu prije, za vrijeme i nakon instalacije. Warmup nudi besplatne usluge procjene, brzu isporuku i prodajni tim na poziv od 8-17 h za sve prodajne zahtjeve. Warmup takodje nudi besplatnu obuku instaliranja podnog grijanja i savjete. NAŠE GLOBALNO & LOKALNO ISKUSTVO Warmup se širi u inostranstvo od 2001 i mi i dalje ulažemo velika sredstva u uspostavljanje poslovanja u više zemalja širom 4 kontinenta obezbjedjujući da sve regije i zemlje razumiju i prihvataju elektro standarde i standarde proizvoda. JEDNOSTAVNOST Jednostavnost instalacije - Poboljšana jednostavnost uputstva za instalaciju rezultat je više od 18 godina konstantnog usavršavanja - Konstantan razvoj proizvoda što rezultira širokim spektrom proizvoda za sve podne obloge - Konstantno poboljšanje proizvoda što je dovelo, izmedju ostalog, do najtanje, najtrajnije žice dostupne u svijetu za električno podno grijanje Jednostavnost upotrebe Warmup podni grijači su provjereni uredjajima za klimatsku kontrolu posebno za Warmup. Sofisticirani softverski sistemi u ovim uredjajima rade sa odvojenim senzorima za pod i za vazduh i umjetne inteligencije učenja da bi korisnicima pružili najbolju kontrolu na najjednostavniji način. Warmup Vam se zahvaljuje na mogućnosti pripreme ponude za vaše projekte. Kontakti: Warmup Plc hr@warmup.com 35

36 Warmup Vam se zahvaljuje na mogućnosti pripreme ponude za vaše projekte: Kontakti: Warmup Plc Skenirajte kod sa svojim smartphone za pristup našoj web stranici
