IMOS-Systemair. Požiarne klapky cartridge-ové PKI-C. Požiarna odolnosť EI60S; EI90S a EI120S

Transcript

1 Ventilátory Vzduchotechnické jednotky Distribučné elementy Požiarna technika Vzduchové clony Tunelové ventilátory Požiarne klapky cartridge-ové PKI-C Požiarna odolnosť EI60S; EI90S a EI120S

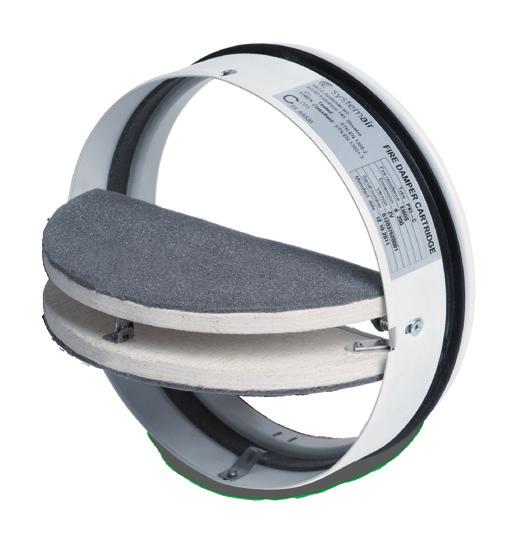

2 2 Produkty požiarnej ochrany PKI-C Požiarne klapky cartridge-ové Požiarne klapky cartridge-ové sú navrhnuté v súlade s harmonizovanou normou STN EN a certifikované tak, aby spĺňali vlastnosti EI-S (EN ). Sú určené na zabudovanie do požiarnych stien do priebežného potrubia, alebo na koniec potrubia pred ventil. Inštalácia týchto zariadení je popísaná v Návode na inštaláciu, prevádzku a kontrolu požiarnych klapiek cartridgeových. Všetky klapky môžu byť štandardne dodávané v základnom vyhotovení, alebo s mikrospínačom, alebo s doplnkovým príslušenstvom - inštalačnými príložkami, alebo s pružnou potrubnou spojkou.. Požiarna klapka sa automaticky nastaví do zatvorenej polohy, ak sa poškodí tepelná poistka. Po zatvorení sa list klapky mechanicky zaistí v zatvorenej polohe a dá sa otvoriť iba ručne, k čomu je nutný prístup obsluhy do potrubia. Pre uľahčenie prístupu do potrubia pri revízii požiarnej klapky dodávame ako príslušenstvo pružnú potrubnú spojku - v objednacom kóde označenie TVKC. Tavná poistka uvoľní list, keď teplota vzduchu v klapke presiahne 72 C. Inštalácia, prevádzka a kontrola klapiek Požiarne klapky inštalujte, prevádzkujte a kontrolujte podľa Návodu na inštaláciu, prevádzku a kontrolu. Pracovné podmienky Klapka sa môže inštalovať v potrubí, v ktorom sú prevádzkové teploty v rozmedzí -10 až 65 C. Aktívna protipožiarna izolácia nesmie byť vystavená priamemu styku s vodou. Maximálna rýchlosť prúdiaceho vzduchu je 12 m/s s prúdením čistého vzduchu bez mechanických a chemických nečistôt s rovnomerným rozložením prúdenia, bez kondenzácie, námrazy a ľadu. Do teploty 65 C nedôjde k aktivácii spúšťacieho zariadenia. Prípadné požiadavky na vyššie teploty pracovného prostredia treba vždy vopred konzultovať s výrobcom a vyznačiť v objednávke. Klapky sú konštrukčne uspôsobené pre použitie s vodorovnou, zvislou prípadne šikmou osou listu. Podmienky prepravy, skladovania a prevádzky Klapky je potrebné prepravovať krytými dopravnými prostriedkami v krabiciach. Pri manipulácii počas dopravy a skladovania musia byť klapky chránené proti poškodeniu a proti poveternostným vplyvom. Listy klapiek musia byť v polohe ZATVORENÁ ( CLOSE ). Odporúča sa skladovať tieto výrobky v uzavretých a suchých priestoroch v rozsahu teplôt od - 10 C do + 50 C. Teplota pri skladovaní, transporte a prevádzke nesmie prekročiť 65 C! Použitý materiál a spôsob likvidácie Výrobok obsahuje, oceľový pozinkovaný plech, kalciumsilikátovú dosku, grafitový protipožiarny laminát, polyuretánovú penu, etylén-propylénový kaučuk, medený plech, špeciálnu pájku na báze Sn, Bi Pb a práškovú farbu. Tieto sú spracovávané podľa miestnych zákonov. Výrobok neobsahuje žiadny nebezpečný materiál s výnimkou miligramového množstva spájky, obsahujúcej Pb. Záruka Výrobca poskytuje pri dodržaní predpísaných prepravných, manipulačných a pracovných podmienok na výrobok záruku 24 mesiacov od dátumu expedície. Dodatok Je potrebné prediskutovať akékoľvek požiadavky na odchýlky od týchto technických podmienok s výrobcom. Výrobca si vyhradzuje právo bez oznamovania urobiť zmeny výrobku, ktoré nezhoršia kvalitu a funkčnosť výrobku. Najnovší stav výrobkov je dostupný na

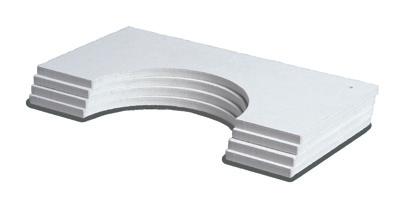

3 Produkty požiarnej ochrany 3 Kódy a typy klapiek Objednávací kód - PKI-C PKI-C-EI - Objednávací kód - Inštalačné príložky PRC-MR Trieda požiarnej odolnosti Rozmery Spúšťanie Inštalačné príslušenstvo 60S, 90S a 120S ød ZV až DV1 PR POZNÁMKA: MR = menovitý rozmer z tabuľky na str. 4 Kompletná sada štyroch príložiek z kalcium-silikátových dosiek (použitie pri inštalácii viď Návod na inštaláciu, prevádzku a kontrolu ). PRE SUCHÚ INŠTALÁCIU SÚ PRÍLOŽKY POVINNÉ! Pružná spojka pre umožnenie revízií POZNÁMKA: E = celistvosť plášťa, I = tepelná izolácia, S = prienik dymu ZV; základný model so spúšťaním pružinou pomocou tavnej tepelnej poistky nastavenej na 72 ºC. DV1; ZV + signalizácia otvorenej a zatvorenej polohy pomocou koncových spínačov 230 V PS Objednávací kód - Pružná potrubná spojka TVKC-MR POZNÁMKA: MR = menovitý rozmer z tabuľky na str. 4 Pružná spojka pre umožnenie inšpekcií sa umiestni zo strany na ktorú sa otvárajú listy hneď za potrubie zabudované v stene PKI-C-EI60S, -EI90S a -EI120S Ponúkame požiarne klapky cartridge-ové s požiarnou odolnosťou 60, 90 a 120 minút pre kruhové potrubie. Požiarne klapky cartridge-ové spĺňajú požiadavky normy STN EN a sú testované podľa normy EN a klasifikované podľa normy EN : PKI-C EI60S-ZV až DV1 Pre rozmery ø100 mm až ø 200 mm Č. certifikátu zhody: 1396-CPD-0050 Č. protokolu o klasifikácii: FIRES-CR AUPE Č. protokolu o skúške: FIRES-FR AUNE FIRES-FR AUNE Inštalácia: do pevnej steny - mokrou aj suchou cestou do pružnej steny - mokrou cestou do stropu - mokrou cestou EI 60 (ve ho i o) S PKI-C EI90S-ZV až DV1 Pre rozmery ø100 mm až ø 200 mm Č. certifikátu zhody: 1396-CPD-0050 Č. protokolu o klasifikácii: FIRES-CR AUPE Č. protokolu o skúške: FIRES-FR AUNE FIRES-FR AUNE Inštalácia: do pevnej steny - mokrou aj suchou cestou do pružnej steny - mokrou aj suchou cestou do stropu - mokrou cestou EI 90 (ve ho i o) S PKI-C EI120S-ZV až DV1 Pre rozmery ø100 mm až ø 200 mm Č. certifikátu zhody: 1396-CPD-0050 Č. protokolu o klasifikácii: FIRES-CR AUPE Č. protokolu o skúške: FIRES-FR AUNE FIRES-FR AUNE Inštalácia: do pevnej steny - mokrou aj suchou cestou do pružnej steny - mokrou aj suchou cestou do stropu - mokrou cestou EI 120 (ve ho i o) S

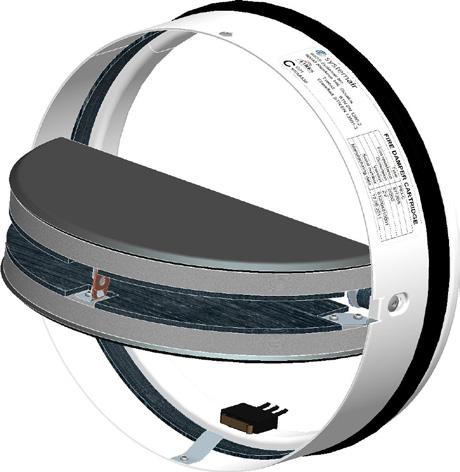

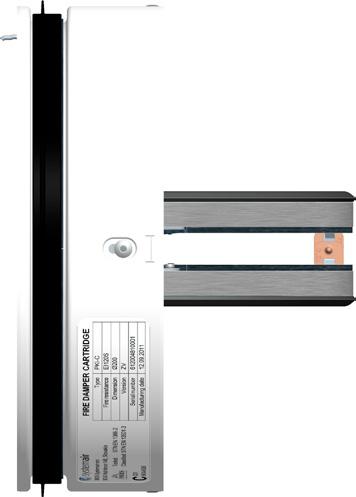

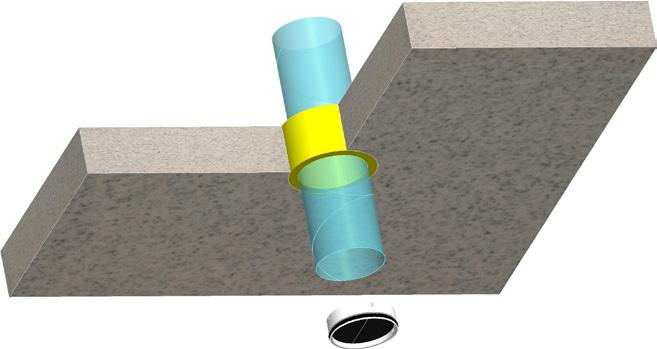

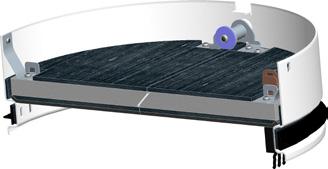

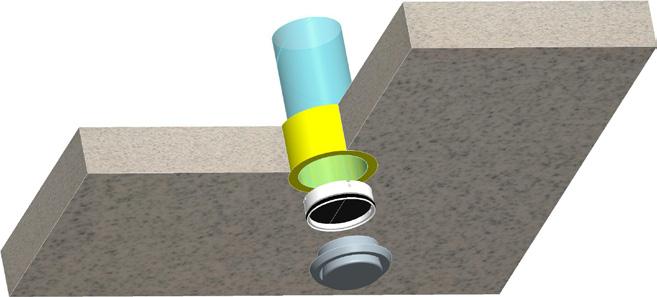

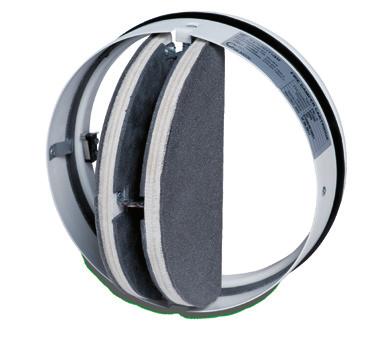

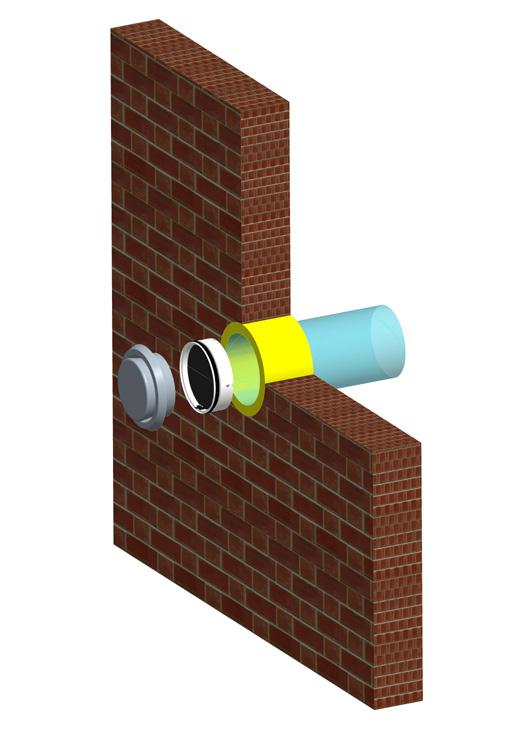

4 4 Produkty požiarnej ochrany 3 Popis častí klapky: plášť 2. listy klapky 3. vonkajšie obvodové tesnenie 4. tepelná poistka 5. aretačná pružina 6. koncový spínač 230V 7. vnútorné obvodové tesnenie,, vypeňovacia hmota 5 Obr. 1: Konštrukcia a rozmery požiarnej klapky cartridge-ovej Hlavné rozmery a hmotnosti MR d EI60/90/120S EI60S EI90/120S (mm) (mm) W1 (mm) M (kg) ,3 0,3 Ød ,5 0,4 0, ,5 0,5 150 MR-1,5 52 0,4 0, ,5 0,6 60 W ,6 0, ,7 0,9 Zapojenie koncového spínača - čierny vodič Indikácia ZATVORENÁ - modrý vodič Indikácia OTVORENÁ - šedý vodič

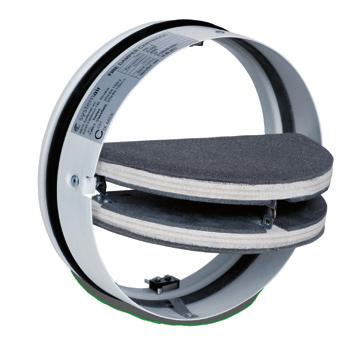

5 Produkty požiarnej ochrany 5 Nastavenie listov do prevádzkovej polohy 1. Stlačiť obe aretačné pružiny 2. Otvoriť listy do rovnobežnej polohy 3. Zakliknúť tepelnú poistku Tlakové straty a hlučnosti 100, db(a) db(a) db(a) Δp (Pa) 10, db(a) 3 2 1, v (m/s)

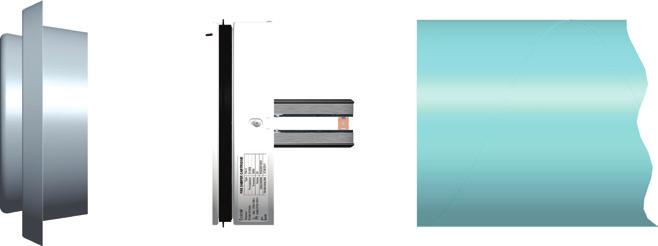

6 6 Produkty požiarnej ochrany Inštalácia Inštalácia do steny stena 2. potrubie 3. príložky 4. minerálna vlna 5. PKI-C 6. sadra / malta / betón 7. tanierový ventil 7 A B C A - Inštalácia suchou cestou s príložkami do priebežného potrubia B - Inštalácia mokrou cestou do priebežného potrubia C - Inštalácia na koniec potrubia s tanierovým ventilom Inštalácia do stropu strop 2. potrubie 3. sadra / malta / betón 4. PKI-C 5. tanierový ventil D E D - Inštalácia do priebežného potrubia E - Inštalácia s vyústením do tanierového ventilu Inštalácia na koniec potrubia s tanierovým ventilom PKI-C možno nainštalovať do steny/stropu na koniec potrubia s tanierovým ventilom (ventil treba samostatne objednať z katalógu ADP vhodný je plastikový ventil Balance-E zo Systemair AB, Švédsko). Inštalácia je rovnaká, ako do priebežného potrubia. Detaily o inštalácii sú v Návode na inštaláciu, prevádzku a kontrolu požiarnych klapiek cartridge-ových Sadrokartónová stena EI60S EI90S EI120S H [mm] RF [mm] D1/ρ [mm/kg.m -3 ] 40/40 60/50 60/100 MR PKI-C [mm] Sadrokartónová stena podľa STN EN Tanierový ventil, 2 - PKI-C, 3 - Sadra, 4 - Potrubie

7 Produkty požiarnej ochrany 7 Technické parametre test trvanlivosti - 50 cyklov bez zmeny požadovaných vlastností testovací tlak Pa bezpečná poloha - zatvorená možné inštalácie - vertikálna / horizontálna, pevná / flexibilná stena, mokrá / suchá cesta (viď tabuľka certifikátov a klasifikácií) smer prúdenia vzduchu - ľubovoľný strana, na ktorej chráni pred ohňom - ľubovoľná uzavretie - pružinami po roztopení tepelnej poistky - štandardne 72 C, iné teploty po dohode s výrobcom teplota okolia - pri tepelnej poistke 72 C maximálne 65 C opätovné otvorenie - v studenom stave možno ručne otvoriť indikácia otvorenej/zatvorenej polohy - vo vyhotovení DV1 mikrospínač 230 V AC vhodnosť do prostredia - iba vnútorného možnosť revízie - Po namontovaní flexibilnej spojky do priľahlého potrubia (viď opcia P S v objednacom kóde) údržba - nie je potrebná
