1 Produkty požiarnej ochrany Požiarne klapky PKIR a PKIS Technická špecifikácia

2 2 / 48 Produkty požiarnej ochrany Obsah Popis Vyhotovenie Požiarna odolnosť Rozmery Inštalačné vzdialenosti Rozmery a presah Hmostnosti Voľná plocha Objednávkové kódy Príslušenstvo Technické parametre Inštalácia, údržba a prevádzka Preprava a skladovanie Dodatok Príbuzné výrobky Vyskúšajte kliknúť na text a QR kódy:... Graf pozri Tab podľa obr. 5 Príslušenstvo... na strane 10

3 Produkty požiarnej ochrany 3 / 48 Popis Požiarna klapka je požiarny uzáver vzduchotechnického potrubia vyrobený tak, aby list klapky na základe mechanického, teplotného alebo elektrického impulzu uzatvoril potrubie s cieľom zabrániť šíreniu plameňov, tepla a dymu. Všetky naše štandardné požiarne klapky sú navrhnuté a certifikované v súlade s kritériami testovania EIS podľa normy EN Deklarovaná požiarna odolnosť sa dosahuje konštrukciou požiarnej klapky, ako aj spôsobom jej inštalácie. Požiarne klapky PKIR a PKIS sú určené pre inštalácie uvedené na stranách 10 až 16. Popis ich inštalácie sa nachádza v Návode na inštaláciu, prevádzku a kontrolu požiarnych klapiek. Aktivačné mechanizmy sú odnímateľné a môžu sa navzájom zamieňať, napr. namiesto ručného mechanizmu mechanizmus so servopohonom Manuálne ovládané požiarne klapky Štandardne sa všetky manuálne ovládané klapky dodávajú s ručným pohonom, voliteľne s príslušenstvom ako napríklad mikrospínače a elektromagnety. V prípade požiaru sa požiarna klapka uzatvorí automaticky. V závislosti od jej vyhotovenia sa klapka uzavrie buď po roztavení tepelnej poistky, alebo pomocou elektromagnetu v impulznom zapojení. Po uzatvorení je list klapky mechanicky zaistený v uzatvorenej polohe a je možné ho otvoriť len manuálne. Poistka aktivuje spúšťací mechanizmus, keď teplota vzduchu v potrubí dosiahne 72 C a klapka sa po roztavení poistky uzatvorí do 10 sekúnd. Požiarne klapky ovládané servopohonom Štandardne sú všetky servopohonom ovládané klapky vybavené servopohonom s mikrospínačmi, voliteľne s napájacou a komunikačnou jednotkou. Požiarna klapka môže byť vybavená pružinovým servopohonom, ktorý ju uzatvorí na povel systému riadenia budovy, alebo na základe porušenia termoelektrickej poistky. Servopohonom ovládané požiarne klapky sú štandardne vybavené termoelektrickou poistkou, ktorá aktivuje uzatvorenie klapky po dosiahnutí alebo prekročení okolitej teploty 72 C. Napájací obvod servopohonu sa preruší a pružina v servopohone uzatvorí list klapky do 20 sekúnd.

4 4 / 48 Produkty požiarnej ochrany Hlavné vlastnosti Ľahká konštrukcia Vymeniteľný mechanizmus Jednoduchá a rýchla inštalácia pomocou inštalačného kitu Manuálny aktivačný mechanizmus s triedou krytia IP 44 Multi inštalácia viacerých klapiek - až 4 klapky s maximálnym celkovým rozmerom mm Typy klapiek PKIR3G Kruhová požiarna klapka s maximálnou požiarnou odolnosťou 120 minút vyrobená ako jeden celok. PKIS3G Štvorhranná požiarna klapka s maximálnou požiarnou odolnosťou 120 minút vyrobená ako jeden celok. PKIS3GA Štvorhranná požiarna klapka s nízkym profilom, maximálna požiarna odolnosť 90 minút vyrobená ako jeden celok. PKIS EI90S Štvorhranná požiarna klapka s maximálnou požiarnou odolnosťou 90 minút. Konštrukcia z dvoch častí vyrobených z oceľového plechu vodivo prepojená cez kalciumsilikátový rám. PKIS EI120S Štvorhranná požiarna klapka s maximálnou požiarnou odolnosťou 120 minút. Konštrukcia z dvoch častí vyrobených z oceľového plechu vodivo prepojená cez kalciumsilikátový rám. Zoznam príslušenstva Detailné informácie o príslušenstve pre klapky PKIR a PKIS sú dostupné od strany 25. AM-PKI: Aktivačné mechanizmy PRR-PKI a PRS-PKI: Príložky MPA-PKI: METO-PG20 Adaptér CVR-PKI, CVRF-PKI a CVS-PKI: Kompenzátor tepelnej dilatácie SSAR-PKI a SSAS-PKI: Adaptér s dymovým senzorom RFA-PKI: Príruby pre kruhové a štvorhranné klapky IKRR-PKI, IKRS-PKI a IKSS-PKI: Inštalačný kit IPOR-PKI a IPOS-PKI: Kryt izolácie IKOWS-PKI: Inštalačný kit pre inštaláciu na stenu a mimo steny pomocou dosiek Promatect

5 Produkty požiarnej ochrany 5 / 48 Vyhotovenie Požiarne klapky majú plášť vyrobený z pozinkovaného plechu. Listy sú vyrobené z neazbestového izolantu s gumovým tesnením a intumescentnou hmotu, ktorá v prípade požiaru expanduje. Materiálové vyhotovenie Výrobok obsahuje pozinkovaný plech, vápenato-kremičitú dosku, ohňovzdorný uhlíkový sklolaminát, polyuretánovú penu a etylén-propylénovú gumu. Tieto sú spracované v súlade s miestnymi predpismi. Produkt neobsahuje žiadne nebezpečné látky, s výnimkou spájky v termopoistke, ktorá obsahuje miligramové množstvo olova. Zapojenie elektrických častí Spôsob zapojenia všetkých elektrických prvkov podľa typu použitého aktivačného mechanizmu je uvedený v Návode na inštaláciu, prevádzku a kontrolu požiarnych klapiek. Inštrukcie k požiarnym klapkám tiež nájdete v návrhovom programe Systemair DESIGN. Tesnosť listu a plášťa klapky Tesnosť listu: - kruhové klapky štandardne trieda 3 - štvorhranné klapky štandardne trieda 2, na vyžiadanie za príplatok trieda 3. Tesnosť plášťa: všetky klapky majú tesnosť plášťa triedy C podľa normy EN 1751.

6 H 6 / 48 Produkty požiarnej ochrany Inšpekčné otvory Všetky požiarne klapky Systemair majú odnímateľný mechanizmus, ktorý slúži ako inšpekčný otvor. Podľa veľkosti klapky, majú niektoré klapky aj ďalší inšpekčný otvor. Za príplatok je možné pridať ďalší inšpekčný otvor. Každá veľkosť klapky má určité pravidlá týkajúce sa možného umiestnenia ďalšieho inšpekčného otvoru. TL TR W T L LB BL B RB BR Obr. 1: Znázornenie umiestnenia otvoru na kruhovej a štvorhrannej klapke POZN.: Miesta, kde nie je možné umiestniť inšpekčný otvor sú označené červeným X. Tab. 1: Umiestnenie inšpekčných otvorov Rozmerový rozsah (mm) Inšpekčný otvor súčasťou aktivačného mechanizmu Poloha umiestnenia ďalšieho štandardného otvoru Možnosť umiestnenia prídavného inšpekčného otvoru za príplatok DN ø ø 160 DN ø225 Odnímateľný aktivačný - L mechanizmus ø 250 DN ø1000 B L & T W a H < 200 W a H TR alebo TL; BL* H 250 H 400 Odnímateľný aktivačný mechanizmus BR TR alebo TL; LB; BL* TR alebo TL; LB; RB; BL* PKIS3GA TR alebo TL; LB; RB; BL* W > 800 PKIS3G PKIS EI90S/EI120S BR & TR TL**; LB; RB; BL* POZNÁMKY: * V rámci jednej klapky nesmie byť Inšpekčný otvor umiestnený v polohe BR aj BL. ** V rámci jednej klapky nesmie byť Inšpekčný otvor umiestnený v polohe TR aj TL

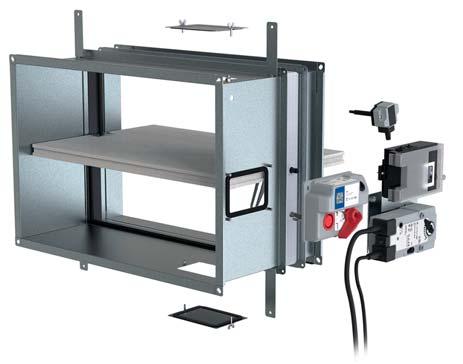

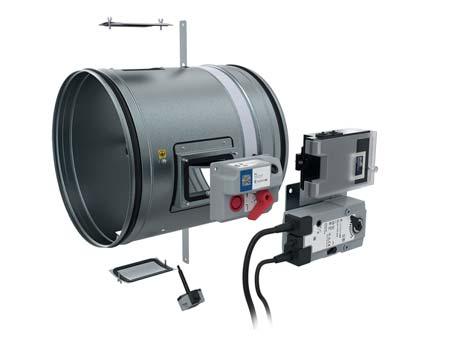

7 Produkty požiarnej ochrany 7 / 48 Časti klapky Obr. 2: Komponenty kruhovej a štvorhrannej požiarnej klapky Legenda 1 List 2 Plášť 3 Ručný aktivačný mechanizmus s krytím IP44 (ZV až DV6-2) 4 Aktivačný mechanizmus so servopohonom (DV/G7-T až DV/G9-T-SR) 5 Inšpekčný otvor 6 Termoelektrická poistka (DV/G7-T až DV/G9-T-SR) 7 Napájacia a komunikačná jednotka (DV/G9-T-ST) 8 Ohýbateľný záves

8 8 / 48 Produkty požiarnej ochrany Typy aktivácie Štandardne je každá klapka vybavená aktivačným mechanizmom. Zámena aktivačného mechanizmu za kompatibilný je povolená. Zámenu je nutné vykonať podľa inštrukcií a zapísať ju do Prevádzkového denníka klapky (dokument Návod_PKIR_PKIS). Na zabránenie problémov s nekompatibilitou je pre správne objednanie potrebné riadiť sa dokumentom TPI_AM-PKI a montáž vykonať podľa dokumentu Návod_AM-PKI. Popis typov aktivácie požiarnych klapiek: ZV Požiarna klapka s ručnou pákou a aktivačným mechanizmom s pružinou, s tavnou tepelnou poistkou nastavenou na 72 C (na vyžiadanie 100 C). DV1-2 Požiarna klapka s aktivačným mechanizmom ZV + indikáciou otvorenej a zatvorenej polohy spínačmi 2V AC alebo 24V AC/DC. DV5-2 Požiarna klapka s aktivačným mechanizmom ZV + aktivačný mechanizmus s elektromagnetom 24V AC/DC v impulznom zapojení (aktivácia klapky nastane impulzným pripojením prúdu k elektromagnetu) + indikácia zatvorenej a otvorenej polohy klapky spínačmi 2V AC alebo 24V AC/DC. DV6-2 Požiarna klapka s aktivačným mechanizmom ZV + aktivačný mechanizmus s elektromagnetom 2V AC v impulznom zapojení (aktivácia klapky nastane impulzným pripojením prúdu k elektromagnetu) + indikácia zatvorenej a otvorenej polohy klapky spínačmi 2V AC alebo 24V AC/DC. DV7-T alebo G7-T Požiarna klapka s aktivačným mechanizmom so servopohonom Belimo alebo Gruner (2V AC) s vratnou pružinou, s termoelektrickou poistkou 72 C a pomocnými spínačmi. DV9-T alebo G9-T Požiarna klapka s aktivačným mechanizmom so servopohonom Belimo alebo Gruner (24 V AC/DC) s vratnou pružinou, s termoelektrickou poistkou 72 C a pomocnými spínačmi. DV9-T-ST alebo G9-T-ST Požiarna klapka s aktivačným mechanizmom so servopohonom Belimo alebo Gruner (24V AC/DC) s vratnou pružinou, s termoelektrickou poistkou 72 C, pomocnými spínačmi a napájacou a komunikačnou jednotkou Belimo BKN2-24 alebo Gruner fs-ufc24-2 (iné komunikačné jednotky na vyžiadanie). DV9-T-W alebo G9-T-W Požiarna klapka s aktivačným mechanizmom so servopohonom Belimo alebo Gruner (24V AC/DC) s vratnou pružinou, s termoelektrickou poistkou 72 C, pomocnými spínačmi a káblami pre napájaciu a komunikačnú jednotku (komunikačná jednotka nie je súčasťou mechanizmu). DV9-T-SR alebo G9-T-SR (nedostupné pre PKIS EI90S/EI120S) Požiarna klapka s aktivačným mechanizmom so servopohonom Belimo alebo Gruner (24V AC/DC) s vratnou pružinou, s termoelektrickou poistkou 72 C a pomocnými spínačmi pre modulované klapky (možnosť nastaviť polohu otvoreného listu v ľubovoľnom uhle). Pre klapky s DN 160 mm alebo H 160 mm.

9 Produkty požiarnej ochrany 9 / 48 Tab. 2: Skladba aktivačných mechanizmov podľa jednotlivých objednávkových kódov Typ aktivačného mechanizmu (kód) Ručné ovládanie Ovládanie servopohonom Časti aktivačného mechanizmu Typ časti Typ prúdu Napätie (V) ZV DV1-2 DV5-2 DV6-2 DV7-T DV9-T DV9-T-ST DV9-T-W DV9-T-SR * G7-T G9-T G9-T-ST G9-T-W G9-TSR * DV7-9-T Indikácia Otvorená/Zatvorená Mikrospínač AC, AC/DC 2, 24 Elektromagnet Servopohon Belimo BFL alebo BFN alebo BF Impulzné zapojenie AC/DC 24 AC 2 2-T AC 2 24-T AC/DC T-ST AC/DC SR-T AC/DC 24 Servopohon Gruner x=2 AC 2 340TA-xD-03-S2/8F12 alebo 340TA-x-05-S2/8F12 x=24 AC/DC 24 alebo 360TA-x-12-S2/8F12 340/360CTA-x... x=24 AC/DC 24 Servopohon Schischek ExMax 15 BF AC/DC POZNÁMKA: * Platí len pre PKIR3G s DN 160 mm, PKIS3G a PKIS3GA s H 160 mm. Nedostupné pre PKIS EI90S/EI120S. Legenda DC AC Jednosmerný prúd Striedavý prúd 2 Servopohon 2 V 24 Servopohon 24 V T ST W SR Termoelektrická poistka Napájacia a komunikačná jednotka Káble pre napájaciu a komunikačnú jednotku Modulovaný servopohon s ovládaný pomocou signálu 0-10 V

10 10 / 48 Produkty požiarnej ochrany Požiarna odolnosť Kruhové požiarne klapky PKIR3G Kruhové požiarne klapky sú certifikované podľa normy EN 15650, testované podľa normy EN a klasifikované podľa normy EN Legenda Pevná/pružná stena Len pevná stena/strop POZNÁMKY: * ATEX: Dostupné tiež ako klapka s klasifikáciou ATEX. Všetky ATEX klapky sú klasifikované v triede nevýbušnosti. * W: Spôsoby inštalácie alebo (Inštalácia na stenu alebo mimo steny pomocou segmentov minerálnej vlny) až do DN = 500 mm. Mokrá inštalácia PODĽA NORMY EN MUSÍ BYŤ KAŽDÁ POŽIARNA KLAPKA NŠTALOVANÁ PODĽA NÁVODU od VÝROBCU!! Suchá inštalácia Inštalácia do mäkkého prechodu Inštalácia pomocou inštalačného kitu Inštalácia na stenu Inštalácia mimo steny Klapky s horizontálnou osou listu Klapky s vertikálnou osou listu ve Vertikálna podporná konštrukcia (stena) ho Horizontálna podporná konštrukcia (podlaha/strop)

11 Produkty požiarnej ochrany 11 / 48 Tab. 3: Povolené spôsoby inštalácie kruhových požiarnych klapiek na základe požiarnej odolnosti Rozmerový rozsah (mm) Číslo certifikátu Typ klapky Požiarna odolnosť Podporná konštrukcia Inštalácia - testované pri podtlaku (Pa) Mokrá Suchá Mäkký p. Kit Na stenu Mimo st. EI60 (ve ho i o) S ve ho * W 0 * W 100 DN CPR PKIR3G PKIR3G-Ex * ATEX EI90 (ve ho i o) S ve ho * W 0 * W FTZU14ATEX0127X EI120 (ve ho i o) S ve ho 500 EI60 (ve ho i o) S ve ho * W 0 * W 400 < DN CPR PKIR3G PKIR3G-Ex * ATEX EI90 (ve ho i o) S ve ho FTZU13ATEX0046 EI120 (ve ho i o) S ve ho 500 EI60 (ve ho i o) S ve ho < DN CPD PKIR3G PKIR3G-Ex * ATEX EI90 (ve ho i o) S ve ho 500 FTZU13ATEX0046 EI120 (ve ho i o) S ve 500 ho 500 Povolená orientácia osi listu klapky

12 12 / 48 Produkty požiarnej ochrany Tab. 4: Rozmerové rozsahy pre jednotlivé spôsoby inštalácie DN DN DN DN DN 400 PKIR3G PKIR3G-Ex EI120(ve ho i o)s PKIR3G PKIR3G-Ex EI90(ve i o)s Mokrá Na Mimo PKIR3G EI90(ve i o)s PKIR3G PKIR3G-Ex EI60(ve i o)s Suchá Na Mimo PKIR3G EI90(ve i o)s Mäkký PKIR3G PKIR3G-Ex EI120(ve i o)s Kit

13 Produkty požiarnej ochrany 13 / 48 Štvorhranné požiarne klapky PKIS3G, PKIS3GA, PKIS EI90S a PKIS EI120S Štvorhranné požiarne klapky sú certifikované podľa normy EN 15650, testované podľa normy EN a klasifikované podľa normy EN Legenda Pevná/pružná stena Len pevná stena/strop POZNÁMKY: * ATEX: Dostupné tiež ako klapka s klasifikáciou ATEX. Všetky ATEX klapky sú klasifikované v triede nevýbušnosti * KIT: Len do rozmeru mm. * M: Multi inštalácia do steny s dvomi klapkami vedľa seba alebo nad sebou, alebo štyri klapky pomocou spôsobov inštalácie (Mokrá inštalácia) Mokrá inštalácia a (Inštalácia do mäkkého prechodu). * P: Spôsoby inštalácie, alebo, (Inštalácia na stenu alebo mimo steny pomocou Promatect dosiek); pre PKIS3G len do mm. * W: Spôsoby inštalácie, alebo, (Inštalácia na stenu alebo mimo steny pomocou segmentov minerálnej vlny). Suchá inštalácia PODĽA NORMY EN MUSÍ BYŤ KAŽDÁ POŽIARNA KLAPKA NŠTALOVANÁ PODĽA NÁVODU od VÝROBCU!! Inštalácia do mäkkého prechodu Inštalácia pomocou inštalačného kitu Inštalácia na stenu Inštalácia mimo steny Multi inštalácia viacerých klapiek Klapky s horizontálnou osou listu Klapky s vertikálnou osou listu ve Vertikálna podporná konštrukcia (stena) ho Horizontálna podporná konštrukcia (podlaha/strop)

14 14 / 48 Produkty požiarnej ochrany Tab. 5: Povolené spôsoby inštalácie štvorhranných požiarnych klapiek na základe požiarnej odolnosti Rozmerový rozsah (mm) Číslo certifikátu Typ klapky Požiarna odolnosť Podporná konštrukcia Inštalácia - testované pri podtlaku (Pa) Mokrá Suchá Mäkký p. Kit Na stenu Mimo st. Multi EI60 (ve ho i o) S ve ho * KIT 0 * W, P 0 * W, P až CPR PKIS3G PKIS3G-Ex * ATEX EI90 (ve ho i o) S ve ho * KIT 0 * W, P 0 * W, P FTZU14ATEX0127X EI120 (ve ho i o) S ve 500 ho * KIT 800 < W 1200 & 100 H CPR PKIS3GA PKIS3G-Ex * ATEX EI60 (ve ho i o) S EI90 (ve ho i o) S ve 0 ho ve 0 ho 0 * P 0 * P 0 0 * P * P W > 1200 a/alebo H > 800 až CPD FTZU13ATEX0046 PKIS EI90S PKIS90-Ex * ATEX PKIS EI120S PKIS120-Ex * ATEX EI90 (ve ho i o) S EI120 (ve ho i o) S ve ho 0 0 ve 0 ho * W * W * M Povolená orientácia osi listu klapky

15 Produkty požiarnej ochrany 15 / 48 Tab. 6: Rozmerové rozsahy pre jednotlivé spôsoby inštalácie (časť 1/2) W až do < W H 0 H PKIS EI90S PKIS90-Ex EI90(ve ho i o)s W > 1200 a/alebo H > 800 až do Mokrá PKIS EI120S PKIS120-Ex EI120(ve ho i o)s PKIS3G PKIS3G-Ex EI120(ve ho i o)s PKIS EI90S PKIS90-Ex EI90(ve ho i o)s Mokrá Suchá PKIS3GA PKIS3GA-Ex EI90(ve i o)s PKIS EI90S PKIS90-Ex EI90(ve ho i o)s Mäkký PKIS3G PKIS3G-Ex EI90(ve i o)s PKIS EI120S PKIS120-Ex EI120(ve ho i o)s Suchá PKIS3G PKIS3G-Ex EI90(ve ho i o)s EI120(ho i o)s PKIS EI90S PKIS90-Ex EI90(ve ho i o)s Mäkký Na Mimo PKIS3G PKIS3G-Ex EI90(ve i o)s PKIS EI90S PKIS90-Ex EI90(ve i o)s Na Mimo Multi

16 16 / 48 Produkty požiarnej ochrany Rozmerové rozsahy pre jednotlivé spôsoby inštalácie (časť 2/2) W W H až až H PKIS3G PKIS3G-Ex EI120(ve i o)s PKIS3G PKIS3G-Ex EI60(ve i o)s Kit Na Mimo PKIS3G PKIS3G-Ex EI90(ve i o)s Na Mimo PKIS3G PKIS3G-Ex EI60(ve i o)s Na Mimo

17 Produkty požiarnej ochrany 17 / 48 Rozmery Inštalačné vzdialenosti V zmysle normy je minimálna vzdialenosť klapky od steny alebo stropu 75 mm. V prípade viacerých prechodov cez deliace požiarne steny musí byť minimálna vzdialenosť medzi klapkami 200 mm. Toto tiež platí v prípade vzdialenosti medzi klapkou a najbližším cudzím predmetom prechádzajúcim cez požiarnu deliacu stenu. Odstupy klapiek závisia od typu použitého aktivačného mechanizmu a jeho rotácie. Klapky je možné inštalovať aj s menšími odstupmi, ak bola táto menšia vzdialenosť otestovaná. Pre testované menšie vzdialenosti pozrite spôsob inštalácie (Mokrá inštalácia) a (Inštalácia do mäkkého prechodu) v Návode na inštaláciu. G w /G wr G w /G wr B/B r A B/B r G d /G dr G d /G dr A Obr. 3: Inštalačné vzdialenosti medzi dvomi klapkami POZN.: Platí tiež pre štvorhranné požiarne klapky. Tab. 7: Inštalačné vzdialenosti pre minimálny potrebný a komfortný prístup k mechanizmu Vzdialenosť (mm) Štandardné vzdialenosti - podľa normy EN Menšie vzdialenosti - platné iba pre spôsoby inštalácie (Mokrá) a (Inštalácia do mäkkého prechodu) A B G d G w B r G dr G wr Ručné ovládanie Servopohon Minimálna Komfortná Minimálna Komfortná

18 18 / 48 Produkty požiarnej ochrany Rozmery a presah listu Kruhové požiarne klapky PKIR3G Na zabránenie blokovania pohybu listu klapky je potrebné pripojiť úsek rovného potrubia s min. dĺžkou R 1 alebo R 2. Rozmery R 1 a R 2 predstavujú presah úplne otvoreného listu vrátane tesnení. POZNÁMKA (Obr. 4 až to Obr. 7): * vrátane ložiska; ** rovina zavesenia ** 110 ø 6,2 ** 100 ø 6,2 ød ød max R DN + * L = 450 R L = 500 R 2 DN + * max. 85 Obr. 4: Rozmery požiarnej klapky PKIR3G s ručným ovládaním menovitý priemer ø 100 až 6 mm Obr. 6: Rozmery požiarnej klapky PKIR3G s ručným ovládaním menovitý priemer ø 710 až 1000 mm ** 110 ø6,2 ** 100 ø 6,2 ød ød 45 L = R 2 DN + * Obr. 5: Rozmery požiarnej klapky PKIR3G so servopohonom menovitý priemer ø 100 až 6 mm max.170 R 1 45 L = R 2 DN + * Obr. 7: Rozmery požiarnej klapky PKIR3G so servopohonom menovitý priemer ø 710 až 1000 mm max. 100 Tab. 8: Rozmery a presahy kruhovej požiarnej klapky PKIR3G s úplne otvoreným listom (mm) DN ød L 450 R , , ,5-172, R , , ,5 60, (mm) DN ød L 500 R R

19 Produkty požiarnej ochrany 19 / 48 Štvorhranné požiarne klapky PKIS3G, PKIS3GA, PKIS EI90S a PKIS EI120S Na zabránenie blokovania pohybu listu klapky je potrebné pripojiť úsek rovného potrubia s min. dĺžkou R 1 alebo R 2. Rozmery R 1 a R 2 predstavujú presah úplne otvoreného listu vrátane tesnení. POZNÁMKA (Obr. 8 až Obr. 11): ** rovina zavesenia ** 110 ø 6,2 ** 122 ø 6,2 8,8 11,8 8,8 11,8 max. 70 R 1 L = R 2 W H (W + 40) (H + 40) 126 W H 80 R 1 L = 380 R 2 (W + 80) (H + 80) Obr. 8: Rozmery požiarnej klapky PKIS s ručným ovládaním PKIS3G menovité rozmery mm až mm PKIS3GA - menovité rozmery až mm Obr. 10: Rozmery požiarnej klapky PKIS s ručným ovládaním menovité rozmery W > 1200 mm a/alebo H > 800 mm až mm ** 110 ø 6,2 ** 122 ø 6,2 8,8 11,8 8,8 11,8 max. 180 L = R 2 W H (W + 40) (H + 40) R R 2 L = 380 W H 100 (W + 80) (H + 80) Obr. 9: Rozmery požiarnej klapky PKIS so servopohonom PKIS3G menovité rozmery mm až mm PKIS3GA - menovité rozmery až mm Obr. 11: Rozmery požiarnej klapky PKIS so servopohonom menovité rozmery W > 1200 mm a/alebo H > 800 mm až mm Tab. 9: Rozmery a presahy štvorhrannej požiarnej klapky PKIS s úplne otvoreným listom H R 1 3G & 3GA EI90S/EI120S R 2 3G & 3GA EI90S/EI120S (mm) (mm) H R 1 3G & 3GA - EI90S/EI120S R 2 3G & 3GA - EI90S/EI120S

20 20 / 48 Produkty požiarnej ochrany Hmotnosti Kruhové požiarne klapky PKIR3G Tab. 10: Hmotnosti kruhových požiarnych klapiek DN (mm) m Ručné ovládanie 3,3 3,4 3,6 3,7 3,8 4,2 4,4 4,8 5,3 5,8 6,4 7,3 8,3 11,1 12,3 14,6 17 (kg ±5%) Servopohon 4,8 4,9 5,1 5,2 5,3 5,7 5,9 6,3 6,8 7,3 7,9 8,8 9,8 11,9 13,1 15,4 17,8 DN (mm) m Ručné ovládanie 33,5 39,4 46,5 54,2 (kg ±5%) Servopohon 35,6 41,5 48,6 56,3 Štvorhranné požiarne klapky PKIS3G, PKIS3GA, PKIS EI90S a PKIS EI120S Tab. 11: Hmotnosti štvorhranných požiarnych klapiek s ručným ovládaním (časť 1/2) m ZV (kg ±10%) W (mm) ,2 4,6 5,1 5,5 6,0 6,1 6,4 6,5 6,9 7,4 7,8 8,3 8,4 8,8 9,0 9,2 9,7 9,8 10,1 10, ,6 5,1 5,6 6,2 6,7 6,8 7,2 7,3 7,7 8,3 8,8 9,3 9,4 9,9 10,2 10,4 10,9 11,0 11,4 11, ,1 5,7 6,2 6,8 7,4 7,6 8,0 8,1 8,6 9,2 9,8 10,4 10,5 11,0 11,3 11,6 12,2 12,3 12,7 13, ,2 6,8 7,5 8,1 8,3 8,8 8,9 9,4 10,2 10,8 11,5 11,6 12,1 12,5 12,8 13,4 13,5 14,1 14,7 0 6,7 7,4 8,1 8,8 9,1 9,6 9,7 10,3 11,1 11,8 12,5 12,6 13,2 13,6 13,9 14,6 14,8 15,4 16, ,6 8,3 9,1 9,3 9,8 9,9 10,5 11,3 12,1 12,8 13,0 13,5 14,0 14,3 15,0 15,2 15,8 16, ,0 8,8 9,6 9,8 10,3 10,4 11,1 12,0 12,8 13,5 13,7 14,3 14,8 15,1 15,9 16,0 16,7 17, ,1 8,9 9,7 9,9 10,4 10,5 11,2 12,1 12,9 13,6 13,8 14,4 14,9 15,2 16,0 16,2 16,8 17, ,6 9,4 10,3 10,5 11,1 11,2 12,0 12,9 13,7 14,6 14,8 15,4 15,9 16,3 17,1 17,3 18,0 18, ,1 11,0 11,3 11,9 12,0 12,8 13,8 14,7 15,6 15,8 16,5 17,1 17,5 18,4 18,6 19,3 20, ,7 11,7 12,0 12,7 12,8 13,7 14,7 15,7 16,7 16,9 17,7 18,2 18,6 19,6 19,8 20,6 21,6 H (mm) ,4 12,7 13,5 13,6 14,5 15,6 16,7 17,7 17,9 18,8 19,4 19,8 20,9 21,1 21,9 22, ,6 12,9 13,6 13,7 14,7 15,8 16,7 17,9 18,1 19,0 19,6 20,0 21,1 21,3 22,2 23, ,1 13,5 14,2 14,4 15,4 16,5 17,7 18,8 19,0 19,9 20,5 21,0 22,1 22,3 23,2 24,3 6 18,4 18,5 19,9 21,5 23,0 24,6 24,9 26,1 27,1 27,7 29,2 29,6,8 32, ,8 19,0 20,4 22,0 23,6 25,2 25,5 26,8 27,7 28,3 29,9,3 31,5 33, ,9 20,0 21,6 23,2 24,9 26,6 26,9 28,3 29,3,0 31,7 32,0 33,3 35, ,3 21,8 23,5 25,2 26,9 27,2 28,6 29,6,3 32,0 32,3 33,7 35, ,7 24,5 26,3 28,1 28,4 29,8,9 31,6 33,4 33,7 35,2 36, ,9 25,8 27,6 29,5 29,9 31,4 32,5 33,2 35,1 35,5 37,0 38, ,0 38,9 41,2 42,3 43,3 45,4 47,5 48,5 48,9 50,6 53, ,5 40,1 42,7 43,5 45,5 47,0 48,1 50,8 50,6 53,4 56, ,7 44,6 45,5 47,6 50,1 51,7 53,0 53,4 55,7 58, ,5 46,5 47,7 49,4 53,0 55,1 55,2 55,3 58,2 61,1 POZN.: Pozrite Legendu na strane 21

21 Produkty požiarnej ochrany 21 / 48 Hmotnosti štvorhranných požiarnych klapiek s ručným ovládaním (part 2/2) m ZV (kg ±10%) W (mm) ,0 11,4 11,9 12,4 12,8 13,3 13,4 13,7 14, ,6 13,1 13,6 14,2 14,7 15,2 15,5 15,8 16, ,2 14,8 15,4 16,0 16,6 17,2 17,4 17,8 18,4 21,2 22,8 24,5 26,1 28,0 29,8 31,7 33,5 34,8 15,7 16,4 17,1 17,8 18,5 19,2 19,4 19,8 20,5 24,0 25,1 26,2 27,3 29,2 31,1 33,0 34,9 35,6 17,3 18,1 18,8 19,6 20,3 21,1 21,5 21,9 22,6 26,5 27,7 29,0,2 31,5 32,7 34,0 35,2 36,1 35,5 36,2 36,9 37,6 38,3 39,0 36,3 37,0 37,7 38,4 39,1 39,8 37,3 38,5 39,7 40,9 42,1 43, ,2 22,2 23,1 24,1 25,6 26,6 27,0 27,6 28,5 39,9 40,9 41,9 42,9 43,9 44, ,6 23,6 24,7 25,7 27,3 28,3 28,7 29,3,4 41,1 41,8 43,5 45,9 48,3 50, ,8 23,9 24,9 25,9 27,5 28,6 29,0 29,6,6 43,4 44,2 45,0 47,8 51,4 51, ,6 25,7 26,9 28,0 29,7,8 31,2 31,9 33,0 44,9 46,0 47,1 49,7 52,3 52,7 54,2 55,6 H (mm) ,6 27,8 29,1,3 32,1 33,3 33,8 34,5 35,7 47,8 48,5 49,2 53,5 57,8 56,7 58,3 59, ,6 29,9 31,3 32,6 34,4 35,7 36,3 37,1 38,4 51,9 53,1 54,3 57,4 60,5 60,9 61,1 61,3 550,6 32,0 33,4 34,8 36,8 38,2 38,8 39,6 41,0 55,1 56,2 57,3 61,3 65, ,9 68, ,0 32,5 33,9 35,3 37,3 38,7 39,3 40,1 41,6 56,5 57,2 58,0 63,3 68,6 67,8 69,2 70, ,6 34,1 35,6 37,1 39,2 40,7 41,3 42,2 43,7 57,8 58,3 58,8 65,1 70,3 71,1 72,0 72,9 6 33,9 35,5 37,0 38,6 40,7 42,2 42,8 43,8 45,3 67,2 68,6 69,8 70,9 71,8 72,3 73,4 74, ,7 36,3 37,9 39,5 41,6 43,2 43,9 44,8 46,4 67,2 69,6 71,9 72,8 73,5 74,2 76,1 77, ,7 38,4 40,1 41,8 44,0 45,7 46,4 47,4 49,1 65,2 66,4 67,6 72,8 75,3 77,1 79,3 81, ,1 38,8 40,5 42,2 44,5 46,2 46,9 47,9 49,6 70,0 72,2 74,4 75,8 76,8 77,9 80,4 82, ,7 40,5 42,3 44,0 46,4 48,2 48,9 49,9 51,7 75,2 76,6 75,0 77,5 80,0 81,1 83,3 85, ,7 42,6 44,5 46,3 48,8 50,6 51,4 52,5 54,4 72,4 74,1 75,8 78,5 81,2 85,3 87,7 90, ,9 58,5 61,1 63,7 66,1 68,4 70,8 73,1 75,5 77,8 80,2 82,5 84,9 87,2 89,2 92,0 94, ,0 61,6 64,2 66,8 69,5 72,2 73,6 75,0 77,5 80,0 82,5 85,0 88,3 91,6 93,6 96, ,5 63,4 66,3 69,2 72,3 75,4 76,6 77,8 79,0 80,2 81,4 82,6 83,8 85,0 97,5 100,4 103, ,0 66,9 69,8 72,7 75,6 78,5 79,9 81,3 84,3 87,3 90,3 93,3 95,3 97,3 101,8 104,7 107,6 Legenda Typ požiarnej klapky Dodatočná hmotnosť aktivačného mechanizmu (kg) Požiarne klapky s dĺžkou L = 325 mm (PKIS3G) + 1,6 Požiarne klapky s dĺžkou L = 380 mm (PKIS EI90S/EI120S) + 1,6 Požiarne klapky s dĺžkou L = 325 mm (PKIS3GA) + 1,6 Požiarne klapky s dĺžkou L = 380 mm (PKIS EI90S/EI120S) + 3,3 Nevyrába sa -

22 22 / 48 Produkty požiarnej ochrany Voľná plocha Kruhové požiarne klapky PKIR3G Tab. 12: Voľná plocha kruhových požiarnych klapiek DN (mm) A V (m 2 ) 0,003 0,007 0,009 0,011 0,013 0,018 0,023 0,031 0,039 0,05 0,065 0,085 0,11 0,138 0,173 0,22 0,283 DN (mm) A V (m 2 ) 0,357 0,459 0,587 0,731 Štvorhranné požiarne klapky PKIS3G, PKIS3GA, PKIS EI90S a PKIS EI120S Tab. 13: Voľná plocha štvorhranných požiarnych klapiek (časť 1/2) W (mm) A v (m 2 ) ,007 0,011 0,015 0,019 0,023 0,024 0,027 0,027 0,031 0,031 0,035 0,038 0,039 0,042 0,044 0,045 0,049 0,049 0,052 0, ,012 0,019 0,025 0,031 0,038 0,040 0,044 0,045 0,050 0,054 0,060 0,066 0,067 0,072 0,075 0,078 0,084 0,085 0,090 0, ,015 0,022 0,0 0,037 0,045 0,047 0,053 0,053 0,060 0,065 0,072 0,079 0,081 0,086 0,091 0,094 0,101 0,102 0,108 0, ,015 0,023 0,031 0,039 0,047 0,049 0,054 0,055 0,062 0,067 0,074 0,082 0,083 0,089 0,094 0,097 0,104 0,106 0,112 0, ,014 0,022 0,0 0,039 0,047 0,049 0,055 0,056 0,063 0,067 0,074 0,082 0,084 0,090 0,095 0,098 0,105 0,107 0,113 0, ,029 0,040 0,050 0,061 0,064 0,072 0,073 0,083 0,088 0,099 0,109 0,111 0,119 0,125 0,129 0,140 0,142 0,150 0, ,036 0,049 0,062 0,075 0,079 0,089 0,090 0,102 0,110 0,123 0,135 0,138 0,148 0,156 0,161 0,174 0,176 0,186 0, ,052 0,066 0,080 0,084 0,094 0,095 0,108 0,116 0,1 0,143 0,146 0,157 0,165 0,170 0,184 0,187 0,197 0, ,058 0,074 0,090 0,094 0,105 0,107 0,121 0,132 0,147 0,162 0,165 0,177 0,186 0,193 0,208 0,211 0,223 0, ,059 0,075 0,091 0,096 0,107 0,109 0,123 0,134 0,149 0,165 0,168 0,180 0,190 0,196 0,211 0,214 0,227 0, ,086 0,104 0,109 0,122 0,124 0,140 0,153 0,171 0,189 0,192 0,206 0,217 0,224 0,242 0,245 0,260 0, ,094 0,114 0,120 0,134 0,136 0,154 0,175 0,195 0,215 0,219 0,235 0,248 0,256 0,276 0,280 0,296 0, ,105 0,128 0,135 0,151 0,153 0,174 0,196 0,219 0,242 0,246 0,265 0,278 0,287 0,310 0,315 0,333 0, ,142 0,150 0,167 0,170 0,193 0,218 0,243 0,268 0,273 0,294 0,9 0,319 0,344 0,349 0,369 0,395 H 560 0,145 0,153 0,171 0,173 0,197 0,222 0,248 0,274 0,279 0,0 0,315 0,325 0,351 0,356 0,377 0,403 (mm) 600 0,156 0,165 0,184 0,187 0,212 0,240 0,267 0,295 0,1 0,323 0,339 0,351 0,378 0,384 0,406 0, ,151 0,171 0,174 0,199 0,227 0,255 0,283 0,288 0,311 0,328 0,339 0,367 0,372 0,395 0, ,177 0,180 0,206 0,235 0,264 0,293 0,299 0,322 0,339 0,351 0,380 0,386 0,409 0, ,192 0,195 0,224 0,255 0,287 0,318 0,324 0,350 0,369 0,381 0,413 0,419 0,444 0, ,227 0,259 0,291 0,323 0,3 0,355 0,374 0,387 0,419 0,426 0,451 0, ,241 0,275 0,9 0,343 0,350 0,377 0,398 0,411 0,445 0,452 0,479 0, ,296 0,332 0,369 0,376 0,405 0,427 0,442 0,478 0,485 0,515 0, ,358 0,399 0,439 0,447 0,479 0,503 0,52 0,56 0,568 0,6 0,64 0,349 0,389 0,429 0,437 0,469 0,493 0,509 0,549 0,557 0,589 0,628 0,381 0,423 0,466 0,475 0,509 0,535 0,552 0,595 0,603 0,637 0,68 0,371 0,413 0,456 0,464 0,498 0,524 0,541 0,583 0,592 0,625 0,668 0,448 0,494 0,503 0,539 0,566 0,584 0,629 0,638 0,675 0,72 0,438 0,483 0,492 0,528 0,555 0,573 0,617 0,626 0,662 0,707 0,473 0,521 0,53 0,569 0,597 0,616 0,664 0,674 0,712 0,76 0,462 0,51 0,519 0,557 0,585 0,604 0,652 0,661 0,699 0,747 POZN.: Pozrite Legendu na strane 23

23 Produkty požiarnej ochrany 23 / 48 Tab. 14: Voľná plocha štvorhranných požiarnych klapiek (časť 2/2) W (mm) A v (m 2 ) ,059 0,063 0,066 0,070 0,073 0,077 0,078 0,080 0, ,102 0,108 0,114 0,120 0,126 0,132 0,134 0,138 0, ,123 0,1 0,137 0,144 0,152 0,159 0,162 0,166 0, ,127 0,134 0,142 0,149 0,157 0,164 0,167 0,172 0, ,144 0,152 0,161 0,169 0,178 0,186 0,190 0,195 0,203 0,193 0,201 0,209 0,217 0,224 0,232 0,105 0,111 0,118 0,124 0,131 0,137 0,140 0,144 0,150 0,183 0,19 0,198 0,205 0,212 0, ,186 0,197 0,208 0,219 0,2 0,241 0,246 0,252 0,263 0,256 0,266 0,276 0,286 0,297 0,7 0,145 0,154 0,163 0,172 0,181 0,190 0,194 0,199 0,208 0,245 0,255 0,265 0,274 0,284 0, ,229 0,242 0,256 0,269 0,283 0,296 0,2 0,310 0,323 0,318 0,331 0,343 0,356 0,369 0,382 0,185 0,197 0,208 0,220 0,231 0,243 0,247 0,254 0,266 0,7 0,319 0,331 0,344 0,356 0, ,197 0,209 0,222 0,234 0,246 0,258 0,263 0,271 0,283 0,337 0,35 0,364 0,377 0,391 0,404 0,325 0,338 0,352 0,365 0,378 0, ,225 0,239 0,253 0,267 0,281 0,295 0,1 0,9 0,323 0,38 0,395 0,411 0,426 0,441 0,457 0,369 0,383 0,398 0,413 0,428 0, ,229 0,244 0,258 0,272 0,286 0,1 0,6 0,315 0,329 0,386 0,402 0,417 0,433 0,449 0,464 0,375 0,39 0,405 0,42 0,436 0, ,266 0,282 0,299 0,315 0,332 0,348 0,355 0,365 0,381 0,442 0,46 0,478 0,496 0,514 0,531 0,549 0,567 0,43 0,448 0,465 0,483 0,5 0,518 0,535 0, ,6 0,325 0,344 0,363 0,382 0,401 0,409 0,420 0,439 0,505 0,525 0,545 0,566 0,586 0,606 0,627 0,647 0,492 0,512 0,532 0,552 0,572 0,592 0,612 0,632 0,567 0,59 0,613 0,635 0,658 0,681 0,704 0, ,346 0,368 0,389 0,411 0,432 0,454 0,462 0,475 0,497 H 0,554 0,577 0,599 0,622 0,644 0,667 0,689 0,712 (mm) 0,629 0,655 0,68 0,705 0,731 0,756 0,781 0, ,386 0,410 0,434 0,458 0,482 0,506 0,516 0,5 0,554 0,616 0,641 0,666 0,691 0,716 0,741 0,766 0, ,394 0,419 0,443 0,468 0,492 0,517 0,527 0,541 0,566 0,642 0,668 0,693 0,719 0,745 0,771 0,797 0,822 0,629 0,654 0,68 0,705 0,731 0,756 0,781 0, ,427 0,453 0,480 0,506 0,533 0,559 0,570 0,586 0,612 0,692 0,719 0,747 0,775 0,803 0,831 0,858 0,886 0,678 0,706 0,733 0,761 0,788 0,816 0,843 0,87 6 0,451 0,479 0,507 0,535 0,563 0,591 0,602 0,619 0,647 0,729 0,758 0,788 0,817 0,846 0,875 0,905 0,934 0,715 0,744 0,773 0,802 0,831 0,86 0,889 0, ,467 0,496 0,525 0,554 0,583 0,612 0,624 0,641 0,670 0,754 0,784 0,815 0,845 0,875 0,905 0,936 0,966 0,74 0,77 0,8 0,83 0,86 0,89 0,92 0, ,507 0,539 0,570 0,602 0,633 0,665 0,677 0,696 0,728 0,816 0,849 0,882 0,915 0,947 0,98 1,013 1,046 0,802 0,835 0,867 0,9 0,932 0,964 0,997 1, ,515 0,547 0,579 0,611 0,643 0,675 0,688 0,707 0,739 0,829 0,862 0,895 0,929 0,962 0,995 1,028 1,062 0,815 0,848 0,88 0,913 0,946 0,979 1,012 1, ,547 0,581 0,615 0,649 0,683 0,717 0,731 0,751 0,785 0,879 0,914 0,949 0,984 1,02 1,055 1,09 1,126 0,864 0,899 0,934 0,969 1,004 1,039 1,074 1, ,588 0,624 0,661 0,697 0,734 0,770 0,785 0,807 0,843 0,941 0,979 1,016 1,054 1,092 1,13 1,168 1,205 0,926 0,964 1,001 1,038 1,076 1,113 1,151 1, ,681 0,721 0,761 0,802 0,842 0,882 0,898 0,923 0,963 1,003 1,043 1,084 1,124 1,164 1,205 1,245 1,285 0,668 0,708 0,748 0,788 0,828 0,868 0,884 0,908 0,948 0,988 1,028 1,068 1,108 1,148 1,188 1,228 1, ,723 0,766 0,809 0,851 0,894 0,937 0,954 0,98 1,023 1,065 1,108 1,151 1,194 1,237 1,279 1,322 1,365 0,71 0,753 0,795 0,838 0,88 0,923 0,94 0,965 1,008 1,05 1,092 1,135 1,177 1,22 1,262 1,5 1, ,765 0,811 0,856 0,901 0,947 0,992 1,01 1,037 1,082 1,128 1,173 1,218 1,264 1,9 1,354 1,4 1,445 0,752 0,797 0,842 0,887 0,932 0,977 0,995 1,022 1,067 1,112 1,157 1,202 1,247 1,292 1,337 1,382 1, ,808 0,855 0,903 0,951 0,999 1,047 1,066 1,094 1,142 1,19 1,238 1,286 1,333 1,381 1,429 1,477 1,525 0,794 0,842 0,889 0,937 0,984 1,032 1,051 1,079 1,126 1,174 1,221 1,269 1,316 1,364 1,411 1,459 1,506 Legenda Požiarne klapky s dĺžkou L = 325 mm (PKIS3G) Požiarne klapky s dĺžkou L = 325 mm (PKIS3GA) Požiarne klapky s dĺžkou L = 380 mm (PKIS EI90S) Požiarne klapky s dĺžkou L = 380 mm (PKIS EI120S) Nevyrába sa

24 24 / 48 Produkty požiarnej ochrany Objednávkové kódy Kruhové požiarne klapky PKIR3G Štvorhranné požiarne klapky PKIS3G, PKIS3GA, PKIS EI90S and PKIS EI120S PKIR3G * - PKIS Dimensions ødn 3G 1) Type of activation ZV, DV1 up to DV9-T-SR Fire resistivity 3GA 2) -EI90S -EI120S POZNÁMKA: * PKIR3G = požiarne klapky s rozmerom DN = 100 mm mm, kde požiarna odolnosť závisí od spôsobu inštalácie. Dimensions Type of activation W H ZV, DV1 up to DV9-T-SR Príklad objednávkového kódu POZNÁMKY: PKIR3G-1000-DV5-2 Kruhová požiarna klapka, menovitý priemer 1000 mm, aktivačný mechanizmus s elektromagnetom 24V AC v impulznom zapojení (aktivácia klapky nastane impulzným pripojením prúdu k elektromagnetu) + spínače 2 V na indikáciu otvorenej a zatvorenej polohy klapky. 1) 3G = štvorhranné klapky s rozmermi W 1200 mm a H 800 mm, kde požiarna odolnosť závisí od spôsobu inštalácie. 2) 3GA = ; štvorhranné požiarne klapky s rozmermi 800 W 1200 mm a 100 H 0 mm), kde požiarna odolnosť závisí od spôsobu inštalácie. Príklady objednávkových kódov Štvorhranná požiarna klapka PKIS3G (rozmery 100 W 1200 mm a 100 H 800 mm) PKIS3G DV1-2 Štvorhranná požiarna klapka, menovité rozmery šírka výška = mm, so spínačmi 2 V na indikáciu otvorenej a zatvorenej polohy klapky. Štvorhranná požiarna klapka s úzkym profilom PKIS3GA (rozmery 800 < W 1200 mm a 100 H 0 mm) PKIS3GA G7-T Štvorhranná požiarna klapka, menovité rozmery šírka výška = mm, s 2V pružinovým servopohonom Gruner a termoelektrickou poistkou. Štvorhranná požiarna klapka PKIS EI120S (rozmery 1200 < W 1600 mm a/alebo 800 < H 1000 mm) PKIS-EI120S DV9-T Štvorhranná klapka s požiarnou odolnosťou EI120S, menovité rozmery šírka výška = mm, s 24 V pružinovým servopohonom Belimo a termoelektrickou poistkou.

25 Produkty požiarnej ochrany 25 / 48 Príslušenstvo AM-PKI Aktivačné mechanizmy pre požiarne klapky DÔLEŽITÉ: Požiarne klapky sú štandardne dodávané s aktivačným mechanizmom špecifikovaným pri objednaní klapky. Toto príslušenstvo je určené pre prípad, keď je potrebná úprava typu aktivácie už dodanej klapky. Popis Aktivačný mechanizmus je súčasť požiarnej klapky, ktorá slúži na pohyb listu medzi otvorenou a zatvorenou polohou a jeho zadržanie v týchto koncových polohách. Aktivačné mechanizmy sú vymeniteľné. Napríklad je možné vymeniť ručne ovládaný mechanizmus za mechanizmus ovládaný servopohonom a naopak. Všetky mechanizmy majú 3-číselný kód kompatibility ukazujúci, ktorý mechanizmus patrí ku klapke daného rozmeru. V prípade potreby výmeny aktivačného mechanizmu je potrebné objednať vhodný typ mechanizmu podľa postupu uvedeného v dokumente TPI_AM-PKI alebo použiť web program AM-PKI_selector. Vyhotovenie Ručne ovládaný aktivačný mechanizmus je vybavený tepelnou poistkou umiestnenou pod základnou doskou mechanizmu. Mechanizmy ovládané servopohonom sa dodávajú s termoelektrickou poistkou prepojenou so servopohonom. Aktivačné mechanizmy majú páku s ložiskom na čape, ktorý sa vloží do kulisy listu, okrem kruhových požiarnych klapiek PKIR3G s menovitým priemerom DN = mm, ktoré majú mechanizmus prepojený guľovými čapmi. Páka sa do zatvorenej polohy dostáva pomocou pružiny a do otvorenej polohy ručne alebo pomocou servopohonu. Informácie o objednaní a kompetibilite aktivačných mechanizmov sú dostupné v dokumente TPI_AM-PKI alebo web programe AM-PKI_selector. Systemair DESIGN TPI_AM-PKI Návod_AM-PKI Informácie o inštalácii, údržbe a prevádzke sú dostupné v dokumente Návod _AM-PKI alebo v inštrukciách pre AM-PKI v programe Systemair DESIGN.

26 H / 48 Produkty požiarnej ochrany PRR-PKI a PRS-PKI Príložky Popis Sú určené na inštaláciu požiarnych klapiek s požiarnou odolnosťou do EI90S. Slúžia na zakrytie izolačnej výplne, ktorá môže byť z minerálnej vlny nízkej hustoty. Vyhotovenie Príložky sú vyrobené z vápenatokremičitých dosiek s hrúbkou 20 mm. V prípade príložiek pre kruhové klapky je tvar týchto dosiek odvodený od priemeru klapky. V prípade príložiek pre štvorhranné klapky sú dosky tvorené obdĺžnikmi so šírkou 150 mm. Rozmery s ødn 20 W 150 R = DN/2 20 S t = 20 Obr. 13: Rozmery príložiek PRS-PKI S Obr. 12: Rozmery príložiek PRR-PKI DN = mm; s = 100 mm; DN > 560 mm; s = 150 mm

27 Produkty požiarnej ochrany 27 / 48 Objednávkové kódy Príložky pre kruhové klapky PRR-PKI-DN POZN.: DN = Menovitý priemer klapky (mm) Príložky pre štvorhranné klapky PRS-PKI-W H POZN.: W = Menovitá šírka klapky (mm) H = Menovitá výška klapky (mm) Informácie o inštalácii, údržbe a prevádzkovaní klapiek nájdete v osobitnom Návode na inštaláciu alebo v návrhovom programe Systemair DESIGN.

28 28 / 48 Produkty požiarnej ochrany MPA-PKI METO-PG20 Adaptér Popis Adaptér je určený na pripojenie klapky ku štvorhrannému potrubiu s rôznou šírkou príruby. V závislosti od veľkosti sú klapky sú určené na pripojenie k potrubiu s prírubou šírky 20 mm alebo 40 mm. Pozrite si prosí, rozmery klapiek PKIS3G, PKIS3GA, PKIS EI90S a PKIS EI120S na strane 19. Vyhotovenie Adaptér je vyrobený z pozinkovaného oceľového plechu. Na jednej strane je príruba šírky 20 mm, na druhej strane je príruba šírky 40 mm. Rozmery ø ø8 8 W H (W + 40) (H + 40) 100 W H (W + 80) (H + 80) Obr. 14: Rozmery MPA-PKI; vľavo príruba 20 mm; vpravo príruba 40 mm Objednávkový kód MPA-PKI-W H POZN.: W = Menovitá šírka klapky (mm) H = Menovitá výška klapky (mm)

29 Produkty požiarnej ochrany 29 / 48 CVR-PKI, CVRF-PKI a CVS-PKI Kompenzátor tepelnej dilatácie Popis Kompenzátor tepelnej dilatácie zabraňuje prenosu síl a zaťažení z potrubného systému do samotnej požiarnej klapky. Kompenzátor zámerne nie je požiarne odolný. V prípade požiaru zabraňuje vytlačeniu požiarnej klapky zo steny potrubím. Vyhotovenie Kompenzátor je vyrobený zo samozhášacej flexibilnej sekcie, ktorá je zapustená do časti krátkeho pozinkovaného potrubia. Táto potrubná časť rozdeľuje kompenzátory na 3 typy. Podľa typu pripojenia je možné zvoliť z kruhových kompenzátorov s prírubou alebo bez príruby alebo štvorhranný kompenzátor s prírubou. Oba konce z pozinkovaného plechu sú v súlade s požiadavkami na uzemnenie prepojené vodičom. Rozmery A B ø8 8 ødn W H (W + 2f) (H + 2f) Obr. 15: Rozmery CVR-PKI Obr. 17: Rozmery CVS-PKI n d 1 ødn-1 ød 1 POZNÁMKY: f - šírka príruby (mm) A - strana klapky B - strana potrubia Obr. 16: Rozmery CVRF-PKI

30 / 48 Produkty požiarnej ochrany Tab. 15: Rozmery CVS-PKI a šírky prírub (časť 1/2) f strana A/ f strana B (mm) 100 W (mm) / H (mm) / POZN.: Pozrite legendu na strane 31

31 Produkty požiarnej ochrany 31 / 48 Rozmery CVS-PKI a šírky prírub (časť 2/2) f strana A/ f strana B (mm) 100 W (mm) /20 20/ 40/ H (mm) / Legenda strana A, f = 20/strana B, f = 20 strana A, f = 20/strana B, f = strana A, f = 40/strana B, f = 20 strana A, f = 40/strana B, f = Nevyrába sa

32 32 / 48 Produkty požiarnej ochrany Objednávkové kódy Kruhový kompenzátor tepelnej dilatácie bez prírub CVR-PKI-DN POZN.: DN = menovitý priemer (mm), vyrába sa do priemeru 800 mm. Kruhový kompenzátor tepelnej dilatácie s prírubami CVRF-PKI-DN POZN.: DN = menovitý priemer (mm), vyrába sa do priemeru 800 mm. Štvorhranný kompenzátor tepelnej dilatácie s prírubami CVS-PKI-W H POZNÁMKY: W = menovitá šírka (mm) H = menovitá výška (mm)

33 Produkty požiarnej ochrany 33 / 48 SSAR-PKI and SSAS-PKI Potrubný adaptér s dymovým senzorom Popis Potrubný adaptér s namontovaným dymovým spínačom LRS01 od firmy Hekatron. Vďaka použitiu spínacieho systému LRS01 je možné detekovať dym už v počiatočnej fáze. Včasná detekcia zabraňuje šíreniu dymu vo vetracom systéme. Vyhotovenie Adaptér je vyrobený z pozinkovaného oceľového plechu a je dostupný v štvorhrannom alebo kruhovom tvare. Relé v optickom dymovom spínači sa rozopne pri vzniku alarmu alarmu, silnom znečistení, poruche alebo výpadku napájania. Dymový spínač LRS 01 disponuje pamäťou alarmov a je potrebné ho resetovať do prevádzkového stavu (krátkym presušením napájania). Reléový kontakt dokáže spínať napätie až do hodnoty V AC/DC. Spotreba energie pri 28V DC je 22mA. Certifikovaná trieda krytia IP54. Minimálny prietok vzduchu je 1 m/s. Maximálny prietok vzduchu je 20 m/s. Pripojenie elektrických častí Stav zopnutia Prevádzkové podmienky 4 5 Mierne zanesenie 4 5 Silné zanesenie Bez napájania Chyba Alarm Obr. 18: Schéma zapojenia LRS 01 Hekatron Legenda 1 Napájanie 2 Napájanie 3 RS Bus komunikačné rozhranie 4 Spínací kontact 5 Spínací kontact 6 (nepoužíva sa)

34 34 / 48 Produkty požiarnej ochrany Rozmery ød = DN - 2, W H (W + 2f) (H + 2f) 135 8,8 11,8 Obr. 19: Rozmery SSAR-PKI Obr. 20: Rozmery SSAS-PKI Tab. 16: Šírky príruby adaptéra SSAS-PKI W H až f = W > 800 a/alebo H > 600 až f = 40 Objednávkové kódy Kruhový adaptér s dymovým senzorom bez prírub SSAR-PKI-DN POZN.: DN = menovitý priemer (mm); vyrába sa od DN 150 mm Štvorhranný adaptér s dymovým senzorom s prírubami SSAS-PKI-W H POZNÁMKY: W = menovitá šírka (mm); vyrába sa od W 150 mm H = menovitá výška (mm)

35 Produkty požiarnej ochrany 35 / 48 RFA-PKI Príruba pre kruhové požiarne klapky Kruhový prírubový adaptér pre prípady, keď je potrebné klapku pripojiť k potrubiu s prírubou. Prírubový adaptér je vyrobený z pozinkovaného oceľového plechu a lisovaný do požadovaného tvaru. Pre jednoduchšie pripojenie sú v prírube vyvŕtané diery. ødn-3 a n ød 1 80 ød 1 Obr. 21: Rozmery príruby RFA-PKI Tab. 17: Rozmery prírub RFA-PKI DN ød 1 a ød 1 n (mm)

36 36 / 48 Produkty požiarnej ochrany IKRR-PKI, IKRS-PKI a IKSS-PKI Inštalačný kit DÔLEŽITÉ: Inštalačný kit je dostupný len pre klapky PKIR3G a PKIS3G. Dodáva sa vždy namontovaný na klapke, je preto potrebné ho špecifikovať pri objednaní klapky. Popis Všetky inštalačné kity sú určené na urýchlenie procesu inštalácie klapiek. Ak je klapka dodaná s namontovaným inštalačným kitom, na jej montáž sú potrebné iba skrutky. Typy výrobku IKRR: Kruhová klapka s kitom kruhového tvaru IKRS: Kruhová klapka s kitom štvorcového tvaru IKSS: Štvorhranná klapka s kitom obdĺžnikového tvaru Vyhotovenie Kit je vyrobený z kalciumsilikátových dosiek upravených do požadovaného tvaru a prilepených na telo klapky po obvode v oblasti listu klapky. Kit je z jednej strany vybavený prírubou z oceľového plechu.

37 Produkty požiarnej ochrany 37 / 48 Rozmery ~150 Tab. 18: Rozmery inštalačných kitov a otvorov v stene ø6,2 DN W 1 * W 2 W 3 ød 1 * ød 2 (mm) DN - 2,5 ød W P W P Obr. 23: Rozmery inštalačného kitu IKRR-PKI ~150 ø6, DN - 2,5 W K W K W P W P POZN.: * W 1, * D 1 - rozmery otvorov v stene 450 Obr. 22: Rozmery inštalačného kitu IKRS-PKI ~150 ø6,2 (W + 76) (H + 76) 95 W H (W + 2) (H + 2) Obr. 24: Rozmery inštalačného kitu IKSS-PKI POZN.: Štvorhranný inštalačný kit IKSS-PKI je dostupný len pre klapky menovitého rozmeru mm.

38 38 / 48 Produkty požiarnej ochrany Objednávkové kódy Kruhový inštalačný kit namontovaný na kruhovej požiarnej klapke IKRR-PKI-DN POZN.: DN = menovitý priemer (mm); vyrába sa do DN = 6 mm Štvorcový inštalačný kit namontovaný na kruhovej požiarnej klapke IKRS-PKI-DN POZN.: DN = menovitý priemer (mm); vyrába sa do DN = 6 mm Štvorhranný inštalačný kit namontovaný na štvorhrannej požiarnej klapke IKSS-PKI-W H POZNÁMKY: W = menovitá šírka (mm) H = menovitá výška (mm) Informácie o inštalácii, údržbe a prevádzke sú dostupné v dokumente Návod_PKIR_PKIS alebo v návrhovom programe Systemair DESIGN.

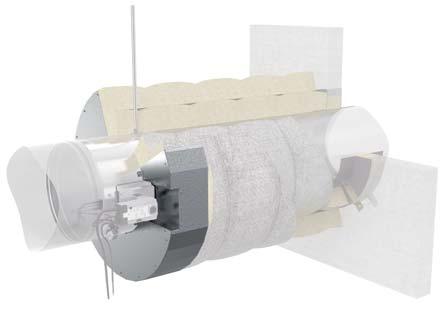

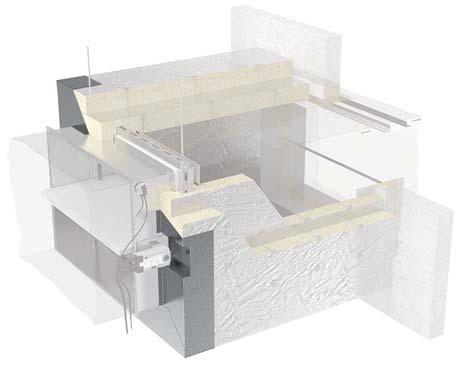

39 Produkty požiarnej ochrany 39 / 48 IPOR-PKI and IPOS-PKI Kryt izolácie DÔLEŽITÉ: Len pre požiarnu odolnosť EI90S a izoláciu z minerálnej vlny. Dodáva sa v rozloženom stave. Nevhodné pre klapky PKIS3GA. Popis Pri spôsoboch inštalácie EI90S Na stenu a Mimo steny pomocou segmentov minerálnej vlny je potrebné zakryť hranu izolácie, aby v prípade požiaru držala na svojom mieste a boli tak zabezpečené podmienky na požiarnu odolnosť EI90S. Spôsoby inštalácie Na stenu a Mimo steny predstavujú predsadenie ďalšieho požiarneho úseku, je preto potrebné zosilnenie zavesenia klapky aj klapky samotnej. Vyhotovenie Kryty izolácie kryty sú vyrobené z ohýbaného plechu tak, aby ich bolo možné namontovať priamo na mieste. Sú dostupné pre kruhové aj štvorhranné klapky. V závislosti od veľkosti štvorhrannej klapky sa kryty izolácie dodávajú s extra súčasťami: PKIS3G sa dodávajú s Promatect doskami s prierezom mm. PKIS EI90S sa dodávajú s rozobratým závesným rámom.

40 155 H c b 40 / 48 Produkty požiarnej ochrany Rozmery 150 L ødn W 140 a Obr. 25: Rozmery IPOR-PKI (zložený a rozložený stav) Obr. 26: Rozmery IPOS-PKI (zložený stav) Objednávkové kódy Kryt izolácie pre kruhové požiarne klapky IPOR-PKI-DN POZN.: DN = menovitý priemer (mm); vyrába sa DN = mm Kryt izolácie pre štvorhranné požiarne klapky IPOS-PKI-W H POZNÁMKY: W = menovitá šírka (mm) H = menovitá výška (mm) Informácie o inštalácii, údržbe a prevádzke sú dostupné v dokumente Návod_PKIR_PKIS alebo v návrhovom programe Systemair DESIGN.

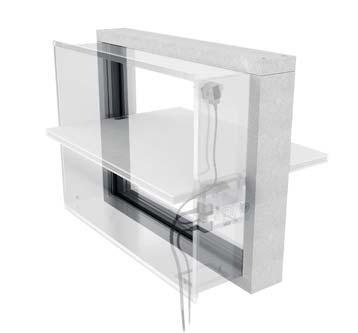

41 H Produkty požiarnej ochrany 41 / 48 IKOWS-PKI Inštalačný kit na inštaláciu klapiek na stenu alebo mimo steny pomocou Promatect dosiek DÔLEŽITÉ: Len pre izoláciu potrubia pomocou Promatect dosiek. Dodáva sa v rozloženom stave. Platí len pre PKIS3G a PKIS3GA. Špeciálne lepidlo, napr. Promat Kleber nie je súčasťou dodávky. Popis Pri spôsobe inštalácie Na stenu alebo mimo steny pomocou Promatect dosiek je potrebné použitie tejto sady, ktorú je potrebné nalepiť a namontovať v oblasti listu klapky. Spôsoby inštalácie Na stenu a Mimo steny predstavujú predsadenie ďalšieho požiarneho úseku, je preto potrebné zosilnenie zavesenia klapky aj klapky samotnej. Vyhotovenie Inštalačný kit je vyrobený z dosiek Promatect s drážkami pripravenými presne podľa tvaru klapky. Balenie obsahuje 8ks skrutiek určených na pripevnenie kitu na klapku. Rozmery W Obr. 27: Dimensions of the IKOWS-PKI Objednávkový kód Inštalačný kit na inštaláciu na stenu alebo mimo steny pomocou Promatect dosiek IKOWS-PKI-W H POZNÁMKY: W = menovitá šírka (mm) H = menovitá výška (mm) Informácie o inštalácii, údržbe a prevádzke sú dostupné v dokumente Návod_PKIR_PKIS alebo v návrhovom programe Systemair DESIGN.

42 42 / 48 Produkty požiarnej ochrany Technické parametre 50 cyklov / ručný spúšťací mechanizmus - bez zmeny požadovaných vlastností Test trvanlivosti cyklov/klapky so servopohonom - bez zmeny požadovaných vlastností cycles/modulovaný servopohon (DV9-T-SR) bez zmeny požadovaných vlastností Skúšobný podtlak Bezpečná poloha 0/500 Pa, podľa spôsobu inštalácie Zatvorená Možné inštalácie Vertikálna/horizontálna, pevná/pružná stena, mokrá/suchá inštalácia (viď Tab. 3 až Tab. 6) Smer prúdenia vzduchu Povol. rýchl.vzduchu Strana chránená pred ohňom Oboma smermi Max. 12 m/s Podľa klasifikácie inštalácie: Z oboch strán (i <-> o); Zo strany mechanizmu (i <- o); Strana oproti mechanizmu (i -> o)" Ručné klapky: 72 C štandardne (100 C na vyžiadanie) pružinou po roztavení tepelnej poistky Aktivačná teplota Okolitá teplota Opakované otváranie Čas uzatvorenia Indikátor Zatvorená/Otvorená Ovládané sevopohonom: 72 C štandardne (95 C alebo 120 C na vyžiadanie) pomocou pružiny po prerušení prúdu v termoelektrickej poistke Max. 60 C pre 72 C termopoistku, max. 85 C pre 100 C termopoistku, max. 105 C pre 120 C termopoistku Zariadenie je možné otvoriť ručne v chladnom stave Ručné klapky < 10 s, Klapky so servopohonom < 20 s Ručné klapky - 2V mikrospínače pri verziách DV1-2 až DV6-2 Ovládané servopohonom - zabudované mikrospínače pri verziách DV7-T/G7-T až DV9-T-SR/G9-T-SR Vhodnosť prostredia Iba vnútorné prostredie (3K5 podľa EN ) Možnosť kontroly Údržba Revízie Povolený tlak Tesnosť listu (STN EN 1751) Po odňatí aktivačného mechanizmu, alebo po otvorení krytu inšpekčného otvoru Nevyžaduje sa/suché čistenie ak je požadované legislatívou v mieste inštalácie klapky Vykonávať treba zákonom stanovené revízie - zvyčajne raz za 12 mesiacov Pa Kruhové: štandardne trieda 3; Štvorhranné: štandardne trieda 2, za príplatok trieda 3 Tesnosť plášťa (STN EN 1751) Modul. servopohon Štandardne trieda C Možno nastaviť ľubovoľnú polohu listu pri otvorení - pozri typ aktivačného mechanizmu DV9-T-SR/G9-T-SR 2006/42/ES Smernica o strojoch Zhoda s ES smernicami 2006/95/ES Smernica o nízkom napätí 2004/108/ES Smernica o elektromagnetickej kompatiblite

43 Produkty požiarnej ochrany 43 / 48 Legenda (Graf 1 až Graf 18) p s (Pa) Tlaková strata ±Δ (%) Odchýlka od nameranej hodnoty (m 3 /h) (l/s) Prietok vzduchu L WA (db) A-vážená hladina celkového akustického výkonu v (m/s) Rýchlosť prúdenia vzduchu v potrubí PKIR3G p s (Pa) PKIR3G; ød = (l/s) ød = L WA = 40 db (m 3 /h) Graf 1: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIR3G) p s (Pa) PKIR3G; ød = (l/s) ød = L WA = 40 db , (m 3 /h) Graf 2: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIR3G)

44 44 / 48 Produkty požiarnej ochrany PKIS3G p s (Pa) PKIS3G; W = L WA = 40 db (l/s) H = p s (Pa) PKIS3G; W = L WA = 40 db (l/s) 00 H = , , (m 3 /h) (m 3 /h) Graf 3: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIR3G) Graf 6: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIR3G) p s (Pa) PKIS3G; W = 600 (l/s) H = L WA = 40 db p s (Pa) PKIS3GA; W = L WA = 40 db (l/s) H = PKIS3GA 0, (m 3 /h) (m 3 /h) Graf 4: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIR3G) Graf 7: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIR3GA) p s (Pa) PKIS3G; W = L WA = 40 db (l/s) H = p s (Pa) PKIS3GA; W = L WA = 40 db (l/s) H = , (m 3 /h) (m 3 /h) Graf 5: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIR3G) Graf 8: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIR3GA)

45 Produkty požiarnej ochrany 45 / 48 PKIS EI90S p s (Pa) PKIS EI90S; W = (l/s) H = L WA = 40 db 35 p s (Pa) PKIS EI90S; W = L WA = 40 db (l/s) H = , , (m 3 /h) (m 3 /h) Graf 9: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIS EI90S) Graf 12: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIS EI90S) p s (Pa) PKIS EI90S; W = (l/s) H = L WA = 40 db p s (Pa) PKIS EI90S; W = L WA = 40 db (l/s) H = , , (m 3 /h) (m 3 /h) Graf 10: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIS EI90S) Graf 13: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIS EI90S) p s (Pa) PKIS EI90S; W = 1200 (l/s) H = L WA = 40 db 1 0, (m 3 /h) Graf 11: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIS EI90S)

46 46 / 48 Produkty požiarnej ochrany PKIS EI120S p s (Pa) PKIS EI120S; W = 600 (l/s) H = , (m 3 /h) L WA = 40 db p s (Pa) PKIS EI120S; W = 1400 (l/s) H = L WA = 40 db , (m 3 /h) Graf 14: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIS EI120S) Graf 17: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIS EI120S) p s (Pa) PKIS EI120S; W = 900 (l/s) H = L WA = 40 db 1 0, (m 3 /h) p s (Pa) PKIS EI120S; W = 1600 (l/s) H = L WA = 40 db , (m 3 /h) Graf 15: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIS EI120S) Graf 18: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIS EI120S) p s (Pa) PKIS EI120S; W = 1200 (l/s) H = L WA = 40 db , (m 3 /h) Graf 16: Tlaková strata a A-vážená celková hladina akustického výkonu v závislosti od prietoku vzduchu pri rôznych tlakoch v potrubí (PKIS EI120S)

47 Produkty požiarnej ochrany 47 / 48 Inštalácia, údržba a prevádzka Informácie o inštalácii, údržbe a prevádzke sú dostupné v dokumente Návod_PKIR_PKIS ) alebo v návrhovom programe Systemair DESIGN. Návod_PKIR_PKIS Systemair DESIGN Preprava a skladovanie Prepravovať a skladovať na krytom a suchom mieste s teplotou -20 C až +40 C. Dodatok Všetky odchýlky od tu uvedených technických špecifikácií a podmienok je potrebné prejednať s výrobcom. Výrobca si vyhradzuje právo na akékoľvek zmeny na výrobku bez predchádzajúceho upozornenia za predpokladu, že tieto zmeny nemajú vplyv na kvalitu a požadované parametre výrobku. Aktuálne informácie o požiarnych klapkách nájdete na stránke

48 48 / 48 Produkty požiarnej ochrany Príbuzné výrobky PKIR3G-Ex, PKIS3G-Ex, PKIS3GA-Ex, PKIS90-Ex a PKIS120-Ex Požiarne klapky do výbušného prostredia Informácie o výrobku sú dostupné v technickej dokumentácii TPI_PKIR-EX_PKIS-EX alebo v návrhovom programe Systemair DESIGN. PKI-C Požiarne klapky Cartridge Informácie o výrobku sú dostupné v technickej dokumentácii TPI_PKI-C alebo v programe Systemair DESIGN CPD DKISMA Požiarne klapky pre viac požiarnych úsekov Dymové klapky sú určené do vetracích systémov pre odvod dymu a tepla (SODT). Informácie o výrobku sú dostupné v technickej dokumentácii TPI_DKISMA_DKISMA-L alebo v programe Systemair DESIGN CPR
