Konštrukčné prvky vonkajšej ochrany pred bleskom (odborný príspevok)

Transcript

1 Materiál Meď Pozinkovaná oceľ Oceľ s elektrolyticky nanesenou vrstvou medi c) d) e) Vo vzduchu Plné, laná Možnosť uloženia Korózia V zemi V betóne Odolnosť Zvýšená v styku s Plné, laná Plné, laná Plné, laná a) Plné Plné, laná b) Plné Plné Plné Nerez Plné, laná Plné Plné, laná Hliník Olovo f) Plné, laná Plné ako plášť Nie je možné použiť Plné ako plášť Nie je možné použiť Nie je možné použiť Dobrá vo všetkých prostrediach Dobrá vo vzduchu, betóne a kyslých pôdach Dobrá vo všetkých prostrediach Dobrá vo všetkých prostrediach Dobrá vo vzduchu bez síry a chloridov Dobrá vo vzduchu s vysokou koncentráciou sulfátu Newsletter 3/2016 Konštrukčné prvky vonkajšej ochrany pred bleskom (odborný príspevok) Odolnosť zachytávačov, zvodov i uzemnenia proti korózii musí spĺňať dlhodobú spoľahlivosť celého systému ochrany pred bleskom. Preto je treba do navrhovaných opatrení ochrany pred bleskom zakomponovať aj koróznu odolnosť materiálov a vplyv okolia. Tieto okolnosti sú popísane v tabuľke 1. Sírnymi zlúčeninami a organickými materiálmi Vysokým obsahom chloridov Sírnymi zlúčeninami Galvanickou väzbou s --- Voľnými chloridmi --- Základnými roztokmi Kyslými pôdami Meď, betón s armovaním Meď Meď, nerez Tab. 1: Materiály používané v ochrane pred bleskom a ich korozívne vlastnosti. Vysvetlivky a) Táto tabuľka je len ako všeobecné upozornenie. V osobitných prípadoch sú potrebné starostlivé kontroly odolnosti proti korózii. b) Laná sú náchylnejšie proti korózii ako plné vodiče. Laná sú teda ohrozenejšie v mieste vstupu alebo výstupu (prechodu) do zeme/betónu. To je dôvod, prečo sa laná z pozinkovanej ocele neodporúčajú do zeme. c) Pozinkovaná oceľ môže korodovať v ílovitých alebo vlhkých pôdach. d) Pozinkovaná oceľ v betóne nemá byť vyvedená do pôdy z dôvodu možnej korózie ocele v betóne. e) Pozinkovaná oceľ v kontakte s oceľovým armovaním v betóne sa nemá používať v pobrežných oblastiach, kde sa v spodnej vode môže vyskytovať soľ. f) Použitie olova je v zemi často zakázané alebo obmedzené v záujme ochrany životného prostredia. 1

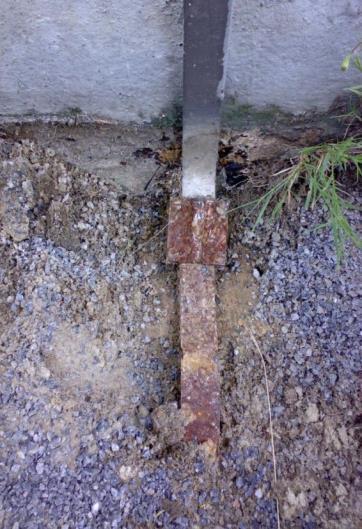

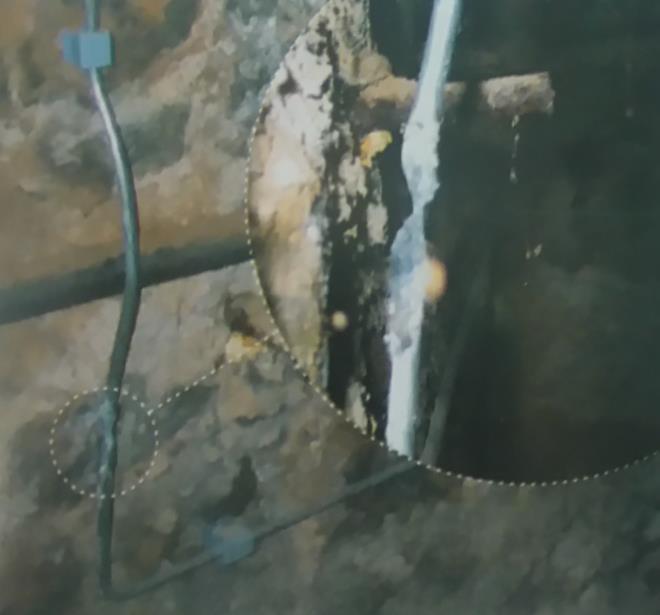

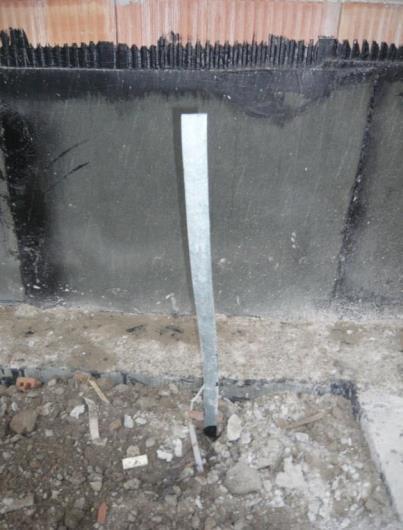

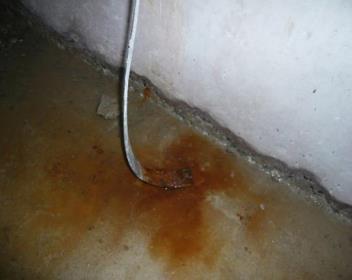

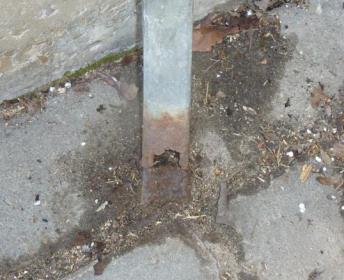

2 Z tabuľky 1 jasne vyplýva, že laná sú oproti drôtom výrazne náchylnejšie na koróziu, takže ich nie je možné odporučiť pre miesta prechodov napr. betónom alebo zemou. Z rovnakého dôvodu sa v zemi nepoužívajú pozinkované laná. V uvedenej tabuľke taktiež uvádzame základné popisy koróznych vlastnosti materiálov. Pri špecifických prípadoch však treba každú inštaláciu posúdiť individuálne. Napríklad pozinkovaná oceľ je náchylná ku korózii v ílovitých a vlhkých pôdach. Pre možnosť korózie nie je možné vyviesť pozinkovanú oceľ z betónu priamo do zeme bez ďalších ochranných opatrení. Ak je v systéme ochrany pred bleskom použitá kombinácia materiálov treba brať do úvahy ich vzájomné pôsobenie a vznik korózie. Jednoduchý prehľad uvádza tabuľka 2. V minulosti sa problém vzniku elektrochemických článkov riešil pomocou olovených pásikov, dnes sa takéto spoje spájajú bimetalickými svorkami. materiál pozinkovaná oceľ hliník meď nerez pozinkovaná oceľ odporúčané môže nie môže hliník môže odporúčané nie môže meď nie nie odporúčané môže nerez môže môže môže odporúčané Tab. 2: Možné kombinácie materiálov. Žiarovo zinkovaná oceľ Cenovo stále najdostupnejší a preto aj najpoužívanejší materiál. Spĺňa požiadavky základnej antikoróznej ochrany vo vzduchu, v zemi aj v betóne. Montáž z tohto materiálu je ale veľmi prácna a pre dosiahnutie dlhodobej životnosti si vyžaduje antikoróznu údržbu. Pri prechodoch cez prostredia je nutné zabezpečiť dodatočné antikorózne opatrenia (náter, páska,...) pri spájaní a rezaní je potrebné materiál ošetriť. Na ďalších obrázkoch uvedieme prípady nesprávnej montáže a následného vzniku korózie. Obr. 1-4: Rovnaký vývod uzemnenia u novostavby a po roku zapojenia (chýba dodatočná ochrana pri prechode prostredím). Korózii vzdorná oceľ Nerez je aj napriek svojej vyššej cene považovaná za perspektívny materiál. Niektoré nemecké štandardy už dokonca uvažujú pri systéme uzemnenia s jej použitím ( DIN 18014). Dokonca aj STN , podľa ktorej sa realizuje drvivá väčšina súčasných uzemnení predpisuje v niektorých prípadoch nerezové uzemnenie. Vyniká svojou vysokou schopnosťou odolávať korózii a taktiež je možné ju kombinovať aj s inými materiálmi bez použitia dodatočnej ochrany. Na potreby uzemnenia sa prioritne používa nerez triedy (V4A). 2

3 Hliník a jeho zliatiny Hliník sa v súčasnej dobe masovo rozšíril najmä pre svoje dobré korózne, mechanické a elektrické vlastnosti. Môže sa použiť pre zachytávaciu sústavu a zvody ale nesmie sa aplikovať do zeme. Nesmie sa ani dotýkať betónových a maltových stien. Jeho tvárnosť je občas aj jeho nevýhodou, pri dlhých trasách treba rátať s jeho prehybom a podpery sa musia inštalovať častejšie. Taktiež vyniká aj tepelnou dilatáciou preto sa odporúča použiť každých maximálne 20 m dilatačný diel. U mnoho výrobcov nájdete dnes v sortimente predovšetkým zliatinu hliníka AlMgSi, ktorá vyniká lepšími mechanickými a antikoróznymi vlastnosťami. Meď Plnenie káblových žľabov Dôležitým kritériom pre výber správneho káblového nosného systému je jeho plnenie, teda priestor, ktorý musí byť k dispozícii pre uloženie daného množstva káblov. Pretože káble neležia nikdy presne vedľa seba a absolútne paralelne, nestačí brať pri výpočte plnenia káblov do úvahy len priemer káblu. Tieto hodnoty predstavujú hodnoty priemerné, ktoré sa môžu medzi jednotlivými výrobcami káblov líšiť. Presné hodnoty zistíte z katalógových údajov konkrétneho výrobcu. Meď aj napriek svojej vysokej cene nachádza veľké množstvo uplatnení pre svoje vynikajúce vlastnosti, trvácnosť a taktiež estetickosť. Do zeme sa veľmi neodporúča pretože môže spôsobovať koróziu iných kovov, ktoré s ňou prídu do styku. Nevýhodou je, že sa nedá priamo spájať napr. s hliníkom a pozinkovanou oceľou. Obr. 6: Užitočný prierez káblov simuluje prázdny priestor pri reálnom ukladaní. Obr. 7: Priemer káblu (1) a potrebné miesto (2). Obr.5: Poškodenie hliníkového vodiča v mieste kontaktu s omietkou. Sľúbený návrh vzorového formulára revíznej správy je publikovaný na posledných stranách vydania OBO Newsletter 3/2016. Formulár má len ilustračný charakter, je ho možné ďalej dotvárať podľa individuálnych zvyklostí a potrieb. Jeho rozsah by však nemal byť obmedzovaný. Autor príspevku: Ing. Jozef Daňo, obchodno-technický manažér, OBO Bettermann s.r.o. Výpočet Priemer vypovedá len veľmi málo o skutočnej potrebe miesta pre kábel. Reálny základ dimenzovania poskytuje vzorec (2r)². Táto hodnota odráža reálnu potrebu miesta vrátane nevyužiteľného medzipriestoru. Jednotlivé typy vodičov, veľkosť priemerov káblov ako aj rozmer užitočného prierezu nájdete prehľadne spracované v katalógu KTS Káblové nosné systémy (OBO/katalógy k stiahnutiu). 3

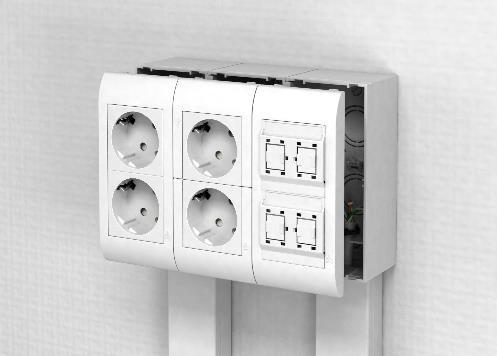

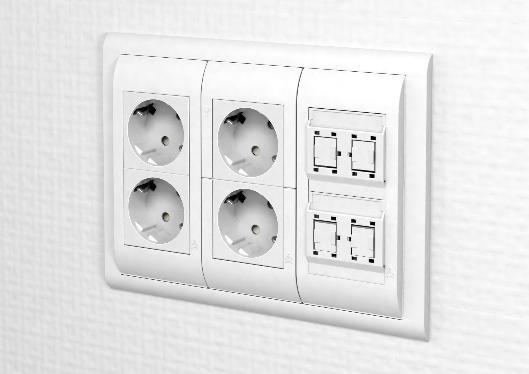

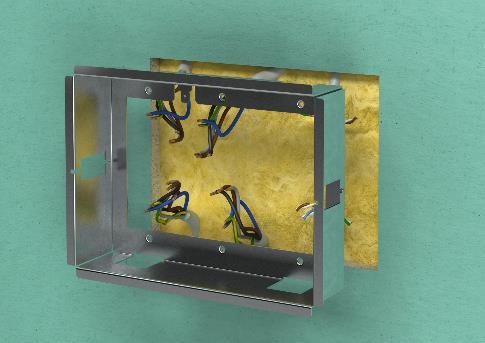

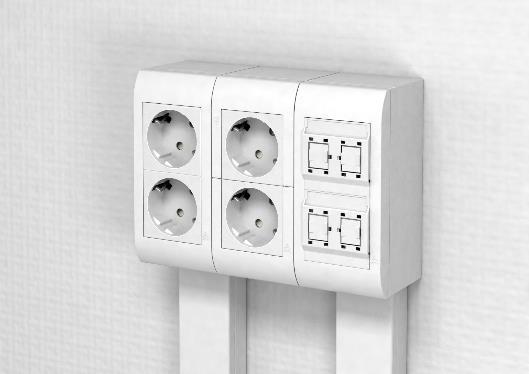

4 Inštalácia do dutých stien systém Modalnet Inštalačný systém na omietku a do dutých stien Modalnet sa vyznačuje kompaktným prevedením a ponúka maximálnu možnú flexibilitu pri elektroinštalácii. Vďaka modulárnej štruktúre systému možno do jedného puzdra inštalovať ľubovoľné množstvo prístrojov. Základná konfigurácia, pozostávajúca z dvoch jednotlivých puzdier (pravá a ľavá strana), ponúka priestor pre štyri prístroje Modul 45. Túto základnú konfiguráciu možno v spojení s rozširujúcimi modulmi ľubovoľne rozširovať. Potrebné rozširujúce moduly sa jednoducho nasadia a zaklapnú medzi jednotlivé puzdrá základnej konfigurácie. Inštalácia na omietku Kryt sa na potrebnom mieste jednoducho namontuje na stenu. Prívod káblu zaisťujú spravidla kanály pre ukladanie vedenia, vedúce priamo do krytu. Obr. 10: Konfigurácia puzdra. Puzdro s potrebnou veľkosťou vytvoríte zo základnej konfigurácie a dodatočných rozširujúcich modulov. Dolné časti puzdra sa nasadia na seba a zaklapnú sa. Inštalácia do dutých stien K montáži do dutých stien je nutný zodpovedajúci inštalačný materiál, pozostávajúci z nosiča do dutých stien a z osadzovacieho rámu. Nosič do dutých stien sa vsadzuje do otvoru v stene a slúži k uchyteniu puzdra Modalnet. Pre čisté ukončenie steny sa po inštalácii naklapáva vhodný osadzovací rám. Obr. 13: Montáž nosiča do dutých stien. Po vložení nosiča do dutých stien, nasadíte do bočného úchytu dodané svorky a priskrutkujete ich. Obr. 8: Inštalácia do dutých stien. Systém Modalnet možno v závislosti na prevedení inštalovať na stenu alebo pod omietku do dutých stien. Modulárna štruktúra systému umožňuje flexibilnú inštaláciu prístrojov vychádzajúcich zo základnej konfigurácie určenej pre štyri prístroje Modul 45, ktoré možno ľubovoľne kombinovať s rozširujúcim modulom pre dva prístroje Modul 45. Obr. 11: Inštalácia prístrojov (a). Po naklapnutí inštalačného prístroja Modul 45 do krycieho rámčeka prevediete jednoduché pripojenie. Obr. 14: Montáž puzdra. Vložením spodného dielu puzdra do nosiču prevediete pripevnenie k zadnej stene pomocou dodaných skrutiek. Obr. 9: Inštalácia na omietku. Obr. 12: Montáž krycieho rámčeka. Nasadením krycieho rámčeka ukončíte inštaláciu. Obr. 15: Inštalácia prístrojov (b). 4

5 Najbližšie sa stretneme: dňa na konferencii ELEKTROKONTAKT 2016 v Banskej Bystrici. OBO BETTERMANN s.r.o., ABB s.r.o. a KRUGEL EXIM s.r.o. si Vás dovoľujú pozvať na odborný seminár so zameraním na Nové trendy zvyšovania efektivity a životnosti bleskozvodných systémov Moderné elektroinštalácie s komponentmi ABB Štruktúrovaný kabelážny systém KELine Seminár sa bude konať v dňoch: v Nitre Agroinštitút Nitra, štátny podnik, Akademická č v Bratislave Hotel Barónka, Mudrochova 2 Pozvánku na odborný seminár vrátane návratky nájdete na strane 7. V prípade záujmu odošlite vyplnenú návratku om na zincakova.anna@obo.sk najneskôr do Účasť na seminári nie je spoplatnená. OBO Bettermann s.r.o. Vás pozýva na prezentačný deň výrobného sortimentu do priestorov predajní - dňa v Žiline M. Rázusa č. 13A, - dňa v Trnave Cukrová 8581/6, - dňa v Trenčíne Zlatovská 2. Prebiehajúce akcie: MCD 50 B+C Zásuvné viacnásobné iskrisko OBO typu MCD 50 B+C je zvodič bleskových prúdov typu 1+ 2 podľa STN EN :2005 (staršie označenie B+C), konštruovaný pre použitie na rozhraní LPZ 0A až LPZ 2 podľa koncepcie zón ochrany pred bleskom z STN EN až 4. - Vhodné pre všetky typy ochrany pred bleskom. - Vysoká schopnosť zvodu bleskových prúdov. - Vždy dve možnosti pripojenia pre vodič L a N/PE. - Spĺňa požiadavky STN Viac informácií o našej novinke Vám radi poskytneme na telefónnom čísle 033/ alebo na info@obo.sk. 5

6 SPÁJAJTE S OBO Pri zakúpení odbočných krabíc OBO Vám ZDARMA pribalíme set univerzálnych svoriek OBO! Viac informácií Vám radi poskytneme na telefónnom čísle 033/ alebo na info@obo.sk. UŠETRITE AJ DOTANKUJTE! Získate 10 poukážky - za nákup 1 ks kombinovaného zvodiča V50 B+C/3 280 V, - za nákup 1 ks kombinovaného zvodiča V50 B+C/3+NPE 280 V, - za nákup 1 ks kombinovaného zvodiča V25 B+C/3 280 V, - za nákup 1 ks kombinovaného zvodiča V25 B+C/ V, - za nákup 1 ks kombinovaného zvodiča V25 B+C/3+NPE 280 V, - za nákup 1 ks zvodiča prepätia V20 C/3 280 V, - za nákup 1 ks zvodiča prepätia V20 C/3+NPE 280 V, - za nákup 2 ks jemnej ochrany VF 230-AC/DC 255 V. Poukážky získate aj pri kúpe ďalších typov prepäťových ochrán OBO. Informujte sa na alebo na info@obo.sk. Akcia platí do odvolania! Kontakty: OBO Bettermann s.r.o. Viničnianska cesta 13, Pezinok info@obo.sk Tel. : Obchodné oddelenie: KTS/BSS káblové nosné systémy Bc. Juraj Lúčny Tel Mobil lucny.juraj@obo.sk TBS ochrana pred bleskom a prepätím Ing. Jozef Daňo Tel Mobil dano.jozef@obo.sk UFS/LFS podlahové a podparapetné káblové systémy Mgr. Jaroslav Šlesar Tel Mobil slesar.jaroslav@obo.sk VBS spojovacie a upevňovacie systémy Miloš Weinzettl Tel Mobil weinzettl.milos@obo.sk Vnútorná služba: Erika Mareková Tel marekova.erika@obo.sk Mgr. Gabriela Pavlovičová Tel pavlovicova.gabi@obo.sk Erik Eliáš Tel Mobil elias.erik@obo.sk 6

7 Pozvánka na odborný seminár OBO BETTERMANN s.r.o., ABB s.r.o. a KRUGEL EXIM s.r.o. si Vás dovoľujú pozvať na odborný seminár so zameraním na Nové trendy zvyšovania efektivity a životnosti bleskozvodných systémov Moderné elektroinštalácie s komponentmi ABB Štruktúrovaný kabelážny systém KELine Dátum a miesto konania: Nitra, Agroinštitút Nitra, štátny podnik, Akademická č Bratislava, Hotel Barónka, Mudrochova 2 Program: 8:00 8:30 Prezentácia 8:30 10:00 OBO BETTERMANN s.r.o. Ing. Jozef Daňo 10:00 10:15 Prestávka 10:15 11:15 ABB s.r.o. Rudolf Petruš 11:15 12:00 KRUGEL EXIM s.r.o. Michal Sobolič 12:00 12:30 Obed 12:30 13:30 OBO BETTERMANN s.r.o. Ing. Jozef Daňo 13:30 14:15 ABB s.r.o. Matej Hruška 14:15 14:30 Záverečná diskusia Životnosť bleskozvodov a uzemnenia v nadväznosti na revízie. Nové trendy a pripravované zmeny v systémoch uzemnenia. Systémy pre elektrifikáciu - komplexné návrhy a riešenia distribučných rozvádzačov s istením do 6300A, novinky v modulárnych prístrojoch a elektromeroch. Štruktúrovaný kabelážny systém KELine. Klasifikácia a úskalia použitia prepäťových ochrán. Nový inteligentný elektroinštalačný systém ABB free@home s prepojením na novú generáciu domových video telefónov ABB Welcome. Prihláška: V prípade záujmu odošlite vyplnenú návratku om na zincakova.anna@obo.sk do Účasť na seminári nie je spoplatnená. Návratka Prihlasujem sa na seminár v : Nitra Bratislava Názov a adresa firmy: Titul, meno, priezvisko: Profesia: Telefón: hhhhhhhhhhhhh V prípade otázok kontaktujte: Mgr. Anna Žinčáková (OBO BETTERMANN s.r.o.), tel

8 Číslo správy: Vypracované pre: Číslo osvedčenia: pečiatka Skúška / prehliadka systému ochrany pred bleskom VŠEOBECNÉ ÚDAJE Údaje revízneho technika Titul, meno, priezvisko: Adresa: Kontakt: Údaje vlastníka objektu Spoločnosť: Titul, meno, priezvisko: Adresa: Kontakt: Údaje objektu Názov: Adresa: 1

9 Informácie o stavebnom objekte Umiestnenie 1 : Trieda ochrany pred bleskom (LPL): I II III IV Typ a využitie stavby: Typ strešnej krytiny: Povrchová úprava stien: Informácie o systémy ochrany pred bleskom Materiál a prierez vedení: Zvody: priznané skryté Počet zvodov a vyhotovenie: Typ uzemňovacej sústavy 2 : Informácie o vyrovnaní potenciálu v ochrane pred bleskom 3 : Sú bezpečné oddialené vzdialenosti dodržané? áno nie nedostatky: Normy a predpisy o ochrane pred bleskom platné v dobe jeho zhotovenia STN EN STN STN EN STN STN EN STN STN EN Typ revízie plánovaná revízia východzia revízia čiastková revízia priebežná revízia stavby následná revízia vizuálna kontrola úplná revízia Vysvetlivky 1 - napr. stavba obklopená vyššími objektami, stavba obklopená objektami s rovnakou výškou alebo nižšími, osamotená stavba žiadne iné objekty v okolí, osamotená stavba na vrchole kopca alebo pohoria 2 typ uzemňovača A/B (napr. obvodový uzemňovač, základový uzemňovač, hĺbkový uzemňovač a i.) 3 inštalované prepäťové ochrany 2

10 Vizuálna kontrola 4 Uvoľnené spoje: Časti oslabené koróziou: Všetky prípojky uzemnenia: Upevnenie všetkých prvkov systému: Zmeny vyžadujúce doplnkovú ochranu: Správna montáž všetkých prepäťových ochrán: Poškodenie/uvoľnenie zvodičov bleskového prúdu: Porucha poistiek predradených zvodičom: Nové časti vyrovnania potenciálov, ktoré nevykazujú chyby oproti platným predpisom v ochrane pred bleskom a prepätím, ktoré pribudli od poslednej kontroly: Merania Elektrická kontinuita spojov, ktoré nie sú viditeľné: Zachytávacie zariadenia: Zvody: ne ne ne nedostatky: nedostatky: nedostatky: Prechodový odpor vo vyrovnaní potenciálu: Meranie prechodových odporov vo všetkých meraných miestach pre zistenie priechodnosti vedení: Pospojovanie kovových inštalácií (plyn, voda, kúrenie): ne nedostatky: ne nedostatky: ne nedostatky: Vysvetlivky 4 opísať a identifikovať prípadné nedostatky v daných skupinách 3

11 Miesto rozpojenia č R A v Ω Miesto rozpojenia č R A v Ω Miesto rozpojenia č R A v Ω Odpor celého systému RA ges pri pripojených meracích miestach [Ω]: Optická kontrola vybratím: áno nie poloha 5 : ZÁVER Výsledok skúšky / prehliadky Systém ochrany pred bleskom je bez nedostatkov: Skúška / prehliadka zistila nasledujúce nedostatky: áno nie Nasledujúca skúška / prehliadka prebehne: Správa obsahuje strán. Počet príloh. V, dňa Podpis revízneho technika Podpis vlastníka objektu/zodpovednej osoby Vysvetlivky 5 napr. pri zvode č.6, južná strana objektu,... 4
