1 Prístroje na testovanie elektrických zariadení

2 Nové produkty Multifunkčné testery elektrických inštalácií série MFT1800 Ponúkajú ešte viac užitočných funkcií. Pozri stranu 14 Vysokonapäťový tester izolácie a spojitosti MIT2500 Ručný tester so skúšobným napätím 2,5 kv a hmotnosťou pod 1 kg. Pozri stranu 9 Multimetre série AVO800 Špičkové multimetre určené pre profesionálnych elektrotechnikov. Pozri stranu 18 Merače izolačného odporu a spojitosti série MIT400/2 Ak chcete mať istotu, že inštaláciu nevystavíte nadmernému namáhaniu. Pozri stranu 8 Sledujte novinky od spoločnosti Megger Pozrite si naše videá na YouTube na Nájdite si nás na Facebooku na Alebo navštívte našu webovú stránku Nezaváhajte! Záruku na mnohé výrobky Megger si môžete bezplatne predĺžiť na plné tri roky, a to jednoduchou registráciou nákupu výrobku na Po skutočne BEZPLATNEJ registrácii výrobku môžete naplno využívať našu technickú podporu a bezplatnú trojročnú záruku.

3 Meriame už vyše 120 rokov Už od roku 1889 spoločnosť Megger a jej predchodkyne vyvíjajú a vyrábajú prenosné testovacie a meracie prístroje, ktoré elektrotechnikom pomáhajú starať sa o elektrické zariadenia a inštalácie. Najprv však bolo nutné vyvinúť merače izolačného odporu, čo vyústilo do registrácie značky Megger, a to už v roku Pôvodné merače izolačného odporu sa dodávali v dvoch skrinkách, aby bol generátor napätia oddelený od meracieho obvodu, čím sa predchádzalo problémom s rušením. Až neskôr boli tieto dva komponenty skombinované do jednej bakelitovej skrinky s legendárnou kľukou na pohon dynama. O päť rokov neskôr uzreli svetlo sveta mikroohmmetre (LRO), ktoré sa celosvetovo preslávili pod názvom "Ducter". Tieto meracie prístroje, dodávané v drevenej skrinke, majú za sebou úctyhodnú históriu. Spoločnosť Megger dostala v roku 2006 do daru jeden z prvých prístrojov LRO, ktorý bol ešte stále skalibrovaný. V roku 1923 priviedol Donald Macadie spoločnosť Megger k nápadu zostrojiť multimeter. Meranie napätia, prúdu a odporu jediným prístrojom bola revolučná myšlienka, a tak prišiel na svet prvý AVO met. O 85 rokov neskôr zišla z výrobnej linky siedma generácia modelu s číselným označením 8 mark 7 a v tomto katalógu spoločnosť Megger predstavuje rad multimetrov AVO830. George Tagg, zamestnanec spoločnosti Megger, uverejnil v šesťdesiatych rokochrokoch minulého storočia vedeckú prácu o meraní zemného odporu. Jeho práca sa zaoberala predovšetkým uzemňovacími sústavami pokrývajúcimi väčšiu plochu. Aj dnes spoločnosť Megger uľahčuje elektrotechnikom život tým, že s využitím digitálnej elektroniky a revolučných elektronických súčiastok vyvíja ešte výkonnejšie a bezpečnejšie meracie prístroje, ktoré sa vďaka malej hmotnosti ľahko prenášajú, pohodlne sa držia a taktiež sa jednoduchšie používajú. Neviete sa rozhodnúť, ktorý prístroj Megger je pre vás najvhodnejší? Zavolajte miestnemu distribútorovi Megger. Preberú s vami, čo pri práci potrebujete a ako pracujete, a pomôžu vám zvoliť optimálne riešenie. Zatelefonujte na číslo

4 Prístroje na testovanie elektrických zariadení v inštaláciách nízkeho napätia Testery izolácie a spojitosti Pre elektrikárov... 5 až 8 Pre servisných technikov... 8 až 9 Pre technikov v energetike...9 až 11 Testery bezpečnosti elektrických spotrebičov S manuálnym záznamom S databázovými funkciami až 31 Pre technikov v telekomunikáciách Testery inštalácií až 15 Mikroohmmetre/merače malých odporov až 13 Multifunkčné testery inštalácií až 15 Testery prúdových chráničov Samostatné až 17 Testery inštalácií až 16 Testovanie uzemnenia Kliešťový merač únikového prúdu Meranie impedancie vypínacej slučky až 24 Testery inštalácií až 15 Meranie odporu uzemňovača až 25 Iné merania Multimetre až 21 Kliešťové meracie prístroje až 21 Reflektometre (TDR) pre elektrotechnikov a telekomunikačných technikov až 27 Testovanie fotovoltických inštalácií Sled fáz Detektory napätia až 34 4 Prístroje na testovanie elektrických zariadení

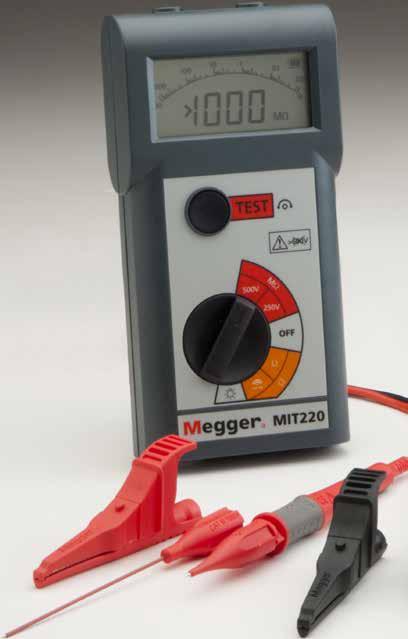

5 Testery izolácie a spojitosti Séria MIT200 Testery izolácie série MIT200 sú jedny z najmenších na trhu Oba prístroje zobrazujú namerané hodnoty v digitálnej aj analógovej forme s využitím patentovanej zobrazovacej technológie Megger DART. Displej obsahuje dobre čitateľný, presný digitálny údaj a tiež rýchlo reagujúci analógový ukazovateľ, pomocou ktorého možno sledovať nabíjanie a vybíjanie obvodu. Robustné puzdro prístroja z plastu ABS je navrhnuté tak, aby odolávalo aj hrubému zaobchádzaniu, no pritom je dosť malé, aby ste ho mohli nosiť vo vrecku. Výstražný indikátor slabých batérií vás včas upozorní na hroziace vybitie batérií. Meranie izolačného odporu K dispozícii sú dve alebo tri rôzne skúšobné napätia, čo predstavuje ideálne riešenie pre väčšinu prípadov testovania izolácie v inštaláciách nízkeho napätia Meranie izolačného odporu do MΩ na všetkých rozsahoch Funkcia automatického vybitia po meraní zaručuje bezpečné vybitie všetkých obvodov Testovanie spojitosti Automatické testovanie spojitosti prebieha pri prúde 200 ma, aby boli splnené požiadavky medzinárodných noriem. Nie je potrebné stláčať tlačidlo Test Všetky prístroje merajú spojitosť až do 100 Ω, pričom v rozsahu 0 10 Ω sa meria pri prúde nad 200 ma Kompenzácia odporu testovacích vodičov až do 9,99 Ω možnosť eliminovať vplyv odporu istených aj štandardných testovacích vodičov Ochrana pred pripojením k obvodu pod napätím Zvuková signalizácia spojitosti umožňuje rýchle testovanie káblov a identifikáciu okruhov, pričom používateľa varuje aj v prípade pripojenie prístroja k obvodu pod napätím Prah zvukovej signalizácie je 5 Ω Ak je zvolený rozsah na meranie izolačného odporu pri napätí V, pred privedením skúšobného napätia sa zobrazí výstraha pred vysokým napätím Príslušenstvo Špeciálne vlastnosti Výnimočný pomer výkon cena Tester vreckových rozmerov Ochrana pred pripojením k obvodu pod napätím Červené a čierne meracie hroty a svorky Súprava 2 istených (500 ma) testovacích vodičov Súprava 2 testovacích vodičov Skúšobné napätie MIT200 MIT210 MIT220 MIT V 500 V 250 V Izolačný odpor do MΩ Meranie spojitosti pri 200 ma Rozsah na rýchle testovanie so zvukovou signalizáciou Detekcia napätia Inteligentný bezpečnostný systém Podsvietenie displeja CAT III 600 V Možnosť BEZPLATNÉHO predĺženia záruky na 3 roky 5

6 Izolačný odpor a spojitosť Séria MIT300 Testery izolácie Megger sú úplne iné než testery, na aké ste zvyknutí Testery izolácie Megger dokážu odolať hrubému zaobchádzaniu pri používaní Majú ochranné gumové obloženie a integrované pevné veko, chrániace displej. Robustný pántový mechanizmus umožňuje veko pri meraní sklopiť do zaistenej polohy pod prístrojom, takže ho nemôžete stratiť. A veko môžete zatvoriť, aj keď sú k prístroju pripojené testovacie vodiče. Testery izolácie Megger MIT sa jednoducho používajú, takže sa s nimi rýchlo naučíte pracovať Tieto testery izolácie nemajú žiadne funkcie skryté v neprehľadnom menu, čo uľahčuje ich používanie. Farebné označenie rozsahov uľahčuje voľbu správneho režimu, čo zrýchľuje priebeh merania a pomáha rýchlo odhaliť chyby. Vďaka stručnému návodu na veku prístroja máte všetky základné informácie po ruke vždy, keď ich potrebujete. Vaša bezpečnosť je pre spoločnosť Megger najdôležitejšia Vás aj prístroj preto chránia nasledujúce bezpečnostné funkcie: Bezpečnostný obvod chrániaci pred pripojením testovacích vodičov k objektu pod nebezpečným napätím Detektor bezpečného pripojenia chráni vás aj prístroj pri meraní spojitosti v prípade pripojenia k obvodu pod napätím Výstraha pred pripojením k obvodu pod napätím varuje používateľa, ak sa v testovanom obvode pri meraní izolačného odporu nachádza napätie nad 25 V Bezpečnostné blokovanie: Nedovolí merať spojitosť obvodu pod napätím Nedovolí merať izolačný odpor, ak je v obvode napätie vyššie než 50 V Meranie bez držania prístroja v rukách Testery izolácie série MIT300 sú dobre vyvážené, takže ich môžete nosiť pohodlne zavesené okolo krku a pri meraní ich nemusíte držať v rukách. Meranie spojitosti aj testovanie pomocou zvukovej signalizácie sa spúšťa automaticky, keď prístroj pripojíte k meranému obvodu, čo šetrí čas. Meranie izolačného odporu možno spúšťať pomocou spínacieho meracieho hrotu alebo pomocou tlačidla Test na čelnom paneli prístroja. Príslušenstvo Červené a čierne meracie hroty a svorky Súprava 2 testovacích vodičov Súprava 2 istených (500 ma) testovacích vodičov Spínací hrot so špeciálnym konektorom Špeciálne vlastnosti Kryt s hrubým gumovým obložením Prehľadné, farebne označené prepínače Veľký, ľahko čitateľný displej Testovacie vodiče Super grip s krokosvorkami s mechanickou aretáciou Automaticky spúšťaný test spojitosti Robustnosť a jednoduchosť obsluhy Bezpečnosť Odolnosť proti poveternostným vplyvom Prenos cez USB (model MIT330) 6 Prístroje na testovanie elektrických zariadení

7 Izolačný odpor a spojitosť Vlastnosti Prehľadný prepínač rozsahov, viditeľný aj za slabého osvetlenia Praktický popruh na krk, umožňujúci meranie bez držania prístroja Prístroj MIT320 sa dodáva so spínacím meracím hrotom a osvedčením o kalibrácii. Vďaka dvojitému pántu možno veko, chrániace displej pred poškrabaním, sklopiť a zaistiť pod prístrojom Ako to funguje Najlepšie miesto pre tlačidlo na spúšťanie testu je na meracom hrote. Keď namiesto štandardného meracieho hrotu použijete spínací hrot, nebudete z neho musieť spúšťať zrak, aby ste našli tlačidlo TEST na prístroji. Taktiež vám nebude chýbať tretia ruka v situáciách, keď už v oboch rukách držíte meracie hroty. Stačí jednoducho stlačiť tlačidlo, ktoré máte priamo pod prstom. Je to určite bezpečnejšie aj rýchlejšie. Prístroj MIT320 sa dodáva so spínacím meracím hrotom a kalibračným protokolom. MIT300 MIT310 MIT320 MIT310A (analógový) MIT330 Meranie izolačného odporu 250 V 500 V V Rozsah merania MΩ MΩ MΩ MΩ MΩ Alarm limitu izolačného odporu od 0,01 MΩ do MΩ Testovanie spojitosti Spojitosť do 100 Ω Zvuková signalizácia spojitosti Kompenzácia odporu testovacích vodičov do 9 Ω < 1 / 2 Ω Nastaviteľná zvuková signalizácia od 1 do 100 Ω Vypnutie zvukovej signalizácie Meranie napätia Striedavé/jednosmerné napätie 600 V 600 V 600 V 600 V Meranie odporu Rozsah 10 Ω až 1 MΩ Rozsah 10 Ω až 2 kω Vlastnosti Výstraha pred napätím Bezplatné osvedčenie o kalibrácii 7 Možnosť BEZPLATNÉHO predĺženia záruky na 3 roky Predvolený voltmeter Podsvietený displej Podsvietenie prepínačov rozsahov Tlačidlo na uzamknutie testu Automatické vypínanie Merací hrot s tlačidlom Ukladanie údajov Prenos cez rozhranie USB Krytie IP54 Možnosť používať nabíjateľné batérie Štandardné príslušenstvo Súprava 2 testovacích vodičov

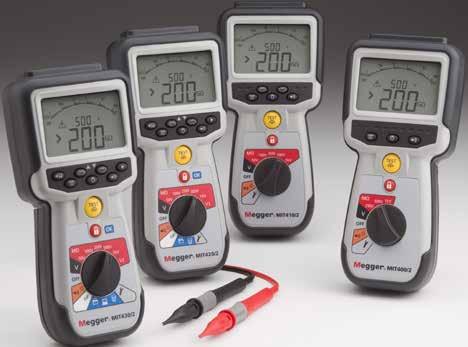

8 Tester izolácie a spojitosti na údržbu elektrických a priemyselných zariadení Séria MIT400/2 Funkcie: Určené pre elektrotechniku a priemysel Meranie izolačného odporu pri stabilizovanom skúšobnom napätí 0 %/+2 % (novinka) Variabilné skúšobné napätie pri meraní izolačného odporu od 10 V do V (novinka) Rýchlejšie jednorozsahové testovanie spojitosti od 0,01 Ω do 1 MΩ (novinka) Testovanie izolácie do V a 200 GΩ pomocou ručného prístroja (novinka) Možnosť nabíjania zo siete a z vozidla (novinka) Meranie izolačného odporu do 200 GΩ s presnou spätnoväzbovou reguláciou skúšobného napätia (novinka) Meranie skutočnej efektívnej hodnoty (Trms) striedavého a jednosmerného napätia do 600 V Ukladanie výsledkov testu a prenos údajov cez Bluetooth Detekcia napätia v meranom obvode a ochrana pred pripojením k obvodu pod napätím Bezpečnostná trieda CAT IV 600 V a krytie IP54 Rad testerov izolácie a spojitosti s ergonomickým dizajnom, najmodernejšími meracími technológiami a ochranou pred pripojením k obvodu pod napätím. Testery izolácie a spojitosti série MIT400/2 teraz dokážu rýchlejšie testovať spojitosť a pri meraní izolačného oporu používajú stabilizované skúšobné napätie, čo znamená presnejšie a efektívnejšie testovanie elektrických inštalácií. Nové prístroje obsahujú spätnoväzbový regulačný obvod, ktorý pri meraní izolačného odporu stabilizuje skúšobné napätie tak, aby neprekročilo menovitú hodnotu o viac ako 2 %. Meranie je vďaka tomu bezpečnejšie a presnejšie. Testovanie spojitosti v rozsahu od 0,01 Ω do 1 MΩ teraz prebieha plne automaticky s rýchlou detekciou kontaktu a nepretržitou ochranou proti náhodnému pripojeniu k obvodu pod napätím. Prístroje série MIT400/2 s funkciami na diagnostiku izolácií, ako meranie polarizačného indexu (PI) a koeficient dielektrickej absorpcie (DAR), umožňujú sledovať zmeny vlastností elektromotorov v čase. Vďaka tomu sú tieto prístroje ideálnym riešením pre technikov údržby priemyselných zariadení, ktorí musia plánovať údržbu alebo potrebujú presvedčivé dôkazy pri vyraďovaní strojov z prevádzky. Príslušenstvo K dispozícii je aj variabilné skúšobné napätie od 10 V do V Súprava 2 testovacích vodičov len MIT Súprava 2 istených (500 ma) testovacích vodičov Nabíjačka (len pre MIT430/2 a MIT2500) 8 Prístroje na testovanie elektrických zariadení

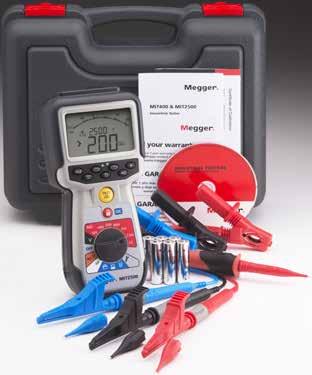

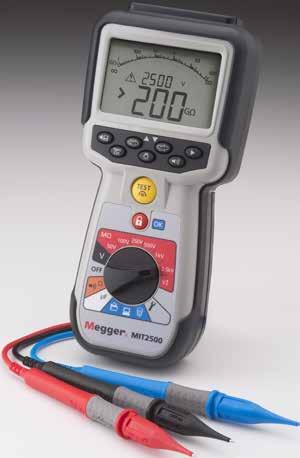

9 Ručný tester izolácie a spojitosti pre vyššie napätia MIT2500 Robustná konštrukcia, odolávajúca namáhaniu pri údržbe priemyselných a elektrických zariadení Testovanie izolácie do 2500 V a 200 GΩ pomocou ručného prístroja (novinka) Svorka Guard na zabezpečenie vysokej presnosti pri meraní veľkých izolačných odporov (novinka) Variabilné skúšobné napätie pri meraní izolačného odporu od 50 V do 2500 V (novinka) Meranie izolačného odporu pri stabilizovanom skúšobnom napätí 0 %/+2 % (novinka) Rýchlejšie jednorozsahové testovanie spojitosti od 0,01 Ω do 1 MΩ (novinka) zvoliť akékoľvek napätie od 100 V do V. Výstupné napätie je stabilizované v tolerancii 0 % až +2 %, čo zaručuje vysokú presnosť merania bez rizika vystavenia meraného obvodu nadmernému napätiu. Doplnkové funkcie ako meranie polarizačného indexu (PI) a koeficientu dielektrickej absorpcie (DAR), ukladanie a prenos výsledkov testov. Diagnostické testy s meraním polarizačného indexu (PI) a koeficientu dielektrickej absorpcie (DAR) Možnosť nabíjania zo siete a z vozidla (novinka) Ukladanie výsledkov testu a prenos údajov cez Bluetooth Detekcia napätia v meranom obvode a ochrana pred pripojením k obvodu pod napätím Bezpečnostná trieda CAT IV 600 V a krytie IP54 MIT2500 je najmenší voltový ručný tester izolácie na trhu. Prídavná funkcia merania s variabilným napätím umožňuje MIT400/2 MIT410/2 MIT420/2 MIT430/2 MIT2500 Skúšobné napätie pri meraní izolačného odporu 2,50 kv 250 V, 500 V a 1 kv 50 V a 100 V Variabilné od 10 V do 1 kv Variabilné od 100 V do 2,5 kv Meranie izolačného odporu do 200 GΩ 200 GΩ 200 GΩ 200 GΩ 200 GΩ PI, DAR a časový test Uzamknutie testu Svorka Guard Spojitosť 0,01 Ω až 10 MΩ 100 Ω Automatické obracanie polarity Kompenzácia odporu testovacích vodičov > 10 Ω > 10 Ω > 10 Ω > 10 Ω > 10 Ω Meranie napätia 600 V str./j.s. mv str./j.s. Meranie frekvencie Hz Hz Hz Hz Kapacita Kapacita 1nF 10 µf Alarm limitu VYHOVUJÚCEHO/ Ďalšie výhody NEVYHOVUJÚCEHO výsledku Automatické vypnutie Možnosť napájať alkalickými alebo NiMH batériami veľkosti AA Príprava pre nabíjačku Interná pamäť Preberanie cez Bluetooth a softvér Súprava 3 Súprava 2 vodičov so silikónovou izoláciou vodičov Merací hrot s tlačidlom Test Bezpečnosť CAT IV 600 V CAT IV 600 V CAT IV 600 V CAT IV 600 V CAT IV 600 V Odolnosť voči prachu a vlhkosti krytie IP54 BEZPLATNÉ osvedčenie o kalibrácii Možnosť BEZPLATNÉHO predĺženia záruky 9 na 3 roky

10 Vysokonapäťové testery izolácie MIT515, MIT525, MIT1025, MIT1525 Vysokonapäťové testery izolácie, aké nemajú páru. Prístroje značky Megger udávajú trend v oblasti testovania izolácií už od roku Táto séria testerov predstavuje to najlepšie, čo sme doteraz ponúkali. Tieto robustné prístroje majú bezpečnostnú triedu Cat IV 600 V podľa normy IEC Majú krytie IP65, čo znamená, že sú prachotesné a odolné voči striekajúcej vode. Vďaka našej unikátnej konštrukcii s dvojitým krytom sme nemuseli robiť žiadne kompromisy. Majú plastový vonkajší kryt, vďaka ktorému sa ľahko prenášajú a odolávajú aj hrubému zaobchádzaniu v teréne. Vnútorný kryt je zas vyrobený z materiálu spomaľujúceho horenie. Všetky prístroje z tohto radu sa vyznačujú jednoduchou obsluhou. Na veku prístroja je uvedený stručný návod, podrobne vysvetľujúci funkcie všetkých ovládacích prvkov, vďaka čomu nemusíte so sebou nosiť hrubú príručku. K dispozícii sú tiež nastaviteľné časovače a alarmy upozorňujúce na prekročenie limitov. Samozrejmosťou je veľký, prehľadný, podsvietený displej. Na displeji sa zobrazujú údaje ako izolačný odpor, napätie privedené na meraný objekt, testovací prúd, kapacita, stav batérií a časová konštanta. Počas celého testu sa navyše zobrazuje uplynutý čas, takže vždy viete, v akej fáze testu sa práve nachádzate. Displej je podsvietený, vďaka čomu je dobre čitateľný, či už pracujete na priamom slnečnom svetle alebo v slabo osvetlenom priestore. Tieto testery môžu byť napájané z elektrickej siete aj z batérií, takže môžete vždy dokončiť začatú prácu. Aby ste mali istotu, že meriate to, čo chcete merať, a nie povrchové zvodové prúdy, tieto vysokonapäťové testery izolácie Megger sú, podobne ako mnohé dostupné 5 kv a 10 kv testery izolácie, vybavené svorkou Guard. Spoločnosť Megger však vždy udáva parametre svorky Guard, aby ste si mohli byť istí, že správne plní svoju funkciu. Parametre svorky Guard treba vždy brať do úvahy pri určovaní neistoty merania. Maximálna flexibilita pri testovaní izolácie vďaka skúšobnému napätiu od 50 V do 10 kv Meranie izolačného odporu až do 35 TΩ, umožňujúce včas predvídať problémy s izoláciou Svorka Guard na elimináciu vplyvu povrchového zvodového prúdu Veľký výstupný prúd, umožňujúci meranie induktívnych záťaží Možnosť merať aj v prostrediach so silným rušením vďaka vysokej odolnosti voči rušeniu Odolná konštrukcia Dvojitý kryt Diagnostické funkcie Rýchlo dobíjateľná batéria a možnosť napájania zo siete Ukladanie výsledkov testov v prístroji 10 kv testery sú schopné merať izolačný odpor až do 35 TΩ a 5 kv testery do 15 TΩ. To znamená, že dokážete včas zachytiť začínajúce sa zhoršovanie kvality izolácie, zaznamenávať priebeh zhoršovania kvality a predpovedať, kedy bude potrebná výmena, vďaka čomu môžete dobre plánovať údržbu zariadení, o ktoré sa staráte. MIT515 MIT515 je ideálny nástroj na servis a údržbu pre zákazníkov, ktorí potrebujú jednoduchý vysokonapäťový tester izolácie. Odolný prístroj MIT515, určený na meranie do 5 kv, neponúka také flexibilné možnosti pri testovaní ako ostatné prístroje z tejto série, ponúka však najčastejšie využívané testovacie režimy, základný aj časový test izolačného odporu, meranie polarizačného indexu a koeficientu dielektrickej absorpcie. Bezpečnostné prvky, ako sú testovacie vodiče s mechanickou aretáciou, tlačidlo Test, ktoré neumožňuje spustiť test iba náhodným stlačením, a bezpečnostná trieda CAT IV 600 V až do nadmorskej výšky m, zaručujú vysokú úroveň bezpečnosti obsluhy. Testery Megger majú stabilné výstupné napätie a vysoko účinnú svorku Guard, čo je zárukou maximálnej presnosti výsledkov merania. MIT525 a MIT1025 Elektrotechnici, ktorí vyžadujú od svojich meracích prístrojov viac diagnostických funkcií, nájdu v sofistikovaných funkciách prístrojov MIT525 a MIT1025 presne to, čo potrebujú. Tieto testery, určené na meranie do 5 kv, resp. 10 kv, ponúkajú okrem automatického merania izolačného odporu, merania polarizačného indexu (PI) a koeficientu dielektrickej absorpcie (DAR) aj možnosť testovania so skokovým zvyšovaním napätia 10 Prístroje na testovanie elektrických zariadení

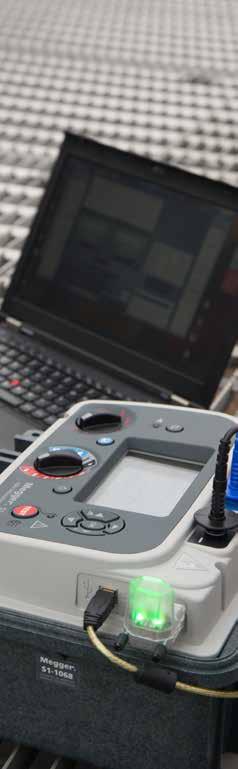

11 Vysokonapäťové testery izolácie (SV), test vybíjania dielektrika (DD) a test s postupným zvyšovaním napätia (ramp test). Rozhranie USB s izoláciou do 10 kv umožňuje rýchle, jednoduché a intuitívne sťahovanie dát v reálnom čase do softvéru na správu objektov. MIT1525 Vďaka rozšíreniu ponuky o model MIT1525 sa už elektrotechnici nemusia obmedzovať len na merania do 10 kv, ale môžu vykonávať testy až do 15 kv, pri skratovom prúde do 4 ma a maximálnom meranom odpore až do 30 TOhm. Všetky prístroje série MIT majú Li-Ion batérie, ktoré sa dokážu úplne nabiť už za 2,5 hodiny. Po nabíjaní trvajúcom 30 minút je možné merať jednu hodinu pri napätí 5 kv na záťaži 100 MΩ. Príslušenstvo Prístroj MIT515 možno používať bez ohľadu na to, či je napájaný z elektrickej siete alebo z batérií, alebo sa práve dobíja Súprava testovacích vodičov so stredne veľkými svorkami a dĺžkou 3, 10 alebo 15 m Súprava testovacích vodičov s veľkými svorkami a dĺžkou 3, 10 alebo 15 m KOMPAKTNÉ, NEIZOLOVANÉ SVORKY: Dĺžka vodičov: 5 m MIT515 MIT525 MIT1025 MIT1525 Skúšobné napätia 15 kv 10,0 kv 5,0 kv 2,5 kv 1,0 kv 500 V 250 V Variabilné skúšobné S krokom 10 V od 40 V do 1 kv napätie S krokom 10 V od 100 V do 1 kv S krokom 25 V od 1 kv až po max. skúšobné napätie Meranie Max. hodnota 10 TΩ 10 TΩ 20 TΩ 30 TΩ Min. hodnota 10 TΩ 10 TΩ 10 TΩ 10 TΩ Napätie Kapacita Únikový prúd Typy testov Izolačný odpor Časový test izolačného odporu Polarizačný index Koeficient dielektrickej absorpcie Skokové zvyšovanie napätia Vybíjanie dielektrika Postupné zvyšovanie napätia (ramp test) Ostatné vlastnosti Analógový a digitálny displej Ovládanie a zobrazovanie časovača Skratový prúd 3 ma 3 ma 3 ma 3 ma Odolnosť voči rušeniu 3 ma 3 ma 3 ma 6 ma Diaľkové ovládanie cez USB port Rozhrania USB Elektrické napájanie Sieť Rýchlo nabíjateľná Li-ion batéria Hmotnosť kg 4,5 4,5 4,5 4,5 Dodávaný softvér PowerDB lite Bezpečnosť CAT IV 600 V Krytie IP65 IP65 IP65 IP65 Priložené BEZPLATNÉ osvedčenie o kalibrácii 11 Možnosť BEZPLATNÉHO predĺženia záruky na 2 roky

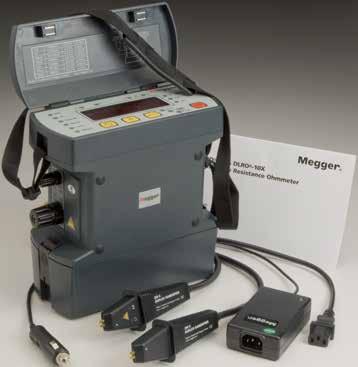

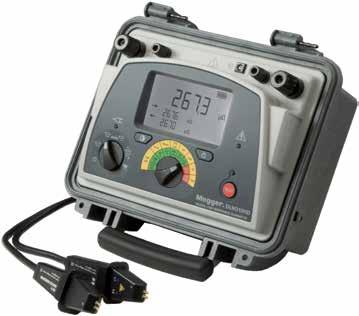

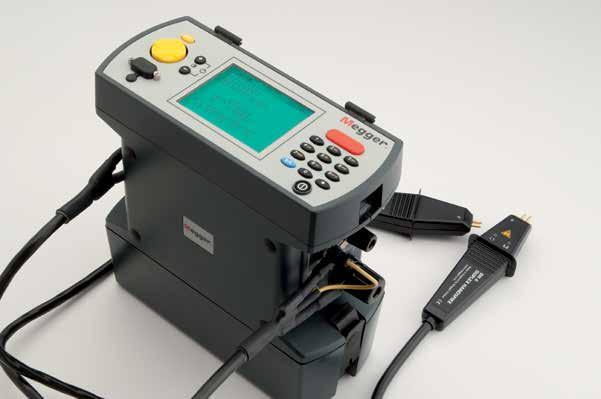

12 Mikroohmmetre Séria DLRO10 Meranie veľmi malých odporov slúži na kontrolu prechodových odporov spojov, káblových spojok alebo zberníc s cieľom presvedčiť sa, či na meranom objekte dochádza v dôsledku prechodového odporu k čo najmenšiemu úbytku energie. Možnosti využitia sú široké, od energetiky, cez údržbu leteckých strojov, až po kontrolu kvality železničných koľají. DLRO10 je základný model mikroohmmetra s malou hmotnosťou. Dokáže úplne automaticky zvoliť ten najvhodnejší testovací prúd až do 10 A DC. pri meraní odporu od 0,1 μω do Ω. Vykonáva dve merania so zmenou polarity prúdu, čím sa eliminujú prípadné vplyvy cudzích napätí na meranom objekte, a výsledky sa zobrazia na veľkom, jasnom LED displeji. Prístroj sa dodáva so špeciálne navrhnutými NiMH batériovými modulmi; kým sa jeden modul nabíja, druhý môže napájať prístroj. Batériový modul je vybavený vlastným indikátorom stavu nabitia. Testery DLRO10 sa intenzívne využívajú napríklad na meranie kvality spojov v systéme uzemnenia v špinavých a vlhkých tuneloch londýnskeho metra. Model DLRO10HD ponúka navyše jedinečnú možnosť merať pri vysokom alebo nízkom výkone. To umožňuje vykonávať diagnostiku stavu meraných objektov a je obzvlášť užitočné pri meraní hrubých vodičov, spojov a pri kontrole kvality zvarov. Prístroj DLRO10HD dokáže dodávať výstupný prúd 10 A počas 60 sekúnd do záťaže 250 mω Testovací prúd až do 10 A Ochrana proti neúmyselnému pripojeniu k obvodu pod napätím Automatická kontrola spojitosti spojov Niekoľko prevádzkových režimov vrátane plne automatického Možnosť merania pri vysokom alebo nízkom výkone Možnosť rýchleho dobíjania batérií DRLO10X je určite najsofistikovanejší mikroohmmeter na trhu. Model DLRO10X je napájaný rovnakým, ľahkým a odnímateľným modulom nabíjateľných batérií ako model DLRO10 a má internú pamäť s dostatkom miesta až na 700 súborov s výsledkami a poznámkami. Poznámky, ktoré možno zadávať pomocou alfanumerickej klávesnice, je možné preniesť aj do počítača. Prístroj DLRO10X dokáže na svojom LED displeji za 3 sekundy zobraziť výsledky merania pri prúde tečúcom jedným aj druhým smerom a tiež priemer týchto dvoch hodnôt. Prístroj dosahuje úžasnú základnú presnosť merania 0,2 %. Okrem iných aplikácií možno prístroj DLRO10X využiť na kontrolu kvality vo výrobe, pričom sa dobre využije jeho schopnosť prenášať údaje v reálnom čase. Model DLRO10HD ponúka zas inú kombináciu funkcií a vlastností, ktoré budú možno lepšie vyhovovať vašim potrebám. Má odolný polypropylénový kryt, pri napájaní z batérií má krytie IP54 a pri zatvorenom kryte IP65. Možno ho používať, keď je napájaný zo siete alebo z batérií, a to aj počas nabíjania. Vysoko presné meranie spojitosti Model DLRO10 sa dodáva aj s automobilovou nabíjačkou 12 Prístroje na testovanie elektrických zariadení

13 Mikroohmmetre Testovacie vodiče pre prístroje DLRO s duplexnými konektormi Systém testovacích vodičov s duplexnými konektormi je určený pre všetky 10 A mikroohmmetre Megger DLRO a prístroje BT51. Systém testovacích vodičov na štvorvodičové meranie Megger DLRO s duplexnými konektormi predstavuje cenovo najvýhodnejšie a najpraktickejšie riešenie, ktoré používateľovi umožňuje používať všetky existujúce meracie koncovky a rôzne dĺžky testovacích vodičov, aké sú potrebné pri merní malých odporov v najrôznejších aplikáciách. Ústredným prvkom tohto systému je špeciálny konektor, vďaka ktorému možno podľa potreby vymieňať koncovky testovacích vodičov, ako sú napríklad Kelvinove svorky alebo duplexné meracie hroty. Model DLRO10HD ponúka možnosť voľby merania pri vysokom alebo nízkom výkone Príslušenstvo Súprava duplexných meracích sond, 1,5 m so svetelným indikátorom Koncentrická duplexná sonda Prenosné puzdro pre prístroj DLRO10 a príslušenstvo (nie pre DLRO10HD) Súprava Kelvinových testovacích vodičov s dĺžkou 30, 50 alebo 100 m DLRO10 DLRO10X DLRO10HD Rozlíšenie 1,9999 mω 1,9999 mω 2,5000 mω 0,1 μω 19,999 mω 19,999 mω 25,000 mω 1 μω Rozsahy a rozlíšenie pri výkone obmedzenom na 0,25 W 199,99 mω 199,99 mω 250,00 mω 10 μω 1,9999 mω 1,9999 mω 2,5000 mω 100 mω 199,99 Ω 199,99 Ω 250,00 Ω 10 μω 1999,9 Ω 1999,9 Ω 2500,0 Ω 100 mω Rozsahy pri vysokom výkone 250,00 mω 10 μω 2,5000 Ω 100 μω Manuálny režim Automatický režim Režim merania Kontinuálny režim Induktívny režim 10 A Induktívny režim 1 A Jednosmerný Displej LED 4 1/2-miestny LCD podsvietený LCD podsvietený Ukladanie výsledkov a údajov Hmotnosť 2,6 kg 2,6 kg 6,7 kg Elektrické napájanie Sieť Nabíjateľná batéria Čas nabíjania batérie 4 h 4 h 8 h Krytie až do IP65 Bezpečnostná trieda CAT III 300 V Bezpečnostná trieda CAT III V 13 Možnosť BEZPLATNÉHO predĺženia záruky na 2 roky

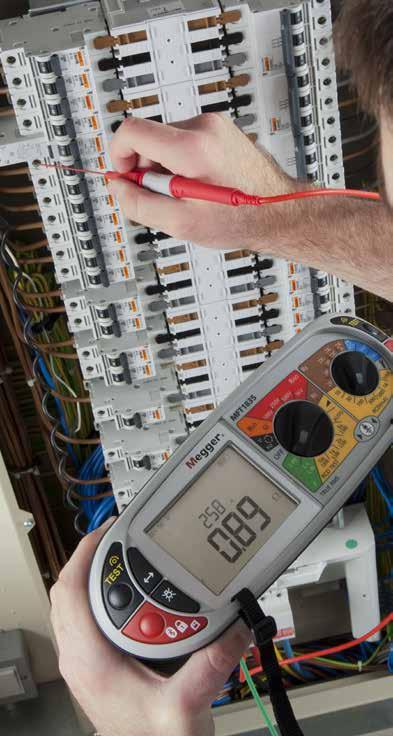

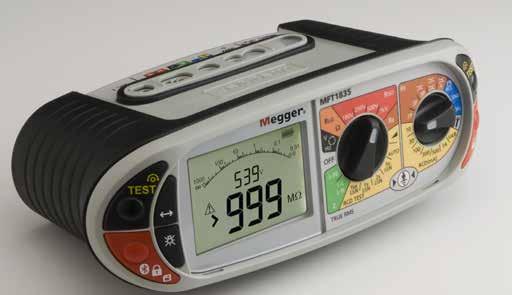

14 Multifunkčné testery Séria MFT1800 Séria MFT1800 je synonymom odolnosti Tieto prístroje nezničíte, keď ich pripojíte medzi fázy, keď vám spadnú na zem, keď ich budete používať v daždi, keď zvolíte nesprávny rozsah, ani keď ich omylom pripojíte k obvodu pod napätím a to ani pri uzamknutom teste! Prístroje série MFT1800, vďaka krytiu IP54 odolné voči prachu a dažďu, majú bezpečnostnú triedu CAT IV, čo znamená, že ich môžete bez obáv používať v akomkoľvek prostredí. Môžete pomocou nich rýchlo, jednoducho a bezpečne vykonať akýkoľvek test vychádzajúci z normy IEC Tieto testery sa dodávajú v odolnom prenosnom kufríku, pripravené na použitie spolu s batériami, používateľskými príručkami a osvedčením o kalibrácii. Prístroje série MFT1800 sú dokonalým pomocníkom pri najrôznejších meraniach. Ponúkajú dostatočný výber funkcií na testovanie uzemnenia, testovanie spojitosti pri 15 ma s automatickým obracaním polarity, testovanie prúdových chráničov typu B aj pri prúde 2 x IDN a automatickú korekciu pri opačnej polarite pri testoch v obvodoch pod napätím. Príslušenstvo Súprava 3 testovacích vodičov Súprava 3 vodičov na meranie odporu uzemňovača Súprava 3 istených (10 A) testovacích vodičov Prúdové kliešte do A str. Rozsahy na testovanie prúdových chráničov Testovanie prúdových chráničov typu AC, A, S a B, programovateľných a 3-fázových prúdových chráničov (v závislosti od modelu prístroja) Rôzne testy prúdových chráničov (RCD): pri ½ x IDN, 1 x IDN, 2 x IDN a 5 x IDN (v závislosti od modelu prístroja) Automatické monitorovanie polarity; prístroj zmení polaritu a spustí test Automatický test prúdového chrániča (modely MFT1825 a MFT1835) Rýchle meranie vybavovacieho prúdu prúdového chrániča postupným zvyšovaním prúdu (fast ramp test) Meranie vypínacej slučky Automatické monitorovanie polarity; prístroj zmení polaritu a spustí test 2-vodičové a 3-vodičové meranie bez vybavenia ochrany s rozlíšením 0,01 Ω L-PE L-PE 48 V až 280 V, 45 Hz až 65 Hz Nespôsobí vybavenie 6 A ističov Meranie predpokladaného poruchového prúdu súčasne s meraním impedancie vypínacej slučky Meranie vypínacej slučky L-L a L-N pri veľkom prúde L-L 48 V až 480 V, 45 Hz až 65 Hz Automaticky spúšťaný test vypínacej slučky Rozsah na meranie spojitosti a odporu Test pri 200 ma s možnosťou voľby 15 ma v prípade modelov MFT1825 a MFT1835 Test spojitosti s automatickým obracaním polarity; zobrazí sa najvyššia hodnota Automaticky spúšťaný test spojitosti Jednoduchá kompenzácia odporu testovacích vodičov hodnota ostáva uložená aj po vypnutí prístroja Rýchly test so zvukovou signalizáciou s nastaviteľným prahom citlivosti v prípade modelov MFT1825 a MFT1835 Meranie odporu od 0,01 Ω do 99,9 kω Rozsahy na testovanie izolácie V, 500 V a 250 V s možnosťou voľby 100 V pri modeli MFT1835 Zobrazenie skúšobného napätia spolu s nameraným izolačným odporom Nastaviteľný prah zvukovej signalizácie Možnosť blokovania testovania nad 25 V alebo 50 V Ochrana proti pripojeniu k obvodu pod napätím až do 600 V aj v prípade uzamknutia testu Testovanie uzemnenia Možnosť dvojpólového merania tam, kde 3-pólové meranie nie je praktické (modely MFT1825 a MFT1835) Trojpólové meranie odporu uzemňovača v prípade modelov MFT1825 a MFT1835 Meranie odporu uzemňovača metódou ART (s jednými kliešťami) v prípade modelu MFT1835 Meranie bez pomocných sond s dvoma kliešťami (len MFT1835) Rozsah na meranie napätia, sledu fáz a frekvencie 10 V 600 V AC/DC. Meranie skutočnej efektívnej hodnoty v prípade modelu MFT1835 Meranie sledu fáz v prípade modelov MFT1825 a MFT1835 Meranie frekvencie 15 až 400 Hz Dotykové napätie Komunikácia (MFT1835) Prenos cez Bluetooth Interná pamäť na záznamov Veľký, jasný displej s dvomi údajmi Zobrazuje súčasne skúšobné napätie aj izolačný odpor Možnosť nabíjania Model MFT1835 má batérie nabíjateľné priamo na mieste

15 Vlastnosti Multifunkčné testery Praktické testery série MFT1800 majú tlačidlá Test na oboch stranách, takže máte vždy aspoň jedno po ruke. Veľký, jasne podsvietený displej zobrazuje súčasne 2 parametre, napríklad izolačný odpor a privedené skúšobné napätie Vďaka farebnému označeniu prepínačov máte testovanie plne pod kontrolou. V prenosnom kufríku je dostatok miesta aj na náradie, testovacie vodiče a tiež blok s osvedčeniami o skúške MFT1815 MFT1825 MFT1835 Rozsahy na testovanie V izolácie 500 V 250 V 100 V Zobrazovanie skúšobného napätia Nastaviteľný prah zvukovej signalizácie Rozsah na meranie 200 ma spojitosti a odporu 15 ma Jednoduchá kompenzácia odporu testovacích vodičov Test spojitosti s automatickým obracaním polarity Nastaviteľný prah zvukovej signalizácie Meranie vypínacej 2- a 3-vodičové meranie L-PE bez vybavenia ochrany slučky Zobrazenie predpokladaného skratového prúdu a predpokladaného poruchového prúdu súčasne s odporom slučky L-PE 48 V až 280 V, 45 Hz až 65 Hz Testovanie L-L a L-N pri veľkom prúde L-L/L-N 48 V až 480 V, 45 Hz až 65 Hz L-N 48 V až 280 V, 45 Hz až 65 Hz Poruchový prúd do 20 ka Zobrazenie dotykového napätia V Rozsah na testovanie Test pri 1 x IDN a test postupným zvyšovaním prúdu prúdových Test pri 1 / 2 x IDN, 2 x IDN a 5 x IDN chráničov Fázový uhol 0º + 180º Test 30 ma, 100 ma, 300 ma, 500 ma prúdových chráničov Test 10 ma a ma prúdových chráničov Automatický test prúdového chrániča Rýchly test postupným zvyšovaním prúdu (Fast Ramp Test) Prúdové chrániče typu AC, A, S Prúdové chrániče typu B Programovateľné prúdové chrániče 3-fázové prúdové chrániče Rozsah na meranie Napätie 6 V 600 V AC/DC napätia, frekvencie Meranie skutočnej efektívnej hodnoty (TRMS) a sledu fáz Frekvencia 15 Hz 400 Hz Poradie fáz Vyžaduje voliteľné 2-pólové meranie príslušenstvo 3-pólové meranie odporu uzemňovača Meranie odporu uzemňovača metódou ART s jednými kliešťami Metóda bez pomocných sond s dvoma klieľťami Výstupné napätie 25 V a 50 V s dvoma kliešťami Kontrola rušivého napätia v uzemnení Inteligentný Blokovanie testu bezpečnostný systém Detektor bezpečného pripojenia Výstraha pri pripojení k obvodu pod napätím Automatické vybíjanie Analógová stupnica Ďalšie výhody Jasný, dobre čitateľný displej Meranie prúdu pomocou klieští (voliteľné príslušenstvo) Merací hrot s diaľkovým spínaním Možnosť nabíjania BEZPLATNÉ osvedčenie o kalibrácii Možnosť BEZPLATNÉHO predĺženia záruky na 3 roky Odolnosť voči prachu a vlhkosti krytie IP54 Bezpečnostná trieda CAT IV CAT IV CAT IV 300 V 300 V 300 V

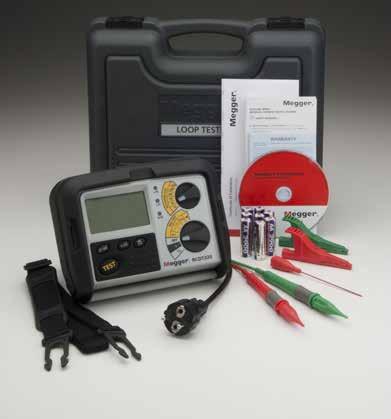

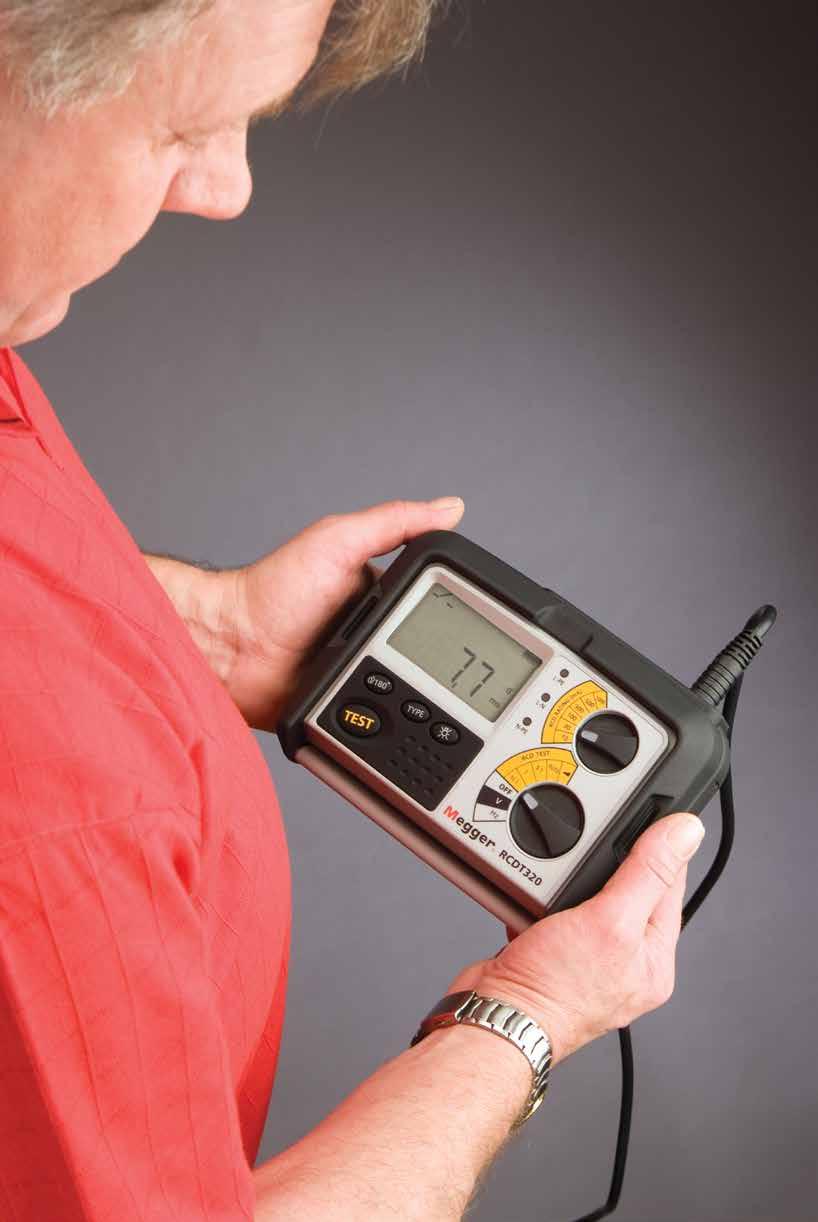

16 Testery prúdových chráničov Séria RCDT300 Testery Megger RCD predstavujú kompletné riešenie na testovanie prúdových chráničov Prístroje RCDT dokážu testovať prúdové chrániče nielen typu A a typu AC, ale aj selektívne (oneskorene pôsobiace) varianty oboch typov. Ponúkajú režimy testovania prúdom 1 2I, 1I a 5I pri 0 alebo 180 a sú vhodné na testovanie prúdových chráničov s citlivosťou 30 ma, 100 ma, 300 ma a 500 ma. Model RCDT320 ponúka navyše možnosť testovania prúdových chráničov s citlivosťou 10 ma a ma. Na začiatku testu prístroj odmeria dotykové napätie a v prípade prekročenia prednastavenej hodnoty automaticky skončí test. Maximálne prípustné dotykové napätie možno zvoliť od 25 V do 50 V. Šetrite svojím vzácnym časom Prístroj RCDT320 ponúka prídavné funkcie, ktoré šetria čas. Automatické testovanie prúdových chráničov: prístroj RCDT320 automaticky vykonáva testy 1 2I, 1I a 5I pri 0 alebo 180 a súčasne zaznamenáva výsledky, takže vy môžete stáť pri prúdovom chrániči a resetovať ho. To znamená, že vám testy zaberú menej času a ani sa pri nich toľko nenachodíte. Meranie vybavovacieho prúdu prúdového chrániča postupným zvyšovaním prúdu: testovací prúd sa pomaly zvyšuje z hodnoty 1 2I na 1I+10 %. Na displeji ostane zobrazená hodnota vybavovacieho prúdu, vďaka čomu môžete rýchlejšie a ľahšie diagnostikovať príčiny nežiaduceho vybavovania ochrán. Keďže má model Megger RCDT320 veľký rozsah prevádzkových napätí od 50 V do 280 V, môže testovať aj prúdové chrániče v 110-voltových inštaláciách s vyvedeným stredom (55 V 0 55 V). Vaša bezpečnosť je pre spoločnosť Megger najdôležitejšia Tieto testery prúdových chráničov majú zabudované bezpečnostné prvky, ktoré chránia vás aj tester: Bezpečnostný obvod chrániaci pred pripojením testovacích vodičov k objektu pod nebezpečným napätím Zablokovanie testu, ak napájacie napätie prekročí 280 V Bezpečnosť v 3-fázových inštaláciách vám ani testeru sa nič nestane, ani keď ho zapojíte medzi dve fázy LED indikátory pripojenia signalizujú správne zapojenie testovacích vodičov, takže sa pri zapájaní nemôžete zmýliť Testery prúdových chráničov Megger sa jednoducho používajú a rýchlo sa s nimi naučíte pracovať Nemajú žiadne funkcie skryté v neprehľadnom menu, čo uľahčuje ich používanie Farebné označenie rozsahov uľahčuje voľbu správneho režimu, čo zrýchľuje priebeh merania a pomáha rýchlo odhaliť chyby Vďaka stručnému návodu na veku prístroja máte všetky základné informácie po ruke vždy, keď ich potrebujete Testery prúdových chráničov Megger dokážu odolať hrubému zaobchádzaniu pri používaní Majú ochranné gumové obloženie a integrované pevné veko, chrániace displej. Robustný pántový mechanizmus umožňuje pri meraní sklopiť veko do zaistenej polohy pod prístrojom, takže ho nemôžete stratiť. A veko môžete zatvoriť, aj keď sú k prístroju pripojené testovacie vodiče. Špeciálne vlastnosti Kryt s hrubým gumovým obložením Prehľadný LED indikátor polarity Veľký, ľahko čitateľný displej Testovacie vodiče Super grip s krokosvorkami s mechanickou aretáciou Robustnosť Jednoduchá obsluha Bezpečnosť Krytie IP54 Bezobslužné automatické testovanie prúdových chráničov Prenos cez USB (model RCDT330) 16 Prístroje na testovanie elektrických zariadení megger.sk

17 Testery prúdových chráničov Príslušenstvo k sérii RCDT Súprava 2 testovacích vodičov Červené, modré a zelené hroty a svorky Súprava 2 istených (10 A) testovacích vodičov Vlastnosti Robustný pántový mechanizmus umožňuje sklopiť veko pod prístroj Užitočný "ramp test" Pomocou testu s postupným zvyšovaním prúdu (ramp testu) môžete odhaliť nadmerne citlivé prúdové chrániče. Príliš citlivý prúdový chránič môže byť príčinou nežiaduceho vybavovania ochrán, no jeho odhalenie môže byť pomerne ťažké. Kliešťový ampérmeter na to nie je dosť rýchly. Ak však použijete "ramp test", testovací prúd sa bude pomaly zvyšovať, až kým nedôjde k vybaveniu chrániča. Na displeji testera sa zobrazí vybavovací prúd v miliampéroch (nie vybavovací čas). Ak je príliš nízky, prúdový chránič vymeňte. Testery RCDT sa dodávajú v odolnom prenosnom kufríku spolu s osvedčením o kalibrácii Prehľadný prepínač rozsahov, viditeľný aj za slabého osvetlenia Prehľadné LED indikátory polarity pomáhajú pri zapájaní testovacích vodičov Uzáverový mechanizmus uľahčuje voľbu správnych vodičov RCDT310 RCDT320 RCDT330 Testovanie prúdového Meranie vybavovacieho prúdu pri 1 /2I, 1I, 5I chrániča Selektívne chrániče Chrániče typu A a AC ( 1 /2I, 1I, 5I) Programovateľné prúdové chrániče 30, 100, 300, 500 ma prúdové chrániče 10, ma prúdové chrániče Meranie citlivosti prúdového chrániča (RAMP) Automatický test prúdového chrániča Voľba polarity 0 /180 Voliteľné prípustné dotykové napätie Max. dotykové napätie (25 V/50 V) Prevádzkový rozsah 100 až 280 V Prevádzkový rozsah 50 až 280 V Vlastnosti Bezpečnosť v 3-fázových inštaláciách Veľký, prehľadný displej Podsvietenie Indikácia stavu batérií Automatické vypnutie Indikácia vypálenej poistky Ukladanie údajov Prenos cez rozhranie USB Krytie IP54 IEC CAT III 300 V EN61557 Štandardné príslušenstvo Merací kábel s britskou sieťovou vidlicou 2 testovacie vodiče s hrotmi a svorkami Možnosť BEZPLATNÉHO predĺženia záruky na 3 roky Bezplatné osvedčenie o kalibrácii

18 Multimetre pre elektroinžinierov Séria AVO800 Meranie skutočnej efektívnej hodnoty (TRMS) napätia a prúdu, meranie odporu, vodivosti, kapacity, frekvencie a teploty Možnosť voľby vstupnej impedancie bez prepínania rozsahov umožňuje rýchlu a bezpečnú detekciu nežiaducich naindukovaných rušivých napätí Integrovaný bezkontaktný detektor napätia s možnosťou voľby vysokej alebo nízkej citlivosti Funkcie na zachytávanie hodnôt: minimum, maximum, priemer, manuálne podržanie, automatické podržanie, a tiež vyhladzovací a dolnopriepustný filter sú zárukou, že získate údaj, ktorý potrebujete. Detekcia sledu fáz CAT IV 600 V a CAT III V Odolnosť voči prachu a vlhkosti krytie IP 64 Tento rad odolných, vysokokvalitných multimetrov, špeciálne určených pre elektroinžinierov a profesionálnych elektrotechnikov, ponúka ideálnu zostavu užitočných funkcií. Praktické inovatívne prvky, ako napríklad možnosť prepínania medzi vysokou a nízkou vstupnou impedanciou, umožňujú rýchlo a bezpečne identifikovať kapacitnou väzbou prenášané rušivé napätia. Vďaka bezkontaktnému detektoru napätia s dvomi možnými úrovňami citlivosti môžete bezdotykovo odhaliť objekt pod napätím a potom presne lokalizovať konkrétny vodič alebo obvod. Výnimočné multimetre série AVO830 majú navyše funkciu detekcie sledu fáz, vďaka ktorej môžete predísť nesprávnemu zapojeniu a následnému poškodeniu elektromotorov a generátorov. Okrem týchto funkcií sa prístroje tejto série môžu pochváliť displejom so zobrazením do , základnou presnosťou 0,01 % a 4 mm vstupnými svorkami s krytmi, ktoré bránia pripojeniu nesprávnych testovacích vodičov. Available soon Príslušenstvo Súprava 2 testovacích vodičov Súprava 2 istených (500 ma) testovacích vodičov 18 Prístroje na testovanie elektrických zariadení

19 Multimetre pre elektroinžinierov True RMS multimeter AVO410 Meranie skutočnej efektívnej hodnoty (TRMS) napätia a prúdu, meranie odporu, kapacity a frekvencie Automatické prepínanie rozsahov s možnosťou manuálnej voľby rozsahu Meranie max. a min. hodnoty s podržaním údaja Odolné pogumované puzdro Bezpečnostná trieda CAT IV 600 V Základný multimeter AVO210 Malý, ľahký s jednoduchou obsluhou Automatické prepínanie rozsahov s prioritou manuálnej voľby Bezkontaktný senzor napätia Meranie max. a min. hodnoty s funkciou podržania údaja (hold) AVO835 AVO830 AVO410 AVO210 Meranie prúdu AC. (prekročenie rozsahu 20 s) 10 (15) 10 (15) TRMS A DC (prekročenie rozsahu 20 s) 10 (15) 10 (15) Meranie napätia V AC TRMS V DC Základná presnosť 0,10 % 0,10 % 0,50 % 1,00 % Meranie odporu 0,01 Ω až 50 MΩ 0,01 Ω až 50 MΩ 0,1 Ω až 60 MΩ 0,1 Ω až 20 MΩ Spojitosť Zvuková signalizácia Meranie vodivosti 0,1 ns až 60 ns 0,1 ns až 60 ns Meranie diód 1 mv až 2,8 V 1 mv až 2,8 V 10 mv až 3 V 10 mv až 2 V Meranie kapacity 1 nf až µf 1 nf až µf 2,0 nf až µf 2,0 nf až µf Meranie frekvencie 5 Hz 100 khz 5 Hz 100 khz 100 až 60 MHz 100 až 20 MHz Poradie fáz Teplota Bezkontaktná detekcia napätia vysoká/nízka citlivosť vysoká/nízka citlivosť Vstupná impedancia 10 MΩ alebo 3 kω 10 MΩ alebo 3 kω 10 MΩ 10 MΩ Ďalšie vlastnosti Displej Zobrazenie do Zobrazenie do Zobrazenie do Zobrazenie do Analógová stupnica Podsvietenie Prepínanie rozsahov Automatické Manuálne Zachytávanie údajov Podržanie max. a min. hodnoty Priemerná hodnota Manuálne a automatické podržanie Potlačenie rušenia Vyhladzovanie Dolnopriepustný filter Relatívna hodnota Relatívna hodnota (%) Nízka kapacita Z Svorky S krytom Hmotnosť g Možnosť BEZPLATNÉHO predĺženia záruky na 3 roky Krytie IP 64 IP 64 Bezpečnostná trieda CAT IV 600 V a CAT III V CAT IV 600 V 19 CAT IV 600 V CAT III 600 V

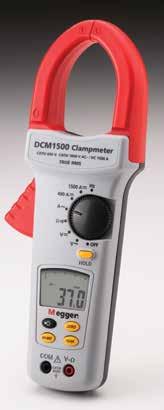

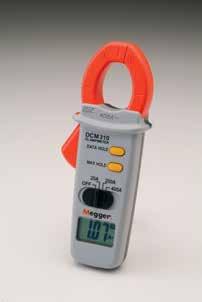

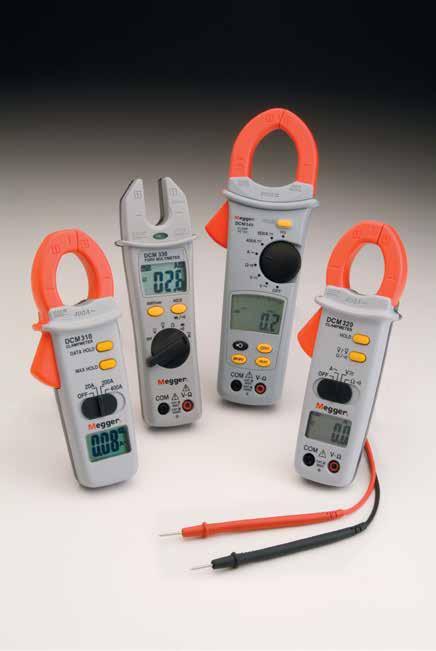

20 Klieštové multimetre Kliešťový multimeter do A ef DCM1500 Vidlicový multimeter do 200 A AC DCM330 Meranie DC a AC prúdu až do A Vyššia presnosť vďaka meraniu skutočnej efektívnej hodnoty (True RMS) Vyššia bezpečnosť pri práci s neizolovanými vodičmi vďaka veľkým čeľustiam 750 V AC a V DC. Meranie odporu, spojitosti a frekvencie Zobrazovanie špičkovej, minimálnej a maximálnej hodnoty a funkcie na podržanie údajov (hold) DCM1500 je ideálny kliešťový multimeter pre elektrotechnikov pracujúcich v priemysle a energetike. Dodáva sa v stave pripravenom na použitie spolu s puzdrom a testovacími vodičmi. Vidlicový ampérmeter do 200 A str. Meranie striedavého a jednosmerného napätia od 0,1 V do V s automatickým prepínaním rozsahov Rozsah odporu od 0,1 Ω do 20,00 MΩ Zvuková signalizácia spojitosti a kontrola diód Bezkontaktná detekcia str. napätia CAT IV 600 V Prístroj Megger DCM330 sa uplatní všade tam, kde je potrebné merať striedavé prúdy v jednožilových netienených vodičoch s priemerom menším ako 16 mm, str./j.s. napätia do V alebo odpory do 20 MΩ. Kliešťový multimeter do 400 A AC DCM320 Rozsah odporu do 20 MΩ Zvuková signalizácia spojitosti Automatické prepínanie rozsahov Automatické vypínanie kvôli šetreniu batérií DCM320 je cenovo dostupný multimeter s kliešťovým ampérmetrom s funkciou podržania údaja (hold). Dodáva sa v blistrovom obale spolu s testovacími vodičmi, batériami a prenosným puzdrom. Kliešťový multimeter do 600 A AC/DC 600 V AC/DC DCM340 Meranie jednosmerného prúdu Meranie frekvencie Analógový bargraf Podsvietenie Veľké čeľuste Automatické vypínanie kvôli šetreniu batérií DCM340 je kliešťový multimeter schopný merať striedavé aj jednosmerné prúdy, ponúkajúci mimoriadne užitočné funkcie. Je obzvlášť vhodný na použitie pri revíziách fotovoltických inštalácií. Dodáva sa v blistrovom obale spolu s testovacími vodičmi, batériami, používateľskou príručkou a prenosným puzdrom. 20 Prístroje na testovanie elektrických zariadení

21 Klieštové multimetre Kliešťový diagnostický merač unikajúceho prúdu Všestranný kliešťový striedavý ampérmeter s vysokým rozlíšením, ideálny na identifikáciu nadmerne citlivých prúdových chráničov a lokalizáciu problémových obvodov 4 rozsahy: 30 ma (rozlíšenie 0,01 ma), 300 ma, 30 A a 300 A 31 2 miestny LCD displej s analógovým bargrafom Podržanie údaja (hold) Prístroj DCM300E je ideálny na meranie únikového prúdu v obvodoch, kde opakovane dochádza k vybaveniu prúdového chrániča. Podľa výsledku merania možno rýchlo zistiť, či vybavovanie chrániča spôsobuje nadmerný únikový prúd alebo porucha prúdového chrániča. Vďaka vysokej odolnosti voči rušeniu dokáže tento prístroj merať aj rozdielový unikajúci prúd. Napríklad, keď jeho čeľusťami súčasne obopnete fázový aj neutrálny vodič konkrétneho okruhu v rozvádzači, môžete jednoducho identifikovať problémový okruh a vykonať nápravu. DCM300E Kliešťový ampérmeter do 400 A AC DCM310 Príslušenstvo Dobre čitateľný displej Manuálna prevádzka Nízka cena Robustnosť Tento kliešťový ampérmeter s jednoduchou obsluhou je ideálny na rýchlu kontrolu veľkosti prúdu Súprava 2 testovacích vodičov Súprava 2 istených (500 ma) testovacích vodičov Rozsahy na meranie prúdu A AC 30 ma, 300 ma, 30 A, 300 A Rozsahy na meranie napätia Skutočná efektívna hodnota (True rms) DCM300 E DCM310 DCM320 DCM330 DCM340 DCM A, 200 A, 400 A 20 A, 200 A, 400 A 200 A 60 A, 400 A, 600 A 400 A, A, A A DC 60 A, 400 A, 600 A 400 A, A, A V AC 200 V, 600 V 200 V, V Skutočná efektívna hodnota (True rms) V DC 200 V, 600 V 200 V, V Rozsah odporu Ω 200, 2 k, 200 k, 2 M, 20 M 200, 2 k, 200 k, 2 M, 20 M 400 V, 600 V 400 V, 750 V 400 V, 600 V 400 V, V Zvuková signalizácia spojitosti Meranie frekvencie n Kontrola diód Kapacita Ostatné vlastnosti Automatické prepínanie rozsahov Podsvietenie Podržanie údaja (hold) Podržanie max./min. hodnoty Rozmer vodiča 40 mm 27 mm 27 mm 16 mm 35 mm 51 mm Bezpečnostná trieda CAT III 300 V CAT III CAT III 600 V CAT IV 600 V CAT III 600 V CAT IV 600 V V 21

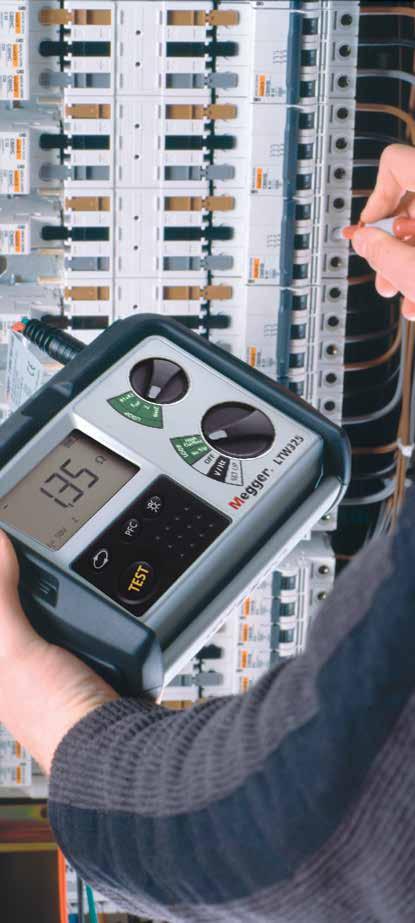

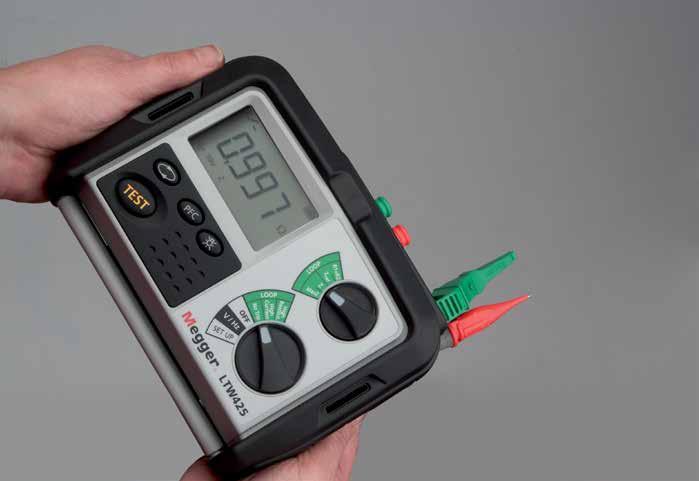

22 Testery na dvojvodičové meranie impedancie vypínacej slučky bez vybavenia chrániča Séria LTW 2-vodičové meranie Meranie vypínacej slučky sa vykonáva len s dvomi testovacími vodičmi. Môže to byť medzi: fázovým a ochranným vodičom, fázovým a neutrálnym vodičom, dvomi fázovými vodičmi. Meranie je jednoduché. Nie je potrebný tretí vodič, ktorý by mohol spôsobovať pochybnosti o tom, ktorá časť obvodu sa meria. Meranie bez vybavenia chrániča Testery série LTW v režime merania vypínacej slučky bez vybavenia nespôsobia vybavenie 30 ma prúdových chráničov v testovanej inštalácii. Detekcia rušenia pri meraní bez vybavenia chrániča Prístroje LTW obsahujú sofistikované obvody na detekciu rušenia, ktoré počas merania vypínacej slučky nepretržite monitorujú napätie v sieti s cieľom zaistiť, aby presnosť výsledkov nebola ovplyvnená elektrickým rušením spôsobovaným zdrojmi a spotrebičmi v sieti. K dispozícii sú dva prevádzkové režimy: Automatické spustenie Funkcia automatického spúšťania merania spúšťa meranie vypínacej slučky ihneď po pripojení testovacích vodičov, čo výrazne zrýchľuje priebeh merania. Bezpečnosť v trojfázových inštaláciách Tieto prístroje sú schopné pracovať v širokom rozsahu elektrického napätia. Meranie s vysokým rozlíšením Prístroj LTW425 ponúka možnosť merať impedanciu vypínacej slučky pri veľkom prúde s vysokým rozlíšením a presnosťou na tri desatinné miesta (0,001 Ω). Zobrazovanie predpokladaného poruchového prúdu Všetky prístroje dokážu vypočítať túto hodnotu až do 20 ka a model LTW425 v režime merania pri veľkom prúde s rozlíšením 0,001 ohmu až do 40 ka. Populárny tester LTW325 sa dodáva ako komplet s príslušenstvom a) Po vykonaní 10-sekundového merania sa v prípade zistenia rušenia zobrazí upozornenie. b) Automatické predĺženie merania kvôli zvýšeniu presnosti. Meranie vypínacej slučky pri veľkom prúde V inštaláciách bez prúdových chráničov sa odporúča používať meranie pri veľkom prúde, keďže nehrozí vybavenie prúdového chrániča. Špeciálne vlastnosti Meranie vypínacej slučky len pomocou dvoch vodičov Pri meraní vypínacej slučky nedôjde k vybaveniu prúdového chrániča Nedôjde k vybaveniu 6 A ističov Prehľadný, ľahko čitateľný displej Bezpečnosť v 3-fázových inštaláciách Pracuje od 50 V do 440 V Zobrazovanie predpokladaného poruchového prúdu Stabilné výsledky merania Prenos cez USB (model LTW335) 22 Prístroje na testovanie elektrických zariadení

23 Tester na meranie impedancie vypínacej slučky pri veľkom prúde Tester LT300 umožňuje merať impedanciu vypínacej slučky pri veľkom prúde v širokom rozsahu frekvencií a napájacích napätí pomocou jednoduchej a rýchlej dvojvodičovej metódy. Frekvenčný rozsah Prístroj LT300 ihneď po pripojení zistí a zobrazí frekvenciu napätia v danej inštalácii a automaticky sa nastaví na 16 Hz, 33 Hz, 50/60 Hz, 125 Hz alebo 400 Hz. Meranie sa spustí automaticky. Meranie impedancie vypínacej slučky K dispozícii sú dva rozsahy na meranie impedancie vypínacej slučky. Príslušenstvo 20 Ω s rozlíšením 0,01 Ω 200 Ω s rozlíšením 0,1 Ω Napájacie napätie Prevádzkový rozsah napájacieho napätia je od 50 V do 550 V (400 V pri 16 Hz), pričom pri napätiach nad 330 V sa zobrazuje výstraha, upozorňujúca na náhodné pripojenie k združenému napätiu v sústave s menovitým napätím 230 V. LT Súprava 2 testovacích vodičov Súprava 2 istených (10 A) testovacích vodičov Súprava testovacích vodičov s európskou sieťovou vidlicou LTW315 LTW325 LTW335 LTW425 LT300 Meranie vypínacej slučky 2-vodičové meranie vypínacej slučky bez vybavenia chrániča 2-vodičové rýchle meranie vypínacej slučky pri veľkom prúde Aplikácie od 110 V do 280 V Aplikácie od 50 V do 440 V Aplikácie od 50 V do 550 V Meranie medzi dvomi fázovými vodičmi Zobrazovanie predpokladaného poruchového prúdu do 20 ka Zobrazovanie predpokladaného poruchového prúdu do 40 ka Rozlíšenie 0,01 ohmu Rozlíšenie 0,001 ohmu Automatická detekcia rušenia Normy IEC CAT IV 300 V EN Puzdro na skladovanie a prepravu 23 Automatické spúšťanie merania Meranie frekvencie Pracuje od 16 Hz do 400 Hz Zobrazovanie max. Zs Zobrazovanie max. R1 + R2 Vlastnosti Podsvietený displej Zabudovaný odklápací kryt Stručný návod na kryte Ukladanie výsledkov testov Prenos výsledkov testov Možnosť používať nabíjateľné batérie Štandardné príslušenstvo Puzdro na skladovanie a prepravu Súprava dvoch testovacích vodičov s krokosvorkami Voliteľné príslušenstvo Testovacie vodiče so sieťovou vidlicou Voliteľné príslušenstvo Bezplatné osvedčenie o kalibrácii

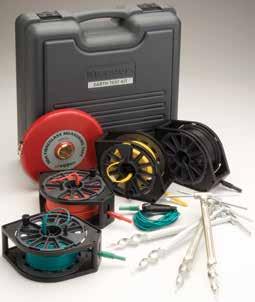

24 Testery zemných odporov Séria DET Štvorpólový merač rezistivity pôdy DET4T Voľba 2-, 3- alebo 4-pólového merania pomocou otočného prepínača Možnosť rozšírenia rozsahu merania na 200 kω Verzia na primárne články alebo nabíjateľné batérie Možnosť voľby testovacej frekvencie a napätia používateľom Možnosť merania metódou ART (bez rozpojenia zemniča s jednými kliešťami) Automatická kontrola obvodu Dodáva sa s formulármi na meranie zemných odporov pre softvér Power DB Lite s automatickými výpočtami Podsvietený displej Odolnosť voči vlhkosti a prachu krytie IP54 Bezpečnostná trieda CAT IV 100 V Kompletná súprava s testovacími vodičmi a zemnými sondami v odolnom prenosnom kufríku Dodáva sa s BEZPLATNÝM osvedčením o kalibrácii Odolný tester DET4TD2 s jednoduchou obsluhou a jeho nabíjateľná verzia DET4TR2 sú obľúbenými spoločníkmi elektrotechnikov. Tieto prístroje, schopné vykonávať 2-, 3- a 4-pólové merania, sú ideálne na meranie odporu uzemňovačov aj na meranie rezistivity pôdy. DET4TC2 a DET4TCR2 Prístroj DET4TC2 a jeho nabíjateľná verzia DET4TCR2 sú vyspelé testery uzemnenia, schopné vykonávať 2-, 3- a 4-pólové merania. Funkčnosť týchto prístrojov možno ešte rozšíriť pomocou klieští ICLAMP a VCLAMP. Kliešte ICLAMP umožňujú merať metódou ART (Attached Rod Technique), pri ktorej testovaný uzemňovač nie je potrebné odpájať od systému. Pri použití klieští ICLAMP aj VCLAMP možno vykonávať meranie bez pomocných zemných sond, ktoré je ideálne tam, kde nie je vhodné zavádzať do zeme pomocné sondy. Vďaka možnosti voľby testovacej frekvencie môže používateľ eliminovať vplyv rušivých signálov na určitých frekvenciách. Zväčšený rozsah merania odporu zas rozširuje možnosti pri meraní rezistivity pôdy. Trojpólový tester uzemňovačov DET3T 3-pólové testovanie uzemňovačov a testovanie spojitosti Možnosť merania metódou ART (bez rozpojenia zemniča s jednými kliešťami) Možnosť voľby výstupného napätia 25 V alebo 50 V Kompletná súprava s vodičmi a zemnými sondami Jednoduchá obsluha jedným tlačidlom Odolný kufrík na prenášanie Dodáva sa s osvedčením o kalibrácii Krytie IP54 DET3TD Prístroje DET3TD sú medzi elektrotechnikmi obľúbené pre svoju robustnosť. Tieto prístroje, schopné vykonávať 2- a 3- pólové merania, sú ideálne na meranie odporu sústav uzemňovačov elektrických inštalácií aj bleskozvodov. Vďaka všestrannej odolnosti dokážu tieto prístroje pracovať v tých najťažších podmienkach v exteriéri pri zachovaní vysokej úrovne elektrickej bezpečnosti. Svedčí o tom aj stupeň krytia IP54, vysoká odolnosť voči rušeniu a bezpečnostná trieda CAT IV. DET3TC Prístroj DET3TC je podobný ako model DET3TD, avšak po pripojení klieští ICLAMP dokáže navyše merať metódou ART (Attached Rod Technique), pri ktorej nie je potrebné odpájať jednotlivé testované uzemňovače od systému Profesionálna súprava na testovanie uzemnenia

25 Testery zemných odporov Kliešťový tester uzemňovačov DET14C a DET24C Prístroje DET14C a DET24C indukujú do uzemňovacej sústavy testovací prúd a merajú zemný odpor v inštaláciách s viacerými uzemňovačmi bez nutnosti odpájať uzemnenie od systému. Tieto testery uzemnenia ponúkajú značné výhody, pokiaľ ide o bezpečnosť a prístup k meranému objektu. Majú bezpečnostnú triedu CAT IV 600 V a sú vybavené funkciou automatického upozorňovania na tečúci prúd, ktorá minimalizuje riziko odpojenia uzemňovača, cez ktorý preteká nebezpečný prúd. Unikátny eliptický tvar čeľustí a krátke telo sú zárukou bezkonkurenčného prístupu k neprakticky umiestneným zvodom. Eliptický tvar klieští s vnútornými rozmermi čeľustí 39 mm x 55 mm Vlastnosti Rovný povrch styčnej plochy čeľustí, nenáročný na údržbu Bezpečnostná trieda CAT IV 600 V Bezpečnostná funkcia automatického upozorňovania na rušivé prúdy Odporové a prúdové rozsahy automatické prepínanie rozsahov Funkcia automatického filtrovania rušenia Rovná styčná plocha čeľustí prístroja DET14C prispieva k dlhej životnosti Eliptické čeľuste uľahčujú prístup DET4TCR2 DET4TC2 DET4TR2 DET4TD2 DET3TC DET3TD DET14C DET24C Dostupné meracie metódy 4-pólové meranie rezistivity 3-pólové meranie uzemňovača 3-pólové meranie uzemňovača metódou ART 2-pólové meranie spojitosti Meranie bez pomocných sond Napájanie Možnosť nabíjania Primárne články Varovania Nadmerné rušenie Vysoký odpor potenciálovej sondy Rozsah odporu Rozsah zemného prúdu Vysoký odpor prúdovej sondy Rozlíšenie 0,01 Ω 200 kω 0,01 Ω 0,01 Ω 200 kω 0,01 Ω 0,01 Ω 20 kω 0,01 Ω 0,01 Ω 20 kω 0,01 Ω 0,01 Ω 2,0 kω 0,01 Ω 0,01 Ω 2,0 kω 0,01 Ω 0,05 Ω 1,5 kω 0,01 Ω 0,5 ma až 35 A 0,5 ma až 19,9 A Testovacia frekvencia 94, 105, 111 a 128 Hz 94, 105, 111 a 128 Hz 128 Hz 128 Hz 128 Hz 128 Hz 128 Hz 128 Hz Potlačenie rušenia 40 V špička-špička 128 Hz 128 Hz Hz Hz Ukladanie výsledkov testov Prenos výsledkov testov Bezpečnostná trieda podľa IEC CAT IV 100 V CAT IV 100 V Možnosť BEZPLATNÉHO predĺženia záruky na 3 roky Formuláre na meranie zemných odporov pre 25 softvér Power DB CAT IV 100 V CAT IV 100 V CAT IV 100 V CAT IV 100 V CAT IV 600 V 0,05 Ω 1,5 kω 0,01 Ω Hz Hz Odolnosť voči vlhkosti a prachu krytie IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54 CAT IV 600 V

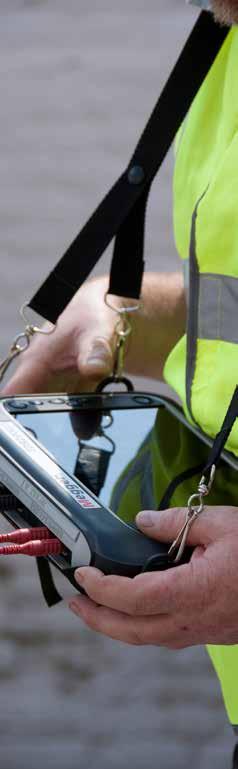

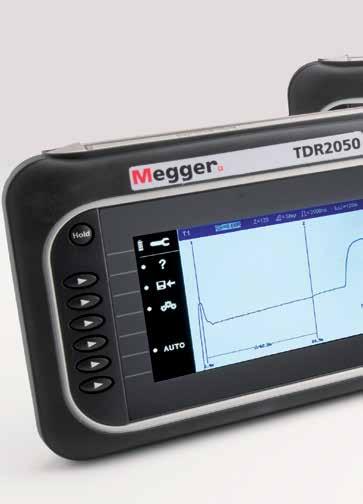

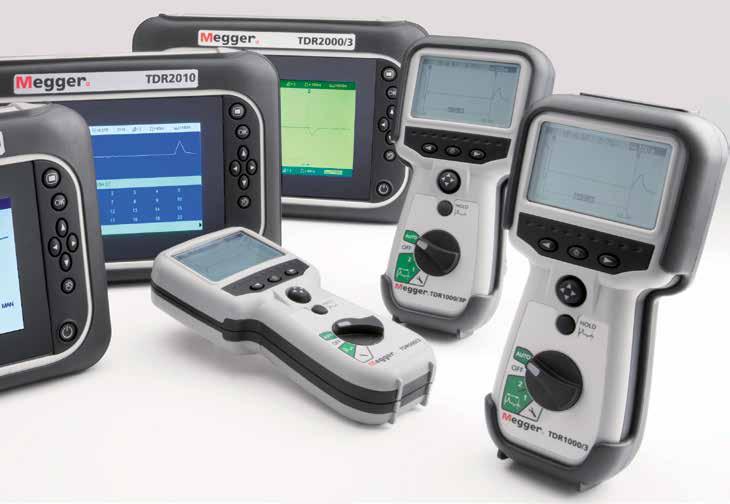

26 Dvojkanálové lokalizátory porúch na kábloch TDR2000/3 a TDR2010 Dvojkanálové lokalizátory porúch na kábloch Pri hľadaní porúch na párových metalických kábloch, používaných napríklad v telekomunikáciách alebo v rozvodoch káblovej televízie, nenájdete lepších pomocníkov ako prístroje série TDR2000. Tieto ľahko prenosné, kompaktné dvojkanálové reflektometre (TDR) s vysokým rozlíšením a veľkou farebnou obrazovkou umožňujú navzájom porovnávať priebehy signálu, čo uľahčuje lokalizáciu poruchy. Prístroje série TDR2000 môžu v závislosti od zvoleného skracovacieho faktoru a typu kábla dosiahnuť rozlíšenie 0,1 m a maximálny dosah 20 km. K dispozícii je päť možných hodnôt výstupnej impedancie (25, 50, 75, 100 a 125 ohmov). Prístroje sú vybavené funkciou automatického impedančného prispôsobenia a skracovací faktor možno nastaviť od 0,2 do 0,99. Prístroje série TDR2000 naplno využívajú svoj veľký farebný displej s rozlíšením 800 x 480 bodov, vďaka čomu môžete rýchlejšie a presnejšie lokalizovať hľadanú poruchu. Rozsiahle dvojkanálové funkcie a displej s dvojitým zobrazením. Ultrakrátky impulz, umožňujúci lokalizáciu v blízkosti začiatku vedenia Navádzanie na potenciálnu poruchu. Použiteľnosť v reálnych podmienkach vďaka krytiu IP54. Určené na použitie na všetkých metalických párových kábloch. Možnosť označovania priebehov a pridávania popisov k uloženým priebehom (len model TDR2010) TDR2050 Reflektometer TDR 2050 s bezpečnostnou triedou CAT IV 600 V je ideálny na lokalizáciu porúch na silových rozvodoch, napríklad na rozvodoch pouličného osvetlenia. Vďaka krytiu IP54 s ním môžete bez obáv pracovať aj vo vetre a daždi. V režime Step TDR dokáže prístroj TDR2050 lepšie lokalizovať poruchy v blízkosti začiatku vedenia, pretože dobežná hrana impulzu nemaskuje prípadnú poruchu. TDR500/3 TDR1000/3 TDR1000/3P TDR2000/3 Rozsah 0,2 m až 5 km 0,2 m až 5 km 0,2 m až 5 km 0,2 m až 20 km Najmenšia šírka impulzu 2 ns 2 ns 2 ns 2 ns Počet kanálov Oddeľovací filter Zabudovaný Zabudovaný Zabudovaný Zabudovaný Pamäťová funkcia Podržanie priebehu Podržanie priebehu so súčasným zobrazením živého priebehu Automatické vypnutie Automatické vyhľadávanie poruchy Označovanie kriviek Režim Step TDR Odtlmenie kábla Automatické vyhľadávanie konca vedenia Možnosť nabíjania Používateľom nastaviteľné Podržanie priebehu so súčasným zobrazením živého priebehu Pamäť na 100 priebehov s možnosťou prenesenia Používateľom nastaviteľné Používateľom nastaviteľné Používateľom nastaviteľné Po Testovacie vodiče Miniatúrne svorky Miniatúrne svorky Miniatúrne svorky Miniatúrne svorky Isten P s Bezpečnostná trieda CAT III 300 V CAT III 300 V CAT III 300 V CAT III 300 V Krytie IP IP54 IP54 IP54 IP54

27 Jednokanálové lokalizátory porúch na kábloch Funkcia automatického vyhľadávania označí prvý významný jav na kábli a po opätovnom stlačení tlačidla označí ďalšiu poruchu. Funkcia vyhľadávania konca dokáže identifikovať koniec kábla a vypočítať jeho dĺžku. Funkcia zvyšovania zosilnenia so vzdialenosťou je užitočná, keď pracujete s dlhšími káblami, pretože zvyšuje zosilnenie odrazeného signálu tak, aby sa vykompenzoval jeho útlm vplyvom veľkej vzdialenosti. To znamená, že odrazy vznikajúce na poruchách v blízkosti konca kábla majú podobnú amplitúdu ako odrazy vznikajúce pri začiatku kábla. TDR2000/3P TDR2010 TDR2050 0,2 m až 20 km 0,2 m až 20 km 0,2 m až 20 km 2 ns 2 ns 2 ns Zabudovaný Zabudovaný Zabudovaný amäť na 100 priebehov možnosťou prenesenia Pamäť na 100 priebehov s možnosťou prenesenia Pamäť na 100 priebehov s možnosťou prenesenia užívateľom nastaviteľné Používateľom nastaviteľné Používateľom nastaviteľné é (10 A) so štandardnými svorkami Miniatúrne svorky Istené (10 A) so štandardnými svorkami CAT III 300 V CAT III 300 V CAT IV 600 V IP54 IP54 IP54 Séria TDR1000/3 Jednokanálové lokalizátory porúch na kábloch Reflektometria v časovej oblasti (TDR) predstavuje osvedčenú metódu na zisťovanie miesta poruchy na metalických silových alebo telekomunikačných kábloch. V minulosti si reflektometre získali povesť drahých prístrojov náročných na obsluhu, no teraz tomu prístroje Megger série TDR1000/3 urobili rázny koniec. Automatický režim, krátky impulz a zabudovaný oddeľovací filter sú zárukou najefektívnejšieho nastavenia reflektometra v závislosti od požadovaného dosahu, čo pomáha rýchlo vyhodnotiť zaznamenaný priebeh signálu. Modely TDR1000/3 a TDR1000/3P majú navyše dva kurzory, ponúkajúce používateľovi maximálnu flexibilitu a plnú kontrolu s možnosťou okamžitého určenia vzdialenosti medzi dvomi bodmi. Presná a jednoduchá lokalizácia porúch vďaka rozlíšeniu len 0,1 m Ultrakrátky (2 ns) impulz, umožňujúci identifikáciu porúch pri začiatku kábla Podržanie priebehu a porovnávanie (nie v prípade modelu TDR500/3) Automatická voľba výstupnej impedancie (25, 50, 75 alebo 100 Ω) Nie je potrebné používať oddeľovací filter

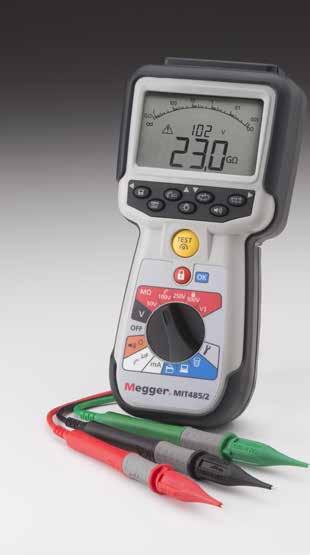

28 Testery izolácie a spojitosti pre telekomunikácie Séria MIT480/2 Rad testerov izolácie a spojitosti určených na testovanie v telekomunikáciách a elektrických inštaláciách. Prístroje série MIT480/2 s ergonomickým dizajnom a najmodernejšími meracími technológiami vrátane ochrany pred pripojením k obvodu pod napätím dokážu rýchlejšie testovať spojitosť a pri meraní izolačného odporu používajú stabilizované skúšobné napätie, čo zaručuje vyššiu presnosť a efektivitu testovania inštalácií. Nové prístroje obsahujú spätnoväzbový regulačný obvod, ktorý pri meraní izolačného odporu stabilizuje skúšobné napätie tak, aby neprekročilo menovitú hodnotu o viac ako 2 % (+2 V). Meranie je vďaka tomu bezpečnejšie a presnejšie. Okrem všetkých funkcií štandardných modelov MIT400/2 je teraz séria MIT480/2 vybavená tromi pripojovacími svorkami, vďaka ktorým možno naraz vytvoriť viac spojení a pri testovaní prepínať medzi tromi pármi: A-B, A-E alebo B-E. Všetky merania okrem merania prúdu (ma) je možné vykonávať na všetkých pároch. K dispozícii je aj variabilné skúšobné napätie od 10 V do 500 V s krokom 1 V. Testovanie spojitosti v rozsahu od 0,01 ohmu do 1 MΩ teraz prebieha plne automaticky s rýchlou detekciou kontaktu a nepretržitou ochranou proti náhodnému pripojeniu k obvodu pod napätím. Určené pre telekomunikácie, rozvody káblovej TV a elektrické inštalácie Trojvodičové testovanie telekomunikačných obvodov (A-B-E alebo T-R-G) a meranie v 3-fázových elektrických inštaláciách; prepínanie medzi 3 svorkami nie je potrebné odpájať testovacie vodiče Meranie izolačného odporu pri stabilizovanom skúšobnom napätí v tolerancii 0 %/+2 % zvoleného skúšobného napätia Variabilné skúšobné napätie pri meraní izolačného odporu od 10 V do 500 V s krokom 1 V Meranie malých prúdov na rozsahu ma Jednorozsahové rýchlejšie testovanie spojitosti od 0,01 Ω do 1 MΩ Testovanie izolácie do 500 V a 100 GΩ pomocou ručného prístroja Chránený prístup k rozsahu 500 V pomáha predchádzať náhodnému testovaniu pri vysokom napätí v sieťach dimenzovaných na nižšie napätie. Meranie skutočnej efektívnej hodnoty (Trms) striedavého a jednosmerného napätia do 600 V Ukladanie výsledkov testu a prenos údajov cez Bluetooth Detekcia napätia v meranom obvode a ochrana pred pripojením k obvodu pod napätím Bezpečnostná trieda CAT IV 600 V a krytie IP54 Možnosť nabíjania zo siete a z vozidla MIT481/2 MIT485/2 Meracie napätie 50 V / 100 V / 250 V / 500 V Prevádzka s bránou> 500 V n n Variabilné nap. 10V až 500V Tlačidlo ua (unikajúci prúd) Zamykacie tlačítko pre Count REN (discharge) Spojitosť 0,01 Ω - 10 MΩ Skúšobný prúd 200 ma R 4 Ω Isc 20 ma Odporový rozdiel Nulovanie vodičov (<10 Ω) Meranie napätia AC / DC 600 V Rozsah mv AC / DC TRMS Frekvencia Hz Vstupná impedancia 10 Ω 10 Ω Kapacita Kapacita 0,1 nf - 10 uf Vzdialenosť prerušenia Výpočet REN Ostatné funkcie meranie prúdu ma AC / DC PASS / FAIL (vyhovel/nevyhovel) nastaveným limitom počet terminálov 3 3 Prepínanie A / B / E alebo T / R / G Interná pamäť Bluetooth a softvér Príprava pre nabíjačku alkalické AA alebo NiMH oboje oboje Krytie CAT IV/600V Príslušenstvo Meracie káble silikónové Spínaná sonda

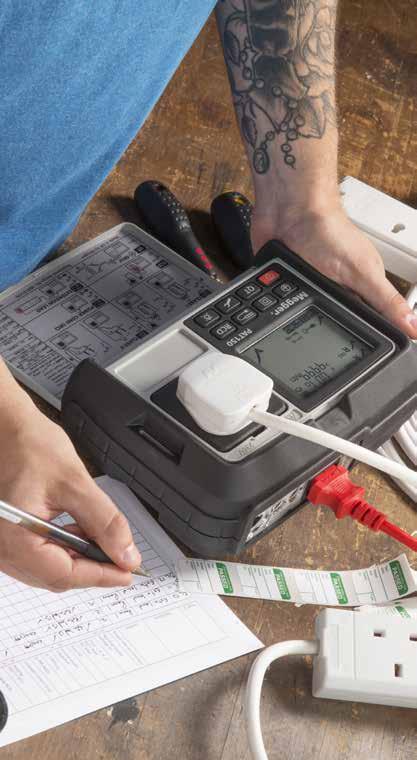

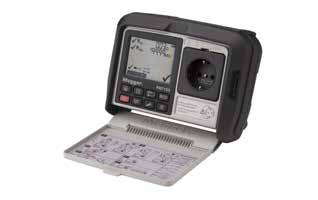

29 Testery bezpečnosti elektrických spotrebičov Séria PAT100 Batériami napájaný tester bezpečnosti elektrických spotrebičov Prehľadné zobrazenie vyhovujúceho alebo nevyhovujúceho výsledku pomocou symbolu začiarknutia alebo krížika spolu s nameranou hodnotou Bezpečné testovanie IT zariadení alebo zariadení s prepäťovou ochranou Batériové napájanie s možnosťou výberu dobíjateľnej verzie prístroja Prístroje PAT150 ponúkajú mnoho doplnkových funkcií PAT120 je najodolnejší, najjednoduchší a cenovo najvýhodnejší tester bezpečnosti elektrických spotrebičov na súčasnom trhu, poskytujúci výsledky vyhovujúce platným predpisom. Testy sú rozdelené do troch kategórií: spotrebiče triedy I, spotrebiče triedy II a predlžovacie prívody. Po zvolení príslušnej kategórie prístroj automaticky vykoná potrebné testy v správnom poradí bez zásahu používateľa, vďaka čomu je testovanie jednoduché a rýchle. Limity vyhovujúcich hodnôt sú pevne dané. Skúška izolácie sa štandardne vykonáva pri 500 V DC avšak v prípade testovania IT zariadení alebo zariadení s prepäťovou ochranou možno na začiatku testu zvoliť napätie 250 V DC. Kvôli uľahčeniu testovania sú na veku prístroja PAT120 vyobrazené zapojenia potrebné pri jednotlivých testoch. Ďalšou výraznou výhodou oproti bežným testerom je odnímateľný popruh, vďaka ktorému môžete tester nosiť zavesený okolo krku, čo uľahčuje testovanie, keď si prístroj nemáte kde položiť, a zjednodušuje prenášanie testera spolu s testovacími vodičmi, revíznymi protokolmi atď. PAT150: Na druhej strane, keď vás zákazník požiada, aby ste mu niečo "iba otestovali", nič vám neposlúži lepšie ako prístroj PAT150 alebo PAT150R. Majú skutočne odolnú konštrukciu ako všetky produkty Megger a dodávajú sa ako kompletná súprava v pevnom ochrannom puzdre, ktoré zaberá minimálny priestor. Prístroje radu PAT150 ponúkajú funkcie ako ich takmer dvakrát drahší konkurenti. Dokážu testovať 10 ma aj 30 ma prenosné prúdové chrániče, ako aj spotrebiče triedy I a triedy II a predlžovacie a napájacie sieťové káble. Bezpečnosť pri testovaní zariadení s prepäťovou ochranou a IT zariadení zaisťuje režim testovania izolácie pri napätí 250 V a meranie unikajúceho prúdu pri 40 V. Funkcia rýchleho testu umožňuje jednotlivo testovať spojitosť; izolačný odpor a unikajúci prúd pri sieťovom napájaní a tiež kontrolovať výstup obvodov SELV. Výhodou merania rozdielového unikajúceho prúdu pri napájaní zo siete je, že testované zariadenie je počas testu v prevádzke. Pomocou prístrojov radu PAT150 možno kontrolovať sieťové napätie a správnosť zapojenia zásuviek. Trvanie testov a limity vyhovujúcich hodnôt môžete nakonfigurovať podľa konkrétnej aplikácie a chybu merania môžete eliminovať vykompenzovaním odporu meracích prívodov. Prístroj PAT150 je napájaný štandardnými 1,5 V batériami veľkosti AA, kým model PAT150R obsahuje interné nabíjateľné batérie NiMH. PAT120 PAT150 PAT150R Skúška izolácie 500 V 250 V Test spojitosti ochranného vodiča 200 ma Unikajúci prúd Náhradný Rozdielový Dotykový prúd Test funkčnosti 240 V Testovacia zásuvka Schuko Kompenzácia odporu testovacích vodičov Automatická postupnosť testov Trieda I (s ochranným vodičom) Trieda II (s dvojitou izoláciou) Predlžovacie a napájacie sieťové káble Prenosné prúdové chrániče Manuálne testy Spojitosť Izolačný odpor Unikajúci prúd pri sieťovom napájaní Meranie zariadení SELV Kombinovaný merací kábel na testovanie spojitosti, ochranného vodiča a izolačného odporu Dobíjanie batérií v prístroji BEZPLATNÉ osvedčenie o kalibrácii

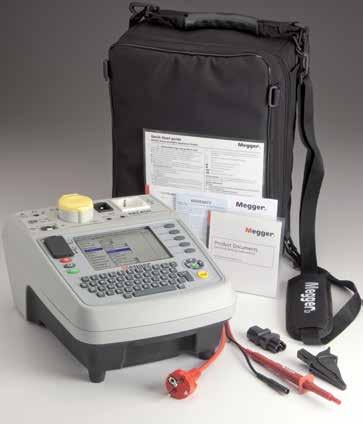

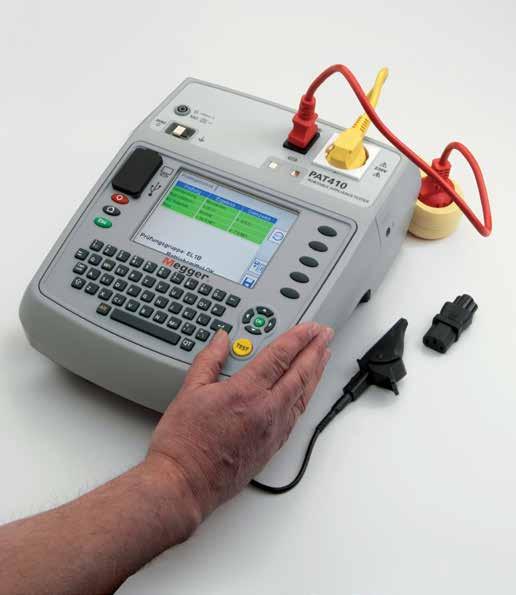

30 Testery bezpečnosti elektrických spotrebičov Séria PAT400 Dva nové testery bezpečnosti elektrických spotrebičov s kompletným súborom databázových funkcií, vychádzajúce z osvedčenej série PAT300. Prístroje série PAT 400 prinášajú novú úroveň pracovného komfortu a rýchlosti pri testovaní spotrebičov s možnosťou ukladania nameraných výsledkov do internej pamäte. Tieto testery vykonávajú testy podľa aktuálnych požiadaviek platných predpisov vrátane testu rozdielového, dotykového a náhradného unikajúceho prúdu. Prístroje série PAT400 majú dostatok pamäte na uloženie výsledkov z meraní, pričom vykazujú osvedčenú životnosť, jednoduchosť obsluhy a rýchlosť testovania, na aké sú zvyknutí používatelia prístrojov série PAT300. Prístroje PAT400 sú vybavené veľkým jasným farebným displejom, ktorý prehľadne zobrazuje namerané výsledky a umožňuje pohodlnú orientáciu v menu. Menu je zjednodušené a ovládanie prístroja je tak intuitívnejšie a rýchlejšie. Päť funkčných tlačidiel poskytuje priamy prístup k často využívaným funkciám a uľahčuje navigáciu v jednotlivých ponukách menu, čo urýchľuje meranie, zvyšuje produktivitu a zvyšuje návratnosť investície. Prístroje série PAT400 umožňujú rýchly a jednoduchý prístup k záznamom v databáze, pričom tieto údaje je možné jednoducho prehrať na štandardný USB disk. Rýchle zadávanie dát do prístrojov série PAT400 umožňuje veľká klávesnica s možnosťou výberu rozloženia QWERTY alebo QWERTZ, čo redukuje preklepy. Ďalšie zrýchlenie práce možno dosiahnuť použitím cenovo dostupného skenera čiarových kódov a tlačiarne čiarových kódov. PAT410 je vynikajúcou voľbou pre tých, ktorým stačí testovať spojitosť ochranného vodiča pri 200 ma. Tento najmenší a najľahší z prístrojov série PAT400 váži len 2,7 kg. PAT450 ponúka okrem troch testov spojitosti ochranného vodiča a prevádzky na 230 V aj flash test pri 1,5 kv a 3,0 kv. Možnosť rýchleho opakovania predvoleného testu robí z modelu PAT450 ideálny nástroj pre požičovne náradia alebo servisné strediská Špeciálne vlastnosti Veľká interná pamäť, vďaka ktorej môžete urobiť viac testov Nepretržitá prevádzka nie je potrebné čakať na vychladnutie testera Možnosť okamžitého opätovného spustenia testu napr. po prechode do ďalšej miestnosti Funkčné tlačidlá urýchľujúce priebeh testovania Kompletné testovanie bezpečnosti spotrebičov vrátane prúdových chráničov Rýchly prístup k jednotlivým testovacím funkciám Najefektívnejší tester vo svojej triede 30 Prístroje na testovanie elektrických zariadení

31 Testery bezpečnosti elektrických spotrebičov Príslušenstvo Káblový adaptér zo 415 V (4-pólový) na vidlicu SC (CEE7/7) (16 A) Čítačka čiarových kódov, USB Adaptér pre predlžovacie káble na 110 V Káblový adaptér zo 415 V (5-pólový) na vidlicu SC (CEE7/7) (16 A) Tlačiareň čiarových kódov s hodnotením "vyhovuje/nevyhovuje" (USB) PAT410 PAT450 Napájanie 230 V s meraním napájacieho napätia Test spojitosti ochranného vodiča 200 ma 10 A 25 A Kompenzácia odporu testovacích vodičov Skúška izolácie 250 V 500 V Meranie alternatívneho unikajúceho prúdu Náhradný Rozdielový Dotykový prúd Test funkčnosti Meranie VA Testy predlžovacích káblov Spojitosť ochranného vodiča Izolačný odpor Polarita Testy prenosných prúdových chráničov (RCD) 1 / 2 x IDN, 1 x IDN, 5 x IDN pri 0 a 180 Flash test 1,5 kv a 3,0 kv Ostatné vlastnosti Nízky profil, malá hmotnosť Automatické testovanie Manuálne testovanie Konfigurovateľná dĺžka trvania testov Voliteľné limity vyhovujúcich výsledkov Kontrola poistiek Veľký farebný displej Spracovanie údajov Interná pamäť na záznamov Prenos na USB flash disk Možnosť pripojenia USB čítačky čiarových kódov a tlačiarne čiarových kódov Dodávané príslušenstvo Prenosné puzdro s vreckom na odkladanie testovacích vodičov Kombinovaný merací kábel na testovanie spojitosti, ochranného vodiča a izolačného odporu Červený adaptér pre predlžovací kábel Kábel na flash test Osvedčenie o kalibrácii

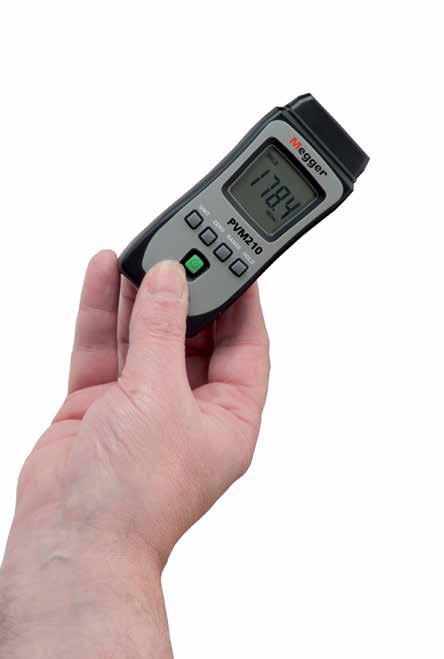

32 Testovanie fotovoltických inštalácií a meranie unikajúceho prúdu Séria PVK300 Súpravy pre fotovoltiku Súprava testerov PVK300 obsahuje v jedinom puzdre všetky prístroje, ktoré potrebujete (popri multifunkčnom testeri inštalácií MFT) pri východiskových revíziách a testovaní solárnych fotovoltických inštalácií podľa normy IEC Súprava PVK320 obsahuje multimeter s automatickým prepínaním rozsahov AVO410 do 10 A DC s bezpečnostnou triedou CAT IV, pomocou ktorého možno priamo merať skratový prúd panelov, a tiež prístroj PVM210 Súprava PVK330 obsahuje kliešťový multimeter DCM340 do 600 A AC/DC ktorým možno rýchlo merať panelové polia bez nutnosti odpájať jednotlivé panely. Okrem toho dokáže merať DC napätia do 600 V. Multimeter AVO410 CAT IV Kliešťový multimeter DCM340 PVK320 PVK330 Merač intenzity žiarenia PVM210 Testovacie vodiče s adaptérom MC3 na MC4 Testovacie vodiče s koncovkami MC4 a 4 mm PVM210 Merač intenzity slnečného žiarenia pre fotovoltiku Všetko v jednom prístroji s jednoručnou obsluhou vyššia bezpečnosť na rebríku alebo na streche Ideálny na meranie intenzity svetla dopadajúceho na fotovoltický panel kvôli výpočtu skratového prúdu panela Rozsah W/m2 na 3 3 / 4 -miestnom LCD displeji Statívový závit umožňuje presné umiestnenie Vreckový prístroj PVM210 je ideálny na použitie na šikmej streche alebo na vrchole rebríka, pretože má navrchu umiestnený solárny detektor. Používanie ďalej uľahčuje veľký, dobre čitateľný displej s funkciou podržania nameranej hodnoty. Prístroj sa používa pri prvotnom výbere optimálnej pozície fotovoltických panelov a na meranie solárneho výkonu kvôli výpočtu skratového prúdu panelov na overenie výkonu v rámci certifikácie. Na zadnej strane merača sa nachádza univerzálny statívový závit, vďaka ktorému je možné prístroj v prípade potreby upevniť tak, aby poskytoval presné údaje. Každý prístroj sa navyše dodáva s ochranným puzdrom. 32 Prístroje na testovanie elektrických zariadení

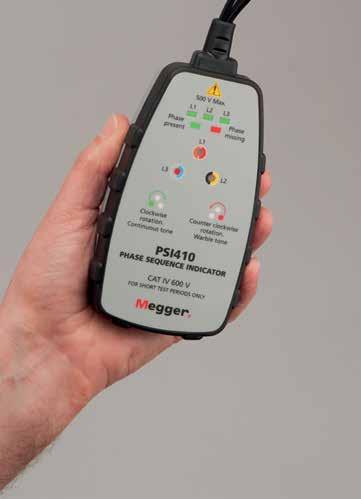

33 Indikátor sledu fáz Megger PSI410 umožňuje rýchlu identifikáciu správneho sledu fáz pomocou troch dvojfarebných LED diód a špecifickej zvukovej signalizácie. Rotáciu v smere hodinových ručičiek signalizujú zelené LED rotujúce v smere hodinových ručičiek a súvislý zvukový signál, kým rotáciu proti smeru hodinových ručičiek signalizujú červené LED rotujúce proti smeru hodinových ručičiek a prerušovaný zvukový signál. V záujme spoľahlivého určenia sledu fáz je prístroj navrhnutý tak, aby signalizačné kontrolky rotovali pomaly. Kontrolky na prístroji PSI410, zodpovedajúce jednotlivým fázam, majú dvojité farebné označenie, čo uľahčuje používanie prístroja v inštaláciách s farebným značením fáz "hnedá/čierna/sivá" aj "červená/žltá/modrá". Príslušenstvo Prístroj PSI410 má navyše tri dvojfarebné LED diódy, signalizujúce prítomnosť jednotlivých fáz. Zelený svit LED diódy signalizuje prítomnosť príslušnej fázy, kým červený svit LED diódy značí, že príslušná fáza nie je pripojená. Prístroj má odolný kryt, určený do priemyselného prostredia, a dodáva sa s dlhými, istenými testovacími vodičmi s krokosvorkami a hrotmi. Prístroj PSI410 je napájaný priamo z testovanej elektrickej siete, takže nepotrebuje žiadne batérie. Indikácia rotácie fáz v smere alebo proti smeru hodinových ručičiek pomocou LED diód Zvuková signalizácia smeru LED kontrolky pripojenia fáz Istené testovacie vodiče Dvojité farebné označenie fáz CAT IV 600 V Možnosť BEZPLATNÉHO predĺženia záruky na 3 roky Detektor napätia so svietidlom VF2 a VF3 PSI410 Indikátor sledu fáz Detektor VF2 ponúka jednoduchý spôsob, ako identifikovať vodiče pod napätím a vypálené poistky, a navyše je vybavený silným svietidlom. Model VF3 má presnejší snímač a ešte jasnejšie svetlo. XTL Predlžovací testovací vodič na bubne 30-metrová a 50-metrová verzia Vhodný na priame meranie R2 pri meraní zemného odporu Jednoduché odvíjanie kábla vďaka vodiacemu prvku, brániacemu zamotaniu kábla Malé rozmery a nízka hmotnosť Kompaktný predlžovací vodič na priame meranie R2, ktorý eliminuje nutnosť spájania viacerých testovacích vodičov. Umožňuje ľahko preveriť aj najvzdialenejší bod okruhu a pred pripojením testovanej inštalácie k zdroju napätia skontrolovať každý bod v systéme uzemnenia. 50 m predlžovací vodič, zelený, s 2,4 mm bezpečnostným konektorom 50 m predlžovací vodič, zelený, s 2,4 mm bezpečnostným konektorom KÓD XTL50 XTL

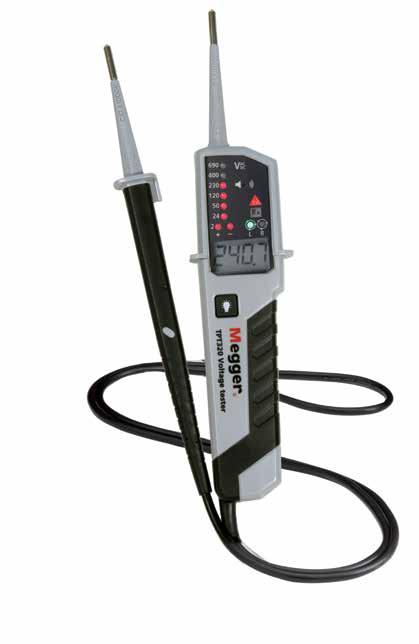

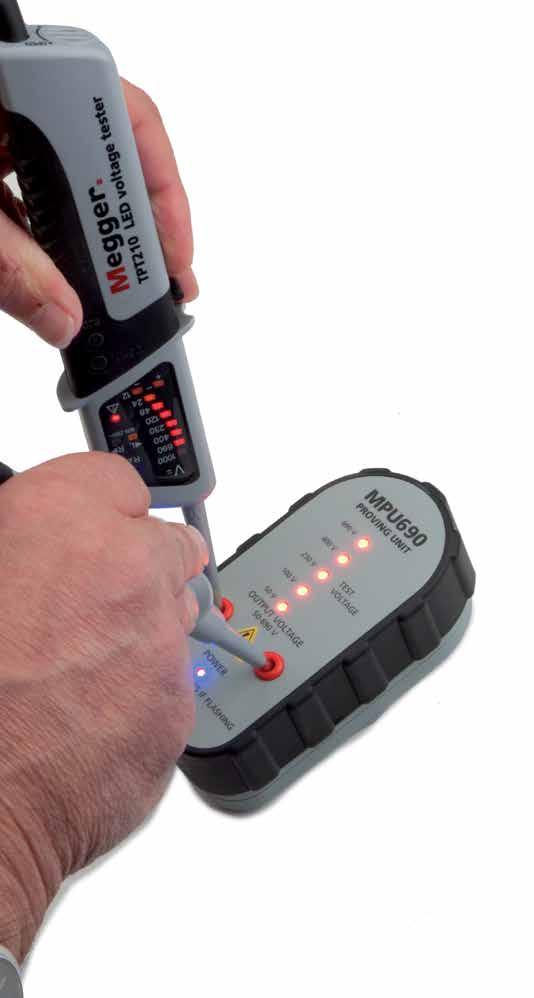

34 Skúšačky napätia TPT320 Skúšačky napätia Striedavé/jednosmerné napätie od 12 do 690 V Spojitosť Poradie fáz LCD/LED displej Bezpečnostná trieda CAT IV 600 V Nový prístroj TPT320, vybavený LED kontrolkami a LCD displejom, dokáže merať striedavé aj jednosmerné napätie od 12 do 690 voltov. Navyše má rozsah na meranie spojitosti od 0 do 500 kω. Prístroj je navrhnutý tak, aby pri jeho použití v inštaláciách s prúdovými chráničmi alebo prúdovými chráničmi s nadprúdovou ochranou nedochádzalo k vybavovaniu týchto ochrán. Navyše dokáže signalizovať sled fáz a má zvukovú signalizáciu spojitosti a prítomnosti napätia. Vďaka zabudovanému LED svietidlu, krytiu IP 64 a bezpečnostnej triede CAT IV 600 V je TPT320 ideálny pomocník elektrikárov, spĺňajúci súčasné požiadavky na bezpečnú izoláciu. Ďalším bezpečnostným prvkom je schopnosť signalizovať prítomnosť napätia aj pri vybitej batérii v prístroji. MPU690 Tester skúšačiek Je dobrým zvykom overovať funkčnosť dvojpólovej skúšačky pred jej použitím aj po použití na spoľahlivom zdroji napätia alebo pomocou špeciálneho testera. Megger MPU690 ponúka pohodlný spôsob, ako možno spoľahlivo preveriť funkčnosť akejkoľvek dvojpólovej skúšačky alebo žiarovkovej skúšačky. Možnosť testovať dvojpólové skúšačky napätia vrátane žiarovkových vďaka výstupnému výkonu 10 W LED diódy signalizujúce veľkosť generovaného napätia. 50 V, 100 V, 230 V, 400 V a 690 V Generuje striedavé napätie, čím simuluje reálne podmienky Vďaka kompaktnému dizajnu s integrovaným magnetom môžete mať tester pripnutý napríklad na plechovej skrini, čo nabáda k pravidelnému testovaniu Automatické zapínanie a vypínanie šetrí batérie Signalizácia slabých batérií vás včas upozorní na nutnosť výmeny batérií Možnosť BEZPLATNÉHO predĺženia záruky na 3 roky 34 Prístroje na testovanie elektrických zariadení

35 Ďalšie produkty Megger TTR25 ručný tester jednofázových a trojfázových transformátorov Meria prevodový pomer, magnetizačný prúd a polaritu vinutí v jednofázových aj trojfázových distribučných a výkonových transformátoroch (meranie po fázach), napäťových a prúdových transformátoroch a na transformátoroch s odbočkami. Tester je možné obsluhovať jednou rukou. To eliminuje nutnosť zohýbať sa k prístroju, čo urýchľuje testovania. Je odolný, jeho kryt vydrží aj veľké nárazy, no napriek tomu váži len 870 g. EZ-Thump lokalizátor porúch na kábloch Praktický a efektívny systém na rýchlu lokalizáciu porúch priamo v teréne. Systém EZ-Thump je kompaktný a ľahký, môže byť napájaný z batérií aj zo siete a dokáže vyhľadávať poruchy na kábloch NN alebo VN. Je ideálnym riešením pre oblasti s nižšou hustotou distribučných sietí a menším výskytom porúch. Analyzátor kvality elektrickej energie V súčasnosti sa čoraz častejšie hovorí o kvalite elektrickej energie. Okrem klasických problémov dnes treba navyše riešiť vplyv distribuovanej výroby energie. Preto Megger ponúka sériu veľmi výkonných analyzátorov kvality elektrickej energie, ktoré uľahčujú zaznamenávanie a identifikáciu problémov v elektrickej sieti Sverker najpopulárnejší jednofázový tester ochrán SVERKER je už dlho vnímaný ako referenčný tester ochrán. SVERKER je výborne navrhnutý, odolný prístroj, ktorý za svoju popularitu medzi testermi ochrán vďačí jednoduchosti ovládania a nedostižnej spoľahlivosti. Torkel 900 záťažový tester batérií Batérie v súčasnom svete zohrávajú čoraz dôležitejšiu úlohu ako súčasť systémov zaisťujúcich nepretržitú dodávku energie. Preto spoločnosť Megger ponúka nový záťažový tester batérií TORKEL900, ktorý umožňuje testovať batérie počas prevádzky, pretože pri nastavovaní parametrov testovania počíta aj s existujúcim zaťažovacím prúdom. FRAX101 systém na diagnostiku transformátorov pomocou frekvenčnej analýzy Po poruche je najrýchlejším spôsobom, ako zistiť stav transformátora pred opätovným uvedením do prevádzky, vykonanie frekvenčnej analýzy. FRAX101 je najmenší a najodolnejší prístroj svojho druhu, ktorý ponúka najvyšší dynamický rozsah a presnosť merania. FREJA 500 systém na testovanie ochrán Testery série FREJA 500 a softvér AVTS od spoločnosti Megger predstavujú systém na automatické testovanie a manažment ochrán, ktorý ponúka vyšší štandard pri zníženej hmotnosti. Tester Testery série FREJA 500 ponúka tradičné manuálne a poloautomatické testovanie ochrán, kým softvérový balík AVTS ponúka plne automatické meranie a riadenie údržby systémov elektrických ochrán. 35

36 Multifunkčné testery elektrických inštalácií série MFT1800 Robustný tester typu "všetko v jednom", ponúkajúci ešte viac vymožeností. Vysokonapäťový tester izolácie a spojitosti MIT2500 Prístroj so skúšobným napätím 2,5 kv, ktorý vďaka hmotnosti pod 1 kg skutočne udržíte v jednej ruke. Multimetre pre elektroinžinierov série AVO800 Špičkové multimetre pre špecialistov, ponúkajúce funkcie, ktoré určite oceníte. Merače izolačného odporu a spojitosti série MIT400/2 Tieto robustné testery špeciálne určené na údržbu elektrických a priemyselných zariadení, dostupné v štyroch verziách, sú navrhnuté tak, aby testovanú inštaláciu nevystavovali nadmernému namáhaniu. Part NO: LVICatalogue _sk_V01 "Megger" je registrovaná ochranná známka. Copyright 2016 Megger Limited, Archcliffe Road, Dover CT17 9EN
