1 BRAVA MALE DIMENZIJE, VELIKE PERFORMANSE

2 BRAVA: MALE DIMENZIJE, VELIKE PERFORMANSE Brava Slim i Brava ONE, su dio nove generacije posebno kompaktnih i funkcionalnih zidnih plinskih bojlera. Ovi uređaji predstavljaju idealan odgovor na zahtjeve suvremenog domaćinstva gdje treba iskoristiti prostor na najbolji mogući način. Unatoč kompaktnim dimenzijama, tehnička riješenja i značajke ovih uređaja pripadaju klasi vrhunskih proizvoda. Stoga, s ponosom tvrdimo, naši uređaji su malih dimenzija ali velikih performansi. Elegantan dizajn i jednostavnost korištenja, donosi novo iskustvo korisniku koji će cijeniti kvalitetu i dugoročnu pouzdanost koju Sime uključuje u sve svoje proizvode. 2 TEHNIČKE PREDNOSTI Iznimno kompaktne dimenzije Svi bojleri su s dva izmjenjivača topline Mesingani hidraulički priključci u skladu s DIN standardom Oplata od samo tri dijela Regulacija TSV sa dvije sonde Kontrola izgaranja preko elektronske povratne petlje i step plin. ventila Može biti instaliran na otvorenom ili ugrađen u zid, uz dodatnu opremu KONDENZACIJSKI TRADICIONALNI kombi samo grijanje dimnjak turbo 25 kw Brava Slim 25 He Brava One 25 He Brava Slim 25 He T Brava One 25 Of Brava Slim 25 Bf Brava One 25 Bf 30 kw Brava Slim 30 He Brava One 30 He Brava Slim 30 Bf Brava One 30 Bf 35 kw Brava Slim 35 He 40 kw Brava Slim 40 He Brava Slim 40 Bf

3 Uzmite Brava Sime App iz App Store ili Google Play Store Odaberite sliku markera s lijeve strane Pričekajte dok se ne pojavi sav sadržaj Komunicirajte sa svojim novim bojlerom Brava Slim HE i otkrijte njegove mogućnosti

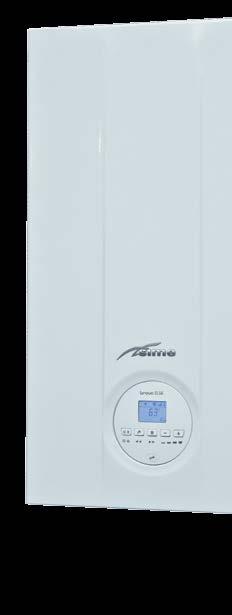

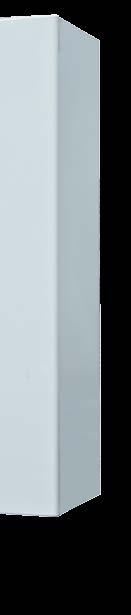

4 NEVJEROJATNO MALE DIMENZIJE, ZA VELIKI POTENCIJAL Posebno kompaktne dimenzije su najočitija značajka novih modela Brava Slim i Brava One: 70 cm x 40 cm x 25 cm do snage od 35 kw Primjerice, u usporedbi s prethodnim kondenzacijskim modelima, volumen uređaja je u prosjeku smanjen za 30%. Doista izvanredan rezultat. 4 KONDENZACIJSKI A L P Usporedba s DGT* 25 HE % 30 HE % 35 HE % 40 HE TRADICIONALNI A L P Usporedba s DGT* A 25 OF % 25 BF % 30 BF % 40 BF *smanjenje u volumenu L

5 P 5

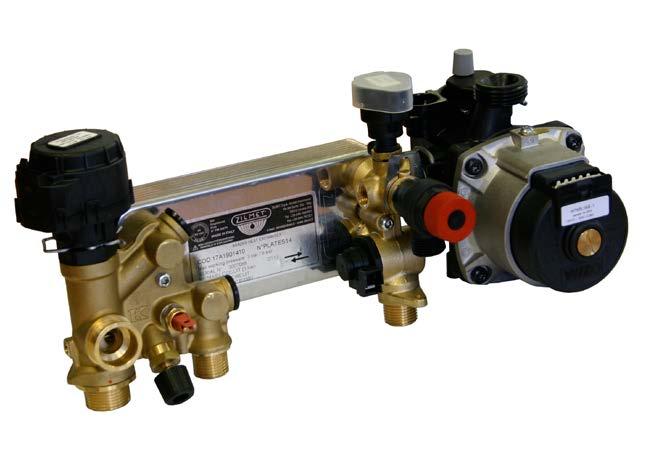

6 SPAVAJTE MIRNIM SNOM U uređajima Brava Slim i Brava One, Sime koristi mesinganu hidrauličku skretnicu. Mesing predstavlja kvalitetu, pouzdanost i trajnost koja jamči miran san. Nova mesingana hidraulička skretnica donosi i novi raspored priključaka u skladu s DIN standardom. Ovakav raspored priključaka koristi većina europskih proizvođača što omogućava maksimalnu fleksibilnost pri montaži uređaja Brava Slim i Brava One. 6 Nova hidraulička skretnica M Polazni vod ¾" U Izlaz TSV ½" G Priključak plina ¾" E Ulaz hladne vode ½" R Povratni vod ¾" M U G E R Na raspolaganju je adaptacijski kit za priključak novih uređaja sa DIN priključcima na postojeće stare izvedbe priključaka

7

8 ZA SVAKU AKCIJU SAVRŠENA REAKCIJA Dugo vremena proizvođači bojlera bore se da postignu što učinkovitije i ekološki prihvatljivo izgaranje. Nažalost zbog trošenja i starenja materijala tijekom vremena, ti napori su umanjeni na uštrb kvalitete sagorjevanja. Nova, aktivna kontrola izgaranja omogućuje održavanje procesa gorenja unutar zadanih parametara učinkovitosti, sigurnosti i emisije. Sustav se temelji na dvije osnovne komponente: elektroda za paljenje i kontrolne elektronike. Elektroda, uronjen u plamenu, radi kao senzor za kontrolu izgaranja, dajući povratnu informaciju elektronci koja kontinuirano kontrolira izgaranje. 8 PREDNOSTI SUSTAVA Jednostavno puštanje u rad, visoka pouzdanost i smanjeno vrijeme održavanja Maksimalna sigurnost u slučaju loše odvodnje dimnih plinova ili recirkulacije neizgorenog plina (nisu detektirani u tradicionalnim sustavima) Poboljšana kontrola izgaranja unutar dozvoljenih tolerancija smanjuje stvaranje patine, oksidaciju i slabljenje izolacije elektrode. Nema mehaničkog podešavanja: elektronska kalibracija plinskog ventila kroz jednostavne postavke parametara Povećana pouzdanost uklanjanjem zračnog presostata koji se koristio kod tradicionalnih uređaja Jednostavana promjena vrste plina kod kondenzacijskih uređaja, samo promjenom parametra. Dodatna sigurnost u slučaju krivog odabira vrste plina

9 Signal plamena Nakon paljenja, bojler radi u uvjetima optimalnog izgaranja 9 SET CO 2 Signal plamena Tijekom rada dolazi do klizanja radne točke van zadanog područja optimalnog izgaranja -2% SET +2% CO 2 Sustav detektira navedenu promjenu i automatski pokreće novu kalibraciju te vraća radnu točku unutar definiranog područja Signal plamena MAX MIN -2% SET +2% CO 2

10 VISOKE PERFORMANSE BEZ GUBITAKA S modelima Brava Slim i Brava One, Sime uvodi novi način regulacije temperature TSV preko dodatnog senzora, što omogućava preciznu i stabilnu regulaciju bez pregrijavanja. Brava Slim kondenzacijski i tradicionalni uređaji imaju dodatnu funkciju predgrijavanja TSV koja se može po potrebi isključiti ili uključiti. Na taj način uvijek imamo spremnu TSV i u najhladnijim uvjetima. Ova funkcija donosi tri zvjezdice odn. veće bodovanje pripreme TSV prema standardu EN Performanse pripreme TSV, usporedba između DGT modela i nove serije Brava C :00 00:25 00:50 01:15 01:40 02:05 02:30 02:55 03:20 03:45 04:10 04:35 vrijeme Protok TSV: 200 l/h Zadana temperatura TSV: 50 C Krivulje svijetlije boje novi modeli Krivulje tamnije boje modeli DGT Izlazna temp. TSV C Protok TSV

11 11

12 SVESTRAN I PRILAGODLJIV SVAKOM OKRUŽENJU Posebno kompaktne dimenzije Brava Slim i Brava One pružaju maksimalnu pouzdanost i jednostavnost montaže: Svi modeli kw, Kondenzacijski i Standardni, BF izvedbe, pogodni su za postavljanje na otvorenom ili za ugradnju u zid, pomoću jednostavnog pribora. 12 BRAVA A SLIM BRAVA L ONE Ugradbeni ormarić ili kućište za vanjsku montažu Daljinski kontroler Sime Home (Plus) Kit ventila Kit za zaštitu od smrzavanja do -15 C Vanjski osjetnik Kit za automatsko dopunjavanje Solarni kit (termostatski ventil) Potreban pribor Opcijski pribor

13 Savršena dopuna za modele Brava za vanjsku montažu (zidni ili ugradbeni), novi su Sime Home daljinski žični upravljački regulatori, dizajnirani za savršenu integraciju s bojlerima. Elegantnog dizajna, uklapa se u bilo koje okruženje, a svojim ekskluzivnim funkcijama omogućuju potpunu kontrolu nad sustavom i bojlerom. 13 Zaslon visoke rezolucije Bijelo pozadinsko svjetlo Tjedni program grijanja Tjedni program za TSV (vanjski spremnik) Rad prema vanjskoj temperaturi i krivulji grijanja Upravljanje bojlerskim parametrima preko regulatora Prikaz svih aktivnih parametara bojlera Dijagnostika bojlera sa prikazom savjeta Priključak za telefonsko upravljanje Informacije o dobiti iz solarnog sustava sime home x SIME HOME L PLUS

14 MOGUĆNOSTI NADOGRADNJE SISTEMA, IZNAD OČEKIVANJA Brava Slim bojleri dizajnirani su za široki raspon proširenja sistema. Na raspolaganju su mogućnosti upravljanja modernim sustavom grijanja, uključujući upravljanje solarnim sustavom, nisko i visoko temperaturnim sistemom grijanja te dodatne opcije. Solarni komplet s termostatskim ventilom Kit koji TSV iz solarnog spremnika usmjerava kroz bojler, održava zadanu temperaturu TSV po potrebi miješajući hladnu vodu ili dogrijavajući preko bojlera. 14 Kit za upravljanje nisko temperaturnom zonom Sastoji se od elektronske ploče, temperaturne sonde i miješajućeg ventila za upravljanje nisko temperaturnom zonom (podno grijanje) Komplet uključuje Sime Home Plus daljinski kontroler. Komplet za upravljanje četiri direktne zone Kit se sastoji od elektronske ploče i Sime Home Plus daljinskog kontrolera za upravljanje sa 4 zone grijanja. Kit za proširenje-elektronska ploča sa dva releja Kroz odgovarajuće parametriranje, mogu se koristiti dvije od sljedećih funkcija: Daljinski alarm, kontrola zonskih ventila upravljanih sobnim termostatom ili kontrolerom, automatsko dopunjavanje sistema. Sobni termostat Daljinski kontroler Brava Sonda Cirkulacijska pumpa Miješajući ventil

15 15

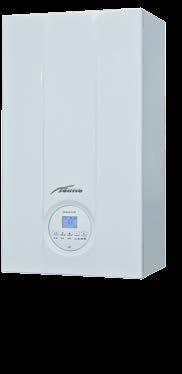

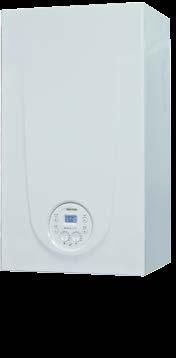

16 BRAVA SLIM I BRAVA ONE DETALJNIJE Brava Slim i Brava One razlikuju se po vanjskom izgledu i korisničkom sučelju Brava Slim 16 5 gumenih tipki i veliki LCD zaslon s plavim pozadinskim osvjetljenjem Brava One 4 gumene tipke, 2 okretna gumba i mali LCD zaslon s plavim pozadinskim osvjetljenjem

17 brava slim he KONDENZACIJSKI brava one he brava slim TRADICIONALNI brava one Karakteristike Oplata Korisničko sučelje Tlak vode u sistemu Zaslon Raspon snage i izvedba Performanse Modulacija Krivulja grijanja Zaštita od smrzavanja Topla sanitarna voda TSV performanse Regulacija TSV sa dvije sonde Izmjenjivač TSV Mjerač protoka Dodatni vanjski priključci Termostatski ulaz 3 dijela 3 dijela 3 dijela 3 dijela 5 tipki 4 tipke + 2 gumba 5 tipki 4 tipke + 2 gumba Pretvarač tlaka + LCD Presost. vode + manometar Pretvarač tlaka + LCD Presost. vode + manometar Srednji s plavim osvjetljenjem i 23 simbola kombi 1:5 grijanje (1:8 25T) 1:6 TSV Mali s plavim osvjetljenjem i 7 simbola kombi 25 T samo grijanje Srednji s plavim osvjetljenjem i 23 simbola BF Mali s plavim osvjetljenjem i 7 simbola 25 OF BF 1:5 1:3 1:3 integrirana integrirana integrirana integrirana Zaštita do 5 C Zaštita do 5 C Zaštita do 5 C Zaštita do 5 C 3 zvjezdice za TSV standardno 3 zvjezdice za TSV standardno povećan standardno povećan standardno Mjerač protoka Mjerač protoka Mjerač protoka Mjerač protoka Nivo podešavanja temp. Vanjski alarm 1 pribor pribor Nivo podešavanja temp. pribor pribor Pribori Solarni prib. s termostatskim mješajućim ventilom Kit za mješajući ventilpodno Zaštitna maska za priključke Kit za zaštitu od smrzavanja Kit za automatsko dopunjavanje pribor pribor pribor pribor -15 C -15 C -15 C -15 C pribor pribor

18 KONDENZACIJSKI BOJLERI TEHNIČKI PODACI I DIMENZIJE BRAVA SLIM HE BRAVA ONE HE Model T Nazivna toplinska snaga (80-60 C) kw 19,7 23,6 29,5 34,5 23,6 19,7 23,6 Nazivna toplinska snaga (50-30 C) kw 21,4 25,7 32,2 37,5 25,7 21,4 25,7 Reducirana toplinska snaga (80-60 C) kw 3,9 4,7 5,9 6,9 2,9 3,9 4,7 Reducirana toplinska snaga (50-30 C) kw 4,3 5,1 6,5 7,5 3,2 4,3 5,1 Nazivna snaga na grijanju kw Reducirana snaga na grijanju kw 4,0 4,8 6,0 7,0 3,0 4,0 4,8 Maksimalno iskorištenje (80-60 C) % 98,5 98,3 98,3 98,6 98,3 98,5 98,3 Minimalno iskorištenje (80-60 C) % 97,5 97,9 98,3 98,6 96,6 97,5 97,9 Maksimalno iskorištenje (50-30 C) % ,1 107,3 107,1 107, ,1 Minimalno iskorištenje (50-30 C) % 107,5 106,25 108,3 107,1 106,6 107,5 106,25 Iskorištenje pri 30% optereć. (40-30 C) % Energetske performanse (EEC 92/42) Električna potrošnja W Stupanj zaštite IP X5D X5D X5D X5D X5D X5D X5D Raspon regulacije grijanja C 20/80 20/80 20/80 20/80 20/80 20/80 20/80 Količina vode u bojleru l 4,65 4,75 4,95 5,60 4,50 4,65 4,75 Maksimalni radeni tlak bar Maksimalna radna temperatura C Kapacitet ekspanzione posude l Pretlak ekspanzione posude bar Raspon regulacije TSV C 10/60 10/60 10/60 10/60-10/60 10/60 Nazivna toplinska snaga na TSV kw Nazivna snaga grijanja na TSV kw Specifični protok TSV (EN 625) l/min 11,2 12,9 16,5 19,4-11,2 12,9 Konstantni protok TSV pri Δt 30 C l/min 11,4 13,4 16,4 19,1-11,4 13,4 Minimalni protok TSV l/min 2,0 2,0 2,0 2,0-2,0 2,0 Maksimalni / minimalni tlak TSV bar 7,0/0,5 7,0/0,5 7,0/0,5 7,0/0,7-7,0/0,5 7,0/0,5 Maks. horiz. duž. dimov. ɸ60/100 m Maks. horiz. duž. dimov. ɸ80/125 m Maks. horiz. duž. dimov. ɸ80 + ɸ80 m Maks. horiz. duž. dimov. ɸ60 + ɸ60 m Klasa NOx Masa kg 28,5 28,5 29,9 32,6 27,5 28,5 28,5 S3 48 K DIMENZIJE P ø 60/ vers. T 124 K PRIKLJUČCI R Povrat iz sistema 3/4" M Polaz u sistem 3/4" G Plinski priključak 3/4" M2 Vanjski spremnik polaz 3/4" R2 Vanjski spremnik povrat 3/4" E Ulaz hladne SV 1/2 M U G E R = = 400 M G R M2 R2 = = P U Izlaz TSV 1/2 S3 Odvod kondenzata ɸ 25

19 TRADICIONALNI BOJLERI TEHNIČKI PODACI I DIMENZIJE BRAVA SLIM BRAVA ONE Model 25 BF 30 BF 40 BF 25 OF 25 BF 30 BF Nazivna toplinska snaga kw 23,7 28,1 37,2 23,0 23,7 28,1 Reducirana toplinska snaga kw 7,8 9,2 11,3 8,7 7,8 9,2 Nazivna snaga na grijanju kw 25,5 30,0 40,0 25,0 25,5 30,0 Reducirana snaga na grijanju kw 9,2 10,8 13,5 10,0 9,2 10,8 Iskorištenje pri 100% opterećenja % 92,9 93,7 93,3 92,2 92,9 93,7 Iskorištenje pri 30% opterećenja % 90,5 91,1 91,7 91,5 90,5 91,1 Energetske performanse (EEC 92/42) Električna potrošnja W Stupanj zaštite IP X5D X5D X5D X4D X5D X5D Raspon regulacije grijanja C 20/80 20/80 20/80 20/80 20/80 20/80 Količina vode u bojleru l 3,05 3,65 4,90 3,15 3,05 3,65 Maksimalni radeni tlak bar Maksimalna radna temperatura C Kapacitet ekspanzione posude l Pretlak ekspanzione posude bar 1,0 1,0 1,0 1,0 1,0 1,0 Raspon regulacije TSV C 10/60 10/60 10/60 10/60 10/60 10/60 Specifični protok TSV (EN 625) l/min 11,3 13,4 17,8 10,9 11,3 13,0 Konstantni protok TSV pri Δt 30 C l/min 11,3 13,4 17,8 11,1 11,3 13,4 Minimalni protok TSV l/min 2,0 2,0 2,0 2,0 2,0 2,0 Maksimalni / minimalni tlak TSV bar 0,4/7 0,4/7 0,4/7 0,4/7 0,4/7 0,4/7 Maks. horiz. duž. dimov. ɸ60/100 m 3,5 3,0 3,0-3,5 3,0 Maks. horiz. duž. dimov. ɸ80/125 m 6,0 6,0 6,0-6,0 6,0 Maks. horiz. duž. dimov. ɸ80 + ɸ80 m Klasa NOx Masa kg 28,9 31,4 36,0 26,2 28,9 31,4 19 vers. One OF K Y ø 130 Z ø 80/100 M U G E R = = 450 M U G E R = = L D P PRIKLJUČCI R Povrat iz sistema 3/4" M Polaz u sistem 3/4" G Plinski priključak 3/4" E Ulaz hladne SV 1/2 U Izlaz TSV 1/2 DIMENZIJE L P K Z Y D

20 EMOS PROMET d.o.o. Velika Ves 106 H 49000, KRAPINA Tel: 049 / Fax: 049 / info@emos.com.hr OVLAŠTENI UVOZNIK, DISTRIBUTER I CENTRALNI SERVIS ZA REPUBLIKU HRVATSKU Fonderie SIME S.p.A. - Via Garbo, Legnago (Vr) Tel Fax Fonderie SIME SpA zadržava pravo izmjene u bilo kojem trenutku, bez prethodne najave kako bi poboljšala svoje proizvode bez narušavanja bitnih karakteristika.
