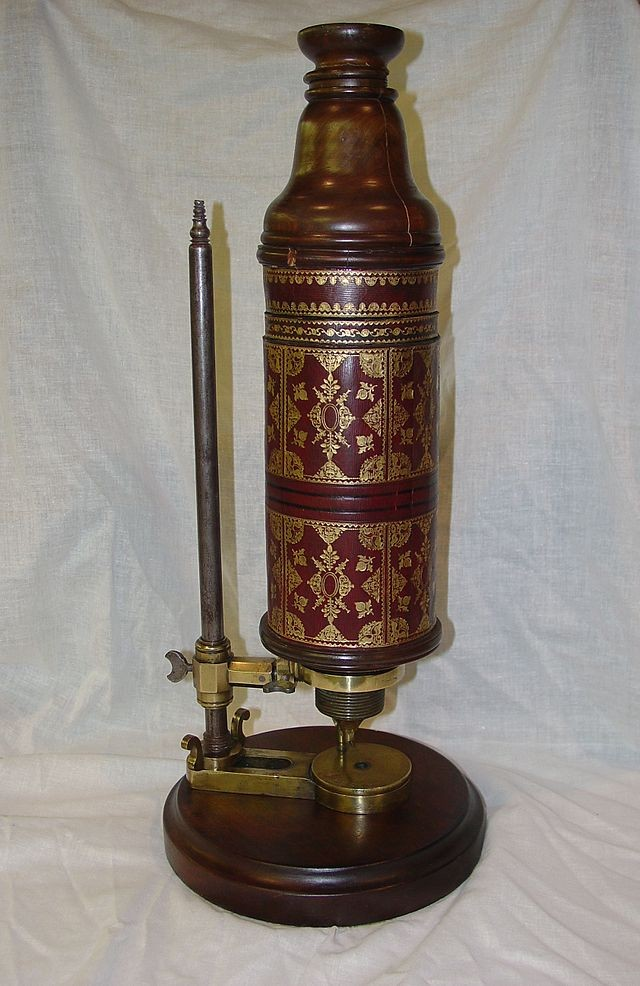

1 Tipuri de celule sub microscopul optic Termenul de celulă a fost introdus de R. Hooke în cartea sa Micrographia publicată în 1665 în care descrie observaţii făcute cu microscopul şi telescopul. Microscopul utilizat de Hooke expus la National Museum of Health and Medicine in Washington, DC. Imagini originale din Micrographia Celulele din scoarţa arborelui de plută Capul unei muste Purece

Tipuri de microscoape Microscopul - din Greceşte: μικρός, mikrós,

pentru a observa obiectele sau detaliile prea mici pentru pentru a

Caracteristicile principale ale unui microscop: 1.

proba, 1590?, rezoluţie 0,2 m, puterea de mărire ~1500x 2.

1950, rezolutie: 10 nm; puterea de mărire 100 000x 3.

sau traversează proba A) microscopul electronic cu baleiaj

de mărire 250,000x B) microscopul electronic cu transmisie

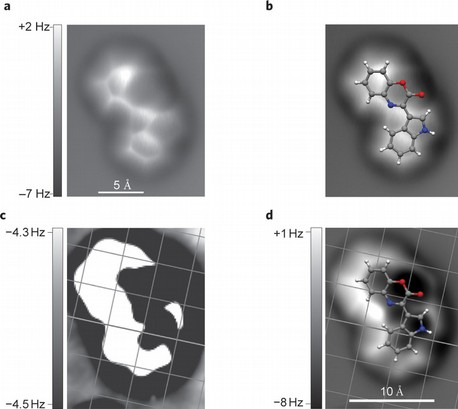

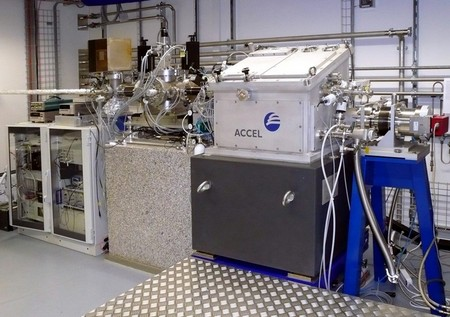

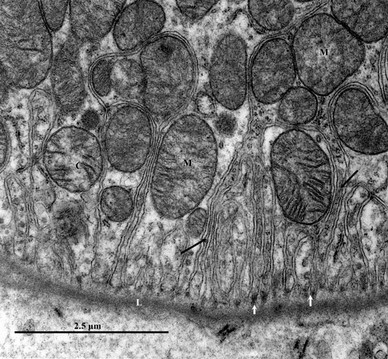

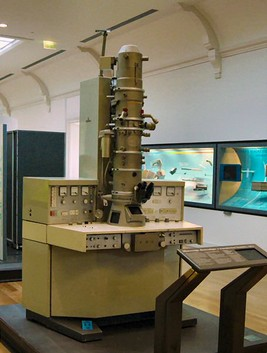

2 Tipuri de microscoape Microscopul - din Greceşte: μικρός, mikrós, "mic" şi σκοπεῖν, skopeîn, "a vedea" - un instrument utilizat pentru a observa obiectele sau detaliile prea mici pentru pentru a fi vizibile cu ochiul liber. Caracteristicile principale ale unui microscop: 1. Puterea de mărire raportul dintre dimensiunea obiectului şi a imaginii obiectului 2. Rezoluţia distanţa minimă la care două puncte pot fi decelate ca fiind diferite. 3. Contrast diferenţa de luminozitate dintre două părţi ale imaginii. Tipuri de microscop: 1. Microscop optic utilizează o sursă de lumină pentru a vizualiza proba, 1590?, rezoluţie 0,2 m, puterea de mărire ~1500x 2. Microscopul cu raze X utilizează razele X pentru a scana proba, 1950, rezolutie: 10 nm; puterea de mărire x 3. Microscopul electronic utilizează o sursă de electroni ce scanează sau traversează proba A) microscopul electronic cu baleiaj (scanning electron microscope, SEM) 1935, rezoluţie 0,4 nm, puterea de mărire 250,000x B) microscopul electronic cu transmisie (transmission electron microscope, TEM) 1931, rezoluţie maxim 0,05 nm, puterea de mărire: x. 4. Microscopul cu sondă de baleiaj (scanning probe microscope SPM) utilizează un vârf foarte fin ce scaneză proba, 1981, rezoluţia: la nivel atomic puterea de mărire x 5. Alte tipuri: microscopul cu neutroni,

Microscopul optic - un instrument ce foloseşte lumina vizibilă şi un sistem de lentile pentru a mări obiectele sau detaliile prea mici pentru pentru a fi vizibile cu ochiul liber.

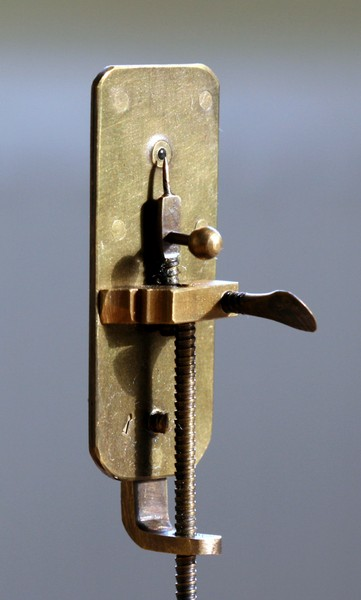

3 Microscopul optic - un instrument ce foloseşte lumina vizibilă şi un sistem de lentile pentru a mări obiectele sau detaliile prea mici pentru pentru a fi vizibile cu ochiul liber. Istoria microscopului optic pe scurt: Secolul XII - Salvino D'Armate produce primele lentile ce măreau imaginea obiectului Zacharias Jansen, producător de ochelari, dezvoltă un microscop compus din 2 lentile montate într-un tub 1609 Galileo Galilei dezvoltă un microscop compus cu o lentilă concava şi una convexă 1665 apare cartea lui Robert Hooke Anton van Leeuwenhoek produce un microscop cu o putere de mărire suficientă pentru a putea observa bacteriile Joseph Jackson Lister produce primele lentile acromate Tipuri de microscop optic: A) microscopul simplu cu o singură lentilă - lupa B) microscopul compus cu cel puţin două lentile 1) microscopul cu fond clar cel mai comun microscop, proba este iluminată direct cu lumina vizibilă, proba de analizat trebuie să fie colorată şi translucidă 2) microscopul cu contrast de fază proba este iluminată direct în lumină vizibilă, folosit pentru vizualizarea probelor incolore şi transparente 3) microscopul cu fond întunecat - proba este iluminată indirect cu lumină vizibilă, observatorul percepe razele refractate, difractate sau reflectate, proba pare sa lumineze 4) microscopul cu fluorescenţă proba este iluminată direct însă este vizualizată doar lumina emisă, proba trebuie să conţină flourocromi ce au fluorescenţă 5) microcopul cu UV - proba este iluminată direct cu lumină UV 6) microscopul cu lumină polarizată pentru vizualizarea probelor ce conţin substanţe optic active

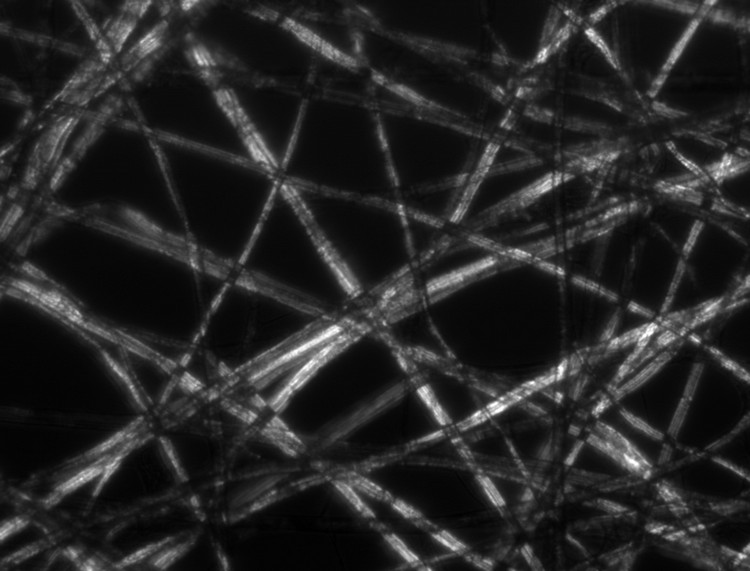

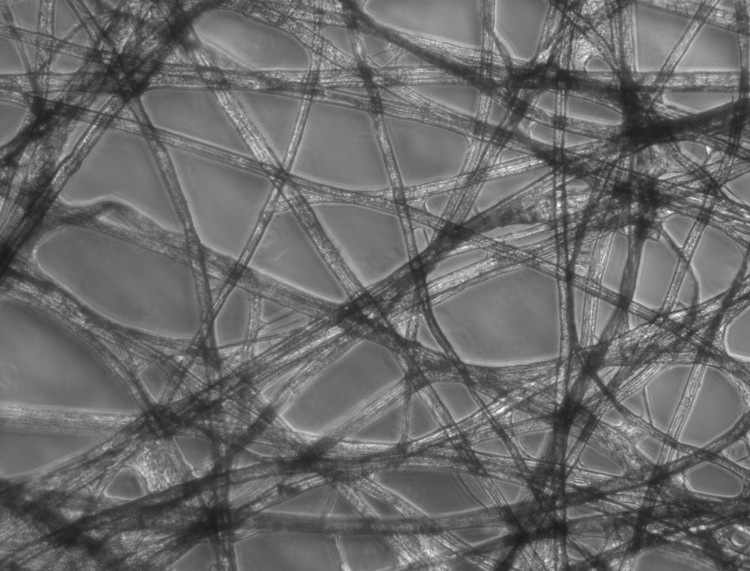

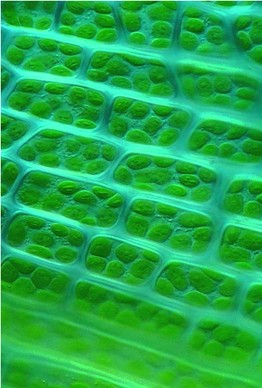

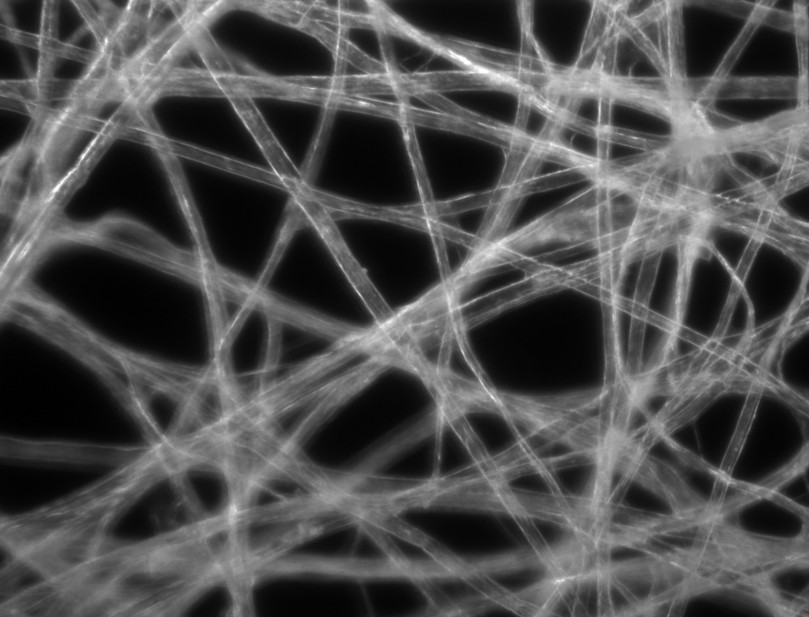

4 Microscopul optic Microscop cu fond clar Microscop cu fond întunecat Microscop cu contrast de fază Microscop cu fluorescenţă Microscop cu lumină polarizată

Componentele microscopului optic cu fond clar 1.

viză macrometrică 5. viză micrometrică 6.

diafragmă de câmp şi condensator Abbe 7.

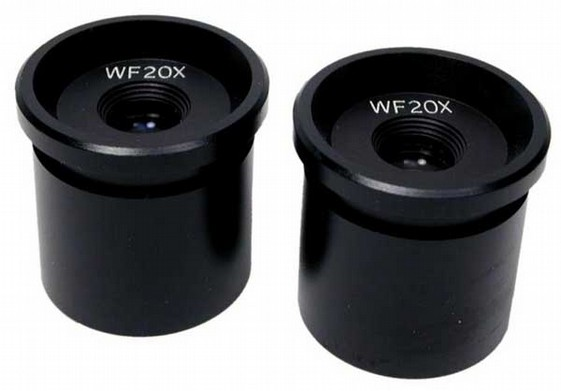

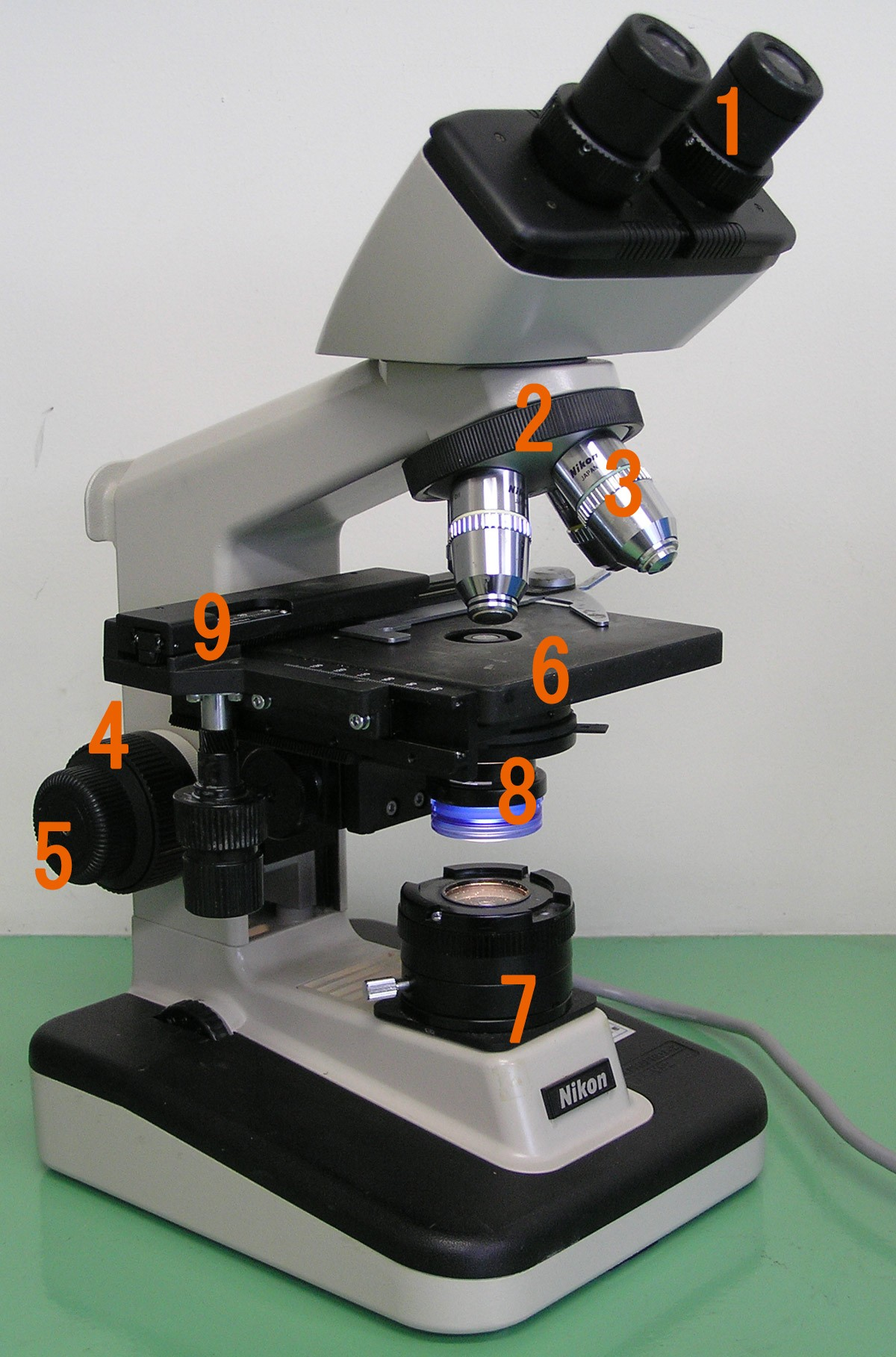

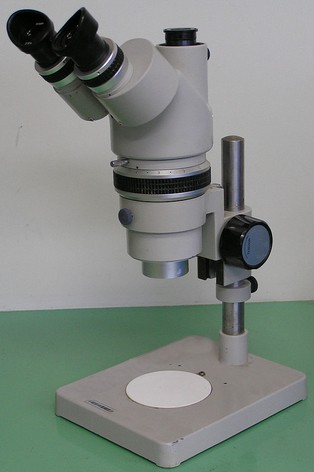

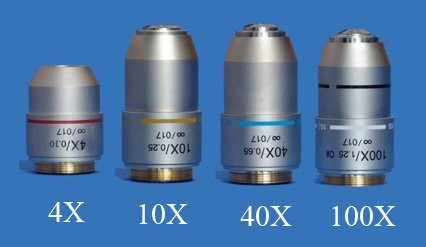

5 Componentele microscopului optic cu fond clar 1. ocular 2. revolver (sau portobiective) 3. obiective 9. cavaleri şi dispozitiv port-probă 4. viză macrometrică 5. viză micrometrică 6. platină sau masă cu scară Vernier 8. diafragmă de câmp şi condensator Abbe 7. sursă de lumină lamele lame Stereomicroscop 2 microscoape în unul, putere de mărire mai mică, dar imagine stereo!!!!!

ALEGEREA OBIECTIVULUI ( se începe cu un obiectiv mic obiectiv de 10x ) 3.

FIXAREA CONDENSORULUI LA PUTERE MAXIMA 5. SE DESCHIDE DIAFRAGMA DE CAMP LA 3 4 6.

6 Etapele de utilizare a microscopului 1. ALEGEREA OCULARULUI (7 x / 10 x / 16 x ) - avem la dispoziţie doar unul 2. ALEGEREA OBIECTIVULUI ( se începe cu un obiectiv mic obiectiv de 10x ) 3. FIXAREA LAMEI CU PREPARAT PE MASA PORT-OBIECT CU AJUTORUL CAVALERILOR 4. FIXAREA CONDENSORULUI LA PUTERE MAXIMA 5. SE DESCHIDE DIAFRAGMA DE CAMP LA PRIVIND IN OCULAR SE APROPIE OBIECTIVUL CU VIZA MACROMETRICĂ (GROSIERA) 7. IMAGINEA APARUTA SE CLARIFICA CU VIZA MICROMETRICĂ (FINĂ) 8. SE DESCHIDE DIAFRAGMA DE CAMP LA 1/1 (COMPLET) 9. SE REGLEAZA INTENSITATEA LUMINII DIN CONDENSOR 10. SE SCHIMBĂ OBIECTIVELE PE RÂND LA 20x, 40x 11. IMAGINEA SE CLARIFICĂ CU MICROMETRICĂ (FINĂ)
