1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Σχολή Αγρονόµων & Τοπογράφων Μηχανικών ΕΜΠ Εργαστήριο Συγκοινωνιακής Τεχνικής Σχεδιασμός συγκοινωνιακών έργων- οικονομικά στοιχεία ΣΧΕ ΙΑΣΜΟΣ ΑΕΡΟ ΡΟΜΙΩΝ (Μέρος Α ) Βασίλειος Ψαριανός Καθηγητής ΕΜΠ

2 Άδεια χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς. 2

3 Σχήμα 1.1 Σχεδιασμός Αεροδρομίων Σχήμα 1.2 3

4 Κωδικός Αναφοράς Αεροδρομίου Αριθµός Ψηφίο 1 Ψηφίο 2 Μήκος αναφοράς Αεροδροµίου (m) Γράµµα Άνοιγµα πτερύγων (m) Απόσταση Τροχών (m) 1 < 800 A < 15 < [800, 1200) B [15, 24) [4.5, 6) 3 [1200, 1800) C [24, 36) [6, 9) 4 > 1800 D [36, 52) [9, 14) Πίνακας 1.1 E [52, 65) [9, 14) F [65, 80) [14, 16) 4

5 Διάδρομοι Φάσεις Κατασκευής Σχήμα 1.3 5

6 Στάθμευση Σχήμα 1.4 6

7 Layout Σχήμα 1.5 7

8 ΑΕΡΟΔΡΟΜΙΑ 8

9 Σχήμα 1.6 9

10 Σχήμα

11 Σχήμα

12 Σχήμα

13 Σχήμα

14 Σχήμα

15 Σχήμα

16 Σχήμα

17 Σχήμα

18 Σχήμα

19 Σχήμα

20 Σχήμα

21 Σχήμα

22 Σχήμα

23 Σχήμα

24 Σχήμα

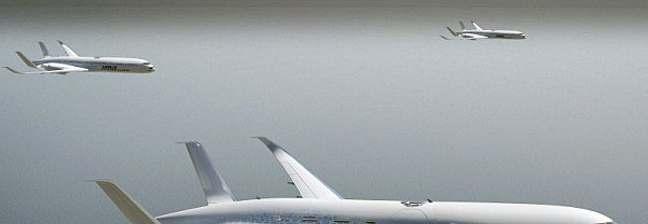

25 ΤΟ ΑΕΡΟΣΚΑΦΟΣ 25

26 Σχήμα 1.22 Σχήμα 1.23 Σχήμα

27 Σχήμα

28 Σχήμα

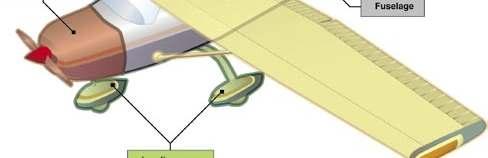

29 Τα Μέρη του Σχήμα

30 Τυπικό Αεροσκάφος Σχήμα

31 Οι Τέσσερις Δυνάμεις Σχήμα

32 Αρχές Πτήσεως Σχήμα

33 Τυπική Ατμοσφαιρική Πίεση Πίνακας

34 Κίνηση σε Μέσο A. Κίνηση αέρα γύρω από ακίνητο Κύλινδρο B. Περιστρεφόμενος Κύλινδρος μέσα σε ρευστό C. Περιστροφή Κυλίνδρου σε κινούμενο ρευστό D.Εμπρόσθια Ακμή Πτερυγίου E. Ακμή Πτερυγίου σε μεγέθυνση x1500 Σχήμα

35 Ομοιόμορφη Πτήση Σχήμα

36 Ταχύτητες Πτήσεως Σχήμα

37 Αντίσταση Σχήμα

38 Ροή Αέρα όπισθεν Αεροσκάφους Σχήμα

39 Ροή Αέρα σε Προσγείωση /Απογείωση Σχήμα

40 Ρυθμός Περιστροφής 40

41 Παράδειγμα Κλίση αεροσκάφους 30 μοίρες Ταχύτητα 120 Κόμβοι ROT=1091x0.5773/120 = 5.25 /sec 41

42 Ακτίνα Τόξου R= V ^ xtan ϕ R [ft] 42

43 Παράδειγμα Σχήμα

44 Παράδειγμα Σχήμα

45 Παράδειγμα Σχήμα

46 Χάρτης Προσέγγισης Αθηνών Σχήμα

47 Χάρτης Προσέγγισης Αθηνών Σχήμα

48 Σχήμα

49 Σχήμα

50 Σχήμα

51 Σχήμα

52 Χάρτης Προσέγγισης Σχήμα

53 Χάρτες Αεροπορίας Σχήμα

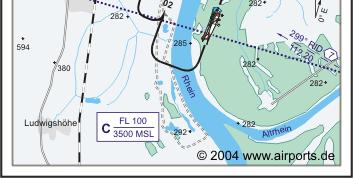

54 Χάρτες Αεροπορίας Σχήμα 1.48 Πηγή: 54

55 Γενικός Χάρτης Αεροδρομίου Σχήμα

56 3-D Layout Σχήμα

57 ΔΥΟ ΠΑΡΑΛΛΗΛΟΙ ΔΙΑΔΡΟΜΟΙ Σχήμα
