Modulul 2: Soarele ca sursă de energie primară

Transcript

1 Modulul 2 SOARELE CA SURSĂ DE ENERGIE Cuprins Obiective...22 Unitatea de învăţare 3. Radiaţia solară.efectul de seră. Soarele şi echilibrul energetic global..23 Unitatea de învăţare 4. Energia solară fotovoltaică. Introducere. Celula fotovoltaică şi caracteristicile ei Unitatea de învăţare 5. Energia solară fotovoltaică. Parametrii celulelor şi modulelor PV. Influenta radiatiei solare şi temperaturii asupra caracteristicilor celulelor şi modulelor PV. Module fotovoltaice...39 Unitatea de învăţare 6. Sisteme fotovoltaice. Dimensionarea unui sistem fotovoltaic. Domeniile de utilizare a energiei electrice fotovoltaice Teste de autoevaluare...30;37;50;58 Lucrare de verificare...31;38;50;59 OBIECTIVELE MODULULUI 2 - să explice modelul corp absolut negru - să definească radiaţia solară - să explice efectul de seră - să explice factorii de care depinde eficienţa celulei solare -să clasifice celulele solare -să enumere tipurile de siliciu din care se confecţionează celulele solare -să explice principiul de funcţionare al celulei solare cu semiconductori -să indice caracteristicile tehnice ale celulei solare -să explice schemele de conectare şi echivalente ale unei celule solare -să explice construcţia şi principiul de funcţionare al unei celule fotovoltaice -să definească parametrii celulelor şi modulelor PV -să explice structura unui sistem fotovoltaic -să enumere şi să explice caracteristicile modulului PV -să definească rolul invertorului în subsistemul de condiţionare a energiei electrice al sistemului PV -să realizeze dimensionarea unui sistem fotovoltaic 22

2 Unitatea de învăţare nr. 3 RADIATIA SOLARĂ. EFECTUL DE SERĂ. SOARELE ŞI ECHILIBRUL ENERGETIC GLOBAL Unitatea de studiu 3.1 Radiaţia solară. Efectul de seră. Soarele şi echilibrul energetic global Cuprins 3.1. Obiective 3.2. Test de autoevaluare 3.3. Lucrare de verificare 3.1. OBIECTIVELE UNITĂŢII DE să explice modelul corp absolut negru - să definească radiaţia solară - să explice efectul de seră Radiaţia solară.efectul de seră. Soarele şi echilibrul energetic global Proiectarea unui sistem de conversie a energiei solare în energie termică sau electrică se bazează pe evaluarea corectă a radiaţiei solare în amplasamentul dat şi pe cunoştinţe privind proprietăţile radiaţiei solare. Soarele este cea mai aproape stea de la Pământ şi se află la distanţa medie de 1,5x10 11 m. Structura schematică a soarelui este prezentată în figura 1, iar relaţiile geometrice în sistemul soare - pământ - în figura 2. Energia soarelui este rezultatul a mai multor reacţii de fuziune nucleară, principal fiind procesul în care hidrogenul (4 protoni) fuzionează şi se formează heliu. Masa nucleului de heliu este mai mică decât masa a 4 protoni, diferenţa de masă se transformă în energie în conformitate cu formula lui Einstein E=mc 2. Diametrul soarelui este de aproximativ 110 ori mai mare decât diametrul pământului: respectiv 1,39x10 9 m şi 1,27x10 7 m. Nucleul solar cu raza de aproximativ 0,23R (R - raza discului solar) şi un volum ce constituie 15 % din total prezintă reactorul natural termonuclear. Aici temperatura se estimează la (8-40)x10 6 K şi se degajă 90 % din energie. Nucleul are o densitate de 100 de ori mai mare decât a apei şi masa lui constituie 40 % din masă totală. La o distanta de 0,7 R de la centrul temperatura scade până la K şi densitatea scade până la 70 kg/m 3. Zona cuprinsă între 0,7 şi 1,0R se numeşte zona convectivă (se consideră că procesele termice convective sunt principale). Temperatura scade până la 5000 K, iar densitatea este foarte mică - de circa 10-5 kg/m 3. 23

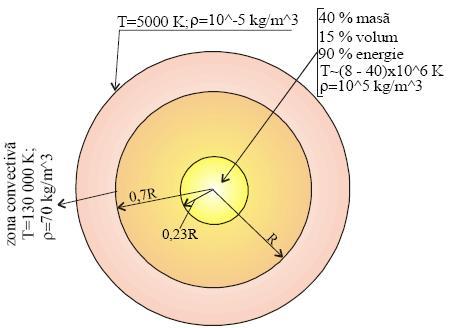

3 40% masă 15% volum 90% energie T=(8-40)x10 6 K = 10 5 kg/m 3 Fig. 3.1 Structura simplificată a soarelui Corpul absolut negru este un model introdus în fizică pentru a caracteriza spectrul radiaţiei unui corp cu o temperatură constantă T. Corpul absolut negru este un corp ideal, care are factorul de absorbţie egal cu 1, iar cel de reflecţie egal cu 0. Un astfel de model se prezentă în figura 2. Materia din cavitatea corpului are temperatura T şi se menţine constantă. Din toate părţile, cu excepţia unei deschizături înguste, materia este izolată. Pereţii interiori ai cavităţii posedă un factor de reflecţie egal cu 1. Probabilitatea, că un foton care a pătruns în interiorul cavităţii prin deschizătura îngustă să părăsească corpul, este aproape nulă. În acest sens modelul prezentat este absolut negru (nu se vede). Totodată, materia din cavitate având temperatura T radiază unde electromagnetice prin deschizătura menţionată. Densitatea de putere spectrală depinde de temperatura materiei T şi lungimea de undă a radiaţiei electromagnetice A. Legătura analitică dinte densitatea de putere, temperatură şi lungimea de undă este dată de formula lui Plank: 2 2 hc 1 2 W, W / m m (3.1) 5 hc / kt e 1 unde h = 6,63x10 34 W s 2 - este constanta lui Plank; k = 1,38x constanta lui Boltzmann; c = m/s - viteza luminii în vid. Expresia analitică (3.1) permite să modelăm radiaţia solară cu o exactitate foarte bună. În figura 3. este prezentată densitatea de putere spectrală la suprafaţa soarelui calculate în conformitate cu (3.1) pentru temperatura efectivă a corpului absolut negru egală cu 5800 K. Temperatura efectivă se consideră o astfel de temperatură pentru care corpul absolut negru radiază aceiaşi energie ca şi soarele. 24

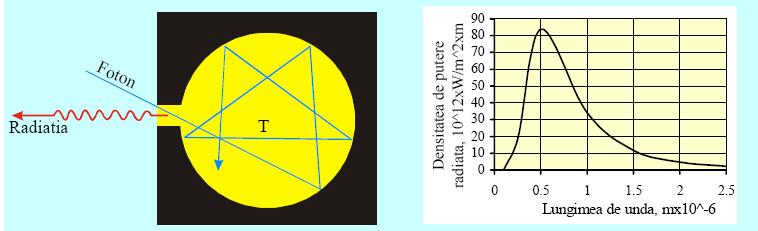

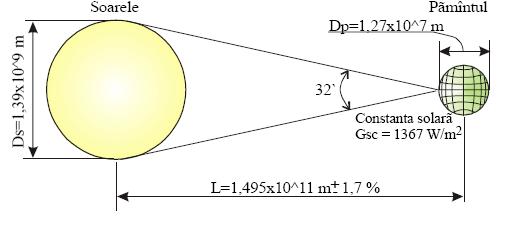

4 Fig. 3.2 Modelul corpului absolut negru Fig.3.3 Radiaţia spectrală a corpului absolut negru Pământul se roteşte în jurul soarelui pe o orbită aproximativ circulară (abaterea de la circumferinţă nu depăşeşte 1.7%)-fig. 4. D s=1,39x10 9 m D p=1,27x10 7 m L=1,495x10 11 m Fig. 3.4 Geometria sistemului soare-pământ Soarele, fiind privit de pe suprafaţa pământului, prezintă un disc cu diametrul unghiular de 32`.Radiaţia solară poate fi modelată cu cea a unui corp absolut negru cu temperatura efectivă de circa 5777 K. Calculele radiaţiei corpului absolut negru şi rezultatele măsurărilor demonstrează că 6,4 % de energie este transportată de banda ultravioletă de unde electromagnetice ( = 0-0,38 µm), 48,0% - de bandă vizibilă ( = 038-0,78 µm) şi 45,6% - de bandă infraroşie ( >0,78 µm). Radiaţia solară- este un melanj de unde electromagnetice cu lungimea de undă cuprinsă în gama (0,2-2,5) m. Energia undelor cu lungimea mai mare de 2,5 m poate fi neglijată Iradiaţie (iluminare), se măsoară în W/m 2 şi prezintă densitatea de putere instantanee a radiaţiei solare. De exemplu, iradiaţia egală de 1000 W/m 2 înseamnă că în fiecare secundă pe un metru pătrat de suprafaţă cade un flux de energie egal cu 1000 J. 25

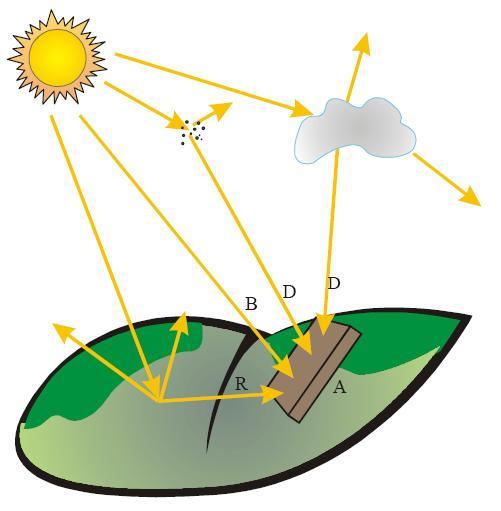

5 Iradiere (expunere), se măsoară în MJ/m 2 sau kwh/m 2 şi prezintă densitatea de energie a radiaţiei solare. Este evident că iradierea este integrala iradiaţiei pe o perioadă definită de timp - o oră, zi sau lună. Fig.3.5 Componentele radiaţiei solare pe suprafaţa absorbantă A: B directă; D difuză; R - reflectată În calculul sistemelor fotovoltaice densitatea de energie a radiaţiei solare, măsurată în kwh/m 2, adesea este exprimată în ore solare de vârf, ceeace înseamnă durata de timp în ore cu o densitate de putere de 1 kw/m 2 necesară pentru a produce o radiaţie solară diurnă echivalentă cu cea obţinută în urma integrării densităţii de energie pe durata unei zile. Radiaţia directă reprezintă radiaţia primită de la soare fără a fi împrăştiată de atmosferă. Umbra unui obiect apare numai atunci când este radiaţie directă. Radiaţia directă va fi notată cu B. Radiaţia difuză va fi notată cu D. Raza solară trecând prin atmosferă este împrăştiată, altfel spus, difuzate în toate direcţiile (fig.5). Radiaţia difuză este prezentă întotdeauna, chiar şi într-o zi senină, această componentă constituie circa 10%. În acest caz razele solare sunt împrăştiate de moleculele de oxigen, bioxid de carbon, particule de praf, etc. şi cerul capătă culoarea albastră. Dacă cerul este acoperit cu nori, radiaţia directă este egală cu zeroşi avem numai radiaţia difuză. Radiaţia solară totală incidentă notată(g) reprezintă suma celor trei componente: radiaţia directă-b, difuză-d şi reflectată-r. Radiaţia reflectată este notată cu R. De obicei, se operează cu radiaţia reflectată de suprafaţa pământului şi care cade pe colectorul solar sau panoul fotovoltaic. În cele mai multe cazuri, această componentă nu se ia în calcule, cu excepţia colectoarelor sau panourilor fotovoltaice bifaciale (ambele suprafeţe: cea orientată spre soare şi cea orientată spre suprafaţa pământului sunt lucrative). Radiaţia totală incidentă pe suprafaţa unui corp va fi egală cu suma radiaţiei directe şi difuze şi (fig. 5): G B D (3.2) Radiaţia solară pe suprafaţa pământului-densitatea de putere radiantă, S, în spaţiul extraterestru este constantă şi egală cu 1367 W/m 2. Suprafaţa expusă iradierii este egală cu 2 2 R, unde R este raza pământului, iar suprafaţa totală a globului pământesc - cu 4 R. 26

6 Densitatea medie de putere radiantă, S med captată de pământ va fi: S Smed 342W / m (3.3) 4 4 Razele solare trecând prin atmosferă sunt supuse unor modificări esenţiale. Unele sunt absorbite de moleculele de aer, altele împrăştiate (componenta difuză), iar altele pătrund atmosfera fără a fi afectate (componenta directă) şi fie sunt absorbite sau reflectate (componenta reflectată) de obiecte de pe suprafaţa pământului. Se constată o absorbţie puternică a radiaţiei ultraviolete în banda cu lungimea de undă mai mică de 0,3 µm de către moleculele de ozon (stratul de ozon este ecranul protector a biosferei de razele ucigătoare ultraviolete), o transparenţă mare a atmosferei în banda vizibilă 0,4< <0,76 µm şi o absorbţie puternică a radiaţiei în banda infraroşie a spectrului. Altfel spus, atmosfera terestră este transparentă pentru radiaţia în banda vizibilă şi opacă - în banda infraroşie (fig. 6). Fig. 3.6 Distribuţia spectrală a densităţii de putere radiantă Soarele este principala sursă de energie, care determina clima pe pământ. Fiecare metru pătrat al învelişului exterior al atmosferei primeşte 342 W din care 31% (106 W) imediat sunt reflectaţi în spaţiu de către nori, atmosferă şi suprafaţa terestră (fig.7). Restul, adică 236 W/m 2 este absorbită de suprafaţa solului, apa oceanului planetar şi parţial de către atmosferă, încălzindu-le. Suprafaţa pământului cedează în spaţiu aceiaşi cantitate de energie (236 W/m 2 ), dar deja în banda de undă infraroşie: parţial învelişului atmosferic, parţial norilor şi vaporilor de apă, care condensându-se se răcesc şi transmit căldura atmosferei. Datorită schimbului de energie dintre suprafaţa pământului, atmosferă şi spaţiul cosmic se menţine o temperatură medie globală constantă de circa 15 0 C la nivelul mării şi care scade rapid cu înălţimea atingând C în straturile de sus ale troposferei. Atmosfera pământului conţine câteva gaze, numite gaze cu efect de seră (GES): bioxidul de carbon CO 2, metanul CH 4, oxidul de azot N 2 O şi vaporii de apă H 2 O. O proprietate comună ale GES constă în absorbţia de către moleculele acestora a radiaţiei în 27

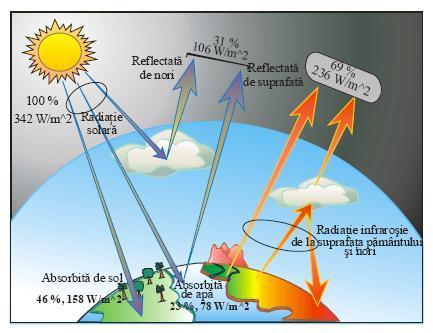

7 banda infraroşie emisă de suprafaţa pământului, atmosferă şi nori. Molecula respectivă începe a vibra şi la rândul său emite radiaţie în acelaşi spectru infraroşu, care este absorbită de alte molecule GES. Astfel, fenomenul de absorbţie - emisie - absorbţie conduce la păstrarea energiei în stratul de jos al atmosferei. Fig.3. 7 Echilibrul simplificat al fluxurilor de energie în sistemul suprafaţa pământului - atmosferă Efectul de seră- joacă un rol crucial în menţinerea vieţii pe pământ. Dacă nu ar avea loc efectul de seră, atunci temperatura la suprafaţa pământului va fi determinate de echilibrul dintre cantitatea de energie cedată de pământ în spaţiu şi cea primită prin intermediul radiaţiei solare. În conformitate cu legea lui Ştefan-Boltzman cantitatea de energie emisă de un corp cu temperatura efectivă T e se determină cu relaţia: 4 We A T e (3.4) unde = 5,67x10-8 W/m 2 K 4 - este constanta lui Ştefan-Boltzman; A - aria corpului. Formula se obţine în rezultatul integrării expresiei densităţii puterii spectrale. În cazul 2 4 pământului We 4 R Te. Din altă parte pământul obţine de la soare o cantitate de energie egală cu 0,69 S/4 (fig.7). În condiţia echilibrului termic cantitatea de energie primită este egală cu cantitatea de energie emisă, de unde obţinem temperatura efectivă a suprafeţei pământului Te: 0,69S T 4 e (3.5) 4 Calculul radiaţiei solare disponibile. Generalităţi Pentru proiectarea unei instalaţii de conversie a energiei solare în energie termică sau electrică este necesar să cunoaştem radiaţia solară disponibilă pe suprafaţa captatoare fie a colectorului solar, fie a modulului (panoului) fotovoltaic. Totodată, radiaţia solară este o funcţie variabilă ce depinde de mai mulţi factori: latitudinea i altitudinea locului, anotimpul, ziua, ora, gradul de nebulozitate, conţinutul de praf, vapori de apă i aerosoli în atmosferă. Este evident că nu pot exista una sau mai multe expresii matematice care ar permite calculul radiaţiei solare, luând în consideraţie toţi aceşti factori, în particular, cei cu caracter aleatoriu - nebulozitatea, conţinutul de praf, aerosoli, etc. Proiectarea unei instalaţii solare şi productivitatea acesteia se fac pe baza măsurărilor sistematice ale componentelor radiaţiei solare. În majoritatea cazurilor se utilizează rezultatele măsurărilor pentru o suprafaţă orizontală ale radiaţiei directe şi difuze pe o durată de o oră. Unghiul de înclinaţie a planului este unghiul dintre planul suprafeţei studiat şi suprafaţa orizontală -180 o 180 o. - fig. 8. Această valoare nu depăşeşte 90 o pentru aplicaţii 28

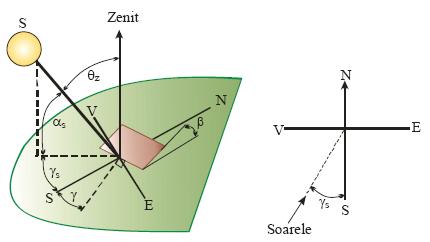

8 Fig.3.8. Explicaţia referitor la unghiurile: de înclinaţie,, azimutal,, azimutal solar, s, înălţare a soarelui, s Unghiul de înălţare al soarelui, s, - unghiul dintre orizont şi linia ce legă soarele şi punctul de interes, altfel spus, raza solară incidentă în punctul de interes (figura 11). Unghiul zenital, z, - unghiul dintre verticală şi linia ce legă soarele şi punctul de interes, altfel spus, unghiul complementar unghiului s (figura 8). Unghiul orar,, - determină poziţia soarelui pe bolta cerească într-un moment dat. Este egal cu zero în momentul trecerii de către soare a meridianului local, altfel spus în momentul amiezii, pozitiv spre est şi negativ - spre vest (figura 9). Respectiv,, corespunde unghiului de răsărire, iar s, - de asfinţire a soarelui. Este evident, că într-o oră soarele traversează pe bolta cerească un unghi egal cu 15 0, iar poziţia lui la orice oră T se determina cu expresia: T (3.6) s Fig Unghiul orar,, de răsărire, s, - s În figura 13 este prezentat colectorul solar C direcţionat spre sud (unghiul =0, figura 8). Suprafaţa planului C este înclinată fata de orizont cu unghiul 29

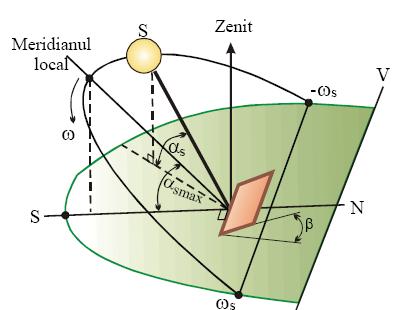

9 Fig Radiaţia solară directă pe un plan înclinat în momentul amiezii: 0, 0 Radiaţia solară pe suprafaţa colectorului va fi maximală în momentul amiezii, când unghiul de înălţare al soarelui, s, (figura 9) va fi maxim, iar drumul parcurs de raza solară - minim şi unghiul orar = 0. Această situaţie va avea loc dacă radiaţia directă cade perpendicular pe suprafaţa colectorului C. Din figura 10, rezultă că z = 3.2. TEST DE EVALUARE 1.Radiaţia solară pe suprafaţa colectorului va fi maximă când: a) unghiul de înălţare al soarelui este maxim; b) drumul parcurs de raza solară este minim; c) unghiul orar egal cu zero. 2.Unghiul de înălţare al soarelui este: a) unghiul dintre verticală şi linia ce leagă soarele de punctul de interes; b) unghiul dintre orizont şi linia ce leagă soarele de punctul de interes; c) unghiul care determină poziţia soarelui pe bolta cerească într-un moment dat. 3.Radiaţia solară este o funcţie variabilă care depinde de următorii factori: a) latitudinea şi altitudinea locului; b) anotimp, zi şi oră; c) condiţiile atmosferice. 4.Radiaţia solară totală incidentă reprezintă: a) suma radiaţiei directe, difuze şi reflectată; b) suma radiaţiei directe şi difuze; c) suma radiaţiei difuze şi reflectate. 30

10 5.Formula lui Plank face legătura între: a) densitatea de putere şi temperatură; b) densitatea de putere şi lungimea de undă; c) densitatea de putere, temperatură şi lungimea de undă LUCRARE DE VERIFICARE 1. Explicaţi modelul corp absolut negru 2. Care sunt componentele radiaţiei solare? 3. Explicaţi efectul de seră. RĂSPUNSURI LA TESTELE DE AUTOEVALUARE 1. A,B,C; 2. B; 3. A, B, C; 4. B; 5. C. 31

11 Unitatea de învăţare 4 ENERGIA SOLARĂ FOTOVOLTAICĂ. INTRODUCERE. CELULA FOTOVOLTAICĂ ŞI CARACTERISTICILE EI Unitatea de studiu 4.1 Energia solară fotovoltaică. Introducere. Celula fotovoltaică şi caracteristicile ei Cuprins 4.1. Obiective 4.2. Test de autoevaluare 4.3. Lucrare de verificare OBIECTIVELE UNITĂŢII DE STUDIU să explice factorii de care depinde eficienţa celulei solare; -să clasifice celulele solare; -să enumere tipurile de siliciu din care se confecţionează celulele solare; -să explice principiul de funcţionare al celulei solare cu semiconductori; Energia solară fotovoltaică. Introducere. Celula fotovoltaică şi caracteristicile ei Antoine Becquerel a descoperit posibilitatea generării unui curent electric în circuit sub acţiunea luminii (în 1839).Frenkel (1935), Landau (1936) au dat explicaţii asupra fenomenului. Conversia radiaţiei solare în energie electrică prin efectul fotovoltaic se realizează în celule solare direct, fără etape intermediare de transformare în căldură. Celula solară: dispozitiv realizat cu materiale semiconductoare. Celulele solare pot fi cu: semiconductoare monocristaline straturi subţiri policristaline sau amorfe pe bază de Si cele cu GaAs: dau eficienţa de conversie ridicată 18-25% CdS policristalin, Si amorf hidrogenat: au randamente mai scăzute: 5-12% Aplicaţii în care intervin celule solare ca generatoare electrice - generatoare izolate de mică putere (calculatoare de buzunar, radioreceptoare portabile) - generatoare locale de putere medie ( aparate electrocasnice, vehicule electrice) - generatoare de mare putere (pentru alimentarea reţelei de curent alternativ). Factorii de care depinde eficienţa celulei solare O celulă fotovoltaică transformă doar o parte din energia radiantă în energie electrică, restul se pierde ca urmare a unei serii de procese ce se petrec în timpul conversiei: - procese care intervin când energia este sub formă de radiaţie (pierderi de radiaţie) - procese care intervin după ce energia radiantă a fost transferată semiconductorului - pentru fiecare proces se poate defini câte o eficienţă parţială : Eficienţa celulei rezultă ca un produs al tuturor eficienţelor parţiale : - pătrunderea luminii prin suprafaţă - absorbţia incompletă - generarea purtătorilor - pierderi de curent datorate recombinării - pierderi de tensiune 32

12 Jumătate din energia absorbită de la soare se pierde sub formă de căldură. Această pierdere face ca maximul de eficienţă a celulelor fotovoltaice să fie în jur de 25%.O celulă solară constă din două sau mai multe straturi de material semiconductor, cel mai întâlnit fiind siliciul. Aceste straturi au o grosime cuprinsă între 0,001 şi 0,2 mm şi sunt dopate cu anumite elemente chimice pentru a forma joncţiuni p şi n. Această structură e similară cu a unei diode. Când stratul de siliciu este expus la lumină se va produce o agitaţie a electronilor din material şi va fi generat un curent electric. Celulele, numite şi celule fotovoltaice, au de obicei o suprafaţă foarte mică şi curentul generat de o singură celulă este mic dar realizându-se combinaţii serie, paralel ale acestor celule se pot produce curenţi suficient de mari pentru a putea fi utilizaţi în practică. Pentru aceasta, celulele sunt încapsulate în panouri care le oferă rezistenţă mecanică şi la intemperii. Celulele solare pot fi clasificate după mai multe criterii. Cel mai folosit criteriu este după grosimea stratului de material. Aici deosebim celule cu strat gros şi celule cu strat subţire. După structură de bază deosebim materiale cristaline(mono-/policristaline) respectiv amorfe. Strat gros -Celule monocristaline (c-si)-randament mare - în producţia în serie se pot atinge până la peste 20 % randament energetic, tehnică de fabricaţie pusă la punct; totuşi procesul de fabricaţie este energofag, ceea ce are o influenţă negativă asupra periodei de recuperare (timp în care echivalentul energiei consumate în procesul de fabricare devine egal cantitatea de energia generată). - Celule policristaline (mc-si)-la producţia în serie s-a atins deja un randament energetic de peste la 16 %, cosum relativ mic de energie în procesul de fabricaţie, şi până acum cu cel mai bun raport preţ performanţă. Strat subţire -Celule cu siliciu amorf (a-si)-cel mai mare segment de piaţă la celule cu strat subţire; randament energetic al modulelor de la 5 la 7 %; nu există strangulări în aprovizionare chiar şi la o producţie de ordinul TeraWatt -Celule pe bază de siliciu cristalin, ex. microcristale (µc-si)-în combinaţie cu siliciul amorf randament mare; tehnologia aceeaşi ca la siliciul amorf. Celulele pe bază de siliciu se clasifică: 1. Semiconductoare pe bază de elemente din grupa III-V Celule cu GaAs randament mare, foarte stabil la schimbările de temperatură, la încălzire o pierdere de putere mai mică decât la celulele cristaline pe bază de siliciu, robust vizavi de radiaţia ultravioletă, tehnologie scumpă, se utilizează de obicei în industria spaţială (GaInP/GaAs, GaAs/Ge) 2. Semiconductoare pe bază de elemente din grupa II-VI Celule cu CdTe utilizează o tehnologie foarte avantajoasă CBD(depunere de staturi subţiri pe suprafeţe mari în mediu cu ph, temperatură şi concentraţie de reagent controlate) ; în laborator s-a atins un randament de 16 %, dar modulele fabricate până acum au atins un randament sub 10 %, nu se cunoaşte fiabilitatea. Din motive de protecţia mediului este improbabilă utilizarea pe scară largă. 3. Celule CIS, CIGS-CIS este prescurtarea de la Cupru-Indiu-Diselenid produs în staţie pilot la firma Würth Solar în Marbach am Neckar, respectiv Cupru-Indiu-Disulfat la firma Sulfurcell în Berlin, iar CIGS pentru Cupru-Indiu-Galiu-Diselenat produs în staţie pilot în Uppsala/Suedia. Producătorii de mai sus promit trecerea la producţia în masă în anul

13 4. Celule solare pe bază de compuşi organici-tehnologia bazată pe chimia organică furnizează compuşi care pot permite fabricarea de celule solare mai ieftine. Prezintă, totuşi, un impediment faptul că aceste celule au un randament redus şi o durată de viaţă redusă (max. 5000h). Încă (ianuarie 2007) nu există celule solare pe bază de compuşi organici pe piaţă. 5. Celule pe bază de pigmenţi-numite şi celule Grätzel utilizează pigmenţi naturali pentru transformarea luminii în energie electrică; o procedură ce se bazează pe efectul de fotosinteză. De obicei sunt de culoare mov. 6. Celule cu electrolit semiconductor-de exemplu soluţia: oxid de cupru/nacl. Sunt celule foarte uşor de fabrict dar puterea şi siguranţa în utilizare sunt limitate. 7. Celule pe bază de polimeri-deocamdată se află doar în fază de cercetare. Seleniul şi telurul se regăsesc în cantităţi mici în nămolul anodic rezultat în urma procesului de electroliză a cuprului iar producătorii de cupru utilizează doar o parte din nămolul rezultat pentru extragerea de telur şi seleniu. Actualmente celulele solare pe bază de materiale semiconductoare sunt cele pe bază de siliciu.celulele solare pe bază de materiale semiconductoare utilizate pentru producerea de energie electrică sunt legate în module. Pe un modul se află mai multe rânduri de celule solare conectate în serie între ele pe faţa şi pe reversul modulului permiţând, datorită tensiunii însumate, utilizarea unor conductori cu secţiune mai mică decât la legarea în paralel. Pentru protejarea unei celule solare împotriva efectului de avalanşă în joncţiune, datorată potenţialului mai mare (apărută de exemplu la umbrirea parţială a modulului), trebuie încorporate paralel cu celulele solare diode de protecţie(bypass)-fig.1,2. Fig.4.1. Principiul de funcţionare a celulei solare cu semiconductori: Fotonii incidentali eliberează electroni şi goluri, care se vor separa în câmpul electric al zonei de sarcină spaţială a joncţiunii p-n 34

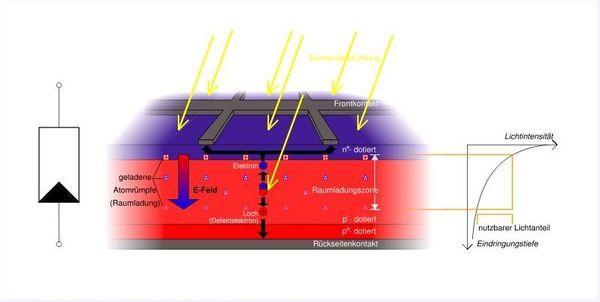

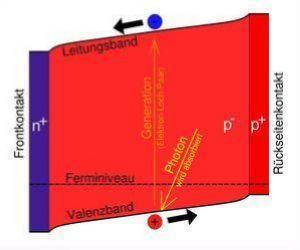

14 Fig.4.2. Structura unei celule solare simple cu impurificare pin - positive intrinsic negative. Celulele solare pe bază de materiale semiconductoare în principiu sunt construite ca nişte fotodiode cu suprafaţă mare care însă nu se utilizează ca detectoare de radiaţii ci ca surse de curent.interesant la acest tip de semiconductoare este că prin absorbţie de energie (căldură sau lumină) eliberează purtători de sarcină (electroni şi goluri). Este nevoie de un câmp electrostatic intern pentru ca din aceşti purtători să se creeze un curent electric dirijându-i în direcţii diferite. Acest câmp electric intern apare în dreptul unei joncţiuni p-n. Pentru că intensitatea fluxului luminos scade exponenţial cu adâncimea, această joncţiune este necesar să fie cât mai aproape de suprafaţa materialului şi să se pătrundă cât mai adânc. Această joncţiune se creează prin impurificarea controlată. Pentru a realiza profilul dorit, în mod normal se impurifică n un strat subţire de suprafaţă şi p stratul gros de dedesubt în urma căruia apare joncţiunea. Sub acţiunea fotonilor apar cupluri electron-gol în joncţiune, din care electronii vor fi acceleraţi spre interior, iar golurile spre suprafaţă. O parte din aceste cupluri electron-gol se vor recombina în joncţiune rezultând o disipare de căldură, restul curentului putând fi utilizat de un consumator, încărcat într-un acumulator sau prin intermediul unui invertor livrat în reţeaua publică. Tensiunea electromotare maximă la bornele unei celule solare (de exemplu la cele mai utilizate, celulele de siliciu cristaline) este de 0,5 V. Structura celulelor solare se realizează în aşa mod încât să absoarbă cât mai multă lumină şi să apară cât mai multe sarcini în joncţiune. Pentru aceasta electrodul de suprafaţă trebuie să fie transparent, contactele la acest strat să fie pe cât posibil de subţiri, pe suprafaţă se va aplica un strat antireflectorizant pentru a micşora gradul de reflexie a luminii incidente. Acestui strat antireflectorizant i se atribuie culoarea negru-albăstruie a celulelor solare care fără aceasta ar avea o culoare gri-argintie. La celulele solare moderne se obţine din nitrat de siliciu prin procedeul PE-CVD(pe o suprafaţă încălzită se depun în urma unei reacţii chimice componente extrase dintr-o fază gazoasă) un strat antireflectorizant de cca 70 nm grosime (sfert de lungime de undă la un coeficient de refracţie de 2,0). Se mai utilizează straturi reflectorizante din SiO2 şi TiO2 ce se depun prin procedeul AP-CVD. Grosimea stratului influenţează culoarea celulei (culoarea de interferenţă). Grosimea stratului trebuie să fie cât se poate de uniformă, deoarece abateri de câţiva nanometri măresc gradul de reflexie. Celulele îşi datorează culoarea albastră realizării unei grosimi ce corespunde lungimii de undă a culorii roşii, culoarea cea mai bine absorbită de siliciu. În principiu însă în acest mod se pot realiza celule roşii, galbene, sau verzi la cerinţe arhitectonice deosebite, dar vor avea un randament mai slab. În cazul nitratului de siliciu şi a bioxidului de siliciu stratul antireflectorizant mai are şi un rol de a reduce viteza de recombinare superficială. Dacă la 35

15 început pentru producerea celulelor solare se utilizau deşeuri rezultate din alte procese tehnologice pe bază de semiconductori, astăzi se apelează la materiale fabricate special în acest scop. Pentru industria semiconductorilor siliciul este materialul aproape ideal. Este ieftin, se poate produce întru-un singur cristal la un înalt grad de puritate şi se poate impurifica(dota) în semiconductor de tip n sau p. Prin simpla oxidare se pot crea straturi izolatoare subţiri. Totuşi lărgimea zonei interzise fac siliciul mai puţin potrivit pentru exploatarea directă a efectului fotoelectric. Celulele solare pe bază pe siliciu cristalin necesită o grosime de strat de cel puţin 100 µm sau mai mult pentru a putea absorbi eficient lumina solară. La celulele cu strat subţire de tip semiconductor direct ca de exemplu GaAs sau chiar siliciu cu structura cristalină puternic perturbată sunt suficiente 10 µm. În funcţie de starea cristalină se deosebesc următoarele tipuri de siliciu: Monocristaline- Celulele rezultă din aşa numitele Wafer (plăci de siliciu dintr-un cristal). Aceste cristale reprezintă materia de bază pentru industria de semiconductori şi sunt destul de scumpe. Policristaline- Celulele sunt din plăci care conţin zone cu cristale cu orientări diferite. Acestea pot fi fabricate de exemplu prin procedeul de turnare, sunt mai ieftine şi ca atare cele mai răspândite în producţia de dispozitive fotovoltaice. Deseori ele se numesc şi celule solare policristaline. Amorfe -Celulele solare constau dintr-un strat subţire de siliciu amorf (fără cristalizare) şi din această cauză se numesc celule cu strat subţire. Se pot produce de exemplu prin procedeul de condensare de vapori de siliciu şi sunt foarte ieftine, dar au un randament scăzut în spectru de lumină solară, totuşi au avantaje la lumină slabă. Microcristaline- Acestea sunt celule cu strat subţire cu structură microcristalină. Au un randament mai bun decât celulele amorfe şi nu au un strat atât de gros ca cele policristaline. Celule solare tandem- sunt straturi de celule solare suprapuse, de obicei o combinaţie de straturi policristaline şi amorfe. Straturile sunt din materiale diferite şi astfel acordate pe domenii diferite de lungimi de undă a luminii. Prin utilizarea unui spectru mai larg din lumina solară, aceste celule au un randament mai mare decât celulele solare simple. Se utilizează parţial la fabricarea de panouri solare dar sunt relativ scumpe. O ieftinire apreciabilă se va obţine prin utilizarea în combinaţie cu sisteme de lentile, aşa numitele sisteme de concentrare. Celulele solare obişnuite pot fi confecţionate după mai multe metode de fabricaţie. Din siliciul brut printr-un proces de fabricaţie în trepte bazat pe triclorsilan se obţine siliciul policristalin de cea mai mare puritate. Pentru fabricarea de celule solare este foarte importantă puritatea plăcii de siliciu în toată masa ei pentru a asigura o cât mai mare durată de viaţă pentru purtătorii de sarcină, pe când în microelectronică cerinţa de foarte înaltă puritate se rezumă în principiu la stratul superior până la o adâncime de µm. Deoarece între timp consumul de siliciu de înaltă puritate pentru fabricarea de celule fotovoltaice a întrecut pe cel pentru microelectronică, actualmente se fac cercetări intense pentru elaborarea de procedee de fabricare speciale mai ieftine optimizate pentru celule solare. Cu toate că procesul de producţie a siliciului pur este foarte energofag, energia consumată la fabricarea celulelor solare, în funcţie de tehnologia utilizată, se poate recupera în 1,5 până la 7 ani. Dacă se ia în considerare că durata de viaţă a panourilor solare este de peste 20 ani bilanţul energetic rezultat este pozitiv. Celulele solare cu strat subţire se găsesc în diferite variante după substrat şi materialul condensat având o varietate a proprietăţilor fizice şi a randamentului pe măsură. Celulele 36

16 solare cu strat subţire se deosebesc de celulele tradiţionale (celule solare cristaline bazate pe plăci de siliciu) înainte de toate în tehnologia de fabricaţie şi grosimea stratului materialului întrebuinţat. Proprietăţile fizice ale siliciului amorf, care se deosebesc de cele ale siliciului cristalin determină proprietăţile celulelor solare. La celulele solare cristaline lumina este absorbită deja într-un strat superficial (de o adâncime de cca 10 µm). În comparaţie cu celulele din plăci de siliciu cristalin, celulele cu strat subţire sunt de 100 de ori mai subţiri. Celulele cu strat subţire se obţin de cele mai multe ori prin condensarea din fază gazoasă direct pe un material purtător care poate fi sticlă, folie metalică, material sintetic sau alt material. Una din proprietăţile avantajoase a celulelor cu strat subţire constă în faptul că nu necesită un substrat rigid ca de exemplu sticlă sau aluminiu. La celulele solare flexibile ce pot fi fixate pe rucsac sau cusute pe haină, se acceptă un randament mai scăzut deoarece factorul greutate este mai important decât transformarea optimă a Celule cu concentrator -La acest tip de celulă se economiseşte suprafaţă de material semiconductor prin faptul că lumina este concentrată pe o suprafaţă mai mică prin utilizarea lentilelor, acestea fiind mult mai ieftine decât materialul semiconductor. În mare parte la acest tip de celule se utilizează semiconductori pe bază de elemente din grupa III-V de multe ori aplicate în tandem sau pe trei straturi. Din cauza utilizării lentilelor, panourile cu acest tip de celule trebuie orientate mereu perpendicular pe direcţia razelor solare. Celule solare electrochimice pe bază de pigmenţi-acest tip ce celule se mai numesc şi celule Grätzel. Spre deosebire de celulele prezentate pînă acum la celule Grätzel curentul se obţine prin absorbţie de lumină cu ajutorul unui pigment, utilizându-se oxidul de titan ca semiconductor. Ca pigmenţi se utilizează în principiu legături complexe al metalului rar ruthenium, dar în scop demonstrativ se pot utiliza şi pigmenţi organici, de exemplu clorofila, sau anthocian (din mure). Celulele solare din compuşi organici -utilizează legături carbon-hidrogen care au proprietăţi semiconductoare. În aceşti semiconductori lumina excită goluri/electroni din legăturile de valenţă, care însă au un spectru de lungime de undă destul de restrâns. De aceea deseori se utilizează două materiale semiconductoare cu nivele de energie puţin diferite pentru a împiedica dispariţia acestor purtători. Randamentul pe o suprafaţă de 1cm² se cifrează la maximal 5 %. 4.2.TEST DE AUTOEVALUARE 1.Celulele solare se clasifică, după grosimea stratului de material, în: a) celule cu strat gros; b) celule amorfe; c) celule cu strat subţire. 2.Structura celulelor solare se realizează astfel încât: a) să absoarbă cât mai multă lumină; b) să apară cât mai multe sarcini în joncţiune; c) să elibereze purtători de sarcină 37

17 3.În timpul conversiei energiei radiante în energie electrică, o celulă fotovoltaică pierde energie: a) datorită radiaţiei; b) datorită absorbţiei incomplete; c) la transferul în semiconductor 4.3. LUCRARE DE VERIFICARE 1. Enumeraţi şi descrieţi tipurile de celule fotovoltaice cunoscute. 2. Explicaţi construcţia şi funcţionarea celulelor pe bază de materiale semiconductoare. 3. Care sunt tipurile de siliciu folosite în construcţia celulelor solare în funcţie de starea cristalină? RĂSPUNSURI LA TESTUL DE AUTOEVALUARE 1. A, C ; 2. A, B, C ; 3. A, B, C. 38

18 Unitatea de învăţare 5 ENERGIA SOLARĂ FOTOVOLTAICĂ. PARAMETRII CELULELOR ŞI MODULELOR PV. INFLUENTA RADIATIEI SOLARE ŞI TEMPERATURII ASUPRA CARACTERISTICILOR CELULELOR ŞI MODULELOR PV. MODULE FOTOVOLTAICE Unitatea de studiu 5.1 Energia solară fotovoltaică. Parametrii celulelor şi modulelor PV. Influenţa radiaţiei solare şi temperaturii asupra caracteristicilor celulelor şi modulelor PV, module fotovoltaice Cuprins: 5.1. Obiective 5.2. Test de autoevaluare 5.3. Lucrare de verificare 5.1. OBIECTIVELE UNITĂŢII DE STUDIU -să indice caracteristicile tehnice ale celulei solare -să explice schemele de conectare şi echivalente ale unei celule solare -să explice construcţia şi principiul de funcţionare al unei celule fotovoltaice -să definească parametrii celulelor şi modulelor PV Energia solară fotovoltaică. Parametrii celulelor şi modulelor PV. Influenta radiatiei solare şi temperaturii asupra caracteristicilor celulelor şi modulelor PV. Module fotovoltaice Caracteristici tehnice. Parametrii tehnici ai celulelor solare sunt daţi pentru condiţii standard (STC, Standard Test Conditions.: Intensitate luminoasă de 1000 W/m 2 în zona panoului, Temperatura celulei solare constant 25 C, Spectrul luminii AM 1,5 global; DIN EN 61215, IEC 1215, DIN EN 60904, IEC 904. AM 1,5 global indică slăbirea luminii solare la suprafaţa pământului în funcţie de latitudine datorită parcurgerii unei mase mai mari de aer proporţional cu latitudinea (în acest caz se consideră latitudinea de 50 ). În iarnă condiţiile corespund unor valori de AM 4 până la AM 6. Prin absorbţie atmosferică şi spectrul luminii ce cade pe panou se deplasează. Global indică faptul că lumina este compusă atât din lumina difuză cât şi din cea directă. Este de remarcat că în realitate îndeosebi vara la prânz, temperatura celulelor solare (în funcţie de poziţie, condiţii de vânt etc.) poate atinge 30 până la 60 C ceea ce are ca urmare o scădere a randamentului. Din acest motiv se ia în calcul un alt parametru, P NOCT care indică puterea la temperatura de funcţionare normală (normal operating cell temperature). Prescurtări utilizate: SC: Short Circuit - scurtcircuit OC: Open Circuit - mers în gol MPP: Maximum Power Point - punctul de putere maximă PR: Performance Ratio Qualitätsfaktor Factor de performanţă, indică porţiunea în care panoul furnizează curentul la valori nominale. Caracteristicile unei celule solare sunt: 39

19 Tensiunea de mers în gol U OC (auch V OC ) Curentul de scurtcircuit I SC Tensiunea în punctul optim de funcţionare U MPP (auch V MPP ) Curentul în punctual de putere mazimă I MPP Puterea maximă estimatăp MPP Factor de umplere (5.1) Coeficient de modificare a puterii cu temperatura celulei Randamentul celulei solare la o suprafaţă iluminată A şi intensitate luminoasă P opt (5.2) Celulele solare deci pot ceda o putere de 160 W/ m². Incluse în module puterea pe suprafaţă va fi mai scăzută pentru că între celule şi marginea modulului este o distanţă. Randamentul este raportul dintre puterea debitată de panou şi putere conţinută în lumina incidentă totală. Semiconductoarele cu zona interzisă stabilă utilizează doar o parte a luminii solare. Randamentul teoretic maxim ce poate fi atins în acest caz este de 33 %, pe când randamentul teoretic maxim la sistemele cu mai multe benzi interzise care reacţionează la toate lungimile de undă a luminii solare este de 85 %. Tabelul 5.1 Material Randament(AM1,5) Durată de viaţă Costuri Siliciu amorf 5-10 % < 20 J ani Siliciu policristalin % ani 5 EUR/W Siliciu monocristalin % ani 10 EUR/W Arseniura de galiu (monostrat) % Arseniura de galiu (două straturi) 20 % Arseniura de galiu (trei straturi) 25 % (30% la AM0) >20 ani EUR/W Randamentul celulelor solare comerciale este de cca 20 %, iar modulele construite cu acestea ating un randament de cca 17 %. Recordul pentru celulele fabricate în condiţii de 40

20 laborator este de 24,7 % (University of New South Wales, Australia), din care s-au confecţionat panouri cu un randament de 22 %. Preţul acestor module fabricate prin procedeul de topire zonală este de cca 200 Euro pe celulă la o suprafaţă a celulei de 21,6 cm 2, corespunzând unui cost de 5-10 Euro/W. Sistemele GaAs au costuri de 5 până la 10 ori mai mari-tabelul 1. Îmbătrânirea conduce la scăderea randamentului cu cca 10 % în 25 ani. Fabricanţii dau garanţii pe cel puţin 80 % din puterea maximă în 20 ani. În spaţiu constanta solară este mai mare decât iluminarea globală pe pământ, totodată celulele solare îmbătrânesc mai repede. Panourile pentru sateliţi ating un randament de 25 % la o durată de viaţă de 15 ani. Scheme de conectare Fig.5.1 Schemă de conectare şi schemă echivalentă a unei celule solare Semnul convenţional pentru o celulă solară se indică asemănător unei diode sau fotodiode prin intermediul unei săgeţi în sensul curentului pentru conectare. Caracteristica unei celule solare se deosebeşte totuşi de cea a unei fotodiode ideale. Pentru a modela aceste diferenţe, există mai multe scheme echivalente-fib.1. Schema echivalentă simplificatăeste compusă dintr-o sursă de curent legată în paralel cu o diodă ideală. Această sursă produce un curent dependent de intensitatea luminii şi este modelat de fotocurentul I Ph. La valoare curentului total contribuie şi curentul prin diodă, I D. (5.3) Schemă echivalentă extinsă (Model cu una sau două diode)-fig5.2 Fig.5.2 Model de celululă solară cu o diodă Schema extinsă ţine cont de parametrii reali ai elementelor componente care apar în procesul de fabricaţie. Prin aceasta se încearcă modelarea cît mai exactă din punct de vedere electric a celulei solare. Faţă de schema echivalentă simplificată la cea extinsă cu o diodă, schema se întregeşte cu o rezistenţă legată în paralel şi una legată în serie. Rezistenţa în paralel Rp ia în considerare defectele de cristal, impurificări neomogene şi defecte de material prin care apar curenţi de pierdere care traversează joncţiunea p- n. La celule solare bine construite această rezistenţă este relativ mare. 41

21 Cu rezistenţa în serie Rs se iau în considerare efectele în urma cărora creşte rezistenţa totală a elementelor componente. Acestea sunt în principal rezistenţa semiconductorului, rezistenţa contactelor şi a legăturilor. La celulele solare această rezistenţă trebuie să fie cât se poate de mică. Formula pentru curentul total în acest model este o funcţie recursivă şi arată astfel: (5.4) Fig.5.3 Model cu două diode cu sursă cu limitare de tensiune la efectul de avalanşă la tensiune inversă. Faţă de cea anterioară aceastei scheme i se mai adaugă o diodă cu alţi parametri pentru a evidenţia funcţionarea în regim de tensiune inversă. Formulele pentru această schemă conţin referiri la conductivitatea g b, tensiunea de străpungere U b şi coeficientul exponenţial de avalanşă n b şi arată astfel: (5.5) Amortizarea energetică este momentul în care energia consumată pentru fabricarea celulei fotovoltaice este egalată de cea produsă în timpul exploatării. Cel mai bine se prezintă din acest punct de vedere celulele cu strat subţire. Un panou solar (fără cadru) cu astfel de celule se amortizează în 2-3 ani. Celulele policristaline necesită până la amortizare cca 3-5 ani, pe când cele monocristaline 4-6 ani. Deoarece un sistem cu panouri solare include şi suporţii de montare, invertor etc., durata de amortizare energetică se măreşte cu cca 1 an. Construcţia şi principiul de funcţionare. Celula fotovoltaică este un dispozitiv optoelectronic, a cărui funcţionare se datorează efectului generării de către lumină a purtătorilor de sarcină liberi şi separarea lor de către câmpul electric intern al joncţiunilor p- n,mos sau Schottky. Ca material iniţial pentru fabricare se utilizează siliciu cristalin sau policristalin, în care prin diverse metode tehnologice se formează straturi cu diverse conductibilităţi pentru a obţine joncţiunea p-n. Materialul semiconductor de bază ce se foloseşte pentru producerea celulelor PV este siliciul. În tabel se prezintă randamentul conversiei PV bazate pe 3 tipuri de materiale fotovoltaice: siliciu cristalin, siliciu policristalin şi siliciu amorf. Tehnologia siliciului policristalin şi cristalin este cea mai avansată, asigură producerea de module PV la scară industrială cu un randament de 14-17% şi cu o durată de viaţă a 42

22 modulelor de 30 de ani. Această tehnologie are un dezavantaj: potenţial limitat de scădere în viitor a costurilor de producere a celulelor PV. Tehnologia siliciului amorf şi a siliciului în straturi subţiri are perspectivă. Costurile unui watt produs cu aceste tehnologii va scădea până la 1- - cost limită la care energia electrică PV devine mai ieftină decât energia electrică produsă din surse fosile. In fig. 4 este prezentată schema constructivă simplificată a celulei PV având la bază material semiconductor de tip p. Analizăm fenomenele care au loc în cazul când celula PV este expusă unei radiaţii incidente. Această radiaţie poate fi echivalată cu un flux de fotoni, care au energia E=hv,unde h este constanta lui Planck, iar v este frecvenţa fotonilor. Dacă energia fotonului este mai mare ca energia benzii energetice interzise a semiconductorului, atunci, în urma interacţiunii fotonului cu un atom, electronul din banda de valenţă va trece în banda de conducţie şi, deci, o energie mai mică. iar fotonul B are o frecvenţă mai mare şi, corespunzător, o energie mai mare (unda electromagnetică cu frecvenţă mică pătrunde în material la adâncimi mai mari şi invers). Purtătorii de sarcină liberi sunt separaţi de câmpul electric al joncţiunii p-n, caracterizat prin potenţialul de barieră U 0 şi care, în funcţie de tipul semiconductorului folosit, este de circa 0,2-0,7 V. A. B. Fig.5.4. Schema constructivă a celulei fotovoltaice. Aici, câmpul electric va avea rolul de separator de sarcini libere - perechi electronigoluri. Electronii vor fi dirijaţi spre zona n. golurile - spre zona p a celulei. Acesta este motivul pentru care, sub influenţa luminii, zona p se încarcă pozitiv, iar zona n se încarcă negativ, ceea ce conduce la apariţia unui curent electric prin circuitul extern, determinat de conversia fotovoltaică a radiaţiei solare. Acest curent, (fig. 4-A ), duce la o cădere de tensiune U pe sarcina externă R. conectată la contactele din spate şi contactul-grilă frontal (fig. 4.B). Tensiunea U, în raport eu joncţiunea p-n acţionează în sens direct şi, la rândul său, va determina prin joncţiune curentul diodei I d de sens opus curentului fotovoltaic I s care se determină din expresia cunoscută:, (5.6) unde: I 0 - este intensitatea curentului de saturaţie; k - constanta lui Boltzmann; T- temperatura absolută; e - sarcina electronului. Caracteristicile celulei fotovoltaice. Caracteristicile principale ale celulei PV sunt: caracteristica amper-volt I(U) sau volt-amper U(I) şi caracteristica de putere P(U). Curentul în circuitul exterior I se determină ca diferenţă dintre curentul fotovoltaic I s şi curentul diodei I d : 43

23 , (5.7) Ecuaţiei (5.7) îi corespunde schema echivalentă simplificată a celulei PV, prezentată în fig. (5, a). Dacă se ţine seama de rezistenţa R i, de scurgeri prin joncţiunea p-n a celulei PV şi de rezistenţa serie a celulei R s, se poate înlocmi o schemă echivalentă completă a celulei PV (fig. 5.b). Cu tehnologiile moderne se obţin celule cu R i = şi R s = 0, astfel încât schema echivalentă simplificată este satisfăcătoare. a). b). c). d). 44
