1 OPzS OGi UPS TOPzS OPzV STACIONARNI AKUMULATORJI

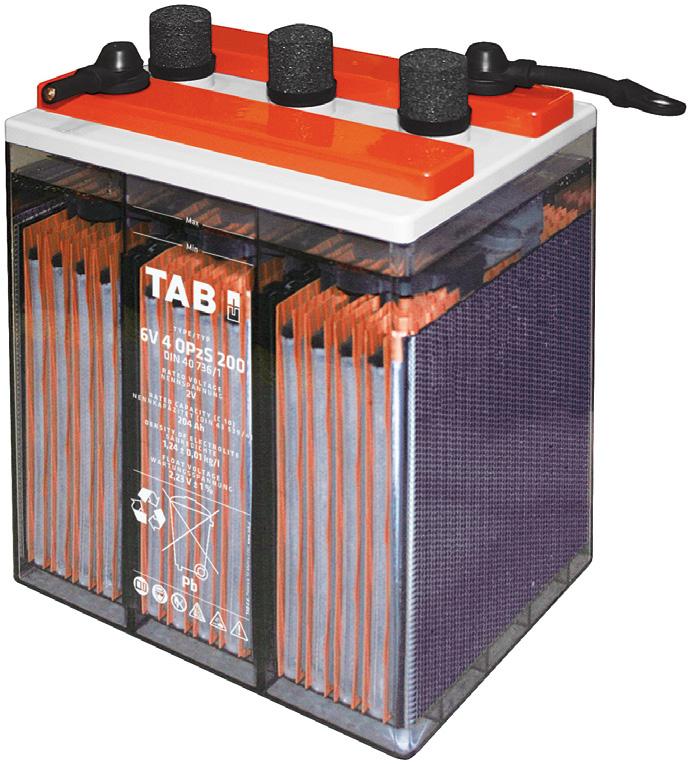

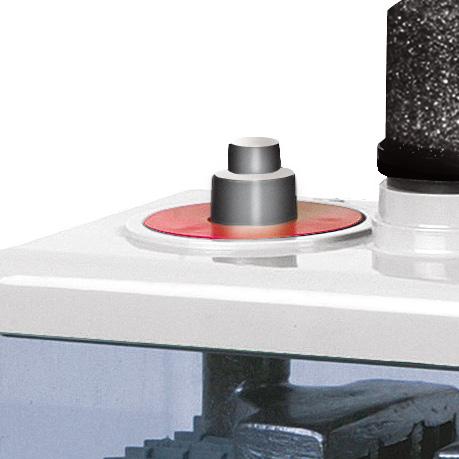

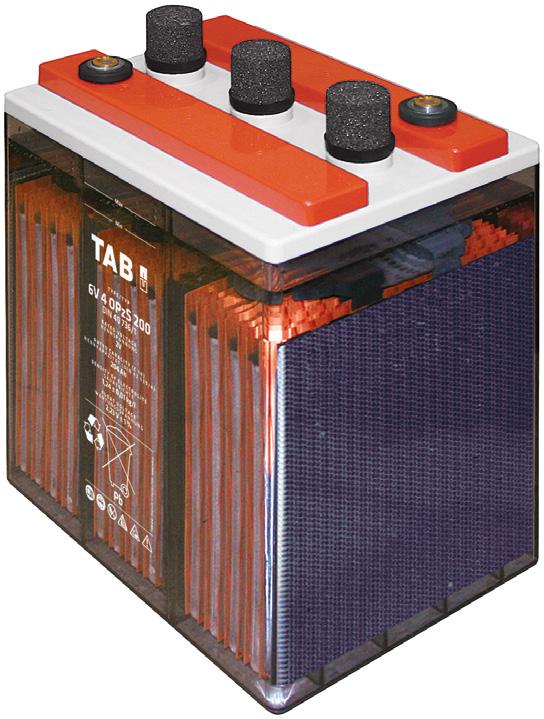

2 TAB OPzS TEHNIČNI PODATKI IN DIMENZIJE 6V 4 OpzS 200 Nazivna napetost Število pozitivnih plošč Vrsta plošč Kapaciteta pri 10-urnem praznjenju Stacionarni akumulatorji brez vzdrževanja opzs Š V «Zaščitni zamašek za transport D PRIKLJUČNI POL VIJAČNA IZVEDBA DOVOLITE, DA VAS POPELJEMO V SVET IZVORA STALNE ENERGIJE IN VAM PREDSTAVIMO SVINČEVE STACIONARNE AKUMULATORSKE BLOKE IN CELICE. Prednosti tovrstnih akumulatorjev DELOVANJE in VZDRŽEVANJE PRIKLJUČNI POL VARJENA IZVEDBA» VISOKA KAPACITETA» DOLGA ŽIVLJENJSKA DOBA» ENOSTAVNO VZDRŽEVANJE» NIZKO SAMO-PRAZNJENJE» HITRA IN ENOSTAVNA KONTROLA RAVNI KISLINE» mala PORABA VODE» PRIMERNE DIMENZIJE IN TEŽA» nizek IN KONSTANTEN VZDRŽEVALNI TOK Posamezne celice (2 V) in bloki (6 V in 12 V) se nahajajo v prozornem plastičnem ohišju iz SAN, materiala, ki je izjemno odporen na kemikalije in mehanske poškodbe. Stacionarni akumulatorji tipa OPzS so izdelani v skladu s predpisi DIN 40736, EN in IEC UPORABA Stacionarni akumulatorji OPzS so namenjeni oskrbi telekomunikacijskih objektov, računalnikov, zasilne razsvetljave, alarmov, krmilnih in nadzornih sistemov v elektrarnah in razdelilnih postajah, na železniških postajah, letališčih, itd. Še posebej so primerni za objekte, ki se oskrbujejo s solarno energijo - delujejo na sončne celice. PRIPOROČAMO, DA AKUMULATORJE OPzS NAMESTITE V SISTEME, KJER BODO KONSTANTNO PRIKLJUČENI NA USMERNIK. Možna sta dva načina polnjenja: vzdrževalno polnjenje pri napetosti 2,23 do 2,25 V/celico; ali hitro polnjenje po praznjenju z napetostjo 2,35 do 2,40 V/celico. Hitro polnjenje običajno traja še 3 5 ur po tem, ko napetost že doseže 2,35 do 2,40 V/celico. Nato akumulator samodejno preklopi na konstantno vzdrževalno napetost 2,23 do 2,25 V/celico. Vzdrževanje akumulatorjev OPzS je minimalno. Pri normalni uporabi dodajte le nekaj destilirane vode vsake 2 3 leta. Če je potrebno, očistite tudi površino celic. Navedene vrednosti za napetost veljajo pri uporabi pri temperaturah od 15 do 25 C. Če boste akumulator uporabljali izven tega temperaturnega obsega, kontaktirajte proizvajalca. PODROBNEJŠE INFORMACIJE NAJDETE V NAVODILIH ZA UPORABO.

3 NAROČILA KER ŽELIMO, DA BI AKUMULATOR IZPOLNIL VAŠA PRIČAKOVANJA, VAS PROSIMO. DA NAROČILU PRILOŽITE NASLEDNJE PODATKE:» vrsta porabnika (telekomunikacijski objekt, DC-AC pretvornik, zasilna razsvetljava, itd.)» pogonska energija porabnika (kw, kva, cos Φ)» najmanjšo in največjo dovoljeno nazivno napetost porabnika (V)» časovni diagram obremenitve porabnika in zahtevana časovna avtonomija (rezerva)» pričakovan padec napetosti v napajalnih vodih» temperature v prostoru, kjer se bo nahajal akumulator (povprečna, najmanjša, največja)» vrsta usmernika, njegove značilnosti, regulacijska točka I (A) ali U (V), vzdrževalno napetost (V) (enosmerna napetost toka pri hitrem polnjenju Imax (A), napetost pri vzdrževalnem polnjenju)» skica ali dimenzije prostora za akumulator» vrsta postavitve (ali bo akumulator privarjen ali privit na lesen ali kovinski podstavek, na podstavek odporen proti potresom)» dodatki za vzdrževanje akumulatorja (aerometer, termometer, vrč)» vrsta akumulatorja: električno napolnjene celice z elektrolitom ali suho polnjenje. V primeru težav pri naročanju vam z veseljem svetujemo in pomagamo pri izbiranju ustreznega tipa akumulatorja. SESTAVA Pozitivna plošča je cevasta, kar pomeni, da se aktivna substanca (PbO2) nahaja v posebnem ovoju iz poliestrskih vlaken, okrepljenem z impregnacijsko spojino. Takšna konstrukcija preprečuje uhajanje aktivne substance med delovanjem in zagotavlja dolgo življenjsko dobo. Mrežice pozitivne in negativne plošče so izdelane iz posebne zlitine z nizko vsebnostjo antimona (Sb < 2 %) z dodatkom sredstev za izboljšanje kristalne strukture litja. Negativni plošči je dodana specialna snov, ki ohranja poroznost aktivne snovi med delovanjem. Kot elektrolit je uporabljena razredčena žveplova kislina (H2SO4) z gostoto 1,24 ± 0,01 kg/l pri 20 C pri najvišjem Na razpolago sta dve vrsti akumulatorjev: dovoljenem nivoju. Separatorji, ki ločujejo pozitivne plošče od negativnih, so izdelani iz mikroporoznega materiala z nizko električno odpornostjo. Celice so v ohišju iz materiala SAN, pokrov pa iz neprozornega materiala ABS. Pokrov se s posebnim postopkom zatesni. Poli so zatesnjeni z gumijastimi tesnili, ki preprečujejo uhajanje elektrolita iz celic. Zaradi transparentnega ohišja je nivo elektrolita jasno viden. Najvišji in najnižji nivo sta označena na samolepilni, proti kislini odporni nalepki na posodi. Celični zamašek dobro tesni (keramični filter) in preprečuje uhajanje hlapov žveplove kisline.» SUHO POLNJENJE: akumulator je potrebno napolniti z elektrolitom in pred uporabo dodatno električno napolniti. Tako pred-napolnjeni akumulatorji se lahko dalj časa skladiščijo brez vzdrževanja.» ELEKTRIČNO NAPOLNJENE CELICE Z ELEKTROLITOM: akumulator lahko takoj namestite, saj je že napolnjen in je vanj že dolit elektrolit. Test kapacitete je izvedel že proizvajalec. IZBOLJŠANA oblika VIJAČNE IZVEDBE PRIKLJUČNEGA POLA Nov tip pola za stacionarno uporabo je posebej oblikovan, saj se na predhodno obdelan polov izvod nabrizga plastika, ki v kombinaciji tesnila nepredušno zapre celico akumulatorja. POVRŠINA PLASTIČNEGA DELA V KOMBINACIJI Z GUMIJASTIM TESNILNIM OBROČEM OMOGOČA DVIG POLA IN POMIK NAVZGOR Z rastjo POZITIVNE PLOŠČE. TAKŠNA KONSTRUKCIJA OMOGOČA nepredušno NAMESTITEV POLOV BREZ korozije ALI OBRABE MED ŽIVLJENJSKO DOBO AKUMULATORJA.

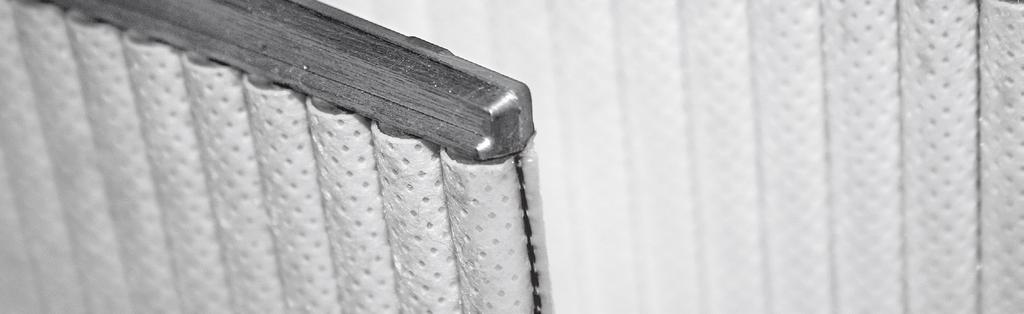

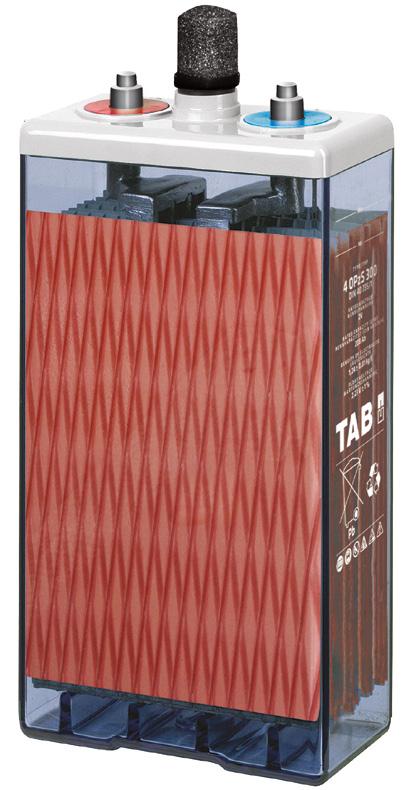

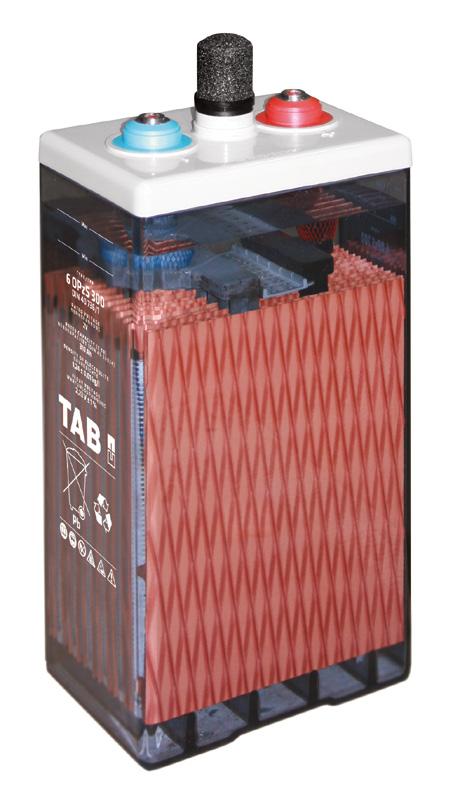

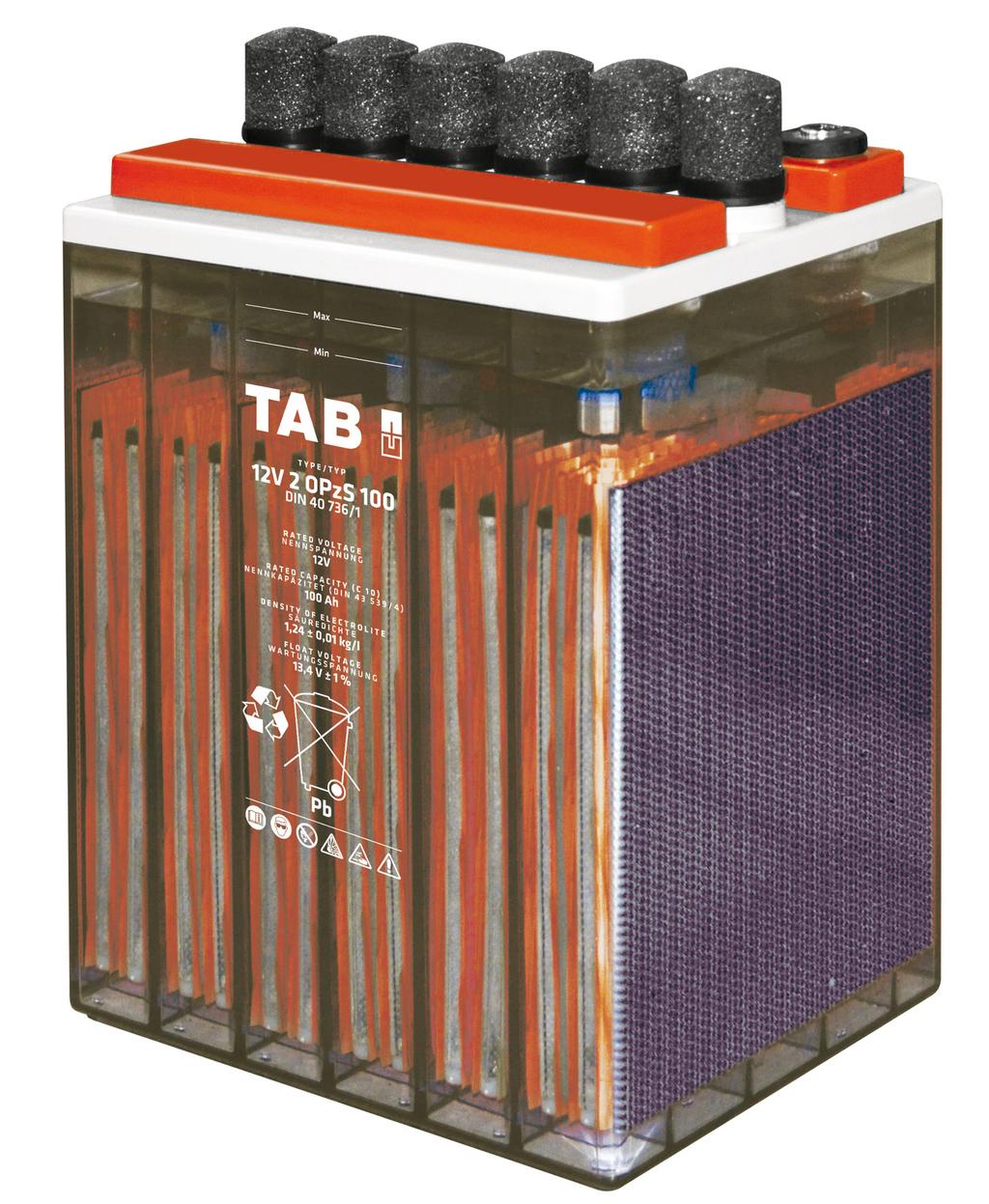

4 AKUMULATORSKI BLOKI tab OPzS STACIONARNI BLOKI (CELICE) TAB OPzS SPADAJO MED KLASIČNE Svinčevo-kislinske AKUMULATORJE. Stacionarni akumulatorji tipa OPzS so namenjeni oskrbi telekomunikacijskih objektov, računalnikov, zasilne razsvetljave, alarmov, krmilnih in nadzornih sistemov v elektrarnah in razdelilnih postajah, na železniških postajah, letališčih, itd. vsebina Celice (blok)* OPzS POZITIVNA ELEKTRODA» cevsata plošča iz zlitine z nizko vsebnostjo Sb (< 2 %) NEGATIVNA ELEKTRODA» ravna plošča z aktivnim materialom za dolgo življenjsko dobo SEPARATOR» mikroporozen separator ELEKTROLIT» žveplova kislina z gostoto 1,24 kg/l pri 20 C OHIŠJE» odporno na udarce, prozoren SAN pokrov» ABS (SAN)* sive barve BLOKI S CELICAMI» 4 V, 6 V, 8 V, 10 V ZAMAŠKI» keramični zamaški v skladu z DIN TESNJENJE ZAMAŠKOV» preprečujejo uhajanje plinov in elektrolita, premik polov PRIKLJUČEK» fleksibilen izoliran bakren kabel s premerom 35, 50, 70, 95 ali 120 mm 2 (35, 50 ali 70 mm 2 ) VRSTA ZAŠČITE» IP 25 v skladu z DIN 40050, zaščita pred dotikom po VBG 4 Uf V/celico 1,80 1,77 1,75 1,67 IEC Dimenzije (mm) Teža (kg) Praznjenje (h) i RI (mω) Isc (A) D Š V Suh Moker TIP CELICE (Ah) 12V 1 OPzS ,9 38,0 28,4 20, V 2 OPzS ,8 75,7 56,7 9, V 3 OPzS ,6 113,7 85,1 6, V 4 OPzS ,0 149,3 115,2 2, V 5 OPzS ,6 186,6 143,6 1, V 6 OPzS ,5 223,7 172,0 1, V 2 OPzS 100 Nazivna napetost Število pozitivnih plošč Cevaste plošče OPzS Kapaciteta pri 10-urnem praznjenju V Gostota elektrolita: 1,24 ± 0,01 kg/l pri 20 C. V 108 Š Vse dimenzije in teže so znotraj standardnih toleranc v proizvodnji. Električne vrednosti so približki. Pridržujemo si pravico do sprememb tehničnih lastnosti brez predhodnega obvestila. D priključki D dimenzije

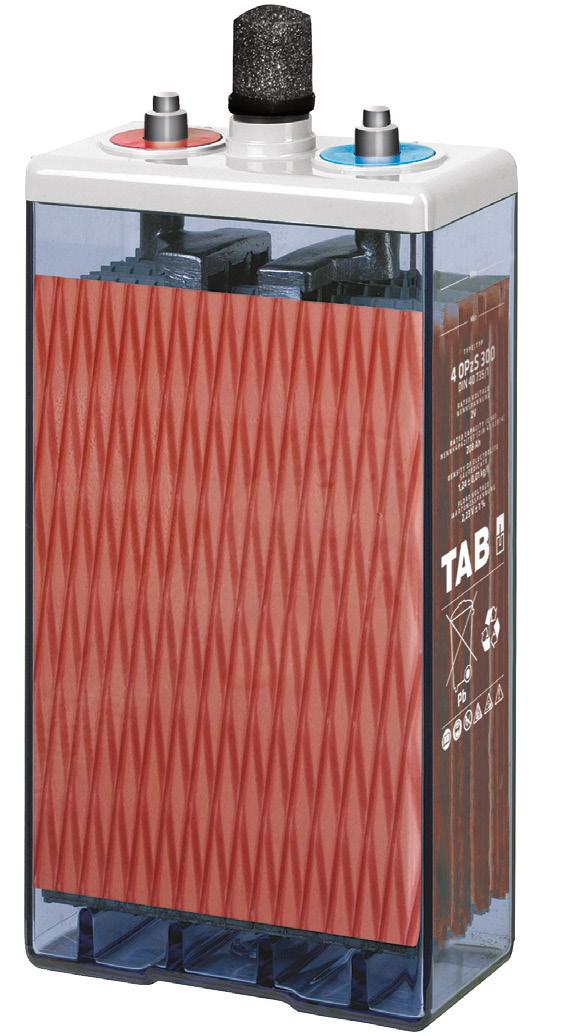

5 AKUMULATORSKE Celice tab OPzS POLNJENJE Celice (blok)* OPzS IU-lastnosti» lmax brez omejitve VZDRŽEVALNO POLNJENJE» U = 2,23 V/celico ± 1 %, med 10 C in 30 C U/ T = -0,004 V/K pod 10 C v mesečnem povprečju HITRO POLNJENJE» U = 2,35 do 2,40 V/celico, omejen čas ČAS POLNJENJA DO 92 %» 6 h pri 1,5*I10, 2,23 V/celico, 50 % C10 izpraznjenih LASTNOSTI PRAZNJENJA Celice (blok)* OPzS REFERENČNA TEMPERATURA» 20 C ZAČETNA KAPACITETA» 100 % GLOBINA PRAZNJENJA» običajno do 80 %» praznjenje naj ne preseže 80 % globine izpraznitve (DOD) ali končne napetosti praznjenja (odvisno od toka praznjenja) VZDRŽEVANJE Celice (blok)* OPzS VSAKIH 6 MESECEV» preverite napetost akumulatorja, VSAKIH 12 MESECEV» izmerite napetost akumulatorja, TEHNIČNI PODATKI Celice (blok)* OPzS ŽIVLJENJSKA DOBA» do 20 let (18 let)* pri 20 C INTERVAL DOLIVANJA VODE» več kot 2 leti pri 20 C ŠTEVILO CIKLOV IEC 896-1» 1500 (1200)* SAMO-PRAZNJENJE» pribl. 2 % na mesec pri 20 C DELOVNA TEMPERATURA» -20 do 55 C, priporočamo od 10 do 30 C ZRAČENJE» f1 = 0,5 (zlitina z nizko vsebnostjo antimona) v skladu z EN MERITVE PO» DIN del 1 TESTI V SKLADU Z» IEC VARNOSTNI STANDARDI» VDE 0510 del 2 in EN TRANSPORT» ni nevarno blago v cestnem prometu Uf V/celico 1,80 1,77 1,75 1,67 IEC Dimenzije (mm) Teža (kg) Število Praznjenje (h) Ri (mω) Isc (A) D Š V Suh Moker Polov TIP CELICE (Ah) 2 OPzS , ,7 13,7 2 3 OPzS , OPzS , OPzS , OPzS , OPzS , OPzS , OPzS , OPzS , OPzS , OPzS , OPzS , OPzS , OPzS , OPzS , OPzS , Gostota elektrolita: 1,24 ± 0,01 kg/l pri 20 C. Vse dimenzije in teže so znotraj standardnih toleranc v proizvodnji. Električne vrednosti so približki. Pridržujemo si pravico do sprememb tehničnih lastnosti brez predhodnega obvestila. Število pozitivnih plošč Cevaste plošče OPzS Kapaciteta pri 10-urnem praznjenju

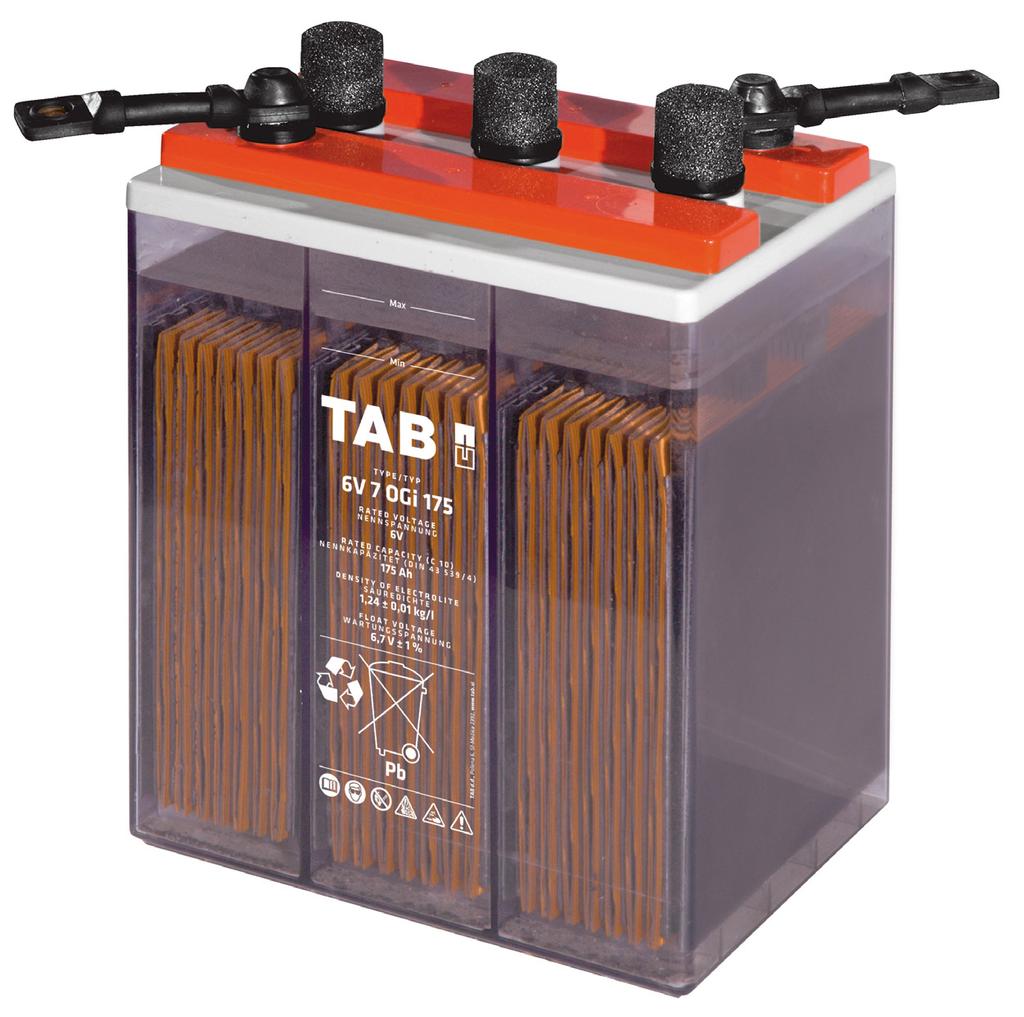

6 tab OGi AKUMULATORSKI BLOKI TAB OGi SO ROBUSTNI SVINČEvo-KISLINSKI AKUMULATORJI. NAMENJENI SO UPORABI V INDUSTRIJI S STROGIMI VARNOSTNIMI PREDPISI. Akumulatorski bloki TAB OGi so primerni tako za dolgo praznjenje (10 ur) kot za kratko praznjenje (nekaj minut). Glavna področja uporabe so sistemi za oskrbo z enosmernim tokom v elektrarnah, sistemih za neprekinjeno napajanje, industrijskih sistemih in zasilnih sistemih za oskrbo z električno energijo. Uporabljajo se lahko tudi za zagon strojev in v elektroenergetskih sistemih. Uf V/celico 1,80 1,75 1,75 1,70 1,65 1,65 1,60 IEC Dimenzije (mm) Teža (kg) Praznjenje (h) /2 1/6 1/12 h Ri (mω) Isc (ka) D Š V Suh Moker TIP CELICE (Ah) 12V 1 OGi 25 29,0 25,5 22,5 16,8 14,3 9,2 6,7 16,79 0, ,0 33,0 12V 2 OGi 50 55,0 49,5 44,7 32,8 28,0 18,0 13,1 8,81 1, ,1 41,0 12V 3 OGi 75 80,0 74,5 67,5 49,6 42,2 27,3 19,8 5,94 2, ,2 49,0 12V 4 OGi ,0 98,5 89,4 65,7 56,1 36,1 26,1 4,46 2, ,3 58,0 12V 5 OGi ,0 123,0 111,3 81,6 69,0 44,3 31,7 3,57 3, ,3 78,0 12V 6 OGi ,0 148,5 133,8 98,2 82,5 52,7 37,1 2,97 4, ,5 86,0 6V 7 OGi ,2 167,3 151,3 110,7 91,2 56,9 39,6 1,27 4, ,7 49,0 6V 8 OGi ,0 197,5 178,8 130,0 108,0 67,3 46,8 1,11 5, ,9 53,0 6V 9 OGi ,0 221,5 200,7 145,8 121,5 75,5 52,6 0,99 6, ,6 68,0 6V 10 OGi ,0 247,0 223,5 161,7 133,0 80,5 55,3 0,89 7, ,7 72,0 6V 11 OGi ,0 271,5 245,1 177,6 146,0 88,5 60,7 0,81 7, ,8 75,0 6V 12 OGi ,0 296,0 268,2 194,4 159,5 96,5 66,3 0,74 8, ,0 79,0 2V 3 OGi 75 80,0 74,5 67,5 49,6 42,2 27,3 19,8 0,99 2, ,1 13,8 2V 4 OGi ,0 98,5 89,4 65,7 56,1 36,1 26,1 0,74 2, ,0 14,5 2V 5 OGi ,0 123,0 111,3 81,6 69,0 44,3 31,7 0,60 3, ,9 15,2 2V 6 OGi ,0 148,5 133,8 98,2 82,5 52,7 37,1 0,50 4, ,8 15,9 2V 7 OGi ,2 167,3 151,3 110,7 91,2 56,9 39,6 0,42 4, ,6 16,5 2V 8 OGi ,0 197,5 178,8 130,0 108,0 67,3 46,8 0,37 5, ,4 17,1 2V 9 OGi ,0 221,5 200,7 145,8 121,5 75,5 52,6 0,33 6, ,2 17,7 2V 10 OGi ,0 247,0 223,5 161,7 133,0 80,5 55,3 0,30 7, ,3 20,5 2V 11 OGi ,0 271,5 245,1 177,6 146,0 88,5 60,7 0,27 7, ,1 23,3 2V 12 OGi ,0 296,0 268,2 194,4 159,5 96,5 66,3 0,25 8, ,5 24,5 2V 24 OGi ,0 592,5 536,4 390,0 324,0 201,9 140,4 0,13 16, ,9 53,0 2V 30 OGi ,0 741,0 670,5 485,1 399,0 241,5 165,9 0,1 21, ,7 72,0 2V 36 OGi ,0 888,0 804,6 583,2 478,5 289,5 198,9 0,08 24, ,0 79,0

7 Vsebina POZITIVNA ELEKTRODA» robustna plošča žarkovne konstrukcije, zlitina PbSe z manj kot 2 % Sb NEGATIVNA ELEKTRODA» ravna plošča z aktivnim materialom dolgo življenjsko dobo in zlitino z nizko vsebnostjo Sb SEPARATOR» mikroporozen separator ELEKTROLIT» žveplova kislina z gostoto 1,24 kg/l pri 20 C OHIŠJE» odporno na udarce, prozoren SAN pokrov» SAN temno sive barve BLOKI S CELICAMI» 4 V, 6 V, 8 V, 10 V ZAMAŠKI» keramični zamaški ali po naročilu rebrasti keramični zamaški v skladu z DIN TESNJENJE polov» preprečujejo uhajanje plinov in elektrolita, premik polov POL» M10 z medeninastim vložkom PRIKLJUČEK» fleksibilen izoliran bakren kabel s premerom 35, 50, 70, 95 ali 120 mm 2 VRSTA ZAŠČITE» IP 25 v skladu z DIN 40050, zaščita pred dotikom po VBG 4 POLNJENJE IU-lastnosti» lmax brez omejitve VZDRŽEVALNO POLNJENJE» U = 2,23 V/celico ± 1 %, med 10 C in 55 C U/ T = -0,004 V/K pod 10 C v mesečnem povprečju HITRO POLNJENJE» U = 2,35 do 2,40 V/celico, omejen čas ČAS POLNJENJA DO 92 %» 6 h pri 1,5*I10, 2,23 V/celico, 50 % C10 izpraznjenih LASTNOSTI PRAZNJENJA REFERENČNA TEMPERATURA» 20 C ZAČETNA KAPACITETA» 100 % GLOBINA PRAZNJENJA» običajno do 80 %» praznjenje naj ne preseže 80 % globine izpraznitve (DOD) ali končne napetosti praznjenja (odvisno od toka praznjenja) VZDRŽEVANJE VSAKIH 6 MESECEV» preverite napetost akumulatorja, VSAKIH 12 MESECEV» izmerite napetost akumulatorja, TEHNIČNI PODATKI ŽIVLJENJSKA DOBA» do 15 let pri 20 C» do 7,5 let pri 30 C» do 4 leta pri 40 C INTERVAL DOLIVANJA VODE» več kot 3 leta pri 20 C ŠTEVILO CIKLOV IEC 896-1» 1000 SAMO-PRAZNJENJE» pribl. 3 % na mesec pri 20 C DELOVNA TEMPERATURA» -20 do 55 C, priporočamo od 10 do 30 C ZRAČENJE» f1 = 0,5 (zlitina z nizko vsebnostjo Sb) v skladu z VDE 0510, del 2 MERITVE PO» DIN , del 3 TESTI V SKLADU Z» IEC UPOŠTEVANI STANDARDI» VDE 0510, del 2 TRANSPORT» ni nevarno blago v cestnem prometu 6V 7 OGi 175 Nazivna napetost Število pozitivnih plošč Robustne OGi plošče Kapaciteta pri 10-urnem praznjenju D V V Gostota elektrolita: 1,24 ± 0,01 kg/l pri 20 C. 108 Š Vse dimenzije in teže so znotraj standardnih toleranc v proizvodnji. Električne vrednosti so približki. Pridržujemo si pravico do sprememb tehničnih lastnosti brez predhodnega obvestila. priključki D dimenzije

8 tab UPS TAB UPS SO ROBUSTNI SVINČEvO-KISLINSKI AKUMULATORJI, NAMENJENI POGOSTI UPORABI Glavno področje uporabe akumulatorjev TAB UPS so sistemi za neprekinjeno napajanje velikosti 50 do 250 kva. Akumulator je primeren za zagon dizelskih motorjev za pomožno napajanje. Uf V/celico 1,80 1,75 1,70 1,65 1,63 1,60 IEC Dimenzije (mm) Teža (kg) Praznjenje (min) Ri (mω) Isc (ka) D Š V Suh Moker TIP CELICE (Ah) C10(Ah) W/celico 12V 1 UPS ,8 0, , V 2 UPS ,4 1, , V 3 UPS ,6 2, , V 4 UPS ,2 2, , V 5 UPS ,36 3, , V 6 UPS ,8 4, ,5 86 6V 7 UPS ,2 5, ,1 49 6V 8 UPS ,05 5, ,9 53 6V 9 UPS ,93 6, ,0 68 6V 10 UPS ,84 7, ,0 72 6V 11 UPS ,76 8, ,0 75 6V 12 UPS ,7 8, ,0 86 2V 24 UPS ,13 17, ,9 53 2V 30 UPS ,1 21, ,0 72 2V 36 UPS ,08 26, , W je povprečna moč plošče pri 10 minutnemu praznjenju do končne napetosti Uf = 1,63 V/celico. Gostota elektrolita: 1,28 ± 0,01 kg/l pri 20 C. Vse dimenzije in teže so znotraj standardnih toleranc v proizvodnji. Električne vrednosti so približki. Pridržujemo si pravico do sprememb tehničnih lastnosti brez predhodnega obvestila.

9 vsebina POZITIVNA ELEKTRODA» robustna plošča žarkovne konstrukcije, zlitina PbSe z manj kot 2 % Sb NEGATIVNA ELEKTRODA» ravna plošča z aktivnim materialom za dolgo življenjsko dobo in zlitino z nizko vsebnostjo Sb SEPARATOR» mikroporozen separator ELEKTROLIT» žveplova kislina z gostoto 1,28 kg/l pri 20 C OHIŠJE» odporno na udarce, prozoren SAN pokrov» ABS temno sive barve BLOKI S CELICAMI» 4 V, 6 V, 8 V, 10 V ZAMAŠKI» keramični zamaški ali po naročilu rebrasti keramični zamaški v skladu z DIN TESNJENJE ZAMAŠKOV» preprečujejo uhajanje plinov in elektrolita, premik polov POL» M10 z medeninastim vložkom PRIKLJUČEK» fleksibilen izoliran bakren kabel s premerom 35, 50, 70, 95 ali 120 mm 2 VRSTA ZAŠČITE» IP 25 v skladu z DIN 40050, zaščita pred dotikom po VBG 4 POLNJENJE IU-lastnosti» lmax brez omejitve VZDRŽEVALNO POLNJENJE» U = 2,25 V/celico ± 1 %, med 10 C in 55 C U/ T = -0,004 V/K pod 10 C v mesečnem povprečju HITRO POLNJENJE» U = 2,35 do 2,40 V/celico, omejen čas ČAS POLNJENJA DO 92 %» 6 h pri 1,5*I10, 2,23 V/celico, 50 % C10 izpraznjenih LASTNOSTI PRAZNJENJA REFERENČNA TEMPERATURA» 20 C ZAČETNA KAPACITETA» 100 % GLOBINA PRAZNJENJA» običajno do 80 %» praznjenje naj ne preseže 80 % globine izpraznitve (DOD) ali končne napetosti praznjenja (odvisno od toka praznjenja) VZDRŽEVANJE VSAKIH 6 MESECEV» preverite napetost akumulatorja, VSAKIH 12 MESECEV» izmerite napetost akumulatorja, TEHNIČNI PODATKI ŽIVLJENJSKA DOBA» do 12 let pri 20 C» do 6 let pri 30 C» do 3 leta pri 40 C INTERVAL DOLIVANJA VODE» več kot 3 leta pri 20 C ŠTEVILO CIKLOV IEC 896-1» 800 SAMO-PRAZNJENJE» pribl. 3 % na mesec pri 20 C DELOVNA TEMPERATURA» -20 do 55 C, priporočamo od 10 do 30 C ZRAČENJE» f1 = 0,5 (zlitina z nizko vsebnostjo Sb) v skladu z VDE 0510, del 2 MERITVE PO» DIN , del 3 TESTI V SKLADU Z» IEC UPOŠTEVANI STANDARDI» VDE 0510, del 2 TRANSPORT» ni nevarno blago v cestnem prometu 6V 7 UPS 700 Nazivna napetost Število pozitivnih plošč Robustne plošče za UPS Moč _ Watt/celico 10 min _ Uf=1,63 V/celico š š v D d priključki dimenzije

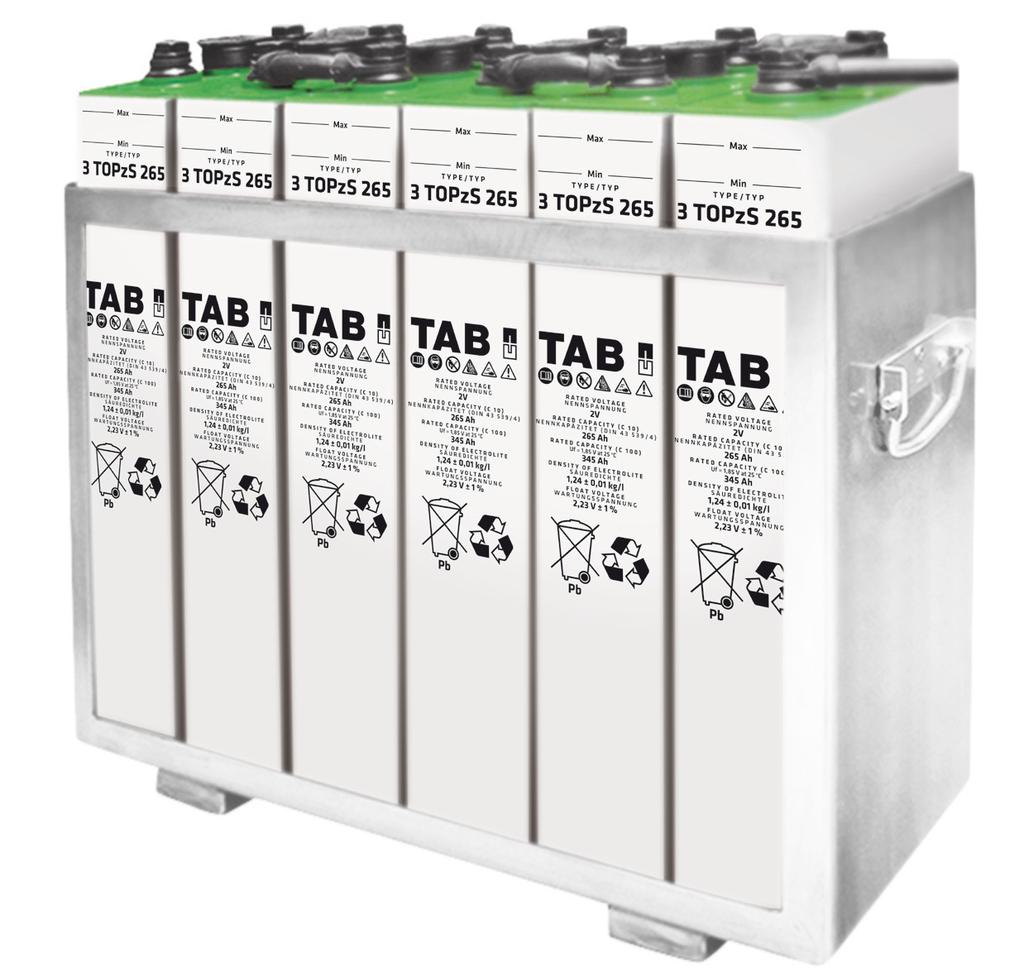

10 tab TOPzS Akumulatorji tab topzs brez vzdrževanja SESTAVA Prednosti tovrstnih akumulatorjev» VISOKA KAPACITETA» DOLGA ŽIVLJENJSKA DOBA» ENOSTAVNO VZDRŽEVANJE» NIZKO SAMO-PRAZNJENJE» HITRA IN ENOSTAVNA KONTROLA RAVNI KISLINE» mala PORABA VODE» PRIMERNE DIMENZIJE IN TEŽA» Nizek IN KONSTANTEN VZDRŽEVALNI TOK Stacionarni akumulatorji tipa TOPzS so izdelani v skladu s standardi DIN 40736, EN in IEC Posamezne celice (2 V) so izdelane iz prosojnega polipropilena (PP). UPORABA Stacionarni akumulatorji TOPzS so posebej izdelani za solarne sisteme. Zaradi izjemno nizkega samopraznjenja in cevastih pozitivnih plošč so primerni za solarne sisteme, tudi za sisteme, ki niso priključeni na omrežje. Pozitivna plošča je cevasta, kar pomeni, da se aktivna substanca (PbO2) nahaja v posebnem ovoju iz poliestrskih vlaken, okrepljenem z impregnacijsko spojino. Takšna konstrukcija preprečuje uhajanje aktivne substance med delovanjem in zagotavlja dolgo življenjsko dobo. Mrežice pozitivne in negativne plošče so izdelane iz posebne zlitine z nizko vsebnostjo antimona (Sb < 2 %) z dodatkom sredstev za izboljšanje kristalne strukture litja. Negativni plošči je dodana specialna snov, ki ohranja poroznost aktivne snovi med delovanjem. Kot elektrolit je uporabljena razredčena žveplova kislina (H2SO4) z gostoto 1,24 ± 0,01 kg/l pri 20 C in pri najvišjem dovoljenem nivoju. Separatorji, ki ločujejo pozitivne plošče od negativnih so izdelani iz mikroporoznega plastičnega materiala z nizko električno odpornostjo. Pokrovi so toplotno privarjeni na ohišje. Poli so zatesnjeni z gumijastimi tesnili, ki preprečujejo uhajanje elektrolita iz celic. Zaradi transparentnih posod je nivo elektrolita jasno viden. Najvišji in najnižji nivo pa sta označena na samolepilni, proti kislini odporni nalepki na posodi. Celični zamašek dobro tesni (keramičen filter) in preprečuje uhajanje hlapov žveplove kisline. Na razpolago sta dve vrsti akumulatorjev:» SUHO POLNJENJE: akumulator je potrebno napolniti z elektrolitom in pred uporabo dodatno električno napolniti. Plošče so že oblikovane in s posebnim postopkom zaščitene pred oksidacijo. Akumulatorje lahko brez težav dalj časa skladiščite.» ELEKTRIČNO NAPOLNJENE CELICE Z ELEKTROLITOM: akumulator lahko takoj namestite, saj je že napolnjen in je vanj že dolit elektrolit. Test kapacitete je izvedel že proizvajalec.

11 vsebina POZITIVNA ELEKTRODA» cevasta pozitivna plošča z zlitino z nizko vsebnostjo Sb (< 2 %) NEGATIVNA ELEKTRODA» ravna plošča z aktivnim materialom za podaljševanje življenjske dobe SEPARATOR» mikroporozen separator ELEKTROLIT» žveplova kislina z gostoto 1,24 kg/l pri 20 C OHIŠJE» prozoren PP pokrov» SAN zelene barve TESNJENJE ZAMAŠKOV» preprečujejo uhajanje plinov in elektrolita, premik polov POL» M10 z medeninastim vložkom PRIKLJUČEK» fleksibilen izoliran bakren kabel s premerom 35, 50 ali 70 mm 2 VRSTA POLA» M10, jeklen, izoliran POLNJENJE IU-lastnosti» lmax brez omejitve VZDRŽEVALNO POLNJENJE» U = 2,23 V/celico ± 1 % HITRO POLNJENJE» U = 2,35 do 2,40 V/celico, omejen čas LASTNOSTI PRAZNJENJA REFERENČNA TEMPERATURA» 20 C pri C10 (1,80 V/celico) in 25 C pri C100 (1,85 V/celico) ZAČETNA KAPACITETA» 100 % GLOBINA PRAZNJENJA» običajno do 80 %» praznjenje naj ne preseže 80 % globine izpraznitve (DOD) ali končne napetosti praznjenja (odvisno od toka praznjenja) VZDRŽEVANJE VSAKIH 6 MESECEV» preverite napetost akumulatorja, VSAKIH 12 MESECEV» izmerite napetost akumulatorja, TEHNIČNI PODATKI ŽIVLJENJSKA DOBA» do 15 let ŠTEVILO CIKLOV IEC 896-1» 1200 SAMO-PRAZNJENJE» pribl. 3 % na mesec pri 20 C DELOVNA TEMPERATURA» -20 do 55 C, priporočamo od 10 do 30 C TESTI V SKLADU Z» IEC 896-1, EN , EN VARNOSTNI STANDARDI, ZRAČENJE» EN TRANSPORT» ni nevarno blago v cestnem prometu TIP CELICE (Ah) Dimenzije (mm) Teža (kg) C10 C100 D Š V Suh Moker Ah Ah 3 TOPzS ,4 18, TOPzS ,0 23, TOPzS ,2 29, TOPzS ,3 35, TOPzS ,3 43, TOPzS ,0 53, TOPzS ,0 64, TOPzS ,2 72, Gostota elektrolita: 1,24 ± 0,01 kg/l pri 20 C. UPORABA VZDRŽEVANJE Več informacij najdete v navodilih za uporabo. š V d d priključki dimenzije

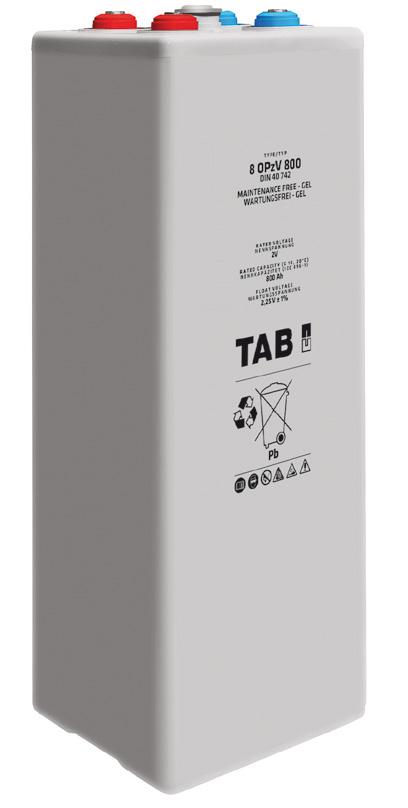

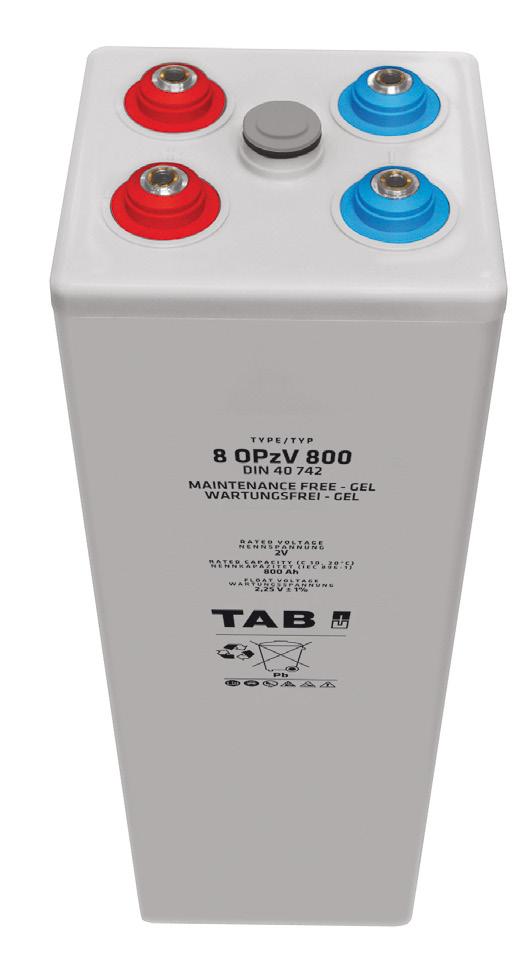

12 tab OPzV Vrsta stacionarnih TAB OPzV akumulatorjev z ventili za regulacijo delovnega pritiska združuje prednosti rekombinacijske tehnologije (akumulator praktično ne potrebuje vzdrževanja zaradi nizkih emisij plinov) s prednostmi klasičnih akumulatorjev s pozitivnimi cevastimi ploščami - dolga življenjska doba in visoko število ciklov. SVINČEVI AKUMULATORJI Z VENTILI ZA REGULACIJO OpzV SO IDEALEN VIR ENERGIJE ZA MNOGE RAZLIČNE NAPRAVE V STANJU PRIPRAVLJENOSTI. vsebina Cevaste POZITIVNE PLOŠČE» posebna konstrukcija mrežice: tlačno lita mrežica iz zlitine brez Sb in zelo porozne plošče, ki ne prepuščajo aktivnega materiala NEGATIVNE PLOŠČE Z AKTIVNO SNOVJO» življenjska doba ustreza pozitivnih ploščam SEPARATORJI» zelo porozni in z nizko notranjo upornostjo OHIŠJE IN POKROVI» izdelani iz materiala ABS; na voljo tudi iz negorljivega ABS (v skladu z IEC 707 FV0) Poli» ženski pol (M10) omogoča popoln stik in nizko upornost s fleksibilnimi kabelskimi priključki ZATESNITEV POLOV» preprečuje uhajanje elektrolita in korozijo polov PRIKLJUČKI» fleksibilni, popolnoma izolirani kabelski priključki (20 ± 1 Nm) so na pol priviti z izoliranim vijakom, na vrhu je odprtina za električne meritve ENOSMERNI RAZBREME- NILNI VENTIL» odpre se pri znanem pritisku, vgrajeno ima protieksplozijsko zaščito namestitev Celice so običajno nameščene v pokončnem položaju na jeklenih podstavkih» celice od 200 do 1500 Ah se lahko vgrajujejo tudi v horizontalnem položaju POLNJENJE VZDRŽEVALNO POLNJENJE» uporaba v stanju pripravljenosti 2,25 V/celico HITRO POLNJENJE» najvišja dovoljena napetost 2,35 do 2,40 V/celico z najvišjim dovoljenim tokom 0,25 C10 (A) TEHNIČNI PODATKI ŽIVLJENJSKA DOBA» do 15 let ŠTEVILO CIKLOV IEC 896-1» 1200 SAMO-PRAZNJENJE» pribl. 2 % na mesec pri 20 C DELOVNA TEMPERATURA» -20 do 55 C, priporočamo od 10 do 30 C TESTI V SKLADU Z» IEC 896-1, EN , EN SI-V4 09_2013» produkcija: atelje jk DIN Kapaciteta (Ah pri 20 C) Teža Dimenzije (mm) Isc Ri Število Nazivna 10 h do 5 h do 3 h do 1 h do kg D Š V1/V2 (A) (mω) Polov kapaciteta 1,8 VPC 1,77 VPC 1,75 VPC 1,67 VPC 4 OPzV / , OPzV / , OPzV / , OPzV / , OPzV / , OPzV / , OPzV / , OPzV / , OPzV / , OPzV / , OPzV / , OPzV / , OPzV / , OPzV / ,12 8 V skladu z DIN 40742, IEC LASTNOSTI» VAREN» VSESTRANSKI» ZANESLJIV» MINIMALNO UHAJANJE PLINOV» ODPOREN PROTI GLOBOKEMU PRAZNJENJU TAB Tovarna Akumulatorskih Baterij d.d., Polena 6, SI-Mežica 2392, Slovenija info@tab.si +386 (0)
