1 Πρωτότυπες οδηγίες λειτουργίας Χορτοκοπτικό εμπρόσθιου δίσκου EasyCut 28 CV (αττό αρ. μηχ.: ) Αρ. παρ. : el

2 Pos: 1 /BA/Konformitätserklärungen/EasyCut/Neu ab 2010/EasyCut 28 @ 1 CV0 Pos: 2 /Layout Module @ 1 Πίνακας περιεχομένων Δήλωση συμμόρφωσης ΕΚ Η Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 10, D Spelle δηλώνουμε δια της παρούσης ως κατασκευάστρια εταιρεία του κάτωθι αναφερόμενου προϊόντος, με αποκλειστική ευθύνη, ότι η μηχανή: Κοπτική μηχανή εμπρόσθιου δίσκου Krone Τύπος / Τύποι: EasyCut 28 CV στο οποίο αναφέρεται η παρούσα δήλωση, πληροί τις σχετικές απαιτήσεις της κοινοτικής οδηγίας 2006/42/ΕΚ (Μηχανές). Ως νόμιμος υπεύθυνος για την κατάρτιση των τεχνικών εγγράφων ορίζεται ο υπογράφων διευθυντής. Spelle, Dr.-Ing. Josef Horstmann (Διευθυντής κατασκευής και ανάπτυξης) Έτος κατασκευής: Αρ. μηχανής: 2

3 Pos: 3 /Überschriften/Überschriften 1 Pos: 4 /BA/Inhaltsverzeichnis @ 1 Πίνακας περιεχομένων 1 Πίνακας περιεχομένων 1 Πίνακας περιεχομένων Για το παρόν έγγραφο Ισχύς Μεταγενέστερη παραγγελία Συνοδευτικά έγγραφα Σε ποιους χρήστες απευθύνεται αυτό το έγγραφο Πώς να χρησιμοποιήσετε αυτό το έγγραφο Ευρετήρια και παραπομπές Στοιχεία κατεύθυνσης Όρος "Μηχανή" Εικόνες Περιεχόμενο του εγγράφου Μέσα απεικόνισης Ασφάλεια Σκοπός χρήσης Προδιαγραφόμενη χρήση Ωφέλιμη διάρκεια ζωής της μηχανής Κανονισμοί ασφαλείας και πρόληψης ατυχημάτων Εξειδίκευση και εκπαίδευση προσωπικού Κίνδυνοι σε περίπτωση παράβλεψης των υποδείξεων ασφαλείας Εργασία με επίγνωση των κινδύνων Προσαρτώμενες συσκευές Λειτουργία άξονα PΤO Υδραυλική εγκατάσταση Συντήρηση Αυτοσχέδιες μετατροπές και κατασκευή ανταλλακτικών Μη επιτρεπόμενοι τρόποι λειτουργίας Σήμανση Στοιχεία για ερωτήσεις και παραγγελίες Συνεργάτης Αυτοκόλλητα ασφαλείας στη μηχανή Θέση και επεξήγηση των αυτοκόλλητων ασφάλειας στη μηχανή Μεταγενέστερη παραγγελία αυτοκόλλητων ασφάλειας και υπόδειξης Τοποθέτηση αυτοκόλλητων ασφάλειας και υπόδειξης Τεχνικά στοιχεία της μηχανής Τεχνικά στοιχεία Υλικά λειτουργίας Θερμοκρασία περιβάλλοντος Πρώτη θέση σε λειτουργία Ειδικές υποδείξεις ασφαλείας Πρώτη συναρμολόγηση Τοποθέτηση προστατευτικών πανιών Τοποθέτηση του τρίγωνου Weiste Προετοιμασία του χορτοκοπτικού εμπρόσθιου δίσκου Τοποθέτηση της εγκατάστασης φωτισμού Θέση σε λειτουργία

4 Πίνακας περιεχομένων 6.1 Προσάρτηση σε τρακτέρ Προσαρμογέας κάτω βραχίωνα Αρθρωτός άξονας Προσαρμογή μήκους Συναρμολόγηση αρθρωτών αξόνων Ενδιάμεσος αρθρωτός άξονας Έλεγχος της πρώτης τοποθέτησης Δοκιμαστική λειτουργία μετά την πρώτη τοποθέτηση Οδήγηση και μεταφορά Φωτισμός Συγκρατητήρας και ελατηριωτή ασφάλεια Χειρισμός Πριν από την κοπή Τέντωμα προστατευτικού πανιού Τοποθέτηση των προστατευτικών στη θέση εργασίας Αφαίρεση του μηχανήματος Αφαίρεση του ελατηρίου ανακούφισης (n) Ρυθμίσεις Ελατήριο(α) ανακούφισης Ρύθμιση ελατηρίων ανακούφισης Ρύθμιση του ύψους κοπής Τηλεσκοπικός άνω βραχίονας ανάρτησης Ρύθμιση των προστατευτικών Πλευρικά προστατευτικά Μετωπικά προστατευτικά Ρύθμιση αριθμού στροφών χορτοξηραντήρα Ρύθμιση του μεταλλικού φύλλου θραύσης Ρύθμιση πλάτους δεματιού Ρύθμιση για δεματοποίηση Απόθεση κατά πλάτος Συντήρηση Ειδικές υποδείξεις ασφαλείας Δοκιμαστική λειτουργία Ανταλλακτικά Ροπές σύσφιξης Μετρικές βίδες με ρυθμιστικό σπείρωμα Μετρικές βίδες με λεπτό σπείρωμα Βίδες άλεν με μετρικό σπείρωμα και φρεζάτη κεφαλή Αποκλίνουσες ροπές σύσφιξης Περιστροφική πλήμνη με ασφάλεια διάτμησης (προαιρετικά) Μετά τη διάτμηση Κιβώτιο γωνιακής μετάδοσης κίνησης Κιβώτιο ταχυτήτων εισόδου Κιβώτιο ταχυτήτων Μετωπικός μηχανισμός κοπτήρων (CV) Έλεγχος στάθμης λαδιού και αλλαγή λαδιού στην κοπτική ράβδο Αλλαγή λαδιού Έλεγχος λαδιού

5 Pos: 5 /Layout Module @ 1 Πίνακας περιεχομένων Ευθυγραμμίστε την κοπτική ράβδο Συντήρηση - Αλλαγή μαχαιριών Έλεγχος των κοπτικών λεπίδων και της βάσης συγκράτησης μαχαιριού Κοπτικές λεπίδες Βιδωτό κλείδωμα μαχαιριού Ταχυσύνδεσμος μαχαιριού Τακτικός έλεγχος των ελατηρίων ελασμάτων Τακτικός έλεγχος των δίσκων κοπής και των τυμπάνων μαχαιριού Όριο φθοράς για διαβρώσεις Αλλαγή μαχαιριού στους δίσκους κοπής Βιδωτός σύνδεσμος μαχαιριού Ταχυσύνδεσμος μαχαιριού Αντικατάσταση ακμών απόληξης Συντήρηση - πρόγραμμα λίπανσης Ειδικές υποδείξεις ασφαλείας Αρθρωτός άξονας Πρόγραμμα λίπανσης Αποθήκευση Πριν από την έναρξη της νέας σεζόν Ειδικές υποδείξεις ασφαλείας Δοκιμαστική λειτουργία Συμπλέκτης τριβής Ειδικός εξοπλισμός Ειδικές υποδείξεις ασφαλείας Ολισθητήρες ύψους κοπής Απόρριψη της μηχανής Πώς να απορρίψετε τη μηχανή Κατάλογος ευρετηρίου

6 Pos: 6 /Überschriften/Überschriften 1/U-Z/Zu diesem 1 Pos: 7 /BA/Einleitung/Gültigkeit/EasyCut /Gültigkeit EasyCut Pos: 8.2 /BA/Zu diesem @ 1 Pos: 9 /Überschriften/Überschriften 2/K-O/M/Mitgeltende 1 Pos: 12 /Überschriften/Überschriften 2/U-Z/Z/Zielgruppe dieses 1 Pos: 13 /BA/Zu diesem @ 1 Pos: 14.1 /Überschriften/Überschriften 2/P-T/SSo benutzen Sie dieses 1 Pos: 14.2 /Überschriften/Überschriften 3/U-Z/Verzeichnisse und 1 Pos: 14.4 /Layout Module @ 1 Για το παρόν έγγραφο 2 Για το παρόν έγγραφο 2.1 Ισχύς Αυτές οι οδηγίες λειτουργίας ισχύουν για τις κοπτικές μηχανές δίσκου της κατασκευαστικής σειράς: EasyCut 28 CV Pos: 8.1 /Überschriften/Überschriften 2/K-O/N/Nachbestellung (Nachbestellung dieses Μεταγενέστερη παραγγελία Σε περίπτωση που το συγκεκριμένο έγγραφο έχει καταστραφεί εν μέρει ή τελείως, μπορείτε να προμηθευτείτε άλλο δίνοντας τον αριθμό παραγγελίας που υπάρχει στο κάλυμμα. 2.3 Συνοδευτικά έγγραφα Pos: 10 /BA/Zu diesem Dokument/Mitgeltende Dokumente_Einführungssatz_alle @ 1 Για τη διασφάλιση της ασφαλούς και ενδεδειγμένης χρήσης πρέπει να λαμβάνονται υπόψη τα παρακάτω συνοδευτικά έγγραφα: Pos: 11 /BA/Zu diesem Dokument/Mitgeltende Dokumente_Betriebsanleitung(en) @ 1 Οδηγίες λειτουργίας αρθρωτών αξόνων 2.4 Σε ποιους χρήστες απευθύνεται αυτό το έγγραφο Αυτό το έγγραφο απευθύνεται στον χειριστή της μηχανής, που πληροί τις ελάχιστες προϋποθέσεις προσωπικής κατάρτισης, βλέπε το κεφάλαιο ασφάλεια "Προσωπική κατάρτιση". 2.5 Πώς να χρησιμοποιήσετε αυτό το έγγραφο Ευρετήρια και παραπομπές Pos: 14.3 /BA/Zu diesem Dokument/So benutzen Sie dieses Dokument_Verzeichnisse und @ 1 Πίνακας περιεχομένων/επικεφαλίδες: Ο πίνακας περιεχομένων και οι επικεφαλίδες σε αυτό το εγχειρίδιο χρησιμεύουν για να εντοπίζετε γρήγορα τα κεφάλαια. Ευρετήριο: Το ευρετήριο περιλαμβάνει λέξεις-κλειδιά που σας βοηθούν να βρείτε με αλφαβητική σειρά συγκεκριμένες πληροφορίες για τα θέματα που θέλετε. Το ευρετήριο βρίσκεται στις τελευταίες σελίδες αυτού του εγχειριδίου. Παραπομπές: Οι παραπομπές σε άλλο σημείο του εγχειριδίου των οδηγιών λειτουργίας ή σε άλλο έγγραφο περιλαμβάνονται στο κείμενο, με αναφορά του κεφαλαίου και υποκεφαλαίου ή/και της ενότητας. Ο τίτλος των υποκεφαλαίων ή/και των ενοτήτων βρίσκεται μέσα σε εισαγωγικά. Παράδειγμα: Ελέγξτε τη σταθερή εφαρμογή όλων των βιδών στη μηχανή, βλ. κεφάλαιο Συντήρηση, "Ροπές σύσφιξης". Μπορείτε να βρείτε το υποκεφάλαιο ή/και την ενότητα στον πίνακα περιεχομένων και στο ευρετήριο. 6

7 Pos: 14.5 /BA/Zu diesem Dokument/Richtungsangaben_mit Überschrift Pos: 14.6 /Überschriften/Überschriften 3/A-E/B/Begriff 1 Pos: 14.8 /Überschriften/Überschriften 1 Pos: 14.9 /BA/Zu diesem @ 1 Pos: /Überschriften/Überschriften 3/U-ZUmfang des 1 Pos: /BA/Zu diesem Dokument/Umfang des Dokuments_alle Beipacks und Varianten @ 1 Pos: /Überschriften/Überschriften 1 συσκευασίες Pos: /Layout Module @ 1 Για το παρόν έγγραφο Στοιχεία κατεύθυνσης Τα στοιχεία κατεύθυνσης στο παρόν έγγραφο όπως εμπρός, πίσω, δεξιά και αριστερά, ισχύουν πάντα για την κατεύθυνση πορείας Όρος "Μηχανή" Pos: 14.7 /BA/Zu diesem Dokument/Begriff @ 1 Εφεξής, ο μηχανισμός κοπτήρων θα αναφέρεται επίσης ως "Μηχανή" στο παρόν έγγραφο Εικόνες Οι εικόνες στο παρόν έγγραφο δεν παρουσιάζουν πάντα με ακρίβεια τον τύπο της μηχανής. Οι πληροφορίες που αναφέρονται στις εικόνες αντιστοιχούν πάντα στον τύπο της μηχανής στο παρόν έγγραφο Περιεχόμενο του εγγράφου Σε αυτό το έγγραφο περιγράφονται, εκτός από τον βασικό εξοπλισμό, συνοδευτικές και εκδόσεις της μηχανής. Η μηχανή σας ενδέχεται να παρουσιάζει διαφορές Μέσα απεικόνισης Pos: /Überschriften/Zwischenüberschriften/P-T/Symbole im @ 1 Σύμβολα στο κείμενο Pos: /BA/Zu diesem Dokument/Darstellungsmittel_ohne Hinweis und @ 1 Στο παρόν έγγραφο χρησιμοποιούνται τα ακόλουθα μέσα απεικόνισης: Βήμα εργασίας Μία κουκκίδα ( ) επισημαίνει ένα βήμα εργασίας, το οποίο πρέπει να εκτελέσετε, για παράδειγμα: Ρυθμίστε τον αριστερό εξωτερικό καθρέφτη. Ακολουθία εργασιών Περισσότερες κουκκίδες ( ) που εμφανίζονται μπροστά από μια σειρά βημάτων εργασίας επισημαίνουν μια ακολουθία εργασιών, η οποία πρέπει να εκτελείται βήμα προς βήμα, για παράδειγμα: Ξεβιδώστε το κόντρα παξιμάδι. Ρυθμίστε τη βίδα. Σφίξτε το κόντρα παξιμάδι. Απαρίθμηση Οι παύλες ( ) επισημαίνουν απαριθμήσεις, για παράδειγμα: Φρένα Σύστημα διεύθυνσης Φωτισμός 7

8 Pos: /Layout Module @ 1 Για το παρόν έγγραφο Pos: /Überschriften/Zwischenüberschriften/P-T/Symbole in @ 1 Σύμβολα στις εικόνες Pos: /BA/Zu diesem Dokument/Darstellungsmittel_Übersicht @ 1 Για την οπτικοποίηση των εξαρτημάτων και για τα βήματα εργασίας χρησιμοποιούνται τα παρακάτω σύμβολα: Σύμβολο 1 Επεξήγηση Σήμα αναφοράς για εξάρτημα I X Θέση εξαρτήματος (π.χ. μετατόπιση από τη θέση I στη θέση II) Διαστάσεις (π.χ. Π = Πλάτος, Υ = Ύψος, Μ = Μήκος) Βήμα εργασίας: Σφίξτε τις βίδες με δυναμόκλειδο, με την αναφερόμενη ροπή σύσφιξης Κατεύθυνση κίνησης Κατεύθυνση πορείας ανοικτό κλειστό μεγέθυνση ενός αποσπάσματος εικόνας Πλαισιώματα, γραμμή διάστασης, όριο γραμμής διάστασης, γραμμή αναφοράς για ορατά εξαρτήματα και ορατό υλικό συναρμολόγησης Πλαισιώματα, γραμμή διάστασης, όριο γραμμής διάστασης, γραμμή αναφοράς για καλυμμένα εξαρτήματα και καλυμμένο υλικό συναρμολόγησης Διαδρομές τοποθέτησης LH RH Αριστερή πλευρά μηχανής Δεξιά πλευρά μηχανής 8

9 Pos: 16 /Layout Module @ 1 Για το παρόν έγγραφο Pos: /Überschriften/Zwischenüberschriften/U-Z/Warnhinweise_Zu diesem @ 1 Προειδοποιητικές υποδείξεις Pos: /BA/Zu diesem Dokument/Warnhinweise_Zu diesem @ 1 Προειδοποίηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Είδος και πηγή κινδύνου! Αποτέλεσμα: Τραυματισμοί, σοβαρές υλικές ζημιές. Μέτρα για την πρόληψη κινδύνου. Προσοχή ΠΡΟΣΟΧΗ! Είδος και πηγή κινδύνου! Αποτέλεσμα: Υλικές ζημιές. Μέτρα για την πρόληψη ζημιών. Pos: /Überschriften/Zwischenüberschriften/F-J/Hinweise mit Informationen und Empfehlungen_Zu diesem @ 1 Υποδείξεις με πληροφορίες και συστάσεις Pos: /BA/Zu diesem Dokument/Hinweise mit Informationen und @ 1 Υπόδειξη Υπόδειξη Αποτέλεσμα: Οικονομική χρήση της μηχανής. Μέτρα που πρέπει να ληφθούν. 9

10 Pos: 17 /Überschriften/Überschriften 1 Pos: 18 /Überschriften/Überschriften 1 Χρήση Pos: 21 /Überschriften/Überschriften 2/K-O/N/Nutzungsdauer der 1 Pos: 22 /BA/Einleitung/Nutzungsdauer der @ 1 Pos: 23 /Layout Module @ 1 Ασφάλεια 3 Ασφάλεια 3.1 Σκοπός χρήσης Pos: 19 /BA/Einleitung/EasyCut/Verwendungszweck Mäher @ 1 Η κοπτική μηχανή δίσκου ActiveMow χρησιμεύει για την κοπή των καλαμοειδών φυτών που αναπτύσσονται στο έδαφος. Pos: 20.1 /Überschriften/Überschriften 2/A-E/B/Bestimmungsgemäße Προδιαγραφόμενη χρήση Pos: 20.2 /BA/Einleitung/Bestimmungsgemäßer Gebrauch/EasyCut/Bestimmungsgemäßer Gebrauch @ 1 Η κοπτική μηχανή δίσκου προορίζεται αποκλειστικά για τη συνήθη χρήση σε αγροτικές εργασίες (προδιαγραφόμενη χρήση). Pos: 20.3 /BA/Einleitung/Bestimmungsgemäßer Gebrauch/Nicht @ 1 Οι αυτοσχέδιες τροποποιήσεις στη μηχανή μπορεί να επηρεάσουν αρνητικά τις ιδιότητες της μηχανής και συνεπώς την ασφαλή χρήση ή να διαταράξουν την ορθή λειτουργία. Οι αυτοσχέδιες τροποποιήσεις απαλλάσσουν ως εκ τούτου τον κατασκευαστή από οποιαδήποτε ευθύνη για βλάβες που μπορεί να προκύψουν. 3.3 Ωφέλιμη διάρκεια ζωής της μηχανής Η ωφέλιμη διάρκεια ζωής αυτής της μηχανής εξαρτάται σε πολύ μεγάλο βαθμό από τον ορθό χειρισμό και την κατάλληλη συντήρηση, καθώς και από τις προϋποθέσεις και τις συνθήκες χρήσης. Με την τήρηση των οδηγιών και των υποδείξεων που περιέχονται σε αυτές τις οδηγίες λειτουργίας μπορεί να επιτευχθεί η διαρκής ετοιμότητα λειτουργίας και η μεγάλη ωφέλιμη διάρκεια ζωής της μηχανής. Μετά από κάθε σεζόν χρήσης, η μηχανή θα πρέπει να ελέγχεται πλήρως και διεξοδικά για φθορά και ζημιές. Τα εξαρτήματα που παρουσιάζουν ζημιές και φθορές θα πρέπει να αντικαθίστανται πριν από την εκ νέου θέση σε λειτουργία. Μετά από πέντε χρόνια χρήσης της μηχανής θα πρέπει να διεξάγεται ένας τεχνικά ολοκληρωμένος έλεγχος της μηχανής και με βάση τα αποτελέσματά του να λαμβάνεται απόφαση σχετικά με τη δυνατότητα συνέχισης της χρήσης της. Θεωρητικά, η ωφέλιμη διάρκεια ζωής αυτής της μηχανής είναι απεριόριστη, δεδομένου ότι όλα τα φθαρμένα ή κατεστραμμένα εξαρτήματα επιδέχονται αντικατάσταση. 10

11 Pos: 24.1 /BA/Sicherheit/Sicherheits- und Unfallverhütungs-Vorschriften 1 Pos: 24.2 /Layout Module @ 1 Ασφάλεια 3.4 Κανονισμοί ασφαλείας και πρόληψης ατυχημάτων 1 Εκτός από τις υποδείξεις στις παρούσες οδηγίες λειτουργίας, λάβετε υπόψη και τους γενικούς κανονισμούς ασφαλείας και πρόληψης ατυχημάτων! 2 Οι πινακίδες προειδοποίησης και υποδείξεων που υπάρχουν στο όχημα παρέχουν σημαντικές υποδείξεις για την ακίνδυνη λειτουργία. Η τήρησή τους εξυπηρετεί την ασφάλειά σας! 3 Κατά τη χρήση του δημοσίου οδικού δικτύου, προσέχετε τις σχετικές διατάξεις! 4 Πριν από την έναρξη της εργασίας εξοικειωθείτε με όλα τα συστήματα και τα χειριστήρια καθώς και με τις λειτουργίες τους. Εάν περιμένετε να το κάνετε αυτό κατά τη διάρκεια της εργασίας, θα είναι πολύ αργά! 5 Τα ρούχα του χρήστη θα πρέπει να είναι εφαρμοστά. Αποφεύγετε να φοράτε φαρδιά ρούχα. 6 Για την αποφυγή κινδύνου πυρκαγιάς διατηρείτε τη μηχανή καθαρή! 7 Πριν από την εκκίνηση και πριν από τη θέση σε λειτουργία ελέγξτε τον περιβάλλοντα χώρο! (Παιδιά!) Φροντίζετε να έχετε επαρκή ορατότητα! 8 Δεν επιτρέπονται οι συνεπιβάτες στη συσκευή εργασίας κατά τη διάρκεια της εργασίας και της πορείας μεταφοράς. 9 Συνδέετε τις συσκευές σύμφωνα με τους κανονισμούς και στερεώνετε και ασφαλίζετε τις μόνο στις προβλεπόμενες διατάξεις! 10 Κατά τη σύνδεση και αποσύνδεση φέρνετε τα συστήματα στήριξης στην προβλεπόμενη θέση! 11 Ιδιαίτερη προσοχή απαιτείται κατά τη σύνδεση και αποσύνδεση συσκευών από το τρακτέρ! 12 Τοποθετείτε τα αντίβαρα στα προβλεπόμενα σημεία στερέωσης πάντα σύμφωνα με τους κανονισμούς! 13 Προσέχετε τα επιτρεπόμενα φορτία ανά άξονα, το συνολικό βάρος και τις διαστάσεις μεταφοράς! 14 Ελέγξτε και προσαρτήστε τον εξοπλισμό μεταφοράς - όπως π.χ. το φωτισμό, τις διατάξεις προειδοποίησης και ενδεχομένως τα συστήματα προστασίας! 15 Οι διατάξεις χειρισμού (συρματόσχοινα, αλυσίδες, ντίζα κτλ.) διατάξεων που δέχονται χειρισμό εξ αποστάσεως πρέπει να είναι τοποθετημένα έτσι ώστε να μην προκαλούν ακούσιες κινήσεις σε όλες τις θέσεις μεταφοράς και εργασίας. 16 Θέστε τις συσκευές στην προδιαγραφόμενη για πορεία στο δρόμο κατάσταση, και ασφαλίστε τις σύμφωνα με τις προδιαγραφές του κατασκευαστή! 17 Ποτέ μην εγκαταλείπετε τη θέση του οδηγού κατά την πορεία! 18 Πρέπει να προσαρμόζετε την ταχύτητα κίνησης πάντα στις συνθήκες του περιβάλλοντος! Αποφεύγετε τις ξαφνικές αλλαγές κατεύθυνσης σε ανηφόρες, κατηφόρες και εγκάρσιες διαδρομές σε πλαγιές! 19 Η οδική συμπεριφορά, η ικανότητα διεύθυνσης και πέδησης επηρεάζονται από τις προσαρτημένες ή αναρτημένες διατάξεις και αντίβαρα. Προσέχετε επομένως την ικανότητα διεύθυνσης και πέδησης! 20 Στις στροφές, λαμβάνετε υπόψη το μεγάλη ακτίνα δράσης ή/και τη μάζα σφονδύλου της συσκευής! 21 Θέτετε τις συσκευές σε λειτουργία, μόνο όταν είναι τοποθετημένα όλα τα συστήματα προστασίας και βρίσκονται σε θέση προστασίας! 22 Διατηρείτε τα συστήματα ασφαλείας σε καλή κατάσταση. Αντικαθιστάτε τα εξαρτήματα που λείπουν ή έχουν υποστεί ζημιά. 23 Απαγορεύεται η παραμονή στην περιοχή εργασίας! 24 Μην κυκλοφορείτε στην περιοχή περιστροφής και μετακίνησης της συσκευής! 25 Επιτρέπεται να ενεργοποιείτε τα υδραυλικά πτυσσόμενα πλαίσια, μόνο όταν δεν υπάρχουν άτομα στην περιοχή μετακίνησης! 26 Στα εξαρτήματα που δέχονται χειρισμό από ξένες πηγές (π.χ. υδραυλικά) υπάρχουν σημεία σύνθλιψης και επαφής! 27 Πριν από την εγκατάλειψη του τρακτέρ, κατεβάστε στο έδαφος τη συσκευή, ενεργοποιήστε το φρένο ακινητοποίησης, σβήστε τον κινητήρα και βγάλτε το κλειδί μίζας! 11

12 Pos: 24.3 /BA/Sicherheit/Personalqualifikation und 1 Pos: 24.4 /BA/Sicherheit/Gefahren bei Nichtbeachtung der 1 Pos: 24.5 /BA/Sicherheit/Sicherheitsbewusstes 1 Pos: 24.6 /Layout Module @ 1 Ασφάλεια Εξειδίκευση και εκπαίδευση προσωπικού Το μηχάνημα επιτρέπεται να χρησιμοποιείται, να συντηρείται και να επισκευάζεται μόνο από άτομα, που έχουν κατανοήσει τις λειτουργίες του και έχουν ενημερωθεί για τους κινδύνους που απορρέουν. Οι τομείς ευθύνης, οι αρμοδιότητες και η επιτήρηση του προσωπικού πρέπει να ρυθμίζονται με σαφήνεια από τον ιδιοκτήτη. Εάν το προσωπικό δε διαθέτει τις απαραίτητες γνώσεις, τότε πρέπει να εκπαιδευτεί και να ενημερωθεί. Πέραν αυτών, ο ιδιοκτήτης πρέπει να διασφαλίζει ότι το προσωπικό έχει κατανοήσει πλήρως το περιεχόμενο των οδηγιών λειτουργίας. Εργασίες επισκευής που δεν περιγράφονται στις παρούσες οδηγίες λειτουργίας, επιτρέπεται να διενεργούνται μόνο από εξουσιοδοτημένα συνεργεία Κίνδυνοι σε περίπτωση παράβλεψης των υποδείξεων ασφαλείας Η μη τήρηση των υποδείξεων ασφαλείας μπορεί να θέσει σε κίνδυνο τόσο πρόσωπα, όσο και το περιβάλλον και το μηχάνημα. Η μη τήρηση των υποδείξεων ασφάλειας μπορεί να επιφέρει απώλεια όλων των αξιώσεων για αποζημίωση. Αναλυτικά, η μη τήρηση μπορεί για παράδειγμα να επιφέρει τους ακόλουθους κινδύνους: Κίνδυνος για πρόσωπα από μη ασφαλισμένες περιοχές εργασίας Βλάβη σημαντικών λειτουργιών μηχανήματος Αποτυχία λειτουργίας προβλεπόμενων μεθόδων για συντήρηση και επισκευή Κίνδυνος για πρόσωπα από μηχανικές και χημικές επιδράσεις Κίνδυνος για το περιβάλλον από διαρροή υδραυλικού λαδιού Εργασία με επίγνωση των κινδύνων Πρέπει να τηρείτε τις αναφερόμενες, στις παρούσες οδηγίες λειτουργίας υποδείξεις ασφαλείας, τους υπάρχοντες κανονισμούς για την πρόληψη των ατυχημάτων, καθώς και πιθανούς εσωτερικούς κανονισμούς εργασίας, λειτουργίας και ασφαλείας του ιδιοκτήτη. Οι κανονισμοί προστασίας κατά την εργασία και πρόληψης ατυχημάτων των αρμόδιων επαγγελματικών σωματείων είναι δεσμευτικοί. Πρέπει να προσέχετε τις υποδείξεις ασφαλείας του κατασκευαστή του οχήματος. Κατά την κυκλοφορία στο δημόσιο οδικό δίκτυο πρέπει να τηρούνται οι θεσμοθετημένοι κανονισμοί (στην Ελλάδα ο Κ.Ο.Κ.). Θα πρέπει να είστε εξοπλισμένοι για περιπτώσεις ανάγκης. Φυλάξτε σε σημείο, όπου είναι εύκολη η πρόσβαση τον πυροσβεστήρα και το φαρμακείο. Να έχετε σημειωμένους τους αριθμούς κλήσης για γιατρούς και για την πυροσβεστική. 12

13 Pos: 24.7 /BA/Sicherheit/Angebaute Geräte/Geräte angebaut 1 Pos: 24.8 /BA/Sicherheit/Zapfwellenbetrieb 1 Pos: 24.9 /BA/Sicherheit/Zapfwellenbetrieb @ 1 Pos: /Layout Module @ 1 Ασφάλεια 3.5 Προσαρτώμενες συσκευές Ιδιαίτερη προσοχή απαιτείται κατά τη σύνδεση συσκευών στο τρακτέρ και κατά την αποσύνδεσή τους από αυτό! Οι εκάστοτε χρησιμοποιούμενες συσκευές θα πρέπει να συνδέονται μόνο στις αντίστοιχες διατάξεις (π.χ. ανάρτηση τριών σημείων) και να ασφαλίζονται (μεταφορά, χρήση) έτσι ώστε να αποκλείεται η ακούσια ανύψωση ή βύθιση της συσκευής. Κατά την τοποθέτηση με το σύστημα των τριών σημείων, οι κατηγορίες τοποθέτησης τρακτέρ και συσκευής (π.χ. αρ. στροφών ΡΤΟ, υδραυλικό σύστημα) πρέπει οπωσδήποτε να προσαρμόζονται μεταξύ τους! Όταν είναι ενεργοποιημένος ο εξωτερικός χειρισμός για την τοποθέτηση με το σύστημα των τριών σημείων, μην εισέρχεστε ανάμεσα στο τρακτέρ και τη συσκευή (κίνδυνος τραυματισμού)! 3.6 Λειτουργία άξονα PΤO 1 Επιτρέπεται να χρησιμοποιούνται μόνο οι προβλεπόμενοι από τον κατασκευαστή αρθρωτοί άξονες! 2 Ο σωλήνας προστασίας και η χοάνη προστασίας του αρθρωτού άξονα καθώς και ο προφυλακτήρας άξονα PTO - και στη συσκευή - πρέπει να είναι τοποθετημένα και να βρίσκονται στην ενδεδειγμένη κατάσταση! 3 Στους αρθρωτούς άξονες, προσέξτε τις προβλεπόμενες επικαλύψεις σωλήνων στη θέση μεταφοράς και εργασίας! 4 Σύνδεση και αποσύνδεση των αρθρωτών αξόνων μόνο με απενεργοποιημένο άξονα PTO, σβηστό κινητήρα και αφού έχετε βγάλει το κλειδί μίζας! 5 Σε περίπτωση χρήσης αρθρωτών αξόνων με συμπλέκτη υπερφόρτισης ή ελεύθερης εμπλοκής, που δεν καλύπτονται από το σύστημα προστασίας στο τρακτέρ, πρέπει να τοποθετείτε τους συμπλέκτες υπερφόρτισης ή ελεύθερης εμπλοκής στο εργαλείο! 6 Προσέχετε πάντα τη σωστή τοποθέτηση και ασφάλιση του αρθρωτού άξονα! 7 Ασφαλίστε το προστατευτικό του αρθρωτού άξονα από ταυτόχρονη λειτουργία αναρτώντας τις αλυσίδες! 8 Πριν από την ενεργοποίηση του άξονα ΡΤΟ βεβαιωθείτε ότι ο επιλεγμένος αριθμός στροφών PTO του τρακτέρ συμφωνεί με τον επιτρεπόμενο αριθμό στροφών του εργαλείου! 9 Πριν από την ενεργοποίηση του άξονα ΡΤΟ βεβαιωθείτε, ότι δε βρίσκεται κανείς στην επικίνδυνη περιοχή του εργαλείου! 10 Ποτέ μην ενεργοποιείτε τον άξονα ΡΤΟ με σβηστό τον κινητήρα! 11 Στις εργασίες με τον άξονα PTO δεν επιτρέπεται να υπάρχει κανείς στην περιοχή του άξονα ΡΤΟ ή του αρθρωτού άξονα που περιστρέφεται. 12 Απενεργοποιείτε πάντα τον άξονα ΡΤΟ, όταν παρουσιάζονται πολύ μεγάλες κλίσεις και δεν τον χρειάζεστε! 13 Προσοχή! Μετά την απενεργοποίηση του άξονα ΡΤΟ, κίνδυνος από τη συνέχιση της λειτουργίας του σφονδύλου! Κατά το χρονικό διάστημα αυτό, μην πλησιάζετε τη συσκευή. Μόνο όταν το μηχάνημα σταματήσει τελείως και ο σφόνδυλος ασφαλιστεί με το φρένο ακινητοποίησης μπορείτε να εργαστείτε. 14 Καθαρισμός, λίπανση ή ρύθμιση εργαλείων με κίνηση από άξονα PTO ή από αρθρωτό άξονα μόνο με απενεργοποιημένο άξονα PTO, σβηστό κινητήρα και αφού έχετε βγάλει το κλειδί μίζας! Τραβήξτε το φρένο ακινητοποίησης στο σφόνδυλο. 15 Ακουμπήστε τον αποσυνδεδεμένο αρθρωτό άξονα στην προβλεπόμενη βάση! 16 Μετά από την αποσύνδεση του αρθρωτού άξονα, τοποθετήστε το προστατευτικό περίβλημα στο τέλος του άξονα PTO! 17 Σε περίπτωση ζημιών, αποκαταστήστε τις αμέσως, πριν εργαστείτε με τη συσκευή! Υπόδειξη Σε ότι αφορά στον αρθρωτό άξονα, πρέπει να λαμβάνετε ιδιαίτερα υπόψη τις υποδείξεις του κατασκευαστή αρθρωτού άξονα. (Μεμονωμένες οδηγίες λειτουργίας!) 13

14 Pos: Pos: /BA/Sicherheit/Wartung/Wartung Mäher mit Gasspeicher+ Auswechseln von 1 Pos: /BA/Sicherheit/Eigenmächtiger Umbau und 1 Pos: /BA/Sicherheit/Unzulässige 1 Ασφάλεια 3.7 Υδραυλική εγκατάσταση Pos: /BA/Sicherheit/Hydraulikanlage Zusatz Alterung der @ Η υδραυλική εγκατάσταση βρίσκεται υπό πίεση! 2 Κατά τη σύνδεση υδραυλικών κυλίνδρων και υδραυλικών μοτέρ πρέπει να προσέχετε την προβλεπόμενη σύνδεση των εύκαμπτων σωλήνων του υδραυλικού κυκλώματος! 3 Κατά τη σύνδεση των εύκαμπτων σωλήνων του υδραυλικού κυκλώματος στο υδραυλικό σύστημα του τρακτέρ, θα πρέπει να βεβαιώνεστε ότι το υδραυλικό σύστημα δεν έχει πίεση, τόσο στην πλευρά του τρακτέρ, όσο και στην πλευρά της συσκευής! 4 Στις υδραυλικές συνδέσεις λειτουργίας μεταξύ ελκυστήρα και μηχανήματος θα πρέπει να σημαδεύετε τις μούφες συμπλέκτη και τους συνδέσμους συμπλέκτη, για να αποκλειστεί το ενδεχόμενο λανθασμένων χειρισμών! Ανάποδη σύνδεση σημαίνει αντίστροφη λειτουργία (π.χ. ανύψωση/κατέβασμα) - Κίνδυνος ατυχημάτων! 5 Κατά την αναζήτηση για σημεία διαρροής, χρησιμοποιείτε κατάλληλα βοηθητικά μέσα λόγω κινδύνου τραυματισμού! 6 Υγρά (υδραυλικά λάδια) που εξέρχονται υπό υψηλή πίεση μπορούν να εισχωρήσουν στο δέρμα και να προκαλέσουν σοβαρά τραύματα! Σε περίπτωση τραυματισμού, αναζητήστε αμέσως γιατρό! Κίνδυνος μόλυνσης! 7 Πριν από τις εργασίες, εκτονώστε την πίεση από την υδραυλική εγκατάσταση και σβήστε τον κινητήρα! 3.8 Συντήρηση Ελέγχετε τακτικά τις υδραυλικές σωληνώσεις και αντικαταστήστε τις σε περίπτωση ζημιάς ή γήρανσης! Οι ανταλλακτικές σωληνώσεις πρέπει να ανταποκρίνονται στις τεχνικές απαιτήσεις του κατασκευαστή της συσκευής! 1 Πραγματοποιείτε τις εργασίες επισκευής, συντήρησης και καθαρισμού καθώς και αποκατάστασης λειτουργιών κατά κανόνα μόνο με απενεργοποιημένο μηχανισμό κίνησης και τον κινητήρα σβηστό! - Βγάλτε το κλειδί μίζας! 2 Ελέγχετε τακτικά την καλή εφαρμογή των παξιμαδιών και των βιδών και, εφόσον χρειάζεται, σφίξτε τα! 3 Κατά τις εργασίες συντήρησης στον ανυψωμένο μηχανισμό κοπτήρων ασφαλίζετε πάντα τη μηχανή με κατάλληλα εξαρτήματα στήριξης. 4 Κατά την αντικατάσταση εργαλείων εργασίας με μαχαίρια, χρησιμοποιήστε κατάλληλα εργαλεία και γάντια! 5 Απορρίψτε λάδια, γράσα και φίλτρα σύμφωνα με τους κανονισμούς! 6 Πριν από τις εργασίες στην ηλεκτρική εγκατάσταση, διακόπτετε πάντα την παροχή ρεύματος! 7 Εάν τα συστήματα προστασίας μπορεί να υποστούν φθορά, πρέπει να τα ελέγχετε τακτικά και να τα αντικαθιστάτε έγκαιρα! 8 Κατά τη διενέργεια εργασιών ηλεκτρικών συγκολλήσεων στο όχημα και σε προσαρτημένες συσκευές, αποσυνδέστε την παροχή ρεύματος μέσω του γενικού διακόπτη μπαταρίας ή αποσυνδέστε το καλώδιο από τη γεννήτρια και τη μπαταρία! 9 Τα ανταλλακτικά πρέπει να ανταποκρίνονται τουλάχιστον στις καθορισμένες από τον κατασκευαστή της συσκευής τεχνικές απαιτήσεις! Κάτι τέτοιο διασφαλίζεται μόνο με γνήσια ανταλλακτικά της KRONE! 10 Σε περίπτωση αποθήκευσης αερίου χρησιμοποιείτε μόνο άζωτο για πλήρωση - Κίνδυνος έκρηξης! 3.9 Αυτοσχέδιες μετατροπές και κατασκευή ανταλλακτικών Οι μετατροπές ή οι τροποποιήσεις στο μηχάνημα επιτρέπονται μόνο κατόπιν συνεννόησης με τον κατασκευαστή. Τα γνήσια ανταλλακτικά και τα αξεσουάρ που είναι εγκεκριμένα από τον κατασκευαστή συντελούν στην ασφάλεια. Η χρήση διαφορετικών εξαρτημάτων μας απαλλάσσει από την ευθύνη για συνέπειες που ενδέχεται να προκύψουν Μη επιτρεπόμενοι τρόποι λειτουργίας Η ασφάλεια κατά τη λειτουργία της μηχανής που παραλάβατε διασφαλίζεται μόνο σε περίπτωση κατάλληλης χρήσης σύμφωνα με το κεφάλαιο Εισαγωγή "Προδιαγραφόμενη χρήση" των 14

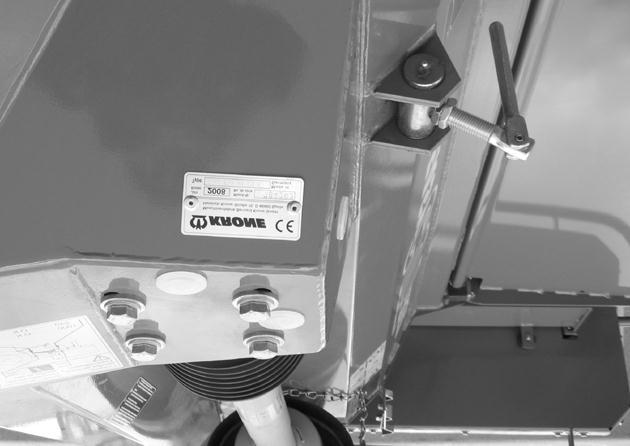

15 Pos: 26 /Überschriften/Überschriften 1 Pos: 27 /BA/Einleitung/Kennzeichnung/EasyCut/Kennzeichnung EasyCut 32CV @ 1 Pos: 28 /BA/Einleitung/Kennzeichnung/Angaben für Anfrage und Bestellungen_Maschnr. ( Pos: 29 /Überschriften/Überschriften 1 Pos: 30 /BA/Adressen/Adresse Maschinenfabrik KRONE @ 1 Pos: 33 /Layout Module @ Σήμανση Ασφάλεια οδηγιών λειτουργίας. Σε καμία περίπτωση δεν επιτρέπεται η υπέρβαση των αναφερόμενων στα φύλλα δεδομένων οριακών τιμών. 1 Εικ. 1 Τα στοιχεία της μηχανής αναγράφονται σε μία πινακίδα τύπου (1). EC Στοιχεία για ερωτήσεις και παραγγελίες Έτος Αρ. μηχανήματος Τύπος Υπόδειξη Το σύνολο της σήμανσης αποτελεί επίσημο έγγραφο και δεν επιτρέπεται η τροποποίηση ή η καταστροφή της! Σε περίπτωση ερωτήσεων για το μηχάνημα και για την παραγγελία ανταλλακτικών πρέπει να αναφέρεται η ονομασία τύπου, ο αριθμός μηχανήματος και το έτος κατασκευής του αντίστοιχου μηχανήματος. Για να έχετε τα στοιχεία διαθέσιμα ανά πάσα στιγμή, σας συνιστούμε να τα γράψετε στα παραπάνω πεδία. Υπόδειξη Τα γνήσια ανταλλακτικά KRONE και τα αξεσουάρ που είναι εγκεκριμένα από τον κατασκευαστή συντελούν στην ασφάλεια. Η χρήση ανταλλακτικών, εξαρτημάτων και πρόσθετων συσκευών που δεν έχουν κατασκευαστεί, ελεγχθεί ή δεν φέρουν την έγκριση της KRONE έχουν ως αποτέλεσμα την αποποίηση της εγγυητικής ευθύνης για τυχόν βλάβες που προκύψουν Συνεργάτης Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 10 D Spelle (Germany) Τηλέφωνο: + 49 (0) 59 77/935-0 (κεντρικά) Τέλεφαξ: + 49 (0) 59 77/ (κεντρικά) Τέλεφαξ: + 49 (0) 59 77/ (Αποθήκη ανταλλακτικών _Εσωτερικό) Τέλεφαξ: + 49 (0) 59 77/ (Αποθήκη ανταλλακτικών _Eξαγωγή) info.ldm@krone.de 15

16 Pos: 34 /Überschriften/Überschriften 2/P-T/S/Sicherheitsaufkleber an der 1 Pos: 36 /Überschriften/Überschriften 3/K-O/L/Lage und Bedeutung der Sicherheitsaufkleber an der 1 Pos: 37.1 /BA/Sicherheit/Aufkleber/EasyCut/Sicherheitsaufkleber EasyCut 28 @ 1 GL Pos: 37.2 /Layout Module @ 1 Ασφάλεια 3.13 Αυτοκόλλητα ασφαλείας στη μηχανή Pos: 35 /BA/Sicherheit/2. Vorangestellte Warnhinweise/Warnung - Beschädigte oder unlesbare @ 1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος πρόκλησης τραυματισμού σε μέρη της μηχανής λόγω έλλειψης σήμανσης περιοχών κινδύνου όταν τα προειδοποιητικά εικονοσύμβολα είναι κατεστραμμένα, δυσανάγνωστα ή δεν υπάρχουν. Κίνδυνος πρόκλησης τραυματισμού από επικίνδυνα εξαρτήματα και άλλους υπολειπόμενους κινδύνους, δεδομένου ότι οι χρήστες ή τρίτα πρόσωπα εισέρχονται ή βάζουν τα χέρια τους στην επικίνδυνη περιοχή λόγω άγνοιας ενός κινδύνου. Αντικαθιστάτε άμεσα τα κατεστραμμένα ή δυσανάγνωστα αυτοκόλλητα. Μετά τις εργασίες επισκευής, τοποθετείτε το αντίστοιχο αυτοκόλλητο ασφάλειας σε όλα τα εξαρτήματα που αντικαταστάθηκαν, τροποποιήθηκαν ή επιδιορθώθηκαν. Απαγορεύεται ρητά ο καθαρισμός με συσκευή καθαρισμού υψηλής πίεσης σε περιοχές, οι οποίες φέρουν αυτοκόλλητο ασφάλειας. Εξοικειωθείτε με το περιεχόμενο των προειδοποιητικών εικονοσυμβόλων. Το διπλανό κείμενο και το επιλεγμένο σημείο τοποθέτησης στη μηχανή επισημαίνουν τα ειδικά επικίνδυνα σημεία στη μηχανή Θέση και επεξήγηση των αυτοκόλλητων ασφάλειας στη μηχανή EC Εικ. 2 16

17 Pos: 37.4 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ Bild/Text Immer als ersten Sicherheitsaufkleber @ 1 L Pos: 37.6 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ 1 Pos: 37.8 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ Bild/Text 3-fach @ 1 L Pos: 37.9 /Layout Module @ 1 Ασφάλεια Pos: 37.3 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (1x) @ 1 1) Αρ. παρ (1x) Κίνδυνος από εσφαλμένο χειρισμό και άγνοια Εξαιτίας εσφαλμένου χειρισμού της μηχανής και άγνοιας, καθώς και εσφαλμένης συμπεριφοράς σε επικίνδυνες καταστάσεις υπάρχει κίνδυνος για τη ζωή του χειριστή και τρίτων. Πριν από τη θέση σε λειτουργία, διαβάστε και τηρήστε τις οδηγίες λειτουργίας και τις υποδείξεις ασφαλείας. Pos: 37.5 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (1x) @ 1 2) Αρ. παρ (1x) MAX.1000/ min MAX. 200 bar Κίνδυνος από υπέρβαση του μέγιστου επιτρεπόμενου αριθμού στροφών ΡΤΟ ή της μέγιστης επιτρεπόμενης πίεσης λειτουργίας. Σε περίπτωση υπέρβασης του επιτρεπόμενου αριθμού στροφών ΡΤΟ μπορεί να καταστραφούν ή να εκτιναχθούν εξαρτήματα της μηχανής. Σε περίπτωση υπέρβασης της μέγιστης επιτρεπόμενης πίεσης λειτουργίας μπορεί να προκληθεί ζημιά στα υδραυλικά εξαρτήματα. Μπορεί να προκληθούν σοβαροί ή θανατηφόροι τραυματισμοί. Λαμβάνετε υπόψη σας τον επιτρεπόμενο αριθμό στροφών ΡΤΟ. Λαμβάνετε υπόψη σας την επιτρεπόμενη πίεση λειτουργίας. Pos: 37.7 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (2x) @ 1 3) Αρ. παρ (2x) α) β) γ) a b c α) Κίνδυνος από περιστρεφόμενα εξαρτήματα της μηχανής Επειδή τα εξαρτήματα της μηχανής μπορεί να συνεχίσουν να κινούνται μετά την απενεργοποίηση, υπάρχει κίνδυνος τραυματισμού. Μην αγγίζετε τα κινούμενα εξαρτήματα της μηχανής. Περιμένετε μέχρι να ακινητοποιηθούν πλήρως τα εξαρτήματα της μηχανής. β) Κίνδυνος από εκσφενδονιζόμενα αντικείμενα Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα. Πριν από τη θέση σε λειτουργία, φέρτε τα συστήματα προστασίας στη θέση προστασίας. γ) Κίνδυνος από εκσφενδονιζόμενα αντικείμενα Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα. Κρατάτε αποστάσεις όταν η μηχανή βρίσκεται σε λειτουργία. 17

18 Pos: /BA/Sicherheit/Aufkleber/EasyCut/Sicherheitsaufkleber EasyCut 28 @ 1 GL Pos: /Layout Module @ 1 Ασφάλεια EC Εικ. 3 18

19 Pos: /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ @ 1 Pos: /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ 1 Pos: /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ @ 1 Pos: 39 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Hinweis - Nachbestellung/ Anbringung 1 Pos: 40 /Layout Module @ 1 Ασφάλεια Pos: /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ (2x) @ 1 4) Αρ. παρ (2x) Κίνδυνος από εκσφενδονιζόμενα αντικείμενα. Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα. Κρατάτε αποστάσεις όταν η μηχανή βρίσκεται σε λειτουργία Pos: /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (1x) @ 1 5) Αρ. παρ (1x) Lebensgefahr durch Überschreiten der maximal zulässigen Zapfwellendrehzahl. Bei Überschreitung der zulässigen Zapfwellendrehzahl können Maschinenteile zerstört oder weggeschleudert werden. Dadurch können Personen schwer oder lebensgefährlich verletzt werden. Die zulässige Zapfwellendrehzahl beachten. Pos: /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ (2x) @ 1 6) Αρ. παρ (2x) Κίνδυνος από σύνθλιψη ή κόψιμο Κίνδυνος τραυματισμού από σύνθλιψη ή κόψιμο από τα κινούμενα εξαρτήματα της μηχανής. Σε καμία περίπτωση μην πλησιάζετε τα χέρια σας στην περιοχή κινδύνου σύνθλιψης, όσο μπορεί να κινούνται ακόμη τα εξαρτήματα που υπάρχουν εκεί Μεταγενέστερη παραγγελία αυτοκόλλητων ασφάλειας και υπόδειξης Υπόδειξη Όλα τα αυτοκόλλητα ασφάλειας και υπόδειξης φέρουν αριθμό παραγγελίας και μπορείτε να τα παραγγείλετε άμεσα από τον κατασκευαστή ή από εξουσιοδοτημένο ειδικό έμπορο (βλέπε κεφάλαιο "Αρμόδιος συνεργάτης") Τοποθέτηση αυτοκόλλητων ασφάλειας και υπόδειξης Υπόδειξη - Τοποθέτηση αυτοκόλλητου Αποτέλεσμα: Κόλληση αυτοκόλλητου Η επιφάνεια τοποθέτησης πρέπει να είναι καθαρή και στεγνή, χωρίς βρωμιές, λάδια και γράσα. 19

20 Pos: 41 /Überschriften/Überschriften 1/P-T/Technische Daten der 1 Pos: 42 /BA/Einleitung/Technische Daten/Technische Daten mit Pos: 43 /BA/Einleitung/Technische Daten/EasyCut/Technische Daten EasyCut 28 @ 1 Pos: 44 /Überschriften/Überschriften 1 Pos: 45 /BA/Wartung/Umwelt/Hinweis Umwelt Betriebsstoffe entsorgen und @ 1 Pos: 46 /BA/Wartung/Tabellen_Füllmengen/Mähwerke/Technische Daten Betriebsstoffe Füllmengen EC 28 @ 1 Pos: 47 /Überschriften/Überschriften 1 Pos: 48 /BA/Einleitung/Technische Daten/Technische Daten: @ 1 Pos: 49 /Layout Module @ 1 Τεχνικά στοιχεία της μηχανής 4 Τεχνικά στοιχεία της μηχανής 4.1 Τεχνικά στοιχεία Ολες οι πληροφορίες, οι εικόνες και όλα τα τεχνικά στοιχεία στις παρούσες οδηγίες λειτουργίας αντιστοιχούν στην τελευταία ενημέρωση τη χρονική στιγμή της δημοσίευσης. Διατηρούμε το δικαίωμα κατασκευαστικών τροποποιήσεων ανά πάσα στιγμή και χωρίς τη γνωστοποίηση των λόγων. Τύπος Πλάτος εργασίας Πλάτος μεταφοράς EasyCut 28 CV mm mm Αριθμός κοπτικών δίσκων 4 Αριθμός κοπτικών τυμπάνων 2 Σύστημα θραύσης Δόντι σχήματος V Αριθμός στροφών σπαστήρα 600/900 min. -1 Πλάτος συστήματος σπαστήρα mm Απόδοση σε εμβαδόν/ώρα 3-3,5 ha/h Ισχύς 52 kw (71 PS) Αριθμός στροφών άξονα PTO min. -1 Ίδιο βάρος 880 kg 4.2 Υλικά λειτουργίας Περιβάλλον! Απόρριψη και αποθήκευση μέσων λειτουργίας Αποτέλεσμα: Αρνητικές επιπτώσεις για το περιβάλλον Αποθηκεύετε τα μέσα λειτουργίας στις κατάλληλες συνθήκες όπως ορίζουν οι νομικές διατάξεις. Απορρίπτετε τα χρησιμοποιημένα μέσα λειτουργίας όπως ορίζουν οι νομικές διατάξεις. Ονομασία Ποσότητα πλήρωσης Προδιαγραφή Κιβώτιο γωνιακής μετάδοσης κίνησης Κιβώτιο ταχυτήτων εισόδου Κιβώτιο ταχυτήτων Κοπτική ράβδος 1,7 L 0,7 L 1,7 L 6,0 L SAE90 Βιολογικά υλικά λειτουργίας κατόπιν παραγγελίας. 4.3 Θερμοκρασία περιβάλλοντος Θερμοκρασία περιβάλλοντος Εύρος θερμοκρασίας για τη λειτουργία της μηχανής -5 έως +45 C 20

21 Pos: 50.1 /Überschriften/Überschriften 1 Pos: 50.2 /Überschriften/Überschriften 2/P-T/SSpezielle 1 Pos: 50.4 /Überschriften/Überschriften 1 Pos: 50.7 /Layout Module @ 1 Πρώτη θέση σε λειτουργία 5 Πρώτη θέση σε λειτουργία 5.1 Ειδικές υποδείξεις ασφαλείας Pos: 50.3 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Warnung- Einstellarbeiten @ 1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Σε περίπτωση εργασιών ρύθμισης/συντήρησης/καθαρισμού ή τεχνικών επεμβάσεων στη μηχανή ίσως τεθούν σε κίνηση στοιχεία μετάδοσης κίνησης. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Σβήστε τον κινητήρα του τρακτέρ, αφαιρέστε το κλειδί της μίζας και πάρτε το μαζί σας. Ασφαλίστε το τρακτέρ ώστε να μην τεθεί κατά λάθος σε λειτουργία ή κυλήσει. Περιμένετε μέχρι να ακινητοποιηθούν και να κρυώσουν εντελώς όλα τα μέρη της μηχανής. 5.2 Πρώτη συναρμολόγηση Pos: 50.5 /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - Fehlerhafter @ 1 Κίνδυνος! - Ελαττωματική συναρμολόγηση Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ή σοβαρές βλάβες στο μηχάνημα. Η συναρμολόγηση μηχανήματος επιτρέπεται μόνο από εξουσιοδοτημένο ειδικό έμπορο. Η συναρμολόγηση μηχανήματος πρέπει να πραγματοποιηθεί με μεγάλη προσοχή. Λάβετε υπόψη σας τις ισχύουσες διατάξεις πρόληψης ατυχημάτων. Χρησιμοποιήστε μόνο ασφαλείς μηχανισμούς ανύψωσης με κατάλληλες διαστάσεις και μέσα αναστολής. Το μηχάνημα επιτρέπεται να μπει σε λειτουργία μόνο όταν έχουν συναρμολογηθεί όλες οι προστατευτικές διατάξεις. Σε περίπτωση αυτοσχέδιων μετατροπών στο μηχάνημα, αποκλείεται η ευθύνη του κατασκευαστή για βλάβες που ενδέχεται να προκύψουν. Pos: 50.6 /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - Fehlende Schutztücher @ 1 Κίνδυνος! - Δεν υπάρχουν προστατευτικά πανιά Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ή σοβαρές βλάβες στο μηχάνημα. Πριν από την πρώτη θέση της μηχανής σε λειτουργία πρέπει να τοποθετηθούν στη μηχανή όλα τα συνοδευτικά προστατευτικά πανιά. 21

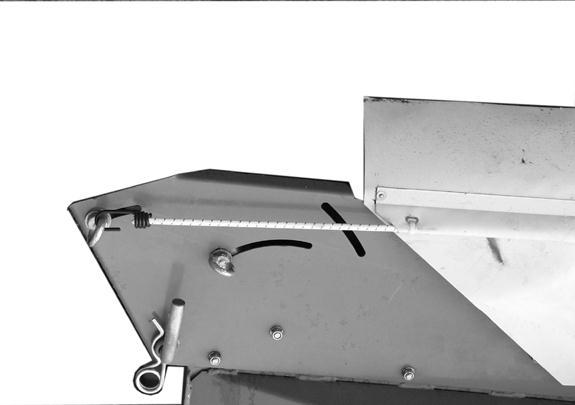

22 Pos: 50.8 /Überschriften/Überschriften 2/P-T/SSchutztücher 1 Pos: 50.9 /BA/Erstinbetriebnahme/EasyCut/Schutztücher/Schutztücher montieren EC 28/32 CV @ 1 Pos: /Layout Module @ 1 Πρώτη θέση σε λειτουργία 5.3 Τοποθέτηση προστατευτικών πανιών EC Εικ. 4: 22

23 Pos: /BA/Erstinbetriebnahme/EasyCut/Schutztücher/Schutztücher montiert EC 28/32 @ 1 Pos: /Layout Module @ 1 Πρώτη θέση σε λειτουργία Θέση Ονομασία EC 28 CV EC 32 CV EC 32 CRI 1 Μήκος ταινίας σύσφιξης = 1026 mm 2 Μήκος ταινίας σύσφιξης = 1240 mm 2 2* 2 Εξαγωνική βίδα M 8 x / 40* 3 Ροδέλα 8,4 x 24 x / 80* 4 Μήκος συνθετικού υφάσματος στην πρόσθια πλευρά =2323 mm 1 Μήκος συνθετικού υφάσματος στην πρόσθια πλευρά =2828 mm Εξαγωνικό παξιμάδι M / 40 * 7 Μήκος ταινίας σύσφιξης = 120 mm Μήκος ταινίας σύσφιξης = 377 mm Μήκος συνθετικού υφάσματος στη δεξιά πλευρά = 1870 mm 1 1 Μήκος συνθετικού υφάσματος στη δεξιά πλευρά = 1883 mm 1 Μήκος συνθετικού υφάσματος στη δεξιά πλευρά = 1710 mm 1* 10 Μήκος ταινίας σύσφιξης= 576 mm 1 1 Μήκος ταινίας σύσφιξης= 437 mm 1 11 Μήκος ταινίας σύσφιξης= 403 mm 1 1 Μήκος ταινίας σύσφιξης= 427 mm 1* Μήκος ταινίας σύσφιξης= 547 mm 1 12 Μήκος συνθετικού υφάσματος στην αριστερή πλευρά = 1622 mm 1 1 Μήκος συνθετικού υφάσματος στην αριστερή πλευρά = 1717 mm 1 13 Μήκος ταινίας σύσφιξης= 181mm Μήκος ταινίας σύσφιξης= 1086 mm 1 1 Μήκος ταινίας σύσφιξης= 920 mm 1* 15 Μήκος ταινίας σύσφιξης= 498 mm 1 1 Μήκος ταινίας σύσφιξης= 555 mm 1 16 Μήκος ταινίας σύσφιξης= 205 mm 1 1 Μήκος ταινίας σύσφιξης= 363 mm 1 17 Ροδέλα 10,5 x 21 x Εξαγωνικό παξιμάδι M Βίδα με σφαιρική κεφαλή M 10 x Μήκος συνθετικού υφάσματος στην πίσω πλευρά = 1548 mm Μήκος ταινίας σύσφιξης = 120 mm 1 Μήκος ταινίας σύσφιξης= 90 mm 1* 22 Μήκος ταινίας σύσφιξης = 377 mm 1 1 Μήκος ταινίας σύσφιξης= 381 mm 1 *) με επάνω μηχανισμό μετάδοσης κίνησης κυλίνδρου 23

24 Pos: /BA/Erstinbetriebnahme/EasyCut/Anbau 1 Pos: /Überschriften/Überschriften 2/U-Z/VVorbereitung am 1 Pos: /BA/Erstinbetriebnahme/EasyCut/Vorbereitung am Frontscheibenmäher 28/32 CV @ 1 Pos: /Layout Module @ 1 Πρώτη θέση σε λειτουργία 5.4 Τοποθέτηση του τρίγωνου Weiste 1 Εικ. 5: AFL Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/warnung Anbau des Kuppeldreiecks (Weiste @ 1 Προειδοποίηση! - Τοποθέτηση του τριγώνου σύμπλεξης (τρίγωνο Weiste) Αποτέλεσμα: Κίνδυνος-θάνατος ή κίνδυνος σοβαρών τραυματισμών. Πρόκληση σοβαρών ζημιών στη μηχανή Τηρείτε τις οδηγίες λειτουργίας του κατασκευαστή του τριγώνου σύμπλεξης! Pos: /BA/Erstinbetriebnahme/EasyCut/Anbau Weiste-Dreieck @ 1 Για την τοποθέτηση του χορτοκοπτικού εμπρόσθιου δίσκου προσαρτάται ένα τρίγωνο Weiste (1) στο μπροστινό υδραυλικό σύστημα. Ρυθμίστε τον άνω βραχίονα ανάρτησης έτσι ώστε το τρίγωνο να έχει μια μικρή κλίση προς τα εμπρός. 5.5 Προετοιμασία του χορτοκοπτικού εμπρόσθιου δίσκου 4 EC Εικ. 6: Ωθήστε τον αρθρωτό άξονα (3) στο τέλος του άξονα PTO του χορτοκοπτικού εμπρόσθιου δίσκου Αφήστε την ασφάλεια να εφαρμόσει Ασφαλίστε το προστατευτικό του αρθρωτού άξονα (2) με την αλυσίδα συγκράτησης (4) για να μην παρασύρεται κατά την περιστροφή. Αποθέστε τον αρθρωτό άξονα (3) στη βάση του (1). 24

25 Pos: /BA/Erstinbetriebnahme/EasyCut/Anbau Beleuchtungsanlage EC 28/32 CV 1 Pos: 51 /Layout Module @ 1 Πρώτη θέση σε λειτουργία 5.6 Τοποθέτηση της εγκατάστασης φωτισμού EC Εικ. 7: Τοποθετήστε τη βάση φωτισμού (1).. Ωθήστε από την πάνω πλευρά τους προειδοποιητικούς πίνακες (2) με φωτισμό (3) στη βάση φωτισμού (1). Ασφαλίστε με ελατηριωτό βύσμα (4). Ελέγξτε τη λειτουργία του φωτισμού. 25

26 Pos: 52.1 /Überschriften/Überschriften 1 Pos: 52.2 /Überschriften/Überschriften 2/A-E/AAnbau an den 1 Pos: 52.4 /BA/Inbetriebnahme/EasyCut/Vorbereitung am Traktor Bild EC 32 @ 1 Pos: 52.6 /BA/Inbetriebnahme/EasyCut/Vorbereitung Hinweis schwerere Feder EC 32 @ 1 Pos: 52.8 /Layout Module @ 1 Θέση σε λειτουργία 6 Θέση σε λειτουργία 6.1 Προσάρτηση σε τρακτέρ Pos: 52.3 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Unbeabsichtigtes Abkuppeln @ 1 Κίνδυνος! - Ακούσια αποσύνδεση της μηχανής κατά την πορεία στο δρόμο ή κατά τη διάρκεια της χρήσης. Αποτέλεσμα: Κίνδυνος για τη ζωή, σοβαροί τραυματισμοί ατόμων ή σοβαρές ζημιές στη μηχανή. Ιδιαίτερη προσοχή απαιτείται κατά τη σύνδεση και την αποσύνδεση συσκευών από το τρακτέρ! Πρέπει να τηρούνται οπωσδήποτε οι κανονισμοί πρόληψης ατυχημάτων. Κατά τη σύνδεση και αποσύνδεση της μηχανής μην περνάτε από το χώρο που βρίσκεται μεταξύ τρακτέρ και μηχανής! Οι κάτω βραχίονες του μπροστινού υδραυλικού συστήματος του ελκυστήρα πρέπει να ρυθμίζοντια ενώ αιωρούνται. (βλέπεοδηγίες λειτουργίας μπροστινού υδραυλικού συστήματος) Σε περίπτωση που η ρύθμιση των κάτω βραχιόνων ανάρτησης του ελκυστήρα δεν είναι εφικτή ενώ αυτοί αιωρούνται, πρέπει να τοποθετηθούν αιωρούμενοι προσαρμογείς κάτω βραχίονα ανάρτησης. Προσαρμογέας κάτω βραχίονα αρ. παραγγελίας (1x) Εικ. 8 Pos: 52.5 /BA/Inbetriebnahme/EasyCut/WARNUNG - ungeeigneten Federstecker für das Kuppeldreieck @ 1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η χρήση ακατάλληλου ελατηριωτού βύσματος ενδέχεται να προκαλέσει ανεπιθύμητη αποσύνδεση του τριγωνικού συνδέσμου (τρίγωνο Weiste) και σοβαρά ατυχήματα. Χρησιμοποιείτε μόνο κατάλληλα ελατηριωτά βύσματα για την ασφάλιση του τριγωνικού συνδέσμου. Υπόδειξη - Ελατήρια έλξης (3) Αποτέλεσμα: Άψογη χρήση της μηχανής Φροντίστε για τη σωστή τοποθέτηση των ελατηρίων έλξης (3). Στην αριστερή πλευρά είναι τοποθετημένα ισχυρότερα ελατήρια έλξης (3). Στη δεξιά πλευρά είναι τοποθετημένα αθενέστερα ελατήρια έλξης (3). Pos: 52.7 /BA/Inbetriebnahme/EasyCut/Vorbereitung am Traktor EC 28/32CV @ 1 Οδηγήστε προσεκτικά το τρακτέρ με το ενσωματωμένο τρίγωνο Weiste (2) μπροστά στην υποδοχή (1) του χορτοκοπτικού εμπρόσθιου δίσκου. Το ελατήριο έλξης (3) δεν επιτρέπεται να βρίσκεται στο εσωτερικό της υποδοχής. Συνδέστε το τρίγωνο Weiste (2) στην υποδοχή (1) Ρυθμίστε το μηχανισμό ασφάλισης (4) και το ασφάλιστρο (5) σε απόσταση 1 mm μετατοπίζοντας το μηχανισμό ασφάλισης (4) (χρησιμοποιώντας τη βίδα ρύθμισης (7)) Ασφαλίστε το τρίγωνο Weiste (2) με το ελατηριωτό βύσμα (6). 26

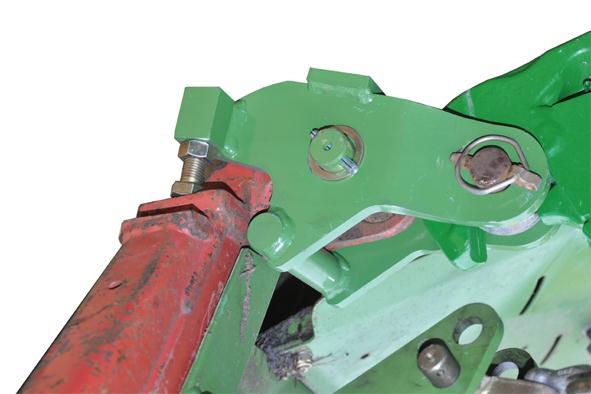

27 Pos: /Überschriften/Überschriften 1 Pos: /BA/Inbetriebnahme/EasyCut/Unterlenkeradapter/Unterlenkeradapter fixieren @ 1 Pos: /Layout Module @ 1 Θέση σε λειτουργία Προσαρμογέας κάτω βραχίωνα B A EC Εικ. 9 Pos: /BA/Inbetriebnahme/EasyCut/Unterlenkeradapter/Unterlenkeradapter fixieren / pendelnd @ 1 Οι προσαρμογείς κάτω βραχίονα (1) χρησιμεύουν ως προέκταση για να αυξηθεί η απόσταση της μηχανής από τους μπροστινούς τροχούς του τρακτέρ. Σε τρακτέρ με αιωρούμενους (ρυθμιζόμενους κατά ύψος) κάτω βραχίονες ανάρτησης απαιτείται στερέωση των προσαρμογέων κάτω βραχίονα. Σε τρακτέρ με σταθερούς κάτω βραχίονες ανάρτησης οι προσαρμογείς κάτω βραχίονα πρέπει να αιωρούνται. Pos: /BA/Inbetriebnahme/EasyCut/Unterlenkeradapter/Unterlenkeradapter @ 1 Στερέωση προσαρμογέα κάτω βραχίονα Για το σκοπό αυτό: Συνδέστε τη μηχανή στο τρίγωνο Weiste. Κατεβάστε τη μηχανή στη θέση εργασίας. Φέρτε το μετωπικό ανυψωτήρα στη θέση αιώρησης. Σβήστε τον κινητήρα, βγάλτε το κλειδί μίζας και ασφαλίστε το τρακτέρ και τη μηχανή ώστε να μην υπάρχει πιθανότητα ακούσιας θέσης σε λειτουργία ή κύλισης. Ξεβιδώστε τη βίδα (2) μέχρις ότου ο πείρος (Α) του προσαρμογέα κάτω βραχίονα (1) βρεθεί στον αναστολέα (Β) του τριγώνου Weiste (δεξιά και αριστερή πλευρά μηχανής). Σφίξτε τη βίδα (2) με το παξιμάδι (3). Pos: /BA/Inbetriebnahme/EasyCut/Unterlenkeradapter/Unterlenkeradapter pendelnd @ 1 Ρύθμιση αιώρησης προσαρμογέα κάτω βραχίονα Για το σκοπό αυτό: Συνδέστε τη μηχανή στο τρίγωνο Weiste. Κατεβάστε τη μηχανή στη θέση εργασίας. Φέρτε το μετωπικό ανυψωτήρα στη θέση αιώρησης. Σβήστε τον κινητήρα, βγάλτε το κλειδί μίζας και ασφαλίστε το τρακτέρ και τη μηχανή ώστε να μην υπάρχει πιθανότητα ακούσιας θέσης σε λειτουργία ή κύλισης. Ξεβιδώστε εντελώς τη βίδα (2). Σφίξτε τη βίδα (2) με το παξιμάδι (3). 27

28 Pos: /Überschriften/Überschriften 1 Pos: /BA/Sicherheit/Gelenkwelle/Gefahr - Sich drehende @ 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Erstinbetriebnahme/Gelenkwelle/Mähwerke/Längenanpassung Gelenkwelle EC @ 1 Pos: /Layout Module @ 1 Θέση σε λειτουργία 6.2 Αρθρωτός άξονας Κίνδυνος! - Περιστρεφόμενοι αρθρωτοί άξονες Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί Σύνδεση και αποσύνδεση του αρθρωτού άξονα μόνο με σβηστό κινητήρα και αφού έχετε βγάλει το κλειδί μίζας. Ασφαλίστε το τρακτέρ από κύλιση. Διασφαλίστε το γεγονός ότι ο αρθρωτός άξονας έχει συνδεθεί σωστά (το καπάκι του αρθρωτού άξονα πρέπει να έχει ασφαλίσει). Διασφαλίστε το γεγονός ότι οι προστατευτικές διατάξεις έχουν στερεθωεί σωστά. Απαγορεύεται αυστηρά η χρήση αρθρωτών αξόνων, των οποίων οι προστατευτικές διατάξεις δεν έχουν τοποθετηθεί. Οι κατεστραμμένες προστατευτικές διατάξεις πρέπει να αντικαθιστώνται άμεσα Στερεώστε την αλυσίδα ασφάλειας αρθρωτού άξονα, έτσι ώστε ο σωλήνας προστασίας να μην περιστρέφεται ταυτόχρονα με τον αρθρωτό άξονα. Pos: /BA/Sicherheit/Gelenkwelle/Gefahr - Antriebsdrehzahl @ 1 Κίνδυνος! - Λάβετε υπόψη τον αριθμό στροφών μετάδοσης κίνησης Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί Αυτή η μηχανή κινείται με μέγιστο αριθμό στροφών άξονα ΡΤΟ των 1000 σ.α.λ Προσαρμογή μήκους 1 2 AFA Εικ. 10 Κρατήστε τα τμήματα (1) και (2) του αρθρωτού άξονα το ένα δίπλα στο άλλο. Ελέγξτε την επικάλυψη των σωλήνων προφίλ και προστασίας. Κοντύνετε τους σωλήνες προφίλ και προστασίας έτσι, ώστε να κινούνται ελεύθερα σε κάθε θέση λειτουργίας. Η προσαρμογή του μήκους περιγράφεται αναλυτικά στις οδηγίες λειτουργίας του κατασκευαστή του αρθρωτού άξονα. 28

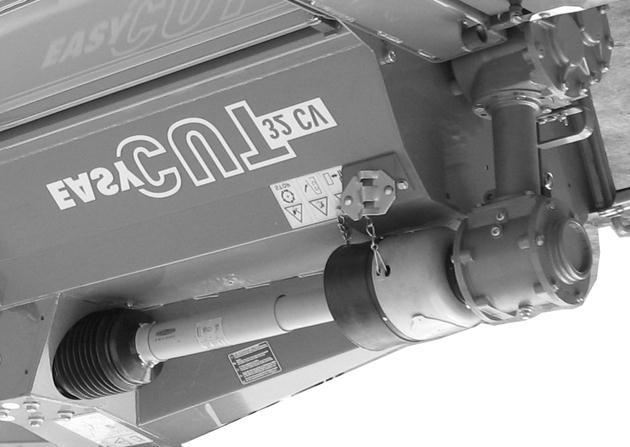

29 Pos: /Überschriften/Überschriften 2/F-J/GGelenkwelle 1 Pos: /BA/Inbetriebnahme/EasyCut/Anbau Gelenkwelle/Anbau @ 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Inbetriebnahme/EasyCut/Anbau Gelenkwelle/Zwischengelenkwelle/Zwischengelenkwelle 28/32 CV @ 1 Pos: /BA/Inbetriebnahme/EasyCut/Hinweis @ 1 Pos: /Layout Module @ 1 Θέση σε λειτουργία 6.3 Συναρμολόγηση αρθρωτών αξόνων 1 2 AFA Εικ. 11 Στρέψτε τη βάση του αρθρωτού άξονα κάτω από το τρίγωνο Weiste Ωθήστε και ασφαλίστε τον αρθρωτό άξονα (1) στο μπροστινό ΡΤΟ του τρακτέρ. Ασφαλίστε το προστατευτικό του αρθρωτού άξονα με την αλυσίδα συγκράτησης (2) έτσι ώστε να μην παρασύρεται κατά την περιστροφή. 6.4 Ενδιάμεσος αρθρωτός άξονας 2 1 EC Εικ. 12 Ο ενδιάμεσος αρθρωτός άξονας είναι τοποθετημένος στο κιβώτιο γωνιακής μετάδοσης κίνησης από την πλευρά της ελεύθερης κίνησής του (1). Ο συμπλέκτης τριβής (2) του ενδιάμεσου αρθρωτού άξονα είναι συνδεδεμένος στο κιβώτιο ταχυτήτων εισόδου. Υπόδειξη - Συμπλέκτης τριβής Αποτέλεσμα: Διατήρηση της ικανότητας λειτουργίας και μεγαλύτερη διάρκεια ζωής Πριν από την πρώτη θέση σε λειτουργία και μία φορά το χρόνο πριν από τη συγκομιδή, ο συμπλέκτης τριβής (2) θα πρέπει να αερίζεται. ( βλ. κεφάλαιο Πριν από την έναρξη της νέας σεζόν "Συμπλέκτης τριβής") 29

30 Pos: /Überschriften/Überschriften 2/U-Z/UÜberprüfung des 1 Pos: /BA/Inbetriebnahme/EasyCut/Überprüfung des Erstanbaues Bild EC28/32 @ 1 Pos: /BA/Inbetriebnahme/EasyCut/Probelauf nach 1 Pos: 53 /Layout Module @ 1 Θέση σε λειτουργία 6.5 Έλεγχος της πρώτης τοποθέτησης Εικ. 13: Pos: /BA/Inbetriebnahme/EasyCut/Überprüfung des Erstanbaues Text EC 28/32 28/32 @ 1 Για το σκοπό αυτό: Ανυψώστε το μηχανισμό κοπτήρων AFA Υπόδειξη - Ανυψώστε το μηχανισμό κοπτήρων παράλληλα με το έδαφος. Αποτέλεσμα: διατήρηση λειτουργικότητας και μεγαλύτερη διάρκεια ζωής Ανυψώνοντας το μηχανισμό κοπτήρων παράλληλα με το έδαφος αποφεύγεται η μη ομαλή λειτουργία του μηχανήματος που προκαλείται από τον αρθρωτό άξονα. Εάν δεν συμβαίνει κάτι τέτοιο: Αναρτήστε τον άνω βραχίονα ανάρτησης (1) σε μια άλλη οπή του ελκυστήρα ή του τριγώνου Weiste (2) έτσι ώστε ο μηχανισμός κοπτήρων να ανυψώνεται όσο το δυνατόν πιο παράλληλα με το έδαφος. 6.6 Δοκιμαστική λειτουργία μετά την πρώτη τοποθέτηση Προσοχή! Μετά την πρώτη σύνδεση στο τρακτέρ πρέπει να διενεργήσετε δοακιμαστική λειτουργία. Η μηχανή πρέπει να βρίσκεται σε θέση εργασίας Ενεργοποιήστε τον άξονα ΡΤΟ μόλις η μηχανή έρθει σε επαφή με το έδαφος και μόλις εξασφαλίσετε, ότι δεν παραμένουν άτομα, ζώα ή αντικείμενα στην περιοχή κινδύνου. Εκκινήστε τη δοκιμαστική λειτουργία μόνο από το κάθισμα του οδηγού του τρακτέρ. Καταβιβάστε τη μηχανή στη θέση εργασίας. Ενεργοποιήστε με προσοχή τον άξονα PTO του τρακτέρ. Αυξήστε αργά τον αριθμό στροφών του άξονα PTO στις 1000 σ.α.λ. Ελέγξτε, εάν η μηχανή λειτουργεί ομαλά και χωρίς κραδασμούς. Επαναφέρετε τον αριθμό στροφών του άξονα PTO στο ρελαντί και αναμείνατε την ακινητοποίηση των δίσκων / τυμπάνων κοπής. Ανυψώστε ή καταβιβάστε την μηχανή μέσω του υδραυλικού κυκλώματος του ελκυστήρα. 30

31 Pos: 54.1 /Überschriften/Überschriften 1/F-J/Fahren und 1 Pos: 54.4 /Überschriften/Überschriften 1 Pos: 54.6 /Layout Module @ 1 Οδήγηση και μεταφορά 7 Οδήγηση και μεταφορά Pos: 54.2 /BA/Sicherheit/Fahren und Transport/Mitfahren Straßenfahrt/Gefahr Straßenfahrt, Mitfahren EasyCut @ 1 Κίνδυνος! - Μεταφορά / Πορεία στο δρόμο Αποτέλεσμα: Κίνδυνος για τη ζωή, σοβαροί τραυματισμοί ατόμων ή σοβαρές ζημιές στη μηχανή. Πριν την ανύψωση σε θέση μεταφοράς, απενεργοποιήστε τον άξονα PTO. Αναμείνατε την ακινητοποίηση της μηχανής Κατά την κυκλοφορία στους δημόσιους δρόμους πρέπει να τηρούνται οι θεσμοθετημένοι κανιονισμοί (φωτισμός, σήμανση, επιτρεπόμενα φορτία άξονα, επιτρεπόμενες διαστάσεις εμπρόσθιου τμήματος κ.τ.λ.)! Κατά τη μεταφορά ή την πορεία στο δημόσιο οδικό δίκτυο ο μηχανισμός κοπτήρων πρέπει να είναι ανυψωμένος. Δεν επιτρέπονται οι συνεπιβάτες στη μηχανή. Πριν ξεκινήσετε βεβαιωθείτε ότι έχετε άριστη ορατότητα πάνω και γύρω από τον ελκυστήρα και τη μηχανή. Pos: 54.3 /BA/Sicherheit/Fahren und Transport/Absperrhahn/Transport / Straßenfahrt Absperrhahn in Fronthydraulik Traktorseitig @ 1 Κίνδυνος! - Μεταφορά / Πορεία στο δρόμο Αποτέλεσμα: Κίνδυνος για τη ζωή, σοβαροί τραυματισμοί ατόμων ή σοβαρές ζημιές στη μηχανή. Στον υδραυλικό αγωγό για το μπροστινό υδραυλικό σύστημα του τρακτέρ πρέπει να υπάρχει μια βαλβίδα κλεισίματος. Κατά τη διάρκεια της μεταφοράς / πορείας στο δρόμο, η βαλβίδα κλεισίματος πρέπει να είναι πάντοτε κλειστή. 7.1 Φωτισμός Pos: 54.5 /BA/Sicherheit/Fahren und Transport/Beleuchtung/Beleuchtungsanlage alle @ 1 Κίνδυνος! - Εγκατάσταση φωτισμού Αποτέλεσμα: Κίνδυνος για τη ζωή, σοβαροί τραυματισμοί ατόμων ή σοβαρές ζημιές στη μηχανή. Πριν από τη μεταφορά στο δημόσιο οδικό δίκτυο, συνδέστε οπωσδήποτε την εγκατάσταση φωτισμού και ελέγξτε τη λειτουργικότητά της. Διατηρείτε την εγκατάσταση φωτισμού καθαρή. Τα λερωμένα φώτα και σώματα ακτινοβολίας επηρεάζουν αρνητικά την οδική ασφάλεια. Οι ελαττωματικές λάμπες και τα σπασμένα σώματα ακτινοβολίας θα πρέπει να αντικαθίστανται. Κατά την οδική μεταφορά σε δημόσιες οδούς, η μηχανή πρέπει να βρίσκεται στη θέση μεταφοράς. 31

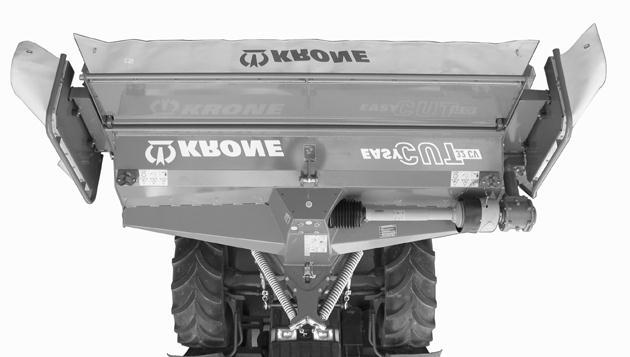

32 Pos: 54.7 /BA/Fahren und Transport/EasyCut/Vorbaumaß Länderabhängig @ 1 Pos: 54.8 /BA/Fahren und Transport/EasyCut/Schutze in Transportstellung bringen EC28/32 @ 1 Pos: 54.9 /Layout Module @ 1 Οδήγηση και μεταφορά A 3,5 m Εικ. 14 EC Υπόδειξη - Ανάλογα με τους εθνικούς κανονισμούς Σε περίπτωση που το εμπρόσθιο τμήμα ξεπερνά τα "A" 3,5 m, η οδική ασφάλεια (Ενημερωτικό Δελτίο Ομοσπονδιακού Υπουργείου Συγκοινωνιών σχετικά με τις συσκευές προσάρτησης), πρέπει να εξασφαλιστεί με τον κατάλληλο τρόπο (π.χ. κάποιο άτομο που θα συνοδεύει ή χρήση καθρέφτη στις διασταυρώσεις των οδών). 1 1 EC Εικ. 15 Πριν από κάθε πορεία στο δρόμο, μετακινήστε το αριστερό και δεξιό πλευρικό προστατευτικό (1) σε θέση μεταφοράς. 32

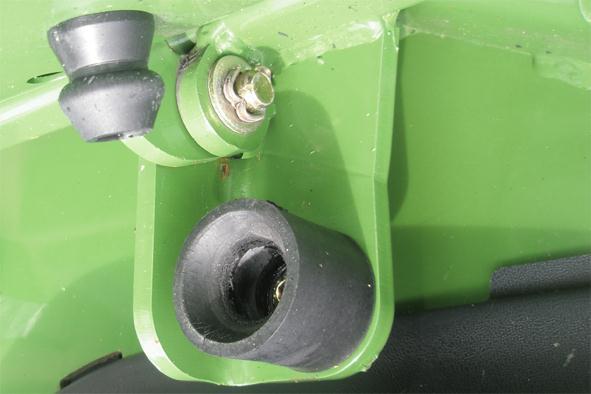

33 Pos: /BA/Fahren und Transport/EasyCut/Feststeller und 1 Pos: 55 /Layout Module @ 1 Οδήγηση και μεταφορά 7.2 Συγκρατητήρας και ελατηριωτή ασφάλεια 1 EC Εικ. 1 Πριν από κάθε μεταφορά και πορεία στο δρόμο, βεβαιωθείτε για τη σταθερή εφαρμογή του συγκρατητήρα και της ελατηριωτής ασφάλειας. Σε περίπτωση ζημιών και φθοράς λόγω παλαιότητας, αντικαταστήστε το συγκρατητήρα και την ελατηριωτή ασφάλεια. Αρ. παραγγελίας:

34 Pos: 56.1 /Überschriften/Überschriften 1 Pos: 56.2 /Überschriften/Überschriften 2/U-Z/VVor dem 1 Pos: 56.5 /BA/Bedienung /EasyCut/Mähen/Hinweis Beim Mähen @ 1 Pos: 56.7 /Layout Module @ 1 Χειρισμός 8 Χειρισμός 8.1 Πριν από την κοπή Pos: 56.3 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Arbeitseinsatz / @ 1 ΚΙΝΔΥΝΟΣ! - Χρήση Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στη μηχανή. Πριν από τη θέση σε λειτουργία και κατά τη διάρκεια της χρήσης στην εργασία, τα πέδιλα ολίσθησης θα πρέπει να εφάπτονται στο έδαφος! Κατά τη διάρκεια της λειτουργίας θα πρέπει να κρατάτε επαρκή απόσταση ασφαλείας από τα εργαλεία κοπής. Ακόμη και όταν η μηχανή λειτουργεί σύμφωνα με τους κανονισμούς, υπάρχει κίνδυνος από εκτίναξη ξένων σωμάτων. Για το λόγο αυτό, απομακρύνετε τα υπόλοιπα άτομα από την περιοχή κινδύνου της μηχανής. Ιδιαίτερη προσοχή απαιτείται κατά τη διάρκεια της εργασίας κοντά σε δρόμους και κτίρια. Pos: 56.4 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/warnung - Unerwartete Bewegung der Schneidwerkzeuge bzw. des @ 1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της χρήσης μπορεί να εκσφενδονιστούν ξένα σώματα. Αυτό μπορεί να οδηγήσει στο σοβαρό τραυματισμό ή θάνατο των ατόμων που βρίσκονται στην περιοχή κινδύνου. Πριν από τη χρήση της μηχανής πρέπει συνεπώς να τηρηθούν τα παρακάτω σημεία: Ο μηχανισμός κοπτήρων πρέπει να βρίσκεται σε θέση εργασίας. Το σύστημα προστασίας πρέπει να μετακινηθεί σε θέση προστασίας και να ελεγχθεί για βλάβες. Αντικαταστήστε άμεσα ένα ελαττωματικό σύστημα προστασίας. Εμποδίστε την πρόσβαση ατόμων στην περιοχή κινδύνου. Ιδιαίτερη προσοχή απαιτείται κατά τη διάρκεια της εργασίας κοντά σε δρόμους και κτίρια. Πριν από κάθε χρήση ελέγχετε το μηχανισμό κοπτήρων για μαχαίρια, πείρους συγκράτησης, ελατήρια ελασμάτων και δίσκους κοπής ή τύμπανα μαχαιριού που ενδέχεται να έχουν υποστεί ζημιές ή φθορές ή να λείπουν, και αν χρειάζεται αντικαταστήστε τον! Επισήμανση για την κοπή Αποτέλεσμα: Απρόσκοπτη χρήση της μηχανής Ρυθμίστε το μετωπικό ανυψωτήρα σε απλή δράση (μόνο ανύψωση, όχι πίεση). Το κατέβασμα του μηχανισμού κοπτήρων πραγματοποιείται μέσω του ιδίου βάρους του μηχανισμού κοπτήρων. Ο μηχανισμός κοπτήρων δεν επιτρέπεται να επιβαρύνεται πρόσθετα και με το μετωπικό ανυψωτήρα. Κατά τη διάρκεια της εργασίας, ο μοχλός ελέγχου υδραυλικού για το μετωπικό ανυψωτήρα πρέπει να βρίσκεται στη "θέση αιώρησης". Pos: 56.6 /BA/Bedienung /EasyCut/Mähen/Absperrhahn für die Fronthydraulik des Traktors @ 1 Ανοίξτε τη βαλβίδα κλεισίματος για το μπροστινό υδραυλικό σύστημα του τρακτέρ. 34

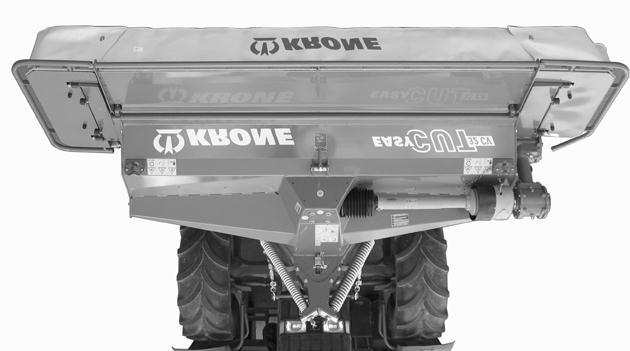

35 Pos: 56.8 /BA/Bedienung /EasyCut/Schutze/Schutztuch spannen EC 28/ Pos: 56.9 /Überschriften/Überschriften 2/P-T/SSchutze in Arbeitsstellung 1 Pos: /BA/Bedienung /EasyCut/Schutze/Schutze in Arbeitsstellung bringen @ 1 Pos: /Layout Module @ 1 Χειρισμός 8.2 Τέντωμα προστατευτικού πανιού Εικ. 16: Πριν από κάθε εργασία κοπής τεντώνετε το προστατευτικό πανί (1) έτσι ώστε να μην μπορεί να πιαστεί από τον κύλινδρο του χορτοξηραντήρα. 8.3 Τοποθέτηση των προστατευτικών στη θέση εργασίας 1 1 EC Εικ. 17: Πριν από κάθε χρήση, φέρτε το δεξιό και αριστερό προστατευτικό (1) στη θέση εργασίας. 35

36 Pos: /Überschriften/Überschriften 2/A-E/AAbbau der 1 Pos: /Überschriften/Überschriften 2/A-E/DDemontage der Entlastungsfeder 1 Pos: /BA/Bedienung /EasyCut/Weiste-Dreieck/Abbau Weiste-Dreieck Bild EC @ 1 Pos: 57 /Layout Module @ 1 Χειρισμός 8.4 Αφαίρεση του μηχανήματος Pos: /BA/Sicherheit/EasyCut/Gefahr - Maschine abstellen_ohne @ 1 Κίνδυνος! - Μη αναμενόμενη μετακίνηση μηχανήματος Αποτέλεσμα: Κίνδυνος για τη ζωή, σοβαροί τραυματισμοί Απαγορεύεται η παραμονή ατόμων στην περιοχή κινδύνου. Καταβιβάστε το μηχάνημα σε σταθερό και επίπεδο έδαφος.. Αποσυνδέεται μόνο αφού ακινητοπιηθεί ο κινητήρας και αφαιρεθεί το κλειδί από τη μίζα. Ασφαλίστε το τρακτέρ από κύλιση. Ιδιαίτερη προσοχή απαιτείται κατά τη σύνδεση και την αποσύνδεση συσκευών από το τρακτέρ! Πρέπει να τηρούνται οπωσδήποτε οι κανονισμοί πρόληψης ατυχημάτων. Κατά την αφαίρεση του μηχανήματος μην παραμένετε μεταξύ του τρακτέρ και του μηχανήματος! 8.5 Αφαίρεση του ελατηρίου ανακούφισης (n) Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Einstellung an den @ 1 Κίνδυνος! - Ρύθμιση ελατηρίων ανακούφισης Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί Η αφαίρεση των ελατηρίων ανακούφισης πρέπει να γίνεται μόνο σε θέση μεταφοράς. Στη θέση εργασίας, τα ελατήρια ανακούφισης έχουν μεγάλη τάση έλξης. Η αφαίρεση των ελατηρίων ανακούφισης στη θέση εργασίας μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. Τα κάτω βιδωτά τεμάχια στα ελατήρια ανακούφισης πρέπει να είναι εντελώς βιδωμένα Εικ. 18 AFA Pos: /BA/Bedienung /EasyCut/Weiste-Dreieck/Abbau Weiste-Dreieck Text EC 28/32 @ 1 Φέρτε το μετωπικό μηχανισμό κοπτήρων στη θέση μεταφοράς.. Αφαιρέστε τα ελατήρια ανακούφισης (2) και αναρτήστε τα στο άγκιστρο (1). Κατεβάστε το χορτοκοπτικό εμπρόσθιου δίσκου. Αφαιρέστε το ελατηριωτό βύσμα (5) από το τρίγωνο Weiste. Απελευθερώστε το ασφάλιστρο από το τρίγωνο υποδοχής Αφαιρέστε το προστατευτικό πανί. Αφαιρέστε την αλυσίδα συγκράτησης (4) του αρθρωτού άξονα (3). Τραβήξτε και αφαιρέστε τον αρθρωτό άξονα (3) από την πλευρά του τρακτέρ και αποθέστε τον στη βάση του. Κατεβάστε προσεκτικά το μπροστινό υδραυλικό σύστημα. Οδηγήστε προσεκτικά έξω από την υποδοχή του χορτοκοπτικού εμπρόσθιου δίσκου. 36

37 Pos: 59 /Layout Module @ 1 Χειρισμός 37

38 Pos: 60.1 /Überschriften/Überschriften 1 Pos: 60.3 /Überschriften/Überschriften 1 Pos: 60.5 /BA/Einstellungen/Mähwerke/EasyCut/Entlastungsfeder(n)/Entlastungsfedern am Traktor einstellen Bild EC @ 1 Pos: 60.7 /BA/Einstellungen/Mähwerke/EasyCut/Entlastungsfeder(n)/Einstellen der Entlastungsfedern am Traktor Maß @ 1 Pos: 60.8 /Layout Module @ 1 Ρυθμίσεις 9 Ρυθμίσεις Pos: 60.2 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - @ 1 Κίνδυνος! - Κατά τις εργασίες επισκευής, συντήρησης και καθαρισμού ή εάν εκτελούνται τεχνικές επεμβάσεις στη μηχανή είναι πιθανό να τεθούν σε κίνηση κάποια στοιχεία του συστήματος μετάδοσης κίνησης. Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στη μηχανή. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί μίζας. Ασφαλίστε το μηχάνημα ώστε να μην τεθεί κατά λάθος σε λειτουργία ή κυλήσει. Μετά την απενεργοποίηση του μηχανισμού μετάδοσης κίνησης, οι κοπτικές λεπίδες ενδέχεται να συνεχίσουν να κινούνται μέχρι να ακινητοποιθούν πλήρως. Πλησιάζετε στη μηχανή μόνο όταν τα εργαλεία εργασίας έχουν ακινητοποιηθεί εντελώς! Μετά την ολοκλήρωση των εργασιών φροντίδας και συντήρησης, τοποθετήστε ξανά σωστά όλα τα συστήματα προστασίας. Αποφύγετε την επαφή του δέρματος με λάδια και γράσα. Σε περίπτωση τραυματισμών από εκρέοντα λάδια, αναζητήστε άμεσα γιατρό. 9.1 Ελατήριο(α) ανακούφισης Pos: 60.4 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Einstellung an den @ 1 Κίνδυνος! - Ρύθμιση ελατηρίων ανακούφισης Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί Η αφαίρεση των ελατηρίων ανακούφισης πρέπει να γίνεται μόνο σε θέση μεταφοράς. Στη θέση εργασίας, τα ελατήρια ανακούφισης έχουν μεγάλη τάση έλξης. Η αφαίρεση των ελατηρίων ανακούφισης στη θέση εργασίας μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. Τα κάτω βιδωτά τεμάχια στα ελατήρια ανακούφισης πρέπει να είναι εντελώς βιδωμένα a 4 Εικ AFA-1-007_1 Pos: 60.6 /BA/Einstellungen/Mähwerke/EasyCut/Entlastungsfeder(n)/Entlastungsfedern am Traktor einstellen Text EC 28/32 28/32 @ 1 Φέρτε το μετωπικό μηχανισμό κοπτήρων στη θέση μεταφοράς. Αναρτήστε τα ελατήρια ανακούφισης (3) στη διάτρητη ράβδο (4). Στερεώστε με τη βάση (2) στο σημείο στερέωσης "a" και ασφαλίστε με την πτυσσόμενη διχαλωτή ασφάλεια (1) Υπόδειξη - Διάσταση ρύθμισης των ελατηρίων ανακούφισης Αποτέλεσμα: Άψογη χρήση της μηχανής. Η απόσταση ανάμεσα στο σημείο στερέωσης "a" του ελατηρίου ανακούφισης (3) και το σημείο περιστροφής των κάτω βραχιόνων ανάρτησης του τρακτέρ (5) πρέπει να είναι mm.. 38

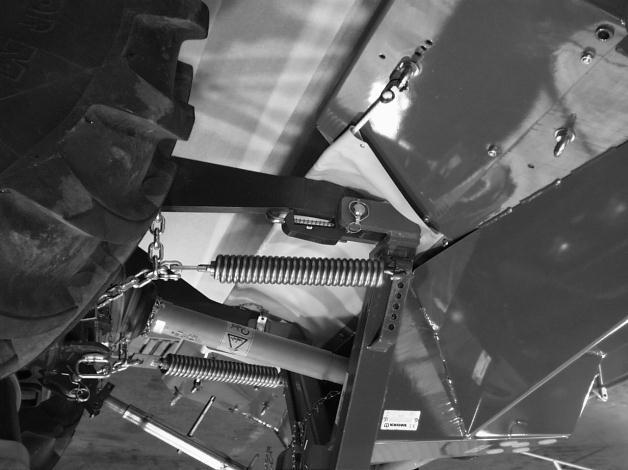

39 Pos: 60.9 /Überschriften/Überschriften 2/A-E/EEntlastungsfedern 1 Pos: /BA/Einstellungen/Mähwerke/EasyCut/Bodendruck/Bodendruck einstellen Bild EC @ 1 Pos: /BA/Einstellungen/Mähwerke/EasyCut/Bodendruck/Bodendruck einstellen Text EC 28/32 @ 1 Pos: /Layout Module @ 1 Ρυθμίσεις 9.2 Ρύθμιση ελατηρίων ανακούφισης Pos: /BA/Einstellungen/Mähwerke/EasyCut/Bodendruck/Bodendruck allgemeiner Text alle @ 1 Μέσω των ελατηρίων ανακούφισης η πίεση εδάφους της κοπτικής ράβδου προσαρμόζεται στις τοπικές συνθήκες. Για την προστασία του χλοοτάπητα, η κοπτική ράβδος πρέπει να αποφορτιστεί τόσο, ώστε να μην αναπηδά κατά την κοπή, αλλά να μην αφήνει και ίχνη συρσίματος. 2 1 Εικ. 20 EC Υπόδειξη πιο κοντή αλυσίδα συγκράτησης = μειωμένη πίεση στο έδαφος πιο μακριά αλυσίδα συγκράτησης = αυξημένη πίεση στο έδαφος Κατά τη χρήση τηλεσκοπικού άνω βραχίονα ανάρτησης (προαιρετικά) Όσο ψηλότερα είναι κρεμασμένα τα ελατήρια ανακούφισης (1) στη διάτρητη ράβδο (2), τόσο μικρότερη είναι η πίεση στο έδαφος στην μπροστινή περιοχή της κοπτικής ράβδου. Σε περίπτωση που τα ελατήρια ανακούφισης είναι αναρτημένα πολύ ψηλά, ο μηχανισμός κοπτήρων πέφτει προς τα πίσω. αντίστοιχα: Όσο χαμηλότερα είναι κρεμασμένα τα ελατήρια ανακούφισης (1) στη διάτρητη ράβδο (2), τόσο μεγαλύτερη είναι η πίεση στο έδαφος στην μπροστινή περιοχή της κοπτικής ράβδου. Σε περίπτωση που τα ελατήρια ανακούφισης είναι αναρτημένα πολύ χαμηλά, το μπροστινό μέρος του μηχανισμού κοπτήρων πατάει στο έδαφος με υπερβολικό βάρος. 39

40 Pos: /Überschriften/Überschriften 2/A-E/EEinstellen der 1 Pos: /BA/Einstellungen/Mähwerke/Schnitthöhe/Schnitthöhe Bild EC 28/32 @ 1 Pos: Pos: /Layout Module @ 1 Ρυθμίσεις 9.3 Ρύθμιση του ύψους κοπής Εικ. 21 EC Pos: /BA/Einstellungen/Mähwerke/Schnitthöhe/Schnitthöhe @ 1 Το ύψος κοπής ρυθμίζεται μέσω του άνω βραχίονα ανάρτησης (1). Για το σκοπό αυτό: Φέρτε το μετωπικό μηχανισμό κοπτήρων στη θέση εργασίας Περιστρέψτε τον άνω βραχίονα ανάρτησης (1) πιο μακρύς άνω βραχίονας ανάρτησης = χαμηλότερο ύψος κοπής πιο κοντός άνω βραχίονας ανάρτησης = μεγαλύτερο ύψος κοπής Τηλεσκοπικός άνω βραχίονας ανάρτησης AFA Εικ. 22: Για να έχει το χορτοκοπτικό εμπρόσθιου δίσκου τη δυνατότητα να προσαρμόζεται στο έδαφος ανάλογα με την κατεύθυνση της πορείας, μπορεί να χρησιμοποιηθεί ως ειδικός εξοπλισμός ένας τηλεσκοπικός άνω βραχίονας ανάρτησης. Το ύψος κοπής ρυθμίζεται μέσω του τηλεσκοπικού άνω βραχίονα ανάρτησης χαλαρώνοντας τα κόντρα παξιμάδια (2) και (3). Μετακινώντας το έλασμα ασφάλισης (1) απελευθερώνεται το ελατήριο πίεσης του τηλεσκοπικού άνω βραχίονα ανάρτησης. Με αυτόν τον τρόπο εξασφαλίζεται η βέλτιστη προσαρμογή του μετωπικού μηχανισμού κοπτήρων στην κατεύθυνση της πορείας. 40

41 Pos: /Überschriften/Überschriften 2/A-E/EEinstellung der 1 Pos: /BA/Einstellungen/Mähwerke/Seitliche 1 Pos: /BA/Einstellungen/Mähwerke/Vordere 1 Pos: /Layout Module @ 1 Ρυθμίσεις 9.4 Ρύθμιση των προστατευτικών Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Fortschleudern von @ 1 ΚΙΝΔΥΝΟΣ! - Εκσφενδόνιση πετρών κατά τη διάρκεια της λειτουργίας Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί. Τα προστατευτικά πανιά πρέπει να ελέγχονται τακτικά. Τα προστατευτικά πανιά που έχουν φθαρεί ή υποστεί ζημιές πρέπει να αντικαθίστανται! Τα συστήματα προστασίας στο μηχανισμό κοπτήρων, π.χ. πανιά και καλύμματα, προστατεύουν από εκτινασσόμενες πέτρες και άλλα αντικείμενα, καθώς και από την πρόσβαση σε σημεία κινδύνου. Για το λόγο αυτό πρέπει, πριν την έναρξη των εργασιών, να τοποθετούνται σε θέση προστασίας. Πριν από τη χρήση, κατεβάστε το πλευρικό κάλυμμα (ή τα πλευρικά καλύμματα) και ασφαλίστε με τις περιστροφικές κλειδαριές Πλευρικά προστατευτικά EC Εικ. 23: Τα πλευρικά προστατευτικά μπορούν να ρυθμιστούν ως προς το ύψος. Γι' αυτόν το σκοπό χαλαρώστε τις βίδες (1) και (2). Ρυθμίστε το ύψος της ράβδου υποστήριξης (3). Σφίξτε τις βίδες Μετωπικά προστατευτικά 1 a EC AMT Εικ. 24 Η ρύθμιση του ύψους ορίζεται από τα πλευρικά προστατευτικά. Διάσταση a = 440 mm. Η προκαθορισμένη διάσταση "a" στο μπροστινό προστατευτικό (1) παρέχει τη μέγιστη δυνατή προστασία από εκτινασσόμενα αντικείμενα. (Το προστατευτικό είναι παράλληλο με το έδαφος) Το άνοιγμα των μπροστινών προστατευτικών πραγματοποιείται με τη βοήθεια ενός κατσαβιδιού. Για το σκοπό αυτό, ο μηχανισμός ασφάλισης πρέπει να πιεστεί προς τα κάτω με το κατσαβίδι. 41

42 Pos: /Überschriften/Überschriften 2/A-E/EEinstellung der 1 Pos: /BA/Einstellungen/Mähwerke/Zetterdrehzahl/Zetterdrehzahl Easy Cut @ 1 Pos: /Layout Module @ 1 Ρυθμίσεις 9.5 Ρύθμιση αριθμού στροφών χορτοξηραντήρα Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/einstellarbeiten / Einstellungen/Gefahr - Einstellungen an der @ 1 Κίνδυνος! - Ρυθμίσεις στη μηχανή Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Οι εργασίες ρύθμισης πρέπει κατά κανόνα να εκτελούνται μόνο με απενεργοποιημένο μηχανισμό κίνησης και ακινητοποιημένο κινητήρα! Βγάλτε το κλειδί μίζας! I II I 1 2 II Εικ EC Pos: /BA/Einstellungen/Mähwerke/Zetterdrehzahl/Zetterdrehzahl einstellen @ 1 Στο κιβώτιο ταχυτήτων μπορούν να ρυθμιστούν δύο αριθμοί στροφών χορτοξηραντήρα. Με αυτόν τον τρόπο επηρεάζεται η επίδραση του σπαστήρα και η απαιτούμενη ισχύς. Ελάχιστος αριθμός στροφών: 600 σ.α.λ. Μέγιστος αριθμός στροφών: 900 σ.α.λ. Ξεβιδώστε και βγάλτε την πεταλούδα (1) από το μοχλό χειρισμού (2). Για το σκοπό αυτό περιστρέψτε το μοχλό χειρισμού (2) κατά 180, (περιστρέφοντας ταυτόχρονα το τύμπανο κοπής (3), έτσι ώστε ο μοχλός χειρισμού να μπορεί να περιστραφεί πλήρως). Ασφαλίστε και πάλι το μοχλό χειρισμού (2) με την πεταλούδα (1) 42

43 Pos: /Überschriften/Überschriften 2/A-E/EEinstellen des 1 Pos: /BA/Einstellungen/Mähwerke/Einstellung des Aufbereitungsbleches Bild EC 28/32 CV 280/320 @ 1 Pos: /Layout Module @ 1 Ρυθμίσεις 9.6 Ρύθμιση του μεταλλικού φύλλου θραύσης Εικ. 26 EC Pos: /BA/Einstellungen/Mähwerke/Einstellung des Aufbereitungsbleches Text @ 1 Με τη μετακίνηση του μεταλλικού φύλλου θραύσης με τη βοήθεια του στροφείου (1) μπορεί να επηρεαστεί η θραύση του προϊόντος κοπής. Η ρύθμιση εξαρτάται από τον επιθυμητό βαθμό θραύσης των καλαμοειδών φυτών. +: ο βαθμός θραύσης αυξάνεται -: ο βαθμός θραύσης μειώνεται Πριν από κάθε χρήση, ελέγχετε το χορτοξηραντήρα για την ύπαρξη ζημιών στα δόντια. Ισιώστε τα λυγισμένα δόντια. Αντικαταστήστε τα σπασμένα δόντια. 43

44 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung der 1 Pos: /Überschriften/Überschriften 3/A-E/E/Einstellung bei 1 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung der Schwadablage @ 1 Pos: /Layout Module @ 1 Ρυθμίσεις 9.7 Ρύθμιση πλάτους δεματιού Υπάρχει η δυνατότητα απόθεσης με δύο διαφορετικές μορφές: Δεματοποίηση Απόθεση κατά πλάτος Ρύθμιση για δεματοποίηση EC Εικ. 27 Για τη ρύθμιση του πλάτους δεματιού χρησιμοποιούνται τα καπάκια δεματιού (1) που βρίσκονται στο πίσω μέρος της μηχανής. Τα καπάκια δεματιού ακινητοποιούνται με τα δακτυλιοειδή παξιμάδια. 44

45 Pos: /Überschriften/Überschriften 1 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung @ 1 Pos: 61 /Layout Module @ 1 Ρυθμίσεις Απόθεση κατά πλάτος EC Εικ. 28 Τα κλαπέτα χορτοξηραντήρα (1) είναι εντελώς ανοικτά. Τα ελάσματα οδηγοί (2) είναι προρυθμισένα από τον κατασκευαστή. Ανάλογα με τις συνθήκες χρήσης, ενδέχεται να απαιτείται επαναρύθμιση των ελασμάτων-οδηγών για να επιτευχθεί η ομοιόμορφη κατανομή σε ολόκληρη την επιφάνεια. 45

46 Pos: 62 /Überschriften/Überschriften 1 Pos: 63 /Überschriften/Überschriften 2/P-T/S/Spezielle 1 Pos: 66 /Überschriften/Überschriften 1 Pos: 68 /Layout Module @ 1 Συντήρηση 10 Συντήρηση 10.1 Ειδικές υποδείξεις ασφαλείας Pos: 64 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Unvorhergesehene Aktionen an der @ 1 Κίνδυνος! - Απρόβλεπτες ενέργειες στο μηχάνημα. Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Εκτελείτε τις εργασίες επισκευής, συντήρησης, καθαρισμού και αποκατάστασης βλαβών πάντοτε έχοντας απενεργοποιήσει το μηχανισμό μετάδοσης κίνησης και τον κινητήρα! Οι δίσκοι κοπής συνεχίζουν να κινούνται μέχρι να ακινητοποιηθούν τελείως! Σβήστε τον κινητήρα και αφαιρέστε το κλειδί μίζας Ασφαλίστε το μηχάνημα ώστε να μην τεθεί κατά λάθος σε λειτουργία ή κυλήσει. Pos: 65 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Bei unregelmäßiger Kontrolle der Messerklingen und @ 1 Κίνδυνος! - Μη τακτικός έλεγχος των λεπίδων μαχαιριού και των πείρων συγκράτησης Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ή βλάβες στο μηχάνημα. Πριν από κάθε θέση σε λειτουργία, ελέγχετε το μηχανισμό κοπτήρων για μαχαίρια, πείρους συγκράτησης, ελατήρια ελασμάτων και δίσκους κοπής ή τύμπανα μαχαιριού που ενδέχεται να έχουν υποστεί ζημιές ή φθορές ή να λείπουν, και αν χρειάζεται αντικαταστήστε τον! Τα μαχαίρια που λείπουν ή έχουν υποστεί ζημιές πρέπει να αντικαθίστανται μόνο ως σύνολα, για να μην προκύπτουν σφάλματα ζυγοστάθμισης! Ποτέ μην τοποθετείτε σε ένα τύμπανο/δίσκο μαχαίρια με ανομοιόμορφη φθορά! Σε κάθε αλλαγή μαχαιριού ελέγχετε και τα εξαρτήματα στερέωσης, και κατά περίπτωση αντικαθιστάτε τα! Δοκιμαστική λειτουργία Pos: 67 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Probelauf Einzahl Mähwerk muss auf Boden @ 1 Κίνδυνος! - Έλεγχος της μηχανής μετά από εργασίες επισκευής, συντήρησης, καθαρισμού και μετά από τεχνικές επεμβάσεις. Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί Ο μηχανισμός κοπτήρων πρέπει να βρίσκεται σε θέση εργασίας Απενεργοποιείτε τους μηχανισμούς κίνησης μόνο όταν ο μηχανισμός κοπτήρων βρίσκεται στο έδαφος και διασφαλιστεί ότι δεν υπάρχουν άτομα, ζώα ή αντικείμενα στην περιοχή κινδύνου. Η δοκιμαστική λειτουργία του μηχανήματος πρέπει να ενεργοποιείται μόνο από το κάθισμα του οδηγού. 46

47 Pos: 69 /Überschriften/Überschriften 1 Pos: 71.1 /Überschriften/Überschriften 1 Pos: 71.2 /Überschriften/Überschriften 3/K-O/MMetrische Gewindeschrauben mit 1 Pos: 71.3 /BA/Wartung/Drehmomente / Anziehdrehmomente/Anziehdrehmomente Metrische Gewindeschrauben mit Regelgewinde @ 1 Pos: 71.4 /Layout Module @ 1 Συντήρηση 10.2 Ανταλλακτικά Pos: 70 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/warnung - Verwendung von nicht zugelassenen @ 1 Προειδοποίηση! - Χρήση μη επιτρεπόμενων ανταλλακτικών. Αποτέλεσμα: Κίνδυνος για τη ζωή, σοβαροί τραυματισμοί και απώλεια αξίωσης εγγυοδοσίας και άρση ευθύνης Επιτρέπεται αποκλειστικά η χρήση αυθεντικών ανταλλακτικών της KRONE και εξαρτημάτων που φέρουν την έγκριση του κατασκευαστή. Η χρήση ανταλλακτικών, εξαρτημάτων και πρόσθετων συσκευών που δεν έχουν κατασκευαστεί, ελεγχθεί ή δεν φέρουν την έγκριση της KRONE έχουν ως αποτέλεσμα την παύση ισχύς εγγυοδοσίας για τις βλάβες που ίσως προκύψουν Ροπές σύσφιξης Μετρικές βίδες με ρυθμιστικό σπείρωμα ΥΠΟΔΕΙΞΗ Ο πίνακας δεν ισχύει για φρεζάτες βίδες άλεν, αν η φρεζάτη βίδα σφιχτεί μέσω του εσωτερικού εξαγώνου. Ροπή σύσφιξης σε Nm (εφόσον δεν ορίζεται κάτι άλλο) A Κλάση αντοχής Ροπή σύσφιξης (Nm) M4 3,0 4,4 5,1 M5 5,9 8,7 10 M M M M M M M M M M M A = Μέγεθος σπειρώματος (Κλάση αντοχής αναγράφεται στην κεφαλή της βίδας) 47

48 Pos: 71.5 /Überschriften/Überschriften 3/K-O/MMetrische Gewindeschrauben mit 1 Pos: 71.6 /BA/Wartung/Drehmomente / Anziehdrehmomente/Anziehdrehmomente Metrische Gewindeschrauben mit Feingewinde @ 1 Pos: 71.7 /Überschriften/Überschriften 3/K-O/MMetrische Gewindeschrauben mit Senkkopf und 1 Pos: 71.8 /BA/Wartung/Drehmomente / Anziehdrehmomente/Anziehdrehmomente Metrische Gewindeschrauben mit Senkkopf und Innensechskant @ 1 Pos: 72 /Layout Module @ 1 Συντήρηση Μετρικές βίδες με λεπτό σπείρωμα Ροπή σύσφιξης σε Nm (εφόσον δεν ορίζεται κάτι άλλο) A Κλάση αντοχής Ροπή σύσφιξης (Nm) M12x1, M14x1, M16x1, M18x1, M20x1, M24x M27x M30x1, A = Μέγεθος σπειρώματος (Κλάση αντοχής αναγράφεται στην κεφαλή της βίδας) Βίδες άλεν με μετρικό σπείρωμα και φρεζάτη κεφαλή ΥΠΟΔΕΙΞΗ Ο πίνακας ισχύει αποκλειστικά για φρεζάτες βίδες άλεν με μετρικό σπείρωμα, οι οποίες σφίγγονται μέσω εσωτερικού εξαγώνου. Ροπή σύσφιξης σε Nm (εφόσον δεν ορίζεται κάτι άλλο) A Κλάση αντοχής Ροπή σύσφιξης (Nm) M4 2,5 3,5 4,1 M5 4,7 7 8 M M M M M M M A = Μέγεθος σπειρώματος (Κλάση αντοχής αναγράφεται στην κεφαλή της βίδας) A BM

49 Pos: 73 /Überschriften/Überschriften 3/A-E/A/Abweichende 1 Pos: 74 /BA/Wartung/Drehmomente / Anziehdrehmomente/Abweichendes Drehmoment @ 1 Pos: 75 /BA/Wartung/Muttern und Schrauben (50h) @ 1 Pos: 76 /Layout Module @ 1 Συντήρηση Αποκλίνουσες ροπές σύσφιξης Βίδες / Παξιμάδια Παξιμάδι για ασφάλεια διάτμησης (περιστροφική πλήμνη) MA [Nm] 300 Κέλυφος εδράνου για δίσκο κοπής 50 Κέλυφος εδράνου για τύμπανο μαχαιριού 50 Υπόδειξη Ελέγχετε τακτικά τα παξιμάδια και τις βίδες (περ. κάθε 50 ώρες λειτουργίας) για σταθερή εφαρμογή και σφίγγετέ τα, αν χρειάζεται! 49

50 Pos: 77.1 /Überschriften/Überschriften 2/K-O/KKreiselnabe mit Schersicherung 1 Pos: 77.2 /BA/Wartung/Mähwerke/Schersicherung/Bild Mähholm @ 1 Pos: 77.3 /Layout Module @ 1 Συντήρηση 10.4 Περιστροφική πλήμνη με ασφάλεια διάτμησης (προαιρετικά) A B EC 280 / EC 280 CRI-Q EC 2800 CRI EC 28 CV/ EC 280 / EC 280 CV-Q EC 2800 CV / EC 2800 CRI 4 b a b a EC 32 CV (CRI/ CV-F)/ EC 320 EC 3200 CRI (EC 32 CV/ CRI/ CV-F)/ EC 320/ EC 320 CV-Q EC 3200 CV / EC 6210 CV / EC 3200 CRI EC Εικ. 29: 50

51 Pos: 77.7 /Layout Module @ 1 Συντήρηση Pos: 77.4 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Schnell rotierende @ 1 Κίνδυνος! - Γρήγορα περιστρεφόμενοι δίσκοι κοπής/τύμπανα μαχαιριού. Αποτέλεσμα: Κίνδυνος-θάνατος ή κίνδυνος σοβαρών τραυματισμών. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί μίζας. Οι δίσκοι κοπής/τα τύμπανα μαχαιριού συνεχίζουν να κινούνται εξ αδρανείας! Να εξέρχεστε από την καμπίνα του οδηγού, όταν οι δίσκοι κοπής/τα τύμπανα μαχαιριού σταματήσουν πλήρως. Pos: 77.5 /BA/Wartung/Mähwerke/Schersicherung/Legende Mähholm Aufstellung EasyCut s @ 1 Επεξήγηση των συντμήσεων: A= Φορά περιστροφής "A" προς το κέντρο B= Φορά περιστροφής "B" ανά ζεύγη RZ= Κεντρικό κέλυφος εδράνου (δεξιά περιστροφή), χωρίς αναγνωριστική εγκοπή. RZ= Έκκεντρο κέλυφος εδράνου (δεξιά περιστροφή, χωρίς αναγνωριστική εγκοπή). LZ= Κεντρικό κέλυφος εδράνου (αριστερή περιστροφή), με αναγνωριστική εγκοπή. LE= Έκκεντρο κέλυφος εδράνου (αριστερή περιστροφή), με αναγνωριστική εγκοπή. Pos: 77.6 /BA/Wartung/Mähwerke/Schersicherung/Beschreibung Schersicherung @ 1 Για προστασία από υπερφόρτωση των μηχανισμών κοπτήρων οι περιστροφικές πλήμνες (1) είναι ασφαλισμένες με παξιμάδια (2) και πείρους ασφαλείας (3). Σε περίπτωση πρόσκρουσης σε εμπόδια (π.χ. πέτρες) οι 2 πείροι ασφαλείας διατέμνουν στην περιστροφική πλήμνη. Η περιστροφική πλήμνη μαζί με το παξιμάδι περιστρέφεται στον άξονα οδοντοτροχού προς τα επάνω. Οι δίσκοι κοπής ή τα τύμπανα μαχαιριού που μεταφέρουν τους καρπούς προς τα αριστερά (LE/LZ) στην κατεύθυνση πορείας διαθέτουν αριστερό σπείρωμα. Οι δίσκοι κοπής ή τα τύμπανα μαχαιριού που μεταφέρουν τους καρπούς προς τα δεξιά (RE/RZ) στην κατεύθυνση πορείας διαθέτουν δεξιό σπείρωμα. Για τη διάκριση μεταξύ της φοράς περιστροφής δεξιά (RE/RZ) και της φοράς περιστροφής αριστερά (LE/LZ) τα παξιμάδια (2) και οι άξονες οδοντοτροχού (4) της φοράς περιστροφής αριστερά (LE/LZ) διαθέτουν μια αναγνωριστική σχισμή (a,b). Τα παξιμάδια (2) με αριστερό σπείρωμα (LE/LZ) έχουν αναγνωριστικές σχισμές (a) στη λοξοτομή. Οι άξονες οδοντοτροχού (4) με αριστερό σπείρωμα (LE/LZ) έχουν αναγνωριστική σχισμή (b) στη μετωπική επιφάνεια. 51

52 Pos: 77.8 /BA/Wartung/Mähwerke/Schersicherung/Nach dem Abscheren 1 Συντήρηση Μετά τη διάτμηση Προσοχή! - Η θέση εγκατάστασης των κελυφών εδράνου δεν λήφθηκε υπόψη. Αποτέλεσμα: Ζημιές στη μηχανή Οι δίσκοι κοπής ή τα τύμπανα μαχαιριού με δεξιά περιστροφή (RE/RZ) εξοπλίζονται πάντα με άξονα οδοντοτροχού και παξιμάδι με δεξιό σπείρωμα (χωρίς εγκοπή σήμανσης στον άξονα οδοντοτροχού και στο παξιμάδι). Οι δίσκοι κοπής ή τα τύμπανα μαχαιριού με αριστερή περιστροφή (LE/LZ) εξοπλίζονται πάντα με άξονα οδοντοτροχού και παξιμάδι με αριστερό σπείρωμα (με εγκοπή σήμανσης στον άξονα οδοντοτροχού και στο παξιμάδι). 7 8 a a 3a 3 1 3a 4 d b c 10 EC Εικ

53 Pos: 78 /Layout Module @ 1 Συντήρηση Αποσυναρμολογήστε το δίσκο κοπής/το τύμπανο μαχαιριού. Αφαιρέστε το δακτύλιο ασφαλείας (7). Αφαιρέστε τις εξαγωνικές βίδες (8). Αφαιρέστε το παξιμάδι (2) με το συνοδευτικό ειδικό κλειδί (10). Αφαιρέστε την πλήμνη ( 1). Αφαιρέστε τους φθαρμένους πείρους ασφαλείας (3). Ελέγξτε το παξιμάδι και την πλήμνη για τυχόν ζημιές. Αντικαταστήστε τα εξαρτήματα που έχουν υποστεί ζημιές με αυθεντικά ανταλλακτικά KRONE. Γεμίστε το χώρο πάνω από το έδρανο με γράσο (c). Τοποθετήστε την πλήμνη πάνω στον άξονα οδοντοτροχού. Ωθήστε νέους πείρους ασφαλείας (3) μέσα από την πλήμνη (1) και τον άξονα (4). Υπόδειξη - Λάβετε υπόψη τη θέση των πείρων ασφαλείας! Ωθήστε τους πείρους ασφαλείας (3) από έξω στην οπή, μέχρι το άκρο του πείρου να αγγίξει την επιφάνεια της πλήμνης (d). Οι σχισμές των πείρων ασφαλείας (3) πρέπει να τοποθετηθούν οριζόντια αντικριστά (βλ. λεπτομέρεια (I)). Τοποθετήστε το παξιμάδι (2) με το συνοδευτικό ειδικό κλειδί (10) (με ροπή σύσφιξης 300 Nm.) Τοποθετήστε και σφίξτε τις εξαγωνικές βίδες (8) με οδοντωτές ροδέλες ασφάλισης. Αφαιρέστε το δακτύλιο ασφαλείας (7 ). Τοποθετήστε το δίσκο κοπής (5) ή το τύμπανο μαχαιριού (6). 53

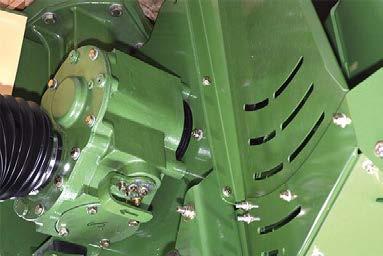

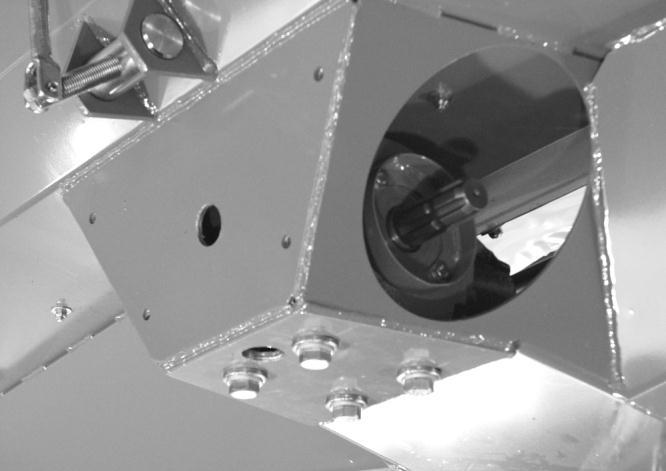

54 Pos: 79.1 /Überschriften/Überschriften 1 Pos: 79.2 /BA/Wartung/Ölkontrolle_Wechsel/Mähwerke/Bild Winkelgetriebe @ 1 Pos: 79.6 /BA/Wartung/Ölkontrolle_Wechsel/Hinweis - Altöl ordnungsgemäß @ 1 Pos: 80 /Layout Module @ 1 Συντήρηση 10.5 Κιβώτιο γωνιακής μετάδοσης κίνησης 3 1 Εικ. 31: EC Pos: 79.3 /BA/Wartung/Ölkontrolle_Wechsel/Ölkontrolle_ALT/Ölkontrolle SAE @ 1 Έλεγχος λαδιού: Για τα χρονικά διαστήματα βλ. κέφαλαιο "Χρονικά διαστήματα ελέγχου λαδιού και αλλαγής λαδιού στα κιβώτια ταχυτήτων". Ξεβιδώστε τη βίδα ρύθμισης (1) Στάθμη λαδιού μέχρι την οπή (1) αν χρειάζεται, συμπληρώστε λάδι (SAE 90) Βιδώστε τη βίδα ρύθμισης (1) Pos: 79.4 /BA/Wartung/Ölkontrolle_Wechsel/Ölwechsel Belüftungsfilter Öl @ 1 Αλλαγή λαδιού: Προθεσμίες βλέπε Κεφάλαιο "Χρονικά διαστήματα ελέγχου και αλλαγής λαδιού στα κιβώτια ταχυτήτων". Ξεβιδώστε το φίλτρο αερισμού (3) και αναρροφήστε το λάδι. Συλλέξτε το λάδι σε κατάλληλο δοχείο Συμπληρώστε λάδι από πάνω (στάθμη λαδιού μέχρι την οπή (1)) Βιδώστε και πάλι το φίλτρο αερισμού (3). Pos: 79.5 /BA/Wartung/Ölkontrolle_Wechsel/Ölqualität /Ölmenge: siehe @ 1 Ποιότητα λαδιού / ποσότητα λαδιού: βλέπε κεφάλαιο "Ποσότητες πλήρωσης και ονομασίες λιπαντικών για κιβώτια ταχυτήτων" Υπόδειξη Απορρίψτε τα παλιά λάδια σύμφωνα με τους κανονισμούς 54
