1 Modem/Router IP, ADSL, ADSL2, ADSL2+, VDSL, VDSL2

2 Εξωτερικι IP: Εξωτερική IP είναι θ IP που ζχει οποιαδιποτε ςυςκευι ςυνδζεται απευκείασ ςτο Internet, (πχ το Router ι το κινθτό μασ με 3G/4G). Αυτι θ διεφκυνςθ είναι μοναδικι, καμία ςυςκευι ςτον κόςμο δεν ζχει τθν ίδια ςτιγμι τθν ίδια διεφκυνςθ με μια άλλθ. 2

3 Εςωτερικι IP: Η εςωτερικι IP είναι θ IP που ζχει μια ςυςκευι ςε ζνα τοπικό δίκτυο, π.χ. ζνασ υπολογιςτισ που ςυνδζεται ςε ζνα Router/Switch. 3

4 Πϊσ βρίςκω τθν IP μου: Δθμοφιλείσ ςελίδεσ που εμφανίηουν άμεςα τθν IP μασ είναι οι παρακάτω:

5 ADSL: 5

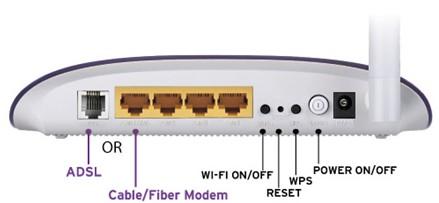

6 ADSL Router: 6

7 Αν ΔΕΝ γνωρίηουμε το password Router: Επιςκεπτόμαςτε τθν ςελίδα: ι ςτθν περίπτωςθ που δεν υπάρχει ο τφποσ του router τότε πθγαίνουμε ςτθν ςελίδα που εμφανίηονται όλα τα μοντζλα και οι τφποι των routers: 7

8 Router External IP: Τα Router διακζτουν εξωτερικι IP π.χ.: 37. x. y. z, όπου x y z λαμβάνουν τιμζσ από

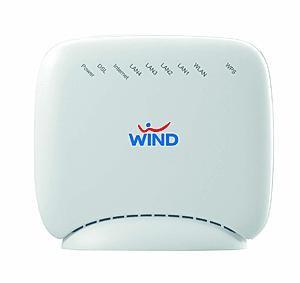

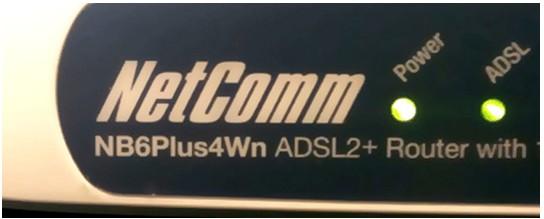

9 Modem/Router: Όταν ςυνδζςουμε και ανάψουμε το router μασ (που ςτθν πραγματικότθτα είναι modem/router), το πρϊτο πράγμα που κάνει είναι να ςυνδεκεί με το port του DSLAM που μασ αντιςτοιχεί. Αυτι θ διαδικαςία ςφνδεςθσ μεταξφ των δφο modem ονομάηεται "ςυγχρονιςμόσ", και ςυνικωσ ζχει ειδικό λαμπάκι με τθν ονομαςία ADSL, line ι sync που δείχνει πωσ ζγινε με επιτυχία. Η πραγματικι ταχφτθτα ADSL για τθ ςφνδεςι μασ είναι θ ταχφτθτα που κα επιτευχκεί ςε αυτόν τον ςυγχρονιςμό. 9

10 ADSL (1999): Χρθςιμοποιεί μια μζκοδο διαμόρφωςθσ (DMT= Discrete Multi Tone) και χωρίηει τισ διακζςιμεσ ςυχνότθτεσ για το upstream (1 Mbps) & downstream (8 Mbps), ςτο 1,5 χιλ. από DSLAM. Ελάχιςτθ ταχφτθτα 384 Kbps. 10

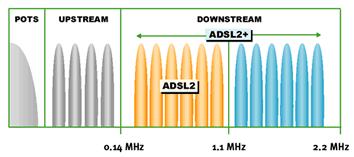

11 ADSL2 (2002): Χρθςιμοποιεί τθν ίδια μζκοδο διαμόρφωςθσ (DMT= Discrete Multi Tone) και χωρίηει τισ διακζςιμεσ ςυχνότθτεσ για το upstream (1 Mbps) & downstream (12 Mbps), ςτα 2,5 χιλ. από DSLAM. Υπάρχουν όμωσ αρκετζσ βελτιϊςεισ ςτθν ςυμπεριφορά των καναλιϊν και καταφζρνει ν ανεβάςει το downstream κατά 50%. 11

12 ADSL2+ (2003): Χρθςιμοποιεί μια μζκοδο διαμόρφωςθσ (DMT= Discrete Multi Tone) και χωρίηει τισ διακζςιμεσ ςυχνότθτεσ για το upstream (3,5 Mbps) & downstream (24 Mbps), ςτο 1,5 χιλ. από DSLAM. 12

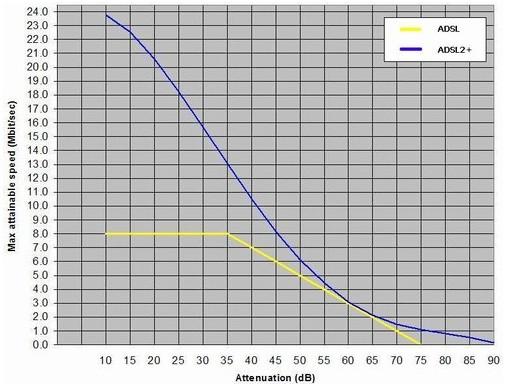

13 Ταχφτητεσ ςτο ADSL2+: 300 μζτρα -> 25Mbps 600 μζτρα -> 24Mbps 900 μζτρα -> 23Mbps 1,2 Km. -> 22Mbps 1,5 Km -> 21Mbps 1,8 Km -> 19Mbps 2,0 Km -> 18Mbps 2,1 Km -> 16Mbps 3,0 Km -> 8Mbps 3,5 Km -> 6Mbps 4,0 Km -> 4Mbps 4,5 Km -> 1,5Mbps 5,2 Km -> 800Kbps 13

14 Modem/Router: Downstream Upstream SNR Margin: 8,7 db 9,8 db Line Attenuation: 12,5 db 7,8 db Data Rate: 11 Mbps 9,61 Mbps 14

15 15

16 16

17 17

18 Overhead (1/2): Είναι θ επιπλζον πλθροφορία (για ζλεγχο των δεδομζνων) που δεν ανικει ςτο αρχείο αλλά είναι απαραίτθτθ για να το κατεβάςουμε. Άρα, ςυνολικά μετακινοφνται περιςςότερα bytes ςτο δίκτυο (για τα bytes των δεδομζνων ςυν τα bytes και του overhead) από τα bytes κακαρισ πλθροφορίασ που λαμβάνουμε. Αυτι θ πλθροφορία ζχει μζγεκοσ 0,45MB. Για να το εξθγιςουμε απλά, θ πλθροφορία που διακινείται ςτο Internet (ι οποιοδιποτε δίκτυο), από ζνα απλό μζχρι μια ςυλλογι ταινιϊν 50GB, χωρίηεται ςε πολφ μικρά πακζτα δεδομζνων για να ςταλεί. Όμωσ, το κάκε πακζτο δεδομζνων επιβαρφνεται με επιπλζον bytes ϊςτε να φτάςει ςτον προοριςμό του και για τον ζλεγχο πωσ ζχουν φτάςει ςωςτά τα δεδομζνα (IP Header, TCP Header, PPPoE Encaltuplation, ATM HDR κλπ). 18

19 Overhead (2/2): 19

20 13,81 db 1km from DSLAM Π.χ.: 23db / 13,81 db =1,66 Km from DSLAM 20

21 Τι είναι τα decibel (db); Είναι μια κλίμακα (λογαρικμικι) που ορίηεται ωσ : 1 db = 10 x log10(του μεγζθουσ) 21

22 Παραδείγματα: Αν ζνα ςιμα ξεκίνθςε από τθν άκρθ ενόσ καλωδίου και ζφταςε ςτθν άλλθ άκρθ: ατόφιο - χωρίσ απϊλειεσ - αυτό ςθμαίνει μζγεκοσ = 1, άρα οι απϊλειεσ ιταν 10 x log10(1) = 10 x 0 = 0 db. 50% αυτό ςθμαίνει μζγεκοσ = 0,5 άρα οι απϊλειεσ ιταν 10 x log10(0,5) = 10 x (-0,3) = -3 db (άρα 3 db απϊλειεσ = 50% απϊλεια ςιματοσ) (το - = απϊλεια). 10% αυτό ςθμαίνει μζγεκοσ = 0,1 άρα οι απϊλειεσ ιταν 10 x log10(0,1) = 10 x (-1) = -10 db (άρα 10 db απϊλειεσ = 90% απϊλεια ςιματοσ). μόνο το 1% αυτό ςθμαίνει μζγεκοσ = 0,01 άρα οι απϊλειεσ ιταν 10 x log10(0,01) = 10 x (-2) = -20 db (άρα 20 db απϊλειεσ = 99% απϊλεια ςιματοσ). μόνο το 1 χιλιοςτό αυτό ςθμαίνει μζγεκοσ = 0,001 άρα οι απϊλειεσ ιταν 10 x log10(0,001) = 10 x (-3) = -30 db (άρα 30 db απϊλειεσ = 99,9% απϊλεια ςιματοσ). 22

23 Noise Margin (ςε db) (1/2): Εδϊ μετράμε τθ ςχζςθ που ζχει το ωφζλιμο ςιμα τθσ γραμμισ (signal - αυτό που μεταφζρει τα data μασ) αν το διαιρζςουμε με το κόρυβο τθσ (noise) γι αυτό λζγεται και S/N δθλ. Signal/Noise. Αυτό πρζπει να είναι υψθλό κετικό νοφμερο και ςε κάκε περίπτωςθ όχι μικρότερο από 6 db θεωρητικά αλλά ςτθν πράξη κάτω από db ζχουμε ςοβαρά προβλιματα ςτθν γραμμι και φυςικά λάκθ ςτο modem/router. 23

24 Noise Margin (ςε db) (2/2): 6dB ή παρακάτω είναι πολφ κακό και είναι πολφ πικανό να ζχεισ προβλιματα ςυγχρονιςμοφ. 7dB-10dB μζτριο αλλά δεν αφινει πολφ χϊρο για διακυμάνςεισ. 11dB-20dB καλό χωρίσ προβλιματα ςυγχρονιςμοφ. 20dB-28dB εξαιρετικό. 29dB και πάνω = αςτζρι. 24

25 Line attenuation (εξαςκζνθςθ γραμμισ ςε db) (1/2): Δείχνει πόςο ςιμα χάνεται πάνω ςτθ γραμμι (απϊλεια ςιματοσ) από αυτό που ςτζλνεται προσ κάποια κατεφκυνςθ. Αυτό πρζπει να είναι χαμθλό νοφμερο και όχι μεγαλφτερο από db. Παράδειγμα: το attenuation (downstream) = 10dB είναι πολφ καλι τιμι μζτρθςθσ και ςφμφωνα με τα παραπάνω ςθμαίνει ότι το ςιμα που δζχομαι από το DSLAM είναι το 10% του ςιματοσ που φεφγει από το DSLAM ι αλλιϊσ ότι το ςιμα εξαςκενεί 90%. 25

26 Line attenuation (εξαςκζνθςθ γραμμισ ςε db) (2/2): 20dB και κάτω = αςτζρι. 20dB-30dB εξαιρετικό. 30dB-40dB πολφ καλό. 40dB-50dB καλό. 50dB-60dB φτωχό με πικανά προβλιματα ςφνδεςθσ. 60dB και πάνω = ςίγουρα προβλιματα ςφνδεςθσ. 26

27 Output Power (ςε dbm): Δείχνει πόςθ ιςχφ βάηει το modem ςτθ γραμμι για να διατθριςει το ςυγχρονιςμό (πόςο παιδεφεται το Modem δθλαδι για να διατθριςει τθ γραμμι). Υψθλά νοφμερα μεγαλφτερα από dbm δείχνουν πικανά προβλιματα. To dbm ςθμαίνει ιςχφσ ανά milliwatt άρα ουςιαςτικά με τον τφπο των db βρίςκουμε το νοφμερο και το αυτό που βρίςκουμε το ονομάηουμε mw. 27

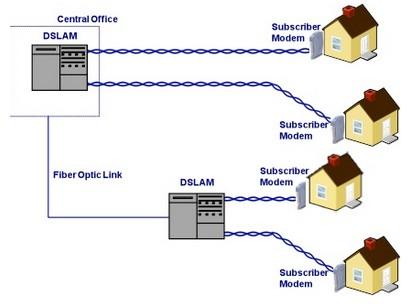

28 DSLAM (1/3): Ο ρόλοσ του DSLAM είναι να ςυγκεντρϊςει το traffic των δεδομζνων αλλά και τθσ φωνισ από πολλαπλοφσ ςυνδρομθτζσ, και να τα ςυνδυάςει ςε ζνα περίπλοκο "ςιμα", με τθ διαδικαςία του multiplexing. Από εκεί και πζρα, το ςιμα από το DSLAM μεταφζρεται μζςω του πρωτοκόλλου Asynchronous Transfer Mode (PPP over ATM, PPPoA) ι Ethernet (PPP over Ethernet, PPPoE) ςτο δίκτυο του ISP, που μασ δίνει πρόςβαςθ ςτο Internet. 28

29 DSLAM (2/3): 29

30 DSLAM (3/3): Κάκε κάρτα ςτο DSLAM τυπικά ζχει 24 ports, και βεβαίωσ μποροφν να εγκαταςτακοφν πολλαπλζσ κάρτεσ για να καλφψουν ολόκλθρεσ περιοχζσ. 30

31 VDSL (1/2): To VDSL (Very high-bitrate/high speed DSL) είναι το πιο γριγορο αςφμμετρο DSL (υπάρχει και ςυμμετρικό DSL) και αποτελεί ζναν ςυνδυαςμό των χάλκινων καλωδίων του τοπικοφ βρόχου με τθν λεγόμενθ οπτικι ίνα ςτο πεηοδρόμιο που εξυπθρετεί μερικζσ δεκάδεσ ςπίτια ςτθ γειτονιά -κεωρείται μια ςχετικά καλι μζκοδοσ για να περάςει κανείσ από το ADSL ςτα δίκτυα επόμενθσ γενιάσ. 31

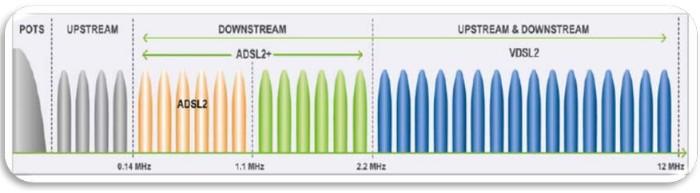

32 VDSL (2/2): O OTE επενδφει από το 2008 ςτθν τεχνολογία VDSL2 με ταχφτθτεσ 30Mbps/2,5Mbps και 50/5Mbps download και upload αντίςτοιχα. 32
