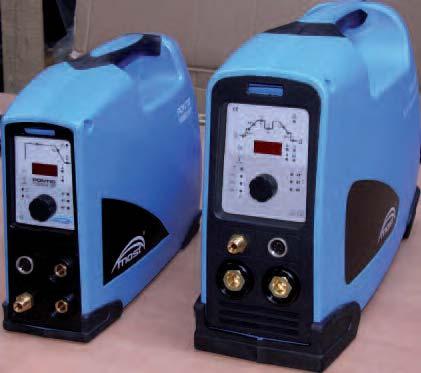

1 2. ZARIADENIA A ZVÁRACIE HORÁKY TIG 2.1. Zariadenia TIG Invertorové zariadenia MOST série PONTIG PONTIG 1880 HF PONTIG 2220 HF PRO Zariadenia PONTIG 1880 HF a PONTIG 2220 HF PRO slúžia na zváranie metódou TIG v argónovej ochrannej atmosfére jednosmerným prúdom (oceľ a nehrdzavejúca oceľ) alebo obalovanou elektródou MMA. Zapálenie oblúku sa môže uskutočňovať pomocou ionizátora HF alebo dotknutím (škrtom) koncovky volfrámovej elektródy o materiál. Veľkou výhodou je zrozumiteľná obsluha moderného panelu s displejom zváracieho prúdu. Riadiaci panel bol navrhnutý tak, aby sa zmena parametrov vykonávala rýchlym a intuitívnym spôsobom pomocou jedného ovládača. Netreba si pamätať sekvenciu nástavení pre danú funkciu, čím sa výrazne uľahčila obsluha zváračky. Ovládací gombík slúži na nastavenie hodnoty funkcie (napr. zvárací prúd alebo čas klesania prúdu) alebo po stlačení na prepnutie medzi funkciami alebo spôsobmi práce. Displej na panely môže ukazovať zvárací prúd, hodnotu funkcie alebo kód chyby, ak je práca zariadenia niečím rušená. Riadiaci panel s digitálnym displejom umožňuje vybrať nasledujúce spôsoby práce: PONTIG 1880 HF zváranie obalovanou elektródou MMA TIG zváranie jednosmerným prúdom práca 2-takt tlačidla na horáku TIG práca 4-takt tlačidla na horáku TIG zapálenie oblúka ionizátorom HF (TIG) alebo dotykom (škrtom) volfrámovej elektródy o materiál PONTIG 2220 HF PRO zváranie obaľovanou elektródou MMA TIG zváranie jednosmerným prúdom zváranie TIG pulzujúcim prúdom zváranie TIG pulzom s vysokou frekvenciou (od 10 do 500 Hz) práca 2-takt tlačidla na horáku TIG práca 4-takt tlačidla na horáku TIG zapálenie oblúka ionizátorom HF (TIG) alebo dotykom (škrtom) volfrámovej elektródy o materiál Technická špecifikácia PONTIG 1880 HF PONTIG 2220 HF PRO Napájací prúd (50/60 Hz) 1 x 230 V +20%/-15% 1 x 230 V +20%/-15% Rozsah zváracieho prúdu A A Maximálny príkon TIG/MMA 5,4 / 6,7 kva 6,1 / 7,2 kva Prúd zvárania TIG/MMA: - počas cyklu práce 45 % - počas cyklu práce 60 % - počas cyklu práce 100 % 160 / 160 A 140 / 130 A 120 / 100 A 200 / 200 A 150 / 140 A Napätie naprázdno 80 V 58 V Trieda ochrany IP23C IP23 Trieda izolácie H H Rozmery (dĺ. x šír. x výš.) 320x135x285 mm 430x175x325 mm Hmotnosť 4,9 kg 7,4 kg Vybavenie usmerňovač PONTE 1880HF, horák TIG 17/4 m, volfrám. elektróda 1,6, TIG horák 3m, plynová hadička s pripojením, kufrík, inštrukcia usmerňovač PONTE 2220HF PRO, horák TIG 26/4 m, volfrámová elektróda 2,4, TIG horák 3m, plynová hadička s pripojením, kufrík, inštrukcia PONTIG 1880 HF MOST panel PONTIG 1880 HF MOST PONTIG 2220 HF PRO MOST panel PONTIG 2220 HF PRO MOST Moderná a ergonomická konštrukcia obalu je vyrobená z veľmi kvalitných materiálov. Jej odolnosť je dodatočne zvýšená riešením, ktoré má výrobca patentované, nazývané DDR (Dual Density Reinforcement dvojité posilnenie odolnosti materiálu). Gumová ochrana má tri základné funkcie: na rukoväti: ako protišmyková vrstva, na bokoch obalu: zvýšenie priľnavosti k podkladu a absorbciu pri páde vo vnútri zariadenia: ochrana elektronických systémov. Zariadenie automaticky prechádza do stavu STAND BY, ak sa v priebehu 15 minút so zdrojom nezvára. Pomáha to ušetriť elektrickú energiu a zároveň významne vplýva na predĺženie životnosti niektorých elektrických častí a znižuje riziko prípadného zapnutia sa elektrického oblúku. Zabudovaný inteligentný systém ventilácie, ktorý pracuje v prípade zvárania alebo prekročenia určitej vnútornej teploty, umožňuje obmedziť hromadenie sa prachu vo vnútri zariadenia, vďaka čomu sa životnosť usmerňovača predlžuje. Zariadenia sú vybavené systémom samodiagnostiky, ktorý v prípade poruchy zariadenia zobrazuje kódy chýb na displeji. Pri zváraní elektródou sú dostupné funkcie HOT START a systém proti prilepovaniu sa elektródy. Zváranie TIG DC pulzujúcim prúdom (PONTIG 2220 HF PRO) umožňuje zváranie tenších plechov bez deformácie a veľkých farebných zmien povrchu vďaka zavedeniu menšieho množstva tepla do zvaru. Pri práci s pulzujúcim prúdom TIG vysokej frekvencie je možné ju regulovať v rozsahu od 10 do 500 Hz. Katalógové číslo I-46

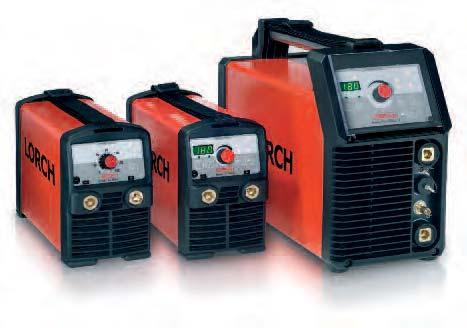

2 ISO 9001 Zváracie invertory série HandyTIG Zariadenia HandyTIG to sú najjednoduchšie zváracie invertory firmy LORCH pre metódu TIG. Zariadenia môžu zvárať prúdom do 180 A a patria k najľahším vo svojej triede: 180DC váži iba 6,5 kg, a verzia AC/DC iba 13 kg. V čom sa odlišujú Handy TIG od iných zariadení: extrémne odolné aj napriek nízkej hmotnosti, zaručená odolnosť voči pádu z výšky do 80 cm pre HandyTIG 180DC a do 60 cm pre HandyTIG 180 AC/DC (norma vyžaduje 25 cm!), dokonalá zváracia charakteristika vďaka najnovšej technológii, znovu zapálenie ionizátorom HF (alebo dotykové ContacTIG), aj na zváranie obaľovanými elektródami MMA (s funkciami Hotstart, Anti-Stick a Arc-Force), 3 kroky potrebné na začatie zvárania, možnosť pripojenia diaľkového ovládania, elektronika špeciálne zabezpečená pred prachom (InsideCoating), vyrobené podľa EN , znak CE, symbol S, trieda ochrany IP23, odolné voči kolísaniu napájacieho napätia a s možnosťou napájania predlžovacím káblom, možné pripojenie k elektrocentrále, vysoká efektivita a nízka spotreba prúdu Verzia ControlPro: displej prúdu zvárania, pamäť (po 2 programy pre TIG a pre MMA), pulz frekvencia do 2 khz. Verzia AC/DC: dodatočné funkcie pre zváranie hliníkom, pomoc znovu zapálenia oblúku prúdom DC Druhy riadiacich panelov pre zariadenia HandyTIG: BasicPlus 1. Zapnutie 2. Zvoľte režim práce 3. Zvoľte zvárací prúd Obsluha vhodná pre zvárača, aktívne parametre sú označené svietiacimi diódami Jednoduché nastavenie hodnoty dodatočných parametrov Možnosť práce s diaľkovým ovládaním. ControlPro 1. Zapnutie 2. Zvoľte režim práce 3. Zvoľte zvárací prúd Obsluha vhodná pre zvárača, aktívne parametre sú označené svietiacimi diódami Displej prúdu zvárania A Jednoduché nastavenie hodnôt dodatočných parametrov Možnosť práce s diaľkovým ovládaním. Pulz Pamäť 4 vlastných programov (2 pre TIG, 2 pre MMA). HandyTIG 180 DC 180 A Technická špecifikácia HandyTIG 180 DC HandyTIG 180 AC/DC 180 A HandyTIG 180AC/DC TIG A A MMA A A Rozsah zváracích elektród TIG 1,0-3,2 mm 1,0-3,2 mm MMA 1,0-4,0 mm 1,0-4,0 mm Zvárací prúd v cykle práce (40 C) podľa EN metóda TIG Prúd v cykle 100% 130 A 130 A Prúd v cykle 60% 150 A 150 A Cyklus práce pri max. prúde 30% / 180 A 35% / 180 A Napájací prúd 1x230 V +15%/-25% 1x230 V +15%/-25% Istenie siete 16 A 16 A Rozmery 337x130x211 mm 480x185x326 mm Hmotnosť 6,5 kg 13 kg Druh riadiaceho panela Katalógové číslo BasicPlus ControlPro Okrem zváracieho zdroja TIG je potrebné na dokompletovanie zváracieho pracoviska ešte: zvárací drôt (kapitola XI) redukčný ventil (kapitola III) rezacie a brúsne kotúče (kapitola VIII) zvárací horák TIG, spotrebné diely a wolframové elektródy (kapitola I) zváracie zásteny a filtroventilačné zariadenia (kapitola V) pomocné chemické prostriedky: protirozstrekové prípravky, čistiace prostriedky na nerez a hliník (kapitola VI) prostriedky na zváranie v argónovej ochranne atmosférej firmy Hundington (kapitola I) I-47

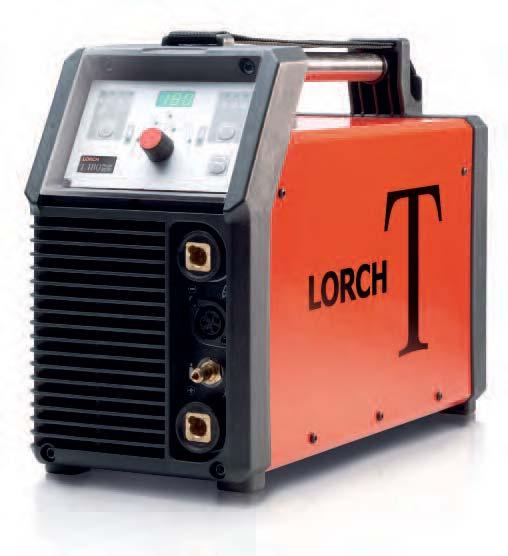

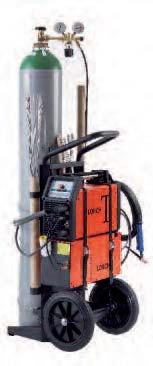

3 Zváracie invertory série T Slúžia na zváranie metódami TIG a MMA, ergonomické a ľahké pri prenášaní. Dostupné vo verziách DC alebo AC/DC, s dvoma druhmi riadiacich panelov: BasicPlus a ControlPro. Krátka charakteristika zariadení T: profesionálne zariadenie na metódu TIG, programové vybavenie SmartBase riadi proces zvárania, možnosť použitia externého chladenia WUK6, pripevnením priamo ku krytu zariadenia, pulz a rýchly pulz do 2 khz, bodové zváranie na tenké prvky, pamäť Tiptronic na zapamätanie 100 vlastných programov(controlpro), zaručená odolnosť voči pádom z výšky do 60 cm, možnosť napájania z elektrocentrály, 3 kroky potrebné na začatie zvárania, možnosť zvárania obalovanou elektródou MMA, možnosť pripojenia diaľkového ovládania, vyrobené a skúšané podľa EN , znak CE, symbol S, trieda ochrany IP23, vysoká efektivita a nízka spotreba prúdu vďaka najnovšej technológii, ako napájací zdroj pre podávač studeného drôtu FEED1 (verzia ControlPro). Naviac u variantu AC/DC: prepínanie DC a AC, znovu zapálenie oblúku jednosmerným prúdom a automatické udržiavanie kaloty volfrámovej elektródy, funkcia MACS pre kvalitné zváranie tenkých hliníkových plechov. Modulárna stavba a tvorenie zostavy. Na báze zariadenia T sa ľahko vytvorí kompletná zostava na zváranie metódou TIG. Celkové možnosti zariadenia využívame pomocou pripojenia chladiacej jednotky WUK6 a horáka chladeného kvapalinou. Celok umiestňujeme na vozík Maxi Trolley. + = Miesto na náradie zvárača Miesto na zváracie drôty Podstavec na napájací zdroj T a chladenie WUK6 Miesto na dodatočné napájacie vedenia. Polička na plynovú fľašu, dve istiace reťaze. I-48

4 ISO 9001 Druhy riadiacich panelov pre zariadenia T: BasicPlus 1. Vyberte metódu zvárania 2. Vyberte režim zvárania 3. Nastavte prúd zvárania ControlPro 1. Vyberte metódu zvárania 2. Vyberte priemer volfrámovej elektródy 3. Nastavenie prúdu zvárania Obsluha vhodná pre zvárača, aktívne parametre sú označené svietiacimi diódami Displej prúdu zvárania A Jednoduché nastavenie parametrov Možnosť práce s diaľkovým ovládaním. Obsluha vhodná pre zvárača, aktívne parametre sú označené svietiacimi diódami Displej prúdu zvárania A Displej napätia zvárania V Jednoduché nastavenie hodnoty dodatočných parametrov Možnosť práce s diaľkovým ovládaním. Zásuvka LorchNet na pripojenie k automatizovaným pracoviskám Ako napájací zdroj pre podávač studeného drôtu FEED 1 Pamäť Tiptronic na zapamätanie do 100 vlastných programov T 300 T 180 DC alebo AC/DC Technická špecifikácia T 220 DC alebo AC/DC T 250 DC alebo AC/DC T 300 DC alebo AC/DC TIG A A A A MMA A /170 A A A Rozsah zváracích elektród TIG 1,0-3,2 mm 1,0-3,2 mm 1,0-4,0 mm 1,0-4,0 mm MMA 1,0-4,0 mm 1,0-4,0 mm 1,0-5,0 mm 1,0-5,0 mm Zvárací prúd v cykle práce (40 C) podľa EN metóda TIG Prúd v cykle 100% 130 A 160 A 180 A 210 A Prúd v cykle 60% 150 A 180 A 220 A 260 A Cyklus práce pri max. prúde 35% / 180 A 40% / 220 A 40% / 250 A 35% / 300 A Napájací prúd 1x230 V +/- 15% 1x230 V +/- 15% 3x400 V +/- 15% 3x400 V +/- 15% Istenie siete 16 A 16 A 16 A 16 A Rozmery 480x185x326 mm 480x185x326 mm 480x185x326 mm 480x185x326 mm Hmotnosť 12,1 kg 13,3 kg 16 kg 16 kg Druh riadiaceho panela Katalógové číslo zariadenia T A BasicPlus DC T A T A 300 A BasicPlus AC/DC ControlPro DC ControlPro AC/DC Vybavenie: Chladenie WUK 6 / CCE Chladenie WUK 6 do T250/ Vozík Maxi Trolley HT i T Zemniací kábel 35 mm/3 m Plynová hadica 1,8 s pripojením Kufor T Lorch Diaľkové nožné ovládanie FR-35/5 m I-49

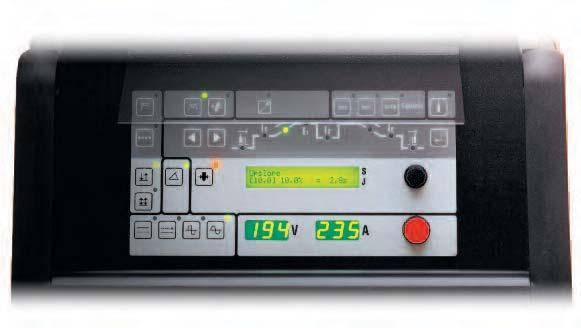

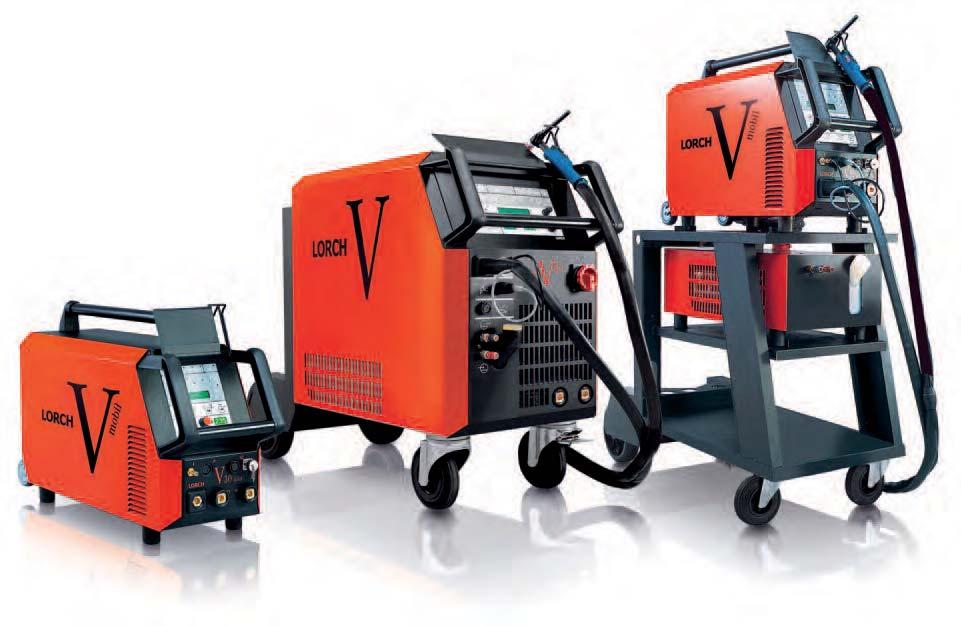

5 Priemyselné zváracie zariadenia série V Zariadenia série V sú určené na zváranie metódou TIG v priemyselných podmienkach. Vyrábajú sa s označeniami V24, 27, 30, 40, 50. Dodanie 0 do číselného symbolu zariadenia určuje prúd zvárania TIG - om v ampéroch. Všetky prípadné možnosti vybavenia, ktoré sa v ponukách iných firiem ukrývajú v cenníkoch, pri týchto zariadeniach sú štandardom. Stačí si vybrať druh prúdu DC alebo AC/DC, nastaviť zvárací prúd a vybrať typ TIG horáku (súchý alebo vodou chladený). Krátka charakteristika zariadení V: priemyselné zariadenia na metódu TIG znovu zapálenie oblúku pomocou HF alebo ContacTIG programové vybavenie riadi proces zvárania vo všetkých zariadeniach sa nachádza taký istý panel riadenia (DC alebo AC/DC) všetky funkcie v štandarde verzie s vodným chladením alebo na sucho panel s možnosťou voľby jazyka pulz a rýchly pulz do 2 khz bodové zváranie pre tenké prvky pamäť Tiptronic na zapamätanie do 100 vlastných programov 3 kroky potrebné na začatie zvárania možnosť zvárania elektródou MMA možnosť pripojenia diaľkového ovládania (ručné alebo nožné) vyrobené a skúšané podľa EN , znak CE, symbol S, trieda ochrany IP23 3 kroky potrebné na získanie dokonalého zvaru koncepcia vytvorenia panelu v zariadeniach V 1. Zvoľte zváraciu metódu AC alebo DC 2. Zvoľte priemer volfrámovej elektródy 3. Zvoľte zvárací prúd vysoká efektivita a nízka spotreba prúdu vďaka najnovšej technológii ako napájací zdroj pre podávač studeného drôtu FEED1 alebo automatizáciu k verzii mobil je možné doobjednať vozík alebo chladenie WUK5 Naviac u variantu AC/DC: dodatočné funkcie pre prúd AC, znovu zapálenie oblúku jednosmerným prúdom a automatické udržiavanie kaloty volfrámovej elektródy, možnosť zvárania AC s obdĺžnikovou krivkou zvýšenie čistoty zvaru zníženie emisie hluku o 40% vďaka riešeniu db down I-50

6 ISO 9001 V 24 mobile 240 A V 30 mobile 300 A V A V A V A V A V A V24 mobile DC alebo AC/DC V30 mobile DC alebo AC/DC Technická špecifikácia V24 DC alebo AC/DC V27 DC alebo AC/DC V30 DC alebo AC/DC V40 DC alebo AC/DC V50 DC alebo AC/DC TIG A A A A A A A MMA A A A A A A A Rozsah zváracích elektród TIG 1,0-3,2 mm 1,0-3,2 mm 1,0-3,2 mm 1,0-3,2 mm 1,0-4,0 mm 1,0-4,0 mm 1,0-4,8 mm MMA 1,0-4,0 mm 1,0-5,0 mm 1,0-4,0 mm 1,0-5,0 mm 1,0-6,0 mm 1,0-6,0 mm 1,0-6,0 mm Zvárací prúd v cykle práce (40 C) podľa EN metóda TIG Prúd v cykle 100% DC / AC 220 A / 190 A 270 A / 240 A 220 A / 210 A 250 A 250 A 360 A 380 A Prúd v cykle 60% DC / AC 240 A / 220 A 300 A / 280 A 240 A / 230 A 270 A 300 A 400 A 500 A Cyklus práce pri max. prúde DC / AC Napájací prúd 60% / 50% 60% / 50% 60% / 50% 60% 60% 60% 60% 3x400 V +/- 15% 3x400 V +/- 15% 3x400 V +/- 15% 3x400 V +/- 15% 3x400 V +/- 15% 3x400 V +/- 15% Istenie siete 16 A 16 A 16 A 16 A 32 A 32 A 32 A 3x400 V +/- 15% Rozmery 812x283x518 mm 812x283x518 mm 1130x450x815 mm 1130x450x815 mm 1130x450x815 mm 1130x450x815 mm 1130x450x815 mm Hmotnosť DC-AC/DC (bez chladiča) Vybavenie: Chladenie WUK 5/CCE 16 (iba pre V mobile) Vozík Mobil Diaľkové nožné ovládanie FR-35/5 m ,4 kg / 35,1 kg 31 kg / 37 kg 84,6 kg / 90,5 kg 85 kg / 92 kg 86,4 kg / 93,6 kg 107,6 kg / 121,5 kg 108,7 kg / 123,2 kg Okrem zváracieho zdroja TIG je potrebné na dokompletovanie zváracieho pracoviska ešte: zvárací drôt (kapitola XI) redukčný ventil (kapitola III) rezacie a brúsne kotúče (kapitola VIII) zvárací horák TIG, spotrebné diely a wolframové elektródy (kapitola I) zváracie zásteny a filtroventilačné zariadenia (kapitola V) pomocné chemické prostriedky: protirozstrekové prípravky, čistiace prostriedky na nerez a hliník (kapitola VI) prostriedky na zváranie v argónovej ochranne atmosférej firmy Hundington (kapitola I) I-51

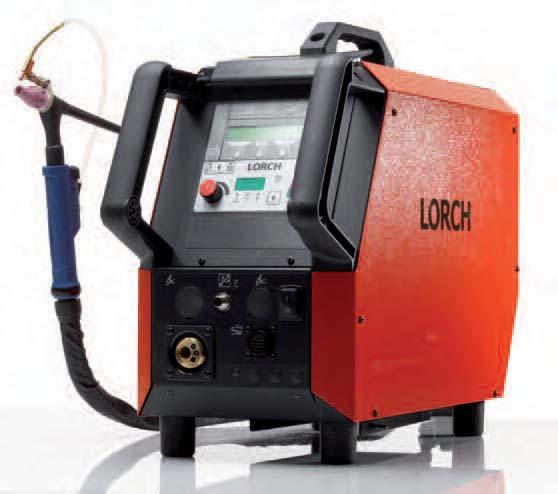

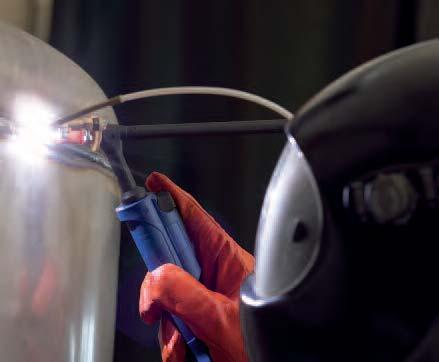

7 Podávač studeného drôtu FEED 1 FEED1 umožňuje výrazne urýchliť zváranie a zlepšiť kvalitu zvaru vykonávaného metódou TIG s pridaním dodatočného materiálu. Tento podávač sa môže používať nielen na zváranie ocele, nehrdzavejúcej ocele (TIG DC), ale aj hliníka (TIG AC). FEED 1 je možné pripojiť k ľubovoľnému invertoru TIG, ale všetky funkcie budú aktívne iba v prípade práce so zariadením TIG firmy Lorch série V alebo T ControlPro. Podávač FEED 1 umožňuje výrazne (do 50%) zvýšiť výkon pri metóde TIG v prípade vykonávania dlhých zvarov! Zvárač nemusí druhou rukou presne podávať drôt v prute, môže sa úplne sústrediť na vedenie špeciálneho TIG-ového horáku. FEED1 môže byť taktiež pripojený ku automatizovanému pracovisku. Výhody podávača FEED 1 4-kladkový podávač drôtu s tachosignálom Presné a plynulé podávanie prídavného materiálu Možnosť výberu rôznych spôsobov práce: - zváranie pulzom, - synchro-pulzom, - bodové alebo nepretržité, - 2/4 takt Nastavenie v súlade s pravidlom 3 kroky a zváraj Možnosť práce na automatizovaných pracoviskách Zváranie typickými prídavnými materiálmi pre metódu MIG, odporúčaný priemer 1,0 alebo 1,2 mm, cievka typu K300 (do 15 kg) Napájanie Rýchlosť podávania drôtu Frekvencia pulzu Stabilné pripevnenie vodiča drôtu k zváraciemu horáku, spolupracuje nielen s horákmi chladenými kvapalinou, ale aj chladenými plynom Obsahuje funkcie riadiace podávanie drôtu prispôsobené metóde TIG: špecifické funkcie štartu zvárania, vypĺňania kráteru, kompenzácie pokĺznutia, ako aj vrátenia drôtu po ukončení práce, podávanie drôtu pulzom je zosynchronizované s pulzom prúdu TIG Plne opakovateľné začatie práce Digitálne riadenie, panel CWF 12 s menu v českom jazyku Pamäť Tiptronic poskytuje možnosť uloženia 100 vlastných programov Technická špecifikácia Podávač studeného drôtu FEED 1 1x230 V, Hz 0,1 do 6,0 m/min do 5 Hz Ochranná trieda krytu IP 23 Hmotnosť bez vedení 21,5 kg Katalógové číslo Okrem zváracieho zdroja TIG je potrebné na dokompletovanie zváracieho pracoviska ešte: zvárací drôt (kapitola XI) redukčný ventil (kapitola III) rezacie a brúsne kotúče (kapitola VIII) zvárací horák TIG, spotrebné diely a wolframové elektródy (kapitola I) zváracie zásteny a filtroventilačné zariadenia (kapitola V) pomocné chemické prostriedky: protirozstrekové prípravky, čistiace prostriedky na nerez a hliník (kapitola VI) prostriedky na zváranie v argónovej ochranne atmosférej firmy Hundington (kapitola I) I-52

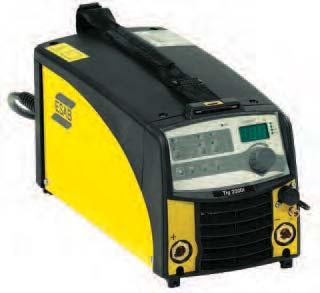

8 ISO 9001 Zariadenia na zváranie metódou TIG a MMA /DC/ Caddy Tig 1500i DC Caddy Tig 2200i DC Panely TA33 a TA34 Caddy TM Tig1500i/2200i sú vyrábané s obvodom PFC, ktorý umožňuje využívať jednak celý rozsah stroja na poistke 16 A a tiež pripojiť až 100 m dlhý napájací kábel. Stroje Caddy TM Tig sú k dispozícií s dvoma typmi ovládacich panelov, vybavené poptrebnými funkciami na zváranie metódou TIG (DC), s HF-štartom alebo LiftArc TM a metódou MMA. Ovládací panel Caddy TM TA33 je navrhnutý na jednoduchšie nastavenie zváracích parametrov. Stačí nastaviť iba hrúbku zváraných materiálov. Pokročilejší ovládací panel Caddy TM TA34 umožňuje zvárať pulznou metódou TIG pre lepšiu kontrolu vneseného tepla do zvaru. Micro Pulse - minimalizuje teplom ovplyvnenú oblasť, najmä pri tenkých materiáloch. ArcPlus TM II - lepšie zváracie charakteristiky, menší rozstrek, lepšia kvalita zvaru s menším dodatočným čistením. Technická špecifikácia Caddy Tig 1500i DC TA34 TXH 150 4m Caddy Tig 2200i DC TA34 TXH 200 4m Doplnkové vybavenie: Ramenný popruh 2-kolesový vozík (pre malú plynovú fľašu od 5 do 10 l) 2-kolesový vozík, úzky model (pre plynovú fľašu od 20 do 50 l) 2-kolesový vozík, široký model (pre plynovú fľašu od 20 do 50 l) Chladiaca jednotka Cool Mini Napájacie napätie 1 x 230 V / 50 Hz 1 x 230 V / 50 Hz Istenie siete 16 A 16 A Zvárací prúd (v pracovnom cykle) 150 A (35%) 120 A (60%) 110 A (100%) 220 A (25%) 150 A (60%) 110 A (100%) Hmotnosť 9,2 kg 9,4 kg Štandardné vybavenie Napájací kábel 3 m so zástrčkou 16 A, horák TIG, plynová hadica 2 m, sada zváracích káblov MMA 3m s držiakom elektródy, návod na obsluhu Katalógové čísla Zariadenia na zváranie metódou TIG a MMA/DC/ Origo Tig 3000i TA 23 Origo Tig 3000i TA 24 PULS Dodatočné vybavenie: Pojazdná zostava 2-koliesková Pojazdná zostava 4-koliesková Chladiaca jednotka CoolMidi 1800i Podpora diaľkového ovládania Zariadenia sú vyrábané s dvoma rôznymi panelmi ovládania: TA 23 DC - základné funkcie na zváranie metódou TIG a MMA, zvyšovanie i znižovanie prúdu zvárania, prietok plynu, displej A/V, zapálenie oblúku HF a Lift Arc TM, 2/4 takt. TA 24 DC - plná regulácia všetkých nastavení s dodatočnými funkciami, ako zváranie v režime puls a mikro puls, individuálne programy, merače prúdu zvárania A/V, zmena základných parametrov, a tiež funkcie ako pri paneli TA 23. Technická špecifikácia Origo Tig 3000i TA 23 Origo Tig 3000i TA 24 Napájacie napätie 3 x 400 V / 50 Hz 3 x 400 V / 50 Hz Istenie siete 16 A 16 A Zvárací prúd (v pracovnom cykle) 300 A (35%) 240 A (60%) 200 A (100%) 300 A (35%) 240 A (60%) 200 A (100%) Hmotnosť 30 kg 30 kg Štandardné vybavenie Napájací kábel 5 m so zástrčkou 32 A, uzemňovací kábel 4,5 m, plynová hadica 2 m. Katalógové čísla I-53

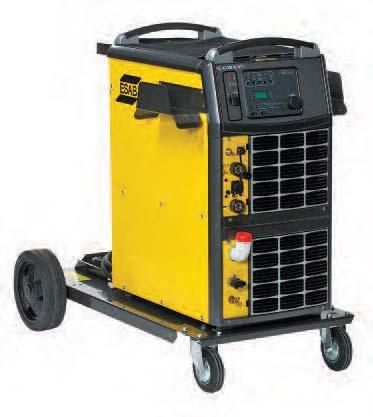

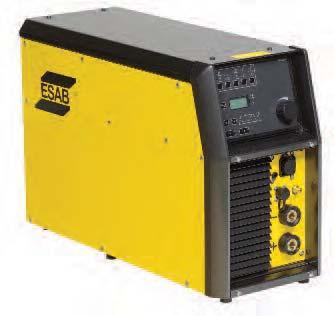

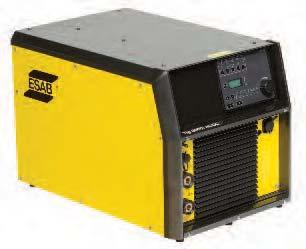

9 Zariadenia na zváranie metódou TIG a MMA /DC/ Aristo Tig 4000iw T6 DC Dodatočná výbava: Pojazdová zostava 4-koliesková Čidlo prietoku kvapaliny KIT Podpora diaľkového ovládania Technická špecifikácia Aristo Tig 4000i T6 DC Rozsah prúdu Napájacie napätie A 400 V Istenie siete Prúd zvárania (v pracovnom cykle) Hmotnosť Štandardná výbava Zariadenia na zváranie metódov TIG a MMA Origo Tig 3000i TA24 AC/DC Origo Tig 4300iw TA24 AC/DC Dodatočná výbava Origo Tig 3000i: Pojazdová zostava 2-koliesková Pojazdová zostava 4-koliesková Chladiaca jednotka CoolMidi 1800i Podpora diaľkového ovládania Dodatočná výbava Origo Tig 4300iw: Pojazdová zostava 4-koliesková Podpora diaľkového ovládania 32 A 400 A (35%) 320 A (60%) 250 A (100%) 79 kg Napájací kábel 5 m so zástrčkou 32 A, uzemňovací kábel 5 m, plynová hadica 2 m, návod na obsluhu Katalógové číslo Technická špecifikácia Origo Tig 3000i TA24 AC/DC Origo Tig 4300iw TA24 AC/DC Rozsah prúdu A A Napájacie napätie 400 V 400 V Istenie siete 16 A 35 A Prúd zvárania (v pracovnom cykle) 300 A (35%) 240 A (60%) 200 A (100%) 430 A (40%) 400 A (60%) 315 A (100%) Hmotnosť 42 kg 95 kg Štandardná výbava Napájací kábel 5 m so zástrčkou 16 A, uzemňovací kábel 4,5 m, plynová hadica 2 m, návod na obsluhu Napájací kábel 5 m so zástrčkou 32 A, uzemňovací kábel 5 m, plynová hadica 2 m, návod na obsluhu Katalógové číslo I-54

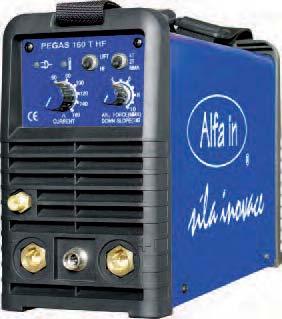

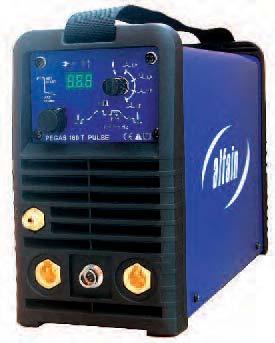

10 ISO 9001 Zvárací invertor PEGAS 160 T HF / PEGAS 200 T HF Zvárací invertor pre zváranie metódou TIG a MMA. Vybavenie: HF bezdotykové zapalovanie Technológia IGBT 2 takt, 4 takt Kompaktný, ľahký, prenosný Funkcie ANTISTICK, ARCFORCE, HOT-START Istený a kompatibilný s elektrocentrálami Rýchlospojky mm 2 pre pripojenie káblov HOT START umožňuje ľahké zapálenie oblúka krátkodobým zvýšením prúdu oproti nastavenej veľkosti zváracieho prúdu. ARC FORCE vyrovnává prípadné výkyvy napätia na oblúku, ktoré vznikajú chvením ruky zvárača pri zváraní. ANTISTICK obmedzí riziko prilepenia elektródy k zvaru. K prístrojom PEGAS ponúkame celú radu doplnkov, ako sú zváracie káble, zváracie horáky, plastový box, samostmievacie kukly, redukčné ventily atď. Technické údaje PEGAS 160 T HF PEGAS 200 T HF* Menovité vstupné napätie 1x230 V / 50 Hz 1x230 V / 50 Hz Regulačný rozsah A A (200 A TIG) Hmotnosť 7,5 kg 7,5 kg HOT START ANTISTICK ARC FORCE áno áno áno áno áno áno Menovité napätie naprázdno 58 V 62 V Zaťažovateľ MMA - 40 C Zaťažovateľ TIG - 40 C 25% 160A 100% 80A 25% 160A 100% 80A 30% 170A 100% 100A 60% 130A 100% 100A Stupeň krytia IP 23 IP 23 Rozmer (d x š x v) 130x450x230 mm 130x450x230 mm *) možnosť objednať aj v prevedení s modulom PFC Zvárací invertor PEGAS 160 T PULSE HF / PEGAS 200 T PULSE HF Zvárací invertor pre zváranie metódou TIG a MMA. Vybavenie: Digitálne riadenie HF bezdotykové zapaľovanie Technológia IGBT 2-takt, 4-takt Kompaktný, ľahký, prenosný ANTISTICK, ARCFORCE, HOT-START Istený a kompatibilný s elektrocentrálami Rýchlospojky 35-50mm 2 pre prepojenie káblov TIG pulzný režim Technické údaje PEGAS 160 T PULSE HF PEGAS 200 T PULSE HF Metóda MMA TIG MMA TIG Napájacie napätie 1x230 V/ Hz 1x230 V/ Hz 1x230 V/ Hz 1x230 V/ Hz Istenie 16 T A 16 T A 16 T A 16 T A Max.sieťový prúd I 32,0 A 23,0 A 34,5 A 29,5 A Max. efektívny prúd 16,0 A 11,5 A 18,9 A 14,8 A Rozsah zvár. prúdu 5 A/20,2 V A/26,4 V 5 A/10,2 V A/16,4 V 5 A/20,2 V A/26,8 V 5 A/10,2 V A/18,0 V Napätie na prázdno U 61,0 V 61,0 V 65,0 V 65,0 V Zvárací prúd (DZ=100%) I /U 80 A/23,2 V 80 A/13,2 V 100 A/24,0 V 100 A/14,0 V Zvárací prúd (DZ=60%) I /U 100 A/24,0 V 100 A/14,0 V 130 A/25,2 V 130 A/15,2 V Zvárací prúd (DZ=x%) I / U 25%=160 A/26,4 V 25%=160 A/16,4 V 30%=170 A/26,8 V 25%=200 A/18,0 V Účinník cosφ 0,8 0,8 0,8 0,8 Trieda izolácie F F F F Krytie IP23S IP23S IP23S IP23S Normy EN EN EN EN Rozmery (šxdxv) 140x370x230 mm 140x370x230 mm 140x370x230 mm 140x370x230 mm Hmotnosť 7,5 kg 7,5 kg 8,2 kg 8,2 kg I-55

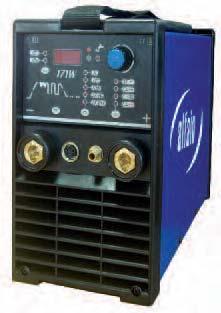

11 Zvárací invertor PEGAS 200 AC/DC Zvárací invertor pre zváranie hliníku, nerezi a uhlíkových ocelí metódami TIG AC/DC a MMA AC/DC Stroj PEGAS 200 AC/DC je určený pre špecializované zváracie prevádzky so širokou škálou zváracích prác. Výbavou sú určené predovšetkým pre zváranie metódou TIG. Technické údaje PEGAS 200 AC/DC Samozrejmosťou je množstvo neoceniteľných funkcií umožňujúcich efektívne využitie: predfuk a dofuk ochranného plynu dobeh prúdu ( Slope Down ) koncový prúd HF vysokofrekvenčné zapaľovanie režim ovládania 2 a 4 takt úroveň čistenia hliníku Pre zváranie metódou MMA sú stroje vybavené funkciami HOT ŠTART, ARCFORCE a ANTISTICK. Zvárací invertor ALFIN 161 W / ALFIN 171 W MAX Zvárací invertor pre zváranie metódou TIG a MMA Mikroprocesorom riadené všetky zváracie parametre Design pre ťažké pracovné a klimatické podmienky HOT-ŠTART, ARC-FORCE, ANTI-STICK TIG puls, BILEVEL - dva prúdy ( ALFIN 171 W TIG) Nastaviteľný nábeh a dobeh, dofuk, koncový prúd Synergia (ALFIN 171W TIG) Metóda MMA-AC MMA-DC TIG-AC TIG-DC Napájacie napätie Istenie Technické údaje ALFIN 161 W ALFIN 171 W MAX Metóda MMA TIG MMA TIG Napájacie napätie 1x230 V/50-60 Hz Istenie 16T A Max.sieťový prúd I 28,2 A 21,8 A 26,4 A 21,2 A Max. efektívny prúd 17,0 A 10,9 A 20,5 A 13,5 A Rozsah zvár. prúdu 5 A/20,2 V A/26,0 A 5 A/10,2 V A/16,4 V 5 A/20,2 V A/26,0 V Napätie na prázdno U 54,0 V 10,0 V 65,0 V 5 A/10,2 V A/16,8 V Zvárací prúd (DZ=100%) I/U 100 A/24,0 V 100 A/14,0 V 120 A/24,8 V 120 A/14,8 V Zvárací prúd (DZ=60%) I/U 115 A/24,6 V 120 A/14,8 V 130 A/25,2 V 140 A/15,6 V Zvárací prúd (DZ=X%) I/U Trieda izolácie 1x230 V/50-60 Hz 16T A Max.sieťový prúd I 42,5 A 35,4 Max. efektívny prúd 21,3 A 17,7 Rozsah zvár. prúdu Napätie na prázdno U 10 A/20,4 V A/27,2 V 5 A/20,2 V A/27,2 V 30%=150 A/26,0 V 25%=160 A/16,4 V 50%=150 A/26,0 V 40%=170 A/16,8 V Krytie IP23S Normy EN Rozmery (šxdxv) 120 x 360 x 215 mm 160 x 400 x 260 mm Hmotnosť 5,4 kg 10 kg 66 V H 10 A/10,4 V A/18,0 V 5 A/10,2 V A/18,0 V Zv. prúd (DZ=100%) I/U ta=40 C 70 A/22,8 V 90 A/23,6 V 70 A/12,8 V 90 A/13,3 V Zv. prúd (DZ=60%) I/U ta=40 C 90 A/23,6 V 110 A/24,4 V 90 A/13,6 V 110 A/14,4 V Zv. prúd (DZ=x%) I/U ta=40 C 25%=180 A/27,2 V 25%=180 A/27,2 V 25%=200 A/18,0 V 25%=200 A/18,0 V Zv. prúd (DZ=100%) I/U ta=25 C 90 A/23,6 V 100 A/24,0 V 90 A/13,6 V 100 A/14,0 V Zv. prúd (DZ=60%) I/U ta=25 C 110 A/24,4 V 125 A/25,0 V 110 A/14,4 V 125 A/15,0 V Zv. prúd (DZ=x%) I/U ta=25 C 30%=180 A/27,2 V 30%=180 A/27,2 V 30%=200 A/18,0 V 30%=200 A/18,0 V Účinník cosφ 0,7 Trieda izolácie F Krytie IP23S Normy EN Rozmery (šxdxv) Hmotnosť 240 x 470 x 380 mm 21,8 kg ALFIN 171 W MAX je vybavený dvoma unikátnymi zvarovacími procesmy Q ŠTART (quality) - slúži predovšetkým k ľahkému prevedeniu perfektných bodov. Naviac pri použití Q ŠTARTU bude bod prevedený bez zafarbenia materiálu. MULTI-TACK (multi bodovanie) - slúži k zváraniu veľmi tenkých plechov bez ich deformácie. Pri tomto procese je zvárací prúd periodicky vypínaný a zapínaný. Perióda zapnutia prúdu je pevne určená. Pri použití MULTI-TACK režimu ALFIN 171 W MAX ide zvárať také materiály, ktoré nie sú s inými zdrojmi zvariteľné v požadovanej kvalite. HOT ŠTART umožňuje ľahké zapálenie oblúku krátkodobým zvýšením prúdu oproti nastavenej veľkosti zváracieho prúdu. ARC FORCE vyrovnáva prípadné výkyvy napätia na oblúku, ktoré vznikajú chvením ruky zvárača pri zváraní. ANTISTICK obmedzuje riziko prilepenia elektródy ku zvarencu. I-56

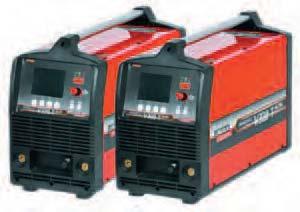

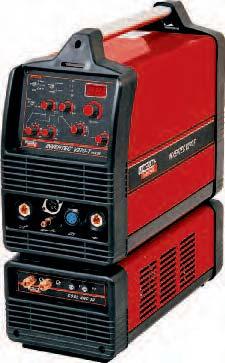

12 ISO 9001 Zváracie zdroje energie Invertec série T a T Pulse Funkcie zdrojov Invertec "T" a "TP" 2/4 takt regulácia času klesania prúdu regulácia času dofuku plynu po vyhasnutí oblúku regulácia parametrov impulzu možnosť pripojenia diaľkového ovládania v podobe gombíka alebo pedálu merač nastavení (bezdotykový V160T) tepelná ochrana podsvietenie symbolov funkcií. Technická špecifikácia V160-T CE V160-T Pulse CE V205-T Pulse V270-T Pulse CE V405-T Pulse CE Napájacie napätie/poistka 230 V, 16 A pomalá 230 V, 16 A pomalá 230 V, 16 A pomalá 3x400 V, 20 A pomalá 3x400 V, 30 A pomalá Hmotnosť 11,5 kg 11,5 kg 16,8 kg 14,5 kg 27 kg Rozmery (v x š x d) 320x200x430 mm 320x200x430 mm 385x215x480 mm 385x215x480 mm 500x275x610 mm Stupeň ochrany/trieda izolácie IP 23/H IP 23/H IP 23S/H IP 23/H IP 23/H Zhodnosť s normami EN , EN 50199, CE Rozsah prúdu A A A A A Výstupný prúd podľa: TIG DC (40 C) (v prac. cykle) MMA (40 C) (v prac. cykle) 160 A (35%) 130 A (100%) 160 A (35%) 130 A (100%) 200 A (35%) 170 A (100%) 270 A (35%) 200 A (100%) 405 A (35%) 300 A (100%) Napätie behu naprázdno 48 V DC 48 V DC 48 V DC 48 V DC 48 V DC Katalógové číslo Chladenie Coolarc 20 Coolarc 30 Napájacie napätie 230 V, 50 Hz 1x400V, 50 Hz Hmotnosť 9,4 kg 14 kg Rozmery (v x š x d) 180x210x480 mm 250x270x655 mm Účinnosť chladenia 2,5 l/min. 9 l/min. Maximálna výška čerpania 50 m 32 m Možnosť spolupráce so zdrojmi V270-T Pulse, V205-T AC/DC V405-T Pulse, V305-T AC/DC Katalógové číslo Zariadenia na zváranie metódou TIG AC/DC Invertec V270-T AC/DC i V320-T AC/DC Napájacie napätie Technická špecifikácia V270-T AC/DC 230 V / 400 V Hz Optimálna výbava Katalóg. číslo Diaľkové ovládanie Ručný zadávač, 1 potenciometer, konektor 6 pin, 15 m Nožný zadávač, konektor 6 pin, 8 m Vozík Vozík 2-kolečkový Vozík 4-koleč.+zásob. na bomby *) *) len V405-T Pulse CE Invertec V270-T AC/DC i V320-T AC/DC to je zariadenie na priemyselné aplikácie zvárané metódou TIG vysokými parametrami. K štandardnému vybaveniu patrí funkcia riadenia frekvencie oblúku, ktorá zváračovi umožňuje kontrolovať sústredenie oblúku v závislosti od aplikácie. Zariadenia umožňujú regulovanie priebehu premenlivého prúdu (AC) so štvoruholníkovým tvarom v závislosti od toho, či potrebujeme lepšie katódové čistenie alebo zatavenie. Relatívne jednoduchým spôsobom sa k zariadeniu môže pripojiť chladenie Coolarc 34. Digitálna invertorová technológia zabezpečujúca 100% opakovanie. Dokonalá charakteristika zvárania pre metódy TIG AC, TIG DC, MMA. Unikátny displej LCD. Nastavenie priebehu premenlivého prúdu so štvoruholníkovým priebehom umožní perfektné zváranie hliníka. Regulácia frekvencie premenlivého prúdu (AC) umožňujúca zmenšenie deformácií, zvýšenie rýchlosti zvárania a kontrolu zatavenia. Funkcie Hot alebo Soft štart zabezpečujúce ideálny vzhľad začiatku a konca zvaru. Digitálne meradlá umožňujúce presné nastavenie a kontrolu parametrov zvárania. Funkcia Ventilátor podľa potreby (F.A.N. ) obmedzuje príkon energie, ako aj množstvo nečistôt, ktoré sa môžu dostať do vnútra zariadenia. Spĺňa normy IEC , ROHS a CE týkajúce sa bezpečnosti a bezchybnosti. V320-T AC/DC 230 V / 400 V Hz Zvárací prúd / napätie (cyklus práce) 270 A / (35%) 320 A / (35%) Istič 20 A 25 A Rozsah prúdu A A Rozmery (v x š x d) 432x280x622 mm 432x280x622 mm Hmotnosť netto 28 kg 33 kg Katalógové číslo výrobcu K K Katalógové číslo I-57

13 2.2. Horáky TIG 17V MOST Rukoväť horáka MOST 17V Verzia štandard Verzia so sítkom G1/4 TSB I-58

14 ISO V MOST Č. Názov Katalógové číslo Alternatívne označenie 1 Krk horáku SR-17V MOST P Typ Chladenie 17V MOST Plynové 2 Ventil SR-17V Rukoväť SR-17V+ MOST P Izolátor SR-17/18/ CG 5 Kryt elektródy dlhý SR-17/18/ Y02 6 Kryt elektródy krátky SR-17/18/ Y04 7 Klieština 1,0 SR-17/18/ N22 Klieština 1,6 SR-17/18/ N23 Klieština 2,0 SR-17/18/ Klieština 2,4 SR-17/18/ N24 8 Držiak klieštiny TIG 1,0 SR-17/18/ N30 Držiak klieštiny TIG 1,6 SR-17/18/ N31 Držiak klieštiny TIG 2,0 SR-17/18/ Držiak klieštiny TIG 2,4 SR-17/18/ N32 9 Keramická hubica 6,5x47 # N50 Zaťažovateľ pri 60% pracovného Cyklu Priemer volfrámových elektród Prietok plynu Hmotnosť Technické údaje podľa EN A AC 140 A DC 0,5-2,4 mm 5-12 l/min 0,75 kg V - horák s plynovým ventilom, bez tlačidla DC - Jednosmerný prúd AC - Striedavý prúd Dĺžka horáku Katalógové číslo 4,0 m / ,0 m / Keramická hubica 8,0x47 # N49 Keramická hubica 9,5x47 # N48 Keramická hubica 11,0x47 # N47 Keramická hubica 12,5x47 # N46 10 Keramická hubica 8,0x76# N49L Keramická hubica 9,5x76 # N48L Keramická hubica 11,0x76 # N47L 11 Prúdový kábel SR-17+ MOST 4 m P10MI Prúdový kábel SR-17+ MOST 8 m P10MI80 12 Izolačný krúžok N01 13 Držiak klieštiny so sítkom 1,0 SR-17/18/ V24 Držiak klieštiny so sítkom 1,6 SR-17/18/ V25 Držiak klieštiny so sítkom 2,4 SR-17/18/ V26 14 Keramická hubica 6,5x42 lam # N18 Keramická hubica 8,0x42 lam # N17 Keramická hubica 9,5x42 lam # N16 Keramická hubica 11,0x42 lam # N15 Keramická hubica 12,5x42 lam # N14 15 Ochrana vedenia 35x1,5 [mb] Rýchlospojka SR-17V+ MOST P Sústava zástrčky SR-17V+ MOST P Matica 1/ P Spojka Ø 5 na maticu P Špeciálne verzie horákov a neštandardné prvky na objednávku. Zástrčky (koncovky) viď tabuľka s. I-70. I-59

15 26+ MOST 26F+ MOST ("F"-verzia s flexibilným krkom) G1/4 TSB žilový vodič Rukoväť TIG Tlačidlo STD MOST 26F+ 5/8-18G MOST 26+ Verzia štandard Verzia so sítkom Verzia s veľkým sítkom (Jumbo) I-60

16 ISO / 26F+ MOST Č. Názov Katalógové číslo Alternatívne označenie 1 Krk horáku SR-26+ MOST P Krk horáku flexi SR-26F+ MOST Vypínač TIG+ - el. doštička MOST P Rukoväť SR-18/20/26 MOST P Izolátor SR-17/18/ CG 5 Kryt elektródy dlhý SR-17/18/ Y02 6 Kryt elektródy krátky SR-17/18/ Y04 7 Klieština 1,0 SR-17/18/ N22 Klieština 1,6 SR-17/18/ N23 Klieština 2,0 SR-17/18/ Klieština 2,4 SR-17/18/ N24 Klieština 3,2 SR-17/18/ N25 Klieština 4,0 SR-17/18/ N Klieština 2,4 Jumbo Klieština 3,2 Jumbo Držiak klieštiny TIG 1,0 SR-17/18/ N30 Držiak klieštiny TIG 1,6 SR-17/18/ N31 Držiak klieštiny TIG 2,0 SR-17/18/ Držiak klieštiny TIG 2,4 SR-17/18/ N32 Držiak klieštiny TIG 3,2 SR-17/18/ N28 Držiak klieštiny TIG 4,0 SR-17/18/ Keramická hubica 6,5x47 # N50 Keramická hubica 8,0x47# N49 Keramická hubica 9,5x47 # N48 Keramická hubica 11,0x47 # N47 Keramická hubica 12,5x47 # N46 Keramická hubica 16,0x47# N45 Keramická hubica 19,5x47 # N44 10 Keramická hubica 8,0x76# N49L Keramická hubica 9,5x76 # N48L Keramická hubica 11,0x76 # N47L 11 Prúdový kábel SR-26+ MOST 4 m P358I Prúdový kábel SR-26+ MOST 8 m P358I Prúdový kábel SR-26+ MOST 12 m P358I1C 12 Izolačný krúžok N Izolačný krúžok Jumbo N63 13 Držiak klieštiny so sítkom 1,0 SR-17/18/ V24 Držiak klieštiny so sítkom 1,6 SR-17/18/ V25 Držiak klieštiny so sítkom 2,4 SR-17/18/ V26 Držiak klieštiny so sítkom 3,2 SR-17/18/ V27 Držiak klieštiny so sítkom 4,0 SR-17/18/ V Držiak klieštiny so sítkom 2,4 SR-17/18/27 Jumbo V64 Držiak klieštiny so sítkom 3,2 SR-17/18/27 Jumbo Keramická hubica 6,5x42 lam # N18 Keramická hubica 8,0x42 lam. # N17 Keramická hubica 9,5x42 lam. # N16 Keramická hubica 11,0x42 lam. # N15 Keramická hubica 12,5x42 lam. # N14 Keramická hubica 19,5x42 lam. # N Keramická hubica 9,5x48 Jumbo # N75 Keramická hubica 12,5x48 Jumbo # N74 Keramická hubica 16x48 Jumbo # N88 Keramická hubica 19,5x48 Jumbo # N87 15 Ochrana vedenia 35x1,5 [mb] Rýchlospojka MOST SR-26 MOST P Kĺb TIG P Vodič ovládania [m] Matica 1/ P Spojka Ø5 na maticu P Typ Chladenie Technické údaje podľa EN Zaťažovateľ pri 60% pracovného cyklu Priemer volfrámových elektród Prietok plynu Hmotnosť F - Ohybný krk horáku (flexi) DC - Jednosmerný prúd AC - Striedavý prúd 26+ MOST 26F+ MOST (verzia s flexibilným krkom) Plynové 200 A AC 240 A DC 0,5-3,2 mm 5-12 l/min 1,05 kg Dĺžka horáku Katalógové číslo 26+ MOST 4,0 m ,0 m ,0 m F+ MOST 4,0 m ,0 m ,0 m Špeciálne verzie horákov a neštandardné prvky na objednávku. Zástrčky (koncovky) viď tabuľka s. I-70. I-61

17 20W+ MOST chladený kvapalinou G1/4 3 žilová vodič TSB /4-28G MOST 20W+ Rukoväť TIG Tlačidlo STD I-62

18 ISO W+ MOST Č. Názov Katalógové číslo Alternatívne označenie 1 Krk horáku SR-20W MOST P Vypínač TIG+ - el. doštička MOST P Rukoväť SR-9/20/17 MOST P Izolátor SR-9/ Kryt elektródy dlhý SR-9/ V Kryt elektródy stredný SR-9/ V35 6 Kryt elektródy krátky SR-9/ V33 7 Klieština 1,0 SR-9/ N21 Klieština 1,6 SR-9/ N22 Klieština 2,0 SR-9/ Klieština 2,4 SR-9/ N23 Klieština 3,2 SR-9/ N24 8 Držiak klieštiny TIG 1,0 SR-9/ N26 Držiak klieštiny TIG 1,6 SR-9/ N27 Držiak klieštiny TIG 2,0 SR-9/ Držiak klieštiny TIG 2,4 SR-9/ N28 Držiak klieštiny TIG 3,2 SR-9/ N29 9 Keramická hubica 6,5x30 # N08 Keramická hubica 8,0x30 # N09 Keramická hubica 9,5x30 # N10 Keramická hubica 11,0x30 # N11 Keramická hubica 12,5x30 # N12 Keramická hubica 16,0x30 # N13 10 Keramická hubica lam. 6,5x25,5 # N58 Keramická hubica lam. 8x25,5 # N59 Keramická hubica lam. 9,5x25,5 # N60 Keramická hubica lam. 11 x25,5 # N61 11 Keramická hubica 6,5x63 # F75 Keramická hubica 8x63 # F76 12 Držiak klieštiny so sítkom 1,0 SR-9/ V42 Držiak klieštiny so sítkom 1,6 SR-9/ V43 Držiak klieštiny so sítkom 2,4 SR-9/ V44 Držiak klieštiny so sítkom 3,2 SR-9/ V45 13 Keramická hubica 6,5x48 # F71 Keramická hubica 8x48 # F72 Keramická hubica 9,5x48 # F73 14 Kábel prúd. - vodný SR-20W+ MOST 4 m P10MI Kábel prúd. - vodný SR-20W+ MOST 8 m P10MI Kábel prúd. - vodný SR-20W+ MOST 12 m P10MI1C 15 Ochrana vedenia 35x1,5 [m] Vodič ovládania [m] Kĺb TIG P Matica 1/ P Spojka Ø 5 na maticu P Modrá vodná hadica [m] Červená vodná hadica [m] Plynová hadica [m] Rýchlospojka TIG 20/18W P Typ Chladenie Technické údaje podľa EN Zaťažovateľ pri 100% pracovného cyklu Priemer wolframových elektród Prietok plynu Hmotnosť DC - Jednosmerný prúd AC - Striedavý prúd Dĺžka horáku 20W+ MOST Tekutinou 200 A AC 220 A DC 0,5-3,2 mm 5-12 l/min 0,95 kg Katalógové číslo 4,0 m ,0 m ,0 m Špeciálne verzie horákov a neštandardné prvky na objednávku. Zástrčky (koncovky) viď tabuľka s. I-70 Doporučujeme používať špeciálne chladiace kvapaliny (str. I-92). I-63

19 18W+ MOST Chladený kvapalinou 3 žilový vodič TBS 3550 MOST 18W+ 3/8-24G LH Rukoväť TIG Verzia štandard Verzia so sítkom Verzia s veľkým sítkom (Jumbo) Tlačidlo STD I-64

20 ISO W+ MOST Č. Názov Katalógové číslo Alternatívne označenie 1 Krk horáku SR-18W+ MOST P Vypínač TIG+ - el. doštička MOST P Rukoväť SR-18/20/26 MOST P Izolátor SR-17/18/ CG 5 Kryt elektródy dlhý SR-17/18/ Y02 6 Kryt elektródy krátky SR-17/18/ Y04 7 Klieština 1,0 SR-17/18/ N22 Klieština 1,6 SR-17/18/ N23 Klieština 2,0 SR-17/18/ Klieština 2,4 SR-17/18/ N24 Klieština 3,2 SR-17/18/ N25 Klieština 4,0 SR-17/18/ N Klieština 2,4 Jumbo Klieština 3,2 Jumbo Držiak klieštiny TIG 1,0 SR-17/18/ N30 Držiak klieštiny TIG 1,6 SR-17/18/ N31 Držiak klieštiny TIG 2,0 SR-17/18/ Držiak klieštiny TIG 2,4 SR-17/18/ N32 Držiak klieštiny TIG 3,2 SR-17/18/ N28 Držiak klieštiny TIG 4,0 SR-17/18/ Keramická hubica 6,5x47 # N50 Keramická hubica 8,0x47 # N49 Keramická hubica 9,5x47 # N48 Keramická hubica 11,0x47 # N47 Keramická hubica 12,5x47 # N46 Keramická hubica 16,0x47 # N45 Keramická hubica 19,5x47 # N44 10 Keramická hubica 8,0x76 # N49L Keramická hubica 9,5x76 # N48L Keramická hubica 11,0x76 # N47L 11 Kábel prúd. - vodný SR-18W+ MOST 4 m P10EI Kábel prúd. - vodný SR-18W+ MOST 8 m P10EI Kábel prúd. - vodný SR 18W+ MOST 12 m P10EI1C 12 Izolačný krúžok N Izolačný krúžok Jumbo /54N63 13 Držiak klieštiny so sítkom 1,0 SR-17/18/ V24 Držiak klieštiny so sítkom 1,6 SR-17/18/ V25 Držiak klieštiny so sítkom 2,4 SR-17/18/ V26 Držiak klieštiny so sítkom 3,2 SR-17/18/ V27 Držiak klieštiny so sítkom 4,0 SR-17/18/ V Izolačný krúžok 2,4 SR-17/18/27 Jumbo V64 Izolačný krúžok 3,2 SR-17/18/27 Jumbo Keramická hubica 6,5x42 lam. # N18 Keramická hubica 8,0x42 lam. # N17 Keramická hubica 9,5x42 lam. # N16 Keramická hubica 11,0x42 lam. # N15 Keramická hubica 12,5x42 lam. # N14 Keramická hubica 19,5x42 lam. # N Keramická hubica 9,5x48 lam. Jumbo # N75 Keramická hubica 12,5x48 lam. Jumbo # N74 Keramická hubica 16x48 lam. Jumbo # N88 Keramická hubica 19,5x48 lam. Jumbo # N87 15 Ochrana vedenia 35x1,5 [m] Vodič ovládania m Kĺb TIG P Matica 1/ P Spojka Ø 5 na maticu P Modrá vodná hadica m Červená vodná hadica m Plynová hadica m Rýchlospojka TIG 20/18W P Typ Chladenie Technické údaje podľa EN Zaťažovateľ pri 100% pracovného cyklu Priemer wolframových elektród Prietok plynu Hmotnosť DC - Jednosmerný prúd AC - Striedavý prúd 18W+ MOST Tekutinou 240 A AC 320 A DC 0,5-4,0 mm 5-12 l/min 1,06 kg Dĺžka horáku Katalógové číslo 4,0 m ,0 m m Špeciálne verzie horákov a neštandardné prvky na objednávku. Zástrčky (koncovky) viď tabuľka s. I-70 Doporučujeme používať špeciálne chladiace kvapaliny (str. I-92). I-65

21 ABITIG 200/450W Č. Názov Čis. u dodáv. Katalóg. číslo 1 Krk horáku ABITIG 450W Krk horáku ABITIG Telo horáku ABITIG 200F (ohybné) Kryt elektródy krátky Kryt elektródy dlhý Izolátor Klieština elektródy WE-ø 1,6 mm Klieština elektródy WE-ø 2,0 mm Klieština elektródy WE-ø 2,4 mm Klieština elektródy WE-ø 3,2 mm Klieština elektródy WE-ø 4,0 mm Klieština elektródy WE-ø 4,8 mm Difúzor WE-ø 1,6 mm Difúzor WE-ø 2,0 mm Difúzor WE-ø 2,4 mm Difúzor WE-ø 3,2 mm Difúzor WE-ø 4,0 mm Difúzor WE-ø 4,8 mm Keramická hubica 37 mm ø 7,5 mm Keramická hubica 37 mm ø 10,0 mm Keramická hubica 37 mm ø 13,0 mm Keramická hubica 37 mm ø 15,0 mm Keramická hubica 52 mm ø 7,5 mm Keramická hubica 52 mm ø 10,0 mm Keramická hubica 52 mm ø 13,0 mm Keramická hubica 52 mm ø 16,0 mm Keramická hubica 26 mm ø 10,0 mm Keramická hubica 26 mm ø 13,0 mm Izolátor do plynového difúzora Plynový difúzor (spojka) 4 WE-ø 1,6 mm Plynový difúzor (spojka) 4 WE-ø 2,4 mm Plynový difúzor (spojka) 4 WE-ø 3,2 mm Plynový difúzor (spojka) 4 WE-ø 4,0 mm Plynový difúzor (spojka) 4 WE-ø 4,8 mm Keramická hubica 48 mm ø 12,5 mm Keramická hubica 48 mm ø 16,0 mm Keramická hubica 48 mm ø 19,5 mm Kompletná rukoväť podľa modulov ED/DD, bez zváracieho modulu BIS Ovladací modul BIS-01 kompl. (ED) - jedno - tlačidlo Ovladací modul BIS-01 kompl. (DD) - dvoj - tlačidlo Typ ABITIG 200 Chladenie Plynové Technické údaje podľa EN Zaťažiteľnosť v pracovnom cykle 35% / 60% Hrúbka wolfrámových elektród 200 A DC / 140 A DC 1,8-3,2 mm Názov Katalógové číslo 4,0 m Invertec/LORCH ,0 m Faltig 200/ ,0 m Invertec/LORCH ,0 m Faltig 200/ Typ Chladenie ABITIG 450 W Plynové Technické údaje podľa EN Zaťažiteľnosť v pracovnom cykle 35% / 60% (4 m) 450 A DC / 420 A DC Zaťažiteľnosť v pracovnom cykle 35% / 60% (8 m) 380 A DC / 350 A DC Priemer wolfrámových elektród 1,6-4,8 mm Názov Katalógové číslo 4,0 m Invertec/LORCH ,0 m Faltig ,0 m Invertec/LORCH/Faltig * Tlak chladiacej kvapaliny na vstupe minimálny prietok kvapaliny 2,5 bar (max. 3,5 bar) 0,7 l/min. Pre objednávku príslušnej verzie horáku zadajte typ zváracieho zariadenia. Upozornenie: zmena verzie držiakov ABITIG na ABITIG GRIP (podľa želania ABITIG GRIP little). Zmena sa uskutočňuje automaticky na prelome 2010/2011. V prípade technických záležitostí, prosíme, skontaktujte sa s výrobcom alebo obchodným zástupcom. Do ABITIG 450W doporučujeme používať špeciálne chladiace kvapaliny (str. I-92). I-66

22 ISO 9001 ABITIG 9 / ABITIG 20 Č. Názov Čis. u dodáv. Katalóg. číslo 1 Krk horáku ABITIG Krk horáku SR 9 (starší typ) Krk horáku ABITIG Krk horáku SR 20 (starší typ) Izolátor Kryt elektródy dlhý Kryt elektródy krátky Kryt elektródy stredný Klieština Ø1,0 mm Klieština Ø1,6 mm Klieština Ø2,0 mm Klieština Ø2,4 mm Klieština Ø3,2 mm Držiak klieštiny TIG Ø1,0 mm Držiak klieštiny TIG Ø1,6 mm Držiak klieštiny TIG Ø2,0 mm Držiak klieštiny TIG Ø2,4 mm Držiak klieštiny TIG Ø3,2 mm Keramická hubica 6,5 x 30 # Keramická hubica 8,0 x 30 # Keramická hubica 9,5 x 30 # Keramická hubica 11,0 x 30 # Keramická hubica 12,5 x 30 # Keramická hubica 16,0 x 30 # Keramická hubica 6,5 x 48 # Keramická hubica 8,0 x 48 # Keramická hubica 9,5 x 48 # Keramická hubica 6,5 x 63 # Keramická hubica 8,0 x 63 # Keramická hubica 6,5 x 89 # Držiak klieštiny so sítkom 1,0 mm Držiak klieštiny so sítkom 1,6 mm Držiak klieštiny so sítkom 2,4 mm Držiak klieštiny so sítkom 3,2 mm Keramická hubica laminárna 6,5 x 25,5 # Keramická hubica laminárna 8,0 x 25,5 # Keramická hubica laminárna 9,5 x 25,5 # Keramická hubica laminárna 11,0 x 25,5 # Kompletná rukoväť podľa modulov ED/DD, bez modulu BIS Ovládací modul BIS-01 kompl. (ED) - jedno - tlačidlo Ovládací modul BIS-01 kompl. (DD) - dvoj - tlačidlo Typ ABITIG 9 Chladenie Plynom Technické údaje podľa EN Pracovný cyklus P35%/P100% Priemer wolfrámových elektród Dĺžka horáku 110 A DC / 95 A AC 1,0-1,6 mm Katalógové číslo 5,0 m F 200/ ,0 m F 200/ Typ ABITIG 20 Chladenie Kvapalinou Technické údaje podľa EN Pracovný cyklus P35%/P100% 220 A DC / 200 A AC Priemer zváracieho drôtu 1,0-1,6(2,4) mm Dĺžka horáku Katalógové číslo 4,0 m X 8,0 m Dostupné verzie horákov: ABITIG 9V (s plynovým ventilom), ABITIG 9F (ohybný krk horáku), s prúdovou koncovkou OKC 25 (malou) alebo OKC 50 (typickou). Pre objednávku príslušnej verzie horáku zadajte typ zváracieho zariadenia. Do ABITIG 20 doporučujeme používať špeciálne chladiace kvapaliny (str. I-92). Upozornenie: zmena verzie držiakov ABITIG na ABITIG GRIP (podľa želania ABITIG GRIP little). Zmena sa uskutočňuje automaticky na prelome 2010/2011. V prípade technických záležitostí, prosíme, skontaktujte sa s výrobcom alebo obchodným zástupcom. I-67

23 ABITIG 17 / ABITIG 18 / ABITIG 26 I-68

24 ISO 9001 ABITIG 17 / ABITIG 18 / ABITIG 26 Č. Názov Čis. u dodáv. Katalóg. číslo 1 Krk horáku ABITIG Krk horáku ABITIG Krk horáku SR 18 (starší typ) Krk horáku ABITIG Krk horáku SR 26 (starší typ) Izolátor Kryt elektródy dlhý Kryt elektródy krátky Klieština Ø1,0 mm Klieština Ø1,6 mm Klieština Ø2,0 mm Klieština Ø2,4 mm Klieština Ø3,2 mm Klieština Ø4,0 mm Držiak klieštiny TIG Ø1,0 mm Držiak klieštiny TIG Ø1,6 mm Držiak klieštiny TIG Ø2,0 mm Držiak klieštiny TIG Ø2,4 mm Držiak klieštiny TIG Ø3,2 mm Držiak klieštiny TIG Ø4,0 mm Keramická hubica 6,5 x 47 # Keramická hubica 8,0 x 47 # Keramická hubica 9,5 x 47 # Keramická hubica 11,0 x 47 # Keramická hubica 12,5 x 47 # Keramická hubica 16,0 x 47 # Keramická hubica 19,5 x 47 # Keramická hubica 8,0 x 76 # Keramická hubica 9,5 x 76 # Keramická hubica 11,0 x 76 # Keramická hubica/kov 8,0 x 47 # Keramická hubica/kov 9,5 x 47 # Keramická hubica/kov 11 x 47 # Keramická hubica/kov 12,5 x 47 # Keramická hubica/kov 16,0 x 47 # Izolačný krúžok Držiak klieštiny so sítkom 1,0 mm Držiak klieštiny so sítkom 1,6 mm Držiak klieštiny so sítkom 2,4 mm Držiak klieštiny so sítkom 3,2 mm Držiak klieštiny so sítkom 4,0 mm Keramická hubica lamin. 6,5 x 42 # Keramická hubica lamin. 8,0 x 42 # Keramická hubica lamin. 9,5 x 42 # Keramická hubica lamin. 11,0 x 42 # Keramická hubica lamin. 12,5 x 42 # Keramická hubica lamin. 19,5 x 42 # Keramická hubica lamin. 8,0 x 76 # Keramická hubica lamin. 9,5 x 76 # Keramická hubica lamin. 11 x 76 # Kompletná rukoväť podľa modulov ED/DD, bez modulu BIS Ovládací modul BIS-01 kompl. (ED) - jedno-tlačidlo Ovládací modul BIS-01 kompl. (DD) - dvoj-tlačidlo Typ ABITIG 17 Chladenie Plynom Technické údaje podľa EN Pracovný cyklus 35% Hrúbka wolfrámových elektród Dĺžka horáku 140 A DC / 125 A AC 1,0-2,4 mm Katalógové číslo 4,0 m Invertec/LORCH ,0 m X Typ ABITIG 18 Chladenie Kvapalinou Technické údaje podľa EN Pracovný cyklus 100% 320 A DC / 240 A AC Hrúbka wolfrámových elektród 1,0-4,0 mm Dĺžka horáku Katalógové číslo 4,0 m F ,0 m X Typ ABITIG 26 Chladenie Plynom Technické údaje podľa EN Pracovný cyklus 35% 180 A DC / 130 A AC Hrúbka wolfrámových elektród 1,0-4,0 mm Dĺžka horáku Katalógové číslo 4,0 m F ,0 m Faltig Dostupné verzie horákov: ABITIG 17V, ABITIG 26V (s plynovým ventilom), ABITIG 17F, ABITIG 26F (ohybný krk horáku (flexi), s plynovou koncovkou OKC 25 (malou) alebo OKC 50 (typickou). ABITIG 18SC (zosilnený). Pre objednávku príslušnej verzie horáku zadajte typ zváracieho zariadenia. Doporučujeme používať špeciálne chladiace kvapaliny (str. I-92). Upozornenie: zmena verzie držiakov ABITIG na ABITIG GRIP (podľa želania ABITIG GRIP little). Zmena sa uskutočňuje automaticky na prelome 2010/2011. V prípade technických záležitostí, prosíme, skontaktujte sa s výrobcom alebo obchodným zástupcom. I-69

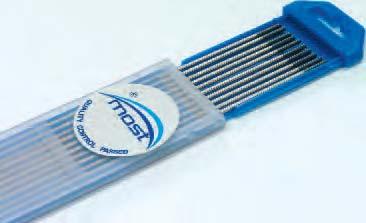

25 Náhrady horákov TIG ABICOR BINZEL ABICOR BINZEL (stare) Iné horáky TIG (Náhrady vzhľadom na rýchlospotrebné časti) TRAFISTEL LE WELDCRAFT ESAB LORCH MOST ABITIG 9 SRT-9 / SR-9 TIG-9 LT-9 CK-9 ABITIG 17 SRT-17 / SR-17 TIG-17 LT-17 CK-17 ABITIG 20 SRT-20 / SR-20 TIG-20 LT-20W CK-20 ABITIG 26 SRT-26 / SR-26 TIG-26 LT-26 CK-26 ABITIG 18 SRT-18 / SR-18 TIG-18 LT-18W CK-18 BTD123 HW-20ARV BTF-140 TXH 120 BTD153 HW-17 BTF150 TXH 150 BTD253W HW-20 BTF250W TXH 250W BTD203 HW-26 BTF200 TXH 200 BTD403W HW-18 (BTF400W) TXH 400W WLT-9, LTG 900 WLT-17, LTG 1700 WWT-20, LTW 3000 WLT-26, LTG 2600 WWT-18, LTW MOST 17V+ MOST 20W+ MOST 26+ MOST 18W+ Koncovky - zástrčky Koncovky Názov Poznámka Katalógové čislo Koncovka na hadicu Φ 6 mm Faltig + GER 9, Matica 1/4 s poistkou 299TG2 Esab, Aspa + GER 9, Plynové Poistka Φ 5 pod maticu 299TG Koncovka 2,7 na hadicu LE, Lorch + GER8, Zástrčka SzR16P2NG5 Faltig Zástrčka SzR20P4NG4 Faltig Riadiace Koncovka Amphenol 2-hrotá ESAB ( ) Koncovka 3-hrotá Tuchel Faltig 161, 200, 250, Koncovka 5-hrotá Tuchel LE, Lorch Kvapalinové Koncovka na hadicu Φ 6 mm GER 9, GER 9, Hadicové spony GER 8, Wolfrámové elektródy na zváranie metódou TIG Katalóg. č. Názov a symbol Rozpoznávacia farba Druh práce Poznámka XX17 Thorium 2% WT20 červená DC Ľahko indukčná XX17 Thorium 4% WT40 oranžová DC Väčšia životnosť ako u WT20, ľahko indukčná XX17 Z čistého wolfrámu WP 99,8% zelená AC XX17 WL10 1,0% LaO 2 čierna AC/DC XX17 Cérium WC20 2% CeO 2 šedá AC/DC XX17 Lantanovaná WL15 1,5%LaO 2 zlatá AC/DC XX17 S pridaním vzácnych zemín Multi-Strike modrá AC/DC XX - označuje priemer elektródy, napr. Φ 1,6 mm = 16; Φ 2,4 mm = 24; atď. Najlepšie vlastnosti pri zváracich spojoch hliníku, dĺžka 175 mm; priemer. 1,0; 1,6; 2,4; 3,2; 4,0 mm Vyššie uvedené elektródy sú dostupné v dĺžke 175 mm. Typické priemery (mm): 1,0; 1,6; 2,0; 2,4; 3,0; 3,2; 4,0. AC striedavý prúd / zváranie hliníka DC jednosmerný prúd / zváranie bežných uhlíkových nelegovaných a nerezových ocelí I-70
