1 VODIČ INDUSTRIJSKE AVTOMATIZACIJE 2016

2 MIEL d.o.o. Podjetje MIEL, d.o.o. je na slovenskem trgu uspešno prisotno že več kot petindvajset let. Posluje na področju industrijske avtomatizacije in je pooblaščeni in ekskluzivni zastopnik za japonsko podjetje Omron v Sloveniji. Omron velja za enega vodilnih svetovnih proizvajalcev elementov in sistemov za avtomatizacijo. Z glavnim sedežem v Kyotu na Japonskem, v Evropi v Hoofddorpu na Nizozemskem, v Sloveniji v Velenju ter tovarnami in lokalnimi predstavništvi po celem svetu, z močno tehniško podporo inženirskim podjetjem in končnim uporabnikom ponujamo nove, celovite in inovativne rešitve. Pred nami je katalog elementov in sistemov za industrijsko avtomatizacijo za leto 2016, ki smo ga poimenovali kar vodič po industrijski avtomatiki. V njem se nahaja nekaj deset tisoč komponent, ki lahko tvorijo celovite sisteme za potrebe tako proizvodne kot procesne avtomatizacije. Vse na enem mestu. To je naša prednost, saj lahko celotno krmilno omaro in kompletno periferijo, ki se nahaja v avtomatiziranih procesih zaključimo z elementi enega proizvajalca - Omron. Visoka kakovost elementov Omron, japonska zanesljivost, nekajletna garancija na dobavljene elemente, ter dolgoletne odlične izkušnje na vgrajeni opremi tudi v našem okolju potrjujejo razloge za njihovo uspešno uporabo tudi v bodoče. Ob vsem tem se zavedamo pomembnosti tehnične podpore, ki je za tovrstno opremo nujno potrebna. Tako v podjetju MIEL, d.o.o. skrbimo za stalno zadovoljstvo naših uporabnikov in z odličnimi inženirji in visokoizobraženimi strokovnjaki zagotavljamo konstantno tehniško podporo tako na sedežu podjetja, kot tudi na terenu, tj. v industriji. Od svetovanja in predlogov za uporabo posameznih elementov ali celovitih sistemov za avtomatizacijo, do načrtovanja in izvedbe kompleksnejših rešitev za avtomatizacijo in optimizacijo proizvodnje. Pri poslovanju smo zavezani sistemu kakovosti ISO9001:2008, ki je tudi naše vodilo za čim bolj kvalitetno poslovanje. Želimo si, da bo sprehod skozi vodič industrijske avtomatike izzval nove ideje, ki se bodo z integracijo komponent, ki so na voljo, spremenile v avtomatizirane rešitve, ki jih industrija in gospodarstvo potrebuje, da lahko ostane konkurenčno v globalnem svetu. Z načelom podjetja Omron, ki ga je zapisal njegov ustanovitelj g. Kazuma Tateisi:»To improve lives and contribute to a better society«, želi podjetje MIEL, d.o.o. prispevati k uresničitvi njegove vsebine tudi v lokalnem, slovenskem okolju. /N Efenkova cesta 61 / SI-3320 Velenje / Slovenija /T /F /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 1

3 daljša življenjska doba, več funkcij Sistemi za avtomatizacijo Krmilniki stroja... 6 Programirljivi logični krmilniki (PLK)... 8 Dislocirane V/I enote Operaterski paneli stroškovna učinkovitost, dobra kvaliteta Kakovost Nabor Specifikacije Aplikacija Prilagodljivost Kakovost ++ Nabor ++ Specifikacije ++ Aplikacija + Prilagodljivost + ++ Kakovost ++ + Nabor ++ + Specifikacije ++ zasnovano za specifične aplikacije ali stranke 0 Aplikacija ++ N.A. Prilagodljivost ++ Pogonska tehnika Senzorika Krmilniki gibanja Servo sistemi Frekvenčni pretvorniki Fotoelektrični senzorji Barvni senzorji in senzorji za zaznavo označb Svetlobne zavese in zavesni senzorji Senzorji z optičnimi vlakni Induktivna stikala Končna stikala Dajalniki impulzov Sistemi za končno kontrolo in identifikacijo Kamerni senzorji in sistemi strojnega vida FlexXpect Merilni senzorji Kakovost se nanaša na standard proizvodnje in materialov, ki so v uporabi - to pa se preslika v zanesljivost. Nabor se nanaša na število različnih modelov. Specifikacije se nanašajo na izbiro stopnje zmogljivosti. Aplikacija nakazuje kompleksnost avtomatizacije. Prilagodljivost označuje zmožnost prilagajanja produkta. Varnostna tehnika Stikala za zasilni izklop Signalni stolpiči PATLITE Varnostna končna stikala Varnostna stikala za vrata Varnostni senzorji Varnostni moduli in releji Krmilne in regulacijske komponente Temperaturni regulatorji Napajalniki Časovniki Števci Programirljivi releji Digitalni panelni prikazovalniki Preklopna tehnika Elektromehanski releji Polprevodniški releji (SSR) Kontaktorji in zaščitna stikala Nadzorne preklopne komponente Tipke in stikala /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 3

4 IZBOR PRODUKTOV SISTEMI ZA AVTOMATIZACIJO Krmilniki stroja Programirljivi logični krmilniki (PLK) Dislocirane V/I enote Operaterski paneli POGONSKA TEHNIKA Krmilniki gibanja Servo sistemi Frekvenčni pretvorniki SISTEMI ZA KONČNO KONTROLO IN IDENTIFIKACIJO SENZORIKA Fotoelektrični senzorji Kamerni senzorji in sistemi strojnega vida Barvni senzorji in senzorji za zaznavo označb Merilni senzorji Svetlobna zavese in področni senzorji Optični senzorji in ojačevalci Induktivni senzorji Mehanski senzorji / Omejitvena stikala Rotacijski kodirnik Kabli in dodatki VARNOSTNA TEHNIKA Stikala za zasilni izklop Varnostna končna stikala Varnostna končna stikala za vrata Varnostni senzorji Standardne varnostne enote KRMILNE IN REGULACIJSKE KOMPONENTE Temperaturni regulatorji Napajalniki Časovniki Števci Programirljivi releji Digitalni panelni prikazovalniki PREKLOPNA TEHNIKA Elektromehanski releji Polprevodniški releji (SSR) Kontaktorji Nadzorne preklopne konponente Tipke in stikala 4 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 5

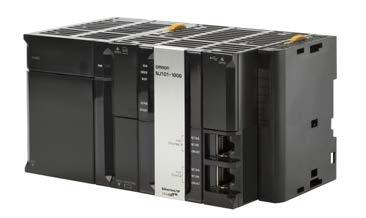

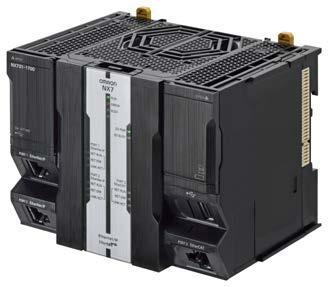

5 Sistemi za avtomatizacijo / Krmilniki stroja Sistemi za avtomatizacijo / Krmilniki stroja NJ-SERIJA KRMLNIKI ZA AVTOMATIZACIJO STROJEV Izpopolnjena in robustna avtomatizacija strojev NJ-Serija krmilnikov za avtomatizacijo strojev je srce nove Sysmac platforme. Integriran krmilnik, ki ponuja hitrost, fleksibilnost v enem programskem orodju ter ohranja robustnost in zanesljivost, ki jo pričakujete od Omrona. Serija je zasnovana tako, da izpolnjuje najvišje zahteve krmiljenja strojev, visoke hitrosti in natančnosti gibanja, hitre komunikacije, visoke varnosti in robustnosti sistema. Vi samo ustvarjate... Izpopolnjena in robustna avtomatizacija strojev NJ-Serija je zasnovana tako, da izpolnjuje najvišje zahteve krmiljenja strojev, visoke hitrosti in natančnosti gibanja, hitre komunikacije, visoke varnosti in robustnosti sistema. Integracija logike in gibanja na enem Intelovem procesorju Razširljiv nadzor: Procesorji za 4, 8, 16, 32 in 64 osi Vgrajena EtherCAT in EtherNet/IP komunikacija Skladni z IEC standardom Certificirani funkcijski bloki za nadzor gibanja Linearna, krožna in spiralna interpolacija Procesorske enote s SQL podporo in podporo za krmiljenje robotov NJ-SERIJA Integracija logike in gibanja na enem Intelovem procesorju Razširljiv nadzor: Procesorji za 4, 8, 16, 32 in 64 osi Vgrajena EtherCAT in EtherNet/IP komunikacija Skladni z IEC standardom Certificirani funkcijski bloki za nadzor gibanja Linearna, krožna in spiralna interpolacija Procesorske enote s SQL podporo in podporo za krmiljenje robotov NJ1 Izpopolnjena in robustna avtomatizacija strojev Krmilnik Sysmac NJ1 je srce nove platforme avtomatizacije. Popolnoma prenovljen sistem strojne opreme z močnim Intel Atom procesorjem, preizkušenim za zahtevne razmere. To je velik prehod iz ASIC integriranih vezij do prilagodljivih programsko usmerjenih sistemov. Ta kompaktna tehnologija daje zelo dobro prilagodljivost, brez zmanjšanja zanesljivosti delovanja in robustnosti Omronovih PLK. Izredno hiter ciklični čas: 1 ms Krmiljenje 2 osi Logika, krmiljenje gibanja in robotov, povezava na podatkovne baze in SECS/GEM Več opravilnost Vgrajen Ether-CAT in Ethernet/IP Sysmac krmilnik stroja NX7 Standardni NJ Logika Gibanje Strojni vid Varnost Kakšen procesor potrebujete? NJ Robotika Logika Gibanje Strojni vid Varnost Robotika NJ Povezljivost z bazami Logika Gibanje Strojni vid Varnost Povezljivost z bazami Krmilnik Sysmac NX7 je izredno zmogljiva procesorska enota, ki s pomočjo dveh jeder za krmiljenje pogonov, lahko krmili do 256 osi. je srce nove platforme avtomatizacije. Popolnoma prenovljen sistem strojne opreme z močnim Intel Atom procesorjem, preizkušenim za zahtevne razmere. To je velik prehod iz ASIC integriranih vezij do prilagodljivih programsko usmerjenih sistemov. Ta kompaktna tehnologija daje zelo dobro prilagodljivost, brez zmanjšanja zanesljivosti delovanja in robustnosti Omronovih PLK. Ponuja napredne funkcije krmiljenja robotov in povezave s podatkovnimi bazami. Izredno hiter ciklični čas: 125 us Krmiljenje: do 256 oz. do 128 osi Logika, krmiljenje gibanja in robotov, povezava na podatkovne baze in SECS/GEM Več opravilnost Vgrajen Ether-CAT in dva Ethernet/IP priključka (1GB/s) do 8 osi do 64 osi NJ3 serija NJ5 serija Za več informacij obiščite naš spletni katalog na povezavi: NJ5 NJ5 Robotika 6 /SPLETNI NASLOV /POVPRAŠEVANJE NJ5 Povezljivost z bazami info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 7

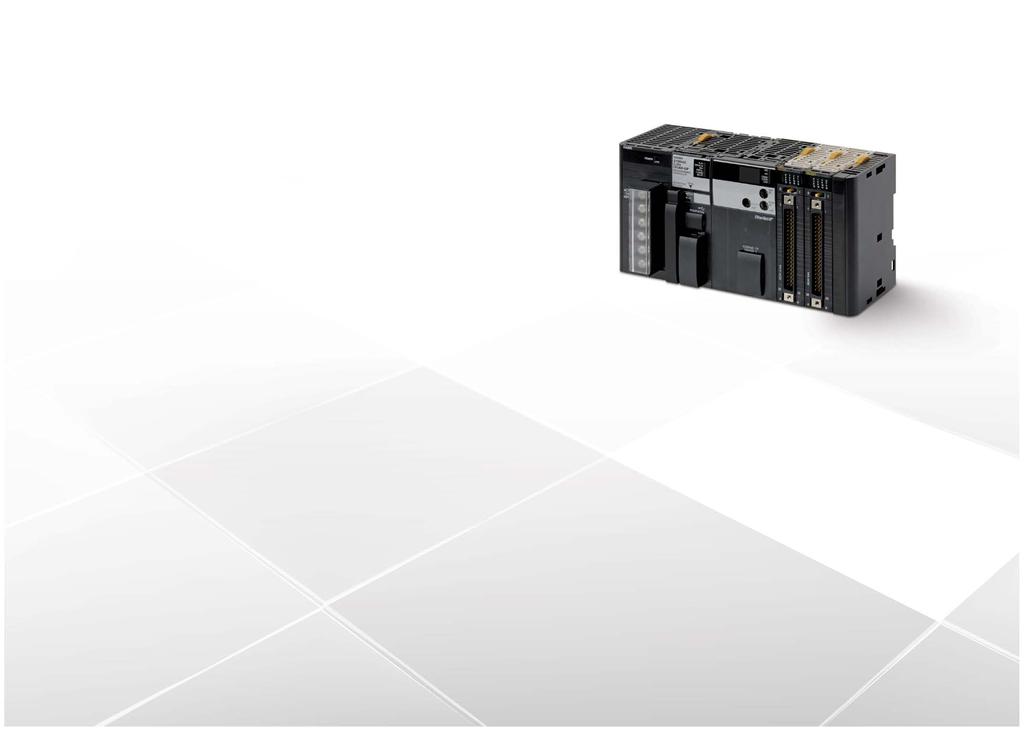

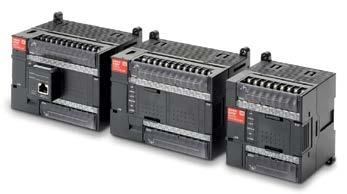

6 Sistemi za avtomatizacijo / Programirljivi logični krmilniki (PLK) KO POZNATE ENEGA... POZNATE VSE! Ne glede na to, ali vaša aplikacija zahteva enostavne in ekonomične rešitve ali pa cilja na naprednejše rešitve krmiljenja visokih hitrosti, najdete odgovor v Omronovi liniji programirljivih krmilnikov. Nadgradnja sistema zaradi dodatnih zahtev je zavoljo celotne ponudbe kompaktnih in modularnih PLK z enako strukturo zelo enostavna. Vaši programi so popolnoma združljivi, tako pri dodeljevanju pomnilnika, kot pri naboru ukazov. Prilagodljiva družina PLK, ki natančno ustreže zahtevam vaše aplikacije Pregledna komunikacija preko različnih omrežij Najboljše razmerje med zmogljivostjo in ceno Kakšen tip programirljivega logičnega krmilnika potrebujete? Kompaktni Modularni Rack Maksimalno število V/I točk? Maksimalno število V/I točk? Maksimalno število V/I točk? do 180 do 180 do 192 do 320 Razširitvene enote do 640 do 2560 do 5120 Hitra sinhronizacija V/I Dvojna redundanca CP1E CP1L CPM2C CP1H CP1W CJ1M CJ2M CJ2H CS1G/H CS1D 8 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 9

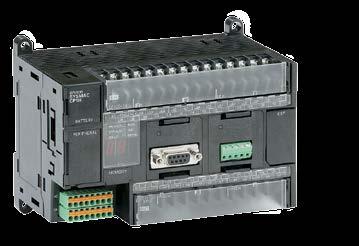

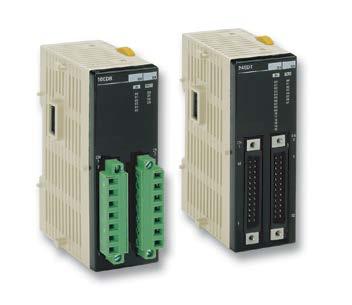

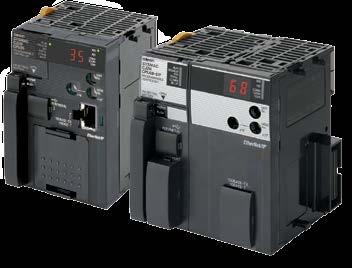

7 Sistemi za avtomatizacijo / Programirljivi logični krmilniki (PLK) Sistemi za avtomatizacijo / Programirljivi logični krmilniki (PLK) CPM2C Univerzalni kompaktni krmilnik Najhitrejši kompaktni krmilnik CP1H Vsestranski krmilnik za učinkovito krmiljenje naprav s širokim izborom modelov v kompaktnem ohišju. Na voljo so CPU enote z relejskimi ali tranzistorskimi izhodi, z različnimi konektorji in sponkami ter funkcija za uro realnega časa (Real-time clock). Po vaših zahtevah si izberite tip izhoda, število V/I enot in ostalo opremo. Izjemno kompakten Širok izbor modelov; AC/DC, V/I, relejski ali tranzistorski izhodi Vgrajena pulzna V/I funkcija Enostavna povezava na HMI terminal Razširitvene enote: digitalne, analogne, fieldbus CP1H je večnamenski, napreden in hiter kompaktni PLK. Za več osno pozicioniranje so na voljo štirje hitroštevni vhodi in štirje pulzni izhodi. CP1H-XA ima vgrajene štiri analogne vhode in dva analogna izhoda. Omenjeni tip je primeren za enostavno in napredno PID regulacijo. CP1H je razširljiv z različnimi V/I enotami in podpira CJ1W posebne V/I enote, kar omogoča uporabo fieldbus in ostalih komunikacijskih enot serije CJ. Razširite zmogljivost vašega CPM2C PLK Razširitvene V/I enote z 8 do 32 V/I točkami omogočajo konfiguracijo nadzornega sistema z največ 192 V/I točkami. CPM2C - RAZŠIRLJIVE ENOTE CP1W Razširite zmogljivost vašega kompaktnega PLK Na voljo so najrazličnejše razširitvene enote kot so digitalne, analogne in dislocirane V/I enote. CP1W razširitvene enote se lahko uporabljajo za CP1E-, CP1L- in CP1H serije PLK. CP1E Ekonomičen PLK Hitri in učinkoviti procesorji za vsako nalogo CJ-SERIJA CP1E serija ponuja vso funkcionalnost za krmiljenje enostavnih aplikacij in možnost pozicioniranja. Vsi PLKji serije CP1E imajo USB vhod za programiranje. Funkcija Easy Input Editor omogoča hitrejše programiranje in organiziranost aplikacije. Na voljo sta dva tipa CP1E serije: CP1E-E najbolj ekonomičen in CP1E-N z vgrajeno uro realnega časa (Real-time clock), z možnostjo krmiljenja gibanja in serijskim vhodom za povezavo HMI, bralnika črtne kode in ostalih naprav. Za povečanje funkcionalnosti je na voljo več razširitvenih enot. Ker ima CP1E serija enako arhitekturo kot CP1L, CP1H, CJ1 in CS serija, so programi oz. pomnilniške lokacije in ukazi med seboj kompatibilni. Družina CJ2 procesorjev ponuja vse, od zelo majhnih procesorjev za nadzor enostavnejših aplikacij, do zmogljivih in hitrih modelov, ki nudijo popoln nadzor stroja in lahko krmilijo do 2560 V/I točk. To vam omogoča, da modulirate ali razdelite vaš stroj v logične sekcije brez spreminjanja serije PLK. Vse procesne enote podpirajo IEC programiranje v strukturiranem tekstu in»ladder«načinu. Omronova obsežna knjižnica funkcijskih blokov zmanjša čas programiranja. Prav tako lahko ustvarite svoje lastne funkcijske bloke, ki ustrezajo vašim specifičnim potrebam. Vse CJ2M procesorske enote se lahko dogradijo z moduli za nadzor gibanja do 4 osi. Najboljši v razredu kompaktnih krmilnikov CP1L serija krmilnikov ponuja kompaktnost mikro PLK in zmogljivost modularnega PLK. CP1L krmilniki ponujajo vso funkcionalnost krmiljenja naprav in izjemno zmožnost pozicioniranja. Poleg tega ima vsak model vgrajen Ethernet vhod, ki omogoča nadzor, upravljanje, beleženje podatkov in daljinski dostop. CP1L ima širok izbor razširitvenih modulov za serijsko komunikacijo, analogne V/I, itd. Ker ima CP1E serija enako arhitekturo kot CP1H, CJ1 in CS serija, so si programi oz. pomnilniške lokacije in ukazi med seboj kompatibilni. CP1L CJ-SERIJA - NAPAJALNIKI, RAZŠIRITVE Moč in fleksibilnost CJ sistemi lahko delujejo na napajanju 24 V enosmerne napetosti, ali od 100 do 240 V izmenične omrežne napetosti. Za manjše sisteme z digitalnimi V/I se lahko uporabijo nizko stroškovni napajalniki z manjšo kapaciteto. Pri sistemih z veliko analognimi V/I in krmilnimi/ komunikacijskimi enotami je potrebno uporabiti zmogljivejši napajalnik. Odvisno od tipa procesorja lahko priključimo do 3 razširitve, kar pomeni skupno kapaciteto 40 V/I enot. Skupna dolžina razširitvenih kablov enega sistema lahko znaša do 12 m. 10 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 11

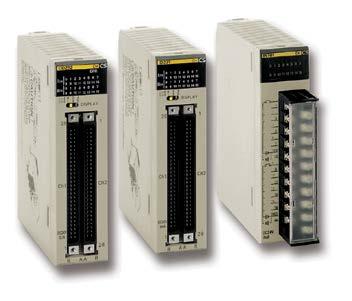

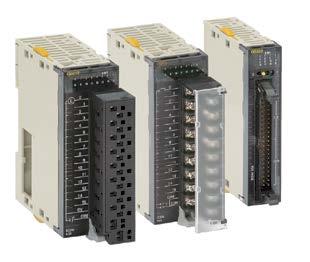

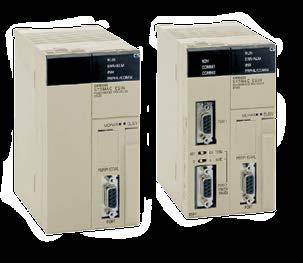

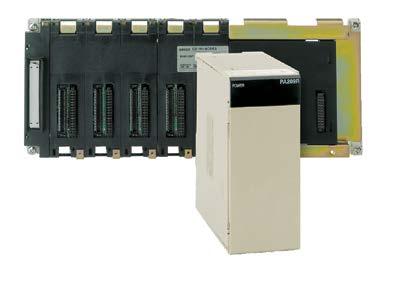

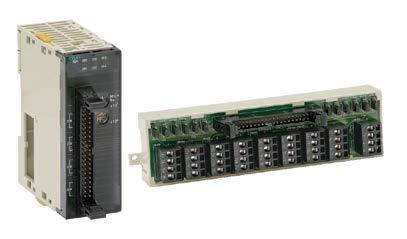

8 Sistemi za avtomatizacijo / Programirljivi logični krmilniki (PLK) Sistemi za avtomatizacijo / Programirljivi logični krmilniki (PLK) CJ-SERIJA - DIGITALNE V/I ENOTE Od 8 do 64 točk na enoto vhodi, izhodi ali kombinacija Hitri in učinkoviti krmilniki za vsako nalogo CS-SERIJA Digitalne V/I enote služijo kot PLK vmesnik za dosego hitrega in zanesljiva krmiljenja. Široka paleta enot, od zelo hitrih vhodov enosmerne napetosti do relejskih izhodov, vam omogoči prilagajanje CJ1 vašim potrebam. CJ1 enote so na voljo v različnih V/I gostotah in tehnologijah povezave. Do 16 V/I točk je lahko povezanih do enot s snemljivimi M3 vijačnimi terminali ali brezvijačnimi sponkami. 32 in 64-točkovne V/I enote so opremljene s standardnim 40-pinskim ploščatim kabelskim priključkom. Za enostavno povezovanje z V/I enotami, ki imajo večje število V/I, so na voljo montažni kabli in vodniki. Krmilniki serije CS1 so na voljo v dveh procesorskih hitrostih, vsaka v različnih pomnilniških kapacitetah. Poleg osnovnih procesorskih modelov so na voljo različice za dvojno redundantno delovanje s podporo za menjavo V/I enot med delovanjem. Vsi procesorji imajo eno režo za direktno CPU-bus povezavo v katero je možno namestiti serijsko komunikacijsko ploščo. Vse procesne enote podpirajo IEC programiranje v strukturiranem tekstu in v lestvičnem diagramu. Omronova obsežna knjižnica funkcijskih blokov zmanjša čas programiranja. Prav tako lahko ustvarite svoje lastne funkcijske bloke, ki ustrezajo vašim specifičnim potrebam. Od osnovnih analognih V/I enot do naprednega nadzora temperature CJ-Serija ponuja široko izbiro analognih vhodnih enot, primernih za vsako uporabo, od večkanalnega merjenja temperature, nizkih hitrosti, do pridobivanja podatkov visoke natančnosti pri visokih hitrostih. Analogne izhode se lahko uporabi za natančen nadzor ali zunanjo kontrolo. Napredne enote z vgrajenim filtriranjem in funkcijo alarma zmanjšajo potrebo po kompleksnem programiranju PLK. Zelo natančne procesne V/I enote podpirajo široko paleto senzorjev za hiter in natančen zajem podatkov. Enote za nadzor temperature razbremenijo krmilnik PID regulacije in spremljanja alarmov. Te funkcije enota obravnava ločeno, kar ponuja zmogljivosti za nadzor in»auto-tuning«funkcijo, podobno kot jo ponujajo Omron temperaturnimi regulatorji. CJ-SERIJA - ANALOGNE V/I IN KRMILNE ENOTE CS-SERIJA - NAPAJALNIKI, OSNOVNE PLOŠČE Razširitev z do 7 etažnih enot CS1 sistemi lahko delujejo na napajanju 24 V enosmerne napetosti, ali od 100 do 240 V izmenične omrežne napetosti. Za manjše sisteme z digitalnimi V/I se lahko uporabi nizko stroškovni napajalniki z manjšo kapaciteto. Pri sistemih z veliko analognimi V/I in krmilnimi/komunikacijskimi enotami je potrebno uporabiti zmogljivejši napajalnik. Etažni PLK so na voljo v različnih velikostih, od 2 do 10 rež. Za redundančne sisteme so potrebne posebne osnovne plošče. Glede na vrsto procesorja se lahko na CPE etažne krmilnike priključi do 7 razširitev kar omogoča skupno kapaciteto 80 V/I enot. Skupna dolžina razširitvenih kablov enega sistema je lahko do 12 m. CJ-SERIJA KRMILNE ENOTE ZA NADZOR GIBANJA/POZICIJE Dodajte nadzor gibanja vsem PLK serije CJ Od preprostega določanja položaja do večosnega sinhroniziranega nadzora gibanja. CJ-Serija ponuja celoten spekter enot: Števci zajemajo podatke o poziciji iz SSI- ali inkrementalnih dajalnikov - dejanske pozicije se primerjajo z interno shranjenimi ciljnimi vrednostmi CJ2M procesorske enote so namenjene funkcijam pozicioniranja, ki jih lahko uporabite z namestitvijo do 2 pulznih V/I opcijskih modulov Enote za nadzor pozicije se uporabljajo za»point-to-point«pozicioniranje s servo pogoni ali koračnimi motorji - spreminjanje ciljnih podatkov in krivulje pospeševanja/zaviranja je izredno enostavno Krmilne enote za gibanje opremljene z EtherCAT ali MECHATROLINK-II vmesnikom lahko krmilijo več pogonov preko ene povezave z zelo visoko hitrostjo - informacija, ki potuje preko več komunikacijskih plasti omogoča, da vse priključene pogone konfiguriramo iz katerekoli točke v omrežju Do 96 V/I točk na enoto vhod, izhod ali kombinacija Digitalne V/I enote služijo kot vmesnik za PLK s katerim dosežemo hiter in zanesljiv nadzor zaporedja. Celotna paleta enot, od enosmernih vhodov do relejskih izhodov, prilagodi CS1 vašim potrebam. Enote CS1 so na voljo z različnim številom V/I točk in tehnologijami povezav. Do 12 V/I enot se lahko poveže neposredno s snemljivimi M3 vijačnimi sponkami. 32- in 64- točkovne V/I enote so opremljene s standardnimi 40-pinskimi priključki. Za enostavno povezavo enot z večjim številom V/I so na voljo montažni kabli in terminali. CS-SERIJA - DIGITALNE V/I ENOTE Odprta za vsakršno komunikacijo CJ-SERIJA - KOMUNIKACIJSKE ENOTE CJ-SERIJA - ANALOGNE IN PROCESNE V/I ENOTE CJ-Serija ponuja tako standardizirane vmesnike za odprta omrežja, kot tudi stroškovno učinkovite omrežne povezave visokih hitrosti. Podatkovna povezava med PLKji ali do informacijskih sistemov se lahko izvede z uporabo serijske ali Ethernet povezave. Omron podpira dve glavni omrežji, DeviceNet in»profibus-dp«. Za povezave visokih hitrosti V/I je na voljo Omronov lastni»compobus/s«, ki ponuja neprekosljivo enostavno namestitev. Popolnoma prilagodljiva serijska in»can«komunikacija se lahko uporabi za posnemanje različnih protokolov za specifične aplikacije. EtherNet/IP enote zagotavljajo podatkovno povezavo za izmenjavo velikih količin podatkov med PLKji. Nov PROFINET-IO krmilnik skupaj s SmartSlice modularnim V/I sistemom ponuja daljinske V/I enote, ki temeljijo na Ethernet komunikaciji. Od enostavnih analognih V/I enot do procesnega nadzora CS1 izbiro analognih vhodnih enot, primernih za vsako uporabo, od večkanalnega merjenja temperature, nizkih hitrosti, do pridobivanja podatkov visoke natančnosti pri visokih hitrostih. Analogne izhode se lahko uporabi za natančen nadzor ali zunanjo kontrolo. Napredne enote z vgrajenim filtriranjem in funkcijo alarma zmanjšajo potrebo po kompleksnem programiranju PLK. Procesne V/I enote visokih natančnosti podpirajo široko paleto senzorjev, za hiter in natančen zajem podatkov. Vse procesne in temperaturne V/I enote zagotavljajo izolacijo med posameznimi kanali. 12 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 13

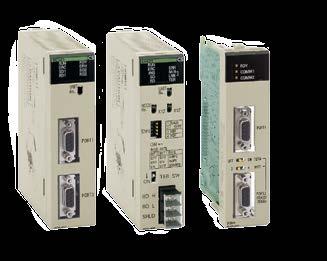

9 Sistemi za avtomatizacijo / Programirljivi logični krmilniki (PLK) Sistemi za avtomatizacijo / Programirljivi logični krmilniki (PLK) CS-SERIJA KRMILNE ENOTE ZA GIBANJE/POZICIJO Dodajte nadzor gibanja CS1 krmilnikom Od preprostega določanja položaja do večosnega sinhroniziranega nadzora gibanja. Serija CS1 ponuja celoten spekter enot: Števci zajemajo podatke o poziciji iz SSI- ali inkrementalnih dajalnikov - dejanske pozicije se primerjajo z interno shranjenimi ciljnimi vrednostmi CJ2M procesorske enote so namenjene funkcijam pozicioniranja, ki jih lahko uporabite z namestitvijo do 2 pulznih V/I opcijskih modulov Enote za nadzor pozicije se uporabljajo za»point-to-point«pozicioniranje s servo pogoni ali koračnimi motorji - spreminjanje ciljnih podatkov in krivulje pospeševanja/zaviranja je izredno enostavno Krmilne enote za gibanje opremljene z EtherCAT ali MECHATROLINK-II vmesnikom lahko krmilijo več pogonov preko ene povezave z zelo visoko hitrostjo - Informacija, ki potuje preko več komunikacijskih plasti omogoča, da vse priključene pogone konfiguriramo iz katerekoli točke v omrežju Odprta za vsakršno komunikacijo, standardizirano ali definirano s strani uporabnika CS1 ponuja tako standardizirane vmesnike za odprta omrežja, kot tudi stroškovno učinkovite omrežne povezave visokih hitrosti. Podatkovna povezava med PLKji, ali do informacijskih sistemov, se lahko izvede z uporabo serijske ali Ethernet povezave. Omron podpira dve glavni omrežji, DeviceNet in»profibus-dp«. Za povezave visokih hitrosti V/I je na voljo Omronov lastni»compobus/s«, ki ponuja neprekosljivo enostavno namestitev. Popolnoma prilagodljiva serijska in»can«komunikacija se lahko uporabi za posnemanje različnih protokolov za specifične aplikacije. EtherNet/IP enote zagotavljajo podatkovno povezavo za izmenjavo velikih količin podatkov med PLKji. Nov PROFINET-IO krmilnik skupaj s SmartSlice modularnim V/I sistemom ponuja daljinske V/I enote, ki temeljijo na Ethernet komunikaciji. CS-SERIJA - KOMUNIKACIJSKE ENOTE Za več informacij obiščite naš spletni katalog na povezavi: 14 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 15

10 Sistemi za avtomatizacijo / Dislocirane V/I enote V/I SISTEMI, KI USTREZAJO VSEM POTREBAM Izberite jih glede na omrežje, slog in prilagodljivost Kompaktne dislocirane V/I enote združujejo fiksno število V/I točk v kompaktnem ohišju, ki prihrani prostor. Vgrajene pametne funkcije za nadzor nivoja napetosti, pretrganih žic in cikličnih časov aktuatorjev bodo v pomoč pri načrtovanju preventivnega vzdrževanja za stroje in odpravo zastojev. Kompaktne»slave«enote so na voljo za odprta EtherCAT, DeviceNet in CompoNet omrežja, Omronov ComoBus/S pa ponuja bolj enostavno in cenovno ugodno rešitev. Modularni dislocirani V/I sistem ponuja možnost namestitve ravno pravšnjega števila in tipa V/I enot tam, kjer jih potrebujete. V/I moduli segajo od osnovnih in ekonomičnih digitalnih V/I modulov do visokozmogljivih modulov z inteligentnimi funkcijami. Z izbiro komunikacije za različna odprta omrežja se lahko prilagodite zahtevam končnih uporabnikov ali sklenete kompromis med zmogljivostjo in preprostostjo za uporabo. Poleg EtherCAT (kot glavnega omrežja za strojno avtomatizacijo) ponuja Omron povezavo z EtherNet/IP, DeviceNet, CompoNet, PROFINET IO, PROFIBUS DP in MECHATROLINK-II. Dislocirane V/I enote DeviceNet EtherNet/IP EtherCAT MECHATROLINK-II PROFIBUS-DP PROFINET IO CompoNet CompoBus/S IP67 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP67 Kompaktne Kompaktne Modularne Visoka hitrost; modularna Visoka hitrost; modularna Kompaktne Modularne Modularne Modularne Modularne Modularne Kompaktne Kompaktne Kompaktne DRT2-_C_ DRT2 NX-series GX SmartSlice CRT1 SRT2 SRT2-_C_ 16 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 17

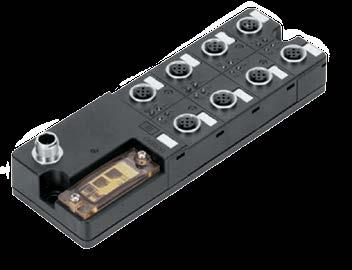

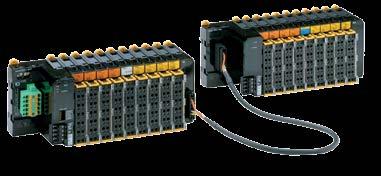

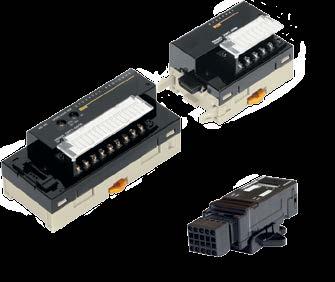

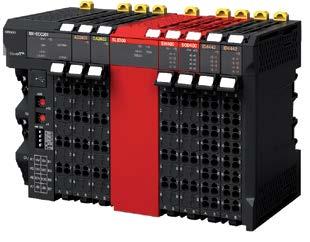

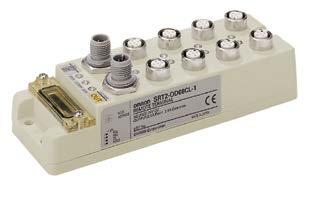

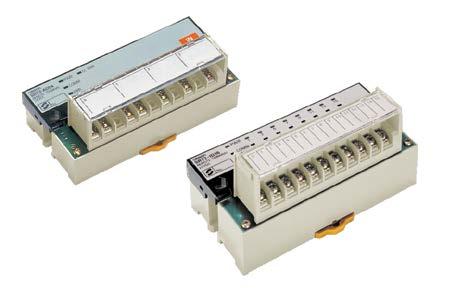

11 Sistemi za avtomatizacijo / Dislocirane V/I enote Sistemi za avtomatizacijo / Dislocirane V/I enote SERIJA NX Oddaljene V/I enote Pametne CompoNet V/I enote CRT1 Sistem NX ponuja široko paleto V/I naprav. Njegov izredno hiter sistem je sinhroniziran z uro EtherCAT mreže. Celoten sistem V/I enot deluje deterministično in izboljšuje izdelavo aplikacij in kakovost proizvodnje. NX serija V/I enot pokriva celoten spekter V/I enot, vključno s standardnimi in izredno hitrimi digitalnimi V/I, različnimi analognimi V/I in enkoderskimi vhodi in pulznimi izhodi. CompoNet je kombinacija pametnih funkcij DRT2 DeviceNet V/I enot ter hitrosti in enostavnosti uporabe CompoBus/S. Idealen je za hiter nadzor naprav s prilagodljivo in razširljivo arhitekturo. Instalacija s posebnimi ploščatimi kabli in IDC konektorji je hitra in enostavna. Uporaba repetitorjev omogoča prostrana omrežja s prosto topologijo, idealna za avtomatizacijo transportnih trakov in skladišč. Popolna kompatibilnost s Sysmac platformo Sinhronizirani V/I z manj kot 1 μs zamikom 16 digitalnih ali 8 analognih signalov v ohišju širine 12 mm Odstranljivi priključni terminali za enostavno testiranje in ožičenje Kompaktno ohišje z zaščito IP20 Razširljivi digitalni V/I s snemljivimi terminali Enostavno žičenje z IDC konektorji Vgrajene diagnostične funkcije in funkcije za preventivno vzdrževanje Analogni V/I s predprocesiranjem podatkov in alarmnimi funkcijami Najpametnejši modularni V/I sistem Omronov SmartSlice V/I sistem (GRT1) je kompakten, napreden in enostaven za uporabo. S kombinacijo Omronovih CS1/ CJ1 DeviceNet Master enot ni potrebe po konfiguracijskem orodju, zato sta priklop in zagon zelo enostavna. Z uporabo vgrajenih funkcij, kot so pred-skaliranje, seštevanje, razlikovanje in alarmiranje analognih V/I enot, zmanjšamo velikost programov PLK-ju. Preventivni podatki za vzdrževanje so dostopni z uporabo programske opreme CX-Integrator, standardnega PLK funkcijskega bloka ali NS serije Smart Active Parts. Najbolj kompakten na trgu (višina 84 mm) Enostavne funkcije za nastavitev, varnostno kopiranje in obnovitev Diagnostika in podatki za preventivno vzdrževanje na V/I nivoju Snemljive sponke omogočajo hitro menjavo med delovanjem 3-žilne povezave s spojnikom, brez vijačenja SMARTSLICE SRT2 Hitro in enostavno s CompoBus/S Omronova učinkovitost unikatenega CompoBus/S se kaže pri avtomatizaciji naprav. S prosto topologijo in vodniki dolžine do 500 m se lahko uporablja kot daljinski V/I sistem. V hitrem načinu (dolžine do 100 m) ima zagotovljen čas cikla manjši od 1 ms. Kompaktno ohišje z IP20 zaščito Hiter čas cikla, manj kot 1 ms na 256 V/I točk Enostavna nastavitev brez programske opreme Izbira med 4, 8 in 16 točkovnimi digitalnimi V/I s tranzistorskimi ali relejskimi izhodi Na voljo analogni V/I in drugi prilagodljivi moduli GX Ko potrebujete hitrost EtherCAT V/I enote IP67 DeviceNet V/I DRT2-*C* EtherCAT je izredno hitro industrijsko omrežje, ki učinkovito uporablja standardne Ethernet okvirje za prenos, kjer vsako vozlišče ali naprave dostopajo do istega okvirja. Vsem podrejenim napravam zmanjša zakasnitve do nekaj mikrosekund. EtherCAT je s svojo objektivnostjo zelo primeren za regulacijo pogonov. Omron ponuja EtherCAT za regulacijo pogonov kot samostojno napravo ali v PLK izvedbi. GX serija V/I enot ponuja tako osnovne vhode in izhode za omenjene sisteme, kot tudi hitre enkoderje za določanje položaja. Kompaktno ohišje z zaščito IP20 Razširljivi digitalni V/I Snemljivi V/I terminali Nastavljiv odzivni čas hitrih vhodov Robustne V/I enote za montažo vodil. Funkcije za diagnostiko in zbiranje podatkov o vzdrževanju DRT2 podrejenih enot so dosegljive preko omrežja. Status napajanja, odzivni čas V/I, delovanje števcev in realno spremljanje podatkov so na voljo kadarkoli. Funkcija notranjega preverjanja uporabniško definiranih omejitev. Obvestila o vzdrževanju se generirajo, ko so dosežene meje. Uporaba CX-One ali NS HMI programske opreme za vizualizacijo, omogoča učinkovite sistemske nastavitve, obratovanje in odpravljanje težav. IP67 zaščita, DRT2 verzija je odporna tudi na olja in iskrenje pri varjenju Notranja vezja napajana z DeviceNet povezavami; manjše število priključkov manj napak pri instalaciji Pametne funkcije, kot so diagnostika in preventivno vzdrževanje za podrejene naprave Indikacija prekinjenih in kratko sklenjenih V/I signalov M12 konektorji za hitro instalacijo Napredne DeviceNet V/I enote Kompaktne DeviceNet V/I enote z obsežnimi diagnostičnimi funkcijami. Podatki, kot so status napajanja, odzivni čas V/I in operacije števcev, se neprekinjeno zapisujejo in preverjajo z uporabniško določenimi omejitvami. Vsako odstopanje se sporoči nadzornemu sistemu, kot opozorilo za vzdrževanje ali preprečitev nenačrtovanega izklopa. Napredne DeviceNet V/I enote so podprte s funkcijskimi bloki v PLK in HMI vmesnikih. Kompaktno ohišje z zaščito IP20 Razširljive digitalne V/I enote Vgrajene funkcije za diagnostiko in preventivno vzdrževanje Snemljivi V/I Analogne V/I enote s procesiranjem podatkov in alarmnimi funkcijami 18 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si DRT2 SRT2-*C* IP67 CompoBus/S Robustne V/I enote za montažo vodil. Omronov unikaten CompoBus/S je najbolj učinkovit za avtomatizacijo naprav. S prosto topologijo in vodniki dolžine do 500 m, se lahko uporablja kot daljinski V/I sistem. V hitrem načinu (dolžine do 100 m), z zagotovljenim časom cikla manj kot 1 ms, je idealen za učinkovito krmiljenje naprav. Z IP67 podrejenimi napravami zmanjšamo potrebo po zaščitnih ohišjih. IP67 zaščita, DRT2 verzija je odporna tudi na olja in iskrenje pri varjenju Notranja vezja napajana z DeviceNet povezavami; manjše število priključkov manj napak pri instalaciji Pametne funkcije, kot so diagnostika in preventivno vzdrževanje za podrejene naprave Indikacija prekinjenih in kratko sklenjenih V/I signalov M12 konektorji za hitro instalacijo Za več informacij obiščite naš spletni katalog na povezavi: 19

12 Sistemi za avtomatizacijo / Operaterski paneli NA IN NB SERIJA Če iščete pameten in zanesljiv HMI za uporabo z Omronovimi kompaktnimi in modularnimi PLKji, priporočamo serijo NB. Poleg številnih funkcij vam ponuja LED TFT LCD v pokončni in ležeči izvedbi in podporo za USB pomnilniški ključ. Na voljo so zasloni v velikostih od 3,5 do 10 palcev. Za hitrejši in učinkovitejši nadzor ter spremljanje procesa je na voljo razširljiva NA serija, ki ponuja bolj naravno in proaktivno okolje za stroj/operaterja. NA serija temelji na Sysmac platformi in je zelo dobro integrirana v celoten stroj. Združuje vsa področja avtomatizacije vključno z logiko, gibanjem, strojnim vidom, varnostjo in vizualizacijo. Daje vam jasen pregled v enem integriranem projektu. Široki zasloni visokih ločljivosti so na voljo v 7 in 9 palčni verziji (800 x 480 slikovnih pik) in v 12 ter 15 palčni verziji (1280 x 800 slikovnih pik). Tip interakcije Zaslon na dotik Funkcijske tipke Integrirani Razširljivi Kompaktni 4 linije 2 liniji Velikost zaslona Velikost zaslona Velikost zaslona 15 palčni 12 palčni 9 palčni 7 palčni 15 palčni 12,1 palčni/ 10,4 palčni 8,4 palčni 5,7 palčni 5,7 palčni 10,1 palčni 7 palčni 5,6 palčni 3,5 palčni NA15 NA12 NA9 NA7 NS15 NS12/NS10 NS8 NS5 NS5 Handheld NB10W NB7W NB5Q NB3Q NT11 NT2S 20 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 21

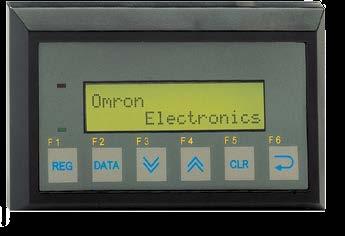

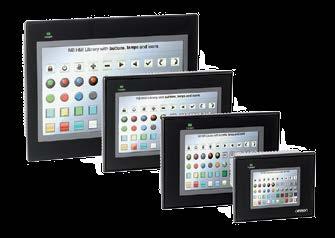

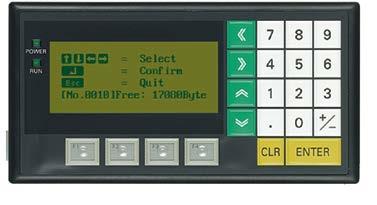

13 Sistemi za avtomatizacijo / Operaterski paneli Sistemi za avtomatizacijo / Operaterski paneli NA7/9/12/15 Najnovejša generacija operaterskih panelov Dinamičen in intuitiven operaterski panel naredi napravo uporabnejšo, konkurenčnejšo in privlačnejšo. Operaterski paneli serije NA omogočajo hitrejše, bolj učinkovito in bolj naravno upravljanje stroja ali naprave. Omogočajo zelo dobro povezovanje v Omronovo že znano avtomatizacijsko platformo Sysmac. Na voljo s širokim zaslonom v velikosti 7 15 Črna ali srebrna barva sprednje stranice Visoka resolucija (1280 x 800 točk za ) Cenovno ugoden in bogat s funkcijami Kombinacija visoke kvalitete in bogatega nabora funkcij daje izjemno razmerje med zmogljivostjo in ceno. Programska oprema za ustvarjanje HMI aplikacij (NB-Designer) je brezplačna. Na dotik občutljiv TFT zaslon z več kot barvami Na voljo v velikostih od 3,5 do 10 palcev Dolga življenjska doba LED osvetlitve Serijska, USB ali Ethernet komunikacija Podpora za USB pomnilniški ključ (TW01 modeli) 128MB notranjega pomnilnika Vektorske in bitne grafike NB SERIJA Upravljanje strojev z enim dotikom NS je Omronova napredna HMI serija, ki zajema širok spekter od 5,7 palčnih monokromatskih do 15 palčnih TFT zaslonov. So enostavni za programiranje in ponujajo napredne funkcije, kot so različne možnosti komunikacije, dobra sinergija z Omronovimi PLKji in drugimi napravami, pametni aktivni deli in dokazana zanesljivost. Popolna jasnost in hitro preklapljanje zaslonov Izjemno dolgo življenjska doba osvetlitve (do ur) Podpora za vse evropske in azijske jezike ter cirilico Enostavno shranjevanje podatkov na»compact Flash«Velik pomnilnik (60MB) Podpora za PLKje drugih proizvajalcev NS15/NS12/NS10/NS8 NT11 HMI s štirivrstičnim zaslonom in 22 funkcijskimi tipkami NT11 je HMI vmesnik s funkcijskimi tipkami in štirivrstičnim zaslonom (do 20 znakov). Ima paralelno povezavo za tiskalnik in serijski vmesnik za povezavo s PLK. LED osvetlitev zaslona ima življenjsko dobo najmanj 50,000 ur. Enostavna programska oprema Majhne dimenzije Prilagodljive funkcijske tipke Povezava s tiskalnikom Ugodna rešitev NS5 5,7 barvni ali monokromatski zaslon zaslon Ta serija ponuja monokromatske modele s 16 sivinskimi stopnjami in STN/TFT modele do barv. Opremljeni so z USB priključkom za nalaganje projektov in s priključkom za komunikacijo preko Ethernet omrežja.ena izmed večjih prednosti NS serije je uporaba Omronovega unikatnega sistema Smart Active Parts (SAP). Ta vam zmanjša čas nastavitev, zaganjanja in vzdrževanja vaše naprave. SAP so prednastavljeni in testirani objekti za vizualizacijo z namensko komunikacijsko kodo ter enostavno uporabo s funkcijo povleci in spusti. Odlična preglednost in izjemna grafična zmogljivost Dolga življenjska doba osvetlitve (do ur) Podpira evropske, azijske jezike in cirilico Enostavno beleženje podatkov na spominsko kartico (compact flash) Velik podatkovni pomnilnik (60MB) Dvovrstični HMI vmesnik s 6 ali 20 funkcijskimi tipkami in dvema serijskima priključkoma NT2S je najmanjši HMI vmesnik na voljo. Ponuja dvovrstični LCD zaslon (16 znakov x 2 vrstici) s 6 do 20 funkcijskimi tipkami, z IP65 zaščito ter z možnostjo RTC in priključka za tiskalnik. Enostavna in prosta programska oprema Majhne dimenzije Realno časovna ura (RTC) odvisno od modela Priključek za tiskalnik (paralel) odvisno od modela Ugodna rešitev NT2S NS5 ročna daljinska enota NS serija v mobilni funkciji. Z barvnim zaslonom 5,7 vam ponujamo ročno verzijo NS serije. Na voljo je 10 funkcijskih tipk. Z zaščito IP65 je za produkt primeren za uporabo v zahtevnih industrijskih razmerah. NS5 ROČNI TERMINAL WE70 Industrijska brezžična LAN enota WE70 uporablja tehnologijo široko spekterske modulacije, ki bazira na radijskih valovih in omogoča komunikacijo med napravami v omejenem območju. To omogoča uporabnikom, da se gibajo znotraj širokega območja in vseeno ostanejo povezani v omrežje. Funkcija pametnega gostovanja omogoča visoke hitrosti, zato lahko premikajoča oprema in mobilni predmeti zanesljivo komunicirajo. Prenos projektov iz ostalih ne-mobilnih NS produktov 10 funkcijskih tipk Stikalo za izklop v sili na sprednji strani in stikalo za vklop na zadnji strani Odporen na vlago, IP65 Spominska kartica (Compact Flash), serijski in USB vmesnik V skladu z IEEE a/b/g Enaka odpornost na hrup in okolje kot PLK Orignalni Omronov varnostni sistem Signale je mogoče opazovati z LED indikatorji V skladu s standardi radijskih valov za ZDA, Evropo in Kitajsko Za več informacij obiščite naš spletni katalog na povezavi: 22 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 23

14 Pogonska tehnika / Krmilniki gibanja KRMILNIKI GIBANJA NJ-Serija krmilnikov stroja Integracija logike in gibanja na enem Intelovem procesorju Prilagodljiv nadzor: Procesorji za 4, 8, 16, 32 in 64 osi Vgrajen EtherCAT in EtherNet/IP Linearna, krožna in spiralna interpolacija Trajexia z EtherCAT Popoln nadzor 64 osi Razširljivost z EtherCAT»Masters«za 4, 16 in 64 osi Podpira servo motorje, frekvenčne pretvornike, sisteme strojnega vida in distribuirane V/I module CJ-Serija PLK z EtherCAT Enota za nadzor položaja CJ1W-NC z EtherCAT Podpora za do 16 osi in 64 frekvenčnih pretvornikov, sisteme strojnega vida in distribuirane V/I module Kakšno arhitekturo gibanja potrebujete? Krmilniki stroja Funkcionalnost indeksiranja Samostojni krmilniki Temelji na OMRON PLK Metoda krmiljenja? Povezljivost logike, gibanja, končne kontrole, varnosti, krmiljenja robotov in podatkovnih baz 2 osi + 1 osni pulzni izhod EtherCAT, MECHATROLINK-II, analogni in pulzni izhodi EtherCAT MECHATROLINK-II Pulzni izhod NJ Serija Trajexia 2,5 osni krmilnik gibanja Trajexia motion controller NC EtherCAT Trajexia-PLK NC MECHATROLINK-II NC Integracija logike in gibanja v enem Intelovem procesorju, napredno gibanje, do 64 osi Napredno gibanje, E-cam pozicioniranje, 2-osna sinhronizacija Napredno gibanje, E-cam pozicioniranje, večosna sinhronizacija Več osni point-to-point krmilnik za pozicioniranje preko EtherCAT Napredni krmilniki gibanja na osnovi PLK Več osni point-to-point krmilnik za pozicioniranje preko MECHATROLINK-II vodila Point-to-point krmilnik gibanja s pulznim izhodom Accurax G5 EtherCAT Accurax G5 A/P G-Series A/P SmartStep2 Accurax G5 ML2 G-Series ML2 Accurax G5 EtherCAT Accurax G5 ML2 G-Series ML2 Accurax G5 A/P G-Series A/P SmartStep2 50 W do 15 kw 50 W do 15 kw 50 W do 1,5 kw 50 W do 750 W 50 W do 5 kw 50 W do 1,5 kw 50 W do 15 kw 50 W do 5 kw 50 W do 1,5 kw 50 W do 15 kw 50 W do 1,5 kw 50 do 750 W 24 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 25

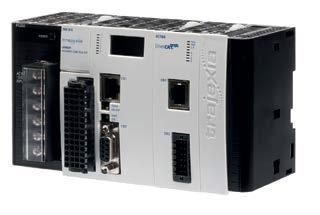

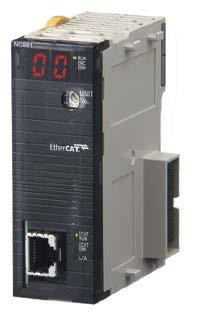

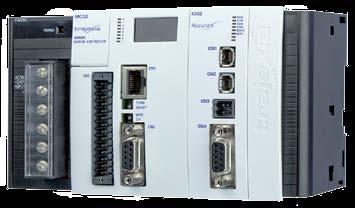

15 Pogonska tehnika / Krmilniki gibanja Pogonska tehnika / Krmilniki gibanja TRAJEXIA Napreden samostojni krmilnik gibanja za kompaktne naprave CJ1W-NC_8_ Napreden samostojni krmilnik gibanja z EtherCAT povezavo Odličen za krmiljenje do 2 osi Podpira krmiljenje položaja, hitrosti in navora Serisjki vhod za enkoder glavne osi Večopravilni krmilnik z možnostjo poganjanja 22 opravil hkrati Nadzor in krmiljenje ene osi in interpolacija 2 osi Osnovno programiranje in programiranje s pomočjo namenskih ukazov za gibanje Podpora za EtherNet/IP Odprta komunikacija: Serijski in EtherNet/IP vmesnika sta vgrajena, PROFIBUS_DP, DeviceNet ter CANopen Samostojni krmilnik Trajexia TJ2-MC64 skupaj z EtherCAT TJ2-ECT modulom omogoča bistveno izboljšanje zmogljivosti, natančnosti in hitrosti stroja. Trajexia TJ2 zagotavlja hitro delovanje z največjo natančnostjo. Krmili lahko do 64 osi z majhnim časom cikla in uporablja 64 bitna cela števila. Odličen za krmiljenje do 64 osi Podpira krmiljenje položaja, hitrosti in navora Večopravilni krmilnik z možnostjo poganjanja 22 opravil hkrati Napredno krmiljenje gibanja, kot so linearna, krožna, spiralna ali sferična interpolacija, CAM in menjalnik, z enostavnimi ukazi Krmiljenje servo motorjev, frekvenčnih pretvornikov, sistemov za strojni vid in namenskih V/I preko EtherCAT omrežja Podpora za EtherNet/IP Napredno orodje za razhroščevanje s sledenjem podatkov in funkcijo osciloskopa Odprta komunikacija: Serijski in EtherNet/IP vmesnika sta vgrajena, PROFIBUS_DP, DeviceNet ter CANopen so opcije Več osni point-to-point krmilnik za pozicioniranje preko EtherCAT TRAJEXIA MC02 Več osni point-to-point krmilnik za pozicioniranje preko MECHATROLINK-II vodila NC MECHATROLINK-II je zmogljiv krmilnik za point-to-point aplikacije. Krmilnik na osnovi MECHATROLINK-II vodila zmanjša čas programiranja, razvoja in vzdrževanja. Podpira PLK Open funkcijske bloke. Enote za krmiljenje položaja z 2, 4 ali 16 osmi Hitro vodilo MECHATROLINK-II je posebej izdelano za krmiljenje položaja Podpira krmiljenje položaja, hitrosti in navora Programski jeziki: lestvično programiranje in funkcijski bloki in podpora za PLK Open funkcijske bloke Smart active parts za Omronove HMI terminale zmanjšajo čas načrtovanja Dostop do celotnega sistema iz ene lokacije Nastavitev omrežja, konfiguriranje in nadziranje servo pogonov ter PLK programiranje CJ1W-NC_3 Point-to-point krmilnik gibanja s pulznim izhodom Serija NC krmilnikov gibanja s pulznimi izhodi. Pozicioniranje je izvedeno s trapezno ali S-krivuljo pospeševanja in zaviranja. Krmilnik je idealen za aplikacije z enostavnim pozicioniranje koračnih motorjev in servo motorjev s pulznim vhodom. Enote za krmiljenj položaja za 1, 2 ali 4 osi Pozicioniranje je lahko izvedeno preko lestvičnih ukazov Krmiljenje položaja in hitrosti Linearna interpolacija Funkcija s prekinitveno regulacijo (Interrupt feeding) Pozicioniranje izvedeno iz pomnilnika (do 500 točk na os) Pospeševanje/zaviranje z S-krivuljo, iskanje ničelne pozicije, kompenzacija zračnosti in ostale funkcije Programski jeziki: lestvično programiranje s funkcijskimi bloki CJ1W-NC_71 Napredni krmilniki gibanja na osnovi PLK Kompleten in zmogljiv sistem za krmiljenje položaja s kombinacijo CJ2 PLK, CJ1W-NC EtherCAT in G5 servo pogoni z vgrajen EtherCAT enoto, ki zasedejo malo prostora. Trajexia je prilagodljiv krmilnik gibanja na osnovi CJ serije PLK. Krmilnik omogoča krmiljenje do 30 fizičnih osi; CPE pa ponuja še kompaktne rešitve, kot so digitalni V/I, vodilo za dajalnik impulzov in MECHATROLINK-II. Enote za krmiljenje položaja za 2, 4, 8 ali 16 osi NC_82 enote podpirajo priključitev do 64 dodatnih naprav: frekvenčni pretvorniki, sistemi za strojni vid, V/I enote Linearna in krožna interpolacija Linearno in neomejeno upravljanje osi Programski jeziki: lestvično programiranje in funkcijski bloki Certificirani PLCopen funkcijski bloki za krmiljenje položaja Enota lahko izvaja sekvenčne operacije v pomnilniku Ena programska oprema (CX-Programmer) za nastavitev krmilnika, EtherCAT omrežja in PLK programiranje TRAJEXIA PLK MC_72 2 ali 4-osni»point-to-point«krmilnik pozicije s pulznimi izhodi in funkcionalnostjo krmilnika gibanja NC krmilniki gibanja podpirajo nadzor položaja preko pulznih izhodov. Pozicioniranje se izvaja z uporabo trapezoidnega načina pospeševanja in zaviranja, ali načina S-krivulje. Idealno za krmiljenje preprostega pozicioniranja koračnih motorjev in servomotorjih s pulznimi izhodi. Ko se enota CJ1W-NC 4 uporablja v kombinaciji s CJ2 krmilnikom, lahko izvaja sinhrone operacije z uporabo elektronskih»cam«in drugih funkcijskih blokov. Nadzor položaja in hitrosti Linearna interpolacija in funkcija nadzora podajalnika Elektronski CAM profili in sinhronizacija osi Pozicioniranje 500 točk (iz pomnilnika) Programski jeziki:»ladder«diagram in funkcijski bloki CJ1W-NC_4 Enote s 4 ali 30 MECHATROLINK-II osmi Nastavljiv čas cikla od 0,5ms do 4ms Krmiljenje servo motorjev in inverterjev preko enega omrežja Podpira krmiljenje položaja, hitrosti in navora Napredno krmiljenje gibanja s CAM, registracijo, interpolacija in sinhronizacijo osi preko enostavnih ukazov za gibanje Serijski vmesnik za dajalnike impulzov Vgrajene digitalne V/I enote Izmenjava V/I podatkov s PLK Enak nabor ukazov, kot samostojna izvedba Trajexie Za več informacij obiščite naš spletni katalog na povezavi: 26 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 27

16 Pogonska tehnika / Servo sistemi KO SE SREČATA EKSTREMNA MEHATRONIKA IN X-STREAM AVTOMATIZACIJA Središče vsakega velikega stroja Odlični stroji nastanejo s popolno kombinacijo krmiljenja in mehanike. Accurax G5 vam daje dodatno prednosti za izgradnjo natančnejših, hitrejših, manjših in varnejših strojev. Prednost se kaže v skoraj 25% manjši teži motorja in 50% manjši dimenziji servo krmilnika. Dosegli boste mikronsko natančnost in milisekundno odzivnost. Nekateri bi to poimenovali popolnost, Omron temu pravi neumorna inovativnost, ki vam pomaga graditi odlične stroje. EtherCAT, ML-II in analogno/pulzni modeli Visoko frekvenčni odziv 2 khz Vgrajena varnost skladna z ISO Visoka natančnost, ki jo zagotavlja 20 bitni dajalnik Kakšno arhitekturo gibanja potrebujete? Krmilniki stroja Funkcionalnost indeksiranja Samostojni krmilniki Temelji na OMRON PLK Metoda krmiljenja? Povezljivost logike, gibanja, končne kontrole, varnosti, krmiljenja robotov in podatkovnih baz 2 osi + 1 osni pulzni izhod EtherCAT, MECHATROLINK-II, analogni in pulzni izhodi EtherCAT MECHATROLINK-II Pulzni izhod NJ Serija Trajexia 2,5 osni krmilnik gibanja Trajexia motion controller NC EtherCAT Trajexia-PLK NC MECHATROLINK-II NC Integracija logike in gibanja v enem Intelovem procesorju, napredno gibanje, do 64 osi Napredno gibanje, E-cam pozicioniranje, 2-osna sinhronizacija Napredno gibanje, E-cam pozicioniranje, večosna sinhronizacija Več osni point-to-point krmilnik za pozicioniranje preko EtherCAT Napredni krmilniki gibanja na osnovi PLK Več osni point-to-point krmilnik za pozicioniranje preko MECHATROLINK-II vodila Point-to-point krmilnik gibanja s pulznim izhodom Accurax G5 EtherCAT Accurax G5 A/P G-Series A/P SmartStep2 Accurax G5 ML2 G-Series ML2 Accurax G5 EtherCAT Accurax G5 ML2 G-Series ML2 Accurax G5 A/P G-Series A/P SmartStep2 50 W do 15 kw 50 W do 15 kw 50 W do 1,5 kw 50 do 750 W 50 W do 5 kw 50 W do 1,5 kw 50 W do 15 kw 50 W do 5 kw 50 W do 1,5 kw 50 W do 15 kw 50 W do 1,5 kw 50 do 750 W 28 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 29

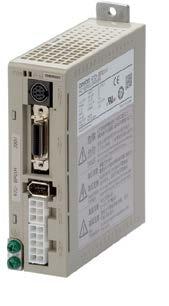

17 Pogonska tehnika / Servo sistemi Pogonska tehnika / Servo sistemi ACCURAX G5 - SERVO POGON Srce vsakega dobrega stroja Kompaktna oblika s številnimi funkcijami G-SERIJA - SERVO MOTOR Accurax G5 servo sistemi imajo IP67 zaščito in konektorje na ohišju motorja. Zaradi nove zasnove so servo krmilniki manjši kar za 50 %, servo motorji pa za 25 % v primerjavi s predhodno serijo. Uporabljeno je 40 % manj pločevine, za 15 % pa je zmanjšana tudi velikost dajalnika impulzov. Moči od 50 W do 15 kw, nazivne hitrosti 1000 vrt./min, 1500 vrt./min, 2000 vrt./min in 3000 vrt./min Največji navor do 300 % nominalne vrednosti Visoka natančnost z 20 bitnim enkoderjem; na voljo tudi ABS enkoder IP67 zaščita Manjše nihanje hitrosti in navora zaradi nizkega samodržnega vrtilnega momenta Kompaktna in robustna oblika Ni potrebe po nastavitvah, funkcija priklopi in zaženi Širok izbor kompaktnih servo motorjev za vse potrebe aplikacij. Smartstep 2 servo pogon in G serija motorjev ponujata enostavno in poceni koračno tehniko s sposobnostjo servo pogonov. Moči od 50 W do 1,5 kw, nazivna hitrost 3000 vrt./min Največji navor do 300 % nominalne vrednosti Možni servo pogoni za motorje: SmartStep 2, G-serija in Accurax G5 servo pogoni Natančnost enkoderja korakov na obrat, 17 bitni inkrementalni/absolutni enkoder Cilindrični in ploščat tip motorjev IP65 zaščita in tesnilo za olje Na voljo motorji z zavoro Ni potrebe po nastavitvah motorja; način priklopi in zaženi Kompaktna oblika z velikim številom funkcij G-SERIJA - SERVO POGON G-serija z vgrajenim MECHATROLINK-II vodilom zavzame malo prostora ter znatno zmanjša čas nastavljanja in ožičenje povezav, kar prihrani prostor. Tako prihrani na prostoru, ožičenju, času inštalacije in zmanjša možnost napake povezav. MECHATROLINK-II in anlaogni/pulzni tipi servo pogonov Frekvenčni odziv 1 khz Samonastavitev za enostavnen in hiter začetek Dušenje vibracij Krmiljenje položaja, hitrosti in navora Ločeno močnostno in krmilno napajanje Hitro in natančno pozicioniranje Inkrementalni in absolutni dajalnik impulzov SMARTSTEP 2 - SERVO POGON Pravi korak naprej Nova serija SmartStep ponuja idealne in enostavne rešitve za point-to-point aplikacije. SmartStep 2 združuje enostavnost, visoko zmogljivost in napredne funkcije po zelo ugodni ceni. Kompaktna oblika - Skoraj za polovico manjši od predhodne serije SmartStep pogonov Dušenje vibracij Prilagodljivi filtri Pulzni izhodi s povratno informacijo Samonastavitev in enostavno konfiguriranje Elektronske prestave, štiri nastavitvene hitrosti in širok izbor pulznih nastavitev; dva omejevalnika navora Krmiljenje položaja preko pulznega vhoda (500 kpps) Konfiguracija s CX-Drive programskim orodjem Srce vsakega dobrega stroja ACCURAX G5 - SERVO MOTOR Accurax G5 servo motorji imajo IP67 zaščito in konektorje na ohišju motorja. Zaradi nove zasnove so motorji za 25 % lažji in za 15 % manjši v primerjavi s predhodno serijo. Uporabljeno je 40 % manj pločevine, za 15 % pa je zmanjšana tudi velikost dajalnika impulzov. Moči od 50 W do 15 kw, nazivne hitrosti 1000 vrt./min, 1500 vrt./min, 2000 vrt./min in 3000 vrt./min Največji navor do 300 % nominalne vrednosti Visoka natančnost z 20 bitnim enkoderjem; na voljo tudi ABS enkoder IP67 zaščita Manjše nihanje hitrosti in navora zaradi nizkega samodržnega vrtilnega momenta Kompaktna in robustna oblika Ni potrebe po nastavitvah, funkcija priklopi in zaženi Za več informacij obiščite naš spletni katalog na povezavi: 30 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 31

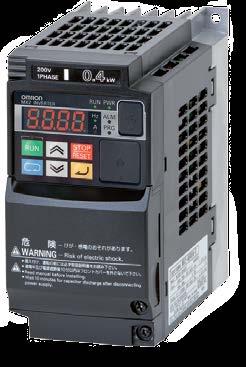

18 Pogonska tehnika / Frekvenčni pretvorniki IZDELAN ZA UPRAVLJANJE STROJEV Usklajen nadzor motorja in stroja Frekvenčni pretvorniki serije MX2 so razviti za usklajeno in napredno krmiljenje motorja in stroja. Zahvaljujoč napredni zasnovi in algoritmom MX2 zagotavlja nemoten nadzor vse do mirovanja in nudi natančno delovanje za hitre ciklične operacije in zmožnost nadzora navora v odprti zanki. Poleg tega MX2 ponuja celovito funkcionalnost za nadzor strojev (postavitev, sinhronizacija in logično programiranje). MX2 je popolnoma integriran v Omronovo napredno platformo za avtomatizacijo. Kakšen frekvenčni pretvornik potrebujete? Zaprto-zančna regulacija Ne Da Brez-senzorska regulacija Ne Da >7,5 kw? >15 kw? Ne Da Ne Da 690 V napajanje? Ne IP54 zaščita? Za dviganje Da Ne Da JX MX2 RX LX SX (400 V) SX (690 V) IP54 IP54 Vgrajeno RS-485 vodilo in EMC filter, serijska montaža od 0,2 do 7,5 kw Možnost logičnega programiranja in pozicioniranja, vgrajena varnostna funkcija, od 0,1 do 15 kw Možnost logičnega programiranja in pozicioniranja, od 0,4 do 132 kw Možnost logičnega programiranja, Krmiljenje sinhronih/asinhronih motorjev, od 3,7 do 18,5 kw Možnost logičnega programiranja, strojna prilagodljivost, od 0,75 do 800 kw Možnost logičnega programiranja, strojna prilagodljivost, od 90 do 1000 kw 32 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 33

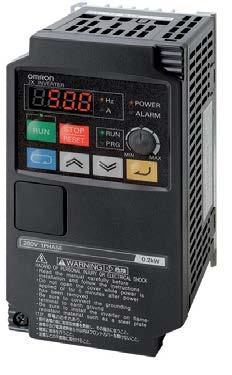

19 Pogonska tehnika / Frekvenčni pretvorniki Pogonska tehnika / Frekvenčni pretvorniki RX Prilagojen za vaše naprave RX pretvornik je odlično in zelo zmogljivo orodje za zahtevnejše aplikacije in uporaben povsod, kjer so potrebne hitre spremembe delovanja. Seveda združuje enako visoko raven kakovosti in učinkovitosti, po kateri so znani Omronovi izdelki. Prav tako vsebuje bogate funkcije, katere lahko prilagodite vašim zahtevam. Moči do 132 kw Visok zagonski navor v odprti zanki: 200 % pri 0,3 Hz Poln navor pri 0 Hz v zaprti zanki Vektorska regulacija Vgrajen EMC filter Možnost logičnega programiranja Funkcija pozicioniranja Samodejno varčevanje z energijo Komunikacijska vodila: EtherCAT, Modbus, DeviceNet, Profibus, CompoNet, MECHATROLINK-II CE, culus, RoHS Univerzalna in zmogljiva rešitev za pogon strojev MX2 MX2 je izdelan za usklajeno krmiljenje motorjev in strojev. S svojo napredno obliko in algoritmi zagotavlja tekoče delovanje od mirovanja do polnega teka motorja in natančne cilindrične operacije ter krmiljenje navora v odprti zanki. Na voljo je tudi MX2 z IP54 zaščito in enakimi funkcijami ter komunikacijskimi moduli kot MX2. Moči do 15 kw 200 % zagonskega navora Krmiljenje navora v odprti zanki Krmiljenje IM in PM motorjev Vgrajena varnostna funkcija kategorije 3, skladna z ISO Možnost logičnega programiranja Funkcija pozicioniranja Komunikacijska vodila: EtherCAT, Modbus, DeviceNet, Profibus, CompoNet, MECHATROLINK-II in EtherNet/IP JX Kompakten frekvenčni pretvornik JX serija z vgrajenim RFI filtrom in komunikacijskimi vmesniki zagotavlja kompaktno in popolno rešitev za širok izbor enostavnih aplikacij. Na sprednji strani pretvornika je vgrajen RS485 vmesnik, ki omogoča enostavno povezovanje pretvornikov v mrežo, zato ni potrebe po dodatnih komunikacijskih modulih. S tem se prihranijo stroški in prostor. V/f krmiljen pretvornik Serijska montaža Vgrajen EMC filter Vgrajeno RS-485 vodilo Funkcija za zaznavo preobremenitve (150 % za 60 s) PID regulacija Samodejno varčevanje energije Izklop v sili Nastavitev sekundarnega motorja Samodejno zmanjševanje nosilne frekvence Vhod za PTK termistor Krmiljenje ventilatorja za hlajenje PC programska oprema: CX-Drive CE, UL, cul, RoHS Za več informacij obiščite naš spletni katalog na povezavi: 34 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 35

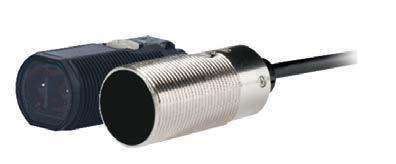

20 Senzorika / Fotoelektrični senzorji ZA ROBUSTNO IZDELANE STROJE Zanesljivost in natančnost, ki ju vsak dan potrjujejo milijoni kupcev. Z več kot milijon prodanih enot so Omronovi optični senzorji med svetovno najbolj priljubljenimi in uspešnimi. Izdelani so po izjemno visokih tehnoloških standardih, zato lahko njihovo zanesljivost in zmogljivost vzamemo za samoumevno. Optimalna učinkovitost zaznavanja, prilagojena zahtevam vaše aplikacije Različna ohišja primerna za vsako aplikacijo Preizkušena učinkovitost in neprekosljiva zanesljivost Fotoelektrični senzorji Miniaturni Cilindrični Viličasti Kompaktni oglati Za daljše zaznavne razdalje Posebni modeli Oglati Viličasti Cilindrični Miniaturni Standardni M18 M18 Miniaturni Standardni Standardni Nerjaveče jeklo Laserski Kompaktni Nerjaveče jeklo Difuzno-reflektnivni Retro-reflektivni E3T EE-SX E3H2/E3T-C E3FA/E3FB E3F1 E3FC EE-SX E3Z-G E3Z E3ZM E3Z-Laser E3JK E3G 36 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 37

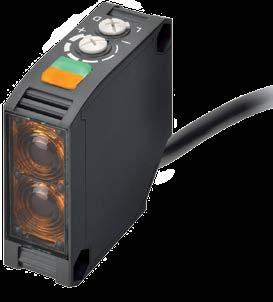

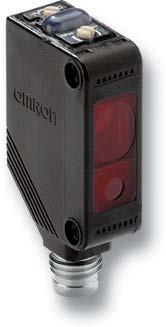

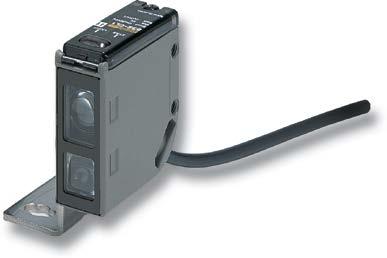

21 Senzorika / Fotoelektrični senzorji Senzorika / Fotoelektrični senzorji E3Z Vsestranski senzor v kompaktnem ohišju Senzor z univerzalnim napajanjem in dolgo zaznavno razdaljo E3JK Kompaktno ohišje in močna LED zagotavlja odlično razmerje med zmogljivostjo in ceno. Ohišje ponuja visoko (IP67 IP69K) zaščito pred okoljem in odpornost na elektromagnetne motnje. Za zelo natančno zaznavo je na voljo serija E3Z Laser. Omron je prenovil popularno serijo kompaktnih fotoelektričnih senzorjev E3JK. Na voljo je v izvedbi z univerzalno napajalno napetostjo od VDC/VAC (z relejskim izhodom) ali v izvedbi z napajalno napetostjo od VDC (napetostnim izhodom). S preklopnikom na ohišju senzorja je možno preklapljati logiko delovanja izhoda. Prenovljena serija se lahko pohvali tudi z bistveno nižjo ceno v primerjavi s prejšnjo serijo. Visoko svetleča LED za enostavno montažo in nastavitev pri večjih razdaljah L-ON/D-ON logika delovanja Najboljše razmerje med zmogljivostjo in ceno Fotoelektrični senzor v kompaktnem ohišju iz nerjavečega jekla E3ZM E3FA/E3FB M18 cilindrični senzor z dobrim razmerjem med ceno in zmogljivostjo Kompaktna oblika in močna LED svetloba za odlično razmerje med robustnostjo, zmogljivostjo in ceno v ohišju iz nerjavečega jekla, odpornega na čistila. E3FA/E3FB serija predstavlja novo generacijo fotoelektričnih senzorjev s široko izbiro tipov s standardnimi in posebnimi funkcijami. Ohišje iz nerjavečega jekla (SUS316L) IP67 in IP69k za najvišjo zaščito Testiran in certificiran za odpornost na čistila s strani Ecolab-a Široka ponudba standardnih in posebnih tipov Visoko svetleča LED omogoča enostavno postavitev pri modelih z veliko zaznavno razdaljo Kompaktno in robustno ohišje Na voljo so tudi induktivni senzorji iz nerjavečega jekla serije E2EH. Serija F3S-TGR-N_C so brezkontaktna varnostna stikala v ohišju iz nerjavečega jekla. E3Z LASER Laserski senzor v kompaktnem plastičnem ohišju E3Z laserski senzor v kompaktnem plastičnem ohišju z vidno lasersko svetlobo za aplikacije natančnega pozicioniranja in zaznave. Vidna lasersko svetlobo za aplikacije natančnega pozicioniranja in zaznave Močna laserska LED za natančnost pri večjih razdaljah Laser razreda 1 Funkcija natančnega izločanja ozadja od merjenca in majhna občutljivost črne/bele površine za natančno zaznavo Standardni fotoelektrični senzor M18 z najboljšim razmerjem med ceno in zmogljivostjo Omronova serija E3F1 predstavlja fotoelektrični senzor z najboljšo zmogljivostjo po konkurenčni ceni. Ima enako kompaktno ohišje kot E3FA in izpolnjuje vse zahteve za standardne industrijske aplikacije. Svetla in vidna LED omogoča enostavno postavitev Zanesljivo delovanje v vseh industrijskih okoljih Kompaktna in robustna ohišja za enostavno integracijo v stroje E3F1 Za še natančnejšo zaznavo poglejte tudi serijo E3C laserskih senzorjev Fotoelektrični senzor z nastavljivo zaznavno razdaljo v kovinskem ohišju Kompakten senzor za nastavljivo delovno razdaljo in funkcijo izločanja ozadja (BGS). Minimalna napaka pri temnih in svetlih merjencih za najvišjo zanesljivost zaznavanja merjencev različnih barv (E3S-CL1) Nastavljiva zaznavna razdalja do 500 mm s funkcijo izločanja ozadja (BGS) Za daljše zaznavne razdalje s funkcijo izločanja ozadja (BGS) je na voljo serija E3G. E3S-CL E3FC M18 cilindrični senzor z visoko odpornostjo na čistila E3FC serija predstavlja novo generacijo fotoelektričnih senzorjev s široko izbiro tipov s standardnimi in posebnimi funkcijami. Odlikuje ga ohišje iz nerjavečega jekla in visoka odpornost na čistila. Posebej primeren za živilsko predelovalno industrijo. Ohišje iz nerjavečega jekla (SUS316L) Odpornost na temperaturne spremembe Epoksi zaščita na konektorskem delu 38 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 39

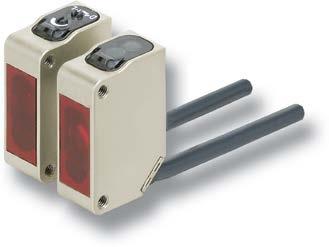

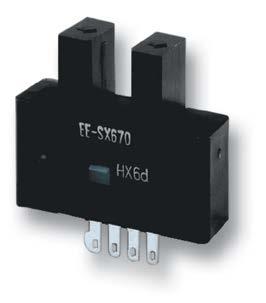

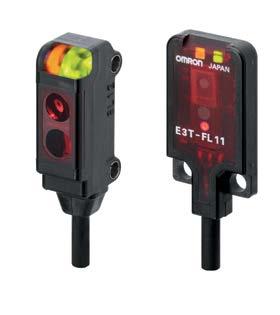

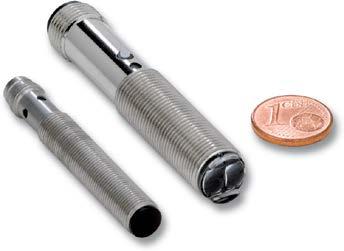

22 Senzorika / Fotoelektrični senzorji Senzorika / Fotoelektrični senzorji E3H2 Miniaturni fotoelektrični senzorji v M8 in M12 ohišju Primerni za zaznavanje v aplikacijah, kjer smo omejeni s prostorom. E3H2 je enostaven za montažo in v kompaktnem M8 ali M12 kovinskem ohišju. Fotoelektrični senzor v viličasti izvedbi Viličasti senzor zanesljivo združuje enostavno montažo in zanesljivo zaznavo. E3Z-G Cilindrično kovinsko ohišje velikosti M8 ali M12 Retro odbojni z dvema načinoma delovanja (za pol prosojne in neprosojne materiale) Difuzni tipi s fiksno in nastavljivo zaznavno razdaljo Na voljo v ožičeni in konektorski izvedbi Viličasta izvedba za enostavno montažo 1 ali 2 optični osi Za še manjšo izvedbo je na voljo serija EE-SX97. Na voljo so tudi optična vlakna serije E32, ki potrebujejo še manj prostora za montažo. Miniaturni fotoelektrični senzorji v velikosti M5 in M6 E3T-C E3ZM-C Fotoelektrični senzorji odporni na olje v robustnem ohišju iz nerjavečega jekla Serija E3T-C so fotoelektrični senzorji, ki so zelo primerni za montažo tam, kjer smo omejeni s prostorom. Na voljo v ravni in kotni izvedbi M5 za tipe z ločenim oddajnim in sprejemnim delom Difuzni senzorji na voljo v velikosti M6 in ravni izvedbi Ožičeni senzorji v ohišju iz nerjavečega jekla Senzorji so posebej primerni za zahtevnejše okolje, saj ponujajo zanesljivejše delovanje, tam kjer je prisotna umazanija ali oljni madeži. Ohišje iz nerjavečega jekla odporni na oljne madeže IP67 in IP69K za najvišjo zaščito Dobra vidna oranžna LED v oddajno-sprejemnih izvedbah za lažjo poravnavo Na voljo so tudi induktivni senzorji serije E2FM ali E2E, ki so odporni na olje. E3T Fotoelektrični senzor v miniaturnem plastičnem ohišju Senzor za zaznavanje transparentnih merjencev v kompaktnem ohišju iz nerjavečega jekla E3ZM-B Izredno kompakten senzor majhnih dimenzij v ploščati izvedbi in primeren za zahtevna okolja. Majhnih dimenzij z natančno zaznavo, kjer smo omejeni s prostorom Ploščat model dimenzije 3,5 mm s funkcijo izločanja ozadja Visoka odpornost na elektro magnetne motnje in svetlobe iz okolice Serija E3ZM-B je posebej izdelana za zaznavanje transparentnih merjencev. Na voljo so posebni modeli za zanesljivo zaznavanje PET plastenk. Zanesljivo zaznavanje PET plastenk z uporabo tehnologije dvojnega loma Odpornost na čistila (ohišje iz nerjavečega jekla SUS316L) Za še manjše dimenzije senzorjev so na voljo optična vlakna serije E32 v ploščati izvedbi. Na voljo je tudi senzor za zaznavanje transparentnih materialov v plastičnem ohišju E3Z-B. Fotoelektrični miniaturni senzorji v plastičnem ohišju viličaste oblike Standardni miniaturni senzorji z neposrednim preklapljanjem od 50 do 100 ma ponujajo najboljše razmerje med ceno in zmogljivostjo, za aplikacije zaznavanja strojnih delov ali končnih položajev. Delovanje je neodvisno od materiala ali magnetnih polj. Odzivna frekvenca do 1 khz Delovna napetost: od 5 do 24 V enosmerne napetosti EE-SX47/67 E3F_-B/-V Senzor za zaznavo prosojnih objektov v kompaktnem M18 ohišju E3FA/E3FB-B/-V zagotavlja izboljšano in stabilnejšo zaznavo prosojnih merjencev. Nastavitev je enostavna. Enostavna nastavitev za različne prosojne merjence Posebna tehnologija zagotavlja zanesljivo zaznavo PET plastenk tudi v prašnem okolju 40 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 41

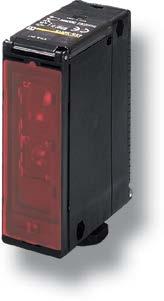

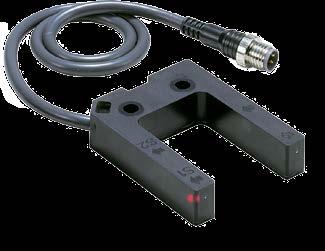

23 Senzorika / Fotoelektrični senzorji Senzorika / Fotoelektrični senzorji E3S-DB Senzor za zaznavo transparentnih objektov Senzor za večje zaznavne razdalje in univerzalno napajalno napetostjo v plastičnem ohišju E3G-M E3S-DB senzor zagotavlja najzanesljivejšo zaznavo vseh vrst transparentnih objektov, kot so PET plastenke, steklenice in transparentni pladnji. Najbolj zanesljivo zaznavanje vseh transparentnih objektov»smartteach«omogoča hitro postavitev in optimalno nastavitev mejnih vrednosti Ozek snop svetlobe omogoča zaznavanje majhnih vrzeli med predmeti (min. 3 mm) Preizkušeno v prehrambeni industriji Serija E3G-M omogoča večje zaznavne razdalje in izmenično ali enosmerno napajalno napetost. Od 12 do 240 V enosmerne in od 24 do 240 V izmenične napajalne napetosti Terminalna priključitev Na voljo tudi serija E3JK senzorjev z manjšimi dimenzijami in AC/DC napajalno napetostjo. Laserski senzor z visoko natančnostjo z ločenim krmilnim ojačevalnikom E3NC Laserski senzorji z ločenimi ojačevalniki imajo široko paleto senzorskih glav, s spremenljivimi točkovnimi in naprednimi CMOS senzorskimi glavami, za visoko preciznost v zahtevnih aplikacijah. Visoka stabilnost zaznavanja neodvisna od barve ali strukture površine Optični dodatki Enostavna namestitev zaradi prilagodljivega fokusa in»smart tune«funkcije Senzorske glave z zaznavno razdaljo do 1,2 m pokrivajo širok spekter uporabe Omrežna povezljivost visokih hitrosti z EtherCAT mrežo E3S-LS3 Fotoelektrični senzor za strukturirano zaznavanje objektov v plastičnem ohišju Poseben širok snop svetlobe in funkcija BGS, senzorja E3S-LS3, zagotavlja zanesljivo zaznavo strukturiranih predmetov (z luknjami ali različnimi višinami). Primer uporabe je zaznava tiskanih vezij. Širok žarek in BGS funkcija za zanesljivo zaznavo strukturiranih, sijočih in nepravilnih oblik Fotoelektrični senzor z univerzalno napajalno napetostjo v plastičnem ohišju E3JM Kompakten oglat senzor serije E3JK ponuja od 12 do 240 V enosmerne in od 24 do 240 V izmenične napajalne napetosti ter časovno funkcijo izhoda. Od 12 do 240 V enosmerne in od 24 do 240 V izmenične napajalne napetosti Relejski ali polprevodniški izhod Časovna funkcija Za večjo zaznavno razdaljo z AC/DC napajalno napetostjo je na voljo serija E3G-M Za več informacij obiščite naš spletni katalog na povezavi: 42 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 43

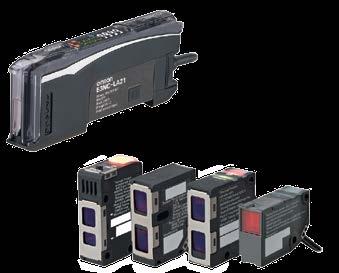

24 Senzorika / Barvni senzorji in senzorji za zaznavo označb HITRO PRILAGAJANJE PRI SPREMINJAJOČIH TIPIH EMBALAŽE Izberite zmogljivost, ki jo potrebujete Pakirni stroji se morajo hitro prilagoditi na različne oblike embalaž, z minimalnim časom preklopa in brez izgube kakovosti. Za senzorje, ki zaznavajo oznake ali barve to zahteva prilagodljivost in enostavno uporabo, medtem ko morajo ohranjati natančnost in stabilnost delovanja. Omron je v sodelovanju z vodilnimi izdelovalci pakirnih strojev ocenil najpogostejše zahteve v pakirnih sistemih. Ponudba senzorjev to upošteva in uravnoteži zmogljivost in stroške. Zanesljiva zaznava oznak kljub spremembam pogojev v okolju med delovanjem stroja Hitra in enostavna namestitev ob zamenjavi embalažnega materiala Različne ravni zmogljivosti ustrezajo različnim konceptom strojev Barvni senzorji in senzorji za zaznavo označb Zaznava oznake Zaznava barv Standardni Zahtevna zasnova Zahtevna zaznava in napredne možnosti Enostavna zaznava barv Barvni kamerni senzorji Visoko zmogljiv strojni vid za zaznavo barv E3ZM-V E3X DAC-S FQ, FZ E3X-DACLR FQ2 CLR Xpectia lite 44 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 45

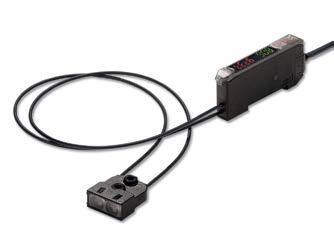

25 Senzorika / Barvni senzorji in senzorji za zaznavo označb Senzorika / Barvni senzorji in senzorji za zaznavo označb E3ZM-V Fotoelektrični senzor za zaznavo označb v kompaktnem ohišju iz nerjavečega jekla Senzor v ohišju iz robustnega nerjavečega jekla, odpornega na čistila zagotavlja zanesljivo zaznavo označb. Uporabljena je bela LED svetloba s katero lažje zaznava vse barve označb. Odlikuje ga izredno hiter odzivni čas. Ohišje iz nerjavečega jekla SUS 316L Enostavno učenje z eno tipko Hiter odzivni čas 50 µs Na voljo je tudi barvni senzor za zaznavo barve z optičnimi vlakni E3X-DAC-S E3X-DAC-S. Barvni (RGB) krmilni ojačevalnik za optična vlakna E3X-DAC-S E3X-DAC-S zaznava barvo s tem, ko primerja odboj poslane svetlobe preko optičnega vlakna z vrednostjo shranjenega RGB razmerja v ojačevalniku. S tem zagotavlja zanesljivo in stabilno zaznavanje različnih kontrastov barv. Bela LED svetloba Hiter odzivni čas 60 μs Časovna funkcija zamika vklopa ali izklopa izhoda do 5 s Daljinsko učenje s pomočjo digitalnega signala Učenje barve s pomočjo ene tipke E3X-DACLR Barvni senzor, ki je enostaven za uporabo E3X-DACLR je komplet krmilnega ojačevalnika in senzorja z optičnimi vlakni, ki ponuja zanesljivo in enostavno uporabo v splošnih aplikacijah za zaznavo barve. Ločevati je možno 4 različne barve, katere predhodno določimo z učenjem. Enostavna nastavitev ene ali do štirih barv Možnost daljinskega učenja Majhna senzorska glava Bela LED svetloba za zaznavo različnih barv Barvni kamerni senzor z učljivim področjem zaznave in procesiranjem RGB barvnih vrednosti FQ-CLR Barvni kamerni senzor FQ-CLR ponuja procesiranje realnih barv in visoko fleksibilnost in funkcionalnost. Učljivo področje omogoča enostavno nastavitev po vaših željah. Podatek RGB barvnih vrednosti je možno pošiljati tudi po Ethernet komunikaciji za nadaljno obdelavo. Nastavljivo področje zaznave Na voljo so modeli za preverjanje do 32 barv Vrednosti RGB je možno pošiljati po Ethernet komunikaciji Za večjo zaznavno razdaljo z AC/DC napajalno napetostjo je na voljo serija E3G-M Za več informacij obiščite naš spletni katalog na povezavi: 46 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 47

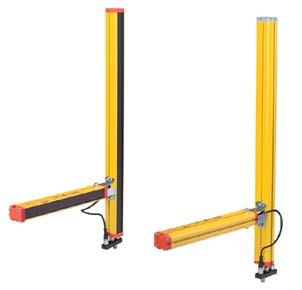

26 Senzorika / Svetlobne zavese in zavesni senzorji PRISOTNOST, VIŠINA ALI MERJENJE PROFILA izberite natančnost, ki jo potrebujete Predmeti različnih višin, v različnih položajih ali predmeti z luknjami lahko ustvarijo številne različne signale ali pa ostanejo nezaznani pri uporabi senzorjev z enojnim snopom. Takšne objekte (npr. pakete, kolesa ali naravne produkte, kot je meso, ) senzor napačno klasificira, ker številna majhna območja ostanejo nezaznana. Zaznavanje celote ali manjših območij profila se lahko izvede z uporabo več senzorjev ali svetlobnih zaves. Omron ponuja široko paleto modelov z različnimi zaznavnimi višinami, različnimi resolucijami in z digitalnimi, analognimi ali serijskimi izhodi, ki zagotavljajo najboljšo učinkovitost za vašo aplikacijo. Svetlobne zavese in senzorji za zaznavo večjih območij Zaznavanje Merjenje Splošni Večžarkovne svelobne zavese Namenski Za mikronsko natančnost Za mm natančnost Za cm natančnost E3Z E32-M21 F3ET2 F3E E32 Področni ZX-GT E32 Area F3EM2 48 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 49

27 Senzorika / Svetlobne zavese in zavesni senzorji Senzorika / Svetlobne zavese in zavesni senzorji F3ET2 Svetlobna zavesa v robustnem aluminijastem ohišju Svetlobna zavesa F3ET2 omogoča zaznavo predmetov na večjem zaznavnem področju. Optična sinhronizacija žarkov med oddajnim in sprejemnim delom služi hitri montaži in začetku delovanja. Optična sinhronizacija žarkov za zanesljivo delovanje brez potrebe dodatnega ožičenja Robustno aluminijasto ohišje Nastavljiva NPN/PNP in in light-on/dark-on logika izhoda Na voljo so še tanjše svetlobne zavese serije F3E. Svetlobna zavesa v ozkem aluminijastem ohišju F3E Posamezni žarki v zavesi se križno preverjajo in s tem zagotavljajo zanesljivejše preverjanje večjega območja. Zavesa je iz ozkega aluminijastega ohišja zaradi enostavne montaže, še posebej tam, kjer smo omejeni s prostorom. Ozka 9 mm zasnova za enostavno montažo Visoka odpornost na svetlobne motnje iz okolice Robustno aluminijasto ohišje Ustreza zahtevam standarda EN81-70 (1800 mm višina) za montažo v dvigala Za manjša področja zavesnega preverjanj so na voljo optična vlakna serije E32 z zavesno senzorsko glavo. E32 NADZOR OBMOČJA Zavesne senzorske glave z optičnimi vlakni Ko je prostor za montažo ključnega pomena ali pa so predmeti zelo majhni nam zavesne senzorske glave z optičnimi vlakni zagotavljajo zaznavo merjencev na večjem območju. V kombinaciji s funkcijo nadzora»window monitoring«ali serijskim pošiljanjem prejetih svetlobnih vrednosti optičnih ojačevalcev, lahko izvedemo enostavne primerjave višine ali drugih meritev v aplikaciji. Nadzor območja do 70 mm višine Več žarkovni senzorji s 4 ločenimi glavami za prilagodljivost zaznave Standardna ali robotska vlakna Merilne svetlobne zavese v robustnem aluminijastem ohišju F3EM2 F3EM2 svetlobne zavese zagotavljajo enostavno montažo in nastavitev za merjenje. Podatek o meritvi se lahko pošilja preko analognega izhoda ali RS-232 komunikacije. S pomočjo komunikacije je možno dobiti podatek o prekinjenih žarkih. Robustno aluminijasto ohišje Analogni izhod Serijska komunikacija s podatkom o posameznem prekinjenem žarku Za zelo natančno meritev je na voljo serija merilnih zavesnih senzorjev ZX-GT. Za več informacij obiščite naš spletni katalog na povezavi: 50 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 51

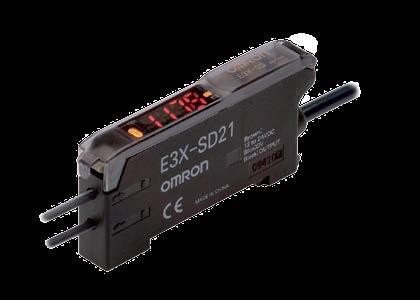

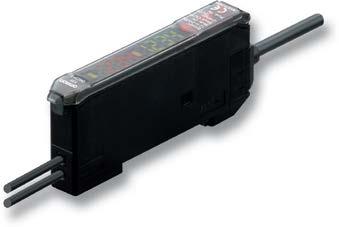

28 Senzorika / Senzorji z optičnimi vlakni VISOKA NATAČNOST Natančnost in zmogljivost na katero se lahko zanesete Zahteve za optične rešitve so lahko zelo zahtevne, zlasti za aplikacije v ekstremnih temperaturnih pogojih, pri uporabi agresivnih kemikalij ali pri potrebi po visoki natančnosti, z zelo omejenim vgradnim prostorom. S širokim naborom senzorskih glav z optičnimi vlakni serije E32 in za uporabo z enostavnimi krmilnimi ojačevalniki se lahko zagotovi najboljše rezultate za vaše aplikacije. Postopki za zagotavljanje najvišje kakovosti v zasnovi in proizvodnji, zagotavljajo da boste dobili natančnost in dolgo življenjsko dobo na katero se lahko zanesete. Dolga življenjska doba Enostavna namestitev in prilagoditev Široka paleta za najboljšo zmogljivost Senzorske glave iz optičnih vlaken Krmilni ojačevalnik za optična vlakna Za splošne aplikacije Za zahtevnejša okolja Za posebne namene Enostavna uporaba Naprednejša uporaba Cilindrični Oglati Miniaturni Za večje zaznavne razdalje Odpornost na kemikalije Odpornost na višje temperature Za okolja z vakuumom Za robotske aplikacije Za visoko natančnost Za zaznavo večjega območja Vlakna za posebne aplikacije Enostavna uporaba Nastavitev s pomočjo potenciometra Visoka zmogljivost E3NX-FA Visoka hitrost E3X-NA-F Dvojni krmilnik E3X-MDA E32 standardna optična vlakna E32 oglata optična vlakna E32 miniaturna optična vlakna E32 optična vlakna za večje zaznavne razdalje E32 Optična vlakna odporna na kemikalije E32 optična vlakna za višje temperature E32 optična vlakna za okolja z vakuumom E32 optična vlakna za robotske aplikacije E32 optična vlakna za visoko natančnost E32 optična vlakna za zaznavo večjega območja E32 optična vlakna za posebne aplikacije E3X-HD/E3X-SD E3X-NA Zaznava barv E3X-DAC-S Infrardeča LED svetloba E3X-DAH-S 52 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 53

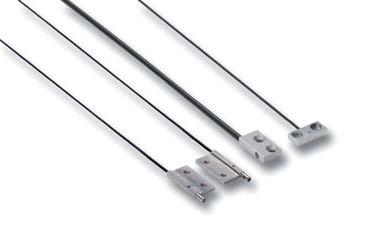

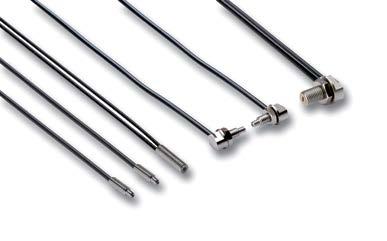

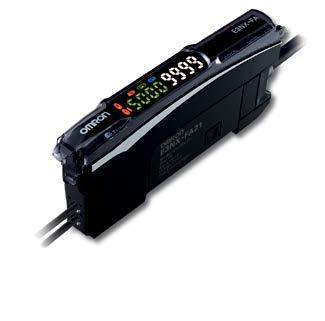

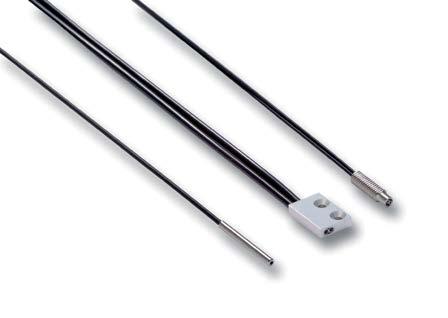

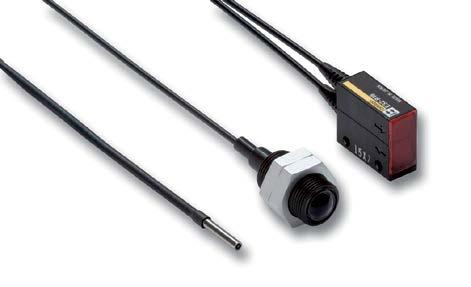

29 Senzorika / Senzorji z optičnimi vlakni Senzorika / Senzorji z optičnimi vlakni E32 STANDARDNA OPTIČNA VLAKNA Standardna optična vlakna Vlakna odporna na kemikalije E32 OPTIČNA VLAKNA ODPORNA NA KEMIKALIJE Standardna optična vlakna zagotavljajo zanesljivo zaznavo za različne aplikacije. Odlikuje jih enostavna montaža in dolga življenjska doba. Visoko upogljiv kabel Velikosti od M3 do M6 Za daljše zaznavne razdalje so na voljo zbiralne leče. Vlakna odporna na kemikalije zagotavljajo daljšo življenjsko dobo v okoljih kjer je potrebno pogosto čiščenje s kemikalijami. Fluoroplastična zaščita za odpornost na kemikalije Temperaturna odpornost do 200 C Za višjo odpornost na kemikalije in visoke temperature so na voljo induktivna stikala serije E2FQ in fotoelektrični senzorji serije E3ZM. Optična vlakna z oglatimi senzorskimi glavami E32 OGLATA OPTIČNA VLAKNA E32 OPTIČNA VLAKNA ZA VIŠJE TEMPERATURE Vlakna za višje temperature Optična vlakna z oglatimi senzorskimi glavami zagotavljajo hitro in enostavno montažo na ravne površine. 3 ali 4 mm ohišje za minimalno višino Standardna ali visoko upogljiva optična vlakna Širok izbor vlaken za višje temperature, ki zagotavljajo daljšo življenjsko dobo v okoljih v temperaturno zahtevnejših okoljih. Temperature do 400 C Velikosti s premerom od 2 mm do M6 Modeli za daljše zaznavne razdalje ali večjo natančnostjo zaznavanja Na voljo je tudi serija induktivnih stikal za višje temperature E2EH. E32 MINIATURNA OPTIČNA VLAKNA Optična vlakna z miniaturnimi senzorskimi glavami Vlakna za okolja z vakuumom E32 OPTIČNA VLAKNA ZA OKOLJA Z VAKUUMOM Optična vlakna zagotavljajo visoko natančnost na najmanjšem možnem prostoru. Velikosti od 500 μm do 3 mm Različice za stransko in visoko natančnost zaznavanja Za aplikacije, kjer je zahtevana visoka čistoča z visoko temperaturo in vakuumom, so na voljo namenska optična vlakna z dolgo življenjsko dobo. Prepustnost Pa*m3/s Za temperature do 200 C Zaščita iz fluorescina ali nerjavečega jekla Optična vlakna s senzorskimi glavami za večje zaznavne razdalje Optična vlakna imajo na senzorskem delu vgrajene leče za zanesljivo zaznavo tudi v prašnem okolju ali pri aplikacijah za večje delovne razdalje. Zaznavna razdalja do 20 m Vgrajena leča Velikosti od premera 2 mm do M14 Za velike zaznavne razdalje je najprimernejši krmilni ojačevalnik E3X-DA-S. E32 OPTIČNA VLAKNA ZA VEČJE ZAZNAVNE RAZDALJE E32 OPTIČNA VLAKNA ZA ROBOTSKE APLIKACIJE Vlakna za robotske aplikacije Vlakna so primerna za aplikacije, kjer prihaja do pogostega in hitrega premika mehanskih delov, saj z upogljivejšo zasnovo zmanjšajo možnost poškodb vlakna, z zagotovljeno življenjsko dobo več kot 1 milijona upogibov. Upogljiva večplastna vlakna > 1 milijon upogibov Oglata oblika za lažjo montažo na površino Cilindrična oblika od premera 1,5 mm do M6 54 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 55

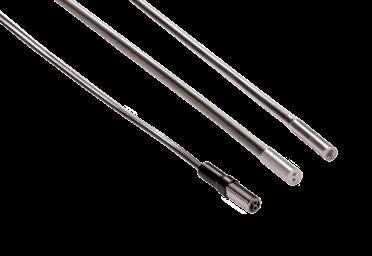

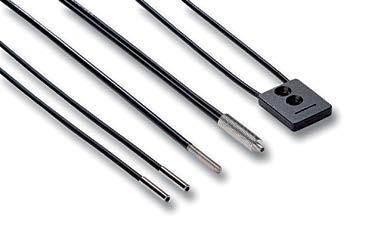

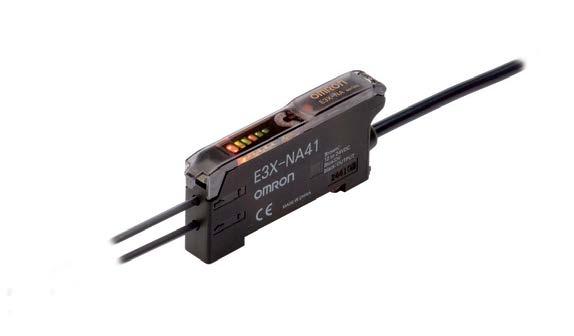

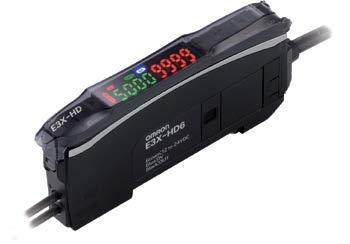

30 Senzorika / Senzorji z optičnimi vlakni Senzorika / Senzorji z optičnimi vlakni E32 OPTIČNA VLAKNA ZA VISOKO NATANČNOST Vlakna za visoko natančnost Zasnova za visoko natančnost zaznave z dodatnimi lečami omogoča natančno zaznavo najmanjših merjencev ali delov stroja ter razlike v višini razreda 100 μm. Koaksialna optična vlakna s svetlobno točko premera 100 μm Izvedbe z ločenim oddajnim in sprejemni vlaknom z ozkim svetlobni žarkom Difuzni modeli za zaznavo 100 μm spremembe pozicije Krmilni ojačevalnik za optična vlakna s črtnim LED prikazom in nastavitvijo s pomočjo potenciometra E3X-NA je zelo primeren za standardne aplikacije, kjer občutljivost nastavljamo s pomočjo potenciometra kar med delovanjem. Enostavna nastavitev s potenciometrom Možnost izločanja motenj medsebojnega delovanja ojačevalnikov Na voljo modeli z višjo IP zaščito pred kapljevino E3X-NA Vlakna za posebne aplikacije Široka ponudba vlaken za posebne aplikacije. Zaznava posebnih merjencev (tekočine, prozorne folije, ) Namenska vlakna za zaznavo barvnih označb Optične glave za zaznavo vročih odbojnih površin E32 OPTIČNA VLAKNA ZA POSEBNE APLIKACIJE E3NX-FA Zelo zmogljiv krmilni ojačevalnik za optična vlakna E3NX-FA je primerne za vse aplikacije natančnega zaznavanja in vsepovsod tam, kjer je zahtevana velika odzivnost in daljše zaznavne razdalje z optičnimi vlakni. Zelo hitra nastavitev za delovanje Nova N-Smart tehnologija poveča zaznavno razdaljo, natančnost zaznavanja in hitrost EtherCAT komunikacija E3X-HD Za uporabo enostaven krmilni ojačevalnik za optična vlakna E3X-HD s pametno tipko za učenje je zelo enostaven in hiter za nastavitev. Ima dve območji za prikaz in dodatne funkcije. Zelo hitra nastavitev za delovanje Dinamično spremnijanje moči svetlobe pri spremenljivih pogojih (DPC) EtherCAT in CompoNet komunikacija Za dodatne naprednejše funkcije je na voljo E3X-DA-S Krmilni ojačevalnik za optična vlakna z digitalnim prikazom E3X-SD E3X-SD je zelo enostaven ojačevalnik za uporabo in z nastavitvijo s pomočjo ene tipke ponuja najboljše razmerje med ceno in zmogljivostjo v splošnih aplikacijah. Avtomatsko učenje med delovanjem 2-točkovno učenje v nekaj sekundah Enostavna nastavitev tolerančne meje Za več informacij obiščite naš spletni katalog na povezavi: 56 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 57

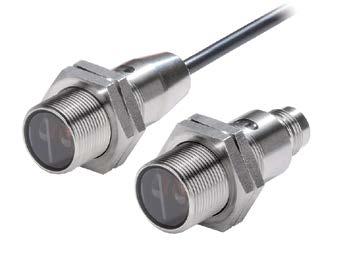

31 Senzorika / Induktivna stikala NIČELNA TOLERANCA NAPAK Preizkušena zanesljivost za zahtevne pogoje Naši induktivni senzorji so zasnovani in preizkušeni za zagotavljanje dolge življenjske dobe in največjo uporabnost stroja v najtežjih pogojih. Zaupanja vredna zanesljivost je naredila E2A enega najbolj popularnih in uspešnih induktivnih senzorjev na svetu z več kot milijon prodanih enot letno. Široka nabor in široka paleta uporabe Najvišja zanesljivost v najtežjih pogojih Zasnovan za prilagodljivost modularna zasnova ohišja Induktivna stikala Cilindrična Miniaturna Oglata Za daljše zaznavne razdalje Posebni modeli M8 do M30 Cilindrična Oglata Miniaturna Kompaktna Za daljše zaznavne razdalje Oglata Cilindrična E2A E2B μprox E2E E2S TL-W E2Q5 E2A3 58 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 59

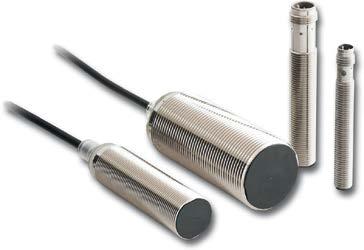

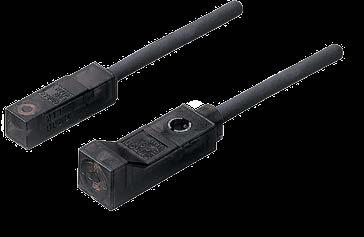

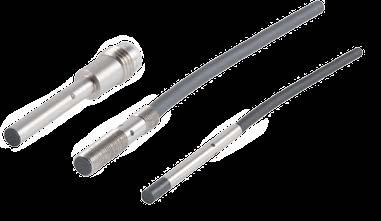

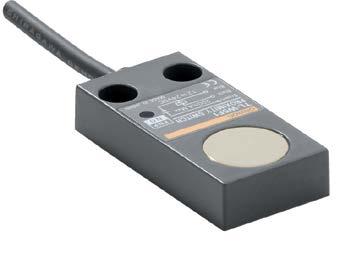

32 Senzorika / Induktivna stikala Senzorika / Induktivna stikala E2A Izredno trpežno induktivno stikalo z veliko zaznavno razdaljo Visoko kvalitetna in popularna serija induktivnih stikal E2A zagotavlja najvišjo zmogljivost in ugodno ceno Izboljšana zaznavna razdalja Najvišja IP67 in IP69k za visoko vodotesnost DC 3-žični (NO, NC) in DC 4-žični (NO+NC) tipi Velika izbira možnosti priključitve E2EH je serija, ki nudi delovanje pri zelo visokih temperaturah. Na voljo so tudi modeli za dvožično priključitev serije E2A. Miniaturna induktivna stikala v cilindričnem kovinskem ohišju E2E induktivna stikala z majhnim premerom od 3 mm do 5,4 mm so del družine E2E induktivnih stikal, ki so zaradi majhnih dimenzij primerna za uporabo tam, kjer smo omejeni s prostorom. Majhne dimenzij s premeri od 3 mm do 5,4 mm Ohišje iz nerjavečega jekla ali medenine Preklopna frekvenca 3 khz Za daljše zaznavne razdalje je na voljo serija E2EC. E2E Z MAJHNIM PREMEROM Induktivni senzor z razširjenim območjem zaznavanja v cilindričnem ohišju iz nerjavečega jekla Zmogljivost in zanesljivost delovanja družine E2A je na voljo tudi v ohišju iz nerjavečega jekla. Ohišje iz nerjavečega jekla (SUS 303) E2A-S TL-W Ploščata induktivna stikala v kompaktnem plastičnem ohišju Serija TL-W ponuja veliko izbiro induktivnih stikal za montažo na površino. Z zaznavnimi razdaljami od 1,5 do 20 mm popolnoma ustrezajo zahtevam vseh standardnih aplikacij. Stranska in sprednja zaznava IP67 DC 2-žični in DC 3-žični tipi Zaznavna razdalja od 1,5 mm do 20 mm E2A3 Miniaturna oglata induktivna stikala v plastičnem ohišju E2S Induktivna stikala z veliko zaznavno razdaljo v cilindričnem ohišju iz medenine Serija E2A3 ima večjo zaznavno razdaljo kot serija E2A. S tem se pasivno izboljša življenjska doba, saj je lahko senzor bolj umaknjen in tako zaščiten pred morebitnimi udarci. Najvišja IP67 in IP69k zaščita Za še daljše zaznavne razdalje je na voljo serija E2Q5. E2S induktivna stikala so zaradi svojih majhnih dimenzij zelo enostavna za montažo. Trpežno plastično ohišje s sprednjo ali stransko zaznavo je primerno za zaznavo gibajočih delov na strojih ali za aplikacije pozicioniranja. Majhne dimenzije z veliko zaznavno razdaljo Sprednja in stranska zaznava Enostavna montaža IP67 Za zaznavo nekovinskih delov je na voljo fotoelektrični senzor serije EE-SX97. Idealna rešitev za industrijska okolja E2B E2Q5 Induktivna oglata stikala za daljše zaznavne razdalje Visoko kvalitetna in popularna serija induktivnih stikal E2A zagotavlja najvišjo zmogljivost in ugodno ceno Dobro viden indikator delovanja Lasersko gravirana oznaka zaradi lažjega vzdrževanja Delovna temperatura okolice: -25 C to 70 C Visoka zaščita IP67 Odpornost na vibracije po IEC (10 55 Hz) Velika zaznavna razdalja in enostavna montaža na površino induktivnih stikal serije E2Q5 je primerna za zaznavo večjih kovinskih merjencev M12 konektor Vgrajena zaščita pred napačno priključitvijo 60 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 61

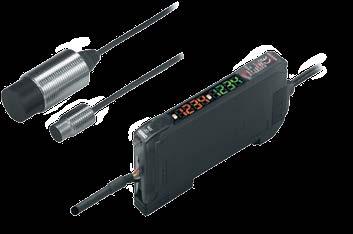

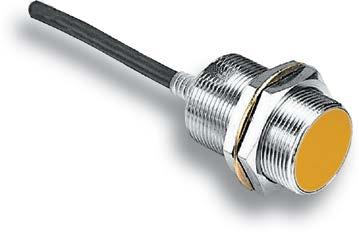

33 Senzorika / Induktivna stikala Senzorika / Induktivna stikala E2EH Induktivna stikala odporna na višje temperature in čistila v ohišju iz nerjavečega jekla Induktivna stikala odporna na višje temperature in čistila zagotavljajo zanesljivo delovanje v industriji, kot je živilska, kjer prihaja do pogostega čiščenja linij z višjimi temperaturami vode (do 120 C) in čistili. Ohišje iz nerjavečegea jekla (SUS316L) Najvišja IP69k zaščita Testirano in certificirano za odpornost na kemikalije (ECOLAB) Na voljo je tudi serija E3ZM fotoelektričnih senzorje z ohišjem iz nerjavečega jekla in varnostna brezkontaktna stikala serije F3S-TGR-N_C. Induktivni senzor za natančno pozicioniranje z ločenim krmilnim delom Induktivni senzor z ločenim krmilnim delom ponuja zelo natančno pozicioniranje in zaznavo. S funkcijo učenja se enostavno določi tolerančno območje, ki ga lahko senzor izraža s pomočjo dveh digitalnih izhodov. Do nekaj 100 µm natančnost zaznavanja Funkcija učenja Enostavna nastavitev tolerančnega območja (2 digitalna izhoda) Za še višjo natančnost je na voljo merilni induktivni senzor serije ZX-E. E2C-EDA Induktivno stikalo v cilindričnem ohišju iz medenine E2AU Induktivno stikalo je zasnovano in testirano za uporabo na premikajočih delih stroja. Certificirano je za najvišjo zaščito pred kapljevino IP69k. e1 certificirano (po standardu avtomobilske direktive 2005/83/EC) Izboljšana zaščita pred poškodbo kabla E2E Induktivna stikala odporna na olje v medeninastem ohišju Standardna serija induktivnih stikal E2E ponuja testirano višjo odpornost na olje v zahtevnejših okoljih. Kabel iz PUR s povišano odpornostjo na olje Na voljo v M8, M12, M18 in M30 velikostih IP67G (vodoodpornost in zaščita pred oljem) Na voljo so tudi fotoelektrični senzorji serije E3ZM-C, ki so odporni na olje. Induktivna stikala s celotnim kovinskim ohišjem (ohišje in zaznavni del) E2FM Izjemno robustno induktivno stikalo iz nerjavečega jekla ponuja več kot 20 krat višjo mehansko zaščito. Zaznavni del je zaščiten pred opilki in ostalimi delci, ki nastajajo pri varjenju in piljenju. Celotno ohišje iz nerjavečega jekla Odpornost na motnje pred opilkih Kabel odpornejši pred letečimi delci pri varjenju Na voljo so fotoelektrični senzorji serije E3ZM-C z ohišjem iz nerjavečega jekla in odporni na olje. Za več informacij obiščite naš spletni katalog na povezavi: 62 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 63

34 Senzorika / Končna stikala ZANESLJIV IN PRILAGODLJIV NAČIN za ustavljanje vašega stroja Za zaznavo gibanja strojnih delov (predvsem za zaznavo končnih pozicij) nam zanesljivo in natančno delovanje zagotavljajo mehanska in optična končna stikala. Enostavno pozicioniranje in intuitivna namestitev, visoka odpornost na vplive okolja (elektromagnetnega polja, sončne svetlobe, temperature, itd.), kot tudi možnost za neposreden preklop bremen do 15 A naredijo te senzorje idealne za širok spekter aplikacij. Končna stikala Standardna Kompaktna Za manj zahtevna okolja Posebni modeli Kovinska Kovinska Plastično ohišje Brezkontaktna (fotoelektrična) Priključitev različnih bremen Različne opcije montaže Različne možnosti priklopa in žičenja Varnostne aplikacije Pokončno Ležeče Plastična Kovinska WL-N D4C ZC Z EE-SX D4C, D4E, X, Z, ZC D4MC, HL, WL D4E, SHL, WL D4N D4B ma A 64 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 65

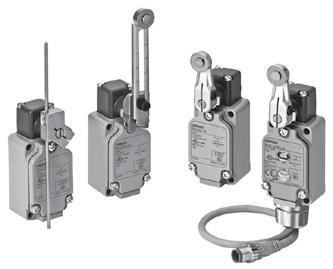

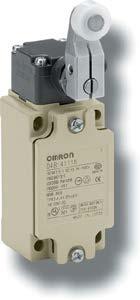

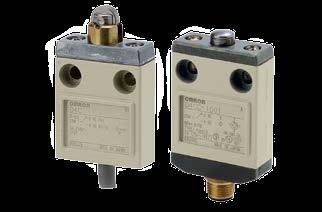

35 Senzorika / Končna stikala Senzorika / Končna stikala D4N Končna stikala v plastičnem ohišju Družina D4N končnih stikal so idealna za vse vrste aplikacij, tako v splošnih kot tudi varnostnih aplikacijah. Končna stikala v kovinskem ohišju s terminalnimi priključki ZC Robustno ohišje z dvojno izolacijo Velika izbira različnih aktuatorjev Kompaktno ohišje s stransko uvodnico za uporabo tam, kjer smo s prostorom omejeni. Občutljivejši aktuatorji zaznajo tudi lažja bremena oz. nižje sile pritiska. Terminalna priključitev s stransko uvodnico Na voljo občutljivejši aktuatorji Robustno kovinsko ohišje z IP67 zaščito Končna stikala v kovinskem ohišju D4B Z Končna stikala v enostavnem plastičnem ohišju Serija D4B končnih stikal v robustnem kovinskem ohišju je primerna za splošne in varnostne aplikacije. Na voljo so tudi modeli z izboljšano odpornostjo na višje temperature okolice in še višjo življenjsko dobo mehanskih aktuatorjev. Serija Z končnih stikal zagotavlja enako življenjsko dobo preklopov kot standardna končna stikala. Z enostavnejšim ohišjem tako ponujajo zelo dobro razmerje med kvaliteto in ceno. Robustno ohišje z visoko mehansko življenjsko dobo Terminalni priključki za enostavno ožičenje Cenejša izvedba zaradi enostavnejšega ohišja Enaka življenjska doba preklopov kot standardna stikala WL-N WL-N serija končnih stikal poenostavi montažo Modeli osredotočeni na najbolj splošne in priljubljene funkcije za lažje skladiščenje Izboljšana vzdržljivost in zmogljivost Velja tako za standardne kot mikro obremenitve LED s strukturo za 3D svetlobno disperzijo Zmanjšano število delov Enostavno ožičenje Direktna priključitev in ožičenost Standardiziran priklop ozemljitve po EN in IEC, s CE oznako (UL,CSA) Kompaktna končna stikala v kovinskem ohišju D4C Popularna stikala v kompaktnem ohišju za uporabo v vseh splošnih aplikacijah in predvsem tam, kjer smo omejeni s prostorom. Trojno zaprto ohišje in natančna izdelava zagotavljajo dolgo življenjsko dobo. Ploščata zasnova za enostavno montažo Robustno ohišje Ožičene izvedbe s kablom odpornim na olje Za več informacij obiščite naš spletni katalog na povezavi: 66 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 67

36 Senzorika / Dajalniki impulzov NATANČNOST IN ROBUSTNOST ZA ZANESLJIVO DELOVANJE Zaključite regulacijsko zanko z natančno pozicijo, kotom in hitrostjo Dajalniki impulzov dajejo informacije ki predstavljajo gibanje vaše aplikacije. Za izpolnitev zahtevnih izzivov Omron ponuja široko paleto absolutnih in inkrementalnih dajalnikov impulzov. Širok izbor različnih resolucij Modeli z robustnim ohišjem Modeli za aplikacije za štetje obratov Dajalniki impulzov Inkrementalni Absolutni Z majhnim premerom Standardni Z robustnim ohišjem Z žensko osjo Standardni Z robustnim ohišjem E6A2-C E6B2-C E6C2-C E6C3-C E6F-C E6H-C E6C3-A E6F-A 68 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 69

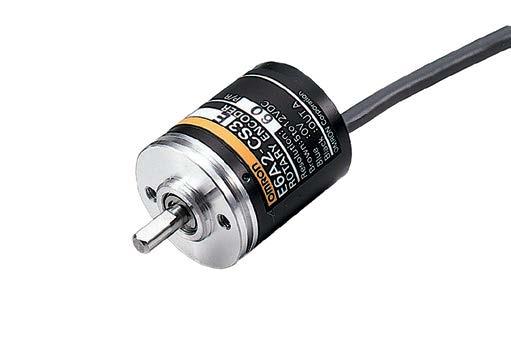

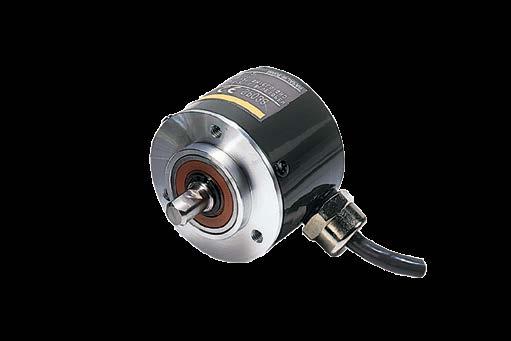

37 Senzorika / Dajalniki impulzov Senzorika / Dajalniki impulzov E6A2-C Dajalnik impulzov Serija E6A vrtljivih dajalnikov impulzov s 25 mm premerom ohišja. Vrtljivi enkoder v robustnem ohišju Serija E6F s 60 mm premerom ohišja. Močnejša os (120 N v radialni smeri) IP64f zaščita Modeli z visoko resolcuijo (1024 pulzov/vrtljaj) Hiter odzivni čas (modeli z Greyevo kodo: 20 khz) E6F-A E6B2-C E6H-C Dajalnik impulzov Vrtljivi enkoder z žensko osjo Serija E6B vrtljivih dajalnikov impulzov z ohišjem premera 40 mm. Serija E6H inkrementalnih enkoderjev z ohišjem premera 40 mm in žensko osjo. Veliko območje napajalnih napetosti od 5 V do 24 V enosmerne napetosti Line drive izhod E6C2-C / E6C3-C Vrtljivi dajalnik impulzov z izboljšano zaščito E6C3-A Vrtljivi dajalniki impulzov z izboljšano zaščito pred okolico Serija E6C premera 50 mm ima izboljšano robustno ohišje, ki ima višjo zaščito v primerjavi s standardnimi modeli. Serija E6C s 50 mm premerom ohišja ima izboljšano zaščito v primerjavi s standardnimi modeli. IP65f zaščita pred oljem IP64f ali IP65f zaščita pred oljem Dajalnik impulzov v robustnem ohišju E6F-C Serija E6F s premerom 60 mm je zelo robustna izvedba dajalnika impulzov. Os zdrži sile do 120 N v radialni smeri Zaščita pred vodo in oljem (IP65f) Za več informacij obiščite naš spletni katalog na povezavi: 70 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 71

38 Sistemi za končno kontrolo in identifikacijo / Kamerni senzorji in sistemi strojnega vida SISTEMI STROJNEGA VIDA - PREPROSTI ZA UPORABO Vgrajen LCD zaslon za namestitev in takojšno vizualizacijo slike Enostavni kamerni senzor FQ2 rešuje zahteve aplikacij z intuituvnim»teach & go«postopkom. Za napredno uporabo, kot je večkratno pregledovanje, korekcija položaja, inteligentno filtriranje slik in komunikacija preko etherneta je na voljo Xpectia lite. Enostavnejši sistemi strojnega vida intuitivni uporabniški vmesnik Komunikacija centralizirana ureditev in pregledovanje preko etherneta Naprednejši sistemi strojnega vida Za zahtevno uporabo je na voljo namizna verzija (PC) Sistemi za končno kontrolo Sistemi za identifikacijo Enostavni kamerni senzorji Senzorji za»pick & Place«aplikacije Sistemi za identifikacijo Matrična koda Črtna in matrična koda Preverjanje kode Končna kontrola, črtna koda RFID in matrična koda, preverjanje kode Pametna kamera Zmogljiv in prilagodljiv sistem strojnega vida Kompaktni sistem strojnega vida Zmogljiv in prilagodljiv sistem strojnega vida FQ2 FQ-M Xpectia FH Xpectia FZ5/lite Xpectia FH V400-H FQ-CR2 FQ-CR1 FQ2-CH FQ2-S4 V680/V680S Dodatki 72 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 73

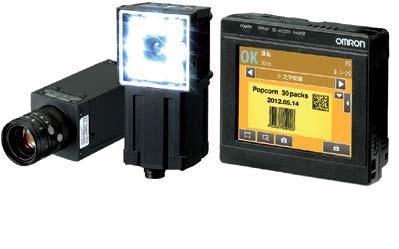

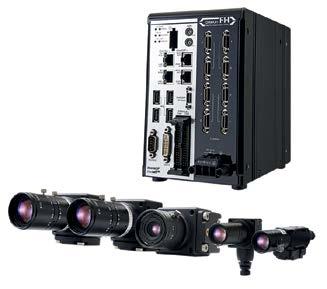

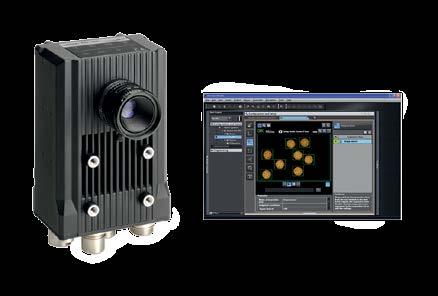

39 Sistemi za končno kontrolo in identifikacijo / Kamerni senzorji in sistemi strojnega vida Sistemi za končno kontrolo in identifikacijo / Kamerni senzorji in sistemi strojnega vida FQ2 Enostavna uporaba, jasna slika Nova serija kamernega senzorja ponuja novo možnost končne kontrole v kompaktni obliki. Zanj je izdelan za uporabo enostaven vmesnik s katerim senzor parametriramo preko namenskega terminala, ki služi tudi za prikaz, ali s pomočjo brezplačnega programskega orodja. Hitra nastavitev Visoka kvaliteta zajete slike Procesiranje realnih barv (16 milijonov) Nastavitev preko terminala ali PC programskega orodja Kamerni senzor za aplikacije pozicioniranja FQ-M FQ-M serija je posebej zasnovana za aplikacije pozicioniranja. Kljub kompaktni obliki omogoča priključitev zunanjega dajalnika impulzov za sinhronizacijo z linijo in omogoča EtherCAT ali Ethernet komunikacijo. Zasnova za aplikacije pozicioniranja Vhod za dajalnik impulzov Pametni vmesnik za enostavno kalibracijo Sysmac Studio programsko orodje za enostavno paramatriranje XPECTIA FH / FZ5 Še zmogljivejši sistem strojnega vida Pri izvedbi FH je na voljo izredno hitro slikovno vodilo za še hitrejši zajem slike. Zaradi zmogljivejšega procesorja in večjega pomnilnika je procesiranje algoritmov še hitrejše. Sistem je popolnoma kompatibilen z Omronovo platformo Sysmac. Procesiranje realnih barv (16 milijonov) Kamera z visoko resolucijo (do 12 milijonov točk) 4-jedrno procesiranje Popolnoma nov in zelo hiter algoritem Shape Search III Microsoft.NET podpora Kompatibilnost s programskim orodjem Sysmac Studio Na voljo simulacijsko orodje (Xpectia Simulator) Kompaktni RFID sistem V680S Zasnova serije V680S ponuja anteno, ojačevalnik in kontroler v enem ohišju, kar omogoča enostavno montažo. Podpira standardno Modbus TCP povezavo, primerno za industrijske aplikacije za enostavno razširitev obstoječega sistema. Konfiguracija se izvaja preko vmesnika integriranega brskalnika in ne potrebuje dodatne programske opreme. V680S ustreza ISO/IEC (15693) in ostalim globalnim RFID standardom. Ethernet (Modbus TCP) WEB brskalnik za konfiguracijo, nadzor in komunikacijo s transponderji Orodje za analizo Orodje za diagnostiko komunikacije Za več informacij obiščite naš spletni katalog na povezavi: 74 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 75

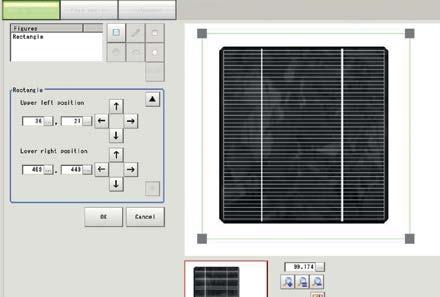

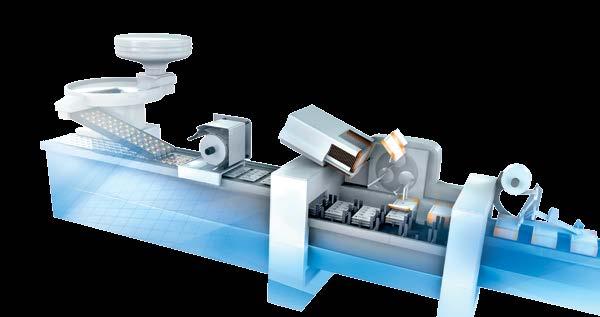

40 FlexXpect platforma strojnega vida FlexXpect Pharma FlexXpect je modularna platforma strojnega vida, ki se lahko pohvali z namenskimi rešitvami za industrijo. V kombinaciji z zmogljivo strojno opremo Xpectia vas moduli programske opreme FlexXpect popeljejo v nove dimenzije specializacije. FlexXpect je preprost za uporabo in enostavno prilagodljiv za individualne potrebe. Realno zaznavanje barv, visoka resolucija in intuitivno usmerjanje uporabnikov strojne opreme Xpectia, v kombinaciji z orodji FlexXpect, predstavlja nepremagljivo kombinacijo. Za kontrolo kakovosti so, odvisno od industrije, v veljavi različne zahteve in predpisi. FlexXpect prinaša dodatne funkcionalnosti vrhunskega razreda prilagojene posebej za industrijo. FlexXpect je modularna platforma strojnega vida, ki se lahko pohvali z namenskimi rešitvami za industrijo. V kombinaciji z zmogljivo strojno opremo Xpectia vas moduli programske opreme FlexXpect popeljejo v nove dimenzije specializacije. FlexXpect Pharma cilja na zahtevno kontrolo v farmacevtski industriji. Ponuja zmogljiva orodja in vse funkcije potrebne za validacijo»fda 21 CFR part 11«. Z zmogljivo kontrolo kode in OCR funkcijami je idealna rešitev za aplikacije sledljivosti v industriji. Končna kontrola katerekoli aplikacije: Pretisni omot Stekleničke (za zdravila) Brizge Kontrola etiket Končna kontrola katerekoli aplikacije Enostavna uporaba Prilagojena vašim potrebam Kontrola tablet v pretisnih omotih Polarna transformacija okroglih napisov Kontrola datuma/serijske številke (OCR/OCV) Branje kode pri visoki hitrosti FlexXpect ponuja preprost in intuitiven uporabniški vmesnik, ki mogoča enostavno in hitro namestitev kontrolnih rešitev. Z vgrajenim zaslonom na dotik in preglednim grafičnim vmesnikom je programiranje zelo enostavno. Platformo FlexXpect se lahko še dodatno prilagodi potrebam posamezne aplikacije. Podprte so različne ravni modifikacij izdelka. Na osnovi uporabnikovega znanja in zahtevanih funkcionalnosti ponuja: -»Flow«programiranje - Modifikacije grafičnega uporabniškega vmesnika - Obdelava algoritmov in komunikacije Prednosti za Dobra optična prepoznava in validacija napisov (OCR/OCV) Bar koda/matrična koda Braillova pisava Algoritmi za prepoznavo vzorcev, oblik in robov Kontrola realnih barv Visoka ločljivost za odkrivanje minimalnih napak Optimizirajte svojo strukturo z enim klikom Prednosti FlexXpect-Glue Bead: Avtomatska kontrola tesnila FlexXpect-Pharma: Skladnost z 21 CFR Part 11 FlexXpect-Labelling: 360 kontrola steklenic FlexXpect-PV: Postavitev in kontrola rezin 76 Administrativni dostop Revizijska sled Ustvarjanje in izvoz konfiguracije podatkov 77

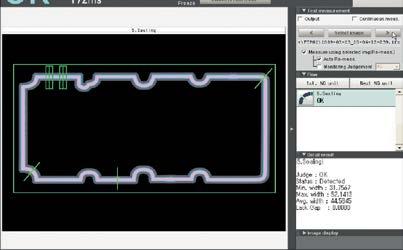

41 FlexXpect Labelling FlexXpect Glue Bead FlexXpect je modularna platforma strojnega vida, ki se lahko pohvali z namenskimi rešitvami za industrijo. V kombinaciji z zmogljivo strojno opremo Xpectia vas moduli programske opreme FlexXpect popeljejo v nove dimenzije specializacije. FlexXpect Labelling je zasnovana za zagotavljanje prilagodljive funkcionalnosti za pregled nalepk in paketov. Zmogljiva orodja za označevanje: Dobra optična prepoznava in validacija napisov (OCR/OCV) Bar koda/matrična koda Braillova pisava Algoritmi za prepoznavo vzorcev, oblik in robov Kontrola realnih barv Visoka ločljivost za odkrivanje minimalnih napak Odvijanje nalepk iz steklenic za kontrolo pijač vrhunske kakovosti: Pridobivanje slik iz 4 kamer Kompenzacija izkrivljanja slike Identifikacija prekrivajočih se območij Združevanje večih slik v eno FlexXpect je modularna platforma strojnega vida, ki se lahko pohvali z namenskimi rešitvami za industrijo. V kombinaciji z zmogljivo strojno opremo Xpectia vas moduli programske opreme FlexXpect popeljejo v nove dimenzije specializacije. FlexXpect Glue Bead pregleda celotno tesnjenje avtomobilskih delov v eni potezi. Sposobna je zaznati in preveriti vsakršno tesnjenje ne glede na to kako vidno je. Z enostavnim postopkom konfiguracije in samodejnim izračunom poti predstavlja zmogljivo rešitev za vse aplikacije, kjer je uporabljeno lepilo oz. tesnilo. Kontrola Glue Bead: Pravilna pot Debelina Prekinjanje Zmogljiva orodja za označevanje Končna kontrola katerekoli aplikacije FlexXpect Glue Bead ponuja intuitiven in enostaven postopek namestitve Za to ni potrebno strokovno znanje uporabnika. Dobra optična prepoznava in validacija napisov Polarna transformacija okroglih napisov Kontrola datuma/serijske številke (OCR/OCV) Branje kode pri visoki hitrosti Korak 1 Določite območje kontrole. Korak 2 Določite barvno območje lepila. Korak 3 Določite začetno in končno točko lepila. Korak 4 Samodejni izračun poti lepila. Prednosti Dobra optična prepoznava in validacija napisov (OCR/OCV) Bar koda/matrična koda 360 pregledi steklenic Kontrola realnih barv Visoka ločljivost Enostavna in intuitivna konfiguracija Prednosti Pregled celotne poti v eni potezi Enostavna namestitev Avtomatski izračun poti Določitev realne barve lepila Kontrola položaja in napak Ključna točka je proizvajanje estetsko dovršenih izdelkov. FlexXpect Labelling ponuja nabor orodij za kontrolo oznak, za pozicijo in napake. Branje več različnih kod naenkrat. Z uporabo kamere visoke ločljivosti je mogoče prebrati dve ali več različnih kod v istem vidnem polju, kar zmanjša čas kontrole

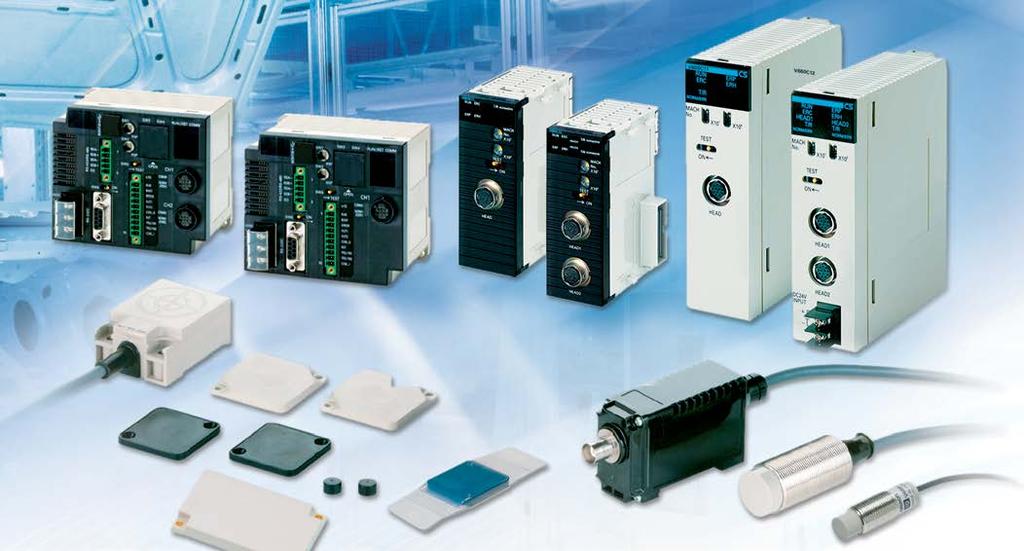

42 FlexXpect PV V680 RFID sistem FlexXpect je modularna platforma strojnega vida, ki se lahko pohvali z namenskimi rešitvami za industrijo. V kombinaciji z zmogljivo strojno opremo Xpectia vas moduli programske opreme FlexXpect popeljejo v nove dimenzije specializacije. FlexXpect PV prinaša prilagojene funkcionalnosti za pozicioniranje, pregled napak in razpok na fotovoltaičnih panelih. Lastnosti FlexXpect PV: Enostavna in intuitivna namestitev Avtomatska določitev mej fotovoltaičnih»rezin«natančna kontrola z visoko ločljivimi kamerami Avtomatska kalibracija robota Izločanje ozadja oz. traku Podprte PV kontrole: Natančno pozicioniranje in poravnava fotovoltaičnih»rezin«natančna kontrola Zaznavanje razpok Poravnava priključnega vodila Hitra namestitev v 4 enostavnih korakih: Prednosti Visoka hitrost brezžične komunikacije Standardizirani protokol (ISO 15693) Velik pomnilnik (do 32kB) in zelo kompaktne RFID značke Dolga življenjska doba RFID značk (FERAM) Vsi protokoli za PLK komunikacijo Korak 1: Izberite funkcijo kontrole Korak 2: Narišite pravokotnik okoli fotovoltaične»rezine«eden za vse RFID sistemi serije V680, za popolno in zanesljivo preglednost proizvodnega procesa ali logistične aplikacije. Diagnostične funkcije za vzdrževanje Eden za vse: koncept modularne platforme Prilagodljiva montaža: antene z dolgim dosegom Prilagojen za hitrost: visoki odzivni časi Prihrani čas in denar: enostavna namestitev in vzdrževanje Step 3: Izbris priključkov in ozadja oz. tekočega traku (opcijsko) Prednosti Kontrola celotne poti v eni potezi Enostavna namestitev Avtomatski izračun poti Določitev realne barve lepila Step 4: Začetek preverjanja (0,1 mm) Proizvodni ID sistem za lakirnice RFID sistem se uporablja za shrambo procesnih parametrov, ki so potrebni za celoten postopek izdelave avtomobila. Kemikalije in visoke temperature povzročajo težje pogoje za delovanje. RFID je idealna rešitev za te vrste aplikacij, saj nudi visoko odporne tage, namensko izdelane za težke pogoje. Sledenje v proizvodnji Informacije povezane s postopkom in vzdrževanjem se lahko hranijo z uporabo RFID. Informacije se lahko prebere trajno ali na zahtevo (iz oddaljene lokacije) in se jih uporabi za nadzor postopka. Sledljivost avtomobilskih delov Sledenje sestavnih delov skozi proizvodni proces. Informacije povezane s procesom se lahko shranijo in zagotovijo proizvodnjo visoke kakovosti. Sledenje v transportu RFID predstavlja pametno rešitev za sledenje in upravljanje transporta skozi celoten proces. V680 deluje na standardizirani univerzalni frekvenci 13,56 MHz. Prilagodljivo platformo s svojo vsestransko in kompaktno zasnovo je mogoče preprosto vključiti v katero koli točko v proizvodnem procesu

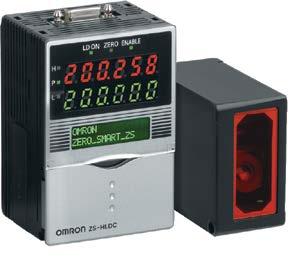

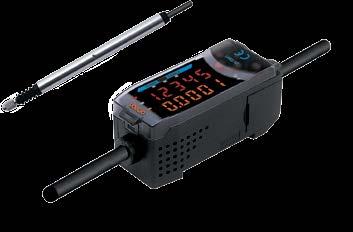

43 Sistemi za končno kontrolo in identifikacijo / Merilni senzorji IZREDNO NATANČNA KONČNA KONTROLA Zahteva po 100 % kontroli postane realnost, s prilagodljivo natančnostjo preverjanja Družina naprednih inteligentnih merilnih senzorjev ponuja modularen in prilagodljiv pristop k reševanju najbolj zahtevnih nalog merjenja. Širok spekter ponudbe vam omogoča merjenje profilov, debeline, razdalje, ravnosti/ukrivljenosti, širino, robove, itd. Istočasno se lahko izvaja več merilnih profilov z uporabo ene ali več krmilnih enot. S pomočjo Omronove napredne tehnologije bo dosežena najvišja natančnost za merjenje pri večjih razdaljah. Velika natančnost in hitrost 0,25 μm pri času vzorčenja manj kot 110 μs Razširljivost krmilni ojačevalnik krmiljenje do 9 merilnih senzorjev Shranjevanje podatkov in daljinski nadzor preko omrežja Premik Merjenje profila Položaj/ Premer/Širina Laserska triangulacija Bela svetloba, konfokalni princip merjena z optičnimi vlakni Induktivno Kontaktno Vse površine Difuzni (plastični merjenci), steklo ZX1/ZX2 ZS-HL ZX-L ZW ZX-E ZX-T ZG2 ZX-GT 82 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 83

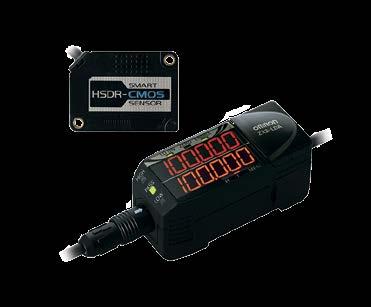

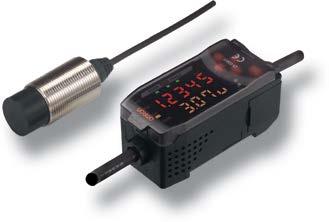

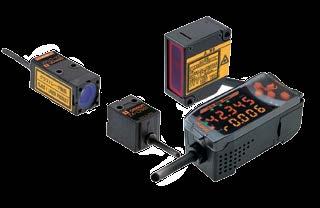

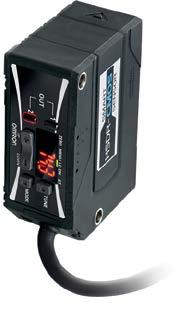

44 Sistemi za končno kontrolo in identifikacijo / Merilni senzorji Sistemi za končno kontrolo in identifikacijo / Merilni senzorji ZX1 Optimiziran visoko zmogljiv senzor Nova serija kamernega senzorja ponuja novo možnost končne kontrole v kompaktni obliki. Zanj je izdelan za uporabo enostaven vmesnik s katerim senzor parametriramo preko namenskega terminala na senzorju, ki služi tudi za prikaz, ali s pomočjo brezplačnega programskega orodja. Hitra nastavitev Visoka kvaliteta zajete slike Procesiranje realnih barv (16 milijonov) Nastavitev preko terminala ali PC programskega orodja Ultra kompakten senzor za merjenje na kakršnikoli površini ZW konfokalni merilni senzor z optičnimi vlakni zagotavlja stabilno, brezkontaktno merjenje višine, širine in ostalih dimenzij. Rešuje probleme standardnih merilnih senzorjev, ki za merjenje uporabljajo triangulacijo. Zelo zmanjša razliko v delovanju zaradi različnih materialov in pri različnih nagibih senzorja. Kompaktna senzorska glava ne vsebuje elektronskih delov in je zato odporna na nestabilno delovanje zaradi spreminjanja temperature, elektromagnetnih motenj iz okolice, Minimalna resolucija: 0,01 µm Ultra kompaktna senzorska glava: 24 x 24 mm tehta samo 105 g Visoko upogljivo robotsko optično vlakno dolžine do 32 m Ločen krmilni ojačevalnik Programsko orodje Smart Monitor ZW poenostavi nastavitev in analizo merjenja ZW Laserski merilni senzor za stabilno meritev in enostavno uporabo Visoka natančnost in stabilnost meritve za ugodno ceno. Nova serija merilnih senzorjev ZX2 ponuja najboljšo razmerje med ceno in zmogljivostjo za uporabo v vseh aplikacijah merjenja. Uporabljen je napredni HSDR-CMOS slikovni senzor, ki deluje stabilno na vseh površinah. Enostavna nastavitev Natančnost od 1,5 µm do 5 µm Stabilen na vseh površinah Visoka hitrost 30 µs ZX2 ZX-E Pametni induktivni merilni senzor Merilni senzor ZX-E ponuja najboljšo možnost natančnega merjenja kovinskih merjencev. Visoka resolucija 1 µm Hiter vzorčni čas 150 µs Enostavna menjava merilne glave za drugo merilno območje Možnost nastavitve linearnosti za različne površine merjencev ZS-HL Izredno funkcionalen laserski merilni senzor Pametni kontaktni merilni senzor ZX-T Pametni merilni senzor serije ZS-HL ponuja dinamično merjenje na vseh površinah od gume do stekla in odsevnih površin. Delovanje enostavno dločimo z velikim naborom namenskih funkcij. Na voljo so merilne glave z veliko natančnostjo in velikim delovnimi razdaljami. Najvišja natančnost Možnost vezave do 9 senzorjev v merilni sistem Enostavna montaža in uporaba Visoka odzivnost 110 µs Večopravilne funkcije (uporaba 4 orodij na posamezni meritvi) ZX-T je idealna rešitev za aplikacije kjer je prisotno olje ali drugi moteči dejavniki, ki lahko nastanejo pri brezdotičnem merjenju, saj s tem dosežemo zanesljivejšo meritev. Več točkovno merjenje z uporabo do 8 senzorjev Alarm pred prevelikimi pritiskom Močni in posebej zasnovani ležaji zagotavljajo dolgo življenjsko dobo Pametni, hiter in natančen laserski merilni senzor ZX-L ZG2 Zmogljiv profilni laserski senzor Serija merilnih laserskih senzorjev ZX-L je primerna za aplikacije, kjer je zahtevana visoka natančnost in hiter odzivni čas merjenja. Na voljo so merilne glave z različnimi merilnimi območji. Kompaktne merilne glave za enostavno montažo Hiter odzivni čas 150 µs Možnost več točkovnega merjenja z uporabo 5 merilnih senzorjev ZG2 omogoča natančno merjenje profila na zahtevnih materialih in površinah. Enostaven in intuitiven vmesnik omogoča hitro nastavitev preko krmilnega ojačevalnika s prikazovalnikom ali s pomočjo programskega orodja. Na krmilnem ojačevalniku se izpisujejo izmerjene vrednosti in izrisuje profil. Vgrajen LCD prikazovalnik 18 različnih merilnih orodij Širina profila do 70 mm Enostavna nastavitev s pomočjo programskega orodja 84 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 85

45 Sistemi za končno kontrolo in identifikacijo / Merilni senzorji Sistemi za končno kontrolo in identifikacijo / Merilni senzorji ZX-GT Pametni merilni zavesni senzor Merilni zavesni senzor ZX-GT lahko meri širine, zaznava pozicije robov, šteje robove,... Odlikuje ga visoka natančnost in stabilno delovanje tudi pri merjenju transparentnih materialov. Nastavitev je možna tudi preko programskega orodja PC Smart Monitor. Visoka natančnost od 5 do 10 µm Merjenje je možno na vseh površinah Možna 500 mm razdalja med oddajnim in sprejemni delom Širina laserskega snopa je 28 mm Računska enota za operacije med večimi merilnimi senzorji Za več informacij obiščite naš spletni katalog na povezavi: 86 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 87

46 Varnostna tehnika / Stikala za zasilni izklop KOMUNICIRAJTE Z VAŠO NAPRAVO Signalni stolpiči PATLITE Stroji, ki se ustavijo med proizvodnjo povzročajo dodatne stroške. Signalni stolpiči PATLITE so namenjeni prikazu statusa napake in vodenju delavcev k hitremu in učinkovitemu popravilu s čimer se zmanjša čas zastoja in s tem povezanih proizvodnih izgub. LED tehnologija Ozvočenje (opcijsko) Premer 30 mm, 50 mm, 60 mm in 70 mm Modularni in kompaktni sistemi Varnostna tehnika Stikala za zasilni izklop Tipke in stikala Signalni stolpiči Vrvična stikala za izklop v sili Stikala za izklop v sili Standardne tipke Kompaktni sistem Modularni sistem Razpon vrvi 40 m Razpon vrvi 80 m Razpon vrvi 125 m Razpon vrvi 200 m 22 mm montaža 16,5 mm montaža 22 mm montaža 16,5 mm montaža 30 mm 60 mm 50 mm 70 mm ER5018 ER6022 ER1022 ER1032 A22E A165E A22 A16 MP/MPS LME LU5 LU7 88 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 89

47 Varnostna tehnika / Stikala za zasilni izklop Varnostna tehnika / Stikala za zasilni izklop A16 16 mm tipke ER serija vrvičnih stikal za izklop v sili ER SERIJA Serija A16 tipk ponuja modularni način sestave, z izbiro tipke, stikalnega dela in možne osvetlitve tipke. Ima nizko globino za enostavno montažo na panel. Širok izbor in modularna sestava tipke Enostavna montaža Velika izbira stikalnih blokov za velika in majhna bremena Velika zanesljivost in IP65 zaščita Potrjeno za UL, cul in CSA Ustreza standardu EN in IEC Indikator napetosti vrvi - enostavna namestitev in vzdrževati pravilno napetost vrvi Robustno ohišje - primeren za zahtevno industrijsko uporabo Odporen na vibracije Integrirana tipka za izklop v sili zagotavlja izklop na mestu, kjer je montirano verižno varnostno stikalo ER6022 je na voljo v ohišju iz nerjavečega jekla ER6022, ER1022 in ER 1032 na voljo v ohišju primernemu za eksplozijska okolja 22 mm tipke A22 Serija A22 ponuja številne kombinacije kontaktov, različnih oblik tipk in barv, v osvetljeni ali neosvetljeni različici. Zaščiteni kontakti pred neželenim dotikom 3 vrstični priključni terminali za lažje ožičenje IP65 zaščita in odpornost na olje Osvetljene ali neosvetljene različice Različne oblike tipk EN , potrjeno za UL in cul A165E Stikalo za izklop v sili Serija A165E stikal je na voljo z različnimi dimenzijami tipk. Na voljo različne kombinacije stikala. Varnostni mehanizem za preprečevanje nenamerne uporabe Nizka montažna globina Varnostni mehanizem za preprečevanje nenamerne uporabe Enostavna montaža Stikalo za izklop v sili A22E Serija A22E stikal je na voljo z različnimi dimenzijami tipk. Na voljo različne kombinacije stikala. Varnostni mehanizem za preprečevanje nenamerne uporabe Nizka montažna globina Varnostni mehanizem za preprečevanje nenamerne uporabe Enostavna montaža Za več informacij obiščite naš spletni katalog na povezavi: 90 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 91

48 Varnostna tehnika / Signalni stolpiči PATLITE LU5 Vsestranski modularni signalni stolpič, zasnovan za različne potrebe, ki ga odlikuje enostavna montaža Serija LU5 Modularni sistem srednje velikosti ponuja boljšo vidljivost iz različnih smeri in oddaljenosti. Na izbiro ponuja dva različna zvočna vzorca z glasnostjo do 85dB. Premer: 50 mm Osnovni modeli so na voljo v slonokoščeni ali v srebrni barvi Na svetlobnem stolpiču se lahko uporablja do 5 LED modulov Moduli iste barve so upravljani iz različnih terminalov Dva alarma integrirana v osnovni modul z nastavljivo glasnostjo do 85 db pri 1 m Vsestranski modularni signalni stolpič, zasnovan za različne potrebe, ki ga odlikuje enostavna montaža LU7 LU7 predstavlja ultra svetle LED diode v kombinaciji z inovativno zasnovo leče. Uporabljenih je lahko do 5 modulov. Premer: 70 mm Osnovni modul je na voljo v 2 velikostih in 3 barvah Različni moduli: Standardni LED in stroboskopski LED z zvokom Dva alarma sta integrirana v osnovni modul z nastavljivo glasnostjo do 90 db pri 1m Enostavno žičenje z barvnimi vzmetnimi priključki MP / MPS Izredno tanek (30 mm) signalni stolpič s srebrnim ohišjem je idealen za majhne naprave MP/MPS signalni stolpiči ponujajo dvojno izolacijo in odlične leče z UV zaščito za visoko robustnost in zanesljivo delovanje v zahtevnih okoljih. S premerom 30 mm so idealni za stroje manjših in srednjih velikosti. Do 5 modulov lahko združimo z uporabo ene montažne luknje. Module je enostavno dodajati brez demontaže celotnega signalnega stolpiča. Ožičen z 1 povezovalnim kablom Univerzalna NPN/PNP izvedba IP65 Vsaka barva LED modula ustreza barvi krmilne žice Na voljo so rdeča, rumena, zelena, modra in prozorna/bela barva. (Vse barve so na voljo z belimi lečami) Vsestranski, stroškovno in energijsko učinkovit LED signalni stolpič za različne potrebe LME Serija LME ponuja najnovejšo LED tehnologijo. Uporabljenih je lahko do 5 svetlobnih modulov. Sistem z dvojnim odbojem za izboljšano difuzijo svetlobe ustvarja močno in prepoznavno svetlobo, medtem ko je energijsko zelo varčen. LME signalni stolpiči ponujajo dvojno izolacijo in odlične leče z UV zaščito za visoko robustnost in zanesljivo delovanje v zahtevnih okoljih. Na voljo so rdeča, rumena, zelena, modra in prozorna/bela barva. (Vse barve so na voljo z belimi lečami). Premer: 60 mm Dva alarma integrirana v osnovni modul z nastavljivo glasnostjo do 90 db pri 1 m za FB tip Ožičen vsestranski in fleksibilen kabel dolžine 3 m Univerzalna NPN/PNP izvedba IP 65 Za več informacij obiščite naš spletni katalog na povezavi: 92 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 93

49 Varnostna tehnika / Varnostna končna stikala Varnostna tehnika / Varnostna končna stikala NATANČEN NADZOR VAROVANJA Zaznajte linearno ali rotacijsko gibanje zaščite: D4N Končna stikala v kovinskem ohišju Serija D4B končnih stikal v robustnem kovinskem ohišju je primerna za splošne in varnostne aplikacije. Na voljo so tudi modeli z izboljšano odpornost na višje temperature okolice in še višjo življenjsko dobo mehanskih aktuatorjev. Robustno ohišje z visoko mehansko življenjsko dobo Terminalni priključki za enostavno ožičenje D4B Zaščite in pokrovi na strojih ščitijo delavce in omejujejo dostop do nevarnih delov stroja. Naša varnostna končna stikala zagotavljajo, da so zaščite in pokrovi na svojem mestu preden se stroj vklopi. Najrazličnejši pogoni za širok spekter uporabe Pozlačeni kontakti za zanesljivo delovanje D4N Končna stikala v plastičnem ohišju Družina D4N končnih stikal so idealna za vse vrste aplikacij, tako v splošnih kot tudi varnostnih aplikacijah. Robustno ohišje z dvojno izolacijo Neposreden mehanizem odpiranja Velik nabor različnih aktuatorjev Varnostno stikalo za vrata D4NH je serija varnostnih stikal za vrata in je na voljo z enim ali dvema kontaktoma. D4NH Varnostna končna stikala Široko temperaturno delovno območje Robustno plastično ohišje z dvojno izolacijo Velik nabor različnih aktuatorjev Direktno odpiranje mehanizma Končna stikala za splošno uporabo Namenska uporaba Robustno kovinsko ohišje EN Plastično ohišje EN50047 Plastično ohišje Ročni reset Plastično ohišje D4B D4N D4N-_R D4NH Za več informacij obiščite naš spletni katalog na povezavi: 94 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 95

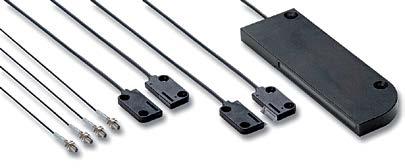

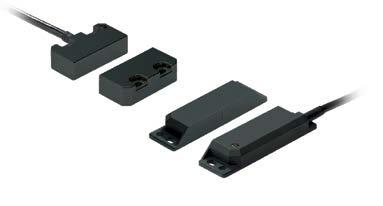

50 Varnostna tehnika / Varnostna stikala za vrata PREMAGAJTE OVIRE PRI NAČRTOVANJU VAROVANJA Fleksibilnost pri izbiri komponent za aplikacije brezkontaktnega varovanja: F3S-TGR-N Omron je predstavil serijo magnetnih kodiranih brezkontaktnih stikal. Stikala imajo vgrajeno logiko, kar zmanjša stroške in prihrani prostor. Brezkontaktna stikala ponujajo prednost pri uporabi, kjer je zaklep težko dostopen. Ponujajo možnost uporabe v okoljih, kjer je zahtevana visoka higiena. Kompatibilnost z vsemi Omronovimi varnostnimi enotami in varnostnimi krmilniki Deluje za armaturami iz nerjavečega jekla Brez kontakta - brez obrabe brez delcev Ustreza varnostni kategoriji 4 po varnostnem standardu EN in EN ISO Varnostna stikala za vrata Brezkontaktna Stikala s ključem Varnostna stikala Varnostna stikala z zaklepom Plastično in kovinsko ohišje Plastično ohišje Kovinsko ohišje Plastično ohišje Glava iz nerjavečega jekla Kovinsko ohišje Ohišje iz nerjavečega jekla Plastično ohišje Plastično ohišje Plastična ali kovinska glava Ohišje iz nerjavečega jekla Elektronski izhodi Reed kontakti Samostojni senzorji RFID senzorji Visoka toleranca vibracij Senzorji odporni na eksplozije Oglata izvedba 1300 N Ozka izvedba 1000 N Ozka izvedba 1300 N Standardna izvedba 1600 N Ozka izvedba 2000 N F3S-TGR-N_C F3S-TGR-N_R F3S-TGR- S_A/-S_D F3S-TGR- N_M/-N_U D40A/ G9SX-NS F3S-TGR-N_X D4NS F3S-TGR-KM15 F3S-TGR-KM16 D4BS F3S-TGR-KH16 D4NL D4GL D4SL-N F3S-TGR-KHL1 F3S-TGR-KHL3 96 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 97

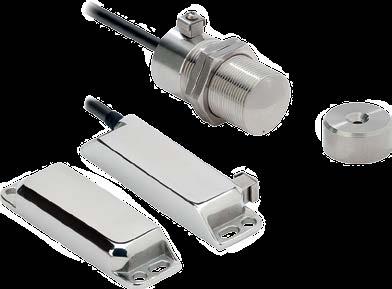

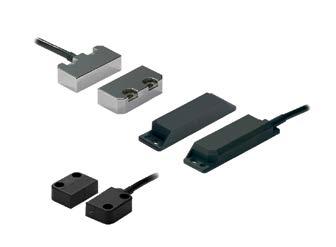

51 Varnostna tehnika / Varnostna stikala za vrata Varnostna tehnika / Varnostna stikala za vrata F3S-TGR-N_C Kodirana brezkontaktna stikala Eksplozijsko varna brezkontaktna stikala F3S-TGR-N_X Kodirana brezkontaktna stikala Omogočajo delovno razdaljo do 12 mm s kodiranjem, kar zagotavlja zanesljivo delovanje v zahtevnem okolju. F3S-TGR-N_C družina stikal je na voljo v plastičnem ali kovinskem ohišju. Priklopiti jih je možno na različne varnostne enote. Delovanje po principu Hallovega efekta Dolga življenjska doba LED indikator delovanja Pokrovi vijakov za uporabo v visoko higienskih okoljih Ustreza varnostni kategoriji 4 po varnostnem standardu EN in PDF-M EN F3S-TGR-N_R Brezkontaktna stikala nadzirajo stanje zaščitnih vrat, pokrovov, v petro-kemijski in živilski industriji, kjer gre za eksplozivna okolja. Osnovano na podlagi reed tehnologije Povežete lahko do 6 stikal Deluje z vsemi OMRON varnostnimi krmilniki Deluje za armaturami iz nerjavečega jekla Brez kontakta - brez obrabe - brez delcev Kompenzacija za mehanske tolerance Primeren za CIP/SIP procese in visokotlačno čiščenje, CIP/SIP procese V skladu z varnostnim standardom EN ISO Za uporabo v nevarnih območjih IECEx in ATEX EExd IIC T6 (plini in prah). Omogočajo delovno razdaljo do 12 mm s kodiranjem kar zagotavlja zanesljivo delovanje v zahtevnem okolju. F3S-TGR-N_R družina stikal je na voljo v plastičnem ali kovinskem ohišju. Priklopiti jih je možno na različne varnostne enote. Dolga življenjska doba LED indikator delovanja Pokrovi vijakov za uporabo v visoko higienskih okoljih Ustreza varnostni kategoriji 4 po varnostnem standardu EN in PDF-M EN F3S-TGR-N_M/-N_U Brezkontaktna RFID stikala Brezkontaktna RFID stikala so zasnovana za varovanje varovalnih vrat, pokrovov, Na podlagi tehnologije RFID (koda) in Hallove metode (preverjanje razdalje). D4NS Končno stikalo za vrata s ključem v plastičnem ohišju Serija D4NS vključuje modele s tremi kontakti v kombinaciji 2NC/1NC in 3NC. Na voljo so tudi modeli z M12 konektorji. Modeli s tremi kontakti: 2NC/1NC in 3NC izvedbe Izvedbe z dvema kontaktoma 1NC/1NO in 2NC Na voljo modeli z M12 konektrojem Primerni za standardna in mikro bremena Zasnova RFID zajema dva modela delovanja z visoko stopnjo varnostne zaščite. M-tip: Vsak senzor deluje z vsakim aktuatorjem, kot klasična stikala U-tip: Senzor in aktuator uporabljata posebno unikatno kodo Priključite lahko do 20 stikal LED za enostavno diagnosticiranje Kompenzacija za mehanske tolerance Brez kontakta - brez obrabe brez delcev Deluje z vsemi OMRON varnostnimi krmilniki in varnostnimi moduli Primeren za CIP/SIP procese in visokotlačno čiščenje (IP69K) V skladu z varnostnim standardom EN ISO Končno stikalo za vrata s ključem v kovinskem ohišju Robustno kovinsko ohišje Izvedbe z dvema kontaktoma: 1NC/1NO in 2NC Primerna za standardna in mikro bremen D4BS Samostojna brezkontaktna varnostna stikala F3S-TGR-S_A/-S_D Samostojna brezkontaktna stikala so namenjena za uporabo, kot so varovalna vrata ali nadzor položaja v strojih. Uporabljajo preizkušeno Omronovo brezkontaktno tehnologijo, ki kompenzira mehanske tolerance in vibracije. Na voljo so modeli z enojnim ali dvojnim aktuatorjem Princip delovanja temelji na Hallovem principu LED za enostavno diagnosticiranje Deluje za armaturami iz nerjavečega jekla Brez kontakta - brez obrabe - brez delcev brez delcev Kompenzacija za mehanske tolerance Primeren za CIP/SIP procese in visokotlačno čiščenje (IP69K) V skladu z varnostnim standardom EN ISO F3S-TGR-KM15/-KM16/-KH16 Varnostna stikala za vrata iz nerjavečega jekla Varnostna stikala uporabljajo glavo ali pa celotno ohišje iz nerjavečega jekla za še večjo robustnost. 2NC / 1NO ali 3NC kontakti Prilagodljiv vhod za ključ 4 ključne pozicije vstavljanja 3 M20 uvodnice Ustreznost standardu IEC /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 99

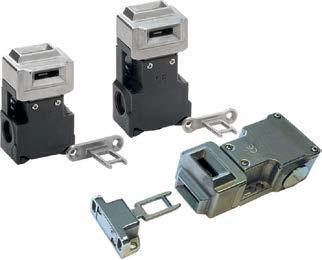

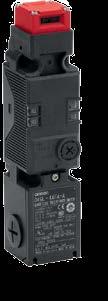

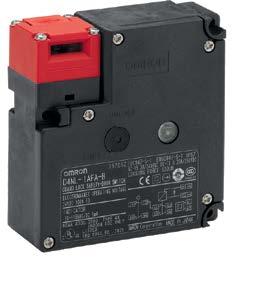

52 Varnostna tehnika / Varnostna stikala za vrata Varnostna tehnika / Varnostna stikala za vrata D4NL Varnostna stikala za vrata z zaklepom v plastičnem ohišju Serija D4NL varnostnih stikal za vrata z zaklepom so na voljo s štirimi ali petimi vgrajenimi kontakti. Zaklenjena zdržijo silo do 1300 N. Serija ponuja izvedbe z mehanskim zaklepom in napetostnim odklepom oz. izvedbe z napetostnim zaklepom in mehanskim odklepom. Varnostno stikalo z elektromagnetnim zaklepom ali odklepom Modeli s štirimi ali petimi vgrajenimi kontakti Velika sila zaklepa: 1300 N Primerna za standardna in mikro bremena Ključi so kompatibilni s serijo D4GL in D4NS Varnostno stikalo za vrata z zaklepom iz nerjavečega jekla Varnostno stikalo za vrata F3S-TGR-KHL3 za nadzor srednjih ali velikih zaščitnih vrat, pokrovov,... Ohišje iz nerjavečega jekla je primerno za težke pogoje v živilski in kemijski industriji. Varnostno stikalo za vrata z elektromagnetnim mehanizmom za zaklep in odklep 4NC (safety), 1NO (Guard open), 1NO (Lock open) Velika sila zaklepa: 2000 N LED za enostavno diagnosticiranje IP69K primeren za SIP in CIP procese Ustreznost standardu IEC F3S-TGR-KHL3 Končno stikalo za vrata z zaklepom v plastičnem ohišju D4GL Serija D4GL končnih stikal za vrata so na voljo v izvedbi s štirimi ali petimi kontakti. Zaklenjena zdržijo silo do 1000 N. Na voljo je delovanje z mehanskim zaklepom in napetostnim odklepom oz. delovanje z napetostnim zaklepom in mehanskim odklepom. Ozka izvedba varnostnega stikala za vrata z elektromagnetnim zaklepom oz. odklepom Modeli z štirimi ali petimi vgrajenimi kontakti Velika sila zaklepa: 1000 N Primerna za standardna in mikro bremena Ključi so kompatibilni s serijo D4NL in D4NS D4SL-N Končno stikalo za vrata z zaklepom Serija D4SL-N ponuja širok izbor modelov. Zaklenjena zdržijo silo do 1300 N. Modeli z štirimi, petimi ali šestimi vgrajenimi kontakti Sila zaklepa: 1300 N Modeli s terminalnimi ali konektorskimi priključki Varnostno stikalo za vrata z zaklepom iz nerjavečega jekla F3S-TGR-KHL1 Varnostno stikalo za vrata F3S-TGR-KHL1 za nadzor srednjih ali velikih zaščitnih vrat, pokrovov, Ohišje iz nerjavečega jekla je primerno za težke pogoje v živilski in kemijski industriji. Varnostno stikalo za vrata z elektromagnetnim mehanizmom za zaklep in odklep 2NC (safety), 1NO (Guard open), 1NO (Lock open) Velika sila zaklepa: 1600 N LED za enostavno diagnosticiranje IP69K primeren za SIP in CIP procese Ustreznost standardu IEC Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 101

53 Varnostna tehnika / Varnostni senzorji ZAŠČITITE DELAVCA IN PROIZVODNJO Popolna zanesljivost na vseh področjih Varnostni senzorji so prva izbira pri varovanju delovnih mest, kjer sodelujeta človek in stroj. Vgrajena inteligenca zaustavi stroj v pogojih, ki so nevarni za delavca. Serija F3S-TGR-CL in F3SJ varnostnih svetlobnih zaves je namenjena varovanju prstov, rok in telesa. Modeli za zaščito prstov, rok in telesa. Napredne funkcije X-, T- in L-muting Funkcija temnenja žarkov pre-reset funkcija Enostavna montaža za vse tipe Certificirano po standardu EN61496 in EN ISO Varnostni senzorji Zaznavanje prstov Zaznavanje rok Zaznavanje človeškega telesa and muting aplikacije Zaznavanje prisotnosti Razdalja zaznavanja do 50 m Razdalja zaznavanja do 12 m aktivni/pasivni sistem Aktuatorji za muting (samo za F3S-TGR-CL serijo) Razdalja zaznavanja do 10 m Razdalja zaznavanja do 4 m kat. 2 in kat. 4 kat. 2 in kat. 4 kat. 4 kat. 4 kat. 4 kat. 4 kat. 2 in kat. 4 kat. 2 in kat. 4 kat. 2 in kat. 4 kat. 2 in kat. 4 kat. 2 in kat. 4 kat. 2 in kat. 4 kat. 2 kat. 3 Robustno ohišje Robustno ohišje Ozko ohišje Ozko ohišje Ozko ohišje Ozko ohišje Robustno ohišje Robustno ohišje Robustno ohišje Robustno ohišje Robustno ohišje Robustno ohišje Ohišje M18 Plastična glava kovinsko ohišje F3S-TGR-CL_014 MS_800_14 F3SJ-A_P14 F3SJ-E_P25 F3SJ-B_P25 F3SJ-A_P30 F3S-TGR-CL_035 MS_800_30 F3S-TGR- CL_-070 F3S-TGR- CL_-K_ F3S-TGR- CL_-K_C F39-TGR-MCL E3FS + Controller OS32C 102 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 103

54 Varnostna tehnika / Varnostni senzorji Varnostna tehnika / Varnostni senzorji F3SJ-E Enostaven tip namenjen preprosti in cenovno ugodni zaščiti rok Varnostna zavesa kategorije 2 in 4 F3S-TGR-CL F3SJ-E so svetlobne zavese kategorije 4 z 25 mm ločljivostjo žarkov. Območje delovanja do 7 m, z zaščitno višino do 1105 mm brez mrtve cone. Serija F3S-TGR-CL je zelo pogosta uporabljena varnostna zavesa, saj je enostavna za montažo, ožičenje in nastavitev. Na voljo je v varnostni kategoriji 2 ali 4. Vsi modeli imajo enako priključitev in izbiro delovanja. Zaznavanje višine = senzor višine Kompaktno ohišje Preprosta in cenovno ugodna zaščita rok Zmanjšano ožičenje, nosilci za hitro montažo in žarki za enostavno poravnavo zmanjšajo čas montaže Ustreza varnostnemu standardu EN ISO Modeli za zaščito prsta ali roke (14 ali 35 mm resolucija) Največja delovna razdalja 6 m ali 14 m Varnostna kategorija 2 ali 4 po standardu EN Vsi modeli na voljo s funkcijo zunanjega nadzora (EDM), interlock, start in restart Napredni modeli za funkcije muting, zatemnitev žarkov, pre-reset, preko DIP stikal Vgrajen LED za funkcijo muting na vrhu zavese Ustreza varnostnemu standardu EN ISO Osnovni tip s kombinacijo učinkovitosti in funkcionalnosti F3SJ-B F39-TGR-MCL»Muting«aktuatorji F3SJ-B so svetlobne zavese kategorije 4 z 25 mm ločljivostjo žarkov. Območje delovanja do 7 m, z zaščitno višino do 2065 mm brez mrtve cone. Zaznavanje višine = senzor višine Enostavna zaščita rok Na voljo je»muting«funkcija Serijska priključitev do treh parov zaves Ustreza varnostnemu standardu EN ISO F39-TGR-MCL-_ aktuatorji za»muting«ponujajo enostaven priklop in takojšno uporabo. Podpora za sisteme aktivno/aktivno in aktivno/pasivno Enotne komponente za T in L»muting«Predhodno nameščeni nosilci Predožičeni kabli za povezavo Podpora za kat. 2 in kat. 4 F3SJ-A Napredni tip za kompleksne varnostne rešitve Varnostni senzor velikosti M18 E3FS F3SJ-A so svetlobne zavese kategorije 4 s 14 mm in 30 mm ločljivostjo žarkov. Območje delovanja je do 9 m, z zaščitno višina do 2495 mm brez mrtve cone. Zaznavanje višine = senzor višine Muting funkcija in funkcija temnenja žarkov Serijska priključitev do štirih parov zaves LED za enostavno poravnavo in diagnostiko Ustreza varnostnemu standardu EN ISO Varnostni senzor serije E3FS ustreza varnostni kategoriji za delovno razdaljo do 10 m. Na voljo je v plastičnem in kovinskem ohišju v ožičeni ali konektorski izvedbi. Uporablja se v kombinaciji z varnostno enoto kot je F3SP-U3P ali F3SP-U5P. Zaznavna razdalja do 10 m LED indikatorji za enostavno montažo, kalibracijo in nadzor delovanja Ožičena in konektorska izvedba Plastično ali kovinsko ohišje Varnostna kategorija 2 po varnostnem standardu EN Varnostna zavesa kategorije 2 in 4 Serija F3S-TGR-CL je zelo pogosta uporabljena varnostna zavesa, saj je enostavna za montažo, ožičenje in nastavitev. Na voljo je v varnostni kategoriji 2 ali 4. Vsi modeli imajo enako priključitev in izbiro delovanja. MS4800/2800 OS32C Varnostni laserski skener Zelo lahek in kompakten, z majhno porabo. Varnostni laserski skener OS32C ima široko uporabno vrednost. Primeren je za številne aplikacije. Zaradi enostavne uporabe, nastavitve in montaže se ga da hitro uporabiti drugje ali mu določiti drugačno območje varovanja in delovanja. Za lažji nadzor delovanja ima na ohišju pregleden LED prikazovalnik. Modeli za zaščito prsta ali roke (14 ali 35 mm resolucija) Največja delovna razdalja 6 m ali 14 m Varnostna kategorija 2 ali 4 po standardu EN Vsi modeli na voljo s funkcijo zunanjega nadzora (EDM), interlock, start in restart Napredni modeli za funkcije muting, zatemnitev žarkov, pre-reset, preko DIP stikal Vgrajen LED za funkcijo muting na vrhu zavese Ustreza varnostnemu standardu EN ISO Varnostna kategorija 3 Možnost 70 prednastavljenih območij varovanja v kombinaciji z varnostnimi in opozorilnimi območji Varnostno območje na razdalji do 3 m Opozorilno območje na razdalji do 10 m LED indikator na ohišju za nadzor območja v 8 segmentih Določitev referenčne varnostne postavitve za primer neželenega premika skenerja Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 105

55 Varnostna tehnika / Varnostni moduli in releji PREMAGAJTE OVIRE PRI NAČRTOVANJU VARNOSTNE TEHNIKE Nastavljivi, prilagodljivi in enostavni Varnostni krmilniki Omron nudijo pregledno in samostojno delovanje ter razširljivost v varnostnih aplikacijah. G9SP varnostni krmilnik je preprosto konfigurirati in namestiti. Premaguje omejitve fiksnih rešitev, ker ponuja fleksibilnost, ki jo prinaša programska oprema. Ponuja že izdelane programske varnostne funkcijske bloke in vgrajeno simulacijsko orodje za iskanje napak v programu. Ustreza varnostnemu standardu EN ISO (PLe) in IEC (SIL3) Vnaprej definirani funkcijski bloki za preprosto konfiguracijo Opremljen z»ethernet«in serijskim vmesnikom za pregledno diagnostiko Varnostni moduli in releji Varnostne relejske enote Razširitev kontaktov Namenska varnostna funkcija Programirljivi varnostni krmilniki Širina ohišja 17,5 mm, 22,5 mm Razširljiv/ zakasnitev izklopa 17.5/22.5 mm, razširljivi vhodi in izhodi Fleksibilne varnostne enote s polprevodniškimi izhodi Varnostni rele Varnostni rele Razširljiva enota Varnostna zakasnitev vklopa in izklopa Nadzor D40A brezkontaktnih stikal Nadzor varnostnih elementov serije A4EG Varovanje in nadzor prevelikih hitrosti Varovanje in nadzor mirovanja Samostojno delovanje, do 20 vhodov in 16 izhodov Samostojno delovanje, do 32 varnostnih kartic Varnostni omrežni krmilniki, do 1024 vhodov in 512 izhodov Varnostni V/I terminali Vgrajena varnost, do 1024 vhodov in izhodov, do 256 vozlišč G9SB G9SA G9SR G9SX G7SA G7S-_-E G9SA G9SR NE1A- G9SX-NS G9SX-GS G9SX-LM G9SX-SM G9SP NX-S DST1 SCPU0_ NX 106 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 107

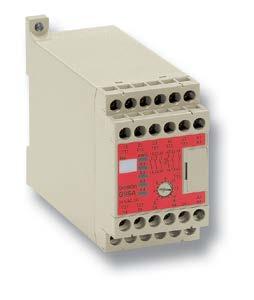

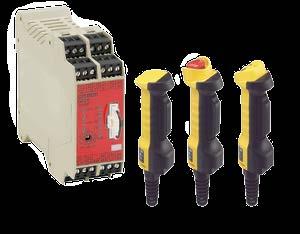

56 Varnostna tehnika / Varnostni moduli in releji Varnostna tehnika / Varnostni moduli in releji G9SA Varnostne enote z razširitvami Varnostna enota G9SX-GS/A4EG Družina G9SA ponuja veliko kompaktnih razširitvenih varnostnih modulov s funkcijami kot so zakasnitev izklopa in dvoročni vklop. 45 mm širina ohišja s 17,5 mm širokimi razširitvami Varnostni časovnik za zakasnitev izklopa Enostavna priključitev razširitvenih modulov Varnostna kategorija 4 (odvisno od aplikacije) Varnostna enota z možnostjo delovanja v normalnem načinu in vzdrževalnem načinu. Dva načina delovanja (normalni in vzdrževalni) LED indikatorji za status delovanja Ustreza varnostni kategoriji 4 (EN 954-1) Varnostna enota v ozkem ohišju G9SB G9SX-LM Varnostna enota za nadzor hitrosti Družina G9SB varnostnih relejskih modulov je na voljo z dvema varnostnima izhodoma v ohišju širine 17,5 mm in s tremi varnostnimi izhodi v ohišju širine 22,5mm. 17,5 mm ali 22,5 mm širina ohišja Eno ali dvo vhodne enote Ročni ali avtomatski reset delovanja Varnostna kategorija 4 Varnostna enota za nadzor hitrosti za popolno podporo pri vzdrževanju strojev. Prednastavljene omejitve hitrosti z uporabo DIP stikal Enostavna integracija v varnostno verigo z enotami G9SX Statusni indikatorji za lažji nadzor delovanja Varnostna kategorija 3 G9SR Družina kompaktnih varnostnih relejskih enot G9SR moduli delujejo samostojno ali kot sistem z vhodnimi in izhodnimi razširitvami. Vse module je enostavno nastavit z uporabo DIP stikal. Polprevodniški izhodi z LED statusnimi indikatorji za lažji nadzor delovanja. Trije moduli za vse aplikacije varnostnih relejskih enot Polprevodniški izhodi za dolgo življenjsko dobo Statusni LED indikatorji za lažji nadzor Varnostna enota s polprevodniškimi izhodi Nadzorna varnostna enota za dvofazne ali trifazne sisteme. Pripravljena za takojšnjo uporabo v vseh standardnih aplikacijah Enostavna montaža v zvezda ali trikot vezavah Statusni LED indikatorji Varnostna kategorija 4 G9SX-SM Fleksibilna varnostna enota Družina G9SX varnostnih omogoča logične funkcije (IN, ALI) za naprednejše delovanje varnostne verige. Polprevodniški izhodi z LED statusnimi indikatorji za lažji nadzor delovanja. Na voljo tudi enote za varnostno zakasnitev izhoda. G9SX G7SA Varnostni releji za podnožje ali montažo na tiskanino Serija ozkih varnostnih relejev G7SA je na voljo v štiri ali šest polni izvedbi z različnimi kombinacijami kontaktov. Logično funkcije v varnostni verigi Polprevodniški izhodi za dolgo življenjsko dobo Statusni LED indikatorji za lažji nadzor Varnostna kategorija 4 Varnostni kontakti 6 A nazivnega toka za 240 V izmenične in 24 V enosmerne napetosti bremena 4/6-polne izvedbe 108 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 109

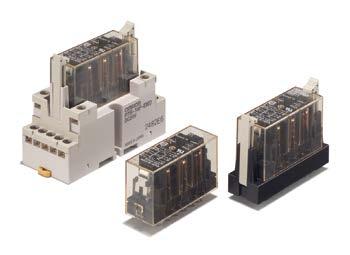

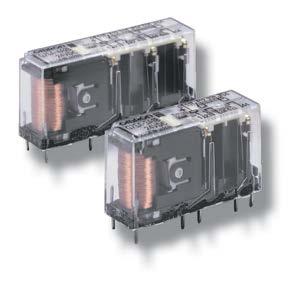

57 Varnostna tehnika / Varnostni moduli in releji G7S-_-E Releji s prisilno vodenimi kontakti Družina ozkih relejev serije G7S-_-E s prisilno vodenimi kontakti je na voljo kot šest polni tip z dvema različnima kombinacijama kontaktov. Terminali so razporejeni za enostavno postavitev tiskanega vezja. Lahko se spajka neposredno na tiskano vezje ali pa se uporablja skupaj s P7SA podnožji. Prisilno vodeni kontakti V skladu z EN NO kontakti: 10 A pri 250 V izmenične napetosti in 10 A pri 30 V enosmerne napetosti NC kontakti: 6 A pri 250 V izmenične napetosti in 6 A pri 30 V enosmerne napetosti (pri ohmski obremenitvi) Izboljšana izolacija med vhodi, izhodi in poli Na voljo 4 in 6 polni releji Samostojni varnostni programirljivi krmilniki G9SP-N_ G9SP varnostni programirljivi krmilnik ponuja veliko fleksibilnost pri nadzoru in izvajanju varnostnih funkcij. Na voljo so tri izvedbe varnostnega krmilnika Diagnoza delovanja preko Ethernet ali serijske povezave Spominska kaseta za lažje vzdrževanje ali duplikat aplikacije Enostavno programsko orodje za fleksibilno in hitro izdelavo varnostne aplikacije Certificiran za zahteve varnostnega standarda EN ISO Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 111

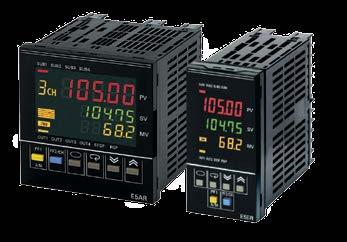

58 Krmilne in regulacijske komponente / Temperaturni regulatorji E5_C - NOV STANDARD... v temperaturni regulaciji Omron je aktiven inovator na področju temperaturne regulacije vse od leta 1967, ko je predstavil svoj prvi temperaturni regulator. Danes nova generacija Omronovih regulatorjev predstavlja nov globalni standard na področjih natančnosti, uporabniške izkušnje in učinkovitosti regulacije. Serija E5_C vam bo prihranila čas in napor pri vgradnji in uporabi, hkrati pa omogočila hitrejše in natančnejše spremljanje in regulacijo vaših procesov. Zaslon z visoko vidljivostjo v novi seriji omogoča odlično berljivost, kar skorajda popolnoma izloči možnost človeške napake. Ena zanka Več zank Osnovna/standardna uporaba Napredna uporaba Rele Napetost (pulzna)/rele Napetost (pulzna)/rele/ma linearno Enojni digitalni prikazovalnik Dvojni/trojni digitalni prikazovalnik Dvojni/trojni digitalni prikazovalnik Kompaktna zasnova Modularna zasnova Temperaturne sonde Vgradni/Montaža na letev Neprogramirljiv/Montaža na letev Neprogramirljiv/Programirljiv(T)/Montaža na letev (E5DC Vgradni) Programirljiv/ Vgradni Primerno za vse temperaturne regulatorje K8AK-TH *1 E5C2 E5L E5CSV E5CB E5_L *2 E5_C/E5_C-T E5_NH/E5_NH-T E5_R/E5_R-T CelciuX (EJ1) E52-E *1 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si Temperaturni /SPLETNI NASLOV alarm /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 113 *2 Na voljo samo v Afriki, na Bližnjem vzhodu in v Rusiji

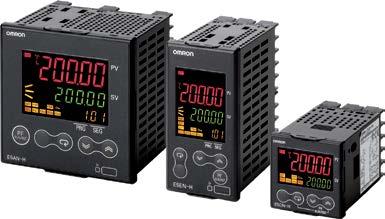

59 Krmilne in regulacijske komponente / Temperaturni regulatorji Krmilne in regulacijske komponente / Temperaturni regulatorji E5C2 Temperaturni regulator z analogno nastavitvijo za enostavno uporabo Zelo napreden regulator s časovnimi funkcijami E5_C-T Na voljo so izvedbe z ON/OFF ali PD regulacijo in analogno nastavitvijo referenčne točke. Kljub enostavnosti ima zagotovljeno 2 % natančnost regulacijo v celotnem delovnem temperaturnem območju. Omogoča montažo na DIN letev ali površino. Kompakten in cenovno ugoden ON/OFF ali PD regulacija Relejski krmilni izhod Napajalna napetost: / V izmenične napetosti Termočlen K: Od 0 do 1200 C, L: Od 0 do 400 C Pt100: Od -50 do 200 C Serija E5_C-T temperaturnih regulatorjev postavlja nove standarde iz stališča natančnosti, regulacijske zmogljivosti in prijaznosti do uporabnika. S časovnimi funkcijami je zelo primerna v procesnih aplikacijah. na voljo je 6 funkcijskih vhodov in 4 izhodi za nadzor delovanja. E5_C-T regulatorji spadajo v razred najzmogljivejših Omronovih regulatorjev. Kot je značilno za družino E5_C, je tudi tukaj uporabljen zelo jasen in pregleden prikazovalnik. Enostavna nastavitev tudi brez napajanja preko programskega orodja CX-Thermo Do 8 programov (v vsakem 32 segmentov) delovanja Možnost skokov na posamezne segmente delovanja Zelo dober kontrasten LCD prikazovalnik viden od daleč in pod različnimi koti Najenostavnejša pot do popolne regulacije Temperaturni regulator standardnih dimenzij sprednje stranice, z alarmnimi funkcijami ponuja regulacijo za široko temperaturno območje. Možno je izbirati med osnovno ON/OFF regulacijo ali izredno natančno dvojno PID regulacijo. Ima velik in pregleden prikazovalnik s številnimi informacijami. E5CSV E5_N-H / E5_N-HT Univerzalni digitalni procesni regulator Nova serija E5_N-H regulatorjev ima naprednejšo funkcionalnost v primerjavi s serijo E5_N. Ponuja enako enostavnost pri uporabi, kot omenjena serija, z natančnejšo in hitrejšo regulacijo. Enostavna nastavitev preko DIP stikal Univerzalni temperaturni vhod (termočlen ali Pt100 sonda) Pregleden in velik prikazovalnik Relejski ali napetostni (za krmiljenje polprevodniških relejev) regulacijski izhod ON/OFF ali 2-PID regulacija s funkcijo auto-tuning Enak uporabniški vmesnik kot E5_N Hitra (60 ms) in natančna regulacija (0,1 % PV) Univerzalni vhod Izdelava programov regulacije (8 profilov, v vsakem do 32 segmentov) Namenska regulacija analognega krmilnega ventila E5CB Izredno zmogljiv temperaturni regulator po ugodni ceni Hiter, natančen in prilagodljiv regulator E5_R / E5_R-T Serija E5CB temperaturnih regulatorjev predstavlja, kljub svoji ugodni ceni, zelo zmogljive regulatorje z dvovrstičnim prikazovalnikom in dvojno PID regulacijo. Vsi modeli imajo poleg regulacijskega izhoda še alarmni izhod z različnimi funkcijami in funkcijo auto-tuning. Natančna kontrola z 2-PID regulacijo Pregleden in dobro viden 16,2 mm prikazovalnik Zelo kompakten za enostavno montažo (samo 60 mm globine) E5_R je zelo natančen regulator (0,01 C za Pt100) s 50 ms vzorčenjem, z možnostjo do 4 temperaturnih zank. Pregleden in dobro viden LCD prikazovalnik Velika uporabnost večzančna regulacija, regulacij krmilnega ventila, Enostavna povezava v DeviceNet, Profibus ali Modbus omrežja Izdelava regulacijskih programov (32 programov) Kompaktni in zelo napredni regulatorji Nova generacija E5_C temperaturnih regulatorjev postavlja nove standarde iz stališča natančnosti, regulacijske zmogljivosti in prijaznosti do uporabnika. Ponaša se z zelo jasnim prikazovalnikom, ki je enostaven in zelo pregleden. Enostavna nastavitev tudi brez napajanja preko programskega orodja CX-Thermo Zelo hitra in natančna regulacija (50 ms cikel vzorčenja) Zelo dober kontrasten LCD prikazovalnik viden od daleč in pod različnimi koti Številne alarmne funkcije E5_C CELCIUXº Regulator za večzančno regulacijo CelciuXº je zasnovan za aplikacije za gradientno regulacijo območja in omogoča dobro povezljivost z ostalimi Omron komponentami kot so PLKji in operaterski paneli. Vmesnik za večino industrijskih mrež Z uporabo nabora funkcijskih blokov in naprednih elementov je programiranje zelo poenostavljeno Na voljo z vijačnimi ali brez vijačnimi priključnimi terminali Univerzalni vhodi kot so Pt sonde, termočleni ter analogni tokovni in napetostni vhod Gradientna temperaturna regulacija 114 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 115

60 Krmilne in regulacijske komponente / Temperaturni regulatorji Krmilne in regulacijske komponente / Dodatki E52-E Temperaturne sonde za standardne aplikacije E52-E ponuja Pt100 sonde in termočlene za natančno zaznavo temperature z dodatnimi modeli za posebno montažo. Zelo dobra kompatibilnost s temperaturnimi Omronovimi regulatorji serije E5_. Pt100 sonde in termočleni Široka izbira ohišij in načinov priključitve Zelo dobra kompatibilnost s temperaturnimi regulatorji serije E5_ Omronov inteligentni vmesnik PROFIBUS in CompoWay/F Vmesnik podpira vse produkte opremljene s CompoWay/F, vključno s temperaturnimi regulatorji, digitalnimi panelnimi prikazovalniki, itd. Prav tako se lahko uporabi za povezavo z MCW151-E in E5_K serijo. Stroškovno učinkovito integrira osnovne komponente v PROFIBUS omrežje. Ne zahteva kompleksnega pisanja pretvorb protokola. Sistem funkcijskih blokov za»drag-and-drop«konfiguracijo. Možnost priključitve do 15 inštrumentov na eno samo PROFIBUS točko. PRT1-SCU11 ES1B Cenovno ugodna meritev z infrardečim toplotnim senzorjem Infrardeči toplotni senzor zagotavlja natančno, stabilno in cenovno ugodno merjenje temperature predmetov. Obnaša se tako kot standarden termočlen tipa K, kar mu omogoča vsestransko povezljivost s temperaturnimi regulatorji ali alarmnimi enotami. Cenovno ugoden infrardeč temperaturni senzor. Brezkontaktno merjenje. Na voljo so 4 tipi z delovnimi območji: C, C, C in C. Odzivni čas: 300 ms. Odlična odpornost na vplive okolja in široko merilno območje od 0 do 400 C ES1C Infrardeči toplotni senzor zagotavlja hiter, natančen in izredno stabilen način merjenja temperature. Univerzalni izhod 4-20 ma omogoča delovanje z mnogimi temperaturnimi regulatorji ali PLKji. Prilagodljiva montaža zaradi kompaktnega cilindričnega ohišja in natančnega snopa pri večjih razdaljah (premer snopa je 80 mm pri 500 mm razdalji). Ohišje iz nerjavečega jekla in silicijeve leče zagotavljata veliko odpornost na prah. in vodo (IP67), ter delovanje pri temperaturah okolice do 70 C. Hitre meritve z visokim odzivnim časom: 100 ms/90 %. Velika odpornost analognega izhoda od 4 do 20 ma proti šumu. EJ1N-HFU-ETN Povezava Modbus in Ethernet mreže EJ1N-HFU-ETN ponuja rešitev za povezavo vgradnih regulatorjev serije CelciuX (EJ1) na PROFINET in Modbus/TCP. Čeprav je osnovan na platformi CelciuX (EJ1), se lahko uporablja kot vhod za diskretne Modbus enote v kombinaciji z EJ1N-EDU enoto Povezava»Modbus«serijskih (slave) enot na PROFINET in Modbus/TCP. Osnovan za integracijo v Celciux (EJ1). Uporaben kot vhod za diskretne enote, kot sta seriji E5_N temperaturnih regulatorjev in MX2 frekvenčnih pretvornikov. Prilagodljiva implementacija s standardnimi.gsd datotekami Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 117

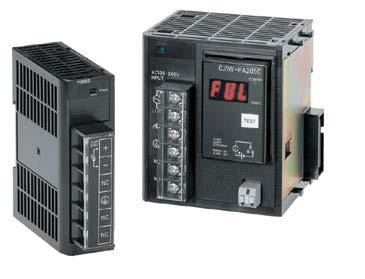

61 Krmilne in regulacijske komponente / Napajalniki ZANESLJIVA IN ENOSTAVNA UPORABA - POVSOD PO SVETU S8VK-G - Prava izbira za vaše aplikacije S8VK-G ponuja široko območje moči od 15 W do 480 W v zelo kompaktnem ohišju. Ima za 13 % manjšo prostornino ohišja v primerjavi s konkurenčnimi napajalniki. Kakšen tip napajalnika iščete? Kompaktni napajalniki Napajalniki s kovinskim ohišjem Varovalno baterijsko napajanje Redundantne enote Dodatne enote Napajalniki brez ohišja Vhodna napetost? Področje uporabe? Namen uporabe? Ena faza Tri faze Industrija Zgradbe, Stanovanjske površine Enote za neprekinjeno napajanje (UPS) Napajalna naprava Baterijska rezerva Varovalni modul Glavni namen? Glavni namen? DC/DC AC/AC Za široko potrošnjo Za industrijska okolja Za široko potrošnjo Za industrijska okolja S8VK-C S8VK-G S8VK-T S8JC-ZS S8JX-G S8JX-P S8BA S8T-DCBU-01 S8TS S8T-DCBU-01 S8T-DCBU-02 S8VK-R S8M S8EX 118 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 119

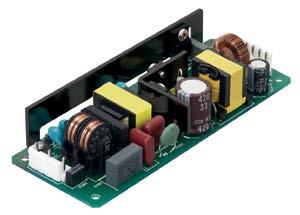

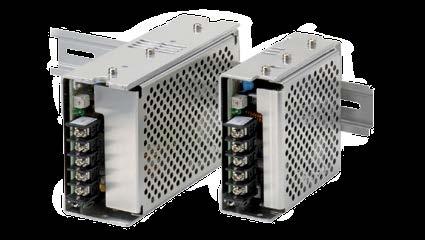

62 Krmilne in regulacijske komponente / Napajalniki Krmilne in regulacijske komponente / Napajalniki S8VK-G Prava izbira za vaše aplikacije Ekonomičen napajalnik v ozkem ohišju S8JX-G S8VK-G ponuja široko območje moči od 15 W do 480 W v zelo kompaktnem ohišju. Ima za 13 % manjšo prostornino ohišja v primerjavi s konkurenčnimi napajalniki. Temperaturno delovno območje od -40 do +70 ºC zagotavlja stabilno delovanje Več priključnih terminalov za enostavnejše in hitrejše ožičenje Visok izkoristek 90 % Izboljšan montažni del za enostavnejšo montažo na DIN letev Serija S8JX-G je cenovno ugodna serija napajalnikov, ki ohranja Omronovo kvaliteto in zanesljivost. Pokriva moči napajalnikov do 600 W z izhodnimi napetostmi 5, 12, 15, 24 ali 48 V enosmerne napetosti. Pričakovana življenjska doba je najmanj 10 let. Ima zaščito pred preobremenitvijo in kratkim stikom. Široka izbira izhodne napetosti (5, 12, 15, 24 in 48 V enosmerne napetosti) in moči (15 do 600 W) LED indikator delovanja Zaščita pred preobremenitvijo in kratkim stikom Vsi modeli imajo možnost montaže na DIN letev UL, cul, UL508, CE, SEMI F47, VDE certificirano Cenovno ugoden napajalnik Družina S8VK-C ponuja zelo dobro razmerje med ceno in kakovostjo. Na voljo je za moči od 60 W do 480 W v zelo kompaktnem ohišju. Ima za 13 % manjšo prostornino ohišja v primerjavi s konkurenčnimi napajalniki. Temperaturno delovno območje od -25 do +60 ºC Več priključnih terminalov za enostavnejše in hitrejše ožičenje Ustreza standardu EN in EN55011, razred A Izboljšan montažni del za enostavnejšo montažo na DIN letev S8VK-C S8JX-P Izboljšana odpornost na zunanje elektromagnetne motnje V primerjavi s serijo S8JX-G ima serija S8JX-P izboljšano odpornost na elektromagnetne motnje. Prav tako ima funkcijo korekcije faktorja moči (za 300 W in 600 W modele). Družina napajalnikov S8JX-P je na voljo za 5, 12, 24 in 48 VDC izhodne napetosti in pokriva moči 50 W, 100 W, 150 W, 300 W in 600 W. Kompenzacija padca napetosti Daljinski izklop izhoda brez izklopa vhodne napetosti Alarmi pri padcu napetosti ali okvari hladilnih ventilatorjev S8VK-T Prava izbira za vaše aplikacije Modularni napajalnik za industrijsko uporabo S8TS Napajalniki za trifazno priključitev za moči od 120 W do 960 W v zelo kompaktnem ohišju. Tako kot tudi serija S8VK-G imajo tudi ti veliko izbiro možnih vhodnih napetosti, vključno s trifazno (3X 340 do 576 VAC), dvofazno (2X 340 do 576 V izmenične napetosti) in enosmerno (450 do 810 V enosmerne napetosti). Temperaturno delovno območje od -40 do +70 ºC zagotavlja stabilno delovanje Več priključnih terminalov za enostavnejše in hitrejše ožičenje Visok izkoristek: 90 % Visoka konična moč: 120 % Izboljšan montažni del za enostavnejšo montažo na DIN letev S8TS je napajalnik z možnostjo razširitve. Standardne enote lahko enostavno združimo, da zagotovimo najboljšo prilagodljivost. Serija S8TS lahko razširimo na 4 enote, ki zagotavljajo skupno moč 240 W pri 24 V enosmerne napetosti, ali konfiguracijo z več izhodi. Poveča zanesljivost sistema z vzpostavitvijo N+1 redundance Standardne enote: 60 W pri 24 VDC, 30 W pri 12 VDC in 25 W pri 5 VDC Rezervna baterija varuje pred izpadom napajanja (glejte dodatno opremo) Medpomnilniška enota varuje pred padci napetosti (glejte dodatno opremo) EMI razred B, UL razred 2, UL razred 1 divizija 2 Cenovno ugoden napajalnik s CE oznako Serija S8JC-ZS napjalanikov v kovinskem ohišju, ki pocenijo izdelavo aplikacije. Ponudba obsega moči 15 W, 35 W, 50 W, 100 W, 150 W in 350 W, ki so na voljo za 5, 12 ali 24 V enosmerne izhodne napetosti. Široka izbira izhodne napetosti (5, 12, 15, 24 in 48 V enosmerne napetosti) in moči (Od 15 do 600 W) CE ustreznost Zaščita pred preobremenitvijo in kratkim stikom EN , EN razred A S8JC-ZS S8EX Kompaktni napajalnik brez ohišja Serija S8EX je namenjena uporabi v manjših napravah, kjer smo omejeni s prostorom. Napajalnik zdrži do 200 % koničnih obremenitev pametnih napajalnikov z digitalnimi preklopniki za zaščito vezja. Napajanje je razdeljeno na 6 ali 8 kanalov, ki ponujajo nastavljivo tokovno območje v 0,1 A korakih za vsak kanal. S tem je prihranjen prostor in zmanjšano ožičenje. 200 % konične moči Konektorski priklop Več možnosti montaže Temperaturno delovno območje od -10 do +70 ºC 120 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 121

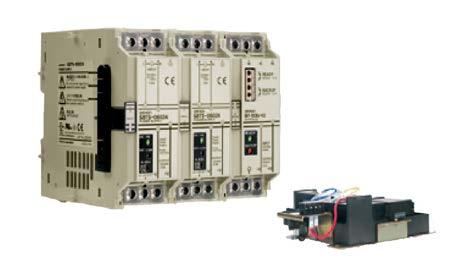

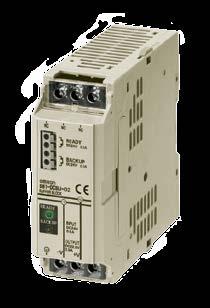

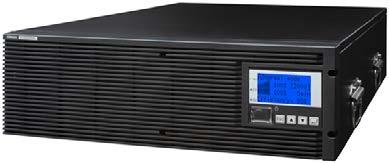

63 Krmilne in regulacijske komponente / Napajalniki S8T-DCBU-01 S8T-DCBU-01 Rezervni baterijski blok S8T-DCBU-01 zagotavlja 24 V enosmerne napetosti v določen čas med izpadi vhodnega napajanja in s tem precej izboljša zanesljivost sistema. Zagotavlja 24 V enosmerne napetosti za daljše časovno obdobje med izpadi napajanja Izboljšanje zanesljivosti sistema Povezava preko bus konektorja Enostavna konfiguracija sistema Opozorila so prikazana na glavni enoti in preko izhodnih signalov Kompaktna DC/DC UPS enota Današnji trendi težijo k zmanjšanju velikosti komponent in tudi to je bila smernica inženirjev pri zasnovi serije S8BA. Prejšnje UPS naprave so bile zajetne in so morale biti nameščene na spodnjem delu panela ali naprave, saj so bile pretežke in prevelike. S8BA enote je možno namestiti na DIN letev poleg ostalih komponent, saj so lahke (120 W model tehta samo 800 g). Zanesljivejše delovanje sistemov zaradi neprekinjenega 24 VDC napajanja Kompaktna zasnova za montažo na DIN letev Dolga življenjska doba baterije Vklop in izklop v povezavi z industrijskim računalnikom/krmilnikom (USB, RS-232C in digitalni V/I S8BA S8T-DCBU-02 S8T-DCBU-02 BU_2RWL AC/AC UPS enota Preprečuje zastoje, izgubo podatkov in ostalih težav, ki jih povzročajo hipni izpadi napajanja. S8T-DCBU-02 medpomnilniški blok zagotavlja rezervno napajanje 500 ms pri izhodnem toku 2,5 A. Lahko ga povežemo z izhodom 24 V enosmerne napetosti kateregakoli stikalnega napajalnika. Za priključitev vseh Omronovih napajalnikov: S8TS, S8VS, S82J, S82K, S8VM, S8PE Povezljiv z enofaznimi in trifaznimi napajalniki Povezljiv s S8TS napajalnikom preko S8T-BUS03 bus konektorja Vzporedna vezava do 4 enote za povečanje časovne zaloge rezervnega napajanja Ustreza standardu Semi F UPS naprava je lahko postavljena zunaj panela in se uporablja kot samostojna naprava, uporabimo pa lahko tudi več enot, ki jih združimo v 19-palčni regal. Izhod BU_2RWL enot zagotavlja stalno izhodno napetost in izhodno frekvenco, ki je neodvisna od vhoda omrežnega napajanja. Naprava omogoča tudi zamenjavo baterij med delovanjem. Zanesljivejše delovanje sistemov zaradi neprekinjenega 24 VDC napajanja Kompaktna zasnova za montažo na DIN letev Dolga življenjska doba baterije Vklop in izklop v povezavi z industrijskim računalnikom/krmilnikom (USB, RS-232C in digitalni V/I S8VK-R Redundantna enota za podporo napajanja Redundantne enote so posebej primerne za aplikacije, kjer je stalno napajanje ključnega pomena in v aplikacijah, kjer ne sme prihajati do nepotrebnega ustavljanja. LED indikator ob vklopu redundantnega delovanja Digitalni opozorilni izhod Temperaturno delovno območje od -40 do +70 ºC Možnost power-boost funkcije v kombinaciji z S8VK-G serijo Več-zančni nadzor S8M S8M enote nudijo popolno več-zančno kontrolo in zaščito v 24 V enosmernih tokokrogih. Nadzorujejo lahko do 4 tokokroge in beležijo čase delovanja, podatek o tokovnih konicah, čase vklopov in izklopov Nastavljati jih je možno na enoti sami, ali s pomočjo namenskega programskega orodja. Zaščita 4 tokokrogov do 4 A na kanal UL razred 2 (največ 3,8 A) Zasilni izklop z zunanjim signalom Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 123

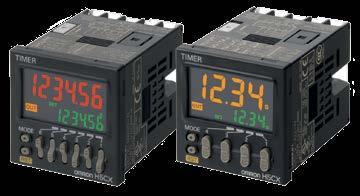

64 Krmilne in regulacijske komponente / Časovniki KO ŠTEJE ČASOVNA NATANČNOST! H5CX - Najpopolnejši digitalni časovnik na tržišču H5CX ponuja široko funkcionalnost, ki temelji na široki raziskavi potreb kupcev. 48 x 48 x 59 mm do 78 mm (V x Š x G) Tri barvni prikazovalnik (rdeč, oranžen in zelen) Modeli z instantnim izhodom Časovno območje 0,001 s do 9999 h NPN, PNP in kontaktni vhod Kateri tip časovnika iščete? Analogni Digitalni Motorski Kakšen način priklopa potrebujete? DIN letev Vtič/spredaj Kakšno velikost potrebujete? Kakšno velikost potrebujete? 17,5 mm 22,5 mm mm mm H3DS H3DK H3YN H3CR H8GN časovnik/števec H5CX H2C 124 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 125

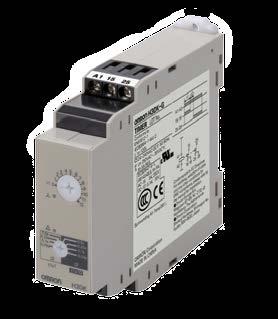

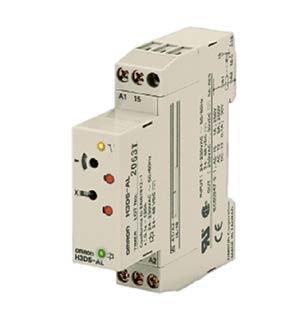

65 Krmilne in regulacijske komponente / Časovniki Krmilne in regulacijske komponente / Časovniki H3DS Polprevodniški 17,5 mm široki časovnik za montažo na DIN letev Časovnik za široko uporabo, s številnimi funkcijami in AC/DC napajanjem. 17,5 mm širina Montaža na DIN letev Napajanje V enosmerne napetosti in V izmenične napetosti Univerzalno časovno območje od 0,1 s do 120 h Ekonomičen napajalnik v ozkem ohišju Serija S8JX-G je cenovno ugodna serija napajalnikov, ki ohranja Omronovo kvaliteto in zanesljivost. Pokriva moči napajalnikov do 600W z izhodnimi napetostmi 5, 12, 15, 24 ali 48VDC. Pričakovana življenjska doba je najmanj 10 let. Ima zaščito pred preobremenitvijo in kratkim stikom. Široka izbira izhodne napetosti (5, 12, 15, 24 in 48VDC) in moči (15 do 600W) LED indikator delovanja Zaščita pred preobremenitvijo in kratkim stikom Vsi modeli imajo možnost montaže na DIN letev UL, cul, UL508, CE, SEMI F47, VDE certificirano H5CX 22,5mm širok industrijski časovnik H3DK Nova serija H3DK časovnikov ponuja Omronovo kvaliteto komponent. Ponuja veliko različnih funkcij, da lažje zadosti zahtevam posameznih aplikacij. 22,5 mm ohišje ima možnost montaže na DIN letev. Zaščiteni priključni terminali pred dotikom (EN 50274) Zvezda-trikot model na voljo do 440 V izmenične napetosti Široko časovno območje od 0,1 s do 1200 h Kompatibilnost s prejšnjo serijo H3DE H3YN Miniaturni časovnik š širokim časovnim območjem in veliko funkcionalnostjo Serija H3YN ponuja različne načine delovanja. Zakasnitev vklopa, zakasnitev izklopa, intervalno delovanje, 21,5 x 28 x 52,6 mm (Š x V x G) Vtični časovnik za podnožje Časovno območje od 0,1 s do 10 h Kontati DPDT (5 A) ali 4PDT (3 A) Standardni 48 x 48 mm multifunkcijski časovnik H3CR Standardna serija časovnikov, ki je na voljo v različnih izvedbah glede na funkcionalnost in sicer univerzalne funkcije, dvojni časovnik, časovnik za trikot-zvezda, zakasnitev vklopa, zakasnitev izklopa, 48 x 48 mm standardna velikost sprednje stranice 0,05 s do 300 h Izhodni kontakt: DPDT, 5 A pri 250 V izmenične napetosti Modeli s tranzistorskim izhodom: 100 ma pri 30 V enosmerne napetosti Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 127

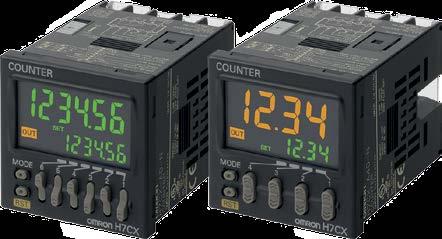

66 Krmilne in regulacijske komponente / Števci MULTIFUNKCIJSKI PREDNASTAVLJIVI ŠTEVCI H7CX - Najpopolnejši digitalni števec na tržišču H7CX ponuja široko funkcionalnost, ki temelji na široki raziskavi potreb kupcev. 48 mm x 48 mm x 59 mm do 78 mm (V x Š x G) Tribarvni prikazovalnik (rdeč, oranžen in zelen) Modeli z dvojnim časovnikom NPN, PNP in kontaktni vhod 6 mestni model ima območja: do , do ali 0 do Kakšen tip števca potrebujete? Števci vrednosti Kakšno velikost potrebujete? Prednastavljivi števci Kakšno velikost potrebujete? CAM števci za pozicioniranje Kakšno velikost potrebujete? mm (1/32 DIN) mm (1/32 DIN) mm (1/16 DIN) mm (1/4 DIN) Uporaba? Štetje vrednosti Merjenje časa Merjenje hitrosti H7EC H7ET H7ER H8GN števec/časovnik H7CX H8PS 128 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 129

67 Krmilne in regulacijske komponente / Števci Krmilne in regulacijske komponente / Števci H7EC Števec vrednosti z LCD in lastnim napajanjem Najpopolnejši digitalni števec na tržišču H7CX Družina H7E ponuja prikazovalnike s prikazovalnikom z 8,6 mm velikimi znaki in je na voljo tudi v izvedbi z osvetljenim zaslonom. H7E ponuja števce vrednosti, merilnike časa, tahometre, 48 x 24 x 55,5 mm 8 mestni prikazovalnik Črno ali sivo ohišje Dvojno delovno območje: 30 Hz in 1 khz H7CX ponuja široko funkcionalnost, ki temelji na široki raziskavi potreb kupcev. 48 mm x 48 mm x 59 mm do 78 mm (V x Š x G) Tribarvni prikazovalnik (rdeč, oranžen in zelen) Modeli z dvojnim časovnikom NPN, PNP in kontaktni vhod Merilnik časa z LCD in lastnim napajanjem H7ET H8PS Kompakten števec za pozicioniranje z enostavno uporabo Družina H7E ponuja prikazovalnike s prikazovalnikom z 8,6 mm velikimi znaki in je na voljo tudi v izvedbi z osvetljenim zaslonom. H7E ponuja števce vrednosti, merilnike časa, tahometre, Serija H8PS ponuja hitro delovanje do 1,600 vrtljajev/min in veliko natančnost do 0,5. H8PS ima dobro viden prikazovalnik z informacijami. 48 x 24 x 55,5 mm 7 mestni prikazovalnik Črno ali sivo ohišje Dvojno časovno območje: ,9 h 3999 dni 23,9 h ali 999h59m59s 9999 h 59,9 m Montaža na DIN letev ali površino 24 V enosmerne napetosti Modeli z 8-, 16- ali 32- izhodi Izhodi NPN/PNP 100 ma pri 30 V enosmerne napetosti H7ER Tahometer z lastnim napajanjem Družina H7E ponuja prikazovalnike s prikazovalnikom z 8,6 mm velikimi znaki in je na voljo tudi v izvedbi z osvetljenim zaslonom. H7E ponuja števce vrednosti, časovnike, tahometre, 48 x 24 x 55,5 mm 5 mestni prikazovalnik Črno ali sivo ohišje Najmanjši kompaktni digitalni števec/časovnik H8GN H8GN je komponenta, ki združuje števec in časovnik v enem. Preklop med posamezno funkcijo je enostaven. Med delovanjem je možno preklapljati med prikazom. Vključuje številne napredne funkcije. 24 x 48 x 83 mm (Š x V x G) 8 mestni prikazovalnik časovno območje od 0,001 s do 9999 h (nastavljivo) 24 V enosmerne napetosti Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 131

68 Krmilne in regulacijske komponente / Programirljivi releji ZEN - PREPROSTOST V NAJBOLJŠEM POMENU BESEDE Serija ZEN ponuja enostavno logično krmiljenje za širok spekter uporabe. Mnoge funkcije, kot so sezonski in tedenski časovniki, števci in analogni vhodi, so vgrajene. S pomočjo LADDER programiranja lahko program avtomatizirate izredno hitro. Prilagajanje in vzdrževanje je zelo preprosto pri uporabi modelov z LCD zaslonom. RS-485 komunikacija Razširljivi V/I Varnostna kopija podatkov spomina Kakšno funkcionalnost potrebujete? Zaslon z gumbi, koledarjem in uro LED Razširitvena enota Napajalnik Koliko dodatnih V/I? Koliko dodatnih V/I? Koliko dodatnih V/I? 10 (6 V, 4 I) razširljivo do 34 V/I 20 (12 V, 8 I) razširljivo do 44 V/I 10 (6 V, 4 I) fikno št. V/I 20 (12 V, 8 I) fikno št. V/I 10 (6 V, 4 I) razširljivo do 33 V/I s komunikacijo 10 (6 V, 4 I) razširljivo do 34 V/I 20 (12 V, 8 I) razširljivo do 44 V/I 8 V/I (4 V, 4 I) ZEN-10C1 ZEN-20C1 ZEN-10C3 ZEN-20C3 ZEN-10C4 ZEN-10C2 ZEN-20C2 ZEN-8E ZEN-PA 132 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 133

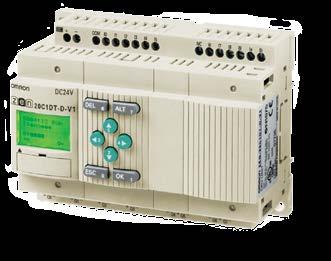

69 Krmilne in regulacijske komponente / Programirljivi releji ZEN-10C Vsestranski programirljivi rele Na voljo je v štirih različnih izvedbah z 10 V/I. Tri od teh (C1/C2/C4) imajo možnost razširitve do 34 V/I. Vsi modeli z enosmernim napajanjem imajo analogne in hitro števne vhode do150 Hz, model C4, pa ponuja tudi komunikacijo. Modeli z enosmernim napajanjem imajo analogne in hitro števne vhode ZEN-10C4 ima RS-485 komunikacijo Razširitvene enote so na voljo z relejskimi ali tranzistorskimi izhodi Vsestranski programirljivi rele ZEN-20C ZEN-20C ponuja 12 vhodov in 8 relejskih ali tranzistorskih izhodov, kjer je to potrebno. Na voljo so trije različni modeli in sicer C1 z LCD prikazovalnikom, funkcijskimi tipkami, funkcijo koledarja in ure, C2 z LED stausnimi indikatorji, ZEN-20C1/C2 so razširljivi do 44 V/I Modeli z DC napajanjem imajo analogne vhode 0-10 V enosmerne napetosti in hitroštevne vhode Razširitvene enote so na voljo z relejskimi ali tranzistorskimi izhodi ZEN-8E Razširljiva enota ZEN Za razširitev vaše ZEN aplikacije vam nudimo tri različne razširljive enote v ZEN ohišju širine le 35 mm. Vse razširljive enote imajo standardne 4 vhode in 4 izhode. Na eno procesno enoto lahko dodate največ 3 razširljive enote. 4 vhodi, 100 do 240 V izmenične napetosti ali 12 do 24 V enosmerne napetosti 4 izhodi, bodisi relejev ali tranzistorjev (samo modeli enosmerne napetosti) Montaža na DIN letev Velikost v mm (VxŠxG): 90x35x56 Napajalnik ZEN ZEN-PA ZEN napajalnik ima enako kompaktno ohišje kot procesna enota z 10 V/I. Z izhodom 1,3 A/30 W pokriva dovolj moči za napajanje samega ZEN (modela z enosmerno napetostjo) ter morebitnih uporabljenih senzorjev. Po potrebi je možno vzporedno delovanje. Izhodna napetost 24 V enosmerne napetosti Izhodni tok 1,3 A Kapaciteta 30 W Omogoča vzporedno delovanje Velikost v mm (VxŠxG): 90x70x56 Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 135

70 Krmilne in regulacijske komponente / Digitalni panelni prikazovalniki IŠČETE POPOLNE MERITVE IN ODČITAVANJA? K3HB-V - Za popolno tehtanje S K3HB serijo pokrivamo širok spekter uporabe. Ena izmed njih je prikazovalnik teže, ki izvaja popolne meritve kjerkoli ga uporabimo. Inštrument je mogoče opremiti z napajalnikom za tehtalne celice 10 V/100 ma. Visoka hitrost vzorčenja (20 ms) Opremljen z merilnikom pozicije Dvobarvni prikazovalnik za boljšo berljivost Kakšno velikost potrebujete? mm 1/32 DIN multifunkcijski mm (1/8 DIN) Procesni merilnik /Frekvenca /Razmerje Običajno Uporaba? Napredno Uporaba? Procesni merilnik Temperatura Frekvenca /Razmerje Procesni merilnik Temperatura Tehtanje Linearni senzor Impulz za prištevanje in odštevanje Časovni interval Merjenje vrtljajev K3GN K3MA-J K3MA-L K3MA-F K3HB-X K3HB-H K3HB-V K3HB-S K3HB-C K3HB-P K3HB-R 136 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 137

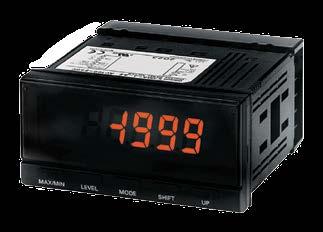

71 Krmilne in regulacijske komponente / Digitalni panelni prikazovalniki K3GN Kompaktni in napredni digitalni panelni prikazovalnik K3GN ustreza zahtevi marsikatere aplikacije, kjer se lahko uporabi kot procesni merilnik, merilnik vrtljajev, Nastavitev je zelo enostavna. Procesni prikazovalnik za enosmerno napetost/enosmeren tok Merilnik vrtljajev Digitalni prikazovalnik za PLK/PC 48 mm x 24 mm x 83 mm 5-mestni dvobarvni prikazovalnik (rdeč ali zelen) Cenovno ugoden napajalnik K3MA-J, -L, -F K3MA-J je procesni merilnik z napajalno napetostjo od 100 do 240VAC ali 24VAC/VDC. 96 mm x 48 mm x 80 mm (Šx VxG) Dobro viden LCD prikazovalnik 14,2 mm veliki znaki 5 mest za prikaz ( do 99999), K3MA-L: 4 mestni prikazovalnik Sprednja stranica z IP66 zaščito K3HB-X, -H, -V, -S Procesni prikazovalnik, merilnik in prikazovalnik temperature, teže, navora, pritiska,... Panelni prikazovalniki serije K3HB z analognimi vhodi imajo dvobarvni prikazovalnik in so enostavni za uporabo, kljub napredni funkcionalnosti. Vsi modeli imajo IP66 zaščito (sprednja stranica). K3HB ima hitro vzorčenje 50 Hz. Procesni merilnik DeviceNet, RS-232C, RS-485 opcijsko Dvobarvni 5 mestni prikazovalnik Dimenzije: 96 x 48 x 100mm Hiter merilnik in prikazovalnik impulzov, merilnik in prikazovalnik časa, intervala, hiter merilnik vrtljajev Serija K3HB ponuja merilnike z zelo dobro vidnim prikazovalnikom, ki lahko spreminja barvo prikaza, glede na vrednost oz. funkcijo. vsi modeli imajo IP66 zaščito (sprednja stranica). Ima 50 khz hitrost vzorčenja. K3HB-C, -P, -R DeviceNet, RS-232C, RS-485 opcijsko 5 mestni dvobarvni prikazovalnik Dimenzije: 96 mm x 48 mm x 100 mm (Š x V x G) Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 139

72 Preklopna tehnika / Elektromehanski releji UNIKATNO! G2RV - 6 mm rele s stikalom, ki omogoča zaklep V središču industrijskega releja G2RV je močna mehanska nožica z veliko kontaktno površino, ki zagotavlja zanesljivo povezavo in visoko konduktivnost med priključkom in relejem. Obliko patentiranega stikala z rotacijskim zaščitnim pokrovom je (skoraj) nemogoče doseči pri adaptiranem PCB releju. Prednosti stikala, ki omogoča zaklep: Testiranje funkcionalnosti panela, stroja ali sistema. Simulacija pogona, ko je eden (ali več) modul(ov) odklopljen oz. odstranjen Rotacijski zaščitni pokrov preprečuje naključno delovanje Z razdalje je razvidno, da je stikalo zaščiteno Industrijski vtični rele preklopne zmogljivosti do 15 A Industrijski močnostni releji do 40 A Vmesnik/Moč Splošni namen/moč Preklop enosmerne napetosti 1-polni SPDT 2-polni DPDT 1-polni SPDT 2-polni DPDT 3-polni 3PDT 4-polni 4PDT SPST-NO, SPST-NO/ SPST-NC 1/2-polni SPST/DPDT 4-polni, 4PST-NO 3PST-NO/SPST-NC DPST-NO/DPST-NC Standardni tip 6 A Vhodni tip 50 ma 10 A 5 A 15 A 10 A 10 A 10 A 5 A 10 A 30 A 25 A 40 A Mehanski LED indikator Mehanski LED indikator Mehanski LED indikator Mehanski LED indikator LED indikator LED indikator Mehanski LED indikator Mehanski LED indikator Mehanski LED indikator LED indikator LED indikator Mehanski LED indikator Operation indicators Omogoča testni zaklep Izredno ozka zasnova (6mm) Omogoča testni zaklep Omogoča testni zaklep Omogoča testni zaklep Omogoča testni zaklep Omogoča testni zaklep Omogoča testni zaklep Omogoča testni zaklep Začasni testni zaklep Zrcalni kontakt G2RV G2RV (-AP) G2RS1 G2RS2 LY1 LY2 MKS2 MY2 MKS3 LY3 LY4 MY4 MKS(X) G7L G7J G7Z 140 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 141

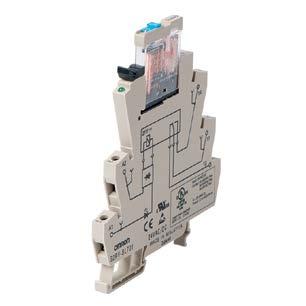

73 Preklopna tehnika / Elektromehanski releji Preklopna tehnika / Elektromehanski releji G2RV Prvi ozki 6 mm industrijski rele Omronov G2RV je edini pravi tanek industrijski rele na trgu. Rezultat tega je široka paleta prednosti za proizvajalce strojev in sestavljalcem panelov. S samo 6 mm širine je rele idealen za kompaktne panele in opremo, ob tem pa vseeno ponuja vso trajnost in zanesljivost, ki jo industrija potrebuje. Visoko kapacitivni večpolni rele, ki lahko nadomesti kontaktor G7J se lahko uporablja v tokokrogih elektromotorjev ali v tokokrogih z induktivnimi ali uporovnimi bremeni. G7J Široke nožice omogočajo izvrstno povezavo LED/mehanski indikator Prosojno ohišje omogoča pregled stanja releja Tanek rele zagotavlja velik prihranek prostora Push-in terminali (dodatna oprema) zagotavljajo enostavno ožičenje Posebni vhodni tipi s pozlačenimi kontakti Kompatibilnost z G3RV 4PST-NO, 3PST-NO/SPST-NC ali DPST-NO/DPST-NC kontakti Možnost vijačnih kontaktov 25 A nazivnega toka Odporen na kratke padce vhodne krmilne napetosti Lahko nadomesti kontaktor Zelo popularen in pogosto uporabljen industrijski rele G2RS serija, ki standardno vsebuje mehanski indikator in imensko ploščico, je namenjena širokemu spektru uporabe. Opcijsko lahko vsebuje tudi pozlačene kontakte in zaščitno diodo, medtem ko podnožje in dodatna oprema omogočajo enostavno montažo. G2R-_-S MKS Izredno trpežen industrijski rele za splošno uporabo Serija MK(S) relejev se več let dokazuje, da predstavlja izredno robustne releje z dolgo življenjsko dobo. Na voljo s testno tipko in podobno funkcionalnostjo kot seriji G2R(S) in MY(S). SPDT - enopolni preklopni 10A / DPDT - dvopolni preklopni 5 A Mehanski indikator, LED indikator in testni gumb z zaklepom Prosojno ohišje Na voljo je tudi podnožje s terminali brez vrtanja Prihranek prostora - 16 mm širine (vključno s podnožjem) 8-pin DPDT in 11-pin 3PDT kontakti Nazivni tok do 10 A Prisilna tipka za simulacijo delovanja Temperaturno območje od -40 C do 60 C MY Vsestranski industrijski rele Od predstavitve relejev serije MY je bilo prodanih že več kot 500 milijonov kosov. Zaradi standardnih dimenzij in razporeditve nogic je postal zelo priljubljen in pogosto uporabljen rele v industrijski avtomatizaciji. 10 A (DPDT) in 5 A (4PDT) kontakti Mehanska in LED indikacija delovanja Testna tipka Na voljo hermetično zaprti tipi (MYH), latch releji (MY2K) in tipi za tiskanino Industrijski rele LY LY releji imajo vgrajeno zaščitno diodo. Na voljo s v 1-, 2-, 3- in 4-polni izvedbi s podnožji za montažo na DIN letev, tiskanino, SPDT, DPDT, 3PDT in 4PDT kontakti Montaža na DIN letev ali tiskanino 10 A Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 143

74 Preklopna tehnika / Polprevodniški releji (SSR) KOMPAKTNI POLPREVODNIŠKI RELEJI G3_ serija - Zanesljiva povezljivost in močnostni preklopi Široka ponudba polprevodniških relejev za različne izhodne tokove in napetosti. Na voljo z (G3PE in G3PH) in brez (G3NA) vgrajenega hladilnega telesa. Ponujajo visoke preklopne hitrosti (G3R). Industrijski 6 mm polprevodniški rele komapatibilen s serijo G2RV Kompaktni polprevodniški releji z visoko dielektričnostjo (G3R-I/O) kompatibilni z G2RS G3NA z 5-90 A izhodnim tokom, G3PB do 45 A Izhodne napetosti do 480 V izmenične napetosti / 200 V enosmerne napetosti razpoložljive pri G3NA Učinkovita absorbcija zunanjih prenapetosti zahvaljujoč vgrajenemu varistorju Vrsta aplikacije Povezljivost Močnostni preklopi (do 90 A) Nadzor moči Enofazni Trifazni Enofazni Večkanalni - do 8 polprevodn. relejev Tip in velikost? S podnožjem S podnožjem Ploščat polprevodn. rele z izhodnimi tokovi do 90 A Vgrajeno hladilno telo, zamenljiv močnostni del, do 60 A Vgrajeno hladilno telo, do 45 A Vgrajeno hladilno telo, 75 ali 150 A Vgrajen tokovni transformator in zaznava kratkega stika Vgrajeno hladilno telo, do 45 A Vgrajeno hladilno telo, do 60 A G3RV G3R-I/O G3NA G3PA G3PE G3PH G3PF G3PE G3PW G3ZA 144 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 145

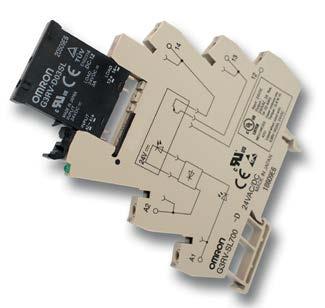

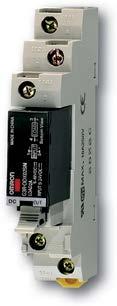

75 Preklopna tehnika / Polprevodniški releji (SSR) Preklopna tehnika / Polprevodniški releji (SSR) G3RV Industrijski 6 mm polprevodniški rele komapatibilen s serijo G2RV Izredno ozka zasnova, ki prihrani prostor. S rešitvami kot so relejski blok in digitalni kabel s konektorjem je zelo poenostavljena priključitev na PLK. Kompatibilen s serijo G2RV LED indikator delovanja Brezvijačna priključitev in dodatki za enostavno ožičenje Omronov kompaktni polprevodniški rele Nova serija G3PE ima izdelano posebno vezje za zaščito pred prenapetostnimi sunki, kar zagotavlja izjemno robustnost in zanesljivost. Za enofazna in trifazna bremena, A nazivnega toka V in V izmenične izhodne nazivne napetosti Zero-cross funkcija Izboljšana zaščita prenapetostnih sunkov Pred dotikom zaščiteni terminali Montaža na DIN letev ali površino Kompaktna zasnova s hladilnim telesom G3PE Kompaktni polprevodniški releji z visoko dielektričnostjo G3R-I/-0 Polprevodniški rele za zelo hitre preklope in z dielektričnostjo 4kV. 1,5 in 2 A nazivnega izhodnega toka V enosmerne ali V izmenične izhodne napetosti Kompatibilnost z elektromehanskimi releji serije G2RS Montaža na DIN letev s podnožjem Indikator delovanja G3NA Ploščat polprevodniški releji z nazivnimi izhodnimi tokovi od 5 A do 90 A Vsi modeli so enakih dimenzij za lažjo in enotno montažo. Vgrajeni varistor učinkovito absorbira zunanje prenapetosti. Indikator na ohišju služi za lažje preverjanje delovanja. 5-90A izhodni tok V izmenične / V enosmerne izhodne napetosti Vgrajen varistor Indikator delovanja (rdeča LED) Zaščitno ohišje za večjo varnost Polprevodniški rele z zamenljivim močnostnim delom G3PA Optimalna zasnova za kompaktne dimenzije dimenzije. Močnostni del pri družini G3PA je enostaven za zamenjavo in s tem olajša vzdrževanje. G3PA se lahko privijači na površino ali pričvrsti na DIN letev A izhodni tok V izmenične izhodne napetosti Možen priklop tri-faznega bremena Zamenljiv močnostni del Na voljo z ali brez hladilnega telesa Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 147

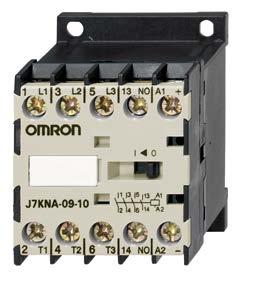

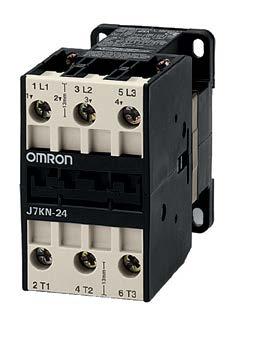

76 Preklopna tehnika / Kontaktorji in zaščitna stikala J7KN MOTORSKI KONTAKTOR J7KN - Motorski kontaktor Popularna serija J7KN zaradi kompaktne zasnove prihrani prostor, zagotavlja zanesljivo delovanje in lahko deluje v okoljih do temperature 90 C. Nova serija J7KN 10D - 22D ime enake dimenzije in vgrajene pomožne kontakte primerne za preklope tudi v elektronskih vezjih (17 V, 5 ma). Osnovne enote se lahko kombinirajo s pomožnimi kontakti (zgornja/stranska namestitev) Na voljo so 3- in 4-polne različice Od 4 do 500 kw Različne napetosti tuljav Modeli od J7KN-10D do J7KN-22D imajo vgrajen pomožni kontakt za elektronska vezja (3-polna različica) Vrsta uporabe? Kontrolna stikala Motorska zaščitna stikala Motorska zaščita Nazivna moč električnega toka? Kakšno vrsto zaščite potrebujete? Nizka do 12 A, 5,5 kw Visoka do 860 A, 500 kw Zaščita z varovalko Brez varovalke Majhni kontaktorski releji (10 A) Majhni motorski kontaktorji Motorski kontaktorji Termični releji (od 0,12 do 180 A) Vklopna stikala (od 0,16 do 100 A) J7KNA-AR J7KNA J7KN J7TKN J7MN 148 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 149

77 Preklopna tehnika / Kontaktorji in zaščitna stikala Preklopna tehnika / Kontaktorji in zaščitna stikala J7KNA-AR Majhni kontaktorski 4-polni releji J7MN J7MN vklopna stikala za tokove od 0,1 do 100A Pri seriji J7KNA-AR je možno združiti tri glavne enote in poleg tega uporabiti še pomožne kontakte. Na voljo z različnimi krmilnimi napetostmi (enosmerne in izmenične) in dodatnimi komponentami, kot so supresorski upori. Vijačna montaža ali montaža na DIN letev Nazivni tok 10 A Ustreza vsem električnim napravam po standardu DIN Zaščita pred dotikom (BGV A2) J7MN stikala ščitijo motorske tokokroge pred kratkimi stiki in pregrevanjem. Na voljo so dodatni pomožni kontakti in ostale opcije, kot so alarmne enote. Na voljo za 32 A, 63 A in 100 A tokove Preklopna kapacitivnost 50 ka/400 V ali 100 ka/400 V Vse stikala je možno montirati na DIN letev Zaščita pred neželenim dotikom Motorski kontaktorji za moči od 4 do 5,5 kw J7KNA Modularni sistem sestavljajo glavni kontaktorski bloki in dodatni kontaktorski bloki. Glavna enota ima možnost kombinacije s pomožnimi kontakti. Na voljo 4 kw in 5,5 kw verzije Različne krmilne napetosti (izmenične in enosmerne) Vijačna montaža in montaža na DIN letev Zaščita pred neželenim dotikom J7KN Motorski kontaktorji za moči od 4 do 110 kw Modularni sistem sestavljajo glavni kontaktorski bloki in dodatni kontaktorski bloki. Glavna enota ima možnost kombinacije s pomožnimi kontakti. Na voljo za moči od 4 kw do 110 kw verzije Različne krmilne napetosti (izmenične in enosmerne) Vijačna montaža in montaža na DIN letev Zaščita pred neželenim dotikom Termični rele za J7 kontaktorje J7TKN Serija J7TKN ščiti motor pred pregrevanjem in ga pravočasno izklopi. Možno jih je združiti s kontaktorji ali uporabiti kot samostojne enote. Ustrezajo standardu IEC 947. Na voljo so modeli za tokovno območje od 0,24 A do 220 A Zaščita pred neželenim dotikom Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 151

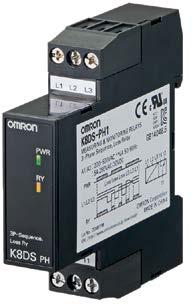

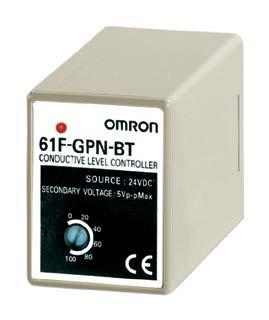

78 Preklopna tehnika / Nadzorne preklopne komponente CELOTEN SPEKTER NADZORNIH KOMPONTENT Serija K8 - Pametna zaščita vašega sistema Serija K8 nudi fleksibilno in popolno rešitev. Ta spekter nadzornih komponent lahko razdelimo na modele za enofazne tokove in enofazne napetosti, trifazne napetosti, nivojska stikala in temperaturne alarme. Enofazni: Polni razpon nastavitev dosega, vsi modeli s funkcijo časovnika Trifazni: Širok razpon nastavitev globalnih napetosti Rele za nadzor temperature: Širok razpon temperature s povečano natančnostjo Enostavna nastavitev parametrov Vrsta nadzora? Ena faza Tri faze Temperatura Nivojska stikala Tok Napetost Napetost Napetostna/tokovna zaščita Nadzor faze Nadzor faze, napetostna/tokovna zaščita Nadzor fase in asimetrija Nadzor faze in asimetrija, napetostna/tokovna zaščita Napetostna/tokovna zaščita Toplotna zaščita, nadzor faze Toplotna zaščita Termočlen in PT SONDA Glej naslednjo stran K8AK-AS K8AK-AW K8AK-VS K8AK-VW K8AK-PH K8DS-PH K8AK-PM K8DS-PM K8AK-PA K8DS-PA K8DS-PZ K8DS-PU K8AK-PW K8AK-PT K8AK-TS K8AK-TH 152 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 153

79 Preklopna tehnika / Nadzorne preklopne komponente Preklopna tehnika / Nadzorne preklopne komponente K8AK-AS Enofazni tokovni rele Enofazni releji so namenjeni nadzoru in opozarjanju pri prenizkem ali previsokem toku. Rele ima možnost avtomatskega ali ročnega reseta. Prav tako je možno nastaviti časovne parametre vklopov oz. izklopov. Za lažje spremljanje delovanja so nadzorni releji opremljeni z LED indikatorji. Enofazni tokovni rele 22,5 mm industrijsko ohišje Nadzor prevelikih in prenizkih tokov Univerzalna napajalna napetost: 24 V izmenične / 24 V enosmerne / 115 V izmenične / 230 V izmenične napetosti Enostavna priključitev Enofazni napetostni rele K8AK-VS Enofazni releji so namenjeni nadzoru in opozarjanju pri prenizki ali previsoki napetosti. Rele ima možnost avtomatskega ali ročnega reseta. Prav tako je možno nastaviti časovne parametre vklopov oz. izklopov. Za lažje spremljanje delovanja so nadzorni releji opremljeni z LED indikatorji. Enofazni tokovni rele 22,5 mm industrijsko ohišje Nadzor prevelikih in prenizkih tokov Univerzalna napajalna napetost: 24 V izmenične / 24 V enosmerne / 115 V izmenične / 230 V izmenične napetosti Enostavna priključitev Nivojska stikala K8AK-AW Enofazni tokovni rele (histerezno delovanje) Eno ali dvo točkovni Kakšen način priklopa je zahtevan? Vtičnik DIN letev Nadzor politja tekočin Katera funkcija je zahtevana? Enofazni releji so namenjeni vzporednemu nadzoru in opozarjanju pri prenizkem ali previsokem toku (histerezno delovanje). Rele ima možnost avtomatskega ali ročnega reseta. Prav tako je možno nastaviti časovne parametre vklopov oz. izklopov. Za lažje spremljanje delovanja so nadzorni releji opremljeni z LED indikatorji. Enofazni tokovni rele 22,5 mm industrijsko ohišje Nadzor prevelikih in prenizkih tokov Univerzalna napajalna napetost: 24 V izmenične / 24 V enosmerne / 115 V izmenične / 230 V izmenične napetosti Enostavna priključitev Izmenični napajalnik Enosmerni napajalnik Standardna Zaznavanje prekinitve povezave Enofazni napetostni rele (histerezno delovanje) K8AK-VW 61F-GP-N8 61F-GPN-BT/ -BC K8AK-LS K7L-AT50 K7L-AT50D Enofazni releji so namenjeni vzporednemu nadzoru in opozarjanju pri prenizki ali previsoki napetosti (histerezno delovanje). Rele ima možnost avtomatskega ali ročnega reseta. Prav tako je možno nastaviti časovne parametre vklopov oz. izklopov. Za lažje spremljanje delovanja so nadzorni releji opremljeni z LED indikatorji. Enofazni tokovni rele 22,5 mm industrijsko ohišje Nadzor prevelikih in prenizkih napetosti Univerzalna napajalna napetost: 24 V izmenične / 24 V enosmerne / 115 V izmenične / 230 V izmenične napetosti Enostavna priključitev 154 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 155

80 Preklopna tehnika / Nadzorne preklopne komponente Preklopna tehnika / Nadzorne preklopne komponente Trifazni nadzorni rele sekvence faz Serija K8AK-PH1 nadzornih relejev je zasnovana za nadzor napajanja v trifaznih sistemih. Rele preverja pravilnost zaporedja faz in zazna možno izgubo posamezne faze. Ob morebitni napaki postavi alarmni izhod. Primeren za industrijska okolja. Nadzoruje sekvenco faz in morebitno izgubo posamezne faze Napetostno območje: V izmenične napetosti Ne potrebuje dodatnega napajanja Odzivni čas je največ 100 ms K8AK-PH1 K8AK-PA Trifazni nadzor asimetrije, sekvence faz in izgube posamezne faze Rele je namenjen nadzoru asimetrije napetosti, preverjanju sekvence faz in morebitni izgubi faze v Trifaznih sistemih in 3- ali 4-žičnih napajalnikov v eni enoti. Odzivni čas zaznave napake sekvence faz in izgube faze največ 100 ms Asimetrija: operacijski čas od 0,1 s do 30 s Avtomastki reset Trifazni nadzor asimetrije, sekvence faz in izgube posamezne faze K8DS-PA K8DS-PH1 Trifazni nadzorni rele sekvence faz Serija K8DS-PH1 nadzornih relejev je zasnovana za nadzor napajanja v trifaznih sistemih. Ima zelo ozko, 17,5 mm širino ohišja. Rele preverja pravilnost zaporedja faz in zazna možno izgubo posamezne faze. Ob morebitni napaki postavi alarmni izhod. Primeren za industrijska okolja. Rele je namenjen nadzoru asimetrije napetosti, preverjanju sekvence faz in morebitni izgubi faze v trifaznih sistemih in 3-žičnih napajalnikov v eni enoti. Kompaktna enota s samo 17,5 mm širino ohišja. Odzivni čas zaznave napake sekvence faz in izgube faze največ 100 ms Asimetrija: operacijski čas od 0,1 s do 30 s LED indikatroji: napajanje (zelen), relejski izhod (rumena), alarmni izhod (rdeča) Delovna temperatura oklice: -20 ⁰C do +60 ⁰C Nadzoruje sekvenco faz in morebitno izgubo posamezne faze Napetostno območje: V izmenične napetosti Ne potrebuje dodatnega napajanja Odzivni čas je največ 100 ms K8DS-PZ Trifazni nadzorni rele za nadzor napetosti, sekvence faz in izgubo faze K8DS-PU nadzoruje prenapetost in podnapetost, asimetrijo nepetosti, sekvenco faz in možno izgubo faze za trifazne sisteme. Je zelo kompakten v samo 17,5 mm širokem ohišju. Trifazni nadzorni rele napetosti, sekvence faz in izgube posamezne faze K8AK-PM Odzivni čas padca ali presežene napetosti: nastavljiv od 0,1 s do 30 s LED indikatorji: napajanje (zelen), relejski izhod (rumena), alarmni izhod (rdeča) Delovna temperatura oklice: -20 ⁰C do +60 ⁰C Avtomatski reset Enostavna priključitev K8AK-PM nadzoruje previsoke in presežene napetosti, sekvenco faz in možno izgubo faze za trifazno 3- ali 4-žično napajanje. Trifazni nadzorni rele za podnapetost, sekvence faz in izgubo faze K8DS-PU Odzivni čas zaznave napake sekvence faz in izgube faze največ 100 ms Odzivni čas padca ali presežene napetosti: nastavljiv od 0,1 s do 30 s LED indikatorji za lažji nadzor delovanja Enostavna priključitev K8DS-PM Trifazni nadzorni rele napetosti, sekvence faz in izgube faze K8DS-PM nadzoruje previsoke in presežene napetosti, sekvenco faz in možno izgubo faze. Je zelo kompakten v samo 17,5 mm širokem ohišju. Odzivni čas zaznave napake sekvence faz in izgube faze največ 100 ms Odzivni čas padca ali presežene napetosti: nastavljiv od 0,1 s do 30 s LED indikatorji za lažji nadzor delovanja Delovna temperatura oklice: -20 ⁰C do +60 ⁰C Enostavna priključitev K8DS-PU nadzoruje padec napetosti, sekvenco faz in možno izgubo faze za trifazne sisteme. Je zelo kompakten v samo 17,5 mm širokem ohišju. Odzivni čas padca ali presežene napetosti: nastavljiv od 0,1 s do 30 s LED indikatorji: napajanje (zelen), relejski izhod (rumena), alarmni izhod (rdeča) Delovna temperatura oklice: -20 ⁰C do +60 ⁰C Avtomatski reset Enostavna priključitev K8AK-PW Trifazni nadzorni rele napetosti, sekvence faz in izgube posamezne faze K8AB-PW nadzoruje previsoke in prenizke napetosti za trifazno 3- ali 4-žično napajanje. Ločena izhoda za zaznavo padca in presežene napetosti Odzivni čas padca ali presežene napetosti: nastavljiv od 0,1 s do 30 s LED indikatorji za lažji nadzor delovanja Enostavna priključitev 156 /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 157

81 Preklopna tehnika / Nadzorne preklopne komponente Preklopna tehnika / Nadzorne preklopne komponente Kompaktno vtično (8-pinsko) nivojsko stikalo 61F-GP-N8 K8AK-TS/PT Ozek nadzorni rele za temperaturno zaščito, nadzor izgube faze in sekvence faz 61F-GP-N8 lahko zaznava nivo prevodnih tekočin (ali materialov) v eni ali dveh točkah. Vsa nivojska stikala so opremljena z LED indikatorji za lažji nadzor delovanja. Delovno območje: 4-15 kω, kω Zaznavanje prevodnosti Velik nabor sond in montažnih elementov Ustreza EMC in LVD direktivi, potrjeno za UL/CSA Nadzorni temperaturni rele serije K8AK-TS/PS nudi temperaturno zaščito motorja. Poleg tega nadzoruje sekvenco faz in možno napako izgube posamezne faze. Omogoča 3 žično priključitev. Je kompaktne oblike s širino ohišja samo 22,5 mm. Izdelan za notranji nadzor temperature motorja Testna/reset tipka Avtomatski ali ročni reset Delovna temperatura okolice: -20 do 60 ⁰C 61F-GPN-BT/-BC Kompaktno vtično (11-pinsko) nivojsko stikalo Za varovanje temperaturnih aplikacij K8AK-TH Nivojsko stikalo za enotočkovno ali dvotočkovno zaznavo nivoja s 24 V enosmerne napajalne napetosti. Izhod z odprtim kolektorjem zmanjša obrabo kontaktov v primerjavi z relejskimi izhodi in ponuja zanesljivejše delovanje. Nastavljiva občutljivost: kω LED indikatorji za lažji nadzor delovanja Ustreza EMC in LVD direktivi Potrjeno za UL/CSA Široka izbira sond in montažnih elementov Nadzorni temperaturni rele serije K8AK-TH služi zaznavanju in varovanju aplikacij pred previsokimi temperaturami. Je kompaktne oblike s širino ohišja samo 22,5 mm. Enostavna nastavitev s pomočjo DIP stikal Univerzalni vhod za termočlen ali Pt100 sondo Statusni alarmni LED indikatorji K8AK-LS Samo 22,5mm široko nivojsko stikalo K8AK-LS je nivojsko stikalo v 22,5 mm širokem robustnem ohišju. Enostavno je nastaviti funkcije s pomočjo DIP stikal. Namenjeno je eno nivojski ali dvo nivojski zaznavi. Zakasnitev izhoda do 10 s Napajalna napetost: 24 V enosmerne/izmenične in 100 do 240 V izmenične napetosti Relejski izhod: 6 A pri 250 V izmenične napetosti Oddaljenost sonde od stikala je lahko do 100 m LED indikatorji za nadzor delovanja K7L Stikalo za zaznavo politih tekočin v izredno majhnem ohišju Zelo kompaktno stikalo za zaznavo politih tekočin je kompatibilno s podnožji relejev serije G2R (P2RF-08-E). Stikalo K7L zaznava različne tekočine in kemikalije na podlagi prevodnosti. Občutljivost je mogoče nastavljati. Delovno območje: do 50 MΩ Na voljo za 4 zaznavna območja Zaznavanje na podlagi prevodnosti LED indikatorji delovanja Ustreza EMC in LVD direktivi Potrjeno za UL/CSA Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 159

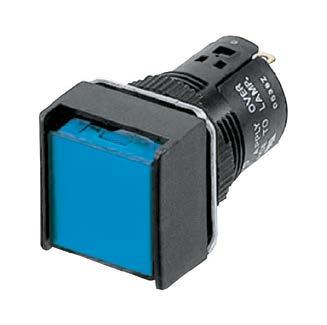

82 Preklopna tehnika / Tipke in stikala Preklopna tehnika / Tipke in stikala TIPKE PREMERA 16 MM A165 Na voljo z IP65 zaščito Vse tipke so nadgrajene na IP65. To bo zvišalo zanesljivost vseh vaših aplikacij. Tipko je zelo enostavno inštalirati zaradi njene modularne konstrukcije: Tipka + ohišje + svetilka (če je primerno) + stikalo. A16 16 mm tipke Serija A16 tipk ponuja modularni način sestave, z izbiro tipke, stikalnega dela in možne osvetlitve tipke. Ima nizko globino za enostavno montažo na panel. Širok izbor in modularna sestava tipke Enostavna montaža Velika izbira stikalnih blokov za velika in majhna bremena Velika zanesljivost in IP65 zaščita Potrjeno za UL, cul in CSA Ustreza standardu EN in IEC Širok nabor modelov: pravokoten, kvadraten in okrogel Z ali brez svetilke Enostavna 22 mm tipke A22 Serija A22 ponuja številne kombinacije kontaktov, različnih oblik tipk in barv, v osvetljeni ali neosvetljeni različici. Zaščiteni kontakti pred neželenim dotikom 3 vrstični priključni terminali za lažje ožičenje IP65 zaščita in odpornost na olje Osvetljene ali neosvetljene različice Različne oblike tipk EN , potrjeno za UL in cul Uporaba? M16 Indikatorji velikosti 16 mm Tipke in stikala 16 mm 22 mm Dimenzije izreza panela? Indikator 16 mm 22 mm Serija indikatorjev M16 je na voljo v oglati in okrogli obliki. Zahvaljujoč modularni sestavi je izbira in sestav enostavna. Klasična, LED ali neonska osvetlitev Nizka globina za enostavno montažo Velika zanesljivost in IP65 zaščita Potrjeno za UL in CSA Ustreza standardu EN Osvetljenost? Da Ne Da Ne Da Da M22 Indikatorji velikosti 22 mm A16L A16 A22L A22 M16 M22 Serija M22 indikatorskih stikal na voljo s klasično ali LED osvetlitivijo. Na voljo v 5 barvah Zelo svetla LED osvetlitev Potrjeno za UL in cul Za več informacij obiščite naš spletni katalog na povezavi: /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si /SPLETNI NASLOV /POVPRAŠEVANJE info@miel.si /TEHNIČNA PODPORA omron.podpora@miel.si 161
