KOLIČINA I KAKVOĆA OTPADNIH VODA

Transcript

1 KOLIČINA I KAKVOĆA OTPADNIH VODA

2 Označavanje količina i kakvoće otpadnih vada

3

4

5

6

7 Tumačenje kratica i simbola u dokumentu: ATV-DVWK-A Općenito - Površine odvodnje naseljenih područja (AE): AE,Tr - površine s odvojenom kanalizacijom AE,Mi - površine s miješanom kanalizacijom AE,G - površine s malom privredom/industrijom - Dodatne oznake pisane malim slovima: b - izgrañeno/ureñeno (befestigt) (AE,b) nb - neizgrañeno/neureñeno (AE,nb) k - kanalizirano (AE,k i na primjer AE,k,b) nk - nije kanalizirano (AE,nk) - Protoci pisani velikim slovima (jedan do dva karaktera): S - onečišćene vode (QS) T - sušni protok (QT) F - protok stranih voda (QF) M - protok miješane vode (QM) Dr - prigušeni tok (QDr)

8 - Vremenski intervali pisani malim slovima a - godina m - mjesec p - interval w - tjedan d - dan h - sat min - minuta Bez oznake: - interval < 5 min - Djelitelji protoka onečišćenih voda: x izražen kao h/d (24, 16, x općenito) xqmax izražen kao h/d za označavanje vršnih opterećenja - Prosječne vrijednosti različitih vremenskih intervala: am - godišnji prosjek mm - mjesečni prosjek pm - prosjek u odreñenom periodu vremena wm - tjedni prosjek 2wM - dvotjedni prosjek dm - dnevni prosjek hm - satni prosjek

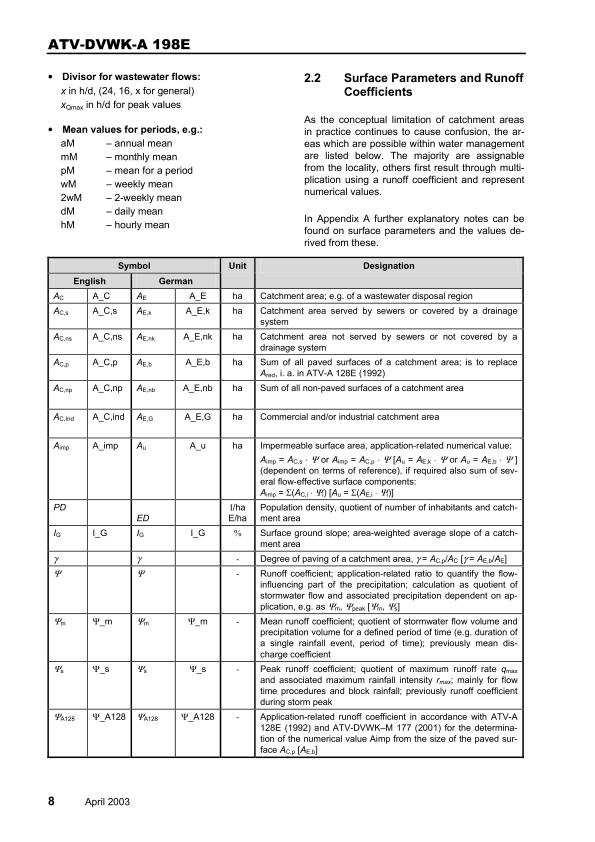

9 1.2. Označavanje površina A E A_E ha - površina područja odvodnje A E,k A_E,k ha - površina područja s kanalizacijom A E,nk A_E,nk ha - površina područja bez kanalizacije A E,b A_E,b ha - površina ureñenih/izgrañenih područja A E,nb A_E,nb ha - površina neureñenog/neizgrañenog područja A E,G A_E,G ha - površina industrijske zone A u A_u ha - površina nepropusnog područja ED E/ha - gustoća stanovništva I g I_G % - nagib površine γ - - stupanj izgrañenosti podr., npr. γ=ae.b/ae Ψ - - koeficijent otjecanja Ψ m Ψ_m - - srednji koeficijent otjecanja Ψ s Ψ_s - - vršni koeficijent otjecanja Ψ A128 Ψ_A koeficijent otjecanja sukladno ATV-A 128

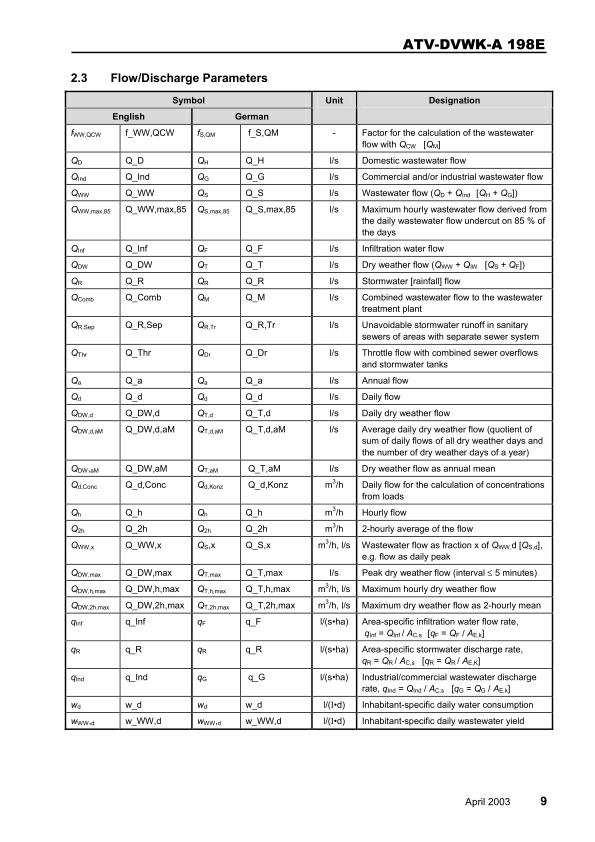

10 1.3 Označavanje protoka f S,QM f_s,qm - - faktor za izračun onečišćenih voda Q H Q_H L/s - protok komunalnih otpadnih voda Q G Q_G L/s - protok industrijskih otpadnih voda Q S Q_S L/s - protok otpadnih voda (=QH+QG) Q S,max,85 Q_S,max,85 L/s - protok otpadnih voda na temelju 85 % podataka Q F Q_F L/s - protok stranih voda Q T Q_T L/s - sušni protok Q R Q_R L/s - protok kišnice Q M Q_M L/s - protok miješanih otpadnih voda Q R,Tr Q_R,Tr L/s - protok kišnice u odvojenom sustavu kanalizacije Q Dr Q_Dr L/s - protok kroz prigušnicu Q a Q_a m3/a - godišnji protok Q d Q_d m3/d - dnevni protok

11 1.3 Označavanje protoka - nastavak Q T,d Q_T,d m3/d - dnevni sušni protok Q T,d,aM Q_T,d,aM m3/d - godišnji prosjek dnevnog sušnog protoka Q T,aM Q_T,aM L/s - godišnji sušni protok Q d,konz Q_d,Konz m3/d - dnevni protok za izračun koncentracija i tereta Q h Q_h m3/h - satni protok Q 2h Q_2h m3/h - dvosatni protok Q S,x Q_S,x m3/h - udio x protoka otpadnih voda Q T,max Q_T,max L/s - trenutni maksimalni sušni protok Q T,h,max Q_T,h,max m3/h - satni maksimalni sušni protok Q T,2h,max Q_T,2h,max m3/h - dvosatni maksimalni sušni protok q F q_f L/(s*ha) - površinsko opterećenje - strane vode q R q_r L/(s*ha) - površinsko opterećenje - kišnica q G q_g L/(s*ha) - površinsko opterećenje industrijske vode w d w_d L/(E*d) - potrošnja po ekvivalentu stanovnika w S,d w_s,d L/(E*d) - otpadna voda po ekvivalentu stanovnika

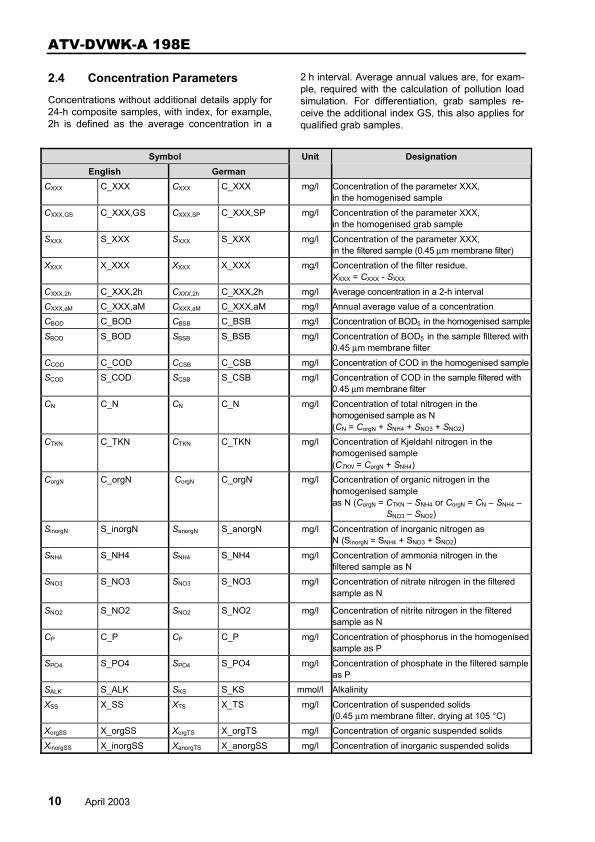

12 1.4 Označavanje koncentracija C XXX C_XXX mg/l - konc. pokazatelja xxx u homogenizirani uzorak C XXX,SP C_XXX,SP mg/l - kao CXXX trenutni uzorak (štih proba) S XXX S_XXX mg/l - konc. pokazatelja xxx u filtr. (0,45µm) uzorku X XXX X_XXX mg/l - koncentracija ostatka na filtru C XXX,2h C_XXX,2h mg/l - koncentracija u dvosatnom uzorku C XXX,aM C_XXX,aM mg/l - prosječna godišnja koncentracija C BSB C_BSB mg/l - BPK5 homogeniziranog uzorka S BSB S_BSB mg/l - BPK5 filtriranog (0,45µm) uzorka C CSB C_CSB mg/l - KPK homogeniziranog uzorka S CSB S_CSB mg/l - KPK filtriranog uzorka

13 1.4 Označavanje koncentracija - nastavak C N C_N mg/l - ukupni dušik (UN) u homogeniziranom uzorku C TKN C_TKN mg/l - ukupni Kjeldahlov dušik u homog. uzorku C orgn C_orgN mg/l - organski dušik u homogeniziranom uzorku S anorgn S_anorgN mg/l - anorganski dušik u filtriranom ulzorku S NH4 S_NH4 mg/l - amonijak u filtriranom uzorku S NO3 S_NO3 mg/l - nitrati u filtriranom uzorku S NO2 S_NO2 mg/l - nitriti u filtriranom uzorku C P C_P mg/l - fosfor u homogeniziranom uzorku S PO4 S_PO4 mg/l - fosfati u filtriranom uzorku S KS S_KS mmol/l - alkalitet u filtriranom uzorku X TS X_TS mg/l - suhi (105 0C) ostatak na filtru (0,45µm) X orgts X_orgTS mg/l - ostatak org tvari na filtru X anorgts X_anorgTS mg/l - ostatak anorganskih tvari na filtru

14 1.5 Simboli za označavanje mulja Q Schl,d Q_Schl,d m3/d - dnevne količine mulja Q US,d Q_US,d m3/d - dnevne količine viška mulja ISV ISV L/kg - volumni indeks mulja TR Schl TR_Schl kg/m3 - suhi ostatak mulja otr Schl otr_schl % - udio organskih tvari u mulju TS US TS_US - koncentracija suhih tvari u višku mulja

15 1.6 Tereti onečišćenja Kod tereta onečišćenja na prvo mjesto u indeksu stavlja se, tradicionalno, oznaka vremena, a zatim pokazatelj xxx. B d,xxx,2wm B_dXXX,2wM kg/d - dvotjedno srednje opterećenje B h,xxx B_h,XXX kg/h - satno opterećenje B 2h,XXX B_2h,XXX kg/h - dvosatno opterećenje B 2h,XXX,max B_2h,XXX,max kg/h - maksimalno dvosatno opterećenje - Oznake broja stanovništva EZ E - broj stanovnika EG WXXX,ZZ EGW_XXX,ZZ E - ekvivalent stanovnika po pokazatelju xxx EW E - broj ekvivalent stanovnika 1.7 Ostale oznake Z - uzorci od ulaza na ureñaj za pročišćvanje, npr. CBSB,Z ZB - uzorci od ulaza u biološki stupanj pročišćvnja, npr. CCSB,ZB AN - uzorci efluenta iz sekundarnog taložnika AF - uzorci efluenta iz filtra AT - uzorci efluenta iz lagune

16 PROTOK OTPADNIH VODA

17 PROTOK OTPADNIH VODA KANALIZACIJSKI SUSTAVI a) ODVOJENI KANALIZACIJSKI SUSTAV Otpadne i oborinske vode skupljaju se i odvode u posebnim kanalizacijskim sustavima. b) MJEŠOVITI KANALIZACIJSKI SUSTAV Otpadne i oborinske vode skupljaju se i odvode u istom kanalizacijskom sustavu.

18 MJERENJE PROTOKA OTPADNIH VODA U KANALIZACIJSKOJ MREŽI

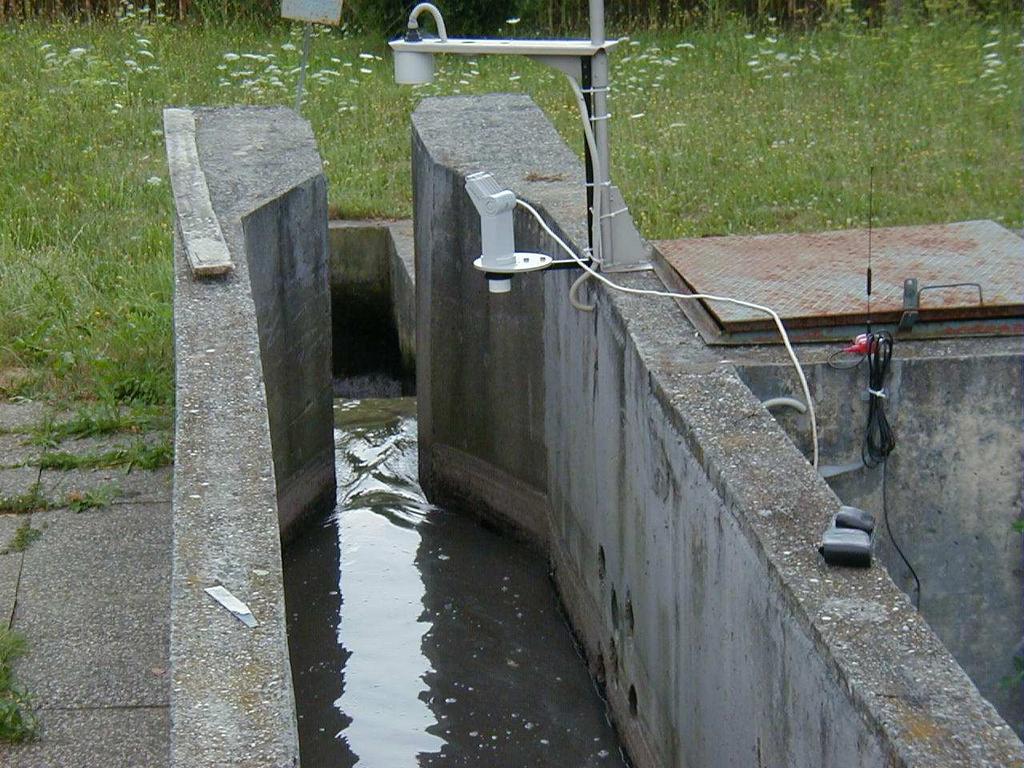

19 Parshall-ov mjerni kanal s instaliranim mjeračem razina na izlazu ureñaja za pročišćavanje otpadnih voda grada Križevaca

20 Parshall-ov kanal

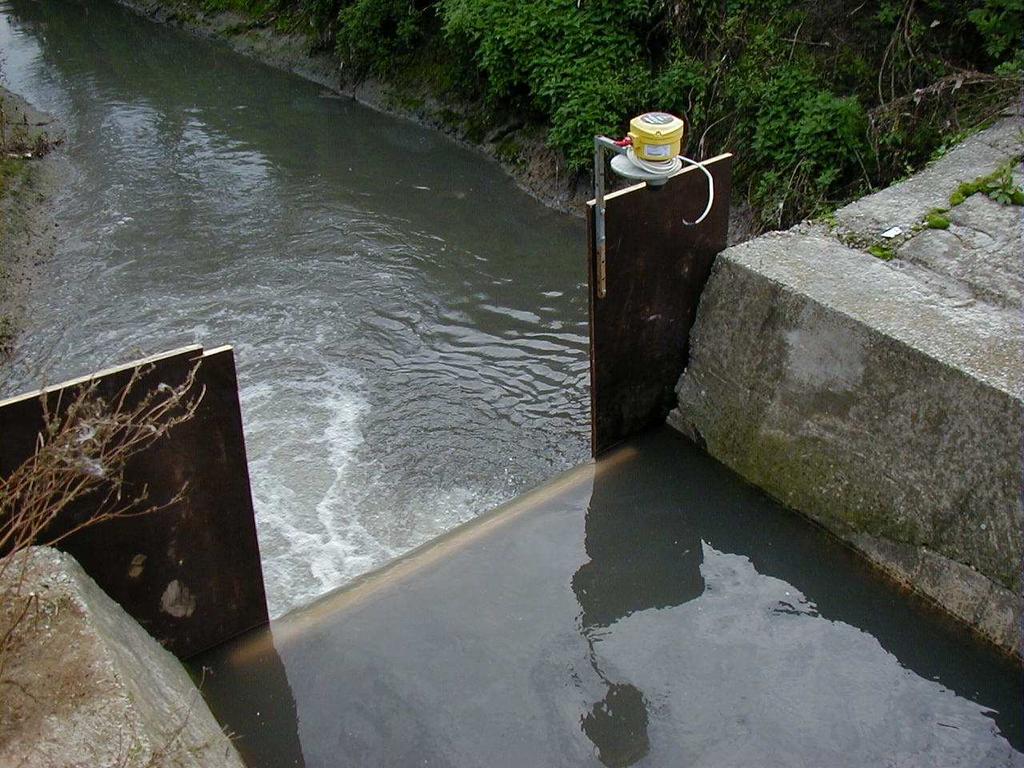

21 Mjerni profil s ultrazvučnim mjeračem razine na glavnom kolektoru otpadnih voda u ðakovu

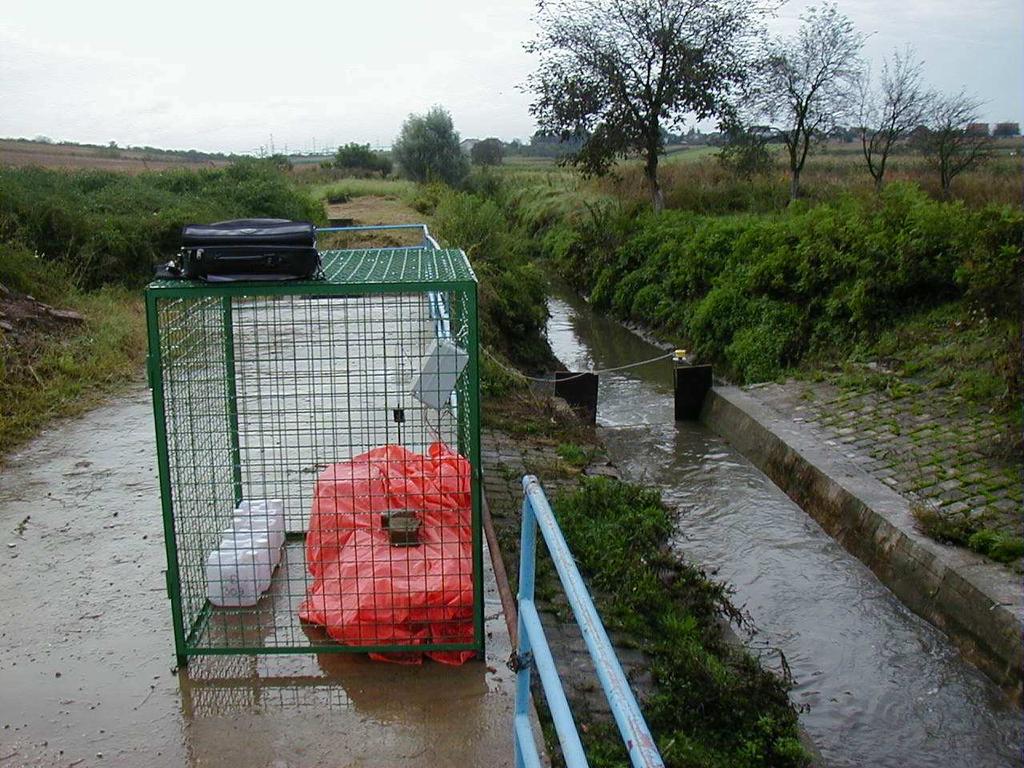

22 Lokacija uzorkovanja na glavnom kolektoru otpadnih voda grada ðakova

23 PRAVOKUTNI PRELJEV ZA MJERENJE PROTOKA OTPADNE VODE Q = µ lh 2 gh Q = protok m 3 /s L = širina toka, m h = visina toka, m g = 9,81 m/s 2 Shematski prikaz pregradne ploče za mjerenja protoka otpadne vode. Dimenzije su u mm.

24 MJERENJA PROTOKA OTPADNIH VODA Mjerenje protoka otpadnih voda ultrazvučnom sondom primjenjujući Doppler-ov efekt. Area-Velocity Flow Meter h V AVFM

25 Tablica 1a. Pregled podataka o protokam otpadne vode na lokaciji glavni kolektor u Novoj Gradišci Datum Broj sati mjerenja Sred. vrijed. x Maks. satna vrijednost Minimalna satna vrijedno Sat max. vrijednosti Sat min. vrijednosti x / maks. vrijed*24 Stand. devijacija Dan u tjednu Količina oborina u N. Gradišci Ukupni dnevni protok Q d Ukupni dnevni protok (suhi i radni dan) Q T,d Maks. satni protok Q T,h,max Min. satni protok Q T,h,min m 3 /h m 3 /h m 3 /h h h h L/m 2 m 3 /d m 3 /d L/s L/s sri cet pet sub ned pon uto sri cet pet sub ned pon uto sri cet pet sub Q T,h,max /Q T,d Q T,h,min /Q T,d

26 Protok otpadne vode na lokaciji Prvča i ukupna količina oborina u Novoj Gradišci Q d /m 2 /dan Količina oborina/ L/m 2 Uku dne Qd Koli obo N. L/m

27 0,14 0,12 Q / (m 3 /s) 0,1 0,08 0,06 Gl. kol. Kol. Prvča Ukupno 0,04 0, : : : : : : :00 Vrijeme Slika 3.2. Protok otpadne vode na kolektorima Nove Gradiške za

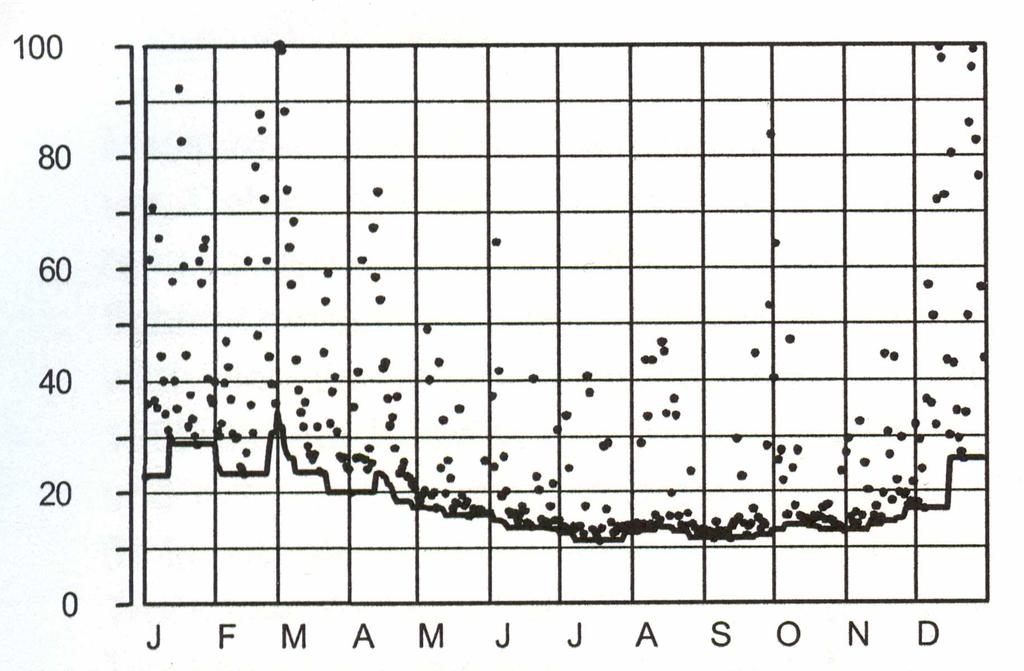

28 PODACI O PROTOKU OTPADNIH VODA na temelju sušnih dana Q d 1000 m 3 /d Q d 1000 m 3 /d Mjeseci Dnevni protoci svih dana Mjeseci Dnevni protoci sušnim danima

29 PODACI O PROTIKU OTPADNIH VODA na temelju 21-dnevnih minimalnih protoka Q d 1000 m 3 /d Q d 1000 m 3 /d Mjeseci Dnevni protoci svih dana Mjeseci Dnevni protoci sušnim danima

30 USPOREDBA PODATAKA O PROTOKU OTPADNIH VODA Učestalost % + Na temelju protoka sušnih dana Na temelju izračunatih sušnih dana Q d 1000 m 3 /d

31 POKAZATELJI KAKVOĆE I TERETI ONEČIŠĆENJA OTPADNIH VODA

32 UZIMANJE UZORAKA OTPADNIH VODA

33 SHEMATSKI PRIKA AUTOMATSKOG UZORKIVAČA OTPADNIH VODA Vacuum Tlak Spremnik za uzorak Kanal

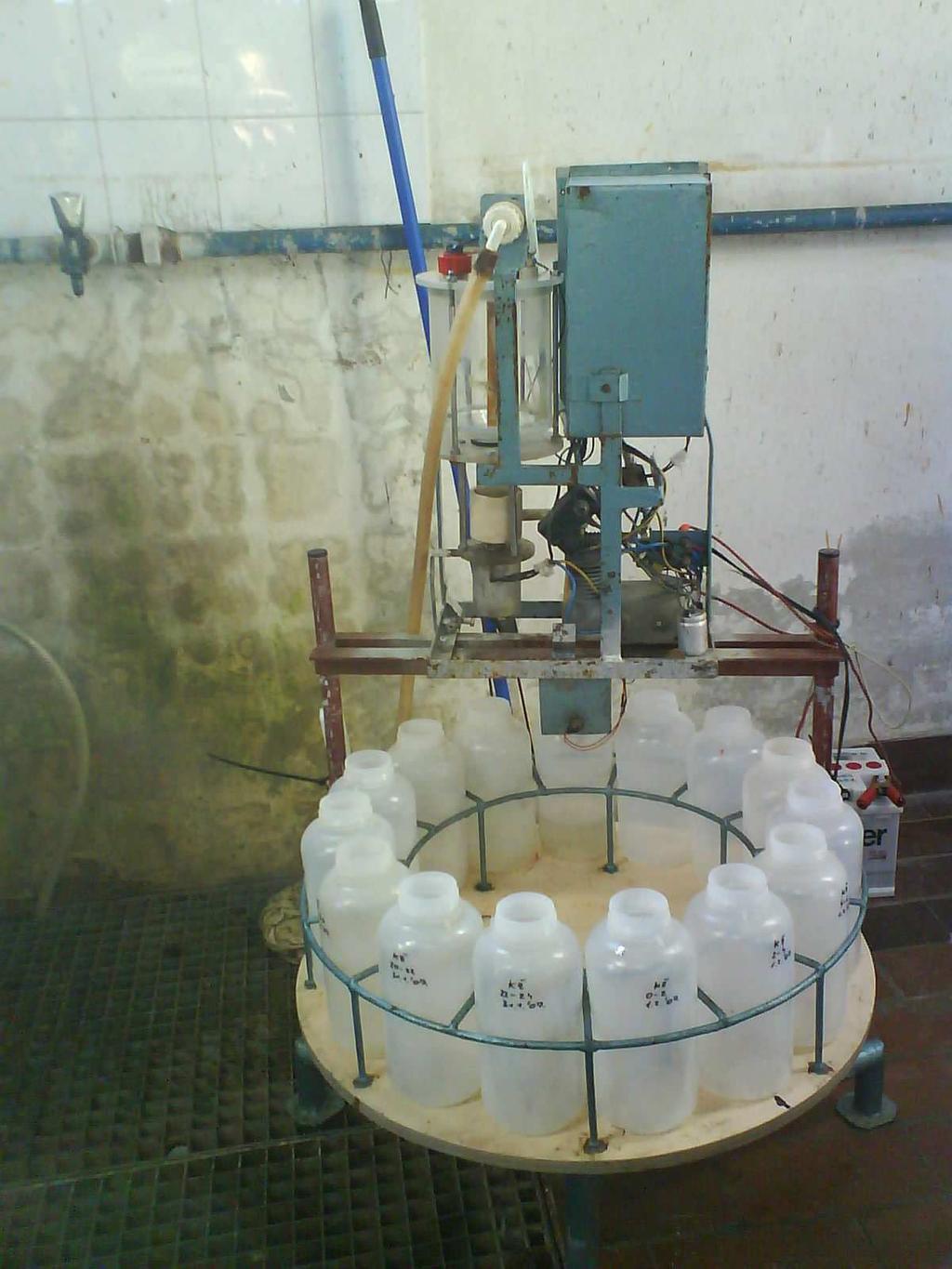

34 Automatski uzorkivač na ulazu ureñaja za pročišćavanje otpadnih voda grada Križevaca

35 Osnovni pokazatelji kakvoće otpadne vode na lokaciji Prvča u Novoj Gradišci Koncentracija Datum Dan u tjednu Količina oborina Protok Ukupni dnevni protok (suhi i radni dan) Q T,d KPK (C CSB ) BPK 5 (C BSB ) Suspendirana tvar (X TS ) Ukupni dušik (C TKN ) Amonijak (S NH4 ) Nitrati (S NO3 ) Ukupni fosfor (C P ) L/m 2 m 3 /d m 3 /d mg/l mg/l mg/l mg/l mg/l mg/l mg/l mmol/l cet pet sub ned pon uto sri cet pet sub ned uto sri cet pet sub ned pon uto sri Alkalitet (S KS )

36 Osnovni pokazatelji kakvoće otpadne vode na lokaciji Prvča u Novoj Gradišci KPK teret Omjeri Datum Dan u tjednu Količina oborina Protok Ukupni dnevni protok (suhi i radni dan) Q T,d B d,csb B d,csb,wm B d,csb,2wm L/m 2 m 3 /d m 3 /d kg/d kg/d kg/d cet pet sub ned pon uto sri cet pet sub ned uto sri cet pet sub ned pon S CSB /C CSB C BSB /C CSB X TS /C CSB C TKN /C CSB S NH4 /C CSB C P /C CSB S KS /C CSB

37 Tablica 3.6 Pregled karakterističnih vrijednosti otpanih voda Nove Gradiške. Rezulti ispitivanja godine 2004./2005. Pokazatelj Gl. Kol. Prvča Zbirne OV Temp. 0C Protok QT,d m3/d B(KPK,85%) kg/d BPK5/KPK ST/KPK UN/KPK UP/KPK B(BPK5) kg/d B(ST) kg/d B(UN) kg/d B(UP) kg/d KPK mg/l O BPK5 mg/l O ST mg/l UN mg/l N UP mg/l P

38 EKVIVALENT STANOVNIKA

39 ULAZNI PODACI ZA DIMENZIONIRANJE UREðAJA ZA PROČIŠĆAVNJE OTPADNIH VODA PROTOK VODE EKVIVALENTI STANOVNIKA (ES) Broj stanovnika Protok vode L/(ES*dan) < > PODACI NA TEMELJU TERENSKIH MJERENJA Dnevne količine otpadnih voda sušno razdoblje: Q d - Prosječni dnevni protok Q - T,d Prosječni dnevni protok sušno razdoblje Q T,h,max - Maksimalni satni protok sušno razdoblje

40 Sušni protok: Q t = Q T,d Kišni protok: Q W = 2* Q t OPTEREĆENJE OTPADNIH VODA EKVIVALENTI STANOVNIKA BPK 5 60 g/(es*d) KPK 120 g/(es*d) ST 70 g/(es*d) N 12 g/(es*d) P 3 g/(es*d)
