Filtri za stisnjen zrak KAESER FILTER Volumenski pretok 0,60 do 14,20 m³/min

Transcript

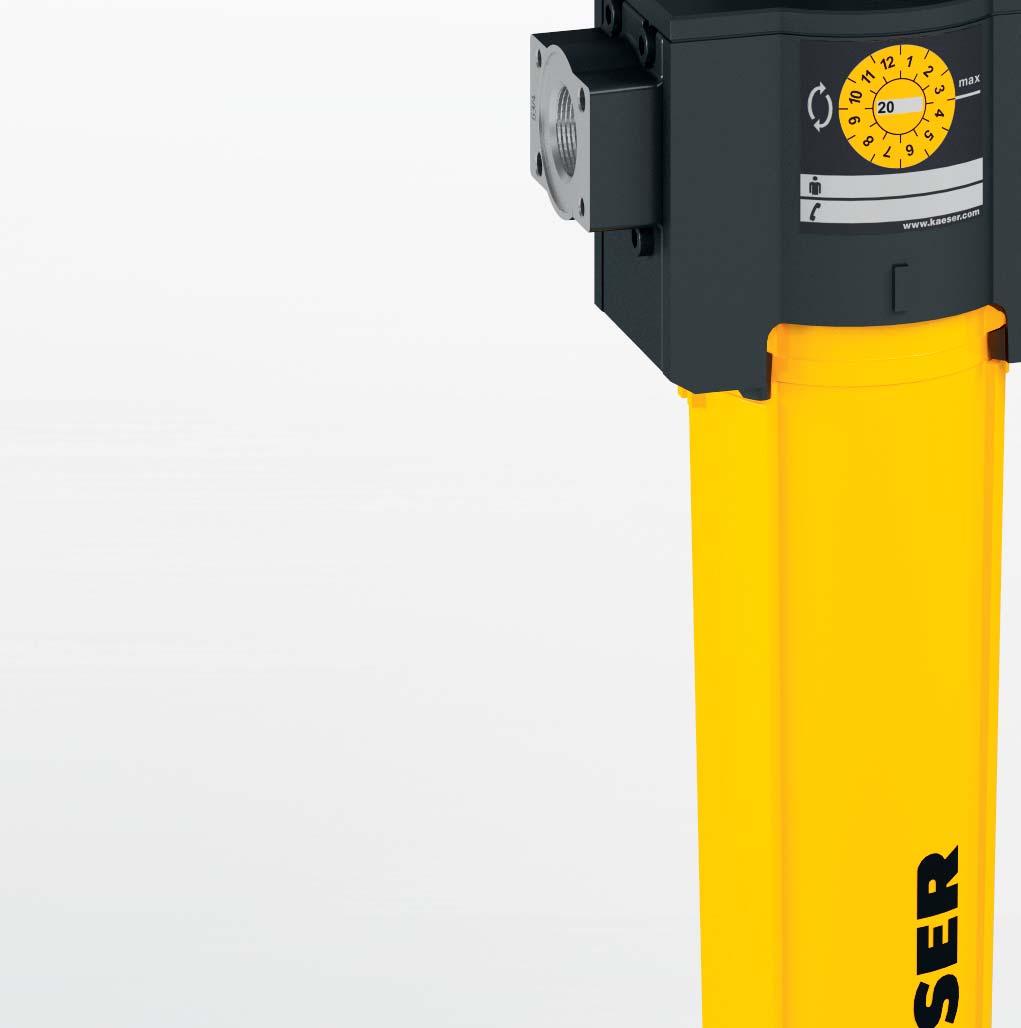

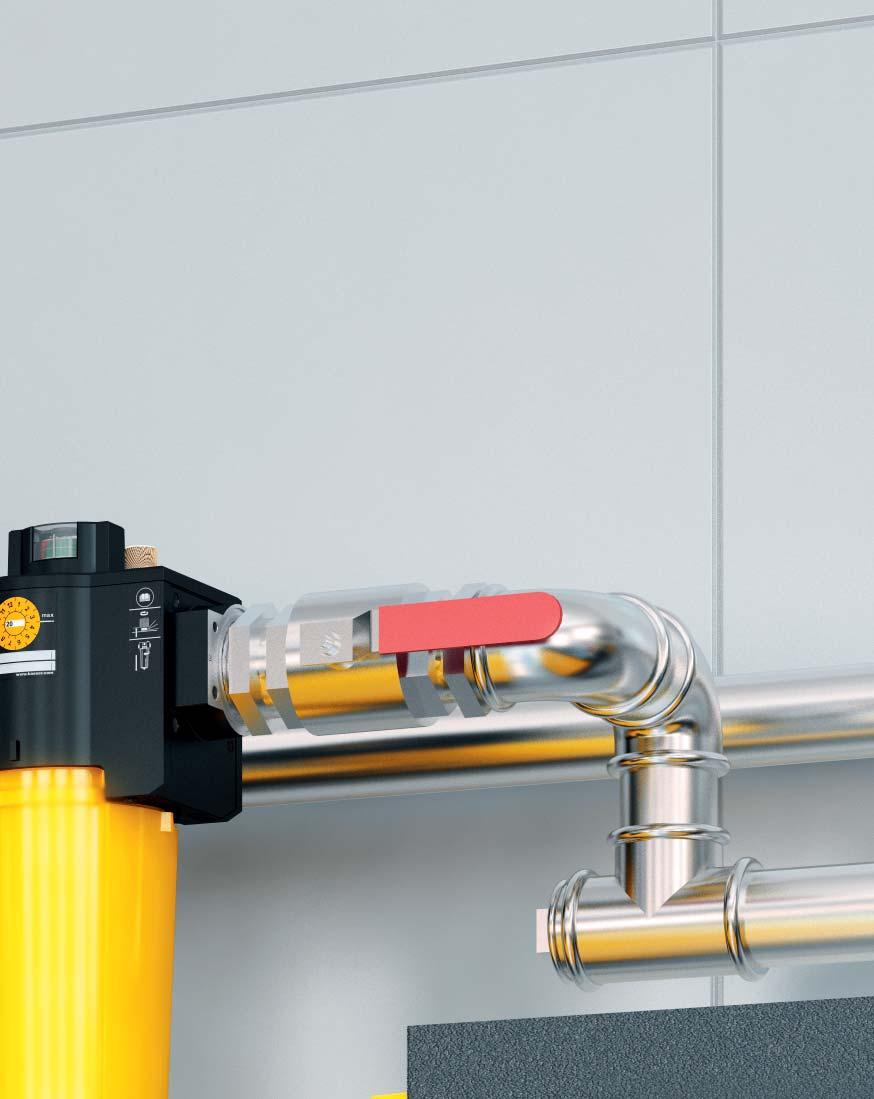

1 Filtri za stisnjen zrak Volumenski pretok 0,60 do,0 m³/min

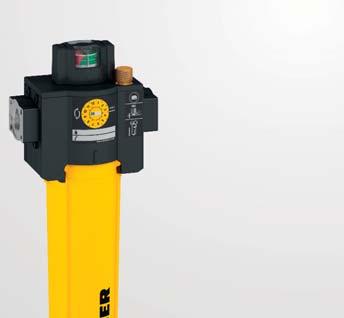

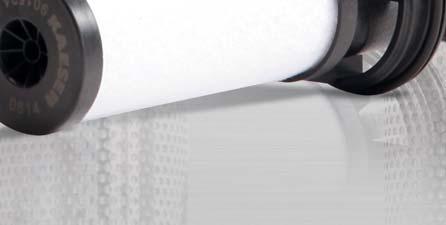

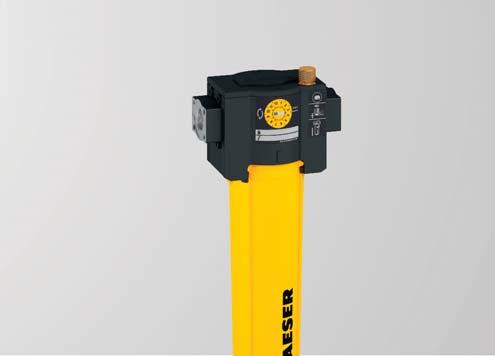

2 Čist stisnjen zrak za ugodno ceno Filtri serije so ključne komponente pri pridobivanju stisnjenega zraka vseh stopenj čistosti v skladu z ISO Delujejo z zelo nizkim diferenčnim tlakom. Zaradi servisiranju prijazne konstrukcije je odpiranje in zapiranje ohišja filtra preprosto, zamenjava fi ltrirnega elementa pa hitra in čista. Filtri so dobavljivi za štiri namembnosti. Ohišja v devetih velikostih omogočajo učinkovito fi ltriranje volumenskega pretoka od 0,60 do,0 m³/min. Čist zrak v skladu s standardom V fi ltrih so uporabljeni moderni globinsko plisirani filtrski mediji za izločanje delcev in aerosolov. Zmogljiva koprena iz ogljika zadržuje oljno paro. Zaradi inovativnega vodenja pretoka zraka fi ltri dosegajo visoko učinkovitost in obenem tudi nizek padec tlaka. Odlične zmogljivosti filtrov KAESER FILTER so v skladu s standardom ISO 500 preverili in potrdili v neodvisni inštituciji za preverjanje Lloyd s Register. Manjši je padec tlaka, večji je prihranek energije Gospodarnost filtra za stisnjen zrak je odvisna od padca tlaka na filtru. Filtri serije se odlikujejo z bogato dimenzioniranim ohišjem in fi ltrirno površino, inovativno izvedenim pretokom zraka in zelo zmogljivimi filtrskimi mediji. Zato je padec tlaka do 50 % manjši v primerjavi z običajnimi fi ltri na običajni fi ltri na tržišču tržišču. Ta ostane praktično konstanten preko celotne življenjske dobe fi ltra. Zato so predhodni kompresorji manj obremenjeni in omogočajo doseganje občutnih prihrankov pri CO in pri stroških. Za servisiranje prijazna konstrukcija, varno rokovanje Filtri imajo proti koroziji zaščiteno ohišje in čvrste fi ltrske elemente. Priročno bajonetno zapiralo zagotavlja avtomatsko pozicioniranje tesnil na ohišju in tesnilnem elementu. Obe tesnili sta sestavna dela fi ltrskega elementa. S tem je zagotovljeno, da je ohišje fi ltra mogoče zatesniti samo, če je vstavljen fi ltrski element. Aretirni vijak preprečuje nenamerno odpiranje ohišja pod tlakom in obenem služi za odzračevanje ohišja. Prihranek stroškov preko cele življenjske dobe mogoče zmanjšanje stroškov za energijo s tehnično optimizacijo investicija v fi lter za stisnjen zrak delež vzdrževalnih stroškov delež stroškov za energijo vstop zraka prilagodljiva priključna prirobnica glava elementa s tesnilom ohišja in elementa filtrski element izhod za kondenzat (tu z avtomatskim odvajalnikom kondenzata) izstop zraka aretirni vijak bajonetno zapiralo z naslonom izvrtina za odzračevanje manometer diferenčnega tlaka Primer za koalescenčni filter: volumenski pretok, m³/min, 50 % manjši padec tlaka, 6,55 kw/(m³/min), poraba energije za vsak dodatni bar 6 %, cena elektrike 0, /kwh, 6000 delovnih ur letno, letni stroški 0-letnega kredita Slika: funkcionalna sestava koalescenčnega fi ltra 3

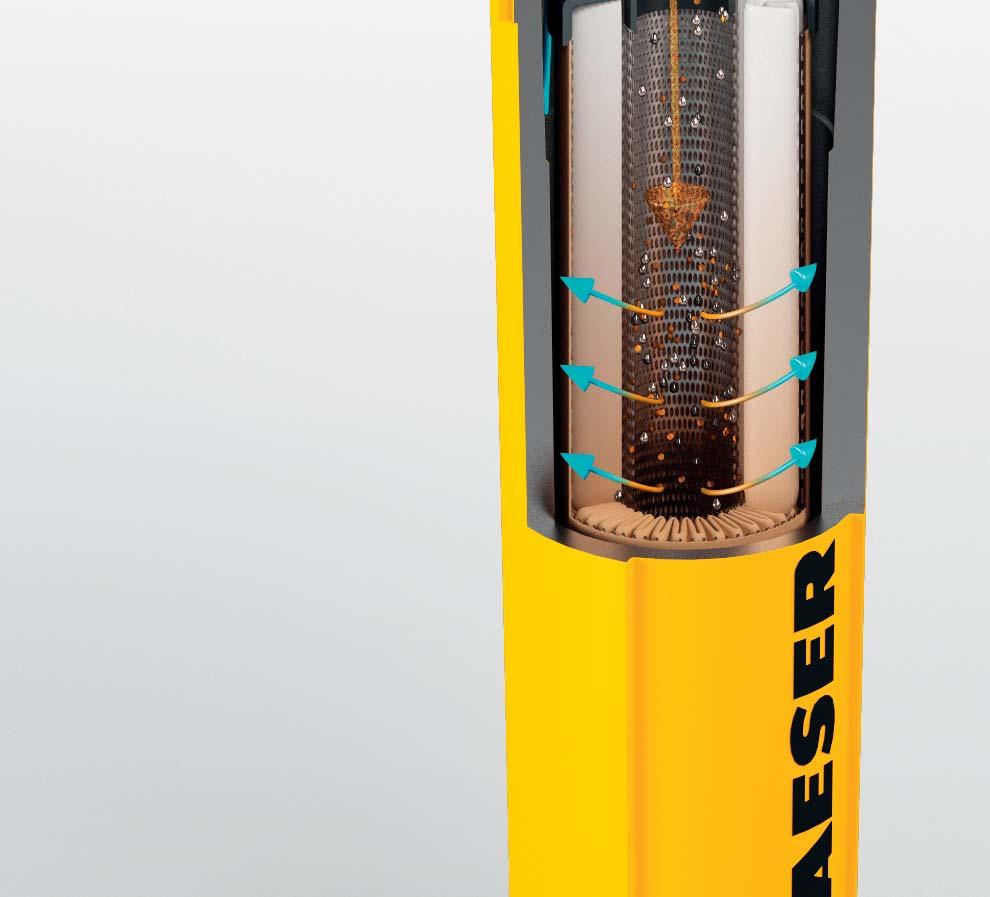

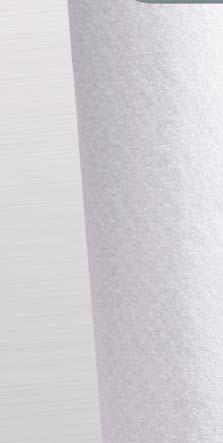

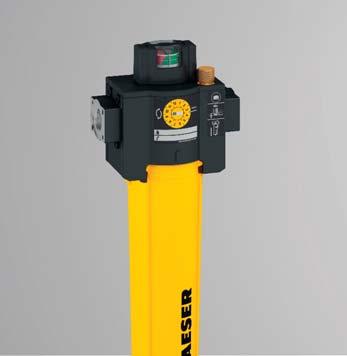

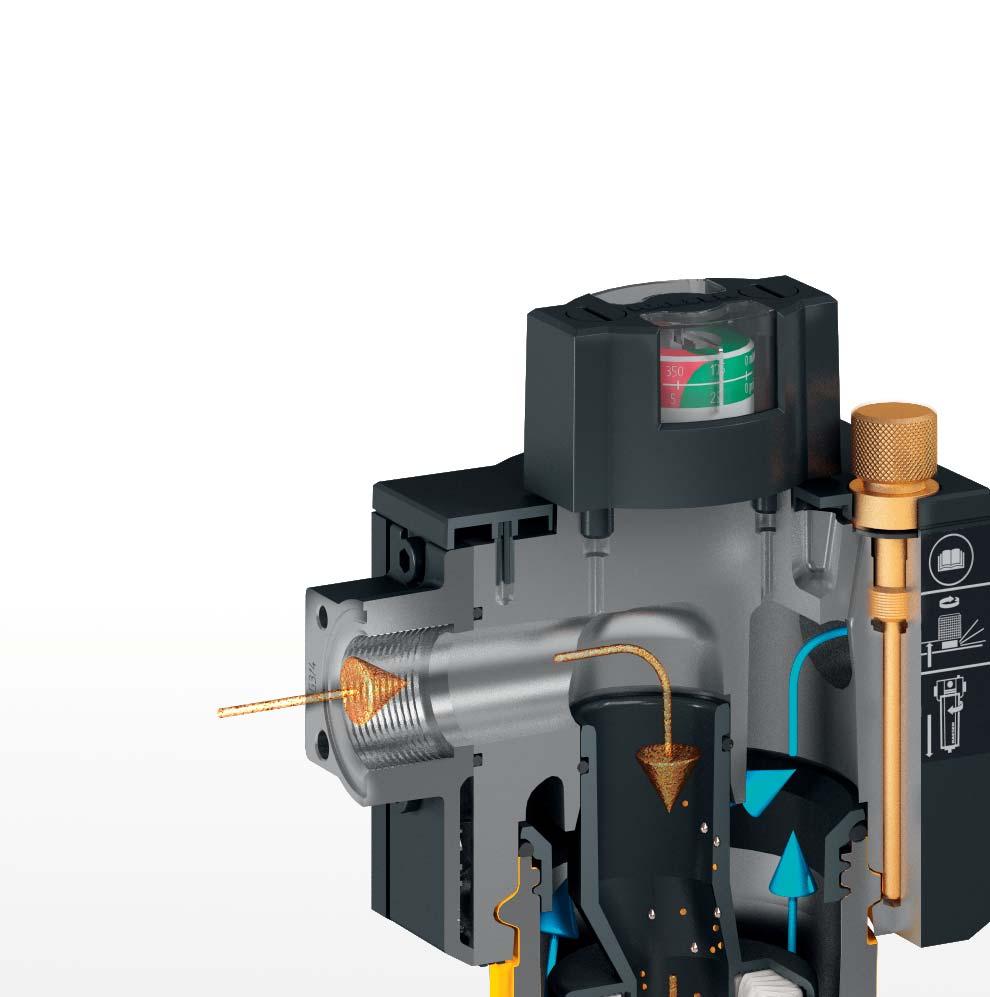

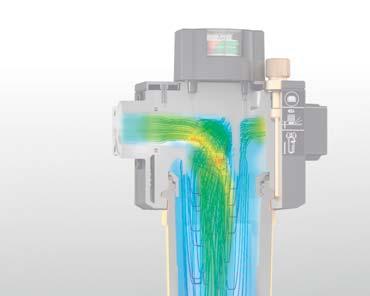

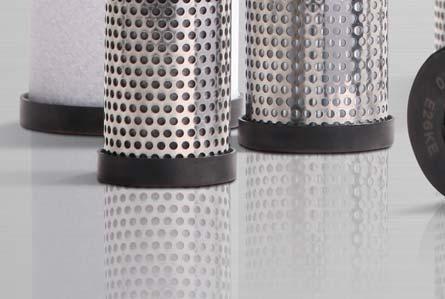

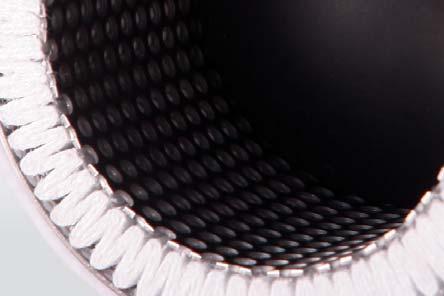

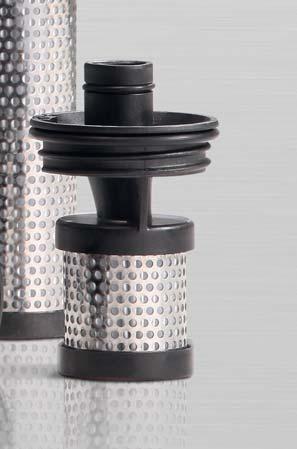

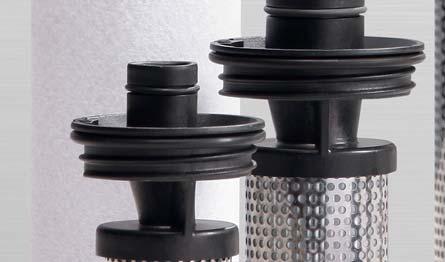

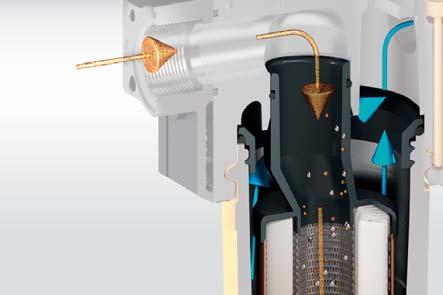

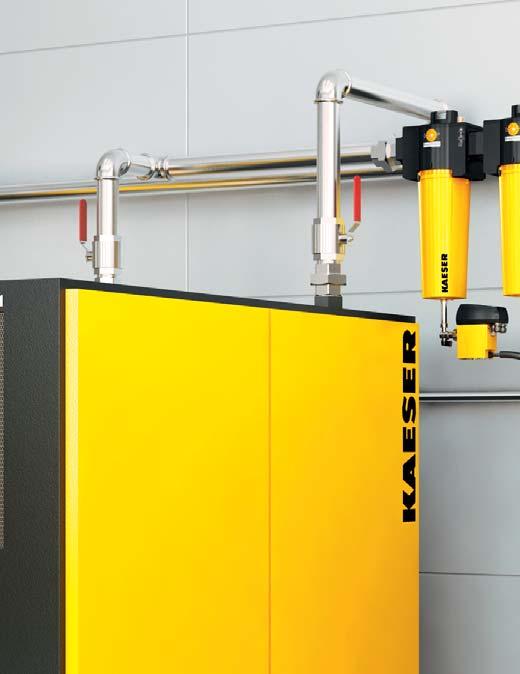

3 Nižji diferenčni tlak za najboljšo učinkovitost Velik presek V filtrih so vgrajeni filtrski elementi s posebno optimirano glavo elementa. V smeri proti vhodu zamaknjen dovod zraka poveča prostor za pretok zraka na izhodni strani in s tem odločilno doprinese k zmanjšanju padca tlaka. Velik premer priključkov Bogato dimenzionirane priključne prirobnice zmanjšujejo padec tlaka. Z drugačnimi premeri priključkov je fi ltre mogoče brez reducirnih vmesnikov priključiti na omrežja drugačnih premerov. Filtri serije so dobavljivi za štiri namembnosti. Njihova povezava v kombinacije fi ltrov je preprosta. V povezavi s sušilniki stisnjenega zraka in sistemi za ohranjanje tlaka KAESER KOMPRESORJI vedno omogočajo potrebam ustrezno, zanesljivo in energetsko učinkovito pripravo stisnjenega zraka. Manjši upor pri pretoku zraka Vir: Drenažna plast iz poliestra skrbi za hitrejše odtekanje olja (leva slika). Za najboljše mogoče filtriranje in izločanje umazanije pri nizkem padcu tlaka je v koalescenčnih filtrih in filtrih za prah uporabljen medij z velikim deležem praznega prostora (desna slika). Vir: Trajno visoka učinkovitost Zaradi serijsko vgrajenega prikazovalnika diferenčnega tlaka na filtrih za prah in koalescenčnih fi ltrih ima uporabnik vedno nadzor nad padcem tlaka (učinkovitostjo filtra). V nasprotju z drugimi fi ltri sta umazana in "čista" stran med seboj zanesljivo ločeni. 5

4 Namembnost KB Koalesce scennččnnii filter Basic Začetni diferenčni tlak pri nasičenju < 0 mbar Vsebnost aerosolo v na vstopu 0 mg/m³ Preostali aerosoli na izstopu v sklad u z ISO 500- * Filtrski medij Uporaba * v skladu z ISO < 0, mg/m³ Koalesce scennččnnii filter Extra < 00 mbar 0 mg/m³ < 0,0 mg/m³ globinsko plisiran z oporno struktur in polies liestrtrssko ko drenažno kopre o no KD Filter za prah Dust < 30 mbar (nov, suh) globinsko plisiran z oporno struktur o izločanje trdih, uporaba kot KB, tekočih aerosolo venv in dar za višjo ljuččnnoo za izločanje kakovost izklju trdih delcev stisnjenega zraka trdih delcev 500-: KA Filter z aktivnim ogljem, adsorpc ijski < 35 mbar (nov, suh) karbonska kopre na High Efficiency izključno za izločanje olj oljnnih ih par KBE Kombinacija Extra < 00 mbar 0 mg/m³ < 0,0 mg/m³ A Kombinacija Carbon < 0 mbar 0 mg/m³ Čistost v skladu s standardi na vseh stopnjah kakovosti 0,003 mg/m³ (skupna vsebnos t olj oljaa)) kombinacija KB in ; uporaba kot, kombinacija in vendar za višjo va rn- KA; izločanje aeroost glede kakovo sti solov, trdih delcev in stisnjenega zraka oljnih par Optimalna razporeditev pretoka Globinsko plisirani filtrski elementi Glava elementa v filtrih je optimirana za najboljši mogoči pretok. Njena notranja kontura vodi stisnjen zrak v sredino filtrskega elementa, zato je filtrirni medij enakomerno izpostavljen zraku. Rezultat: visoka učinkovitost filtra pri nižjem padcu tlaka. Globinsko plisirani elementi koalescenčnih filtrov in filtrov za prah KAESER imajo zelo veliko filtrirno površino. Zaradi izboljšane učinkovitosti se zato obratovalni stroški v primerjavi z običajnimi komponentami občutno znižajo. Izjemno učinkovita karbonska koprena Kombiniranje po potrebi V filtrih KAESER z aktivnim ogljem uporabljena karbonska koprena High Efficiency v nasprotju s filtri drugačne konstrukcije preprečuje nastajanje kanalov in obenem ohranja nizek diferenčni tlak. Poleg tega preprečuje izstopanje trdih delcev. Filtre je z opcijskimi povezovalnimi kompleti mogoče kombinirati na mestu vgradnje. Tako iz koalescenčnega filtra (levo) in filtra z aktivnim ogljem KA (desno) nastane Carbon Combination, ki poleg aerosolov in delcev zadržuje tudi oljne pare. Slika: izvleček iz programa filtrskih elementov 6 7

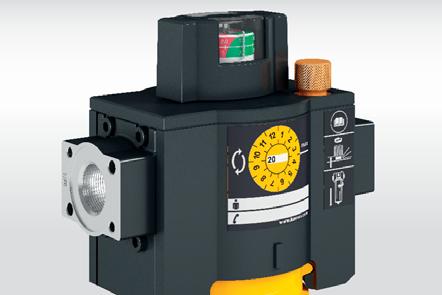

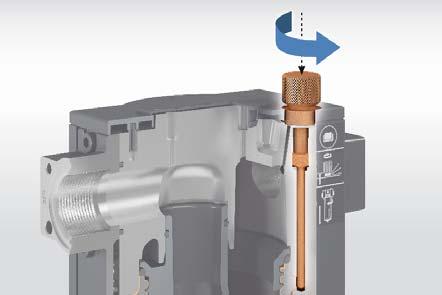

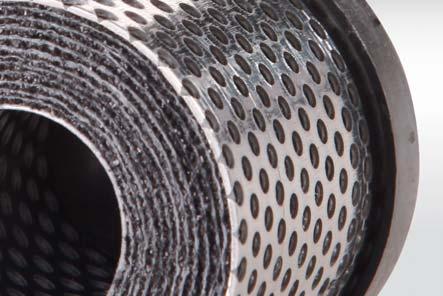

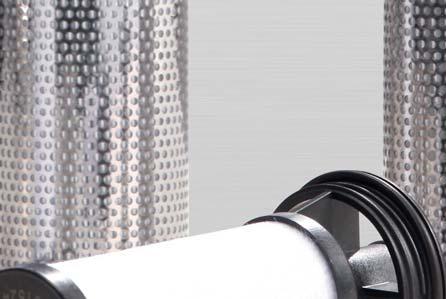

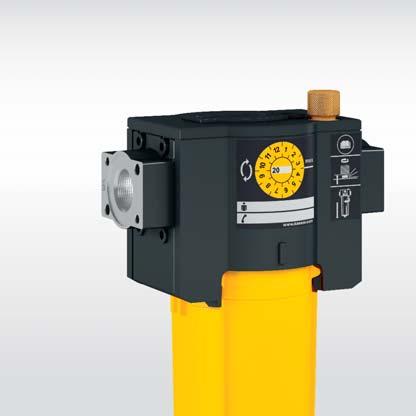

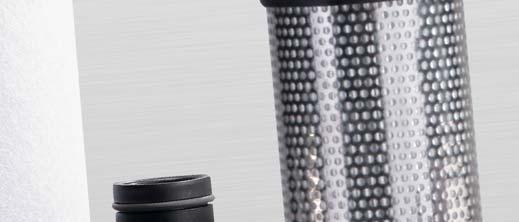

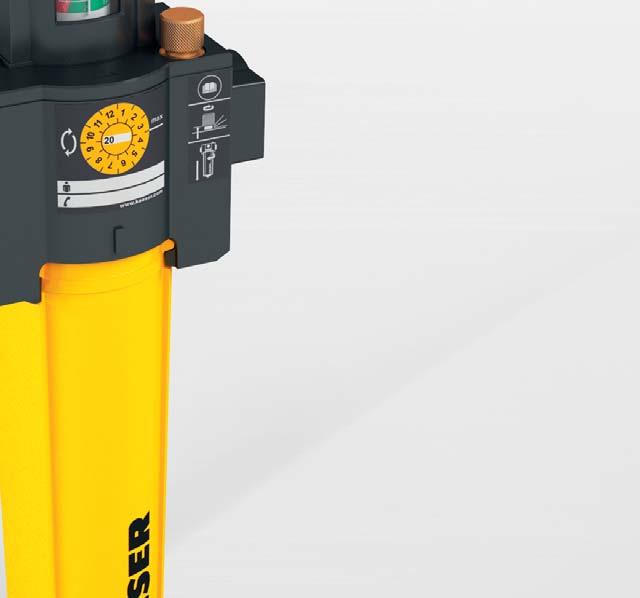

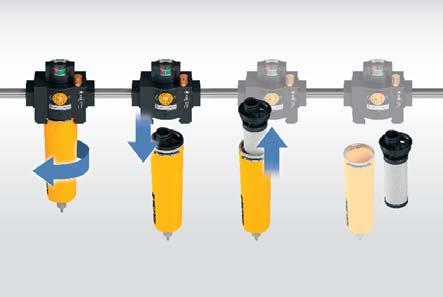

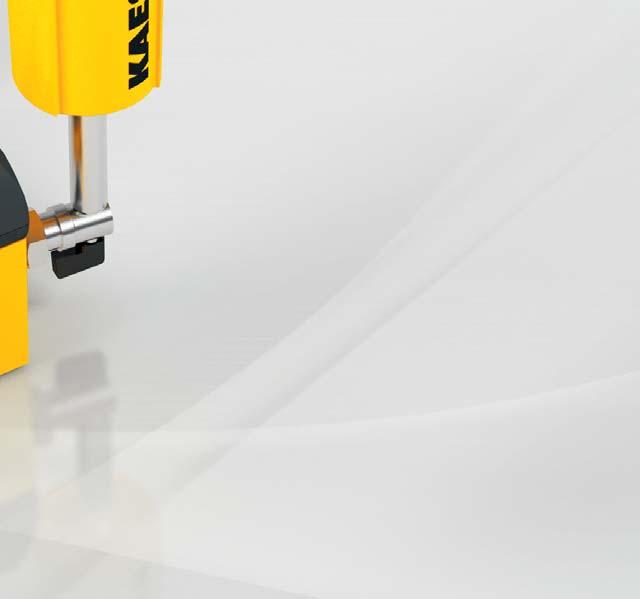

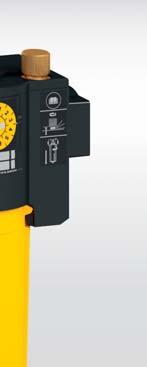

5 Varno ravnanje, servisiranju prijazna izvedba Slika: koalescenčni fi lter z ECO-DRAIN 3 F Enostavna menjava elementa Filtre je mogoče preprosto odpreti z roko, pri vzdrževanju se ne sprošča umazanija. Ko je filtrski zvon s filtrskim elementom ločen od glave, je element mogoče izvleči iz zvona. Pod filtrom je potrebnega le malo prostora za vgradnjo filtra. Varno odpiranje Aretirni vijak varuje filtrski zvon pred nenamernim odpiranjem. Pri odpiranju vijaka se sprosti tesnilo. Zato se odpre odzračevalna izvrtina. V prisotnosti tlaka je mogoče slišati opozorilni zvok zaradi uhajanja zraka. enostavna prevleka: korozija KAESER: brez korozije ekspandirana pločevina KAESER: čvrsta profi lna pločevina Proti koroziji zaščiteno ohišje Ohišja filtrov so iz litega aluminija, ki je odporen proti sladki vodi. Pasivirana plast daje največjo mogočo stopnjo zaščite pred korozijo za vse dele iz litine. Čvrsta kletka iz nerjavnega jekla Notranja in zunanja kletka iz čvrste, po vsej dolžini zavarjene profilne pločevine iz nerjavnega jekla, varuje filtrski element; zato tak element prenese občutno večje obremenitve od običajnih elementov s kletko iz ekspandirane pločevine. 8 9

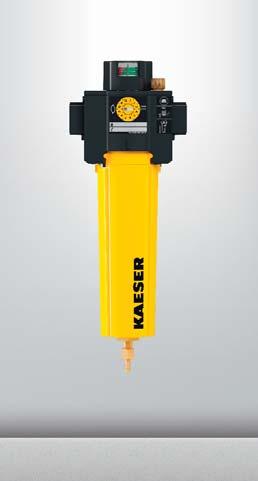

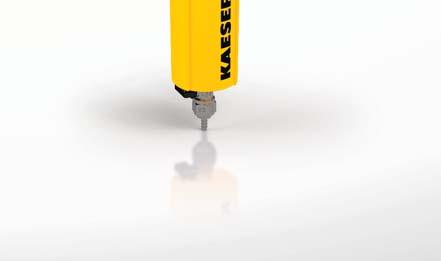

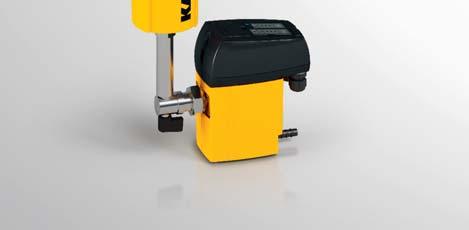

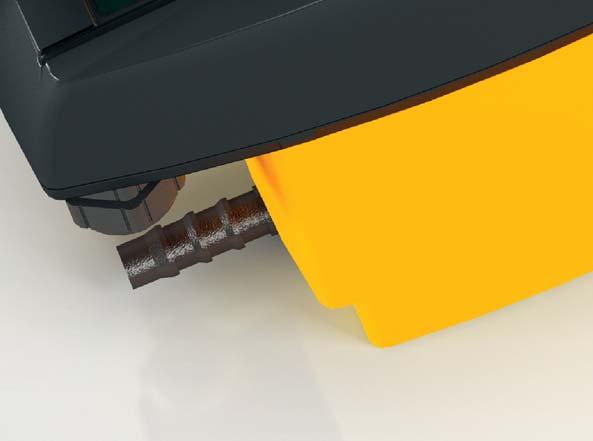

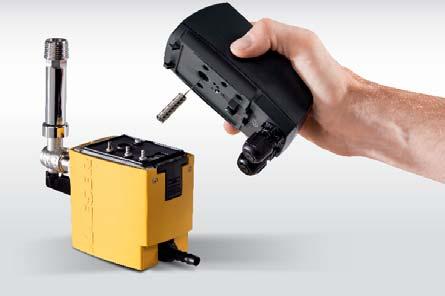

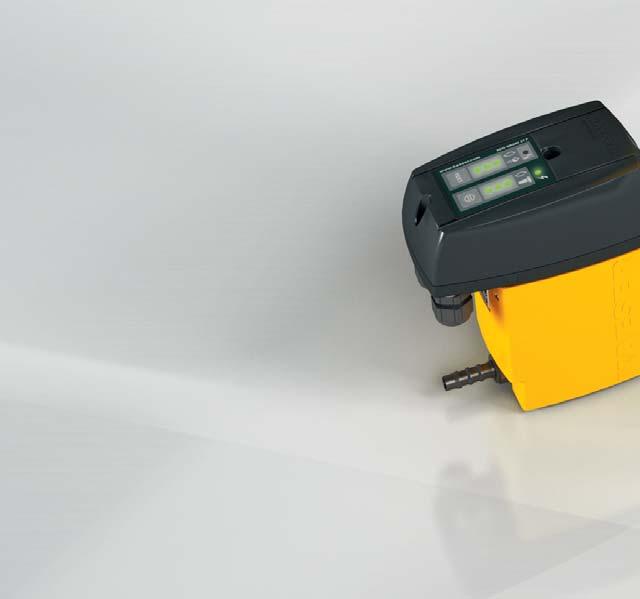

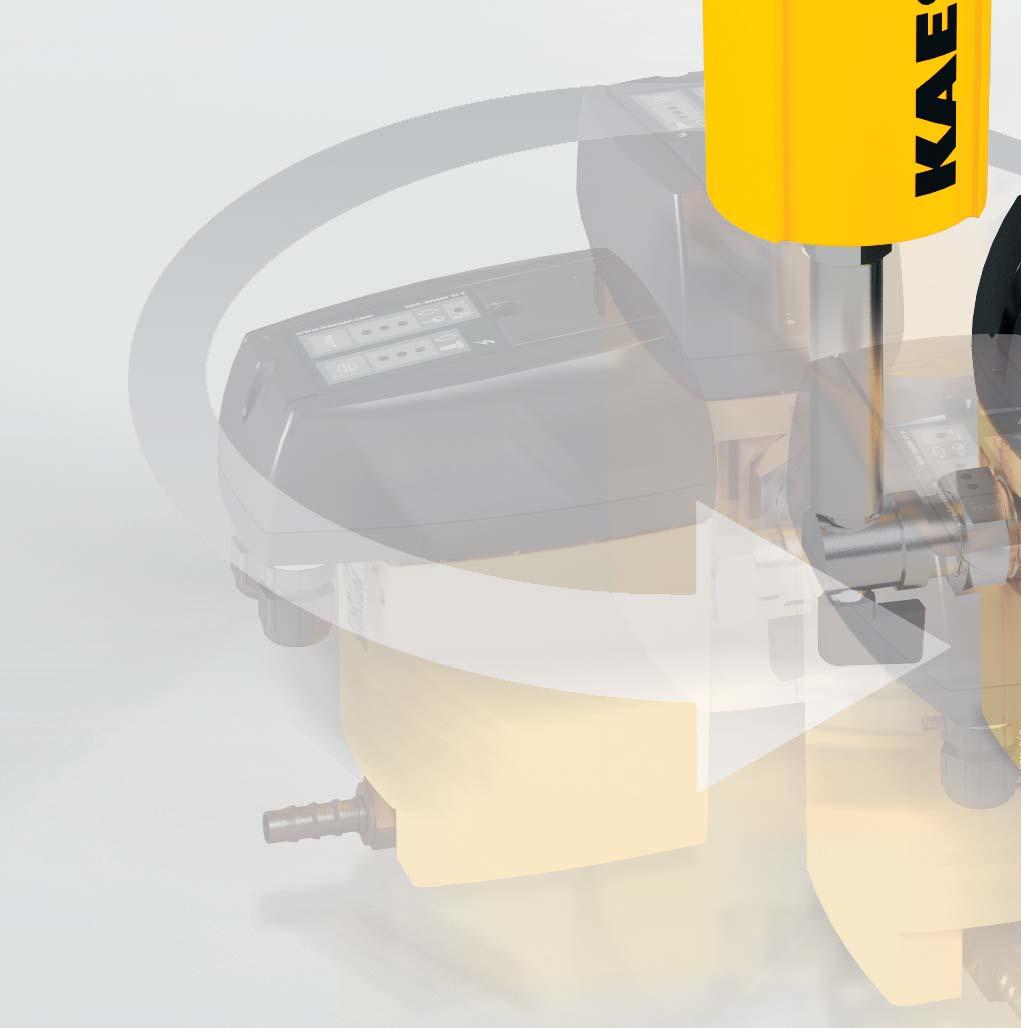

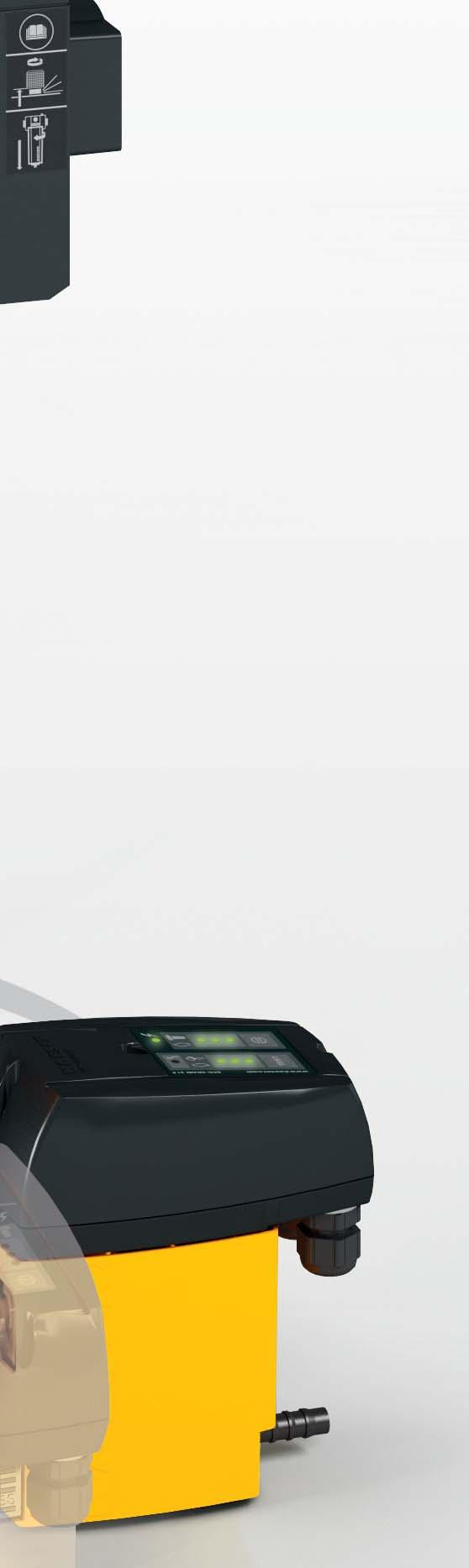

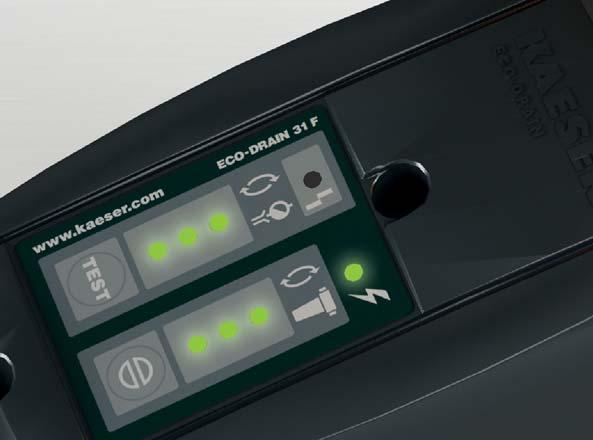

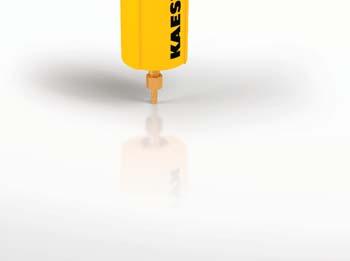

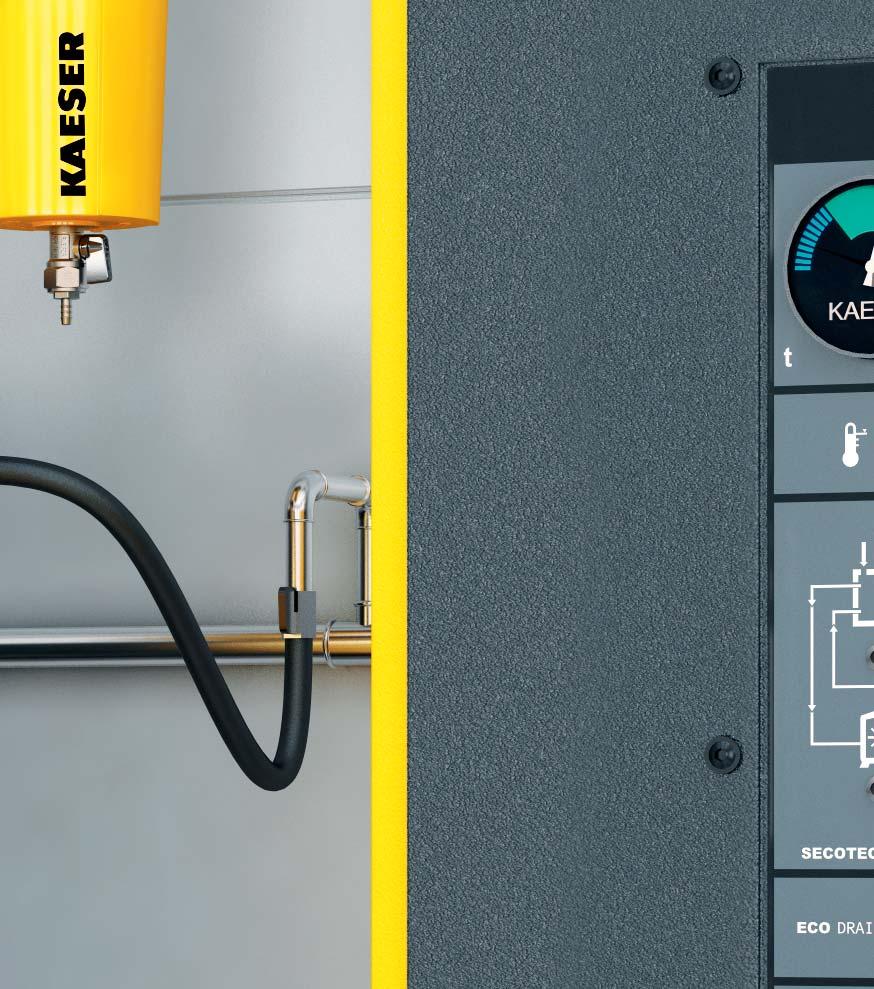

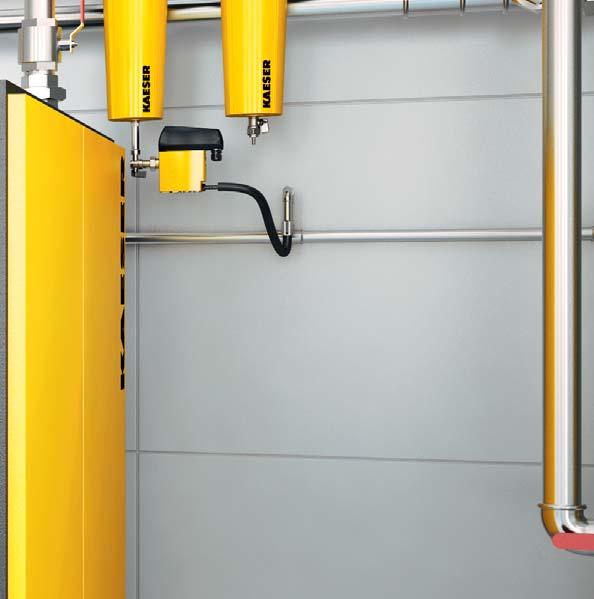

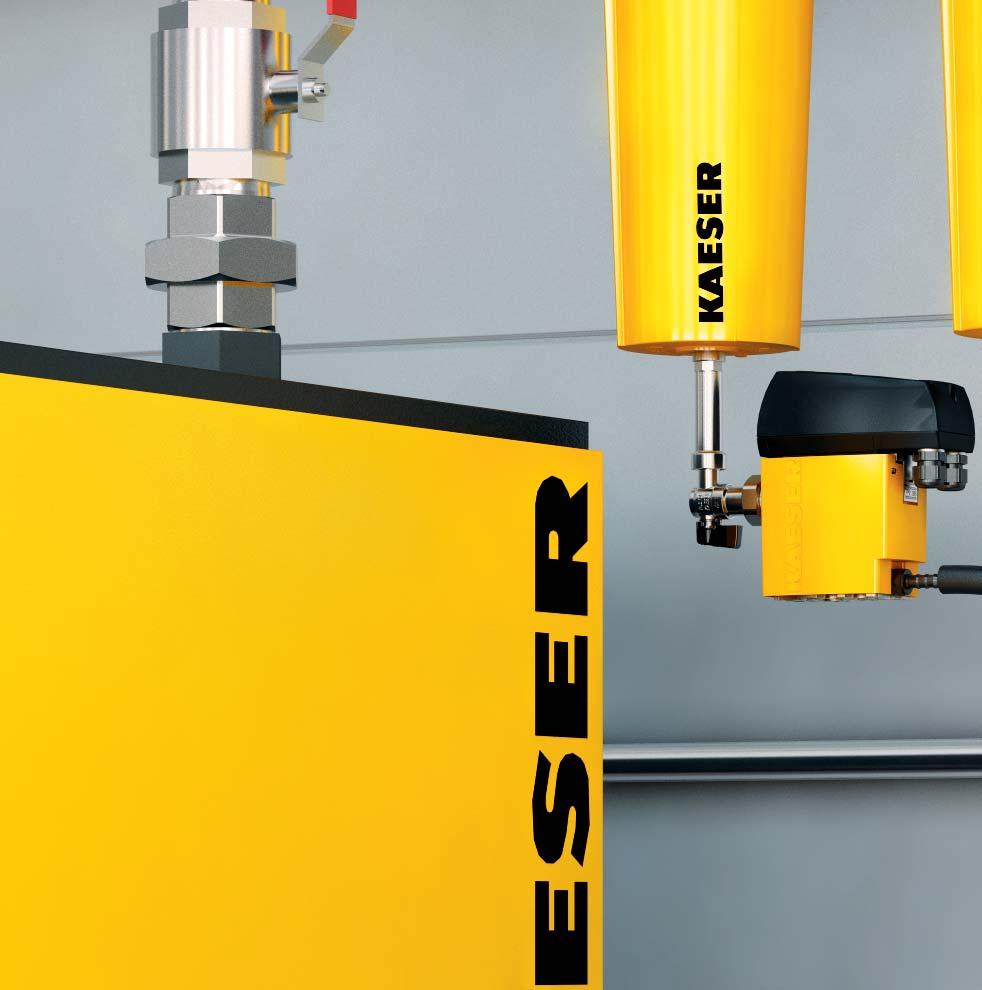

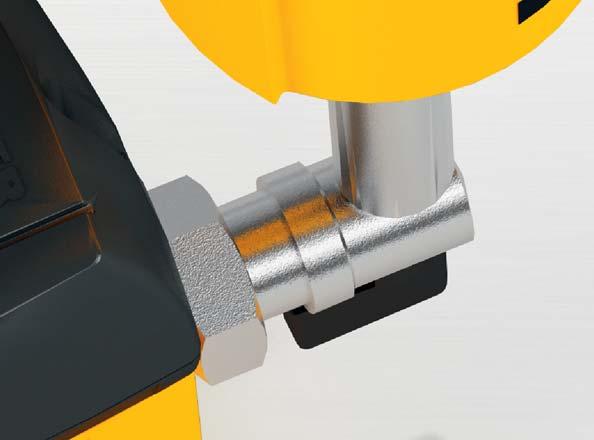

6 Da bi bila zagotovljena potrebna čistost stisnjenega zraka, je filtrske elemente treba zamenjati na koncu njihove življenjske dobe. Za varno izločanje aerosolov je potrebno tudi zanesljivo odvajanje kondenzata. Avtomatski odvajalnik kondenzata ECO-DRAIN 3 F je zasnovan posebej za uporabo na koalescenčnih fi ltrih. Nastali kondenzat se zanesljivo izloča, ne da bi prihajalo do izgube tlaka. krmilni ventil membranski ventil senzor nivoja zbiralnik servisni timer za kondenzat servisni timer za fi lter Nadzor življenjske dobe Odvajalnik kondenzata ECO-DRAIN 3 F samodejno nadzira svoj servisni interval in interval priključenega filtrskega elementa. Informacija o stanju je posredovana preko svetlečih diod (LED) in brezpotencialnega kontakta. Zanesljivi in brez izgub Odvajalniki kondenzata ECO-DRAIN zaznavajo nivo polnitve brez dotika in odvajajo kondenzat preko krmiljenega membranskega ventila brez izgube tlaka. Zaradi velikega preseka ni potreben sitasti vložek, ki bi zahteval pogosto vzdrževanje. Slika: koalescenčni fi lter z ECO-DRAIN 3 F Zaporedje preklopov ventila v alarmnem načinu 7,5 sec min 3 min min min Namembnost ECO-DRAIN 3 F ECO-DRAIN 30 Avtomatski odvajalnik kondenzata Ročni odvajalnik kondenzata Mehanski manometer za diferenčni tlak sporočilo o alarmu preko brezpotencialnega kontakta po izbiri po izbiri po izbiri serijsko KB po izbiri po izbiri po izbiri serijsko KD serijsko serijsko KA serijsko Samodejen nadzor Če je odvajanje kondenzata ovirano, se ventil ECO-DRAIN eno minuto odpira s hitrim taktom. Če kondenzat ne odteče, sledi opozorilo, ventil pa se vsake minute odpre za 7,5 s. Če kondenzat odteče, ECO-DRAIN preide nazaj v običajno stanje. Preverjena tesnost in delovanje Vse obremenjene dele ECO-DRAIN 3 F je mogoče zamenjati z zamenjavo servisne enote brez menjave tesnila. Zaradi brezhibnega vzdrževanja izvajamo 00-odstotno tovarniško preverjanje tesnosti in delovanja odvajalnikov in servisnih enot. 0

7 Optimalna kakovost zraka za vaše aplikacije 3

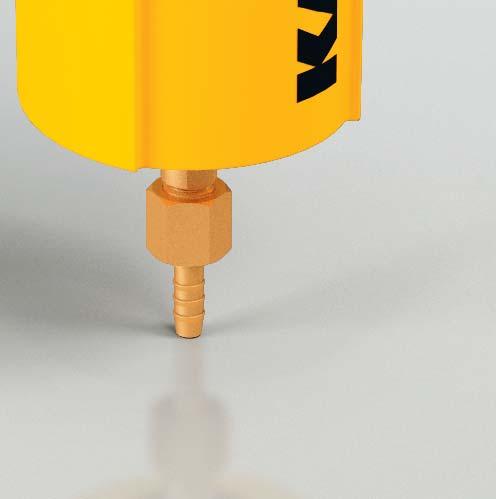

8 Oprema Sl. 6: ECO-DRAIN 30 Sl. 7: ECO-DRAIN 3 F Sl. 3: KB/ Sl. 5: KA Sl. : KD Sl. : KB/ Sl. : KB/ Koalescenčni filter z ECO-DRAIN 3 F Pred korozijo zaščiteno, lakirano aluminijasto ohišje s priključnima prirobnicama (premer je mogoče konfigurirati), aretirni vijak, manometer diferenčnega tlaka in vrtljiva krogelna pipa (komponente so že montirane); fi ltrski element KB ali ter elektronski odvajalnik kondenzata ECO-DRAIN 3 F z upravljanjem vzdrževanja (priložen) sl. Koalescenčni filter z ECO-DRAIN 30 Pred koroziji zaščiteno, lakirano aluminijasto ohišje s priključnima prirobnicama (premer je mogoče konfigurirati), aretirni vijak, manometer diferenčnega tlaka in vrtljiva krogelna pipa (komponente so že montirane); fi ltrski element KB ali ter elektronski odvajalnik kondenzata ECO-DRAIN 30 (priložen) sl. Koalescenčni filter z avtomatskim odvajalnikom kondenzata Pred korozijo zaščiteno, lakirano aluminijasto ohišje s priključnima prirobnicama (premer je mogoče konfigurirati), aretirni vijak, manometer diferenčnega tlaka in avtomatski odvajalnik kondenzata (komponente so že montirane); fi ltrski element KB ali (priložen) sl. 3 Filter za prah Pred korozijo zaščiteno, lakirano aluminijasto ohišje s priključnima prirobnicama (premer je mogoče konfigurirati), aretirni vijak, manometer diferenčnega tlaka in ročni odvajalnik kondenzata (komponente so že montirane); fi ltrski element KD (priložen) sl. Filter z aktivnim ogljem Pred korozijo zaščiteno, lakirano aluminijasto ohišje s priključnima prirobnicama (premer je mogoče konfigurirati), aretirni vijak in ročni odvajalnik kondenzata (komponente so že montirane); filtrski element KA (priložen) sl. 5 ECO-DRAIN 30 Posebno zanesljivo, varno odvajanje kondenzata brez izgube tlaka; tudi pri močno nihajočem nastajanju kondenzata ter pri visoki vsebnosti umazanije in olja je delovanje zanesljivo in varno; enostavna kontrola delovanja s pritiskom tipke; 00-odstotno tovarniško preverjanje servisnih enot za preprosto in brezhibno vzdrževanje sl. 6 ECO-DRAIN 3 F Za uporabo na filtrih za aerosole; zelo zanesljivo, varno odvajanje kondenzata brez izgube tlaka; upravljanje vzdrževanja s prikazom izteka vzdrževalnih intervalov filtrskega elementa in servisne enote z LED; sporočila o izteku vzdrževalnih intervalov preko brezpotencialnega servisnega kontakta; dodatni brezpotencialni alarmni kontakt; tipka za preizkus delovanja sl. 7 5

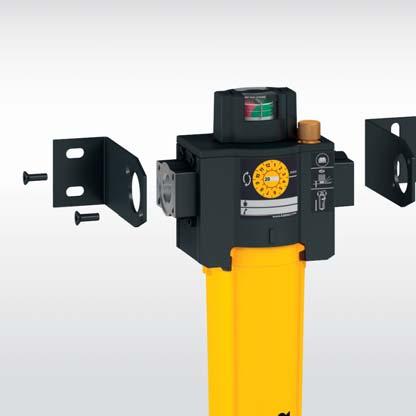

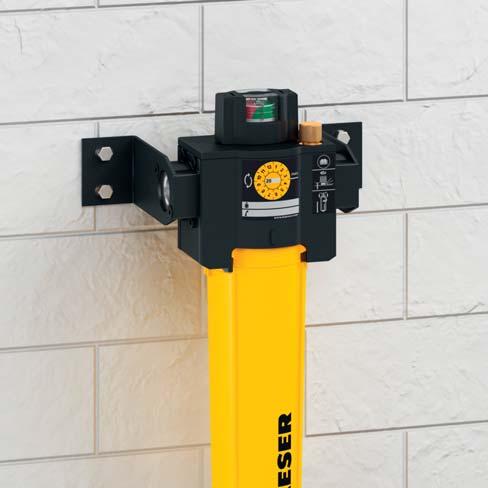

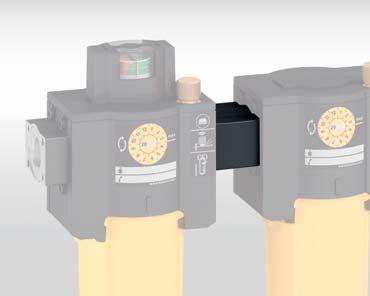

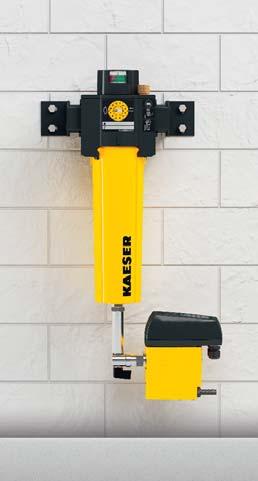

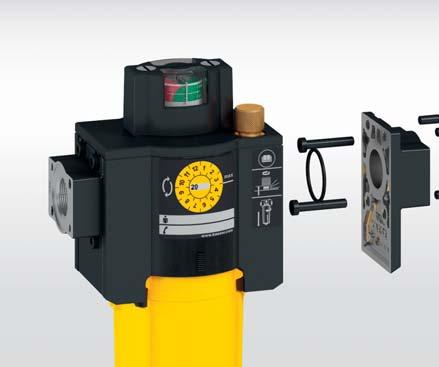

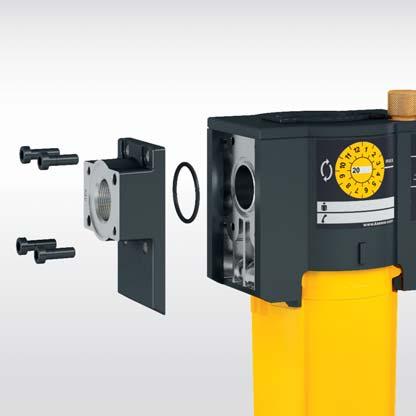

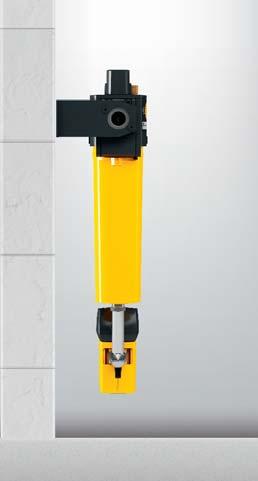

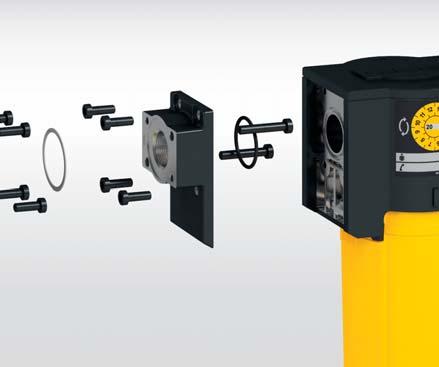

9 Druge opcije Pribor Prilagodljivi priključki Komplet pribora za montažo na steno Za posamezne velikosti ohišij so filtri dobavljivi z različno velikimi, tovarniško nameščenimi priključnimi prirobnicami. Poleg tega je mogoča izbira med tipoma navoja BSP in NPT. Tako je fi ltre tudi brez reducirnih kosov mogoče prilagajati meram cevovodnega omrežja. Za filtre kot pribor dobavljamo precizna, čvrsta držala za montažo na steno. Pritrditev držal na priključne prirobnice je preprosta. En komplet omogoča pritrditev kombinacije, sestavljene iz največ treh filtrov. Potrebni montažni pribor za pritrditev na glave filtrov je priložen. Izvedba brez vsebnosti silikona Filtre opcijsko dobavljamo brez vsebnosti silikona po VW-standardu preizkušanja PV Kot dokazilo na vsakem posameznem fi ltru izvedemo preverjanje lakiranja. Priložen certifikat proizvajalca potrjuje odsotnost silikonov. Poleg tega vsi fi ltrski elementi KAESER FILTER v skladu s tem predpisom serijsko ne vsebujejo silikonov. Vir: 00% Silicon Free Povezovalni komplet Več filtrov je z opcijskim povezovalnim kompletom mogoče preprosto spojiti na mestu vgradnje. Komplet vsebuje vijake, tesnilo in montažno orodje. 6 7

10 Tehnični podatki za fi ltre KB//KA/KD Dimenzije Model Volumenski pretok Priključek za stisnjen zrak (opcija) Nadtlak Temperatura okolice Temperatura na vstopu stisnjen zrak Največja masa Električno napajanje ECO-DRAIN Modell A B C D E F G H m³/min G bar C C kg G mm mm mm mm mm mm mm F6 0,60 3,3 ¾ do 6 +3 do do +66 (½, ⅜) F9 0,90 3,3 F6 F9 ¾ (½, ⅜) F6,60,0 F F,0 (¾) do 6 +3 do do +66, F6,60,3 F6,6 8, 95 0 VAC ±0% (50 60 Hz) / 00 5 VDC ±0% F (¾) F F F83 8,5 9, do 6 +3 do do +66 (½, ¼) F0,00 0,7 F F0 (½, ¼) F,0, F Podatki o zmogljivosti pri nadtlaku 7 bar, z ozirom na tlak v okolici bar absolutno in pri 0 C. Pri drugačnih obratovalnih pogojih se spremeni volumenski pretok. Priključki za stisnjen zrak G v skladu z ISO 8, opcijsko NPT v skladu z ANSI B.0. Priključki za stisnjen zrak G v skladu z ISO 8, alternativno NPT v skladu z ANSI B.0. Izračun volumenskega pretoka Korekturni faktorji pri odstopajočih obratovalnih pogojih (volumenski pretok v m³/min x k...) Pogledi Risbe za tip F6/F/F6 Odstopajoči obratovalni nadtlak na vhodu filtra p Pogled od spredaj Pogled od spredaj Pogled od spredaj (montaža na steni) Pogled z leve (montaža na steni) p bar (p) k p 0,38 0,50 0,63 0,75 0,88,00,06,,7,,7,3,37,,6 E F Primer: Nadtlak: 0 bar(p) (glejte tabelo) k p =,7 Izbrani filter za stisnjen zrak: F 83 z 8,5 m³/min (V referenčni ) Maks. mogoči volumenski pretok pri obratovalnih pogojih A A V maks obratovalni = V referenčni x k p V maks obratovalni = 8,5 m³/min x,7 = 9,65 m³/min C B D H H H G tla tla tla tla 8 9

11 Izberite želeno stopnjo priprave v odvisnosti od potrebe/aplikacije: Pojasnila Primeri uporabe: izbira stopnje priprave po ISO (00) Priprava stisnjenega zraka s hladilnim sušilnikom prah voda olje proizvodnja živil in poživil, zelo čist transportni zrak, kemične naprave farmacevtska industrija, tkalski stroji, fotolaboratorij KD splošna uporaba v delavnici, peskanje z zahtevami po kakovosti peskanje transportni zrak v sistemih za odpadno vodo, ni zahtev po kakovosti proizvodnja elektronskih vezij, optika, proizvodnja živil in poživil lakirnice procesni zrak, farmacija posebno suh zrak za transport, brizganje barv, fine regulatorje tlaka ECD kompresor THNF adsorpcijski sušilnik sistem za ohranjanje tlaka DLB posoda za stisnjen zrak ECD ECO-DRAIN KA filter z aktivnim ogljem, adsorpcija KB koalescenčni filter Basic KBE kombinacija Extra KD filter za prah, Dust koalescenčni filter, Extra A kombinacija Carbon T hladilni sušilnik THNF žepasti filter za prah ZK ciklonski izločevalnik Trdi delci / prah Maks. število delcev na m³ * velikost delcev d v μm 0, d 0,5 AQUAMAT KB 0,5 d,0,0 d 5,0 0 Individualna določitev po dogovoru s podjetjem KAESER ni definirano ni definirano ni definirano ni definirano ni definirano Razred Koncentracija delcev Cp v mg/m³ * 6 7 X 0 < Cp 5 5 < Cp 0 Cp > 0 pri vijačnih kompresorjih KAESER 7-X AQUAMAT AT Razred 6 AQUAMAT Razredi kakovosti stisnjenega zraka po ISO 8573-(00): Voda Priprava stisnjenega zraka z adsorpcijskim sušilnikom tehnologija najčistejšega zraka in čistih prostorov, farmacija, mlekarstvo, pivovarne ZK T DLB A T brizganje barv, nanašanje prašnega laka, pakiranje, zrak za krmiljenje in instrumente filtriranje po želji DLB ACT adsorber z aktivnim ogljem prah voda olje -3-3 KD ACT DLB C 0 C 0 C +3 C 7 C 0 C filtriranje po želji AT3 ZK X KBE CW 0,5 0,5 < CW 5 5 < CW 0 CW >0 A AT Razred Koncentracija vsebnosti tekoče vode CW v g/m³ * 0 DLB -3 Tlačno rosišče, v C Individualna določitev po dogovoru s podjetjem KAESER Postavitev pri nihajoči porabi stisnjenega zraka Razred kompresor THNF KD Dosegljiva velikost delcev pri strokovno izvedenem cevovodu in zagonu. Dosegljiva skupna vsebnost olja pri uporabi priporočenih olj za kompresorje in čistem vsesanem zraku. Za toplotno regeneriranimi adsorpcijskimi sušilniki je treba vgraditi za visoko temperaturo primerne filtre in po potrebi dodatni hladilnik. ) Pri kritičnih aplikacijah, ki zahtevajo visoko čistost zraka (npr. v elektroniki in optiki) je priporočljiva vgradnja kombinacije Extra (filter KB in dodani -filter). Olje Razred Skupna koncentracija olja (tekočina, aerosol + plin), v mg/m³ * 0 Individualna določitev po dogovoru s podjetjem KAESER 3 X 0,0 0,,0 5,0 > 5,0 AQUAMAT ) ) 3) *) pri referenčnih pogojih 0 C, bar (a), 0 % zračne vlage KAESER KOMPRESORJI d.o.o. Belokranjska ulica b 000 MARIBOR tel () fax () info.slovenia@kaeser.com P-76SI/5 Pridržujemo si pravico do tehničnih sprememb! tehnologija najčistejšegazraka in čistih prostorov, mlekarstvo, pivovarne Postavitev pri nihajoči porabi stisnjenega zraka ACT
