Filtri, ciklonski izločevalniki Volumski tok 0,58 do 248 m 3 /min

Transcript

1 Filtri, ciklonski izločevalniki Volumski tok 0,58 do 8 m /min

2 Zakaj so trebni filtri za zrak? Z vsakim kubičnim metrom zraka iz okolice vsesa kompresor do 90 milijonov delcev prahu, ogljikovodikov, virusov in bakterij. V kompresorju je iz stisnjenega zraka mogoče izločiti le večje delce. Večina škodljivih delcev pa ostane v stisnjenem zraku. Zato je v večini primerov urabe trebna priprava stisnjenega zraka: čist stisnjen zrak omogoča nemoteno delovanje pnevmatskih strojev in krmiljenj ter dolgo življenjsko dobo pnevmatskih orodij. V ceveh in ventilih se ne nabira umazanija. Zaradi čistega stisnjenega zraka so nižji stroški vzdrževanja, pravil in delno celo nabavni stroški. Filtri za zrak varni in ekonomični Filtri za stisnjen zrak V bogati nudbi je mogoče izbrati primeren za prav vsako aplikacijo. Skupna lastnost vsem tem filtrom za izločanje olja, vode in prahu iz stisnjenega zraka je nizek diferenčni tlak, ki omogoča energetsko varčno delovanje. Filtri so cenovno ugodna rešitev za pridobivanje čistega stisnjenega zraka Filtri za stisnjen zrak KOMPRESORJI so optimalno prilagojeni našim kompresorjem in napravam za pripravo stisnjenega zraka. Zato lahko vsak trenutek zagotavljajo najučinkovitejše čiščenje zraka. sterilni Ciklonski izločevalniki Za izločanje tekočega kondenzata. V sistem je običajno vključen za kompresorjem. Rezultat je skoraj 00 -odstotna relativna vlažnost, kar je idealna okoliščina za nadaljnje sušilne naprave. Filtri do 8 oz. 6 bar ciklonski izločevalnik Za visokotlačne aplikacije, npr. v proizvodnji PET-sod, imamo v programu sebne filtre. Filtri, ki jih je mogoče urabljati za tlak 8 oz. 6 bar, učinkovito izločajo olje, vodo in prah iz stisnjenega zraka. visokotlačni 5 5 vstop stisnjenega zraka izstop stisnjenega zraka ohišje filtrski element elektronsko krmiljen odvajalec kondenzata ECO-DRAIN Inovacija:priprava zraka trebi Vse komnente in filtri za pripravo zraka so medsebojno usklajeni in jih je mogoče med seboj kombinirati za ljubno aplikacijo. Stopnje čistosti segajo od običajnega zraka za urabo v delavnici do zraka za živilsko tehniko in medicino. Nekateri filtri za stisnjen zrak so namenjeni tudi za visokotlačne aplikacije do 6 bar. za stisnjen zrak Čist stisnjen zrak s certifikatom Sterilni filtri Ko je npr. v živilski industrijiin zlasti v medicini prisotna treba sterilnem stisnjenem zraku brez klic, je smiselna uraba teh zanesljivih sterilnih filtrov. To vam trjujemo pisno: s stajami za stisnjen zrak KOMPRESORJI je mogoče doseči trebno stopnjo čistosti stisnjenega zraka za vsako aplikacijo do stopnje, ko zrak v tehničnem smislu ne vsebuje olja in je mnogo čistejši od atmosferskega zraka. Preverjeno in trjeno s certifikatom TÜV.

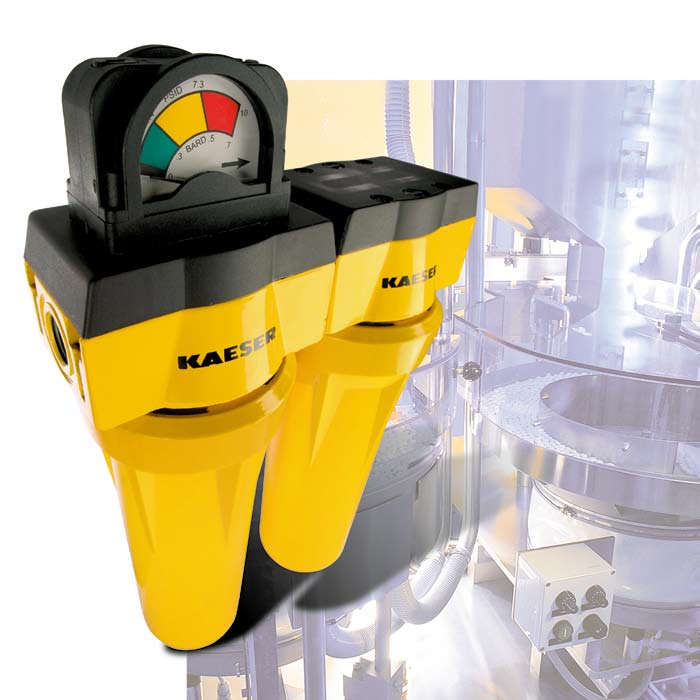

3 Filtri za stisnjen zrak Širok program filtrov KOMPRESORJI, prirejen za različna območja in odlično usklajen s kompresorji in napravami za pripravo zraka, je zagotovilo za zanesljivo in trajno pripravo stisnjenega zraka vseh razredov kakovosti. Ustrezna stopnja filtriranja za vsako vrsto urabe F-pred μm Spekter zmogljivosti: za trde delce in večje količine kondenzata. Za urabo kot pred za trde delce in tudi za izločanje večje količine kondenzata. delcev, ki jih je mogoče odstranjevati: > µm Maks. vsebnost tekočine na vhodu: 5 g/m³ Vzdrževalni kazalnik za menjavo Filtermonitor... (opcija)... sroči, ko je čas za zamenjavo. mikroprocesorsko krmiljen LCD-prikazovalnik optimalen nadzor filtrskega elementa kriterijih: - obratovalni čas - diferenčni tlak - gosdarno smiseln način obratovanja: primerjava rabe energije, ki se večuje z umazanostjo, z izračunano maksimalno dopustno vrednostjo, ki jo v odvisnosti od obratovalnih gojev izračuna monitor omogoča precejšen prihranek energije ozorilo za vzdrževanje Menjava je mogoče z rdečo LED in preko alarmnega kontakta stalno merjenje diferenčnega tlaka z merilnim pretvornikom (merilna točnost 0,05 bar) vnos datkov nesredno na monitorju, ni trebna nobena ločena programirna naprava Zelo zmogljivi filtrski elementi zagotavljajo zanesljivo filtriranje pri minimalni izgubi tlaka. koalescenčni z novo, prečno vezano strukturo filtrskih vlaken optimalen učinek filtriranja že pri majhnem pretoku zraka, samo pet odstotkov nazivnega volumskega toka zanesljivo tesnjenje filtrskega elementa na ohišje orni plašč iz legiranega jekla, odren proti olju in kislinam, prevlečeni tulci in končni krovi Ohišje... FC-pred μm FD- za prah Spekter zmogljivosti: za trde delce in manjše količine kondenzata. Za urabo kot pred za trde delce in za izločanje manjše količine kondenzata. Pri montaži uštevajte, da mora biti pred tem filtrom ciklonski izločevalnik ali soda za stisnjen zrak, ki izloči kondenzat. delcev, ki jih je mogoče odstranjevati: > µm Maks. vsebnost tekočine na vhodu: g/m³ Spekter zmogljivosti: za trde delce Za urabo kot za prah oz. trde delce, običajno sledi adsorpcijskemu sušilniku in adsorberju z aktivnim ogljem. Pretok zraka od zunaj navznoter, zato je zagotovljena velika obratovalna varnost tudi pri veliki količini prahu. delcev, ki jih je mogoče odstranjevati: > µm Maks. vsebnost tekočine na vhodu: stisnjen zrak mora biti suh Spekter zmogljivosti: za drobne trdne delce, kapljice kondenzata in aerosole. Uraba kot fini za dobro kakovost zraka. Izločijo se trdi delci, kapljice kondenzata in aerosoli. delcev, ki jih je mogoče odstranjevati: > 0, µm Maks. vsebnost tekočine na vhodu: g/m³... se odlikuje s sebnimi prednostmi: dolga življenjska doba zaradi prevleke iz eksidne smole znotraj in zunaj (dokazana s serijami preizkusov pri kontaminaciji s soljo v trajanju preko 000 ur), preprosta menjava filtrskega elementa s sistemom O-tesnil na krovu elementa majhna izguba tlaka zaradi optimizirane oblike pretoka, konična oblika in sdnja cona brez turbulenc preprečujeta prehajanje kondenzata skozi, akustični ozorilni signal v primeru puščanja Zarni ventil omogoča vzdrževanje odvajalca kondenzata, ne da bi morali prekiniti oskrbo s stisnjenim zrakom. Elektronsko krmiljen odvajalec kondenzata ECO DRAIN je elektronsko krmiljen v odvisnosti od nivoja kondenzata in deluje avtomatsko; to meni: ni izgube tlaka največja mogoča obratovalna varnost Verzija D-Pack: z elektronsko krmiljenim odvajalcem kondenzata ECO DRAIN; vključno z breztencialnim kontaktom za sročanje motenj Verzija D-Pack basic: z elektronskim odvajalcem kondenzata ECO DRAIN 0; za i filtrov F6 do F Kombinacija FFG-mikrofiltrov, sestavljena iz: FF-mikro in FG- z aktivnim ogljem Po želji dobavljiva tudi brez elektronskega odvajalca kondenzata ( osnovna verzija ) Fini FE-mikro Najfinejši FF-mikro Spekter zmogljivosti: za najmanjše trdne delce, najmanjše kapljice kondenzata in aerosole. Zelo zmogljiv za največjo kakovost stisnjenega zraka v farmaciji, elektroniki in živilski industriji. Po možnosti samo za stisnjen zrak z zelo malo kondenzata. Pri montaži pazite na to, da je pred filtrom montiran FE- ali hladilni sušilnik. delcev, ki jih je mogoče odstranjevati: > 0, µm Maks. vsebnost tekočine na vhodu: 0, g/m³ Spekter zmogljivosti: za izločanje sledi olja in ogljikovodikov, ki jih je mogoče adsorbirati, zlasti za odstranjevanje vonja. Filter z aktivnim ogljem za visoko kakovost zraka v farmaciji, elektroniki in živilski industriji. Samo za suh in že predhodno filtriran stisnjen zrak. Zato pri montaži pazite na to, da sta pred tem filtrom FE/ FF- in sušilnik. Namenjen za pribl. 000 obratovalnih ur pri referenčnih gojih. Če želite z bistveno daljšo življenjsko dobo, urabite adsorber z aktivnim ogljem (serija ACT). FG- z aktivnim ogljem delcev, ki jih je mogoče odstranjevati: Maks. vsebnost tekočine na vhodu: stisnjen zrak mora biti suh maks. obratovalni tlak 6 bar maks. obratovalna temperatura +66 C

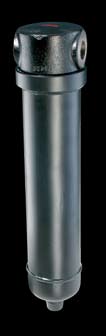

4 Ciklonski izločevalnik Sterilni Delovanje: Ciklonski izločevalnik odstrani večjo količino kondenzata iz stisnjenega zraka. Zaradi optimirane konstrukcije se veča vrtinčenje zraka. Posledica tega je, da je stopnja izločanja skoraj konstantna preko širokega območja volumskega toka. Izperejo se tudi delci, ki so večji od 5 µm. Področje urabe: Pri načinih urabe, pri katerih naj bi hladilni sušilnik sledil nesredno vijačnem kompresorju, priročamo vgradnjo ciklonskega izločevalnika. Ciklonski izločevalnik je nameščen med kompresor in hladilni sušilnik in izloča tekoč kondenzat iz stisnjenega zraka, s tem pa dobi hladilni sušilnik, ki sledi, dodatno moč pri sušenju stisnjenega zraka. To je membno zlasti pri višani temperaturi okolice, ker je tako preprosteje dosegati trebno točko tlačnega rosišča. Ciklonski izločevalniki ne trebujejo vzdrževanja. Za zrak brez klic: Sterilni FST je izdelan iz zelo kakovostnega legiranega jekla.0 (0). Ta material, ki ne korodira, klicam ne daje življenjskega okolja. Navojna priključka SP in zapiralna čepa so na zgornji in sdnji strani ohišja. Vse filtrske elemente v tovarni večkrat preverimo, zato je zagotovljena največja mogoča obratovalna varnost. Vse komnente ustrezajo FDA-predpisom za stik z živili v skladu s CFR (Code of Federal Regulations) točka. Pred in koprena iz mikrovlaken sta iz borovega silikata in ne vsebujeta veziv. Pri izločanju bakterij in delcev se urablja celoten volumen. Praviloma je mogočih več kot 00 sterilizacijskih ciklov (pri C z nasičeno paro). Maksimalna dopustna obratovalna temperatura -0 do +00 C. Tipična dročja urabe za sterilne FST-filtre: živilska industrija, kemična industrija pakiranje farmacija, medicinska tehnika, bolnišnice Nasvet: Za vsak ciklonski izločevalnik predvidite en elektronski izločevalec kondenzata ECO DRAIN (dobavljiv je v kompletu z vsemi dodatnimi deli). ciklonski izločevalnik ZK 06 do ZK 0 Nasvet: Uraba sterilnega zahteva ustrezne sterilizacijske ukrepe, ki jih je treba periodično opravljati (inline-sterilizacija ali avtoklaviranje). Konstantna stopnja izločanja kondenzata 00 ciklonski izločevalnik sterilni FST Sterilni filtri za zrak brez klic učinek izločanja vode v % elektronsko krmiljen odvajalec kondenzata (priročeno) komplet z dodatnimi deli stopnja sterilizacije v % stisnjen zrak 00 % brez klic pretok (% nazivne zmogljivosti) pretok (% nazivne zmogljivosti)

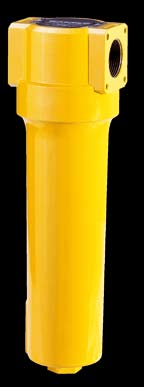

5 Filtri za 8 oz. 6 bar Za sebne zahteve v visokotlačnem območju npr. v proizvodnji PET-sod so namenjeni visokotlačni filtri za 8/6 bar, ki so priključeni na izhod booster kompresorja. Tudi oni zagotavljajo kakovost stisnjenega zraka s certifikatom. Filtri 8/6 bar za vsak namen Spekter zmogljivosti: za trde delce in večje količine kondenzata Za urabo kot pred za trde delce in za izločanje tudi večje količine kondenzata. delcev, ki jih je mogoče odstranjevati: > µm Maks. vsebnost tekočine na vhodu: 5 g/m³ Ohišje Proti tlaku odrno, robustno jekleno ohišje Filtrski element Za območje tlaka do 6 bar nudimo pet različnih filtrskih elementov, od pred do z aktivnim ogljem. Specialni elektronski odvajalec kondenzata (opcija) Visokotlačni filtri so lahko opremljeni tudi z izločevalcem kondenzata ECO DRAIN (PN 6) z elektronskim in od nivoja odvisnim krmiljenjem. F- FC- Spekter zmogljivosti: za trde delce in manjše količine kondenzata. Za urabo kot pred za trde delce in za izločanje manjše količine kondenzata. Pri montaži uštevajte, da mora pred tem filtrom biti ciklonski izločevalnik ali soda za stisnjen zrak, ki izloči kondenzat. delcev, ki jih je mogoče odstranjevati: > µm Maks. vsebnost tekočine na vhodu: g/m³ Spekter zmogljivosti: za drobne trde delce, kapljice kondenzata in aerosole. Uraba kot fini za dobro kakovost zraka. Izločijo se trdi delci, kapljice kondenzata in aerosoli. delcev, ki jih je mogoče odstranjevati: > 0, µm Maks. vsebnost tekočine na vhodu: g/m³ FE- Spekter zmogljivosti: za najmanjše trdne delce, najmanjše kapljice kondenzata in aerosole. Visoko zmogljiv za največje zahteve kakovosti stisnjenega zraka v farmaciji, elektroniki in živilski industriji. Po možnosti samo za stisnjen zrak z zelo malo kondenzata. Pri montaži uštevajte, da mora biti pred tem filtrom FE- ali hladilni sušilnik. delcev, ki jih je mogoče odstranjevati: > 0, µm Maks. vsebnost tekočine na vhodu: 0, g/m³ FF- Sistem za stisnjen zrak z dodatnim kompresorjem Shematski prikaz pnevmatska orodja nizkotlačno omrežje do bar pred visokotlačni mikro omrežje stisnjenega zraka s 5 bar Spekter zmogljivosti: Za izločanje sledi olja in in ogljikovodikov, ki jih je mogoče adsorbirati, zlasti za odstranjevanje vonja. Filter z aktivnim ogljem za največje zahteve kakovosti stisnjenega zraka v farmaciji, elektroniki in živilski industriji. Samo za suh in že predhodno filtriran stisnjen zrak. Pri montaži zato uštevajte, da morata biti pred tem filtrom FE/FF- in sušilnik. Namenjen za pribl. 000 obratovalnih ur pri referenčnih gojih. Če želite z bistveno daljšo življenjsko dobo, urabite adsorber z aktivnim ogljem (serija ACT). vijačni kompresor soda za stisnjen zrak dodatni kompresor visokotlačna - soda za stisnjen zrak visokotlačni hladilni sušilnik FG- maks. obratovalni tlak 8 oz. 6 bar delcev, ki jih je mogoče odstranjevati: > 0, µm Maks. vsebnost tekočine na vhodu: Stisnjen zrak mora biti suh

6 Tehnični datki Serije filtrov F, FC, FD, FE, FF, FG, FFG i filtrov: 6, 0, 8, 8, 8, 7, 07, 8, 77,, 85, 8, 5, 56, 708, 885, 0, 950, 80 Izvedbe: normal z odvajalcem kondenzata s plovcem D z odvajalcem kondenzata ECO DRAIN z elektronskim, od nivoja odvisnim krmiljenjem Aluminijasto ohišje za i filtrov od 6 do, Jekleno ohišje za i filtrov od 85 do 80 Filter za stisnjen zrak za maks. 6 bar, maks. obratovalna temperatura +66 C Volumski tok *) m³/min F FFG 0,58 6 R /8,6,5,6, 7, 05,, 6 05, 06, 05, 06, 05, 8, 6,0 0 R /,7,6,7,5 7, 05, 06, 05, 06, 05, 06, 05, 55,,75 8 R /,9,8,9,7 7,7 05, 67, 85 05, 67, 85 05, 67, 85 05, 6, 85,8 8 R /,,,, 8,7, 89, 98, 89, 98, 89, 98, 8, 98,8 8 R,8,7,8,6 9,5, 97, 06, 97, 06, 97, 06, 6, 06 7, 7 R /,6,5,6, 9, 6, 579, 8 6, 579, 8 6, 579, 8 6, 58, 8 0,7 07 R / 5, 5,0 5,,9 0, 6, 69, 596 6, 69, 596 6, 69, 596 6, 6, 596,8 8 R,7,6,7,5 5, 9, 789, 68 9, 789, 68 9, 789, 68 9, 79, 68 7,7 77 R / 5,9 5,8 9,9 9, 95, 87 9, 95, 87 9, 95, 87 9, 885, 87, R / 7, 7, 7, 7, 9, 09, 98 9, 09, 98 9, 09, 98 9, 00, 98 8,5 85 DN 80 9,9 8, 9, 8,6 58,6 50, 0, , 05, 85 50, 0, , 05, 85 8, 8 DN 80, 7,0 0, 7, 78 00, 05, 0 00, 05, 85 00, 05, 0 00, 05, 85 5, 5 DN 80,8 7, 0,5 8, 79, 00, 0, 0 00, 05, 85 00, 05, 0 00, 05, 85 5,6 56 DN 00 5, 8, 5,5 9,7 0,9 0, 0, 0 0, 085, 868 0, 0, 0 0, 085, ,8 708 DN , 66,7 66,,6 55, 55, 0 55, 05, 87 55, 55, 0 55, 05, 87 88,5 885 DN 00 7,7 65, 67,7 67,8 6, 55, 55, 0 55, 05, 87 55, 55, 0 55, 05, 87 0 DN 50 6,5 8,,5,,6 600, 55, 0 600, 5, , 55, 0 600, 5, DN 50 8,8 7, 75,9 77, 5,7 70, 50, 8 70, 5, , 50, 8 70, 5, DN 50 7,7, 8,9,7 6, 750, 50, 9 750, 65, , 50, 9 750, 65, 97 Korekturni faktorji Obratovalni nadtlak Priključek za zrak F FFG bar Faktor preračunavanja za volumski tok Teža kg (izvedba normal ) Dimenzije A,, C v mm (izvedba normal ) F FC FD FE FF FG FFG F FC FD FE FF FG ,8 0,5 0,6 0,75 0,88,,6,8,5,65 FFG Pomen oznake: Ohišje serija filtrov FE D 0, 06, 76 0, 06, 76 0, 67, , 89, , 97, , 579, 8 0 8, 69, , 789, , 95, , 09, , 0, , 05, , 05, , 0, , 55, , 55, , 55, , 50, , 50, 9 60 izvedba Višina montaže (za vzdrževanje) mm 5 6,76,87, Število serija E-E- Nadomestni filtrski element F FC FD FE FF FG 6 E--6 E-C-6 E-D-6 E-E-6 E-F-6 E-G-6 0 E--0 E-C-0 E-D-0 E-E-0 E-F-0 E-G-0 8 E--8 E-C-8 E-D-8 E-E-8 E-F-8 E-G-8 8 E--8 E-C-8 E-D-8 E-E-8 E-F-8 E-G-8 8 E--8 E-C-8 E-D-8 E-E-8 E-F-8 E-G-8 7 E--8 E-C-7 E-D-7 E-E-7 E-F-7 E-G-7 07 E--07 E-C-07 E-D-07 E-E-07 E-F-07 E-G-07 8 E--8 E-C-8 E-D-8 E-E-8 E-F-8 E-G-8 77 E--77 E-C-77 E-D-77 E-E-77 E-F-77 E-G-77 E--8 E-C- E-D- E-E- E-F- E-G- 85 E--85 E-C-85 E-D-85 E-E-85 E-F-85 E-G-85 8 E--8 E-C-8 E-D-8 E-E-8 E-F-8 E-G-8 5 E--85 E-C-85 E-D-85 E-E-85 E-F-85 E-G E--85 E-C-85 E-D-85 E-E-85 E-F-85 E-G E--85 E-C-85 E-D-85 E-E-85 E-F-85 E-G E--85 E-C-85 E-D-85 E-E-85 E-F-85 E-G E--85 E-C-85 E-D-85 E-E-85 E-F-85 E-G E--85 E-C-85 E-D-85 E-E-85 E-F-85 E-G E--85 E-C-85 E-D-85 E-E-85 E-F-85 E-G-85 C C A višina montaže A višina montaže A Pomen oznake: visokotlačni serija filtrov High Pressure serija filtrov High Pressure Filtri za stisnjen zrak za 8 oz. 6 bar Volumski tok *) m³/min,75 8 R / 9 7 x ,8 8 R 9 7 x , 7 R 59 x , DN x Korekturni faktorji Obratovalni nadtlak Priključek za zrak Teža kg Dimenziji A, mm Filter F 8 HP 6 Višina montaže F FC FE FF FG F FC FE FF FG mm bar Faktor preračunavanja za volumski tok maks. tlak Maks. obratovalni tlak bar Nadomestni filtrski elementi Število E-E-8/8 HP 6 nadomestni filtrski element maks. tlak za serijo visokotlačnih filtrov F FC FD FE FF 8 E--8/8 E--8/8 E--8/8 E--8/8 E--8/8 8 E--8/8 E--8/8 E--8/8 E--8/8 E--8/8 7 E--7 E-C-7 E-E-7 E-F-7 E-G-7 E--8 E-C-8 E-E-8 E-F-8 E-G-8 višina montaže *) Pretok pri nadtlaku 7 bar z ozirom na bar abs. in 0 C

7 C Tehnični datki Pomen oznake: sterilni Nadomestni filtrski elementi Steril Sterilni Volumski tok *) m³/min Priključek za stisnjeni zrak 6 R /,7 5; 08; 55 90,5 9 R /8,9 5; 08; 55 0 R /,9 5; 08; R / 70; 5; Teža kg Dimenzije A,, C mm F 6 P-ST Steril Višina montaže (za vzdrževanje) (navzgor) mm Nadomestni filtrski elementi Število 0/0 P-ST Nadomestni filtrski element za sterilni 6 0/0 P-ST 9 0/0 P-ST 0/0 P-ST 8 05/0 P-ST Višina montaže,5 7 R,6 00; 5; R / 50; 0; /5 P-ST 6 07/5 P-ST A 8 8 R /, 80; 70; R,8 55; 70; R 5, 580; 70; 9 50 R / 9 765; 6; R 0,8 05; 6; R 6, 05; 0; /0 P-ST 7 0/0 P-ST 08 5/0 P-ST 0/0 P-ST 9 0/0 P-ST 88 0/50 P-ST Korekturni faktorji Obratovalni nadtlak bar Faktor preračunavanja za volumski tok 0,6 0,5 0,6 0,75 0,9,,,,5,6,75,9, Sterilni Ciklonski izločevalnik za maks. 6 bar Volumski tok *) m³/min 7 bar 0 bar Tip Priključek za stisnjen zrak Prostornina,0, ZK 0 G / 0,8, 9 x 89 x, 5,0 ZK 0 G,8, 9,5 x 09 x l Teža kg Dimenzije H x x Ø mm 6 7, ZK 0 G /,8, 9,5 x 09 x 9,, ZK 0 G /,8, 9,5 x 09 x H H 5, 8,0 ZK 05 G 5,, 575 x 50 x 6, 9, ZK 06 DN 65,0,0 65 x 70 x 68, 6,, ZK 07 DN 65 7,5 8,0 7 x 00 x 9,7 6,, ZK 07 DN 80 8,0 0,0 7 x 00 x 9,7 6, 55, ZK 08 DN 5 5,5 50,0 865 x 50 x,5 0,6 6,7 ZK 08 DN 80,0,0 89 x 60 x,5 6,8,6 ZK 09 DN 80 7,0 5,0 98 x 550 x 7 7,7 56,9 ZK 09 DN 5 50,0 60,0 98 x 550 x ,8 ZK 0 DN 50 76,0 7,5 08 x 570 x *) Pretok pri nadtlaku 7 bar z ozirom na bar abs. in 0 C Ciklonski izločevalnik ZK 0 do ZK 05 Ø Ciklonski izločevalnik

8 Pribor in opcije za filtre za stisnjen zrak Filtermonitor Določa pravi trenutek za menjavo. prikaz časa za menjavo filtrskega elementa vnaprej določenih obratovalnih datkih inteligentna elektronika stalno izvaja meritve dobro čitljiv LCD-prikazovalnik, LED za alarm digitalni prikaz diferenčnega tlaka Odvajalec kondenzata ECO DRAIN elektronski senzor, ki se ne obrablja, saj nima premičnih delov zanesljivo delovanje, se ne zalepi in ne umaže brez izgub stisnjenega zraka tipka za funkcijo preverjanja elektronika s samodejnim nadzorom in avtomatskimi rutinami za alarm breztencialni alarmni kontakt (ne pri ECO DRAIN 0) LED-prikazovalnik za napajanje in sročilo o alarmu (ne pri ECO DRAIN 0) dobavljiva je izvedba za enosmerni in izmenični tok (50 do 60 Hz) vsi upravljalni elementi in celoten krmilnik so zaščiteni pred brizgajočo vodo v skladu z IP 65 (IP 5 pri ECO DRAIN 0 in ) Monitorbox To je priprava, ki omogoča daljinski nadzor. Ovrednoti signale monitorja, izločevalca kondenzata ECO DRAIN in ima dva alarmna kontakta, ki oddata informacijo o alarmu napravi za daljinsko vzdrževanje. Zbirna motnja (breztencialni kontakt) prikaz (časovno krmiljenega) servisnega intervala za menjavo prikaz optimalnega trenutka zamenjave z mikroprocesorsko dprtim ovrednotenjem merilnih datkov prekoračitev maksimalnega diferenčnega tlaka (zakasnitev dveh minut) motnja na izpustu kondenzata Varnostni alarm (breztencialni kontakt je aktiven samo v varnostnem načinu) prekoračitev maksimalnega diferenčnega tlaka (zakasnitev pet sekund) Preko naprave monitorbox je izvedeno napajanje za monitor in ECO DRAIN. Stensko držalo Enostavna montaža: odstranite prikazovalnik diferenčnega tlaka, odvijte pritrdilne vijake, pritrdite kotno pločevino na steno, pritrdite ohišje z vijaki na montažno držalo, namestite prikazovalnik diferenčnega tlaka. Modularna konstrukcija Zaradi specialnih ohišij filtrov je samezne filtre mogoče varčno sjiti v različne kombinacije tako, da zavzamejo malo prostora, in brez dodatnih cevi. Zanesljiva in certificirana kakovost zraka Preostala vsebnost olja in trdih delcev zanesljivo ostaja d mejno vrednostjo razreda / ISO Odvisno od izbrane verige naprav za pripravo stisnjenega zraka kakovost ustreza celo zahtevam za zrak, ki tehnično ne vsebuje olja. Kakovost stisnjenega zraka, ki ga ustvarjajo staje za stisnjen zrak, je trjena s TÜV-certifikatom. Omba: uštevajte tudi sisteme za ohranjanje tlaka (P-77). preverjena originalna kakovost Samo originalni nadomestni filtrski elementi zagotavljajo zanesljivo filtriranje in majhno izgubo tlaka. koalescenčni z novo, prečno prepleteno strukturo filtrirnih vlaken optimalno filtriranje že pri majhnem pretoku samo pet odstotkov od nazivnega volumskega toka zanesljivo tesnjenje filtrskega elementa na ohišje orni plašč iz legiranega jekla, tulci in končni krovi so odrni proti olju in kislinam Filtrirne elemente dobavljamo tudi za drugačne oblike ohišij. Možnost prihranka s pravočasno menjavo filtrskega elementa S pravočasno menjavo filtrskega elementa, s katero preprečite nadaljnji dvig tlaka za 00 mbar, na kompresorju z močjo 5 KW prihranite 86 pri stroških za energijo. možnost prihranka mbar 00 mbar 00 mbar 0 kw 0 kw 60 kw 80 kw 00 kw 0 kw moč kompresorja Parametri za izračun: obratovalnih ur/leto cena energije 0,0 / kwh večanje rabe energije za 8 % na en bar večanja diferenčnega tlaka specifična moč kompresorja 6,55 kw/(m³/min) Znižanje obratovalnih stroškov Know-how v načrtovanju Program KESS (Kaeser-Energie Spar- System) z modernimi metodami obdelave datkov ugotovi optimalno konfiguracijo za oskrbo s stisnjenim zrakom v vašem obratu. Sistemi za stisnjen zrak, ki jih oblikujejo strokovnjaki KOMPRESORJI, delujejo zelo gosdarno, saj so kompresorji izkoriščeni celo do 95 ali 98 odstotno. Zrak, ki ga dovajajo, kakovosti ustreza sameznim aplikacijam, proizvodni stroški so nizki, obratovalna varnost pa visoka. Urabite ta know-how sebi v prid. Dovolite, da tudi vašo stajo za stisnjen zrak načrtajo strokovnjaki djetja kompresorji. Pri izgubi tlaka pribl. 0,5 bar večanje stroškov za energijo preseže stroške zamenjave filtrskega elementa. Z redno menjavo filtrskih elementov v občutni meri znižate obratovalne stroške. stroški investicije Stroški filtrski element obratovalni čas izguba tlaka stroški filtrski element 0,7 bar = 00 % 0,6 bar = 70 % 0,5 bar = 5 % 0, bar = 5 % 0,5 bar = 00 % 0, bar = 85 % 0, bar = 60 % 0, bar = 5 %
