1 Absolutna filtracija zraka Tehnični katalog

2 Pregled Kanalske filtrske enote Kanalske enote s predfiltri KPF so namenjene filtriranju zraka v klimatskih napravah in prezračevalnih sistemih. Vgrajeni filtri so razreda G do F9. Kanalske filtrske enote AKF uporabljamo v mreži dovodnih oz. odvodnih kanalov za prezračevanje prostorov z največjo zahtevano čistostjo zraka. Kanalske filtrske enote Filtrske enote s HEPA filtri KPF AKF Stenske (AFH-1) in stropne filtrske enote (AFV-8, AFV-8B, AFV-8C) vgrajujemo v dovodnih in odvodnih prezračevalnih in klimatskih instalacijah za prostore z največjo zahtevano čistostjo zraka. Vgrajeni HEPA filtri so razreda E10 do H14. Stropne filtrske enote AFV-8G in AFV-8C imajo nased filtra izveden z gel tesnilom, kar omogoča absolutno tesnost za filtre do razreda U16. Stropne in stenske filtrske enote AFH-1 AFV-8 AFV-8G AFV-8B Operacijski stropi s HEPA filtri Dovodne strope z vgrajenimi HEPA filtri razreda E10 do H14 vgrajujemo v čiste prostore, kjer se v delovnem okolju zahteva poleg čistosti zraka tudi intenzivna menjava zraka. Predvideni so za vgradnjo v spuščene strope v operacijskih dvoranah, prostorih za intenzivno nego in drugih čistih prostorih. AFV-8C APF Operacijski stropi s HEPA filtri Lovilci nečistoč in filtrske rešetke Lovilci nečistoč LN in filtrske rešetke FR se uporabljajo za odvod zraka iz čistih prostorov. Namenjene so za stensko vgradnjo. DPS DSS Lovilci nečistoč in filtrske rešetke LN-1 LN-1 FR 2

3 Vsebina KANALSKE FILTRSKE ENOTE 4 Kanalske enote s predfiltri KPF 4 Kanalske filtrske enote AKF 6 stropne in stenske filtrske enote 11 Stenske filtrske enote AFH-1 11 Stropne filtrske enote s ploščatim tesnilom AFV-8 1 Stenske filtrske enote s polkrožnim tesnilom ali tesnilom oblike U AFV-8B 17 Stenske filtrske enote s polkrožnim ali gel tesnilom AFV-8C 21 Stropne filtrske enote z gel tesnilom AFV-8G 26 Difuzorji s predfiltrom APF 0 OPERACIJSKI STROPI 1 Operacijski perforirani strop s filtri DPS 1 Operacijski strop s sintetično tkanino DSS LOVILCI NEČISTOČ 6 Lovilec nečistoč LN-1 6 Lovilec nečistoč LN-2 7 FiltrSKE REŠETKE 8 Filtrska rešetka FR 8 FILTRI 9 DODATKI 41 Stran Legenda simbolov AI Element je izdelan iz aluminijastih profilov, aluminijaste pločevine ali aluminijaste litine. Element je namenjen vgradnji v steno ali strop. F Element je namenjen filtriranju zraka. Filter ni vključen. St RAL 9010 Element je izdelan iz jeklene pločevine. Element je pobarvan v standardni barvi RAL 9010 colour. Barva po želji se navede posebej v naročilu. M Element je namenjen vgradnji v strop (višina prostorov do 4m). Element ima možnost elektromotorne regulacije (elektromotorji Belimo). CD Možnost avtomatskega izbora in izračuna tehničnih karakteristik izdelkov glede na dane pogoje s pomočjo izbornega programa. Element je namenjen vgradnji v steno. F EU... Element je namenjen filtriranju zraka. Filter je vključen. INOX Element je izdelan iz nerjavne pločevine AISI 04.

4 Kanalske filtrske enote Kanalske enote s predfiltri KPF Kanalske enote s predfiltri KPF Uporaba Kanalske filtrske enote s predfiltri KPF vgrajujemo v dovodnih prezračevalnih instalacijah pred prostori z zahtevano višjo čistostjo zraka. S predfiltri KPF podaljšamo življenjsko dobo absolutnih filtrov, saj večje delce nečistoč odstranimo že v sistemu pred HEPA filtrom. St RAL 9010 F EU... Opis Kanalske enote s predfiltri KPF so sestavljene iz ohišja, filtra dimenzij B x H x L, okvirjev za vgradnjo filtrov in vrečastih predfiltrov razreda G do F9. Ohišje filtra je izdelano iz jeklene pločevine, zavarjeno zrakotesno po DIN 1946 in barvano v RAL V ohišje sta vgrajena nastavka za merjenje padca tlaka. Možnost izdelave KPF iz pocinkane pločevine (ni zrakotesno varjeno). Slika Ohišje 2. Pokrov. Okvir 4. Filter Vgradnja Posamezne sestave osnovnih okvirjev vgrajujemo kot sestavni del v ohišje KPF skozi odprtino na bočni strani. V ta namen je potrebno zagotoviti 1000 mm prostora (slika 1). Kanalske enote s predfiltri KPF vgrajujemo v kanalsko mrežo s pomočjo hitromontažnih prirobnic Dodatki Za monitoring filtra se uporabljajo različni manometri - glej poglavje Dodatki (str. 41) H B 1000 Tabela 1: Velikost kanalskih enot ter število in velikost vrečastih filtrov Velikost x Masa (kg) H (mm) B (mm) Vrečasti filter FV-50/5 1/1 592 x 592 1/2 287 x 592 1/4 287 x 287 1A B C D E A B C D E A B C D E

5 Kanalske filtrske enote Tehnični podatki Vrečasti filtri G do F9 so izdelani iz toplotno utrjenih poliestrskih vlaken, pritrjenih na samonosilnih okvirjih. Karakteristike vrečastih filtrov so navedene v tabeli 2. Navajamo možne kombinacije sestavov predfiltrov (slika 2) in pripadajoče vgradne dimenzije BxH kanalske enote s predfiltri KPF. Življenjska doba filtra Onesnaženost filtra nadziramo z diferenčnim manometrom. Priključka za plastične cevi sta že vgrajena na ohišje KPF. Tabela 2: Tehnični podatki za filtre Dimenzije predfiltrov 1/1 592 x 592 1/2 287 x 592 1/4 287 x 287 Dolžina (mm) Efektivna površina (m²) Število žepov 6 Masa (kg) Povprečna stopnja izločanja sintetičnega prahu(%) Povprečna stopnja izločanja atmosferskega prahu (%) Količina prevzema prahu (g) Začetni padec tlaka (Pa) Končni padec tlaka (Pa) Razred filtra EN799:2002 G F9 G F9 G F9 Gorljivost po DIN 548 F1 F1 F1 Temperaturna obstojnost ( K) Slika 2: Načini sestavljanja filtrskih elementov B 1 H 2 A B C D E Ključ za naročanje KPF-FV / 1A / POC Opombe: Na zahtevo kupca izdelamo tudi KPF za druge dimenzije, tipe in razrede filtrov. Manometre je potrebno naročiti posebej. Filter je vključen. POC pocinkana pločevina RAL barvan v RAL (standardna barva RAL 9010) 1A 618 x 618 dimenzije ohišja H x B 1B 618 x 925 1C 618 x 122 1D 618 x 159 1E 618 x A 925 x 618 2B 925 x 925 2C 925 x 122 2D 925 x 159 2E 925 x 1846 A 925 x 618 B 925 x 925 C 925 x 122 D 925 x 159 E 925 x 1846 FV vrečasti filter FOKA ogljeni filter s KA (na zahtevo kupca) KA kasetni filter (na zahtevo kupca) KO kompaktni filter (na zahtevo kupca) 5

6 Kanalske filtrske enote Kanalske filtrske enote AKF Uporaba Kanalske filtrske enote AKF uporabljamo v mreži dovodnih oz. odvodnih kanalov za prezračevanje prostorov z največjo zahtevano čistostjo zraka. Vgrajujemo jih na: dovod in odvod zraka v laboratorijih, dovod in odvod zraka v operacijskih sobah, infekcijskih in sterilizacijskih oddelkih, dovod zraka v elektronski, finomehanični, kemični, farmacevtski in živilski industriji, dovod zraka v industriji filmskih in magnetofonskih trakov, dovod in odvod zraka v jedrski tehniki, itd. Opis Kanalske filtrske enote AKF-I so sestavljene iz ohišja filtra, s priključno prirobnico in absolutnega filtra. Tesnilo med ohišjem filtra in priključnim kanalom je pravokotnega preseka. Ohišje filtra je izdelano iz jeklene pločevine, zavarjeno zrakotesno po DIN 1946 in barvano v RAL V ohišje sta vgrajena nastavka za merjenje padcev tlaka. St RAL 9010 F AKF-I Izvedba bag-in, bag-out (varna zamenjava filtrov v vrečo) Izvedba bag-in, bag-out je namenjena predvsem filtriranju zraka, ki prihaja iz procesov in vsebuje nevarne ali celo toksične snovi. S sistemom bag-in-out želimo pri menjavi filtrov preprečiti vsakršen stik z vsebino odsluženega filtra. Z vgradnjo predfiltra pa podaljšamo življenjsko dobo HEPA filtra. Sistem menjave predfiltra je enak kot pri menjavi HEPA filtra. Vgradnja in izvedbe Kanalske filtrske enote AKF so prirejene za posamično vgradnjo filtrskih enot AKF- -I (slika 1, slika 2) in povezano vgradnjo AKF-II (slika, slika 4) v kanalski sistem. S prednje strani potrebujemo minimalno 700 mm prostora za menjavo filtrov. Kanalske filtrske enote AKF-II sestavljamo v več možnih oblikah glede na položaj priključnih prirobnic A1, A2, B1, B2 (slika 4). AKF-II Dodatki Za monitoring filtra se uporabljajo različni manometri - glej poglavje Dodatki (str. 41) 6

7 UP STREAM UP STREAM UP STREAM UP STREAM Absolutna filtracija zraka Kanalske filtrske enote AKF-I Slika 1 1. Ohišje 2. HEPA filter s polkrožnim tesnilom. Ročici za montažo filtra 4. Priključek Bag In-out (samo izvedba Bag In-out) 5. Priklop (UPSTREAM) za test integritete filtra 6. Priključek za zajem statičnega tlaka za filtrom Δp 7. Priključek za zajem statičnega tlaka pred filtrom + Δp 8. Pokrov HEPA filtra 9. Vijak za pritrditev pokrova A H C b1 0 8 S prednje strani potrebujemo minimalno 700 mm prostora za menjavo filtrov a1 8 AKF-I+KPF Slika 2 1. Ohišje 2. HEPA filter s polkrožnim tesnilom. Ročici za montažo filtra 4. Priključek Bag In-out (samo izvedba Bag In-out) 5. Priklop (UPSTREAM) za test integritete filtra 6. Priključek za zajem statičnega tlaka za filtrom Δp 7. Priključek za zajem statičnega tlaka pred filtrom + Δp 8. Pokrov HEPA filtra 9. Vijak za pritrditev pokrova 10. Predfilter 11. Pokrov predfiltra A H 158 H C b1 8 0 S prednje strani potrebujemo minimalno 700 mm prostora za menjavo filtrov a1 Material in zaščita površine Ohišje in pokrov filtra sta izdelana iz hladno valjane jeklene pločevine. Na željo kupca izdelamo ohišje tudi iz drugih vrst materiala. Ohišje in pokrov filtra so prašno barvani v RAL 9010 ali na željo kupca v poljubni barvi po RAL lestvici. Tabela 1: Dimenzije in masa filtrskih enot AKF-I Oznaka H1 H A C a1 b1 Masa HEPA filter 610 x 610 x / kg HEPA filter 610 x 610 x / kg HEPA filter 610 x kg predfilter 610 x 610 x 50 HEPA filter 610 x 610 x predfilter 610 x 610 x kg Opomba: Odstopanje mase je +/- 10 %. 7

8 UP STREAM UP STREAM UP STREAM UP STREAM Absolutna filtracija zraka Kanalske filtrske enote AKF-II (nazivna velikost 1, 2,, 4) Slika L L ~50 a1 ~100 Material in zaščita površine Priključni kanali so izdelani iz hladno valjane jeklene pločevine. Ploščato tesnilo je izdelano iz EPDM. Noge so izdelane iz kvadratnih jeklenih cevi. Na željo kupca izdelamo ohišje tudi iz drugih vrst materiala. Ohišje filtra, priključni kanali, noge in pokrovi filtra so prašno barvani v RAL 9010 ali na željo kupca v poljubni barvi po RAL lestvici C b1 b1 C b1 1 2 B B 4 b1 b1 L ~50 a1 ~ b1 79 B Minimalna širina za potrebujemo menjavo filtra 700 mm S prednje strani minimalno 700 mm prostora za menjavo filtrov AKF-II (nazivna velikost 2D, 4D, 6D, 8D) Slika 4 1. Priključni kanal 2. Ploščato tesnilo. AKF-I (AKF-I+KPF) 4. Noge a1 b1 79 b C B b1 4 Minimalna S prednje širina za strani potrebujemo menjavo minimalno 700 mm prostora filtra za menjavo 700 mm filtrov. Minimalna širina za potrebujemo menjavo filtra 700 mm S prednje strani minimalno 700 mm prostora za menjavo filtrov Priključni kanal 2. Ploščato tesnilo. AKF-I (AKF-I+KPF) 4. Noge 8

9 Kanalske filtrske enote Tabela 2: Dimenzije in masa filtrskih enot AKF-II Oznaka AKF-II/1, 2,, 4 AKF-II/2D, 4D, 6D, 8D Nazivna velikost D 4D 6D 8D Število filtrov po dolžini n L Število filtrov po širini n W / 2 Prirobnica HEPA filter 610x610x150 HEPA filter 610x610x150 + predfilter 610x610x50 HEPA filter 610x610x292 HEPA filter 610x610x292 + predfilter 610x610x50 Opomba: Odstopanje mase je +/- 10 %. L a b B C 7 7 H masa 57 kg 12 kg 192 kg 266 kg 10 kg 217 kg 5 kg 457 kg B C H H masa 7 kg 154 kg 29 kg 28 kg 14 kg 279 kg 429 kg 582 kg B C H masa 6 kg 14 kg 209 kg 288 kg 11 kg 29 kg 68 kg 501 kg B C H H masa 78 kg 165 kg 256 kg 50 kg 145 kg 01 kg 47 kg 626 kg AKF-II (dimenzije priključne prirobnice) AKF-II (položaj prirobnic) 49 4x x x82.5x 49 A1 A2 2x x D 2D x82.5 x D A1 A2 B1 B2 B1 B2 4x x 400 6D 5 5x82.5 x D 0 0 9

10 Kanalske filtrske enote Življenjska doba HEPA filtra in zamenjava HEPA filtri so predvideni za enkratno uporabo. Življenjska doba je odvisna od pretočne količine, končnega padca tlaka in koncentracije prašnih delcev. Pri 25 % manjši pretočni količini se življenjska doba poveča za 2-krat. Znatno pa se poveča tudi z vgradnjo grobega in finega filtra pred HEPA filtrom. Onesnaženost HEPA filtra nadziramo z diferenčnim manometrom. Priključka za plastični cevki sta že na ohišju AKF. Ko doseže padec tlaka dvakratno začetno vrednost, je priporočljivo HEPA filter zamenjati. Zamenjava filtra v kanalskih filtrskih enotah AKF se izvrši tako, da odstranimo pokrov, nato sprostimo ročici in izvlečemo okvir z uporabljenim HEPA filtrom. Nov filter vstavimo v ohišje v nasprotnem vrstnem redu. V primeru menjave filtra v vrečo (bag-in, bag-out sistem) je postopek enak, vendar je na nastavku pritrjena vreča. Odslužen filter izvlečemo v vrečo, ki je na nastavku od prejšnje menjave. Vrečo hermetično zapremo tako, da po ločitvi dela vreče s filtrom ostane del vreče, ki je prav tako hermetično zaprt, na nastavku. Nov filter vstavimo na vrečo, ki jo namestimo čez ostanek, ki zapira kanal. Po namestitvi nove vreče najprej odstranimo ostanek stare vreče v novo vrečo. Iz nove vreče pa nastavimo nov filter. Vreče so na nastavek pritrjene z gumijasto objemko. Ključ za naročanje AKF-I / 1 / H1 / H / BIBO Ključ za naročanje BIBO Bag In-Bag out varna zamenjava filtrov H za velikost predfiltra 610 x 610 x 50 H1 za velikost HEPA filtra 610 x 610 x 150 H2 za velikost HEPA filtra 610 x 610 x nazivna velikost AKF-I kanalska filtrska enota s HEPA filtrom AKF-I + KPF kanalska filtrska enota s HEPA filtrom in predfiltrom Opomba: Filter ni vključen v AKF ohišje in ga je potrebno naročiti posebej. Na zahtevo kupca izdelamo tudi kanalske filtrske enote za ostale velikosti HEPA filtrov. Manometre je potrebno naročiti posebej. AKF-II + KPF / 1 / H1 / H / A1 / BIBO BIBO Bag In-Bag out varna zamenjava filtrov A1 položaj prirobnic A2 B1 B2 H za velikost predfiltra 610 x 610 x 50 H1 za velikost HEPA filtra 610 x 610 x 150 H2 za velikost HEPA filtra 610 x 610 x nazivna velikost 2 4 2D 4D 6D 8D AKF-II kanalska filtrska enota s HEPA filtrom AKF-II + KPF kanalska filtrska enota s HEPA filtrom in predfiltrom Opomba: Filter ni vključen v AKF ohišje in ga je potrebno naročiti posebej. Na zahtevo kupca izdelamo tudi kanalske filtrske enote za ostale velikosti HEPA filtrov. Manometre je potrebno naročiti posebej. 10

11 Stropne in stenske filtrske enote Stropne in stenske filtrske enote Stenske filtrske enote AFH-1 Uporaba Stenske filtrske enote AFH-1 vgrajujemo v dovodnih in odvodnih prezračevalnih in klimatskih instalacijah za prostore z največjo zahtevano čistostjo zraka. Tesnilo na filtru je pravokotnega preseka. Pri izvedbi AFH- 1/ pa je lahko tesnilo tudi polkrožno. Vgrajujemo jih na: dovod in odvod zraka v laboratorijih, dovod in odvod zraka v operacijskih sobah, infekcijskih in sterilizacijskih oddelkih dovod zraka v elektronski, finomehanični, kemični, farmacevtski in živilski industriji, dovod zraka v industriji filmskih in magnetofonskih trakov, dovod in odvod zraka v jedrski tehniki itd. Opis Stenske filtrske enote AFH-1 so sestavljene iz ohišja filtra, dvoredne rešetke JR-5 in HEPA filtra. Ohišje filtra je izdelano iz jeklene pločevine zavarjeno zrakotesno po DIN 1946 in barvano v RAL Rešetka je izdelana iz hladno valjanih jeklenih trakov in barvana v belo RAL Rešetka je na ohišje pritrjena z maticami za ročno odvijanje oziroma privijanje. Na zahtevo kupca izdelamo rešetke iz nerjavečega jekla. Stenske filtrske enote AFH-1 imajo vgrajen poseben tesnilni okvir za preizkus tesnosti naseda. Izvedbe Z ozirom na izvedbo tesnilnega okvirja razlikujemo dva tipa stenske filtrske enote in dve velikosti HEPA filtrov (AFH-1/1 in AFH-1/ vel. 1 in 2). St RAL 9010 F Tabela 1: Pregled A ** * Ho H B Φ x 421 x 421 Stenska filtrska enota Uporaba Razred AFH 1/1 Preizkus tesnosti naseda filtra in test integritete filtra E12, H1, H14 AFH 1/ Test integritete filtra E10, E11 * Preizkus tesnosti naseda **Kontrola padca tlaka 1. AFH 1/1 2. AFH 1/. 72x427 x 744x49 x x452 x Detajl A Detajl A Detajl B Vgradnja Stenske filtrske enote AFH-1 so prirejena za vgradnjo v stene čistih prostorov. Dodatki Za monitoring filtra se uporabljajo različni manometri - glej poglavje Dodatki (str. 41) Priključna prirobnica Ohišje 2. HEPA filter (s ploščatim tesnilom). Rešetka 11

12 Stropne in stenske filtrske enote Tehnični podatki V tabeli 2 navajamo velikosti rešetke glede na velikost filtrske enote in HEPA filtra. Velikosti in pretočne lastnosti HEPA filtrov, ki jih vgrajujemo v filtrske enote AFH-1 so navedene v poglavju Filtri (str. 9). Življenjska doba HEPA filtra in zamenjava HEPA filtri so predvideni za enkratno uporabo. Življenjska doba je odvisna od pretočne količine, končnega padca tlaka in koncentracije prašnih delcev. Pri 25 % manjši pretočni količini se življenjska doba poveča za 2-krat. Znatno pa se poveča tudi z vgradnjo grobega in finega filtra pred HEPA filtrom. Onesnaženost HEPA filtra nadziramo z diferenčnim manometrom, ki ga pritrdimo na stensko filtrsko enoto. Priključka za plastični cevki sta že na ohišju AFH-1. Ko doseže padec tlaka dvakratno začetno vrednost, je priporočljivo HEPA filter zamenjati. Zamenjavo filtra v stenskih filtrskih enotah AFH-1 izvršimo tako, da odstranimo rešetko, nato odvijemo tlačne vijake na držalni prečki ter odstranimo prečko in okvir skupaj z uporabljenim filtrom. Nov filter vstavimo v ohišje v nasprotnem vrstnem redu. Po vgradnji kontroliramo tesnost naseda po standardu DIN 1946, poglavje 4. Tesnost naseda je ustrezna, kadar je prepustnost pri preizkusnem tlaku 2000 Pa manjša od dovoljene po standardu. Kontrolo izvedemo z merilnikom tesnosti naseda. Tabela 2: Tehnični podatki Nazivna velikost HEPA filter H 0 H 1 Rešetka JR-5 H1 05 x 610 x x 425 H2 05 x 610 x x 425 Ključ za naročanje AFH-1/1 Size 1 Opomba: Filter ni vključen in ga je potrebno naročiti posebej. 1 za velikost filtra 05 x 610 x za velikost filtra 05 x 610 x Preizkus tesnosti in test integritete filtra Test integritete filtra 12

13 Stropne in stenske filtrske enote Stropna filtrska enota s ploščatim tesnilom AFV-8 Uporaba Stropne filtrske enote AFV-8 vgrajujemo v dovodnih in odvodnih prezračevalnih in klimatskih instalacijah za prostore z največjo zahtevano čistostjo zraka. Vgrajujemo jih na: dovod in odvod zraka v laboratorijih, dovod in odvod zraka v operacijskih sobah, infekcijskih in sterilizacijskih oddelkih, dovod zraka v elektronski, finomehanični, kemični, farmacevtski in živilski industriji, dovod zraka v industriji filmskih in magnetofonskih trakov, dovod in odvod zraka v jedrski tehniki itd. St RAL 9010 F M Opis Stropne filtrske enote AFV-8 so sestavljene iz ohišja filtra, difuzorjev KD-1, AKD-1, KD-6, OD-8 ali OD-9 in HEPA filtra. Tesnilo na filtru je pravokotnega preseka. Ohišje filtra je izdelano iz jeklene pločevine, zavarjeno zrakotesno po DIN 1946 in barvano v RAL V ohišje sta vgrajena nastavka za merjenje padcev tlaka. Difuzor je izdelan iz jeklene pločevine in barvan v belo RAL Stropne filtrske enote AFV-8 imajo vgrajen poseben tesnilni okvir za preizkus tesnosti naseda Vgradnja Stropne filtrske enote AFV-8 so prirejene za vgradnjo v viseče strope. Tipi Izdelujemo stropne filtrske enote AFV-8: z okroglim priključkom s strani (AFV-8 RS) (slika 1, tabela 1) z okroglim priključkom z vrha (AFV-8 RV) (slika 2, tabela 1) s pravokotnim priključkom s strani (AFV-8 KS) (slika, tabela ). Dodatki Za monitoring filtra se uporabljajo različni manometri - glej poglavje Dodatki (str. 41) * Preizkus tesnosti naseda ** Kontrola padca tlaka * Detajl A 1

14 f Absolutna filtracija zraka Stropne in stenske filtrske enote AFV-8/RS z okroglim priključkom s strani Slika 1 Tabela 1: Dimenzije AFV-8/RS D f D B1 x B A Φ J Φ Bo Bo Φ A ** H H1 H Ho Nazivna velikost HEPA filter фd A Bo B1 J H0 H1 H 1 05 x 05 x A 457 x 457 x B 457 x 457 x x 610 x x 610 x x 610 x AFV-8/RV z okroglim priključkom z vrha Slika 2 ** A B1 x B1 φ Φ D H H1 H1 Ho Ho Tabela 2: Dimenzije AFV-8/RV Nazivna velikost HEPA filter фd A Bo B1 J Ho H x 05 x A 457 x 457 x B 457 x 457 x x 610 x x 610 x x 610 x Φ J Φ Bo Φ A AFV-8/KS s pravokotnim priključkom s strani Slika Tabela : Dimenzije AFV-8/KS B1 x B Nazivna velikost HEPA filter A Bo B1 J H1 H2 a1 b1 a2 b2 H2 A H H x 05 x A 457 x 457 x B 457 x 457 x x 610 x x 610 x x 610 x Φ J Φ Bo Bo Φ A 82.5 a2 a2 a1 a Φ b2 b1 Φ 9 14

15 Stropne in stenske filtrske enote Tipi difuzorjev jeklena pločevina barvana v RAL nerjavna pločevina (razen KD-1) Standardna barva usmernikov je črna. KD-1 KD-6 OD-8K OD-9K Tehnični podatki V tabeli 4 navajamo možne kombinacije imenskih velikosti difuzorjev glede na velikost filtrske enote in HEPA filtra. Pripadajoče vgradne dimenzije difuzorjev prirejene za vgradnjo v AFV-8 pa so navedene v tabelah 1, 2 in in v stolpcu A (zunanja dimenzija maske. Tehnični podatki za HEPA filtre Velikosti in pretočne lastnosti filtrov, ki jih vgrajujemo v stropne filtrske enote AFV-8 so navedene v poglavju Filtri. Tabela 4: Kombinacije različnih filtrov in difuzorjev Nazivna velikost HEPA filter A* Velikost difuzorja** KD-1 KD-6 OD-8K OD-9K 1 05 x 05 x x 55 1,2, A 457 x 457 x x 507,4 500,600, / B 457 x 457 x x 507,4 500,600, / x 610 x x 660 5,6,7,8 600, /24, 625/ x 610 x x 660 7,8 600, /24, 625/ x 610 x x 660 7,8 600, /24, 625/ *Zunanja dimenzija maske difuzorja. AFV-8 z zrakotesno loputo ZL-2 Uporaba Na stropno filtrsko enoto AFV-8 je na priključni strani ohišja pritrjena zrakotesna loputa ZL-2. Zrakotesna loputa ZL-2 ustreza pogojem iz standarda DIN 1946/4. Prednost kombinacije filtrske enote z zrakotesno loputo je v tem, da ob menjavi filtra zrakotesno loputo zapremo in s tem preprečimo onesnaženje prostora. Po menjavi filtra zrakotesno loputo ponovno odpremo. Pri tem postopku menjave filtra ni potrebna dezinfekcija prostora, ki bi bila nujna, če dovoda neočiščenega zraka ne bi zrakotesno zaprli. A A AFV-8/RS, RV 2. ZL-2. Motor (z vzmetjo) Opis Na priključek stropne filtrske enote AFV-8 standardnih izvedb je s pomočjo štirih vijakov pritrjena zrakotesna loputa iz pocinkane pločevine. Regulacija lopute je lahko ročna ali pa motorna. Dimenzije AFV-8 z zrakotesno loputo ZL-2 AFV-8 ZL-2 Nazivna velikost HEPA filter фd Velikost A 1 05 x 05 x A 457 x 457 x B 457 x 457 x x 610 x x 610 x x 610 x

16 Stropne in stenske filtrske enote Življenjska doba HEPA filtra in zamenjava: HEPA filtri so predvideni za enkratno uporabo. Življenjska doba je odvisna od pretočne količine, končnega padca tlaka in koncentracije prašnih delcev. Pri 25 % manjši pretočni količini se življenjska doba poveča za 2-krat. Znatno pa se poveča tudi z vgradnjo grobega in finega filtra pred HEPA filtrom. Onesnaženost HEPA filtra nadziramo z diferenčnim manometrom. Priključka za plastični cevki sta že na ohišju AFV-8. Ko doseže padec tlaka dvakratno začetno vrednost, je priporočljivo HEPA filter zamenjati. Zamenjava filtra v stropnih filtrskih enotah AFV-8 se izvrši tako, da odstranimo difuzor, nato odvijemo tlačne vijake na držalni prečki ter odstranimo prečko in okvir skupaj z uporabljenim filtrom. Nov filter vstavimo v ohišje v nasprotnem vrstnem redu. Po vgradnji kontroliramo tesnost naseda po standardu DIN 1946, poglavje 4. Tesnost naseda je ustrezna, kadar je prepustnost pri preizkusnem tlaku 2000 Pa manjša od dovoljene po standardu. Kontrolo izvedemo z merilnikom tesnosti naseda. Ordering key AFV-8/RS1/ZL-2/R/KD-1 RAL 9010 Velikost 1 RAL 9010 INOX difuzor KD-1 velikost 1 8 (samo RAL 9010) AKD-1 KD-6 OD-8 OD-9 regulacija lopute R ročna izvedba B motorna izvedba zrakotesna ZL-2 loputa velikost 1 za filter 05 x 05 x 150 filtrske 2A za filter 457 x 457 x 78 enote 2B za filter 457 x 457 x 150 za filter 610 x 610 x 78 4 za filter 610 x 610 x za filter 610 x 610 x 292 priključek RS okrogli s strani* RV okrogli z vrha * KS pravokotni s strani * Opomba: * Izvedba AFV-8 z zrakotesno loputo ZL-2 je možna samo pri izvedbi RS in RV. Filter ni vključen in ga je potrebno naročiti posebej. 16

17 a h Absolutna filtracija zraka Stropne in stenske filtrske enote Stropna filtrska enota s polkrožnim tesnilom ali tesnilom oblike U AFV-8B St RAL 9010 F Opis Splošni opis: za dovod zraka v prostore z največjo zahtevano čistostjo zraka, Razred filtracije: E10 H14 (EN 1822:2009), Difuzor: KD-1A, KD-6, OD-5, OD-9, OD- 15, SR-4, Tesnenje: (PO) polkrožno ali (U) U-profil, Uporaba: dovod zraka v laboratorijih, infekcijskih in sterilizacijskih oddelkih, elektronski, finomehanični, farmacevtski, kemični, živilski industriji, industriji filmskih in magnetofonskih trakov. Material in zaščita površine Ohišje, difuzor in priključki so izdelani iz hladno valjane jeklene pločevine. Pritrdilni kotniki so izdelani iz nerjavne pločevine. Držala filtra so izdelana iz aluminija. Na zahtevo kupca izdelamo ohišje tudi iz drugih vrst materiala. Ohišje filtra in maska sta prašno barvana v RAL 9010 ali na zahtevo kupca v poljubni barvi po RAL lestvici. M AFV-8B/F_/R_-S (stranski priključek) B1 B2 A A 9 ф9 B1 B0 bb 6 6 H h H1 H0 HFH F A2 ~80 A1 A0 HF Ød Dodatki Za monitoring filtra se uporabljajo različni manometri - glej poglavje Dodatki (str. 41) a AFV-8B/F_/R_-V (priključek z vrha) A B2 6 H H1 H0 8 HF ~65 A2 Ød A B1 B0 A1 A0 a ф9 b 1. Priključek za zajem statičnega tlaka pred filtrom + Δp 2. Priključek za zajem statičnega tlaka za filtrom Δp. Ohišje priključka 4. O obešala 5. Gumijasto tesnilo 6. Priklop (UPSTREAM) za test integritete filtra 7. Ohišje 8. Priklop za preizkus tesnosti naseda (DIN ) 9. Filter 17

18 Stropne in stenske filtrske enote Tabela 1: Dimenzije in masa filtrskih enot Dimenzije filtra Priključek Priključna komora AFV-8B/F_/R_-S AFV-8B/F_/R_-V H F Фd A0 A1 A2 a B0 B1 B2 b h H1 H H0 Masa [kg] H1 H H0 F10 05 x 05 x 80 R F20 05 x 610 x 80 R F0 457 x 457 x 80 R F40 55 x 55 x 80 R F x 610 x 80 R F x 915 x 80 R F x 1220 x 80 R Opomba: Celotna masa = masa maske + masa ohišja + masa filtra. Odstopanje mase je +/- 10 %. Masa [kg] Detajl: Oblika tesnenja (U) U-profil: Suho tesnenje. Preizkus tesnosti naseda filtra (DIN ): DA Merilna cevka Ф4 mm omogoča zajem tlaka za preizkus tesnosti naseda filtra (poz. 8). (PO) Profil polkrožne oblike: Suho tesnenje. Preizkus tesnosti naseda (DIN ): NE Ohišje nima merilne cevke za punktiranje preizkusa tesnosti naseda filtra. Detajl: Pritrditev filtra in maske Maska je na ohišje pritrjena z vijaki na gibljive matice (poz. 10). Filter je pritrjen na mesto z aluminijastimi držali filtra (poz. 11). Detajl: UPSTREAM priključek za test integritete filtra Ohišje ima UPSTREAM priključek (poz. 6) vel. Ф8 mm za test integritete filtra. Na ta način lahko merimo koncentracijo MPPS velikosti delcev na umazani strani filtra in potrdimo učinkovitost filtra ter tesnost filtra in ohišja. Lahko se ga uporablja tudi za merjenje statičnega tlaka pred filtrom + Δp. Vgradnja: O obešala Pri uporabi O obešal je potrebno najprej vgraditi navojno palico velikosti 8 mm (poz. 12) v fiksen strop glede na velikost a in b po tabeli 1, kamor bo nameščena filtrska enota AFV-8B. V drugem koraku naredite v spuščen strop luknjo za pritrditev ohišja v velikosti B1+10 / A1+10 (poz. 7). V zadnjem koraku namestite tesnilo vmes med ohišjem filtra in spuščenim stropom in ga pritrdite s samovarovalno matico (poz. 1) in podložko (poz. 14) na navojni palici. Detajl: Oblika tesnenja Ø4 Ø4 H HF F H HF F Detajl: Pritrditev filtra in maske H HF F Detajl: UPSTREAM priključek za test integritete filtra Vgradnja: O obešala. Ohišja priključka 4. O obešala Priklop UPSTREAM za test integritete filtra 1 4 (DIN ) 7. Ohišje filtra 8. Priklop za preizkus tesnosti naseda 7 9. Filter ~5 B / A Matice za pritrditev maske 11. Držala filtra 12. Navojna palica vel. 8 mm 1. Samovarovalna matica 14. Ploščata podložka 15. Spuščen strop H1 B / A HF 9 7 Ø

19 Stropne in stenske filtrske enote Kombinacije difuzorjev in filtrov Vel. filtra Difuzor F10 OD-9KK/AFV-8B vel. 10/F10 OD-15KK/AFV-8B vel. 00/F10 KD-6/AFV-8B vel. F10 KD-1A/AFV-8B vel. 1(2)/F10 OD-5/AFV-8 vel.00/f F20 OD-9KK/AFV-8B vel. F20 OD-15KK/AFV-8B vel. F20 KD-6/AFV-8B vel. F20 SR-4/AFV-8B vel. F20 F0 OD-9KK/AFV-8B vel. 400/F0 OD-15KK/AFV-8B vel. 400/F0 KD-6/AFV-8B vel. F0 KD-1A/AFV-8B vel. 2(,4)/F0 OD-5/AFV-8 vel.400/f F40 OD-9KK/AFV-8B vel. 500/F40 OD-15KK/AFV-8B vel. 500/F40 KD-6/AFV-8B vel. F40 KD-1A/AFV-8B vel. 4(5,6)/F40 OD-5/AFV-8 vel.500/f F50 OD-9KK/AFV-8B vel. 600/F50 OD-15KK/AFV-8B vel. 600/F50 KD-6/AFV-8B vel. F50 KD-1A/AFV-8B vel. 5(6,7,8)/F50 OD-5/AFV-8 vel.600/f F60 OD-9KK/AFV-8B vel. F60 OD-15KK/AFV-8B vel. F60 KD-6/AFV-8B vel. F60 SR-4/AFV-8B vel. F F70 OD-9KK/AFV-8B vel. F70 OD-15KK/AFV-8B vel. F70 KD-6/AFV-8B vel. F70 SR-4/AFV-8B vel. F Tabela 2: Masa difuzorja Difuzor Velikost filtra F10 F20 F0 F40 F50 F60 F70 OD kg / 2.7 kg.4 kg 4.2 kg / / OD-9KK 1.5 kg 2.4 kg 2.6 kg. kg 4.0 kg 5.7 kg 7. kg OD-15KK 1. kg 2.1 kg 2. kg.0 kg.7 kg 4.8 kg 6.2 kg KD kg 1.7 kg 1.8 kg 2.4 kg 2.9 kg 4.2 kg 5.4 kg KD-1A vel. 1 / 2.0 kg vel. 2 / 2.1 kg / vel. 2 /. kg vel. /.5 kg vel. 4 /.7 kg vel. 4 / 4.4 kg vel. 5 / 4.7 kg vel. 6 / 5.0 kg vel. 5 / 5.5 kg vel. 6 / 5.8 kg vel. 7 / 6.4 kg vel. 8 / 6.5 kg / / SR-4 /.7 kg / / / 9.8 kg 1.0 kg 19

20 Stropne in stenske filtrske enote Ključ za naročanje AFV-8B / F / R_-S / O / Z / PO / OD-5 OD-5 vrtinčni difuzor OD-5 (na zahtevo kupca) OD-9KK vrtinčni difuzor OD-9 OD-15KK vrtinčni difuzor OD-15 KD-1A kvadratni difuzor KD-1A * (size 1,2,,4,5,6,7,8) KD-6 perforirani difuzor KD-6 SR-4 kvadratni difuzor SR-4 * U suho tesnenje filtra: U-profil ** PO suho tesnenje filtra: polkrožni profil Z zrakotesna loputa, nastavljiva od znotraj M regulacijska loputa, nastavljjiva od znotraj O vgradnja z obešali T vgradnja s traverzo S priključek s strani V priključek z vrha R4 okrogli priključek, vel. Ф158 R5 Ф198 R6 Ф248 R7 Ф298 R8 Ф1 R9 Ф5 R10 Ф98 K kvadratni priključek, vel. _ (na zahtevo kupca) Opomba: Filter ni vključen v ohišje AFV-8B in ga je potrebno naročiti posebej. * SR-4 se uporablja pri velikostih F20, F60, F70 * KD-1A se uporablja pri velikostih F10, F0, F40, F50 ** Priključek za preizkus tesnosti naseda po DIN F10 za velikost filtra 05 x 05 x 80 (standardne vel. priključka glej tabelo 1) F20 05 x 610 x 80 F0 457 x 457 x 80 F40 55 x 55 x 80 F x 610 x 80 F x 915 x 80 F x 1220 x 80 20

21 Stropne in stenske filtrske enote Stropne filtrske enote s polkrožnim ali gel tesnilom AFV-8C Opis Splošni opis: za dovod zraka v prostore z največjo zahtevano čistostjo zraka. Filtrirni razred: H14 (EN 1822:2009) Difuzor: vrtinčni difuzor OD-5 Tekoče tesnilo: (G) gel Suho tesnilo: (PO) polkrožen profil Uporaba: dovod zraka v laboratorijih, infekcijskih in sterilizacijskih oddelkih, elektronski, finomehanični, farmacevtski, kemični, živilski industriji, industriji filmskih in magnetofonskih trakov. Dodatki Za monitoring filtra se uporabljajo različni manometri - glej poglavje Dodatki (str. 41) Pomen oznak L WA Δp T L 0.2 L D Q nivo zvočne moči celotni padec tlaka pri normnih pogojih dolžina izotermičnega curka dovedenega zraka, ko hitrost curka pade na 0.2 m/s razdalja, pri kateri se zračni curek odlepi od stropa pretok zraka Pogoj za L D: temperatura dovodnega zraka pri hlajenju ΔT= - K St RAL 9010 F M Hitri izbor Tip AFV-8C/Z/O/R4-S/PO/OD-5-00 Tip AFV-8C/Z/O/R5-S/PO/OD Tip AFV-8C/Z/O/R5-S/PO/OD Pretok zraka [l/s] [m³/h] L WA [db (A)] Δp T [Pa] L 0.2 [m] L D [m] Pretok zraka [l/s] [m³/h] L WA [db (A)] < Δp T [Pa] L 0.2 [m] L D [m] Pretok zraka [l/s] [m³/h] L WA [db (A)] Δp T [Pa] L 0.2 [m] L D [m]

22 Stropne in stenske filtrske enote Material in zaščita površine: Ohišje filtra, difuzor in pritrdilni kotnik so izdelani iz hladno valjane jeklene pločevine. Priključki so izdelani iz pocinkane pločevine. Držala poliamida so izdelana iz poliamida. Ohišje filtra in difuzor sta prašno barvana v RAL 9010 ali na zahtevo kupca v poljubni barvi po RAL lestvici. Podatki za HEPA filter: 6.5 kg H4 H4 B1 x B1 A A 554 x x A 9 7 A 28 H2 H0 1. Maska: vrtinčni difuzor OD-5. Nosilec filtra z magneti 4. Ohišje filtra 5. Ohišje priključka 6. Odstranljiv priključek 7. Nosilne konzole 8. Priklop (UPSTREAM) za test integritete filtra 9. Priključek za zajem statičnega tlaka pred filtrom + Δp Prečni presek A-A Maska Podatki za difuzor 100 vel. OD-5 ФDn ФDz Masa kg kg Фd ФD ФD ФDz ФDz ФDn ФDn kg Opomba: Skupna masa = masa maske + masa ohišja + masa filtra. Odstopanje mase je +/- 10 % B B Detajl B: PO tesnilo G tesnilo Podatki za ohišje s polkrožnim tesnilom (PO) Vel. Фd ФD B1 H0 H2 H4 Masa R4-S kg R5-S kg Podatki za ohišje z gel tesnilom (G) Vel. Фd ФD B1 H0 H2 H4 Masa R4-S kg R5-S kg 22

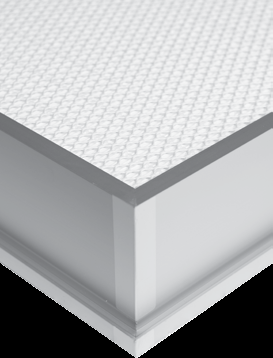

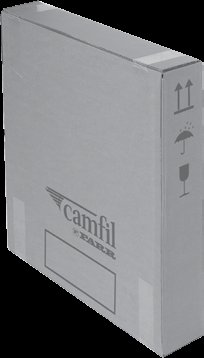

23 Stropne in stenske filtrske enote HEPA filtri podatki Proizvajalec: CamfilFARR Velikost: 508 x 508 x 86 Razred filtra: H14 (EN 1822:2009) Pretok zraka / začetni tlak: 700 m³/h / 168 Pa Priporočen končni tlak: 450 Pa Učinkovitost: 99,995 % MPPS Tesnilo: tekoče gel tesnilo (G) ali polkrožno poliuretansko tesnilo (PO) Okvir: eloksirana aluminijasta pločevina Rešetka: mreža pobarvana na obeh straneh Sredina: papir s steklenimi vlakni Detajl: filter s PO tesnilom Detajl: filter s G tesnilom Vsakemu filtru je priloženo navodilo za uporabo. Pred rokovanjem s filtrom je potrebno prebrati varnostna navodila in navodila za uporabo! HEPA filter rokovanje Filter je potrebno prevažati in hraniti v navpični legi, kot je prikazano na sliki (detajl: pakiranje filtra). Filter je potrebno hraniti v čistem in suhem prostoru s temperaturo zraka od +5 C do +40 C. Detajl: pakiranje filtra Lastno dušenje zvoka ΔL D [db] Lastno dušenje zvoka predstavlja zmanjšanje ravni zvočnega tlaka, ki se širi po kanalski mreži v prostor in je posledica vgradnje HVAC elementa. ΔL D lastno dušenje zvoka po oktavah [Hz] Tip k 2k 4k 8k AFV-8C/Z/O/R4-S/PO/OD AFV-8C/Z/O/R5-S/PO/OD AFV-8C/Z/O/R5-S/PO/OD Pomen oznak L 0.2 [m] L D, -K [m] ΔL [db] L WA [db] Δp T [Pa] dolžina izotermičnega curka dovedenega zraka, ko hitrost curka pade na 0.2 m/s razdalja, pri kateri se curek zraka odlepi od stropa, temperatura dovodnega zraka pri hlajenju ΔT= - K Lastno dušenje zvoka predstavlja zmanjšanje ravni zvočnega tlaka, ki se širi po kanalski mreži v prostor in je posledica vgradnje HVAC elementa. nivo zvočne moči celotni padec tlaka pri normnih pogojih 2

24 Stropne in stenske filtrske enote AFV-8C/Z/R4-S/PO(G)/OD-5-00 AFV-8C/Z/R4-S/PO(G)/OD D pt (Pa) Lwa (db(a)) Q (m /h) AFV-8C/Z/R5-S/PO(G)/OD AFV-8C/Z/R5-S/PO(G)/OD AFV-8C/Z/R5-S/PO(G)/OD AFV-8C/Z/R5-S/PO(G)/OD

25 Stropne in stenske filtrske enote Ordering key AFV 8C / R4-S / PO / O / OD-5-velikost OD-5 vrtinčni difuzor OD-5 vel. 00, 400, 500 O vgradnja z obešali PO suho tesnenje filtra: polkrožni profi G tekoče tesnenje filtra: gel S stranski priključek Opomba: Filter ni vključen v ohišje AFV-8C in ga je potrebno naročiti posebej. R4 okrogli stranski priključek, vel. Ф158 (samo za OD-5, vel. 00) R5 okrogli stranski priključek vel. Ф198 (samo za OD-5, vel. 400 in 500) 25

26 Stropne in stenske filtrske enote Stropna filtrska enota z gel tesnilom AFV-8G Uporaba Stropne filtrske enote z gel tesnenjem AFV-8G vgrajujemo v dovodnih in odvodnih prezračevalnih in klimatskih instalacijah za prostore z največjo zahtevano čistostjo zraka. Vgrajujemo jih na: dovod in odvod zraka v laboratorijih, dovod in odvod zraka v operacijskih sobah, infekcijskih in sterilizacijskih oddelkih, dovod zraka v elektronski, finomehanični, kemični, farmacevtski in živilski industriji, dovod zraka v industriji filmskih in magnetofonskih trakov, dovod in odvod zraka v jedrski tehniki itd. Opis Stropne filtrske enote z gel tesnenjem AFV-8G so sestavljene iz ohišja filtra, standardnih difuzorjev KD-1, AKD-1, KD-6, OD-8 ali OD-9 in HEPA filtra. Ohišje filtra je izdelano iz jeklene pločevine, zavarjeno zrakotesno po DIN 1946 in barvano v RAL Difuzor je izdelan iz jeklene pločevine in barvan v belo RAL Po želji kupca izdelamo difuzor tudi iz nerjavnega jekla. Stropne filtrske enote z gel tesnenjem AFV-8 G imajo vgrajen poseben tesnilni okvir za nased filtra z gelom. Prednosti: Tekoče tesnilo omogoča absolutno tesnost naseda pri nizkih silah vpenjanja, zato je ohišje lažje in cenejše, zamenjava filtra pa hitrejša. Vgradnja Stropne filtrske enote z gel tesnenjem AFV-8G so prirejene za vgradnjo v viseče stropove. Izvedbe Izdelujemo stropne filtrske enote AFV-8G: z okroglim priključkom s strani (AFV-8G/RS) (slika 1, tabela 1) z okroglim priključkom z vrha (AFV-8G/RV) (slika 2, tabela 1) s pravokotnim priključkom s strani (AFV-8G/KS) (slika, tabela ). Dodatki Za monitoring filtra se uporabljajo različni manometri - glej poglavje Dodatki (str. 41) St RAL 9010 F M Slika C A 2 A C * Preizkus tesnosti naseda ** Kontrola padca tlaka Detail A Detail C Spring claw fastener gel gasket * ** 1. Ohišje 2. HEPA filter (z gel tesnilom). Difuzor AFV-8G/RS okrogel priključek s strani Slika 1 фd D 80 (128) B1 x B фbo B0 фaa H1 H H H0 Tabela 1: Dimenzije AFV-8G/RS Nazivna vel. filtrske enote HEPA filter фd A Bo B1 Ho H1 H 1 05 x 05 x x 457 x A 610 x 610 x B 610 x 610 x C 05 x 610 x x x x x 915 x x x x x 1220 x x x x x 545 x Za podatke ФD, H0, H za izvedbo z ZL-2 se doda 5 mm k osnovni izvedbi. 26

27 Stropne in stenske filtrske enote AFV-8G/RV okrogel priključek z vrha Slika B1 x B1 B1 фa D 50 Tabela 2: Dimenzije AFV-8G/RV Nazivna vel. filtrske enote HEPA filter ФD A Bo B1 Ho H x 05 x x 457 x A 610 x 610 x (128) H0 H0 B 610 x 610 x C 05 x 610 x x x x H x 915 x x x x x 1220 x x x x фb0 B0 фaa x 545 x AFV-8G/KS pravokoten priključek s strani 60 B1 x B1 B фb1 a2 15 a ф11 80 (128) H0 H0 b2 b1 H1 H1 ф99 фb0 B0 фaa Tabela : Dimenzije AFV-8G/KS Nazivna vel. filtrske enote HEPA filter ФD A Bo B1 Ho H1 a1 b1 a2 b x 05 x x 457 x A 610 x 610 x B 610 x 610 x C 05 x 610 x x x x x 915 x x x x x 1220 x x x x x 545 x Tipi difuzorjev Jeklena pločevina barvana v RAL. Nerjavna pločevina (razen KD-1). Standardna barva usmernikov je črna. KD-1 KD-6 OD-8K OD-9K Tehnični podatki V tabeli 4 navajamo možne kombinacije imenskih velikosti difuzorjev glede na velikost ohišja in HEPA filtra. Pripadajoče vgradne dimenzije difuzorjev prirejene za vgradnjo v AFV-8G pa so navedene v tabelah 1, 2 in v stolpcu A. 27

28 Stropne in stenske filtrske enote Tehnični podatki za HEPA filtre Velikosti in pretočne lastnosti HEPA filtrov, ki jih vgrajujemo v stropne filtrske enote z gel tesnenjem AFV-8G so navedene v poglavju Filtri. Pri obremenitvi filtrov z večjimi ali manjšimi pretočnimi količinami od nazivnih, se padec tlaka povečuje oziroma zmanjšuje. Pomen oznak A ef (m²) Efektivna površina Tabela 4: Kombinacije HEPA filtrov in različnih tipov difuzorjev Nazivna vel. filtrske enote HEPA filter A* KD-6 OD-8K OD-9K 1 05 x 05 x x x 457 x x 507 A 610 x 610 x x 660 B 610 x 610 x x 660 C 05 x 610 x x x 915 x x x 1220 x x x 545 x x 595 * Zunanja dimenzija maske. Efektivna površina A ef Nazivna vel. filtrske enote KD-6 OD-8 A ef (m²) OD A B C KD-1 A ef (m²) Kombinacije Mask OD-8 filtrov in različnih tipov mask Maska Vel. filtrske OD-8enote 2 Mask OD-8 Vel. filtrske enote A Vel. filtrske enote B Vel. filtrske enote A Vel. filtrske enote B 507 Vel. filtrske enote Maska OD Mask OD-9 Vel. filtrske enote Vel. filtrske enote Vel. filtrske enote A,B Vel. filtrske enote 6 Vel. filtrske enote 2 Vel. filtrske enote A,B Vel. filtrske enote 6 Vel. filtrske enote Vel. filtrske enote 4 Vel. filtrske enote Vel. filtrske enote C 660 Vel. filtrske enote 4 Vel. filtrske enote Vel. filtrske enote C

29 Stropne in stenske filtrske enote AFV-8G z zrakotesno loputo ZL-2 Uporaba Na stropno filtrsko enoto AFV-8G je na priključni strani ohišja pritrjena zrakotesna loputa ZL-2. Zrakotesna loputa ZL-2 ustreza pogojem iz standarda EN 1751, razred 4. Prednost kombinacije ohišja HEPA filtrov z zrakotesno loputo je v tem, da ob menjavi filtra zrakotesno loputo zapremo in s tem preprečimo onesnaženje prostora. Po menjavi filtra zrakotesno loputo ponovno odpremo. Pri tem postopku menjave filtra ni potrebna dezinfekcija prostora, ki bi bila nujna, če dovoda neočiščenega zraka ne bi zrakotesno zaprli AA фd D 1. AFV-8G/RS, RV 2. ZL-2. Motor (z vzmetjo) Opis Na priključek stropne filtrske enote z gel tesnenjem AFV-8G standardnih izvedb je s pomočjo štirih vijakov pritrjena zrakotesna loputa iz pocinkane pločevine. Regulacija lopute je lahko ročna ali motorna. Življenjska doba HEPA filtra in zamenjava HEPA filtri so predvideni za enkratno uporabo. Življenjska doba je odvisna od pretočne količine, končnega padca tlaka in koncentracije prašnih delcev. Pri 25 % manjši pretočni količini se življenjska doba poveča za 2-krat. Znatno pa se poveča tudi z vgradnjo grobega in finega filtra pred HEPA filtrom. Onesnaženost HEPA filtra nadziramo z diferenčnim manometrom. Priključka za plastični cevki sta že ohišju AFV-8G. Začetni padec tlaka je naveden v poglavju Filtri. Ko doseže padec tlaka dvakratno začetno vrednost, je priporočljivo HEPA filter zamenjati. Zamenjava filtra v stropnih filtrskih enotah z gel tesnenjem AFV-8G se izvrši tako, da odstranimo difuzor, nato s pritiskom na vzmeti proti steni ohišja sprostimo uporabljen filter (str. 26, slika 1, detajl C) in ga odstranimo. Nov filter vstavimo v ohišje in pritisnemo toliko, da se vzmeti zaskočijo za spodnji rob okvirja filtra. Dimenzije AFV-8G z zrakotesno loputo ZL-2 Nazivna vel. filtrske enote HEPA filter Ključ za naročanje ФD Vel. ZL x 05 x x 457 x A 610 x 610 x B 610 x 610 x C 05 x 610 x x 915 x x 1220 x x 545 x AFV-8G/RS1/ZL-2/R/KD-1 RAL 9010 velikost 1 A RAL 9010 INOX difuzor KD-1 vel. 1 8 (samo RAL 9010) AKD-1 vel. 1 8 KD-6 400, 500, 600, 625 OD-8 500/16; 600/24; 625/54 OD-9 400, 500, 600, 625 regulacija R ročna lopute B motorna zrakotesna ZL-2 loputa velikost 1 za filter 05 x 05 x 80 filtrske enote 2A za filter 457 x 457 x 80 A za filter 610 x 610 x 80 B za filter 610 x 610 x 128 C za filter 05 x 610 x 80 4 za filter 610 x 915 x 80 5 za filter 610 x 1220 x 80 priključek RS okrogli s strani * RV okrogli z vrha * KS pravokotni s strani * Opomba: * Izvedba AFV-8G z zrakotesno loputo ZL-2 je možna samo pri izvedbi RS in RV. Filter ni vključen in ga je potrebno naročiti posebej. 29

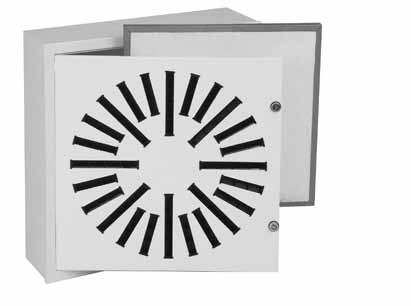

30 Stropne in stenske filtrske enote Difuzorji s predfiltrom APF Uporaba Namenjeni so za vgradnjo v prostore s posebnimi zahtevami (računalniški centri, knjižnice, arhivi). St RAL 9010 Opis Vrtinčni difuzor s predfiltrom je sestavljen iz ohišja filtra, v katerega je vgrajen filtrski vložek debeline 20 mm, ki ga je pri povečanju padca tlaka zaradi zamazanosti potrebno zamenjati. Kakovost filtra je G do F5. Začetni padec tlaka zaradi filtra, pri pretoku zraka 500 m³/h hitrosti toka zraka v difuzorju v ef = 1.4 m/s, znaša 50 Pa. F EU... Tipi mask Material zaščita površine Difuzor in vgradni okvir sta izdelana iz hladno valjane jeklene pločevine in barvana v RAL Priključna komora je izdelana iz pocinkane pločevine. OD-4 vel. 600 OD-8 vel. 500/24 OD-9 KK vel. 400 Menjava filtra Pri menjavi filtra najprej sprostimo ključavnici in spustimo difuzor v navpični položaj. Umazani filterski vložek izvlečemo iz ohišja in nadomestimo z novim. Difuzor vrnemo na prvotno mesto in fiksiramo s ključavnicama. OD-9 KK vel. 500 OD-9 KR vel. 400 OD-9 KR vel. 500 Dimenzije difuzorja 592x592 x ф198 Vgradnja 58x58 x Difuzor je predviden za vgradnjo v raster- 595x595x ske strope z delitvijo 600 x Difuzor 2. Filtrski vložek. Okvir difuzorja 4. Priključna komora 5. Ključavnica Ključ za naročanje APF / F5 / OD-9KR(velikost) / RAL RAL standardna barva RAL 9010 OD-4(600) OD-4 vel. 600 OD-8(500/24) OD-8 vel. 500/24 OD-9KR(400) OD-9KR vel. 400 OD-9KR(500) OD-9KR vel. 500 OD-9KK(400) OD-9KK vel. 400 OD-9KK(500) OD-9KK vel. 500 Hitri izbor Δp (Pa) Δp (Pa) Tipi difuzorjev A ef (m²) Q (m³/ h) G Q (m³/ h) G4 F5 OD-4 vel OD-4 vel OD-9/KK vel OD-9/KK vel OD-9/KR vel OD-9/KR vel Opomba: Filter je vključen v ohišje APF. G 80 % razred filtacije po EN 779 G4 90 % F5 40 % 0

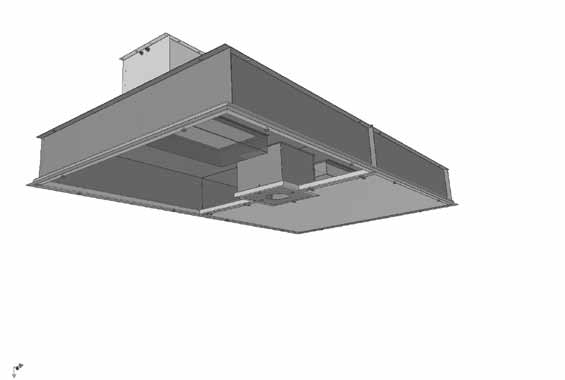

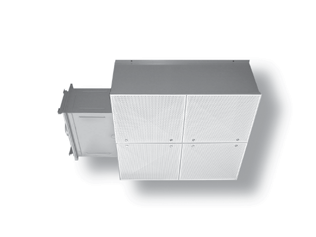

31 Operacijski stropovi Operacijski stropovi Operacijski perforirani stropovi DPS Uporaba DPS s HEPA filtrom uporabljamo v čistih prostorih, kjer v neposrednem delovnem področju zahteve poleg čistosti tudi intenzivna menjava zraka. Predvideni so za vgradnjo v spuščene stropove v OP dvoranah in prostorih za intenzivno nego. Namen uporabe je zmanjšati možnost okužbe na mestu operativnih posegov z bolezenskimi klicami, ki so iz različnih vzrokov prisotne v prostorih in okolici. Primeren je za operacijske dvorane razreda Ib, po DIN Opis Priprava zraka za vpihovanje v OP prostor se izvede v ločenem klimatskem postrojenju, ki vključuje tudi stopnjo grobe in fine filtracije po EN 779. Tako pripravljen zrak dovedemo do HEPA filtrov na vstopu v komoro DPS. Iz tlačne komore odteka zrak skozi perforirane stropne plošče v OP prostor. Temperatura dovajanega zraka naj bo 1 do C nižja od srednje temperature zraka v prostoru. Predvideni odvod zraka iz prostora je dve tretjini pri tleh in ena tretjina pod stropom. Iz DPS iztekajoči zrak oplakuje celotno ploskev pod stropom in s tem ovira prodor zraka iz okolice v področje posegov (slika 1). Osnovni material tlačne komore in perforiranih plošč je jeklena pločevina pobarvana z epoksi prašno barvo RAL 9010 odporno na dezinfekcijska sredstva. Stropi (razen velikosti 2000x1000) so izdelani iz dveh delov, ki se na mestu montaže zvijačita skupaj. Pri montaži se spoji dodatno zatesnijo z akrilnim kitom, ki je priložen stropu. Po želji kupca ima strop izdelan prehod za operacijsko luč dimenzij 00 x 00. V tem primeru sta priloženi slepa plošča in plošča z okroglo odprtino Ф150 mm. Na perforirane plošče (z notranje strani stropa) je položen filter G4 bele barve za enakomernejšo porazdelitev zraka. Filter dobavljamo posebej, pakirano v folijo, da se zaščiti pred umazanijo in poškodbami. Pritrditev perforiranih plošč je na eni strani izvedena s pomočjo nasadnih tečajev na drugi strani pa s pomočjo ključavnic. V strop so vgrajeni HEPA filtri 610x05x292, ki pripadajo razredu H1 ali H14 ter so preizkušeni po EN1822:2009. Vgrajeni so v stranski priključek na daljši stranici stropa. Dimenzije priključnega kanala in število filtrov so podani v tabeli. V notranjosti stropa so vgrajeni priključki za merjenje padca tlaka na filtrih (razlika med tlakom pred in za filtrom, ki služi za kontrolo zamazanosti filtra) in priključek za izvajanje testa integritete filtra. Začetni padec tlaka je podan v poglavju Filtri. Pri obremenitvi filtrov z večjimi ali manjšimi pretočnimi količinami od nazivnih, se padec tlaka povečuje oziroma zmanjšuje kar prikazuje diagram. HEPA filter dosega na tesnilnem okvirju tesnost skladno s standardom DIN 1946, poglavje 4. Pri vsaki menjavi filtrov je potrebno tesnost naseda preveriti. Strop, ohišje filtrov, filtri, G4 filter bele barve in montažni material dobavljamo ločeno. Montaža stropov na betonski strop je izvedena z navojnimi palicami in vložki za beton. Zamenjava HEPA filtrov Med delovanjem se prepustnost HEPA filtrov zmanjša, tlačna razlika pa poveča. Stopnjo zmanjšane prepustnosti ugotavljamo z diferenčnim manometrom. V ta namen je ohišje opremljeno s cevnima nastavkoma pred in za filtrom. Ko doseže tlačna razlika dvakratno vrednost, je priporočljivo HEPA filter zamenjati. Filtre je možno zamenjati po predhodni odstranitvi prve vrste perforiranih plošč. Dodatki Za monitoring filtra se uporabljajo različni manometri - glej poglavje Dodatki (str. 41) St RAL 9010 F EU... M S prehodom za luč in s tremi filtri Brez prehoda za luč in z dvema filtroma Slika 1 1

32 Operacijski stropovi 1. Tlačna komora 2. Ohišje filtra s priključno prirobnico. Filter s polkrožnim tesnilom 4. Perforirana plošča 5. Prehod za priklop luči 150 Ф H 01 H 5 4 Δpp BB priključna connection prirobnica flange PAO (DOP) test integritete filtra 2 1 Tabela 1: Dimenzije stropov B H Q (m³/h) Št. filtrov Priključna prirobnica x x x x x x dva priključka102 x dva priključka 102 x 15 Ključ za naročanje DPS - B x H / L / S / H1 / RAL RAL hladno valjana jeklena pločevina (standardna barva RAL 9010) INOX nerjavna pločevina AISI 04 H1 99,95 % razred filtra po EN 1822:2009 H14 99,995 % S priključek s strani V priključek z vrha L odprtina za luč - brez odprtine za luč BxH dimenzije (glej tabelo 1) Opombe: Filtri so vključeni v ohišje DPS. V primeru posebnih zahtev je možna izdelava nestandardnih velikosti in za poljubne pretoke. 2

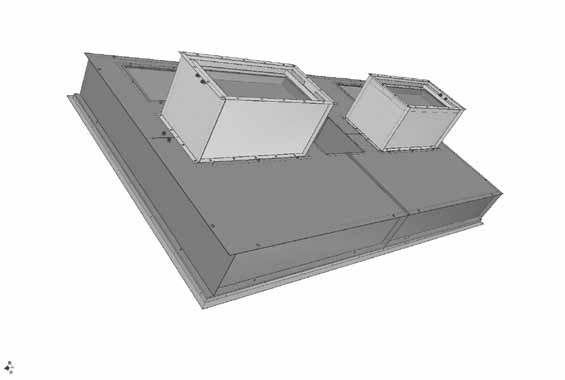

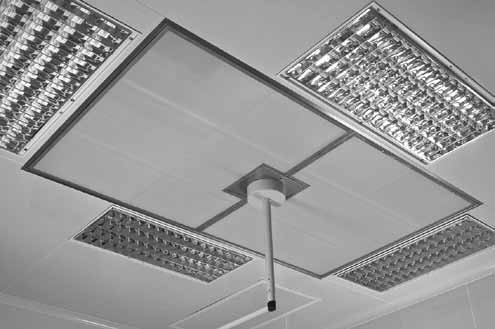

33 Operacijski stropovi Operacijski strop s sintetično tkanino DSS Uporaba Dovodni strop s sintetično tkanino DSS uporabljamo v čistih prostorih po klasifikaciji US Fed 209 E in po DIN 1946/4 za klimatizacijo bolnic, kjer je potrebna intenzivna menjava zraka. Predvideni so za vgradnjo v spuščene stropove v operacijskih dvoranah in prostorih za intenzivno nego. Primeren je za uporabo v operacijskih dvoranah razreda Ib po DIN St RAL 9010 F EU... M Opis Osnova za strop je standardni dovodni perforirani strop DPS, ki ima namesto perforiranih plošč sintetično tkanino vpeto v aluminijast ali nerjaveči okvir. Ohišje stropa in ohišje filtrov je standardno izdelano iz barvane pločevine, na željo kupca pa tudi iz nerjavne pločevine. Sintetična tkanina omogoča laminarni tok, saj se zaradi gosto prepletenih sintetičnih niti na površini ne ustvarja vrtinčni tok. Klasififikacija sintetičnega vložka je ustrezna po DIN 4799 za higienski minimum v operacijskih dvoranah. Sintetična tkanina ima tudi vse potrebne certifikate za uporabo v operacijskih dvoranah, ter ima visoko odpornost na agresivna dezinfekcijska sredstva. Sintetična tkanina je lahko eno- ali dvoslojna. Dvojni sloj omogoča, da se zrak pred vstopom v prostor enakomerno porazdeli po vsej površini. Stropi so izdelani iz enega, dveh ali štirih delov, odvisno od velikosti. Na mestu montaže se elemente zvijači skupaj. Spoji se dodatno zatesnijo z akrilnim kitom. Po želji kupca ima strop izdelan prehod za operacijsko luč dimenzij 00x00 mm. V tem primeru je priložena plošča z okroglo odprtino za luč. Pritrditev sintetične maske je izvedena s pomočjo posebnih vijakov, ki jih privijemo ročno, brez posebnega orodja. Vgrajeni so v priključke s strani ali z vrha. Dimenzije priključnih kanalov in število filtrov so podane v tabeli. Priklop je možen s strani ali z vrha, glede na potrebe kupca. V notranjosti stropa so vgrajeni priključki za merjenje padcev tlaka na filtrih (razlika med tlakom pred in za filtrom, ki služi za kontrolo zamazanosti filtra) in priključek za test integritete filtra. Pri obremenitvi filtrov z večjimi ali manjšimi pretočnimi količinami od nazivnih, se padec tlaka povečuje oziroma zmanjšuje. Pri vsaki menjavi filtra je potrebno v skladu s standardi izvesti test integritete filtra. Dodatki Za monitoring filtra se uporabljajo različni manometri - glej poglavje Dodatki (str. 41)

34 Operacijski stropovi Priklop s strani B 1 11 P AO (DOP) p 25 p Δp B B priključna prirobnica priključna prirobnica priključna prirobnica P AO (DOP) test integritete filtra B H H H Tlačna komora 2. Ohišje filtra s priključno prirobnico. Filter 4. Prehod za priklop luči 5. Maska s tkanino Priklop z vrha 1. Tlačna komora 2. Ohišje filtra s priključno prirobnico. Filter 4. Razpršilna mreža 5. Prehod za priklop luči 6. Maska s tkanino H priključna prirobnica priključna prirobnica B x H

35 Operacijski stropovi Dimenzije Dimenzije Pretok m³/h Priključna prirobnica pri stranskem priklopu Priklop s strani Število priključkov Pri dveh ali več priključkih je razmik med njimi min. 200 mm. Število filtrov Priključna prirobnica pri priklopu z vrha Priklop z vrha Število priključkov Število filtrov 2400 x x x x x x x x x x x x x x x x x x Vgradnja Z vgradnja s pomočjo kotnika Ključ za naročanje DSS - B x H / L / S / Z / H1 / RAL RAL hladno valjana jeklena INOX pločevina, barvana v RAL 9010 nerjavna pločevina AISI H1 99,95 % razred filtra EN 1822:2009 H14 99,995 % 25 X vgradnja brez kotnika Z vgradnja s pomočjo kotnika - vgradnja brez kotnika S priklop s strani V priklop z vrha L odprtina za luč - brez oprtine za luč 0 BxH dimenzije (glej tabelo 1) Opombe: Filtri so vključeni v ohišje DSS. V primeru posebnih zahtev je možna izdelava nestandardnih velikosti in za poljubne pretoke. 5

36 Lovilci nečistoč Lovilci nečistoč Lovilec nečistoč LN-1 Uporaba Lovilec nečistoč je odvodna rešetka namenjena za stensko vgradnjo v prostore, v katerih obstaja zahteva po čistem zraku (operacijske dvorane..). Uporablja se predvsem za odvod zraka iz prostora. INOX F EU... Opis Rešetke so izdelane iz nerjaveče (brušene) pločevine. Maska je iz okvirja, na katerega je privarjena gosto prepletena nerjaveča mreža. V vgradni okvir se lahko vgradi filter (LN-1/ G4) ali pa nastavni del F (LN-1/F) za nastavitev količine zraka (nastavni del reguliramo tako, da najprej odstranimo masko). Maska je na vgradni okvir privijačena z nerjavečim vijakom. Efektivna hitrost pri priporočljivem pretoku je 2.5 m/s, padec tlaka Δp je 15 Pa. B B1 H1 H Vgradnja Rešetka je lahko vzidana tako, da je poravnana s steno. LN-1 10 LN-1/G, G4, F5 10 B/H 0 Čiščenje in menjava filtra: Zaradi nečistoč, ki se naberejo na rešetki, jo je potrebno občasno odstraniti in očistiti. Na maski odvijačimo vijak in jo enostavno vzamemo iz vgradnega okvirja. Pri izvedbi LN/filter vzamemo filter iz okvirja in ga zamenjamo z novim. LN-1/F LN-1/F/G, G4, F Ključ za naročanje Tehnični podatki in dimenzije Nazivna velikost Prosta površina Masa [kg] B H B1 H1 LN-1 LN-1/filter LN-1/F LN-1/F/ filter LN-1 / F5 / F B x H Opomba: Filter je vključen. velikost F nastavni del F5 razred filtra (EN 779:2009) G4 G 6

37 Lovilci nečistoč Lovilec nečistoč LN-2 INOX Uporaba Lovilec nečistoč je odvodna rešetka namenjena za stensko vgradnjo v prostore, v katerih obstaja zahteva po čistem zraku (operacijske dvorane). Uporablja se predvsem za odvod zraka iz prostora. Opis Rešetke so izdelane iz nerjaveče (brušene) pločevine. Maska je iz okvirja, na katerega je privarjena gosto prepletena nerjaveča mreža. V vgradni okvir se lahko vgradi filter (LN-2/ filter) ali pa nastavni del F (LN-2/F) za nastavitev količine zraka (nastavni del reguliramo tako, da najprej odstranimo masko). Maska je na vgradni okvir privijačena z nerjavečim vijakom. Efektivna hitrost pri priporočljivem pretoku je 2.5 m/s, padec tlaka Δp je 15 Pa. Vgradnja LN-2/S B / H B+5 / H+5 Čiščenje in menjava filtra: Zaradi nečistoč, ki se naberejo na rešetki, jo je potrebno občasno odstraniti in očistiti. Na maski odvijačimo vijak in jo enostavno vzamemo iz vgradnega okvirja. Pri izvedbi LN/filter vzamemo filter iz okvirja in ga zamenjamo z novim. F EU... LN-2/S(V) LN-2/S(V)/G4, F5 LN-2/S(V)/F LN-2/S(V)/F/G, G4, F5 B2 B H H Nazivna velikost Celotna dimenzija B H B1 H1 B2 H2 Prosta površina LN- 2/S(V) LN- 2/S(V)/ filter Masa [kg] LN-2/ S(V)/F LN-2/ S(V)/F/ filter Ključ za naročanje LN-2 / V / F5 / F B x H nazivna velikost F nastavni del F5 razred filtra (EN 779:2009) G4 G Opomba: Filter je vključen. V vidna vijačna pritrditev S skrita vijačna pritrditev 7

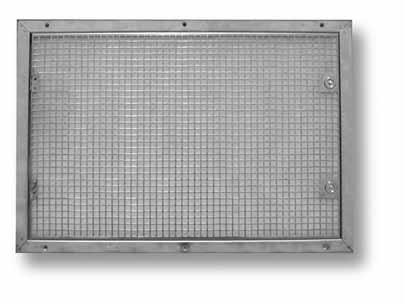

38 2 5 Absolutna filtracija zraka Filtrske rešetke Filtrske rešetke Filtrska rešetka FR Uporaba Rešetke s filtrom so namenjene za stensko vgradnjo v prostore, v katerih obstajajo zahteve po čistejšem zraku (računalniški centri, knjižnjice, arhivi, čisti prostori...). Uporabljajo se predvsem za odvod zraka iz prostora. INOX F EU... Opis Rešetke so izdelane iz nerjaveče (polirane) pločevine. Vgrajeni filter je kakovosti G, G4 ali F5. H1 Dimenzije Dimenzije Standardne dimenzije rešetk so 225 x 225 mm do 625 x 25 mm. Globina rešetk je 5 mm. Vgradnja Pritrditev rešetk je lahko vidna vijačna (oznaka V - vijaki na okvirju rešetke) ali skrita na vgradni okvir (oznaka 2, rešetka je s ključavnico, ki se nahaja v notranjem delu rešetke, pritrjena na vgradni okvir, ki je predhodno pritrjen na steno odprtine). Menjava filtra Padec tlaka na rešetki se s časom zaradi zamazanosti filtra povečuje, zato je filter potrebno zamenjati. Menjava filtra je hitra in enostavna. S pomočjo ključavnic odpremo masko rešetke in zamenjamo umazani filter vložek z novim. Nato masko s ključavnico zapremo. Vgradnja: 1. z vijaki na okvirju (oznaka V) B1 B/H B/H B H B1 B2 H1 H Ključ za naročanje FR / V / F5 / F B x H B1/H1 B1/H1 nazivna velikost F nastavni del 2. s ključavnicami - skrita pritrditev (oznaka 2) B/H F5 kakovost filtra (EN 779:2009) G4 G B2/H2 V vidna vijačna pritrditev 2 skrita vijačna pritrditev B1/H1 2 8

39 Filtri Filtri Oznake in dimenzije filtrov F10 F90 EPA, HEPA, ULPA F10 05 x 05 x 80 F20 05 x 610 x 80 F0 457 x 457 x 80 F40 55 x 55 x 80 F12 05 x 05 x 150 F22 05 x 610 x 150 F2 457 x 457 x 150 F1 05 x 05 x 292 F2 05 x 610 x 292 F 457 x 457 x 292 F x 610 x 80 F x 915 x 80 F x 1220 x 80 F x 545 x 80 F x 610 x 10 F x 610 x 150 F5 610 x 610 x 292 F x 508 x 86 F100 F190 FV, KA, KO F x 287 x 20 F x 490 x 20 F x 592 x 20 F x 490 x 20 F x 287 x 25 F x 490 x 25 F x 592 x 25 F x 490 x 25 F x 287 x 50 F x 490 x 50 F x 592 x 50 F x 490 x 50 F x 287 x 100 F x 490 x 100 F x 592 x 100 F1 490 x 490 x 100 F x 592 x 20 F x 592 x 20 F x 592 x 25 F x 592 x 25 F x 592 x 50 F x 592 x 50 F x 592 x 100 F x 592 x 100 F200 fi.145 x 452 F201 fi.145 x 600 F200 F201 FO Značilnosti filtrov EN 779:2002 povprečno zadrževanje G2 65 % G 80 % G4 90 % EN 779:2002 učinkovitost F5 40 % F6 60 % F7 80 % F8 90 % F9 95 % EN 1822:2009 učinkovitost (MPPS Most Penetrating Particle Size) E10 85 % E11 95 % E12 99,5 % H1 99,95 % H14 99,995 % U15 99,9995 % U16 99,99995 % U17 99, % 9

40 Filtri Ključ za naročanje FILTER H-H1 / PO / MDF / AAF / velikost proizvajalec HID HIDRIA CAF CamfilFARR AAF American Air Filter material okvirja MDF ALU INO POC ABS MDF les aluminij nerjavna pločevina (inox) pocinkana pločevina plastika tesnilo PO suho tesnilo, polkrožni profil PL suho tesnilo, ploščati profil U suho tesnilo, U-profil G tekoče tesnilo, gel - brez tesnila razred filtra G2-F9 od 80 % do 95 % po EN 779:2002 H10-U17 od 95 % do 99, % po EN 1822:2009 C1-C6 oglje, glede na uporabo tip filtra H FO FV KA KO EPA, HEPA, ULPA filter ogljeni filter vrečasti filter kasetni filter kompaktni filter Uporaba ogljenih filtrov Tip Uporaba/Onesnaževalci C1 Letališča, kmetije in živilska industrija / ogljikovodik C2 Industrija / anorganske kisline C Industrija / amoniak, amin C4 Industrija & poraba vode / (H as), (SO 2) C5 Muzeji in knjižnice / H2S, Sox, NOx formaldehid C6 Splošen namen / Splošno odstanjevanje plinov 40

41 Dodatki Dodatki AF-01/001 DPS ključ AF-01/002 FR ključ AF-02/001 Mark II manometer AF-02/002, AF-02/00, AF-02/004, AF-02/005, AF-02/006 Magnehelic manometer AF-02/007, AF-02/008, AF-02/009 Photohelic manometer AF-02/010, AF-02/011 Digihelic manometer AF-02/012 Digihelic (-in-1) manometer AF-0/001 02/002-02/006 nosilec manometra AF-0/002 02/007-02/011 nosilec manometra 41
